Как выбрать тепловое реле для двигателя по мощности и току

Продолжительная работа механизма на максимуме вызывает перегрев обмоток и порчу изоляции, в результате чего происходит межвитковое замыкание, перерастающее в обширное выгорание полюсов двигателя и дорогостоящий ремонт. Чтобы этого не происходило, в цепь питания устанавливается реле, которое называют тепловым или «теплушкой». По цепи питания данный аппарат контролирует величину тока и при длительном отклонении от номинала установки, размыкает контакты, лишая питания цепь управления, размыкая пусковое устройство. В этой статье мы расскажем, как выбрать тепловое реле для двигателя по мощности и току.

Методика выбора

Чтобы правильно выбрать номинал теплового реле нам необходимо узнать его In (рабочий, номинальный ток) и уже опираясь на эти данные можно подобрать правильный диапазон уставки аппарата.

Правилами технической эксплуатации ПУЭ оговорен этот момент и допускается устанавливать до 125% от номинального тока во взрывобезопасных помещениях, и 100%, т.е. не выше номинала двигателя во взрывоопасных.

Как узнать In? Эту величину можно посмотреть в паспорте электродвигателя, табличке на корпусе.

Характеристики АИР80

Как видно на табличке (для увеличения нажмите на картинку) указаны два номинала 4.9А/2.8А для 220В и 380В. Согласно нашей схеме включения нужно выбрать ампераж, ориентируясь на напряжение, и по таблице подобрать реле для защиты электродвигателя с нужным диапазоном.

Технические характеристики реле серии РТЛ

Для примера рассмотрим, как выбрать тепловую защиту для асинхронного двигателя АИР 80 мощностью 1.1 кВт, подключенного к трехфазной сети 380 вольт. В этом случае наш In будет 2.8А, а допустимый максимальный ток «теплушки» 3.5А (125% от In). Согласно каталогу нам подходит РТЛ 1008-2 с регулируемым диапазоном 2.5 до 4 А.

Что делать, если паспортные данные не известны?

Для этого случая рекомендуем использовать токовые клещи или мультиметр С266, конструкция которого также включает токоизмерительные клещи. С помощью данных приборов нужно определить ток мотора в работе, измерив его на фазах.

В том случае, когда на таблице частично читаются данные, размещаем таблицу с паспортными данными асинхронных двигателей широко распространенных в народном хозяйстве (тип АИР). С помощью нее возможно определить In.

Сводная таблица АИР

Кстати, недавно мы рассмотрели принцип действия и устройство тепловых реле, с чем настоятельно рекомендуем вам ознакомиться!

В зависимости от токовой нагрузки будет различаться и время срабатывания защиты, при 125% должно быть порядка 20 минут. В диаграмме ниже указана векторная кривая зависимости кратности тока от In и времени срабатывания.

Диаграмма

Напоследок рекомендуем просмотреть полезное видео по теме:

Надеемся, прочитав нашу статью, вам стало понятно, как выбрать тепловое реле для двигателя по номинальному току, а также мощности самого электродвигателя. Как вы видите, условия выбора аппарата не сложные, т.к. можно без формул и сложных вычислений подобрать подходящий номинал, используя таблицу!

Советуем также прочитать:

Выбор теплового реле

В данной статье будет рассматриваться

выбор теплового реле для асинхронного электродвигателя.

Тепловое реле предназначено для защиты двигателя от длительных перегрузок свыше 5 – 20 % от номинальной мощности. Исходя из этого, формула по определению тока срабатывания теплового реле определяется по выражению:

Iн.р ≥ 1,05-1,2* Iн.д.

где: Iн.д. – номинальный ток двигателя, А.

Тепловое реле целесообразно устанавливать только на двигатели с длительным режимом работы и равномерным характером нагрузки (рабочий период которых составляет не менее 30 мин.) [Л1, с.32].

Если же двигатель работает с частыми пусками или с резко меняющейся нагрузкой применять тепловые реле нецелесообразно. Так например для двигателей с повторно-кратковременным режимом, от перегрева тепловое реле не защищает, но установка которого может привести к ложным отключениям. Из-за этого тепловое реле не применяется в крановых электроприводах, приводах быстрых перемещений металлорежущих станков и т.п.

Пример

Требуется выбрать тепловое реле для двигателя типа M2AA160MLB4 (фирмы АББ) мощностью 15 кВт со следующими техническими характеристиками:

  • коэффициент мощности cosϕ = 0,82;
  • коэффициент полезного действия, η = 89,2%;
  • номинальное напряжение Uном. = 380 В.

Расчет

1. Определяем номинальный ток двигателя:

Определяем номинальный ток двигателя

2. Определяем ток срабатывания теплового реле:

Iн.р ≥ 1,2* Iн.д. = 1,2*31,2 = 37,44 А

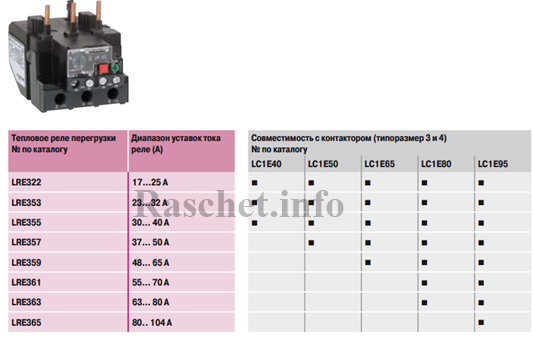

Выбираем тепловое реле типа LRE355 фирмы «Schneider Electric» с диапазоном уставки по току 30 40 А.

Тепловое реле LRE355

Тепловая защита также может осуществляться автоматическими выключателями с тепловым расцепителем (например автоматические выключатели типа MS фирмы АББ), который действует аналогично тепловому реле.

Литература:

1. Защита асинхронных двигателей до 500 В. Е.Н.Зимин.

Поделиться в социальных сетях

Как подобрать тепловое реле для защиты электродвигателя?

При длительной работе электрический двигатель имеет тенденцию перегреваться. Слишком большая мощность, проходящая по цепи, повышает температуру устройства. В результате обмотки перегреваются, а изоляция портится. Это приводит к замыканию между витками, которое провоцирует выгорание полюсов мотора. Даже возникновение одной из перечисленных проблем влечет за собой сбой в работе механизма и обязательный ремонт, который существенно ударит по бюджету.

Чтобы этого избежать, в цепь питания устанавливают тепловое реле для защиты. Оно «считывает» номинал тока, проходящий по цепи, и если он длительное время превышает норму – размыкает контакты. Прекращается подача тока, а электрический мотор останавливает работу. Но чтобы реле работало правильно, необходимо учитывать несколько особенностей.

Главное о конструкции.

Существуют разные виды реле, но основные элементы у них одинаковы. Главное – биметаллическая пластина, которая запускает работу механизма. Это самый чувствительный элемент в конструкции. В зависимости от температурных показателей, в которых находится прибор, меняется время срабатывания. Если температура растет, оно уменьшается. Это небольшая, но важная погрешность. Поэтому при выборе отдавайте предпочтение пластинам с большой температурой.

Сама биметаллическая деталь крепко зафиксирована на оси реле. Для регуляции значения тока используют шунты, которые закрепляются в корпусе. Иногда внутри реле можно найти нихромовые нагреватели. Их придется подключать отдельно, по одной из схем: параллельной или последовательной. Также в комплект включена пружина цилиндрической формы, которая одним концом касается пластины, а другим прикреплена к изоляционной колодке. Если ток перегрузки превышает уставной или равен ему длительное время, колодка поворачивается (под воздействием биметалла), разрывая контакт.

Основные обозначения.

Прежде чем решать, какой вид защиты подойдет, нужно узнать расшифровку маркировки прибора. На корпусе и в паспорте устройства указан:

1. Рабочий ток. Реле срабатывает, когда напряжение доходит до этого значения.

2. Номинал тока для биметаллической пластины. Это то значение, при превышении которого устройство не отключится сразу же.

3. Время-токовые характеристики. Время срабатывания устройства в зависимости от величины напряжения.

4. Токовый диапазон. Он определяет, при каких параметрах реле работает.

5. Крайние токовые уставки.

В паспорте указывают и дополнительные сведения, например, данные для монтажа или способности работы прибора при наличии опасных веществ.

Методика выбора.

Каждый электрический двигатель имеет свой диапазон мощности, в зависимости от этого и нужно выбирать реле. Ориентируемся на номинал тока, который обозначается символом In. Он написан на корпусе устройства и в инструкции. Обычно указывают две цифры, первую для сети мощностью 220 вольт, а вторую для 380 вольт. Далее анализируем характеристики прибора и реле, сравниваем их. При рассмотрении время-токовых параметров учитывайте, что время срабатывания их холодного и перегретого состояния будет разным.

Обычно перед покупкой просматривают специальную таблицу, в которой приведены технические характеристики реле различных видов. Так легче подобрать оптимальный вариант. И у мотора, и у реле защиты есть специальная кривая, на которой изображена зависимость токопрохождения от величины тока. Для бесперебойной работы обоих устройств эта кривая должна быть разной. У двигателя она должна находиться выше.

Главное правило: номинальный ток мотора = уставке тока срабатывания. То есть, чтобы механизм начал разрыв цепи, необходима перегрузка минимум в 20-30%.

Для этого ток несрабатывания реле должен хотя бы на 12% превышать номинал двигателя. Во всех таблицах с характеристиками реле данные приводятся в амперах.

Если данных нет в паспорте.

Бывают ситуации, когда номинальное напряжение устройства неизвестно. Паспорт может быть утерян, данные на корпусе смазаны. Обычно такое случается у тех, кто покупает с рук. Но положение можно исправить несколькими способами:

1. Использовать специальное оборудование, которое автоматически определяет время-токовые показатели (токовые клещи и мультиметр). Анализируют каждую фазу.

2. Если известна хотя бы часть данных, можно найти в Интернете полную информацию. На сайтах производителей часто предлагаются таблицы с характеристиками выпускаемых марок.

Возвращаясь к подбору тепловых реле стоит упомянуть, что важную роль играет страна производства. Европейские аппараты стандартно считаются качественными, но не всегда приспособлены для функционирования в наших условиях. Многие отечественные производители придерживаются мировых стандартов и при этом учитывают особенности местного климата и самих приборов. Кроме того, легче прочитать инструкцию на родном языке, чем мучиться с переводом. Хотя схема подключения реле стандартная, с небольшими нюансами в зависимости от вида устройства. Что касается китайских производителей, то многие из них, например компания CHINT, ориентируются на российского потребителя. При этом качество соответствует европейским брендам.

Как подобрать тепловое реле для защиты электродвигателя?

При длительной работе электрический двигатель имеет тенденцию перегреваться. Слишком большая мощность, проходящая по цепи, повышает температуру устройства. В результате обмотки перегреваются, а изоляция портится. Это приводит к замыканию между витками, которое провоцирует выгорание полюсов мотора. Даже возникновение одной из перечисленных проблем влечет за собой сбой в работе механизма и обязательный ремонт, который существенно ударит по бюджету.

Чтобы этого избежать, в цепь питания устанавливают тепловое реле для защиты. Оно «считывает» номинал тока, проходящий по цепи, и если он длительное время превышает норму – размыкает контакты. Прекращается подача тока, а электрический мотор останавливает работу. Но чтобы реле работало правильно, необходимо учитывать несколько особенностей.

Главное о конструкции.

Существуют разные виды реле, но основные элементы у них одинаковы. Главное – биметаллическая пластина, которая запускает работу механизма. Это самый чувствительный элемент в конструкции. В зависимости от температурных показателей, в которых находится прибор, меняется время срабатывания. Если температура растет, оно уменьшается. Это небольшая, но важная погрешность. Поэтому при выборе отдавайте предпочтение пластинам с большой температурой.

Сама биметаллическая деталь крепко зафиксирована на оси реле. Для регуляции значения тока используют шунты, которые закрепляются в корпусе. Иногда внутри реле можно найти нихромовые нагреватели. Их придется подключать отдельно, по одной из схем: параллельной или последовательной. Также в комплект включена пружина цилиндрической формы, которая одним концом касается пластины, а другим прикреплена к изоляционной колодке. Если ток перегрузки превышает уставной или равен ему длительное время, колодка поворачивается (под воздействием биметалла), разрывая контакт.

Основные обозначения.

Прежде чем решать, какой вид защиты подойдет, нужно узнать расшифровку маркировки прибора. На корпусе и в паспорте устройства указан:

1. Рабочий ток. Реле срабатывает, когда напряжение доходит до этого значения.

2. Номинал тока для биметаллической пластины. Это то значение, при превышении которого устройство не отключится сразу же.

3. Время-токовые характеристики. Время срабатывания устройства в зависимости от величины напряжения.

4. Токовый диапазон. Он определяет, при каких параметрах реле работает.

5. Крайние токовые уставки.

В паспорте указывают и дополнительные сведения, например, данные для монтажа или способности работы прибора при наличии опасных веществ.

Методика выбора.

Каждый электрический двигатель имеет свой диапазон мощности, в зависимости от этого и нужно выбирать реле. Ориентируемся на номинал тока, который обозначается символом In. Он написан на корпусе устройства и в инструкции. Обычно указывают две цифры, первую для сети мощностью 220 вольт, а вторую для 380 вольт. Далее анализируем характеристики прибора и реле, сравниваем их. При рассмотрении время-токовых параметров учитывайте, что время срабатывания их холодного и перегретого состояния будет разным.

Обычно перед покупкой просматривают специальную таблицу, в которой приведены технические характеристики реле различных видов. Так легче подобрать оптимальный вариант. И у мотора, и у реле защиты есть специальная кривая, на которой изображена зависимость токопрохождения от величины тока. Для бесперебойной работы обоих устройств эта кривая должна быть разной. У двигателя она должна находиться выше.

Главное правило: номинальный ток мотора = уставке тока срабатывания. То есть, чтобы механизм начал разрыв цепи, необходима перегрузка минимум в 20-30%.

Для этого ток несрабатывания реле должен хотя бы на 12% превышать номинал двигателя. Во всех таблицах с характеристиками реле данные приводятся в амперах.

Если данных нет в паспорте.

Бывают ситуации, когда номинальное напряжение устройства неизвестно. Паспорт может быть утерян, данные на корпусе смазаны. Обычно такое случается у тех, кто покупает с рук. Но положение можно исправить несколькими способами:

1. Использовать специальное оборудование, которое автоматически определяет время-токовые показатели (токовые клещи и мультиметр). Анализируют каждую фазу.

2. Если известна хотя бы часть данных, можно найти в Интернете полную информацию. На сайтах производителей часто предлагаются таблицы с характеристиками выпускаемых марок.

Возвращаясь к подбору тепловых реле стоит упомянуть, что важную роль играет страна производства. Европейские аппараты стандартно считаются качественными, но не всегда приспособлены для функционирования в наших условиях. Многие отечественные производители придерживаются мировых стандартов и при этом учитывают особенности местного климата и самих приборов. Кроме того, легче прочитать инструкцию на родном языке, чем мучиться с переводом. Хотя схема подключения реле стандартная, с небольшими нюансами в зависимости от вида устройства. Что касается китайских производителей, то многие из них, например компания CHINT, ориентируются на российского потребителя. При этом качество соответствует европейским брендам.

защита, выбор по мощности, таблица и номинальный ток, трехфазного

Тепловое реле используют для защиты асинхронных электродвигателей от токов перегрузкиТепловое реле используют для защиты асинхронных электродвигателей от токов перегрузкиВ современном мире, личные хозяйства или различные производства, подразумевают использование электродвигателей. Данные устройства, различают по многим параметрам. Но важно понимать, что обеспечить качественную работу данных устройств, можно только при использовании дополнительного оборудования в виде различных тепловых реле или пускателей.

Обеспечение защиты электродвигателей

На работу различных видов двигателей (синхронный или асинхронный), могут влиять некоторые условия. Поэтому для защиты электродвигателя, в схему подключения встраивают дополнительные устройства.

Тепловые реле представляют собой набор биметаллических расцепителей (по одному на каждую фазу), по которым протекает ток, оказывающий на пластины тепловое действиеТепловые реле представляют собой набор биметаллических расцепителей (по одному на каждую фазу), по которым протекает ток, оказывающий на пластины тепловое действие

Виды защиты электрических двигателей:

  • Защита от КЗ;
  • От перегрузки;
  • Тепловая (защита от перегрева).

В первую очередь, для корректной работы двигателей (однофазного или трехфазного) в определенных электросетях, необходимо определить, какое устройство лучше подойдет для защиты.

Обратите внимание! Устройство, установленное для защиты двигателя, должно отвечать правилам ПУЭ и отключать подачу электроэнергии к потребителю в автоматическом режиме.

Наряду со многими устройствами, данную функцию может выполнять простейший механизм в виде плавкой вставки. Соединение данных предохранителей, производится посредством специального выключателя.

Все электродвигатели, рассчитаны на определенный номинальный (рабочий) ток, поэтому, для защиты от токовых перегрузок, необходимо подобрать и рассчитать устройство, которое обеспечит данный вид защиты.

Данную работу выполняют плавкие предохранители, работающие с ручным выключателем. При непродолжительных нагрузках, предохранители продолжают работать, но при увеличении нагрузки, срабатывают незамедлительно.

Другим видом плавких предохранителей, являются устройства, быстро срабатывающие. Данные предохранители , способны выдерживать нагрузки до 500 % номинального тока. Использовать такие предохранители рекомендуется в сетях, не подверженных высоким переходным токам.

При условии, что пусковой ток электродвигателя достаточно высокий, для защиты используют предохранители, которые срабатывают на перегрузку с некоторой задержкой. Если время перегрузки превышает установленное, предохранитель размыкает цепь.

Тепловые реле для защиты электродвигателей: как выбрать

При работе двигателя, может выделяться достаточное количество тепла, которое приводит к разрушению изоляции обмотки и другим повреждениям. Для обеспечения защиты от воздействия тепла на электродвигатель, используют тепловое реле.

Как произвести выбор реле:

  • По мощности;
  • Номинальному току.

Основным фактором, определяющим правильный выбор теплового реле, является номинальный (рабочий) ток устройства (уставка). Для этого, на корпусе двигателя или в паспорте устройства, необходимо найти значение с обозначением – in.

Обратите внимание! Правилами ПУЭ прописано, что рабочий ток устройства определяется исходя из значений безопасности помещения.

Для правильного подбора, используется специальная таблица, в которой указаны все допустимые значения различных устройств, согласно которых производится расчет. Стоит отметить, что выбор значений защитного устройства, определяет и рабочая сеть (220 или 380 В). Например, на данном двигателе, могут указываться сразу два значения токов ( 220 – 5 А, и 380 – 2.9 А).

Предположим, необходимо осуществить выбор теплового реле, для двигателя, мощность которого составляет 1,1 кВт, при подключении к сети 380 Вольт.

В данном случае (in) двигателя равняется 2,8 А. При этом, стоит учитывать и допустимые значения теплового реле (125 % от значений двигателя), которое составляет 3,5 А. Таким образом, для обеспечения оптимальной защиты электродвигателя, лучше всего использовать устройство в котором диапазон рабочего тока регулируется в пределах от 2,5 до 4 Ампер.

Бывает так, что данные электродвигателя неизвестны или не читаемы. В таком случае, можно воспользоваться специальными измерительными клещами.

Выбор магнитного пускателя для электродвигателя

Для своевременного включения и выключения электродвигателя, необходимо использования автоматического выключателя (автомата). Для этих целей используют два вида устройств.

Основной характеристикой теплового реле является зависимость времени срабатывания от тока нагрузкиОсновной характеристикой теплового реле является зависимость времени срабатывания от тока нагрузки

Виды устройств:

  • Контактор;
  • Пусковое реле.

Стоит отметить, что в состав обычного контактора, входят только электромагнитная катушка и контактная группа. Что обеспечивает только включение и отключение подачи питания к электродвигателю. Поэтому различная аппаратура, может быть защищена от сгорания данным устройством.

Обратите внимание! Пусковое реле, обладает более широким спектром элементов, которые осуществляют защиту сразу по нескольким направлениям.

В состав пускателя, входит контактор, который является главным элементом схемы. В различных модификациях данных устройств, дополнительно могут устанавливаться и тепловое реле, которое срабатывает при определенных температурных перегрузках.

Стоит отметить, что некоторые модели пускателей, оснащаются двумя контакторами. Данные устройства, подходят для реверсивного управления электродвигателем.

Подбор устройства для двигателя или двигателя насоса производится согласно следующим параметрам: токовые нагрузки и мощность. Точные характеристики различных моделей, можно узнать на сайте производителя или у фирмы поставщика.

Основным параметром при выборе, является мощность устройства, величины которой варьируются от 0 до 6. Устройства с нулевой величиной, рассчитаны на мощность не превышающую 6 А, величина с маркировкой 6, предусматривает подключение устройства к оборудованию с мощностными показателями от 160 А.

Данные устройства, подразделяют и по нагрузке (индуктивная и малоиндуктивная), которые определяются напряжением в сети 220 или 380 Вольт.

Мощность пускателей, для различных машин, является необходимым условием при подборе. Так как при работе устройства с превышением допустимой мощности или при максимальном значении, увеличивается число срабатываний устройства.

Как подобрать электродвигатель: условия

В настоящее время, использование электродвигателей достаточно широко. Данные устройства, применяются в различном оборудовании (вентиляционные системы, насосные станции или электротранспорт). Для каждого вида машин, нужен правильный выбор и настройка двигателей.

Критерии выбора:

  • Тип тока;
  • Мощность устройства;
  • Работа.

По типу электрического тока, электродвигатели разделяют на устройства, работающие на переменном и постоянном токе.

Обратите внимание! В настоящее время, использование двигателей работающих на переменном токе не сильно распространено.

Стоит отметить, что двигатели на постоянном токе, зарекомендовали себя с лучшей стороны, но из-за необходимости установки дополнительного оборудования для обеспечения их работы, требуются и дополнительные финансовые затраты.

Двигатели, работающие на переменном токе, нашли достаточно широкое применение. Их разделяют на два вида (синхронные и асинхронные).

Синхронные устройства, используют для оборудования, в котором важно постоянное вращение (генераторы и компрессоры). Отличаются и различные характеристики синхронных двигателей. Например, скорость вращения варьируется в пределах от 120 до 1000 оборотов в минуту. Мощность устройств достигает 10 кВт.

В промышленности, распространено использование асинхронных двигателей. Стоит отметить, что данные устройства обладают более высокими показателями вращения. Для их изготовления, в основном используют алюминий, что позволяется изготавливать легкие роторы.

Исходя из того, что во время работы двигатель, производит постоянное вращение различных устройств, необходимо правильно подбирать его мощность. Стоит отметить, что для различных устройств, существует специальная формула, согласно которой и производится выбор.

Определяющим фактором нагрузки на двигатели, является режим работы. Поэтому, выбор устройства производят согласно и данной характеристике. Существует несколько режимов работы, которые маркируются (S1 – S9). Каждый из девяти режимов, подходит для определенной работы двигателя.

Тепловое реле для электродвигателя (видео)

Используя данную информацию, вы с пониманием дела, сможете подойти к выбору электродвигателя для различных видов использования. Стоит отметить, что для обеспечения безопасности, необходима (электронная или механическая) релейная защита.



Добавить комментарий

Как подобрать тепловое реле для защиты электродвигателя?

При длительной работе электрический двигатель имеет тенденцию перегреваться. Слишком большая мощность, проходящая по цепи, повышает температуру устройства. В результате обмотки перегреваются, а изоляция портится. Это приводит к замыканию между витками, которое провоцирует выгорание полюсов мотора. Даже возникновение одной из перечисленных проблем влечет за собой сбой в работе механизма и обязательный ремонт, который существенно ударит по бюджету.

Чтобы этого избежать, в цепь питания устанавливают тепловое реле для защиты. Оно «считывает» номинал тока, проходящий по цепи, и если он длительное время превышает норму – размыкает контакты. Прекращается подача тока, а электрический мотор останавливает работу. Но чтобы реле работало правильно, необходимо учитывать несколько особенностей.

Главное о конструкции.

Существуют разные виды реле, но основные элементы у них одинаковы. Главное – биметаллическая пластина, которая запускает работу механизма. Это самый чувствительный элемент в конструкции. В зависимости от температурных показателей, в которых находится прибор, меняется время срабатывания. Если температура растет, оно уменьшается. Это небольшая, но важная погрешность. Поэтому при выборе отдавайте предпочтение пластинам с большой температурой.

Сама биметаллическая деталь крепко зафиксирована на оси реле. Для регуляции значения тока используют шунты, которые закрепляются в корпусе. Иногда внутри реле можно найти нихромовые нагреватели. Их придется подключать отдельно, по одной из схем: параллельной или последовательной. Также в комплект включена пружина цилиндрической формы, которая одним концом касается пластины, а другим прикреплена к изоляционной колодке. Если ток перегрузки превышает уставной или равен ему длительное время, колодка поворачивается (под воздействием биметалла), разрывая контакт.

Основные обозначения.

Прежде чем решать, какой вид защиты подойдет, нужно узнать расшифровку маркировки прибора. На корпусе и в паспорте устройства указан:

1. Рабочий ток. Реле срабатывает, когда напряжение доходит до этого значения.

2. Номинал тока для биметаллической пластины. Это то значение, при превышении которого устройство не отключится сразу же.

3. Время-токовые характеристики. Время срабатывания устройства в зависимости от величины напряжения.

4. Токовый диапазон. Он определяет, при каких параметрах реле работает.

5. Крайние токовые уставки.

В паспорте указывают и дополнительные сведения, например, данные для монтажа или способности работы прибора при наличии опасных веществ.

Методика выбора.

Каждый электрический двигатель имеет свой диапазон мощности, в зависимости от этого и нужно выбирать реле. Ориентируемся на номинал тока, который обозначается символом In. Он написан на корпусе устройства и в инструкции. Обычно указывают две цифры, первую для сети мощностью 220 вольт, а вторую для 380 вольт. Далее анализируем характеристики прибора и реле, сравниваем их. При рассмотрении время-токовых параметров учитывайте, что время срабатывания их холодного и перегретого состояния будет разным.

Обычно перед покупкой просматривают специальную таблицу, в которой приведены технические характеристики реле различных видов. Так легче подобрать оптимальный вариант. И у мотора, и у реле защиты есть специальная кривая, на которой изображена зависимость токопрохождения от величины тока. Для бесперебойной работы обоих устройств эта кривая должна быть разной. У двигателя она должна находиться выше.

Главное правило: номинальный ток мотора = уставке тока срабатывания. То есть, чтобы механизм начал разрыв цепи, необходима перегрузка минимум в 20-30%.

Для этого ток несрабатывания реле должен хотя бы на 12% превышать номинал двигателя. Во всех таблицах с характеристиками реле данные приводятся в амперах.

Если данных нет в паспорте.

Бывают ситуации, когда номинальное напряжение устройства неизвестно. Паспорт может быть утерян, данные на корпусе смазаны. Обычно такое случается у тех, кто покупает с рук. Но положение можно исправить несколькими способами:

1. Использовать специальное оборудование, которое автоматически определяет время-токовые показатели (токовые клещи и мультиметр). Анализируют каждую фазу.

2. Если известна хотя бы часть данных, можно найти в Интернете полную информацию. На сайтах производителей часто предлагаются таблицы с характеристиками выпускаемых марок.

Возвращаясь к подбору тепловых реле стоит упомянуть, что важную роль играет страна производства. Европейские аппараты стандартно считаются качественными, но не всегда приспособлены для функционирования в наших условиях. Многие отечественные производители придерживаются мировых стандартов и при этом учитывают особенности местного климата и самих приборов. Кроме того, легче прочитать инструкцию на родном языке, чем мучиться с переводом. Хотя схема подключения реле стандартная, с небольшими нюансами в зависимости от вида устройства. Что касается китайских производителей, то многие из них, например компания CHINT, ориентируются на российского потребителя. При этом качество соответствует европейским брендам.

Подключение теплового реле для электродвигателя: как выбрать реле, схема

Электрические двигатели являются сердцем многих механизмов. Без них невозможно разведение мостов или использование насосного оборудования, которое требует значительной подачи воды. Но двигатели не могут функционировать без остановок. Это может привести к выходу из строя внутренних компонентов, например, обмоток. Чаще всего это происходит из-за банального перегрева. Обычно двигатели оснащаются системами охлаждения, но при повышенной температуре окружающей среды, их может не хватать. Чтобы решить этот вопрос потребуется тепловое реле. Дорогие модели оснащаются им в заводских условиях, для всех остальных придется монтировать его самостоятельно. Правильно это можно сделать, только зная принципиальную схему. В статье будут рассмотрены особенности теплового реле, а также способы подключения.

Механизм функционирования

Тепловое реле без посторонних модулей способно выполнять запуск или остановку оборудования. Но в некоторых случаях на него может оказываться значительная нагрузка, которая выведет его из строя. Чтобы этого не произошло, понадобится промежуточное звено в виде магнитного пускателя. Именно последний возьмет на себя пусковые токи. Такой подход продлит срок службы не только двигателя, но и теплового реле. При этом тепловое реле получает показания о проходящем токе к двигателю и при необходимости дает сигнал пускателю, который разрывает цепь. При этом необходимо правильно подобрать допустимый ток, а также способ подключения всех элементов.

Тепловое реле построено с применением элементарных физических законов. Они строятся на поведении материалов при воздействии на них температуры. Основным компонентом модуля, который отвечает за температурный контроль, является металлическая пластина. Но она неоднородна, а состоит из двух различных металлов. Каждый из них по-своему реагирует на перепады температуры в большую или меньшую сторону, поэтому способствует тому, что контактная группа отклоняется в одну или в другую сторону, замыкая или размыкая цепь. При этом пластина не соприкасается непосредственно с контактами, а выполняет работу через специальный переходник и подвижный механизм. На подбор магнитного пускателя для конкретного теплового реле будет влиять то, в каком положении находятся контакты модуля. Они могут быть:

  • в нормально разомкнутом положении;
  • в нормально замкнутом положении.

На фото выше можно видеть, как эти контакты обозначаются непосредственно на самом тепловом реле. Первое понятие означает, что в обычном положении контакт постоянно находится в разомкнутом состоянии, а второй в замкнутом, только при изменении условий, они будут задействованы. Второй вариант контактов теплового реле отлично подходит для управления высокомощными приборами, например, двигателями. Первые имеют другое предназначение и чаще используются в сигнализационных системах. Несмотря на название, в тепловом реле нет датчика температуры. Принцип действия был описан выше. Но на пластину воздействует не температура окружающей среды, а значение тока, который протекает через пластину.

Как только номинальная граница пройдена, происходит перегрев пластины, и она начинает отклоняться в сторону того металла, который имеет меньший коэффициент расширения. Если реле смонтировано в цепь управления двигателем, тогда произойдет остановка элемента. Когда дело касается сигнализационной системы, тогда будет выведено соответствующее предупреждение. Понимание того, что пластина имеет определенное сопротивление и пропускную способность, должно влиять на подбор теплового реле в согласии с номинальным значением потребляемого тока двигателем. Если этого не сделать, тогда есть риск повреждения теплового реле и невозможность его восстановления.

Возврат к рабочему состоянию происходит автоматически, поэтому не следует ничего предпринимать. Когда температура пластины уменьшается, то деформация происходит в сторону металла с меньшим коэффициентом расширения и возобновляется подача напряжения. Если требуется быстрое восстановление работоспособности, тогда можно воспользоваться кнопкой Reset, которая есть на некоторых моделях теплового реле.

Обратите внимание! Некоторые виды теплового реле поддерживают работу с широким диапазоном входящих токов. Но для этого необходимо произвести предварительную калибровку или настройку рычагом, который находится на лицевой панели. Вокруг него находится шкала со конкретными значениями.

На передней панели прибора находится несколько элементов управления, каждый из которых имеет свое предназначение. Например, некоторые тепловые реле оснащены клавишей Test. Из названия становится понятным, что ее предназначением является проведение тестового срабатывания теплового реле. Таким образом можно проверить находиться ли оно в пригодном для работы состоянии. Клавиша будет полезна в случае проверки с помощью импровизированной или реальной цепи питания. Если тепловое реле уже подключено к двигателю, то во время работы можно нажать клавишу Test, если система остановилась, тогда все в порядке. Такую процедуру можно провести с источником питания и лампочкой.

На фото выше видно, что есть еще один элемент управления, который выделяется среди других и имеет обозначение Stop. Она воздействует на нормально замкнутые контакты, что приводит к остановке работающего двигателя, но нормально разомкнутые контакты остаются в неизменном положении, поэтому соответствующего сигнала не поступает. Отследить состояние, в котором находится тепловое реле можно с помощью индикатора. На фото можно видеть небольшую прозрачную накладку. За ней скрывается полоска, которая меняет свой цвет в зависимости от состояния реле.

Важно! Помните, что задействование кнопки Reset, чтобы вывести систему в рабочее состояние в кратчайшие сроки, возможно только в том случае, если тепловое реле переведено в ручной режим управления. В заводских условиях всегда выставляется автоматический режим восстановления после остывания. Чтобы перевести прибор в требуемый режим, необходимо провернуть элемент управления против движения часовой стрелки. При этом он должен немного приподняться над корпусом.

Современные тепловые реле, которые есть в продаже, способны предоставить дополнительную защиту подключенному оборудованию. Это выражается не только в отключении из-за превышения силы тока на контактах, но и из-за неполадок с питающей сетью. Последние особенно актуальны в отношении трехфазных сетей, в которых может происходить перекос фаз или обрыв одной из питающих линий. Если один из проводников выходит из строя, то потребление из двух других возрастает, что приводит к прохождению большего тока через пластины. При этом происходит перегрев и отключение. В таком случае важно внимательно осмотреть монтажные контакты перед тем, как производить экстренный или плановый запуск прибора.

Помните! Короткое замыкание также приводит к перегреву пластин теплового реле. Но скорость прохождения такого тока выше, чем в обычных условиях. Это означает, что ТР не успевает сработать и происходит повреждение обмоток или других компонентов двигателя. Чтобы такого не происходило, потребуется монтаж специальных защитных реле в цепь питания двигателя.

Как выбрать реле

Реле подбирается в зависимости от условий, в которых будет использоваться. При этом важно хорошо знать и понимать характеристики, которые указаны в техническом паспорте. Несоблюдение одного или нескольких из них может иметь неприятные последствия как для потребителя, так и для реле. Одним из важных значений, которое указывается для реле является номинальный ток. Имеется в виду сила тока потребления конкретного прибора, к которому будет подключаться реле. Эту цифру можно найти в технических характеристиках потребителя. Если реле будет попеременно применяться с различными приборами, тогда должен быть указан диапазон допустимой силы тока.

Реле могут использоваться как для однофазной, так и для трехфазной цепи, именно поэтому важно обращать внимание на то, какое напряжение указано: оно может быть 220 или 380 вольт. Если в паре с ТР планируется использовать пускатель, тогда особое внимание необходимо уделить количеству контактов. Кроме силы тока потребителя, важно знать его мощность, которая также учитывается при выборе определенной модели реле. Если включение реле планируется в трехфазную сеть, тогда лучше приобрести модуль, который способен обеспечить дополнительную защиту при перекосе фаз или прогорании проводников.

Как подключить

Процесс подключения реле для неопытного электрика может стать нетривиальной задачей, которая потребует внимания и аккуратности. Но вопрос решается довольно просто при наличии конкретной схемы. В некоторых случаях она может быть указана в техническом паспорте изделия. Один из вариантов подключения приведен на схеме, которая есть ниже. На схеме видно, что подача питания осуществляется через трехфазный выключатель, который находится под обозначением QF1. Если его замкнуть, то происходит включение основного прибора. С первой фазы, которая обозначается буквой A, цепь уходит к двум управляющим клавишам. Одна из них выполняет функцию аварийной остановки, а вторая запуска. При этом вторая клавиша работает через магнитный выключатель или контактор, который обозначен сокращением КМ 1.1. При срабатывании контактора НО контакты замыкаются, а НЗ размыкаются.

Чтобы ток пошел через реле, необходимо, чтобы контакты KM1 были замкнуты. При этом происходит запуск двигателя или другого потребителя. Если во время работы возникнет перегрузка, тогда в действие вступает узел КК1. Он представляет собой контактные площадки самого реле. При изменении угла пластин, площадки размыкаются и двигатель останавливается. Если в процессе появляется необходимость принудительно обесточить потребителя, тогда необходимо задействовать клавишу SB1. Она разрывает цепь, которая уходит к пускателю, что приводит к его обесточиванию и отключению. Нагляднее представить себе весь процесс можно с помощью модели, которая есть на фото ниже.

Другая схема подключения реле подразумевает задействование нулевого провода. Последний подключается НЗ контакту. Если в цепи происходит срабатывание реле, тогда нулевой провод разрывается. Последний, в свою очередь, уходит на пускатель и отключает его, чем происходит остановка всей системы. Чтобы правильно собрать такую схему, необходимо установить перемычку на катушку контактора, а нулевой провод подвести к ТР.

Реле используется и в тех схемах, где предусмотрено реверсивное движение вращение двигателя. Ниже приведена схема такого подключения. Она отличается только тем, что в реле KK1.1 присутствует нормально закрытый контакт.

Видео о подключении ТР можно посмотреть ниже.

Резюме

Рассматривая схемы подключения ТР, важно понять сам принцип, по которому взаимодействуют различные модули. Это позволит ориентироваться в схемах, где будут другие цифровые или буквенные обозначения. Перед непосредственным процессом подключения ТР лучше потренироваться на собранном стенде, который подключается к сети.

Отправить комментарий

Отправить ответ

avatar
  Подписаться
Уведомление о
