Как выбрать стабилизаторы напряжения однофазные: Как выбрать стабилизатор напряжения? Основные рекомендации по выбору.

Содержание

Как выбрать однофазный стабилизатор напряжения: виды однофазных стабилизаторов

Однофазный стабилизатор напряжения – устройство, способное защитить бытовую технику, оборудование и инструмент от перепадов напряжения с помощью стабилизации электрических характеристик, независимо от скорости изменения показателей. Прибор обеспечивает постоянство не только напряжения, но и сопротивления, что повышает пожаробезопасность помещения, поскольку рост сопротивления приводит к короткому замыканию и пожару. Применяют однофазные стабилизаторы для защиты стиральных машин, холодильников, телевизоров, стационарных компьютеров и ноутбуков, продлевая срок службы этих недешевых устройств, повышая их эффективность и способствуя экономии электроэнергии.

Виды бытовых однофазных стабилизаторов напряжения


Электронные

Эти стабилизаторы, иначе называемые ступенчатыми, являются наиболее популярными. Но они категорически не рекомендуются для использования совместно со сварочным оборудованием.

Основные преимущества:

  • доступная стоимость;
  • надежность;
  • относительно быстрая скорость срабатывания ступеней стабилизации;
  • широкий диапазон входного напряжения. Такие приборы могут «вытянуть» напряжение даже от 100 вольт. Погрешность будет существенной, находящейся в пределах, допустимых ГОСТом;
  • точность выходного напряжения.

Недостатки:

  • слышимые щелчки при работе.

Электромеханические

Эти приборы иначе называют сервомоторными или сервоприводными. Принцип работы основан на передвижении угольного электрода с помощью электропривода по обмоткам автотрансформатора.

Плюсы:

  • невысокая стоимость;
  • компактные габариты;
  • плавное регулирование напряжения.

Недостатки:

  • небольшой шум при работе.

Как выбрать однофазный стабилизатор 220В?

Основные параметры, принимаемые во внимание при покупке прибора для однофазной сети:

  • мощность – выбирается исходя из суммарной мощности обслуживаемого оборудования, обязательно необходимо предусмотреть запас;
  • диапазон входных напряжений – чем шире диапазон, тем выше цена;
  • быстродействие и точность выходного напряжения – для высокоточной техники эти характеристики являются очень важными;
  • функции защитного отключения – по выходному напряжению, перегрузке, температуре;
  • тип регулирования напряжения – ступенчатый или плавный;
  • диапазон температур – обычно приборы используются в закрытых, отапливаемых помещениях, поэтому для применения в условиях пониженных температур следует выбирать специальные модели;
  • шумность – для релейных стабилизаторов характерен щелчок при переключении ступеней, при работе электромеханических моделей слышен незначительный шум от сервопривода.

Как правильно выбрать стабилизатор? Рекомендации по выбору стабилизаторов напряжения

Как правильно выбрать стабилизатор? Однофазный стабилизатор или трехфазный? С каким допустимым диапазоном входного напряжения? Какой тип устройства выбрать? Какое влияние оказывает мощный импульсный источник питания в качестве нагрузки? Таблица с рекомендациями по выбору стабилизаторов по сфере их применения.

Что бы правильно выбрать стабилизатор необходимо ответить на следующие вопросы:

1. Какой стабилизатор использовать: однофазный или трехфазный?


Этот выбор зависит от мощности нагрузки и её структуры. Для защиты маломощных потребителей рекомендуется применять однофазные стабилизаторы напряжения, а для мощных трехфазные. В промежуточном диапазоне возможно применение и тех и других устройств, но такие нагрузки требуют более детального рассмотрения.

НагрузкаФазность нагрузки
Рекомендуемый тип стабилизатора
Маломощная (до ~15 кВА)Однофазный Oberon M
Средняя (~15-50 кВА)
Однофазный Oberon M или трехфазный Oberon A/Y
(при наличии возможности сегментирования
нагрузки на 3 группы)
1ф и 3фТрехфазный Oberon A/Y
Мощная (от ~50 кВА)1ф и 3фТрехфазный Oberon A/Y

Примечание: при выборе трехфазных моделей стабилизаторов необходимо наличие технической возможности сегментирования (деления) нагрузки на три примерно одинаковые части, каждая из которых питается отдельной фазой A, B или C.

Для особых видов нагрузок выпускаются как мощные однофазные (до 320 кВА), так и маломощные трехфазные стабилизаторы (от 7.5 кВА). Однако используются они крайне редко.

2. Как выбрать допустимый диапазон изменения входного напряжения Uвх. относительно номинального значения?
Возможными вариантами являются: ±10%, ±15%, ±20%, ±25%, -35%/+15% и др. Диапазон необходимо выбирать в зависимости от качества сетевого электропитания. Он определяется глубиной «пере-» или «недо-» напряжения линии электропередачи. Необходимо замерить максимальное отклонения Uвх. в сторону повышения или понижения в течение суток. Следует заметить, что чем шире допустимый диапазон входного напряжения стабилизатора, тем устройство тяжелее, дороже и обладает большими габаритами. Большинство потребителей останавливают свой выбор на вариантах

±15% или±20%.

3. Каково значение номинального напряжения сети и нагрузки?
В России номинальное значение сетевого напряжения составляет 220 В для однофазных и 220/380 В для трехфазных линий. Однако, применяется большое количество энергопотребляющего оборудования импортного производства с номинальным напряжением 220/380 В, 230/400 В или даже 240/415 В. Поэтому, с нашей точки зрения, необходимо выбирать стабилизаторы с номинальным напряжением

230 В для однофазных моделей и 400 В для трехфазных. Это и есть Европейский стандарт напряжения, являющийся «золотой серединой».

4. На каком типе стабилизатора напряжения остановить свой выбор?
Существуют следующие основные схемы стабилизаторов напряжения: электродинамические (электромеханические) сервоприводные и статические (электронные). Большинство заказчиков выбирают сервоприводные стабилизаторы Oberon A/Y ввиду их высокой надежности и экономичности. Электронные стабилизаторы Oberon E (LC) обладают сверхвысокой скоростью регулирования, однако стоят дороже.

5. Существует два вида трехфазных электродинамических стабилизаторов (Y и A). Какой из них выбрать?
Трехфазные электродинамические стабилизаторы бывают двух видов (Y и A): с независимой стабилизацией по каждой фазе (Oberon Y) и стабилизацией среднефазного значения выходного напряжения (Oberon A). Их принцип работы подробно описан здесь. Наиболее востребованными оказались модели Oberon Y с независимой регулировкой. Они обеспечивают качественную стабилизацию при разбалансированной по фазам нагрузке или несбалансированном по фазам напряжении в линии электропередачи.

6. Какова требуемая мощность стабилизатора напряжения?
Номинальная мощность в кВА или кВт: выбирается в зависимости от суммарной мощности нагрузки. Если нагрузкой является оборудование с высокими пусковым перегрузками, рекомендуется выбирать стабилизатор исходя из максимального стартового тока нагрузки. При использовании стабилизаторов Oberon достаточно предусмотреть небольшой дополнительный запас 15-20% для возможных дополнительных потребителей или увеличения нагрузки в будущем. В отличие от недорогих отечественных стабилизаторов и моделей, произведенных в юго-восточной Азии, стабилизаторы Oberon не требуют 1.5-2 кратного запаса по мощности.

Рекомендации по выбору однофазных и трехфазных стабилизаторов по сфере их применения

СерияМощность, кВАФаз-
ность
Сфера применения

Oberon M

1 … 320
Защита однофазных нагрузок любых видов: дача, коттедж, квартира, офис, серверное помещение, компьютерный зал и др. Высокая надежность, «живучесть», работа в жестких условиях окружающей среды

Oberon Y

6 … 2800Трехфазные электродинамические стабилизаторы с независимой стабилизацией по фазам. Для защиты нагрузки средней и большой мощности. Примеры: централизованная защита административных зданий, загородных домов, коттеджей, офисов, аппаратных помещений, вычислительных залов, технологических линий, заводских цехов и др. Прекрасно работают с несбалансированной по фазам нагрузкой, а также несбалансированным напряжением входной электросети. Разработаны для безаварийной работы в жестких и неблагоприятных условиях без постоянного технического обслуживания. Оборудованы усиленным шасси для безопасной транспортировки на дальние расстояния

Oberon RM — Rack Mount

3 … 15Специальные модели для монтажа в промышленную стойку (Rack Mount) и защиты таких однофазных потребителей, как лабораторное оборудование, компьютеры, файловые серверы, телекоммуникационные устройства, кондиционеры, серверные комнаты, вычислительные залов и др. Допускается эксплуатация в жестких условиях

Oberon A/Y — IP54

10 … 1200Трехфазные электродинамические стабилизаторы в промышленных корпусах с защитой IP54. Обладают высокой степенью пыле-влагозащищенностью. В отличие от стандартных моделей (IP21) возможна эксплуатация в производственных цехах непосредственно. Промышленные корпуса IP54 могут оснащаться системами охлаждения на базе вентиляторов или кондиционеров. Выпускаются как с независимой стабилизацией по фазам (модели Y), так и управлением по среднефазному напряжению (модели A). Технические параметры идентичны моделям Oberon A/Y в стандартных корпусах IP21. Примеры использования: централизованная защита технологических линий, цехов, заводов и др. Разработаны для безаварийной работы в жестких и неблагоприятных условиях без технического обслуживания. Оборудованы усиленным шасси для транспортировки на дальние расстояния

Oberon E (LC)
— Electronic

0.5 … 241ф, 3фСетевые кондиционеры напряжения (улучшенные стабилизаторы). Электронные, сверхбыстродействующие, надежные, высокоточные. Идеально подходят для нагрузки малой и средней мощности, требующей высокой скорости стабилизации. Примеры использования: защита систем управления технологическими процессами, систем автоматического учета, промышленных роботов, медицинского и телекоммуникационного оборудования, вычислительных устройств и др.

Oberon A/Y (LC)

9 … 830
Сетевые кондиционеры (улучшенные стабилизаторы). Это электродинамические сервоприводные стабилизаторы с изолирующим трансформатором и дополнительной защитой для работы с нагрузкой большой мощности и требующей повышенной степени защиты. Примеры использования: системы управления технологическими процессами, промышленные роботы, медицинское и телекоммуникационное оборудование и др.
Vega
0.3 … 15Простые стабилизаторы для защиты однофазных нагрузок небольшой мощности, например: дача, коттедж, квартира, офис, аппаратное помещение и др.
Orion Y
2 … 450Простые трехфазные стабилизаторы напряжения с независимой стабилизацией по фазам. Предназначены для защиты потребителей средней и большой мощности. Примеры использования: централизованная защита административных зданий, коттеджей, офисов, аппаратных комнат, вычислительных залов, заводских цехов и др. Возможна некоторая фазовая разбалансировка, как по входному напряжению, так и выходному току.
Важно! Чтобы избежать возможные механические повреждений при транспортировке стабилизаторов на дальние расстояния при заказе стабилизаторов мощность свыше 20 кВА предпочтительнее использовать серию Oberon Y
Sirius — Taurus
50 … 5000Аналогичны серии Orion, но для нагрузок большей мощности.
Важно! Чтобы избежать возможные механические повреждений при транспортировке стабилизаторов на дальние расстояния при заказе стабилизаторов мощность свыше 20 кВА предпочтительнее использовать серию Oberon Y

Какой стабилизатор напряжения выбрать для частного дома?

Дачные домики часто строятся по принципу «я тебя слепила из того, что было», а избы в деревне — не ремонтируются с тех пор, как их поставил колхоз. В этом есть своя романтика, но она, определенно, не идет на пользу электрической проводке. Подача электроэнергии в дачном поселке далеко не так стабильна, как в городе, плюс сырость и зимний холод упорно точат старые провода. Что делать, чтобы в один прекрасный день дряхлая проводка не полыхнула, аки свеча? В этой статье расскажем, какой стабилизатор напряжения 220В для дачи выбрать.

Содержание

  1. Что такое стабилизатор напряжения, и зачем он нужен
  2. Какой стабилизатор напряжения выбрать для частного дома
  3. Стабилизатор напряжения для частного дома: как выбрать
  4. Стабилизаторы напряжения для дома: отзывы и какой лучше

Что такое стабилизатор напряжения, и зачем он нужен

Как ясно из самого названия, стабилизатор электрического напряжения — это устройство, которое стабильно поддерживает напряжение 220 В в вашем доме. Для дачи это устройство чрезвычайно полезно, так как скачки напряжения в дачно-садовых товариществах — вещь нередкая.

Часто на весь поселок один-единственный трансформатор, который обслуживается  постольку-поскольку. Поэтому напряжение в сети может то падать, то наоборот — взлетать до шокирующих высот (например, если в трансформатор попадает молния — случай, едва не стоивший инфаркта одному из наших редакторов).

Стабилизатор — это своего рода переходник между электросетью и проводкой вашего дома. Он принимает входной ток и усиливает или ослабляет его напряжение до 220 В, чтобы все электроприборы в доме получали равномерное питание. В случае значительных перепадов напряжения в сети стабилизатор может аварийно отключить электричество в доме.

Какой стабилизатор напряжения выбрать для частного дома

Выбор стабилизатора напряжения следует начинать с его типа. Во-первых, они бывают сетевыми и магистральными. Сетевые работают от розетки и стабилизируют напряжение для одного-двух подключенных устройств. Магистральные — подключаются прямо к проводке и защищают всю электросеть в доме. В случае частного дома имеет смысл вести речь о покупке магистрального стабилизатора.

Магистральные стабилизаторы делятся на несколько видов.

Ступенчатые стабилизаторы

Ступенчатые стабилизаторы разделяются на релейные и электронные.

Релейный стабилизатор содержит трансформатор, обмотки которого замыкаются с помощью программно управляемых реле. При переключении происходит повышение или понижение напряжения. Релейные стабилизаторы компактные, имеют широкий диапазон изменения напряжения, выдерживают длительную перегрузку в сети, работают даже в условиях низких температур, бесшумно и очень долго — до 10 лет. А стоят при этом недорого, так что очень широко применяются в быту.

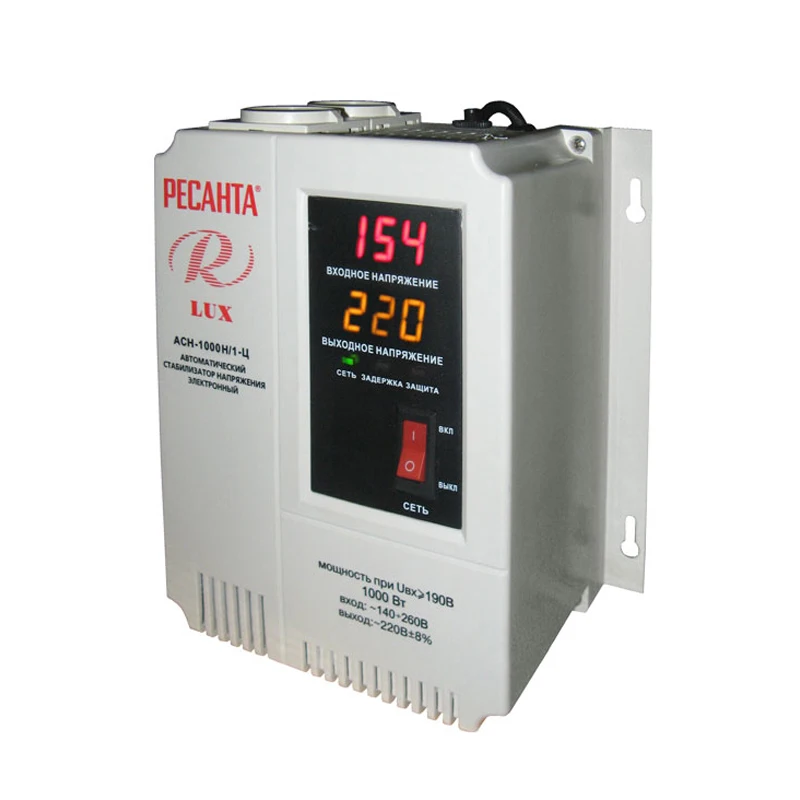

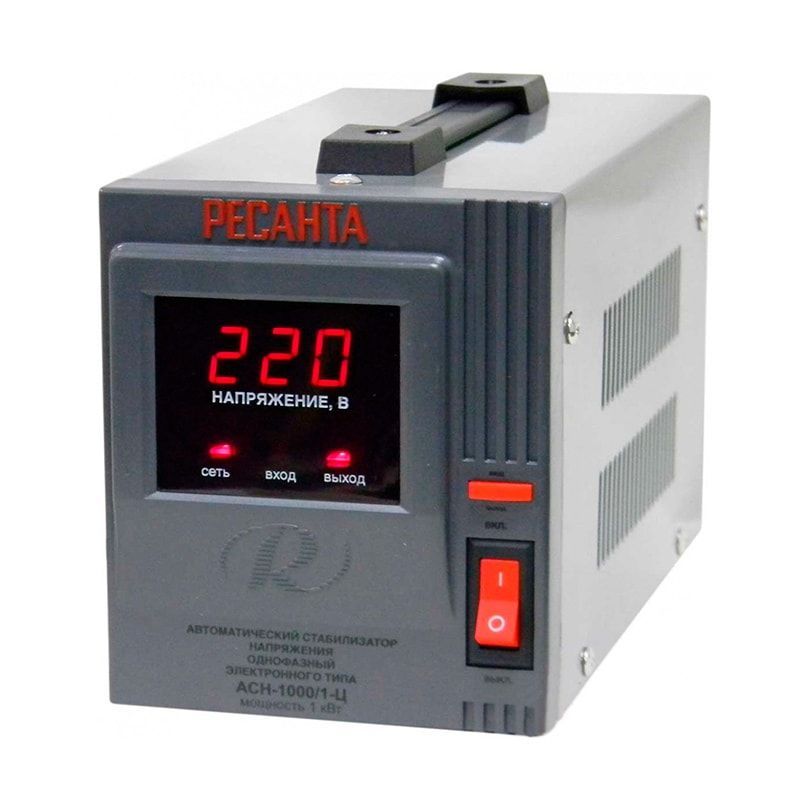

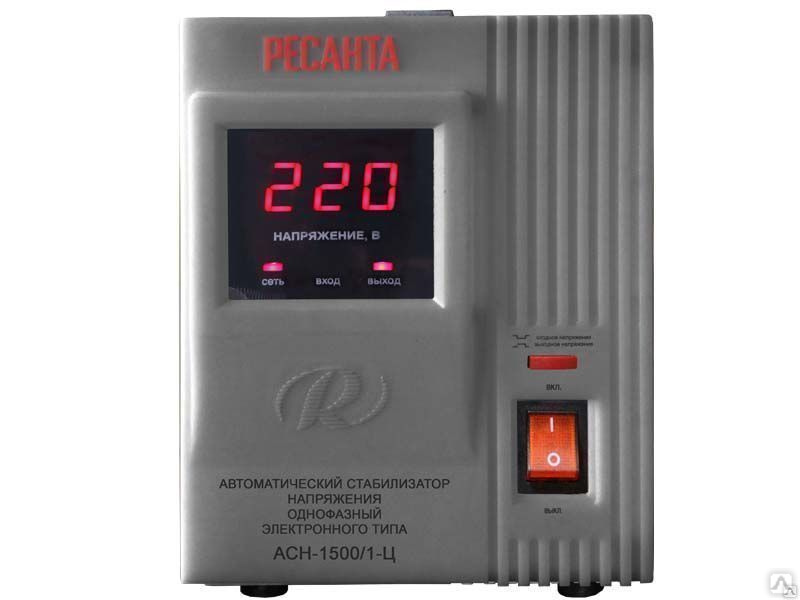

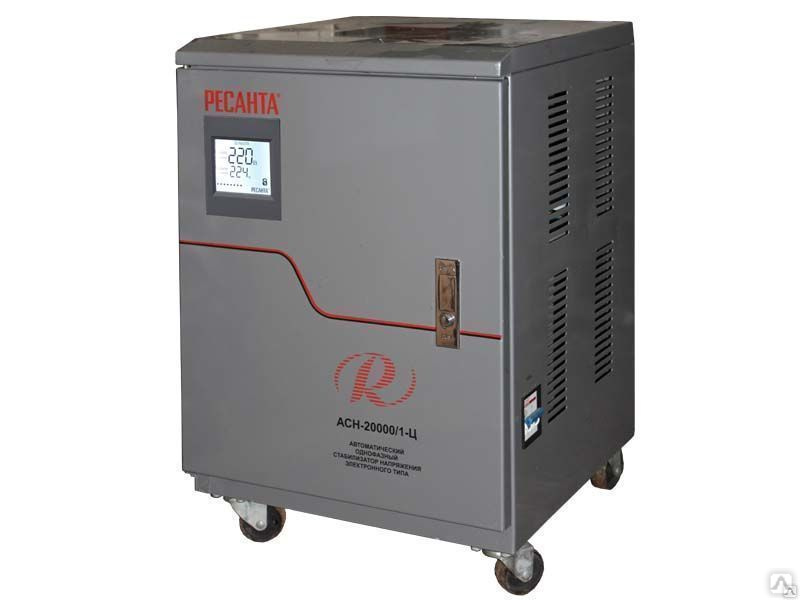

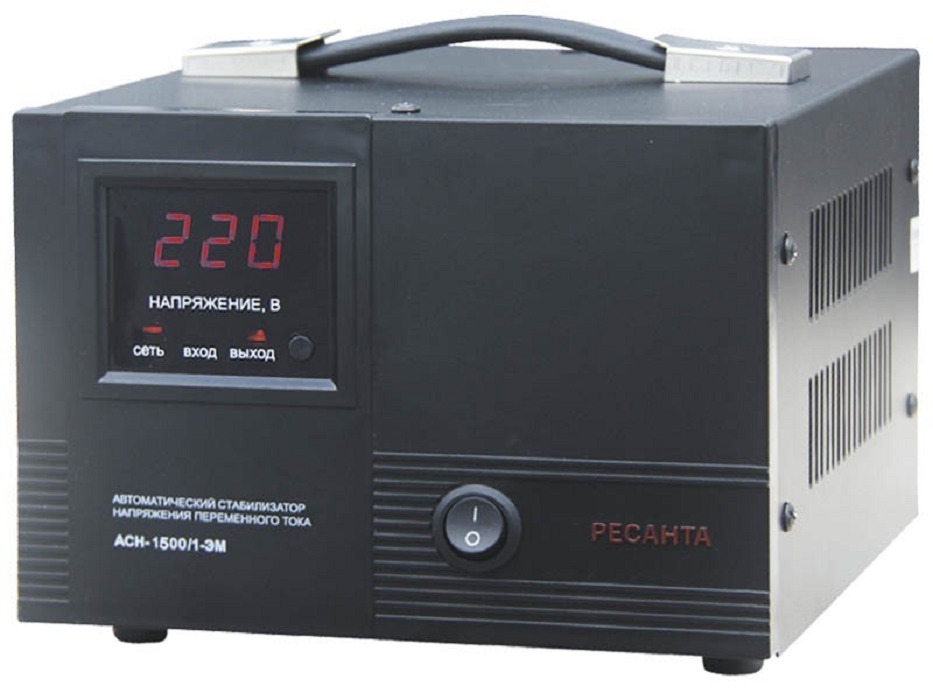

Например, это стабилизаторы Ресанта:

Электронный стабилизатор вместо реле использует микроэлектронные компоненты, которые способны замыкать обмотки — ключи-тиристоры. По сигналу с управляющей платы они включаются и выключаются с определенной периодичностью, тем самым регулируя напряжение.

Электронные стабилизаторы имеют более высокую точность регулировки напряжения, более эффективно поддерживают мощность тока в сети при стабилизации (тогда как при переключении реле свет может «моргать») и также работают совершенно бесшумно. Однако, они имеют большие габариты и вес, а также стоят дорого.

Среди популярных марок — например, БАСТИОН:

Электромеханические стабилизаторы

Электромеханические стабилизаторы разделяются на собственно электромеханические, электродинамические и гибридные.

Электромеханический стабилизатор имеет графитную щеточку с сервоприводом, которая переключает количество витков обмотки трансформатора, тем самым повышая или понижая напряжение. Эти стабилизаторы имеют широкий диапазон входных напряжений, устойчивы к перегрузкам и искажениям тока на входе. Но зато у них недолгий срок работы — через 3-4 года угольная щеточка уже подлежит замене. Кроме того, он плохо работает в условиях низких температур и высокой влажности, а при стабилизации на долю секунды раздаются характерные щелчки. Стоят они намного дешевле электронных, но куда дороже релейных.

Популярные модели таких стабилизаторов выпускает, к примеру, RUCELF

Электродинамические стабилизаторы — это подвид электромеханических стабилизаторов, в которых вместо щеточки переключения используется специальный ролик, который практически не изнашивается. Таким образом, они лишены главного недостатка элекромеханических стабилизаторов — быстрого выхода из строя, при этом сохраняя их достоинства.

К сожалению, это самый дорогой вид стабилизаторов. К этому виду относятся, к примеру, итальянские стабилизаторы ORTEA:

Гибридные стабилизаторы представляют собой комбинацию между электромеханическим и релейным стабилизатором. В них применяется и замыкание обмоток при помощи реле, и переключение количества витков, что позволяет объединить достоинства двух типов и побороть недостатки — к примеру, невозможность работы при низкой температуре.

Такие стабилизаторы стоят примерно как электронные — то есть, недешево. Например, их делает фирма Энергия:

Стабилизаторы с двойным преобразованием

Предыдущие типы стабилизаторов принимают на входе переменный ток из сети и выдают на выходе переменный ток. Стабилизаторы с двойным преобразованием сначала преобразуют переменный ток в постоянный, который питает инвертор, на выходе опять отдающий переменный ток — но со стабильным напряжением 220 В, частотой 50 Гц и синусоидальной формой.

Такой правильный, «выхолощенный» от всех помех ток — главное преимущество стабилизаторов с двойным преобразованием: он безопасен для питания любой техники, поэтому их рекомендуют для дорогостоящего оборудования. Недостаток — низкий коэффициент полезного действия: слишком много пустого расхода электроэнергии.

У стабилизаторов с двойным преобразованием широкий разброс цен. Например, вот такой стабилизатор Штиль относительно недорог:

Как выбрать стабилизатор для дачи? Для сезонного дачного домика наиболее рентабелен обыкновенный релейный стабилизатор. Но если вы живете в частном доме постоянно, и у вас есть отопление, можно задуматься об одной из электромеханических моделей. А если у вас, к тому же, дорогая бытовая техника, то и устройство с двойным преобразованием не будет лишним.

Стабилизатор напряжения для частного дома: как выбрать

Рассмотрим основные параметры, по которым выбирается стабилизатор любого типа:

  • Мощность. суммарная мощность приборов, подключаемых к стабилизатору — это ваш телевизор, холодильник, обогреватель и все остальное, вплоть до светильников. Узнать ее можно в инструкциях к вашей бытовой технике, или прямо на корпусе (например, у лампочек). У стабилизатора должен быть определенный запас мощности. Лучше, если он будет превышать суммарную мощность всей техники как минимум в 3 раза.
  • Рабочее напряжение (минимальное и максимальное). Диапазон напряжений, в котором стабилизатор может работать без перегрузки. Чем он шире, тем лучше.
  • Фазность. Стабилизаторы бывают однофазными и трехфазными — то есть, состоящими из одного или трех стабилизаторов, имеющих единую систему управления. Для частного дома нет никакого смысла приобретать трехфазный стабилизатор, если только вы не используете на даче электрическую печь или особо мощный насос. Для проводки в доме хватит однофазного.
  • Скорость стабилизации. Стабилизатор работает с определенной скоростью — она измеряется в вольтах в секунду (В/c). Чем она больше, тем лучше, тем меньше времени понадобится прибору, чтобы справиться с перепадом в сети.
  • Точность стабилизации. Под этим термином, на самом деле, понимается погрешность, с которой стабилизатор отклоняется от стандартных 220 В. Не рекомендуется приобретать приборы с погрешностью более 8%, для частного дома хватит 5-8%.
  • Размещение. Стабилизатор может крепиться на стену, устанавливаться на пол или в специальные стойки. Настенные и напольные варианты — самые удобные в быту.

Стабилизаторы напряжения для дома: отзывы и какой лучше

Приведем несколько удачных моделей стабилизаторов разных типов, чтобы вы могли ориентироваться на отзывы других покупателей.

РЕСАНТА ACH-5000/1-Ц

Качественный и бесшумный релейный стабилизатор с большим запасом мощности в 5000 Вт. Способен стабилизировать колебания напряжения от 140 до 260 В. На выходе получается напряжение с погрешностью 8% от 220 В — в среднем, от 202 до 238 В. Устанавливается на полу.

Штиль IS550

Простой в установке настенный стабилизатор с оптическими индикаторами и двойным преобразованием, а самое главное — недорогой. Впрочем, это обусловлено низким запасом мощности — 400 Вт. Зато диапазон входного напряжения огромный — от 90 до 310 В, и точность стабилизации высокая — погрешность всего 2%. Этим устройством можно отдельно экранировать от перепадов напряжения критически важные в частном доме приборы — к примеру, отопительный котел.

Энергия Classic 9000

Мощный электронный стабилизатор напряжения на 6300 Вт способен защитить целый дачный домик. Входное напряжение 125-254 В, выходное — 209-231 В. Точность стабилизации — 5%, хорошая норма. Стабилизатор крепится на стену и работает совершенно бесшумно.

Читайте еще полезные статьи о технике для дачи:

Фото: Flickr, MaxPixel, компании-производители

Как выбрать стабилизатор?

Каждый человек, столкнувшийся с проблемой некачественного электроснабжения, когда напряжение сети изменяется в значительных пределах, приходит к единственно верному решению — установке стабилизатора.

В этой статье мы рассмотрим параметры, по которым осуществляется выбор стабилизатора, а так же определим алгоритм для самостоятельного выбора стабилизатора для вашей сети.

  • Первое, с чего стоит начать, это определение количества фаз. Бытовая сеть может быть однофазной (220В), либо трехфазной (380В). Стабилизаторы также подразделяются на однофазные и трехфазные. Трехфазный стабилизатор представляет из себя три однофазных стабилизатора, объединенных в одном корпусе и управляемых единым блоком контроля (при пропадании или перекосе одной из фаз стабилизатор отключится). Если в трехфазной бытовой сети отсутствует трехфазная нагрузка, могут быть подключены три однофазных стабилизатора.
  • Второй крайне важный параметр это мощность. Для выбора мощности стабилизатора необходимо уяснить несколько важных моментов. Первое – мощность стабилизатора, как правило, указывается в вольт-амперах (полная мощность), что не равно ваттам. Полная мощность состоит из активной и реактивной, чтобы получить привычное нам значение в Вт, необходимо полную мощность умножить на коэффицент 0,8 (косинус фи). Второй важный момент – чтобы продлить срок службы стабилизатора, он не должен работать на предельной мощности, необходимо оставлять запас 25-30%.
  • Третий важный параметр – это диапазон входных напряжений. Этот параметр указывает разброс входных напряжений, при которых стабилизатор способен выдавать стабильное напряжение с заявленной погрешностью.
  • Четвертый параметр, который надо учитывать – это точность стабилизации. В большинстве случаев для бытовых приборов достаточно точности 7-8%. Более надежную защиту могут дать стабилизаторы с точностью стабилизации 3-6%. Если есть необходимость защитить оборудование с высокими требованиями к входному напряжению (серверное оборудование, медицинское, точные измерительные приборы, профессиональное фото/видео оборудование), используют стабилизаторы с точностью 1-1,5%

Давайте рассмотрим алгоритм выбора стабилизатора на конкретном примере:

Допустим, в связи с регулярными перепадами напряжения в диапазоне 160-245В есть необходимость обеспечить качественным напряжением трехфазную сеть загородного дома. Набор потребителей стандартный – насос, котел, освещение, посудомоечная и стиральная машины, холодильник и прочее. Потребители по фазам распределены равномерно.

Первым делом необходимо определиться – будет использован трехфазный стабилизатор, либо три однофазных. В случае отсутствия трехфазных нагрузок, рационально использовать три однофазных прибора – это позволит при выходе из строя одного из них продолжить эксплуатировать оставшиеся.

Второй момент с которым необходимо определиться – это мощность. Рассмотрим на примере наиболее часто встречающегося варианта – это загородные дома с трехфазной сетью и выделенной мощностью 5,5 кВт на фазу (вводной автомат 25А), оптимальным выбором будут три стабилизатора мощностью 7500 ВА.

Касаемо выбора по диапазону входных напряжений, большинство стабилизаторов перекрывают 160-245В (например у стабилизаторов Энерготех этот диапазон составляет 121-259 В рабочего напряжения и 60-267 В предельного). В случае более серьёзных отклонений может быть установлен прибор со смещённым диапазоном.

Если приборы с повышенными требованиями к входному напряжению не используются, выбор можно остановить на приборах точностью 7% или 5% этого будет достаточно в большинстве случаев.

Посмотреть фотографии наших монтажей стабилизаторов напряжения можно здесь

Рекомендуем посмотреть наиболее популярные модели стабилизаторов напряжения

Если у Вас остаются сомнения в правильности выбора модели стабилизатора, обращайтесь в компанию RealSolar. Наши специалисты имеют огромный опыт в установке и эксплуатации стабилизаторов напряжения.

Проконсультируйтесь у специалистов

Какой стабилизатор напряжения выбрать. Лучшие стабилизаторы напряжения для дома

Стабилизаторы бывают однофазными и трехфазными, а также цифровыми и электромеханическими (латерными).

В зависимости от типа питающей сети стабилизаторы подразделяются по значению выходного напряжения на однофазные (220 В) и трёхфазные (380 В). Выбор зависит от того, как напряжение подведено в дом. Если подведено однофазное напряжение, подойдет только однофазный стабилизатор. Если к вашему дому подведено трехфазное напряжение, есть 2 варианта: купить один трехфазный стабилизатор или три однофазных.

Цифровые или электронные стабилизаторы, в свою очередь, делятся по способу коммутации на релейные и тиристорные.

Релейные стабилизаторы – самые популярные, т.к. имеют ряд преимуществ:

— надежны

— выдерживают перегрузки

— долговечны

— быстро реагируют на перепады

— принимают входное напряжение в любом диапазоне

— не вносят радиопомех, поэтому подходят для использования с самыми разными электроприборами

— компактны – могут быть установлены в квартирах

Тиристорные модели используют для работы с оборудованием, требующим высокой точности выходного напряжения, например, медицинским. Но они менее надежны и не так удобны в эксплуатации. Еще один минус – цена самого стабилизатора и ремонта в случае поломки. Для работы телевизора, холодильника и другой бытовой техники чрезмерная точность не нужна – все эти приборы нормально работают при напряжении 220 В ± 10%.

Электромеханические стабилизаторы латерного типа отличаются высокой точностью (2-3 %) и плавной регулировкой напряжения, но гораздо медленнее срабатывают при изменениях в электросети. Такие модели не приспособлены к перегрузкам и не отличаются надёжностью, требуют регулярного техобслуживания, имеют сравнительно большие размеры. Доступная цена – вот главное преимущество электромеханических стабилизаторов.

Мощность

Чтобы сделать правильный выбор, нужно еще учитывать мощность стабилизатора. Для бесперебойной работы стандартного набора «чайник-холодильник-телевизор-плита» мощности 10-15 кВт более, чем достаточно. Для точного расчета следует сложить мощность всей домашней техники, которую вы собираетесь подключать к стабилизатору. Учитывайте пусковые токи некоторых приборов, например, кондиционера, холодильника, микроволновки. Мощность этих приборов при запуске превышает номинальную в несколько раз. Если не учесть данного факта, при включении техники с высоким пусковым током остальные приборы могут отключиться – сработает защита стабилизатора от перегрузки.

Выбор стабилизатора напряжения | Заметки электрика

Здравствуйте, уважаемые читатели сайта http://zametkielectrika. ru.

В прошлой статье я рассказывал Вам про необходимость установки стабилизатора напряжения для дома, показатели качества электрической энергии и типы стабилизаторов. Сегодня проведем выбор стабилизатора напряжения по мощности на примере своего дома (дачи) в деревне. В конце статьи я расскажу Вам про виды крепления и установку стабилизаторов напряжения.

Пример выбора стабилизатора напряжения для однофазной сети

Вы решили приобрести стабилизатор напряжения, но не знаете, как его правильно выбрать. Привожу наглядный пример выбора стабилизатора напряжения для своего «домика в деревне».

Пока речь завели про деревянный дом, то рекомендую Вам почитать мои следующие полезные статьи:

1. Однофазная или трехфазная сеть

Для начала необходимо узнать количество фаз питающего напряжения. В моем примере это однофазная сеть, поэтому мне будет достаточно выбрать один однофазный стабилизатор напряжения.

Если у Вас трехфазная сеть, то в таком случае необходимо выбирать трехфазный стабилизатор напряжения, либо три однофазных стабилизатора, соединив их  «звездой».

2. Мощность потребителей

Теперь нам нужно определиться с мощностью потребителей, для которых будем использовать стабилизатор напряжения. Это может быть один или несколько электроприемников. Также стабилизатор напряжения можно установить на вводе для абсолютно всех потребителей. Но об этом чуть позже.

Мощность всех потребителей выписываю в один список с указанием их активной мощности. Активная мощность измеряется в ваттах (Вт). Ее можно найти в руководстве (паспорте) на прибор или на корпусе самого прибора.

Вот мой составленный список:

Подход к расчету мощности для выбора стабилизатора напряжения должен быть рациональным, ведь у Вас не всегда включены в сеть все перечисленные выше потребители. Поэтому здесь нужно точно определиться, что у нас будет включено одновременно.

Если не хотите с этим «заморачиваться», то берите всю мощность.

Например, для себя я определил потребителей, которые могут быть включены одновременно:

Далее из полученного списка необходимо выбрать те приборы, в которых содержатся электродвигатели.

Это нужно нам для того, чтобы учесть их пусковые токи, которые достигают величину в 3-5 раз больше, чем номинальные. Пусковая мощность или пусковой ток этих потребителей можно найти в паспортах. Если паспортов уже давно нет, то можно воспользоваться приблизительным расчетом, умножив их номинальную мощность на 3. Я так и сделал.

Далее рассчитаем общую полную мощность. Полная мощность измеряется в вольт-амперах (ВА) и отличается от активной мощности на коэффициент мощности «косинус фи» (cosφ). Этот коэффициент всегда указан в паспортах на приборы. Опять же, если паспортов у Вас нет, то можно принять приближенный cosφ = 0,75.

Еще хочу заметить, что нагреватель и утюг имеют cosφ = 1, т.к. это чисто активная нагрузка, которая идет только на образование тепла.

Освещение в моем доме выполнено с помощью энергосберегающих ламп, у которых коэффициент мощности равен примерно cosφ = 0,9. Кому интересно, то можете почитать мою статью о том, почему мигают энергосберегающие лампы.

Для остальных потребителей принимаем средний коэффициент мощности, равный cosφ = 0,75.

Чтобы перевести активную мощность в полную мощность необходимо разделить активную мощность на cosφ.

В итоге получаем суммарную полную мощность наших потребителей: 12322,22 + 12600 = 24922,22 (ВА) или 24,9 (кВА).

Можно округлить до 25 (кВА).

3. Фактическое напряжение сети

После расчета потребляемой мощности необходимо измерить фактическое напряжение питающей сети. Сделать это можно самостоятельно, воспользовавшись мультиметром. Более подробно об этом я писал в статье: «Как пользоваться мультиметром при измерении напряжения».

Еще вариант, это пригласить специалистов для проведения энергоаудита, но это обойдется Вам дороже. Они установят приборы на 24 часа для анализа качества электрической энергии и в конце выдадут Вам подробный отчет.

Допустим Вы зафиксировали, что напряжение в сети в вечернее время у Вас составляет 180 (В).

4. Выбор мощности стабилизатора напряжения

Номинальная полная мощность стабилизатора напряжения всегда указывается в вольт-амперах (В) и соответствует питающему напряжению 220 (В).

При снижении питающего напряжения, соответственно, снижается его выходная мощность. Также хочу сказать Вам, что не допускается длительная работа стабилизатора напряжения при пониженном напряжении, т.к. это вызывает перегрузку и может привести к его отключению, что приведет к обесточиванию всех потребителей.

Чтобы избежать таких последствий, необходимо к полученной полной мощности наших потребителей 25 (кВА) добавить коэффициент нижнего предела напряжения стабилизатора, который равен 1,2 при 180 (В), и 1,3 — при напряжении 170 (В). В нашем случае напряжение в вечернее время составляет 180 (В), поэтому применяем коэффициент 1,2.

25 · 1,2 = 30 (кВА)

Чтобы была возможность использовать стабилизатор напряжения длительное время со всей включенной нагрузкой, необходимо к полученной выше мощности добавить коэффициент запаса по мощности, равный 1,25.

30 · 1,25 = 37,5 (кВА)

Остается только выбрать стабилизатор напряжения из предложенных моделей, зная его необходимую мощность. Например, нам подойдет стабилизатор напряжения мощностью 40 (кВА) и больше.



Как выбрать стабилизатор напряжения для трехфазной сети

Выбор стабилизатора напряжения для трехфазной сети практически аналогичен. Производим расчет мощности для какой-то одной фазы, желательно наиболее загруженной. По этой фазе замеряем фактическое напряжение в сети в часы пиковых нагрузок. Полную мощность в вольт-амперах, умножаем на 3 (количество фаз).

Запас по мощности делаем порядка 10%.

Полученное значение и есть полная мощность стабилизатора напряжения для трехфазной сети. По этой мощности из всего ассортимента предлагаемой продукции выбираем необходимый стабилизатор напряжения.

А вообще выбор стабилизатора напряжения лучше доверить специалистам. Так будет надежнее.

Иногда меня спрашивают, можно ли вместо трехфазного стабилизатора напряжения приобрести три однофазных? Да конечно можно, так будет даже дешевле и практичнее. Например, при обрыве одной питающей фазы, остальные фазы будут в рабочем состоянии. Но если у Вас в доме имеется хоть какая нибудь трехфазная нагрузка, то в любом случае Вам нужен трехфазный стабилизатор напряжения, потому что он ведет контроль фаз по линейному напряжению сети. И если хоть одна фаза оборвется, то стабилизатор полностью отключается.

Еще два не менее важных совета по выбору стабилизатора напряжения для трехфазной сети:

  • стабилизаторы должны быть установлены в каждой фазе (оставлять без стабилизатора напряжения хоть одну фазу запрещено)
  • нагрузка по каждому стабилизатору напряжения должна быть примерно равная, иначе в нуле пойдет большой ток, который может вывести стабилизатор из строя
  • если разница линейных напряжений сети составляет более 25%, то стабилизаторы напряжений устанавливать запрещено

Функция BYPASS

Для начала давайте определимся что это за функция BYPASS (Байпас) и нужна ли она нам?

Практически во всех стабилизаторах мощностью от 3 (кВА) имеется функция BYPASS (Байпас). Включив автомат с этой надписью, стабилизатор на выходе выдает входное напряжение. Удобна эта функция тогда, когда напряжение в сети понижается не всегда, а например, только по вечерам, как в моем случае.

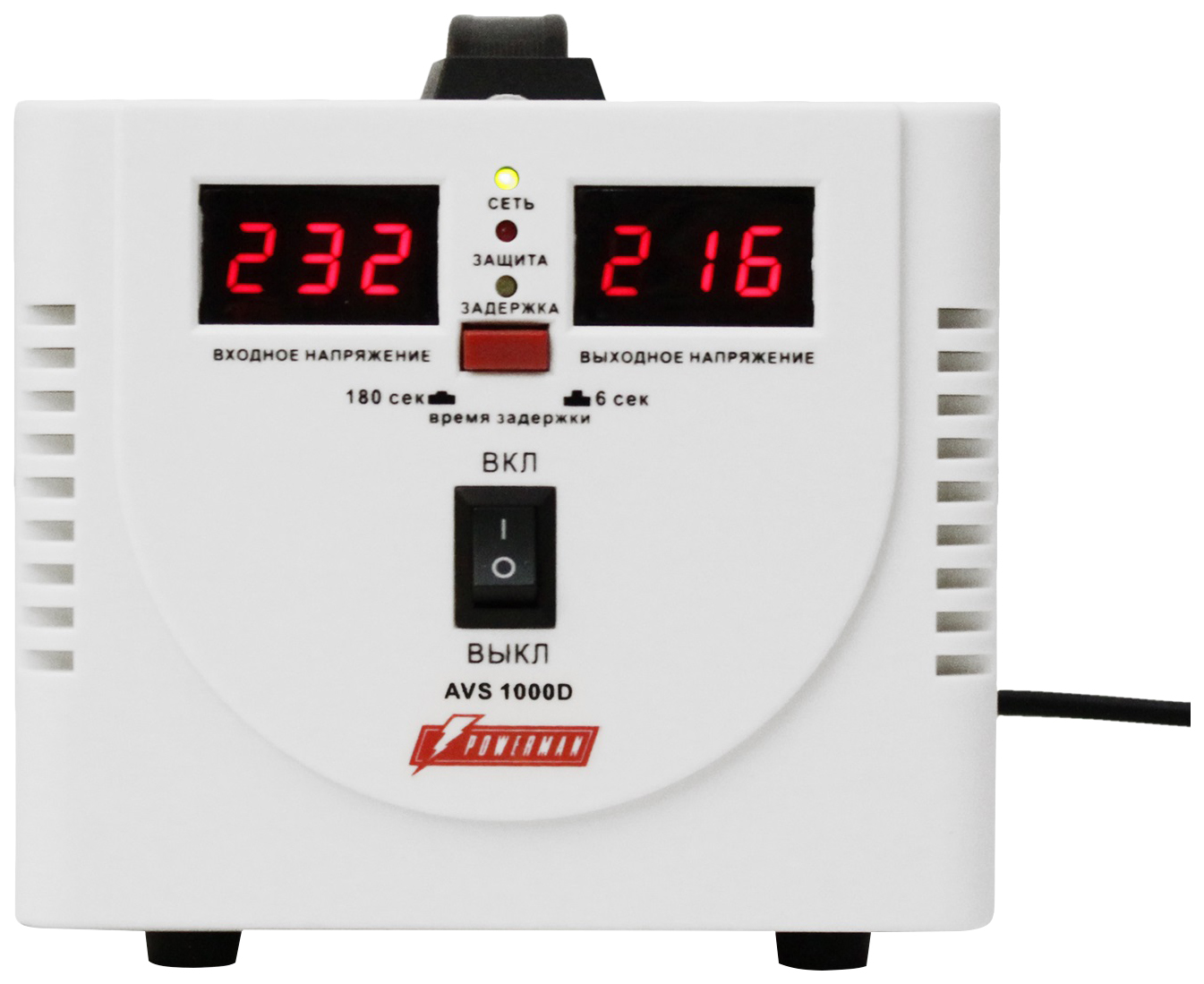

Выбор стабилизатора напряжения. Функция задержки

Еще одна из удобных функций стабилизатора напряжения, на которую стоит обратить внимание при покупке. Это функция задержки включения выходного напряжения, когда питающее напряжение вышло за пределы входного напряжения стабилизатора или совсем пропало. Существует несколько регулировок задержки — у разных производителей по-разному.

Крепление и установка стабилизатора напряжения

Стабилизатор напряжения можно крепить двумя способами:

  • на полу
  • на стене

Установка стабилизатора напряжения на полу или на полке применима к стабилизаторам небольшой мощности. У них малые габариты и вес. Например, мой небольшой и старенький стабилизатор напряжения «Ресанта» мощностью всего 0,5 (кВА) установлен прямо на подоконнике окна.

Более мощные стабилизаторы напряжения целесообразно размещать на стене, поэтому они выпускаются немного плоскими. Хотя по желанию их тоже можно установить на полу.



Заключение по выбору стабилизатора напряжения

В конце данной статьи хочу сделать небольшой вывод. Я показал пример расчета и выбора стабилизатора напряжения для однофазной сети. Мы получили, что стабилизатор напряжения для наших потребителей должен быть мощностью не ниже 37,5 (кВА). Можно идти покупать, но я задумался о его стоимости. Ведь стабилизатор напряжения такой мощности стоит совсем не дешево.

Как вариант можно через него не запитывать нагреватель и утюг, ведь при понижении напряжения в сети они будут лишь медленнее нагреваться. Остальным потребителям необходима только  качественная электрическая энергия. Если воспользоваться таким вариантом, то можно немного сэкономить.

P.S. На этом я заканчиваю статью на тему выбора стабилизатора напряжения. Если у Вас есть вопросы, то спрашивайте в комментариях. Можете поделиться данной статьей с друзьями и коллегами, особенно владельцев дач и домов. Спасибо.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Как выбрать стабилизатор напряжения?

Как выбрать стабилизатор напряжения?

В этой статье рассматриваются основные вопросы, связанные с выбором стабилизатора напряжения, который лучше всего будет соответствовать вашим условиям.

Как безошибочно выбрать стабилизатор напряжения?

Основной характеристикой стабилизаторов напряжения является мощность подключаемой нагрузки. Именно на основании этого параметра осуществляется выбор той или иной модели. При этом необходимо учитывать, что мощность стабилизатора должна быть равна или немного больше мощности того прибора, для защиты которого он предназначен. Таким образом, рассчитав мощность всех приборов, защиту которых необходимо обеспечить, можно легко определить, какая модель стабилизатора напряжения необходима в данном случае. Можно, конечно, не углубляясь в длительные вычисления, приобрести стабилизатор максимальной мощности. Однако такая модель будет стоить дорого, и имеет ли смысл устанавливать этот стабилизатор, мощность которого будет использоваться лишь на 15-20%. Очень важно помнить, что некоторые электроприборы имеют пусковые токи, в несколько раз превышающие токи номинальные. Это характерно для приборов, имеющих в схеме асинхронные двигатели, например холодильники, насосы, поэтому стабилизатор для таких устройств необходимо подбирать с двух — трехкратным запасом мощности.

Как защитить одновременно большое количество электроприборов, например, у себя в офисе? Необходимо учесть несколько факторов: во-первых, как организована разводка питающего напряжения в здании, т.е. насколько удобно будет встраивать один общий однофазный или трёхфазный стабилизатор напряжения или несколько отдельных стабилизаторов в уже имеющуюся электроразводку; во-вторых, как правило, один большой стабилизатор, равный по мощности нескольким отдельным, обходится дешевле. Но индивидуальная защита эффективнее и суммарная надежность нескольких стабилизаторов гораздо выше надежности одного.

Хороший стабилизатор достаточно дорог. В каких случаях можно считать, что его приобретение оправданно? Можно уверенно сказать, что такая покупка на 100% оправдывает себя в двух случаях.

Во-первых, когда напряжение настолько низкое, что без его стабилизации бытовые приборы не работают (характерно для сельских электросетей).

Во-вторых, если стоимость приборов в 3-5.., 10 раз выше стоимости стабилизатора.

Для того чтобы окончательно определиться с выбором стабилизатора напряжения, необходимо ответить на следующие вопросы:

Какой нужен стабилизатор напряжения — однофазный или трехфазный?

При однофазной сети (220В) вопросов не возникает.

В случае трехфазной сети (380В) возможны варианты:

Если при наличии трехфазной сети есть хотя бы один трехфазный потребитель, то необходимо установить трехфазный стабилизатор напряжения. Если же все потребители однофазные, в большинстве случаев лучше подобрать три однофазных стабилизатора. Как правило, это обходится дешевле. Но есть и еще одно серьезное преимущество. Этот вариант позволяет обойти особенность трёхфазных стабилизаторов, а именно отключение всего устройства при исчезновении напряжения на одной из фаз.

Нужно ли ставить отдельные стабилизаторы напряжения на разные потребители, или лучше поставить один на все?

Если вам необходимо защитить какой-то определенный потребитель, будет достаточно одного стабилизатора соответствующей мощности. Если же вы хотите обезопасить максимальное количество электроприборов, то можно, конечно, поставить на каждый прибор свой, отдельный стабилизатор, но это не очень удобно, а финансово — и не очень выгодно. В этом случае лучше будет установить один общий стабилизатор напряжения на все потребители. Хотя существуют и другие варианты. Например, выделить определенную группу электроприборов, которые наиболее критически относятся к перепадам напряжения.

Какой мощности нужен стабилизатор напряжения?

Для правильного выбора модели стабилизатора напряжения необходимо определить сумму мощностей (Вт) всех потребителей, нуждающихся одновременно в снабжении электроэнергией.

При подсчете мощности, потребляемой устройством, следует учитывать, так называемую, полную мощность. Полная мощность — это вся мощность, потребляемая электроприбором. Она состоит из активной мощности и реактивной мощности, в зависимости от типа нагрузки. Активная мощность всегда указывается в ваттах (Вт), полная — в вольт-амперах (ВА). Устройства — потребители электроэнергии зачастую имеют как активную, так и реактивную составляющие нагрузки.

Активная нагрузка.

У этого вида нагрузки вся потребляемая энергия преобразуется в тепло. У некоторых устройств данная составляющая является основной. К таким устройствам относятся лампы накаливания, обогреватели, электроплиты, утюги и т. п. Если их указанная потребляемая мощность составляет 1 кВт, для их питания достаточно стабилизатора мощностью 1кВА.

Реактивные нагрузки.

Все остальные. Они, в свою очередь, подразделяются на индуктивные и емкостные.

Важно! Необходимо учитывать, что электродвигатели имеют пусковые токи и мощность стабилизатора при использовании асинхронных двигателей, компрессоров, насосов должна в 3-5 раз превышать номинальную мощность потребителей. Также желательно принимать во внимание, что заводы производители рекомендуют устанавливать стабилизаторы напряжения с запасом мощности 20-30%.


Советы по выбору стабилизатора напряжения | by martin luthar

Стабилизаторы напряжения — оперативное решение всех проблем, возникающих из-за колебаний напряжения. Эти производители оборудования для обработки коронным разрядом способны регулировать выходную мощность и, таким образом, предотвращать любые повреждения подключенных устройств. Стабилизатор напряжения хорошего качества помогает поддерживать постоянное напряжение в электрической цепи прибора и, таким образом, предотвращает выгорание его цепи из-за колебаний. Выбор регулятора мощности будет зависеть от типа устройства, к которому он будет подключаться, и требуемой мощности на выходе.

Советы и рекомендации по выбору стабилизатора напряжения:

Также различные типы автоматического стабилизатора напряжения подходят для различных применений в промышленных, коммерческих, медицинских, морских и других приложениях. Вот несколько советов по выбору правильного типа стабилизатора для вашей техники:

· Первое, что нужно проверить перед поиском стабилизатора, — это узнать о ситуации с электроснабжением и о том, сколько энергии требуется конкретному устройству.Можно проверить номинальную мощность устройства, которая указана в амперах или кВА, а также определить, является ли это однофазной или трехфазной линией. Перед выбором стабилизирующей машины также необходимо определить частоту и коэффициент мощности.

· Следующее, что нужно знать об уровне колебаний мощности, происходящих в вашем доме или офисе, и о том, какой ущерб они могут нанести конкретному прибору.

· Теперь вам нужно выбрать стабилизатор с правильной возможностью изменения входного сигнала, чтобы обеспечить непрерывное питание конкретного устройства.. Цена стабилизатора будет зависеть от колебания входного напряжения, которое необходимо исправить.

· Когда электропитание прибора осуществляется через обычную электрическую линию, частота колебаний, вероятно, будет около +/- 2%. Но в случае, если мощность подается через генераторную линию, частота может быть выше, что означает, что вам нужно выбрать стабилизатор большей мощности.

· Ищите автоматический стабилизатор напряжения , который поставляется с автоматическими выключателями, чтобы предотвратить любые повреждения ваших электрических машин.Он хорошо работает с любой нагрузкой и состоит из детектора, блока переключения, моторизованного автотрансформатора и цепи отключения. Эти стабилизаторы посылают сигнал ошибки в случае отклонения от заданного уровня напряжения и исправляют его с помощью автотрансформатора.

Итак, если вы используете различные типы электрического оборудования, лучше всего убедиться, что питание каждого из них подходит для оптимального функционирования. В противном случае приведенные выше советы помогут вам выбрать правильный тип стабилизатора для вашей техники.

Как выбрать трехфазный стабилизатор?

P1 : Как выбрать трехфазный стабилизатор?

В первую очередь это зависит от типа вашего электрооборудования. Как правило, нагрузка не является чисто резистивной. Следовательно, при практическом выборе стабилизированный источник питания следует выбирать разумно в соответствии с деталями дополнительной мощности, коэффициента мощности и типа нагрузки электрооборудования, а его выходную мощность следует оставлять с соответствующим запасом, особенно с запасом для ударной нагрузки. выбор.Чтобы быть больше, как выбрать трехфазный стабилизатор:

⒈Для чисто резистивных нагрузок, таких как лампы накаливания, провода сопротивления, электрические печи и другое оборудование, мощность трехфазного регулятора должна быть от 1,5 до 2. раз мощность нагрузочного оборудования.

⒉Рациональные и емкостные нагрузки, такие как люминесцентные лампы, вентиляторы, двигатели, водяные насосы, кондиционеры, компьютеры, холодильники и т. Д. Мощность трехфазного регулятора должна быть в 3 раза больше мощности оборудования нагрузки.

⒊В условиях большой электрической рациональности и емкостной нагрузки, пусковой ток нагрузки следует учитывать при выборе модели, особенно большой (до 5-8 раз больше дополнительного тока), поэтому мощность трехфазного регулятора должна быть более чем в 3 раза больше мощности нагрузки.

P2 : Проблемы безопасности трехфазного стабилизатора

⒈При включении стабилизированного источника питания не разбирайте стабилизированный источник питания и не тяните входные и выходные соединения стабилизированного источника питания по желанию, чтобы предотвратить поражение электрическим током или другое несчастные случаи с электробезопасностью.

⒉Входные и выходные соединения стабилизированного источника питания должны быть расположены разумно, чтобы избежать их растрескивания и износа, а также возникновения утечек.

⒊Стабилизированный источник питания должен быть надежно заземлен, и пользователь несет ответственность за поражение электрическим током или повреждение человеческого тела, вызванные работой без заземляющего провода.

⒋Заземляющий провод стабилизированного электроснабжения нельзя подключать к объектам общественного благосостояния, таким как трубопроводы отопления, водопроводы, газопроводы и т. Д., чтобы избежать нарушения полномочий третьих лиц или причинения вреда.

⒌ Регулярно проверяйте входные и выходные соединения стабилизированного источника питания, чтобы избежать ослабления или падения, которые могут повлиять на нормальную работу и безопасность трехфазного стабилизированного источника питания.

⒍ Выбор соединительного провода трехфазного стабилизатора напряжения должен доходить до соединительного провода, который может выдерживать указанную допустимую нагрузку по току.

⒎Стабилизатор трехфазного напряжения следует обращаться осторожно, чтобы избежать резких колебаний во время работы;

⒏Убедитесь, что пружина угольной щетки трехфазного стабилизатора напряжения имеет достаточное давление, чтобы избежать пробоя на контактной поверхности угольной щетки и катушки;

9. Непрофессионалы, просьба не разбирать и не ремонтировать стабилизированный блок питания.

P3 : Установка и применение трехфазного стабилизатора

⒈Подключите вход трехфазного стабилизатора напряжения к плате распределения питания и установите предохранитель, который соответствует гарантированному уровню мощности этого прибора, на плате распределения питания пользователя, чтобы гарантировать безопасность электричества.

⒉Подключите источник питания электрооборудования к выходной клемме прибора, обратите внимание на то, что значение дополнительного входного напряжения электрического прибора должно быть таким же, как на выходе трехфазного трансформатора и трехфазного стабилизатора напряжения. .

⒊Откройте выключатель питания трехфазного стабилизатора напряжения, и загорится индикатор работы. Проверить, в норме ли показанное значение вольтметра. Когда выходное напряжение в норме, снова включите выключатель питания электрооборудования, и трехфазный стабилизатор напряжения может автоматически регулировать напряжение и нормально подавать трехфазный стабилизатор напряжения.

⒋Если электрическое оборудование не используется в течение длительного времени, включите выключатель питания электрооборудования, чтобы снизить потребление энергии и продлить срок службы трехфазного стабилизатора напряжения.

⒌ Трехфазный стабилизатор напряжения нельзя использовать при перегрузке. При низком сетевом напряжении выходная мощность снижается, и соответственно следует уменьшать нагрузку трехфазного регулятора.

⒍При выборе электроприборов, таких как холодильники, кондиционеры, водяные насосы и другое электрооборудование, следует выбирать трехфазный стабилизатор мощностью более 3 раз, чтобы не допустить превышения пусковым током оборудования трехфазного стабилизатора напряжения. ток предохранителя или ток выключателя защиты от перегрузки по току Перегорел предохранитель трехфазного стабилизатора напряжения, или сработал автоматический выключатель, или падение напряжения слишком велико для срабатывания.

⒎Провод, подключенный к трехфазному стабилизатору, должен иметь достаточную нагрузочную поверхность, чтобы избежать тепловыделения и уменьшить падение напряжения. Для трехфазных стабилизаторов напряжения мощностью 2 кВА и более следует использовать клеммные соединения. Следует использовать один медный провод, а винты клемм должны быть затянуты как можно сильнее, чтобы избежать тепловыделения в месте соединения.

⒏Будь то однофазный или трехфазный стабилизатор, после подключения всех входных и выходных линий сначала выключите выключатель питания нагрузки, затем разомкните трехфазный стабилизатор напряжения, а затем разомкните выключатель нагрузки.

Как выбрать стабилизатор напряжения?

Как выбрать автоматический стабилизатор напряжения

4 Industry 4 Resident

Energy стремится обеспечивать нашу электроэнергию хорошего качества, а именно с частотой 50 Гц и 220 В + 10%. Но, к сожалению, на самом деле это не так. Если с частотой обычно все в порядке, напряжение в наших сетях может варьироваться в довольно широком диапазоне. В результате электрическое оборудование и приборы не работают должным образом, находятся в критическом состоянии и рано или поздно выходят из строя.

Собственно автоматический стабилизатор напряжения предназначен для автоматического регулирования напряжения, защиты оборудования от скачков напряжения, сглаживания импульсных помех. Наша компания отобрала для своей линейки наиболее популярные и качественные модели, отвечающие самым разным техническим и ценовым требованиям.

Итак, переходим непосредственно к способу выбора:

1. Трехфазный или однофазный?

Если у вас одна фаза, выбор очевиден.

Если сеть — трехфазная: При наличии хотя бы одного трехфазного потребителя потребуется стабилизатор. При условии, что в нагрузке может использоваться однофазный или трехфазный стабилизатор. Преимущества этого варианта заключаются в более низкой стоимости и устранении особенности трехфазных стабилизаторов, а именно в отключении устройства при пропадании питания в одной фазе (по любой причине).

2. Как рассчитать требуемую мощность?

Стабилизатор может быть установлен для стабилизации напряжения как отдельного оборудования, так и всего объекта в целом.Это зависит от конкретных требований и возможностей.

Чтобы сделать в качестве критерия выбора модель регулятора напряжения на требуемую мощность, необходимо рассчитать общую мощность, потребляемую нагрузкой.

Энергопотребление конкретного устройства можно узнать из таблички или инструкции. Иногда потребляемая мощность с напряжением питания и частотой указывается на задней панели устройства или оборудования.

При расчете мощности, потребляемой устройством, следует учитывать так называемую полную мощность.Полная мощность — это вся мощность, потребляемая прибором, она состоит из активной и реактивной мощности в зависимости от типа нагрузки. Активная мощность всегда выражается в ваттах (Вт), общая — в вольт-амперах (ВА). Устройства — потребители электроэнергии часто имеют как активную, так и реактивную составляющие нагрузки.

Активная нагрузка. При такой нагрузке вся потребляемая электроэнергия преобразуется в другие виды энергии (тепло, свет и т. Д.). На некоторых агрегатах это основной компонент. Примеры — лампы накаливания, обогреватели, плиты, утюги и т. Д.Если для них указана потребляемая мощность 1 кВт, то мощности стабилизатора на их мощность 1кВА хватит.

Реактивная нагрузка. Другими словами, они подразделяются на индуктивные и емкостные. Пример — устройство, содержащее электродвигатель, электронную и бытовую технику. Полная мощность в вольт-амперах и активная мощность в ваттах, связанные с коэффициентом COS (Fi). На устройствах с реактивной нагрузкой компонентов часто указывают на потребляемую активную мощность в ваттах и ​​COS (Fi). Чтобы рассчитать общую мощность в ВА, вам нужна активная мощность в ваттах, разделенная на COS (Fi).Например: если на сверле написано 600 Вт и COS (Fi) = 0,6, это означает, что фактически полное потребление электроинструмента равно 600 / 0,6 = 1000 ВА. Если COS (Fi) не указан, для приблизительного расчета активную мощность можно разделить на 0,7.

Высокие пусковые токи. Любой мотор в тот момент, когда потребление энергии в несколько раз выше, чем в штатном режиме. В случае, если в нагрузку входит электродвигатель, который является основным потребителем в этом устройстве (например, погружной насос, холодильник), его паспортную мощность необходимо умножить на 3, чтобы избежать перегрузки регулятора при повороте устройства.

Рекомендуется выбирать модель стабилизатора с запасом 20% по потребляемой мощности нагрузки. Во-первых, вы обеспечите бережное отношение к стабилизатору, тем самым увеличив срок его службы, а во-вторых, создадите себе запас мощности для подключения нового оборудования.

3. Какая должна быть точность стабилизации?

Для выбора точности стабилизации необходимо определить допустимый диапазон напряжений для защищаемого устройства стабилизатора напряжения питания.Чтобы узнать настройки мощности вашего оборудования, обратитесь к инструкции по эксплуатации или в сервисный центр его производителя. Ниже приведены приблизительные рекомендации по выбору стабилизатора под тип оборудования.

Для питания сложного медицинского оборудования и прецизионных измерительных приборов требуется напряжение до 3%.

Осветительное оборудование (лампы, прожекторы, прожекторы и др.) Рекомендуется подключать сетевой фильтр с точностью не более 3%.Чем выше точность стабилизации, тем меньше вариация выходного напряжения, а значит, меньше заметны изменения интенсивности света при резких скачках входного напряжения.

Электроэнергия большинства бытовых приборов и оборудования может составлять 220 +/- 5-7%.

4. Что выбрать, если подходят стабилизаторы разных марок?

В этой статье мы рассмотрели основные принципы выбора стабилизатора. Разные марки и модели отличаются друг от друга, помимо основных характеристик, множество других вариантов:

Принцип стабилизатора

Особенности конструкции

Скорость отклика

Степень защиты

Набор функций и др.

Поэтому для окончательного выбора регулятора напряжения вам следует проконсультироваться с нашими специалистами. Мы рады дать вам квалифицированные индивидуальные рекомендации. Свяжитесь с нами по адресу [email protected]

Расчет мощности в кВА | UST

Для одно- и трехфазных приложений.

Рассчитать размер стабилизатора мощности несложно. Самый сложный аспект — это определение силы тока (или силы тока).
Однофазный типоразмер

  1. Определить входное напряжение для оборудования или цепи, подлежащей защите
  2. Определите номинальную силу тока для оборудования или цепи, подлежащей защите
  3. Умножьте напряжение на ток и разделите на 1000, чтобы получить номинальную мощность в кВА

Пример

Однофазное устройство имеет номинальные значения на паспортной табличке 120 вольт, 40 ампер

Тогда мощность однофазной кВА составляет:

120 X 40 = 4800 вольт-ампер

4800 вольт-ампер ÷ 1000 = 4.8 кВ (примерно 5 кВА)

Расчет трехфазного тока
  1. Определить входное напряжение для оборудования или цепи, подлежащей защите
  2. Определите номинальную силу тока для защищаемого оборудования или цепи
  3. Умножьте напряжение на ток на 1,732 и разделите на 1000, чтобы получить номинальную мощность в кВА

Пример

Трехфазное устройство имеет номинальные значения на паспортной табличке 480 вольт, 60 ампер

Тогда мощность трехфазной кВА составляет:

480 х 60 х 1.732 = 49,882 вольт-ампер

49882 вольт-ампер ÷ 1000 = 49,9 киловольт-ампер (приблизительно 50 кВА)

Сила тока / пусковой ток

Сила переменного тока — это сила тока, протекающего в устройстве или в цепи. Электрические устройства потребляют различное количество тока в зависимости от их рабочего состояния или объема выполняемой работы. Например, ток в трехфазном электродвигателе изменяется от нуля (выключено) до пикового уровня (пиковый, заблокированный ротор, пусковой или пусковой ток) и падает до промежуточного уровня (ток полной нагрузки или установившийся ток. ).Пусковой ток трехфазного двигателя может в 5-10 раз превышать ток полной нагрузки. (См. Перегрузочная способность.)

Расчет силы тока

Определение силы тока для расчета мощности в кВА зависит от типа используемого стабилизатора мощности. Для стабилизаторов мощности с высокой перегрузочной способностью обычно используется установившийся режим или сила тока полной нагрузки. Для стабилизаторов мощности с низкой устойчивостью к условиям перегрузки обычно используется пусковой или пиковый ток.Нет ничего необычного в том, что стабилизатор мощности с высокой устойчивостью к перегрузкам оказывается на 20-50% меньше, чем их непереносимые аналоги.

Есть несколько способов определить силу тока.

Первый способ — получить значения силы тока из паспортной таблички или документации для каждого устройства. Этот метод довольно точен и прост.

Второй способ — определение номинальной силы тока автоматического выключателя для цепей, которые защищает стабилизатор питания. Этот метод имеет тенденцию давать значения, которые слишком высоки для устройств, устойчивых к перегрузке, и могут быть слишком низкими для устройств, устойчивых к перегрузке.

Третий способ — измерение тока защищаемых устройств или цепей. Этот метод должен использоваться только квалифицированными техниками или профессионалами, знакомыми с методами измерения и процедурами безопасности. Этот метод часто дает очень точные результаты при условии, что измеренная сила тока точно соответствует ожидаемому максимальному потреблению.

Во всех случаях разумно обеспечить некоторый запас при расчете силы тока, чтобы гарантировать, что номинал стабилизатора мощности не будет заниженным.

7 критериев выбора стабилизатора напряжения | EMMIS

Написано vafeiadaki . Размещено в БЛОГЕ

Одна из самых важных проблем, с которыми мы сталкиваемся в электросети, — это частые колебания напряжения питания.

частые и внезапные изменения напряжения могут вызывать различные проблемы, такие как увеличение затрат на техническое обслуживание, потребление энергии, разрушение чувствительной электроники — и не только их — и в целом проблемы оборудования установки.

Использование подходящего стабилизатора — это решение вышеперечисленных проблем, вызванных повышением / понижением напряжения. Стабилизаторы напряжения обеспечивают на своем выходе стабильное питающее напряжение, обеспечивающее бесперебойную и правильную работу установленного оборудования.

Каковы критерии выбора подходящего стабилизатора?

1. Высокая степень стабилизации

Колебания напряжения вызывают нагрузку на оборудование установки.Например, если машина постоянно работает под высоким напряжением, ее изоляция изнашивается быстрее, чем ожидалось, что приводит к увеличению затрат на техническое обслуживание или даже необходимости замены.

Решением этой проблемы является стабилизатор напряжения с высокой степенью стабилизации, позволяющий снизить нагрузку на оборудование.

Стабилизация, достигаемая стабилизатором напряжения, измеряется его точностью. Чем выше точность, тем больше достигается стабилизация.

Точность 5% недопустима, поскольку она может дестабилизировать установившееся напряжение, если колебания напряжения сети ниже.

Если стабилизатор имеет высокую точность, около 0,5%, обеспечивается стабильная работа нашего оборудования при его номинальном напряжении. В результате снижается его деформация, поэтому можно избежать необходимости обслуживания и повреждений, а также разрушения всего или части оборудования.

Высокую степень стабилизации предлагают как электромеханические, так и статические стабилизаторы.

2. Скорость стабилизации

В чувствительных сетях передачи данных, где скорость передачи данных велика, даже небольшое колебание напряжения может вызвать серьезные проблемы в связи, такие как неполная передача данных или разрушение чувствительного оборудования (например, жесткие диски, серверы, ПК и т. Д.) .

«Медленный» стабилизатор (в высокоскоростной сети) не может устранить эти проблемы.

С другой стороны, высокоскоростной стабилизатор может регулировать напряжение достаточно быстро, чтобы предотвратить проблемы, упомянутые выше.

а какая скорость устраивает?

Основное правило состоит в том, что требуемая скорость стабилизатора должна быть достаточно высокой, чтобы оборудование не воспринимало колебания.

Статические стабилизаторы имеют более высокую скорость стабилизации по сравнению с электромеханическими стабилизаторами из-за их способа работы. Все элементы управления и регулировки выполняются с помощью цифровых карт и групп тиристоров на статическом стабилизаторе.

3. Возможность работы с полной нагрузкой во всем диапазоне напряжений

При сильных колебаниях, в частности, при малых напряжениях при постоянной нагрузке, возникают высокие токи.В этих условиях нагрузка не меняется, и требуется стабильная подача.

следует учитывать, что стабилизатор, который вы выберете, должен обеспечивать продолжение работы при полной нагрузке, даже в нижних пределах напряжения.

Качественные электромеханические стабилизаторы, благодаря своей конструкции и принципу действия, имеют большие допуски на большие токи по сравнению с электронными (статическими) стабилизаторами.

Таким образом, качественный электромеханический стабилизатор эффективно обеспечивает непрерывную работу при полной нагрузке.

4. Обеспечить бесперебойную работу оборудования

В случае прерывания напряжения стабилизатор должен обеспечивать правильный возврат напряжения, обеспечивая поглощение любых накопленных нагрузок. Для этого стабилизатор должен выдерживать высокие напряжения и работать в полном диапазоне напряжений при полной нагрузке.

Отключение стабилизатора само по себе является еще одним случаем нагрузки на оборудование установки. Если у вас есть стабилизатор на основе релейной технологии, он создает короткие прерывания при регулировке напряжения.Эти небольшие перерывы могут быть не видны человеческому глазу, но оборудование понимает мгновенные изменения.

Соответствующий стабилизатор напряжения должен управляться цифровыми микропроцессорами, которые непрерывно контролируют входное напряжение и желаемое напряжение, давая своевременную команду для требуемой стабилизации в регуляторе напряжения.

Стабилизаторы напряжения, обеспечивающие бесперебойную работу оборудования, могут быть электромеханическими или электронными, при условии, что регулирование напряжения не осуществляется через реле.

5. Качественное напряжение на выходе стабилизатора

Помимо постоянного напряжения на качество питания оборудования также влияет качество напряжения. Например, вставка шума — это сигнал плохого качества, который может испортить результаты измерений и / или передачу данных.

Таким образом, выбранный вами стабилизатор должен гарантировать отсутствие деформаций и линейных шумов.

В целом вышеуказанному критерию удовлетворяют как электромеханические, так и электронные стабилизаторы, поскольку стабилизация напряжения выполняется — в обоих типах стабилизаторов — разделительным трансформатором при действующем значении напряжения.

6. Ремонтные работы

Дополнительным критерием, который следует учитывать при выборе стабилизатора, является необходимость его обслуживания и затраты.

Электронные стабилизаторы

требуют очень небольшого обслуживания, поскольку они не содержат движущихся частей и состоят из цифровых карт и тиристоров.

У электромеханических стабилизаторов потребности в техническом обслуживании различаются в зависимости от качества и конструкции стабилизатора.

Движущиеся части качественного электромеханического стабилизатора изготовлены из материалов очень хорошего качества, что минимизирует износ изоляционных материалов в автотрансформаторе, который выполняет регулировку напряжения.Это также сводит к минимуму потребность в техническом обслуживании.

7. Соответствие стабилизатора требованиям к установке

Наконец, для выбора подходящего стабилизатора вы должны учитывать характеристики напряжения в линии, такие как диапазон ее нагрузки, а также необходимость симметричной или асимметричной стабилизации.

Нагрузки, требующие стабилизации входного напряжения, могут быть от очень малых, 1 кВА, до центральных нагрузок 8000 кВА. Для нужд линии, питающей небольшие однофазные нагрузки, следует выбрать подходящий стабилизатор мощности.Еще лучше будет небольшое увеличение выбранной мощности, чтобы вы были защищены в случае расширения линии.

Если линия необходима для асимметричной стабилизации — всегда это относится к трехфазным нагрузкам — следует убедиться, что она может быть покрыта. Таким образом, в случае, когда одна линия имеет больше нагрузок, чем другая — например, в одной фазе подключено освещение комнаты, и есть трехфазные нагрузки, подключенные ко всем трем фазам (например, трехфазный двигатель) , фаза с освещением потребует более высокого тока, чем другие, как показано на следующем рисунке.

Для обеспечения надлежащей стабилизации эта асимметрия не должна влиять на стабилизатор.

Рисунок 1: Ассиметричная стабилизация

Кроме того, возможно, наиболее важной частью выбора правильного экономичного решения является скорость изменения напряжения сети / источника питания, которая требует стабилизации. В сети с очень частыми и большими падениями, например, в промышленных зонах, требуются большие скорости погружения (например, до 35%) и более низкие скачки (например, + 15%).

В заключение, идеальным вариантом является наличие относительно большого разнообразия моделей стабилизаторов, так что варианты, доступные в соответствии со спецификациями установки, для которой стабилизатор предназначен, также увеличиваются.

Электромеханические стабилизаторы имеют большее разнообразие моделей входной дисперсии по сравнению с электронными стабилизаторами.

Для получения дополнительной информации или разъяснений о том, как правильно выбрать стабилизатор для вашей установки, вы можете связаться с нами по телефону +30 210 3460222 (контактное лицо: Панагиота Вафейадаки).

Техническое руководство по выбору серво стабилизатора напряжения?

Репутация / Бренд:

Обязательно свяжитесь с прямым производителем серво стабилизатора напряжения, чтобы получить нужный продукт по разумной цене. Мы предлагаем нашим дилерам и дистрибьюторам лучшие цены на серво стабилизатор напряжения. Проверьте веб-сайты поставщиков и подробно изучите их учетные данные, местонахождение заводов и список клиентов. Убедитесь, что производитель сервоприводов находится в известной промышленной зоне, такой как промышленная зона Охла, и что они не работают в жилых районах или некоторых удаленных местах

Однофазный или трехфазный:

Первый шаг — проверить, нужен ли нам стабилизатор с однофазным или трехфазным сервоприводом.Это можно определить по вашей электросети. Если у вас однофазное подключение к сети, вам потребуется 1-фазный контроллер напряжения, если у вас 3-фазный, вам понадобится 3-фазный серво стабилизатор напряжения.

кВА Номинальная мощность сервостабилизатора:

Следующий шаг — определить, какой размер серво стабилизатора напряжения вам нужен. Это можно определить, измерив общую нагрузку в амперах после того, как вы включили полную нагрузку.В качестве альтернативы вы можете составить список всех своих устройств, оборудования и записать их номинальные значения в киловольт-амперной энергии, а затем сложить общее количество киловатт-ампер для всех машин вместе. Вы можете воспользоваться помощью purevolt, и мы будем рады помочь вам решить то же самое. Purevolt может поставить эти сервостабилизаторы от 1 кВА до 2000 кВА.

Диапазон входного напряжения:

Это самая важная часть, эти сервостабилизаторы работают в определенных диапазонах входного напряжения. Некоторые из стандартных диапазонов: 340 — 480 В переменного тока, 300 — 460 В переменного тока, 240 — 480 В переменного тока, 190 — 480 В переменного тока и т. Д.Под входным напряжением мы подразумеваем диапазон, в котором сервостабилизатор, как ожидается, будет повышать или понижать напряжение и поддерживать выходное напряжение в соответствии с нашими желаемыми требованиями. Таким образом, мы должны убедиться, что у нас есть данные для условий низкого и высокого напряжения на месте, а затем получить сервостабилизатор, спроектированный соответствующим образом.

Выходное напряжение:

Обычно стандартный диапазон выходного напряжения составляет от 380 до 415 В переменного тока, для некоторых машин требуется 380 В, для некоторых — 400 В, а для некоторых может потребоваться 415 В.оптимальная настройка составляет 400 В и может быть изменена в соответствии с требованиями заказчика. Наши сервостабилизаторы позволяют регулировать выходное напряжение в диапазоне 380–415 В переменного тока.

небалансный тип / симметричный тип:

Если у вас сбалансированная нагрузка и сбалансированный входной источник питания, вам следует выбрать сервостабилизатор сбалансированного типа. Если вы работаете в условиях, когда нагрузка неразделенная / несбалансированная и даже входящее питание очень непредсказуемо, вам следует выбрать сервостабилизаторы несбалансированного типа.Регуляторы напряжения обычно несимметричного типа — лучший выбор и в основном используются в промышленности.

Техническое обслуживание:

Убедитесь, что вы покупаете сервостабилизатор, который был разработан с учетом простоты обслуживания и предлагает легкий ремонт. Мы в Purevolt производим сервостабилизаторы с платами управления plug and play и простой заменой деталей. Так что даже простой электрик сможет выполнить обслуживание.

Экспортных рынков:

Если производитель экспортирует свои сервостабилизаторы в разные страны, он автоматически укрепляет свою репутацию, поскольку эти продукты работают в разных странах в разных условиях. Также производитель становится более надежным благодаря тому, что его продукция продается и продается в разных странах.

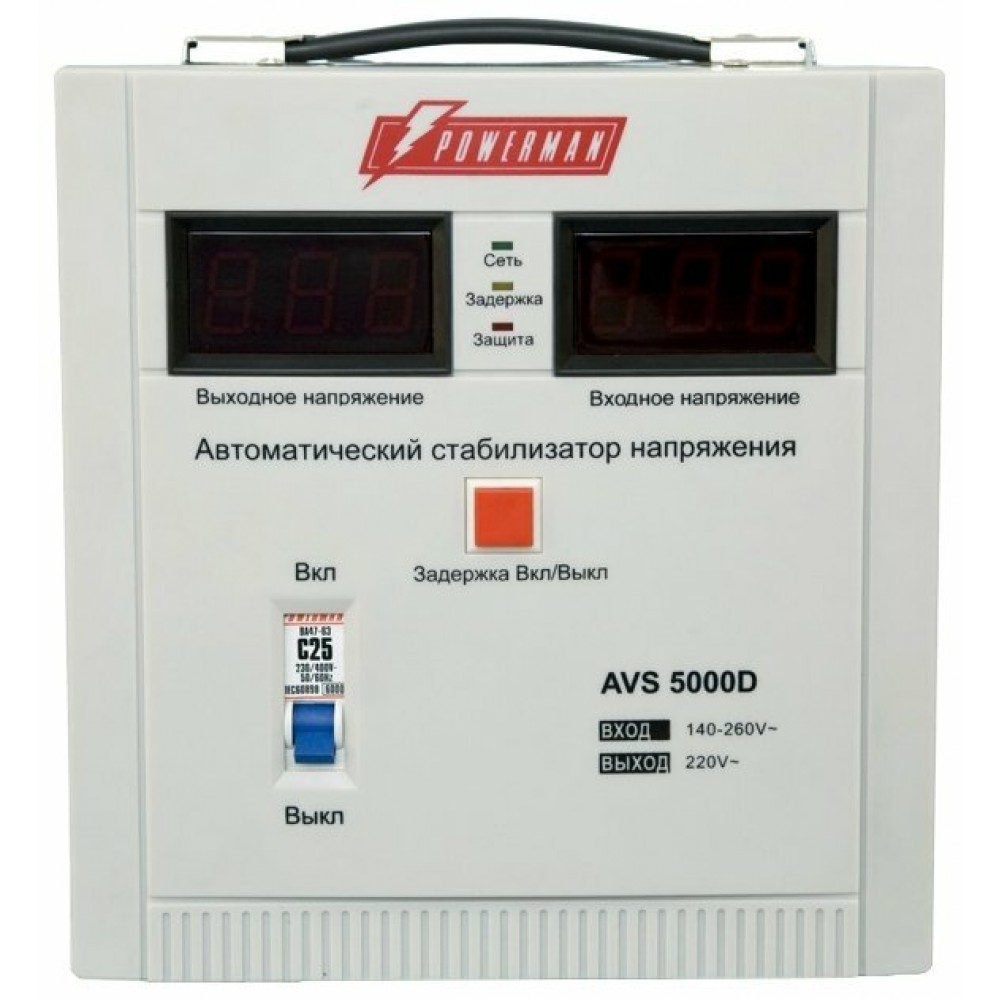

Руководство по покупке автоматического стабилизатора напряжения

Автоматический стабилизатор напряжения — это цепь или оборудование источника питания, которое может автоматически регулировать выходное напряжение.Его функция заключается в стабилизации напряжения источника питания, которое сильно колеблется и не может соответствовать требованиям электрического оборудования в пределах установленного диапазона, так что все виды цепей или электрического оборудования могут нормально работать при номинальном рабочем напряжении.

Зачем нужен автоматический стабилизатор напряжения?

С быстрым развитием общества электрическое оборудование как для гражданского, так и для коммерческого использования развивается день ото дня, и требования все выше и выше.Однако из-за старения и отставания в развитии объектов передачи и распределения электроэнергии в некоторых регионах, плохой конструкции линий и недостаточного энергоснабжения, а также по другим причинам напряжение конечных потребителей низкое, в то время как напряжение головных потребителей находится на низком уровне. часто высокий, что похоже на бомбу замедленного действия для электрического оборудования, особенно для высокотехнологичного и прецизионного оборудования, которое предъявляет строгие требования к напряжению. Поэтому нам нужен стабилизатор напряжения для защиты нашего источника питания и нашего электрооборудования.

Нестабильное напряжение может вызвать фатальное повреждение или неисправность оборудования, повлиять на производство, вызвать задержки в доставке, нестабильное качество и другие потери. Между тем, нестабильное напряжение может ускорить старение оборудования, повлиять на срок его службы и даже сжечь аксессуары, что создает проблемы с ремонтом или обновлением оборудования в краткосрочной перспективе и приводит к потере ресурсов. Более того, могут произойти серьезные аварии, которые повлекут за собой неоценимые убытки.

Суммируя вышеупомянутые опасные факторы, мы должны использовать стабилизаторы напряжения высокого качества и с различными функциями, которые могут удовлетворить различные требования.

Как купить лучший автоматический стабилизатор напряжения?

1. Перед покупкой стабилизатора напряжения лучше определите обратный диапазон и частоту бытового напряжения. Например, если ваше напряжение повышено примерно до 80 В, а входной диапазон вашего стабилизатора напряжения составляет 140-260 В, он не будет работать так, как вы хотите. Поэтому стабилизаторы напряжения следует выбирать в соответствии с диапазоном электропитания рабочей среды. Рекомендуется выбирать широкополосный стабилизатор напряжения.

2. Вам лучше знать общую мощность устройства, необходимую для стабилизации напряжения, а номинальная мощность вашего стабилизатора напряжения должна быть на 30% выше, чем общая мощность всех устройств при покупке стабилизатора напряжения. Вы должны знать, что тепло, выделяемое при полной нагрузке, увеличивает потери компонентов. Когда стабилизатор напряжения работает от перегрузки, требуемый ток будет слишком большим, и напряжение неизбежно снизится.

3. Функция автоматического регулирования напряжения и точность. Приобретая стабилизатор напряжения, лучше постарайтесь выбрать стабилизатор напряжения с функцией автоматического регулирования напряжения, хотя цена может быть немного выше, но это более рентабельно, чем экономические потери от сгорания вашего устройства. При изменении напряжения традиционные стабилизаторы напряжения переключают напряжение, используя принцип переключения реле. В момент переключения ток будет иметь небольшое плавающее воздействие.Следовательно, чем выше точность, тем меньше ударный ток.

4. Рекомендуется выбирать стабилизатор напряжения, который в три раза превышает фактическую мощность, потому что на практике стабилизаторы напряжения должны преодолевать импульсное воздействие промышленной мощности и пусковое воздействие индуктивной нагрузки (такой как холодильник, воздух кондиционер, мотор и электродвигатель). Выбирая контактный автоматический стабилизатор напряжения при покупке стабилизатора напряжения, стабилизатор номинального выходного напряжения должен иметь больший запас, чем переключаемый автоматический стабилизатор напряжения.Кроме того, необходимо проверить внешний вид, качество и технику, убедившись, что кнопки, переключатели и другие операции являются гибкими и надежными, запасные части плотно затянуты и нет звука качения предметов в машине при встряхивании компонентов устройства, в противном случае в устройстве есть инородные тела.

5. Следует правильно выбрать номинальную общую мощность автоматического стабилизатора напряжения (общая мощность = общая мощность бытовой техники * 3). Конструктивно автоматические стабилизаторы напряжения включают настольный стабилизатор напряжения, настенный стабилизатор напряжения, настольный и настенный стабилизаторы напряжения двойного назначения, а также напольный стабилизатор напряжения.Рекомендуется выбирать разные стили в зависимости от места установки, основного использования и возможностей установки.

Однофазные автоматические стабилизаторы напряжения для бытового применения или трехфазные промышленные автоматические стабилизаторы напряжения доступны на ATO.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
