Отвертка — простейший инструмент, который всегда должен быть под рукой: дома, на даче, в гараже, ведь трудно представить какое-либо изделие, при сборке или монтаже которого, не используются резьбовые соединения. Значит, и замена или ремонт не возможен без отвёртки. Рассмотрим подробнее, как выбрать отвертку и какие виды отверток будут предпочтительны при выполнении тех или иных работ.

1. Конструкция

Отвёртка представляет собой стержень с наконечником на одном конце, предназначенным под определенный вид шлица, и рукоятью на другом. Большое значение имеет материал и размер рукоятки. Она может быть выполнена из пластмассы, дерева или резины. Форму рукояти необходимо выбирать в зависимости от размера ладони: подходящая вам рукоять будет удобно лежать в руке.

Диаметр рукояти варьируется от 10 до 40 мм. Выбор зависит от размера соединения, чем крупнее резьбовое соединение, тем больше должна быть рукоять. Так вам потребуется прилагать меньшее усилие, так как рукоять напрямую передаёт крутящий момент на деталь. Для маленьких деталей выбирают тонкие отвёртки с небольшой рукоятью. Правильно подобранный размер позволит избежать разрушения рукояти или срыва шлица. Некоторые отвёртки имеют отверстие в рукояти, которое помогает приложить еще большее усилие при затягивании, используя дополнительно ключ. Отвёртки со сменными наконечниками могут иметь полость в рукояти для хранения насадок.

2. Какой наконечник предпочтительнее?

Речь пойдет не о виде наконечника, а о материале его исполнения. Ведь от прочности наконечника зависит функциональность отвёртки. При длительном использовании, особенно при неправильном подборе вида отвёртки в соответствии к шлицу, наконечник быстро стирается, его грани могут крошиться и терять первоначальную форму. Работа таким инструментом приносит неудобство и значительно увеличивает количество времени, необходимое на ремонт или монтаж. Чтобы такого не случалось, многие производители используют для наконечника высокопрочные материалы, например, молибденовые стали или хромованадиевые сплавы. Многие отвёртки имеют магнитный наконечник, способный удержать небольшие детали, что будет очень удобным, при работе с мелкими саморезами.

3. Какой должен быть стержень?

Стержни бывают квадратной, круглой или шестигранной формы. Также они имеют разную длину, но какая бы отвёртка вам не была необходима, твёрдость её стержня согласно ГОСТ должна быть 47-52 HRC. Это показатель твёрдости, при котором сохраняется оптимальная прочность при внутренней вязкости, что предотвращает разрушение стержня при закручивании с большим усилием. Если его прочность менее 47 единиц, то при работе он просто согнётся, а если более 52 единиц, то он может лопнуть. Стержни, как и наконечники, добросовестные производители изготавливают из хромованадиевых сталей. Чтобы предотвратить образование коррозии, стержень покрывают оцинкованным защитным слоем.

4. Модификации рукояток

От формы рукояти отвёртки зависит не только удобство, но и область её применения. Есть привычная, и наверное, самая первая форма отвёртки – прямая, которая имеет широкую область применения благодаря разнообразию размеров. Но есть и усовершенствованные формы рукояти, которые значительно упрощают использование отвёртки.

• Отвёртка с Т-образной рукоятью. Не все работы можно выполнить, используя отвёртку с прямой рукоятью, она универсальна, но имеет ограничения. Если вам необходимо передать большой крутящий момент на деталь, целесообразно использовать отвёртку с Т-образной рукоятью. Чем больше она приближена к Т-форме, тем больший рычаг и тем большим будет момент силы. Рукоять может дополнительно оборудоваться шарниром, который позволит менять угол между осью стержня отвёртки и осью рукоятки, тем самым регулируя длину рычага. Такие отвёртки могут иметь сменные насадки, что делает их универсальными.
• Г-образная отвёртка. Иначе их называют Г-образные ключи. Имеют шестигранный шлиц или шлиц в форме шестилучевой звезды – TORX. Для возможности работы под определёнными углами могут дополнительно оборудоваться шаровидными наконечниками.
• Переломная отвёртка. Рукоять такой отвёртки можно «переломать» и зафиксировать в необходимом вам положении, или даже в нескольких. Таким образом она может имитировать Т- или Г-образную рукоять, что делает её универсальной и очень удобной.

5. Виды отвёрток

Технический прогресс не стоит на месте, и чтобы всячески облегчить работу потребителям, было придумано несколько усовершенствованных и довольно востребованных видов отвёрток.

• Реверсивная отвёртка. Этот вид отвёртки оснащён трещоткой (храповым механизмом), который позволяет передавать крутящий момент от стержня к наконечнику, не перехватывая рукоять. Стержень свободно прокручивается в рукоятке. С помощью специального переключателя, в виде небольшого рычага, можно производить как отвинчивание, так и завинчивание. Среднее положение переключателя блокирует способность стержня прокручиваться, что даёт возможность пользоваться ею, как обычной отвёрткой.
• Отвёртки-вставки (биты). Отвёртки-вставки могут иметь разную длину, форму шлица и его размер, а также быть двусторонними. Они считаются расходным материалом для шуруповёртов или отвёрток-держателей, в которые вставляются. Отвёртка-битодержатель представляет собой рукоять со стержнем, на конце которого находиться специальное отверстие, в которое можно подобрать необходимую отвёртку-вставку. Крепление биты в отверстии происходит с помощью цангового зажима или с помощью пружинного или магнитного держателя. Имея отвёртку-битодержатель и набор необходимых отвёрток-вставок, вы сможете существенно сэкономить, так как вам не придётся покупать множество отвёрток под разные шлицы.
• Отвёртка с гибким валом. Данный вид отвёртки является весьма необычным, так как часть её стержня заменена гибким валом или угловой зубчатой передачей, что позволяет изменять угол наклона стержня и передавать крутящий момент от рукояти к наконечнику практически под любым углом. Это значительно облегчает работу в стесненных условиях или труднодоступных местах.

6. Функциональные особенности отвёрток

Некоторые отвёртки обладают не совсем обычными, но очень полезными, дополнительными функциями.

• Телескопическая отвёртка. С помощью особого строения стержня, напоминающего удочку, можно регулировать его длину, а специальный запорный механизм, надёжно зафиксирует необходимую длину. Наконечники таких отвёрток обычно магнитные, что позволяет работать в затруднительных условиях, или достать упавшую деталь в труднодоступном месте.
• Ударная отвёртка. Бывает так, что резьбовое соединение может заржаветь, застрять или быть покрытым краской. Демонтаж такого соединения провести не просто, потому что требуется приложить большое усилие. Для таких целей и существуют ударные отвёртки, которые выполнены из высокопрочных сталей. На рукояти таких отвёрток располагается наковальня для удара или хвостовик – для возможности захвата ключом, что позволяет увеличить рычаг и тем самым увеличить момент силы. Есть еще разновидность ударных отвёрток, которые имеют плоский хвостовик. При ударе молотком она преобразует ударное усилие во вращательное, что дает возможность прилагать ещё больший момент силы на ликвидируемый элемент.
• Точная отвёртка. Данный вид отвёрток используют при работе с небольшими деталями. Она имеет небольшие габариты и размер шлица до нескольких миллиметров, что позволяет провести работу максимально точно и аккуратно.
• Часовая отвёртка. Это самая небольшая разновидность отвёрток. Используется для ремонта и замены часовых механизмов. Размеры её наконечника иногда едва достигает одного миллиметра. На верхней части рукояти имеется плоская площадка, которая позволяет удерживать отвертку на одном месте одним пальцем, в то время, как стержень свободно проворачивается. Это позволяет производить отвинчивание или завинчивание мельчайших деталей без необходимости переставлять наконечник и обеспечивает высокую точность.
• Индикаторная отвёртка. Незаменимая вещь при выполнении работ, связанных с электричеством. Благодаря специальному, встроенному в рукоять механизму, индикаторная отвёртка позволяет выявлять наличие напряжения на элементе. На рукояти имеется специальный контакт, к которому необходимо приложить палец. Если деталь находится под напряжением – загорится встроенный светодиод.

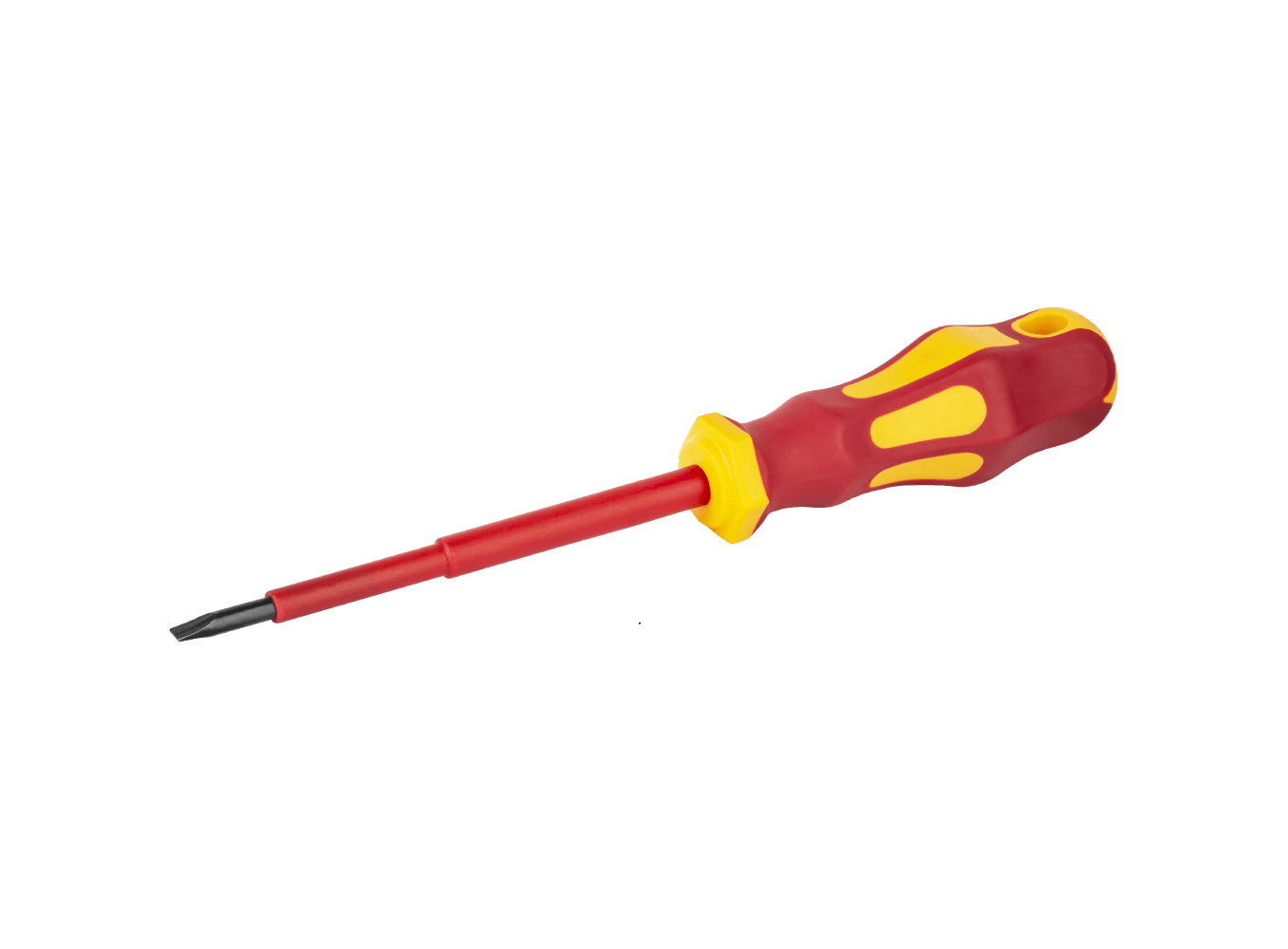

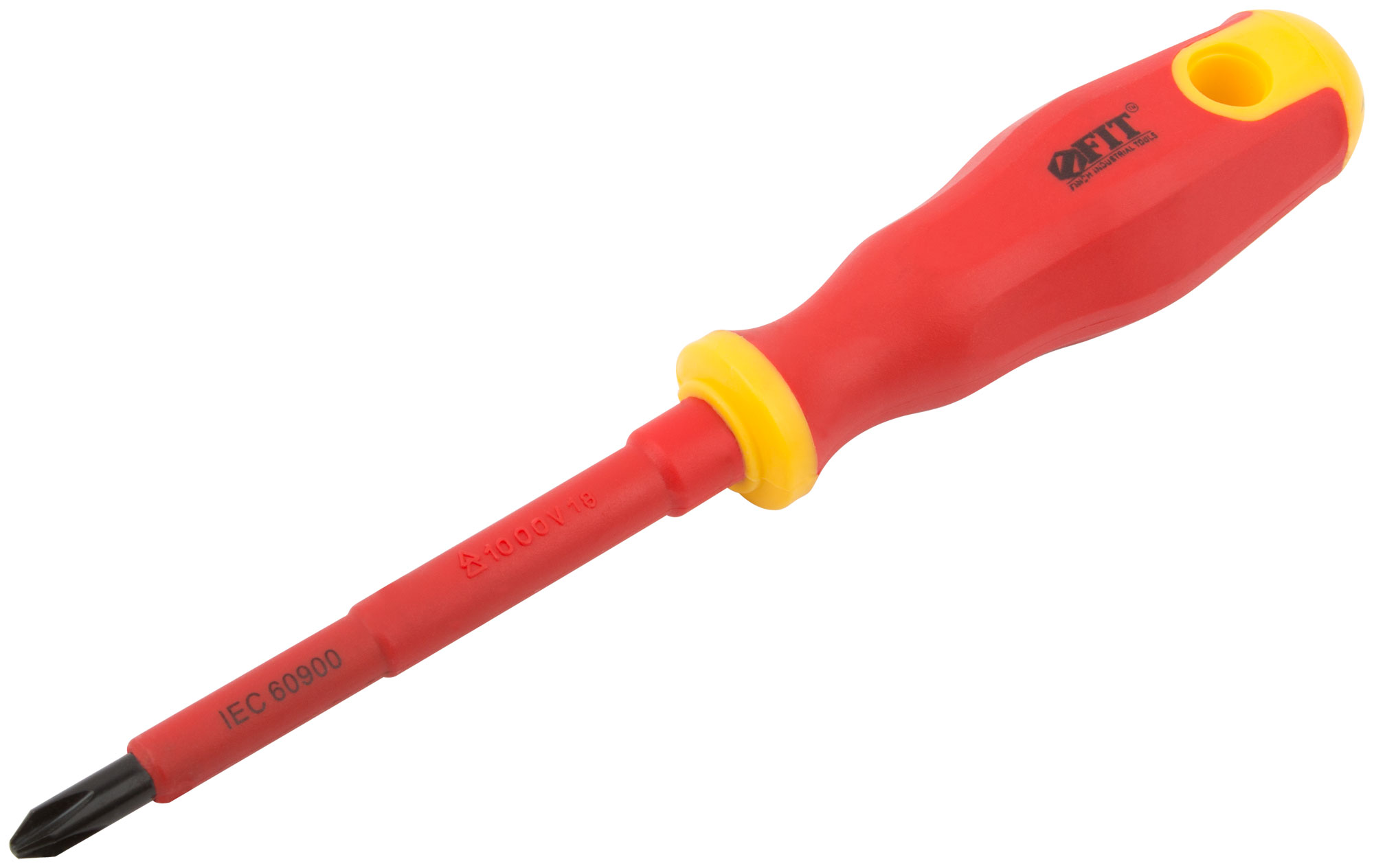

• Диэлектрическая отвёртка. Более серьезный вид отвёртки, предназначенный для работы с электричеством. Рукоять выполнена из материала с высокими изоляционными свойствами, иногда таким материалом покрыт и стержень отвёртки, оставляя открытым только её наконечник. Подобное исполнение позволяет проводить работы даже на открытых клеммах высоковольтной аппаратуры, выдерживая напряжение до 1000 В.
• Аккумуляторная отвёртка. В рукоять такой отвёртки строен небольшой аккумулятор, позволяющий ей работать как шуруповёрт. Вам вообще не нужно прикладывать никаких усилий, а момент затяжки выйдет немного большим, чем при закручивании руками. Такой инструмент способен значительно ускорить процесс ремонта или сборки различных изделий.
• Динамометрическая отвёртка. Данный вид отвёртки применяется в высокотехнологических отраслях, авиации, механике, космонавтике. На рукояти таких отвёрток расположен небольшой экран, который позволяет измерить усилие затяжки, или специальная шкала, которая позволяет задать необходимый момент и произвести монтаж всех соединений с абсолютно одинаковым усилием.

7. Форма шлица

Разнообразными бывают не только рукояти отвёртки, но и форма наконечника, который подбирается в зависимости от необходимого типа шлица. Рассмотрим самые распространённые формы шлицов:

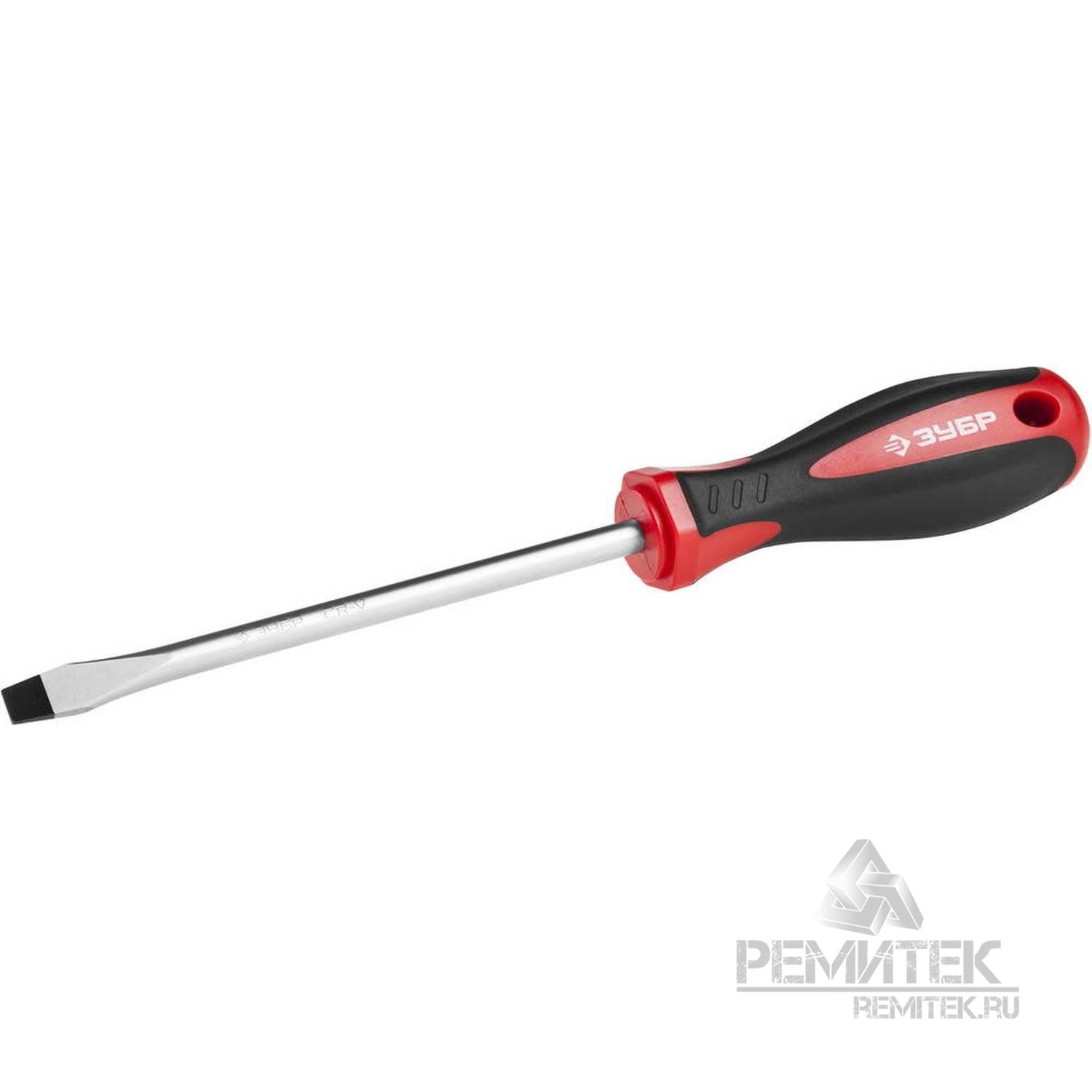

• Плоская отвёртка SL (Slot). Представляет собой плоский, ровный шлиц различной длинны, которая зависит от необходимой силы, передающей при крутящем моменте. Чем большее усилие необходимо приложить, тем шире должен быть шлиц.

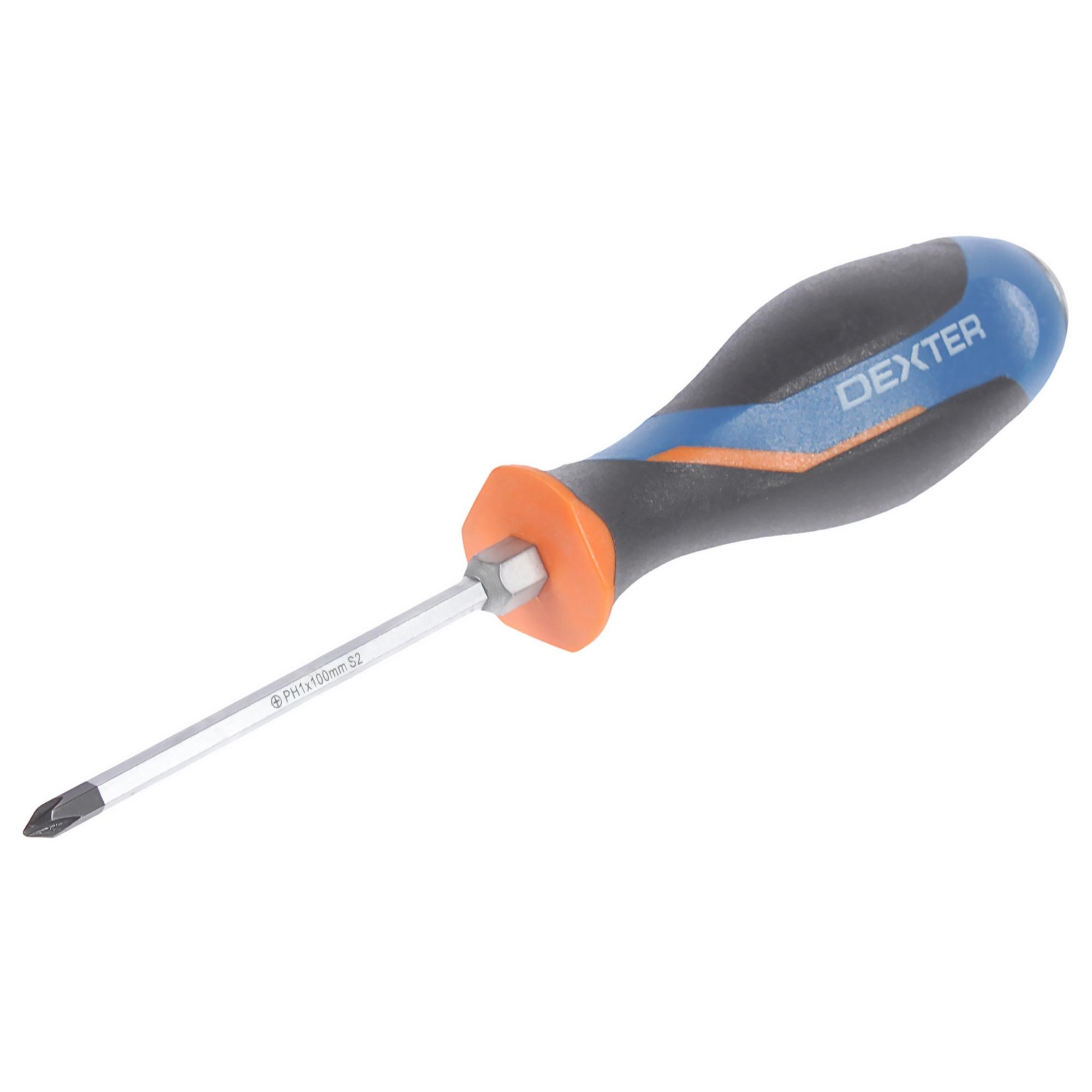

• Крестообразная PH (Phillips). Имеет наконечник в виде креста с различным диаметром и различной толщиной граней, в зависимости от размера. Такая форма позволяет передавать намного больший крутящий момент, чем плоская отвёртка благодаря тому, что её площадь прилегания почти в 20 раз больше.
• Крестообразная PZ (Pozidriv). Наконечник такой отвёртки выполнен в виде двойного креста и имеет более глубокую посадку, что даёт возможность лучше фиксировать его в отверстии шлица и предотвратить выскакивание во время осуществления затяжки. Позволяет приложить немного большее усилие, чем при работе отвёрткой РН.
• Шестигранная HEX.  Наконечник такой отвёртки напоминает шестигранный ключ и используется для работы с соответствующими шлицами. Благодаря большей площади прилегания, позволяет передать в 10 раз больше усилия при крутящем моменте, чем плоская отвёртка.
• Отвёртка TORX. Наконечник TORX имитирует форму шестилучевой звезды. Эта необычная форма предотвращает стирание граней, как на отвёртке, так и в шлице резьбового соединения. С помощью неё, возможно приложить большее усилие на деталь, чем обычной шестигранной отвёрткой. Встречаются так же наконечники TORX с небольшим штырьком внутри.

8. Нестандартные шлицы

Помимо таких наконечников, некоторые производители выпустили отвёртки, специально предназначенные для работы с особыми резьбовыми крепежами. Таким образом, производители обезопасили себя от несанкционированных действий со стороны обычных пользователей и обеспечили себе гарантийное обслуживание своих изделий. Крепежи с нестандартными шлицами можно встретить в бытовой технике, цифровой технике или двигателях современных автомобилей.

9. Размер шлица

С возможными формами шлицов мы ознакомились, но чтобы отвёртка служила долго и не стиралась, необходимо правильно определить необходимый размер наконечника. Для определения размера шлицов существуют специальные стандарты, в которых каждому из них, присвоены номера. Отвёртки с плоским шлицом имеют ширину от 2 до 18 мм. Крестообразные отвёртки РН и PZ имеют нумерацию от 0 до 4 и различаются в зависимости от диаметра наружной резьбы крепёжного элемента. Например:

• отвёртка №0 рассчитана на диаметр наружной резьбы до 2 мм
•  №1 – от 2.1 до 3 мм
• №2 – от 3.1 до 5 мм
• №3 – от 5.1 до 7 мм
• №4 – более 7.1 мм

В зависимости от номера отвёртки зависит диаметр и длина её стержня:

• Отвёртка №0 имеет диаметр стержня 4 мм при длине менее 80 мм
• №1 – диаметр стержня 5 мм, длина от 80 до 100 мм
•  №2 – диаметр стержня 6 мм, длина от 100 до 120 мм
• №3 – диаметр стержня 8 мм, длина от 120 до 150 мм
•  №4 – диаметр стержня 10 мм, длина от 150 до 200 мм

10.

В специализированных магазинах выбор отвёрток настолько велик, что любой бы растерялся. Иногда вам на помощь могут прийти продавцы-консультанты, но, к сожалению, не всегда они рекомендуют действительно качественный товар, поэтому полагаться следует только на себя. Единственное, что вы можете сделать непосредственно в магазине, — это тщательно осмотреть товар, то как она будет справляться со своей основной задачей, вы сможете оценить только после покупки, поэтому будьте внимательны.

Обратите внимание сначала на рукоять, подержите отвёртку в руке. она должна удобно лечь у вас в ладони и не скользить. Сама рукоять, из какого бы материала она ни была, должна быть сделана аккуратно. Если это резина, она не должна иметь в месте стыка поры или лишний материал. Затем обратите внимание на стержень, некоторые производители наносят маркировку, указывающую из какого материала он изготовлен. Наличие такой маркировки может подразумевать фабричное качество.

Статья написана для сайта remstroiblog.ru.

Инструкция по выбору отвертки

Наверное, в каждом доме найдутся по меньшей мере две отвертки — крестовая и плоская. Многим людям этого вполне достаточно, чтобы раз в год ввинтить или вывинтить шуруп. Но отвертки, как и любой инструмент, не вечны, и когда приходит время выбрать новые на смену дедовским, человека ждет удивление и замешательство. Оказывается отвёрток не два и даже не два десятка видов, в приличном магазине им может быть отведен целый отдел. Как же выбрать подходящую именно под ваши нужды, а главное качественную отвертку, и не запутаться в их многообразии? Ответ на этот вопрос мы постараемся дать в нашей статье.

Обычно отвёртка состоит из трех частей: рукояти, стержня и наконечника. Понятно, что прочность отвертки определяется надежностью ее самого слабого звена.

Наконечник (жало)

Форма наконечника отвертки должна соответствовать форме шлица — канавки на головке винта или шурупа. Раньше самым распространенным был прямой шлиц, но сейчас крепеж с ним найти все сложнее, поэтому и прямых отвёрток выпускается не так много.

Сейчас самым распространённым является крестообразный шлиц (его еще называют Phillips). Существует также его усовершенствованная версия, которая называется Pozidriv. Такие шлицы позволяют добиться большего крутящего момента, из них наконечник отвертки не выпадает так легко, как из прямого шлица.

Существуют также шестигранные шлицы и шлицы Torx (шестилучевая звезда). Они рассчитаны на еще большие нагрузки.

Другие виды шлицов можно отнести к разряду редко встречающихся, и отвертки с соответствующей формой наконечника советуем покупать только в случае необходимости.

Помимо формы наконечника нужно обратить внимание и на его размер. В идеале определенный размер наконечника должен использоваться под определенный размер шлица. Многие игнорируют данное предписание и считают, скажем, крестовую отвертку универсальной, подходящей под любой крестообразный шлиц. Если неправильно подобрать размер и форму наконечника, можно сломать инструмент или срезать шлиц.

Как выбрать размер отвертки:

• Плоские отвертки маркируются латинскими буквами SL, далее указывается ширина шлица в миллиметрах. Ширина плоской отвертки может быть от 2 до 18 мм, с ее увеличением ширины возрастает и толщина наконечника. Рядовой пользователь для решения большинства повседневных задач может обойтись тремя плоскими отвертками разных размеров, предположим SL3, SL5 и SL8.
• Крестовые отвертки маркируются символами PH с порядковым номером (000; 00; 0; 1; 2; 3; 4). Наиболее ходовыми являются отвертки размера Ph3,они подходят для большинства используемых в быту саморезов и шурупов.

Наконечник отвертки должен иметь не только соответствующую форму и размеры, он должен быть прочным, твердым, не хрупким, надежно фиксироваться в шлице. Достижению прочностных характеристик способствует качественный материал стержня и правильная термообработка.

Чтобы наконечник надежно фиксировался в шлице, он должен быть шершавым. Наконечники качественных отверток покрывают специальным напылением с высоким коэффициентом трения, или на его грани наносятся насечки.

Стержень

Стержни отверток могут отличаться по длине, диаметру, форме и прочности. Прочностные характеристики стержня характеризуются его твердостью. По ГОСТу она должна находиться в пределах 47-52 HRС.Если твердость будет ниже, стержень может изогнуться, если выше — треснуть. Обеспечить удовлетворительную твердость удается, используя высоколегированную хромованадиевую сталь, в этом случае на стержне может быть написано»CR-V» или «chrome-vanadium». Но такая надпись не всегда гарантирует качество, ведь недобросовестным производителям нанести ее не составляет никакого труда. И наоборот, именитые производители не всегда пишут то, что, по их мнению, само собой разумеется. Для обеспечения коррозионной стойкости на стержни иногда наносят всевозможные защитные напыления. Иногда стержни покрывают резиной или пластиком, это облегчает работу электриков, но делает стержень толще наконечника, поэтому не всегда удается добраться до головки крепежа, глубоко утопленного в деталь.

Длина стержня обычно составляет 100-200 мм. Для работы в стесненном пространстве выпускают отвертки с коротким стержнем и укороченной рукоятью. Если же крепеж находится в труднодоступном месте, целесообразнее воспользоваться отверткой с длинным стержнем и взять телескопическую отвертку с регулируемым вылетом стержня.

Диаметр стержня зависит от размера наконечника и нагрузок, на которые рассчитан инструмент. Сечение стержня может быть не только круглым, но и шестигранным или квадратным. Такая форма позволяет захватить стержень гаечным ключом и обеспечить больший крутящий момент.

Не нужно забывать о том, что стержень должен быть не только прочным, он должен быть надежно зафиксирован в рукояти. Визуально этот фактор никак не проконтролируешь, поэтому недобросовестные производители часто уделяют фиксации стержня недостаточно внимания, и он со временем начинается проворачиваться. Такую отвертку можно смело выбрасывать, ведь реанимировать ее не удастся.

Иногда стержень отвертки проходит сквозь всю рукоять и заканчивается пяткой, по которой можно наносить удары молотком. Такая отвертка выручит, если нужно отвинтить шуруп с закрашенным шлицом.

Рукоять

Рукояти отверток изготавливают из различных материалов, например пластика, дерева, на них могут иметься резиновые вставки.

Размеры рукояти нужно выбирать исходя из условий работы. Если работать придется в стесненных условиях, лучше подойдет короткая рукоять. Диаметр ее почти всегда пропорционален размеру наконечника и диаметру стержня. То есть, чем на более мощный крепеж рассчитан инструмент, тем больший нужен крутящий момент и тем толще должна быть рукоять. Для отверток под мелкий крепеж рукояти намеренно делают тоньше, чтобы не было риска срезывания шлица или разрушения детали, в которую крепеж ввинчивается.

Рукояти современных отверток могут быть самых разных форм, часто производители руководствуются не только эргономикой, но и стараются за счет формы рукояти как-то выделить свой продукт на фоне остальных, иногда жертвуя удобством. Поэтому при выборе отвертки советуем обязательно подержать ее в руках.

Рукоять отвертки может быть не только цилиндрической, бывают Т-образные рукояти или рукояти пистолетного типа. Они обеспечивают больший крутящий момент, но делают инструмент некомпактным.

Рукояти большинства отверток изготавливают из пластика с резиновыми вставками. Для повседневных задач данная комбинация является идеальной, но для работы в контакте с агрессивными средами желательно остановить свой выбор на более устойчивому к их воздействию материале, например пластике или дереве.

На задней части некоторых рукоятей имеются металлические головки под гаечный ключ — не крайняя необходимость, но в некоторых случаях очень полезная деталь.

Желательно, чтобы в рукояти имелось отверстие, так отвертку можно будет повесить на крючок или протянуть в него шнурок и повесить на шею.

Дополнительные возможности

Стержень некоторых отверток может быть заменен гибким валом или оснащаться шарниром, благодаря которым можно ввинтить шуруп в такое место, куда обычной отверткой не добраться.

Бывают также отвертки с трещоткой. Благодаря трещотке обеспечивается свободное вращение рукояти в одном из направлений, то есть можно ввинтить крепеж, не отрывая рук от рукояти.

Сейчас все чаще встречаются отвертки со сменными наконечниками, которые удовлетворят большинство рядовых пользователей, но профи их обойдут стороной, как и любой другой «универсальный инструмент».

Помните, что оценить качество отвертки на прилавке магазина можно лишь визуально. Поэтому все производители (добросовестные и не очень) стараются, чтобы их продукция выглядела как можно привлекательнее. Мы советуем вам покупать лишь продукцию известных брендов.

Как правильно выбрать отвертку в блоге Vira®

Команда VIRA в течение 15 лет собирает свои знания о ручном инструменте.

За это время мы испытали ряд пластиков, металлов, применили несколько вариантов исполнения инструментов и их упаковок.

Мы пересмотрели то, как производятся наши отвертки, рулетки, ударный инструмент, а от некоторых позиций каталога и вовсе отказались, чтобы не снижать качество товарной линейки.

Пришло время делиться своими знаниями, чтобы вы сами могли принять решение в пользу того или иного продукта. Потому, что мы знаем, как ценен собственный опыт. В этой статье мы расскажем об отвертках, их технологических различиях, на что обращать внимание, стоя в магазине перед вереницей подобных товаров.

Если вы покупаете один инструмент для сборки мебели, бытовой техники, крепления крючков для гардероба, планируете работать в домашних условиях – испытайте отвертку с набором сменных бит.

Комплект с шестью насадками уже подходит для всех основных типов саморезов и винтов. Смотрите из чего сделаны биты.

• Для продолжительного использования без стирания наконечника мы рекомендуем биты из хром-ванадия.

Хорошо, если отвертка оснащена реверсивным (храповым) механизмом – вы сможете работать, не перехватывая инструмент после каждого поворота туго закручивающегося крепежа.

• Для участков ремонта с крепежом в узком углублении — предпочтительнее воспользоваться телескопической отверткой с магнитным держателем. Эти модели отверток могут быть полезны для невысоких людей, когда тянуться к высоко расположенному крепежу неудобно.

Реверсивная отвертка с 12 битами охватывает более редкие группы шлицов, встречающиеся преимущественно при сборке электроники. Если вы ищете инструмент именно для этого, то обратите внимание на модели отверток с изменяющимся углом. Головку отвертки можно отклонить и зафиксировать под 45, 90 градусов относительно ручки. Опция позволяет доставать до винтов, пружин, проводов в трудных местах.

• Для профессионалов в области ремонта электронных приборов, смартфонов, планшетов есть отвертки малой формы в эргономичном корпусе не больше шариковой ручки. В комплекте находятся редкие биты для шлицов Apple.

• Если вы задумали сборку крупных объектов из дерева или металла с использованием крепежа – посмотрите отвертки с улучшенной рукояткой из сочетания пластика и резины TPR. Сохраните свои руки от мозолей.

Форма рукояток может быть круглой, прямоугольной, но советуем присмотреться к треугольным рукояткам. По нашим исследованиям, анатомически она точнее всего. Следите за конструкцией стержня отвертки и её жала. Хром-ванадиевая сталь является показателем достаточной прочности.

Выбирая отвертку для строительства, поинтересуйтесь соответствует ли геометрия жала промышленному стандарту. Правильная геометрия жала отвертки защитит его от стирания, отвертка не будет люфтить в шлице и не сорвет резьбу.

Новости — Как выбрать отвёртку: виды шлицев крепёжных изделий — 07.12.17 | Строительство и ремонт, Инструменты

Представьте, что вы в магазине — ищете биту для шуруповёрта или отвёртку. Вот знакомые вам инструменты с прямым и крестовым наконечником, а вот шестигранники. Но что это за десяток других? Где их применять? В этой статье мы разберём основные виды шлицев крепёжных изделий и расскажем, какую биту или отвёртку выбрать для работы с ними.

Как обозначают шлицы крепёжных изделий и наконечники бит

Название состоит из 1–2 букв и цифр: h20, PZ3, SL6.3. Первые обозначают вид шлица, вторые — его размер. Эти же комбинации применяют, чтобы классифицировать рабочую часть отвёртки или наконечник биты.

Маркировка бит для отвёртки по названию шлицев

Ниже мы расшифруем аббревиатуры, выделим особенности крепежа и инструмента, расскажем, где их применяют.

Не путайте 2 вида крестовых отвёрток, обращайте внимание на маркировку. Иначе вы с большей вероятностью повредите шлиц крепежа.

Phillips (Филлипс)

Pozidriv (Позидрив)

Существуют также следующие модификации:

• двойной квадрат (double-square) — получен наложением 2 шлицев Робертсона, один из которых повёрнут на 45°;
• тройной квадрат (triple-square, XZN) — то же самое, только 3 таких шлица с поворотом на 30°.

Последние встречаются в немецких автомобилях, в элементах с высоким крутящим моментом.

У крепежа под шестигранный ключ и звезду существуют защищённые, антивандальные версии шлицев.

Теперь рассмотрим шлицы, которые встречаются реже. Вы можете столкнуться с таким крепежом, если ремонтируете цифровую технику, автомобили или космические корабли.

Теперь вы знаете, где встречаются винты с тем или иным шлицем и как выбрать отвёртку для них. А инструменты для работы почти с любым крепежом ищите в этом разделе.

Как выбрать отвертку | PriceMedia

Без отвертки не обойтись ни дома, ни на даче, ни в гараже. Этот инструмент – настоящий мастхев для мужчины, хотя и женщинам тоже часто может пригодиться. О том, как выбрать отвертку, читайте в обзоре Price.ua.

Наверняка, в каждом доме есть как минимум две отвертки – речь идет о крестовой и плоской. Большинству людей этого хватает, чтобы пару раз в год выполнять бытовые задачи. Однако данные инструменты, как и многие другие, не являются вечными, поэтому рано или поздно наступает момент, когда требуется приобрести новые отвертки. В таких ситуациях многие сталкиваются с удивлением и замешательством. Оказывается, существует масса разновидностей таких изделий и каждая модель выполняет свои уникальные функции. Невольно возникает вопрос: как выбрать отвертку и не запутаться в столь солидном ассортименте?

Читайте: Как выбрать гайковерт

Принцип работы отвертки

Стоит понимать, что специфика работы отвертки основывается на ее конструкции, которая включает в себя рукоятку, стержень и наконечник. Для различных заготовок и поверхностей параметры глубины, ширины отверстий, в которые должны вкручиваться саморезы либо шурупы, могут отличаться.

Виды отверток включают в себя десятки различных вариантов. Маркировка отверток обозначается латинскими буквами, что позволяет покупателю сразу выбрать необходимый для себя вариант.

Отвертка плоская (маркировка SL либо slotted). Подойдет для простых винтов, имеющих одну риску. Дополнительно производители предоставляют информацию о длине, толщине, глубине паза, если необходимо применять отвертку прямую для работ со специальным крепежом. Отвертка шлицевая часто используется для простейших креплений электрического характера. Минус такой модели – частое выскальзывание биты из винта, невозможность осуществить центровку.

Фигурная отвертка (маркировка PH либо Phillips) , которую также называют крестовой, оснащена битой конусообразной формы с четырьмя гранями, подходящими для крепежей с крестовым шлицем. Для крестообразного профиля Philips характерны два паза, расположенные в непосредственной близости друг к другу. Данный вариант имеет массу преимуществ, если сравнивать его с классической моделью – присутствует множество точек соприкосновения, а рабочий контакт является более увеличенным.  Разные виды крестовых отверток считаются крайне популярными, но все имеют один недостаток – присутствует большой риск того, что повредится шлиц или винт.

Шестигранная отвертка, которую также называют спаннером (маркировка H либо HEX), является такой разновидностью, узнать которую можно по рабочей части, имеющей форму шестигранника. По сравнению с простыми крестовыми моделями, в данном случае крутящий момент повышается в несколько раз. Есть несколько вариантов отверток спаннер.

• Внутренний. Выступ располагается внутри и предназначается для крепления шурупов с соответствующей впадиной. Форма имеет шесть граней, стоящих под углом по отношению друг к другу.
• Внешний. Используется, чтобы осуществлять крепежи с неутопленными головками. В некотором роде является альтернативным вариантом гаечного ключа. Данная модель также имеет шестиугольную форму.
• Виброзащищенный. В наконечнике биты присутствует отверстие, которое по форме совпадает с выступом головки винта. Благодаря этому гарантируется высокий параметр устойчивости и защиты от вибраций.

Недостаток шестигранных моделей заключается в высокой концентрации напряжения, приводящей к тому, что крепеж может деформироваться.

Отвертка звездочка (маркировка TORX) является инструментом с пазами, которые по форме похожи на звезду с шестью концами. Применяется, чтобы передавать повышенный вращающий момент в сравнении с классическими вариантами. Во время осуществления работы шлиц или винт никак не могут повредиться. Минус –  высокий шанс проскальзывания отвертки, как это иногда происходит при использовании плоского профиля.

Треугольная отвертка (маркировка TA), исходя из своего названия, отличается наконечником, имеющим форму равнобедренного треугольника. Крепежи с такими шлицами обычно встречаются в кухонной технике бытового типа, например, в электрочайниках. Минус – малая сфера применения.

Читайте: Как выбрать шуруповерт

Виды отверток в зависимости от сферы предназначения

Перед тем как определить, какие отвертки лучше, нужно ознакомиться с дополнительными разновидностями вышеописанных инструментов.

Диэлектрическая отвертка оснащена рукояткой, покрытой специальным материалом изоляционного типа. Благодаря этому получится осуществлять работу с креплениями под сильным напряжением (вплоть до 1000 В).

Универсальная отвертка по своему внешнему виду похожа на гнездовой ключ. Рабочую часть данного инструмента можно заменить, учитывая необходимый тип крепления.

Реверсивная отвертка включает в себя трещотку (храповый механизм), поэтому данный инструмент также называют отверткой с трещоткой. С его помощью получится перенаправить крутящий момент от области стержня к наконечнику и при этом не перехватывать рукоять.

Электроотвертка обладает относительно низкой мощностью. С другой стороны, именно из-за этого она и стала крайне компактной. Наряду с обычной отверткой, она предназначается для взаимодействия с шурупами, болтами и так далее. Выбор аккумуляторной отвертки должен производиться с учетом того, что будут выполняться достаточно крупные, но не особо сложные работы.

Индикаторная отвертка оснащена индикаторным устройством, которое встроено в полость ручки инструмента. Если говорить о жале, то оно представляет собой элемент, сокращающий силу электрического тока до минимума. Поэтому отвертка тестер крайне безопасна во время эксплуатации.

Отвертка с насадками отличается тем, что у нее есть сменный наконечник, вставляемый в битодержатель. Часть инструментов включают в себя специальные насадки, позволяющие выполнять работы в трудных для доступа участках. Конструкция таких отверток включает с себя длинный или укороченный стержень, храповый механизм, T-образную рукоять и так далее.

Какие бывают размеры отверток?

Чтобы отвертка прослужила максимально долго и не стиралась на протяжении нескольких лет, требуется понять, какой размер наконечника нужен. Размеры отверток определяются согласно специальным стандартам, в которых каждый шлиц имеет свой номер. К примеру, отвертки, имеющие плоский шлиц, отличаются шириной от 2 до 18 мм. А вот крестообразные варианты имеют специальную нумерацию (от 0 до 4) и могут различаться в зависимости от диаметра наружной резьбы крепежных элементов.

Также от номера отвертки зависит ее стержневой диаметр, длина.

На что обращать внимание при выборе?

При выборе отвертки стоит акцентировать внимание на его основных конструкционных элементах: наконечнике, рукоятке, стержне.

Наиболее распространенные наконечники отличаются крестообразной формой. Почти все болты сегодня оснащены шлицем с подобной канавкой, из-за чего находить применение плоским наконечникам становится куда сложнее. Нередко в магазинах продаются усовершенствованные виды такой отвертки, главная задача которых заключается в улучшении крутящего момента для гарантии удобной эксплуатации.

Если говорить о размере рукоятки, то в случае больших нагрузок отвертка должна отличаться солидным запасом крутящего момента. Достигнуть этого можно, используя крупную рукоять. Для стандартных шурупов и легких крепежей стоит подбирать тонкие рукояти, которые не смогут деформироваться или сломаться во время выполнения работы.

Наиболее сложным считается выбор стержня. Сегодня данную деталь создают из разного рода сплавов, металлов, также она отличается по форме, размеру, весу, прочности. Достаточно надежные стержни имеют модели с маркировкой CR-V, во время создания которой специалисты применяют хромованадиевую сталь, не позволяющую отвертке сломаться даже в случае высочайшего уровня нагрузки. Также лучше акцентировать внимание на вариантах с антикоррозийным либо другим напылением, которое увеличивает эксплуатационный срок.

Таким образом, чтобы грамотно выбрать подходящий набор отверток, необходимо внимательно изучить их основные виды, определиться с оптимальным размером и понять, в каких условиях и в какой среде будет использоваться отвертка.

Выбрать отвертку и сравнить цены удобно на Price.ua.

Как выбрать отвертки

Интернет-магазин AvtoALL предлагает широкий выбор слесарных инструментов, в том числе и отверток. В магазине Вы найдет товары от известных производителей, зарекомендовавших себя на российском рынке, сможете выбрать качественные инструменты для домашней работы и ремонта по доступным ценам.

Отвертка — вещь простая, но универсальная. И, несмотря на свой малый размер, играет главную роль среди всей россыпи инструментов. Для отвертки найдется работа и в доме, и в гараже. С ее помощью можно отвинтить и ввинтить любой крепеж, имеющий паз (шлиц). Вооружившись отверткой, даже женщина справится с саморезом, если вдруг решит перевесить картину, а ребенок сможет разобраться с «внутренним миром» игрушки. Но лучше все-таки вложить этот важный инструмент в руки мужчине, чтобы он на совесть разобрал и собрал, вкрутил и подтянул в доме все, что в этом нуждается.

Сегодня в отделах инструментов большой выбор отверток для самых разнообразных целей. И прежде чем покупать, неплохо бы разобраться в их назначении.

Современный слесарный инструмент бывает двух видов:

• электрический, аккумуляторный — это шуроповерты, винтоверты, которые используются профессионалами при большом объеме ремонтных или строительных работ;
• ручной — универсальные отвертки, различающиеся размером, конструкцией, формой ручек, подойдут для мелкой домашней работы и прочих ремонтных нужд в доме и в гараже.

Конструкция

Выбирая универсальную ручную отвертку, обратите внимание на качество материала. Как правило, рукоятка выполнена из пластика с прорезиненными вставками — ее удобно держать в руках, она не выскользнет в самый ответственный момент, легко очищается от загрязнений. Единственный минус — резиновые вставки могут пострадать при контакте с химическими веществами. При такой работе поможет отвертка с деревянной или пробковой рукояткой.

Диаметр рукоятки составляет от 10 до 50 мм. Чем больше размер деталей крепежа, тем больше диаметр рукоятки, поскольку от этого зависит крутящий момент. Отвертки для мелких деталей снабжены тонкой рукоятью, чтобы предотвратить разрыв детали или срыв шлица.

Не менее важен и материал стержня отвертки — эта часть инструмента изнашивается быстрее всего. Твердость и прочность обеспечивает сталь — высоколегированная или хромованадиевая.

Для работы с деталями под напряжением используют отвертки с диэлектрическим покрытием. В таких моделях изолирующим материалом покрыты стержень инструмента, за исключением наконечника, и рукоятка. На отвертке указывают максимально допустимое напряжение — это, как правило, 1000 В.

Наконечник отвертки, так называемое жало, должен обеспечивать идеальное сцепление инструмента и крепежного изделия. Поэтому лучше, если жало подверглось закалке и на него нанесены насечки. И, конечно, размер наконечника должен соответствовать размеру деталей.

В домашней мастерской не обязательно иметь чемодан с десятком различных отверток разной длины. Для бытовых дел вполне хватит: короткой — чтобы откручивать винты на поверхности, и длинной — для труднодоступных мест.

Для удобства работы в тесноте можно подобрать модель отвертки, у которой изменяется длина стержня. На ее рукоятке имеется запирающее устройство, которое позволяет укорачивать или удлинять стержень. Отвертки с фиксатором особенно эффективны при работе с мелким крепежом в труднодоступных местах.

Виды

Отвертки с Т-образной или пистолетной рукояткой эффективны, поскольку в них увеличен крутящий момент. Производители снабжают некоторые модели шарнирами, чтобы, регулируя длину рычага, можно было изменять угол между осями рукоятки и стержня.

Современный вид отверток — инструмент с храповым механизмом (так называемой «трещоткой»). Эта конструкция представляет собой стержень с жалом, который прокручивается в одном направлении. Храповой механизм позволяет работать, не извлекая наконечник инструмента из шлица крепежа. Направление прокручивания можно менять переключателем.

Также существуют модели отверток с пяткой, предназначенной для нанесения ударов. Это необходимо, когда шлиц крепежной детали загрязнен, и для надежного сцепления требуется механическое воздействие. Стержень в таких инструментах проходит через всю рукоять и имеет расширение — «пятку», по которой бьют молотком.

Формы

По форме наконечника отвертки делятся на несколько категорий:

• минус — привычные нам с прямым и плоским шлицем;
• плюс — крестовые;
• torx — в форме шестилучевой звезды, применяется при работе с бытовой и компьютерной техникой, мобильными телефонами, а также в машиностроении;
• шестигранник — дает большой крутящий момент;
• рozidriv — специализированные отвертки для крепежных изделий, применяемых в строительстве и мебельном производстве;
• двухштырьковый спаннер — для крепежных изделий с защитой от вандалов;
• tri-Wing (трехлопастной) — для электронных устройств и авиакосмиечской промышленности;
• torq-set — асимметричный крепеж, использующийся в авиакосмической промышленности.

Учитывая, что мы, в большинстве своем, ракету на дачном участке собирать не планируем, существует достаточный минимум отверток, которые выручат нас практически в любой ситуации — это классическая отвертка с плоским прямым шлицем («минус»), а также крестовая (как шутят знатоки: «плюсик», если вы оптимист, и «крестик», если пессимист»).

Можно приобрести и комбинированный инструмент, в котором совмещены прямой шлиц и плюс.

Большой популярностью пользуются отвертки со сменными наконечниками. В этот набор домашних инструментов входят рукоятка с цанговым зажимом, магнитный шестигранный паз и другие способы крепления, а также комплект жал, который позволяет работать с самыми разными видами шлицев. Но как показывает практика, большинство стержней из этого набора отверток практически не используются, действительно необходимы бывают лишь основные виды наконечников.

В магазине AvtoALL вы сможете подобрать слесарный инструмент, который подойдет для любой работы!

Как выбрать отвёртку — Gvozdodёr

Инструмент для работы с внутренним профилем. Именно так официально называется знакомая нам всем отвёртка.

Свою историю по одной из версий отвёртка ведет из глубины 16 века, когда к ее созданию приложил руку сам Леонардо Да Винчи.

Казалось бы, что может быть проще, чем выбрать отвёртку? Пришел в магазин, выбрал и купил. Однако с виду элементарная конструкция инструмента таит в себе немало секретов.

Давайте разбираться, что и как устроено в отвёртке.

Конструкция отвёртки

Основные детали отвёртки — это стержень и рукоятка. В свою очередь стержень имеет рабочую зону — наконечник со шлицем, а рукоятка состоит из материала основы, дополнительного слоя или накладок и опций, вроде отверстия и бойка под молоток.

Все эти детали и материалы в совокупности и влияют на качество изготовления отвёртки, её работоспособность и долговечность.

Стержень отвёртки

Ключевая рабочая деталь отвёртки — её стальной стержень.

Вид стали

Марка стали напрямую влияет на характеристики стержня. На то, как ведет себя стержень по мере роста крутящего момента, прикладываемого к отвертке. Насколько он способен к упругой деформации, и в какой момент наступает необратимое разрушение.

Отвёртки, которые можно встретить в розничной продажи строительных магазинов и гипермаркетов, в основном снабжаются стержнями из таких видов стали, как:

• углеродистая сталь
• хром-ванадиевая сталь Cr-V
• хром-молибденовая сталь  Cr-Mo
• сталь S2
• сталь SVCM

Самая доступная углеродистая сталь — удел простых и бюджетных отвёрток. Если на стержне нет никакой маркировки, значит перед вами именно такая сталь.  Её единственный плюс — низкая цена.

Следующий вариант — хром-ванадиевая сталь. Это самый распространённый материал для отвёрточных стержней. Она обладает достаточной пластичностью. При высоких нагрузках Cr-V необратимо деформируется.

Крайне редко некоторые производители применяют хромомолибденовую сталь. Хотя Cr-Mo больше подходит для шарнирно-губцевого инструмента — пассатижей, кусачек. Она хорошо держит ударные нагрузки, но вот нагрузке на кручение противостоит слабо.

Одним из лучших вариантов стали для отвёртки считается легированная сталь S2. В её составе есть молибден и кремний. S2 хорошо сопротивляется нагрузке, но при достижении предела разрушается. Из-за низкой пластичности у неё низкий порог обратимой деформации. Иногда как улучшенный вариант S2 можно встретить сталь S3.

Сверхсовременная разработка сталеваров сталь SVCM. Её состав подобран специально под нужды производства отвёрток. SVCM сочетает в себе преимущества сталей Cr-V и S2 — твёрдость, жёсткость, пластичность и высокой порог обратной деформации.

Сечение стержня

Большая часть стержней для отвёрток имеет круглое сечение. Связано это с особенностью производственного цикла. Стержни изготавливают из проволоки, которую металлургические заводы вытягивают именно круглой.

Менее распространенные варианты сечения стержня — квадрат и шестигранник.

Такие сечения характерны для силовых отвёрток. Профиль стержня с гранями позволяет приложить к отвёртке дополнительное усилие с помощью гаечного ключа, многократно увеличив крутящий момент.

Покрытие стержня

Для защиты стали от преждевременной коррозии на поверхность стержней наносят защитное покрытие.

Чаще всего это матовое хром-никелевое покрытие, нанесенное методом гальванизации.

Отдельные производители хромируют стержни до зеркального глянца. Помимо броской нарядности такое покрытие значительно облегчает уход за отвёрткой. Чтобы стереть гряз или остатки ГСМ с хромированного стержня, достаточно пройтись сухой тряпкой.

Наконечник отвёртки

Основная рабочая часть отвёртки — её наконечник. Его еще иногда называют “жало”. Чтобы инструмент прослужил долго и не доставлял хлопот, выбирая отвёртку, присмотритесь к наконечнику внимательнее.

Качество обработки

В первую очередь следует визуально изучить качество обработки металла на наконечнике. Грани и поверхности должны быть аккуратно фрезерованы и отшлифованы. Не должно быть заусенцев и задиров.

Защитный слой черной краски должен быть цел. Если краска потёрта или её нет вовсе, то скорее всего отвёрткой уже работали, и она не новая.

Если вы заранее знаете, отвёртку с каким шлицом собираетесь купить, захватите с собой в магазин образец крепежа. Хорошо обработанный наконечник должен плотно и без люфтов вставать во внутренний профиль шурупов и винтов.

Плотность прилегания наконечника отвёртки Jonnesway Full Star Ph3 к шлицам шурупа

Закалка

На глаз проверить степень закалки наконечника,конечно, не получится. Придется полагаться на честность продавцов и откровенность производителей. Но поинтересоваться, до какой твёрдости закалено жало, всё же стоит.

Лучшие образцы отвёрток могут похвастать наконечниками, закаленными до 52-58 HRC.

Намагниченность

А вот намагниченность, в отличие от закалки, легко проверить на месте. Достаточно приложить к наконечнику шуруп, гайку или винт.

У добротной отвёртки наконечник уверенно держит шуруп даже большого размера.

С намагниченным наконечником в будущем заметно упростится работа с крепежом. Примагниченный шуруп не соскочит с отвёртки, если вы заворачиваете его в труднодоступном месте.

Шлиц отвёртки

Наиболее распространенные виды отвёрток предлагаются со следующими шлицами:

• прямой шлиц SL
• крестовой шлиц Phillips или Pozidriv
• шестигранный шлиц Torx

Шлицы предлагаются в широком диапазоне размеров, как говорится, под любой хитрый винт.

Конечно, многообразие шлицев значительно шире. Но другие виды шлицев в форм-факторе классической отвёртки встречаются критически реже.

Выбор шлица зависит от того, какие задачи вы планируете решать с помощью отвёртки.

Рукоятка отвёртки

Рукоятка отвёртки не менее важна, чем стержень. При подборе инструмента следует изучить профиль рукоятки, материал основы, есть ли накладки или дополнительное покрытие. А также способность рукоятки выдерживать едкое воздействие нефтехимии.

Поперечный профиль рукоятки

Формы рукояток сейчас ограничены только фантазией проектировщиков и промышленных дизайнеров. И советовать — какую выбрать — не приходится, так как слишком много вариантов.

Но есть один параметр, который обязательно нужно изучить перед покупкой. Это поперечный профиль. Он напрямую влияет не столько на комфорт работы, сколько на величину крутящего момента, которое можно передать через отвёртку на крепеж.

Три основных вида профиля рукоятки — круглый, треугольный и шестиугольный.

Круглый профиль

В поперечном сечении рукоятка представляет собой круг. Такая форма удобна при изготовлении — литьевые формы легко изготовлять. Однако по крутящему моменту это самый слабый вариант рукоятки. Ладони не за что надёжно зацепиться. Да и проскальзывания более чем вероятны.

Треугольный профиль

Треугольник в основе рукоятки — наилучший вариант с точки зрения крутящего момента. Треугольный профиль повторяет анатомическую форму сжатой ладони и позволяет передать на крепеж максимальное усилие.

Шестиугольный профиль

Шестиугольный профиль рукоятки второй по качеству передачи крутящего момента на крепеж. Он лучше круглого, но уступает треугольному за счет меньшего соответствия анатомии руки.

Особую любой шестиугольные рукоятки снискали в Америке, где такая форма отвёрток считается классической.

Материал основы

Современные рукоятки отвёрток изготавливают из различных видов пластика и термопластичной резины. Времена деревянных ручек или цельностальных ручек ушли в прошлое.

Наибольшее распространение получили цельнолитые однокомпонентные и двухкомпонентные рукоятки. В качестве основы и тех, и других используются ударопрочные сорта пластика.

Нередко для декоративного эффекта двухкомпонентные рукоятки делают из прозрачного пластика.

В двухкомпонентных рукоятках в качестве основы чаще применяются непрозрачные пластики.

Прозрачность/непрозрачность пластика основы рукоятки не влияет на эксплуатационные характеристики.

Накладки или дополнительное покрытие

Если в однокомпонентных рукоятках кроме основы других материалов нет, то в двухкомпонентных присутствует второй поверхностный материал или накладки.

Такой материал одновременно увеличивает трение между рукой и отвёрткой и работает амортизатором.

Антифрикционное покрытие может как закрывать почти всю площадь отвертки, так и представлять собой отдельные накладки в наиболее нагруженных трением плоскостях.

Оптимальным вариантом станут термопластичные накладки. При схожем коэффициенте трения они лучше амортизируют ударные вибрации, чем обычная резина. А значит с ними рука будет меньше уставать.

Защита от разъедания нефтехимией

Этот параметр важен для тех, кто собирается активно пользоваться отвёрткой в гараже. Там полно различной нефтехимии — бензин, автомасла, тормозная жидкость. Всё это довольно едко и может губительно сказаться на рукоятке.

Добротная рукоять сделана из материалов, выдерживающих воздействие нефтепродуктов. Пластик, термопластичная резина накладок — всё это должно жить даже, если уронить отвёртку в ведро с бензином.

Проверить у прилавка магазина стойкость материалов будет затруднительно. Поэтому, как минимум, нужно задать вопрос продавцу. Опытные торговцы знают, какие из отвёрток нейтральны к ГСМ, и всегда подскажут, на чем остановить выбор.

Дополнительные опции

Помимо центральных конструкционных элементов — стержня, наконечника и рукоятки — отвёртки некоторых производителей оснащены дополнительными фишками, делающими их повседневное использование чуточку удобнее или дополняющими инструмент новыми функциями.

Отверстие в рукоятке. Относится к опциям, повышающим комфорт использования. Отвёртку с ним можно повесить на инструментальный стенд или просто на гвоздь в стене.

Шлиц под силовое вращение. Добавляет отвёртке новую степень свободы. К шлицу можно приладить гаечный ключ и кратно увеличить усилие, прикладываемое к крепежу. Как правило, подобный шлиц есть у силовых отвёрток.

Боёк под молоток. Дополнительная стальная площадка на тыльной стороне рукоятки позволяет применять в работе молоток. Конечно, забивать шурупы с помощью системы “отвёртка — молоток” не стоит, но вот плотнее загнать наконечник во внутренний профиль заржавевшего винта — то что нужно.

В отдельных случаях, когда нет особого трепета к инструменту, отвёртку с бойком под молоток можно использовать как выколотку, кернер или даже зубило по камню.

Портрет идеальной отвёртки

В качестве резюме попробуем составить фоторобот идеальной отвёртки, которая прослужит долгие годы.

Благодарим компании Прайд, Мир инструмента, гипермаркеты Леруа Мерлен и Оби за участие в подготовке материала.

Руководство по выбору правильной отвертки Советы по выбору правильной отвертки

Отвертка — важный инструмент. Поэтому важно выбрать правильную отвертку, которая упростит вашу работу. На рынке можно найти отвертки различных марок и разных типов; но то, что решает, какая отвертка вам больше всего подходит, — это ваша работа и тип работы, которую вы собираетесь выполнять. Каждый шуруповерт сделан с определенными качествами, которые облегчают работу в каждой области работы.

При покупке отвертки выделите время и проверьте некоторые аспекты, такие как крутящий момент, скорость, мощность, насадки для отвертки и многое другое. Найдите тот, который соответствует всем вашим требованиям и подходит для вашей работы. Для вашей помощи мы предлагаем краткое описание этих аспектов, которые могут помочь вам в принятии решения.

По сравнению с чистой мощностью, управление крутящим моментом более важно для применения с силовыми шуруповертами. Производители часто выбирают отвертки с высоким крутящим моментом, которые делают их работу более эффективной и легкой.

Крутящий момент выражается в Ньютон-метрах (Нм) в метрических единицах или фут-фунтах (фут-фунтах) в британской системе мер. Эти отвертки выходят на 20 Нм для более мощных моделей.

Скорость — еще одна область применения этих инструментов, позволяющая повысить производительность. Производители часто выбирают отвертку с большим числом оборотов в минуту (об / мин). Чем выше частота вращения отвертки, тем быстрее она закручивает винты.

Мощность указывается в напряжении для этих отверток.Эти инструменты могут создавать больший крутящий момент при более высоком напряжении. Многие универсальные отвертки рассчитаны на напряжение 5 В и идеально подходят для легких и средних задач.

Чтобы сравнить проводную электрику, посмотрите на их мощность. Отвертка с сетевым питанием высокой мощности имеет более мощный электродвигатель и больший крутящий момент.

Когда винт ввинчивается достаточно сильно, муфта на шуруповерте отключает крутящий момент. Богатая регулировка сцепления позволяет заворачивать винты последовательно, от кончика пальца до головки винта.

Большее количество положений сцепления позволяет точно настроить максимальный крутящий момент, который может развить электрическая отвертка. Эта функция упрощает работу с электроникой и деревом.

Без правильных битов для отвертки нельзя использовать отвертку. Хотя у большинства людей их бывает много, очень важно правильно их организовать. Эти наборы битов поставляются с 40 и более насадками. Типичный набор резьбовых битов включает одно или несколько из следующего:

1.Головка Philips: PH0 покрывает большинство маленьких крепежных винтов на электронике, в то время как Ph2 и Ph3 закрывают, когда речь идет о шурупах для дерева и больших крепежных винтах.

2. Винты Torx: также известны как винты со звездочкой. Вы можете найти их в автомобилях, электронике и компьютерах.

3. Винты с шлицевой головкой: эти классические типы винтов с головками можно найти практически где угодно. Эти биты содержат как минимум два размера битов с головкой слота.

4. Гнездо с шестигранной головкой: также известное как шлицы под шестигранник, эти винты обычно поставляются с некоторыми более крупными наборами, состоящими из девяти и более труб.

Это некоторые важные факторы, о которых покупатель должен позаботиться при покупке отвертки. Если вы планируете купить отвертку, посетите сайт moglix.com. Это онлайн-платформа, которая предлагает лучшие промышленные товары от лучших брендов по доступной цене.

— Как правильно выбрать бит для отвертки

Откручивать винт — действительно ужасное дело. Лучше всего избежать проблемы со снятыми винтами, не зачищая их в первую очередь, но вы также должны быть готовы иметь дело со срезанным или ржавым винтом, если вам придется иметь дело с ним.

Ваш первый шаг должен состоять в том, чтобы посмотреть на головку винта и найти несколько винтов , которые, по вашему мнению, хорошо в нее вписываются. Не приносите один и не пытайтесь заставить его работать. Принесите несколько и проверьте как можно лучше, чтобы найти наиболее подходящий.

Не торопитесь. При ввинчивании крепежного винта в резьбовое отверстие выровняйте его и начните заворачивать, действуя осторожно и предполагая, что винт войдет без особых усилий. Опять же, не «заставляйте» работать.Если требуется усилие, предположите, что вы накрутили винт, и вытащите его обратно. Если после нескольких попыток вы определили, что не затягиваете винт, постарайтесь выяснить, почему требуется такое большое усилие. Если резьбовое отверстие достаточно велико, вы можете попробовать обработать его сжатым воздухом. Вы можете попробовать нанести каплю смазки, крошечный спрей WD40 и дать ему постоять несколько минут или использовать противозадирные составы (смазывающие составы, предотвращающие истирание). способность ведущей коронки оставаться в винте зависит от ее посадки, давления вперед и крутящего момента; чтобы приложить большой крутящий момент, вы должны сначала сильно вдавить ведущую коронку вперед, в винт)… или вы можете просверлить отверстие совсем чуть-чуть и снова заделать его, используя крепежные винты из местного хозяйственного магазина, которые, как вы знаете, подойдут к вашему недавно нарезанному отверстию.

Если вы откручиваете более крупные (1,5-3,5 дюйма) шурупы, которые вбиваются в дерево, вы можете использовать ударную отвертку, если считаете, что шуруп выдерживает силу. (18-вольтовые прямоугольные ударные отвертки имеют силу около 500 фунтов на дюйм для винтов, которые не могут выдержать 1300-1400 фунтов силы, которую выдает стандартный ударный драйвер.) Если вы знаете, что ведущая коронка вот-вот выйдет из зацепления. и проглотите винт, открутите винт на дюйм и попробуйте снова.Первый проход служит своеобразной пилотной ямой «гетто». Если ничего не помогает, просверлите подходящее пилотное отверстие. Возможно, вам придется как-то скрепить два куска дерева вместе, чтобы они оставались неподвижными во время процесса сверления пилотного отверстия, а затем закрепления его винтом. Возможные варианты крепления деталей включают С-образные струбцины, временные винты, временные гвозди, зажимы для тисков, временные опоры и т. Д.

Если вы сняли винт, выньте его и замените. (Надеюсь, замену найти несложно.) Варианты удаления включают (1) выдолбление паза с помощью инструмента dremel и использование шлицевой отвертки для извлечения винта, (2) использование Eazy-Outs / Alden’s «GrabIt!» / другие комплекты для извлечения винта и (3) отрезание / шлифовка головки винта, а затем высверливание отверстия и повторная установка его, независимо от того, остался ли еще винт в отверстии. Дайте сверлу проглотить его.

Руководство по выбору динамометрической отвертки с ручным управлением — Блог

Любое производственное оборудование, требующее затяжки резьбового соединения, требует контроля крутящего момента.Выбор подходящей ручной динамометрической отвертки для приложения крутящего момента иногда может показаться сложным и запутанным процессом. Есть два основных варианта использования ручных динамометрических отверток. Тип крепления обычно определяет, какой инструмент для него лучше всего подходит.

с предварительной настройкой обычно используются на производстве, где требуется одна настройка крутящего момента, и вам нужно предотвратить случайную настройку крутящего момента или вмешательство оператора в настройку крутящего момента.Регулируемые динамометрические отвертки предлагают различные варианты настройки для различных приложений крутящего момента, требующих более одного значения крутящего момента.

Динамометрическая отвертка с предустановкой похожа на человека, устанавливающего будильник, чтобы сигнализировать о достижении выбранного времени. Динамометрическая отвертка предварительно настроена на требуемое значение крутящего момента для приложения, а затем инструмент сигнализирует оператору о достижении крутящего момента. Динамометрическая отвертка с предустановкой не имеет внешней шкалы регулировки.Эти инструменты имеют внутренний механизм регулировки для установки значения крутящего момента и должны быть предварительно настроены изнутри с помощью шестигранного ключа и тестера крутящего момента. После установки инструмента на торцевую крышку отвертки наносится калибровочная наклейка, и теперь ее можно использовать для затягивания крепежных деталей. Однако, если спецификация крутящего момента изменяется или новый проект требует другой настройки крутящего момента, динамометрическая отвертка с предустановкой по-прежнему остается достаточно гибкой, чтобы новую настройку крутящего момента можно было установить внутри с помощью анализатора крутящего момента.

Регулируемая отвертка имеет внешнюю шкалу регулировки, которая позволяет оператору быстро и точно настроить инструмент с помощью микрометрического механизма регулировки крутящего момента. Качественная динамометрическая отвертка с регулируемым крутящим моментом обычно имеет кольцо или лицевую панель, которая позволяет оператору нажимать для регулировки крутящего момента, а затем фиксируется на месте после отпускания, предотвращая случайную регулировку крутящего момента. Эти инструменты идеально подходят для использования в полевых условиях и для некоторых производственных нужд.

Отвертки с ограничением крутящего момента с предустановкой и регулировкой от Mountz, в которых используется проверенная технология эксцентрика. Эти ручные приводы исключают чрезмерную затяжку и обеспечивают точное управление крутящим моментом. Независимо от того, используется ли инструмент с предварительной настройкой или регулируемый, конструктивное действие динамометрических отверток Mountz таково, что, когда инструмент достигает заданного значения крутящего момента, механизм отключается от привода, тем самым ограничивая прилагаемый крутящий момент. Внутри отвертки прецизионная радиальная шариковая муфта «не проскальзывает» после достижения заданного крутящего момента, а упорные подшипники обеспечивают независимость настройки крутящего момента от любой конечной нагрузки, прикладываемой оператором.

Предлагая самый полный набор динамометрических отверток, доступных сегодня на рынке, Mountz предлагает динамометрические отвертки с различными вариантами для удовлетворения различных требований к креплению. Динамометрические отвертки Mountz известны своей надежностью, точностью и соответствуют или превосходят основные требования международного стандарта ISO 6789: 2003.

Использование качественной ручной динамометрической отвертки делает мир безопаснее благодаря точности и точности. Контроль крутящего момента крайне важен для компаний, чтобы гарантировать неизменное качество, безопасность и надежность своей продукции.Выход из строя трехцентового крепежа, который не затянут должным образом, может привести к катастрофическим или скрытым отказам. Недостаточно затянутые крепежные детали могут расшататься, а чрезмерный крутящий момент может привести к срыву резьбовых крепежных элементов.

Не уверены, какой тип динамометрической отвертки лучше всего подходит для вашего крепления? Свяжитесь с нами, мы будем рады вам помочь. Mountz стремится помочь каждому клиенту выбрать подходящий динамометрический инструмент для их приложения крутящего момента.

Как выбрать подходящую пневматическую отвертку для вашей сборки [Руководство]

На первый взгляд многие пневматические отвертки похожи друг на друга. Фактически, настолько, что мы получаем много звонков от клиентов, просто просящих заменить « пневматический шуруповерт ». Хотя все они действительно заворачивают винты, пневматические отвертки представляют собой специализированные инструменты, которые сильно различаются по крутящему моменту, скорости, форме, способу активации и, что наиболее важно, сцеплению.

В этом руководстве по выбору пневматической отвертки мы затрагиваем все вышеперечисленные моменты и уделяем особое внимание механической муфте инструмента, которая является наиболее важной, но часто упускаемой из виду частью инструмента.

Итак, давайте сразу приступим …

Диапазон крутящего момента

Первый шаг при выборе любой пневматической отвертки — определить, какой крутящий момент ( усилие скручивания ) требуется для соединения, которое вы хотите сборка. В мире сборочного инструмента крутящий момент измеряется в дюймах-фунтах, фут-фунтах или ньютон-метрах. Без четко определенной спецификации крутящего момента (или, по крайней мере, приемлемого диапазона) вам будет сложно выбрать инструмент.

Ниже представлена ​​таблица из каталога отверток Ingersoll Rand , в которой показаны диапазоны крутящего момента нескольких популярных моделей. Таблица разбита на три столбца, потому что эти конкретные инструменты поставляются с тремя разными пружинами сцепления, каждая из которых обеспечивает определенный диапазон крутящего момента. Общий диапазон пружин, комбинированное считывание слева направо, составляет весь диапазон инструментов.

Например, модель 1RLNS1 имеет общий диапазон крутящего момента от от 2,7 до 30,1 фунт-дюймов., но использует три разных пружины для охвата всего диапазона. Следовательно, если ваш целевой крутящий момент, например, был 17 дюйм-фунт. , вы хотите установить среднюю пружину.

При выборе пневматической отвертки вы хотите, чтобы целевой крутящий момент находился прямо в центре диапазона крутящего момента инструмента. Например, если ваш целевой крутящий момент был 25 дюйм-фунтов. , хорошим выбором будет модель 1RPQS1 (см. Выше) с ее от 2,7 до 45,1 дюйм-фунт. ассортимент.Чего вы хотите избежать, так это выбора инструмента, верхний или нижний предел которого находится в пределах 20% от вашего целевого крутящего момента . Например, если ваш целевой крутящий момент был 42 дюйм-фунт . инструмент из предыдущего примера не будет хорошим выбором, потому что 42 дюйм-фунт. слишком близко к верхнему пределу инструмента. Отвертки с механическим сцеплением, пружины сцепления которых отрегулированы слишком близко к любому концу диапазона крутящего момента, не воспроизводятся и не работают должным образом.

Форма

Пневматические отвертки обычно предлагаются либо с пистолетной рукояткой , либо с линейной ориентацией .Цель состоит в том, чтобы выбрать стиль, который позволит оператору выполнять спуск с наименьшими физическими нагрузками и с наилучшей возможной эргономикой.

Для оператора, заворачивающего винты в деталь, расположенную горизонтально на верстаке, вам не понадобится пистолетная рукоятка , потому что оператор будет проводить всю смену с согнутым телом и взведенным локтем в воздухе. Лучшим выбором здесь будет линейная отвертка , подвешенная на балансировочном станке .В качестве альтернативы оператор, собирающий предмет мебели прямо перед собой, должен использовать инструмент с пистолетной рукояткой, чтобы он мог получить доступ к головке застежки без необходимости неестественного сгибания запястья и локтя.

Вот несколько примеров фотографий для пояснения:

Для заготовки, уложенной на столе ровно, с крепежными деталями , обращенными вертикально , требуется линейная отвертка и подход сверху вниз.

Для детали, расположенной прямо перед вами, где крепеж приводится в движение горизонтально , логичным выбором будет отвертка с пистолетной рукояткой .

Скорость

Между скоростью и крутящим моментом существует обратная (обратная) зависимость. Пневматические отвертки настроены таким образом, что модели с более низким диапазоном крутящего момента вращаются быстрее, в то время как инструменты с более высоким крутящим моментом всегда будут вращаться медленнее .

Когда выбирает скорость отвертки , обратитесь к указанным выше рекомендациям по диапазону крутящего момента и помните о составе материала, с которым вы работаете.Если вы собираете металл на металлических соединениях, вам, вероятно, подойдет высокоскоростной инструмент. И наоборот, если вы ввинчиваете маленькие винты в пластик, дерево или другие более мягкие материалы (которые потенциально могут лопнуть), выберите более медленную модель, которая по-прежнему позволяет достичь желаемого крутящего момента.

Быстрее не всегда лучше, и большее количество оборотов в минуту не означает большей мощности. Слишком быстрое использование инструмента в неопытных руках может привести к тому, что винт пройдет по всей недавно окрашенной детали.

Поговорите со мной об этом следующем разделе, так как все различные варианты активации могут стать немного сложными для …

Активация

• Рядные отвертки поставляются с нажатием для запуска, запуском с помощью рычага или нажатием для запуска + активация запуска с помощью рычага.
• Отвертки с пистолетной рукояткой предлагаются для пуска нажатием, пуском по курку или пуском по нажатию + активация триггера.

Модели с пусковой кнопкой начинают вращаться, когда оператор нажимает на насадку вниз или вперед. Модели с рычагом и спусковым крючком вращаются только тогда, когда рычаг инструмента или спусковой крючок нажат.Наконец, модели с запуском нажатием + рычаг или спусковой крючок требуют, чтобы оператор оказывал давление вперед или вниз на долото, одновременно нажимая на рычаг или спусковой крючок.

Метод активации в значительной степени выбирается в зависимости от комфорта оператора. Вообще говоря, приложения с большим объемом, которые не очень восприимчивы к зачистке, поддаются дизайну push to start. Тем не менее, инструменты толчка для запуска имеют тенденцию больше блуждать. Напротив, критические узлы, требующие тщательной предварительной регулировки винта, должны быть закреплены с помощью рычага или пускового устройства для предотвращения перекрестной резьбы.

Держатель бит

90% имеющихся пневматических отверток оснащены быстросменным держателем бит 1/4 дюйма с внутренней резьбой, как показано на оранжевой отвертке Cleco ниже. Это ваша стандартная пружина нагруженный «патрон», предназначенный для установки коронок с хвостовиком 1/4 «знакомой шестиугольной формы. Эти биты иногда называют битами мощности. Наружная втулка с накаткой сдвигается вперед или назад (в зависимости от модели), вставляется бита, а затем втулка возвращается в исходное положение для фиксации бита.

Пневматическая отвертка Inline, оснащенная быстросменным держателем бит 1/4 дюйма

Гораздо реже для отверток с прямым углом (обычно называемых гайковертами ) квадратный привод 1/4 дюйма, показанный на инструмент угла ниже. Этот инструмент предназначен для использования с головками 1/4 дюйма:

И вот она, самая важная часть этого руководства …

Выбор сцепления

Жесткость При сборке соединения материал, в который забиваются крепежные детали, и необходимость контроля крутящего момента в значительной степени определяют, какой тип механической муфты следует выбрать.

Далее следует обсуждение 4 наиболее распространенных типов муфт для отверток …

Самая популярная муфта для отверток — это муфта прецизионного отключения …

# 1 — Прецизионная муфта отключения — Высокоточная и воспроизводимая муфта ограничения крутящего момента, которая предварительно откалибрована перед использованием в производстве Прецизионная муфта желательна, когда одинаковое количество крутящего момента необходимо приложить к большому количеству винтов с минимально возможными отклонениями.Инструмент автоматически отключается при достижении заданного крутящего момента, что не позволяет оператору перетянуть крепеж. Прецизионные отключаемые муфты воспроизводятся в пределах от 10% до 20% заданного крутящего момента в зависимости от марки и модели.

Вот изображение прецизионной отключающей муфты, установленной на типичной пневматической отвертке с регулируемым крутящим моментом:

Прецизионная отключающая муфта калибруется с помощью измерителя крутящего момента перед запуском инструмента в производство.Этот тип инструмента обычно не регулируется на рабочем месте, и использование оператора для регулировки сцепления обычно нежелательно. Инструменты прецизионного сцепления используются в электронике, автомобильных компонентах, медицинском оборудовании и некоторых деревянных приложениях, таких как сборка динамиков и музыкальных инструментов.

# 2 — Амортизирующее или трещоточное сцепление: Амортизирующее сцепление — это то, с чем вы, вероятно, уже знакомы, потому что это тип сцепления, присутствующий в большинстве коммерческих ( Dewalt, Milwaukee, Makita и т. Д.)), продаваемые в крупных розничных магазинах. Кроме того, этот инструмент, называемый фрикционной муфтой, издает звук храповика при достижении заданного крутящего момента. Это громкий треск, который мы часто слышим со стройплощадок. В отличие от промышленных электроинструментов, пневматические отвертки промышленного класса не имеют внешней регулировки и должны быть откалиброваны на стенде с помощью тестера крутящего момента.

Вот как выглядит амортизирующая муфта:

Амортизирующая муфта — это муфта общего назначения, которая точна, но не так точна, как отключаемая муфта, описанная выше.Он разработан для некритических соединений, требующих постоянного приложения крутящего момента. Используйте этот инструмент на твердых и полутвердых соединениях в общем производстве. Это надежное сцепление популярно для сборки игрушек, бытовой техники, электроинструментов, а также садового и газонного инвентаря.

Теперь для любого хакера по дереву или жестянщика здесь есть сцепление для вас …

# 3 — Муфта с положительным зажимом — Отвертки с положительным кулачком почти всегда используются при резьбонарезании, требующем большего крутящего момента чем окончательный крутящий момент.

Отвертка с принудительным сцеплением имеет две противоположные губки, которые вращаются как одна, когда на насадку прилагается прямое давление. Когда крутящий момент крепежа начинает преодолевать мощность двигателя инструмента, противоположные губки разделяются, что останавливает вращение шпинделя и предотвращает дальнейшую передачу крутящего момента. Операторы и , однако, могут оказывать прямое давление на долото для повторного включения сцепления и «выдавливания» некоторого дополнительного крутящего момента из инструмента. В целях предотвращения чрезмерного затягивания эту муфту лучше всего использовать в руках обученных и опытных операторов.

Муфта положительного кулачка имеет свое место в производстве, но не является инструментом для точной сборки. Максимальный выходной крутящий момент контролируется комбинацией регулируемого давления воздуха и правильного использования противоположных губок, о которых говорилось выше. Эти инструменты хорошо подходят для изготовления мебели и обработки листового металла с помощью саморезов. Из-за их нарезания резьбы и самонарезающего характера они часто предлагаются с более высокими диапазонами крутящего момента, чем их аналоги с прецизионными или амортизирующими муфтами.

И последнее, но не менее важное: никакого сцепления …

# 4 — Инструменты для останова — С помощью отвертки с прямым приводом (стопорения) выходной вал инструмента соединяется непосредственно с его пневмодвигателем. Муфта отсутствует, и выходной крутящий момент полностью регулируется давлением воздуха, подаваемого на инструмент.

Когда крутящий момент крепежа превышает выходную мощность двигателя, инструмент «глохнет» и перестает вращаться. Преимущество инструментов с прямым приводом или остановок в том, что они компактны, легки и маневренны в ограниченном пространстве.Они также прочные и требуют меньшего количества деталей. Недостатком является то, что они не имеют устройства ограничения крутящего момента, кроме понижения давления воздуха.

Инструменты с прямым приводом отлично подходят для обработки мягких материалов, таких как дерево и винты для листового металла. Талантливого оператора можно обучить работе с заглушкой на ощупь, без чрезмерного или недостаточного затягивания крепежных элементов. Отвертки с прямым приводом отлично подходят для некритических соединений без точных требований к моменту затяжки и приложения, которое просто должно быть «затянутым».»

Подводя итог, выбор пневматической отвертки должен основываться как на области применения, так и на безопасности оператора. Три основных момента, которые следует учитывать: требуемый крутящий момент?

Мы знаем, что многое рассмотрели в этом руководстве и готовы помочь.Если у вас есть приложение, которое вы хотели бы обсудить, мы можем помочь вам выбрать подходящую пневматическую отвертку для ваших сборочных работ. Мы консультируем производителей по вопросам их применения в течение 16 лет и стремимся помочь нашим клиентам работать более продуктивно. Мы живем и дышим этим каждый день. Позвоните нам по телефону (800) 68-5210 или воспользуйтесь страницей контактов, чтобы отправить электронное письмо, и мы вместе разберемся с ним.
