Как сделать заземление в квартире если его нет

Как сделать заземление при его отсутствии в квартире? Для многих сограждан нашей страны этот вопрос действительно актуален. По правилам и законам организовать необходимые работы обязаны компании управляющие жилым фондом, исправно взимающие с нас деньги на содержание жилья, проведение его текущего ремонта. Выполнять электромонтажные работы должны организации, имеющие соответствующие допуски для выполнения таких работ, но это в теории.

При монтаже элементов магистрали заземления допускаются резьбовые соединения, но с соблюдением одного обязательного условия, к каждому болту (винту) присоединяется не более двух проводников.

На практике, для латания проблемных мест в доме просто не хватает денег. Проблема создания современной модели заземления, руководству УК кажется незначительной или вовсе не обязательной для выполнения. Видя без перспективность ожидания реконструкции домовой электросети, люди пытаются что-то делать сами, но сделать качественное заземление, без углубленного знания темы, не получится. Более того, можно непреднамеренно создать ситуации, последствия которых, в штатном режиме, отразятся на работоспособности бытовых электроприборов, а при возникновении аварийных ситуаций выведут аппаратуру из строя. Недаром в народе говорится простота хуже воровства.

Зачем нужно заземление в квартире

• Сказать что для предотвращения от поражения электротоком, значит, ничего не сказать. Всегда следует помнить что заземление само по себе не может гарантировать безопасность человека и обеспечить полноценную функциональность применяемой аппаратуры. Более того, конструкция, сделанная по неправильной электрической схеме или с нарушением правил монтажа (имитации заземляющего контура) ещё более усугубит ситуацию с работоспособностью бытовой техники и её комфортным, безопасным использованием.
• Для исключения поражения ёмкостным током, вызванным технологической утечкой напряжения через плечо симметричного L-C – фильтра, средняя точка которого подключена на корпус устройства. Как пример, схема помехоподавляющего фильтра в стиральной машине “Bosch Maxx 4”. Если подключить такую машину к незаземленной розетке и замерить разницу потенциалов между корпусом устройства и стоящим рядом человеком, то прибор покажет значение, равное половине входного напряжения, порядка 110 вольт.

Кстати, такая особенность электрической схемы может стать причиной ложного, с точки зрения пользователя, срабатывания устройства защитного отключения (УЗО).

• Для достижения электромагнитной совместимости оборудования (ЭМС). Речь идёт прежде всего об кондуктивном воздействии. Импульсных токах и напряжениях инжектируемых в электрическую сеть нагрузкой большой мощности. В многоэтажном жилом доме это: лифты, различные насосы, электросварочное оборудование.

Учесть все возможные ситуации, связанные с ЭМС просто невозможно, поэтому ограничусь только упоминанием о печальных последствиях асимметрии в трёхфазных сетях в случае обрыва (перегорания) нулевого рабочего проводника или захлестывания не изолированных проводов на воздушных линиях.

• Для защиты от разряда статического электричества. Даже находясь, в домашней обстановке человеческое тело может зарядиться до 25 кВ, правда, заряд будет обладать очень небольшой мощностью, но и её может быть достаточно если не для поломки (кто сталкивался с монтажом полевых транзисторов тот меня поймёт), то для сбоя (зависания) электронно-вычислительной аппаратуры.

Замечено что чем сложнее, а следовательно, дороже мультимедийная и вычислительная  аппаратура, тем она более уязвима, даже для, казалось бы, безобидного статического электричества.

• Уравнивания потенциалов. Давайте создадим, на первый взгляд, вполне безобидную ситуацию, одной рукой коснёмся радиатора отопления, а другой не заземленного металлического корпуса компьютера. Как вы думаете, что произойдёт? Если повезёт, то ничего, но если сосед решил использовать трубу отопления как рабочую нейтраль, то через ваше тело пройдёт чувствительный электрический разряд, который неизбежно отразится на работоспособности компьютера.

Существующие системы заземлений

Понимаю, что для людей, не искушенных электротехнике все эти понятия, могут показаться скучными и ненужными, но для того чтобы знать как сделать, без знаний существующих способов не обойтись.

• TN-C. Самая распространенная, но и самая ненадёжная, с точки зрения электробезопасности, система. Защитного проводника PE нет совсем, он совмещен с рабочим нулём в проводнике PEN. Дополнительного заземляющего контура то же нет. Визуально отличить TN-C можно заглянув в этажный щиток. Входящих кабелей четыре: 3 фазы и PEN. Уходящих в квартиру два: фаза и тот же PEN. Для достижения хоть какой-то электробезопасности применяется зануление, с упованием на срабатывание автоматического выключателя (АВ).

• TN-S. Принципиальное отличие, проводники PE защитный и N рабочий нулевой разделены с самого начала от трансформаторной подстанции (ТП) и до квартирного щитка. Нигде на всем своём протяжении не соединяются. Чтобы убедится что используется TN-S схема, придётся добраться до вводно-распределительного устройства (ВРУ). Именно добраться, потому что оно находится в изолированном, закрытом помещении вход в которое, по понятным причинам, ограничен. На входе в ВРУ, должно быть, пять кабелей: три фазы, рабочий ноль и защитный проводник. С этажного распределительного щитка в квартиру уходит три провода: фаза, ноль, PE.

По поводу дополнительного заземления в 7 издании правил устройства электроустановок (ПЭУ) есть интересный пункт 1.7.61. который может трактоваться в самых широких пределах.

• TN-C-S. Промежуточный вариант, совместивший достоинства системы TN-S и относительную дешевизну TN-C. Проводник от подстанции до дома совмещает функции N и PE. Их разделение происходит в ВРУ, в так называемой точке расщепления (хотя физически это отрезок медной или стальной шины), после чего проводники больше нигде не соединяются. Количество проводов входящих в квартиру и их предназначение как в TN-S. Система TN-C-S является тем вариантом, на который переходят после модернизации устаревшей TN-C.

Кстати, по поводу TN-C-S, есть многих интригующая тема, а именно смысл физического разделения шины PEN на шины N и PE. Ищется затаённый замысел (необъясненная необходимость) такого разделения, но адекватных ответов нет. Есть ссылки на первый закон Кирхгофа, определение направления и силы тока для каждого отдельного узла цепи, но очень сомневаюсь что такие расчёты действительно кто-то делает, а тем более применяет на практике.

Возможно, всё гораздо проще и разделение на отдельные шины служит только для упорядочивания монтажа, с целью исключения ошибочного соединения N и PE, после точки расщепления.

Как понимаете, устройство заземления в системе TT, предъявляет особые требования к качеству (сопротивлению) заземляющего контура, причём в любое время года.



• TT. Напряжение передаётся по четырём проводам: трём фазным и проводнику рабочего нуля. Заземление разведено с нейтралью источника и обустраивается непосредственно на входе в здании. Система TT, возможно, наиболее оптимальное решение для отдельно стоящего частного дома.

• IT. Первая буква этой системы указывает что нейтраль изолирована от земли. Для передачи электроэнергии используются только

Заземление в квартире. Как сделать заземление в квартире правильно

Опубликовано: 2013-04-22 20:40:2122.04.2013

Здравствуйте, уважаемые читатели блога. Ну вот и наступила весна, солнышко, тепло, здорово! Самое время заняться ремонтом, чтобы летом спокойно отдыхать. Сегодня поговорим о том, как сделать заземление в квартире правильно. Не пропустите!

Проанализировав интернет-ресурсы по данной тематике, хочу сказать, что вопрос как сделать заземление в квартире своими руками популярен, ответов много. Но! Многие авторы учитывают не все моменты, соответственно ответ неправильный, а это может привести к неприятным последствиям.

Если вы не знаете, что такое защитное заземление, обязательно почитайте. Итак:



Как сделать заземление в квартире правильно.

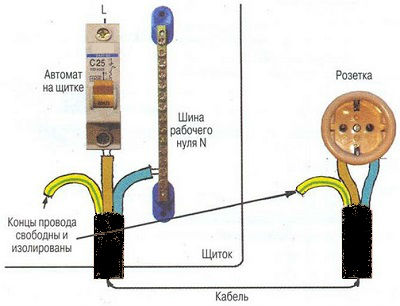

На самом деле все просто, находим внутри этажного щитка клемму земля, к ней должен приходить желто-зеленый провод, присоединяем к ней наш третий провод, тоже желто-зеленый, готово. Как подключать заземляющий провод к розеткам не буду рассказывать, думаю это понятно.  Но как быть если нет заземляющей клеммы? Вот об этом, поговорим подробнее.

В домах старой постройки, использовалась система заземления TN-C, это двухпроводная система электропроводки, фаза и ноль. Сегодня ПУЭ рекомендует переходить на систему электроснабжения TN-C-S, при которой к квартире приходит три отдельных провода: фаза, ноль, заземление.

В статье про отличие электропроводки квартиры от коттеджа я писал, что такое PEN проводник, почитайте. Производить его расщепление на квартирном щитке, с целью заземления электроприборов, запрещается! Теоретически это возможно, но на практике нужно учитывать следующие моменты:

1) Это грубое нарушение проекта электроснабжения дома. Вы не имеете права вмешиваться в электропроводку, выполненную  по утвержденному проекту. В случае причинения ущерба, возникновения проблем с электропроводкой, создания угрозы для жизни людей итд., вы будете крайним и понесете полную ответственность за это. Штрафы, скандалы, отключение электричества от квартиры. Нужно вам это?

2) Не стоит забывать, что мы с вами живем в эпоху отгорания нуля. Поэтому такое расщепление становиться опасным, как для вас самих, так и для жителей других квартир подъезда.

3) Работники ЖКХ, занимающиеся ремонтом, эксплуатацией вашего дома, при обслуживании, не будут учитывать, что в вашей квартире сделано заземление, так как стояк рассчитан на двухпроводное подключение. Это дополнительный источник создания аварийной ситуации.



Если же вам побоку все вышеперечисленные доводы, вы решили сделать заземление в квартире через расщепление PEN проводника, это следует делать:

• При достаточном сечении нулевого проводника на стояке. Он должен быть не менее 10 мм2 (квадратных миллиметров) по меди, либо 16 по алюминию.
• При 100%  уверенности, что сечение нулевого проводника на все протяжении стояка не уменьшается. Проверьте это лично!

Пример возникновения опасности:





В данной ситуации обязательно нужно применять УЗО — устройство защитного отключения.

Исходя из вышесказанного — в старых домах с четырехпроводным стояком (3 фазы + ноль) следует использовать только 2 провода. Для повышения безопасности применяйте УЗО. Если делаете ремонт электропроводки в квартире, закладывайте проводку трехжильным кабелем, но третий защитный проводник, заземление, не подключайте до лучших времен. Причем с обеих сторон:





Рано или поздно и ваш подъезд переведут на систему заземления TN-C-S, тогда подключитесь.









Интересные новости:

Встречайте, шестиногий монстр Mantis !!!

Управляемый робот Mantis можно считать самым большим роботом-насекомым в мире. Автор Метт Дентон, работал над проектом данного робота более четырех лет. Приводиться в движение с помощью турбодизельного двигателя. Шесть ног дают возможность роботу передвигаться и наклоняться так, как этого хочется вам. Толчком для создания Mantis, послужил фильм «Звездные воины» утверждает создатель.





На этом все, друзья. Теперь вы знаете как сделать заземление в квартире правильно, своими руками. Подпишитесь на новости, чтобы быть в курсе новых событий.

P.S. Пригодилась информация? Поделитесь ссылкой с друзьями в социальных сетях. Лучшая благодарность! До связи.

https://elektrobiz.ru

Как сделать заземление | Ремонт квартиры своими руками

Ремонт квартиры

Из этой статьи вы узнаете, как сделать заземление своими руками. Довольно часто возникает вопрос, как заземлить подключение компьютера, электро-гитары, микшерского пульта и т.п., например: для удаления низкочастотного гула 50 Гц попадающего в звуковой тракт  во время записи от наводок переменного тока в электросети, препятствующего эстетическому восприятию музыки и нормальному прохождению творческого процесса. Кроме этого заземление необходимо для бытовых нужд (при подключении электроплиты, стиральной машинки и т.п.), или глобальном смысле, для создания электрического контура заземления во всей квартире или доме.



Содержание

1. Инструменты и материалы
2. Как сделать заземление в квартире
3. Для заземления электрической розетки
4. Как сделать заземление в частном доме
5. Как сделать заземление видео




Инструменты и материалы

Что нам потребуется для организации заземления бытовых приборов или музыкальной студии: несколько метров многожильного толстого изолированного провода, пару шурупов-саморезов и пара подходящих к ним металлических шайб, стержень из металла, желательно не менее 1500-2000 мм., если вы живете в частном загородном доме можно для этих целей использовать лом, но об этом чуть ниже. Перед началом работ нужно рассчитать маршрут прохождения (на его основе вы получите необходимое количество метров, с небольшим запасом) заземляющего кабеля по квартире. При расчете за основу берется самый оптимальный путь, позволяющий спрятать провод для эстетического вида и для того чтобы он никому не мешал.

Для выполнения работ понадобятся следующие инструменты:

Пассатижи;

 Бокорезы;

Отвёртка;

Дрель (сверло надо взять с диаметром чуть меньше, чем диаметр самореза.



Как сделать заземление в квартире

Если вы живете в современном, благоустроенном городском жилище, с электрощитком расположенном на лестничной площадке, то процедура создания заземления будет сравнительно несложной, поскольку само заземление (не путать с занулением!) во многих многоквартирных домах уже есть, до него нужно только добраться.

Открыв электрощит, мы находим то место, где множество кабелей прикручено на самом корпусе электрощита (Если есть сомнения, лучше уточните у обслуживающих дом электриков). Это и есть место, которое электрически соединено с Землёй, другими словами заземлено. Это выглядит ориентировочно так:

Как правильно сделать заземление в квартире

Вычислив длину, прокладываем нужное количество кабеля по квартире, зачищаем с каждого конца по 20-30 мм изоляции. Потом разделив оплётку кабеля на две равные части, вкладываем между ними шуруп-саморез с предварительно одетой на него шайбой (делается это для создания наиболее плотного электрического контакта в зоне соединения с электрощитом) и производим скрутку концов оплётки провода с помощью пассатижей,  оборачивая саморез.

Итак, начинаем вкручивать шуруп в подходящее отверстие на электрощите с усилием до полного упора. Все, заземление кабеля произведено. Остается лишь подсоединить заземлённый кабель непосредственно к самому устройству потребления заземления. Для этого повторяем аналогичный процесс со вторым концом кабеля, до этапа оборачивания кабелем самореза.

Если вам необходимо заземлить системный блок компьютера, то нужно найти место на задней стенке корпуса компьютера, обычно оно находится  в зоне крепления карт расширения, подходящие для производства заземления (если отсутствуют специальные винты для этого) и вкручиваем саморез с кабелем к шасси из металла. В принципе, любое специальное место на электронике, предназначенное под заземление, часто обозначено такими значками:

(по соседству с ними располагается специальный зажим или болт для крепежа)

Кроме этого подобные места на электроприборе  могут дополнительно сопровождаться надписью Ground или кратко GND, что в переводе с английского обозначает «земля». Если нет такого специального места,  то можно воспользоваться металлическим основанием устройства: «земля», «минус», «корпус», «масса» – синонимы этого обозначения.



Для заземления электрической розетки

Существует огромный ассортимент европейских розеток и «вилок» (штепселей), конструкция которых обладает, кроме «фазы» и «ноля» еще и третьим контактом, предназначенным для заземления.

Нужно просто соединить заземляющий кабель со специально предназначенным выводом заземления на розетке, после этого она станет заземленной. Непосредственно про подключение розетки вы можете прочитать тут.



Как сделать заземление в частном доме

Если вы проживаете в частном загородном доме, где заземление можно найти только в грунте, то нам потребуется какой-нибудь твердый (чтобы не сломался и не погнулся, во время забивания), стержень из металла, предпочтительно не менее 1500 – 2000 мм, имеющий большую поверхность для  электрического контакта с грунтом. В качестве стержня может подойти и обычный железный лом, у которого с одного из концов нужно просверлить отверстие для самореза (для прикручивания заземляющего кабеля).

Выбираем свободное место в земле рядом с домом, и с помощью кувалды вбиваем его, почти на полную глубину. К торчащему над поверхностью почвы концу с отверстием для самореза прикручиваем заземляющий кабель, способом описанным выше.

 Для повышения контакта земли и заземляющего стержня, нужно развести в таре с водой 500 грамм обычной, поваренной соли и вылить получившийся раствор на место входа заземляющего лома в почву. Этот метод основан на хороших электропроводных свойствах соли.

Для того чтобы уменьшить коррозию металла в зоне контакта кабеля с металлическим стержнем, нужно позаботиться защите нашей конструкции от атмосферных явлений. В качестве защиты может выступить какое-нибудь герметичное латексное или резиновое изделие…

Еще один вариант для заземления в загородном доме, — это создание его с помощью жестяного нержавеющего листа имеющего большую поверхность контакта с грунтом. Для этого выкапывается необходимого размера углубление в земле (лучше поглубже), после этого в нем закапывают металлический лист, и утрамбовывается это место (предварительно устанавливается электрический контакт заземляющего кабеля с нержавеющим изделием)…

Конечно, идеальный вариант для создания заземления, — это три вбитых длинных железных штыря длиной, не менее трех метров (учитывается глубина промерзания почвы), на равных расстояниях друг от друга примерно один метр (в виде равнобедренного треугольника), и соединенных между собой с помощью металлических прутьев и сварки, образуя тем самым контур — устройство, идеально подходящее по своим электрическим свойствам для заземления.

Надеемся, что данная статья смогла полностью ответить на вопрос – как сделать заземление в квартире или частном доме? Удачного Вам ремонта!



Как сделать заземление видео





Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.

Как сделать заземление в квартире

На данный момент практически каждый человек может столкнуться с ситуацией, когда необходимо сделать заземление в квартире, но на этажном щитке просто нет соответствующей клеммы земля. Обычно отсутствие контура можно наблюдать только в старых домах.

Теперь каждый электрик может решать подобную проблему по-своему: кто устанавливает узо, кто делает индивидуальный контур, а кто вообще соединяет заземляющий контур с батареей. В этой статье мы решили рассказать о том, как правильно сделать заземление в квартире своими руками. Также вы сможете узнать, какой вариант защиты запрещается.

Правильные решения

Подключение УЗО

Если в вашем доме просто нет заземления, но вы планируете себя защитить, тогда в этом случае потребуется установить устройства защитного отключения. Этот аппарат, конечно, не сможет решить подобную проблему полностью, но в тот момент, когда возникнет утечка тока он сможет просто отключить электропитание.

Также вам потребуется изучить как заменить проводку на трехжильные провода. Благодаря этому в том случае, когда в доме появится заземление вы, будете готовы. Вам потребуется просто подсоединить провод PE к соответствующей шине электрического щитка.

Монтаж собственного контура

В большинстве случаев можно встретить жильцов, которые планируют выполнить монтаж собственного контура. Если вы также решите самостоятельно сделать заземление в хрущевке, тогда помните, что это ответственный процесс. Суть идеи заключается в том, что к подвалу потребуется протянуть одножильный провод PE по стоякам. Рядом с домом, вам необходимо будет вбить в землю не менее трех металлических уголков. Их между собою также потребуется соединить с помощью металлической пластины. К готовой конструкции потребуется подсоединить провод с этажа. Другой конец этого провода необходимо будет закрепить в щитке. Теперь остается просто соединить заземление квартиры с щитком и теперь защита от утечки тока будет полностью готова.

Важно знать! Подобную систему, вам необходимо обсуждать только с управляющей компанией. Принимать подобное решение самостоятельно не рекомендуется, так как в дальнейшем вы сможете столкнуться с определенными проблемами.

Также еще необходимо помнить о том, что если вы решите сделать собственный контур заземлителя в квартире, то провод PE должен быть медным и иметь сечение не менее 4 мм.кв. Этот способ заземления отлично подойдет не только для жильцов 1 этажа, но и других этажей.

Опасный вариант защиты

Также в последнее время можно встретить и горе-электриков. Они желают решить подобную проблему просто соединив третий провод с системой водопровода, но это совершенно неправильно. Такой вариант использовать нельзя, так как вы можете столкнуться со следующими проблемами:

1. На корпус электроприбора происходит пробой тока.
2. Опасный ток будет проходить на батареи с горячей и холодной водой. Эта проблема будет возникать не только в вашей квартире, но и в других.
3. В этом случае жертвой вашей системы заземления может стать практически любой человек, который планирует просто попить воды.

Также вам необходимо помнить, что подобные задачи будут полностью запрещаться в правилах ПУЭ.

Кроме этого, способа заземления небезопасными также могут считаться следующие способы:

• Соединение в розетке нуля с заземляющим проводником. Если произойдет, обрыв нулевого провода в сети, тогда опасное напряжение сможет перейти на корпус всех электроприборов.
• Последовательное заземление электроприборов. Если вы планируете выполнить такой заземляющий контур, тогда помните, что во время аварии может возникнуть электромагнитная несовместимость. В результате этого будут создаваться помехи и может возникнуть вероятность того, что заземляющий контур просто не сможет предотвратить поражение током.
• Подключение к одной клемме шины PE нескольких проводов. На данный момент на каждую контактную площадку допускается просто подсоединять по одному проводнику. Пренебрегать этим правилом запрещается.

Это вся информация, которую вы должны знать о том, как сделать заземление в квартире, если оно полностью отсутствует. Мы рекомендуем использовать УЗО, как временный вариант защиты. Также необходимо обратиться к властям, чтобы они выполнили модернизацию электропроводки в вашем доме.
