Как в импульсном блоке питания изменить напряжение – Как увеличить выходное напряжение импульсного блока питания. Импульсный блок питания

Как увеличить выходное напряжение импульсного блока питания. Импульсный блок питания

В статье речь об импульсных блоках питания (далее ИБП), которые сегодня получили самое широкое применение во всех современных радиоэлектронных устройствах и самоделках.
Основной принцип заложенный в основу работы ИБП заключается в преобразовании сетевого переменного напряжения (50 Герц) в переменное высокочастотное напряжение прямоугольной формы, которое трансформируется до требуемых значений, выпрямляется и фильтруется.
Преобразование осуществляется с помощью мощных транзисторов, работающих в режиме ключа и импульсного трансформатора, вместе образующих схему ВЧ преобразователя. Что касается схемного решения, то здесь возможны два варианта преобразователей: первый — выполняется по схеме импульсного автогенератора и второй — с внешним управлением (используется в большинстве современных радиоэлектронных устройств).
Поскольку частота преобразователя обычно выбирается в среднем от 20 до 50 килогерц, то размеры импульсного трансформатора, а, следовательно, и всего блока питания достаточно минимизируются, что является очень важным фактором для современной аппаратуры.

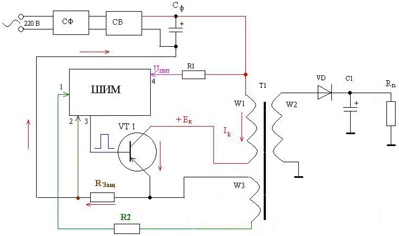

Упрощенная схема импульсного преобразователя с внешним управлением смотрите ниже:

Преобразователь выполнен на транзисторе VT1 и трансформаторе Т1. Сетевое напряжение через сетевой фильтр (СФ) подается на сетевой выпрямитель (СВ), где оно выпрямляется, фильтруется конденсатором фильтра Сф и через обмотку W1 трансформатора Т1 подается на коллектор транзистора VT1. При подаче в цепь базы транзистора прямоугольного импульса, транзистор открывается и через него протекает нарастающий ток Iк. Этот же ток будет протекать и через обмотку W1 трансформатора Т1, что приведет к тому, что в сердечнике трансформатора увеличивается магнитный поток, при этом во вторичной обмотке W2 трансформатора наводится ЭДС самоиндукции. В конечном итоге на выходе диода VD появиться положительное напряжение. При этом если мы будем увеличивать длительность импульса приложенного к базе транзистора VT1, во вторичной цепи будет увеличиваться напряжение, т.к энергии будет отдаваться больше, а если уменьшать длительность, соответственно напряжение будет уменьшаться. Таким образом, изменяя длительность импульса в цепи базы транзистора, мы можем изменять выходные напряжения вторичной обмотки Т1, а следовательно осуществлять стабилизацию выходных напряжений БП.

Единственное что для этого необходимо — схема, которая будет формировать импульсы запуска и управлять их длительность (широтой). В качестве такой схемы используется ШИМ контроллер. ШИМ — это широтно-импульсная модуляция. В состав ШИМ контроллера входит задающий генератор импульсов (определяющий частоту работы преобразователя), схемы защиты, контроля и логическая схема, которая и управляет длительностью импульса.
Для стабилизации выходных напряжений ИБП, схема ШИМ контроллера «должна знать» величину выходных напряжений. Для этих целей используется цепь слежения (или цепь обратной связи), выполненная на оптопаре U1 и резисторе R2. Увеличение напряжения во вторичной цепи трансформатора T1 приведет к увеличению интенсивности излучения светодиода, а следовательно уменьшению сопротивления перехода фототранзистора (входящих в состав оптопары U1). Что в свою очередь, приведет к увеличению падения напряжения на резисторе R2, который включен последовательно фототранзистору и уменьшению напряжения на выводе 1 ШИМ контроллера. Уменьшение напряжения заставляет логическую схему, входящую в состав ШИМ контроллера, увеличивать длительность импульса до тех пор, пока напряжение на 1-м выводе не будет соответствовать заданным параметрам. При уменьшении напряжения — процесс обратный.
В ИБП используются 2 принципа реализации цепей слежения — «непосредственный» и «косвенный». Выше описанный способ называется «непосредственный», так как напряжение обратной связи снимается непосредственно с вторичного выпрямителя. При «косвенном» слежении напряжение обратной связи снимается с дополнительной обмотки импульсного трансформатора:

Уменьшение или увеличение напряжения на обмотке W2, приведет к изменению напряжения и на обмотке W3, которое через резистор R2 также приложено к выводу 1 ШИМ контроллера.
С цепью слежения я думаю, разобрались, теперь давайте рассмотрим такую ситуацию как короткое замыкание (КЗ) в нагрузке ИБП. В этом случае вся энергия, отдаваемая во вторичную цепь ИБП, будет теряться и напряжение на выходе будет практически равно нулю. Соответственно схема ШИМ контроллера будет пытаться увеличить длительность импульса для того, что бы поднять уровень этого напряжения до соответствующего значения. В итоге транзистор VT1 будет все дольше и дольше находиться в открытом состоянии, и через него будет увеличиваться протекающий ток. В конце концов, это приведет к выходу из строя этого транзистора. В ИБП предусмотрена защита транзистора преобразователя от перегрузок по току в таких нештатных ситуациях. Основу ее составляет резистор Rзащ, включенный последовательно в цепь, по которой протекает ток коллектора Iк. Увеличение тока Iк протекающего через транзистор VT1, приведет к увеличению падения напряжения на этом резисторе, а, следовательно, напряжение, подаваемое на вывод 2 ШИМ контроллера также будет уменьшаться. Когда это напряжение снизится до определенно

Увеличиваем ток (ампераж) блока питания


Приветствую, Самоделкины!
Наверное, проблема о которой поговорим сегодня, знакома многим. Думаю, у каждого возникала необходимость увеличения выходного тока блока питания. Давайте же рассмотрим конкретный пример, у вас имеется 19-ти вольтовый адаптер питания от ноутбука, который обеспечивает выходной ток, ну предположим, в районе 5А, а вам нужен 12-ти вольтовый блок питания с током 8-10А. Вот и автору (YouTube канал «AKA KASYAN») понадобился однажды блок питания с напряжением 5В и с током в 20А, а под рукой имелся 12-ти вольтовый блок питания для светодиодных лент с выходным током в 10А. И вот автор решил его переделать.

Да, собрать нужный источник питания с нуля или использовать 5-ти вольтовую шину любого дешевого компьютерного блока питания конечно можно, но многим самодельщикам-электронщикам будет полезно знать, как увеличить выходной ток (или в простонародье ампераж) почти любого импульсного блока питания.

Как правило, источники питания для ноутбуков, принтеров, всевозможные адаптеры питания мониторов и так далее, делают по однотактным схемам, чаще всего они обратноходовые и построению ничем не отличается друг от друга. Может быть иная комплектация, иной ШИМ-контроллер, но схематика одна и таже.



Однотактный ШИМ-контроллер чаще всего из семейства UC38, высоковольтный полевой транзистор, который качает трансформатор, а на выходе однополупериодный выпрямитель в виде одного или сдвоенного диода Шоттки.

После него дроссель, накопительные конденсаторы, ну и система обратной связи по напряжению.



Благодаря обратной связи выходное напряжение стабилизировано и строго держится в заданном пределе. Обратную связь обычно строят на базе оптрона и источника опорного напряжения tl431.


Изменение сопротивления резисторов делителя в его обвязки, приводит к изменению выходного напряжения.

Это было общим ознакомлением, а теперь о том, что нам предстоит сделать. Сразу необходимо отметить, что мощность мы не увеличиваем. Данный блок питания имеет выходную мощность около 120Вт.

Мы собираемся снизить выходное напряжение до 5В, но взамен увеличить выходной ток в 2 раза. Напряжение (5В) умножаем на силу тока (20А) и в итоге получим расчетную мощность около 100Вт. Входную (высоковольтную) часть блока питания мы трогать не будем. Все переделки коснутся только выходной части и самого трансформатора.

Итак, давайте начнем. Для начала автор решил убрать электролитические конденсаторы, которые стояли на выходе блока, чтобы заменить их на конденсатор с низким внутренним сопротивлением.


Но позже после проверки оказалось, что родные конденсаторы тоже неплохие и имеют довольно низкое внутреннее сопротивление. Поэтому в итоге автор впаял их обратно.


Далее выпаиваем дроссель, ну и импульсный трансформатор.

Диодный выпрямитель довольно неплохой — 20-ти амперный. Самое хорошая то, что на плате имеется посадочное место под второй такой же диод.


В итоге второго такого диода автор не нашел, но так как недавно из Китая ему пришли точно такие же диоды только слегка в другом корпусе, он воткнул пару штук в плату, добавил перемычку и усилил дорожки.


В итоге получаем выпрямитель на 40А, то есть с двукратным запасом по току. Автор поставил диоды на 200В, но в этом нет никакого смысла просто у него таких много.

Вы же можете поставить обычные диодные сборки Шоттки от компьютерного блока питания с обратным напряжением 30-45В и меньше.
С выпрямителем закончили, идем дальше. Дроссель намотан вот таким проводом.

Выкидываем его и берем вот такой провод.

Мотаем около 5-ти витков. Можно использовать родной ферритовый стержень, но у автора поблизости валялся более толстый, на котором и были намотаны витки. Правда стержень оказался слегка длинным, но позже все лишнее отломаем.


Трансформатор — самая важная и ответственная часть. Снимаем скотч, греем сердечник паяльником со всех сторон в течение 15-20 минут для ослабления клея и аккуратно вынимаем половинки сердечника.

Оставляем все это дело минут на десять для остывания. Далее убираем желтый скотч и разматываем первую обмотку, запоминая направление намотки (ну или просто сделайте пару фоток до разборки, в случае чего они вам помогут). Второй конец провода оставляем на штырьке. Далее разматываем вторую обмотку. Также второй конец не отпаиваем.


После этого перед нами вторичная (или силовая) обмотка собственной персоны, именно ее то мы и искали. Эту обмотку полностью удаляем.

Она состоит из 4-ех витков, намотана жгутом из 8-ми проводов, диаметр каждого 0,55мм.


Новая вторичная обмотка, которую мы намотаем, содержат всего полтора витка, так как нам нужно всего лишь 5В выходного напряжения. Мотать будем тем же способом, провод возьмем с диаметром 0,35мм, но вот количество жил аж 40 штук.

Это гораздо больше чем нужно, ну, впрочем, сами можете сравнить с заводской обмоткой. Теперь все обмотки мотаем в том же порядке. Обязательно соблюдайте направление намотки всех обмоток, иначе ничего работать не будет.

Жилы вторичной обмотки желательно залудить еще до начала намотки. Для удобства каждый конец обмотки разбиваем на 2 группы, чтобы на плате не сверлить гигантские отверстия для установки.


После того как трансформатор установлен, находим микросхему tl431. Как уже ранее было сказано, именно она задает выходное напряжение.

В ее обвязке находим делитель. В данном случае 1 из резисторов этого делителя, представляет из себя пару smd резисторов, включенных последовательно.

Второй резистор делителя выведен ближе к выходу. В данном случае его сопротивление 20 кОм.

Выпаиваем этот резистор и заменяем его подстроечным на 10 кОм.

Подключаем блок питания в сеть (обязательно через страховочную сетевую лампу накаливания с мощностью в 40-60Вт). К выходу блока питания подключаем мультиметр и желательно не большую нагрузку. В данном случае это маломощные лампы накаливания на 28В. Затем крайне аккуратно, не дотрагиваясь платы, вращаем подстроечный резистор до получения желаемого напряжения на выходе.

Далее все вырубаем, ждём минут 5, дабы высоковольтный конденсатор на блоке полностью разрядился. Затем выпаиваем подстроечный резистор и замеряем его сопротивление. После чего заменяем его на постоянной, либо оставляем его. В этом случае у нас еще и возможность регулировки выхода появится.

После всего этого слегка нагрузим плату сначала автомобильной галогенкой, а затем адскими лампами от кинопроектора.


Это сделано для того, чтобы понять насколько хорошо работает обратная связь. И как видите, выходное напряжение держится молодцом. После нужно усилить дорожки по вторичной цепи. Также желательно их дополнительно армировать проводом, токи тут будут уже в 2 раза больше чем раньше.

Перед тем как все собрать обратно дополнительно пропаиваем плату (хотя пайка тут с завода была довольно хорошей). Намазываем термопасту на силовой транзистор и диоды выпрямителя. Кстати, если диоды такие как у автора, то их обязательно нужно изолировать от корпуса теплопроводящей прокладкой.

И вот — плата в корпусе. Теперь пора протестировать блок. Для этого автор сделал нагрузку из нихрома, которая способна выжать из блока питания ток в 20 и более ампер.

Токовые клещи будут нам показывать действующее значение тока на выходе, а мультиметр выходное напряжение.


Мы только что сняли с блока ток более 20А, причем без просадки выходного напряжения. Во время закадровых замеров было даже 24А, при попытке снять больше срабатывала защита, то есть можно смело сказать, что наша переделка была успешной.
На этом все. Благодарю за внимание. До новых встреч!

Видео:


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как устроен блок питания, часть 5

В качестве самой просто схемы я покажу вариант с одним диодом и конденсатором. Такая схема используется в обратноходовых блоках питания, которые составляют сейчас подавляющее большинство.

В готовом блоке питания она выглядит так, как показано на этом фото.
Такие блоки питания чаще всего идут в комплекте с недорогой техникой.

Следующим шагом идет двухполупериодный выпрямитель. Эта схема использовал раньше весьма часто, но в последнее время вытеснена другой, которую я покажу позже.
Такая схемотехника чаще всего встречается в мощных блоках питания, особенно она удобна в нерегулируемых блоках на базе драйвера IR2151-2153, о которых я рассказывал в прошлой части.

Как я тогда сказал, она хорошо подходит для построения первичных источников питания, которые не являются стабилизированными, но которые имеют хороший КПД и могут использовать для питания других устройств, например как этот блок питания лабораторного источника питания.

Особое преимущество данной схемы в том, что ее очень легко переделать в двухполярную и использовать для питания усилителей мощности. В таком варианте добавляется всего пара диодов и конденсатор.

Когда мощности обратноходовой схемотехники не хватает, то используют ее прямоходовый вариант. Здесь энергия при одном такте сначала накапливается в дросселе, а потом через нижний диод поступает в нагрузку. Данная схемотехника очень похожа на схему классического StepDown преобразователя.

Заметить что блок питания собран по такой схемотехнике очень просто, на плате будет большой дроссель. В качестве фильтрующих дроссели с таким габаритом используют крайне редко, потому ошибиться сложно.

Но есть альтернативный вариант этой схемы. Он применяется чаще всего в компьютерных блоках питания и ведет свои истоки от первых БП формата АТ.

Здесь присутствует накопительный дроссель, а первичная обмотка силового трансформатора связана с одной из обмоток трансформатора управления. Если изъять дроссель из этой схемы, то блок питания при нагрузке выше определенной выйдет из строя.
То же самое касается и предыдущей схемы.

Отличить блоки питания последних двух типов очень легко, слева БП построенный по аналогии блока питания АТ формата, у него сразу заметен трансформатор около транзисторов, справа однотактный прямоходовый, трансформатора здесь нет.
Дроссели имеют разные размеры, но это следствие разной рабочей частоты и иногда экономии производителя. Меньший дроссель в работе скорее всего будет перегреваться, да и схема можно работать не очень надежно при максимальной мощности.

Чаще всего в качестве выходных диодов импульсных блоков питания используются диоды Шоттки. Они имеют два важных преимущества перед обычными:
1. Падение напряжения на них в 1.5-2 раза меньше
2. Они быстрее, чем обычные диоды, потому имеют меньше потер при переключении.

В блоках питания рассчитанных на высокое выходное напряжение применяют чаще всего обычные диоды, так как прямое падение у высоковольтных обычных и Шоттки примерно одинаково. Но из-за того что Шоттки быстрее, можно получить уменьшенные потери на снаббере, потому я советую применять их и здесь.

Так как после выпрямления на конденсаторе будут присутствовать заметные пульсации, то после него ставят LC фильтр или говоря простым языком — дроссель и конденсатор

Для примера "народный" блок питания где явно виден как дроссель, так и два конденсатора.

Дроссель необязательно будет большим, а вполне может быть совсем миниатюрным. Работать правда он будет хуже, но это лучше чем ничего.

Иногда дроссель вообще не ставят, хотя место под него есть. Это банальная экономия "на спичках", я всегда рекомендую установить на это место дроссель.

Для примера уровень пульсаций без дросселя и с дросселем. Но стоит учитывать, что после установки дросселя пульсации на первом конденсаторе вырастут, так как на него будет приходится "ударный" ток. Обычно именно он выходит из строя первым.

Улучшить ситуацию можно установив параллельно электролитическим конденсаторам керамические. Данная мера можно существенно облегчить режим работы электролитов. Но стоит иметь в виду, что эффективно они работают только при относительно небольших мощностях БП, а точнее при относительно небольших токах. Можно конечно поставить много таких конденсаторов, но это дорого и габаритно.

При доработке конденсаторы можно напаивать прямо на выводы электролитических конденсаторов.
Я применяю конденсаторы с емкостью 0.1-0.47мкФ.

Чтобы еще немного улучшить качество работы, следует внимательнее отнестись к разводке печатной платы. Если страссировать плату по типу того как я показал на схеме, то пульсации могут еще немного уменьшиться, тем более что это бесплатно.

Ну и последний шаг, установка синфазного дросселя на выходе блока питания. Такое применяется чаще всего в фирменных блоках питания, которым требуется проходить сертификацию на уровень помех излучаемых в эфир. В дешевых практически никогда не встречается.

Теперь об выходных конденсаторах.
Если вы пользуетесь дешевыми блоками питания, то скорее всего на выходе увидите либо вообще безымянные модели.

Либо подделку под фирменные. Например в народном блоке питания применяют подделки под Sanyo или Nichicon, проверить очень просто, по маркировке. Скорее всего вы либо вообще не найдете конденсаторов такой серии, либо в этой серии не будет такого номинала с таким габаритом как у вас, либо внешне они будут отличаться цветом, как в данном случае.
Такие подделки на самом деле не самый худший вариант, но лучше применять фирменные.
Кстати в двухтактных БП конденсаторы обычно живут дольше и требования к их качеству меньше чем у обратноходовых однотактных.

Но все равно, лучше применять именно фирменные конденсаторы, а не суррогаты с их именем. На фото блок питания фирмы Менвелл.

Для облегчения работы конденсаторов есть способ, когда вместо одного двух емких устанавливают много менее емких конденсаторов. В таком варианте нагрузка лучше распределяется и конденсаторы живут дольше.

Схема стабилизации.
Самый простой вариант — стабилизировать напряжение по обратной связи со вспомогательной обмотки трансформатора, правда такое решение и самое плохое в плане стабильности, так как влияет магнитная связь между обмотками и их активное сопротивление, зато дешево.

Следующий вариант сложнее, здесь в качестве порогового элемента применен стабилитрон. В таком варианте выходное напряжение Бп будет равно падению на стабилитроне + напряжению на светодиоде оптрона. Характеристики схемы так себе, но вполне приемлемы для некритичных нагрузок.

Например блок питания с такой стабилизацией. Сверху около оптрона ничего нет.

Снизу расположен стабилитрон и несколько резисторов

Но куда лучшие характеристики показывает схема с регулируемым стабилитроном TL431. Она имеет куда выше качество работы и точность поддержания в том числе лучше держит параметры при изменении температуры.

На плате она обычно выглядит так, как показано на фото.

Выглядит он примерно как обычный транзистор в корпусе ТО-92, отличие только в маркировке. Данный вариант встречается чаще всего. Альтернативный вариант, который вы можете встретить, SMD корпус SOT-23.

Расположение выводов в разных вариантах корпуса.

Например в "народном" блоке питания применен SMD вариант корпуса. На фото видны резисторы делителя обратной связи и вспомогательные, например "подтяжки" к питанию чтобы сформировать минимальный рабочий ток для стабилитрона.

Еще пара фото, сверху платы ничего нет, а стабилитрон TL431 находится снизу.

Иногда в цепи обратной связи ставят подстроечный резистор. Но сначала я скажу пару слов о том, как рассчитывается делитель.
Если применяется стандартный делитель из двух резисторов, то его номиналы подбираются таким образом чтобы при требуемом выходном напряжении в точке соединения было 2.5 Вольта, именно на это напряжение и рассчитана TL431, но стоит учитывать, что есть и более низковольтный вариант этой микросхемы, на 1.25 Вольта, хотя встречается он гораздо реже.
Теперь к подстроечному резистору. Для большего удобства на плате может располагаться подстроечный резистор, позволяющий менять выходное напряжение в небольших пределах, чаще всего +/- 10-20%, больший диапазон не рекомендуется, так как Бп может вести себя нестабильно.
Подстроечный резистор всегда должен стоять последовательно с нижним резистором делителя, тогда в случае выхода его из строя вы получите на выходе Бп минимальное напряжение, а не максимальное, как если бы подстроечный резистор стоял сверху.
Кроме того подстроечные резисторы часто имеют низкую надежность, и если вам не нужна эта функция, то лучше заменить его на постоянный, предварительно подобрав его номинал.

Полностью на плате весь этот узел выглядит следующим образом.

Пару слов о выходном нагрузочном резисторе.
Импульсный блок питания плохо работает без нагрузки, потому параллельно выходу обычно ставят нагрузочный резистор, обеспечивающий минимально необходимую нагрузку при которой БП работает стабильно.
Есть и минус у данного решения, резистор обычно греется, причем иногда заметно. Кроме того этот резистор может греть конденсаторы если они стоят рядом, как на этом фото.

Иногда они греются так, что на плате становятся видны следы перегрева. Но кроме того этот нагрев может плохо сказываться на стабильности БП если он подогревает резисторы делителя обратной связи и они при этом применены обычного типа, а не точные/термостабильные.
Резисторы греются, параметры начинают меняться и меняется выходное напряжение БП, потому рекомендуется располагать резисторы делителя так, чтобы они не были подвержены нагреву, а кроме того лучше применять точные резисторы, на которые нагрев влияет существенно меньше.

Иногда производители неправильно выбирают номинал нагрузочного резистора и он начинает греться сильнее чем допустимо. Например в 24 Вольте версии "народного" блока питания как раз была такая ситуация, пришлось поменять его потом на резистор в два раза большего номинала.

Чтобы ваши блоки питания работали надежно, следует внимательно отнесись к подбору компонентов.
Диоды выбираются из расчета двухкратного запаса для двухтактной схемы и трехкратного для однотактной, например БП 5-7 Ампер, значит диод ставим на 15-20.
Напряжение должно быть не менее чем в четыре раза больше чем выходное у блока питания, если БП на 12 Вольт, то диод на 60, если на 24, то на 100.
Все эти параметры есть в даташите на диоды

Также они указаны на самих диодах.

Конденсаторы следует выбирать низкоимпедансные или LowESR, это также обычно отражено в даташите на компонент.
Емкость выбираем из расчета 0.5-1 тысяч мкФ на 1 Ампер выходного тока. Напряжение — для двухтактной схемы 1.5-2 раза выше чем выходное, для обратноходовой однотактной — не менее чем 2х от выходного.

По фирмам смотрим чтобы были известные бренды, но это я писал и в статье про входной фильтр, здесь рекомендации аналогичны.




С выходным дросселем все гораздо проще, номинальный ток дросселя не менее чем максимальный выходной ток блока питания. Лучше применить дроссель на больший ток, тогда его нагрев будет существенно меньше. Индуктивность 4.7-22мкГн, зависит от выходного тока, так как дроссель на большой ток и индуктивность будет весьма большим.

Обычно дроссели выполняются либо в виде "гантельки", либо в "броневом" исполнении, вторые чаще предназначены для поверхностного монтажа.

В общих чертах на этом все, и конечно видеоверсия данной статьи. Как всегда буду рад вопросам и пожеланиям.

Как поднять напряжение блока питания компьютера?

Ни для кого не секрет, что блоки питания компьютеров очень часто используются для совершенно разных целей. При небольшой доделке они прекрасно зарекомендовали себя, как самодельные зарядки для автомобильных АКБ и т.п. Как известно при переделке в зарядное устройство на блоке питания необходимо поднять выходное напряжение с 12 В до 14 — 14,5 В, но бывают случаи, что люди сталкиваются с проблемой, что не могут с лету поднять напряжение выше 13 В, т.к. дальше блок уходит в защиту, хотя делают все по инструкциях. Сегодня мы постараемся ответить на вопрос, как поднять напряжение блока питания компьютера.

Как поднять напряжение блока питания компьютера?

В общем, мы отрыли подобный блок питания, с которым столкнулся наш читатель: Codegen 250XA. ШИМ – КА7500В (аналог TL494) + AD393.

Для удобства прикрепляем схему Codegen 250W.

Первым делом ищем резисторы, которые соединяют первую ножку КА7500В с шиной +5 и +12 В.

Изменяя номинал этих резисторов, мы можем менять режим работы ШИМ и соответственно выходное напряжение блока питания.




Это резисторы R33 и R34. Выпаиваем один из них, например тот, который соединен из линией +5 ВR33.

Измеряем его сопротивление – 4,7 кОм.

Далее ищем переменный резистор на 22 кОм и настраиваем его на сопротивление близкое к 4,7 кОм.

Подпаиваем его на место, стоявшего на плате резистора и включаем блок питания. На выходе должно быть 12 В.

Уменьшая сопротивление переменного резистора можно изменить выходное напряжение примерно до 12,8 — 13 В, дальше блок питания уйдет в защиту и отключится.

Что бы иметь возможность поднять его еще выше – просто убираем с платы стабилитрон ZD1.

После удаления стабилитрона напряжение можно подымать дальше 14,5 В.

Или при необходимости 15 В. Без замены выходных конденсаторов выше 16 В подымать не стоит, они рассчитаны на максимальное напряжение в 16 В.

Надеемся, эта небольшая заметка поможет начинающим радиолюбителям в их переделках, а вопрос, как поднять напряжение блока питания компьютера больше не будет их тревожить.

Вконтакте

Facebook

Twitter

Одноклассники

comments powered by HyperComments

Самостоятельный ремонт импульсного блока питания компьютера

Ремонт импульсного блока питания CFI-S150X

Всем известно, что техника работает на волшебном белом дыме, и когда он выходит — техника умирает. Когда в розетке скачет напряжение, нам представляется уникальная возможность стать свидетелями подобного чудесного явления. Так ко мне попал компьютерный блок питания CFI-S150X.

Найти в продаже блоки питания для корпусов формата mini-ITX крайне сложно. Об этом я уже рассказывал в статье о больших проблемах маленьких ITX. Однако, в некоторых случаях, с ремонтом импульсного блока питания компьютера сможет справиться даже начинающий радиолюбитель.

Ремонт импульсного блока питания CFI-S150X

Сегодня я расскажу об этой простой неисправности и варисторах, а вы в комментариях напишите свои предположения для чего нужна обычная электрическая лампочка при ремонте блока питания.

После вскрытия корпуса блока питания, любой начинается с внешнего осмотра. На плате был обнаружен сгоревший предохранитель и ещё одна распавшаяся на части деталь, сильно напоминающая конденсатор. На самом деле это был варистор.

Что такое варистор и для чего он нужен

Само слово «варистор» состоит из сочетания двух слов VARIable resiSTOR что должно означать изменяемое сопротивление. Однако это не переменный резистор и вручную тут ничего не меняется. Варистор сам изменяет значение своего сопротивления при изменении напряжения на нем и служит для подавления кратковременных скачков напряжения, тем самым защищая чувствительные электронные схемы.

Если импульс перенапряжения был слишком большой и мощный, то варистор выходит из строя. Порой его корпус трескается или раскалывается на несколько частей, как в моём случае. Варисторы подсоединяют параллельно нагрузке после предохранителей, и при броске входного напряжения основной ток протекает через них, а не через аппаратуру.

Кривая характеристик варистора

На графике выше видно как зависит проводимость варистора от приложенного к нему напряжения. При нормальном напряжении варистор пропускает через себя пренебрежительно малый ток, а при определённом пороговом напряжении он открывается и пропускает через себя весь ток, выжигая предохранитель и обесточивая нагрузку.

В блоке питания CFI-S150X используется варистор с маркировкой 7N241K, где цифра 7 соответсвует диаметру устройства (то есть равна 7 мм), а 241 – максимально допустимый показатель напряжения в вольтах. Точно такого мне найти не удалось, потому заменил на варистор с маркировкой 10D241K.

Варисторы 7N241K и 10D241K

Маркировка несколько отличается, ведь производители вправе устанавливать свою собственную. Тут главное соблюдать допустимый показатель напряжения, а диаметр можно взять и чуть больше — на работу устройства это никак не повлияет. После замены варистора оставалось поставить новый предохранитель и проверить работу блока питания (тут то и нужна лампа накаливания и в следующий раз расскажу для чего).

Запустить блок питания без компьютера можно соединив перемычкой зелёный и чёрный провод на колодке.

Запуск импульсного блока питания замыканием проводов

В моём случае всё заработало. Убедившись с помощью мультиметра в наличие выходных напряжений 5B и 12В на разъёме, ремонт блока питания можно считать оконченным.

Ремонт импульсного блока питания CFI-S150X

P.S. Хотел ещё выложить схему блока питания CFI-S150X, но её мне найти не удалось. Зато нашёл один форум, где его работа хорошо расписана (правда по польски): https://www.elektroda.pl/rtvforum/topic2279503.html

Может кому пригодится в будущем ремонте. Там была другая проблема — не было дежурки +5VSTB и помогла замена диодов D7 и D8 на LL4148.
