Проектор своими руками: 3 простых способа сборки

Сегодня существует огромное разнообразие приспособлений для воспроизведения видеоматериалов: телевизоры, смартфоны, домашние кинотеатры и т.д. Но организовать трансляцию для сколь-нибудь широкой аудитории увы не так просто, так как домашний кинотеатр или проектор стоит больших денег, и позволить себе такое удовольствие может далеко не каждый. Поэтому мы рассмотрим теоретические аспекты и несколько методов, которые позволят вам изготовить проектор своими руками.

Теория

Принцип передачи картинки с какого-либо носителя на вертикальную поверхность основывается на законах оптики. При взаимодействии различных  носителей со световым потоком происходит преломление лучей, изменение спектра с последующим отображением на экране.

Самодельный проектор можно реализовать разными способами. На практике существуют несколько технологий передачи изображения, которые реализованы во всевозможных фильмоскопах, слайдерах и проекторах.

Наиболее популярны такие конструктивные решения:

• Диапроектор – основан на прохождении светового потока через прозрачный носитель. На рисунке ниже приведена схема такого устройства, Рис. 1: принципиальная схема диапроектора

где от источника света 2 поток направляется отражателем 1 к слайду 4, находящемуся в фокусирующей линзе 3. Измененный спектр  распространяется до оптического усилителя 6 и передается на экран 7.

• Эпипроекторы – работают за счет отражения светового потока от непрозрачных объектов. Рис. 2: принципиальная схема эпипроектора

На рисунке выше приведен принцип действия проектора отражающего типа, в котором источник света 1 передает поток, отражающийся зеркалами 2 и попадающий на изображение 3. Измененный  световой поток перемещается через объектив на отражатель, который передает картинку на экран.

• Кинопроекторы – передают видеоинформацию от движущихся слайдов кинопленки при прохождении через них светового потока.
• DLP проекторы – транслируют видеоинформацию с помощью отражения светового потока от специального чипа. Сам поток в них формируется цветовой логической матрицей. Такие приборы выдают высокую четкость картинки и точность цветопередачи. Рис. 3: Принципиальная схема DLP проектора
• LCD проекторы – реализуют передачу изображения посредством прохождения света через прозрачную LCD панель. В отличии от DLP технологии, жидкокристаллические проекторы дают на выходе яркие живые и насыщенные цвета.

Сегодня цифровые мультимедийные проекторы могут легко конкурировать по качеству фото и видеоматериалов с лучшими HD телевизорами. Поэтому домашние проекторы могут использоваться как персональный кинотеатр для семейного просмотра фильмов или в качестве средства демонстрации наглядных материалов на конференциях и лекциях. Увы, воссоздать цифровое мультимедийное устройство своими руками практически невозможно, так как необходимо синхронизировать работу механических, оптических и цифровых элементов.

Но реализовать классический проектор с использованием цифрового оборудования под силу каждому.

На базе смартфона

Мобильные телефоны используются не только для связи на расстоянии, но и для обмена видеоданными. Именно поэтому возникла идея изготовления проектора из карманного гаджета. Теоретически процесс получения изображения заключается в преобразовании графического сигнала с дисплея через оптическую линзу на любую поверхность. Для этого вам необходимо изготовить корпус, полностью затемняющий окружающее пространство, приспособления для крепления, как линзы, так и мобильного устройства.

Довольно просто подобрать увеличительное стекло или лупу. Главное, чтобы его габаритные параметры были соизмеримы с размерами экрана телефона. Для фиксации лупы можно использовать переднюю стенку корпуса. Для вертикального закрепления телефона можно применить картонную коробочку или ребра из картона, в которых мобильник не будет шататься. Корпус проще всего сделать из картонного коробка, так как в нем легко вырезать отверстие нужных параметров без специального оборудования.

Для работы вам пригодится скотч, клей, канцелярский нож, карандаш, линейка и циркуль.

Процесс изготовления проектора из смартфона заключается в следующем:

• Выберете одну из стен коробки таким образом, чтобы расстояние от нее до противоположной было наибольшим. Это предоставит более широкий спектр для настройки параметров отображения.
• Разметьте на выбранной стенке середину, вокруг которой вырежьте  отверстие под увеличительное стекло. Рис. 4: сделайте отверстие под лупу
• Закрепите увеличительное стекло на стенке коробки. Для этого можно использовать как скотч, так и хороший клей, важно, чтобы они не попали в просвет линзы, иначе это может испортить изображение от проектора. Рис. 5: закрепите лупу
• Изготовьте держатель для мобильника, важно чтобы при установке он не закрывал дисплей и помещался внутри коробки. Рис. 6: изготовьте держатель
• Опытным путем для настройки изображения подберите наиболее оптимальное расстояние от мобильного до увеличительного стекла. Рис. 7: подберите расстояние
• Проделайте отверстие для зарядного шнура от мобильного, чтобы вывести его из коробки.

Проектор из смартфона готов, можете запустить трансляцию, но предварительно установите специальное приложение, которое повернет картинку на 180°.  В некоторых моделях телефонов достаточно отключить автоповорот экрана и установить гаджет вверх ногами. Просмотр лучше организовывать в хорошо затемненном помещении, чтобы повысить четкость и яркость картинки.

Помимо этого из мобильного телефона и полимерных пластин можно изготовить голографический проектор (рис. 8). Но стоимость такой самоделки выльется в немалую копейку, при относительно низком качестве изображения, поэтому конкурировать с вышеописанным образцом он сможет разве что в неординарности картинки.

Рис. 8: пример голографического проектора

На основе планшета или ноутбука

Такой проектор обладает более высоким качеством изображения за счет большего экрана. Существуют как более «гуманные» способы выполнения, при которых цифровые устройства остаются целыми, так и методы для которых вам понадобиться извлечь графическую матрицу для трансляции изображения.

Чтобы изготовить проектор из ноутбука вам понадобится картонная коробка достаточно больших размеров, чтобы ее торцевая сторона была соизмерима с монитором, а длина составляла не мене 50см. Увеличительное стекло должно иметь довольно большие размеры, хорошо справятся с задачей линзы Френеля, также актуально использовать линзу от приспособления для полностраничного чтения книг. Чтобы собрать проектор вам понадобится выполнить следующие действия:

• Прорежьте на торцевой поверхности коробки отверстие для увеличительного стекла. Рис. 9: прорежьте отверстие для стекла

Его габариты делаются чуть меньше линзы, чтобы ее можно было закрепить на краях.

• При помощи изоленты, скотча или силиконового герметика зафиксируйте объектив в отверстии. Рис. 10: зафиксируйте линзу

Важно добиться плотного прилегания стекла к картону, чтобы исключить проникновение света в проектор извне.

• В стенке напротив сделайте отверстие для монитора ноутбука. Рис. 11: сделайте отверстие для монитора

При установке последнего край картона должен идти внахлест, чтобы свет, опять же, не проникал внутрь проектора.

• Установите ноутбук вверх ногами так, чтобы клавиатура находилась на крышке коробки. По принципу оптического переворота картинки линзой. Рис. 12: установите ноутбук

Простейший проектор из ноутбука готов, достаточно включить его в розетку и можете наслаждаться трансляцией любимого фильма. По такому же принципу можете использовать планшет для сборки проектора.

Проектор из устройства для просмотра слайдов

Изготовление проектора из уже готового агрегата значительно упрощает задачу, так как никаких корректировок в плане оптических эффектов вам производить уже не требуется. Эти настройки сделаны на заводе и аппарат для просмотра слайдов прекрасно демонстрирует графические объекты с бумажных или других носителей форматом А4. Единственная ваша задача – подобрать наиболее подходящий транслятор фото- видеосигнала.

В данном примере мы рассмотрим изготовление проектора из рабочего монитора планшета, который подходит по размеру диаскопа.

Для этого вам понадобится выполнить такие действия:

• Отсоедините матрицу от гаджета, отлично подойдет планшет, который вами более не эксплуатируется. Рис. 13: демонтируйте ЖК матрицу

При демонтаже матрицы соблюдайте предельную  осторожность, чтобы не повредить хрупкий элемент.

• Вместе с LCD панелью демонтируйте и электронную плату планшета, так как через нее будет осуществляться подключение к ПК для передачи данных.
• Поместите матрицу на стекло с зазором между ними около 5мм. Рис. 14: установите ЖК панель на стекло

Расстояние необходимо для вентиляции, так как мощный поток света будет обуславливать и чрезмерное нагревание поверхности.

• Установите напротив зазора вентилятор, в данном случае используется кулер. Рис. 15: установите вентилятор

Благодаря малому весу он крепиться при помощи двустороннего строительного скотча.

Проектор готов – достаточно подключить оба устройства в сеть и запустить нужный видеоматериал через компьютер. На этом проекторе вы получите достаточно высокое качество изображения, которое, как правило, мало зависит от расстояния до экрана. Следует отметить, что в продаже можно найти и меньшие устройства для просмотра слайдов, которые будут соизмеримыми с экраном смартфона.

Способы улучшения качества картинки

Чтобы повысить четкость изображения от самодельного проектора необходимо выполнить такие несложные меры:

• Установите на мониторе максимальную яркость и контрастность – это повысит качество передачи картинки.
• Устраните все щели и зазоры в корпусе проектора, через которые может проникать лишний свет.
• Окрасьте внутренние стенки самодельного проектора в черный цвет. Если есть возможность, лучше оклеить ее черной бархатной тканью, чтобы максимально снизить отражение света от стенок. Рис. 16: окрасьте стенки в черный цвет

Помимо этого на качество трансляции проектора влияют и внешние факторы. Так, чтобы картинка хорошо воспринималась, окна должны завешиваться шторами в светлое время суток, а ночью просто отключаются все источники освещения. Запомните, чем меньше расстояние до экрана, тем выше качество изображения на нем. Также имеет значение и сам экран – предпочтительнее иметь ровную однотонную поверхность спокойных цветов.

Видео инструкции

Проектор для телефона своими руками: материалы, схема сборки, настройка

Вы знали, что при помощи старой коробки и канцтоваров можно своими руками собрать домашний проектор для телефона? Это лёгкий и весёлый эксперимент, который вы можете провести дома.

В интернете есть много информации об этом, но я собрал всё воедино и записал готовую инструкцию.

Шаг 1: Как работают проекторы для смартфонов

Есть два основных типа проекторов. Все они идут со своими особенностями, сильными и слабыми сторонами, но большинство работает на технологиях LCD и DLP. LCD — более старая технология, но это не значит, что она становится устаревшей. LCD значит жидкокристаллический дисплей. То, как он отображает картинку на экране — увлекательно и не так сложно, как вы могли себе представить.

Лампочка настроена на пропускание довольно мощного света через призму. Призма разбивает свет на его составные цвета, а они отправляются сквозь маленькие ЖК-экраны. Сами экраны посылают сигналы, проходящие в определенных местоположениях пикселей. Затем свет проецируется через объектив на экран, где изображения можно увидеть человеческим глазом. DLP, Digital Light Processing, или Цифровая обработка света, немного сложнее.

На этот раз свет проходит через вращающееся цветовое колесо, располагающееся на чипе, который оснащён сотнями тысяч крошечных зеркал. Зеркала выключаются или включаются электронными импульсами в соответствии с необходимостью на этот момент времени. Хотя одновременно отображается только один цвет, другой следует за ним так быстро, что кажется, будто основные цвета смешиваются до нужного цвета.

Кажется, что изображение светится постоянно, когда на самом деле его маленькие части постоянно мерцают. Эта технология была разработана Texas Instruments и основана на более старой технологии, которая использовалась для цветного телевидения в 1950-х годах. Знать разницу между этими двумя типами проекторов для телефонов может быть важно, так как ЖК-дисплей считается лучше для статических или высококонтрастных изображений. DLP, с его более яркими цветами, считается более подходящим для видео.

Известно, что некоторые DLP-проекторы проявляют эффект радуги. Это может произойти, когда белые объекты движутся на темном фоне, в это время можно увидеть небольшие тени красного, синего или зеленого. Большинство современных DLP-проекторов преодолели эту проблему с помощью нескольких чипов и более высоких скоростей вращения цветного колеса.

Шаг 2: Вещи, которые нам понадобятся

Материалы:

• Увеличивающая линза (лупа)
• Пенопластовая панель
• Смартфон
• Клей-карандаш
• Клей ПВА
• Обувная коробка

Инструменты:

• Хобби-нож
• Пистолет для горячего клея
• Нож для резки
• Ножовка
• Линейка

Шаг 3: Срежьте ручку с лупы

Аккуратно срежьте ручку с лупы при помощи ножовки.

Шаг 4: Усиливаем коробку

Усильте коробку, проклеив створки и углы.

Шаг 5: Дайте клею высохнуть

Но не увлекайтесь слишком, нескольких минут вполне хватит.

Шаг 6: Определяем положение линзы

Поставьте коробку в вертикальное положение. Поместите линзу сверху и отцентруйте. При помощи карандаша обведите круг по контуру линзы.

Шаг 7: Вырезаем ровный круг

Если у вас есть насадка с лезвием на циркуль — вы можете с лёгкостью вырезать идеальных круг, иначе постарайтесь сделать его максимально ровным.

Шаг 8: Выдавливаем вырезанную часть

Надавите на неё. Удовлетворение практически такое же, как от лопания пупырки.

Шаг 9: Позиционируем линзу

Перед тем как приклеить линзу, выровняйте её ровно по отверстию.

Шаг 10: Приклеиваем линзу

Шаг 11: Срезаем лишний картон с крышки

После того, как вы наденете на коробку крышку, она может закрыть часть линзы (это зависит от габаритов коробки). Возьмите вырезанный круг и используйте его как лекало для того, чтобы вычертить и вырезать нужный кусок крышки.

Шаг 12: Сооружаем стенд для смартфона

Из пенопласта соорудите стенд. Убедитесь, что он перпендикулярен своему основанию, иначе картинка будет искажаться.

Шаг 13: Прикрепите телефон к стенду

При помощи двустороннего скотча закрепите телефон на стенде.

Шаг 14: Настройте телефон

Установите яркость на максимум — больше света дадут боле яркую картинку.
Линза «переворачивает» лучи света, поэтому вам нужно будет положить телефон «вверх ногами» и заблокировать функцию автоповорота.
Отзеркальте изображение (опционально) — скачайте приложение, которое будет переворачивать вашу картинку.

Шаг 15: Настройте портативный проектор

Как и любой проектор, ваш нуждается в калибровке. Поместите смартфон в дальней части коробки и постепенно двигайте его ближе к линзе, вы заметите, что изображение становится более чётким\размытым. Двигайте смартфон взад-вперёд, пока не найдёте идеальное положение.

Шаг 16: Выключите свет, оцените результат

Выключите свет, дайте глазам привыкнуть и наслаждайтесь результатом.

изготовление из смартфона своими руками в домашних условиях

Проектор — важная часть домашнего кинотеатра. В отличие от телевизора, он имеет компактные размеры и не занимает много места. Это позволяет брать его с собой на презентации, вечеринки и много куда ещё. Но стоит проектор необоснованно дорого, и далеко не каждый человек сможет его купить. Поэтому идея изготовления проектора своими руками не лишена смысла и имеет право на жизнь.

Устройство и принцип работы

В мире существует несколько типов проекторов. Из них выделяют два основных, которые наиболее распространены. Это проекторы на электронно-лучевых трубках и с жидкокристаллической матрицей.

ЭЛТ проекторы имеют много недостатков, которых лишены ЖК проекторы. Это большой вес, яркость не более 300 люмен против 10 тыс. у жидкокристаллических и плохое качество изображения. Поэтому сейчас их можно встретить разве что в музее. На смену им пришли ЖК проекторы. Эти проекторы по принципу действия похожи на те, в которых источником изображения была кинолента. Сейчас вместо неё используется матрица на жидких кристаллах.

ЖК проектор стоит из нескольких основных элементов:

• Платы управления;
• Источника света в виде лампы или светодиода;
• 2 линз Френеля;
• Жидкокристаллической матрицы;
• Объектива.

Свет, выходя из светодиода, попадает на линзу Френеля, которая рассеивает его. Рассеянный свет равномерно распределяется по всей поверхности матрицы и проходит её. Проходя матрицу, свет принимает цвета того кадра, который был на матрице во время её прохода. После матрицы свет попадает на вторую линзу Френеля, которая повёрнута другой стороной. Линза собирает свет в пучок и отправляет его на объектив. Объектив фокусирует свет таким образом, чтобы картинка была чёткой и не имела размытия по краям.

Также с помощью объектива изменяют фокусное расстояние. Это нужно для настройки проектора, когда вы ставите его на новое место.

Изготовление своими руками

Хороший проектор обойдётся вам в немалую сумму, поэтому стоит подумать, как сделать его для телефона своими руками.

Такой проектор легко собирается из подручных материалов. Вот список необходимого:

• Пистолет с термоклеем;
• Вытянутая прямоугольная коробка;
• Увеличительное стекло;
• Чёрный маркер или краска;
• Канцелярский нож.

Если вы собрали все необходимое, то можно начинать делать проектор из смартфона своими руками.

Покрасьте внутреннюю часть коробки и крышки в чёрный цвет, чтобы свет не отражался от стенок и не мешал работе устройства. Подождите, пока краска высохнет и начинайте вырезать отверстие для линзы.

Помните, что увеличительное стекло — это ключевой элемент проектора. От него напрямую зависит качество картинки. Ни в коем случае не берите дешёвые стекла с пластиковыми линзами. Идеально подойдут стеклянные линзы из десятикратных луп. Если у вас дома завалялось советское увеличительное стекло — используйте его. Если не знаете, какую коробку использовать — берите из-под обуви, она имеет подходящие размеры. Приложите к торцу коробки лупу и обведите её маркером. Канцелярским ножом вырежьте по контуру отверстие и установите туда лупу.

Вариантов установки увеличительного стекла всего два: ставить лупу целиком или достать из неё линзу и установить только её. Выбирайте удобный для вас вариант и устанавливайте стекло.

Включите пистолет в сеть и дождитесь, пока клей в нём расплавится. При работе с клеевым пистолетом будьте осторожны. Клей в нём разогрет до 130 °C и при попадании на кожу вызывает глубокие ожоги. Приложите линзу к отверстию и нанесите немного термоклея с разных сторон. Выровняйте линзу относительно корпуса и держите до тех пор, пока клей не застынет. Возьмите пистолет и заделайте клеем оставшиеся щели. После застывания аккуратно срежьте излишки клея с линзы.

Поставьте в коробку свой телефон. Ставить нужно боком, экраном к линзе. Выставьте на телефоне максимальную яркость и включите какой-нибудь видеоролик. Погасите в комнате свет и направьте коробку линзой на стену. На стене появится нечёткое изображение. Приближая или отдаляя телефон от линзы, добейтесь появления на стене чёткой картинки. Как видите, сделать проектор в домашних условиях очень просто. Теперь вы можете запастись печеньками и наслаждаться просмотром любимого фильма на большом экране.

Как сделать проектор с высоким разрешением

Качественный проектор своими руками в домашних условиях сможет сделать не каждый, так как нужны определённые навыки. Если вы не сможете отделить матрицу от светораспределяющей подложки — не беритесь за это дело.

Вам понадобятся:

• 2 линзы Френеля;
• Линза из хорошего увеличительного стекла;
• Отрезок канализационной трубы одного с линзой диаметра;
• 2 направляющих с подшипниками скольжения;
• Длинный винт с гайкой;
• Крепления для винта и направляющих;
• Светодиод на 100 ватт;
• Процессорный радиатор с рассеиваемой мощностью не менее 100 ватт;
• Компьютерные вентиляторы на 120 и 80 мм;
• Компьютерный блок питания на 300 ватт;
• Повышающий DC-DC преобразователь на 150 ватт;
• Двухжильный кабель общим сечением 2 мм²;
• Дешёвый китайский планшет или телефон с поддержкой OTG;
• Тактовая кнопка;
• Клей B-7000;
• Любая термопаста;
• Термоклей;
• 4 силиконовых или резиновых ножек;
• Листовой пластик, не пропускающий свет;
• Баллончик чёрной матовой краски;
• 2 мебельных петли;
• Фанера;
• Уголки для скрепления листов фанеры;
• Барашек от вентиля, колесо от игрушечного автомобиля или что-то другое, что подойдёт для ручки фокусировки;
• Саморезы.

Размеры проектора напрямую зависят от выбранной вами матрицы, поэтому при чтении схем ориентируйтесь по пропорциям. Если они немного не совпадут — ничего страшного. Главное, чтобы все работало.

​Расшифровка обозначений:

1. ЖК матрица.
2. Линзы Френеля.
3. Держатели линз Френеля.
4. Держатель матрицы.
5. Крепления направляющих.
6. Крепления винта.
7. Направляющие.
8. Винт.
9. Подшипники скольжения.
10. Гайка.
11. Каретка объектива.
12. Держатель линзы.
13. Линза.
14. Ручка фокусировки.
15. Материнская плата телефона.
16. Шлейф матрицы дисплея.
17. Воздухозаборники.
18. Петли.
19. 120 мм вентилятор.
20. Граница крышки.
21. Светодиод.
22. Радиатор.
23. 80 мм вентилятор.
24. Отверстие объектива.
25. USB разъём телефона.
26. Кабель питания материнской платы.
27. Блок питания и преобразователь.
28. Кабель питания вентиляторов.
29. Крышка вентилируемого отсека.
30. Кабели питания светодиода.
31. Резиновые ножки.
32. Кнопка включения материнской платы.

Для начала посетите мебельный, строительный и радиомагазин. Там вы найдёте все необходимое. Придя домой, проверьте, все ли вы купили. В противном случае рискуете оказаться в ситуации, когда половина проекта готова и тут обнаруживается, что не хватает какой-нибудь детали. И по закону подлости это случится в то время, когда магазины не работают.

Изготовление отдельных частей

Определитесь с размерами и вырежьте из фанеры составные части корпуса. Их всего 7 штук:

• Основание;
• Верх;
• Крышка вентилируемого отсека;
• Лицевая и задняя панели;
• 2 боковые стенки.

Покрасьте внутреннюю сторону всех деталей черной матовой красной. Припаяйте к гайке пластину с отверстиями, на которую будет крепиться каретка. Установите одно крепление направляющей на основание и закрепите его саморезами. Наденьте на направляющую подшипник и вставьте её в установленное крепление. Затем на свободный конец направляющей поставьте второе крепление и прикрутите его к основанию. Повторите эту операцию со второй направляющей и винтом. Винт устанавливается строго по продольной оси основания, а направляющие — на одинаковом расстоянии от него.

Вырежьте из фанеры каретку и с помощью скоб и шурупов закрепите её на направляющих. Не забудьте прикрутить гайку, без неё каретка не сможет двигаться. Подшипники и гайку закрепляйте по центру каретки, в противном случае её перекосит. Отрежьте от канализационной трубы примерно 5 см. В отрезок вставьте вынутую из лупы линзу и закрепите её термоклеем. Получившийся объектив приклейте термоклеем к каретке.

Из фанеры вырежьте держатели для линз Френеля. Заранее сделайте в них пропилы для прокладки шлейфа матрицы и силовых проводов. Установите линзы в центр держателей и приклейте их. Держатель для матрицы вырезайте из пластика, клеить её на фанеру — так себе идея. Вырез в держателе должен быть чуть меньше самой матрицы.

Отщёлкните от телефона крышку, выньте или отключите аккумулятор и открутите все болты. Отсоедините шлейф дисплея от материнки и снимите её. Открутите винтики, держащие дисплей и извлеките его из корпуса телефона. Если дисплей приклеен двусторонним скотчем, аккуратно поддевайте его по периметру кредиткой до тех пор, пока он не отклеится. Аккуратно поддевая ногтями, отделите светораспределяющую подложку со светодиодами от матрицы. Постарайтесь не повредить токопроводящие дорожки и шлейфа, идущие на матрицу.

Острым канцелярским ножом или скальпелем отрежьте отделённую подложку. Промажьте края выреза клеем B-7000 и накройте его матрицей. Положите на получившийся бутерброд книгу и подождите, пока клей высохнет. Чтобы шлейф не оторвался, приклейте его к держателю. Линзы Френеля приклеиваются к держателям точно так же.

Припаяйте к светодиоду провода и прикрутите его к радиатору, предварительно смазав термопастой. Радиатор со светодиодом вставьте в вырез на задней панели закрепите его уголками. Установите на него 80 мм вентилятор и выведите провода в вырез. Проделайте в боковых стенках вентиляционные отверстия и соберите из фанеры воздухозаборники. Установите со внутренней стороны стенки 120 мм вентилятор, а снаружи поставьте воздухозаборники.

Заборные отверстия должны смотреть назад, чтобы свет, выходящий из них, не попадал на экран. Отпаяйте от материнской платы штатную кнопку включения и на её место припаяйте провода. Также припаяйте провода на клеммы подключения аккумулятора. С помощью мелких шурупов закрепите плату на боковой стенке. Прорежьте в лицевой панели все необходимые отверстия и начинайте собирать проектор.

Сборка в единое целое

С помощью уголков и саморезов состыкуйте основание с передней и задней панелью. Присоедините к ним боковые стенки. Установите на свои места держатели с матрицей и линзами. Ближайшую к светодиоду линзу нужно ставить от матрицы с промежутком в два сантиметра. Это защитит её от нежелательного нагрева. Оставшуюся линзу устанавливайте вплотную.

Припаяйте тактовую кнопку к проводам от материнской платы и вставьте её в переднюю панель. Залейте кнопку со внутренней стороны корпуса термоклеем, тем самым надёжно зафиксировав её. Подключите линию 12 вольт от блока питания ко входу преобразователя и настройте его на напряжение светодиода. К выходу преобразователя подсоедините питающий кабель светодиода. Подключите провода от вентиляторов к двенадцати, а от материнской платы — к пятивольтовой линии. При подключении всех проводов соблюдайте полярность. Если вы перепутаете плюс с минусом, у вас сгорит материнская плата.

Первое включение и настройка

Вставьте в материнскую плату шлейф от матрицы и накройте всю конструкцию крышкой. Поместите проектор в тёмную комнату, направьте на стену и включите его. Установите на винт ручку фокусировки. Её вращением добейтесь появления на стене чёткого изображения. Если у вас ничего не вышло, аккуратно подвигайте держатели с линзами и матрицей вперёд-назад. После появления чёткого изображения тщательно зафиксируйте держатели термоклеем. Прикрепите к корпусу верх и зафиксируйте на нём блок питания с преобразователем. Установите на своё место петли и повесьте на них крышку. Приклейте к основанию резиновые ножки и поставьте готовый проектор на приготовленное для него место.

Как оказалось, сделать проектор своими руками можно. Причём качественный, не уступающий магазинным. И затраченные на его изготовление материалы обойдутся вам гораздо дешевле нового проектора. Вопрос лишь в наличии у вас свободного времени и навыков. Но редко когда бывает, чтобы у человека совсем не было свободного времени, а будет время — появятся и навыки.

Как сделать проектор своими руками

Небольшой проектор можно собрать из коробки и монитора в домашних условиях. Конечно, он не сравнится с заводскими и «магазинными» моделями. Но сможет проецировать качественную картинку на большой экран. Для личного использования это подойдёт. Чтобы создать домашний кинотеатр, вам не нужны особые навыки, знания или помощь профессионала. Хотя потребуются некоторые детали, смартфон и умение вырезать из картона. Прочитайте, как сделать проектор своими руками, и поймёте, что это очень просто.

Что нужно?

Чтобы собрать полноценное мультимедийное оборудование с нуля, нужны электронные детали для дисплея. Если не хотите паять платы и собирать ЖК-экран, заранее подготовьте смартфон, планшет или маленький беспроводной монитор. Устройство будет находиться внутри «корпуса» во время просмотра. И если сделаете своими руками проектор из телефона, которым часто пользуетесь, не сможете отвечать на звонки. Для этого придётся прерывать воспроизведение.

Помимо дисплея, вам понадобится:

• Лупа. Предпочтительно десятикратное увеличение. Это должно быть качественное увеличительное стекло, а не дешёвая безделушка. От него зависит качество проецируемого изображения. Возьмите большую лупу. Самый лучший вариант — линза Френеля.
• Картонная коробка с крышкой. Чтобы собрать самодельный проектор из смартфона, можно использовать и другой материал. Главное, чтобы вы сумели его разрезать. И чтобы у него не было зеркальной поверхности. В коробку должен свободно помещаться телефон (планшет или монитор). Также учитывайте, что на её боку будет лупа. Прикиньте на глаз размеры, чтобы всё точно влезло. Корпус можно склеить вручную из кусков картона.
• Ножницы и/или нож.
• В самодельный проектор должен уместиться держатель или подставка для смартфона. Чтобы зафиксировать экран в одном положении.
• Карандаш.
• Циркуль.
• Скотч и/или клей.

Ещё можно сделать простенькую вещь для просмотра слайдов. Для неё нужны:

• Фонарик или яркая лампа.
• Лупа. Не очень выпуклая.
• Крепления или подставки, на которых всё это можно разместить.
• Из необязательных инструментов — держатель для диапозитивов.

Диапроектор

Вот как сделать проектор своими руками, если вы собираетесь просматривать на нём слайды:

1. Поставьте фонарь или лампу рядом с экраном (подойдёт белая стена или простыня). Не пододвигайте его слишком близко. Расстояние около двух метров — оптимальное.
2. Между экраном и фонарём закрепите лупу. Так, чтобы через неё падал свет на стену.
3. Если вы поместите слайд между линзой и лампой, то увидите увеличенную проекцию.
4. Можете создать из этого единую конструкцию. Прикрепите друг к другу увеличительное стекло, держатель для слайдов и фонарь.
5. Чтобы менять размеры и чёткость изображения, двигайте свой самодельный диаскоп.

Он подходит только для статичных картинок. Это не проектор из смартфона, на котором можно смотреть кино. Но если у вас сохранились старые диафильмы, они не пропадут. Такое изделие подойдёт для игр с детьми. Вы покажете им интересные рисунки и заодно продемонстрируете основные законы оптики.

Телефон

Чтобы сделать картонный проектор для смартфона, нужен телефон с хорошим и ярким дисплеем.

1. Сделайте отверстие для линзы. Приложите её к боку коробки и обведите карандашом.

2. Дырка должна быть чуть меньше увеличительного стекла. С помощью циркуля обозначьте её контуры внутри уже нарисованного круга.

3. Вырежьте отверстие.

4. Сделайте небольшую дырочку для зарядного устройства. При просмотре видео батарея смартфона может очень быстро сесть. Лучше подключить его к сети.
5. Чтобы лупа увеличивала изображение из телефона, заранее подберите правильное положение.
6. Приложите её к дырке в картоне.
7. А в саму коробку поставьте включенный смартфон.
8. Направьте его экран в сторону линзы.
9. Передвигайте его взад-вперёд. Остановитесь, когда получите наилучшее качество картинки.
10. Отметьте место, на котором будет стоять телефон.
11. Приклейте лупу к отверстию при помощи скотча.

12. Положите в коробку держатель или подставку для девайса, чтобы он был зафиксирован в одном положении. Свет от дисплея должен попадать прямо на линзу.

13. Поставьте туда телефон.
14. Проведите к нему «зарядку».
15. Закройте крышку коробки.


Чтобы сделать своими руками проектор для смартфона, нужно не так много. Если в результате, вообще, нет никакой картинки, значит, лупа не подходит. Чтобы откалибровать изображение, двигайте телефон внутри коробки. Имеет смысл его настроить. Увеличить яркость. Поменять параметры автоматического затемнения и отключения экрана.

Ноутбук

Вот как из коробки сделать проектор для ноутбука или планшета:

1. Обычная лупа не подойдёт. Нужна линза Френеля из жидкого пластика. Размер — зависит от коробки. Оптимальное — 200 на 250 миллиметров.
2. Между экраном и увеличительным стеклом должно быть расстояние около 50 сантиметров. Присмотрите соответствующий «корпус».
3. Вырежьте в нём отверстие для монитора.

4. На противоположной стороне будет линза. Приложите её к картону и обведите.

5. Дыра для увеличительного стекла должна быть чуть меньше, чем нарисованный контур. Поэтому создайте вторую обводку внутри первой.
6. Теперь вырезайте отверстие.

7. Прикрепите к нему линзу при помощи скотча. С внутренней стороны коробки.

8. Увеличительное стекло должно быть повёрнуто рифлёной поверхностью к монитору.
9. Теперь прикрепите сам дисплей.
10. Если это планшет, зафиксируйте его в «прямом» положении. Прислоните его к вертикальной опоре. Или прикрепите к стопке книг.
11. Если ноутбук, просто поставьте его на стол или на пол, и положите сверху заготовку для проектора.

12. Линза Френеля переворачивает изображение.
13. Перед тем как всё окончательно закрепить, проверьте, проецируется ли картинка на стену.
14. Выставьте максимальную яркость.
15. Отключите спящий режим на ноутбуке или затемнение дисплея на планшете.


Теперь вы знаете, как смастерить своими руками проектор из коробки и телефона. И сможете за несколько минут создать персональный кинозал. Главное — найти подходящую лупу.

Расскажите, вы когда-нибудь собирали полезные вещи из подручных средств?

Проектор своими руками: как сделать самостоятельно

Проектор потребуется каждому, кто желает устроить кинотеатр прямо у себя дома. Если у вас его до сих пор нет – не проблема сделать устройство своими руками. При этом устройство не будет отличаться по свойствам от изделия, купленного в магазине, а обойдется гораздо дешевле.

Рисунок 1. Инструкция как сделать проектор в домашних условиях

Принцип работы проектора

Принцип работы проецирующего устройства нельзя назвать сложным. Чтобы получить изображение, необходимо соединить устройство с источником – телефоном, планшетом или ноутбуком. При этом, не нужно устанавливать специальные приложения (Рисунок 2).

Рисунок 2. Демонстрация принципа работы проектора

Достаточно просто правильно подключить все входы и выходы, найти экран для проектора своими руками и наслаждаться полученным результатом. По сути, купив или сконструировав такое устройство, вы можете получить настоящий домашний кинотеатр и наслаждаться просмотром любимых фильмов, проецируя их на целую стену.

Проектор из телефона или ноутбука

Сделать проецирующее приспособление можно своими руками из телефона или ноутбука. При этом не потребуется обладать специальными знаниями или навыками. Достаточно иметь набор инструментов:

1. Картонная коробка.
2. Лупа с 10-кратным увеличением.
3. Нож.
4. Простой карандаш.
5. Изолента.
6. Девайс.

Далее, следуйте следующему алгоритму:

1. Вырежьте отверстие для линзы ровно посередине коробки.
2. Закрепите линзу в отверстии изолентой.
3. Установите подставку для смартфона из картона, жестко закрепив ее в коробке, чтобы проецируемое изображение оставалось стабильным (Рисунок 3).
4. Протестируйте изделие в темной комнате, выбрав нужное размещение самодельного оборудования.
5. Изображение будет перевернутым, а потому необходимо установить на смартфон специальное приложение, переворачивающее устройство на 180 градусов.
6. Чтобы подключить зарядку к телефону, проделайте специальное отверстие в коробке.

Это были самые простые способы, как сделать проектор своими руками. То же самое можно сделать и для планшета или ноутбука, чтобы получить лучшее качество изображения на стене, учитывая индивидуальные особенности девайса. Например, коробка потребуется по-больше, а линза должна быть из прочного стекла.

Рисунок 3. Установка телефона в коробку

Кроме того, если будете проецировать изображение с помощью ноутбука, потребуется вырезать отверстия с обеих сторон длинного торца картонки, а компьютер разместить монитором вниз с упором клавиатуры сверху, чтобы изображение не было перевернутым. Так же рекомендуем установить хороший проигрыватель на ваш компьютер для максимального комфорта. Найти необходимый софт можно по ссылке.

Чертеж проектора своими руками

Чтобы спроектировать проектор своими руками в домашних условиях, можно предварительно создать его чертеж своими руками. Сделать это можно по примеру, указанному на фото (Рисунок 4).

После того, как вы нарисуете схему описываемого устройства, вы сможете наглядно увидеть, что из себя представляет описываемое оборудование и как должны располагаться его детали. После того, как чертеж будет нарисован, можете приступать к его сборке, используя представленные рекомендации.

Рисунок 4. Пример чертержа для проектора

Далее представляем еще одну инструкцию, как сделать домашний проектор своими руками. Так же вы можете выполнить чертерж будущего проектора с помощью специальной программы Adobe Photoshop на домашнем ПК.

Детали и материалы для сборки проектора своими руками

Если у вас нет планшета или телефона, который можно было бы использовать в качестве источника картинки, знайте – умельцы научились делать его самостоятельно. Если вам интересно, как сделать экран для проектора своими руками, используйте следующие рекомендации (Рисунок 5).

Рисунок 5. Перечень необходимых материалов для создания домашнего проектора

Чтобы создать свой кинотеатр, потребуются:

1. Источник картинки, а именно: устройство, которое будет представлять собой монитор. Можно использовать матрицу от монитора или планшета с блоком питания и контроллером.
2. Яркая лампа, поскольку на выходе изображение будет менее ярким, чем на входе.
3. Пусковая аппаратура, а также устройство, которое позволит подключить лампу к сети.
4. Оптика, которая представляет собой систему линз, собирающих и проецирующих свет на стену и объектив, с помощью которого и будет показываться изображение.

Примечание: Используя представленные составляющие, вы сможете собрать проектор в домашних условиях по нарисованному ранее чертежу.

Собираем проектор в домашних условиях

Чтобы на экране выдавалось полностью освещенная картинка, необходимо обеспечить ее поверхности равномерное освещение. Сравнить принцип можно с подсветкой монитора компьютера, но в этом случае яркость должна быть еще большое. Дело в том, что свет от создаваемого оборудования будет идти во все стороны, а в нужное место будет проецироваться минимум освещения.

Исправить ситуацию помогут линзы Френеля. Они представляют собой частицу оргстекла оснащенную нарезками, которая выполняет функцию огромного увеличительного стекла. Для создания проецирующего девайса потребуется две таких линзы. При этом первая будет собирать свет, который выделяет лампа и будет направлять на матрицу отдельным пучком. Вторая линза будет направлять такой пучок в объектив.

Примечание: Разместить такие линзы друг от друга необходимо так, чтобы первая линза захватывала свет лампы, а вторая – объектив. Если вместо последнего, мы поставим лист белой бумаги, то на нем можно будет увидеть проекцию ламповой горелки.

От того, как вы устроите объектив, зависит то, насколько качественное изображение будет проецировать наше устройство. Потому он должен быть широкоугольным, светосильным и длиннофокусным, чтобы можно было свободно перемещать приспособление на определенные расстояния от стены без потери качества картинки. Такой объектив можно взять с фотоаппаратов, которые использовались для аэрофотосъемки или камерах для фотографирования портретов.

Все элементы будущего проектора размещаем, согласно чертежу в черный ящик, рассчитав оптимальные расстояния между элементами. После окончания работы, проверьте эффективность и возможности нового проектора кустарного производства.

Теперь вы знаете, как сделать проектор своими руками. Используйте наши рекомендации, и наслаждайтесь комфортным просмотром фильмов как в кинотеатре.

Как собрать проектор из смартфона, лупы и коробки от обуви

Проектор — дорогое устройство, но его можно собрать самостоятельно из подручных предметов. Нам потребуется смартфон в качестве источника изображения, лупа, чёрная краска или бумага, а также коробка из-под обуви, скотч или клей, карандаш и канцелярский нож.

Вырежьте в коробке отверстие, в которое можно закрепить лупу. Если у вас есть линза отдельно, вы можете вклеить её, а в том случае, если вы не хотите портить лупу, её можно примотать скотчем (лучше всего изнутри, чтобы конструкция смотрелась более эстетично).

Внутреннюю часть коробки покрасьте чёрной краской или обклейте чёрной бумагой. Это необходимо для того, чтобы в коробке было темно и свет не поглощался стенками, а поступал только на линзу. Если не покрасить коробку, изображение будет недостаточно ярким.

Проделайте в коробке отверстия для питающего USB-кабеля и колонок (если вам недостаточно громкости смартфона и нужен более громкий звук). Установите смартфон внутри коробки, поставив его на подставку. Она может быть любой, главное — чтобы смартфон находился в положении, близком к вертикальному. По законам оптики, изображение, преломляющееся через линзу, переворачивается, поэтому вам потребуется повернуть смартфон так, чтобы картинка на нём была вверх ногами. На Android настроить ориентацию изображения можно с помощью приложений Screen Rotation Control или Ultimate Rotation Control.

Выключите в комнате свет, зашторьте окна, установите на смартфоне максимальную яркость и запустите видео. Если изображение получилось плохо сфокусированным, попробуйте изменить расстояние смартфона от линзы, перемещая его внутри коробки. Зафиксируйте смартфон в такой позиции, при котором картинка получается наиболее чёткой.

С проектором лучше всего использовать специальное полотно из белой ткани, но можно обойтись и обычной стеной. Имейте в виду, что размер изображения зависит от удалённости проектора от стены. Чем он дальше, тем картинка больше, но её качество снижается.

простые и доступные способы создания проекторов в домашних условиях

Проектор — вещь хорошая, но дорогая, да и нужна не часто, поэтому редко у кого есть дома. После своего пошерстила интернет и нашла способ как сделать проектор из телефона/нетбука/планшета и простой коробки.

Для проектора из телефона нам нужно:
-обувная коробка (лучше с черной внутренностью, но можно и окрасить) ,
-телефон,
-увеличительное стекло — лупа,
-карандаш,
-нож/резак,
-темный скотч/изолента,
-скрепка, для фиксации телефона (как сделать подставку видно в ).

Но изображение из телефона довольно таки размытое, так как картинка мала и яркость экрана не высокая. Чтобы улучшить результат стоит использовать ноут или планшет.

Для этого нам понадобится:
-картонная коробка — должна быть около полуметра по длинной стороне, а лицевая часть должна быть больше чем экран —вашего планшета или ноутбука.
-скотч,
-карандаш,
-нож\резак,
-линза Френеля из жесткого пластика,
для планшета — коробка или книги размером с него и резинки.

Ее можно купить на ebay (ключевые слова: Fresnel lens). Цена в районе 6-10 долларов. Для этого проекта была использована линза Френеля размерами 20х25 сантиметров.

В идеале отверстие на передней панели должно быть на пару сантиметров меньше линзы Френеля. Используйте линзу в качестве шаблона, чтобы нарисовать прямоугольник. Второй прямоугольник нарисуйте внутри первого, отступив на пару сантиметров.

Прямоугольник, нарисованный при помощи банковской карты рисовать не обязательно. Это отверстие будет использоваться в качестве диафрагмы внутри проектора для улучшения изображения если вы решите использовать смартфон.

С помощью скотча закрепите линзу Френеля на передней панели проектора. Рифленая часть линзы должна быть направлена внутрь коробки. Когда линза установлена, коробку можно сложить.

Крепим планшет резинками к коробке/книгам, вставляем в наш «проектор».

При использовании ноутбука эта конструкция будет слишком мала.

В этом случае можно вырезать отверстие на боковой стороне коробки, а ноутбук перевернуть вверх ногами. На данный момент этот самый простой и быстрый способ сборки проектора. К тому же ноутбук дает лучшие результаты, т.к. его экран самый большой и яркий.

Изображение, которое вы проецируете на экран перевернуто по горизонтали и по вертикали. Вы можете исправить это перевернув планшет или ноутбук. Обратите внимание, что изображение по прежнему останется отражено по горизонтали, хотя верх-низ будет в правильной ориентации. Это значит, что числа и слова на экране будут справа налево.

Поскольку линза Френеля плоская, есть некоторые оптические искажения картинки. Например, края экрана могут быть немного размытыми, а центр будет в фокусе. Яркость устройства должна быть выставлена на максимум, чтобы получить максимум светового потока. Если вы сможете добиться полной темноты в комнате, изображение станет более четким и ярким. Изображение с диагональю в 120 сантиметров довольно смотрибельно при использовании ноутбука а также при использовании iPad. Конечно чем ближе вы поднесете проектор к экрану, тем меньше станет изображение, но будет ярче и более в фокусе.

ПыСы: изображения получаются довольно таки маловаты , но если это будет изображение без фона и опять же без сильно мелких деталей, то отодвинув проектор подальше, мы получаем хоть и размытую, но крупную картинку, для обводки контура должно подойти.

Просмотр видео и изображений на домашнем проекторе — это весьма увлекательное и интересное событие. Ведь всегда у вас будет возможность пригласить друзей и вместе посмотреть какой-либо художественный фильм на широком экране. Более того, с развитием техники в магазинах стали появляться новые цифровые проекторы. Однако стоимость на них не является доступной для каждого. Но есть ли выход из этой ситуации?

Оказывается, есть. Как сделать проектор своими руками, читайте в нашей сегодняшней статье.

Как изготовить устройство из обычной обувной коробки? Подготовка материалов

Для этого прибора вам понадобится большое и коробка. Первый элемент (линза) будет использоваться в качестве объектива для нашего проектора. Подобное устройство может воспроизводить и выводить на экран фото- и видеофайлы даже с мобильного телефона. При этом искажение данных и звука будет минимальным.

Приступаем к работе

Итак, как сделать проектор своими руками из обувной коробки? Сначала вам нужно окрасить внутренние стенки емкости в черный цвет. Если под рукой не оказалось такой краски, можно оклеить коробку черной бумагой. Данными действиями вы существенно улучшите качество воспроизводимого видео.

Как сделать проектор своими руками далее? На следующем этапе на одной из верхних частей коробки прорежьте небольшое отверстие для установки лупы. Последняя закрепляется при помощи скотча либо изоленты. Однако здесь нужно быть крайне аккуратным — вокруг линзы не должно быть засветов, иначе проектор для дома, своими руками сделанный, не будет качественно показывать изображение.

Внутри коробки помещается телефон. Экран гаджета обязательно должен быть направлен «лицом» к линзе. Чтобы мобильный телефон случайно не сместился в сторону, лучше использовать специальную подставку или держатель (например, автомобильный на присосках). Таким образом, мы изготовили проектор своими руками из телефона и картонной коробки из-под обуви.

Как будет происходить воспроизведение файлов?

Все очень просто — изображение с мобильного телефона проецируется через увеличительное стекло на стену. Вам удастся увеличить экран в десятки раз, при этом сохранить истинное качество изображений.

Напоследок отметим несколько нюансов по установке мобильного телефона. Из уроков физики мы знаем, что изображение, проходящее через увеличительное стекло, получается перевернутым. В связи с этим телефон в коробке должен быть повернут на 180 градусов. А для регулировки четкости изображения достаточно подвигать экран мобильника задней стенки коробки, тем самым настраивая нужный фокус.

Делаем проектор своими руками из коробки — способ №2

Аналогично первому случаю здесь нам потребуется проделать небольшое отверстие. Чтобы оно в центральной части коробки по диаметру было на несколько сантиметров меньше самой увеличительной линзы, нужно заранее расчертить ее место крепления. Для этого снаружи емкости прикладывается линза, и по ней при помощи маркера или же мягкого карандаша рисуется прямоугольник. Внутри получившегося изображения вычерчивается еще одна фигурка, однако здесь нужно отступить на пару сантиметров внутрь. Кстати, прямоугольник можно вычертить по контурам банковской карты. Линза надежно закрепляется на передней панели коробки.

Здесь нужно учесть, что рифленая часть увеличительной линзы должна быть размещена торцевой частью внутрь емкости. После закрепления лупы коробка складывается и закрывается. Внешний вид такого проектора вряд ли кому понравится, поэтому после окончательной его сборки рекомендуется его покрасить темной краской из баллончика.

Как закрепляется источник изображения в коробке?

Если в качестве источника данных вы используете планшет, то для его крепления вам достаточно подготовить несколько толстых книг либо устойчивую коробку, имеющую размеры, равные габаритам гаджета. Для того чтобы закрепить устройство в перевернутом состоянии (для корректного отображения информации), дополнительно используются тонкие резинки. Ежели источником изображения был выбран ноутбук, то в данном случае ни толстые книги, ни коробка не помогут удержать его в таком состоянии. Поэтому для закрепления такого компьютера в задней стенке коробки вырезается еще одно отверстие.

Его размеры должны соответствовать длине и ширине дисплея ноутбука. Далее компьютер переворачивается на 180 градусов и кладется клавиатурой вверх на крышку коробки. Лучше всего, чтобы стенки проектора были не картонными, а хотя бы фанерными.

И напоследок пару слов о яркости. Ее мы настраиваем на максимум, чтобы изображение отображалось максимально четко и качественно. Итак, мы выяснили, как сделать проектор своими руками и как правильно настаивать источники изображения в коробке.

Проектор — важная часть домашнего кинотеатра. В отличие от телевизора, он имеет компактные размеры и не занимает много места. Это позволяет брать его с собой на презентации, вечеринки и много куда ещё. Но стоит проектор необоснованно дорого, и далеко не каждый человек сможет его купить. Поэтому идея изготовления проектора своими руками не лишена смысла и имеет право на жизнь.

Устройство и принцип работы

В мире существует несколько типов проекторов. Из них выделяют два основных, которые наиболее распространены. Это проекторы на электронно-лучевых трубках и с жидкокристаллической матрицей.

ЭЛТ проекторы имеют много недостатков, которых лишены ЖК проекторы . Это большой вес, яркость не более 300 люмен против 10 тыс. у жидкокристаллических и плохое качество изображения. Поэтому сейчас их можно встретить разве что в музее. На смену им пришли ЖК проекторы. Эти проекторы по принципу действия похожи на те, в которых источником изображения была кинолента. Сейчас вместо неё используется матрица на жидких кристаллах.

ЖК проектор стоит из нескольких основных элементов:

• Платы управления;
• Источника света в виде лампы или светодиода;
• 2 линз Френеля;
• Жидкокристаллической матрицы;
• Объектива.

Свет, выходя из светодиода, попадает на линзу Френеля, которая рассеивает его. Рассеянный свет равномерно распределяется по всей поверхности матрицы и проходит её. Проходя матрицу, свет принимает цвета того кадра, который был на матрице во время её прохода. После матрицы свет попадает на вторую линзу Френеля, которая повёрнута другой стороной. Линза собирает свет в пучок и отправляет его на объектив. Объектив фокусирует свет таким образом, чтобы картинка была чёткой и не имела размытия по краям.

Также с помощью объектива изменяют фокусное расстояние. Это нужно для настройки проектора, когда вы ставите его на новое место.

Изготовление своими руками

Хороший проектор обойдётся вам в немалую сумму, поэтому стоит подумать, как сделать его для телефона своими руками.

Такой проектор легко собирается из подручных материалов. Вот список необходимого:

• Пистолет с термоклеем;
• Вытянутая прямоугольная коробка;
• Увеличительное стекло;
• Чёрный маркер или краска;
• Канцелярский нож.

Если вы собрали все необходимое, то можно начинать делать проектор из смартфона своими руками.

Покрасьте внутреннюю часть коробки и крышки в чёрный цвет, чтобы свет не отражался от стенок и не мешал работе устройства. Подождите, пока краска высохнет и начинайте вырезать отверстие для линзы.

Помните, что увеличительное стекло — это ключевой элемент проектора. От него напрямую зависит качество картинки. Ни в коем случае не берите дешёвые стекла с пластиковыми линзами. Идеально подойдут стеклянные линзы из десятикратных луп. Если у вас дома завалялось советское увеличительное стекло — используйте его. Если не знаете, какую коробку использовать — берите из-под обуви, она имеет подходящие размеры. Приложите к торцу коробки лупу и обведите её маркером. Канцелярским ножом вырежьте по контуру отверстие и установите туда лупу.

Вариантов установки увеличительного стекла всего два: ставить лупу целиком или достать из неё линзу и установить только её. Выбирайте удобный для вас вариант и устанавливайте стекло.

Включите пистолет в сеть и дождитесь, пока клей в нём расплавится. При работе с клеевым пистолетом будьте осторожны. Клей в нём разогрет до 130 °C и при попадании на кожу вызывает глубокие ожоги. Приложите линзу к отверстию и нанесите немного термоклея с разных сторон. Выровняйте линзу относительно корпуса и держите до тех пор, пока клей не застынет. Возьмите пистолет и заделайте клеем оставшиеся щели. После застывания аккуратно срежьте излишки клея с линзы.

Поставьте в коробку свой телефон. Ставить нужно боком, экраном к линзе. Выставьте на телефоне максимальную яркость и включите какой-нибудь видеоролик. Погасите в комнате свет и направьте коробку линзой на стену. На стене появится нечёткое изображение. Приближая или отдаляя телефон от линзы, добейтесь появления на стене чёткой картинки. Как видите, сделать проектор в домашних условиях очень просто. Теперь вы можете запастись печеньками и наслаждаться просмотром любимого фильма на большом экране.

Как сделать проектор с высоким разрешением

Качественный проектор своими руками в домашних условиях сможет сделать не каждый, так как нужны определённые навыки. Если вы не сможете отделить матрицу от светораспределяющей подложки — не беритесь за это дело.

Вам понадобятся:

• 2 линзы Френеля;
• Линза из хорошего увеличительного стекла;
• Отрезок канализационной трубы одного с линзой диаметра;
• 2 направляющих с подшипниками скольжения;
• Длинный винт с гайкой;
• Крепления для винта и направляющих;
• Светодиод на 100 ватт;
• Процессорный радиатор с рассеиваемой мощностью не менее 100 ватт;
• Компьютерные вентиляторы на 120 и 80 мм;
• Компьютерный блок питания на 300 ватт;
• Повышающий DC-DC преобразователь на 150 ватт;
• Двухжильный кабель общим сечением 2 мм²;
• Дешёвый китайский планшет или телефон с поддержкой OTG;
• Тактовая кнопка;
• Клей B-7000;
• Любая термопаста;
• Термоклей;
• 4 силиконовых или резиновых ножек;
• Листовой пластик, не пропускающий свет;
• Баллончик чёрной матовой краски;
• 2 мебельных петли;
• Фанера;
• Уголки для скрепления листов фанеры;
• Барашек от вентиля, колесо от игрушечного автомобиля или что-то другое, что подойдёт для ручки фокусировки;
• Саморезы.

Размеры проектора напрямую зависят от выбранной вами матрицы, поэтому при чтении схем ориентируйтесь по пропорциям. Если они немного не совпадут — ничего страшного. Главное, чтобы все работало.

​Расшифровка обозначений:

1. ЖК матрица.
2. Линзы Френеля.
3. Держатели линз Френеля.
4. Держатель матрицы.
5. Крепления направляющих.
6. Крепления винта.
7. Направляющие.
8. Винт.
9. Подшипники скольжения.
10. Гайка.
11. Каретка объектива.
12. Держатель линзы.
13. Линза.
14. Ручка фокусировки.
15. Материнская плата телефона.
16. Шлейф матрицы дисплея.
17. Воздухозаборники.
18. Петли.
19. 120 мм вентилятор.
20. Граница крышки.
21. Светодиод.
22. Радиатор.
23. 80 мм вентилятор.
24. Отверстие объектива.
25. USB разъём телефона.
26. Кабель питания материнской платы.
27. Блок питания и преобразователь.
28. Кабель питания вентиляторов.
29. Крышка вентилируемого отсека.
30. Кабели питания светодиода.
31. Резиновые ножки.
32. Кнопка включения материнской платы.

Для начала посетите мебельный, строительный и радиомагазин. Там вы найдёте все необходимое. Придя домой, проверьте, все ли вы купили. В противном случае рискуете оказаться в ситуации, когда половина проекта готова и тут обнаруживается, что не хватает какой-нибудь детали. И по закону подлости это случится в то время, когда магазины не работают.

Изготовление отдельных частей

Определитесь с размерами и вырежьте из фанеры составные части корпуса. Их всего 7 штук:

• Основание;
• Верх;
• Крышка вентилируемого отсека;
• Лицевая и задняя панели;
• 2 боковые стенки.

Покрасьте внутреннюю сторону всех деталей черной матовой красной. Припаяйте к гайке пластину с отверстиями, на которую будет крепиться каретка. Установите одно крепление направляющей на основание и закрепите его саморезами. Наденьте на направляющую подшипник и вставьте её в установленное крепление. Затем на свободный конец направляющей поставьте второе крепление и прикрутите его к основанию. Повторите эту операцию со второй направляющей и винтом. Винт устанавливается строго по продольной оси основания, а направляющие — на одинаковом расстоянии от него.

Вырежьте из фанеры каретку и с помощью скоб и шурупов закрепите её на направляющих. Не забудьте прикрутить гайку, без неё каретка не сможет двигаться. Подшипники и гайку закрепляйте по центру каретки, в противном случае её перекосит. Отрежьте от канализационной трубы примерно 5 см. В отрезок вставьте вынутую из лупы линзу и закрепите её термоклеем. Получившийся объектив приклейте термоклеем к каретке.

Из фанеры вырежьте держатели для линз Френеля. Заранее сделайте в них пропилы для прокладки шлейфа матрицы и силовых проводов. Установите линзы в центр держателей и приклейте их. Держатель для матрицы вырезайте из пластика, клеить её на фанеру — так себе идея. Вырез в держателе должен быть чуть меньше самой матрицы.

Отщёлкните от телефона крышку, выньте или отключите аккумулятор и открутите все болты. Отсоедините шлейф дисплея от материнки и снимите её. Открутите винтики, держащие дисплей и извлеките его из корпуса телефона. Если дисплей приклеен двусторонним скотчем, аккуратно поддевайте его по периметру кредиткой до тех пор, пока он не отклеится. Аккуратно поддевая ногтями, отделите светораспределяющую подложку со светодиодами от матрицы. Постарайтесь не повредить токопроводящие дорожки и шлейфа, идущие на матрицу.

Острым канцелярским ножом или скальпелем отрежьте отделённую подложку. Промажьте края выреза клеем B-7000 и накройте его матрицей. Положите на получившийся бутерброд книгу и подождите, пока клей высохнет. Чтобы шлейф не оторвался, приклейте его к держателю. Линзы Френеля приклеиваются к держателям точно так же.

Припаяйте к светодиоду провода и прикрутите его к радиатору, предварительно смазав термопастой. Радиатор со светодиодом вставьте в вырез на задней панели закрепите его уголками. Установите на него 80 мм вентилятор и выведите провода в вырез. Проделайте в боковых стенках вентиляционные отверстия и соберите из фанеры воздухозаборники. Установите со внутренней стороны стенки 120 мм вентилятор, а снаружи поставьте воздухозаборники.

Заборные отверстия должны смотреть назад, чтобы свет, выходящий из них, не попадал на экран. Отпаяйте от материнской платы штатную кнопку включения и на её место припаяйте провода. Также припаяйте провода на клеммы подключения аккумулятора. С помощью мелких шурупов закрепите плату на боковой стенке. Прорежьте в лицевой панели все необходимые отверстия и начинайте собирать проектор.

Сборка в единое целое

С помощью уголков и саморезов состыкуйте основание с передней и задней панелью. Присоедините к ним боковые стенки. Установите на свои места держатели с матрицей и линзами. Ближайшую к светодиоду линзу нужно ставить от матрицы с промежутком в два сантиметра. Это защитит её от нежелательного нагрева. Оставшуюся линзу устанавливайте вплотную.

Припаяйте тактовую кнопку к проводам от материнской платы и вставьте её в переднюю панель. Залейте кнопку со внутренней стороны корпуса термоклеем, тем самым надёжно зафиксировав её. Подключите линию 12 вольт от блока питания ко входу преобразователя и настройте его на напряжение светодиода. К выходу преобразователя подсоедините питающий кабель светодиода. Подключите провода от вентиляторов к двенадцати, а от материнской платы — к пятивольтовой линии. При подключении всех проводов соблюдайте полярность. Если вы перепутаете плюс с минусом, у вас сгорит материнская плата.

Первое включение и настройка

Вставьте в материнскую плату шлейф от матрицы и накройте всю конструкцию крышкой. Поместите проектор в тёмную комнату, направьте на стену и включите его. Установите на винт ручку фокусировки. Её вращением добейтесь появления на стене чёткого изображения. Если у вас ничего не вышло, аккуратно подвигайте держатели с линзами и матрицей вперёд-назад. После появления чёткого изображения тщательно зафиксируйте держатели термоклеем. Прикрепите к корпусу верх и зафиксируйте на нём блок питания с преобразователем. Установите на своё место петли и повесьте на них крышку. Приклейте к основанию резиновые ножки и поставьте готовый проектор на приготовленное для него место.

Как оказалось, сделать проектор своими руками можно. Причём качественный, не уступающий магазинным. И затраченные на его изготовление материалы обойдутся вам гораздо дешевле нового проектора. Вопрос лишь в наличии у вас свободного времени и навыков. Но редко когда бывает, чтобы у человека совсем не было свободного времени, а будет время — появятся и навыки.

Я думаю многим бы хотелось иметь у себя дома домашний кинотеатр. Если вы уже думали об этом, то наверняка сталкивались с вопросом — как сделать большой экран? Если покупать телевизор, то это влетит в копеечку, да и даже большой телевизор с диагональю полтора метра не создаст впечатление кинотеатра. Другой вариант — купить проектор. Конечно идея тоже много затратная, плюс ко всему комплектующих практически не найдешь, а если найдешь, то они дороги. Это я имею ввиду лампу проектора, да и служит она сравнительно не долго.

Но зато при использовании настоящего проектора дома можно создать настоящий кинозал.

Есть ещё третий путь по которому пошел я — сделать проектор самому. К статье, это дело не имеет, но я все таки расскажу, почему же я решился на этот шаг. У меня у же в голове несколько лет плавала мечта построить свой домашний кинотеатр. И вот в моей жизни появилась девушка… И даже не представляете какое у меня появилось желание пригласить ее на просмотр фильма в кино. В нашем захудалом городишке кроме многочисленных пивнушек никаких достопримечательностей и нет практически, ну а о кинотеатрах тут только слышали. Вот я и решил построить свой.

В общем, каковы бы не были цели — приступим.

Детали и комплектующие.

Покопавшись в просторах интернета заказал с доставкой по почте следующее: две линзы френеля с фокусным расстоянием 220 мм и 317 мм, объектив 80 мм/1:4/ФР= 320, ну и сердце проектора — ЖК матрица диагональю 15 мм и разрешением 1024×768.

Заказал на пилораме корпус, проектировал сам, поэтому при сборке выявилось куча недочетов.

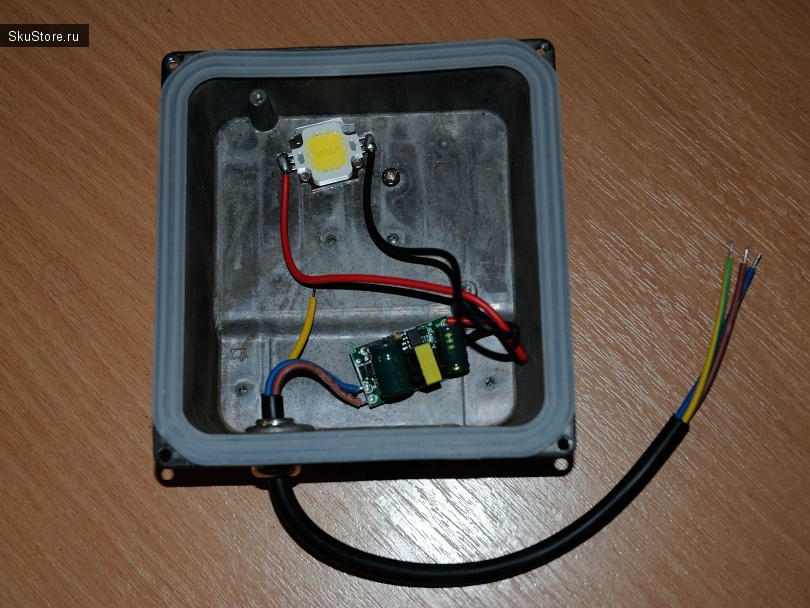

Свет. Мощный светодиод и драйвер к нему. Мощность светодиода 100 Вт. Это все было прислано прямо из Китая.

Сборка проектора.

Для начала разберем монитор.

И очень аккуратно извлекаем саму матрицу.

На передней части матрицы расположена пленка-антиблик. Можно конечно ее оставить, но я предпочел снять, тем самым улучшив качество изображения.
Снимается она так: обкладывается мокрыми салфетками или полотенцем и оставляется часов на 10 — 12. Потом аккуратно снимается.

Проверка функциональности, после снятия антиблика.

Все работает. Теперь возьмемся за сборку корпуса.

Подгоняем оботки, на которых будут крепиться матрица и линзы френеля

Прикрепляем линзы обычными саморезами, ребристой стороной линзы во внутрь.

Да, ещё забыл сказать о покупке радиатора с кулером от компа. На этот радиатор я установил светодиод, смазав перед этим поверхности тепло проводящей пастой для лучшего контакта. Для справки: мощный светодиод 100 Вт по силе света равносилен металлогалогенной лампе мощностью 400 Вт.

Вставляем и прикрепляем драйвер и радиатор к корпусу.

Проверяем и немного разочаровываемся: наши китайские друзья прислали бракованный светодиод — одна секция не горит…. Ну да ладно…. Плюс ко всему — драйвер греется, и принял решение переустановить его.

Обираем нашу коробку с линзами, в середину вставляем матрицу. Матрица по изображению должна быть повернута на 180 градусов относительно верха и низа и перевернута. Иными словами — где верх, там должен быть низ и где левый край, там должен быть правый. Это сделано для того что бы правильно все проецировалось, так как линзы переворачивают все изображение.

Закрепляем. линзой с фокусным расстоянием 220 мм к светодиоду.

Включаем и опытным путем находим место крепления нашей коробки из оботков, так чтобы свет по экрану распределялся равномерно.

Вот у меня получилась неплохая картинка при проекции на стенку с обоями. диагональ 2,5 метра.

Это был прорыв в «рукоделии». Статья, опубликованная на русском языке, которая подробно описывала процесс построения проектора у себя дома на базе оверхеда. Хотя раньше я и натыкался на французский сайт AllInBox.com, но до конца недооценивал найденную информацию.

После прочтения статьи на русском языке и «въезда» в сущность процесса было найдено еще несколько ресурсов по теме.

Конференция iXBT.com «Проектор для домашнего кинотеатра своими руками », на тот момент один из самых теоретически подкованных форумов по теме. Там обсуждалась теория, практиков были единицы, но теоретики рьяно строили свои виртуальные проекторы. Это хорошая школа для начинающих. Правда сегодня там уже более 130 страниц и перечитать их одним залпом очень трудно. Советую взять тетрадку и ручку, чтобы конспектировать, т.к. материала очень много, идеи очень интересные.

Уже упоминавшийся французский сайт AllInBox . Отличнейший сайт полностью посвященный проекторостроению. Огромная галерея готовых проектов, теория, ссылки, ежедневное обновление, в общем класс.

Один из русскоязычных ресурсов посвященный проекторостроению — сайт «Самодельный LCD проектор для домашнего кинотеатра» . Отличный русскоязычный ресурс, отлично описана теория, галерея готовых проектов, форум, все по теме. Респект и уважуха авторам ресурса.

Теория была изучена досконально, как казалось тогда, но сам процесс изготовления постоянно откладывался, то тема была заброшена, сначала из-за нехватки средств, потом времени, потом из-за других проектов.

Вначале зимы 2006 года, после очередного падения Оси и глобального реинстала и чистки машины, наткнулся я на папку «Кинотеатр» в своих закладках, и опять загорелся темой. Теория была повторена буквально за несколько дней, и началась суровая практика проекторостроения.

Сначала немного теории

Наш проектор ничем не отличается от обычного «проекционного аппарата», который мы все изучали в школе на уроках физики. Проекционный аппарат — оптическое устройство, формирующее оптические изображения объектов на рассеивающей поверхности, служащей экраном. По способу освещения объекта различают диаскопический, эпископический и эпидиаскопический проекционные аппараты. В нашем случае (в диаскопическом) проекционном аппарате (диапроекторе) изображение на экране создаётся световыми лучами, проходящими сквозь прозрачный объект (в нашем случае через LCD матрицу).

Диаскопические проекционный аппарат: 1 — источник света, 2 — конденсор, 3 — объект (LCD панель), 4 — объектив, 5 — экран.

В нашем случае «источник света» это осветительная система, состоящая из металгалидной лампы, сферического рефлектора и конденсатора. Металгалидная лампа, при своей небольшой мощности дает очень мощный световой поток, плюс обеспечивает температуру цвета, которую не могут обеспечить галогенные лампы. Плюс длительность работы около 10000 часов, при этом она не сгорает, как галогенка, а просто теряет яркость. Сферический отражатель который стоит за лампой и отражает свет идущий в противоположную сторону от LCD матрицы.
Сегодня некоторые энтузиасты в качестве источника света используют светодиоды, и получают неплохие результаты. http://www.allinbox.com/DARTG_BOX/DARTG_BOX.htm очень достойный проект на светодиодах.

«Конденсор» в нашем случае это две линзы Френеля. Это как обычная линза только плоская, за счет того, что ее сферическая поверхность находится в одной плоскости в виде канавок.

«Объект» в нашем случае это матрица от обычного LCD монитора или телевизора. Она работает на просвет.

«Объектив» — триплет. Объектив из двух выпуклых и одной вогнутой линзы для исправления аббераций (искажения такие).

«Экран» — самодельный экран из банерной ткани.

В целом свет от металлогалогеновой лампы через конденсаторную линзу, проходит через первую Френель, проходит через матрицу, получая при этом информацию о цвете каждого пикселя. Затем проходит через вторую Френель, собираясь в объектив. Проходит через объектив и формирует на экране изображение. В моем случае между второй Френелью и объективом стоит зеркало, чтобы повернуть свет на 90 град.

Так-же существуют такие вопросы как корпус, охлаждение, механизм фокусировки, таймер задержки выключения охлаждения, эти и другие вопросы мы рассмотрим по ходу работы над проектом.

А вообще место для полета фантазии огромное, и самое главное разобраться в принципе его работы, а остальное дело техники. В указанных выше источниках можно найти море информации по теории проекторостроения, а так же много практических реализаций проекта, можно подсмотреть как сделаны (установлены, какие использованы) те или иные компоненты системы.
Огромнейшая галерея готовых проектов на сайте AllInBox http://www.allinbox.com/allinbox2007.htm — и это только за этот год.

Принятие решения

Сначала нужно определится с выбором комплектующих, то есть диагональ матрицы, мощность лампы, тип объектива и т.п. После взвешивания всех «за» и «против», было принято решение: Матрица — 15”, Лампа 250Вт, Объектив с Люмьенлаба под 15” матрицу, все остальное по ходу.

Для принятия положительного решения по постройке проектора была составлена смета, которая по ходу реализации корректировалась. Перед началом строительства она составляла чуть меньше $400. Реально снизилась за счет приобретения б/у монитора. Так что будем говорить что проектор обошелся в $350.

Расходы по постройке:

	ИТОГО:	1665,525
	Наименование детали	Цена, грн.	Коментарий
	Рефлектор		миска из полированной нержавейки
	Держатель лампы (патрон)		Патрон Е40
	Конденсатор		28 мкф 250 В
	Кабель питания		От монитора 15 XEROX
	Конденсатор (оптич.)		Кондер Ф120мм+70мм
			1 гриль под вентиль 80 мм
	Корпус светоблока		Алюминий
	УФ-ИК фильтр
			S15 kit + доставка
	Матрица ЖК
	Контроллер+Инвертор+БП
	Кейстоун механизм		2 шпильки + 48 гаек
	Объектив		S15 kit + доставка
	механизм фокусировки		Салазка мебельная+Труба ПВХ+мотор
			ПВХ 4 мм 1000х3000
	Вентиляторы		4 вентилей Д 80 мм
	БП для вентиляторов		БП12В+детали на таймер
	Рамки для крепления френелей и матрицы		Алюминий
			обычное из стеклорезки+смывка
	Рамка для зеркала		Алюминий
			Банерная ткань ЭкоБанер
	Механизм сворачивания экрана		Мотор от принтера и редуктор Д219
	Электрофурнитура		Кнопки+Клемники+Провода
	Предохратитель на 6А		Держатель+предохранитель
			Болты+гайки+заклепки
	Кабель VGA 6м.		Соеденитель VGAtoVGA

После составления сметы была разработана 3D модель, которая подтолкнула к использованию шпилек и принципу крепления объектива.

Для построения модели так-же использовался калькулятор, написанный французами и предназначенный для расчета расстояний между компонентами системы. http://allinbox.free.fr/Programmes/calculeimagev3.rar

Результат вычислений показан на рисунке:

Практическая реализация

Итак, после моральной подготовки к реализации проекта и принятия окончательного решения, которое произошло спонтанно, настало время покупок комплектующих.

Первое что нужно было купить это линзы Френеля, ЖК монитор и объектив компонент, который сделать самому невозможно, и составляют самую затратную статью в проекте.

Продавцов Френелей очень немного, я бы даже сказал мега-немного. Самый главный Lumenlab.com — америкосы, азиаты — это сайт 3Dlens.com, Французы Izzotek.com, Отечественный piskovatsky.narod.ru — сайт Олега Писковацкого aka Paramon5. Можно конечно еще привести в пример немцев — exclusiv-online.com, там много комплектухи для проекторов с небольшими матрицами.

Так как изначально было принято решение строить проектор на 15” матрице и использовать заточенный объектив, было решено Френели и объектив заказать на Люмьенлабе. С оформлением заказа никаких проблем не было, был куплен S15 кит, который включал в себя 2 Френели и Триплет. Оплата картой Visa, доставка службой USPS (америкосовская почта). Доставка две недели, и вот коробка получена, открываем, все на месте, запаковано отлично, ничего не разбилось.

Следующая покупка ЖК монитор. Новый монитор покупать не хотелось, чтобы его курочить (извлекать матрицу), поэтому выбор пал на технику Second Hand, которой вдоволь можно найти на аукционе eBay.com. Покупка монитора происходила очень долго, во-первых, из-за отсутствия опыта работы на данном аукционе, а во-вторых, из-за того, что выбрал для себя бюджет в $80 для покупки монитора. Через месяц общения с аукционом, понимания принципов его работы, стало ясно, что за такую цену купить нормальный 15” ЖК монитор нельзя (был грустный опыт приобретения за $30 с доставкой, якобы матрицы с контроллером от монитора, тока приехала матрица разбитая в щепки).

Бюджет был определен в $100 +/-$10 и все пошло на поправку. За $67+$40 (доставка) был приобретен отличный монитор Xerox. В приличном состоянии, полностью рабочий. Доставка заняла 9 дней.

Во время движения по направлению к Украине Френелей и Монитора, были куплены Лампа, патрон, ПРА (пускорегулирующая аппаратура) для лампы. Металлогалагенная лампа из разряда газоразрядных, в ней нет нити накаливания, в ней газ, закачанный в горелку, светится при прохождении через него дуги электрического разряда. Поэтому к лампе нужен дроссель а так же ИЗУ (блок розжига). Все продается в магазине, который торгует лампами и светильниками. Была куплена Китайская лампа Deluxe на 250 Вт, 5800Lm, 4800K а так же дроссель и ИЗУшка.

Лампа была выбрана изначально недорогая для проведения экспериментов и начала работ, сегодня ее нужно заменить на металогалогеновую с керамической горелкой. У таких ламп больше световой поток.

В качестве механизма крепления рамок, для возможности их регулировки, были выбраны резьбовые шпильки М6. Их понадобилось 2 м. или 4 по 0.5 м.

Далее, светоблок собран на пластине из алюминия. Кронштейн для крепления патрона имеет возможности регулировки позиции лампы. Сферический отражатель куплен на барахолке, скорее всего от какого-то оверхеда. Он закреплен при помощи шпильки М3 и алюминиевых пластинок.

Конденсатор (конденсаторная линза) вообще отдельная история. Было много и разных, все лопаются, из-за высокой температуры, так как находятся очень близко к лампе. Сейчас стоит 120мм конденсатор от кинопроектора, но и он лопнул. На изображение это практически не сказывается.

Все это чудо светотехники естественно отцентровано и находится в миске из нержавейки. Сначала одна только миска являлась рефлектором, так делают многие иностранцы. Но миска в качестве рефлектора мягко говоря, как сито в качестве ведра. Поэтому был установлен нормальный сферический рефлектор, а миска стала выполнять другую функцию, эволюционировала в тепловой экран. Она не дает теплу нагревать стенки корпуса.

Над светоблоком стоит теплофильтр из К-стекла. От пропускает свет и не дает теплу повредить матрицу. Матрица очень нежное существо, она работает при температуре ниже 60 град. При более высоких температурах она ничего не показывает, коричневеет и умирает. Стекло закреплено при помощи уголков сделанных из того-же алюминия.

Рамки для Френелей и матрицы были изготовлены из листового алюминия толщиной 1.5мм. Все резалось на полоски электролобзиком и собиралось на заклепках.

Матрица

Матрица от ЖК монитора будет формировать изображение нашего проектора. Для этого нужно извлечь именно рабочее стекло матрицы, при этом не повредив гибкие шлейфы приклеенные к нему, иначе ей крышка. Из всего монитора нам понадобится «стекло» с контроллером, контроллер монитора и блок питания. Лампы подсветки матрицы и инвертор для их питания нам не пригодится.
Разборку монитора лучше производить в спокойной обстановке, но чистом столе без посторонних предметов. Все винты, которые будет выкручены по ходу разборки луче складывать в какую-нибудь коробку, чтобы они не попали на рабочую поверхность стола и Вы не повредили рабочую поверхность монитора.

Итак, берем наш монитор, переворачиваем его, и выкручиваем все винты, которые можно выкрутить. Естественно после этого корпус монитора не откроется, так как он имеет замки по периметру. В нашем случае можно действовать грубо, но все-же лучше, если вскрытие корпуса произойдет более цивилизовано.

Под задней крышкой обнаруживается плата управления или контроллер монитора и инвертор питания ламп подсветки матриц. В некоторых моделях мониторов еще есть блок питания, а в некоторых он совмещен с инвертором. В моем же случае блок питания внешний.

Аккуратно, отсоединяем все провода, соединяющие платы между собой. Лучше предварительно записать или сфотографировать соединения, чтобы потом не искать, что куда подключается.

Платы крепятся к шасси монитора, шасси нам тоже не понадобится, поэтому снимаем плату контролера монитора и плату с кнопочками. Хотя некоторые творцы используют полностью шасси с платами, закрепляя его внутри корпуса.

Раскручиваем все болтики, которые возможно. В верхней части матрицы, куда подсоединяется шлейф есть контроллер матрицы, прикрытый крышкой. Убираем эту крышку. Сам контролер привинчен к алюминиевому корпусу матрицы, отвинчиваем его. В некоторых матрицах есть еще одна плата расположенная по боковой стороне матрицы, соединенная шлейфом с основной. Если она есть, откручиваем и ее. Шлейф естественно отсоединяем. Затем аккуратно отгибаем на шлейфах контроллер за пределы корпуса матрицы. Вот именно с эти шлейфами нужно быть предельно аккуратно, т.к. они приклеены к стеклу и плате контроллера, при их обрыве, ВСЕ, конец.

Но все это богатство можно использовать в моддинге — лампа с холодным катодом, кусок светорассеивающего акрила, инвертор питания лампы. Можно сделать какую-нибудь светящуюся подставку, или просто использовать лампу для подсветки внутренностей корпуса.

После извлечения подсветки должна остаться одна рамка, в которой находится рабочее стекло матрицы. Вот это стекло с прикрепленными контроллерами и будет вносить в световой поток информацию о цвете каждого пикселя (формировать изображение).

Матрица закреплена на рамке, и прикреплена к ней при помощи мебельных направляющих для стекла. Они имеют небольшой зазор, что не дает ей сломаться, когда ее привинчивают. Сначала были установлены направляющие, а затем в нее вставлена матрица.

Контроллер матрицы закреплен на перпендикулярной подставке из акрила, которая крепится к шпилькам. Оно может и лучше, чтобы она крепилась к рамке, но в моем случае так было проще.

Матрица находится между двух Френелей. Хотя иногда соединяют две Френели вместе, а матрицу располагают над Френелями. Первая, так называемая ламповая Френель, с меньшим фокусным расстоянием (220мм.). Лампа находится практически у нее в фокусе и по теории свет после прохождения через нее идет параллельным пучком размером с Френель.

К рамке она прикручена при помощи самодельных держателей. Хотя можно было купить держатель для зеркала, которые используются при производстве мебели.

Вторая Френель, находится за матрицей, имеет фокусное расстояние 310 мм. На рамке закреплена также как и первая. Она находится под углом, это механическая коррекция трапеции. Дело в том, что если установить проектор не ровно перпендикулярно экрану, а ниже, то геометрия изображения нарушится, возникнет так называемая «трапеция», верхняя сторона шире чем нижняя. Установка второй Френели под углом, компенсирует трапецию.

Следующий компонент системы при выбранной компоновке, это зеркало. Рамка для зеркала сделана из алюминия, элементы позволяющие регулировать, положение и наклон зеркала, сделаны из 3мм акрила. В нем проще фрезеровать пазы. Акрил к алюминию прикреплен при помощи все тех же заклепок.

Зеркало было куплено в обычной стеклорезке, но для подобных вещей нужно использовать зеркала с внешним отражающим слоем. После первых тестов, было принято решение переделать существующее, обычное зеркало в «правильное» с внешним отражающим слоем. Для этого на рынке была куплена смывка для старой краски «Смывка ВЛ-1». С ее помощью был смыт защитный слой на обратной стороне стекла, затем все это вымыто водой с мылом. Получилось зеркало, которое отражало с обоих сторон.

В обычном зеркале свет проходит через стекло, отражается от отражающего слоя, второй раз проходит через стекло, при этом отражаясь и от поверхности стекла, поэтому изображение двоится. При использовании внешнего отражающего слоя двоения нет.

Последний компонент (в описании, а не по значимости) оптической системы проектора это объектив. Объектив покупной с ЛюмьенЛаба, но многие используют отечественные объективы производства СССР.

Объектив закреплен на кольце из ПВХ, которое вклеено в отрезок 100мм трубы для канализации. С двух сторон трубы прикреплены телескопические направляющие (из мебельной фурнитуры), которые я укоротил, т.к. большой ход не нужен.

Направляющие привинчены к опорам, которые держат объектив напротив центра зеркала.

Объектив перемещается по направляющим, тем самым фокусируя изображение на экране. Для этого используется мотор с редуктором. Редуктор самодельный, набранный из различных шестеренок, поворотная планка из акрила.

Зеркало находится под углом 45град. к потоку света, чтобы свет поворачивался на 90 град.

В некоторых местах рамка зеркала и опора объектива усилены, путем создания Т-образного профиля. Все соединения — уголки, заклепки.
По диагонали с 3-х сторон установлены распорки, которые придают шасси жесткости.

Центрирование всех оптических компонентов, лампы, френелей, зеркала, объектива проводились при помощи лазерной указки. Внизу около лампы между шпильками по диагонали были натянуты нитки, и вверху выше верхней Френели. Лампа была выставлена в центр по пересечению ниток. Затем было выставлено зеркало, так, чтобы при взгляде в объектив на лампу, верхняя и нижняя нитка сливались. Потом указкой светили в центр объектива и окончательно выставлялись все компоненты, чтобы луч проходил сквозь пересечения ниток в центр лампы.

Электрическая часть

Электрическая часть проектора состоит из схемы включения лампы, в нашем случае металлогалагенной, и схемы включения системы охлаждения матрицы и лампы, в нашем случае вентиляторов.
Схема включения лампы указана на ИЗУ:

А остальное дело фантазии. Можно просто подключить вентиляторы к блоку питания монитора, можно сделать отдельный блок питания. Я решил сделать отдельный блок питания с таймером, который бы позволял при отключении ламп и матрицы еще некоторое время обдувать их. Точно отмерять время нет смысла, 10мин+/-50% хватит вполне, поэтому была выбрана простейшая схема времязадающей цепочки.

Полную схему проектора воссоздать сложно, примерно это так:

Блок имеет свой трансформатор (дежурное питание). Причем только трансформатор и диодную сборку. Кнопка включения (ON) с фиксацией. При ее включении напряжение поступает на реле, которое включает лампу и матрицу, а так же подает +12 на таймер запуска вентиляторов. При отключении кнопки «ON», реле вентиляторов остается включенным, так как его держит напряжение заряда конденсатора в базе транзистора, конденсатор медленно разряжается и примерно через 10 мин, вентиляторы выключаются.

На шасси монитора установлен разъем питания и во входной цепи стоит предохранитель на 5А и выключатель

Кроме кнопки включения есть еще кнопка продления на 10 мин. работы вентиляторов, кнопки управления объективом (фокусировкой), и световая индикация работы лампы, вентиляторов, и дежурного режима.

Все контрольные кнопки и лампы выведены на отдельную панель управления.

Контроллер монитора закреплен за зеркалом на акриловой пластине и соединен с контроллером матрицы.

Питается от блока питания монитора, который нужно тоже закрепить в корпусе. Лучшего места ему не нашлось.

Также на шасси проектора, появился VGA разъем, который соединен с контроллером посредством самодельного кабеля.

ПРА для лампы находится внизу, т.к. дроссель весит добрых 3 кило.

В связи с этим нижняя алюминиевая пластина была прикручена к пластине из ДСП.

Корпус

После сбора шасси все это дело было несколько раз испытано. Как я уже говорил, было переделано зеркало, была несколько раз заменена конденсаторная линза, т.к. постоянно лопалась, а потом у него появился корпус. Корпус из ПВХ, вспененного, толщиной 4мм. Многие делают из ДСП, я ничего не имею против ДСП, но ПВХ очень удобный в работе материал. Режется канцелярским ножом, клеится диффузным клеем, очень легко сверлится, гнется, в общем, чудо-материал. У рекламщиков был приобретен целый лист. Раскрой листа шел без каких либо чертежей, на лету выдумывалась конфигурация и реализация бедующего корпуса.

Корпус получился из 2-х частей. Первая: это правая сторона, перед и верх, а вторая: левая сторона и зад.

В правой стене были закреплены 4 вентилятора, которые создают движение воздуха внутри корпуса. Так как лампа выделяет много тепла, ее нужно эффективно охлаждать,
была выбрана следующая схема, два 80мм. вентилятора стоят напротив матрицы и втягивают воздух внутрь корпуса, обдувая при этом матрицу и Френели. Воздух доходит до противоположной стенки корпуса, в которой вырезана щель, сквозь которую он попадает в нижнюю часть корпуса, в ламповый отсек где стоят два таких же вентилятора, которые вытягивают воздух из корпуса. Таким образом, происходит быстрый воздухообмен, и матрица не перегревается.

Там-же можно увидеть ребра жесткости вклеенные с обратной стороны корпуса.

Корпус прикреплен к нижней доске из ДСП при помощи винтов.

Между собой части корпуса соединяются тоже при помощи винтов.

На левой стороне установлена панель управления. Закреплена она при помощи хомута из ПВХ.

Экран

Экран можно купить готовый, но можно и сделать самому. Понадобится банерная ткань, только матовая а не глянцевая, и черная самоклейка. Вместо банерной ткани лучше использовать тентовую, материал тот-же но поплотнее, на нем меньше образуется складок. Можно и лучше натянуть ткань на деревянную раму. Но при нехватке места, можно сделать и сворачивающийся экран.

На белой банерной ткани делается окантовка из черной самоклейки, тоже матовой. Черная окантовка дает субъективное повышение контраста, выделяет черный цвет.

Я делал убирающийся экран. Банер и окантовкой был закреплен на деревянном бруске со скругленными углами. Крепление — мелкие сапожные гвоздики на расстоянии 5 см.

Ширина экрана 2300 мм. В торцы вставлены отрезки шпильки М6. При помощи алюминиевых уголков экран прибит к потолку. Для крепления использовались анкера диам. 8мм.

На одной из сторон разместился редуктор от двигателя Д219-П1. А в качестве мотора был выбран 12В двигатель постоянного тока от принтера. Он закреплен при помощи акрилового кольца и шпилек М3.

Мощности без проблем хватает, чтобы опускать и поднимать экран.

Ну в общем, вроде все. И напоследок несколько фоток с результатами.

В темноте:

При включенной лампе на 60Вт.

Удачи и счастливого моддинга.

Каждая из частей проекционного аппарата это отдельная история со многим количеством вопросов.

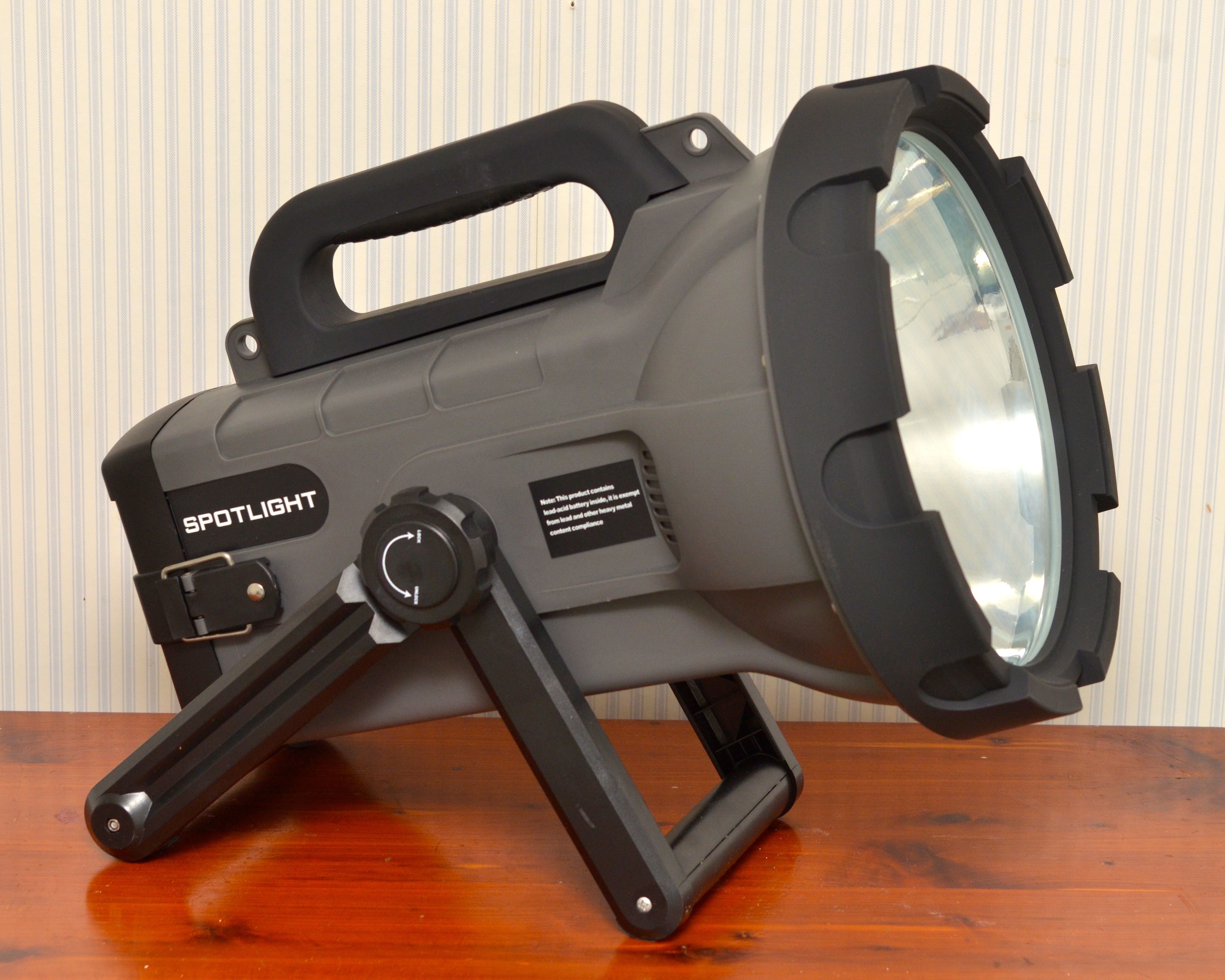

Как сделать прожектор из фонарика

Существует множество DIY-проектов, некоторые из которых более полезны, чем другие. Но когда мы сталкиваемся с проектами DIY, которые также служат отличным инструментом для выживания, мы хотели бы поделиться ими здесь.

Когда случаются стихийные бедствия, можно ожидать отключения электричества. Опасные силы природы могут нанести удар в любое время, в любом месте и часто очень быстро. Проблемы будут возникать особенно ночью. Когда наводнение, ураган, метель, землетрясение или торнадо обрушиваются на вашу территорию, видимость становится первостепенной.В таких ситуациях может оказаться полезным умение «на лету» привлечь внимание к себе.

Убедитесь, что у вас всегда есть что-нибудь под рукой, когда свет впервые гаснет.

Этот карманный водостойкий прибор для розжига огня удивителен: погруженный в воду, он все еще разжигает огонь.

Нажмите здесь, чтобы получить один БЕСПЛАТНО.

Поделки для препперов: как сделать прожектор из маленького фонарика

Прокрутите вниз, чтобы увидеть полный видеоурок.

Необходимые материалы:

• Фонарь светодиодный
• увеличительное стекло диаметром 5 дюймов или максимально возможное
• две доски 2 × 2 ″, длинная и короткая
• застежки-липучки
• дрель
• сверло того же размера, что и ручка увеличительного стекла
• черная краска
• опционально: штатив

Шаг 1. Крепление для лупы.

Просверлите отверстие в одном конце длинной доски. Вставьте ручку лупы в отверстие.

Шаг 2. Установите короткую доску.

Он служит подступенком, чтобы луч фонаря находился по центру линзы.

Шаг 3. Установите источник света.

Поместите фонарик на подступенок.

Шаг 4. Пристегните.

Используйте две полосы застежек на липучках, чтобы закрепить фонарик и подступенок. Вы можете оставить его немного свободным, чтобы позволить сборке скользить для регулировки луча.

Шаг 5. Покрасить в черный цвет.

Это уменьшит блики. Вы также можете сделать это перед шагом 1.

Готово!

Вы также можете установить сборку на штатив для большего контроля.

Аварийное освещение должно быть одним из предметов вашего набора для выживания. Держите небольшой фонарик в сумке или кармане. В доме стоит хранить большие и яркие фонарики. Не забывайте держать с собой свежие батарейки.

Невозможно переоценить важность освещения. Вы сможете проверить свое окружение, в безопасности ли ваши близкие и ваша собственность. Исправить сломанные части дома в темноте не составит большого труда. В ситуациях выживания освещение так же важно, как еда и вода, поэтому постарайтесь выбрать правильные осветительные приборы. Это гарантирует, что вы будете готовы ко всему.

А пока ознакомьтесь с другими замечательными проектами DIY для выживания:

Проекты своими руками: система сбора дождевой воды

Еще 36 проектов выходного дня для препперов

DIY Камера видеонаблюдения с дистанционным управлением

Сохранить

Продолжить чтение сообщений в той же категории:

12 советов по фотографии своими руками, которые стоит попробовать дома

В прошлом году, на фоне глобальных ограничений, популярность DIY-культуры резко возросла, и фотографическое сообщество не стало исключением.

Повсюду, от Instagram до TikTok, фотографы делились своими нестандартными идеями и приемами, используя все, от «лампочек для туалетной бумаги» до самодельных отражателей для создания незабываемых изображений. В TikTok #PhotoHacks стал вирусным, и даже влиятельный фотограф и писатель Дэвид Хобби повеселился. Вот несколько быстрых советов, которые привлекли наше внимание в последние месяцы, а также несколько советов, как попробовать их дома.

1. Уловка с дуршлагом

«Я видел, как довольно много других авторов и фотографов использовали этот дуршлаг, в том числе Брэндон Вулфель», — говорит нам фотограф из Кливленда Дани Венен.Все, что вам нужно, это дуршлаг и естественный свет. «Главное — использовать прямой солнечный свет; «Софтбокс или обычные лампы накаливания не дают такого же эффекта», — говорит Дэни.

Фото Дани Венен. Подпишитесь на @theeditorialstyle в Instagram и @thatdamndani в TikTok, чтобы узнать больше.

«Чем ярче, тем лучше: нам нужны четкие тени и яркие блики. Расположитесь подальше от солнца, чтобы тень не падала на объект, и держите дуршлаг перед ним по направлению солнечного света.

«Поиграйте с углом, под которым вы держите дуршлаг, а также с углами, с которых вы стреляете. Вы также можете использовать другие пористые предметы, такие как шляпа от солнца, прозрачная текстурированная простыня или кардиган, лопатка, ложка или что-нибудь в доме, которое может отбрасывать прохладную тень.

«Я стремлюсь выйти из своей зоны комфорта и нестандартно мыслить с помощью фотографии. Я всегда говорю своим моделям: «чем страннее, тем лучше». Создание потустороннего и привлекательного искусства, которого люди раньше не видели, — одно из моих любимых занятий в фотографии, и самое лучшее, что вы можете сделать это прямо сейчас. ваш дом с предметами повседневного обихода.”

Посмотрите видео Дэни в TikTok, чтобы увидеть, как было снято изображение выше.

2. Хак «текущая вода»

Нет доступа к бассейну? У Тельмы Бриггс, создателя креативного агентства MazBRI Creative из Лагоса, есть простой и беспорядочный прием фотографии продукта. Вместо того, чтобы помещать продукт в бассейн, используйте синий фон, дезинфицирующее средство для рук и несколько брызг воды и раствора глицерина.

Фото MazBRI Creative. Подпишитесь на @mazbricreative в Instagram и @mazbricreative в TikTok, чтобы узнать больше.

«Я использовала около 70% дезинфицирующего средства для рук и 30% смеси воды и глицерина, чтобы добиться эффекта« движущейся воды », — рассказывает она нам. «Вам придется перемещать текстуру пальцами или шпателем, пока не получите« поток », похожий на естественный поток воды».

Посмотрите, как Тельма добилась такого эффекта на TikTok.

3. Призма своими руками

Нет призмы — нет проблем. Гарет Дэвис создает аналогичный эффект, помещая экран своего телефона под объектив и перемещая его, чтобы найти крутые ракурсы.Просто убедитесь, что у вас достаточно интересного света, чтобы отражаться от экрана; Гарет ночью использует неон.

Фото Гарета Дэвиса. Следите за @ 87shots в Instagram) и @ 87shots в TikTok, чтобы узнать больше.

Вот короткое видео о том, как Гарет добился этого эффекта.

4. Вазелиновое масло

В последние годы фотограф Али Кула из Бостона и Нью-Йорка использовала все, от призм до компакт-дисков, для создания крутых эффектов в камере, а в мае 2020 года она попробовала новый трюк.«Когда я заметил все больше и больше мечтательных винтажных фотографий, попадающих в мою ленту, я сразу почувствовал себя обязанным пойти и воссоздать этот стиль с помощью« самодельной изюминки »- в которой просто использовалась саранская пленка, вазелин и резинка ( или резинка для волос) », — говорит она нам.

Фото Али Кула. Подпишитесь на @ al.y в ​​Instagram и @alykula в TikTok, чтобы узнать больше.

«Поместив обертку из сарана поверх линзы, чтобы создать безопасный барьер, я нанес вазелин по краям линзы поверх пленки, создавая туманный и сказочный эффект.Эта техника позволила создать виньетку другого типа — такую, которая даже улавливала и создавала искры при прямом свете. Тем, кто хочет попробовать эту технику, не забудьте обернуть сараном! Твой объектив тебя тоже любит ».

Вот короткое закулисное видео съемки Эли.

5. Стеклянный фокус

У британского фотографа, видеооператора и создателя контента Пеле Ньюэлл есть масса отличных руководств в своем TikTok и Instagram, в том числе в этом, использующем обычный кухонный стакан.Увеличьте масштаб с помощью объектива и поднесите стекло к объективу, чтобы создать уникальный призматический эффект.

6. Задача зеркала

Этой весной создательница контента и влиятельная личность Ханна Уорлинг принесла свое зеркало в полный рост на улицу, чтобы сделать несколько нестандартных автопортретов, и эта уловка быстро стала вирусной.

Фото Ханны Уорлинг. Подпишитесь на @hannahwarling в Instagram и @hannahwarling в TikTok, чтобы узнать больше.

«Самая важная вещь при съемке зеркала — это правильное освещение», — объясняет она.«Чтобы добиться этого, вам нужно сосредоточиться на правильном угле поворота зеркала и камеры. Лучшая техника, которую я нашел, — это повернуть зеркало под углом примерно 35 градусов от земли к солнцу.

«Вы можете использовать стену, книги или другие предметы, чтобы подпереть зеркало. Использование ярко-голубого неба в качестве фона придает ему четкость, насыщенность и кинематографичность. Использование реквизита в качестве каркаса также добавляет дополнительный уровень глубины. Я выбрала цветы, но ты можешь использовать все, что хочешь! »

Посмотрите ее закулисное видео на TikTok.

7. (Другой) зеркальный хак

Чтобы создать этот эффект калейдоскопа, креативный предприниматель и фотограф из Батон-Руж Джордан Хефлер купил маленькие зеркала в Hobby Lobby и склеил их вместе, чтобы сформировать гениальную призму, сделанную своими руками. Ее подсказка? Попробуйте использовать более широкий объектив для более четкого изображения.

Фото Джордана Хефлера. Подпишитесь на @jordanhefler в Instagram и @jordanhefler в TikTok, чтобы узнать больше.

Посмотрите видео Джордана в TikTok, чтобы узнать, насколько это просто.

8.Ванна стрелять

Эта идея принадлежит фотографу из Чарльстона Року Барбер, который использовал пищевые красители, цветы и светодиодную подсветку, чтобы превратить ванну в ботанический сказочный пейзаж. «Я знал, что хочу создать что-то безмятежное и умиротворяющее, но в то же время сюрреалистическое», — вспоминает он. Если вы хотите попробовать это дома, не забудьте, что ваша модель должна быть удобной.

Bain De Fleurs от Rook Barber с участием Бре Броуда. Подпишитесь на @rookbarber в Instagram и @rookbarber в TikTok, чтобы узнать больше.

«Убедитесь, что вода не замерзает, потому что трудно контролировать свое выражение лица, когда вы чувствуете себя некомфортно в качестве модели», — советует Рук. «Комфорт и доверие — очень важные элементы. Пищевой краситель также может испачкать вашу кожу и одежду, поэтому будьте осторожны с ним. У меня были руки смурфа в течение недели. Я рекомендую использовать разные цветы разного размера, чтобы добавить глубины и текстуры. Стоит потратить немного лишних денег на больше цветов ».

Вот видео, на котором установлена ​​ванна Ладьи.

9. Уловка с лобовым стеклом

Мальтийский фотограф Кайл Шембри разработал этот трюк для создания портрета с наложением тени прямо в камере.Просто попросите вашу модель сесть за лобовое стекло вашего автомобиля и отбрасывать тени на стекло. Вы можете использовать руки или флаг нестандартной формы.

Фото Кайла Шембри. Подпишитесь на @visuals_of_kyle в Instagram и @visuals_of_kyle в TikTok, чтобы узнать больше.

Просто не забудьте очистить лобовое стекло перед тем, как попробовать, как демонстрирует здесь Кайл!

10. Плавающий бокал для вина

Этот прием был разработан Алишой Коэн, стилистом и фотографом LISH creative, которая разработала его, работая над съемкой для бренда Fun Wine.«Придумывая креативные концепции для клиентов, я стараюсь максимально привязать индивидуальность их бренда», — говорит она нам. «Этот клиент не только буквально назван« Fine Wine », но и их этикетки невероятно резкие и яркие. Я подумал, что для их клубничного вкуса было бы здорово добавить этот балансирующий элемент, чтобы дополнить дизайн этикетки ».

Изображение создано LISH creative для Fun Wine. Подпишитесь на @lishcreative в Instagram и @lishcreative в TikTok, чтобы узнать больше.

Для создания эффекта она использовала акриловые блоки, керамогранит и липкую ленту.«Если вы хотите попробовать, это поможет, чтобы ваш деревянный блок соответствовал цвету вашего фона для лучшего камуфляжа, и чем мощнее липкая фиксация, тем лучше», — советует она. «Обязательно подождите, чтобы налить жидкость, пока стакан не будет надежно закреплен!»

Вот закулисное видео о том, как было выполнено это действие по уравновешиванию.

11. Стрельба из ледяных продуктов

Эта идея пришла к нам от фотографа и создателя контента из Сан-Франциско Хейли Айверс, которая разработала ее во время съемок для бренда средств по уходу за кожей Summer Fridays: просто наполните ведро льдом, поместите внутрь свой продукт, сбрызните его водой, и накройте линзу пластиком.

Фото Хейли Айверс. Подпишитесь на @haleyivers в Instagram и @haleyivers в TikTok, чтобы узнать больше.

«Снимайте при непрямом солнечном свете, а не при прямом», — предлагает Хейли. «Таким образом, вы можете получить более мечтательную фотографию с ровными оттенками во всем. Съемка под прямыми солнечными лучами не только отбрасывает слишком много теней и создает слишком большой контраст, но и быстрее растапливает лед.

«Также поэкспериментируйте с формами льда! Вы можете купить подносы для льда забавной формы, которые помогут воплотить вашу идею в жизнь. Например, лед в форме сердца подойдет для идеи ко Дню святого Валентина.При редактировании не забудьте повысить резкость фотографии, чтобы выделить капли воды. Я также добавил мягкую зернистость, чтобы добавить немного текстуры и сделать фотографию более редакционной ».

Посмотрите видео Хейли в TikTok, чтобы узнать, как это было сделано.

12. Самодельные сопли

«Эта лампа и бумага предназначены для замены сопля, обычного осветительного прибора для фотографии», — говорит нам фотограф и видеооператор Мечи Кальво из Буэнос-Айреса. «Идея возникла из моего желания создавать оригинальные снимки дома во время карантина с ограниченным оборудованием и материалами.В моей стране карантин длился почти девять месяцев, поэтому, как и всем фотографам того времени, мне пришлось проявить творческий подход ».

Фото Мечи Кальво. Подпишитесь на @ mechi.fotografia в Instagram и @mechicalvo в TikTok, чтобы узнать больше.

Как вы можете видеть в этом видео, Mechi использовал прочную черную бумагу, скотч и обычную настольную лампу для создания результатов. Не забудьте выключить все остальные источники света и заблокировать окна для создания эффекта прожектора. Удлините трубку, чтобы уменьшить размер прожектора, или укоротите ее, чтобы получить более крупный прожектор.

---

Об авторе

Feature Shoot демонстрирует работы начинающих и признанных фотографов со всего мира, которые меняют среду с помощью интересных, передовых проектов с участием писателей со всего мира.

---

Как создать образ прожектора за пять простых шагов — журнал Digital SLR Photography

Помощь ассистента полезна для этой техники, поскольку она предполагает размещение софтбокса над объектом под углом к ​​нему.Попытаться сделать это самостоятельно сложно, а угол наклона означает, что подставка для освещения не подходит, хотя штанга — это вариант, если она у вас есть.

Для эффективного освещения вы должны разместить его на высоте, которая освещает объект, позволяя как можно большей части области вокруг него уйти в темноту. Попробуйте установить зум-головку на моей вспышке на 70 мм, чтобы свести к минимуму распространение света, прежде чем устанавливать 70-сантиметровый софтбокс, чтобы получить мягкий, но сфокусированный свет. Мой софтбокс для этого эффекта — Lastolite Ezybox, так как я обнаружил, что его жирный край дает очень привлекательное падение света, которое дает очень привлекательную виньетку.

При съемке вблизи стен или полированных поверхностей следует обращать внимание на горячие точки вспышки. Иногда вы можете отрегулировать свое положение или положение софтбокса, чтобы устранить его, или обрезать изображение, чтобы исключить его. Иногда вам нужно удалить его на этапе пост-обработки.

1 Настройка для этого проста, поскольку используется только один свет. Начните с наклона софтбокса над объектом.

2 Установите выдержку синхронизации вспышки и выберите желаемую диафрагму — я выбрал f / 11.Сделайте несколько пробных выстрелов. Отметьте, слишком ли яркое изображение (как в этом случае) или слишком темное, и отрегулируйте ручные настройки мощности вспышки. Также измените положение софтбокса, чтобы обеспечить привлекательное распространение света! Здесь вы можете увидеть, как это выглядит со слишком большим количеством вспышки (внизу слева), выходящей за пределы заднего фона и достаточным количеством вспышки, достаточным для фокусировки на лице объекта (внизу справа).

3 Разобравшись с экспозицией, сконцентрируйтесь на позах. Слегка повернув лицо нашей модели к свету, мы избавимся от непривлекательных теней.Пусть ваш объект попробует разные позы, чтобы увидеть, что сработает.

4 Держа софтбокс над объектом, попробуйте его под меньшим углом, так как это освещает одну сторону объекта и погружает сцену в темноту.

5 Использование единственного источника света таким образом близко к объекту изолирует его от фона, давая безупречный и профессиональный результат.

Особое спасибо Brett Harkness Photography за предоставленный опыт и изображения для этого урока.

Лампа для прожектора своими руками (Практическое руководство)

Узнайте, как сделать светильник для прожектора своими руками из переработанной банки с краской.

Уважаемый Марк:
Я с нетерпением жду вашей колонки каждую неделю. Меня всегда удивляло, как вы создаете такие классные проекты. Обращаюсь к вам, потому что у меня есть задача: я хочу сделать торшер для прожектора. Эта лампа впервые попалась мне в глаза на выставке дизайна, и я отчаянно хочу ее для своей гостиной. Лампа немного дороговата, поэтому я хотел посмотреть, не могли бы вы показать мне, как построить ее самостоятельно.
Кристен

Дорогая Кристен, лампы прожектора
— одни из самых великолепных светильников на рынке сегодня. Они имеют загадочный вид и сочетают в себе индустриальный стиль, мореходство и модернизм, что делает их поистине уникальными. Они представляют собой заявление; кто-то может сказать Gucci домашнего дизайна.

Я часто ловлю себя на том, что пускаю слюни над таким заявлением и задаюсь вопросом, можно ли воссоздать прожектор с ограниченным бюджетом. Некоторые говорят, что это невозможно, хотя я верю, что все возможно с небольшим количеством смазки для локтей.

В сегодняшнем проекте штатив и пустая банка краски будут превращены в потрясающий прожектор.

Для этого проекта «Сделай сам» прожекторной лампой требуются следующие расходные материалы.

— Металлический штатив
— Пустая банка для краски
— Термостойкая краска
— Чернила для вырезок из альбома
— Ручка с позолотой Krylon
— Комплект освещения лампы
— Сверло и сверло соответствующего размера
— 2 гайки и болта, соответствующие штативу
— Губка

Шаг 1:
Создание прожектора.
Снимите этикетку с банки с краской и промойте внутреннюю часть пустой банки. Обязательно тщательно удалите остатки краски. Вытрите баллончик тканью. После высыхания покрасьте внутреннюю часть банки термостойкой краской.

Шаг 2:
Переверните банку вверх дном и просверлите отверстие на дне. Это отверстие будет использоваться для фиксации розетки в банке.

Шаг 3:
Подключите розетку осветительного комплекта к нижней части банки. Обязательно внимательно следуйте инструкциям к набору.Осторожно: для тех, кто плохо разбирается в электрических компонентах, обратитесь за профессиональной помощью на этом этапе.

Шаг 4:
Просверлите два отверстия на одной стороне банки. Используйте гайки и болты, чтобы закрепить баллончик на креплении для штатива. Поместите крепление, которое теперь приклеено к банке, на штатив.

Шаг 5:
Последние штрихи.
Используя листовую ручку, покройте пластиковые стыки штатива красивым слоем золотой металлической краски.

Шаг 6:
В зависимости от желаемого вида используйте чернила для вырезок из альбома для вырезок, чтобы состарить металлический штатив.Нанесите вертикально на ножки штатива различные черные, бронзовые и коричневые чернила.

Шаг 7:
Чтобы визуально связать вместе верхний и нижний металлы приспособления, нарисуйте линию сусальным золотом на краю банки.

Шаг 8:
Вставьте лампочку малой мощности в патрон и включите лампу. Теперь у вас есть своя собственная лампа-прожектор!

Предупреждение. Соблюдайте осторожность при размещении ламп рядом с занавесками и горючими материалами, поскольку они могут стать причиной возгорания.

Ищете другие идеи для дома, щелкните здесь

8 советов по освещению искусства: как осветить произведения искусства в вашем доме

«Вы создаете одну яркую стену, на которой выставлены произведения искусства, и косвенно освещаете комнату», — говорит Рассел. отмечая, что эту технику предпочитают многие современные коллекционеры. «Это более простой способ светового искусства», — говорит он. Он также обеспечивает встроенную гибкость для добавления, удаления или перемещения рисунков в будущем; Поскольку стена равномерно освещена, вам не нужно ничего настраивать.

4. Светильники для картин

Подходит для: интимной демонстрации — и арендаторов
Светильники для картин устанавливаются на стене или в рамах отдельных произведений искусства. «Это приближает источник света к произведению искусства, как правило, с лампами очень низкой мощности», — говорит Рассел. «Это дает ощущение близости с произведением искусства и предлагает вам встать поближе и посмотреть».

Поскольку эти светильники являются декоративными элементами, они могут улучшить внешний вид комнаты, — говорит Мишаан.«Есть несколько очень привлекательных картинных фонарей». Однако он предупредил, что даже если вам не нужно вырезать отверстия в потолке, вам понадобятся розетки для светильников со шнуром или питание для моделей с жестким монтажом.

Для крупномасштабных произведений искусства, отмечает Рассел, такие компании, как Modulightor и Academy Light, могут изготавливать очень большие светильники для картин, способные освещать большие пространства.

Фото: Дуглас Фридман

Особенности кадрирования

5. Помните о поверхности

Если ваше произведение искусства обрамлено за стеклом, вам нужно отрегулировать угол освещения, чтобы уменьшить блики.Произведения искусства с текстурой, такие как масляные или акриловые картины, можно освещать, чтобы тени, создаваемые на поверхности, были минимизированы или подчеркнуты.

6. Выберите правильную рамку для вашего освещения

Если вы используете светильники для картинок, вы захотите выбрать прочную рамку, которая сможет поддерживать прибор. Если у вас потолочные или настенные источники света, вы можете использовать более тонкие рамы или отказаться от него.

Сохранение

7. Выберите правильный тип света

Всегда важно помнить, что свет может навредить искусству в долгосрочной перспективе.«Когда часть галогенных ламп направлена ​​на одну часть картины, она фактически постепенно сжигает материалы», — говорит Мишаан. «В детстве, если вы подносили увеличительное стекло к листу, вы начинали его подрумянивать и поджигать. Это тот же эффект «. По словам Рассела, это происходит по двум причинам: тепло и ультрафиолетовый (УФ) свет. Чтобы свести к минимуму ущерб, вы можете держать галогенные лампы на безопасном расстоянии от произведений искусства и оборудовать светильники УФ-фильтрами. Или вы можете использовать светодиодные лампы, которые не излучают ультрафиолетовое излучение и мало тепла.«В искусстве очень важно долголетие», — говорит Мишаан. «Инвестируйте в правильное освещение прямо сейчас, чтобы оно не обошлось вам в конечном итоге».

8. Избегайте естественного света

Если поместить произведение искусства под прямыми солнечными лучами, оно подвергнется воздействию ультрафиолетового и инфракрасного света, что приведет к его выцветанию. Убедитесь, что предметы расположены вдали от ярких источников естественного света, чтобы не повредить их.

Идеи прожекторов для 10 спален для окружающего и рабочего освещения

Точечные светильники — ключевой элемент в общей схеме освещения вашей спальни.Их можно использовать, чтобы выделить определенные области вашей комнаты или осветить стену светом для создания более непрямого окружающего эффекта. Еще одно отличное применение точечных светильников в спальне — это освещение у прикроватной тумбочки. От настенных бра до встраиваемых светильников для отслеживания освещения — любой тип точечных светильников, который вы выберете для установки, обязательно добавит стиля, функциональности и идеального многослойного освещения в вашу спальню.

Закон о балансе

Низкопрофильные светильники для скрытого монтажа — идеальный способ добавить сбалансированное окружающее освещение в вашу спальню.Установленные в виде сетки, эти светильники добавят стиль и функциональность вашему пространству. Выбирайте светильники с чистыми линиями и нейтральной отделкой, чтобы дополнить любой декор.

Бесподобное освещение

Precision Multiples 4-дюймовая отделка 1X3 от WAC Lighting

Создайте потрясающую встраиваемую схему освещения в своей спальне, установив параллельные светильники с несколькими прожекторами. Благодаря такой гибкости в направлении света вы можете расположить светильники так, чтобы освещать даже самые темные уголки вашей комнаты, обеспечивая красивый, равномерный свет во всем.

Двойная работа

Настенный светодиодный светильник Enna Square от Astro Lighting

Точечный светильник — отличная альтернатива более традиционным прикроватным лампам или бра из-за их функциональной гибкости. Если вам нужен рассеянный свет, просто направьте прибор вертикально для освещения вверх или вниз. Или вы можете направить свет на кровать, чтобы создать удобное место для чтения.

Низкопрофильный

Светодиодный настенный светильник с предохранителем от Astro Lighting

Еще одно прекрасное место для установки точечных светильников в спальне — изголовье кровати для направленного рабочего освещения.Выберите светильники, которые дополнят общий дизайн вашей комнаты, а также добавят стиля и контраста вашему изголовью.

В центре внимания

Настенный светильник Tata от Contardi Lighting

Для спальни в минималистском или индустриальном стиле вы не ошибетесь, выбрав точечный светильник с деревянными и металлическими акцентами. Этот тип настенного бра, используемый для прикроватного рабочего освещения, добавит стильной функциональности вашей комнате и станет ключевым элементом в многослойной схеме освещения.

Современная функциональность

Настенный светильник Gravy от Koncept

Настенный бра с полностью современным дизайном — идеальный способ добавить контраста к более традиционной обстановке. Поищите ту, у которой есть регулируемая насадка для рабочего освещения, и подумайте о том, чтобы установить ее у кровати или даже прямо на изголовье кровати для обеспечения общей функциональности.

Прямой эффект

Светодиодный подвесной светильник Aim от FLOS — Image Via @archidesignbuild

Настенные точечные светильники — не единственный вариант направленного освещения в вашей спальне.Подвесные светильники с регулируемыми лампами хорошо подойдут, если их подвесить по обе стороны от кровати для прямого освещения. В сочетании с простым потолочным светильником для естественного освещения сбалансированное освещение спальни никогда не было более функциональным и красивым.

Освещение на стене

Современные потолочные вентиляторы — Image Via @starfansnyc

Ряд встраиваемых светильников, установленных над изголовьем кровати, является идеальным дополнением к потолочному и прикроватному освещению. Создайте теплую и расслабляющую атмосферу, направив утопленный свет к стене для эффекта мытья стен.

Отдых и расслабление

Потолочный вентилятор Spitfire От Fanimation Fans — Изображение через @ think.studio

Создайте теплую и расслабляющую атмосферу в вашей спальне с помощью точечных светильников, установленных на направляющих, которые освещают стены из деревянных досок. Сместите настенный светильник для мытья посуды с помощью встроенных светильников, установленных по всему пространству, чтобы обеспечить идеальное количество окружающего света.

Все, что угодно, только не скучно

Настенный светильник Arti от Hinkley Lighting

Рабочее освещение не должно быть скучным.Поищите стильный бра с лампой с регулируемыми рожками. Бра с матовой черной отделкой и классической формой настольной лампы — отличный выбор для современной спальни.

Если вы решите установить точечные светильники в большей степени из-за их функциональности или стиля, их гибкость делает их легким дополнением к любой спальне. При использовании в качестве дополнения к другим типам освещения они могут помочь вам добиться многослойного освещения и оптимального количества окружающего света, добавляя нотку стиля в освещение вашей спальни.Чтобы узнать больше об идеях Ylighting, см. Наши идеи освещения для спальни.

Чтобы узнать больше, следите за нашими любимыми идеями современного освещения спальни на Pinterest.

Лучшие портативные прожекторы для дополнительного освещения в дороге в 2021 году

Фото: amazon.com

Ручные прожекторы — это тип мощного фонаря, который станет отличным помощником в придорожном аварийном комплекте на случай поломки автомобиля. Их также можно использовать для более общих целей на рабочем месте или когда вы отправляетесь на природу для кемпинга, походов, рыбалки, скалолазания или катания на лодке.Эти прожекторы обычно имеют более яркий свет и более широкий луч, чем средний фонарик, освещая большую площадь.

Подумайте, как будет использоваться точечный светильник, прежде чем выбирать конкретный продукт. Если вы хотите взять его на лодку, лучше всего подойдет водонепроницаемый продукт, но если он предназначен для использования на рабочем месте, долговечность должна быть наивысшим приоритетом. Просмотрите эти лучшие варианты, чтобы найти лучший портативный прожектор.

Фото: amazon.com

1. ЛУЧШИЙ В ЦЕЛОМ: Streamlight 44910 Waypoint Прожектор 1000 люмен
2. RUNNER UP: STANLEY Светодиодный прожектор STANLEY
3. Лучший одноразовый аккумулятор: Energizer
4. Светодиодный прожектор Energizer АККУМУЛЯТОРНАЯ БАТАРЕЯ: Перезаряжаемый прожектор Avid Power
5. НАИЛУЧШИЙ С КРЮЧКОМ ДЛЯ РЕМНЯ: Светодиодный рабочий фонарь DEWALT 20V MAX
6. НАИЛУЧШИЙ С КОРПУСОМ: Перезаряжаемый прожектор GOODSMANN
7. Лучший светодиодный прожектор на подставке: Прожектор STANLEY FATMAX 2200
8. НАИЛУЧШИЕ ЦВЕТНЫЕ ЛИНЗЫ: BIGSUN Q953 Перезаряжаемый светодиодный прожектор емкостью 10000 мАч
9. НАИЛУЧШИЙ ДЛЯ ЛОДКИ: BLACK + DECKER Водонепроницаемый светодиодный прожектор 5 Вт Фонарик
10. НАИЛУЧШАЯ ЯРКОСТЬ: CSNDICE 35 Вт Светодиодные аккумуляторные портативные фонари

Выбор лучшего портативного прожектора 90 014

Прежде чем выбрать продукт, рассмотрите эти важные факторы, которые помогут принять наилучшее решение, включая размер и вес, срок службы, тип лампы, яркость, аккумуляторную или одноразовую батарею и тип элементов управления.Понимая особенности продукта, вам будет легче решить, какой из портативных прожекторов лучше всего подходит для ваших целей.

Размер и вес

Эти портативные устройства предназначены для ношения в руке или для упаковки в сумку или рюкзак. Благодаря этому намерению, большинство портативных прожекторов легкие и компактные. Средний ручной прожектор имеет вес от менее 1 фунта до примерно 4 фунтов, и они достаточно малы, чтобы держать их в одной руке.

Пользователи могут заметить некоторые различия в весе между изделиями, изготовленными с высокой степенью яркости, и изделиями, предназначенными для обеспечения водонепроницаемости. Прожекторы высокой яркости обычно весят больше из-за линз, отражателя, лампы и источника питания. Переносные прожекторы, предназначенные для плавания на лодках, меньше весят, несмотря на их больший размер. Широкий размер предназначен только для того, чтобы луч прожектора парил в воздухе, если он упал в воду.

Долговечность

Не тратьте время и деньги на хрупкое изделие, которое сломается при первом падении.Переносные прожекторы предназначены для использования на загруженных стройплощадках и в кемпингах, походах, катании на лодках, рыбалке и в чрезвычайных ситуациях, например, когда автомобиль выходит из строя на обочине дороги. Такой диапазон применения означает, что необходимо найти прочный продукт, который без сбоев сможет выдержать несколько ударов и ударов.

Также обратите внимание на то, является ли портативный прожектор водонепроницаемым. Эти продукты часто имеют рейтинг IP, который помогает определить водонепроницаемость.

• IPX0: Не защищен.
• IPX1: Устойчив к каплям воды.
• IPX2: Устойчив к вертикальным каплям воды.
• IPX3: Устойчив к легкому разбрызгиванию с одного направления.
• IPX4: Устойчив к легкому разбрызгиванию с любого направления.
• IPX5: Устойчив к легким струям воды с любого направления.
• IPX6: Устойчив к сильным струям воды с любого направления.
• IPX7: Водонепроницаемость и возможность погружения на глубину до 6 футов.
• IPX8: Водонепроницаемость и возможность погружения на глубину более 6 футов.

Тип лампы

Существует несколько типов ламп, обычно используемых в портативных прожекторах, включая светодиоды, лампы накаливания и лампы с благородными газами.

• Светодиоды — наиболее часто используемые источники света для портативных прожекторов по нескольким причинам. Эти типы источников света не выделяют избыточного тепла, поэтому не тратится впустую энергия, позволяя прожекторам работать в течение длительного периода времени.У светодиодов нет стеклянной нити, которую легко сломать, что делает эти прожекторы отличным выбором для кемпинга, походов или рыбалки.
• Лампы накаливания были основным продуктом для ручных прожекторов, но с годами эффективность и долговечность светодиодов в основном заменили эти лампы. Тем не менее, остаются некоторые пользователи, которые предпочитают желтый свет, излучаемый этими лампочками, или, может быть, этим людям нравится более низкая начальная стоимость устройства.
• Лампы из благородных газов — это, по сути, лампы накаливания, наполненные ксеноном, галогеном и криптоном, чтобы продлить срок службы нити накала и производить больше видимого света без дополнительной энергии, повышая энергоэффективность и светоотдачу.Эти лампы редко используются в портативных прожекторах, потому что они невероятно хрупкие; однако в среднем они ярче, чем лампы накаливания и светодиоды.

Яркость

Яркость ручного прожектора измеряется в люменах (лм). Один люмен равен свету, производимому одной зажженной свечой на расстоянии 1 фута. Конкретная яркость прожектора зависит от конкретного продукта с широким диапазоном опций от 500 люмен до более 6000.Прожекторы с более высоким уровнем яркости облегчают просмотр объектов поблизости, но они также увеличивают видимый диапазон прожектора, который можно назвать направлением луча.

Для использования в кемпинге, походах или рыбалке портативный прожектор должен иметь световой поток от 500 до 1000 люмен, а длина луча света должна составлять не менее 500 футов без каких-либо препятствий. Это гарантирует, что свет может освещать окружающую территорию, но его также можно использовать для подачи сигнала о помощи в случае возникновения чрезвычайной ситуации.

Линзы и отражатели

Линза ручного прожектора обычно изготавливается из прозрачного стекла или пластика, помогает защитить лампу и позволяет свету беспрепятственно проходить сквозь нее. Однако некоторые прожекторы могут поставляться с цветными линзами, которые изменяют внешний вид света для целей сигнализации, приложений ночного видения или просто для развлечения у костра. Обычные цвета линз включают желтый, красный, зеленый и синий.

В то время как лампочка отвечает за свет, излучаемый прожектором, именно рефлектор увеличивает общий световой поток, перенаправляя и фокусируя свет в мощный луч.Отражатели обычно имеют гладкую текстуру для узкого чистого луча света или текстуру апельсиновой корки, которая отражает свет в широкую область, создавая широкий луч, подходящий для кемпинга.

Тип батареи и время автономной работы

Одна из основных причин, по которой вам нужен портативный прожектор, — это быстрое получение света на открытом воздухе, где нет доступных источников электричества. Это означает, что портативные прожекторы полагаются на одноразовые батарейки или аккумуляторные батареи для питания источника света.

• Одноразовые батареи — хороший вариант для упаковки в аварийный комплект, потому что их можно хранить отдельно от любых электронных устройств, чтобы избежать истощения накопленной энергии. Обычно они служат дольше, чем аккумуляторные прожекторы; однако может быть неприятно идти пешком или ехать в магазин за батареями, когда у прожектора заканчивается заряд.
• Аккумуляторы являются наиболее распространенным вариантом портативного прожектора, потому что устройство можно просто подключить к розетке дома, генератору или зарядному устройству во время кемпинга, или оно может даже потреблять электроэнергию от розетки переменного тока в помещении. автомобиль или грузовик.Единственный недостаток этих портативных прожекторов заключается в том, что они обычно разряжаются быстрее, чем одноразовые батареи.

Органы управления и режимы освещения

Ручные прожекторы обычно имеют очень простые элементы управления, которые используются для переключения между несколькими распространенными режимами освещения. У прожектора будет либо циферблат, серия кнопок, либо триггер, который регулирует режим освещения, нажимая на триггер. Каждое нажатие на спусковой крючок переключает на следующий режим освещения, увеличивая или уменьшая производимый свет.Стандартные режимы освещения для ручного прожектора включают в себя режимы высокого, низкого и SOS.

• Высокий режим использует больше всего энергии для получения максимально яркого света для устройства. Из-за того, что для этого параметра требуется высокая энергия, он обычно имеет самое короткое время работы.
• Низкий режим лучше для энергосбережения, часто длится до пяти раз дольше. Однако свет, излучаемый прожектором, значительно слабее, а длина луча также короче.
• Режим SOS предназначен для подачи сигнала о помощи в случае возникновения чрезвычайной ситуации. Прожектор излучает такой же уровень света, как и в высоком режиме, но свет непостоянен. Этот образец стробоскопа мигает ярким белым светом, а также может включать красный или синий свет, в зависимости от конкретного продукта.

Наш лучший выбор

Этот список лучших продуктов был выбран на основе важных факторов, упомянутых выше, включая долговечность, тип лампы, яркость и общую стоимость, чтобы помочь вам найти лучший портативный прожектор для следующего кемпинга поездка с друзьями или семьей.

Фото: amazon.com

Этот универсальный портативный прожектор оснащен зарядным устройством переменного тока на 120 В и встроенной подставкой для громкой связи. Он весит всего 1,5 фунта и достаточно мал, чтобы его можно было положить в рюкзак или сумку для удобной переноски. Однако пользователи могут захотеть носить его с нейлоновой ручкой для переноски, которую можно отрегулировать по размеру их запястья, чтобы она не соскальзывала.

Ручной прожектор имеет три уровня яркости: высокую (1000 люмен), среднюю (550 люмен) и низкую (35 люмен).На высоких настройках луч может достигать 2200 футов и может работать до 3 часов, прежде чем потребуется подзарядка. Прожектор может выдержать погружение в воду на глубину до 6 футов, а плавучая внешность позволяет ему плавать на поверхности, поэтому его легко восстановить, если он упал с лодки или дока.

Фото: amazon.com

Прогоните тьму с этим недорогим портативным прожектором, время работы которого составляет 10 часов и который может сохранять заряд до 12 месяцев, что делает его хорошим вариантом для аварийного придорожного комплекта.Он поставляется с текстурированной пистолетной рукояткой для легкого управления и маневренности, а также включает в себя встроенную поворотную складную подставку для поддержки прожектора, когда пользователь не может пожалеть руку для света.

Этот портативный прожектор имеет четыре режима освещения, которые можно выбрать, нажав на спусковой крючок. При каждом нажатии режим освещения переключается с полного на высокий, на низкий, на ореол и выключение. Когда прожектор установлен на высокий уровень, он излучает до 900 люмен в луче, который распространяется на расстояние до 800 футов.Этот портативный прожектор не является водонепроницаемым, поэтому его нельзя использовать для рыбалки или катания на лодке.

Фото: amazon.com

Это более чем разочаровывает; Также опасно иметь аварийную аптечку, в которой есть ненадежные товары. Однако с этим портативным светодиодным прожектором Energizer свет можно хранить отдельно от нового набора из шести батареек AA, поэтому пользователи могут чувствовать себя в безопасности, зная, что, по крайней мере, прожектор будет работать, когда им это нужно, с электричеством или без него. Легкий прожектор имеет прочный прочный корпус и весит всего 1 фунт.

Прожектор имеет настройки высокой и низкой освещенности с максимальной яркостью 600 люмен и временем работы около 6 часов. При высоких настройках свет может распространяться на расстояние до 1400 футов с помощью сфокусированного луча света. Хотя этот портативный прожектор — не лучший выбор для катания на лодке, у него есть базовый уровень водонепроницаемости, поэтому он может противостоять брызгам и легким или умеренным дождям.

Фото: amazon.com

Перезаряжаемые портативные прожекторы — наиболее распространенный вариант, потому что многие люди предпочитают возможность подключить прожектор для зарядки аккумулятора, вместо того, чтобы идти в магазин за новыми одноразовыми батареями.Этот портативный прожектор поставляется с USB-кабелем и адаптером для розетки, поэтому его можно подключить к стандартной розетке для зарядки. Полная зарядка занимает около 4 часов и может длиться до 10 часов, прежде чем потребуется подзарядка.

Прожектор весит менее 1 фунта, а его водонепроницаемая внешняя поверхность позволяет без повреждений погружать его в воду на глубину до 6 футов. Используйте его в режиме высокой (900 люмен), средней (400 люмен) или в режиме SOS (900 люмен), который в экстренных ситуациях включает и выключает свет, чтобы привлечь внимание окружающих.Этот луч может простираться примерно на 1500 футов, так что это отличный способ подать сигнал о помощи, находясь на лодке.

Фото: amazon.com

Ручные прожекторы для рабочих площадок, такие как эта опция DEWALT, имеют высокий уровень прочности, поэтому они могут выдерживать любые удары и удары, которые могут быть обычным явлением на загруженной рабочей площадке. Ручной прожектор имеет встроенную подставку для использования без помощи рук и крючок для ремня, чтобы пользователь мог повесить прожектор на своем ремне, когда он не используется. Это также позволяет легко захватить свет в спешке, даже когда пользователь поднимается по лестнице или ползет через пространство для обхода.

Этот свет имеет две разные настройки. Первый — это простой белый свет, который имеет максимальную мощность около 900 люмен и может быть виден на расстоянии до 1525 футов. Второй — красный свет, который предназначен для работы в темноте и дополняет приборы ночного видения. Чтобы получить лучший угол для правильного освещения рабочей площадки, головка прожектора может поворачиваться на 90 градусов.

Фото: amazon.com

Многие портативные прожекторы оснащены функциями безопасности, которые помогают защитить свет от воды, грязи и ударов.Хотя этот перезаряжаемый прожектор от GOODSMANN может претендовать на то же самое, он также поставляется с отдельным футляром для переноски в качестве дополнительного уровня защиты, когда прожектор не используется. Корпус легкий и прочный, он не пропускает воду, пыль и электростатическую энергию, которая может разрядить внутреннюю батарею.

Когда ручной прожектор находится вне сумки для переноски, пользователи могут рассчитывать на то, что он излучает до 4500 люмен света при максимальном из трех режимов освещения, включая высокий, низкий и режим SOS.Луч может быть замечен на расстоянии более 1500 футов, и если прожектор упадет в озеро или реку, он вернется наверх без повреждений. Этот портативный прожектор весит 2,8 фунта и может проработать до 3 часов без подзарядки.

Фото: amazon.com

Этот портативный прожектор STANLEY весит 2 фунта и имеет текстурированную эргономичную ручку, которая позволяет легко держать его и маневрировать. Однако, когда пользователям нужны обе руки для выполнения какой-либо задачи, например, забивания колышков для палаток или разжигания огня, они могут использовать встроенную складную подставку.Это простое устройство складывается из верхней части прожектора, образуя основу, чтобы устойчиво удерживать свет во время работы пользователя.

Переносной прожектор имеет режим слабого и сильного освещения. В высоком режиме он производит до 2200 люменов, и его можно увидеть с расстояния более 1300 футов, хотя пользователи должны учитывать, что при таком уровне интенсивности света батареи хватает всего на 1 час. Поставьте свет на низкую настройку до 7 часов света и зарядите прожектор с помощью стандартного сетевого адаптера, USB-устройства или от розетки переменного тока в автомобиле или грузовике.

Фото: amazon.com

Выберите цвет света для освещения кемпинга с помощью этого ручного прожектора с тремя цветными линзами, включая желтые, красные и зеленые. Используя один из этих линзовых фильтров, свет, создаваемый прожектором, проходит через фильтр и создает ярко окрашенный свет, который можно использовать для передачи сигналов на большие расстояния или просто для развлечения в кемпинге.

Этот портативный прожектор имеет три режима освещения, включая высокий, низкий и SOS, который мигает белым светом в виде стробоскопа, чтобы привлечь внимание в чрезвычайных ситуациях.Свет может достигать яркости до 6000 люмен на расстоянии 2600 футов, с длительным временем работы 32 часа в режиме низкой освещенности и в режиме SOS. При высоких настройках свет будет длиться до 10 часов, прежде чем потребуется подзарядка. Тем не менее, пользователи должны быть осторожны, чтобы держать этот прожектор подальше от воды, потому что он рассчитан на то, чтобы выдерживать только легкие брызги или легкий или умеренный дождь.

Фото: amazon.com

Не попадитесь посреди озера без света. Это не только затрудняет управление лодкой в ​​ночное время, но и создает угрозу безопасности, поскольку водитель не может подать сигнал другим лодкам или высадиться на берег.Ручной прожектор BLACK & DECKER можно использовать для подачи сигналов с лодки, а также он может работать на глубине до 6 футов для плавания или подводного плавания. Прожектор имеет легкую конструкцию, которая весит всего 2 фунта и быстро всплывает на поверхность, если ее уронить в воду.

Этот портативный прожектор питается от шести батареек AA, обеспечивая до 10 часов работы при слабом освещении. При переключении в режим высокой освещенности прожектор излучает до 500 люмен и его можно увидеть на расстоянии до 650 футов.

Фото: amazon.com

Используйте этот ручной прожектор до 8 часов на высоких настройках и получите 6000 люмен света, который может распространяться на расстояние до 2600 футов, или сэкономьте аккумулятор и переключитесь на низкий уровень до 24 часов работы при яркости 1000 люмен. Даже на низких настройках прожектор можно увидеть на расстоянии более 1300 футов. Когда аккумулятор разрядится, просто подключите его к ближайшей розетке или к выходу переменного тока в автомобиле.

Прожектор должен плавать, если он упал в воду, но может быть уязвим для длительного повреждения водой, если крышка зарядного устройства не закрыта должным образом.Он весит всего 1 фунт и поставляется с плечевым ремнем для переноски без помощи рук. Хотя для полной зарядки требуется около 4 часов, после зарядки его можно использовать в качестве резервного источника питания для подзарядки телефонов, планшетов и других USB-устройств.

Часто задаваемые вопросы о портативных прожекторах

Держите ручной прожектор в машине, возьмите его с собой на работу или возьмите с собой перезаряжаемый прожектор для следующего похода, похода или рыбалки. Однако, если вы не уверены в том, сколько люмен будет у хорошего прожектора или какова на самом деле яркость 1000 люмен, продолжайте читать, чтобы получить ответы на эти вопросы и некоторые дополнительные вопросы о лучшем портативном прожекторном свете.

В. Сколько люмен у хорошего прожектора?

Для общего использования вне помещений вдали от окружающего света, например, для кемпинга или похода, ищите ручной прожектор с яркостью от 500 до 1500 люмен.
