Однофазные и трёхфазные счётчики электрической энергии — ТАЙПИТ-ИП

Электрическую энергию, расходуемую на объектах жилого сектора, в коммерческих и производственных зданиях, контролируют и регистрируют однофазные и трёхфазные счётчики.

  • Однофазные устройства подключаются к двухпроводной сети напряжением 220 вольт с фазным и нулевым проводами и переменным током, эти счётчики фиксируют расход электричества.

Рисунок 1 — Подключение однофазного электросчётчика

  • Трёхфазные устройства тоже предназначаются для учёта электроэнергии и контроля над её расходованием, но работают такие счётчики в сетях переменного тока с напряжением 380 вольт и четырьмя проводами, один из которых нулевой.

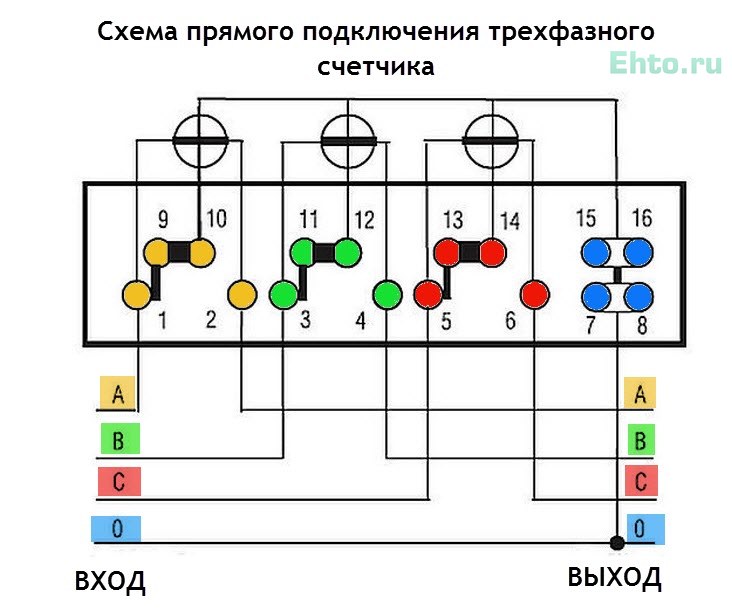

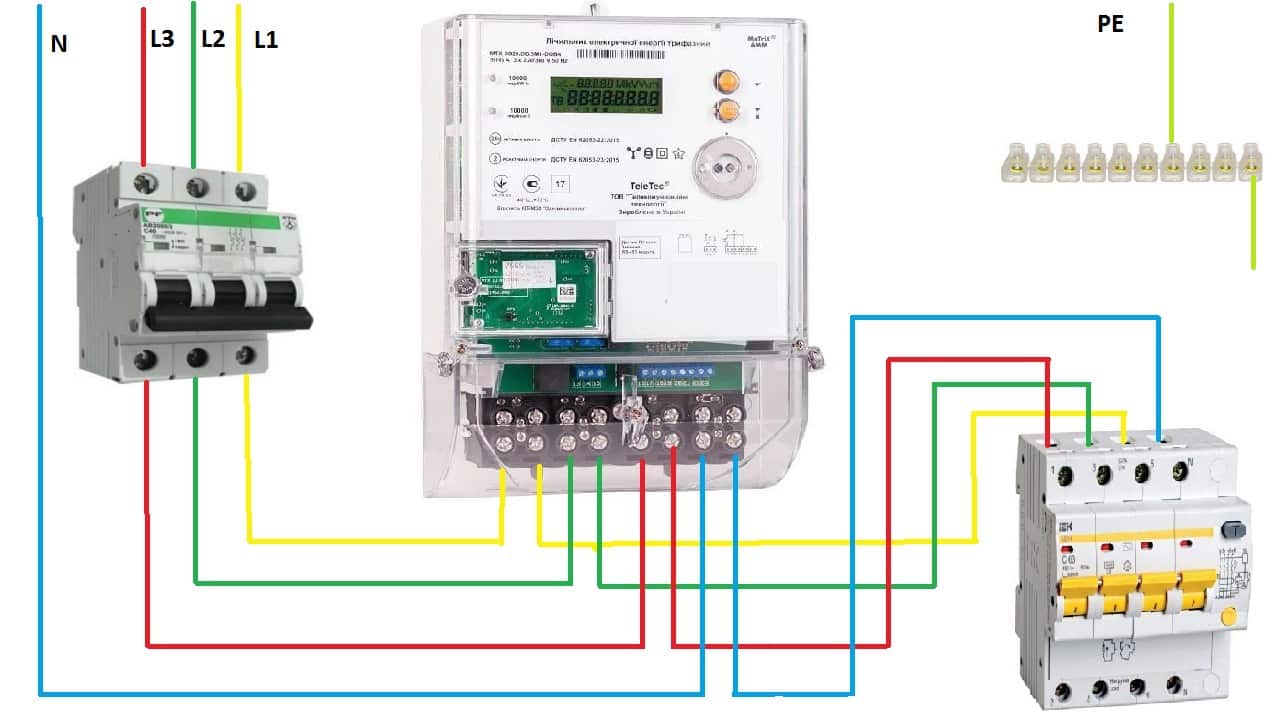

Рисунок 2 — Подключение трёхфазного электросчётчика

Использование счётчиков различных видов

Приборы учёта электроэнергии различаются не только конструктивно, но и сферами применения.

Однофазные устанавливаются:

  • в квартирах;
  • офисных зданиях;
  • общественных учреждениях;
  • небольших торговых предприятиях;
  • гаражных постройках;
  • частных и дачных домах.

Однофазные приборы проще по устройству, чем трёхфазные электросчётчики, и дают максимальное удобство при снятии показаний потребления электроэнергии. Трёхфазные счётчики отличаются большей точностью, они незаменимы:

  • на промышленных предприятиях;
  • в автосервисах;
  • супер- и гипермаркетах и т. п.

Также их монтируют в квартире или доме, если к жилой недвижимости подведена трёхфазная сеть.

Какой счётчик выбрать?

Тип электросети

Перед тем как приобрести прибор, нужно выяснить особенности сети. Для трёхфазной сети требуется трёхфазный счётчик, а для однофазной — однофазный. Для дома с сетью 220 вольт можно взять более мощный прибор на три фазы — подсчёт расходования электроэнергии будет более точным. Для установки такого устройства важно лишь получить разрешение у энергосетей. При монтаже вместо трёх фаз подключается только одна либо распределяются разные группы приборов на все три, что помогает избежать перегрузок на сеть и перекосов фаз.

ВАЖНО! Главное правило безопасности — подключать прибор учёта электроэнергии должен специалист. Самостоятельные действия возможны лишь при надлежащей квалификации исполнителя, но после монтажных работ всё равно следует вызвать представителя компании, которая будет поставлять электроэнергию. Такой визит необходим для опломбировки прибора.

Рисунок 3 — Опломбированный электросчётчик

Механизм электросчётчика

Трёх- и однофазные счётчики бывают индукционными и электронными. Первые — это электромеханические устройства с характерным вращающимся диском в специальном окошке на передней части прибора. Они до сих пор используются в домах с низким электропотреблением, но постепенно выводятся из эксплуатации.

В электронных устройствах измерение потребляемой энергии производится преобразованием аналоговых входных сигналов тока и напряжения в цифровые импульсы. В отличие от однотарифных индукционных эти приборы могут:

  • работать в нескольких режимах;
  • управляться дистанционно.

Они обладают меньшей погрешностью и рассчитаны на значительные нагрузки.

Существуют еще гибридные счётчики с механической частью вычислительного устройства, но с цифровым дисплеем.

С учётом эксплуатации в условиях невысокой нагрузки практичнее устанавливать классические приборы. Большие плюсы однофазных и трёхфазных счётчиков индукционного типа — долговечность и надёжность. Если они и проигрывают электронным устройствам, то только в функциональности. Электромеханические приборы действуют в однотарифном режиме, удалённо их невозможно контролировать.

Количество схем учёта электроэнергии

С целью экономии рекомендуется установка счётчиков:

  • двухтарифных — работают по дневному и ночному режимам учёта;
  • многотарифных — контролируют расход энергии в нескольких режимах (с ночным, пиковым и полупиковым дневными периодами).

Если установлен двухтарифный однофазный или трёхфазный электрический счётчик с дневной (7:00–23:00) и ночной (23:00–7:00) режимами учёта, существенную экономию даст максимальное смещение основного расхода энергии на ночь и раннее утро.

Рисунок 4 — Трёхфазный многотарифный электросчётчик

Если ночью электротехника практически не используется, установка многотарифного прибора нерентабельна — владелец не получит выгоды. Но если потребитель готов перенести работу энергоёмких приборов на время действия льготного тарифа, приобретение такого счётчика оправдано.

Максимальный ток

Следует определить, какой мощности электроприборы будут использоваться в жилом помещении или на производственном объекте. Эти показания суммируются и делятся на значение напряжения. Если имеется проект электроснабжения, то на схеме (там, где обозначен символ вводного автомата) обычно указывается максимальный ток. На коммутационном аппарате в щите проставляется ампераж. Например, если вводной автомат рассчитан на 40 ампер, то электросчётчик необходимо устанавливать не ниже чем на 60.

Класс точности

По современным требованиям учёта электрической энергии класс точности контролирующего прибора не должен превышать 2,0 для жилой недвижимости. Если устройство предназначено для предприятия или магазина, то требования ужесточаются до значения 1,0. В старом жилом фонде еще пользуются однофазными электросчётчиками с классом точности 2,5, но по правилам они подлежат скорейшей замене. От величины этого параметра зависит и стоимость электросчётчика: чем меньше число, тем модель дороже. Выяснить класс точности можно по обозначению на панели прибора (цифры в окружности).

Межповерочный интервал

Он проставляется на пломбе счётчика. Пломбы поверки однофазных приборов учёта рассчитаны на 24 месяца (ориентир — две последние цифры поверочного года) и трёхфазных — не более 12 месяцев.


Как выбрать счетчик — АО «Энергомера»

29.03.16 Статьи

Если Вы являетесь владельцем квартиры, частного домовладения или дачи, то перед покупкой счетчика, Вам необходимо точно знать, какой электрический счетчик вам нужен.

В данной ситуации правильнее всего обратиться к специалистам энергосбытовой компании, которые определят параметры требуемого счетчика электроэнергии.

Если Вы решили самостоятельно выбрать счетчик электроэнергии, то Вам необходимо ответить на нескольковопросов:

  1. Однофазный или трехфазный счетчик.*
    Фазность счетчика определяется типом питающей сети. Узнать это можно посмотрев на табло прежнего счетчика. Если на табло указано только 220 V или 230 V, значит Вам нужен однофазный электросчетчик. Если указано 220/380 V или 230/400 V, значит трехфазный.
  2. Максимальный ток счетчика.*
    Рабочий ток счетчика электроэнергии определяется величиной нагрузки, энергопотребление которойон будет учитывать. Для определения нагрузки достаточно определить ток вводного автоматического выключателя, который установлен на вводе в домовладение. Если на нем указан ток до 40 А включительно, то Вам подойдет прибор с током до 60 А, если от 40 до 100 А, то необходим прибор с током до 100А.
  3. Однотарифный или многотарифный счетчик.
    В РФ потребители могут выбирать способ расчета за электрическую энергию: по одному или нескольким тарифам в различные временные зоны суток. Например, при двухтарифной схеме потребитель с 8.00 до 23.00 платит одну цену за каждый потребленный КВт*ч, а с 23.00 до 8.00 меньшую стоимость. Для уточнения тарифных расписаний и их стоимости Вам необходимо обратиться в энергосбытовуюкомпанию.
    Таким образом, если Вы платите по одному тарифу, то Вам нужен однотарифный счетчик, а если по двуми более тарифам, то многотарифный.
  4. Способ крепления счетчика.*
    Счетчики изготавливают с возможностью крепления либо на 3-х винтах – для обычных электрощитов (корпуса типа S или Ш), либо на DIN-рейке (корпуса типа R или Р).
    установка на DIN-рейку установка в щиток
  5. Дополнительные функции счетчика (только для многотарифных приборов).
    Дополнительными полезными функциями счетчика для потребителя могут являться:
    • измерение параметров сети – счетчик сможет выводить на дисплей ток, напряжение, частоту сети на текущий момент;
    • возможность снятия показаний при отсутствии напряжения сети – т.е. когда отключили подачу электроэнергии в доме, возможно визуально считать показания со счетчика;
    • подсветка индикаторного устройства – удобство снятия показаний в темных помещениях;
    • другие функции.

Если Вы ответили на все вопросы, то уже наверняка сможете выбрать себе прибор учета.

Обращаем Ваше внимание, что установку прибора учета должен выполнять специалист, имеющий допуск для выполнения работ под напряжением до 1000 В. Также не забывайте, что после установки электросчетчик должен быть поставлен на учет. Для этого приглашают представителя энергоснабжающей компании, который, убедившись, что все сделано правильно, опломбирует прибор, снимет начальные показания счетчика и даст разрешение на его использование. Только после этого расчеты за электрическую энергию будут осуществляться в соответствии с показаниями нового прибора учета.

* Если Вы впервые устанавливаете счетчик электроэнергии, либо затрудняетесь с определением его параметров, то Вам необходимо обратиться к специалистам энергоснабжающей организации.

Отличие трехфазного счетчика от однофазного

Last Updated on 17.11.2017 by Sia

Николай Кузнецов из Белгорода спрашивает:

По окончании строительства своего одноэтажного дома, возникла необходимость вести учет расхода электроэнергии, так как в здании установлен мощный водонагревательный котел. При выборе прибора учета появился такой вопрос, чем отличается однофазный счетчик от трехфазного?

Наш специалист отвечает:

Однофазный счетчик – это прибор, применяемый для учета электроэнергии и контроля над ее расходом. Устанавливается данный агрегат в двухпроводных сетях, при стандартном напряжении 220 V. Трехфазный же прибор производит учет электричества в трех и четырехпроводных сетях с переменным током частотой 50 Гц, напряжение в данном случае составляет 380 вольт. В этом и состоит главное отличие 3-фазного счетчика от однофазного.

Следует понимать, в каких помещениях устанавливается тот или иной агрегат. Прибор с одной фазой целесообразно размещать в жилых домах, офисных зданиях, магазинах, а также в гаражах или на дачах. Однофазные электросчетчики устроены незамысловато и достаточно просты в эксплуатации. Снимать с них показания не составляет труда. Электросчетчики с одной фазой имеют маркировку «СТ».

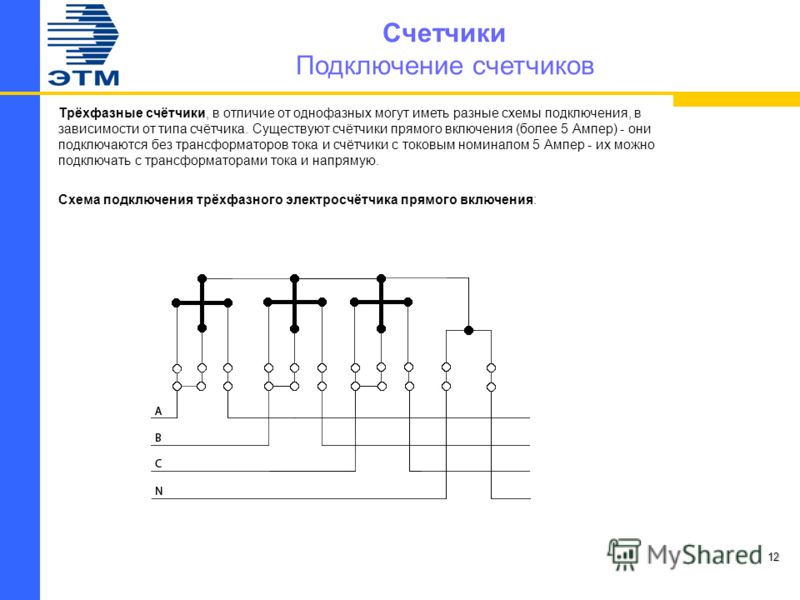

Схема подключения трехфазного счетчика

Более сложно устроены трехфазные датчики (маркировка «СТ»). Их применяют на предприятиях и промышленных объектах, требующих значительно большего количества электроэнергии. Данные приспособления обладают возможностью точно измерять электричество. Питание для них требуется соответственно трехфазное. Устанавливают, если в помещении отсутствует нулевой провод. Но если нулевой провод имеется, используют четырехпроводной счетчик.

Для трехфазной цепи подходит только соответствующий счетчик. Но если по каким-либо причинам, для жилого помещения был приобретен трехфазный счетчик, ничего страшного в этом нет. Ведь более мощные агрегаты вполне можно подключать к сети и с одной фазой.

Стоит учитывать, что ток, распределяемый для 3-фазного счетчика, обладает большей мощностью, чем у противоположного прибора. В жилых помещениях, площадью менее ста квадратных метров это попросту неоправданно, возрастают риски перенапряжения, а вследствие, короткого замыкания. Для установки трехфазного агрегата необходимо получить соответствующее разрешение и документы в энергосбытовой конторе. Это требует дополнительного времени и сил.

Но если в большом доме имеются водонагревательные котлы и другие мощные приборы, имеет смысл установить мощный счетчик, обеспечивающий подачу большего количества электроэнергии.

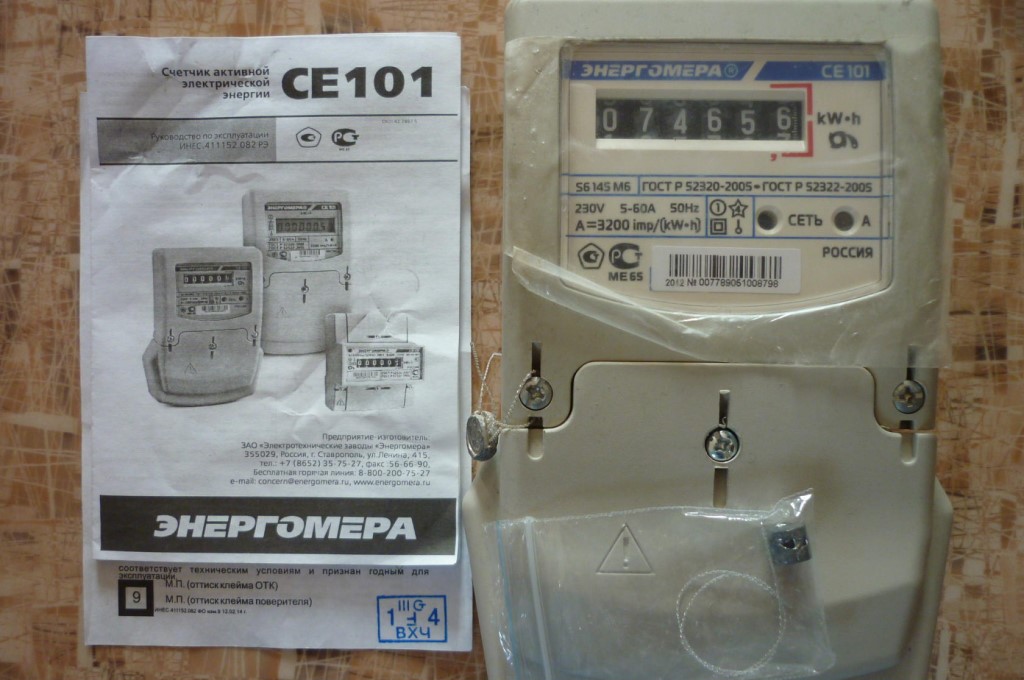

Видео: Обзор однофазного однотарифного электросчетчика

Какой счетчик электроэнергии лучше поставить в квартире

Процесс выбора бытового электросчетчика весьма сложный, ведь данная категория товаров не подлежит возврату.

Причина в том, что после установки данного рода приборов в их паспорте ставятся определенные отметки, после которых он закрепляется за определенным абонентом электросети. Хотя, в случае обнаружения заводского брака, возможна замена аппарата.

Критерии выбора

Если в продуктовый магазин можно прийти и купить то, что вам нужно решив на месте, то с такими приборами, как электросчетчики так не получится. Перед походом за покупкой необходимо узнать некоторые данные о вашей электросети и её параметры, согласно которым будет производиться выбор счетчика.

Ведь в случае несовпадения он не сможет функционировать должным образом, поэтому деньги на его покупку будут потрачены зря.

Для выбора счетчика электричества необходимо определиться с такими критериями и параметрами, как:

  • количество тарифов, которые прибор должен поддерживать;
  • количество фаз;
  • тип конструкции устройства;
  • класс прибора, согласно его силе тока.

Есть также и другие параметры, но именно эти четыре является самыми важными в процессе выбора, остальные же второстепенные. Если они не будут учтены – они никак не повлияют на невозможность установки счетчика, что не скажешь о пренебрежении основными.

В редких случаях, если устанавливать достаточно мощные счетчики без учета второстепенных параметров, может производится расчет потребления с небольшой погрешностью.

Тип конструкции

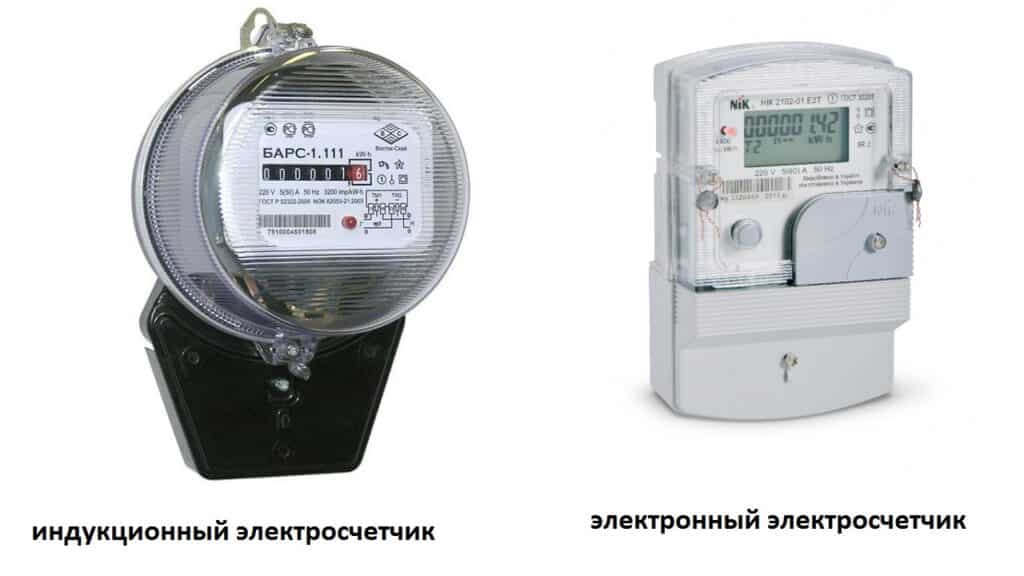

Выбор по данному параметру не особо богатый, так как по типу своей конструкции электросчетчики бывают всего двух видов:

    1. Механические (или их еще называют индукционными).Это старые проверенные счетчики, известные всем еще с советских времен. Они очень надежные, а их узнаваемой особенностью является крутящийся магнитный диск.Основное конкурентное преимущество таких приборов контроля – это их долговечность и небольшая цена, а недостаток – большая погрешность в расчетах потребления. Это означает, что такое устройство может выдать показатели большие, чем на самом деле было израсходовано электроэнергии.

      Но с такой же долей вероятности оно может выдать и меньшие показатели. Поэтому здесь не угадать с тем, будет ли он экономить или наоборот, разорять владельца. Но индукционные счетчики электроэнергии бывают исключительно однотарифными.

Стоит учесть: у индукционных счетчиков практически нет никакой защиты от воровства электроэнергии.

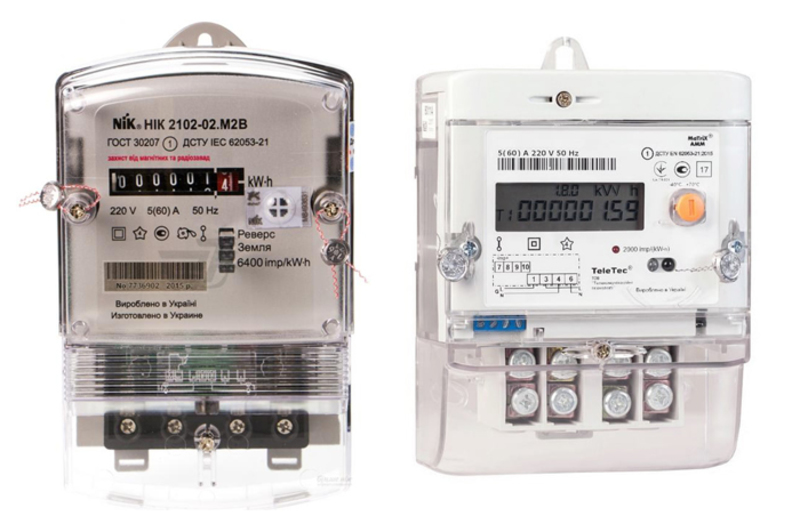

  1. Электронные.Прежде всего стоит сказать о преимуществах. К ним можно отнести возможность работы в двух и более тарифных режимах.Также они обладают наибольшей точностью в сфере приборов учета при не очень больших габаритах.

    Основной их недостаток – это маленький срок службы, который сочетаясь с их значительной стоимостью легко может стать причиной выбора другого варианта.

Совет специалиста: когда вы думаете, какой счетчик был бы лучшим вариантом для вашей квартиры, то стоит ориентироваться прежде всего на уровень потребления электричества.

Если оно практически не тратится – то нужды в большой точности и наличии многотарифности нет, и выбор склоняется на механический вариант.

А вот, когда в вашей квартире находится большое количество приборов, работающих от сети в круглосуточном режиме – то здесь будет целесообразно приобретать двухтарифные электронные счетчики. Да, вы потратите на его покупку больше денег, но она быстро окупится в платежках.

Интересным выбором станет электросчётчик с пультом. Подробнее о принципе его работы можно прочитать здесь: https://teplo.guru/elektrichestvo/schetchiki/kakoj-luchshe-postavit-v-kvartire.html

Количество фаз

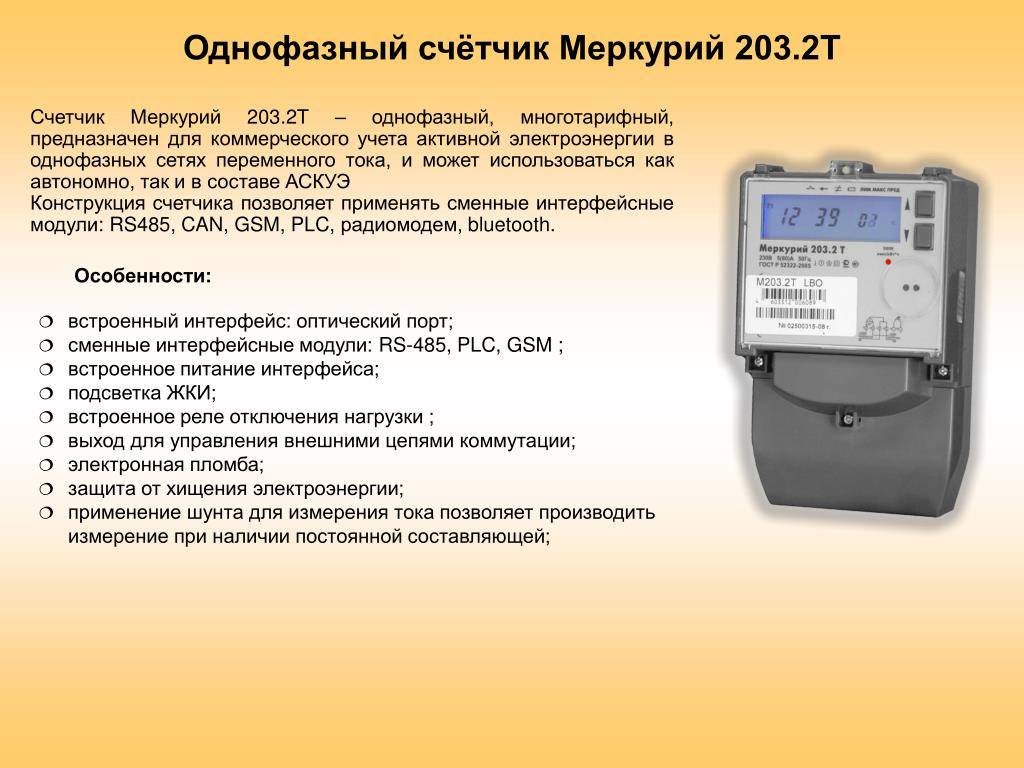

Однофазный электросчетчик

Всего может быть два варианта счетчиков:

  • однофазные, которые имеют всего одну фазу;
  • трёхфазные, работающие сразу на трех фазах.

Здесь выбор уже зависит от того, какого типа у вас проводка. Но есть некоторые особенности. Так, если однофазные приборы не могут работать на трехфазной проводке, то трёхфазные могут работать в обоих случаях.

Примите к сведению: какие у вас в квартире электролинии, однофазные или трехфазные – можно увидеть по количеству «входящих» проводов к счетчику. Если их 2 – то фаза одна, если 4 – то фазы три. Это же касается и частных домов.

На всех счетчиках есть специальные клеммы, необходимые для подключения к ним проводов для подсчета количества потребляемого электричества.

Так, например, у однофазного их 4: две для входа фазы и ноля, а также две для выхода. Именно поэтому провести подключение однофазного счетчика к линии, имеющей три фазы, будет физически невозможно.

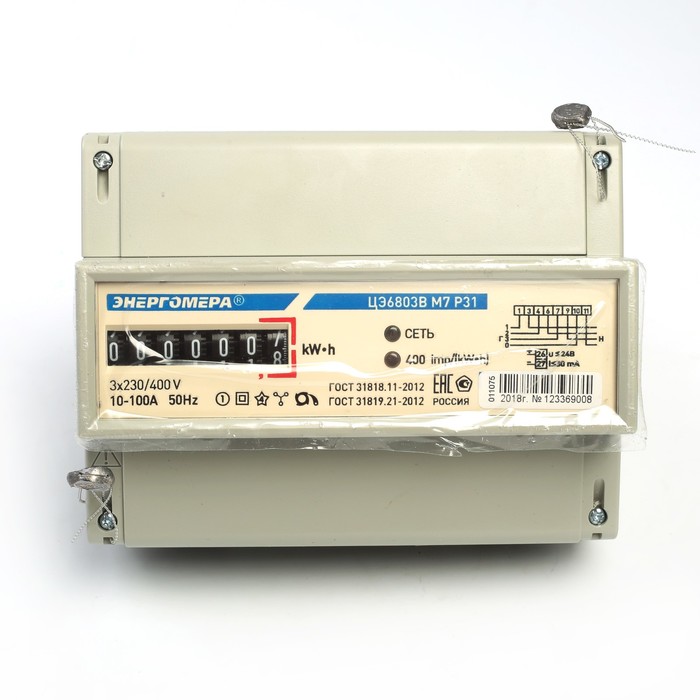

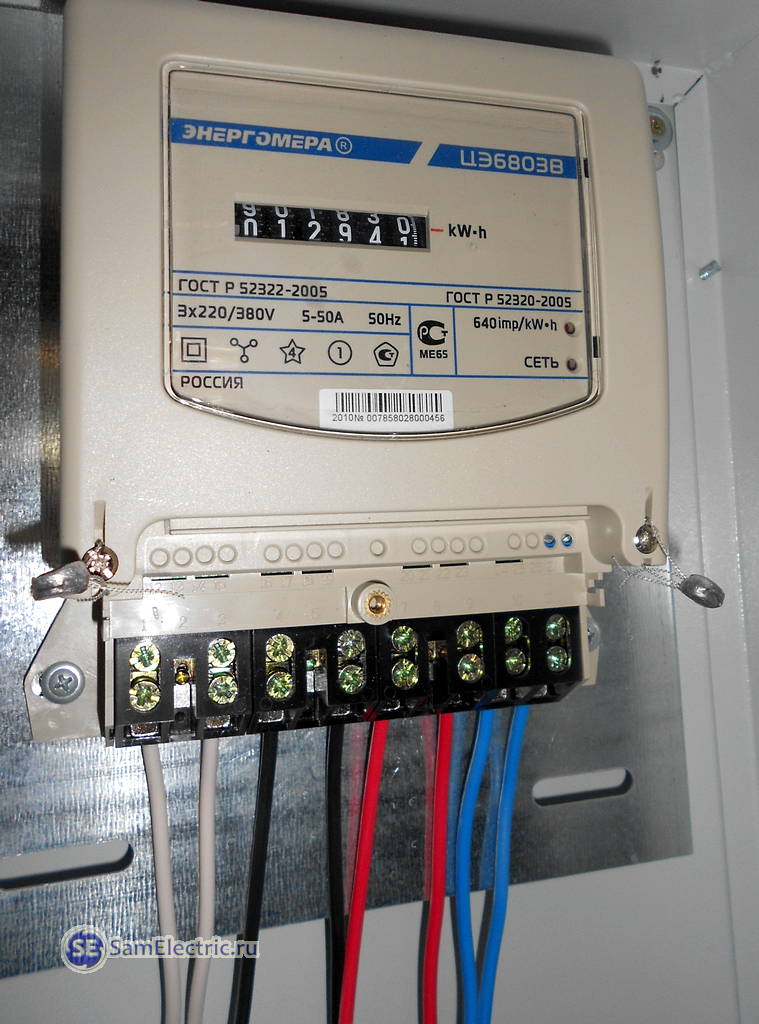

Трехфазный электросчетчик

Что касается трехфазного счетчика, то он имеет минимум 8 клемм (в некоторых моделях есть и дополнительные, необходимые для разных вариантов подключения).

Здесь все также, как и в однофазном, только в большем количестве 4 для входа и 4 для выхода.

Поэтому лучше купить трехфазное устройство, которое может быть использовано на линии с одной фазой, нежели однофазное, ведь сдать назад его уже не получится.

Класс прибора

Приборы, предназначенные для работы в однофазных сетях, могут работать в цепи, где сила тока варьируется от 5 до 80 Ампер.

Что касается трехфазных вариантов, то их порог от 50 до 100 Ампер.

Приведенные данные указаны усреднено для большинства моделей, но есть отдельные варианты, которые могут работать и в более низких диапазонах, но при этом, чем ниже он будет – тем дешевле будет прибор.

Чтобы определить, какой вариант выбирать – стоит ориентироваться на толщину кабеля проводки. Ниже приведена таблица, где указаны данные о максимальных значениях силы тока для медных и алюминиевых проводников.

В бытовом счетчике не должно быть значений силы тока больше, чем указано здесь

Количество тарифов

По данному критерию счетчики делятся на три вида:
  • самые распространённые сейчас – однотарифные;
  • набирающие популярность в некоторых регионах – двухтарифные;
  • и самые мало распространённые – многотарифные.

Производить оплату наиболее просто по однотарифному счетчику. Чтобы высчитать нужную сумму на оплату за определенный месяц необходимо все количество потраченной электроэнергии умножить на цену одного кВ\час в конкретном регионе.

Примите во внимание: к сожалению нет единой формулы для определения цены электричества для различных тарифов, за счет того, что в каждом регионе расчет этих значений ведется по своему.

Многотарифные счетчики электроэнергии имеют деление суток обычно на три периода: ночь с 23 до 7 утра, полупик с 9 до 17 + с 20 до 23 и пик с 7 до 9 + с 17 до 20 часов.

Возможность экономить после установки счетчиков с несколькими тарифами не всегда будет явной.

Подробнее о дневных и ночных тарифах можно прочитать здесь: https://teplo.guru/elektrichestvo/nochnoj-tarif-vremya-dejstviya.html

Причина в том, что в таких случаях все будет зависеть сразу от нескольких факторов:

  1. Какая будет разница между ценами на тарифы. Чем меньше стоимость будет у ночного тарифа – тем он будет более выгоден и экономичен.
  2. Количество потребляемой электроэнергии в разное время суток. В зависимости от того, какой процент расхода электричества по ночному тарифу, как более дешевому – будет напрямую зависеть сама экономия.

Покупка многотарифных счетчиков не будет целесообразной, если вы не готовы перенести использование мощных электроприборов на ночной период времени.

Причина в том, что в отличие от однотарифной системы, оплата в двух- и многотарифных вариантах потребления электричества в дневное и пиковое время гораздо дороже, чем ночью.

Перечень категорий граждан и размер льгот представлены здесь: https://teplo.guru/elektrichestvo/lgotyi-po-oplate.html

Смотрите видео, в котором специалист разъясняет, какой счетчик электроэнергии лучше поставить в квартире:

Оцените статью: Поделитесь с друзьями!

какие тарифы бывают и как экономить на оплате электроэнергии

Я инженер-математик и не люблю верить на слово, поэтому решила проверить, насколько выгодны многотарифные счетчики.

Анастасия Артюх

разобралась в многотарифных счетчиках

Профиль автора

У мамы истекал срок поверки счетчика на электричество. Она спросила у меня совета, какой ей установить, а я решила сначала проверить все суммы. Расскажу, как вела расчеты и что в итоге посоветовала маме.

Какие бывают счетчики

Электрический счетчик — это прибор, который учитывает, сколько электроэнергии вы расходуете. Сколько сжег электричества — столько он и покажет на табло в киловатт-часах. Затем за эти киловатт-часы нужно будет заплатить энергоснабжающей организации по своему тарифу.

Тарифы бывают разные. Во-первых, они зависят от региона. Например, в Москве по однотарифному счетчику придется заплатить 4,87 Р за киловатт-час, а в Истринском районе Московской области — 3,89 Р. Во-вторых, сами счетчики могут иметь разные тарифы. Расскажу об этом подробнее. Тарифы устанавливаются обычно на год, в некоторых регионах с 1 июля, в некоторых — с 1 января.

В статье я буду использовать тарифы, которые действовали в марте 2020 года в Москве

Однотарифный счетчик все время работает только по одному тарифу. Его показания не зависят от времени суток. Киловатт-час электроэнергии будет стоить одинаково и днем, и ночью.

Самые дешевые однотарифные счетчики даже не имеют дисплея. Показания в таком случае отображаются по старинке — на вращающихся колесиках Их принцип работы не такой, как у многотарифных, поэтому они и дешевле

Двухтарифный счетчик — это счетчик, где тариф зависит от времени суток. Прибор показывает на экране расход киловатт-часов в двух разных временных интервалах, Т1 и Т2, а также общий расход.

Стандартные временные интервалы:

  • Т1 — с 7:00 до 23:00;
  • Т2 — с 23:00 до 7:00.
У двухтарифных счетчиков есть дисплей. А еще такой счетчик при желании можно подключить на один тариф, тогда он будет работать как однотарифный

Трехтарифный — такой же счетчик, как и двухтарифный, но временных интервалов у него три:

  • Т1 — с 7:00 до 10:00 и с 17:00 до 21:00;
  • Т2 — с 23:00 до 7:00;
  • Т3 — с 10:00 до 17:00 и с 21:00 до 23:00.

Двухтарифные и многотарифные счетчики имеют дисплеи, на которых показания по разным временным интервалам сменяют друг друга. Затем счетчик показывает общий расход.

Еще у счетчиков есть такие параметры, как номинальный и максимальный токи. Обычная благоустроенная квартира — это не производственное предприятие с большим энергопотреблением. Большинство современных электросчетчиков рассчитано на ток силой от 5 до 60 А.

Если нагрузка будет меньше 5 А — это номинальный ток, — то прибор будет выдавать погрешность и неизвестно, кто от этого выиграет. Если все потребители в квартире будут потреблять больше 60 А — это максимальный ток, — прибор может выйти из строя. Но для обычной квартиры это маловероятно, поэтому на эти параметры можно не обращать внимания.

Это самый дешевый трехтарифный счетчик из «Леруа Мерлена». Жаль только, что отзывы у него не очень хорошие. Люди пишут, что он по умолчанию запрограммирован на один тариф и его надо перепрограммировать на три

Тарифы

Стоимость электроэнергии для потребителя зависит от тарифов. Тарифы зависят от региона и времени суток.

Региональные тарифы раз в год утверждают органы исполнительной власти в сфере ценообразования. Эти органы называются по-разному: в Москве — Департамент экономической политики и развития города Москвы, в Санкт-Петербурге — Комитет по тарифам Санкт-Петербурга, в Екатеринбурге — Региональная энергетическая комиссия. На их сайтах можно посмотреть текущие тарифы:

Пик — время самой большой и дорогой нагрузки на электросеть, когда большинство людей находятся дома и используют электроприборы: кипятят чайник, сушат волосы феном, заряжают устройства и так далее. Обычно это время, когда люди собираются на работу или приходят с нее. Полупик — время, когда энергии потребляют тоже много, но не так, как в пиковые часы. В ночные часы энергопотребление падает, поскольку большинство отдыхает.

Энергоснабжающие компании устанавливают самые высокие тарифы в период пиковой нагрузки. Чтобы стимулировать людей использовать электроэнергию в другие часы и тем самым перераспределять потребление, они снижают тарифы на полупиковые часы и ночное время.

Немного инфографики с сайта Мосэнергосбыта: потребление электроэнергии возрастает в мае и январе, во время долгих каникул. Люди больше времени проводят дома, готовят еду, постоянно кипятят чайник Есть еще пик в сентябре: это время возвращения с дачи

Расскажу, что влияет на стоимость киловатт-часа:

  1. Населенный пункт. Для разных местностей могут устанавливаться разные тарифы внутри одной области. В сельских местностях тариф обычно ниже.
  2. Использование многотарифного счетчика. Если установлен многотарифный счетчик, стоимость киловатт-часа зависит от времени суток. Потребление в пиковое время стоит намного дороже, чем в ночное. Таким образом государство пытается сбалансировать нагрузку на сети.
  3. Газификация дома. Для домов, которые нельзя газифицировать, тариф на электроэнергию ниже. Это социальная поддержка от государства для тех, кто расходует электричество не только для освещения и работы техники, но и для приготовления еды, отопления и нагрева воды.

Приведу тарифы для Москвы, которые я использовала в своих расчетах. Если дом газифицирован, применяются тарифы для домов с газовыми плитами, даже если не пользуетесь газом. Дальше нужно смотреть на конкретный тариф в зависимости от типа установленного счетчика.

Для двухтарифного счетчика указаны два числа: стоимость киловатт-часа в разные временные интервалы, их обозначают Т1 и Т2. В трехтарифном счетчике добавляется еще третий интервал, Т3.

Тарифы для газифицированных домов в Москве с сайта Мосэнергосбыта Тарифы для негазифицированных домов в Москве

Кто и за чей счет должен менять счетчики

Срок эксплуатации счетчиков, который заявляет изготовитель, обычно составляет 30 лет. Но это не значит, что со счетчиками можно 30 лет ничего не делать. Периодически их нужно поверять, то есть проводить процедуру, которая подтвердит точность показаний. Поверка требуется обычно каждые 10 лет для трехфазных и каждые 16 лет для однофазных счетчиков. Но бывают счетчики с межповерочным интервалом 8 лет. Периодичность поверки указана в паспорте устройства.

Поверка стоит недешево: за однофазный однотарифный счетчик — от 2500 Р, за трехфазный однотарифный — от 3500 Р.

Когда покупаете новый счетчик, обращайте внимание на межповерочный интервал. Чем он больше, тем реже надо будет тратиться на поверку. Например, у этого счетчика межповерочный интервал — 16 лет

Если счетчик сломался, его сняли или закончился срок эксплуатации или поверки, это приравнивается к отсутствию счетчика. Для таких квартир устанавливают повышенные в полтора раза тарифы на электричество. Чтобы вновь платить по нормальным тарифам, жильцам нужно заменить счетчик или поверить его.

Счетчик меняют жильцы за свой счет. По закону собственник обязан сам содержать принадлежащее ему имущество. Счетчик тоже относится к этому имуществу, даже если установлен не в квартире, а на лестнице. Просто в этом случае проще обслуживать его и снимать показания.

У моей мамы подходил срок поверки старого счетчика. Ей позвонили из УК и напомнили об этом. Время поверки поджимало, и мама занялась заменой самостоятельно.

Проще сразу поставить многотарифный счетчик

Дмитрий Назаренко

главный специалист отдела учета энергоресурсов АО «КМА-энергосбыт»

Если потребитель электроэнергии — обычный человек, который днем работает, а ночью спит, выгоды от многотарифного электросчетчика не будет. Многие стараются сэкономить за счет стирки белья или мойки посуды после 23:00 — по низкому тарифу. Но лично я против такого. Во-первых, шум от стиральных и посудомоечных машин может мешать и вам, и соседям. Во-вторых, если в это время вы уже спите, то полноценно контролировать процесс не можете. Если вдруг случится протечка воды и вы затопите соседей, придется делать ремонт не только у себя, но и у них. И экономия 20—40 Р в месяц на электроэнергии будет просто ничтожной на фоне предстоящих затрат.

Чтобы упростить себе задачу, можно поступить гораздо проще: сразу поставить многотарифный счетчик. Разница в ценах небольшая. Например, между однофазным однотарифным и многотарифным разница примерно 600—700 Р, между трехфазным однотарифным и многотарифным — 1000—1500 Р.

Как правило, многотарифные счетчики электроэнергии продают сразу настроенными под часовой пояс, в котором проживает потребитель. В противном случае уточняйте у продавца, какое сейчас время на счетчике. Если это не ваш часовой пояс — придется дополнительно доплачивать, чтобы настроить реальное время. Что касается установки и подключения счетчика к электрической сети, то разницы никакой нет. Тот, кто заявляет, что установить многотарифный электросчетчик дороже, банально хочет раскрутить заказчика на дополнительные деньги.

У потребителя с многотарифным счетчиком есть выбор, по какому тарифу оплачивать электроэнергию. То есть если вас не устраивает тариф, дифференцированный по времени суток, вы всегда можете перейти на обычный тариф без дифференциации. Необходимо лишь написать соответствующее заявление в свою УК — или гарантирующему поставщику, если у вас прямой договор. Со следующего месяца вы уже сможете платить по-другому. Также всегда можно и вернуться, ограничений нет.

27 декабря 2018 года приняты поправки в ФЗ «Об электроэнергетике», и с 1 июля 2020 года в новых домах или при замене счетчиков будут устанавливать только интеллектуальные счетчики электроэнергии, которые позволяют в том числе вести многотарифный учет. Затраты по установке таких счетчиков перенесут на энергосбытовые компании, которые включат их в тариф на электроэнергию, поэтому в конечном счете заплатят за это обычные потребители. Так что выбор между установкой однотарифного и многотарифного счетчика скоро отпадет сам собой. Но в любом случае потребитель сам выбирает, как оплачивать электроэнергию: по простому тарифу или дифференцированному по времени суток. Менять это вы вправе хоть несколько раз в год.

Сколько стоит поставить многотарифный счетчик

Многотарифный счетчик — это технически более сложный прибор, чем однотарифный. Мастера говорят, что подключать его сложнее и дольше, поэтому его установка дороже. Счетчик оплачивается отдельно. Его стоимость в установку не входит.

Устанавливать счетчик самостоятельно нельзя. Это имеет право делать только человек с соответствующими допусками к работе с электроприборами. Если заказать установку частной фирме, потом все равно придется вызывать специалиста из энергоснабжающей организации, чтобы он его опломбировал. Услуга опломбировки счетчика бесплатна. Но надо понимать, что специалист не придет к вам на следующий день после заявки, в среднем ждать приходится 3—4 дня.

Мама не стала поверять старый счетчик, а купила новый. Оказалось, что так мы сэкономили деньги, поскольку старый счетчик занижал показания. Выяснилось это опытным путем: после замены счетчика показания выросли. Если бы мы стали поверять старый счетчик и вскрылось, что он занижал показания, его пришлось бы ремонтировать или заменять.

Чтобы установить счетчик, мама позвонила в Мосэнергосбыт. Ей предложили оставить заявку на замену счетчика в личном кабинете потребителя на сайте Мосэнергосбыта. Ей хотелось сделать все за один раз, поэтому она не стала обращаться в частную компанию, хотя это было бы дешевле.

Чтобы оставить заявку, нужно зарегистрироваться на сайте и заполнить форму на замену счетчика. После этого с вами связывается сотрудник Мосэнергосбыта и договаривается по времени Цены на монтаж и демонтаж от частников. За замену счетчика придется заплатить от 1550 Р Еще немного тарифов от частных фирм

Анализ электропотребления по трем абонентам

Меня смущало, что многотарифный счетчик в Мосэнергосбыте намного дороже однотарифного. И установка тоже дороже. Зная, что мама платит за электричество не так уж много, я решила проанализировать данные потребления нескольких человек и рассчитать, сколько экономит многотарифный счетчик по сравнению с обычным и как быстро это окупится.

Для этого я взяла данные по расходам электроэнергии трех абонентов, у которых установлены многотарифные счетчики. Так получилось, что у этих людей оказался разный образ жизни и, как следствие, разное электропотребление. Я все это свела в таблицу и рассчитала, сколько бы они заплатили, если бы у них был однотарифный счетчик. Чтобы ход моих мыслей был понятен, расскажу также об образе жизни каждого абонента из примера.

Я провела расчеты для трех абонентов за 2019 год и все свела в подробную таблицу. Для расчета срока окупаемости я взяла разницу в 3500 Р — это сумма, на которую многотарифный счетчик дороже однотарифного. Ее я разделила на ту экономию, что получилась от использования многотарифного счетчика

Абонент № 1 — это я. Я живу с мужем и двумя детьми в трехкомнатной квартире. У меня постоянно кто-то бывает дома, каждую ночь я включаю посудомоечную машину, днем запускаю стиральную. Стиральную машину я бы тоже включала ночью, но она установлена рядом со спальней и мешает мне спать. В квартире нет газа, зато есть индукционная плита. Еще я постоянно кипячу чайник, поскольку люблю горячий чай. Телевизор мы не смотрим, но пару часов в день работаем за компьютером.

Я очень люблю, когда много света. В комнате, где я нахожусь, люстры включены почти весь день, поэтому мы много тратим на освещение. Лампочки у нас разные: есть энергосберегающие, а есть обычные. Я не меняю старые галогенные лампочки, пока они не перегорят.

У меня двухтарифный счетчик, поэтому я знаю, сколько и по какому тарифу расходую. Я решила посчитать, сколько бы я потратила денег, если бы счетчик был однотарифный. Для этого я просуммировала показания за 2019 год и умножила их на тариф по однотарифному счетчику.

Двухтарифный счетчик:

2859 кВт⋅ч × Т1 (5,35 Р/кВт⋅ч) + 794 кВт⋅ч × Т2 (1,5 Р/кВт⋅ч) = 16 486,65‬ Р

Однотарифный счетчик:

(2859 кВт⋅ч + 794 кВт⋅ч) × Т1 (4,65 ‭Р/кВт⋅ч) = 16 986,45 Р

Получалось, что многотарифный счетчик экономит мне 499,8 Р в год. Дальше я учла стоимость самого многотарифного счетчика и его установку. Самый простой многотарифный счетчик дороже однотарифного на 3500 Р — он окупится за семь лет.

В 2017 году у меня родился второй ребенок и я стала больше стирать, готовить и, соответственно, тратить электроэнергии по дневному тарифу Т1. Я решила повторить расчет для большего периода и сняла показания по счетчикам за декабрь 2016 года. Выходило, что многотарифный счетчик экономит мне 717 Р в год. То есть я стала тратить больше электроэнергии по дорогому тарифу — и срок окупаемости вырос.

В таком виде можно посмотреть данные по переданным показаниям приборов учета электроэнергии на сайте Мосэнергосбыта. Это данные по абоненту № 1 — мне

Абонент № 2 живет один в двухкомнатной квартире. Он пару раз в неделю включает стиральную машину, посудомоечной пользуется редко. Три-четыре дня в неделю этот человек уходит с утра из дома и отсутствует по 10—12 часов. Остальные дни в основном сидит дома и смотрит телевизор. Завтраки и ужины готовит в пиковый тариф. Плита у него электрическая, но не индукционная. Счетчик трехтарифный. Считаем.

Трехтарифный счетчик:

510 кВт⋅ч × Т1 (5,58 Р/кВт⋅ч) + 370 кВт⋅ч × Т2 (1,5 Р/кВт⋅ч) + 730 кВт⋅ч × Т3 (4,65 Р/кВт⋅ч) = 6795,3‬ Р

Однотарифный счетчик:

(510 кВт⋅ч + 730 кВт⋅ч + 370 кВт⋅ч) × Т1 (4,65 ‭Р/кВт⋅ч) = 7486,5 Р

Получается, что трехтарифный счетчик помог бы ему сэкономить 691,2 Р в год. Срок окупаемости счетчика для этого абонента — 5 лет. Посчитала так:

3500 Р / 691,2 Р в год

Переданные показания приборов учета электроэнергии по абоненту № 2

Абонент № 3 живет один в двухкомнатной квартире и пять дней в неделю ходит на работу. Иногда пользуется стиральной машиной, посудомойки у него нет. Есть газовая плита и электрический чайник. Этот человек любит полуночничать — допоздна сидит за компьютером или смотрит телевизор. Считаем.

Трехтарифный счетчик:

404 кВт⋅ч × Т1 (6,57 Р/кВт⋅ч) + 361 кВт⋅ч × Т2 (2,13 Р/кВт⋅ч) + 567 кВт⋅ч × Т3 (5,47 Р/кВт⋅ч) = 6524,7‬ Р

Однотарифный счетчик:

(404 кВт⋅ч + 567 кВт⋅ч + 361 кВт⋅ч) × Т1 (5,47 ‭Р/кВт⋅ч) = 7286,04 Р

Получается, что трехтарифный счетчик помог бы сэкономить 761,34 Р в год. Срок окупаемости счетчика для этого абонента — 4,6 года:

3500 Р / 761,34 Р в год

Переданные показания приборов учета электроэнергии по абоненту № 3

За сколько лет окупится многотарифный счетчик при таком потреблении

Абонент № 1 — 7 лет Абонент № 2 — 5 лет Абонент № 3 — 4,6 года
Расход по Т1 за год 2859 кВт⋅ч 510 кВт⋅ч 404 кВт⋅ч
Тариф Т1 (это дневное время для двухтарифного счетчика или пиковое для трехтарифного) 5,35 Р/кВт⋅ч 5,58 Р/кВт⋅ч 6,57 Р/кВт⋅ч
Расход по Т2 за год 794 кВт⋅ч 730 кВт⋅ч 567 кВт⋅ч
Тариф Т2 (это ночное время) 1,5 Р/кВт⋅ч 1,5 Р/кВт⋅ч 2,13 Р/кВт⋅ч
Расход по Т3 за год 0 кВт⋅ч 370 кВт⋅ч 361 кВт⋅ч
Тариф Т3 (это полупик для трехтарифного счетчика) 0 Р/кВт⋅ч 4,65 Р/кВт⋅ч 5,47 Р/кВт⋅ч
Расход за год 3653 кВт⋅ч 1610 кВт⋅ч 1332 кВт⋅ч
Тариф однотарифного счетчика 4,65 Р/кВт⋅ч 4,65 Р/кВт⋅ч 5,47 Р/кВт⋅ч
Стоимость по многотарифному счетчику за 2019 год 16 486,65 Р 6795,3 Р 6524,7 Р
Стоимость по однотарифному счетчику за 2019 год 16 986,45 Р 7486,5 Р 7286,04 Р
На сколько больше пришлось бы заплатить за год по однотарифному счетчику 499,8 Р 691,2 Р 761,34 Р

Абонент № 1 — 7 лет

Расход по Т1 за год

2859 кВт⋅ч

Тариф Т1 (это дневное время для двухтарифного счетчика или пиковое для трехтарифного)

5,35 Р/кВт⋅ч

Расход по Т2 за год

794 кВт⋅ч

Тариф Т2 (это ночное время)

1,5 Р/кВт⋅ч

Расход по Т3 за год

0 кВт⋅ч

Тариф Т3 (это полупик для трехтарифного счетчика)

0 Р/кВт⋅ч

Расход за год

3653 кВт⋅ч

Тариф однотарифного счетчика

4,65 Р/кВт⋅ч

Стоимость по многотарифному счетчику за 2019 год

16 486,65 Р

Стоимость по однотарифному счетчику за 2019 год

16 986,45 Р

На сколько больше пришлось бы заплатить за год по однотарифному счетчику

499,8 Р

Абонент № 2 — 5 лет

Расход по Т1 за год

510 кВт⋅ч

Тариф Т1 (это дневное время для двухтарифного счетчика или пиковое для трехтарифного)

5,58 Р/кВт⋅ч

Расход по Т2 за год

730 кВт⋅ч

Тариф Т2 (это ночное время)

1,5 Р/кВт⋅ч

Расход по Т3 за год

370 кВт⋅ч

Тариф Т3 (это полупик для трехтарифного счетчика)

4,65 Р/кВт⋅ч

Расход за год

1610 кВт⋅ч

Тариф однотарифного счетчика

4,65 Р/кВт⋅ч

Стоимость по многотарифному счетчику за 2019 год

6795,3 Р

Стоимость по однотарифному счетчику за 2019 год

7486,5 Р

На сколько больше пришлось бы заплатить за год по однотарифному счетчику

691,2 Р

Абонент № 3 — 4,6 года

Расход по Т1 за год

404 кВт⋅ч

Тариф Т1 (это дневное время для двухтарифного счетчика или пиковое для трехтарифного)

6,57 Р/кВт⋅ч

Расход по Т2 за год

567 кВт⋅ч

Тариф Т2 (это ночное время)

2,13 Р/кВт⋅ч

Расход по Т3 за год

361 кВт⋅ч

Тариф Т3 (это полупик для трехтарифного счетчика)

5,47 Р/кВт⋅ч

Расход за год

1332 кВт⋅ч

Тариф однотарифного счетчика

5,47 Р/кВт⋅ч

Стоимость по многотарифному счетчику за 2019 год

6524,7 Р

Стоимость по однотарифному счетчику за 2019 год

7286,04 Р

На сколько больше пришлось бы заплатить за год по однотарифному счетчику

761,34 Р

Выяснилось, что за счет многотарифных счетчиков мои абоненты сэкономят от 500 до 760 Р за год. Срок окупаемости счетчика получился от 4,6 до 7 лет, что немало. В то же время это больше половины от межповерочного периода, но меньше половины от заявленного срока эксплуатации. Но не все приборы служат столько, сколько заявлено. Некоторые ломаются, так и не успев окупиться. У счетчиков, как и у всех приборов, есть гарантийный срок. Обычно это 36—42 месяца с момента производства.

Для третьего абонента я тоже посчитала экономию за более длительный срок — за 32 месяца, поскольку именно тогда ему установили многотарифный счетчик. Срок окупаемости счетчика остался прежним: 5 лет. Видимо, абонент № 3 очень стабилен в своих привычках. По абоненту № 2 не сохранилось старых показаний, чтобы посчитать расход за больший срок, а посмотреть их на сайте Мосэнергосбыта можно только за один год.

Что в итоге я посоветовала маме

После всех расчетов я посоветовала маме не брать трехтарифный счетчик, а рассмотреть двухтарифное или однотарифное подключение. Вот какие аргументы у меня были:

  1. Мама мало пользуется мощными электрическими приборами, основной расход будет приходиться на пиковое время нагрузки.
  2. Двухтарифный счетчик обходится примерно на 1500 Р дешевле, чем трехтарифный, поэтому он окупится быстрее.
  3. Пик по трехтарифному счетчику стоит дороже, чем по однотарифному или двухтарифному. Поскольку мама завтракает и ужинает, а значит, кипятит чайник, использует микроволновую печь, духовку и другие приборы в пиковое время, многотарифный счетчик ей невыгоден.

Мама решила поставить самый простой однотарифный счетчик. Все это обошлось в 3500 Р: 900 Р стоил самый примитивный счетчик, 2600 Р — установка со скидкой по социальной карте.

3500 Р

потратила моя мама на установку однотарифного счетчика

За счет чего можно сэкономить с многотарифным счетчиком

Но и с многотарифным счетчиком можно экономить. Расскажу о своих наблюдениях.

Классы энергопотребления. Стиральные и посудомоечные машины, а также холодильники бывают разных классов энергопотребления: A++, A+, A, B, C. Классы для всех приборов одинаковые по маркировке: A++ — это самый энергосберегающий класс, C — самый затратный. Сейчас производится в основном техника класса A+ и A, классы B и C еще придется поискать. У меня вся техника класса А, поэтому все дальнейшие расчеты буду приводить для него.

За счет покупки техники класса A+ или A++ можно сэкономить. Но речь идет о небольших суммах, поэтому нет смысла ради этой экономии покупать технику с лучшим классом энергопотребления. Например, разница в энергопотреблении между классом A, который у меня сейчас, и классом A+ — всего 11%. Если бы я купила стиральную машину класса A+, при моих объемах стирок сэкономила бы 14,3 Р в месяц, или ‭171,6‬ Р в год. Это совсем немного.

Самые энергозатратные приборы. Основные потребители электроэнергии — это бытовая техника. Обычно это электрический чайник, посудомоечная и стиральная машины. В среднем стиральная машина за цикл стирки потребляет столько же, сколько микроволновая печь, которая час работает на максимальной мощности. Холодильник потребляет столько же, сколько лампочка накаливания.

Вот небольшой список основных приборов, которые мы используем в быту. Возможно, он пригодится, чтобы понять, с каким из них вы тратите больше всего.

Сколько киловатт-часов потребляют бытовые приборы за час работы

Утюг 2,5 кВт⋅ч
Электрический чайник 2 кВт⋅ч
Посудомоечная машина 0,9 кВт⋅ч
Микроволновая печь 0,8 кВт⋅ч
Стиральная машина с загрузкой 3 кг 0,54 кВт⋅ч
Телевизор 75 дюймов 0,21 кВт⋅ч
Лампочка накаливания 0,04 кВт⋅ч
Холодильник класса А 0,04 кВт⋅ч
Холодильник класса А+ 0,03 кВт⋅ч

Утюг

2,5 кВт⋅ч

Электрический чайник

2 кВт⋅ч

Посудомоечная машина

0,9 кВт⋅ч

Микроволновая печь

0,8 кВт⋅ч

Стиральная машина с загрузкой 3 кг

0,54 кВт⋅ч

Телевизор 75 дюймов

0,21 кВт⋅ч

Лампочка накаливания

0,04 кВт⋅ч

Холодильник класса А

0,04 кВт⋅ч

Холодильник класса А+

0,03 кВт⋅ч

Расход электроэнергии можно посмотреть в карточках товаров интернет-магазинов. Расход для стиральных машин обычно указывают на 1 килограмм за 1 час работы. Для расчета расхода за цикл стирки надо умножить это число на вес и время работы

Ночной и дневной запуск. Приведу примерный расчет затрат на запуск посудомоечной машины днем и ночью.

Посудомоечная машина с классом энергопотребления А имеет заявленный расход около 0,9 кВт⋅ч в час. Средняя мойка занимает 2 часа 40 минут — примерно 2,67 часа, на сокращенную программу я не ставлю. Расход электроэнергии за мойку такой:

0,9 кВт⋅ч/ч × 2,67 ч = 2,4 кВт⋅ч

Расход электроэнергии за месяц:

2,4 кВт⋅ч × 30 раз = 72 кВт⋅ч

При двухтарифном счетчике за месяц работы посудомоечной машины днем придется заплатить:

72 кВт⋅ч × 5,35 Р/кВт⋅ч = 385 Р

Ночные мойки посуды обойдутся дешевле:

72 кВт⋅ч × 1,5 Р/кВт⋅ч = 108‬ Р

Получается, я экономлю 277 Р в месяц за счет того, что запускаю посудомоечную машину ночью. Это больше половины экономии от двухтарифного счетчика за месяц. Если бы я запускала посудомоечную машину днем, двухтарифный счетчик был бы мне совсем неинтересен. Стоимость двухтарифного счетчика — 1500 Р, если начать стирать по ночам, он окупится быстрее за счет изменения режима.

Стиральная машина с классом энергопотребления А имеет заявленный расход 0,18 кВт⋅ч/кг за час, за цикл я стираю 3—4 кг. Стирка длится 1 час 30 минут.

Расход электроэнергии за стирку при загрузке 3 кг:

0,18 кВт⋅ч/кг⋅ч × 3 кг × 1,5 ч = 0,81 кВт⋅ч

Стиральная машина у меня глубиной 45 см, поэтому в нее не всегда помещается даже комплект постельного белья. С двумя детьми я стираю вещи каждый день, поэтому расход электроэнергии за месяц получается следующим:

0,81 кВт⋅ч × 30 раз = 24,3 кВт⋅ч

При двухтарифном счетчике за месяц дневных стирок придется заплатить:

24,3 кВт⋅ч × 5,35 Р/кВт⋅ч = 130 Р

Ночные стирки обойдутся дешевле:

24,3 кВт⋅ч × 1,5 Р/кВт⋅ч = 36,45 Р

То есть ночная стирка сэкономит мне 94 Р в месяц.

Таким образом, запускать технику ночью выгодно, но экономия получается не колоссальная. В процентном соотношении от моего общего расхода — 20%.

Светодиодные лампочки. Если сравнивать обычную лампочку накаливания мощностью 40 Вт и энергосберегающую лампочку мощностью 5 Вт, получается, что первая потребляет в час на 0,035 кВт⋅ч больше.

По тарифу Т1 (5,35 Р/кВт⋅ч) для двухтарифного счетчика во время пиковой нагрузки, когда чаще всего и включают лампочки, этот перерасход обходится в 0,187 Р/ч:

0,035 кВт⋅ч/ч × 5,35 Р/кВт⋅ч = 0,187 Р/ч

Для однотарифного счетчика этот перерасход обходится в 0,17 Р/ч:

0,035 кВт⋅ч/ч × 4,87 Р/кВт⋅ч = 0,17 Р/ч

Если энергосберегающая лампочка стоит на 100 Р дороже, чем обычная, ее покупка окупается за следующий срок:

100 Р / 0,17 Р/ч = 588 часов для однотарифного счетчика

100 Р / 0,187 Р/ч = 535 часов для двухтарифного счетчика. И чуть быстрее для трехтарифного

Но поскольку энергосберегающие лампочки сейчас все больше и больше приближаются по цене к галогенным, они окупаются еще быстрее. Так что если покупать энергосберегающие лампочки — тоже можно экономить.

Как экономить на оплате электроэнергии

  1. C многотарифным счетчиком можно уменьшить счет за электроэнергию, но он подходит не всем. Если человек весь день дома, он платит по высокому тарифу. Это сводит всю экономию на нет.
  2. Любителям полуночничать стоит задуматься об установке двухтарифных счетчиков. Они стоят меньше трехтарифных, а ночной киловатт-час намного дешевле дневного.
  3. Устанавливать многотарифный счетчик дороже, чем однотарифный. Эта разница окупается не так быстро, как хочется.
  4. Если тратите много электроэнергии в пиковое время — выгоднее поставить однотарифный или двухтарифный счетчик. Именно это я и посоветовала маме. С трехтарифным относительно двухтарифного ей пришлось бы переплачивать по 1 Р за каждый киловатт-час во время пиковых нагрузок.

Что лучше для частного дома – однофазный или трехфазный ввод?

Если вы планируете подключить частный дом к электрическим сетям, то стает вопрос о том, какой ввод в дом выбрать. В данной статье рассмотрим, что лучше для частного дома – однофазный или трехфазный ввод. Если сравнивать нагрузку современных бытовых электроприборов с нагрузкой электроприборов двадцатилетней давности, то можно сделать вывод, что количество потребляемой электроэнергии сегодня выросло в несколько раз. Причем наблюдается тенденция постоянного увеличения потребляемой электрической энергии на душу населения. Это связано, прежде всего, с тем, что в каждом доме появилось огромное количество бытовых электроприборов, характеризующихся большой мощностью и соответственно большим количеством потребляемой электрической энергии. Если раньше лимит нагрузки электропроводки одной квартиры (дома) был 8-10 А, то сейчас такого лимита хватит для одного электрического чайника, нагрузка которого составляет 10 А. Чем отличает однофазный электрический ввод от трехфазного? Практически все бытовые электроприборы рассчитаны для работы в однофазной сети переменного тока. То есть для подключения бытового электроприбора необходимо одна фаза и нулевой проводник. Однофазный ввод – одна фаза и нулевой проводник, трехфазный ввод – соответственно три фазы и нулевой проводник. Исходя из этого, можно сделать вывод, что принципиальное отличие трехфазного ввода от однофазного ввода – это количество фаз.

Преимущества трехфазного ввода в частном доме

Преимущества трехфазного ввода в частном доме очевидны. Вы можете одну фазу использовать для питания электропроводки дома, вторую фазу для питания наиболее мощный бытовых приборов дома, например кухни, а третью для электроснабжения гаража и других вспомогательных помещений на территории частного дома. Кроме того, у вас есть еще одно преимущество – возможность подключения трехфазных потребителей электрической энергии, что особенно актуально для частного дома. Например, трехфазный сварочный аппарат, электрическая плита, обогреватель, водяной насос, а также другие устройства с асинхронными трехфазными двигателями (молотилки для зерна, компрессоры и т.п.). Основное преимущество использования трехфазных электроприборов – это отсутствие перекоса фаз в электрической сети, так как нагрузка данных электроприборов равномерно распределяется на три фазы электрической сети. Следует отметить, что при использовании трехфазного ввода стает вопрос о равномерном распределении нагрузки однофазных бытовых электроприборов частного дома. В противном случае, то есть при значительной несимметричности нагрузок, возможен перекос фаз, в частности перекос фазных напряжений. Следовательно, при проектировании трехфазной электропроводки частного дома необходимо произвести правильное распределение нагрузки бытовых однофазных электроприборов. Кроме вышеперечисленного следует выделить еще одну характерную особенность трехфазного ввода в частный дом – значительно больший размер учетно-распределительного электрического щитка по сравнению с однофазным щитком. В первую очередь это связано с тем, что трехфазный счетчик значительно больше однофазного. Что касается модульных защитных аппаратов, то для трехфазных автоматических выключателей, устройств защитного отключения необходимо значительно больше модульных мест в распределительном электрическом щите. Кроме того, схема электропроводки частного дома с трехфазным вводом характеризуется большим, по сравнению с однофазной проводкой, количеством линий и соответственно защитных аппаратов, для которых также необходимо предусмотреть место в квартирном щитке. Проблема большого размера трехфазного учетно-распределительного щитка частного дома решаема. Не обязательно устанавливать щиток внутри дома, его можно установить на улице. Если вы решили установить распределительный щиток на улице, то обратите особое внимание на степень защиты корпуса IP. Как правило, степень защиты корпуса щитка, предназначенного для монтажа вне помещений – IP31 или IP54. Для обеспечения удобства обслуживания электропроводки частного дома можно предусмотреть установку нескольких распределительных щитков. Например, на улице можно установить щиток типа ЩРУН-3/12, в котором будет расположен прибор учета электрической энергии, а также вводные аппараты защиты. В доме будет установлен небольшой пластиковый бокс Тусо 68112 СП 12, рассчитанный на 12 модульных мест, в котором будут расположены аппараты защиты линий электропроводки дома. В гараже или другом сооружении на территории частного дома может быть установлен еще одни аналогичный щиток. В общем, вы можете спроектировать схему электропроводки частного дома в соответствии со своими потребностями и удобством дальнейшего обслуживания. Что касается лимитов потребляемой мощности, то в данном случае существует заблуждение о том, что трехфазный ввод – это значительно больший лимит потребляемой мощности. В данном случае все зависит от установленных норм энергоснабжающей компании, которая осуществляет подключение частных домов к электрическим сетям. В соответствии с действующими техническими условиями подключения частных домов, может быть установлен одинаковый лимит потребления мощности, как для однофазного ввода, так и для трехфазного. Какой все-таки выбрать ввод  одно- или трехфазный? Если лимит потребления мощности одинаковый, как для однофазного, так и трехфазного ввода, то следует руководствоваться потребностью в использовании трехфазных бытовых электроприборов. Если в хозяйстве у вас нет трехфазных бытовых электроприборов, и в будущем вы не планируете их использовать, то проводить в дом трехфазный ввод не имеет смысла. Кроме вышесказанного, следует отметить, что подключение трехфазного ввода – это довольно кропотливый процесс, который несколько сложнее процедуры подключения однофазного ввода электрической сети. Это, в первую очередь обусловлено тем, что использование трехфазного ввода предусматривает большие требования к пожарной безопасности дома и других сооружений на его территории.

Однофазный или трехфазный счетчик для квартиры — советы электрика

Трёхфазные счётчики электроэнергии: выбор оптимальной схемы для 3 фаз

Зачастую проводка в бытовых помещениях выполнена по однофазной схеме электроснабжения и домашние приборы используют напряжение в 220 в.

Для повседневного применения этого вполне достаточно. Но иногда приходится применять приборы большой мощности: станки, сварочники и т. д. Они требуют питания 0,4 киловольта.

Для контроля расхода ресурсов нужен счётчик электроэнергии трёхфазный.

Фиксация затрат электричества ведётся при помощи специального прибора учёта — счётчика. Он работает с электрическим током переменного напряжения.

Обратите внимание

Основная разница между ними это измерение тока с одной или тремя фазами. Однофазные стоят обычно в домашних жилищах и офисах, гаражных строениях и дачах. Применяют их для напряжения 220 вольт с частотой 50 герц и наибольшей нагрузкой до 10 киловатт.

Для более мощного оборудования нужно трёхфазное напряжение в 380 вольт. Оно в основном применяется на производственных предприятиях. Там и монтируются 3-фазные счётчики. Их особенностью является возможность подключиться и к однофазной схеме электроснабжения. Это свойство нередко используют хозяева больших домовладений с мощным и многочисленным электрооборудованием.

Современные счётчики комплектуются индукционной или электронной схемой подсчёта данных. Первые применяют свойства индуктивности и имеют крутящийся диск. У электронных есть в наличии световое табло.

На сегодняшний день электросчётчики могут фиксировать показания в одной или нескольких тарифных зонах. Наибольшим спросом пользуются трехфазные счётчики с двухтарифной системой контроля.

Необходимость установки того или иного учётного модуля подбирается соответственно индивидуальным параметрам каждого объекта надзора.

Критерии подбора трехфазного счётчика

До приобретения подобного устройства надо учитывать некоторые факторы для оптимального выбора.

Если имеется уже установленный счётчик, то по его паспорту, расположенному на корпусе, нужно определить параметры применённого в доме напряжения.

Когда планируется установка прибора в холодных условиях, в его характеристиках должны присутствовать допустимые температурные отклонения. Как правило, массовые приборы не подходят для использования при отрицательных показаниях термометра.

Важно

Приобретая учётное устройство, необходимо удостоверится в присутствии пломбировочных отметок: одной для электронного прибора и как минимум двух на индуктивном. Первая свидетельствует о госповерке счётчика, вторая будет отметкой производителя.

Изготавливаются они из чёрной или красной мастики для пломб внутренней установки или свинцовыми либо пластиковыми — для наружной.

Пломбами фиксируются винтовые соединения для предотвращения несанкционированного доступа в целях изменения конструкции.

Важным параметром является срок поверки устройства. У моделей прошлого поколения он составлял не более восьми лет, современные требуют контроля раз в шестнадцать лет. Меньший срок поверки говорит о низком качестве прибора и от покупки лучше воздержаться.

При установке нового счётчика нужно уведомить учётный орган для своевременной опломбировки прибора фиксации показаний.

Преимущества трехфазного электропитания

Существует много оборудования, работающего в сети 380 В. Эксплуатация трехфазных счётчиков имеет некоторые особенности. Излишняя перегруженность однофазных магистралей приводит к просадкам напряжения и выходу из строя домашней техники. Распределение нагрузки по фазам поможет избежать этого.

Применяется кабель меньшего сечения, чем при напряжении в 220 вольт. Это соответствует положению закона Ома о большей проводимой силе тока при одинаковой нагрузке.

Принцип работы трёхфазных счётчиков

Подобные приборы состоят из таких основных деталей:

  • Токовых катушек с сердечником, подключённых параллельно сети.
  • Обмоток напряжения чуть большего диаметра.
  • Механического червячного устройства, транслирующего изменения на табло или цифровой указатель.
  • Диска из алюминия, вращающегося за счёт электромагнитных полей, образующихся при работе обмоток.
  • Магнита, контролирующего показания прибора.

Все составляющие счётчик комплектующие помещены в пластмассовый герметичный корпус для защиты от внешних воздействий. Выводы катушек выходят на клеммник прибора и запираются крышкой с пломбой.

Разновидности схем подключения

Главным образом трёхфазное устройство учёта выбирается в зависимости от варианта его подсоединения. Таких способов три:

  • Непосредственное подключение счётчика.
  • Модули учёта косвенного введения в схему.
  • Устройства с полукосвенным подсоединением.

Счётчик трёхфазный прямого подключения

Подобные аппараты проектируются под монтаж в электросетях силой тока не более 100 ампер.

Подобное условие лимитирует суммарную мощность электрооборудования, работающего с такими приборами учёта до 60 киловатт.

Контактные группы этих счётчиков не приспособлены для подсоединения кабелей с большим сечением жил. Схема их включения в работу несложная и изображена на крышке, закрывающей группу соединений в клеммнике.

Манипуляции по подключению выполняются в следующем порядке:

  1. С проводов тщательно снимают изоляцию примерно на пять миллиметров, удаляют окисленный слой растворителем и подключают к трёхполюсному автомату, расположенному согласно схеме до самого счётчика. Это необходимо для защиты прибора от замыканий на питающей линии.
  2. Следующая операция по подключению аппарата производится в клеммном отсеке прибора. На контакты с нечётной нумерацией подсоединяются три фазных провода от питающего автоматического выключателя. Нулевые контакты ввода и вывода соединяются с седьмой и восьмой клеммой соответственно.
  3. После учётного модуля устанавливается автомат, аналогичный вводному, подключение которого осуществляется соответственно к чётным клеммным контактам. К нему уже можно подключать соответствующие электроприборы.

Для подключения электролиний для приборов, использующих напряжение 220 вольт, устанавливаются автоматы на каждую фазу, а сами потребители разбиваются на группы пофазно.

Полукосвенное подсоединение приборов учёта

Трёхфазные счётчики такого способа включения требуют наличия в цепи трансформатора учёта. Подобное оборудование можно применять в высокомощной электросхеме. При фиксации потреблённой электроэнергии необходимо знать индекс трансформации используемого преобразователя.

Основными схемами для подсоединения полукосвенного прибора являются:

  • Способ подсоединения звездой.
  • Включение счётчика десятью проводами.
  • Применение испытательных клеммников.
  • Путём соединения токовых цепей с цепями напряжения.

Главным минусом таких приборов является сложность периодических испытаний в контролирующих организациях.

Косвенный способ подключения счётчиков

При значительных размерах потребления энергоресурсов через приборы учёта проходят повышенные токи. В таких случаях монтируется разделительный трансформатор тока. Для подключения такого преобразователя разрывается токовая обмотка.

У него есть два контура — первичный и вторичный. Первичка изготавливается из толстого проводника и проходит через середину трансформатора подобно сердечнику. К её концам присоединяются разорванные токовые проводники.

Питание на преобразователь подаётся с помощью вторичной обмотки, навитой из большого количества витков проводом маленького сечения, непосредственно со счётчика. Такой трансформатор подключается на каждую фазу.

Вся конструкция помещается в специальный шкаф.

Совет

Этот вариант требует от мастера неплохого знания электротехники и при сомнении в своих способностях необходимо обратиться в специализированную организацию.

Подсоединение схемы проходит в несколько этапов:

  • Первым делом подключаются трансформаторы на каждую фазу, закрепляются на заднюю стенку шкафа. Концы первичной обмотки подсоединяются к вводному автомату.
  • Вторые контакты первички с помощью отдельных проводников сечением не менее полтора квадрата соединяются с клеммами 2, 5, 8 счётчика.
  • Вторичные катушки подсоединяются таким же проводом к выводам прибора учёта в такой последовательности: 1 и 3, 4 и 6, 7 и 9. Соблюдение схемы строго обязательно. Иначе учётный модуль будет работать некорректно.
  • Клеммники 10 и 11 остались под соединения нулевых проводов.

Трёхфазные приборы с косвенным включением применяются в основном для учёта электроэнергии в высоковольтных сетях.

Особенности современных трёхфазных счётчиков

Долговечность, надёжность и точность — основные требования, предъявляемые к приборам учёта. Но современные производители не останавливаются на них и предлагают широкий арсенал дополнительных возможностей:

  • Фиксация активной и реактивной электроэнергии.
  • Система самоконтроля.
  • Способность учёта по нескольким тарифам.
  • Нотирование (оформление журнала происшествий).
  • Дистанционное снятие показаний.

Правильный выбор и установка являются принципами при эксплуатации современных приборов учёта. Знание особенностей подключения каждого типа таких устройств гарантирует долговременную работу, своевременное и точное занесение показаний о потреблённой электроэнергии, и во многих случаях существенную экономию финансового плана.

Источник: https://220v.guru/elementy-elektriki/schetchiki/kak-vybrat-i-podklyuchit-trehfaznyy-schetchik-elektroenergii.html

Однофазный и трёхфазный счётчик, в чём разница?

Определиться с выбором счётчика учета потреблённой электроэнергии, для установки в квартире, иногда бывает не так просто, как кажется сначала. Поэтому даже в случае потребности в замене счётчика и обратившись к продавцу, желательно знать заранее, что лучше подходит вам, какие характеристики должны быть у товара.

Выбор нужного счётчика

Счётчики классифицируются:

• по току, проходящему в сети;

• по наличию фаз, питающих его;

• по рабочему напряжению;

• по классу показателя точности;

• по применяемым тарифам.

Первым делом необходимо узнать, что за проводка находится в доме. С одной фазой и нулём или с тремя фазами и нулём и на основании этого приобретать прибор учёта.

Класс точности изделия – не маловажный показатель для его установки. Для квартир и домов допускаемой погрешность является 2% и не выше. Счётчики, имеющие погрешность ниже, устанавливают на промышленных предприятиях.

Выбор многотарифного прибора позволит производить оплату, за потребляемую электроэнергию, ночью и днём раздельно, по двум тарифам, что способствует экономии семейного бюджета.

Основные отличия однофазного и трёхфазного счётчика

Однофазный и трёхфазный счётчик, в чём разница, задают этот вопрос многие, кто столкнулся с выбором прибора учёта. Подпитка однофазного счётчика осуществляется кабелем, состоящим из двух жил, фазы и ноля.

Максимальное напряжение для такого счётчика 220 В, о чём написано на его панели. Подпитка трёхфазного счётчика осуществляется кабелем, состоящим из четырёх жил, трёх фаз и ноля.

Напряжение, на которое рассчитан счётчик, составляет 380 В.

Сфера их использования также имеет определённое отличие. Счётчики с одной фазой, в основном, устанавливаются в дачных и жилых постройках. Большинство небольших офисов и торговых предприятий также устанавливают их. Отличает их несложное устройство. Они удобные в эксплуатации. Снять показания с них не составит труда.

Счётчики с тремя фазами обладают более сложной конструкцией, а качество их измерений значительно выше. Устанавливают их на объектах промышленности, с большим потреблением электроэнергии. Допускается установка счётчика с тремя фазами в сети с напряжением 220 В, а вот установка однофазного в сеть из трёх фаз не разрешена.

Обратите внимание

Все счётчики проходят госповерку с обязательной опломбировкой их корпуса. На новых трёхфазных счётчиках, при их установке, пломбы госповерителя должны быть с датой, которая не превышает 12 месяцев со времени их опломбирования, а для однофазных не превышать 24 месяца.

Источник: http://profyhouse.ru/otvety/822-odnofaznyi-i-tr-hfaznyi-sch-tchik-v-ch-m-raznica.html

Какой счетчик электроэнергии лучше и выгоднее поставить собственнику у себя в квартире?

Любое жилье сегодня оборудовано счетчиками электроэнергии. В старых домах — это советского образца черные механические приборы. Именно их замены требуют поставщики электроэнергии, мотивируя требование невысокой точностью «старых» счетчиков.

Однако только потребителю решать, какой счетчик лучше поставить для квартиры. Естественно, ориентируясь на технические возможности домовой сети.

Виды индивидуальных приборов учета электроэнергии

Счетчик потребления электричества должен быть установлен в любом помещении, куда проведено электричество – квартире, частном доме, гараже.

Установка таких приборов учета (ПУ) необходима для осуществления контроля потребления энергии, начисления платежа по предоставленным абонентом показаниям.

Квартиры и дома оснащаются ПУ при их введении в эксплуатацию.

В некоторых случаях может потребоваться замена:

  • прибор вышел из строя;
  • владелец помещения хочет перенести счетчик в другое место и заодно поменять его на новый;
  • ПУ, по мнению жильцов, «наматывает» лишние киловатты.

Кроме того, замены может потребовать и предприятие-поставщик. Мотивация такова: старые счетчики не в состоянии учитывать электропотребление в небольших объемах, например, включенные лампочки-индикаторы на телевизоре, зарядном устройстве.

Класс точности 2,5, который присущ старым моделям ПУ, не позволяет отслеживать потребление в дежурном режиме.

Новые же модели имеют более высокий класс точности – от 0,5 до 2. Именно их навязчиво рекомендуют устанавливать предприятия ЖКХ, делая акцент на их высокой точности, долговечности (хотя, это спорный вопрос).

В европейских странах такая массовая замена уже давно прошла и «новые» счетчики составляют почти 95% от общего числа ПУ в домах и квартирах.

Типы ПУ электроэнергии

Механические (индукционные) – они стояли в любой квартире советских времен. Работает он по принципу счетов: каждый оборот диска регистрирует определенный объем потребленной энергии.

Долговечность такого ПУ проверена годами: хотя гарантийный срок службы, указанный в техпаспорте, составляет 15 лет, многие уже более полувека пользуются этим прибором без ухудшения технических характеристик.

Электронные ПУ – более современное устройство. В однофазных моделях запрограммированы некие временные периоды, в течение которых производится расчет по разным тарифам. Соответственно такие счетчики делятся на одно, двух— и даже более тарифные.

Электронные ПУ, в свою очередь, делятся на следующие виды:

  1. Однофазные и двухфазные счетчики электроэнергии чаще всего и используют для подключения в жилье, – квартирах и частных домах – небольших офисах, магазинах. Номинальная мощность – от 3 до 7кВт, напряжение 220В. Прибор рассчитан на 13–32А.
  2. Трехфазные производят измерения – 380В, 50Гц. Используются в поселках, где ввод электроэнергии на некоторую площадь возможет только по трехфазной системе. Также его устанавливают на предприятиях, в коммунально-бытовых зданиях.

По способу подключения счетчики подразделяются на ПУ:

  • прямого подключения – подсоединяются сразу в сеть;
  • косвенного включения – подключаются через трансформаторы, а не напрямую.

Какой тип счетчика лучше поставить в квартире?

Сегодня в квартире разрешено устанавливать и механические, и электронные модели. Чтобы определиться с покупкой, необходимо оценить преимущества каждого из счетчиков.

Индукционный ПУ:

  • невысокая стоимость;
  • надежность, проверенная временем;
  • быстрый и простой монтаж.

Электронный счетчик:

  • небольшой размер прибора;
  • высокие показатели точности измерений;
  • разнотарифность и легкое снятие показаний абонентом.

Но есть и минусы:

  1. Механический счетчик занимает больше места, не учитывает потребление электроэнергии в дежурном режиме (это, скорее, минус для поставщика).
  2. Электронная модель стоит существенно дороже и имеет низкий гарантированный срок службы.

В квартирах чаще всего делается упор на подключение однофазных счетчиков электронергии, которые ставятся на замену старых индукционных вариантов. В них достаточно высокий класс точности, а стоят они дешевле трехфазных моделей.

Трехфазные счетчики электроэнергии также могут быть установлены в многоквартирных домах, но подключение их производится не в индивидуальном порядке, а на весь дом в целом.

Выбирая счетчик в квартиру, следует обратить внимание на такие моменты:

  1. Узнайте тип сети. Он указан на старом ПУ. Для однофазного – 220/230В, двухфазного – 220/380В.
  2. Все счетчики, продаваемые в свободном доступе, должны иметь паспорт и быть опломбированы.
  3. Узнайте класс точности. Для квартиры нормальным будет считаться значение в 1,5–2%.

Какой счетчик выбрать: одно- или двухтарифный?

Прежде чем покупать ПУ, посетите организацию – поставщика электроэнергии. Там следует выяснить, какие сегодня используются суточные тарифы в различных временных периодах и используются ли вообще.

Однотарифные счетчики учитывают потребленный объем энергии равномерно, без учета времени суток.

А вот двухтарифные позволяют благодаря встроенным часам производить учет энергии в определенные часы.

Важно

Они и созданы были специально для того, чтобы выровнять нагрузку, снизить ее в пиковые часы и мотивировать абонентов использовать электроэнергию ночью.

Двухтарифный счетчик дает реальную экономию. К примеру, в столице в 2015 году установлены такие дифференцированные тарифы на электроэнергию:

  • если установлена газовая плита, то по однотарифному ПУ придется платить по 4,68 рубля за киловатт, а с двухтарифным – 4,91 в дневное время и 1,26 в ночное;
  • если плита – электрическая, разница еще более ощутима: однотарифный счетчик – 3,44 рубля, двухратифный – 3,44 — днем, 0,88 — ночью.

Определяется размер тарифов местной властью и существенно разнится в регионах. При его определении учитывается острота проблемы перегрузок сетей, особенно актуальная для мегаполисов.

Так, в Санкт-Петербурге «ночной» тариф составляет всего 1,61 рубля, в то время как «дневной» — 3 с половиной рубля.

Установить новый счетчик в квартире можно несколькими способами:

  • привлечь к этому сотрудников компании-поставщика;
  • обратиться к опытному электрику;
  • установить ПУ своими силами.

При самостоятельной замене важно соблюдать некоторые правила:

  • устанавливайте ПУ на высоте не менее 1 метра от пола;
  • счетчик должен висеть максимально ровно, предельно допустимое отклонение – 1%;
  • прибор должен располагаться в доступном месте;
  • помещение должно быть сухим, прогреваемым в холодное время года;
  • если счетчик устанавливается в частном доме на улице, монтируется он в специальной герметичном коробе.

Если со дня производства прибора прошло менее двух лет, поверять счетчик не надо. Для трехфазных моделей этот срок сокращается до 12 месяцев.

Каким бы образом ни было произведено подключение счетчика электроэнергоии , после этого обязательно надо вызвать специалиста из энергоснабжающей компании, который установит тарифы, поставит пломбу и запрограммирует часы.

Он также запишет начальные показания прибора.

Если речь идет о замене, самостоятельно снимать старый счетчик нельзя, поскольку повредится пломба.

Данные старого и нового прибора послужат для расчета потребленной электроэнергии в текущем месяце.

Видео: Однотарифные или двухтарифные счетчики электроэнергии?

В видеосюжете рассказывается, чем различаются между собой однотарифные и двухтарифные счетчики.

Сравнивается, как идет расчет тарифов в зависимости от выбранного счетчика электроэнергии. Даются советы, какой прибор лучше и выгоднее поставить собственнику у себя в квартире.

Возможно Вас так же заинтересует:

Источник: http://terrafaq.ru/kommunalnoe-hozyaystvo/uslugi/kakoj-schetchik-elektroenergii-vibrat.html

Однофазный или двухфазный счетчик какой выгоднее

Главная – Конституционное право – Однофазный или двухфазный счетчик какой выгоднее

Под этим термином подразумевается однофазный многотарифный счетчик, позволяющий сэкономить на оплате за потребленную электроэнергию.

Особенности двухтарифных счетчиков Регулярное повышение тарифов на электричество заставляет многих владельцев квартир и загородных домов принимать меры по снижению расходов. Для решения этой проблемы существует несколько способов.

Многие хозяева устанавливают самое современное энергосберегающее оборудование. Другая часть пользователей предпочитает установку двухтарифного электросчетчика, разделяющего оплату за потребленную электроэнергию в зависимости от времени суток.

Внешний вид этих приборов ничем не отличается от стандартных однофазных устройств. Вся разница состоит в показаниях, отображающих раздельные показания за периоды дневного и ночного времени.

Какой счётчик электроэнергии лучше для квартиры?

Как выбрать электросчетчик

ВажноЦена отечественных счетчиков значительно ниже заграничных, а вот различие в качестве не очень и просматривается. Лидеры рынка счетчиков электроэнергии Для того чтобы вы решили, какой счетчик лучше поставить, рассмотрим эти компании немного подробнее:

  1. Концерн из Ставрополя «Энергомер» владеет парой заводов не только на территории России, но и в ближнем зарубежье. Специализируется на производстве высокого качества приборов учета энергопотребления всех видов, цена которых варьируется от 13 до 330 единиц в европейской валюте.
  2. «Инкотекс» — крупная отечественная организация, имеющая заводы в Российской федерации и не только.

Специальностью этой компании является разработка и сбор электронных приборов, в число которых входят и счетчики электроэнергии всех видов.

  • «Московский завод измерительных приборов» (МЗИП).
  • Внимание

    Пломба (наклейка) энергоснабжающей организации на счётчике и «вводном автомате» То есть, Ваш однофазный счётчик должен быть установлен и опломбирован энергоснабжающей организацией не позже, чем через два года после поверки, а трёхфазный — не позже, чем через 1 год. Требуется также периодическая проверка работоспособности и точности измерений счётчиков. Поэтому для каждого вида приборов учёта есть еще и межповерочный интервал, который для электронных счётчиков равен обычно 10-16 годам с даты производства.

    Что-то еще? Бывают счётчики активной и активно-реактивной энергии. Учет реактивной электроэнергии используется в основном на предприятиях со счетчиками, подключенными через трансформаторы тока. Бывают еще и счетчики для работы в автоматизированных системах контроля и учёта электроэнергии (АСКУЭ).

    Хочу купить счётчик электроэнергии. какой мне выбрать?

    Если Вы собираетесь ставить счетчик в квартире вместе с модульными автоматами и УЗО в одном пластиковом боксе (например, в Hager Golf, Volta, Vector, Энергия) или металлическом щите типа ЩРН, то Вам нужен однофазный или трёхфазный прибор учёта на дин-рейку модульного исполнения (обращаем внимание: не все счетчики на din-рейку имеют модульное исполнение). В пластиковом боксе БИЗ 3ф крепление счетчика осуществляется на три болта или при помощи переходной планки В боксе Hager Golf модульный счетчик устанавливается на din-рейку Если Вы собираетесь устанавливать электросчётчик на фасаде дома внутри блока измерения и защиты (БИЗ, ЩУР-8, ЩУ-1Н-9 и так далее), то Вы можете приобретать как электронный счётчик с креплением на плоскую поверхность, так и с креплением на din-рейку, но в последнем случае следует дополнительно купить дин-рейку или переходную планку.

    Двухтарифный счетчик электроэнергии

    Эти статьи и будут, своего рода, развернутым ответом продавца такому покупателю. Итак, начнем. В первой статье мы дадим ответ на вопрос покупателя: «Хочу купить электросчётчик, но не знаю какой выбрать.

    Какой мне нужен?» Прочитав, эту статью Вы будете знать какой электросчётчик Вам купить: однофазный или трёхфазный, однотарифный или двухтарифный, с каким креплением, на какой ток, какого класса точности и когда произведенный и поверенный.

    Счетчики электроэнергии: какой лучше поставить?

    Итак, первый тип устройств — механический. В состав индукционного счетчика входят катушка напряжения, металлический диск и катушка тока.

    Из-за магнитного поля, появляющегося вследствие взаимодействия двух катушек, металлический диск начинает вращаться, также вращая за собой колесики с цифрами, демонстрирующими количество затраченной электрической энергии. Есть у таких устройств свои плюсы и минусы.

    К преимуществам можно отнести их сравнительно небольшую стоимость и долгий срок службы, а к минусам — погрешность в показаниях около 2%.

    Но длительный срок присутствия такого вида счетчиков на рынке затмевает довольно большой процент погрешности и делает их довольно популярными среди покупателей. Поэтому чтобы ответить на вопрос о том, какой счетчик лучше, давайте рассмотрим второй вид устройств. Электронный счетчик Электронный аппарат кардинально отличается от вышеуказанного.

    Владелец дома не столкнется с низким напряжением, однако, вопрос электробезопасности будет более актуальным, чем с однофазным счетчиком. Трехфазный счетчик опаснее в применении, ведь напряжение выше, а, значит, и ток при коротком замыкании будет намного больше. Тем более для того чтобы подключить 3-хфазный прибор, необходимо получить разрешение от Энергосбыта.

    Во всех остальных случаях удобнее установить однофазный счетчик. Если же вы встретили термин — двухфазные счетчики электроэнергии, то это неправильное название двухтарифного счетчика. Двухфазных просто не существует в природе. Как выбрать электросчетчик правильно Существуют разные виды электросчетчиков:

    • однотарифные счетчики;
    • двухтарифные;
    • трехтарифные.

    Какие электросчетчики лучше и более экономически выгодны? Количество потребляемой электроэнергии в многоквартирных домах скачет в течение суток.

    Рассчитаем сколько нужно расходовать электроэнергии в процентах ночью с 23:00 до 7:00, чтобы платить за электроэнергию столько же, как и при однотарифном учёте.

    Для этого нам потребуется решить уравнение: П1*Т1=Пд*Тд+Пн*Тн, где П1 — потребление электроэнергии при однотарифном учёте электроэнергии, Пд — потребление электроэнергии днём с 7:00 до 23:00, Пн — потребление ночью с 23:00 до 7:00, Т1 — тариф при однотарифном учёте, Тд и Тн — тариф днём и ночью при многотарифном учёте.

    Потребление в месяц или в день (на самом деле это не имеет значение — ответ же будет в процентах) составляет 100%. Так как мы считаем, что потребление при использовании разных тарифов одинаково, то: П1=Пд+Пн=100 Следовательно получается: 100*Т1=Пд*Тд+Пн*Тн, А теперь оставим в уравнении только Пн, т.е.

    Итак, какие счетчики электроэнергии лучше Подведем итоги. Если Вы обычный житель г. Воронежа с графиком работы с 8 часов до 17.

    У Вас в квартире есть достаточное количество бытовой техники: стиралка и посудомоечная машина,микроволновка, электрокотел, кондиционер, электроплита и другое оборудование и техника, а также вы имеете возможность включать их после 23 часов вечера, то двухтарифный трехфазный электросчетчик или однофазный, станет для Вас экономически обоснованным.

    Конечно нужно предусмотреть, чтобы работа техники в ночное время не мешала жизни соседям, что бывает если в доме тонкие перегородки или чересчур шумная техника. Уже через какое-то время привычка использовать крупную технику ночью станет автоматической и вы почувствуете ощутимую выгоду от такого образа жизни.

    Каким бы образом ни было произведено подключение счетчика электроэнергоии , после этого обязательно надо вызвать специалиста из энергоснабжающей компании, который установит тарифы, поставит пломбу и запрограммирует часы.

    Совет

    Он также запишет начальные показания прибора. Если речь идет о замене, самостоятельно снимать старый счетчик нельзя, поскольку повредится пломба.

    Данные старого и нового прибора послужат для расчета потребленной электроэнергии в текущем месяце.

    Видео: Однотарифные или двухтарифные счетчики электроэнергии? В видеосюжете рассказывается, чем различаются между собой однотарифные и двухтарифные счетчики. Сравнивается, как идет расчет тарифов в зависимости от выбранного счетчика электроэнергии. Даются советы, какой прибор лучше и выгоднее поставить собственнику у себя в квартире.

    Например, заменить старые лампочки накаливания на энергосберегающие, купить новый, более экономичный в плане энергопотребления холодильник, заменить старый телевизор, поменять освещение во дворе на светодиодное. Вполне возможно, что тогда энергопотребление войдет в норму и без смены счетчика. Виды счетчики электроэнергии по креплению Различаются счетчики и по типу крепления.

    Выбор счетчика зависит от того, где вы его будете устанавливать. Приборы энергоучета выпускаются или для установки на плоскость на 3 болта или на din-рейку. На приборах могут быть предусмотрены переходники.

    Если счетчик будет стоять в квартире, тоВам потребуется модель на дин-рейку для модульного исполнения.

    Если счетчик будет установлен нафасаде дома изнутри блока измерения, то можно приобрести модель с креплением и на плоскость и на din-рейку.

    Источник: http://buh-nds.ru/odnofaznyj-ili-dvuhfaznyj-schetchik-kakoj-vygodnee/

    Практические схемы подключения трехфазных счетчиков, выбор и установка

    Правильно выбранный счетчик — главный помощник в экономии. Чтобы сделать правильный выбор при покупке, первым делом предстоит определиться — однофазный или трехфазный. Но чем они отличаются, как происходит установка и в чем плюсы и минусы каждого из них?

    Одним словом — однофазные подходят для сети с напряжением 220В, а трехфазные — при напряжении 380В. Первые из них — однофазные — хорошо знакомы каждому, так как устанавливаются в квартирах, административных зданиях и частных гаражах.

    Обратите внимание

    А вот трехфазные, которые раньше в большинстве случаев эксплуатируются на предприятиях, все чаще и чаще находят применение в частных или загородных домах.

    Причиной этому стало увеличение количества бытовых электроприборов, требующих более мощного питания.

    Выход нашелся в электрификации домов трехфазными кабельными вводами, а для измерения поступившей энергии выпустили множество моделей трехфазных счетчиков, оснащенных полезными функциями. Разберемся со всем по порядку.

    Чем трёхфазный счётчик электроэнергии отличается от однофазного

    Однофазные счетчики осуществляют учет электроэнергии в двухпроводных сетях переменного тока с напряжением 220В. А трехфазные — в сетях переменного трехфазного тока (3-х и 4-проводных) номинальной частотой 50 гц.

    Однофазное питание чаще всего используют для электрификации частного сектора, спальных районов городов, офисных и административных помещений, в которых потребляемая мощность составляет около 10 кВт.

    Соответственно, в этом случае и учет электричества осуществляется с помощью однофазных счетчиков, большим преимуществом которых является простота их конструкции и монтажа, а также удобство пользования (снятия фазы и показаний).

    Но современные реалии таковы, что за последние пару десятилетий существенно возросло количество электроприборов и их мощность.

    По этой причине не только предприятия, но и жилые помещения — особенно в частном секторе — подключают к трехфазному питанию.

    Но позволяет ли это потреблять больше мощности на самом деле? Согласно техусловиям на подключение, получается, что питание от трехфазной и однофазной сети практически равны — 15 кВт и 10-15кВт соответственно.

    Главное же преимущество заключается в возможности напрямую подключать трехфазные электроприборы, такие как обогреватели, электрокотлы, асинхронные двигатели, мощные электроплиты. Точнее — преимущества сразу два.

    Важно

    Первое — при трехфазном электропитании данные приборы работают с более высокими качественными параметрами, а второе — не возникает «перекоса фаз» при одновременном использовании нескольких мощных электроприемников, поскольку всегда есть возможность подключить электроприборы к фазе, свободной от просадки через «перекос».

    Увеличение потребности в трехфазном питании обусловило учащение случаев установки трехфазных счетчиков. По сравнению с однофазными, они обладают высшей точностью показаний, но также имеют большие габариты и сложнее устроены, требуют трехфазного ввода.

    Наличие или отсутствие нулевого провода определяет, какой счетчик потребуется установить: трехпроводной при отсутствии «ноля», а при его наличии — четырехпроводной. Для этого есть соответствующие специальные обозначения в его маркировке — 3 или 4. Также выделяют счетчики прямого и трансформаторного включения (при токах, имеющих 100А и более на фазу).

    Чтобы получить более четкое представление о преимуществах однофазного и трехфазного счетчиков друг перед другом, следует провести сравнение их плюсов и минусов.

    Начнем с того, в чем проигрывает трехфазный однофазному:

    • множество хлопот в связи с обязательным получением разрешения на установление счетчика и вероятность получения отказа
    • Габариты. Если до этого использовалось однофазное питание с одноименным счетчиком, следует позаботиться о месте для установления вводного щита, как и самого трехфазного счетчика.

    Преимущества трёхфазного исполнения

    Посмотреть видео о преимуществах трёхфазной сети:

    Перечислим преимущества такого вида счётчиков:

    • Позволяет сэкономить. Многие трехфазные счетчики снабжены тарифами, такими, как дневной и ночной, например. Это дает возможность с 11 вечера до 7 утра израсходовать на до 50% меньше энергии, чем при аналогичной нагрузке, но в дневное время.
    • Возможность выбора модели, соответствующей конкретным пожеланиям к классу точности. Зависимо от того, покупаемая модель предназначена для эксплуатации в жилом помещении или на предприятии, имеются наименования с погрешностью от 0,2 до 2,5%;
    • Журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр;
    • Наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети.

    Виды трёхфазных счётчиков

    Различают всего три вида трехфазных счетчиков

    1. Счетчики прямого включения, которые, подобно однофазным, подключаются непосредственно к сети 220 или 380 В. Они имеют пропускную мощность до 60 кВт, уровень максимального тока не более 100А а также предусматривают подключение проводов небольшого сечения около 15 мм2 (до 25 мм2)
    2. Счетчики полукосвенного включения требуют подключения посредством трансформаторов, следовательно, подходит для сетей большей мощности. Перед тем, как производить оплату потребленной энергии, необходимо просто умножить разницу показаний счетчика (настоящих с предыдущими) на коэффициент трансформации.
    3. Счетчики косвенного включения. Их подключение происходит исключительно через трансформаторы напряжения и тока. Обычно устанавливаются на больших предприятиях, так как рассчитаны на учет энергии по высоковольтным присоединениям.

    Когда речь заходит об установке любого из таких счетчиков, может возникнуть рад трудностей, связанных с их подключением. Ведь если для однофазных счетчиков существует универсальная схема, то для трехфазных насчитывается сразу несколько схем подключения для каждого из видов. Сейчас разберемся с этим наглядно.

    Устройства прямого, или непосредственного включения

    Схема подключения этого счетчика во многом (особенно по простоте выполнения) схожа со схемой установки однофазного счетчика. Она указана в техническом паспорте, а также на обратной стороне крышки. Главным условием подключения является строгое соблюдение порядка подсоединения проводов по цвету, указанному в схеме и соответствия нечетных номеров проводов вводу, а четных — нагрузке.

    Порядок подсоединения проводов (указано слева направо):

    1. провод 1: желтый — вход, фаза А
    2. провод 2: желтый — выход, фаза А
    3. провод 3: зеленый — вход, фаза В
    4. провод 4: зеленый — вход, фаза В
    5. провод 5: красный — вход, фаза С
    6. провод 6: красный — выход, фаза С
    7. провод 7: синий — ноль, ввод
    8. провод 8: синий — ноль, выход

    Счетчики полукосвенного включения

    Это подключение происходит через трансформаторы тока. Существует большое количество схем данного включения, но самые распространенные среди них:

    • Схема подключения десятипроводная является самой простой, а потому и самой популярной. Для подсоединения необходимо соблюдать порядок 11 проводов справа налево: первые три — фаза А, вторая тройка — фаза В, 7-9 для фазы С, 10 — нейтральный.
    • Соединение посредством клеммной коробки — она сложнее, чем первая. Подключение осуществляется посредством испытательных колодок;
    • Соединение по типу «звезда», как и предыдущая, является достаточно сложной, но требует меньшее количество проводов. Сначала в общую точку собирают первые однополярные выходы вторичной обмотки, а следующие три от других выходов направлены к счетчику, токовые обмотки тоже соединить.

    Счетчики косвенного включения

    Такие счетчики для жилых помещений не устанавливаются, они предназначены для эксплуатации на промышленных предприятиях. Ответственность за монтаж возлагается на квалифицированных электриков.

    Какой же прибор выбрать?

    Хоть чаще всего желающего установить счетчик буквально ставят в известность о том, какая именно модель для этого требуется и согласовать ее замену весьма проблематично, не взирая на очевидное ее несоответствие требованиям, но все же стоит освоить азы критериев, которым должен соответствовать трехфазный счетчик по своим характеристикам.

    Источник: http://elektrik24.net/elektrooborudovanie/izmeritelnoe/schyotchiki/trehfaznye/shema-podklyucheniya.html

    Как выбрать счетчик электроэнергии?

    Вы здесь:Очень важным показателем экономии денег в домашних условиях является сокращение затрат на оплату электрической энергии.

    В современном мире бытовая техника имеет высокую мощность, что непременно «бьет по карману», когда приходит месячная квитанция «за свет».

    Далее мы рассмотрим, какой счетчик электроэнергии лучше выбрать и купить, чтобы ежемесячные квитанции были все меньше и меньше!

    Разновидность устройств

    Для начала вкратце разберемся, какие бывают электросчетчики, после чего выясним, какой нужен для дома, квартиры и дачи.

    Итак, на сегодняшний день существуют следующие типы изделий:

    1. Индукционные (механические) и электронные. Первые являются классикой жанра и используются до сих пор в постройках старого типа. Преимущество индукционных счетчиков электроэнергии в долговечности, надежности и невысокой цене. В то же время основным недостатком считается низкий класс точности, в результате чего Вы можете либо переплачивать лишние деньги, либо недоплачивать. В свою очередь электронные изделия многофункциональные, могут быть рассчитаны на несколько тарифов и к тому же лучше тем, что занимают меньше места на вводном щите. Как Вы понимаете, недостатком является более высокая стоимость и меньший срок службы, что и отбивает интерес у покупателей. Выбрать тип счетчика нужно судя по своим материальным возможностям.
    2. Однотарифные и многотарифные. Тут уже развелась целая дискуссия среди обладателей счетчиков на два/три тарифа и обычных устройств. Мы уже рассматривали преимущества двухтарифных счетчиков, где предоставляли как негативные, так и положительные отзывы покупателей. Еще раз повторяем, что рациональность выбора электросчетчика на несколько тарифов зависит от региона проживания и от того, какой бытовой техникой и обогревателями Вы пользуетесь чаще. Если у Вас ночной ритм жизни, лучше выбрать и купить многотарифный счетчик для дома и квартиры.
    3. Однофазный либо трехфазный. Тут все просто и зависит от того, какой тип электропроводки используются у Вас дома – с одной фазой либо с тремя.
    4. Класс точности. Данная характеристика показывает процентную погрешность счетчика электроэнергии при учете расхода электроэнергии. На сегодняшний день, согласно ПУЭ, необходимо применять устройства с классом точности не ниже, чем 2,0. Чем точнее учет, тем меньше вероятность обмануться при оплате «за свет».
    5. Мощность. Еще одна, не менее важная характеристика, выбор которой нужно осуществлять на основе подсчета среднесуточной потребляемой мощности от электроприборов. Простыми словами: какая суммарная токовая нагрузка возникает в Вашем доме (либо квартире). На рынке электротехнических изделий существуют счетчики, рассчитанные на ток от 5 до 100А. О том, как определить потребляемую мощность электроприборов, мы рассказывали в отдельной статье.
    6. Способ крепления. Корпус может крепиться либо на DIN-рейку либо болтами.
    7. Условия применения. Существуют устройства, предназначенные для использования только в отапливаемых помещениях, а существуют уличные модели. Тут уже только Вы себе советник, какой счетчик лучше выбрать и поставить.

    Краткий видео обзор по выбору электрического счетчика для дома и квартиры:

    Какому варианту отдать предпочтение?

    Итак, мы предоставили виды электросетчиков, теперь поговорим о том, какой лучше выбрать и купить для дома, квартиры, гаража и дачи.

    Во-первых, опирайтесь на мощностные характеристики изделий. Для того чтобы правильно выбрать счетчик электроэнергии по мощности, а точнее току, необходимо подсчитать, какими электроприборами Вы будете пользоваться. У современной бытовой техники в паспорте указаны номинальные значения (в кВт).

    Суммируйте их и учтите запас (вдруг Вы купите еще что-нибудь), на основании чего примите решение по выбору определенной характеристики. Если в сумме получилось не больше 10 кВт, покупайте модель на 60 А, чего будет вполне достаточно. Если среднесуточная потребляемая мощность свыше 10 кВт, лучше выбрать счетчик электроэнергии на 100 А.

    Обычно для дома и квартиры 60А хватает с головой.

    Во-вторых, определитесь с типом устройства – механика либо электроника, один тариф, два или три. Тут, опять-таки, только Вы себе советник, т.к. у каждого свои предпочтения и материальные возможности.

    Если на данном этапе возникают трудности, проконсультируйтесь с нашими специалистами в категории «Вопрос электрику». Мы же рекомендуем для дачи выбрать только однотарифные приборы учета электроэнергии, т.к.

    экономить электричество один раз в неделю (а то и месяц) не является правильным, учитывая, что остальное время Вы будете переплачивать за дневной тариф.

    В третьих, подберите подходящий тип крепления. Тут мы рекомендуем выбрать модель, которая крепится на DIN-рейку, т.к. она является универсальной – при покупке переходной планки можно фиксировать корпус и на стене тоже.

    Ну и последнее, о чем следует отметить – производитель. Качеством могут обладать и отечественные фирмы, такие как «Инкотекс» (популярная модель Меркурий), «Концерн Энергомера», «Ленинградский электромеханический завод» и Московский завод электроизмерительных приборов.

    Совет

    Среди иностранных фирм популярностью пользуются Elster Group, ABB и General Electric. Что касается того, какой счетчик электроэнергии лучше выбрать по производителю, тут мы рекомендуем активно просмотреть отзывы о различных моделях на форумах.

    Лучшую оценку качества может дать только тот, кто уже воспользовался той или иной моделью.

    Рейтинг лучших моделей

    В 2017 году по отзывам покупателей и компаний, которые занимаются продажей электросчетчиков, лучшими на сегодняшний день являются следующие модели:

    • однофазный, однотарифный: Энергомера CE101 R5, Нева 101-103, ABB FBU11200, Меркурий 201;
    • однофазный, многотарифный: Энергомера CE 102 MR5, Нева МТ 114, ABB FBU-11205, Меркурий 200.2;
    • трехфазный, однотарифный: Энергомера СЕ300, Энергомера ЦЭ6803В, Нева 303-306, Нева МТ 324, Меркурий 231 AM-01;
    • трехфазный, многотарифный: Энергомера СЕ301, Меркурий 231 AT-01.

    Полезные советы по выбору

    Ну и напоследок хотелось бы рассказать Вам, как правильно выбрать счетчик электроэнергии. Придерживаясь следующих рекомендаций, Вы точно сможете подобрать и купить наиболее подходящую модель:

    1. Для гаража приобретайте устройство помощнее, т.к. здесь может применяться очень мощное оборудование, причем несколько видов одновременно: сварочный аппарат, компрессор и т.д.
    2. Проверяйте дату поверки изделия (указывается в прилагаемом паспорте), а также наличие пломб на корпусе. Дата госповерки должна иметь давность не более двух лет для однофазных устройств и не более года для электросчетчика на 3 фазы.
    3. Не слушайте, если Вам говорят переплатить и купить аппарат с автоматизированным учетом расхода. Для Вас такая функция ничего не изменит в лучшую сторону, т.к. она только помогает энергокомпаниям отслеживать показания, в то время как лишние деньги придется заплатить Вам.
    4. Российские производители выпускают не менее качественные изделия, чем зарубежные. Хорошенько ознакомьтесь с отечественными моделями, прочитайте отзывы на тематических форумах и выберите более дешевый, но все же надежный вариант счетчика электроэнергии.
    5. Также прочитайте в интернете о том, насколько дорого стоит ремонт выбранного Вами электросчетчика, т.к. иногда цены на обслуживание просто астрономические по отношению к определенной фирме.
    6. Небольшой, но очень важный нюанс – перед покупкой поинтересуйтесь об уровне шума электросчетчика, чтобы после установки Вы не огорчились в неприятно жужжащем устройстве.
    7. Электронные приборы имеют более длительный межповерочный срок, нежели индукционные. Подробнее о том, что такое поверка электросчетичков, вы можете узнать из нашей статьи.
    8. Механическое оборудование можно «отматывать», в отличие от современного – электронного. Это, конечно, запрещается законом, но тем не менее Наш народ не останавливает.
    9. Если Вы все же решите выбрать механический электросчетчик, перед покупкой проверьте его. Делается это следующим образом: рукой прокрутите диск и если он будет по инерции вращаться, значит, ход нормальный и механизм пригодный к работе. Любое нарушение хода говорит о том, что колесо не в рабочем состоянии.

    Вот мы и предоставили все основные советы по выбору счетчика электроэнергии, а также рейтинг лучших электросчетчиков на 2017 год. Надеемся, что теперь Вы знаете, какой вариант лучше выбрать и купить для Ваших условий!

    Также советуем прочитать:

    Другие статьи по теме

    • Преимущества и недостатки двухтарифных счетчиков
  • Современные способы передачи показаний счетчиков электроэнергии

  • Источник: https://samelectrik.ru/kak-vybrat-schetchik-elektroenergii.html

    Какой счетчик электроэнергии лучше поставить в квартире

    На лестничной клетке возле двери лежит новый русский без сознания, рядом полиция и электрик. Электрик:
    – Да не трогал я его! Я закончил работу, позвонил в дверь и говорю: «Ну все, братан, счетчик включен…»

    Прибор учета электроэнергии необходим на вводе в любую квартиру

    Области применения приборов учета электроэнергии

    Приборы учета электроэнергии применяются во всех сферах коммунального обслуживания. Любое помещение, имеющее отдельный ввод должно быть оборудовано прибором учета. Устройство электросети квартиры, строения или сооружения без подобного прибора считается воровством и наказывается в административном, а иногда и в уголовном порядке.

    Правильно выбранный и установленный электрический счетчик – залог правильного учета расходуемой электроэнергии

    Какой счетчик электроэнергии лучше поставить в квартире: разделение по типу конструкции

    По типу конструкции эти устройства можно разделить на:

    • электронные;
    • индукционные (электромеханические).

    Как же определить, какой электросчетчиклучше поставить в квартире? Рассмотрим подробно возможные варианты.

    Положительные и отрицательные стороны электронного электросчетчика

    Отличить электронный электросчетчикпо внешнему виду несложно – на лицевой панели у него расположен жидкокристаллический дисплей, на который и выводятся данные по расходу. Работа построена на прямом измерении электричества, которое учитывается микросхемой и остается в памяти устройства.

    Электронный прибор учета электроэнергии имеет жидкокристаллический дисплей

    Такие электросчетчики имеют ряд преимуществ:

    • точное считывание информации, что вкупе с памятью препятствует кражам электричества;
    • минимальная погрешность в показаниях;
    • возможность установки двух- или трехтарифного устройства.

    Но при всех достоинствах скажем и о недостатках:

    • для электронных электросчетчиков губительны сильные перепады напряжения;
    • высокая стоимость;
    • не слишком надежны и дороги в ремонте.

    А вот такие счетчики уже давно не применяются. Их класс точности – 3, что недопустимо на сегодняшний день

    Плюсы и минусы индукционных счетчиков электроэнергии

    Здесь затраченное электричество считается при помощи двух индукционных катушек, проходя через которые создает магнитное поле. Именно оно крутит алюминиевый диск, а уже с него (посредством шестеренок) вращение передается на ролики с цифрами. Рассмотрим достоинства и недостатки таких устройств:

    ПреимуществаНедостатки
    Индукционные электросчетчики надежны.

    Процент поломок низок

    Позволяют кражи электричества
    Невысокая стоимость Погрешность в показаниях
    Не чувствительны к перепадам напряжения Нет возможности приобретения двух- или трехтарифного прибора

    А это уже электромеханические устройства, имеющие в схеме электронный блок. Их называют индукционными

    Критерии выбора электросчетчиков: на что обратить внимание

    Разберем, какой электросчетчик лучше поставить в квартире и на что обратить внимание.

    Очень важно! Если вы уже приобрели счетчик, а он (по каким-то причинам) не подошел, вернуть его обратно в магазин не получится. Ведь в техническом паспорте продавцом уже проставлена печать о гарантии, а значит, другой покупатель от такого товара откажется.Помните, что причиной большого расхода электроэнергии могут стать плохо протянутые контактные клеммы

    Выбор электросчетчика по количеству фаз

    В бытовых сетях многоквартирных домов (за редким исключением) используются однофазные счетчики электроэнергии. Исключение – квартиры, где установлены электрические плиты, требующие напряжения 380 В.

    В этом случае использование однофазных электрических счетчиков проблематично.

    Оно возможно только при подключении трех подобных устройств, но тогда в подъездном вводном щите не хватит места, а стоимость приборов будет внушительной.

    Однофазные счетчики имеют 4 контактных клеммы. Подключение к сети производится следующим образом: слева направо первая клемма – вход фазного электропровода, вторая – выход на квартиру. Следующая пара: третий контакт – вход «нуля», четвертый – выход нуля. Сложностей подключение не составит, но потребует аккуратности и предельной внимательности.

    Первая пара – для подключения входа-выхода фазы, вторая – для нулевых проводовОчень важно! Все работы, связанные с электричеством производятся только при снятом напряжении.

    Помните, что поражение электрическим током может привести к летальному исходу.

    Количество клемм трехфазного счетчика – 8. Если разбить попарно, то подключение будет следующим.

    Первая пара – вход-выход фазы А, следующие две – аналогично по фазам В и С, последняя – нулевая жила.

    Говоря о том, какой электросчетчик лучше поставить в частный дом, нужно исходить из напряжения, подведенного к строению. Если это 380 В, то смысла в трех однофазных приборах нет. Дешевле установить трехфазный.

    Схематическое изображение подключений однофазного и трехфазного приборов учета электроэнергии

    Класс точности электросчетчика: что это такое

    Все счетчики электроэнергии имеют свой класс точности (1, 2 или 3), у каждого из которых своя погрешность в учете. В процентном соотношении это выглядит так:

    • 1 класс – 0.2÷5%;
    • 2 класс – 1÷2%;
    • 3 класс – 2.5%.

    Самым удобным для хозяина квартиры будет установить прибор учета второго класса. При этом следует понимать, что устройство первого класса дает меньше погрешности. К примеру, если установлен электросчетчик третьего класса, то при расходе 100 кВт, в реальности может быть от 75 до 125 кВт.

    Прибор такого класса точности использовать уже нельзя

    Сегодня 3 класс не используется для учета по причине высокой погрешности. Если рассматривать различных потребителей, то обязательный класс точности для каждого будет таким.

    Потребитель электроэнергииКласс точностиНапряжение в сети
    Многоквартирные жилые дома 1 и более Не ограниченно
    Потребители с уровнем мощности более 670 кВт 0,5 и выше Не ограниченно
    Физлица 2 и более Не ограниченно
    Потребители с уровнем мощности менее 670 кВт 1 и более До 35 кВ
    0,5 и более Свыше 110 кВ

    Количество тарифов: какой счетчик выбрать по этому параметру

    Для начала разберемся, чем отличается однотарифный от многотарифного прибора.

    Однотарифный (может быть индукционным или электронным) не разделяет расход электричества на дневной, ночной или пиковый.

    А между тем киловатты, израсходованные ночью дешевле дневных, а в пиковое время цена за кВт еще ниже. Но не спешите делать вывод, что такой прибор Вам необходим. Стоимость его значительно выше.

    Чтобы однофазный двухтарифный счетчик себя окупил нужно пользоваться мощными бытовыми приборами (стиральная или посудомоечная машина, электроплита, утюг) исключительно в период с 23 до 7 часов.

    Обратите внимание

    В дневное время включать их можно очень редко. Только тогда через полгода-год (в зависимости от интенсивности использования бытовых приборов) счетчик себя окупит и появится реальная экономия.

    Это касается и двухтарифных трехфазных счетчиков.

    Индикатор «Т2» указывает, что высвечивается ночной тариф

    Как электросчетчики разделяют по силе тока

    Диапазон силы тока, при котором могут работать электросчетчики, зависит от количества фаз и технических характеристик устройства. Для однофазных этот диапазон составляет 5÷80 А, для трехфазных – 50÷100 А. Точные параметры указываются производителем в технической документации прибора.

    Полезно знать! От ширины диапазона зависит стоимость электросчетчика. Меньше разбег – ниже цена.Диапазон счетчика по силе тока довольно важен

    Постановление 442 о замене счетчиков электроэнергии

    Источник: https://seti.guru/kakoy-schetchik-elektroenergii-luchshe-postavit-v-kvartire

    2 простых способа проверить одно- или трехфазное питание

    Однофазное или трехфазное питание, вот в чем вопрос.

    Ну, по крайней мере, если вы просматриваете нашу линейку мониторов энергии.

    Это потому, что большинство мониторов энергии используют «зажимы датчика CT» для измерения энергопотребления. А чтобы охватить все ваше использование, им нужны либо один зажим для однофазного , либо три зажима для трехфазного .

    К счастью, передатчики Efergy, которые мы продаем, одинаковы для обоих типов источников питания.Каждый передатчик может принимать один, два или три зажима. Так что, если вы сделаете ошибку, это не имеет значения, вы всегда можете добавить дополнительный зажим CT (или два) позже.

    Вот два простых способа проверить, подключены ли в вашем доме или офисе одна или три фазы.

    1) Однофазный или трехфазный

    — Сервисные предохранители

    Однофазные блоки имеют один «служебный предохранитель», а трехфазные — три.

    Сервисный предохранитель — это большой предохранитель прямоугольной формы черного цвета. Как правило, их довольно легко обнаружить на главном распределительном щите или плате счетчика.

    Дом с трехфазным источником питания и трехфазным интеллектуальным счетчиком. Обратите внимание на 3 служебных предохранителя в верхнем левом углу платы. Однофазные площадки имеют только один из них.

    2) Однофазный или трехфазный

    — Главный выключатель

    Еще один способ отличить три фазы от однофазной — это ширина главного выключателя. Однофазные переключатели имеют ширину «один полюс», тогда как трехфазные переключатели имеют ширину «три полюса». Смотрите картинку ниже, чтобы понять, что я имею в виду.

    Однофазный / однополюсный главный выключатель (слева) и трехфазный / трехполюсный главный выключатель (справа).

    Эти «главные переключатели» обычно находятся на вашей плате счетчика. В больших помещениях или блочных блоках вы также можете найти главные выключатели на каждой дополнительной плате или распределительном щите.

    А как насчет одно- или трехфазной солнечной энергии?

    Наш монитор солнечной энергии также требует от вас выбора, будет ли ваша фотоэлектрическая система однофазной или трехфазной. Как и выше, вы можете решить это, наблюдая за «главным выключателем солнечной энергии», как показано в приведенных ниже примерах.

    Однофазное солнечное (слева) и трехфазное солнечное (справа).

    А как насчет двухфазного питания?

    Двухфазные источники питания также довольно распространены в Австралии. Двухфазное питание лучше всего определять с помощью описанного выше метода «Сервисный предохранитель». Для двух фаз будет два предохранителя, а не один или три.

    3 вещи, которые следует учитывать при выборе измерителя мощности

    Интеллектуальные измерители мощности можно использовать для отображения потребления электроэнергии в реальном времени, помощи в управлении нагрузкой и мониторингом трансформатора, а также мониторингом мощности.

    Интеллектуальные счетчики электроэнергии

    могут сэкономить ваше время и деньги, поскольку могут быть внесены изменения для автоматического снижения энергопотребления, когда в нем нет необходимости. ПЛК с сенсорным экраном, регистраторы данных, программируемые контроллеры автоматизации и программное обеспечение SCADA на ПК могут использоваться для управления, мониторинга и отображения данных таким образом, чтобы их было легко понять и проанализировать.

    Итак, что наиболее важно учитывать при выборе счетчика энергии?

    Однофазное или трехфазное
    При выборе счетчика энергии первое, что нужно учитывать, — это количество фаз, необходимых для системы.Большинство поставщиков в настоящее время поставляют счетчики однофазной мощности и трехфазные счетчики мощности. Если текущая система, из которой вы регистрируете данные, однофазная, вам понадобится однофазный измеритель мощности. Если это трехфазная электросистема, то для работы с ней можно использовать только трехфазный электросчетчик. Однофазные измерители мощности, такие как PM-3112 и PM-3114, компактны, монтируются на DIN-рейку и подходят для различных приложений мониторинга энергии. Они имеют 2 и 4 контура соответственно и поддерживают широкий диапазон типов входных сигналов, таких как Vrms, Irms, kW, kWh, kVA, kVAh, kVAR, kVARh и PF.Их можно использовать как на первичной стороне низкого напряжения, так и на вторичной стороне среднего / высокого напряжения, что позволяет пользователям получать надежные и точные показания потребления энергии от оборудования в реальном времени.

    Количество ампер
    После определения фазы измерителя мощности вам нужно еще подумать, сколько ампер вам нужно для системы. Обычно наиболее распространенными вариантами интеллектуальных измерителей мощности для ампер являются 60 ампер, 100 ампер и 200 ампер. Количество поддерживаемых усилителей может варьироваться в зависимости от систем питания.Это не работает, если вы выберете измеритель мощности на 60 А для системы измерения мощности, которой действительно требуется 100 А. Например, интеллектуальный трехфазный измеритель мощности серии PM-3133 выпускается с тремя различными типами усилителя: PM-3133-100 поддерживает 60 А; PM-3133-160 поддерживает 100A, а PM-3133-240 работает на 200A. Благодаря своей высокой точности (1%, коэффициент мощности = 1) они могут генерировать очень надежные данные о фактической потребляемой вами мощности. Эти компактные и экономичные измерители мощности оснащены революционными проводными клеммными трансформаторами тока, упрощающими установку.Он работает в широком диапазоне входного напряжения от 10 до 300 В переменного тока, который совместим во всем мире.

    Протоколы связи
    Интеллектуальные измерители мощности обмениваются данными по различным средам и протоколам, поэтому также очень важно определить, с каким протоколом связи должен работать ваш измеритель мощности. Modbus — один из наиболее распространенных протоколов в промышленных приложениях. Modbus, разработанный MODICON в 1979 году, стал стандартизированным, открыто опубликованным и простым в использовании протоколом для подключения промышленных устройств.Интеллектуальные измерители мощности, поддерживающие протоколы Modbus, проще интегрировать в существующие системы Modbus. Например, PM-3112 поддерживает Modbus RTU, в то время как PM-3112-MTCP обменивается данными по Modbus TCP. Помимо Modbus, для приложений мониторинга мощности также доступны другие протоколы связи. CAN-шина или сеть контроллеров — это протокол, который позволяет подключать устройства в приложениях без хост-компьютера. Сегодня шина CAN используется в автомобильной, велосипедной, промышленной и развлекательной отраслях для передачи данных.Интеллектуальные измерители мощности, такие как PM-3133-240-CAN, предназначены для поддержки шины CAN и могут легко интегрироваться с существующими системами шины CAN. Другой протокол — CANopen, протокол связи, используемый во встроенных системах автоматизации. Измерители мощности, поддерживающие CANopen, включают однофазные интеллектуальные измерители мощности, такие как PM-3114-160-CPS, и трехфазные измерители мощности, такие как PM-3133-100-CPS. В заключение, выбор интеллектуального измерителя мощности с правильным протоколом связи очень важен для запуска и работы системы.

    Что еще?
    Теперь, когда мы рассмотрели фазы, усилители и протоколы связи, что еще нам нужно для успешной системы мониторинга энергии? Одним из самых больших преимуществ интеллектуальных измерителей мощности является то, что они могут быть связаны с программным обеспечением SCADA и HMI и автоматизировать всю систему. С помощью программного обеспечения SCADA он может отображать состояние вашего оборудования, отправлять аварийные сообщения по электронной почте или текстовыми сообщениями, регистрировать данные, осуществлять управление и создавать отчеты. Контроллеры с сенсорным экраном, такие как TPD-433, также могут использоваться для проектов домашней автоматизации, где вы можете просматривать данные о потреблении энергии в реальном времени и управлять своими электронными устройствами с помощью сенсорной панели.

    >> Для получения дополнительной информации щелкните здесь

    Однофазное и трехфазное питание

    Однофазный более широко доступен в жилых помещениях и дешевле для при покупке , чем трехфазные блоки питания. Однофазное напряжение обычно называют «домашним напряжением» по многим причинам; одна из которых заключается в том, что его используют в большинстве домов (это сила розеток). Этот тип питания основан на двух проводниках для распределения мощности, которые создают одну синусоидальную волну (низкое напряжение).

    Трехфазный

    Трехфазное питание чаще всего используется на коммерческих / профессиональных объектах и ​​рекомендуется для больших водоемов. Эти блоки дешевле в эксплуатации, чем однофазные блоки питания. Блоки с этим типом мощности бывают только мощностью 5 л.с. и выше. Трехфазное питание обеспечивается тремя катушками, установленными на роторе с интервалом в 120 градусов, которые создают три синусоидальных напряжения (высокое напряжение).Он используется повсеместно для распределения электроэнергии.

    Однофазный

    • Двигатели приводятся в действие пульсирующим крутящим моментом (как пульсирующая лейка душа)
    • Для двигателей требуются конденсаторы и / или пусковые переключатели — дополнительные детали, которые необходимо контролировать
    • Больше прерываний электрического тока
    • Моторы имеют меньший срок службы

    Трехфазный

    • Трехфазное питание доступно не во всех регионах (уточните наличие в местной энергетической компании)
    • Затраты могут быть непомерные при установке трехфазного источника питания
    • Единицы более эффективны для запустить , но дороже Покупка
    • Имеет плавный и непрерывный поток мощности
    • Позволяет использовать более длинные шнуры / кабели
    • Двигатели могут испытывать проблемы с вращением при неправильной установке
    • Двигатели обычно более эффективны, некоторые преобразуют 97% электроэнергии в полезную механическую энергию
    • Двигатели имеют более длительный срок службы

    Что лучше, зависит от:

    Какой тип мощности есть на объекте?

    Установка какого типа устанавливается?

    Лучше всего использовать одну фазу :

    • С дробными или маломощными агрегатами (менее 5 л.с.)
    • На жилых участках и прудах

    Лучше всего использовать три фазы :

    • С любым высокомощным агрегатом (5 л.с. и более)
    • На коммерческих / профессиональных объектах или в больших прудах

    Для получения дополнительной информации об одно- или трехфазном питании обратитесь в местную энергетическую компанию.

    Объяснение основных измерений трехфазной мощности

    Время чтения: 7 минут

    Хотя однофазное электричество используется для питания обычных бытовых и офисных электроприборов, системы трехфазного переменного тока почти повсеместно используются для распределения электроэнергии и подачи электричества непосредственно на оборудование с более высокой мощностью.

    В этой технической статье описываются основные принципы трехфазных систем и различие между различными возможными соединениями для измерения.

    • Трехфазные системы
    • Соединение звездой или звездой
    • Соединение треугольником
    • Сравнение звезды и дельты
    • Измерения мощности
    • Подключение однофазного ваттметра
    • Однофазное трехпроводное соединение
    • Трехфазное трехпроводное соединение (метод двух ваттметров)
    • Трехфазное трехпроводное соединение (метод трех ваттметров)
    • Теорема Блонделя: необходимое количество ваттметров
    • Трехфазное, четырехпроводное подключение
    • Настройка измерительного оборудования

    Трехфазные системы

    Трехфазное электричество состоит из трех напряжений переменного тока одинаковой частоты и одинаковой амплитуды.Каждая фаза переменного напряжения отделена от другой на 120 ° (Рисунок 1).

    Рис. 1. Форма сигнала трехфазного напряжения

    Эту систему можно схематически представить как осциллограммами, так и векторной диаграммой (рис. 2).

    Рисунок 2. Векторы трехфазного напряжения

    Зачем нужны трехфазные системы? По двум причинам:

    1. Три разнесенных вектором напряжения можно использовать для создания вращающегося поля в двигателе. Таким образом, двигатели можно запускать без дополнительных обмоток.
    2. Трехфазная система может быть подключена к нагрузке таким образом, чтобы количество необходимых медных соединений (и, следовательно, потери при передаче) составляло половину от того, что они были бы в противном случае.

    Рассмотрим три однофазные системы, каждая из которых выдает 100 Вт на нагрузку (рисунок 3). Общая нагрузка составляет 3 × 100 Вт = 300 Вт. Для подачи питания 1 ампер протекает через 6 проводов, и, таким образом, возникают 6 единиц потерь.

    Рисунок 3. Три однофазных источника питания — шесть единиц потерь

    В качестве альтернативы, три источника могут быть подключены к общей обратной линии, как показано на рисунке 4. Когда ток нагрузки в каждой фазе одинаков, нагрузка считается равной. сбалансированный. При сбалансированной нагрузке и трех токах, сдвинутых по фазе на 120 ° друг от друга, сумма тока в любой момент равна нулю, и ток в обратной линии отсутствует.

    Рис. 4. Трехфазное питание, сбалансированная нагрузка — 3 единицы потерь

    В трехфазной системе под углом 120 ° требуется только 3 провода для передачи энергии, для которой в противном случае потребовалось бы 6 проводов. Требуется половина меди, а потери при передаче по проводам уменьшатся вдвое.

    Соединение звездой или звездой

    Трехфазная система с общим подключением обычно изображается, как показано на Рисунке 5, и называется соединением «звезда» или «звезда».

    Рисунок 5. Соединение звездой или звездой — три фазы, четыре провода

    Общая точка называется нейтральной точкой.Эта точка часто заземляется на источнике питания из соображений безопасности. На практике нагрузки не сбалансированы идеально, и четвертый нейтральный провод используется для передачи результирующего тока.

    Нейтральный проводник может быть значительно меньше трех основных проводов, если это разрешено местными правилами и стандартами.

    Рисунок 6. Сумма мгновенных напряжений в любой момент времени равна нулю.

    Соединение по схеме «треугольник»

    Три однофазных источника питания, о которых говорилось ранее, также могут быть подключены последовательно.Сумма трех сдвинутых по фазе напряжений на 120 ° в любой момент равна нулю. Если сумма равна нулю, то обе конечные точки имеют одинаковый потенциал и могут быть соединены вместе.

    Соединение обычно выполняется, как показано на рисунке 7, и известно как соединение треугольником по форме греческой буквы дельта, Δ.

    Рисунок 7. Соединение треугольником — трехфазное, трехпроводное

    Сравнение звездой и треугольником

    Конфигурация «звезда» используется для распределения питания между однофазными бытовыми приборами в доме и офисе.Однофазные нагрузки подключаются к одной ветви звезды между линией и нейтралью. Полная нагрузка на каждую фазу распределяется в максимально возможной степени, чтобы обеспечить сбалансированную нагрузку на первичное трехфазное питание.

    Конфигурация «звезда» также может подавать одно- или трехфазное питание на более мощные нагрузки при более высоком напряжении. Однофазные напряжения — это напряжения между фазой и нейтралью. Также доступно более высокое межфазное напряжение, как показано черным вектором на Рисунке 8.

    Рисунок 8. Напряжение (фаза-фаза)

    Конфигурация «треугольник» чаще всего используется для питания трехфазных промышленных нагрузок большей мощности.Различные комбинации напряжений могут быть получены от одного трехфазного источника питания по схеме «треугольник», однако путем подключения или «ответвлений» вдоль обмоток питающих трансформаторов.

    В США, например, система с треугольником 240 В может иметь обмотку с расщепленной фазой или обмотку с центральным отводом для обеспечения двух источников питания 120 В (рисунок 9).

    Рис. 9. Конфигурация треугольником с обмоткой «расщепленная фаза» или «отвод от средней точки»

    Из соображений безопасности центральный отвод может быть заземлен на трансформаторе. 208 В также имеется между центральным ответвлением и третьей «верхней ветвью» соединения треугольником.

    Измерения мощности

    Мощность в системах переменного тока измеряется с помощью ваттметров. Современный цифровой ваттметр с выборкой, такой как любой из анализаторов мощности Tektronix, умножает мгновенные выборки напряжения и тока вместе для вычисления мгновенных ватт, а затем берет среднее значение мгновенных ватт за один цикл для отображения истинной мощности.

    Ваттметр обеспечивает точные измерения истинной мощности, полной мощности, реактивной мощности вольт-ампер, коэффициента мощности, гармоник и многих других параметров в широком диапазоне форм волн, частот и коэффициента мощности.

    Чтобы анализатор мощности давал хорошие результаты, вы должны уметь правильно определять конфигурацию проводки и правильно подключать ваттметры анализатора.

    Подключение однофазного ваттметра

    Рисунок 10. Однофазные, двухпроводные измерения и измерения постоянного тока

    Требуется только один ваттметр, как показано на рисунке 10. Системное подключение к клеммам напряжения и тока ваттметра несложно. Клеммы напряжения ваттметра подключены параллельно к нагрузке, и ток проходит через клеммы тока, которые включены последовательно с нагрузкой.

    Однофазное трехпроводное соединение

    В этой системе, показанной на рисунке 11, напряжения вырабатываются одной обмоткой трансформатора с центральным отводом, и все напряжения синфазны. Эта система широко распространена в жилых домах Северной Америки, где доступны один источник питания 240 В и два источника питания 120 В, которые могут иметь разную нагрузку на каждую ногу.

    Для измерения общей мощности и других величин подключите два ваттметра, как показано на Рисунке 11 ниже.

    Рисунок 11. Метод однофазного трехпроводного ваттметра

    Трехфазное трехпроводное соединение (метод двух ваттметров)

    При наличии трех проводов требуются два ваттметра для измерения общей мощности.Подключите ваттметры, как показано на рисунке 12. Клеммы напряжения ваттметров соединены фаза с фазой.

    Рисунок 12. Трехфазное, трехпроводное, метод 2 ваттметра

    Трехфазное трехпроводное соединение (метод трех ваттметров)

    Хотя для измерения общей мощности в трехпроводной системе требуются только два ваттметра, как показано ранее, иногда удобно использовать три ваттметра. В соединении, показанном на Рисунке 13, ложная нейтраль была создана путем соединения клемм низкого напряжения всех трех ваттметров вместе.

    Рисунок 13. Трехфазное, трехпроводное (метод трех ваттметров: установите анализатор в трехфазный, четырехпроводной режим).

    Трехпроводное трехпроводное соединение имеет преимущества индикации мощности в каждой фазе (не возможно при подключении двух ваттметров) и фазных напряжений.

    Теорема Блонделя: необходимое количество ваттметров

    В однофазной системе всего два провода. Мощность измеряется одним ваттметром. В трехпроводной системе требуется два ваттметра, как показано на рисунке 14.

    Рисунок 14. Доказательство для трехпроводной системы «звезда»

    В общем, количество требуемых ваттметров равно количеству проводов минус один.

    Проба для трехпроводной системы звездой

    Мгновенная мощность, измеренная ваттметром, является произведением мгновенных значений напряжения и тока.

    • Показание ваттметра 1 = i1 (v1 — v3)
    • Показание ваттметра 2 = i2 (v2 — v3)
    • Сумма показаний W1 + W2 = i1v1 — i1v3 + i2v2 — i2v3 = i1v1 + i2v2 — (i1 + i2) v3
    • (Из закона Кирхгофа: i1 + i2 + i3 = 0, поэтому i1 + i2 = -i3)
    • 2 показания W1 + W2 = i1v1 + i2v2 + i3v3 = общая мгновенная мощность в ваттах.

    Трехфазное, четырехпроводное соединение

    Три ваттметра необходимы для измерения общей мощности в четырехпроводной системе. Измеренные напряжения представляют собой истинные напряжения между фазой и нейтралью. Междуфазные напряжения могут быть точно рассчитаны по амплитуде и фазе межфазных напряжений с использованием векторной математики.

    Современный анализатор мощности также будет использовать закон Кирхгофа для расчета тока, протекающего в нейтральной линии.

    Настройка измерительного оборудования

    Для заданного количества проводов требуются N, N-1 ваттметров для измерения общих величин, таких как мощность.Вы должны убедиться, что у вас достаточно количества каналов (метод 3 ваттметра), и правильно их подключить.

    Современные многоканальные анализаторы мощности вычисляют общие или суммарные величины, такие как ватты, вольты, амперы, вольт-амперы и коэффициент мощности, напрямую с использованием соответствующих встроенных формул. Формулы выбираются в зависимости от конфигурации проводки, поэтому настройка проводки имеет решающее значение для получения точных измерений общей мощности. Анализатор мощности с функцией векторной математики также преобразует величины, измеренные между фазой и нейтралью (или звездой), в величины между фазой и фазой (или дельтой).

    Коэффициент √3 может использоваться только для преобразования между системами или масштабирования измерений только одного ваттметра в сбалансированных линейных системах.

    Понимание конфигурации проводки и выполнение правильных соединений имеет решающее значение для выполнения измерений мощности. Знакомство с обычными системами электропроводки и запоминание теоремы Блонделя поможет вам установить правильные соединения и получить результаты, на которые вы можете положиться.

    Список литературы

    Основы измерения трехфазной мощности — Рекомендации по применению от Tektronix

    Ваттметр — это прибор для измерения электрической мощности (или скорости подачи электрической энергии) в ваттах любой данной цепи.Электромагнитные ваттметры используются для измерения полезной частоты и мощности звуковой частоты; другие типы требуются для радиочастотных измерений. Источник: Википедия

    Источник: Портал электротехники

    Тарифы на электрические услуги — коммерческие |

    Все ставки действуют с 1 января 2021 г., если не указано иное.

    Каждый клиент также будет ежемесячно вносить корректировку стоимости электроэнергии (PCA) в зависимости от потребляемой кВтч.PCA основан на стоимости электроэнергии, закупаемой BPU оптом у American Electric Power.

    Ежемесячная плата за обслуживание применяется ко всем классификациям тарифов, независимо от использования счетчика.

    Общее обслуживание

    Каждый покупатель будет платить корректировку стоимости электроэнергии (PCA) каждый месяц в зависимости от потребляемой кВтч. PCA основывается на стоимости электроэнергии BPU, закупаемой оптом у American Energy Partners, Inc.

    Ежемесячная плата за обслуживание применяется ко всем классификациям тарифов, независимо от использования счетчика.Чтобы квалифицироваться как мелкий, средний или крупный заказчик общего обслуживания, ставка основана на трех самых высоких ежемесячных потребностях (кВт) за 12-месячный период. Заказчик будет придерживаться этой ставки в течение следующих 12 месяцев. Потребление потребителя (кВт) будет пересматриваться ежегодно.

    Коммерческое обслуживание — Однофазное — <15 кВт

    Плата за обслуживание $ 24,25 Ежемесячно
    Заряд энергии 0 руб.103 Всего кВт / ч

    Коммерческое обслуживание — трехфазное — <15 кВт

    Плата за обслуживание $ 24,25 Ежемесячно
    Заряд энергии $ 0,103 Всего кВт / ч

    Тариф за коммерческие услуги применяется к коммерческим клиентам для одно- или трехфазных электрических услуг, поставляемых через один счетчик при вторичном напряжении, доступном в месте нахождения потребителя.По этой ставке будут взиматься потребители, потребляющие (кВт) менее 15 кВт.

    Малая категория общего обслуживания — однофазная — от 15 до <100 кВт

    Плата за обслуживание 45,00 $ Ежемесячно
    Заряд энергии $ 0,0891 0–2500 кВтч
    $ 0,0791 Превышение кВтч
    Плата до востребования $ 3,00 0-8 кВт
    $ 8.00 Превышение кВтч

    Малая категория общего обслуживания — трехфазная — от 15 до <100 кВт

    Плата за обслуживание 55,00 $ Ежемесячно
    Заряд энергии $ 0,0891 0–2500 кВтч
    $ 0,0791 Превышение кВтч
    Плата до востребования $ 3,00 0-8 кВт
    $ 8.00 Превышение кВтч

    Тариф за малые общие услуги применяется к коммерческим потребителям, чья потребность (кВт) составляет от 15 до <100 для одно- или трехфазных электрических услуг, поставляемых через один счетчик при вторичном напряжении, доступном в месте нахождения потребителя.

    Средний уровень общего обслуживания — трехфазный — от 100 до <1000 кВт
    Плата за обслуживание 75,00 $ Ежемесячно
    Заряд энергии 0 руб.0550 Всего кВт / ч
    Плата до востребования $ 15,50 Все кВт

    Средняя ставка за общие услуги применяется к коммерческим клиентам, потребность в которых (кВт) составляет от 100 до

    Крупные категории общего обслуживания — от 1000 до 2500 кВт
    Плата за обслуживание 120,00 $ Ежемесячно
    Заряд энергии $ 0,0546 Всего кВт / ч
    Плата до востребования 13 долларов США.75 Все кВт

    Большая мощность Более 2500 кВт
    Плата за обслуживание 120,00 $ Ежемесячно
    Заряд энергии $ 0,0852 Всего кВт / ч
    Плата до востребования $ 12,75 Все кВт

    Тип обслуживания

    Обслуживание будет переменным током; 60 герц; по одной из следующих классификаций

    • Вторичное напряжение — одно- или трехфазное, 600 В или менее
    • Первичное напряжение — трехфазное, от 4160 до 34500 вольт, питание от BPU

    Рабочее напряжение, доступное в любом конкретном случае, зависит от напряжения и мощности существующих линий в непосредственной близости от помещений заказчика. 2).

    Потребитель будет отключен от сети большой мощности, если спрос будет ниже 250 кВт в течение 12 месяцев подряд. Затем с клиента будет взиматься плата за общие услуги. Однако, если спрос снова достигнет или превысит 250 кВт, клиент будет классифицирован как крупный потребитель электроэнергии с циклом выставления счетов в следующем месяце и останется на этом уровне в соответствии с Политикой расценок на электрические услуги BPU.

    Экономическое развитие

    Показатель экономического развития (EDR), действующий 26 января 2016 г. предлагается для новой нагрузки, генерируемой общими потребителями электроэнергии и крупными потребителями электроэнергии в легкой и электрической энергии.В следующей таблице показана ставка дисконтирования за пяти (5) летний период.

    Год GSD ТОО
    1 21% 13%
    2 17% 11%
    3 13% 9%
    4 9% 7%
    5 5% 5%

    Все компоненты затрат на электроэнергию будут рассчитываться с использованием текущих тарифов на электроэнергию для получения валовых сборов за электроэнергию.Затем ставка дисконтирования EDR применяется к валовым расходам на электроэнергию и отображается как кредит в счете за коммунальные услуги. Каждый год в годовщину начала обслуживания клиента ставка дисконтирования EDR будет снижаться, а по истечении пяти (5) лет ставка дисконтирования EDR прекратится.

    Коммерческий двухтопливный
    Плата за обслуживание $ 6,50 Ежемесячно
    Заряд энергии $ 0,0593 Всего кВт / ч

    Двухтопливная система использует две независимые системы отопления для обогрева вашего предприятия.Клиенты BPU, работающие на двух видах топлива, используют электроэнергию в качестве основного источника тепла. В качестве резервного источника тепла можно использовать пропан, мазут или природный газ. Резервный источник тепла должен быть автоматическим и иметь достаточный размер, чтобы обогревать ваш бизнес во время пиковых перебоев. Например, источник электрического тепла, такой как нагнетательный воздухонагреватель, с мазутом, пропаном, природным газом или накопленным электроэнергией теплом в качестве резервной системы нагрева.

    Эта программа доступна для клиентов, получающих электроэнергию, вместе с другим тарифным планом на электроэнергию.Эта скорость может быть прервана до 400 часов в сезон и будет дистанционно контролироваться BPU для предотвращения чрезмерного пикового использования. Нагрузка на обогрев помещения будет измеряться отдельно и может быть отключена в любое время. Этот тип обслуживания однофазный или трехфазный, 60 Гц, при доступном вторичном напряжении.

    Коммерческий Off Peak
    Плата за обслуживание $ 6,50 Ежемесячно
    Заряд энергии 0 руб.06 Всего кВт / ч

    Эта программа доступна для клиентов, получающих электроэнергию вместе с другим тарифным планом на электроэнергию. Эта ставка предназначена для бесперебойного обслуживания энергетических нагрузок, которые дистанционно управляются BPU. Нагрузка на отопление помещения будет измеряться отдельно. Обслуживание по этому графику будет доступно примерно восемь (8) часов в день, обычно в 23:00. до 7:00 утра или в соответствии с установленным BPU. Этот тип обслуживания однофазный или трехфазный, 60 Гц, при доступном вторичном напряжении.

    Пиковый нагрев

    Потребитель отопления в непиковый период использует электричество в качестве основного источника тепла. В непиковой системе отопления используется система аккумулирования тепла (тепла), которая нагревается в непиковое время, обычно в 23:00. до 7:00 Коврики напольные, электрокотлы для водяного отопления,

    и кирпичные накопители — все это примеры систем накопления тепла. На следующий день тепло направляется в ваш бизнес, чтобы обеспечить 100% отопления по мере необходимости

    Электроаккумулятор сверхвысокой нагрузки

    Потребителю, потребляющему воду в непиковый период, необходимо установить водонагреватель на 100 галлонов или больше, одобренный UL.Накопительная система водонагревателя нагревает воду в непиковые часы, обычно в 23:00. до 7:00 утра. Нагретую воду можно использовать в любое время дня.

    Огни безопасности

    BPU предлагает программу охранного освещения. Освещение безопасности доступно как для жилых, так и для коммерческих потребителей. BPU поддерживает свет безопасности. Эта услуга предлагается за ежемесячную плату в размере 12,00 долларов США (+ налог) за световой сигнал безопасности. Перед установкой светильника необходимо подписать соглашение о безопасности.

    Чтобы получить заявку на установку Off Peak или Dual Fuel, заполните

    и отправьте ее по адресу [email protected]

    Комиссия компании Baxter за франшизу

    Начиная с 1 сентября 2016 г. с частных и коммерческих клиентов Baxter будет взиматься ежемесячная плата за франшизу Baxter в соответствии с Постановлением города Baxter 2016-023. Размер комиссии определяется классификацией тарифов на электроэнергию, взимаемой с клиента. Сборы следующие:

    Тарифный класс Ежемесячная плата
    Жилая $ 3.00
    Коммерческий (<2500 кВтч) 13,00 $
    Потребление (> 2500 кВтч; <250 кВт Потребление) 52,00 $
    Большая мощность (> 250 кВт) 138,00 $

    Как различать конфигурации распределения

    Распределение энергии в вашем здании: как различать конфигурации распределения

    Брайан МакДивитт, PE

    Распределение электроэнергии в зданиях основывается на том, какие электрические услуги предоставляет местная коммунальная компания.В США системы распределения электроэнергии в зданиях подразделяются на три основные конфигурации. Первое различие заключается между однофазным и трехфазным, при этом трехфазное соединение дополнительно различается как звезда (Y) или дельта (Δ).


    Примечание редактора: Это вторая часть из трех частей, посвященных системам распределения электроэнергии. Прочтите часть первую и часть третью .


    Счетчик электроэнергии отображает информацию о рабочем напряжении.

    Как описано в разделе , часть 1 , напряжение измеряется как между фазой (V LL ) или между фазой и нейтралью (V LN ). Эти обозначения и будут использоваться здесь.

    Однофазный

    Большинство одноквартирных домов и некоторые небольшие коммерческие здания имеют однофазное питание 120/240 В. Эта услуга обеспечивает две горячие линии (L1, L2), разнесенные на 180 градусов, одну нейтраль (N) и одну землю, и называется трехпроводной системой. В этой конфигурации доступны два напряжения: V LN = 120 В, требующий только 1-полюсный прерыватель, и V LL = 240 В, для которого требуется 2-полюсный прерыватель.Большинство розеток в доме запитаны от цепей 120 В. Некоторым приборам, таким как духовка или сушилка для одежды, требуется цепь 240 В. Схема ниже иллюстрирует эту однофазную конфигурацию.

    Обычным сушилкам для бытовой одежды требуется 240 В.

    Трехфазный, звезда (Y)

    Существует два типа трехфазных конфигураций: звезда (Y) и треугольник (Δ). Y-конфигурация обеспечивает три горячие линии и одну нейтраль, которая обычно связана с землей и называется 4-проводной системой.Три линии (L1, L2, L3) равномерно разнесены под углом 120 градусов. На следующей схеме показаны V LL и V LN для Y-конфигурации.

    Типичные трехфазные Y-конфигурации, которые мы видим, — 480Y / 277V и 208Y / 120. В каждом из названий конфигураций большее напряжение обозначает V LL , а меньшее напряжение — V LN . Например, конфигурация 480Y / 277V имеет V LL = 480V и V LN = 277V.

    Трехфазный, треугольник (Δ)

    Для общего подхода к пониманию этого типа конфигурации, трехпроводной системы, рассмотрим типичную Δ-конфигурацию 208 В, как показано ниже. Во-первых, обратите внимание, что нейтраль отсутствует. В этой конфигурации V LL = 208 В, но V LN не существует. Еще один важный аспект, на который следует обратить внимание, — это то, что дельта-конфигурация не заземлена. Часто одна ножка дельты привязана к земле. Заземленная ножка обеспечивает защиту системы от земли, и V LL остается 208V.

    Многие фабрики и магазины имеют оборудование, такое как этот воздушный компрессор, для которого требуется трехфазное соединение по схеме «треугольник».

    Некоторые коммерческие здания и фабрики используют конфигурацию треугольника, где V LL = 240 В. Хотя эта конфигурация обеспечивает трехфазное и однофазное напряжение 240 В для оборудования, в этих зданиях по-прежнему требуются стандартные розетки на 120 В. Чтобы получить V LN = 120 В, одна фаза треугольника отводится по центру с заземленной нейтралью.

    Какая конфигурация лучше?

    Общие конфигурации напряжения были объяснены здесь, но является ли одна конфигурация более выгодной, чем другие? В части 3 я объясню важные аспекты этих конфигураций, чтобы помочь вам понять плюсы и минусы.

    Какую конфигурацию следует использовать? В третьей части этой серии статей будут изложены плюсы и минусы, которые помогут вам решить, что лучше всего подходит для вашего проекта.

    Брайан МакДивитт, ЧП, — профессиональный инженер с опытом проектирования электрических систем распределения электроэнергии в зданиях, схем освещения и управления, систем пожарной сигнализации и телекоммуникационной инфраструктуры. Его проектный опыт включает в себя самые разные типы зданий, такие как офис, образование, библиотека, терминал аэропорта, кондоминиум, склад и историческая реставрация.Он работает в офисе Morrison-Maierle в Миссуле.

    Узнать | OpenEnergyMonitor

    Мониторинг энергии через импульсный выход счетчика коммунальных услуг

    Введение

    Многие счетчики имеют импульсные выходы, например: однофазные и трехфазные счетчики электроэнергии, счетчики газа, счетчики воды.

    Импульсный выход может представлять собой мигающий светодиод, переключающее реле (обычно твердотельное) или и то, и другое.

    В случае счетчика электроэнергии импульсный выход соответствует определенному количеству энергии, проходящей через счетчик (кВтч / Втч).Для однофазных бытовых счетчиков электроэнергии (например, Elster A100c) каждый импульс обычно равен одному Втч (1000 импульсов на кВтч). В измерителях большей мощности (часто трехфазных) каждый импульс соответствует большему количеству энергии, например 2 или даже 10 Втч на импульс.

    Пример счетчика

    Что такое пульс?

    Рисунок 1

    На рисунке 1 показан импульсный выход. Ширина импульса T_high варьируется в зависимости от измерителя. Некоторые измерители импульсного выхода позволяют устанавливать T_high.T_high остается постоянным во время работы. Для измерителя A100c T_high составляет 50 мс. Время между импульсами T_low варьируется в зависимости от частоты следования импульсов. Это частота импульсов , частота , 1 / Тл, которая показывает мощность, измеренную измерителем.

    Расчет энергии

    Для счетчика A100c каждый импульс представляет 1/1000 кВтч, т. Е. 1 Втч энергии, проходящей через счетчик.

    Расчетная мощность

    3600 секунд в час = 3600 Дж на импульс, т.е. 1 Втч = 3600 Дж следовательно, мгновенная мощность P = 3600 / T , где T — время между задним фронтом каждого импульса.

    Подсчет оптических импульсов: мигающие светодиоды

    Многие счетчики электроэнергии не имеют подключений импульсного выхода или подключения недоступны из-за ограничений, налагаемых коммунальной компанией. Все современные счетчики имеют светодиоды с оптическим импульсным выходом. В таких случаях для сопряжения с измерителем можно использовать оптический датчик.

    Красный светодиод импульсного выхода можно увидеть на изображении A100c выше. Для обнаружения импульсов от светодиода вам понадобится датчик освещенности, например [ссылка на страницу магазина].Он поставляется в комплекте с разъемом RJ45, обеспечивающим простое подключение к импульсному входу emonTx или emonPi.

    Внутри датчика находится небольшая печатная плата. с фотодиодом и двухтранзисторной схемой усилителя-драйвера:

    Спасибо @warrenashcroft за предоставленную фотографию и подтверждение деталей схемы.

    Схема в целом работает хорошо, но имеет несколько недостатков: она чувствительна к окружающему свету, поэтому должна быть защищена от яркого света; зеленый светодиод неточно отражает состояние выхода, поэтому может быть высокий логический уровень на выходе без горения зеленого светодиода.

    Импульсный вход emonTx и emonPi сконфигурирован с активным внутренним подтягиванием (для предотвращения подсчета ложных импульсов, когда ничего не подключено), но он довольно слабый, и резистор R4 может опускать выход, когда транзистор поворачивается. выключенный. Нет необходимости ни в дополнении подтягивающего резистора, ни во внешнем понижающем сопротивлении. Если возникают сильные помехи, между импульсным выходом и заземлением может быть подключен конденсатор средней емкости. Его значение будет определяться шириной импульса и максимальной частотой следования импульсов, 100 нФ будет хорошим начальным значением.

    Другие оптические датчики

    Следует использовать другие датчики, работающие в видимом и инфракрасном диапазонах. Подойдет фотодиод или фототранзистор, и вам понадобится аналогичная интерфейсная схема, чтобы получить полезный импульсный выход. Светозависимый резистор вряд ли будет удовлетворительным из-за его очень малого времени отклика.

    Обнаружение импульсов на проводном / переключаемом выходе

    Многие счетчики имеют проводной импульсный выход. Часто это будет помечено или описано в документации как «S0».Интерфейс S0 — это стандартизированный аппаратный интерфейс, определенный в EN62053-31. Внутри счетчика есть переключатель — возможно, герконовое реле, но, скорее, оптически изолированный транзистор. Рабочее напряжение должно подаваться через emonTx или emonPi.

    Клемма «S0-» измерителя должна подключаться к GND, а клемма «S0 +» — к импульсному входу. Внутреннее подтягивание может быть недостаточно сильным, и в этом случае резистор 1 кОм должен быть подключен между клеммой 3,3 В и импульсным входом для обеспечения необходимого тока.

    Если импульсный выход измерителя НЕ , помеченный как «S0», то вы должны предположить, что он не может быть напрямую подключен к Arduino, emonTx или emonPi, и вам нужно точно определить, что это такое. Возможно, это соединение при линейном напряжении, и потребуется изоляция.

    Проводное / переключаемое выходное напряжение питания

    Насколько я понимаю, 24 В — довольно стандартный источник питания для таких систем счетчиков, но обычно можно использовать и другие напряжения. Счетчики часто имеют довольно широкий диапазон выходного импульсного напряжения питания от 3 до 35 В.Таким образом, можно было использовать питание 5 В от Arduino. Более высокое напряжение желательно, когда в окружающей среде больше шума и длина кабеля длиннее.

    Безопасность

    Остерегайтесь подключенных к сети импульсных выходов: Убедитесь, что импульсный выход вашего счетчика не подключен к сети высокого напряжения (внутри счетчика).

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
