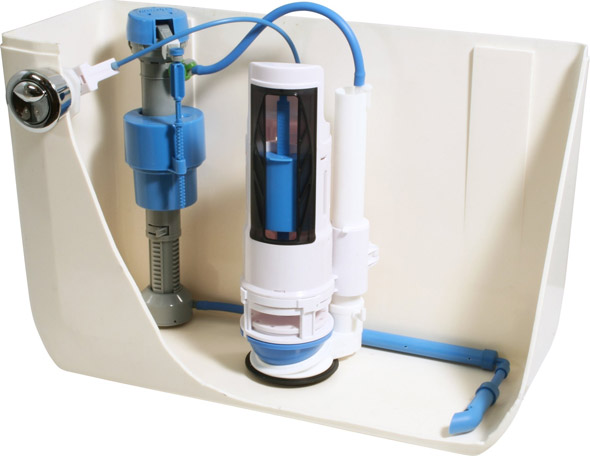

Как устроен механизм сливного бачка – сливной механизм бачка в разрезе, строение, из чего состоит смывное устройство, система смыва, конструкция, как устроен унитаз, схема, принцип работы

Содержание

как работает, виды, обзор неисправностей

Неработающий унитаз может стать изрядной проблемой, особенно в доме, где проживает большая семья. Услуги сантехников нынче дороги, да и прибытия специалиста иногда приходится ждать часами. Почему бы не попытаться устранить проблему самостоятельно?

Конструкция этого полезного устройства особой сложностью не отличается. Очень часто причиной неисправности становится сливной механизм для унитаза. Нужно изучить его устройство, принцип работы, а также познакомиться с самыми распространенными поломками и порядком их устранения.

Содержание статьи:

Устройство сливного механизма

Унитазы и бачки к ним довольно разнообразны по дизайну, конструкции, способу монтажа и т.п. Различают стандартные “компакты”, навесные модели, в которых бачок инсталлируется прямо в стену, а также модели с отдельно стоящим бачком.

Последние, впрочем, встречаются все реже, поскольку такая сантехника класса “ретро” считается устаревшей.

Поплавковый клапан в бачке

На этой схеме наглядно представлено устройство поплавкового механизма в бачке унитаза. Когда поплавок достигает верхнего положения, поршень перекрывает подачу воды

А вот сливной механизм внутри бачка бывает всего двух типов, причем принцип работы в обоих случаях практически одинаковый. Все зависит от типа подачи воды в бачок, который может быть боковым или нижним.

Боковая подача воды – это наиболее распространенный вариант. Значительная часть унитазов отечественного производства устроена именно таким образом. Они просты, надежны в эксплуатации, но во время подачи воды в камеру бачка производят характерный шум.

Ради устранения этого недостатка и были созданы модели бачков, в которых вода подается снизу. В этом случае наполнение емкости производится с гораздо меньшим количеством звуков, но и слив в таких бачках сконструирован немного иначе.

Схема устройства бачка унитаза

На этом рисунке наглядно изображено внутреннее устройство обычного бачка унитаза, в котором вода подается с боковой стороны

Механизм слива можно условно разделить на две части: устройство, регулирующее поступление воды в камеру бачка, а также механизм, посредством которого бачок опорожняется, т.е. осуществляется смыв. Кроме того, в бачке обязательно должен быть защитный элемент – трубка перелива.

В разных моделях внутреннее наполнение бачка может выглядеть по-разному, но функционально это всегда три основных элемента: поплавковый клапан, смыв и защитный перелив.

Поступлением воды в бачок управляет специальный поплавковый клапан. Он состоит из следующих элементов:

  • поплавка, свободно передвигающегося по поверхности воды;
  • штанги, с помощью которой выполняется включение/отключение подачи воды из водопроводной системы;
  • рычага, который соединяет эти два элемента.

Работает это так: когда после смыва уровень воды в емкости понижается, поплавок опускается вниз, рычаг передает усилие на штангу, открывается подача воды, и бачок начинает заполняться. Когда поплавок поднимается вместе с водой до максимального уровня, штанга перекрывает водопроводную трубу и поступление воды прекращается.

Поплавковый клапан

Простота конструкции клапана объясняет его высокую надежность и наше незнание, где , что и когда чинить. Ведь просто работает, и все.

К поплавковому клапану бачка с боковой подачей воды нередко присоединяют вертикальную трубку. Этот элемент необходим, чтобы при подаче воды в бачок производилось меньше шума.

Вторая часть сливного механизма – это собственно смыв. Он состоит из клапана, препятствующего вытеканию воды из бачка, а также тяги, с помощью которой открывается этот клапан. В качестве клапана обычно используется резиновый элемент, по форме напоминающий грушу.

Управляется такой механизм с помощью кнопки, шарика, который нужно потянуть вверх, или веревки, которую дергают вниз. Последний вариант используется только в отдельно стоящих “ретро”-бачках, которые встречаются крайне редко.

После нажатия кнопки клапан открывается, и значительное количество воды поступает в унитаз, выполняя задачу, для которой и был разработан этот механизм.

Бачок с нижней подачей воды

Арматура бачка с нижней подачей воды внешне отличается от содержимого отечественных моделей, однако принцип ее работы практически такой же

Когда вода полностью вытекает, клапан опускается вниз и надежно перекрывает выпускное отверстие. В этот момент срабатывает поплавковый клапан, и вода начинает поступать в емкость. В систему слива обычно встроен еще один полезный элемент – переливная трубка. Она препятствует вытеканию воды через край бачка.

Это может произойти при поломке поплавкового клапана, если вода и после достижения максимального уровня не была перекрыта. Иногда трубка перелива монтируется не в механизм сливного клапана, а устанавливается отдельно. В моделях с нижней подачей воды поплавковый механизм выглядит немного иначе, но принцип его работы почти не отличается от аналога в бачке с боковой подачей воды.

Наглядно устройство и принцип работы сливного механизма представлены в следующем видеоматериале:

Регулировка количества воды в бачке

Максимальное количество воды в бачке регулируется путем изменения длины рычага, к которому прикреплен поплавок. Если роль такого рычага выполняет отрезок толстой проволоки (такое еще встречается в старых моделях), ее можно просто согнуть вверх или вниз, в зависимости от того, нужно ли сделать количество воды в бачке больше или меньше.

Чем более высокое положение занимает поплавок в бачке, тем больше воды поступит в бачок.

Но вместо проволоки в современных моделях все чаще используют пластиковые элементы, которые согнуть, конечно же, не получится. Чтобы изменить положение поплавка, его просто сдвигают вдоль пластикового плеча, размещая ближе к месту подачи воды или дальше от него.

Чем ближе к клапану находится поплавок, тем меньше воды поступит в бачок. Для крепления поплавка обычно используется защелка, которую необходимо следка отжать, чтобы сдвинуть этот элемент. Иногда используется резьбовое соединение, его обычно не сложно открутить, а затем закрутить.

Регулировка поплавка

В унитазах с нижней подачей воды плечо расположено вертикально, и регулировать уровень воды еще проще. Поплавок просто сдвигают выше или ниже по рычагу. Его положение будет соответствовать необходимому уровню воды.

Такие несложные манипуляции помогут улучшить работу бачка, повысить эффективность смыва и сэкономить значительное количество воды.

Порядок монтажа сливного механизма бачка

В процессе установки унитаза обычно возникает необходимость собрать и установит также сливной механизм. Инсталляция для встраиваемого унитаза обычно поставляется в уже собранном виде, а вот над сборкой компакта придется потрудиться. Иногда в инструкциях встречается рекомендация сначала собрать и поставить внутрь бачка устройство, а затем монтировать бачок на чашу, но практика показывает, что это не всегда удобно.

Установка запорной арматуры бачка унитаза

Иногда элементы слива перекрывают доступ к крепежным болтам бачка, что заметно усложняет установку. Поэтому имеет смысл сначала поставить бачок и закрепить его, а затем приступать к сборке и установке “начинки” бачка.

С учетом этих рекомендаций монтаж может выглядеть следующим образом:

  • Сначала на резьбу сливного механизма устанавливают специальную защитную прокладку.
  • Конструкцию с прокладкой помещают в отверстие слива.
  • Прокладку фиксируют специальной гайкой из пластика, которую следует осторожно, но плотно затянуть.
  • Сливное отверстие на чаше унитаза защищают еще одной прокладкой.
  • Бачок ставят на чашу унитаза и закрепляют стяжными болтами, под которыми также должны быть небольшие резиновые прокладки для защиты от протечек.
  • Устанавливают механизм подачи воды.
  • Присоединяют его к водопроводной системе.

После этого можно закрыть бачок крышкой, установить элементы управления смывом (кнопку, штангу и т.п) и монтаж унитаза можно считать завершенным.

Как правило,  неисправности связаны с некачественным производством комплектующих или просто отслужившими свой срок деталями. Чаще всего сливной механизм бачка причиняет своим владельцам неприятности трех типов:

  • Вода не поступает в бачок.
  • Вода выливается из бачка и течет на пол.
  • Вода поступает в бачок, но постоянно вытекает в унитаз, а бачок остается пустым или заполненным лишь частично.

Чтобы выяснить причину поломки, обычно внутренности бачка приходится снимать, разбирать, осматривать и ремонтировать. Разумеется, перед началом любых ремонтных операций с бачком нужно отключит поступление воды к унитазу.

Это не сложно сделать, если еще при монтаже водопроводной системы был предусмотрен соответствующий запорный кран.

Важный элемент конструкции – крышка бачка

Модели, в которых смыв осуществляется с помощью кнопки, одинарной или двойной, очень удобны и популярны. Однако снимать такую крышку следует очень осторожно, чтобы не повредить механизм управления. Вокруг кнопки находится специальное стопорное кольцо.

Сначала нужно его осторожно открутить. Обычно этот элемент изготавливают из пластика, при чрезмерном надавливании кольцо может лопнуть.

Стопорное кольцо на крышке бачка

Чтобы снять стопорное кольцо с крышки бачка, следует нажать кнопку и аккуратно его открутить. Можно использовать специальную щель на его внутренней стороне

После того, как кольцо удалено, крышку нужно аккуратно снять. Иногда при надавливании на кнопку смыв не производится. Практически всегда это вызвано отсоединением зацепов, соединяющих кнопку и механизм смыва. Достаточно устранить смещение, чтобы бачок стал работать нормально.

Если кнопки западают, это также свидетельствует об их неправильном положении. После того, как смещение будет устранено, механизм начнет работать правильно.

Прочистка поплавкового клапана

Если вода не поступает в бачок, проблема, скорее всего, в механизме подачи воды. Он либо засорен, либо сломан. Необходимо разобрать эту часть устройства и проверить, нет ли внутри загрязнений. Обычно достаточно промыть клапан или устранить отложения внутри водопроводной трубы, а затем снова установить клапан, чтобы избавиться от проблемы.

Прочистка поплавкового клапана

Если в бачок не поступает вода, следует разобрать и прочистить впускной клапан устройства. Возможно, понадобится прочистка водопроводного патрубка (шланга)

Отверстие в клапане очень узкое и легко забивается. Для его прочистки обычно используют кусок проволоки или иголку. Чтобы промыть патрубок водопровода, нужно ненадолго открыть запорный кран. После того, как клапан снова прикручен и механизм установлен, воду пускают, чтобы проверить работу системы.

Если качество водопроводной воды низкое, имеет смысл задуматься об установке защитного фильтра. Эта мера позволит увеличить сроки эксплуатации сантехники в доме.

Проблемы с грушей

Если вода постоянно вытекает из емкости бачка в унитаз, значит, возникли проблемы с резиновой грушей, которая перекрывает сливное отверстие. Либо она слишком легкая, и нуждается в утяжелении, либо она прохудилась, и необходима полная замена этого элемента.

Чтобы определить характер проблемы, следует снять крышку бачка и нажать на механизм смыва сверху. При этом в бачке должно оставаться достаточное количество воды.

Утяжеление груши бачка

Чтобы утяжелить арматуру бачка с нижней подачей воды, следует поместить подходящий утяжелитель в ее нижнюю часть, как показано на рисунке

Если при значительном давлении протекание воды продолжается, значит, груша испорчена. Следует выполнить следующие операции:

  • Перекрыть подачу воды.
  • Перевести поплавок в верхнее положение.
  • Демонтировать механизм смыва.
  • Снять грушу.
  • Приобрести в магазине аналогичный по размерам и форме элемент.
  • Установить грушу на место.
  • Выполнить монтаж устройства смыва.
  • Проверить работу системы.

Если есть возможность выбора, стоит отдать предпочтение груше из более эластичной резины, это обеспечит лучшее ее прилегание к сливному отверстию.

Иногда решить проблему с прохудившейся грушей позволяет слой герметика, однако это временная мера, вскоре проблема возникнет снова.

Груша для слива бачка унитаза

Резиновый клапан (груша), который перекрывает сливное отверстие в бачке, со временем изнашивается и может потребовать утяжеления или замены

Если при надавливании на механизм протечка устраняется, необходимо утяжелить грушу. Для этого используют различные утяжелители: свинцовые элементы, несколько болтов, узкий капроновый мешочек с песком и т.п.

Грушу снимают, и утяжелитель помещают над ней, равномерно распределяя его вокруг патрубка. Потом грушу устанавливают на место.

Если подтекает бачок

Если из бачка вода течет прямо на пол, значит, одна или несколько прокладок, закрывающих его монтажные отверстия, вышла из строя и нуждается в замене. Для этого понадобятся довольно масштабные работы:

  • Сначала удаляют воду из бачка.
  • Затем демонтируют его внутреннее наполнение.
  • После этого откручивают крепежные болты.
  • Бачок аккуратно снимают с чаши унитаза.
  • Износившиеся резиновые прокладки удаляют.
  • Все соединения тщательно очищают от загрязнений.
  • Монтаж бачка выполняют заново, используя новые прокладки.

Даже если прохудилась только одна прокладка, рекомендуется заменить их сразу же все, поскольку остальные элементы подвергались такому же разрушающему воздействию и скоро могут выйти из строя.

Операции по демонтажу-монтажу бачка довольно трудоемкие, а такая предусмотрительность избавит от необходимости проделывать эту работу несколько раз.

Замена прокладок бачка унитаза

Если одна из прокладок бачка износилась и протекает, рекомендуется заменить все аналогичные прокладки, поскольку вероятность скорых протечек в этих местах очень велика

Иногда прокладки в порядке, а вода льется через край бачка. Скорее всего, проблема в поломке системы перелива. Ее нужно либо прочистить, либо полностью заменить. Поможет решить проблему и правильная регулировка положения поплавка. Эта процедура уже была описана выше.

Прохудиться может и прокладка, расположенная у впускного отверстия бачка. Ее необходимо заменить таким же образом. Все места соединений следует самым тщательным образом загерметизировать, чтобы предотвратить появление таких поломок в будущем. По окончании работ нужно несколько раз наполнить и опустошить бачок, чтобы убедиться в отсутствии протечек.

Особенности поломок в бачках с нижним подводом воды

При работе такого устройства могут возникнуть такие же проблемы, как и в бачке с боковой подачей. Решаются они таким же образом. Но есть и отличия. Например, причиной отсутствия воды в бачке может быть недостаточный напор воды в водопроводной системе дома.

К этой проблеме чувствительны клапана мембранного типа. Если напор воды в системе может понижаться до уровня 0,05 МПа, лучше выбрать устройство со штоковым клапаном.

Ремонт бачка с нижней подачей воды

В унитазах с нижней подачей воды водопроводный шланг находится рядом с болтом, которым бачок крепится к чаше унитаза

Смещение элементов впускного механизма – еще одна распространенная причина отсутствия воды в бачке. Еще при установке унитаза с нижней подачей воды следует обратить внимание на этот момент.

Если элементы механизма прикасаются к стенам бачка или сливному механизму, значит, они установлены неправильно. Чтобы решить проблему, достаточно вернуть клапан и поплавок к правильной позиции.

внутренности сливного бачка: замена деталей конструкции

Как поменять детали внутри бачкаВнутренности сливного бачка унитаза: как поменять.

Внутренности сливного бачка унитаза имеют свойство ломаться. На сливное устройство сказывается поступающая вода низкого качества, которая откладывает известковый налет на деталях арматуры, что является причиной ее частичной либо полной поломки.

Как поменять детали внутри бачка должен знать и уметь каждый хозяин, чтобы легко, своевременно и самостоятельно произвести ремонт арматуры при необходимости.

Содержание статьи:

Общие сведения

Детали сливного бачка

Внутренняя арматура сливной емкости выполняет основные функции унитаза. В бачок подается жидкость, с помощью кнопки вода выливается.

Части внутренней конструкции:

1.механизм, наполняющий водой емкость.

2.устройство, с помощью которого происходит слив набранной воды. Оно может иметь вид штока либо рычага, либо кнопки с одним или двумя режимами.

Данные элементы в бачке присутствуют во всех типах бачка, и в старых советских унитазах.

Внимание! Бачки могут иметь различную внешнюю форму, материал изготовления, но все приборы наделены основными функциями: контроль за набором воды, ее расход.

Конструкция типового сливного бачка содержит поплавок со сливной колонкой.

Все детали в бачке связаны друг с другом. При поломке одного механизма может повредиться вся арматура.

Ремонт поплавка

Частой причиной поломки является постоянная утечка воды из емкости. Эта проблема происходит из-за неисправности поплавкового механизма, который регулирует объем поступающей воды в сливную емкость. Поступление жидкости отключается автоматически, когда она достигает максимального уровня.

Какие причины вызывают неисправность поплавка:

сломался клапан, отвечающий за впуск жидкости в емкость слива1.сломался клапан, отвечающий за впуск жидкости в емкость слива.

2.неверно расположен рычаг, включающий за слив.

3.не отрегулирована работа поплавка.

Сначала следует осмотреть поплавок на внешние повреждения. Деталь выполнена из пластика, полая внутри. С течением времени на поверхности могут появиться трещинки, через которые внутрь устройства попадает вода, устройство тяжелеет и тонет. В данной ситуации поплавок подлежит замене. Надо открутить гайку, с помощью которой крепится механизм, вместо старого поставить идентичный.

Современные модели емкости вместо поплавкового механизма имеют сливную колонку, во время поломки ее стоит полностью заменить. Иногда колонки оснащены механизмом регулировки, который отвечает за наполнение резервуара, также за объем выпускаемой жидкости.

Впускной клапан внутри бачка: особенности проверки и замена

Перед проверкой правильности работы механизма, при которой клапан закрывается, нужно отследить работу рычага, расположенного около клапана.

1.надо спустить воду из бачка, посмотреть, как набирается жидкость.

2.пошевелить рычаг.

3.занимая определенное положение, деталь выступает затвором для впуска воды клапаном. Случается, что рычаг гнется со временем, нужно выправить его форму.

При неисправности узла, с помощью которого рычаг двигается, следует заменить его.

Причиной, по которой не перестает сливаться вода, является поломка клапана, впускающего воду.

В этой ситуации поплавок работает исправно, но сливная емкость регулярно наполняется жидкостью, затем сливается. Клапан может выйти из строя, потому что в трубопроводах скачет давление.

Специалисты рекомендуют сделать замену детали, которое имеет простой механизм, его можно приобрести в каждом магазине сантехники. Перед покупкой надо демонтировать сломанный и купить такой же.

Выпускающий клапан также может сломаться и стать причиной утечки воды.

Данный клапан не подается ремонту, его заменяют целиком на новое устройство. При демонтаже надо осмотреть уплотняющие прокладки сифона, они могут износиться и давать течь. Тогда следует заменить только прокладки.

Проблемы и их решение

Шум бачка унитаза

Если во время наполнения воды в емкость, издается громкий шум, значит надо отрегулировать внутренности бачка. Чаще всего такую проблему имеют бачки с подводом жидкости сверху.

уменьшение отверстия для входа водыСпособы регулировки:

1.уменьшение отверстия для входа воды. Некоторые модели бачка оснащены данной функцией. При уменьшении сечения вода поступает в бачок медленней, шум становится меньше.

2.можно изменить внутреннее устройство бачка. Для этого берут тридцати сантиметровую трубку из резины либо пластика, один конец надевают на отверстие впуска воды, другой конец опускают на дно емкости. По ней вода будет поступать в бачок организованной струйкой, не целым водопадом.

Внимание! Трубочка из пластика исключит шум во время подачи воды в бачок.

Как заменить болты, если течет унитаз

Бачок для слива прикрепляется к полочке чаши унитаза на болты, которые проходят насквозь через нижнюю стенку бачка.

Болты выполнены из металла, подвергаются коррозии, гниют. Через щели проникает вода и капает на пол.

Пошаговая инструкция по замене болтов:

1.перекрыть кран, подводящий воду к емкости.

2.слить из бачка всю воду.

3.демонтаж впускного клапана.

4.открутить болты, скрепляющие бачок с полочкой.

5.бачок стоит на манжете из резины, поднять емкость и вынуть манжету, если надо произвести ее замену.

6.очистить места стыков, убрать грязь, ржавчину.

7.собрать устройство в том порядке, как собирали, вставляя новые болты.

Внимание! Во время закручивания болтов, нельзя переусердствовать, чтобы материал бачка не дал трещины.

8.тестирование работы набора и слива бачка, проведение осмотра на отсутствие протечек.

Ремонт бачка, если в него не подается вода

В основе того, что в бачок не поступает жидкость из водопровода, лежат три причины:

1.сперва проверяют работу шланга, по которому поступает вода. Надо перекрыть кран для подачи воды, снять шланг с бачка, приоткрыть запорный кран, слив воды из шланга направить в унитаз. Если шланг работает хорошо, то вода будет течь. При неисправности шланга, вода не поступает, надо произвести его замену на такой же.

2.если засорился входящий клапан, то вода перестает поступать в бачок. В клапане может образоваться пробка из примесей, которые содержит вода. Надо пробить засор с помощью длинного тонкого предмета.

3.полная поломка входного клапана требует замены устройства, так как в этом случае прочистка не поможет.

Особенности замены арматуры

Когда неисправности внутреннего устройства возникают то в одной детали, то в другой, стоит полностью произвести замену арматуры.

Перед заменой следует изучить арматуру, потому что конструкция бачков может быть разной.

К примеру, тип подводки для бачка бывает трех типов:

  1. -боковая подводка.
  2. -верхняя подводка.
  3. -внутренняя подводка.

Этапы замены внутреннего устройства бачка, имеющего нижнюю подводку

Замену производят с помощью небольшого набора инструментов: гаечных ключей с плоскогубцами.

Порядок действий:

1.перекрыть запорный кран.

2.произвести демонтаж сливной кнопки, которая откручивается, либо держится с помощью клипс.

3.снять крышку бачка.

4.открутить крепежные детали для шланга, подводящего воду, снять шланг.

5.открутить болты, с помощью которых унитаз соединяется с бачком.

6.кладем бачок на чашу унитаза.

7.раскрутить гайки, которыми сливной колонки и впускного клапана, вынуть оставшиеся детали колонки.

8.установить новую арматуру, собрать конструкцию бачка в порядке, в котором разбирали.

Как установить новую колонку

1.в сливную емкость опускают сливную колонку, которая располагается сверху отверстия впускающего воду.

2.сливную колонку снизу фиксируют с помощью манжеты, имеющую резьбу.

3.устанавливают клапан входа, регулирующего процесс заполнения водой, над отверстием для подачи воды.

4.клапан крепится с помощью манжеты, резьба должна находиться с внутренней стороны емкости.

Ремонт бачка при наличии протечки

Чаще всего протечки возникают в местах соединений, поэтому надо осмотреть опасные места.

Для проверки берут туалетную бумагу либо салфетку, подкладывают под соединение. На бумаге проявятся малейшие капельки воды. Если обнаружилось место протечки, то детали этой части конструкции подлежит сборке с установкой фум-ленты для уплотнения.

Особенности замены бачка для слива.

Все детали внутренней арматуры подлежат замене, если подобрать аналогичный элемент.

Рынок сантехники постоянно обновляется новыми моделями бачков с современной арматурой, и старую можно не найти.

В такой ситуации придется производить замену бака.

Замену емкости легко произвести, если бачок и унитаз составляют два разных элемента одной сантехники.

Внимание! Существуют модели унитазов, в которых чаша и бачок соединены в единую конструкцию. В таком случае при поломке бачка, замену производят всей сантехники сразу.

Бачок требует замены, если на корпусе бачка есть трещины и сколы, в любой момент бачок может полностью расколоться. Временно можно нанести на трещину слой герметика, предварительно просушив бачок.

Итоги

Особенности ремонта сливной емкости зависит от типа повреждения. Иногда неполадки можно устранить, заменив деталь арматуры. Некоторые случаи требует замены всего устройства, наличие трещины на бачке либо отсутствие аналогичной конструкции арматуры влекут демонтаж и установку нового бачка, а иногда всего унитаза.

Устройство запорного клапана сливного бачка унитаза

Арматура для сливного бачка унитаза: устройство, принцип действия и другие особенности

В любом современном жилом доме, квартире либо офисе неотъемлемой частью комфортных условий проживания, работы является наличие туалетной комнаты. Центральное место в этом помещении занимает такое сантехническое устройство, как унитаз.

Эффективность этого прибора определяется многими факторами – правильной организацией канализационной системы, соблюдением всех нюансов подключения к трубе сливной и водоснабжающей.

Но основным элементом конструкции любого унитаза является сливной бачок, от нормального функционирования которого и зависит эргономика и удобство эксплуатации. Ведь при выходе из строя системы смыва нивелируется большинство преимуществ обустройства туалетного помещения в пределах жилой/рабочей площади здания. Как же устроен сливной бачок унитаза?

Как всё работает?

Классическая арматура для сливного бачка унитаза предусматривает наличие следующих функциональных элементов и устройств:

  • резервуар для воды с крышкой;
  • кнопка (либо рычаг) управления;
  • система набора воды;
  • система слива;
  • система перелива.

Механизм набора воды в емкость

Второе название этого узла – кран поплавковый. Основными элементами этого управляющего механизма являются:

  • запорный клапан;
  • поплавок;
  • штуцер с водопитающей трубкой;
  • штанга подвески поплавка.

Принцип функционирования поплавкового крана следующий. при падении уровня воды в резервуаре ниже установленной отметки (то есть, после осуществления слива) поплавок опускается, приводя в действии клапан подачи воды.

Затем поступающая жидкость поднимает поплавок, и по достижении верхнего установленного предела поплавочная штанга закрывает клапан. прекращая подачу воды.

В старых конструкциях заливное отверстие перекрывалось постепенно, вместе с поднятием поплавка. Современные же механизмы позволяют перекрывать его единовременно (по достижении поплавком верхнего положения), что значительно увеличивает скорость наполнения емкости.

Существует два способа организации подачи воды в сливной бачок: боковой (верхний) и нижний. Большинство отечественных моделей бачков исполнены с верхним подключением. Этот способ несколько проще в реализации, но имеет один недостаток – повышенный уровень шума в процессе набора воды.

Более совершенные модели сливных бачков оснащаются заливной системой с нижним подключением. Этот вариант является практически бесшумным, что значительно повышает комфортность эксплуатации сантехнического прибора. К тому же нижнее подключение выглядит более эстетичным.

Монтаж арматуры верхнего подключения осуществляется после установки сливного бачка на унитаз. а арматура нижнего подключения монтируется обычно до процедуры закрепления резервуара .

Сливное устройство

Прародителем конструкции слива была схема, основанная на применении грушеобразной пробки, выполненной из мягкой резины. Для приведения в действие механизма необходимо было приподнять вверх штангу, присоединенную к пробке .

Современные конструкции реализованы несколько по-другому. Сегодня механизм слива для бачка унитаза представляет собой единую систему, объединенную с механизмом налива. приводимую в действие кнопкой или рычагом.

Более того, тенденция к экономии природных ресурсов привела к появлению комбинированных кнопок управления . состоящих из двух частей. При нажатии на меньший сегмент осуществляется слив малого количества воды, а при активации большего бачок опорожняется полностью.

В большинстве случаев современная смывная арматура для бачков производится из недорогого пластика. Основными элементами сливного механизма для унитаза являются:

Конструкция и действие перелива

Кроме вышеперечисленных механизмов, современные сливные бачки для унитазов оборудуются также системой перелива – предохранительным устройством, предотвращающим переполнение бачка и вытекание воды наружу в помещение в случае выхода из строя системы автозаполнения. Она представляет собой пластмассовую переливную трубку, обычно являющуюся частью системы слива бачка.

Располагается эта трубка обычно вертикально по оси сливного отверстия. Верхний край с раструбом для более эффективного слива находится в 10-15 миллиметрах от максимального уровня воды в резервуаре.

В случае возникновения аварийной ситуации, то есть, несработке закрытия впускного клапана в процессе налива воды, механизм перелива отправит избыточную жидкость в унитаз. обезопасив тем самым поверхность пола туалетной комнаты и отделку аналогичного помещения соседей снизу.

Существуют также модификации комплектов арматуры для сливных бачков унитаза, предусматривающих отдельный выход для переполняющей емкость жидкости, но поскольку они не унифицированы, то есть подходят только к конкретным, ныне устаревшим моделям накопительных резервуаров для унитазов, сегодня они не актуальны.

Что происходит после нажатия рычага/кнопки?

Изначально активируется шток, производящий подъем пробковой груши – запорного клапана сливного узла, в результате чего вода из накопительной емкости свободно проникает в унитаз, омывая его рабочую поверхность, после чего попадает в канализацию. Потом пробка под воздействием собственной массы становится на место. перекрывая ток воды в унитаз.

Одновременно с падением уровня воды в резервуаре открывается запорный клапан впускного механизма и осуществляется наполнение бачка рабочей жидкостью. Этот процесс прекращается по достижении поплавком верхнего положения, которое обычно устанавливается на 20-30 миллиметров ниже боковых отверстий резервуара.

В этом видео вы сможете ознакомиться с устройством и принципом действия сливного бачка:

Наиболее распространенные неисправности

  1. Протекание воды в месте резьбовых соединений. Вызвано обычно неправильным соединением (когда гайка накручивается с перекосом, неплотно) либо выходом из строя герметизирующей прокладки.
  2. Вода безостановочно вытекает из резервуара в унитаз. то есть сливной бачок не держит воду. Причин тут может быть несколько: попадание постороннего предмета между сливным отверстием и пробкой, перекос либо нарушение герметичности пластмассового поплавка.

Также частой причиной бывает ослабление крепления либо поломка механических элементов – пластиковых штанг, поплавка.

  • При нажатии управляющей кнопки слив не происходит. Это может быть вызвано, опять же, появлением значительных люфтов в местах соединения, поломкой пластиковых элементов системы. Может потребоваться ремонт кнопки сливного бачка унитаза.
  • Вода не поступает в резервуар – даже после полного опорожнения бачка не срабатывает заливной механизм. Это происходит в результате неправильной работы поплавка либо засорении впускной мембраны.
  • Устройство современного сливного бачка отнюдь не настолько сложное, как кажется на первый взгляд. Любой человек, мало-мальски разбирающийся в технике, в силах изучить его, после чего сможет самостоятельно смонтировать бачок для унитаза, отрегулировать арматуру и произвести необходимые ремонтные работы в случае возникновения неисправностей.

    No related posts.

    Устройство сливного бачка: механизмы и регулировка

    Время, когда унитазы перестали быть роскошью, после уличных клозетов, давно уже осталось в прошлом. Однако установка их в квартирах потребовала доработки отхожего места системами наполнения и слива. Ведь без этих систем, не о каких удобствах или гигиене речи быть не может, унитаз попросту превратиться в стационарный горшок, который придется постоянно вычищать и мыть вручную. Впрочем, такая ситуация знакома многим, когда устройство сливного бачка начинает жить своей жизнью, некорректно выполняя возложенные функции.

    Домашнему мастеру нелишним будет знать, как функционируют и настраиваются распространенные модели сантехнических механизмов унитазов, для чего рассмотрим, чем сегодня пользуется основное количество наших соотечественников.

    Основные типы конструкций сливного оборудования

    Прежде всего, они зависят от вида механизмов наполнения и водоотведения. Функции слива воды выполняют изделия рычажного, кнопочного и автоматического исполнения.

    Поплавок (1) через рычаг (2) управляет входным вентилем (3). Уровень воды зависит от регулировки рычага поплавка на рычаге вентиля (4). Напор воды при наполнении регулируется на вентиле при помощи установочного винта.

    Рычажные модели — были основными моделями, устанавливаемыми на унитазах прошлого столетия. Кое-где они используются до сих пор. Рычажные устройства отличаются своей простотой. Первые изделия отрабатывали слив только в момент нажатия, пока вручную удерживался запорный клапан (за «дёргалку» — цепь или леску). Затем появились системы, использующие эффект сифона, которые сами контролируют поток после активации. Но и первые модели, и последующие отличаются повышенным нерегулируемым расходом воды. К тому же подобная сантехника не отвечает действующим требованиям эстетики.

    Сливной механизм для унитаза, выполненный в кнопочном варианте, устанавливается на большей части современной сантехнической продукции. Преобладающее расположение кнопки верхнее, на крышках компакт систем, а также может быть настенное для изделий, инсталлируемых в строительные конструкции. Их преимущества, помимо хорошей эстетики, заключаются в возможности регулировки параметров слива и перелива. Кнопочные механизмы также после активации удерживают запорный клапан в открытом состоянии без участия человека. А модели со спаренными кнопками позволяют осуществлять полный или частичный сброс жидкости в унитаз.

    Автоматические

    На сегодня редкие и дорогостоящие изделия для слива воды, оправдывающие себя при монтаже в элитную продукцию либо используемую в общественных местах. Их работа управляется сенсорными инфракрасными датчиками.

    Запорная арматура для унитаза, представленная механизмами наполнения, работает, как и много лет назад, используя принцип подпитывающего крана, открываемого и закрываемого поплавком. В классическом варианте поплавок передает усилие на клапан крана с боковой подводкой через горизонтальное коромысло.

    Поплавки, перекрывающие подачу воды через систему рычагов.

    Однако, теперь чаще устанавливаются поплавки, двигающиеся по вертикальной направляющей, перекрывая подачу воды через систему рычагов как для боковой подводки, так и для нижней.

    Важно! Современные наливные клапаны, за счет особенностей своей конструкции, позволяют осуществлять набор воды значительно быстрее, чем системы с коромыслом.

    Сборка сливных бачков

    Во многом от того, как собрать бачок, а затем, отрегулировать его будет зависеть дальнейшая комфортная работа сантехники. Естественно, что каждый тип оборудования имеет свои секреты монтажа, вполне доступные домашнему мастеру.

    Последовательность комплектации бачка с верхней кнопкой (Рисунок 1) выглядит следующим образом:

    • Закрепляем выпускной клапан (5) в большом центральном сливном отверстии накопительной ёмкости. Устанавливать механизм можно целиком или только его нижнюю часть. На этом этапе, как и на всех последующих, необходимо контролировать плотность прилегания прокладок, надежно фиксируя их резьбовыми элементами, для получения герметичных соединений.
    • Если собирается модель, в которую входит арматура для бачка унитаза с нижней подводкой, то следует также закрепить впускной кран (2) с поплавком (3) в соответствующем отверстии сантехнического изделия.
    • Между чашей унитаза и сливной емкостью вставляем эластичную прокладку (6). Её необходимо тщательно отцентровать, после чего стянуть винтами (7) обе половины сантехники в одно целое.
    • В модели с боковой подпиткой воды закрепляем впускной кран.

    Схема устройства впускной арматуры сливного бачка с боковым подключением.

    • Подключаем внешнюю подачу воды к штуцеру (4).
    • На выпускной клапан устанавливаем его верхнюю часть (без кнопки).
    • Открываем подачу воды, проверяем герметичность сопряжений, работу механизмов наполнения и слива, а при необходимости, настраиваем их функциональность.
    • Теперь на своё место ставится крышка для бачка унитаза, в которую закрепляем кнопку (1).

    Важно! После окончательной сборки сантехнической конструкции, следует выполнить несколько контрольных сливов воды, тщательно проверить отсутствие протечек. Осуществляется это путем визуального осмотра соединений, также можно проложить на пол под бачком газету, на которой хорошо будут заметны возможные капли воды.

    Бачки с рычажным сливом сегодня встречаются хотя и не часто, но иногда еще используются, как надежные проверенные временем устройства. Поэтому могут возникать вопросы относительно их монтажа. Несмотря на то, что они изготавливаются из различных материалов: пластика, керамики или чугуна, их сборка во многом похожа.

    • Первым делом внутри емкости закрепляем нижнюю сифонную часть механизма слива.
    • Монтируется рычажный механизм и арматура для бачка унитаза с боковой подводкой.
    • Накопительную ёмкость навешиваем на стену за унитазом соосно с чашей и присоединяем внешнюю подпитку воды через гибкую подводку.
    • На чугунной конструкции смывную трубу подключаем через соответствующий резьбовой штуцер, а на пластиковой – используем обжимную муфту с кольцевой уплотняющей вставкой.
    • Унитаз со смывной трубой соединяем посредством резиновой манжеты, которая фиксируется с обеих сторон хомутами.

    Встречаются рычажные керамические компакт изделия, устанавливаемые в седло чаши унитаза. В этом случае сборка конструкции выполняется также как и в кнопочной модели, с использованием стяжных винтов и эластичной прокладки.

    Настройка сантехнических бачков унитаза

    Окончание сборки сантехники еще не означает окончание всей работы по её установке. Нередко предстоит регулировка арматуры сливного бачка унитаза, после чего функции наполнения, перелива и слива должны исполняться безупречно. Также иногда приходится подстраивать механизмы в процессе их длительной эксплуатации или замены.

    Важно! Прежде всего, для всех типов оборудования проверяют запорный клапан сливного бачка унитаза, плотность его прилегания к седлу. Обычно на новом оборудовании, если все собрано без перекосов, то протечек быть не должно.

    Регулировка сливного бачка с кнопкой

    На что следует обратить внимание в процессе настройки современной «кнопочной» сантехники?

    Рисунок №2

    1. Выставляется высота смывного клапана (Рисунок 2). Его конструкция должна соответствовать размерам накопительной емкости под крышку с учетом кнопки (1). Отсоедините тягу (2) от защелки трубки перелива. Освободите с двух сторон фиксаторы стоек (3). Переместите стойки (5) в требуемом направлении по вертикали, ориентируясь по нанесенной на них шкале. Закрепите фиксаторы и тягу в новом положении.
    2. Регулируется высота фиксации переливной трубки. К этому параметру предъявляется два требования: поверхность воды в бачке унитаза должна быть ниже края перелива на 15-20 мм, но при этом, полностью нажатая кнопка не должна касаться верха трубки. Для этого: Выставляют величину зазора между кромкой перелива и верхом (4) стойки (5), (рисунок 2). Чтобы выполнить данную операцию, придется освободить тягу (2) и прижимное кольцо либо фиксатор на трубке. Опустить или поднять её до требуемой высоты. Зафиксировать перелив и тягу.
    3. Настраивается функциональность наливной арматуры в соответствие с требованиями предыдущего пункта относительно объема наполнения. Чтобы впускной клапан обеспечивал оптимальный уровень воды в сливном бачке, следует задать положение его поплавка. Если нужно задать раннюю отсечку подачи, то поплавок опускают ниже или же закрепляют выше, если объём жидкости недостаточен. Изменение его положения осуществляют перестановкой тяги аналогичной тяге на сливном клапане.

    Регулировка двухуровневого слива

    В современных комплектах унитазов с кнопочным управлением не редкость наличие двухуровневого сброса воды. Такие модели требуют настройки малого и полного слива.

    Регулировка двухкнопочного механизма слива.

    Сброс всего объема жидкости регулируем заслонкой, увеличивая данный параметр, смещением её вниз и, уменьшая, смещением вверх. Частичный сброс воды выставляется поплавком малого смыва, который, после открытия замка, двигаем вниз или вверх, соответственно увеличивая или уменьшая расход.

    Более доступно о регулировке двухкнопочного спускного механизма можно узнать из видео:

    Регулировка старых моделей

    В заключение стоит упомянуть регулировку «классических» систем с боковым подводом воды. Устройство сливного бачка унитаза старого образца предполагает только настройку впускного клапана.

    Его работа зависти от положения поплавка, который опускают или поднимают. С этой целью, если коромысло латунное (стальное), то его просто подгибают в нужное положение, а если пластиковое, тогда геометрия рычага изменяется после ослабления, а затем, подтяжки крепежного винта.

    Подстройка перелива и выпускного клапан в таких моделях не предусмотрена, а возникающие с ними проблемы, как правило, приводят к ремонтным работам или полной замене механизмов.

    Виды и устройство клапана сливного бачка, конструкция слива унитаза

    Сегодня нельзя представить себе, что когда-то люди жили в домах, где не было туалета. При этом санузел должен иметь самое современное оборудование, иначе не будет комфорта и удобства использования. Центральное место в любой туалетной комнате отведено унитазу. Конструкция его сливного механизма обычно немного отличается у разных моделей. Отдельного внимания заслуживает спусковое устройство, точнее устройство клапана сливного бачка. Рассмотрим его подробнее, мы обращаем на него внимание только, когда оно ломается.

    Типы сливных устройств

    Существует две основные группы сливных механизмов унитазов, которые выделяют в зависимости от приведения в действие:

    Первые еще называют штоковыми. Такое название обусловлено тем, что для приведения такого устройства в действие, необходимо поднять шток вверх, используя ручку, и тогда сливное отверстие откроется. Почти все новые модели унитазов лишены такой системы. В основном производители использовали его раньше.

    Что касается второго типа сливного механизма, его еще называют кнопочным, и оно имеет две подгруппы:

    1. Однорежимный слив – такое устройство имеет всего одну кнопку или клавишу, которую необходимо нажать, чтобы вода из бачка выплеснулась в унитаз.
    2. Двухрежимный слив – это устройство имеет кнопку из двух половинок, либо две кнопки. Одна половинка приводит механизм в действие так, что выплескивается только половина воды из бачка, а вторая служит для того, чтобы выпустить всю воду сразу. Его еще называют устройство клапана сливного бачка унитаза с двумя кнопками.

    Есть и третий вид, это бачки со стоп-функцией. Они имеют одну клавишу, но вода при этом может выпускаться по-разному. Чтобы регулировать это, нужно нажимать кнопку не один раз. Например, если нажать ее один раз, вода начнет выплескиваться из емкости, а если нажать в это время повторно, то выпуск прекратится, клапан перекроет ее.

    Типы клапанов с поплавком

    Клапаны с поплавком служат для впуска и выпуска воды. Они имеют свои разновидности, такие как:

    • Кройдон-клапан;
    • Клапан с поршнем;
    • Клапан с мембраной.

    Первый имеет оболочку, ось рычага на поплавке, седло и поршень. Рычаг двигает поршень перпендикулярно. Обычно подобными клапанами оснащены старые сливные баки, которые уже мало где используются.

    Устройство впускного клапана сливного бачка поршневого типа имеет рычаговую ось. Она закреплена в раздвоенном шплинте. Когда рычаг двигается в горизонтальном направлении, он приводит в движение поршень, который время от времени касается седла, что способствует регулировке подачи воды в бачок.

    Поршень имеет на конце уплотнение. Когда он соприкасается с седлом, то уплотнение перекрывает поток воды. Этот тип клапана достаточно широко распространен.

    Третий тип клапана имеет в своей конструкции вместо прокладки мембрану. Она может быть изготовлена из силикона или резины. Во время движения поршня смещается и мембрана. Таким образом, она может в нужный момент перекрывать входящий поток воды. Такой тип клапана – наиболее новый и современный. Им оборудованы все последние модели сливных баков. Поэтому далее мы будем рассматривать его механизм и конструкцию более подробно.

    Современные клапаны с мембраной

    Мембранный поплавковый клапан обеспечивает быстрый набор воды. В зависимости от того, насколько качественная арматура подобрана, этот процесс может быть шумным, либо почти беззвучным. В отличие от старых моделей он очень быстро перекрывается.

    Если же вспомнить о недостатках мембранных впускных клапанов, то они также имеются. Основным минусом использования данного вида клапана является то, что для его эффективной работы в водопроводной сети должно поддерживаться постоянное давление.

    Значение такого давления должно быть в пределах 0,05-0,1 МПа. Более того, для того, чтобы такой клапан не вышел из строя быстро, вода в системе должна быть чистой. Понятное дело, что оба эти условия достаточно труднодостижимы в некоторых местах, например в селах или дачных поселках.

    Еще один аспект, который нельзя упускать из виду, если вы рассматриваете как вариант устройство запорного клапана сливного бачка мембранного типа в своем унитазе, это качество всех фасонных и запорных элементов. Если материал для его изготовления использовался не очень качественный или при производстве были допущены дефекты, то о длительной эксплуатации изделия не может быть и речи. Такой клапан придется часто менять. Даже ремонт тут, скорее всего, будет бессилен. Изготовить новую мембрану самостоятельно не представляется возможным.

    Механизм работы впускного клапана

    Впускная арматура в бачке имеет свой принцип работы, в котором следует разбираться перед тем, как приступать к ее замене или ремонту. Рассмотрим фазы, сменяющие друг друга в процессе передвижения воды к баку.

    Итак, первая фаза характеризуется тем, что клапан находится в открытом положении. В это время вода набирается в бачок. Мембрана, следуя направлению потока воды, отодвигается. А значит, вода может беспрепятственно набираться в бак.

    Механизм работы сливного устройства

    Вначале вода заполняет только предварительный отсек. Для попадания воды в сам бачок в этом отсеке предусмотрено специальное отверстие. Этот процесс очень напоминает тот, что происходит в устройствах, оборудованных клапанами со штоком, но здесь присутствует мембрана, которая натянута на поршень. Мембрана имеет просвет, через который проходит пластмассовый шток, у которого также есть просвет 1 мм диаметром. Некоторая часть воды благодаря этому поступает в наполнительный отсек. Он образован самой мембраной и поршнем.

    Если поплавок опущен, то в поршне открывается мелкое отверстие, всего около 0.5 мм. Сквозь него небольшая часть воды может поступить в бачок. Благодаря такому механизму действия мембранного клапана, обеспечивается одно и то же давление в предваряющем отсеке, в наполнительном отсеке и за ним. В этом состоит разница между данной конструкцией и той, которая имеет клапан со штоком.

    Вторая фаза – это когда вода вплескивается в бак и одновременно поднимает вверх поплавок. Вместе с ним повышается уровень штока с уплотнением из резины. Уплотнитель перекрывает отверстие. При дальнейшем движении штока, и поршень и мембрана будут прижаты к седлу. От этого наполнительный отсек герметизируется.

    Вследствие того, что давление от воды в наполнительном отсеке складывается с давлением поплавка, который поднимается, мембрана плотно сдавливается с седлами. А это, в свою очередь прекращает подачу воды в бачок.

    Спуск воды в унитазе

    Третья фаза представляет собой спуск воды. Когда вода выходит из бачка и выплескивается в чашу, давление поплавка на шток прекращается. Отверстие в поршне больше не закрывается штоком, поэтому в наполнительном отсеке снижается давление. Оно остается только от водопроводной сети, именно оно воздействует на мембрану и на поршень, двигая их в сторону. Вследствие этого механизм переходит снова в первую фазу.

    Проблемы в механизме и их устранение

    Какие могут возникать проблемы в ходы эксплуатации сливного механизма? Например, в бак может не набираться вода, либо вода теперь не перекрывается. Причина такого явления, скорее всего, лежит в том, что засорилось какое-либо из отверстий. Еще одна причина таких неполадок – это выход из строя одной из двух важнейших деталей механизма – штока, либо мембраны.

    В любом случае придется разобрать устройство и проверить все элементы. Их также будет хорошенько промыть и почистить. Но бывает что причина неисправностей – банальное низкое давление в системе водопровода, или его скачки в течение одних суток. В этом случае устройство может просто не работать.

    Если давление слишком упало, то вода перестанет поступать в бак вообще. Если вода должна поступать из подвесной конструкции, то при давлении ниже нормы, вода не сможет дойти даже до наполнительной камеры. Поплавок будет всплывать, но воду он не будет перекрывать. Чтобы справиться с этой ситуацией, возможно, придется даже увеличить входные отверстия для воды, рассверлив их на пару миллиметров.

    Вообще, чем меньше данные отверстия, тем большее давление должно быть в системе. Это необходимо учитывать, если вы монтируете сливной механизм, к примеру, на даче. Если же вы точно знаете, что скачки давления в течение суток у вас наблюдаются регулярно, например, если водяное давление в вашем доме поддерживается насосами, которые на ночь отключают, то лучше всего обратить внимание на арматуру со штоковым клапаном.

    Вот и все, мы рассмотрели устройство сливного клапана бачка унитаза. а также причины, по которым он может выходить из строя. Теперь вам не составит труда разобраться во всем и устранить неполадки.

    • Засор в посудомоечной машине: причины, способы исправления, профилактика
    • Принцип работы, особенности и устройство сливного бачка с кнопкой
    • Ремонт однорычажного смесителя своими руками: этапы работы
    • Расчет пропускной способности трубы – способы, определение оптимального диаметра
    • Установка душевой кабины своими руками
    • Сборка душевой кабины своими руками
    • Душевые ограждения из стекла без поддона своими руками
    • Размеры душевых кабин

    © 2014-2017, Aqua-Sovet.ru Использование материалов разрешено только при наличии индексируемой ссылки
    на страницу с материалом. Контакты: [email protected]

    Источники: http://sansovet.com/kvartira/tualet/armatura-bachka.html, http://santech-info.ru/santexnika/ustrojstvo-slivnogo-bachka.html, http://aqua-sovet.ru/unitazy/ustrojstvo-klapana-slivnogo-bachka.html

    устройство и механизм (арматура) сливного бачка + видео » SanDizain.ru

    Устройство бачка унитазаНаличие обустроенной туалетной комнаты – важнейший залог комфортного проживания в любой квартире и доме. По сути уже никто не представляет свою повседневность без такого прибора, как унитаз. Но многие ли из нас знают, каким образом устроен и как работает его главный компонент – сливной бачок? Осведомленность в этих вопросах полезна по двум причина: во-первых, знание особенностей прибора упрощает его выбор и покупку, а во-вторых, имея представление о «внутренностях» оборудования, легче определить, какая именно часть механизма деформировалась в случае выхода агрегата из строя. Вот почему далее мы предлагаем детально с видео изучить сливной бачок: устройство, принципы работы арматуры и отличия моделей.

    Конструкция сливного бачка

    Стандартный бачок состоит из двух механизмов: наливного; слива и перелива. В старых и современных моделях арматура несколько отличается.

    Наливной механизм включает в себя два компонента:

    1. Клапан – регулирует объем воды в бачке: своевременно обеспечивает ее подачу и перекрытие. В старых моделях клапан расположен сбоку корпуса, а в новых – в его нижней части.
    2. Поплавок – управляет положением клапана: поплавок опущен – клапан открыт, поплавок поднят – клапан закрыт. Изначально поплавок функционировал в горизонтальном положении, но в современных моделях он двигается только в вертикальной плоскости.

    Благодаря модернизации конструкции бачков наливной механизм стал работать в несколько раз эффективнее: в новых моделях запорная арматура перекрывает воду не постепенно, а полностью на самом финише набора, что гарантирует оперативность поступления воды в емкость.

    как устроен унитаз

    Устройство бачка унитаза

    Но наиболее серьезное усовершенствование произошло с механизмом слива и перелива. В старых бачках под сливной системой подразумевалась резиновая груша, которая герметично закрывала выходное отверстие. Функционировала она максимально просто: тяните за цепочку или поднимаете рычаг – и вода начинает течь в слив. Но современный механизм – это сложный арматурный узел, включающий в себя два главных компонента:

    1. Перелив – защищает бачок от переполнения: когда объем превышает максимальную отметку, жидкость начинает уходить в чашу унитаза.
    2. Слив – обеспечивает непосредственный слив воды при нажатии на спуск бачка.

    Совет. Для удобства эксплуатации и экономии воды рекомендуется подбирать сливной бачок с двумя кнопками: для полного и для частичного слива.

    Принципы функционирования бачка

    Большая часть и старых, и современных бачков – это слитные конструкции. Они работают по следующей схеме.

    Смыв воды:

    • после нажатия на спусковой механизм (кнопку, рычаг и тд.) создается специальная тяга, под действием которой поплавок перестает оказывать давление на клапан и последний открывается;
    • сток в систему перелива закрывается;
    • вода из бачка подается в чашу унитаза для смыва.
    работа унитаза

    Функционирование слива

    Наполнение бачка водой:

    • когда объем воды в бачке опускается до минимальной отметки, клапан закрывается, открывается впускной кран и начинается поступление воды;
    • по мере наполнения бачка запорный поплавок поднимается, а струя воды уменьшается;
    • когда емкость полностью заполняется, поплавок закрывает впускной кран и подача воды прекращается.

    Важно! Чтобы поплавок эффективно функционировал, после установки бачка его нужно отрегулировать и протестировать: неправильное положение поплавка чревато тем, что емкость не сможет наполняться достаточным объемом воды.

    Менее распространенная категория сливных бачков – настенные. Они функционируют по несколько иной схеме, нежели слитные. Различия обусловлены тем, что главным элементом в настенном приборе является сифон. Принцип работы такого бачка:

    1. Нажатие на спусковой механизм провоцирует открытие сифона: через его гофрированную трубку вода поступает в чашу унитаза, выполняя смыв.
    2. После опустошения сифона поплавок бачка опускается и открывает впускной кран, через который в сливную емкость начинает поступать вода.
    3. Когда бачок полностью наполняется, поплавок опускается и впускной кран закрывается.

    Разновидности сливных бачков

    Сливные приборы могут иметь определенные отличия и в конструкции, и в принципах работы, и во внешнем виде – дабы разобраться в них, рассмотрим основные критерии классификации бачков.

    Критерий №1: тип спускового механизма. Различают два типа спусков:

    • Кнопочный – наиболее современное и надежное решение. Применяется практически во всех закрытых сливных бачках новой модификации. Кнопка может располагаться или на крышке, или сбоку сливного прибора.
    • Подвесной – цепочка или рычаг. Используется преимущественно в подвесных сливных бачках. Спусковой механизм, как правило, располагается сбоку корпуса прибора.
    механизм сливного бачка

    Кнопочный спусковой механизм

    Критерий №2: место размещения. Чаще всего бачок устанавливается слитно с унитазом – такие традиционные модели привлекательны тем, что освобождают от необходимости подводить специальную выпускную трубу от емкости бачка до чаши унитаза. Второй вариант – настенный подвесной бачок – более сложный в исполнении: нужно надежно закрепить прибор на рабочей поверхности и провести дополнительные входящие и выходящие трубы. Но зато подвесной бачок выигрывает в плане эстетики – его можно замаскировать под настенную нишу.

    Критерий №3: материал. Современные сливные бачки изготавливаются преимущественно в двух вариациях: фаянсовые – приборы самых разнообразных форм и цветов, получившие популярность за счет выгодного сочетания сравнительно доступной цены и высокого качества; пластиковые – дешевые модели, которые чаще всего встраиваются в стены, что защищает их от внешних воздействий.

    Как видите, привычный для всех сливной бачок на деле оказывается не таким уж и простым прибором. Перед вами основные элементы оборудования, принципы его функционирования и отличительные особенности разных моделей – эти сведения помогут вам и при выборе бачка, и при диагностике его неисправностей, так что не пренебрегайте ими, если хотите, чтобы вашему бытовому комфорту ничего не угрожало.

    Как устроен бачок унитаза: видео

    Устройство бачка унитаза: фото

    Устройство бачка унитаза

    Устройство бачка унитаза
    Устройство бачка унитаза

    Устройство бачка унитаза

    Устройство бачка унитаза
    Устройство бачка унитаза

    Устройство бачка унитаза

    Ремонт сливного бачка унитаза с кнопкой

    Сантехническое оборудование подвержено интенсивным эксплуатационным нагрузкам и часто выходит из строя. Когда бачок унитаза постоянно течет, это приносит большие убытки по причине перерасхода воды. Вызывать мастеров из-за выхода устройства из строя нецелесообразно, поскольку ремонт большей частью заключается в настройке механизма бачка. Но чтобы понять, как починить унитаз, прежде всего надо знать, как он устроен. Разберемся, как самостоятельно выполнить ремонт сливного бачка унитаза с кнопкой.

    Ремонтируем механизм кнопочного сливного бачкаРемонтируем механизм кнопочного сливного бачка

    Устройство унитаза

    В состав унитаза входят следующие элементы:

    1. Туалетная чаша, соединенная с канализационной трубой герметичной манжетой.
    2. Сливной бачок с фурнитурой, обеспечивающей его заполнение водой и слив.

    К бачку подключается шланг подачи воды. В зависимости от конструкции он подключается сбоку или снизу. Чаша и бачок обычно соединены друг с другом с помощью болтов и уплотнения.

    Составляющие фурнитуры:

    • спусковой механизм из тяги с кнопкой слива;
    • запорное устройство (впускной клапан), соединенный с поплавком;
    • резиновые герметичные прокладки.

    Для начала нужно заглянуть внутрь бачка с кнопкойДля начала нужно заглянуть внутрь бачка с кнопкой

    Принцип работы унитаза с кнопкой

    Бачок унитаза с кнопкой представляет собой гидрозатвор, заполняемый порцией воды, которая подается в чашу при открытии затвора. Управление смывом производится кнопкой, на которую нужно нажать. При этом открывается клапан, и вода под действием собственного веса стекает вниз, омывая чашу. После освобождения бачка открывается запорный клапан на входе, емкость заполняется следующей порцией до определенного уровня, регулируемого с помощью поплавка. Доступ к механизму обеспечивается, если открыть верхнюю крышку бачка.

    Принцип работы сливного механизма унитазаПринцип работы сливного механизма унитаза

    Подготовка к ремонту

    Перед тем, как починить сливной бачок унитаза, его надо открыть. Он имеет доступ только сверху, если снять крышку. Во многих модификациях она крепится с помощью кольца вокруг кнопки. На это кольцо нужно нажать и повернуть против часовой стрелки. После длительной эксплуатации кольцо может не повернуться. Тогда на место крепления наносят несколько капель масла. После того, как кольцо повернется, его откручивают, а затем освобождают кнопку от пластиковых прищепок и снимают крышку.

    Модели снабжаются одной кнопкой или двумя. Во втором случае одна из них предназначена для малого смыва, а другая — для большого. Чтобы демонтировать крышку, нажимают на одну кнопку и через технологический паз поочередно снимают обе. После отворачивают винт крепления и снимают крышку.

    Готовимся к ремонту сливного механизмаГотовимся к ремонту сливного механизма

    Способы ремонта механизма бачка своими руками

    Через верхнее отверстие в бачке виден весь механизм сливной арматуры. Он может иметь следующие неисправности:

    1. Бачок постоянно течет.
    2. Нет напора воды на входе.
    3. Неуправляемый механизм слива.

    Причины этих неисправностей могут быть разными, и от них зависит способ которым будет выполнен ремонт бачка унитаза.

    • Пробка (груша) неплотно прилегает к сливному отверстию. Чтобы этого не было, следует приобретать сантехнику высокого качества. Возможность ремонта можно проверить, прижав шток с небольшим усилием. Если при этом вода не течет, пробку можно немного утяжелить дополнительным грузом или выровнять шток. Также нужно периодически чистить уплотнение от ржавчины и солей, из-за которых нарушается герметичность, и жидкость постоянно течет в чашу.
    • Регулятор не перекрывает подачу воды. При этом бачок никогда не переполнится, благодаря наличию переливной трубки. Проверяется исправность каждого элемента устройства: поплавка, клапана впуска, креплений, штанги. Вышедшая из строя деталь заменяется или просто подтягивается крепление поплавка.
    • Течь из бачка в помещение. Он может иметь трещину или нарушается герметичность прокладок. Особое внимание следует обращать на качество соединения текущего бачка с чашей. Его нужно подтянуть, а если это не помогает, меняется резиновая прокладка. Другой причиной течи может быть износ манжеты в сочленении слива чаши с трубой канализации. Уплотнение меняют на новое, очистив соединение от загрязнений и обработав поверхности герметиком.
    • Слабый напор через впускной клапан. Обычно это происходит, если он засоряется. Предотвратить это можно прочисткой или установкой перед ним фильтра.

    Находим причину неполадки и приступаем к починке кнопочного сливаНаходим причину неполадки и приступаем к починке кнопочного слива

    Замена впускного клапана

    Перед тем как отремонтировать унитаз, следует перекрыть кран подачи воды. Он подключается к трубопроводу от стояка. После откручивается гибкий шланг от впускного механизма. Он легко вынимается, если ослабить крепление. Вместо него устанавливается новый или отремонтированный. Сборка производится в обратном порядке. Пластиковая резьба не требует уплотнения, а на латунную подматывается фторопластовая лента.

    Так выглядит впускной клапан с боковой подачей водыТак выглядит впускной клапан с боковой подачей воды

    Замена спускного клапана

    Основной причиной является износ уплотнительного кольца под клапаном. Чтобы его заменить, надо снять фурнитуру и установить новую прокладку. После производится сборка в обратном порядке.

    Кнопкой спуска воды всегда следует пользоваться аккуратно и нажимать на нее без резких усилий.

    Регулировка уровня воды в бачке

    Уровень воды легко регулируется своими руками. Для этого поплавок устанавливается в определенном положении.

    Оптимальным уровнем считается такой, когда подача воды в емкость прекратилась, а до ее верхней кромки осталось несколько сантиметров.

    Способ регулировки зависит от конструкции арматуры. Самый простой – это подгибание металлической штанги. Если поплавок сдвигается по горизонтальной направляющей из пластика, его фиксируют с помощью элементов крепления в определенном положении. При вертикальной компоновке его перемещают регулировочным винтом.

    Определяем оптимальный уровень воды для сливаОпределяем оптимальный уровень воды для слива

    При выборе уровня заполнения не следует забывать о переливной трубке. Ее верхний край должен находиться на пару сантиметров выше уровня воды в заполненной емкости. Если он будет расположен ниже, через перелив в чашу будет постоянно поступать вода.

    Устранение неисправностей бачка

    Бачок может пропускать воду из-за появившейся в нем трещины. То же самое относится к чаше. В этом случае, вопрос о том, как отремонтировать сливной бачок или чашу, не стоит: весь унитаз обычно меняют. Небольшую трещину в верхних частях керамических изделий можно заделать. Чтобы она не распространялась дальше, и не увеличивалось просачивание воды, ее засверливают на концах и обрабатывают по всей длине наждачной бумагой. Работа выполняется аккуратно.

    Если в процессе работы трещина пошла дальше, унитаз следует заменить.

    Поверхность обезжиривается, а щель заполняется эпоксидной смолой. После затвердевания шов шлифуют.

    Особенности ремонта изделий с нижним подводом воды

    Не так давно стали применяться бачки с нижней подачей воды, что делает их более компактными из-за отсутствия торчащих трубок. Характерные неисправности и особенности ремонта сливного бачка унитаза с кнопкой с нижним подводом воды:

    1. Слабый напор воды. Для нормальной работы мембранного клапана требуется давление воды 0,05 мПа. В противном случае вода будет поступать в бачок постоянно. Увеличение давления создается чисткой впускного клапана и фильтра.
    2. Ошибки в установке. Выпускная арматура не должна соприкасаться со стенками резервуара.

    Особенности конструкции с нижним подводом водыОсобенности конструкции с нижним подводом воды

    Ремонт встроенного бачка (с инсталляцией)

    К механизму бачка, установленного за фальш-стеной, добраться сложнее. Прежде всего следует приобретать устройство с высокой надежностью, которое редко требует ремонта. В стене должны быть ревизионные люки, через которые можно добраться до бачка и заменить прокладки, если нарушилась герметичность. Сливную арматуру отремонтировать своими руками не получится из-за сложности конструкции.

    Перед скрытым бачком устанавливается фильтр грубой очистки, улавливающий твердые частицы, из-за которых в большинстве случаев происходит течь.

    Починка сливного механизма конструкции встроенного типаПочинка сливного механизма конструкции встроенного типа

    Как правильно выбрать сантехнику?

    При выборе унитаза обращается внимание на следующее.

    • Способ крепления: моноблоки, компактные и раздельные унитазы. Выбор делается с учетом размеров помещения, дизайна и трудоемкости обслуживания бачка.
    • Фурнитура. Большинство частей, обладающих малыми прочностью и надежностью, изготавливается из пластика.
    • Наличие положительных отзывов, известный изготовитель, наличие гарантии и сертификата.

    Выбираем правильную сантехникуВыбираем правильную сантехнику

    Заключение

    Долговечность работы сливного бачка обеспечивается за счет применения некорродирующих и прочных материалов. Механизм бачка отличается простотой и может настраиваться и ремонтироваться своими руками. Следует приобретать унитазы распространенных конструкций, чтобы можно было легко найти новую деталь.

    сливной механизм бачка в разрезе, строение, из чего состоит смывное устройство, система смыва, конструкция, как устроен унитаз, схема, принцип работы

    Содержание:

    Сегодня невозможно представить комфортные условия проживания без такого сантехнического прибора как унитаз. Чтобы он нормально функционировал, владелец недвижимости должен знать его конструкционные особенности.


    Схема устройства

    Появился данный прибор довольно давно, им пользовались еще несколько веков назад, но тогда он не стал популярным по причине отсутствия водопровода и канализационной системы. Устройство унитаза современной конструкции намного сложнее, чем у его предшественника.

    устройство сливного бачка унитаза

    Прибор состоит из чаши, бачка, запорной арматуры и сливного узла, предназначенного для выпуска воды (прочитайте: «Запорная арматура для унитаза – выбор и правила замены арматуры бачка для слива воды в унитазе»). На схеме видно, как устроен унитаз в разрезе – в верхней части его чаши располагается сиденье, имеющее крышку. Прибор отличается простой конструкцией, но есть определенные нюансы относительно работы слива.

    Принцип работы

    Рабочий процесс осуществляется в сливном бачке. Он состоит из устройства для   наполнения резервуара и механизма спуска воды в унитаз. Она поступает в емкость посредством специального шланга из водопроводной сети. Чтобы жидкость имелась в баке в требуемом объеме, используют устройство налива. Когда количество воды в резервуаре достигает заданной отметки, запорный клапан прекращает ее подачу.

    После нажатия человека на кнопку, срабатывает сливной механизм бачка унитаза. Жидкость из емкости поступает в чашу порционно, у нее высокая скорость перемещения, поэтому можно быстро и эффективно отправить в канализационную сеть нечистоты.

    устройство бачка унитаза

    Немногие потребители знакомы с устройством бачка унитаза, но от его правильной настройки зависит работоспособность всей конструкции.

    Жидкость может подаваться в прибор разными способами:

    • сверху;
    • снизу.

    Подача сверху производится следующим образом. В верхней части емкости располагается запорная арматура, но вода поступает в нее из бокового канала. На внутреннем участке рычага имеется поплавок. Когда жидкость в резервуаре достигает требуемого уровня, этот элемент поднимается.

    На шток теперь надавливает другой рычаг, в результате чего клапан прижимается и отверстие закрывается. Данное строение унитаза является самым распространенным. Его монтируют на многие сантехнические приборы.

    сливной механизм для бачка унитаза

    Если конструкция предусматривает нижнюю подачу жидкости в прибор, тогда сливная арматура располагается внизу резервуара. Во время пользования оборудованием поплавок перемещается вертикально относительно направления штока.

    В результате его движения, срабатывает запорная мембрана, используемая для регулировки уровня жидкости внутри емкости. Преимущество изделий с нижней подачей заключается в их нешумной работе.

    Процесс наполнения бачка

    В случае, когда на схеме бачка унитаза подающий шланг находится сбоку, уровень воды корректируют путем изменения параметра спицы, у которой на конце имеется поплавок. Иногда в моделях унитаза вместо спицы задействуют толстую латунную проволоку. Чем выше будет поплавок, тем больший объем жидкости поступит в резервуар.

    Производители сантехники все чаще меняют металлические элементы на пластиковые изделия. Но их сгибать невозможно, так как они поломаются. В данном случае в схеме сливного бачка унитаза предусмотрено перемещение поплавка вдоль шпильки вверх или вниз, в результате чего объем жидкости меняется в большую или меньшую сторону.

    сливное устройство для бачка унитаза

    В некоторых схемах с целью упрощения регулирования уровня имеется штанга с резьбой, используемая для изменения расположения буйка. Если жидкость подается снизу, штанга поплавка располагается вертикально. Уровень воды тогда можно отрегулировать самостоятельно. Для этого поплавок сдвигают на нижнюю отметку и фиксируют его положение с обеих сторон особыми гайками.

    При проведении данной работы с бачка нужно снять крышку с закрепленной кнопкой. В некоторых приборах она подсоединена жестко к смывному клапану. Чтобы не допустить поломки, конструкцию сливного бачка унитаза с кнопкой нужно разбирать максимально осторожно.

    Сначала на кнопке выкручивают зажим и только тогда убирают крышку. Когда поплавок находится сверху, но не перекрывает водный поток, неисправность возникла в результате некорректной работы впускного клапана. Эту деталь разбирают, прочищают и собирают обратно или приобретают новую.

    Механизм слива

    Когда надо смыть нечистоты, пользователь воздействует на кнопку, а дальше все происходит без его участия. При нажатии срабатывает механизм слива для бачка унитаза, сливной клапан открывается и вода покидает емкость. Потоки жидкости попадают в чашу и, смыв нечистоты, отправляются в канализацию.

    В любом сантехническом приборе устройство наполнения и сливной механизм для бачка унитаза взаимосвязаны между собой, хотя эти узлы абсолютно разные. Это означает, что при нажатии на кнопку начинает вытекать вода и одновременно бачок наполняется заново, при этом не требуется производить специальные действия.

    Есть модели, в которых смывной механизм для унитаза запускают с помощью веревки (цепочки) или рычага, за которые следует дернуть. Системы для спуска воды отличаются сборкой. При их поломке нужно приобрести новое изделие и установить его.

    унитаз в разрезе

    Простой и давно используемой конструкцией сифона для слива является груша, напоминающая по форме вантуз. Масса воды прижимает ее к отверстию и тем самым перекрывает слив.

    Когда человек нажимает на рычаг системы смыва для унитаза, груша поднимается к верху и тем самым выпускает воду из отверстия. Тут же включается поступление жидкости, груша весит больше и за счет тяжести возвращается в седло.

    В устройстве сливного бачка унитаза имеется трубка перелива, которая постоянно находится в открытом состоянии, а ее верхний конец возвышается над водой на определенном расстоянии. Если резервуар переполняется, излишки жидкости начинают перетекать в канализационную сеть. Читайте также: «Какой сливной механизм для унитаза лучше выбрать – виды, различия, преимущества и недостатки».

    строение унитаза

    Функционирует перелив в случае поломки сливного устройства для бачка унитаза. Особенность его в том, что вода из него не выливается даже в случае аварии. Если перелив сработает, расход жидкости увеличится, но потопа в туалете не будет.

    Спуск прибора бывает круговым или горизонтальным, при этом первый вариант более предпочтителен, поскольку эффективнее удаляет нечистоты. Разобраться с нюансами устройства механизма слива поможет рисунок унитаза в разрезе.

    Особенности конструкции двухрежимного слива

    В современных моделях кнопки на унитазе имеют две клавиши, нажимая на одну из них можно экономно расходовать воду.

    Подобное смывное устройство для унитаза функционирует в двух режимах:

    1. Стандартном. В этом случае сбрасывается вся жидкость из резервуара в количестве 4 – 6 литров.
    2. Половинном. После нажатия на кнопку слива высвобождается лишь половина объема бачка.

    из чего состоит унитаз

    Такая конструкция прибора более экономична относительно расхода воды, но ее сложнее настраивать и ремонтировать. Количество деталей, из чего состоит унитаз, в этом случае больше, а значит, он будет ломаться чаще.

    Помимо изделий с двумя кнопками, продаются и однокнопочные приборы, в которых количество выбрасываемой жидкости регулируют силой нажатия на кнопку. При слабом воздействии спускается половина объема, а при сильном – весь резервуар.

    Регулировка количества сливаемой воды

    Принцип работы унитаза позволяет самостоятельно корректировать поступление жидкости в бачок. Новая арматура всегда отрегулирована так, что вода в емкости располагается на максимальной отметке.

    Чтобы изменить уровень жидкости в однокнопочном резервуаре производят следующие действия:

    1. При помощи крана, находящегося до подающего шланга, перекрывают поступление жидкости в бачок. Если данный вентиль отсутствует, отключают холодную воду во всей квартире.
    2. Нажимают на кнопку, чтобы слить содержимое прибора.
    3. Выкручивают сливную пробку, взяв ободок за болт, удаляют его. Чтобы не поломать арматуру, крышку не следует поднимать до снятия пробки.
    4. Далее поднимают крышку, чтобы посмотреть на уровень воды. Обычно он самый высокий. На трубке перелива имеются деления — с их помощью можно узнать уровень выпуска воды.
    5. Ищут поплавок – он обычно соединен с лапкой для подачи жидкости.
    6. Чтобы уменьшить ее поступление, на механизме клапана закручивают по часовой стрелке винт.
    После завершения регулировки, проверяют уровень поднятия жидкости. Ее поверхность должна располагаться на расстоянии 3 сантиметров от трубки перелива. При правильной работе унитаза крышку помещают на место и закручивают кнопку.


    Установка арматуры сливного бачка унитаза в три этапа своими руками- Обзор +Видео

    БачокНастройка арматуры сливного бачка – главная задача, после установки унитаза. Арматура сливного бачка – система, обеспечивающая регулирование его заполнения и смыва. На современном рынке представлено огромное множество унитазов, но арматуры слива бачка не столь разнообразны. Geberit и Alcaplast — самые распространенные модели. Любая из моделей бачка (с рычагом, с одной кнопкой, с двумя кнопками, с цепочкой) требует правильной установки.

    Принципы установки при этом одинаковы.

    Содержание статьи:

    Общие сведения

    Устройство механизма сливного бачка унитаза:

    • спускное отверстие
    • переливная трубка
    • крышки клапана с резинкой
    • механизм наполнения бачка
    • механизм слива

    На заметку!

    Инструменты и материалы, необходимые для установки арматуры в сливной бачок унитаза:

    • плоскогубцы,
    • запорный механизм,
    • разводной ключ (двухдюймовый),
    • ключи рожковые,
    • кран водопроводный,
    • отвертка,
    • гибкий шланг,
    • герметик силиконовый.

    Весь функционал арматуры бачка состоит из двух основных механизмов:

    • Наполнение бачка
    • Спуск бачка

    Инструкция пошагово

    Первый шаг – наполнение бачка

    АрматураЗа регулировку уровня воды в сливном бачке унитаза отвечает поплавок и запорный клапан. Поплавок, опускается вниз, вслед за снижением уровня воды. За счет этого, открывается запорный клапан. Уровень воды поднимается, клапан перекрывает подачу воды.

    Второй шаг – слив воды

    Спускной механизм отвечает за поступление воды из бачка в унитаз. Заслонкой (внизу сбоку узла слива) регулируем количество воды, остающейся после максимального смыва. Заслонка может иметь от двух, до шести положений, устанавливающих ее уровень.

    За спуск воды отвечает сливной сифон и спускной рычаг (кнопка). Сифон, обычно резиновый цилиндр, напоминающий вантуз, герметично закрывает сливное отверстие. Если сифон будет неисправен – произойдет утечка воды.

    Установка арматуры сливного бачка унитаза

    В комплект входит: клапан наполнительный, клапан выпуска, кнопочный узел, комплект крепления бачка и прокладки. В зависимости от типа наполнителя бачка, клапан наполнителя может быть с боковой подводкой и с нижней подводкой. Клапан выпуска может быть одноуровневый или двухуровневый.

    Главным параметром настройки арматуры является ее высота.

    Если арматура приобреталась отдельно от бачка, настраиваем ее.

    Измеряем Расстояние от дна бачка до поверхности крышки

    Важно!

    Линейка должна стоять на внутренней поверхности бачка!

    В настроечной таблице находим полученный размер и выставляем его на стенке стойки арматуры.

    Отстегиваем тягу, поджимаем фиксаторы и перемещаем стойку до нужного значения и присоединяем тяги.

    Важно!

    Присоединяем тяги так, чтоб был свободный ход рамки 3 мм.

    Установка арматуры производится в три этапа.

    Первый этап – установка клапанов

    Скручиваем крепежную гайку клапана выпуска и устанавливаем в бачок. Закручиваем крепежную гайку с обратной стороны бачка не до полного упора.

    То же самое делаем с наполнительным клапаном.

    При установке бочка с боковой подводкой воды, наполнительный клапан устанавливается следующим образом: скручивается крепежная гайка, снимается косая шайба.

    Обратите внимание!

    Трубка гаситель должна присутствовать на клапане и не слететь во время установки!

    Если клапан не помещается и ему мешает наполнительный клапан, то необходимо отпустить гайку (достаточно 1,5 оборота) и повернуть верхнюю часть клапана в нужном направлении, после чего гайка затягивается. Затем одевается косая шайба и крепежная гайка. Клапан выставляется в горизонтальном положении.

    Важно! Убедитесь, чтобы клапана не касались друг друга и стенок бачка, и закрепите гайки.

    Второй этап – установка бачка

    УстройствоУстанавливаем прокладку, собираем крепежные винты (шайба, затем конусное уплотнение). Крепежные болты вставляем в отверстие бачка. Резиновые прокладки одеваем на крепежные винты. Устанавливаем бачок и фиксируем равномерно гайки-барашки. Устанавливаем гибкий шланг подвода воды.

    Третий этап – установка крышки бачка и кнопочного узла.

    Если кнопочный узел не вкручивается, значит, вы неправильно настроили арматуру. Необходимо перенастроить наполнительный клапан.

    Важно!

    Зазор между крышкой и узлом должен составлять 1-7мм.

    После окончательной установки арматуры несколько раз спустите воду, чтобы убедиться, в отсутствии течей и правильности установки арматуры.

    Если слив осуществляется неправильно, необходимо отрегулировать систему водозабора и слива.

    Для этого:

    • Отсоединяем тягу с трубы перелива
    • Отжимаем фиксатор для свободного перемещения «стакана» по вертикали
    • Регулируем положение механизма
    • Устанавливаем трубку перелива на 2см выше уровня воды
    • Фиксируем арматуру и подводим тягу.

    Важно!

    Если в наполнительный клапан перестала поступать вода, то нужно прочистить фильтр грубой очистки.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
