Как установить розетку в стену: правила подключения проводов

Встраиваемые в стену розетки популярнее, чем накладные. Их неоспоримое преимущество заключается в компактности и отсутствии поверхностей для сбора пыли. Они надежные в плане устойчивости к механическому воздействию. Самым важным их достоинством является скрытая подводка проводов, что исключает создание препятствий при отделке интерьера. Чтобы получить все эти преимущества, необходимо сначала разобраться –

Подключение розетки в монтажной коробке

Содержание статьи

Коротко о типах встраиваемых розеток

Технические параметры розетки должны полностью соответствовать требованиям подключаемого потребителя. Нужно смотреть на мощность приборов, которые будут от нее питаться. На корпусе розеток и в их инструкции указывается максимально допустимая сила тока в Амперах. Мощность подключаемого электрооборудования измеряется в кВт. Сопоставить эти значения можно по таблице.

Таблица 1. Соотношения мощности розеток к параметрам потребителя и требуемому сечению проводки.

Все встраиваемые розетки, которые могут понадобиться для установки в квартире или частном доме, можно разделить на 3 группы:

• обычные;
• влагозащищенные;
• силовые.

Обычные розетки применяются для питания подавляющего большинства электроприборов. К ним можно подключать зарядное устройство мобильный телефон, компьютер, роутер, фен, холодильник, микроволновую печь и т.д.

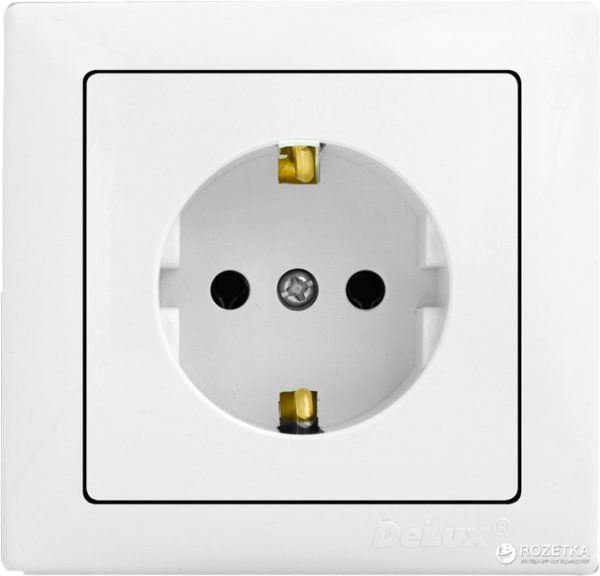

Обычная розетка

Влагозащищенные розетки применяются для установки во влажных помещениях, обычно в ванных комнатах. Они отличить от обычных по наличию крышечки, закрывающей гнездо для подключения вилки. Она обеспечивает защиту от брызг. Такая розетка потребуется в том случае, если монтаж осуществляется в непосредственной близости от раковины, душевой или ванны. Для данной цели выбираются устройства с

Влагозащищенная розетка в ванной

Цены на влагозащищенные розетки

Влагозащищенная розетка

Силовые розетки, применяемые в домах и квартирах, обычно имеют такой же стандарт вилки, но отличаются более высокой мощностью. Их показатель по данному параметру составляет 32А и выше. Они применяются для подключения приборов с высоким потреблением электричества. В первую очередь это электроплита, электрический духовой шкаф, кондиционер, камин или бойлер. Иногда силовые розетки могут иметь тройное гнездо. Их выбор зависит исключительно от вилки, которой оснащен электроприбор.

Силовая розетка

Цены на силовые розетки

Силовая розетка

Меры предосторожности

Поскольку при выполнении работ существует вероятность поражения электрическим током, то при электромонтаже необходимо обесточить квартиру или дом. Сделать это можно с помощью переключателей в электрощитке. Если в помещении проложена проводка старого типа, то отключить электропитание можно выкрутив пробки на счетчике. Работы по установке подрозетника, когда исключается контакт с проводами под напряжением, выполняются без отключения питания, для возможности использования вспомогательного электроинструмента.

Внимание! Перед тем как непосредственно приступать к электромонтажу, следует убедиться, что провода действительно обесточены. Проверка осуществляется индикаторной отверткой или тестером.

Проверка наличия напряжения

Цены на приборы для измерения напряжения

Вольтметр

Стандарты высоты расположения розетки

Изначально необходимо определиться с тем, где именно и на какой высоте будет устанавливаться розетка. Существуют так называемые европейские и советские стандарты. Согласно первому, монтаж осуществляется на высоте 30 см от пола. Советский стандарт предусматривает уровень 90 см.

Евростандарт

Не всегда нужно привязываться к требованиям, поскольку существуют случаи, когда такой вариант не подходит. В первую очередь необходимость в установке розетки на другую высоту возникает в спальной комнате, в частности при монтаже над прикроватной тумбой. Она ставится таким образом, чтобы иметь возможность дотянуться к ней лежа, к примеру, для установки мобильного телефона на зарядку. Удобно, чтобы розетка была на высоте 65-70 см.

Вариант монтажа над прикроватной тумбой

Отдельного внимания заслуживает расположение розеток на кухне. Установка вниз исключается, поскольку они будут закрыты мебелью. Их монтируют в произвольном порядке, обычно стараясь расположить сразу над столешницей или под дно верхних шкафчиков. В последнем случае при взгляде они незаметны, при этом всегда доступны.

Расположение над кухонной столешницей

Выбор совместимой с розеткой монтажной коробки

Встраиваемые розетки закрепляются в специальной установочной коробке, так называемом подрозетнике. Он представляет собой тонкостенный цилиндр, который замуровывается в стену. В дальнейшем розетка крепится именно к нему, а не к рыхлому материалу кладки или бетону, что было бы ненадежно.

Совет! Лучше покупать установочную коробку одновременно с розеткой, что обеспечит их полную совместимость.

Розетки отдельных производителей предусматривают различные способы крепления к подрозетнику. В первую очередь это касается расположения винтов. Они могут находиться по вертикальной или горизонтальной оси. У некоторых устройств имеется сразу 4 крепления. Диаметр установочных коробок составляет 65-67 мм. Глубина 45 мм. Они могут изготавливаться из полиамида, полипропилена и прочих материалов.

Подрозетник обычный

Внимание нужно уделить выбору установочной коробки блока розеток. Дело в том, что практически каждый производитель выпускает свою продукцию под разные стандарты ширины. То есть, расстояние между розетками вместе с учетом накладных панелей отличается настолько, что не всегда удастся провести монтаж в установочную коробку другого бренда.

Внимание! Если требуется закрепление в обычных стенах применяются классические цилиндрические подрозетники. Для установки в гипсокартон выпускаются особые установочные коробки со специальными винтами и ушками для притягивания к листу.

Подрозетник для гипсокартона

Монтаж подрозетника

После закупки материалов, можно расчертить место для установки. Применяемая для монтажа технология отличается в зависимости от типа стены. Работа с бетоном, газобетоном и кирпичом практически идентична, а вот с гипсокартоном отличается. Различия наблюдаются и в наборе инструмента, который потребуется.

Установка подрозетника в бетон, газобетон или кирпич

Работа с такими материалами стен требует наличия специализированного инструмента. Потребуется подготовить:

• перфоратор;
• корончатое сверло 68 мм;
• зубило или пику под перфоратор.

Корончатое сверло

Цены на свёрла для розетки (корончатое сверло)

Корончатое сверло

Сначала нужно проделать посадочное отверстие в стене для установки подрозетника с помощью специального корончатого сверла. Оно устанавливается на дрель или перфоратор. Коронки бывают различного ценового сегмента, и отличаются по материалу режущей кромки. Они бывают алмазные и твердосплавные. Также сверла отличаются между собой по режиму работы. Одни используется только с дрелью, а другие являются ударными, поэтому подходят при выполнении сверления с включенным долблением.

Рекомендация! При покупке корончатого сверла необходимо учитывать не только его диаметр, но и тип хвостовика. Для дверей он должен быть цилиндрическим, а для перфоратора sds-plus или другой. В противном случае несовместимая коронка не подойдет под имеющийся в наличии инструмент.

Если требуется сверлить железобетон, то понадобится использование более дорогой коронки с алмазным напылением на сегментах, поскольку дешевая оснастка ломается. Также нужно устанавливать оптимальное количество оборотов, рекомендуемое в инструкции к сверлу.

По центру цилиндрической коронки имеется сверло по бетону. Оно применяется для центровки. Выступающее сверло ставится в центр будущего подрозетника и осуществляется углубление в стену до момента начала высверливания кольца коронкой. После этого нужно прекратить сверление и снять центровку. Это предотвратит проделывание сквозного отверстия выступающей частью инструмента. Центровочное сверло снимается путем выбивания клином или выкручивания специального зажимного болта.

Засверливание в стену

Если требуется поставить блок розеток, то нужно посмотреть в их инструкцию, а также на параметры подрозетников и определить межосевое расстояние. Обычно оно составляет 71 мм. Чтобы сделать все ровно, в идеале сразу после извлечения коронки для снятия центровочного сверла необходимо от маленького отверстия по горизонтальной линии сделать разметку с шагом 71 мм. Полученные в результате точки в будущем будут использоваться для центровки последующих сверлений.

Разметка под блок

После сверления останется кольцевое отверстие. Останется только выбить его центральную часть. Сделать это удобно с помощью перфоратора с пикой. Можно обойтись обыкновенным ручным зубилом и молотком. Нужно вставить инструмент в узкую полоску высверленного большего круга и ударить. В результате центральная часть выпадет. При работе с газобетоном или кирпичом это несложно. При выбивании бетона будет труднее, если он армирован стальной арматурой.

Последовательность монтажа

Имея готовое отверстие можно прорезать штробу в стене к потолку, где располагается распаечная коробка, чтобы сделать отводку питающего кабеля. Для компенсации на погрешность, заложенный кабель берется длиннее на 30-40 см. В дальнейшем излишки можно будет отрезать. Переходя к прокладке кабеля и подключению к распаечной коробке потребуется обесточить помещение.

Распаечная коробка

После подготовки штроб и самого отверстия под подрозетник, в него нужно вставить установочную коробку и проверить глубину, чтобы ничего не выпирало. Далее следует подготовить густой строительный раствор. Удобнее всего использовать алебастр и гипсовую штукатурку.

Чтобы завести питающий провод в коробку, в ней нужно выломать окно с помощью плоскогубцев или срезать его ножом. В таких местах производители делают пластик тоньше для возможности механического выдавливания. Далее нужно уложить немного раствора вглубь отверстия, после чего вставить коробку с заведенным в нее проводом.

Вклеивание подрозетников

Подрозетник следует выставить ровно с помощью уровня. Если в нем имеются только два вертикальных или горизонтальных крепления, то их ориентацию нужно выбрать в зависимости от особенностей приобретенной розетки. При наличии 4-х креплений это не имеет значения.

Подрозетник с двумя креплениями

Боковая полость между коробкой и стеной также заполняется раствором. Если применялся алебастр, то уже через 3-4 часа установочная коробка будет сидеть надежно. Следует подождать, пока раствор полностью высохнет и перестанет давать испарения. Ни в коем случае для закрепления подрозетников нельзя применять монтажную пену, поскольку она является горючим материалом.

Совет! Если требуется поставить одну или несколько розеток, то нецелесообразно покупать дорогую коронку. Отверстия можно вырезать болгаркой. В этом случае количество пыли от выполнения работы увеличивается. Хотя страдает аккуратность, но все потом закроется штукатуркой. Для реза болгаркой потребуется алмазный круг.

Работа болгаркой

Цены на популярные модели штроборезов

Штроборез

Видео — Установка подрозетников в бетонной/кирпичной/газобетонной стене

Установка подрозетников в гипсокартон

Для работы с гипсокартоном потребуется особый тип монтажной коробки со специальной лапкой, которая позволит его прижать к листу по принципу тисков или струбцины. Для осуществления монтажа нужно просверлить отверстие. Сделать это можно специальным корончатым сверлом по гипсокартону. Можно вырезать круг монтажным ножом. Поскольку провода спрятаны за гипсокартоном, то штробление не потребуется. Заложенный кабель следует вытащить в полученное отверстие и завести в сломанное окно подрозетника. Нужно вставить монтажную коробку в стену и закрутить винты, втянув лапку поджима.

Крепление подрозетника в гипсокартоне

Подключение розетки

Непосредственное подключение розетки при монтаже в гипсокартоне выполняется сразу же. Если монтажная коробка закреплена с помощью строительного раствора, то придется подождать 2-3 дня. Очередность дальнейших действий выглядит следующим образом:

• укорачивание выступающего кабель;
• зачистка концов токопроводящих жил;
• прикручивание проводов к клеммам розетки;
• установка розетки;
• фиксация декоративной рамки.

Выступающий из подрозетника хвостик провода слишком длинный, поэтому его потребуется подрезать. Нужно оставить такую длину, чтобы при складывании ее удалось спрятать в оставшемся пространстве коробки. Концы проводов очищаются от изоляции. При отсутствии специального инструмента это можно сделать монтажным ножом, стараясь не повредить токопроводящую жилу. В инструкции к розетке рекомендуют делать зачистку на глину 10-15 мм.

Степень зачистки проводов

Чтобы правильно подключить провода к клеммам розетки нужно отделить жилу заземления, если она имеется. Фаза и ноль имеют одноцветную изоляцию, а заземление двухцветную. Питающие жилы присоединяются к боковым клеммам. Заземление идет по центру.

Электромонтаж

На следующем этапе нужно аккуратно сложить провода, чтобы поставить розетку в установочную коробку. Далее применяя отвертку нужно прикрутить ее к подрозетнику с помощью шурупов. Также возможна фиксация распорными лапками. Они располагаются по бокам розетки. Чем больше их закручивать, тем шире они раздвигаются и обеспечивают жесткость фиксации.

Крепление к подрозетнику

После закрепления розетки нужно защелкнуть ее рамку. В том случае если ее нет, то прикрутить накладную панель. Она удерживается одним винтом по центру между отверстиями для вилок.

Видео — Установка розеток своими руками

Тонкости подключения блока розеток

Когда подключается двойная, тройная или блок розеток, то потребуется провести параллельное подсоединение. Для этого врезаются небольшие отрезки проводов размером по 15 см. Их концы зачищаются от изоляции. Такие отрезки применяются для соединения клемм розеток. В продаже можно встретить специальные блоки сразу соединенные между собой.

Соединение блока

Что делать с алюминиевой проводкой

В старых домах вся проводка сделана из алюминия. Зачастую такие жилы обламываются, поэтому при попытке вставить новую розетку в уже имеющийся в стене подрозетник не получается подсоединиться. В этом случае потребуется нарастить провод. Использование обыкновенной скрутки недопустимо. Для выхода из ситуации можно применить специальные клееные колодки. Это даст возможность осуществлять наращивание медными проводами, что исключает окисление между двумя разными металлами. Добавив пару проводков по 10-15 см, можно подключить розетку.

Наращивание проводов

Установка силовых розеток для мощных потребителей

Если возникает необходимость запитать мощную электроплиту, духовой шкаф или прочее оборудование, то нужно не только выбрать силовую розетку, но и кабель большого сечения. Его пропускная способность должна соответствовать параметру потребления электроприбора. Провод для такого оборудования не должен иметь на своем пути скруток. Он не присоединяется к распаечной коробкам, а ведется напрямую к электрощитку. Это является обязательным правилом пожарной безопасности.

Внутренняя розетка — разновидности и особенности установки

Розетка давно стала неотъемлемым атрибутом повседневной жизни, который за последние годы претерпел ощутимые изменения. Особым спросом пользуется внутренняя розетка, отличающаяся красивым дизайном и функциональностью.

Практически не выступает над поверхностью стены, способна вписаться в любой интерьер, может иметь несколько разъемов под штепсели и определенный уровень защиты. Такой розетке отдает предпочтение большая часть современных потребителей.

Разнообразие ассортимента

Коробки, предназначенные для скрытого монтажа розеток, или подрозетники, характеризуются присутствием дополнительных ребер, расположенных непосредственно со стороны коробок. Предназначены для упора в стенки установочных отверстий в кладке, что позволяет фиксировать розеточные устройства без дополнительной загипсовки. Монтаж коробок в полых стенах отличается простотой и относительной скоростью.

Производители предлагают потребителям широкий ассортимент подрозетников. Их принято классифицировать по целому ряду признаков.

Вид материала

Коробки под розетки изготавливают из 2-х ведущих материалов, подбираемых в зависимости от непосредственного применения:

• пластмасса: получила широкое применение, может быть негорючей, разрешена для установки в деревянных постройках;
• металл: применяется реже, способен предохранять стены от возгорания, но выступает непосредственным проводником электрического тока.

Тип конструкции

Существуют подрозетники для монтирования устройств в гипсокартонных стенках или бетонных. Разница заключается в наличии или отсутствии прижимных лапок, необходимых для фиксации. Они присутствуют в коробках из гипса.

Размер

Габариты коробов под розетки существуют различные:

• стандартный размер — 45×68 мм:
• с учетом толщины стен — 40×65;
• квадратная форма — 70×70.

При необходимости узкого исполнения глубина подрозетников будет составлять 25 мм, глубокого — 65 (вместо 60). Могут варьировать и размеры квадратных коробок, поскольку некоторые производители могут выпускать их размером 60×60 мм.

По числу розеток

Привычными выступают одиночные или двойные розетки с заземлением, с установкой в одно посадочное место.

Существуют блоки и под 3 – 4 устройства, устанавливаемые в один подрозетник специального назначения. Здесь потребуется использовать исключительно рабочие части устройств. Декоративную рамку следует приобретать дополнительно.

Чтобы определиться с выбором коробов (под двойные розетки, тройные и так далее), следует делать упор на установочные размеры и места монтирования. Если планируется установка в гипсокартоне, нужно приобретать коробки под розетки с зажимами и креплениями. При необходимости монтажа в стенках кирпичных или из бетона, подойдут любые модели.

Оптимальный вариант — приобретение подрозетников непосредственно с розетками. Это позволит сразу определиться с необходимой глубиной и диаметром.

Устанавливаем розетку

Монтаж внутренних розеток (одиночных) выполняется согласно пошаговой инструкции.

Осуществлять монтирование стоит в заранее подготовленные штробы с подведенными жилами:

1. Подготовительные работы. Следует подготовить отверстие для подрозетника. Для этого поставить крестик в том месте, где планируется установка устройства. Затем высверлить отверстие соответствующего диаметра посредством перфоратора с «короной» по бетону или буром. Для подводящих проводов потребуется штробить стены, чтобы все скрыть под слоем штукатурки и обоев.
2. Отключение электрической сети. Следует отключить соответствующий автомат в распределительном щитке и проверить наличие тока в месте будущей установки с помощью индикаторной отвертки.
3. Монтирование коробки. Специалисты советуют отдавать предпочтение пластиковым коробкам, имеющим соответствующие новым стандартам размеры и доступную стоимость. Металлические подрозетники выступают проводниками тока и нередко плохо фиксируются, что в последующем грозит разбалтыванием корпуса с поломкой. Для монтажа коробок из пластика в несущих стенах подойдет алебастр. Для этого штробу следует смочить водой, наложить раствор алебастра в 2 или 3 мм и закрепить короб. Для монтажа подойдут и саморезы, но здесь пострадает надежность установки. С окончанием установки короба под розетки надо вставить электрические жилы в соответствующие отверстия.

4. Крепеж корпуса. После этапа № 3 необходимо перейти к монтированию корпуса. Надо зачистить жилы электропроводки от изоляции ножом (на расстоянии от 7 до 10 мм) и закрепить контакты в корпусе. Непосредственная конструкция будет состоять из 5 винтов: боковые — под распоры лапок (2), по центру — под заземление (1), слева и справа — для нуля/фазы (2). Следует ослабить центральные винты (3 штуки) и вставить оголенные жилы, тщательно затянув отверткой. Фазу надо подключать в отверстие слева, а ноль — в отверстие справа (если смотреть непосредственно на корпус).

Надо выполнить фиксирование устройства в подрозетнике, ровно выставив в стенке и расперев лапки с помощью боковых винтиков. Необходимо, чтобы они надежно «впились» в стенки. Чтобы получить надежное крепление, при выборе розеток следует отдавать предпочтение изделиям, имеющим лапки с двумя зубчиками.

Замену лапкам способен составить накладной корпус с закреплением с обеих сторон посредством саморезов. Далее надо спрятать его с помощью декоративной окантовки, подтянув винтики до упора.

Необходимо следить за хорошим затягиванием жил, иначе возможно постепенное плавление корпуса из-за их нагревания, что чревато возгоранием.

Монтирование тройных розеточных устройств

Перед установкой тройных розеток следует выполнить разметку будущих мест расположения. Необходимо учитывать, что составные элементы данных устройств должны быть расположены на одном уровне, чтобы выглядеть гармонично.

Нагрузка на электропроводку будет тройная. Согласно стандарту, высота от пола должна составлять не менее 25 см. Монтаж тройных розеток рекомендуется выполнять в местах расположения одиночного вида устройств, но возможна установка и на новом месте.

Пошаговый алгоритм:

1. Выполнить разметку. Следует установить строительный уровень, провести горизонтальную линию и разметить центры розеток, учитывая расстояние между ними. Нужно отметить центр первого устройства и отложить ½ ширины накладки, рассчитанной на подрозетник. Аналогичным образом поступить со вторым и третьим центрами. Полезно делать это толстым маркером.
2. Установить подрозетник. Оптимальный вариант коробов для тройных розеток — одиночный. Представлен блоком, имеющим 3 гнезда, располагающихся на едином каркасе. Если планируется установка трех отдельных розеток, устанавливаемых параллельным соединением, полезно использовать короба одинарные. Их монтирование не отличается от установки аналогичных моделей для одинарных розеток.
3. Осуществление разводки проводов. Для тройных устройств подключение проводов должно выполняться в соответствии с параллельной схемой, которая подразумевает, что из щитка к каждому проводу следует подключать по 2 провода от дополнительных жил. Эти жилы пойдут на вторую и третью розетки. Посредством индикаторной отвертки следует определить ноль с фазой и отключить электропитание. Далее провода скрутить, что стоит делать со специализированными контактными наконечниками, вставляемыми в розеточные зажимы. После надо прикрутить их винтами. За первой скруткой нужно кинуть провод на устройство № 2 и через заднюю крышку (отверстие) завести в коробку. По аналогии выполнить перечисленные действия с розеткой № 3.

4. Крепеж подрозетников. Следует подготовить раствор алебастра и смазать проделанные в стене отверстия. Вставить коробки для розеток. Если они будут проваливаться, следует добавить алебастра, а если выпирать — пристукнуть молотком. Необходимо выставить 3 коробки на одном уровне.
5. Подключить розетку. При монтировании тройных розеток посредством расположения в трех отдельных подрозетниках подключение следует осуществлять согласно параллельной схеме. Необходимо подсоединить провода к зажимам устройства, плотно прижав клеммами или винтами, после чего скрутить их внутри коробки и установить центральную часть. Для выравнивания можно немного пристукивать корпус. В завершении надо осуществить монтирование декоративных накладок.

Обратите внимание! Известно, что существует категория устройств, подключаемых последовательно, через шлейф. Такие розетки не стоит использовать под приборы, отличающиеся высоким энергопотреблением. Подключать их нужно согласно прилагаемой схеме.

После окончания монтажа необходимо включить автомат. Проверить работоспособность розеток поможет подключение штепсельной вилки простого прибора — настольной лампы (последовательно к каждой). Аналогичным способом устанавливают и 4-местные устройства.

Коротко об особенностях монтажа в гипсокартонных стенках

Быстро и эффективно разобраться с проводкой под розетки позволяет гипсокартон, за которым спрятать ее не составляет особых проблем. Видна снаружи она уже не будет.

Нужно учитывать, что гипсокартон относят к категории возгораемых материалов, поэтому выбирать коробки под розетки следует согласно правилам по пожаробезопасности. Устройства должны быть выполнены из самозатухающей пластмассы.

Подрозетники для монтирования розеточных устройств должны обладать специальными крепежами для максимального крепления к данному материалу. Лучше всего, если они еще будут оснащены и дополнительными крепежами. Далее надо только выполнить отверстие в гипсокартоне. Делается это с помощью соответствующей «короны» в соответствии с наружным размером короба под розетку.

Перед процедурой сверления стоит проверить наличие или отсутствие профиля посредством обычного магнита. Когда отверстие будут готово, нужно протянуть через него провода и пропустить в розеточную коробку. Затем ее нужно «утопить» в отверстии и зажать крепежами. Дополнительное крепление можно обеспечить посредством раствора, после чего выполнить присоединение электрокабеля и установить сердцевину розетки.

Заключение

Установка внутренних розеток всегда пользовалась популярностью, поскольку такие устройства отличаются функциональностью, безопасностью и стильным дизайном, не привлекают внимания и гармонично смотрятся в любом доме и интерьере.

Их монтирование может выполняться разными способами, которые имеют свои особенности, но направлены на обеспечение максимально бесперебойной и безопасной работы. Такие розетки привнесут необходимый комфорт и значительно повысят качество жизни.

Внутренняя розетка — разновидности и особенности установки

Установка розетки в бетонную стену

Правильная установка розетки в бетонную стену делается в несколько этапов, самым тяжелым из которых является вырезание отверстия в стене, куда и будет монтироваться устройство. Если есть нужные инструменты, опыт, или хотя бы большое желание сделать все самому, то эта задача будет вполне по силам любому домашнему мастеру.

Какие надо подготовить инструменты

Перед тем как установить розетку, следует подготовить следующие инструменты и детали – они понадобятся в таком порядке:

• Карандаш, маркер, уголек или что-либо, с помощью чего можно начертить на стене разметку.
• Линейка. Для одного устройства подойдет даже обычная школьная, а если будет устанавливаться блок розеток, то желательно большая.
• Уровень – пузырьковый или лазерный. На начальном этапе пригодится только при монтаже блока розеток.
• Дрель с насадкой «коронка по бетону». Если нет насадки, то подойдет сверло по бетону. Некоторые режут стену болгаркой. Если стена особо прочная, то не помешает вода, которая будет охлаждать коронку.
• Зубило и молоток – нужны для мелкой подгонки стенок отверстия.
• Подрозетник – обеспечивает жесткое крепление устройства в стене.
• Замазка – гипс, алебастр или цементный раствор.
• Шпатель, который можно поместить в подрозетник.
• Индикатор напряжения – по большому счету мог бы пригодиться и в начале, но не обойтись без него именно на этом этапе.
• Дополнительные провода – нужны, если производится монтаж нескольких точек.
• Нож – можно самый маленький.
• Плоскогубцы – желательно с кусачками.
• Розетка – ради нее все и затевается.
• Отвертка – чаще всего крестовая, но в некоторых случаях пригодится и шлицевая – все зависит от болтов, которые надо закручивать.

Подразумевается, что перед тем как устанавливать розетку в стену, к этому месту уже проведены провода и известно какой из них фаза и где ноль с заземлением. Если нет, то придется планировать широкомасштабные работы по пробиванию в стене штроб (канавок) для проводки. Для этого придется взять напрокат штроборез, готовиться высверливать их дрелью и перфоратором или вырезать болгаркой.

Опыт пробивания штроб в бетоне молотком и зубилом гарантированно будет лишним – обладание такими знаниями никогда не компенсирует времени затраченного на их приобретение.

Зачем делать разметку

Если устанавливать одну единственную розетку в бетонной стене, то по большому счету разметка не нужна. Нет особой разницы, если она будет расположена плюс-минус сантиметр. Другое дело, если рядом расположены другие розетки и у владельца помещения «взгляд перфекциониста». У некоторых людей это развито от природы и если какая-либо вещь выбивается из общей картины, то это будет вызывать раздражение.

Как итог – лучше потратить лишние несколько минут, чтобы высчитать и расчертить на стене место расположения будущей розетки. В обязательном порядке это надо сделать при монтаже блока розеток, которые будут располагаться вплотную друг к другу. Здесь пригодится уровень, правда если в помещении кривой пол, то придется подумать как сделать разметку – по уровню или параллельно поверхности пола.

Правильно сделанный «чертеж» разметки это горизонтальная линия, на которой отмечены центры отверстий для подрозетников. Чтобы следить, не соскочила ли с отметки коронка, разметка должна быть несколько больше ее диаметра. Самый надежный способ вычислить расстояние между центрами – сложить вместе крышки розеток и замерить расстояние между их серединами.

Сверление отверстия

Это самый пыльный и тяжелый кусок всей работы, хотя, все зависит от прочности бетона.

• Если используется коронка для сверления подрозетников, то первым делом в центре разметки высверливается отверстие для ее центральной оси, после чего в ход идет сама коронка.
• Немного дольше эта часть работы будет делаться, если в наличии есть только дрель с обычным сверлом по бетону. В таком случае придется высверливать дырки по окружности будущего подрозетника, а потом выбивать внутреннюю часть перфоратором или зубилом.
• Если периметр отверстия для подрозетника будет не круглым, а квадратным, то нарушения в этом никакого нет – все равно оно будет замазываться цементным раствором. Исходя из этого соображения, можно по касательной к диаметру будущего подрозетника сделать пропилы в стене болгаркой, извлечь внутреннюю часть и подправить остальное перфоратором или зубилом.
• В особо сложных случаях можно комбинировать эти способы – сперва насверлить отверстий сверлом, а затем работать по ним коронкой или болгаркой.

Итогом работы должно стать отверстие, в которое подрозетник, что будет устанавливаться, немного «проваливается» за поверхность стены.

Если сверлятся несколько дырок, то между ними обязательно надо прорезать переходы – для проводов.

Монтаж подрозетника

По сути, здесь надо просто вмуровать подрозетники в стену, но сделать это так, чтобы установленный пластиковый стакан своей верхней частью был вровень с ее поверхностью.

Готовится цементный или гипсовый раствор и шпателем намазывается на внутреннюю поверхность полученных отверстий. Затем туда вставляется подрозетник (перед этим в него надо не забыть завести провод) и выравнивается. При этом из стены выдавится некоторое количество раствора – его желательно убирать не сразу, а через несколько минут, когда он начнет застывать. Осталось немного подровнять полученный шов шпателем и ждать когда смесь полностью застынет – в зависимости от используемого материала это займет от получаса до суток.

Подробнее о монтаже подрозетника смотрите в этом видео:

Подключение проводки

Самая ответственная часть всей работы – подключить надо всего два или три провода (в зависимости от наличия заземления), но сделать это без ошибок.

Первым делом с помощью индикаторной отвертки следует убедиться, что проводка обесточена. Одна или две минуты, потраченные на отключение автоматического выключателя и проверку наличия напряжения, сделают работу гораздо комфортнее и безопаснее.

Зачистка проводов. С концов жил надо снять по 1,5-2 см изоляции. Далее оголенный кусочек загибается кольцом, а если это многожильный, то его еще можно разделить надвое, чтобы кончики проводов приобрели форму буквы «V».

Для увеличения площади контакта провода с клеммой, жилу надо немного сплющить плоскогубцами.

Подключение проводов. На розетке есть всего две клеммы токоведущих контактов и третья для заземления. Все они зажимаются болтами и вставить провода больше просто некуда. Если используется проводка с правильной цветовой маркировкой, то желто-зеленый провод идет на контакт заземления (он «висит» на пластине с «усами», торчащими вперед), синий на ноль и оставшийся на фазу (может быть любого другого цвета). Заземление обязательно надо подключать к предназначенному для нее контакту, а фазу с нолем к оставшимся – неважно в каком порядке.

Блок розеток подключается шлейфом или звездой. В первом случае к контактам одной розетки приходят провода от предыдущей и тут же уходят на следующую. Во втором – провода от каждой розетки идут в общую «точку сбора» и там соединяются – фаза к фазе, ноль к нолю. При этом надо учитывать, что ПУЭ запрещают подключение заземления шлейфом – так можно подсоединить фазу и ноль, а «землю» надо вести обязательно звездой.

Окончание монтажа

Когда проводка надежно «сидит» в контактах, внутреннюю часть розетки можно вставлять в подрозетник. Для этого надо подогнуть провода, чтобы они были параллельны задней стенке и затолкать все вовнутрь.

Фиксируется внутренняя часть в подрозетнике распорными лапками – чтобы они разошлись в стороны, надо затянуть крепежные болты, которые всегда расположены в лицевой части. Когда болт крутится по часовой стрелке, лапка уходит в сторону, а наоборот – просто обвисает вдоль корпуса. Иногда лапки мешают вставлять розетку в подрозетник, раскрываясь раньше времени, поэтому их или приматывают к корпусу ниткой или стягивают между собой канцелярской резинкой.

Дополнительно розетка может фиксироваться болтами, которые вкручиваются в лицевую часть подрозетника.

Последний шаг – прикручивание крышки. На ней есть центровочные штыри, поэтому закрепить ее на розетке неправильно достаточно проблематично. Когда все готово, то включается электричество и проверяется работа розетки, а также заземления. Проверка может быть сделана еще до установки внутренней части в подрозетник, но это уже кто как чувствует качество своей работы.

Пошаговая инструкция по установке и подключению розетки в этом видео:

Как итог – установка бытовой розетки в бетонную стену не является непосильной задачей даже для непрофессионала. Если же их придется устанавливать несколько штук, то все нюансы точно отложатся в памяти – впоследствии можно будет выступать уже в роли инструктора.

Как установить розетку :: Инфониак

Содержание:

Установка внутренней розетки

Как подключить розетку

Определяем фазу, ноль и заземление

Установка наружной розетки

Как поменять розетку

Установка розетки (видео)

С такой проблемой, как установка розетки, каждый из нас наверняка уже сталкивался. Данная процедура производится в случае замены проводки или ремонта самой розетки.

Установка розетки не сложна, однако здесь существуют определенные нюансы, о которых мы и расскажем.

Читайте также:

Как выбрать межкомнатную дверь
Как установить межкомнатную дверь
Как выбрать ламинат

Как выбрать краску для стен и потолка

Как класть ламинат

Виды обоев: преимущества и недостатки

Как клеить обои

Установка внутренней розетки

Сразу же нужно сказать, что все розетки делят на внутренние и наружные. Принцип работы у них одинаковый. Отличие между ними в том, что наружные розетки устанавливаются прямо на стене, а внутренние — в коробки (подрозетники), которые «прячут» в стене.

В первую очередь в целях безопасности необходимо всю электропроводку в квартире отключить от электропитания. Речь идет об автоматических выключателях в электрощите, который обычно располагается в коридоре квартиры либо на лестничной площадке.

Оставшись полностью без электричества в доме, Вам, возможно, потребуется освещение на рабочем месте. Хорошо, если хватит дневного света, но при темном времени суток необходимо подумать об альтернативных источниках освещения, например, может пригодиться фонарь.

Обязательно! Дополнительно убедитесь при помощи мультиметра или индикаторной отвертки, что в розетке нет напряжения.

Приготовьте инструменты:

• Кусачки
• Уровень
• Плоскогубцы
• Отвертку
• Карандаш
• Нож.

Как подключить розетку

Для удобства провода для розетки должны выступать на 50 – 80 мм. Чтобы будущая розетка стояла ровно, периодически пользуйтесь уровнем.

1. Сперва отметим карандашом место, где будет стоять розетка, предварительно поместив ее в коробку или специальное углубление (если Вы решили ставить розетку без коробки).

2. Аккуратно вытаскиваем провода, концы которых зачищаем от изоляции на 10 мм. Обратите внимание на то, что провода не должны переплетаться между собой.

3. Мы рассматриваем подключение современной розетки с тремя жилами, одна из которых является заземлением, вторая – фазой, а третья – нулевым проводом.

Розетка с внутренним блоком имеет три клеммы. К этим трем клеммам и нужно подсоединить три жилы розетки.

4. Внутренний блок розетки на лицевой стороне имеет монтажные винты. Если поочередно вкручивать эти винты отверткой, то имеющиеся на розетке внешние лапки начнут разводиться и упираться в пластиковую коробку либо непосредственно в стену (смотря, что конкретно у Вас).

Таким образом прикрепляем внутренний блок согласно ранее сделанной разметке.

Внимание! Вкручивать монтажные винты на лицевой стороне внутреннего блока розетки следует поочередно, тогда вся конструкция будет закрепляться равномерно.

Cовременные розетки все реже делают на основе вышеописанных фиксирующих лапок. В последнее время предпочтение отдают розеткам, корпус которых закрепляют на внутренней пластиковой коробке.

5. Все, что теперь нужно сделать – это защелкнуть защитную окантовку или корпус розетки, а также закрутить винтами, если они имеются.

Определяем фазу, ноль и заземление

Для человека, который не разбирается в электрике, тяжело понять, какой из трех проводов нужно подключить к розетке, а прикреплять контакты наугад чревато неприятными последствиями. Однако на самом деле это достаточно простая задача, которую мы поможем решить.

В первую очередь не мешало бы рассказать теорию кратко и упрощенно. Вся система электропроводки, от которой питаются квартиры и жилые дома, у нас трехфазная.

Обычно между двумя фазами напряжение равно 380 вольт, и это является линейным напряжением. Но у нас в розетках все-таки 220 вольт, почему? Для этого нужен нулевой провод. Взяв одну фазу с нулевым проводом, между фазами окажется разность потенциалов 220 вольт, что является фазным напряжением.

Если сказать совсем просто, то каждая квартира имеет один ноль и одну фазу.

Определение фазы индикаторной отверткой

Данный метод уместен только в том случае, если у Вас для розетки предусмотрены только два провода.

1. Для начала нужно обесточить квартиру (дом), отключив автоматические выключатели в щитовой.

2. Очищенные от изоляции провода разводим друг от друга, чтобы они не соприкасались, что поможет исключить замыкание.

3. Теперь обратно включаем автоматические выключатели, тем самым подавая ток на нашу проводку.

4. Сейчас непосредственно определяем фазный провод. Взяв индикаторную отвертку за маленькую металлическую часть рукоятки, рабочей (также металлической) частью касаемся провода.

Загоревшаяся лампочка в отвертке означает, что это фазный провод, а если лампочка не горит, то значит такой провод нулевой.

Определение фазы мультиметром

Однако при имеющихся трех проводах для розетки только индикаторная отвертка не подходит. Для этого нужен прибор мультиметр, с помощью которого мы можем определить, где заземление, ноль и фаза.

Где фазный провод мы уже узнали при помощи индикаторной отвертки. Но фазу можно определить и без индикаторной отвертки посредством мультиметра. Для этого нужно на мультиметре выбрать измерения диапазона 220 вольт и выше и подключить два щупа в гнезда «V» и «COM».

Берем щуп, подключенный к гнезду «V», и прикладываем его поочередно к трем имеющимся проводам. При касании к фазе прибор покажет 8-15 вольт, а при прикосновении к нулю или заземлению мультиметр вообще не отреагирует.

1. Берем мультиметр и переключаем его в диапазон измерения напряжения, равного 220 вольт или выше.

2. Одним щупом мультиметра зажимаем фазу (а где именно этот провод мы уже знаем), а другим один из оставшихся двух проводов.

3. Наблюдаем и запоминаем значение, которое сейчас показывает наш мультиметр.

4. Теперь, оставляя один щуп на фазе, другим зажимаем третий провод и тоже фиксируем значение, которое показал измерительный прибор.

Если мы касаемся одновременно ноль и фазу, то мультиметр показывает напряжение электросети 220 вольт (небольшой разбег допустим). А если мы касаемся заземления и фазы, то значение должно быть меньше предыдущего.

Установка наружной розетки

На самом деле наружная розетка устанавливается очень просто, что потребует от Вас минимальных усилий.

Такие розетки, как правило, применяют в помещениях, где и вся проводка является наружной. Кроме того, этот способ электропроводки рекомендуется применять в конструкциях из материалов, которые легко могут воспламеняться (например, дерево).

Недостаток наружных розеток заключается, прежде всего, в неэстетичном виде, так как вся проводка на виду. Однако когда стоит выбор между безопасностью жизни и эстетичном виде, то лучше выбрать первый вариант. Ведь на этой электропроводке хорошо видны проблемные места, если таковые появляются.

Итак, устанавливаем наружную розетку.

1. Разбираем корпус, откручивая болты крепления, и снимаем его.

2. Шурупами прикручиваем корпус розетки к поверхности, у которой должны заранее быть подготовлены дюбеля либо, если это, например, деревянная поверхность, то можно вкручивать обычные саморезы. Лучше еще подстраховаться и между розеткой и поверхностью подложить материал, который не может гореть (гипсолит, паронит).

3. Подключаем розетку к электропитанию. Подробно об этом можете ознакомиться выше в оглавлении «Как подключить розетку».

4. Как только присоедините провода, можно прикручивать лицевую часть к корпусу розетки.

Как поменять розетку

Ситуация, при которой электрическая розетка выходит из строя, достаточно распространена. Тогда то и может возникнуть вопрос «Как поменять старую розетку на новую своими руками?» Далее мы расскажем об этом подробно.

Мы рассмотрим самый безнадежный случай: когда распорные лапки расшатаны, провода хорошо не закрепляются, а розетка имеет обгоревший вид. В общем, мы полностью меняем розетку.

Вам потребуются:

• Индикатор фазы
• Крестовая отвертка
• Прямая отвертка
• Новая розетка
• Подразетник (пластиковая коробка, в которую крепится внутренняя сторона розетки)
• Маленький шпатель
• Кусачки
• Уровень.

1. Обесточиваем полностью всю квартиру от электропитания при помощи автоматических выключателей.

2. Демонтируем старую розетку. Для этого нужно выкрутить в ней болт, который обычно находится по центру, прямой или крестовой отверткой, в зависимости от типа головки у этого болта.

3. Теперь убедитесь, что контакты точно были обесточены с помощью индикатора. У Вас должен быть один нулевой провод, а другой фазный. Если розетка имеет напряжение, то, прикоснувшись индикатором к проводу фазы, имеющаяся на нем лампочка загорится.

Если же лампочка не горит при прикосновении к двум этим проводам, то розетка полностью обесточена, и к линии можно прикасаться без опасения.

4. Дальше ослабеваем болты, которые держат провода. Освобождаем эти контакты при помощи отвертки.

5. Таким же образом освобождаем болты лапок розетки и полностью ее снимаем.

6. Если заменяемая розетка была без пластиковой коробки (подрозетника), то это неправильно, поэтому поставим новый подрозетник. При недостаточной глубине отверстия в стене для нового подрозетника подрезаем его заднюю часть.

Однако если пластиковая коробка не помещается по бокам, то следует расширять непосредственно отверстие в стене.

После того, как Ваш подрозетник будет идеально входить в свое место, нужно его зафиксировать. Лучше делать это гипсовыми смесями (например, с помощью шпатлевки).

К сведению! Металлический подрозетник лучше не использовать, так как он неудобен в эксплуатации.

Следовательно, если старая розетка крепилась на металлический подрозетник, то перед установкой нового подрозетника следует извлечь старый металлический, но нужно это сделать максимально аккуратно, не разрушая стены.

7. Для приготовления смеси понадобится около 100 г шпатлевки. Шпатлевку смешиваем с водой до состояния, при котором будет держаться подрозетник даже на еще не засохшем шпатлевочном растворе.

8. Итак, раствор у нас уже готов. Теперь с помощью маленького шпателя наносим раствор равномерно в отверстие.

9. Вставляем подрозетник в отверстие на свежую шпатлевку.

10. Заделываем все имеющиеся щели и повреждения в стене раствором.

11. После этого необходимо подождать, пока раствор полностью высохнет. Учитывая малое количество шпатлевки, сохнуть она будет не больше суток.

12. Как только шпатлевка высохнет, можно продолжать. Снимаем изоляцию проводов с помощью кусачек примерно на 1 см.

Если длина провода излишняя, то этот провод лучше спрятать в нашу пластмассовую коробку, а не укорачивать.

При недостаточной длине провода к нему можно присоединить небольшой новый отрезок. Однако следует знать, что алюминиевые провода удлиняют с помощью клеммной колодки. Провода из меди просто скручивают, а потом спаивают и изолируют соединение.

13. Завершаем нашу замену розетки. Вставляем во внутреннюю часть розетки оголенные провода и закрепляем их болтами.

Обычно нулевой провод присоединяют к левому контакту, а фазный провод присоединяют к правому контакту. Их можно для удобства заранее пометить маркером.

14. Теперь вставляем розетку в подрозетник, выравниваем и фиксируем верхними и нижними винтами. Чтобы розетка не перекашивалась, крепежные винты завинчиваем поочередно, пока надежно не зафиксируем.

15. В конце устанавливаем крышку панели. Как правило, в такой крышке один центральный болт, который и нужно закрутить, но не перестарайтесь, так как можно повредить резьбу.

16. Для того чтобы убедиться в правильности проведения замены розетки, вставляем в нее электровилку любого электроприбора и сразу же вытаскиваем. Если розетка не сместилась, крепко держась на своем месте, то значит все сделано правильно.

17. Возобновляем электропитание в квартире (доме). Замена розетки завершена.

Но! Следует упомянуть о самой распространенной поломке, которая ремонтируется довольно просто. Речь идет о вылазке лапок внутреннего блока со своего места, если не придерживать розетку во время вытаскивания электровилки. Из-за такой поломки может возникнуть замыкание в электрической цепи, что в итоге может привести к пожару.

Все, что нужно сделать в таком случае, это разобрать лицевую часть корпуса розетки, расслабить лапки, открутив болты, вставить внутреннюю часть розетки на место и зафиксировать лапки, закрутив болты обратно.

К тому же очень рекомендуем для лапок внутренней части розетки сделать углубления, если лапки упираются просто в стену. Если же лапки закрепляются в пластиковой коробке, то можно стамеской вырезать прорезы в пластмассе. Таким образом, Вы сможете надежно зафиксировать розетку.

Однако не забывайте! При вынимании электровилки с розетки все равно нужно придерживать рукой розетку.

Установка розетки (видео)

5 правил как установить розетку в подрозетник

Установить розетку в готовый подрозетник, казалось бы простая задача. Ведь зачастую, высверливание и монтаж самого подрозетника в стену, занимает гораздо больше времени.

Однако и здесь есть свои нюансы, заблуждения и правила, о которых некоторые могут не знать, а другие наоборот спорить до последнего, настаивая на своей правоте (например, подключение шлейфом двойной розетки).

Рассмотрим основные моменты и этапы этого процесса.

Безопасность и инструмент

В первую очередь, перед производством работ требуется обеспечить безопасность. При замене или установке розеток, всегда отключайте именно ОБЩИЙ вводной автомат на всю квартиру или дом, а не конкретно на эту розетку.

Делать это нужно для того, чтобы разорвать не только фазу, но и ноль. После отключения, проверяйте отсутствие напряжения индикатором по месту работ.

Подготовьте необходимый инструмент:

• отвертка крестовая

• мини уровень

• пассатижи

Также могут понадобиться:

• гильзы ГМЛ

• термотрубка

• пресс клещи

Углубленный подрозетник

Первое правило касается самого подрозетника. Если вы монтируете не конечную, а проходную розетку, то есть ту, на которой кабель не будет заканчиваться, а идти дальше вниз или вбок, к другим розеткам или выключателям, всегда используйте углубленные подрозетники.

Стандартный идет глубиной 45мм, а вам нужно брать 60мм. Это необходимо для компактного размещения проводов, в особенности жилы заземления (почему именно ее, будет сказано ниже).

Не старайтесь запихать все проводники, что называется впритык. Никакой пользы от такой экономии не будет, а только один вред.

Кроме того, сам монтаж будет более качественным, удобным и не вызовет неразрешимых трудностей. Например, когда розетка или ее рамка не будут плотно прилегать к стене. Из-за этого придется укорачивать жилы. Опять все разбирать, производить повторный монтаж-демонтаж.

Вот фото стандартной розетки утопленной в стандартном подрозетнике.

Все пространство, которое остается внутри нее для монтажа проводов – около 1см. Если же вы используете модель глубиной 60мм, то вам добавится целых 1,5см глубины монтажа.

Почувствуйте, что называется разницу.

Длина зачистки изоляции

При зачистке внешней оболочки кабеля, не нужно стремиться снять ее на максимальную глубину, т.е. до самой стенки подрозетника.

Всегда старайтесь оставлять несколько миллиметров. Таким образом, будет обеспечена защита изоляции жил, от перетирания или передавливания острыми краями подрозетника.

Очень удобно это проделывать на круглом кабеле NYM, специальным съемником Jokari.

Делаете круговой надрез, а потом сразу продольный. После чего, даже в стесненных условиях оболочка легко вытягивается наружу.

С плоскими кабелями марки ВВГ и ножом электрика с пяткой, такого фокуса проделать не удастся.

А если это еще будет ГОСТовский кабель, а не ТУ-шный, то тем более.

Как правило, нож с пяткой режет внешнюю изоляцию вплотную до самой стенки подрозетника.

Именно поэтому, многим электрикам и нравится марка кабеля NYM, а не ВВГ. Из-за удобства разделки и простоты работы с ним.

Хотя у каждой марки, есть как свои преимущества, так и недостатки.

Кстати, в редких случаях можно найти и кабель марки ВВГ круглого сечения.

Сколько изоляции нужно снимать с самой жилы, перед тем как ее завести во внутрь контакта? Многое конечно зависит от марки розетки.

На некоторых моделях даже есть шаблон, по которому очень легко сориентироваться.

Но обычно, оголенная часть жилы не должна превышать 8-10мм.

Длина проводов торчащих из подрозетника выбирается исходя из:

• удобства монтажа

• глубины подрозетника

Вы должны понимать, что та длина, которую вы оставите, в будущем пригодится для удобного демонтажа, вытаскивания и проведения каких-то ревизионных работ. Либо вообще замены розетки на другую модель.

Как правило, оставляют длину, равную ширине 3-4-х пальцев руки.

Подключение розеток шлейфом

Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:

• категорически нельзя

• можно в отдельных случаях

• можно всегда, если позволяет конструкция розетки

У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.

Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.

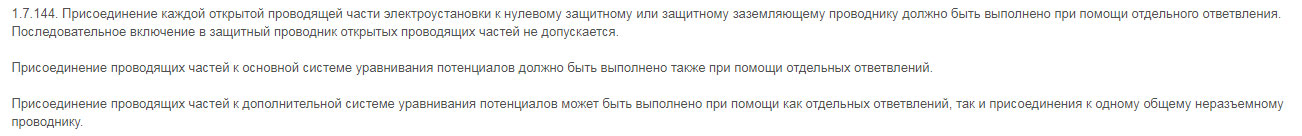

Однако есть пункт правил ПУЭ п.1.7.144, который гласит:

То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.

Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.

Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.

Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.

Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.

Заводите жилку в гильзу и обжимаете пресс клещами.

Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.

Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.

Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.

Особенно если у вас мощный термофен, без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.

Если сделать по другому, используя заводские клеммы розетки, чем это грозит? Например, у вас есть две двойных розетки подключенных последовательно. Одна на высоте 90см, другая, чуть ниже нее, на уровне выше плинтуса.

Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных.
Что категорически недопустимо.

Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.

То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.

Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.

Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.

А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.

Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.

Там говорится, что «Pe» проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.

Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).

Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.

Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.

Какое из этих мнений верно и как монтировать вам?

Если вы делаете, что называется для себя и “на века”, чтобы не заглядывать в подрозетник десятки лет, то ставьте гильзу и выполняйте ответвление, а не шлейф.

То же самое относится для объектов под сдачу контролирующим органам. Чтобы не переделывать всю проводку и не доказывать собственное прочтение ПУЭ, какому-нибудь инспектору энергонадзора, забудьте про шлейфование. Не давайте лишний повод для замечаний.

Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.

В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.

Расположение суппорта

Следующий вопрос, как правильно расположить суппорт розетки внутри подрозетника – клеммами вниз или вверх.

Некоторые ориентируются по надписям на корпусе. Они должны быть нормально читаемы, а не оказаться перевернутыми вверх тормашками.

С одной стороны это вполне логично. Но на самом деле, разницы особой нет. В нормативных документах это никак не отражено.

Поэтому монтируйте так, как вам удобно это делать. Например, ориентируйтесь на приходящий кабель.

Фаза слева или справа

Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.

Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?

На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.

Самое главное условие здесь, которое вы должны соблюсти – подключить все розетки в доме или квартире единообразно.

Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.

Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.

• желто-зеленый провод – земля

• синий или бело-синий – ноль

• разноцветный или белый – фаза

После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.

Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.

Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.

При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.

В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.

Все что остается, это установить лицевую панель и накладную рамку.

У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.

То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.

Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.

А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.

К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.

Только после этого, все закрепляется без проблем.

Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.

Статьи по теме

как подключить, специфика и схемы установки

Там, где необходимо подключить взаимодействующую группу бытовой техники, устанавливается блок розеток, включающий от двух до четырех электрических точек. Установка и подключение этого варианта отличается от тех же действий с обычной розеткой. Чтобы результат радовал надежностью, нужно знать тонкости. Согласны?

Мы подробно расскажем, как подключают блок розеток, какие варианты подключения с учетом потребителей существуют. У нас вы узнаете, какие правила монтажа стоит учитывать при установке подобного модульного устройства. Представленные к рассмотрению сведения опираются на ПУЭ.

Подробно изложенную технологию монтажа и подключения розеточных блоков мы подкрепили схемами, пошаговыми фото-руководствами, видео.

Содержание статьи:

Устройство и места установки розеточных блоков

Конструкция розеточного блока отличается от обычной розетки только количеством «посадочных» мест. Он состоит из пластмассового корпуса и внутренней части, представленной терминалами с контактами и клеммами, к которым прикрепляются пружины для вилок.

Большинство современных моделей оснащены заземляющими контактами, которые призваны повышать безопасность системы и снижать напряжение со всех подключенных через блок электроприборов.

Количество точек подключения устанавливаемого розеточного блока определяется исходя из наличия бытовой техники, посаженной на одну группу

Розеточные блоки бывают двух типов:

• Предназначены для скрытой проводки. Устанавливаются в толщу стены с помощью модуля из выполненных в форме стаканов подрозетников;
• Предназначены для открытой проводки. Устанавливаются на поверхность стены с помощью выполненного в форме пластины подрозетника.

Кроме двух основных разновидностей розеточных блоков есть еще весьма практичный выдвижной тип. Они легко монтируются в столешницу или в шкаф, из которых выдвигаются в период эксплуатационной необходимости. Их принцип работы аналогичен источникам питания, расположенным на/в стене.

Розеточные блоки часто , располагая их за рабочим столом на высоте в 10 см, внутри кухонных тумб и за стенками соседних тумбочек на уровне 30-60 см от чистового пола.  Встроенные розетки удобно использовать при подключении группы не мощных бытовых приборов: вытяжки, мультиварки, холодильника…

Врезной корпус выдвижной розеточной группы, состоящей из трех-пяти электроточек, остается скрытым в столешнице до тех пор, пока слегка не надавишь на его верхнюю панель

При обустройстве залов и гостиных их размещают возле компьютерных столов или за экраном телевизора. Розеточные группы из трех электроточек часто можно встретить и ванных комнатах. Но в этом случае используют устройства с влагозащищенными корпусами, размещая их на расстоянии не менее 60 см от источника воды.

Способы подключения с учетом потребителей

Подключение блока розеток одной группы осуществляют . Он предполагает присоединение всех элементов группы к общей питающей линии электропроводки. Созданная шлейфовым способом цепь рассчитана на нагрузку, показатель которой не превышает 16А.

Единственным «минусом» такой схемы является то, что в случае повреждения в месте контакта одной из жил перестают функционировать и все расположенные за ней элементы

Сегодня подключение блока розеток часто осуществляют комбинированным способом, в основе которого лежит параллельная схема. Этот способ активно практикуется в европейских странах. У нас он применяется для обеспечения отдельной линией мощных потребителей.

Параллельное подключение предполагает прокладку от распределительной коробки двух кабелей:

• первый направляется в виде шлейфа, запитывая четыре из пяти розеток 5-местного блока;
• второй – подводится отдельно к пятой точке розеточной группы, которая предназначена будет для запитки мощного прибора.

Способ хорош тем, что обеспечивает работоспособность отдельной точки и делает ее независимой от функционирования расположенных рядом других участников цепи.

Главное достоинство комбинированного способа – в обеспечении максимальной степени безопасности, что особо актуально при эксплуатации мощных и дорогостоящих приборов

Единственный недостаток схемы – увеличение расхода кабеля и затрат труда электромонтажника.

Как шлейфовый, так и комбинированный способ подключения может быть закрытого и открытого исполнения. Первый предполагает выдалбливание каналов в стене для прокладки линий и «гнезд» под разъемы, второй реализуется путем прокладки РЕ проводника на поверхности стены.

Плинтусы и кабель-каналы, используемые при открытом способе прокладки, выполняют не только эстетическую функцию, но и защищают РЕ проводник от механического повреждения

Применение пластиковых кабель-каналов повышает безопасность и эстетичность открытой проводки. Большинство из них снабжено перегородками, между которыми и прокладывают линию. Контроль за состоянием РЕ проводника удобно осуществлять через съемную переднюю часть.

Инструкция по монтажу розеточного блока

Выбор способа монтажа, будь-то наружная прокладка или , зависит от материала, с которым приходится работать. Стены в доме могут быть бетонными или кирпичными, либо же выполненными из дерева или гипсокартона.

Планируете ли штробить бетон в панельном доме или ограничитесь установкой накладного блока при открытой проводке – решать вам.

Проведение подготовительных работ

Первое, что необходимо выполнить – обесточить участок, где будут выполняться работы.

После отключения автомата в электрощите в обязательном порядке следует убедиться, что нет напряжения, используя для этого индикаторную отвертку

В домах старой постройки, где не установлены автоматы, чтобы обесточить помещение нужно лишь выкрутить пробки.

Из материалов необходимо заранее подготовить:

• розеточный блок;
• декоративную планку;
• провода для перемычек;
• кабель для проводки;
• подрозетники, соединяющиеся в блоки;
• гипс или алебастр.

Выбор розеточного блока должен основываться на качестве изделия, а также возможности отдельного подключения РЕ проводников.

Из инструментов потребуются:

• перфоратор, оснащенный бурильной коронкой D 70 мм;
• строительный уровень;
• рулетка, линейка и маркер;
• электромонтажный набор инструментов;
• емкость для замешивания гипса;
• шпатель.

Выбор коронки для перфоратора зависит от материала, с которым приходится работать. Насадки для гипсокартона или того же бетона различаются по эксплуатационным параметрам и, соответственно, по цене.

Нанесение разметки на стену

Удобство установки и подключения розеточной группы во многом зависит от правильности нанесения разметки. Перед началом выполнения работ следует удостовериться в отсутствии под стеной коммуникаций. При работе с гипсокартонной основой важно не попасть на поддерживающий ее профиль.

С помощью линейки, уровня и маркера размечают место, где планируют производить установку. При нанесении разметки ориентируются на то, сколько электроточек включает группа. Перекрестными линиями обозначают центры будущих отверстий.

Галерея изображений

Фото из

Шаг 1 — выбор места установки блока подрозетников

Шаг 2 — использование лазерного или пузырькового уровня

Шаг 3 — обозначение на стене точек монтажа розеток

Шаг 4 — определение точного места посадки каждого подрозетника

В центре будущих отверстий удаляют углубления. Важно следить, чтобы направляющее сверло бурильной коронки не «уходило» в сторону. Маленькая хитрость: поскольку при создании розеточного блока довольно сложно добиться горизонтальности расположения отверстий, для работы можно использовать коронку чуть большего размера диаметром в 80 мм.

Расстояние между центрами подрозетников должно соответствовать 72 мм, иначе при установке декоративной крышки она просто не «сядет» на свое место

Чтобы при скрытой прокладке кабеля впоследствии избежать ошибочного просверливания отверстий, на этапе монтажа лучше сделать чертеж, в котором отобразить расположение проводов.

Способы устройства разводки и прокладки кабеля в квартире подробно изложены в нашего сайта.

Создание штроб и «посадочных» мест

Подготавливая «посадочные» места в бетонной или кирпичной стене, бурение по отмеченным перекрестиям начинают на малых оборотах, не забывая при этом контролировать положение сверла.

Чтобы обеспечить точность монтажа, отверстие сначала намечают сверлом небольшого диаметра. Лишь после этого насаживают коронку, которая делает углубление по контуру будущего «посадочного» места.

Чтобы установить розеточную группу в бетонной или кирпичной стене, необходимо сначала сформировать контуры с помощью коронки, а затем с помощью зубила и молотка изъять середину

Оставшийся в отверстиях стенной материал выдалбливают перфорированным зубилом. После этого между отверстиями прокладывают канавки, необходимые для соединительных выступов .

Планируя выполнить скрытую прокладку провода, по намеченным линиям выдалбливают борозды. При запитке одной из точек блока отдельной линией необходимо от щитка проложить еще одну борозду.

Все отверстия и канавы вычищают от раздробленных кусочков и пыли с помощью кисточки или хлопчатобумажной салфетки. В дальнейшем для защиты РЕ проводника и удобства прокладывания кабель лучше запускать в гофрорукаве.

Если под рукой нет перфоратора – смело используйте болгарку; оснастив прибор алмазным диском, вы сможете при минимуме усилий создать идеально ровные контуры канавок

При желании штробление стен можно выполнить и «дедовским» способом с применением зубила и молотка. Но будьте готовы, что на реализацию этого способа понадобится больше сил и времени. Да и делать углубления зубилом в кирпиче под прокладку кабеля – непростая задача, которая не всегда дает опрятный желаемый результат.

Намного проще работать с гипсокартонной основой. Чтобы сделать посадочные места необходимо лишь с помощью насадки по гипсокартону согласно разметке вырезать круглые штробы. Главное – сильно не нажимать, чтобы не сломать хрупкую основу.

Специфика крепления подрозетников

Для крепления подрозетников удобнее всего использовать специальные стаканы, соединенные между собой пластиковыми фиксаторами. Конструкции стандартных размеров круглой или квадратной формы обеспечивают жесткое скрепление элементов в плоскости.

Переходники в таких подрозетниках чаще всего представляют собой съемные конструкции, которые защелкиваются в специальные пазы

Для фиксации подрозетников в кирпичной кладке или стене используют алебастр или гипсовый раствор. Порошок разводят с водой в пропорции 4:1. При работе с этими сметанообразными составами следует помнить, что они быстро схватываются.

Порошок нужно разводить небольшими порциями и быстро закладывать в отверстие, пока смесь не затвердела. Этим же раствором обмазывают примыкающие к поверхности наружные боковые грани и дно соединенных стаканов, после чего весь блок вставляют в отверстие.

Положение заглубленных стаканов корректируют с помощью уровня, не допуская чтобы выступы краев выходили за пределы плоскости стены.

Убедившись в правильности положения подрозетников, края замазывают жидким раствором, придавая плоскости максимально ровную поверхность. Остатки алебастра или гипса можно использовать на маскирование проложенного к розетке провода.

Пластиковые стаканы заглубляют в посадочные места и фиксируют с помощью гипсового раствора или размещенных по бокам специальных лапок

Монтажные стаканы для гипсокартона дополнительно оснащены специальными лапками. Посредством прижимания к обратной стороне поверхности плиты эти лапки затягивают стакан в отверстие.

Заглубленные в стену подрозетники не должны упираться и выступать за ее пределы. В случае если промежуток между стеной и гипсокартонной плитой недостаточный для размещения подрозетника, отверстие в стене дополнительно углубляют.

Исключение составляет лишь тот вариант, когда предполагается облицовка поверхности плиткой или отделка штукатуркой. В этом случае подрозетник делают немного выступающим за пределы стены на 5-7 мм.

Тонкости подключения электрики

После того, как раствор приобретет желаемую прочность, переходят к подключению внутреннего блока. Чтобы подключить розетки шлейфовым способом, проложенные от распределительной коробки провода заводят в первый подрозетник.

Непосредственно перед этим концы кабеля на 10-15 мм зачищают от плетки. Выполнить работу можно с помощью остро заточенного ножа. Но чтобы добиться максимальной аккуратности, опытные хозяева рекомендуют использовать бокорезы.

Чтобы в дальнейшем иметь возможность при необходимости выполнить новое подключение, мастера рекомендуют при зачистке оставлять небольшой запас питающего кабеля, направленного от распределительной коробки. В процессе монтажа его можно сложить внутри подрозетника в виде спирали большого диаметра либо же в форме змейки.

Главное – не допускать резкий изгиб или перелом, чем нередко «грешат» неопытные хозяева, укладывая провода внутри стакана на “скорую руку”

Заранее подготавливают отрезы разноцветных проводов для создания перемычек. Сечение перемычек должно соответствовать проводниками питающей линии. Проводники перемычки не стоит делать слишком длинными. Иначе в процессе подключения они будут мешать и не позволять розетке плотно «сесть» в монтажную коробку. В отрезанных проводах также зачищают изоляцию приблизительно на сантиметр.

Сквозь переходники предварительно очищенных от остатков гипса полостей подрозетников продевают провода. Для упрощения монтажа концы проводников подгибают в направлении расположения клемм.

С самого розеточного блока снимают защитную крышку, затем на 5-6 мм откручивают зажимные винты. Зачищенный конец фазного провода питающего кабеля подводят к первой розетке с учетом положения клемм. От нее через контакты РЕ проводник и нулевые провода питающего кабеля направляют во вторую розетку.

Подключение остальных розеток осуществляют через перемычки, соединяющие механизмы устройств. Жилы с одинакового цвета оплеткой подключают согласно окраса: фаза – красного цвета, «ноль» – синего, а заземляющий проводник – зеленого

По такому же принципу осуществляют подключение всех последующих розеток. Гнезда с аккуратно уложенными проводами не сильно плотно затягивают винтами. При шлефировании розеток в обязательном порядке соблюдают полярность контактов: от клеммы с фазным проводником отводят фазный, от нулевого – нулевой.

Чтобы жилы проводов надежно попадали в монтажные гнезда, перед установкой болты зажимом откручивают по максимуму, а после его завершения – возвращают в исходное положение

При подключении защитного проводника следует строго соблюдать основное требование ПУЭ, которое гласит, что все соединения этого провода должны быть неразборными. Недооценка важности качества монтажа чревата тем, что при опасном инциденте в разы увеличивается риск поражения электрическим током.

Так, если в головной питающей розетке в процессе монтажа пропадает контакт с землей, следующие за ней участники цепи утрачивают защитный ноль. В дальнейшем при случайном попадании на корпус сетевого напряжения, к примеру, из-за неисправности утюга, под напряжением окажутся корпуса всех подключенных к питающему проводу электроприборов.

Для достижения максимальной надежности соединения проводов лучше использовать розетки, оснащенные не одним болтом, а двумя креплениями

Подрозетники с подключенными жилами к соответствующим клеммам вставляют в стеновые отверстия и закрепляют боковыми зажимами. Затем проверяют надежность установки всех устройств, с помощью уровня корректируют их положение. При необходимости оголенные участки провода обматывают изоляционной лентой или изолируют термоусаживаемой губкой.

После этого остается только «дожать» все саморезы, зафиксировать корпус в подрозетнике и установить на место декоративную крышку.

Пошаговая фотоинструкция:

Галерея изображений

Фото из

Шаг 1 — выведение и зачистка проводов

Шаг 2 — монтаж проводов в клеммы

Шаг 3 — установка корпуса в подрозетник

Шаг 4 — посадка корпуса на крепежные винты

Шаг 5 — монтаж последней в ряду розетки

Шаг 6 — выравнивание розеток по горизонтали

Шаг 7 — протяжка крепежа в «ушках»

Шаг 8 — монтаж декоративной крышки

Если блок подключен правильно, все розетки должны работать, а рамка с подрозетниками не двигаться при использовании.

Выводы и полезное видео по теме

Предложенные нами видео-материалы наглядно помогут понять, как правильно установить блок силовых розеток.

Видео #1. Обустройство подрозетников для розеточной панели:

Видео #2. Инструкция по установке пятирозеточного блока:

Установка розеточного блока по трудоемкости монтажа не намного сложнее подключения обычной или сдвоенной розетки. Проявив внимание и максимальную аккуратность, осуществить монтаж вполне под силу любому хозяину, владеющими лишь базовыми навыками электромонтажных работ.

Хотите рассказать о вашем личном опыте по монтажу и подключению групповых розеток? Есть полезная информация или появились вопросы во время ознакомления со статьей? Пишите, пожалуйста, комментарии в блоке, находящимся ниже.
