Электрический теплый пол на деревянный пол

Теплый пол в деревянном доме, насколько безопасна такая конструкция и возможно ли ею быстро и качественно обогреть все здание? Особенно часто этот вопрос возникает при использовании такой системы обогрева в конструкции пола из дерева, или при применении деревянного декоративного покрытия (паркетная доска, паркет). Рассмотрим насколько безопасно использовать электрический теплый пол на деревянный пол и как устроить такую систему грамотно.

Конструкция пола на лагах.

Содержание статьи

Особенности применения и пожарная безопасность

При выборе любой системы, связанной с электроснабжением и деревянными конструкциями нужно учитывать особенности этого материала. Основные проблемы, которые возникают при проектировании системы теплого пола в контакте с деревом такие:

  • Горючесть. Дерево – горючий материал, который нужно защищать от открытого огня и перегрева, которые могут возникнуть в электрических системах при коротком замыкании.
  • Склонность к усыханию. При перегреве из дерева улетучивается находящаяся в нем влага. При этом материал уменьшается в размерах, трескается, коробится и в некоторых случаях становится непригодным к эксплуатации. Особенно остро это влияет на декоративные покрытия.
  • Низкая теплопроводность. Это важно при покрытии систем теплого пола натуральным деревом. Тепло в таком случае плохо проникает в обслуживаемое помещение и не нагревает его до комфортной температуры. При этом само дерево может перегреваться.

Как устранить эти проблемы и использовать современную и удобную систему в контакте с деревом?

Для решения вопроса с пожаробезопасностью необходимо применять только системы, которые полностью соответствует всем требованиям электро- и пожарной безопасности. Второй важный момент – качественный монтаж. Все контакты должны быть изолированы в строгом соответствии с технологией монтажа.

Для деревянного пола на лагах и под декоративным покрытием из того же материала допустимо использовать все современные системы электрического обогрева: инфракрасную пленку, кабели, маты и стержни. Необходимо придерживаться таких требований:

  • Температура теплого пола под деревянным покрытием не должна превышать 27 °C.
  • Нельзя допускать резких перепадов температур в течение короткого времени. На протяжении суток возможно изменение температуры в пределах 5 °C.
  • Не допускается в контакт нагревательного кабеля напрямую с деревом.

Это в первую очередь относится к декоративному покрытию, но так же важно придерживаться этих требований при монтаже нагрева в деревянный пол на лагах.

Устройство электрического ТП в конструкции пола на лагах

Пол в деревянном доме чаще всего устраивается виде конструкции по деревянным балкам – лагам. Это накладывает свой отпечаток и на устройство покрытия, и на нюансы применения теплого пола. На деревянных полах по лагам возможно устройство электрического теплого пола, он устраивается в пространстве между лагами при соблюдении техники безопасности.

Требования

Теплый электрический пол в конструкции с лагами устраивают и из нагревательного кабеля или мата, и из инфракрасной пленки.

Важно! При расчете принимать общую мощность системы не выше 80 Вт/м². Если используется кабель, то его мощность не должна превышать 10 Вт/м (погонный метр).

Лучше в такой конструкции будет работать система обогрева пола, которая устраивается в воздушной прослойке между верхним покрытием и теплоизоляцией. Сам нагревательный элемент должен находиться не ближе 3–5 сантиметров от нижнего края деревянного покрытия.

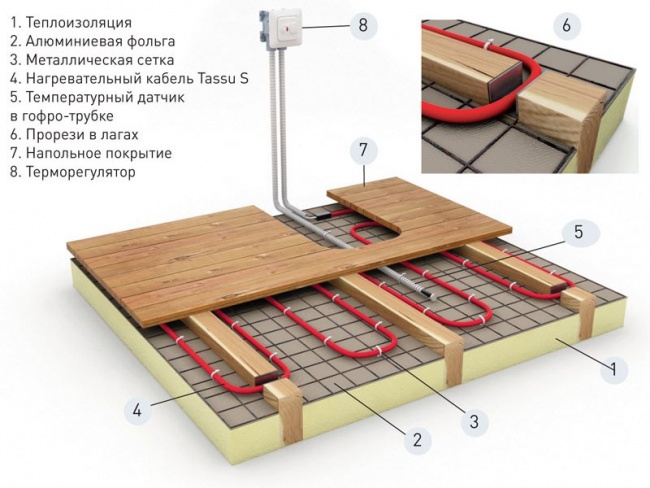

Кабельный теплый пол в конструкции с лагами.

Основные требования, которых необходимо придерживаться, такие:

  • Если используется нагревательный кабель, он должен располагаться на расстоянии минимум 3 см от лаг и любых других деревянных элементов.
  • Нагревательный кабель монтируется на металлическую сетку с мелкими ячейками, которая прикрепляется к лагам.
  • Обязательно применяется слой тепло и звукоизоляции. Рекомендуется применение минеральной ваты 5-10 см.

Кроме этого, рекомендуется применять системы теплого пола, оснащенные двумя датчиками температуры – в конструкции пола и в помещении. Это позволяет точнее контролировать нагрев и не допускать перегрева.

Этапы монтажа

При применении теплого пола в виде нагревательного кабеля, работы нужно проводить приблизительно в таком порядке:

  • На черновой пол между лагами, или на нижней подшивке из ДСП или гипсокартона устраивается слой гидро- и пароизоляции, которая расстилается беспрерывно по всей поверхности, захватывая лаги.
  • Далее устраивается слой теплоизоляции из минеральной.

    Сетка между лагами.

  • Непосредственно для монтажа нагревательного кабеля между лагами располагается металлическая сетка с мелкой ячейкой, например, рабица, которая прикрепляется к боковым поверхностям лаг. Необходимо устроить расстояние между сеткой и нижний поверхностью деревянного покрытия таким образом, чтобы расстояние до кабеля не было меньше 3-5 см
  • На сетке с необходимым шагом располагается кабель и прикрепляется к ней пластиковыми хомутами.

Далее конструкция закрывается деревянными досками, на которые, при необходимости выстилается декоративное покрытие.

При применении инфракрасной пленки процесс схож, отличается только некоторыми нюансами. Также важно устроить гидро- и пароизоляцию, на которую высылается термоизолирующий материал. Далее можно использовать отражающую пленку, которая позволит эффективнее работать всей системе. Между самой инфракрасной пленкой и теплоизоляцией необходимо устроить воздушную прослойку толщиной 1–2 см. Для этого на боковую поверхность лаг прибиваются рейки таким образом, чтобы к ним удобно было строительными скобами прикрепить края нагревательной пленки.

Крепление пленки между лагами.

Далее также монтируется деревянное покрытие с расчетом воздушной прослойки 3–5 см над пленкой.

Применение электрического ТП под покрытием из дерева

Основная проблема, которая возникает при применении системы электрического теплого пола под покрытием из натурального дерева – возможность его усыхания и появления зазоров между досками или паркетом. Для того чтобы этого избежать необходимо придерживаться правил, которые уже были приведены.

Важно! Температура пола не должна подниматься выше 27 °C, а перепады в течение суток 5 °C.

Для контроля используют температурный датчик в массиве стяжки или в воздушной прослойке между лагами.

Для комфорта также применяется датчик комнатной температуры. Такие системы с двумя температурными сенсорами рекомендуются как оптимальные для деревянных покрытий.

Конструкция теплого пола под паркетом.

Для грамотного устройства тёплых полов под дерево необходимо придерживаться таких правил и требований:

  • В первую очередь необходимо ознакомиться с инструкцией по монтажу конкретных изделий. Убедиться в допустимости их применения в системе с теплым полом.
  • При подборе общая мощность системы не должна быть выше 80 Вт/м². Также мощность должна быть равномерно распределена по всей площади пола.
  • Смонтированная система подогрева должна работать около двух недель до укладки декоративного покрытия.
  • За один-два дня до работы подогрев уменьшают до 18 °C.
  • После проведения работ по монтажу паркета или паркетной доски в течение одной-двух недель температуру постепенно поднимают до рабочей.

Кроме температуры при эксплуатации покрытия из натурального дерева важно придерживаться относительной влажности в пределах 40-60%. При этом материал не подвергается интенсивному высыханию и его характеристики оптимальны. При понижении влажности до 30% высыхание усиливается, что приводит к появлению зазоров и трещин. Если к этому добавляется высокая температура теплого пола, дерево портится большими темпами.

Также при устройстве теплого пола на бетонном основании можно применять систему с лагами, которые устанавливаются на стяжку. Между ними устраивается теплый пол, воздушный зазор позволяет оптимально контролировать температуру.

Так как существует ограничение на удельную мощность системы, иногда ее недостаточно для обогрева помещения, и необходимо применять дополнительные отопительные приборы.



Совет! Если вам нужны мастера по ремонту, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от строительных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.

Хорошая реклама

Самое читаемое

Теплый пол на деревянный пол

Сегодня, обустраивая отопительную систему дома, пользователи все чаще заменяют традиционные радиаторы на теплый пол. Во многих частных домах и квартирах старого жилого фонда — в качестве пола выступает дощатый настил. В процессе ремонта владельцы обновляют напольное покрытие, при этом параллельно создавая систему подогрева. В статье мы расскажем как уложить теплый пол на деревянный пол и рассмотрим, как правильно осуществить выбор системы и ее монтаж.

Монтаж теплого полаМонтаж теплого пола

Монтаж теплого пола на деревянный

Особенности использования и пожарная безопасность

Осуществляя выбор любой системы, которая связана с электроснабжением и конструкциями из дерева, необходимо принимать во внимание особенности данного материала. Чаще всего, в процессе проектирования системы теплого пола с деревянным, приходится сталкиваться с такими трудностями:

  1. Горючесть материала: дерево не должно контактировать с открытым огнем, нельзя допускать его перегрева, который может случиться в электрической системе при коротком замыкании.
  2. Усыхание: когда дерево перегревается из него уходит влага. При этом оно становится меньше по размеру, трескается, и очень часто становится просто непригодным для эксплуатации.
  3. Невысокие показатели теплопроводности. Это нужно учитывать при покрытии систем теплого пола натуральным дерево. В таких ситуациях тепло плохо распространяется по помещению и не нагревает его до оптимальной температуры.

Как сделать, чтобы водяной/электрический теплый пол под деревянный пол оказался эффективным источником тепла без этих проблем?

Чтобы решить вопрос с пожаробезопасностью следует использовать исключительно те системы, которые строго соответствуют всем нормам и правилам электро- и пожарной безопасности. Также особое внимание необходимо уделять и монтажу. Все контакты нужно изолировать согласно требованиям, предъявляемым к технологии монтажа.

Для теплого пола по деревянным лагам и под декоративным покрытием из идентичного материала разрешается применять все современные системы электрического обогрева: инфракрасную пленку, кабели, маты, стержни. Нужно соблюдать такие правила:

  • температурный режим теплого пола под деревянным покрытием не должен быть больше 27°C;
  • нужно следить за тем, чтобы не было резких скачков температур в течение короткого временного периода. На протяжении 24 часов температура может искажаться в пределах 5°C;
  • нагревательному кабелю нельзя напрямую контактировать с деревом.

Устройство теплого пола на деревянном полу

То, каким образом будет выполняться укладка теплого водяного/электрического пола на деревянный пол в доме, находится в непосредственной зависимости от вида перекрытия. Если первый этаж и подвальное помещение перекрыты железобетонными панелями, то систему теплый пол обустраивают по традиционной схеме:

  • выравнивающая растворная стяжка;
  • утеплитель;
  • греющий кабель или пластиковые трубы;
  • выравнивающая стяжка, которая закрывает теплый пол;
  • финишное покрытие (плитка, ламинат, паркет).
Схема установки теплого полаСхема установки теплого пола

Пирог деревянного пола

Рассмотрим, как выполнить монтаж инфракрасного теплого пола на деревянный пол.

Пленочный теплый пол

Принцип работы инфракрасного излучателя напоминает действие солнечных лучей. Точно также, как и они, инфракрасное излучение поглощают предметы, которые впоследствии распределяют тепловую энергию по пространству.

Подробнее об инфракрасном пленочном поле можно прочитать здесь

Излучение не поглощается воздухом, но только рассеивает его в небольших количествах. Практически вся энергия излучателя достигает стен, потолков, мебели и других предметов.

Подготовка теплого пола по деревянному перекрытию
Пленочный пол в деревянном домеПленочный пол в деревянном доме

Теплый пол пленочный

Подготовить теплый пол в деревянном доме к монтажу можно тремя способами:

Первый способ

Используется в тех случаях, когда покрытие очень старое (доски пола скрипят под ногами, в некоторых участках прогибаются или вовсе проваливаются). Необходимо выполнить следующее:

  • произвести демонтаж верхнего покрытия пола и чернового пола;
  • проверить, в каком состоянии находятся лаги, если есть испорченные детали, их нужно заменить;
  • далее необходимо выставить лаги, хорошо проверить их уровнем и закрепить;
  • затем насыпается подушка из керамзита, это нужно для того, чтобы избежать теплопотерь, подушка должна настояться в течение пары дней;
  • после этого настилается черновой пол, между досок допускаются зазоры в 1,5-2 см;
  • черновой пол необходимо покрыть антисептиком;
  • затем на него кладется пергамин;
  • далее настилается само покрытие пола, зазоры устраняются посредством монтажной пены;
  • на пол кладутся фанерные листы, которые закрепляются винтами, длиною 40-50 мм по
  • периметру каждого листа на дистанции 150-200 мм между ними;
  • щели, которые есть между листами фанеры, нужно зашпаклевать;
  • прежде, чем производить укладку листов, их нижние стороны следует обработать горячей олифой, по завершению процесса олифой обрабатывается вся поверхность пола.

Монтаж излучателей можно будет производить по истечению трех дней.

Второй способ

Состояние пола — некоторые доски слегка поскрипывают и пошатываются, в отдельных участках шляпки гвоздей начинают выходить из доски. Необходимо выполнить следующее:

  • пробить все гвозди “заподлицо” с досками, в участках, где слышны поскрипывания, надо укрепить доски при помощи винтов, длина которых составляет 80 мм;
  • необходимо произвести демонтаж плинтусов;
  • произвести настилку фанеры на пол (как уже было описано).

Третий способ

Пол находится в отличном состоянии:

  • выполняется демонтаж плинтусов;
  • настилается фанера.

Монтаж пленочного теплого пола на деревянное основание

Инфракрасный теплый пол выпускается в виде пленки в рулонах. Настилать ее вы можете не на всю поверхность пола в помещении, разрешено оставлять зазор до стен около 10 см.

Недопустимо производить укладку термопленки внахлест.

В качестве места для монтажа терморегулятора следует выбирать наиболее удобному расположению, например, как можно ближе к проводке.

Укладывать провода следует параллельно стене, участки расположения медных контактов надо обжать плоскогубцами. Стыки необходимо заделать теплоизолирующим материалом, а медные контакты изолировать при помощи силиконового герметика.

Терморегулятор подсоединяется и закрепляется на стене в удобном месте. При его включении, начнется подача напряжения на излучатели. Выждите некоторое время и проверьте, нагреваются ли листы. Если имеются холодные, то нужно проверить участки соединений тестером и исправить неработающие контакты.

Осуществив подключение заземления, применяя для этого фольгированный скотч, его конец необходимо соединить с проводом по диагоналям и по длине.

Весь пол закрывается слоем поливиниловой вспененной пленки, а затем настилается покрытие пола. Прослойка пленкой не несет никакой опасности, поскольку максимальный температурный режим нагрева пленочных излучателей не превышает показатель в 40°C.

Как установить теплый пол на деревянный пол? Правила монтажа:

  1. Установка покрытия должны производиться с учетом возможности в последующем выполнить ремонт.
  2. Для крепления пленочных излучателей ни в коем случае нельзя использовать различные металлические крепежи: гвозди, винты, шурупы и т.д.
  3. Если на ИК полу будет стоять тяжелая мебель или предметы, которые имеют большой вес, необходимо заблаговременно предусмотреть наличие воздушных карманов.
  4. Пленочный пол недопустимо устанавливать рядом с другими электрическими нагревательными приборами (камин, печь и т.д.).
  5. Максимальная длина одного отрезка пленки должна быть не более 15 метров.
  6. Нельзя выполнять укладку теплого пола при низкой температуре.
  7. Заземление — это обязательное условие при монтаже и последующем использовании теплых полов в деревянном доме.

Монтаж водяного теплого пола на деревянный пол

Укладку водяного теплого пола без стяжки можно осуществить несколькими способами:

  • на пол помещаются специальные пенополистирольные маты, в которые в последующем вставляются теплообменные пластины с пазами для трубного контура;
  • помимо этого пластины могут помещаться в специально оставленные зазоры между досками деревянного пола;
  • есть еще один способ, когда в досках деревянного основания фрезеруются пазы, в которые сначала устанавливаются теплообменники, а затем и трубы.

Если у вас отсутствует возможность купить подобные теплообменные пластины, то можно прибегнуть к другому способу — с применением алюминиевой фольги.

Способ укладки теплого водяного пола на деревоСпособ укладки теплого водяного пола на дерево

Водяной теплый пол на деревянном

Как выбрать фольгу для теплого пола читайте тут

Для выполнения работы нужно иметь специальные материалы. Их количество зависит от площади помещения и эффективности обогрева, которое вы хотите получить.

Доска для укладки контура. Рассчитать ее количество нужно на площадь утепляемого помещения. Для ее изготовления используется качественная строганая доска, толщина которой равна 45/50 мм. В мастерской вы сразу можете заказать и фрезерование пазов 20*20 мм по всей длине — это вполне хватит для укладки трубы 16 мм. Размещение пазов должно быть выполнено в соответствии с шагом укладки труб контура.

Ширину доски лучше выбирать из расчета требуемого шага укладки, а с одной из ее боковых сторон выбирается «четверть» 20*20 мм. В таком случае, в процессе укладки покрытия, пазы автоматически будут располагаться на необходимой дистанции один от другого.

Шаг укладки может быть разным — от 100 — 150 мм, если теплый пол у вас будет выступать в качестве единственного источника отопления, и до 300 в том случае, когда он будет вспомогательным элементом обогрева. Делать шаг меньше не следует, да и это достаточно трудоемкий процесс. Если шаг будет превышать показатель в 300 мм, то получится «эффект зебры» — будут ощущаться холодные и теплые полосы.

Если в качестве источника отопления будет использовать только теплый пол, то изначально необходимо произвести демонтаж радиатора — это процедуру нужно выполнить сразу, чтобы воды из системы не попала на доски и фанеру верхних настилов. Для этого отопительную систему нужно освободить от теплоносителя, а после этого срезать или открутить соединения батарей.

Порядок выполнения работы:

  1. На подготовленное дощатое покрытие деревянного пола нужно настелить фольгированный вспененный полиэтилен. Материал нужно класть встык, фольгированным покрытием в сторону комнаты. К доскам он фиксируется при помощи степлера и скоб. Затем, все стыки утеплителя нужно проклеить широким фольгированным скотчем.
  2. После этого, сверху на утеплитель устанавливаются по уровню и закрепляются бруски лаг, которые фиксируются перпендикулярно ранее уложенному дощатому покрытию. Если ниже лежит фанера, то направление лаг может быть абсолютно любым, но с тем расчетом, что верхние доски с пазами для укладки труб будут им перпендикулярны.
  3. На готовые лаги укладываются подготовленные доски. Помимо продольных пазов для труб, в них нужно вырезать полукруглые углубления в участках, где будет разворот контура. Также, вдоль стены, на которой будут располагаться краны отопительной системы, нужно вырезать своеобразную колею — паз, в котором будут располагаться трубы — подающая теплоноситель и «обратка».
  4. Доски закрепляются с лагами посредством саморезов.
  5. Затем, патрубки, которые подходили к радиатору нужно срезать. На месте между отрезанными концами магистральной трубы отопления устанавливается соединительная перемычка. Выполняется это для того, чтобы расположить краны подачи в контур теплого пола в самом удобном и неприметном месте, например, в углу помещения.
  6. Посреди заново установленных патрубков подачи и обратки, снабженных кранами, монтируется байпас с вентилем. С подобной схемой вы сможете при необходимости отключать контур теплого пола, при этом работоспособность всей системы не будет нарушена.
  7. По завершению всех подготовительных этапов, прежде чем выполнять монтаж трубы, нужно хорошо пропылесосить все пазы, освободив их от опилок и строительной пыли.
  8. Далее можно начинать выполнять укладку труб водяного контура. Изначально нужно взять рулоны фольги и нарезать их на полосы, ширина которых составляет 250 мм.
  9. На следующем этапе нужно раскатать полосы фольги от стены до стены.
  10. Сверху фольги размещаются трубы и совместно с фольгой они утапливаются в паз, который прорезан в досках. В процессе вдавливания трубы края фольги нужно поднять вверх. В этой ситуации фольга выполняет функцию повышения теплоотдачи — она нагревается от горячей теплы и отдает тепло окружающему пространству. Помимо этого, она не позволяет улетучиваться тепловой энергии вниз, в пол, а наоборот направляет ее в комнату. Окончание трубы крепится к фитингу патрубка, которые отвечает за подачу теплоносителя в систему.
  11. Выступающие вверх края фольги нужно сложить, загнуть на предшествующую доску и зафиксировать к ней при помощи степлера.
  12. Помимо этого, нужно зафиксировать и саму трубу. Выполняется это посредством пластиковых или металлических пластинок к полу. Трубы должны быть закреплена по всему контуру и обязательно — на поворотах. Фиксирующие пластинки монтируются с шагом 600-700 мм. Таким образом, труба не будет выходить наружу в ходе выполнения дальнейших операций.
  13. По окончанию работ практически вся площадь будет покрыта алюминиевой фольгой, которая считается отличным проводником тепла. В итоге весь пол становится одним большим «радиатором».
  14. «Обратку» необходимо аккуратно вывести к участку, где располагаются краны и соединить с фитингом.
  15. Подключение к узлу входа и выхода должно быть очень аккуратным, поскольку он будет размещен над поверхностью пола. Недопустимо его вмуровывать в стену, но по окончанию работы вокруг него можно смонтировать декоративный короб с дверцей, которая обеспечит свободный доступ к регулировочным кранам. На данном этапе нужно выполнить проверку герметичности контура теплого пола — он заполняется водой и создается избыточное давление. Если утечки отсутствуют, то можно приступать к последующим действиям.
  16. По всей поверхности пола нужно уложить тонкий теплоизолирующий материал. Он не будет перекрывать движение тепла в комнату и не позволяет теплоносителю быстро остывать.
  17. Утеплитель заворачивается на стены на 100-150 мм и срезается только после того, как по всей поверхности будут уложены листы фанеры.
  18. Если предполагается укладка линолеума, тона всю поверхность пола, поверх утеплителя кладется фанера. Работа должны выполняться очень аккуратно. Размеры листов надо подобрать так, чтобы их края не попадали на уложенные в пазы досок трубы. Этот слой фиксируется на досках посредством саморезов. После того, как фанера будет установлена, специалисты советуют выполнить циклевку всей поверхности. Швы между листами фанеры заделываются при помощи эпоксидной смолы, смешанной с опилками, или герметиком. Если после просыхания материал заделки будет располагаться выше уровня пола, то его следует зачистить.
  19. Затем линолеум расстилается на поверхности пола, подрезается таким образом, чтобы края полотна находили на стены на 30-40 мм. Подождите немного времени, пока они расправятся. В среднем, это занимает около суток.
  20. Излишки линолеума надо аккуратно срезать по металлической линейке. Делается это таким образом, чтобы оставался зазор между краем покрытия и стеной около 8-10 мм.

Как положить инфракрасный теплый пол на деревянный пол под линолеум

Монтаж инфракрасного пленочного пола под линолеум является более простым по исполнению, нежели водяной. Стоит отметить, что по своим эксплуатационным характеристикам он является наиболее подходящим для линолеума.

Для того, чтобы произвести укладку нужно иметь следующие материалы:

  • инфракрасная пленка, по размеру она должна быть меньше, чем сама комната, в которой будет настилаться. Это обусловлено тем, что под тяжелую мебель ее не укладывают, для предотвращения пережатия карбоновых обогревательных полос;

    Обычно пользователи сразу покупают готовые заводские набора пленочного теплого пола с полным комплектом всех требуемых расходников и принадлежностей исходя из предполагаемой площади покрытия. Терморегулятор и датчик покупают отдельно.

  • фольгированный утеплитель, который размещают по всей площади комнаты;
  • полиэтиленовая пленка, которая укладывается на закрепленный «теплый пол»;
  • фольгированный и строительный скотч;
  • фанера для двух слоев настила;
  • отрезки битумной изоляции и обычная изоляционная лента.

Также необходимо обзавестись следующими инструментами:

  • острый строительный нож;
  • ножницы;
  • отвертки;
  • плоскогубцы.

Процесс выполнения работы:

  • изначально нужно подготовить поверхность пола. Если он дощатый, то специалисты советуют накрыть его листами фанеры, лучше всего — с замковыми соединениями «шип — паз», благодаря которым поверхность получается практически бесшовной. Фанера крепится на дощатом полу посредством саморезов. Их шляпки необходимо утопить в толщу листов на 1-2 мм. Стоит сказать, что при желании под фанеру можно поместить вспомогательный не очень плотный слой утеплительного материала из вспененного полиэтилена
  • поверх фанерного настила производится укладка утеплителя встык, фольгированной стороной вверх;
  • изначально полотна утеплительного материала фиксируются при помощи степлера к фанерному слою скобами;
  • после этого их стыки склеиваются посредством фольгированного или строительного скотча;
  • когда пол будет подготовлен, необходимо сразу определиться с месторасположением терморегулятора. Лучше всего его размещать ближе к выходу из комнаты, около выключателей Для терморегулятора пленочного пола лучше установить отдельный автомат.
  • обязательно нужно составить схему монтажа пленочного пола с указанием разводки кабельной части. В общей цепи полотна пленки должны быть соединены параллельно;
  • на следующем этапе осуществляется подготовка полотен пленки исходя из требуемой длины. Разрез производится в конкретном месте, обозначенном линией с ножницами. В других участках ни в коем случае нельзя разрезать пленку;
  • полотна пленки теплого пола настилаются рядом друг с другом медной полосой вниз;
  • затем нужно заизолировать места разреза медной шины в тех участках, где согласно схеме подключения не будет проводиться коммутация. Выполняется это посредством битумного изолятора;
  • важно, чтобы изоляция закрывала серебряные контакты, которые соединяют медную шину с карбоновыми нагревателями, по всему разрезу;
  • в точках подключения электрической цепи на медную шину монтируются контактные зажимы;
  • одна сторона зажима должна располагаться внутри пленки, а другая снаружи, снизу, поверх медной полосы;
  • после этого, установленный зажим нужно хорошо зафиксировать при помощи плоскогубцев;
  • уложенные листы ИК пола с установленными на них клеммами, надо склеить между собой. Для этого используется строительный или специально предназначенный для этого скотч. Иногда их прихватывают по стыку в нескольких участках, с шагом 500-700 мм;
  • далее, в клемму-зажим нужно вставить зачищенные от изоляции концы монтажных проводов — в соответствии со схемой. Затем надо плотно их зажать плоскогубцами, чтобы добиться качественного контакта;
  • стоит отметить, что в определенных моделях пленочного пола подключение к электрической цепи осуществляется посредством контакта в виде ушка, который закрепляется заклепкой;
  • после коммутации все клеммы обязательном должны быть заизолированы битумным изоляционным материалом. Один отрезок изолятора приклеивается снизу зажима;
  • другой отрезок изолятора закрывает соединение зажима с пленкой сверху. По сторонам нижний и верхний битумный скотч склеиваются между собой. В процессе изоляции необходимо контролировать, чтобы все серебряные контакты по краям термопленки были заизолированы по всему срезу;
  • затем переходим к монтажу температурного датчика, который идет в комплекте с терморегулятором. Его фиксируют с нижней стороны настеленной пленки к черной полосе, на удалении от края полотна на 150 мм. Датчик крепится также посредством битумного скотча;
  • термодатчик и привод от него надо утопить в фольгированном утеплителе, поскольку поверхность пленки должна быть ровной, без выступов. А также нужно следить за тем, чтобы на датчик не приходилось никаких вспомогательных механических нагрузок. Чтобы это обеспечить, в утеплителе нужно вырезать прямоугольные отверстия по размеру отрезка битумного скотча, который фиксирует термодатчик, а для провода нужна узкая полоска, в которую он будет помещен;
  • точно такие же проемы необходимо вырезать в фольгированном утеплителе для клемм и проводов;
  • прорези для укладки проводов нужно сделать везде, где идет кабельная часть схемы. В конечном итоге вы должны иметь ровную поверхность;
  • после того, как в толщу утеплителя будут помещены провода, разрез совместно с проводами нужно заклеить широким скотчем;
  • затем на стену устанавливается сам терморегулятор. Он может быть накладным или с установкой в стандартное гнездо под розетку. Исходя из конкретной модели, и провода к нему будут прокладывать разными способами — или открыто по стене, или с заглублением в прорезанную заблаговременно штрабу;
  • на следующем этапе к терморегулятору нужно подвести кабели питания от домашней сети, пара монтажных проводов от скоммутированного инфракрасного пленочного покрытия и сигнальные провода от термодатчика;
  • в комплекте каждого терморегулятора имеется инструкция со схемой подключения. При проведении коммутации нужно действовать согласно ее требованиям. В различных моделях расположение клеммной колодки — разное, поэтому, производя монтажа устройства, необходимо хорошо изучить инструкцию;
  • если кабель размещен открыто на стене, то во избежания критических ситуаций и для обеспечения презентабельного внешнего вида, его нужно запрятать в специальный короб, который может быть закреплен на поверхности посредством клея «жидкие гвозди» или другим способом; Лучше всего подключать систему «теплый пол» к общему электроснабжению дома через отдельный автомат, чтобы в случае необходимости, у вас была возможность его отключить.
  • на следующем этапе нужно протестировать систему. Для этого необходимо включить терморегулятор на температуру до 30°C, и проверить каждое из полотен пленки отдельно и все вместе. Надо удостовериться, что в участках клеммных соединений отсутствуют искрения и нагревания. Если таких неполадок не возникло, и сами нагревательные элементы излучают тепло, значит в процессе монтажа вы не допустили оплошностей и можно приступать к следующему этапу;
  • по всей площади полов, укрытой полотнами теплого пола, размещается слой плотной полиэтиленовой пленки. Настилать ее нужно внахлест на 100 мм и в некоторых участках зафиксировать строительным скотчем;
  • далее настилается линолеум. Стоит отметить, что данный материал не относится к разряду стойких к механическим воздействиям. Вы можете случайно его проколоть, разрезать и т.д. И для того, чтобы термопленка случайно не повредилась в процессе эксплуатации, ее нужно накрыть листами фанеры;
  • и последний этап — на фанеру стелется линолеум — и далее все выполняется согласно технологии его укладки.

Подводя итог всего вышеописанного, стоит сказать, что осуществляя монтаж теплого пола под деревянный пол, необходимо строго соблюдать технологию укладки. Если считаете, что у вас недостаточно опыта и вы не справитесь, то лучше доверить работу профессионалам.

можно ли класть на дерево в частном доме, как установить на деревянный пол, электро теплый пол в деревенском доме

Содержание:

Согласно существующим рекомендациям, при использовании теплых полов в деревенских домах следует отдавать предпочтение водяным системам. Благодаря современным технологиям допускается также использование греющих кабелей и матов. Главное, чтобы во время монтажа была учтена пожаробезопасность здания, а для раскладки использовались наиболее эффективные провода.

можно ли класть теплый пол на дерево

Допустимо ли использование кабельных систем на деревянной поверхности

Если провести укладку электрического тёплого пола в деревянном доме очень грамотно, это обеспечит его абсолютную безопасность. В кабелях обычно имеется двойная защита, позволяющая не беспокоиться насчет возможности воспламенения древесины. Были составлены специальные нормы безопасного использования, с учетом характеристик строительных материалов, склонных к воспламенению.

электрический теплый пол в частном доме

Запрещается осуществлять монтажные работы в деревянном доме своими силами. Лишь специалистам по силам соблюсти все детали укладки и гарантировать абсолютную безопасность обогревающей системы. Правильно выбрав все необходимые материалы, а также придерживаясь определенных эксплуатационных ограничений, можно добиться безопасного использования электрических полов в строениях из пиломатериалов.

Организация теплого электрического пола на основании из дерева

Исследуя вопрос, можно ли класть теплый пол на дерево, следует учитывать следующие правила по безопасной эксплуатации:

  • Толщина дощатого настила, укладываемого поверх нагревающего кабеля, напрямую зависит от древесной породы. Доски хвойных сортов рекомендуется брать не толще 22 мм, твердых – 24 мм.
  • Лучше всего оснащать греющим кабелем нижние этажи зданий. В отдельных случаях допускается укладывать теплый пол в деревянном доме на втором этаже, однако для этого придется обзавестись дополнительной изоляцией.
  • Удельная мощность постилаемых матов или кабелей поверх деревянных лаг разрешена в пределах до 130Вт/м². Превышение этой нормы создает реальные условия для возникновения пожара из-за возгорания деревянных элементов. Подобные грубые нарушения правил безопасности лучше не допускать.
  • На тех участках деревянного пола, под которыми проходят нагревательные провода, запрещается установка мебели без ножек, постилка ковров и т.п. Из-за невысокой теплопроводности дерева кабель быстро перегревается, что заметно сокращает срок его службы.
  • В состав пирога электрического теплого пола в частном доме должны входить следующие слои: гидроизоляция, пароизоляция и фольгированный утеплители. Для удобства сверху подложки имеется специальный рисунок, облегчающий укладку провода.

как установить теплый пол на деревянный пол

Строгое исполнение перечисленных выше правил дает возможность применить любую разновидность укладки теплого пола в деревянном доме:

  1. Внутрь бетонной стяжки.
  2. В промежутках между лагами.

Во избежание возгорания не рекомендуется превышать температурный режим в +40 градусов. В целях профилактики деревянные элементы, напрямую соприкасающиеся с нагревательными кабелями, обрабатывают специальной защитой (антипиренами).

Особенности укладки электрического теплого пола на основу из дерева

Популярность монтажа кабельных электрических матов по деревянному перекрытию объясняется тем, что в этом случае не нужно отрывать ранее прибитые доски.

Для этого применяется один из следующих способов, как установить теплый пол на деревянный пол:

  • Обогревающие кабели укладываются на деревянный пол внутрь предварительно пропиленных вырезов. Стандартная глубина этих ниш – 20 мм. Укладка кабельной системы обогрева на деревянный пол требует сравнительно небольших материальных расходов и затрат по времени.
  • Поверх деревянной поверхности. Для выравнивания неровностей основы поверх половиц постилается фанера. После укладки нагревательных матов можно применить любое из перечисленных финишных материалов – ламинат, паркет, линолеум.

электро теплый пол в деревянном доме

Перед началом работы необходимо изготовить чертеж укладки нагревательного контура. Благодаря подробной схеме размещения кабеля можно предотвратить механические повреждения системы по ходу проведения последующих ремонтных мероприятий.

Рекомендации по безопасному использованию электрического пола на склонных к возгоранию поверхностях в деревянном доме

Древесина относится к строительным материалам с высокой степенью пожарной опасности. Деревянные конструкции специфичны тем, что для их возгорания не обязательно требуется открытое пламя: для этого достаточно постоянного нагрева поверхности.

теплый пол в деревенском доме

Используя электро теплый пол в деревянном доме, следует выполнять следующие рекомендации:

  1. Самый безопасный вариант – использовать для обогрева деревянного пола саморегулирующийся греющий кабель для пола. Благодаря находящейся внутри него тепловой матрице обеспечивается автоматическое изменение насыщенности отопления по мере увеличения температуры воздуха в помещении.
  2. Саморегулирующиеся кабельные полы на деревянной основе удобны также тем, что таким образом сводится к минимуму риск перегревания системы из-за поставленных сверху предметов.
  3. Востребованность нагревательных матов объясняется простотой и удобством их конструкции, что позволяет оперативно провести укладку поверх существующего основания.
  4. При использовании электрических матов в деревянном доме практически не потребуются дополнительные финансовые вложения и масштабные строительные мероприятия.
  5. Обязательно нужно применять кабели, оснащенные двойной защитой. Полы коммутируются напрямую с автоматом. В местах, где кабель пронизывает опорные брусья, осуществляются пропилы. Их стенки необходимо изолировать фольгированным материалом.

С помощью теплых электрических полов обустраивается атмосфера комфорта и уюта в деревянном доме. Современные технологии монтажа в комбинации с использованием качественных материалов дают возможность добиться максимальной безопасности для людей и имущества.


как положить по деревянному перекрытию, устройство, как уложить теплый пол на деревянную доску

Содержание:

Наличие большого количества новейших технологий позволяет владельцам недвижимости делать собственный дом теплым и уютным. Такое инженерное решение как устройство теплого пола на деревянном полу вызывает немало вопросов. Часто хозяевам кажется, что воплотить его довольно сложно и даже невозможно. Но это не так.

теплый пол на деревянный пол своими руками

Особенности подготовки основания

Пол с обогревом, уложенный на деревянные лаги, отличается таким преимуществом как отсутствие необходимости проведения «мокрых» работ, например, связанных с устройством стяжки. В этом случае основанием будут доски. Хотя, можно уложить теплый пол по грунту, но сейчас не будем рассматривать этот вариант.

теплый пол по деревянному перекрытию

К используемым при укладке теплого пола на деревянный пол пиломатериалам предъявляют ряд требований:

  • толщина настила из древесины дуба и бука максимум 24 миллиметра, а из лиственницы или сосны –22 миллиметра;
  • когда предстоит сделать новый настил, тогда доски нужно разложить на несколько дней в помещении на полу, чтобы они в будущем не подвергались деформации.

Варианты устройства основания

Прежде, чем прокладывать кабель или отопительные контуры, следует устроить основание под теплый пол по деревянному перекрытию, используя один из двух вариантов:

  1. По уже эксплуатируемой черновой поверхности. В таком покрытии заделывают щели и трещины, зазоры между досками, устраивают теплоизоляцию с использованием пенопласта или минеральной ваты.
  2. Обустройство основы с нуля. Лаги обрабатывают антисептиками, огне – и биозащитой и располагают с промежутком 60 сантиметров одну от другой. На досках не должно быть гнили, плесени, щелей.

как положить теплый пол на деревянный пол

Таким образом, вне зависимости от того, какой вариант выбран, укладка теплого пола на деревянный пол нуждается в создании чернового основания.

Далее приступают к следующему этапу, который заключается в монтаже теплоизоляционного слоя. Утеплитель помещают между лагами, тем самым, исключая образование мостиков холода. Теплоизоляцию укладывают на пароизоляционный материал. После того, как готово черновое покрытие, приступают к монтажу теплого пола на деревянный пол.

Электрический теплый пол по деревянному перекрытию

Теплый пол с электрообогревом — это конструкция, состоящая из кабелей, нагревательных матов и пленок.

При использовании электрических кабелей необходимо помнить, что:

  1. Систему следует качественно изолировать от проникновения влаги.
  2. Температура поверхности пола в результате нагрева не может превышать 27 градусов. По этой причине необходимо устанавливать термодатчики и термостаты.

устройство теплого пола на деревянном полу

Укладку кабелей для теплого пола на деревянном основании выполняют в определенной последовательности:

  1. Под лаги, монтируемые для будущего пола, помещают фольгированный теплоизолятор, располагая его фольгой к верху. Толщина этого слоя должна составлять минимум 30 миллиметров.
  2. Поверх помещают монтажную сетку, необходимую для фиксации кабеля.
  3. Электрокабель укладывают в форме петель, а в лагах создают для них пропилы.
  4. В них помещают нагревательный кабель и крепят его к сетке хомутами.
  5. Датчик температуры укладывают между лагами, а терморегулятор монтируют на стене.

Как положить правильно своими руками

Когда теплый пол на деревянный пол своими руками выполнен качественно и функционирует правильно, начинают финишную отделку напольной поверхности. Важно соблюдать промежуток между кабелем и чистовым покрытием — равняться он должен минимум 30 миллиметров.

Наиболее экономичным и простым в обустройстве считается инфракрасный теплый пол на деревянный пол, его монтируют так:

  1. На основании раскладывают материал для теплоизоляции.
  2. Поверх укладывают и фиксируют нагревательную пленку.
  3. ИФ пленку подключают к электросети.
  4. Выполняют финишную отделку напольной поверхности.

теплый пол под деревянную доску

При использовании инфракрасной пленки в качестве главного источника тепла в комнате, нужно следить, чтобы она покрывала не менее 70% площади пола.

Нагревательные маты нужно укладывать в слой специального плиточного клея, в остальных случаях их не следует использовать.

Теплый пол с водяным нагревом на деревянный пол

Система теплого электропола, несмотря на все ее преимущества, имеет серьезный недостаток – она потребляет большое количество электроэнергии и поэтому не стала востребованной в частном жилом секторе. Чаще всего в загородных коттеджах монтируют водяные отопительные системы.

Для конструкций, функционирующих с использованием нагретого теплоносителя, прежде, как положить теплый пол на деревянный пол, необходимо приобрести котел, коллектор, насосное оборудование, арматуру регулирования водяного потока и контролирующие устройства.

как уложить теплый пол на деревянный пол

Укладка водяного пола может осуществляться двумя способами, один из которых проще, а второй – более сложен, поскольку для его реализации требуется много комплектующих элементов.

В любом случае вне зависимости от выбранного варианта будут нужны:

  • отопительные трубы, шаг монтажа которых равен30 сантиметров;
  • теплоизоляционные материалы – например, минвата;
  • жесткая черновая основа.

Если выбран более сложный процесс монтажа, потребуется металлическая сетка для крепления элементов конструкции, трубы из полиэтилена под высокое давление жидкости, переносящей тепло, термодатчик, находящийся в гофре, алюминиевая фольга, регулятор температуры механического или автоматического типа.

инфракрасный теплый пол на деревянный пол

Чтобы беречь тепло, используют теплоотражающие экраны, способные направлять потоки теплого воздуха вверх и греющие пространство помещения.

Нет ничего сложного в том, как уложить теплый пол на деревянный пол, но при обустройстве водяного обогрева нужно учитывать несколько нюансов. Так для прокладки отопительных контуров следует использовать трубы с диаметром 16 миллиметров, способные обеспечивать достаточный поток теплоносителя. Для снижения теплопотерь их заворачивают в фольгу.

Расчет длины контуров

Длина одного контура не должна быть более 100 метров, но специалисты рекомендуют снижать данный показатель до возможного минимума. Дело в том, что чем меньше протяженность контура, тем эффективнее будет работать вся система и в результате будет сохранено большее количество тепла.

Для уменьшения протяженности трубопровода, помещение нужно разделить на несколько участков, у которых максимальная площадь равна 40 «квадратам». При этом каждый из них оснащают отдельным контуром. Кстати, система теплого водяного пола может покрывать не всю поверхность, а только ее часть.

укладка теплого пола на деревянный пол

Профессионалы не советуют при создании теплого пола под деревянную доску экономить на приобретении нагревательного агрегата, насосного оборудования и вспомогательных деталей для системы водяного обогрева, от которых зависит функционирование и эффективное использование всей конструкции.

Главной проблемой, которую приходится решать владельцам частных домов при монтаже пола с водяным обогревом по деревянным перекрытиям, это его присоединение к общей системе теплоснабжения. Для этого потребуется наличие профессиональных навыков и определенных знаний.

Поэтому при неуверенности в собственном мастерстве домашним умельцам следует воспользоваться услугами специалистов в данной сфере. Безусловно, такая работа не может стоить дешево, но будет обеспечено стабильное функционирование системы обогрева на протяжении длительного периода.


водяной или электрический в доме

На рынке представлено большое количество уникальных технологий, позволяющих людям сделать свое жилье теплым и комфортным. Некоторые из них вызывают недоверие и массу сопутствующих вопросов. Например, часто можно услышать разные мнения по поводу как установить теплый пол на деревянный пол. Даже некоторые мастера считают, что такой способ неосуществим. Но, как показывает практика, данное мнение является ошибочным. И теплый пол в деревянном доме встречаются очень часто.

Правильная укладкаПравильная укладка

Что нужно помнить?

Почему возникает недоверие к такому способу обогрева помещений? В расчет берутся специфические свойства материала. Из-за температурных перепадов дерево может менять свою форму. При нагревании его поверхность немного расширяется, а при охлаждении – сжимается. Аналогичная ситуация происходит и при высоком или низком уровне влажности. Но, развитие строительных технологий происходит стремительным образом. И уже сегодня производители предлагают своим клиентам варианты, которые позволяют укладывать теплый пол на деревянном основании.

Если вы приняли решение сделать теплый пол на деревянный пол, то следует помнить о некоторых особенностях натурального материала:

  1. Древесина имеет низкий уровень теплопроводности. Если проводить сравнение с бетоном, то температура нагреваемых элементов на полу должна быть достаточно высокой.
  2. Не следует устанавливать в деревянном частном доме, даже очень эффективный, теплый пол как единственный источник тепла. Обязательно установите еще несколько радиаторных батарей на стены в помещениях.
  3. Древесина – материал, который легко и быстро воспламеняется. Специалисты рекомендуют отдавать предпочтение не электрическим теплым полам, а водяным системам.
Теплый водяной пол на деревянной основеТеплый водяной пол на деревянной основе

Помимо особенностей, которыми обладает натуральная древесина, следует учитывать и требования, выдвигаемые к электрическому теплому полу, установленному в деревянных постройках. Поэтому, теплые полы в деревянном доме устанавливаются при соблюдении всех правил.

А именно:

  • Все правила монтажа электрических приборов должны соблюдаться со строжайшей точностью. Это минимизирует вероятность возникновения возгораний и, как следствие, пожаров дома. Эффективный теплый пол на деревянное основание должен укладываться со строгим соблюдением требований безопасности.
  • Недопустимо, чтобы нагревательный элемент на полу касался легко возгораемых материалов.
  • Как упоминалось выше, древесина характеризуется низким уровнем теплопроводности. Поэтому, настил должен иметь минимальную толщину. Рекомендуется укладывать деревянное покрытие толщиной от 20 до 24 мм. Это позволит снизить расход электрической энергии и предотвратит вероятность повреждения покрытий дома.
  • Во время работы нельзя прокладывать кабель где установлена мебель или предметы бытовой техники.
  • Тщательно изолируйте все соединения.
  • При укладке кабелей важно соблюдать особую внимательность. Не повредите изоляцию.
  • Максимальная мощность теплого пола должна быть ниже 80 Ватт на квадратный метр.
  • Особо внимательно нужно выбирать номинал автоматического выключателя, с помощью которого производится перезагрузка системы. Он устанавливается внутри помещений дома.

Подготовительный этап

Имейте в виду, что перед тем как установить теплый пол на деревянный пол, должны быть полностью исключены все мокрые работы. Имеется в виду укладка стяжки. В этом случае в качестве основания используются обыкновенные доски. Но, как и к другим материалам, к доскам предъявляются особые требования:

  1. Настил, выполненный из дуба или из бука, по толщине не должен быть более 24 мм. Что касается сосны или лиственницы, то в этом случае ограничение толщины снижается до 22 мм.
  2. При монтаже нового настила, доски, которые будут использоваться во время работы, должны несколько дней полежать на теплой поверхности внутри дома. Такой подход позволяет минимизировать вероятность деформации материалов в будущем.

Перед тем, как начать монтаж труб или электрических кабелей, следует подготовить основание дома.

Используйте несколько подходов:

  • Если монтаж будет выполняться на старом основании, то следует тщательно заделать все щели и дыры, образовавшиеся между досками. Для этого, в щели нужно положить теплоизоляционные материалы: универсальная минеральная вата или обыкновенный пенопласт.
  • Если монтаж будет выполняться на новое основание, то поверхность следует тщательно обработать антисептическими растворами. Наличие плесени, щелей или гнилых мест недопустимо.

В любом случае обустройство нагреваемых полов происходит на черновое основание. Его нужно правильно подготовить перед работой. И после этого можно переходить к укладке теплоизоляционных материалов. Укладывая теплоизоляционные материалы между лагами, вы исключаете нежелательное возникновение мостиков холода.

Итак, основание подготовлено, переходим к монтажу теплых напольных систем. На этот этап следует обратить особое внимание тем, кто не знает, как сделать теплый пол своими руками.

Основной этап

Определитесь с типом изделия. Хотите электрический обогрев. Его можно устанавливать. Хотите сделать водяной – тоже допустим в доме из дерева.

Рассмотрим укладку электрических нагревательных систем. Начинается обустройство теплых полов по деревянному полу с расстилания фольгированного теплоизолятора. Он должен быть расположен фольгой вверх. Толщина слоя в обязательном порядке больше 30 мм. Далее укладывается монтажная сетка, служащая основой для кабеля. Электрический кабель монтируется петлями. Для петель следует сделать пропилы в лагах. Крепление кабеля к сетке происходит при помощи хомутов. Между лагами располагается свой датчик температуры. А терморегулирующее устройство крепится к поверхности стены. После работы выполните проверку. Если теплые деревянные полы работают исправно, можно приступать к укладке финишного покрытия.

Электрический теплый пол на деревянном полуЭлектрический теплый пол на деревянном полу

Самым экономичным вариантом считается укладка инфракрасных моделей. Такой эффективный теплый пол в деревянном доме своими руками может выполнить любой мастер. Работа осуществляется достаточно просто. На основание укладывается теплоизоляционный материал. Сверху ложится нагревательная пленка, которая подключается к сети. И поверх этой конструкции укладывается финишное покрытие. В итоге, теплый пол на деревянной основе можно использовать.

Что касается водяных полов, то здесь ситуация обстоит немного сложнее. Основная проблема заключается в наладке соединения труб с общей отопительной системой. Самостоятельно сделать могут далеко не все владельцы деревянных домов. Поэтому рекомендуется обращаться за помощью к опытным специалистам, которые без проблем положат водяной эффективный теплый пол на деревянных полах.

Структура водяного теплого полна на деревянном основанииСтруктура водяного теплого полна на деревянном основании

В заключение стоит отметить, что теплые полы с легкостью можно укладывать на натуральное деревянное полотно. Тщательно соблюдайте все тонкости и нюансы данного вида работы.

Как сделать теплый пол на деревянный пол

Современные технологии значительно повышают комфорт проживания. Например, для многих решение монтажа теплого пола в качестве основного источника тепла стало идеальным. Данный способ отопления призван полностью заменить существующую радиаторную систему. Однако в большинстве случае теплый пол укладывается на бетонную стяжку и закрывается керамической плиткой. Но как быть, если в качестве основания у вас деревянный пол. Неужели реализовать задумку по укладке напольного обогрева будет невозможно? Сегодня существует технология, которая позволяет реализовать даже такую задачу. Сегодня существует ряд схем, позволяющих сделать теплый пол на деревянный пол. В этой статье мы расскажем вам о том, что сделать деревянный пол теплым вполне реально.

Подготовка основания

Важную роль в успешной реализации задуманного, сделать качественный напольный обогрев. Мы рассмотрим технологию с использованием системы водяного и электрического теплого пола. В частности, речь пойдет об укладке теплого пола по деревянным лагам. Сразу отметим, что такой способ работ полностью исключает использование стяжки, что позволяет ускорить запуск напольного отопления деревянного пола.

Итак, для укладки теплого пола на деревянном основании требуется выполнить ряд требований. Прежде всего особые условия предъявляются доскам. Если древесина изготавливается на основе дуба или бука, то их толщина не должна превышать 24 мм. Если же доска изготавливается из сосны или лиственницы, то толщина доски не должна превышать 22 мм.

Важно! Если изготовление деревянного пола осуществляется с нуля, то доски необходимо разложить на полу на лаги на несколько дней. Более того, пол должен быть обогреваемым. Благодаря этому полностью исключается вероятность деформации досок под воздействием тепловой энергии.

Если у вас уже уложен деревянный пол, то вам необходимо тщательно его проверить. В нем должны отсутствовать любые зазоры и щели. Если во время обследования пола вы обнаружили гнилые или прохудившиеся доски, то их обязательно следует заменить. Сверху подготовленного основания обязательно настилается слой теплоизоляции, например, минеральная вата или пенопласт. Если вы только начали изготавливать деревянный пол, то теплоизоляция укладывается между лагами. Лаги монтируются с шагом друг от друга на 600 мм.

Важно! На досках должны отсутствовать зазоры, щели и плесень.

Что касается монтажа теплоизоляционного слоя, то предварительно расстилается пароизоляционная пленка. Процесс монтажа утеплителя должен происходить очень плотно. В противном случае могут появляться мостики холода. Теперь предлагаем вам рассмотреть процесс изготовления электрического и водяного теплого пола на деревянном полу.

Электрический обогрев

Под этим обогревом подразумевается система, состоящая из нагревательного кабеля. Этот кабель может быть отдельным или разложенным на специальном мате. Итак, если используется такой обогрев, то важно полностью его изолировать от влаги. Более того, температура теплого пола на даче не должна превышать 27 градусов по Цельсию.

Совет! Чтобы осуществлять регулировку и контроль температуры нагревательного мата, обязательно устанавливается терморегулятор и температурный датчик. В противном случае дерево будет перегреваться, а ходить по полу будет некомфортно.

Итак, рассмотрим схему монтажных работ электрического обогрева на деревянный пол своими руками:

  • Между лагами укладывается теплоизоляционный материал. В обязательном порядке предварительно изготавливается черновой пол.
  • Сверху теплоизоляции монтируется отражающая пленка, которая будет направлять все тепловые потоки вверх в помещение.
  • Сверху этого укладывается монтажная сетка. Она будет необходима для того, чтобы равномерно распределить нагревательный кабель теплого пола под деревянный пол.
  • Кабель монтируется между лагами петлями.
  • Чтобы нагревательный кабель проложить через лаги, в них изготавливаются специальные отверстия или пропилы.
  • К сетке кабель фиксируется при помощи специального хомута.
  • Обязательно устанавливается температурный датчик.
  • От температурного датчика провод должен идти к терморегулятору, который позволит осуществлять корректную регулировку напольного обогрева деревянного пола.
  • После этого проверяется вся система на предмет работы. Если все работает исправно и кабель прогревает все равномерно, то можно осуществлять отделку финишным покрытием.

Совет! Расстояние между чистовой отделкой и кабелем должно составлять не более 30 мм. В противном случае достичь комфортной температуры деревянного пола будет сложно.

Итак, как видно схема сравнительно простая. А что, если вы захотите использовать инфракрасный теплый пол под деревянный пол? В этом случае укладка осуществляется по лагам. Схема монтажа практически такая же, как и с использованием электрического нагревательного кабеля. Правда, в этом случае в качестве напольного покрытия можно использовать не деревянные доски, а можно положить ламинат, линолеум, паркет и подобное покрытие. Уложенные нагревательные элементы между лагами следует покрыть фанерой или другим листовым материалом.

Если говорить за самый экономичный электрический обогрев деревянного пола, то это использование пленочного инфракрасного теплого пола. Ее монтаж даже можно осуществлять по существующему деревянному полу. Предварительно делают слой теплоизоляции с отражающей пленкой. После этого монтируется нагревательная пленка, а сверху защитная пленка. Потом происходит монтаж облицовочного покрытия.

Система водяного обогрева

Теперь предлагаем вам рассмотреть технологию изготовления водяного теплого пола на деревянном полу. Теплый пол на деревянной основе с использованием водяного обогрева пользуется большой популярностью. В частности, это объясняется тем, что вода как теплоноситель гораздо экономичней электричества. А если сделать грамотные расчеты, то такое отопление будет обходиться гораздо выгодней. Однако здесь у многих возникает вопрос, как рационально совместить водяной теплый пол с деревянным полом. Опасения, связанные с этим вопросом вполне оправданы. Однако они не подтверждены никакими фактами. Особенность укладки водяного теплого пола на деревянный пол практически полностью исключает протечку. Безусловно, здесь необходимо использовать только качественное оборудование. В противном случае вам не получится достичь высокой надежности.

Итак, водяной обогрев включает в себя обязательное использование нагревательного котла, коллектора или гребенки, циркуляционного насоса, запорной арматуры и системы по контролю работы всей системы. Реализация теплого пола по деревянному перекрытию возможна двумя способами. Первый способ сравнительно простой и не требует больших трудозатрат. Другой способ более сложный. Итак, независимо от выбранного способа и технологии, вам необходимо иметь под рукой:

  • Труба для прокладки отопительного контура.
  • Теплоизоляционный материал. Например, это может быть минеральная вата, пенополистирол и тому подобное.
  • Жесткое основание. В этом случае используется алюминиевая фольга, а для укрепления всей конструкции применяется металлическая сетка. К сетке будут крепиться трубы.
  • Температурный датчик.
  • Терморегулятор для регулировки температуры напольного обогрева на деревянном поле.
  • Обязательно используется отражающая пленка. Она будет отражать тепловой поток вверх помещения.

Итак, для обустройства обогрева деревянного пола рекомендуется использовать трубы диаметром 16 мм. По ним теплоноситель будет передвигаться с необходимой скоростью, что будет обеспечиваться комфортная температура.

Для высокой эффективности, трубы заворачиваются в фольгу. Это значительно снизит тепловые потери. Что касается длины одного контура, то он не должен превышать 100 метров. Если на деревянном полу обустраивается сразу несколько отопительных контуров, то разница между ними по длине не должна составлять более 15 метров.

Важно! Чем короче отопительный контур, тем эффективней работает система обогрева. Ведь теплоноситель будет передвигаться по всей системе равномерно и быстро.

При разработке теплого пола обязательно учитывайте тот факт, что водяной контур должен полностью покрывать всю площадь помещения. Только так можно достичь того, чтобы помещение отапливалось равномерно и качественно. Что касается укладки отопительного контура, то его можно проложить между лагами деревянного пола. Предварительно изготавливается слой теплоизоляции. Также существует технология по укладке труб между досками. В досках предварительно изготавливаются каналы для прокладки трубы. Сверху осуществляется слой защитного настила, например, фанера, а потом финишное отделочное покрытие.

Заключение

Итак, вот мы и узнали о том, что сделать деревянный пол отапливаемым вполне реально. Более того, существует несколько технологий и схем того, как сделать теплый пол. Мы надеемся, что данный материал предоставил для вас немало полезной пищи, которая поможет вам принимать верные решения. Помните о том, что соблюдение технологии поможет вам избежать ошибок. Чтобы закрепить всю предоставленную теорию, мы предлагаем дополнительно посмотреть видеоматериал, в котором наглядно показывается как реализовывать тот или иной метод.

Теплый пол на деревянный пол — технология укладки своими руками

Чтобы окружить себя и своих близких теплом, комфортом и уютом, человек прибегает к ультрасовременным технологическим разработкам в области отопления. Особого внимания в данном случае заслуживают водяные и электрические теплые полы. Монтаж такого рода систем в полу не так уж сложен и не предполагает специальных навыков. Но в каждом деле есть свои нюансы, особенно если предполагается монтаж теплого пола по деревянному основанию.

В нашей статье мы подробно рассмотрим деревянный теплый пол и его особенности, включая момент установки настила.

Теплый деревянный пол и его отличительные черты

Деревянный пол в частном доме представляет собой многослойное покрытие, которое включает в себе черновое основание, тепло-, гидро- и звукоизоляционные материалы, финишное напольное покрытие. Именно между этими слоями укладывают теплый пол по деревянным балкам. Подогрев пола в доме значительно повысит качество жизни, добавив ему комфорта и уюта.

Теплый пол на деревянный пол

Если теплый пол сооружается по деревянному основанию в доме из того же материала, стоит учитывать, что в первый год после строительства стены имеют свойство усаживаться на пять процентов.

Вопрос, можно ли положить систему обогрева на деревянное основание, всегда актуален. Но при этом важно обращать внимание на свойства самой древесины. Этот стройматериал природного чувствителен к микроклиматическим изменениям – колебаниям температуры и влажности. Бревна и брус подвержены пересыханию, растрескиванию и даже загниванию. Все это придется учитывать при работе.

Для начала стоит определить, будет ли теплый пол главным источником тепла для деревянного дома или же дополнительным обогревом. От этого зависят показатели мощности используемых обогревательных элементов и приборов.

Важно! Монтаж обогрева пола предполагается с заранее определенным шагом. Его значение зависит от интенсивности желаемого обогрева. Это означает, что в наиболее прохладных местах, там, где идет несущая холодная стена, шаг уменьшают. Тогда как в центре помещения его делают больше.

Как создать теплый водяной деревянный пол своими руками?

Перед тем как сделать водяной пол, стоит адекватно оценить состояние основания. Если есть мелкие дефекты: зазоры, трещины. их потребуется устранить. Если же лаги расположены со слишком большим шагом (больше 600 мм), или же доски пришли в негодность, лучше демонтировать такой настил.

Подогрев водяного деревянного пола в частном доме

Как только старое деревянное основание или же бетонная стяжка готовы, можно начинать делать пол с подогревом.

Пошаговая инструкция создания водной системы обогрева

  • Для начала укладывают фальшпол и утепляют его. Для начала монтируют листы фанеры, доски или же другой настил, который подойдет как основа для утеплительного материала. Потом расстилают на поверхности специальную пленку для паро- и гидрозащиты, а в завершении монтируют и сам утеплитель.
  • Монтируют дощатый пол. Между отдельным близ расположенными элементами оставляют зазор в 20 мм. При этом с торцевой стороны делают небольшие пазы – заглубления для поворота водяной магистрали.
Монтаж водяной обогревающей системы
  • По поверхности раскатывают фольгированный материал, а сверху укладывают трубы. Обычно используют изделия 16 мм диаметром. Трубы такого размера свободно поместятся в пазах и не испортятся при деформировании древесины.

Важно! Теплый водяной пол на деревянном основании укладывают с шагом 10-30 см.

  • Следующий шаг – подключиться к отопительной системе. В данном случае вы можете воспользоваться различными методами: смесителями, коллекторной системой и т. п.
  • Осталось проверить работоспособность конструкции на предмет утечки или же других дефектов.
  • Если все работает исправно, можно приступать к укладке чистового напольного настила.

Теплый инфракрасный пол для деревянного дома

  • Для начала очищают поверхность от пыли, грязи и прочего мусора. Причем стоит помнить, что все работы выполняются исключительно на сухом полу.
  • Если черновое основание влажное, понадобится дополнительно уложить гидроизоляционный материал (полиэтиленовую пленку).
  • В роли теплоотражателя применяют полипропиленовую или же металлизированную лавсановую пленку. При этом используемую продукцию рекомендуется предварительно разрезать на нужные части.
  • Укладка инфракрасной пленки выполняется на расстоянии не менее чем 250-300 мм от поверхности стены. Материал раскатывают медными шинами книзу.

Важно! Строго запрещается что-то ронять на ИК-пленку. Это может ее повредить. При этом строго не допускается наложение одного мата на другой!

Монтаж инфракрасного теплого пола на деревянное основание
  • Перед тем как выполнять укладку нагревательных элементов, стоит выполнить разметку помещения. Особого внимания заслуживают места расположения элементов мебели и декора, поскольку там не стоит укладывать инфракрасный нагревательный материал.

Чтобы подключить нагревательную систему к электрической сети, рекомендуется пригласить профессионального электрика. Он выполнит свою работу качественно, и, что главное, безопасно.

Как только все работы по монтажу теплого инфракрасного пола в вашем доме окончены, можно приступать к укладке финишного покрытия. Если в ваших планах применить керамическую или же керамогранитную плитку, на поверхности пола рекомендуется разложить монтажную сетку. Последняя крепится там, где нет инфракрасной нагревательной пленки.

По завершению кладки плитки покрытие оставляют на некоторое время, чтобы клеевой раствор полностью высох. На это может уйти более месяца. При этом использовать нагревательную систему в это время строго запрещается.

Теплый кабельный пол для деревянного дома

При выполнении монтажа кабельной обогревательной системы рекомендуется обращать внимание на следующие моменты:

  • Терморегулятор поможет свести к минимуму риск возгорания и перегрева поверхности настила;

Важно! Для сооружений из дерева максимальной считается температура в 40 градусов.

  • Элементы обогрева равномерно размещают по всей поверхности помещения, исключая места расположения мебели и других тяжелых предметов. Постоянные нагрузки могут привести к нарушению целостности и работоспособности кабельных линий;
  • Толщина деревянного покрытия, которое монтируется поверх теплого пола без стяжки зависит от породы древесины и ее характеристик. Если это доски из твердого дерева  – их оптимальная толщина составит 2,4 мм, для мягкой древесины – 22 мм. Разница существенна, поэтому стоит следить за данным вопросом.
В помещении, где предполагается укладка кабельного теплого пола не стоит использовать ковры. Они только помешают распространению тепла по поверхности пола

Пошаговая инструкция укладки кабельной нагревающей системы

  • Сначала тщательно очищают поверхность пола от пыли, мусора и прочих загрязнений.
Подготовка поверхности пола из дерева к монтажу
  • Если в деревянном полу есть зазоры, дыры и прочие дефекты, их устраняют.

Важно! При удалении повреждений напольного основания не стоит использовать монтажную пену, поскольку этот стройматериал отличается хорошими теплоизоляционными характеристиками.

  • Потом приступают к укладке брусков чернового основания. В этом случае стоит воспользоваться саморезами.
  • Между ранее уложенными брусками располагают термоизоляционный материал. В нашем случае это фольга. Она поможет изолировать и отражать тепловые лучи, которые испускает электрический кабель.
  • Затем можно приступать к монтажу оцинкованой сетки, поверх которой будет укладываться греющий кабель.
  • Там, где пересекаются провода с брусками, рекомендуется сделать небольшие пропилы.
  • Соединяют кабельные линии обогрева с брусками посредством монтажной пленки. К сетке кабель фиксируется хомутами.
Теплый инфракрасный пол и его монтаж

Теперь вам известно, как сделать теплый пол для деревянного дома. Вариантов выполнения работ много, да и разновидностей таких систем тоже. Нельзя точно сказать, какой вариант лучше. Здесь мнения расходятся. Все зависит исключительно от индивидуальных особенностей вашего жилища и финансовых возможностей.

Чтобы увидеть наглядно, как делается теплый пол в деревянном доме, посмотрите следующее видео:

Вконтакте

Facebook

Twitter

Google+

Отправить ответ

avatar
  Подписаться
Уведомление о
