выбор места, монтаж, настройка и подключение

Проекционная техника сегодня становится все более популярной. Она используется, чтобы получить большой экран для домашнего кинотеатра, в офисах для показа презентаций, а также для решения множества иных задач. Чтобы изображение было качественным, большое внимание нужно уделить установке проектора. Процесс включает в себя выбор места размещения, монтаж и настройку самого аппарата, а также акустики и экрана. Все эти процедуры будут пошагово описаны в данном материале.

Выбор места

Чтобы получить хорошее качественное изображение, а также приемлемый угол обзора для всех зрителей, важно правильно подобрать место расположения не только проектора, но и экрана.

Для экрана

Определяя стену для экрана, следует выбирать тот участок, на который не попадают прямые лучи солнца, так как это может сказаться на четкости картинки. Если выбрать другое расположение невозможно, рекомендуется использовать защитную ширму, отражающую свет. А если экран планируется нарисовать на стене, следует купить светоотражающую краску. Еще одним хорошим решением станет приобретение плотных оконных штор.

Следующий шаг – это определение высоты. Для стандартного помещения с диваном и креслами экран нужно вешать на расстоянии 60-90 см от пола. Если в комнате будет несколько рядов посадочных мест, проекционное полотно нужно поместить повыше, чтобы зрители на дальних рядах имели хороший обзор.

Совет! Выбирая высоту установки экрана, нужно помнить о размерах полотна — если поднять его слишком высоко, изображение окажется частично на потолке.

Далее потребуется узнать высоту и ширину экрана, чтобы определить место расположения проектора. Рекомендуемое расстояние, как правило, указывается на самом приборе. Многие аппараты способны проецировать изображение на поверхность до 100 дюймов по диагонали, поэтому, если позволяет помещение, можно установить экран соответствующего размера.

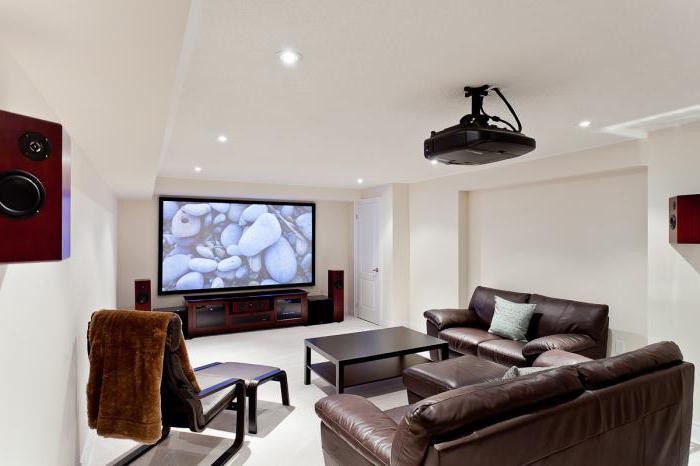

Для проектора

Чтобы выбрать оптимальное место для размещения проектора, нужно тщательно изучить помещение и учесть:

• расположение мест для посадки — не стоит размещать проектор над ними, особенно если прибор имеет большой вес и внушительные габариты;
• наличие поблизости розеток — обычно к проектору подведены два провода (HDMI и шнур питания), поэтому необходимо разместить устройство в таком месте, чтобы был свободный доступ к электросети и к источнику сигнала.

Следует учитывать, что изображение разнится в зависимости от места размещения проектора. Поэтому перед монтажом лучше провести тестирование и проверить, из какой точки помещения качество картинки будет выше.

На заметку! Если проектор будет установлен слишком близко к экрану — повысится яркость. И, наоборот, чем дальше аппарат — тем выше четкость и контрастность.

Монтаж проектора

При монтаже проектора нужно учесть целый ряд важных параметров: величину проекционного расстояния, значение вертикального смещения изображения, расчетный показатель высоты установки и так далее.

Проекционное расстояние

Термином «проекционное расстояние» (ПР) называют дистанцию от объектива до настенного экрана, которая определяется по следующей формуле: ПР = ПО х ширина экрана, где ПО – проекционное отношение. Чтобы узнать значение ПО, необходимо обратиться к руководству пользователя. Этот параметр установлен в виде одного или нескольких чисел в зависимости от того, есть ли у прибора оптический ZOOM.

Так, экран с размером по ширине 254 см (100 дюймов) и с ПО от 1.4:1 до 2.8:1, должен быть удален от проекционной техники на дистанцию от 355.6 см до 711.2 см. Эти цифры выведены следующим образом: 254х1.4=355.6 и 254х2.8=711.2.

На заметку! Используя эту же формулу, можно рассчитать размер экрана, зная дистанцию от объектива до стены. Для этого потребуется разделить ПР на ПО.

Так, ширина экрана для устройства с проекционным отношением от 1.4:1 до 2.8:1, удаленного от стены на 5 метров, может быть в пределах от 1.8 до 3.6 метров. Расчеты следующие: 5/1.4=3.6 и 5/2.8=1.8.

Вертикальное смещение

Этот показатель означает высоту монтажа проекционного аппарата над полом, которая обеспечит правильный вывод картинки на экран с определенными размерами. Найти этот параметр можно в руководстве пользователя — он указан в процентах. Так, если искомое значение выше ноля, например, + 96%, это означает, что картинка будет выведена выше объектива. Верно и обратное утверждение.

Совет! С учетом того, что обычно проекторы крепятся к потолку в перевернутом виде, необходимо обращать внимание на положительное значение показателя вертикального смещения.

В большинстве современных аппаратов предусмотрена коррекция положения объектива в вертикальной плоскости. Это позволяет вручную отрегулировать проецирование изображения, не изменяя физического положения самого прибора. Высоту установки таких устройств можно определять приблизительно, так как при необходимости есть возможность дополнительно отрегулировать картинку уже после монтажа. Если же объектив на проекторе фиксированный, то прибор необходимо сразу крепить строго в оптимальном положении, вычисляя его опытным путем (включить и смещением по вертикали определить наиболее подходящее проецирование изображения).

Определение высоты установки

Рассчитав вертикальное смещение (ВС), пользователь может определить высоту монтажа проекционной техники по отношению к середине экрана, для чего предусмотрена формула: h крепления = h экрана х ВС, где h – это высота. Например, прибор с ВС от -96.3% до +96.3% и h экрана 124.5 см (диагональ 50 дюймов) можно расположить в любой точке, выше или ниже середины проекционного полотна на 119.9 см.

Выбор кронштейна

Подбирать кронштейн следует строго в соответствии с маркой проекционной техники и планировкой комнаты.

Важно! Крепление может быть настольным, потолочным, настенным, с регулировкой положения прибора и без нее. Важно при выборе кронштейна учитывать тип, габариты и вес аппарата, а также необходимость ставить проектор вертикально, горизонтально, под углом и так далее.

Держатель для проектора должен быть высококачественным и надежным. Погнавшись за низкой ценой и решив сэкономить, можно столкнуться с тем, что в скором времени кронштейн разболтается, и проектор из-за этого изменит свое положение по отношению к экрану. По этой же причине не стоит использовать самодельные держатели. В худшем случае это может привести к падению устройства.

Если проектор крепится к потолку или на стену, необходимо учесть материал, из которого выполнена поверхность. В некоторых ситуациях потребуется дополнительно приобрести соответствующий набор крепежа, так как предоставляемый в комплекте может не подходить в конкретном случае.

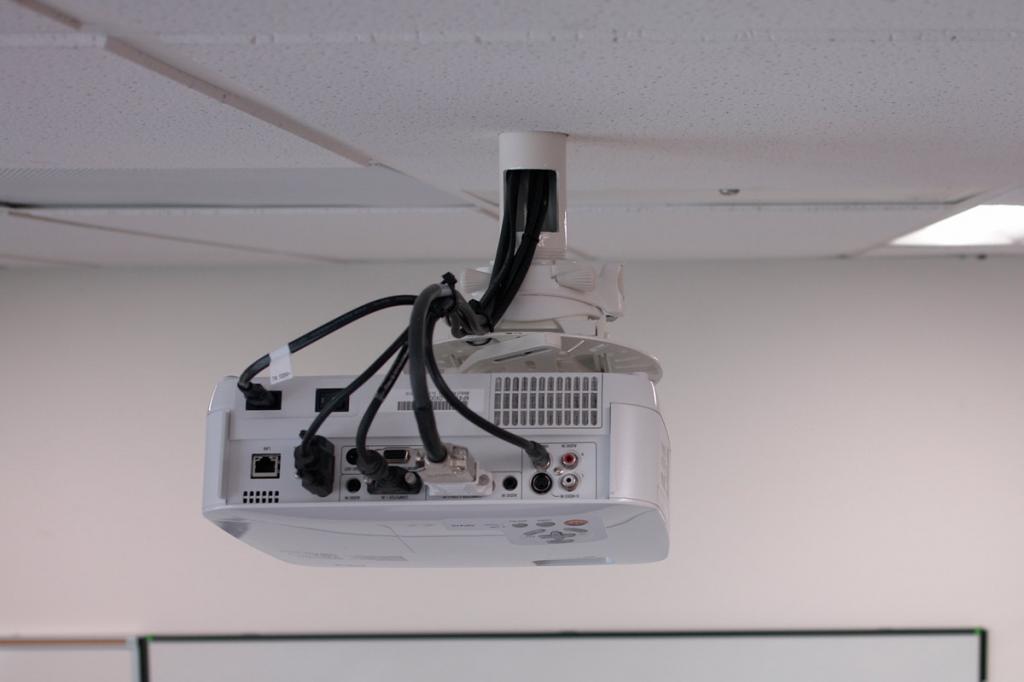

Установка на потолок

Если пользователь планирует крепить проектор на потолок, ему потребуется учесть материал перекрытия, так как в зависимости от его типа – бетонный, натяжной, подвесной или гипсокартонный – действия по установке будут отличаться.

1. Для бетонного потолка потребуется правильно сделать разметку под кронштейн, пробить отверстия с помощью перфоратора, вбить дюбеля, затем приложить пластину кронштейна и прикрепить ее саморезами. Чтобы провода не портили вид помещения, можно сделать в потолке канавку (штробу) и спрятать их либо замаскировать с помощью кабель-канала.

2. Гипсокартонный потолок идеально подойдет, чтобы подвесить проектор и спрятать провода. Если устройство весит менее 5 кг, кронштейн крепят с помощью специальных дюбелей-бабочек непосредственно к листам гипсокартона. Тяжелые аппараты монтируют к металлическим профилям, на которые пришиваются гипсокартоновые листы.

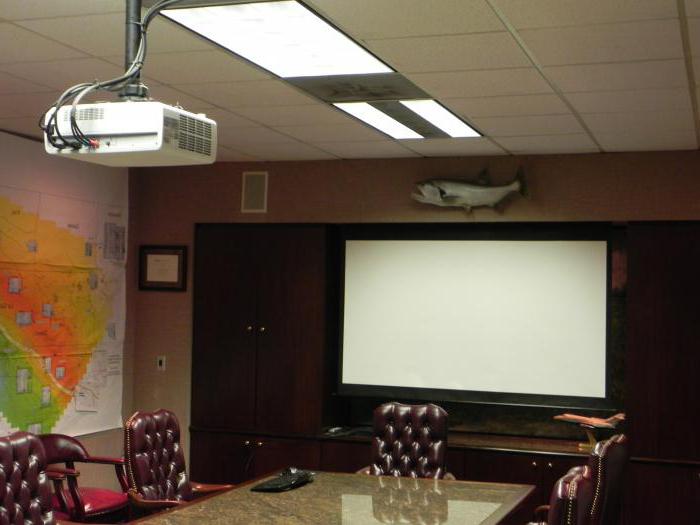

3. Подвесные потолки выполнены из вынимающихся ячеек. Необходимо вытащить одну из них и прикрепить кронштейн к бетону так, как это было описано ранее. Затем в вытащенной плитке нужно сделать отверстие под ножку держателя и вернуть ее на прежнее место.

4. Установить кронштейн своими руками на натяжной потолок очень сложно, поэтому в такой ситуации лучше обратиться за помощью к профессионалам. Если действия выполняются до монтажа самого потолка, необходимо к основной плите закрепить закладную или сразу планку кронштейна. После этого монтажники, устанавливающие подвесной потолок, сделают в нем отверстие для планки кронштейна и укрепят полотно с помощью специального кольца. Если же потолок уже сделан, его потребуется частично демонтировать, а потом вернуть на прежнее место после инсталляции кронштейна.

Установка на стену

Установка проектора на стену практически не отличается от монтажа техники к потолку — инструмент используется тот же, порядок действий также идентичен, если стена бетонная или гипсокартонная. Разница лишь в том, что подбирается иной тип кронштейна.

При настенном монтаже важно правильно рассчитать высоту, расстояние до экрана и угол установки. Если проектор имеет вертикальную или горизонтальную регулировку, ошибки при монтаже можно будет откорректировать впоследствии при настройке, в противном случае технику потребуется перевешивать.

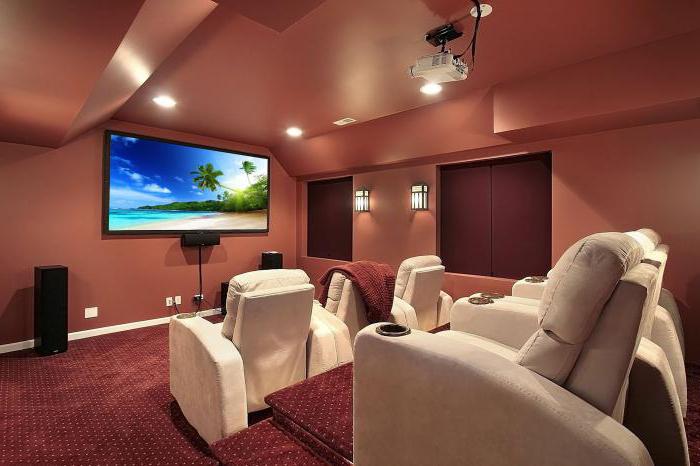

Установка экрана и акустики

Экран для проектора лучше выбирать сворачивающийся, чтобы использовать его только при необходимости. Крепится он стандартным образом:

• определяется место крепления;
• просверливаются отверстия для дюбелей;
• закрепляется основа экрана посредством саморезов;
• добавляются дополнительные держатели, если это необходимо.

Совет! Рекомендуется сначала установить проектор, и уже под него монтировать экран.

Установка акустики зависит от типа колонок. Ее можно расположить на полу, разместить на кронштейнах или повесить на саморезы, если в корпусе есть специальные отверстия. Провода от акустики к проектору можно спрятать в кабельный канал, под плинтус, за подвесной потолок или иные предметы интерьера.

Настройка проектора

После установки проектор нужно настроить. Для этого потребуется произвести такие действия:

• включить аппарат, выключить лампочки или задернуть шторы, чтобы сделать освещение минимальным;
• выровнять положение картинки на экране с помощью настроек на самом аппарате или, при их отсутствии, изменением положения устройства либо проекционного полотна;
• проверить и откорректировать фокусировку;
• отрегулировать цветность, контрастность и яркость.

Совет! Если проектор имеет автоматические шаблоны настроек, рекомендуется их попробовать и, при желании, выбрать подходящий.

Теперь можно приступить к подключению источника сигнала и просмотру мультимедийного контента.

Подключение к устройствам

Чтобы подсоединить проектор к другой технике, нужно внимательно осмотреть оба устройства на предмет соответствующих разъемов. Это позволит определить, какие кабели или переходники потребуются для подключения.

Соединение с компьютером

Для подключения к ПК или ноутбуку обычно используются разъемы HDMI или VGA, реже – DVI. Необходимо найти одинаковые порты на обоих устройствах и соединить их кабелем напрямую или с помощью переходника, например, DVI-HDMI.

Совет! Предпочтительно использовать кабель HDMI – он обеспечит более высокое качество изображения, а также вывод на проектор звука, что даст возможность использовать подключенную акустику. Тогда как разъем VGA не передает аудиосигнал.

Далее потребуется выбрать режим отображения картинки на экранах. Для этого нужно нажать комбинацию кнопок «Win» + «P» и выбрать один из четырех доступных режимов:

• «только ПК» – картинка отображается только на мониторе компьютера, проектор неактивен;
• «только проектор» – работает лишь экран проекционной техники;
• «дублировать» или «повторяющийся» – одинаковое изображение на двух экранах;
• «расширить» – экран проектора становится продолжением экрана компьютера.

«Дублирование экрана» может быть использовано при работе проектора в качестве интерактивной доски для проведения презентаций в школе или в офисе. А режим «Расширение» используется для одновременного выполнения разных задач. Например, через проектор для дома можно вывести на большой экран фильм, а на ноутбуке или ПК продолжать заниматься другими делами.

Соединение с телевизором

Чтобы не смотреть программы телевещания на старом электронно-лучевом телевизоре, устройство в качестве источника сигнала можно подключить к проектору.

На заметку! Настроить технику на проецирование телевизионных каналов возможно только в том случае, если на телеприемнике есть видеовыходы RCA, SCARD или S-Video с пометкой OUT. На современных телевизионных ЖК-панелях такие разъемы встречаются очень редко.

Чтобы подключить проектор к телевизору без компьютера, нужно соединить соответствующим кабелем одинаковые разъемы с пометкой Out на телеприемнике и In на проекционном аппарате. При необходимости можно использовать переходники, но нужно понимать, что качество сигнала в таком случае ухудшится. Так, если на телевизоре есть разъем AVI Out, а на проекторе он отсутствует, можно воспользоваться кабелем или переходником AVI-SCARD. Далее нужно запустить оба прибора и на проекторе выбрать воспроизведение сигнала с разъема, к которому подсоединен телеприемник. Так можно смотреть ТВ через проектор.

Соединение с приставкой

Еще одно устройство, которое можно подключить к проектору, – спутниковая приставка или цифровой DVB-T2 ресивер. Настроить соединение очень просто – нужно осмотреть технику, выявить одинаковые разъемы (предпочтительно – HDMI), приобрести необходимый кабель и соединить им приборы. Далее следует запустить технику и выбрать на проекторе вход, к которому подключена приставка.

Соединение с телефоном

Если проектор имеет разъем HDMI с пометкой MHL, значит, к нему можно подключить смартфон или планшет. Это позволит передать изображение с маленького дисплея мобильного устройства на большой настенный экран. Для такого соединения пользователю потребуется приобрести кабель HDMI и специальный MHL-адаптер. Это приспособление одной стороной подсоединяется к телефону через micro USB, а с другой – к проектору посредством HDMI. Преимуществом данного адаптера является возможность его использования с источником питания, что необходимо, так как обычному переходнику может не хватить запаса мощности для преобразования и передачи сигнала в высоком качестве.

Итак, покупая проектор в машину, в квартиру или в офис, нужно понимать, что качественное изображение от этого устройства можно получить лишь в том случае, если техника будет правильно установлена, настроена и подключена к источнику сигнала. Немаловажное значение также имеет грамотно рассчитанное место размещения прибора и правильный монтаж к стене или потолку.

Самые лучшие проекторы по мнению покупателей

Проектор Epson EB-X41 на Яндекс Маркете

Проектор Epson EH-TW5400 на Яндекс Маркете

Проектор Acer X118 на Яндекс Маркете

Проектор Epson EB-X05 на Яндекс Маркете

Проектор Acer X138WH на Яндекс Маркете

пошаговая инструкция, особенности и рекомендации

Проекторы вошли в нашу жизнь сравнительно недавно и хотя цены на них регулярно падают, они все еще остаются достаточно дорогими устройствами. Тем не менее, сейчас позволить себе такое приспособление может не только богатая семья, способная приобрести проектор и заплатить за его правильную установку, но и люди со средним достатком. Они как раз предпочитают выполнять большую часть работы самостоятельно. С целью экономии. А это подразумевает следование определенным правилам установки проектора.

В этой статье мы по шагам распишем, что и как нужно сделать, чтобы изделие качественно выполняло свои функции.

Проекционное расстояние

Это первое, что следует определить, чтобы узнать, где можно разместить проектор. Нужно сказать, что всегда лучше закладывать потенциальное место расположения устройства еще на стадии совершения ремонта в квартире. Такой подход позволит грамотно расположить мебель и сразу предусмотреть соответствующую точку крепления на потолке (так как именно туда удобнее всего ставить проектор).

Но вернемся к проекционному расстоянию. Если не вдаваться в подробности, то это та дистанция, на которой устройство должно находится от экрана. Основой расчета станет проекционное соотношение и выбранный размер экрана (обычно он составляет 2,54 метра). Их нужно умножить друг на друга. Например, проекционное соотношение равняет 1,4. Выбран экран размером 254 сантиметра (расчеты удобнее производить именно в сантиметрах). Получаем 254 * 1,4 = 355,6 сантиметров. То есть, установка проектора должна производится на расстоянии около 3,5 метров от потенциального размещения экрана.

Вертикальное смещение

Второй шаг – определить вертикальное смещение. Это, грубо говоря, угол наклона проекции изображения. Данный показатель указан в инструкции и может иметь как положительные, так и отрицательные величины (рекомендуется брать проекторы с положительным смещением, так как они при установке все равно переворачиваются и то, что было верхом, станет низом). В большинстве современных моделей этот показатель может меняться. Например, можно подкорректировать само положение устройства кронштейна, однако нас больше интересует функция настройки угла вертикального смешения без движения проектора. Такое тоже встречается и позволяет наклонить изображение так, как это требуется. В любом случае на этот параметр нужно обращать внимание при выборе изделия.

Высота установки проектора

Для установки проектора в квартире на потолке это, пожалуй, самый важный шаг. Для начала нам потребуется высота экрана. Проще всего ее просто померять, но можно воспользоваться услугами онлайн-калькуляторов или вспомнить школьный курс математики. Для примера возьмем все тот же экран с диагональю 254 сантиметра. Высота его составит 124,5 сантиметров. От нее уже рассчитаем оптимальное положение проектора. Для этого 124,5 умножаем на градус вертикального смещения. В качестве примера представим, что он составляет 96,3%. Получается 124,5 * 96,3% = 119,9 сантиметров. То есть, проектор может быть размещен в пределах любой точки, которая находится выше 119,9 сантиметров от центра экрана.

Выбор кронштейна

Следующий важный шаг – подбор кронштейна. Их существует огромное количество разновидностей. Чтобы не переживать из-за совместимости, рекомендуется ориентироваться только на те же модели, к которым относится сам проектор. Особое внимание следует уделять тому, на какой потолок рассчитано то или иное крепление. Если еще нет четкого понимания, каким он будет в конечном итоге, то кронштейн задаст этот показатель. А если квартира уже и так в готовом состоянии, то установка проектора должна производится на строго подходящее к существующему потолку крепление.

Не рекомендуется брать дешевые образцы. Они могут разболтаться и, в лучшем случае, просто собьют настройки изображения. В худшем — проектор рухнет на пол со всеми вытекающими из этого последствиями. Разобьется он, проще говоря.

Установка на стандартный бетонный потолок

Это самый простой вариант установки проектора.

1. Подбираем подходящее место.
2. Примериваем кронштейн и отмечаем точки крепления.
3. Сверлим дырки в потолке (не увлекайтесь, а то соседи сверху будут не рады).
4. Крепим кронштейн. Данный этап целиком зависит от модели изделия и тех креплений, которые идут в комплекте.
5. Устанавливаем проектор.
6. Подключаем все требуемые кабели/провода.
7. Настраиваем и наслаждаемся.

Главный минус таких потолков – свисающие провода от проектора. Их просто некуда деть. Если установка производится на стадии ремонта, можно выбить специальные канавки, куда будут уложены провода. Впоследствии их без проблем можно закрыть штукатуркой или любым другим подходящим способом. Если же ремонт уже сделан, то единственный вариант – крепить к потолку специальные пластиковые коробы, в которые и укладывать провода. Это недорого и несложно, но внешний вид помещения все равно портит.

Установка на потолок из гипсокартона

Установка проектора на потолок из гипсокартона сопряжена с большим количеством проблем, чем в случае с обычным. Начать следует с того, что максимальный вес (и то при условии использования специальных креплений) проектора может быть не больше 5 килограмм. А обычно они все же тяжелее. Как результат, придется или фиксировать устройство на металлическом каркасе (найти его можно при помощи обычного магнита) или же вырезать кусок потолка, крепить проектор прямо на бетон и потом долго думать, чем заделать дырку (можно как просто замазать гипсом, так и установить пластиковую заглушку). Провода тут тоже прятать особо некуда, так что бороться с ними придется таким же образом, как и в случае с установкой проектора на бетонный потолок.

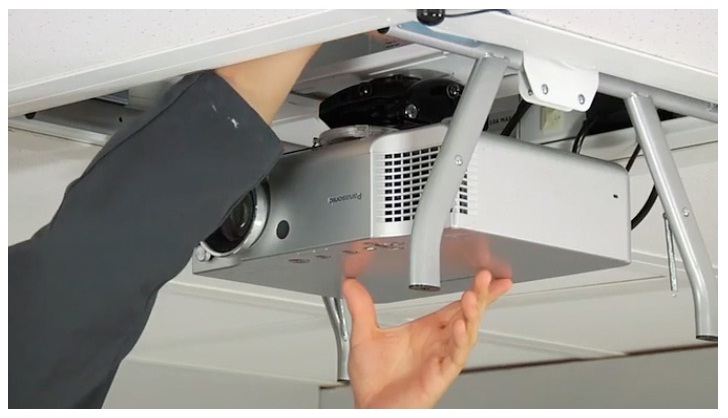

Установка на модульный потолок

Это, пожалуй, самый удачный и удобный вариант.

1. Снимаем часть потолочного перекрытия в том месте, где нужно установить кронштейн.
2. Замеряем точки фиксации и сверлим, как и в случае с бетонным потолком.
3. Крепим кронштейн, используя поставляемые с ним комплектующие.
4. Устанавливаем на него проектор и подключаем провода.
5. Выводим все кабели через потолок, благо модульная (она же подвесная) его разновидность это позволяет.
6. Вырезаем в ранее снятой потолочной плите отверстие строго под размер штанги кронштейна.
7. Устанавливаем ее на место.

Единственная особенность тут заключается в расположении розеток. Обычно их не делают на потолке и кабель все равно придется где-то выводить, но хотя бы прямо от проектора провода вести не будут. А если постараться и все же сделать розетку прямо в потолке, то внешний вид вообще ничего не испортит.

Установка на натяжной потолок

К огромному сожалению всех пользователей, работать неспециалисту с натяжными потолками без соответствующих инструментов и навыков просто невозможно. При любой попытке можно скорее испортить потолок (а он не из дешевых), чем все же что-то куда-то прикрепить. Цена установки проектора на такие поверхности может варьироваться в очень широких пределах, однако следует помнить, что заплатить за новый потолок придется намного больше.

Основной принцип тут примерно такой же, как и во всех предыдущих случаях, но желательно сначала крепить кронштейн, провода и проектор, и только потом натягивать потолок. Если же он уже есть и менять ничего не хочется (да и дорого это, откровенно говоря), стоит задуматься над креплением на стену. Это не так удобно, но все же реально. Из основных отличий можно отметить только то, что вместо вертикального смещения следует обращать внимание на горизонтальное (оно тоже есть в инструкции). В остальном отличия незначительны.

Установка экрана для проектора

В данном случае очень многое зависит от выбранного экрана, его размеров, места расположения и так далее. Удобнее всего пользоваться сворачивающимися версиями. Они представляют собой некое подобие жалюзи и раскрывать их нужно только тогда, когда в этом возникает необходимость. Крепятся они на стену или на потолок по стандартной схеме:

1. Определить точки крепления.
2. Сделать при помощи дрели дырки.
3. Используя штатные саморезы/дюбели/любые другие варианты креплений, зафиксировать основу экрана.
4. Если необходимо, предусмотреть дополнительные фиксаторы.

Детальную инструкцию к каждому отдельному типу экрана рекомендуется искать вместе с ним, но общий принцип работы практически всегда идентичен друг другу. В целом, повесить экран намного проще, чем проектор, хотя бы просто потому, что он не требует проводов. Исключением являются ситуации, когда его приходится крепить на потолок.

Тут уже все будет абсолютно идентично, как и с самим проектором, со всеми вытекающими отсюда особенностями. Маленький нюанс: иногда проще сначала установить проектор, а только потом высчитывать, куда повесить экран, а не наоборот (особенно когда помещение небольшое и разгуляться негде). Тем не менее, правильнее все же делать все по этой инструкции, заранее предполагая размещение всех составных частей будущего домашнего кинотеатра.

Настройка проектора

Наконец завершили установку. Настройка проектора – следующий и последний шаг. Как и во многих других случаях, практически все зависит непосредственно от самой модели изделия.

1. Включаем проектор, делая освещение помещения минимальным. Если на улице день, следует плотно закрыть шторы. Если вечер – выключить свет. Сразу после включения ожидать чудес и надеяться, что «и так сойдет», не стоит. Практика показывает, что обычно приходится повозиться.
2. Выравниваем положение изображения на экране. Если есть такие настройки, то с их помощью. Если нет, то корректируем положение проектора и/или экрана.
3. Проверяем фокусировку (стоит посмотреть на картинку поближе и отойти подальше). Если все выглядит четко (что сразу бывает редко), значит ничего не трогаем. В остальных случаях копаемся в настройках и доводим изображение до близкого к идеалу состояния.
4. Проверяем яркость, цвет и контрастность. Обычно именно эти показатели выставляются по умолчанию, но возможности настройки есть всегда, потому можно действительно попробовать сделать лучше. Если не получилось, никто не мешает сбросить настройки обратно до состояния «по умолчанию».
5. Если у проектора есть другие варианты настроек, есть смысл проверить их все. Вполне возможно, что какой-то из режимов понравится больше или получится найти что-то интересное (на удивление, в настройках новой техники копается не так много людей, а зря).

Осталось сделать последнее. Загрузить фильм и позвать друзей. А возможно, подключить компьютер/приставку и наконец поиграть на по-настоящему огромном экране. Теперь возможностей стало намного больше, а все благодаря грамотной установке проектора.

Итоги

При наличии свободных средств лучше воспользоваться услугами специалистов. Они хотя бы дадут гарантию на свои услуги (ну, или должны ее дать), что позволит в случае проблем потребовать компенсации или бесплатного исправления. А вот есть делать все самостоятельно и что-то пойдет не так, винить окажется больше некого. Особенно актуально это при не слишком качественных креплениях, что может привести как к обрушению потолка (или его части), так и фатальным повреждениям проектора.

Установка проектора на различные типы потолка и монтаж экрана своими руками

Проекционное оборудование становится в наши дни все более популярным и востребованным. Многие специалисты используют в своей работе презентации, в ходе показа которых без специального проектора не обойтись. Каковы правила установки проекционного оборудования самостоятельно и можно ли обойтись без дорогостоящих услуг специалистов? Подробности в данном обзоре.

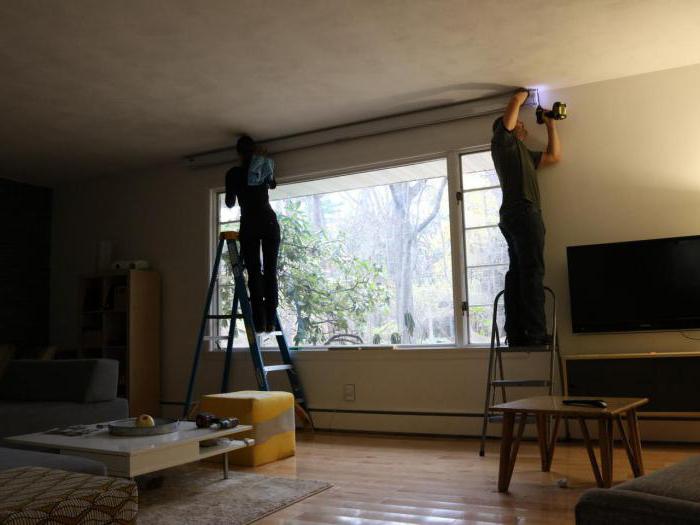

Монтаж экрана

Для того, чтобы установка проекционного оборудования прошла успешно нужно учитывать прежде всего планировку комнаты и специальные правила установки проекционного оборудования. Лучше всего выбирать стенку, не освещенную прямыми лучами солнечного света, иначе экран проектора начинает бликовать. Если подходящей стенки нет, и вся комната очень светлая, то нужно позаботиться о хорошем затемнении окон. Отличным решением станут шторы из плотной ткани или жалюзи из металла.

Совет! Лучше не брать пластиковые жалюзи, так как они с легкостью пропускают солнечные лучи и просвечивают.

Высота размещения экрана

Высота, где планируется размещение экрана, напрямую зависит от габаритов помещения. Если вы размещаете свой импровизированный кинотеатр в стандартном зале, где будут стоять только диван и пара кресел, то экран проектора можно повесить на расстоянии от 60 – 90 см от полового покрытия.

Если помещение будет большего размера, то место для экрана лучше выбрать повыше, чтобы зрители издалека тоже могли наблюдать за презентацией. Однако, здесь важно учесть и минусы: следите за тем, чтобы слишком высоко установленный экран не проводил проекцию на потолок, иначе зрителям смотреть на него будет совсем не комфортно.

Размеры экрана

За размеры экрана принято брать его ширину и высоту, учитывающиеся при расчёте расстояния по размещению устройства.

Сегодня модели проекторов настолько прогрессивны, что могут выводить изображение даже на 100-дюймовый экран, а это примерно 2,54 м.

Естественно все зависит от помещения, однако, если вы не знаете, какой проектор выбрать, то выбирать лучше всего именно 100-дюймовый, так картинка будет наиболее четкой.

Монтаж проектора

Делая выбор в пользу подходящего места под экран следует задуматься о монтаже самого устройства. Оно должно быть естественно закреплено перед экраном на определенном расстоянии и под определенным углом, чтобы изображение точно попадало на поверхность. Для того, чтобы найти нужное место для расположения устройства, понадобится вспомнить математику и определить несколько важных величин, подсчитав их для верности на калькуляторе.

Проекционное расстояние

Под этим определением понимается циферное значение расстояния от проектора до экрана. Проекционное расстояние(ПР) часто указывается в инструкции к самому проектору, так как для разных моделей оно может отличаться. В руководстве по эксплуатации устройства есть пункт о проекционном отношении(ПО). Это либо отдельное число, либо диапазон чисел для некоторых устройств.

Именно это значение и необходимо, чтобы вычислить ПР:

• ПР= ширина отражающей поверхности x на величину проекционного отношения.

Любые единицы измерения, например, сантиметры, дюймы, дециметры и т.д.и подходят для данной формулы и для записи проекционного расстояния проектора.

Пример:

Имеется проекционный экран с диагональю в 100 дюймов, то есть 254 см, ПО находится в диапазоне 1,4 – 2,8, это означит, разместить свой проектор вам нужно примерно в 3,5-7 м от отражающей поверхности.

Обратите внимание! Если нужно, чтобы ваш потолочный проектор был размещен в определенной точке, то можно изменить формулу: Ширина экрана(ШЭ)=проекционное расстояние / проекционное отношение. И тогда расчет будет следующим: если ПО от 1,4 до 2,8, то ШЭ примерно равно 5/1,4=3,6. И это означает, что что экран лучше взять с максимальной шириной 3,6 метров.

Нюансы размещения

После вычисления предельного расстояния нужно подумать как разместить оборудование или где находится оптимальная точка закрепления отражающей поверхности.

Естественно не стоит забывать об определенных моментах:

• Места для сидения. Все диваны, скамейки, кресельные ряды лучше всего устанавливать так, чтобы не нарушать акустику помещения. Например, слишком мягкую и пухлую мебель, обладающую большой массой, не стоит ставить впереди, так как звук для задних рядов будет приглушенным.
• Провода. Если вы монтируете проекционное оборудование впервые, то стоит позаботиться о длине кабелей и расположении розеток. Они должны быть близко друг от друга, либо следует взять проектор с удлинённым кабелем.
• Качество изображения. При показе качество картинки может ухудшаться из-за неправильного расчета интервала ПО. Чем дальше отражающая поверхность от проектора – тем более четким и ярким будет изображение. Перед окончательным этапом установки и монтажа протестируйте проектор на разном удалении от экрана, чтобы выбрать нужное положение.

Вертикальное смещение проектора(ВСП)

Данное значение влияет на высоту монтажа. Если вы сделаете расчет ВСП верно, то качество изображения, а конкретно его геометрия, будет на должном уровне.
У разных моделей проекторов ВСП разнится. Эти цифры также можно узнать из руководства по эксплуатации вашего проекционного агрегата. К примеру, ВСП положительное +96,3%, а отрицательное — -96,3%.

Если такое значение имеет минус, то есть становится отрицательным, то изображение будет идти ниже объектива и не попадает на проектор, а если + и положительное – то картинка будет идти выше отражающей поверхности.

Важно! Проекторы устанавливаются в перевёрнутом положении(они же крепятся к потолку), поэтому нужно обратить внимание на правильная настройка именно положительного значения.

Иногда сами проекторы имеют специальное кольцо регулировки по вертикали(оптический узел) Такая вещь позволяет не перемещать весь аппарат, а просто подстраивать конфигурацию изображения на месте.

Вычисление высоты установки

Для подсчитывания высоты монтажа(ВМ) нужна определенная формула: ВМ=ВСП x высота экрана. Если в пример мы берем аппарат с высотой смещения проектора в диапазоне от -96,3% до +96,3%, то для стандарт-экрана, соотношение сторон которого 1,78, высота будет равняться 124,4, потому что стандартная диагональ 254 см, а ширина – 221,4 см.

Значение высоты отражателя всегда влияет на высоту монтажа. И данные цифры будут говорить вам о том насколько ниже или выше вы должны разместить центральную точку вашей поверхности, чтобы изображение получилось максимально четким.

Принципы монтажа оборудования

Как повесить проектор на потолок? Крепиться проекционный аппарат может на потолок или на любую подходящую стену– самое главное здесь это создание идеальной конструкции, при которой будет легко настраивать сам проектор. В этом поможет монтажный кронштейн для проектора потолочный.

Что это и как его выбрать?

Кронштейн для монтажа проектора – это специальный держатель, к которому будет крепиться проектор.

Для его правильного выбора нужно учесть несколько нюансов:

• Масса аппарата и габариты. Выбирая кронштейн для громоздкого проектора следует ориентироваться на более прочные металлы, например сталь или титан.
• Крепления для проектора на потолок. Планируя пользоваться проектором достаточно длительное время, следует позаботиться и о надежном креплении. Лучше не брать самые дешевые винты, так как они будут быстрее разбалтываться из-за своего недолгого срока службы и устраивать вашему агрегату неверное позиционирование.
• Комплект для монтажа. Установить проектор простой отверткой не получится. Для этого понадобится специальный монтажный комплект.

Установка крепления

Внимательно прочитав руководство по эксплуатации, можно приступить к сборке и монтажу ПО. Первым делом нужно привинтить специальную пластину крепления для проектора на потолок. Ее размер должен соответствовать модели вашего аппарата.

Проверьте все винты крепежа подвеса. Надежно закреплены? Помните, вы вешаете проекционный аппарат на потолок, а это достаточное расстояние для выведения его из строя при первом же неудачном падении.

После проверки винтов потолочного крепления проектора возьмите рулетку и вычислите количество сантиметров от оптики проектора(его передней точки) до центра кронштейна. Не забудьте приплюсовать эти цифры к своему уже заранее вычисленному расстоянию до отражающей поверхности.

Например: длина от края оптики до центра крепления кронштейна – 20 см, а ПР – 5 м. Это означает, что к ПР нужно добавить 20 см, и тогда проекционное расстояние будет равняться 5,2 м.

Монтаж кронштейна на потолок

Первое, на что нужно обратить внимание при креплении проектора к потолку – это тип самого основания:

• Бетон. Если в зале с проектором бетонный потолок, то перфоратором нужно просверлить нужное количество отверстий, чтобы надежно закрепить кронштейн. Как повесить проектор на потолок в данной ситуации? После того, как вы проделали отверстия – вбейте туда молотком пластиковые дюбели. Деревянные лучше не использовать, так как они крошатся и ломаются со временем. После подготовки совмещаем отверстия на потолке и крепежной пластине, а потом завинчиваем все саморезами. Провод, остающийся от вашего проекционного агрегата можно прикрыть специальным пластиковым кабель-каналом, либо подумать о том, что нужно спрятать провод на потолке заранее, еще на этапе ремонта данного помещения. Тогда вам потребуется проштробить в бетоне специальную канавку для кабеля, которую позже придется прикрыть слоем шпатлевки и окончательным покрытием для потолочной части вашего помещения.
• Гипсокартон. Данный вид потолка просто создан для установки проекторов, так как быстро повесить и спрятать провода здесь проще простого – прицепить к выбранному квадрату гипсокартона кронштейн, а потом просто прикрепить этот кусок к потолку шуроповертом. Еще один вариант — это использование дюбеля-бабочки, раскрывающегося наполовину при ввинчивании самореза и надежно закрепляющего кронштейн на поверхности гипсокартона. С помощью дрели или перфоратора нужно просверлить такое отверстие для дюбель-гвоздя, чтобы при вхождении не было зазоров, иначе после вкручивания самореза дюбель будет «ходить» и выпадать. Этот способ подходит для небольших проекторов весом до 5 килограмм. Если же ваш аппарат весит больше, то лучше всего закрепить его на перегородку из металла, на которой держится сам гипсокартонный потолок.
• Подвесной. Данный тип потолка схож с гипсокартонным, ведь там можно вынуть ячейки и установить проектор прямо на бетонную основу, как и в первом варианте. После крепления нужно прорезать отверстие для самого кронштейна, вывести его вместе с аппаратом наружу и поставить на место ячейку.
• Натяжной потолок. Здесь лучше не рисковать, а сразу же обратиться к специалистам, которые будут проводить целю операцию по установке вашего проекционного оборудования. Конечно, можно попробовать сделать все своими руками, но гарантий того, что ваш натяжной потолок не будет испорчен, маловато. Для начала нужно будет продумать на каком этапе вы собираетесь устанавливать проектор: до сборки натяжного потолка или после. Если это первый вариант, то потребуется прикрепить к обычному потолку или базе закладную штангу или подставку, к которой позже будут цеплять монтажную пластину. Если палка кронштейна подходящей длины, то такую подставку можно и не прикреплять. После установки кронштейна и вашего проекционного агрегата следует выжечь в материале натяжного потолка подходящее отверстие, а также поставить для большего укрепления специальное кольцо. Через него и нужно пропустить палку кронштейна. Если натяжной потолок уже смонтирован, то единственным вариантом установки ПО является демонтаж части этого натяжного потолка с последующим помещением его на место, так как провести проекционное оборудование, не повредив поверхность не удастся.

Таким образом, установка проектора на потолок может стать довольно приятным и лишенным хлопот делом, если заранее рассчитать проекционное расстояние, подумать насчет вертикального смещения проекции экрана, а главное – обратить внимание на материал потолка или стены для установки вашего аппарата.

Как самостоятельно правильно установить дома проектор: следуем советам и инструкции

Проектор – это лучший способ соорудить домашний кинотеатр и просматривать любимые фильмы с семьей или друзьями в высоком качестве. Установка проектора на потолке или на стене может придать ему необычный, профессиональный вид. Не говоря о том, что место в комнате будет точно сэкономлено.

С чего начать?

Однако это далеко не самая простая задача. Если вы собираетесь установить проектор на стене или потолке, вам необходимо учитывать различные измерения. В первую очередь, нужно принять во внимание размер экрана и размер вашей комнаты. Также необходимо знать расстояние проекции проектора и смещение по вертикали. С этим вопросом проблем возникнуть не должно, так как все описано в инструкции по эксплуатации. Чтобы разобраться в других нюансах, следуйте рекомендациям, которые приведены далее. Так у вас получится правильно установить прожектор на потолке или на стене.

Где лучше разместить экран?

Для начала вы должны выбрать лучшее место для экрана. Все зависит от планировки комнаты, в которой расположится ваш домашний кинотеатр. Самое главное правило следующее: выбирайте ту стену, на которую не падают прямые лучи света, иначе в конечном итоге изображение будет размытым и удовольствия от просмотра вы не получите. Если все же других вариантов нет и стена, на которую падает прямой свет, будет предназначаться для просмотра кино, вам придется купить такой экран проектора, который будет отражать рассеянное освещение. Также, если вы самостоятельно рисуете экран на стене, используйте специальную краску, которая отражает рассеянный свет. Приобрести ее можно в магазинах бытовой техники. Еще один вариант – плотные шторы для окон, которые не пропускают солнечные лучи.

Определитесь с высотой экрана

Зависит этот показатель от планировки вашей комнаты. Если смотреть кино вы планируете на диване или у вас стоят несколько кресел, то подходящей высотой будет экран от 61 до 91 сантиметра от пола. Если ваш домашний кинотеатр и вправду похож на кинотеатр, то есть вы разместили стулья или кресла в несколько рядов, то экран нужно брать повыше. Это нужно для того, чтобы люди, которые будут сидеть в первом ряду, могли видеть любые изображения или фильмы, проецируемые на экран. Также вы всегда должны помнить такие параметры, как высота и ширина экрана. Они понадобятся в процессе расчета места установки проектора. Оптимальным вариантом считается диагональ 100 дюймов.

Где разместить проектор?

Первое, что необходимо знать, – это расстояние, на которое ваш проектор будет проецировать изображение. В руководстве по эксплуатации указывается коэффициент проекции устройства в виде одного числа либо диапазона чисел. Чтобы рассчитать оптимальное расстояние, на котором должен разместиться проектор, нужно использовать следующую формулу: коэффициент проекции нужно умножить на ширину экрана. Так вы получите число расстояния проекции. Для подсчетов неважна единица измерения, это могут быть дюймы, сантиметры или футы. Формулу также можно подстроить под другие показатели. Если для начала вы хотите выбрать размер экрана, который планируете приобрести, следуйте следующей формуле: расстояние проекции разделите на коэффициент. Так вы получите размер оптимальной ширины экрана.

Определите лучшее расстояние для проектора

После того как все необходимые измерения будут произведены, вы сможете оценить перспективы своей комнаты и определить, куда лучше поместить проектор. При оценке опирайтесь на следующие параметры:

• Где вы и ваши гости будете сидеть. Может, если ваш проектор слишком громкий, не исключено, что вы захотите установить его прямо над головой.
• Обратите внимание, где размещены розетки в комнате. Также заранее проверьте наличие необходимых кабелей. Скорее всего, вам понадобится два провода: HDMI и питание. Убедитесь, что проектор будет расположен достаточно близко к розеткам, либо прикупите заранее удлинители соответствующей длины.
• Ваши личные предпочтения. Перед тем как устанавливать проектор, учтите, что в пределах диапазона расстояний будут видны различия в качестве изображений. Поэтому перед тем как установить проектор, вы должны определить свое предпочтительное расстояние. Например, если вы будете сидеть ближе экрану, изображение будет ярче. Соответственно, чем дальше проектор от экрана, тем большей контрастностью и четкостью будет обладать изображение.
• Узнайте вертикальное смещение вашего проектора. Это число показывает, насколько оно должно быть высоким или низким. Оно указывается в процентах в инструкции к применению.

• Многие проекторы оснащены вертикальным смещением объектива, что позволяет регулировать высоту изображения без необходимости перемещения проектора.
• Если ваш проектор не имеет вертикального смещения объектива (то есть имеет фиксированное вертикальное смещение), вам нужно будет установить его точно на рекомендованную высоту, чтобы наслаждаться качественной и четкой картинкой.

Чтобы рассчитать идеальное вертикальное размещение проектора, нужно умножить высоту экрана на процент смещения. Что касается горизонтального смещения, то проектор нужно установить так, чтобы он совмещался с центром экрана по ширине. Лучше по возможности избегать горизонтального смещения объектива, так как это может исказить изображение.

Монтаж проектора

Чтобы устройство прочно держалось, нужно выбрать лучшее крепление для проектора. Различаются они в зависимости от того, к чему они крепятся. Обратите также внимание на то, какой тип, размер или вес проектора могут выдержать эти крепежи. Обо всем этом нужно помнить при выборе подходящих крепежей. Делайте выбор в пользу крепких и качественных материалов, так как проекторы низкого качества со временем будут смещаться и искажаться по отношению к экрану.

Также от типа потолка и стен зависит надобность покупки специальных адаптеров. Они продаются и для подвесного, и для сборного потолка. Покупайте только подходящий вариант. После того как выбор будет сделан, прикрепите крепежи к проектору. Прежде чем переходить к следующему этапу, проверьте, чтобы монтажная пластина находилась на одном уровне с установленным проектором.

Закрепите проектор

Для этого вам нужно будет найти потолочную шпильку в соответствующем диапазоне расстояний между экраном и самим проектором. Крепление фиксируется при помощи отвертки, гаечного ключа и двух болтов. Затем можно присоединять кабели к проектору. Тут важно следовать инструкции по эксплуатации. Чтобы провода не выбивались на фоне стены, используйте специальные формы для кабелей. Их можно прикупить в любом хозяйственном магазине. Если по поводу внешнего вида у вас никаких претензий, просто зафиксируйте их в определенных местах, используя кабельные опоры. Найти их также можно в любом специализированном магазине.

Финишная прямая: отрегулируйте настройки проектора

Включите проектор и следуйте инструкции по эксплуаации, чтобы настроить все необходимые параметры. Выставьте все необходимые настройки, такие как контраст, цвет и яркость, на самом проекторе. Прежде чем вникать в другие, более точные настройки, отрегулируйте изображение так, чтобы оно было максимально приближено к желаемому. Так вы сэкономите много времени. Таким образом, вы сможете без проблем организовать домашний кинотеатр, который точно станет любимым местом в доме.

Нашли нарушение? Пожаловаться на содержание

GETHALL — Как установить проектор

Если в своем домашнем кинотеатре вы хотите увеличить размер изображения и повысить его качество, воспользуйтесь проектором. Установив проектор на потолке или на стене, вы не только освободите пространство, но и придадите вашему кинотеатру профессиональный вид. Для установки проектора необходимо сделать некоторые измерения, например, определить размер экрана и помещения, а также выяснить проекционное расстояние и вертикальное смещение (значение этой величины можно найти в инструкции по эксплуатации проектора). Воспользовавшись значениями этих величин вкупе с рекомендациями из инструкции по эксплуатации проектора, вы правильно установите его на потолке или на стене.

1. Выбор места для экрана



Выберите подходящее место для расположения экрана. Возможно, в вашем случае выбор мест, куда можно повесить экран, ограничен – это зависит от планировки помещения или комнаты; по возможности выберите стену, на которую не падает прямой свет, чтобы он не влиял на четкость изображения. Если у вас нет выбора, и вы собираетесь повесить экран на стену, на которую падает прямой свет, установите специальную светоотражающую ширму, а если вы рисуете экран непосредственно на стене, воспользуйтесь светоотражающей краской (ее можно купить в специализированных магазинах).

Или подумайте о покупке плотных штор для окон.



Выберите высоту, на которую вы повесите экран. Она зависит от планировки помещения. Если у вас стандартная комната с диваном и парой кресел (а не театральный зал с нескольким рядами кресел), то экран следует повесить на высоте 61-92 см от пола.Если же в вашем домашнем кинотеатре установлено несколько рядов кресел, повесьте экран немного выше, чтобы зрители, сидящие на задних рядах, хорошо видели изображение на экране.

• Принимая решение о высоте расположения экрана, не забывайте про его размеры – повесив экран слишком высоко над полом, может получиться так, что он залезет на потолок.



Определите размеры экрана. Здесь подразумеваются высота и ширина экрана, на который будет проецироваться изображение с проектора. Размеры экрана вам понадобятся при вычислении расстояния, на котором следует установить проектор.Большинство современных проекторов в состоянии проецировать высококачественное изображение на экран диагональю 100 дюймов (254 см). Поэтому если вы не знаете, экран какого размера выбрать, купите экран диагональю около 100 дюймов (если, конечно, размеры вашей комнаты позволят повесить такой экран).

Выбор места для проектора



Вычислите проекционное расстояние вашего проектора. Проекционное расстояние – это расстояние между экраном и объективом проектора. Для вычисления этой величины воспользуйтесь проекционным отношением, которое можно найти в инструкции по эксплуатации проектора и которое указывается либо в виде одного числа (если у проектора отсутствует оптический зум), либо в виде диапазона чисел. Для вычисления проекционного расстояния воспользуйтесь такой формулой: проекционное расстояние = проекционное отношение х ширина экрана.Это формула подходит для любых единиц измерения, поэтому вы можете пользоваться шириной экрана, измеренной в дюймах, сантиметрах, футах и так далее.Например, если вы повесили экран диагональю 100 дюймов (254 см), а проекционное отношение вашего проектора равно от 1,4:1 до 2,8:1, то установите проектор на расстоянии 355,6-711,2 см от экрана. Эти цифры получены посредством следующих вычислений (в данном случае используется проекционное отношение 1,4:1): 1.4 x 254 см = 355,6 см.

1. Переписав указанную формулу, вы сможете вычислить подходящий размер экрана, если хотите установить проектор в определенном месте. Перепишите формулу так: ширина экрана = проекционное расстояние / проекционное отношение.Например, вы хотите установить проектор на расстоянии 5 м от экрана. Если проекционное отношение проектора лежит в диапазоне от 1,4:1 до 2,8:1, то вычисления выглядят так: 5/1,4 = 3,6 и 5/2,8 = 1,8 м. Таким образом, вы можете выбрать экран, ширина которого укладывается в диапазон 1,8-3,6 м.



• Определите оптимальное проекционное расстояние. Вычислив диапазон значений проекционного расстояния и внимательно осмотрев помещение или комнату, вы можете определить наиболее подходящее место, где установите проектор. При этом учитывайте следующие факторы:Расположение кресел. Не устанавливайте проектор над креслами, если он слишком тяжелый или громкий.
• Расположение электророзеток и кабелей. В большинстве случаев к проектору подключаются два кабеля – HDMI-кабель и кабель питания. Устанавливайте проектор близко к электророзетке или убедитесь, что длины кабелей хватит для соответствующих подключений.
• Качество изображения. Помните, что качество картинки на экране будет варьироваться, даже если вы установите проектор в вычисленном диапазоне проекционного расстояния. Поэтому прежде чем крепить проектор на стену или потолок, протестируйте качество изображения на различных расстояниях от экрана. Установив проектор ближе к экрану, вы получите более яркое изображение, а установив проектор дальше от экрана, картинка будет более контрастной и четкой.



• Найдите значение вертикального смещения проектора. Оно задает высоту крепления проектора над полом, при которой изображение правильно проецируется на экран определенного размера. Значение вертикального смещения указывается (в процентах) в инструкции по эксплуатации проектора. Положительное вертикальное смещение (например, +96,3%) говорит о том, что картинка проецируется выше объектива, а отрицательное вертикальное смещение (например, -96,3%) свидетельствует о том, что изображение проецируется ниже объектива. Так как проекторы монтируются в перевернутом положении, то важнее учитывать положительное значение вертикального смещения. Объектив многих проекторов можно двигать в вертикальной плоскости, чтобы регулировать положение картинки на экране без необходимости физического перемещения проектора. Если ваш проектор обладает такой функцией, попробуйте подержать его на разных высотах и подвигать объектовом, чтобы определить оптимальную высоту установки проектора.
• Если объектив вашего проектора не двигается в вертикальной плоскости, то есть имеет постоянное значение вертикального смещения, установите проектор на рекомендуемой высоте.



• Вычислите значение высоты установки проектора. Для вычисления оптимальной высоты крепления проектора воспользуйтесь формулой: высота крепления проектора (выше/ниже центра экрана) = высота экрана х вертикальное смещение проектора (в процентах). Например, рассмотрим проектор, вертикальное смещение которого лежит в диапазоне от -96.3% до +96,3%.Соотношение сторон стандартного проекционного экрана высокой четкости равно 1,78:1 (16:9), то есть ширина экрана в 1,78 раз больше его высоты. Например, высота экрана диагональю 100 дюймов (254 см), скорее всего, будет равна 124,5 см.
• Вычисление вертикального смещения для экрана, высота которого равна 124,5 см: 124,5 (высота) х 96,3% (вертикальное смещение; если в вашем калькуляторе нет клавиши «%», вводите число 0,963) = 119,9 см.
• Это означает, что проектор можно установить в любой точке, расположенной в пределах 119,9 см выше центра экрана или в пределах 119,9 см ниже центра экрана.



• Найдите значение горизонтального смещения объектива. Лучше установить проектор так, чтобы объектив был направлен в центр экрана (по его ширине), но если планировка комнаты не позволяет вам сделать этого, вычислите значение горизонтального смещения объектива. Утверждения, касающиеся вертикального смещения, годны и для горизонтального смещения, которое вычисляется по формуле: расположение проектора по горизонтали (справа/слева от центра экрана) = ширина экрана х горизонтальное смещение (в процентах). Если возможно, не сдвигайте проектор по горизонтали (относительно центра экрана), так как это может привести к искажению изображения и проблемам с вертикальным смещением объектива.

Установка проектора



• Выберите крепление, подходящее под марку проектора и планировку помещения. Крепления для проекторов бывают разными: потолочными и настенными, с возможностью и без возможности регулировать положение проектора, и подбираются под тип/размер/вес проектора. При выборе крепления для проектора учитывайте следующие факторы: Приобретите надежное и качественное крепление. Со временем дешевые крепления разбалтываются, что приводит к неправильному позиционированию проектора по отношению к экрану.
• В зависимости от типа потолка вам, возможно, понадобится приобрести специальные комплекты для вашего крепления. В случае подвесного потолка (это отделочная конструкция, которая подвешивается к основному потолку и не выдерживает тяжелые грузы), купите комплект для подвесного потолка. В случае сводчатого потолка (высокая арочная конструкция) приобретите комплект для сводчатого потолка.



Установите крепление. Прикрутите проектор к креплению, следуя рекомендациям, данным в документации к креплению и к проектору. Убедитесь, что крепежная пластина соответствует размерам проектора, и только потом переходите к следующему шагу. Также удостоверьтесь, что проектор надежно прикручен к креплению, прежде чем устанавливать его на стене или потолке.





• Вычислите расстояние от крепления до линзы и определите соответствующее проекционное расстояние. При помощи рулетки найдите расстояние от центра крепления до переднего края линзы проектора. Прибавьте найденное значение к оптимальному диапазону расстояний от объектива проектора до экрана (то есть к проекционному расстоянию). Например, если расстояние от центра крепления до переднего края линзы проектора равно 15 см, а проекционное расстояние равно 5 м, то новое оптимальное проекционное расстояние будет равно 5,15 м (5 + 0,15).





• Установите проектор. Воспользуйтесь детектором неоднородностей, чтобы найти потолочную балку, лежащую в оптимальном диапазоне проекционного расстояния. Прикрутите крепление к балке при помощи отвертки, гаечного ключа и двух шурупов с квадратными головками.Шуруп с квадратной головкой – это крепежная деталь с плоской шестиугольной головкой и винтовой резьбой. Такие шурупы можно вкручивать непосредственно в деревянную потолочную балку или в дюбель, вставленный в бетонную потолочную балку. Для установки проектора подойдут шурупы диаметром 7,9 мм и длиной 7,6 см (если только в документации к креплению не указаны шурупы других размеров).
• Для обнаружения балки просто проведите детектором неоднородностей над потолком или стеной – устройство известит вас об обнаружении балки при помощи сигнала. Для получения более подробных инструкций читайте документацию к детектору неоднородностей.
• Если там, где вы наметили установить проектор, балки нет, либо прикрепите деревянный брус к двум близлежащим балкам, либо выберите другое место для установки проектора. Если возможно (например, в случае, когда над комнатой расположен чердак), скройте деревянный брус под потолком.



• Подведите кабели. Подключите кабели к проектору. Для этого следуйте инструкциям, изложенным в руководстве по эксплуатации проектора.Если вы хотите скрыть кабели, которые проложены по стене (от потолка до пола) по направлению к розетке и приемнику, используйте кабельные короба. Их можно купить в специализированных магазинах.
• Если же вы не хотите скрывать кабели, но желаете придать им аккуратный вид, просто прикрепите их к стене при помощи специальных крепежных элементов (они также продаются в специализированных магазинах).



Изображение с названием Mount a Projector Step 14

• Настройте проектор для получения на экране качественной картинки. Включите проектор и, следуя указаниям из руководства по его эксплуатации, настройте фокус, сдвиг объектива и другие параметры, такие как яркость, контраст и цвет.Прежде чем приступить к точной настройке качества изображения, попытайтесь сделать так, чтобы картинка на экране выглядела как можно лучше. Так вы сэкономите время и избежите разочарования во время точной настройки качества изображения.

Что вам понадобится

• Проектор
• Инструкция по эксплуатации проектора
• Комплект для монтажа
• Детектор неоднородностей
• Отвертка
• Гаечный ключ
• Два шурупа с квадратной головкой размером 7,6 см на 7,9 мм
• Кабельный короб (кабель-канал)
• Рулетка

Предупреждения

• Для получения качественного изображения на экране соблюдайте соответствующее проекционное расстояние. Установив проектор слишком близко к экрану, вы получите маленькую картинку, а установив проектор слишком далеко от экрана, изображение выйдет за его границы.
• Крайне важно установить проектор на соответствующем расстоянии от экрана, если у проектора нет оптического зума – в этом случае необходимо вручную перемещать проектор, чтобы получить нужный размер картинки на экране.

оригинал статьи: http://ru.wikihow.com



Установка проекторов и экранов, монтаж видеопроекционного оборудования

Видеопроектор всегда был и остается достаточно популярным устройством для оснащения переговорных комнат и конференц-залов. Это средство визуализации, обладающее рядом преимуществ, может служить долго и безупречно как в офисе компании, так и дома – домашние кинотеатры с каждым днем становятся все ближе к продуктам массового спроса. И вот, как раз вопросы монтажа, установки видеопроекционного оборудования в жилых помещениях и в офисах мы рассмотрим в этом материале.

Монтаж видеопроекторов

Выбор места монтажа

Некоторая часть помещений, где нам приходилось монтировать видеопроекцию, уже обладала законченной чистовой отделкой. Т.е. все ремонтные работы были завершены. Более того, проектор был уже приобретен и клиент желал, во что бы то ни стало, установить его в конкретном месте в комнате. Честно признаем – мы не волшебники. Хотя все что сказано – это все же уникальный случай. Чаще клиенты не пропускают этап проектирования, и все кабели удается спрятать в стены, а оборудование подобрано под конкретное помещение и запросы клиента. Почему это так важно? Вполне законное желание – получить в итоге качественное изображение, четкое, с насыщенными цветами и непременно заполняющее всю поверхность экрана. Нюанс в том, что характеристики оптической системы в силу законов физики не могут обладать абсолютной универсальностью и параметры оптики необходимо подбирать под конкретное помещение. Здесь, очевидно, потребуется помощь специалиста, только так можно будет точно согласовать место монтажа и положение проекционной поверхности с тем, чтобы картинка, например, не имела геометрических искажений. Конечно, производители проекторов обеспечили установщикам определенное пространство для маневра – как правило, оборудование обладает возможностью оптического зуммирования (уменьшения-увеличения размеров изображения) или корректировки «трапеции» (вид геометрических искажений). Однако, эта возможность скорее нивелирует погрешности в установке, чем является панацеей, позволяющей установить видеопроектор под любым углом к экрану и на любом расстоянии от него.

Класс: инсталляционный или портативный?

Важную роль играет класс проектора. Прослеживается даже явная параллель между классом и областью применения. Пользователи, желающие установить оборудование у себя дома как правило выбирают модели портативного класса, в то же время коммерческий сегмент – организации – выбирают для конференц-залов и переговорных видеопроекторы инсталляционного уровня. Помимо существенной разницы в цене эти аппараты обладают еще и рядом возможностей, например, повышенная мощность светового потока, сменная моторизованная оптика допускающая сдвиг изображения без смещения проектора, в отельных моделях корректировку геометрии для проекции на криволинейную поверхность, возможность «сшивки» изображений от нескольких видеопроекторов, управление с помощью программно-аппаратных средств, например, посредством PJ-Link или RS-232.

Инсталляционный видеопроектор Портативный видеопроектор

На этом фоне потенциал портативных моделей кажется скромным – коррекция только вертикальных трапециевидных искажений, исключительно ручные настройки оптики – фокуса и зума. Однако стоит учитывать, что зачастую оборудование размещается стационарно и перемещать его не планируется, поэтому изображение настраивается один раз и потому нельзя считать их скромный функционал недостатком.

Корректировка трапециевидных искажений и скейлирование

В идеальном случае, необходимо размещать видеопроектор относительно экрана так, что не пришлось вносить в изображение дополнительных корректировок, чтобы скомпенсировать его «трапециевидную» форму, к примеру. Этот вид искажений появляется, когда свет от проектора падает на полотно не под прямым углом. К сожалению, это объяснение причин возникновения таких искажений не строго истинно, но нам не хотелось бы перегружать статью фундаментальной физикой. А почему так важно избежать корректировок? Потому что такие искажения корректируются «цифровым» способом. Это значит, что наш аппарат уменьшает количество пикселей задействованных в формировании изображения так, чтобы визуально изображение казалось геометрически правильным. Т.е. по сути, в исходное изображение вносятся искажения. Именно поэтому, правильным при планировании места инсталляции является такое взаиморасположение компонентов видеопроекционной системы, чтобы коррекция трапециевидных искажений не потребовалась.

Отклонение оси проекции по вертикали порождает «вертикальную трапецию» Проецирование изображения — искажения геометрии очевидны Искажения вносимые проектором для компенсации нарушений геометрии

Другим важным моментом является соответствие разрешения видеосигнала подаваемого на проектор характеристикам его физического разрешения. Конечно, все современные устройства обладают внутренним скейлером, функция которого — привести разрешение подаваемого видеосигнала к разрешению, которое видеопроектор способен показать в силу особенностей своих характеристик. К примеру, его физическое разрешение 1024х768 точек. Это не значит, что видеосигнал формата FullHD (1920х1080) он не способен показать. Просто изображение будет уменьшено таким образом, чтобы его ширина составляла 1024 пикселя, а высота — 768. Эта корректировка происходит так же цифровым способом, т.е. исходное изображение искажается. Кстати, обратите внимание, в примере выше соотношения сторон в физическом разрешении 4:3 (1024х768), а видеосигнала – 16:9 (1920х1080). Скейлер попытается сохранить исходное соотношение сторон изображения, поэтому в данном случае зритель увидит неосвещенные поля сверху и снизу, а видимое изображение по вертикали будет размером 576 пикселей.

Монтаж экранов

Форм-факторы

Как можно определить проекционный экран? Что это такое? Это ровная светлая поверхность, на которую проецируется изображение. Прежде всего, хочется обратить внимание на слово «ровная». Эта характеристика, пожалуй, самая важная, от нее зависит, будет ли изображение искаженным из-за того, что поверхность недостаточно ровная. Да, полимерное полотно любого экрана, даже очень качественного и дорогого, со временем коробится, перестает быть ровным. Кстати, хорошим признаком тут является вес – на него напрямую влияет толщина полотна, при большей толщине оно менее подвержено короблению. Кардинальным решением являются модели с постоянным натяжением. Их конструкция предусматривает фиксацию с четырех сторон – сверху, снизу, справа и слева. Это диктует необходимость в жесткой рамной конструкции, которая, как правило, является неразборной, т.е. монтируется стационарно, и убрать ее с глаз можно только загородив чем-нибудь, шторами или сдвижным панелями. Есть варианты с корректировкой натяжения. Как правило, такие экземпляры достаточно велики, от 3 метров в ширину. Экраны меньшего размера, а так же такие, которые хотелось бы убирать по мере необходимости, обеспечивают натяжение полотна под действием собственного веса. Поэтому здесь в так же справедливо правило – чем тяжелей – тем лучше. Большинство обеспечивает натяжение только по вертикали, однако есть модели, которые растягивают полотно и по горизонтали. Кроме того, настенные экраны бывают моторизованными. Как видно из названия, они имеют в своей конструкции мотор – электродвигатель, с управлением от проводного или беспроводного пульта – позволяющий выдвигать или убирать полотно. Напоследок необходимо упомянуть модели напольного монтажа. К этой группе можно отнести мобильные конструкции типа «трипод» — на треноге, а так же те, что можно смонтировать в нишу на полу или в мебели.

Характеристики полотен проекционных экранов

Иногда, из желания сэкономить, заказчику хочется просто использовать вместо специального оборудования ровную белую стену. Одной из основных причин, почему не стоит так делать – коэффициент усиления проекционной поверхности. Дело в том, что она редко отражает свет как зеркало, где угол падения луча равен углу отражения, т.к. спроектирована таким образом, чтобы отражать свет проектора в направлении зрителя. Но все же полотно неинтеллектуальный прибор и не может само определить, где находиться источник света, а где сидит зритель. Поэтому подбор в каждом конкретном случае – задача специалиста. Кроме полотен для прямой проекции существуют полимерные материалы и для обратной. Термины «прямая» и «обратная» здесь характеризуют положение проектора относительно экрана и зрителя. Когда и зритель, и видеопроектор находятся с одной стороны от экрана, проекцию называют прямой, а вот когда экран находится между зрителем и проектором, проекция называется обратной. Итак, для обратной проекции требуется специальное полотно. Еще одна задача, встречающаяся не так уж редко – спрятать акустику от глаз зрителей. В этом случае система звукоусиления располагается за экраном, а в качестве полотна используется акустически прозрачный материал. Кстати, о ровной белой стене. На рынке существуют разработки специальной краски. После нанесения на стену поверхность становиться по свойствам аналогична традиционным проекционным полотнам.

Заключение

Как видите, оборудование помещения видеопроекцией, установка проектора и экрана – сложный процесс, включающий с себя множество нюансов, о которых может быть в курсе только квалифицированный специалист. Обладая необходимыми знаниями и навыками, инженеры и монтажная группа компании Неварентал всегда готовы предложить наилучшее решение для любого помещения и любого бюджета. Обращайтесь к нам, и ваши гости будут поражены вашим домашним кинотеатром, а ваши деловые партнеры – инновационными решениями в конференц-зале.

Портал о мультимедийных проекторах » Как я устанавливал проектор в школе

Приветствую вас, уважаемые посетители блога «Проекторщик». Близится 1 сентября — день, когда родители ведут своих детей в школу, и не надолго сами превращаются в детей, стоя на линейке, и вспоминая, возможно, лучшие годы в своей жизни (хотя тогда так не казалось, не правда ли? 😉 )

Вот и нашему карапузу пришло время приобщаться к знаниям по полной программе. Надеюсь он не придёт и не скажет, как тот Вовочка: «Что ж вы меня не предупредили, что эта бадяга на десять лет!», хотя мы ожидаем чего угодно.

Как мы попали в школу, в которой я тоже учился до седьмого класса включительно — это отдельная история, скажу лишь, что за поступление я не платил. Но на первом собрании обнаружилось, что денег на ремонт класса и пластиковые окна (а старые были установлены, видимо, еще до моего рождения, лет 30 назад, и уверенности в здоровьи детей зимой они не внушали) нет. На всё это, естественно скинулись родители.

Кроме того, молодая прогрессивная классная руководительница посоветовала купить нам проектор для класса, т.к. он поможет разнообразить учебный процесс. Если она реально будет его использовать, то я обеими руками ЗА и полностью её поддерживаю (в отличие от многих родителей, которые, по-моему, так и не поняли на кой чёрт это надо, но деньгами скинулись, за что им спасибо).

Стараниями моей любимой жены, закупка всего необходимого и установка проектора легла на мои не очень хрупкие плечи. Как выбрать проектор для школы, я уже рассказывал. Сам я пошел по тому же пути, и в итоге пришел к Epson EB-X02. Он меня всем устроил, за исключением отсутствия VGA-выхода, но тут уж накладывались финансовые ограничения, наложенные родительским комитетом, поэтому в текущей конфигурации, учителю придётся перетыкать кабели от монитора и проектора, когда она захочет выводить изображение на одно из устройств.

Всё закупив, я обратился к другу, кстати, тоже специалисту в проекционной технике, за помощью. Собравшись с силами, и выбрав «ненужную» субботу, мы оставили мою благоверную готовить «на обмыть работу» (тем более, что должны были приехать гости) и пошли в школу. Почему мы не обратились в специализированную компанию для установки? На это есть несколько причин:
1. Крайне ограниченный бюджет на всю инсталляцию. Больше денег родители собирать отказались, а предлагать лишь бы какое оборудование, но с включением платы за установку, я не хотел, всё таки для детей делаю (да и вообще не привык делать что-то ради отмазки)
2. Жена сказала: «Проекторщик ты или как? С сайтом своим возишься постоянно, другим советуешь, и тут справишься»
3. Сам подумал: «Что я, не мужик что ли?». Да и опыт имеется.

Школа у нас обычная, общеобразовательная. Годов 70х постройки. Высота потолков — 3 метра.

Итак. Задача — повесить проектор так, чтобы экран оптимального размера висел перед школьной доской, когда это необходимо, ни за что не задевая, и не искажая картинку, и убираясь, когда он не нужен. Чтобы изображение от проектора было ровным, четким и попадало в экран. Осложняло установку наличие этой самой доски и часов на стене. Плюс нужно проложить 10 метров силового кабеля и 12,4 метра VGA-кабеля так, чтобы потом еще пожарники не прикопались к бедному электрику, которому и так нелегко ничего не делать (судя по проводке в школе и его виду; заходил он полюбоваться происходящим).

Решение:
Выбираем подходящий проектор. Как я уже сказал, в моём случае им оказался Epson EB-X02. Подбираем экран нужного размера и формата. Для проектора с соотношением сторон 4:3 в условиях ограниченного бюджета я выбрал DIGIS OPTIMAL-B MW DSOB-1103, заявленная ширина которого 180 см, а соотношение сторон 1:1. Такой размер на мой взгляд отлично подойдёт детишкам, сидящим на любом ряду — первый ряд парт находится примерно в 2,5-3 метрах от экрана, последний примерно в 6-6,5 метрах.

Идём ко мне на страницу проекционного калькулятора и рассчитываем, с какого расстояния этот проектор выдаст нам картинку необходимой ширины. При этом нужно учитывать, что в моем случае у экрана была черная рамка (она визуально улучшает объемность изображения и устанавливать проектор с ней, особенно, если он без сдвига линз, удобнее) шириной 3 см с каждой стороны, что уменьшило полезную ширину поверхности до 174 см. Проектора EB-X02 у меня в калькуляторе нет (оплошность, которую я планирую исправить), но есть его аналог в плане оптики — EB-X10, вот на нем мы всё и рассчитывали. Получилось, что наш экран покрывался с расстояния от 2,6 до 3,1 метра. Дабы не промахнуться, мы остановились на расстоянии 2,8 метра.

Сверлим отверстия под потолочное крепление. В данном случае — DIGIS DSM-2, у которого длина штанги 43-65 см, благодаря чему мы смогли установить проектор не применяя вертикальную коррекцию трапецеидальных искажений, при этом подвесив его достаточно высоко, чтобы детишки случайно не снесли, например, махаясь рюкзаками.

Предостерегу от одной ошибки тех, кто планирует устанавливать проектор. Некоторые прикидывают место размещения экрана, не подвесив предварительно проектор, а поставив его, например, на столик и выведя картинку. Вешают под нее экран и рассчитав его центр по горизонтали собираются устанавливать проектор под потолком. При этом не учитывается, что очень многие проекторы имеют смещенный от центра объектив, а значит, при вышеописанных действиях, картинка в экран не попадет, т.к. перевернув проектор вверх ногами мы сместим изображение в сторону. Естественно, это актуально для устройств без сдвига линз (всё таки великое изобретение в проекторостроении). Примерять размещение проектора, прикрученного к креплению, чтобы вписать изображение в экран — та еще задачка. Поэтому, я предпочитаю сначала установить проектор, а уже после этого, выведя изображение на стену, находить места крепления экрана.

С отверстиями в потолке нас ждала первая засада. Плиты перекрытий оказались ну очень пустотелыми, поэтому толщина «породы», в которую вгонялся дюбель была не более двух сантиметров, а сами дюбели, идущие в комплекте с креплением, оказались мягковаты, из — за чего вбить их в отверстие меньшего, чем необходимо диаметра (для усиления) не представлялось возможным. Бежать в магазин за какими-нибудь анкерами не хотелось, поэтому пришлось доработать конструкцию дедовским способом — при помощи спичек

Следующим этапом стал экран, который решено было установить под потолок, а не на стену, благо формат 1:1 позволил опустить его после установки достаточно низко. Тут уже было дело техники (если точнее, то перфоратора, дюбелей, крюков и спичек).

После установки проектора и экрана осталась самая муторная задача — прикрепить к потолку розетку (об этом тоже иногда забывают), проложить короба для кабелей и сами кабели. Тут как говорится, не так больно, как устали кувыркаться, делая отверстия в потолке и передвигая стремянку.

Итог: 5 часов работы, 4 перекура, пачка чипсов, бутылка воды и детская радость в глазах почти первоклассника. Классную руководительницу я еще не видел, но если после просмотра не позвонила, значит всё в порядке, а спасибо она заранее по телефону сказала.

В решении задачи участвовали:
Проектор: Epson EB-X02
Экран: DIGIS OPTIMAL-B MW DSOB-1103
Крепление: DIGIS DSM-02
Кабели VGA: Kramer C-GM/GM-35 10,6м папа-папа, Kramer C-GM/GF-6 1,8м папа-мама
Силовой кабель 10 м, вилка евро, сборная, розетка евро внешняя

P.S.: к моменту прихода гостей мы не успели, но потом возместили

P.P.S.: спасибо тебе, друг, пожелавший остаться неизвестным 😉

P.P.P.S.: ребята — инсталляторы, простите за ту часть работы, которую я у вас сегодня отнял

Понравилась статья? Поделись ею с друзьями, кликнув на иконку соцсети.

Подпишись на новости тут или через форму справа вверху, чтобы не пропустить другие интересные посты. В ближайшее время, расскажу как украсили с помощью проектора автосалон в Донецке (спасибо читателю).
