Как установить дверной звонок: схема подключения и устройство

Дверной звонок – очень удобное устройство. Им оборудуются все квартиры и дома за очень редким исключением. Выбирая этот прибор, нужно знать какие виды подключения существуют и как правильно их подсоединить.

Виды и типы устройств

В зависимости от способа подключения, дверные звонки делятся на два вида:

• проводные;

• беспроводные.


Проводные изделия на двери работают как от электричества, так и от автономного источника питания. Кнопку и звуковую панель таких устройств нужно соединять между собой с помощью проводов. Беспроводные же не требуют физического соединения элементов.

По типу механизма звонки бывают:

• молоточковые;
• зуммер;
• колокольчик.

Они отличаются между собой по внутреннему устройству и принципу действия. Но работать могут как от сети, так и от батарейки.

На что нужно обратить внимание

Выбирая дверной звонок, лучше отдать предпочтение тому устройству, в котором есть возможность регулировки громкости. Еще одна полезная функция – это подсветка кнопки в темное время суток. Она реализовывается с помощью небольшого светодиода, или светящихся материалов. Что касается внешнего вида корпуса и звукового звучания, то предлагаемых вариантов здесь множество. Все будет зависеть только от ваших вкусов и предпочтений.

Выбор электрического изделия зависит от того в квартиру или в дом вы его будете ставить. Они могут быть двух и четырех проводными. На кнопку 2-х проводного подается напряжение 220В, а на кнопку 4-х проводного – 5В. Оба вида можно устанавливать в квартире. А в доме, где кнопка и провод подвергаются влиянию погодных условий (дождь, снег, высокая влажность), ставят только 4-х проводные приборы.

Электрический проводной звонок работает от сети. Это одновременно его плюс и минус. С одной стороны не нужно постоянно следить за зарядом батареек, как в беспроводных приборах. С другой – устройство не будет функционировать, если нет света. Еще один минус – опасный ток, поэтому при установке важно быть предельно аккуратными.

Инструменты для подключения

Подключить дверной звонок самостоятельно совсем не сложно. Нужно только знать, как это сделать и иметь необходимые инструменты.

• дрель, дюбеля;
• строительный нож, изолента;
• отвертка-индикатор;
• саморезы.

Проводка и схема подключения

Работа электрического звонка не возможна без электричества. Поэтому к месту, где будет крепиться прибор, должна быть подведена проводка. Как правило, проводные изделия работают от сети переменного тока с напряжением 220в. Можно использовать один двухжильный кабель или два одножильных. Сечение провода может быть 0,5 квадратных миллиметра или больше. Однако более толстые провода использовать не обязательно, поскольку мощность, которую потребляет проводной звонок, невелика. Единственное, что нужно учесть, это их материал. Он должен быть таким же, какой использовался для проводки во всем доме или квартире.

Схема подключения у разных изделий разная. Как правило, во всех новостройках при строительстве прокладывается проводка под стандартный дверной прибор. Если же вы занимаетесь строительством сами или подключение проводного электрического звонка не предусмотрено по каким-либо причинам, то вы можете выбирать изделие с любой возможной схемой подключения, прокладывая к нему проводку.

Стандартная схема подключения дверного звонка в точности копирует схему обыкновенного выключателя, а она, как известно, самая простая среди всех имеющихся электрических схем. Только вместо лампочки используется звуковой механизм, а вместо выключателя – кнопка. Ноль подключается к звуковой панели, а фаза – к кнопке. При этом оба элемента также соединены между собой. При нажатии на кнопку фаза замыкается и раздается звуковой сигнал.

Установка звукового механизма

Если все провода в квартире уже проложены, то установка дверного звонка не займет много времени. Устройство работает от тока, поэтому нужно соблюдать правила безопасности при работе с электрическими приборами. Подсоединение электрического изделия проводится только после того, как было отключено питание во всей квартире.

Подключение дверного звонка к току производится путем соединения его контактов с проводкой квартиры. Если они слишком длинные, то их нужно подрезать и зачистить строительным ножом. Электрики рекомендуют уже соединенные провода сдавить слегка плоскогубцами, чтобы соединение было надежнее, а контакт лучше. Соединения изолируем и проверяем, все ли работает. Если четырех проводной механизм подключают к двухпроводной проводке, то определяется фаза и ноль, которые будут участвовать в подключении. Остальные провода соединяются между собой и тщательно изолируются.

Если проводной звонок успешно работает, то самое время приступить к его креплению к стене.

Место установки, как правило, находится в коридоре или прихожей. При этом в радиусе полутора метров от устройства не должно находиться радиаторов или других отопительных приборов. В месте установки в стене, дрелью делается отверстие и с помощью дюбелей и саморезов крепится панель звукового механизма. Скрытые отверстия для крепления предусматривают все производители приборов. В рамке двери сверлится отверстие для соединения проводами звуковой панели и кнопки.

Установка кнопки

Кнопка звонка состоит из двух контактов, один из которых подпружинен. При нажатии на нее он касается второго, цепь замыкается и механизм звенит. При отпускании происходит размыкание контактов.

Для установки кнопки должно быть подведено два провода, которые нужно подсоединить к двум ее контактам. Соединения хорошо обматываются изолентой или надежно крепится клеммами в зависимости от того, как это предусмотрено в вашем приборе. А сама кнопка крепится к стене с помощью деревянной панельки.

Проводной звонок с двумя кнопками

Не редко встречается ситуация, когда нужно подключить к одному звонку две кнопки. Это необходимо, например, когда есть один общий тамбур для нескольких квартир. Одну в таком случае ставят в тамбуре, а вторую на площадке перед дверью. Схема подключения устройства тогда будет иметь две параллельные кнопки. При нажатии на любую из них цепь замкнется и механизм сработает.

Подключить дверной звонок самостоятельно вполне возможно. Вся процедура займет не более получаса при условии наличия проводки.

Как подключить электрический дверной звонок в квартире: пошаговая инструкция

Эти простейшие элементы сигнализации монтируются практически в каждом строении, и объяснять, зачем они нужны, не имеет смысла. Когда речь заходит об их установке, все сводится к двум моментам – как выбрать и подсоединить электрический звонок к внутридомовой эл/проводке. Сделать это несложно, если разобраться с его устройством и схемой включения.

Все образцы подразделяются на две большие группы – проводные звонки и модели, состоящие из передатчика и приемника. Связь между последними поддерживается без подключения проводов, аналогично системе Wi—Fi. Отсюда и название – беспроводные сигнальные устройства. Это и определяет принципиальное отличие в установке звонков разных типов. Общее у них то, что независимо от производителя и модификации, им необходимо присоединение к сети 220в или питание от сменных элементов.

Принцип функционирования

Разобравшись в этом, несложно понять, как подключить звонок. Он состоит из магнитной системы с контактной группой. При подаче напряжения нажатием кнопки (цепь замыкается) якорь притягивается к сердечнику. Находящийся на конце подвижного контакта молоточек, периодически ударяя по металлической чашечке, инициирует появление звуковых волн.

Следовательно, подключение звонка всегда производится так, чтобы по обмотке его магнитной системы при замкнутых контактах кнопки протекал ток.

Примечание

Существует правило, которое касается присоединению к эл/цепям любых технических устройств. Элемент управления схемы (в данном случае, кнопка дверного или иного звонка) всегда включается только в фазу или плюсовой провод источника питания. Это необходимо для того, чтобы в исходном положении (по умолчанию) «изделие» было обесточено. Это один из пунктов эл/безопасности.

Получается, ничего особенного. Любая схема подключения дверного звонка (а разработать ее несложно и самостоятельно) основана на этом принципе. И независимо от того, какое приобретено сигнальное устройство, как проложены провода, ничего не меняется. Если же речь идет о беспроводной модификации, и того проще. Здесь не придется думать, как произвести подключение. Главное – при установке элементов питания не перепутать их полюса («+» и «–»).

Особенности моделей и специфика монтажа

Звонки беспроводные

В большинстве случаев такие комплекты предпочтительнее. Установка дверного звонка этого типа существенно упрощается. При монтаже составных частей не придется прокладывать провода или кабеля, думать, как их крепить, заниматься сверлением поверхностей, а потом маскировать трассу. Иногда возникает необходимость переставить звонок или его кнопку на другое место. С беспроводным устройством в этом плане никаких проблем. Единственное условие – отсутствие преград для прохождения ЭМ волн. К тому же не придется вникать в особенности внутридомовой электрической схемы. Для тех, кто с эл/техникой всего лишь на «вы», плюс более чем значимый.

Такое подключение дверного звонка имеет и существенный недостаток. Его кнопка часто не срабатывает, так как по определению источником питания для нее (как и некоторых типов принимающих устройств) служат миниатюрные батарейки. Устанавливается она, естественно, на входе, а внешние факторы (влажность, температура) влияют на долговечность элементов. Как правило, в зимнее время их придется менять довольно часто. По мнению специалистов и пользователей, для жилого дома такие устройства приобретать не стоит. А вот подключить звонок в квартире, не занимаясь монтажом проводов и разбирательством со схемой, более чем целесообразно, особенно если нет необходимых знаний в этих вопросах.

Крепление составных частей делается по-разному. Если исполнительный блок питается от сети 220 В, то его штекера вставляются в розетку. Место выбирается произвольно, где удобно пользователю. Главное, чтобы с учетом планировки помещения, его обстановки и ряда других нюансов электрический звонок всегда был хорошо слышен.

Место расположения кнопки также не регламентируется. Как правило, с внешней стороны дверного блока, с креплением на косяке или стене подъезда. Никаких требований нормативных документов по данному вопросу не существует. Нужно лишь ориентироваться на удобство пользования. Если кнопку установить слишком высоко, то ребенок до нее не дотянется. Пожалуй, это единственный нюанс монтажа.

Проводные звонки

С ними несколько сложнее; придется вникать в азы электротехники. По сути, никаких отличий от монтажа обычного выключателя нет. Кнопка (что уже отмечено) ставится в разрыв фазного провода, а электрический звонок уже после нее. Ноль сразу же (напрямую) подсоединяется к блоку управления. В принципе, схема достаточно простая, независимо от разводки и особенностей внутренней эл/проводки.

Полезные советы:

• Иногда к одному звонку есть необходимость подсоединить несколько кнопок. К примеру, одна ставится на входе в дом, другая – на калитке (воротах). В этом случае они включаются в схему параллельно и работают совершенно независимо. При замыкании контактов любой из них появится звуковой сигнал.
• Типичная ситуация – приобретена квартира с черновой отделкой, и из стены в прихожей торчит несколько проводов. Как подключить дверной звонок? Здесь понадобится индикаторная отвертка. При включенном автомате найти провод под напряжением труда не составит. К нему и нужно присоединять кнопку. А вот как быть с остальными?

Чтобы не ошибиться с нулем, целесообразно произвести прозвонку каждой жилы до соответствующей шины подъездного щитка. Дело в том, что провода, торчащие из стены, могут относиться к совершенно разным схемам; что присоединял к ним бывший хозяин, неизвестно. А потому использовать их для подключения второго контакта кнопки не стоит, если неясно, что это за эл/цепь. Лучше «пробросить» новую линию, так надежнее.

Напоследок нелишне напомнить, что схема подключения проводного звонка разрабатывается самостоятельно, независимо от его модификации. Все, что необходимо найти – фазный и нулевой провода в распределительной коробке. А присоединения кнопки и управляющего блока к ним сложностей не вызовут.

Дверной звонок электрический: выбор, установка

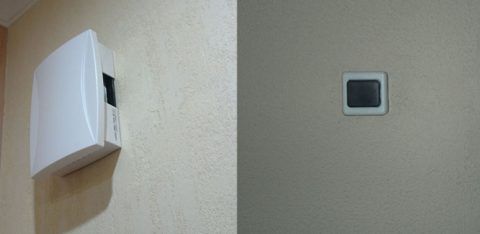

Звонки состоят из кнопки снаружи, и блока, издающего сигнал, внутри

Дверной звонок электрический относится к тем устройствам, на которые мы обычно не обращаем особого внимания, но без которых сложно представить современную жизнь. Звонки есть во всех квартирах и в большинстве домов, их часто ставят на калитки, если они закрываются на замок.

В обзоре мы разберемся с основными разновидностями звонков и отметим преимущества и недостатки каждого из вариантов.

Выбор электрического звонка

Совет: Прежде, чем подобрать электрический проводной звонок, стоит ознакомиться с некоторыми рекомендациями.

Инструкция по выбору устройства предлагает:

• Обратиться в специализированный магазин, в котором опытные консультанты предоставляют расширенную информацию о многих типах дверных звонков.
• Определить тип электрического звонка для своего жилища. При этом стоит учитывать его стоимость, внешний вид, способ подключения, возможность регулировки громкости и простоту монтажа устройства своими руками.
• Определить мелодию звонка.

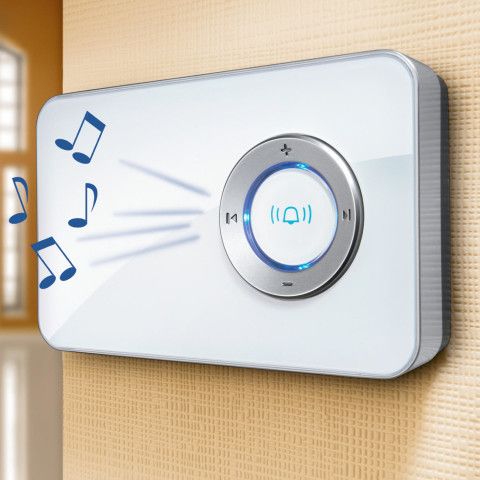

Мелодичный звонок

Совет: Для большого дома необходимо приобретать громкое устройство, чтобы его звук можно было услышать даже в наиболее отдаленных уголках здания.

• Превосходным дизайном и красивым внешним видом отличаются звонки-гонги, издающие звуки трубы.
• Полезная функция для звонка – подсветка его в темное время суток. Для этого используются небольшие светодиоды или светящиеся материалы.

Отличное решение для установки звонка в частном доме, на даче — приобретение беспроводного электрического звонка. Одна его часть крепится на калитке, а вторая в доме. Использование проводного звонка будет неудобно из-за сложностей монтажа и большой стоимости в прокладывании кабеля.

Типы звонков

Несмотря на то, что в последнее время появилось множество технических новинок в разных сферах, вариантов электрических звонков не так и много. Это связано в первую очередь с тем, что этот вид приборов предназначен для выполнения одной функции, и никакие дополнения особенно не улучшат то, что появилось уже давно.

В современных моделях традиционную трель заменили мелодии

Тем не менее, есть несколько разновидностей, каждая из которых заслуживает отдельного внимания, так как различия между модификациями достаточно большие.

Электромеханический звонок

Классическое решение, которое имеет несколько принципиальных особенностей:

• Система работает от постоянного тока напряжением 220 Вольт. Она подключена к сети и срабатывает при замыкании цепи, когда нажимается кнопка с наружной стороны. Все достаточно просто и надежно, поэтому данный вариант пользуется популярностью и в наши дни, хотя система уже устаревшая и имеет ряд недостатков;

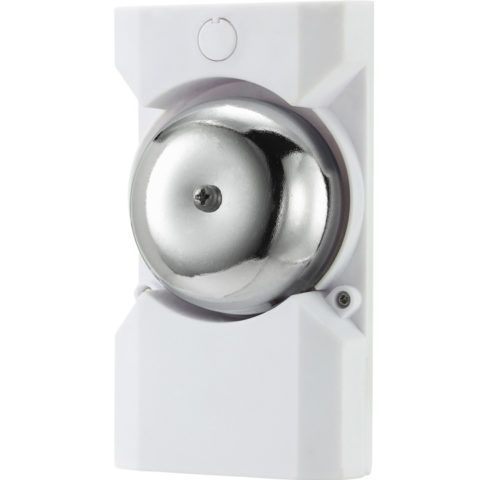

Конструкция старого образца

• Дверной звонок электромеханический работает по простому принципу: пока кнопка нажата, звонок звенит, как только вы ее отпустили, цепь размыкается — и сигнал замолкает;

Старые модели издают механический звук

• Главным рабочим узлом является электромагнит с молоточком. Когда на катушку подается напряжение, якорь начинает совершать колебания и закрепленный на нем молоточек бьет по металлической чаше или пластинке и издает характерный резонирующий звук;

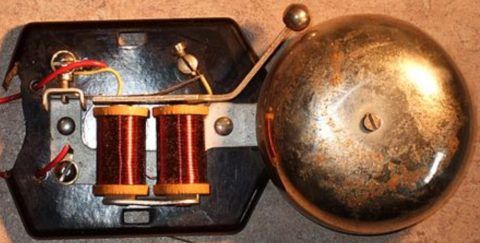

Электромагниты приводят в действие пластину с молоточком

• Главным достоинством является простота конструкции, и ее долговечность. Обычно такие звонки могут работать десятилетиями без ремонта и какого-либо обслуживания. Единственная причина, по которой система может отказывать — отсутствие электрического напряжения в сети.

Есть у таких систем и существенные недостатки:

• В системе проходит ток напряжением 220 Вольт, поэтому нужно очень хорошо изолировать контакты и использовать толстые провода. Если кнопку повредят, то любой человек может получить удар током;

Следите за изоляцией проводки

• В конструкции нет возможности регулировки громкости звука. Она всегда одинакова, что не очень удобно, особенно если у вас есть маленькие дети. Еще один минус — невозможность отключения системы на время.

Электронный вариант

Более современное решение, которое на сегодняшний день пользуется наибольшей популярностью.

У этого типа изделий есть несколько характерных особенностей:

Современные электромеханические дверные электрические звонки имеют привлекательный дизайн

• Звонок электрический дверной не имеет электромагнита, вместо этого есть специальная микросхема, которая может воспроизводить на динамик любые звуки — от традиционных звонков до мелодичных трелей и даже записей музыкальных произведений. Выбор просто огромен, и каждый найдет что-то по душе;

Такие дверные электрические звонки могут воспроизводить любые звуки

• Устройство имеет небольшие габариты и привлекательный внешний вид, в чем можно убедиться по фото выше. Этот вариант намного лучше вписывается в современные интерьеры;
• Благодаря тому, что система работает на невысоком напряжении (всего 12 Вольт), она полностью безопасна и не представляет опасности, даже если провода будут оголены. Монтаж можно производить и своими руками, ведь здесь нет высокого напряжения;
• Можно использовать тонкие провода и кнопки любого типа. И все будет отлично работать, даже если соединения не очень надежны;

Для монтажа можно использовать даже телефонный кабель

• Не нужно долго держать кнопку, как в варианте выше. Достаточно нажать ее один раз, и она выдаст ту мелодию, которая запрограммирована;
• Есть возможность настройки и длительности звонка, и его громкости, что очень удобно. Для этого на корпусе есть небольшой регулировочный элемент.

Возможность регулировки — важное преимущество

Отдельным вариантом звонков с электронным модулем можно считать программируемые системы.

Они обладают всеми вышеописанными преимуществами, но имеют целый ряд полезных дополнений:

• Можно использовать одну из тысяч мелодий, а можно записать свой вариант, который будет звучать при нажатии на кнопку. Есть режим, в котором при каждом последующем нажатии будет играть друга мелодия, не будет одной и той же трели в течение долгого периода времени;

Усовершенствованный вариант электронного звонка

• Чтобы произвести настройки нужно открыть крышечку, и вы увидите множество элементов управления. Можно записать свой голос, а можно создать целые подборки под разные праздники или даже на случай, когда вас нет дома — если кто-то позвонит, то услышит лай собаки за дверью;

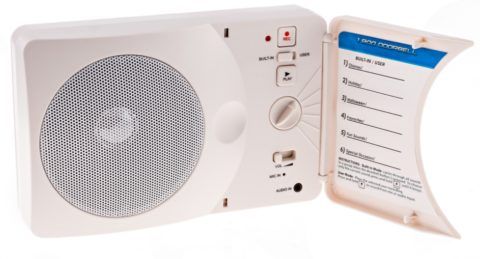

Такие системы имеют множество настроек

Единственный минус этого решения — достаточно высокая цена, которая в несколько раз превышает стоимость обычных вариантов.

Варианты с автономным питанием

Есть и конструкции, которые работают не от сети, а от автономного питания, то есть от батареек.

В продаже встречаются два основных вида:

• Проводные звонки, в них кнопка и динамики соединены проводом, но в отличие от всех вышеперечисленных вариантов система питается не от сети, а от батареек;

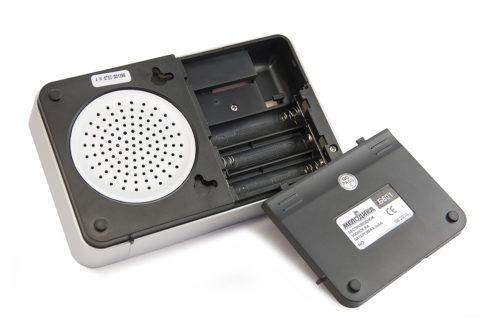

Устройства на батарейках абсолютно безопасны в эксплуатации

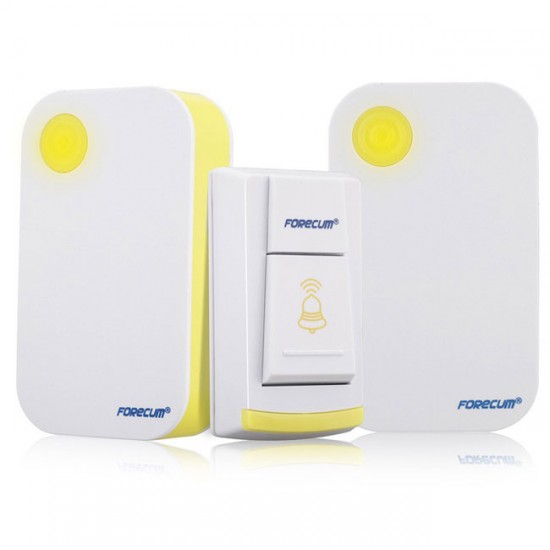

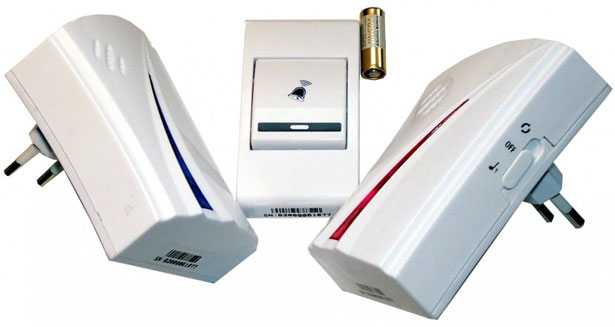

• Беспроводные системы, в них батарейки стоят и в кнопке, и в звонке. А некоторые модели ставятся на дверное полотно — кнопка снаружи и динамик внутри.

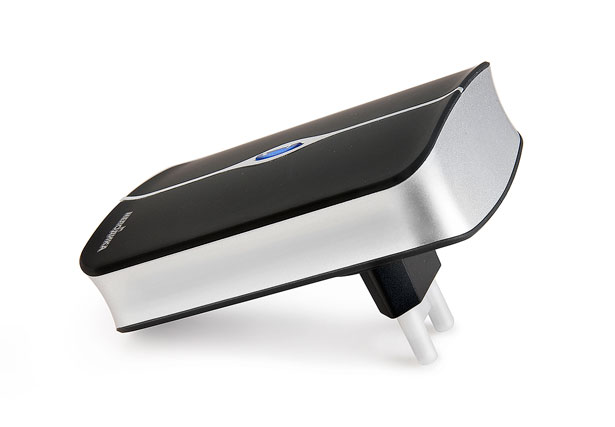

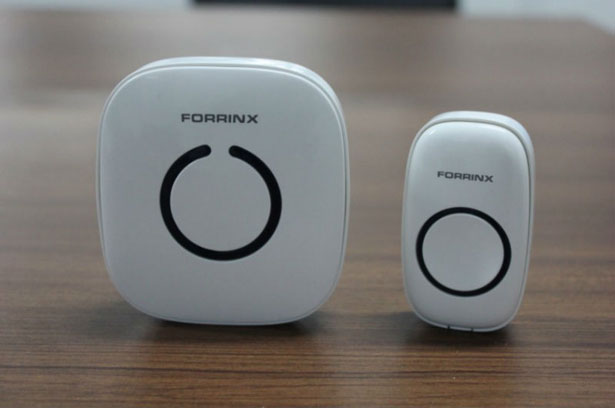

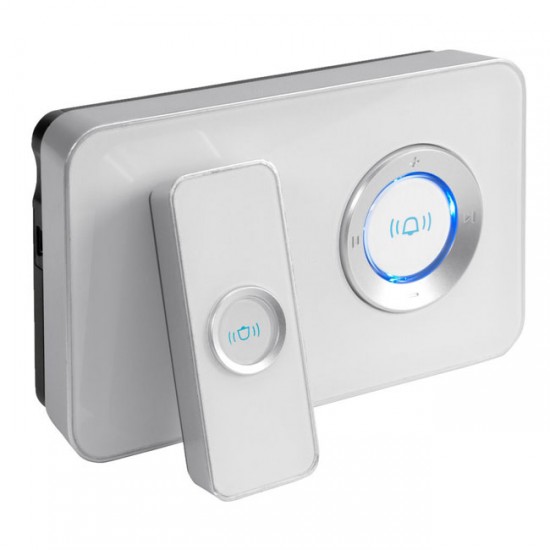

Беспроводной вариант

Основной плюс таких звонков — автономность работы и простота монтажа, ведь не нужно укладывать провода и протягивать их через стену.

Видео звонки

Видео звонок дверной электрический — отдельный тип систем, который совмещает в себе функции звонка и камеры наблюдения (подробней читайте тут). Его преимущества понятны, ведь вы будете видеть все, что располагается перед модулем, в котором размещены кнопка и миниатюрная камера.

Система достаточно дорога и поставить ее своими руками сложно, поэтому подобную работу лучше поручать специалистам.

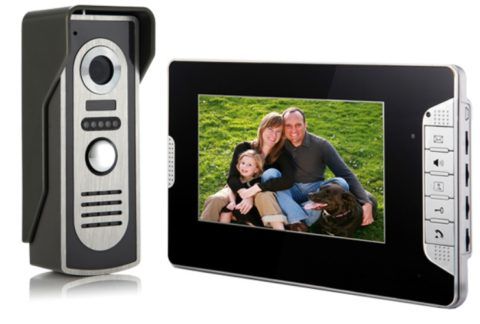

Вариант, который выполняет и функцию домофона

Как установить систему (коротко)

Теперь давайте разберемся как подключить электрический дверной звонок.

Инструкция по проведению работ выглядит так:

Иллюстрация	Описание
Электросхема звонка дверного	В первую очередь нужно разобраться со схемой подключения. На фото слева показан правильный вариант, в котором на звонок идет отдельный автомат. Благодаря этому вы сможете отключать эту часть линии, если вам нужно провести ремонт или подключить другой звонок. Можно обойтись без распределительной коробки, но лучше поставить и ее.

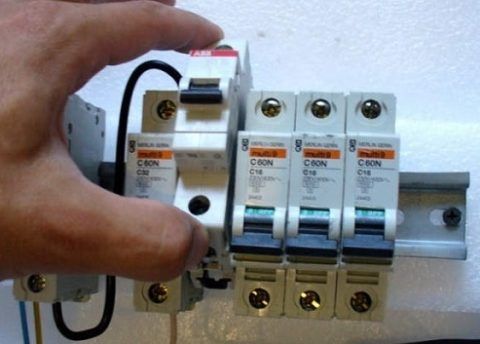

Установка автомата	Автомат ставится в щитке приборов. Чаще всего там уже есть резервные элементы, нужно просто найти их и подключиться к нужному.
Звонок в разобранном виде	Чтобы подключить основной модуль, нужно снять декоративную накладку. Она может быть закреплена на пару шурупов с обратной стороны, а может держаться на нескольких защелках по сторонам, все зависит от модели. Внимательно осмотрите заднюю часть, и вы сами поймете, что нужно делать.

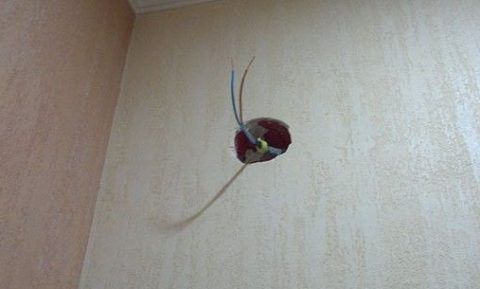

Проводка под звонок	Стандартно в современных квартирах над дверью есть розетка специально для подключения звонка. Мы будем подключаться напрямую, поэтому розетка снята и провода вытащены наружу. Концы проводов нужно освободить от изоляции примерно на 2-3 см. Это делается специальным съемником или острым ножом. Важно! Не забудьте отключить электроэнергию. Хоть напряжения в сети без нажатия кнопки и нет, но нельзя дать гарантию, что никто не позвонит в дверь в момент, когда вы держитесь за кабель.
Начало монтажа	Провода необходимо протянуть через специальное монтажное отверстие в задней части корпуса звонка. Просто проденьте их, и аккуратно подогните к месту будущего крепления.

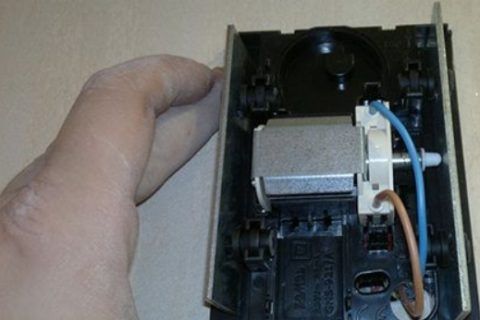

Подключение проводов	Оголенные концы проводов вставляются в соответствующие разъемы и затягиваются специальными винтами, которые располагаются сбоку. Важно хорошо вставить провода в посадочное гнездо, а затем сильно зафиксировать их винтами, контакт должен быть хорошим.
Вкручивание самореза	Для крепления корпуса звонка может быть использовано два варианта проведения работ: Если поверхность деревянная, то вкручивается саморез. Его шляпка должна торчать над поверхностью примерно на 4-5 мм; На бетонных основаниях нужно предварительно высверлить отверстие под дюбель 6х40, а затем закрутить в него саморез длиной 45 мм, как раз 5 мм будут торчать над поверхностью. Важно! Выбирая место для самореза или дюбеля помните, что корпус звонка должен закрывать подрозетник, из которого выходят провода. Заранее прикиньте, все ли правильно, и только потом ставьте крепеж.
Корпус подвешен	В корпусе есть проушина, на которую и нужно подвесить конструкцию. Шляпка самореза вставляется в отверстие, потом звонок опускается и фиксируется в сужении прорези. Все очень просто и очень быстро, главное —  не забудьте поправить положение элемента, чтобы он располагался ровно.
Установка верхней части корпуса	После того, как вы подвесили систему, нужно проверить ее. Для этого в сеть подается напряжение, и вы просто нажимаете на кнопку. Если в ответ слышится мелодичный звук купленного вами звонка, значит все нормально. Остается только аккуратно защелкнуть крепления на корпусе. Декоративная часть одевается тоже очень быстро и очень просто.

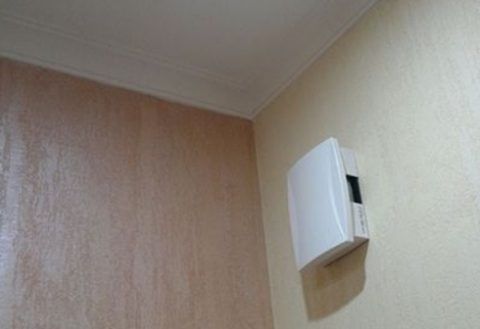

Результат работы	Так выглядит звонок после установки. Благодаря тому, что мы сняли розетку, система приобрела более аккуратный вид — нет болтающихся проводов и вилки питания под потолком. И не нужно волноваться за то, что вы не сможете выключить систему при необходимости, если вы сделали все по рекомендациям из этого раздела, то у вас будет стоять отдельный автомат, с помощью которого вы в любой момент выключите звонок.





Установка дверного звонка (подробно)

Кнопка и звуковая панель устройств соединяются между собой проводами.

Схема соединения звонка, работающего от батарейки

По типу механизма конструкции бывают:

• Молоточковыми.

Молоточковый электрический звонок

• Зуммер.
• Колокольчиковыми.

Они отличаются внутренним устройством и принципом действия. Работают от сети и от батарейки.

Для подключения электрических проводных звонков необходимо приобрести:

• Электродрель.
• Дюбеля.
• Нож строительный.
• Изоленту.
• Отвертку-индикатор.
• Набор саморезов.

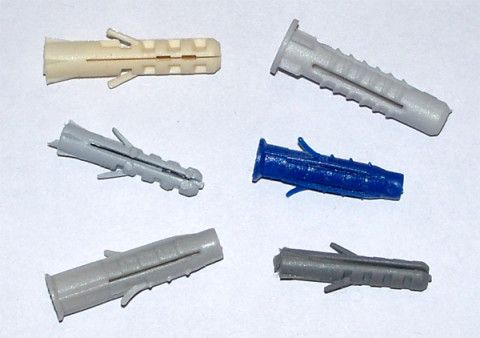

Разновидности дюбелей

К замку можно подключить одну или две кнопки, например, при наличии одного общего тамбура для нескольких квартир. В этом случае одна ставится в тамбуре, а вторая на площадке перед дверью.

При этом в схеме подключения устройства будут две параллельные кнопки. После нажатия на любую из них замкнется цепь и механизм сработает.

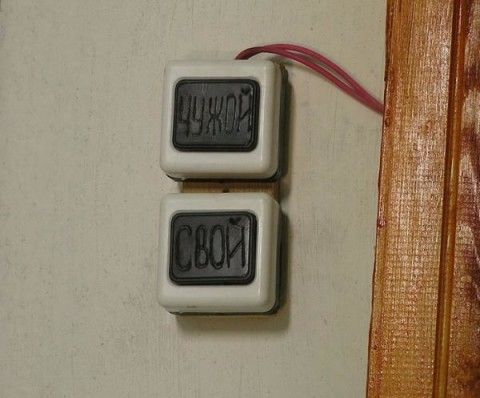

Подключение двух кнопок к одному звонку

Для правильного подключения дверного звонка стоит просмотреть предварительно видео в этой статье.

Проводка кабеля и схема подключения

Электрический звонок не может работать без электричества, что требует к месту крепления прибора, подвести проводку. Обычно для работы изделий нужен переменный ток с напряжением 220в.

Кабель может быть двухжильный или два одножильных. Провода в сечении не менее 0,5 мм². Но слишком толстые провода применять не стоит — мощность, потребляемая проводным звонком, невелика.

Совет: Материал проводов необходимо использовать такой же, как и для проводки электричества во всем доме или квартире.

Разные типы изделий имеют свою схему подключения. Обычно, при строительстве многоквартирных домов проводка прокладывается под стандартные дверные приборы.

Проводной электрический звонок

При самостоятельном строительстве дома или подключении проводного электрического звонка можно выбирать изделия с любой схемой подключения, и к нему прокладывать свою проводку. Схема подключения звонка обычно точно копирует схему обычного выключателя, самую простую из электрических схем.

При этом:

• Лампочка заменяется звуковым механизмом.
• Вместо выключателя — кнопка.
• К звуковой панели подключается ноль, к кнопке — фаза.
• Оба элемента соединяются между собой, как видно на фото.

Схема дверного звонка

• Нажатие на кнопку замыкает фазу и способствует появлению звукового сигнала.

Установка механизма для воспроизведения звука

Совет: Устройство работает от электросети, что требует соблюдения правил безопасности при работе с электроприборами. Подсоединять электрическое изделие необходимо лишь после отключения питания во всей квартире.

При подключении дверного звонка к напряжению выполняется соединение его контактов и проводки в квартире. Если они очень длинные, провода подрезаются и концы зачищаются строительным ножом.

Далее:

• После соединения проводов их нужно слегка сдавить плоскогубцами, что обеспечит надежность соединения и улучшит контакт.
• Соединения изолируются.

Монтаж звонка

• Проверяется работа устройства.
• При подключении четырех проводного механизма к двухпроводной проводке, определяется ноль и фаза, участвующие в подключении звонка.
• Остальные провода аккуратно соединяются между собой.
• Все элементы тщательно изолируются.
• Проверяется работа звонка.
• Устройство крепится к стене обычно в прихожей или коридоре.
• В радиусе примерно полутора метров от звонка не должно быть радиаторов и любых отопительных приборов.
• В стене в месте монтажа, сверлится отверстие и дюбелями и саморезами крепится панель для звукового механизма.
• Сверлится отверстие в рамке двери, через которое проходят провода, соединяющие провода кнопки и звуковой панели.

Установка кнопки звонка

В кнопке звонка два контакта, один из них подпружинен. Нажатие на кнопку приводит к касанию второго контакта, цепь замыкается, и механизм начинает звенеть. При отпускании кнопки контакты размыкаются.

К кнопке подводятся два провода, подсоединенные к ее двум контактам. Соединения тщательно обматываются изолентой или прочно крепятся клеммами, что зависит от конструкции прибора. Сама кнопка фиксируется на стене через деревянную панельку.

Все проводные дверные звонки – это устройства, которые позволяют подавать сигнал человеку, сидящему за закрытой дверью. Какую конструкцию выбрать каждый решает сам, главное, чтобы хорошо был слышен сигнал и имел приятный звук.

Вывод

Теперь вы знаете обо всех основных разновидностях звонков для дверей, и понимаете, как подключить электрический дверной звонок в квартире или частном доме. Видео в этой статье поможет вам разобраться в теме еще лучше, ведь в нем наглядно показаны некоторые важные моменты.

Как подключить звонок в квартире или частном доме

Как правило, ни одна квартира или частный дом не обходится без дверного звонка, который сообщает владельцам жилья о приходе гостей. Ранее вместо электрических звонков использовались специальные ручки-«стучалки» или же колокольчики, подвешенные внутри жилья на шнурке, конец которого выводился наружу. Кстати говоря, такое устройство и сейчас вполне функционально для входа в дом, не окруженного высокой изгородью. И некоторые приверженцы ретро-стиля с успехов применяют этот вариант. Однако в наше время, когда частная территория чаще всего защищена и огорожена, звонки обычно устанавливаются на калитке забора, поэтому колокольчики и «стучалки» безвозвратно уходят в прошлое.

Как подключить звонок в квартире или частном доме

Для квартир городских многоэтажек традиционными всегда являлись электрические дверные звонки.А в последнее время, в целях безопасности и спокойствия жильцов, в дополнение или вместо них устанавливаются домофоны. Правда, за монтаж и последующее обслуживание такого оборудования берутся специализированные компании. Тем не менее вопрос о том, как подключить звонок в квартире или частном доме, не потерял своей актуальности. Тем более что выполнив эту работу самостоятельно, без приглашения мастера, можно сэкономить определенную сумму.

Основные типы дверных звонков

Дверные звонки представлены в широком разнообразии. Они различаются между собой принципом работы, способом подключения, количеством функций, ну и, конечно же, дизайнерским оформлением. Все эти параметры напрямую влияют и на стоимость прибора.

Итак, по способу подключения звонки подразделяются на три типа — это механические, электромеханические и электронные.

Механический вариант звонка, использовавшийся с незапамятных времён

• Механические устройства, уже упомянутые выше, сегодня чаще всего используются в роли декоративных элементов фасада или прихожей. Они могут давать о себе знать при покачивании языка колокольчика с помощью шнурка или же просто при открытии двери. Дверное полотно, распахиваясь, воздействует на колокольчик, и его звон дает знать о том, что кто-то заходит или выходит.

Электромеханический дверной звонок.

• Электромеханический звонок — усовершенствованный механический тип звонка. Конструкция этого устройства чрезвычайно проста — это кнопка для подачи сигнала, выносимая за пределы квартиры или дома, резонатор, монтируемый в жилом помещении, и электрический кабель, который связывает две части прибора.

Одна из простейших конструкций резонатора электромеханического звонка. Подобные модели, выпущенные десятки лет назад, все еще продолжают верно служить хозяевам.

Резонатор состоит из катушек, имеющих проволочную обмотку. При подаче на них напряжения возникает переменное электромагнитное магнитное поле, вызывающее вибрацию металлического молоточка. Он, в свою очередь, ударяет по чаше, также изготовленной из металла, благодаря чему и воспроизводится звук.

Другой вариант – в катушку вставлен подвижный сердечник, который под воздействием электромагнитного поля перемещается вверх-вниз поступательно. Он поочередно ударяется в две пластины, издающие звуки разного тона.

Схема подключения электромеханического звонка, соединяемого с двумя кнопками.

На данной схеме представлен принцип работы электромеханического устройства — на контактах кнопки разомкнута фаза (L), а ноль (N) подключен к звонку напрямую. При нажатии кнопки цепь замыкается, в результате чего прибором издается звуковой сигнал.

Звонок, как показано на схеме, может быть соединен с одной или двумя кнопками. Второй вариант подключения используется в тех случаях, когда в частном доме сигнал необходимо подавать из двух мест, например, от ворот и от входной двери. Да и в подъездах многоэтажек это часто практикуется – кнопка перед тамбуром на несколько квартир, и вторая – непосредственно у двери. Каждая из параллельно подключенных кнопок способна замкнуть цепь, то есть они независимы одна от другой.

Электромеханические звонки, как правило, недороги и не отличаются сложностью конструкции. Однако, недостатками можно считать однообразный, чаще всего не слишком приятный звук и недостаточную надежность механической части. Впрочем, ненадежность – дело относительное. Такой порок больше свойственен массово выпускающимся ныне моделям, в подавляющем большинстве – китайского производства. А вместе с тем сплошь и рядом встречаются электромеханические звонки, уже прослужившие ни один десяток лет и не собирающиеся «на покой».

Электромеханический звонок подойдет тем владельцам жилья, которые не особо требовательны к звуковой тональности сигнала.

• Электронный звонок — это более совершенная конструкция. Такие приборы собираются на базе микросхем, имеют встроенный динамик, а разнообразие генерируемых ими звуков просто не поддается описанию. Кроме того, электроника позволяет и расширить функциональные возможности прибора.

Сегодня в продаже представлены проводные и беспроводные варианты электронных звонков.

Проводной дверной звонок электронного типа

Подключение проводных звонков практически не отличается от схемы, показанной выше для электромеханических типов. Правда, встречаются модели, которые, для большей безопасности, питаются от напряжения 12 вольт, а то – и вовсе от автономных источников (батареек). То есть их подключение должно вестись с предварительной установкой понижающего трансформатора или входящего в комплект блока питания. На кнопке в таких моделях, понятно, разрывается не фаза, а низковольтный сигнал.

Беспроводные варианты звонков более удобны в эксплуатации. Однако, их кнопка-передатчик, как правило, имеет автономное питание, при этом должна находиться в зоне гарантированно уверенной передачи сигнала к прибору.

Некоторые беспроводные модели работают от сети 220 В, и включаются в обычную розетку, кнопка же оснащается батарейками. В других вариантах и сам звонок также питается автономно.

Беспроводной электронный звонок, работающий от батареек.

Очень многие как проводные, так и беспроводные модели из обычных звонков превратились в гораздо более сложную систему безопасности, оснащенную специальными функциями видеонаблюдения и звукозаписью. Эти функции могут включаться при нажатии на кнопку звонка.

Звонок с системой видеонаблюдения

Существуют также модели, в которые, вместе с вышеназванными функциями, включены еще и устройства дистанционного управления открытием ворот или (и) входных дверей. Согласитесь, довольно удобная опция, особенно для частных домов.

Видеозвонок, установленный в прихожей квартиры многоэтажного дома.

Монтаж звонка с видеонаблюдением – значительно более сложная процедура. Обычно для таких целей приглашают специалиста, который впоследствии будет заниматься и обслуживанием аппарата.

Установка и подключение звонка

Сложность подключения звонка зависит от выбранной конструкции и от того, в квартире или в частном доме он монтируется.

Беспроводной звонок

Проще всего установить и подключить беспроводной вариант звонка, особенно — работающий непосредственно от электрической розетки. Кнопку комплекта закрепляют на стене или на дверном косяке снаружи, рядом с входной дверью. В зависимости от материала основания, крепление выполняется саморезами или подходящими для этой цели дюбелями.



Самое простое – подключить в квартире беспроводной звонок, который рассчитан на установку непосредственно в розетку.

Для этого определяется наиболее удобное место для кнопки Затем она прикладывается к поверхности, через отверстия, предназначенные для крепления, ставятся точки-метки. С помощью электродрели (перфоратора) просверливаются отверстия, в которые забиваются дюбели. После чего прикладывается и прикручивается кнопка, в которую вставляются элементы питания. Если кнопка монтируется на деревянную поверхность, то все получается еще проще – только саморезы.

Остается включить основной блок в розетку, которая должна находиться в прихожей, как можно ближе к кнопке звонка.

Видео: Беспроводной звонок «Legrand»

Беспроводной звонок станет лучшим вариантом для установки и в частном доме. Монтируя его, не придется прокладывать провода через весь двор. Однако, при этом существуют определенные ограничения:

• Необходимо подбирать прибор, рассчитанный на такую установку в условиях улицы. Иначе кнопка, а также ее элементы питания могут быстро выйти из строя под воздействием влаги, перепадов температур и т.п..
• Между самим звонком и кнопкой должно быть минимальное количество преград, выстроенных из бетона и металла. Эти материалы они способны глушить сигнал.
• Приобретая беспроводной звонок, необходимо внимательно изучить его технические характеристики. В паспорте производитель обязательно указывает диапазон уверенного приема сигнала. Как правило, он составляет 80÷100 метров, и этого вполне достаточно для частного дома. Однако, модель по этому показателю необходимо выбирать с некоторым запасом, примерно на 15÷20 %. Это оттого что нельзя полностью исключать других факторов воздействия на качество сигнала.

Проводной звонок

Основное отличие установки проводного звонка в квартире от монтажа в частном доме заключается в длине соединяющего кнопку и основной блок кабеля.

• Если звонок устанавливается в квартире, то около двери закрепляется кнопка, как и в беспроводном варианте. Однако, в этом случае ее необходимо подключить к кабелю, который придется завести в квартиру через отверстие, просверленное в дверной коробке или же через стену. В любом случае, провода не должны располагаться открыто.

Если его пропускают от кнопки к деревянной коробке, то на участке стены между ними рекомендуется прорезать штрабу, а после укладки провода — заделать ее шпатлевкой. Основной блок звонка может быть закреплен в любом выбранном месте квартиры. Обычно — это стена в прихожей. Внутри квартиры кабель можно также спрятать в штрабу. Другой, более простой вариант — закрепить для него на стене пластиковый короб, кабель-канал, специально предназначенный для укладки проводки. Эти каналы удобны тем, что имеют съемную часть, позволяющую осуществлять контроль за состоянием провода.

Внутреннее строение электронного звонка. В закрытом состоянии он обычно представляет собой пластиковую коробку с выходящими отрезками проводов для подключения. Во многих современных моделях вместо отрезков проводов предусмотрены клеммные соединения.

• Сложнее установить проводной звонок в частном доме, когда его кнопка должна быть закреплена на калитке ворот. Если выбран обычный электромеханический или электронный звонок, то от ворот до дома придется протянуть провода. Они должны быть заключены в специальный гофрированный кожух-трубку, который защитит проводку от ультрафиолета, воздействия влаги, станет дополнительной изоляций, защитой от возгорания. Правда, при выборе такой гофры следует сразу в магазине уточнять – рассчитана ли она на внешнее применение. Некоторые типы предназначены исключительно для внутренней проводки.

Если звонок устанавливает во время реконструкции придомовой территории, то провода могут быть проложены в гофротрубе и под землей.



Схема подключения электронного звонка. Клемма подключения заземления – довольно редкое явление, так что обычно ограничивается коммутацией фазы (через кнопку) и нуля.

Подключение проводного звонка

Если принято решение подключить звонок самостоятельно, то для работы необходимо подготовить некоторые инструменты, приборы и материалы:

Индикаторные отвертки могут различаться конструкцией и способом индикации. Но все они способно показать наличие напряжения в сети и взаимное расположение нуля и фазы.

• Индикаторная отвертка потребуется для определения фазы и ноля электрической сети. Принцип ее работы прост — металлическим щупом отвертки касаются зачищенного конца электрического провода. Если на индикаторе загорается лампочка (высвечивается определенный сигнал), то это значит, что найдена фаза. На нулевом контакте индикация не срабатывает. Таким образом, это прибор позволяет и проверить наличие напряжения, и разобраться со взаимным расположением проводов.
• Понадобится обычная отвертка, и, возможно, плоскогубцы с изолированными ручками.
• Для присоединения проводов необходима клеммная колодка (или пружинные клеммы).
• Провода, используемые для подключения звонка, должен иметь сечение, не превышающее 1,5 мм². Большего сечения не требуется, так как потребляемая мощность невысокая. Рекомендовано использовать провод, изготовленный из того же материала, что и кабель, используемый в электропроводке квартиры. Чаще всего сеть обустраивается из медного провода, так как алюминиевый обладает целым «ворохом» недостатков.

Какой кабель оптимален для проводки в доме или квартире?

Это – чрезвычайно важный вопрос, напрямую влияющий на долговечность и надежность домашней электросети, на степень безопасности проживания в квартире. Здесь не должно быть походов с позиций «подешевле» или «попроще в монтаже». Какой кабель использовать для проводки в квартире – читайте в специальной публикации нашего портала.

Подключение звонка к сети осуществляется в следующем порядке:

Удобнее всего, да и намного аккуратнее будет проводить всю коммутацию в распределительной коробке. Там должно быть достаточно места, так как в прихожей обычно нет большого количества электроприборов.

• Перед началом работ необходимо обесточить квартиру или дом – отключить автоматы на распределительном щите. Электрическая сеть напряжением 220 В может быть опасна для жизни.
• Теперь необходимо открыть корпус основного блока звонка, открутив крепежные элементы. В моделях, из который выходит два отреза провода, разборку проводить не нужно. Для самого звонка уже должно быть предусмотрено крепление его к стене.
• Затем необходимо зачистить концы подготовленных отрезков соединительного кабеля. Один отрезок прокладывается в штрабе (кабель-канале) к звонку. Второй – протягивается к месту установки кнопки. Оба они сходятся в распределительной коробке.

Схема электрического монтажа звонка в распределительной коробке с использованием клемм Wago

• Очень удобно работать, если проводка в доме выполнена с соблюдением правил цветовой маркировки проводов. Синий провод означает ноль. Фаза может быть черной, красной, коричневой, белой и даже других оттенков, но только не синей и не зеленой или желтой. Зелёный или зелено-желтый проводник – это защитный контур заземления.

Если цветовой маркировки нет (в старых постройках – это обычное явление), то придется с помощью индикатора заранее определить расположение фазы и нуля. Впрочем, проверить в любом случае не мешает – случается, что при монтаже проводки допускались ошибки.

• Провод нуля (синий) через клемму напрямую подключается к проводу, идущему на звонок.
• Провод фазы (на схеме – красный) через клемму соединяется с проводом, проложенным к кнопке. Второй проводник этого кабеля от кнопки также через клемму коммутируется со вторым проводом, идущем к звонку.
• Оба провода кабеля, подходящего к кнопке, зачищаются и зажимаются в ее клеммах. Кнопка после этого собирается – закрывается корпусом-крышкой и фиксируется винтом. С ней работа закончена.
• Провода, идущие от распределительной коробки к звонку, зажимаются в его клеммах или соединяются с проводами, выходящими из его корпуса (лучше всего – не скруткой, а также с использованием клеммных соединений). В большинстве недорогих моделей звонков положение фазы и нуля на входе – не принципиально. Однако, в некоторых электронных звонках с расширенным функционалом на клеммах конкретно указано требуемое расположение проводников («L» и «N»). Это бывает важно для корректной работы электронной схемы. Значит, коммутация проводится с учетом расположения фазы и нуля.

Подключение проводов к клеммам звонка

• На представленной схеме показан пунктиром еще и зеленый провод защитного заземления. Он используется нечасто, но все же бывает необходим, если корпус звонка изготовлен из металла, или же если кнопка будет установлена на улице.

После сборки корпуса звонка можно включить питание и провести испытания.

Некоторые электрики предпочитают не использовать клеммы, а выполнять скрутки. Это тоже допустимо, если используются специальные контактные колпачки. Но все же с клеммами монтаж видится более удобным, а за их надежность можно не переживать, так как большой нагрузки от звонка – не ожидается.

При необходимости установки двух звонков, их подключают параллельно друг другу. Поэтому при нажатии на кнопку они должны срабатывать одновременно. Монтаж спаренных звонков практикуется чаще всего в большом частном доме с множеством комнат. Или же, например, с установкой в самом доме и в одной из придомовых построек, где чаще всего могут находиться хозяева. Так, это может быть гараж или летняя кухня.

Если электромонтажные работы выполнены точно по схеме, то по завершении монтажа и нажатии на кнопку звонок сразу же заработает. Если  этого не произошло, необходимо  вновь обесточить распределительную коробку, а затем выполнить прозвон цепи с помощью тестера, чтобы найти и устранить неисправность.

Как выбрать звонок — несколько советов

Чтобы звонок не стал раздражителем, портящим настроение, при его приобретении стоит обратить внимание на его некоторые характеристики. Иначе его недостатки  сособны стать неприятными неожиданностями.

Оформление кнопки можно также подобрать под дизайн входной двери.

• Выбор мелодии звонка. От количества и качества мелодий зависит стоимость прибора. Традиционные звонки, известные много лет, часто не только неприятны слуху, но и звучат пугающе. Эти варианты по сей день встречаются в магазинах, и стоимость у них невелика.

Продается достаточно много моделей с полифоническими мелодиями, из них можно подобрать вариант на любой вкус.

Не стоит приобретать звонок с типовым, часто встречающимся звуковым сопровождением, иначе, возможно, придется бегать к двери каждый раз, когда гости придут к одним из ближайших соседей.

Если выбирается звонок с несколькими мелодиями, то их можно время от времени менять.

• Звонок будет удобнее в эксплуатации, если он имеет регулятор громкости. Практика показывает, что существуют модели, настроенные «на вкус» производителя – или дико ревущие, или едва слышные.
• Дизайнерское оформление. Если звонок выбирается для квартиры, то кнопка для него должна быть скромной, не привлекающей к себе особого внимания. Основной же блок можно подобрать к оформлению прихожей. Сегодня представлены звонки, поверхности блока которых имитируют фактуру древесины, замши, камня, кожи и т.п.
• Если приобретается беспроводная дистанционная модель для частного дома, то перед походом за покупкой стоит провести замер расстояния от калитки до дома. Это необходимо для того, чтобы кнопка и аппарат надежно взаимодействовали между собой. В характеристиках звонка обязательно должен быть указан диапазон его действия.
• Приобретать звонок стоит в специализированных магазинах — в них гарантировано можно купить качественный продукт. Не рекомендуется покупать такой прибор с рук или в небольшом хозяйственном магазине. Как правило, эта продукция имеет сомнительное качество, а никакой гарантии на изделие покупатель не получит.
• Кроме этого, стоит обратить внимание на такие параметры, как надежность контактов и прочность корпуса основного блока и кнопки. Если кнопка будет закреплена на калитке, то необходимо, чтобы была предусмотрена ее защита от влаги и пыли (рекомендуемый класс защиты – IP 44).

*  *  *  *  *  *  *

В заключение хотелось бы предостеречь тех владельцев жилья, которые очень далеки от электромонтажных работ, и слабо представляют себе даже, скажем, что такое ноль и фаза. Не стоит рисковать и выполнять монтаж самостоятельно, так как такой «смелый эксперимент» может привести к печальным последствиям. Поэтому лучше всего пригласить для выполнения этой работы профессионального электрика, который быстро справится с этой простой для него задачей.

Как установить беспроводной звонок в квартиру своими руками: схема и подробная инструкция

Пусть дверной звонок не является визитной карточкой дома, как входная дверь. Но какое-то представление о его хозяевах он оставляет. Обычно дверные звонки выбирают по мелодии, которая включается при нажатии на кнопку. Более изысканные покупатели обращают внимание на технические характеристики такого устройства. Беспроводной дверной звонок — это отличный способ показать своим гостям ваш статус и вкус.

Как работает беспроводной звонок

Принцип работы проводного звонка очень прост. От кнопки, установленной в наружной части двери, прокладывается провод, соединенный с динамиком, который располагается внутри квартиры. К динамику подключается электричество. При нажатии на кнопку звонка замыкается цепь и включается динамик, проигрывающий мелодию.

Беспроводные звонки используют тот же принцип, что и их проводные аналоги. Но для включения их динамика не нужно замыкать электрическую цепь кнопкой звонка. Сигнал от такой кнопки передается на приемник звонка с помощью радиоволн. Датчик считывает их и активирует динамик – звучит мелодия.

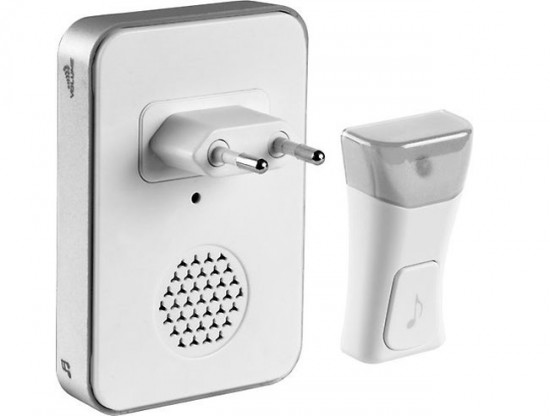

Беспроводной звонок, работающий от электросети

Благодаря отсутствию в комплектации устройства проводов, установка беспроводных звонков существенно облегчается. Не нужно сверлить отверстия и заводить провод от кнопки к динамику звонка.

Беспроводные звонки могут быть двух типов:

• динамики звонков первого типа подключаются к электрической сети, а кнопка работает от батарейки;
• в некоторых моделях от батарейки работает не только кнопка, но и динамик. Монтаж таких беспроводных звонков заключается только в установке кнопки с внешней стороны двери и установки динамика внутри квартиры. При этом его подключать к электричеству не нужно.

Внимание! При установке беспроводного звонка нужно учитывать максимально возможное расстояние между кнопкой и динамиком. В зависимости от материалов, из которых изготовлены стены, это расстояние может меняться.

Некоторые беспроводные звонки комплектуются сразу несколькими динамиками. Их можно установить в разных частях дома: на кухне, в гараже, в мастерской и т.п. — там где есть вероятность не услышать динамик у входной двери.

Установка беспроводного звонка

• Осмотр комплектации.

После покупки такого устройства нужно осмотреть его комплектацию. Кроме основных комплектующих современные дверные звонки могут иметь модули домофона, видеоглазка, датчика движения и т.п. Проверьте, чтобы все комплектующие были на месте.

• Выбираем место для установки.

Распаковываем все составные части звонка и выбираем место, где будут крепиться его модули. Если «внутренние» части звонка работают от сети, нужно продумать, как обеспечить к ним доступ электричества.

С установкой подобного оборудования справится каждый

Для внешней кнопки также нужно выбрать место. Обычно производители беспроводных звонков снабжают кнопки креплением на двустороннем скотче («липучке»). Сразу нужно сказать этот вариант не очень практичный. Лучше всего закрепить кнопку звонка с помощью саморезов.

Сделать это можно рядом с дверным проемом. Если это невозможно, то для этой цели можно использовать дверное полотно.

• Установка кнопки беспроводного звонка.

После того как с местом определились, можно переходить к установке кнопки. Если она будет крепиться недалеко от дверного проема на стене, то с помощью перфоратора нужно сделать отверстия под дюбели. Для этого нужно выбрать подходящий диаметр бура и засверлиться на нужную глубину. Устанавливаем кнопку с помощью саморезов.

Кнопка беспроводного звонка крепится на саморезы

Внимание! Кнопку старого проводного звонка, если у вас такая имеется, нужно аккуратно снять. Для этого нужно обесточить провода, которые подходят к ней, отсоединить их от кнопки и полностью удалить со стены. Технологические отверстия, которые остались от такой проводки, нужно заделать шпаклевкой.

• Установка внутренних блоков беспроводного звонка.

Внутренние части беспроводного звонка необязательно вешать на стену. Некоторые модули можно просто поставить на тумбочку рядом с дверью или в том месте, где они будут использоваться. Если вы решили прикрепить их к стене, то для этого опять понадобиться перфоратор.

Внимание! Если внутренние части беспроводного звонка работают от электрической сети, их нужно подключить к ней. Для этого нужно воспользоваться инструкцией. Эта процедура не сложнее подключения обычной розетки.

• Проверка работоспособности.

Вставляем батарейку в кнопку и проверяем работоспособность системы. Если при нажатии на кнопку начинает звучать мелодия, то все установлено правильно. Можно пользоваться.

Беспроводные звонки для квартиры: видео

Звонок для квартиры беспроводной: фото



Facebook

Twitter

Вконтакте

Google+

как установить на входную дверь в квартиру.

Беспроводные звонки позволяют избежать необходимости использования проводки. Ассортимент подобных моделей существенно расширился за последние годы, благодаря чему появилась возможность подобрать устройство под свои нужды и в соответствии с условиями эксплуатации. При выборе необходимо учитывать не только положительные моменты, но и недостатки. Тогда прибор будет служить долго.

Принцип работы устройства

Дверной звонок беспроводной состоит из 2 узлов: корпуса, оснащенного кнопкой вызова и передатчиком, динамика с приемником. Эти элементы располагаются на удалении друг от друга, что позволяет исключить необходимость применения проводов. Принцип работы беспроводного звонка основан на передаче радиоволн. В главных узлах устройства находятся мини-антенны. При нажатии кнопки сигнал передается динамику. В этом процессе участвует приемник и передатчик.

В качестве источника питания выступает аккумулятор или батарейка. Существуют и комбинированные модели звонков, которые частично функционируют от сети. В данном случае к напряжению питания подключается лишь 1 узел прибора. Следует помнить о том, что подобные устройства должны быть надежно закреплены, иначе период их эксплуатации существенно сократится, причиной тому часто становятся неподходящие погодные условия или вандализм.

Звонок может работать на разном удалении от источника питания: от 25 до 150 м, что зависит от конструкции и характеристик. Расстояние между узлами определяется не только пожеланиями владельца, но и качеством материалов, из которых возведена постройка. Для примера, металл, бетон и кирпич способствуют ухудшению качества сигнала, т. к. плохо пропускают радиоволны. Устройства могут функционировать на основе излучения, характеризующегося индивидуальными параметрами. Это позволяет отличать сигнал звонка от соседского.

Появилась возможность использования сложных комплектов, например, с несколькими динамиками или кнопками. Дополнительно некоторые беспроводные модели оснащаются камерой и датчиком движения. Можно загружать мелодии на встроенный информационный носитель. Для этого используется флеш-карта, смартфон или компьютер.

Преимущества и недостатки

Главным плюсом применения беспроводных моделей звонков является отсутствие необходимости в штроблении стен и монтаже проводки. Подобные конструкции устанавливаются без дополнительных комплектующих. Другие положительные качества:

• автономное питание, благодаря чему даже при отключении электроэнергии устройство будет продолжать функционировать;
• монтаж выполняется быстро, сам процесс несложен, поэтому не требуется особых знаний и умений;
• комфорт при эксплуатации: беспроводным звонком удобно пользоваться как владельцу жилья, так и посетителям, т. к. в большинстве случаев внешне прибор мало чем отличается от проводного аналога;
• есть возможность усовершенствовать конструкцию, установив дополнительный комплект коробов с кнопкой или динамики, тогда можно будет услышать раздающийся звонок, находясь в самой удаленной комнате дома;
• благодаря отсутствию необходимости в монтаже проводки устройство можно переносить в любое удобное место, для этого не нужно выполнять сложные работы по демонтажу, а целостность поверхности стен не нарушается;
• привлекательный внешний вид.

Несмотря на большое количество преимуществ, выбрать модель такого устройства достаточно сложно. Это обусловлено рядом недостатков:

1. Слабое крепление короба с кнопкой, располагающегося за пределами жилья. Большинство производителей оснащают их двусторонней клейкой лентой, поэтому при необходимости лучше усовершенствовать конструкцию самостоятельно, добавив пару саморезов.
2. Учитывая, что подобные устройства работают от батареек, придется регулярно производить замену элементов питания.
3. Ухудшение качества сигнала по мере эксплуатации, что обусловлено попаданием капель влаги, пыли под корпус. Звонок может срабатывать самопроизвольно.
4. Конструкция внешнего блока достаточно хлипкая. При частой эксплуатации может произойти смещение элементов корпуса, что в большинстве случаев приводит к ухудшению качества работы устройства.
5. Иногда отмечается отсутствие сигнала.
6. Возможен демонтаж внешних деталей злоумышленниками, чему способствует слабое крепление корпуса.

Чем отличаются квартирные и уличные беспроводные звонки?

Ассортимент подобных конструкций широк, а чтобы продлить срок их эксплуатации, нужно правильно выбрать модель, учитывая условия, в которых прибор будет работать. Беспроводные звонки на дверь в картиру отличаются более простым устройством. Они не имеют дополнительных внешних элементов. Если проводится сравнение с уличными аналогами, прежде всего отмечают наличие защитного козырька.

Также существуют и другие отличия. Например, степень защиты. Приборы для установки под открытым небом должны быть лучше изолированы от окружающей среды. В беспроводном уличном звонке предусматривается защита от пыли, влаги, солнечных лучей, перепадов температур и даже морозов. По внешним характеристикам оба варианта приборов мало чем отличаются.

На что следует обратить внимание при выборе?

Чтобы устройство эксплуатировалось на протяжении длительного периода, нужно учитывать следующие критерии:

• Звонок на входную дверь выбирают по степени защиты. Например, для монтажа внутри дома достаточно модели с IP20. Такие конструкции плохо защищены от негативных внешних факторов (влага, пыль), но в закрытом помещении при отсутствии рядом источника воды нет необходимости в установке непроницаемого устройства. Для улицы рассматривают модели с IP40 и более.
• Комплектация. Внимание при выборе беспроводного звонка обращают на количество коробов с кнопками/передатчиками и динамиков с приемниками. Существуют модели с 1 динамиком и 2 кнопками и, наоборот, с 2 динамиками и 1 кнопкой. Выбор следует делать, учитывая собственные предпочтения и условия эксплуатации. Например, для дома с 2 входами лучше приобрести первый вариант.

• Выбор типа источника питания абонентского блока в зависимости от личных предпочтений делается в пользу аккумулятора, батареек или комбинированного варианта. При этом не забывайте, что нужно принимать во внимание и возможность подключения внутреннего блока к сети, т. к. эта часть устройства может питаться от напряжения 220 В.
• Дополнительные функции: камера наблюдения, видеодомофон, датчик движения. Благодаря этому повышается уровень безопасности объекта. Можно выбрать многофункциональную модель или же вариант с камерой или 1 датчиком движения. Это повлияет на стоимость прибора. В дорогих устройствах динамик отличается более высоким качеством звучания, выбор мелодий шире.

• Способ крепления. Чаще всего встречаются модели с двусторонней клейкой лентой на тыльной стороне корпуса. В качестве защиты от вандалов рекомендуется использовать крепеж в виде саморезов.
• Возможность увеличения расстояния между передатчиком и приемником, что реализуется посредством установки ретранслятора. Такой вариант следует рассмотреть, если планируется располагать эти 2 блока на максимальном удалении друг от друга.
• Наличие или отсутствие козырька. Для частного дома этот элемент конструкции является необходимым. Однако перед покупкой следует убедиться, не создает ли козырек дополнительный барьер для прохождения радиоволн.

Прежде чем приобрести прибор, нужно определить, на какой стене он будет устанавливаться: металл, дерево, бетон или кирпич. Такие устройства в большинстве случаев крепят непосредственно на дверь, наличники возле дверного полотна или калитку (вариант для частных домов).

Монтаж беспроводных звонков

Внутренний блок располагается в любом удобном месте, особенно если это позволяют сделать параметры устройства (радиус действия). Чаще используется вариант крепления на шурупы. Это обусловлено тем, что внутренний блок отличается крупными габаритами и весом. Если установить его на липучке, корпус отпадет.

Внешний блок может крепиться разными способами:

1. на двусторонний скотч;
2. посредством саморезов.

Учитывая, что производители закладывают в комплект липучки, часто приходится совершенствовать конструкцию, добавляя отверстия для крепежа. Установить беспроводной звонок для входной двери можно по инструкции:

• подготавливают основу: вырезают ДСП по контуру внешнего блока;
• нужно разобрать корпус с кнопкой, удалить микросхему, элемент питания;
• в нижней крышке сверлят 2 отверстия (сверху и снизу), делают разметку по этим точкам на детали из ДСП;
• сначала крепят основу, используя саморезы, дюбели;
• затем фиксируют нижнюю крышку звонка на панели ДСП;
• возвращают на место микросхему, элемент питания;
• устанавливают верхнюю крышку с кнопкой.

Проверяют конструкцию на работоспособность. Такой метод позволяет надежно зафиксировать звонок, он не влияет на функциональность.

Схема подключения звонка и кнопки в квартире 220в

Дверные звонки сейчас имеются в каждом помещении. Существует множество моделей с различным уровнем сигнала, мощности и разными опциями. В этой статье говорится о том, как подключить звонок в квартире своими руками и что для этого нужно.

Основные типы дверных звонков

Входные звонки для дверей можно разделить на два типа: проводные и беспроводные. Также встречаются различные старые устройства: поворотные, дверной «молоток», колокол на шнурке. Эти виды уже не встретить в обычном магазине, из-за того, что они имеют слабые характеристики.

Проводная модель с камерой

Новые модели отличаются тем, что сигнальный элемент и выключатель располагаются не рядом друг с другом. Проще говоря, кнопка, вызывающая звук, находится за дверью, а динамик — внутри помещения. Именно это расположение в несколько раз повышает вероятность того, что звук будет слышен четко.

Проводные устройства устанавливаются с помощью специального провода, который подключается к электросети, а беспроводные функционируют на батарейках и потому их можно устанавливать самостоятельно.

Беспроводная модель

Проводные устройства работают от сети с напряжением 220 В, а корпус с кнопкой связаны благодаря двужильному изолированному кабелю. Эти устройства более практичны и надёжны, служат более 10 лет и устойчивы к различным температурным режимам.

Беспроводные устройства различаются тем, что не требуют для монтажа лишних проводов и кабелей, поэтому могут работать даже при отключенном электричестве. Недостатком этой модели будет низкая дальность передачи звука и отсутствие звука при плохой погоде. Принцип действия беспроводного устройства заключается в активизации радиосигнала через пульт управления.

Внимание! В последние годы начали выпускать новые виды звонков. В магазинах можно увидеть «умные» модели, которые обладают опцией записи любой музыки, камерой, календарем и прочими мелочами.

Внутренность радиозвонка

Как устроен дверной звонок

Основные детали, из которых состоит проводной дверной замок:

• электрический магнит;
• молоток;
• якорь;
• сигнальный динамик;
• контакты;
• пружины;
• кнопка.

Основной деталью, которая входит в конструкцию проводного звонка и выполняется его функционирование, является электрический магнит. С его помощью выполняется подача сигнала.

Установка звонка с проводом

Установить дверной электрозвонок своими руками можно без особых усилий, но если нет в этом опыта, то нужно хотя бы прочесть несколько статей о правильном монтаже. Ниже описана подробная инструкция по установке.

Инструменты для работы

Основные инструменты, которые могут понадобиться:

• индикаторная отвертка необходима для того, чтобы найти фазу и ноль в электрической сети. Принцип действия довольно прост — металлическим концом инструмента касаются зачищенного кончика кабеля. Если на индикаторе включился свет, то это сигнализирует о нахождении фазы. Если контакт нулевой, то свет не загорается. Эта отвертка необходима для проверки напряжения;

Индикаторная отвертка для работы

• также нужна классическая отвертка и плоскогубцы и резиновой рукояткой;
• для соединения кабелей нужна клеммная колодка;
• кабели, применяемые для подсоединения устройства, должны иметь сечение не больше 1,5 мм². Мощность невысокая, поэтому 1,5 мм хватит. Желательно применять провод, выполненный из того же материала что и квартирный кабель;

Процесс установки

• как и любые действия с проводкой, установка звонка требует полного обесточивания помещения. Иначе можно получить достаточно серьезную травму в виде разряда в 220В;
• далее нужно открыть крышку основного блока;
• теперь концы кабеля можно зачистить от изоляции. Один провод прокладывается в кабель-канале к звонку. Другой — вытягивается к месту монтажа кнопки.

Все инструменты собраны, провода подготовлены к работе и можно начинать установку.

Прикрепление динамика и кнопки

Установка динамика — это первый этап подключения устройства. В основном он имеет готовые отверстия для фиксирования и для входа провода. Для начала необходимо расположить динамик на стене и сделать отверстие для кабеля. Если глазомер плохо развит, то можно воспользоваться уровнем. Когда отверстие будет сделано, необходимо вставить в него кабель и вытянуть к точке, где будет расположена кнопка.

Схема подключения электрического звонка и кнопки с двумя проводами

После этого необходимо вставить кабель в отверстие так, чтобы был запас в 17 см. Сделать изоляцию не больше 3 см с помощью ножа.

Внимание! Желательно устанавливать звонок на высоте 1,5 метров.

Подключение электропровода к кнопке

Отвести два изолированных проводника в сторону друг от друга. Поместить концы в специальные фиксаторы, которые находятся с задней части кнопки. Заранее провода нужно согнуть, чтобы они окутывали основание фиксатора.

Далее необходимо притянуть фиксатор при помощи отвертки. Таким методом электрический провод будет плотно держаться и не вылезет в процессе использования. Теперь можно прикрепить кнопку, также пользуясь уровнем.

Маскировка и крепление проводки

Кабель необходимо крепить при помощи пластиковых зажимов. Они обвивают провод и фиксируются к стене на шурупы. Далее проводку можно спрятать под плинтусом или декоративным камнем, тут уже все зависит от желаний хозяина.

Схема подключения звонка 220В с 4 проводами

Подключение главного блока

К основному блоку подсоединен кабель, который состоит из двух проводов — питающего и передающего звук, когда человек нажимает кнопку. Желательно пометить эти провода разными цветами или указать маркером пометку.

Проводник от кнопки необходимо сложить в два раза и провести через дырку в стене, далее протянуть через отверстие в основном блоке, вытащить наружу с запасом не менее 15 см.

Необходимо помнить, что одна сторона сложенного провода идет на кнопку, а другая — будет подключена к питанию. Поэтому нужно правильно рассчитать длину.

Ретро модель

Далее можно подсоединять главный блок на стену с помощью шурупов. Так получилась открытая, прикрепленная к стене коробка основного блока, с открытым проводом, сложенным в два раза. Оба конца провода уходят в дырку, и находятся внутри стены.

Затем внутри основного блока нужно разделить два провода друг от друга и один из них порезать. В итоге образовалось два конца провода, которые необходимо распределить по фиксаторам внутри основного блока устройства.

Зачистить концы провода на 2 см. Один нужно поместить в фиксатор, который идет к трансформатору, а другой — на тот, который ведет к кнопке.

Подключение к питанию

Чтобы подключить устройство к щитку, необходимо к питающей помещение панели сделать небольшое отверстие и установить там трансформатор, идущий в наборе со звонком. Трансформатор желательно плотно установить при помощи шурупов.

Устройство, выводящее камеру на телефон

Далее снаружи к нему устанавливается провод, идущий от звонка. Он имеет два конца, но можно подключать любой. Потому что после трансформатора два этих провода равносильны фазе. Провода необходимо крепко установить в зажимах. В основном после трансформатора напряжение будет 20В, поэтому не нужно бояться ударов током.

Финальная стадия

В конце нужно проверить правильность работы устройства. Если он работает, то нужно закрыть основной блок защитной крышкой. Щиток также необходимо закрыть. Чтобы выключить дверной звонок, необходимо сначала обесточить питание в автомате, потом открыть крышку, отключить провода, убрать трансформатор и вытащить главный и дополнительный блоки.

Беспроводные модели

Беспроводные звонки состоят отдельно из кнопки и динамика. Их довольно легко установить своими руками. Не нужно штробить стены и использовать провода. Достаточно иметь батарейки и установить устройство на скотч.

Классическая проводная модель

Но недостаток таких звонков в том, что они могут быстро выходить из строя, приходится постоянно менять батарейки, а также они подвержены изменениям погоды и могут не работать в дождь.

Также такие модели будут немного дороже, чем проводные.

Установить дверной звонок своими руками довольно легко. Необходимо иметь ряд простых инструментов и знать базу по электрике. А какой именно тип устройства лучше использовать, это решает сам хозяин дома.
