Как нарастить провода в розетке. Как удлинить провода в розетке

Насколько сложно повредить электропроводку? Многие скажут, что если не применять механическое воздействие к проводам, то практически нереально. Если соблюдать все правила монтажа, то проводка прослужит вам долгие годы верой и правдой. Но как показывает практика рано или поздно возникают неисправности и порой приходится обращаться к специалистам.

В жизни любого электромонтажника попадаются случаи, когда необходимо выполнить наращивание электрических проводов. Во время эксплуатации проводка может повредиться или может обломиться провод. Причем провода, как правило, ломаются в самых неудобных местах, таких как, например, под потолком во время подключения люстры или светильника.

Также провода очень часто обламываются во время подключения розеток особенно с алюминиевой проводкой. Как это ни странно но даже во время ремонта строители могут оставить короткий запас провода, к которому трудно будет что либо подключить. Я уже не говорю о случаях с применением болгарок, перфораторов и дрелей. В общем, ситуаций может быть столько, что и сам не придумаешь.

Как удлинить провода в розетке

Привет всем гостям и постоянным посетителям сайта «Электрик в доме». Расскажу свою историю, в которой мне пришлось наращивать провода в розетке. На днях появилась одна небольшая работенка. Позвонил один мой знакомый, вроде нормальный парень (в том плане, что руки растут откуда надо), сказал нужна помощь с заменой розетки. Говорит, что сам заменить пробовал, но ничего не получилось, потому что обломился провод. Ну думаю без проблем, приеду, посмотрим.

По прибытию знакомый рассказал, что на кухне стояла одиночная розетка, в которую постоянно был включен холодильник. А недавно приобрели электрическую духовку, место для нее пока не определили и временно ее подключают от этой же розетки (а как известно нет ничего более постоянного чем временное). И сами понимаете для того чтобы воспользоваться электродуховкой нужно было выдергивать вилку холодильника из розетки.

Это было очень неудобно, поэтому и возникла мысль поставить двойную розетку, но приключилась такая беда. В этом месте можно было бы поставить блок розеток, но дом был панельный и сверлить еще одно отверстие в стене не очень хотелось, да и недавний ремонт не позволял это сделать. В общем, другого выхода не оставалась,

как нарастить провода в розетке. Благо проводка в квартире была все медной.

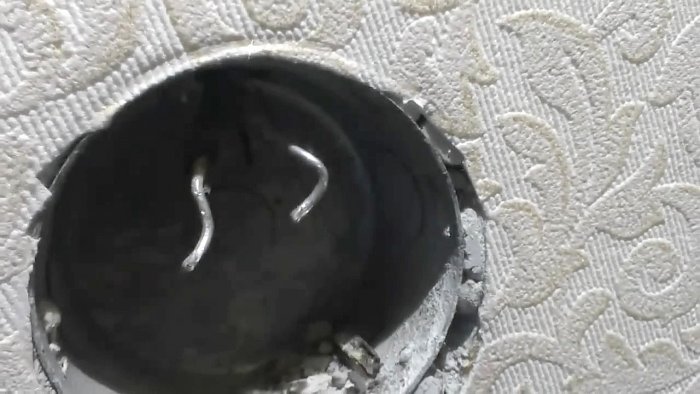

Что я увидел па приезду на место, смотрите сами. Как видно на картинках из коробки (подрозетника) торчит двухжильный провод сечением 2.5 мм2. Заземления в квартире нет, поэтому вся проводка двухжильная. Одна из жил обломалась напрочь.

Как видно из фото провод для подключения был слишком короткий. Обрубки по 2 см с которыми ничего не сделаешь и ни что к ним не подключишь. Здесь только оставалась наращивать провод, других вариантов просто нет. Во всяком случае, я для себя так решил.

Конечно, можно было раздолбать стену поднять и переустановить подрезетник немного выше тем самым передвинув немного розетку в конечном счете. Но это как я уже сказал хлопотно: ремонт, обои, пыль …

Как нарастить медные провод в розетке

Так как у многих пользователей сохранилась и эксплуатируется еще старая алюминиевая электропроводка, было бы нечестно оставить этот факт без внимания. Поэтому предлагаю рассмотреть несколько способов решения проблемы – для медной и алюминиевой проводки.

Те, кто внимательно читал статью поняли, что проводка в моем случае медная. И это уже плюс. Есть несколько вариантов, как нарастить провода в розетке в этом случае. Вы все их прекрасно знаете, так как я уже рассказывал о них на данном сайте.

1. -опрессовка с помощью гильз ГМЛ;
2. -винтовые клеммники;
3. -пайка проводов;
4. -самозажимные клеммники типа Wago.

Это довольно не весь перечень соединений, которые можно применять для наращивания проводов (назвал лишь самые основные). Я решил остановиться на первом варианте и выполнить наращивание проводов в розетке

с помощью опрессовкой гильзами.

Для опрессовки мне понадобится гильза ГМЛ (гильза медная луженая) сечением 2.5 мм2 или 4 мм2. Почему два сечения гильз об этом немного позже. Изолировать все это дело будем с помощью термоусадочной трубки. Безопасность превыше всего, поэтому первым делом отключаем автоматы в электрощитке и проверяем отсутствие напряжения на ремонтируемых проводах. Как видно из фото запаса провода практически нет. Придется наращивать обе жилы, фазу и ноль.

На вопрос, почему такие короткие провода в коробке хозяин сказал, что когда электрик устанавливал все розетки и выключатели после ремонта он их специально обрезал, чтобы не торчали лишние и не мешали. Так то оно так, но запас провода всегда должен быть – учтите это на будущее. Хорошо, что подрозетники нормальные установлены места хватит, чтобы разместить и гильзы и сам корпус розетки.

Приступаем собственно к работе. Естественно важно чтобы наращиваемые провода были одинакового материала и сечения. В моем случае провод, который нужно нарастить с медной монолитной жилой, поэтому и провод для удлинения должен быть такой же.

Теперь хочу остановиться на сечении гильзы. Помните чуть выше я рассматривал два варианта гильзы 2.5 мм2 или 4 мм2. Я остановился на втором варианте. Почему так? Если использовать первый вариант гильза 2.5 мм2 то в этом случае наращивания выполняется стык в стык. Как все это происходит? Берем пресс клещи ПК-16 для опрессовки гильз и прессуем гильзу с проводом с одной стороны. Следите за тем, чтобы при опрессовке провода были равномерно расположены внутри, то есть концы проводов были расположены по средине гильзы. Затем вставляем провод с другой стороны и также опрессовываем.

Если использовать гильзу на 4 мм2 то наращивание проводов будет не стык в стык, а внахлест. Такое соединение, на мой взгляд, получается более надежным и качественным. Единственное что необходимо добить гильзу еще одной медной жилой на 1.5 мм2. Снимаем изоляцию с проводов на длину гильзы.

С одной стороны продеваем провод полностью сквозь гильзу, затем вставляем второй провод с другой стороны. Его также продеваем полностью сквозь гильзу.

Как я и говорил для уплотнения добиваем еще жилкой на 1.5 мм2. Последняя входит туго, за счет чего соединения действительно получается хорошим.

Теперь берем клещи и ставим два жима вначале и в конце. Я ставлю два противоположных жима.

Теперь наше соединение необходимо заизолировать. Можно использовать любые средства у кого что есть. Я буду использовать термоусадочную трубку. Отрезаем трубку немного больше длины гильзы, чтобы после ужатия из под нее не выглядывали оголенные части нашего соединения.

Одеваем трубку и прогреваем феном. После того как трубка ужмется аккуратно укладываем все это дело в коробке. Если одного слоя термоусадки будет недостаточно можно поверх наложить еще один. Теперь вы знаете, как нарастить провода в розетке.

После того как фазный провод в розетке мы нарастили, давайте проделаем тоже самое с нулевым проводом. Проделываем все тоже самое гильзу, сечение провода и термоусадочная трубка все аналогичное.

Провода также соединяем внахлест и добиваем гильзу одной жилкой сечением 1.5 мм2.

Далее с помощью ручных клещей ПК-16 ставим две точки на гильзе.

Думаю всем понятно как удлинить провода в розетке с помощью опрессовки. Осталось только надежно заизолировать оголенные части. Для этого используем двойной слой термоусадки.

После того как провода будут заизолированы укладываем их аккуратно на дно коробки, таким образом чтобы места соединений в будущем при подключении розеток не переломились.

После подключения двойной розетки ее можно устанавливать на место в коробке.

Включаем автомат в электрическом щитке, подаем напряжение и проверяем выполненную работу.

Как нарастить алюминиевый провод в розетке

С медными проводами, думаю понятно, теперь разберем варианты наращивания алюминиевых провод в розетке. Алюминий, по сути, не очень надежный металл, в плане контактного соединения. В месте соединения может провод может обломиться или окислиться. Поэтому с соединением алюминия нужно быть аккуратным.

Сразу хочу сказать, если у кого то возникнут идеи удлинить провода методом скрутки, то этот метод сразу отпадает – скрутка в чистом виде запрещена по правилам ПУЭ. А тем более с алюминием, сиди и жди когда, скрутка окислится (дело времени).

Место соединения должно быть доступным для осмотра, так как в будущем на поверхности провода может появиться оксидная пленка, что приведет к потере контакта.

Опрессовка гильзой для такого сечения мне кажется не совсем подойдет. Опрессовку использовать можно, но мне кажется это не совсем надежно. Это мое личное мнение. Алюминиевый провод сечением 2.5 мм2 под действием пресса обязательно деформируется, а это приведет к уменьшению сечения в данном месте.

Выходом из ситуации станут клеммники, самозажимные или винтовые. У самозажимных «Ваго» есть специальные клеммники с токопроводящей пастой внутри. Очень хороший вариант как раз для алюминия (паста предотвращает окисление). У меня под рукой оказались винтовые клеммники. В качестве примера покажу, как нарастить алюминиевый провод в розетке с помощью винтовых клеммников.

Здесь собственно нет ничего сложного. Для удлинения проводов первым делом необходимо снять с них изоляцию. Затем вставляем провод с одной стороны клеммника и затягиваем его винтом. Со вторым концом провода проделываем все тоже самое. При затягивании винтов нужно соблюдать меру иначе можно передавить алюминиевую жилу.

Одним из достоинств такого соединения не требуется изолировать клеммник, так как он уже покрыт ПХВ изоляцией. После наращивания проводов в розетке аккуратно укладываем их в коробке, подключаем провода к розетке и ставим ее на место.

Похожие материалы на сайте:

Понравилась статья — сохрани на стену!

Как удлинить провода в розетке или в электроприборах

Наверняка многие из нас не раз сталкивались с ситуацией, когда нужно нарастить провод. Такая проблема встаёт довольно остро, когда ломается алюминиевая жила электропроводки в труднодоступном месте, например в розетке, либо требуется удлинить кабель от бытового электроприбора до источника питания.

Как увеличить провод: основные способы

Увеличить бытовой электропровод, при условии однородности сращиваемых жил (либо медь, либо алюминий) несложно.

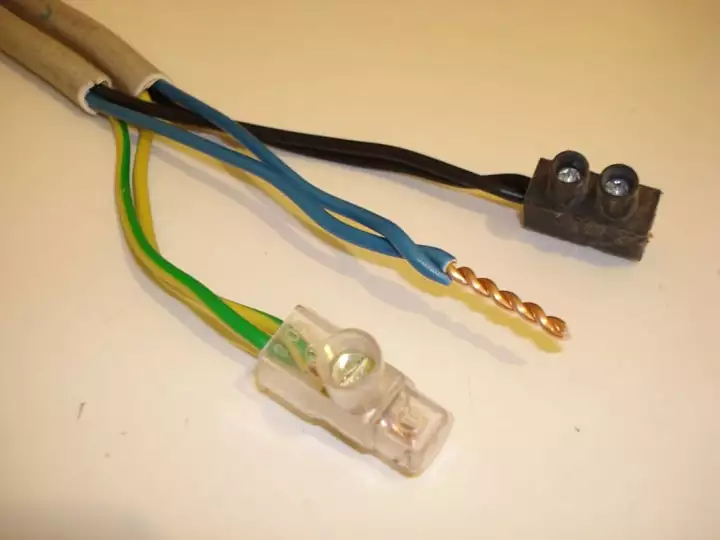

Основные методы:

• Колодка из клемм – подходит и для наращивания, и для соединения проводов.
• Колодки для соединения (отличаются дешевизной).
• Скручивание жил между собой, по-дедовски. Этот метод хоть и небезопасен, но распространён и у специалистов со стажем. Одно но – надёжная скрутка возможна, если длина соединяемых концов более 30 мм.
• Спайка металлических проводников любого сечения.
• Гильза опрессовочная. Не очень целесообразно, т.к. затратно по времени и требует специальных приспособлений, но вполне применимо.

Если в доме электропроводка смонтирована из алюминиевого провода, то удлинять его медным можно только используя клемму.

Простая технология наращивания проводов и кабелей

Данная работа имеет свои правила, и их следует строго соблюдать как самоучкам, так и профессионалам. Для восстановления целостности электропроводки нужно знать последовательность действий:

1. Провода должны быть одинаковые по своим техническим характеристикам.
2. Одеть на один из них специальную изоляционную трубку.
3. Соединить участки одним из вышеописанных способов.
4. Закрыть место соединения изоляционной трубкой и нагреть её.

Другой способ изоляции – каждое место соединения замотать специальной изоляционной лентой.

Короткий провод можно нарастить с помощью колодки:

1. зачистить оголённую часть ножом;
2. вставить в технологическое отверстие;
3. то же самое проделать с присоединяемым кабелем, вставив
4. его зачищенный конец в то же отверстие, но с другой стороны.

Не забывайте, что работа с электропроводкой требует осторожности и неукоснительного соблюдения мер безопасности.

Как удлинить провода в розетке

Необходимость в этом возникает обычно в двух случаях: обрыв электрической цепи или подключение нового оборудования. Перед тем, как приступить к работе, отключите подачу электроэнергии на щите и проверьте подачу напряжения на провода, подлежащие ремонту.

Медные провода

Для их наращивания лучше всего подойдёт опрессовка:

1. взять гильзу лужёную из меди диаметром 4 мм2;
2. вставить в неё оголённые провода внахлёст, добавив для надёжности дополнительную медную жилу сечением 1,5 мм2;
3. спецклещами зажимаем патрон с двух сторон;
4. изолировать соединение термотрубкой, которая должна быть длиннее гильзы;
5. нагреть трубку горячим воздухом;
6. уложить кабель в короб.

Для верности на место соединения можно положить ещё один слой изоляции.

Алюминиевый провод

По степени надёжности алюминий уступает меди в плане окисляемости и ломкости. Поэтому работая с ним нужно быть предельно внимательным. Наиболее подходящий вариант для их наращивания – клеммные блоки. Подойдут и самозажимающиеся, и винтовые.

При использовании винтовых клемм необходимо:

1. снять изоляцию с участков проводов необходимой длины;
2. вставить один конец в клеммное отверстие и осторожно затянуть винт;
3. проделать аналогичную операцию с оголённым концом второго отрезка.

Это соединение не требует дополнительной изоляции.

Как нарастить провод светодиодной ленты

Можно применить пайку либо использовать коннекторное соединение. Преимущества пайки – недорого и надёжно.

Для этого необходимо:

1. отмерить ленту нужной длины;
2. сделать разрез, ориентируясь по специальной разметке;
3. зачистить участок, чтобы оголить контактную пару;
4. припаять к ней провода.

Пластиковыми коннекторами зажимают контакты, путём приведения в действие специальной механической защёлки. Этот способ прост и лёгок, но со временем возможно окисление контактов. Поэтому предпочтение всё же следует отдать пайке, хоть этот метод и более сложный.

Как нарастить длину провода термодатчика для теплого пола

Провод термодатчика можно наращивать до 50 м. Для этого используется медный кабель марки ПВС такого же сечения. В данном случае как нельзя лучше подойдут клеммные блоки, не требующие дополнительной изоляции.

Необходимо:

1. снять пластиковое покрытие с небольшого отрезка обоих проводов:
2. зачистить оголившиеся концы;
3. вставить их в отверстие клеммы с противоположных сторон;
4. аккуратно убрать в монтажную трубу.

Как нарастить силовой вводной кабель в квартире

Эта процедура может потребоваться при замене прибора учёта электроэнергии. Вам понадобится:

• купить отрезок кабеля подходящего сечения и марки;
• соединительную муфту нужного размера;
• определённое количество гильз эквивалентное числу соединений в многожильном проводнике;
• электромонтажные клещи;
• изоляционный материал (термотрубки либо специальные изоляционные смеси).

Технологическое решение:

• конец каждой жилы основного кабеля и перемычки вставляют в гильзу и обжимают элктромонтажными клещами;
• фиксируют подготовленные жилы болтом в посадочном месте соединительной муфты;
• проводят герметичную изоляцию одним из двух способов:
  • прогревают термотрубку до её усадки по контуру;
  • используют комплекты, состоящие из муфты, фум-ленты для уплотнения кабельных концов в ней и герметика, осторожно заливающегося внутрь муфты.

Такое наращивание обеспечивает хороший контакт и несильно увеличивает сопротивление в месте соединения, не боится повышенной влажности.

Как нарастить провод или кабель для питания мощных электрических приборов в т.ч. для кухонной плиты

К мощным электроприборам относятся те, что потребляют более 100 Вт электроэнергии в час (электрические чайники, плиты, стиральные машины, тостеры, утюги и т.д.). Поэтому для их подключения лучше использовать медную проводку.

Чтобы нарастить кабель для электрической кухонной плиты нужно соблюсти следующие правила:

1. подобрать кабель аналогичного сечения и марки;
2. плотно скрутить все жилы по отдельности;
3. тщательно заварить каждую скрутку;
4. наложить несколько слоёв изоляции из ленты ПВХ и матерчатой ленты со специальной пропиткой на каждую жилу;
5. герметично обмотать изоляцией весь пучок;
6. залудить электропровода, подключаемые к клеммному блоку или розетке.

Как нарастить кабель в воде

Эти правила нужно учесть, когда потребуется нарастить, к примеру, кабель того же бытового глубинного насосного агрегата:

1. для наращивания применяют аналогичный провод;
2. зачищают предварительно оголённые концы;
3. вставляют их в противоположные отверстия клеммы;
4. герметичность изоляции обеспечивается усадочной термотрубкой, после нагрева плотно облегающей клеммник со всех сторон.

Как нарастить витую пару

В этом случае подойдёт и скручивание, и спайка. Но операцию нужно выполнять в обязательном порядке пожильно. Немаловажно хорошо изолировать все соединения проводов в отдельности, не допуская их соприкосновения друг с другом.

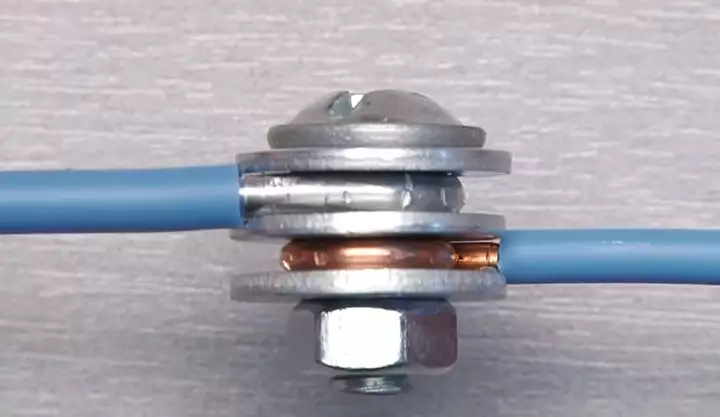

Как соединить медь с алюминием и чем лучше и надежнее

При удлинении электропровода необходимо прежде всего выяснить, из какого металла изготовлены его жилы. Наращивать медный кабель алюминиевым и наоборот нельзя. Если такая необходимость всё же возникла, то относительно безопасным способом является применение клеммных колодок.

Таким образом, если вы подойдёте к наращиванию любого провода с большой ответственностью, выполните все заявленные рекомендации и правила работы с электроустановками, то в будущем у вас не будет никаких проблем с работой облегчающих ваш быт электроприборов.

Как установить розетку если остались короткие провода

Со временем, в советских домах рано или поздно приходится менять розетки. Они расшатываются, современные евровилки в них не лезут, есть и другие причины. Проводка в старых зданиях советского союза выполнена из алюминия. Алюминиевый одножильный провод довольно хрупкий, а если он еще и грелся в местах соединения, то при отключении старой розетки точно отломится.
Как, собственно говоря, случилось и в моем примере. Долгое время провода грелись из-за ослабшего контакта, что аж изоляция оплавилась. Теперь из стены, в подрозетнике торчат небольшие огрызки и просто так новую розетку не установить. Данная проблема является довольно частой, особенно при ремонте. Ничего страшного тут нет, и, в принципе, все легко поправимо.

Понадобится

• Термоусадочная трубка (лучше набор с различными диаметрами).

• Две клеммы WAGO.

• Два провода медных или алюминиевых, количество жил не имеет значения, главное квадратура не менее 1,5 кв. мм.

• Новая розетка.

Устанавливаем розетку в подрозетник с короткими проводами

Начнем с отключения электричества в доме. Далее прозвоним все контакты розетки индикаторной отверткой с неоновой лампочкой, для определения фазы. Таким способом убедимся что электричество точно отключено и вашей жизни ничего не угрожает.

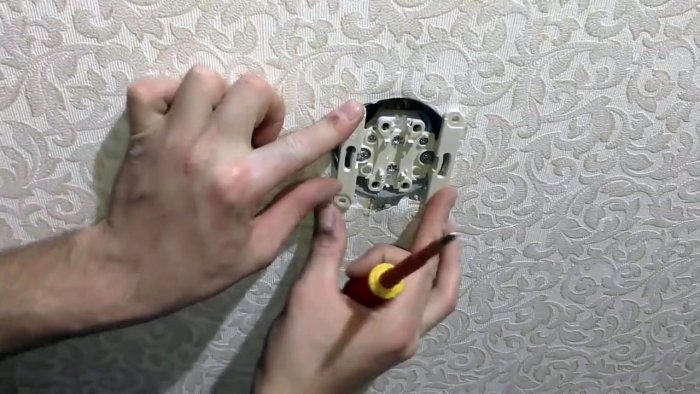

Отвинчиваем лицевую панель, отключаем контакты старой розетки. Как я уже говорил, провода грелись, изоляция на них оплавилась, засохла и стала хрупкой. Так как она крошится, ее нужно удалить. А вместо нее подобрать термоусадочные трубки соответствующего диаметра.

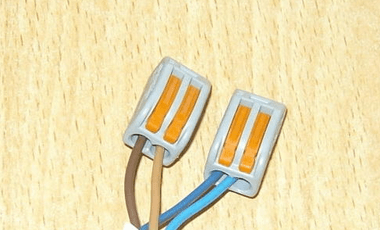

Я буду наращивать провода используя клемники WAGO. Но эти удобные приспособления нужно устанавливать правильно, иначе они могут сыграть дурную службу. Итак: минимальный отрезок торчащий из стены должен быть не менее 2 см и 1 см должен быть хорошо зачищен, не смят и не согнут. Это главные правила. Поэтому, все что гнуто нужно выпрямить, а то что сплюснуто — отрезать. А остальное изолировать термоусадкой. Усадить ее можно специальным феном или обычной зажигалкой.
Вот что получилось у меня:

Один провод обломился, но это не страшно. Одеваем клеммы до упора и защелкиваем. Их большой плюс в том, что теперь отводку можно выполнить медным проводом. Я взял многожильный. Он мягкий и не обломится.

Взял двойную розетку, что расширит функционал взамен старой.

Подключаем и устанавливаем.

Закрепляется она точно также как и старая — упираясь в боковые пазы подрозетника. Но как вы видите, есть ещё продольные крепления для непосредственного закрепления в стене. Это просто великолепное решение, особенно у кого разбит подрозетник и закрепить все внутренности надежно не представляется возможным.

Устанавливаем накладную панель.

Включаем электричество и проверяем работу. Все отлично. Клеммы выдержат все нужные нагрузки в данном месте. Кстати на Али Экспресс стоят они совсем недорого — WAGO. Это может сэкономить на ремонте.

Смотрите видео

Как нарастить провод в розетке, под водой, для электроплиты

Существует несколько основных ситуаций, когда нужно выполнить наращивание электрической проводки. Чаще всего потребность возникает, если сломался алюминиевый провод в розетке, но бывает и такие случаи, когда необходимо удлинить кабель от электроприбора для подключения питания. Далее мы рассмотрим все наиболее частые случаи и расскажем читателям сайта Сам Электрик, как нарастить провод в розетке, под водой и для подсоединения мощной бытовой техники.

Основные способы наращивания

Для начала рассмотрим, как можно удлинить провод либо электрический кабель в домашних условиях. Если жилы обоих сращиваемых проводников из одного металла (медные либо алюминиевые), то можно использовать следующие способы удлинения:

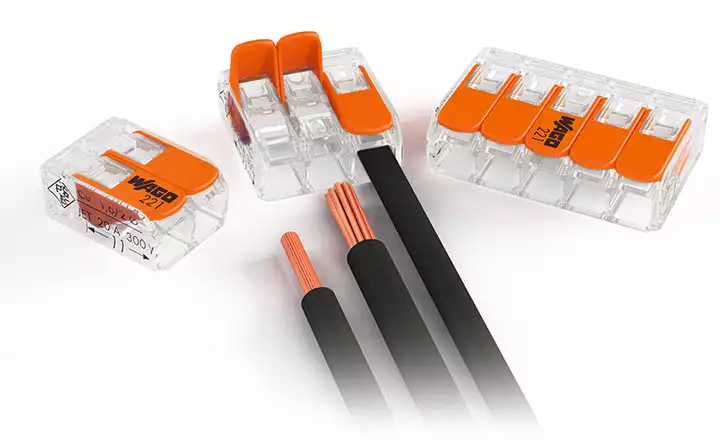

1. С помощью клеммных колодок WAGO. Самый удобный вариант не только наращивания, но и соединения электрических проводов. Рекомендуется использовать даже в той ситуации, если жилы проводников из различных металлов. Главное условие их использования – соединять цепи, ток в которых не превышает номинальный указанный на клеммнике. Советуем покупать их в «проверенных» местах и не обольщаться на низкую стоимость – рынок перенасыщен подделками, которые плавятся и горят.

2. Бюджетные соединительные колодки, так называемые полиэтиленовые клеммники, позволяющие удлинить проводку. Особенностью является то, что при сильной затяжке монолитной жилы трескается металлическая часть клеммника. Ими нельзя соединять многопроволочные жилы. Для этого их нужно залудить или обжать наконечником типа НШВИ, чтобы получить надежный и долговечный контакт.
3. Скручивание жил. Дедовский способ, который является одним из самых небезопасных, но в то же время популярных даже у опытных электриков. Чтобы нарастить электропроводку с помощью скрутки необходимо, чтобы обломанный конец был не менее 30 мм (для надежного сращивания). О том, как правильно сделать скрутку проводов читайте в соответствующей статье. Знайте, что делать скрутки запрещено согласно ПУЭ 2.1.21. Поэтому не используйте этот способ в чистом виде (без обжима гильзой или СИЗом, пропайки или сварки).

4. Пайка. Еще один вариант удлинения электропроводки – использование пайки жил. Если Вы умеете пользоваться сварочным аппаратом, данный способ позволит качественно нарастить проводник даже большого сечения (4-6 мм.кв.).
5. Гильзы. Обжимка с помощью гильз – это отличный способ соединений и хорошо подходит для наращивания кабеля. Но для наращивания оборванного провода в розетке вам может не хватить места.
6. Орех или другие подобные ответвительные зажимы. С их помощью подключаются ответвления для ввода в частные дома от ВЛЭП. Также подходят для удлинения проводов. Главный недостаток – большие габариты.
7. Скотчлоки – отлично подходят для ответвления, соединения и удлинения слаботочных проводов. Могут исползоваться для соединения цепей 220В, но лучше подходят для информационных линий, например витой пары.

Обращаем Ваше внимание на то, что удлинить алюминиевые жилы медными можно лишь в том случае, если для сращивания будет использована специальная клемма. Все остальные варианты, позволяющие нарастить линию, использовать категорически запрещается! Подробнее о соединении алюминиевых и медных проводов читайте в статье: https://samelectrik.ru/kak-soedinit-alyuminievyj-provod-s-mednym.html.

Вот мы и рассмотрели, какие существуют методы наращивания электрических проводов в домашних условиях. Далее к Вашему вниманию будут предоставлены типичные случаи, когда нужно самостоятельно удлинить проводку, а сейчас мы рекомендуем просмотреть наглядную видео инструкцию:

Мастер-класс по удлинению участка электропроводки с помощью обжима гильзами

Наиболее распространенные ситуации

Итак, сейчас поступим следующим образом: рассмотрим каждый определенный случай, который может произойти в быту, и сразу же предоставим инструкцию о том, как правильно нарастить провод и кабель.

Ситуация 1 — Сломалась жила в стене или потолке.

В подрозетнике или в месте крепления люстры часто ломаются жилы. В результате приборы не работают. Казалось бы, простейшая задача – чтобы восстановить подачу электричества нужно всего лишь соединить 1 жилку. Но при зачистке вы поняли, что сделать этого не получится из-за нехватки длины – жила обломилась «под корень».

Также такое приходится делать, если Вы решили перенести розетку либо выключатель в другое место и при электромонтажных работах у Вас отломилась одна из жил, тут нужно действовать в зависимости от возникнувшей ситуации.

Если длины оставшейся на поверхности жилы достаточно для наращивания – установите клеммную колодку и удлините короткий проводник таким же по сечению и материалу. Если же в стене остался очень короткий проводник – разбейте участок стены, освободите достаточную длину силового кабеля для наращивания, зачистите жилу до металлического цвета и удлините участок.

Так вы сможете и нарастить электропроводку в распределительной коробке либо на потолке для подключения люстры или любого другого светильника (к примеру, бра на стене).

Ситуация 2 — Нужно нарастить кабель в воде.

Такое случается, если нужно удлинить провод для погружного скважинного насоса. Все что Вам нужно – выполнить соединение сращиваемых жил через клеммник, после чего заизолировать место удлинения с помощью термоусадочной трубки, как показано на фото ниже. Провод погружного насоса нужно крепить к трубе и тросу так, чтобы на нём не было нагрузки, но дополнительно побеспокойтесь о месте соединения, сделайте небольшую петлю при его монтаже.

Рекомендуется изолировать оголенный участок при помощи термоусадочной трубки даже если возникла необходимость нарастить провод в ванной комнате либо на улице, чтобы обезопасить электропроводку от повышенной влажности.

Ситуация 3 — Нужно удлинить кабель для питания мощного электроприбора в квартире.

Еще одна из ситуаций, к которой нужно относиться серьезно – удлинение провода для подключения мощной бытовой техники. К примеру, если Вы решили подключить духовой шкаф, кондиционер либо электроплиту и на вводе у Вас обломился медный проводник (его сечение должно быть не менее 6 мм²), тут уже клеммная колодка не подойдет, т.к. токовые нагрузки от электроприбора будут значительными. В этой ситуации рекомендуется нарастить провод пайкой, после чего тщательно заизолировать участок изолентой. Это же можно сделать удлинив с помощью обжимки гильзами или сваркой.

Ситуация 4 — Длины провода термодатчика системы теплый пол не хватает для подключения к терморегулятору.

В этом случае рекомендуется сначала ознакомиться с инструкцией, прилагаемой к регулятору температуры, и если никакие ограничения не оговариваются, смело, используя провод ПВС можно самому удлинить кабель для терморегулятора, применяя все те же клеммные колодки.

Ситуация 5 — Необходимо нарастить провод светодиодной ленты для скрытой подсветки потолка или саму ленту.

Никаких сложностей в этой ситуации не должно возникнуть. Существуют специальные коннекторы, который позволяют выполнить удлинение LED-ленты (фото ниже). Главное, учитывать требования, которые мы предоставили, когда рассматривали советы по подключению RGB ленты своими руками. Провод к ленте удлиняется любым из описанных выше способов.

Ситуация 6 — Поврежден кабель витая пара.

В этом случае выполнить наращивание участка новой витой парой можно с помощью скрутки либо пайки. Главное – тщательно изолируйте каждое место удлинения, чтобы оголенные жилы не прикоснулись друг к другу. Также удобно сделать это с помощью скотч-локов, кстати их любят и часто используют как раз монтажники сетей.

Инструкция по наращиванию сломанной жилы

Вот и все, что хотелось рассказать Вам о том, как нарастить провод в розетке, под водой и в других нестандартных ситуациях. Надеемся, что теперь удлинение электрических кабелей и проводов не вызовет у Вас сложностей при монтаже электропроводки своими руками!

Также читают:

Перенос розетки своими руками: как нарастить провода

Причин, по которым может возникнуть необходимость выполнить перенос розетки, может быть несколько. Наиболее распространенными из них являются:

1. Необходимость подключения дополнительных потребителей, для питания которых нежелательно или не слишком удобно пользоваться удлинителями.
2. Перемещение розеток на большую высоту с целью защиты маленьких детей от поражения их электрическим током.
3. Объединение розеток.
4. Перестановка мебели в помещении или смена интерьера.

Работы по перемещению розетки своими руками не представляют большой сложности ни в техническом, ни в организационном отношении. Однако, поскольку приходится иметь дело с элементами электрической проводки, следует обеспечить максимальный уровень электробезопасности. Нужно четко представлять себе последовательность действий.

Для того чтобы разобраться как перенести розетку на новое место следует в общих чертах знать принцип работы домашней электрической сети, а также особенности конструкции и подключения таких ее элементов, как штепсельные розетки.

Последствия неправильного монтажа

Неправильно или некачественно выполненные работы на любом этапе установки подобных устройств могут привести к нежелательным последствиям. Наиболее распространенными из них являются:

1. Ненадежная фиксация рабочей части устройства в подрозетнике.
2. Перегрев контактов, а также плавление или возгорание диэлектрических частей корпуса.
3. Возникновение короткого замыкания при подключении питания к розетке.
4. Искрение или обрыв (отгорание) электрических контактов.

Возможные варианты переноса розетки

Перед тем как перенести розетку, следует выяснить, где находится распределительная коробка, от которой подается питание, из какого материала изготовлен провод старой электрической проводки, а также определить новое место установки розетки. Эти параметры помогут выполнить монтажные работы с минимальными трудовыми и финансовыми затратами.

Прокладка новой линии

Оптимальным вариантом переноса розетки своими руками является прокладка провода к новому месту ее установки от распределительной коробки. К сожалению, такой способ в большинстве случаев требует проведения масштабных ремонтных работ, связанных со штроблением стен и укладкой новых проводов.

Для повышения качества соединения проводов в распределительной коробке они могут быть опрессованы металлическими гильзами или припаяны. Такое соединение является наиболее надежным и долговечным, однако оно не всегда может быть выполнено из-за недостаточной длины проводников.

Нарастить провода, соединенные с помощью опрессовки, без нарушения их целостности не представляется возможным, поэтому розеточный провод откусывается.

Если старая проводка была проложена в неглубоких штробах, то существует возможность извлечения кабеля из стены без особенных усилий. Таким образом можно получить почти готовую штробу для укладки нового провода.

В панельных домах проводка часто проложена таким образом, что извлечь кабель из бетонной плиты не представляется возможным, в этом случае лучше оставить его на месте, а для питания новой розетки проложить штробу от распределительной коробки. Для закрепления кабеля в подготовленном углублении используется алебастр или пластиковые хомуты. При его прокладке следует внимательно следить за тем, чтобы с обоих концов соединения оставался небольшой запас, позволяющий выполнить качественные электрические соединения.

Наращивание провода

Для повышения эффективности и упрощения работ по переносу розетки часто используется способ, при котором в качестве дополнительной распределительной коробки используется подрозетник старой розетки. В этом случае достаточно нарастить уже проложенный провод до необходимой длины.

В большинстве домов старой постройки до сих пор используется алюминиевая проводка. Что касается современных требований к ее монтажу, то для подключения электроприборов необходимо применять медные проводники. Полная замена проводки является достаточно сложной задачей, для решения которой может понадобиться значительные материальные затраты. Кроме того, выполнение подобных работ может быть проведено только во время капитального ремонта.

Нарастить электрический провод можно, используя один из следующих способов:

• Скрутку.
• Сварку или припой.
• Клеммники.
• Пружинные клеммы.
• Болтовое соединение.

Для соединения проводников, изготовленных из одного материала, используется скрутка с опрессовкой или припоем. Чтобы нарастить алюминиевый провод медным используются клеммники или пружинные зажимы. В домашних условиях можно применить болтовое соединение со стальной шайбой.

Часто возникают ситуации, когда нарастить провод при помощи скрутки не представляется возможным из-за его недостаточной длины. В этом случае соединительные зажимы остаются единственным приемлемым вариантом.

При переносе розетки на небольшое расстояние старый подрозетник может быть использован в качестве распределительной коробки, в которой можно нарастить провода до необходимой длины. Поскольку в будущем доступ к этому соединению будет закрыт, то качество его выполнения должно быть максимальным. Кроме того, крайне нежелательным является плотный контакт мест соединения проводов с материалом шпаклевки или другой строительной смеси.

Совет! Для того чтобы обезопасить себя от возникновения неисправностей, можно использовать накладку из гипсокартона, которая вырезается под размер подрозетника и крепится на нем с помощью жидких гвоздей. Сверху на гипсокартон наносится слой шпаклевки.

Порядок работ

При переносе розетки своими руками с использованием любого из этих вариантов необходимо придерживаться следующего порядка выполнения работ:

• Изготовление ниши в стене для установки монтажной коробки новой розетки. Для выполнения этих работ используется специальная коронка, которая устанавливается на дрель. В том случае, если есть необходимость в разовом переносе розетки и дальнейшие работы по модернизации электропроводки не планируются, то приобретать коронку нет смысла, а можно высверлить углубление для подрозетника с использованием обыкновенного сверла по бетону или угловой шлифмашинки.

• Отключение электроэнергии на входном электрическом щитке. Это действие необходимо обязательно выполнить перед тем, как снять розетку.
• Демонтаж старой розетки.
• Дальнейший этап работ зависит от способа переноса. Если новая точка подключения электроприборов будет подсоединяться проводом, проложенным к распределительной коробке, то выполняется демонтаж старой линии. Если новая розетка будет подключаться к сети в месте расположения старой розетки, то необходимо просто нарастить провод до нужной длины.
• Выполняется монтаж новой розетки и подсоединение ее к проводам электрической сети. При этом важное значение имеет правильное подключение заземляющего проводника.

• Устанавливается защитная крышка розетки.

Таким образом, перемещение розетки своими руками не представляет особенной сложности. Однако прокладка медных проводов в квартирах, где используется алюминиевая электропроводка, может рассматриваться исключительно как временная мера. В будущем при проведении капитального ремонта следует предусмотреть полную замену такой проводки.

Как в розетке нарастить провода в?

Причин, по которым может возникнуть необходимость выполнить перенос розетки, может быть несколько. Наиболее распространенными из них являются:

1. Необходимость подключения дополнительных потребителей, для питания которых нежелательно или не слишком удобно пользоваться удлинителями.
2. Перемещение розеток на большую высоту с целью защиты маленьких детей от поражения их электрическим током.
3. Объединение розеток.
4. Перестановка мебели в помещении или смена интерьера.

Работы по перемещению розетки своими руками не представляют большой сложности ни в техническом, ни в организационном отношении. Однако, поскольку приходится иметь дело с элементами электрической проводки, следует обеспечить максимальный уровень электробезопасности. Нужно четко представлять себе последовательность действий.

Для того чтобы разобраться как перенести розетку на новое место следует в общих чертах знать принцип работы домашней электрической сети, а также особенности конструкции и подключения таких ее элементов, как штепсельные розетки.

Последствия неправильного монтажа

Неправильно или некачественно выполненные работы на любом этапе установки подобных устройств могут привести к нежелательным последствиям. Наиболее распространенными из них являются:

1. Ненадежная фиксация рабочей части устройства в подрозетнике.
2. Перегрев контактов, а также плавление или возгорание диэлектрических частей корпуса.
3. Возникновение короткого замыкания при подключении питания к розетке.
4. Искрение или обрыв (отгорание) электрических контактов.

Возможные варианты переноса розетки

Перед тем как перенести розетку, следует выяснить, где находится распределительная коробка, от которой подается питание, из какого материала изготовлен провод старой электрической проводки, а также определить новое место установки розетки. Эти параметры помогут выполнить монтажные работы с минимальными трудовыми и финансовыми затратами.

Прокладка новой линии

Оптимальным вариантом переноса розетки своими руками является прокладка провода к новому месту ее установки от распределительной коробки. К сожалению, такой способ в большинстве случаев требует проведения масштабных ремонтных работ, связанных со штроблением стен и укладкой новых проводов.

Для повышения качества соединения проводов в распределительной коробке они могут быть опрессованы металлическими гильзами или припаяны. Такое соединение является наиболее надежным и долговечным, однако оно не всегда может быть выполнено из-за недостаточной длины проводников.

Нарастить провода, соединенные с помощью опрессовки, без нарушения их целостности не представляется возможным, поэтому розеточный провод откусывается.

Если старая проводка была проложена в неглубоких штробах, то существует возможность извлечения кабеля из стены без особенных усилий. Таким образом можно получить почти готовую штробу для укладки нового провода.

В панельных домах проводка часто проложена таким образом, что извлечь кабель из бетонной плиты не представляется возможным, в этом случае лучше оставить его на месте, а для питания новой розетки проложить штробу от распределительной коробки. Для закрепления кабеля в подготовленном углублении используется алебастр или пластиковые хомуты. При его прокладке следует внимательно следить за тем, чтобы с обоих концов соединения оставался небольшой запас, позволяющий выполнить качественные электрические соединения.

Наращивание провода

Для повышения эффективности и упрощения работ по переносу розетки часто используется способ, при котором в качестве дополнительной распределительной коробки используется подрозетник старой розетки. В этом случае достаточно нарастить уже проложенный провод до необходимой длины.

В большинстве домов старой постройки до сих пор используется алюминиевая проводка. Что касается современных требований к ее монтажу, то для подключения электроприборов необходимо применять медные проводники. Полная замена проводки является достаточно сложной задачей, для решения которой может понадобиться значительные материальные затраты. Кроме того, выполнение подобных работ может быть проведено только во время капитального ремонта.

Нарастить электрический провод можно, используя один из следующих способов:

• Скрутку.
• Сварку или припой.
• Клеммники.
• Пружинные клеммы.
• Болтовое соединение.

Для соединения проводников, изготовленных из одного материала, используется скрутка с опрессовкой или припоем. Чтобы нарастить алюминиевый провод медным используются клеммники или пружинные зажимы. В домашних условиях можно применить болтовое соединение со стальной шайбой.

Часто возникают ситуации, когда нарастить провод при помощи скрутки не представляется возможным из-за его недостаточной длины. В этом случае соединительные зажимы остаются единственным приемлемым вариантом.

При переносе розетки на небольшое расстояние старый подрозетник может быть использован в качестве распределительной коробки, в которой можно нарастить провода до необходимой длины. Поскольку в будущем доступ к этому соединению будет закрыт, то качество его выполнения должно быть максимальным. Кроме того, крайне нежелательным является плотный контакт мест соединения проводов с материалом шпаклевки или другой строительной смеси.

Совет! Для того чтобы обезопасить себя от возникновения неисправностей, можно использовать накладку из гипсокартона, которая вырезается под размер подрозетника и крепится на нем с помощью жидких гвоздей. Сверху на гипсокартон наносится слой шпаклевки.

Порядок работ

При переносе розетки своими руками с использованием любого из этих вариантов необходимо придерживаться следующего порядка выполнения работ:

• Изготовление ниши в стене для установки монтажной коробки новой розетки. Для выполнения этих работ используется специальная коронка, которая устанавливается на дрель. В том случае, если есть необходимость в разовом переносе розетки и дальнейшие работы по модернизации электропроводки не планируются, то приобретать коронку нет смысла, а можно высверлить углубление для подрозетника с использованием обыкновенного сверла по бетону или угловой шлифмашинки.

• Отключение электроэнергии на входном электрическом щитке. Это действие необходимо обязательно выполнить перед тем, как снять розетку.
• Демонтаж старой розетки.
• Дальнейший этап работ зависит от способа переноса. Если новая точка подключения электроприборов будет подсоединяться проводом, проложенным к распределительной коробке, то выполняется демонтаж старой линии. Если новая розетка будет подключаться к сети в месте расположения старой розетки, то необходимо просто нарастить провод до нужной длины.
• Выполняется монтаж новой розетки и подсоединение ее к проводам электрической сети. При этом важное значение имеет правильное подключение заземляющего проводника.

• Устанавливается защитная крышка розетки.

Таким образом, перемещение розетки своими руками не представляет особенной сложности. Однако прокладка медных проводов в квартирах, где используется алюминиевая электропроводка, может рассматриваться исключительно как временная мера. В будущем при проведении капитального ремонта следует предусмотреть полную замену такой проводки.

Существует несколько основных ситуаций, когда нужно выполнить наращивание электрической проводки. Чаще всего потребность возникает, если сломался алюминиевый проводник в розетке, но бывает и такие случаи, когда необходимо удлинить кабель от электроприбора для подключения питания. Далее мы рассмотрим все наиболее частые случаи и расскажем читателям сайта

Сам Электрик

, как нарастить провод в розетке, под водой и для подсоединения мощной бытовой техники.

Основные способы наращивания

Для начала рассмотрим, как можно удлинить провод либо электрический кабель в домашних условиях. Если жилы обоих сращиваемых проводников из одного металла (медные либо алюминиевые), то можно использовать следующие способы удлинения:

1. С помощью клеммных колодок WAGO. Самый удобный вариант не только наращивания, но и соединения электрических проводов. Рекомендуется использовать даже в той ситуации, если жилы проводников из различных металлов.
2. Бюджетные соединительные колодки, позволяющие удлинить проводку.
3. Скручивание жил. Дедовский способ, который является одним из самых небезопасных, но в то же время популярных даже у опытных электриков. Чтобы нарастить электропроводку с помощью скрутки необходимо, чтобы обломанный конец был не менее 30 мм (для надежного сращивания). О том, как правильно сделать скрутку проводов читайте в соответствующей статье.
4. Пайка. Еще один вариант удлинения электропроводки – использование пайки жил. Если Вы умеете пользоваться сварочным аппаратом, данный способ позволит качественно нарастить проводник даже большого сечения (4-6 мм.кв.).
5. Гильзы. Наращивание перебитого участка кабеля гильзами, собственно, как и зажимом орех, может использоваться при монтаже электрики, но все же не являются целесообразным методом. Орех занимает много места и явно не вместится в подрозетнике, а на опрессовку гильзами необходимо потратить больше времени.

Обращаем Ваше внимание на то, что удлинить алюминиевые жилы медными можно лишь в том случае, если для сращивания будет использована специальная клемма. Все остальные варианты, позволяющие нарастить линию, использовать категорически запрещается!

Вот мы и рассмотрели, какие существуют методы наращивания электрических проводников в домашних условиях. Далее к Вашему вниманию будут предоставлены типичные случаи, когда нужно самостоятельно удлинить проводку, а сейчас мы рекомендуем просмотреть наглядную видео инструкцию:

Мастер-класс по удлинению участка электропроводки с помощью обжима гильзами

Наиболее распространенные ситуации

Итак, сейчас поступим следующим образом: рассмотрим каждый определенный случай, который может произойти в быту, и сразу же предоставим инструкцию о том, как правильно нарастить провод и кабель.

• Сломалась жила в стене. Если Вы решили перенести розетку либо выключатель в другое место и при электромонтажных работах у Вас отломилась одна из жил, тут нужно действовать в зависимости от возникнувшей ситуации. Длины вводного провода достаточно для наращивания – установите клеммную колодку и удлините короткий проводник таким же по сечению и материалу изготовления. Если же в штробе остался очень короткий проводник – разбейте участок стены, освободите достаточную длину силового кабеля для наращивания, зачистите жилу до металлического цвета и удлините участок. Данная технология также подойдет в том случае, если Вам необходимо нарастить электропроводку в распределительной коробке либо на потолке для подключения люстры или любого другого светильника (к примеру, бра на стене).
• Нужно нарастить кабель в воде. Такая ситуация возникает в том случае, если требуется удлинить участок питающей линии для погружного скважинного насоса. В этом случае специалисты советуют выполнить наращивание участка проводником такой же марки. Удлинять кабеля разных марок запрещается по нормативам. Все что Вам нужно – выполнить соединение сращиваемых жилых через клеммник, после чего заизолировать место удлинения с помощью термоусадочной трубки, как показано на фото ниже. Рекомендуется изолировать оголенный участок при помощи термоусадочной трубки даже если возникла необходимость нарастить провод в ванной комнате либо на улице, чтобы обезопасить электропроводку от повышенной влажности.
• Необходимо удлинить кабель для питания мощного электроприбора в квартире. Еще одна из ситуаций, к которой нужно относиться серьезно – удлинение провода для подключения мощной бытовой техники. К примеру, если Вы решили подключить духовой шкаф, кондиционер либо электроплиту и на вводе у Вас обломился медный проводник (его сечение должно быть не менее 4 мм2), тут уже клеммная колодка не подойдет, т.к. токовые нагрузки от электроприбора будут значительными. В этой ситуации рекомендуется нарастить провод пайкой, после чего тщательно заизолировать участок изолентой.
• Нужно нарастить кабель (а точнее шнур) для подключения бытовой техники небольшой мощности. Если у Вас возникла не очень гениальная идея – выполнить удлинение шнура от стиральной машинки, вытяжки, музыкального центра либо микроволновки, делать это категорически запрещается. Во-первых, Вы можете по ошибке во время наращивания неправильно скомутировать провода и соединить вводной фазный проводник с заземлением, что в результате может повлечь за собой плачевные последствия. Во-вторых, в этом случае гораздо разумнее сделать электрический удлинитель своими руками и спрятать его вдоль плинтуса, что будет безопаснее и быстрее, чем удлинить целый кабель.
• Длины провода термодатчика системы теплый пол не хватает для подключения к терморегулятору. В этом случае рекомендуется сначала ознакомиться с инструкцией, прилагаемой к регулятору температуры, и если никакие ограничения не оговариваются, смело, используя провод ПВС можно самому удлинить кабель для терморегулятора, применяя все те же клеммные колодки.
• Необходимо нарастить провод светодиодной ленты для скрытой подсветки потолка. Никаких сложностей в этой ситуации не должно возникнуть. Существуют специальные коннекторы, который позволяют выполнить последовательное удлинение LED светильника. Главное, учитывать требования, которые мы предоставили, когда рассматривали советы по подключению RGB ленты своими руками.
• Поврежден кабель витая пара. В этом случае выполнить наращивание участка новой витой парой можно с помощью скрутки либо пайки. Главное – тщательно изолируйте каждое место удлинения, чтобы оголенные жилы не прикоснулись друг к другу.

Инструкция по наращиванию сломанной жилы

Вот и все, что хотелось рассказать Вам о том, как нарастить провод в розетке, под водой и в других нестандартных ситуациях. Надеемся, что теперь удлинение электрических кабелей и проводов не вызовет у Вас сложностей при монтаже электропроводки своими руками!

Также читают:

• Технические характеристики кабеля ВВГнг
• Какая изолента лучше для электропроводки
• Чем опасен обрыв нулевого провода

Мастер-класс по удлинению участка электропроводки с помощью обжима гильзами

Инструкция по наращиванию сломанной жилы

Как нарастить и удлинить провод для интернета, антенны, в розетке, стене? Рекомендации, фото, видео

Соединение разнообразных по целевому назначению проводов — не такая уж сложная процедура, если четко соблюдать правила безопасности и следовать общепринятым алгоритмам. В этом материале мы простыми словами расскажем о том, как удлинить и нарастить провод собственными силами.

Как лучше удлинить кабель? Методы наращивания проводов

Современные технологии и методики соединения, наращивания и удлинения проводов должны обеспечивать предельно плотный контакт жил кабельных изделий между собой. Как удлинить кабель, какой из методов наращивания проводов лучше? Об этом и поговорим.

Выделяют следующие, наиболее часто применяемые способы соединения проводников:

• скручивание
• пайка (сварка)
• опрессовка (гильзование)
• винтовые/болтовые зажимы (клеммные колодки)
• самозажимы (типа СИЗ, WAGO)

Скрутка проводов

Пункт 2.1.21 ПУЭ запрещает использовать этот наиболее простой в исполнении тип соединения в «чистом» виде. Причина проста: даже в идеальной скрутке со временем между проводниками появляются зазоры, растет сопротивление, жилы греются и окисляются. Возможные последствия — нарушения в работе электроцепи, короткое замыкание, выход из строя электроприборов, пожар. Скручивание проводов допускается только в комбинировании с другими способами соединения.

Пайка (сварка) проводов

Отличный способ для удлинения проводов, который гарантирует отличный электроконтакт проводников, долговечный, пожаробезопасный и отвечающий всем требованиям госнормативов.

Что понадобится для пайки:

• припой (олово и свинец)
• канифоль/флюс
• наждак для обработки проводников
• кисточка для флюсования жил
• паяльник

После завершения пайки следует тщательно заизолировать место соединения.

Сварка — еще более надежный способ для наращивания проводов. Однако для его качественного проведения потребуется специальное техническое оснащение (сварочный аппарат, защитные приспособления и т.д.) и профессиональные навыки сварщика.

Таким образом, к недостаткам данных методов наращивания кабелей следует отнести необходимость наличия особых знаний пайки/сварки, дополнительных приспособлений, ограничения по физическим возможностям их применения (сложность доступа к жилам, например).

Опрессовка проводов

Данная методика достаточно простая в исполнении. Вам понадобится:

• гильза, подобранная по сечению проводника

• инструмент для опрессования

Необходимо зачистить жилы соединяемых кабелей от оболочек и вставить их концевики в гильзу, которая затем обжимается механическими или гидравлическими пресс-клещами.





Для опрессовки медных проводников используют гильзы из луженой меди. Описание данного типа гильзовых приспособлений, а также таблица для подбора гильз наглядно представлены на рис. 1 и 2.



После 2-х или 4-хкратного обжима гильзы, в зависимости от сечения жилы и длины самой гильзы, место соединения следует заизолировать, к примеру, термоусаживаемой трубкой или похожими приспособлениями на клеевой основе для дополнительной герметизации.

Важно помнить, что для соединения жильных проводников, изготовленных из различных материалов (обычно, это медь и алюминий), необходимо применять специальные алюмомедные гильзы.

Винтовые/болтовые зажимы

Как нарастить кабель за минимальное время, не имея навыков электромонтажника? Для этого можно использовать зажимы винтовые изолированные (ЗВИ или клеммные колодки). Это достаточно надежный способ соединения 2 проводников. Просто вставьте очищенные концевики жил или скрученные провода в соответствующие разъемы и подожмите винты.

Клеммные колодки следует подбирать по жильному сечению, рабочей силе электротока, а также их оптимальному размеру. Важно:

• нельзя соединять более 2-х проводников;

• концы мультижильных кабелей необходимо предварительно опрессовать специальными наконечниками;

• для соединения жил, выполненных из различных металлов, нужно применять особую болтовую конструкцию или же спецмуфты.



Самозажимные конструкции

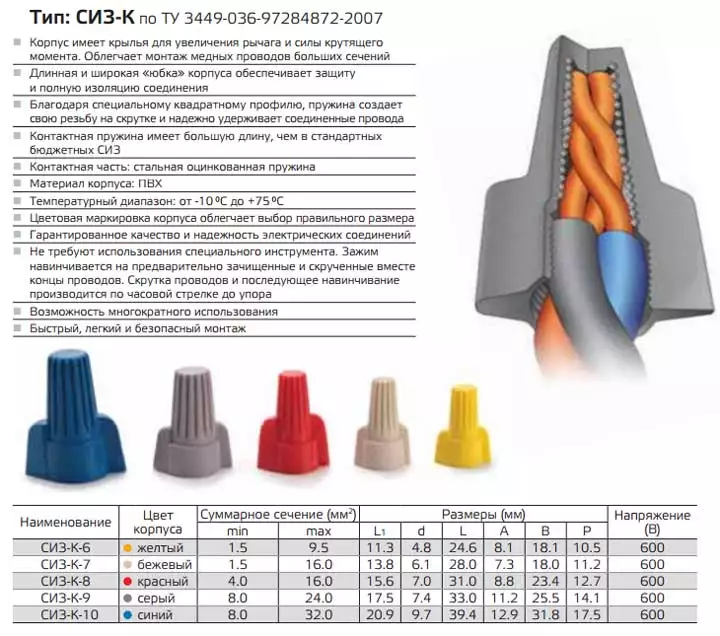

Соединительные изоляторы-зажимы (СИЗ) — это простое и эффективное приспособление для получения защищенного и изолированного соединения проводников.



Достаточно просто вставить подготовленные жилы в колпачок и провести его навинчивание по часовой стрелке. Конструкция СИЗа включает особую пружину, которая обеспечивает постоянный и надежный контакт соединенных проводных изделий.

Подбор зажимов данного типа проводится по суммарному сечению соединяемых кабелей.

Хорошо зарекомендовали себя и зажимы других конструкций. Некоторые из них оснащаются специальными флажками-защелками для фиксации мультипроволочных жил.

У профессионалов и любителей пользуются популярностью клеммники-зажимы, выпускаемые под брендом WAGO. Различные серии этих удобных приспособлений «заточены» под различные задачи.



Например, 221 и 222 серии — это универсальные клеммы для наращивания и удлинения всех типов медных проводников, как моно, так и мультипроволочных.

Вставить жилы и защелкнуть рычажок — соединение готово.



Для удлинения разнометаллических электропроводов целесообразно использовать серию 2273, которая содержит специальную контактную пасту, снимающую окиси с проводов.

Лучший способ наращивания интернет-кабеля

Когда нужно перенести домашний ПК или смарт-ТВ в другую комнату, перенести проводную линию или же устранить разрыв/излом витой пары, возникает вопрос, как нарастить кабель для интернета своими силами. Сделать это можно несколькими способами:

Скручивание — не лучший способ соединения любого кабеля, особенно витой пары. Простой скруткой невозможно добиться идеального контакта жил, это может быть пожароопасно. Кроме того, при таком способе наращивания в интернет-проводов не гарантируется качество сигнала. Поэтому данный способ мы рассматриваем исключительно как временный.

Подробная инструкция приведена на видео.

Процедура пайки витых пар показывает неплохие результаты и ничем не отличается от аналогичных действий с обычными кабелями. Однако в случае с дата-кабелями — это довольно трудоемкий процесс, из-за многочисленности жил, к тому же требующий спецнавыков.

Применение спецклемм или скотч-локов позволяет сэкономить время на изолировании проводников. Эти пластиковые приспособления заполнены гидрофобным гелем, который выполняет функции изолятора и защищает контакты от влаги.



Пошаговая инструкция по наращиванию интернет-кабеля при помощи клемм:

1) снимаем ножом или спецклещами наружную оболочку;

2) пары необходимо раскрутить и выпрямить, изоляционный слой снимать не требуется;

3) проводники одинаковой цветовой маркировки вставляем в скотч-лок и обжимаем клемму обычными плоскогубцами;

4) повторяем алгоритм п.3 со всеми одноцветными жилами, проверяем плотность обжима.

Получившуюся «гирлянду» лучше всего спрятать в стену, короб или под плинтус. Такое соединение достаточно надежно и будет работать без нареканий.



Для того, чтобы наш патч-корд, он же — интернет-кабель, принял привычный вид, а также для использования наиболее простого способа коммутации через адаптер-соединитель (иногда его называют 8P-8C), нам понадобится обжать его по всем правилам. Как, например, это показано в этом видеоролике.

Когда на концевиках дата-провода появились компьютерные «вилки»-коннекторы, их очень легко вставить в разъемы с обеих сторон коробочки-соединителя.

Оптимальный метод удлинения антенных кабелей

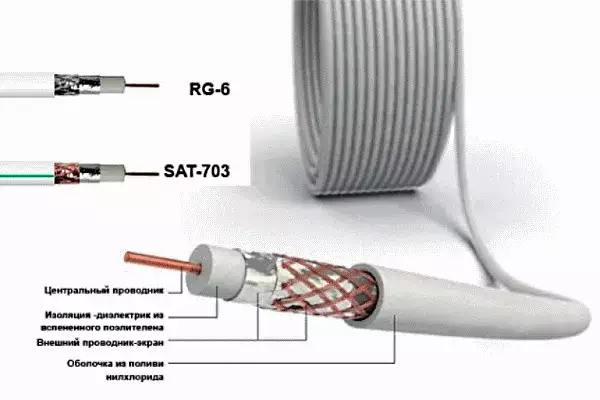

Для того, чтобы удлинить ТВ-провод, необходимо позаботиться об отрезке нужной длины и, конечно же, марки. Можно переписать маркировку или вообще взять с собой в магазин небольшой кусок.

Способ пайки антенного кабеля для его наращивания не является оптимальным. Место соединения не будет достаточно прочным, а показатели волнового сопротивления, скорее всего, не «попадут» в требуемые величины.

Поэтому специалисты рекомендуют 2 других метода:

1) при помощи F-разъемов;

2) через сплиттер.

Рассмотрим коротко каждый из них.



F-соединение

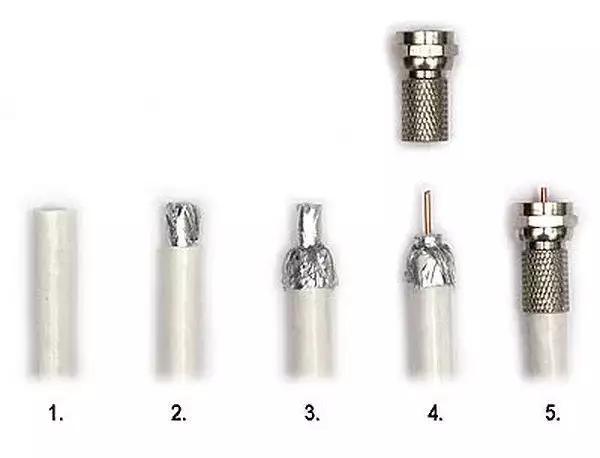

Разделка кабель-антенны.

1-2. Снимаем небольшую часть наружной оболочки (1,5 см).

3. Экран-оплетку отгибаем к проводу (нельзя допускать контакта с проводником).

4. Убираем изолятор.

5. Накручиваем F-разъем.

Оба конца разделанных таким способом проводов накручиваются на F-соединитель. По желанию, можно дополнительно зафиксировать место скрутки изолентой.



Сплиттер

Это небольшое приспособление-коробочка предназначено для создания разветвлений ТВ-антенны или присоединения нескольких ресиверов к 1 проводу.

 Сплиттер необходимо хорошо закрепить в вертикальном или горизонтальном положении. И только после этого подключать разделанные, как описано выше, отрезки кабель-антенны с уже накрученными F-разъемами.







Как удлинить провод, если сломалась жила в розетке или стене

Вполне житейская ситуация — при подключении новой розетки или подведении стенной электроразводки ломается жила. Оставшийся отрезок слишком короткий для замыкания электроцепи.

Что делать? Монтировать дополнительный провод от распределительной коробки? Дорого и хлопотно.

Коротко расскажем о том, как удлинить кабель в этом случае. Тем более, что основные способы соединения проводов нам уже известны.

1) скрутка — запрещена ПУЭ, пожароопасна. Поэтому данный метод мы рассматривать не будем.

2) пайка или сварка — на наш взгляд, слишком трудозатратные способы удлинения проводов. Кроме того, в тесном пространстве коробки для розетки/выключателя эти способы могут быть не удобны.

3) гильзы — обеспечивают надежное и безопасное соединение. Методика гильзования, в нашем случае, ограничена лишь возможностью правильно опрессовать место коммутирования специальным, достаточно габаритным инструментом (обычными плоскогубцами не рекомендуется, только как временным вариант).

4) клеммные колодки — их легко монтировать, они компактны и должны без проблем разместиться в коробках.

5) изоляторы-колпачки или клеммы WAGO — эти приспособления также отлично подойдут для наращивания сломанных жил-проводников.

Выберите для себя наиболее удобный способ удлинения, наращивания и соединения кабелей.

Всегда соблюдайте правила безопасности при работе с электроприборами и электропроводкой.
