В данной статье вы узнаете о том, как установить и подключить телевизионную розетку фирмы Legrand, а также о том, как соединить ТВ-розетку с телевизором. Чтобы не тратить ваше время, я не буду рассказывать об установке подрозетника, так как этому моменту посвящена целая статья. Мы обусловимся, что подрозетник уже установлен и к нему подведён ТВ-кабель.

Для понимания самого процесса подключения ТВ-розетки нужно немного рассказать об устройстве коаксиального ТВ-кабеля. Я использовал кабель с маркировкой RG-6U CCA (75 Ом).

Содержание статьи:

1. Устройство ТВ-кабеля RG-6U

Телевизионный кабель состоит из 4-х частей (см. фото ниже):

1. ПВХ оболочка
2. Внешний проводник (экран), состоящий из металлической оплётки и фольги, покрытой слоем алюминия
3. Диэлектрик — изоляция из полиэтилена или полувоздушного диэлектрического заполнения
4. Внутренний проводник, представленный одиночной медной жилой

Хочется отметить, что ТВ-кабель может быть представлен и в другом исполнении, например, экран может состоять из медных проволок, а внутренний проводник может быть многожильным, но мы остановимся на данном исполнении.

2. Подготовка ТВ-кабеля для подключения

Для подключения к телевизионной розетке нам нужно подготовить кабель, подведённый к подрозетнику. Для этого:

1 – Снимаем изоляцию ПВХ

2 – Из металлической оплётки («экрана») делаем скрутку, а фольгу срезаем. Как говорилось выше, я использую кабель RG-6U и у него довольно «жидкая» оплётка (мало проволочных элементов), поэтому я и делаю скрутку. Есть кабели с более массивной оплёткой, в таких случаях её просто сдвигают, чтобы срезать диэлектрик и оголить медную жилу. Кстати, фольгу можно не срезать, иногда её оставляют, и в сети довольно много примеров и схем, где фольга остаётся. Но как я понимаю, фольга выступает в качестве дополнительного экрана, который защищает сигнал от помех (например, когда ТВ-кабель проложен рядом с силовым) и на качество соединения не влияет.

3 – Оголяем медную жилу, аккуратно снимая изоляцию (диэлектрик).

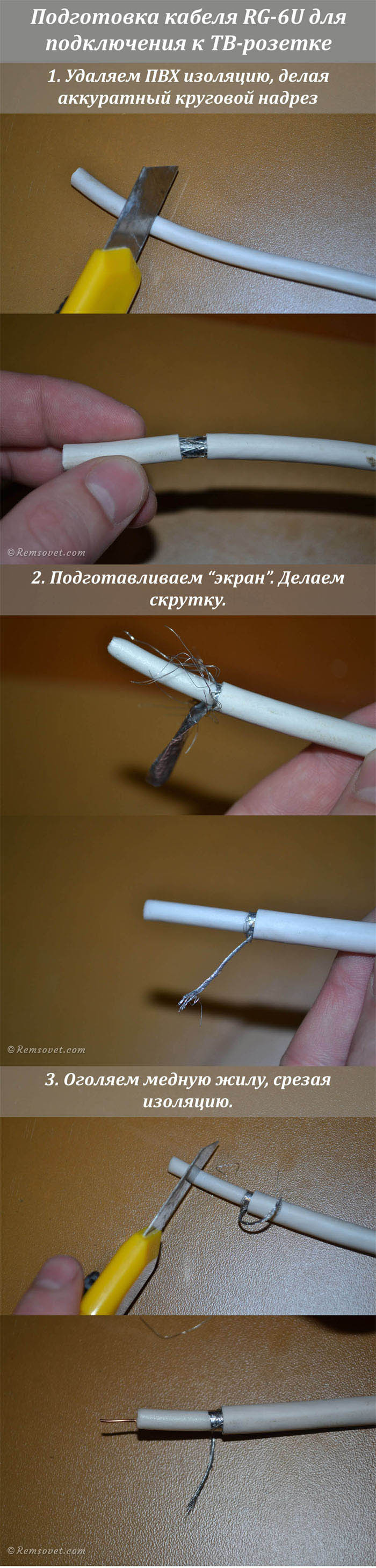

Поэтапный процесс подготовки коаксиального кабеля для ТВ-розетки представлен на фото ниже:

Кабель подготовлен, теперь непосредственно можно перейти к самой розетке.

3. Подключение телевизионной розетки

Телевизионная розетка фирмы Legrand представлена на фото ниже:

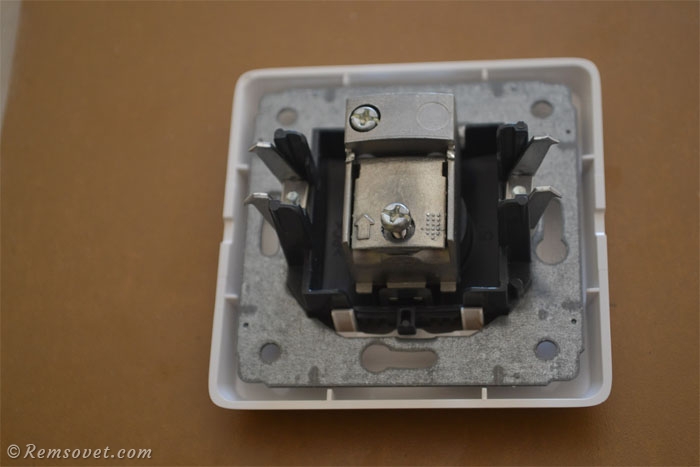

Вид с обратной стороны:

1. Для подключения кабеля к розетке необходимо выкрутить болт и открыть металлическую крышку:

Пластиковый корпус ТВ-розетки необходимо снять до монтажа, потому что он перекрывает отверстия для болтов. На некоторых фото ниже розетка в корпусе, т.к. там целью является показать, что и куда подключаем

2. Затем ослабляем болт, который необходим для фиксации внутреннего проводника (медной жилы)

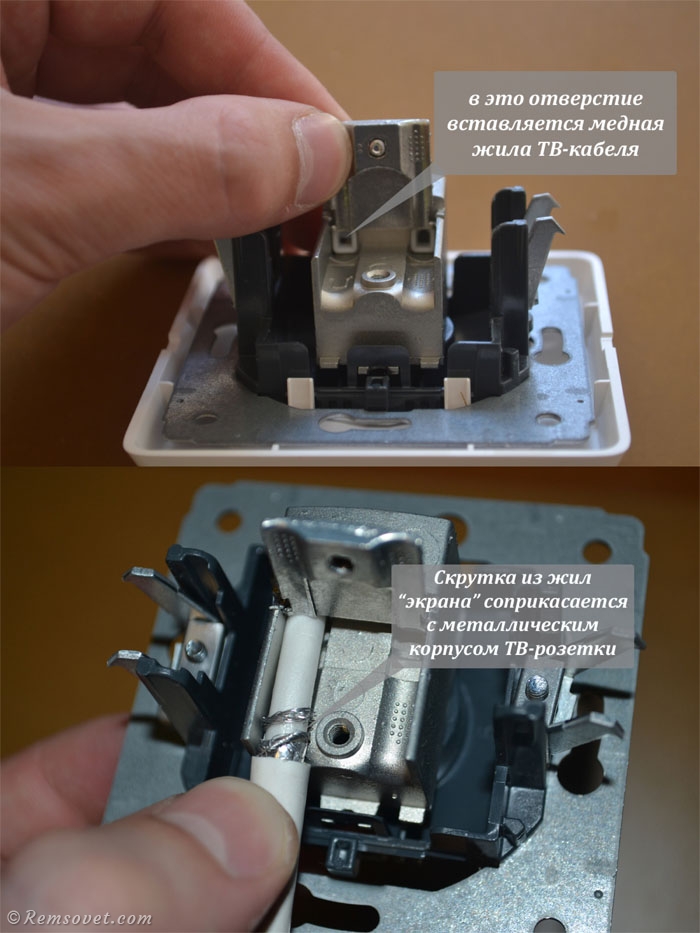

3. Медный стержень ТВ-кабеля нужно вставить в отверстие слева, а проволочная обмотка (экран) должна соприкасаться с корпусом, я обмотал её вокруг изоляции кабеля (см. фото ниже):

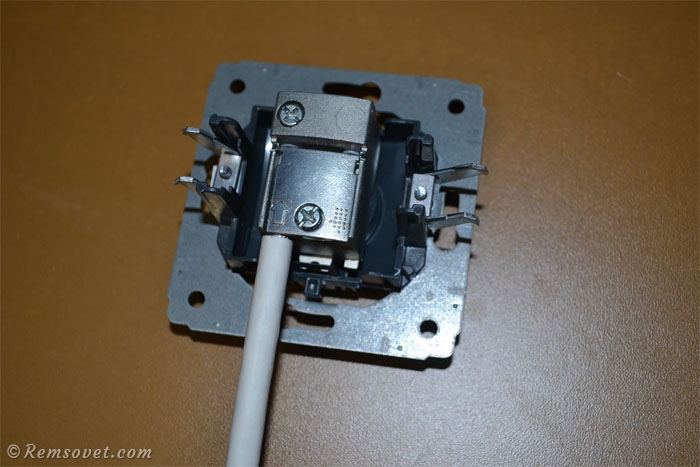

4. Закрываем крышку и закручиваем оба болта:

5. Теперь, когда розетка подключена к ТВ-кабелю, устанавливаем её в подрозетник и фиксируем. Закручиваем болты фиксаторов розетки, а также болты подрозетника:

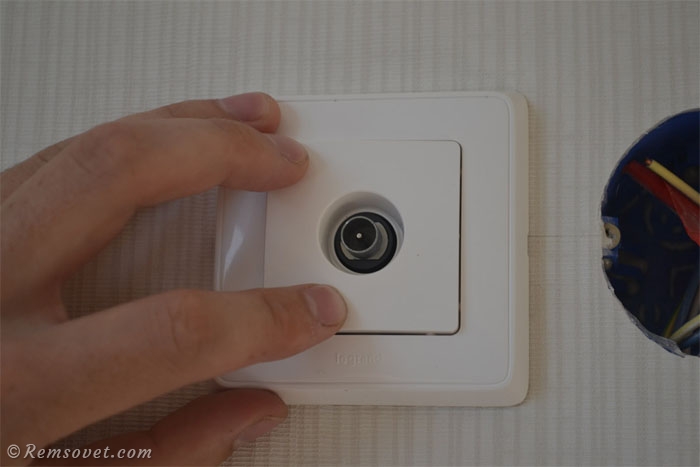

6. Устанавливаем пластиковый корпус ТВ-розетки

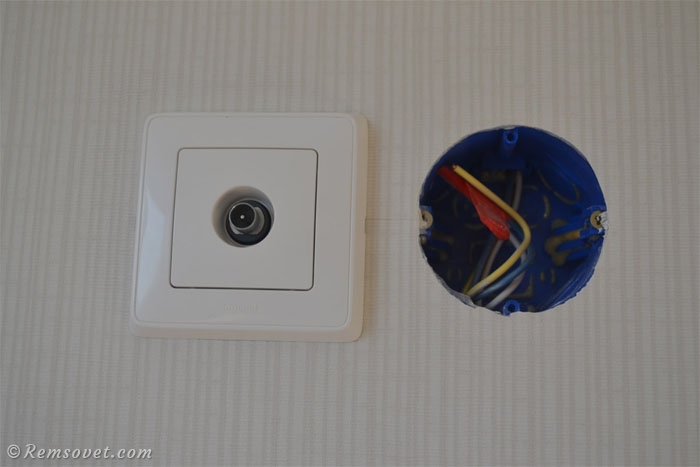

7. ТВ-розетка готова к эксплуатации:

Теперь, когда телевизионная розетка установлена, нужно подготовить кабель для её соединения с телевизором.

4. Подготовка ТВ-кабеля для соединения телевизора с ТВ-розеткой

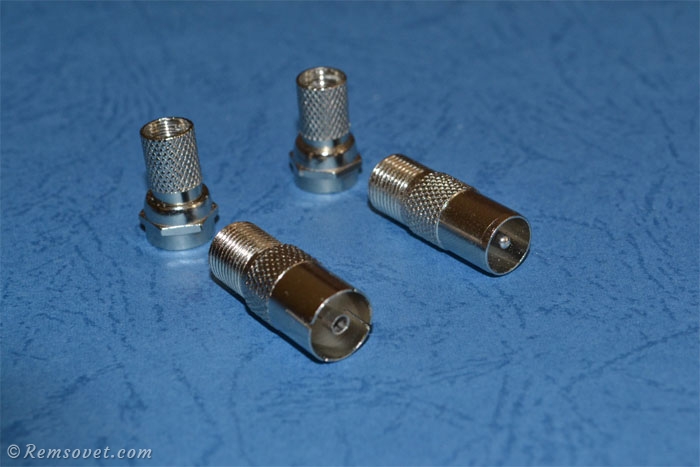

Для этого нам понадобиться кусок ТВ-кабеля и комплект антенных адаптеров (фото ниже)

Один адаптер необходим для соединения с ТВ-розеткой, а другой – с телевизором. Отмеряем необходимый метраж кабеля и отрезаем. Затем нам необходимо подготовить оба конца кабеля для установки адаптеров. Готовятся они аналогично тому, как готовится кабель для соединения с ТВ-розеткой (процесс показан на фото ниже)

Теперь при помощи готового кабеля соединяем телевизор с телевизионной розеткой. Процесс подключения завершён.

подключение телевизионной розетки своими руками

Как подключить телевизионную розетку: рекомендации по самостоятельной установке

Сейчас сложно представить дом или квартиру, в которой не было бы телевизора. Все чаще их даже не один, а два или три. При этом провода антенны или кабельного телевидения могут путаться под ногами или просто эстетически не радовать глаз. Устранить эти проблемы поможет подключение телевизионной розетки. Если установить ТВ розетку, то появится возможность скрыть провода и обезопасить их от случайных разрывов и других повреждений.

Как подключить телевизионную розетку

Перед тем, как самостоятельно телевизионный кабель к розетке нужно решить какой тип крепления предпочтительнее. ТВ розетки по способу установки бывают трех видов:

— внешняя накладная телевизионная розетка

— розетка скрытого подключения (вмонтированная в стену)

— проходная телевизионная розетка

По выполняемым функциям все розетки следует разделить на:

• Оконечные – чаще всего используются, если необходимо подключить один телевизор. Как и проходные телевизионные розетки, оконечные могут быть использованы для подключения нескольких телевизоров, однако, такой тип может создавать помехи.
• Проходная розетка, которая служит разветвителем сигнала. К каждой такой розетке подключается один кабель по которому сигнал поступает и один по которому сигнал идет дальше. Используются для двух и более телевизоров. Проходная розетка создает меньше помех при большом количестве телевизоров.

Если принято решение о самостоятельной установке розетки под телевизор, то нужно обзавестись следующими инструментами:

• Собственно, сама телевизионная розетка.
• Инструмент для снятия изоляции.
• Отвертки.
• Ударная дрель или перфоратор.
• Крепежные детали.

Схема подключения тв розетки скрытой установки.

• На первом этапе необходимо сделать округлое отверстие в стене под размер будущей розетки. Для этого можно использовать перфоратор или дрель.

• Вторым этапом следует расположить коробку в отверстие и закрепить ее при помощи саморезов и дюбелей.

• На третьем этапе нужно снять изоляцию с кабеля. Для этого можно использовать канцелярский или кухонный нож. При снятии изоляции важно, чтобы не оставалось царапин на центральной металлической жиле, иначе кабель может переломиться в этом месте.

• На четвертом этапе нужно закрепить центральную жилу в розетке винтом.

• На пятом и последнем этапе следует закрепить корпус в стене и закрыть внешней крышкой. ТВ розетка установлена

Схема подключения накладной розетки.





Подключить розетку телевизионную накладного типа в значительной степени проще.  Для того, чтобы установить розетку под тв кабель накладного типа нужно:

• Снять изоляцию с кабеля.
• Открыть корпус. Для этого следует либо раскрутить винт, либо с силой потянуть верхний край розетки.
• Закрепить центральную жилу внутри корпуса.
• Собрать корпус и установить его на место.

Для большей наглядности и упрощения процесса установки розеток следует посмотреть видео подключения тв розетки. На видео четко показано, подключение розетки для телевизионного кабеля своими руками.

Телевизор к розетке подключайте коротким кабелем RG-6 или подобным. Для этого один конец кабеля следует подключить к телевизору, а другой утопить в розетку.

Альтернативный вариант установки.

Если же у вас нет сил, средств или желания чтобы телевизионный коаксиальный кабель самому, то специалисты платформы Юду смогут помочь в этом вопросе.

Телевизионная розетка как подключить телевизор. Подключение телевизора к розетке. Установка защиты от помех

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В данной статье я расскажу Вам про установку и подключение ТВ-розетки серии Glossa от Schneider Electric (артикул GSL000191).

Слаботочные сети, как и силовые распределительные сети, необходимо прокладывать скрыто, дабы эти кабели не мешались под ногами и явно не бросались в глаза, пытаясь испортить законченный вид ремонта.

Если ранее слаботочным сетям уделяли не особо пристальное внимание и телевизионные кабели могли быть просто напросто проложены под ногами или вдоль плинтуса, то в современный век цифровых и информационных технологий слаботочных кабелей стало значительно больше — это и телевидение, и Интернет, и акустические системы, и системы умного дома, и пожарно-охранная сигнализация, и домофон, и видеонаблюдение, и т.п. Так что в любом случае необходимо позаботиться об их скрытой прокладке. Но речь в данной статье пойдет исключительно об телевизионных кабелях и розетках.

В моем примере телевизионный коаксиальный кабель марки RG-6U проложен скрыто по стенам и потолку в пластиковой гофрированной трубе диаметром 16 (мм).

Гофра крепится к основанию стен и потолка с помощью пластиковых клипс.

Именно в этот подрозетник необходимо установить и подключить ТВ-розетку, чтобы в дальнейшем через нее можно было передавать сигнал от антенной сети на телевизор.

Все электроустановочные изделия (розетки, выключатели, диммеры и т.п.) в квартире планируется устанавливать из серии Glossa от Schneider Electric и телевизионная розетка этому не исключение. ТВ-розетка серии Glossa имеет артикул GSL000191. Вот на ее примере я и покажу, как ее установить и подключить.

Внешний вид и габаритные размеры.

Устройство ТВ-розетки достаточно простое. Она состоит из внешней панели с F-разъемом, механизмом для подключения коаксиального кабеля и установочного суппорта для крепления розетки в подрозетнике.

Вот ее технические характеристики:

• рабочая частота 5-862 (МГц)
• входное и выходное сопротивление 75 (Ом)
• затухание на отводе 1(dB)
• степень защиты IP20 (читайте про )

Как видите, ослабление (затухание) сигнала на ответвителе составляет всего 1 (dB). Считаю это вполне хорошим показателем.

Как подключить ТВ-розетку

Итак, нам нужно подключить выведенный телевизионный кабель в подрозетнике к приобретенной ТВ-розетке.

В первую очередь нам необходимо снять внешнюю оболочку с кабеля на длину порядка 20-25 (мм). Изоляцию с кабелей круглого сечения я обычно снимаю с помощью своего . Если интересно, то переходите по указанной ссылочке и знакомьтесь.

Регулирую глубину реза, затем обхватываю кабель с помощью ножа и выполняю поперечный разрез.

После этого выполняю продольный разрез вдоль кабеля — внешняя оболочка снята.

Экран в телевизионных кабелях встречается в нескольких исполнениях:

• только алюминиевая фольга
• алюминиевая фольга и поверх нее медная оплетка
• только медная оплетка

В моем случае кабель имеет алюминиевую фольгу с медной оплеткой.

Да, кстати, если кабель имеет внешний диаметр менее 7 (мм), то алюминиевую фольгу и оплетку необходимо вывернуть поверх внешней оболочки кабеля, чтобы контакт между металлической крышкой ТВ-розетки и фольгой с оплеткой был достаточно плотным.

У нас как раз таки такой случай — внешний диаметр применяемого кабеля RG-6U составляет 6,5-6,6 (мм).

Теперь нам необходимо отвернуть алюминиевую фольгу с оплеткой назад на оболочку кабеля. Для этого я сначала из медной оплетки делаю косичку.

Затем укладываю косичку на внешнюю оболочку кабеля, а поверх нее заворачиваю фольгу. Получается примерно вот так.

Но учтите, что внутренняя сторона фольги имеет не проводящее покрытие, поэтому половинку отвернутой фольги необходимо изогнуть и вывернуть обратно токопроводящей стороной вверх, иначе у Вас не будет контакта с металлической крышкой телевизионной розетки. Косичку пока оставим в таком положении.

Теперь берем ТВ-розетку, откручиваем крепежный винт на крышке и открываем ее вверх.

Теперь нам необходимо отступить небольшое расстояние от края фольги, примерно 2 (мм), и снять изоляцию с центральной жилы кабеля. Центральная жила должна быть зачищена на длину порядка 7-8 (мм), лишнее отрезается.

Затем необходимо вставить центральную жилу кабеля до упора в клемму телевизионной розетки и затянуть винт.

Здесь прошу обратить внимание на то, что оставшуюся косичку я уложил поверх алюминиевой фольги.

Обратите внимание на отсутствие замыкания фольги и волосинок оплетки кабеля на центральную жилу!

Контакт между металлической крышкой розетки и алюминиевой фольгой с оплеткой получается достаточно плотным. Для наглядности я даже рассоединил его, чтобы убедиться в этом.

А теперь осталось установить ТВ-розетку в подрозетник.

Здесь все просто, телевизионная розетка устанавливается с помощью двух распорных лапок и фиксируется дополнительно двумя крепежными саморезами.

И уже по традиции, уровень установки ТВ-розетки я проверяю с помощью своего .

Под общей рамкой здесь еще будут установлены две силовые розетки и компьютерная розетка RJ-45 (кат. 5е). Об установке и подключении компьютерной розетки я напишу отдельную статью, так что подписывайтесь на рассылку сайта, чтобы быть в курсе выхода новой статьи.

Вот так в итоге получилось.

Как подключить тв розетку

Чтобы разобраться в том, как подключить тв розетку, достаточно узнать общие, базовые принципы монтажа, которые позволят вам установить тв-розетку самому, любой конфигурации, от любого производителя.

В первую очередь, давайте рассмотрим, что из себя представляет телевизионный коаксиальный кабель, который в процессе монтажа и подсоединяется к телевизионной розетке.


Антенный кабель (показан на изображении выше), легко отличить от проводов другого типа обычно используемых в современной электропроводке и слаботочных сетях жилых домов и квартир. Круглый в сечении, он чаще всего состоит из:



1. Проводника. Внутренней токопроводящей медной жилы, по которой и передается сигнал.

2. Изоляции. Слоя, полностью состоящего из диэлектрического (токонепроводящего) материала, который разделяет проводники и выполняетфункцию каркаса, надежно фиксируя их положение относительно друг друга.

3. Экрана. Внешнего токопроводящего слоя, чаще всего выполненного в виде комбинации медной или алюминиевой оплетки и фольги.

4. Оболочки. Изоляционного слоя, который защищает провод от возможных негативных внешних воздействий (механических, тепловых и т.п.).

Таким образом, коаксиальный телевизионный кабель представляет собой конструкцию, главным элементом в которой является центральный проводник, именно по нему передается телевизионный сигнал. Немаловажен и экран, защищающий от помех – электромагнитных полей, оказывающих влияние и вызывающих искажения.

Именно эти два элемента и требуют непосредственного подключения к телевизионной розетке. При этом, в зависимости от производителя, конструкции механизмов, способы и методики подключения антенного кабеля к тв розетке могут несколько различаться.



Давайте рассмотрим установку и подключение нескольких основных типов тв розеток от таких мировых лидеров в производстве электроустановочного оборудования как Legrand, ABB и Busch-Jaeger.

Наиболее наглядной и показательной в плане установки, на мой взгляд, является встраиваемая тв розетка ABB Busch-Jaeger серии Basic 55.

Механизм которой максимально прост, он состоит из:

1. Суппорта

2. Лицевой панели

3. Печатной платы

При этом самый главный элемент – печатная плата, к которой и производится подключение коаксиального антенного кабеля, не имеет никаких электронных компонентов. С лицевой стороны на ней расположен разъем, для подключения тв кабеля.





А на тыльной стороне находятся только крепежи для кабеля.





Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.



Важно правильно подготовить к установке антенный провод. При этом обычно снимается внешняя оболочка, аккуратно собирается, скручивается экран (обычно оплетка, фольга убирается), оставляется часть внутренней изоляции, а с самого края все снимается до медной жилы проводника, на необходимую для подключения длину.


У модульного механизма ABB NIESSEN серии ZENIT, подключение выглядит иначе, но все же общий принцип сохраняется





Здесь центральный проводник телевизионного кабеля зажимается в соответствующей колодке тв розетки синим фиксатором, а защитный экран откидным креплением к корпусу.




Упростить процесс подключения попробывали инженеры компании Legrand. Их тв розетка, для серии электроустановочного оборудования Valena, разработана таким образом, чтобы максимально уменьшить количество действий при подготовке антенного кабеля к установке.





Здесь для подключения телевизионного кабеля, необходимо отстегнуть крышку, прикрывающую места соединения. Для этого достаточно аккуратно поддеть её отверткой, отстегнув тем самым фиксатор.





Как видите, для крепления центрального сигнального проводника антенного кабеля используется пружинная самозажимная клемма. А вот контакт экрана с корпусом тв розетки, осуществляется за счёт пластины, которая при установке входит под внешнюю оболочку кабеля, тем самым надежно прижимаясь к внешнему экранирующему проводнику.







При этом подготовка антенного кабеля, сводится к снятию всех лишних слоев, оставляя только центральный проводник. Особая подготовка экрана или изолятора не требуется.





Подсоединение телевизионного кабеля к механизму встраиваемой тв розетки Legrand Valena (Легран Валена), выглядит следующим образом.





В целом, общий принцип подключения сохраняется у всех тв розеток, независимо от производителя. Теперь, зная его, вы сможете подключить любую телевизионную розетку самостоятельно не зависимо от её конфигурации или строения. Главное правильно подключить центральную жилу-проводник, по которой идет сигнал, так, чтобы ни в коем случае не было контакта с проводником который экранирует (защищает от помех). Подготовка к монтажу антенного кабеля может различаться, но разобрав механизм розетки,  вы с легкостью сориентируетесь, какие действия требуются.

Довольно много вопросов поступает о подключении совмещенной TV/SAT розетки, поэтому чтобы вам избежать каких либо сложностей с монтажом, обязательно читайте наш материал — «Как подключить TV/SAT розетку»

Если же вы столкнулись с совершенно иной системой подключения тв розетки или просто,по какой-то причине, не получается выполнить монтаж, обязательно пишите в комментариях к статье, мы постараемся помочь!

Как подключить ТВ розетку — 3 ошибки. legrand, schneider. Схемы подключение ТВ кабеля.

Все проходные телевизионные розетки имеют входное и выходное отверстие. К выходу подсоединяется отходящий провод на другую розетку или сразу на ТВ. Их главный минус – это ухудшение сигнала на выходе на 4 дБ.

Схема подключения нескольких телевизоров через проходные розетки:

Также следует изначально обратить внимание на частоту пропускания сигнала розетки. Модели с частотой до 1000 Мгц предназначены для работы в сетях с кабельным или эфирным телевидением. Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения.

Подключение кабеля

Для подключения кабеля снимаете изоляцию с центральной жилы на 6-8мм. При этом от края внешней оболочки до места начала зачистки нужно отступить еще пару миллиметров.

Далее вставляете TV провод во внутрь розетки и через смотровое окошко контролируете, чтобы центральная жила до конца зашла в разъем.

В серии Unica он самозажимной, ничего затягивать здесь не нужно. В других марках может присутствовать зажимной винт, который необходимо будет предварительно ослабить и после, подтянуть отверткой.

Обращайте особое внимание, чтобы ”волоски” экрана нигде не соприкасались с центральной жилой.

Остается центральным винтом поджать сам кабель и поставить на место внешнюю накладку.

Если что-то не понятно и не получается, всегда можно обратиться к инструкции.

Подключение ТВ розетки Legrand Valena

Монтаж розетки, как обычно начинается с ее разборки. Наружная рамка здесь крепится на защелках. С обратной стороны пальцами надавливаете на них и снимаете рамку.

Далее требуется добраться до внутренней части розетки. Вставляете отвертку в прорезь и движением вверх открываете защитную крышку.

Внутри находится посадочное место под центральную жилу. Перед ней расположен клиновидный штырь, который загоняется под верхний слой изоляции.

Зачищаете коаксиальный кабель и оголяете центральную жилу на 8мм. При этом внешний экран полностью остается под слоем изоляции. Оголять проводки и фольгу не нужно.

Вставляете кабель в розетку так, чтобы клин проник под внешнюю оболочку изоляционного слоя. Центральная жила при этом должна зайти в свое посадочное место.

Еще раз обратите внимание, что здесь не нужно оголять экран. Клиновидный упор сам заходит под изоляцию и образует контакт.

Убеждаетесь, что все контактные части розетки и кабеля надежно соприкасаются между собой:

• центральная жила в посадочном месте

• клин под изоляцией

• провод плотно прижат к боковой рамке

После этого простым движением закрываете крышку. Далее рамку вместе с кабелем можно спокойно поворачивать в разные стороны и крепить на подрозетнике.

Подключение кабеля без ТВ розетки

А можно ли сделать выход телевизионного кабеля из стены также аккуратно как с розеткой, но при этом не используя ее? Можно, при этом вы еще получите 3 преимущества такого подключения:

• не нужно покупать дорогостоящую TV розетку (экономия средств доходит до 5-ти кратной величины!)

• нет необходимости в монтаже отдельного куска кабеля для подключения разъема телевизора к розетке

• нет ухудшения качества сигнала. На F разъемах ДМВ диапазона сигнал затухает всего от 0,1 до 0,3 дБ.

Все это достигается путем применения обыкновенных заглушек. Изначально в стене закладываете достаточный запас кабеля, чтобы его хватило для прямого подключения к телевизору (1-1,5 метра).

В заглушке высверливаете отверстие по диаметру кабеля и выводите через него проводник.

Смотрится это все также красиво, как и на обыкновенной розетке.

Единственный минус — такого рода заглушки имеются не у всех производителей и могут отсутствовать на определенных сериях.

Ошибки подключения

Три наиболее распространенные ошибки которые допускают при подключении TV розеток:

1Использование розеток с резисторами в 75 Ом для кабеля цифрового телевидения.

Итог – полное отсутствие сигнала, либо плохое его качество.

Если у вас аналоговый сигнал, а несколько ТВ подключены последовательно через специальный разветвитель, то сопротивление здесь тоже будет лишним и лучше от него избавиться.

2Использование розеток с последовательным подключением без резисторов, в аналоговых сетях при наличии пустых разъемов.

Если в эти разъемы (розетки) не подключено никакого оборудования, на других телевизорах опять же будут плохо показывать некоторые из каналов и наблюдаться помехи.

3Полное ”заворачивание” всех жилок экрана верхним слоем фольги при разделке кабеля.

В итоге снаружи остается только внутренняя часть фольги, которая не является токопроводящей. Соответственно никакого контакта между экраном и разъемами розетки не будет.

Источник

---

Поделиться новостью в соцсетях



« Предыдущая запись Следующая запись »

Популярное

•   5759
•   4680
•   4656
•   4104
•   2628

Как подключить телевизионный кабель к розетке

Как правильно подключить телевизионный кабель к розетке

ВАЖНО! Для того, что бы сохранить статью в закладки, нажмите: CTRL + D

Как подключить телевизионную розетку?

Схемы подключения

Телевизионную розетку возможно подключить одним из двух способов:

• шлейфом;
• используя схему подключения «звезда», которая также требует установку специального прибора – сплиттера

Обе схемы обладают преимуществами и недостатками, разберем их ниже.

Давайте сперва для наглядности представим схему подключения ТВ розетки шлейфом:

Видно, что такой способ установки подразумевает наличие проходных и одной оконечной розетки. Кроме этого, глядя на схему сразу же виден главный минус такого соединения. Очевидно, что при обрыве контакта на одной из точек, кроме оконечной, он не будет распространяться далее по схеме. Также входящий телевизионный сигнал стабильнее и сильнее на первых розетках. Далее же он будет ослабевать. Однако этот недостаток полностью убирается современным высоким уровнем входящего сигнала.

К основному достоинству данного способа нужно отнести экономию средств и времени на прокладке антенного кабеля по жилому помещению.

Схема «звезда»

Как говорилось ранее, для данного способа подключения ТВ розетки необходимо использовать сплиттер. Этот прибор представляет собой условно делитель. Он позволяет разделить и усилить приходящий сигнал на несколько равных усиленных сигналов для дальнейшего подсоединения к телевизионным одиночным розеткам. Одним из плюсов такого способа монтажа является то, что стоимость одиночных моделей чаще всего меньшая, чем проходных и окончательных.

Рассмотрим, как правильно подключить ТВ розетки звездой:

Из рисунка видно, что, даже если на одном из приемников пропадет сигнал, допустим, по причине обрыва или плохого контакта, то на всех остальных телевизорах это никак не отразится. Таким образом, можно говорить о некоторой повышенной степени надежности. И это, несомненно, является плюсом схемы, пускай даже тв кабеля потребуется несколько больше.

Инструкция по монтажу

Теперь расскажем, как производится установка тв розетки. Она устанавливается в заранее смонтированную в стену коробку с выведенным из нее антенным кабелем. Установка как одинарной, так и двойной телевизионной розетки особо ничем не отличается.

На фото из правой коробки виден выходящий телевизионный кабель. После монтажа он обычно остается большей длины, чем необходимо. Отрезаем проводник так, чтобы остался небольшой запас, и можно было удобно произвести подключение.

Затем необходимо зачистить ТВ кабель, чтобы подключить его непосредственно к розетке. Тут имеет смысл чуть подробней остановиться на нем. На фото четко видна структура проводника. Внутри у него находится основная жила, которая, собственно, и проводит телевизионный сигнал. Далее идет слой внутренней изоляции, который разделяет проводящую жилу от экрана.

Экран состоит из слоя алюминиевой или медной оплетки и фольги. Он защищает основную жилу от разнообразных наводок и помогает избавиться от нежелательных помех, таким образом, избавляя нас от искажений картинки в процессе просмотра. И, наконец, поверх этого находится защитный слой изоляции, предохраняющий проводник от физических воздействий.

Так вот для подключения нам необходимо аккуратно снять наружный слой изоляции, скрутить экранирующий слой, подрезать внутреннюю изоляцию так, чтобы оголенной осталось примерно 5-7 мм центральной жилы. Именно ее, а также экранирующую оплетку нужно будет подключить к ТВ розетке.

Берем розетку и слегка откручиваем винты в месте подключения кабеля – это винт, крепящий основную жилу и винты, которые затягивают оплетку. Вставляем жилу в специальный разъем и постепенно закручиваем винты так, чтобы она плотно сидела в зажимах.

Далее, нужно внимательно уложить кабель в коробку, при этом поправлять его так, чтобы он не оказался передавленным корпусом розетки. Вставляем корпус в коробку и начинаем закручивать распорные винты до тех пор, пока он крепко не будет держаться в стене. Затем сверху защелкиваем декоративную накладку и наблюдаем результат проделанной работы.

ЧИТАЙТЕ ТАКЖЕ:  Правильно подключить сеть интернет

На видео наглядно продемонстрированы все этапы монтажа на примере продукции Легранд:

Теперь вы знаете, как выполнить установку и подключение ТВ розетки своими руками. Как видно, сложностей в такой работе нет, главное определиться со схемой монтажа и провести кабель к нужному месту!

Источник: http://samelectrik.ru/kak-podklyuchit-televizionnuyu-rozetku.html

Подключение ТВ кабеля к розетке Legrand, Schneider. Схемы и виды розеток.

• кабеля для системы “Умный дом”

• сигнализация и видеонаблюдение

Если раньше все это прокидывалось попросту по полу, за мебелью, в плинтусах, то сегодня при ремонте квартиры, для слаботочки также штробятся стены и устанавливаются специальные розетки.

Рассмотрим более подробно установку ТВ розеток от таких фирм как Schneider Electric (серия Unica) и Legrand.

Технические характеристики телевизионных разъемов от Шнайдер Электрик:

Величина в децибелах указывает на ослабление или затухание сигнала.

Монтаж всех розеток необходимо начинать с разделки коаксиального кабеля. Оставляете в подрозетнике запас длиной 10-15см, остальное обрезаете.

Теперь самое главное определиться, сколько нужно снять изоляции. На какую глубину и сколько сантиметров.

Лучше всего замеры производить непосредственно на самой розетке. Для этого берет ее в руки, прикладываете провод чуть ниже смотрового отверстия и отмечаете маркером или ножом, линию реза на уровне пластиковой центральной вставки.

Срезать верхний слой изоляции можно как специально предназначенным инструментом

так и простым ножом.

Подобрать недорогую зачистку-стриппер для коаксиального кабеля можно на али-экспресс здесь.

Экран под изоляцией в телевизионных кабелях встречается в разных исполнениях:

• только алюминиевая фольга

• одна оплетка в виде тонких проводков

Если общий диаметр провода менее 7мм, то экран зачастую выворачивают наружу, чтобы обеспечить достаточный контакт с металлической поджимающей крышкой розетки.

Поэтому, как минимум половина ее слоя должна быть вывернута верхней стороной наружу. В противном случае у вас попросту не будет контакта и ТВ сигнала.

Также обращайте внимание на значки и надписи на корпусе. Там должно быть условное обозначение в виде стрелки обращенной вовнутрь.

Бывает еще одна стрелочка указывающая наверх.

Если у вашей модели 2 стрелки, смотрящие в разные стороны, то это проходная ТВ розетка. То есть, один кабель от антенны вы заводите в разъем со стрелкой вниз, а другим выпускаете шлейф или продолжаете тянуть линию до другого разъема, к еще одному телевизору.

Вообще бывают 3 типа телевизионных розеток:

• оконечные – в них имеется дополнительный резистор с сопротивлением 75Ом (терминатор)

Одиночные и оконечные будут передавать аналогичный по качеству сигнал при условии, что в них обязательно будет подключен телевизор.

Если же к одиночной розетке без сопротивления не подключать телевизор, то на других ТВ будут помехи и искажение сигнала. У оконечных такой проблемы не возникает.

Правда имейте в виду, что все это относится в первую очередь к аналоговому сигналу. Если у вас цифровое ТВ, или вы собираетесь на него переходить, то могут возникнуть проблемы из-за этого резистора.

Придется либо выкидывать эту розетку и менять на другую, либо подключать напрямую. Эти резисторы очень сильно гасят сигнал. Некоторые каналы будут плохо показывать, либо вообще не будет изображения.

Все проходные телевизионные розетки имеют входное и выходное отверстие. К выходу подсоединяется отходящий провод на другую розетку или сразу на ТВ. Их главный минус – это ухудшение сигнала на выходе на 4 дБ.

ЧИТАЙТЕ ТАКЖЕ:  Как правильно подключить колонки к усилителю

Схема подключения нескольких телевизоров через проходные розетки:

Также следует изначально обратить внимание на частоту пропускания сигнала розетки. Модели с частотой до 1000 Мгц предназначены для работы в сетях с кабельным или эфирным телевидением. Экземп

Как выполняется подключение тв розетки

Подключаем ТВ розетку самостоятельно

Подключение ТВ кабеля к розетке вопрос достаточно простой. Но он имеет определенные нюансы, незнание которых приводит к нареканиям на их работу.

Дело в том, что на данный момент на рынке представлено три вида ТВ розеток. Каждый вид этих электроустановочных устройств предназначен для использования в определенной схеме. И неправильный выбор может привести к значительному ухудшению качества изображения. Да и технические параметры розеток имеют определенные отличия, на которые стоит обратить внимание.

Схемы подключения ТВ розеток

Но с начала давайте определимся как подключить ТВ розетку и какие схемы для этого используются? На данный момент существуют последовательная схема подключения, так называемая «звезда» и смешанная схема. Смешанная схема является производной от первых двух вариантов.

Последовательная схема подключения ТВ розеток

Последовательная схема подключения достаточно проста в реализации, цена ее монтажа на порядок ниже, но в то же время для современного цифрового телевиденья она не подходит. Исходя из этого сфера ее применения постоянно уменьшается.

Проходная схема подключения ТВ розеток

Итак:

• Суть данной схемы сводится к следующему. От источника сигнала – это может быть антенна или входящий сигнал кабельного телевиденья, подключается первая ТВ розетка. От этой розетки запитывается еще одна, от второй третья и так до нужного нам количества розеток.
• Для реализации данной схемы используются розетки двух типов – проходная и оконечная. Проходная розетка имеет два ввода для подключения ТВ кабеля. Первый используется для подключения входящего кабеля, а второй для подключения следующей розетки в схеме.
• Последней в этой схеме должна стоять оконечная розетка. Она имеет только один ввод для подключения кабеля от предпоследней розетки в схеме.

• Главной особенностью проходных и оконечных розеток является наличие в них специальных фильтров. Дело в том, что любой телевизор при приеме телевизионного сигнала формирует так называемый отраженный сигнал. Он проявляется в виде помех или наложенного изображения на соседнем телевизоре.
• Дабы избежать в розетках применяются специальные фильтры. Эти фильтры гасят отраженный сигнал. Но и здесь есть определенный нюанс. Дело в том, что такой фильтр гасит не только отраженный, но и основной сигнал.

Обратите внимание! Падение уровня сигнала на оконечных и проходных розетках производителями в большинстве случаев указывается отдельно. Этот параметр называется падение сигнала на проход и обычно составляет от 10 до 15дБ. Понятное дело, что чем ниже это значение, тем лучше.

• Исходя из этого, перед тем как подключить ТВ кабель к розетке по проходной схеме, вам нужно рассчитать максимально возможное количество розеток в схеме. В этом вопросе нам следует отталкиваться от нормативов ГОСТ 28324-89 который нормирует уровень сигнала в нашей стране.
• Так для нашей страны действует норматив 57 – 83дБ. Для сравнения в Европе этот норматив составляет 57 – 74дБ. И тут следует отметить, что более высокий уровень сигнала далеко не всегда означает более высокое качество изображения. Зачастую повышения мощности сигнала выше нормируемых значений приводит к обратному эффекту.
• Исходя из этого, многие производители рекомендуют устанавливать дополнительный усилитель на каждые 3 – 4 розетки.

Схема подключения ТВ розеток «звезда»

Подключение розетки ТВ можно выполнить и по так называемой схеме «звезда». Данная схема несколько дороже в реализации, но зато она обеспечивает одинаково качественный уровень сигнала на всех розетках в схеме. Кроме того, она практически не ограничивает нас в их количестве.

Схема «звезда»

• Суть данной схемы сводится к следующему. От антенны или другого источника сигнала кабель подключается к так называемому сплиттеру или размножителю. Это устройство разделяет сигнал и уже от него подключаются ТВ розетки.
• Число подключаемых ТВ розеток зависит от количества выводов сплиттера. Оно может колебаться от двух до 32 и более. Для подключения к сплиттеру применяются одинарные розетки.

Различные типы сплиттеров

• Одинарная розетка не имеет никаких особенностей или встроенных фильтров. По сути это обычный переходник, который за счет переходных процессов на коммутации дает падение сигнала не более 3дБ.

Одинарная розетка ТВ

• Если входной сигнал слаб, то еще перед сплиттером инструкция советует установить усилитель. Это позволит усилить сигнал на всех розетках ТВ. В то же время это компенсирует падение уровня сигнала в самом размножители. Ведь именно в нем расположена не только схема разделения сигнала, но и схема гашения отраженного сигнала.
• Смешанная схема подключения является производной от схемы «звезда» и последовательного соединения.

Смешанная схема соединения ТВ розеток

Выбор ТВ розеток

Имея представление как подключить розетку ТВ можно приступать непосредственно к их выбору (см. ТВ розетка: выбор и установка своими руками). Для каждого вида розетки имеются свои параметры выбора. Поэтому дабы сделать нашу статью более наглядной мы их сведем в общую таблицу.

Одинарная	1.       Прежде всего обратите внимание на вывод розетки. Он может быть TV — 5-68/120-862 МГц, FM — 87,5-108 МГц или SAT — 950-2 400 МГц. В некоторых случаях розетки имеют сразу несколько или все три типа разъемов. 2.       Если применяется розетки TV-FM-SAT, то обратите внимание на возможность подключения второго кабеля. Это позволит выполнить подключение без сумматора. 3.       Падение уровня сигнала на розетке должно быть, как можно меньше. Обычно этот параметр не превышает 1,5дБ. 4.       Частота, для работы с которой предназначена розетка. Наш ГОСТ Р 52023 регламентирует уровень частот в пределах от 40 до 1000МГц. 5.       Крепление кабеля к розетке. Оно может быть зажимным, винтовым или по схеме быстрый монтаж. Выбор типа крепления зависит от ваших пожеланий.
Оконечная	1.       Прежде всего обратите внимание на вывод розетки. 2.       Падение уровня сигнала на розетке должно быть, как можно меньше. Обычно этот параметр не превышает 1,5дБ. 3.       Падение уровня сигнала на проход. Это значение должно быть, как можно ниже. Обычно оно колеблется в пределах 10 – 12дБ. 4.       Частота, для работы с которой предназначена розетка. Наш ГОСТ Р 52023 регламентирует уровень частот в пределах от 40 до 1000МГц. 5.       Крепление кабеля к розетке. Оно может быть зажимным, винтовым или по схеме быстрый монтаж. Выбор типа крепления зависит от ваших пожеланий.
Проходная	1.       Прежде всего обратите внимание на вывод розетки. 2.       Падение уровня сигнала на розетке должно быть, как можно меньше. Обычно этот параметр не превышает 1,5 дБ. 3.       Падение уровня сигнала на проход. Это значение должно быть, как можно ниже. Обычно оно колеблется в пределах 10 – 15 дБ. 4.       Частота, для работы с которой предназначена розетка. Наш ГОСТ Р 52023 регламентирует уровень частот в пределах от 40 до 1000 МГц. 5.       Крепление кабеля к розетке. Оно может быть зажимным, винтовым или по схеме быстрый монтаж. Выбор типа крепления зависит от ваших пожеланий. 6.       Если вы будете выполнять подключение своими руками, то обязательно обратите внимание на наличие обозначения входящего и уходящего кабеля. Что позволит исключить ошибки при подключении.

Падение уровня сигнала на разных частотах

Подключение ТВ розеток

После того как выбрана схема подключения, розетки и кабель, можно перейти непосредственно к вопросу как подключить кабель ТВ к розетке. Ответ на этот вопрос во многом зависит от типа крепления кабеля, который вы выбрали, а также от типа розетки.

• Прежде чем приступать непосредственно к подключению следует правильно проложить кабель и завести его в распределительные коробки. Как и обычную электрическую проводку это можно сделать двумя способами – открытым и скрытым.
• Открытый способ предполагает прокладку кабеля в плинтусах или специальных пластиковых коробах. При этом следует не допускать соприкосновения телевизионных и силовых кабелей. Иначе при повреждении силового провода возможно повреждение ТВ кабеля, что может привести к повреждению всей ТВ сети и телевизоров, подключенных к ней.
• Так же нельзя допускать совместной прокладки нескольких ТВ кабелей в одном коробе. Это может привести к появлению помех и наложению изображений.
• Перед тем как подключить кабель к ТВ розетке скрытым способом вам следует проложить штробы. За счет большей толщины ТВ кабеля их глубина должна быть выше чем для силовых проводов. В этом случае следует так же соблюдать правило о недопустимости соприкосновения силовых и телевизионных кабелей, а также о совместной прокладке нескольких телевизионных кабелей.

Обратите внимание! Совместная прокладка силовых и телевизионных кабелей вполне допустима при отсутствии соприкосновения. Это связано с тем, что большинство телевизоров имеют отстройку от помех промышленной частоты.

Итак:

• Следующим важным аспектом является правильная зачистка кабеля для подключения. В этом вам должно помочь видео на страницах нашего сайта.
• Теперь что касается непосредственно подключения. Наиболее распространенным является винтовое подключения кабеля. Оно предполагает крепление кабеля к розетке винтами.
• В этом случае кабель после зачистки запускается под специальное крепление. Это необходимо сделать таким образом, чтоб центральная жила села на свое место крепления. Под специальным креплением у нас должна оказаться оплетка кабеля. После этого зажимаем один винт крепления центральной жилы и два винта крепления оплетки.

Обратите внимание! При всех видах крепления критически важно дабы оплетка не пересекалась с проводом центральной жилы. В противном случае это приведет либо просто к помехам, либо к повреждению усилителя.

• Некоторые производители, например фирма lezard, выпускают розетки с зажимными типами крепления. В этом случае после разделки кабеля вам не потребуется никакой инструмент.

• Суть данного метода сводится к креплению посредством механического замка. Для совершения подключения вам достаточно раскрыть замок, завести в него кабель и зафиксировать в нужном месте центральную жилу. После этого замок закрывается, что обеспечивает не только фиксацию кабеля, но и требуемый контакт кабеля с контактами розетки.
• Но у ТВ розетки подключение может осуществляться и по схеме быстрый монтаж. Его суть сводится к использованию специальных зажимов, которые обеспечивают надежный контакт с кабелем. При этом работа данного способа подключения идентична схеме с механическим замком.
• Отдельно хотелось бы отметить подключение проходных розеток. Ведь в этом случае к одной розетке крепятся два кабеля. Здесь очень важно не перепутать приходящий и отходящий кабель. Для этого производители обычно наносят обозначение типа «вход» и «выход» или обозначение стрелками.

Вывод

Как видите подключение кабеля к ТВ розетке дело не такое уж и сложное. Главное правильно выбрать схему и необходимый для данной схемы вид розеток. В остальном данная процедура не должна вызвать трудностей даже у людей весьма далеких от телекомуникаций.
