Как проверить напряжение в розетке мультиметром?

Электричество уже давно стало одним из неотъемлемых элементов нашей жизни, без которого представить ее просто невозможно. Именно благодаря ему стал вообще возможен технический прогресс как таковой и работа всей техники, что была изобретена человечеством за последние 100 лет. Но иногда в домашних условиях требуется проверить электрические сети, без которых его получение просто невозможно.

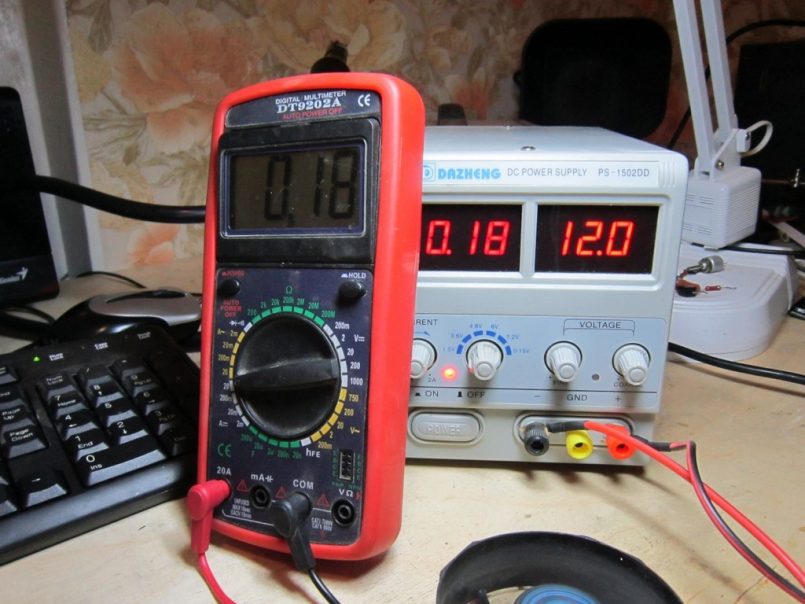

Для этого потребуется иметь под рукой такой аппарат, как мультиметр либо тестер. Как правильно проверить напряжение в розетке, используя мультиметр, чтобы убедиться, что с электроснабжением дома все в порядке, расскажем в этой статье.

Особенности

Рассматриваемое устройство объединяет сразу несколько приборов, подключающихся по-разному к одному участку цепи. Дабы его можно было использовать правильно и получить полную картину о состоянии электросети или отдельной розетки, следует знать хотя бы некоторую теорию. Как минимум следует понимать, чем можно измерить напряжение, а чем именно – силу тока, и как можно правильно подключить тот либо иной прибор.

Когда кабели присоединены к работающему источнику питания, то они получают электрическое напряжение, измеряемое между нулем и фазой. Если говорить проще, это» – + «и» – «. Напряжение в стандартной электросети можно замерить как без подключенной нагрузки в электросеть, так и при ее наличии.

Также в розетке может присутствовать и заземление.

Но сам ток появляется лишь при замкнутости цепи. Лишь после этого он начинает стремиться в движение между полюсами. При этом замеры должны проводиться исключительно при последовательном подсоединении прибора. Для замеров величины тока следует дать ему сначала пройти через мультиметр.

Чтобы сам мультиметр не искажал силу тока и отображал максимально верные данные, его сопротивление должно сводиться к минимуму. Если он выставлен в режим замера силы тока, а при этом попытаться померить им напряжение, то результатом этого станет простое замыкание. Хотя современные модели лишены этой проблемы, и замеры напряжения и тока производятся одним и тем же подключением клемм. Но не будет лишним вспомнить некоторые знания из курса физики. Согласно им, одинаковое напряжение будет наблюдаться на участках электроцепи, подключенных параллельно, а сила тока будет такой лишь тогда, когда проводниковое соединение является последовательным.

Дабы избежать появления ошибок и неточностей, до начала измерений следует проанализировать маркировку, что есть у контактов мультиметра и переключателя режимов. Отметим, что в бытовых условиях применяется несколько групп электросетей. Наиболее часто представленной в современных домах будет система, где присутствует напряжение в 220 вольт при частоте в 50 герц. Обычно она состоит из двух элементов – ноля и фазы. А сама розетка играет роль выхода.

В последние годы в домах новой постройки осуществляется установка другой схемы электропитания – трехфазной. Ее отличием будет более высокое напряжение на уровне в 380 вольт. Это дает возможность запитывать более мощные приборы, что некорректно работают в традиционных системах. Как минимум уже по этой причине в розетке следует замерять номинальное напряжение, дабы просто понять, существует ли возможность подключения какого-то мощного прибора в розетки и возможности проводки, чтобы выдержать создаваемую прибором нагрузку.

Кроме того, замер напряжения потребуется и в иных случаях:

  • если требуется проверить работу кабелей электропитания;
  • если необходимо проверить работоспособность выключателя либо розетки;
  • если в люстре не загорается лампочка, хотя известно, что она работоспособна.

Умение самостоятельного применения мультиметра будет отличной возможностью сэкономить на вызове мастера.

Да и при наличии информации о нестабильном электроснабжении можно будет уберечь бытовые приборы от выхода из строя путем покупки стабилизаторов напряжения.

Подготовительный этап

Прежде чем будет осуществлена проверка напряжения в розетке с применением мультиметра, следует провести кое-какую подготовительную работу.

Для вычисления напряжения в разных случаях применяют различные методы подачи тока в приборах и системах. Например, в розетке наблюдается переменный ток. В то же время в аккумуляторах или батарейках ток является постоянным. По этой причине тестеры и предусматривают различные режимы работы. Перед началом работы с определенным прибором или системой устройство следует перевести в нужный режим.

Кроме того, каждый прибор будет иметь определенный поток в измерении напряжения. И если эта характеристика неизвестна заранее, то следует осуществить перевод рычага в максимальное положение. Следует также напомнить назначение разъемов, расположенных на мультиметре. Разъем «10ADC» нужен для определения характеристик силы тока постоянного типа. Максимальная разрешенная величина тогда составляет 10 ампер.

Сюда вставляется исключительно красный щуп, то есть плюс.

Разъем со словом «COM» является общим. Сюда для осуществления измерений подключается лишь щуп черного цвета, то есть минус. Разъем «VΩmA» предназначается для осуществления разного рода замеров. Речь идет о сопротивлении, напряжении, силе тока.

Для осуществления работ следует осуществить правильное проводное подключение. Красный щуп подключают в «VΩmA», а черный – в «COM». После этого следует произвести перевод рычага управления в нужный рабочий режим. Для выяснения напряжения рычаг требуется установить на аббревиатуру «ACV» либо «V~ «. Причем положение колеса должно задаваться так, чтобы оно находилось на отметке, что будет выше предполагаемого напряжения. Для обычной точки питания обычно характерна норма в 220 вольт. То есть необходимо задать ближайшее большее по величине значение. Для большинства моделей тестеров таким значением является 750 вольт.

Если пользователь не знает даже предполагаемого напряжения и оно будет выше указанного значения, то это грозит проблемами. Самым минимальным будет выход из строя мультиметра, а самым тяжелым будут ожоги рук пользователя. Так что перед осуществлением нужных замеров лучше все-таки вычислить параметры сети.

Описание процесса

Итак, осуществить проверку напряжения в розетке с применением мультиметра может даже человек, который ранее этого не проводил. Для этого можно взять цифровой мультиметр либо аналоговый прибор. Сделать указанные действия несложно, если придерживаться следующего алгоритма.

  • Включаем подачу тока на розетку. Чтобы осуществить это, следует найти выключатель автоматического типа.
  • Осуществляем подключение проводов к мультиметру. Как уже упоминалось, черный щуп следует подключить к гнезду с буквами «COM» или знаком минуса, а красный – в разъем со знаком «VΩmA» или плюсом.
  • Нажать на кнопку включения тестера. Рядом с ней расположены надписи «On/Off».
  • Повернуть рычаг, что расположен на передней приборной панели, в положение шкалы переменного тока, и выставить напряжение 220 вольт, что соответствует показателю тока. В мультиметрах есть 200 вольт и, конечно, 600 либо 750 вольт. Если розетке будет более 200 вольт, лучше выставить 600 либо 750.
  • На экране должен светиться ноль. После этого зафиксированные щупы следует вставить в розетку. Отметим, что неважно, куда какой щуп вставить.
  • Когда они вставлены, на дисплее можно будет увидеть рабочий показатель напряжения, который обычно находится в диапазоне 220-240 вольт.
  • Теперь осуществляется проверка нейтральной линии тока переменного типа. Она характеризуется L-образной формой для всех горячих направлений. В такой слот следует вставить красный щуп, после чего черный щуп вставляется в другое гнездо. На жидкокристаллическом дисплее должно высветиться значение от 100 до 120 вольт. Красный щуп следует переместить в иной слот и получить примерно такой же показатель.
  • Вытаскиваем щупы и выключаем устройство.

Следует сказать, что напряжение можно узнать лишь при помощи тестера, рассчитанного на силу тока более 20 ампер. Модели, предел которых составляет 6 ампер, при попытке проведения измерений просто сгорят.

Дабы уберечь устройство от поломки, следует при вычислении силы тока в розетке выставить наибольший диапазон, постепенно снижая его. Проверка сопротивления стартует с того, что следует начинать с минимальных значений, которые требуется повышать по мере необходимости. Причиной этого является то, что в резисторе тока нет. Поэтому устройство не сломается, а результаты будут точными.

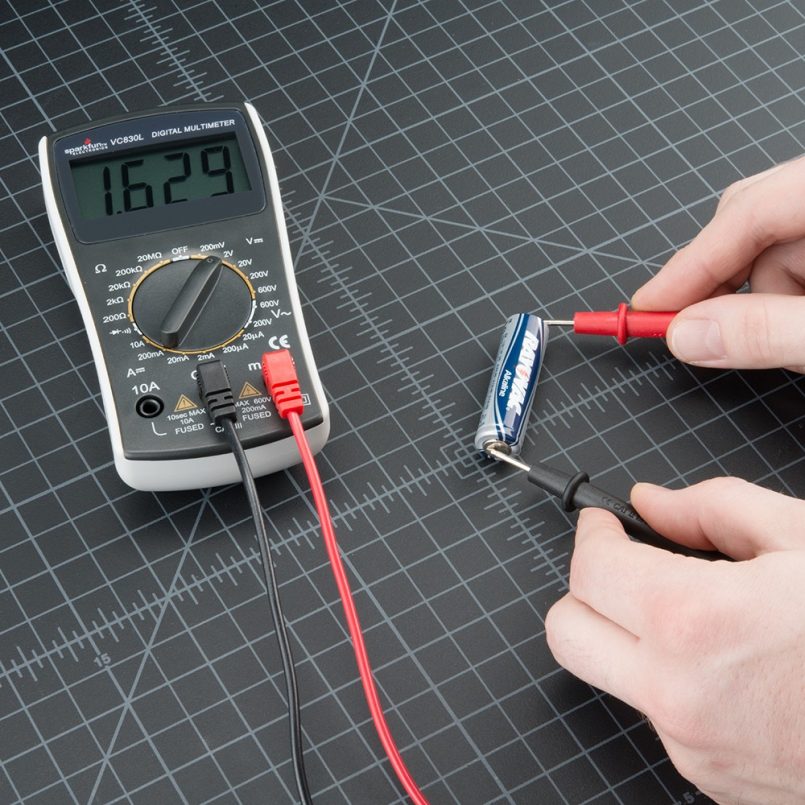

При стартовой попытке осуществления измерений лучше потренироваться на чем-то более простом и безопасном. Например, на батарейках. Кстати, не будет лишним перед началом проведения измерений найти фазу. Это можно сделать при помощи специальной отвертки. Для этого следует поместить ее в одно из гнезд розетки и с другой стороны поднести палец к металлической части для замыкания цепи.

В гнезде, где в отвертке загорится лампочка, и будет фаза.

Меры безопасности

Теперь поговорим о мерах безопасности, которые следует знать при проведении подобного типа работ. Первый момент, о котором следует знать – необходимо избегать касания пальцами деталей. Дело в том, что у тела человека есть сопротивление, что будет влиять на точность измерений и может их исказить. Еще один аспект – если мастер не имеет информации о предварительном напряжении в сети, то можно замерить показатели так, чтобы колесо управления было выставлено на самый большой показатель в вольтах.

Кроме того, лучше всего осуществлять проведение работ в специальных диэлектрических перчатках. Хотя могут подойти обычные резиновые либо хозяйственные. При определении сетевого сопротивления лучше всего убедиться, что питание отключено полностью, а конденсаторы полностью разряжены.

К тому же во время осуществления работ с точкой питания на 20 ампер измерения следует проводить не больше четверти минуты. Также не следует осуществлять проверку показателей сети тестером, если в помещении высокая влажность. Кроме того, во время осуществления измерений ни в коем случае нельзя крутить колесо управления. Также не следует применять устройство, если оплетка щупов деформирована, а на корпусе имеются серьезные повреждения.

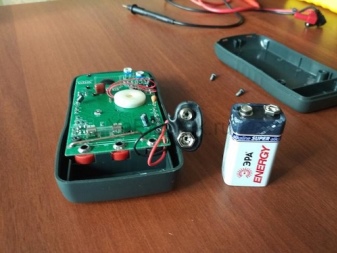

Замену батарейки устройства следует проводить лишь после перевода колеса в режим выключения. После этого отработанный аккумулятор утилизируют. Ни в коем случае нельзя выбрасывать его вместе с бытовыми отходами. Во время измерения внутреннего сопротивления цепи следует убедиться, что она не под напряжением, дабы тестер не был выведен из строя. Существуют нормы эксплуатации и хранения такого точного прибора, как мультиметр. Не следует осуществлять подачу напряжения на устройство, если рычаг поворотного типа находится на «Ohm».

Кроме того, не следует использовать рассматриваемый прибор, если крышка корпуса закрыта неплотно или не полностью.

Не менее важным аспектом будет то, что замена элемента питания гальванического типа должна производиться не только когда устройство выключено, что указывалось выше, но и при отключении всех щупов из гнезд мультиметра. Измерение напряжения в розетке мультиметром – процесс довольно ответственный. Человек, который собирается его осуществлять, должен иметь определенные теоретические и практические знания, а также учитывать определенные нормы и требования, что выдвигаются к оборудованию.

Но, тем не менее, при наличии всех необходимых знаний теоретического и практического характера осуществить данный тип измерений сможет даже человек, который ранее никогда ничем подобным не занимался. Главным моментом будет правильное выставление предполагаемых характеристик электросети, ведь именно этот аспект чаще всего приводит к поломкам оборудования, так как пользователи не уделяют ему должного значения. Поэтому следует еще раз напомнить о важности именно данного компонента.

О том, как проверить напряжение в розетке мультиметром, смотрите в следующем видео.

Как проверить напряжение в розетке мультиметром и отверткой

Если Вам нужно узнать, протекает ли электрической ток в розетке, и какое у него напряжение, то решить проблему можно двумя способами: при помощи специального тестера – мультиметра, либо пробника (отвертки). И тот и другой вариант измерения позволит ответить на возникший вопрос, но все же специальный тестер с дисплеем покажет не только наличие/отсутствие напряжения в сети, но и его величину. Далее мы расскажем читателям энциклопедии Сам Электрик, как проверить напряжение в розетке мультиметром и индикаторной отверткой.

Способ №1 – С помощью мультиметра

Если Вы хотите выполнить проверку и в то же время узнать, какое напряжение на данный момент действует в сети, лучше всего использовать профессиональный прибор. О том, как пользоваться мультиметром мы рассказывали. Даже чайник в электрике сможет быстро проверить розетку этим тестером. Сразу же обращаем Ваше внимание на то, что тип прибора (электронный либо аналоговый или как его еще называют — стрелочный) не влияет на технологию измерения.

Все, что нужно – включить прибор и выставить переключатель на измерение переменного напряжения. Для бытовой электросети необходимо выставить поворотный переключатель на отметку 750 Вольт. После этого на табло засветятся три нуля и все, что останется – вставить два щупа в соответствующие отверстия, как показано на фото ниже.Проверка электричества в доме

Не пугайтесь, если на дисплее Вы не увидите ожидаемую цифру – 220 Вольт. По ГОСТу отклонение напряжения в розетке может достигать 10%, поэтому 215, 225 либо даже 198 Вольт для дома это нормально.

Единственный, но очень важный нюанс, который Вы должны учитывать – перед измерениями обязательно нужно проверить изоляцию щупов. Если она повреждена, не нужно использовать такой мультиметр, иначе не исключено, что Вас ударит током. Также будьте внимательными при выборе режима тестера. Если Вы случайно выберите замер сопротивления, тестер может выйти из строя!

Видео инструкция, наглядно показывающая, как померить переменное напряжение в сети 220 Вольт:

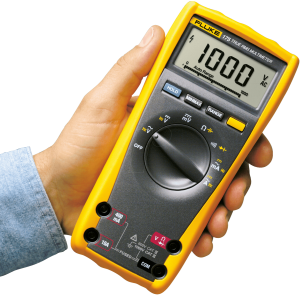

Правильная проверка цифровым мультиметром

Способ №2 – Индикатор в помощь

Если у Вас дома нет мультиметра, который обязательно должен входить в набор инструментов электрика, то можете использовать пробник, который также называют индикаторной отверткой. В этом случае проверить, есть ли напряжение в розетке без тестера, Вам удастся, однако узнать, какая его величина, не получится.Поиск фазы отверткой

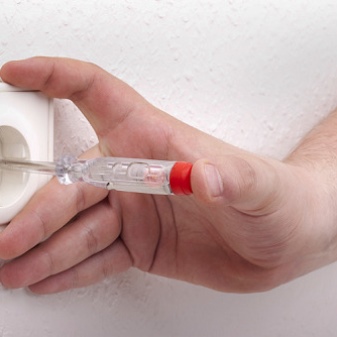

О том, как использовать индикаторную отвертку мы говорили. Для измерения напряжения Вам нужно дотронуться пальцем до пятака на пробнике (как показано на фото), после чего жало поочередно вставить в одно и другое отверстие. Если лампочка в рукоятке загорелась, значит электричество есть в сети, а Вы наткнулись на фазу.

Наглядная видео инструкция:

Узнаем, есть ли электричество в комнате

Способ №3 – Современное слежение

Ну и последний, самый удобный и эффективный вариант, позволяющий проверить напряжение в розетке – использование специального реле контроля. Этот вид автоматики является своеобразным устройством защиты от перенапряжения в сети. Установив его дома, Вы сможете не только замерить нужный параметр, но и защитите отдельный электроприбор от скачков в сети.Устройство защиты от перенапряжения в домашней сети

Недостаток последнего способа в том, что не целесообразно на каждую розеточку покупать отдельное реле. Поэтому такой вариант защиты и контроля мы советуем ставить на самые ценные электроприборы, к примеру, электроплиту либо холодильник.

Теперь Вы знаете, как проверить напряжение в розетке мультиметром и индикаторной отверткой. Если что-либо было непонятно, задайте вопрос в комментариях либо просмотрите предоставленные видео примеры!

Как проверить напряжение розетке мультиметром

Содержание:
  1. Подготовительный этап
  2. Подключение мультиметра и измерение напряжения
  3. Видео: как измерить напряжение в розетке

От состояния электрических сетей во многом зависит нормальное функционирование всех приборов и установленного оборудования. Поэтому нужно хорошо представлять себе общее устройство домашней сети и периодически проверять ее работоспособность. Среди многих аспектов, на которые обращается наиболее пристальное внимание, довольно часто возникает проблема, как проверить напряжение в розетке мультиметром и убедиться в ее работоспособности.


Подготовительный этап

Чаще всего мультиметр применяется в различных бытовых ситуациях. С его помощью можно установить причину, почему не горит новая лампочка в люстре, определить состояние проводки, проверить работоспособность розеток и выключателей. Кроме мультиметра, измеряющего напряжение, понадобится источник постоянного или переменного тока. Мультиметр известен также как тестер, используемый при необходимости, в качестве вольтметра.

Во время проверки следует учитывать, что в сети электрический ток будет переменным, а в батареях и аккумуляторах – постоянным, с положительным и отрицательным полюсом. Необходимо заранее определиться, какой ток будет измеряться и установить переключатель мультиметра в положение, соответствующее постоянному или переменному току.

На шкале прибора имеются цифровые обозначения, указывающие на максимальную величину измеряемых показателей. Если величина измеряемого напряжения заранее неизвестна, нужно установить шкалу на максимум. Многие модели современных мультиметров способны самостоятельно распознать и отличить постоянный ток от переменного. В таких случаях указатель выставляется просто на отметку напряжения.


Подключение мультиметра и измерение напряжения

Многие новички, только начинающие осваивать мультиметр, не всегда представляют себе, куда нужно вставлять щупы для измерений и какое положение будет правильным.

Большинство конструкций мультиметров оснащено тремя разъемами, в которые подключаются провода и двумя щупами с красным и черным проводником. Провод черного цвета вставляется в гнездо СОМ, а красный – вставляется в гнездо с символом V. С помощью третьего гнезда измеряются высокие токи, поэтому оно не годится для замеров напряжения. В него может вставляться щуп с красным проводом, а черный проводник всегда остается в одном и том же гнезде.

Перед тем, как проверить мультиметром напряжение в розетке, необходимо установить переключатель в положение, соответствующее переменному току. Отметка должна быть выше, чем 220 вольт. После выполнения настроек щупы засовываются в розетку, независимо от цвета проводов. При выполнении проверки надо придерживаться изолированной части проводников и ни в коем случае не касаться металлических частей. Кроме того, будучи вставленными в розетку, щупы не должны соприкасаться между собой, во избежание короткого замыкания.

При правильном выполнении всех действий, экран прибора будет показывать значение текущего напряжения в розетке и квартирной электрической сети. На мультиметре, изображенном на рисунке, напряжение составляет 234 вольта, что считается нормой. Экран прибора никогда не будет показывать ровно 220 вольт, поскольку допустимая погрешность в ту или иную сторону составляет 20 В.


Как измерить напряжение в розетке

Как проверить напряжение в розетке мультиметром

измерение напряжения

В настоящее время существует несколько способов проверки работоспособности приборов в системе электрического снабжения.

Перед тем, как проверить (замерить) напряжение в розетке мультиметром, необходимо ознакомится с правилами использования оборудования, предназначенного для выполнения тестирования. В этой статье все о том, как мультиметром проверить напряжение в сети 220в.

Особенности мультиметра

Измерительный комбинированный прибор мультиметр известен также под названиями тестер и авометр. Такое устройство объединяет сразу несколько функций, и может быть выполнено в форме легкого переносного прибора для базовых измерений или достаточно сложного, стационарного оборудования.

Стандартный, самый минимальный набор функций такого прибора, бывает представлен измерением следующих показателей:
  1. напряжение;
  2. ток;
  3. сопротивление.

Современными производителями выпускаются устройства, способные замерять конденсаторную ёмкость, частоту тока, а также прозванивать диоды и снимать основные параметры транзистора.

Кроме всего прочего, мультиметр может быть представлен:

  • цифровыми моделями с сегментными индикаторами;
  • аналоговыми стрелочными моделями.

В бытовых условиях чаще всего используется цифровой мультиметр, при выборе которого нужно ориентироваться на следующие параметры:

мультиметр в сети

  • максимальные и минимальные границы измерений, которые подбираются в соответствии с областью применения прибора;
  • показатели погрешности измерительного прибора, позволяющие получить данные с разной степенью точности;
  • параметры разрядности показаний на дисплее, указывающие на уровень точности выводимых измерительных данных;
  • питание измерительного прибора, которое может обеспечиваться стандартными батарейками или мощными аккумуляторами.

Следует отметить, что кроме всего прочего, мультиметры различаются исполнением корпуса, но в бытовых условиях чаще всего используется самый простой пластиковый вариант.

Для использования в быту оптимальным станет прибор, имеющий погрешность в 2—3%, разрядность 2,5 и небольшой диапазон измерений.

Подключение щупов к мультиметру

Щупы мультиметра представлены металлическими стержнями с изоляцией. Посредством щупов обеспечивается контакт между измерительным прибором и тестируемым устройством.

В нижней части корпуса измерительного прибора располагаются специальные гнезда, к которым требуется подключать щупы. Выпускаются модели с двумя или тремя гнёздами. Щуп красного цвета нужно подключать в любой свободный разъём.

Любые минусовые разъемы маркируются знаками «Заземление» и «COM». К такому разъёму чаще всего подключается провод черного цвета. Замер сопротивления тока не выше 200 мА и измерение напряжения осуществляется разъемом, имеющим маркировку «VО©mA».

подключение мультиметра

Электрический мультиметр: тестер для различных электротехнических измерений

Разъемы с надписью «10А» или «10 ADC» предназначаются для замера силы тока в пределах 200 мА – 10 А. Если щуп мультиметра в процессе тестирования будет подключен к неверному разъёму, то многократно возрастает риск сгорания предохранителя или самого проверяемого прибора.

Очень удобными в быту являются дополнительные щупы, снабженные наконечниками-«крокодилами» и отличающиеся достаточно длинными проводами.

прибор для проверки сетиМультиметр – нужный прибор для проверки напряжения в сети. Как проверить диод мультиметром – читайте инструкцию по тестированию.

Схемы подключения лампочек параллельным и последовательным способом смотрите тут.

Схема подключения дросселя для ламп дневного света представлена здесь.

Выбор режима измерения

Наличие даже незначительных, но регулярных скачков напряжения, способно негативно отражаться на разных бытовых приборах. Значительно пострадать может техника, имеющая электрические моторы.

электрощупНедостаток напряжения способствует преждевременному износу моторных приборов, а избыток — выводит из строя микросхемы.

На любом мультиметре, помимо разъёмов для подключения щупов со шнурами, в обязательном порядке присутствует цифровой дисплей или измерительная шкала, а также многопозиционный переключатель, посредством которого требуется выбрать режим работы измерительного прибора.

Основные положения мультиметра:

  • OFF —выключение измерительного прибора;
  • АСV — замер напряжения переменного типа;
  • DСV — замер напряжения постоянного типа;
  • АСA — замер уровня переменного тока;
  • DСА — замер уровня постоянного тока;
  • Ω — замер показателей сопротивления;
  • hFЕ — замер транзисторных параметров.

Для замера параметров напряжения переменного типа, мультиметр переключается в положение, обозначаемое «АСV» или «V~».

Как правило, такое положение предполагает значения 200V и 750V. Измерение уровня напряжения постоянного типа осуществляется при переключении тестера в положения, обозначаемые «DСV» или «V». При измерении уровня сопротивления показатели чувствительности могут колебаться от 200 Om до 2 тыс. килоОм, а замеряя постоянное напряжение нужно ориентироваться на параметры чувствительности в пределах 0,2-1,0 тыс Вольт.

Важно помнить, что процедура замера силы тока предполагает последовательное подключение тестера в цепь, а измерение параметров сопротивления и напряжения выполняется при параллельном подключении.

Вставка концов щупов в розетку

Напряжение может иметь переменные или постоянные значения, в соответствии с которыми требуется выбрать оптимальное положение на измерительном приборе. Выбор диапазона не слишком сложный, но чаще всего устанавливаются максимальные значения с постепенным переключением на меньший уровень.

Очень важно проверить правильность выбора гнезд и подключения щупов:

  • провод черного цвета нужно установить на клемму, имеющую маркировку «СОM», что обозначает «Минус» или «Земля»;
  • провод красного цвета нужно установить на клемму, в маркировке которой присутствует литера «V».
как работать с мультиметром

Правила работы с мультиметром

Рядом с регулятором выбора режима тестирования определяются пограничные значения, которые при замерах уровня напряжения в электрической розетке на 220 Вольт должны устанавливаться на деление с маркировкой «750».

Измерительный прибор считается готовым к выполнению замеров, если после установки всех параметров на дисплее появится ноль, а щупы мультиметра вставлены в тестируемую эклектическую розетку.

Показания прибора

Замеры уровня напряжения в электрической сети с переменным током осуществляются вне зависимости от того, какой из щупов измерительного прибора касается фазы, а какой — ноля.

При наличии в электрической розетке напряжения, показатели мультиметра являются неизменными и составляют 220 (+/-) Вольт. При отсутствии в сети напряжения, измерительный прибор покажет на дисплее 0 Вольт.

Аналогичным способом осуществляются замеры постоянного напряжения, но при таком тестировании очень важно щуп с проводом черного цвета устанавливать на «минус», а красный провод — на «плюс».

В этом случае положение регулятора при выборе режима должно быть представлено сектором с маркировкой DСV.

Важно помнить об особенности мультиметра отображать правильные данные замеров, но с отрицательным знаком, при неправильно установленных щупах.

предохранительВаристор используется в качестве предохранителя при использовании электроприборов. Но иногда данная деталь может давать сбой. Как проверить варистор мультиметром и как установить прибор, читайте в статье.

Порядок сборки и подключения разных типов люстр описан в следующей статье.

Только правильная организация проверки напряжения тестером позволяет получить максимально точные данные, обнаружить и устранить неполадку в электрической розетке.

Видео на тему

Как проверить напряжение в розетке мультиметром

Работать с электричеством приходится в условиях повышенной опасности. Уменьшить риск позволяет измерительное оборудование, с помощью которого можно проверить напряжение в сети. Существуют различные способы проверки напряжения, но самым удобным приспособлением зарекомендовал себя специальный прибор — мультиметр. О том, как проверить напряжение в розетке мультиметром, пойдет речь в этой статье.

Разновидности прибора

Мультиметр (мультитестер) представляет собой прибор для замеров самых разных параметров электросети, а также других питающихся от нее элементов.

Устройство позволяет с высокой точностью установить такие характеристики сети, как напряжение, ток, сопротивление и целый ряд других данных. Мультитестер дает возможность также проверять транзисторы, выполнять «прозвон» кабелей и проводов, тестировать диоды и т.п.

Компактный мультметр для проверки электросети

С точки зрения исполнения самого прибора выделяют аналоговые и цифровые мультиметры. Приборы отличаются по функциональным характеристикам, точности работы, качеству изготовления, комплектации.

Аналоговые тестеры нередко именуют вольтметрами или амперметрами, так как такие приборы обычно настроены на выполнение 2-3 функций и не более того. Аналоговые устройства показывают результаты измерений обычной стрелкой на шкале. Такая техника довольно сложна в эксплуатации, требует определенного опыта. Новичок далеко не сразу разберется со всеми имеющимися шкалами, чтобы определить конечное значение электрических данных. К тому же, аналоговое оборудование не способно фиксировать стрелку на позиции, что затрудняет работу с ним.

Цифровое устройство выдает результаты замеров в электронном виде (на жидкокристаллический монитор). Прибор прост в эксплуатации и резко уменьшает участие человеческого фактора, а значит и ошибки в измерениях. Простота и точность показаний сделали цифровые устройства самыми популярными на рынке.

Мультитестер аналогового типа

к содержанию ↑

Параметры для измерения

Мультитестер позволяет не только выяснить, какое напряжение в розетке, но и произвести следующие типы измерений:

  • показатель переменного и постоянного напряжения и тока;
  • электрическое сопротивление;
  • емкость;
  • температура;
  • частота;
  • характеристики диодов и транзисторов.

Измерения позволяют получить большой объем нужной информации. К примеру, проверив напряжение в батарейке, можно сделать вывод об остатке ее рабочего ресурса. Другой пример: новая лампа не горит, а после проверки напряжения оказывается, что проблема в электропроводке. Мультиметр поможет и в ситуации, когда нужно удостовериться, что электричество действительно отключено во всей квартире (при проведении электромонтажных работ).

к содержанию ↑

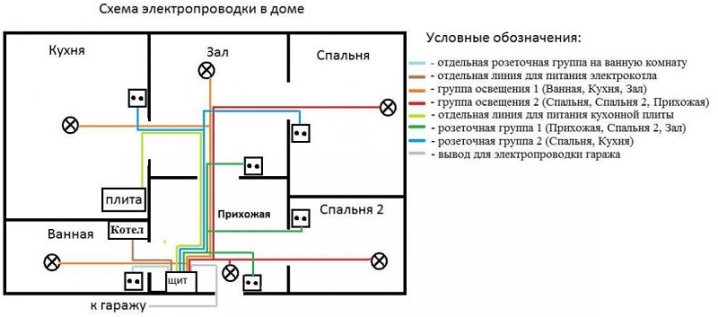

Бытовая электросеть

Чтобы правильно выполнить измерения, нужно иметь хотя бы минимальные представления о параметрах сети электропитания. Розетка является точкой приема напряжения, поэтому полезно знать о величине этого параметра.

В мировой практике принято несколько категорий электросетей, которыми пользуются бытовые потребители. Сколько в розетке вольт знает каждый — 220. Частота составляет 50 герц. В системе имеются два провода (фазовый и нулевой).

Для энергообеспечения частных домов и современных квартир нередко подводят трехфазную сеть, где напряжение составляет 380 вольт, а частота — все те же 50 Герц. Трехфазные схемы рассчитаны на мощные бытовые приборы и оборудование.

Мультиметр для трехфазных сетей

Многие электроприборы рассчитаны на некую заданную частоту и напряжение. К примеру, азиатская техника часто предназначена для работы с 60 герцами. В условиях стандартных 50 герц оборудование просто выйдет из строя. Некорректная частота или напряжение по отношению к технике может значительно поменять коэффициент ее полезного действия, что также приведет к поломке.

к содержанию ↑

Техника безопасности

Мультитестер представляет собой достаточно надежный прибор с точки зрения безопасности. Однако его использование все же требует соблюдения определенных правил. В тестере имеется внутренняя защита от чрезмерных нагрузок. Тем не менее, если с прибором обращаются безграмотно, он может быстро выйти из строя.

При замерах входного переменного напряжения рекомендуется придерживаться таких правил:

  1. Если неизвестен примерный показатель замеряемого напряжения, переключатель нужно поставить на максимальный диапазон.
  2. Нельзя подавать на вход напряжение, превышающее 750 вольт. В противном случае существует высокая вероятность разрушения внутренней цепи.

Правила пользования мультиметром

Важно! Нельзя касаться элементов электрической сети, не надев диэлектрические перчатки.

При замерах входного постоянного и переменного тока следует соблюдать следующие правила:

  1. Если предварительные данные по величине измеряемого тока не предопределены, переключатель устанавливают на предельно возможный диапазон.
  2. Если на жидкокристаллическом дисплее установлена единица, триггер следует поставить на соседний диапазон в направлении большего значения.
  3. Время тестирования при работе с 20-амперным диапазоном должно быть не более 15 секунд. Дело в том, что для этого режима плавкий предохранитель не предусмотрен.

При замерах внутреннего сопротивления цепи необходимо удостовериться, что электропитание отключено, а конденсаторы полностью разряжены.

Также следует придерживаться правил хранения оборудования и ухода за ним. Нельзя подавать на вход напряжение, когда поворотный переключатель в позиции Ohm. Не рекомендуется эксплуатировать прибор при открытой или неполностью закрытой крышке.

Мультиметр в защитном кейсе

Существует еще одно правило, касающееся правильной эксплуатации мультиметра. Недопустима замена гальванического элемента и предохранителя при работающем приборе. Необходимо выключить мультиметр и отсоединить все щупы.

к содержанию ↑

Условные обозначения

Мультиметр включает несколько стандартных элементов, в том числе дисплей или стеклянную шкалу, круговой переключатель, розетки для присоединения щупов.

В качестве примера ниже показаны условные обозначения, применяемые для модели мультитестера DT9205A.

Условные обозначения на мультитестере

к содержанию ↑

Подключение щупов в мультитестер

Щупы представляют собой коннекторы для измерения параметров электрических компонентов и участков электроцепи. Устройства помогают объединить разъемы мультиметра с другими выходами. Щупы выглядят как металлический стержень, изолированный пластиком. На одном из концов щупа имеется провод с коннектором для соединения с разъемами (20A, A, VΩ, COM).

Обратите внимание! Чтобы использовать все возможности мультитестера, нужно иметь дополнительный арсенал щупов, где вместо стержня применяются зубчатые зажимы.

Большая часть измерительного оборудования поставляется из Китая. Некоторые изделия вполне качественные, однако встречается и низкокачественная продукция. Как правило, производители дешевых изделий экономят на материалах для щупов, в результате чего те быстро становятся непригодными для использования.

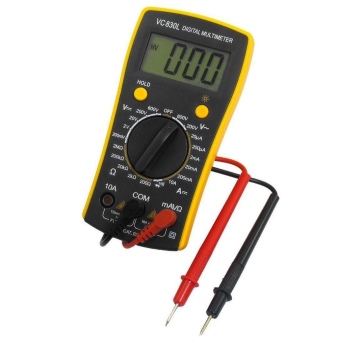

Щупы для мультиметра серии M830

Щупы при желании можно изготовить своими руками. Нужные детали несложно найти на местном радиорынке или в магазине радиотоваров. В качестве изоляции можно применить подручные материалы, например, пустые пластиковые ампулы или оболочки от шариковых ручек.

к содержанию ↑

Измерение разных параметров

Измерение сопротивления провода

Чтобы измерить сопротивление провода, нужно всего лишь прикоснуться к концам проводника щупами мультитестера. Замер осуществляется за счет источника питания, находящегося внутри прибора. Мультиметр позволяет измерить напряжение и силу тока в электроцепи, после чего высчитывает напряжение исходя из закона Ома.

При измерениях следует учитывать два фактора:

  1. Прибор выдает суммарное сопротивление измеряемого проводника, имея в виду и щупы, которые его касаются. Если необходимы более точные данные, вначале нужно получить результат по проводам щупов, а затем полученные данные вычесть из общего результата.
  2. Нужно загодя определить ориентировочное сопротивление проводника. Поэтому замеры рекомендуется осуществлять, снижая чувствительность мультиметра.

Измерение сопротивления мультиметром

к содержанию ↑

Измерение напряжения

Прежде чем померить напряжение, подготавливают мультитестер: черный провод направляют в клемму, которая промаркирована как COM (земля). Красный провод вставляют в клемму с буквой V. Причем V обычно расположена рядом с прочими буквенными обозначениями (например, VΩmA). Рядом с колесиком подбора режимов указаны пограничные значения — 200 и 750 вольт. Для измерения нужно установить значение 750, а не 200 вольт, так как в противном случае можно вывести прибор из строя.

Когда на мониторе появятся нули, устройство готово к эксплуатации. Щупы направляют в розетку, чтобы получить информацию о наличии в сети напряжения как такового. Если замер осуществляется в электросети переменного тока, безразлично, каким щупом прикасаться к фазе, а каким — к нулю. Результатом будет 220 вольт, если напряжение имеется, или ноль, если оно отсутствует.

Измерение напряжения в сети переменного тока

При постоянном напряжении замер производится практически так же, но есть и отличие: щуп с черным проводником подводят к минусу, а красный — к плюсу (при условии, что они корректно подключены к клеммам устройства). Колесико для выбора режимов должно быть установлено на DCV.

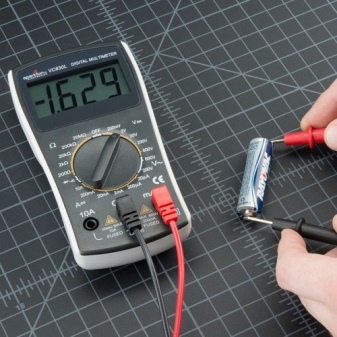

Обратите внимание! Измерить напряжение нужно так, чтобы не перепутать полярность. Если при измерении напряжения случайно перепутать полярность, на мониторе появится правильный результат, однако со знаком минуса.

к содержанию ↑

Замер силы тока

Качественная техника позволяет измерять силу переменного тока. Об этом свидетельствует обозначение A~. На недорогих устройствах на шкале чаще всего имеется только аббревиатура DCA (постоянный ток). Пользоваться таким прибором сложнее: придется вспомнить основы построения электрических цепей.

Измерение силы тока осуществляется по тому же принципу, что и замер напряжения. Отличие в последовательном подключении мультиметра к цепи. Проводник от первого разъема стыкуют с первым щупом прибора (в случае с лампой контакт находится на цоколе). От второго контакта цоколя проводник направляют ко второму розеточному разъему. При замыкании электроцепи на мониторе прибора появляется результат измерений — сила тока, идущая через осветительное устройство.

к содержанию ↑

Замер силы тока вольтметром

Иногда нужно срочно произвести замер переменного тока, но в наличии имеется лишь недорогой мультиметр, не обладающий широкой функциональностью. В такой ситуации подойдет замер при помощи метода шунтирования.

Способ описывается формулой:

Определение силы тока с помощью вольтметра

Согласно формуле, если R равняется единице, сила тока в электроцепи соответствует напряжению. Чтобы осуществить замер, нужно подобрать проводник, сопротивление которого — 1 Ом. Подойдет длинный трансформаторный провод или спираль от электрической печки. Сопротивление проводника (то есть его длина) контролируется при помощи мультитестера в режиме теста.

В конечном счете получается такая схема (используется лампа накаливания):

  1. От первого розеточного разъема проводник направляют к шунту. Тут же подключают щуп мультитестера.
  2. Второй щуп прибора стыкуют с другим концом шунта. От места соприкосновения щупа и шунта провод идет к первому контакту цоколя прибора освещения.
  3. От второго контакта лампы провод направляют ко второму розеточному разъему.

Чтобы замерить напряжение, мультитестер ставят в переменный режим. Прибор должен подключаться к шунту только параллельно (важное условие). Если включить питание, мультиметр определит напряжение, которое равняется силе тока, идущего по шунту. Этот показатель будет аналогичен напряжению при нагрузке.

Даже не очень дорогой мультитестер позволит произвести измерения, вполне достаточные для домашнего применения. Перед покупкой рекомендуется освоить или освежить в памяти основы построения электроцепей и работы в них измерительных устройств.

Как проверить напряжение в розетке мультиметром — правила и инструкция

как проверить сеть тестером-мультиметром, техника безопасности

Как померить напряжение мультиметромЕсли необходимо узнать, есть ли ток в розетке, можно воспользоваться пробником, представляющим собой обычную отвертку, либо специальным прибором — мультиметром. По-другому он называется тестером. Оба варианта хороши, но пробник покажет только есть ток или нет. Для проверки наличия тока и напряжения в розетке нужно использовать специально предназначенный для этого мультиметр.

Разновидности электроизмерительных приборов

Как можно проверить напряжение мультиметром

К электроизмерительным приборам относятся устройства, служащие для измерения различных характеристик тока. Это не только его напряжение, но также сопротивление и сила. Для каждой величины существует свой прибор.

Есть и универсальная техника — мультиметр, с помощью которой можно определять различные параметры электротока.

По типу исполнения эти устройства подразделяются на две разновидности:

  1. Электронные. Отображают результат проведенных измерений на специальном дисплее.
  2. Аналоговые. В них используется стрелка.

Также электроизмерительные приборы различаются по своей чувствительности и погрешности. Устройства, имеющие наибольшую чувствительность, но при этом отображающие результаты измерений с наименьшей погрешностью, причисляются к категории профессиональных.

Способы измерения напряжения

Если необходимо не только замерить напряжение мультиметром в розетке, но и проверить, есть ли ток, следует использовать профессиональный прибор. Определить наличие тока и напряжения посредством мультиметра может даже тот, кто не имеет никакого отношения к электрике.

Чтобы измерить напряжение в розетке мультиметром, необходимо лишь включить устройство, а затем настроить его:

  1. Применение прибора мультиметраДля электрической сети, применяемой в быту, переключатель должен быть установлен на отметку 750 В.
  2. Сразу после этого на экране можно будет увидеть три нуля. Это означает, что прибор включен и готов к использованию.

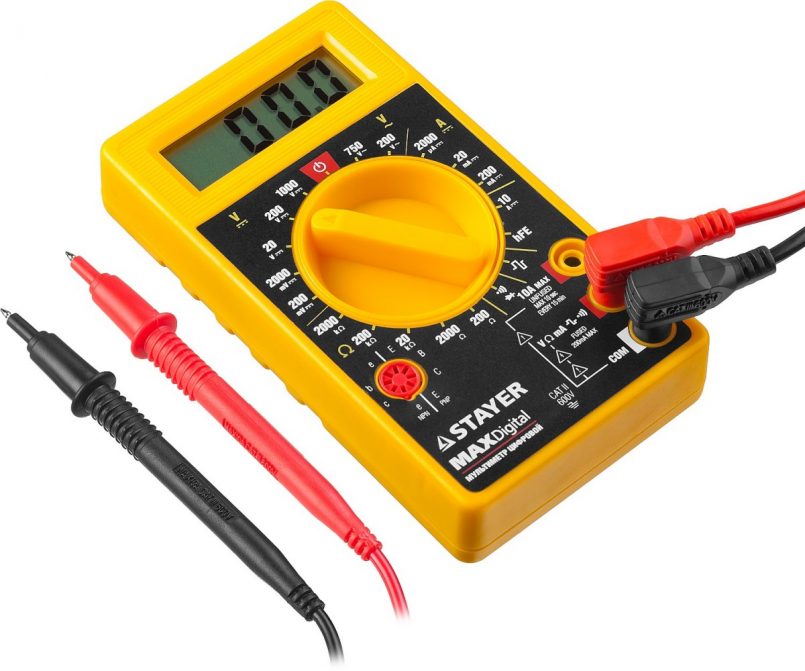

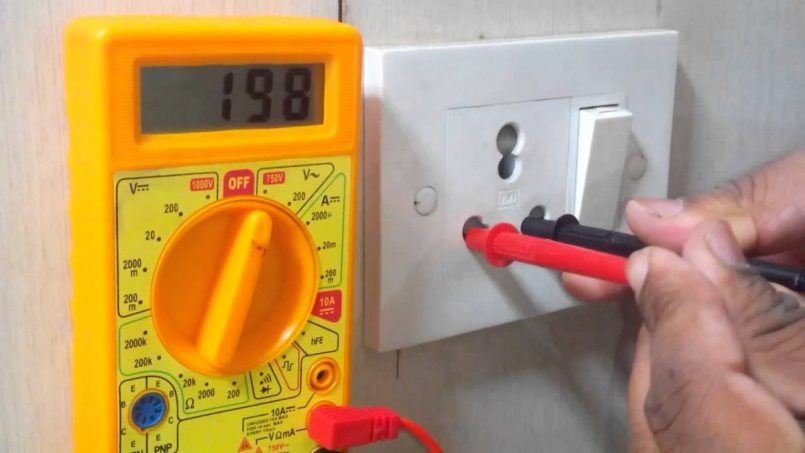

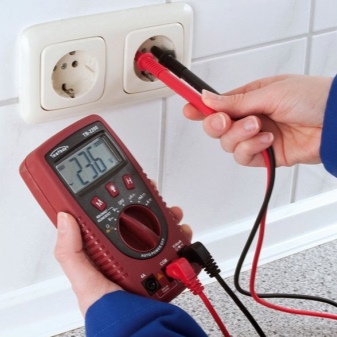

  3. Теперь можно брать черный и красный щупы и вставлять их в отверстия в розетке.
  4. После того как оба щупа будут вставлены в розетку, на экране мультиметра отобразится число.

Конечно, практически любой человек, живущий в России, знает каким должно быть напряжение в электросети — 220 В. Однако мультиметр опровергнет это утверждение, показав иную цифру. В частности, на экране прибора может отобразиться число «218», «216», «223».

Как пользоваться мультиметромДело в том, что 220 В — это среднее значение переменного тока в электросети. Согласно же ГОСТу, у него могут быть отклонения на несколько вольт. Максимально допустимый показатель отклонений — 10%, поэтому, даже если напряжение в розетке после измерения окажется на пару единиц меньше 200 В, не нужно переживать по этому поводу. Единственное, о чем важно позаботиться перед тем, как мультиметром проверить напряжение в сети 220 В — что оба щупа хорошо изолированы.

Если изоляция имеет какие-либо повреждения, то такой мультиметр непригоден к использованию. В этом случае велика вероятность получить удар током. Также нужно не торопиться, выбирая режим работы мультиметра. Если случайно установить прибор на замер другой характеристики тока, он может прийти в негодность.

Техника безопасности

Чтобы проверить розетку мультиметром, важно соблюдать технику безопасности, даже несмотря на то, что такой прибор относится к безопасным, так как источником питания зачастую являются обычные батарейки. Сам мультиметр имеет внутри себя защиту от перегрузок, которые могут возникать во время работы. Но все же если не соблюдать правила, он может быстро выйти из строя.

Работая с устройством, важно соблюдать следующие рекомендации:

  1. Как проверить напряжение в розеткеЕсли не известно предварительное напряжение, переключатель необходимо устанавливать в максимальный диапазон.
  2. Чтобы избежать повреждения цепи, находящейся внутри устройства, не стоит подавать ток, напряжение которого превышает 750 В.
  3. Запрещено прикасаться к элементам электросети голыми руками. Перед работой необходимо надевать специальные перчатки.
  4. Перед измерением внутреннего сопротивления цепи необходимо выключить питание и удостовериться в том, что конденсаторы полностью разряжены.
  5. Если необходимо заменить батарейку, то прежде следует отключить прибор и отсоединить щупы. Аналогично происходит замена предохранителя.
  6. Перед тем как начать работу с прибором, нужно убедиться, что крышка корпуса плотно закрыта.

Условные обозначения

Для маркировки положения переключателя используются специальные символы:

  1. Показатели мультиметраЕсли переключатель находится в положении «OFF», значит, прибор выключен.
  2. Если нужно измерить значение напряжение в сети постоянного тока, необходимо переключить устройство в режим «DCV».
  3. Перед проверкой транзисторов прибор должен быть переключен в режим «hFE».
  4. Для измерения сопротивления тока используется символ, похожий на подкову.
  5. Перед прозвоном переключатель должен быть установлен так, чтобы он указывал на символ в виде кружка, от которого как бы исходят три волны.
  6. DCA — это измерение постоянного тока.
  7. ACV — измерение переменного тока.

Такие электроизмерительные приборы, как мультиметры, хороши тем, что с их помощью можно определять не только напряжение, но и другие характеристики тока. Также они используются для «прозванивания» цепей, для проверки полупроводниковых приборов, для определения емкости конденсатора.

Чтобы измерить тот или иной параметр, достаточно лишь перевести мультиметр в соответствующий режим, а затем приложить щупы к нужному участку цепи. На аналоговых приборах, как правило, имеются три шкалы, каждая из которых соответствует определенному параметру. Электронные устройства просто выводят на экран результат измерений, поэтому с ними работать проще.

Померить напряжение мультиметром совсем несложно, ведь сам этот прибор очень прост в эксплуатации. Но если все же возникают какие-то проблемы, следует заглянуть в инструкцию по применению, где процесс измерения описан подробно.

Как проверить напряжение в розетке мультиметром

Электроприборы относят к источникам повышенной опасности. И чтобы снизить вероятность поражения током разработаны приборы, позволяющие измерить напряжение. И стоит рассмотреть разновидности этих приборов, принципы их работы. И как измерить напряжение в розетке мультиметром.

Краткое содержимое статьи:

Разновидности тестеров

Мультиметр (или мультитестер) это портативный прибор, позволяющий определить несколько параметров, касающихся электрической сети и подключенных к ней приборов. К ним относят показатели:

  • постоянного или переменного напряжения;
  • постоянного или переменного тока;
  • сопротивления;
  • емкости;
  • проводящих свойств кабелей и проводов;
  • работоспособности диодов.

Решая, чем проверить напряжение в розетке, можно выбрать аналоговый или цифровой мультиметр. Эти типы устройств отличаются по конструкции, точности предоставляемых данных и удобству.

Когда требуется измерить напряжение

Согласно статистике, в быту используется несколько типов электрических сетей. Стандартным вариантом считается система, дающая напряжение в 220 вольт с частотой в 50 Гц. Она представлена двумя проводами: фазой и нулем. При этом розетка выполняет функцию выхода.

В некоторых домах с недавнего времени стали устанавливать трехфазную систему электропитания, дающей напряжение в 380 В. Это позволяет обеспечить энергией более мощные устройства, на которые традиционная проводка не рассчитана.

Поэтому измерить номинальное напряжение в розетках необходимо, чтобы понять разумность подключения нового прибора в систему. И способность проводки выдержать дополнительную нагрузку.

Подобная процедура потребуется в ряде других ситуаций:

  • если в люстре не горит исправная лампочка;
  • при проверке исправности проводов;
  • при определении работоспособности розетки или выключателя.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
