Как светодиоды проверить: как прозвонить светодиод мультиметром не выпаивая, тестер ленты на работоспособность, исправность своими руками

Содержание

Как проверить ик светодиод. Как проверить работоспособность светодиодной ленты. Электрическая схема драйвера светодиодной лампы ASD LED-A60 на микросхеме SM2082

При многообразии на прилавках страны, остаются вне конкуренции по причине экономичности и долговечности. Однако не всегда приобретается качественное изделие, ведь в магазине товар не разберешь для осмотра. Да и в этом случае не факт, что каждый определит, из каких деталей она собрана. перегорают, а покупать новые становится накладно. Выходом становится ремонт светодиодных ламп своими руками. Работа эта под силу даже начинающему домашнему мастеру, а детали недороги. Сегодня разберемся, как проверить , в каких случаях изделие ремонтируется и как это сделать.

Известно, что светодиоды не могут работать напрямую от сети 220 В. Для этого им нужно дополнительное оборудование, которое, чаще всего, и выходит из строя. О нем сегодня и поговорим. Рассмотрим схему , без которого невозможна работа осветительного прибора. Попутно и проведем ликбез для тех, кто ничего не понимает в радиоэлектронике.

драйвер gauss 12w

Схема драйвера светодиодной лампы 220 В состоит из:

  • диодного моста;
  • сопротивлений;
  • резисторов.

Диодный мост служит для выпрямления тока (превращает его из переменного в постоянный). На графике это выглядит как отсекание полуволны синусоиды. Сопротивления ограничивают ток, а конденсаторы накапливают энергию, увеличивая частоту. Рассмотрим принцип действия на схеме светодиодной лампы на 220 В.

Принцип работы драйвера в лампе на светодиодах

Вид на схеме Порядок работы

Напряжение 220 В подается на драйвер и проходит через сглаживающий конденсатор и сопротивление, ограничивающее ток. Это нужно для того, чтобы обезопасить диодный мост.

Напряжение подается на диодный мост, состоящий из четырех разнонаправленных диодов, которые отсекают полуволну синусоиды. На выходе ток постоянный.

Теперь, посредством сопротивления и конденсатора, ток снова ограничивается и ему задается нужная частота.

Напряжение с необходимыми параметрами поступает на равнонаправленные световые диоды, которые служат и как ограничение тока. Т.е. при перегорании одного из них напряжение повышается, что приводит к выходу из строя конденсатора, если он недостаточно мощный. Такое происходит в китайских изделиях. Качественные приборы от этого защищены.

Поняв принцип работы и схему драйвера, решение как починить светодиодную лампу на 220V уже не будет казаться сложным. Если говорить о качественных , то неприятностей от них ждать не стоит. Они работают весь положенный срок и не тускнеют, хотя есть «болезни», которым подвержены и они. Как с ними справиться сейчас поговорим.

Причины выхода из строя осветительных LED-приборов

Чтобы проще было разобраться с причинами, обобщим все данные в одной общей таблице.

Причина поломки Описание Решение проблемы
Перепады напряжения Такие светильники в меньшей мере подвержены поломкам из-за перепадов напряжения, однако чувствительные скачки могут «пробить» диодный мост. В результате перегорают LED-элементы. Если скачки чувствительны, нужно установить , который значительно продлит срок службы светового оборудования, но и остальных бытовых приборов.
Неправильно подобран светильник Отсутствие должной вентиляции влияет на драйвер. Выделяемое им тепло не отводится. В результате происходит перегрев. Выбрать с хорошей вентиляцией, которая обеспечит нужный теплообмен.
Ошибки монтажа Неправильно выбранная система освещения, его подключение. Неверно высчитанное сечение электропроводки. Здесь выходом будет разгрузить линию освещения или заменить осветительные приборы устройствами, потребляющие меньше мощности.
Внешний фактор Повышенная влажность, вибрации, удары или запыленность при неправильном подборе IP. Правильный подбор или устранение негативных факторов.

Полезно знать! Ремонт светодиодных светильников невозможно выполнять до бесконечности. Намного проще исключит негативные факторы, влияющие на долговечность и не приобретать дешевые изделия. Экономия сегодня обернется затратами завтра. Как говорил экономист Адам Смит: «Я не настолько богат, чтобы покупать дешевые вещи».

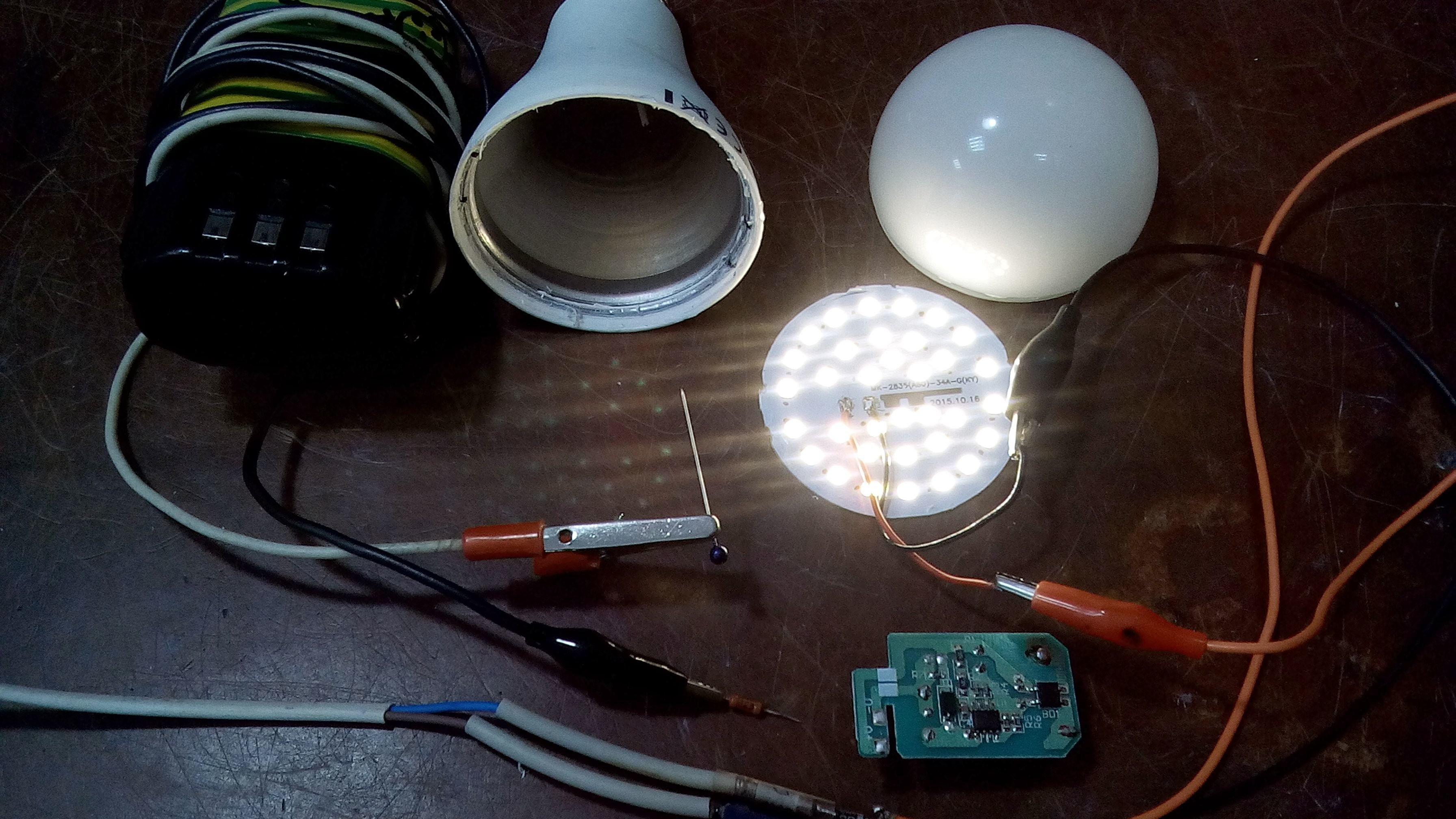

Ремонт светодиодной лампы на 220 В своими руками: нюансы производства работ

Перед тем, как отремонтировать светодиодную лампу своими руками, обратите внимание на некоторые детали, требующие меньшего количество трудозатрат. Проверка патрона и напряжения в нем – первое, что стоит сделать.

Важно! Ремонт ЛЕД-ламп требует наличия мультиметра – без него не получится прозвонить элементы драйвера.

Так же потребуется паяльная станция.

мультиметры бытовые

Паяльная станция необходима для ремонта светодиодных люстр и светильников. Ведь перегрев их элементов приводит к выходу из строя. Температура нагрева при пайке должна быть не выше 2600, в то время как паяльник разогревается сильнее. Но выход есть. Используем кусок медной жилы, сечением 4 мм, который наматывается на жало паяльника плотной спиралью. Чем сильнее удлинить жало, тем ниже его температура. Удобно, если на мультиметре присутствует функция термометра. В этом случае ее можно отрегулировать точнее.


паяльная станция

Но перед тем, как выполнить ремонт светодиодных прожекторов, люстр или ламп нужно определить причину выхода из строя.

Как разобрать светодиодную лампочку

Одна из проблем, с которой сталкивается начинающий домашний мастер – как разобрать светодиодную лампочку. Для этого понадобится шило, растворитель и шприц с иглой. Рассеиватель LED-лампы приклеен к корпусу герметиком, который нужно удалить. Проводя аккуратно вдоль кромки рассеивателя шилом, шприцем вводим растворитель. Через 2÷3 минуты, легко покручивая, рассеиватель снимается.

Некоторые световые приборы изготовлены без проклейки герметиком. В этом случае достаточно провернуть рассеиватель и снять его с корпуса.

Выявляем причину выхода из строя светодиодной лампочки

Разобрав осветительный прибор, обратите внимание на LED-элементы. Часто сгоревший определяется визуально: на нем имеются подпалины или черные точки. Тогда меняем неисправную деталь и проверяем работоспособность. Подробно о замене мы расскажем в пошаговой инструкции.

Если LED-элементы в порядке, переходим к драйверу. Для проверки работоспособности его деталей нужно их выпаять из печатной платы. Номинал резисторов (сопротивлений) указывается на плате, а параметры конденсатора – на корпусе. При прозвонке мультиметром в соответствующих режимах отклонений быть не должно. Однако часто конденсаторы, вышедшие из строя, определяются визуально – они вздуваются либо лопаются.

Решение – замена подходящим по техническим параметрам.


Замену конденсаторов и сопротивлений, в отличие от светодиодов, часто выполняют обычным паяльником. При этом следует соблюдать осторожность, не перегревать ближайшие контакты и элементы.

Замена светодиодов лампочки: насколько это сложно

При наличии паяльной станции или фена работа эта проста. Паяльником работать сложнее, но тоже возможно.

Полезно знать! Если под рукой нет рабочих LED-элементов можно установить перемычку вместо сгоревшего. Долго такая лампа не проработает, но некоторое время выиграть удастся. Однако такой ремонт производится только если количество элементов более шести. В противном случае день – это максимум работы ремонтного изделия.

Современные лампы работают на SMD LED-элементах, которые можно выпаять из светодиодной ленты. Но стоит подбирать подходящие по техническим характеристикам. Если таковых нет, лучше поменять все.

Статья по теме:

Для правильного выбора LED-приборов надо знать не только общие .

Пригодятся сведения о современных моделях, электрических схемах рабочих устройств. В этой статье вы найдете ответы на эти и другие практические вопросы.

Ремонт драйвера светодиодной лампы при наличии электрической схемы устройства

Если драйвер состоит из SMD-компонентов, которые имеют меньший размер, воспользуемся паяльником с медной проволокой на жале. При визуальном осмотре выявлен сгоревший элемент – выпаиваем и подбираем подходящий по маркировке. Нет видимых повреждений – это сложнее. Придется выпаивать все детали и прозванивать по отдельности. Найдя сгоревший, меняем на работоспособный и . Удобно использовать для этого пинцет.

Полезный совет! Не стоит удалять с печатной платы все элементы одновременно. Они похожи по внешнему виду, можно перепутать впоследствии местоположение. Лучше выпаивать элементы по одному и, проверив, монтировать на место.


Как проверить и заменить блок питания светодиодных светильников

При монтаже освещения в помещениях с повышенной влажностью ( или ) используются стабилизирующие , которые понижают напряжение до безопасного (12 или 24 вольта). Стабилизатор может выйти из строя по нескольким причинам. Основные из них – это избыточная нагрузка (потребляемая мощность светильников) или неправильный выбор степени защиты блока. Ремонтируются такие устройства в специализированных сервисах. В домашних условиях это нереально без наличия оборудования и знаний в области радиоэлектроники. В этом случае БП придется заменить.


Блок питания для светодиодов

Очень важно! Все работы по замене стабилизирующего блока питания светодиодов производятся при снятом напряжении. Не стоит надеяться на выключатель – он может быть неправильно скоммутирован. Напряжение отключается в распределительном щитке квартиры. Помните, что прикосновение рукой к токоведущим частям опасно для жизни.

Нужно обратить внимание на технические характеристики устройства – мощность должна превышать параметры ламп, которые от него запитаны. Отключив вышедший из строя блок, подключаем новый согласно схеме. Она находится в технической документации прибора. Сложностей это не представляет – все провода имеют цветовую маркировку, а контакты – буквенное обозначение.


Играет роль и степень защиты устройства (IP). Для ванной комнаты прибор должен иметь маркировку не ниже IP45.

Статья

Светоизлучающие диоды нашли широкое применение в современных осветительных приборах. Это обусловлено их экономичностью и высокой надежностью по сравнению с обычными электролампами. Тем не менее, LED-элементы не застрахованы от неисправностей. Проверить их работоспособность можно различными способами, но наиболее точным и простым методом является проверка с помощью тестера. В этой статье мы поговорим о том, как проверить светодиод мультиметром, и каковы особенности этой процедуры.

Тестирование светодиодов в режиме прозвонки

Мультиметр представляет собой универсальный измеритель, который позволяет проверить исправность практически любого электрического устройства или элемента. Чтобы проверить с помощью тестера светоизлучающий диод, необходимо, чтобы прибор мог переключаться в режим проверки диодов, который чаще всего называют прозвонкой.

Проверка исправности светодиода мультиметром производится в следующем порядке:

  • Установить переключатель тестера в режим проверки диодов.
  • Подключить щупы мультиметра к контактам проверяемого элемента.

  • При подключении LED следует учитывать полярность его выводов (черный щуп измерительного прибора подключается к катоду, а красный – к аноду). Впрочем, если точное расположение полюсов неизвестно, то ничего страшного в неправильном подсоединении нет, и светодиод в этом случае из строя не выйдет.

Если щупы подключены к контактам неправильно, то начальные показания на табло тестера не изменятся. Если полярность не перепутана, рабочий диод начнет светиться.

  • Ток прозвонки имеет небольшое значение, и его недостаточно для того, чтобы светодиод работал в полную силу. Поэтому увидеть свечение элемента можно, слегка затемнив помещение.
  • Если возможности приглушить освещение нет, нужно посмотреть на показания мультиметра. При проверке рабочего диода значения на табло прибора будут отличаться от единицы.

Наглядно проверка светодиодов на видео:

С помощью этого метода можно проверить на работоспособность даже мощный диод. Минус такого способа заключается в том, что провести диагностику элементов, не выпаивая их из схемы, не получится. Чтобы протестировать LED в схеме, к щупам необходимо подсоединить переходники.

Иногда исправность детали проверяется путем измерения сопротивления, но этот способ не получил широкого распространения, поскольку чтобы воспользоваться им, нужно знать технические параметры диода.

Проверка светодиодов без выпаивания

Для подсоединения щупов измерительного прибора к колодке PNP к ним следует припаять маленькие металлические наконечники, для чего можно использовать простые канцелярские скрепки.

Чтобы надежнее изолировать кабели с припаянными наконечниками, следует вставить между ними прокладку из текстолита и обмотать конструкцию изолентой.

Путем этих несложных манипуляций мы получим надежный и одновременно простой переходник, с помощью которого сможем подсоединить щупы мультиметра к контактам светоизлучающего диода.

Затем щупы подключаются к контактам LED-элемента, при этом выпаивать последний из общей схемы не требуется. Дальнейшая проверка производится в том же порядке, который описан выше.

Приведем наглядный пример проверки исправности светодиода без выпаивания его из схемы.

Проверка светоизлучающих диодов в фонариках

При тестировании элементов светодиодных фонариков прибор нужно разобрать и достать из него плату со смонтированными LED. Затем наконечники, припаянные к щупам мультиметра, подключаются с соблюдением полярности к ножкам светодиода прямо на плате.

Переключатель тестера устанавливается в режим прозвонки, после чего можно определить, исправен ли элемент, по отразившимся показаниям на табло и по наличию (или отсутствию) свечения.

Проверка светодиодов без выпаивания удобна и тем, что позволяет определить неисправность путем замера величины сопротивления в схеме. Так, при параллельном подключении LED приближающееся к нулю сопротивление говорит о неисправности как минимум одного из элементов. Получив такие результаты, нужно проверить каждый светодиод по отдельности вышеизложенными способами.

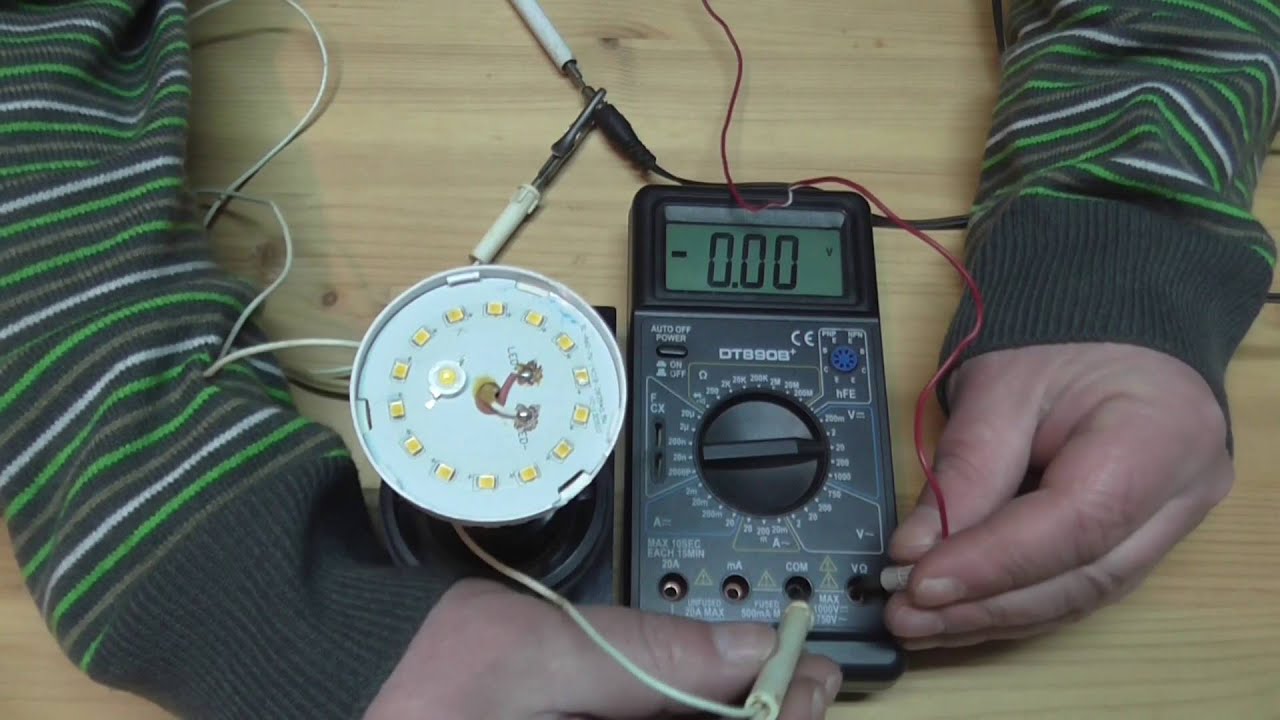

На видео проверка светодиодов лампочки без выпаивания:

Заключение

Из этого материала вы узнали, как проверить светодиод на исправность мультиметром. Процедура эта совсем несложна, и, имея под рукой обычный тестер, каждый сможет проверить работоспособность светодиодов в бытовых приборах.

Самый эффективный способ проверить светодиод на работоспособность заключается в применении специального прибора — мультиметра, который иначе нередко называется тестером. Устройство представляет собой измерительный прибор, который может выполнять несколько функций. Выбирать их можно с помощью ручки, расположенной на передней панели.

Тестирование в режиме прозвонки

У каждого мультиметра, независимо от того, насколько дорогостоящим он является и какой фирмой был произведен, обязательно имеется функция проверки работоспособности светодиода. Это так называемая прозвонка.

Перед тем как прозвонить светодиод мультиметром, необходимо ручку переключения режимов тестера установить на режим прозвонки. Затем к контактам проверяемого прибора приложить черный и красный щупы мультиметра. Благодаря такому способу проверки, можно также определить, какой мощностью обладает светодиод.

При подключении тестера необходимо учитывать полярности проверяемого объекта. Его анод должен быть соединен со щупом красного цвета, а катод — с черным. Если подключить щупы неправильно, прибор ничего не покажет. При верном подключении светодиод должен начать излучать свет.

Проверяя диод на работоспособность, важно учитывать такую особенность: электроток тестера, настроенного на режим прозвонки, довольно слабый, поэтому он может не оказать никакого воздействия на лампочку. Проверяемый объект может быть вполне работоспособны м, но светиться не будет из-за недостаточной силы тока.

Может быть и другое последствие слабого тока: светодиод начнет светиться, но излучение его будет настолько мизерным, что при обычном дневном свете разглядеть его не удастся. Перед тем как приступать к проверке, рекомендуется уменьшить яркость внешнего света. Если же по каким-либо причинам этого сделать нельзя, следует обращать внимание не на сам прибор, а на измерительный прибор, точнее, на его показания. Если он исправен, то цифра, показываемая тестером, должна отличаться от единицы.

Можно даже очень мощный диод прозвонить мультиметром. Однако недостаток способа состоит в том, что провести проверку элементов, которые впаяны в микросхему, не получится. Для проверки светодиода, находящегося в микросхеме, нужно использовать специальные переходники, которые присоединяются к щупам тестера.

Проверка без выпаивания

Чтобы проверить мультиметром, не выпаивая светодиод из микросхемы, можно использовать небольшие металлические наконечники, роль которых могут играть, например, обычные канцелярские скрепки. Для надежной изоляции проводов, к которым присоединены наконечники, следует использовать текстолитовую прокладку. Вся конструкция при этом должна быть обмотана изолентой.

После выполнения всех этих простых действий получится надежный переходник , посредством которого легко можно добиться контакта щупов тестера с катодом и анодом проверяемого на работоспособность светодиода.

Также без выпаивания из микросхемы можно проверить диод на исправность . Для этого достаточно:

  1. Установить измерительный прибор в режим прозвонки.
  2. Присоединить щупы посредством переходника к контактам проверяемого объекта.
  3. Проверить, засветится лампочка или нет.

Как и в случае с обычной прозвонкой, которая проводится без переходника, возможно, придется выключить внешнее освещение или ослабить его, чтобы заметить неяркое свечение лампочки прибора.

Работоспособность светоизлучающих диодов в фонариках

Проверить на работоспособность светодиод, находящийся в маленьком фонарике, можно без особых сложностей.

Такая проверка проводится в несколько этапов :

Сразу после этого станет ясно, является ли исправным проверяемый элемент. Если он засветится, значит, с ним все в порядке. Если же излучения нет, значит, светодиод в неисправном состоянии.

Чтобы проверить светодиод тестером, важно уметь различать катод и анод. На самом деле различие легко обнаруживается визуально: катод обычно заметно короче, чем анод. Можно запомнить так: слово «катод» начинается с буквы «к», следовательно, этот контакт короткий. Впрочем, даже если подключить мультиметр без соблюдения полярности, ничего страшного не произойдет. Просто светодиодный элемент не получит ток и поэтому не будет светиться.

Вместо того, чтобы всякий раз при проверке угадывать, какой контакт является «положительным», а какой «отрицательным», лучше один раз запомнить навсегда. Это позволит сэкономить время. Нередко, чтобы проверить, работает ли светодиод, измеряют сопротивление. Однако такой метод проверки не очень широко распространен, ведь перед его применением необходимо определить технические параметры прибора.

Как видно, проверка на работоспособность светодиода с помощью тестера — довольно простая процедура . Для этого не понадобится много времени. Никаких физических усилий также прикладывать не придется. Да и финансовые затраты на такую проверку практически ничтожны, так как используемый прибор продается по очень низкой цене.

Перед использованием светодиодов важным этапом является предварительная проверка работоспособности этих приборов. Особенно актуальным этот вопрос становится при монтаже светодиодов в труднодоступных местах. Например, при установке светодиодов в светильниках, располагаемых на уличных мачтах или потолках промышленных предприятий.

Как и для обычного диода, наиболее простым методом оценки работоспособности является проверка светодиодов тестером или мультиметром. Для этого достаточно подключить его анодом к плюсу измерительного прибора, а катодом — к минусу. Чтобы правильно различать анод и катод необходимо помнить, что обычно вывод анода у светодиода длиннее вывода катода. Но такой «прозвон» возможен только для таких светодиодов, у которых малое рабочее напряжение. Для мощных, с повышенным рабочим напряжением — такой метод неприемлем.

Для оценки исправности светодиодов можно использовать имеющийся в мультиметре разъем для проверки транзисторов.

При этом вывод анода светодиода надо вставить в отверстие, предназначенное для эмиттера проверяемого транзистора (обозначение Е), а вывод катода — в отверстие, в которое должен вставляться коллектор проверяемого транзистора (обозначение C для PNP). При включении мультиметра исправный светодиод будет гореть.

Часто требуется более точное обследование светодиода. Особенно, это касается мощных светодиодов, характеристики которых предназначены для работы с токами в сотни миллиампер и более.
Эти светодиоды могут подсвечиваться при «прозвонке», но при включении их в рабочий режим на полный ток, они горят очень слабо. Такая неисправность может быть связана с дефектом кристалла. И этот дефект может быть выявлен только при более тщательном тестировании прибора.

Как произвести точное тестирование на работоспособность?

Для более точного тестирования исправности светодиода, кроме мультиметра требуется дополнительный источник стабилизированного тока. Тестирование производится следующим образом:

  1. Собирается схема из последовательного включения стабилизированного источника тока, светодиода и мультиметра (предел измерения тока в мультиметре устанавливается в 10 А).
  2. В стабилизированном источнике тока выставляется номинальный ток светодиода, величина которого контролируется с помощью мультиметра.
  3. Источник питания выключается.
  4. Мультиметр подключается параллельно светодиоду (предел измерения напряжения в мультиметре устанавливается в 20 В).
  5. После включения источника тока производится измерение рабочего напряжения на светодиоде.
  6. По полученным данным и вольт амперной характеристике светодиода, приведенной в паспорте на прибор, производится проверка соответствия измеренных и паспортных значений тока и напряжения.
  7. По результатам сравнения делается вывод об исправности светодиода и возможности его эксплуатации.

При сравнении паспортных и измеренных основных характеристик светодиода необходимо учитывать:

  • точности измерений тока и напряжения;
  • тот факт, что вольт амперная характеристика данного типа светодиода отражает усредненную зависимость тока от напряжения.
Вольт амперная характеристика конкретного экземпляра светодиода может несколько отличаться от паспортной характеристики.

Выводы :

1. Перед монтажом светодиодов желательно произвести проверку их работоспособности.

2. При предварительной проверке исправности светодиодов можно использовать мультиметр.

3. Для тщательного тестирования светодиодов, особенно мощных, необходимо использовать схему, включающую мультиметр и источник стабилизированного тока.

Простой способ проверки светодиода мультиметром на видео

ПРОВЕРКА СВЕТОДИОДОВ МУЛЬТИМЕТРОМ

Сейчас стало много техники, где применяются светодиоды и область их применения очень широка: от простого фонарика до автомобиля и даже прожектора.

Из достоинств светодиодов отметим, что в светодиоде, в отличие от лампы накаливания или люминесцентной лампы, электрический ток преобразуется непосредственно в световое излучение практически без потерь, светодиод излучает в узкой части спектра и его цвет чист, а ультрафиолетовое и инфракрасное излучения, как правило, отсутствуют. Так-же он механически прочнее ламп и весьма надежен, его срок службы может быть в сотни раз больше, чем у лампочки накаливания. А одним из немногих его недостатков является цена. Но в ближайшие пару лет этот показатель будет снижен до приемлимых цен.

Всё чаще приходится нам сталкиваться с ремонтом всевозможных приборов на светодиодах. Вот тут и возникает проблема. Как проверить светодиод? Вопрос может показаться странным! Казалось бы, ответ очевиден: мультиметром. Те кто имеют обычный мультиметр знают, что им можно проверить любой диод, просто

переведя переключатель диапазона на звуковой сигнал или просто на проверку диодов. Но данное правило подходит для обычных диодов и очень маломощных красных и зеленых светодиодов (при проверке вы увидите их слабое свечение, если светодиод исправен). И такой вариант совсем не подойдет для проверки белых, синих, а иногда и желтых светодиодов, так как их рабочее напряжение находится в пределах 3,3 В. Конечно можно проверить светодиод с помощью двух последовательно включенных батареек на 1,5В, но это неоправданное усложнение. Сейчас речь идет именно о мультиметре. Практически у всех современных цифровых мультиметров есть режим измерения параметра транзисторов — hFE (h31Э). Для этого в мультиметре предусмотрена специальная колодка, куда подключаются маломощные транзисторы. Вот она то нам и нужна.

Если взять светодиод и его анодный вывод подключить к колодке PHP (транзисторы PHPструктуры) — в разъём E (эмиттер), а вывод катода в разъём С (коллектор) той же PHP колодки, то если мультиметр включен — светодиод засветится.

Он будет светиться при любом положении переключателя режимов измерения и потухнет только тогда, когда прибор будет выключен.

Данную особенность цифровых мультиметров и будем использовать при проверке светодиодов. Узнать какой из выводов у светодиода анод, а какой катод очень просто: анодный вывод более длинный, чем у катода.

После некоторых испытаний выяснился один недостаток. Чтобы проверить светодиод его приходилось выпаивать, что бывает не всегда оправдано. Было решено дополнить мультиметор модифицированными дополнительными щупами для проверки светодиодов сразу в плате.

Для изготовления этого приспособления нам понадобятся: 1 — Стандартные щупы тестера с обрезанными штекерами. 2 — Двусторонний текстолит, две скрепки (в идеале еще бы хорошо иметь SMD светодиод как индикатор но в наличии его не оказалось). Из текстолита вырезаем маленький прямоугольник и припаиваем к нему с двух сторон скрепки, что бы получилась вилка, провода щупов и в идеале SMD светодиод как индикатор. Никаких дополнительных резисторов не надо. Вот что мы имеем в итоге:

Скрепки очень крепкие, хорошо пружинят и в итоге надежно стоят в колодке транзисторов мультиметра. Толщина текстолита как раз соответствует расстоянию между отверстий транзисторной колодки прибора. На фото видно, что выводы скрепок стоят не по середине. Это сделано специально, теперь текстолит еще будет выполнять роль стрелки при подсоединении вилки в разъем транзисторов, чтоб на щупах сохранялась правильная полярность.

В итоге мы теперь можем проверять любые светодиоды, не выпаивая их из платы и не применяя дополнительных пробников или источников питания.

Ну и чтоб дополнить немного сведений о вы можете скачать с нашего сайта хорошую схему и описание данного мультиметра. Материал предоставил: А.Кулибин

Дополнение от kkn8052 : Один раз на радиорынке продавался самодельный логический пробник или он был почти кустарного производства так вот там для щупа использовалась обычная иголка. берется иголка и на нее наматывается проволочка 0,2 мм такие проволочки уже залуженные можно найти в обычном многожильном проводе они там в невероятном количестве. Это тонкая проволочка наматывается на иголку виток к витку и потом пропаиваится паяльником. Прекрасно все припаялось. Здесь оказалось, что иголка не нержавеющая и не стальная, а она покрыта никелем и к никелю все мгновенно припаивается. Просто ткнул паяльником и сразу все готово. Таким образом получается щуп. Контакт невероятно хороший. Я переделал щупы на тестер замечательно все никаких претензий. Все очень хорошо работает!

как проверить светодиод мультиметром перед установкой освещения. Как мультиметр поможет проверить диод на работоспособность

И светодиод мультиметром? Оказывается, все очень просто. Как раз об этом мы и поговорим в нашей статье.

Как проверить диод мультиметром

На фото ниже у нас простой диод и светодиод.

Берем наш и ставим крутилку на значок проверки диодов. Подробнее об этом и других значках я говорил в статье как измерить ток и напряжение мультиметром


Хотелось бы добавить пару слов о диоде. Диод, как и резистор, имеет два конца. И называются они катод и анод . Если на анод подать плюс, а на катод минус, то через диод спокойно потечет , а если на катод подать плюс, а на анод минус — ток НЕ потечет. Это принцип работы , на котором работают все диоды.

Проверяем первый диод. Один щуп мультиметра ставим на один конец диода, другой щуп на другой конец диода.


Как мы видим, мультиметр показал напряжение в 436 милливольт. Значит, конец диода, который касается красный щуп — это анод, а другой конец — катод. 436 милливольт — это падение напряжения на прямом переходе диода. По моим наблюдениям, это напряжение может быть от 400 и до 700 милливольт для кремниевых диодов, а для германиевых от 200 и до 400 милливольт.


Единичка на мультиметре означает, что сейчас электрический ток не течет через диод. Следовательно, наш диод вполне рабочий.

Как проверить светодиод мультиметром

А как же проверить светодиод? Да точно также, как и диод! Вся соль в том, что если мы встанем красным щупом на анод, а черным на катод светодиода, то он будет светиться!


Смотрите, он чуть-чуть светится! Значит, вывод светодиода, на котором красный щуп — это анод, а вывод на котором черный щуп — это катод. Мультиметр показал падение напряжения 1130 милливольт. Для светодиодов это считается нормально. Оно также может изменяться, в зависимости от «модели» светодиода.

Меняем щупы местами. Светодиод не загорелся.


Выносим вердикт — вполне работоспособный светодиод!

А как же проверить диодные сборки и диодные мосты ? Диодные сборки и диодные мосты — это соединение нескольких диодов, в основном 4 или 6. Находим схему диодной сборки или моста и проверяем каждый диод по отдельности. Как проверить стабилитрон, читайте в статье.

Сегодня без электроники никуда. Она является составной частью любого современного прибора или гаджета. При этом все приборы, как это ни печально, не могут работать вечно и периодически ломаются. Одной из довольно распространенных причин поломки целого ряди электроприборов, является выход из строя такого элемента электросети, как диод.

Провести проверку исправности этого компонента можно своими руками в домашних условиях. Эта статья расскажет вам, как проверить диод мультиметром, а также о том, что собой представляют данные элементы и каков сам измерительный прибор.

Диод диоду рознь

Стандартный диод представляет собой компонент электросети и выступает в роли полупроводника с p-n переходом. Его строение позволяет пропускать ток по цепи только в одном направлении — от анода к катоду (разные концы детали). Для этого нужно подать на анод «+», а на катод – «-».

Обратите внимание! Течь в обратном направлении, от катода к аноду, электрический ток в диодах не может.

Из-за такой особенности изделия, при подозрении на предмет поломки, его можно проверить тестером или мультметром.На сегодняшний день в радиоэлектронике существует несколько видов диодов:

Виды диодов

  • светодиод. При прохождении электрического тока через такой элемент он начинает светиться в результате трансформации энергии в видимое свечение;
  • защитный или обычный диод. Такие элементы в электросети выполняют роль супрессора или ограничителя напряжения. Одной из разновидностей данного элемента является диод Шоттки. Его еще называют как диод с барьером Шоттки. Такой элемент при прямом включении дает малое падение напряжения. В Шоттки вместо p-n перехода применяется переход металл-полупроводник.

Если обычные детали и светодиоды используются в превалирующем большинстве электроприборов, то Шоттки – преимущественно в качественных блоках питания (например, для таких приборов, как компьютеры).Стоит отметить, что проверка обычного диода и Шоттки практически ни чем особым не отличается, так как проводится по одному и тому же принципу. Поэтому не стоит беспокоиться по данному вопросу, ведь принцип работы и Шоттки, и обычных диодов идентичен.Обратите внимание! Здесь только стоит отметить, что Шоттки в большинстве случаев встречаются сдвоенными, размещаясь в общем корпусе. При этом они имеют общий катод. В такой ситуации можно эти детали не выпаивать, а проверить «на месте».

Диод Шоттки

Являясь компонентом электронной схемы, такие полупроводниковые элементы довольно часто выходят из строя. Самыми распространенными причинами выхода их из строя бывают:

  • превышение максимально допустимого уровня прямого тока;
  • превышение обратного напряжения;
  • некачественная деталь;
  • нарушение правил эксплуатации прибора, установленных производителем.

При этом вне зависимости от причины потери работоспособности выход из строя может быть непосредственно обусловлен либо «пробоем», либо коротким замыканием.В любом случае, если имеется предположение о выходе электросети из строя в зоне полупроводника, необходимо провести его диагностику с помощью специального прибора – мультиметра. Только для проведения таких манипуляций необходимо знать, как проверить диод с его помощью правильно.

Мультиметр

Мультиметр является универсальным прибором, который выполняет ряд функций:

  • измеряет напряжение;
  • определяет сопротивление;
  • проверяет провода на предмет наличия обрывов.

Мультиметр

С помощью этого прибора даже можно определить пригодность батарейки.

Как проводится проверка

После того, как мы разобрались с полупроводниками электрической схемы и предназначением прибора, можно ответить на вопрос «как проверить диод на исправность?».Вся суть проверки диодов мультиметром заключается в их односторонней пропускной способности электрического тока. При соблюдении этого правила элемент электрической схемы считается функционирующим правильно и без сбоев.Обычные диоды и Шоттки можно спокойно проверить с помощью данного прибора. Чтобы проверить этот полупроводниковый элемент мультиметром, необходимо проделать следующие манипуляции:

Проверка

  • необходимо удостовериться, что на вашем мультиметре имеется функция проверки диодов;
  • при наличии такой функции подключаем щупы прибора к той стороне полупроводника, с которой будет осуществляться «прозвон». Если данная функция отсутствует, тогда переводим прибор с помощью переключателя на значение 1кОМ. Также следует выбрать режим для измерения сопротивления;
  • красный провод измерительного устройства необходимо подключить к анодному концу, а черный – к катодному;
  • после этого нужно наблюдать за изменениями прямого сопротивления полупроводника;
  • делаем выводы о имеющемся или отсутствующем напряжении

После этого прибор можно переключить, чтобы проверить на предмет утечки или высокого замыкания. Для этого необходимо поменять места вывода диода. В таком состоянии также необходимо провести оценку полученных значений прибора.

Диодный мост

Иногда имеется ситуация, когда нужно проверить на работоспособность диодный мост. Он имеет вид сборки, состоящей из четырех полупроводников. Они соединяются таким образом, чтобы переменное напряжение, подаваемое к двум из четырех спаянных элементов, переходило в постоянное. Последнее снимается с двух других выводов. В результате происходит выпрямление переменного напряжения и перевод его в постоянное.

По сути, принцип проверки в этой ситуации остается таким же, как было описано выше. Единственной особенностью тут является определение, к какому выводу будет подключен измерительный прибор. Здесь имеется четыре варианта подключения, которые следует «прозвонить»:

  • выводы 1 – 2;
  • выводы 2 – 3;
  • выводы 1 – 4;
  • выводы 4 – 3;

Проверив каждый выход, вы получите четыре результата. Полученные показатели следует оценивать по тому же принципу, что и для отдельного полупроводника.

Анализируем результаты

При проверке диодов (обычного и Шоттки) с помощью мультиметра, вы получите определенный результат. Теперь нужно понять, что он может означать. К признакам, которые свидетельствуют в пользу исправности полупроводника, относятся следующие моменты:

  • при подключении детали электросхемы к прибору последний будет выдавать величину имеющегося прямого напряжения в этом элементе;

Обратите внимание! Разные типы диодов обладают различным уровнем напряжения, по которому они и отличаются. Например, для германиевых изделий этот параметр составит 0,3-0,7 вольт

  • при подключении обратным способом (щуп прибора к аноду изделия) будет регистрироваться ноль.

Обратная проверка

Если эти два показателя соблюдаются, то полупроводник работает адекватно и причина поломки не в нем. А вот если хотя бы одни из параметров не соответствует, то элемент признается негодным и подлежит замене. Кроме этого следует учитывать, что возможна не поломка, а «утечка». Этот неприятный дефект может проявиться при длительной эксплуатации прибора или некачественной сборке.При наличии короткого замыкания или утечки, полученное сопротивление будет довольно низким. Причем вывод необходимо делать, основываясь на виде полупроводника. Для германиевых элементов этот показатель в данной ситуации будет иметь диапазон от 100 килоом до 1 мегаом, для кремниевых — тысячи мегаом. Для выпрямительных полупроводников данный показатель будет в разы больше.Как видим, своими силами не так уж и сложно провести оценку работоспособности полупроводников в любом электроприборе. Вышеописанный принцип подходит для проверки диодных элементов различных типов и видов. Главное в этой ситуации правильно подключить измерительный прибор к полупроводнику и проанализировать полученные результаты.

1posvetu.ru

Как проверить диод мультиметром не выпаивая

Как проверить диод мультиметром

Обычно выходят из строя силовые, выпрямительные диоды, т. к. через них проходит значительный прямой ток. Причиной неисправностей диодов может быть их перегрев, нарушение теплового контакта с радиатором или увеличение температуры окружающей среды, выход из строя других элементов схемы которые вызвали увеличение допустимого напряжение на диоде, низкое качество их исполнения.

Неисправность выпрямительных диодов может быть причиной повышения напряжения питания на компонентах схемы и возникновения дополнительных неисправностей. Отказ диода может выражаться в коротком замыкании между разными полупроводниками p-n слоя, отсутствию контакта между ними (обрыв) и появлению тока утечки.

Диод является полупроводником, работа которого основана на свойствах p-n перехода. Работа элемента заключается в том, что при прямом направлении анод (+) — катод (-) ток проходит через полупроводниковый переход, так как его сопротивление составляет всего несколько десятков Ом, а в противоположном направлении катод — анод (перевернутый диод) ток отсутствует, т. к. сопротивление перехода достаточно велико.

Используя это свойство p-n полупроводников не трудно проверить работоспособность диода мультиметром. На некоторых мультиметрах есть режим проверки диодов, отмечается он символом диода. При касании красным щупом прибора анода полупроводника, а отрицательного катода другим щупом, то на экране измерительного прибора, при исправном элементе, отобразится напряжение на переходе, в случае германиевых диодов от 0,3 до 0,7 В, и от 0,7 до 1 В для кремниевых полупроводников.

Режим проверки диодов на мультиметре

Различие величины прямого падения напряжения этих полупроводников зависят от различных сопротивлений переходов. Если перевернуть щупы, к положительному аноду прикоснуться чёрным щупом, а к отрицательному катоду красным, то дисплей отобразит падение напряжения близкое к нулю, (в случае рабочего элемента). Если у мультиметра отсутствует такой режим проверки, тогда работоспособность элемента проверяется в режиме сопротивления.

Ставят переключатель мультиметра в положении измерения сопротивлений 1 Ком, и далее красный щуп прикладывают к аноду элемента, а чёрный к катоду. Экран прибора должен отобразить значение сопротивления прямого перехода для исправного диода от десятков до сотен Ом, что зависит от типа полупроводника. Если материал полупроводника германий, то сопротивление прямого перехода меньше, чем у кремниевых элементов.

Если щупы перевернуть, то сопротивление p-n перехода будет велико (при исправном полупроводнике) от нескольких сотен Ком до Мом. Когда сопротивление обратного перехода заметно ниже, тогда можно говорить о недопустимом токе утечки и неисправном элементе.

Как проверить светодиод, стабилитрон, диод Шоттки мультиметром

Светодиоды проверяются таким же образом, как и силовые диоды — на сопротивление. При прямом подключении щупов прибора к светодиоду дисплей покажет небольшое сопротивление. При этом светодиод может иметь тусклое свечение. Если поменять щупы, то сопротивление перехода будет велико.

Диод Шоттки проверяется способом проверки обычного диода. Стабилитрон тоже проверяется в разных положениях электродов. Но этого для проверки стабилитронов недостаточно. Мультиметр может показать допустимые значения сопротивлений в обоих направлениях перехода, а напряжение стабилизации будет отличаться от необходимого значения.


Простая схема проверки стабилитрона

Для проверки напряжения стабилизации нужно собрать простейшую схему с токогасящим сопротивлением. Напряжение источника питания обычно берется на 2 — 3 В выше напряжения стабилизации стабилитрона. В качестве примера возьмем стабилитрон Д814Б с напряжением стабилизации 9 В и током стабилизации 5 ма. Ограничительный резистор можно приблизительно рассчитать по формуле:

R = U1-U2/I = 12 -9/0,005 = 600 Ом.

I – номинальный ток стабилитрона.

Поставив такое сопротивление в схему проверки стабилитрона, меряют напряжение стабилизации на стабилитроне, оно должно быть 9 В с учетом отклонения + 0,5 — 1 В, то есть напряжение стабилизации должно иметь значение 8 — 9,5 Вольт.

Как проверить диодный мост мультиметром

Простой диодный мост состоит из четырех диодов, собранных по мостовой схеме и предназначен для первичного выпрямления переменного напряжения. В случае грубой проверке диодного моста можно измерить сопротивление переходов отдельных диодов как обычно. Но тогда ток утечки нельзя будет проверить.

Для проверки этого важного параметра нужно отсоединить любой электрод полупроводника от электрической схемы. Проверить наличие тока утечки отдельных силовых диодов, не отключая их от схемы, возможно по разнице температуры корпусов полупроводников. У неисправного полупроводника температура корпуса будет выше, чем у исправных элементов.

Для такого метода проверки диодов на ток утечки важно чтобы они были отдельно стоящими и без радиаторов. Руками (при выключенном источнике питания) проверить разницу температуры не всегда получается. Поэтому температуру лучше измерять датчиком мультиметра, который имеет такой режим. Грубо проверить диод мультиметром, не выпаивая из платы можно обычным способом, и в большинстве случаев этого вполне достаточно.

electricavdome.ru

Как проверить светодиод мультиметром, не выпаивая из схемы

Тестирование этой радиодетали класса полупроводник особых трудностей не представляет. Разница лишь в том, что одним п/п приборам этой группы для свечения нужно питание 1,5 В (ряда красных, зеленых малой мощности), другим чуть больше – порядка 3,3±0,3. Сложность в том, что для проверки светодиода его придется выпаять, а это не всегда возможно (учитывая плотность компоновки схемы) или целесообразно (например, по причине дефицита времени). Что можно предпринять?

Решение простое – изготовить специальные приспособления, так как стандартные щупы, идущие в комплекте с мультиметром, для этих целей не подойдут. Они понадобятся (например, от старого прибора), но только после некоторой «модернизации».

Способ 1

Что приготовить:

  • Небольшой фрагмент текстолита, буквально кусочек, но обязательно с двухсторонним фольгированием. На каждую необходимо наложить «пятно» припоя, чтобы в дальнейшем можно было легко зафиксировать провода и выводы приспособления для проверки светодиода.
  • Щупы от мультиметра, с которых следует срезать (или отпаять, а потом все восстановить) штеккера. Свободные концы нужно зачистить и залудить, то есть подготовить к пайке.
  • Скрепки – 2 штуки. Им придается форма, хорошо видимая на рисунке внизу. Это будут выводы приспособления (аналог штеккеров), которые присоединяются к мультиметру. Хотя это и не единственный вариант. Вместо скрепок можно использовать гибкую стальную проволоку, отрезав пару кусочков нужной длины. Главное – чтобы эти выводы слегка амортизировали, тогда их будет намного проще подключить к гнезду мультиметра.
  • Паяльная кислота. Использовать традиционный сосновый флюс – дело бесперспективное. Скрепки изготовлены из стали, потому обычная методика для их надежной фиксации на текстолите малопригодна.
  • Паяльник. Мощность – не менее 65 Вт. Пытаться закрепить на плате скрепку монтажным инструментом (на 24, 36 Вт) – пустая трата времени. Понадобится уложить расплав относительно толстым слоем, и маломощный (миниатюрный) паяльник в этом случае бесполезен.
  • Мультиметр. Эти бытовые приборы выпускаются в нескольких модификациях. Их основное отличие – в функционале, то есть возможностях измерений тех или иных параметров цепи и деталей. Понадобится мультиметр, которым можно тестировать транзисторы.

В принципе все, что нужно для того, чтобы сделать простейшее приспособление для проверки светодиода мультиметром, под рукой всегда есть. В итоге должно получиться примерно так.

Чтобы не путаться с полярностью присоединения щупов к светодиоду, выводы приспособления стоит несколько сместить от осевой линии. Тогда несложно запомнить, где условные «+» и «–».

Проверка светодиода

Нужно воткнуть «контакты» приспособления в вилку для тестирования Тр (анодный вывод – на разъем Е, катодный – на С), поставить переключатель мультиметра в позицию «Измерение транзисторов» (hFE) и приложить щупы к плате, в точках, где впаяны ножки п/п прибора (с лицевой или обратной стороны, как удобнее). Если он исправен и полярность соблюдена (плюс – к аноду), то начнет светиться.

Способ 2

Он значительно проще, и если позволяет компоновка схемы, а до ножек можно дотянуться, то проверка светодиода производится с помощью щупов любого мультиметра так же, как и для тестирования сопротивления. Подробно об этом рассказывается здесь.

Вот и все, ничего сложного. Данная технология опробована многократно, причем ни один светодиод из строя в процессе такого тестирования не вышел.

electroadvice.ru

Как проверить диод? — Diodnik


Начиная проверку диода на работоспособность, необходимо понимать, что визуально неисправный диод иногда фактически невозможно отличить от рабочего. О том, как проверить диод мы детально расскажем в нашей статье.

Также, перед проверкой необходимо знать, что основные неисправности диодов бывают трех видов:

  • пробой диода (наиболее распространенный дефект). В результате такого дефекта диод проводит ток в любом направлении, фактически не имея собственного сопротивления:
  • обрыв диода (на практике встречается реже). В данном случае такой диод перестает полностью проводить ток, независимо от направления течения тока.
  • утечка. В этом случае диод проводит незначительный обратный ток.

Как проверить диод мультиметром?

При любой проверки диодов лучше всего их выпаивать с основной схемы полностью.

Подопытный диод 1n5844 – это 5А диод Шоттки. Проверка производится мультиметром Unit 151B.Любой диод имеет два вывода: катод и анод. Катод помечен серебристой полоской.

Для того, чтобы ток протекал через диод, на анод должно поступать положительное напряжение, а к катоду отрицательное. Включив необходимый режим измерений на мультиметре, можно приступать к проверке диода.

Необходимо помнить, рабочий диод проводит ток лишь в одном направлении.

Подключив щупы, к аноду (красный +), а к катоду (черный -), мы видим значения на дисплее — это пороговое напряжение диода. Из этого можно сделать вывод, p-n переход открыт.

Подключив щупы, к катоду (красный -), а к аноду (черный +), значений на дисплее нет, кроме 1.

На этом процедура проверки диода закончена – диод исправен.

Если независимо от полярности подключения диода прибор показывает значение 0 или 001, (и иногда слышим характерный звуковой сигнал), это свидетельствует о том, что диод пробит. Такой диод проводит ток в любом направлении.Если независимо от полярности подключения диода прибор показывает значение 1, такой диод имеет обрыв. Он вообще не проводит ток.

Как проверить диод, в случае когда, под рукой нет мультиметра с функцией проверки диода? Можно использовать для этой цели обычный омметр. Установив значение предела измерений до 20кОм, проверку диода таким тестером производят по схеме, описанной выше.

Иногда можно столкнутся со сдвоенными диодами. Такие диоды имеют три вывода, в одном корпусе заключены сразу два диода. Они имеют общий анод или катод. Проверка такой сдвоенной сборки абсолютно ничем не отличается от проверки обычного диода, только проверять нужно каждый диод в сборке. Более детально о том, как проверить диод Шоттки читаем в этой статье.

Вконтакте

Одноклассники

Comments powered by HyperComments

diodnik.com

Проверка диодного моста мультиметром: видео с инструкцией

Во многих устройствах, работающих от сети 220 В, установлен диодный мост. Это устройство, состоящее из четырех (для однофазной сети) или шести (для трехфазной) полупроводниковых кремниевых диодов. Оно нужно для преобразования переменного тока в постоянный. На его вход подается переменный ток, на выходе получается пульсирующее напряжение постоянное по знаку. Данные элементы схемы часто выходят из строя, утягивая за собой предохранитель. Давайте разберемся, как выполняется проверка диодного моста на исправность разными способами.

Что нужно знать о диодных мостах

Для начала мы рассмотрим, какими бывают и что внутри диодного моста. Встречаются данные элементы схемы в двух исполнениях:


В любом случае выпрямительный однофазный диодный мост состоит из четырех полупроводниковых диодов, соединенных между собой последовательно-параллельным образом. Переменное напряжение подается на две точки, в которых соединены анод с катодом (разноименные полюса диодов). Постоянное напряжение снимается с точек соединения одноименных полюсов: плюс с катодов, минус с анодов.

На схеме место подключения переменного напряжения обозначено символами AC или «~», а выходы с постоянным напряжением «+» и «-«. Зарисуйте себе эту схему, она нам пригодится при проверке.

Если представить реальный диодный мост и совместить его с этой схемой получится что-то вроде:

Расположение диодного моста на плате и меры предосторожности

Диодные мосты устанавливаются в блоках питания как импульсных так и трансформаторных. Стоит отметить, что в импульсных блоках, которые сейчас используются во всей бытовой технике, мост установлен на входе 220В. На его выходе напряжение достигает 310В — это амплитудное напряжение сети. В трансформаторных блоках питания устанавливаются они в цепи вторичной обмотки обычно с пониженным напряжением.

Если устройство не работает и вы обнаружили сгоревший предохранитель, не спешите включать прибор после его замены. Во-первых, при наличии проблем на плате предохранитель сгорит повторно. Такой блок питания нужно включать через лампочку.

Для этого возьмите патрон и вкрутите в него лампу накаливания на 40-100 Вт и подключите её в разрыв фазного провода для подключения к сети. Если вы собираетесь часто ремонтировать блоки питания, можно сделать удлинитель с патроном, установленным в разрыв питающего провода для подключения лампы, это поможет сохранить ваше время.

Если на плате есть короткое замыкание — при включении в сеть через неё потечет высокий ток, перегорит предохранитель или дорожка на плате, или провод, или выбьет автомат. Но если мы вставили в разрыв лампочку, сопротивление спирали которой ограничит ток, она загорится во весь накал, сохранив целостность всего вышеперечисленного.

Если короткого замыкания нет или блок исправен допустимо либо легкое свечение лампы, либо полное его отсутствие.

Простейшая и грубая проверка

Нам понадобится индикаторная отвертка. Она стоит копейки и должна быть в наборе инструментов в каждом доме. Нужно просто прикоснуться сначала ко входу 220В выпрямителя, если на фазном проводе загорится индикатор, значит напряжение присутствует, если нет, проблема явно не в диодном мосте и нужно проверить кабель. При наличии напряжения на входе проверяем напряжение на плюсовом выходе выпрямителя, оно в этой точке может доходить до 310 В, индикатор вам его покажет. Если индикатор не светится — диодный мост в обрыве.

К сожалению, больше ничего мы узнать с помощью индикаторной отверткой не сможем. О том, как пользоваться индикаторной отверткой, можете узнать из нашей статьи.

Прозвонка диодного моста мультиметром

Любую деталь на плате можно выпаять для проверки или прозвонить не выпаивая. Однако точность проверки в таком случае снижается, т.к. возможно, отсутствие контакта с дорожками платы, при видимой «нормальной» пайке, влияние других элементов схемы. К диодному мосту это тоже относится, можно его не выпаивать, но лучше и удобнее для проверки его выпаять. Мост, собранный из отдельных диодов, довольно удобно проверять и на плате.

Почти в каждом современном мультиметре есть режим проверки диодов, обычно он совмещен со звуковой прозвонкой цепи.

В этом режиме выводится падение напряжение в милливольтах между щупами. Если красный щуп подсоединен к аноду диода, а черный к катоду, такое подключение называется в прямом или проводящем направлении. В этом случае падение напряжения на PN-переходе кремниевого диода лежит в диапазоне 500-750 мВ, что вы можете наблюдать на картинке. Кстати на ней изображена проверка в режиме измерения сопротивлений, так тоже можно, но есть и специальный режим проверки диодов, результаты будут, в принципе, аналогичны.

Если поменять щупы местами – красный на катод, а черный на анод, на экране будет либо единица, либо значение более 1000 (порядка 1500). Такие измерения говорят о том, что диод исправен, если в одном из направлений измерения отличаются, значит, диод неисправен. Например, сработала прозвонка – диод пробит, в обоих направлениях высокие значения (как при обратном включении) – диод оборван.

Важно! Диоды Шоттки имеют меньшее падение напряжения, порядка 300 мВ.

Есть еще экспресс проверка диодного моста мультиметром. Порядок действий следующий:

  1. Ставим щупы на вход диодного моста (~ или AC), если сработала прозвонка – он пробит.
  2. Ставим красный щуп на «–», а красный на «+» — на экране высветилось значение около 1000, меняем щупы местами – на экране 1 или 0L, или другое высокое значение — диодный мост исправен. Логика такой проверки в том, что диоды соединены последовательно в две ветви, обратите внимание на схему, и они проводят ток. Если плюс питания подан на – (точка соединения анодов), а минус питания на «+» (точка соединения катодов), это и происходит при прозвонке. Если один из диодов в обрыве, ток может потечь по другой ветке и вы можете сделать ошибочные измерения. А вот если один из диодов пробит – на экране высветится падение напряжения на одном диоде.

На видео ниже наглядно показано, как проверить диодный мост мультиметром:

Полная проверка диодного моста

Также проверить диодный мост мультиметром можно по следующей инструкции:

  1. Устанавливаем красный щуп на «–», а черным по очереди касаемся выводов, к которым подключается переменное напряжение «~», в обоих случаях должно быть порядка 500 на экране прибора.
  2. Ставим черный щуп на «–», красным касаемся выводов «~ или AC», на экране мультиметра единица, значит, диоды не проводят в обратном направлении. Первая половина диодного моста исправна.
  3. Черный щуп на «+», а красным касаемся входов переменного напряжения, результаты должны быть как в 1 пункте.
  4. Меняем щупы местами, повторяем измерения, результаты должны быть как в пункте 2.

То же самое можно сделать «цэшкой» (универсальный измерительный прибор советского производства). Как проверить диодный мост стрелочным мультиметром, рассказывается на видео:

Кстати, проверку можно выполнить вообще без тестера – батарейкой и контрольной лампочкой (или светодиодом). При правильном включении диода ток потечет через лампочку и она засветится.

В заключение хотелось бы отметить, что диодные мосты устанавливаются повсюду: в зарядном устройстве, сварочном аппарате, на инверторе, в блоках питания и т.д. Благодаря описанной методике вы сможете проверить диоды на работоспособность в домашних условиях.

samelectrik.ru

как прозвонить с помощью мультиметра диод и стабилитрон

Часто у мастеров возникает необходимость проверить на исправность такой радиоэлемент, как полупроводниковый диод. Его назначение состоит в том, чтобы пропускать ток при его протекании в одном направлении (от анода к катоду) и не пропускать при протекании его в обратном направлении (от катода к аноду). Это свойство объясняет само название полупроводник. В этом и состоит суть проверки диода: он должен выполнять заданные функции так, как требуется в схеме.

Пороговое значение напряжения

Одна из основных характеристик полупроводниковых элементов — пороговое значение напряжения, то есть значение прикладываемого напряжения к элементу в прямом включении, при котором через него начинает протекать ток. Для разных типов диодов это напряжение имеет разные диапазоны значений. Для германиевых этот диапазон составляет от 0,3 до 0,7 вольта, для кремниевых — от 0,7 до 1,0 вольта. По этому значению судят об исправности полупроводникового диода.

Основные неисправности полупроводников

Диоды могут выходить из строя по разным причинам. Наиболее распространенные из них: протекание повышенного тока через схему, превышение максимального значения обратного напряжения и другие (например, тепловое или механическое воздействие). Основные неисправности этих полупроводников — пробой и обрыв. Обе неисправности можно выявить с помощью мультиметра. При пробое подключенный к элементу мультиметр в режиме измерения сопротивления показывает минимальное сопротивление порядка единиц Ом. При обрыве измерительный прибор в том же режиме покажет бесконечное сопротивление как при прямом, так и при обратном подключении.

Проверка измерителем

Перед началом работы любые типы элементов нуждаются в проверке. Не пренебрегайте этим правилом. Существует несколько способов проверить диод:

  • Основной способ проверки — с помощью мультиметра. Встроенная в измеритель проверка. Большинство мультиметров имеют режим прозвонки p-n перехода. Этот режим обычно обозначен значком диода на их передней панели. Чтобы прозвонить мультиметром диод, установите ручку регулятора вашего измерительного прибора на обозначение диода либо нажмите кнопку с этим обозначением на передней панели прибора. Далее подключите красный измерительный щуп к аноду проверяемого элемента, а черный щуп — к катоду. Узнать, какой из выводов анод, а какой катод, можно в интернете, прочитав описание на используемый вами диод. В описаниях обычно указывается маркировка. При подключении описанным способом мультиметр должен показать пороговое прямое напряжение тестируемого диода. Если элемент неисправен, то прибор покажет ноль или сильно отличающееся от порогового показание. При обратном подключении (черный щуп мультиметра к аноду, красный щуп — к катоду) мультиметр должен показать нулевое напряжение.
  • Вам нужно прозвонить диод, если ваш мультиметр не поддерживает режим проверки полупроводниковых приборов. Соберите простую схему. Соедините последовательно источник питания постоянного тока номинальным напряжением 5 вольт, резистор сопротивлением 100 Ом и проверяемый полупроводник. Катод соедините с минусом источника питания, а анод — с резистором. Далее переключите мультиметр в режим определения постоянного напряжения. Красный щуп мультиметра соедините с анодом тестируемого диода, а черный щуп — с катодом. При исправности элемента измеритель покажет пороговое прямое напряжение на нем.
  • Проверка диода в случае отсутствия у мультиметра режима прозвонки полупроводников. Выберите на мультиметре режим измерения сопротивления, диапазон измеряемого сопротивления до 2 кОм. Подсоедините красный щуп прибора к аноду, черный щуп к катоду элемента. При этом измерительный прибор должен показать сопротивление порядка сотен Ом. Если подсоединить мультиметр к полупроводнику наоборот (черный щуп к аноду, красный — к катоду), то он должен показать бесконечное сопротивление или разрыв цепи. Если выдаются другие показания, значит, элемент неисправен.

Диагностика исправности стабилитрона

Стабилитроном называется полупроводниковый элемент, стабилизирующий напряжение в довольно узком диапазоне. При этом через него могут протекать разные токи как большие, так и маленькие. Диапазон стабилизации стабилитрона по напряжению обычно ограничен сотней милливольт. Конструктивно стабилитрон представляет собой диод, и в прямом включении он так и работает. Стабилизацию напряжения он производит при подаче на него напряжения в обратном включении. Проверить исправность стабилитрона мультиметром можно точно так же, как и исправность обычного диода.

Замер напряжения стабилизации

Необходимо собрать небольшую схему. Для этого нужно последовательно соединить регулируемый источник питания (он должен показывать напряжение и ток через нагрузку), токоограничивающее сопротивление (номиналом от одного до 10 кОм, мощность рассеивания зависит от напряжения стабилизации, но берите не менее 0,125 Вт) и стабилитрон. Катод стабилитрона подключается к плюсу источника питания, анод соединяется с токоограничивающим резистором. Далее выполните следующие действия:

  1. Подключите мультиметр к стабилитрону (красный щуп к катоду, черный к аноду), переключите его в режим определения постоянного напряжения и выберите диапазон измерения до 200 В.
  2. На источнике питания установите минимальное напряжение.
  3. Включите источник питания и постепенно увеличивайте уровень напряжения на нем.
  4. Как только увидите, что начал протекать ток через схему, прекратите регулировку источника питания и отследите на мультиметре напряжение стабилизации стабилитрона.

Тестирование диода без выпаивания

При проверке элементов внутри схем возникают некоторые трудности с определением их характеристик, так как измерительный прибор тестирует все части схемы, включенные между его измерительными щупами. Таким образом, нужно исключить возможные варианты протекания тока в схеме, в которую установлен нужный элемент. Самый простой вариант — выпаять один из выводов нужного вам для проверки диода. Тогда результаты измерения будут достоверными. После проведения выпаивания одного из выводов элемента можно проверить его любым из перечисленных выше способов.

Если выпаять один из выводов проблематично, отключите источник питания схемы и попробуйте проверить диод, не выпаивая его. При этом в схеме не должно быть элементов, шунтирующих проверяемый элемент. Результаты проверки также должны быть достоверны.

tokar.guru

Как проверить светодиод мультиметром

Содержание:
  1. Видео

В современных осветительных приборах широко применяются наиболее прогрессивные источники света, известные как светодиоды. Они входят в состав сигнальных, индикаторных и других устройств. Однако, несмотря на множество положительных качеств, светодиоды все-таки периодически выходят из строя и тогда нередко возникает проблема, как проверить светодиод мультиметром.

Почему светодиоды выходят из строя

Продолжительная и корректная работа светодиода в идеальных условиях обеспечивается строго нормированным током, показатели которого ни в коем случае не должны превышать номинал самого элемента. Обеспечить эти параметры можно лишь с помощью диодов и собственного стабилизатора напряжения, известного как драйвер. Однако данные стабилизирующие устройства применяются совместно с лампами повышенной мощности.

Большинство маломощных светодиодных ламп, не имеют драйвера в цепочке подключения. Для ограничения тока используется обычный резистор, выполняющий функции стабилизатора. На практике эта функция выполняется далеко не в полном объеме, что и является основной причиной перегораний и поломок светодиодов. Защита резистором обеспечивается лишь в идеальных условиях, при корректных расчетах номинального тока и стабильном питающем напряжении. Однако на самом деле эти условия соблюдаются не полностью или не соблюдаются вовсе.

Таким образом, перегорание светодиодов происходит из-за низкого предела обратного напряжения, характерного для всех элементов данного типа. Достаточно любого электростатического разряда или неправильного подключения, чтобы светодиодный источник света вышел из строя. После этого остается лишь проверить его работоспособность и при необходимости заменить. Рекомендуется проверять светодиоды еще до их монтажа на печатную плату. Это связано с тем, что определенная доля изделий оказывается изначально бракованной по вине производителя.

Использование мультиметра для проверки светодиодов

Все мультиметры относятся к категории универсальных измерительных приборов. С помощью мультиметра можно выполнить измерения основных параметров у любых электронных изделий. Для того чтобы проверить работоспособность светодиода, необходим мультиметр с режимом прозвонки, который как раз и используется для проверки диодов.

Перед началом проверки переключатель мультиметра устанавливается в режим прозвонки, а контакты прибора соединяются со щупами тестера. Данный способ проверки позволяет заодно решить вопрос, как проверить мощность светодиода мультиметром, на основе полученных данных, вычислить этот параметр будет уже несложно.

Подключение мультиметра должно выполняться с учетом полярности светодиода. Анод элемента соединяется с красным щупом, а катод – с черным. Если же полярность электродов неизвестна, не стоит бояться каких-либо последствий в результате путаницы. В случае неправильного подключения, начальные показатели мультиметра останутся без изменений. Если же полярность соблюдается как положено, то светодиод должен начать светиться.

Существует одна особенность, которую следует учитывать при проверке. Ток мультиметра в режиме прозвонки имеет достаточно низкое значение и диод на него может не отреагировать. Поэтому для того чтобы хорошо разглядеть свечение, рекомендуется уменьшить внешний свет. Если же это невозможно сделать, следует пользоваться показаниями измерительного прибора. При нормальной работоспособности светодиода, значение, отображенное на дисплее мультиметра, будет отличаться от единицы.

Существует еще один вариант проверки с помощью тестера. Для этого на панели управления имеется блок PNP с помощью которого проверяются диоды. Его мощность обеспечивает свечение элемента, достаточное для того, чтобы определить его работоспособность. Анод включается в разъем эмиттера (Е), а катод – в разъем колодки или коллектора (С). При включении измерительного прибора светодиод должен гореть независимо от того, в каком режиме установлен регулятор.

Основным неудобством этого способа является необходимость выпаивания элементов. Для решения проблемы, как проверить светодиод мультиметром не выпаивая, для щупов потребуются специальные переходники. Обычные щупы не войдут в разъемы колодки PNP, поэтому к проводкам припаиваются более тонкие детали, изготовленные из канцелярских скрепок. Между ними в качестве изоляции устанавливается небольшая текстолитовая прокладка, после чего вся конструкция заматывается изолентой. В результате, получился переходник, к которому можно подключать щупы.

После этого щупы подключаются к электродам светодиода, без выпаивания его из общей схемы. При отсутствии мультиметра, проверку можно выполнить по такой же схеме с помощью батареек. Используется тот же переходник, только его проводки соединяются не со щупами, а с выходами батареек при помощи небольших зажимов-крокодильчиков. Потребуется один источник питания на 3 вольта или два источника на 1,5 вольта.

Если батарейки новые с полным зарядом, то проверять светодиоды желтого и красного цвета рекомендуется с помощью резистора. Его расчетное сопротивление должно составлять 60-70 Ом, что вполне достаточно для ограничения тока. При выполнении проверки светодиодов белого, синего и зеленого цвета, токоограничивающий резистор можно не использовать. Кроме того, резистор не требуется, когда батарейка сильно разряжена. Для выполнения своих прямых функций она уже не годится, а для проверки светодиодов ее будет вполне достаточно.

electric-220.ru

Светоизлучающие диоды нашли широкое применение в современных осветительных приборах. Это обусловлено их экономичностью и высокой надежностью по сравнению с обычными электролампами. Тем не менее, LED-элементы не застрахованы от неисправностей. Проверить их работоспособность можно различными способами, но наиболее точным и простым методом является проверка с помощью тестера. В этой статье мы поговорим о том, как проверить светодиод мультиметром, и каковы особенности этой процедуры.

Тестирование светодиодов в режиме прозвонки

Мультиметр представляет собой универсальный измеритель, который позволяет проверить исправность практически любого электрического устройства или элемента. Чтобы проверить с помощью тестера светоизлучающий диод, необходимо, чтобы прибор мог переключаться в режим проверки диодов, который чаще всего называют прозвонкой.

Проверка исправности светодиода мультиметром производится в следующем порядке:

  • Установить переключатель тестера в режим проверки диодов.
  • Подключить щупы мультиметра к контактам проверяемого элемента.

  • При подключении LED следует учитывать полярность его выводов (черный щуп измерительного прибора подключается к катоду, а красный – к аноду). Впрочем, если точное расположение полюсов неизвестно, то ничего страшного в неправильном подсоединении нет, и светодиод в этом случае из строя не выйдет.

Если щупы подключены к контактам неправильно, то начальные показания на табло тестера не изменятся. Если полярность не перепутана, рабочий диод начнет светиться.

  • Ток прозвонки имеет небольшое значение, и его недостаточно для того, чтобы светодиод работал в полную силу. Поэтому увидеть свечение элемента можно, слегка затемнив помещение.
  • Если возможности приглушить освещение нет, нужно посмотреть на показания мультиметра. При проверке рабочего диода значения на табло прибора будут отличаться от единицы.

Наглядно проверка светодиодов на видео:

С помощью этого метода можно проверить на работоспособность даже мощный диод. Минус такого способа заключается в том, что провести диагностику элементов, не выпаивая их из схемы, не получится. Чтобы протестировать LED в схеме, к щупам необходимо подсоединить переходники.

Иногда исправность детали проверяется путем измерения сопротивления, но этот способ не получил широкого распространения, поскольку чтобы воспользоваться им, нужно знать технические параметры диода.

Проверка светодиодов без выпаивания

Для подсоединения щупов измерительного прибора к колодке PNP к ним следует припаять маленькие металлические наконечники, для чего можно использовать простые канцелярские скрепки.

Чтобы надежнее изолировать кабели с припаянными наконечниками, следует вставить между ними прокладку из текстолита и обмотать конструкцию изолентой.

Путем этих несложных манипуляций мы получим надежный и одновременно простой переходник, с помощью которого сможем подсоединить щупы мультиметра к контактам светоизлучающего диода.

Затем щупы подключаются к контактам LED-элемента, при этом выпаивать последний из общей схемы не требуется. Дальнейшая проверка производится в том же порядке, который описан выше.

Приведем наглядный пример проверки исправности светодиода без выпаивания его из схемы.

Проверка светоизлучающих диодов в фонариках

При тестировании элементов светодиодных фонариков прибор нужно разобрать и достать из него плату со смонтированными LED. Затем наконечники, припаянные к щупам мультиметра, подключаются с соблюдением полярности к ножкам светодиода прямо на плате.

Переключатель тестера устанавливается в режим прозвонки, после чего можно определить, исправен ли элемент, по отразившимся показаниям на табло и по наличию (или отсутствию) свечения.

Проверка светодиодов без выпаивания удобна и тем, что позволяет определить неисправность путем замера величины сопротивления в схеме. Так, при параллельном подключении LED приближающееся к нулю сопротивление говорит о неисправности как минимум одного из элементов. Получив такие результаты, нужно проверить каждый светодиод по отдельности вышеизложенными способами.

На видео проверка светодиодов лампочки без выпаивания:

Заключение

Из этого материала вы узнали, как проверить светодиод на исправность мультиметром. Процедура эта совсем несложна, и, имея под рукой обычный тестер, каждый сможет проверить работоспособность светодиодов в бытовых приборах.

Как и большинство измерительных приборов, мультиметры (тестеры) делятся на аналоговые и цифровые. Основное их отличие состоит в том, что информация о результатах измерений первой разновидности передаются с помощью определенной шкалы и стрелок на ней, во втором же случае эти данные отображаются в цифровом виде, на жидкокристаллическом экране.

Аналоговые устройства появились ранее, их главным достоинством является невысокая цена, а недостатком — неточности измерений. Следовательно, если отметка должна быть максимально верна, рекомендуется приобрести цифровой мультиметр.

Все варианты тестеров обладают как минимум двумя выводами — красным и черным .

  1. Первый используется непосредственно для измерений, также иногда называется потенциальным,
  2. Второй является общим. В современных моделях обычно также есть переключатель, благодаря которому возможно установить максимальные предельные значения.

Как проверять диод мультиметром?

Диод является элементом, проводящим электричество в одном направлении. Если же развернуть это направление, диод будет закрыт. Т олько в случае выполнения этого условия элемент считается работоспособным. В большинстве моделей тестеров уже есть такая функция, как проверить диод тестером.

Перед началом проверки рекомендуется соединить между собой два щупа мультиметра, чтобы убедиться в его работоспособности, а затем выбрать “режим проверки диодов”. Если тестер аналоговый, данная операция производится с помощью режима омметра.

Проверка диодов мультиметром не требует дополнительных навыков. Чтобы убедиться в функционировании элемента, необходимо произвести прямое включение, следовательно, подключить анод к плюсовому значению (красный щуп), а катод — к минусовому (черный). На экране или шкале прибора должно появиться значение пробивного напряжения диода, эта цифра в среднем составляет от 100 до 800 мВ . Если же произвести обратное включение (поменять местами электроды), значение будет не больше единицы. Из этого можно сделать вывод, что сопротивление прибора огромно и электричество он не проводит. Если все происходит именно так, как описано выше, электронный элемент исправен и дееспособен.

Бывают ситуации, когда при подключении щупов диод пропускает ток в обоих направлениях, либо же не пропускает вообще (значения при прямом и обратном включениях равны единице). В первом случае это означает, что диод пробит, а во втором — он перегорел либо же находится в обрыве. Такие электронные элементы являются неисправными и это легко проверить тестером.

Как проверять светодиод?

Если речь идет о светодиоде, алгоритм проверок аналогичен, но дополнительно облегчит задачу тот факт, что при прямом включении этот вид диода будет светиться . Разумеется, это позволит окончательно убедиться в том, что он в порядке.

Но случается такое, что необходима проверка стабилитронов. Стабилитрон является одной из разновидностей диодов, его главное предназначение — сохранение стабильного выходного напряжения вне зависимости от изменений уровня тока.

К сожалению, выделенной функции для проверки данного вида электронных элементов пока не внедрили в мультиметры . Тем не менее часто прозвонить их можно с помощью такого же принципа, как с диодами. Но многие опытные радиолюбители заявляют, что произвести проверку стабилитрона с помощью цифрового тестера весьма проблематично. Причиной этого является тот факт, что напряжение стабилитрона должно быть ниже, чем напряжение на выходах мультиметра. Это связано с тем, что из-за низкого напряжения возможно посчитать рабочей неисправную модель, точность показаний падает.

Если при проверке диода необходимо обратить внимание на значение пробивного напряжения, в случае со стабилитронами показательным станет сопротивление. Эта цифра должна составлять от 300 до 500 Ом . И аналогично алгоритму действий с диодами:

  • Если ток пропускается в обе стороны это называется пробивом,
  • Если сопротивление слишком велико это обрыв.

Также немаловажно помнить, что цифровое значение при прозвоне стабилитрона будет выше значения обычных диодов. Если нужно отличить один элемент от другого, такая проверка окажет помощь.

Как проверить стабилитрон

Стабилитроны, проверка которых не принесла желаемых результатов, изобретатели часто тестируют с помощью дополнительных приборов, иногда конструируя их самостоятельно . Одним из наиболее простых способов является использование для проверки блока питания с возможностью переключения напряжения. Необходимо сначала подсоединить к аноду резистор, имеющий значение сопротивления, оптимальное для стабилитрона, а затем подключить блок питания . Затем замеряется напряжение на диоде, параллельно поднимается на блоке. По достижении уровня напряжения стабилизации, эта цифра должна перестать расти. В этом случае стабилитрон в норме, при любых отличиях от вышеприведенной схемы он неисправен.

Несмотря на то, что светодиодные источники света отличаются гораздо большим сроком службы, чем большинство аналогов, они тоже выходят из строя. Причиной этого может быть и повреждение, и выработка ресурса. Простой и действенный способ убедиться в неисправности – проверить светодиод тестером в режиме «прозвона». Кроме того, исправность светодиода необходимо проверять перед его монтажом на плату.

Как проводится проверка?

Светодиоды работают от электрического тока малого напряжения, который преобразуется в блоках питания и электронных схемах. Однако прежде чем установить LED-элемент в схему нужно убедиться, что он работоспособен, чтобы не терять время на демонтаж в случае поломки. С этой целью используется мультиметр, позволяющий прозвонить устройство в режиме LED-теста. Проверка основывается на том, что внутри светодиода есть полупроводниковый переход, за счёт которого подача тока под рабочим напряжением заставить его загореться.

Таким образом, чтобы прозвонить LED-элемент, нужно:

  1. С помощью рукоятки режимов перевести мультиметр в режим проверки светодиодов.
  2. Подключить щупы прибора к электродам светодиода с соблюдением (красный – к аноду, чёрный – к катоду). Если полярность неизвестна и будет перепутана, ничего страшного не произойдёт. Поэтому надо попробовать переставить щупы местами, если светодиод не загорелся.
  3. На дисплей измерительного прибора выведется цифра, отображающая падение напряжения на p-n-переходе.

Однако в редких случаях возникает ситуация, когда рабочий светодиод загорается при проверке, мультиметр отображает рабочие параметры, но после монтажа в схему LED-элемент не светится с достаточной яркостью. Данная проблема связана с неисправностью кристалла, которую исправить самостоятельно невозможно. Его необходимо заменить и утилизировать.

Многие модели мультиметров оснащаются специальным PNP блоком, с помощью которого можно прозвонить свободный светодиод, не используя щупы. PNP представляет собой гнездо с несколькими отверстиями, в которые вставляются электроды LED-элемента. Электрические характеристики блока обеспечивают свечение исправного светодиода.

Чтобы проверить светодиод на PNP, нужно подключить его с соблюдением полярности. Положительный электрод (анод) вставляется в разъём E (эмиттер), а отрицательный (катод) – в C (коллектор).

Чтобы проверить светодиод мультиметром, не выпаивая из рабочей схемы, нужно сконструировать переходник из токопроводящего материала. Сама проверка не отличается от той, что описана выше. Главным неудобством выступает то, что отсутствует возможность вставить электроды LED-прибора в соответствующие гнёзда. Для этого их удлиняют с помощью тонкого проводника, которым может выступить швейная игла, раскрученная канцелярская скрепка или отрезок кабеля. Для проверки они припаиваются к электродам светодиода и прозваниваются либо щупами, либо через PNP блок. Убедившись, что светодиод находится в рабочем состоянии, проводники нужно будет аккуратно отпаять.

Сейчас в электротехнических магазинах можно купить специальные LED-тестеры. Они выполняются в виде устройства с собственным блоком питания и несколькими разъёмами, подходящими для подключения светодиодов разной конструкции.

Проверка светодиодной ленты

Светодиодная лента состоит из множества LED-устройств, объединённых в небольшие участки. Светодиоды расположены последовательно внутри участков, а участки – между собой. За счёт этого обеспечивается возможность отрезания ленты нужной длины. Чтобы проверить светодиодную ленту, нужно подать ток на провода питания. Здесь всё просто – лента горит, значит, она исправна . Если при подаче питания не загорается вся лента, необходимо проверить с помощью мультиметра сопротивление подводящих проводов на предмет наличия обрыва.

Если при подключении питания к светодиодной ленте не загораются отдельные группы светодиодов, необходимо прозвонить их отдельно. В такой ситуации нужно проверять их отдельно по резистору, который монтируется в схеме перед каждой группой. Ориентиром для проверки должно служить номинальное значение сопротивления.

Проверка светодиодных ламп

Светодиодные энергосберегающие лампы производятся во внешнем исполнении, похожем на традиционные лампы накаливания, однако внутреннее устройство сильно отличается. В начале рабочей схемы установлен драйвер – электронный компонент, преобразующий поступающий ток с напряжением 220 В до нужных параметров. Драйверы для каждой модели могут сильно отличаться друг от друга, в них применяются разные по электрическим характеристикам и количеству элементы. Из-за этого проверить светодиодную лампочку с помощью мультиметра невозможно. Необходимо использовать специальный тестер со схемой, разработанной для диагностики различных лампочек. Его корпус имеет разъёмы для вкручивания светильников, при подключении которых устройство сообщает результат проверки звуковым сигналом.

Прибор для проверки светодиодов подсветки. Тестер светодиодов с жк-дисплеем. Как проверить не выпаивая

Содержание:

В современных осветительных приборах широко применяются наиболее прогрессивные источники света, известные как светодиоды. Они входят в состав сигнальных, индикаторных и других устройств. Однако, несмотря на множество положительных качеств, светодиоды все-таки периодически выходят из строя и тогда нередко возникает проблема, как проверить светодиод мультиметром.

Почему светодиоды выходят из строя

Продолжительная и корректная работа светодиода в идеальных условиях обеспечивается строго нормированным током, показатели которого ни в коем случае не должны превышать номинал самого элемента. Обеспечить эти параметры можно лишь с помощью диодов и собственного напряжения, известного как драйвер. Однако данные стабилизирующие устройства применяются совместно с лампами повышенной мощности.

Большинство маломощных светодиодных ламп, не имеют драйвера в цепочке подключения. Для ограничения тока используется обычный резистор, выполняющий функции стабилизатора. На практике эта функция выполняется далеко не в полном объеме, что и является основной причиной перегораний и поломок светодиодов. Защита резистором обеспечивается лишь в идеальных условиях, при корректных номинального тока и стабильном питающем напряжении. Однако на самом деле эти условия соблюдаются не полностью или не соблюдаются вовсе.

Таким образом, перегорание светодиодов происходит из-за низкого предела обратного напряжения, характерного для всех элементов данного типа. Достаточно любого электростатического разряда или неправильного подключения, чтобы светодиодный источник света вышел из строя. После этого остается лишь проверить его работоспособность и при необходимости заменить. Рекомендуется проверять светодиоды еще до их монтажа на печатную плату. Это связано с тем, что определенная доля изделий оказывается изначально бракованной по вине производителя.

Использование мультиметра для проверки светодиодов

Все мультиметры относятся к категории универсальных измерительных приборов. С помощью мультиметра можно выполнить измерения основных параметров у любых электронных изделий. Для того чтобы проверить работоспособность светодиода, необходим мультиметр с режимом прозвонки, который как раз и используется для проверки диодов.

Перед началом проверки переключатель мультиметра устанавливается в режим прозвонки, а контакты прибора соединяются со щупами тестера. Данный способ проверки позволяет заодно решить вопрос, как проверить мощность светодиода мультиметром, на основе полученных данных, вычислить этот параметр будет уже несложно.

Подключение мультиметра должно выполняться с учетом полярности светодиода. Анод элемента соединяется с красным щупом, а катод — с черным. Если же полярность электродов неизвестна, не стоит бояться каких-либо последствий в результате путаницы. В случае неправильного подключения, начальные показатели мультиметра останутся без изменений. Если же полярность соблюдается как положено, то светодиод должен начать светиться.

Существует одна особенность, которую следует учитывать при проверке. в режиме прозвонки имеет достаточно низкое значение и диод на него может не отреагировать. Поэтому для того чтобы хорошо разглядеть свечение, рекомендуется уменьшить внешний свет. Если же это невозможно сделать, следует пользоваться показаниями измерительного прибора. При нормальной работоспособности светодиода, значение, отображенное на дисплее мультиметра, будет отличаться от единицы.

Существует еще один вариант проверки с помощью тестера. Для этого на панели управления имеется блок PNP с помощью которого проверяются диоды. Его мощность обеспечивает свечение элемента, достаточное для того, чтобы определить его работоспособность. Анод включается в разъем эмиттера (Е), а катод — в разъем колодки или коллектора (С). При включении измерительного прибора светодиод должен гореть независимо от того, в каком режиме установлен регулятор.

Основным неудобством этого способа является необходимость выпаивания элементов. Для решения проблемы, как проверить светодиод мультиметром не выпаивая, для щупов потребуются специальные переходники. Обычные щупы не войдут в разъемы колодки PNP, поэтому к проводкам припаиваются более тонкие детали, изготовленные из канцелярских скрепок. Между ними в качестве изоляции устанавливается небольшая текстолитовая прокладка, после чего вся конструкция заматывается изолентой. В результате, получился переходник, к которому можно подключать щупы.

После этого щупы подключаются к электродам светодиода, без выпаивания его из общей схемы. При отсутствии мультиметра, проверку можно выполнить по такой же схеме с помощью батареек. Используется тот же переходник, только его проводки соединяются не со щупами, а с выходами батареек при помощи небольших зажимов-крокодильчиков. Потребуется один источник питания на 3 вольта или два источника на 1,5 вольта.

Если батарейки новые с полным зарядом, то проверять светодиоды желтого и красного цвета рекомендуется с помощью резистора. Его должно составлять 60-70 Ом, что вполне достаточно для ограничения тока. При выполнении проверки светодиодов белого, синего и зеленого цвета, токоограничивающий резистор можно не использовать. Кроме того, резистор не требуется, когда батарейка сильно разряжена. Для выполнения своих прямых функций она уже не годится, а для проверки светодиодов ее будет вполне достаточно.

Захотелось определённости в отношениях со светодиодами. Надоело заглядывать через лупу в их внутренности для предположительного определения анода-катода, идентично надоело определять их пригодность и распиновку мультиметром, пусть и не слишком большой ритуал, но… да и он полную «картину» характеристик не отражает. Нет, должен каждый уважающий себя радиолюбитель обладать достаточным количеством информации о держащем в руках светодиоде. И для этого существует на компоненте под названием резистор. Схема реально потрясает воображение:)

Изготовить, предлагаю, как приставку к любому цифровому мультиметру. Первое, что нужно сделать, добыть из старой батарейки «Крона» соединительную колодку и комплект крепления для неё.

Дальше находим подходящий корпус для будущего девайса и крепим на него колодку. Изготавливаем штыри для соединения с мультиметром (нарезать резьбу М4 только на необходимую для крепления длину, а не так как на фото — сделано из латунных винтов, что было под рукой).

По размеру и конфигурации отсека для компонентов вырезаем крышку — плату, на которую устанавливаем кнопку включения и разъем для подключения проверяемого светодиода.

С внутренней стороны платы, согласно схемы, припаиваем резистор (1 к, 0,25 Вт) и провода.

Монтируем всё в корпус, соединяем провода опять же согласно схемы.

Клеим на свободное место на плате схематичное изображение светодиода, которое ориентируем согласно схеме подключения, при которой светодиод будет, безусловно, функционировать. Подсоединяем к мультиметру. Устанавливаем предел измерения 20V постоянки.

Подсоединяем источник питания и проверяемый светодиод. Нажимаем кнопку включения. Имеем:

  • а) светодиод исправен
  • б) напряжение его питания 2V
  • в) распиновка известна

Если же напряжение питания не интересует можно вообще обойтись без мультиметра.

Совсем простенькое устройство, а какое удобное. Учитывая постоянный рост популярности светоизлучающих диодов, в том числе в осветительных лампочках, где их тип чаще всего неизвестен — иметь такой тестер надо всем. С пожеланием успеха всем электронщикам, Babay.

Обсудить статью ПРОВЕРКА СВЕТОДИОДОВ

Светодиоды подразделяются на индикаторные и осветительные. Индикаторные обладают меньшей мощностью и применяются в подсветке дисплеев приборов, как индикаторные источники светового сигнала. Осветительные – более мощные (мощность более 1 Вт), применяются в конструкциях осветительных приборов, которые могут производиться в форме с ламп, лент, прожекторов.

Срок службы таких источников в десятки раз выше, чем ламп накаливания. Тем не менее, осветительные элементы служат гораздо меньше, чем индикаторные. Иногда возникает потребность их проверить, сделать это можно мультиметром или специальным тестером.

Последовательность проверки

Для работы светодиода необходим постоянный ток невысокого напряжения. Для его получения применяются различные устройства, представляющие собой миниатюрные блоки питания, которые являются элементами конструкции осветительных приборов. Осуществлять проверку при помощи фактического подключения к таким блокам не всегда представляется возможным. В этом случае необходимо использовать мультиметр.

Учитывая особенности устройства, можно легко понять, как проверить светодиод мультиметром. Поскольку он имеет в своей структуре полупроводниковый переход, то, по аналогии с обычным диодом, должен пропускать ток в определенном направлении. Если величина тока будет достаточна, светодиод будет излучать свет.

Для проверки светодиода мультиметром необходимо перевести прибор в режим прозвона диодов, далее:

Аналогично можно осуществить проверку светодиода простейшим тестером, представляющим собой разорванную цепь из отрезка проводника, источника постоянного тока и контрольной лампы.

Возможна ситуация, когда в процессе проверки мощного осветительного светодиода вышеописанным способом, отражается напряжение на дисплее, светится элемент, но при включении в схему яркость недостаточно сильная. Это определяется невооруженным глазом без всяких измерений. В этом случае, скорее всего, имеет место дефект кристалла. Такой светодиод необходимо заменить.

Можно проверить светодиод тестером, не выпаивая его из схемы. Достаточно освободить один из его контактов.

В настоящее время производятся и поступают в продажу специальные устройства – LED TESTER. Каждое такое устройство представляет собой тестер светодиодов, выполненный в виде прибора с встроенным источником питания и комплектом разъемов для проверки устройств различных типов.

Проверка светодиодной ленты

Светодиодная лента представляет собой источник света, состоящий из множества элементов. Они расположены равномерно по длине ленты и сгруппированы по три. Это позволяет разрезать светодиодную ленту на отрезки практически любой длины, не ухудшая при этом ее эксплуатационных свойств. Главное, чтобы разрез не приходился на середину группы из трех элементов.

Проверка ленты заключается в подаче тока на контакты питания. Если лента горит, она исправна. Если не горит вся лента, неисправность нужно искать в подводящих проводах. Для этого можно их прозвонить тестером. Можно для проверки целостности проводов измерить сопротивление мультиметром.

Если при включении питания в ленте не горят отдельные группы, проблема не в подводящих проводах, а в конкретном сегменте со светодиодами. В этом случае они проверяются по методике, описанной выше, а также проверяется резистор (он один на всю группу) на соответствие заданному значению сопротивления.

Проверка светодиодных ламп

Для удобства потребителей в настоящее время налажен выпуск ламп на основе светодиодов, которые имеют геометрическую конфигурацию, схожую с уже привычными лампами накаливания. Это дает возможность устанавливать светодиодные лампы в обычные светильники, питающиеся от сети 220 В.

В конструкцию такой лампы встроен специальный преобразователь тока – драйвер. Это устройство собирается из деталей, имеющих параметры, различающиеся в каждой отдельной модели. Это обстоятельство делает невозможным применение такого вида диагностики, как проверка светодиодной лампы мультиметром.

Светодиодную лампу прозванивают при помощи специального тестера. Он представляет собой прибор, внутри которого собрана схема, позволяющая проверять работоспособность ламп различных типов. Для этого на корпусе выполнены несколько разъемов под цоколи ламп, наиболее часто применяемых. Вывод результата проверки, осуществляется в виде звукового сигнала.

Проверка светодиода мультиметром является наиболее простым и правильным способом определения его работоспособности. Цифровой мультиметр (тестер) – это многофункциональный измерительный прибор, возможности которого отражены в позициях переключателя на передней панели. На работоспособность светодиоды проверяются при помощи функций, присутствующих в любом тестере. Методы проверки рассмотрим на примере цифрового мультиметра DT9208A. Но сначала немного затронем тему причин неисправности новых и выхода из строя старых светоизлучающих диодов.

Основные причины неисправности и выхода из строя светодиодов

Особенность любого излучающего диода – низкий предел обратного напряжения, который лишь на несколько вольт превышает падение на нём в открытом состоянии. Любой электростатический разряд или неверное подключение в ходе наладки схемы может стать причиной выхода LED (аббревиатура от англ. Light-emitting diode) из строя. Сверхъяркие малоточные светодиоды, применяемые в роли индикаторов питания различных устройств, часто перегорают в результате скачков напряжения. Их планарные аналоги (SMD LED) широко используются в лампах на 12 В и 220 В, лентах и фонариках. В их исправности также можно убедиться с помощью тестера.

Стоит отметить, что небольшая доля бракованных (около 2%) светодиодов поставляется от производителя. Поэтому дополнительная проверка светодиода тестером перед монтажом на печатную плату не помешает.

Методы диагностики

Простейшим способом, которым чаще всего пользуют радиолюбители, является проверка светоизлучающих диодов мультиметром на работоспособность при помощи щупов. Способ удобен для всех типов светоизлучающих диодов, независимо от их исполнения и количества выводов. Установив переключатель в положение «прозвонка, проверка на обрыв», щупами касаются выводов и наблюдают за показаниями. Замыкая красный щуп на анод, а черный на катод исправный светодиод должен засветиться. При смене полярности щупов на экране тестера должна оставаться цифра 1.

Свечение излучающего диода во время проверки будет небольшой и на некоторых светодиодах при ярком освещении может быть незаметно.

Для точной проверки многоцветных LED с несколькими выводами необходимо знать их распиновку. В противном случае придется наугад перебирать выводы в поисках общего анода или катода. Не стоит бояться тестировать мощные светодиоды с металлической подложкой. Мультиметр не способен вывести их из строя, путём замера в режиме прозвонки.

Проверку светодиода мультиметром можно выполнить без щупов, используя гнёзда для тестирования транзисторов. Как правило, это восемь отверстий, расположенных в нижней части прибора: четыре слева для PNP транзисторов и четыре справа для NPN транзисторов. PNP транзистор открывается подачей положительного потенциала на эмиттер «Е». Поэтому анод нужно вставить в гнездо с надписью «Е», а катод – в гнездо с надписью «С». Исправный светодиод должен засветиться. Для тестирования в отверстиях под NPN транзисторы нужно сменить полярность: анод — «С», катод – «Е». Таким методом удобно проверять светодиоды с длинными и чистыми от припоя контактами. При этом неважно, в каком положении находится переключатель тестера.
Проверка инфракрасного светодиода происходит также, но имеет свои нюансы из-за невидимого излучения. В момент касания щупами выводов рабочего ИК светодиода (анод – плюс, катод – минус) на экране прибора должно высветиться число около 1000 единиц. При смене полярности на экране должна быть единица.

Для проверки ИК диода в гнёздах тестирования транзисторов дополнительно придётся задействовать цифровую камеру (смартфон, телефон и пр.) Инфракрасный диод вставляют в соответствующие отверстия мультиметра и сверху на него направляют камеру. Если он в исправном состоянии, то ИК излучение будет отображаться на экране гаджета в виде светящегося размытого пятна.

Проверка мощных SMD светодиодов и светодиодных матриц на работоспособность кроме мультиметра требует наличия токового драйвера. Мультиметр включают последовательно в электрическую цепь на несколько минут и следят за изменением тока в нагрузке. Если светодиод низкого качества (или частично неисправный), то ток будет плавно нарастать, увеличивая температуру кристалла. Затем тестер подключают параллельно нагрузке и замеряют прямое падение напряжения. Сопоставив измеренные и паспортные данные из вольт-амперной характеристики можно сделать вывод о пригодности LED к эксплуатации.

Читайте так же

Как проверить светодиодную лампу, ленту и другие приборы для освещения на исправность LED-элементов. Несмотря на более высокий срок эксплуатации по сравнению с лампами накаливания, осветительные светодиоды быстрее выходят из строя, чем индикаторные.

Светодиоды — полупроводниковые приборы, создающие оптическое излучение при прохождении электрического тока в прямом направлении. Делятся на две разновидности — индикаторные и осветительные. Первые характеризуются меньшей мощностью, поэтому используются в подсветке электронных устройств, выполняя функцию индикаторов. Вторые применяются в осветительных приборах, включая лампы, ленты, фонари и прожектора.

Проверка светодиодных ламп

Важны четыре основные характеристики светодиодов (СД) — рабочий ток, прямое падение напряжения, мощность и световой поток. Рабочий ток индивидуален для каждого изделия и указывается на корпусе. С падением напряжения все гораздо проще — его значение зависит от цвета и материала, из которого изготовлено устройство.

Обычно зависимость напряжения от цвета СД следующая:

  • красные — 1,5-2 В;
  • оранжевые и желтые — 1,8-2,2 В;
  • зеленые — 1,9-4 В;
  • синие и белые — 3-3,5 В;
  • белые, синие и зеленые — 3-3,6 В.

Важно! Все параметры измеряются мультиметром. И для этого не нужно быть квалифицированным электриком!

Другой способ проверить светодиод (LED) — подключить его к источнику питания, состоящему из батареек. Из подручных средств, используемых при определении неисправностей, выделим зарядные устройства для мобильных телефонов (или более мощные – для фонарей).

Проверка мультиметром

При использовании мультиметра выполните следующие действия:

  1. Поверните тумблер, установив его на режим проверки LED-диодов.
  2. Подключите провода мультиметра к светодиоду.
  3. Убедитесь, что соблюдаете полярность СД: красные питаются от анода, черные — от катода.

При правильном подключении прибор засветится, в противном случае показания на мультиметре не изменятся.

Определяйте неисправности при минимальном освещении, чтобы повысить вероятность фиксирования свечения СД. При его отсутствии ориентируйтесь на показатели мультиметра — на работающем элементе значение должно быть отличным от показаний по умолчанию.

Есть более простой метод — прозванивание LED-диодов. Мультиметр используется для проверки транзисторов. В секции PNP катод подключите к отверстию C, а анод — к E.

Проверка подручными материалами

Для обнаружения неисправностей светодиодов используют LED-тестер, изготавливаемый из подручных средств, — нескольких пальчиковых батареек, соединенных параллельно, или мощной «Кроны».

Также тестер собирается из ненужной зарядки для телефона или другого электрического прибора. Отрежьте разъем на конце шнура, зачистите провода. Красный (плюс) присоедините к аноду, а черный (минус) — к катоду. Если будет достаточно напряжения, то СД загорится.

Зарядные устройства от фонариков пригодятся в том случае, если неисправны лампочка или лента с более мощными светодиодами.

Проверка светодиодов без выпаивания

Для подключения щупов мультиметра соедините их при помощи пайки с небольшим металлическим предметом — канцелярской скрепкой. Между ними установите текстолитовую пластину, заизолировав ее клейкой лентой. Эта простая конструкция — безопасный проводник для фиксации щупов. Подключитесь к светодиоду, не выпаивая его из схемы.

Проверка исправности светодиодов в фонаре

Перед определением неисправностей удалите из фонарика батарейку, разберите его и выньте текстолитовую плату, к которой прикреплен нужный СД. Воспользуйтесь тестером, подключив к нему щупы через PNP-разъем. Выпаивать диод необязательно — замеры производятся на плате. Устройство засветится только при прямом включении!

При параллельном подключении светодиодов замерьте сопротивление всей схемы. Если оно будет близко к нулю, то один из полупроводников работает некорректно. Чтобы определить, какой именно, воспользуйтесь методом, указанным выше, изучая каждый СД отдельно.

Проверка LED-прожектора

Осмотрите светодиоды визуально. Если видите большой квадрат желтого цвета, то не пытайтесь проверить работоспособность тестером, — напряжение такого элемента свыше 20 В.

Если в прожекторе используется несколько мелких SMD, то есть смысл применить мультиметр. Разберите устройство и отыщите драйвер подсветки, влагозащитную прокладку и плату с установленными LED-диодами. Процедура аналогична проверке светодиодной лампы (читайте выше).

Проверка инфракрасного диода

Инфракрасные диоды используются во многих электронных приборах, особенно популярны в пультах дистанционного управления. Их основная функция — передача сигнала на фотоприемник телевизора, музыкального центра или светодиодной лампы. Если батарейки исправны, то вышел из строя СД.

Разглядеть свечение инфракрасного светодиода без подручных средств нереально, но его проверка проста. Наведите фотоаппарат (или фотокамеру любого девайса) на СД, расположенный в пульте ДУ. Если полупроводник работает, то вы увидите непродолжительное свечение с фиолетовым оттенком.

В качестве тестера такого СД используют и осциллограф. Если на его фотоэлемент попадает ИК-излучение, то создается напряжение.

Проверка светодиодной ленты

Светодиодная лента — источник света из нескольких LED-элементов. СД группируются по три штуки на участок. Тогда ленту можно разделить на отрезки любой длины без ухудшения эксплуатационных характеристик.

Чтобы убедиться в ее работоспособности, подайте электрический ток на контакты. Исправная будет светиться вся. Если горит лишь часть, проблемы в токопроводящем кабеле. Его необходимо проверить мультиметром.

Если не будет светиться целый участок из трех светодиодов, проблема в этих элементах. Осмотрите каждый из них и измерьте сопротивление резистора всей группы.

Рассмотренные методы проверки LED-диодов в осветительных приборах просты — вооружитесь мультиметром или проводами с парой пальчиковых батареек. В случае обнаружения неисправного элемента замените его или отнесите в мастерскую.

Как вы проверяете светодиодные фонари 12 В? — MVOrganizing

Как вы проверяете светодиодные фонари 12 В?

Чтобы проверить светодиод, коснитесь кончиком черного щупа катода или более короткого конца светодиода. Коснитесь кончиком красного зонда анода, который должен быть более длинным концом. Убедитесь, что два зонда не соприкасаются друг с другом во время этого теста, и что катод и анод не соприкасаются друг с другом.

Как рассчитать падение напряжения на светодиоде?

Поскольку светодиоды соединены последовательно, полное падение напряжения равно всем суммированным падениям напряжения (n * Vd).Давайте использовать 4 последовательно соединенных светодиода с теми же характеристиками, что и раньше в нашем примере. Очевидно, что напряжение питания должно быть выше 3,3 В или даже 5 В, поэтому для этого примера мы выбрали 12 В.

Сколько вольт может принимать светодиод?

3,3 В

Сколько вольт может выдерживать 5-миллиметровый светодиод?

2,0 ​​В

Нужен ли резистор для светодиода?

Светодиод (светоизлучающий диод) излучает свет, когда через него проходит электрический ток. Самая простая схема для питания светодиода — это источник напряжения с последовательно соединенными резистором и светодиодом.Такой резистор часто называют балластным резистором. Если источник напряжения равен падению напряжения светодиода, резистор не требуется.

Нужен ли резистор для светодиода 12 В?

1 Ответ. AFAIK нет или, по крайней мере, нет общего светодиодного диода, который обычно сам по себе составляет 12 В в прямом направлении. Светодиоды 12 В — это модули, которые состоят из некоторой комбинации диодов и резисторов, что делает их пригодными для приложений питания 12 В без необходимости дополнительного ограничения тока.

Как узнать, какой резистор использовать со светодиодом?

Мы будем использовать следующую формулу для определения номинала резистора: резистор = (напряжение батареи — напряжение светодиода) / желаемый ток светодиода.Для типичного белого светодиода, потребляющего 10 мА при питании от 12 В, значения следующие: (12–3,4) /. 010 = 860 Ом. Чтобы использовать несколько светодиодов параллельно, просуммируйте текущие значения.

Светодиодные фонари подключены последовательно или параллельно?

В отличие от светодиодов, которые соединены последовательно, светодиоды, соединенные параллельно, используют один провод для подключения всех положительных электродов светодиодов, которые вы используете, к положительному проводу источника питания и используйте другой провод для подключения всех отрицательных электродов светодиодов, которые вы используете. к отрицательному проводу блока питания.

Будет ли батарея на 9 В питать светодиод 12 В?

вы можете использовать батарею 9 В для светодиода 12 В. Просто только яркость батареи меньше 12в. Если вам нужна только легкая цель, вы можете использовать 9 вольт вместо 12 вольт.

Могу ли я подключить 12В светодиод к автомобильному аккумулятору?

Отвечая на ваш вопрос: вы не можете использовать батарею 12 В для непосредственного питания 12-вольтовой светодиодной ленты. полностью заряженная свинцово-кислотная батарея будет иметь напряжение 13,8 В, что приведет к сгоранию светодиодной ленты, если вы это сделаете. Вам не нужно текущее ограниченное устройство.это снизит вашу батарею 13,8 В до 12.

Как подключить светодиодный выключатель на 12 В?

Как подключить лампу на 12 В

  1. Подключите положительный провод к положительной клемме с предохранителем на распределительном щитке.
  2. Подсоедините отрицательный провод к клемме отрицательной шины в распределительном щите.
  3. Подсоедините положительный провод к положительному проводу на фонаре с помощью гайки рычага.

Как запитать светодиодную ленту 12 В от аккумулятора?

Сначала нажмите кнопку питания на аккумуляторе и убедитесь, что выбран выход 12 В.Затем просто подключите один конец кабеля постоянного тока к разъему для аккумулятора с пометкой «Выход постоянного тока». Затем вставьте другой конец в цилиндрический конец светодиодной ленты. Вот и все!

Как подключить светодиод к батарее?

Протяните провод питания светодиода к положительной клемме аккумулятора. Поднесите (но не трогайте) второй провод, рядом с минусовой клеммой — заземляющий провод светодиода. Затем с помощью электрических плоскогубцев снимите изоляцию с обоих концов провода. Светодиоды имеют два вывода, один из которых длиннее другого.

Можно ли подключить светодиод напрямую к батарее 9В?

Подключение светоизлучающего диода (СИД) к более высокому напряжению обычно приводит к быстрому разрушению светодиода, вызывая его перегорание. Пятивольтовые светодиоды можно подключить к девятивольтовой батарее, но также необходим внешний резистор, чтобы снизить напряжение до необходимых пяти вольт.

Сколько светодиодов может питать аккумулятор 9 В?

Типичные батареи на 9 В обеспечивают ток 500-800 мА. Каждый светодиод потреблял около 20 мА, поэтому получается около 25-30 светодиодов.Чем больше светодиодов, тем быстрее разрядится батарея.

Какие 3 провода у светодиодов?

Светодиодные фонари с 3 проводами будут многофункциональными. Их можно (в большинстве случаев) использовать в любой конфигурации, подходящей для вашего приложения. Например, бег и тормоз, бег и поворотник или тормоз и поворотник. Эти светодиоды обычно имеют черный, красный и белый провод.

Какой положительный провод у светодиода?

анод

Нужна ли другая проводка для светодиодных фонарей?

У них будет трансформатор либо в потолке, либо в светильнике.Некоторые светодиодные лампы, такие как серия Philips Master LED, имеют встроенную схему, которая может работать с большинством (но не со всеми) трансформаторами, поэтому вам не нужно их менять.

Что произойдет, если светодиод будет подключен наоборот?

Светодиоды

, будучи диодами, пропускают ток только в одном направлении. А когда нет тока, нет и света. К счастью, это также означает, что вы не можете сломать светодиод, подключив его обратной стороной. Перевернутый светодиод может препятствовать правильной работе всей схемы, блокируя прохождение тока.

Имеет ли значение полярность для светодиода?

Светодиоды

электрически поляризованы и будут правильно работать только тогда, когда их положительный вывод (также известный как анод) подключен к положительному полюсу питания, а их отрицательный вывод (также известный как катод) подключен к отрицательному полюсу питания. Соблюдайте полярность подключения светодиодов!

Чувствительны ли к полярности светодиодные фонари на 12 В?

Светодиодные лампы

— это диоды, поэтому полярность вашего осветительного прибора должна быть правильной для работы со стандартным 12-вольтовым светодиодом, чувствительным к полярности.Например, мы обнаружили, что во многих внешних светильниках на крыльце провода установлены с обратной полярностью, и наши лампы, не чувствительные к полярности, по-прежнему будут работать.

Что такое обратное напряжение светодиода?

Светодиоды

излучают свет, только когда они смещены вперед. Светодиоды должны быть защищены диодом защиты полярности, если вероятно обратное напряжение смещения. Типичные светодиоды имеют около 2 Вольт при включении, но это варьируется от 1,6 до 3,5 В (в зависимости от цвета и типа светодиода).

Различий между светодиодным дисплеем и ЖК-монитором

Кажется, что современные дисплеи имеют самые разные ярлыки: высокое разрешение, 3D, умный, 4K, 4K Ultra, список можно продолжить. Двумя наиболее распространенными этикетками являются ЖК-дисплей и светодиод. В чем разница между ними? Есть разница? И делает ли эта разница предпочтительным тот или иной вариант для определенных видов деятельности, таких как игры или графический дизайн?

Светодиод и ЖК-дисплей — это одно и то же?

Все светодиодные мониторы — это ЖК-мониторы.Но не все ЖК-мониторы светодиоды. Вроде как все орлы птицы, но не все птицы орлы. Хотя названия могут сбивать с толку тех, кто пытается найти лучший монитор, разобрать его будет легче, чем вы думаете.

Мы объясним технологию и условные обозначения, а затем выделим некоторые мониторы HP, которые могут идеально подойти для ваших нужд. Давайте разберемся, что такое ЖК-мониторы и светодиодные мониторы и как выбрать подходящий для вас.

Описание жидкокристаллического дисплея

Оба типа дисплеев используют жидкие кристаллы для создания изображения.Разница в подсветке. В то время как в стандартном ЖК-мониторе используется флуоресцентная подсветка, в светодиодном мониторе для подсветки используются светодиоды. Светодиодные мониторы обычно имеют превосходное качество изображения, но они бывают разных конфигураций подсветки. И некоторые конфигурации подсветки создают лучшие изображения, чем другие.

ЖК-монитор и светодиодный монитор — краткая история

До 2014 года плазменные дисплеи были наиболее распространенными дисплеями. Но затем ЖК-экран взял верх. ЖК-дисплей означает жидкокристаллический дисплей.Мы обсудим, что это значит, через минуту. Но сначала важно отметить, что в светодиодах также используются жидкие кристаллы, поэтому название несколько вводит в заблуждение. Технически, «светодиодный монитор» действительно должен называться «светодиодный ЖК-монитор».

Как работает ЖК-технология

Во-первых, давайте рассмотрим, как ЖК-мониторы и светодиодные мониторы используют жидкие кристаллы. Наука, стоящая за этим материалом, представляет собой невероятно сложное сочетание оптики, электротехники и химии. Но мы объясним это простым языком.

Жидкие кристаллы

Ключевым термином здесь является «жидкий кристалл». В старшей школе вас, возможно, учили, что существует три состояния материи: твердые тела, жидкости и газы. Но есть вещества, которые на самом деле представляют собой странную смесь разных состояний. Жидкий кристалл — это вещество, которое обладает свойствами как твердого тела, так и жидкости. Когда вы попадаете на высшие уровни науки, вы начинаете обнаруживать, что все, что вы когда-то знали, неверно.

  • Свойства твердого тела: Молекулы в жидком кристалле могут образовывать простую высокогеометрическую форму
  • Свойства жидкости: Молекулы в жидком кристалле также могут иметь жидкую неструктурированную форму

Обычно молекулы в жидком кристалле сгруппированы в очень плотную и неструктурированную структуру.Но когда жидкий кристалл подвергается воздействию электричества, молекулы внезапно расширяются в очень структурированную, взаимосвязанную форму [1].

пикселей

Пиксели — это основные строительные блоки цифрового изображения. Пиксель — это маленькая точка, которая может излучать цветной свет. Ваш дисплей состоит из тысяч пикселей, и они имеют множество разных цветов, чтобы дать вам интерфейс вашего компьютера и веб-страницу, которую вы в данный момент читаете. Он работает как мозаика, но каждый отдельный фрагмент гораздо менее заметен.

Каждый пиксель состоит из трех цветовых фильтров, которые называются «субпикселями». Для каждого пикселя есть красный, синий и зеленый субпиксель [1].

Принцип работы ЖК-дисплеев

Каждый пиксель состоит из двух стеклянных листов, а самый внешний лист имеет субпиксели. Жидкие кристаллы зажаты между двумя листами. ЖК-мониторы

имеют подсветку позади экрана, которая излучает белый свет, и свет не может проходить через жидкие кристаллы, пока они находятся в жидком состоянии.Но когда пиксель используется, монитор подает электрический ток на жидкие кристаллы, которые затем выпрямляются и позволяют свету проходить через них [2].

Каждый пиксель имеет три отдельные подсветки, которые могут светить через красный, синий или зеленый цветовой фильтр — так пиксель может излучать определенный цвет.

Структура ЖК-экрана

Вот как ЖК-экран структурирован от задней части (дальше всего от вас) до передней (ближайшей к вам):

  • Подсветка
  • Лист № 1
  • Жидкий кристалл
  • Лист № 2 , с цветными фильтрами
  • Экран

Типы подсветки

Хотя и ЖК-мониторы, и светодиодные мониторы используют жидкие кристаллы, именно подсветка действительно отличает их друг от друга [2].

Подсветка ЖК-дисплея

В стандартных ЖК-мониторах используются «люминесцентные лампы с холодным катодом», также известные как CCFL для подсветки. Эти люминесцентные лампы равномерно расположены за экраном, поэтому они обеспечивают равномерное освещение по всему дисплею. Все области изображения будут иметь одинаковые уровни яркости.

Светодиодная подсветка

Светодиодные мониторы не используют люминесцентные лампы. Вместо этого они используют «светодиоды», которые представляют собой очень маленькие огни. Есть два метода светодиодной подсветки: полноразмерная подсветка и боковая подсветка.

Подсветка с полным массивом подсветки

При подсветке с полным массивом светодиоды размещаются равномерно по всему экрану, аналогично настройке ЖК-дисплея. Но что другое, светодиоды расположены зонами. Каждую зону светодиодного освещения можно затемнить (также известное как локальное затемнение).

Локальное затемнение — очень важная функция, которая может значительно улучшить качество изображения. Лучшие изображения — это изображения с высокой контрастностью; Другими словами, изображения, которые имеют одновременно очень яркие и очень темные пиксели.

Когда есть область изображения, которая должна быть темнее (например, ночное небо), светодиоды в этой области изображения могут быть затемнены, чтобы создать более естественный черный цвет. Это невозможно на стандартных ЖК-мониторах, где все изображение равномерно освещено.

Благодаря локальному затемнению монитор может создавать более точное освещение, что приводит к более качественному изображению.

Боковое освещение

Некоторые светодиодные мониторы имеют боковую подсветку. Здесь светодиоды размещаются по краю экрана, а не за ним.Светодиоды могут быть размещены:

  • Вдоль нижней части экрана
  • Вдоль верхней и нижней части экрана
  • Вдоль левой и боковой сторон экрана
  • Вдоль всех четырех сторон экрана

Есть в дисплеях с боковой подсветкой отсутствуют возможности локального затемнения, поэтому они не могут создавать изображения такого же высокого качества, как изображения, создаваемые полноразмерными светодиодами. Однако краевое освещение позволяет производителям создавать очень тонкие дисплеи, производство которых не требует таких больших затрат и которые лучше при ограниченном бюджете.

Сравнение ЖК-дисплея и светодиодного

Когда дело доходит до качества изображения, полноразмерные светодиодные мониторы почти всегда превосходят ЖК-мониторы. Но имейте в виду, что лучше только светодиоды с полным массивом. Светодиоды с боковой подсветкой могут фактически уступать ЖК-мониторам.

Что лучше для игр: ЖК или светодиод?

Полноразмерный светодиодный монитор должен стать вашим выбором номер один для игр. Держитесь подальше, если его краевое освещение. Проблема с краевым освещением заключается в том, что у вас меньше оптимальных углов обзора для игр.Это не проблема, если вы предпочитаете сидеть прямо перед экраном во время игры. Но если вам нравится откинуться в кресле или смотреть под разными углами, вы обнаружите, что светодиод с боковой подсветкой теряет видимость, когда вы уходите от центрального угла обзора.

Но даже если вы играете прямо перед монитором, у светодиодов с боковой подсветкой больше проблем с бликами, чем у полноразмерных светодиодов. Это из-за неравномерного освещения (очень яркое по краям, темнее по мере приближения к центру дисплея).Поскольку пиксели освещены равномерно, ЖК-мониторы, как правило, имеют лучшие углы обзора и антибликовое покрытие, чем светодиоды с боковой подсветкой.

Светодиоды с боковой подсветкой лучше подходят для ограниченного пространства и бюджета

Светодиоды с боковой подсветкой действительно имеют два больших преимущества. Если у вас очень мало места для монитора, вам понравятся светодиоды с боковой подсветкой, потому что они обычно тоньше, чем другие типы. Они также дешевле в производстве, что облегчает их использование в бумажнике.

Не забывайте о технических характеристиках

Когда вы покупаете новый дисплей, не забудьте ознакомиться со всеми его характеристиками.Хотя тип подсветки важен, вы также должны учитывать разрешение и частоту обновления.

Разрешение означает, сколько пикселей отображается на мониторе. Помните, что чем больше у вас пикселей, тем более динамичной может быть ваша цветовая композиция. Мониторы самого высокого качества имеют разрешение не менее 1920 x 1080. Частота обновления означает, насколько быстро ваш монитор обновляет дисплей новой информацией с графического процессора вашего компьютера. Если вы геймер, важно, чтобы у вас был монитор с очень высокой частотой обновления (от 30 Гц до 60 Гц), чтобы вы не страдали от разрывов экрана — неприятного визуального эффекта, который возникает, когда ваш монитор не может удерживать ускорить темп с графическим процессором.

Светодиодные мониторы HP: IPA против AHVA

Поскольку светодиодные мониторы создают лучшее изображение, чем ЖК-мониторы, почти все дисплеи HP имеют светодиодную подсветку. Просматривая светодиодные мониторы HP, вы можете заметить, что некоторые из них оснащены технологией IPS или AHVA. Они относятся к типам используемых жидкокристаллических панелей. Оба они великолепны, хотя имеют некоторые незначительные отличия:

  • IPS: Лучшая цветопередача и углы обзора
  • AHVA: Лучшая частота обновления и коэффициент контрастности

Тем не менее, многие потребители считают, что практически нет заметная разница между ними [3].

Вы также увидите, что некоторые мониторы имеют светодиодную подсветку TN. Это старейшая форма жидкокристаллической технологии. Он по-прежнему очень эффективен, но панели TN обычно используются в небольших рабочих мониторах, которые предназначены для установки или использования в полевых условиях.

Светодиодные мониторы, которые вам стоит попробовать

Эти первоклассные светодиодные мониторы HP являются одними из лучших из лучших. Бегло взгляните на них, если вам нужен новый дисплей.

Для геймера
Для цифрового художника
Если вы являетесь цифровым иллюстратором, видеоредактором, фоторедактором или мастером спецэффектов, вам стоит взглянуть на 27-дюймовый монитор 4K Micro Edge HP EliteDisplay S270n.Когда вы создаете цифровое искусство, вам нужно максимально широкое разрешение и высочайшее качество цветной печати, и это то, что вы получите с этим монитором с технологией IPS. Экран с мелкими краями упрощает использование двух мониторов, но только 27-дюймовый экран дает вам широкий интерфейс для работы.
Для работающих профессионалов
Если вы деловой человек, попробуйте один из наших мониторов HP EliteDisplay, например 23,8-дюймовый монитор HP EliteDisplay E243. Великолепный светодиодный IPS-дисплей обеспечит четкое и ясное изображение независимо от того, какое программное обеспечение вы используете.Миниатюрные края делают его идеальным для установки с двумя мониторами, а размер 23,8 дюйма является широким, но не слишком большим, чтобы разместить второй монитор или разместить на более тесных рабочих станциях.

Будущее: OLED и QLED

Есть несколько перспективных технологий, которые делают светодиодные дисплеи еще лучше. OLED и QLED-дисплеи обязательно станут более обычным явлением в будущем.

Мониторы OLED

«OLED» означает «органический светодиод». Что делает OLED уникальным, так это то, что каждый пиксель имеет источник света, который можно отключать индивидуально.На светодиодном мониторе единственный способ уберечь пиксель от излучения света — это держать жидкий кристалл закрытым. Это эффективно, но не идеально — небольшая часть света всегда будет просачиваться. На OLED-мониторе свет каждого пикселя может быть полностью выключен, поэтому свет вообще не будет проходить через жидкий кристалл. Это означает, что вы можете получить более точный черный цвет, что означает более глубокий коэффициент контрастности и лучшее качество изображения.

Есть два дополнительных преимущества. Во-первых, OLED-мониторы можно сделать даже тоньше, чем светодиодные, потому что за пикселями нет отдельного слоя светодиодов.Во-вторых, эти мониторы более энергоэффективны, потому что пиксели потребляют энергию только тогда, когда их свет включен. Однако одним из недостатков является то, что выгорание пикселей будет более заметным, поскольку некоторые пиксели неизбежно будут использоваться больше, чем другие [4].

QLED-мониторы

«QLED» означает «квантовый светодиод». В мониторе QLED каждый пиксель имеет «квантовую точку». Квантовые точки — это крошечные частицы люминофора, которые светятся, когда вы освещаете их светом [5].

Зачем вам нужна светящаяся частица над каждым пикселем? Потому что светодиоды не очень хорошо излучают яркий свет.Самый яркий цвет — белый. Но светодиод не излучает белый свет — он излучает синий свет. Каждый светодиод покрыт желтым люминофором, чтобы он казался менее синим и более белым, но это все равно не настоящий белый цвет. «Голубизна» светодиодов отрицательно влияет на красный, синий и зеленый цвета светодиодных дисплеев. Светодиодные мониторы имеют автоматические функции, которые регулируют цвета RGB для компенсации синего света, но они не могут компенсировать более слабую интенсивность света.

Вот где вступают в силу квантовые точки.Пиксели перекрываются листом красных и зеленых квантовых точек (синего нет, потому что светодиод уже излучает синий свет). Когда свет проходит через жидкие кристаллы, светятся квантовые точки, и вы получаете яркий, яркий и красивый спектр цветов RGB.

QLED-мониторы способны создавать динамические и яркие изображения с великолепной контрастностью.

Дисплеи — сложная наука, верно? Но в следующий раз, когда вы будете покупать мониторы в магазине или на нашем сайте HP Store, вы станете настоящим экспертом и сможете выбрать именно тот дисплей, который вам нужен.

Об авторе

Зак Кабадинг (Zach Cabading) — автор статей в HP® Tech Takes. Зак — специалист по созданию контента из Южной Калифорнии, он создает разнообразный контент для индустрии высоких технологий.

Анализаторы светодиодов Feasa Одновременное тестирование нескольких светодиодов на предмет цвета и яркости, конфигурации с 3, 5, 10 и 20 каналами


Окончательное решение проблем, связанных с яркостью светодиода

Анализатор Feasa — это инновационное решение для одновременного тестирования нескольких светодиодов на цвет и яркость.Существует две модели: Feasa-I (ICT) и Feasa-F (функциональная). Их можно заказать в конфигурациях с 3, 5, 10 и 20 каналами.

Feasa LED Analyzer Promo от Feasa на Vimeo.

При выборе модели, наиболее подходящей для вашего приложения, необходимо учесть ряд вопросов. В связи с этим очень важен выбор интерфейса.

Feasa I Feasa F
USB Есть
RS232 Есть Есть
20-контактный порт — выход частоты Есть
20-контактный порт — синхронный выход Есть
Гирляндная цепь Есть
Внешний триггер Есть Есть

USB предлагает очень простой интерфейс для светодиодного анализатора без необходимости в дополнительном источнике питания.Доступны очень высокие скорости передачи, до 460800 бод. Последовательный порт RS232 прост в использовании с максимальной скоростью передачи 115200 бод. Он требует использования внешнего источника питания. 20-контактный порт ICT может использоваться как в режиме частотного выхода, так и в синхронном последовательном режиме.

Протокол Frequency Out может использоваться там, где недоступен доступ к последовательному порту RS232. Три частоты используются для представления цвета и яркости светодиодов.

Протокол синхронного последовательного порта подходит, когда ресурсы тестера ограничены или другие варианты недоступны.

Несколько светодиодных анализаторов можно соединить вместе с помощью разъемов гирляндного подключения. Для подключения до 30 светодиодных анализаторов требуется только один последовательный порт RS232 или USB-порт.

Feasa I имеет вход внешнего запуска, который можно использовать для синхронизации измерений светодиодов с внешним событием, например, включением светодиода.

Скорость теста зависит от интенсивности тестируемых светодиодов, т. Е. Ярких светодиодов. имеют более короткое время тестирования, диммерные светодиоды имеют более длительное время тестирования.Захват (измерение) до 20 светодиодов выполняется параллельно и может быть достигнуто в кратчайшие сроки. всего за 102 мс в зависимости от интенсивности (яркости). Данные считываются с каждого волокна последовательно и занимает примерно 5 мсек на одно волокно, для пример:

— Время захвата 1 светодиода составляет 2 мс, а обратного чтения — 5 мс, всего 7 мс. — Время захвата 20 светодиодов составляет 2 мс, а обратного чтения — 100 мс, всего 102 мс.

— Время захвата одного светодиода составляет 650 мс, а обратного чтения — 5 мс, всего 655 мс. — Время захвата 20 светодиодов составляет 650 мс, а обратного чтения — 100 мс, всего 750 мс.

Диапазон Время захвата
C (автоматический захват) 350 мс
C1 (низкая интенсивность) 650 мс
C2 (Средняя интенсивность) 200 мс
C3 (высокая интенсивность) 22 мс
C4 (сверхвысокая интенсивность) 4 мс
C5 (сверхвысокая интенсивность) 2 мс
USB / RS232
— красный, зеленый, синий (RGB)
— оттенок, насыщенность, интенсивность (HSI)
— Доминирующая длина волны
— ККТ
— CIE xy
— CIE ув ‘
Выход частоты
— оттенок, насыщенность, интенсивность (HSI)
Синхронный последовательный
— красный, зеленый, синий (RGB)
— оттенок, насыщенность, интенсивность (HSI)
— ККТ
— CIE xy

Руководство по схемам светодиодов, основам и эксплуатации светодиодов

Аннотация: В течение многих лет светоизлучающие диоды (LED) были популярным выбором для использования в дисплеях состояния и матричных панелях.Теперь вы можете выбирать между недавно разработанными синими и белыми типами (широко используемыми в портативных устройствах), а также широко распространенными зелеными, красными и желтыми типами. Например, белые светодиоды считаются идеальным фоновым освещением для цветных дисплеев. Но при проектировании источников питания для них следует учитывать особенности, присущие этим новым светодиодным устройствам. В этой статье описаны свойства старых и новых светодиодов, а также характеристики, необходимые для источников питания, которые их активируют.

Стандартные красные, зеленые и желтые светодиоды

Самый простой способ управлять светодиодом — это подать на него источник напряжения с последовательно включенным резистором.Светодиод излучает свет постоянной интенсивности, пока рабочее напряжение (V B ) остается постоянным (хотя интенсивность уменьшается с увеличением температуры окружающей среды). Вы можете изменять интенсивность света по мере необходимости, изменяя номинал резистора.

Для стандартного светодиода диаметром 5 мм: Рисунок 1 показывает прямое напряжение (В F ) в зависимости от прямого тока (I F ). Обратите внимание, что падение напряжения на светодиоде увеличивается с увеличением прямого тока. Предполагая, что один зеленый светодиод с прямым током 10 мА должен иметь постоянное рабочее напряжение 5 В, последовательный резистор R В равен (5 В -В F, 10 мА ) / 10 мА = 300 Ом.Прямое напряжение составляет 2 В, как показано на графике типичных рабочих условий, приведенном в техническом паспорте (, рисунок 2, ).


Рис. 1. Стандартные красный, зеленый и желтый светодиоды имеют прямое напряжение в диапазоне от 1,4 В до 2,6 В, в зависимости от желаемой яркости и выбора прямого тока. Для прямого тока ниже 10 мА прямое напряжение изменяется всего на несколько сотен милливольт.


Рис. 2. Последовательный резистор и источник постоянного напряжения обеспечивают простой способ работы светодиода.

Такие бытовые диоды, как этот, производятся с комбинацией галлия, арсенида и фосфида. Простые в обращении и известные большинству инженеров-проектировщиков, они обладают рядом преимуществ:

  • Излучаемый цвет (длина излучаемой волны) остается относительно постоянным при изменении прямого тока, рабочего напряжения и температуры окружающей среды. Стандартные зеленые светодиоды излучают длину волны около 565 нм с небольшим допуском всего 25 нм. Параллельная работа нескольких таких светодиодов не представляет проблемы (, рис. 3, ), поскольку цветовые различия очень малы.Нормальные колебания прямого напряжения вызывают небольшие различия в интенсивности света, но они также незначительны. Как правило, различиями между светодиодами одного производителя и одной партии можно пренебречь.
  • Прямые напряжения мало изменяются при прямом токе примерно до 10 мА. Разница составляет около 200 мВ для красных светодиодов и около 400 мВ для других цветов (рисунок 1).
  • Для прямых токов ниже 10 мА прямое напряжение намного меньше, чем для синих или белых светодиодов, что позволяет недорого работать непосредственно от элемента Li + или тройного элемента NiMH.

Рис. 3. Показанная конфигурация задействует несколько красных, желтых или зеленых светодиодов параллельно, с очень небольшой разницей в цвете или изменением яркости.

Таким образом, стоимость электроэнергии для эксплуатации стандартных светодиодов довольно низкая. Повышающие преобразователи или сложные и дорогие источники тока не нужны, если рабочее напряжение светодиода выше, чем его максимальное прямое напряжение.

Эти светодиоды могут работать даже непосредственно с Li + или тройными NiMH элементами, если приложение допускает снижение интенсивности света по мере разряда аккумуляторных элементов.

Синие светодиоды

Светодиоды, излучающие синий свет, долгое время отсутствовали. Только инженеры-конструкторы могли прибегнуть к уже существующим цветам — красному, зеленому и желтому. Ранние «синие» устройства на самом деле были не синими светодиодами, а небольшими лампочками накаливания, окруженными диффузором синего цвета.

Первые «настоящие синие» светодиоды были разработаны несколько лет назад с использованием чистого кремний-углеродного материала (SiC), но их световая эффективность была низкой. В устройствах следующего поколения использовался базовый материал из нитрида галлия, который достиг световой эффективности в несколько раз по сравнению с первыми версиями.Сегодняшний материал для эпитаксии синих светодиодов называется нитрид индия-галлия (InGaN). Излучающие длины волн в диапазоне от 450 до 470 нм, светодиоды InGaN производят в пять раз большую интенсивность света, чем светодиоды из нитрида галлия.

Белые светодиоды

Настоящие светодиоды, излучающие белый свет, недоступны. Такое устройство сложно построить, потому что светодиоды обычно излучают одну длину волны. Белый не появляется в спектре цветов; вместо этого для восприятия белого требуется сочетание длин волн.

Уловка используется для изготовления белых светодиодов.Базовый материал InGaN, излучающий синий цвет, покрыт материалом-преобразователем, который излучает желтый свет при воздействии синего света. В результате получается смесь синего и желтого света, которая воспринимается глазом как белый (, рис. 4, ).


Рис. 4. Длина волны излучения белого светодиода (сплошная кривая) включает пики в синей и желтой областях, но человеческий глаз интерпретирует их как белый свет. Относительная светочувствительность человеческого глаза (пунктирная кривая) показана для сравнения.

Цвет белого светодиода определяется цветовыми координатами. Значения для этих координат X и Y рассчитываются в соответствии с инструкциями, содержащимися в публикации 15.2 Международной комиссии по охране окружающей среды (CIE). В технических характеристиках белых светодиодов часто указывается изменение этих цветовых координат с увеличением прямого тока (, рис. 5, ).


Рис. 5. Изменение прямого тока приводит к сдвигу координат цветности белого светодиода (LE Q983 от OSRAM Opto Semiconductors) и, следовательно, качества его белого света.

К сожалению, светодиоды InGaN не так просты в обращении, как стандартные зеленые, красные и желтые светодиоды. Доминирующая длина волны (цвет) светодиода InGaN изменяется в зависимости от прямого тока (, рис. 6, ). Белые светодиоды, например, демонстрируют изменение цвета из-за различной концентрации материала преобразователя в дополнение к изменению длины волны с прямым напряжением для излучающего синий материал материала InGaN. Это изменение цвета можно увидеть на рисунке 5, где смещение координат X и Y означает изменение цвета.(Как упоминалось ранее, белые светодиоды не имеют определенной длины волны.)


Рис. 6. Увеличение прямого тока изменяет оттенок синего светодиода, изменяя его излучаемую длину волны.

Прямое напряжение сильно изменяется при прямом токе до 10 мА. Диапазон изменения составляет около 800 мВ (некоторые типы диодов меняются еще больше). Таким образом, изменение рабочего напряжения, вызванное разрядом батареи, меняет цвет, потому что изменение рабочего напряжения изменяет прямой ток.При прямом токе 10 мА прямое напряжение составляет около 3,4 В (это количество зависит от производителя и колеблется от 3,1 до 4,0 В). Вольт-амперная характеристика также сильно меняется от светодиода к светодиоду (см. Ниже). Управлять светодиодом напрямую от батареи сложно, потому что состояние разряда большинства аккумуляторов ниже минимально необходимого прямого напряжения светодиода.

Рабочие белые светодиоды параллельно

Многие портативные устройства и устройства с батарейным питанием используют белые светодиоды для фоновой подсветки.В частности, для цветных дисплеев КПК требуется белая подсветка для получения цветопередачи, близкой к исходной. Будущие мобильные телефоны 3G будут поддерживать изображение и видео, для которых требуется белая подсветка. Цифровые фотоаппараты, MP3-плееры и другое видео- и аудиооборудование также включают дисплеи, для которых требуется белая подсветка.

В большинстве случаев одного белого светодиода недостаточно, поэтому необходимо использовать несколько одновременно. Необходимо предпринять специальные меры, чтобы убедиться, что их интенсивность и цвет совпадают, даже если заряд аккумулятора и другие условия различаются.

На рисунке 7 показаны вольт-амперные кривые для группы случайно выбранных белых светодиодов. Подача напряжения 3,3 В на эти светодиоды (верхняя пунктирная линия) создает прямые токи в диапазоне от 2 мА до 5 мА, что, в свою очередь, дает различные оттенки белого цвета. Координата Y, в частности, сильно изменяется в этой области (рис. 5), что приводит к неверному воспроизведению цвета на освещенном дисплее. Светодиоды также имеют разную интенсивность света, что создает неоднородное освещение.Еще одна проблема — необходимое минимальное напряжение питания. Для работы светодиодов необходимо напряжение значительно выше 3 В. Ниже этого уровня некоторые светодиоды могут оставаться полностью темными.


Рис. 7. Эти кривые иллюстрируют значительные различия вольт-амперных характеристик белых светодиодов, даже если они были выбраны случайным образом из одной и той же производственной партии. Таким образом, параллельная работа нескольких таких светодиодов при постоянном напряжении 3,3 В (верхняя пунктирная линия) дает разные оттенки белого и разную яркость.

Литий-ионный аккумулятор при полной зарядке обеспечивает выходное напряжение 4,2 В, которое падает до номинального 3,5 В после короткого периода работы. Это напряжение далее снижается до 3,0 В по мере разряда батареи. Если белые светодиоды работают непосредственно от батареи, как показано на рисунке 3, возникают следующие проблемы:

Сначала, когда батарея полностью заряжена, все светодиоды светятся, но с разными оттенками интенсивности и цвета света. Когда напряжение батареи падает до номинального уровня, яркость света уменьшается, а различия в белом цвете становятся сильнее.Поэтому разработчик должен учитывать значение напряжения батареи и прямого напряжения диода, на которое рассчитывается последовательный резистор. (При полностью разряженной батарее некоторые светодиоды будут полностью темными.)

Нагнетательный насос с регулятором тока

Целью источника питания светодиодов является обеспечение достаточно высокого выходного напряжения и протекание одного и того же тока через все светодиоды, подключенные параллельно. Обратите внимание (рисунок 5), что если все белые светодиоды параллельной конфигурации имеют одинаковые токи, все они будут иметь одинаковые координаты цветности.Для этой цели компания Maxim предлагает зарядный насос с регулировкой тока (MAX1912).

В параллельной конфигурации из трех светодиодов, показанной на Рис. 8 , накачка заряда представляет собой крупномасштабный тип, который увеличивает входное напряжение в 1,5 раза. Более ранние зарядные насосы просто удваивали входное напряжение, но этот новый метод обеспечивает лучшую эффективность. Входное напряжение повышается до уровня, при котором светодиоды могут работать. Резисторные сети, подключенные к SET (вывод 10), обеспечивают одинаковые токи во всех светодиодах.Внутренняя схема поддерживает напряжение SET на уровне 200 мВ, поэтому ток через любой светодиод можно рассчитать как I LED = 200 мВ / 10 Ом = 20 мА. Если для некоторых диодов требуются более низкие уровни тока, вы можете использовать более трех параллельно, потому что MAX1912 выдает до 60 мА. См. Технические данные MAX1912 для получения информации о других приложениях и схемах.


Рис. 8. Эта ИС сочетает в себе подкачку заряда и управление током. Зарядный насос обеспечивает достаточное рабочее напряжение для белых светодиодов, а управление током обеспечивает однородный белый свет, пропуская одинаковые токи через каждый светодиод.

Простое управление током

Белыми светодиодами можно легко управлять, если система обеспечивает напряжение выше прямого напряжения диодов. Цифровые фотоаппараты, например, обычно включают источник питания +5 В. В этом случае вам не нужна функция повышения, потому что напряжение питания имеет запас, достаточный для работы светодиодов. Для схемы на Рисунке 8 следует выбрать согласованный источник тока. Например, MAX1916 может подключать до трех светодиодов параллельно (, рис. 9, ).


Рисунок 9. Один внешний резистор (R SET ) программирует значение идентичных токов, подаваемых на каждый светодиод. Применение сигнала с широтно-импульсной модуляцией к разрешающему выводу (EN) этой ИС обеспечивает простую регулировку яркости (функция затемнения).

Операция проста: резистор R SET программирует ток, протекающий через подключенные светодиоды. Такой подход занимает очень мало места на доске. Помимо микросхемы (небольшой 6-выводной корпус SOT23) и нескольких байпасных конденсаторов, требуется только один внешний резистор.Микросхема обеспечивает отличное согласование тока между светодиодами на 0,3%. Эта конфигурация обеспечивает идентичные местоположения цветности и, следовательно, идентичные типы белого света от каждого светодиода.

Регулировка яркости зависит от интенсивности света

Некоторые портативные устройства регулируют интенсивность своего светового потока в соответствии с условиями окружающего освещения, а другие снижают интенсивность света с помощью программного обеспечения после короткого интервала ожидания. Обе эти операции требуют, чтобы светодиоды были затемнены, и такая функция затемнения должна одинаково влиять на каждый прямой ток, чтобы избежать возможных сдвигов в координации цветности.Этого единообразия можно добиться с помощью небольшого цифро-аналогового преобразователя, который управляет током через резистор R SET .

Преобразователь с 6-битным разрешением, такой как MAX5362, с интерфейсом, совместимым с I 2 C *, или MAX5365, с интерфейсом, совместимым с SPI ™, делает возможной функцию затемнения с 32 ступенями интенсивности света (, рис. ). Тип белого света светодиодов меняется с изменением яркости, потому что прямой ток влияет на координаты цветности.Это не должно быть проблемой, потому что одинаковые прямые токи заставляют каждый диод в группе излучать идентичный свет.


Рис. 10. Этот цифро-аналоговый преобразователь управляет затемнением светодиодов, изменяя их прямые токи в унисон.

Функция затемнения, для которой координаты цветности не перемещаются, называется широтно-импульсной модуляцией. Это может быть реализовано с большинством устройств питания, которые обеспечивают функцию включения или выключения. MAX1916, например, ограничивает ток утечки через светодиоды до уровня всего 1 мкА, как только компонент отключается путем понижения уровня EN.Результат — нулевое излучение света. Повышение уровня EN направляет запрограммированный прямой ток через светодиоды. Если вы применяете сигнал с широтно-импульсной модуляцией к EN, яркость пропорциональна скважности этого сигнала.

Координаты цветности не меняются, потому что каждый светодиод продолжает видеть один и тот же прямой ток. Однако человеческий глаз воспринимает изменение рабочего цикла как изменение яркости. Частоты выше 25 Гц не распознаются человеческим глазом, поэтому частота переключения 200–300 Гц является хорошим выбором для ШИМ-диммирования.Более высокие частоты могут вызвать проблемы, потому что координаты цветности могут смещаться в течение короткого интервала, необходимого для включения и выключения светодиодов. Сигнал PWM может подаваться с вывода ввода / вывода микропроцессора или одного из его периферийных устройств. Количество доступных шагов яркости зависит от ширины регистра счетчика, используемого для этой цели.

Повышающий преобразователь

с переключаемым режимом имеет контроль тока

Помимо упомянутого выше зарядного насоса (MAX1912), вы также можете реализовать повышающий преобразователь с контролем тока.Импульсный преобразователь напряжения MAX1848, например, генерирует выходное напряжение до 13 В, что достаточно для последовательного включения до трех светодиодов (, рис. 11, ). Этот подход, вероятно, самый чистый, потому что все светодиоды, соединенные последовательно, имеют одинаковый ток. Ток светодиода определяется R SENSE и напряжением, подаваемым на вход CTRL.


Рис. 11. Этот импульсный повышающий преобразователь обеспечивает последовательную работу нескольких светодиодов. Все имеют одинаковый прямой ток, который регулируется через вход CTRL (например) цифро-аналоговым преобразователем.

MAX1848 может реализовать функцию затемнения в соответствии с любым из методов, описанных выше. Прямой ток через светодиоды пропорционален напряжению, приложенному к выводу CTRL. Поскольку MAX1848 переходит в режим выключения, когда напряжение, подаваемое на CTRL, становится ниже 100 мВ, вы также можете реализовать функцию затемнения с ШИМ.

Сводка

Белые светодиоды могут работать параллельно, если вы позаботитесь об обеспечении однородного белого света, уравняв их прямые токи.Для работы светодиодов выберите либо управляемый источник тока, либо комбинацию повышающего преобразователя с контролем тока. Используя зарядовые насосы или импульсные повышающие преобразователи, вы можете реализовать такие комбинации с несколькими стандартными продуктами.

Литература

  1. Лист данных «LR5360, LS5360, LY5360, LG5360», OSRAM Opto Semiconductors, Регенсбург, 2001 г.
  2. «Управление светодиодами на основе InGaN в параллельных цепях», Герхард Шарф, OSRAM Opto Semiconductors, ноябрь 2001 г.
  3. Колориметрия, 2 nd Edition, публикация CIE 15.2-1986, ISBN 3 900 734 00 3.
  4. Техническое описание Hyper ChipLED LW Q983, OSRAM Opto Semiconductors, Регенсбург, 2001 г.
  5. Технические данные MAX1912, Maxim Integrated, 2002: http://www.maximintegrated.com/max1912.

Светодиодный индикатор мигает / мигает или горит разными цветами на телевизоре

ВАЖНО: Эта статья применима только к определенным продуктам и / или операционным системам. Для получения дополнительной информации см. «» Применимые продукты и категории «».

Светодиод загорается или мигает, когда телевизор обнаруживает определенные действия или меняет статус, например, прием сигнала пульта дистанционного управления или во время обновления программного обеспечения.Он также может светиться или мигать при обнаружении проблемы. Ознакомьтесь с техническими характеристиками телевизора

Когда телевизор используется, обновляется или находится в режиме ожидания

Технические характеристики различаются в зависимости от модели. Выполните следующие действия, чтобы подтвердить технические характеристики вашего телевизора:

  1. На пульте дистанционного управления нажмите кнопку HOME .
  2. Выберите Настройки .
  3. Выберите Настройки устройства .
    • Если Предпочтение устройства не отображается, перейдите к шагу 5 .
  4. Выберите светодиодный индикатор , затем проверьте параметр меню.
  5. Процедура проверки спецификации будет отличаться в зависимости от отображаемого пункта меню:

Значение светодиодной подсветки

Цвет дисплея

Показать изображение

Статус ТВ

Белый

Мигает:

  • Телевизор включен
  • Выполняется обновление программного обеспечения
  • При приеме сигналов от пульта ДУ

Свет:

  • Телевизор находится в режиме отключения изображения

Голубой

Мигает:

  • При беспроводном подключении телевизора и мобильного устройства
  • Когда телевизор установлен в демонстрационный режим

Янтарь

Свет:

Установлены следующие функции таймера:
Таймер включения, таймер сна, напоминание, таймер записи

Розовый

Свет:

Во время записи или телевизор находится в режиме паузы

Зеленый

Свет:

При работе встроенной камеры или микрофона

Желтый

Свет:

Когда используется встроенный микрофон и телевизор находится в режиме ожидания

  • Если светодиод на вашем телевизоре горит или мигает по-другому, может потребоваться ремонт.Проверьте цвет светодиода и посчитайте, сколько раз он мигает, затем обратитесь в службу поддержки.
  • Если светодиодный индикатор горит белым или зеленым светом при включении телевизора, но изображение не появляется, попробуйте следующее:
    • Отключите шнур питания на 30 секунд, затем подключите его снова. Если на телевизоре по-прежнему не отображается изображение, обратитесь в службу поддержки. Свяжитесь со службой поддержки продукта.

Подсветка передней панели на моделях Android TV ™

Цвет дисплея

Показать изображение

Статус ТВ

Белый

Голубой

  • Мобильное устройство, такое как смартфон или стол, подключено к телевизору через домашнюю сеть.

Янтарь

  • Установлены функции, связанные с таймером

Розовый

  • Если начать запись *

* Доступность этой функции зависит от региона и модели вашего телевизора.Обратитесь к руководству для получения информации о конкретной модели. Руководства размещены на странице поддержки вашей модели.

Примечание:
  • Светодиод загорается, мигает или мигает разными цветами в зависимости от состояния телевизора в ответ на операции пульта дистанционного управления.
  • После того, как вы определите состояние вашего телевизора, вы можете выключить свет.

Когда телевизор не работает нормально

В зависимости от состояния свечения или мигания светодиода см. Следующее:

Мигает красный светодиод

Если не мигает красный светодиод:

Отключите основной шнур питания, подождите около 30 секунд, а затем снова подключите его, чтобы проверить, отображается ли экран.Если проблема не исчезнет, ​​проверьте цвет светодиода и количество миганий, а затем обратитесь в службу поддержки.

Правильный диапазон напряжения для светодиодных приложений

Новое в апреле 2019 года

Выбор драйвера светодиода с правильным рабочим диапазоном напряжения (область постоянного тока) может показаться довольно простым, но в этой статье объясняется, что это не так просто. Во-первых, нужно понимать, что прямые напряжения светодиодов не идентичны от кристалла к кристаллу.Во-вторых, напряжение светодиода меняется при повышении или понижении температуры перехода. Поскольку правильная работа драйвера имеет решающее значение для функциональности и надежности лампы, стоит подробнее изучить эти факторы, влияющие на напряжение светодиода. В этой статье объясняются типичные проблемы, связанные с прямым напряжением светодиодов, и как правильно определить необходимый запас для напряжения драйвера светодиода. Он также предлагает поискать новую функцию, которая есть в некоторых новых драйверах светодиодов, которые могут работать с временным повышенным выходным напряжением, чтобы обойти проблему высокого напряжения светодиодов при чрезвычайно низкой температуре.

Конструкция светодиодной лампы — это многомерная инженерная работа, которая включает в себя оптические, тепловые и электрические аспекты проектирования. Для достижения оптических требований в первую очередь решаются тип и количество светодиода, а также ток его возбуждения. В зависимости от определенных соображений безопасности и / или модульного подхода к проектированию определенное количество светодиодов помещается в одну цепочку, а другие — параллельно. Когда эти факторы определены, первая оценка рабочего напряжения светодиода может быть сделана путем умножения количества светодиодов в одной цепочке на типичное прямое напряжение ( В вперед ) этого светодиода.

V forward_total = V forward x Num / String

Приведенный выше расчет дает приблизительное представление о диапазоне рабочего напряжения, и вместе с определенным током возбуждения можно узнать потребляемую мощность. Однако это число не является абсолютным значением и не подходит для обеспечения правильной электрической конструкции. Чтобы конструктивно учитывать напряжение драйвера, напряжение светодиода следует учитывать с учетом 1) ВАХ, 2) производственных вариаций и 3) температурного коэффициента.В нижеследующем абзаце эти 3 аспекта объясняются отдельно, а в конце статьи приводится пример оценки напряжения и этапов выбора драйвера светодиода.

Вольт-амперные характеристики светодиода

Для идеального светодиода прямое напряжение не изменяется при увеличении тока (рис. 1.). На самом деле прямое напряжение ДЕЙСТВИТЕЛЬНО изменяется с током, и важно проверять напряжение светодиода на основе фактического расчетного тока, а не ссылаться на стандартные условия испытаний, указанные в спецификации.
В приведенном ниже примере технические характеристики показывают, что типичное напряжение светодиода составляет 3,2 В. Если светодиод не используется при 350 мА, а 1 А, то вместо 3,2 В / светодиод фактическое типичное напряжение светодиода составляет 3,8 В / светодиод. Эта разница в 0,6 В может привести к совсем другому результату, когда большое количество светодиодов включены последовательно. Более того, ситуация может усугубиться, если драйвер светодиода будет иметь высокий пульсирующий ток, который приведет к пиковому току выше 1 А и, следовательно, пиковому напряжению будет превышать 3,8 В.

9029 9029 В прямом направлении, напряжение (@) 350292 9029 3.2
Характеристики Агрегат Минимум Типичный Максимум
3,48
Рис. 1. Рис. 2.

Производственный допуск светодиода

Прямое напряжение светодиода на каждой матрице изменяется из-за дрейфа процесса. Зрелая продукция должна обеспечивать более жесткий допуск, приводящий к нормальному распределению (например, рис. 3). Типичное отклонение напряжения из-за производственного отклонения составляет менее 10%, что может быть косвенно получено из отношения максимального к типичному типичному прямому напряжению в таблице данных светодиодов (см. Столбцы 4 и 5 таблицы 1).С другой стороны, производственные данные, такие как фактическое распределение прямого напряжения, может потребоваться напрямую у производителя светодиодов.
Хотя абсолютный максимум / минимум составляет +/- 10%, по статистике, чем больше светодиодов соединено последовательно, тем более вероятно, что суммарное прямое напряжение установится около типичного значения напряжения. Рекомендуется создать некоторый запас по напряжению, запас в 10% от типичного напряжения считается безопасным. Также можно рассмотреть более высокий запас, который улучшит рабочее состояние драйвера и продлит срок его службы.Рис. 3. Прямое распределение напряжения на светодиодах производства

LED Vf. Против. Temp

Прямое напряжение светодиода имеет отрицательный температурный коэффициент, это означает, что чем выше температура, тем ниже прямое напряжение. Поскольку светодиод представляет собой самонагревающийся элемент, при правильной тепловой конструкции лампы постоянная рабочая температура и рабочее напряжение светодиода обычно довольно стабильны. Худший случай наступает, когда лампа запускается при низкой температуре. Чтобы оценить дополнительное напряжение при низкой температуре, в спецификации светодиода представлена ​​типичная кривая V-T в соответствии со стандартными условиями испытаний (например,грамм. 350 мА). Многие производители также предоставляют программный инструмент для проверки напряжения в соответствии с переменными параметрами, такими как температура перехода (Tj), ток возбуждения и т. Д.

Может быть резкое различие в требованиях к напряжению из-за низкой температуры и требований к напряжению из-за производства. допуск или текущая разница. В первом случае потребность в напряжении носит временный характер, и поэтому запас по напряжению не нужно резервировать постоянно. На рынке есть несколько продвинутых светодиодных драйверов, оснащенных функцией адаптации к напряжению, чтобы справиться с кратковременными требованиями к напряжению.

Mean Well HLG-480H-C, например, имеет функцию «адаптации к окружающей среде», которая может автоматически уменьшать выходной ток для замены на более высокое выходное напряжение, сохраняя при этом общую выходную мощность в пределах номинальных характеристик. Когда лампа включается и постепенно нагревается, напряжение возвращается к нормальному уровню, а затем ток также возвращается к исходному расчетному значению. Функция адаптации к окружающей среде обеспечивает на 20% больше запаса по напряжению, чем обычный драйвер светодиодов. HLG-480H-C1400, который работает при 171 ~ 343 В, может временно повыситься до 412 В, чтобы обеспечить успешный запуск ламп при очень низкой температуре (например,грамм. -40 ° С).

Серия HVGC с постоянной мощностью аналогичным образом допускает более высокое выходное напряжение при уменьшении тока. Есть также другие возможности для других моделей. Если есть какие-либо вопросы по поводу запуска светодиодов, свяжитесь с MEAN WELL, чтобы получить лучшие предложения.

Рис. 4 Зависимость температуры от прямого напряжения

Пример и сводка

В конструкции лампы используется 100 светодиодов, как на рис. 2, ток возбуждения составляет 1,05 А. Всего имеется 2 струны, что означает, что каждая струна имеет 50 светодиодов. Самая низкая рабочая температура согласно спецификации лампы составляет 0 ° C.Для определения требований к напряжению:

Решение 1. Введите эти параметры в программное обеспечение ПК и получите рабочую точку светодиода с запасом. Подробности уточняйте у производителя.

Решение 2: Проверьте таблицу светодиодов и выполните следующие действия:

  • Шаг 1: Проверьте кривую V-I светодиода, найдите напряжение на кривой в соответствии с заданным током.

    Согласно рис. 2 типичное прямое напряжение светодиода при 1,05 А составляет 3,8 В

  • Шаг 2: Умножьте это напряжение на количество светодиодов в одной цепочке.

    3,8 (В) x 50 (шт.) = 190 В

  • Шаг 3: Учет производственных допусков с использованием отношения максимального напряжения к типу.

    3,48 (В) / 3,2 (В) = 108,75%
    190 (В) x 108,75% = 206,6 (В)

    Краткое описание:
    Общее прямое напряжение светодиода типичное составляет 190 В
    Общее прямое напряжение светодиода в худшем случае составляет 207 В *
    (* пульсации тока от драйвера здесь не рассматриваются.)

  • Шаг 4: Рассмотрение температурного коэффициента для оценки напряжения запуска наихудшего случая.

    Из рис. 4, тип. напряжение при 0 ° C составляет 3,6 В, при 85 ° C — 3,2 В.
    Предположим, светодиодная лампа обычно работает при Tj 85 ° C
    3,6 (В, Tj = 0) / 3,2 (В, Tj = 85) = 1,125 менее 1,2
    При холодном запуске
    Общее прямое напряжение светодиода типичное составляет 190 В x 1,2 = 228 V
    В худшем случае общее прямое напряжение светодиода составляет 207 В x 1,2 = 248,4 В

Предлагаемая модель: HLG-480H-C2100, причина указана ниже

Светодиодной лампе требуется типичное напряжение 190 В и 2,1 А (399 Вт) в худшем случае 207 В (435 Вт). Это в пределах рейтинга HLG-480C.Кроме того, HLG-480H имеет очень низкую пульсацию тока, поэтому влияние пульсации на изменение напряжения светодиода можно игнорировать. При низкой температуре требование к напряжению может временно превышать 249 В, что выходит за рамки нормального диапазона постоянного тока, однако такая ситуация возникает редко, и ее можно покрыть функцией адаптации к окружающей среде HLG-480H-C2100, которая максимально поддерживает 275 В с приведенный ток.

Эта статья написана компанией Mean Well с сайта www.meanwell.com

Почему светодиодная лента не работает? Как это исправить?

Светодиодные ленты декоративные светильники широко используются, используются ли они для украшения интерьера или экстерьера комнаты или магазинов, очень практичны.Однако в процессе использования иногда возникают ситуации, когда светодиодная лента не работает. Например, светодиодная лента не светится и не мерцает. Какова причина этого? Как это решить?

Светодиодная лента не работает, это вообще три случая. Во-первых, проблемы с питанием, во-вторых, светодиодная лента или повреждение разъема и контроллера, в-третьих, проблемы с окружающей средой. Нам нужно проверить это в этих трех аспектах.

Светодиодная лента вообще не загорается?

1. Убедитесь, что напряжение и ток вашего источника питания совместимы с вашей светодиодной лентой.

Например, у вас блок питания 12 В постоянного тока, он не будет работать со светодиодной лентой 24 В. Проверьте заднюю часть блока питания, на которой указано выходное напряжение. Затем проверьте саму светодиодную ленту , входное напряжение которой будет обозначено в точках подключения светодиодной ленты.

2. Убедитесь, что ваш блок питания работает правильно.

3.Проверьте и изолируйте другие аксессуары в той же цепи.

4. Проверьте наличие видимых ослабленных соединений. , убедитесь, что все ваши разъемы и провода находятся на своих местах и ​​не выпали. Попробуйте затянуть винты на адаптерах постоянного тока и снова вставить светодиодные ленты в беспаечные разъемы, которые являются частыми точками выхода из строя контактов.

Примечание: блок питания должен быть включен для этого теста.

У светодиодной ленты есть участки, которые не загораются?

Если у вас есть весь сегмент светодиодной ленты , но вы заметили участок светодиодной ленты, который остается темным, у вас может быть « разомкнутая цепь, » в одной из частей.

Это означает, что из-за производственного брака или некоторого механического повреждения во время транспортировки или установки один из светодиодов или компонентов для одной секции вышел из строя, что привело к полному электрическому разъединению только для этой секции светодиодов.

Если вы знакомы с пайкой, вы можете попробовать повторно нагреть паяные соединения для каждого из светодиодов и компонентов вдоль мертвой секции. В противном случае лучше всего обратиться к поставщику за заменой (если они предоставляют гарантию) или просто удалить неисправную секцию, разрезав по линиям разреза и соединив два сегмента вместе с помощью соединительных зажимов .

Если ваш светодиод полосы не работают после резки, вы можете обратиться к этому разделу «Как исправить светодиодные ленты Xiaomi, которые не работают после резки? «сообщение, чтобы получить ответ.

ПРИМЕЧАНИЕ:

1. Высокотемпературная стойкость светодиодной ленты невысока, поэтому, если температура сварки и время сварки светодиодов не контролируются должным образом в процессе производства и обслуживания, светодиодный чип будет поврежден из-за сверхвысокой температуры или постоянной высокой температуры.Это вызывает ложную смерть ремня светодиодной лампы.

2. Светодиод — это элемент, чувствительный к статическому электричеству, поэтому, если электростатическая защита не выполняется должным образом в производственном процессе, светодиодный чип выгорает из-за статического электричества, что приводит к потуханию светодиодной ленты.




● Более 300 000 товаров

● 20 различных категорий

● 15 местных складов

● Несколько ведущих брендов

● Глобальные способы оплаты: Visa, American ExpressCard

● Принимаются PayPal, Western Union и банковский перевод

● Boleto Bancario через Ebanx (для Бразилии)

● Незарегистрированная авиапочта

● Зарегистрированная авиапочта

● Строка приоритета

доставка

● 45-дневная гарантия возврата денег

● 365-дневная гарантия на бесплатный ремонт

● 7-дневная гарантия Dead on Arrival (DOA)

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
