Как светодиодную ленту повернуть на 90 градусов – Монтаж светодиодной ленты. — запись пользователя mamamalisha (innel2011) в сообществе Дизайн интерьера в категории Электрика, освещение.

Содержание

крепление и сгибание на 90 градусов

Содержание статьи:

Светодиодная лента удобна для создания любого варианта подсветки и воплощения дизайнерских замыслов. Она представляет собой гибкую печатную плату с закрепленными на ней светодиодами и резисторами. Монтаж светодиодной ленты можно выполнить самостоятельно.

Основы монтажа светодиодных лент

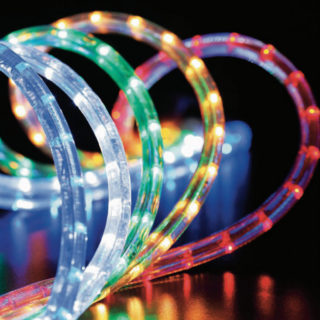

Светодиодный дюралайт

Принимаясь за установку дюралайта, необходимо запомнить основные правила и особенности его крепления:

  • На обратной стороне присутствует клеящий слой, но приклеить дюралайт можно только однажды. Чтобы лента держалась прочно, поверхность должна быть сухой, ровной и обезжиренной растворителем.
  • Плата плохо переносит изгибы. Максимальный радиус изгиба – до 5 см.
  • Разрезать плату можно только по отметкам – обычно через каждые 3 диода.
  • Дюралайт соединяют посредством пайки или с помощью коннекторов. Время пайки – 1 сек. Паяльник разогревают до температуры не более 260 градусов.

Светодиодную подсветку монтируют на кухне, в ниши, комбинируют с натяжным потолком или гипсокартонными конструкциями.

Преимущества и недостатки Led-освещения

Дюралайт отличается следующими преимуществами:

  • Небольшое потребление электроэнергии, если сравнивать с другими источниками света.
  • Длительный срок службы: если соблюдать правила эксплуатации, дюралайт прослужит гораздо дольше других осветительных приборов.
  • Легкий и простой монтаж: благодаря самоклеящемуся слою, крепление ленты выполняется быстро и получается достаточно надежным. Ее можно резать, соединять с помощью паяльника.
  • Безопасность. В отличие от многих осветительных приборов, светодиоды не сильно нагревается, а благодаря установке в профиль их можно комбинировать с материалами, восприимчивыми к высоким температурам, например ПВХ полотном, из которого делают натяжные потолочные конструкции.
  • Возможность смены цвета подсветки. Оттенок свечения изменяют с помощью контроллера.

Главным преимуществом ленты является ее универсальность. Она может подключаться не только к сети 220 В, но и к автомобильному аккумулятору.

Важный недостаток дюралайта кроется в слабой интенсивности светового потока. Поэтому подсветку используют в качестве декоративного и дополнительного освещения.

Рекомендации по монтажу и использованию

Профиль угловой алюминиевый для светодиодной ленты

Успех монтажа светодиодной ленты при установке своими руками зависит от соблюдения правил по хранению и подключению. Вот несколько советов:

  • Оказывать чрезмерное давление на плату и сильно сгибать ее запрещено, поскольку из-за этого портятся токопроводящие дорожки.
  • Для соединения необходимо использовать коннекторы и разъемы, которые соответствуют маркировке.
  • Соединения следует выполнять аккуратно, избегая повреждений.
  • Чтобы обеспечить должную вентиляцию диодов, ленту нужно закрепить на алюминиевый профиль.
  • Учитывают уровень влагозащиты. Он обозначается буквами IP.
  • Дюралайт и комплектующие требуют периодического обслуживания, поэтому к ним необходимо обеспечить свободный доступ.

Профессионалы не рекомендуют делать подсветку из светодиодов в случае монтажа глянцевых натяжных потолков, потому что светодиоды отражаются в полотне, как в зеркале, что делает их слишком заметными.

Что понадобится для установки

Сложных инструментов или приспособлений для монтажа не потребуется. Для соединения ленты используют паяльник, но и он необязателен. Комплектующие, необходимые для монтажа низковольтной светодиодной ленты: контроллер, блок питания, коннекторы.

Контроллер

Контроллер для дюралайта до 100 метров

Это устройство предназначено для регулировки режима свечения диодов и изменения цвета подсветки. Подключив контроллер, с помощью пульта управления можно заставить светодиоды мигать или переливаться разными цветами. Для одноцветного дюралайта контроллер не нужен. Перед покупкой необходимо уточнить, сколько контактов для пайки имеет лента, чтобы приобрести подходящий прибор.

Блок питания

Для правильной и долгосрочной работы дюралайта необходим блок питания. Он понижает напряжение сети. Мощность блока подбирается в соответствии со светодиодной лентой – нужен запас. Подключают перед контроллером.

Если лента на 220 В, вместо блока питания потребуется выпрямитель – диодный мост.

Коннекторы

Муфта для соединения лед-ленты под углом 90 градусов

Коннекторы позволяют соединить отдельные части ленты без использования паяльника. Но предварительно следует подобрать подходящий разъем: плоский или круглый.

По желанию также используется диммер для регулировки уровня интенсивности света, но его можно и не применять.

Руководство по монтажу светодиодной ленты

Основное правило установки – отрезок не должен быть более 5 метров длиной. Подключать каждый такой отрезок необходимо параллельным способом. При последовательном монтаже снизится мощность свечения.

Опасаться удара током при использовании ленты, подключенной через блок питания, не стоит. Однако нужно помнить о пожарной безопасности. Даже низковольтная лента нагревается примерно до 70 градусов. Если приклеить ее напрямую к обоям, материал может вспыхнуть. Специальный алюминиевый или пластиковый профиль рассеет тепло и защитит плату и светодиоды от механических повреждений.

Установка светодиодного дюралайта

  1. Сначала следует отделить отрезок необходимой длины по специальной разметке или, наоборот, соединить несколько отрезков с помощью паяльника/коннекторов. Удобнее выполнять эту операцию на полу, тщательно контролируя качество соединений.
  2. Готовая лента, если она цветная, подключается к контроллеру. На контроллере есть разъемы, которые соответствуют разным цветам. Они промаркированы буквами: R-красный, B-голубой, G-зеленый. RGB контакты являются минусовыми. Есть еще контакт – общий плюс.
  3. Контроллер подключается к блоку питания. При этом строго соблюдают полярность.
  4. Следует проверить работоспособность электрической цепи, подключив систему в розетку. Если все работает, можно переходить к установке на место.
  5. Монтаж осуществляется согласно предварительно сделанной разметке. Блок питания размещают в нише или на шкафу, обеспечив его вентиляцию, так как при работе он греется. Если лента фиксируется на клеевой слой, сразу полностью снимать защитную полоску не нужно. Полосу удаляют постепенно по мере приклеивания к основанию. При монтаже в профиле лента фиксируется на клей, а затем в профиль вставляется рассеивающий плинтус, который сделает свет более мягким.

После монтажа нужно еще раз проверить, работает ли подсветка, так как в процессе можно было что-то повредить.

Варианты установки

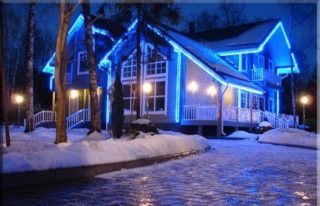

Фасадное светодиодное освещение загородного дома

Устанавливают светодиодную подсветку в самых разных местах:

  • потолок;
  • рабочая поверхность на кухне;
  • полки в ванной комнате;
  • веранда;
  • гараж;
  • баня;
  • багажник и салон автомобиля.

Главное правило – подключение через блок питания, который играет роль понижающего трансформатора.

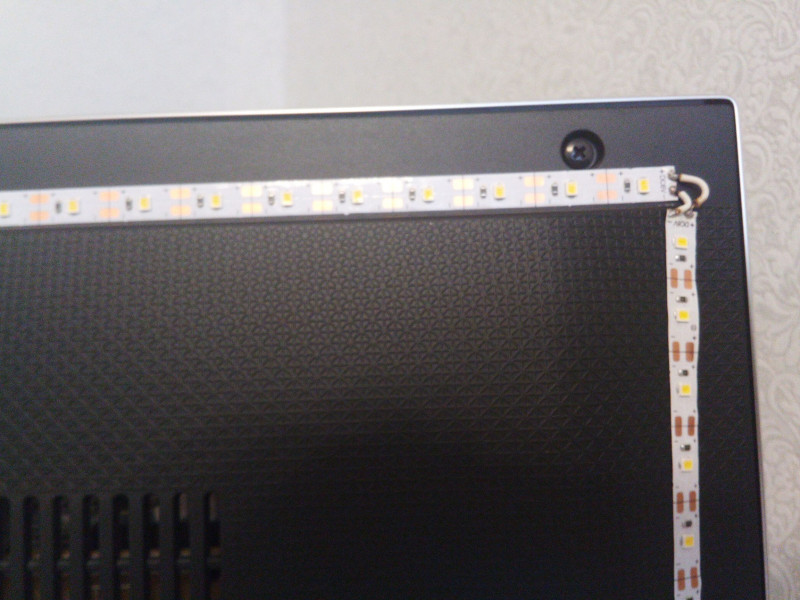

Как повернуть светодиодную ленту на 90 градусов

Необходимо избегать изгиба ленты радиусом более 5 см, поэтому ее нельзя просто загнуть, если нужно закрепить под углом 90 градусов. Плату следует разрезать по линии реза на два отрезка, склеить их вместе, а затем восстановить электрический контакт.

Один из наиболее удобных способов соединения на повороте – угловой коннектор. Он выполнен в виде углового элемента с защелками на концах или в виде коннектора с защелками, соединенными проводами. Они могут быть 2-х, 4-х и 5-ти контактными. Первые используются для одноцветных лент, вторые – для RGB, третьи – для RGBW LED-лент.

Угловой соединительный коннектор
Проводной соединительной коннектор

Перед тем как соединить два отрезка, следует зачистить ножом контактные площадки по краям, а затем установить их в переходник. Такую систему просто собирать и разбирать, даже если она находится в труднодоступном месте. Есть недостаток – высокая стоимость соединителей.

Соединение светодиодной ленты проводами

Второй вариант монтажа позволит избежать затрат. Потребуются провода по количеству контактов и паяльник. Провода должны быть медными многожильными с сечением 0,75-1 мм2. Инструкция по монтажу:

  1. Провода и контактные площадки зачищают, лудят и соединяют с помощью паяльника в соответствии с полярностью.
  2. Флюс убирают зубной щеткой, смоченной спиртом.
  3. Чтобы соединение не было подвержено влаге, защищают его термоклеем или термоусадочной трубкой.

Чтобы использовать термоусадочную трубку, ее нужно надеть на ленту перед пайкой.

Этот способ соединения дешевый и надежный, но быстро разобрать его не получится.

Чтобы выполнить монтаж светодиодной ленты самостоятельно, достаточно следовать подробной инструкции. Светодиодное освещение универсально. Ленту зачастую используют для организации подсветки гипсокартонного или натяжного потолка, но этим сфера ее применения не ограничивается.

Как повернуть светодиодную ленту на 90 градусов — Строительный портал №1

Тип электрической схемы, по которой производится подключение светодиодной ленты, зависит от нескольких факторов: длины ленты и ее типа. Как правило, стандартная длина светодиодной ленты составляет пять метров. По типу ленты классифицируют, как одноцветные и RGB ленты. О том, как правильно выбрать светодиодную ленту смотрите здесь: Как выбрать и купить качественную светодиодную ленту. В этой же статье рассмотрим схемы подключения одноцветных светодиодных лент.

При приобретении блока питания для светодиодной ленты обратите внимание на соответствие его номинальной мощности потребляемой мощности светодиодной ленты. Если вы планируете подключить несколько светодиодных лент, то соответственно выбирайте тот блок питания, номинальная мощность которого несколько больше суммарной потребляемой мощности обоих лент. При выборе блока питания всегда делайте небольшой запас по мощности.

Как подключить светодиодную ленту

Схема подключения одной и нескольких одноцветных светодиодных лент

Подключить одну ленту стандартного размера (5 метров) достаточно просто. Для этого необходимо подключить ленту к блоку питания, а его к электрической бытовой сети 220 В. Если у вас блок питания выведенными шнурами, то вам следует ориентироваться на их расцветку. Шнур для подключения к бытовой сети, как правило, имеет установленную штепсельную вилку.

Общепринятая цветовая маркировка шнура блока питания для подключения светодиодной лаенты следующая: красный цвет – это плюс, а черный или синий соответственно минус. Возможна также другая маркировка.

Во всяком случае, перед окончательным подключением проводников, попробуйте запитать светодиодную ленту. Если вы перепутали минус с плюсом, не переживайте, ничего плохого не случится. В данном случае светодиодная лента просто не будет светиться. Поменяйте местами проводники и проверьте работоспособность изделия.

Существуют также блоки питания, в которых изначально нет выведенных шнуров. В данном случае вам необходимо подключить необходимые шнуры к соответствующим зажимам блока питания. Подключить шнуры самостоятельно не сложно, так как зажимы блока питания промаркированы. Если вам не понятна маркировка, почитайте инструкцию к данному изделию, так должна быть приведена схема подключения блока питания к бытовой сети и непосредственно к самой ленте.

Для окончательного подключения проводников к светодиодной ленте необходимо обеспечить хороший контакт. Существует два способа подключения питающего провода к светодиодной ленте.

Первый – это использование коннектора. Для подсоединения питающего провода достаточно взять коннектор, отодвинуть специальную зажимную пластину, надвинуть коннектор на край светодиодной ленты и вернуть на место зажимную пластину. Теперь осталось присоединить провод, идущий от коннектора к блоку питания.

Второй способ – это присоединение питающего провода пайкой. Если вы имеете навыки пайки проводников, то вы сможете без труда присоединить провод к светодиодной ленте, сэкономив средства на приобретение коннекторов, особенно если вы планируете установку нескольких светодиодных лент. Данный способ соединения отличается высокой надежностью, так как со временем контакт провода с лентой не ухудшается, как это может быть при использовании коннекторов.

Если у вас есть необходимость подключения нескольких светодиодных лент, то в данном случае необходимо знать некоторые нюансы. Не рекомендуется подключать вторую ленту к первой последовательно, так как на подключенной ленте будет наблюдаться значительное падение напряжения. Кроме того, первая лента может перегреваться, так как ее токопроводящие дорожки рассчитаны на ток одной ленты. Перегрев в свою очередь значительно сокращает срок службы светодиодов. Правильный вариант – подключить вторую ленту к выводам блока питания.

Для подключения двух светодиодных лент необходим блок питания большой мощности и соответственно достаточно большого размера. Если пространство для установки блоков питания ограничено, например, вы хотите его установить непосредственно в каркас подвесного потолка, то можно подключить ленты несколько иным способом.

Следующая схема подключения двух одноцветных светодиодных лент предусматривает использование двух блоков питания. То есть в данном случае каждая из светодиодных лент будет запитана от отдельного блока питания.

Схема подключения одноцветной светодиодной ленты

Схема подключения одноцветной светодиодной ленты

Схема параллельного подключения двух одноцветных светодиодных лент

Схема параллельного подключения двух одноцветных светодиодных лент

Схема подключения двух одноцветных светодиодных лент с двумя блоками питания

Схема подключения двух одноцветных светодиодных лент с двумя блоками питания

Если у вас есть необходимость подключить к светодиодной ленте небольшую часть другой ленты, то можно соединить их последовательно, то есть друг к другу. В данном случае падение напряжения будет незначительным или вообще будет отсутствовать. Перед тем, как приступать к присоединению второй части ленты, подключите ее к основной ленте и посмотрите, не наблюдается ли падения напряжения. Если все в порядке, то можно соединить две части ленты одним из выше предложенных способов.

Кстати, для этой цели есть двухсторонние коннекторы.

Подключение светодиодной ленты

Схема подключения одной и нескольких светодиодных RGB лент

В первой части статьи были рассмотрены схемы подключения светодиодной ленты одноцветного типа. В данной статье рассмотрим схемы подключения светодиодных RGB лент.

Основная отличительная особенность схем подключения RGB лент – это наличие еще одного устройства в схеме – контроллера. Данное устройство предназначено для управления цветами ленты и интенсивностью свечения светодиодов.

Подключение светодиодной RGB ленты производится следующим образом. В начале блок питания подключается к бытовой сети, затем к контроллеру. Особенности подключения блока питания приведены в первой части материала.

Данный тип светодиодной ленты несколько отличается от одноцветной ленты. Подключение RGB лент осуществляется при помощи четырех проводников. Три проводника предназначены для управления цветами светодиодной ленты: синим, красным и зеленым. Четвертый провод – общий. Как на контроллере, так и на концах светодиодной ленты нанесена маркировка выводов: «B» — синий цвет; «R» — красный цвет; «G» — зеленый цвет; «V+» — общий провод питания.

RGB лента

Подключение светодиодной ленты к контроллеру может быть выполнено как пайкой, так и при помощи коннекторов.

Если у вас возникла необходимость подключения еще одной светодиодной RGB ленты, то в данном случае необходимо учесть общую суммарную нагрузку светодиодных лент. Она должна быть меньше номинальной нагрузки контроллера и блока питания.

Как правило, контроллер рассчитан на определенный ток нагрузки, который, значительно меньше суммарного тока, потребляемого двумя полноразмерными RGB лентами. Как поступить в данном случае?

Для подключения нескольких светодиодных лент данного типа существуют RGB усилители. Данный усилитель сохраняет синхронность управления цветами и интенсивностью свечения светодиодов. То есть в данном случае обе ленты будут работать синхронно.

Вторая светодиодная лента подключается к RGB усилителю, а он, в свою очередь, к основной ленте. Питание усилителя осуществляется от блока питания. Можно использовать как отдельный блок питания для усилителя, так основной, питающий контроллер. Соответственно, общий блок питания для контроллера и усилителя будет сравнительно больших размеров. Поэтому целесообразнее будет приобрести два блока питания для подключения отдельно контроллера и усилителя.

Схема подключения светодиодной RGB ленты

Схема подключения светодиодной RGB ленты

Схема параллельного подключения двух светодиодных RGB лент

Схема параллельного подключения двух светодиодных RGB лент

Схема подключения второй светодиодной RGB ленты через RGB усилитель

Схема подключения второй светодиодной RGB ленты через RGB усилитель



Source: electrik.info

Как правильно подключить светодиодную ленту. Как согнуть светодиодную ленту на 90 градусов


Инструкция по установке светодиодной ленты своими руками

При установке светодиодной ленты необходимо соблюдать некоторые требования и правила,  что обеспечит долгую и безупречную работу светодиодного освещения. Поэтому обязательно ознакомитесь и придерживайтесь  наших рекомендаций ниже изложенных.

Светодиодную ленту,  в большинстве случаев монтируют в нишах потолка или стен,  в специальном коробе,  за потолочным плинтусом или пластиковым уголком.  Технология монтажа и подключения  для всех случаев одинаковая. Рекомендую прочитать нашу статью о подключении светодиодных лент.

Основы установки.

Светодиодная лента имеет клейкий слой с обратной стороны, поэтому наклеить ее довольно быстро и просто, но  не спешите с наклейкой. Наклеить возможно только один раз, поэтому сначала необходимо подготовить поверхность стены или потолка, которая должна быть прочной, сухой и обезжиренной растворителем. Гипсокартон, бетон, кирпич и т. п. рекомендуется обезжирить, зашпаклевать, зачистить и опять загрунтовать.

Помните, что лента боится механических воздействий, поэтому  поверхность предназначенная для наклеивания должна быть гладкой и без помех, которые могут вызвать повреждения печатной ленты.

При наклеивании необходимо избегать изгиба в радиусе  более 20 мм, иначе Вы ее повредите.  Режьте ленту только в местах отмеченных специальной маркировкой точно по меткам.

Разные участки светодиодной ленты при необходимости можно легко спаять между собой с соблюдением полярности, но интервал пайки может быть не больше  1 секунды, а температура паяльника не выше 260 градусов по Цельсию.

Самые распространенные варианты установки:

  1. Подсветка двухуровневого подвесного потолка.  Оптимальное расстояние между уровнями, как показала практика, должно быть около 20 сантиметров. На второй уровень крепится  пластиковый уголок, на котором (под номером 2 на рисунке) или за которым (рисунок 1) крепится лента так что бы, она не была видна снизу с глубиной  заложения в пределах 2-3 см, что сохранит интенсивность света. Я бы не советовал устанавливать светодиоды по направлению на уголок, а наоборот направить их на заднюю стенку ниши (вариант 2 на картинке). Да будет потеря в яркости, но так Вы получите красивое и равномерное распределение отражённого света.
  2. Установка на потолочный плинтус, багет или  пластиковый монтажный уголок. Здесь два варианта для мест установки светодиодов, как показано на картинке. Главное, что бы расстояние от потолка до ленты не должно быть менее 2 сантиметров. Оптимально- 10 см. Многие используют этот вариант, когда потолок уже готов!
  3. Использование специальных металлических профилей, служащих в качестве декоративного и красивого корпуса для приклеивания в нем одной или нескольких лент.

Помните, что между лентой и опорной электропроводящей  поверхностью обязательно  должен быть установлен  электроизоляционный материал.

Рекомендации по установке:

  • Избегайте механических воздействий на ленту  (резкие перегибы, механическое давление других предметов и т. п.)
  • Учтите, что для каждого вида светодиодных лент подходят только свои специальные разъемы и коннекторы.
  • Соединения не должны повреждать токопроводящие дорожки, питающие светодиоды.
  • Монтируйте ленты на алюминиевый профиль (для отвода тепла) в стесненных условиях с ограниченной вентиляцией. Перегрев значительно сокращает ресурс светодиодов.
  • Обращайте внимание на класс IP по пылевлагозащинности. Например, IP 65 позволяет устанавливать даже в воде.
  • Учитывайте при монтаже и удобство для последующей возможности ремонта в будущем. Предусмотрите, как добраться с паяльником до ленты и блоков питания. Как показала моя практика,  блоки питания и ленты не редко ломаются. А люди этого не предвидят и устанавливают их за подвесным или натяжным потолком , что исключает возможность ремонта без частичного демонтажа потолка.
  • Не рекомендую подсвечивать глянцевый  потолок, потому что в нем диоды отражаются как в зеркале, а кроме того будет хороша видна пыль на глянце.

Рекомендую прочитать отдельно о подключении светодиодных лент, если у Вас появились вопросы- спрашивайте ниже в комментариях.

jelektro.ru

Как правильно подключить светодиодную ленту

Содержание статьи

О светодиодных лентах

Светодиодная лента – гибкая тонка лента длиной 5 метров оснащенная диодами. Так ее особенностью является возможность наращивать ленту до нужных вам размеров. Ленту также можно разрезать на небольшие отрезки, длиной в несколько сантиметров. Возможно, также придать светодиодной ленте практически любую геометрическую форму. Все это открывает безграничные возможности для создания дизайна и интересных решений в интерьер помещения.Сегодня светодиодные ленты выпускаются монохромные, светящиеся только одним цветом (красным, синим, зеленым, желтым или белым) и универсальные (RGB), цвет свечения которых можно изменять самостоятельно с помощью пульта дистанционного управления. Давайте разберемся, как правильно монтировать, резать, сращивать ленту для создания своими руками дизайнерского светового интерьера.

Основные правила подключения и монтажа светодиодных лент

• Все элементы светодиодной ленты не должны быть подвержены механическим повреждениям или окислению.• соблюдение полярности• Самый приемлемый способ подключения это – параллельное. Последовательный метод может повлечь за собой неравномерное распределение нагрузки напряжения, а значит и затухание электрического сигнала.• Блок питания должен соответствовать максимальной нагрузке на ленте.• Если лента монтируется на поверхности, которая проводит ток, то нужно использовать электроизоляционный материал между двумя поверхностями.

Подключение питания с помощью LED — коннектора

Светодиодная лента обычно поставляется намотанной на катушки отрезками длиной пять метров с припаянными на внешнем конце короткими проводами. При подготовке светодиодной ленты к установке, отрезок ленты длиной пять метров приходиться разрезать на более короткие отрезки, исходя из размеров поверхностей или предметов, на которые лента будет устанавливаться. Поэтому возникает необходимость самостоятельного присоединения проводников к контактным площадкам.Первый способ и самый легкий удобный – присоединение проводов с помощью специального LED — коннектора. Такой метод называют механическим. Недостаток этого способа – вложения, так как цена одного таково коннектора достаточна высокая. Кроме того такой метод не характеризуется как надежный и прочный в отличие от следующего способа – припайки.

Подключение питания способом пайки припоем

На самом деле припайка проводов к контактам светодиодной ленты не сложней, чем любая другая пайка. Главное соблюдать технологию и паять паяльником с нагретым до требуемой температуры узким концом жала шириной около 2 мм.Чтобы правильно и качественно паять необходимо сначала, покрыть поверхности слоем припоя. Другими словами контактные площадки светодиодной ленты нужно залудить.Затем нужно залуживать концы проводов. Снимите изоляцию с их концов и нарежьте нужной вам длины. Заметьте, что изоляция снимается на 8-10 мм, а после — они подрезаются до отрезков длиной около трех миллиметров.

Теперь осталось приложить залуженные концы проводов к контактным площадкам и по очереди касанием каждой площадки жалом паяльника с каплей припоя в течение пару секунд получить пайку. Чтобы проверить отсутствие замыкания и правильность пайки рекомендуется воспользоваться мультиметром. Изолировать места пайки не обязательно. Но специалисты рекомендуют надевать термоусадочную трубу и подогреть феном место пайки. Более простой вариант – несколько раз обернуть лентой для изоляции место пайки.

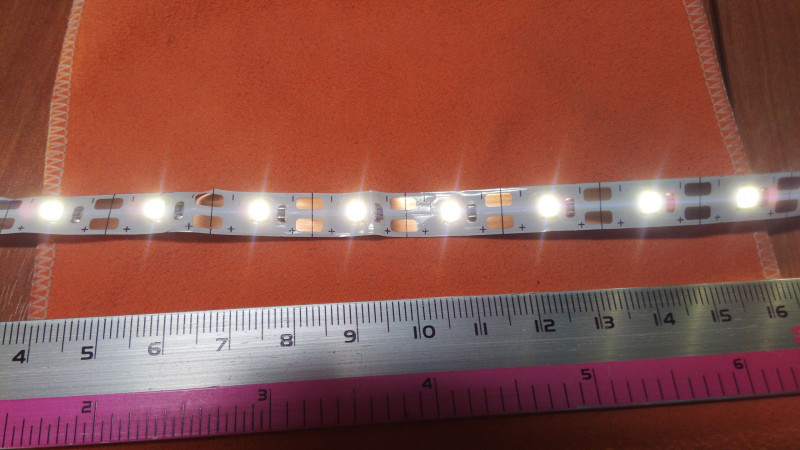

Как резать и соединять отрезки светодиодной ленты?

При монтаже и установке светодиодной ленты часто приходиться ее разрезать на отрезки равные размеру поверхности, на которую она приклеивается. Другими словами подгонять ее под необходимые вам размеры. Так как светодиодная лента достаточно эластичная, то она легко режется канцелярскими ножницами. Важно, что для разрезания ленты необходимо ознакомиться с ее электрической схемой.Л

Как соединить светодиодные ленты между собой

На сегодняшний день область применения LED ленты не знает границ. Ее используют для подсветки полок в шкафу, зеркал, потолка, витрин, деревьев и даже днища автомобиля. Так как продают продукцию только в бухтах по 5 метров, очень часто не обойтись без соединения отрезков. На сегодняшний день куски изделия можно скреплять либо пайкой, либо коннекторами. О том, как соединить светодиодные ленты между собой, мы поговорим в этой статье!

Способ №1- Использование коннекторов

Проще всего последовательно соединить два отрезка одноцветной либо RGB ленты с помощью специальных коннекторов. Все достаточно просто – нужно подготовить контакты и защелкнуть их в специальный соединитель. Чтобы вам было понятно, как правильно выполнить соединение, предоставляем пошаговую инструкцию:

  1. Если в этом есть необходимость, отрезаем нужный кусок LED полосы. Резать светодиодную ленту нужно в специальных местах, как показано на фото ниже:Правильное разрезание полоски
  2. Далее, если контакты в силиконе, нужно аккуратно удалить его. Чтобы не повредить контакты рекомендуется сделать перпендикулярный надрез в подходящем месте и отслоить силикон с торца.
  3. Соблюдая полярность нужно положить два отрезка в коннектор и соединить светодиодные ленты между собой.ЗащелкаКоннектор для RGB лент фото



Рекомендуем просмотреть видео инструкцию по использованию соединителей:

Быстрое скрепление отрезков

Обращаем ваше внимание на то, что с помощью специальных угловых соединителей можно даже скрепить несколько отрезков в один большой под прямым углом или же 45 градусов. Это очень удобно, особенно когда есть необходимость сделать подсветку на углах, к примеру, по периметру потолка. На сегодняшний день в продаже можно найти следующие виды коннекторов:

Угловые соединители фото

Угловое исполнение

Подходит для скрепления под любым углом

Также хотелось бы отметить важный нюанс – не забывайте, что если вы хотите последовательно соединить отрезки в полосу более 5 метров, нужно учитывать мощность блока питания и целесообразность такой идеи. Рекомендуем изначально ознакомиться со схемами подключения светодиодной ленты, чтобы в дальнейшем у вас не возникли проблемы в работе подсветки.

Способ №2 – Паяльником

Если же вам нужно соединить два куска светодиодной ленты, а под рукой нет специальных коннекторов, можно спаять отрезки. Для этого вы должны в первую очередь уметь правильно паять провода. Инструкция по соединению LED либо RGB ленты пайкой выглядит следующим образом:

  1. Подготовьте светодиодные полоски для соединения, а именно – зачистите контакты и обезжирьте поверхность.
  2. Зачистите концы проводов примерно на 10 мм. Кстати, для того, чтобы спаять отрезки, можно использовать шнур ШВВП.
  3. Почистите паяльник и включите его.
  4. Выполните лужение жил и обработайте специальной кислотой контакты на ленте.
  5. Капните на контакты припоем.
  6. Прижмите луженые провода к месту соединения и немного прогрейте паяльником.
  7. Заизолируйте пайку клеевым пистолетом либо хотя бы изолентой. Также можно использовать термоусадочную трубку.

Подключение пайкой фото

Вот таким способом можно последовательно соединить два куска светодиодной ленты с помощью пайки. В этом случае также можно спаять отрезки и разместить их под углом 90 градусов и меньше/больше. Важный момент – паяльником прогревать контакты нужно очень быстро, при этом температура не должна превышать 300 градусов, чтобы не прожечь проводник.

Напоследок рекомендуем ознакомиться с инструкцией по соединению изделий пайкой:

Как спаять два куска в один большой

Вот и все, что хотелось рассказать вам о том, как соединить светодиодную ленту между собой коннекторами и пайкой. Надеемся наши советы помогли разобраться в этом вопросе!

Будет интересно прочитать:

Что такое коннектор для светодиодной ленты

Приветствую всех посетителей на сайте electricvdome.ru. Сегодня рассмотрим очередной материал посвященный светодиодам. А именно, затронем один из вопросов при монтаже ленты, как быстро и надежно соединить несколько кусков светодиодной ленты.

Светодиодные ленты сегодня по праву занимают лидирующее место в сфере светотехнического дизайна благодаря своей экономичности, разнообразию свето-цветовых решений и возможности создания любых геометрических форм. Эти универсальные источники освещения широко используются в дизайне помещений, при оформлении мебели, интерьера и экстерьера автомобилей, подсветке фасадов и витрин, создании световых рекламных вывесок и т.д.

коннектор соединительный для светодиодной ленты

Еще одним преимуществом светодиодных лент является удобство и простота их монтажа, т.к. они оснащены клейкой основой, поэтому достаточно лишь наметить места будущего расположения световых полос и закрепить их там. Единственным проблемным моментом в этом процессе является подключение ленты к источнику питания и соединение ее отрезков. Выполнить эти процедуры можно двумя способами – с помощью пайки или посредством специальных коннекторов.

коннектор для диодной ленты

Учитывая, что сама по себе светодиодная лента – изделие довольно изящное с тоненькими хрупкими проводами, надо быть настоящим виртуозом в паяльном деле, да еще запастись немалым терпением и потратить кучу времени, чтобы соединения получились качественными и при этом не пострадали декоративные свойства данного осветительного прибора. Наверняка, такой вариант окажется неприемлемым для большинства потребителей.

как фиксируется светодиодная лента

Оптимальным решением, обеспечивающим простоту и скорость организации даже самого сложного светового оформления, является коннектор для светодиодной ленты.

токопроводящие пластины

Типы и разновидности коннекторов

Практически все разновидности светодиодных лент поставляются в 5-метровых катушках. Как правило, при создании всевозможных световых контуров невозможно обойтись без разрезания частей ленты с последующим их соединением. Быстро, аккуратно и качественно выполнить прямые и угловые соединения позволяют специальные коннекторы. Об особенностях выбора и использования соединителей для лент SMD и пойдет речь в данной статье.

Коннектор для светодиодной ленты представляет собой миниатюрное устройство, оснащенное контактами, обеспечивающее максимально быстрый и простой монтаж любых световых конструкций. Соединение двух частей ленты осуществляется путем простого вкладывания их окончаний в коннектор, находящийся в открытом виде, и последующего закрытия и защелкивания пластиковой клипсы.

По своей конструкции и принципу использования коннекторы делятся на три основных типа:

  • Без изгиба. Эта модель предназначена для визуально незаметного соединения двух отрезков светодиодной ленты на прямых участках.
  • С возможностью изгиба. Данный вариант представляет собой устройство, состоящее из двух коннекторов с проводным соединением. Универсальность такой конструкции позволяет поворачивать, переворачивать и изгибать ленту под любыми углами и в любом направлении.
  • Угловой коннектор. С помощью него два куска ленты соединяются строго под углом 90 градусов.

коннектор 8 мм для светодиодной ленты

гибкий коннектор

устройство коннектора

подключение проводов к соединителю

Как соединить светодиодную ленту между собой

Процесс соединения светодиодной ленты с помощью коннекторов не требует никаких инструментов, кроме как самой ленты, обычных ножниц и, конечно же, самого соединителя. Перед разрезанием полосы, необходимо произвести тщательные замеры для точного определения ее длины. Следует учесть, что количество светодиодов в отрезаемых кусках должно быть кратно трем, поэтому отрезки могут получиться немного длиннее или короче требуемых размеров.

светодиодная лента готова к подключению

По намеченной линии делается разрез между соседними светодиодами, чтобы остались одинаковые монтажные «пятачки» с обеих сторон отрезков. У влагозащищенных лент, облаченных в силикон, с помощью канцелярского ножа следует зачистить от оболочки места контактов.

как соединить светодиодную ленту коннектором

Затем, открыв крышку соединителя, необходимо вставить один конец светодиодной ленты внутрь, обеспечивая прилегание «пятаков» к токопроводящим контактам. После защелкивания крышки коннектора, аналогичная процедура проводится с другим концом отрезка.

как соединить коннектор со светодиодной лентой

В процессе каждого соединения обязательно должна проверяться полярность, т.к. цвета проводов могут не совпадать с реальной разметкой полярности на ленте. Эта несложная процедура контроля поможет избежать ошибок и необходимости повторного подключения.

соединение светодиодной ленты коннектором

После соединения всех участков ленты с помощью разных типов коннекторов и монтажа световой конструкции, осуществляется подключение к электропитанию и проверка ее работоспособности.

коннектор для светодиодной ленты

Если Вам нужно соединить несколько отрезков многоцветной светодиодной ленты (RGB) то для нее нужен также специальный RGB соединитель. От обычного соединителя от отличается тем что имеет внутри не два, а четыре контакта. Либо если это соединитель с изгибом имеет четыре разноцветных провода.

Понравилась статья — сохрани на стену!

Эмбилайт для телевизора своими руками

Предлагаю Вашему вниманию несложную поделку — фоновую подсветку телевизора.

Телевизор, как вы знаете, не рекомендуется смотреть в полной темноте для сохранности зрения. А при верхнем свете — не нравится мне — слишком ярко. Я при просмотре ТВ включаю торшер и вроде бы всё ничего, но хотелось организовать подсветку угла, где стоИт телевизор. И чтобы она не светила в глаза. Ну, как у одной известной фирмы — технология Ambilight.
Для этой цели приобрел светодиодную ленту теплого белого цвета с питанием от USB, т.к. не хотелось возиться с отдельным вкл-выкл этой самой подсветки. Ну а почему не взял RGB ленту — меня вполне устраивает белый моносвет и не нужен еще один пульт на диване. Ну тут уж, как говорится, кому что — выбирайте сами.
Лента пришла в пакетике, намотанная на катушку, общий вес — 45 грамм.

Заказал длину ленты — 2м. Я решил разместить ее на трех сторонах (кроме нижней) 46-ти дюймового телевизора. Думаю этого будет достаточно для нормальной подсветки.
Лента вполне ярко светит от USB разъема

Как видите лента состоит из основы с нанесенными на нее светодиодами и резисторами. С обратной стороны — двусторонний скотч.

На двух метрах разместилось 120 светодиодов.

Начал с примерки

Эти самые 120 диодов распределил так: верх — 60 штук, право и лево — по 30.

Так как загнуть ленту нормально и красиво под 90 градусов на углах ТВ ну никак не получится, я разрезал ее на эти самые 3 части. Благо места, где можно резать указаны (см. фото выше).
Наклеил ленту на выбранные и предварительно обезжиренные места. Затем с соблюдением мер предосторожности, спаял эти части

Осталось только подключить конструкцию в штатный USB порт телевизора

И — вот оно, чего и хотелось, вид сзади

А теперь — спереди

Ну и немного сверху, так, на всякий случай

Как и было задумано — подсветка включается при включении телевизора и выключается вместе с ним же. Никаких лишних телодвижений.
На всё про всё, не торопясь, ушло около часа, включая уборку рабочего места и инструмента.
Немного «погонял» самоделку — диоды практически не нагрелись, пальцем не ощутить. Есть сомнения насчет надежности комплектного скотча, не знаю как он? При необходимости, думаю несложно будет заменить на что-то покрепче (имею в виду хороший скотч).
Ну вот, как-то так. Всем удачи.

Инструкция по установке светодиодной ленты своими руками

При установке светодиодной ленты необходимо соблюдать некоторые требования и правила,  что обеспечит долгую и безупречную работу светодиодного освещения. Поэтому обязательно ознакомитесь и придерживайтесь  наших рекомендаций ниже изложенных.

Светодиодную ленту,  в большинстве случаев монтируют в нишах потолка или стен,  в специальном коробе,  за потолочным плинтусом или пластиковым уголком.  Технология монтажа и подключения  для всех случаев одинаковая. Рекомендую прочитать нашу статью о подключении светодиодных лент.

Основы установки.

Светодиодная лента имеет клейкий слой с обратной стороны, поэтому наклеить ее довольно быстро и просто, но  не спешите с наклейкой. Наклеить возможно только один раз, поэтому сначала необходимо подготовить поверхность стены или потолка, которая должна быть прочной, сухой и обезжиренной растворителем. Гипсокартон, бетон, кирпич и т. п. рекомендуется обезжирить, зашпаклевать, зачистить и опять загрунтовать.

Помните, что лента боится механических воздействий, поэтому  поверхность предназначенная для наклеивания должна быть гладкой и без помех, которые могут вызвать повреждения печатной ленты.

При наклеивании необходимо избегать изгиба в радиусе  более 20 мм, иначе Вы ее повредите.  Режьте ленту только в местах отмеченных специальной маркировкой точно по меткам.

Разные участки светодиодной ленты при необходимости можно легко спаять между собой с соблюдением полярности, но интервал пайки может быть не больше  1 секунды, а температура паяльника не выше 260 градусов по Цельсию.

Самые распространенные варианты установки:

  1. Подсветка двухуровневого подвесного потолка.  Оптимальное расстояние между уровнями, как показала практика, должно быть около 20 сантиметров. На второй уровень крепится  пластиковый уголок, на котором (под номером 2 на рисунке) или за которым (рисунок 1) крепится лента так что бы, она не была видна снизу с глубиной  заложения в пределах 2-3 см, что сохранит интенсивность света. Я бы не советовал устанавливать светодиоды по направлению на уголок, а наоборот направить их на заднюю стенку ниши (вариант 2 на картинке). Да будет потеря в яркости, но так Вы получите красивое и равномерное распределение отражённого света.
  2. Установка на потолочный плинтус, багет или  пластиковый монтажный уголок. Здесь два варианта для мест установки светодиодов, как показано на картинке. Главное, что бы расстояние от потолка до ленты не должно быть менее 2 сантиметров. Оптимально- 10 см. Многие используют этот вариант, когда потолок уже готов!
  3. Использование специальных металлических профилей, служащих в качестве декоративного и красивого корпуса для приклеивания в нем одной или нескольких лент.

Помните, что между лентой и опорной электропроводящей  поверхностью обязательно  должен быть установлен  электроизоляционный материал.

Рекомендации по установке:

  • Избегайте механических воздействий на ленту  (резкие перегибы, механическое давление других предметов и т. п.)
  • Учтите, что для каждого вида светодиодных лент подходят только свои специальные разъемы и коннекторы.
  • Соединения не должны повреждать токопроводящие дорожки, питающие светодиоды.
  • Монтируйте ленты на алюминиевый профиль (для отвода тепла) в стесненных условиях с ограниченной вентиляцией. Перегрев значительно сокращает ресурс светодиодов.
  • Обращайте внимание на класс IP по пылевлагозащинности. Например, IP 65 позволяет устанавливать даже в воде.
  • Учитывайте при монтаже и удобство для последующей возможности ремонта в будущем. Предусмотрите, как добраться с паяльником до ленты и блоков питания. Как показала моя практика,  блоки питания и ленты не редко ломаются. А люди этого не предвидят и устанавливают их за подвесным или натяжным потолком , что исключает возможность ремонта без частичного демонтажа потолка.
  • Не рекомендую подсвечивать глянцевый  потолок, потому что в нем диоды отражаются как в зеркале, а кроме того будет хороша видна пыль на глянце.

Рекомендую прочитать отдельно о подключении светодиодных лент, если у Вас появились вопросы- спрашивайте ниже в комментариях.

Отправить ответ

avatar
  Подписаться
Уведомление о
