Как спаять без паяльника: принцип работы и лужение, изготовление пасты своими руками, починка наушников

Содержание

принцип работы и лужение, изготовление пасты своими руками, починка наушников

Холодная пайка — это ценный навык. Есть много ситуаций, когда возможность ремонта или модификации электроники действительно может спасти ваш день. Но большинство людей не носят с собой паяльник и даже если у вас есть паяльник, то может не быть доступа к электричеству. Как припаять без паяльника?

Итак, сегодня я собираюсь показать вам, как запаять, используя объекты и приспособления, которые находятся рядом с вами (и немного припоя).

Использование метода лужения при пайке

Как правильно паять паяльником с кислотой

Быстрым способом припаивать провода является лужение. Для этого можно пользоваться обыкновенным гвоздём или куском медной проволоки, конец которой нужно расплющить молотком. Пайку производят следующим образом:

  1. Очищенные от изоляции концы проводов скручивают.
  2. На скрутку наносят флюс.
  3. Припой с помощью напильника или надфиля превращают в порошок.
  4. Флюс на скрутке обильно посыпают свинцово-оловянной крошкой.
  5. Металлический стержень (гвоздь, медный провод и пр.) нагревают на открытом огне. Для этого может использоваться газовая конфорка или паяльная лампа.
  6. Раскалённым сердечником проводят вдоль скрученных проводов до получения луженой поверхности соединения.

Использование самодельного жала

Для экономии средств многие мастера решают создать самодельное жало. Принцип работы паяльника достаточно прост:

  1. Есть нагревательный элемент, который получает питание от сети энергоснабжения.
  2. Тепло передается жалу, которое имеет заостренную форму.
  3. При контакте наконечника с обрабатываемым материалом он разогревается и становится пластичным.

Изготовить самодельную конструкцию можно следующим образом:

  1. Требуется кусок медного провода, который имеет диаметр около 0,5 см. В качестве жала может применяться проводник, один конец которого затачивается под углом 45 градусов. Требуется и небольшой кусок ткани, устойчивый к воздействию температуры.
  2. Один из концов кабеля изолируется. Он будет использоваться в качестве рукоятки. Часто в качестве изоляционного материала применяется стеклоткань. Фиксация проводится при помощи термостойкого клея.

Самодельное жало

Пайка без паяльника может проводится при применении источника огня, к примеру, газовая плита. При помощи огня наконечник разогревается, после чего нужно коснуться припоя или канифоля. За счет применения специального материала наконечник залудится и жало можно будет использовать в качестве паяльника.

Особенности пайки в жёлобе

Ремонт паяльника

Соединение как одножильных, так и многожильных кабелей сечением 3 мм2 без паяльного оборудования возможно оригинальным способом:

  • делают скрутку зачищенных концов проводов;
  • кусок фольги сгибают так, чтобы получилась удлинённая ванночка;
  • в неё помещают скрутку;
  • на зачищенные провода наносят флюс и засыпают оловянный порошок;
  • фольгу прогревают открытым огнём зажигалки или другим источником пламени;
  • во время прогрева скрутку поворачивают вокруг своей оси;
  • по окончании пайки остатки фольги удаляют;
  • спаянную скрутку оборачивают термоусадочной плёнкой и прогревают до получения плотного слоя изоляции.

Как спаять без паяльника с помощью экстремальных способов нагрева

Раскаленное железо

На открытом пламени, например – газовой горелке, или просто в костре, нагревается металлический предмет. Подойдет толстая скрепка или гвоздь. Размер выбирается исходя из толщины спаиваемого материала. Импровизированное жало раскаляется докрасна, затем прижимается к подготовленному месту пайки.

Припой должен быть заранее размещен в рабочей зоне. За один раз качественно пропаять не удастся, поэтому процедуру следует многократно повторить.

На этом видео демонстрируется простой способ пайки проводов с помощью обычной свечки.

Солнце и лупа

Концентрируя солнечные лучи при помощи увеличительного стекла, можно создать точку с температурой до 600 градусов. Этого вполне достаточно для расплавления припоя, при выполнении нескольких условий. Во-первых – лупа должна быть зафиксирована, поскольку нестабильная точка концентрации солнечной энергии необходимой температуры не создаст. Во-вторых – эта величина (600 градусов) только теоретическая.

При нагреве материала с хорошей теплопроводностью (в нашем случае медного провода), тепло будет моментально рассеиваться. Тем не менее, лупа диаметром 8-15 см вполне пригодна для экстремальной пайки. Разумеется, при наличии солнца и безоблачного неба. Наибольший эффект достигается в полдень.

Короткое замыкание

Такой способ применяется при соединении одножильной электропроводки, для улучшения контакта в скрутке. Основан он на метоле точечной сварки. Можно использовать обычный автомобильный аккумулятор.

Поэтому кабели, которыми производится подача напряжения, должны быть большого сечения. При работах необходимо соблюдать осторожность.

Подойдут провода для «прикуривания», которыми автомобилисты оживляют севший аккумулятор. Чтобы припаять провод без паяльника с помощью аккумулятора, необходимо кратковременно приложить клеммы к скрутке на расстоянии 1-2 см. Время контакта должно быть не более 1 секунды.

Иначе можно повредить аккумулятор и расплавить спаиваемый провод. Место соединения предварительно обрабатывается флюсом, и на него кладется кусочек припоя.

Пайка посуды или ёмкостей

Со временем металлическая посуда может проржаветь. Не надо спешить выкидывать прохудившуюся кастрюлю, её стоит запаять.

Паяльная станция – принцип работы и разновидности

Как это сделать без паяльника? Для этого существует простой способ. Для жала понадобится кусок металлической полосы шириной 30-40 мм и толщиной не более 1 мм. Это то, что можно использовать вместо паяльника. Также нужно приготовить кусок свинцово-оловянного сплава, флюс и паяльную лампу или газовую горелку. Работу выполняют в несколько этапов:

  1. Металлическую полосу обрезают таким образом, чтобы было удобно её держать рукой. Эту сторону полосы оборачивают теплостойким материалом.
  2. Второй конец обрезают в виде литеры V. Его затачивают напильником.
  3. Кастрюлю переворачивают вверх дном. Под неё подкладывают какой-либо материал с металлической пластинкой так, чтобы металл плотно прилегал снизу к отверстию в днище.
  4. Наждачной бумагой зачищают поверхность вокруг дырки.
  5. Припой нарезают кусочками ø 3-5 мм.
  6. На зачищенную поверхность наносят флюс.
  7. Затем вокруг отверстия укладывают кусочки припоя.
  8. Рабочий конец полосы нагревают на открытом огне.
  9. Самодельным паяльником лудят ремонтируемый участок днища кастрюли.
  10. После остывания пайку полируют наждаком.

Обратите внимание! Для пайки посуды и различных ёмкостей для готовки еды нужно применять пищевой сплав, который состоит на 90% из олова. Этот металл абсолютно безвреден для здоровья человека.

Лужение без паяльника

Для улучшения контакта проводов, увеличения качества паяния используется предварительное нанесение припоя на места соединяемых элементов. Эта технология называется лужением, может проводиться также без использования паяльника. Для этого понадобиться небольшая емкость, в роли которой справиться любая металлическая крышка из-под банки.

Производится подготовка проводов, на которых снимается изоляция с концов, подвергаемых лужению. В емкость помещается канифоль и олово-свинцовый припой. Далее понадобится разогреть содержимое на огне. Оголенные и зачищенные концы провода опускаются в кипящую канифоль, а после на несколько секунд в массу олова. Вынув провода необходимо сразу с помощью мягкой ветоши удалить лишние части припоя, чтобы в результате процедуры остался тонкий, равномерный слой.

Если целью лужения является не проводка, а ремонт посуды или иных не стальных поверхностей, то емкость не подойдет. Работа осуществляется непосредственно на детали. Для этого на место обработки настругивается припой с канифолью и подвергается нагреванию с нижней части. После содержимое растирается, а излишки удаляются тряпкой. Рекомендуется для качественного получения результата обработать поверхность специальной кислотой. Теперь луженые детали готовы к пайке.

Паяльная паста для пайки без паяльника

Паяльная паста включает в себя флюс и припой. Это очень удобно при пайке без паяльника. Не надо возиться отдельно с этими двумя компонентами. Достаточно одного нанесения пасты на место соединения проводов и затем прогреть его до температуры плавления припоя.

Паяльная паста состоит из металлического порошка, флюса и фиксатора (клейкое вещество для удержания сплава в жидком состоянии в пределах пайки). Паста содержит порошок из олова и свинца с добавкой серебра. Пропорции состава варьируются в зависимости от предназначения средства.


Пайка зажигалкой

При нагреве флюс мгновенно испаряется, припой прочно и плотно охватывает всю скрутку проводов. В результате пайка получается высокого качества. Применимый состав позволяет обходиться без паяльников и паяльных станций.

Для пищевой пайки рекомендуется применить пасты следующих марок: ПОС 63, ПОМ 3 и другие. Пайку пастой используют для работы с микросхемами, где вместо паяльников берут тонкие металлические стержни, прогреваемые внешними источниками тепла.


Паяльная паста

Как залудить детали без использования паяльника

Перед соединением металлических деталей обычно требуется выполнение такой процедуры, как лужение. Она позволяет значительно повысить качество пайки, значительно улучшить контакт. Чтобы залудить поверхности, нужен паяльник, но при наличии определенных навыков вполне можно обойтись и без него. Достаточно лишь выполнить следующие простые действия:

  1. В небольшую металлическую емкость помещаем обрезки олова или свинцового припоя, а также несколько мелких частиц канифоли.
  2. С проводов снимаем изоляционный слой.
  3. Разогреваем емкость до полного расплавления олова или свинца. Для этой цели можно использовать бытовую электроплитку или даже небольшое пламя костра.
  4. Погружаем провод в канифоль, а затем в расплавленный припой. Достаточно всего 2-3 секунд.
  5. Заранее подготовленной тряпкой быстро снимаем излишки припоя, не давая ему застыть.

При работе с металлическими деталями канифоль и мелкая стружка припоя размещается непосредственно на их поверхности. После этого хорошо разогреваем деталь в месте обработки и с помощью стального стержня растираем олово.

Метод пайки фольгой

Фольга с успехом может заменить припой. Это тонкая алюминиевая плёнка, которая для плавки требует минимум тепловой энергии. Такой способ пайки удобен для соединения тонких проводов, которые используют китайские производители в своих многочисленных электрических и электронных изделиях. Поступают следующим образом:

  • проводки очищают от изоляции по длине концов 1,5-2 см;
  • жилы скручивают;
  • скрутку покрывают тонким слоем паяльной пасты и заворачивают в фольгу;
  • полученное соединение прогревают газовой зажигалкой или пламенем свечи;
  • в течение 1 минуты образуется прочное спаянное соединение проводов.

Аспирин и электролит из батарейки


Многие мастера считают самым доступным вариантом – применение аптечного аспирина.

Обращаем внимание на то, что заменить канифоль шипучими таблетками не удастся. Они содержат наполнители (соединения натрия), которые при пайке не нужны. Поэтому применяют самый обычный простой аспирин.

Таблетки следует растолочь до порошкообразного состояния и растворить в воде или обычном винно-водочном спирте. Можно взять одеколон в качестве растворителя.

Растворяется ацетилсалициловая кислота хорошо. Ее свойств бывает достаточно для очистки поверхности, удаления грязи. Она может заменить канифоль без труда.

Неудобство состоит в необходимости проведения работы под вентиляционной вытяжкой или в проветриваемом месте. Припои без канифоли с аспирином при нагревании выделяет резко пахнущие вредные газы. Дышать ими не нужно и невозможно.

Если аспирина рядом нет, заменить канифоль рекомендуют электролитом от использованной солевой батарейки. Важно, чтобы она не была щелочной.

Пайка проводов гирлянды и наушников без паяльника

На рынке радиотоваров практически все гирлянды и большинство наушников изготовлены в Китае. Китайские производители в своей борьбе за экономию материалов используют в продукции провода настолько тонкие, что припаять их друг к другу обычным паяльником довольно трудно.

Поэтому при выполнении ремонтных работ лучше обойтись вообще без паяльника. Зачищенные концы проводков скручивают в плотное соединение. Берут заострённый стержень из медной проволоки ø 1-2 мм. Скрутку покрывают паяльной пастой. Пруток прогревают свечой на расстоянии 3 см от кончика жала. Одновременно с этим жалом проводят по скрутке, получая качественную пайку. Это один из лучших методов, как припаять тонкие провода без паяльника.


Пайка с помощью свечи

Существует ещё один остроумный способ пайки тонких проводов. В качестве паяльного стержня используют обычную канцелярскую скрепку. Её изгибают так, чтобы было удобно паять, удерживая пруток пассатижами.

Спаять гирлянду подручными средствами

Часто проблемы возникают с гирляндами, которые применяются для украшения дома или ели. Из-за применения тонких жил они часто перебиваются и требуется провести пайку. Среди особенностей этой работы отметим следующие моменты:

  1. В большинстве случае проблема возникает в блоке управления, так как провода крепятся ненадежно.
  2. Прорыв может возникнуть по всей длине изделия.
  3. Если все источники света подключены параллельно, то выход из строя лишь одного приводит к размыканию всей цепи.

Отошедшие контакты найти довольно просто, а вот обрыв только при применении тестера. Только после нахождения места обрыва можно приступить к пайке. Припаять без паяльника можно следующим образом:

  1. В места обрыва провода следует очистить.
  2. Можно сделать небольшую скрутку, на которую наносится паста. Она будет использоваться для распределения применяемого сплава.
  3. Следующий шаг заключается в расплавке припоя, для чего можно использовать зажигалку или свечу.
  4. После этого место соединения изолируется при помощи трубки, которая также немного прогревается для повышения ее пластичности.

Подобная технология может применяться для восстановления состояния наушников. Процедура пайки не занимает много времени.

Пайка проводов к плате без паяльника

Бывают такие случаи, когда проводок отрывается от платы. Как лучше всего припаять провод к старому месту схемы электронного устройства, когда не оказалось под рукой паяльника?

Потребуется источник нагрева. Если рядом окажется газовая конфорка или паяльная лампа, то это будет лучшим условием. В отсутствие их пригодится обыкновенная зажигалка и любой заострённый металлический предмет, лучше гвоздь. Чем тоньше будет металл, тем быстрее он нагреется от пламени зажигалки.

Как правило, на месте старой пайки могут оказаться остатки припоя и флюса. Если даже их не окажется, то кончик оторванного проводка зачищают и придавливают его раскаленным гвоздём к старому месту крепления. Действовать нужно осторожно, чтобы не повредить саму плату. Эту же операцию можно провести с помощью швейной иглы.

Дополнительная информация. Некоторые домашние умельцы используют обыкновенный карандаш. Его зачищают так, чтобы графитовый стержень был длиной 1,5 см. На конец карандаша одевают проволочную петлю, соединённую с одним из проводов 12 вольтового блока питания. Другой провод подсоединяют к скрутке. Соприкасаясь с паяльной пастой на скрутке, графит нагревает и плавит припой.

Помимо описанных методов пайки, можно найти ещё много способов обходиться без паяльного оборудования. Главное условие в этом деле – это обеспечение прочного неразрывного и безопасного соединения проводов.

Необходимый инструмент

Если необходимо припаять провод или что-то другое без паяльника, нужно подготовить следующий инструмент:

  • пассатижи с тонкими носиками;
  • плоскогубцы;
  • нож;
  • ножницы;
  • шкурку наждачную;
  • напильник;
  • надфиль;
  • кисточку.

В качестве источника огня следует использовать спиртовку или лампу на сухом спирте.

Вопрос, как припаять без паяльника, только на первый взгляд кажется абсурдным. Такую пайку можно произвести очень простыми способами, а можно сделать качественно с применением паяльной пасты.

Общие правила


Для того чтобы присоединить проводник к плате в первую очередь потребуется паяльник с мощностью, зависящей от толщины самого провода.
Обычно для этих целей используются паяльные устройства с рабочей мощностью в пределах от 25-ти до 40 Ватт.

Помимо этого, необходимо будет запастись комплектом расходного материала, заметно облегчающего условия пайки (припой, канифоль и флюс). Желательно также подготовить инструмент для отвода тепла, посредством которого можно защитить саму плату от сильного перегрева.

Что можно использовать вместо паяльника?

Как правило, если вам нужно объединить две металлические детали, вы или привариваете их друг к другу, или прибегаете к помощи паяльника. Всё зависит от того, насколько эти детали большие. Оба упомянутых выше процесса связаны с использованием высоких температур, в результате чего возникает риск повреждения деталей или даже взрыва, если речь идёт о каком-либо опасном производстве. Учёные из Бостонского северо-восточного университета разработали особый клей, способный в некоторых случаях выступить полноценной заменой сварочному аппарату и паяльнику. Клей получил название MesoGlue и он может скрепить две металлические поверхности друг с другом или с другими материалами, причём процесс этот осуществляется при комнатной температуре.

Пайка металлов основана на разогреве кромок деталей и их соединении при помощи добавления между ними присадки. В быту чаще всего используются оловянные припои. Не в каждом доме есть паяльник, но бывают ситуации, когда без пайки не обойтись. Тогда и возникает вопрос о замене паяльника в домашних условиях.

Как припаять без паяльника и чем можно его заменить

Пайка паяльником — это физико-химическая технологическая операция получения неразъемного соединения металлических деталей путем введения в зазор между ними металла с более низкой температурой плавления. Паять паяльником на много проще чем, кажется на первый взгляд. Технология пайки паяльником успешно применялась египтянами еще 5 тысячелетий назад и с тех пор мало что ней изменилось. Требования к технологическому процессу пайки и монтажу радиоэлементов изложены в ОСТ Процесс пайки паяльником начинается с подготовки поверхностей деталей, подлежащих пайке.

Для этого необходимо удалить с поверхностей следы грязи, при их наличии, и оксидную пленку. В зависимости от толщины пленки и формы поверхности, ее зачищают напильником или наждачной бумагой.

Малые площади и круглые провода можно зачистить лезвие ножа. В результате должна получиться блестящая поверхность без пятен окислов и раковин.

Жировые загрязнения убираются протиркой ветошью, смоченной в ацетоне или растворителе уайт-спирте очищенный бензин. После подготовки поверхностей их необходимо покрыть слоем припоя, залудить.

Для этого на поверхность наносится флюс и прикладывается жало паяльника с припоем. Для лучшей передачи тепла от жала паяльника к детали нужно прикладывать жало так, чтобы площадь соприкосновения была максимальной.

Срез жала паяльника с припоем должен быть параллелен поверхности детали. Самое главное при пайке паяльником, это прогреть до температуры расплавленного припоя спаиваемые поверхности. При недостаточном прогреве пайка получится матовой низкой механической прочности. При перегреве припой не будет растекаться по поверхности спаиваемых деталей и пайка вообще не получится.

После выполнения выше описанной подготовки детали прикладываются друг к другу, и выполняется пайка электрическим паяльником. Время пайки в зависимости от толщины и массы деталей составляет от 1 до 10 секунд. Многие радиоэлектронные компоненты допускают время пайки не более 2 секунд. Как только припой равномерно растечется по поверхностям деталей, паяльник отводится в сторону.

Смещение деталей относительно друг друга до полного затвердевания припоя не допустимо, иначе механическая прочность и герметичность пайки будет низкой. Если такое случайно произошло, то нужно заново выполнить процедуру пайки. Припой на жале горячего паяльника при ожидании пайки прокрывается окислами и остатками сгоревшего флюса. Перед пайкой жало необходимо очищать.

Для очистки удобно использовать увлажненный кусок поролона любой плотности. Достаточно быстро провести жалом по поролону и вся грязь останется на нем. Перед пайкой поверхности или провода, которые соединяются пайкой, в обязательном порядке должны быть облужены.

Это гарантия качества паяного соединения и получения удовольствия от работы. Если Вы не имеете опыта работы с паяльником, то перед выполнением ответственных работ по пайке паяльником нужно сначала немного потренироваться. Начинать проще с одножильного медного провода, каким делают электропроводку.

Первым делом нужно снять с проводника изоляцию. Когда изоляция снята, нужно оценить состояние проводника. Как правило, в новых проводах, медные проводники не покрыты окислами и их можно облуживать без зачистки.

Достаточно взять немного припоя на жало паяльника, коснуться ним канифоли и поводить жалом по поверхности проводника. Если поверхность проводника чистая, то припой тонким слоем растечется по ней.

Если припоя не хватило, то берется дополнительная порция с касанием канифоли. И так, пока весь проводник не будет полностью залужен.

Удобнее провода лудить, положив на деревянную площадку, в качестве которой использую подставку для паяльника. Обычно на месте, где я всегда лужу, скапливается канифоль и процесс идет быстрее, можно захватывать больше припоя не касаясь, лишний раз жалом канифоли.

Иногда, вопреки ожиданиям, хотя проводник кажется без окислов, лудиться не хочет. Тогда я ложу его на таблетку аспирина и пару секунд прогреваю, а затем лужу на площадке. Лудится сразу без проблем. Даже медный провод с очевидным окислением, без предварительной механической зачистки, с аспирином сразу же порывается тонким слоем припоя.

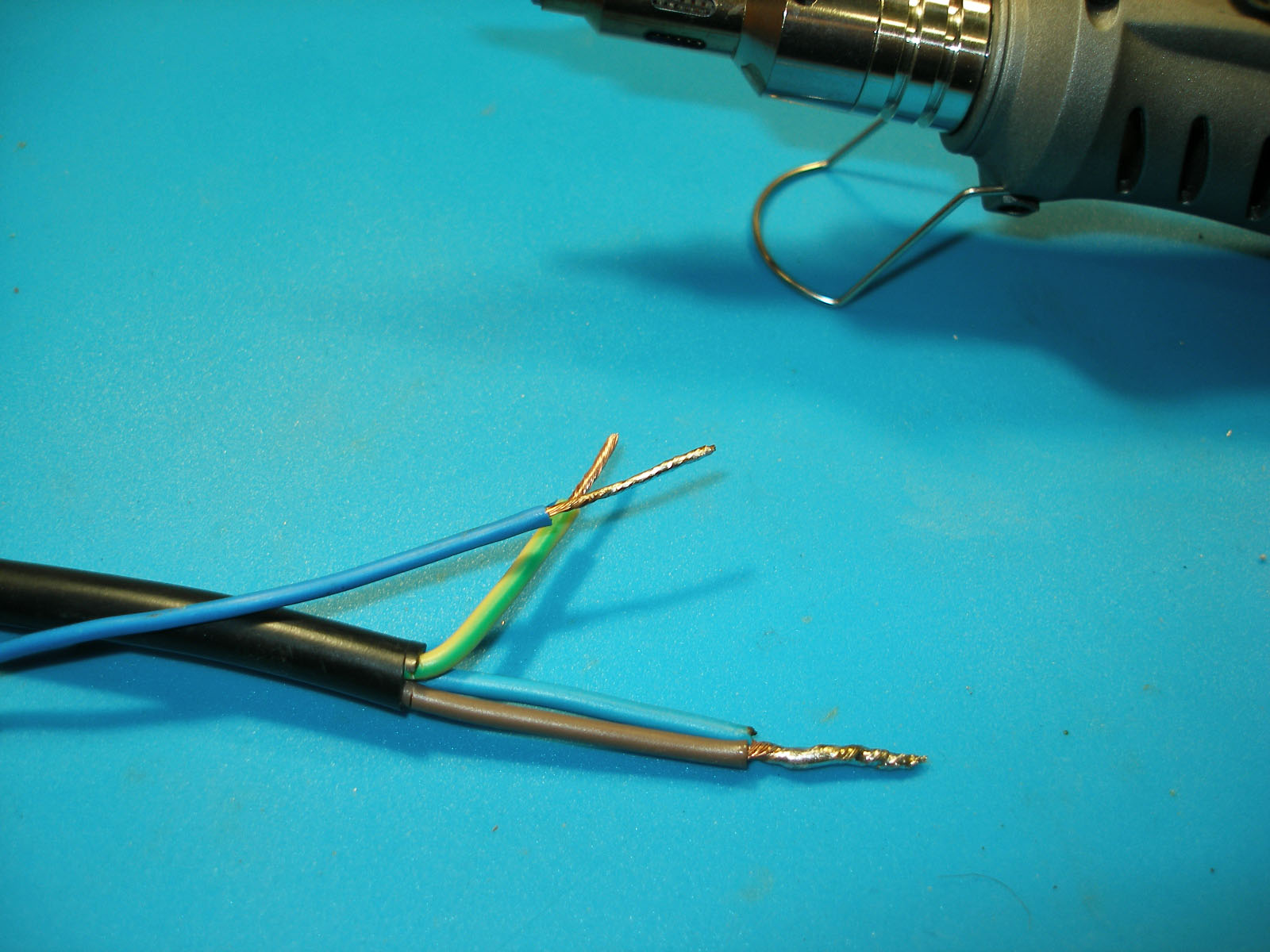

Если Вам удалось паяльником залудить проводники, как на фото, то поздравляю с первой успешной работой по пайке. С первого раза получить хорошую пайку паяльником сложно.

Причин этому может быть несколько. Паяльник слишком нагрет для данного вида припоя, определить это можно по быстро образующейся темной пленке окислов на припое, который находится на жале паяльника. При чрезмерном нагреве жала паяльника, рабочая лопатка жала покрывается окислом черного цвета, и припой на жале не удерживается.

Температура жала паяльника не достаточна. В этом случае пайка получается рыхлой и выглядит матовой. Тут может помочь только применение регулятора температуры. Недостаточный прогрев провода при облуживании, бывает при малом количестве припоя на рабочей части жала.

Площадь соприкосновения получается маленькой, и тепло плохо передается проводнику. Практиковаться нужно до тех пор, пока не получится залудить провода как на фото выше. После лужения паяльником провода, на нем часто остаются излишки припоя виде наплывов. Для того, чтобы получился тонкий и равномерный слой нужно провод расположить вертикально, концом вниз, паяльник вертикально жалом вверх, и провести жалом по проводу.

Припой тяжелый и весь перейдет на жало паяльника. Только перед этой операцией нужно удалить весь припой с жала, ударив ним легонько о подставку. Таким способом можно убирать излишки с места паек и на печатных платах. Следующий этап тренировки это залудить паяльником многожильный медный провод, задача несколько сложнее, особенно если провод покрыт окислом.

Снять оксидную пленку механическим способом затруднительно, нужно расплести проводники и зачистить каждые по отдельности. Когда я снял изоляцию с проводов термическим способом, то обнаружил, что верхний проводник весь порыт окислом, а нижний расплелся. Это, пожалуй, самый сложный случай для лужения. Но лудятся они с такой, же легкостью, как и одножильные.

Первое что необходимо это положить проводник на таблетку аспирина и прогревая паяльником подвигать, чтобы все проводники провода смочились составом аспирина при нагревании аспирин плавится. Далее лудите на площадке с канифолью, как описано выше, с той лишь разницей, что нужно прижимать провод жалом паяльника к площадке и в процессе облуживания провод вращать в одну сторону, чтобы проводники сплелись в единое целое.

Из такого конца залуженного провода можно с помощью круглогубцев сформировать колечко, например для резьбового присоединения к контактам розетке, выключателя или патрона люстры или припаять к латунному контакту или печатной плате.

Попробуйте сделать паяльником такую пайку. Главное при соединении пайкой деталей, не сместить их относительно друг друга, пока не застыл припой. Пайка паяльником любых деталей мало чем отличается от пайки проводов. Если у Вас получилось качественно залудить и припаять многожильный провод, то значит, Вы сможете выполнить любую пайку. Изолирующие трубки и изоляция многих проводов делается из этого пластика. Нужно положить провод на изоляцию и легонько прижать жалом паяльника, затем протаскивать провод, каждый раз поворачивая.

От нагрева хлорвинила выделяется хлор, который разрушает эмаль и провод легко залуживается. Эта технология не заменима при пайке паяльником провода типа лицендрат, представляющий собой много тонких проволочек покрытых эмалью и свитых в один проводник. С помощью таблетки аспирина тоже легко залудить паяльником эмалированный тонкий провод, точно также протягивается провод между таблеткой аспирина и жалом паяльника. На жале должно быть достаточное количество припоя и канифоли.

При ремонте электроприборов часто приходится выпаивать из печатной платы и запаивать обратно радиоэлементы. Хотя операция эта не сложная, но все же требует соблюдения определенной технологии пайки.

Для того, чтобы выпаять из печатной платы двух выводной радиоэлемент, например резистор или диод, необходимо место его пайки разогреть паяльником до расплавления припоя и вытянуть вывод радиоэлемента из платы. Обычно вынимают вывод резистор из печатной платы, поддев его за вывод пинцетом, но пинцет часто соскальзывает, особенно если вывод радиоэлемента со стороны пайки загнут.

Для удобства работы губки пинцета нужно немного сточить, получившийся захват исключит соскальзывание губок пинцета. Когда выполняют работы по демонтажу радиоэлементов, то всегда не хватает еще одной руки, нужно работать паяльником, пинцетом и еще удерживать печатную плату. Третьей рукой мне служат настольные тески, с помощью которых свободный от деталей участок печатной платы можно зажать, и устанавливая тиски на любую боковую грань, ориентировать печатную плату в трех измерениях.

Выполнять пайку паяльником будет удобно. После выпаивания детали из платы, монтажные отверстия заплывают припоем. Освободить отверстие от припоя удобно зубочисткой, остро заточенной спичкой или деревянной палочкой. Жалом паяльника расплавляется припой, зубочистка вводится в отверстие и вращается, паяльник убирают, после застывания припоя, зубочистка извлекается из отверстия. Перед установкой для запайки нового радиоэлемента, необходимо в обязательном порядке убедиться в паяемости его выводов, особенно, если дата выпуска его не известна.

Лучше всего просто залудить выводы паяльником и затем уже запаивать элемент. Тогда пайка получится надежной и от работы будет одно удовольствие, а не мучение. В настоящее время при изготовлении радиоэлектронных устройств широко применяются безвыводные компоненты SMD. Компоненты SMD не имеют традиционных медных проволочных выводов. Такие радиоэлементы соединяются с дорожками печатной платы путем пайки к ним контактных площадок, находящихся непосредственно на корпусе компонентов.

Но при ремонте возникает необходимость выпаивать SMD компонент для их проверки или замены или выпаивать с ненужной печатной платы для использования как запчасти. В таком случае, чтобы не перегреть и не поломать компонент необходимо одновременно прогревать все его выводы.

Если приходиться часто выпаивать SMD компоненты, то имеет смысл для паяльника сделать набор специальных жал, разветвляющихся на конце на два или три маленьких. С такими жалами выпаивать SMD компоненты будет легко без их повреждений, даже если они будут приклеены к печатной плате.

Чем можно заменить паяльник в домашних условиях

ВИДЕО ПО ТЕМЕ: Как паять паяльником, обучение
Можно прижать провод к зачищенной поверхности печатной платы, сверху защитить кусочком газеты, и это безобразие приклеить СВЕРХУ большой каплей клея. Он не должен попасть на зачищенные контакты, он должен зафиксировать и прижать провод на плате. Пользуйтесь прищепкой. Вы же мужчина! Как Вы живете без инструмента дома?

Чем же заменить паяльник в домашних условиях, если возникла необходимость что-либо спаять?

Жир, смола, янтарь


Хорошо расплавляется, распределяется на поверхности животный жир. Подойдет любой жир как пищевой, так и технический.

Запахи при работе исходят неприятные, но переносить их некоторое время можно без вентиляции.

Многие умельцы, особенно живущие в окружении лесов, применяют обычную смолу деревьев. Она легко плавится, хорошо растекается по поверхности рабочей зоны.

Есть положительные отзывы об использовании смолы елей, сосен. Ее собирают в обычной банки из жести, измельчают, насколько это возможно, а затем потихоньку растапливают на водяной бане.

Расплав нужно постоянно помешивать, убирая из него иголки и древесные частицы. Этот материал по составу максимально приближен к канифоли. Поэтому заменить ее таким способом можно без проблем.

Для пайки железа древесную смолу советуют растворить в пищевом уксусе. Обращаем внимание на то, что применять эссенцию или концентрированную уксусную кислоту нельзя.

Очень подходит для применения в качестве флюса янтарь. Совет приемлем для жителей регионов, в которых янтарь добывают. Всем остальным заменить канифоль янтарем сложно. Цена слишком высока.

Как спаять полипропиленовые трубы без паяльника


Как спаять полипропиленовые трубы без паяльника: методы пайки

В привычном понимании большинства людей спаивание материалов происходит при помощи паяльника, вне зависимости от того, с какими предметами ведется работа. Несмотря на то, что основная часть работ проделывается именно при помощи этого инструмента, на практике могут использоваться и совершенно другие варианты. Есть несколько способов как спаять полипропиленовые трубы без паяльника. Когда возникла необходимость в ремонте, то под рукой может не быть нужных вещей и тогда приходится использовать альтернативные методы. Пайка без паяльника может снизить затраты на ремонт, а также обеспечить качественное выполнение соединения, что продлит срок службы. При этом необходимо придерживаться правильной технологии, чтобы достичь требуемого результата.

Дополнительные методы могут помочь в работе с трубами любого диаметра, так что если возникают вопросы, можно ли припаять без паяльника толстую трубу, то это будет вполне возможным. Тем не менее, даже при отсутствии паяльника, для работы нужна:

  • Аккуратность выполнения соединения;
  • Внимательность для отслеживания ситуаций, когда соединение образуется с браком;
  • Предварительной подготовки, чтобы увеличить вероятность получения качественного результата;
  • Опыт в пайке, чтобы сделать все максимально надежно.

Преимущества и недостатки такой пайки

Рассматривая варианты как спаять без паяльника ту или иную часть полипропиленовых труб можно заметить, что в каждом способе есть свои преимущества и недостатки. К преимуществам такого способа можно отнести:

  • Отсутствие необходимости в покупке паяльника, если его нет в наличии;
  • Возможность использовать простые подручные средства;
  • Экономически выгодный процесс создания соединения, который обходится дешевле, чем при использовании паяльника;
  • Возможность работы с трубами любого диаметра, как с самыми мелкими, что достаточно легко, так и с более крупными, что потребует больше терпения и опыта.

Здесь же могут присутствовать и недостатки, так как не зря основным рабочим инструментом является паяльник. К негативным моментам как паять без паяльника полипропиленовые трубы относятся следующие пункты:

  • Низкая технологичность процесса, которая создает определенные ограничения на ремонтные работы в некоторых областях;
  • Здесь сложнее добиться высокого качества за счет того, что большинство инструментов напрямую не предназначено для данной работы;
  • Сложно работать с труднодоступными местами, к которым легко можно добраться паяльником;
  • Возможность возгорания близлежащих предметов при использовании газовой горелки и баллонов.

Материалы для пайки труб без паяльника

Рассматривая возможные способы как спаять пластиковые трубы без паяльника, нужно помнить о том, что нужно для них использовать. Одним из основных инструментов здесь становится газовая горелка. Она может работать на разных видах газа, что важно при пайке, так как у каждого из них своя температура горения, что влияет на скорость работы, толщину трубы и другие параметры. Газы с больше температурой горения подойдут для труб большего диаметра. Газовый баллон должен подключаться надежно, чтобы не было проблем с безопасностью. Это же относится к исправности работы горелки.

Пайка ПП труб газовой горелкой

Особенности пайки полипропиленовых труб без паяльника

Если предстоит работа по спайке и человек не знает, как припаять полипропиленовые трубы без паяльника, то ему следует действовать по простой инструкции. Здесь существуют следующие основные этапы:

  • Сначала нужно подобрать трубы одинакового диаметра, чтобы при спаивании не возникало проблем, так как даже разница в несколько миллиметров создает трудности спаивания.
    Их нужно очистить и подготовить к спаиванию, чтобы не было грязи, жирных частиц и прочих вещей, которые помешают спаиванию.
  • При отмеривании размеров нужно всегда оставлять 2,5 см, которые затем вплавляются в фитинг. Это относится к спайке новых труб, тогда как ремонт старых, если в них появилась трещина или нет необходимости впайки в фитинг, такой процедуры не требуется.
  • Труба и фитинг разогревается при помощи горелки до температуры близкой к температуре плавления. Очень важно, чтобы этот процесс происходил одновременно, так как в ином случае одна из деталей может плохо соединиться с другой.
  • Когда полипропилен начинает доходить до температуры плавления и плавится, в этот момент трубы нужно прижать друг к другу с максимальным усилием, но при этом не нарушив геометрию соединения.
  • На последнем этапе нужно попросту дождаться пока все остынет и тогда уже можно использовать изделие.

«Важно!

Перед тем как паять полипропиленовые трубы без паяльника нужно составить схему трубопровода, чтобы впоследствии не было проблем с несовпадением размеров. »

При покупке труб стоит использовать детали от одних и тех же производителей, чтобы их состав и размеры полностью совпадали. В ином случае температура плавления у разных деталей будет отличаться, что приведет к проблемам при спаивании. Если нет опыта соединения, то можно просто взять трубы с запасом размера и потренироваться на них, предварительно отрезав заготовки для практики, перед основной работой.

«Важно!

Не стоит проводить пайку при температуре ниже +5 градусов Цельсия, так как это негативно скажется на данном процессе. Лучше всего все делать в тепле.»

Использование пасты и требования к ней

Паяльная паста представляет собой смесь флюса, смазки и порошка припоя, которая перемешана механическим способом. Ее часто используют, когда подбирают способы как припаять без паяльника какую-либо вещь. Производители выпускают пасты с добавлением серебра, что помогает проводить более сложные процессы спаивания, так как материал становится более податливым.

Использование паяльной пасты для пайки ПП труб

К основным требованиям к паяльной пасте относятся:

  • Склеивающие свойства, которые помогают лучше скреплять детали;
  • Быстрое расслаивание при использовании, но при этом она не должна окисляться;
  • Паста должна сохранять деформацию и при этом быть вязкой;
  • Она не должна оказывать никакого влияния на технические свойства материала, который спаивается;
  • После нанесения паста не должна оставлять несмываемых остатков;
  • Она должна отмываться обыкновенными растворителями;
  • Не растекаться за границы ее нанесения.
Использование паяльной ленты для пайки труб

Паяльная лента часто используется для монтажа проводки. Ее широко применяют в бытовых условиях, так как это удобный и простой для использования способ как можно припаять без паяльника различные детали.

Паяльная лента для пайки

Чтобы спаять что-то при помощи такого способа нужно:

  • Зачистить поверхность спаиваемых частей от лишних веществ;
  • Обмотать место спайки паяльной лентой;
  • После этого нужно нагреть место, где располагается лента до того состояния, когда припой начнет расплываться по поверхности;
  • Дождаться пока все остынет и удалить оставшийся флюс.
Заключение

Существует несколько весьма эффективных и проверенных способов, как запять без паяльника полипропиленовые трубы и прочие детали. Несмотря на наличие определенных недостатков, во многих случаях такие методики оказываются более приемлемыми, чем покупка паяльника. Некоторые специалисты используют их как основные способы спаивания, что особенно часто встречается в бытовой сфере.

Как паять: Полное руководство для начинающих


Изучение того, как паять с использованием правильных методов пайки, является фундаментальным навыком, которым должен овладеть каждый производитель. В этом руководстве мы кратко изложим основы работы с паяльниками, паяльными станциями, типами припоя, демонтажными работами и наконечниками по безопасности. Собираете ли вы робота или работаете с Arduino, умение паять вам пригодится.

БЕСПЛАТНАЯ электронная книга (PDF) — Руководство по пайке (17 страниц)

Если вам нужно было разобрать любое электронное устройство, содержащее печатную плату, вы увидите, что компоненты прикреплены с помощью техники пайки. Пайка — это процесс соединения двух или более электронных частей вместе путем плавления припоя вокруг соединения. Припой — это металлический сплав, и когда он остывает, он создает прочную электрическую связь между деталями. Несмотря на то, что пайка может создать постоянное соединение, его также можно отменить с помощью приспособления для удаления припоя, как описано ниже.

В обучении пайке хорошо то, что для начала работы не нужно много. Ниже мы расскажем об основных инструментах и ​​материалах, которые вам понадобятся для большинства ваших паяльных работ.

Паяльник

Паяльник — это ручной инструмент, который подключается к стандартной розетке переменного тока на 120 В и нагревается, чтобы расплавить припой вокруг электрических соединений. Это один из самых важных инструментов, используемых при пайке, и он может быть в нескольких вариантах, например, в форме ручки или пистолета. Новичкам рекомендуется использовать паяльник в форме ручки мощностью от 15 до 30 Вт. Большинство паяльников имеют сменные наконечники, которые можно использовать для различных паяльных работ.Будьте очень осторожны при использовании паяльника любого типа, потому что он может нагреваться до 896 ° F, что очень сильно.

Паяльная станция

Паяльная станция — это более совершенная версия базовой автономной паяльной ручки. Если вы собираетесь много заниматься пайкой, это будет здорово, поскольку они обеспечивают большую гибкость и контроль. Основное преимущество паяльной станции — это возможность точно регулировать температуру паяльника, что отлично подходит для множества проектов.Эти станции также могут создать более безопасное рабочее пространство, поскольку некоторые из них включают усовершенствованные датчики температуры, настройки предупреждений и даже защиту паролем для безопасности.

Жала паяльника

В конце большинства паяльников есть сменная деталь, известная как паяльное жало. Есть много разновидностей этого наконечника, и они бывают самых разных форм и размеров. Каждый наконечник используется для определенной цели и имеет явное преимущество перед другим.Наиболее распространенные наконечники, которые вы будете использовать в проектах по электронике, — это конический наконечник и наконечник зубила.

Конический наконечник — Используется при пайке точной электроники из-за тонкого наконечника. Благодаря заостренному концу он может доставлять тепло на меньшие площади, не влияя на окружающую среду.

Chisel Tip — Этот наконечник хорошо подходит для пайки проводов или других более крупных компонентов из-за его широкого плоского наконечника.

Кредит изображения — Sparkfun.com

Латунь или обычная губка

Использование губки поможет сохранить чистоту жала паяльника, удалив образующееся окисление.Наконечники с окислением будут иметь тенденцию становиться черными и не принимать припой, как когда они были новыми. Вы можете использовать обычную влажную губку, но это сокращает срок службы насадки из-за расширения и сжатия. Кроме того, влажная губка временно снизит температуру наконечника при протирании. Лучшая альтернатива — использовать латунную губку, как показано слева.

Подставка под паяльник

Подставка для паяльника очень проста, но очень полезна и удобна в использовании.Эта подставка помогает предотвратить контакт горячего утюга с легковоспламеняющимися материалами или случайное повреждение руки. Большинство паяльных станций поставляются со встроенным фильтром, а также включают губку или латунную губку для очистки жала.

Припой

Припой — это металлический сплав, который плавится для создания прочной связи между электрическими частями. Он поставляется как в свинцовом, так и в бессвинцовом вариантах с диаметрами 0,032 ″ и 0,062 ″, которые являются наиболее распространенными.Внутри сердечника припоя находится материал, известный как флюс, который помогает улучшить электрический контакт и его механическую прочность.

Для пайки электроники чаще всего используется припой на основе канифоли, не содержащей свинца. Этот тип припоя обычно состоит из сплава олова и меди. Вы также можете использовать припой на основе канифоли с содержанием свинца 60/40 (60% олова, 40% свинца), но он становится все менее популярным из-за проблем со здоровьем. Если вы все-таки используете свинцовый припой, убедитесь, что у вас есть надлежащая вентиляция и что вы мойте руки после использования.

При покупке припоя НЕ используйте припой с кислотным сердечником, так как это может повредить ваши схемы и компоненты. Припой с кислотным сердечником продается в магазинах товаров для дома и в основном используется для сантехники и металлообработки.

Как упоминалось ранее, припой бывает нескольких диаметров. Припой более толстого диаметра (0,062 дюйма) хорош для более быстрой пайки более крупных соединений, но может затруднить пайку более мелких соединений. По этой причине всегда полезно иметь под рукой оба размера для разных проектов.

Рука помощи (Третья рука)

Рука помощи — это устройство, к которому прикреплено 2 или более зажима из кожи аллигатора, а иногда и увеличительное стекло / светильник. Эти зажимы помогут вам удерживать предметы, которые вы пытаетесь припаять, пока вы используете паяльник и припой. Очень полезный инструмент в вашем рабочем пространстве.

Теперь, когда вы знаете, какие инструменты и материалы требуются, пора кратко обсудить способы обеспечения безопасности при пайке.

Паяльники могут нагреваться до 800 градусов по Фаренгейту, поэтому очень важно всегда знать, где находится ваш паяльник.Мы всегда рекомендуем использовать подставку для паяльника, чтобы предотвратить случайные ожоги или повреждения.

Убедитесь, что вы выполняете пайку в хорошо вентилируемом помещении. Когда припой нагревается, выделяются пары, которые вредны для ваших глаз и легких. Рекомендуется использовать вытяжной вентилятор, представляющий собой вентилятор с угольным фильтром, который поглощает вредный дым от припоя. Вы можете посетить такие сайты, как Integrated Air Systems для систем фильтрации воздуха.

Всегда рекомендуется надевать защитные очки на случай случайных брызг горячего припоя. Наконец, обязательно мойте руки после пайки, особенно при использовании свинцового припоя.

Перед тем, как приступить к пайке, необходимо подготовить паяльник, залужив жало припоем. Этот процесс поможет улучшить передачу тепла от утюга к паяльному элементу. Лужение также поможет защитить наконечник и уменьшить износ.

Шаг 1: Начните с того, что убедитесь, что наконечник прикреплен к утюгу и плотно прикручен на место.

Шаг 2: Включите паяльник и дайте ему нагреться.Если у вас есть паяльная станция с регулируемым контролем температуры, установите ее на 400 ° C / 752 ° F.

Шаг 3: Протрите кончик паяльника влажной губкой, чтобы очистить его. Подождите несколько секунд, чтобы наконечник снова нагрелся, прежде чем переходить к шагу 4.

Шаг 4: Возьмите паяльник в одну руку, а другой припаяйте. Прикоснитесь припоем к наконечнику утюга и убедитесь, что припой равномерно течет по наконечнику.

Для продления срока службы наконечник утюга следует лужить перед и после каждого сеанса пайки.В конце концов, каждый наконечник изнашивается, и его нужно будет заменить, если он станет шероховатым или изъеденным.

Чтобы лучше объяснить, как паять, мы собираемся продемонстрировать это на практике. В этом примере мы собираемся припаять светодиод к печатной плате.

Шаг 1. Установите компонент — Начните с того, что вставьте выводы светодиода в отверстия на печатной плате. Переверните доску и согните выводы наружу под углом 45 футов. Это поможет компоненту лучше соединиться с медной площадкой и предотвратит ее выпадение во время пайки.

Шаг 2: Нагрейте соединение — Включите паяльник и, если он имеет регулируемый контроль нагрева, установите его на 400 ° C. На этом этапе одновременно коснитесь кончиком утюга медной площадки и вывода резистора. Паяльник нужно удерживать на месте в течение 3-4 секунд, чтобы нагреть площадку и вывод.

Шаг 3: Нанесите припой на соединение — Продолжайте удерживать паяльник на медной площадке и выводе и коснитесь припоем соединения. ВАЖНО — Не касайтесь припоем непосредственно кончика утюга. Вы хотите, чтобы соединение было достаточно горячим, чтобы расплавить припой при прикосновении. Если стык будет слишком холодным, соединение будет плохим.

Шаг 4: Обрежьте выводы — Снимите паяльник и дайте припою остыть естественным образом. Не дуйте на припой, так как это приведет к плохому соединению. Когда он остынет, вы можете отрезать лишний провод от выводов.

Правильный паяный шов гладкий, блестящий и имеет форму вулкана или конуса.Вам нужно ровно столько припоя, чтобы покрыть все соединение, но не слишком много, чтобы он превратился в шарик или пролился на соседний вывод или соединение.

А теперь пора показать вам, как спаять провода. Для этого рекомендуется использовать руки помощи или другие зажимные приспособления.

Начните с удаления изоляции с концов обоих проводов, которые вы паяете вместе. Если проволока многожильная, скрутите жилы пальцами.

Убедитесь, что ваш паяльник полностью нагрет, и коснитесь наконечником одного из проводов.Подержать на проводе 3-4 секунды.

Удерживая утюг на месте, прикоснитесь припоем к проводу до полного покрытия. Повторите этот процесс с другим проводом.

Удерживая два луженых провода друг над другом, коснитесь паяльником обоих проводов. Этот процесс должен расплавить припой и равномерно покрыть оба провода.

Снимите паяльник и подождите несколько секунд, чтобы паяное соединение остыло и затвердело. Используйте термоусадку, чтобы закрыть соединение.

Преимущество использования припоя заключается в том, что его можно легко удалить методом, известным как распайка. Это пригодится, если вам нужно снять компонент или внести исправления в электронную схему.

Для демонтажа стыка вам понадобится припой, также известный как оплетка для удаления припоя.

Шаг 1 — Поместите кусок распаянной оплетки поверх стыка / припоя, который вы хотите удалить.

Шаг 2 — Нагрейте паяльник и коснитесь наконечником верхней части оплетки.Это нагреет припой, который затем впитается в оплетку для распайки. Теперь вы можете удалить оплетку, чтобы увидеть, что припой извлечен и удален. Будьте осторожны, прикасаясь к косе во время ее нагрева, потому что она сильно нагревается.

Дополнительно — Если вы хотите удалить много припоя, вы можете использовать устройство, называемое присоской для припоя. Это ручной механический пылесос, который всасывает горячий припой одним нажатием кнопки.

Чтобы использовать, нажмите на поршень на конце присоски для припоя.Нагрейте стык с помощью паяльника и поместите кончик присоски для припоя на горячий припой. Нажмите кнопку фиксатора, чтобы всосать жидкий припой. Чтобы опорожнить присоску для припоя, нажмите на плунжер.

БЕСПЛАТНО — Руководство по пайке (17 страниц)

.

Как паять: Пайка через отверстие

Добавлено в избранное Любимый 54

Введение

Пайка — один из самых фундаментальных навыков, необходимых для работы в мире электроники. Они сочетаются друг с другом, как горох и морковь. И хотя можно изучать и создавать электронику без необходимости брать в руки паяльник, вы скоро обнаружите, что с помощью этого простого навыка открывается целый новый мир.Мы в SparkFun считаем, что пайка должна быть в арсенале каждого. Мы считаем, что в мире все более технологической среды важно, чтобы люди повсюду могли не только понимать технологии, которые они используют каждый день, но также иметь возможность создавать, изменять и исправлять их. Пайка — один из многих навыков, которые помогут вам в этом.

В этом руководстве мы рассмотрим основы пайки в сквозные отверстия — также известной как пайка в сквозные отверстия (PTH), обсудим необходимые инструменты, рассмотрим методы правильной пайки и покажем вам, куда вы можете пойти. оттуда.Мы также обсудим доработку, относящуюся к пайке через отверстие, и дадим вам несколько советов и приемов, которые сделают починку любой части электроники легким делом. Это руководство предназначено как для начинающих, так и для экспертов. Если вы никогда раньше не прикасались к утюгу или хотите немного освежиться, в этом руководстве каждый найдет что-то для себя.

Рекомендуемая литература

Как было сказано ранее, вы можете изучать и собирать электронику, не касаясь паяльника. Если вы хотите узнать больше о теории электроники, прежде чем научиться паять, мы рекомендуем начать с некоторых из этих руководств:

Что такое схема?

Каждый электрический проект начинается со схемы.Не знаю, что такое схема? Мы здесь, чтобы помочь.

Что такое электричество?

Мы можем видеть электричество в действии на наших компьютерах, освещающее наши дома, как удары молнии во время грозы, но что это такое? Это непростой вопрос, но этот урок прольет на него некоторый свет!

Если вы хотите узнать больше о создании схем без необходимости брать в руки паяльник, ознакомьтесь с нашим руководством по созданию макетов без пайки:

Как использовать макетную плату

Добро пожаловать в чудесный мир макетов.Здесь мы узнаем, что такое макетная плата и как с ее помощью построить вашу самую первую схему.

Наконец, мы будем основываться на некоторых предыдущих руководствах, поэтому рекомендуется, чтобы вы прочитали и поняли эти предметы, прежде чем двигаться дальше в этом руководстве:

Основы печатной платы

Что такое печатная плата? В этом руководстве мы разберем, из чего состоит печатная плата, и разберем некоторые общие термины, используемые в мире печатных плат.

Полярность

Введение в полярность электронных компонентов. Узнайте, что такое полярность, в каких частях она есть и как ее определить.


Если вы все увлечены вышеизложенным, давайте приступим прямо к делу!


Что такое припой?

Перед тем, как научиться паять, всегда целесообразно немного узнать о припое, его истории и терминологии, которая будет использоваться при его обсуждении.

Припой , как говорится, можно использовать двумя разными способами. Припой, , существительное , относится к сплаву (веществу, состоящему из двух или более металлов), который обычно выпускается в виде длинной тонкой проволоки в катушках или трубках. Припой, , глагол , означает соединение двух металлических частей в так называемое паяное соединение . Итак, паяем припоем!

Паяльная проволока продается в катушке (слева) и в трубке (справа). Они бывают как свинцовыми, так и бессвинцовыми.
Свинец и бессвинцовый припой — краткая история

Одна из самых важных вещей, о которых следует помнить, когда дело доходит до припоя, заключается в том, что традиционно припой состоял в основном из свинца (Pb), олова (Sn) и нескольких других металлов. Этот припой известен как свинцовый припой . Как стало известно, свинец вреден для человека и может привести к отравлению свинцом при воздействии больших количеств. К сожалению, свинец также является очень полезным металлом, и он был выбран в качестве основного металла для пайки из-за его низкой температуры плавления и способности создавать отличные паяные соединения.

Поскольку известно о вредных последствиях пайки с выводом свинца, некоторые ключевые лица и страны решили, что лучше больше не использовать этилированный припой. В 2006 году Европейский Союз принял Директиву об ограничении использования опасных веществ ( RoHS ). Эта директива, сформулированная просто, ограничивает использование свинцового припоя (среди других материалов) в электронике и электрическом оборудовании. При этом использование бессвинцового припоя стало нормой в производстве электроники.

Бессвинцовый припой очень похож на свой свинцовый аналог, за исключением того, что, как указано в названии, он не содержит свинца.Вместо этого он состоит в основном из олова и других металлов в следовых количествах, таких как серебро и медь. Этот припой обычно маркируется символом RoHS, чтобы потенциальные покупатели знали, что он соответствует стандарту.

Выбор подходящего припоя для работы

Когда дело доходит до производства электроники, лучше всего использовать бессвинцовый припой, чтобы обеспечить безопасность ваших продуктов. Однако, когда дело касается вас и вашей электроники, выбор припоя остается за вами. Многие люди по-прежнему предпочитают использовать этилированный припой из-за его превосходной способности действовать как соединительный агент.Тем не менее, другие предпочитают безопасность функциональности и выбирают бессвинцовые. SparkFun продает обе разновидности, чтобы люди могли сделать этот выбор самостоятельно.

Бессвинцовый припой не лишен недостатков. Как уже упоминалось, свинец был выбран потому, что он лучше всего работает в таких ситуациях, как пайка. Когда вы убираете вывод, вы также лишаетесь некоторых свойств припоя, которые делают его идеальным для того, что он был предназначен — для соединения двух металлических частей. Одно из таких свойств — температура плавления.Олово имеет более высокую температуру плавления, чем свинец, поэтому для достижения текучести требуется больше тепла. И хотя олово выполняет свою работу, иногда ему требуется небольшая помощь. Многие варианты бессвинцовых припоев имеют так называемый сердечник из флюса . А пока просто знайте, что флюс — это химический агент, который способствует растеканию бессвинцового припоя. Хотя можно использовать бессвинцовый припой без флюса, это значительно упрощает достижение тех же эффектов, что и при использовании свинцового припоя. Кроме того, из-за дополнительных затрат на изготовление бессвинцового припоя он иногда может быть дороже, чем свинцовый припой.

Помимо выбора припоя, содержащего свинец или бессвинца, при выборе припоя следует учитывать ряд других факторов. Во-первых, помимо свинца и олова существует множество других составов припоя. Посетите страницу пайки в Википедии, чтобы ознакомиться с обширным списком различных типов. Во-вторых, припой бывает разной толщины или ширины. При работе с небольшими компонентами часто лучше использовать очень тонкий кусок припоя — чем больше число, тем меньше калибр. Для крупных компонентов рекомендуется использовать более толстую проволоку.Наконец, припой, помимо проволоки, бывает и в других формах. Приступая к пайке поверхностного монтажа, вы увидите, что паяльная паста является предпочтительной формой. Однако, поскольку это руководство по пайке в сквозные отверстия, паяльная паста не рассматривается подробно.

Покупка припоя

SparkFun предлагает множество размеров катушек припоя как с свинцовым, так и с бессвинцовым припоем. Если вам нужно достаточно для одного проекта или запасы на предстоящую зиму, у SparkFun есть то, что вам нужно.

Вы также можете посетить категорию пайки каталога SparkFun, чтобы узнать о других вариантах пайки.


Теперь, когда вы знаете, как выбрать лучший припой для работы, давайте перейдем к инструментам и дополнительной терминологии.


Паяльники

Есть много инструментов, которые помогают при пайке, но ни один из них не является более важным, чем паяльник. По крайней мере, вам понадобится хотя бы утюг и припой для выполнения поставленной задачи. Паяльники бывают самых разных факторов, от простых до сложных, но все они работают примерно одинаково.Здесь мы обсудим детали утюга и различные типы утюгов.

Анатомия паяльника

Вот основные части, из которых состоит паяльник.

  • Жала для паяльника — Ни один утюг не обходится без жала. Наконечник — это часть железа, которая нагревается и позволяет припою течь вокруг двух соединяемых компонентов. Хотя припой при нанесении будет прилипать к наконечнику, распространенное заблуждение состоит в том, что наконечник переносит припой.Наконечник фактически передает тепло, повышая температуру металлических компонентов до точки плавления припоя, и припой соответственно плавится. Большинство утюгов дают вам возможность поменять наконечник, если вам нужно заменить старый наконечник или если вам нужно переключиться на другой тип наконечника. Наконечники бывают разных размеров и форм, чтобы подходить к любому компоненту.

Несколько типов насадок. Слева направо: кончик конуса (также известный как кончик копыта), два конических кончика различной ширины и кончик долота.

Замена наконечника — это простой процесс, который состоит из либо отвинчивания палочки, либо простого надавливания и вытягивания наконечника.

Наконечник: Эффективность передачи тепла от жала к стыку зависит от размера жала паяльника, которое вы используете. Обычно вам нужно иметь паяльное жало примерно такой же ширины, что и паяльная площадка, к которой вы паяете. Для получения дополнительной информации ознакомьтесь с этой статьей Hakko.
  • Палочка — Палочка — это часть утюга, которая удерживает наконечник.Это тоже часть, которой занимается пользователь. Палочки обычно изготавливаются из различных изоляционных материалов (например, резины), чтобы предотвратить передачу тепла наконечника наружу палочки, но они также содержат провода и металлические контакты, которые передают тепло от основания или выхода к наконечнику. . Эта двойная роль нагрева и предотвращения ожогов делает высококачественные палочки очень ценными.

Две разновидности жезлов. Обратите внимание на то, как наконечники ввинчиваются в палочку, обеспечивая взаимозаменяемость.У некоторых жезлов есть наконечники, которые просто вдавливаются и вынимаются без каких-либо крепежных механизмов.

Некоторые утюги состоят из палочки, которая подключается к розетке. Эти утюги настолько просты, насколько это возможно, и в них нет никаких элементов управления для изменения температуры. В этих утюгах нагревательный элемент встроен непосредственно в трубку.

Простой паяльник, состоящий только из палочки. Некоторые из этих утюгов не имеют сменных наконечников.
  • База — Основа паяльника — это блок управления, который позволяет регулировать температуру.Палочка прикрепляется к основанию и получает тепло от внутренней электроники. Существуют аналоговые базы, на которых есть циферблат, который контролирует температуру, и есть цифровые базы, на которых есть кнопки для установки температуры и дисплей, который сообщает вам текущую температуру. Некоторые основания даже имеют дополнительные функции, такие как тепловые профили, которые позволяют быстро изменять количество тепла, подаваемого на наконечник для пайки различных компонентов.

Два варианта основания паяльника.Слева цифровая база с кнопками управления и цифровым дисплеем. Справа аналоговая база, которая использует циферблат для контроля температуры.

База обычно состоит из большого трансформатора и нескольких других управляющих электронных устройств, которые позволяют безопасно изменять температуру наконечника.

Внутренности основания паяльника

  • Подставка (подставка) — подставка для утюга (часто называемая подставкой) — это то место, где находится утюг, когда он не используется.Подставка может показаться тривиальной, но оставлять без присмотра утюг на столе или верстаке представляет собой потенциальную опасность: он может вас обжечь или, что еще хуже, обжечь стол и вызвать пожар. Опять же, они могут быть такими же простыми, как металлическая подставка, или могут быть сложными, предлагая функцию автоматического отключения, которая снижает температуру наконечника, когда палочка помещается в подставку. Это поможет предотвратить износ насадки со временем.

Различные типы железных опор.Обратите внимание на то, что некоторые позволяют использовать обычную губку, а другие — латунную.

  • Латунная губка — Во время пайки ваш наконечник будет окисляться , что означает, что он станет черным и не захочет принимать припой. В припоях, особенно в бессвинцовых припоях, есть примеси, которые имеют тенденцию накапливаться на кончике вашего железа, что и вызывает это окисление. Вот здесь-то и пригодится губка. Время от времени следует тщательно очищать наконечник, удаляя этот налет.Традиционно для этого использовалась настоящая влажная губка. Однако использование влажной губки может значительно сократить срок службы наконечника. Если протереть кончик прохладной влажной губкой, кончик будет расширяться и сжиматься при изменении температуры. Это расширение и сжатие приведет к износу наконечника и иногда к образованию отверстия сбоку наконечника. Если в наконечнике есть отверстие, его нельзя паять. Таким образом, латунные губки стали стандартом для очистки наконечников. Латунные губки вытягивают излишки припоя с наконечника, позволяя наконечнику сохранять свой текущий уровень нагрева.Если у вас нет латунной губки, лучше использовать обычную губку, чем ничего.
Латунная губка. Если на вашей железной подставке нет места для латунной губки, вы можете приобрести ее с собственным основанием.

Покупка паяльника

Независимо от того, новичок вы или опытный профессионал, у нас есть паяльник для вас!

Наши рекомендации:

Ищете другие варианты паяльника? Нажмите на кнопку ниже, чтобы увидеть дополнительные опции в каталоге!

Щелкните здесь, чтобы увидеть больше паяльников и станций

Принадлежности для пайки

Теперь, когда вы знаете все тонкости паяльника, пришло время обсудить другие инструменты, которые помогут вам в вашем приключении по пайке.

  • Solder Wick — ластик для паяльного карандаша. При решении таких проблем, как перемычки или снятие деталей (распайка), фитиль для припоя очень удобен. Фитиль для припоя, также известный как оплетка для распайки, состоит из тонкой медной проволоки, сплетенной вместе. Припой пропитан медью, что позволяет «стереть» лишние капли припоя.
  • Tip Tinner — это химическая паста, используемая для очистки жала паяльника.Он состоит из слабой кислоты, которая помогает удалить пригорелые остатки (например, когда вы случайно расплавили жало на компоненте) и помогает предотвратить окисление (неприятный черный материал), который накапливается на жале паяльника, когда он не используется.
  • Вакуумный припой (Solder Sucker) — отличный инструмент для удаления припоя, оставшегося в сквозных отверстиях при делении компонентов. Мы рассмотрим, как использовать этот инструмент немного позже в этом руководстве.
Припой вакуумный
В наличии TOL-13203

Пылесос для пайки, отличный (а иногда и недооцененный) маленький инструмент для доработки припоя.Он позволяет вытягивать расплав…

7
  • Водорастворимая ручка для флюса — Флюс — это химический агент, который способствует растеканию бессвинцового припоя. Ручки для флюса позволяют наносить жидкий флюс на труднопроходимые компоненты, чтобы улучшить внешний вид паяных соединений. Рекомендуется очистить и удалить остатки водорастворимого флюса на доске.
  • No Clean Flux Pen — Флюс — еще один химический агент, который способствует растеканию бессвинцового припоя.Ручки для флюса позволяют наносить жидкий флюс на труднопроходимые компоненты, чтобы улучшить внешний вид паяных соединений. Очистка и удаление флюса не требуется. Тем, кто заинтересован в удалении остатков флюса, необходим изопропиловый спирт (IPA).
Другие предлагаемые инструменты

В этих инструментах нет необходимости, но они действительно иногда облегчают пайку.

  • Третья рука (третья рука) — Третья рука отлично подходит для удержания печатных плат, проводов и компонентов на месте во время пайки.
Третья рука
В наличии TOL-09317

Это лучший помощник паяльщика, третья рука. Поставляется с тяжелым основанием, двумя зажимами из кожи аллигатора, держателем паяльника и…

10
Комплект для третьих рук SparkFun
Осталось всего 9! TOL-11784

Вас расстраивает отсутствие ловкости у большинства третьих рук? SparkFun Third Hand дает вам возможность держать…

56
  • Panavise Jr.- Vacuum Base — еще один отличный инструмент для удержания печатных плат, проводов и компонентов на месте во время пайки и ремонта платы.
  • Плоскогубцы с иглами — Миниатюрные плоскогубцы необходимы любому любителю или инженеру-электрику. Очень важно для вставки устройств в макеты и сгибания штифтов.
Плоскогубцы для иглы
Распродано TOL-08793

Мини-плоскогубцы.Это отличные маленькие плоскогубцы! Незаменим для любого любителя или инженера-электрика. Решающее значение для вставки устройства…

1
Электронные снипперы
В наличии TOL-10447

Хотя наши маленькие диагональные фрезы отлично подходят для хобби, иногда вам нужно что-то с немного большим кусочком.Эти электро…

5
Диагональные фрезы
В наличии TOL-08794

Мини-диагональные фрезы. Это отличные маленькие резаки! Незаменим для обрезки выводов и дополнительных хвостовиков для припоя.4 дюйма в длину.

2
  • Резаки для заподлицо — Позволяют аккуратно обрезать провода и близко к паяному соединению. Диагональные резаки хороши, но если вам действительно нужно подойти поближе и лично, то резаки заподлицо — это то, что вам нужно.
Фрезы заподлицо — Xcelite
В наличии TOL-14782

Это простые резаки заподлицо от Excelite, которые позволяют аккуратно обрезать провода и близко к паяному соединению.

1
Защитные очки SparkFun
В наличии SWG-11046

С этими защитными очками SparkFun у вас будет пара легких, экономичных и стильных линз для защиты вашего драгоценного…

3
  • Monocle — Полезно для проверки паяных соединений и компонентов SMD на печатной плате.Светодиод обеспечивает достаточное освещение на рабочем расстоянии.
комплектов в комплекте! Обратите внимание на следующие наборы инструментов с некоторыми паяльниками и принадлежностями, перечисленными ранее!

Пайка первого компонента

Давайте применим все эти инструменты в действии. В этом первом видео рассказывается об основах пайки вашего первого компонента — заголовков!

Ознакомьтесь с версией для Vimeo здесь.

Обзор

Это действительно так просто! Следуйте простым правилам Дэйва, чтобы каждое паяное соединение было надежным.

  • Будьте осторожны при обращении с горячим утюгом
  • Во время пайки
  • удерживайте платы третьими руками или тисками.
  • Поставьте утюг на хороший средний огонь (325-375 градусов C)
  • Если вы видите дым от припоя, уменьшите нагрев
  • Лужите наконечник припоем перед каждым соединением, чтобы подготовить соединение
  • Используйте сторону наконечника (или зону наилучшего восприятия), а не самый наконечник утюга
  • Нагрейте площадку и деталь, которую хотите припаять, равномерно и одновременно
  • Снимаем припой, затем утюг
  • Хорошее паяное соединение должно быть похоже на вулкан или поцелуй Херси, а не на клубок или комок

Мы также составили эту биграмму, чтобы помочь вам лучше понять, что делает хорошее паяное соединение.

Щелкните, чтобы увеличить изображение.

Когда закончите, залудите жало, чтобы продлить срок его службы, прежде чем выключать паяльник.


Расширенные методы и устранение неполадок

Расширенный PTH

После того, как вы освоите основы создания хороших паяных соединений, пора изучить некоторые из более продвинутых методов PTH, которые вы можете использовать. В этом видео рассматривается использование флюса, снятие перемычек припоя, демонтаж компонентов, а также некоторые другие советы и рекомендации.

Вот еще несколько советов по пайке PTH:

  • Удаление припоя часто может быть лучшим способом научиться паять. Есть много причин для демонтажа детали: ремонт, модернизация, утилизация и т. Д. Многие методы, используемые в видео, помогают в процессе демонтажа.

  • Существует еще один метод удаления припоя из сквозных отверстий, который мы называем методом щелчка.

  • Если вы не уверены, что созданное паяное соединение обеспечивает электрическое соединение, вы можете использовать мультиметр для проверки целостности цепи.

Удерживание заголовков напротив платы

Для тех, у кого есть ловкость, вы можете установить ряд заголовков, удерживая штифты напротив платы! Вы можете попробовать использовать ленту и липкую ленту, как упоминалось ранее. Ниже приведен пример установки женских заголовков на ProtoShield. Однако вы можете использовать штыревые разъемы или использовать эту технику для пайки разъемов на любой плате.

Возьмите штабелируемый жаток с внутренней резьбой и сдвиньте его с верхней стороны щита.Рукой для пайки потяните заглушку указательным и большим пальцами к краю платы. Другой рукой надавите на жатку указательным пальцем и возьмитесь за доску большим пальцем. Удерживайте заголовок средним пальцем. Старайтесь не прикасаться к контактам разъема в местах соприкосновения паяльника.

Возьмите паяльник рукой и закрепите один из контактов.Повторите для каждого заголовка. Прикрепив по одному штырю к каждому заголовку, вы должны убедиться, что штифты прямые и перпендикулярны вашей доске. Если это не так, вы можете попытаться повторно нагреть штифт жатки и отрегулировать выравнивание жатки.

Если заголовки выровнены, вы можете припаять остальные контакты на плате, чтобы закончить установку заголовков на плату!

Продвинутый SMD

Ищете другие советы и рекомендации, используя только свой паяльник? По словам Пита, ознакомьтесь с этими передовыми методами переделки SMD-компонентов.

Очистка остатков флюса

При работе с бессвинцовым припоем флюс имеет тенденцию попадать повсюду, будь то флюс в припое или внешний флюс, нанесенный пользователем. Определенные типы флюса могут со временем разъедать печатную плату и компоненты, поэтому полезно знать, как очистить печатные платы, чтобы на них не осталось остатков флюса. Это также может вызвать короткое замыкание между штырями из-за влажности воздуха и образования крошечных дендритов.Общие проблемы могут варьироваться от загрузки кода в Arduino с помощью преобразователя последовательного интерфейса в USB до ошибок при отправке данных через I 2 C.

Как они выглядят? Что ж, давайте посмотрим на изображения ниже. На изображении слева видны остатки водорастворимого флюса на паяных соединениях. Они могут проявляться в виде желтого или коричневого налета на паяных соединениях или вокруг них. На изображении справа не видно чистого потока, который использовался на SparkFun Edge. Они могут казаться на доске грубоватыми и белыми.Он непроводящий, поэтому его можно оставить на плате.

Если у вас есть остатки водорастворимого флюса на плате, вы захотите удалить их с платы. Никакого чистого флюса, удалять его не нужно. Самый простой способ удалить водорастворимый флюс с доски — использовать маленькую щетку с жесткой щетиной (зубные щетки отлично подходят) или ватную палочку. Затем протрите паяное соединение горячей деионизированной водой, чтобы удалить водорастворимый флюс. Изопропиловый спирт можно использовать вместо воды. Если вам необходимо удалить с плиты флюс, не требующий очистки, лучше всего будет использовать изопропиловый спирт, а не воду.Имейте в виду, что вам нужно будет проверить документацию на свой припой для правильной методики очистки, поскольку для других типов флюсов может потребоваться ацетон.

Удаление водорастворимого флюса с помощью кисти Удаление водорастворимого флюса с помощью ватной палочки Удаление чистого флюса с помощью ватной палочки

Если вы паяете более нескольких плат, возможно, придется чистить их партиями.Для этого мы рекомендуем мультиварку, наполненную дистиллированной водой. Дистиллированная вода защищает ваш контур от других примесей и загрязняющих веществ. Ниже показано изображение очищаемых держателей батарей. Не все доски можно так окунуть в воду. Таким образом, возможно, вам придется вручную очистить паяные соединения. Если наполнить мультиварку горячей деионизированной водой, процесс ускорится.

Макать доски в мультиварке Очистка паяных соединений светодиодной ленты вручную

Избегайте попадания датчиков воды или компонентов, которые могут удерживать воду.Некоторые компоненты чувствительны к воде, поэтому вам следует избегать погружения этих плат в воду и не допускать намокания этих компонентов. Вот краткий список компонентов, которым следует избегать контакта с водой. Если вода попадет в них и вы включите плату, это, вероятно, повредит компонент.

  • Символьные ЖК-дисплеи
  • 7-сегментные светодиодные дисплеи
  • Батарейки
  • Модули GPS
  • Беспроводные модули
  • Датчики атмосферного давления
  • Потенциометры скользящие
  • Микрофоны
  • Динамики
  • ИС для монитора сердечного ритма

Когда вы закончите чистку доски, удалите с нее излишки воды.Сжатый воздух творит чудеса, так что вам не нужно ждать, пока он испарится. Вы также можете высушить доску бумажными полотенцами, но при этом могут остаться ворсинки. Таким образом, для сушки доски лучше использовать салфетки с низким содержанием ворса. Если у вас есть термофен, вы также можете использовать его для нагрева доски. Только убедитесь, что на доске ничего не расплавлено.

Сжатый воздух для сушки картона Салфетки с низким содержанием ворса для сушки доски

Нет необходимости чистить плату на 100%, однако это значительно увеличит срок службы вашей схемы.Кроме того, данные, отправленные через последовательный порт, будут надежными, когда плата чистая. Для получения дополнительной информации о чистке печатной платы щелкните ниже.

Сборка электроники: мойка
Тестирование и устранение неисправностей паяных соединений

После того, как вы закончите чистку, не стесняйтесь проверить свои паяные соединения с помощью мультиметра, установленного в режим непрерывности, как указано ранее. Это полезно, если вы столкнулись с проблемами и вам нужно проверить, правильно ли припаян штифт к плате. Для получения дополнительной информации ознакомьтесь с нашим руководством по использованию мультиметра.

Ищете советы по устранению неполадок? Ознакомьтесь с контрольным списком оборудования в нашем руководстве для получения дополнительной информации!

Ресурсы и дальнейшее развитие

Мы только начали спускаться по кроличьей норе для пайки. После того, как вы освоите пайку PTH, вы можете попробовать свои силы в этих других навыках и учебных пособиях.

Для получения дополнительной информации о пайке корончатых монтажных отверстий на контактных площадках, ознакомьтесь с нашим руководством по пайке зубчатых отверстий.

Как паять: зубчатые монтажные отверстия
12 мая 2015

Учебное пособие, показывающее, как паять зубчатые отверстия (или зубцы). Это может пригодиться, если вам нужно припаять модуль или плату к другой плате. Эти звенья становятся популярными благодаря встроенным модулям Wi-Fi и Bluetooth.

Или ознакомьтесь со следующими руководствами, чтобы припаять компонент поверхностного монтажа (SMD) к коммутационной плате.

Ищете другие руководства по пайке? Попробуйте взглянуть на любой учебник, посвященный пайке!

Использование Arduino Pro Mini 3.3V

Это руководство — ваш путеводитель по Arduino Pro Mini. В нем объясняется, что это такое, а что нет, и как начать его использовать.

Lumenati Hookup Guide

Lumenati — это наша линейка адресных светодиодных плат на базе APA102c.Мы покажем вам, как придать изюминку вашим проектам!

SparkFun Arduino ProtoShield Руководство по подключению

Печатная плата SparkFun Arduino ProtoShield и комплект ProtoShield позволяют настроить собственный щит Arduino, используя любую специальную схему, которую вы можете придумать! В этом руководстве будут рассмотрены его функции, сборка оборудования и то, как использовать щит с посадочным местом для Arduino R3.

И, конечно, какая инструкция по пайке без чего припаять.SparkFun продает множество наборов, которые отлично подходят для оттачивания ваших навыков пайки. Есть даже серия наборов «Научиться паять», в которых есть все инструменты, необходимые для начала работы.

.

Electronics Club — Руководство по пайке

Electronics Club — Руководство по пайке — как пайка, меры предосторожности, теплоотвод, демонтаж, обработка ожогов

Как паять | Радиатор | Компоненты | Припой | Демонтаж | Бернс

Информацию о паяльниках и других инструментах см. На странице Инструменты.

Загрузите PDF-версию этой страницы: Руководство по пайке (PDF)


Как припаять

Сначала несколько мер предосторожности:

Никогда не прикасайтесь к элементу или наконечнику паяльника. Они очень горячие (около 400 ° C) и могут вызвать неприятный ожог.

Соблюдайте осторожность, чтобы не прикасаться кончиком утюга к гибкому трубопроводу. Утюг должен иметь термостойкий изгиб для дополнительной защиты. Обычный пластик flex сразу же расплавится, если к нему прикоснуться горячим утюгом, и возникнет серьезный опасность ожога и поражения электрическим током.

Всегда возвращайте паяльник на подставку, когда он не используется. Никогда не кладите его на рабочий стол, даже на мгновение!

Работайте в хорошо вентилируемом помещении. Дым, образующийся при плавлении припоя, в основном возникает из-за флюса и вызывает сильное раздражение. Не дышите им, держите голову сбоку от работы, а не над ней.

Вымойте руки после использования припоя. Традиционный припой содержит свинец, который является ядовитым металлом.

Если вы получили ожог, см. «Первая помощь при ожогах».

Настоятельно рекомендую использовать паяльник с термостойким силиконовым кабелем в целях безопасности, потому что он не расплавится при случайном прикосновении к горячему утюгу.

Например, паяльник 230В от Rapid Electronics: паяльник

Подготовка паяльника:

Поместите паяльник в подставку и подключите. Утюгу потребуется несколько минут, чтобы достичь своей рабочей температуры около 400 ° C.

Смочите губку в подставке. Лучший способ сделать это — приподнять подставку и подержать под струей холодной воды. на мгновение, затем нажмите, чтобы удалить лишнюю воду. Он должен быть влажным, а не мокрым.

Подождите несколько минут, чтобы паяльник нагрелся. Вы можете проверить, готов ли он, попытавшись расплавить немного припоя на наконечнике.

Протрите кончик утюга влажной губкой. Это очистит наконечник.

Расплавьте немного припоя на кончике утюга. Это называется лужением, и оно помогает теплу отводиться от кончика утюга. к суставу. Это нужно делать только тогда, когда вы подключаете утюг, и иногда во время пайки, если вам нужно протереть наконечник о губку.

Теперь вы готовы приступить к пайке:

Держите паяльник, как ручку, у основания ручки (представьте, что вы собираетесь написать свое имя). Не прикасайтесь к горячему элементу или наконечнику.

Коснитесь паяльником соединяемого соединения. Убедитесь, что он касается как вывода компонента, так и дорожки. Держи кончик там на несколько секунд и …

Нанесите немного припоя на соединение. Он должен плавно перетекать на свинец и гусеницу, чтобы сформировать форму вулкана, как показано на рисунке. на диаграмме.Наносите припой на соединение, а не на железо.

Удалите припой, затем утюг, сохраняя соединение неподвижным. Прежде чем перемещать монтажную плату, подождите несколько секунд, пока соединение остынет.

Внимательно осмотрите соединение. Он должен выглядеть блестящим и иметь форму вулкана. Если нет, вам нужно будет разогреть его. и подайте еще немного припоя. На этот раз убедитесь, что и ведут и отслеживают полностью нагреваются перед нанесением припоя.

Если вы получили ожог, см. Раздел «Первая помощь при ожогах» ниже.

Не хватает денег на проекты в области электроники? Продайте свой старый iPhone, iPad, MacBook или другое устройство Apple: macback.co.uk


Использование радиатора

Некоторые компоненты, такие как транзисторы, могут быть повреждены нагревом при пайке, поэтому, если вы не специалист, разумно использовать радиатор, прикрепленный к проводу между стыком и тело компонента. Можно купить специальный инструмент, но стандартный зажим «крокодил» (без пластиковой крышки). работает так же хорошо и дешевле.

Радиатор работает, забирая часть тепла, выделяемого паяльником и этим помогает предотвратить чрезмерное повышение температуры компонента.

Rapid Electronics: зажим «крокодил»



Рекомендации по пайке компонентов

Очень заманчиво сразу приступить к пайке компонентов на печатной плате, но сначала найдите время, чтобы определить все детали. Наклеивая их на лист макулатуры и маркировка каждого имеет смысл, и вы с меньшей вероятностью сделаете ошибку, если сделаете это.

Некоторые ИС чувствительны к статическому электричеству и будут поставляться в антистатической упаковке — оставьте эти микросхемы в упаковке, пока они вам не понадобятся, затем заземлите руки, прикоснувшись к металлическому водопроводную трубу или оконную раму перед работой с ИС.

  1. Наклейте компоненты на бумагу с помощью липкой ленты.
  2. Определите каждый компонент и напишите рядом с ним его имя или значение.
  3. При необходимости добавьте метки (R1, R2, C1 и т. Д.), Используемые на схеме проекта.
  4. Значения резистора можно найти с помощью цветового кода. объяснено на странице резисторов.Вы можете сделать свой собственный калькулятор цветового кода.
  5. Значения конденсатора могут быть немного сложнее, различные системы маркировки объяснено на странице конденсаторов.
Некоторые компоненты требуют особого ухода при пайке.

Многие должны быть размещены правильно, а некоторые могут быть легко повреждены жаром от пайки.

В таблице приведены рекомендации по различным компонентам и предлагаемый порядок их установки. на борту. Как правило, лучше начинать с мельчайших деталей, но для стрип-картона. Полезно начать с держателя (ов) ИС в качестве ориентира для других деталей.

Связи проволочные

Соединения проводов между точками на плате могут быть выполнены с помощью одножильного провода с пластиковым покрытием, который необходимо зачистить, или луженую медную проволоку, если звено не будет касаться других частей. Луженая медная проволока выглядит как припой, но вы можете Почувствуйте разницу, он жестче припоя (и не плавится).

Провода к частям вне платы должны быть гибкими, поэтому для них используйте многожильный провод с пластиковым покрытием, популярным типом является проволока 7 / 0,2 мм (7 жил по 0.Проволока диаметром 2 мм). Одножильный провод непригоден, так как он ломается при многократном сгибании.

Rapid Electronics: набор проводов 7 / 0,2 мм

Пайка компонентов
Установите компоненты на плату в таком порядке:
1. Держатели микросхем
Подключите правильно — выемка напомнит вам, в какую сторону установить ИС. Пока НЕ ​​вставляйте микросхемы.
2. Резисторы
Подключите в любом направлении.
3. Конденсаторы малой емкости
Конденсаторы малой емкости (
4. Электролитические конденсаторы (1 мкФ +)
Подключите правильным образом, поищите плюс или минус рядом с одним проводом. Они могут быть радиального типа (оба вывода на одном конце) или осевого типа (выводы на каждом конце).
5. Диоды
Подключите правильно. Полоса обозначает катод (линия на символе), обычно обозначаемый буквой k на диаграммах.
Для германиевых диодов используйте радиатор.
6. Светодиоды
Подключите правильно, катод — это короткий провод. На схеме будет отображаться или + для анода, k или — для катода.
7. Транзисторы Транзисторы
имеют 3 ножки (вывода), поэтому будьте особенно осторожны, чтобы правильно их подключить. Они могут быть повреждены теплом, используйте радиатор, пока не сможете быстро паять.
8. Проволочные перемычки
Связи между точками на плате могут быть выполнены одножильным проводом с пластиковым покрытием, или луженую медную проволоку, если звено не будет касаться других частей.
9. Детали с собственными проводами
Зажимы аккумулятора, зуммеры и т. Д. При необходимости подключите правильным образом.
10. Провода к частям вне платы
Используйте многожильный провод для переключателей, реле, громкоговорители, переменные резисторы и т. д.
11. Микросхемы (микросхемы)
Подключите правильно, ищите выемку или точку рядом с контактом 1. Убедитесь, что все штифты выровнены с гнездом, прежде чем сильно надавить на него большим пальцем.

Что такое припой?

Традиционный припой представляет собой сплав (смесь) олова и свинца, обычно 60% олова и 40% свинца. Плавится при температуре около 200 ° C.

Современный бессвинцовый припой представляет собой сплав олова с другими металлами, включая медь и серебро. Плавится при температуре около 220 ° C.

Покрытие поверхности припоем называется «лужением» из-за содержания в припое олова.

Фотография © Rapid Electronics

Всегда мойте руки после использования припоя , это особенно важно для традиционных припой, так как он содержит токсичный свинец.

Наилучший размер припоя для электроники — 22 swg (swg = стандартный калибр провода) и Рекомендую использовать бессвинцовый припой.

Rapid Electronics: бессвинцовый припой

Припой для электроники содержит крошечные сердечники из флюса, похожие на провода внутри гибкого кабеля. Флюс вызывает коррозию, как кислота, и очищает металлические поверхности по мере плавления припоя. Вот почему вы должны плавить припой непосредственно на стыке, а не на наконечнике железа. Без флюс выйдет из строя, потому что металлы быстро окисляются, а сам припой не правильно стечь на грязную окисленную металлическую поверхность.



Удаление припоя

На каком-то этапе вам, вероятно, потребуется отпаять соединение, чтобы удалить или переместить провод или компонент. Удалить припой можно двумя способами:

1. С демонтажным насосом

Также известен как «присоска для припоя». Лучше всего использовать один с ESD (электростатический разряд). насадка для защиты некоторых микросхем, которые могут быть повреждены статическим электричеством.

  1. Настройте насос, нажав на подпружиненный плунжер вниз до фиксации.
  2. Приложите к стыку сопло насоса и наконечник паяльника.
  3. Подождите секунду или две, чтобы припой расплавился.
  4. Затем нажмите кнопку на насосе, чтобы освободить поршень и всосать расплавленный припой в инструмент.
  5. Повторите, если необходимо, чтобы удалить как можно больше припоя.
  6. Время от времени необходимо опорожнять насос, открутив насадку.

Rapid Electronics: насос для удаления припоя

С помощью демонтажного насоса (присоски для припоя)

2.С оплеткой для удаления припоя

Медная оплетка действует как фитиль для расплавленного припоя, который легко стекает по оплетке вдали от стыка.

  1. Прикрепите к стыку конец медной оплетки и наконечник паяльника.
  2. По мере плавления припоя большая часть его будет стекать на оплетку в сторону от стыка.
  3. Снимите сначала оплетку, затем паяльник.
  4. Отрежьте и выбросьте конец оплетки, покрытой припоем.

Rapid Electronics: оплетка для удаления припоя

После удаления большей части припоя из стыка (-ов) вы можете удалить провод или компонентный провод (подождите несколько секунд, чтобы он остыл).Если соединение не разваливается, легко примените паяльник, чтобы расплавить оставшиеся следы припоя одновременно с разъединением стыка, снятием осторожность, чтобы не обжечься.


Первая помощь при ожогах

Большинство ожогов от пайки, вероятно, будут незначительными, и лечение простое:

  1. Немедленно охладите пораженный участок под слабой струей холодной воды.
    Подержите ожог в холодной воде не менее 5 минут (рекомендуется 15 минут).Если лед легко доступен, это тоже может быть полезно, но не откладывайте первый охлаждение холодной водой.
  2. Не применять кремы или мази.
    Ожог лучше заживет без них. Сухая повязка, например, чистый носовой платок, может применяться, если вы хотите защитить участок от грязи.
  3. Обратитесь за медицинской помощью, если ожог охватывает область больше, чем ваша рука.

Для снижения риска ожогов:

  • Всегда возвращайте паяльник на подставку сразу после использования.
  • Дайте соединениям и компонентам примерно минуту остыть, прежде чем прикасаться к ним.
  • Никогда не прикасайтесь к элементу или наконечнику паяльника, если вы не уверены, что он холодный.

Rapid Electronics любезно разрешили мне использовать их изображения на этом веб-сайте, и я очень благодарен за их поддержку. У них есть широкий ассортимент компонентов, инструментов и материалов для электроники, и я рад рекомендую их как поставщика.


Политика конфиденциальности и файлы cookie

Этот сайт не собирает личную информацию.Если вы отправите электронное письмо, ваш адрес электронной почты и любая личная информация будет используется только для ответа на ваше сообщение, оно не будет передано никому. На этом веб-сайте отображается реклама, если вы нажмете на рекламодатель может знать, что вы пришли с этого сайта, и я могу быть вознагражден. Рекламодателям не передается никакая личная информация. Этот веб-сайт использует некоторые файлы cookie, которые классифицируются как «строго необходимые», они необходимы для работы веб-сайта и не могут быть отклонены, но они не содержат никакой личной информации.Этот веб-сайт использует службу Google AdSense, которая использует файлы cookie для показа рекламы на основе использования вами веб-сайтов. (включая этот), как объяснил Google. Чтобы узнать, как удалить файлы cookie и управлять ими в своем браузере, пожалуйста посетите AboutCookies.org.

electronicsclub.info © Джон Хьюс 2020

Веб-сайт размещен на Tsohost

.

Пайка проводов без применения паяльника. Как спаять полипропиленовые трубы без паяльника Что можно использовать вместо паяльника

Успех операции пайки зависит от чистоты жала. Перед первым применением, жало необходимо заточить, придав ему нужную форму в зависимости от характера предстоящей работы. Эту операцию можно проводить различными инструментами, но чаще всего применяется напильник.

Вторая необходимая операция – жало паяльника нужно блудить, то есть – удалить пленку окисла и покрыть поверхность рабочей части устойчивым слоем припоя. Это делается погружением жала в канифоль при первом же нагреве, после чего, сразу же протереть жало о деревянную поверхность или специальную губку. Затем, жало нужно покрыть припоем, погрузив его в расплавленный (паяльником) припой.

Для соединения проводов этим способом, нужно произвести следующие операции:

  1. Освободить концы проводов от изоляции , если она имеется. Эту операцию лучше всего производить специальным инструментом, который называется кримпер, при выполнении зачистки ножом существует опасность повреждения провода, что негативно скажется на соединении – его долговечности и характеристиках сети с таким соединением.
  2. Облудить оголенные концы, при этом:
    • Зачистить провод от лакового покрытия (если оно имеется).
    • Поместить оголенный конец провода на кусочке канифоли и нагреть его паяльником до расплавления флюса, осторожным движением извлечь кончик наружу и дать ему остыть.
    • Набрать на кончик паяльника каплю припоя и нанести его на провод, добиваясь ровного покрытия провода припоем.
  3. Операцию повторить со вторым концом провода.
  4. Приложить спаиваемые концы друг к другу , набрать на кончик паяльника каплю припоя и нанести его на место соединения, добиваясь равномерного монолитного слоя.
  5. В ряде случаев , лучше и надежнее скрутить соединяемые провода, что повысит прочность паяного соединения.

Как припаять провода

К наушнику и штекеру


Снять наружную оплетку с кабеля, зачистить концы проводов. Лаковое покрытие снять механическим способом при помощи ножа. Облудить концы и припаять их соответственно к каналам. Левый канал маркируется красной плеткой, правый – зеленой. При наличии общего канала, его провод обычно применяется без изоляции.

К плате


При выполнении этой операции, подготовка конца провода к пайке такая же, как в описанных выше примерах. Особенностью этой операции является то, что нельзя перегревать проводник на плате, он может перегореть.

Поэтому, рядом с местом пайки нужно установить теплоотвод. В качестве такового можно использовать пинцет, которым можно удерживать припаивыемый конец с упором к проводнику на плате. Место пайки должно быть обездвижено до полного застывания припоя.

К светодиодной ленте


Очень важная операция – зачистка контактов на . Они покрыты силиконом, и малейший остаток его на ленте может привести к непоправимым последствиям. Контакты на проводах зачистить коротко и облудить.

Провода разделить между собой, разрезав изоляцию примерно на 1,5-2 см. Надеть на кабель термоусадочную трубку, соответствующую размерам светодиодной ленты. Надеть на разрезанные оконцовки трубки меньшего диаметра.

Пайку производить очень быстро, в течение примерно 1 секунды, чтобы не расплавить силиконовый корпус светодиодной ленты. Зажигалкой усадить меньшие трубки, надвинуть большую трубку на светодиодную ленту и усадить ее нагревом. Верхняя термоусаживаемая трубка должна быть прозрачной.

К динамику


Особенность этой операции состоит в том, что подводящие провода динамиков очень тонкие и работают в условиях постоянной вибрации. К тому же, они приклеены к мембране. Перед выполнением пайки, нужно аккуратно отделить провод, зачистить конец, облудить. Подобрать похожий провод и припаять его к оборванному концу. Второй конец припаять к контакту динамика, оставив небольшую петлю. Готовый проводник приклеить к мембране клеем «Супермомент».

Необходимые материалы и инструменты

Основным инструментом при пайке является паяльник.

Их разновидностей множество и применяются они в зависимости от характера выполняемого пайкой соединения:


Наиболее распространенный вид этого инструмента , в котором нагрев стержня производится нагревательным элементом из нихрома. Как правило, эти приборы оснащены терморегуляторами, предотвращающими перегрев паяльника и перегорание спирали нагрева.

В качестве терморегулятора применяется обычно проверенная временем термопара. Конструктивно, эти паяльники исполняются в различных вариантах. Наиболее простые имеют спираль из нихрома, которая намотана на диэлектрический материал и при нагревании передает тепло сердечнику. В этих изделиях в качестве сердечника обычно применяется медный стержень, поскольку медь имеет высокую теплопроводность.

Керамические


В качестве рабочего органа применяют наконечник из этого материала, к которому подведены контакты. При пропускании тока, наконечник нагревается до нужной температуры. Керамические нагревательные элементы считаются наиболее совершенными и долговечными, при условии правильной эксплуатации. В таких приборах возможен широкий диапазон регулировки температуры и мощности рабочего органа.

Индукционные


Нагрев наконечника производится через индукционную катушку. При прохождении через нее тока, на поверхности наконечника индуцируются вихревые токи, быстро производящие нагрев рабочего органа.

Когда сердечник разогревается до определенной температуры, его ферромагнитное покрытие перестает индуцировать вихревые токи и он охлаждается до достижения температуры индукции блуждающих токов. Таким образом, терморегуляция производится плавно, и инструмент поддерживает практически постоянную температуру.

Импульсные паяльники


Составляют отдельную категорию подобных инструментов. Они характерны тем, что нагревательный элемент в них включен в электросхему и при прохождении по нему тока мгновенно нагревается. В схеме питания предусмотрен высокочастотный трансформатор, предназначенный для понижения напряжения, и частотный преобразователь, повышающий частоту до 20-40 кГц.

Таким образом, нагрев рабочего наконечника производится в течение нескольких секунд, пока удерживается в нажатом состоянии кнопка пуска. При ее освобождении паяльник отключается. Современные изделия этого типа позволяют паять достаточно крупные детали, а не только работать с электронными схемами.

Газовые


Применяются как автономные приборы. Работа производится в струе пламени от газовой горелки. Заправка производится от обыкновенного баллончика с газом для зажигалок.

Аккумуляторные


Также принадлежат к классу автономных устройств. Их мощность обычно составляет порядка 15 ватт, используются при мелких ремонтах электронных устройств.

Паяльные станции


В продаже имеются два вида этих приборов:

  1. Термовоздушные – нагрев зоны пайки производится потоком горячего воздуха с температурой до 300 о С, фокусируемого соплом паяльника. Давление создается либо крыльчаткой в корпусе паяльника (турбинные), либо компрессором (компрессорные).
  2. Инфракрасные – в них нагрев осуществляется потоком инфракрасного излучения.

Паяльные станции применяются в тех случаях, когда паяльники с их медным или керамическим наконечником неудобны или вообще непригодны для работы. Это имеет место при работе с современными миниатюрными платами, в которых применяется SMD монтаж.

Припои


Это материал, соединяющий две детали в процессе пайки.

В зависимости от химического состава различают два вида:

  1. Легкоплавкие с температурой плавления до 400 о С.
  2. Тугоплавкие , у которых этот показатель выше 400 о С.

Выбор нужного припоя зависит от характеристик спаиваемых материалов, условий и назначения пайки и многих других параметров. Выпускаются в виде проволоки, трубочек, пластинок, паст и в других формах.

В качестве припоев применяются легкоплавкие металлы и их сплавы:

  • олово;
  • свинец;
  • кадмий;
  • сурьма;
  • висмут;
  • цинк;
  • медь;

Активно применяются сплавы этих металлов с флюсами, которые позволяют объединять две основных операции: лужение и собственно пайку.


При нагревании во время пайки, неизбежно окисление поверхности соединяемых деталей, которое препятствует растеканию припоя по поверхности проводников и снижает адгезию припоев с металлу. Для защиты поверхности применяются флюсы. Расплав флюса уничтожает оксидную пленку, улучшая спаиваемость.

Условное разделение флюсов – активные и пассивные. Активные флюсы способны в процессе эксплуатации разрушать место пайки. Поэтому, места спайки необходимо тщательно промывать водой. Для работы с электронными монтажами не применяются.

В качестве флюсов применяются:

  1. Канифоль – переработанная смола хвойных деревьев, показатель качества – светлый тон.
  2. Флюс спиртоканифольный – смесь канифоли (10-60 %) со спиртом, активно применяется в радиомонтаже.
  3. Флюсы ЛТИ – смесь канифоли и спирта с добавлением триэтаноламина, применяется для пайки железа, меди, латуни и других металлов.
  4. Паста паяльная из смеси флюса , олова и свинца с добавлением до 2% серебра, применяется в радиомонтаже.
  5. Паяльный жир и паяльная кислота – применяются для пайки деталей из железа, активно снимая слой окисла с поверхности.
  6. Бура – высокотемпературный флюс (температура плавления около 900 о С) для пайки деталей из железа, чугуна, меди латуни и других материалов.

Перечень далеко не полон, разновидностей флюсов очень много.

Стоимость

В таблице приведены примеры исполнения приспособлений, на самом деле, эти изделия выпускается в неисчислимом количестве разновидностей и множеством производителей.

Как припаять провод без паяльника?

Для соединения проводов без пайки есть несколько способов:

  1. Тщательно зачистить и обезжирить концы соединяемых проводов, выполнить скрутку. Нанести на нее несколько капель клея «Контактол», дать высохнуть. Заизолировать место соединения.
  2. Выполнить скрутку , предварительно подготовив места соединения, подсоединить провода к мощному блоку питания (5-6 вольт, 4-5 ампер). На второй контакт подключить массивный проводник, например – гвоздь. Прикоснуться гвоздем к скрутке. Образуется дуга, которая надежно сваривает провода. Место соединения заизолировать.

Разнообразные методы и способы пайки используются всегда для того, чтобы собрать любую электрическую схему, создать готовую печатную плату с радиоэлементами, чтобы все детали крепко держались на своих местах. Пайке подвергают не только разные провода, кабели, но и лампочки, резисторы, транзисторы, диоды, микросхемы, ключи, кнопки, мостовые схемы и т.д. Далеко не каждый знает, как припаять провод к проводу, хотя такое умение бывает иногда очень необходимо.

Пайка вам сможет пригодиться даже в домашних условиях: если у вас от перепада напряжения в сети случайно перегорел провод в вашем любимом радио, или вы решили собрать своими руками усилитель, чтобы на вашей вечеринке музыка была погромче.

Выбор паяльника и остальных инструментов

Перед тем как приступить непосредственно к пайке, нужно выбрать паяльник и все остальное, что может понадобиться для работы.

В первую очередь выбирается паяльник, они отличаются по мощности. Поэтому следует учитывать, что именно нужно спаять. Если это радиоэлементы, боящиеся сильного перегрева, или микросхемы, то оптимальная мощность паяльника будет 5-20 ватт. Чтобы припаять провод к проводу или клемме, подойдет паяльник с мощностью 40-50 ватт. Для соединения элементов из металла, которые имеют толщину от 3 мм, нужно выбирать паяльник с мощностью от 50 ватт. Также для работы с паяльником вам нужно приготовить:

Канифоль, флюс или паяльную кислоту.

Как подготовиться к пайке

Перед работой жало паяльника очищается от нагара путем его зачистки напильником. Затем паяльник подключают к сети, нагревают и окунают в канифоль.

Если вы ни разу не работали с паяльником и не знаете, как припаять провод к проводу, вам нужно потренироваться.
Для этого возьмите кусок ненужного провода без изоляции и разделите на 12 приблизительно равных частей по 2,5 см каждая. Используя пинцет, паяльник, припой и флюс, постарайтесь собрать из этих кусочков куб. Это будет хорошей тренировкой для обучения пайке. После того как конструкция готова, дайте ей остыть и проверьте, насколько крепко держаться все соединения. Если что-то отвалилось – перепаяйте.

Перед работой все места, где будет произведена пайка, необходимо залудить.

Важные правила пайки

Пайка проводов паяльником требует соблюдения определенных правил, чтобы в результате работа была аккуратна и надежна. Для пайки необходим припой, наиболее часто используемыми будут ПОС-40, ПОС-50, ПОС-61. Последний успешно и наиболее часто применяется на производстве. Чтобы произвести пайку, нужно прогреть то место, куда будет нанесен припой, до той температуры, чтобы припой смог расплавиться, а провода не перегрелись.

Вся работа по спаиванию проводов состоит из последовательных этапов:

Провода подготавливаются к пайке. Окисная пленка должна быть удалена протиранием паяльной кислотой или канифолью.

Заранее нагретый паяльник подносится к припою, его берется совсем немного, чтобы избежать больших наплывов в местах спаивания.

Прикладывается припаиваемый провод к проводу и к месту их соприкосновения подносится паяльник ровно на то время, которое нужно, чтобы припой остался на месте стыка проводов.

Не нужно паяльник слишком сильно задерживать возле проводов. Достаточно пары секунд, чтобы припой скрепил провода. После того как жало убирается с места пайки, припой застывает. Чтобы место соединения не пришлось перепаивать, и оно получилось аккуратным, провода нужно подержать неподвижно до полного затвердевания припоя. Если в месте пайки оказался переизбыток флюса – его надо удалить. Это нужно, чтобы место пайки со временем не окислилось.

Прежде чем вы сможете попрактиковаться на личном опыте, как припаять провод к проводу, приведем несколько полезных советов, которые вам могут понадобиться.

Во время пайки не нужно использовать много припоя, его достаточно чуть-чуть, чтобы припой мог попасть в микрозазоры материала и скрепить провода. Этого будет достаточно, чтобы силы межмолекулярного взаимодействия начали действовать.

Чтобы удалить излишки припоя, можно использовать экранирующую оплетку, взятую у любого кабеля. А также использовать паяльник, у которого на жале есть ложбинка, в которую попадает лишний припой при касании места спайки.

Слишком большое количество припоя может вызвать замыкание контактов.

Если взять слишком мало припоя на кончик паяльника – вы не сможете ничего спаять.

Если на паяльнике останется много нагара или флюса – пайка получится некачественная. То же самое будет, если паяльник не нагрет до нужной температуры.

Не забывайте, что паять надо при хорошей вытяжке или в хорошо проветриваемом помещении.

Теперь вы знаете, как припаять провод к проводу правильно.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Как припаять (прикрепить) проводок, если нет паяльника?

Обычно разорванный проводок можно вернуть в рабочее состояние, если просто соединить между собой два его конца в месте разрыва — по идее для электрического тока даже не обязательно, чтобы провод был единым целым и он будет течь, даже если проводки будут просто плотно прилегать друг к другу. Поэтому для возобновления рабочего состояния нашего устройства, достаточно просто, например, перекрутить проводки между собой (только при отключенном электроприборе, конечно. Для особой безопасности можно даже надеть резиновые перчатки), а потом обмотать место скрепления изолентой.

Если же спаять провода все-таки необходимо, то в отсутствие паяльника можно воспользоваться паяльной пастой.

Не имея паяльника можно крепко прикрепить проводок к проводку, чтобы его дальше использовать по назначению.

Никому не новость, что проводки можно скручивать руками, отключив их предварительно от электрической сети. Скрученные проводки надо хорошо заизолировать изоляционной лентой.

Но есть и лучшее решение. Скрученные в единое целое электрические кабеля (их место соединения) надо покрыть сверху расплавленной пластмассой. На рынке можно купить специальный пальчиковый пластмасс, который с помощью специального пистолета расплавляется и им обмазывают место скрутки. Этот пластмасс можно и спичкой разогреть или зажигалкой.

А еще можно в магазине электрических деталей купить соединитель для провода. Вставить в него с обеих сторон по проводку и зажать поджимными болтиками, а дальше заизолировать это соединение.

Существует, как минимум, несколько способов прикрепить проводок без паяльника. Вот только некоторые из них:

  • с помощью изоленты
  • использовать «горячий клей». Одним из преимуществ этого метода является то, что он не только склеивает, но и изолирует. Кстати, имейте в виду, что пистолеты с горячим клеем выпускают профессиональные и бытовые.
  • с помощью «клипсы». Этот метод самый «слабый», но он идеально подходит в качестве временной спасительной меры.
  • метод спрессовки. Самый действенный, но для его реализации понадобится приобрести специальные инструменты и некоторый опыт. В любом случае, в инструкции написано, как нужно работать этими инструментами.

Никак. Лично мне приходилось припаивать оторвавшийся «проводок» квадратным советским кипятильником, ну так сложились обстоятельства. Это было возможным, потому что конец оборванного повода и контактная площадка были щедро залужены, их оставалось только прогреть и соединить. Но это, по моему скромному мнению, никому в быту не нужный экстрим. Периодически приходилось спаивать провода зажигалкой, в вашем случае это не сработает, нужен навык и не везде получится припаять. Например провод к плате — не выйдет.

Вывод: такой симпатичной девушке, как на аватаре, проще найти парня с руками и паяльником, чем сам паяльник.

У моего отца был самодельный паяльник, который представлял собой медный брусок с заостренным концом (размером он был со спичечный коробок) на металлическом стержне, который заканчивался деревянной ручкой. Этот паяльник нагревался с помощью газовой плиты и неплохо паял провода. Но так как вам нужно запаять всего один проводок, то можно воспользоваться даже гвоздём, зажав его плоскогубцами и раскалив на огне.

Паяльник — это всего лишь электронагревательный элемент. Вы паяльник которыми паяли ведра и кастрюли видели?

Такие нагревались либо в печи, либо в огне паяльной лампы, либо на примусе. Вот и здесь так же можно поступить. Возьмите отвертку, нагрейте ее конец на газовой плите и припаивайте тем припоем, который есть. Если жалко отвертку, возьмите то, что не жалко.

VoltLand.ru

С помощью пайки соединяются детали на плате — это самый распространённый способ соединения двух элементов между собой. Но иногда случается так, что срочно необходимо произвести соединение проводов, а паяльника под рукой нет. Что же можно сделать в такой ситуации, особенно если нужно присоединить радиодеталь к плате? Именно на этот вопрос мы и постараемся сегодня ответить. Но прежде чем приступить к пайке, необходимо подготовить инструменты и произвести лужение.

Что может понадобиться для работы?

Чтобы паять без использования стандартного оборудования, понадобятся следующие предметы:

  • оловянный припой;
  • канифоль;
  • паяльная паста;
  • кусок ткани;
  • источник огня;
  • стальная ёмкость;
  • плоскогубцы.

В зависимости от того, какой метод соединения без паяльника будет использоваться, эта комплектация меняется.

Метод лужения

Если требуется паять две детали, соединить их между собой, то предварительно на их поверхность нужно нанести припой. Это касается и проводов, и радиодеталей. Лужение необходимо для того, чтобы улучшить контактные свойства поверхностей соединяемых элементов. Для этого не обойтись без паяльника, которым и плавится припой, тем более, если нужно закрепить радиодеталь на плате. Но сегодня мы расскажем, как обойтись без него.

Чтобы сделать лужение без паяльника, потребуется небольшой металлический сосуд. Это может быть крышка для банки либо что-то аналогичное. В неё помещается припой. Не нужно класть большие куски. Туда же помещаются и куски канифоли. Припой лучше использовать из чистого олова, отлично подойдет ПОС60. После этого состав нагревается на газовой или электрической плите до полного плавления, и он может быть использован по назначению — им можно паять.

Таким образом можно быстро и легко облудить провода или контакты детали перед установкой их на плату. Для этого достаточно окунуть контакт в полученный состав, затем поводить проводом по деревянному бруску, чтобы припой разошёлся по всей его поверхности, или вытереть излишки тряпкой. Это самый простой способ лужения без паяльника.

Фольга, как метод пайки

Соединение пары контактов без паяльника можно осуществить, используя фольгу. Особенно хорошо этот метод применим к проводам. Для начала с них надо удалить изоляционный слой — около 30 мм, не больше. Затем проводится та же операция, что была описана выше, так проще всего паять. Но в данном случае с помощью разогретого припоя производится не лужение, а пайка. Если поблизости нет электрической или газовой плиты, то можно применять костер, свечу или другой источник огня.

Зачищенный от изоляции провод помещается в сосуд с расплавленным припоем, чтобы им покрылся весь оголенный конец. После этого провод вынимается, и с него быстро вытираются остатки припоя при помощи плотной ткани. Главное при этом — не обжечься. На поверхности остается только тонкий и ровный слой олова. Затем эта процедура проделывается и с другим проводом, после чего можно паять. Желательно их прижать чем-нибудь, например, плоскогубцами, но не сильно, только для того, чтобы произошло сцепление.

Если необходимо припаять или залудить какую-либо плоскую поверхность, то всё делается по-другому. На неё насыпается припой, предварительно наструганный ножом как можно мельче, и кладется маленький кусок канифоли. Деталь обратной стороной подносится к источнику огня. Когда припой начнет плавиться, его надо растереть металлическим предметом, ножом или фольгой. С помощью тряпки удаляется всё лишнее. А дальше начинаем паять, то есть всё делается так же, как было описано выше.

Пайка медных проводов

Чтобы соединить между собой медные провода сечением не более 0,75 мм без паяльника, можно пойти другим путем. Концы проводов предварительно залуживаются, после чего их обязательно надо скрутить между собой, они обматываются фольгой, которая предотвращает перегрев провода и повреждение изоляционного слоя. Место, которое нужно паять, разогревается до тех пор, пока припой не начнет плавиться. Нагрев в данном случае можно осуществить при помощи спичек или зажигалки. Тот припой, который использовался при лужении, расплавится и соединит между собой 2 конца. Когда он остынет, связь будет прочной, как при использовании паяльника.

Примерно так же делается, когда требуется припаять один контакт к середине провода. В данном случае конец наматывается на нужное место соединения, второй провод, к которому крепится первый, сгибается, а дальше всё проводится по стандартной схеме.

Альтернативный способ пайки с использованием фольги

Есть еще один метод, как быстро паять с применением фольги. Для этого из неё вырезается неширокая полоска размером с участок соединения. Из этого куска делается желоб, в который помещаются скрученные концы проводов. Лужение в данном случае необязательно. В этот желоб засыпается накрошенный припой и канифоль по всей длине соединения. Затем фольгу оборачивают (причем достаточно плотно) вокруг контактов так, чтобы из неё ничего не высыпалось, и разогревается до температуры плавления олова.

Чтобы прочно закрепить фольгу, можно использовать плоскогубцы. Когда припой начнет плавиться, подогрев прекращается. После того как соединение остынет, фольга снимается. В последующем лишний припой удаляется напильником или наждачной бумагой, и получается аккуратная и прочная связь.

Пайка деталей к платам

Такой процесс сложнее и серьезнее, чем методы, описанные выше, и без паяльника его проделать не так уж и просто, но вполне возможно. В данном случае, чтобы паять, понадобятся следующие инструменты:

  • автогенная зажигалка;
  • плоскогубцы;
  • скрепка;
  • кисточка;
  • плоская отвертка.

Этого будет вполне достаточно. Но самый главный предмет, без которого такая пайка будет невозможна, – это паяльная паста. Таким методом к плате можно припаять не только провод, но даже радиодеталь.

Для начала надо зачистить участок на плате, в котором будет производиться соединение, с контакта провода снимается изоляция. Затем на плату наносится паста: для этого применяется кисточка. Участок пайки нагревается источникам огня. Таким образом происходит соединение, и как итог — удаётся спаять контакты. Вроде бы ничего сложного в этом процессе нет, но нагрев стоит производить осторожно, и желательно, чтобы пламя было направленным, поэтому рекомендуется использовать автогенную зажигалку. Провод или деталь нельзя держать руками — для этого подойдут плоскогубцы или пассатижи. Для соединения проводов на плате и их удержания до окончательного соединения используется отвертка или скрепка.

Как сделать самодельный прибор для пайки?

Еще один выход из ситуации, когда надо припаять элементы, а под рукой нет паяльника – сделать самодельное приспособление. Всё что понадобится для этого — медный кабель, не длиннее 10 см и с диаметром не менее 4 мм. Один его конец по углам стачивается так, чтобы получилась форма наконечника отвертки. На другом конце делается ручка — её можно соорудить из любого куска дерева. Для работы с таким устройством его надо разогреть на огне.

Также можно соорудить для него удобную подставку. Понадобится плоская ёмкость из металла для припоя и канифоли. Теперь можно спаять практически что угодно. Пайка должна производиться рядом с источником огня — это может быть даже уличный костер. Главное при работе с таким устройством – максимальная осторожность и аккуратность.

Главная » Электрика » Пайка проводов паяльником: как сделать правильно

Пайка проводов паяльником: как сделать правильно

Один из самых надежных способов соединения проводов — пайка. Это процесс при котором пространство между двумя проводниками заполняется расплавленным припоем. При этом температура плавления припоя должна быть ниже температуры плавления соединяемых металлов. В домашних условиях чаще всего используется пайка паяльником — небольшим устройством, работающим от электричества. Для нормальной работы мощность паяльника должна быть не менее 80-100 Вт.

Что нужно для пайки паяльником

Кроме самого паяльника нужны будут припои, канифоль или флюсы, желательно иметь подставку. Еще в процессе работы может потребоваться небольшой напильник и маленькие пассатижи.

Чаще всего приходится паять медные провода, например, на наушниках, при ремонте бытовой техники и т.д.

Канифоль и флюсы

Чтобы получить хорошее соединение проводов, необходимо их очистить от загрязнений, в том числе и от оксидной пленки. Если моно-жилы еще можно очистить вручную, то многожильные проводники нормально зачистить не удастся. Их обычно обрабатывают канифолью или флюсом — активными веществами, которые растворяют загрязнения, в том числе и оксидную пленку.

И канифоль и флюсы работают неплохо, только флюсами пользоваться проще — можно окунуть кисточку в раствор и быстро обработать провода. В канифоль надо проводник положить, затем разогреть его паяльником, чтобы расплавленное вещество обволокло всю поверхность металла. Недостаток использования флюсов — если они остаются на проводах (а они остаются), постепенно разъедают прилегающую оболочку. Чтобы этого не случилось, все места пайки надо обработать — смыть остатки флюса спиртом.

Припои и флюсы для пайки паяльником медных проводов

Канифоль считается универсальным средством, а флюсы можно подбирать в зависимости от металла, который собираетесь паять. В случае с проводами это медь или алюминий. Для медных и алюминиевых проводов берут флюс ЛТИ-120 или буру. Очень неплохо работает самодельный флюс из канифоли и денатурированного спирта (1 к 5), кроме того его просто сделать своими руками. В спирт добавить канифоль (лучше пыль или очень мелкие ее кусочки) и встряхивать до растворения. Потом этим составом можно обрабатывать проводники и скрутки перед пайкой.

Припои для пайки паяльником медных проводов используют ПОС 60, ПОС 50 или ПОС 40 — оловянно-свинцовые. Для алюминия больше подходят составы на основе цинка. Наиболее распространенные — ЦО-12 и П250А(из олова и цинка), марки А (цинк и олово с добавлением меди), ЦА- 15 (цинк с алюминием).

Удобно пользоваться припоем с канифолью

Очень удобно пользоваться припоями, в состав которых входит канифоль (ПОС 61). В этом случае отпадает необходимость в предварительной обработке каждого проводника в канифоли отдельно. Но для качественной пайки паяльник надо иметь мощный — 80-100 Вт, который может быстро разогреть до необходимых температур место пайки.

Вспомогательные материалы

Для того чтобы нормально паять паяльником провода нужны еще:

  • Подставка. Может быть она из металла полностью или на деревянной/пластиковой подставке закрепленные металлические держатели для паяльника. Также удобно, если есть небольшая металлическая коробочка для канифоли.

Паять паяльником удобнее с подставкой самодельной и фабричной — не очень важно

  • Напильник. Перед работой затачивают дало паяльника. Оно должно быть ровным и чистым без следов нагара. Тогда паяется легко.

    Так надо затачивать жало паяльника

  • Пассатижи. Удерживать провода пальцами во время пайки сложно — медь и алюминий имеют высокую теплопроводность, что приводит к быстрому нагреву близлежащих участков. Потому паять паяльником провода удобнее, если их удерживать пассатижами. Только должны инструмент должен быть миниатюрным, с тонкими ручками и губками. В принципе, можно использовать пинцет, но на его верхушку (где держатся пальцами) желательно надеть термоусадочную трубку — сталь тоже быстро нагревается.

    Пассатижи — для того чтобы придерживать провода

    Для смывки флюса может потребоваться спирт, для изоляции — изолента или термоусадочные трубки различных диаметров. Вот и все материалы и инструменты, без которых пайка паяльником проводов невозможна.

    Процесс пайки электропаяльником

    Вся технология пайки паяльником проводов может быть разделена на несколько последовательных этапов. Все они повторяются в определенной последовательности:

    • Подготовка проводников. При пайке проводов они освобождаются от изоляции. После этого с них механическим путем удаляется оксидная пленка. Можно использовать небольшой кусок наждачной бумаги с мелким зерном. Металл должен блестеть и быть светлым.
    • Лужение. Разогревают паяльник до температуры плавления канифоли (при прикосновении начинает активно плавится). Берут проводник, подносят к куску канифоли, прогревают паяльником так, чтобы вся зачищенная часть провода оказалась погруженной в канифоль. Затем на жало паяльника берут каплю припоя и разносят его по обработанной части проводника. Припой быстро растекается, покрывая тонким слоем провод. Чтобы он распределялся быстрее и равномернее, провод немного поворачивают. После лужения медные проводники теряют красноту, становясь серебристыми. Так обрабатывают все провода, которые надо будет припаивать

  • Залуженные проводники складывают вместе, поправляя их пальцами — чтобы они плотно прилегали один к другому. Если пайка должна быть большой протяженности, можно сделать скрутку. Придерживая проводники, на жало берут припой, прижимают его к месту пайки, прикладывая некоторое усилие. При этом место пайки разогревается, начинает кипеть канифоль, припой растекается. Когда он покроет всю зону, затечет между проводниками, можно считать что пайка паяльником проводников закончена. Их еще некоторое время удерживают неподвижно — пока припой не остынет (для ускорения процесса на это место дуют).
  • Вот, собственно и все. Таким же образом можно спаять два или более провода, можно припаять провод к какой-то контактной площадке (например, при пайке наушников — провод припаять можно к штекеру или к площадке на наушнике) и т.п.

    После того, как закончили паять паяльником провода и они остыли, соединение необходимо изолировать. Можно намотать изоленту, можно надеть, а потом разогреть термоусадочную трубку. Если речь идет об электропроводке, обычно советуют сначала навернуть несколько витков изоленты, а сверху надеть термоусадочную трубку, которую прогреть.

    Отличия технологии при использовании флюса

    Если используется активный флюс, а не канифоль, процесс лужения изменяется. Очищенный проводник смазывается составом, после чего прогревается паяльником с небольшим количеством припоя. Далее все как описано.

    Пайка скрутки с флюсом — быстрее и проще

    Есть отличия и при пайке скруток с флюсом. В этом случае можно каждый провод не лудить, а скрутить, затем обработать флюсом и сразу начинать паять. Проводники можно даже не зачищать — активные составы разъедают оксидную пленку. Но вместо этого придется места пайки протирать спиртом — чтобы смыть остатки химически агрессивных веществ.

    Особенности пайки многожильных проводов

    Описанная выше технология пайки подходит для моножил. Если провод многожильный, есть нюансы: перед лужением проводки раскручивают чтобы можно было все окунуть в канифоль. При нанесении припоя надо следить чтобы каждый проводок был покрыт тонким слоем припоя. После остывания, провода снова скручивают в один жгут, дальше можно паять паяльником как описано выше — окунув жало в припой, прогревая место спайки и нанося олово.

    При лужении многожильные провода надо «распушить»

    Можно ли паять медный провод с алюминиевым

    Соединение алюминия с другими химически активными металлами напрямую делать нельзя. Так как медь — химически активный материал, то медь и алюминий не соединяют и не паяют. Дело в слишком разной теплопроводности и разной токопроводимости. При прохождении тока алюминий нагревается больше и больше расширяется. Медь греется и расширяется значительно меньше. Постоянное расширение/сужение в разной степени приводит к тому, что даже самый хороший контакт нарушается, образуется токонепроводящая пленка, все перестает работать. Потому медь и алюминий не паяют.

    Если возникает такая необходимость соединить медный и алюминиевый проводники, делают болтовое соединение. Берут болт с подходящей гайкой и три шайбы. На концах соединяемых проводов формируют кольца по размеру болта. Берут болт, надевают одну шайбу, затем проводник, еще шайбу — следующий проводник, поверх — третью шайбу и все фиксируют гайкой.

    Алюминиевый и медный проводники паять нельзя

    Есть еще несколько способов соединить алюминиевую и медную линии, но пайка к ним не относится. Прочесть о других способах можно тут. но болтовое — наиболее простое и надежное.

    Провод к проводу: как припаять и чем

    Каждому мужчине в жизни приходилось что-нибудь к чему-нибудь припаять. Температурное воздействие на детали для их последующего соединения считается чуть ли не самым верным способом присоединения. Считается, что паять достаточно просто, но нельзя не учитывать того факта, что для успешного проведения данной процедуры потребуется наличие определённых навыков и опыта.

    Статья ниже позволит пользователям, которые не имеют должного опыта и умения, ознакомиться с процессом пайки проводов, а также поможет осуществить выбор паяльного устройства. Это тоже может вызвать определённые вопросы у человека, который будет паять впервые и просто-напросто не знает как правильно паять.

    Как выбрать паяльник

    Конечно, было бы идеально, если у пользователя в наличии есть паяльная станция, а не просто паяльник. Но не всегда есть возможность приобрести такое полезное устройство, да и паяльники вполне могут подойти для припаивания проводов.

    Для начала рассмотрим что из себя представляет такое устройство, как паяльник. Паяльником называют устройство, которое применяется для пайки, используя температурное воздействие.

    Паяльник рекомендуется выбирать с трёхнаправляющим заземляющим штекером. Преимущество такого прибора заключается в том, что он позволяет предотвратить рассеивание напряжения по пути прохождения тока. В принципе для человека, который не имеет опыта в паянии, подойдёт и паяльник с диапазоном от 15 до 30 Ватт, но следует помнить, что такого небольшого напряжения не хватит даже для того, чтобы припаять аудиопровода. Автолюбителям можно порекомендовать паяльники с мощностью 40 Ватт, так как такие приборы являются оптимальным вариантом для использования его в авто.

    Паяльная станция

    Выше в статье упоминалось такое устройство, как паяльная станция. Это очень интересный и продуктивный прибор, который обеспечивает автономность работы, так как подключается к источнику переменного тока и способен излучать мощность до 80 Ватт. Специалисты утверждают, что при использовании этого прибора для спаивания наблюдается определённая лёгкость, в отличие от использования простых паяльников.

    Преимущества таких паяльных установок можно выразить отдельным списком:

    • Возможность регулирования температуры практически до градуса;
    • С помощью паяльной станции можно осуществить даже одни из самых трудных и сложных соединений из стали, нержавейки, алюминия и т.д.;
    • Долговечность прибора;
    • Возможность легко паять полипропиленовые трубы, а также пластик, так как контроль над температурой позволяет это сделать.

    Но у данного устройства существуют и свои недостатки. Нельзя забывать о том, что для использования паяльной станции следует иметь хоть какой-то начальный навык и небольшой опыт, иначе могут возникнуть трудности и даже определённые риски. К тому же стоят паяльные станции довольно дорого, да и электроэнергии потребляют очень много. Пользователь обязательно должен взвесить все «за» и «против» перед приобретением паяльной установки, так как при всех имеющихся плюсах имеются и недостатки.

    Как правильно припаивать?

    После того как мы рассмотрели какие паяльники существуют, следует перейти к непосредственному акту паяния проводов. Но, для начала, нужно разобраться в составляющих самого процесса. Рассмотрим моменты, касающиеся особенностей паяния и тех вещей, которые понадобятся пользователю для осуществления припаивания проводов.

    Чтобы припаять два провода, следует для начала залудить паяльник и провода. Дело в том, что если проигнорировать эту процедуру, прибор просто не будет паять, так что крайне рекомендуется это сделать. Кстати, если у пользователя имеется в наличие паяльная станция, а не паяльник, то лужение не потребуется.

    Как залудить паяльник?
    • Для лужения паяльника следует взять напильник и приложить плашмя к срезу жала паяльника. Нужно точить жало, пока оно не станет гладким, плоским и блестящим.
    • Разогретое жало следует погрузить в канифоль, а затем и в припой (обычно это олово). Припой почти не будет прилипать к жалу, поэтому следует после вышеописанной процедуры приложить жало к дощечке природного происхождения. Следует помнить, что доска ДСП для таких целей не подходит.
    • Следует повторять эти манипуляции с жалом (погружение в канифоль — олово — приложение к дощечке), пока оно не станет полностью серебристым от припоя, равномерно его покрывающего. Это и называется «лужением» паяльника. Залудить паяльник не так трудно, так что выполнить эту процедуру сможет любой пользователь, даже тот, который раньше с паянием дела вообще не имел.
    Как залудить провод?

    После того как пользователь залудил сам паяльник, ему требуется залудить и провод перед паянием.

    Для начала надо снять изоляцию с провода. Снять надо именно настолько, чтобы в будущем хватило места для последующей пайки. Также следует контролировать процесс снятия изоляция, для того чтобы затем избежать коротких замыканий.

    Конечно же, лудить провод намного проще. Дело в том, что под изоляцией у провода чистый металл, а не окисленный. Оголённый провод следует окунуть в уже упомянутую выше канифоль, приложив сверху него жало паяльника (предварительно разогретого). Затем следует вытащить провод из канифоли. после того как она начнёт плавиться и дымиться. Данная процедура нужна для того, чтобы расплавленная канифоль обволокла провод, а именно контактную его часть. Затем следует обогатить жало паяльника припоем, используя всё то же олово, то есть, коснувшись его, после чего нужно поднести жало к канифоли, облепившей провод.

    Нельзя не упомянуть тот момент, что если провод будет медным и чистым, лужение произойдёт буквально сразу же. В том случае, если лужение не произошло с первого раза, требуется повторить процедуру, или же воспользоваться специальным веществом — паяльной пастой. которая является весьма действенным помощником в паяльном деле, учитывая тот факт, что с её помощью можно залудить даже железо.

    Как правильно паять провод?

    Для того чтобы спаять два провода особых усилий уже не потребуется. Возможно, самое трудное заключалось уже в процедуре лужения и одного провода и второго.

    Сам процесс спаивания будет заключаться в том что надо будет просто поднести одну залуженную часть одного провода с залуженной частью другого. Затем к месту их контакта следует поднести раскалённое жало паяльника. которое предварительно должно было быть обогащено припоем. Припой должен хорошо и плотно обволакивать залуженные части припаиваемых проводов. Этому поспособствует канифоль, которая благотворно участвует и в этом процессе.

    После того как провода оказались в расплавленном припое, следует постараться избежать любого шевеления, чтобы спаивание прошло успешно. Можно также слегка подуть на то место, где находится расплавленный припой, пока он из блестящего не станет тёмным, что будет свидетельством того, что пайка твердеет.

    Вот, в принципе, и всё. Пользователь может гордиться проделанной работой, особенно в том случае, если это его первая пайка, и он сделал всё как надо, следуя вышеописанным советам.

    Отпаять провода. кстати, тоже представляется возможным. Если вдруг пользователю понадобилось отпаять два провода, следует проделать ту же процедуру, только обратным методом. Нужно просто разогреть место пайки раскалённым жалом паяльника. Следует поднести жало к месту соединения проводов и расплавить затвердевший припой. После того как припой расплавится, то представить возможным просто разъединить спаянные ранее провода. Кстати, нельзя забывать, что во время распаивания жало паяльника также должно быть в канифоли.

    Припаять провода не представляется чем-то трудным. Даже совсем неопытный пользователь сможет выполнить эту процедуру без каких-либо серьёзных проблем. Может показаться, что это не такая уж и лёгкая процедура, но в основном такие мысли появляются из-за необходимости проведения лужения жала паяльника и проводов. Сам процесс лужения совсем не сложен. но все эти манипуляции просто могут вымотать, особенно если пользователь совсем не имеет опыта.

    Следует помнить, что выбор паяльника должен осуществляться в соответствии с потребностями пользователя. Нужно знать, что для разных операций потребуются приборы с разными мощностями. Как было указано выше, паяльники с диапазоном от 15 до 30 Ватт слишком слабые и могут быть использованы только в слабых и лёгких процедурах пайки. К тому же даже простая пайка проводов от аудио-аппаратуры для таких приборов окажется задачей непомерной. Рекомендуется пользоваться паяльниками, обладающими мощностью от 40 Ватт. Они являются оптимальными вариантами для любых пользователей.

    Паяльные станции являются весьма неплохими и полезными устройствами, но они имеют ряд недостатков. Для их использования требуется наличие определённого опыт, они энергозатратны, да и стоят они весьма дорога. В качестве плюсов можно упомянуть их долговечность, а также возможность контролировать температуру вплоть до градуса.

    Процедура лужения весьма важна в процессе паяния, так что пренебрегать ею не стоит и не рекомендуется. Лучше немного повозиться с канифолью и припоем, чем впоследствии довольствоваться некачественной пайкой.

    Внимание, только СЕГОДНЯ!

    linochek.ru

    Как правильно паять: 3 вида паяльных инструментов

    Перед тем как приступить к пайке, следует изучить теорию Пайка – это технологический процесс, который заключается в соединении двух металлических деталей припоем. Существует данный процесс уже много тысячелетий. Изначально его применяли для создания ювелирных изделий. Например, золото легко можно спаять серебряно-медным припоем, а серебро – медно-цинковым, а вот медные изделия легко спаивать сплавом из олова и свинца. Прошли годы, появились новые технологии, однако пайка ручным или импульсным паяльником актуальна и по сей день.

    Современный рынок может предоставить огромный выбор различных паяльников. На сегодняшний день, существуют такие разновидности: молотковый, газовый и электронагревательный. Все они хороши и каждый из них применяется для разных целей.

    Электронагревательными паяльниками пользуются 9 человек из 10. Они являются самыми востребованными и популярными. Их широко применяют в быту для устранения разных повреждений.

    Выбирая прибор нужно обращать свое внимание на его мощность. Самой оптимальной мощностью является 20 – 40 Вт. Такой паяльник используют как новички, так и специалисты, которые занимаются ремонтом домашней электроники. Электронагревательные паяльники различают по его типу нагревательного элемента.

    Виды электронагревательных паяльников:

    • Керамический;
    • Металлический спиральный;
    • Импульсный.

    При покупке паяльника стоит попросить у продавца сертификат, подтверждающий его качество

    Импульсный тип является самым современным, его положительной чертой является быстрое нагревание и остывание прибора. Импульсным паяльником можно припаивать провода, платы и микросхемы. Паяльником можно паять даже целлофан или обложки для книг из полиэтиленовой пленки.

    Учимся паять паяльником: подготовка и технология процесса

    Научиться пользоваться паяльником с нуля в домашних условиях можно очень просто. Для этого нужно запастись терпением, необходимым инструментом и материалом, а уж затем приступать к тренировкам. Сам процесс паяния вовсе не сложный, сделав несколько попыток, вы станете уверенней и опытней. Так же можно просмотреть в интернете урок для начинающих, где вам предоставят полную информацию, как правильно паять и какой аппарат для этого выбрать.

    Удачно выбранный инструмент – это залог правильной пайки. Разнообразие паяльников очень велико, поэтому чтобы выбрать нужный инструмент нужно знать, для чего он вам пригодиться. Паяльником можно паять не только провода, но и платы, различные микросхемы, электроприборы.

    Новичков лучше всего тренировать на многожильных проводах или с большим сечением, которые можно найти в каждой квартире или доме. Взять, например, такие провода, которые предназначены для проводки, они более толстые и с ними легче работать. Прежде чем приступать к работе паяльником его сначала, нужно подготовить. Для этого нужно делать следующие действия: зачистить жало, произвести лужение канифолью и затем очистить поверхность под припой. Коробка с канифолью должна быть всегда рядом. После подготовительных работ можно приступать к самому процессу пайки.

    Технология пайки:

    • Включить прибор в электрическую сеть;
    • Макнуть в канифоль;
    • Места соединения покрыть припоем;
    • Соединить изделия между собой.

    Вот так мы и учимся паять. Таким образом припаять можно разные провода или кабеля, подобрав при этом необходимый припой. Самый распространенный из них – это сплав, в состав которого входит олово и свинец. Такой припой имеет форму проволоки, диаметр которой составляет 2,5 мм, он прекрасно подходит для паяния микросхем. А вот к алюминию прилипает только такой же припой.

    Правильная пайка проводов: флюс и его разновидность

    Почему нельзя запаять электропроводку, если она под напряжением? Те, кто хоть немного разбирается в электричестве, может легко ответить на этот вопрос. Если попытаться начать паять произойдет короткое замыкание, а это очень не безопасно. Поэтому пайка силовых проводов не возможна.

    Флюс для пайки проводов можно купить в строительном или специализированном магазине

    Прежде чем начать паять провода их нужно очистить от изоляции. Оголяемый участок провода может быть разной длины. Его величина может колебаться от 7 – 10 мм (проводка) до 10 – 15 см, если паяются наушники.

    После того, как убрали изоляцию, провод нужно очистить от оксидной пленки. Для этого его очищают механически наждачной бумагой или же ацетилсалициловой кислотой. Спайка после этого будет более надежной. Если же провода эмалированные (лаковые), тогда их нужно обязательно зачистить флюсом. Флюс выбирается специальный, который подходит только для эмалированных проводов.

    Разновидности флюсов:

    • Самый распространенный ЛТИ-120;
    • ПОС-40, 50, 60 паяют медь;
    • ЦА-15, ЦО-12, П-250А паяют алюминий.

    Затем провода нужно скрутить и припаять. Техника и схема скручивания может быть разной, например, тонкие провода можно обкрутить один вокруг другого. Вообще, припайка медных проводов самая легкая, а вот с алюминиевыми изделиями нужно повозиться. Самостоятельно можно спаять: наушники с микрофоном, удлинить шнур, предназначенный для электрогитары, соединить антенну с кабелем usb или же провести ремонт микрофонного кабеля и приступить к клавиатуре.

    Как паять платы: делаем правильно

    Самой сложной пайкой является работа с диодной лентой. К данной ленте можно приступать паять, только после многочисленных тренировок. Это очень ответственная работа, которая требует особого внимания и сосредоточенности. Самое первое, что нужно сделать – это подготовить поверхность, ее нужно очистить. Для этого нужен будет обыкновенный ацетон.

    Если на схеме есть твердые отложения их нужно обязательно убрать специальным составом, который найдется в любом магазине электротехники. Самый хороший из них – это метил гидрат, он безопасен и имеет нейтральный запах.

    Расположение контактов на плате нужно распознавать и по очереди паять. Сначала паяются меньшие детали (резистор), а уж затем большие (конденсатор, микрофон или транзистор). Такая очередность – это гарантия безопасности всех элементов.

    Основы паяния платы:

    • Подготовка;
    • Размещение;
    • Нагрев;
    • Нанесение припоя;
    • Удаление излишков.

    Как припаять плату, должны знать уметь все мужчины. Зная, как выглядит плата и, что с ней делать, можно приступать к микросхеме. Отпаять ее сразу не получиться, нужен навык и опыт. Используя полученные знания, можно будет ремонтировать штекер, модем и даже радиатор.

    Припайка проводов: причины некачественного припоя

    Почему же не припаивается та или другая деталь, соединение разрывается, не держится? Этот вопрос задают многие, которые только начинают в этом деле. Что же может произойти, если все вроде бы делали правильно, однако что-то не выходит?

    Процесс пайки – это очень ответственное и кропотливое дело. Чтобы все получилось правильно и надежно, нужно следовать четким инструкциям и выполнять все четко и последовательно.

    Паять провода нужно при хорошем освещении

    Если каким-то образом припой все же не липнет, нужно обязательно выяснить причину, почему это происходит, а затем устранить ее. Если произошел дефект паяного соединения, то этот процесс можно назвать, как холодная пайка.

    Причины не удачного паяния:

    • Количество флюса недостаточное;
    • Перегрев инструмента;
    • Недостаточное нагревание;
    • Поверхность прибора не зачищена.

    По всем этим причинам припой держаться не будет, контактных соединений не произойдет. Чтобы исправить все неполадки, нужно сначала зачистить поверхность паяльника наждачной бумагой или растворителем. Такая обработка удалит жировые отложения и пленку, вернет инструменту былое состояние. Затем его нужно залудить и прогреть, а вот только теперь приступать к пайке.

    Как научиться паять паяльником (видео)

    Паяльник сегодня является одним из самых широко применяемых приборов. Владеть им должен каждый хозяин дома или квартиры. С помощью него можно устранить обрыв проводов и контактов сломавшейся розетки, починить разные платы и микросхемы, спаять наушники и так далее. И неважно мастер вы или новичок, такой инструмент пригодится любому.

    6watt.ru

    Как паять паяльником, видео, фото инструкции

    Паяльник используется для широкого спектра работ. С помощью паяльника можно отремонтировать наушники, подсоединить светодиодную ленту, чинить электроприборы, микросхемы и платы. Пайка с помощью паяльника проста и при внимательной подготовке не вызывает затруднений даже у того, кто никогда раньше не сталкивался с такой работой.
    Содержание:

    Выбор инструмента

    Паяльник – инструмент с нагревательным элементом, используемый для соединения плавких материалов. По способу нагревания их разделяют на:

    • электрические;
    • термовоздушные;
    • газовые;
    • индукционные.

    Паяльники: 1-Электрический, 2-Термовоздушный, 3-Газовый, 4-Индукционный

    Для работы с электрическими схемами и SMD-платами применяют электрические паяльники. В среднем они обладают мощностью в 15-40 Ватт. С помощью приборов мощностью более 100 Вт спаивают большие детали: радиаторы, медные трубки разного диаметра и т.д. Большие молотковые паяльники мощностью до 550 Вт используются в различных сферах промышленности: машиностроение, металлургия и т.п.

    На выбор того или иного инструмента влияет не только размер деталей, но и теплопроводность материала, из которого она сделана. Именно она определяет температуру нагрева, а, следовательно, и необходимую мощность. Так, например, медь может требовать большей температуры нагрева, чем стальная деталь аналогичного размера. Стоит отметить, что при пайке медных деталей может даже возникать ситуация, когда высокая теплопроводность приводит к распаиванию соединений, выполненных ранее.

    Основным элементом прибора (напоминаю, что работаем мы в основном электрическим) является нагревательный стрежень. Он представляет собой медную трубку и намотанную на неё нихромовую спираль. С одной стороны стержня, спрятанной в рукоятку прибора, идет ток, а с другой – вставлено жало из накатанного медного прута. Наконечник жала затачивается под скос. Нагрев наконечника происходит за счет замыкания тока на нихромовой спирали.

    Для электротехнических работ подойдет легкий инструмент компактных размеров с низкой теплоемкостью. Чтобы избежать рассеивания напряжения лучше выбрать модель, имеющую трех-направляющий штекер заземления. Для начинающего электротехника будет достаточно модели до 30 Вт. Если с помощью паяльника планируется ремонтировать автомобиль, то лучше обратиться 40-ваттным приборам – для быстрого соединения проводов любого типа на большой площади. Для комфортной работы паяльников в автомобиле продаются специальные насадки.

    Многие мастера по ремонту электроники пользуются паяльной станцией. Такая конструкция включает в себя набор всех необходимых для паяльных работ инструментов: паяльник со сменными наконечниками, подставка, блок регулировки напряжения, термофен, очистители и оловоотсос.

    Многих интересует вопрос, можно ли паять без паяльника. Да, можно, в данном случае припой и детали придется нагревать для лужения и спаивания на открытом огне. Это позволяет создавать более-менее качественные соединения, однако технология отличается меньшей безопасностью. Кроме того, у новичка, не обладающего достаточным опытом, могут возникнуть большие сложности при работе с такими материалами, как медь, алюминий или нержавейка.

    Припои и флюсы

    Перед тем как паять провода или электрические схемы необходимо выбрать подходящий припой. Для этой работы подходят оловянно-серебряные и оловянно-свинцовые припои, канифоль. Припои с содержанием свинца обеспечивают более высокое качество пайки, однако имеют недостаток, заключающийся во вредности этого металла. Оловом пользуются для пайки деталей и материалов, требующих сохранения безопасности для организма, например, посуды.

    Маркировка припоев обозначает металлы, входящие в ее состав и их содержание. Так, к примеру, в состав припоя ПОС-40 входят олово и свинец (припой оловянно-свинцовый). Цифра 40 говорит о 40% содержании олова. Количество свинца в ПОС припоях влияет на цвет (становится темнее) и температуру плавления (повышается). Для электротехнических работ чаще всего применяют ПОС с содержанием олова от 30% до 61%, а также ПСР-2 и ПСР-2,5. В маркировке оловянно-серебряного ПСр-2,5 цифра обозначает, что 2,5±0,3% припоя составляет серебро.

    Для зачистки поверхности под пайку от оксидов используется специальные смеси – флюсы. Они являются одними из самых важных факторов, влияющих на качество паяния. Флюс должен подбираться под свойства паяемого материала, быть достаточно сильным для разрушения оксидной пленки. Активные флюсы на основе кислоты запрещено использовать для пайки микросхем и плат, поскольку они вызывают коррозию и разрушают контакты, однако при работе с химически стойкими металлами без них не обойтись. Сегодня при пайке, как правило, пользуются паяльной кислотой (хлорид цинка), спирто-канифольным раствором ЛТИ-120 и бурой (для пайки таких металлов, как медь, чугун, сталь, латунь).

    Если вы собираетесь паять наушники, колонки или контакты материнской платы, то в качестве флюса можно использовать канифоль. Однако не следует использовать ее для пайки элементов микросхемы и плат. И особое внимание обратите на следующее: нельзя использовать канифоль для музыкальных инструментов! Она сильно загрязняет место спайки.


    Подготовка к работе

    Безусловно, для того, чтобы стать мастером и выполнять пайку деталей любых сложностей, необходимо время и опыт. Однако для того, чтобы починить наушники, прикрепить светодиодную ленту или в домашних условиях поменять конденсаторы на компьютерной плате не нужно обладать особыми знаниями. Соблюдение инструкции и правил электротехнической безопасности позволят выполнить эти работы без затруднений.

    Огромное значение для качества и эффективности пайки имеет состояние жала. Процесс ухода за ним называют лужением — процесс покрытия его поверхности тонким слоем припоя. Это делается для того чтобы медь, из которой изготовлен наконечник паяльника, не окислилась. Паяльник с окислившимся жалом плохо взаимодействует с припоем и обрабатываемым материалом. Каждый раз, перед тем как паять паяльником, следует проводить его подготовку. Сначала обрабатываем жало холодного паяльника напильником, или жесткой щеткой, очищая медь от грязи.


    Чистка паяльника щеткой (можно использовать и напильник)

    Затем, нагрев паяльник до рабочей температуры, нужно несколько раз поочередно коснуться им канифоли и затем припоя. Сплав должен равномерно покрыть рабочую часть.
    Опускаем паяльник во флюс.

    Ниже видео о том как залудить паяльник и приготовить его к работе. Пожалуй на видео даже лучше видно, чем на наших фотографиях, так что рекомендуем посмотреть.

    Пайка плат и микросхем

    Очень часто электрические паяльники используют для пайки печатных плат. Для этого подойдет специальный небольшой прибор средней мощности. Более подробно рекомендуем прочитать статью о выборе паяльников для плат и микросхем.

    Ниже видео, которое наглядно описывает весь процесс: Такой способ пайки позволяет новичку без особых затруднений припаять к схеме радиатор, впаять кнопку на модем, светодиодную ленту (об этом более подробно будет ниже) или отремонтировать штекер.

    Пайка проводов

    Умение паять провода может пригодиться во многих ситуациях. Одним из самых подходящих примеров можно назвать вышедшие из-за перелома провода наушники. Для соединения проводов используют два основных способа:

    1. Жилы накладываются друг на друга и спаиваются с помощью припоя.
    2. Жилы проводов предварительно скручиваются между собой и потом лудятся с помощью припоя.

    В обоих случаях используется канифоль. При необходимости очистки проводов применяется жидкий флюс, наносимый с помощью кисточки. Другие способы спайки проводов между собой основываются на двух основных, описанных выше, и представлены на следующем рисунке.


    Способы спайки проводов между собой

    Для пайки радиоэлементов без печатного монтажа прибегают к двум способам. Первый (нахлестный) является более быстрым, а второй (скрутка) обеспечивает большую надежность соединения.

    Для того чтобы починить наушники лучше всего подойдет второй указанный способ (т.к. обеспечит большую прочность соединения). Порядок действий примерно следующий:

    1. Найдите поврежденный участок провода и вырежьте его. Зачистите края проводов на достаточную длину. Для снятия изоляции лучше всего пользоваться нагретым паяльником, или плоским, не очень острым ножом.
    2. Сложите провода друг с другом (по цветам) и залудите с помощью канифоли или смеси ФС-1.
    3. Замотайте обработанное место изолентой.

    Если провод поврежден у самого штекера или входа в наушники, необходимо будет разобрать корпус и припаять провода непосредственно к входным контактам.

    Пайка светодиодной ленты

    Сегодня светодиодную ленту активно используют для монтажа интерьерного освещения различной сложности. Она дает широкие дизайнерские возможности, имеет небольшие размеры и не уступает по рабочим характеристикам другим осветительным приборам.


    Вне зависимости от размера и условий монтажа, ленту паяют по одинаковой инструкции:

    1. Обрезав ленту до нужной длины, поверхность, на которую она должна крепиться, обезжиривают и высушивают.
    2. Оторвав защитную пленку с обратной стороны, ленту приклеивают к монтажной поверхности.
    3. После этого припаиваются провода на входных контактах, мелкие детали, диммеры, контроллеры. Во время работы нужно избегать перегрева ленты, это может привести к выходу диодов из строя.

    Обратите внимание, спаивая две ленты! Плюс должен идти к плюсу, а минус к минусу!

    Процесс припаивания изображен на фотографиях ниже:


    Фиксируем светодиодную ленту (использовалась изолента)
    Немного припоя на каждый контакт.
    Припаиваем провода, соблюдая полярность.

    Чтобы паять диодную ленту хорошо подходят паяльники мощностью до 40 Вт. Лучше всего использовать провода с сечением 0,75 мм. Красные припаиваются к плюсовому контакту, а черные – к минусовому.


    Рулон светодиодной ленты.

    Теперь о том, как паять светодиоды непосредственно на плату, чтобы создать светодиодную подсветку своими руками. Для этого понадобятся сами диоды, кусочек платы для них (можно купить в радиотехническом магазине) и паяльные принадлежности. Для очистки от окалины воспользуемся флюсом под алюминий, оловом – в качестве припоя.

    1. Вставляем диоды в плату так, чтобы плюсовые контакты (длинные «лапки») были расположены с одной стороны, а минусовые – с другой. И загибаем контакты в стороны. Будьте внимательно – если хотя бы один диод будет подключен неправильно, всё сгорит.
    2. Обработав «лапки» флюсом припаиваем их к плате.
    3. Отрезаем лишнюю длину контактов с помощью кусачек. Зачищаем провода питания на длину, равную длине диодного ряда, прикладываем к соответствующим контактам и запаиваем.
    4. Готово! Теперь можно проверять работу схемы, подключив провода к 12 В источнику питания.

    Пайка алюминия

    Кажется, что в том, как паять алюминий, нет никакой сложности. Ведь этот материал обладает высокой теплопроводностью и легко поддается обработке. Несмотря на это для обработки данного металла необходимо учитывать некоторые особенности.

    Алюминий под воздействием высокой температуры очень быстро образует на поверхности окисные пленки, и поэтому для его пайки приходится использовать специальные флюсы и паяльные жала (покрытые сталью). И если обработка алюминиевых проводов практически не отличается от работы с другими металлами, то пайка плоских алюминиевых поверхностей — процесс гораздо более сложный. В первую очередь, вам понадобится паяльник мощностью в 60-100 Вт, для того чтобы хорошо прогревать большие детали.

    1. Перед тем, как паять алюминий, его рабочая поверхность очищается от окалины наждачкой или напильником.
    2. После ее обезжиривают бензином, ацетоном или другим растворителем. Затем место соединения необходимо смазать специальным флюсом.
    3. Жало паяльника опускается в канифоль или нашатырный спирт до появления легкого дымка. Это очищает медь, из которой выполнен наконечник, от окисей других металлов.
    4. Дальнейшие действия практически не отличаются от работы с другими материалами: жало смазывается в припое, после чего небольшое его количество переносится на место спаивания для залуживания. После этого наносится основной слой припоя.

    Похожим образом паяют нержавейку – этот процесс тоже требует тщательной зачистки рабочей поверхности перед нанесением припоя.

    Один из самых надежных способов соединения проводов — пайка. Это процесс при котором пространство между двумя проводниками заполняется расплавленным припоем. При этом температура плавления припоя должна быть ниже температуры плавления соединяемых металлов. В домашних условиях чаще всего используется пайка паяльником — небольшим устройством, работающим от электричества. Для нормальной работы мощность паяльника должна быть не менее 80-100 Вт.

    Что нужно для пайки паяльником

    Кроме самого паяльника нужны будут припои, канифоль или флюсы, желательно иметь подставку. Еще в процессе работы может потребоваться небольшой напильник и маленькие пассатижи.

    Канифоль и флюсы

    Чтобы получить хорошее соединение проводов, необходимо их очистить от загрязнений, в том числе и от оксидной пленки. Если моно-жилы еще можно очистить вручную, то многожильные проводники нормально зачистить не удастся. Их обычно обрабатывают канифолью или флюсом — активными веществами, которые растворяют загрязнения, в том числе и оксидную пленку.

    И канифоль и флюсы работают неплохо, только флюсами пользоваться проще — можно окунуть кисточку в раствор и быстро обработать провода. В канифоль надо проводник положить, затем разогреть его паяльником, чтобы расплавленное вещество обволокло всю поверхность металла. Недостаток использования флюсов — если они остаются на проводах (а они остаются), постепенно разъедают прилегающую оболочку. Чтобы этого не случилось, все места пайки надо обработать — смыть остатки флюса спиртом.

    Канифоль считается универсальным средством, а флюсы можно подбирать в зависимости от металла, который собираетесь паять. В случае с проводами это медь или алюминий. Для медных и алюминиевых проводов берут флюс ЛТИ-120 или буру. Очень неплохо работает самодельный флюс из канифоли и денатурированного спирта (1 к 5), кроме того его просто сделать своими руками. В спирт добавить канифоль (лучше пыль или очень мелкие ее кусочки) и встряхивать до растворения. Потом этим составом можно обрабатывать проводники и скрутки перед пайкой.

    Припои для пайки паяльником медных проводов используют ПОС 60, ПОС 50 или ПОС 40 — оловянно-свинцовые. Для алюминия больше подходят составы на основе цинка. Наиболее распространенные — ЦО-12 и П250А(из олова и цинка), марки А (цинк и олово с добавлением меди), ЦА- 15 (цинк с алюминием).

    Очень удобно пользоваться припоями, в состав которых входит канифоль (ПОС 61). В этом случае отпадает необходимость в предварительной обработке каждого проводника в канифоли отдельно. Но для качественной пайки паяльник надо иметь мощный — 80-100 Вт, который может быстро разогреть до необходимых температур место пайки.

    Вспомогательные материалы

    Для того чтобы нормально паять паяльником провода нужны еще:


    Для смывки флюса может потребоваться спирт, для изоляции — изолента или термоусадочные трубки различных диаметров. Вот и все материалы и инструменты, без которых пайка паяльником проводов невозможна.

    Процесс пайки электропаяльником

    Вся технология пайки паяльником проводов может быть разделена на несколько последовательных этапов. Все они повторяются в определенной последовательности:


    Вот, собственно и все. Таким же образом можно спаять два или более провода, можно припаять провод к какой-то контактной площадке (например, при пайке наушников — провод припаять можно к штекеру или к площадке на наушнике) и т.п.

    После того, как закончили паять паяльником провода и они остыли, соединение необходимо изолировать. Можно намотать изоленту, можно надеть, а потом разогреть термоусадочную трубку. Если речь идет об электропроводке, обычно советуют сначала навернуть несколько витков изоленты, а сверху надеть термоусадочную трубку, которую прогреть.

    Отличия технологии при использовании флюса

    Если используется активный флюс, а не канифоль, процесс лужения изменяется. Очищенный проводник смазывается составом, после чего прогревается паяльником с небольшим количеством припоя. Далее все как описано.

    Пайка скрутки с флюсом — быстрее и проще

    Есть отличия и при пайке скруток с флюсом. В этом случае можно каждый провод не лудить, а скрутить, затем обработать флюсом и сразу начинать паять. Проводники можно даже не зачищать — активные составы разъедают оксидную пленку. Но вместо этого придется места пайки протирать спиртом — чтобы смыть остатки химически агрессивных веществ.

    Особенности пайки многожильных проводов

    Описанная выше технология пайки подходит для моножил. Если провод многожильный, есть нюансы: перед лужением проводки раскручивают чтобы можно было все окунуть в канифоль. При нанесении припоя надо следить чтобы каждый проводок был покрыт тонким слоем припоя. После остывания, провода снова скручивают в один жгут, дальше можно паять паяльником как описано выше — окунув жало в припой, прогревая место спайки и нанося олово.

    При лужении многожильные провода надо «распушить»

    Можно ли паять медный провод с алюминиевым

    Соединение алюминия с другими химически активными металлами напрямую делать нельзя. Так как медь — химически активный материал, то медь и алюминий не соединяют и не паяют. Дело в слишком разной теплопроводности и разной токопроводимости. При прохождении тока алюминий нагревается больше и больше расширяется. Медь греется и расширяется значительно меньше. Постоянное расширение/сужение в разной степени приводит к тому, что даже самый хороший контакт нарушается, образуется токонепроводящая пленка, все перестает работать. Потому медь и алюминий не паяют.

    Если возникает такая необходимость соединить медный и алюминиевый проводники, делают болтовое соединение. Берут болт с подходящей гайкой и три шайбы. На концах соединяемых проводов формируют кольца по размеру болта. Берут болт, надевают одну шайбу, затем проводник, еще шайбу — следующий проводник, поверх — третью шайбу и все фиксируют гайкой.

    Есть еще несколько способов соединить алюминиевую и медную линии, но пайка к ним не относится. Прочесть о других способах можно , но болтовое — наиболее простое и надежное.

    Домашний умелец всегда держит в своем арсенале набор инструментов, одним из которых является паяльник. Пайка самый удобный способ своими руками припаять провод, отремонтировав бытовую технику, компьютер, другое электрооборудование. Однако может не оказаться под рукой паяльника или отключена электроэнергия, а потребность спаять становится необходимой. Поэтому существуют способы соединения металлических изделий в домашних условиях без паяльника.

    Как сделать самодельный прибор для пайки?

    Сделать паяльник можно из подручных средств в любом месте, квартире, доме, на природе, при ремонте автомобиля и т.д. Оптимальным решением станет сооружение прибора из медной проволоки диаметром сечения 4-5 мм. Тоньше проводок может прогореть, а толще будет нагреваться дольше, а работать с ним станет сложнее. По длине достаточно будет 10-15 см. С одной стороны конец затачивается или сплющивается, это место которой будет осуществляться спайка элементов. С другой стороны можно сделать деревянную ручку, чтобы не обжечь руки или воспользоваться плоскогубцами.

    Второй составляющей успешного паяния является наличие открытого огня. Можно воспользоваться зажигалкой, костром, горелкой, бензиновой лампой, другими подручными средствами, с помощью которых будет нагреваться конец проволоки.

    Необходимо соорудить подставку для пайки, которая должна быть надежно закреплена. Важно, чтобы очаг нагрева находился вблизи места работы, чтобы она была удобной, а самодельный паяльник не успевал остывать. Под руками необходимо подготовить плоскую емкость с припоем и канифолью. С помощью такого простого способа можно легко отремонтировать и запаять многие вещи, соединять микросхемы к плате.

    Еще один доступный способ изготовления самодельного паяльника представлен на видео.

    Необходимый инструмент

    Вроде бы на первый взгляд припаять без паяльника кажется абсурдным занятием, но ничего удивительного нет, особенно если потребность пайки становится необходимой. Для того чтобы работа была продуктивной, а результат достигнутым, помимо самодельного паяльника необходимо вооружиться подручным инструментом:

    • плоскогубцы. Лучше запастись обычными пассатижами и с узкими носиками;
    • напильник, надфиль;
    • наждачная бумага;
    • нож, ножницы;
    • кисть.

    Этот инструмент есть у каждого домашнего мастера не только дома, но и может быть в автомобиле, что делает возможным проведение паяльных работ независимо от места нахождения. Помимо необходимости паяльника дома он может понадобиться для ремонта авто электрики. Тем самым паяльник своими руками становится незаменимым помощником независимо от места потребности.

    Лужение без паяльника

    Для улучшения контакта проводов, увеличения качества паяния используется предварительное нанесение припоя на места соединяемых элементов. Эта технология называется лужением, может проводиться также без использования паяльника. Для этого понадобиться небольшая емкость, в роли которой справиться любая металлическая крышка из-под банки.

    Производится подготовка проводов, на которых снимается изоляция с концов, подвергаемых лужению. В емкость помещается канифоль и олово-свинцовый припой. Далее понадобится разогреть содержимое на огне. Оголенные и зачищенные концы провода опускаются в кипящую канифоль, а после на несколько секунд в массу олова. Вынув провода необходимо сразу с помощью мягкой ветоши удалить лишние части припоя, чтобы в результате процедуры остался тонкий, равномерный слой.

    Если целью лужения является не проводка, а ремонт посуды или иных не стальных поверхностей, то емкость не подойдет. Работа осуществляется непосредственно на детали. Для этого на место обработки настругивается припой с канифолью и подвергается нагреванию с нижней части. После содержимое растирается, а излишки удаляются тряпкой. Рекомендуется для качественного получения результата обработать поверхность специальной кислотой. Теперь луженые детали готовы к пайке.

    Пайка проводов без использования паяльника

    Провода небольшого диаметра можно спаивать за счет уже имеющегося олова от лужения. Для этого концы скручиваются и подвергаются нагреву. Использовать можно любой источник пламени, даже обычную зажигалку или спички. В случае работы с сечением провода более 1 кв. мм. содержащегося слоя от лужения будет недостаточно, поэтому на поверхность спаиваемых частей после их скрутки наносится небольшое количество струганного припоя. Используется нагрев участка до момента, пока расплавленная масса заполнит все поры скрутки. Этот вариант удобен при работе с тонким проводом, таким как у наушников, зарядного устройства для телефона.

    Элементарная пайка двух концов провода является распространенным случаем, но иногда есть необходимость соединения провода к середине другого или припаять провод без паяльника к плате. В первом случае зачищается от обмотки участок соединения. Присоединяемый провод наматывается в месте припоя и зажимается, чтобы создать плотную, надежную скрутку. Далее спаивание элементов производится по принципу работы соединения двух концов. Припой к поверхности желательно делать после предварительного лужения, это позволит упростить задачу соединения. Кусок провода прикладывается на место и посыпается сверху мелкими частичками припоя. Нагрев участка производится снизу детали до момента, пока олово не станет одним целым с проводом и поверхностью.

    Пайка посуды или емкостей

    Паяльник может понадобиться не только для качественного соединения проводов, но и для ремонта бытовой, садово-огородной посуды. Это могут быть кастрюли, ведра, в которых образовались небольшие отверстия. Чтобы их паять необходимо подготовить место припоя, обработав отверстие изнутри наждачной бумагой и кислотой. Далее снизу емкости устанавливается пластина, чтобы предотвратить утечку расплавленного припоя, который в мелко нарезанном виде вместе с канифолью насыпается изнутри в отверстие. Заканчивается пайка без паяльника нагреванием снизу места запаивания огнем до полного заполнения ремонтируемого участка. Проблематичным будет ремонт алюминиевой тары, для которой потребуется специальный припой. В его составе должен кроме олова присутствовать цинк, висмут или алюминий. Приготовление сплавов осуществляется с помощью перемешивания и нагрева до высокой температуры.

    Пайка с использованием пасты

    Решить проблему без наличия паяльника можно с помощью специальной пасты, которая приготавливается самостоятельно или приобретается в магазине в готовом виде. Уникальность паяльной пасты в том, что ее можно долгое время хранить, а при необходимости использовать, имея под рукой источник нагрева. Для приготовления понадобится несколько компонентов: соляная кислота, вода, цинк, олово. Все составляющие перемешиваются, а после происхождения реакции вода выпаривается, вследствие чего масса получается пастообразной. Сделать пайку не составит труда, используя пасту и добавляемые компоненты, которые позволят без паяльника провести требуемые работы. Поверхность или участок перед пайкой зачищается и на него намазывается паста. С помощью нагрева на огне паста расплавляется, образуя прочное, защищенное соединение. Для правильного соединения элементов и получения нужной консистенции можно подробно изучить соответствующие рекомендации и посмотреть видео.

    Пайка фольгой

    Существует быстрый способ пайки с использованием фольги, которая играет роль припоя. Удобство метода заключается в том, что фольга при расплавлении принимает аккуратную форму, не размазывается, не растекается. Можно использовать для припаивания контактов и проводов, для чего место соединения подготавливается, удаляется изоляция. Далее фольга накручивается и подвергается нагреванию, которое должно быть планомерным, чтобы материал постепенно расплавлялся. Используется зажигалка, свеча или иной источник небольшого пламени.

    Отсутствие паяльника не является в итоге большой проблемой, чтобы отремонтировать электротехнику, компьютер, посуду и т. д. Необходимо только запастись нужным набором инструментов и компонентами для удачной и результативной пайки. Важно соблюдать технику безопасности, а также не допускать детей к месту работы, потому что пайка проводится с материалом высокой температуры.

    Часто возникает ситуация, когда необходимо срочно отремонтировать электроприбор или проводку, а паяльника под рукой не оказалось, либо он неожиданно сломался. Возможно, в этот момент отсутствует электроэнергия.

    Часто такая ситуация возникает в туристическом походе, на даче без энергоснабжения, или просто в пути за рулем автомобиля. Паять без паяльника можно, но совсем без специальных приспособлений не обойтись.

    Используем пламя

    Самый простой способ – локальный нагрев места соединения открытым пламенем, свечкой или зажигалкой. Температура плавления обычного припоя – 200-280 градусов. С этим значением легко справится любой источник горения.

    Лучше всего для этих целей подходит так называемые турбо зажигалки, в которых пламя выходит под давлением, создавая мощный локальный участок нагрева. К тому же, такое пламя не закоптит место соединения проводов, и его можно направлять с высокой точностью.

    Существуют компактные газовые горелки, которые вообще идеально подходят для таких работ. Если вы отправляетесь в поход, или на дачу – этот инструмент должен быть у вас под рукой.

    ВАЖНО! Разумеется, при любом способе нагрева необходимо иметь флюс (или его заменитель) и собственно припой.

    Припой для таких случаев лучше применять не тугоплавкий, например – ПОСВ33. Его температура плавления не превышает 150 градусов. Если под рукой не оказалось флюса – можно воспользоваться народным способом. Применить толченый аспирин.

    Провод зачищается, обрабатывается флюсом, и разогревается пламенем. Непосредственно в зону нагрева помещается припой, в виде тонкой проволоки. Как только олово начнет плавиться – капля наносится на прогретую скрутку, а дальше пламенем добиваемся проникновения расплава по всему месту спайки.

    Пайка без паяльника пламенем от спички или свечи сопровождается копотью, поэтому пользоваться таким способом следует лишь в крайнем случае. Хорошо для этих целей подходит спиртовка или таблетка сухого спирта.

    Самодельный паяльник из свечки

    Можно изготовить импровизированный паяльник из деревянного бруска и медной проволоки.

    При работе с таким приспособлением копоть выводится из зоны работ. Разумеется, этот способ подойдет лишь для тонких проводов, поскольку КПД устройства низкое, и тепло будет рассеиваться по медной проволоке.

    С помощью такого нехитрого устройства, можно без паяльника припаять провод к плате. Непосредственное воздействие открытого огня может вывести из строя остальные детали, или привести к отслоению дорожек платы, поэтому такой способ фактически незаменим при проведении экстремального ремонта.

    Как припаять шлейф кнопки включения без паяльника. Как можно припаять без паяльника – принципы холодной пайки и обзор приспособлений для соединения проводов между собой

    При необходимости в соединении нескольких деталей между собой пайка — наиболее распространенный вариант решения задачи. Для того чтобы запаять что-либо, в первую очередь, казалось бы, необходим сам паяльник. Однако это не совсем верно, и если дома отсутствует этот инструмент, то знание о том, как припаять без паяльника, очень пригодится в быту.

    Лужение без паяльника

    Паяльник является удобным и простым в использовании бытовым прибором, который окажет помощь при необходимости соединения металлов, маленьких изделий между собой или спайки плат. Однако в ситуации отсутствия электричества или самого инструмента сразу возникает вопрос о том, как паять без паяльника в домашних условиях.

    Для того чтобы качество запаивания, а также электрический контакт, были на должном уровне, необходимо провести лужение: нанести предварительно на поверхность металлов или деталей, которые будут запаяны, небольшой слой припоя.

    При выполнении этой процедуры возможно обойтись без паяльника. Для хранения припоя понадобится какая-нибудь металлическая емкость. Вполне подойдет даже крышка из-под банки для кофе. Следует поместить в выбранную емкость канифоль и кусочки олова, но можно воспользоваться и припоем оловянно-свинцовым (ПОС-60). Как производится лужение проводов без паяльника:

    Если необходимо произвести лужение плоского участка детали:

    1. Мелко настругать кусочки канифоли и припоя и насыпать их на поверхность участка.
    2. Поднести источник огня под участок с нанесенными припоем и канифолью для того, чтобы смесь расплавилась.
    3. Расплавленный припой надо распределить по поверхности при помощи стальной трубки, стержня или чего-то подобного.
    4. Убрать тряпкой излишек массы.

    Если деталь стальная, то при ее лужении не задействуют канифоль. Сам процесс остается таким же, только с учетом использования паяльной кислоты, при помощи которой и обрабатывают участок.

    Процесс пайки

    Той массы припоя, что окажется в залуженном слое, может оказаться недостаточно для того, чтобы провести надежное соединение крупных проводов. Стоит насыпать тертый припой на верхнюю часть скрученного участка. Далее нагревать, пока припой не оплавится и не заполнит собой прорехи в скрутке.

    В случае возникновения необходимости спаять провод с плоской поверхностью как участок поверхности, так и конец провода предварительно проходят лужение. Теперь зажимается конец провода и участок детали, а сверху насыпается тертый припой.

    После этого снизу подносится источник огня, детали нагреваются, плавится припой и происходит пайка.

    Использование желоба

    Провода, имеющие диаметр до трех миллиметров, можно запаять с желобком, который используется вместо паяльника. Желоб производится из тонкой алюминиевой фольги. Сама пайка осуществляется следующим образом:

    Как заделать отверстие

    Временами появляется нужда в запаивании маленького отверстия в какой-нибудь емкости (в ведре, тазу или кастрюле). Если дыра не больше семи миллиметров в диаметре, то залатать ее можно без использования паяльника. Понадобится ПОС-60. Производимые действия:

    При необходимости заделать емкость из алюминия надо приготовить особый припой заранее. Он может представлять собой одну из следующих смесей: цинк с оловом в соотношении ¼; висмут с оловом 1/30; алюминий с оловом 1/99. Эти сплавы производятся исключительно путем смешивания при высоких температурах.

    Паста своими руками

    В качестве припоя хорошо подходит собственноручно изготовленная паяльная паста. Для пайки без паяльника такое средство может оказаться незаменимым. Для ее получения производятся следующие манипуляции:

    Сам процесс пайки с такой пастой не слишком отличается от варианта с обычным припоем. Для начала зачищается участок, который необходимо запаять, потом на него при помощи кисточки мажется паста. Происходит нагрев этого участка до того момента, пока паста не расплавится.

    В случаях работы с тончайшими медными проводами или мелкими радиодеталями состав можно использовать несколько иной: свинцовый порошок 7.4г; цинк в виде пыли 73.8г; канифоль 4 г; порошкообразное олово 14.8г. Состояние пасты смеси придается при помощи смешивания всего этого с глицерином или раствором диэтилового эфира 10мл, в которой будет 10 г канифоли.

    Иная альтернатива

    Общий механизм запаивания двух металлов выглядит примерно так: детали, которые надо соединить, прижимают друг к другу вплотную, потом происходит обработка флюсом и припоем зоны паяния. Зона пайки должна быть разогрета так, чтобы температуры хватило для плавления припоя и попадания его в участок между соединяемыми деталями. Сплав необходимо удерживать в участке до его полного затвердения. Весь этот процесс довольно прост как с паяльником, так и без него. В последнем случае главное — это найти альтернативный источник нагревания, для которого не понадобится электроэнергия.

    Для запайки обыкновенного провода или простейших деталей в отсутствии паяльника есть возможность заменить его другими бытовыми инструментами, один из которых точно окажется под рукой у мастера:

    • плоскогубцы;
    • ножницы;
    • тонкие пассатижи;
    • надфиль;
    • напильник.

    Понадобится источник огня, в качестве которого хорошо подойдет лампа на спирте или спиртовка.

    Кустарный паяльник

    В условиях отсутствия электричества имеется возможность изготовить паяльник своими руками. Для его работы электричество не понадобится вовсе. Сначала понадобится десятисантиметровый медный провод или стержень диаметром пять миллиметров. После необходимо найти ручку для будущего паяльника. Для нее подойдет ветка дерева, которой можно придать необходимую закругленную форму. Один конец провода крепится к этой ручке, а другому придается форма отвертки путем стачивания.

    Сам паяльник уже готов, а нагревается он от любого источника открытого пламени. Процесс паяния таким самодельным инструментом практически ничем не отличается от обычного паяльника, использующего электричество. Важно только найти для него термоустойчивую подставку, в которой будет располагаться прибор во время его нагревания.

    Канифоль с припоем должны располагаться в плоской емкости, а процесс паяния деталей или проводов лучше всего проводить в доступной близости к источнику нагревания паяльника.

    Неважно, самодельный паяльник или нет. Сам процесс пайки представляет собой соединение расплавленным металлом двух других металлических элементов. Соединяющий металл, который называется припоем, должен расплавиться, схватиться с поверхностью деталей и заполнить собой пространство, разделяющее эти детали.

    Обычные припои реализуются в форме смотанной проволоки двухмиллиметрового диаметра. Сплав, который используется в качестве припоя, может иметь разное содержание олова. Чем больше содержится его в сплаве припоя, тем более низкая будет температура плавления. Таким образом, марка припоя ПОС40 означает 40-процентное содержание в ней олова.

    Плавление ее происходит при температуре в двести тридцать градусов по Цельсию, а марка ПОС60, соответственно, содержит шестьдесят процентов олова от общей массы и плавится при ста восьмидесяти градусах.

    Если в сплав свинца и олова добавить висмут, то это еще сильнее уменьшит температуру плавления, что и происходит при применении марки припоя ПОСВ33, которая плавится при ста тридцати градусах. В случае запайки алюминия необходимы особые составы припоя, которые плавятся при температуре свыше четырехсот градусов по Цельсию.

    Паяние не получится произвести без очищения от окисной пленки поверхности зоны соединения детали. Дабы произвести очистку, понадобится задействовать флюс (вещество, которое не позволяет окисной пленке образоваться во время процесса паяния). Канифоль, как правило, используется в качестве флюса, если необходимо соединить провода или детали из меди. Очистить поверхности деталей можно, используя паяльную или иные кислоты (к примеру, в случае пайки алюминия подойдет ортофосфорная кислота).

    Современные ПОСы в виде проволок содержат канифоль . Это дает возможность производить запайку меди без задействования дополнительного флюса. Канифоль не поможет, если требуется произвести пайку оцинкованных или стальных изделий. В этой ситуации понадобится паяльная кислота. Для соединения друг с другом элементов из стали или нихрома можно воспользоваться аспирином в качестве флюса.

    Починка наушников

    Далеко не все в наши дни имеют дома паяльник, чего не скажешь о наушниках, а последние имеют свойство часто выходить из строя. Для того чтобы поправить положение, понадобится работающий разъем от других наушников с проводом или AUX-кабель, а также обыкновенные зажигалка, нож и скотч.

    Процесс починки наушников завершен. После всего следует проверить их на работоспособность. Все это занимает минут пятнадцать, но можно и быстрее, в зависимости от навыка. В этом примере ясно показано, что для соединения двух проводов использовать паяльник вовсе не обязательно.

    Часто возникает ситуация, когда необходимо срочно отремонтировать электроприбор или проводку, а паяльника под рукой не оказалось, либо он неожиданно сломался. Возможно, в этот момент отсутствует электроэнергия.

    Часто такая ситуация возникает в туристическом походе, на даче без энергоснабжения, или просто в пути за рулем автомобиля. Паять без паяльника можно, но совсем без специальных приспособлений не обойтись.

    Используем пламя

    Самый простой способ – локальный нагрев места соединения открытым пламенем, свечкой или зажигалкой. Температура плавления обычного припоя – 200-280 градусов. С этим значением легко справится любой источник горения.

    Лучше всего для этих целей подходит так называемые турбо зажигалки, в которых пламя выходит под давлением, создавая мощный локальный участок нагрева. К тому же, такое пламя не закоптит место соединения проводов, и его можно направлять с высокой точностью.

    Существуют компактные газовые горелки, которые вообще идеально подходят для таких работ. Если вы отправляетесь в поход, или на дачу – этот инструмент должен быть у вас под рукой.

    ВАЖНО! Разумеется, при любом способе нагрева необходимо иметь флюс (или его заменитель) и собственно припой.

    Припой для таких случаев лучше применять не тугоплавкий, например — ПОСВ33. Его температура плавления не превышает 150 градусов. Если под рукой не оказалось флюса – можно воспользоваться народным способом. Применить толченый аспирин.

    Провод зачищается, обрабатывается флюсом, и разогревается пламенем. Непосредственно в зону нагрева помещается припой, в виде тонкой проволоки. Как только олово начнет плавиться – капля наносится на прогретую скрутку, а дальше пламенем добиваемся проникновения расплава по всему месту спайки.

    Пайка без паяльника пламенем от спички или свечи сопровождается копотью, поэтому пользоваться таким способом следует лишь в крайнем случае. Хорошо для этих целей подходит спиртовка или таблетка сухого спирта.

    Самодельный паяльник из свечки

    Можно изготовить импровизированный паяльник из деревянного бруска и медной проволоки.

    При работе с таким приспособлением копоть выводится из зоны работ. Разумеется, этот способ подойдет лишь для тонких проводов, поскольку КПД устройства низкое, и тепло будет рассеиваться по медной проволоке.

    С помощью такого нехитрого устройства, можно без паяльника припаять провод к плате. Непосредственное воздействие открытого огня может вывести из строя остальные детали, или привести к отслоению дорожек платы, поэтому такой способ фактически незаменим при проведении экстремального ремонта.

    Учитывая малую мощность импровизированного «свечного паяльника», с его помощью можно производить ремонт тонкой проводки, не опасаясь ее пережечь высокой температурой. Например – починить наушники в дороге.

    ВАЖНО! Подобные ремонты «на скорую руку», являются временным выходом из ситуации.

    Такие соединения недостаточно надежны. Поэтому, как только вы доберетесь до обычного электропаяльника, следует пропаять заново.

    Как спаять без паяльника с помощью экстремальных способов нагрева

    Раскаленное железо

    На открытом пламени, например – газовой горелке, или просто в костре, нагревается металлический предмет. Подойдет толстая скрепка или гвоздь. Размер выбирается исходя из толщины спаиваемого материала. Импровизированное жало раскаляется докрасна, затем прижимается к подготовленному месту пайки.

    Иногда возникает вопрос, как припаять без паяльника, ведь пайка – самый распространенный способ соединения небольших деталей в домашних условиях. Но что делать, когда надо срочно соединить провода, а паяльник сломался.

    Паяльник – это удобный и простой инструмент. С ним можно соединять небольшие изделия в домашних условиях.

    Паяльник – это простой и удобный инструмент. Как с его помощью соединять металлы, знает, наверное, каждый. А вот как припаять без паяльника, когда нет электричества – это вопрос, который следует рассмотреть подробнее.

    Лужение без паяльника

    Лужение – это предварительное нанесение тонкого слоя припоя на поверхность соединяемых участков деталей. Оно производится для улучшения электрического контакта и повышения качества пайки.

    Лужение можно выполнить без паяльника. Для этого надо подготовить небольшое металлическое корытце. По размерам лучше всего подойдет металлическая крышка банки, например, из-под растворимого кофе. В крышку помещаются небольшие кусочки оловянно-свинцового припоя ПОС60 (еще лучше – чистое олово) и канифоли.

    Если нужно спаять провода, то с их концов вначале снимается изоляция на расстоянии примерно 20-30 мм. Емкость с припоем и канифолью разогревается до расплавления припоя. В качестве нагревателя можно использовать электрическую плитку, свечу, костер или любой источник открытого пламени. Оголенный конец провода погружается в расплавленную канифоль так, чтобы флюс покрыл всю поверхность. Затем обработанный участок провода помещается в расплав припоя на 2-3 с. После извлечения провода из расплава быстрым движением руки, с помощью тряпки, удаляется лишний припой. На поверхности провода должен остаться тонкий равномерный слой олова.

    Если надо залудить участок плоской детали, то на ее поверхность насыпается мелко наструганный припой и небольшой кусочек канифоли. Пламя для разогрева подносится снизу детали, под участком пайки. После расплавления припой растирается по поверхности стальным стержнем. Лишняя масса удаляется тряпкой. При лужении стальной детали канифоль не используется. Участок пайки тщательно обрабатывается паяльной кислотой. Сам процесс лужения аналогичен.

    Вернуться к оглавлению

    Пайка проводов без использования паяльника

    Вопрос, как припаять без паяльника для медных проводов сечением до 0,75 мм², решается просто. Залуженные концы проводов скручиваются между собой. Участок пайки разогревается до подплавления слоя припоя. В качестве нагревателя надо использовать источник узконаправленного пламени: свеча, зажигалка, спички. Припоя, нанесенного на поверхность в процессе лужения, должно хватить для .

    Если надо припаять провод к средине другого провода, то его конец следует обмотать вокруг места соединения (2-3 витка) или обхватить этот участок, согнув провод на 180º. Сама пайка производится аналогично соединению концов проводов.

    При пайке более крупных проводов массы олова в залуженном слое может не хватить для надежного соединения. В этом случае следует сверху скрученного участка насыпать мелко натертый припой и нагревать до тех пор, пока он не расплавится и не заполнит зазоры в скрутке. Так можно припаять без паяльника медные провода диаметром до 2 мм.

    Иногда необходимо припаять провод к плоской поверхности. Для этого конец провода и участок поверхности детали (корпуса) предварительно лудятся. Провод прижимается к плоскости детали, а сверху на участок пайки насыпается мелко напиленный припой. Нагревая снизу детали, обеспечивают расплавление олова.

    Вернуться к оглавлению

    Особенности пайки в желобе

    Пайку проводов с диаметром до 3 мм можно произвести без паяльника с использованием желобка. Такой желобок делается из алюминиевой фольги толщиной порядка 0,8 мм. Пайка производится в следующем порядке. На концах соединяемых проводов снимается изоляция на длине порядка 30 мм. Оголенные концы скручиваются между собой или укладываются параллельно.

    Фольга отрезается в виде короткой полоски шириной, равной ширине участка соединения, и изгибается в виде желобка, охватывая состыкованные провода. В желобок равномерно насыпаются измельченный припой и канифоль. Одним из концов фольга плотно оборачивается вокруг соединяемого участка так, чтобы припой не высыпался наружу. При работе используются пассатижи с тонкими носиками. Участок, покрытый фольгой, нагревается свечой, зажигалкой и т.п. до расплавления припоя. После затвердения массы фольга снимается.

    Если необходимо, то лишний припой удаляется наждачной шкуркой или надфилем.

    Вернуться к оглавлению

    Пайка посуды или емкостей

    Очень часто возникает необходимость запаять небольшое отверстие в кастрюле или ведре. В случае если отверстие составляет не более 6-7 мм, пайку можно произвести без паяльника. Для этого достаточно использовать припой ПОС60. Участок вокруг отверстия необходимо тщательно обработать наждачной шкуркой внутри емкости так, чтобы отверстию придать конусную форму (с расширением внутрь емкости). Затем этот участок обрабатывается соляной или паяльной кислотой. Снизу отверстия помещается небольшая тонкая пластина для предотвращения утечки припоя. Изнутри емкости в отверстие насыпаются измельченный припой и канифоль. Емкость ставится на источник направленного огня. Расплавленный припой запаивает отверстие.

    Если надо запаять алюминиевую посуду, то следует заранее подготовить специальный припой. Можно использовать одну из рецептур: олово и цинк в соотношении 4:1; олово и висмут в соотношении 30:1 или олово и алюминий в соотношении 99:1. Такие сплавы можно приготовить только при высокой температуре путем перемешивания расплава.

    Вернуться к оглавлению

    Пайка с использованием пасты

    Необходимые инструменты для паяльника из скрепки: 1 –автогенная зажигалка, 2 – металлическая скрепка, 3 –плоскогубцы, 4 – шлицевая (плоская) отвертка.

    Припаять провод или радиодеталь без паяльника можно используя паяльную пасту. Такая паста приготавливается и своими руками. Для получения пасты «тиноль» в эмалированную емкость наливается 32 мл концентрированной соляной кислоты и смешивается с 12 мл воды. В жидкость вносится 8,1 г цинка, а после его растворения – 7,8 г олова. После окончания химической реакции производится выпаривание воды до образования пастообразного состава. Дальнейшие операции следует проводить в фарфоровой посуде. В пасту добавляются в виде порошка 7,4 г свинца и 14,8 г олова, а также 10 мл глицерина,7,5 г сухого нашатыря, 29,6 г цинка в виде пыли и 9,4 г канифоли. Добавляемые вещества предварительно разогреваются и перемешиваются в виде пудры.

    Пайка провода или детали производится в следующем порядке:

    1. Участок пайки зачищается.
    2. На него намазывается паста с помощью кисточки.
    3. Участок пайки нагревается на пламени спиртовки или свечи до расплавления пасты.

    При пайке мелких радиодеталей или тонкого медного провода можно использовать немного отличающийся состав: 7,4 г свинцового порошка, 738 г – цинковой пыли, 14 мл глицерина, 4 г канифоли, 14,8 г олова в виде порошка. Пастообразное состояние достигается в основном двумя способами: смешиванием с глицерином или с раствором 10 г канифоли в 10 мл диэтилового эфира.

    Вернуться к оглавлению

    Самодельный паяльник

    В местах, где отсутствует электричество, можно использовать самодельный аналог паяльника. Для этого необходимо найти медный стержень (провод) диаметром 4-5 мм и длиной порядка 10 см. Один конец стержня стачивается в виде отвертки, а другой – закрепляется в деревянной ручке. Такую ручку круглой формы легко вырезать из ветки дерева. Нагрев такого элементарного паяльника производится от открытого пламени. Сам процесс пайки мало чем отличается от пайки электрическим паяльником. Надо только приспособить термостойкую подставку, в которую устанавливается устройство при нагревании. Установка должна производиться быстро – одним движением руки. Припой и канифоль должны находиться в плоской емкости. Сама пайка провода или других деталей производится в непосредственной близости от источника нагрева.

    Один из наиболее надежных способов соединения проводов и деталей — пайка. Как правильно паять паяльником, как подготовить паяльник к работе, как получить надежное соединение — обо всем этом дальше.

    В быту используются «обычные» электрические паяльники. Есть, работающие от 220 В, есть — от 380 В, есть — от 12 В. Последние отличаются небольшой мощностью. Используются, в основном, на предприятиях в помещениях с повышенной опасностью. Можно их применять и в бытовых целях, но нагрев их происходит медленно, да и мощность маловата…

    Выбрать надо тот, Который удобно «лежит» в руке

    Выбор мощности

    Мощность паяльника выбирается в зависимости от характера работы:


    В домашнем хозяйстве достаточно иметь два паяльника — один маломощный — 40-60 Вт, и один «средний» — около 100 Вт. С их помощью можно будет покрыть около 85-95% потребностей. А пайку толстостенных деталей все равно лучше доверить профессионалу — тут нужен специфический опыт.

    Подготовка к работе

    Когда паяльник включается в сеть первый раз, часто он начинает дымить. Это выгорают смазочные материалы, которые были использованы в процессе производства. Когда дым перестает выделяться, паяльник выключают, ждут пока он остынет. Дальше надо заточить жало.

    Заточка жала

    Далее надо подготовить к работе жало. Это цилиндрический стержень, сделанный из медного сплава. Фиксируется при помощи прижимного винта, который находится в самом конце термокамеры. В более дорогих моделях жало может быть слегка заточено, но, в основном, заточки нет.

    Изменять будем самый кончик жала. Использовать можно молоток (сплющивать медь как вам нужно), напильник или наждак (просто стачивать ненужное). Форму жала выбирают в зависимости от предполагаемого типа работ. Его можно:

    • Сплющить в виде лопатки (как у отвертки) или сделать плоской с одной стороны (угловая заточка). Этот тип заточки нужен, если паяться будут массивные детали. Такая заточка увеличивает плоскость соприкосновения, улучшает передачу тепла.
    • Сточить край жала в острый конус (пирамидку) можно, если предполагается работа с мелкими деталями (тонкие провода, электродетали). Так проще контролировать степень нагрева.
    • Тот же конус, но не такой острый подойдет для работы с проводниками большего диаметра.

    Более универсальным считается заточка «лопаткой». Если ее сформировать при помощи молотка, медь уплотняется, корректировать наконечник надо будет реже. Ширину «лопатки» можно делать больше или меньше, подрабатывая ее по сторонам напильником или наждаком. С этим типом заточки работать можно с тонкими и средними паяемыми деталями (поворачивать жало в нужное положение).

    Лужение паяльника

    Если жало паяльника не имеет защитного покрытия, его необходимо залудить — покрыть тонким слоем олова. Это защитит его от коррозии и быстрого износа. Делают это при первом же включении инструмента, когда дым перестал выделяться.

    Первый способ лужения жала паяльника:

    • довести до рабоче температуры;
    • прикоснуться к канифоли;
    • расплавить припой и растереть его вдоль всего жала (можно деревянной щепкой).

    Второй способ. Смочить тряпку раствором хлористого цинка, нагретое жало потереть о тряпку. Расплавить припой и куском поваренной каменной соли растереть его по всей поверхности жала. В любом случае медь должна покрыться тонким слоем олова.

    Технология пайки паяльником

    Практически все сейчас пользуются электрическими паяльниками. Те, у кого работа связна с пайкой, предпочитают иметь паяльную станцию, «любители» предпочитают обходиться обходиться обычными паяльниками без регуляторов. Иметь несколько паяльников разной мощности достаточно для работ разного типа.

    Чтобы разобраться как правильно паять паяльником, надо хорошо представлять себе процесс в общем, затем углубляться в нюансы. Потому начнем с краткого описания последовательности действий.

    Пайка подразумевает последовательность повторяющихся действий. Говорить будем о пайке проводов или радиотехнических деталей. Именно с ними приходится встречаться в хозяйстве чаще. Действия такие:


    На этом пайка закончена. Надо остудить припой и проверить качество соединения. Если все сделано правильно, место пайки имеет яркий блеск. Если припой выглядит тусклым и пористым — это признак недостаточной температуры во время пайки. Сама пайка называется «холодной» и не дает требуемого электрического контакта. Она легко разрушается — достаточно потянуть провода в разные стороны или даже подковырнуть чем-то. Еще место пайки может быть обугленным — это признак обратной ошибки — слишком высокой температуры. В случае с проводами она часто сопровождается оплавлением изоляции. Тем не менее, электрические параметры бывают нормальными. Но, если паяются проводники при устройстве проводки, лучше переделать.

    Подготовка к пайке

    Сначала поговорим о том, как правильно паять паяльником провода. Для начала надо удалить изоляцию. Длина оголяемого участка может быть разной — если паять собираетесь проводку — силовые провода, оголяют 10-15 см. Если припаять надо малоточные проводники (те же наушники, например), длина оголяемого участка небольшая — 7-10 мм.

    После снятия изоляции необходимо провода осмотреть. Если есть на них лак или оксидная пленка, ее надо удалить. У свежезачищенных проводов оксидной пленки обычно не бывает, а лак иногда присутствует (медь имеет не рыжий цвет, а коричневатый). Оксидную пленку и лак можно удалить несколькими способами:

    • Механически. Использовать наждачную бумагу с мелким зерном. Ею обрабатывают оголенную часть провода. Так можно сделать с одножильными проводами довольно большого диаметра. Обрабатывать наждачной бумагой тонкие проводки неудобно. Многожильные так вообще можно оборвать.
    • Химический способ. Оксиды хорошо растворяются спиртом, растворителями. Лаковое защитное покрытие снимается при помощи ацетилсалициловой кислоты (обычный аптечный аспирин). Провод кладут на таблетку, прогревают паяльником. Кислота разъедает лак.

    В случае с лакированными (эмалированными) проводами можно обойтись без зачистки — нужно использовать специальный флюс, который так и называется «Флюс для пайки эмалированных проводов». Он сам разрушает защитное покрытие во время пайки. Только чтобы впоследствии он не начал разрушать проводники, его после окончания пайки его надо удалить (влажной тряпкой, губкой).

    Если припаять надо провод к какой-то металлической поверхности (например, провод заземления к контуру), процесс подготовки мало чем меняется. Площадку, к которой будет припаиваться провод, надо зачистить до чистого металла. Сначала механически удаляются все загрязнения (включая краску, ржавчину и т.д.), после чего при помощи спирта или растворителя поверхность обезжиривается. Далее можно паять.

    Обработка флюсом или лужение

    При пайке главное — обеспечить хороший контакт спаиваемых деталей. Для этого перед началом пайки соединяемые детали надо залудить или обработать флюсом. Эти оба процесса взаимозаменяемы. Их основное назначение — улучшить качество соединения, облегчить сам процесс.

    Лужение

    Для обработки проводов потребуется хорошо разогретый паяльник, кусок канифоли, небольшое количество припоя.

    Берем зачищенный провод, укладываем его на канифоль, прогреваем паяльником. Прогревая, поворачиваем проводник. Когда провод окажется весь в расплавленной канифоли, на жало паяльника набираем немного припоя (просто прикасаемся жалом). Затем вынимаем провод из канифоли и кончиком жала проводим по оголенному проводнику.

    Лужение проводов — обязательный этап при пайке

    При этом припой тончайшей пленкой покрывает металл. Если это медь, из желтой, она становится серебристой. Провод тоже надо немного поворачивать, а жало двигать вверх/вниз. Если проводник хорошо подготовлен, он полностью становится серебристым, без пропусков и желтых дорожек.

    Обработка флюсом

    Тут все и проще, и сложнее. Проще в том смысле, что нужен только состав и кисточка. Кисточку обмакиваем в флюс, наносим тонким слоем состав на место пайки. Все. В этом простота.

    Сложность в выборе флюса. Есть много разновидностей этого состава и под каждый вид работы надо подбирать свой. Так как сейчас говорим о том, как правильно паять паяльником провода или электронные компоненты (платы), то приведем несколько примеров хороших флюсов для этого типа работ:


    Для пайки электронных компонентов (печатных плат) не используйте активные (кислотные) флюсы. Лучше — на водной или спиртовой основе. Кислотные же имеют хорошую электропроводность, что может нарушить работу устройства. Также они очень химически активны и могут вызвать разрушение изоляции,коррозию металлов. Благодаря своей активности они очень хорошо подготавливают к пайке металлы, потому их используют, если надо припаять провод к металлу (обрабатывают саму площадку). Наиболее распространенный представитель — «Паяльная кислота».

    Разогрев и выбор температуры

    Если хотите знать, как правильно паять паяльником, надо научиться определять достаточно ли разогрето место пайки. Если пользуетесь обычным паяльником, ориентироваться можно по поведению канифоли или флюса. При достаточном уровне нагрева они активно кипят, выделяют пар, но не горят. Если поднять жало, капли кипящей канифоли остаются на кончике жала.

    При использовании паяльной станции исходят из таких правил:


    То есть, на станции выставляем на 60-120°С выше, чем температура плавления припоя. Зазор температур, как видите большой. Как выбрать? Зависит от теплопроводности спаиваемых металлов. Чем лучше он отводит тепло, тем более высокой должна быть температура.

    Внесение припоя

    Когда место пайки достаточно разогрето, можно добавлять припой. Его вносят двумя способами — расплавленное, в виде капли на жале паяльника или в твердом виде (проволоку припоя) непосредственно в зону пайки. Первый метод используется если область пайки небольшая, второй — при значительных площадях.

    В случае, если надо внести небольшое количество припоя, его касаются жалом паяльника. Припоя достаточно, если жало стало белым, а не желтым. Если повисла капля — это перебор, ее надо удалить. Можно стукнуть пару раз по краю подставки. Потом сразу возвращаются в зону пайки, проводя жалом вдоль места пайки.

    Во втором случае проволоку припоя вводим непосредственно в зону пайки. Нагревшись, он начинает плавиться, растекаясь и заполняя пустоты между проводами, занимая место испаряющегося флюса или канифоли. В этом случае надо вовремя убрать припой — его переизбыток тоже не очень хорошо влияет на качество пайки. В случае с пайкой проводов это не так критично, а вот при пайке электронных элементов на платах очень важно.

    Чтобы пайка была качественной, необходимо все делать тщательно: зачищать провода, прогреть место пайки. Но перегрев тоже нежелателен, как и слишком большое количество припоя. Вот тут нужна мера и опыт, а набраться его можно повторяя все действия некоторое количество раз.

    Приспособление для более удобной пайки — третья рука

    Как научиться паять паяльником

    Для начала возьмите несколько кусков одножильного провода небольшого диаметра (можно — монтажные провода, те, которые используются в связи и т.п.) — с ними работать проще. Нарежьте их на небольшие кусочки и на них тренируйтесь. Сначала старайтесь спаять два провода. Кстати, после лужения или обработки флюсом их лучше скрутить между собой. Так увеличиться площадь контакта и проще будет удерживать провода на месте.

    Когда пайка несколько раз получится надежной, можно увеличить количество проводков. Их тоже надо будет скручивать, но уже применять придется пассатижи (две проволоки можно скручивать руками).

    Нормальная пайка означает:


    После того, как освоена пайка нескольких проводов (трех…пяти), можно попробовать многожильные провода. Сложность состоит в зачистке и лужении. Зачищать получится только химическим методом, а лудить, предварительно скрутив провода. Затем залуженные проводники можно попытаться скрутить, но это довольно сложно. Придется их удерживать при помощи пинцета.

    Когда и это освоено, можно тренироваться на проводах большего сечения — 1,5 мм или 2,5 мм. Это те провода, которые применяют при прокладке проводки в квартире или доме. Вот на них и можно тренироваться. Все тоже, но работать с ними сложнее.

    После завершения пайки

    Если обрабатывали провода кислотными флюсами, после остывания припоя, его остатки надо смыть. Для этого используют влажную тряпку или губку. Их смачивают в растворе моющего средства или мыла, после — удаляют влагу, просушивают.

    О том, как правильно паять паяльником вы знаете, теперь надо приобретать практические навыки.

    Разнообразные методы и способы пайки используются всегда для того, чтобы собрать любую электрическую схему, создать готовую с радиоэлементами, чтобы все детали крепко держались на своих местах. Пайке подвергают не только разные но и лампочки, резисторы, транзисторы, диоды, микросхемы, ключи, кнопки, мостовые схемы и т.д. Далеко не каждый знает, как припаять провод к проводу, хотя такое умение бывает иногда очень необходимо.

    Пайка вам сможет пригодиться даже в домашних условиях: если у вас от перепада напряжения в сети случайно перегорел провод в вашем любимом радио, или вы решили собрать своими руками усилитель, чтобы на вашей вечеринке музыка была погромче.

    Выбор паяльника и остальных инструментов

    Перед тем как приступить непосредственно к пайке, нужно выбрать паяльник и все остальное, что может понадобиться для работы.

    В первую очередь выбирается паяльник, они отличаются по мощности. Поэтому следует учитывать, что именно нужно спаять. Если это радиоэлементы, боящиеся сильного перегрева, или микросхемы, то оптимальная мощность паяльника будет 5-20 ватт. Чтобы припаять провод к проводу или клемме, подойдет паяльник с мощностью 40-50 ватт. Для соединения элементов из металла, которые имеют толщину от 3 мм, нужно выбирать паяльник с мощностью от 50 ватт.

    Также для работы с паяльником вам нужно приготовить:

    Длинный пинцет;

    Плоскогубцы;

    Канифоль, флюс или паяльную кислоту.

    Как подготовиться к пайке

    Перед работой жало паяльника очищается от нагара путем его зачистки напильником. Затем паяльник подключают к сети, нагревают и окунают в канифоль.

    Если вы ни разу не работали с паяльником и не знаете, как припаять провод к проводу, вам нужно потренироваться.

    Для этого возьмите кусок ненужного провода без изоляции и разделите на 12 приблизительно равных частей по 2,5 см каждая. Используя пинцет, паяльник, припой и флюс, постарайтесь собрать из этих кусочков куб. Это будет хорошей тренировкой для обучения пайке. После того как конструкция готова, дайте ей остыть и проверьте, насколько крепко держаться все соединения. Если что-то отвалилось — перепаяйте.

    Перед работой все места, где будет произведена пайка, необходимо залудить.

    Важные правила пайки

    Пайка проводов паяльником требует соблюдения определенных правил, чтобы в результате работа была аккуратна и надежна. Для пайки необходим припой, наиболее часто используемыми будут Последний успешно и наиболее часто применяется на производстве. Чтобы произвести пайку, нужно прогреть то место, куда будет нанесен припой, до той температуры, чтобы припой смог расплавиться, а провода не перегрелись.

    Вся работа по спаиванию проводов состоит из последовательных этапов:

    Провода подготавливаются к пайке. Окисная пленка должна быть удалена протиранием или канифолью.

    Заранее нагретый паяльник подносится к припою, его берется совсем немного, чтобы избежать больших наплывов в местах спаивания.

    Прикладывается припаиваемый провод к проводу и к месту их соприкосновения подносится паяльник ровно на то время, которое нужно, чтобы припой остался на месте стыка проводов.

    Не нужно паяльник слишком сильно задерживать возле проводов. Достаточно пары секунд, чтобы припой скрепил провода. После того как жало убирается с места пайки, припой застывает. Чтобы место соединения не пришлось перепаивать, и оно получилось аккуратным, провода нужно подержать неподвижно до полного затвердевания припоя. Если в месте пайки оказался переизбыток флюса — его надо удалить. Это нужно, чтобы место пайки со временем не окислилось.

    Прежде чем вы сможете попрактиковаться на личном опыте, как припаять провод к проводу, приведем несколько полезных советов, которые вам могут понадобиться.

    Во время пайки не нужно использовать много припоя, его достаточно чуть-чуть, чтобы припой мог попасть в микрозазоры материала и скрепить провода. Этого будет достаточно, чтобы силы межмолекулярного взаимодействия начали действовать.

    Чтобы удалить излишки припоя, можно использовать экранирующую оплетку, взятую у любого кабеля. А также использовать паяльник, у которого на жале есть ложбинка, в которую попадает лишний припой при касании места спайки.

    Слишком большое количество припоя может вызвать замыкание контактов.

    Если взять слишком мало припоя на кончик паяльника — вы не сможете ничего спаять.

    Если на паяльнике останется много нагара или флюса — пайка получится некачественная. То же самое будет, если паяльник не нагрет до нужной температуры.

    Не забывайте, что паять надо при хорошей вытяжке или в хорошо проветриваемом помещении.

    Теперь вы знаете, как припаять провод к проводу правильно.

    Как удалить припой без насоса — Альтернативные решения — retrotechlab.com

    Иногда после удаления компонента на печатной плате может остаться много лишнего припоя. Проблема в том, что не у всех из нас есть необходимые инструменты для распайки, чтобы упростить работу. Одним из наиболее эффективных, как правило, является насос De-Solder. Но что вы должны использовать, если у вас его нет? Как снять припой без помпы?

    Как лучше всего удалить припой без насоса для припоя?

    Фитиль для удаления припоя или оплетка для припоя

    Фитиль для удаления припоя или оплетка

    Оплетка для удаления припоя, также известная как фитиль для удаления припоя или фитиль для припоя , представляет собой тонкую оплетку из медной проволоки от 18 до 42 AWG, покрытой канифольным флюсом, обычно прилагаемым в ударе.

    Конец отрезка оплетки накладывается на паяные соединения удаляемого компонента. Соединения нагревают паяльником до тех пор, пока припой не расплавится и не попадет в оплетку за счет капиллярного действия. Оплетка удаляется, пока припой еще расплавлен, использованная часть отрезается и выбрасывается, когда она остынет. Короткие отрезки оплетки предотвратят унос тепла оплеткой, а не нагреют стык.

    Если у вас нет фитиля для припоя.Альтернативой является просто многожильный провод, это не так хорошо работает и потребует больше времени, чтобы быть эффективным. Использование фитиля для припоя для удаления припоя с печатной платы

    Чтобы получить руководство о том, как правильно использовать фитиль для припоя, щелкните ссылку ниже.

    https://retrotechlab.com/how-to-use-solder-wick-a-helpful-step-by-step-guide/

    Перед тем, как начать использовать фитиль для пайки, я хотел бы обратить внимание на Вашему вниманию важность распайки.

    Почему распайка так же важна, как пайка?

    Для вас это может быть сюрпризом, но в электронике распайка так же важна, как и пайка.По правде говоря, когда я начал заниматься пайкой, я не всегда был идеален и испортил несколько паяльных проектов. После этого я решил научиться демонтажу пайки и таким образом сохранил проделанную работу.

    Я считаю, что в настоящее время любой, кто занимается производством, обслуживанием и ремонтом электроники, должен знать некоторые эффективные способы удаления излишков припоя. Этот навык может потребоваться, если, например, вам нужно устранить перемыкание между контактами или правильно удалить некоторые компоненты, поскольку даже самые качественные материалы время от времени выходят из строя.Могу вас заверить, что вы должны научиться демонтажу. Если вам нравится пайка, вас могут заинтересовать эти наборы для пайки

    Какими способами можно удалить излишки припоя?

    Есть несколько способов удалить ненужный припой с паяльной платы: насос для удаления припоя, тепловая пушка, сжатый воздух и многое другое. Однако самым популярным и простым является фитиль для припоя — старый и надежный бренд, разработанный более 40 лет назад, и он соответствует требованиям для промышленности и космоса.

    Что такое фитиль для припоя?

    Фитиль для припоя или, другими словами, оплетка для удаления припоя, представляет собой плетеный кусок медной проволоки.Фитиль для припоя бывает разной длины, ширины и типа флюса.

    Как работает фитиль припоя?

    Фитиль для припоя помогает передавать тепло через медную оплетку к паяному соединению. Другими словами, медные оплетки нагреваются и помогают припою проникать в нее или «впитываться» в нее.

    Каковы преимущества использования фитиля для припоя?

    Очевидным преимуществом использования фитиля для припоя является более быстрое впитывание, что означает значительное сокращение времени удаления припоя / ремонта. При этом снижение риска повреждения платы жарой также является плюсом.

    Когда использовать фитиль для припайки / оплетку для удаления припоя?

    Фитиль для пайки можно использовать, в основном, для мелкого ремонта, удаления излишков припоя в плотных стыках. Например, если мне нужно удалить компоненты со сквозными отверстиями с печатной платы, я предпочитаю использовать фитиль для припоя или оплетку для удаления припоя.

    Как использовать оплетку для распайки?

    • Размотайте несколько дюймов медной оплетки.
    • Поместите конец оплетки на паяное соединение, которое нужно отпаивать, или на лишний припой, который нужно удалить, и слегка нажмите на него.
    • Поместите на него нагретый паяльный наконечник. В этот момент припой начнет плавиться и втягиваться в распаянную оплетку или поглощаться ею.
    • После полного удаления припоя поднимите одновременно паяльник и оплетку. В противном случае коса может остаться на доске.

    Примечание : Когда распаянная оплетка полностью пропитана удаленным припоем, но вам все еще нужно продолжить работу, просто отрежьте конец медной оплетки и продолжайте делать то же самое с новой частью припоя. фитиль.

    Советы и приемы

    Ниже приведены несколько советов и приемов, которые помогут вам улучшить свои навыки, когда вам нужно выполнить некоторые работы по демонтажу припоя или удалить излишки припоя с печатной платы.

    • Так как фитиль для припоя можно купить с флюсом или без него, убедитесь, что соответствует типу флюса вашему процессу очистки. Флюс обеспечивает максимально быстрое действие и способствует нагреванию поверхностей и плавлению припоя. Если вы собираетесь использовать фитиль без флюса, лучше его добавить.
    • Убедитесь, что ширина оплетки соответствует ширине паяного соединения или контактной площадки. Очень важно, чтобы распаянная оплетка точно соответствовала размеру контакта. Это легко объяснить: меньшая ширина может не удалить достаточно припоя, так как оплетка не впитывает достаточно припоя. Если оплетка шире, чем поверхность с нежелательным припоем, на нагрев меди уйдет гораздо больше времени. Более того, это может повлиять на работу других компонентов печатной платы и, возможно, даже повредить их.
    • Всегда подбирайте жало паяльника к ширине оплетки . Также очень важно подобрать размер и форму паяльного жала, близкие к ширине оплетки. Понятно, что тесьму нужно нагревать очень быстро; а если она будет слишком маленькой, вы не сможете передать достаточно тепла косе. С другой стороны, если наконечник слишком большой, вы можете передать слишком много тепла, которое может повлиять на другие суставы, даже если вы отпаиваете те области, которые вы не хотите подвергать жесткости. Поэтому жало паяльника должно иметь одинаковую ширину.

    Примечание: в случае, если вам нужно отпаять большие участки, лучше использовать паяльник с лезвиями-ножами.

    • Перед началом работы нанесите немного свежего припоя на жало паяльника. Это поможет более эффективно отводить тепло к распаянной оплетке.
    • Если вам нужно удалить припой или удалить излишки тепла из очень узких участков, сначала добавьте немного припоя . Да! И не удивляйтесь. Это очень легко объяснить: небольшое количество припоя действительно трудно удалить в труднодоступных местах, но если вы добавите немного припоя перед началом любого удаления, у вас будет соединение с большим количеством припоя, которое будет легко удалить.
    • И самое главное: при распайке проводите жало паяльника по оплетке , а не по плате или контактной площадке.
    • Очистите остатки флюса с помощью качественного съемника флюса. После того, как все компоненты будут удалены, очистите всю поверхность качественным средством для удаления флюса. Что ж, на самом деле, это необязательный шаг для отказа от чистой бессвинцовой оплетки, но все же почистить доску — это хорошая идея.

    Примечание: Не забывайте наклонять доску, чтобы остатки и чистящее средство могли осыпаться.

    Сейчас я считаю свои навыки демонтажа довольно хорошими, почти профессиональными. Однако мне потребовалось время, чтобы попрактиковаться! В Интернете есть много видео о том, как использовать фитиль для припоя. Я смотрел так много из них … Некоторые слишком длинные и неинформативные, другие слишком сложные для новичка. Я могу порекомендовать один из нижеприведенных: он короткий, довольно ясный и дает вам всю информацию, которая может вам понадобиться.

    Заключение

    Подводя итог, я хотел бы сказать, что вам следует изучить технику распайки.Поверьте, если вы еще не использовали фитиль для припоя, настанет день, когда вам нужно будет очистить стык от излишков припоя, или сделать небольшой ремонт, или сделать другой демонтаж. Конечно, фитиль для припоя нельзя использовать для каждой работы, которую вы выполняете, но он удобен для быстрого ремонта!

    Сопутствующие

    Как паять без паяльника в домашних условиях. Паяем паяльником в домашних условиях как паять гирлянды средствами

    Часто возникает ситуация, когда необходимо срочно отремонтировать электроприбор или проводку, а паяльник не оказался в руке, либо он неожиданно сломался.Возможно, в данный момент нет электричества.

    Часто такая ситуация возникает в туристическом походе, за городом без энергообеспечения или просто по дороге за рулем автомобиля. Паять можно без паяльника, но совсем без специальных приспособлений мало.

    Используем флейм

    Самый простой способ — это локальный обогрев места подключения открытым пламенем, свечой или зажигалкой. Температура плавления обычного припоя — 200-280 градусов. С таким значением легко справится любой источник возгорания.

    Лучше всего для этих целей подходят так называемые турбо-зажигалки, в которых пламя идет под давлением, создавая мощный участок локального нагрева. К тому же такое пламя не закроет место подключения проводов, и его можно будет направить с высокой точностью.

    Есть компактные газовые горелки, которые вообще идеально подходят для таких работ. Если вы идете в поход или на дачу — этот инструмент должен быть у вас под рукой.

    ВАЖНО! Конечно, при любом способе нагрева необходимо наличие флюса (или его заменителя) и собственно припоя.

    Припой для таких корпусов не лучше использовать огнеупорный, например — invoice33. Его температура плавления не превышает 150 градусов. Если под рукой не было флюса — можно пользоваться народным путем. Нанесите измельченный аспирин.

    Проволока очищается, обрабатывается флюсом и нагревается пламенем. Непосредственно в зону нагрева помещается припой в виде тонкой проволоки. Как только олово начинает плавиться — капля наносится на нагретую скрутку, а затем пламя продвигает расплав по всему месту иглы.

    Пайка без паяльника пламенем спички или свечи сопровождается успокаивающим действием, поэтому использовать ее следует только в крайнем случае. Хорошо для этих целей подойдет спиртовая или сухая спиртовая таблетка.

    Паяльник самодельный

    Из деревянного бруска и медной проволоки можно сделать самодельный паяльник.

    При работе с таким устройством сажа поступает из рабочей зоны. Конечно, этот способ подходит только для тонких проводов, так как КПД устройства невысокий, и тепло будет рассеиваться через медный провод.

    С помощью такого нехитрого приспособления можно отрезать провод без паяльника. Прямое воздействие открытого огня может привести к выходу оставшихся деталей или к отслоению гусениц доски, поэтому этот метод действительно незаменим при экстремальном ремонте.

    Иногда возникает вопрос, как паять без паяльника, ведь пайка — самый распространенный способ соединения мелких деталей в домашних условиях. Но что делать, когда нужно срочно подключить провода, а паяльник сломался.

    Паяльная линейка — удобный и простой инструмент. Можно соединить небольшие изделия дома.

    Паяльная линейка — простой и удобный инструмент. Как соединить с ним металлы, наверное, каждый. Но как паять без паяльника, когда нет электричества — это вопрос, над которым стоит подумать подробнее.

    Ludi без паяльника

    Люнетрация — это предварительное нанесение тонкого слоя припоя на поверхность соединяемых частей.Выполняется для улучшения электрического контакта и улучшения качества пайки.

    Бревно можно сделать без паяльника. Для этого необходимо подготовить небольшую металлическую кортикулу. По размеру металлическая крышка банки лучше всего подходит из-под растворимого кофе. Небольшие кусочки оловянного припоя кладут в крышку (еще лучше — чистое олово) и канифоль.

    Если нужно припаять провода, то с их концов сразу снимается изоляция на расстоянии примерно 20-30 мм.Емкость с припоем и канифолью нагревается перед плавлением припоя. В качестве обогревателя можно использовать электрическую плитку, свечу, огонь или любой источник открытого пламени. Оголенный конец проволоки погружают в расплавленную канифоль так, чтобы флюс покрыл всю поверхность. Затем обработанный участок проволоки помещают в расплав припоя на 2-3 с. После извлечения проволоки из расплава быстрым движением руки при помощи тряпочки снимается лишний припой. На поверхности проволоки должен быть тонкий равномерный слой олова.

    Если необходимо вывесить участок плоской детали, то на ее поверхность насыпают мелкодисперсный припой и небольшой кусочек канифоли. Пламя для нагрева делается снизу детали, под местом пайки. После плавления припой натирается стальным стержнем по поверхности. Лишнюю массу убираем тряпкой. При лужении стальной части канифоль не используется. Участок пайки тщательно обработан паяльной кислотой. Процесс изготовления меззаниума аналогичен.

    Вернуться в категорию

    Паяльные провода без паяльника

    Вопрос, как паять без паяльника медные провода сечением до 0.75 мм², решается просто. Перечисленные концы проводов скручены между собой. Платформа пайки нагревается до сметания слоя припоя. В качестве обогревателя нужно использовать источник узконтролируемого пламени: свечу, зажигалку, спички. Припоя, нанесенного на поверхность в процессе лужения, должно хватить на.

    Если нужно припаять провод к середине другого провода, то его конец следует обернуть вокруг места подключения (2-3 витка) или захватить это место, согнув провод на 180º.Сама пайка производится аналогично соединению концов проводов.

    При пайке более крупных проводов массы олова в заманиваемом слое может не хватить для надежного соединения. В этом случае вы следуете из области скрутки, чтобы налить мелко натертый припой и нагрейте до тех пор, пока он не расплавится и не заполнит зазоры в скручивании. Его можно паять без паяльника диаметром до 2 мм.

    Иногда бывает необходимо припаять провод к ровной поверхности.Для этого предварительно закрывают конец провода и участок поверхности (ограждения). Проволока прижимается к плоскости детали, и поверх зоны пайки насыпается мелко просверленный припой. Нагревая снизу детали, обеспечивают плавление олова.

    Вернуться в категорию

    Особенности пайки в паз

    Проволочные припои диаметром до 3 мм можно изготовить без паяльника с использованием проточки. Такой паз делается из алюминиевой фольги толщиной около 0.8 мм. Пайка выполняется в следующем порядке. На концах подключаемых проводов снимается изоляция на длине около 30 мм. Оголенные концы скручивают между собой или укладывают параллельно.

    Фольга нарезается короткой полосой шириной, равной ширине составного участка, и изгибается в виде канавки, закрывая выбитые провода. В пазы равномерно засыпаны колотый припой и канифоль. Один из концов фольги плотно заворачивают вокруг соединяемого участка, чтобы припой не выпадал.При работе используются проходы с тонкими насадками. Участок, покрытый фольгой, нагревают свечой, зажигалкой и т.п. Перед заливкой припоя. После застывания фольги массу снимают.

    При необходимости лишний припой удаляется наждачной бумагой или супфилом.

    Вернуться в категорию

    Пайка посуды или емкости

    Очень часто возникает необходимость вылить небольшое отверстие в кастрюле или ведре. В случае отверстия не более 6-7 мм, пайку можно производить без паяльника.Для этого достаточно использовать припой ПОС60. Участок вокруг отверстия нужно аккуратно обработать наждачной бумагой внутри емкости, чтобы отверстие получилось конической формы (с расширением внутри емкости). Затем этот участок обрабатывают соляной или паяльной кислотой. В проем помещается небольшая тонкая пластинка для предотвращения утечки припоя. Изнутри емкости в отверстие закачивают измельченный припой и канифоль. Контейнер ставится на источник направленного огня. Расплавленный припой закрывает отверстие.

    Если нужно намазать алюминиевую посуду, следует заранее приготовить специальный припой. По одному из рецептов можно использовать: олово и цинк в соотношении 4: 1; Олово и висмут в соотношении 30: 1 или олово и алюминий в соотношении 99: 1. Такие сплавы можно приготовить только при высоких температурах путем перемешивания расплава.

    Вернуться в категорию

    Припой пастой

    Необходимые инструменты для пайки из зажима: 1 -Автогенная зажигалка, 2-металлический зажим, 3-тапочки, 4-шлицевая (плоская) отвертка.

    Припой проволокой или радиометаллом без паяльника можно использовать паяльной пастой. Готовится такая паста своими руками. Для получения пасты «Тинол» в эмалированную емкость наливают 32 мл концентрированной соляной кислоты и смешивают с 12 мл воды. В жидкость вводят 8,1 г цинка, а после растворения остается 7,8 г олова. По окончании химической реакции вода испаряется с образованием пастообразного состава. Дальнейшие операции проводить в фарфоровой посуде.В пасту добавляют в виде порошка 7,4 г свинца и 14,8 г олова, а также 10 мл глицерина, 7,5 г сухого двора, 29,6 г цинка в виде дуста и 9,4 г канифоли. Добавленные вещества предварительно подогревают и смешивают с порошком.

    Пайка проводов или деталей выполняется в следующем порядке:

    1. Участок пайки чистится.
    2. Есть паста с кисточкой.
    3. Место пайки нагревается на пламени спирта или свечи перед расплавлением пасты.

    При пайке малогабаритных радиодеталей или тонкой медной проволоки можно использовать немного другой состав: 7,4 г порошка свинца, 738 г — цинковой пыли, 14 мл глицерина, 4 г канифоли, 14,8 г олова в виде порошок. Пастообразное состояние достигается в основном двумя способами: смешиванием с глицерином или с раствором 10 г канифоли в 10 мл диэтилового эфира.

    Skaika проста, поэтому многие могут сделать это даже один раз, не держа паяльник в руках. Но бывают такие моменты, когда этого устройства нет рядом, и нужно что-то припаять.Вот тут и встает дилемма, как паять без паяльника и можно ли провести аналогичную процедуру, не имея в наличии необходимого инструмента или возможности его использовать.

    Пайка Пайка

    Много в жизни случалось моментов, когда обрывался или перекладывался провод заряда, наушников, блока питания от ноутбука или еще где-нибудь. Что мне делать в таком случае? Как помочь себе устранить неисправность хотя бы временно, пока не удастся решить проблему более рациональным и надежным способом?

    Как оказалось, нет ничего невозможного.Убежать можно без паяльника. В самых непредсказуемых ситуациях всегда есть возможность решить проблему зараженными методами.

    Необходимые устройства

    Конечно же, пайка паяльником подразумевает наличие самого примитивного инструмента и припоя. Хорошо, если есть другая канифоль или кислота, хотя на крайний случай как раз подойдет таблетка аспирина. Из инструментов можно выделить:

    Все это вместе должно быть совершенно необязательным.Некоторые инструменты можно заменить тем, что есть под рукой. Вместо напильника разрешено брать нож А палочки нужной формы с успехом помогут заменить плоскогубцы. Здесь главное включить фантазию.

    Lunetration подробности

    Какая бы поверхность ни предлагалась для пайки, ее необходимо подготовить, то есть залить. Это позволит надежно соединить детали между собой, а сам процесс сильно упростит. Для работы вам понадобится канифоль (или паяльная кислота) и олово.

    Чтобы провести процесс шума в ушах, вам понадобится емкость, в которой будут плавиться припой и канифоль. В качестве него можно использовать крышку от железных банок, металлическую коробочку или что-то подобное с отверстием. Здесь при помощи напильника или наждачной бумаги натирают жестяную стружку. Ну а если есть припой оловянный и свинцовый — с ним работает удобнее. Если это не так, вам придется использовать канифоль или кислоту.

    С кислотой все понятно, достаточно просто погрузить в нее зачищенный край провода, а потом продолжить действие пайкой.С канифолью придется поступить так же, как и с банкой, только достать ее совсем необязательно. Его куски могут быть большими, так как температура плавления канифоли значительно ниже, чем у олова, поэтому даже большие куски успеют расплавиться до плавления металла.

    Емкость следует держать над источником огня до полного расплавления олова. Далее оголенные или зачищенные концы проволоки помещают сначала в канифоль, а затем — в расплавленную олово. При удовлетворительном результате, то есть карнизная проволока хорошо покрыта слоем металла, емкость можно вернуть в сторону.

    Если вам нужно разместить товар в плоской форме, то алгоритм действий будет немного другим. Вот небольшие стружки олова и канифоли, залитые прямо на поверхность детали. Далее идет нагрев этой детали. В результате расплавленное олово примет его равномерно. Излишки зачистить тряпкой или наждачной бумагой.

    Не забывайте, что при работе с огнем железные детали будут нагреваться, поэтому их нужно брать плоскогубцами или тряпкой, чтобы не получить ожоги. Элементарные средства безопасности никто не отменял.

    Проволока для пайки

    Для разряда медных проводов малого сечения без паяльника не потребуется никаких сложных действий. Достаточно просто скрутить концы проводов между собой, после чего они согреются спичкой, зажигалкой или другим направленным пламенем. Припоя, который остался в волосках при вставании, достаточно, чтобы они соединились друг с другом. После этого важно не забыть утеплить участки штор изолентой, горячим клеем или другим доступным способом.

    Точно так же можно паять и большего сечения (до 2 мм). Если припоя от антресоли не хватает, то оловянная стружка аккуратно укладывается на скрутку, после чего еще и прогревается припаянный участок. Когда олово расплавится и заполнит все пустоты между волосками проволоки, пайку можно будет прекратить. Но не нужно забывать о вредном месте для выставок.

    Если нужно припаять провод к плоской детали или совместить две части плоской формы, то на приподнятом месте нужно залить измельченный припой, затем наложить проволоку и нагреть детали до полного плавления олова.В случае двух плоских деталей поднимаемую поверхность также покрывают кусочками олова, кладут еще одну плоскую деталь, сжимают их и нагревают.

    Паз

    Еще один интересный способ паять без паяльника. Для этого потребуется небольшой кусочек плотной фольги. Этот способ позволяет отбить достаточно толстые провода сечением до 3 миллиметров. Интересен этот способ и тем, что не требует предварительного прибытия.

    Для начала необходимо зачистить концы проводов примерно на 30 мм, детали шторки такелажируются скручивать между собой.Теперь из фольги вырезается небольшой прямоугольник, чтобы подготовленные кончики можно было полностью покрыть им. Проволока из фольги вкручивается в виде воронки, в которую засыпаются небольшие кусочки канифоли и оловянной стружки. Концы канавки закручиваются, чтобы не вылилось содержимое.

    Теперь получившуюся конструкцию нужно нагреть до тех пор, пока банка и канифоль не растекутся. После этого остается только дождаться, когда вымощенные детали остынут. Остатки фольги удаляются, при необходимости обрабатывает расположение файла напильником, супфилом или наждачной бумагой.Этот метод идеально подходит, когда необходимо быстро и без инструментов припаять провода в полевых условиях.

    Приготовление макаронных изделий

    Паять можно без паяльника с паяльной пастой. Приготовить такой раствор можно не только провода и плоские элементы, но и некоторые радиовышки, а также припаять провод к плате без паяльника.

    Для приготовления паяльной пасты вам понадобится 32 мл соляной кислоты, смешанной с 12 мл воды. В полученном решении 8.Добавляют 1 г цинка, а после растворения остается 7,8 г олова. Все это делается в стеклянной или эмалированной посуде. Когда реакция закончится, останется испариться вода, чтобы получилась пастообразная смесь.

    Теперь в пасту нужно добавить 7,4 г свинца, 14,8 г олова, 10 мл глицерина, 7,5 г осушителя, 29,6 г порошка цинка и 9,4 г канифоли. Все компоненты необходимо предварительно прогреть и довести до пылевидного состояния.

    Когда состав будет готов, его всегда можно нанести по предварительной записи.Хранить пасту желательно в плотно закрытой стеклянной таре. Паять как состав предельно просто:

    Таким способом без паяльника в домашних условиях вполне можно паять практически любые детали и провода, однако процесс изготовления паяльной пасты может отпугнуть. Но есть гораздо более привлекательная альтернатива — паяльную пасту можно купить в готовом виде.

    Для пайки очень мелких деталей и тонкой проводки предпочтительно делать паяльную пасту с немного другим составом.. В него будут входить следующие ингредиенты:

    • 7,4 г свинцового порошка;
    • 7,3 г цинка в пылевидном состоянии;
    • 14 г глицерина;
    • канифоль 4 г;
    • Порошковая банка 14,8 г;
    • 10 мл диэтилового эфира.

    Все компоненты перемешиваются до пастообразного состояния. Вместо диэтилового эфира можно использовать 10 мл канифоли, растворенной в глицерине. С помощью этого инструмента можно припаять проволоку или деталь к плате.

    Паяльный аппарат самодельный

    Сделать паяльник можно из свечи или зажигалки. Правда, последнее брать лучше из хорошего термостойкого пластика, так как одноразовый китайский прибор и минут не проработает, а металлический прибор может сильно нагреться. Вам также понадобится кусок толстой медной проволоки диаметром от 3 до 5 миллиметров и немного тонкой проволоки для намотки к зажигалке.

    Толстую проволоку необходимо полностью очистить от изоляции, после чего согнуть так, чтобы одна часть могла быть закрыта на зажигалку или свечу, а противоположный конец находился над пламенем для постоянного нагрева.Такое самодельное жало способно паять даже мелкие детали (вплоть до мельчайших резисторов). Правда, без жести и розиферов не обойтись. Чтобы работать было удобнее, рабочую зону жала предпочтительнее точить.

    Альтернативные методы ремонта

    Если обрыв провода и его нужно срочно восстановить хотя бы на короткое время, то есть более быстрые альтернативы. Правда, без пайки, но вполне способный помочь в экстренных ситуациях.

    Значит, токарный провод можно просто врезать в пробой и банально скручивать между собой.Важно не перепутать полярность, т.к. напряжение зарядного устройства постоянное. Заставить сиденья от скраба тоже не помешает.

    Временно можно прикрепить провод с ровной поверхностью. Для этого достаточно прикрепить одну деталь к другой и залить расплавленным пластиком. Такого восстановления хватит, если аккуратно и недолго использовать полученное соединение.

    Что бы ни случилось, всегда можно найти выход из сложившейся ситуации, если включить фантазию и воображение. Иногда ремонт устройства не поможет, но со временем его производительность на короткое время снизится.

    При необходимости, в соединении нескольких частей, пайка является наиболее частым решением проблемы. Чтобы от чего-то убежать, в первую очередь, кажется, нужен сам паяльник. Однако это не совсем так, и если этого инструмента нет дома, то знание того, как паять без паяльника, очень пригодится в повседневной жизни.

    Ludi без паяльника

    Паяльник удобен и прост в использовании с бытовой техникой, что поможет при необходимости соединять между собой металлы, мелкие изделия или шипованные доски.Однако в ситуации отсутствия электричества или самого инструмента сразу возникает вопрос, как паять без паяльника в домашних условиях.

    Для того, чтобы качество посадки, а также электрический контакт на должном уровне, необходимо провести мезонин: нанести на поверхность металлов или деталей, которые будут запаиваться, небольшой слой припоя.

    При выполнении этой процедуры можно обойтись без паяльника. Для хранения припоя вам понадобится какая-то металлическая емкость.Даже крышка вполне подходит для кофейных банок. В выбранную емкость следует поместить канифоль и кусочки жести, но можно использовать оловянно-свинцовый (Poshe 60). Как производится каротаж проводов без паяльника:

    Если необходимо сделать антресоль из плоской части детали:

    1. Толстые кусочки канифоли и припаять их на поверхность. сайт.
    2. Перенести очаг пожара под место с заключенным и канифолью, чтобы смесь растаяла.
    3. Расплавленный припой необходимо распределить по поверхности с помощью стальной трубки, стержня или чего-то подобного.
    4. Удалите тряпкой излишки массы.

    Если деталь стальная, то канифоль ее не использует. Сам процесс остается прежним, только с учетом использования, которым обрабатывается сайт.

    Технологическая пайка

    Массы припоя, который будет в любящем слое, может быть недостаточно для надежного соединения. Большие провода. На верхнюю часть скрученного участка стоит залить тертым припоем.Далее нагревается до тех пор, пока припой не расплавится и не будет заливать фрезы в скрутку.

    В случае необходимости использования плоской поверхности в качестве участка поверхности конец проволоки проходит предварительно. Теперь конец провода и часть детали зажимают, а сверху насыпают тертый припой.

    После этого делается очаг огня снизу, детали нагреваются, расплавляется припой и пайка.

    Использование желоба

    Провода диаметром до трех миллиметров можно найти с канавкой, которая используется вместо паяльника.Желоб изготовлен из тонкой алюминиевой фольги. Сама пайка выглядит следующим образом:

    Как закрыть отверстие

    Иногда возникает необходимость зашить дырочку в какую-то емкость (в ведре, тазу или кастрюле). Если диаметр отверстия не превышает семи миллиметров, его можно залатать без использования паяльника. Понадобится поз-60. Производительность:

    При необходимости закрыть тару из алюминия нужно заранее подготовить специальный припой.Это может быть одна из следующих смесей: цинк с оловом в соотношении; висмут с оловом 1/30; Алюминий с жестью 1/99. Эти сплавы производятся исключительно путем смешения при высоких температурах.

    Паста своими руками

    В качестве припоя хорошо подойдет хорошо сделанная паяльная паста. Для пайки без паяльника такой инструмент может быть незаменим. Для его получения производятся следующие манипуляции:

    Сам процесс пайки не слишком отличается от варианта с обычным припоем.Для начала оформляется участок, который необходимо искать, затем кисточкой мазается по нему паста. Требуется нагрев этого места, пока паста не растает.

    При работе с тончайшими медными проводами или второстепенными радиодетелями можно использовать несколько иной состав: свинцовый порошок 7,4 г; цинк в виде пыли 73,8 г; канифоль 4 г; Жестяная пудра 14,8гр. Состояние смеси пасты придают смешиванием всего этого с глицерином или раствором 10 мл диэтилового эфира, в котором 10 г канифоли.

    Другая альтернатива

    Общий механизм посадки двух металлов выглядит так: детали, которые необходимо соединить, прижать вплотную друг к другу, затем обработать флюсом и зону пайки. Место пайки необходимо прогреть, чтобы температуры хватило для расплавления припоя и попадания его в участок между соединяемыми частями. Сплав необходимо выдержать на площадке до его полного затвердевания. Весь этот процесс довольно прост как с паяльником, так и без него.В последнем случае главное найти альтернативный источник отопления, для которого не нужно электричество.

    Для заделки обычного провода или простейших деталей при отсутствии паяльника есть возможность заменить его другими бытовыми инструментами, один из которых обязательно будет под рукой у Мастера:

    • плоскогубцы;
    • ножницы;
    • тонкий пассатшай;
    • футов;
    • файл.

    Понадобится источник огня, к которому хорошо подойдет лампа на спирте или спирте.

    Припой Hoodar

    При отсутствии электричества есть возможность сделать паяльник своими руками. Для его работы электричество вообще не понадобится. Во-первых, потребуется медная проволока с декадной катушкой или пруток диаметром пять миллиметров. После нужно найти ручку для будущего паяльника. Для него подойдет ветка дерева, которой можно придать необходимую округлую форму. Один конец проволоки прикреплен к этой ручке, а форма отвертки — к другому.

    Сам паяльник готов, нагревается от любого источника открытого пламени. Процесс пайки самодельным инструментом практически не отличается от обычного паяльника с использованием электричества. Важно только найти для него термостойкую подставку, в которой прибор будет располагаться во время его нагрева.

    Ринифот с припоем должен располагаться в плоской емкости, а процесс пайки деталей или проводов лучше проводить в доступной близости от источника нагрева паяльника.

    Неважно, самодельный сарел или нет. Сам процесс пайки представляет собой соединение расплавленного металла двух других металлических элементов. Соединительный металл, который называется припоем, должен расплавиться, сцепиться с поверхностью деталей и заполнить пространство, разделяющее эти части.

    Обычные припои выполнены в виде смешанной проволоки диаметром два миллиметра. Сплав, который используется в качестве припоя, может иметь разное содержание олова. Чем больше его содержится в припое, тем ниже будет температура плавления.Таким образом, марка припоя ПОС40 означает 40-процентное содержание в нем олова.

    Его плавление происходит при температуре двести тридцать градусов по Цельсию, а Mark POS60, соответственно, содержит шестьдесят процентов олова от общей массы и плавится при ста восьмидесяти градусах.

    Если добавить висмут в сплав и сплав олова, это еще больше снизит температуру плавления, которая возникает при использовании припоя марки, который плавится при ста тридцати градусах.В случае алюминиевых уплотнений необходимы специальные составы припоя, плавящиеся при температурах выше четырехсот градусов по Цельсию.

    Пайка невозможна без очистки от оксидной пленки поверхности зоны соединения деталей. Для того, чтобы произвести чистку, вам понадобится флюс (вещество, не позволяющее образовываться оксидной пленке в процессе пайки). Канифоль обычно используется как флюс, если нужно соединить провода или детали из меди. Очистить поверхности деталей можно с помощью пайки или других кислот (например, ортофосфорная кислота подойдет в случае пайки алюминия).

    Современные размеры в виде проволоки содержат канифоль . Это позволяет производить пломбировку из меди без использования дополнительного флюса. Канифоль не поможет, если нужно производить оцинкованные или стальные изделия. В этой ситуации вам понадобится паяльная кислота. Для соединения друг с другом элементов из стали или нихрома можно использовать аспирин в качестве флюса.

    Наушники Hybanka

    Не у всех сегодня есть дома паяльник, чего не скажешь про наушники, да и последние имеют свойство часто выходить из строя.Для того, чтобы подкорректировать положение, вам понадобится рабочий разъем от других наушников с проводом или вспомогательным кабелем, а также обычная зажигалка, нож и скотч.

    Процесс ремонта наушников завершен. Ведь вы должны проверить их на работоспособность. Все это занимает пятнадцать минут, но можно и быстрее, в зависимости от навыков. В этом примере видно, что для соединения двух проводов паяльник не обязательно.

    Необходимость выпарить что-либо в домашних условиях часто возникает даже у людей, которые никогда не держали в руках специально предназначенный для такой задачи инструмент.Как решить мелкие проблемы, вроде порванной или разряженной проводки, без паяльника?

    Как паять без паяльника — Простые способы разводки пайкой

    Паяльник для соединения металлических деталей Желательно, но не обязательно. Чтобы обойтись без него, берем:

    • контейнер металлический малый;
    • Припой
    • , например марки ПОС60, можно использовать чистое олово;
    • канифоль.
    • Подключаем провода: сначала зачищаем их, удаляя изоляцию на 2-3 см.
    • Обогрев резервуара канифолью и оловом (например, на газовой плите или с помощью горелки).
    • Концы провода без изоляции опускают в расплав канифоли (погружают так, чтобы состав полностью покрыл всю поверхность), а за ним — расплавленный металл. Желательно не накапливать лишнее олово или убирать его сразу после извлечения.
    • Проволока медная диаметром до 0,75 мм², просто скрученная после луга.
    • Далее «проблемный» участок снова греется, так что схватился припой.Нагреть его необходимо любым узконтактным инструментом: свечой, зажигалкой и т. Д.
    • Если нужно соединить один отрезок провода с серединой другого, его оголенная часть наматывается вокруг места соединения, а после проводится пайка.

    Как паять без паяльника детали и посуду

    Для поднятия для последующей пайки части плоской поверхности на нее кладут небольшую оловянную стружку и немного канифоли. Внизу находится очаг возгорания, и когда припой плавится, он аккуратно натирает любую подходящую металлическую деталь (тоже можно удалить слишком много).При лужении стальной детали канифоль не используется (ее функции выполняет обработка паяльной кислотой). Для пайки алюминиевых изделий нужен специальный припой, состоящий из олова и свинца.


    Пайка других корпусов без паяльника

    Чуть более сложные случаи соединения деталей требуют особого подхода. Например:

    • При работе с крупной многопроволочной проволокой (до 2 мм.) Обычной луженной жести для надежного шипа может не хватить.Сверху на скрутку следует залить измельченный припой и прогреть его до тех пор, пока частицы не расплавятся и не проникнут внутрь, заполнив малейшие зазоры.
    • Припаиваем провод к деталям: Лудим поверхность обоих деталей. После прижатия провода к плоскости припой сверху отслаивается, а снизу нагревается до плавления.
    • Пайка проводом до 3 мм: может осуществляться без паяльника, по желобу. Последний должен быть из алюминиевой фольги, толщина которой будет около 0.8 мм. Концы проводов скручиваются и загибаются параллельно, вокруг них размещается желоб, ширина которого не превышает размеров присоединяемого пространства. В нее заливается канифоль и припой, один конец фольги закручивается, чтобы не разлетелись компоненты. Нужный участок. Фольга под проводами нагревается до плавления, затем раскручивается и отделяется.


    Другой распространенный способ пайки без паяльника — это использование так называемой «холодной сварки» или другой паяльной пасты, которую можно купить либо сделать вручную.

    12 простых советов по улучшению процесса распайки печатных плат сегодня

    Грант Прайс, менеджер по продукции Chemtronics

    Реальность такова, что никакая пайка не дает всегда идеальных сборок. Даже самые качественные компоненты время от времени выходят из строя. Вот почему удаление припоя так важно для тех, кто производит, обслуживает или ремонтирует печатные платы (ПП).

    Задача состоит в том, чтобы быстро удалить излишки припоя без повреждения печатной платы.Вот почему в этом посте мы представим вам наши передовые методы демонтажа, способы использования оплетки и основные советы, с которыми мы столкнулись за долгую историю работы в электронной промышленности.

    Эти советы в основном посвящены удалению компонентов с помощью демонтажной оплетки (также известной как демонтажная проволока или фитиль) и ее преимуществам. Он портативный, простой в использовании, один из наиболее распространенных инструментов, используемых для ремонта печатных плат, и не требует постоянного обслуживания, как другие инструменты.

    1.

    Содержите паяльное жало в чистоте и лужении для эффективной теплопроводности

    Это может показаться легкой задачей, но это часто упускается из виду и имеет решающее значение для эффективного демонтажа пайки. Жала паяльника покрытые пригоревшим и окисленным флюсом не смачиваются (принимают припой) и плохо проводят тепло. Чистое луженое паяльное жало лучше проводит тепло через распаянную оплетку и быстрее запускает капиллярный процесс.

    1. Перед началом работы залудите жало паяльника, добавив к нему свежий припой.
    2. Если жало паяльника не реагирует на дополнительный припой, восстановите грязные жала с помощью средства для чистки жала, часто называемого «тонировщиком для жала». Тип Тиннер для наконечников Plato (деталь # TT-95) — это твердая паста, не содержащая галогенидов, которая обеспечивает быстрое и безопасное повторное лужение и очистку окисленных наконечников. Обваляйте горячий наконечник в смеси до тех пор, пока его конец не будет покрыт ярким лужением.
    3. Очистите наконечник от остатков компаунда, нанеся проволочный припой, а затем протерев влажной целлюлозной губкой или средством для чистки наконечников из латуни.
    4. Наконец, снова нанесите припой на наконечник, чтобы защитить его от окисления.
    5. Каждый раз, когда ваш паяльник простаивает в течение какого-то времени или после того, как вы закончили пайку, «залудите» паяльное жало свежим припоем, чтобы предотвратить окисление.

    2. Минимизируйте время, в течение которого плата и компоненты остаются при высокой температуре

    Применение высоких уровней нагрева к плате или ее компонентам в течение длительного периода времени может повредить вашу плату, компоненты, создать хрупкие паяные соединения и привести к неполадкам в обслуживании.

    • Поддерживайте приемлемую температуру паяльника. Я знаю, что есть соблазн полностью перевернуть утюг, чтобы повысить эффективность, но вы можете шокировать компоненты. Даже при использовании бессвинцовых припоев при температуре выше 700 ° F (371 ° C) компоненты могут подвергаться термической нагрузке. Если вы считаете необходимым постоянно повышать температуру в течение дня, вернитесь к совету №1.
    • В случае, когда необходимо заменить несколько компонентов в одной сборке или компоненты особенно чувствительны к нагреванию, вы можете использовать подогреватель печатной платы.Подогреватели позволяют увеличивать температуру доски и поддерживать ее во время работы. Хотя температура предварительного нагрева будет значительно ниже точки плавления припоя, тепловой удар компонентов сведен к минимуму, поскольку вы не получаете резких скачков температуры от окружающей среды.

    3.

    Согласование ширины фитиля припоя с паяным соединением или контактной площадкой

    Фитиль для распайки обычно бывает разной ширины, поэтому вы можете подобрать оплетку, соответствующую тому, что вы распаиваете.Слишком тонкий фитиль не удалит достаточно припоя и потребует от вас обрезки и переплавки припоя снова и снова. Слишком широкий фитиль нагревается дольше и может мешать работе других компонентов на печатной плате.

    Выберите ширину фитиля припоя, которая точно соответствует размеру контактной поверхности. Это обеспечит надлежащую теплопроводность и не удалит ненужные участки. Ширина демонтажной проволоки обозначается цифрами от 1 до 6 или цветовыми кодами, которые являются стандартом в отрасли.

    • # 1 / белая оплетка — самая маленькая (ширина до 1 мм) и предназначена в основном для SMD и микросхем.
    • Большинство сочтет, что # 2 / желтый, # 3 / зеленый и # 4 / синий являются наиболее распространенными проводами для удаления припоя.
    • № 5 / коричневый идеально подходит для удаления больших пятен припоя, а № 6 / красный — для распайки контактных площадок или клемм BGA.
    • Держите на рабочем месте три или четыре разных по ширине, чтобы покрыть все ящики.
    • Фитиль можно сложить или обрезать под углом, чтобы лучше соответствовать площади контакта.

    4. Совместите жало паяльника с шириной оплетки для обеспечения точности

    Используйте паяльное жало примерно равное ширине оплетки и площади контакта. Слишком маленький наконечник потребует больше времени. Слишком большой наконечник может обнажить другие компоненты в плотной сборке. Подходящий наконечник позволяет быстрее расплавить нежелательный припой и сводит к минимуму время воздействия тепла. При распайке больших площадей, например контактной площадки BGA, используйте лезвие или кончик ножа.

    5. Осторожно: при распайке перетаскиванием перемещайте наконечник по оплетке, а не через оплетку через контактные площадки

    Перетаскивание медной оплетки по контактным площадкам, например, при распайке контактных площадок BGA, может поцарапать покрытие OSP и даже сами контактные площадки, если приложить достаточное давление. Лучше всего наклеить косу, а затем провести по ней жало паяльника.

    6.

    Клипса использованного фитиля для удаления припоя после каждого использования

    Искушение состоит в том, чтобы отпаять участок и продолжать поднимать катушку тесьмы.Однако лучше работать ближе к концу плетения, чтобы изолировать тепло. Как только фитиль для демонтажа нагревается до температуры пайки, флюс полностью активизируется, так что часть припоя больше не затягивается. Длинная прядь использованной тесьмы действует только как теплоотвод, замедляя процесс.

    7.

    Как избежать ошибки новичков №1: поднимать железо и плести одновременно

    Это наиболее частая ошибка, совершаемая неопытными операторами. После удаления припоя не забудьте одновременно приподнять утюг и оплетку.В противном случае вы припаяете оплетку к контакту и рискуете приподнять площадку.

    8.

    Подберите тип флюса к вашему процессу очистки

    Оплетка для распайки доступна в различных типах флюса в зависимости от вашего процесса очистки и других требований.

    • Канифоль — флюсовая оплетка из канифоли обладает самым быстрым впитыванием, но оставляет после себя остатки, которые необходимо тщательно очистить.
    • No-Clean — Флюсовая оплетка без очистки идеальна, когда очистка нецелесообразна или невозможна.После распайки остается только чистый неионный осадок. Этот тип оплетки следует использовать для полевых работ, когда тщательная очистка является более сложной задачей.
    • Без флюса — В условиях производства или ремонта, где флюс указан и не может быть изменен, или когда флюс на водной основе необходим, вы можете добавить свой собственный флюс к этому типу оплетки. Неплавленый фитиль не удалит припой, если не будет добавлен флюс. Различные типы флюсов доступны в упаковке ручки, которая идеально подходит для флюсования оплетки.

    9

    . Выберите упаковку, рассеивающую статическое электричество, для приложений, чувствительных к статическому электричеству

    При работе со сборками, чувствительными к статическому электричеству, убедитесь, что катушка демонтажной оплетки является статической (или защищенной от электростатического разряда). Мы видели случаи, когда у оператора была дорогостоящая рабочая станция с защитой от электростатического разряда, коврик и заземляющие ремни, но он был захвачен изолирующей шпулькой. Наиболее рассеивающую упаковку фитиля можно определить по синему цвету. Даже если катушка черная, не думайте, что это S20.20 соответствует требованиям.

    10.

    Добавление припоя в труднодоступные места фактически упрощает удаление припоя

    Небольшое количество припоя в узких щелях может быть трудно удалить, но большие однородные паяные соединения сходят вверх. Как бы нелогично это ни звучало, это помогает добавить больше припоя в подобные соединения, прежде чем он будет впитывать нежелательный припой.

    11.

    Защитите плату от коррозии с помощью качественного средства для удаления флюса

    Остатки флюса могут вызвать рост дендритов и коррозию на сборках печатных плат, поэтому убедитесь, что вы используете передовые методы, и очистите плату.После того, как компоненты были заменены и излишки припоя удалены, выполните следующие действия:

    1. Тщательно очистите поверхность с помощью качественного средства для удаления флюса
    2. Наклоните доску, чтобы очиститель и остатки стекали.
    3. При необходимости используйте щетку из конского волоса или безворсовую салфетку, чтобы аккуратно протереть печатную плату, а затем
    4. промойте.
    5. При использовании салфетки убедитесь, что она не оставляет волокон на печатной плате, что может вызвать проблемы в дальнейшем.

    Это необязательный шаг для не требующей очистки оплетки, но все же хорошая идея для густонаселенных плат или плат с высоким напряжением. Это абсолютно необходимо, независимо от типа флюса, если после ремонта вы планируете нанести защитное покрытие.

    12

    . Для достижения наилучших результатов следуйте нашему рекомендованному процессу распайки

    Наконец, мы хотели бы закончить этот пост, рассказав, как использовать фитиль для распайки.

    • Поместите оплетку поверх нежелательного припоя, предпочтительно на большую часть припоя, чтобы обеспечить максимальный контакт оплетки с поверхностью припоя.
    • Затем поместите наконечник утюга на фитиль под углом 45 градусов и позвольте теплу перейти к подушке. Расплавленный припой впитается в оплетку.
    • Переместите наконечник припоя и оплетку по мере необходимости, чтобы удалить весь припой за один раз. Осторожно, не перетягивайте тесьму по подушечкам, так как они могут поцарапаться.
    • Когда оплетка заполнится припоем, необходимо обрезать израсходованную часть и перейти к новой оплетке, чтобы вытянуть больше припоя. Снимите утюг и оплетку одновременно, чтобы не припаять провод к плате.

    Вот и все. С помощью этих советов вы воспользуетесь проверенными в отрасли передовыми методами эффективного удаления припоя. А теперь мы хотели бы получить известие от вас. Что вы думаете о нашем списке? Мы пропустили важный совет? Обязательно размещайте свои вопросы и комментарии ниже. Если вам нужна помощь в выборе лучшей оплетки для распайки, просто свяжитесь с нами.

    Пайка: что можно и нельзя

    Пайка может показаться сложной и сложной, но после небольшой практики она может стать довольно простой.Ничто не заменит опыта при пайке, но наши советы помогут быстро освоить эту технику. Так что читайте дальше!

    В этом посте мы расскажем, что нужно и что не нужно знать о пайке.

    Будьте осторожны, не прикладывайте слишком большое давление

    ❌ Не прилагайте слишком сильного давления инструментом к печатной плате или к паяемым деталям. Он не спаяет стыки быстрее, а только повредит долговечную обшивку и даже испортит самые лучшие наконечники.

    ✔️

    Верните инструмент на подставку

    ❌ Не оставляйте инструмент без присмотра , когда он включен. Это может привести к несчастным случаям и повреждению самого инструмента.

    ✔️ Всегда возвращайте инструмент на стойку , когда он не используется.

    Используйте экстрактор картриджей

    Не используйте плоскогубцы , или другие инструменты для извлечения и замены картриджей .Не регулируйте и не затягивайте картридж, используя другую поверхность, кроме экстрактора. Это может необратимо повредить насадки.

    ✔️

    Поддержание чистоты поверхности наконечника

    Грязная ржавая поверхность не будет должным образом передавать тепло. .

    ✔️ Держите насадки в чистоте и залудите их повторно. перед тем, как поставить инструмент на подставку.

    Не используйте наждачную бумагу или напильник для очистки наконечника.

    ✔️ Только используйте методы очистки, предоставленные производителем .

    ✔️ Влажная губка (не заболачивается) является эффективным методом очистки , если она остается чистой. Его следует периодически менять и использовать только с деионизированной водой.

    Ни при каких обстоятельствах не используйте водопроводную воду .

    Воспользуйтесь преимуществами режимов SLEEP & HIBERNATION.

    Не оставляйте инструмент при рабочей температуре на подставке .

    ✔️ Функции сна и гибернации автоматически снижают температуру наконечника , когда утюг находится в состоянии покоя на подставке.Это предотвращает ржавление или окисление.

    Выберите правильное паяльное жало

    ✔️ Всегда выбирайте самый большой наконечник для каждого паяного соединения . Выберите наконечник с наибольшей площадью контакта.

    Как наносить припой

    Не расплавляйте припой непосредственно на наконечник без необходимости.

    ✔️ Паяльная проволока должна быть нанесена на паяемые поверхности .Диаметр используемой проволоки должен соответствовать выполняемому вами паяльному соединению.

    Работать при минимально возможной температуре .

    ❌ Чем выше температура, тем выше риск окисления. Высокая температура может повредить печатную плату и сократить срок службы наконечников.

    ✔️ 90% паяных соединений с использованием инструментов JBC могут быть успешно выполнены при температуре 350 ° C или ниже. Если для паяного соединения требуется температура выше 380 ° C, мы рекомендуем использовать подогреватель.

    Избегать коррозии

    Не используйте слишком много активного Flux . Чрезмерное использование может вызвать коррозию.

    ✔️ IPC рекомендует: ROL, REL и ORL . Внутреннего флюса от катушек с припоем небольшого диаметра может быть недостаточно. При необходимости вы можете добавить совместимый внешний поток.

    Что еще можно и чего нельзя придумать?

    Расскажите в комментариях!

    Поставьте лайк и поделитесь:

    Пайка отменена, теперь мы используем «соединители с пайкой».

    Если вы подписаны на меня в Твиттере, вы знаете, что в настоящее время я занимаюсь созданием силовой стены на 18 кВтч из утилизированного электросамоката. батареи.Я знаю, странный прогиб. Прямо сейчас я живу в квартире, но когда-нибудь эта электрическая стена будет хранить солнечную энергию для использования в автономном доме, в котором я мечтаю жить. Миллениал может мечтать, не так ли?

    Десять лучших утилизированных аккумуляторов для скутеров, которые можно купить за деньги. Эван Роджерс

    Но особенность этих переработанных аккумуляторов для скутеров заключается в том, что они дешевы не зря; они совсем не готовы к работе. Это полная противоположность Goal Zero 1500X, которую я сейчас проверяю.У каждой батареи есть фирменный разъем, который необходимо зачистить, а на его место нужно прикрепить стандартный разъем. Я должен проделать это с 40 батареями, так что это означает, что уместно выполнить крайне нетривиальный объем пайки.

    ИЛИ ЭТО !?

    Может быть, вы никогда раньше не паяли. Это нормально, потому что 1) я не занимаюсь пайкой на входе (смеется) и 2) это действительно отстой, и я бы предпочел не делать этого. Видите ли, чтобы спаять два провода вместе, необходимо поддерживать обе стороны провода, пока вы протыкаете их паяльником.Для этого потребовалось бы три руки, и именно поэтому были изобретены такие вещи, как старинный гаджет «руки помощи».

    Классика. Если знаешь, то знаешь.

    Я мог бы напечатать альтернативу на 3D-принтере, но даже это действительно работает только для более длинных проводов, и в этом контексте мы говорим о 1,5 дюйма провода, за которым следует кирпич батареи. Так что мне нужно было что-то получше.

    Введите соединитель «припаяйте и запломбируйте»

    Вход может получить часть продаж, если вы покупаете продукт по ссылке в этой статье.Мы включаем только те продукты, которые были независимо отобраны редакцией Input.

    Я обнаружил эти термоусадочные паяные соединения, путешествуя по Battery YouTube, и я вас не обосрал, эти вещи меняют правила игры. Всю свою жизнь я боролся и обжигался, пытаясь спаять два провода вместе (особенно большие). Как все это работает? Что ж, в теории вы просто вставляете оба конца и направляете тепловую пушку на соединение. Трубка снаружи сжимается, в то время как низкотемпературный припой в середине плавится, и все просто соединяется без образования дыма припоя (технически флюса).Кроме того, по обе стороны от низкотемпературного припоя есть клей, поэтому соединение механически усилено. Блестяще.

    Здесь вы можете увидеть, как соединители с пайкой сначала сжимаются, затем плавятся, а затем спаиваются.

    На практике эти паяльные соединения не совсем такие волшебные, но они чертовски близки. У меня возникли проблемы с большими размерами (10-12 AWG) и самыми маленькими размерами (24-26 AWG). В случае с большими разъемами требуется много тепла, чтобы довести толстые провода до температуры, необходимой для расплавления припоя на концах выводов, и это может привести к ожогу части пластика разъема.То же самое и с небольшими проводами, но в данном случае это связано с тем, что в дешевых проводах большого сечения почти всегда используется некачественная изоляция. Но осторожным движением вы можете смягчить и то, и другое, и если вы спланируете заранее и прикрепите к суставу термоусадочную трубку, вы станете золотым.

    К сожалению, эти паяные соединения подходят не для всего. Если бы я использовал эти батареи для чего-то, что требует намного большей силы тока и, соответственно, более толстых проводов, я бы распаял удивительно слабые провода скутера, которые заранее припаяны к батареям, и использовал бы что-то более мощное.Пайка проводов 10 AWG требует определенных навыков, а пайка их, не обжаривая плату, к которой вы пытаетесь их прикрепить, делает еще больше.

    В конце концов, ничто не заменит хороший паяльник, и он просто лучше справляется с пайкой, но обнадеживает то, что его хлеб с маслом (просто соединение двух проводов вместе) был смягчен старым добрым человеческая изобретательность. Что ж, на самом деле ученые-материалисты, которые решили сжалиться над нами, самодельными плебеями, но, эй, давайте распространим похвалу, пока мы наслаждаемся своими необожженными пальцами.

    Жала паяльника

    Использование паяльного оборудования в электронике DCC (оборудование для безопасной пайки DCC)

    Электроника

    DCC может быть повреждена электростатическим разрядом (ESD). Паяльное оборудование может генерировать паразитные напряжения и токи, которые также могут повредить электронику DCC, будь то декодер, усилители, блочные детекторы, электронные прерыватели цепи или любое другое устройство DCC, подключенное к проводам или электронике, которые вы паяете.

    Ниже я перечислил некоторые из паяльного оборудования, которое вы, возможно, захотите использовать, для чего его использовать, а также опасность, которую вам следует учитывать при работе с электроникой DCC.

    Паяльники для защиты от электростатических разрядов:

    Если у вас есть тот, который утверждает, что он безопасен от электростатического разряда, отлично. Если вы этого не сделаете, не паникуйте. Главное, чтобы это было заземлено. Вы можете это проверить. Даже если он заявляет, что он защищен от электростатического разряда, вам следует периодически проверять надежность заземления. Делайте это не реже одного раза в год.В идеале делать это каждые несколько недель.

    Немного об ESD. По-настоящему безопасные устройства ESD сделаны из материалов, которые не накапливают статическое электричество и даже не рассеивают статические заряды. Да, есть пластмассы, которые на это способны. Для рассеивания электростатического разряда эти специализированные пластмассы должны быть подключены к заземлению. Вы и ваша одежда также можете накапливать статическое электричество — просто пройдите по ковру и коснитесь дверной ручки. Но прикрепление провода непосредственно между вами и землей представляет собой потенциальную опасность поражения электрическим током, если вы находитесь рядом с любым оборудованием, находящимся под напряжением; который включает ваше паяльное устройство.В антистатических браслетах есть резистор, который исключает серьезную опасность поражения электрическим током. Чтобы узнать больше об ESD, посетите https://dccwiki.com/ESD.

    Вы можете приобрести браслет для защиты от электростатического разряда на Amazon.com. Есть что-нибудь, что они не продают ??? Они также продают комплекты рабочих станций ESD примерно за 40 долларов (на фото выше).

    Если у вас паяльник с третьим (заземленным) контактом, это хороший знак. Когда паяльник отключен от сети и остынет, установите цифровой вольтметр на самый низкий диапазон измерения сопротивления, обычно 200 или 2 кОм.Убедитесь, что между наконечником паяльника и третьим контактом штекера низкое показание составляет пару Ом или меньше. Примечание. Цифровые омметры никогда не показывают нулевое сопротивление, даже когда вы касаетесь щупами измерителя вместе. Это нормально.

    Кто-то может возразить, что третий контакт вилки может не касаться стенной розетки должным образом. Это правда. Но я не рекомендую вставлять пробник в розетку , если вы не уверены, что знаете, что делаете. Присутствует опасность тяжелого или смертельного поражения электрическим током.

    Паяльник без заземления:

    Если у вашего паяльника нет третьего контакта на вилке, не используйте его для пайки декодеров или другой электроники. Если вы отсоедините жгут вашего декодера, вы можете использовать это железо для пайки проводов жгута.

    Также не припаивайте провода к дорожке, если к ней подключена какая-либо электроника DCC.

    Паяльник с заземлением:

    См. Выше информацию о паяльниках с защитой от электростатического разряда и следуйте этим инструкциям.

    Убедившись, что паяльник имеет хорошее заземление, его можно использовать на декодерах.

    НЕ используйте этот утюг для пайки фидеров к проводам трека или шины, если ваша система DCC находится под напряжением. Вы можете повредить свой бустер.

    Паяльный пистолет:

    Эти устройства пропускают через наконечник высокий ток низкого напряжения и генерируют тепло. Не используйте на декодерах. Если используется для пайки фидеров гусениц, не делайте этого, пока ваша система DCC находится под напряжением.Целесообразно отключить трек от усилителя.

    Станция для пайки сопротивлением:

    Эти устройства пропускают через наконечник высокий ток низкого напряжения и генерируют тепло. Не используйте на декодерах. Если используется для пайки фидеров гусениц, не делайте этого, пока ваша система DCC находится под напряжением. Целесообразно отключить трек от усилителя.


    Припайка к предварительно износившейся дорожке

    Припаивание к грязной дорожке.
    Пайка к эмалированному проводу.
    Металлы, которые нужно паять абсолютно, положительно, ДОЛЖЕН быть чистым для пайки.
    Никаких исключений!

    Хотел бы я обойти это, но это закон физики — пайка — это процесс соединения металлов. Нет окисление коррозия краска, другие химические вещества, такие как химическое выветривание, эмаль — ничего, кроме определенные металлы.Я никогда не видел никого, кому удавалось нарушить любое правило физики. Так что экономьте свою энергию; не пытайся.

    Если прорезать проволоку, и сторона проволоки не того же цвета, что и конец, вы должны его очистить. Используйте свой Dremel проволочная щетка, а напильник, наждачная бумага — все, что угодно, только не факел. (Факел оставляет обгоревшие остатки сзади — а это не металл!) Медная проволока должна быть чистой как новая копейка или дно любимого маминого горшка.(Да, тот, кого ты испортил как ребенок. Слава богу за Corningware!) Какой бы металл вы ни пробовали чтобы присоединиться, он ДОЛЖЕН сиять! Вы также можете попробовать использовать жидкий флюс обсуждается ниже. Медный провод будет светить прямо прямо перед глазами без подпиливания и шлифования.

    Вы могли догадаться по этому необычно расположенному разделу что я изо всех сил пытаюсь донести до ума точку. Ты прав. Я. Там просто нет другой путь.Тем не менее, люди все равно пытаются. Я пытаюсь сделать тебе одолжение!

    Можно подумать, что флюс, содержащийся в припое, должен чистые поверхности для пайки. Ты прав. Однако его очистка мощность не так велика, как хотелось бы. Подумайте об этом как о микроочистка поверхности. Грязь такая маленькая, что мы ее не видим. Хорошо подумай об этом как о не чистке ни черта не думайте! Какой бы ни была его очищающая способность, к тому времени, когда вы нанесете достаточное количество его, припаяете и нагреете, у вас будет капля припоя, некоторые из которых попали вам на ногу и вызывают мучительные боль, как мы говорим, растопила твой след и обожгла твои пальцы.

    Мне сказали, что некоторым людям повезло нанесение флюсовой пасты из баллончика. Вы можете попробовать это перед атакой твой трек с участием проволочную щетку Dremel.

    Если вы нашли способ нарушить любое из правил по физике, дайте мне знать. Мы будем богатыми!

    Примечание: изношенную рейку все еще трудно припаять после вы очистили его с помощью Dremel.Попробуйте жидкий флюс, вы удивляйтесь! См. Раздел ниже.


    Как узнать, что у вас хороший паяный стык.

    Пайка должна быть блестящей. Если на нем морщинки, волны, матовый, или кажется тусклым, вероятно, у вас холодный паяный шов. Если провод болтается или качается, у вас определенно есть проблема. Если вы тянете на нем — что вы всегда делаете, чтобы проверить — и он разваливается или разваливается, у вас нет хорошего паяного соединения.Не бойтесь дергать Это. Сейчас для тебя гораздо лучшее время узнать, чем во время операционная сессия или шоу.


    Перед перемещением убедитесь, что провод ПОЛНОСТЬЮ остыл.

    Это может быть сложно, особенно если проволока горячая. и твои пальцы тоже нагреваются. Но если проволока двинется, ты будешь получить холодный припой соединение.В конечном итоге произойдет сбой в электросети — возможно, очень скоро!


    Наконечник паяльника должен быть чистым и блестящим.

    Одна из причин, по которой людям тяжело паять, плавится рядом пластиковые детали и остывание паяных соединений потому, что кончик жало паяльника не чистое и не блестящее. Чистый и блестящий наконечник лучше всего проводит тепло.

    Держите поблизости влажную губку и протрите ею кончик. Вы можете использовать мокрый бумажное полотенце тоже. Если осмелишься, потрите горячим наконечником по скамейке запасных. Делать что-то (кроме штанов или даже языка), чтобы очистить этот совет, когда он понадобится.

    Помните, если он не блестящий или у вас проблемы чтобы припой расплавился, очистите этот наконечник!


    Соединяемые металлы должны иметь хороший механический контакт.

    Убедитесь, что паяемый провод не «раскачивается на ветру». «Обжать» это на то, к чему вы паяете, чтобы оно не двигалось. Неспособность Наличие хорошего механического соединения вызывает две проблемы. 1) Холодный припой соединение обязательно произойдет. 2) У вас будет плохая теплопередача. Ты придется постараться, чтобы детали спаялись вместе дольше, и вы расплавит близлежащие пластиковые детали.


    Работайте быстро а.к.а. Не применяйте больше тепла Чем Необходимо.

    Выполнение вышеуказанного, то есть хороший механический контакт и чистый совет, это самые важные вещи, чтобы убедиться, что вы не применяете никаких больше тепла, чем необходимо. Если приложить слишком много тепла, соседний пластик плавится части и пальцы.

    Но как только припой растечется по поверхности по вашему желанию, удалите паяльником и удерживайте провод, пока припой не затвердеет и становится блестящим.


    Нагревайте работу, а не припой.

    Заманчиво нагреть припой и заставить его расплавиться и потечь. Но если вы не нагреваете предметы, которые собираетесь спаять, вы получится холодная пайка.

    Попробуйте расположить жало паяльника так, чтобы оно касалось обоих предметов. вы одновременно пытаетесь паять. Затем добавьте припой. Изначально припой не плавится.Может потребоваться несколько секунд, пока все нагревается.

    Будьте осторожны! Вам нужно будет попрактиковаться. Помни, делай не применяйте больше тепла, чем необходимо. Вам нужно будет практиковаться, чтобы наберись сноровки.

    Можно нанести небольшое количество припоя на кончик утюга. прежде чем ты начнешь. Это способствует передаче тепла. Это будет хорошо там, где два припаянных элемента имеют неправильную форму, и у вас проблемы с получением большей части поверхности наконечника для хорошего контакта.


    Используйте пайку подходящего размера Утюг или пистолет.

    Используйте паяльник 25-35 Вт, чтобы припаять все, кроме шины провода, направляющие или большие контакты для пайки переключателя. Не используйте ничего большого установить любые декодеры или любую другую электронику в свои локомотивы!

    Используйте пистолет мощностью 150-250 Вт для припайки проводов к автобусам, лампам задних фонарей автомобиля. (читайте дальше), трек или большие вкладки переключателя.Использование достаточного количества тепла важно, слишком. В этих ящиках много металла, который нужно нагреть. Без достаточного количества тепла, например, при использовании паяльника на 25 Вт все будет нагреваться, но не достаточно горячий, чтобы расплавить припой — но, вероятно, достаточно, чтобы расплавить пластик детали или пальцы!

    Используйте сопротивление Паяльная станция

    Паяльная станция сопротивлением имеет некоторое сходство на сварку.Пока это на самом деле не сварка, он пропускает низкое напряжение, сильный ток, через его наконечники и работу для пайки. Сильный ток вызывает, в частности, нагрев наконечников зонда. Основная причина Для использования паяльной станции сопротивление является то, что тепло локализовано. Этот достигается за счет применения более сильного тепла, чем при использовании стандартного паяльник на короткое время. Припой течет перед общая температура работы слишком сильно повышается.Дно строка вы можете избежать плавления стяжек или колес! Есть есть несколько недостатков, но вы с радостью справитесь с ними, чтобы воспользуйтесь преимуществами использования этого типа паяльной станции. Просить всем, кто когда-либо пользовался одним — они в восторге! Для демонстрации паяльной станции сопротивления в действии, нажмите здесь: https: //www/youtube.com/watch? v = 4ORzu1Sg83o Убедитесь, что ваш звук включен.Примечание: Я все еще не лучший видеопродюсер, но я улучшил звук с первой попытки.

    Заметьте, я называю это станцией, а не утюгом. Этот это один из недостатков. Он состоит из паяльных зондов, блок питания, который весит несколько фунтов, и ножной переключатель. Все еще, для пайки дорожки эту штуку не обыграть. Я использовал это для HO и G. Паять перемычки и фидеры никогда не было так просто. к обеим этим шкалам! Также отлично подходит для пайки к стальные вкладыши внутри локомотивов Athearn, таких как PA-1.Этот Еще никогда не было проще!

    Они имеют несколько уровней мощности; как правило От 100 Вт до 250 Вт. Если вы используете HO или меньше, от 100 до 150 Вт-175 Вт подойдут. делать. Если вы собираетесь паять дорожку шкалы O или G, вам обязательно понадобится Блок 250Вт. Если вы паяете металлические автомобили или здания, вы должен получить блок 250Вт. Две компании, которые знакомы моделистам с PBL, который несет марку Hotip, и Micro Марка, которая носит бренд American Beauty.При сравнении предложения этих двух компаний, вы можете спросить: «Что вид паяльного инструмента называется American Beauty? »Нет нужно отпугнуть от этого, казалось бы, необычного имени. Они имеют на протяжении многих лет является крупным поставщиком паяльного инструмента. Так что выберите тот, который вам подходит.

    В руководстве, прилагаемом к шахте, рекламируются преимущества это «ультра высокоэффективной пайки », а также предупреждает об отсутствии способ точно узнать, что установить уровень мощности.Они рекомендуют методом проб и ошибок. Это заставит вас думать, что это трудно научиться им пользоваться. Я улыбался с первого раза! я обычно начинайте с настройки 50% (125 Вт). Вся пайка операция может быть завершена менее чем за 3 секунды, поэтому, если она не к тому времени я останавливаюсь и увеличиваю мощность. Вы обнаружите, что вы можете освоить эту вещь быстро и неоптимально настройка не означает катастрофу.

    Вот еще одно интересное преимущество. Нормальная пайка зонды состоят из чего-то похожего на электрический пинцет. Так если припаиваете провод к треку, вы зажимаете провод и отслеживаете между кончики пинцета, плотно удерживая два предмета вместе. И в отличие от плоскогубцев или чего-то еще, чтобы прикрепить провод к рельс, и они отсасывают тепло, а они и поставляют тепло! В виде как только припой потечет, уберите ногу с переключателя.Когда остывает, отпустите пинцет. Хотя они могли контактировать с припоем, вы обнаружите, что пинцет не впаялся в работу. О чем еще ты можешь попросить? Ты будет в восторге!

    Если у вас есть дурная привычка паять без сначала очистите работу, эта привычка здесь прекратится! Причина в том, что этот вид пайки работает из-за протекания низкого напряжения, сильноточный.Любой грязь или окисление создают слишком большое сопротивление для необходимого сильноточная течь. Ничего не случится. Это просто будет не работа. Таким образом, должны оставить наконечники пробников и ваша работа (гусеница, диски и тд) блестящая чистая . Держи кусок наждачной бумагой с зернистостью 400 или доской эмори (пилка для ногтей), удобная для чистый наконечник. Вероятно, вам нужно будет часто чистить наконечник, особенно в начале.

    В чем еще недостаток? Если ты сам не построишь, эти вещи недешевы. Они варьируются в цене от 262 долларов. примерно до 600 долларов.

    В выпуске Garden Railways за декабрь 1997 г. есть статья построить один из зарядного устройства и старой ручки паяльника. Должен вы хотите электрифицированный пинцет, вы можете купить его в одном из выше. Если вы хотите создать свой собственный пинцет, вам понадобится хотя бы купить покрытые медью наконечники из нержавеющей стали.Эти важны для передачи мощности на наконечник, где нержавеющая сталь нагревается для пайки.

    См. Раздел, посвященный проводке дорожек, DCC. в саду и обнаружение блоков для конкретные советы о том, как использовать паяльную станцию ​​сопротивлением, так как она относится к этим разделам.

    Если вы все же решите приобрести станцию ​​для пайки сопротивлением, be обязательно наденьте защитные очки. При правильном использовании, искр нет. Тем не мение, если вы нажмете педаль на мгновение раньше, чем когда у вас пинцет готов, вы получите несколько. Осознаешь ли ты это или нет, часто искры — это действительно крошечные кусочки горящего металла. Там нет смысла рисковать получить что-нибудь в глаза!

    Используйте жидкий флюс для самых простых, аккуратных и лучших паяных соединений, которые вы когда-либо видели.

    Жидкий флюс не так удобен, как флюс для канифольного стержня. По крайней мере, так могло бы показаться. H&N Electronics http://www.hnflux.com продает флюс Supersafe, который работает так, как рекламируется. Раньше я пробовал жидкие флюсы, но ни один из них не произвел на меня такого впечатления, чтобы дать с помощью канифольного припоя сердечника, пока я не наткнулся на этот продукт. Я использую их жидкий флюс «Номер 30» для припоев олово / свинец и олово / серебро.

    Паяные соединения великолепно выглядят, и их можно получить быстрее.Если Вам сложно паять, попробуйте этот жидкий флюс. Ты не остался с осадком, который способствует образованию холодных паяных соединений. Ты обнаружит, что припой полностью стекает по вашему стыку. Быстрее пайка означает меньшую вероятность оплавления галстуков.

    Использую их гель, который больше похож на сироп, чем на пасту, для пайки на трек HO. Просто окуните твердый припой (без сердечника) в гель. В Затем капля может быть нанесена на боковую часть рельса.Ты найдешь жидкий флюс позволяет легко припаять к обветренной стороне рельс. (Изношенный рельс может быть трудно паять даже после атмосферного воздействия удаляется дремелем.)

    При использовании жидкого флюса не используйте канифоль поток. Это сводит на нет преимущества использования жидкого флюса. Используйте твердый припой. H&N продает твердый припой. Ваш он также может быть в местном хозяйственном магазине.Его также можно заказать в местах как Digikey и Mouser.

    Их жидкий флюс № 30 отлично подходит для нейзильбера G и для крепление всех фидеров к автобусам. Продолжайте использовать канифольный стержень флюс для установки декодеров и других электронных работ.

    Вам нужна третья рука?

    Если вы пытаетесь припаять что-то маленькое и вы гоняетесь за ним вокруг скамейки, вам нужен третий рука.Следующее, что лучше всего для выращивания другой руки, — это устройство под названием третья рука. В самом простом виде он состоит из двух аллигаторов. зажимы на весовой базе. Его можно использовать, чтобы не двигать вашу работу пока паяете. Micro-Mark есть третья рука (каталожный номер 21120) с дополнительной лупой (кат. номер 21135). У них также есть держатель с держателем для пайки. утюг и один с маленькой лампочкой.Если у вас уже есть лупа свет, увеличительное стекло и световые модели вам не понадобятся.

    X-Acto выпускает аналогичный, каталожный номер X75170. У него нет губки или паять железный держатель. Я обнаружил, что петли на Зажимы типа «крокодил» модели X-Acto расшатаны. Челюсти не будут оставаться на одном уровне; затрудняет удержание мелких деталей.

    Третья рука Micro-Mark «Triple Grip»

    Если вы продолжаете использовать припой со свинцом, вам нужно обращаться с припоем, как с любым другим опасным химическим веществом в вашем доме. Если у вас есть дети, держите припой под замком и в недоступном для них месте. Вы не должны ничего есть во время использования этого припоя и должны тщательно вымыть руки, когда закончите. Используйте в хорошо вентилируемом помещении и, если можете, наденьте респиратор. Я обнаружил, что на веб-сайте Национального института охраны труда CDC указано, что пары припоя содержат свинец. Я не эксперт по всем опасностям для здоровья, связанным с использованием свинцового припоя или его правильным использованием. Поэтому я рекомендую вам использовать НЕ припой, содержащий свинец.Университет Каренеги-Меллон предоставил документ по безопасному использованию свинцового припоя: https://www.cmu.edu/ehs/Laboratory-Safety/chemical-safety/documents/Lead%20Soldering%20Safety%20Guidelines.pdf Рекомендуем вам ознакомиться с в Интернете можно найти другие источники информации о безопасности свинцовых припоев.

    Доступно множество припоев SAC. SAC 305, наверное, самый распространенный. Он содержит 3% серебра и 0,5% меди. На всякий случай, если вам интересно, SAC означает Sn (олово), Ag (серебро) и Cu (медь) в периодической таблице.

    Оловянные усы действительно могут закоротить ваши декодеры и любое другое электронное изделие в вашем доме. Если вы хотите узнать больше об этой микроскопической угрозе, перейдите в мой раздел расширенных тем.

    Размер

    Сплав

    Заявка

    Припои с флюсом — канифольный стержень

    .031 «

    SAC305
    «Pb Free»

    KE1123-ND

    533-24-7068-6403

    44–56 долларов

    Общее назначение, электроника, декодеры, HO, N, Z track

    .062

    SAC305
    «Pb Free»

    KE1125-ND

    .

    $ 52

    Общего назначения, рельсы HO, S, O, G, фидеры к автобусам
    Припои без флюса с твердым сердечником (для использования с жидким флюсом)

    .031

    SAC305
    «Pb Free»

    KE1137-ND

    .

    $ 56

    HO, N, Z направляющая

    .062

    SAC305
    «Pb Free»

    KE1134-ND

    .

    $ 52

    Трасса HO, S, O, G, питатели к автобусам, комплекты металлоконструкций

    Руководство по выбору припоя

    По большей части, все вышеперечисленные припои можно использовать во всех сферах применения.Так что не позволяйте выбору ошеломить вас, и вам не нужно сильно беспокоиться, если вы собираетесь использовать конкретный припой для приложения, не упомянутого для этого типа. Однако, когда вы используете припой, который я перечислил для приложения, которое я опубликовал, у вас будет самое легкое время. В этом все дело. Самое простое время обычно означает, что у вас будет самое быстрое формирование стыка и, следовательно, не будет расплавленных стяжек или поврежденной электроники. Если вы собираетесь паять что-то, в котором используется «много» припоя, например, питатель к шине, если вы решите использовать меньший (.031 «) размера припоя, вы обнаружите, что будет немного сложно пропустить через пальцы необходимое количество припоя. Сложнее, но не невозможно. Так что, если вы собираетесь делать много пайки определенного типа, вы следует подумать о покупке припоя, который я перечислил для этого приложения.

    Например, так как я паяю декодеры и электронику, У меня есть рулон припоя из канифоли 0,031 дюйма. Для пайки на дорожку и питателей к автобусам, я использую припой твердого сердечника 0,031 дюйма с жидким поток.Вы можете решить, что хотите припаять фидеры и шины. а также выступы для лопаты, так что вам может понадобиться рулон канифоли 0,062 дюйма стержневой припой тоже.

    Электропроводящая эпоксидная смола

    Вам нужно соединение под пайку, но опасность плавления отсутствует? стяжки и выбивание рельсов из калибра? Вы пытаетесь прикрепить провод? к лягушке такой явки, как микротехническая? Проводящий (серебрянный) эпоксидка может быть для вас!

    Прежде чем вы начнете читать, я должен предупредить вас, что мы обнаружили, что он плохо держится и легко сошел с конвейера.

    Проводящая эпоксидная смола с фиксирующим проводом на месте пока затвердевает. Это даже похоже на припой!

    Проводящая эпоксидная смола существует уже много лет. я никогда нуждался в этом, пока друг не сказал мне, что хочет использовать микротехнику явки. Micro-Engineering делает отличные стрелочные переводы с гипсом лягушка. Задача заключается в том, чтобы прикрепить к лягушке провод, не расплавив его. любые связи и нарушение ее выравнивания.Пора попробовать токопроводящую эпоксидную смолу!

    Электропроводящую эпоксидную смолу можно заказать на Amazon. Эпоксидная смола производится Atom Adhesives. www.AtomAdhesives.com. Если вам нужна помощь, в инструкции Atoms Adhesives сказано, что вы можете позвонить их 24/7 по телефону 888-522-6742.

    Купили комплект на 5 грамм. Это было 11,99 доллара плюс доставка. У нас было шесть явок. Как бы то ни было, мы, вероятно, могли бы сделать 18; может быть, больше.Доступны наборы большего и меньшего размера.

    Вы можете купить эпоксидную смолу в шприцах. Пришел наш 5-граммовый комплект в пакете, похожем на удобные пакеты, которые используют рестораны для кетчупа и горчицы. В упаковке две камеры — одна с эпоксидная смола, а другая с отвердителем.

    Вы сжимаете пакет и разрушаете барьер между две камеры. Затем вы смешиваете две камеры вместе.Когда закончите перемешивая, отрежьте уголок от упаковки и начните наносить эпоксидную смолу.

    Перед тем, как приступить к замешиванию эпоксидной смолы. Подготовьте все свои явки. Мы взяли отрезной круг и аккуратно очистили пластик с обратной стороны. лягушка. (Это будет очевидно, если вы используете стрелочные переводы Micro-Engineering.) Затем мы подготовили наши провода. Зачистите оба конца. Для конца идем к лягушка, мы использовали зажим из крокодиловой кожи, чтобы удерживать провод на месте.Мы нашли необходимо сделать небольшой перегиб в проволоке, чтобы зажим слегка надавите на провод, чтобы он соприкасался с лягушка. Подготовьте стрелочные переводы и замешайте эпоксидную смолу.

    Конечно, большой вопрос, проводит ли эпоксидная смола достаточно хорошо, чтобы справиться с питанием DCC. Сколько в нем серебра? Итак, два теста были в порядке. Один из них — это знаменитый «тест на четверть». Был бы бустер отключился, если произошло замыкание на лягушке? Итак, мы попробовали это и это сработало.Но подождите, вспомните, что мы крепили провода с помощью зажимы, чтобы прижать провод к лягушке. Так что, возможно, эпоксидная смола не действительно работает. Итак, я провел второй тест. Это была простая проверка ома через каплю эпоксидной смолы и тонкую полоску эпоксидной смолы. Хорошо, это только про ом оба раза. Теперь я чувствую себя лучше, что у нас есть что-то, что будет Работа.

    Электропроводящая эпоксидная смола не заменит припой. Поскольку требуется около 24 часов, чтобы вылечить, вам нужно будет закрепить свою работу на время.К счастью, у меня было несколько зажимов из кожи аллигатора. Но если бы у меня было больше, чем нужно сделать шесть стрелок, даже если бы у меня кончились зажимы из крокодиловой кожи. (Используйте средние или большие зажимы из крокодиловой кожи, чтобы обхватить челюсти вокруг галстуков. и рельс.

    Если вы пытались закрепить провода крокодилом по бокам вашего рельсы, вы не хотите, чтобы зажимы в эпоксидной смоле, или вы можете найти зажимы навсегда прикреплены к вашей направляющей.Напомним, что наша цель При использовании на короткой лягушке избегали плавления стяжек. Когда вы паяете более длинный кусок рельса, опасность выбивания рельса из-за жары колеи меньше.

    Если у вас много дел, купите несколько меньших наборов эпоксидная смола. Вы можете купить дополнительный набор на 2,5 грамма, если у вас есть переделывать любые стыки. Очевидно, мы не покрыли один из проводов эпоксидной смолой. правильно и провод оторвался.Теперь моему другу нужно пойти купить Набор на 2,5 грамма на одну стрелку.

    Как я уже упоминал, эту эпоксидную смолу также можно купить в шприцах. Одним из преимуществ шприцевого подхода является то, что вам нужно смешивать только то, что вам нужно, и у вас будет что-то, что можно использовать в будущем. Но есть преимущества в возможности покупать небольшие пакеты с идеальное соотношение смеси отвердителя и смолы. Так что подумай об этом и делайте то, что лучше всего соответствует вашим потребностям.

    Мой друг только что начинает свою железную дорогу и Из его расходов пройдет некоторое время, прежде чем он проложит маршруты для своих лягушек. Так что пройдет некоторое время, прежде чем он узнает, есть ли проблемы с использованием проводящая эпоксидная смола. Если вы попробуете, дайте мне знать, как это работает для вас.

    Какое решение для успешной пайки бессвинцовым припоем? | Бессвинцовая пайка | Припой | Продукция | HAKKO

    Какое решение для успешной пайки бессвинцовым припоем?

    Простое повышение температуры паяльника из-за высокой температуры плавления может привести к более быстрому окислению и эрозии.Проблемы с бессвинцовым припоем можно решить с помощью продуктов, обладающих особыми характеристиками, описанными ниже.
    Именно эти характеристики HAKKO считает наиболее важными при использовании бессвинцового припоя.

    Предметы, связанные с пайкой

    1. Паяльник

    Точный контроль температуры и отличная скорость термического восстановления позволяют использовать бессвинцовый припой без необходимости установки более высокой температуры.
    Мы сделали железные наконечники совместимыми с бессвинцовым припоем, заменив припой на лужение.

    2. Система подачи припоя

    Брызги припоя и флюса можно уменьшить, сделав канавку в припое.

    3. ванна для пайки

    Для ванны с проточным припоем специальная обработка участков, подверженных эрозии припоем, может снизить частоту замены изношенных деталей.

    Для статического припоя мы разработали ванну, которая изнашивается быстрее при использовании бессвинцового припоя, поэтому его легче заменить. Это снижает потребность в ремонте по сравнению с обычным припоем. Время ожидания перед работой также можно сократить, задав параметры в соответствии с типами припоя, чтобы сократить время плавления припоя.

    4. термометр

    В обычных термометрах используется датчик, который помещает эвтектический припой в точку измерения, чтобы обеспечить теплопроводность.Замена припоя в точке измерения на лужение может предотвратить прилипание ненужных ингредиентов для пайки к наконечнику утюга.

    5. Очиститель

    HAKKO FT-710 имеет преимущества как проволочного, так и губчатого типа.
    — Предотвращает разбрызгивание припоя при очистке.
    — Два типа щеток определяют, сколько припоя удаляется.

    Очистители проволочного типа помогают уменьшить окисление, которое является распространенной проблемой во время очистки.
    Очистители проволочного типа помогают уменьшить окисление после очистки, поскольку они удаляют оксиды и излишки припоя, оставляя немного припоя на наконечнике железа.

    Очистители губчатого типа полностью удаляют припой с паяльного жала, что является одной из причин повышенного окисления жала при бессвинцовой пайке. Другой недостаток заключается в том, что температура наконечника сильно снижается из-за впитывания воды губкой.

    6.Техническое обслуживание

    Смачиваемость * железного наконечника можно восстановить, удалив оксиды, прилипшие к наконечнику, с помощью вращающейся щетки. Это позволяет снова использовать наконечник.
    Связанные продукты: FS-100

    * Что такое смачиваемость?

    «Влажность» — это явление, при котором жидкость, контактирующая с твердым телом, течет и растекается. «Смачиваемость» — это свойство металлической поверхности, которое выражает растекаемость.

    Изделия, связанные с распайкой

    1. Инструмент для демонтажа

    Новая конструкция нагревателя улучшает коэффициент термического восстановления, снижает перепады температуры во время работы и улучшает удобоукладываемость бессвинцового припоя. Кроме того, меньшее расстояние между соплом и фильтрующей трубкой снижает вероятность засорения припоем.

    2.Горячий воздух

    Равномерное нанесение горячего воздуха на цель устраняет колебания температуры в цели, обеспечивая эффективную доработку.

    3. прочие

    Предварительный нагрев P.W.B. и другие компоненты обеспечивают улучшенную паяемость.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
