Соедиенние и монтаж металлопластиковых труб своими руками

Оборудование для установки фитингов:

• для обжимных нужны два гаечных ключа подходящего размера;
• для пресс-фитингов — обжимные клещи.

  Ручные обжимные клещи или пресс, устройство для резки МП-труб и калибратор. Собственно это весь инструмент, необходимый для установки пресс-фитингов и монтажа металлопластиковых труб

В принципе все. Вместо трубореза можно использовать пилу с полотном по металлу, но надо будет делать срезы строго перпендикулярно к поверхности. Если вы своему глазомеру на доверяете, возьмите плотницкое стусло.

Порядок подготовки

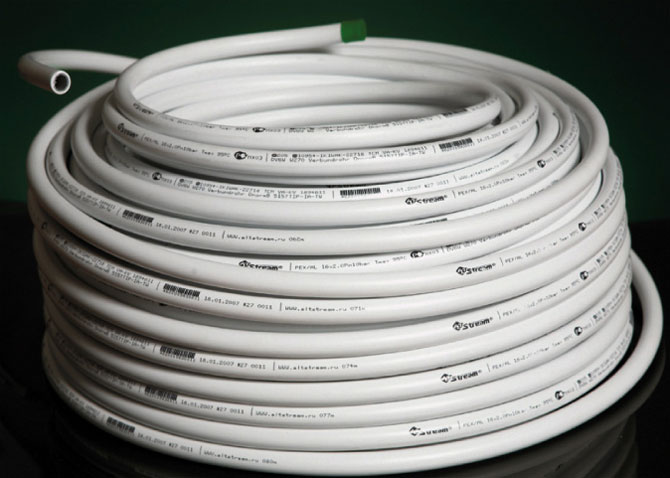

Продаются металлопластиковые трубы небольшого диаметра в бухтах. Перед монтажом отрезают от бухты кусок требуемой длины. При этом надо учитывать длину, которая заходит на фитинг. То есть, надо отрезать кусок с небольшим запасом — в 1,2-1,5 см.

Края отрезка осматривают, если есть заусенцы (при резе труборезом их не бывает, это недостаток при отрезании пилой), их выравнивают. Далее при помощи фаскснимателя или куска наждачной бумаги снимают фаску — стачивают под углом пластик как внутри трубы, так и снаружи.

Отрезаем, калибруем, снимаем фаску

После этого берут калибратор, с усилием вгоняя его в трубу и проворачивая, выравнивают геометрию, заодно выпрямляя «задавленные» внутрь края. После этого можно приступать к монтажу металлопластиковых труб и установке фитингов.

Как выровнять кусок металлопластиковой трубы

Как уже говорили, этот вид труб идет в бухтах, то есть они скручены. Отрезав кусок, руками вы его немного распрямите, но как добиться идеальной ровности. Это важно, если монтаж трубопровода открытый. Рецепт прост:

• Находите ровную доску или кусок ДСП, фанеры и т.д.
• Выравниваемый отрезок заворачиваете в мягкую ткань (можно в старое махровое полотенце).
• На доске выкатываете, ровняя.

  Обычно при разводке водопровода местами трассу приходится выгибать, местами укладывать прямые участки

После того, как отрезок станет ровным, можно калибровать его края.

Монтаж металлопластиковых труб при помощи компрессионных фитингов

Компрессионные фитинги состоят из нескольких частей. Основа — литой корпус с резьбой. Также имеется обжимное кольцо, которое фиксирует кусок трубы на фитинге и накидная гайка, которая зажимает соединение. Важная деталь — уплотнительное кольца, которое обеспечивает герметичность.

Такой способ монтажа хорош тем, что не нужно никакое специальное оборудование. Второй плюс — соединение разборное и при необходимости можно фитинг заменить. Если он вышел из строя или возникла необходимости изменения конфигурации трубопровода. И это очень удобно.

Но есть и недостаток: время от времени на резьбе возникает течь. Устраняется все просто — подтяжкой на пол-оборота. Но из-за этого все соединения должны быть доступны и замуровывать их нельзя. Также напрягает необходимость проверки — потекло-не потекло. Не всем это нравится.

Так выглядят компрессионные фитинги

Ассортимент фитингов широк  уголки, тройники, крестовины, переходники (с одного диаметра на другой). И все это с разными углами, в разных диаметрах.

Монтаж металлопластиковых труб на компрессионных фитингах начинается с того, что снимается накидная гайка и обжимное кольцо, проверяется наличие уплотнительной резинки. После этого собственно и начинается сборка:

• Гайка и кольцо надеваются на трубу.
• Отрезок натягивается на фитинг до упора. Упор обозначается специальным небольшим выступом-буртиком.
• Кольцо натягивается тоже до упора на фитинг.

  Перед затягивание гайки

• Закручивается накидная гайка. Сначала руками, соединение металлопластиковых туб подтягивается при помощи двух ключей. Один удерживает корпус фитинга, второй крутит накидную гайку.

На этом все, процесс монтажа компрессионного (винтового, резьбового) фитинга закончен. Есть только один нюанс: если в систему заливать будете антифриз, сразу прокладки меняйте. Те, которые идут в комплекте потекут с незамерзайками очень быстро. Ставьте паронитовые или тефлоновые. Только они могут обеспечить герметичность. А вообще, для систем с антифризом лучше использовать пресс-фитинги. Они точно не текут (если правильно обжаты).

Установка обжимных (пресс или пуш) фитингов на МП-трубы

Монтаж металлопластиковых труб с помощью обжимных фитингов требует наличия специальных клещей. Они есть ручные, есть электрические. Любые снабжены набором накладок под разные диаметры. Ручные, естественно, стоят дешевле. Это оборудование не обязательно покупать — понадобится оно только раз. Намного выгоднее взять в аренду.

Пресс-фитинг для МП-труб

Состоит пресс-фитинг из двух частей — собственно корпуса и обжимной гильзы. Перед тем как соединить металлопластиковые трубы, проводят подготовку среза. Она такая же как при использовании компрессионных фитингов, но фаску снимают только изнутри. Далее порядок действий такой:

• На трубу надевают гильзу.
• На фитинг устанавливают прокладку для предотвращения электрохимической коррозии.
• Тубу надевают на фитинг — до упора. На корпусе фитинга есть отверстие, в котором должно быть видно край трубы.
• Берут клещи,  в которых установлены подходящие накладки (нужного диаметра). Клещи устанавливают вплотную к краю фитинга, соединив ручки пресса вместе обжимают деталь. В результате на гильзе должны быть явно видны две вогнутые полосы. Их глубина должна быть одинаковой. После обжима фитинги могут вращаться вокруг трубы.

На этом все, монтаж металлопластиковых труб с помощью пресс фитинга закончен. Подобный стык выдерживает давление до 10 атм, чего достаточно для большинства систем. Не подходит только для систем отопления домов с этажность. больше 16. У них давление в системе может быть больше.

Как согнуть металлопластиковую трубу

Часто монтаже металлопластиковых труб возникает необходимость изогнуть трубу. Сделать это можно руками или с помощью пружины. Проще и быстрее работать с пружиной, но ее надо купить (стоит недорого). Пружина вставляется внутрь трубы и сгибается в требуемом направлении. Труба повторяет изгиб, пружина вынимается. Гнуть металлопластиковые трубы с пружиной просто — больших усилий не требуется, действия легко контролируются, есть возможность откорректировать результат.

Чем хорош данный способ — вы не сможете пережать стенки, что случается при приложении излишних усилиях в ручном способе. Также не получиться сделать более крутой изгиб (с радиусом меньше минимального) и сжать стенки на сгибе, заузив проходное сечение.

Пружина для гибки металлопластиковых труб

Руками гнуть МП-трубы надо постепенно. Беретесь руками с двух сторон от места сгиба (на одинаковом расстоянии от центра будущей дуги), большие пальцы снизу подпирают трубу. В таком положении начинаете края опускать вниз, одновременно большими пальцами давите наверх.

Ручная гибка металлопластиковых труб

При таком способе иногда от чрезмерных усилий труба теряет свою геометрию. Это негативно сказывается на ее пропускной способности. Такие участки ставить в водопровод или отопление нельзя. Чтобы избежать таких ситуаций, место сгиба нагревают. Делать это можно только при помощи строительного фена. Использовать открытый огонь нельзя. Разогретый пластик согнуть просто. При этом он не сдавливается (главное — не переусердствуйте).

Способы гибки МП труб

Еще один способ избежать деформации — насыпать внутрь песок. Он не даст стенкам сжиматься.

Как крепить к стенам

При открытой прокладке трубопровода, его требуется каким-то образом фиксировать на стенах. Обычно для этого используются специальные пластиковые клипсы. Они есть одинарные — для прокладки одной нитки трубопровода. Обычно используются при разводке водопровода. Есть сдвоенные — чаще всего их устанавливают на отопление — подача и обратка в двухтрубных системах идут параллельно.

Клипсы для монтажа металлопластиковых труб на стену

Эти клипсы устанавливают через каждый метр (можно чаще). Под каждую сверлится в стене отверстие, вставляется дюбель требуемого типа (подбирается в зависимости от типа материала, из которого сделаны стены). Большой нагрузки не предвидится, но намного привлекательнее смотрится водопровод и отопление, если  все выложено ровно, как по линеечке.

Нестандартные соединения: с металлическими трубами, переход на другой диаметр

При замене водопровода или отопления часто приходится соединять металл и металлопластик. Чаще всего это происходит на отводе от стояка. В этом случае металлическая труба обрезается на некотором расстоянии — в 3-5 см, на ней нарезается резьба. Далее на резьбу накручивается фитинг с накидной гайкой (цангой) или внутренней резьбой. Далее монтаж металлопластиковых труб идет по обычной технологии.

Некоторые виды фитингов, которые можно использовать при переходе с металла на металлопластик

Подбирается фитинг по диаметру металлической трубы, а резьба на переходнике должна быть внутренней — на трубе нарезается наружная. Это соединение требует уплотнения. Подматывают льном и подмазывают упаковочной пастой или просто используют фум-ленту.

Соединение двух труб разного диаметра происходит точно также. Только требуется соответствующий фитинг-переходник с гайками/ниппелями подходящего диаметра.

Пример разводки системы водоснабжения

Сначала рисуем план разводки водопровода. Сделать это можно на листе бумаги, обозначив необходимые фитинги. Обратите внимание, что под установку кранов необходима установка фитинга с резьбой на конце. Краны нужны на отводах к бытовой технике и к сантехническим приборам, к радиаторам отопления. Это дает возможность отключать приборы не перекрывая всю систему целиком. Тип резьбы и ее размер подбираете в зависимости от вида используемого крана.

Пример системы водоснабжения на металлопластиковых трубах

Также переходные фитинги нужны до и после счетчика (воды или отопления зависит от типа системы). Нарисовав подробный план, проставляете размеры на всех участках. По данному чертежу считаете, сколько и чего вам надо. Фитинги можно закупать строго по списку, а трубы желательно взять с некоторым запасом. Во-первых вы могли ошибиться при измерении, во-вторых, при отсутствии опыта можно какой-то кусок испортить — отрезать меньше, чем требуется или неправильно обжать, и т.п.

Договоритесь о возможности обмена

При покупке всего необходимого договоритесь с продавцом о том, что при необходимости вы сможете поменять/вернуть некоторые фитинги. С ними часто ошибаются даже профессионалы, а уж тот, кто решился делать разводку системы водопровода или отопления из металлопластика своими руками и подавно. Остатки трубы никто у вас обратно не примет, а фитинги — запросто. Но для гарантии сохраняете чек.

Иногда удобнее использовать коллекторы. Они позволяют параллельно подключить несколько потребителей. Бывают коллекторы для водопровода и для отопления (при разводке теплого пола)

Когда и как начинать работу

Придя домой, разложите фитинги, приступайте: монтаж металлопластиковых труб летом можно делать сразу, зимой надо выждать некоторое время (часов 12), пока все элементы не нагреются до комнатной температуры. Отрезать за раз желательно один отрезок трубы нужной длины. Это чуть дольше, но так точно не запутаетесь. Далее действия в зависимости от выбранного типа фитингов.

Разводка отопления металлопластиковыми трубами делается только на пресс-фитингах

После завершения монтажа металлопластиковых труб, трубопровод проверяют. Если это водопровод, достаточно открыть кран на входе. Делать это надо постепенно и плавно. Система сразу начнет заполняться водой. Если ничего нигде не потекло — вы все сделали верно. Если какие-то соединения потекли, их надо или переделать — если использовались пресс-фитинги, или подтянуть — если сборка была на обжимных соединителях.

Если из металлопластиковых труб собиралась система отопления, перед пуском ее надо опрессовать — испытать повышенным давлением, закачав в систему холодную воду. Если испытание прошло успешно, можно делать пробный запуск отопления.

Видео по теме

Еще раз о том, как правильно проводить монтаж металлопластиковых труб объяснят специалисты Valtek (Валтек), продукция которой считается одной из лучших на этом рынке.

Соединение металлопластиковых труб между собой и с трубами из металла

Металлопластиковая труба представляет собой надежный, экологически чистый материал для создания бытовых коммуникаций любой конфигурации и назначения. Они выдерживают нагрузки системы водяного отопления (в том числе систему «теплый пол»), горячего, холодного водоснабжения. Соединение металлопластиковых труб между собой и с трубопроводами из металла или пластика не представляет сложности, не требует дорогостоящего оборудования. Врезка в общий железный стояк или разводка от полипропиленовой трубы вполне доступна для выполнения неспециалисту.

Особенности металлопластиковых трубных изделий

Металлопластиковые трубы имеют сложную структуру и соединяют в себе преимущества металла и пластика. Изделие состоит из пяти слоев:

• Внутренний и внешний слой – это сшитый или уплотненный полиэтилен. Органический материал, который не меняет своей структуры, физических свойств и сохраняет химическую пассивность при температуре до 95 градусов и давлении внутри до 10 атм.
• Внутренний слой – алюминиевая фольга. Этот легкий и гибкий металл придает металлопластиковой трубе особую прочность, «умение» держать изогнутую форму, препятствует проникновению атмосферного кислорода внутрь.
• Два слоя специального клея, которые скрепляют металл и прошитый полиэтилен.

Обратите внимание! Комбинированные трубы имеют соответствующую структуре маркировку: PEX-AL-PEX для сшитого полимера; PE RT-AL-PE RT для термостойкого материала. Она наносится на каждое изделие с внешней стороны.

Преимущества металлопластиковых труб

В отличие от стального, трубопровод получается:

• значительно дешевле;
• легче по весу;
• не лопаются на морозе, будучи заполнены теплоносителем;
• устойчивым к коррозии.

В отличие от пластиковых труб, металлопластиковые:

• остаются гибкими, но сохраняют приданную конфигурацию, что позволяет использовать меньше креплений и фитингов;
• способны выдерживать повышенные нагрузки;
• не требуют пайки при монтаже;
• имеют меньшее линейное расширение.

Обладая надежностью металлической трубы, металлопластиковые бытовые коммуникации имеют срок службы современного пластика.

Способы монтажа труб из металлопластика между собой

Соединение металлопластиковых труб между собой осуществляется при помощи фитингов. Сварка или пайка, которая является основным способом соединения органических полимеров, здесь невозможна из-за наличия прокладки из металла.

Способы монтажа можно разделить на:

• Разъемные соединения – стыковка обжимными фитингами. Требует периодического контроля.
• Неразъемные – соединение на пресс или пуш фитингах. При качественном монтаже используют для прокладки скрытых коммуникаций.

Вне зависимости от типа выбранного фитинга трубу следует подготовить к монтажу. Ее выравнивают по направляющей оси. Минимальный ровный отрезок от края составляет не менее 10 см.

Для подготовки трубы к соединению понадобятся следующие инструменты:

• Труборез. Разрезать мягкую металлопластиковую трубу можно ножовкой по металлу, острым ножом. Однако для качественного соединения необходима неповрежденная окружность и строго перпендикулярный направляющей оси срез, без заусенцев или иных изъянов. Такой срез дают специальные ножницы.
• Калибратор — для восстановления окружности и обработки внутренней части среза. Обработка среза заключается в снятии стружки с внутреннего слоя под углом в 45 градусов. Операция позволяет провести качественное соединение металлопластиковых материалов.
• Фаскосниматель – для обработки внешней кромки среза.

Обратите внимание! Перечисленные инструменты стоят недорого. Они подходят для работы не только с металлопластиковыми, но и с другими полимерными трубными материалами.

Монтаж обжимными фитингами

Обжимной (компрессионный) фитинг для металлопластиковых труб представляет собой разборную деталь, которая состоит из литого корпуса со штуцером, уплотнительного кольца и обжимной гайки. На корпусе установлены две резиновых прокладки, плюс обязательно должна быть диэлектрическая силиконовая прокладка. Монтаж осуществляют вручную, используя разводной и гаечный ключ.

Схематично процесс выглядит следующим образом. Трубу следует отрезать по размеру и подготовить к монтажу, обработав срез с двух сторон.

• Соединяемый отрезок протирают от пыли, тщательно вытирают следы масляных загрязнений. Для обезжиривания используют спиртовой раствор и ветошь.
• Компрессионный фитинг раскручивают – снимают обжимную гайку, разрезное кольцо.
• В указанном порядке их следует надеть на трубу.
• Вставляют штуцер фитинга в трубу до упора, используя физическое усилие. Для лучшего скольжения штуцер можно намочить.
• Сдвигают на край кольцо. Фиксируют соединение гайкой.

Затягивание обжимной гайки проводят двумя ключами. Одним фиксируют неподвижно фитинг, другим затягивают гайку.

Обратите внимание! Чрезмерное желание «затянуть потуже» приведет к порче резьбы фитинга. Затягивать следует туго, но без излишнего рвения.

Соединение получается разборным. Со временем его придется несколько подтягивать, поэтому компрессионные фитинги применяют в коммуникациях с открытым доступом.

Монтаж пресс-фитингами

Пресс-фитинг устроен подобно компрессионному, но вместо гайки на резьбе для фиксации соединения используется обжимная гильза. Чтобы запрессовать обжимную гильзу понадобится дополнительный инструмент – пресс-клещи (в ручном или электроприводном варианте). Пресс-клещи различаются по размеру, в зависимости от диаметра металлопластиковых коммуникаций.

Монтаж начинают с подготовки трубы. С пресс-фитинга снимают металлическую гильзу и надевают ее на подготовленный  конец трубы. Внутрь вставляют штуцер. Клещами фиксируют соединение, зажимая их до полного сведения ручек. Сдавливание проводят однократно.

Обратите внимание! При качественной запрессовке на гильзе появляются две выраженные вдавленные полоски. Локация этих полосок не должна совпадать с расположением резиновых прокладок фитинга.

Использование пуш-фитингов в соединении металлопластиковых труб

Пуш-фитинг представляет собой самофиксирующуюся деталь. Он позволяет соединить металлопластик без использования дополнительных инструментов. Здесь требуется качественная подготовка срезов. К обоим концам фитинга подсоединяют трубы, надевая их на штуцера. Соединение фиксируется пуш-фитингом. Окончательно процесс соединения завершается за 3 часа, когда полиэтиленовый материал восстановит свою конфигурацию.

Использование пуш-фитингов является надежным способом для сборки коммуникаций из металлопластика для людей, которые никогда не пользовались сантехническими инструментами. Оно получается неразъемным, герметичным. Пуш-фитинги можно использовать для прокладки скрытых коммуникаций. Недостаток здесь один – высокая стоимость соединительных деталей.

Как соединить металлопластик и металл

Соединение металлопластиковых труб и металлического трубопровода необходимо при монтаже разводки от центральной магистрали или, например, при монтаже индивидуальной отопительной системы. Здесь соединение металлопластик-металл проводится при подключении обвязки к водонагревательному котлу.

Соединение металлопластика со стальной трубой проводят специальными переходными фитингами. Один конец такой детали предназначен для металлопластика и может быть как компрессионным (с гайкой на резьбе), так и обжимным, на пресс-шайбе. Второй конец фитинга имеет металлическую резьбу. Она может быть как внутренней, так и наружной.

Монтаж осуществляют с присоединения стальной трубы к фитингу. Для герметизации резьбового соединения используют подмотку паклей на олифе, фум ленту. Затем присоединяют металлопластиковую часть коммуникаций.

Особенности соединения металлопластиковых труб и труб из полипропилена

Для монтажа металлопластиковой и полипропиленовой трубы используют специальные фитинги — с одной стороны такая деталь имеет полипропиленовую часть, предназначенную для сваривания с полипропиленовым материалом. Вторая часть детали – это пресс-фитинг с надвижной пресс-гильзой или с пресс-шайбой на резьбе.

Работу начинают с припаивания фитинга к полипропиленовой трубе. После полного остывания сварного соединения присоединяют металлопластик.

Обратите внимание! Производители сантехнического оборудования предлагают фитинги различных конфигураций, которые позволяют не только соединить разнородные трубы, но и перейти на другой диаметр, смонтировать отвод для врезки.

Соединение металлопластиковых труб: способы и технология

Трубы из металлопластика успешно используют для монтажа разных видов трубопроводов. В быту этот материал, чаще всего, применяется для сборки водопровода подачи холодной и горячей воды. Сборку трубопровода можно осуществить и без помощи специалистов, особой сложности процесс монтажа не составляет. Рассмотрим, как соединить металлопластиковые трубы, чтобы трубопровод мог служить многие годы, не создавая проблем жильцам.

Металлопластиковые трубы сегодня используют достаточно широко, в том числе и в быту. Одним из преимуществ этого материала является то, что для выполнения соединений не требуется особых умений и навыков.

Поэтому монтаж вполне можно осуществить самостоятельно. Но, прежде чем браться за работу, стоит узнать, какие способы соединения металлопластиковых труб существуют. Только изучив технологию, можно приступать к выполнению работ.

Выполнение соединений

Чтобы суметь качественно собрать трубопровод, важно знать, как правильно соединить металлопластиковые трубы между собой, а также, как соединить металлопластиковую трубу с металлической емкостью или элементом трубопровода из полипропилена. Труба соединяется с другим элементом при помощи фитингов – специальных соединительных деталей. Применять можно два вида фитингов:

• Компрессионные или винтовые;
• Обжимные или пресс-фитинги.

Использование пресс-фитингов

Сначала разберемся, как выполнить соединения металлопластиковых труб, используя пресс-фитинги. При установке этих деталей соединение получается неразъемным и очень надежным.

Совет! При сооружении скрытой разводки труб из металлопластика специалисты рекомендуют использовать именно пресс-фитинги, поскольку соединения получаются более прочными и протечки возникают реже.

Для того чтобы установить пресс-фитинг необходимо иметь специальный инструмент – пресс-клещи. Это может быть ручной или гидравлический инструмент. Рассмотрим, как работать с металлопластиковыми трубами, используя пресс-фитинги:

• Производится обрезка трубы при помощи специальных ножниц.
• Конец трубы обрабатывается при помощи калибратора. Это специальная развертка, которая выравнивает конец трубы, одновременно снимая внутреннюю фаску.
• При помощи фаскоснимателя снимают фаску с внешней стороны трубы.
• Снимают с фитинга гильзу и внимательно осматривают уплотнительные кольца. Повреждений и дефектов на них быть не должно. Убедившись, что все в порядке, гильзу устанавливают на место.
• Штуцер фитинга до упора вставляют в трубу.
• Пресс-клещи устанавливают над гильзой и соединят их ручки.

Совет! Если с первого раза не получилось качественно зажать гильзу, придется заменить фитинг. Производить обжим одной и той же гильзы повторно запрещено.

Для выполнения соединений при помощи пресс-фитинга необязательно покупать пресс-клещи, сегодня многие строительные магазины предоставляют своим покупателям оборудование напрокат.

Научиться выполнять соединения металлопластиковых труб своими руками при помощи пресс-фитингов и клещей несложно. Используя пресс-фитинги, можно выполнить соединение металлопластиковых труб с металлическими.

Использование компрессионных фитингов

Теперь рассмотрим, как выполняются соединения металлопластиковых труб при помощи компрессионных фитингов. Нужно сказать, что такое соединение труб при самостоятельной сборке используется чаще, так как для его выполнения не требуется приобретения специального инструмента.

Для выполнения стыковки трубы с фитингом потребуется два обычных гаечных ключа. Разберем, как соединять металлопластиковые трубы при помощи компрессионных фитингов. Последовательность операций:

• Трубу следует подготовить точно так же, как и при использовании пресс-фитинга.
• На подготовленный конец трубы надевается сначала гайка, затем обжимное кольцо.
• В трубу вставляется штуцер фитинга.
• Обжимное кольцо придвигается к фитингу, туда сдвигается гайка так, чтобы она перекрыла обжимное кольцо.
• Используя два ключа, производят затяжку гайки. На этом выполнения соединения завершается.

Правила выполнения монтажа

• При прокладке наружного трубопровода, важно закрепить трубы на основе. Но, как крепить металлопластиковые трубы к стене? Для этого следует использовать специальные клипсы из пластика.
• Не допускается сдавливание труб при выполнении креплений. При выполнении скрытой проводки, после завершения монтажа следует обязательно провести гидравлические испытания при максимальном рабочем давлении. Кроме того, специалисты рекомендуют провести испытания при давлении, которое в два раза превышает рабочее.
• Не рекомендуется использовать соединения компрессионными фитингами при выполнении проводки, которая замуровывается в бетонную стяжку. При использовании этого типа соединения можно скрывать проводку при помощи съемных коробов или коробов, оснащенных лючками на местах соединений.
• Производить монтаж труб можно при температуре не менее 10 градусов тепла. Если трубы хранились при отрицательных температурах, то им нужно дать отлежаться в тепле не меньше суток.

Чтобы соединить металлопластиковую трубу с пластиковой потребуется два фитинга. У одного из них должна быть внутренняя резьба, у другого наружная. Первый закрепляют на металлопластиковой трубе, второй приваривают к полипропиленовой. На последнем этапе работы соединяются два фитинга на резьбу.

Чтобы присоединить металлопластиковую трубу к крану, можно использовать три метода:

• Обжимной. Потребуется использовать специальный кран, изготовленный по принципу резьбового фитинга.
• Шаровый кран под обжим устанавливается с применением запорных механизмов, фиксирующих трубу внутри крана.
• Можно установить кран через переходной фитинг.

Как согнуть трубу?

При выполнении монтажа может возникнуть необходимость изогнуть трубу. Например, при монтаже системы теплого пола трубы укладывают «змейкой» или по спирали. Но, как загнуть металлопластиковую трубу, чтобы не повредить ее? Существует несколько способов выполнить эту работу:

• Использование трубогиба. Если предстоит выполнение многочисленных изгибов труб, стоит приобрести специальную машинку – трубогиб. В этом случае, выполнение операции не вызовет затруднений. Необходимо выставить на машинке требуемый угол загиба, вставить в нее трубу и соединить вместе рукоятки.

• Как гнуть металлопластиковые трубы, если специального инструмента в распоряжении не имеется? В этом случае, рекомендуется использовать жесткую пружину. Сначала нужно взять длинную проволоку и закрепить ее на одном из концов пружины. Это делается для того, чтобы приспособление можно было извлечь из трубы после завершения операции. Пружина вставляется в трубу и продвигается по ней до места изгиба. Нужно установить пружину так, чтобы ее центр приходился прямо на середину будущего изгиба. Закрепив один конец трубы (или просто уперев его в колено), следует аккуратно загнуть трубу до нужного радиуса. Теперь осталось только извлечь пружину, потянув за проволоку.
• Теперь рассмотрим, как согнуть металлопластиковую трубу, используя нагрев. Для этого следует использовать чистый и сухой песок. Песком заполняется труба, а ее концы закрываются заглушками. Важно, чтобы весь проем трубы был заполнен песком. Трубу следует закрепить в тисках и хорошо прогреть намеченное место сгиба. Для этого следует использовать строительный фен или паяльную лампу (лампу держать на отдалении от трубы, чтобы не расплавить пластик). Нагретую трубу следует аккуратно загнуть до нужного радиуса. После остывания нужно снять заглушки и удалить из трубы песок.

Итак, используя трубы из металлопластика, можно самостоятельно собрать трубопровод практически любой конфигурации. Для выполнения соединений можно использовать компрессионные фитинги или пресс-фитинги.

Виды соединений металлопластиковой трубы — vodatyt.ru

Автор Пётр Андреевич На чтение 3 мин. Опубликовано 19.11.2018

Правильно соединённые металлопластиковые трубы — это залог надёжного водопровода. При помощи металлопластика можно собрать систему для подачи жидкости, как для ХВС, так и для ГВС. Чтобы система подачи воды не дала течь, а она как правило возникает в местах стыковки труб, нужно досконально изучить стыковочные элементы.

Для стыковки металлопластиковых труб существует несколько видов фитинга. Стыковочные элементы позволяют выполнять соединение трубопровода на прямых участках, и на углах 45 и 90 градусов. При помощи уголков появляется возможно проложить металлопластиковы водопровод нужным углом. Также существуют соединительные тройники.

Для монтажа системы из металлопластика понадобятся:

• Труборез или ножовка по металлу;
• Калибратор – инструмент для возвращения изделию круглого сечения, деформированного в процессе отрезки, исходной формы;
• Инструмент для снятия фасок, некоторые виды калибраторов могут выполнять и функцию снятия фасок (можно воспользоваться обыкновенным ножом).

Для фиксации компрессионного фитинга используют гаечные или разводные газовые ключи. При использовании пресс-фитингов требуются пресс-клещи.

Соединитель компрессионный

Компрессионный фитинг — это соединительный элемент для труб из металлопластика, состоящий из штуцера, кольца и гайки.

Гайка и разжимное кольцо одеваются на трубу, далее в неё вставляться штуцер, после затягиваем узел.

Для закручивания лучше использовать два ключа: одним держат корпус штуцера, а вторым закручивать гайку. При закручивании нельзя допускать деформации металлопластика от чрезмерного усилия сжатия.

Способ соединения труб при помощи компрессионного фитинга прост и подходит для многократного использования. Отрицательная сторона такой стыковки — это длительный процесс монтажа водопровода. Применение соединителей данного типа не дает стопроцентной гарантии от протечек.

Соединитель пресс-фитинг

Перед применением пресс-фитинга необходимо визуально проверить, что прокладки и уплотнительные кольца на месте. Для стыковки частей трубопровода с помощью цангового фитинга требуется наличие специальных обжимных клещей. Они бывают как ручными, так и электрическими, в комплекте с клещами идут насадки, диаметры которых соответствуют стандартным диаметрам металлопластиковых элементов.

Чтобы соединить два отрезка, необходимо вставить их пресс-шайбу до упора, убедиться, что их концы видны в окошке гильзы. Если изделие по диаметру не плотно или не равномерно прилегает к обжимной пресс-шайбе, то следует повторно отрезать его край. Отмерять длину участка необходимо с учетом запаса, вставляемого в шайбу.

Затем необходимо установить в клещи насадку, соответствующую диаметру изделия, зажать пресс-шайбу в клещи и однократным усилием сжать их. Повторное нажатие не допускается. Применение электрических пресс-клещей значительно облегчает процесс обжимки.

Соединения, сделанные при помощи пресс-фитинга допускается размещать под полом и в стенах. Такой способ стыковки гарантирует отсутствие протечек в течение 50 лет. Минусом использования цанговых фитинов является необходимость применения специального инструмента. Следует учитывать, что такое соединение является неразборным и повторно использовать фитинг невозможно.

Соединение пуш-фитингом

Пуш-фитинги являются натболее дорогим и самым сложным по конструкции соединительным элементом. Но стыковка участков трубопровода при помощи пуш-фитингов не требует никакого инструмента и особых знаний.

Подготовленные отрезки, которые необходимо состыковать, до упора вставляют в фитинг таким образом, чтобы их концы были видны в смотровых прорезях на корпусе. Таким способом собирают всю систему и включают подачу воды.

Под действием напора воды клинья на обжимных кольцах внутри фитингов намертво заклиниваются и не дают стыкованным участкам расцепиться. Пуш-фитинги сконструированы таким образом, что при соблюдении всех правил монтажа, соединения получаются настолько плотными и надежными, что протечки просто невозможны. Поэтому участок с пуш-фитингом можно размещать скрытно. После монтажа пуш-фитинга необходима выдержка длительностью не менее 3 часов.

Монтаж металлопластиковых труб своими руками

Сборка коммуникаций из металлопластика является одним из самых простых способов самостоятельно провести в доме водопровод, отопление, канализацию. Для работы не потребуется дорогостоящих приспособлений, особых навыков, сварочных работ. Монтаж металлопластиковых труб осуществляется с использованием разных типов фитингов, выбор которых зависит от назначения трубопровод и условий его прокладки.

Особенности труб из металлопластика

Металлополимерные трубопроводы используют для монтажа домашних водопроводных коммуникаций, для устройства тёплого пола, в канализационных и водоотводящих системах.

Характеристики и свойства труб из металлопластика зависят от особенности их структуры.

Стенка трубного материала представляет собой многослойный «пирог» из пяти слоёв:

1. Сшитый полиэтилен — внутренний слой, имеющий гладкую поверхность и высокую устойчивость к действию высокой температуры. Термин «сшитый» обозначает особенности структуры полиэтилена на молекулярном уровне. Органический полимер подвергают дополнительному воздействию для соединения молекул дополнительными горизонтальными связями. Прошивка соединяет до 85% свободных молекул, придавая полиэтилену высокую плотность, устойчивость к механическим, температурным воздействиям.
2. Клеевой слой.
3. Слой алюминиевой фольги.
4. Клей.
5. Внешний, декоративно-защитный полиэтиленовый слой.

Обратите внимание! По своей структуре металлопластиковые трубы напоминают армированные полипропиленовые. Однако это трубный материал с совершенно разными характеристиками, поскольку полимерный слой имеет разную природу с отличающимися физическими свойствами.

Положительные свойства металлополимерных труб:

• Долговечны. При особом соединении могут быть замурованы в стену.
• Пластичны, что не требует дополнительных фитингов на изгиб.
• Устойчивы к коррозии. Металлический слой надёжно изолирован полиэтиленом от вредных воздействий.
• Обладают большой пропускной способностью, не «зарастают» отложениями на внутренней стенке.
• Имеют хорошую теплопроводность, высокую шумоизоляцию.
• Экологически безопасные.
• Имеют малый вес.
• Совместимы со всеми видами трубопроводов.
• Доступны для самостоятельного монтажа.

К недостаткам можно отнести:

• высокую стоимость неразъемных фитингов;
• слабую устойчивость обжимных (компрессионных) фитингов к перепаду температур;
• неустойчивость полиэтилена к солнечным лучам.

Обратите внимание! Внутренний алюминиевый слой разрушается, если металлопластик сгибать и разгибать в одном месте несколько раз.

Ограничением для эксплуатации металлопластиковых труб служит температура рабочей среды, превышающая 150 градусов, а также давление в системе более 10 бар в сочетании с температурой 95 градусов.

Монтаж металлопластиковых труб

Монтаж трубопровода из металлопластика включает в себя несколько этапов:

• Подготовку материалов, инструмента.
• Монтаж соединений.
• Испытание готового трубопровода.

Подготовка материала для всех видов соединений является одинаковой. Трубы необходимо нарезать согласно проекту. При замере следует учитывать напуск длины для фитинга.

Поскольку металлопластик продаётся в бухтах, то материал перед монтажом необходимо выпрямить путём раскатыванием трубы на ровной поверхности. Предварительно трубу следует завернуть в несколько слоёв ветоши.

Инструменты

Набор инструментов для монтажа металлопластиковых коммуникаций зависит от того, какие фитинги используются для соединения частей трубопровода.

Чтобы собрать трубопровод из металлополимерных труб необходимо иметь:

• труборез или ножовка по металлу для отрезания материала;
• калибратор — для расширения трубы и придания окружности идеальных пропроций;
• фаскосниматель — для снятия фаски;
• наждачную бумагу для зачистки заусенец на краях трубы;
• разводные (или гаечные) ключи;
• пресс-клещи для некоторых видов соединений;
• строительный фен или приспособление для сгибания, например, песок.

Нарезку предпочтительнее делать ножницами, но можно использовать и ножовку или острый нож.

Обратите внимание! Вследствие приложения физического давления на трубу, срез получается овальным, имеет заусеницы. Для ликвидации дефектов следует использовать калибратор, фаскосниматель или наждачную бумагу.

Когда края подготовлены для соединения, трубу вставляют в фитинг. Существует несколько видов соединения металлопластиковых труб между собой или с переходом на другой материал:

• компрессионные фитинги;
• пресс-соединение;
• пуш-фит.

Компрессионное соединение

Соединение металлопластиковых труб при помощи компрессионных фитингов является распространённым и доступным для самостоятельного монтажа. Такие узлы можно разбирать и собирать вновь. Для установки потребуется 2 разводных ключа.

Алгоритм монтажа:

• Фитинг раскручивают и разбирают. Накидную гайку и обжимное кольцо надевают на конец трубы.
• Внутреннюю часть трубы и конец фитинга с резиновой прокладкой смазывают густой мыльной пеной для облегчения процесса совмещения. С этой же целью внутренний диаметр предварительно развальцовывают калибратором. Такие меры позволят предотвратить смещение резиновых прокладок.
• Фитинг вставляют на место соединения, смещают кольцо и закручивают гайку. Процесс закручивания проводят при помощи двух ключей.

Обратите внимание! Гайку следует затягивать до первого появления характерного металлического потрескивания алюминиевой фольги. Если остановиться раньше, то соединение будет протекать. Если перетянуть, то фитинг придётся снять и выбросить, а трубу отрезать заново.

Полученное соединение требует периодического контроля и подтягивания гайки при протечке.

Пресс-соединение

Обжимное соединение монтируют при помощи пресс-фитингов и пресс-инструмента (ручного или электрического).

Схема монтажа:

• Подготовка: срез обрабатывают и зачищают. Пресс-фитинг разбирают и проверяют целостность и наличие прокладок, затем снова собирают..
• Край для соединения надевают на штуцер до контрольного окна.
• Обжимают гильзу пресс-клещами, рукоятки инструмента сводят до упора.
• Повторяют операции на противоположном конце соединительного фитинга.

Полученное соединение может служить до 50 лет, но является неразборным.

Соединение пуш-фит

Пуш-фитинги являются самыми дорогими элементами для соединения труб из металлопластика. Однако их использование не требует никакого инструмента и навыков, является надёжным и долговечным.

Подготовленная труба вставляется в пуш-фит до контрольного отверстия. Далее собирают всю конструкцию. Запускают пробный поток, под действием которого соединение закрепляется внутренним клином.

Как крепить к стенам трубы из металлопластика?

Для закрепления трубопровода из металлополимеров существуют специальные пластиковые клипсы или кронштейны. Выбирают крепления по диаметру трубы. Крепят к стенам в месте прокладки коммуникаций.

Расстояние между креплениями составляет 1 метр. При этом в местах изгиба крепления выполняются с обеих сторон.

Как согнуть трубу из металлопластика?

Металлополимер — гибкий материал, который легко деформируются руками. Однако, чтобы согнуть их без повреждения внутреннего слоя, без уменьшения пропускной способности следует использовать следующие приспособления:

• Пружина. Специальные пружины для изгиба металлопластика можно купить согласно диаметру выбранного материала. Её вставляют на место предполагаемого сгиба и далее действуют руками.
• Песок. Если набить трубу песком, то он, подобно пружине, не даст деформироваться внутренним слоям. Главное условие – песок должен заполнять весь объем плотно.
• Трубогиб-арбалет. Его используют согласно инструкции.
• Строительный фен. Феном нагревают материал перед тем, как согнуть его руками. Температура делает пластик и металл более пластичными, что предотвращает их возможное повреждение.

Техника сгибания руками следующая:

• Большие пальцы обеих рук ставят в упор снизу по центру предполагаемого изгиба. Ими создают жёсткое сопротивление.
• Остальные пальцы расставляют широко по сторонам и аккуратно надавливают ими на трубу вниз.

Небольшие изгибы труб малого диаметра мастера, как правило, делают без использования специальных приспособлений. Однако для этого следует иметь большой опыт работы, чувствовать материал.

Варианты нестандартных соединений

Бывает необходимо соединить металлопластиковые части коммуникаций с трубами из другого материала или перейти на другой диаметр.

Для этого используют специальные фитинги. В продаже имеются как компрессионные, так и пресс-переходники.

Для соединения необходимо правильно подобрать переходник соответствующего диаметра с внутренней резьбой. При этом наружная резьба нарезается на самой трубе. Чтобы стык был более прочным используют различные уплотнители: льняные волокна, фум-лента или специальная паста.
