Как поменять вилку на проводе с заземлением: устройство, подключение

Многие бытовые приборы подключаются к электросети с помощью вилок. Со временем они могут выходи́ть из строя, и для некоторых это может стать серьезным вопросом — как поменять вилку на проводе?

Надо отметить, что вилки имеют различную конструкцию и не всегда замена электрической вилки может проходить легко. Например, число жил провода и число контактов на вилке может не совпадать.

Может потребоваться поменять простую вилку на евро- или наоборот. Все эти нюансы будут рассмотрены ниже, а начнем с устройства вилки.

Как устроена электрическая вилка

На протяжении долгого времени в разных странах создавались свои стандарты на штепсельные разъемы. Закупка иностранного электрооборудования создавала трудность для его подключения к отечественным розеткам.

Кроме того, разрабатывались новые модели вилок и розеток, которые вносили еще больше путаницы. На сегодняшний день в магазинах можно купить как старые советские штепсельные разъемы, так и новые импортные.

Поэтому в этой статье будет рассмотрена инструкция по замене электрической вилки разных стандартов.

Рассмотрение основных частей вилки поможет понять, как правильно поменять вилку на проводе. Любая вилка состоит из следующих частей:

корпус;
контакты;
в разборных вилках есть зажимы для провода.

Основная задача корпуса – защитить человека от поражения электрическим током. Кроме этого, в корпусе надежно крепятся контакты и провод. Корпус может быть различной формы и размера, разборным или нет.

Розетка и вилка должны подходить друг другу не только по размерам, но и с точки зрения безопасности. Например, вилка с частично изолированными контактами может использоваться с розетками, имеющими ровную поверхность.

Вилки с неизолированными контактами, для защиты человека от случайного касания токоведущих частей, необходимо применять с розетками, имеющими углубление.

По правилам безопасности электроприборы с однополюсным выключателем должны подключаться к поляризованным розеткам.

В таком случае и вилка и розетка имеют по три контакта, расположенные в форме треугольника, вилку вставить в розетку можно только одной стороной.

При этом провода к розетке подключают таким образом, чтобы фаза шла к выключателю.

Уточнение. В России, к сожалению, такой способ не применяется.

Контакты на вилках в основном делаются круглыми, но есть модели, в которых они плоские.

Круглые контакты бывают диаметром на 4 и 4,8 или даже 7,05 мм, хотя в России это большая редкость. В Советском Союзе были контакты с прорезями, это придавало им свойства пружины, и они плотно прилегали к гнездам розетки.

Современные вилки тоже могут иметь пружинные контакты, но достигается это не разрезом, а схождением штырей. Такие вилки литые, при заливке штырей их устанавливают не параллельно друг другу, а с небольшим схождением.

Роль пружины выполняет пластик вилки. Такие модели можно использовать в розетках, где нет пружинных контактов.

Подключение электрической вилки к проводам можно осуществлять только на разборных моделях. Способы подключения проводов могут быть разными, но, как правило, это резьбовое соединение непосредственно с самим контактом.

В последнее время все чаще используются вилки с заземляющим контактом, он может быть выполнен в виде штыря или гнезда. В последнем случае в розетке имеется штырь, который входит в гнездо вилки.

Дополнительно по бокам корпуса вмонтированы заземляющие пластины, которые немного утоплены в корпус.

На какую нагрузку рассчитана вилка

В некоторых странах используется напряжение 100–127 В с частотой 50 или 60 Гц. Такие вилки могут работать с током от 2,5 до 20 А.

Примером может служить североамериканская вилка NEMA 5–20. Она рассчитана на напряжение 125 В и ток 20 А, имеет заземляющий контакт.

Вилки, рассчитанные на напряжение 220 В, могут работать с током до 16 А, более мощные устройства подключать к розеткам будет небезопасно.

Хотя в некоторых странах в переносках используют вилки, легко выдерживающие ток в 32 А, но к ним подключают несколько потребителей и вилку переноски не выдергивают, пока не будет снята нагрузка.

Это одно из основных правил, которое необходимо учитывать, чтобы знать, как заменить вилку на проводе. Несоблюдение этого требования может привести к оплавлению вилки и выходу ее из строя.

Обычно мощные вилки можно определить по виду. Они имеют большие размеры и толстую изоляцию, а также мощные контакты. Подключаемый провод также должен быть рассчитан на такой же ток.

Как заменить старую электрическую вилку?

При правильном подборе электрической вилки и ее эксплуатации она может прослужить не одно десятилетие. Порой старые изделия служат гораздо лучше, чем новые. Поэтому желание поменять старую вилку может возникнуть по нескольким причинам:

электроприбор, подключаемый через вилку, вышел из строя, и появилось желание использовать провод по другому назначению;
из-за короткого замыкания в проводе или электроприборе вилка обгорела и ее необходимо заменить;
в квартире поменяли розетки, и старая вилка не подходит.

Как поменять вилку на проводе правильным образом? Если электроприбор остался тем же, то вилку нужно установить того же номинала или большего, какой был у старой. При этом следует проверить и розетку, чтобы она тоже соответствовала этим параметрам.

Для определения параметров смотрят маркировку. Обычно она проставляется на торце вилки или одной из ее сторон. На розетках маркировка видна на крышке, где расположены контакты. В маркировку входят номинальное напряжение и максимальный ток.

Также проверяют вилку и розетку на совместимость. Выше уже было сказано, что в целях безопасности должны быть приняты меры от случайного прикосновения к контактам вилки при ее включении или отключении.

После подбора новой вилки приступают к разбору старой. Старые вилки имели разборный корпус, который состоял из двух половинок, или двух частей, вставляемых одна в другую. Крепление производится с помощью винта с гайкой или без.

Гайка впаивалась в корпус и с внешней стороны не была заметна.

Рассмотрим, как подключить электрическую вилку:

1. При разъединении частей видны контакты, расположенные в своих местах. Подключение провода осуществляется с помощью винта, ввинчиваемого в контакт.
2. Чтобы провод был плотно соединен с корпусом и не болтался, он зажимается пластиной с помощью двух болтов. Между проводом и пластиной обязательно должна быть изолирующая прокладка.
3. Если новая вилка имеет такую же конструкцию, нужно все разобрать и провод подсоединить к новой вилке в таком же порядке. В других случаях может понадобиться дополнительная обработка провода.

Куда подключать провода?

Замена электрической вилки всегда сводится к решению двух вопросов:

1. Мощность вилки, розетки и подключаемого устройства должны быть на одном уровне.
2. Если есть особенности в устройстве вилки, их необходимо строго выполнять.

Решение первого вопроса уже обсудили, а как поменять вилку на проводе, если используется поляризованный разъем?

В этом случае сначала необходимо произвести небольшое исследование. С помощью мультиметра или другого прибора, способного прозванивать цепь, находят провод, идущий от однополюсного выключателя расположенного на электрооборудовании.

Помечают этот провод. Затем в розетке находят фазу и смотрят, какой контакт вилки будет входить в это гнездо. К этому контакту необходимо будет подключить провод, идущий на выключатель устройства. Второй провод подключают к другому контакту, лежащему в этой же плоскости.

Третий контакт остается неподключенным. Это справедливо для двухжильного провода, если же используются три жилы – смотрите ниже подзаголовок «Как поменять вилку с тремя проводами».

Как поменять вилку с двумя проводами

Подключение электрической вилки к проводу с двумя жилами производится произвольно, то есть не имеет значения, к какому контакту будет подсоединена фаза, а к какому ноль.

Необходимо лишь добиться надежного соединения, так как при сильной нагрузке в плохом контакте будет проскакивать искра, и это место будет нагреваться.

Нагрев приводит к быстрому окислению металла, что, в свою очередь, приведет к повышению сопротивления электрическому току. Сопротивление еще больше будет провоцировать нагрев и круг замкнется.

Медные провода можно лудить, особенно если жила многопроволочная. Но лучше использовать для этого специальные наконечники — НШВИ. В некоторых вилках для крепления провода нужно делать колечко, которое притягивается к контакту с помощью винта и шайбы. Это колечко тоже желательно пропаять.

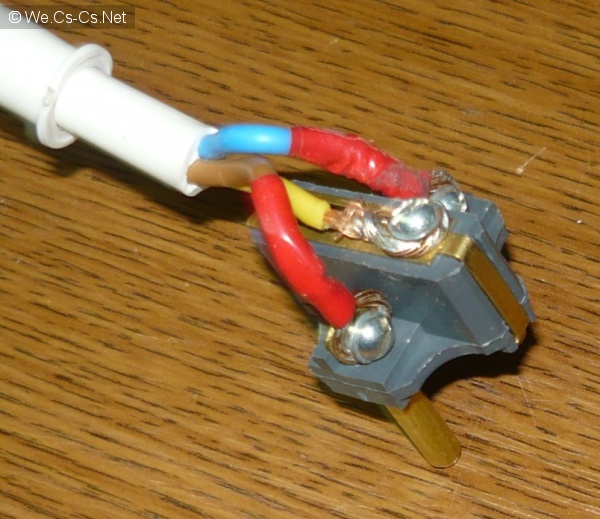

Как подключить электрическую вилку с заземлением

В двухфазной сети может использоваться кабель с тремя жилами, одна из которых является заземлением. Замена вилки с заземлением мало чем отличается от замены вилки с двумя жилами.

Важно не перепутать заземление с нулевым или фазным проводом, для этого в кабеле жилы маркируются цветом. Провод с желто-зеленой окраской и будет заземлением.

Фазный и нулевой провод присоединяют к контактам, расположенным в одной плоскости, тогда как заземление подключают к контакту, расположенному под углом 90º к этой плоскости.

При сборке вилки ОБЯЗАТЕЛЬНО фиксируйте провод с помощью прижимной скобы (зажима). Иначе при вытаскивании вилки из розетки всё усилии будет прилагаться на провода, подключенные к штифтам. Это будет приводить к ухудшению контакта в дальнейшем.

Этот контакт может быть штыревым или гнездовым. Часто имеются дополнительные пластины, расположенные по бокам корпуса.

Если касание к нулевому проводу недопустимо, то заземляющий провод не несет никакой угрозы. Поэтому заземляющий контакт, если это штырь, делают длиннее других контактов.

Замена неразборной евровилки

До этого речь шла о разборных вилках, а как поменять вилку на проводе, если вилка литая? В этом случае ничего не остается, как отрезать ненужную вилку и найти ей замену из разборных вилок.

Замена должна быть не меньшего номинала, к тому же она должна подходить к розетке, в которую будет включаться. Весь процесс замены уже подробно описан выше.

Внимание! При зачистке провода лучше использовать специальный инструмент для снятия изоляции, чтобы не повредить жилы. Если такого инструмента нет, изоляцию до конца не надрезают, а отрезаемую часть изоляции поворачивают либо изгибают для ее окончательного отсоединения.

Используя эту инструкцию по замене электрической вилки, можно избежать ненужных неприятных последствий и получить качественное штепсельное соединение.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Как подключить вилку к проводу — евровилка и старая вилка

В продаже представлены бытовые разъемы, электрические штепсельные вилки, гнезда разных моделей. Типы – обычные, с заземлением, кольцом, тройником, разным набором гнезд. Внутренние механизмы помещаются в корпуса из высокотехнологичного специального пластиката, резины. Подробнее о том, зачем нужна вилка с заземлением, и как она применяется – далее.

Блок: 1/12 | Кол-во символов: 350
Источник: http://electry.ru/zazemlenie/vilka-s-zazemleniem.html

Я сам дома электрик – популярно об электротехнике

Вилка электрическая – это штепсельное изделие, предназначенное для оперативного подключения и отключения электрических приборов от питающей сети.

Любой электроприбор подключается к электрической сети через розетку с помощью шнура с сетевой вилкой на конце. Международного стандарта на вилки не существует, бывает, привозят электроприборы из других стран с вилками, которые невозможно вставить в розетки, установленные в квартире. Приходится приобретать переходник или вилку обрезать, и на шнур устанавливать подходящую. Это несложная, но ответственная работа, так как от правильности ее выполнения зависит надежность работы электроприбора в целом.

Блок: 2/10 | Кол-во символов: 715
Источник: https://YDoma.info/ehlektrotekhnika/ehlektricheskie-izdeliya/electricity-vilka-elektricheskaya.html

Назначение

Вилки электрические с заземлением предназначаются для разъемных подключений приборов к общей сети. В их состав входят штепсельная вилка, розетка. Розетка представляет отдельную часть соединения, которая дает питание за счет непосредственного контакта с сетью.

Вилка предполагает контакт со стороны электрического прибора, поэтому параметры соединений должны совпадать.
Евровилка с заземлением должна отвечать таким требованиям:

иметь надежный контакт;
идти с качественной электроизоляцией;
иметь правильную поляризацию;
защищать от прикосновенией;
технически исключать возможность неправильного подключения.

Важны для вилок негорючесть, хорошая защита от чрезмерных нагрузок, соблюдение правильного порядка подключений контактов. Обычные вилки электрические с заземлением имеют высокий защитный класс, хорошую электробезопасность. Конструкции стандартно разборные, к ним подключают электрошнуры на 2-3 жилы с сечением не более 2.5 мм. Также вы можете выбирать другие евровилки с заземлением с учетом текущих требований к конфигурациям и размерам.

Блок: 2/12 | Кол-во символов: 1061
Источник: http://electry.ru/zazemlenie/vilka-s-zazemleniem.html

Ответы знатоков

Александр Гончарук:

Замена вилки на шнуре или установка вилки производится следующим образом. 1. Вначале зачищают ножом концы провода, идущего к вилке, пропаивают (если есть паяльник :)) и делают колечки. 2. Откручивают винты на контактных ножках вилки. 3. Прикручивают винтами концы провода, заделанные колечком, к контактным ножкам вилки. 4. Откручивают один винт скобы, прикрепленной к одной половинке корпуса, и отводят скобу в сторону. 5. Вставляют во впадины половинки корпуса со скобой, а концы провода с контактными ножками, поворачивают скобой и прижимают ею провод. Закручивают в отверстие скобы винт. 6. Закрывают собранную часть вилки другой половинкой корпуса, вставляют в отверстие корпуса винт и скручивают его с другой стороны корпуса гайкой.

Замена неразборной вилки Неразборные штепсели представляют собой электрический шнур из резины или пластмассы, который отлит заодно с вилкой. При выходе из строя неразборной вилки поступают так. Негодную вилку отрезают, а присоединительные концы шнура после заделки петелькой присоединяют к разборному штепселю согласно вышеизложенной методике.

Особое внимание следует обратить на присоединение провода заземления (он полосатый желто-зеленый) — должен подключаться к заземляющим контактам вилки, а не к штырям. Чудо:

Чудо:

старую отрезают. оголяют провода, зачищают, привинчивают штатно в новую.

Арчи Гудвин:

с помощью отвёртки и, если понадобится, ножа …

Олег Щербань:

Открутил и прикрутил

Станислав Шалдин:

отрезают старую вилку, зачишают провода крепят к новой.

cyber-soldier:

советские отвинчивались. современные приплавлены к проводу и никак.

MIKA:

все у всех правильно написано.. . но почему вилка оплавилась? проблема где-то

старый хрен:

Розетку ышшо глянте ( контакты подтяните и, если есть возможность поскоблите щёчки — там возможно нагар .

ОК:

Отрезать старую вилку, разобрать новую, зачистить провода, соединить провода к вилке, желто-зеленый обязательно к заземляющему контакту ( в центре как правило) , собрать вилку, воткнуть в розетку.

Сергей Дмитриев:

Стиральную машинку не рекомендуется включать через удлинитель. Лучше сделать по уму розетку к стиралке — а то так и будет плавится вилки — а так и до пожара не далеко.

МаслоВверх:

Синий (N — neutral) — нейтральный провод, общий провод в трёхфазной схеме соединения Коричневый (L — live) — провод фазы Жёлто-зелёный (G ground) — заземление, контур внешнего заземления, имеющий 0-10 Ом сопротивления с общим проводом.

по поводу фазности: дело в том, что в евровилках второго поколения полярность включения уже не соблюдается, поэтому безразлично, с какой стороны живой провод. фазность теперь соблюдается только в трёхфазных вилках.

Hooligan:

Слева направо или сверху вниз. Фаза — ноль.

Игорь:

А когда утюг включаешь тоже фазность блюдишь?

Андрей Сазонов:

раздница в том, что «ноль» может контачить с корпусом, и если не будет заземления то может немного потрясти током (как иногда бывает с российскими холодильниками) , а так да, коричневый — фаза, полосатый — земля. Если вилка какаято уникальная, т. е. ее можно включать только в одном положении (нельзя вертеть) то это имеет значение, если же нет — то и значения нет)

дж амба:

синий и коричневый подключай-зелёный-это земля (если у вас предйсмотреенно подключи к земле

KERK:

Представьте, что у вас евровилка с проводом не в сторону, а прямая… Где тогда у вас будет правый штырек-а где левый? НЕ ЗАМОРАЧИВАЙТЕСЬ, это не суть важно .Главное защитный проводник правильно подключите, на центр. контакт

Блок: 3/8 | Кол-во символов: 3460
Источник: https://mr-build.ru/newteplo/kak-podklucit-vilku-k-provodu.html

Типы

Электровилка с заземлением бывает двух типов:

Независимо от формы, содержание будет одинаковым. Неразборные устройства выигрывают у разборных в плане надежности, удобства в применении. Максимальная эластичность позволит не переживать о том, что внутрь попадет влага, контакты замкнут или окислятся. Стандартная неисправность таких изделий – перегиб в основе разъема. Но ремонт таких вилок не невозможен.
Другие параметры угловых вилок с заземлением:

штыревые контакты – 2 или 3;
форма – от плоской до многоугольника.

При выборе обязательно учитывайте фактор безопасности. Практически каждая современная вилка с заземлением идет в стандартном комплекте сразу – обычные, где присоединяется пара проводков, не используются. Обращайте внимание на контакты – они бывают медными, стальными или оцинковаными, никелевыми, оловянными с гальваникой.

Блок: 3/12 | Кол-во символов: 874
Источник: http://electry.ru/zazemlenie/vilka-s-zazemleniem.html

Виды электрических вилок

Электрическая вилка евростандарта

Прежде чем выяснить, как собрать вилку розетки, нужно ознакомиться с их разновидностями. По своей конструктивной особенности электрические вилки мало чем отличаются друг от друга. Основное их отличие может быть в оформлении и строении. Самыми распространенными разновидностями, которые часто монтируют в быту, являются следующие модели:

без заземления;
разборные модели;
с заземлением;
неразборные модификации;
евростандарт;
обычного типа.

Вилка с заземлением

Разборные модели самые востребованные, обусловлено этой высокой функциональностью и возможностью при необходимости заменить электрическую вилку. У неразборных моделей корпус литой, поэтому разобрать его не представляется возможным. Во время ремонта провода требуется обрезать у основания.

Все чаще в российских домах устанавливают розетки европейского образца. Чтобы обеспечить надежное соединение и непрерывную подачу тока, требуется вилка соответствующего стандарта.

Каждый электрический прибор – это потенциальная угроза здоровью и жизни человека. Чтобы предотвратить возможное поражение, вилки обязательно оснащаются заземлением, которое гарантирует безопасность при эксплуатации.

Угловая евровилка CEE 7/16

Однако отличаются вилки не только по конструктивным особенностям. В настоящее время на отечественном рынке выпускается вилки двух видов со шнурами типа С по ГОСТу. На неразборном корпусе каждого изделия должна быть маркировка, в которой перечислены все технические характеристики – допустимые показатели напряжения питающей сети, величина допустимого тока.

С5 – аналог вилок европейского образца СЕЕ 7-16, имеют круглый штырь диаметром 4 мм, который сводится к свободным концам, длина изоляции 10 мм от корпуса. Вилка предназначена для тока нагрузки не более 6 А, не оснащена заземляющим контактом.
С6 – также аналог вилок европейского образца СЕЕ 7-17, оснащены круглым штырем диаметром 4,8 мм, встречаются модификации с заземляющим и без заземляющего контакта, вилка рассчитана на силу тока не более 10 А.

В России эксплуатируется большое количество приборов со шнурами, которые оснащены разборными вилками типа С1-В с круглым штырем диаметром 4 мм, рассчитан на ток нагрузки до 6 А, заземляющий контакт отсутствует.

Блок: 2/7 | Кол-во символов: 2252
Источник: https://StrojDvor.ru/elektrosnabzhenie/kak-podklyuchit-vilku-k-provodu-evrovilka-i-staraya-vilka/

Ответы знатоков

Иван:

Ээээ Товарищь, ты попал на трехфазную штуку!

380 вольт. 3 фазы и ноль.

Возможно, и можно подключить, но надо смотреть специалисту. Если вы с этим не знакомы-не стоит делать. Минимум-выбьет предохранители, максимум-спалите дом))

Алексей Бебекин:

У обычной вилки четыре зубца, как правило. Так в чем же проблема? Каждому зубцу провод . Делов -то.

DT830B:

инструкция должна быть, или обращайтесь за консультацией в магазин..

Павел Ихалайнен:

черный на землю остальные — три фазы

I don’t give a f**k:

однозначно, скрутив провода по паре. но лучше б это делать под присмотром того, кто волокёт, куда в агрегате идут эти провода) но за трёхфазную канитель я не в курсе)

Андрей Силков:

а какие там жилы в толк не возьму? если два нуля и две фазы скручивай нули с нулями фазу с фазой и делай вилку если базар идет за ток больше 220 то жил не хватает… Это китайцы ща поди такое мастерят?

Юра:

3-к одному, 1-к одному. И в нос.

Егор:

Действительно похоже попал на 380 В. Дома такое ( без танца с бубном )не включишь

Александр Григорьев:

!!!СИНИЙ-ноль !!!!ЖЕЛТОЗЕЛЕНЫЙ-земля остальное хоть какого цвета хоть черного хоть серобурокозюльчатого ФАЗА или ФАЗЫ

переспросил бы тут с ЦВЕТОМ проводников!!! !

и моделью нагревателя, хоть инструкцию за тебя посмотреть и изучить, спалишь ведь!!!

Сергей:

Продзвони концы, и определишь!

андрей гурич:

желтый обычно используется для заземления. остальные два подключаешь к вилке.

Булавка:

ты что, смеёшься чтоли? ? третий провод на массу, ничего не соединяй сам, вызови мастера. сгорит машинка и проводка вся полетит, и всё что в сеть включено тоже

I&R:

желтый заземление. на вилке под него предусмотрено место остальные без разницы на две оставшиеся клемы сажай

Дед Ау:

вилку выбрось нужна евровилка на 3 провода желтый земля у машинки есть схема подключения синий это ФАЗА

лев:

Желтый — земля, остальные к вилке в любом виде

Truculentus:

ЗАЗЕМЛЕНИЕ (ЗЕМЛЯ) Провод «земли» — должен быть желто-зеленого цвета. В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения) , в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

НОЛЬ (НЕЙТРАЛЬ) Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

ФАЗА Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же белым. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Жёлтый -лишний. Коричневый и синий можно, как угодно подключать к вилке.

Анат.:

отрежь 10см этого провода и вместе с вилкой отнеси дяде электрику, попроси соединить, сделает-придёшь домой и подсоедини к остатку, провода заизолируй

Виктор Демин:

А если там два желтых

Блок: 4/8 | Кол-во символов: 3692
Источник: https://mr-build.ru/newteplo/kak-podklucit-vilku-k-provodu.html

Порядок монтажа

Вилка угловая с заземлением устанавливается по такой схеме:

К одному контакту вилки подключается фаза, которая подает напряжение на потребитель.
К другому контакту подключается провод с нулем. По нулевым, нейтральным контактам в идеале должен идти ток одинакового номинала. В случае замыкания он увеличивается, срабатывает защита. Соединение нейтрали с корпусом либо контуром заземления запрещено.
Третий заземляющий контакт подключается к заземляющему проводу. Непосредственной связи с фазными проводами он не имеет. Он неразрывно связан с теми частями конструкции, которые являются заземлением.

Поскольку в производстве вилок электрических с заземлением разных странах единого стандарта нет, то разновидностей вилок много. Вот некоторые типы питания в других странах:

110-127 В и 60 герц – США;
220-240 В, 50 герц — евровилка с заземлением.

В России за единый стандарт принимают евро вариант, а не американский.

Блок: 4/12 | Кол-во символов: 931
Источник: http://electry.ru/zazemlenie/vilka-s-zazemleniem.html

Лучшие ответы

76-98 лтд:

Жёлто-зелёный — заземлениеЧёрный (коричневый) — фазаСиний — ноль!Для танкистов! Фазу — к одному штырьку, ноль — к другому штырьку, заземление — к среднему контакту!

Ефрем:

оплетка небось разных цветов, если нет воспользуйся тестером

илья сафонов:

три проводка разного цвета! какие цвета? черный или синий -земля два других без разницы!

Татьяна:

черный-земля, 2 другие питание

Чио Чио Сан:

Обычно -желто полосатый -это земля, а остальное впринципе без разницы, правда зазовые котлы и кажется стиралки требуют точной фазировки, но у них в паспортах всегда расписано что какого цвета.

вячеслав кошелев:

белый- фаза, синий -нулевой, желтый-заземление, если перепутать то УЗО «устройство защитного отключения» (если установлено) будет выбивать,

Алексей Пастухов:

на пальцах одно, а на самом деле у вас наверное другое…. надо вызванивать…

Дмитрий:

Скорее всего так: желтый есть заземление — к центральной клемме (к лепесткам) . Две другие жилы — на боковые контакты. Если этот провод идет от прибора, то проблем быть не должно. Если еще что-то — надо «прозванивать» индикатором или мультиметром. Так как можно и ошибиться — бывает всякое. Но если провод от прибора, то желтым скорее всего маркирована защитная («земля») жила. Один из двух других — фазный, другой — ноль. По цвету изоляции более точно сказать нельзя, т. к. некоторые электрики вопреки рекомендациям вешают фазу на какую угодно жилу.

Современные обозначения: синий — ноль, черный — фаза, желто-зеленый — защитный.

Блок: 5/8 | Кол-во символов: 1481
Источник: https://mr-build.ru/newteplo/kak-podklucit-vilku-k-provodu.html

Стандарты разъема А

Вилка угловая с разъемами А типа используется в Японии, Америке. В американском варианте штырьки имеют разную толщину, в японском одинаковую. Другое название – Class II. Азиатская вилка в американскую розетку входит, но не наоборот. Вот пример американской вилки. Если стандарт вилки или розетки не совпадает с российским, то применяют переходники.

Блок: 5/12 | Кол-во символов: 370
Источник: http://electry.ru/zazemlenie/vilka-s-zazemleniem.html

Устройство неразборной электрической вилки

Конструкция неразборных электрических сетевых вилок любых типов одинаковая. Штыри установлены на расстоянии 19 мм в пластмассовую планку и в них запрессованы проводники. На планке есть два выступа, которые служат для обвода провода. Обвод необходим для исключения обрыва шнура вилки в случае приложения к нему значительной силы. Например, извлечение вилки из электрической розетки за провод, что категорически не допускается.

Штыри и провод заливаются расплавленной пластмассой. Таким образом формируется герметичный водонепроницаемый корпус вилки с надежно зафиксированным в нем сетевым шнуром.

Устройство разборной трехполюсной электрической вилки

В недалеком прошлом для подключения электроприборов к электрической сети применялись только разборные вилки. Да и сейчас еще в эксплуатации находится большое их количество. Без разборной вилки не обойтись, если требуется заменить вышедшую из строя литую. Разборная вилка тем хороша, что позволяет использовать ее многократно. Ее легко можно снять с ненужного электроприбора и при ремонте установить на другой шнур.

Устройство разборной электрической вилки С1-b

Перед Вами разобранная на составные части вилка вида C1-b, рассчитанная для подключения к электрической сети электроприборов мощностью до 1200 Вт.

Она состоит из двух половинок корпуса, двух латунных штырей, прижимной планки шнура и крепежных элементов.

Устройство разборной электрической вилки C6

Рассмотрим устройство разборной вилки с заземляющим контактом вида С6, рассчитанную на подключение электроприборов мощностью до 2200 Вт. На латунные штыри вилки напрессованы контактные площадки с резьбой для прикручивания проводов. Сами штыри закреплены в основании вилки.

В корпусе имеются заземляющий контакт в виде полосы из латуни с резьбой для закрепления заземляющего проводника. Имеется планка для фиксации провода с пластиковой прокладкой.

Блок: 5/10 | Кол-во символов: 1934
Источник: https://YDoma.info/ehlektrotekhnika/ehlektricheskie-izdeliya/electricity-vilka-elektricheskaya.html

Замена штепсельных вилок

Штепсельная вилка – это электрический соединитель, вместе с которым обеспечивается и штепсельное соединение. С его помощью удается быстро подключить и отключить электрический прибор, применяя разные разъемные контакты.

Для замены штепсельной конструкции потребуется следующий рабочий инвентарь: крестовидная и плоская маленькие отвертки, стриппер, поделочный нож и новая вилка. Технология замены следующая:

Вывернуть винт, задача которого была обеспечить надежное соединение половинок механизма, разобрать его.
С помощью стриппера удалить около 5 см верхней оболочки кабеля. Если вилка оснащена предохранителем, требуется его правильно подобрать, например, красный трехамперный мощностью от 720 до 3000 Ватт.
С концов провода снимается около 12-15 мм оплетки. Проволочки скручиваются пальцами, чтобы конец стал аккуратным и гладким. Вилка разъединяется и в нее вкладывается кабель. Конец последнего надежно фиксируется с помощью пластикового зажима.

Большинство штепсельных модификаций оснащено специальными металлическими гнездами, куда должен вставляться оголенный конец провода. Затягивается он миниатюрным винтом.

Блок: 6/7 | Кол-во символов: 1147
Источник: https://StrojDvor.ru/elektrosnabzhenie/kak-podklyuchit-vilku-k-provodu-evrovilka-i-staraya-vilka/

B категория

Мощные устройства для бытового применения с потребление тока 15 ампер. Другое название – Class I. Есть заземляющий контакт, В разъемы применяются намного чаще, чем А.

Блок: 6/12 | Кол-во символов: 180
Источник: http://electry.ru/zazemlenie/vilka-s-zazemleniem.html

как подключить трехжильный провод к вилке видео Видео

…

3 лет назад

…

2 лет назад

Компания»спец 96″ предлагает полный спектр электромонтажных и сантехнических работ: • Прокладка электропро…

…

3 лет назад

…

7 меc назад

Как подключить вилку к проводу — нашли старый удлинитель, а на нём не оказалось вилки ), вот мы и подключили…

…

2 лет назад

Нашел еще старый советский софит, однако там не оказалось вилки для подключения в розетку. Что ж это не проб…

…

8 лет назад

…

2 лет назад

Синий, желто-зеленый, белый — что означает цвет провода? Какой изолентой изолировать фазу, землю и ноль в…

…

2 лет назад

Цветовая маркировка проводов кабеля, её назначение. В данном видео я расскажу какие цвета проводов должны…

…

1 лет назад

Должно быть установлено УЗО в линии . ( Иначе способ не работает ). Для начала определяют фазной провод пооче…

…

3 лет назад

Как сделать удлинитель электрический или другими словами переноску. Для этого нужно выбрать достаточной…

…

3 лет назад

Рассмотрим цветовую маркировку 3-х жильного кабеля. Больше информации вы найдете в бесплатных курсах «Элек…

…

1 лет назад

Электрическая вилка: как подключить провод к вилке. Замена вилки была проделана, потому как старая вилка…

…

1 лет назад

Как соединить проводку в розетке индукционной плиты Как установить дополнительное оборудование в этажном…

…

1 лет назад

Как подключить кондиционер к электросети. Ставьте «лайк» и подписывайтесь на канал! Видео «Проводка в кварт…

…

6 лет назад

…

12 меc назад

Как подключить провода к циркуляционному насосу для отопления. Перед тем, как установить циркуляционный…

…

4 лет назад

…

11 меc назад

Чтобы самому сделать удлинитель необходимо сначала подключить вилку к проводу. Провод лучше брать ПВС,…

…

2 лет назад

Маленькое видео для самостоятельного подключения электрического патрона к проводам . КАК ДЕЛАТЬ ДЕНЬГИ…

Блок: 7/8 | Кол-во символов: 1788
Источник: https://mr-build.ru/newteplo/kak-podklucit-vilku-k-provodu.html

Класс C

Другое название — советская, поскольку данные устройства повсеместно применяли в СССР.

Вилка с заземлением евро типа в разъем С не войдет, классификатор – CEE 7 / 16.

Блок: 7/12 | Кол-во символов: 176
Источник: http://electry.ru/zazemlenie/vilka-s-zazemleniem.html

Особенности замены разных видов электрических вилок

Замена конструкции европейского образца

Этапы замены электрической вилки европейского образа

Как правило, необходимость в замене возникает, когда была нарушена целостность одного из штырьков. Технология достаточно простая:

Замена начинается с демонтажа старой евровилки и удаления внешней оболочки с провода. От конца удаляется не менее 5 см.
Каждая жила провода зачищается приблизительно на 15 мм. Этой длины будет достаточно для подключения проводов в конструкции европейского образца.
Все оголенные жилы обрезаются таким образом, чтобы длина оголенных проводов была не более 10 мм. Этого достаточно, чтобы заменить вилку новой самостоятельно.
Для обеспечения надежного контакта требуется с помощью плоскогубцев подогнуть концы проводов.
Следующий этап – правильное подключение проводов. Большинство шнуров оснащено тремя проводами. Коричневый – фаза, желтый или зеленый – заземление, синий – ноль.
Чтобы вилка не шаталась, ее нужно хорошо зафиксировать, зажав провод пластиковой перемычкой.
Завершающий этап – собрать рабочий механизм и проверить его работоспособность.

Устройство евровилки достаточно простое, однако во время выполнения работ нужно проявлять осторожность.

Замена старой электровилки советского образца

Одна из наиболее распространённых в СССР конструкций вилок, рассчитана на 220В

Старая электрическая вилка имеет еще более простую конструкцию в сравнении с предыдущим аналогом. Алгоритм замены в данном случае немного отличается. Основные этапы, из которых состоит замена:

Демонтируется старый корпус и разбирается.
Как и в предыдущем случае оголяются провода. Концы зачищаются на 15 мм.
В данном случае заземление отсутствует, поэтому подсоединить нужно всего два провода. При подключении важно следить за полярностью.

Завершающий этап – сборка уже готовой электровилки.

Блок: 5/7 | Кол-во символов: 1850
Источник: https://StrojDvor.ru/elektrosnabzhenie/kak-podklyuchit-vilku-k-provodu-evrovilka-i-staraya-vilka/

Какая вилка лучше, разборная или литая?

Возникает резонный вопрос, а какая вилка лучше? Безусловно, литая. Главное ее преимущество это отсутствие низко надежных разъемных механических контактов токоподводящего провода с штырями вилки. Проводники соединяются одним из следующих способов: привариваются точечной сваркой, припаиваются припоем или обжимаются. В дополнение вилка герметична, что повышает безопасность ее эксплуатации.

Единственный недостаток, это невозможность повторного монтажа. Если провод перетрется в месте входа в вилку, а такое часто случается у электроприборов, которые во время работы приходится постоянно перемещать, например электрический фен, то придется вилку обрезать и выкидывать, а на ее место монтировать разборную. Можно заменить и целиком весь шнур новым с литой вилкой, но тогда придется вскрывать электроприбор, что не всегда возможно.

Блок: 8/10 | Кол-во символов: 878
Источник: https://YDoma.info/ehlektrotekhnika/ehlektricheskie-izdeliya/electricity-vilka-elektricheskaya.html

Лучшие ответы

Командор:

Желто-зеленый это земля. Если у вас в розетке нет такого провода, то и подсоединять некуда. Остается два провода. А это дело техники

Антон Левитин:

Серый и синий на штырьки, а жёлто-зелёный на земляной контакт, что по бокам вилки!

Петр Комягин:

Если у вас дом не новый где евро проводка, то полосатый желто-зеленый можно откусить, это заземление. Серый и голубой сажайте на контакты вилки.

*/*:

Как правило жёлто-зелёный это земля, но бывает и ошибаются иногда… (особенно если ремонтировал кто-нить) Тестером лучше прозвонить на всякий случай. Бережёного бог бережёт.

GT:

коричневый с синим это фаза и ноль, коричневый фаза, можно путать местами ничего страшного не произойдет, желтый с зеленой полосой заземление, все провода в разборной вилке имеют болты и заземляющий вв том числе .

Хабибулин Роман:

большое спасибо за правильный совет!!!

Блок: 8/8 | Кол-во символов: 854
Источник: https://mr-build.ru/newteplo/kak-podklucit-vilku-k-provodu.html

Адаптация нестандартных трехполюсных вилок

Иногда из зарубежных стран привозят электроприборы, оснащенными вилками, которые невозможно вставить в розетку, хотя по эклектическим характеристикам изделие можно подключить к существующей электросети. Если электропроводка с заземляющим проводником, то выходом из положения является подключением вилки через переходник — адаптер, но его еще нужно найти, или обрезка нестандартной вилки и замена ее разборной С6. В случае если земляного провода в розетке нет или прибор не требует обеспечения первого класса защиты, то можно самостоятельно доработать вилку.

Особенно актуален вопрос доработки адаптеров для подключения сотовых телефонов, оргтехники, ноутбуков, так как штыри выходят непосредственно из корпуса адаптера, и разборной вилкой заменить их не представляется возможным.

Адаптация трехполюсной электрической вилки IEC 60906-1

Мне попалась поляризованная вилка стандарта SEV 1011 или IEC 60906-1, точно не скажу, так как они практически одинаковые. Расстояние между штырями вилки составляло 19 мм, диаметр штырей 4 мм, как у вилок С5. Но в отличие от С5 имелся дополнительный штырь заземления, который не позволял вставить вилку в розетку.

Зажал вилку в тиски и аккуратно, чтобы не повредить нужные штыри, ножовкой по металлу спилил мешающий штырь.

Без заземляющего штыря вилка стала легко вставляться в любую электрическую розетку

Адаптация английской электрической вилки BS 1363

При создании домашней компьютерной сети пришлось дорабатывать вилку Huba. Хаб достался мне случайно и валялся без дела, так как его невозможно было подключить к питающей сети 220 В из-за нестандартной английской вилки BS 1363.

Как видно на фотографии, штырей в вилке BS 1363 адаптера хаба три и они имеют плоскую форму. Два штыря, расположенные на одной горизонтальной линии предназначены для подачи питающего напряжения, а третий, вертикальный, предназначен для заземления и правильного включения вилки.

При замере штангенциркулем, ширина штыря оказалась равной 6,5 мм. Расстояние между внутренними плоскостями штырей – 16 мм, что соответствует расстоянию между штырями вилки С5, аналогу европейской вилки CEE 7/16. Таким образом, если уменьшить ширину плоских штырей вилки BS 1363 с внешней стороны на 2,5 мм, то она вполне войдет в любую розетку, предназначенную для вилок С5 или С6. Осталось дело за малым, удалить третий штырь и лишний металл со штырей.

Вертикальный штырь, он оказался полностью пластмассовый, был зажать в тисках, и спилен с помощью ножовки по металлу. Горизонтальные штыри по очереди тоже были зажаты в тисках и спилены с помощью напильника, до ширины 4 мм.

На фотографии видно место, где был вертикальный штырь и подогнанный по ширине левый. Образовавшиеся на штыре после опиливания острые углы необходимо затупить с помощью мелкой наждачной бумаги.

После удаления лишнего штыря и уменьшения ширины оставшихся штырей, английская вилка BS 1363 стала адаптированной для подключения к розеткам, предназначенных для подключения вилок С5. Поэтому легко получилось подключить Хаб к питающей электрической сети.

Блок: 10/10 | Кол-во символов: 3102
Источник: https://YDoma.info/ehlektrotekhnika/ehlektricheskie-izdeliya/electricity-vilka-elektricheskaya.html

Ремонт вилки газонокосилки

Столкнулся с ремонтом нестандартной вилки, штыри которой были запрессованы в корпус блока включения электрической газонокосилки.

В связи с особенностью конструкции заменить вилку не представлялось возможным и пришлось придумать технологию фиксации штырей.

Штыри вилки были не только сильно окислены от плохого контакта с розеткой на шнуре, но и один из них утопился в пластмассовый корпус.

Для закрепления штырей потребовалось разобрать блок, но столкнулся с тем, что у саморезов шлицы были с тремя косыми гранями, позволяющие только закручивать саморез. Пришлось разогревать головки саморезов паяльником и выкручивать отверткой с плоским жалом подходящей шины. После ремонта ввинтил другие саморезы с головками под стандартный крест.

Концы штырей, соединенные с проводами находились под концевым выключателем, который фиксировался в пазах корпуса блока.

После снятия выключателя утопленный штырь был нагрет паяльником и возвращен в исходное состояние. Но надежность его крепления была низкой. При воздействии пальцами штырь качался.

Для исключения повторной поломки вилки штыри были со стороны подключения проводов залиты эпоксидной смолой, как показано на фотографии.

После затвердевания смолы блок был собран и штыри зачищены с помощью мелкой наждачной бумаги. Проверка показала надежную работу блока. Теперь штыри вилки, даже в случае сильного нагрева, не смогут сместиться.

Блок: 9/10 | Кол-во символов: 1444
Источник: https://YDoma.info/ehlektrotekhnika/ehlektricheskie-izdeliya/electricity-vilka-elektricheskaya.html

Замена старой электровилки

Если проводка в квартире старая без заземляющего провода, и необходимо заменить вилку на вилку без заземляющего контакта, то для замены нужно будет применять другую схему:

Срезайте вышедшую из строя старую электровилку.
Снимайте наружную оболочку провода, зачищайте концы до 20 мм, откусывайте излишки.
Крепите жилы по аналогичной выше схеме, формируя из зачищенных концов кольца, как на фото.
Включайте пару проводников в вилку без привязки к полюсам. Если в шнурке 3 проводка, желто-зеленый нужно будет срезать – для его подключения мест нет.
Зажимайте пластину и собирайте корпус.

Технология замены электровилки с заземлением простая, главное правильно присоединить жилы. Для этого учитывайте стандартную цветовую маркировку проводов.

Блок: 12/12 | Кол-во символов: 764
Источник: http://electry.ru/zazemlenie/vilka-s-zazemleniem.html

Кол-во блоков: 24 | Общее кол-во символов: 30137
Количество использованных доноров: 4
Информация по каждому донору:

https://StrojDvor.ru/elektrosnabzhenie/kak-podklyuchit-vilku-k-provodu-evrovilka-i-staraya-vilka/: использовано 3 блоков из 7, кол-во символов 5249 (17%)
https://YDoma.info/ehlektrotekhnika/ehlektricheskie-izdeliya/electricity-vilka-elektricheskaya.html: использовано 5 блоков из 10, кол-во символов 8073 (27%)
http://electry.ru/zazemlenie/vilka-s-zazemleniem.html: использовано 9 блоков из 12, кол-во символов 5540 (18%)
https://mr-build.ru/newteplo/kak-podklucit-vilku-k-provodu.html: использовано 5 блоков из 8, кол-во символов 11275 (37%)

Узнаем как подключить вилку к проводу: правила и рекомендации

Достаточно часто хозяевам приходится сталкиваться с мелкими проблемами, связанными с электричеством. К примеру, менять вилку или выключатель в электроприборе. Иногда приходится починить изделие, у которого отсутствует какая-то часть. Потому вопрос, как подключить вилку к проводу, столь актуален.

Инструменты и материалы для замены вилки

Для проведения работ понадобится:

Вилка.
Двужильный кабель. Попробуйте разобраться, как подключить трехжильный провод к вилке, но в этом случае придется подключать заземляющий.
Отвертка.
Ножик.

Как выглядит процесс замены или подключения

Процедура состоит из нескольких шагов:

Отложите длину кабеля, перед тем как подключить вилку к проводу.
Позаботьтесь о том, чтобы изоляция на прижимной фиксатором части не была повреждена. Это поможет избежать чрезмерного перегибания провода, а, значит, продлить срок его эксплуатации.
Снимите ножом внешнюю изоляцию и оголите концы провода.
Возьмите фиксирующие винты и надежно зажмите жилы кабеля на вилке.
Если провод с вилкой предусматривает заземление (желто-зеленый провод), то его крепят к среднему контакту на вилке. Изучите эти детали до того, как подключить вилку к проводу.
Фиксатор для внутренностей вилки не обязательно снимать полностью, можно слегка ослабить один из винтов, а второй открутить и, отведя пластину в сторону, избегая ее смещения во время укладки провода, провести процедуру. Это классическая схема обустройства большинства вилок.
При помощи зажима зафиксируйте кабель на корпусе. Теперь удостоверьтесь в надежности конструкции.
Оденьте крышку, закрутите винтики. Можете снова использовать электроприбор и без страха включать его в розетку.

Особенности замены неисправной вилки С5 или С6 посредством наращивания провода

В любом доме найдется вещь, которая давно вышла из строя. Но причина не в какой-то серьезной поломке, а банальной неисправности вилки для включения агрегата в розетку. С такой проблемой нередко сталкиваются владельцы электрических чайников. Потому часто задают вопрос, как подключить вилку к проводу, ведь произвести замену этой части электроприбора проще и экономнее, чем покупать новый.

Приведенная ниже инструкция поможет справиться с задачей без особых трудностей.

Инструкция по замене вилки подставки электрочайника

Возьмем старую подставку для электрочайника с проводом и литой вилкой С6. Сетевой провод у электрочайников обычно не отличается длиной, тем не менее при необходимости замена вилки может сопровождаться и удлинением провода. Если такая необходимость отсутствует, то 15 сантиметров для подключения к сети вполне достаточно.

После этого, стараясь не повредить изоляцию проводков, разрежьте оболочку вдоль шнура на длину до 10 см и выньте проводки наружу. Обратите внимание, что саму изоляцию обрезать не надо. Итак, как подключить трехжильный кабель к вилке? Стандартный кабель изнутри состоит из трех жил, обозначающихся разными цветами: коричневый – фаза, светло-синий – ноль, желто-зеленый – заземляющий проводник.

Дальше подгоните длину проводников таким образом, чтобы места скруток жил были сдвинуты относительно друг друга на 1-2 сантиметра. Учтите, что между собой соединяют одноцветные проводки. Это обязательно.

Затем снимите изоляцию с жил проводов примерно на 1,5 см. Если один из проводов трехжильный, а второй — без заземляющего желто-зеленого проводка, то нет необходимости очищать свободный край, так как вы его никуда присоединять не будете – он так и остается свободным.

Защищенные жилы соединяют между собой, скручивая. Для хорошего контакта будет достаточно и трех витков обвития.

Особенности соединения

Надежный и долговременный контакт обеспечивают посредством пайки соединений проводов, используя паяльник и припой. Не забудьте удалить остатки и выступы припоя, а места пайки обработать наждачкой. Если пропустить этот шаг, то контакт со временем нарушается, особенно когда электроприбор работает при большой мощности.

Вполне реально обойтись и без пайки, надев на концы проводков перед скруткой кусочки латунной трубочки, внутренний диаметр которой немного больше диаметра изоляции провода. Скрутив провода, трубочки сдвигают к месту соединения и сжимают в нескольких местах, пользуясь бокорезом.

После этого выпотрошенные провода заправляют обратно в изоляцию кабеля – разрезанную оболочку. Изоляцию соединения в таком случае не выполняют, так как благодаря сдвигу скруток оголенные участки проводов не соприкасаются. Процедуру проводят только в том случае, когда отступы между скрутками составляют меньше 10 мм и требуют дополнительного покрытия изоляционным слоем.

После проведенных действий осталось место соединения кабеля перемотать одним слоем изоляционного материала, и можете оценить результат проведенной работы. Это самый простой способ, как подключить вилку с тремя проводами. Правильно подобрав изоляционный материал и отрезок шнура, а в дополнение, аккуратно выполнив работу, наращенный кабель не удастся с первого взгляда отличить от обычного – соединение будет практически незаметным.

В результате удается на шнуре электроприбора методом наращивания поменять вилку, чтобы иметь возможность эксплуатировать подключенную к электричеству технику. Теперь чайник полностью готов к работе.

Теперь вы знаете, как правильно подключить вилку к проводу и, понимаете из каких этапов состоит процесс. Ознакомившись с простой пошаговой инструкцией, становится ясно, что электрика не такое сложное дело, как может показаться на первый взгляд, а с некоторыми работами можно справиться дома самостоятельно.

Как подключить вилку к проводу? Инструкция с фото и видео.

Очень часто нам приходится менять старые электровилки на бытовых приборах в силу их не долговечности, а все потому, что производители на всем экономят. Так как подключить вилку к проводу, если старая сломалась или же просто отпал провод, а сама вилка не разборная? Все очень просто!

Первое, с чем нужно определиться, это вилка у вас с заземлением или без. Как это узнать? Электровилка с заземлением имеет три контакта, то есть к ней подключается три провода, а вилка без заземления два контакта, то есть к ней подключается два провода. Это можно посмотреть по количеству проводов в кабеле питания электроприбора.

Второе, что нужно знать, на какую максимальную нагрузку рассчитан электроприбор, к которому мы подключаемся. Электровилки бывают на 6, 10, 16 А и так далее. В домашней электросети применяются именно эти три. На сколько ампер нам нужна вилка? Рассчитать очень просто! Например, это электрочайник мощностью 2 000 Вт. Он работает от сети 220 В. Нам нужно разделить 2000/220=9.09А. Получаем, что для чайника будет достаточно вилки на 10 А. Но я бы рекомендовал брать с запасом на 16 А, по той причине, что производитель всегда завышает показатели на свою продукцию, а если электровилка сделана в Китае, то и подавна.

Третье, на что следует обратить внимание, это направление подключение провода к вилке, оно бывает прямым и под углом в 90 градусов. В большинстве случаем вилка под углом 90 градусов будет удобнее в эксплуатации, поэтому рекомендую покупать именно такие вилки.

Как подключить вилку к проводу? Что для этого нужно?

На самом деле, подключить кабель к электровилке очень просто, для этого нам понадобится минимум инструмента: отвертка и нож, возможно еще паяльник, но это не обязательно.

Берем нож и зачищаем изоляцию на проводах, делать это нужно акуратно, что бы не повредить медные жилы.

Теперь берем отвертку и разбираем электровилку. Как правило, нужно открутить только один винтик и вилка с легкостью разбирается.

Продеваем провод в пластиковый корпус вилки.

Закрепляем провода винтами. В моем случае, их только два, но может бить и три. Третий – это заземление, он имеет желтый, зеленый или желто-зеленый цвет.

Специальным зажимом фиксируем кабель, что бы наши провода не выпали со своих креплений. Собираем электровилку обратно и проверяем работоспособность, включая ее в розетку. На этом все. Как вы могли заметить, что подключить вилку к проводу совсем просто и с этим справится каждый.

Кабель и вилка – неразлучная пара

Можете ли вы представить себе подключение бытового электроприбора не вилкой в розетку, а как-то иначе? За десятилетия эта технология дошла до своей кульминации и не требует никаких доработок сама по себе. Однако, анализируя печальную статистику по поражению электрическим током и возникновению пожаров, становится очевидно, что значительная часть таких трагедий неразрывно связана с неправильным подсоединением кабеля к вилке или эксплуатации пары «вилка – розетка».

Кабели электроприборов, как правило, оснащены собранными вилками, однако есть несколько нюансов их эксплуатации и замены. Да и бывает, что у прибора есть лишь клеммы, к которым нужно подключить кабель с вилкой, а чересчур «экономные», но некомпетентные покупатели решают сделать это самостоятельно. Иногда появившиеся повреждения в изоляции кабеля требуют его замены, и в этом случае также потребуется провести ремонтные работы.

Правильные и точные знания дадут возможность сделать это качественно и достичь безопасности, поэтому следует узнать как правильно подключать кабель к вилке, и что следует учесть при включении приборов в розетку.

Кабели для подключения электроприборов

На рынке кабельной продукции достаточно большой ассортимент кабелей, отлично работающих в бытовых условиях, вот некоторые из них: NYM, ПВС, КГ, традиционный ВВГ и многие другие.

1. Двух- или трёхжильный кабель. Будет правильно, если здание оборудовано защитным заземлением, тогда потребуются трёхжильные кабели. Если заземления нет, то достаточно двухжильных кабелей, но защита от утечек будет невозможна.

2. Выбор сечения шнура или кабеля для подключения электроприбора. Обычно, сечение подключаемого кабеля равно сечению электрической линии для его подключения, ни больше, ни меньше. Также важно учесть мощность подключаемого прибора. Ведь если мощность прибора или неполадки в нём вызовут большое значение тока, то отрезок кабеля (если брать меньшее сечение) от прибора к розетке будет явно перегружен. И наоборот, если сечение подключаемого кабеля больше, чем у линии, то перегруженной будет линия.

Простой пример: Линия сечением 2,5 мм кв., питающий кабель – 1,5 мм кв. При токе в линии до 25 А, скажем 24 А, линия в норме, да и стоящий на этой линии защитный автомат, тоже в нормальном режиме. А вот кабелю-«полторашке» этого тока достаточно, чтобы оплавить изоляцию за считаные минуты или даже секунды.

Какие вилки нам доступны

В мире их довольно много, но у нас есть четыре популярные позиции:

1. Тип С (по нашему ГОСТу 7396.1-89), вилки неразборные, снабжённые шнурами или кабелями и уже подключённые к приборам.

Не ремонтопригодные, а только заменяемые на разборные.

2. Тип С5 (аналог европейским CEE 7/16), с круглыми штырями диаметром 4 мм, изолированными на 10 мм от корпуса самой вилки.

Без заземляющих контактов, рассчитаны на мощность подключаемого прибора до 1 300 Вт, что эквивалентно току до 6 А.

3. Тип C6 (аналог европейским CEE 7/17), по-нашенски «евровилка», с круглыми штырями диаметром 4,8 мм.

Могут быть снабжены заземляющим штырём или без штыря. Рассчитаны на мощность подключаемого прибора до 2 000 Вт, что эквивалентно току до 10 А.

4. Тип C1-b, разборные с круглыми штырями диаметром 4 мм, рассчитаны на мощность подключаемого прибора до 1 300 Вт, что эквивалентно току до 6 А.

Особенности неразборной вилки

Во всех случаях, в таких вилках токопроводящие штыри соединены опрессовкой или пайкой к проводам и снабжены 2-мя обводными выступами для защиты шнура или кабеля от обрыва при использовании.

Предупреждение: Не отключайте вилку из розетки за провод, а так: одна рука берёт корпус вилки (корпус, а не шнур), а вторая – придерживает розетку. Это же правило применимо и к другим видам вилок.

Правильное подключение вилки к кабелю

Правило №1. Неразборные вилки выбрасываются, а не «приклеиваются» на…

Правило №2. В разборных вилках для подключения кабеля применён обжим (что в согласии с ПУЭ), но ваша задача – получить качественный контакт. Достичь этого можно, если залудить обжимаемые концы.

1. Присоединение проводов к вилке типа C1-b.

Не подсекая жил снимите изоляцию с проводов на 20-25 мм.
Сформируйте колечки вокруг обжимных винтов вилки, а оставшийся нахлёст накрутите вокруг зачищенного основания.
Сняв готовое колечко, залудите его, но не допуская перегрева (оплавления изоляции).
Снова оденьте облуженные колечки на винты и зажмите их в штыри до упора, но не срывая резьбу.
Вставьте готовые штыри с проводами в их посадочные углубления.
Отходящий провод в его изоляции, но без усилия прижмите специальной изолирующей планкой через изоляцию к корпусу, не повреждая наружную кабельную оболочку.
Соединив половинки корпуса, плотно стяните их винтом и гайкой.

2. Присоединение проводов к вилке типа C5 и С6.

Всё практически также, но без колечек, так как в евровилках есть удобные клеммы. Провод сечением 2,5 мм кв. следует зачистить до 8-10, а а 1,5 мм кв. – до 14-20 мм, так как «полторашку» лучше после зачистки сложить вдвое и, скрутив, вставить в отверстие клеммы. Хотя качество контакта достаточно хорошее, лучше, если изредка поджимать винты в клеммах.

Правило №3. Не изобретайте велосипед, пытаясь подключить хоть куда-то третий проводник, если нет заземления. Просто оставляйте его незачищенным как резерв, для случая обрыва одной из жил.

Какая вилка надёжнее: литая или разборная?

Ответ на этот вопрос лишь один: если это не совсем халтурное изделие, то литая неразборная вилка лучше.

И вот почему: соединение проводников и штырей осуществляется на производстве точечной сваркой, пайком и лишь крайне редко обжимом. В любом случае, последующее герметичное литьё корпуса из ПВХ пластика надёжно защищает контакты от окисления, влаги и механических повреждений на длительный срок.

У литых вилок есть только один недостаток: как ни защищай то место, где кабель входит в вилку, но со временем провод может оборваться… И чем чаще пользуетесь переносным прибором, феном, плойкой, бритвой и т.д., тем чаще и обрывы. Но стоит рвать волосы, ведь если прибор не на гарантии, то, пользуясь описанием выше, можно обрезать в месте разрыва кабель и подсоединить новую, качественную разборную вилку.

Как подключить провод к вилке, чтобы он крепко держался и не болтался | Сделай Самоделку

Всем привет! Иногда бывают ситуации, когда необходимо подключить провод к вилке, но зажим плохо его притягивает. Такое бывает, когда в наличии слишком тонкий провод или провод без изоляции. В таких случаях эксплуатировать вилку опасно, так как в любой момент можно вырвать провод из соединения, просто слегка зацепив его.

На такой случай у меня есть очень простой способ соединения, с помощью которого провод будет плотно сидеть внутри вилки и точно не вырвется, даже если его сильно дёрнуть! Этот способ мне показал один знакомый электрик, а я с удовольствием поделюсь им с вами. 🙂

Для примера я взял стандартную вилку и зачистил от изоляции провод, чтобы зажим его не прижимал.

Для начала нам нужно продеть один провод в зажим и подсоединить его к левой колодке.

Этот же провод перекручиваем и делаем небольшое кольцо — его нужно сместить вправо.

Продеваем второй провод, смещая его к левому краю. Затем его нужно завести под подключённый сверху провод.

Конец провода продеваем в кольцо первого.

И подключаем его к колодке: в итоге у нас получилось вот такое не очень обычное соединение.

Осталось только подтянуть провод, чтобы узел завязался. Теперь, если вы попытаетесь потянуть сильно за основной провод, узел будет служить ограничителем и не даст контактам отсоединиться от колодок!

Для тех, кто не доверяет такому способу, рекомендую посмотреть видео, которое я оставлю ниже. Там подробно показан процесс подключения, а в конце я покажу, насколько такое соединение прочное. Рекомендую!

На работе часто цепляемся за провода удлинителей и инструмента, так что для меня этот способ очень актуален, и он реально работает — лично проверил! Если у вас остались вопросы или вы хотели бы высказать своё мнение, сделать это можно в комментариях, интересно будет почитать! 🙂

Буду очень благодарен, если поставите лайк этой статье и подпишитесь на канал! Ещё небольшая просьба: у меня есть канал на Ютубе, я стараюсь снимать качественные и интересные ролики. Рекомендую подписаться и на него, вот ссылка: «Подписаться».

Как поменять вилку на проводе. Инструкция по замене электрической вилки

Инструменты и материалы для замены вилки

Для проведения работ понадобится:

Вилка.
Двужильный кабель. Попробуйте разобраться, как подключить трехжильный провод к вилке, но в этом случае придется подключать заземляющий.
Отвертка.
Ножик.

Сравниваем разборную и литую вилки

Второй вариант более надежен, отличается плотными контактами, соединенными со штырями. В изготовлении литой вилки применяют точечную сварку, припой и обжим. Кроме того, такая вилка отличается герметичностью.

К сожалению, с целью выполнения ремонта разобрать такую вилку невозможно. При перетирании у основания сетевого шнура литую вилку приходится отрезать и устанавливать разборную модель. Можно поменять полностью шнур машины, но придется выполнить ее частичную разборку.

Но если вас не пугают трудности, то лучше вышедшую из строя литую вилку поменять на аналогичную новую, как более надежную в эксплуатации.

Особенности соединения

В результате удается на шнуре электроприбора методом наращивания поменять вилку, чтобы иметь возможность эксплуатировать подключенную к электричеству технику.

Как поменять электрическую вилку на проводе

Если возникла необходимость замены вилки на проводе, то прежде нужно определиться с ее типом, исходя из потребляемой мощности электроприбора и необходимости его заземления. Чтобы не задумываться, лучше всего заменить неисправную электрическую вилку, вилкой такого же типа.

Как поменять электрическую вилку на C1-b

Если возникла необходимость заменить вилку на шнуре, то начинать нужно с подготовки концов проводов к подключению. Для этого нужно обрезать шнур на расстоянии 3-5 см от вилки. Если вилка из-за плохого контакта в ней сильно нагревалась, то обычно изоляция провода в месте выхода из вилки делается жесткой и эту часть провода нужно удалить. Далее с проводов снимается изоляция на длину около 20 мм и на его концах формируются колечки. В колечки вставляются винты, на которые предварительно надеты сначала пружинные (гроверы), а затем плоские шайбы. Гровер нужен обязательно.

Затем винт закручивается в штырь до упора. Таким же образом провод присоединяется и ко второму штырю. Штыри устанавливаются в корпусе выступами в специальные круглые углубления. Далее на провод накладывается планка и прижимается двумя винтами к корпусу. Если изоляция провода тонкая, то для предотвращения его перетирания в месте выхода из вилки, желательно на изоляцию надеть резиновую или полихлорвиниловую трубку.

Осталось соединить половинки корпуса и стянуть их винтом с гайкой. Если половинки не полностью соприкасаются, значит, мешают провода, проходящие рядом со стягивающим винтом, нужно их отодвинуть. Для этого нужно открутить немного винты у колечек, повернуть провод и затянуть винты обратно. Если этого не сделать, то при затягивании можно поломать вилку. Если Вы подсоединяете к двухполюсной вилке шнур, в котором три провода, то проводник желто – зеленого цвета (заземляющий) зачищать от изоляции и куда либо подсоединять не нужно.

Как поменять электрическую вилку на трехполюсную C6

Подготовка концов проводов для подсоединения к трехполюсной вилке C6 шнура выполняется точно также как и для вилки C1-b. Технология сборки тоже аналогичная. Главное, если нет в комплекте вилки гроверов, обязательно найдите и установить эти пружинные шайбы. Для подсоединения шнура к вилке в концы его проводов, предварительно сформированные в колечки, нужно вставить винты с шайбами и с усилием прикрутить к контактным площадкам вилки. Обратите внимание,желто – зеленыйпровод допускается подсоединить только к заземляющему контакту. Он обычно находится по середине между контактными площадками штырей.

Если шнур двухпроводной и в нем нет желто – зеленого провода, то контакт заземления в вилке оставляется свободным.

Как заменить неисправную электрическую вилку С5 или С6 с помощью наращивания провода

На практике можно столкнуться с ситуацией, когда сетевая вилка отказала, электроприбор срочно нужен, а разборной вилки для замены под рукой нет. В магазин добираться далеко, да и не в каждой деревне есть магазин электротоваров. Но даже из такой, казалось безвыходной ситуации, есть простой выход.

Практически в любом хозяйстве имеется, какой-либо неисправный электроприбор, например, электрический чайник. От него можно взять вилку для ремонта и заменить неисправную по ниже приведенной инструкции.

На фотографии изображена старая подставка для электрочайника, от которой отходит провод с литой вилкой С6 на конце. Длина сетевого провода у электрочайников обычно небольшая, но, тем не менее, если длина провода электроприбора, у которого нужно заменить вилку была недостаточной, то можно воспользоваться случаем и провод сделать длиннее. В этом случае провод от подставки электрочайника нужно откусить оставит его максимальную длину. Иногда в нижней части подставки часть провода навита на катушку. Поэтому его длина может быть больше, чем очевидно. Если наращивать провод электроприбора не нужно, то достаточно оставить около 15 сантиметров шнура.

Далее нужно аккуратно, чтобы не повредить изоляцию проводов, разрезать вдоль оболочку шнуров на длину около 10 см и вытащить провода из оболочки. Внимание, оболочку отрезать не нужно. Обычно в стандартном кабеле три провода разных цветов. Коричневый (фаза), светло-синий (ноль) и желто – зеленый (заземляющий проводник).

На следующем шаге необходимо подогнать длину проводников таким образом, чтобы места будущих скруток проводов были сдвинуты относительно друг друга на пару сантиметров. При подгонке длины проводов нужно учесть, что соединяться между собой в обязательном порядке должны одноцветные провода.

Далее снимается изоляция с жил проводов на длину около 15 мм. Если в одном из кабелей отсутствует желто – зеленый провод, то с имеющегося изоляцию снимать не следует, так как его никуда присоединять нельзя. Он должен остаться свободным.

На следующем шаге зачищенные от изоляции медные жилы проводов соединяются друг с другом методом скрутки. Для хорошего контакта достаточно трех витков обвития.

Для надежного долговременного контакта соединения проводов их необходимо пропаять припоем с помощью паяльника. Для удаления возможных острых выступов припоя и концов проволочек место пайки необходимо обработать наждачной бумагой. Если не пропаять скрутки, то при большой мощности электроприбора контакт со временем может нарушиться.

Обойтись можно и без пайки, если перед скруткой на провода надеть отрезки тонкостенной медной или латунной трубки с внутренним диаметром чуть больше диаметра изоляции провода. После скрутки проводов сдвинуть трубки на место соединения и сплюснуть их в нескольких местах бокорезами.

Далее соединенные провода заправляются в ранее разрезанную оболочку одного из кабелей. Изолировать соединения нет необходимости, так как благодаря сдвигу скруток оголенные участки проводов не имеют возможности соприкоснуться. Если расстояние между скрутками получилось менее 10 мм, то тогда их нужно покрыть изоляционной лентой.

Теперь осталось только покрыть место соединения кабеля одним слоем изолирующей ленты, и работа будет закончена.

Как видите, на шнуре электроприбора методом наращивания проводов установлена исправная вилка, и электроприбор теперь можно подключить к электросети для дальнейшей эксплуатации.

Сращиваемые кабели были взяты белого и черного цветов специально, для наглядности. Если подобрать цвет вилки и изолирующей ленты ПВХ в тон кабелю электроприбора, то место соединения будет практически незаметным.

Старая электрическая вилка и ее замена

Старая электрическая вилка имеет более простую конструкцию. Здесь методика замены будет немного отличаться. Вот основные этапы, которые вам необходимо будет выполнить:

Сначала вам необходимо срезать старый корпус электрической вилки и разобрать его.

Как и с евровилкой вам необходимо оголить провода. Концы следует зачистить на 15 см провода. Конструкция в обычной вилке может отличаться, именно поэтому зачистить провода необходимо, так как указано на фото ниже.

Здесь нет заземления, поэтому подключать нужно только два провода. При подключении обязательно обращайте свое внимание на полярность.

Теперь вы можете приступать к сборке корпуса электрической вилки.

Как видите, старая электрическая вилка имеет простую конструкцию сборки. Посмотреть как это сделать вы сможете на видео ниже. Если у вас шумит стиральная машина, тогда следует прочесть об этой проблеме.

Замена старой евровилки

Замена электрической вилки может потребоваться в том случае, когда у вас сломался один из штырьков. Электрическая вилка имеет простую технологию замены, к которой относится:

Необходимо срезать старую евровилку и снять внешнюю оболочку со шнура. От конца необходимо срезать около 5 см от шнура.

Все жилы вам необходимо зачистить на 15 см. Этой длине будет достаточно для того, чтобы провести подключение проводов к электровилке.

Теперь вам необходимо обрезать все жилы, чтобы оголенных проводов оставалось все 10 см. Этого будет вполне достаточно для того, чтобы поменять вилку своими руками.

Для улучшения контакта вам необходимо подогнуть плоскогубцами концы проводов.

Замена сломанной евровилки имеет наиболее важный этап, к которому относится подключение проводов. Как правило, все шнуры имеют три провода. Синий контакт – это ноль, желтый контакт – это заземление и коричневый – это фаза. Для того чтобы правильно поменять вилку своими руками вам необходимо будет подключить заземление к центральному контакту.

Для того чтобы электрическая вилка не шаталась вам необходимо будет зажать провод с помощью пластиковой перемычки. Она надежно зафиксирует ваш провод.
Теперь вам необходимо собрать готовый корпус евровилки.

Как видите, устройство электрической вилки достаточно простое. Если у вас не выключается холодильник, тогда вам следует прочесть об этой проблеме. Именно поэтому замену вы легко сможете провести самостоятельно. Просмотреть этот процесс вы можете на видео ниже.

Замена штепсельных вилок

Вывернуть винт, задача которого была обеспечить надежное соединение половинок механизма, разобрать его.
С помощью стриппера удалить около 5 см верхней оболочки кабеля. Если вилка оснащена предохранителем, требуется его правильно подобрать, например, красный трехамперный мощностью от 720 до 3000 Ватт.
С концов провода снимается около 12-15 мм оплетки. Проволочки скручиваются пальцами, чтобы конец стал аккуратным и гладким. Вилка разъединяется и в нее вкладывается кабель. Конец последнего надежно фиксируется с помощью пластикового зажима.

Большинство штепсельных модификаций оснащено специальными металлическими гнездами, куда должен вставляться оголенный конец провода. Затягивается он миниатюрным винтом.

Замена разборной вилки

Если у вас электрическая вилка старого образца, она разборная и имеет всего две жилы, то инструкция будет очень похожа с предыдущей. Заземление для данного типа вилок не предусмотрено, по этому заземляющую жилу глушим (срезаем под корень). Давайте рассмотрим по шагам как установить вилку на проводе:

Разбираем новую вилку

Зачищаем жилы

Прикручиваем жилы к контактам

Закрепляем жилы в корпусе

Стягиваем корпус вилки фиксирующими винтами

Замена старой электровилки советского образца

Одна из наиболее распространённых в СССР конструкций вилок, рассчитана на 220В

Демонтируется старый корпус и разбирается.
Как и в предыдущем случае оголяются провода. Концы зачищаются на 15 мм.
В данном случае заземление отсутствует, поэтому подсоединить нужно всего два провода. При подключении важно следить за полярностью.

Завершающий этап – сборка уже готовой электровилки.

Ремонт вилки газонокосилки

После снятия выключателя утопленный штырь был нагрет паяльником и возращен в исходное состояние. Но надежность его крепления была низкой. При воздействии пальцами штырь качался.

Источники

https://FB.ru/article/383000/kak-podklyuchit-vilku-k-provodu-pravila-i-rekomendatsii
https://stiralkainfo.ru/remont/kak-zamenit-vilku-na-stiralnoj-mashine.html
https://YDoma.info/ehlektrotekhnika/ehlektricheskie-izdeliya/electricity-vilka-elektricheskaya.html
https://lightika.com/bytovaya-tehnika/kak-pomenyat-vilku-na-provode-s-zazemleniem.html
https://StrojDvor.ru/elektrosnabzhenie/kak-podklyuchit-vilku-k-provodu-evrovilka-i-staraya-vilka/
https://vodatyt.ru/elektrika/zamena-vilki.html

[свернуть]

Как подключить вилку (Учебное пособие + видео)

Узнайте, как подключить вилку! Я покажу вам шаг за шагом, как подключить двухконтактную вилку и как подключить трехконтактную вилку. Подключить вилку просто. Ты можешь сделать это!

Как подключить вилку

Подключить вилку просто! Недавно я заметил, что в вилке с 3 штырями на моей настольной пиле не хватает одного штыря. Я покажу вам шаг за шагом, как я это исправил. Кроме того, мы рассмотрим подключение двухконтактной вилки, какой провод, куда идет, с какой стороны вилки находится черный провод, и многое другое!

Этот пост содержит партнерские ссылки на материалы или инструменты, которые я использовал для завершения этого проекта.Покупки, сделанные по этим ссылкам, помогают поддерживать веб-сайт Saws on Skates и позволяют мне делиться другими проектами DIY. и советы DIY с вами. Использование этих ссылок бесплатно. Щелкните здесь, чтобы ознакомиться с политикой моего сайта.

Прежде чем мы перейдем к , как подключить вилку , не забудьте нажать кнопку подписки внизу этой страницы, чтобы подписаться на мой БЕСПЛАТНЫЙ еженедельный информационный бюллетень , наполненный полезными приемами карманных отверстий , компактная мастерская идеи , умные Советы своими руками и многое другое!

Могу ли я самостоятельно подключить вилку?

Да, конечно! Подключить вилку — это простой проект, сделанный своими руками.Как я уже упоминал, я недавно заметил, что на вилке моей настольной пилы отсутствует один из зубцов. Я заменил сломанную вилку на новую менее чем за 15 минут.

Я знаю, что работа с электричеством может быть устрашающей. Но не волнуйтесь. Я проведу вас через каждый шаг, и вы увидите, что подключить вилку очень просто.

Вернуться к содержанию

Какой провод идет к вилке?

Если вы когда-либо использовали какой-либо электроприбор, вы, несомненно, замечали, что существует два типа вилок.Есть 2 вилки и 3 вилки. Ниже мы рассмотрим основы того, какой провод идет к этим двум типам вилок. Позже я покажу вам шаг за шагом , как подключить двухконтактную вилку и как подключить трехконтактную вилку.

Вернуться к содержанию

Подключение штекера: основные сведения о штекере с 2 штырями

Двухштырьковые вилки имеют вилку с двумя металлическими штырями. Когда мы посмотрим на двухконтактную вилку, в большинстве случаев мы заметим, что одна вилка немного шире другой.

Вилка подключается к шнуру питания. Внутри шнура два провода. Когда мы посмотрим на шнур, мы заметим, что одна сторона шнура имеет выступы, а другая гладкая.

Эти различия помогают нам узнать, как подключить вилку. Сторона шнура с выступами соединяется с более широким зубцом. Гладкая сторона шнура соединяется с более узким зубцом.

Двухштырьковые вилки обычно используются в небольших приборах, таких как лампы, тостеры и т. Д.

Перейти к: Как подключить двухконтактную вилку

Вернуться к содержанию

Подключение штекера: основные сведения о штекере с 3 штырями Штекеры

с 3 штырями имеют штепсель с тремя металлическими штырями.Когда мы посмотрим на вилку с 3 штырьками, мы заметим, что один штырь немного шире другого, а также есть третий штырек. Заглянув внутрь вилки, мы увидим серебряный винт, зеленый винт и золотой винт.

Какого цвета провода в вилке?

Трехконтактная вилка подключается к шнуру питания. Внутри шнура три провода. Когда мы заглянем внутрь шнура питания, мы увидим черный провод, белый провод и зеленый провод. Зеленый провод подключаем к зеленому винту.

Какая сторона вилки — белый провод?

Белый провод подключается к серебряному или светлому винту.

С какой стороны штекера черный провод?

Черный провод подключается к золотому или темному винту.

Трехконтактные заглушки обычно используются на более крупных устройствах, таких как настольные пилы, торцовочные пилы и т. Д.

Перейти к: Как подключить штекер с 3 штырями

Вернуться к содержанию

Какие инструменты мне нужны для подключения вилки?

Универсальный нож
Инструмент для зачистки проводов
Отвертка

Вернуться к содержанию

Как подключить двухконтактную вилку

Принадлежности

Инструменты

Шаг 1.Отсоединить штекер

Первое, что нам нужно сделать, это вынуть вилку из розетки.

Шаг 2. Удалите старую заглушку

Отрежьте сломанную вилку шнура питания с помощью канцелярского ножа или инструмента для зачистки проводов.

Шаг 3. Зачистите провода

Нам нужно зачистить провода, чтобы мы могли вставить их в вилку. Сначала сделаем разрез в изоляции, чтобы можно было разделить провода.

На вилке есть полоска, которая показывает нам, сколько изоляции нам нужно удалить.

Затем мы воспользуемся инструментами для зачистки проводов, чтобы удалить изоляцию. Я положил на провод инструменты для зачистки проводов. Я сделал несколько оборотов и отодвинул инструмент для зачистки проводов от провода, чтобы удалить изоляцию.

Мы только хотим удалить изоляцию. Если мы разрезаем провода при снятии изоляции, мы должны использовать большее отверстие в приспособлении для зачистки проводов.

Я немного скрутил провода, чтобы было легче наматывать их на винты в вилке.

Шаг 4.Подключение двухконтактной вилки

На одной стороне шнура питания есть выступы.

А обратная сторона шнура гладкая.

Сторона шнура с выступами соединяется с более широким штырем серебряным винтом. Гладкая сторона шнура соединяется с более узким зубцом с помощью золотого винта. Оберните проволоку вокруг винта и затяните винт.

Закройте крышку и затяните винты. Вот и все. Вилка готова к использованию!

Вернуться к содержанию

ВИДЕО: Как подключить вилку с 3 штырями

Посмотрите, как я подключаю вилку к моей настольной пиле в этом коротком видео!

Как подключить вилку с 3 штырями

Принадлежности

Инструменты

Шаг 1.Отсоединить штекер

Первое, что нам нужно сделать, это вынуть вилку из розетки.

Шаг 2. Удалите старую заглушку

Я использовал канцелярский нож, чтобы отрезать сломанную вилку шнура питания.

Шаг 3. Удалите изоляцию

Затем снимите изоляцию с шнура питания. Делая этот разрез, нужно быть осторожным. Если мы зайдем слишком глубоко, мы можем порезать изоляцию на проводах. Разрез изоляции проводов может вызвать короткое замыкание, которое может быть опасным.

Шаг 4. Зачистите провода

Нам нужно зачистить провода, чтобы мы могли вставить их в вилку. На вилке есть полоска, которая показывает нам, сколько изоляции нам нужно удалить. Я использовал датчик, чтобы отметить, где зачищать провода.

Для снятия изоляции воспользуемся инструментами для зачистки проводов. Я положил на провод инструменты для зачистки проводов. Я сделал несколько оборотов и отодвинул приспособления для снятия изоляции с провода, чтобы удалить изоляцию.

Я немного скрутил все провода, чтобы их было легче вставить в штекер

Шаг 5. Подключение трехконтактной вилки

Пробка имеет серебряный винт, зеленый винт и золотой винт. У шнура питания есть белый провод, зеленый провод и черный провод.

Белый провод подсоединяется к серебряному или светлому винту, зеленый провод подсоединяется к зеленому винту, а черный провод подсоединяется к золотому или темному винту.

После того, как все соединения были выполнены, я осторожно потянул провода, чтобы убедиться, что они надежно закреплены. Затем закроем крышку и прикрутим винты.

Вот и все. Вилка готова к использованию!

Вернуться к содержанию

Последние мысли

Теперь вы знаете, как подключить вилку. И я уверен, вы согласитесь, что подключить вилку просто!

Сначала отключим вилку от розетки. Затем мы отрежем старую вилку от шнура и используем инструменты для зачистки проводов, чтобы удалить изоляцию с проводов.Затем мы подключим провода к правильным клеммам вилки и осторожно потянем за провода, чтобы убедиться, что они надежно закреплены. Затем закроем крышку и прикрепим винтами.

Спасибо, что заглянули. Если вы нашли эту информацию полезной, не могли бы вы закрепить ее на Pinterest? Другие мастера будут признательны за это, и я тоже! Спасибо — Скотт

Как подключить вилку — провод солнечных часов

Вы можете подключить провода к вилке, не обращая внимания на горячую и нейтральную фазы, и ваша вилка будет работать без каких-либо проблем.Однако, если ваша вилка находится на другом конце провода от розетки или другого электрического элемента, для того, чтобы горячая и нейтральная проводка работала таким образом, чтобы защитить вас, вы должны правильно подключить вилку в отношении горячего и нейтрального . Например, если ваша вилка находится на другом конце провода от розетки, вероятность получить удар при обращении с розеткой — особенно при замене лампы — выше, если вы неправильно подключите горячий и нейтральный провод к обоим. заканчивается.

Электричество создает цепь через лампочку, проходя через металлический язычок в нижней части патрона, где находится лампочка, через лампочку и через металлические резьбы, в которые она ввинчивается.

При правильном подключении металлические нити никогда не будут горячими на ощупь или сотрясать вас, независимо от того, включен или выключен переключатель. При неправильном подключении резьбы или любой токопроводящий металл, соприкасающийся с резьбой, в том числе снаружи гнезда или резьбы лампочки, могут вызвать у вас шок, независимо от того, включен ли переключатель или нет. Поэтому важно тщательно следовать инструкциям для горячего и нейтрального проводов.

Однако некоторые вилки неполяризованы. Поляризованная вилка будет иметь один контакт шире, чем другой, нейтральный и обычно серебристый.Горячий штырь будет более узким и обычно золотистого цвета. С неполяризованной вилкой вы можете подключить любой провод к любому контакту.

ОЧЕНЬ ВАЖНО: Убедитесь, что все работающие электрические устройства не подключены к электричеству. Перед запуском выключите автоматический выключатель, извлеките предохранитель или отключите устройство от сети. Если у вас есть какие-либо вопросы о безопасности того, что вы делаете, обратитесь к электрику, а не выполняйте работу самостоятельно.
Для завершения этого процесса необходимо несколько простых инструментов.По часовой стрелке слева вам понадобятся:
- отвертка (с плоской или крестообразной головкой в зависимости от винтов в штекере, с которым вы работаете),
- ножницы, способные разрезать мягкий пластик (для разрезания полос силиконовой ленты и внешнего пластика шнура в оболочке),
- тонкие ножницы для ткани (для обрезания конца тканевой тесьмы),
- силиконовая лента (для связывания концов покрытой тканью проволоки во избежание истирания, доступна здесь),
- выдвижной нож, похожий на нож для резки коробок (для разрезания внешнего пластика шнура в оболочке),
- и приспособление для зачистки проводов с прорезями, соответствующими калибру используемого провода.На втором рисунке ниже показаны прорези, помеченные калибром, в устройстве для зачистки проводов.

Инструменты, необходимые для подключения вилки и головки для зачистки проводов с отверстиями для манометров

Отрежьте провод до нужной длины плюс 6 дюймов.
При использовании любой из наших вилок помимо кнопок, отделите внутреннюю часть вилки от внешней. Наденьте внешнюю часть на конец провода, с которым вы работаете, так, чтобы внешняя сторона была ориентирована так, чтобы сторона, занимающая внутреннюю часть, была обращена к концу провода, к которому будет подключаться вилка.Для любого из наших кнопочных штекеров отложите черную картонную крышку штекера, частично открутите винты горячего и нейтрального положения и наденьте штекер на провод так, чтобы штыри были обращены к концу провода, к которому будет подключаться штекер.
Заглушки со съемной внутренней частью, незакрепленные провода Штекер кнопки, провода не зацеплены
Обрежьте тканевую оплетку проволоки, распустив хлопок или вискозу и отрезав ее лучшими ножницами, которые у вас есть.Будьте осторожны, чтобы вообще не порезать пластиковую изоляцию. Если вы надрежете изоляцию, вам нужно будет отрезать эту часть провода и повторить удаление тканевой оплетки. Количество ткани, которую нужно отрезать, и количество проволоки, которую нужно зачистить, зависит от типа используемой вилки.
- Для нашей круглой вилки с шейкой, круглой вилки с ребрами жесткости с шейкой и всех наших вилок с 3 штырями снимите 2 дюйма провода, чтобы было достаточно места для завязывания узла страховщиком, что мы рекомендуем.Это единственные заглушки, которые мы носим, которые подходят для узла.
- Для наших прямоугольных заглушек снимите 1 дюйм ткани и пластика.
- Для наших кнопочных заглушек снимите 3/4 дюйма ткани и пластика.
Ткань снята, еще не приклеена
Используйте самосплавляющуюся силиконовую ленту длиной 1,5 дюйма, чтобы привязать тканевую оплетку к пластиковой изоляции. Силиконовая лента прилипает к себе (немного похоже на Saran Wrap), но не липнет. Лучше всего он будет держаться, если вы натянете его, когда наматываете на проволоку.Старайтесь, чтобы скотч был как можно более плотным и узким, наполовину закрывая ткань, а наполовину — изоляцию. Это предотвратит проблемы с подключением проводов к вилке и выходом ленты из отверстия для проводов вилки. Для шнуров с оболочкой, таких как наш шнуровый шнур, теперь вам нужно будет снять пластиковую оболочку, отрезая от ленты убирающееся лезвие ножа (например, нож для резки бумаги) или другой инструмент для резки оболочки, соблюдая особую осторожность, чтобы не порезать нижележащие провода ‘ изоляция. Отрежьте пластик и всю внутреннюю прокладку (немного бумаги и / или дополнительного пластика), оставив только оголенные внутренние провода.Заклейте зазубренный край обрезанной пластиковой куртки изолентой, чтобы эта часть оставалась аккуратной.
Ткань удалена, лента наклеена на параллельный шнур и витую пару
Зачистите ½ дюйма пластмассы с концов провода. Инструмент для зачистки проводов — лучший инструмент для этого, потому что он режет не медь, а только изоляционный пластик вокруг меди. Убедитесь, что вы используете прорезь в приспособлении для зачистки, которая соответствует сечению используемого провода.
Для наших параллельных шнуров вам нужно будет разделить плавкий предохранитель и нейтральный провод до места, где провод закреплен.Сделайте это, используя универсальный нож, чтобы разрезать вставку в середине шнура, между двумя проводами, всего на полдюйма или около того, соблюдая особую осторожность, чтобы не порезать медь на любом из проводов. Как только вы это сделаете, вы можете развести два провода. Лучше всего разрезать провод ножом на как можно меньший участок, чтобы не разрезать ни один из проводов и не обнажить или разрезать жилы меди под изоляцией.

Ткань удалена, лента наклеена, концы обнажены

Скрутите оголенный конец нейтрального провода так, чтобы жилы меди были прочно скручены вместе.В таблице ниже указано, какой провод горячий, а какой нейтральный.

Определение проводов под напряжением, нейтрали и заземления
	Горячий	нейтральный	Земля
Параллельный шнур	гладкая проволока	ребристая проволока	нет
Витая пара	* простой (без полосы) провод	* полосатая проволока	нет
Трехжильный	черный провод	белый провод	зеленый провод
Вилка / розетка	узкий зубец / золотой винт	широкий зубец / серебряный винт	н / д

* Это соглашение о проводе солнечных часов.В проводе, отличном от Sundial Wire, горячий провод черный, а нейтральный белый. В Sundial Wire используется соглашение «полоса / отсутствие полосок», поэтому цвет пластика не просвечивает сквозь оплетку. Кроме того, в некоторых наших проводах нет полосатого провода, но есть бежевый провод, который является горячим, и белый провод, который является нейтральным.

Если вы используете круглый штекер с шейкой, ребристый круглый штекер с шейкой или любой из наших трехштырьковых штекеров, завяжите узел страховщика сейчас. Следуйте по пути проводов, как показано на рисунке ниже, чтобы завязать узел.Узел помогает удерживать провода подключенными к вилке даже при некотором натяжении вилки. Если вы используете трехжильный провод, завяжите узел, используя только черный и белый провода, игнорируя зеленый провод. Если вы используете какие-либо из наших прямоугольных или кнопочных вилок, пропустите этот шаг.
Как связать узел страховщика и завязать узел
Сделайте крючок из конца нейтрального провода.

Нейтральный провод с крючком
Если вилка поляризована, наденьте крючок нейтрального провода на серебряный винт в вилке так, чтобы крючок вращался вокруг винта по часовой стрелке.Если вилка не поляризована, зацепите провод за любой контакт. Затяните винт, убедившись, что при полной затяжке под винт прослоено как можно больше меди. Когда вы затягиваете винт, полезно продолжать проталкивать провод под винт, используя ноготь, ноготь или очень маленькую отвертку, если у вас нет гвоздей. Каждый раз, когда проволока начинает выдавливаться из-под винта, проталкивайте ее обратно, при необходимости откручивая винт. Если вы закрутите винт очень медленно, вы сможете продолжать успешно проталкивать провод под ним.

Нейтральный провод зацеплен за серебряный винт для поляризованной вилки, любой винт для неполяризованной вилки
Проделайте то же самое с горячей проволокой и другим винтом.
Оба провода подключены к поляризованной и неполяризованной вилке
Для трехконтактных вилок теперь прикрепите зеленый провод к зеленому винту. Вам нужно будет обрезать зеленый провод примерно на дюйм, так как зеленый провод не использовался в узле страховщика.Это позволяет всей проводке уместиться внутри вилки.
Проденьте вилку снаружи по проводу и над внутренней частью вилки.
Если заглушка имеет желтый цвет навинчиваемой внутренней части, плотно завинтите ее.
Желтые интерьеры, привинченные
Если на вилке есть картонная крышка, наденьте ее на штыри. Обратите внимание, что после того, как вы наденете картонную крышку, ее будет очень трудно снять, поэтому будьте уверены, что вам не придется ее снимать.(Однако мы продаем запасные части.)
Надеваем картонную обложку

Как подключить британский штекер

Распространенная причина электрических неисправностей — неправильно подключенная вилка. Подключить вилку несложно, однако важно сделать все правильно.

Вам понадобится несколько основных инструментов. Если вы просто заменяете поврежденную вилку, вам, вероятно, понадобится только отвертка. Если вам нужно снять изоляцию и обрезать провода, вам также понадобятся острый нож и бокорезы или инструмент для зачистки проводов.

Если вы начинаете с нового кабеля, вам сначала нужно отрезать около 4 см внешней изоляции. Существуют различные методы, но, вероятно, самый простой и безопасный способ сделать это, не повредив внутренние цветные провода, — это разрезать внешнюю изоляцию кабеля вдоль, а затем отклеить и отрезать.

Разделите провода и используйте вилку в качестве калибра, чтобы отрезать провода до нужной длины. Оставление проводов одинаковой длины обычно приводит к раздавливанию проводов под напряжением и нейтрали при замене крышки вилки.Вилка также сконструирована таким образом, что токоведущий (коричневый) провод является самым коротким и плотным проводом в вилке. Это гарантирует, что провод под напряжением отключается первым, если кабель выдергивается из вилки. Точно так же заземляющий провод является самым длинным, чтобы отсоединять его в последнюю очередь.

Удалите примерно 5 мм изоляции с конца каждого провода. Самый простой способ сделать это — использовать инструменты для зачистки проводов. В качестве альтернативы вы можете использовать обычные боковые кусачки, но будьте осторожны, чтобы не порезать отдельные жилы проволоки.Плотно скручиваем концы проводов.

Разъем имеет маркировку внутри для идентификации каждого контакта:

(L) = Live = коричневый
(N) = нейтральный = синий
(E) = Земля = желтый и зеленый

Старые приборы (до 1971 года) могут иметь кабель другого цвета:

(L) = Live = Красный
(N) = нейтральный = черный
(E) = Земля = Зеленый

Если вилка имеет зажим для шнура винтового типа, сначала снимите или ослабьте его.Подключите каждый провод к правильной клемме. Ослабьте винт и вставьте оголенный провод в отверстие, а затем снова затяните винт. При подключении проводов часто легче слегка подтолкнуть штыри вверх. Обычно проще всего подключать клеммы, начиная с земли, затем с нейтрали и затем под напряжением.

Проверьте правильность подключения и затяжку всех клеммных винтов. Ослабленные винты могут вызвать перегрев.

Затяните зажим на кабеле.Убедитесь, что зажим для кабеля захватывает внешнюю изоляцию кабеля, а не цветные провода. Для зажимов без винта вам может потребоваться отрегулировать зажим в соответствии с размером кабеля. Проверьте надежность крепления кабеля, резко потянув за него.

Убедитесь, что установлен правильный предохранитель. Всегда следует использовать предохранитель, рекомендованный производителем. Если исходный размер предохранителя неизвестен, рекомендуется использовать правило 700 Вт. Для приборов мощностью менее 700 Вт обычно используется предохранитель на 3 А.Для приборов мощностью более 700 Вт можно использовать предохранитель на 13 А. Максимальная потребляемая мощность устройства в Ваттах (Вт) указывается на паспортной табличке / этикетке.

У нас есть больше информации о номиналах предохранителей здесь ≫

Убедитесь, что в вилке отсутствуют свободные жилы провода. Убедитесь, что провода проложены в правильных каналах и не сломаются при замене крышки. Дважды проверьте, что провода подключены к правильным клеммам, затем закройте крышку разъема и затяните винт.Если на штекере есть картонная электрическая схема поверх контактов, перед использованием прибора убедитесь, что она удалена.

Некоторые приборы имеют только два провода — фазу и нейтраль. Они имеют двойную изоляцию и не полагаются на заземляющий провод для защиты. Вилка подключается, как указано выше, но нет заземляющего провода для подключения, однако убедитесь, что винт на клемме заземления не ослаблен.

Подключение розетки в середине цепи

Когда розетка попадает в середину участка цепи, а не в конец, обычно в розетке пять проводов.Два кабеля — это горячие провода: один подводит питание, другой — к следующей розетке. Два кабеля нейтральны и выполняют ту же функцию. И последний кабель — это заземляющий провод. (Также может быть третий кабель, если в этой точке цепь разветвляется в двух направлениях.) Есть два основных варианта подключения розетки к этим проводам.

Во-первых, цепь может быть подключена напрямую через розетку, то есть входные провода могут быть прикреплены к одной паре винтовых клемм под напряжением и нейтралью на розетке, а выходные провода могут быть прикреплены к другому набору винтов.В этой конфигурации контур протекает через розетку все время, используя соединительные выступы на розетке, чтобы установить непрерывный путь цепи.

Второй метод подключения промежуточной розетки состоит в том, чтобы соединить розетку с проводами схемы с помощью пигтейлов, которые позволяют цепи течь как к розетке, так и к любым «находящимся ниже по потоку» розеткам, не зависимо от протекания через соединительный язычок розетки.

В зависимости от вашей ситуации тот или иной метод может работать лучше, хотя обычно предпочтительнее использовать косички.

Почему предпочтение отдается косичке

Одним из недостатков прямой проводки через розетку является то, что розетка находится посередине цепи, и любая неисправность в розетке вызывает неисправность устройств ниже по потоку. Любая проблема с розеткой или даже ослабленный провод под одной из винтовых клемм может также привести к потере питания розеток нижерасположенной цепи. Даже диагностика проблемы может быть трудной, потому что, если все розетки теряют мощность, трудно определить, какая из них вызывает проблему.

Прямая проводка также усложняет ремонт или замену, потому что, если вам нужно вынуть одну розетку из цепи, вы прервете работу оставшихся нижестоящих розеток. Розетка должна быть повторно подключена, прежде чем цепь, расположенная ниже по потоку, сможет снова заработать, тем временем оставив ее в нерабочем состоянии.

При разводке с помощью пигтейла эти недостатки устраняются. Проблема или неплотное соединение в одной розетке не повлияет на расположенные ниже емкости. Вы также можете удалить розетку в середине цепи, не затрагивая остальные.

Одна ситуация, в которой можно не рекомендовать использование пигтейлов, — это если настенная коробка очень мелкая или по другим причинам недостаточно велика, чтобы выдержать объем дополнительных гаек и пигтейлов. Если коробка слишком мала, чтобы удобно обрабатывать все косички и разъемы, то решением может быть установка настенной коробки большего размера или обойтись прямой проводкой через розетку.

Более двух кабелей в коробке

Иногда вы можете открыть коробку розеток и обнаружить, что есть три основных кабеля, каждый из которых состоит из нескольких проводов.В этом случае один кабель — это линия (входящая мощность), а два других — кабели нагрузки (питающие устройства ниже по потоку). Единственный подходящий способ подключить розетку в коробке с тремя кабелями — это использовать косички для соединения розеток. Никогда не подключайте более одного провода под одной винтовой клеммой. Также не рекомендуется напрямую подключать все три кабеля к розетке, используя как винтовые клеммы, так и вставные клеммы на задней панели устройства.

Перед тем, как начать

Перед тем, как начать, вы должны иметь общее представление о том, как работает розетка.

В стандартной розетке на 120 В имеется три типа винтовых клемм: винты латунного цвета для подключения черных проводов цепи под напряжением, винтовые клеммы серебристого цвета для подключения белых нейтральных проводов и зеленая винтовая клемма для подключения неизолированной меди (или зеленый) заземляющий провод.

Просто имейте в виду, что в старой проводке вы можете не увидеть знакомые черные и белые оболочки на проводах схемы — важно помнить, что латунные винты подходят для горячих проводов, а серебряные винты — для нейтральных проводов. Также возможно, что в некоторых конфигурациях горячий провод может быть обозначен красной изоляцией на оболочке провода.

Предупреждение

При работе с электричеством всегда есть риски. Перед тем, как начать этот проект, вы должны убедиться, что вы отключили питание от заменяемой розетки в своей электрической коробке. Если вы не можете найти подходящий автоматический выключатель для отключения, вам придется отключить главный выключатель, что приведет к отключению электроэнергии во всем доме.

Как использовать банановые вилки с проводом динамика — Sewell Direct

Почему заглушки-бананы

Использование банановых вилок с проводом динамика дает много преимуществ. Они не только помогают вашей установке выглядеть чище, но и обеспечивают постоянное и высококачественное соединение.

Часто подключение неизолированных проводов громкоговорителей ненадежно. Со временем провода, как правило, выдергиваются или вьются, что может повлиять на качество звука. С банановыми пробками вы гарантируете, что этого никогда не произойдет.Еще одно преимущество возникает, когда вы выполняете установку за стеной и используете настенные пластины (а не просто оставляете в стене большое отверстие). На этих настенных панелях обычно есть гнездо для банановой вилки.

Штекеры типа «банан»

также улучшат внешний вид задней панели динамиков и ресивера и уменьшат спутанность всех проводов.

1. Обрежьте провод

Первое, что вам нужно сделать, это отрезать провод до нужной длины. Если вы прокладываете провод за стеной, сделайте это перед тем, как вставлять банановые вилки.Когда у вас будет провод нужной длины, оторвите один конец, чтобы дать себе место для работы.

2. Отдельные провода

Вам необходимо уметь работать с каждым отдельным проводом в паре. Чтобы упростить задачу, вытяните провода друг от друга, чтобы у вас остался один или два дюйма кабеля.

3. Работа с отдельными проводами

4. Снимите куртку

Поместите режущий край инструмента для зачистки проводов на расстоянии примерно 1/2 дюйма от конца кабеля. Позвольте усилию руки на стриппере оказывать давление на кабель, пока вы вращаете стриппер вокруг кабеля, чтобы снять оболочку.

5. Откройте оголенный провод

Снимите обрезанную оболочку с оголенного провода и снимите инструмент для зачистки кабеля. Это обнажит оголенный провод, и вы сможете прикрепить банановый штекер.

6. Повторите действия для другого провода

Повторите описанный выше процесс с другим проводом, используя инструмент для зачистки проводов, чтобы разрезать оболочку примерно на 1/2 дюйма от конца кабеля.

7. Присоедините банановые заглушки

После снятия изоляции с обоих кабелей вы можете присоединять банановые штекеры. Инструмент для зачистки проводов больше не понадобится.

8. Скрутите медные нити

Чтобы легко вставить проволоку в банановые заглушки, вам нужно скрутить все медные жилы вместе.Поместите один из наборов проволоки между пальцем и большим пальцем, затем проведите пальцем по верхней части, чтобы провода скрутились друг вокруг друга.

9. Присоедините банановые заглушки

После того, как вы скрутите жилы вместе, вы готовы прикрепить банановые заглушки Strike. Каждая пара кабелей будет использовать банановый штекер с красной полосой и банановый штекер с черной полосой. Банановый штекер с красной полосой присоединяется к серому кабелю с напечатанной на нем красной полосой. Другой банановый штекер подключается к черному кабелю.

10. Протяните провод динамика

Возьмите банановый штекер с красной полосой, отвинтите нижнюю часть примерно наполовину и протяните провод динамика в нижнюю часть бананового штекера.

11. Вставьте кабель в банановый штекер

Продолжайте вдавливать кабель в банановый штекер до тех пор, пока вы не сможете протолкнуть его дальше. В передней части штекера имеется конус, который раздвигает провода в кабеле динамика, чтобы обеспечить хорошее соединение. Если вы не протолкните его достаточно далеко, у вас не будет столь же безопасного соединения.

12. Отвинтите заднюю часть банановой заглушки для фиксации

После того, как вы полностью вставили кабель, снова закрутите заднюю часть бананового штекера. Это приведет к тому, что провод будет дальше закручиваться в вилку, обеспечивая прочное соединение. Если вы правильно заправили достаточно проволоки в банановый штекер, она должна затянуть проволоку и не дать ей выпасть.

13. Повторите действия для второй банановой пробки

Повторите этот процесс для другого бананового штекера, вставив кабель как можно глубже, чтобы обеспечить надежное соединение.

14. Подсоедините банановые вилки к динамику

Вставив оба кабеля динамика и закрепив их в банановых штекерах, просто вставьте штекеры в заднюю часть динамика или ресивера.

Магазин банановых пробок

Как подключить розетки и вилки на 240 В

Горячие провода подключаются к латунным винтам, расположенным сбоку

Обратите внимание на цвет винта на выходе.
Латунь (или черный) для горячего, серебристый для нейтрали, зеленый для заземления
На некоторых выходах нет винтов с цветовой кодировкой.

Горячие провода могут быть черно-красными или черно-белыми.

Зеленый винт => неизолированный медный или зеленый заземляющий провод. ВСЕ РОЗЕТКИ ДОЛЖНЫ БЫТЬ ЗАЗЕМЛЕНЫ.

Серебряный винт => нейтраль.
Нейтраль не требуется для 240 вольт.

Подробнее: По коду, если розетка имеет 4 контакта, то она должна быть подключена к 4 проводам. которые исходят из выключателя, состоящего из 2 горячих точек, земли и Нейтраль …
Если от коробки выключателя всего 3 провода, состоящие из 2-х полюсов и заземления, установите трехконтактную розетку….
Если у вас есть 4-контактная розетка, но только 3 провода от блока выключателя … и нет нейтральный провод доступен … вы можете временно обойти электрический код, и не подсоединяйте провод к клемме W. Это не создает огня или сотрясения опасность.

Изображение показывает 2 горячих провода с землей.
2 провода под напряжением и 1 провод заземления.
Горячие провода могут быть красными и черными — или белыми и черными
Любой горячий провод можно подключать к любой латунной клемме

Ищите цвет винтов при подключении розеток
Зеленый для заземления, Hot1 и Hot2 подключаются к латунному или черному винту.В розетке может не быть нулевого провода.
Нейтраль не требуется для 240 В
Заземление: Ищите зеленый винт.

Подробнее: Если у вас трехконтактная розетка, но 4 провода выходят из коробки выключателя, состоящий из 2 горячих, заземляющего и нейтрального, затем ограничьте нейтральный провод. Заглушка нейтрального провода не создает опасности возгорания или поражения электрическим током, пока так как скрученный разъем очень тугой и покрывает всю медь.
Никогда не подключайте нейтраль к винту заземления. Никогда не соединяйте нейтраль и заземляющий провод на одном винте.Ресурс: 240-вольтная вилка имеет 3 розетки, но коробка имеет 4 провода

Горячие провода могут быть черно-красными или черно-белыми
Нейтраль не требуется для 240 В

Как для проверки на 120 или 240 В
Как узнать, проходит ли провод 120 В или 240 В?

Ленточный тестер ведет к деревянным палкам и стоит на сухих деревянных досках. Никогда стоять на открытом грунте, прикасаться к металлу или прислоняться к нему. Положить сухой доски. Отдельные провода для тестирования.
Проверить каждый провод на оголенный провод заземления.Если оба провода проверяют наличие питания земля, цепь вероятно 240Вольт. Используйте мультиметр для подтверждения точное напряжение.
Проверить каждый провод на отсутствие заземления. Если тестер показывает питание, значит провод горячий.
Купить:
Электрооборудование тестеры

Подключение и присоединение проводов — Restarters Wiki

На этой странице рассказывается, как безопасно и надежно соединять, сращивать или соединять провода.

Сводка

Часто во время ремонта провода нужно подключить или повторно подключить.Возможно, заменяется изношенный шлейф или вышел из строя плавкий предохранитель. Простое скручивание проводов между собой вряд ли когда-либо будет хорошей идеей, но есть несколько других способов сделать это.

Если вы регулярно делаете ремонт, возможно, вам будет полезно держать в ящике для инструментов несколько разъемов разных типов.

Безопасность

Там, где на провода подается напряжение сети, важно, чтобы стык был должным образом изолирован, а провода были зажаты во избежание деформации стыка.

Даже если сетевое напряжение не задействовано, короткое замыкание в результате неизолированного соединения может вызвать повреждение других компонентов.

Имейте в виду, что плохо выполненное соединение может нагреться и даже стать причиной пожара.

Почини, пока не сломалась!

Очень распространенная неисправность — обрыв провода наушников в том месте, где он входит в разъем jack. Если внешняя изоляция начинает трескаться, вы в нерабочее время! Простое решение — отремонтировать его с помощью Sugru.Он имеет форму пластичной замазки и затвердевает в течение 24 часов до синтетического каучука. Слепите немного вокруг кабеля, чтобы защитить поврежденный участок, прилепите его к разъему, чтобы предотвратить движение и постепенно утоняться от разъема, избегая любой точки, в которой кабель может быть резко согнут.

Винтовые и пружинные клеммы

Наверное, самый старый способ подключения провода — с помощью винтовой клеммы. Головка винта может удерживать провод непосредственно или предпочтительно под шайбой, или винт может зажимать провод в отверстии в латунном зажиме.

В случае многожильного провода всегда держите отдельные жилы вместе после снятия изоляции, плотно скручивая их вместе, или, что еще лучше, нанося немного припоя.

В первом случае убедитесь, что оголенный конец провода достаточно длинный, чтобы образовать половину затяжки вокруг винта, и всегда наматывайте его на винт в том же направлении, в котором вы будете его затягивать.

Там, где винт зажимает провод в отверстии на латунной клемме, часто бывает полезно снять достаточную изоляцию, чтобы можно было сложить оголенный конец вдвое, чтобы винт мог крепко держаться за него.В качестве альтернативы можно нанести припой на многожильный провод.

Присоединение сетевых кабелей

Соединительная коробка с винтовыми зажимами для присоединения сетевых проводов. Убедитесь, что кабельные зажимы захватывают внешнюю оболочку (слева), а не только внутренние провода (справа).

Единственный способ надежно соединить два гибких сетевых кабеля — это встроенная клеммная коробка с винтовыми зажимами. На каждом конце есть кабельный зажим, который необходимо использовать для зажима внешней изоляции, а не только внутренних проводов.

Электрики часто используют круглую распределительную коробку без кабельных зажимов, но это допустимо только тогда, когда все кабели, входящие в нее, закреплены по длине кабельными зажимами, часто прибиваемыми к балке.

Соединители для блоков Choc

Разъем блока choc. При использовании многожильного провода сначала скрутите жилы вместе (синий провод), а затем сложите их (красный провод).

Они поставляются в виде полос, которые можно легко разрезать в зависимости от количества проводов, которые необходимо подключить. Они полезны для подключения низковольтных проводов, но не имеют кабельного зажима, поэтому вы должны следить за тем, чтобы кабели не подвергались натяжению. В них есть отверстие между каждой парой разъемов, которое вы можете использовать, чтобы прикрутить их к прочному основанию.

Разъемы для блоков Choc бывают разных размеров, таких как 3A, 5A, 15A и т. зажимается винтом. Вы всегда можете снять немного лишней изоляции и сложить провод вдвое, чтобы винт лучше держался.

При наличии свободного места эти разъемы могут быть полезны при замене плавкого предохранителя, который может перегореть под действием тепла паяльника. Однако вам, возможно, придется снять корпус, часто сделанный из мягкого пластика, который может расплавиться до срабатывания теплового предохранителя.

Соединители с пружинными зажимами

Пружинный клеммный соединитель.

Их несколько типов, и их можно использовать для быстрого и простого соединения без каких-либо инструментов (кроме снятия изоляции). Они часто используются для кабелей громкоговорителей и в модельных поездах, обеспечивая простой способ подключения или снятия соединений так часто, как это необходимо. Полезно нанести припой на оголенный конец многожильного провода.

Пайка

Соединение пайкой — соединенные вместе провода (предпочтительный метод).Пайка — скрученные вместе провода (не очень хорошо).

Скручивание проводов вместе и пайка часто являются лучшим методом, но есть два способа сделать это. Если возможно, перед пайкой вам следует скрутить провода в линию, так как это обеспечивает более прочное (и более аккуратное) соединение, чем скручивание концов вместе. Это требует большей длины для снятия изоляции и может быть сложно, если провода различаются по диаметру или если один многожильный, а другой сплошной.

Чтобы обеспечить хорошее соединение, провода должны быть чистыми.Небольшой дополнительный флюс от флюса никогда не причинит вреда и часто облегчает задачу, если изоляция не была недавно удалена. В случае эмалированной проволоки эмаль нужно соскоблить или сжечь. Если остается немного, это часто не имеет значения и может расплавиться вместе с припоем. На самом деле некоторые проволочные эмали имеют сквозной припой и предназначены для плавления с припоем, но обычно помогает начальная царапина, чтобы начать это делать.

Пайка выводов наушников

В проводах наушников используется особый вид сверхгибкого провода, состоящего из отдельных эмалированных жил.Два соединения (к каждому наушнику) или три (к стереоразъему) покрыты эмалью разного цвета. Вам нужно будет разделить пряди каждого цвета.

Эмаль обычно предназначена для плавления в припое, но часто помогает начать ее, осторожно соскребая ножом, стараясь при этом не повредить ни одну из жил. В качестве альтернативы вы можете сжечь его в огне.

Гильзы для термоусадки

Простым решением, если у вас нет под рукой паяльника, является использование термоусадочных паяльных гильз.Они содержат кольцо из низкотемпературного припоя в центре термоусадочной трубки. Убедитесь, что оголенные концы проводов чистые и подходят для припоя. Проденьте по одному проводу с каждого конца так, чтобы они пересекались в паяном кольце, а затем просто примените тепловую пушку. При этом одновременно расплавляется припой и происходит усадка втулки для изоляции соединения.

Опрессовка

Обжим выполняется быстро и легко, а также обеспечивает очень надежное соединение, создавая микроскопические сварные швы между проводом и разъемом.Но для хорошего соединения требуются правильные обжимные соединители и обжимной инструмент. Инструмент для обжима и набор разъемов для обжима не дорогие.

Обжимные соединители бывают разных размеров с цветовой кодировкой, поэтому важно использовать правильный. Слишком маленький, и вы не сможете вставить провод, или слишком большой, и он может быть неправильно захвачен. В дополнение к линейным соединителям, в набор обычно входят различные лопаточные, кольцевые и круглые соединители, которые широко используются в автомобильной электротехнике.

Некоторые обжимные соединители, такие как показанный на рисунке, имеют термоусадочную гильзу. Об этом можно узнать по заметно большему диаметру втулки на двух концах. При усадке с помощью теплового пистолета это уплотнение вокруг проводов на каждом конце (при условии, что они не слишком тонкие), обеспечивая дополнительную защиту двум соединяемым проводам.

Другой тип обжимного соединителя имеет глухое отверстие, в которое вместе вставляются оба соединяемых провода.

N.B. в целях безопасности, всегда хорошо потяните обжимное соединение после его сборки, чтобы убедиться, что оно хорошее.

Опрессовка своими руками

Стандартные обжимные соединители чаще всего бывают больших размеров, используемых в автомобильной электротехнике, но они могут быть слишком большими для некоторых проводов, используемых в бытовых электроприборах и гаджетах. Например, если вам нужно заменить термопредохранитель с проволочным концом в фене, паровом утюге или чайнике. Пайка может быть нецелесообразной, так как тепло от паяльника может вызвать перегорание нового термопредохранителя.

Альтернативой является использование медных или латунных труб узкого калибра, которые можно приобрести у поставщиков моделей.Выбирайте размер, в который удобно помещается проволока. Отрежьте небольшой кусок, катая его по плоской поверхности под лезвием ножа для поделок, чтобы надрезать его, а затем отломите. Вставьте по одному проводу в каждый конец и прижмите трубку к каждой проволоке с помощью тонкоствольных плоскогубцев или тупых кусачков (но если вы используете кусачки, будьте осторожны, чтобы не порезать трубку).

N.B. Испытание на отрыв, возможно, даже более важно для обжима, сделанного своими руками.

1. Прокатайте медную или латунную трубку под ножом, чтобы надрезать ее.

2. Отрежьте трубку необходимой длины.

3. Вставьте зачищенный провод в трубку и раздавите ее.

Разъемы смещения изоляции

Разъемы

Scotchlok содержат кусок металла, который прорезает изоляцию и врезается в медный провод. Они обычно используются в автомобильной электротехнике для врезки в силовые провода для поставки дополнительных принадлежностей. В них есть два отверстия для двух проводов, одно открытое сбоку, позволяющее надеть его на существующий провод, а другое — глухое отверстие, чтобы подвести провод к аксессуару.Сжимая его плоскогубцами, металлическая деталь прорезает изоляцию обоих проводов и выполняет соединение. Откидывающийся клапан позволяет заблокировать его в закрытом состоянии.

Вы также можете использовать один из них для соединения концов двух проводов, но вы должны использовать правильный размер для подключаемых проводов, чтобы он полностью прорезал изоляцию, не повредив при этом медный провод внутри.

Изоляция ваших соединений

Некоторые типы разъемов являются самоизолирующими, если ни один из неизолированных проводов не обнажен, но с другими типами обычно требуется обеспечить изоляцию в той или иной форме.

Лента ПВХ — самая простая и легкая, но не обязательно самая аккуратная. НИКОГДА просто не обматывайте треснувший сетевой шнур лентой из ПВХ.
Термоусадочная упаковка — отличный метод. Поставляется в различных размерах и цветах, предварительно нарезанных или непрерывной длины. Выберите размер, который не более чем в два раза превышает диаметр стыка, который необходимо изолировать, и не забудьте надеть его на один из проводов, прежде чем соединять их! При пайке держите его подальше от утюга.Когда будете готовы, наденьте его на стык и нагрейте с помощью теплового пистолета, пока он полностью не уменьшится. Если у вас нет под рукой теплового пистолета, вы можете держать его очень близко над паяльником, и он должен медленно сжиматься, но будьте очень осторожны, чтобы не соприкасаться с утюгом.
Sugru можно использовать для изоляции соединения, как описано выше, например, в проводе наушников, но не полагайтесь только на него для снятия натяжения. Если вам нужно снять натяжение, то одним из решений было бы завязать узел с обеих сторон соединения, чтобы дать Sugru что-то, за что можно держаться.
Заземляющий провод в типах сетевых кабелей, предназначенных для постоянной прокладки, часто бывает неизолированным.
