Как соединить розетку и выключатель: Схема подключения выключателя и розетки от одного провода

Содержание

Как подключить выключатель и розетку по всем правилам

Подключаем розетку и выключатель

Подключение розетки и выключателя — самый распространенный вид расключения, применяемый при монтаже электрической сети в квартире. Поэтому от их правильного выполнения во многом зависит работоспособность и надежность вашей электрической сети. Кроме того, от этого зависит возможность ремонта и безопасность ваших домочадцев.

Подключение отдельно выключателя и розетки

Перед тем, как подсоединить выключатель и розетку, давайте немного поговорим об однофазной электрической сети, которой мы пользуемся.

При соблюдении всех правил и норм ПУЭ она состоит из трех проводов:

  • Первый – это фазный провод, может иметь любую расцветку. Место его подключения на электрооборудовании обычно обозначают «L».
  • Второй – это нулевой провод. Согласно п.1.1.29 ПУЭ (Правил устройства электроустановок), он должен быть обозначен голубым цветом. Место его подключения на электрооборудовании обязательно обозначается «N».
  • И третий провод – это защитное заземление. Он обозначен желто-зеленым цветом. Место его подключения обозначается знаком заземления.

Подключение розетки

При отдельном подключении розетки ни одна инструкция не предъявляет особых требований к чередованию фазного и нулевого проводов. Поэтому ее подключение достаточно просто и не требует особых знаний.

Подключение розетки

Итак:

  • Для этого, прежде всего, следует снять напряжение с распределительной коробки, в которой будет осуществляться подключение.
  • Определить в распределительной коробке фазный, нулевой и защитный провод. Сделать это можно по цветовой раскраске провода. Если же расключение выполнено не в соответствии с нормами ПУЭ, то это следует сделать при помощи индикатора напряжения.
  • Подключаем каждую жилу трехжильного провода к фазному, нулевому и защитному проводу. Делаем это в соответствии с нормами ПУЭ.
  • Теперь подключение производим непосредственно на розетке.
    Защитный провод подключаем к заземляющим контактам розетки. А фазный и нулевой к силовым контактам розетки. Причем, последовательность не важна.
  • После закрепления розетки в посадочной коробке и укладки кабеля розетку можно ставить под напряжение.

Подключение выключателя

При подключении выключателя своими руками следует учитывать то, что согласно п.6.1.7. ПУЭ, выключатель должен отключать фазный провод светильника или другого оборудования, подключенного через выключатель. Это является главным требованием, которое мы должны соблюсти.

В остальном же расключение выключателя достаточно просто и многочисленные видео могут помочь вам в этом вопросе.

На фото приведены схемы подключения различных выключателей

Итак:

  • Прежде всего снимаем напряжение с распределительной коробки, в которой предстоит монтаж.
  • Теперь подключаем нулевой и защитный провод, которые пойдут непосредственно к светильнику. Второй конец этих проводов можно сразу подключить к клеммам светильника.
  • С фазным проводом все не намного сложнее. Сначала подключаем его к фазному проводу в распределительной коробке. Затем к вводу выключателя.
  • Теперь подключаем провод к выводу выключателя и к клемме светильника.

Обратите внимание! Если у нас используется двух – или трехклавишный выключатель, то к каждому выводу выключателя подключаем провод, идущий к требуемым светильникам.

  • После закрепления выключателя в посадочной коробке и укладки всех проводов можно подать напряжение и испробовать выключатель в работе.

Подключение выключателя от розетки

Достаточно часто возникает вопрос, как подключить розетку и выключатель, расположенные недалеко друг от друга. Тянуть для этого отдельный провод от распределительной не всегда рационально, да и зачем, если подключение можно выполнить уже имеющимися проводами.

Существует два способа такого подключения, которые не сильно разнятся по отношению друг к другу.

Подключение выключателя от розетки для светильника, расположенного рядом

Перед тем, как подсоединить розетку и выключатель, следует определиться с местом расположения светильника, который будет включать выключатель. Если он расположен недалеко от выключателя, например, это бра недалеко на стене, то целесообразно подключать нулевой провод непосредственно от розетки.

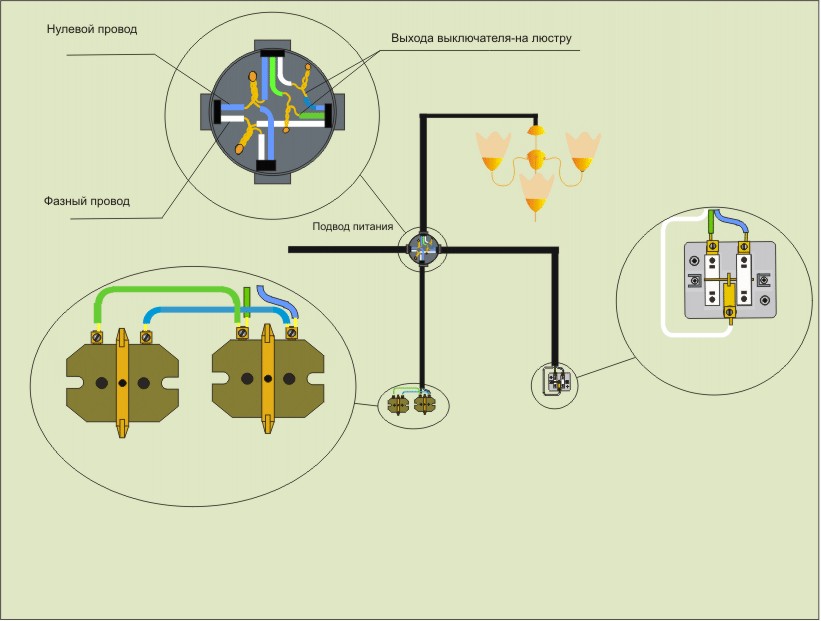

Схема подключения выключателя с розеткой, используя «ноль» розетки

  • В этом случае подключение розетки с выключателем выглядит следующим образом. Сначала, согласно последовательности, приведенной выше, подключается розетка.
  • Теперь выполняем подключение на нашем светильнике. Его нулевой и защитный провод подключаем к нулевому и защитному проводу розетки. Выполнить это целесообразно непосредственно на клеммах розетки.
  • Фазный провод от светильника подключаем к выводу выключателя.
  • Теперь подключаем фазный провод к клемме розетки и к вводу выключателя и наша схема готова к эксплуатации.

Подключение выключателя от розетки для светильника, расположенного далеко

Если же необходимо выполнить подключение выключателя с розеткой для светильника, расположенного далеко от выключателя, то целесообразно применять другой способ.

Принципиально он не отличается от описанного выше, но позволяет сэкономить количество проводов.

Подключение выключателя с использованием только фазы розетки

  • В этом случае мы опять-таки без всяких изменений последовательно выполняем операции по подключению розетки.
  • На следующем этапе выполняем подключение проводов к нашему светильнику. Затем нулевой и защитный провод подключаем к соответствующим проводам в ближайшей распределительной коробке.
  • Фазный провод от светильника подключаем к выводу выключателя.
  • Теперь подключаем фазный провод к вводу выключателя и фазному проводу розетки и можем проверять работоспособность нашей схемы.

Обратите внимание! Если у нас используется двух — , трех – или более клавишный выключатель, то принципиальная схема совершенно не меняется. В этом случае фазный провод каждого светильника подключается к отдельному выводу выключателя, а нулевые и защитные провода подключаются так же.

Подключение блока « розетка и выключатель»

Если перед вами встал вопрос: блок выключатель с розеткой — как подключить? — то здесь применимы оба описанных выше способа. Ведь отличием блока от отдельных выключателя и розетки является только способ их изготовления в едином корпусе. В остальном же они ничем не отличаются.

Обратите внимание! Наш способ подключения достаточно универсален и предполагает возможность совмещения методов подключения при использовании двух – и более клавишных выключателей. Благодаря этому цена вопроса монтажа проводки и количество необходимых работ может существенно сократиться.

Вывод

Подключение выключателя и розетки совместно или раздельно не представляет особых сложностей. Но если ваших знаний в электротехнике недостаточно или вы просто не уверены в себе, не стоит искушать судьбу и лучше пригласить квалифицированного электрика.

Ведь неправильное подключение грозит не только повреждением проводки и оборудования, но и поражением электрическим током.

Розетка с выключателем: установка, схемы подключения

С целью экономии проводов и места на стенах, часто электрические приборы комбинируются между собой посредством распределительных коробок или других приспособлений. Наиболее часто в одном корпусе сочетается розетка с выключателем, благодаря своей практичности именно эта схема подключения стала самой популярной среди домовладельцев.

Варианты установки

Существует несколько видов подключения, которые разнятся по своему типу и принципу работы. Раньше в квартире и частном доме в основном устанавливались розетки с выключателями, необъединённые в одном корпусе. Это позволяло соединить между собой провода в распределительной коробке, но при этом не совмещать вместе эти два электроотвода. Такой вариант подходит, если по какой-то причине нет возможности установить данные потребители рядом или на одной высоте.

Фото — Схема

Достоинства этого варианта:

  1. Доступность.
    Можно купить самые дешевые розетки и выключатели для светильников и объединить их в одну схему;
  2. Простая схема подключения. Если все делать внимательно – то с установкой распределительной коробки и объединением в ней проводов своими руками проблем не возникнет;
  3. Безопасность. При коротком замыкании или перенагрузке проводки провода могут оплавиться. За счет того, что одинарный, двойной или тройной выключатель установлен отдельно от розетки, повышается пожаробезопасность квартиры.

Сейчас же все чаще мастерами с такими целями используется специальный блок (к примеру, это производители Makel — Макел, АВВ – ABB), в котором совмещены электрическая розетка и выключатель. Главным достоинством такой схемы подключения является её простота – не требуется отдельно вести контакты и перепроверять правильность их подключения. Также нужно отметить, что не нужно долбить перфоратором стену в двух местах, достаточно только одного отверстия, подходящего под размеры блока.

Фото — блок

Плюсы:

  1. Легко можно провести перенос системы, её расположение просто меняется путем перетяжки кабелей;
  2. Высота установки этой розетки с выключателем просто сделать по евростандарту, не нужно отдельно измерять уровень каждого отвода;
  3. Могут использоваться для уличного размещения, комнатного и т. д.;
  4. Удобно монтировать на любые поверхности. Возможен монтаж в гипсокартон, кирпич, камен, пеноблок.

К недостаткам можно отнести тот факт, что если потребуется замена какой-либо отдельной части конструкции, то, скорее всего, придется менять весь блок.

Блоки классифицируются по количество штепсельных розеток и типу выключателей лампочки или люстры. Можно купить одноклавишный, двухклавишный, трехклавишный вариант.

Раздельная схема подключения

Самый простой вариант, как подключить розетку и 1-клавишный выключатель производства Анам – это соединить провода сети и устройств между собой в определенном порядке в распределительной коробке. Рассмотрим, как провести монтаж:

  1. Нужно подготовить отверстие в стене, если розетка внутренняя, или просто место монтажа – если приборы наружные. Накладные розетки и выключатели часто используются в домах с открытой проводкой, они более просты в установке и эксплуатации, но имеют низшие показатели безопасности, нежели стандартные со скрытой установкой;
  2. В распределительную коробку по умолчанию должно входить 6 проводов – по два от розетки, выключателя и сети.
    Они делятся на фазные и нулевые. Отдельно нужно ввести (если есть) заземление;
  3. Первыми нужно подсоединить фазу сети и выключателя. Они крепятся друг к другу скруткой и фиксируются изолентой;
  4. Нулевой провод отводится к розетке. Если так подключить кабеля, то выйдет, что фаза коммутируется – это очень удобно в повседневном использовании;
  5. Нулевой провод проводки подключается к нулевому кабелю розетки.
Фото — подключение

Такая совмещенная система работает очень просто. При включении выключателя, фаза розетки замыкается и по ней начинает идти электрический ток. К ней можно подключить удлинитель, любой бытовой прибор и т. д. Если выключить выключатель, то цепь разомкнется. Конечно, при необходимости можно подключить схему так, чтобы каждый потребитель функционировал независимо друг от друга.

Фото — принцип соединения

Обратите внимание, что если установить на разрыв не провод фазы, а нуль, то даже при выключенном переключателе розетка будет находиться под напряжением. Поэтому электрики не рекомендуют использовать такую схему. Этот вариант также подойдет для соединения штепсельного отвода, лампы и выключателя, но тогда переключатель будет контролировать только один прибор.

Схема установки блока

Все чаще мастерами используется более современный вариант – это сетевая система с выключателем в одном корпусе. Система очень удобная и простая в использовании. Как осуществляется установка блока с розеткой и переключателем света:

  1. Из щитка отводится фазный провод. Его нужно присоединить к соответствующему выводу;
  2. Выключатели бывают с блокировкой и без (с защитой часто используются для ванной комнаты или улицы). В зависимости от этого может разниться следующий шаг. С фазового вывода розетки идет перемычка, которая объединяется с клеммой выключателя. Она может быть выполнена из различного материала и разниться по конструкции;
  3. Нулевые провода соединяются между собой;
  4. По умолчанию такие потребители изготавливаются сразу с заземлением. К винту РЕ нужно подвести заземляющую шину. Его плотно затягивают или просто оборачивают кабель заземления вокруг головки петлей.

В зависимости от конструкции, схема подключения может разниться с описанной, поэтому внимательно читайте инструкцию по установке блока.

Фото — соединение нескольких потребителей

Видео: схема соединения выключателя и розетки в коробке

Как подключить розетку и выключатель в одном корпусе (фото, видео)

Для экономии места все чаще используются комбинированные приборы. Как пример – розетка с выключателем в одном корпусе, устанавливаемые в подрозетник и служащие одновременно двум целям: для подключения различных приборов посредством электровилки, и для включения света.

Преимущество такой комбинации в необходимости только одного подрозетника, и как следствие, одного углубления в стене. Также достаточно подвести только один кабель с необходимым количеством жил.

Основные варианты соединения

В старых домах все подсоединения делались в распредкоробке под потолком. После нее провода расходились каждый к своему потребителю. С появлением блоков – собранных в едином корпусе различных устройств – стало возможным экономить на кабеле, меньше штробить. Кроме того, нет необходимости тщательно вымерять по высоте розетку с выключателем, чтобы ровно поставить их рядом.

Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.

Одноклавишный вариант

Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель.

В самой распределительной коробке необходимо сделать разводку: фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.

Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.

Если розетка с заземлением, тогда кабель будет не с 3, а с 4 проводами. Четвертый– желто-зеленый. Он идет на заземляющий контакт. Никуда больше его подсоединять нельзя!

Двухклавишный блок

Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей.

Для экономии места и проводов опять будем использовать блок «все в одном корпусе», но только теперь с двумя клавишами. Его подключение также не составит большого труда.

Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.

Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя. Важно не путать маркировку, чтобы позже не пострадать.

Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.

Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.

Блок с тремя клавишами

Не стоит думать, что три клавиши нигде не используются. Это может быть удобно тогда, когда кроме санузла и ванной рядом находится кухня, и включение освещения идет с одной стены. Особенно это частая для малогабаритных квартир. Но можно включать декоративное освещение – у кого какая фантазия.

Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.

Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп.

Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.

Альтернатива

В некоторых ситуациях нужна не одна розетка, а несколько. Мало кто знает, как правильно их подсоединить, чтобы не наделать беды. Поэтому лучше выбрать альтернативный вариант – блок розеток. Такие блоки бывают обычными и силовыми. Они очень удобны при установке, просты в подключении.

Сбоку стоит выключатель, что позволяет отключать нагрузку,не выдергивая вилку. Можно приобрести блоки на 10 и даже 20 А. Обратите внимание, что некоторые модели идут без сетевого шнура, его нужно покупать отдельно.

Делая ремонт или модернизацию в доме или квартире, помните: кажущаяся простота не означает, что где-то можно схалтурить. И особенно важно это в электрике.

Как подключить розетку от выключателя: можно ли запитать, последствия

На чтение 9 мин Просмотров 3.6к. Опубликовано Обновлено

Большинство вариантов подключения одного устройства от другого не потребуют от мастера сложных навыков вроде самостоятельной прокладки добавочных проводов или установки заземления в квартире, где таковое отсутствует. Однако в этом случае на эксплуатацию подключенных розеток налагаются некоторые ограничения: нельзя подключать в сеть определенные типы электроприборов. Чтобы подключить розетку самому, требуется разбираться в строении электропроводки квартиры и уметь идентифицировать функции находящихся в нише проводов.

Устройство квартирной или домовой электросети

Во время ремонта часто возникает необходимость обустройства новой электроточки

Чтобы разобраться, можно ли от выключателя провести розетку, нужно хорошо представлять себе строение домашней электрической сети. Понимание ее устройства определяет возможности внесения модификаций.

Главная схема квартирной электросети

Путь квартирной проводки начинается с входного щита, который запитывается от кабеля, идущего от внешней домовой электросети. Находится щитковое устройство в подъезде дома или у входной двери квартиры. Внутри находится выключатель-автомат, к которому и поступает питание от кабеля. В домах советской постройки, в которых давно не обновлялась электросеть, функции автоматического устройства выполняют рубильники. Кабели от щиткового выключателя направляются к электросчетчику и после – к каждому из автоматов, обслуживающих группу. Группы не коммуницируют друг с другом, а их число определяется тем, сколько в квартире нагрузок. Выделяться они могут по таким критериям, как удобство размещения или тип используемой нагрузки. Строгим правилом является разнесение приборов, располагающихся в жилых помещениях, и тех, что находятся в кухне и санузле, по разным групповым связкам. От каждого из автоматов кабели тянутся в распредкоробки (одну или несколько), к которым и подключаются квартирные переключатели света и розеточные гнезда. Данная конструкция оптимизирует обслуживание электросети и маскирует инженерные сети.

Возможная схема электропроводки в квартире

Подключение выключателей и розеток

Подключение розетки

Чтобы представлять, как правильно подключить розетку к выключателю или к сети, нужно вспомнить указания из Правил устройства электроустановок. Они устанавливают, что для процесса включения розетки в электросеть требуется три кабеля с разными функциями. Для упрощения визуального определения функций проводов они должны отличаться между собой по цвету изоляционного материала (на практике электрики иногда игнорируют это правило).

При подключении розеточного гнезда используют кабели:

  • Фазовый, функция которого – запитать обслуживаемую розетку, неся к ней электрический ток. Это единственный провод, цвет изоляции которого не регламентируется правилами: главное, чтобы он отличался от окрасок других двух кабелей.
  • Нулевой провод с оболочкой синего или голубого цвета. Как и фаза, в распределительной коробке подсоединяется к силовым контактам гнезда.
  • Заземляющий, роль которого – предохранение жильцов от удара током при прикосновении к корпусу электроприбора, а также предотвращение ситуаций короткого замыкания. Изоляционный материал его имеет желтый или зеленый цвет. Проводок соединяется со специальными контактами розетки, отведенными для заземления.

Практикуется объединение розеток между собой с параллельным подключением в сеть либо последовательным. При первом варианте каждый из объединенных элементов сохраняет независимость.

Подключение выключателя

В случае с подсоединением выключателя потребуются всего два кабеля, и оба они – фазовые. Один ставят на вход подключаемого устройства и подсоединяют к фазе групповой линии. Другой ведут от вывода переключателя света в распредкоробку и соединяют с фазой осветительного устройства. Нулевой провод последнего надо вывести в коробку, обходя выключатель, к питающему кабелю.

Изменение назначения электроточки и подключение одной от другой

Зная особенности подключения розеточных устройств и коробок управления освещением, можно заменить один элемент на другой или проложить соединение между ними. При выполнении любых работ по подключению предварительно необходимо обесточить данную линию, а также кабели соседних линий, к которым можно ненамеренно прикоснуться.

Замена розетки на выключатель

Замена розетки на выключатель делается без заземления

Из всех обозреваемых операций данная процедура отличается наибольшей простотой. После удаления старой розетки остается троица кабелей – фаза, нуль и заземление. Необходимо идентифицировать каждый из элементов по цвету защитной обмотки. Для надежности нужно воспользоваться мультиметром (он сможет показать фазу – кабель, по которому идет ток при присоединении к щупам прибора), так как при монтажных работах регламентацию цветов проводков иногда игнорируют. В квартирах старой планировки, где не проводилась модернизация электросети, вместо трех проводников с большой вероятностью будет два (фаза и ноль), так как раньше заземление почти не использовали.

Определив, какой провод какую функцию выполняет, нужно соединить фазовый компонент с вводом переключателя, а ноль – с выводом. Затем проводится работа в распредкоробке: нуль, прежде тянувшийся к розеточному корпусу, выключается и затем соединяется с фазой светильника. Заземление в операции не задействуется, независимо от того, применялось оно в прежней розетке или нет. После этого включают в сеть нулевой кабель люстры или бра.

Замена выключателя на розетку

Замена выключателя на розетку требует добавочных кабелей

Для правильного проведения операции необходима прокладка добавочных кабелей. Чтобы подсоединять розетку, требуется тройка проводов, а после снятия корпуса выключателя их остается всего пара. Но подключать на это место розеточный короб вполне допускается, и гнездо будет работать, но при его эксплуатации придется смириться с некоторыми ограничениями.

Холодильник, электрические чайники, отопительные приборы подключать в розетку без заземления нельзя. Также надо учитывать при выборе номинального тока, что для светильников обычно используются более тонкие провода, чем для розеточных конструкций.

Сначала делают переключения на месте будущей локализации розеточного короба. К его силовым контактам нужно подсоединить два проводка, оставшихся от выключателя. Один из них придется трансформировать из фазы в нуль: в распредкоробке выключить кабель, направлявшийся к фазному проводу светильника до демонтажа устройства управления освещением. Его нужно соединить с нулевым зажимом питающего кабеля группы.

Подключение от розетки выключателя

Можно решить эту задачу двумя способами: одновременным подсоединением двух устройств к одному проводу либо смонтировав выключатель без манипуляций в распределительной коробке. Оба варианта обладают преимуществами и ограничениями.

Подключение выключателя от розетки без распредкоробки

Схема подключения без распределительной коробки

Данная схема предполагает, что между щитом распределения, люстрой и выключателем нет добавочных скруток. От щита направляется провод – двухжильный при отсутствии заземления и трехжильный при наличии. До осветительного прибора его нужно вести цельным, а потом произвести разделение, чтобы нуль остался там, а фаза направилась к выключателю. Фазу от кнопки переключателя доводят до контакта люстры вверх по стенке, а потом по потолку.

Если люстра имеет много лампочек и есть намерение подключить ее к двухкнопочному выключателю, щитковый провод разделывают по описанию выше, а от переключателя к светильнику ведут пару жил от обеих кнопок. С этой целью применяют кабель с двумя жилами. Их подключают к отходящим контактам переключателя (они будут играть роль фаз при включении устройства) и направляют провод вверх к люстре. Снова разделяют жилы на несколько сантиметров и соединяют с фазовыми контактами люстры.

Данный способ монтажа имеет ряд преимуществ – обеспечивает минимизацию неисправностей благодаря простоте реализации и отсутствию присоединения добавочных проводников, доступен даже малоопытному мастеру. Минус этого вида подключения – при разделывании кабеля на разъединяемых жилах отсутствует изолирующий материал. Чтобы этого избежать, можно применять одножильные проводники с качественной изоляцией. Тогда один независимый кабель с щитовой шины направляют на контакт люстры, другой провод (фазный) с выключателя-автомата ведут на устройство управления светом, а от последнего прокладывают кабель к люстре (из одной или двух жил – по числу кнопок).

Подключение выключателя и розетки от одного провода

Схема подключения от одного провода

Для монтажа коробки с одной кнопкой сначала соединяют квартирный щит с распредкоробкой с помощью двойного (с фазой и нулем) провода. Осветительный прибор также соединяют с коробкой распределения двужильным проводником. Затем в нее вводят троицу проводков от спаренных переключателя и розетки, при этом от фазового зажима должен быть проложен путь к розеточному, а от розетки – к контакту переключателя. Люстру одним кабелем присоединяют к нулю, вторым – с незанятым зажимом выключателя. При наличии заземляющего провода его соединяют в распредкоробке к соответствующей клемме.

Чтобы подключить двухклавишный выключатель, из коробки к блоку двух устройств ведут пятерку кабелей. На розетку ставят ноль и заземление. К выключателю подают фазный провод посредством перемычки в блоке коммутации. Два оставшихся кабеля ставят на свободные зажимы переключателя. В распредкоробке скручивают проводники, направляющие фазу и те, что идут к лампочкам.

Подключение от выключателя розетки

Подключения выключателя от розетки

Данная схема является наиболее сложной в реализации. Хотя подключить розетку для временной эксплуатации не так уж трудно, но чтобы обеспечить качественную работу обоих элементов блока, необходимо проложить добавочные кабельные пути. Поэтому описываемое подключение можно реализовывать лишь в крайнем случае.

Два кабеля от коробки-выключателя соединяются с силовыми контактами розетки. При этом надо отключить их от переключателя, чтобы не создать ситуацию короткого замыкания. Поскольку кабель для зануления отсутствует, один из проводков, идущих от выключателя, надо обратить в нуль. Это можно реализовать одним из двух способов:

  • замкнуть накоротко кабели осветительного прибора;
  • выключить идущий от кнопочного устройства кабель в распредкоробке и подсоединить к нулевому кабелю группы.

Реализовать полноценное соединение розетки и регулятора освещения весьма проблематично. Эта операция требует монтажа проводников от распредкоробки к розетке.

Как подключить светильник через выключатель от розетки

Подключение светильника через выключатель от розетки

Используют проводники с тремя или четырьмя жилами, выполняющими разные функции, и при разделении зачищают их от изоляции на несколько сантиметров. Само собой, квартира должна быть предварительно обесточена. Провода и отдельные жилы подключают по предварительно спроектированной схеме, следя за тем, чтобы они протягивались ровными прямыми линиями и не образовывали узлов или переплетений. Если установка производится в помещении, стены которого сделаны из дерева, необходимо заранее проложить пути, используя пластиковые изолирующие пластинки. Чтобы проложить пути электропроводки скрыто, нужны штробы. Под эту опцию в железобетонных строениях отводятся специальные каналы.

Планируя заменить розетку на устройство управления светом или связать их друг с другом, целесообразно прежде оценить ограничения, налагаемые соответствующей конкретной задаче процедурой. Приняв решение о проведении монтажных работ, можно приобретать необходимое устройство с параметрами, подходящими выбранной электросхеме.

Подключаем розетку и выключатель: что нужно знать, меры предосторожности

Давно минуло то время, когда наши родители учили уроки без электрического света. С появлением электричества все изменилось. Теперь трудно представить, что когда-то люди могли без него обходиться. Теперь заходя в любой дом, рука интуитивно тянется выключателю. Один щелчок и прихожая озаряется светом. Все удобно, все просто. Для многих абсолютно невдомек, каким образом загорается лампочка. Как подключить розетку и выключатель для огромного числа людей и вовсе загадка. Чтобы немного разобрать этот вопрос, чтобы он стал понятен даже непросвещенному, нужно вначале определить, что же из себя представляет электрический ток.

Как провести проводку в доме

Чтобы не углубляться в школьный курс физики, не приводить многочисленные формулы, мы простыми словами дадим определение: под электрическим током понимают направленное движение заряженных частиц. Движение всегда происходит по кругу. Как правило, электрики называют положительный заряд — фазой, отрицательный – 0 (ноль). Таким образом, замыкая цепь, лампочка загорается. Если разомкнуть – гаснет. На словах все очень просто. На деле же многие предпочитают вызвать специалистов и самим даже не пробовать устранить какие-либо неполадки в проводке. Во многих случаях это вполне оправдано. Если человек не имеет малейшего представления об электричестве и его законах, то ему лучше ничего и не делать. Ведь провода под током представляют реальную опасность.

Если же вы имеете пусть даже небольшое представление об электричестве, то вам не составит никакого труда самостоятельно выполнить некоторые работы. О том, как провести проводку в доме, мы и поговорим ниже.

Первое, что нужно сделать, это обнаружить питающие провода (фазу и 0). Это основа основ. Сколько бы в распределительной коробке не было скруток, сколько бы не было проводов – там всегда должны быть фаза и 0. Для того, чтобы определить положительный заряд, применяют отвертку-тестер. Если заряд провода положительный, отвертка световым сигналом укажет на это. Если отрицательный – сигнал будет отсутствовать.

как подключить розетку с выключателем
разводка проводки в частном доме
варианты прокладки проводки

Необходимый перечень инструментов и принадлежностей для работы с проводкой

  1. Отвертка-тестер или амперметр (прибор для измерения силы тока)
  2. Изолента (вместо изоленты можно использовать сизы)
  3. Нож
  4. Отвертка крестовидная и плоская (используются при зажиме соединений в приборах)
  5. Пассатижи (для откусывания проводов, для более надежной и аккуратной их скрутки)

Чтобы провести проводку в доме, для этого не потребуется ничего сложного. От питающих концов ведем провода к отдельно взятой комнате. В этой комнате, как правило, будет располагаться распределительная коробка. Уже от этой коробки перемещаемся в следующую комнату. И так далее. Провода необходимо спрятать, чтобы их не было заметно. Обычно они прячутся в стене. Для этого делается штраба (углубление или канал в стене), куда и укладываются провода. Потом штрабу заштукатуривают. Таким образом, получается то, что провода выведены во все комнаты в места распределения. От этих мест мы уже в дальнейшем сможем подключить и розетки с выключателем, и все что угодно.

Один немаловажный факт. Если вы делаете проводку в отдельно взятом помещении, то необходимо определить вид проводов, откуда вы будете питать ваше помещение. Провода применяются, как правило, двух видов: медные и алюминиевые. Не стоит пренебрежительно относиться к этому. Если изначально вы питаетесь от медных проводов, то вам следует в дальнейшем и пользоваться медными. Если соединить медь и алюминий вместе, то работать все будет. Вы не почувствуете никакой разницы. Однако, медь и алюминий при взаимодействии со временем окисляться (вступят в химическую связь). Окисление нарушит качество контакта.

измерение напряжения портативным вольметром
заштукатуренная штраба с проводами

Что еще нужно помнить. Соединения всегда должны быть последовательными. Во избежание короткого замыкания, необходимо надежно изолировать соединения при помощи изоленты либо сиз. Для того, чтобы избежать последствий короткого замыкания (воспламенение, плавление и прочее), рекомендуется применять специальные устройства защитного отключения (УЗО) или дифференцированные автоматы. При потере тока, при коротком замыкании приведенные выше устройства отключат, обесточат цепь, предотвратив негативные последствия. В общих чертах мы рассмотрели все моменты, касаемые проводки в доме.

Как подключить розетку и выключатель

Начнем с того, что в каждой комнате, как правило, есть распределительная коробка, где находятся скрутки (развязки) проводов. От ближайшей коробки мы и будем вести питание к выключателю и розетке. Рассмотрим все на простом примере. Берем одну из комнат, в которой вы хотите, скажем, повесить светильник (либо любой другой осветительный прибор) на стену. Работать он будет посредством выключателя. Суть выключатель в том, что он разрывает электрическую цепь. Соединяя же ее, осветительный прибор загорается. Итак, начинаем последовательное подключение. У нас есть два питающих провода. Два провода отходит от светильника. И два будет отходить от выключателя. 6 концов – 3 скрутки. Минусовой (ноль) ведем к выключателю. Второй конец от выключателя соединяем с минусовым проводом светильника. Получается, как бы, одна линия нулевой цепи. Положительный конец от светильника ведем и соединяем напрямую к питающему проводу (фазе). Таким образом, условно получилось 3 скрутки по 2 провода. Если их мысленно объединить, то получим круговое движение от положительного к отрицательному и наоборот. Выключатель в этом случае служит разрывом. Скрутки тщательно изолируем. Вот и все, что касается подключения выключателя. Подключение выключателей с несколькими кнопками происходит по тому же принципу.

С подключением розетки все проще. Если это одинарная розетка, то там лишь два входа (под + и 0). Подсоединяем фазу и ноль и готово. Можно подключать в розетку любой прибор и пользоваться. Пример подключения блока двухклавишного выключателя с розеткой смотрите на схеме к данной статье.

Как подключить выключатель от розетки

При установке стандартных электромонтажных изделий нередко возникают ситуации, когда для удобства дальнейшего пользования необходимо решить техническую задачу, как от розетки подключить выключатель. Важной особенностью является возможность подключения от розетки выключателей с одной или двумя клавишами. В случае необходимости может быть подключено сразу несколько таких блоков.

Подготовка к проведению монтажа

Следует помнить, что обратные действия выполнить невозможно, то есть розетку нельзя подключить от выключателя по техническим причинам. Это связано с тем, что розетка в большей степени напоминает распределительную коробку, через которую также проходят силовые провода фазы и нуля. Выключатель такими качествами не обладает и в выключенном состоянии он просто перестанет подавать питание к розетке.

Для примера такого подключения можно взять двухклавишный выключатель, к которому подключены два отдельных светильника. Такой вариант используется чаще всего. Розетка и выключатель устанавливаются в отдельные подрозетники, расположенные рядом. Потребуются инструменты и расходные материалы: отвертки – крестовая и плоская с индикатором для проверки наличия или отсутствия фазы, нож электрика, чтобы снять изоляцию, а также бокорезы и уровень.

Необходимо приготовить и распределительную коробку, где будут соединяться провода. Соединение выполняется бокорезами и пассатижами. Места скруток изолируются изолентой. Если монтаж осуществляется на деревянных поверхностях, будут нужны дополнительные материалы – гофрированные трубки или металлические полосы. Для установки розеток и выключателей используются подрозетники и установочные коробки. Желательно максимально учесть все рекомендации, особенно, когда выполняется подключение выключателя от розетки своими руками.

Во многих случаях под проводку прорезаются штробы с помощью перфоратора или штробореза. Электрические провода на новом участке по своим техническим характеристикам должны быть такими же, как и во всех остальных помещениях. Сечение жил выбирается с учетом мощности будущей нагрузки и величины номинального тока. Схему подключения розетки и выключателя рекомендуется составить заранее, предварительно определив места их установки.

Перед началом работ

Нужно отключить электричество с помощью автоматических выключателей, расположенных в электрощите. При необходимости, отключения проверятся индикаторной отверткой. Убедившись в отсутствии электричества, можно начинать демонтаж старой розетки, если на его место планируется установка нового устройства. Вначале разбирается корпус, после чего с помощью отвертки откручиваются винты – фиксаторы лапок, удерживающих механизм внутри подрозетника. Далее устройство полностью извлекается из установочной коробки. Остается лишь ослабить винты клемм и отсоединить провода.

Провода, находящиеся в подрозетниках, нужно подготовить, оставив концы длиной около 100 мм. Снимается защитная оплетка и зачищается изоляция жил на расстояние 1-го см. Между коробками должны проходить жилы фазы и ноля. Для того чтобы определить их принадлежность, нужно включить электричество, запитать сеть и воспользоваться индикаторной отверткой.

Подключение механизмов

Вначале подключается механическая часть розетки. Для этого, в левой колодке закрепляются два провода фазы, в центре размещается заземление, а в правую колодку устанавливаются два нулевых провода. После этого нужно затянуть прижимающие винты. Подключенная розетка устанавливается в своем подрозетнике, где и закрепляется крепежными винтами, после чего – проверяется уровнем.

Далее, как того требует схема подключения, в подрозетнике для выключателя между собой соединяются нулевые провода. Лучше всего для этого использовать клемму WAGO. Соединенные провода аккуратно укладываются внутри монтажной коробки. Для подключения механизма выключателя, провод фазы, отходящий от розетки, закрепляется во вводной колодке. Остальные два провода фазы, предназначенные для светильников, закрепляются в колодках в соответствии с клавишами выключателя и затягиваются болтами крепления. Готовый механизм также устанавливается в свой подрозетник.

По окончании установки, поверх обоих механизмов устанавливаются рамки, клавиши выключателя и лицевая панель розетки. После их закрепления включается электрический ток и производится проверка работы приборов.

Как подключить одноклавишный выключатель от розетки

Бытовые выключатели света представляют собой устройство, с помощью которого осуществляется замыкание или размыкание цепи. За счет этого в нужное время подключаются или отключаются те или иные потребители энергии. Чаще всего они используются вместе с осветительными приборами – люстрами, бра, светильниками и т.д. К одноклавишному выключателю могут подключаться не только одноламповые, но и многоламповые устройства.

Подключение во многом зависит от конструктивных особенностей изделия. Существует два типа выключателей, применяемых для наружной или внутренней проводки. Первые устанавливаются на кирпичные или деревянные стены и закрепляться шурупами на подрозетнике. В современных условиях чаще всего используется второй вариант. Монтаж встраиваемых выключателей производится в монтажную коробку, которая, в свою очередь, устанавливается в отверстие, заранее подготовленное в стене. В этом случае, при подключение выключателя с одной клавишей от розетки, используется скрытая проводка, укладываемая в заранее подготовленные штробы с последующей шпаклевкой.

Надежность дальнейшей работы во многом зависит от правильного выбора одноклавишного выключателя. Расчетное значение тока наносится на рабочий механизм прибора. Оно не должно быть меньше величины тока, потребляемого нагрузкой. Другой критерий выбора связан с уровнем влажности в помещении. Если этот показатель достаточно высок, рекомендуется приобретать специальную влагозащищенную модель.

Рекомендуется заранее подготовить места для монтажа, которые оборудуются в зависимости от способа установки. Для изделия под скрытую проводку потребуется монтажная коробка, вставляемая в стену, а при открытом способе будет использован подрозетник, закрепляемый дюбелями и шурупами.

Закончив подготовку, можно начинать непосредственное подключение выключателя от розетки по разработанной схеме. Зачищенные провода фиксируются с помощью винтов в двух контактных зажимах. Зачистка изоляции выполняется на расстояние 5-8 мм от края жилы. Полярность контактов можно не соблюдать. Фазный провод, идущий от розетки, устанавливается в разрыв выключателя. После этого изделие монтируется внутрь стены или на нее. После укладки механизма в монтажную коробку, необходимо равномерно закручивать винты лапок, которые будут постепенно раздвигаться и упираться в стенки. К закрепленному механизму прикручивается декоративная планка и устанавливается клавиша.

Как подключить светильник через выключатель от розетки

Все подготовительные работы выполняются в том же порядке, что и во всех остальных случаях. Помещение должно быть заранее обесточено, а провода, розетки и выключатели устанавливаются по предварительно составленной схеме. Решение задачи, как от розетки подключить лампочку с выключателем, позволяет преодолеть множество мелких технических проблем. Такая установка позволяет сэкономить провод, сократить время монтажа, избавляет от необходимости делать дополнительные штробы.

Подключение светильников подобным способом имеет свои особенности. Прежде всего, необходимо придерживаться составленной схемы и все провода укладывать в виде прямых вертикальных или горизонтальных линий. В деревянных домах электрическая сеть не должна касаться стен, поэтому провода устанавливаются на изоляторы. Для укладки линий скрытым способом потребуются штробы. В железобетонных конструкциях для этих целей предусмотрены специальные каналы.

Для того чтобы подключить выключатель от розетки к лампочке, потребуются провода с тремя или четырьмя жилами, которые выполняют функции фазных, нулевых и заземляющих.

преимущества и недостатки блока, электрическая схема и монтаж

Обязательные элементы помещений любого электрифицированного здания — электрические розетки и выключатели света. В ряде случаев для экономии места и снижения затрат на прокладку проводников применяется розетка с выключателем в одном корпусе. Это обеспечивает дополнительный комфорт при пользовании источниками света и бытовыми приборами. Подключение совмещенных устройств несколько сложнее, поэтому заслуживает подробного описания.

Совмещенные устройства

Еще в середине двадцатого века повсеместно использовались только раздельные устройства управления освещением. Можно встретить квартиры, в которых рядом расположены два одноклавишных выключателя. Позднее промышленность стала выпускать выключатели с двумя клавишами для включения отдельных групп ламп в составе люстр.

Появление и использование

Трехклавишные выключатели с розеткой в одном корпусе появились в нашей стране в эпоху расцвета панельного строительства. Они использовались для управления из одной точки освещением на кухне, в туалете и ванной комнате.

Розетка служила для подключения электробритвы, фена и прочих электрических устройств, которые использовались в ванной комнате. С широким распространением стиральных машин именно к этой розетке их стали подключать, даже невзирая на отсутствие в ней заземляющего контакта.

Рост популярности

В домах современной постройки совмещенные устройства стали использовать не только для кухни и санузла, но и в жилых комнатах. Этому способствовало использование европейского стандарта на высоту расположения выключателей и розеток.

До сих пор самым популярным и удобным считается советский стандарт, согласно которому выключатели располагаются на высоте 160 сантиметров от пола, а розетки — на высоте 90 сантиметров. При такой схеме выключатель находится на уровне глаз, его хорошо видно, а пользоваться им легко. Высокое расположение выключателей дает простор фантазии при расположении мебели. Однако на такой большой высоте розетки размещать нерационально, поэтому раньше они всегда располагались отдельно.

По европейскому стандарту выключатели располагаются на уровне 90 сантиметров от пола, как и розетки во всех старых домах нашей страны. Такое размещение позволяет включать свет, не меняя положение руки. Удобство такого варианта довольно спорно, однако он позволяет использовать блок выключателя с розеткой.

Стоит отметить, что европейский стандарт предполагает размещение розеток на уровне 30 сантиметров от пола. Это позволяет удобнее располагать и маскировать провода, но затрудняет пользование точками электропитания. Кроме того, на кухне, например, розетки оптимально располагать над рабочими поверхностями, ведь именно там устанавливаются и подключаются все кухонные машины.

В последние годы есть тенденция распространения зонированного освещения. При этом из одной точки включается не только общий свет, но и местные светильники. Для этого применяются выключатели с несколькими клавишами. Совмещение их с розетками дает еще больше удобства при пользовании множеством электрических приборов.

Возможность увеличить количество розеток в помещении за счет использования комбинированных устройств способствовала существенному росту их популярности. Такой подход оказался особенно актуальным в современных условиях, когда количество бытовых электрических приборов постоянно растет.

Преимущества и недостатки

Большой спрос на совмещенные устройства определяется не только желанием размещения дополнительных розеток в помещении. Комбинированные модели обладают целым рядом преимуществ:

  • Сокращение количества проводов. При раздельном размещении к каждой розетке подводятся два питающих провода. К каждому выключателю подходят два проводника: приходящий от электрического щита и уходящий к светильнику. К комбинированному устройству подходят только два провода от щитка, и уходит ровно столько проводов, сколько клавиш имеет выключатель.
  • Снижение трудозатрат при организации скрытой проводки в помещении. При использовании отдельно расположенных розеток и выключателей к каждому устройству прокладывается кабель, для размещения которого в стенах делают штробы. Это довольно трудоемкая работа. Возможность разместить все кабели в одной штробе существенно сокращает объем строительных работ и упрощает монтаж электропроводки.
  • Удобство использования. Люди, долго проживающие в домах с европейским расположением выключателей, привыкают к такой высоте размещения устройств. Для них появление дополнительных розеток рядом с привычными выключателями увеличивает комфорт при управлении освещением и пользовании бытовыми электроприборами.

Ошибочно считать, что комбинированные модели не имеют недостатков. Есть ряд причин, по которым многие отказываются от подобных устройств. Вот некоторые из минусов:

  • Стоимость. Совмещенные блоки обычно стоят дороже отдельных элементов. При выходе из строя одной составляющей придется менять конструкцию целиком, что увеличит затраты.
  • Увеличение нагрузки на питающие провода. Напряжение к устройству подводится по двум проводам, на которые ляжет нагрузка и от ламп светильника, и от включенного в розетку прибора. Это следует учитывать при расчете сечения питающих проводов, иначе есть риск их перегрева и возникновения пожара.
  • Ограничения в расположении. К обычному выключателю обеспечен удобный доступ из любого положения. Вилка и шнур электроприбора, особенно массивные, в ряде случаев могут затруднить пользование клавишей выключателя. Кроме того, висящий рядом с выключателем кабель не всегда выглядит эстетично.

Монтаж и подключение

Монтаж комбинированных устройств схож с установкой отдельных приборов, однако имеет свои особенности. Прежде всего стоит разобраться со схемой подключения проводов к устройству.

Электрическая схема

Для успешного подключения совмещенных в одном корпусе выключателя и розетки важно, чтобы подведенные провода были промаркированы. Как правило, в современных домах с этим проблем не возникает. Если электрическая проводка монтируется заново, то следует внимательно подойти к процессу маркировки. Иначе высок риск допустить ошибки при подключении, которые могут быть очень опасны. Неправильное подсоединение проводников грозит поражением током, коротким замыканием и пожаром.

От электрического щита обязательно идут два питающих провода: фаза и ноль. Фаза обычно отмечена белым или коричневым цветом. Ноль маркируют голубым цветом. Дополнительно может присутствовать защитная нейтраль, обозначенная желтым или зеленым цветом. Если цветовая маркировка отсутствует, определить фазу можно с помощью индикаторной отвертки. Если на месте установки устройства несколько немаркированных проводов, для определения питающих проводников придется воспользоваться мультиметром.

Ноль и фаза подключаются непосредственно к розетке. Соответствующие контакты промаркированы на колодке устройства. Здесь, в отличие от одиночной розетки, взаимное расположение нуля и фазы имеет значение. По нормам безопасности выключатель размыкает фазный провод, а нулевой проводник подводится напрямую к светильнику.

Розетка и блок выключателя в комбинированном устройстве имеют токопроводящую перемычку, соединяющую входной контакт выключателя с фазным контактом розетки. Поэтому менять местами фазу и ноль в этом случае нельзя.

Количество выходных контактов выключателя определяется числом клавиш. Определить порядок подключения выходных проводов можно по их маркировке или опытным путем. После выполнения всех подключений следует проверить работу светильников. При необходимости всегда можно поменять местами соседние выходные провода в выключателе, если соответствие клавиш светильникам не устраивает.

Заземление (при его наличии) в подавляющем большинстве случаев подводится только к розетке. Есть небольшое число светильников с корпусом, подлежащим заземлению. Соединение заземляющих контактов таких светильников с защитной нейтралью выполняется отдельно.

Порядок установки

Разумеется, перед началом работы до места установки устройства должны быть проложены кабели от электрического щита и светильников. Для удобства фиксации корпуса прибора в стене может быть установлен подрозетник. В продаже есть специальные модели, предназначенные для комбинированных устройств.

Для монтажа следует выполнить следующие действия:

  1. Отключить подачу электроэнергии на электрическом щите. Этому пункту следует уделить особое внимание, ведь он является залогом безопасного проведения работ. Желательно дополнительно проверить наличие напряжения на питающих проводах в месте подключения устройства с помощью индикаторной отвертки. Это позволит убедиться, что обесточена именно нужная линия.
  2. Разобрать устройство, отделив от колодки декоративную рамку и клавиши выключателя. Обычно клавиши снимаются достаточно легко. Их можно немного поддеть плоской отверткой, но не следует прикладывать больших усилий, чтобы не повредить пластиковые элементы.
  3. Зачистить провода, подведенные к устройству. Перед выполнением этой операции стоит обратить внимание на способ крепления проводов к клеммам. Зажимные контакты требуют зачистки на 5−7 мм. Винтовые зажимы потребуют зачистки на большую длину, которая зависит от сечения провода и диаметра винта. Если аккуратно свернуть петлю на конце провода и надеть ее на прижимной винт, получится наилучший контакт. Зачищенные участки провода не должны намного выступать за пределы крепления, чтобы не произошло короткое замыкание. Не допускается и попадание изоляции под прижимной контакт, поскольку это может привести к перегреву соединения и возникновению пожара.
  4. Подключить подготовленные провода к контактам устройства согласно их маркировке по схеме, размещенной на корпусе изделия. Фаза маркируется буквой L, ноль — буквой N. Заземление маркируется стилизованной стрелкой или буквами PE. Выходные контакты выключателя обозначаются буквой L и порядковым номером клавиши.
  5. Закрепить колодку в стене, вернуть на свои места клавиши и декоративную рамку.
  6. Подать напряжение и проверить работу розетки и каждого подключенного светильника. Если не устраивает расположение клавиш и соответствующих светильников, придется обесточить устройство и поменять выходные провода местами. Если розетка работает, а выключатель — нет, значит, при подключении были перепутаны ноль и фаза. В таком случае придется тоже поменять их местами.

Нестандартное применение

Встречаются советы по нестандартному применению одноклавишного выключателя, совмещенного с розеткой. Прибор предлагается использовать вместо обычной розетки. Фазный контакт подключается через выключатель. Такая схема удобна для приборов, не имеющих своего выключателя, а также при необходимости обесточивать устройства, не извлекая каждый раз вилку.

Несмотря на кажущееся удобство, подобная схема подключения довольно опасна. Для маломощных потребителей она вполне приемлема, однако на практике часто приходится использовать мощные устройства. Контакты выключателя не рассчитаны на высокие токи. Может начаться искрение, разогрев и оплавление, что нередко становится причиной возгорания.

Использовать такую схему подключения категорически не рекомендуется. Даже если изначально планируется подключать только маломощные устройства, нет никакой гарантии, что потом случайно не будет включен в эту розетку мощный прибор. Лучше заранее оградить себя от неприятностей и не использовать потенциально опасных схем электропитания.

При правильном использовании совмещенные с розеткой выключатели довольно удобны и функциональны. Они позволяют удачно зонировать освещение и обеспечить дополнительные точки электропитания. Подключить розетку с выключателем самостоятельно легко, для этого будет достаточно минимальных навыков электрических работ.

Как подключить распределительную коробку? Подключение электрического распределительного щита

Электропроводка распределительной коробки или распределительного щита — это обычная схема электропроводки, используемая в большинстве домашних электрических проводов или распределительных щитов. Данная схема представляет собой базовую проводку распределительного щита для выключателя света (одна лампа управляется одним переключателем) и 3-х контактной розетки с переключателем управления.

Как подключить коммутатор

На приведенной ниже схеме подключения фазовая линия подключается параллельно выключателю света и выключателю штепсельной розетки.Здесь один полюс обоих однополюсных переключателей s1 и s2 подключен к фазной линии источника питания. Другой полюс переключателя S1 подключен к лампе, а другой полюс переключателя S2 подключен к фазному полюсу трехконтактной розетки.

Линия заземления подключается к заземляющему полюсу розетки, а нейтральная линия обычно распределяется между лампой и нейтральным полюсом розетки.

Здесь только одна лампа подключается от распределительной коробки.Количество нагрузок можно увеличить, добавив дополнительные нагрузки параллельно лампе. Но при параллельном добавлении дополнительных нагрузок следует учитывать емкость проводки и номинальные характеристики компонентов. Для независимого управления дополнительными нагрузками подключите нагрузки напрямую от фазы через другой переключатель.

Необходимые электрические компоненты распределительной коробки

Компонент спецификация Кол-во
MCB 250 В, 50 Гц, 5 А 1
Переключатель SPST, 250 В, 5 А 2
Лампа 230 В 1
3-х контактная розетка 230 В, 5 А 1

Схема подключения силовой розетки

Электропроводка розетки имеет схему, аналогичную обычной 3-контактной розетке с переключателем.Но в отличие от обычной разводки электрических розеток, электрические розетки подключены непосредственно к главной распределительной коробке. Кроме того, он не имеет параллельных соединений с фазой или нейтралью от других нагрузок или розеток.

Простая электрическая розетка — это удлинительное соединение от соседних фазных, нейтральных и заземляющих полюсов. Иногда для таких соединений используются трехжильные провода. Но в проводке точки питания трехжильные провода обычно не используются. Для соединения используются одножильные многожильные провода, в основном с медью.Потому что, как правило, электрические розетки используются для работы устройств с высокой номинальной мощностью с большими нагрузками, такими как компрессоры, нагреватели, инверторы, ИБП и т. Д.

Заземление очень важно для распределительной коробки. Потому что это важно для безопасности и предотвращения удара металлическим корпусом или открытых контактов устройств.

Схема очень проста в подключении. Нейтраль и линия заземления от DB подключаются непосредственно к соответствующим полюсам «N» и «E» розетки.Фазовая линия подключается к полюсу «P» через переключатель SPST.

Чтобы упростить электромонтаж и избежать неправильных подключений, лучше промаркировать концы проводов. Кроме того, при выборе цвета проводов можно придерживаться стандартного цветового кода.

В приведенной ниже таблице указан стандартный стандартный цветовой код проводов, используемых для подключения силовых вилок.

Цвет Соединение
зеленый Земля
Черный нейтральный
Красный Фаза

3-контактная электрическая схема вилки и розетки

Вилка и розетка — это электрические устройства, используемые для подключения к электросети различного оборудования.Он помогает подключать и отключать электроприборы от розетки.

Вилка — это вилка, а розетка — это розетка в цепи. Розетка — это источник питания, расположенный на распределительном щите или плате розетки, а вилка — это устройство или часть прибора, которая потребляет энергию.

Как 2-контактные, так и 3-контактные являются распространенными типами вилок и розеток, используемых в проводке. 3-контактные типы имеют заземление, а 2-контактные — без заземляющей проводки.

Прибор без металлического корпуса обычно не имеет заземления в вилке, такой тип 2-х полюсной вилки подходит как для заземленных, так и для незаземленных розеток.Некоторым устройствам требуется заземление в целях безопасности, такие кабели обычно подключаются с помощью 3-контактной вилки.

3-полюсная розетка и штекер Клеммное соединение

Схема подключения вилки и розетки идентичны. Обычно фаза и нейтраль подключаются соответственно с правой и левой стороны розетки, а земля — ​​вверху; в соответствии с видом на розетку спереди (изображение ниже). Таким образом, вид вилки спереди должен быть зеркальным отражением розетки: фаза слева и нейтраль справа.Это необходимо для того, чтобы фазовая линия в проводах была назначена для фазных линий как в вилке, так и в розетке.

Даже если обе линии поменяны местами, устройство работает нормально, поскольку источник переменного тока не имеет фиксированной полярности. Но стандартный способ и правильная практика — согласовать фазный и нейтральный провода розетки и вилки.

Почему? Предположим, если вы подключаете вилку расширительного блока к розетке, и фаза, нейтральные линии поменялись местами, тогда линия, подключенная через переключатель в удлинительной коробке, становится нейтральной линией.Таким образом, всякий раз, когда переключатель платы расширения включен / выключен, он просто разрывает нейтральную линию, идущую к розетке коробки расширения, но фазовая линия розетки всегда остается заряженной. Любые приборы, подключенные через такую ​​удлинительную коробку, будут ВЫКЛЮЧАТЬСЯ и ВКЛЮЧАТЬСЯ только при открытом или закрытом нейтральном соединении. У прибора всегда будет горячая линия для его компонентов, даже если переключатель находится в положении ВЫКЛ.

То же самое, даже если устройство подключено напрямую к розетке, выключатель ВКЛ / ВЫКЛ устройства управляет только нейтралью, фазовая линия всегда остается заряженной.Так что постарайтесь избежать подобных проблем при электромонтаже.

При подключении следуйте стандартному цветовому коду. Общие цвета проводов, используемых для фаз, нейтрали и заземления, — КРАСНЫЙ, ЧЕРНЫЙ и Зеленый соответственно. Синий, желтый провод для фазы, желто-зеленый провод для заземления и т. Д. Также используются для подключения.

Общий метод выбора цветовой маркировки проводов, изоляции, метода электрических соединений и т. Д. Зависит от страны или региона. Лучше строго соблюдать электрические стандарты и меры, рекомендованные в соответствующих регионах.Потому что во время технического обслуживания, обнаружения неисправностей и ремонтных работ электрикам будет легко понять электрическую схему и быстро определить точные провода.

См .:

Розетки и переключатели | Традиционные, современные и индивидуальные розетки и выключатели для вашего дома, офиса или гостиницы

Быстрый поиск — Популярные покрытия

Отделка Античная латуньЧерныйМедьСтарая бронзаПолированная латуньПолированный хромПолированная медьСатиновый хромСатиновый никельНержавеющая стальБелый

Продукты Напольная розеткаИнтеллектуальный диммер (2-позиционный) Светодиодный диммерПереключатель светаПодъемная розетка с зарядкой через USBПереключатель с переключателемРазъем

Выберите из широкого ассортимента выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки …


Нужны большие розетки и переключатели?

Наш ассортимент розеток и выключателей большого размера идеально подходит, когда вам нужно еще немного. От 95 мм и выше. Просто заменяет стандартную фурнитуру, поэтому никаких специальных работ не требуется.

Посмотреть все розетки и переключатели большого диапазона>


Серия розеток и переключателей Studio

Характерная ромбовидная накатка на органах управления, отделка цельной металлической деталью в виде монеты на винтах делают переключатели и диммеры Studio изысканным выбором для вашего дома и офиса.

Узнайте больше о The Studio Range.

Квадратные розетки и переключатели без винтов

Гладкая, чистая конструкция с четкими квадратными углами и низким профилем делает линейку розеток и выключателей Screwless Square одной из самых умных из доступных на рынке. Они просто потрясающе выглядят.

См. Линейку безвинтовых квадратов.


Сделайте электричество в вашем доме умным

Интеллектуально управляйте всем освещением, штепсельными розетками и отоплением в вашем доме с помощью Lightwave RF.

Узнайте о преимуществах умного дома Lightwave и преимуществах использования Lightwave.

Работает с

См. Розетки и диммеры серии Lightwave Smart.


Другие идеи отделки разъемов и выключателей

Не ограничивайтесь полированным хромом или латунью, вдохновляйтесь некоторыми из наших прекрасных отделок, представленных ниже — просто нажмите на образец, чтобы увидеть розетки и переключить стили в этой отделке.

Бронза — некоторые из наших красивых и тонких бронзовых отделок розетки и выключателя

Pewter & Old Metals — красота металла и идеальное решение для старинной собственности.

Coppers — потрясающая медь в современной и традиционной отделке

Необычная отделка — чтобы добавить немного другой


Розетки напольные

Подберите напольные розетки, которые подойдут к вашему стилю интерьера, с 16 вариантами отделки на выбор. Не удалось найти совпадение, значит, у нас есть версия для покраски, поэтому вы можете точно подобрать краску в своей комнате.

Кроме того, теперь у нас также есть розетки для пола, которые можно вставить в розетку, и крышка закрывается, оставляя выход кабеля.Или выберите из нашего ассортимента древесного шпона, который будет гармонировать с вашим деревянным полом.

Посмотреть линейки розеток>


Ретро Индустриальный

Традиционно отлитые, эти розетки и выключатели отражают современность прошлого как дань ретрофутуризму.

Изготовлены вручную из переработанных металлов, каждый из которых сам по себе является произведением искусства. Очень стимпанк.

Посмотреть ретро-индустриальные диапазоны>


RetroTouch, определяемый дизайном

Розетки и выключатели

RetroTouch идеально подходят для тех, кто ищет доступный и стильный способ отделки дома, офиса или гостиницы.Они современные, изысканные, британский дизайн и придают особый шарм завершению дизайнерского образа интерьера.

Уникальный дизайн выключателей света умело сочетает в себе новейшие технологии с тщательно продуманным внешним видом. Каждый блок оснащен стеклянными панелями различных привлекательных дизайнов, которые подходят как для современного, ультрасовременного, так и для классического интерьера. Узнайте больше и посмотрите полный ассортимент>


Привести форму!

Ищете что-то немного другое? Не ищите ничего, кроме нашего ассортимента розеток и выключателей определенной формы.Эти культовые тарелки доступны в форме круглого диска или овальной формы и доступны в 6 различных вариантах отделки.

Уникальная форма этих тарелок, несомненно, привлечет внимание и создаст креативную форму для украшения вашего интерьера. Эти фасонные пластины подходят к существующей настенной коробке, поэтому их легко и быстро установить.

Посмотреть диапазон фигур.


Не в Великобритании?

Если вам нужны розетки и выключатели стандарта Великобритании и вы не живете в Великобритании, мы можем помочь.

Все, что вам нужно сделать, это связаться — по электронной почте, в чате или по телефону — и мы будем рады помочь вам найти идеальные розетки и выключатели.

Клиенты выбирают розетки и переключатели в Дубае, на Мальте, на Карибах, на Кипре, в Бахрейне, Малайзии и других странах.

Почему розетки и переключатели?
  • Выберите из более чем 80000 розеток и выключателей
  • Традиционный и современный дизайн
  • Множество уникальных дизайнов пластин на выбор
  • Изготовлено в соответствии с высшими стандартами Великобритании
  • Износостойкая, долговечная, превосходная отделка
  • Многослойные лаки для длительной защиты
  • Каждый продукт собран вручную и упакован в индивидуальную коробку
  • Более 98% нашей продукции разрабатываются и производятся в Великобритании

Используйте меню выше, чтобы выбрать отделку от популярных хромированных и латунных материалов до розеток и переключателей в диапазонах бронзы, черного, белого, деревянного, двойного и прозрачного акрила.


Как подключить коммутатор TP-Link Smart Plug к моей домашней сети через Kasa?

Смарт-устройствами TP-Link можно управлять с помощью приложения Kasa локально и удаленно. Таким образом, мы можем легко сделать дом умным. В этой статье рассказывается, как подключить интеллектуальную розетку / коммутатор TP-Link к домашней сети.

Примечание. Если у вас устройство Apple IOS 14 или более поздней версии, сначала включите «Локальную сеть», следуя часто задаваемым вопросам

.

Прежде чем мы начнем:

1.Загрузите Kasa Smart из App Store или Google Play и установите его на свой смартфон.

2. Подключите смартфон к домашней сети Wi-Fi (только 2,4 ГГц).

3. Подключите умную розетку к розетке.

Вот, например, HS100.

Шаги по настройке TP-Link Smart Plug через приложение Kasa.

1. Откройте приложение Kasa и войдите в свою облачную учетную запись.

a.Если у вас нет учетной записи, зарегистрируйтесь с ней, см. Как создать облачную учетную запись TP-Link на Kasa?

г.Войдите в приложение Kasa со своей облачной учетной записью.

2. Добавьте Smart Plug в приложение kasa. Нажмите «+» и « Добавить устройство» , затем нажмите «Умная розетка» и выберите значок в соответствии с номером вашей модели.

3. Следуйте инструкциям в приложении Kasa, чтобы включить HS100, дождитесь, пока индикатор Wi-Fi не замигает оранжевым и зеленым.

Если индикатор не мигает оранжевым и зеленым, выполните сброс HS100 согласно UG / QIG.

4. Подключите телефон к Smart Plug Wi-Fi. На этом шаге есть разница между телефоном Android и iOS.

Для Android: Kasa автоматически выполнит поиск Kasa Cam, это займет около минуты.

Если на этом этапе у вас возникли проблемы, перейдите в «Настройки» -> «Wi-Fi» на своем смартфоне и вручную подключитесь к сети Wi-Fi HS100 (как в iOS).

Для iOS : вам необходимо подключиться к сети Wi-Fi HS100 вручную, перейдите в Настройки-> Wi-Fi на вашем смартфоне и подключитесь к сети Wi-Fi HS100 (которая называется TP-LINK_Smart Plug_XXXX), и затем вернитесь в приложение Kasa, чтобы продолжить процесс установки.

5. Подключите умную розетку к домашней сети. Здесь мы выбираем «Deco M5» в качестве домашней беспроводной сети. Если вы не можете найти свою домашнюю сеть в списке Wi-Fi, нажмите «Присоединиться к другой сети» в нижней части списка Wi-Fi, затем введите SSID и пароль домашней сети вручную. После этого шага ваша умная розетка будет подключена к вашей домашней сети.

6. Назовите свою умную розетку.

7. Настройте значок для этой интеллектуальной розетки.Мы можем выбрать значок из списка или выбрать из «Альбомов» вашего смартфона или сделать снимок.

Тогда наслаждайтесь умной розеткой.

8. Щелкните значок Smart Plug, вы увидите страницу, как показано ниже, и сможете настроить дополнительные параметры, такие как Расписание / Нет на месте / Таймер.

9. Нажмите, чтобы войти в интерфейс настроек устройства, нажмите «Имя и значок», чтобы отредактировать имя и значок интеллектуальной розетки, щелкните «Информация об устройстве», чтобы просмотреть основную информацию об интеллектуальной розетке.

Примечание: Если вы столкнетесь с какой-либо проблемой во время вышеуказанных шагов, вы можете нажать кнопку сброса, чтобы сбросить интеллектуальный штекер / переключатель в соответствии с UG / QIG.

Другие дела, которые вы, возможно, захотите сделать

После завершения подключения Smart Plug к домашнему Wi-Fi вы можете использовать Amazon Echo или Google Home для управления устройством. Для этого вы можете обратиться к часто задаваемым вопросам ниже для инструкций по настройке:

Как управлять смарт-устройствами с помощью Amazon Echo?

Как управлять смарт-устройствами с помощью Google Home?

Чтобы узнать больше о каждой функции и конфигурации, перейдите в центр загрузок , чтобы загрузить руководство для вашего продукта.

Как подключить Nintendo Switch к телевизору

Знание того, как подключить Nintendo Switch к телевизору, может полностью изменить ваш игровой процесс.

Вся привлекательность коммутатора, как следует из названия, заключается в том, что он может трансформироваться из портативной консоли в телевизионную за секунды. Возможность игр 720p на встроенном 6,2-дюймовом экране и 1080p при выводе на телевизор через HDMI, если вы ограничиваетесь портативной игрой, вы определенно упускаете из виду.

Шаги по подключению Nintendo Switch к телевизору довольно просты, и мы изложили их ниже.Но сначала важный нюанс: они не работают на более дешевом Nintendo Switch Lite . Switch Lite не только не поставляется с док-станцией, но и не распознается ею — просто нет оборудования для вывода на экран телевизора.

Предположим, у вас оригинальная модель, а не Lite (если Joy-Cons несъемные, это Lite), вот как подключить Nintendo Switch к телевизору.

1. Найдите док-станцию ​​коммутатора

Изображение: Shaun Lucas / Tom’s Guide

Если вы потеряли свою док-станцию, Nintendo продает замену за 60 долларов , или есть сторонние варианты, доступные по более низкой цене — хотя имейте в виду, что консоли иногда были заблокированы с помощью неофициальных решений , так что продолжайте на свой страх и риск.

2. Откройте заднюю крышку

(Изображение предоставлено: Tom’s Guide)

На задней панели вы найдете откидную крышку. Откройте его, и вы увидите три помеченных порта: адаптер переменного тока, USB и выход HDMI.

3. Подключите адаптер переменного тока.

Адаптер переменного тока входит в верхний порт, а другой конец — в розетку.

4. Подключите кабель HDMI

(Изображение предоставлено Tom’s Guide)

Подключите один конец к выходу HDMI на док-станции Switch, а другой конец подсоедините к свободному порту на телевизоре.

5. Пропустите кабель через выемку в док-станции

Как только это будет сделано, вы можете закрыть заднюю крышку.

6. Поместите Nintendo Switch в док-станцию ​​

Сделайте это осторожно, вставив Switch в слот так, чтобы порт зарядки совпал с разъемом внутри док-станции.

7. Снимите Joy-Cons

(Изображение предоставлено: Tom’s Guide)

Если вы собираетесь использовать Joy-Cons для игры в пристыковке, снимите их с боковых сторон консоли, удерживая маленькую черную кнопку на задней панели. каждого и осторожно снимая их с коммутатора.Они будут заряжаться, если оставить коммутатор прикрепленным к док-станции, что полезно.

8. Выведите коммутатор из спящего режима

Это можно сделать с помощью выбранного контроллера.

9. Настройте телевизор на правильный канал HDMI.

После этого вы готовы играть в Mario Kart так, как это должно быть.

Если коммутатор не выводит сигнал на экран, убедитесь, что шнур питания и кабель HDMI надежно вставлены в док-станцию. Если они потеряются, коммутатор будет продолжать думать, что используется в портативном режиме, и будет вести себя соответствующим образом.

Еще советы по Nintendo Switch

Лучший на сегодня набор аксессуаров для Nintendo Switch предлагает

Как подключить штепсельную розетку к выключателю?

Прежде чем вы спросите, да, безопасно иметь розетку и выключатель света в одной цепи. Так что не беспокойтесь о подключении розетки к выключателю. Если это удобнее, чем проводка напрямую от блока выключателя, сделайте это.

Но вы должны сделать это правильно, убедившись, что вы подключаете нужные провода к нужным клеммам.Вот краткое руководство по подключению штепсельной розетки к выключателю.

Обратите внимание, что это руководство применимо к односторонним переключателям. Но концепция в целом такая же для других типов переключателей.

Идентификация проводов

С помощью отвертки откройте крышку распределительной коробки, стараясь не прикасаться к металлическим клеммам.

Не отключайте питание от блока выключателя. Вам нужно будет определить правильный провод от сети.

Когда вы откроете распределительную коробку, вы обнаружите, что к переключателю подключены два кабеля: коричневый и синий.

Коричневый кабель обычно находится под напряжением, идущий от панели выключателя, а синий — нейтральный. На синий провод может быть намотана коричневая лента, показывающая, что он действует как провод под напряжением, по которому подается питание на выключатель света.

Кабель, который вам нужен больше всего, идет от панели выключателя. Это будет коричневый. Чтобы быть уверенным, выключите выключатель света, затем используйте тестер напряжения, чтобы проверить, какой из проводов все еще находится под напряжением. Это тот, что идет от сети.

Как только вы его определите, выключите питание этого выключателя на панели выключателя.Если вы не уверены, какой выключатель на панели правильный, выключите все питание с помощью главного выключателя.

Вы также заметите два других провода. Заземляющий провод, подключенный к клемме заземления. У этого провода будет зелено-желтый рукав. В некоторых переключателях заземляющий провод может быть оголенным.

Другой провод на самом деле представляет собой пару из двух проводов, концы которых соединены колпачком или пластиковой клеммной колодкой. Это нейтральные провода, которые подключают светильник непосредственно к панели выключателя.

Настройка розетки

Самое удобное место для установки розетки — прямо под выключателем. Это позволяет легко опустить новые провода от переключателя к розетке за гипсокартоном.

В зависимости от того, где вы хотите разместить розетку и типа стены, вам, возможно, придется демонтировать часть стены, чтобы проложить провода.

Сделайте отверстие для выпускной коробки, но не вставляйте коробку предварительно. Протяните кабель от распределительной коробки вниз к розетке.Убедитесь, что вы используете тот же калибр проводов, что и для проводки переключателя.

Подсоедините новый кабель к существующим проводам переключателя. Вам нужно будет соединить и зачистить отдельные провода нейтрали, под напряжением и заземления.

Добавьте нейтральный провод к двум нейтральным проводам переключателя и закрепите их клеммной колодкой.

Скрутите новый провод заземления с проводом заземления переключателя и подключите их к клемме заземления в переключателе.

Для завершения подключения снимите токоведущий провод переключателя и скрутите его вместе с токоведущим проводом, идущим к розетке.Подключите два скрученных провода обратно к клемме переключателя.

Установите крышку переключателя на место.

Подключение розетки

Вставьте новую розетку и протяните через нее кабель. Соедините и зачистите отдельные провода и подключите их к нужным клеммам розетки.

Вверните розетку на место и снова включите питание.

Включите свет, чтобы проверить, работает ли он.

Вы можете воткнуть что-нибудь в розетку, чтобы проверить, работает ли она.Но более безопасный способ проверить розетку — использовать мультиметр или тестер розетки.

Он не только скажет вам, находится ли розетка под напряжением, но и правильно ли она подключена.

Есть еще какие-нибудь советы о том, как подключить штепсельную розетку к выключателю света? Пожалуйста, оставьте их в разделе комментариев ниже.

Превратите любое устройство в интеллектуальное устройство

Один из самых простых и простых способов интегрировать технологии умного дома в вашу жизнь — использовать интеллектуальную розетку.

Умная розетка может превратить «глупые» технологии, такие как ваша любимая винтажная лампа, в программируемую интеллектуальную технологию, которую вы можете запланировать или включить с помощью голосовой команды.Он также может действовать как страховочная сетка: подключите выпрямители для волос или мультиварку через интеллектуальную розетку, и вы можете выключить их удаленно, что даст вам душевное спокойствие, если вы выйдете позже, чем ожидалось, или просто не можете вспомнить, были ли вы выключил ваш прибор.

Помимо удаленного доступа, голосового управления, таймеров обратного отсчета и планирования, во многих случаях вы можете увидеть, сколько энергии потребляет подключенное устройство.

Мы собрали некоторых лидеров рынка и протестировали их, чтобы убедиться, что вы покупаете лучшую умную розетку с нужными функциями по лучшей цене.

Tapo P100 Mini Smart Wi-Fi Socket — Лучшее в целом


Tapo — суббренд TP-Link. P100 Mini Smart Wi-Fi Socket — одна из лучших интеллектуальных вилок, которые мы тестировали.

Во-первых, это один из самых доступных на рынке.

Простой и компактный дизайн означает, что вы сможете разместить его даже в тесноте, и мы обнаружили, что его можно быстро и легко настроить в приложении. Когда все будет готово, приложение позволяет вам делать обычные вещи, например устанавливать расписания и таймеры.

Есть даже «режим отсутствия», который будет включать и выключать (возможно, свет) случайным образом, чтобы было похоже, что вы все еще дома. На вилке есть кнопка, если вы хотите использовать ее вручную.

Как и многие другие разъемы на рынке, Tapo P100 поддерживает как Google Assistant, так и Alexa, поэтому вы можете управлять им с помощью умного динамика, если он у вас есть. Дополнительного концентратора не требуется.

Однако стоит отметить, что вы не можете использовать его с приложением Kasa, поэтому он не идеален, если у вас уже есть интеллектуальные розетки TP-Link или другие интеллектуальные устройства.

Если вы уже не привязаны к другой экосистеме, мы не можем понять, зачем вам тратить больше на другую интеллектуальную розетку.

Эй! умная розетка — Лучший вариант подарка


Эй! Умная розетка доступна по цене, практична и проста в использовании, без концентратора.

Настройка выполняется быстро и просто (хотя вам нужно убедиться, что у вас есть приличный сигнал Wi-Fi во время процесса), и после подключения вилки хорошо продуманное приложение позволяет легко включить вилку и выключить или запланировать дни и время для этого.Вы также можете сразу увидеть количество энергии, потребляемой подключенным устройством, с разбивкой по дням.

У вас также есть возможность автоматизировать работу по погодным условиям и статусу устройства или настроить систему одним касанием, в которой ваш выключатель будет включен одновременно с другими интеллектуальными продуктами (чтобы вы могли, например, включить все свои фонари. сразу). Он совместим с Alexa и Google Assistant, поэтому при желании вы можете использовать голосовые команды.

Сама вилка имеет компактную конструкцию, что означает, что вы сможете вставить ее в любую розетку (включая розетку на шине питания), и она не закроет место рядом с ней и не вызовет проблем, если ваша розетка находится на одном уровне с свой плинтус.Он также имеет переключатель включения / выключения и индикатор состояния.

Эй! продукты поставляются с руководством по установке и красиво упакованы, поэтому они станут хорошим подарком даже для людей с меньшими техническими знаниями.

TCP Wi-Fi Smart Plug — отличные характеристики в компактной вилке


Этот разъем TCP — отличный вариант, в нем есть практически все, что вам нужно от умного разъема по очень хорошей цене.

Во-первых, он работает через Wi-Fi, а это значит, что вам не нужен концентратор для его использования.Он также обладает всеми функциями, которые мы ожидаем от лучших умных розеток. Он совместим с Alexa и Google Assistant, поэтому вы можете использовать голосовые команды для управления им.

Он имеет две формы таймера: обычный, который позволяет вам устанавливать его для включения и выключения по расписанию, и таймер обратного отсчета, чтобы вы могли настроить его на включение или выключение устройства (например, переносного обогревателя, согревающего вас). пока вы спите) через определенное время.

Вы также можете настроить его как одно из нескольких устройств, которые включаются одновременно, или автоматизировать время включения (или выключения) при выполнении одного из ряда условий, включая температуру наружного воздуха, влажность или время восхода и захода солнца. .

Купите пару таких, и у вас будет дешевый и эффективный способ автоматизации домашнего климата, чтобы он мог реагировать на изменения погоды.

Важно отметить, что его компактный дизайн означает, что он не будет препятствовать соседним точкам подключения, а также оснащен переключателем включения / выключения и индикатором состояния, поэтому его можно выключить без приложения. Его легко настроить и использовать.

Он не контролирует энергопотребление вашего устройства, но за несколько фунтов вы можете получить модель TCP, которая это делает.

TP-Link Wi-Fi Smart Plug — совместимость с Amazon Alexa и Google Assistant


Wi-Fi Smart Plug от TP-Link — еще один наш лучший выбор.Во-первых, это доступно, а во-вторых, оно подключается через Wi-Fi напрямую к вашему роутеру. Так что хаб ему не нужен.

Существуют приложения для iOS и Android, но приятным сюрпризом является то, что они также работают с Amazon Alexa и Google Assistant. Это означает, что, находясь дома, вы можете сказать «Алекса, включить свет» и управлять своим устройством без помощи рук.

Через приложение вы можете создавать расписания, включая и выключая вилку столько раз, сколько захотите, с разными расписаниями на каждый день.Используя свое местоположение, вы также можете выбрать восход и закат в качестве триггеров.

Также есть режим таймера, так что вы можете включить или выключить розетку по истечении заданного времени, что может быть полезно для таймера сна или выключения телевизора, когда у детей будет достаточно экранного времени.

Благодаря хорошо продуманному и красивому приложению, отсутствию необходимости в концентраторе и приемлемой цене, TP-Link Wi-Fi Smart Plug является одним из лучших, которые вы можете купить прямо сейчас.

SwitchBot Bot — Для настенных выключателей


SwitchBot Bot не является умной розеткой, но мы включили его сюда, потому что он может добавить интеллектуальную функциональность к настенным выключателям (включая рокеры) и любой другой кнопке или клавише, которых нет на устройстве с интеллектуальной розеткой.

Если вы просто хотите использовать его, чтобы управлять переключателем, не вставая с постели, или запланировать время для выключения и включения, вам понадобится только сам SwitchBot Bot, но если вы хотите создавать сцены, вам также понадобится SwitchBot Hub (около 25 фунтов стерлингов). Он совместим с Alexa, Google Home, HomePod и IFTTT.

SwitchBot Bot работает механически с помощью небольшого рычажка, который выдвигается. У него есть липкая прокладка сзади, и вы просто приклеиваете ее к переключателю, которым хотите управлять. Он не накроет его, так что вы все равно можете использовать его вручную.Его легко настроить, он удивительно эффективен и поставляется со сменной батареей, которой хватит на два года. Вы можете купить его в черном или белом цвете

.

Если вы хотите использовать SwitchBot Bot для управления качелькой, а не кнопкой включения / выключения, вам нужно будет использовать прилагаемую петлю и наклейку, для правильного размещения которых требуется немного больше усилий.

D-Link Mini Wi-Fi Smart Plug — Компактная конструкция для двойных розеток


Как следует из названия, это уменьшенная версия обычной интеллектуальной розетки D-Link.Компактный дизайн поможет избежать попадания вилки во что-либо вокруг розетки и гарантирует, что вы сможете установить две вилки на двойную розетку.

Дизайн также был упрощен, с одной кнопкой питания наверху и светодиодным индикатором.

В остальном он работает точно так же, поэтому его невероятно легко настроить. Вы получаете поддержку Amazon Alexa, Google Assistant и IFTTT, а также такие опции, как планирование из приложения mydlink .

В настоящее время нет возможности добавлять виджеты на главный экран устройства Android, чтобы быстро включать и выключать вилку, не открывая приложение, что является единственным недостатком устройства.

Energenie MiHome Wi-Fi Smart Plug — поддерживает устройства на 13 ампер


У

Energenie есть ряд умных розеток, но для большинства из них требуется концентратор стоимостью 69,99 фунтов стерлингов, который подключается к вашему маршрутизатору. А вот эта умная розетка Wi-Fi не работает. Это отличная новость, так как он будет напрямую связываться с вашим маршрутизатором через Wi-Fi.

У него нет всех наворотов, как от Energenie Adapter Plus, который может отслеживать, сколько электроэнергии используется, но он поддерживает Alexa, Google Assistant и IFTTT, которые являются более полезными функциями для многих людей.Жаль, что в инструкциях не очень четко указано, как настроить эти функции.

Еще одно преимущество — небольшой размер. Они менее громоздки, чем большинство умных вилок, и не должны мешать вам использовать соседние розетки.

Он использует то же приложение MiHome, что и другие продукты Energenie, и, если говорить честно, это одно из наших наименее любимых приложений из-за его неуклюжего интерфейса. Убедитесь, что вы по ошибке не установили приложение Xiaomi MiHome: вместо этого ищите приложение Energenie.

Когда вы добавили плагин в приложение, вы можете нажать ВКЛ или ВЫКЛ, чтобы вручную управлять переключателем (даже вдали от дома), но вы также можете настроить таймеры. Вы можете создавать столько, сколько хотите, для нескольких циклов включения питания каждый день и в разное время в разные дни.

Также следует отметить, что MiHome WiFi Smart Plug поддерживает устройства на 13 ампер, тогда как некоторые из более дешевых предложений ограничены до 10 ампер или меньше.

За эту цену можно простить мелкие недостатки: отличная цена.

D-Link Wi-Fi Smart Plug — имеет индикатор состояния


Умная розетка

D-Link представляет собой привлекательное устройство овальной формы со светящимся кольцом, которое сообщает вам его статус.

Справа расположены три кнопки: одна для включения и выключения подключенного устройства вручную, другая для включения и выключения светодиода, а третья для сброса вилки или использования настройки WPS с вашим маршрутизатором.

Настроить его просто с помощью приложения mydlink . Вы сканируете QR-код в руководстве по быстрой установке, и вилка должна быть обнаружена.Затем вы можете выбрать, к какой сети Wi-Fi вы хотите подключить вилку: как и в случае с TP-Link, дополнительный концентратор не требуется.

Имеется поддержка Alexa, Google Assistant и IFTTT, поэтому вы можете управлять им с помощью голоса или включать и выключать его в зависимости от других триггеров с помощью апплета IFTTT.

Приложение mydlink позволяет управлять вилкой из любого места, а также дает вам возможность включать и выключать ее по расписанию.

Eve Energy — Лучшее для пользователей Apple HomeKit


Eve Energy — это интеллектуальный коммутатор, который также отслеживает, сколько энергии потребляет подключенное устройство с течением времени.Это разъем Apple HomeKit, что означает, что он работает только с устройствами iOS. Однако это также означает, что вы можете управлять им с помощью голосовых команд Siri, и что он использует полное шифрование, которое предлагает HomeKit.

Вместо Wi-Fi коммутатор использует Bluetooth. Это упрощает настройку, а также означает, что вам не нужно подключать концентратор к маршрутизатору. Однако он ограничивает диапазон, в котором им можно управлять. Он будет работать в большинстве британских домов, но если вы хотите управлять им, находясь вдали от дома, вам понадобится Apple TV (3-го поколения или новее) или запасной домашний iPad (новее, чем iPad 2) под управлением как минимум iOS. 8.1.

Вы можете включать и выключать переключатель через приложение Apple Home в iOS 10 или с помощью приложения Eve. Если вы стоите рядом с переключателем, сверху также есть кнопка для ручного управления.

Настройка таймеров возможна с помощью вкладки «Сцены» в приложении, но создание расписания сложнее, чем в других приложениях, таких как TP-Link. Однако приложение Eve создано для работы со всем диапазоном Eve, а не только с интеллектуальным переключателем, и вы можете заставить все свои гаджеты работать вместе с помощью Scenes.Это мощно, но может быть проще в использовании.

Это довольно дорого, но если у вас уже есть iPad или Apple TV для удаленного доступа, и вам нравится идея управления им через Siri, это может быть для вас.

Lightwave Smart Socket — Интеллектуальные сменные разъемы


Вот кое-что немного другое: Lightwave Smart Socket позволяет вам заменить настоящие розетки в вашем доме умными вариантами, так что вы можете избежать громоздких вилок, сидящих поверх ваших розеток.

Розетки доступны в хромированном или белом цвете, поэтому они должны вписаться в интерьер вашего дома. После того, как вы настроите их с помощью приложения Lightwave, они будут совместимы с Google Assistant, Amazon Alexa и Apple HomeKit.

Есть и обратные стороны — очевидно, вам придется устанавливать розетки, а не просто вставлять их в розетку. Это тоже не самый бюджетный вариант. Кроме того, вам нужно будет купить концентратор Lightwave, чтобы он мог взаимодействовать с вашим маршрутизатором.

Чтобы создать экосистему Lightwave, вы можете купить один из стартовых наборов и приступить к созданию системы розеток, выключателей света и интеллектуальных отопительных приборов.

Что такое умная розетка?

Умная вилка — это выключатель, который вы подключаете к розетке, а затем подключаете к ней другое устройство. Вы используете его, как адаптер. Вы можете управлять им через приложение на своем смартфоне или планшете через Wi-Fi или с помощью голосового управления через Alexa, Google Assistant или Siri.

С помощью лучших умных розеток вы можете устанавливать расписания, отслеживать потребление энергии и узнавать, какие устройства и когда используются чаще всего.Вооружившись такими данными, вы сможете начать экономить на домашнем энергопотреблении.

Вы также можете удаленно проверить, какие вилки включены (так что больше не нужно паниковать по поводу того, выключили ли вы выпрямители для волос, когда вы сидите в поезде) и дистанционно включать свет, чтобы все выглядело так, как будто вы дома.

Единственное предостережение: это будет полезно только для устройств, которые можно оставить во включенном состоянии, а затем включить или выключить, управляя питанием от сети. Все, что требует нажатия дополнительной кнопки на устройстве, не включится только потому, что вы включили сетевую розетку, поэтому умная розетка не поможет.

Если вы хотите узнать больше, мы собрали 10 лучших вещей, которые можно сделать с помощью умной розетки.

Энергомониторинг

Некоторые интеллектуальные розетки также позволяют отслеживать потребление энергии и расходы. Устройства часто остаются в режиме ожидания, когда они не используются большую часть дня, а использование в режиме ожидания составляет до 16 процентов от среднего счета за электроэнергию. С помощью интеллектуального переключателя вы можете значительно сократить время ожидания, потраченное впустую.

Некоторые коммутаторы могут даже контролировать несколько устройств на одном удлинителе.

Цены

Умная розетка

начинается с 12 фунтов стерлингов / 12 долларов США и поднимается до около 55 фунтов стерлингов / 55 долларов США, и они становятся дешевле, с лучшими функциями. Они, вероятно, еще не настолько дешевы, что вы можете купить по одному на каждый прибор. Но для тех, кого вы действительно хотите контролировать издалека, это того стоит.

Теги:

Примечание. Мы можем получать комиссию, когда вы совершаете покупки по ссылкам на нашем сайте, без каких-либо дополнительных затрат для вас. Это не влияет на нашу редакционную независимость. Учить больше.

Цанговые зажимы

vs.Винтовые соединения на переключателях и розетках

Если вы внимательно изучите стандартный бытовой электрический настенный выключатель или розетку, вы заметите, что в дополнение к винтовым клеммам на боковой стороне устройства есть ряд прорезей или отверстий на задней части корпуса. Это вставные проводные соединения, разработанные так, что вы можете подключать провода, просто вставив оголенный конец провода в отверстие, где пружинный зажим удерживает провод. Это, конечно, быстрый и простой способ, но не лучший способ устанавливать связи.Стандартные винтовые клеммы лучше.

Проблема с зажимом проводов push-in

Профессиональные электрики почти никогда не используют вставные разъемы, и этому есть причина. Ни один профессионал не захочет, чтобы его снова вызывали на работу, чтобы исправить плохое соединение, а вставные проводные соединения имеют гораздо больше шансов выйти из строя, чем стандартные винтовые клеммы.

Каждый вставной разъем включает в себя очень маленький пружинный металлический зажим внутри корпуса переключателя или розетки.Этот зажим предназначен для надежного захвата оголенного провода после того, как он вставлен в отверстие, и его можно освободить, только если вы вставите кончик маленькой отвертки в прорезь для освобождения рядом с отверстием.

Однако это соединение, как известно, небезопасно, и на самом деле оно не обеспечивает степень контакта металл-металл, необходимую для хорошего электрического соединения. Провода в разъемах push-in могут легко проворачиваться в отверстии и постепенно выходить из строя. И само количество контакта металл-металл очень и очень мало при вставных соединениях, что может привести к перегреву устройства.При перегреве соединение еще больше ослабляется, что в конечном итоге приводит к полному обрыву соединения. После отключения и повторного подключения устройства один или два раза пружинные зажимы изнашиваются и теряют способность захватывать провода.

Любой электрик или домовладелец, регулярно использующий вставные проводные соединения, очень скоро научится избегать этого в будущем. Это один из примеров, когда старый способ — лучший способ.

Винтовые клеммы лучше

Другой стандартный вариант подключения проводов — традиционный способ: закрепить провода под винтами клемм по бокам выключателя или розетки.Этот метод занимает немного больше времени и требует некоторой практики, чтобы освоить его. Обычно это означает формирование оголенного конца провода в виде петли по часовой стрелке вокруг винтовой клеммы, а затем плотное затягивание винта для захвата провода. На некоторых типах розеток и переключателей оголенные провода вставляются в небольшой кронштейн, затем винт затягивается, чтобы надежно зажать провод.

Винтовые клеммы любого типа можно отсоединять и повторно подключать сколько угодно раз — они никогда не изнашиваются.Винтовые клеммы обеспечивают более плотное соединение с проводами, что не только предотвращает отсоединение проводов; это также обеспечивает лучшее электрическое соединение. Электричество проходит через плотное соединение более свободно, чем через ненадежное соединение.

Цанговые зажимы с зажимными винтами

Некоторые выключатели и розетки предлагают лучшее из обоих миров: цанговые фитинги с винтовыми зажимами для затягивания соединения. Они обеспечивают быструю установку, не сгибая провода, и добавляют второй уровень защиты, позволяя зажимать вставленный провод винтом.Хотя они кажутся отличным вариантом, вставные клеммы с зажимными винтами не обеспечивают такое же надежное соединение, как петля по часовой стрелке. Часто, складывание и проталкивание проводов обратно в коробку ослабляет соединение.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
