Соединение медного кабеля и СИП. Как соединить СИП и кабель?

Соединение медного кабеля и СИП. Как соединить СИП и кабель?

При подключении частных домов может возникнуть вопрос, как выполнить переход с СИП на кабель, например АВВГ либо ВВГ? Исходя из возможного ассортимента изделий и материалов дам свое решение, на мой взгляд самое простое и самое дешевое.

Если вы щит учета устанавливаете на фасаде дома либо на опоре линии электроснабжения, то провод СИП можно завести прямо в щит и никакие переходы делать не нужно.

Однажды заказчик пожелал установить щит учета внутри дома. Можно или нет – это отдельная тема. На тот момент, а это было несколько лет назад, сказал ему, что лучше завести СИП прямо в дом через чердак в металлической трубе. Но, это решение мне не очень нравится. Как сделал заказчик по факту, мне не известно.

Можно ли использовать прокалывающий зажим  для соединения СИП и АВВГ? Однозначного ответа я не получил, все-таки изоляция  у них разная и никто не может гарантировать результат. Пока не попробуешь  — не поймешь

Соединение СИП с кабелем.

Если же вам все-таки необходимо переходить с СИП на кабель, то я не советую использовать медный кабель. Если рассматривать частный дом, то к дому, как правило, подходит СИП 2×16, а это соответствует медному кабелю ВВГ 2×10.

Почему 16мм? – см. Подключение PEN-проводника в частном доме.

Для соединения СИП 2×16 и АВГГ 2×16 можно использовать 2 варианта:

1 Гильза медная луженая соединительная + лента самоспекающаяся СП 0,76×19.

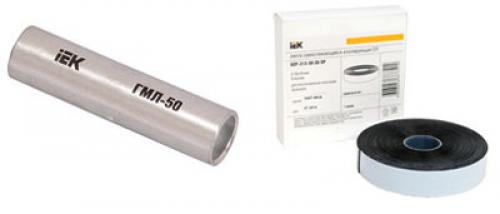

Гильза+лента

Данная гильза позволяет соединять не только алюминиевые кабели, но и медные, а также алюминий – медь. Для соединения подойдет гильза ГМЛ-16 (или любой другой аналог).

После опрессовки гильзу изолируем лентой самоспекающейся СП.

Самоспекающаяся лента СП  изготовлена на основе этиленпропиленового каучука, который вулканизируется при намотке и образует монолитную структуру. Участок изоляции кабеля, восстановленный лентой СП, не требует механического или температурного воздействия после наматывания.

2 Гильза медная луженая соединительная + термоусаживаемая труба.

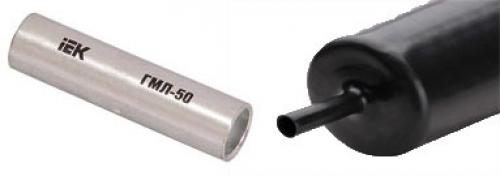

Гильза + термоусаживаемая трубка

В данном случае вместо самоспекающейся ленты используется термоусаживаемая трубка, стойкая к ультрафиолету.  Здесь главное не забыть сначала надеть трубку на провод.

Соединять сечения 16 и 10 – не очень хорошее решение, нужно искать специальные гильзы (типа ГМА-16/25 и т.п.).

Яйца для соединения кабеля. Соединитель проводов: орешки для начинающего электрика

Несложно представить ситуации, при которых требуется подключить новое электрооборудование к существующим электрическим сетям. Залезать в магистральные линии вам никто не позволит, а вот решить проблему соединения алюминиевых и медных проводов внутри своего жилища и выбрать соединители вы можете самостоятельно.

Почти все граждане где-то слышали или читали, что соединять простой скруткой провода разного сечения и из разных материалов не рекомендуется. Но руки домашнего мастера (особенно на даче) так и тянутся по-быстрому скрутить старую электропроводку с новым выходом к очередному бытовому устройству. Каковы последствия?

1. Площадь контакта проводников даже при самой плотной скрутке относительно невелика. Как следствие, возникает высокое контактное переходное сопротивление, которое может вызвать нагревание группы.
2. В случае подводки алюминий-медь этот эффект может стать критическим. Дело в том, что электрохимических характеристики металлов сильно отличаются. Быстрое образование на алюминиевой жиле окисной пленки (во влажных условиях еще более интенсивное) дает дополнительное сопротивление токоотводу в зоне контакта.
3. Дополнительный вклад окислительных процессов на меди за короткий период увеличивает контактное переходное сопротивление до пиковых значений, при которых нагрев проводящего соединения медного и алюминиевого проводов может привести к искрению, плавлению, проще говоря, к локальному возгоранию.

Как говорят в Одессе «оно вам надо». Купите соединитель проводов и живите спокойно.

Рассматривать все случаи, когда такое подключение жизненно необходимо мы не будем. Просто запомните, что если у вас из стенки торчат алюминиевые выходы, в купленном за городом старом доме проводка из того же материала или возникла нужда подключиться к магистральной линии, покупайте правильный переходник.

Клеммные колодки или клеммники. Об этих устройствах мы подробно рассказывали на страницах нашего сайта. Сейчас просто обратим ваше внимание на некоторые нюансы.

Обратите внимание

Надежный электрический контакт в самозажимных или винтовых клеммниках, чтобы соединить алюминиевый и медный провод, должен обеспечиваться либо пластиной из нейтрального материала, либо специальной пастой, сертифицированной именно для этого случая. Смотрите маркировку, читайте инструкцию.

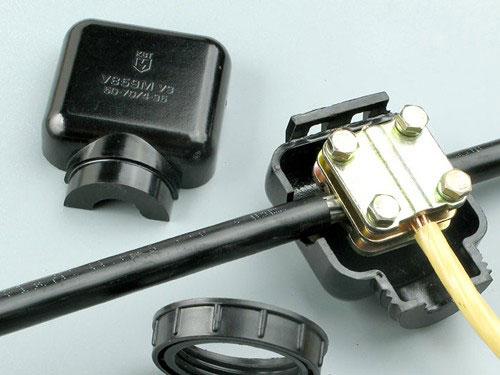

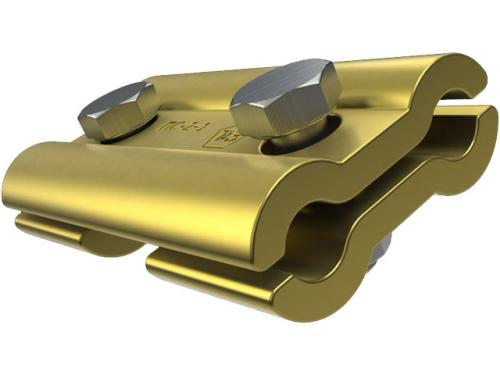

Орешки для соединения проводов. Техническая мысль торжествует. Скорлупа из карболитового пластика (защита) плюс ядро в виде контактных зажимных пластин. Наименование ответвительные сжимы в наибольшей степени применимо к этим устройствам.

Схема простая:  магистраль (алюминий)  со снятой фрагментарно изоляцией помещается в канал сжимающих пластин электрического орешка для соединения проводов, а медные жилы зажимаются в те же плашки без прямого контакта с внешним каналом. По верхней калибровке сечений (120-150 кв.

мм) такой соединитель проводов, очевидно, рассчитан на профессионалов, но нижние градации (1,5 – 4 кв. мм) вполне применимы для домашних умельцев.

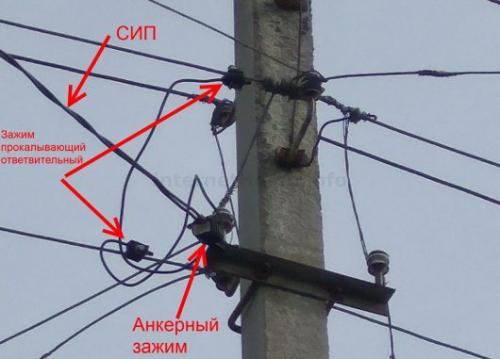

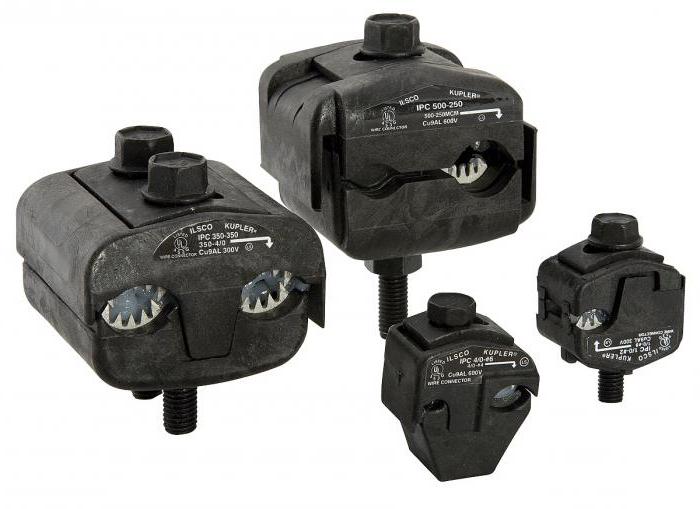

Прокалывающие зажимы (ПЗ). Предназначены для подключения к СИП (самонесущий изолированный провод) магистральных высоковольтных линий. Ответвления такого типа выполняют профессионалы, для особо рукодельных граждан сообщаем: ответвление с помощью ПЗ подключается без нарушения изоляции путем сжатия латунных контактов к несущему проводнику. Затягиваем гайку и обеспечиваем контактный выход.

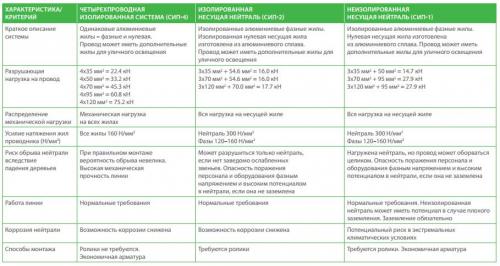

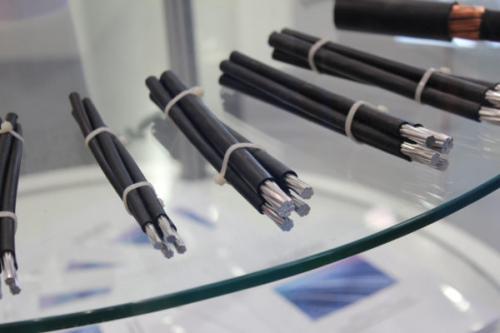

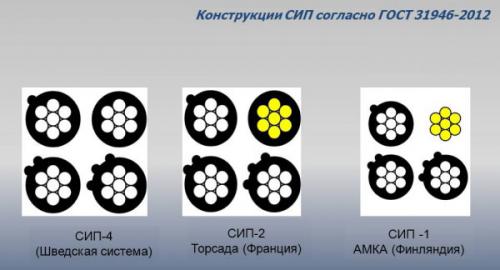

СИП алюминий или медь. Конструкция и состав

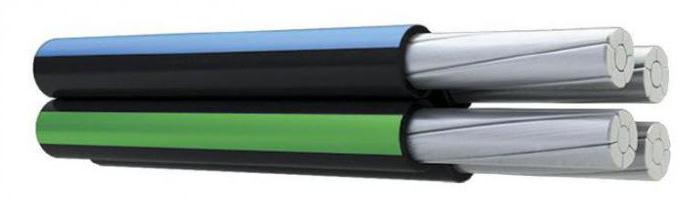

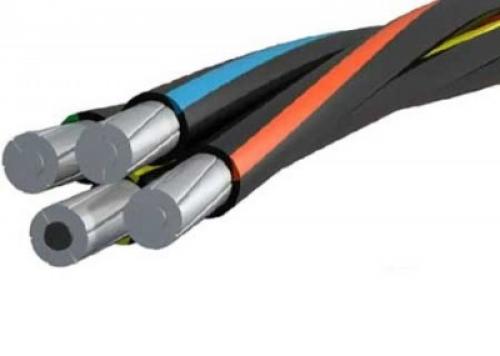

Конструктивно СИП состоит из алюминиевых жил, скрученных друг с другом и защищенных прочным слоем полиэтилена. Проводники являются светостабилизирующими, поэтому при попадании ультрафиолетовых лучей их технико-эксплуатационные характеристики не изменяются.

Оболочка отдельных проводников в СИП имеет черный цвет. В состав кабеля входит несущий элемент, связанный с нулем. Вокруг него как раз накручивают остальные жилы.

В целом СИП состоит из следующих компонентов:

• токопроводящие жилы;
• сердечник из стальной проволоки;
• полиэтиленовая оболочка повышенной прочности.

Силовой кабель СИП-3 изготавливают из алюминиевых жил и стального сердечника с круглым сечением. Количество жил формируется в соответствии с нормами ТУ индивидуально для выбранной марки. Конструкция СИП может подразумевать использование алюминиевой самонесущей жилы, в СИП-3, СИП-4 и СИП-5 она отсутствует.

Важно! О качестве СИП можно судить по тому, как закручен фазный провод. Он всегда движется по часовой стрелке относительно нулевого.

В электрическом кабеле СИП-2, СИП-3 или СИП-5 оболочка производится из сшитого XLPE, повышающего стабилизацию света. В СИП-1 и СИП-4 она производится из термопластичного полиэтилена (LDPE).

Технические параметры изделия зависят от его конструктивных особенностей. К аббревиатуре СИП могут добавлять одну или две прописные буквы, помещенные в скобки:

1. СИП (Н) – оболочка проводников производится из материалов, устойчивых к горению.
2. СИП (Г) – изоляция защищает конструкцию провода от воздействия воды или влаги.
3. СИП (НГ) – для оболочки используется сшитый полиэтилен, устойчивый как к горению, так и к проникновению влаги.

Соединение СИП кабеля между собой. Устройство СИП

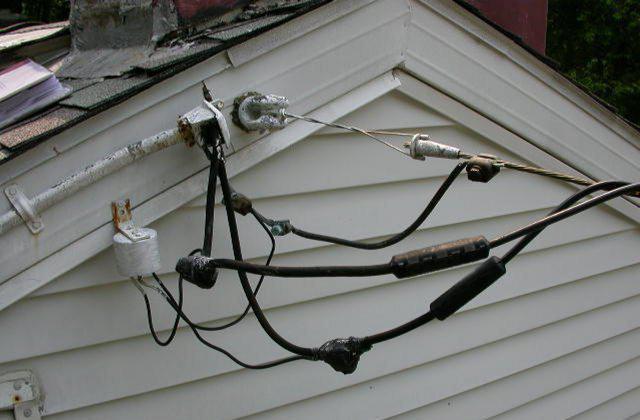

Подходящие к дому ответвления от СИП провода состоят из нескольких алюминиевых проводников, защищённых прочной изоляцией из сшитого полиэтилена (смотрите рисунок ниже).

По трём рабочим жилам в строение подаются фазы A, B и C кабеля, а к четвёртой – подключается нулевой защитный проводник. Иногда ответвление к строению от воздушной линии организуется самонесущим проводом, в котором отсутствует нулевая жила.

Дополнительная информация. Отдельные виды СИП выпускаются в виде проводников, лишённых защитной изоляции.

В ответвлениях, предполагающих соединение СИП с медным кабелем, могут применяться провода с жилами сечением порядка 16-ти миллиметров квадратных (использование меньшего показателя запрещено требованиями ПУЭ). Однако этот размер очень неудобен для сочленения с тонкими жилами ВВГ, поэтому такое соединение нуждается в специальном переходнике.

Кроме того, для формирования ответвления к частному дому может применяться провод марки СИП-2, имеющий несущую нулевую жилу. При его обустройстве, в соответствии с нормативами, максимальный пролет между двумя креплениями не должен превышать 25-ти метров.

Дополнительная информация. Если расстояние от строения до ответвления от линии электропередач составляет более 25-ти метров, для того чтобы соединить провод с домом потребуется установить ещё одну (промежуточную) опору.

На ней обустраиваются соединения проводов СИП между собой с дальнейшим оформлением прямого ответвления от магистральной линии к обслуживаемому дому. На стене это подключение фиксируется посредством особого кронштейна, оснащённого анкерным зажимом.

Для несущего провода СИП-2 такой зажим может выполняться в виде отдельной зажимной плашки (смотрите рисунок «а» ниже), а для СИП-4 используются специальные приспособления с одновременным захватом всех жил (рисунок «б»).

Обратите внимание! Такой способ крепления обеспечивает равномерное распределение натяжения между проводами.

Прокладываемые в доме жилы медного кабеля ВВГ соединяются с проводами СИП посредством прокалывающих зажимов. Такие проколы гарантируют надёжное электрическое соединение, исключающее необходимость в удалении изоляции.

Переход с СИП на ввг. Как соединить провода СИП между собой

Переход с СИП на ввг. Как соединить провода СИП между собой

Если вам необходимо соединить СИП с СИПом в первую очередь выясните его марку.

Например СИП 4 в отличие от других типов самонесущих проводов категорически запрещено соединять между собой в пролетах.

Делается это только на какой-либо опоре, когда на жилы не оказывается усилия тяжения. Некоторые однако полагают, что если выполнить соединения гильзами с обжатием прессом в 12тн, то он спокойно все выдержит в течении всего срока службы.

Безусловно, некоторое время это соединение проработает, но вследствие постоянных вибраций, ветровых нагрузок, плюс тяжения в разные стороны, в один прекрасный день все закончится обыкновенным обрывом.

Поэтому соединять провода СИП-4 между собой можно только между двух анкерных зажимов.

Если у вас СИП-1 или СИП-2 их между собой можно соединить в пролетах спецзажимами MJPT или ГСИ-Ф.

Причем эти зажимы используйте для фазных проводников . Несущий изолированный или не изолированный провод в СИПе желательно оставлять цельным, либо соединяйте его с помощью другой гильзы в промежутке между анкерных креплений.

В некоторых роликах демонстрируется соединение нулевого несущего провода гильзой в середине пролета. В правилах ПУЭ п.2.4.21 это не запрещено. Главное обеспечить требуемую несущую способность провода.

Для этого берется гильза увеличенной длины, под большее число опрессовок (длиной 170мм вместо 100мм). С аббревиатурой «Н» или «N» — нулевая.

Но просто логически подумайте, что будет с напряжением в розетках, когда пропадет нулевой контакт при очередном ветре вот в таком соединении? А будет вместо напряжения 220В все 380! И элементарный обрыв провода в гильзе, покажется наименьшим злом в данной ситуации.

Соединение СИП кабеля между собой. Как соединить СИП и кабель?

При подключении частных домов может возникнуть вопрос, как выполнить переход с СИП на кабель, например АВВГ либо ВВГ? Исходя из возможного ассортимента изделий и материалов дам свое решение, на мой взгляд самое простое и самое дешевое.

Если вы щит учета устанавливаете на фасаде дома либо на опоре линии электроснабжения, то провод СИП можно завести прямо в щит и никакие переходы делать не нужно.

Однажды заказчик пожелал установить щит учета внутри дома. Можно или нет – это отдельная тема. На тот момент, а это было несколько лет назад, сказал ему, что лучше завести СИП прямо в дом через чердак в металлической трубе. Но, это решение мне не очень нравится. Как сделал заказчик по факту, мне не известно.

Можно ли использовать прокалывающий зажим  для соединения СИП и АВВГ? Однозначного ответа я не получил, все-таки изоляция  у них разная и никто не может гарантировать результат. Пока не попробуешь  — не поймешь

Соединение СИП с кабелем.

Если же вам все-таки необходимо переходить с СИП на кабель, то я не советую использовать медный кабель. Если рассматривать частный дом, то к дому, как правило, подходит СИП 2×16, а это соответствует медному кабелю ВВГ 2×10.

Почему 16мм? – см. Подключение PEN-проводника в частном доме.

Для соединения СИП 2×16 и АВГГ 2×16 можно использовать 2 варианта:

1 Гильза медная луженая соединительная + лента самоспекающаяся СП 0,76×19.

Гильза+лента

Данная гильза позволяет соединять не только алюминиевые кабели, но и медные, а также алюминий – медь. Для соединения подойдет гильза ГМЛ-16 (или любой другой аналог).

После опрессовки гильзу изолируем лентой самоспекающейся СП.

Самоспекающаяся лента СП  изготовлена на основе этиленпропиленового каучука, который вулканизируется при намотке и образует монолитную структуру. Участок изоляции кабеля, восстановленный лентой СП, не требует механического или температурного воздействия после наматывания.

2 Гильза медная луженая соединительная + термоусаживаемая труба.

Гильза + термоусаживаемая трубка

В данном случае вместо самоспекающейся ленты используется термоусаживаемая трубка, стойкая к ультрафиолету.  Здесь главное не забыть сначала надеть трубку на провод.

Соединять сечения 16 и 10 – не очень хорошее решение, нужно искать специальные гильзы (типа ГМА-16/25 и т.п.).

Соединение СИП и аввг. Как соединить провод СИП с медным кабелем

Время чтения: ~ 3 мин.

Сип является проводом, который пользуется высоким спросом, поэтому важно знать, как именно им пользоваться. Это довольно новое решение в кабельной продукции, которое обладает рядом преимуществ. Используя его, вы отдаете предпочтение надежности, длительному сроку службы.

Нередко возникает необходимость соединять такую кабельную продукцию с привычным медным кабелем, важно узнать особенности подключения.

На что обратить внимание

Часто соединения является актуальным при подключении к дому или даче электроэнергии. Самым важным моментом в таком деле является выполнение технических условий. Они получаются в компании, которая подключает вас к общей электрической сети. В данной документации указываются рекомендуемые проводники, а также способ подключения.

Как может осуществляться соединение

Соединение может быть различным, в частности оно зависит от расположения щита учета.

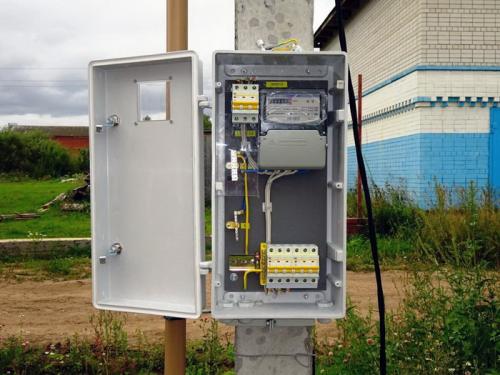

Щит учета установлен на опоре линии

Для выполнения подобного соединения требуется использовать цельный проводник. В таком случае специалисты советую воспользоваться прокалывающим зажимом. Он специально предназначается для этого, но важно учитывать используемые параметры. Также нужно учитывать, что в качестве отпайки можно использовать тот же СИП, либо медный кабель. Нужно внимательнее посмотреть на основные составляющие сжима, они являются стальными, оснащаются острыми зубцами. Кстати, зубцы могут применяться для закручивая болтов, если возникнет такая необходимость. При помощи подобного инструмента можно обеспечить полноценную герметичность соединения и надежный контакт.

При выполнении соединения с СИПом стоит воспользоваться штатной арматурой. При этом специалисты придерживаются мнения, что оптимальным решением будет завести провод именно в распределительный ящик. В таком случае не нужно будет выполнять соединение. Но если потребовалось провести такое соединение, то лучше это делать в условиях улицы, на вводе в дом. Воспользуйтесь в таком случае прокалывающим зажимом, также можно воспользоваться специальными плашечными сжимами. Кстати, по форме данные сжимы чем-то напоминают орешки.

Данные сжимы предназначаются для того, чтобы соединять между собой жилы. При этом они могут быть созданы из различных материалов. Это обеспечивает отсутствие контакта проводников друг с другом. При использовании подобных изделий проводники будут контактировать только со стальными пластинами.

Внимание! Соединять провода, которые созданы из разных материалов, недопустимо. В таком случае, нельзя будет избежать появления коррозии.

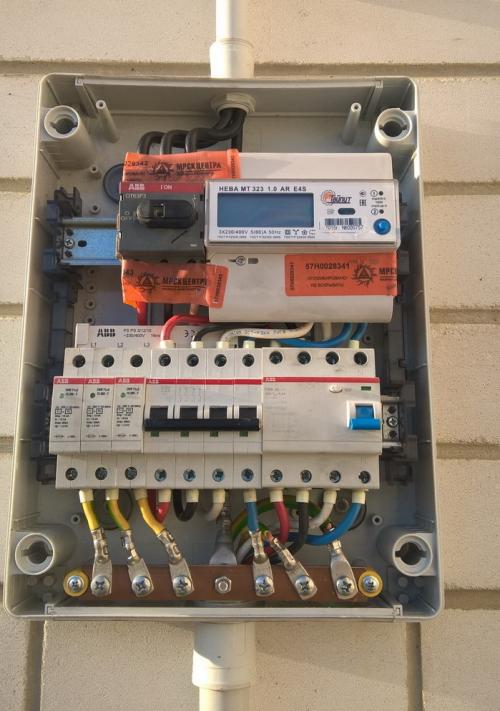

Щит на стене дома

В таком случае применяется отпаечный зажим, при этом отпайка заводится прямо в щит. При использовании СИПа на стене нужно будет монтировать специальные зажимы, они нужны для крепления провода. А при использовании медного кабеля потребуется натянуть стальной трос. Соединение СИПа и медного изделия может также потребоваться, если на территории имеется несколько строений, при этом для осуществления разводки применяется СИП. Для этого также должен использоваться прокалывающий или планшетный зажим.

Некоторые используют специальную гильзу, а затем проводят опрессовку.

Но такой метод считается неоправданным по нескольким причинам:

• потребуется специальное приспособление;
• такая процедура применяется для восстановления жил, в противном случае, в ней нет необходимости;
• другая технология обеспечит большую прочность, нежели гильза.

СИП + СИП

Возможен и такой вариант, при этом важно учитывать поставленные вами цели.

Соединение проводов между собой может различаться по видам:

• требуется для питания вашего здания;
• соединение магистрали, когда не хватает длины.

В случае, когда не хватает провода по длине, должны использоваться специальные зажимы MJPT. В другом случае можно воспользоваться прокалывающим зажимом.

Полезное

Заключение

В заключение стоит сказать, что нужно быть предельно внимательным при осуществлении подключения, следовать данным советам. Такая простая информация позволит вам придерживаться техники безопасности, выполнять работу грамотно и профессионально.

Источник: https://cabel-electro.ru/stati/soedinit-sip-s-mednym-kabelem-kak-soedinit-sip-i-kabel

Как соединить СИП с алюминиевым проводом. Соединение СИП проводов

Не всегда удается провести неразрывную «нитку» воздушной линии электропередачи между двумя столбами. Приходится соединять два провода СИП ВЛИ (воздушной линии электропередачи выполненной самонесущими изолированными проводами СИП) в пролете. Для такого рода соединений выпускаются специальные соединительные зажимы, например MJPT и MJPB. Как производится соединение СИП проводов соединительными зажимами MJPT и MJPB, и какие еще выпускаются зажимы для соединения самонесущих проводов пойдет речь в этой статье.

Как осуществить соединение СИП проводов, а пролете ВЛИ

Особенностью соединенияв пролете или так называемого, промежуточного соединения это горизонтальная нагрузка, которая будет воздействовать на соединение. Самонесущие изолированные провода, не поддерживаются тросами, и вся нагрузка от тяжения провода приходится на несущею нулевую жилу. Отсюда основное требование к промежуточному соединению: оно должно быть прочным, как механически, так и электрически. Также помним о герметичности соединения.

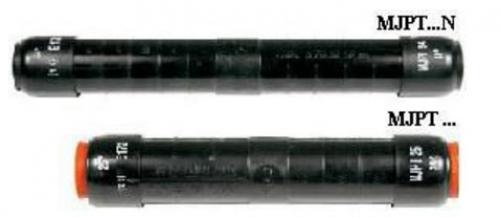

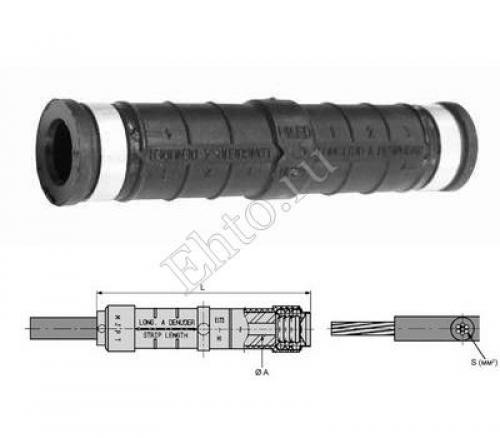

Соединительные зажимы MJPT

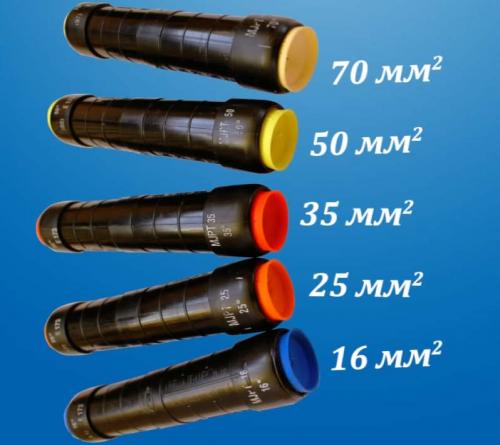

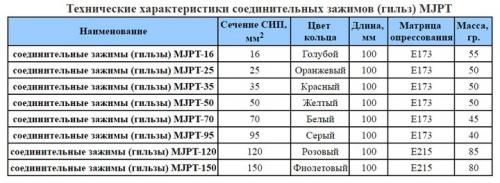

Для промежуточных соединений СИП проводов выпускаются зажимы MJPT . Правильное название соединительные зажимы для соединения нулевой несущей жилы и соединения, фазных жил СИП провода.

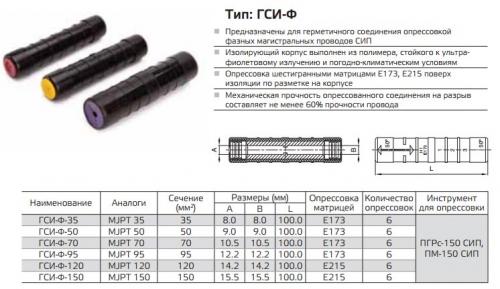

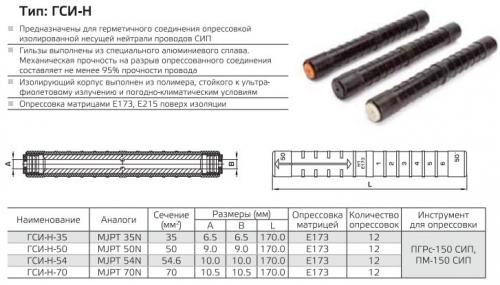

Другая маркировка соединительных зажимов от компании ИЭК: гильза изолированная фазная ГИФ и гильза изолированная нулевая ГИН.

Принцип промежуточного соединения СИП

Зажимы типа MJPT являются прессуемые. То есть, само соединение жил СИП производится с помощью ручного пресса.

Внутри зажима есть специальный соединительный зажим. С проводов СИП снимается изоляция, две жилы с обеих сторон вставляются в зажим и прессуются. Прессование производится шестигранной матрицей вставленной в пресс. На готовое соединение надевается герметичная гильза. Для наглядности зажимы имеют цветовые маркировки, вернее могут иметь цветовые маркировки.

Стоит отметить, что зажимы MJPT позволяют соединять как изолированные провода СИП, так и не изолированные провода ЛЭП. Причем как медные, так и алюминиевые, так и медные с алюминиевыми.

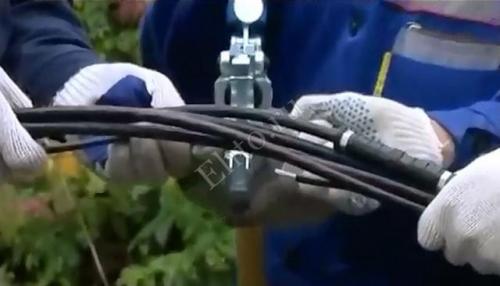

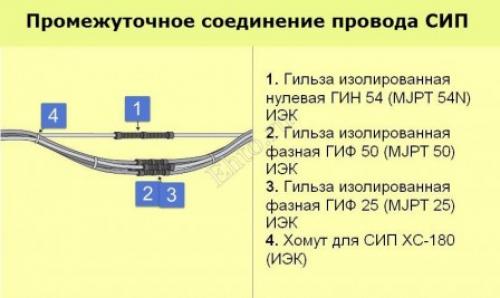

Пример промежуточного соединения СИП провода

В качестве примера посмотрим соединение магистрального СИП провода.

Соединительный зажим MJPB

Соединительный зажим MJPB предназначен для промежуточного соединения СИП сечением от 4 до 35 мм. Наиболее применяемые зажимы MJPB 16 (для СИП 16 мм), как раз для промежуточного соединения ответвлений к абонентам или линейных ответвлений от магистрали.

Технология соединения СИП MJPB аналогична.

• Расшиваем провод Сип.
• Снимаем с жил изоляцию нужной длины
• Зачищаем жилы металлической щеткой
• В пресс HT50 вставляем матрицу E140
• Жилы вставляем в гильзу зажима до упора
• Производим прессовку.

В завершении замечу: категорически запрещено использовать для промежуточного соединения СИП.

Источник: https://360doma.ru/stati/soedinenie-sip-s-mednym-kabelem-na-vvode-v-dom-kak-soedinit-provod-sip-s-mednym-kabelem

Ответвление от СИП. Устройство СИП

Подходящие к дому ответвления от СИП провода состоят из нескольких алюминиевых проводников, защищённых прочной изоляцией из сшитого полиэтилена (смотрите рисунок ниже).

Устройство СИП

По трём рабочим жилам в строение подаются фазы A, B и C кабеля, а к четвёртой – подключается нулевой защитный проводник. Иногда ответвление к строению от воздушной линии организуется самонесущим проводом, в котором отсутствует нулевая жила.

Дополнительная информация. Отдельные виды СИП выпускаются в виде проводников, лишённых защитной изоляции.

В ответвлениях, предполагающих соединение СИП с медным кабелем, могут применяться провода с жилами сечением порядка 16-ти миллиметров квадратных (использование меньшего показателя запрещено требованиями ПУЭ). Однако этот размер очень неудобен для сочленения с тонкими жилами ВВГ, поэтому такое соединение нуждается в специальном переходнике.

Кроме того, для формирования ответвления к частному дому может применяться провод марки СИП-2, имеющий несущую нулевую жилу. При его обустройстве, в соответствии с нормативами, максимальный пролет между двумя креплениями не должен превышать 25-ти метров.

Дополнительная информация. Если расстояние от строения до ответвления от линии электропередач составляет более 25-ти метров, для того чтобы соединить провод с домом потребуется установить ещё одну (промежуточную) опору.

На ней обустраиваются соединения проводов СИП между собой с дальнейшим оформлением прямого ответвления от магистральной линии к обслуживаемому дому. На стене это подключение фиксируется посредством особого кронштейна, оснащённого анкерным зажимом.

Для несущего провода СИП-2 такой зажим может выполняться в виде отдельной зажимной плашки (смотрите рисунок «а» ниже), а для СИП-4 используются специальные приспособления с одновременным захватом всех жил (рисунок «б»).

Крепления для СИП-2

Обратите внимание! Такой способ крепления обеспечивает равномерное распределение натяжения между проводами.

Прокладываемые в доме жилы медного кабеля ВВГ соединяются с проводами СИП посредством прокалывающих зажимов. Такие проколы гарантируют надёжное электрическое соединение, исключающее необходимость в удалении изоляции.

Как соединить СИП с сипом. Ввод в дом проводом СИП

Возможно кому-то не известна аббревиатура СИП расшифровывается, как — самонесущий изолированный провод. Его придумали на замену обычным алюминиевым проводам, которые иногда тырят сборщики металлолома. По сути это обычный витой алюминиевый провод, но теперь он в находится в изоляции, которую необходимо удалять и поэтому СИП кабеля стали не интересны сборщикам металла.

Для осуществления ввода в дом проводом СИП мы приобрели в магазине следующие элементы арматуры для СИП и остальные элементы коммутации:

1. Провод СИП 2х16 длинной — 12 метров;
2. Анкерный зажим для СИП кабеля 4х16 — 2 штуки;
3. Зажимы прокалывающие ответвительные — 2 штуки;
4. Оцинкованный уголок с отверстиями — 1 штука;
5. Герметичная коробка с DIN рейкой — 1 штука;
6. ПВХ гофра с креплениями — 20 метров;
7. Двужильный медный кабель АВВГ 2х10 — 15 метров.
8. Автоматический выключатель EKF ВА47-73 — 2 штуки.

С нашей стороны: на фронтоне дома был установлен уголок при помощи болтового соединения, к которому был закреплен анкерный клиновой зажим для СИП.

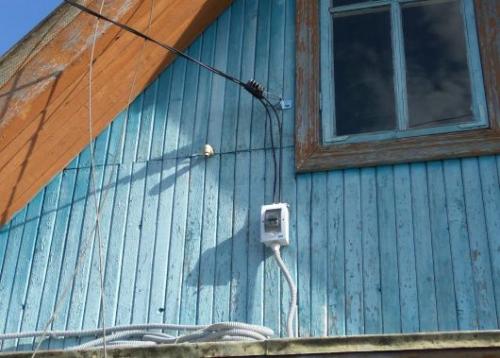

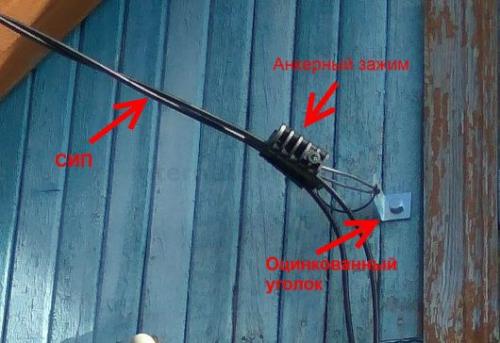

Монтаж СИП на фронтоне дома

Анкерный зажим СИП

Так как кабель СИП имеет полиэтиленовую изоляцию, согласно ПУЭ, его нельзя заводить в дом!

7.4.36. В пожароопасных зонах любого класса кабели и провода должны иметь покров и оболочку из материалов, не распространяющих горение. Применение кабелей с горючей полиэтиленовой изоляцией не допускается.

Исходя из вышесказанного, чтобы осуществить дальнейшее подключение электричества в дом был использован алюминиевый кабель АВГ сечением 10 мм2, который был предварительно затянут в гофру ПВХ.

Для соединения провода СИП и кабеля АВВГ можно было использовать соединители типа орех. Но так как кабель будет проходить через дом, для его защиты был установлен автоматический выключатель который и осуществил соединение между этими проводниками.

Как произвести подключение СИП к СИП? Правила и материалы

Конструкция и технология изготовления самонесущих изолированных проводов (СИП) разработаны более полувека назад инженерами финских сетевых компаний при содействии производителей энергетического оборудования в качестве альтернативы оголенным алюминиевым проводам и кабельным тросовым системам. Монтаж таких линий не требует от исполнителя особых навыков. Значительно упростились различные технологические операции: прокладка по опорам, подключение СИП к СИП, к существующим линиям электропередач, к потребителям.

Виды и технические характеристики

На сегодняшний день на рынке электроматериалов представлены различные варианты самонесущих проводов: от СИП-1 – четырехпроводного исполнения с несущей нулевой жилой для сетей 380 В – до сложных систем, включающих в себя контрольные проводники, и СИП-3, рассчитанного на номинальное напряжение 35 кВ. Изоляция, как правило, выполняется из сшитого стабилизированного полиэтилена стойкого к воздействию ультрафиолета, токонесущие жилы сечением от 16 до 150 мм² – из алюминиевого сплава. Выпускается СИП специализированного назначения: герметизированные (СИПг), не поддерживающие горение (СИПн) и другие.

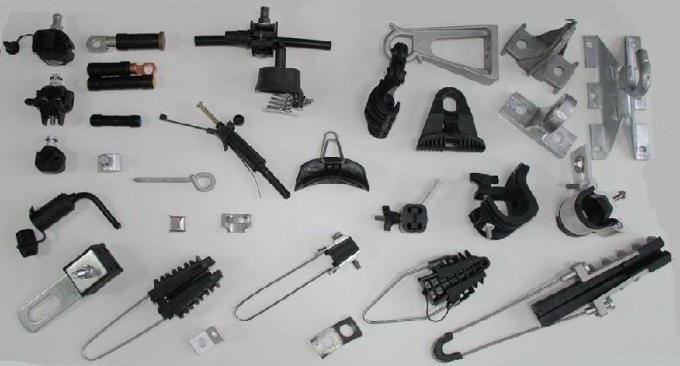

Материалы для подключения СИП

Каждая марка проводов имеет свои особенности и, соответственно, применяемая для монтажа арматура имеет некоторые отличия. По функциональному назначению все материалы можно разделить на несколько групп:

1. Промежуточные подвесы, крюки и кронштейны, анкерные зажимы, крепежные элементы, предназначенные для крепления проводов к опорам, конструктивным элементам, фасадам зданий, распределительным и вводным устройствам.
2. Прокалывающие зажимы. Служат для создания соединений и ответвлений линий, подключения СИП к проводам и потребителям.
3. Заземляющие наборы, предохранительные устройства, изолирующие материалы.
4. Инструменты и приспособления для монтажа.

Для изготовления материалов используется высококачественная сталь с антикоррозийным покрытием и полимеры, устойчивые к атмосферным воздействиям и УФ-излучению.

Все по правилам!

Требования и нормы прокладки изолированных воздушных линий (ВЛИ) изложены в нормативном документе «ПУ ВЛИ до 1кВ», составленном на основании ПУЭ (Правил устройства электроустановок) с учетом нормативов актуальных СНиПов и ГОСТов. В ПУ прописаны минимально допустимые расстояния проводов ВЛИ до поверхности земли, автомобильных трасс, судоходных магистралей, стен и крыш зданий, окон и балконов. Даются четкие указания по способам монтажа и крепления линии энергоснабжения, правилам подключения СИП, устройств защиты от перенапряжения и заземляющих элементов.

Минимальный срок службы СИП, по заверениям производителей, составляет 25 лет, а заявленный – около 40. Главное достоинство такой воздушной линии – сведение к минимуму трудовых затрат при монтаже, эксплуатации и обслуживании.

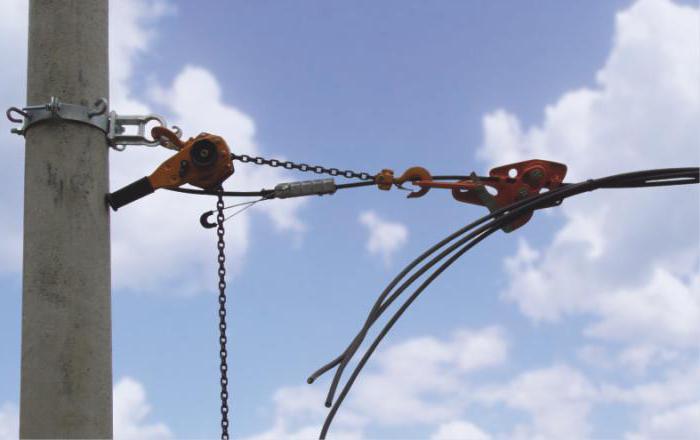

Основная магистраль

В ходе подготовки к основным работам расчищают территорию от крупных веток деревьев, кустарников, освобождая пространство для установки опор, раскатки и натягивания СИП. Если возможно, кронштейны для проводов монтируют на опоры еще на земле. Укладку воздушных линий следует проводить при температуре окружающей среды выше -10˚С. СИП прокладывают по опорам с помощью системы роликов и натяжного каната. Далее лебедкой производится постепенная натяжка и фиксация проводов на каждом пролете. Силу натяжения контролируют динамометром (оптимальные значения натяжки указаны в таблицах для каждого типа и сечения СИП, в сопроводительной технической документации). Одновременно проводят визуальный контроль величины провиса. В случае если длина магистрали превышает 100 метров, а сечение жил – 50 мм², вышеперечисленные работы выполняются с привлечением средств механизации.

На крайних опорах оставляют за фиксаторами выпуска проводов для подключения предыдущего и последующего участков линии электропередач.

Подключения и ответвления

Традиционные и привычные для многих электриков скрутки, в самонесущих системах заменили специальные ответвительные приспособления – герметичные прокалывающие зажимы. С их помощью без снятия изоляции удается быстро, надежно и, что очень важно, безопасно выполнить подключения СИП к СИП-магистрали, к оголенным алюминиевым проводам или к отходящим кабелям. Механизм, обеспечивающий хороший контакт, состоит из пластин с пирамидальными зубцами и зажимного винта со срывной головкой (чаще всего под ключ на 13 или 17 мм). В современных зажимах исключен электрический контакт между пластинами и головкой, поэтому работы при наличии соответствующей квалификации у исполнителя можно выполнять без снятия напряжения. На корпусе, армированном стекловолокном, указываются сечения основных и ответвительных линий, для которых предназначен зажим.

Монтаж ответвлений

Ответвление к потребителям можно выполнить воздушной линией или подземным кабелем. При электрификации частных домовладений чаще всего применяют первый способ. Для подключения можно использовать СИП-4 (без несущей нулевой жилы). На ближайшую к строению магистральную опору монтируют анкерное крепление с зажимом для провода. При подключении СИП к линии магистрали (только после заводки проводов в щит!) используют вышеописанные прокалывающие приспособления. Второй зажим прикручивают на стену здания (на высоте не менее 2,75 м) и натягивают провод. Если расстояние более 25 метров, необходимо установить дополнительную опору с поддерживающими зажимами (не далее 10 м от строения). Высота провода от поверхности земли между опорами должна быть не менее 6 метров. По поводу правил дальнейшей прокладки линии от точки крепления до вводного щита учета на форумах электриков ведутся неослабевающие оживленные споры. В чем же суть проблемы?

Подключение СИП к дому

Варианты, когда электрический щит расположен на наружной стене здания, почти не вызывают споров – СИП рекомендуется, запустив в гофру или кабель-канал, закрепленные на фасаде, завести в щит и подключить к вводному автомату. А если электрощит находится внутри помещения? В этом случае специалисты-электрики, по своим убеждениям, делятся на два непримиримых лагеря.

Первые утверждают, что СИП можно сразу через отверстие в стене с предварительно установленной металлической или пластмассовой гильзой завести внутрь здания и далее в штрабе – на щит. Их оппоненты возражают, что самонесущие провода предназначены только для прокладки воздушных линий и на изоляции СИП отрицательно скажутся постоянный контакт с поверхностью стен и механические нагрузки, и она не сможет обеспечить должную электро- и пожаробезопасность внутри помещения. Поэтому вблизи точки крепления СИП следует установить герметичный бокс с клеммной колодкой или автоматическим выключателем, и от него уже кабелем (например, ВВГнг) зайти в строение.

Кто прав?

Оба варианта достаточно распространены и не вызывают возражений со стороны контролирующих организаций при приемке здания. Многие производители кабельной продукции разработали собственные технические условия и освоили выпуск провода СИП-5нг, по их заверениям, приспособленного для прокладки внутри помещений. Но если уж точно следовать букве нормативных документов (ПУЭ и ГОСТ Р 52373-205), то второй вариант с установкой соединительного герметичного бокса выглядит более предпочтительно.

Теперь остается только выполнить подключение СИП к СИП на вводной опоре с помощью герметичного прокалывающего зажима. Остается отметить, что эти приспособления рекомендуется использовать только один раз, хотя некоторые модификации имеют демонтажные болты.

Обслуживание и ремонт

Заявленный производителями срок эксплуатации самонесущих проводов и зажимных приспособлений, которыми выполняют подключение СИП к СИП, составляет до 40 лет. В обслуживании, как таковом, подобные системы не нуждаются. Достаточно проведения периодического визуально осмотра. Если при этом будут выявлены нарушения целостности изоляционного покрытия или самих жил, необходимо будет выполнить ремонтные работы.

Жилу с поврежденной изоляцией отделяют от общего жгута с помощью специальных клиньев или подручных приспособлений из диэлектрического материала и накладывают на дефектный участок двойной слой изоленты.

В случае повреждения токопроводящей жилы (длиной до 2 м) этот участок заменяют новым проводом, аналогичным по сечению и марке. Соединения выполняют герметичными прокалывающими зажимами. При большей длине, целесообразней будет заменить полностью всю жилу (или жгут).

Грамотный монтаж и своевременный ремонт – залог бесперебойного электроснабжения участка.

Соединение СИП между собой и с медным кабелем. Соединение кабеля сип между собой

Как соединить СИП и кабель?

При подключении частных домов может возникнуть вопрос, как выполнить переход с СИП на кабель, например АВВГ либо ВВГ? Исходя из возможного ассортимента изделий и материалов дам свое решение, на мой взгляд самое простое и самое дешевое.

Если вы щит учета устанавливаете на фасаде дома либо на опоре линии электроснабжения, то провод СИП можно завести прямо в щит и никакие переходы делать не нужно.

Однажды заказчик пожелал установить щит учета внутри дома. Можно или нет – это отдельная тема. На тот момент, а это было несколько лет назад, сказал ему, что лучше завести СИП прямо в дом через чердак в металлической трубе. Но, это решение мне не очень нравится. Как сделал заказчик по факту, мне не известно.

Можно ли использовать прокалывающий зажим  для соединения СИП и АВВГ? Однозначного ответа я не получил, все-таки изоляция  у них разная и никто не может гарантировать результат. Пока не попробуешь  — не поймешь

Соединение СИП с кабелем.

Если же вам все-таки необходимо переходить с СИП на кабель, то я не советую использовать медный кабель. Если рассматривать частный дом, то к дому, как правило, подходит СИП 2×16, а это соответствует медному кабелю ВВГ 2×10.

Почему 16мм? – см. Подключение PEN-проводника в частном доме.

Для соединения СИП 2×16 и АВГГ 2×16 можно использовать 2 варианта:

1 Гильза медная луженая соединительная + лента самоспекающаяся СП 0,76×19.

Гильза+лента

Данная гильза позволяет соединять не только алюминиевые кабели, но и медные, а также алюминий – медь. Для соединения подойдет гильза ГМЛ-16 (или любой другой аналог).

После опрессовки гильзу изолируем лентой самоспекающейся СП.

Самоспекающаяся лента СП  изготовлена на основе этиленпропиленового каучука, который вулканизируется при намотке и образует монолитную структуру. Участок изоляции кабеля, восстановленный лентой СП, не требует механического или температурного воздействия после наматывания.

2 Гильза медная луженая соединительная + термоусаживаемая труба.

Гильза + термоусаживаемая трубка

В данном случае вместо самоспекающейся ленты используется термоусаживаемая трубка, стойкая к ультрафиолету.  Здесь главное не забыть сначала надеть трубку на провод.

Соединять сечения 16 и 10 – не очень хорошее решение, нужно искать специальные гильзы (типа ГМА-16/25 и т.п.).

А что скажут электромонтажники по соединению СИП и кабеля? Что на практике используется?

Советую почитать:

220blog.ru

Соединение СИП между собой и с медным кабелем – Stroim24.info

Самонесущий изолированный провод (СИП) в последнее время стал самой популярной кабельной продукцией для монтажа сетей электрификации частных домов, дач и других объектов недвижимости. До его появления на рынке, для создания воздушных линий электропередач в основном использовались различные виды изолированных или неизолированных проводов и кабелей, которые имели ряд существенных недостатков. СИП полностью лишен всех этих недостатков, поэтому его популярность столь высока. Вот только методика соединения самонесущего провода между собой и с другими типами кабеля не всегда понятен рядовому пользователю!

В процессе электрификации частных домов, дач и других строений обязательно возникает вопрос, как соединить СИП с медным кабелем, другим видом проводов, а также между собой. От этой операции зависит надежность и работоспособность всей электрической сети объекта. Несоблюдение правил монтажа может привести не только к потере контакта между отдельными частями системы энергообеспечения здания, но и к более серьезным негативным последствиям.

Провода СИП изготовлены из алюминия. Этот металл подвержен быстрому окислению в воздушной среде и на его поверхности образуется пленка с высоким сопротивлением электрическому току.

Медные проводники не имеют такого негативного свойства, поэтому их прямое соединение с алюминиевыми жилами может привести к потере работоспособности всей кабельной линии. В этой статье мы рассмотрим следующие вопросы: соединение и монтаж проводов СИП с разными видами кабельных изделий, а также их соединение между собой.

Соединение СИП с медным кабелем

Этот вид соединения используется очень часто. Вы обязательно столкнетесь с ним в следующих ситуациях: при вводе в дом медного кабеля, который необходимо соединить с самонесущим проводом, и при присоединении СИП к контактам из меди внутри распределительного щита. Подключение СИП к медным шинам электрощита решается очень просто. Для этой операции необходимо использовать специальные наконечники или шайбы, предотвращающие контакт алюминия с медью. Конечно, наконечники технически более правильный вариант. Они изготовлены из двух частей алюминиевой и медной, сплавленных в одно монолитное изделие.

Наконечник опрессовывается на жиле СИП и без проблем присоединяется к медному контакту шины распределительного щита. Более простой вариант — это разделить медь и алюминий шайбой, но такой контакт крайне ненадежный и использовать его не рекомендуется. Непосредственный монтаж СИП на клеммы распределительного щит
