Как соединить алюминиевый и медный провод в коробке – Способы соединения алюминиевого и медного проводов, как правильно соединить провода, советы специалиста

Содержание

Как соединить правильно провода в распределительной коробке (медные и алюминиевые) (видео)

 Соединение и контакты одна из важных тем в любой области связанной с электрическим током и напряжением. Для этого достаточно вспомнить пару основных догм, связанных с неисправностями, которые можно трактовать следующим образом:

— в месте, где должен быть контакт, его нет;
— в месте, где его не должно быть, он  есть!

 Это еще раз подтверждает насколько важно правильно не только соединять провода, обеспечивая равнозначное сечения для прохождения тока, но как важно надежно изолировать эти соединения. На самом деле,  таких вариантов соединения проводов и изоляции может быть предостаточно, все они имеют свои плюсы и недостатки, все они используются и применяются. А значит и мы со своей стороны, должны объективно донести до вас информацию о возможных соединениях проводов в распределительной коробке вашего дома или квартиры.

 Здесь мы выделим две принципиально разные по сути темы соединения проводов. Первая, это как раз обеспечение механического контакта, а вторая, это принципиальные схемы подключения электрического оборудования через распределительные коробки, будь то выключатели, световые приборы (люстры, светильники) . Начнем мы с первой тематики, то есть с того, как же можно механически соединить провода, но вначале немного о самих проводах…

Выбор провода для его соединения  в распределительной коробке (медь, алюминий, количество жил)

 Для прокладки проводки в квартире или доме используют провод — моножилу из меди. Для такого выбора есть ряд причин, про которые мы и расскажем в этом абзаце. Во-первых, почему моножила?  Да потому, что необходимости изгибаться у проводки нет, а моножила все же чуть дешевле,  чем многожильные кабели. Также, моножила не столь подвержена окислению, ведь по сути ее наружная площадь намного меньше, чем сума наружных площадей у многожильного кабеля. В итоге,  такая особенность способна намного дольше сохранить полезное сечение проводника, столь важное для больших токов.
 Теперь второй аспект. Почему используется медь? Сегодня нормы ПУЭ, а именно пункт 7.1.34  диктуют следующее…

«В зданиях следует применять кабели и провода с медными жилами…»

 Это правило вступило в силу с 2001 года, с возможностью использовать имеющийся задел. То есть в настоящее время все новые строения, будь то жилые, офисные или производственные, должны быть оснащены медной проводкой. В 2016 году поднимался вопрос о введение алюминиевых проводов с добавками меди, которые вроде как должны быть не хуже чисто медных, но это все еще пока в перспективе.  Также выбор меди связан с чисто практическими аспектами. Медь не столь хрупкая, способна пропускать намного больший ток, чем алюминий, замечательно паяется.
  Теперь, когда мы определились с проводом, нам необходимо выбрать его сечение. Выбор сечения провода это важно! Ведь слишком тонкий (с малым сечением) провод способен привести к пожару, а использование толстых проводов  (завышенное сечение) приведет к перерасходу затрат на проводку. Тема это не простая. Развивать ее в статье про соединение проводов, смысла нет. Мы предлагаем вам ознакомиться с этим вопросом из материала статьи «Выбор сечения провода по мощности (току)».

 Теперь, после того как вы определились с типом провода и его сечением, можно привести и несколько способов соединения проводов в проводке дома или квартиры. Чаще всего такие соединения производятся в распределительной коробке. О самих распределительных коробках мы вам ничего рассказывать не будем. Скажем лишь, что они должны быть достаточного объема, чтобы уместить в них все соединения. Лучше берите более «просторные» распределительные коробки.

Как соединить провода в распределительной коробке (скрутка)

 Правила устройства электроустановок (ПУЭ) гласят, что провода должны быть соединены под пайку, под сварку, под болтовое соединение, под сжимы. Скрутка проводов производится, но только как первый этап перед следующим видом не разъемного соединения. Об этом написано в п. 2.1.21.

 Это значит, что скрутка является самым примитивным вариантом, когда у вас нет другого выбора, то есть возможности сделать сварку, пайку, обжать провода. Хотя если вспомнить времена СССР, то распределительные провода в распределительных проводках все были на скрутках, при этом еще и алюминиевые.

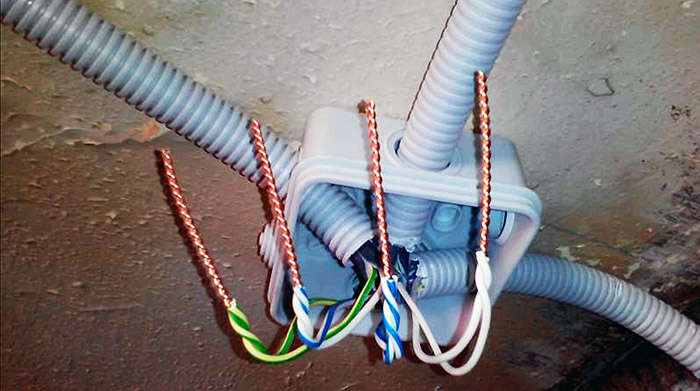

 Так вот, скрутка производится следующим образом. Зачищаем провода, изоляцию снимаем с проводника примерно на расстоянии 5 см. Для этого можно использовать острый нож, бокорезы, кусачки, специальный инструмент.

Далее складываем их крест- накрест, и перекручиваем равномерно между собой.

После того обязательно нужно протянуть скрутку еще и плоскогубцами. Это обеспечит более надежный контакт между проводниками. Теперь можно сказать о том, что скрутка сделана правильно.

Осталось заизолировать провода. В ПУЭ п. 2.1.25 сказано о том, что изоляция должна быть равнозначной той, что имеется на целом участке того же провода. Какой уж это будет вид изоляции не важно. Надо заметить, что обеспечить такую же изоляцию в большинстве случаев не получается. Ведь что изолента, что термоусадочный кембрик, все это негерметичные способы изоляции проводника. Тем не менее, именно их мы вам рекомендуем использовать за неимение лучшего.

Как соединить провода в распределительной коробке (сварка)

Этот способ получил массовое распространение, при прокладке и соединении электропроводки в  новых зданиях и при капитальном ремонте в  старых. Именно сваркой пользуются большинство строительных и подрядных организаций выполняющих прокладку и ремонт электропроводки. Надо сказать, что этот способ не всегда доступен обывателю, по одной простой причине, он требует специализированного оборудования — сварочного аппарата.

Принцип сварки здесь схож с применением ручного дугового сварочного аппарата, когда металл плавиться при этом происходит диффузия материалов, за счет чего и происходит механическое соединение, обеспечивающее прохождение электрического тока.
 Один контакт зажимается на скуртке проводов, про которые мы уже рассказывали чуть ранее, а вторым электродом, который представляет собой угольный электрод, прикасаются к концу скрутки. В итоге, после протекания тока, концы скрутки оплавляются и соединяются. Так и образуется монолитное соединение.

Осуществляем изоляцию.
 Из особенностей такого соединения следует выделить образование монолитного проводника. В этом случае вероятность окисления контактов становится меньше, так как по сути они лишь обеспечиваются в скрутке, а место плавки уже может пропустить номинальный ток как одно целое. Такое свойство является плюсом соединения проводов при помощи сварки.

 Однако, не смотря на то, что сварка получило промышленное распространение, для обывателя она вряд ли подойдет. Так как потребует от Вас сварочного аппарата, который просто экономически невыгодно покупать ради разовых операций сварки, а также угольных электродов, которые также, кроме как для сварки проводов больше никуда не пригодятся.
 Более прагматичным будет использование пайки проводов, про которую мы и расскажем в нашем следующем абзаце.

Как соединить провода в распределительной коробке (пайка)

 Пайка, по сути, опять та же скрутка, но с заполнение пустого пространства между проводниками припоем. Этот способ самый доступный и самый надежный для обывателя, как кажется нам. При этом не надо бояться того, если вы совсем и никогда не паяли, и не держали паяльник или горелку в руках. Здесь все очень просто. Главное взять мягкий припой (ПОС 61) или его аналоги. Лучше всего сходить в радиомагазин и не экономьте на припое, так как именно от его качества будут зависеть ваши соединения в проводке и нервы после работы с ней.  Итак, сходили в магазин, купили хорошего припоя, паяльник и паяльный жир. Паяльник нужен на 40-60 Ватт. Большую мощность не надо, и меньшую  тоже!  Если мощность будет маленькая, то паяльник просто не разогреет провода. Паяльный жир это нечто напоминающее жир, но на самом деле кто его знает что там. На нем так и написано, «Паяльный жир»!  В магазине вам в этом помогут. Итак, скручиваем провода, как и в первом случае, то есть на скрутку.

 Далее разогреваем паяльник, обычно это 5-7 минут. Греем скрутку, чтобы она равномерно прогрелась, и макаем  ее в этот самый паяльный жир.

Он естественно расплавится, обволочет скрутку, теперь скрутку можно вытащить из него. В нашем случае жир придется подносить к проводам, а не провод к жиру.

 Продолжаем греть провода паяльником. Далее разматываем припой, он должен быть в виде тонкой проволоки.

Так вот, одним краем этой проволоки касаемся проводов. И вы увидите, как припой сам начнет растекаться по все скрутке, здесь даже толком можно не водить туда-сюда. Все полости, разрывы между проводниками заполнятся припоем. Как только это произойдет, отводит жало паяльника в сторону и даем остынуть пропаянной скрутке. Все пайка скрутки готова.

Изолируем. К слову, о пайке проводов и радиодеталей у нас имеется отдельная статья, из которой наверняка вы также сможете что-то узнать о пайке — «Как правильно паять провода и радиодетали».
 Плюсы такого соединения следующие…  Хотя соединение и состоит из разных материалов, но по сути является монолитным, как и для сварки. Это не позволяет окислиться меди внутри проводника, а также обеспечить передачу номинального тока за счет развитого контакта. На пайку можно дать пожизненную гарантию, при этом реализация такого соединения намного доступнее, чем та же сварка.

 Вот мы и подошли к механическим способам соединения проводов, не считая скрутки, которую мы разобрали самой первой.

Как соединить провода в распределительной коробке (клеймники без крепежа wago и ему подобные)

 WAGO, немецкая компания, основанная еще в 1951 году. Именно ее можно считать одной из родоначальниц в мире электрики, где все соединятся по принципу «Lego» конструктора.  Действительно, компания производит универсальные, и очень удобные клемники. А также  другую продукцию, которую можно соединять между собой проводами. При этом единственное, что вам потребуется, так это зачистить и вставить провода в уже подготовленные для этого отверстия. В этом абзаце мы Вам как раз и постараемся рассказать о такой технологии соединения проводов.

 По сути, как мы сказали выше, необходимо зачистить проводник от изоляции и вставить в отверстие колодки. Зачищаем 5-7 мм. Использовать для WAGO зажимов можно только моножилу (одножильный проводник).
В итоге, за счет перекоса, проводник будет зажат между двумя пластинками – контактами клеймника, как и другой проводник, с которым нам необходимо обеспечить соединение.

Для увеличения номинальных токов, в некоторых клеймниках используют токопроводящую пасту. Само собой она улучшает контакт, за счет увеличения контактной площади с проводниками, а также предотвращает окисление поверхностей. Если вы все же решитесь на применение такого соединения, то берите клеймники с пастой внутри.
 Однако мы бы вас попытались отговорить от такого соединения, так как оно хуже даже обычной, но хорошей скрутки, так нам кажется. Площадь контакта получается очень маленькая, что приводит к нагреву, плавке корпуса, возможному возгоранию. Номинальные токи если и обеспечиваются, то при этом клеймники нагреваются намного сильнее, чем та же скрутка. Кроме того, такие соединения проводов получаются очень массивными, габаритными. В итоге, вам придется выбирать между тем, чтобы укладывать в распределительную коробку все с натягом и усилием, либо брать распределительные коробки размером побольше.

 Из плюсов такого соединения можно выделить простоту его реализации, даже при неимении какого-либо первоначального опыта. К плюсу можно причислить и отсутствие необходимости в дополнительной изоляции проводников, она обеспечена посредством корпуса клеймника. Также не потребуется сложного инструмента для монтажа. Соединение будет  обеспечено оперативно,  можно сказать быстро. Еще одним плюсом будет возможность соединить провода с различным материалом, то есть медные и алюминиевые. Ни одним из выше описанных способов мы бы вам не рекомендовали для этого. Это будет или невозможно, или еще более ненадежно.  Вот еще пару аналогичных вариантов…

 Хотя есть и еще один вариант, который вполне может обеспечить соединение проводников из разных материалов,  гарантируя протекание номинального тока между ними без негативных последствий. Это клеймники с крепежом, либо и вовсе применение соединения болт-гайка. Об этом далее.

Как соединить провода в распределительной коробке (клеймники с крепежом и с помощью болтов)

 Такие клеймники можно назвать колодками. Обычно такими колодками комплектуются небольшие электроприборы, не имеющие стандартной вилки для подключения к розетке сети. Скажем световые приборы (люстры, светильники, бра). Суть такого соединения очень проста и прагматична.
 Первоначально откручиваем болт из контактной колодки, до того момента, пока не обеспечим полнопроходность отверстия в нем.

После этого можно будет вставить провод в отверстие контакта колодки. Далее затягиваем болт то упора. Здесь главное не переусердствовать, чтобы не срезать проводники и не свести всю работу на нет.
 Как вы поняли, принцип реализации такого соединения очень прост, но оно не особо распространено в нашем быту, для соединения проводов в распределительных  коробках, на то есть свои минусы.
 Во-первых, это все же значительные габариты таких колодок. Во-вторых, неудобства в случае соединения в одно целое более чем двух проводов, скажем 3 или 4. В этом случае вам необходимо будет ставить дополнительные перемычки, для того, чтобы соединить последующие два контакта с двумя предыдущими. В-третьих, площадь контакта здесь намного ниже, чем при качественном исполнении скрутки, а тем более со сваркой или пайкой.
 К плюсам такого соединения можно отнести простоту монтажа проводов. Потребуется всего лишь отвертка. Второе, возможность соединять проводники из разных материалов, так как колодки являются своеобразным передаточным, разделяющим звеном.  В этом случае можно использовать даже не заводскую колодку, а соединение болт, гайка и 3 шайбы.

Опять, это оправдано лишь в тех случаях, когда у вас разные материалы проводников.
 А если говорить в целом, то применение таких колодок удобно в основном не для применения в распределительных колодках, а на DIN рейках. Где они будут наводить некий перфекционизм.

Как соединить провода в распределительной коробке (обжимка)

 Этот вариант очень часто используется частными мастерами. Плюсы его очевидны. Используя обжимку можно гарантировать соединение по ПЭУ, при этом не потребуется электроинструмента. Кроме того это довольно быстро и просто. Берем гильзу, которая между прочим может состоять из разных металлов…

Берем инструмент — обжимник.

Зачищаем провода, надеваем гильзу и обжимаем ее по месту.  Получается следующее. Осталось заизолировать.

Плюсы простота соединения, выполнение требований ПЭУ, не требуется электроинструмент, возможность соединять провода из разных материалов. Спобоб вполне приемлем и часто используется частными мастерами — электриками, о чем мы уже говорили. К минусу можно отнести необходимость в обжимнике, и наличие точечных контактов, а не по всей поверхности соединения проводников, как при пайке.
 Теперь, когда мы столько говорили о видах соединений и непосредственно приводили их внешний вид с фотографиями по подключению проводов, необходимо сказать о реализации схем подключения. То есть, каким образом будет обеспечено питание от входящего провода до распределительной коробки, до розетки от нее, до лампы, до розетки. Далее как раз о схемах соединения проводов.

Схемы соединения проводов в распределительной коробке для выключателя и люстры

После того как мы поговорили о способах соединения, необходимо сказать несколько слов и о схемах. Ведь по сути провода не просто надо соединить, а в определенном порядке. В противном случае грош — цена всем нашим стараниям, если подключения будут неверными.
 Далее приведем наиболее вероятные и распространенные варианты подключения. Нет, это не будут принципиальные схемы, скорее такие визуальные информационные материалы похожи на наглядное пособие. Итак, первый вариант самый простой, когда через распределительную коробку подключается лишь одна лампа.

Второй вариант, когда через распределительную коробку подключается уже группа ламп.  Соединений здесь будет немного больше, но не на много. Фактически это подключение люстры в зале, об этом можно найти информацию в другой нашей статье «Как подключить люстру».

 Третий вариант, включает в себя не только подключения двух групп ламп, то есть скажем люстры, но и подключение розеток, для питания бытовых приборов в помещении. Схема тоже вполне актуальная, часто встречающая, а значит ознакомиться с ней стоит.

Ну, и самое главное, о чем хотелось бы сказать при обзоре данных схем, это о принятых стандартах цветов проводов. Если вы еще не заметили, то мы вам подскажем, что каждый из видов проводов, будь то ноль, фаза или земля, обозначаются своим цветом. Если конкретнее, то по цветам провода можно классифицировать так…

Соединяя провода в зависимости от цвета, вы сможете сами, а может кто-то другой после вас, найти землю, где фазу или ноль. Так что не пренебрегайте этим принципом.

Подводя итог о правильном соединении проводов в распределительной коробке

 Прочитав эту статью, если вы его действительно прочитали, вы сможете сказать наверняка о следующем. Теперь вы знаете с помощью чего подключать, и как правильно соединять провода, а также какого цвета провода должны быть выбраны для той или иной шины питания (заземления).  На самом деле все это немаловажные факторы, тем более, если до этого у вас и вовсе не было представления о видах подключениях, о схемах и стандартах. Достаточно привести немного статистики. Так 41 процент пожаров происходит из-за электрооборудования и электропроводки, что само собой заставляет задуматься о том, насколько все же ответственны операции по соединению проводов.
 Нам лишь осталось пожелать вам терпения, внимания и успешного выполнения объема работ по запланированным видам работ связанным с электропроводкой.

Видео о соединении проводов (пайка) с помощью газовой зажигалки

Как соединить алюминиевый и медный провод

Как соединить алюминиевый и медный провод
В старых домах используется проводка из алюминиевого провода. Нередко, при проведении ремонта в своей квартире, появляется необходимость удлинить провода. Если вы будете использовать медные провода или сплавы, то просто так подсоединять их к алюминиевым нельзя — это правило знает каждый электрик, да и не только. Я покажу вам простой, доступный, а главное надежный способ как соединить медные и алюминиевые проводники вместе.

Понадобится


  • Болт или винт с резьбой М4, длиной 16 мм.
  • Три широких шайбы под М4.

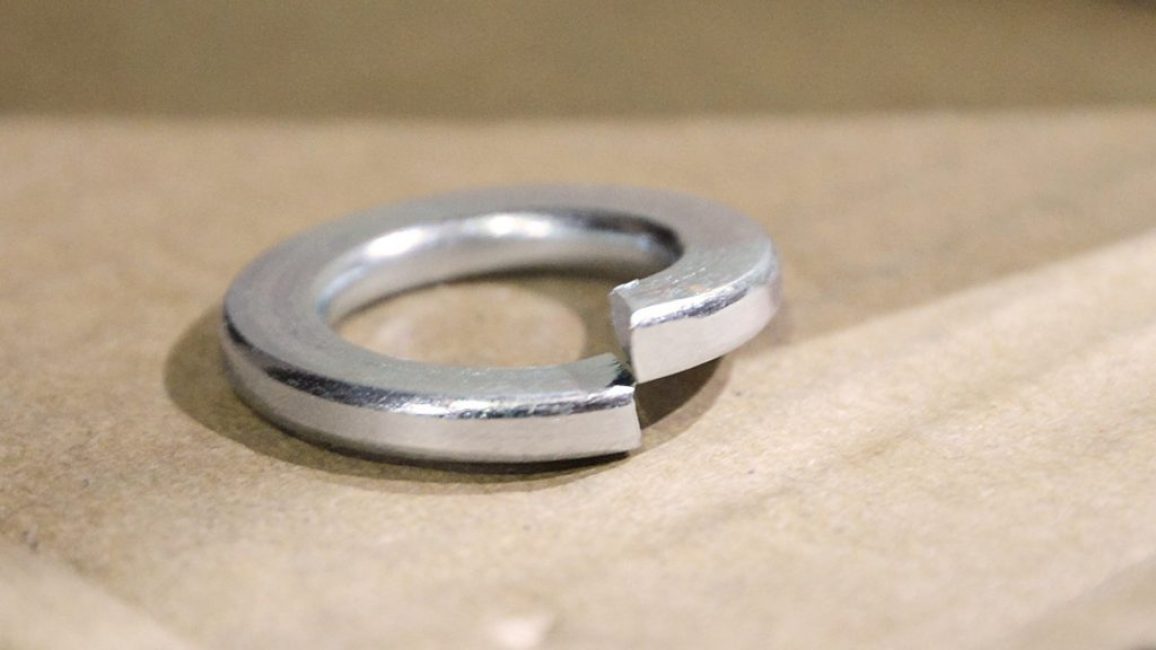

  • Гровер М4.
  • Гайка М4.

Размеры вполне могут быть и другие, я лишь привожу список того что использовал я.

Соединение алюминиевого и медного проводников

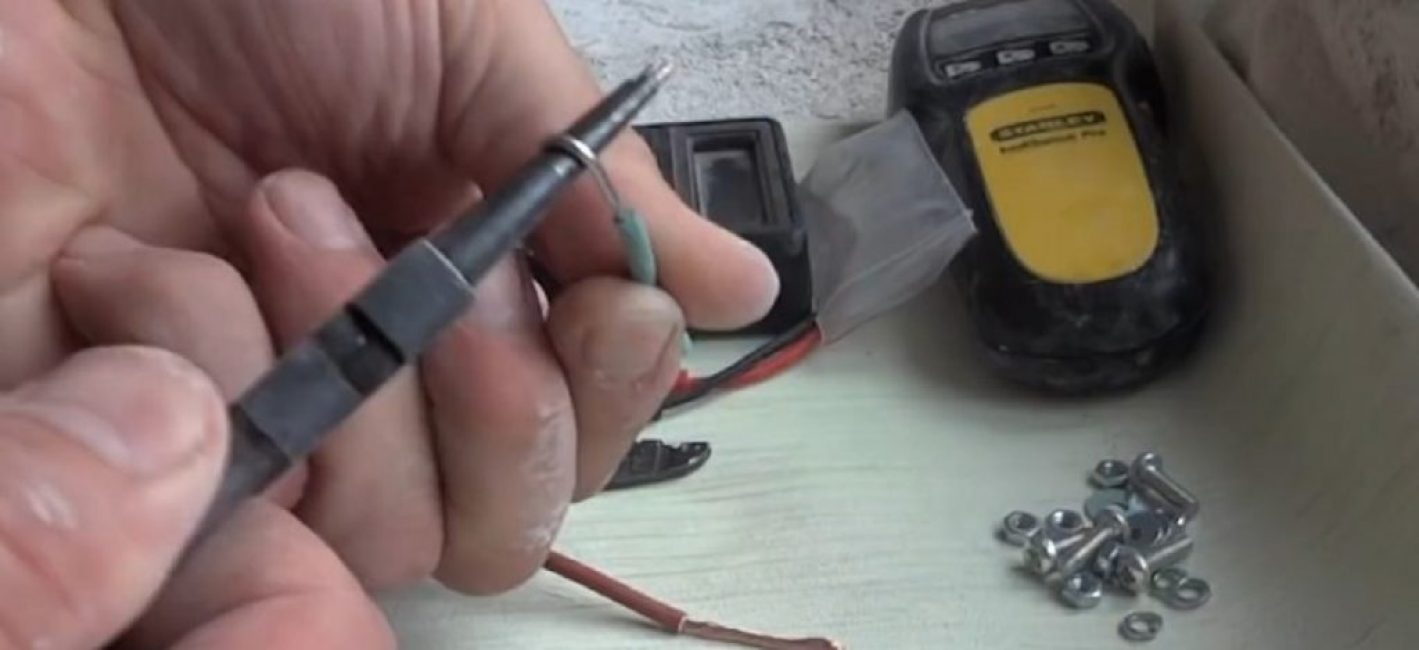

Зачищаем концы проводов, которые будем соединять. Берем круглогубцы и делаем колечки на концах проводов.
Как соединить алюминиевый и медный провод

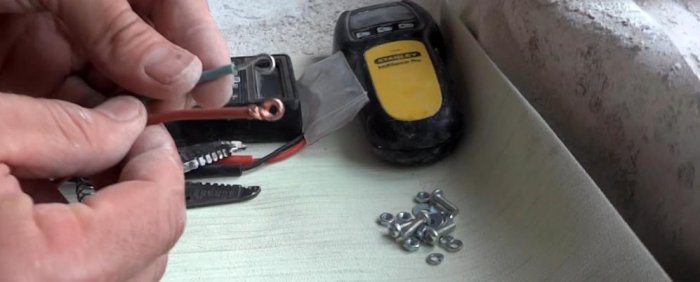

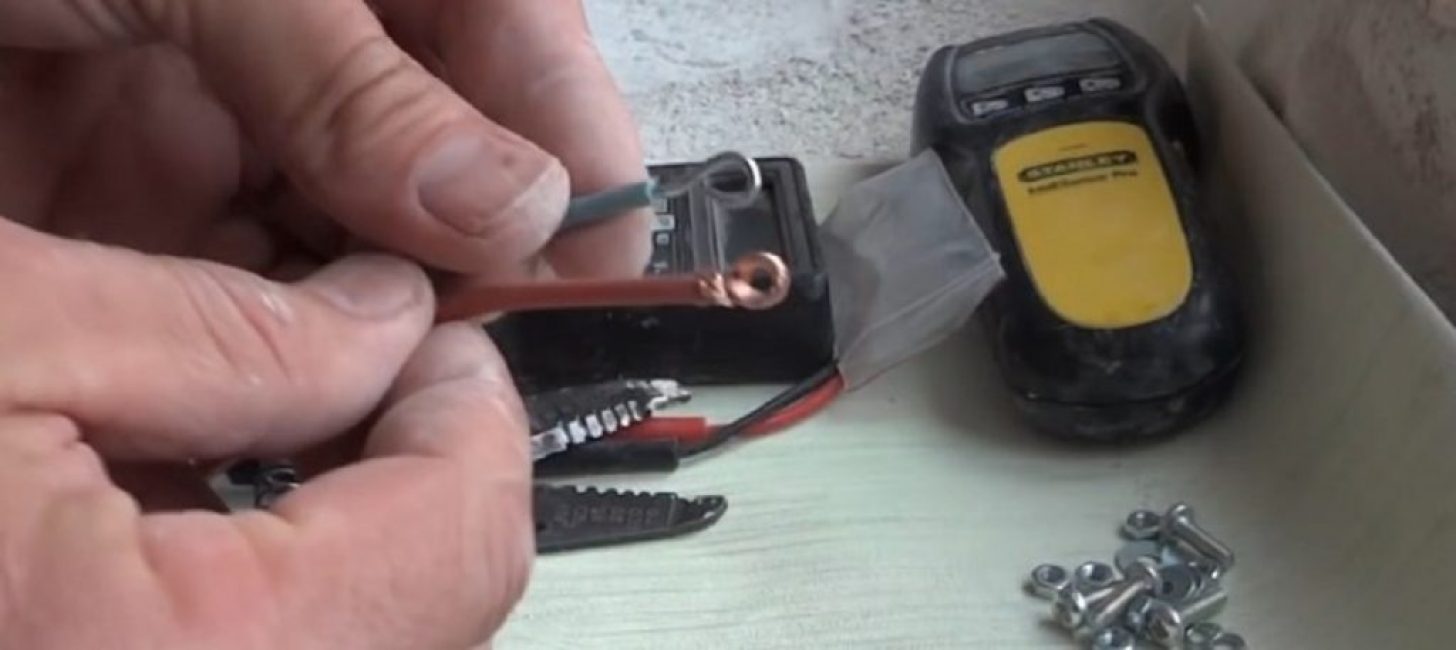

Кольца на обоих. Их вполне можно сделать и другим инструментом или вообще вручную.
Как соединить алюминиевый и медный провод

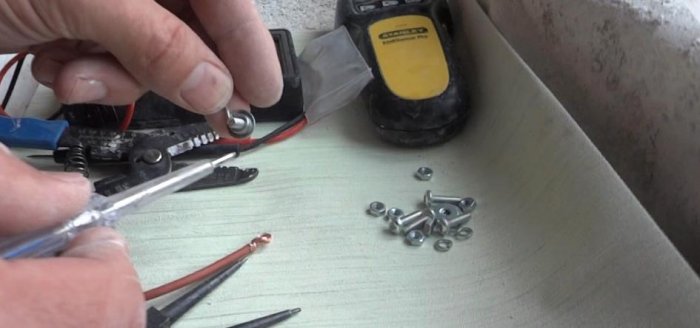

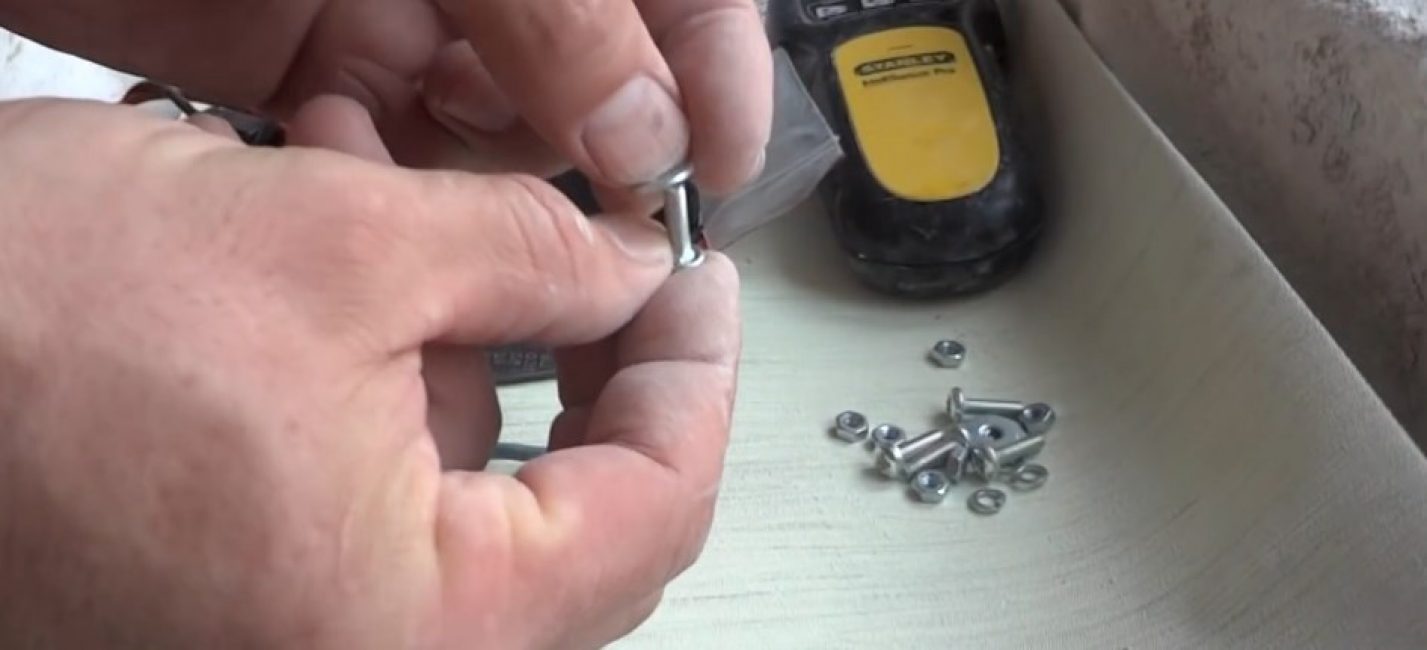

Далее надеваем на винт шайбу. Ширина ее должна быть больше кольца оголенного провода. Затем надеваем кольцо алюминиевого провода, таким образом, чтобы при дальнейшем завинчивании соединения, это колечко на проводе не разжималось.
Как соединить алюминиевый и медный провод

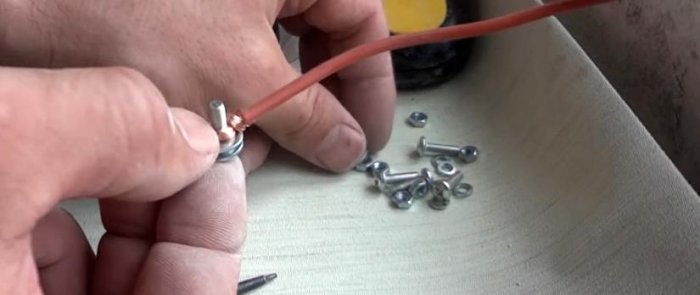

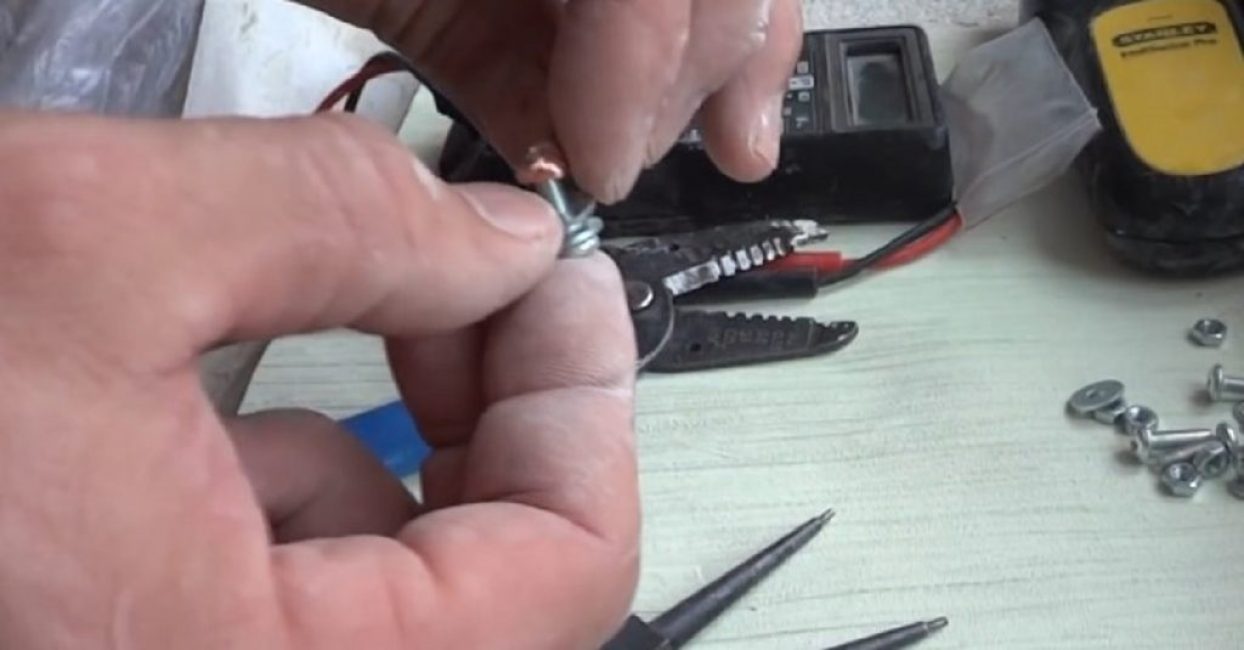

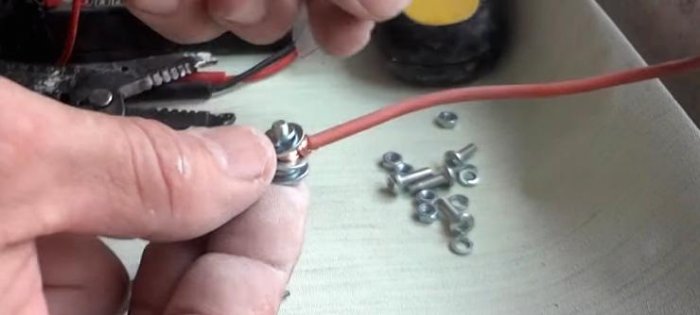

Затем надеваем ещё шайбу и после нее медный провод.
Как соединить алюминиевый и медный провод

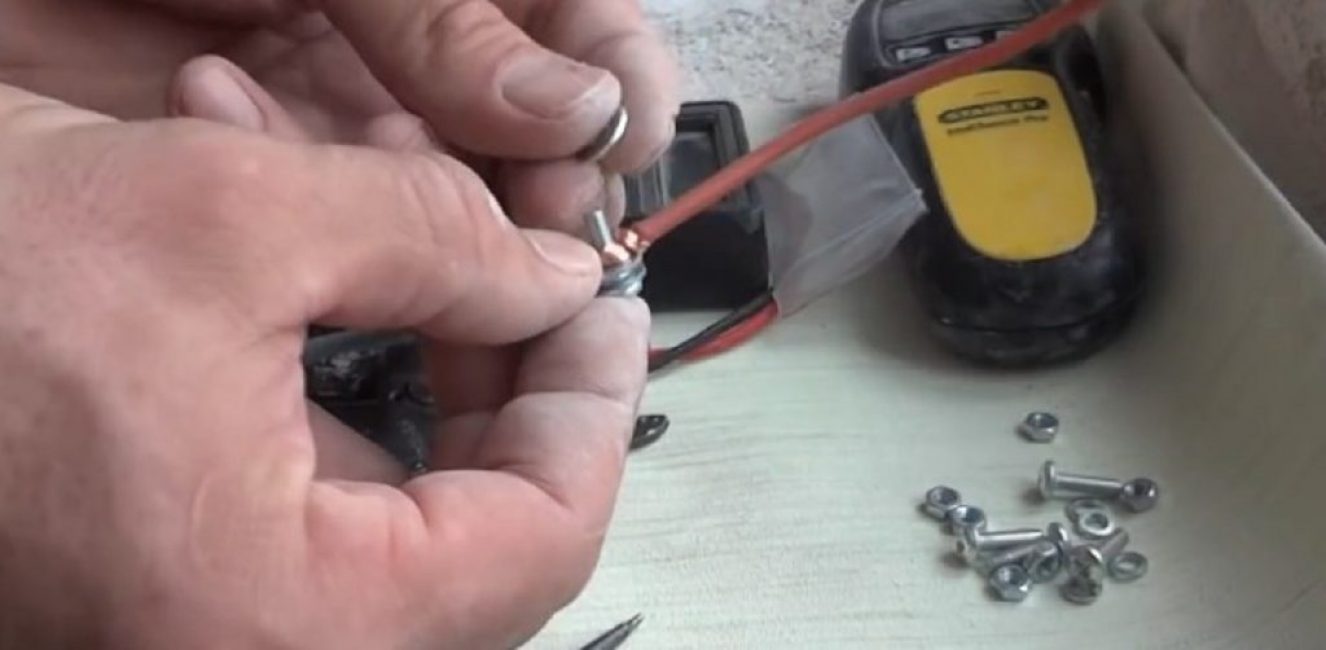

И на все на это сверху надеваем третью шайбу, гровер и фиксируем гайкой.
Как соединить алюминиевый и медный провод

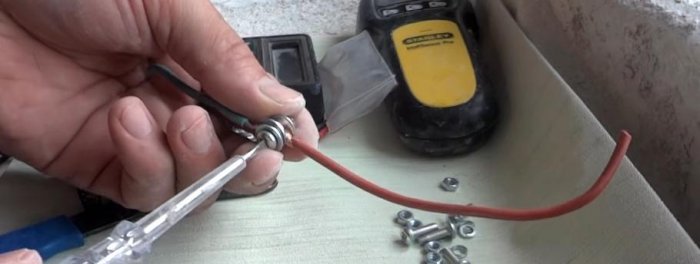

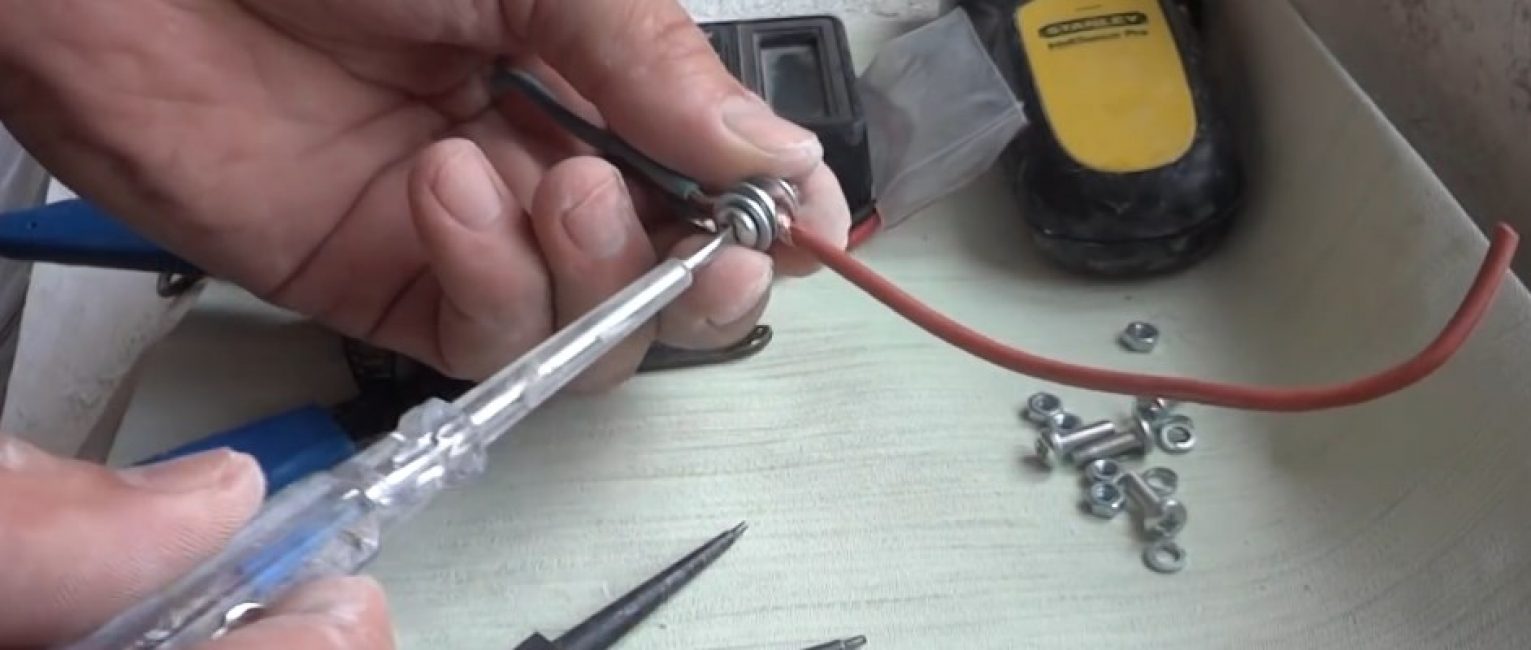

Затягиваем инструментом.
Как соединить алюминиевый и медный провод

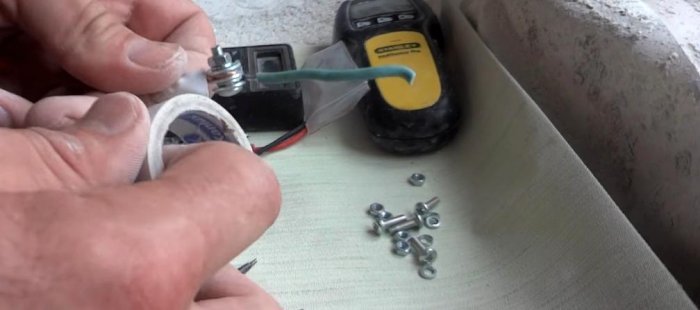

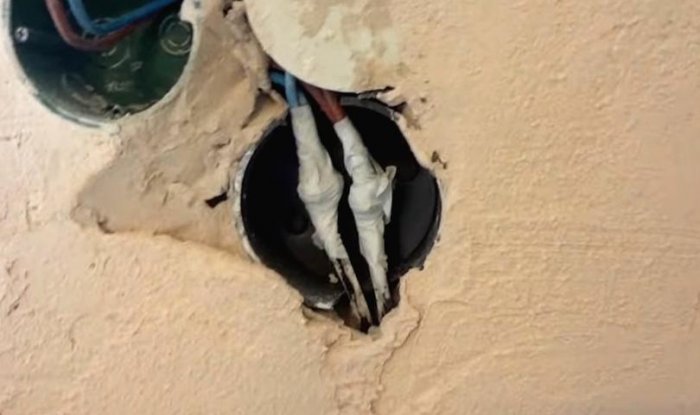

Хорошо изолируем изолентой.
Как соединить алюминиевый и медный провод
Как соединить алюминиевый и медный провод

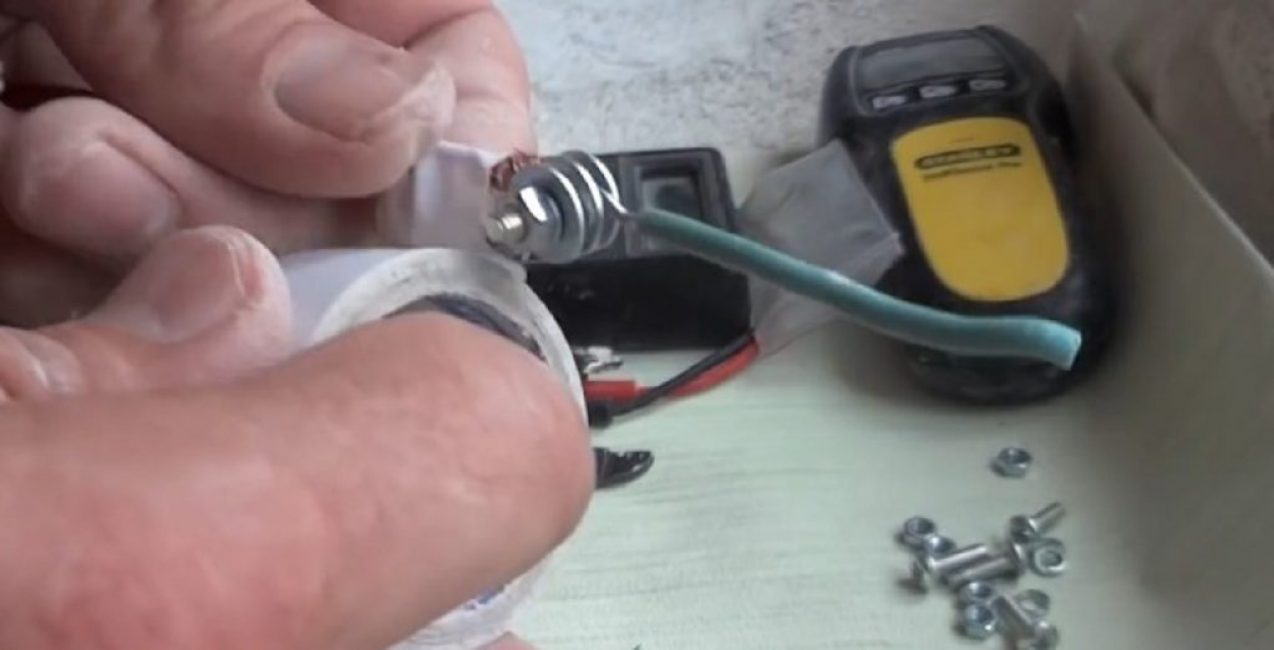

Изоляция должна быть надежной, желательно пройтись изолентой в два — три слоя. Так выглядит соединение в распределительной коробке.
Как соединить алюминиевый и медный провод
Такое соединение проводов будет надежным. Гровер будет поддерживать давление, если соединение вдруг ослабится. Так что его смело можно закрыть крышкой, и спрятать за слоем штукатурки.
Как соединить алюминиевый и медный провод
Конечно, продается на рынке много других приспособлений, для соединения проводов, но мне кажется, что этот метод самый надежный и долговечный.

Смотрите видео


Как правильно соединить алюминиевые провода и что для этого потребуется

В домах старой постройки обычно электропроводка сделана из алюминия и провода в распределительной коробке соединены между собой по принципу скрутки. Согласно статистике примерно 70% наиболее частых ошибок встречаются именно в данной области. Это является причиной плохого контакта в соединительных коробках и, как правило, приводит к нагреву проводов в месте скрутки. Все потому что старые проводки не предназначены для мощных современных электрических приборов.
При подключении к алюминиевым проводам дополнительных светильников, розеток и прочего электрического оборудования повышается нагрузка на всю линию. При этом стоит учитывать, что при определенной нагрузке сопротивление между алюминиевыми проводами, а так же между медными и алюминиевыми проводами возрастает. Это становится причиной нагрева места соединения с медным проводом и ухудшения контакта. Именно поэтому так важно знать, как соединить алюминиевые провода правильно.

Причина всему коррозия метала

Обычно, с тем чтобы соединять алюминиевые провода (то есть алюминиевый с алюминиевым), особых проблем не возникает. Как правильно соединить провода хорошо описаны в статье «Способы соединения проводов».При этом, по правилам, соединение алюминиевых проводов с медными недопустимо. Естественно люди без специального образования не всегда помнят со школы, почему нельзя соединять их.
Если соединить алюминиевый и медный провод между собой, то при отсутствии влаги ничего страшного не случится. Скрутка двух проводников будет закреплена достаточно надежно. Но дело в том, что в самой атмосфере есть определенное количество влаги или как минимум некоторые ее пары. Это часто становится причиной нарушения контакта. Все потому, что каждый из двух проводников обладает собственным электрохимическим потенциалом. Такое свойство металлов используется человечество при создании аккумуляторов или батареек. Но в случаях, когда влага попадает между металлами, один из них начинает разрушается. Это и становится причиной нарушения контакта.

Именно поэтому на вопрос можно ли соединять между собой между собой алюминиевый и медный провод, ответ всегда один — нет, нельзя. Как минимум кабель нельзя просто скрутить, как это обычно делают.

Как соединить медные и алюминиевые провода

Существуют и другие способы как соединить медный и алюминиевый провод между собой для хорошего соединения. Например:

  • С помощью резьбового (болтового) соединения;
  • С помощью колодки;
  • С помощью клеммы с зажимом;
  • С помощью неразъемного соединения;
  • С помощью сварки.

Каждый из перечисленных методов помогает выйти из затруднительного положения, как правильно соединить медный провод с алюминиевым проводом. Соответственно, все таки есть варианты, как соединить два этих провода. А соединение необходимо проводить в распредкоробке. Как это делается обязательно прочитайте в статье «Как соединить провода в распределительной коробке».

Соединение при помощи резьбы

Соединить алюминиевые провода между собой можно просто скрутить их. Но используя разные провода лучше подключать их, при помощи различных вспомогательных средств. Самый простое, что можно придумать это взять обычный болт, гайку и несколько шайб. Этим способом можно соединить:

  • Медный и алюминиевый провода;
  • Толстые и тонкие провода;
  • Одножильные и многожильные провода.

Главное, не стоит допускать прямого контакта меди и алюминия. И, обязательно, использовать шайбы. Порядок действие следующий:

  1. Возьмите болтик подходящего размера (можно подобрать на глаз).
  2. Наденьте на него шайбу.
  3. Наденьте клемму или просто закрученный кольцом провод вокруг болта;
  4. Накиньте еще шайбу;
  5. Наденьте второй провод;
  6. Затем еще шайбу;
  7. Закрепите все при помощи гайки.

Используя такую простую конструкцию мы можем соединить контакт без опаски, что он в дальнейшем может нарушиться из за влаги.

Соединение при помощи клеммной колодки

Данный метод также достаточно часто используется электриками. Правда такое соединение немного уступает по надежности болту и гайке, но оно обладает и некоторыми достоинствами:

  • Можно легко и быстро соединить провода между собой вне зависимости от сочетания.
  • Не нужно использовать клемму или закручивать провода.
  • Не потребуется дополнительно изолировать провода, поскольку сама конструкция исключает риск соединения.
  • Можно соединить несколько пар проводов между собой одновременно.

Для того чтобы соединить провода при помощи клеммой колодки нужно:

  1. Зачистить концы проводов примерно на 5 мм;
  2. Вставить их в отверстие и зажать при помощи винта;
  3. Винт нужно затягивать, как можно плотней (в особенности это относится к алюминиевому проводу).

Данный способ будет особенно незаменимыми при подключении люстры к слишком короткими проводками в потолке. Ведь от многочисленных скруток алюминиевые провода могут переламываться. Даже если длина провода будет всего один сантиметр, то его все равно можно будет соединить при помощи данного метода. При этом соединение будет таким же надежным, как если бы это был нормальный, длинный провод.


Также колодка будет уместна при соединении прибитых к стене проводов в случаях, когда их длина значительно меньше, чем требуется и соединение прочими способами невозможно. Но стоит помнить, что прятать колодку под штукатуркой без использования распределительной коробки запрещено.

Соединение при помощи клеммы с зажимом

На сегодняшний день также часто используется соединение клеммой колодки со специальным зажимом. Они бывают двух видов:

  • Одноразовые.
  • Многократные.

В первую провод вставляется без возможности вытащить его.

Во второй есть специальный рычажок, при помощи которого можно вставлять и вытаскивать провод без проблем.
Одноразовые предназначены для соединения одножильных проводов с сечением от 1,5 до 2,5 мм2. По заверениям производителей они способные выдержать силу тока до 24А. Хотя рисковать не стоит. Лучше использовать их при более чем 5А.

Такие клеммы очень удобны:

  • Для подключения люстр.
  • Соединения проводов в распределительных коробках.

Все что нужно это с силой вставить провод в клемму, и он самостоятельно там зафиксируется. Чтобы достать его придется приложить усилие и возможно колодка будет испорчена. Поэтому вероятней всего использовать ее повторно не получится. И это главный недостаток такой клеммы.
Но есть и усовершенствованная многоразовая разновидность клеммы. В ней при необходимости провод можно достать. Она подходит практически для любого типа проводов. Например, для многожильных, одножильных, медных, алюминиевых и прочее. Сечение провода может быть от 0,08 до 4 мм2. Они способны выдержать силу тока до 34А.

Все что требуется это снять с провода изоляцию примерно на 10 мм, а затем поднять оранжевый рычажок. Вставляете провод в клеммы, а потом опускаете рычажок. Все, провод теперь зафиксирован. Для проведения работы потребуется только клеммная колодка и ножик, чтобы зачистить провод. Правда, стоимость такого устройства немного выше в сравнении с предыдущим вариантом.

Соединение при помощи неразъемного соединения

Данный тип соединения обладает практически всеми достоинствами первого, резьбового соединения. Главная разница только в том, что нет возможности разборки и повторной сборки соединения. Все потому, что обычно при разборке застежка ломается. Для использования данного метода потребуется специальный инструмент – заклепочник. На сегодняшний день данный тип соединения проводов часто используется при неразъёмном соединении проводок в тонких стенах современных квартир, в том числе при создании перегородок. Главные отличия в скорости, простоте использования, доступной цене.
Весь принцип действия данного заклепочника достаточно прост.

Происходит втягивание, а также отрезание металлического стержня протиснутого через алюминиевую заклепку со шляпкой трубчатой формы. Сам стержень обладает некоторым утолщением. В момент когда он втягивается в трубку она расширяется. Сами заклепки можно отдельно подбирать по длине и диаметру.

Перед тем как приступить непосредственно к соединению проводки требуется немного подготовить, также как и при резьбовом соединении. Диаметры колец проводов должны быть немного больше чем сами заклепки. Средний диаметр обычно бывает около 4 мм. На заклепку должен быть одет сначала провод из алюминия, потом шайба и медный провод и снова шайба. После этого стержень вставляется в заклепочник и его ручки сжимаются. Все, соединение готово. Данный способ наряду с резьбовыми считаются наиболее надежными

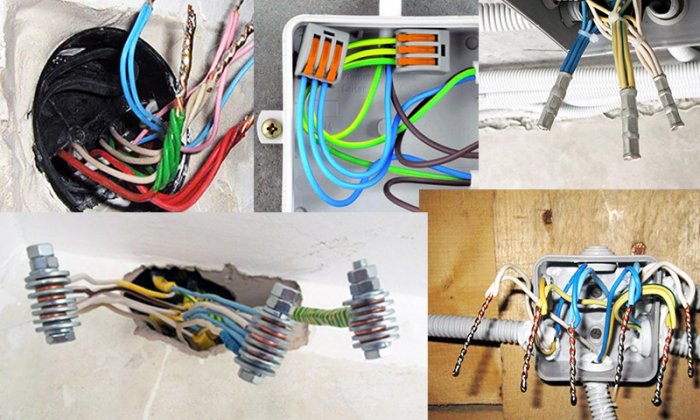

Способы соединения проводов в распределительной коробке

Способы соединения проводов в распределительной коробке
Причин переделки старых проводов домовых электросистем — масса. В частности, это касается реконструкции старого жилого фонда. Алюминиевая проводка в две жилы подвержена коррозии и рассыпанию. Характерная причина такого ее состояния — очень плохая изоляция многих советских кабелей. Химически алюминий активнее меди (основного материала чистых кабелей). Но это в чистом виде. Алюминий на воздухе покрывается прочной оксидной пленкой и, в теории, должен быть долговечнее. Но когда оболочка изоляции сыплется или в нее затекает вода в то время, когда провод не под напряжением — провода разрушаются. Второй фактор — пожароопасность. В некоторых старых домах изоляция сделана… из обыкновенной ткани. Которая за десятилетия, разумеется, истлела. Современная полимерная оболочка кабелей тоже намного лучше изношенного за десятилетия советского кембрика.

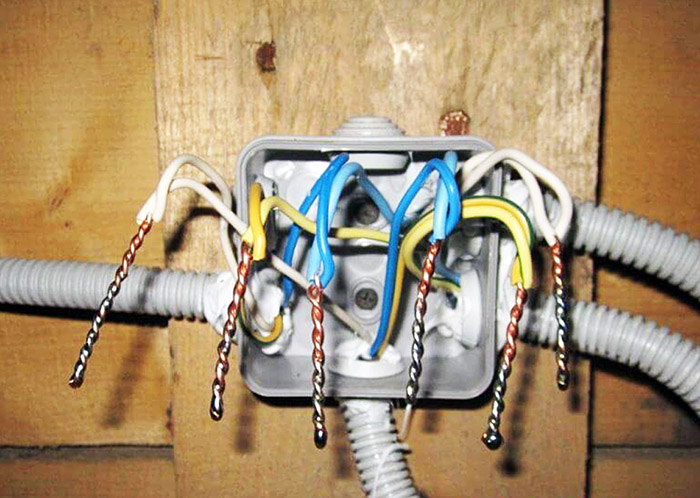

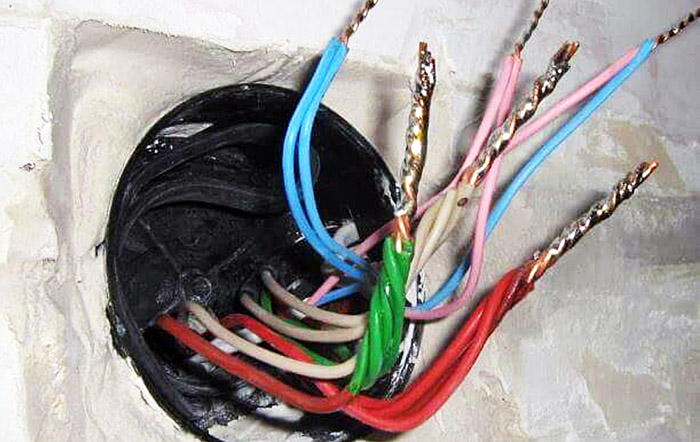

Обыкновенная скрутка двух проводов


Способы соединения проводов в распределительной коробке
Обилие новых методов стыковки совершенно не отменяет обычную скрутку. В условиях экстремальной починки это едва не единственный правильный выход. Простейшая завивка двух проводов при соблюдении примерной прикидки силы тока (не ставить тонкий провод на сильный ток) работает практически всегда. Но медь с алюминием соединять запрещено. У них сравнительно близкие показатели сопротивляемости, но медь все же меньше — и это создает отличную термопару. Температура плавления алюминия — немногим выше шестисот градусов, поэтому такая скрутка пожароопасная априори.
Плюсы: может сделать каждый. Были бы провода и руки.
Минусы: скрутка не бывает герметичной. Со временем контакт ослабевает, от плохого контакта сопротивление увеличивается, конструкция начинает греться… а далее все как в случае скрутке меди с алюминием. Именно поэтому данный способ запрещен по правилам ПУЭ.

Скрутка с пропайкой


Способы соединения проводов в распределительной коробке
Попытка решить проблему непрочного контакта в условиях скрутки обыкновенной. Собственно, выполняется механическая скрутка, а далее нужно спаять место контакта. Нужны стандартные паяльник, припой и флюс. Припой — как обыкновенный оловянно-свинцовый, так и более новые вариации. Флюсом тоже может быть и традиционная канифоль, и новые синтетические смолы. Способ работает очень долго и потому выгоден для капитальной стыковки на долгие годы.
Минусы: все прелести «оловянной чумы» или окислившегося свинца (в зависимости от того, чего в припое было больше). Пропайка помогает, конечно, но лучше более надежные способы изоляции. Коробки с разведенной проводкой чаще всего суют под потолок, из-за чего проблемы с пайкой на весу с запрокинутой головой — обычное дело. Проблема соединения меди с алюминием тут тоже совсем не решается.

Сварка проводов


Способы соединения проводов в распределительной коробке
Новый и популярный метод, который все чаще предпочитают монтажники. Берется компактный инвертор, электроды, после чего прихватываются концы образованной скрутки. Быстро, практично, никакой возни с припоем, монолитно.
Плюсы: Надежность. При правильно гомогенном шве проводимость просто великолепная.
Минусы: Почти нет. Гарантированно понадобится квалификация сварщика, считать ли это минусом — дело индивидуальное. В целом, требований к сварочной квалификации куда больше, чем к простой работе с электрикой.

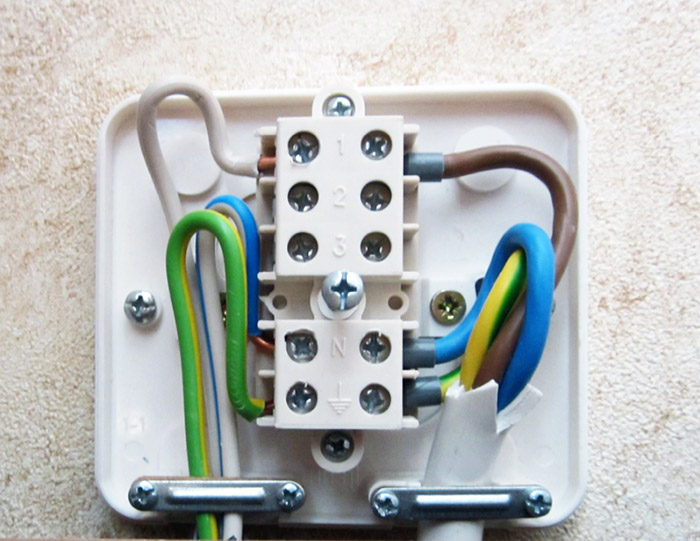

Клеммные колодки


Способы соединения проводов в распределительной коробке
Клеммы — это довольно удобный и эстетичный вид соединения. Простая сборка узла не потребует много усилий и времени.
Плюсы: Просто, быстро, без лишнего напряга. Можно соединять провода из разных металлов.
Минусы: Чтобы соединить многожильный провод его сначала нужно будет опрессовать в специальный наконечник. Не соединить более двух проводов. Периодически необходимо проводить проверку соединительного узла.

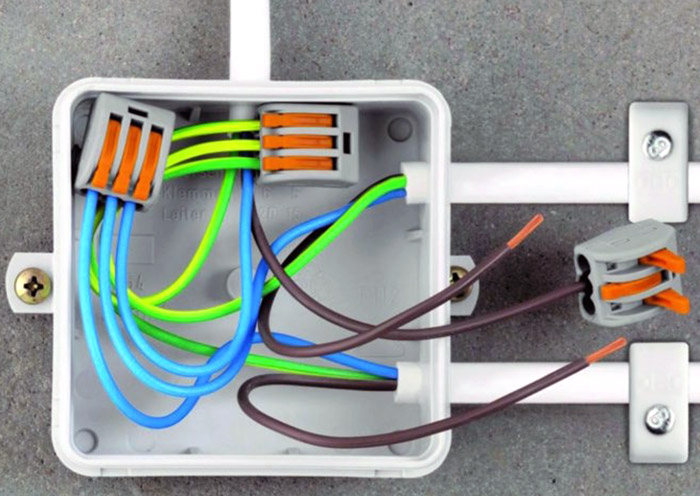

Соединение Wago


Способы соединения проводов в распределительной коробке
Ваго — это плоская пластиковая коробочка с концепцией «все в одном». Зачищаем провод, как при скрутке, вставляем в зажим-защелку — готово. Подходит под комбинацию любого количества проводов, есть очень много разновидностей под разную силу тока и количество контактов. Идеальный вариант для быстрого монтажа электрики.
Плюсы: идеальная герметизация. Наконец-то можно соединять медь с алюминием, достаточно лишь соблюдать маркировку по разъемам. Также можно контактировать жилы разных диаметров, что плюс в монтаже «разношерстного» парка проводов.
Минусы: Ваго — это дорого. Это очень дорого. Коробочки Ваго не меняются ничем, кроме таких же коробочек, «на коленке» такое не собрать априори. Поэтому такой способ соединения употребляется либо при очень хорошем бюджете на электрику, либо, когда нужно соединять провода, идущие к дорогой электрической аппаратуре.

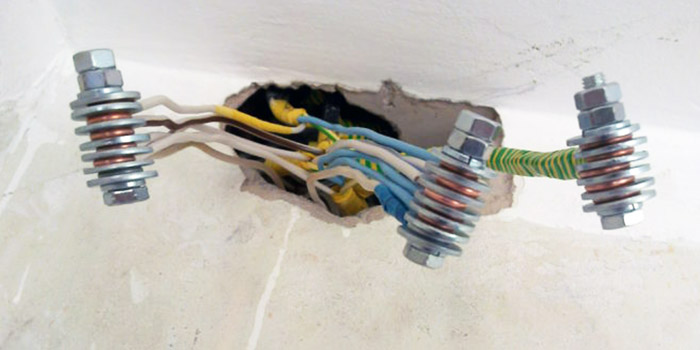

Болтовое соединение


Способы соединения проводов в распределительной коробке
Полное соответствие изначальному названию. Болт, гайка и три шайбы обеспечивают прочное соединение двух разных проводов. Подбор болта из соответствующего материала делает стык выносливым и в плане перепадов электрики. Главная проблема в этом случае — габариты. В качестве распределительной коробочки используется много чего. От магазинных коробок до банки из-под растворимого Нескафе или зубного порошка. Но их фундаментальное свойство одно — болтовое соединение туда не лезет. Или влезет, но тогда будет цепляться за соседние проводки и коротить. Поэтому такое решение в доме, где распределительную коробку приходится прятать, лучше не использовать совсем.

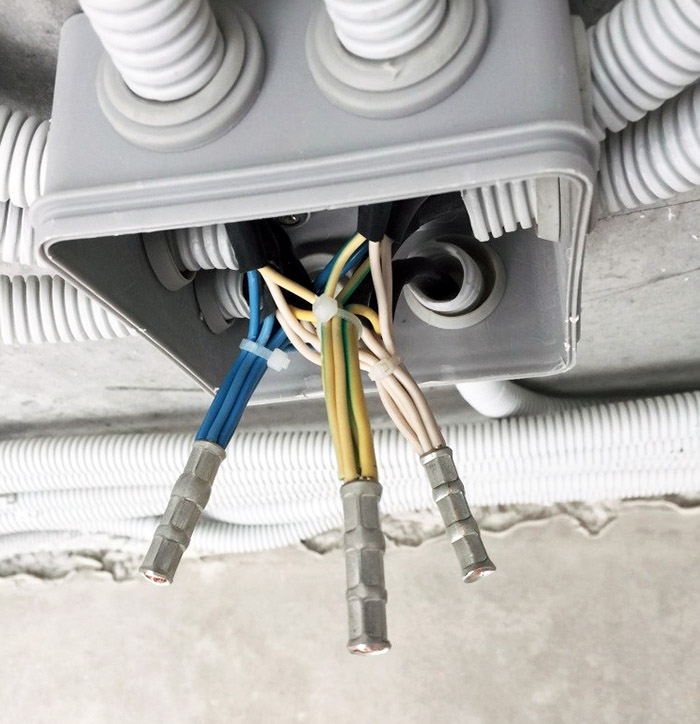

Опрессовка


Способы соединения проводов в распределительной коробке
Выполняется специальным устройством. Еще один тип практически идеальных, но очень трудоемких вариантов стыковки проводов. Впрочем, это с лихвой компенсируется высочайшими изоляционными способностями. Опрессовка сравнительно недорога, основная часть оплаты — работа специалиста.
Вышеописанные методы соединения проводки избираются в полном соответствии со стратегией ремонта или строительства. В идеальном случае, конечно, все лучше загнать в опрессовку или Wago, но по факту обычно оказывается, что таких денег на электрическую периферию не заложено. В срочных обстоятельствах же можно пользоваться любым типом соединений, соблюдая технику безопасности и качественно прокладывая электросети. Все «временные решения» должны немедленно переделываться на капитальные при первой же возможности. Это позволит значительно повысить пожарную безопасность на объекте, а также улучшить качество передачи электроэнергией с уменьшением токовых потерь, что может вылиться в существенную материальную экономию.

Как Соединить Медный и Алюминиевый Провод: Лучший Способ

1261 Просмотры 0

как соединить медный и алюминиевый проводкак соединить медный и алюминиевый провод

Почему нельзя напрямую соединять алюминиевый и медный проводник? В основном этот вопрос интересует собственников «старых» домов и квартир, электропроводка которых проводилась из алюминиевых материалов. Удовлетворим это желание, и ответим на него, а также подскажем, как соединить медный и алюминиевый провод.

На вопрос почему, ответ прост — алюминий и медь это «отличная» гальваническая пара. Существует небольшой список недопустимых сочетаний металла в электропроводке, и наши проводники в нём занимают почётное первое место.

Сочетание меди и алюминия вызывает при их эксплуатации повышенное корродирование, т.е. разрушение под воздействие внешних условий. Повышенный износ, далее электродуга, и, как следствие, возгорание.

Однако соединить их всё же можно, нужно только исключить соприкосновение их друг с другом, а сделать это поможет болт «Петровского».

Для этого нам понадобиться болт М4-16, гайка и четыре шайбы, одна из которых граверная.

Содержание:

Шаг №1

Зажимаем кончик в круглогубцах и закручиваем петелькуЗажимаем кончик в круглогубцах и закручиваем петельку

Зажимаем кончик в круглогубцах и закручиваем петельку

1

С помощью круглогубцев формируем на конце алюминиевого проводника ушко. Зажимаем кончик в круглогубцах и закручиваем петельку.

Два провода с одинаковыми ушкамиДва провода с одинаковыми ушками

Два провода с одинаковыми ушками

2

Повторяем аналогичную операцию с медным проводом

back to menu ↑

Шаг №2

Надеваем первую шайбуНадеваем первую шайбу

Надеваем первую шайбу

1

Берём болт М4 и надеваем на него шайбу. Диаметр последней должен быть больше диаметра ушков на проводниках.

2

После этого на болт через ушко надеваем первый провод.

Если смотреть так, то ушко помещается с загибом по часовой стрелкеЕсли смотреть так, то ушко помещается с загибом по часовой стрелке

Если смотреть так, то ушко помещается с загибом по часовой стрелке

3

Здесь следует пояснить — загиб ушка должен быть направлен в ту же сторону, в которую затягивается на болте гайка, т.е. по часовой стрелке, если смотреть на болт стороны резьбы, как показано на фото выше. Тогда при затягивании гайки ушко не распустится и не выйдет за границы гайки с шайбой.

back to menu ↑

Шаг №3

Надеваем разделительную шайбуНадеваем разделительную шайбу

Надеваем разделительную шайбу

После того, как первый провод был одет на болт, сверху него одевается вторая гайка. Это нужно для разделения проводов, чтоб они друг с другом не соприкасались.

back to menu ↑

Шаг №4

Медный провод соприкасается с шайбой, но не с алюминиемМедный провод соприкасается с шайбой, но не с алюминием

Медный провод соприкасается с шайбой, но не с алюминием

Надеваем второй проводник.

back to menu ↑

Шаг №5

Четвёртая шайбаЧетвёртая шайба

Четвёртая шайба

Надеваем четвёртую шайбу, а сверху её ещё и гравер. Он нужен для надёжной фиксации соединения.

Затем граверЗатем гравер

Затем гравер

back to menu ↑

Шаг №6

Навинчиваем гайкуНавинчиваем гайку

Навинчиваем гайку

Навинчиваем гайку и затягиваем соединение.

Установив провода, как нужно, соединение затягиваемУстановив провода, как нужно, соединение затягиваем

Установив провода, как нужно, соединение затягиваем

как соединить медный и алюминиевый проводкак соединить медный и алюминиевый провод

Вот так выглядит соединение проводов

back to menu ↑

Шаг №7

Изоленты не жалеемИзоленты не жалеем

Изоленты не жалеем

Изолируем узел соединения проводов. Медный и алюминиевый провод надёжно и безопасно соединены и заизолированы, теперь их можно «прятать» в распределительной коробке или в штробе.

back to menu ↑
ВИДЕО: Как соединить алюминиевый и медный провод. Стройхак. Электрика

10 Total Score

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Помогла ли Вам наша статья?

10

Добавить свой отзыв

Как соединить алюминиевый и алюминиевый провод между собой правильно?

Когда требуется соединить между собой 2 разных участка провода, то необходимо кроме качественного контакта, получить достаточную прочность участка, где эти провода соединяются между собой.

алюминиевые провода

Если принимать во внимание нормативные документы, которые действуют на территории нашей страны, то соединять алюминиевые провода между собой допустимо с помощью различных способов:

  1. Сварка.
  2. Опрессовка.
  3. Спаивание.
  4. Соединение при помощи клемм.

Несмотря на то, что все эти способы соединения, указанные в нормативных документах, представлены в качестве универсальных, далеко не каждый из них окажется подходящим при работе с алюминиевыми проводами.

Прежде всего, это связано с особенностями такого материала, как алюминий, в частности, с его техническими характеристиками. Как известно из школьного курса химии, на поверхности алюминия всегда находится оксидная пленка, образованная вследствие прямого контакта с кислородом воздуха.

Она не способна проводить через себя электрический ток. Помимо этого, у оксидной пленки довольно высокая температура плавления – в районе 2000 градусов. Этот показатель значительно выше по сравнению с температурой плавления самого алюминия.

Если же снимать эту пленку механическим способом, то она очень быстро снова возникнет. Стоит отметить, что наличие данной пленки при паянии алюминия очень сильно мешает процессу соединения алюминиевой жилы с припоем. Также, она способна вызвать затруднения при сварке проводов, потому что вследствие ее наличия возникают различные включения, из-за которых сильно снижается качество контакта.

К дополнительным характеристикам такого материала, как алюминий, относится повышенная хрупкость и текучесть. В связи с этим, при соединении проводов из алюминия следует заранее позаботиться, чтобы они были расположены так, чтобы полностью исключалась возможность механического воздействия на данный участок.

Стоит отметить, что при соединении проводов с помощью стандартного болтового зажима, его придется периодически подтягивать, так как металл будет постепенно вытекать из-под болта. В результате, соединение будет становиться слабее.

Скрутка

способы скрутки проводов

Алюминиевые провода зачастую соединяют между собой при помощи скрутки. Это наиболее простой, но и самый опасный метод соединения проводов между собой.

Последовательность действий при использовании данной технологии будет следующий:

  1. Сначала, с проводов снимают изоляцию приблизительно по 4-5 см с каждой стороны. Удобнее всего здесь применять специальный инструмент, предназначенный именно для этой цели.
  2. Теперь контакты следует обезжирить. Для этого их придется протереть тряпкой, предварительно смоченной в ацетоне.
  3. Наждачной бумагой удаляют оксидную пленку с поверхности металла, то есть зачищают его до получения металлического блеска.
  4. Провода скрещивают друг с другом, после чего одна из жил максимально плотно накручивается на другую при помощи пассатижей.
  5. Второй провод таким же способом накручивается на первый.
  6. Скрутку теперь следует заизолировать при помощи изоляционной ленты. Профессиональные электрики также рекомендуют воспользоваться специальной термоусадочной трубкой или кембриком. С его помощью можно качественно предохранить оголенную область от негативного воздействия внешней среды.

В принципе, технология довольно-таки простая. Надо лишь помнить о том, что жилы требуется оголять минимум на 4-5 см, а скрутку производить не вручную, а только при помощи пассатижей, чтобы провода прилегали к другу максимально близко.

Если этого не сделать, то в результате получится неплотный контакт, из-за чего участок может сильно нагреваться. В свою очередь, такой эффект вызывает короткое замыкание, а в некоторых случаях даже пожар.

Резьбовое соединение

резьбовое соединение проводов

Данный тип соединения может быть весьма надежным, если его правильно выполнить. Стоит отметить, что алюминий обладает наибольшим линейным расширением, в связи с чем между соединенными проводами с течением времени возникает зазор, ухудшающий их контакт между собой. Чтобы не допустить короткого замыкания, нужно время от времени подкручивать эти винты.

Для избавления от этой необходимости, устанавливают специальные шайбы с разрезами или гроверами. Они выбирают образующиеся зазоры и в несколько раз увеличивают надежность соединения.

На винт, провода нужно будет обязательно намотать, чтобы площадь его соприкосновения с контактной площадкой была значительно выше. Профессиональные электрики зачастую поступают так: плющат это кольцо на наковальне, чтобы повысить площадь соприкосновения.

Технология выполнения качественного резьбового соединения проводов начинается со снятия с них изоляции на расстояние, равное 4 диаметрам винта. Зачищенные участки обезжириваются.

Потом нужно загнут их кончики так, чтобы образовались кольца.

На винт надевают элементы в следующей последовательности:

  1. Пружинная шайба.
  2. Стандартная шайба.
  3. Колечко первого провода.
  4. Еще одна стандартная шайба.
  5. Колечко второго провода.
  6. Гайка.

Вся эта система затягивается до тех пор, пока пружинная шайба не будет находиться в выпрямленном состоянии. В принципе, если оба провода сделаны из алюминия, то между ними можно не прокладывать стандартную шайбу.

Используем клеммные колодки

провода, соединенные клеммными колодками

Если у алюминиевых проводов незначительная нагрузка по току, то их можно соединять между собой при помощи клеммных колодок. Несмотря на то, что внешний вид таких изделий может сильно отличаться, принцип их работы один и тот же.

Корпус у колодок делается из пластика либо карболита. В нем расположены трубки с толстыми стенками, изготовленными из латуни. По бокам находятся резьбовые отверстия. В противоположные концы заводят соединяемые провода, которые закрепляют с помощью винтов. Необходимо отметить, что в одну латунную трубку разрешается вставлять столько проводов, сколько туда поместится.

Это не слишком надежное соединение по сравнению с пайкой, однако на монтажные работы тратится в несколько раз меньше времени. Помимо соединения проводников, изготовленных из одного материала, в клеммных колодках допустимо использовать разные провода.

Неразъемное соединение

опрессовка алюминиевых проводов

Если в дальнейшем не планируется разбирать соединение проводов, то можно использовать так называемые неразъемные способы. Данные методы являются одними из наиболее надежных. Желательно их использовать, прежде всего, в труднодоступных местах.

Одним из наиболее легких методов неразъемных соединений является опрессовка. Для этого берется алюминиевая трубка подходящего диаметра, провода скручивают между собой,  вставляют в эту трубку и зажимают пресс-клещами. Лучше всего здесь, чтобы проводники входили максимально плотно.

Лишь в этом случае соединение получится наиболее прочным. Стоит отметить: если провода входят в трубку довольно плотно, то скручивать их между собой даже не придется. На последнем этапе соединение изолируют.

Сегодня в продаже можно найти специальные наконечники для изготовления данного соединения, у которых уже имеется изолирующий колпачок. Он сжимается вместе с наконечником и обхватывает провода, закрывая к ним какой бы то ни было доступ.

Для получения качественного неразъемного соединения, нужно иметь специальные клещи, которые будут не перекусывать, а лишь сдавливать. Если их нет в наличии, то вполне подойдут и стандартные пассатижи.

Пайка и сварка

запаянные проводаПайка проводов позволяет получить довольно качественное и неразъемное соединение. Однако, при соединении алюминиевых проводов, следует помнить о наличии на них оксидной пленки, из-за которой будет не слишком хорошо держаться припой.

Чтобы не допустить возникновения такого дефекта, нужно следовать определенной последовательности действий:

  1. Соединяемые участки проводов обрабатывают специальным флюсом, который снимает оксидную пленку с поверхности.
  2. Припоем обрабатывают как можно более тщательно, чтобы у него была наибольшая площадь соприкосновения с проводами.
  3. Когда участок соединения остынет, его желательно обработать наждачной бумагой, чтобы убрать острые края, которые могут повредить изоляционный слой.
  4. Провода в обязательном порядке изолируют.

Пайка требует наличия определенных навыков.

Следует сказать, что у этого метода есть несколько отрицательных моментов:

  1. Его приходится изолировать.
  2. Сам метод достаточно сложен, особенно, если приходится пропаивать провода под потолком, стоя на стремянке.
  3. Если в процессе работы была допущена ошибка, то исправить ее будет довольно проблематично.
  4. На работу уходит большое количество времени.

Сварка чем-то напоминает пайку проводов, но выполняется она значительно быстрее. Для того, чтобы получить качественное соединение, электрод подносится к участку соединения всего лишь на 1-2 секунды. Оба конца провода предварительно обрабатывают флюсом для удаления оксидной пленки.

Если нет опыта работы в этой области, то первоначально следует потренироваться на заранее подготовленных, но при этом не подключенных в систему скрутках.

После завершения сварочного процесса, скрутки проходят специальным растворителем и покрываются лаком. В результате получается качественное соединение, которое может прослужить в течение длительного периода времени, так как такой способ позволяет не допустить возникновения перегрева. Соответственно, такой участок нужно будет изолировать.

Альтернативные варианты

Как соединить алюминиевые провода: пошаговая инструкция

плоско-пружинный зажим

Провода можно соединить между собой с помощью заклепки. В принципе, подобная технология похожа на винтовую технологию, только здесь вместо винта берется заклепка. В конечном итоге получается неразборное соединение.

Выполняется такое соединение довольно просто: на заклепку через пружинную шайбу надеваются оба проводника, затем ее вставляют в заклепочник и сводят ручки до тех пор, пока не раздастся щелчок.

Также, существует специальный плоско-пружинный зажим. Такие изделия бывают одноразовыми и многоразовыми, когда провод может как вставляться, так и выниматься. Однако, следует помнить, что подобные зажимы выполняются из пластика, поэтому использовать их для силы тока свыше 10 А нежелательно.

Работать с ними весьма просто: провода зачищают и вставляют в зажим до щелчка. Без использования специального рычажка вытащить их оттуда невозможно. Также желательно изолировать данный участок провода.

Особенности соединения

Алюминиевые провода лучше всего размещать в специальных распределительных коробках, к которым они должны подходить в гофрированных рукавах. Это особенно важно, когда прокладка ведется на улице или же в случае сооружения проводки во влажном помещении типа ванной комнаты.

Вообще, когда производится соединение алюминиевых проводов, которые будут функционировать на улице, необходимо позаботиться о том, чтобы к участкам соединения не подходила влага.

В противном случае, не удастся избежать короткого замыкания. Весьма удобно в этом случае использовать технологию сварки проводов, так как последующее использование специального лака позволяет исключить воздействие воды на место соединения, а изоляционный слой дополнительно предохранит от удара током.

Блиц-советы

алюминиевые провода

  1. Профессиональные электрики не рекомендуют соединять между собой алюминиевые и медные провода. Это связано со многими причинами, важнейшей из которых является различное сопротивление металлов. Кроме того, при взаимодействии друг с другом медь и алюминий очень быстро окисляются, что вызывает нагрев проводов, в значительной степени ухудшает контакт. Кроме того, их жесткость разная, что значительно усложняет проведение работ.
  2. Можно при необходимости комбинировать те или иные способы соединения проводов. В частности, скрутка вполне хорошо сочетается с пайкой или со сваркой. В итоге получается весьма надежный и неразъемный контакт, который прослужит в течение долгого времени.

Как соединить медный и алюминиевый провод

Методы соединения медного и алюминиевого проводов между собой.


Содержание:

Даже неискушенные в электротехнике люди знают, что соединять между собой алюминиевый и медный провод с помощью скрутки нельзя. Непосредственное соединение медных и алюминиевых проводов приводит к протеканию электрохимических процессов сопровождающихся сильным окислением обоих металлов. Образовавшиеся окислы сильно ухудшают качество контакта. Контакт начинает греться и это может стать причиной возгорания электропроводки. В этом материале мы рассмотрим, как надежно и безопасно соединить медный провод с алюминиевым.

Соединения алюминиевых и медных проводов с помощью болта

Болтовое соединение алюминиевых и медных проводов электрики применяют с незапамятных времен. Этот способ прост и надежен. Как правило, все необходимые материалы для выполнения болтового соединения всегда имеются под рукой. Допустим нам нужно соединить медный и алюминиевый провод самого ходового сечения 2.5 мм. Для выполнения соединения нам понадобится стальной болт диаметром 5-6 мм, гайка, три плоских шайбы достаточной ширины и разрезная пружинная шайба (шайба гровер).

Сначала провода зачищают от изоляции на длину, достаточную для изготовления колец с внутренним диаметром равным диаметру болта. Затем выгибают кольца. Проще всего при изготовлении колец пользоваться круглогубцами, но, в принципе, выполнить эту операцию можно и используя обычные пассатижи. Затем собирается «бутерброд» из шайб и проволочных колец. Ка он должен выглядеть показано на рисунке.


При таком соединении, провода контактирую между собой через стальные шайбы. А контакт меди и алюминия со сталью не приводит к окислению материалов. При сборке болтового соединения проволочные кольца должны быть ориентированы так, чтобы при затягивании болта они стремились плотнее его охватить. При таком соединении проводов пружинная шайба выполняет важную функцию. Дело в том, что алюминий «текучий» металл. В отсутствие пружинной шайбы, со временем, алюминий под давлением может деформироваться, «потечь» и электрически контакт ослабнет. Применение гровера позволит плотно сжимать провода в течение долгого времени.

 После затяжки гайки болтовое соединение изолируют с помощью хлопчатобумажной или ПХВ изоленты. Применять для изоляции болтового соединения термоусадочные трубки не рекомендуется. Все-таки болтовое соединение является обслуживаемым соединением, а удалить старую термоусадку часто бывает очень непросто.

Иногда при выполнении болтового соединения не «гнут кольца» на концах проводов, а вместо колец применяют специальные наконечники которые опрессовывают или напаивают на концы проводов.

Схожий принцип соединения проводов применяют и в промышленных соединителях. Одним из таких соединителей является ответвительный сжим «орешек». Орешки широко применяют в этажных распределительных электрощитах многоквартирных домов для подключения ответвлений к магистральным проводам. Орешек представляет собой три пластины, стягиваемые между собой четырьмя винтами. Верхняя и нижняя пластины имеют профиль увеличивающий площадь контакта с проводом. После выполнения соединения на конструкцию надевается «орех» – карболитовый изоляционный корпус, состоящий из двух половинок. Как выглядит такой ответвительный сжим показано на рисунке.


 Как видно из рисунка, подобные соединители подходят и для однопроволочных и многопроволочных проводов. Применение ореха не требует разрезания магистрального провода, с него достаточно снять участок изоляции соответствующий размерам пластины.

Клеммники

Для соединения любых проводов очень удобно пользоваться клеммниками. Сейчас промышленность предлагает большой ассортимент клеммников самых разных конструкций. С их помощью можно легко и быстро соединить провода из разных материалов и разного сечения.

Несмотря на большое разнообразие выпускаемых клеммников они делятся всего на два типа – пружинные и винтовые. Пружинные клеммники могут быть однократного и многократного применения. В пружинных клеммниках однократного применения, при попытке извлечь провод из клеммы, может произойти необратимая деформация пружины, исключающая повторное использование изделия. На рисунке показан популярный тип пружинных клеммников Vago предусмотренных для многократного использования.


При соединении многопроволочных проводов с помощью клеммников рекомендуется использовать наконечники. Во-первых, многопроволочный провод очень трудно вставить в пружинную клемму одноразового клеммника. Во-вторых, при затягивании винтового зажима многопроволочная жила сильно деформируется, и получить надежный контакт может не получается.

Соединение алюминиевых и медных проводов с помощью пайки

Пайка относится к виду неразборных соединений. Прибегают к ней не очень часто. Однако этот вид соединений является одним из самых надежных. Основная сложность при пайке алюминиевых и медных проводов заключается в трудности залуживания алюминия. Связано это с тем, что алюминий на воздухе мгновенно покрывается слоем окисла, который препятствует смачиванию провода слоем расплавленного припоя. Удалить слой окисла с поверхности алюминиевого провода достаточно сложно. Флюсы, которые раньше использовались для удаления оксида алюминия, плохо справлялись с этой задачей. С появлением активных флюсов на основе фтора для пайки алюминия и других металлов задача сильно упростилась. Выбирая флюс для пайки медных и алюминиевых проводов, лучше остановить выбор на, так называемых, безотмывочных флюсах которые не требуют очистки места пайки после ее выполнения.


Кроме подбора подходящего флюса, процесс пайки медных и алюминиевых проводов не имеет отличий от процесса пайки медного провода. Пайку можно производить оловяно-свицовыми припоями ПОС-60 или ПОС-40. Провода зачищают от изоляции, тщательно залуживают и, затем, спаивают внахлест или, предварительно скрутив их между собой. Если использовался флюс, требующий промывки, то паяную поверхность очищают с помощью специальной жидкости, бензина или другого растворителя.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
