Правило 6. На этом этапе ЗУ поддерживает на аккумуляторе напряжение 4.


Имеется функция предварительного заряда см. Вариант зарядки от USB можно собрать, например, на такой печатной плате.

Очевидно, аккумулятор в 2 раза меньшей емкости при токе в 2 ампера примет столько же энергии, что и аккумуляторы большей емкости, но рост напряжения на нем будет идти примерно втрое быстрее. В качестве светодиодов нужно брать только светодиоды красного свечения, так как они обладают самым малым прямым напряжением при работе.
TP4056 — Модуль заряда Li-ion аккумуляторов c контроллером заряда

Однако, освещение вопроса зарядки литиевых аккумуляторов было бы неполным, если бы не был упомянут еще один этап заряда — т.

Работает очень просто.

Об этом Гайвер снял видео, поэтому не тратьте время, посмотрите его, там об этом максимально досконально.

Прежде, чем использовать какой-либо из аналогов, сверяйтесь по даташитам.

Следовательно, на затворе второго полевика появляется напряжение, близкое к напряжению питания. Это связано с тем, что для литиевых аккумуляторов является крайне нежелательным их длительное нахождение под повышенным напряжением, которое обычно обеспечивает ЗУ то есть 4.

Переделка батареи шуруповерта Диолд 18 В на Li-Ion 4S 16,8 В

Заголовок по умолчанию

Сразу большой ток выставлять не стоит, сначала посмотрите, насколько сильно будет греться микросхема. Все этапы заряда литий-ионного аккумулятора включая этап предзаряда схематично изображены на этом графике: Превышение номинального зарядного напряжения на 0,15В может сократить срок службы аккумулятора вдвое.

Правило 1. Если Вы авторизуетесь на сайте в качестве пользователя, Вы будете получать уведомления о новых материалах на сайте.

И что делать бедному радиолюбителю?

Резистор R1 задает максимальное значение зарядного тока. Вот, например, схема платы защиты от аккумулятора BP-6M, которыми снабжались старые нокиевские телефоны: Если говорить об , то они могут выпускаться как с платой защиты так и без нее.

Плюс имеется индикатор процесса заряда, а также индикация окончания зарядки.

Мощность резистора R1 — не менее 1 Ватт.

Ток заряда составляет — мА, это значение ограничено внутренними цепями микросхемы LP зависит от производителя. А вот параллельно соединять аккумуляторы разной емкости допустимо.
Последовательное подключение аккумуляторов

Читайте дополнительно: Пуэ кабельные линии до 1 кв

Есть два варианта соединения аккумуляторов, последовательное и параллельное.

Давайте рассмотрим как это нужно делать. На этом этапе заряд обеспечивается постоянным током пониженной величины до тех пор, пока напряжение на аккумуляторе не достигнет значения 2.

В основном батареи собирают последовательно-параллельно, а сами сборки служат для промежуточного или резервного хранения электроэнергии Известны и повсеместно применяются 3 варианта соединения отдельных аккумуляторов в батарею: последовательное, параллельное и смешанное или комбинированное. Последовательное соединение: При последовательном соединении элементов складываются и величины их внутренних сопротивлений. Тогда она будет выглядеть вот так согласитесь, проще некуда: пара резисторов и один кондер : Один из вариантов печатной платы доступен по этой ссылке.

Балансир включает стабилитрон TLA и транзистор односторонней прямой проводимости BDI 40 Отличные балансиры включены в схему зарядных устройств для литиевых аккумуляторов, которыми широко пользуются. Она будет определять напряжение на каждой ячейке и отключит всю сборку, если какая-то разрядится первой. MCP Микросхема позволяет создавать правильные зарядные устройства, к тому же она дешевле, чем раскрученная MAX

Если разобрать аккумулятор от мобильного телефона, мы обнаружим внутри вот такое нехитрое устройство: Это и есть плата защиты аккумулятора. Данная схема полноценно реализует двухэтапный процесс заряда литиевых аккумуляторов — сначала зарядка постоянным током, затем переход к фазе стабилизации напряжения и плавное снижение тока практически до нуля.

Вряд ли. Как же течёт ток по такой цепи, когда срабатывает защита от переразряда?

Теперь допустим, что мы разряжаем эту же последовательную цепь. И можно подключать аккумулятор. Вручную трудно выставлять и поддерживать на обычном блоке питания указанные выше режимы, поэтому лучше всё-таки использовать специальные микросхемы, предназначенные для автоматизации процесса заряда схемы смотрите в этом разделе.

Параллельное соединение батарей с формулами Параллельное соединение осуществляется путем коммутации однополюсных выводов источников тока: плюсовой и минусовой выводы предыдущего аккумулятора соединяются с одноименными выводами последующего. При равных емкостях объединяемых аккумуляторов, для нахождения емкости батареи достаточно умножить количество составляющих батарею аккумуляторов на емкость одного аккумулятора в сборке. На этом этапе заряд обеспечивается постоянным током пониженной величины до тех пор, пока напряжение на аккумуляторе не достигнет значения 2. Одновременно с этим создаются все предпосылки для перегрева и разгерметизации. Сразу предупредим, что зарядка этого типа аккумуляторов является довольно опасной, если сделать это неправильно.

Подобная схема приведена в следующем варианте. Вот как эта плата установлена в литий-ионный АКБ. Тогда она будет выглядеть вот так согласитесь, проще некуда: пара резисторов и один кондер : Один из вариантов печатной платы доступен по этой ссылке. Аккумулятор разрядился ниже 2,5V. Единственное, что он не умеет делать автоматически, это принимать решение о полной зарядке аккумулятора и отключаться.

Плата защиты LI-ION — КАК ЭТО РАБОТАЕТ?

Содержание / Contents

Именно этот способ использует компания Sony во всех своих зарядниках.

При параллельном соединении пяти аккумуляторов получаем емкость равную мАч.

Во-первых есть ассортимент специализированных микросхем.

Зарядка при помощи лабораторного блока питания Если в вашем распоряжении имеется блок питания с защитой ограничением по току, то вы спасены! То есть индикатор будет загораться одновременно с отключением аккумулятора в момент разряда.

При увеличении емкости аккумуляторных батарей увеличиваются и токи. Что бы получить 11,1 В нужно соединить последовательно три батареи. Если в ваш аккумулятор встроена плата защиты, о которых речь шла чуть выше, то все упрощается.

Вот таким образом: Для настройки схемы подключаем вместо батарей регулируемый блок питания и подбором резистора R2 R4 добиваемся зажигания светодиода в нужный нам момент. Во избежание недопустимого разряда, подключайте схемы индикаторов после выключателя питания или используйте схемы защиты, предотвращающие глубокий разряд. Здесь ток задается резистором, подключенным к 5-ому выводу микросхемы. Если заряжаете 3s — берёте три телефонных зарядки и подключаете каждую к одному модулю.

Приведенные в статье схемы только лишь сигнализируют о низком напряжении на аккумуляторе. Ну а транзистор TIP41 можно заменить любым другим с подходящим током коллектора.

В таких случаях для комплектования батареи применяется параллельное соединение аккумуляторов. Недостаток схемы в сложности подбора стабилитронов для получения необходимого порога срабатывания, а также в постоянном потреблении тока порядка 1 мА.
Самый дешёвый способ зарядки аккумуляторов с балансировкой

Особенности соединения и зарядки литиевых аккумуляторов

Есть два варианта соединения аккумуляторов, последовательное и параллельное. При последовательном соединении суммируется напряжение на всех аккумуляторах, при подключении нагрузки с каждого аккумулятора идет ток, равный общему току в цепи, в общем сопротивление нагрузки задает ток разряда. Это вы должны помнить со школы. Теперь самое интересное, емкость. Емкость сборки при таком соединении по хорошему равна емкости аккумулятора с самой маленькой емкостью. Представим, что все аккумуляторы заряжены на 100%. Смотрите, ток разряда у нас везде одинаковый, и первым разрядится аккумулятор с самой маленькой емкостью, это как минимум логично. И как только он разрядится, дальше нагружать данную сборку будет уже нельзя. Да, остальные аккумуляторы еще заряжены. Но если мы продолжим снимать ток, то наш слабый аккумулятор начнет переразряжаться, и выйдет из строя. То есть правильно считать, что емкость последовательно соединенной сборки равна емкости самого малоемкого, либо самого разряженного аккумулятора. Отсюда делаем вывод: собирать последовательную батарею нужно во первых из одинаковых по емкости аккумуляторов, и во вторых, перед сборкой они все должны быть заряжены одинаково, проще говоря на 100%. Существует такая штука, называется бмс, бэттери мониторинг систем, она может следить за каждым аккумулятором в батарее, и как только один из них разрядится, она отключает всю батарею от нагрузки. Теперь что касается зарядки такой батареи. Заряжать ее нужно напряжением, равным сумме максимальных напряжений на всех аккумуляторах. Для литиевых это 4.2 вольта. То есть батарею из трех заряжаем напряжением 12.6 в. Смотрите что происходит, если аккумуляторы не одинаковые. Быстрее всех зарядится аккумулятор с самой маленькой емкостью. Но остальные то еще не зарядились. И наш бедный аккумулятор будет жариться и перезаряжаться, пока не зарядятся остальные. Переразряда я напомню литий тоже очень сильно не любит и портится. Чтобы этого избежать, вспоминаем предыдущий вывод. Но ещё существует такая штука, как балансировка ячеек. Специальный зарядный контроллер грубо говоря имеет доступ к каждой ячейке и персонально заряжает ее на 100% независимо от остальных. В интернете есть куча схем на стабилитронах и прочей рассыпухе, но мы здесь с вами не для этого, мы паять не любим. Для двух и трех аккумуляторов есть модуль защиты зарядки и балансировки, но я опять же собрал вас здесь сегодня не для этого.

Перейдем к параллельному соединению. Емкость такой батареи равна сумме емкостей всех аккумуляторов в нее входящих. Разрядный ток для каждой ячейки равен общему току нагрузки, деленному на число ячеек. То есть чем больше акумов в такой сборке, тем больший ток она может отдать. А вот с напряжением происходит интересная вещь. Если мы собираем аккумуляторы, имеющие разное напряжение, то есть грубо говоря заряженные до разного процента, то после соединения они начнут обмениваться энергией до тех пор, пока напряжение на всех ячейках не станет одинаковым. Делаем вывод: перед сборкой акумы опять же должны быть заряжены одинаково. Иначе при соединении пойдут большие токи, и разряженный акум будет испорчен, и скорее всего может даже загореться. В процессе разряда аккумуляторы тоже обмениваются энергией, то есть если одна из банок имеет меньшую емкость, остальные не дадут ей разрядиться быстрее их самих, то есть в параллельной сборке можно, но не очень желательно использовать аккумуляторы с разной емкостью. И то же самое касается зарядки. Можно абсолютно спокойно заряжать разные по емкости аккумуляторы в параллели. То есть балансировка не нужна, сборка будет сама себя балансировать. Делать так опять же не очень желательно, но можно.

Перейдем к делу. Допустим мы хотим использовать аккумуляторы последовательно, для увеличения напряжения. По хорошему, чтобы правильно использовать такую сборку, аккумуляторы должны быть одной емкости, желательно из одной партии на производстве, а также перед соединением они должны быть заряжены до одного напряжения. Такую идеальную сборку можно заряжать напряжением, равным сумме максимальных напряжений для лития, то бишь 4.2В. для этого подойдут готовые блоки питания, вставил в розетку и заряжаешь. Либо понижающий модуль, настроенный на нужное напряжение? Или например лабораторный блок пиатния. Но в мире нет ничего идеального, поэтому более правильно будет заряжать через бмс, которая отключит батарею если один из аккумуляторов зарядится на 100%. А еще более правильно будет использовать зарядник с балансировкой ячеек, который тоже стоит денег.

5 / 5 ( 7 голосов )

Последовательное и параллельное соединение аккумуляторов

В процессе эксплуатации источников питания зачастую возникает вопрос о комбинировании нескольких элементов в батарею одним или несколькими способами. При определенном соединении в итоге на выходе можно добиться разных вариантов основных технических показателей батарей. Для подключения аккумуляторов необходимо владеть определенными знаниями, что позволит избежать преждевременного выхода из строя одного из элементов.

Зачем соединять аккумуляторы в батарею

Для питания некоторых потребителей необходимо создать определенное значение напряжения, тока и емкости, которые невозможно иметь при использовании заводских устройств. Поэтому приходится использовать разнообразные методы комбинирования подключений. В результате соединения изделий в батареи можно добиться следующих результатов:

• увеличение значение вольтажа;
• увеличение диапазона рабочего тока;
• повышение внутренней емкости.

Важно! При изменении значений тока, получают экономию энергозатрат, снижая потери на нагрев проводников.

Различное соединение аккумуляторов позволяет добиться разнообразных параметров, при этом следует помнить, что показание внутренней энергии при каждом подключении элементов будет иметь разные цифры.

Существует три варианта коммутации:

• последовательное;
• параллельное;
• параллельно-последовательное.

При комплектовании устройства необходимо помнить, что запрещается применять источники питания разного вида, такое подключение может привести к преждевременному выходу из строя изделия.

Последовательное соединение аккумуляторов

При последовательном коммутировании источников питания положительный вывод соединяется с общим контактом, а отрицательный с положительным выводом следующего аккумулятора и так далее в зависимости сколько элементов в батарее.

АКБ одинаковой емкости

В результате коммутации одинаковых источников питания увеличивается напряжение при постоянном токе, как при заряде, так и при разряде. Заряд при последовательном подключении будет иметь постоянное значение.

АКБ разной емкости

Часто возникает необходимость применить в батарее элементы с различным значением внутреннего заряда. При этом стоит помнить, что у источника питания с меньшим значением будет самое высокое внутреннее сопротивление, в результате на этом элементе падение напряжения будет увеличиваться, что приведет к быстрому разряду. Однако мощные элементы будут при этом продолжать функционировать, поддерживая всю батарею в рабочем состоянии. Такой фактор приведет к снижению заряда слабой батареи до минимально допустимого значения.

Во время восстановления заряда слабый аккумулятор восстановиться быстрее остальных, хотя другие еще будут заряжаться. В результате такой ситуации может возникнуть перезаряд элемента с пониженной емкостью, что приведет к его нагреву.

Важно знать! При постоянном снижении заряда ниже допустимого, а также перезаряде источник в скором времени растратит свой ресурс и преждевременно выйдет из строя.

Параллельное соединение аккумуляторов

Конструктивной особенностью такого соединения является то, что все положительные клеммы соединяются в одни вывод, а отрицательные клеммы в другой вывод.

АКБ одинаковой емкости

Такое соединение позволяет добиться увеличения тока, напряжение при параллельном соединении остается неизменным. При этом значение емкости будет равно сумме всех элементов в системе. Благодаря этому способу соединения можно подавать питание на потребители повышенной мощности с большими пусковыми токами.

АКБ разной емкости

При использовании источников питания в батарее с различным значением напряжения общий вольтаж системы будет равен показанию самого сильного из элементов. Причем такое применение пагубно скажется на слабых изделиях, что приведет к преждевременному выходу из строя.

В результате параллельного соединения источников питания большой емкости и малым напряжением с изделиями малой емкости, но повышенном напряжении произойдет электрическое замыкание слабого элемента. Происходить такое явление за счет разности во внутреннем сопротивлении, при этом в аккумуляторе с меньшей емкостью будет протекать повышенный ток постепенно приводя к его разрушению.

Если же в системе присутствует источник высокой емкости и повышенного значения напряжения, то такое соединение в батарею приведет к перезаряду слабого источника питания. Производители рекомендуют перед подключением выравнивать значение напряжения, что позволит избежать возникновения неисправности в процессе эксплуатации.

Важно! чтобы избежать явления перетекания рабочего тока в системе рекомендуется применять аккумуляторы с равными значениями напряжения.

Последовательно-параллельное соединение аккумуляторов

Такой метод часто применяется для создания батареи с высокой емкостью и повышенным напряжением. Конструктивно изначально источники собираются в последовательную цепочку набирая определенный вольтаж, а затем несколько цепей коммутируют в параллель при этом набирают необходимую емкость. Однако существует и другой метод в параллель собирают элементы одинакового напряжения, а потом их подключают последовательно.

Соединение устройств таким методом подразумевает применение требований и правил, как в вышеописанных способах. Примерная схема соединения аккумуляторов может выглядеть так:

Балансировка заряда аккумуляторных батарей

Для того, чтобы избежать выход из строя при комплектовании системы батарей с применением элементов различных параметров необходимо проводить постоянный контроль. В настоящее время находят распространение различные устройства позволяющие обеспечить данный контроль при заряде и разряде. К таким приборам относят BMS- система мониторинга и управления.

BMS позволяет правильно зарядить и разрядить источник питания, при этом устройство в течение всего срока службы проводит контроль за состоянием устройства и обеспечивает безопасность предотвращая преждевременный выход из строя аккумулятора. Устройство изготавливается в виде электронной платы, которая входит в общую конструкцию источника питания.

Благодаря BMS стало возможно:

• обеспечить защиту как отдельных элементов, так и всей системы устройств в целом;
• увеличить срок эксплуатации источников питания;
• контролировать и поддерживать изделия разных видов в работоспособном состоянии при различных условиях использования.

Основные функции устройства BMS:

1. Контроль за напряжением, температурой, показаний зарядных параметров, а также исправным состоянием.
2. Интеллектуально-вычислительные функции, благодаря которым возможно следить за основными параметрами заряда-разряда.
3. Функции связи, проводным и беспроводным способом.
4. Защита изделия от скачков напряжения и тока, а также от перепада температур.
5. При балансировке происходит равномерное распределение заряда между всеми элементами системы.

Интересно знать! В некоторых комплексных системах аккумуляторных батарей применяются несколько балансировочных плат, которые управляют своей отдельной ячейкой.

Правильное соединение аккумуляторов позволяет добиться определенных значений необходимых параметров. При соблюдении правил эксплуатации возможно добиться значительного увеличения срока службы источников питания.

Изготовление сменного батарейного блока к запасному Li-Ion аккумулятору для Ni-Cd шуруповерта, с использованием холдера для 18650 Li-Ion аккумуляторов

Это 2-я часть обзора о запасном Li аккумуляторе для Ni-Cd шуруповерта Black&Decker. В 1-й части я делал корпус аккумулятора с защелками, ставил в него плату защиты, вольтметр-пищалку и адаптер для работы с Li-Ion батарейным блоком от шуруповерта DeWALT. Сегодня я расскажу о новом захватывающем DIY проекте – сменном батарейном блоке на базе холдера (кассеты) для 18650 Li-Ion аккумуляторов. А также — какие холдеры можно, на мой взгляд, использовать в шуруповертах и почему (немного теории). Как доработать правильный холдер (практический пример).
UPD: Незапланированный тест холдера на устойчивость к короткому замыканию и его результаты

Холдеры (они же кассеты, держатели, или боксы) – это самый простой и безопасный способ соединить между собой цилиндрические Li-Ion аккумуляторы. Простой, потому что не требуется оборудование точечной сварки (стандартный промышленный способ соединения Li-Ion банок в сборке). Безопасный, потому что ни варить, ни паять сами банки не нужно. Не имея опыта пайки лития, есть серьезный риск убить достаточно дорогие аккумуляторы. Чтобы паять литий, нужна набитая рука, мощный паяльник и соблюдение правильной техники для исключения перегрева корпуса банок в процессе пайки. Также холдеры имеют весомый плюс по сравнению с пайкой или сваркой, создающей неразъемное соединение элементов – в холдере все банки можно легко и быстро заменить.

Из-за удобства их применения холдеры давно и успешно используют во всяких DIY проектах: пауэрбанках, зарядках, источниках автономного питания и пр. Так же давно холдеры пытаются использовать и для переделки шуруповертов на литиевое питание, но результаты получаются положительными не всегда.
В чем же проблема с использованием холдеров для аккумулятора шуруповерта? Во-первых, при высоких рабочих токах шуруповерта контакты холдера сильно нагреваются. Из-за этого пластиковый корпус холдера плавится, что приводит к его разрушению и выходу аккумулятора из строя. Во-вторых, шуруповерт теряет мощность, т.к. значительная часть энергии банок уходит на нагрев контактных проводников холдера. Особенно это касается холдеров с круглыми пружинами, на которых заметно падает напряжение из-за большой длины и малого сечения пружинок. Итак, общее проблемное место всех холдеров — это их контакты, что ограничивает возможности использования холдеров в устройствах с высоким током потребления.

Означает ли это, что использовать холдеры для шуруповерта в принципе нельзя?

Утверждать столь категорично я бы не стал. Некоторые типы холдеров, после несложной доработки, использовать вполне возможно. Но обязательно нужно учитывать максимальный ток шуруповерта, с которым их планируется применять.

Какие бывают холдеры (кассеты) для 18650 Li-Ion аккумуляторов?

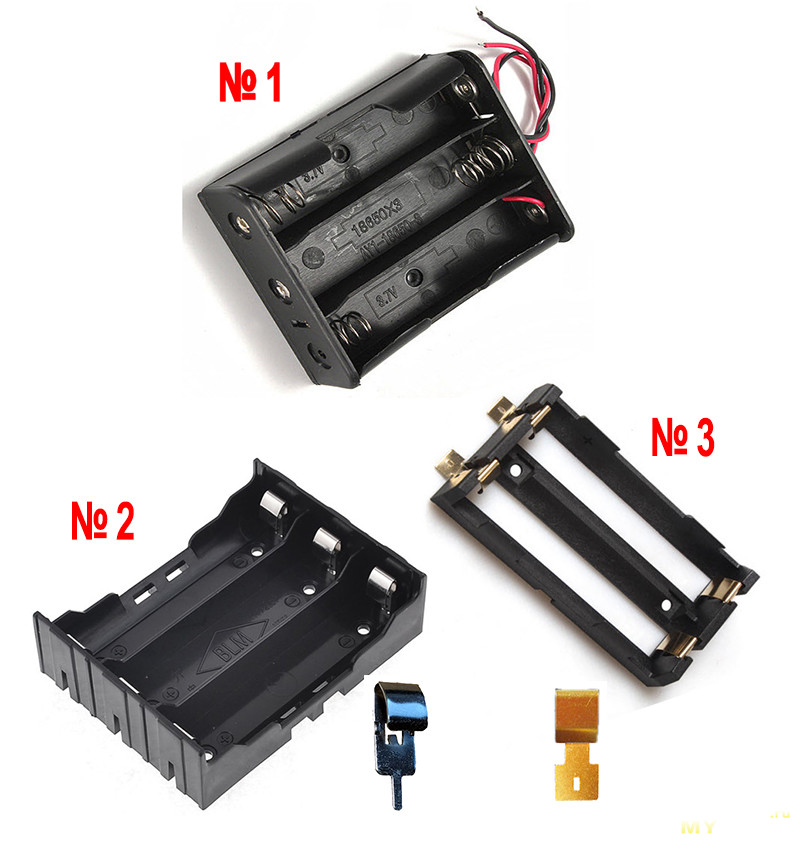

Чаще всего встречаются такие.

Я условно пронумеровал их как №1, 2, 3.

№1 это холдер с круглыми пружинами.

№ 2 и 3 по сути один и тот же холдер с плоскими пружинами, различие только в форме выводов. У № 2 они узкие, а у № 3 широкие. Рядом с этими холдерами я добавил изображения их контактных ламелей.

Почему греются контакты холдера при высоких токах?

При прохождении по проводнику электрического тока происходит преобразование электрической энергии в тепловую. Количество выделяемого тепла пропорционально квадрату тока, сопротивлению проводника и времени прохождения тока (закон Джоуля-Ленца, Q = I2rt).

Представим, что это контакт холдера (как отрезок проводника, включенный в общую цепь). Если в каком-то месте цепи сопротивление (r, Ом) будет выше, то проводник в этом месте будет греться сильнее.

От чего зависит сопротивление проводника? В основном от 2-х факторов (в дебри уходить не будем, это все же DIY обзор, а не научная статья) – от геометрии проводника и его удельного электрического сопротивления. Вот формула.

где r — сопротивление отрезка проводника; ρ — удельное сопротивление проводника; l — длина проводника; S — сечение проводника.

На какие мысли наводит эта формула?

Чтобы уменьшить r, нужно значение числителя (верхняя часть дроби) сделать как можно меньше, а знаменателя — как можно больше. С ρ мы ничего сделать не можем, что есть, с тем и работаем. А вот L можно уменьшить, сделав путь тока как можно короче. Применительно к плоскому ламелю холдера, это означает, что паять перемычку нужно как можно ближе к месту контакта ламеля с полюсом банки. Холдер с круглыми пружинами имеет большую длину L и соответственно повышенное сопротивление. Однако определяющее значение для выбора правильного холдера имеет сечение S контактного ламеля. Чем больше сечение, тем больший ток может выдержать холдер. На первый взгляд это просто, но есть и нюансы.

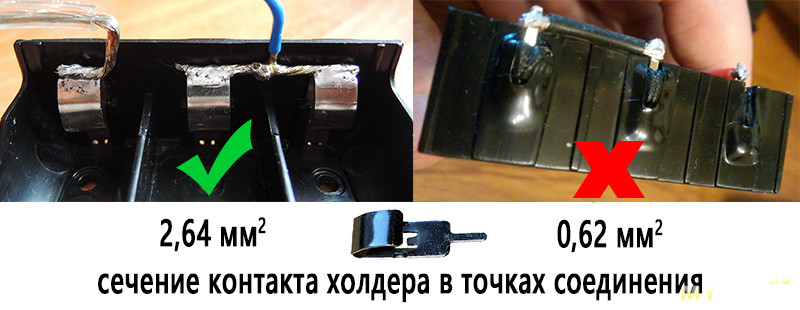

На фото холдеров вы наверно обратили внимание, что сечение ламеля на разных участках его длины разное. Что из этого следует? В той области, где сечение меньше, ламель будет греться больше. Кстати, на этом строится принцип работы плавкого предохранителя – где тонко, там и рвется.

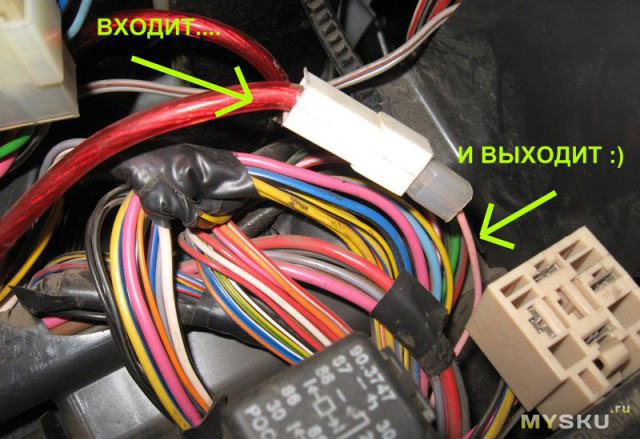

А вот еще пример, из области автоэлектрики.

Несложно догадаться, что произойдет с тонким проводком при включении мощного потребителя.

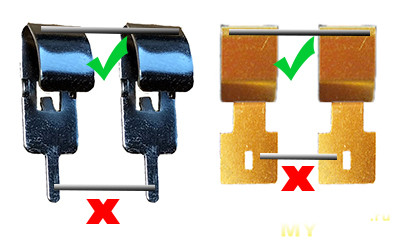

Становится понятно, что соединять ламели холдера между собой нужно в их широкой части — от места контакта ламеля с полюсом банки до места сужения профиля ламеля.

Такой нестандартный способ соединения ламелей нужен только для работы на высоких токах. Для работы в пауэрбанке, например, штатного соединения (т.е. нижнего по рисунку) будет более чем достаточно.

А теперь отвлечемся на минуту от скучных формул.

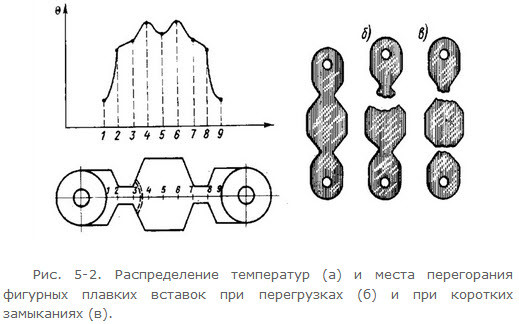

На какой предмет похож контакт холдера № 2? Мне, как бывшему слесарю-сборщику РЭАиП, он напоминает бутылку (ну кто б сомневался).

Кстати, это наглядная визуализация английского термина bottleneck («узкое место»), применяемого в технических и других науках. Термин произошел из аналогии с узким горлышком бутылки, из-за чего не получается вылить или высыпать всё её содержимое сразу, даже если её перевернуть. При увеличении ширины горлышка увеличивается и скорость, с которой бутылка опустошается. Таким образом, «бутылочным горлышком» называют любой компонент системы, мощность (пропускная способность) которого меньше, чем потребность в нем.

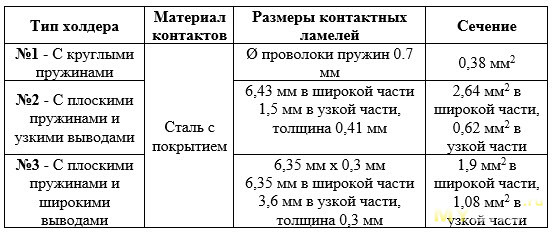

Вот мы и подобрались вплотную к ответу на вопрос, какой тип холдера, с точки зрения банальной физики, лучше всего подходит для использования с шуруповертом. Таблица ниже поможет сделать выбор.

Холдеры с круглыми пружинами отбрасываем сразу. Самое малое сечение контактов из всех 3-х типов, это раз. Большая длина пружинок, значительное падение на них напряжения, это два. Популярная доработка (припаивание медного провода ко 2-му витку пружинок) ничего кардинально не изменит. Холдер №1 можно использовать только для сравнительно небольших токов, порядка 1 ампера, например, в пауэрбанках. Для питания шуруповертов они совершенно непригодны.

Теперь самое интересное. Какой холдер лучше, №2 или №3?

№2 имеет узкие выводы с сечением 0,62 кв.мм, немногим больше чем у холдера №1 (0,38 кв.мм). Такого сечения для питания шуруповерта также явно недостаточно, о чем красноречиво говорит проплавленный корпус холдера на фото ниже. Необходимо использовать нестандартное соединение в широкой части контакта. Плюс холдера №2 – самая большая площадь сечения (в широкой части контакта).

Холдер №3. С одной стороны, он имеет широкие выводы. Но вся их ценность смазывается заужением профиля в середине ламеля (помните про плавкий предохранитель?). Если соединять штатно, эффективное сечение будет всего лишь 1,08 кв.мм. Второй недостаток — сечение даже широкой части контакта холдера №3 на целых 39% меньше такого же сечения холдера №2. 1,9 кв.мм и 2,64 кв.мм соответственно.

Поскольку нагрев контактов сильно зависит от силы тока через них (помните про квадрат тока из формулы Джоуля-Ленца?), то для противодействия ему каждый дополнительный мм2 сечения контактов становится на вес золота. Поэтому лучшим холдером для высоких токов из 3-х перечисленных является тот, который имеет наибольшее сечение контактов в местах их соединения между собой.

Вывод: Для токов шуруповерта лучше подойдет холдер №2, при условии, что соединительные провода будут припаяны к его широкой части.

Следующий важный вопрос – какой ток, ограниченный допустимым нагревом, может на практике выдержать доработанный холдер №2? Такой эксперимент проводил уважаемый kirich в одном из своих обзоров. Вот его результаты.

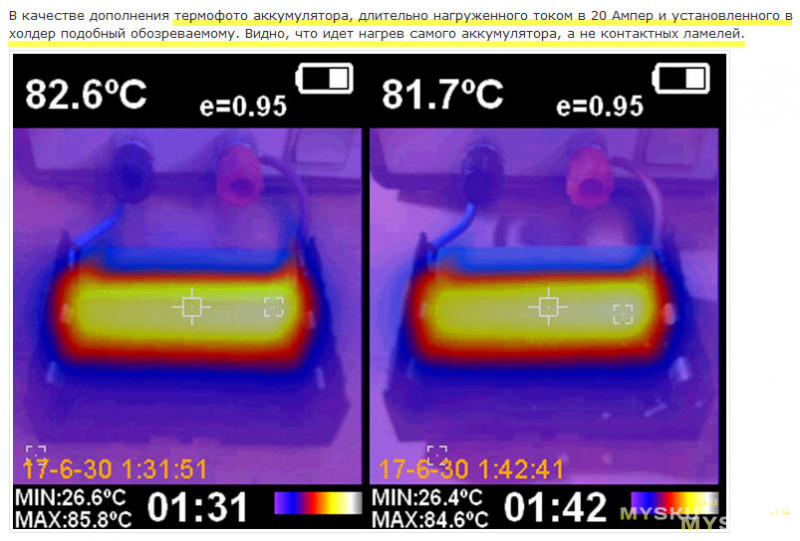

Судя по термограмме, можно осторожно предположить, что и 20 ампер длительно не являются пределом для данного холдера, однако здесь мы уже упираемся в ограничения по максимальному току самих Li-Ion аккумуляторов форм-фактора 18650 (как правило, 30 ампер длительно).

Как альтернативный вариант, для увеличения токовой отдачи можно также использовать параллельно-последовательное соединение аккумуляторов в холдере. Например, xS2P соединение увеличивает отдаваемый батарейным блоком ток вдвое, xS3P — втрое, и т.д.

Кстати, многие думают, что чем мощнее аккумуляторный шуруповерт, то тем больше у него рабочие токи. Это не всегда так, бывает скорее наоборот. Вот пример. Посмотрите на таблицу со спецификациями моторов ф. Leshi Motor, которые ставились в Ni-Cd шуруповерты.

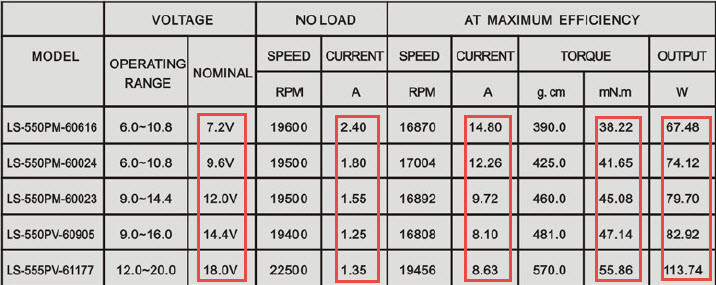

Мы видим, что 7.2В мотор имеет макс. ток 14,8А и мощность 67,5 Вт.
А 18В мотор имеет макс. ток 8,6А и мощность 113,7 Вт.
Удивительно, правда? Почему так? Здесь при меньшем макс. токе мощность больше за счет повышения напряжения питания (по формуле мощности P=IU).

Поскольку для холдеров критичным является именно ток, а не напряжение, это обстоятельство может в некоторых случаях расширить возможности применения холдеров для переделки на литий мощных 18 вольтовых Ni-Cd шуруповертов.

Ну и наконец, практическая часть.

Изготовление сменного батарейного блока на базе холдера №2

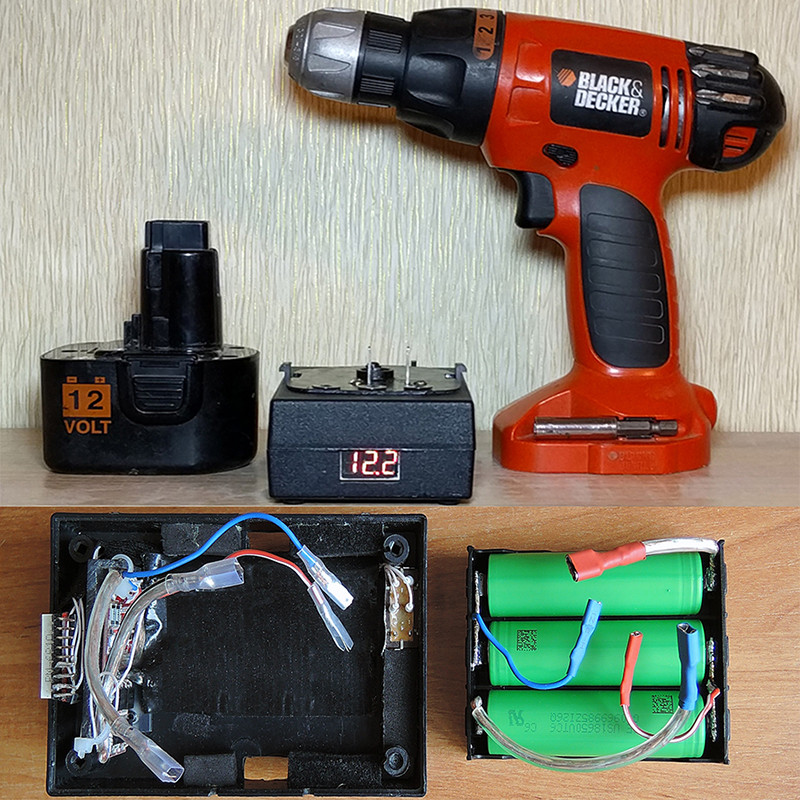

Напомню, что моем шуруповерте Black&Decker CD12C, для которого я делаю этот батарейный блок, стоит 12V двигатель с максимальным рабочим током 9.7А. Провода питания к этому двигателю имеют сечение 0,823 кв.мм (18AWG). Допустимую длительную токовую нагрузку проводов с разным сечением по стандарту AWG можно посмотреть здесь

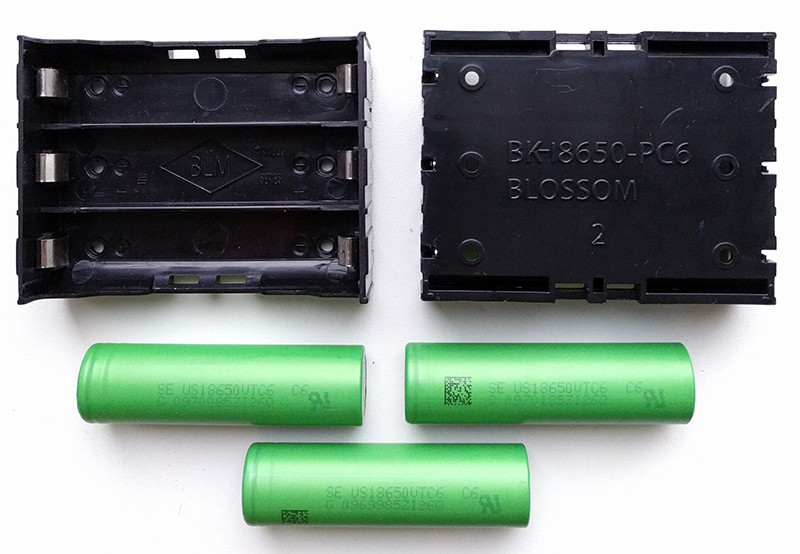

Это холдер с аккумуляторами, которые я буду использовать. Ссылки на них привел в конце обзора.

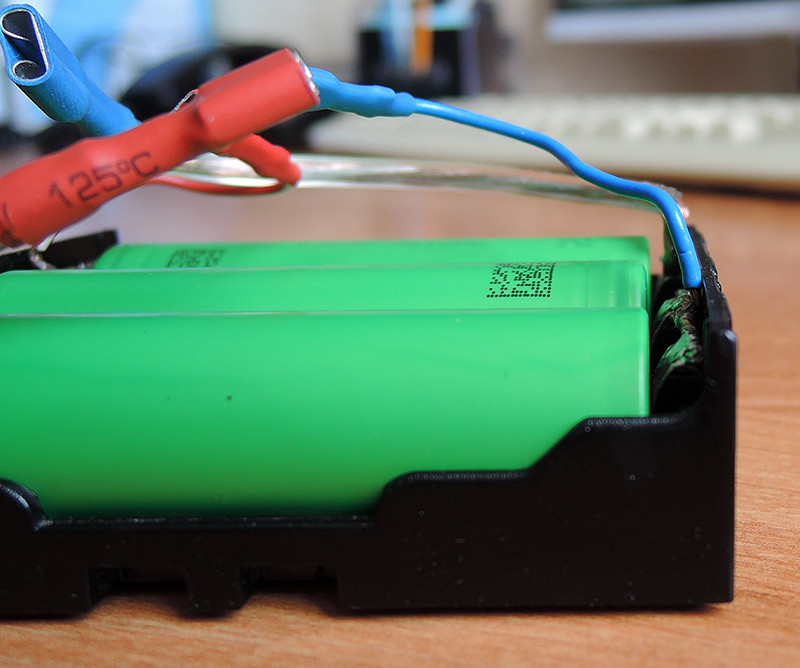

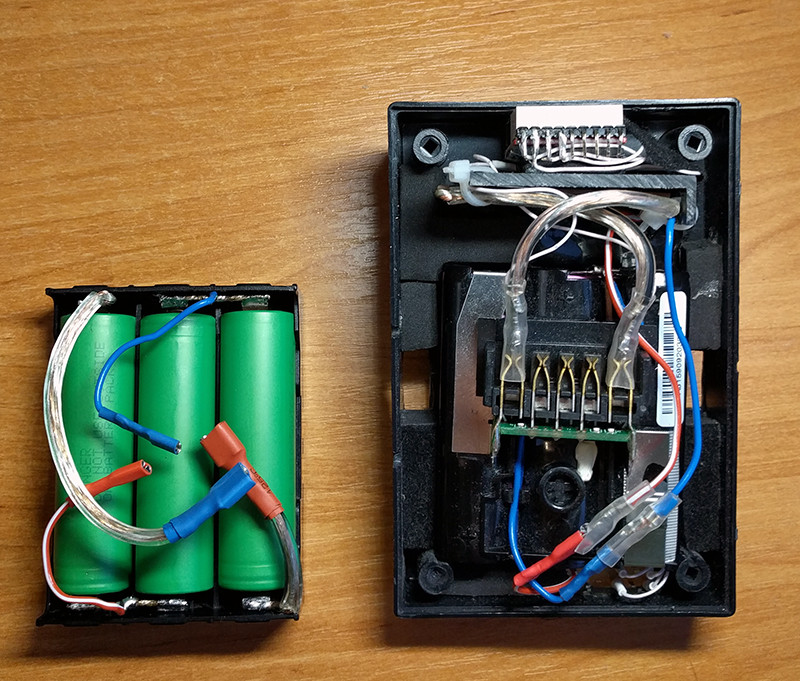

Припаял выходные провода и перемычки к ламелям холдера в верхней части. Перемычки в точках 1S и 2S сделал из того же акустического медного провода сечением полтора квадрата, что и выходные провода. Для подключения точек соединения элементов к плате защиты и вольтметру припаял к перемычкам провода с наконечником типа РП-М (автоклемма).

Провода и перемычки не мешают установке аккумуляторов в холдер.

Для обратной совместимости с батарейным блоком от шуруповерта DeWALT DCD 710, который меньше по длине, сделал в адаптере разрезную фигурную вставку. Нижняя часть приклеена, а верхняя при установке холдера вынимается.

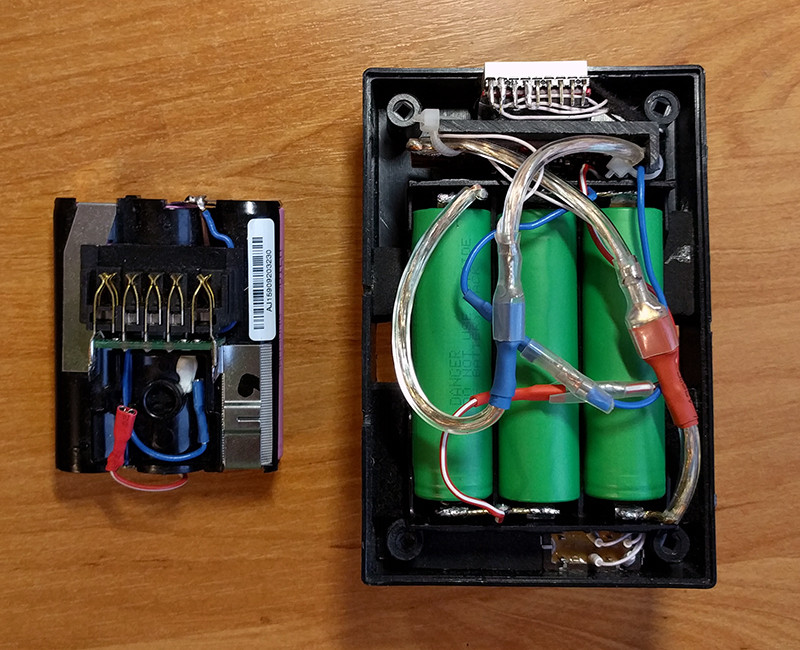

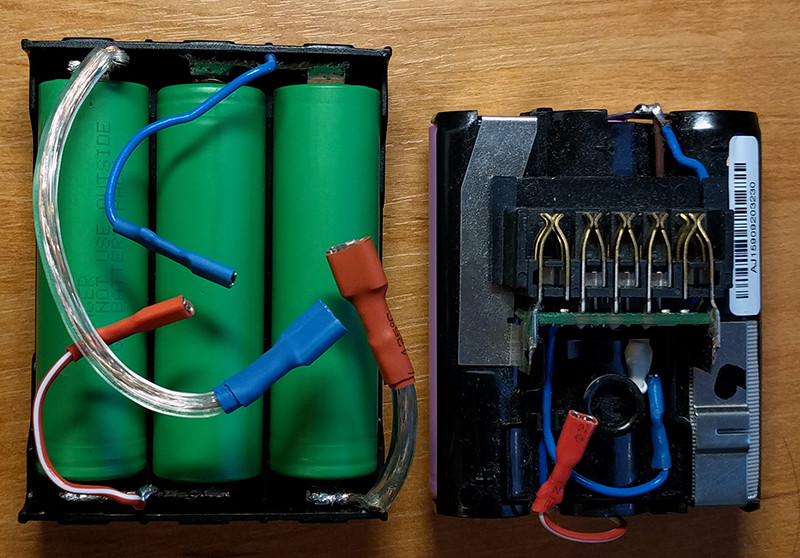

Оба блока рядом.

Батарейные блоки в адаптере меняются простой перестановкой.

Напоследок испытал новый батарейный блок в составе шуруповерта, закрутив и выкрутив без перерыва два десятка длинных саморезов, до отсечки на максимальном моменте трещотки. Ничего не задымилось и не расплавилось.
В каких же случаях можно использовать холдер вместо пайки/сварки банок? Мое личное мнение на этот счет таково: если холдер влезает в корпус старого аккумулятора и рабочий ток шуруповерта позволяет, тогда и можно ставить. А вот нужно ли ставить холдер или паять литий, каждый решает сам, в зависимости от своих убеждений и уровня подготовленности, здесь я рекомендовать ничего не могу. Для меня все определяется удобством и целесообразностью в каждом конкретном случае. Например, в корпус штатного Ni-Cd аккумулятора моего шуруповерта холдер не влезает и поэтому, если буду переделывать его на литий, то буду паять банки.

О зарядке

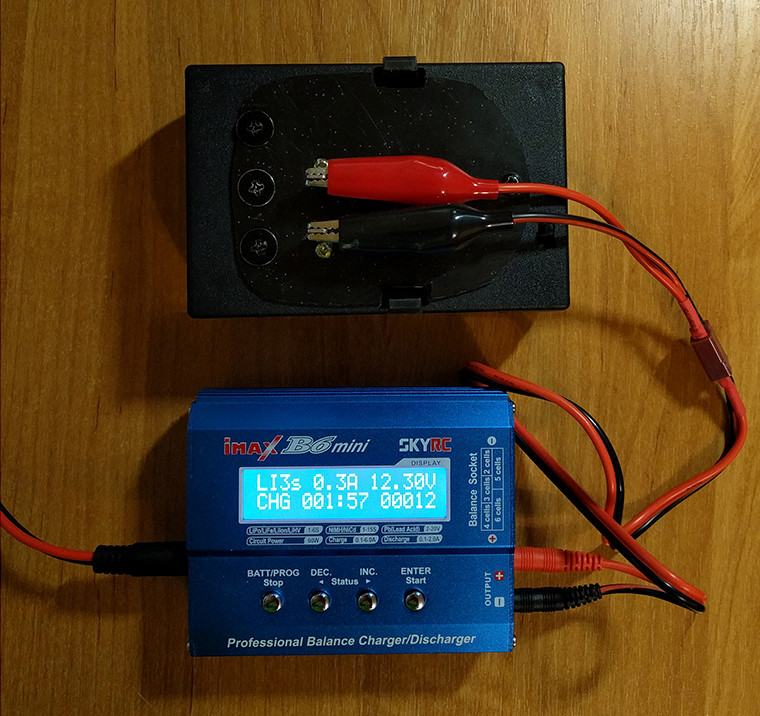

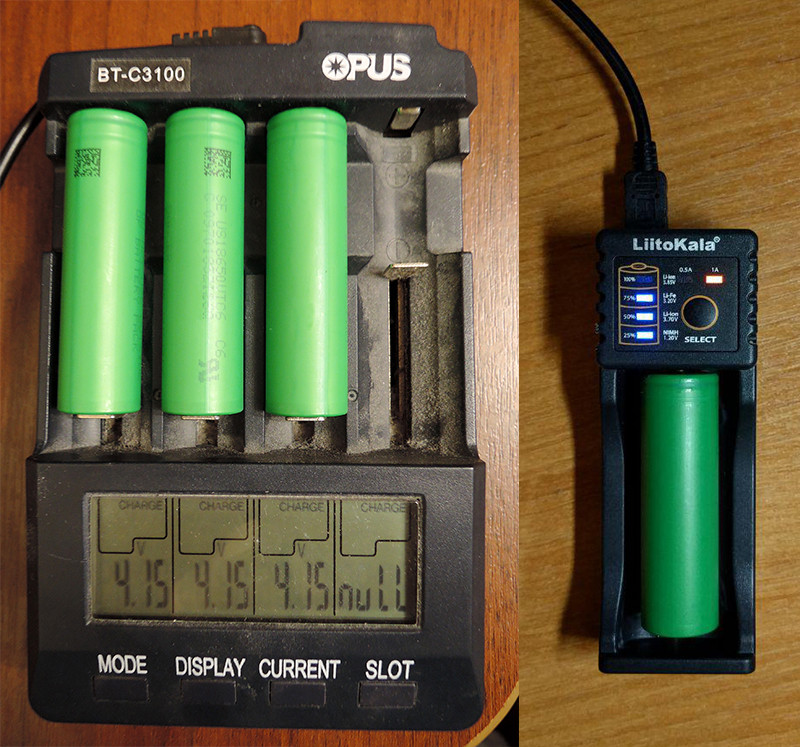

Заряжать вставленный в адаптер холдер с аккумуляторами можно теми же способами, что и батарейный блок DeWALT из прошлого обзора:

1) 12.6V зарядкой для 3S сборки литиевых аккумуляторов через штатный зарядный разъем шуруповерта. Например, зарядкой из обзора уважаемого kirich

2) Подходящей универсальной зарядкой для литиевых аккумуляторов через выходные клеммы или штатный зарядный разъем. Например, B6 mini.

3) Или можно вынуть аккумуляторы из холдера и зарядить их любой зарядкой для лития, вместе или по отдельности.

Список основных использованных материалов

Холдер №2 aliexpress.com/store/product/1pcs-DIY-Black-Storage-Box-Holder-Case-For-3-x-18650-3-7V-Rechargeable-Batteries/2883234_32820368298.html

Аккумуляторы US18650VTC6 3120mAh 30A 3.6V https://www.gearbest.com/batteries/pp_571930.html?wid=83

Набор автоклемм ebay.com/itm/222641329900

UPD: Незапланированный тест холдера на устойчивость к короткому замыканию и его результаты

Хотя я и сделал защиту от себя дурака переполюсовки, в виде термоусадки разного цвета на наконечниках проводов (кроме силовых проводов адаптера, за что впоследствии и поплатился), но тем не менее на днях умудрился их перепутать. При нажатии кнопки шуруповерта послышался характерный «пшшш», сопровождаемый дымом и запахом горелой пластмассы.
Из видимых повреждений: в шуруповерте был пробит диод, а на плате защиты отпаялись силовые ключи и подгорели токоизмерительные резисторы. Таким образом, шуруповерт и плата защиты оказались выведены из строя. А вот с холдером ничего не случилось. Контакты холдера, провода с разъемами и аккумуляторы это испытание выдержали играючи.

фото

В заключение, только факты.
1. доработанный холдер №2 без проблем выдерживает рабочий ток шуруповерта 9.7 ампер.
2. доработанный холдер №2 без проблем выдерживает длительный ток 20 ампер в течение как минимум 10 минут (результаты независимого теста)
3. доработанный холдер №2 без проблем выдержал ток короткого замыкания в шуруповерте Black&Decker CD12C
Выводы можете сделать сами, уважаемые читатели.

Никелевые ленты или чем соединяют аккумуляторы в сборках. Никелевая лента для соединения аккумуляторов. Обзор, тест пайки

Не так давно я видел упоминание, что не хватает обзоров необычных товаров и сегодня у меня именно такой обзор. Хотя я бы сам товар не назвал бы необычным, но подобные обзоры мне не попадались, собственно потому я и решил написать.
Неоднократно встречал вопросы, чем варят аккумуляторные сборки. Понятно что это делается специальной лентой, но какие они бывают, чем отличаются и какую лучше использовать, сегодня я и постараюсь рассказать.

Для начала небольшая оговорка по поводу цены, указанной в заголовке. Лента продается чаще всего либо на вес, либо на метраж. В данном случае покупались лоты весом в 1кг, цена такого лота около 52-53 доллара вне зависимости от ширины и толщины, исключение составляет широкая лента, ее стоимость за 1кг выше и о ней я также сегодня расскажу.

Насколько мне известно, существует варианта материала для лент, Никель и сталь покрытая никелем. Второй вариант по понятным причинам стоит несколько дешевле, но имеет свои недостатки:
1. Сопротивление немного выше.
2. Подверженность коррозии.

Если по поводу сопротивления особой разницы нет, то вот материал может быть критичен. При подготовке аккумуляторных сборок для электросамокатов, велосипедов и прочей подобной техники (как раз куда идет много ленты) следует учитывать особенности эксплуатации. Дело в том, что никель сам по себе химически малоактивен, соответственно не подвержен коррозии. Стальную ленту также покрывают никелем в тех же целях, но остаются торцы ленты и особенно места сварки. И если в батарее для ноутбука (к примеру) это не важно, то у какого нибудь Сигвея батарея эксплуатируется в условиях повышенной влажности и рано или поздно может просто проржаветь место контакта.
Но кроме того не забываем, что если никель обычно идет в чистом виде, то сталь это сплав и что там намешали, никому неизвестно, думаю многие слышали про секретные рецепты сплава типа "фольга с картоном" 🙂

Доставка и упаковка. Здесь пять баллов, мало того что продавец все довольно неплохо упаковал, так еще и отправил при помощи DHL. Заказывалось в два захода по 2 кг в каждой посылке. Единственно к чему можно немного придраться, отправил он не очень быстро, но в любом случае дошло через весьма небольшой время.
Думаю что продавец просто собирает заказы на ленту разной ширины, затем отдает большой заказ на порезку и рассылает покупателям.

Лента была плотно замотана полиэтиленом, затем несколько раз обернута пупыркой и плотно вставлена в картонную коробку.

Лента предлагается в нескольких вариантах толщины/ширины:
0.1x5mm
0.1x6mm
0.1x8mm
0.1x10mm
0.15x5mm
0.15x6mm
0.15x8mm
0.15x10mm
0.2x5mm
0.2x6mm
0.2x8mm
0.2x10mm
0.15х7х27mm

Выше я выделил варианты, показанные в сегодняшнем обзоре.

Материал заявлен как Никель 99.96%, это я попробую проверить немного позже, а пока немного общей информации о товаре.
Как я уже писал, заказов было два, первый шел на меня, второй на товарища. Сама по себе лента мне лично была не нужна и заказ был разбит на две части отчасти из-за цены и из-за того, что я по получению проверил качество товара и только потом заказал вторую партию.

Начну с ленты 0.2x8mm и 0.15х7х27mm

Каждая катушка намотана на пластиковую вставку, диаметр катушек 165мм для узкой и 137мм для широкой.

Намотана очень плотно, помимо общей упаковки каждая замотана еще и индивидуально.

Вес на мой взгляд честный, каждая катушка весит немного больше килограмма, т.е. учитывается не общий вес катушки, а вес материала.

Лента 0.2х8. Ширина/толщина соответствуют заявленному с учетом погрешности штангенциркуля.

А вот вторая лента куда интереснее, внешне она напоминает фотопленку.

Предназначена такая лента для более удобного соединения больших сборок, особенно актуальных в электротранспорте. Например четыре аккумулятора можно сварить одним куском, причем делать это будет и легче и надежнее. К сожалению компенсируется это в почти полтора раза большей стоимостью самой ленты.

Измеренные размеры ленты.

Измерения толщины проводились узкой частью губок штангенциркуля.

Чертеж от продавца. У меня получились немного другие размеры, особенно ширина внутренней поперечной части. По расчетам там должно быть 6мм (20.2-14.2=6), у меня вышло почему-то 7.22.

Перейдем к тестам.
Сначала я попробовал паять. Результат просто на отлично. Я паял используя лишь флюс самого припоя, пайка получается красивая, а паяется очень легко, просто взял припой, прикоснулся паяльником и получил результат как на фото.

Но пайкой на самом деле ничего не проверишь, сталь покрытая никелем скорее всего паяться будет точно также.

К сожалению я не химик, который при применении химикатов уже через минуту-две дал бы точный ответ что это такое, потому придется проверять несколько другими способами.

Способ номер 1.
Для начала отрезаем от каждой ленты кусок примерно 110-120см.

Затем маркером отмечаем на каждом куске метр длины так, чтобы с концов остались примерно одинаковые "хвостики".

К концам ленты подключаем регулируемый БП. Вообще можно просто подключить нагрузку через ленту, просто надо будет знать какой ток течет в цепи и понадобится скорее всего еще и амперметр, с регулируемым БП просто удобнее.
Щупы тестера подключаем к отмеченным ранее точкам и подаем ток.

Сначала я проверил при токе в 1 Ампер, потом при токе в 5 Ампер. В результате получил некое падение напряжение на ленте, в данном случае это 54.95 мВ при токе в 1 Ампер. При токе в 5 Ампер лента начинает нагреваться, а напряжение расти. Вообще чем ниже ток, тем лучше, но тогда нужен вольтметр с возможностью измерения очень малых напряжений, либо нужна лента большей длины.
Получается, что сопротивление метрового куска ленты составляет почти 55 мОм. Если вы используете другое значение тока, то просто делите измеренное напряжение на ток. Например получили 123мВ при токе 0.45 Ампера, 0.123/0.45=0.273 Ома или 273 мОм.

Также точно я измерил сопротивление второго куска, правда уже с несколько другими целями. У меня вышло соответственно 40.9 мОм.

Скорее для перепроверки подключаю измеритель, о котором я не так давно рассказывал и получаем практически те же значения с учетом погрешности как первого теста, так и самого измерителя — 53.7 и 40.4 мОм.

Теперь приведем измеренное сопротивление к сечению в 1мм.кв. Узкая лента имела толщину 0.2мм и ширину 8мм, что дает на 1.6мм.кв (0.2х8=1.6). Сопротивление в 54-55 мОм умножаем на 1.6, получаем 86.4-88 мОм.
Смотрим в табличку и видим, что никель имеет сопротивление в 87 мОм на 1м при сечении 1мм.кв, что сходится с показанными выше измерениями.
Кстати насчет стали, о которой я говорил выше. В таблице видно что для нее указан диапазон сопротивлений, так как это сплав и соответственно сопротивление зависит от того,ч то там намешали.

Выше я попутно измерял сопротивление широкой ленты, но делал я это немного для другого, просто чтобы узнать ее сечение, так как подсчитывать его математически не очень удобно..
Сопротивление никеля 87мОм, соответственно лента при измеренных 40.4 мОм имеет сечение около 2.17 мм.кв.

Способ номер 2.
Также можно еще проверить материл по его плотности.
Для этого я отрезал от предыдущих "подопытных" кусочки длиной ровно 1 метр, благо на ней уже были метки, которые я ставил перед измерением сопротивления.
Затем просто взвесил на своих весах. Весы конечно не идеальные, но вполне точные для такого рода измерений.

Дальше пересчитываем объем взвешенной полоски. сначала приводим ленту к ширине 10мм, для этого 100см умножаем на ширину 0.79см, получаем 79см при ширине ленты 10мм.
Толщина ленты 0.2мм, умножаем на 79, получаем 1,58см или 15,8мм. Такая была бы толщина если бы мы нарезали нашу ленту шириной 10мм на полоски длиной по 10мм и сложили вместе.
Значит теперь вес 1м ленты надо разделить на 1,58 и получим плотность приведенную к 1 куб.см.
13,931,58=8,816

По найденной в интернете информации плотность никеля составляет 8.907, у меня вышло 8.816, что немного ниже, но здесь большую роли играют погрешности измерения, особенно толщины ленты. В любом случае это явно больше плотности стали, которая составляет от 7,7 до 7,9 г/см³.

Есть еще третий вариант относительно простой проверки, но его я уже не проводил. Дело в том, что никель магнитится, но точка Кюри для него составляет 358 градусов, а для стали более 800. Соответственно если нагреть полоску никеля до температуры выше чем 358 градусов, то он потеряет магнитные свойства.

На этом эксперименты я решил закончить, но товарищ пошел еще дальше. Его интересовало сколько же реально он получил чистого металла. Я не стал пытаться высунуть пластмассовую обойму, но он таки рискнул это сделать из спортивного интереса.
В итоге вышло, что она весит около 65 грамм. Общий вес катушки был 1053 грамма, чистый вес получается 988 грамм. Меньше заявленного, но на мой взгляд не критично.

Нот вот пришла и вторая заказанная пара катушек. Доставка была также при помощи DHL express, что при весе в 2кг не очень и дешево, насколько я понимаю.
Была заказана лента 0.1x5mm и 0.15x6mm, катушки с лентой весили 1070 и 1005 грамм соответственно. По первой небольшой перевес, по второй недовес, в среднем примерно по 1кг на катушку.
Дабы не тянуть все это домой и не проводить все повторно я просто попросил отрезать мне пару кусочков по 120см.

Дальше та же последовательность теста с измерением сопротивления. Могу отметить что при токе в 5 Ампер у ленты 0.1x5mm начинает сильно расти сопротивление. Еще бы, при токе в 5 Ампер на ней рассеивается около 4 Ватт и хотя на ощупь лента не нагревается, сопротивление ее растет.

Расчетное сечение первой ленты 0.5мм, второй 0.9мм, при этом измеренное сопротивление у первой 153х0,5=77 мОм, у второй 76.3х0.9=68.7 при норме 87, что-то странное.

Взвешиваем. Даже простая прикидка выдает, что видим мы немного не то, что должны. Дело в том, что сечение у лент получается 0.5 и 0.9мм, а вес отличается почему-то в два раза.

Измеряем и получаем, что первая лента имеет нормальные размеры, а вторая вместо ширины 6мм целых 7. У продавца в ассортименте нет такой ленты, после 6 идет сразу 8.
Вообще, я все время ждал, в чем же подвох, так как не бывает все так хорошо, чтобы и цена устроила, и доставка DHL и материал как заявлено. В итоге оказалось что у одной из лент накосячили с размером. Проблема не сильно большая, но если пересчитать к длине ленты, то выходит что ее примерно на 15% меньше.

А что же расчеты. Плотность примерно совпадает, а вот сопротивление у меня почему-то вышло даже ниже заявленных и составило 76 мОм у первой (0.1х5) и 73 у второй (0.15х7). В данном случае я грешу на точность измерений, так как толщина маленькая и возможны естественные погрешности, даже ошибка измерения в 0.01мм при измерении толщины 0.1мм дает уже 10% погрешности, что весьма много.

Но то, что это не сталь, покрытая никелем, я могу сказать с уверенностью, так как плотность больше чем у стали, сопротивление ниже, она не пружинит.

Вторая часть экспериментов проводилась уже у товарища, где мы решили попробовать варить эти полоски к аккумуляторам.
Для эксперимента было взято пять полосок, четыре из обзора и плюс еще совсем мелкая, 0.1х4мм.

Также в эксперимента принимало участие некоторое количество аккумуляторов, часть новые, часть БУ. Соответственно к мелким аккумуляторам варили полоски 0.1мм толщиной, а к 18650 — 0.15 и 0.2мм.

Еще на этапе подготовки товарищ показал мне небольшой "фокус", о котором я даже не задумался. Дело в том, что широкая лента мало того что предназначена для сварки сразу нескольких аккумуляторов, так ее размеры еще и рассчитаны так, что подходят к держателям аккумуляторов о которых я уже рассказывал и в итоге лента ложится четко в предназначенные пазы.

Сварка производилась аппаратом с контроллером от Yurok, который я помогал собрать. Для каждой ленты использовались свои настройки, которые зависят как от толщины ленты, так и от типа аккумуляторов и материала их контактов.
В итоге лента толщиной 0.1мм и шириной 4мм приварилась так, что ее еле отодрали.

Аналогичная картина была и с лентой 0.1х5мм, которая куплена на али.

С большими аккумуляторами и более толстыми лентами результат был немного хуже, ленту получилось отодрать целиком. но товарищ пояснил, почему так произошло. Дело в том, что для нормальной сварки надо не только иметь некое удобство пользования аппаратом, а и хороший прижим, а так как аппарат стоял просто на столе и попутно я снимал видео, то получилось немного хуже, чем планировалось.
Хотя в целом результат достигнут, например на фото сборка 6P1S.

Сначала я подумал, что варить надо так, как показано слева, но товарищ сказал что нет, лучше результат если ставить контакты так, чтобы ток тек по линии показанной справа.

Видео проверок. Поочередные эксперименты сварки лент в порядке — 0.1х4, 0.1х5, 0.15х6(7), 0.12х8 и 0.15х27. На видео временами отчетливо видно как сварочный аппарат приподнимается во время сварки, это то, о чем я писал выше, варить в таких условиях было крайне неудобно, что немного отразилось на результате.

Попутно решил сделать групповое фото приспособлений, которые используются в работе. Каждая колодка ориентирована под определенные сборки аккумуляторов, электроинструмента, радиостанций и даже электробритв. Выше показана просто струбцина на случай работы с длинными сборками. Мало того, внешне одинаковые колодки отличаются еще и внутренним диаметром, потому как аккумуляторы должны вставляться с небольшим натягом, а иногда еще и иметь определенное положение относительно друг друга.

На этом наверное все. От себя могу сказать, что в общих чертах товар полностью соответствует заявленному, доставка быстрая, упаковка нормальная, цена явно ниже чем покупать по метражу. Единственно что немного ухудшило общее впечатление, это ошибка с шириной одной из лент, вместо 6мм было 7 🙁

Ленты из обзора — ссылка
Лента 0.5кг широкая — ссылка
Лента 1м широкая — ссылка
Лента обычная по кусочкам — ссылка
Лепестки одинарные никель — ссылка
Лепестки двойные никель — ссылка

Как обычно буду рад вопросам, что смогу, расскажу сам, что не знаю, спрошу у товарища.

Особенности эксплуатации аккумуляторов при параллельном и последовательном соединении



Если необходимо получить напряжение блока аккумуляторов 24 Вольта, применяется последовательное соединение. Для последовательного соединения обязательно нужно использовать аккумуляторные батареи одинаковой ёмкости, одинаковой модели и желательно одной даты выпуска (с одинаковым датакодом).

При последовательном соединении необходимо раз в полгода проверять напряжение на каждой АКБ. Если напряжения равны или отличаются менее чем на 0,1 Вольта, например 12,80 и 12,86 Вольта, то это значит, что аккумуляторы сбалансированы и можно продолжать их дальнейшую эксплуатацию. Однако, даже в этом случае необходимо не реже одного раза в полгода проводить выравнивающий заряд для выравнивания напряжений на двухвольтовых банках аккумуляторов.

Со временем может произойти разбалансировка состояний заряда, т.е. появится значительная разница между напряжениями на каждой АКБ в последовательной цепи. При разбалансировке более 0,1 Вольта рекомендуется проводить балансировку, т.е. выравнивание уровня заряда. При разбалансировке более 0,2 Вольта — балансировка обязательна.

Проведение процедуры балансировки предотвратит перезаряд одного из аккумуляторов и недозаряд второго, что в итоге положительно скажется на их сроке службы.

Самый простой способ балансировки — проведение цикла выравнивающего заряда при повышенном напряжении заряда в течение 24 часов. Напряжение выравнивающего заряда для всех серий АКБ Delta составляет 2,4 Вольта на двухвольтовую банку или 14,4 Вольта для АКБ на 12 Вольт или 28,8 Вольт для АКБ на 24 Вольта. Напряжение выравнивающего заряда для других марок АКБ уточняйте у производителя.

Если выравнивающий заряд не помогает, то отбалансировать АКБ можно, например, при помощи зарядного устройства от сети 220 Вольт, проведя выравнивающий заряд обеих АКБ по отдельности. Если при повторной проверке разбалансировка снова будет более 0,1 Вольта, то нужно повторить подзаряд только АКБ с меньшим напряжением. Для автоматической балансировки существуют специальные устройства — балансиры.

Если необходимо увеличить емкость аккумуляторов 12 Вольт, применяется параллельное соединение. Для параллельного соединения рекомендуется использовать аккумуляторные батареи одинаковой ёмкости и одинаковой модели. Однако, возможно использование и разных моделей и даже разных емкостей, но при этом зарядные токи будут распределяться неравномерно, что может привести к сокращению срока службы АКБ.

При параллельном соединении важно подключать нагрузку «по диагонали», как это видно на рисунке выше. Такое подключение совместно с применением перемычек одинаковой длины позволит сбалансировать зарядные и разрядные токи каждого аккумулятора, что приведет к продлению срока службы АКБ.

Если нужно собрать батарею большой ёмкости на напряжение 24 Вольта, то применяется последовательно-параллельное соединение аккумуляторов. При этом нужно принять во внимание и рекомендации по последовательному соединению и по параллельному соединению АКБ.



Смотрите также:



Последовательное и параллельное соединение аккумулятров

Категория: Поддержка по аккумуляторным батареям

Опубликовано 10.04.2016 14:30

Автор: Abramova Olesya

---

---

Электрические батареи могут достигать необходимого рабочего напряжения путем последовательного подсоединения нескольких элементов — каждый элемент добавляет свой показатель напряжения к общему напряжению всей системы. Параллельное же соединение обеспечит более высокий показатель емкости и силы тока — суммарная емкость такой системы будет равна сумме емкостей всех подключенных элементов, сила тока также будет равняться сумме значений всех элементов.

Некоторые системы могут состоять из нескольких параллельных или последовательных соединений. Аккумуляторы для портативных компьютеров обычно состоят из четырех 3,6 В литий-ионных элементов, соединенных последовательно для обеспечения напряжения 14,4 В и двух соединенных параллельно для увеличения емкости от 2400 мАч до 4800 мАч. Такая конфигурация называется 4S2P, что соответственно и расшифровывается как 4 Serial 2 Parallel (что в переводе с английского — 4 последовательных и 2 параллельных соединения). Между такими элементами в аккумуляторе обязательно присутствует изоляционный материал, во избежание короткого замыкания.

Элементы большинства электрохимических систем способны к последовательному и параллельному соединению. Важно использовать элементы одного типа, с одинаковым напряжением и емкостью, и никогда не формировать соединение из элементов разных марок и размеров, так как более слабый элемент вызовет дисбаланс всей системы. Это особенно важно при последовательном соединении, так как вся система будет зависеть от самого слабого элемента. В этом случае уместна аналогия с цепью, где слабое звено нивелирует прочность всей цепи (рисунок 1).

Рисунок 1: Сравнение последовательного соединения электрических батарей с цепью. Каждое звено этой цепи можно сравнить с электрохимическим элементом питания в последовательно соединенной системе, слабость звена или элемента приведет к коллапсу всей системы.

Слабый элемент может выявиться не сразу, при щадящих режимах работы нагрузка на него не велика, однако при возрастании нагрузки он исчерпывает свой ресурс очень быстро. При зарядке такой элемент полностью заряжается быстрее других, следовательно, остальное время на него действует излишняя зарядка, что приводит к вредному перезаряду. При разряде же он выходит из строя первым, заставляя остальные элементы питать нагрузку, уже превышающую номинал всей системы. Элементы в аккумуляторных системах обязательно должны иметь одинаковые характеристики, особенно в условиях высоких нагрузок.

Система из одного электрохимического элемента питания является простейшим примером электрической батареи. Такая система не требует предварительного согласования, а защитная схема, в случае если это литий-ионная технология, крайне проста. Типичными примерами таких систем являются 3,60 В литий-ионные аккумуляторы для мобильных телефонов и планшетов. Другим примером использования одноэлементных батарей являются настенные часы, где чаще всего используется 1,5 В щелочная батарейка.

Номинальное напряжение элемента на основе никеля составляет 1,2 В, щелочной — 1,5 В, серебряно-оксидной — 1,6 В, а свинцово-кислотной — 2,0 В. Первичные литиевые элементы обеспечивают напряжение в диапазоне от 3,0 до 3,9 В, в их числе литий-ионные — 3,6 В, литий-фосфатные — 3,2 В, литий-титанатные — 2,4 В.

Литий-марганцевая и другие электрохимические системы на основе лития часто могут обеспечить напряжение элемента на уровне 3,7 В и выше. Это связано не столько с электрохимическими аспектами, сколько является следствием оптимизации под более высокий показатель количества ватт-часов путем уменьшения внутреннего сопротивления элемента. Но в основном, элементы этой электрохимической системы производятся со стандартным показателем напряжения в 3,6 В.

Портативное оборудование, требующее высоких значений напряжения, использует в качестве источника питания два или больше электрических элемента, соединенных последовательно. На рисунке 2 показан батарейный блок из четырех 1,2 В никелевых элементов, соединенных последовательно. Такой блок создан для получения напряжения 4,8 В и известен как 4S. Для сравнения, свинцово-кислотный аккумулятор с шестью 2 В элементами (“банками”) будет генерировать 12 В, а четыре 3,6 В литий-ионных элемента дадут 14,4 В. (BU-303: Номинальное напряжение аккумулятора)

Рисунок 2: Последовательное соединение четырех элементов (4S). Последовательное присоединение элемента увеличит напряжение, сила тока останется неизменной.

Если вам нужно особое значение напряжения, например, 9,5 вольт, последовательно подключите пять свинцово-кислотных, восемь никель-металл-гидридных или никель-кадмиевых, или три литий-ионных элемента. Конечное напряжение батарейного блока может быть немного большим, чем номинальное устройства, приложение 12 В вместо 9,5 В позволит его эксплуатировать. Большинство устройств, рассчитанных на питание электрическими батареями, могут выдерживать некоторое превышение номинального напряжения, но не следует этим злоупотреблять, слишком большое превышение напряжения может повредить устройство.

Использование электрической батареи с высоким напряжением позволяет уменьшить потери и увеличить КПД. Беспроводные инструменты работают на 12 В и 18 В аккумуляторах, более высококлассные используют даже 24 В и 36 В. Большинство электровелосипедов комплектуются 36 В литий-ионным аккумулятором, некоторые даже идут с 48 В. Существуют инициативы в автомобильной промышленности по поводу увеличения напряжения стартерного аккумулятора с 12 В (14В) до 36 В (42 В), путем размещения в аккумуляторе 18 свинцово-кислотных элементов (“банок”). Но этой инициативе препятствует необходимость изменения свойств электрических компонентов в автомобиле и повышенный риск возникновения искр в механических переключателях.

Некоторые гибридные автомобили работают на 48 В литий-ионном аккумуляторе и в дополнение к этому используют преобразователь напряжения для получения стандартных 12 вольт для электрической системы автомобиля. Также возможен вариант с отдельной установкой стандартного стартерного аккумулятора для запуска двигателя внутреннего сгорания. Первые гибридные автомобили использовали 148 В аккумуляторы, электромобили имеют аккумуляторную систему напряжением 450-500 В. Такая система состоит из более чем 100 литий-ионных элементов, соединенных последовательно.

Аккумуляторные системы высокого напряжения требуют тщательного согласования элементов, особенно при подключении к сильной нагрузке или при работе в низкотемпературных условиях. Так как в таких последовательно соединенных системах выход из строя всего лишь одного элемента приводит к коллапсу всей системы, существуют специальная система защиты, которая выявляет неисправный элемент и позволяет “обходить” его. Такой метод конечно же уменьшает общее напряжение системы, но как временное решение весьма практичен, и главное позволяет всей системе сохранить работоспособность.

Согласование элементов становится проблемой при необходимости замены неисправного элемента в устаревшей аккумуляторной системе. Более современные элементы, как правило, имеют более высокую емкость, в результате чего в такой системе может возникнуть дисбаланс. Сварная конструкция аккумуляторной системы также усложняет ремонт, и в связи с этим чаще всего вся аккумуляторная система меняется полностью.

В электромобилях, где цена аккумуляторной системы составляет весомую часть от стоимости всего транспортного средства, полная замена этой системы видится абсурдной. Поэтому производители делят аккумуляторную систему на модули, каждый из которых состоит из определенного числа элементов. И если такой элемент выйдет из строя, замена будет необходима не всей системе, а определенному модулю. Возникновение трудностей возможно в случае, если доступны только новые модули, укомплектованные более современными элементами. (Смотрите: Как восстановить аккумуляторную систему).

На рисунке 3 показан батарейный блок, в котором элемент-3 производит только 0,6 В вместо 1,20 В. С пониженным общим напряжением этот батарейный блок разрядится раньше обычного. Напряжение будет проседать, и в конце концов питаемое устройство отключится.

Рисунок 3: Последовательное соединение с неисправным элементом. Неисправный элемент-3 понижает общее напряжение и приводит к преждевременному прекращению работы подключенного устройства.

Аккумуляторные системы в беспилотных летательных аппаратах или других устройствах, требующих высокие токи нагрузки, часто демонстрируют неожиданное падение напряжения, если один элемент в системе является слабым. Пиковые нагрузки увеличивают стресс на аккумуляторную систему, вызывая коллапс еще быстрее. Измерение напряжения сразу после зарядки не поможет для идентификации слабого элемента — его напряжение без нагрузки будет относительно нормальным; для решения этой проблемы существуют специальные анализаторы электрических батарей.

Если для устройства требуется высокое значение силы тока и удовлетворить это требование одним элементом невозможно, следует использовать параллельное соединение элементов. Большинство электрохимических систем позволяют использование параллельной конфигурации подсоединения, но с некоторыми побочными эффектами. На рисунке 4 показаны четыре параллельно соединенных элемента, такая конфигурация еще называется 4P (4 Parallel). Напряжение этой системы остается 1,20 В, но сила тока и емкость увеличены в четыре раза.

Рисунок 4: Параллельное соединение четырех электрических элементов. Благодаря параллельной конфигурации подсоединения сила тока и емкость увеличиваются, напряжение же остается неизменным.

Выход из строя единичного элемента при параллельном соединении не столь критично, как при последовательном. Такая проблема конечно уменьшит нагрузочные характеристики всей системы, но хотя бы не выведет ее из строя. Можно провести аналогию с цилиндрами двигателя внутреннего сгорания — автомобиль сможет ехать и на трех цилиндрах, даже если у него их всего четыре. С другой стороны, при наличии неисправного элемента в параллельных системах существует больший риск возникновения короткого замыкания, так как такой элемент как бы высасывает энергию из других, в результате чего возрастает риск возгорания. Большинство таких коротких замыканий довольно умеренны и проявляются в виде повышенного саморазряда.

Причиной короткого замыкания может быть поляризация или возникновение дендритов в элементе. Большие аккумуляторные системы часто снабжены предохранителем, который отключает неисправный элемент из параллельной цепи, если он был закорочен. На рисунке 5 показана параллельная конфигурация с одним неисправным элементом.

Рисунок 5: Параллельное соединение с одним неисправным элементом. Слабый элемент не повлияет на напряжение всей системы, но уменьшит общее время работы за счет уменьшения емкости системы. Закороченный элемент может вызвать перегрев и стать причиной возникновения пожара.

Последовательно-параллельная конфигурация подсоединения элементов, показанная на рисунке 6, предоставляет большую гибкость конструкции, с ее помощью можно создать систему с желаемыми значениями напряжения и тока, используя стандартные элементы. Суммарная мощность будет произведением значений напряжения и силы тока, например, четыре 1,2 В элемента емкостью 1000 мАч производят 4,8 Вт мощности. Четыре элемента типоразмера 18650 емкостью 3000 мАч каждый могут быть соединены последовательно-параллельно для достижения 7,2 В и 12 Вт. Использование тонких элементов позволит сконструировать гибкую аккумуляторную систему, но ей будет необходима система защиты.

Рисунок 6: Последовательно-параллельное соединение четырех элементов (2S2P). Такая конфигурация обеспечивает максимальную гибкость конструкции. Параллельные элементы помогают в управлении напряжением.

Литий-ионные элементы отлично подходят для последовательно-параллельных конфигураций, но необходим мониторинг каждого элемента — для соответствия значений напряжения и силы тока. Такой мониторинг реализуется аппаратно — путем создания электронного устройства, стандартный образец которого может контролировать систему из 13 литий-ионных элементов. Для больших аккумуляторных систем создаются специальные схемы, например, как в электромобиле Tesla, где аккумуляторная система состоит из 7000 элементов типоразмера 18650, суммарная мощность которых достигает 90 кВт/ч.

5. Рекомендации по использованию первичных батарей

• Держите контакты элементов в чистоте. Конфигурация с четырьмя элементами имеет восемь контактов и каждый добавляет сопротивление.

• Никогда не смешивайте разнотипные элементы, если вышел из строя один, и ему нет аналогичной замены, то необходимо заменить все. Общая производительность настолько хороша, насколько этому соответствует самый слабый элемент.

• Соблюдайте полярность. Неправильно размещенный элемент уменьшает общее напряжение системы.

• Для предотвращения утечки электролита и коррозии, извлекайте элементы из устройства, когда оно не используется. Особенно это касается угольно-цинковых элементов.

• Не храните электрические батареи в металлических коробках. Элементы следует по отдельности помещать в полиэтиленовые пакеты, во избежание короткого замыкания. Не стоит носить батареи в карманах.

• Держите батареи подальше от детей. Помимо риска попадания в дыхательные пути, что может вызвать удушение, ток электрохимической батареи при попадании в желудочно-кишечный тракт может вызвать язву, а при разрыве оболочки — отравление. (Смотрите: Влияние электрохимических батарей на здоровье человека).

• Не заряжайте первичные (неперезаряжаемые) электрические батареи, так как накопление водорода может привести к взрыву. Экспериментировать с зарядкой можно лишь контролируя этот процесс.

6. Рекомендации по использованию вторичных батарей

• Соблюдайте полярность при зарядке вторичных элементов. Несоблюдение может привести к короткому замыканию.

• Извлекайте полностью заряженные элементы из зарядного устройства. Обычное зарядное устройство не имеет встроенной системы индикации заряда, следовательно, аккумулятор может перегреться.

• Производите зарядку при комнатной температуре.

Последнее обновление 2016-02-29
