Как собрать светильник своими руками?

Светодиоды прочно завоевали популярность в качестве универсальных осветительных приборов. Их можно использовать и в качестве основного освещения, и для декоративной подсветки. Рынок светотехники предлагает большое разнообразие моделей, однако люстру со светодиодами можно собрать своими руками. Предлагаем ответить на вопрос, как собрать светодиодный светильник?

В этой статье:

Изготовление люстры из светодиодов

Для того чтобы собрать светодиодный светильник своими руками, понадобятся следующие материалы и инструменты:

  • светодиоды;
  • старая перегоревшая лампочка;
  • паяльник;
  • клей;
  • ацетон.

Изготовление светильника своими руками

После того как всё необходимое будет под рукой, можно приступать к сборке. Для начала нужно подготовить сгоревшую лампу, ведь именно туда будут помещаться светодиоды:

  1. Лампочку необходимо разобрать, удалить всё содержимое колбы. Сделать это надо максимально аккуратно, чтобы цоколь остался неповреждённым. После разборки цоколь и отверстие лампы необходимо тщательно очистить от остатков припоя и обезжирить с помощью ацетона.
  2. В цоколь нужно вставить один резистор на 100 Ом и два конденсатора по 220 нФ и напряжением 400 В.
  3. Следующий шаг — впаять выпрямитель, для этого пригодится заранее подготовленный паяльник.
  4. Промежутки между деталями необходимо изолировать. Для этого подойдёт обычный клей и монтажный пистолет, с помощью которого заполняются промежутки. Основа для установки светодиодов готова.

Прежде чем начинать работу с диодами, необходимо проверить их работоспособность. Для настройки можно воспользоваться разделительным трансформатором 220/220 В. Продолжаем работу над сборкой:

  1. Прежде чем устанавливать светодиоды, необходимо тщательно зачистить их контакты. Также нужно подготовить монтажную плату, почистить её, проверить работоспособность.
  2. Начинаем сборку.
    К конденсатору припаивают платы, которые необходимо распределить на одинаковом расстоянии друг от друга для равномерного свечения.
    После припайки проверяют работоспособность всех светодиодов и изолируют пространство между ними.
  3. Следующий этап — подсоединить с помощью паяльника конденсатор на 10 мкФ и резистор на 10 Ом к одной из плат.
  4. Контакты изолируются клеем, и последний этап — проверяется работоспособность лампочки.

Светодиодная лампа готова, осталось сделать из неё люстру, торшер или бра. Не стоит оставлять источник света без рассеивателя, потому что светодиоды отличаются ярким, направленным светом. Из-за того, что они практически не нагреваются, в качестве абажура или рассеивателя можно использовать различные материалы.

Изготовление светильника своими руками

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Задать вопрос эксперту

Интересно смотрятся светодиодные светильники, сделанные из бумаги. Бумага скрадывает излишнюю яркость света, делает его мягким и рассеянным. Если собрать плафон из стекла или пластика самостоятельно для многих будет трудно, то вырезать и склеить абажур из бумаги сможет даже ребёнок. Таким образом, изготовление лампы превратится в увлекательное занятие с интересным результатом.

Светильник из светодиодной ленты

Светодиодный источник света может представлять собой как отдельные диоды, использование которых мы рассмотрели выше, так и ленту из нескольких диодов. Собрать светильник из светодиодной ленты ещё проще, чем спаять отдельные элементы. Разберёмся, как сделать подобную лампу. Для этого понадобится:

  • непосредственно лента;
  • алюминиевый уголок;
  • спиртосодержащая жидкость;
  • паяльник.

Светодиодная лента

Лента — доступный прибор, который продаётся в любом светотехническом или хозяйственном магазине. Удобство заключается в том, что диоды на ней уже спаяны и готовы к эксплуатации, а сама конструкция позволяет крепить её на любую горизонтальную поверхность и даже сгибать.

Этапы установки:

  1. Выбирается алюминиевый уголок, с помощью которого будет крепиться лента, проделываются необходимые отверстия для крепежа.
  2. Поверхность уголка необходимо обезжирить, тут на помощь придёт любая спиртосодержащая или ацетоносодержащая жидкость. Это необходимо для более удобного крепления светодиодной ленты.
  3. Следующим шагом будет выпиливание паза для выключателя на алюминиевом уголке.
  4. Сам уголок крепится с помощью шурупов к горизонтальной поверхности, на которой будет установлен светильник. Желательно, чтобы среднее расстояние от пола до источника света было около 80 см. Это оптимальное расстояние, при котором подсветка не будет раздражать зрение.
  5. После того как алюминиевый уголок установлен, осталось приклеить на него ленту согласно инструкции. Клейкий элемент идёт в комплекте. После этого крепят выключатель и припаивают провода. Ленточный светильник готов!

Благодаря простоте установки светодиодные ленты чаще всего используют для самостоятельной сборки осветительных приборов. Их конструкция позволяет размещать их в качестве декоративной подсветки на любой горизонтальной поверхность: под потолком, вдоль ступеней, вдоль перил и т. д.

Также они могут выполнять функцию вспомогательного освещения, если расположить ленты над рабочим местом школьника или студента. Оригинальный светильник можно сделать вместе с ребёнком, преподав ему интересный практический урок физики и заодно сделав для него дополнительный источник света.

Преимущества светодиодов

Светодиодные лампы не зря пользуются популярностью, ведь они обладают массой преимуществ:

  • энергосберегающий принцип работы — позволяет экономить электроэнергию;
  • безопасность — не содержит токсических веществ и не требует специальной утилизации;
  • длительный срок эксплуатации — до 10 000 часов;
  • простота установки — модель лампы можно собрать своими руками;
  • яркий, приятный по цветовым характеристикам свет — не раздражает зрение;
  • возможность использовать цветные диоды — для организации разноцветной декоративной подсветки.

Светодиоды

Из недостатков можно назвать сравнительно высокую цену, обычные лампочки накаливания стоят дешевле. Однако этот недостаток легко компенсируется достоинствами прибора.

Как собрать светодиод. Как собрать светодиодные светильники своими руками. Приборы с резисторным сопротивлением

Сейчас одним из самых популярных и модных решений освещения являются линейные светодиодные светильники.
 В этой статье мы разберемся, как устроены современные LED системы освещения и соберем один светильник своими руками.

Конструкция

Линейный светильник включает в себя: алюминиевый светодиодный профиль с поликарбонатным светорассеивающим стеклом, источник света (светодиодная лента или светодиодная линейка), LED драйвер. Так же к профилям предлагается огромное множество комплектующих (подвесы, заглушки, крепления и многое др.)

Из плюсов такой простой конструкции можно отметить широкие возможности конфигурации и выбора. Практически каждый такой светильник является уникальным. Неоспоримое преимущество линейных систем освещения заключается в том, что мы можем делать светильники любой длины.


Разновидности

Линейные светильники бывают: встраиваемые, подвесные, накладные. Отличаются они по способу монтажа, который предусмотрен производителем.

Приступим

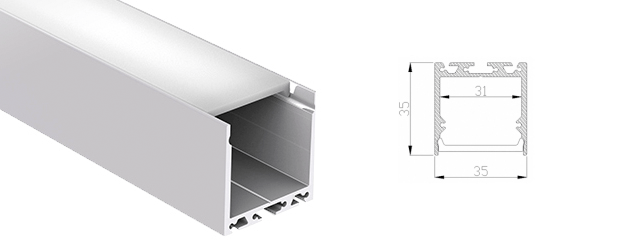

Выбор корпуса


Мы приняли решение собрать подвесной светильник, который найдет свое применение как в гараже, так и в офисе. Среди широкого ассортимента алюминиевых светодиодных профилей мы нашли подходящий. Наш выбор остановился на профиле который называется U-S35. Габариты этого профиля 35*35*2500мм.
Выбор источника света


Изучив рынок светодиодных лент, посмотрев обзоры и прочитав отзывы, мы захотели применить в нашем будущем светильнике новинку.

Японский светодиодный модуль HOKASU. Модуль обладает огромным преимуществом перед светодиодной лентой.

Злейший враг светодиодов это тепло. От температуры, которую выделяют мощные LED’ы, светодиоды деградируют, теряют проценты своей первоначальной яркости. Очень важен мгновенный отвод точечного тепла, которое концентрируется у самого основания кристалла. Так как, светодиодная лента — это гибкий проводник с smd- светодиодами, при монтаже их на охлаждающую поверхность у нас получается тепловой зазор. Лента не очень плотно клеится к поверхности, мгновенному отводу тепла мешает клей (двойной скотч 3M). Линейки лишены этого недостатка, т.к плата на заводе припаяна к алюминиевой полосе, которая в свою очередь уже крепится к поверхности.

Итак, характеристики в студию:
  • Напряжение питания, V: 24
  • Световой поток, lm / m: 2700
  • Мощность, Вт / м: 26
  • Размер светодиодов: 2835 (2.8×3.5мм)
  • Цветовая температура, K: 4000

Комплектация

Из материалов мы использовали

  • Алюминиевый профиль
  • Заглушки + подвесы + крепления для накладного монтажа
  • Светодиодный модули
  • Источник питания 24v 150w
Для сборки нам понадобится

  • Паяльник
  • Мультиметр
  • Щипцы для резки и зачистки проводов
  • Флюс, олово
  • Прямые руки

Сборка

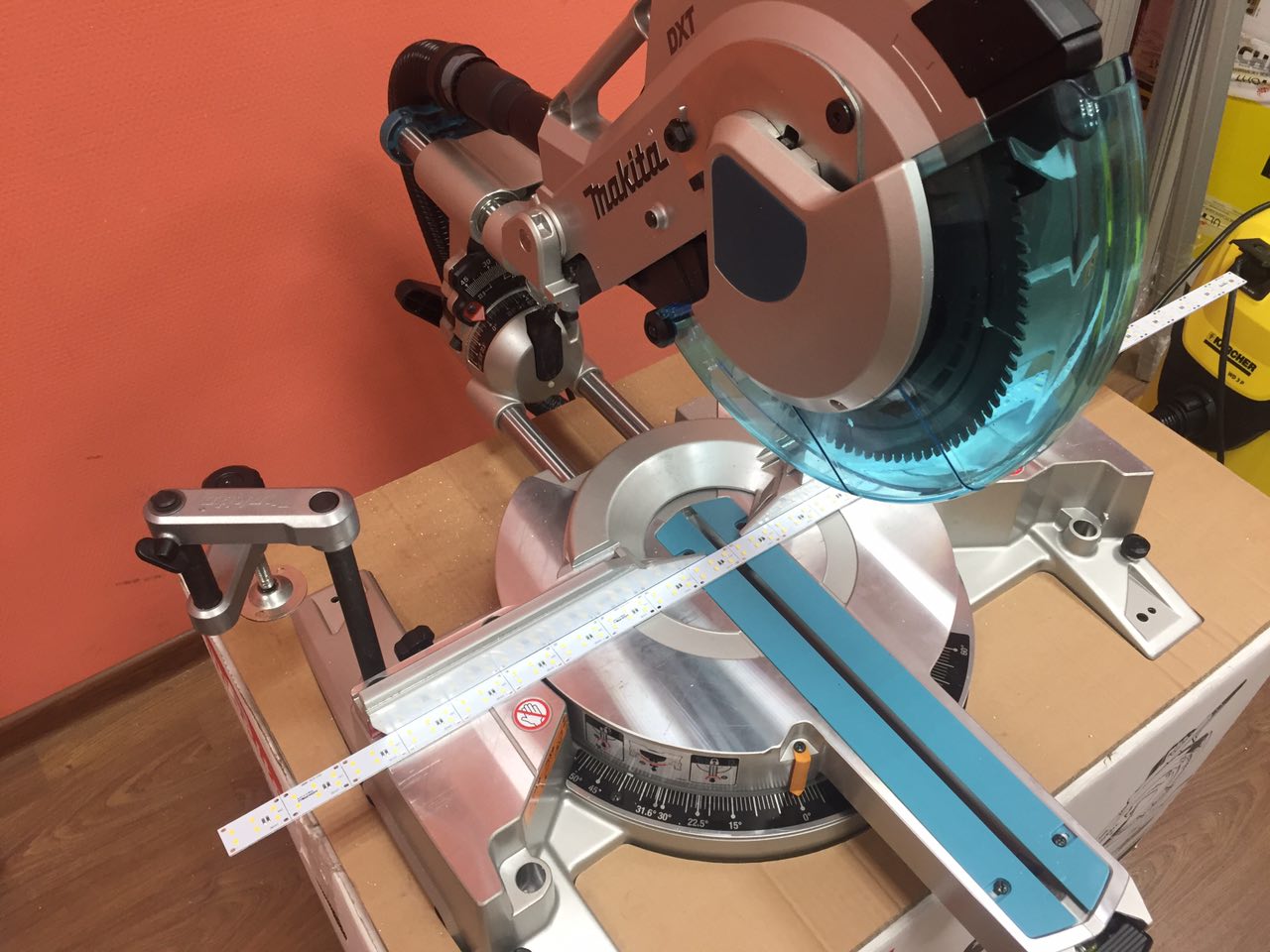

Для начала мы примерим линейки в профиле и обрежем их до нужного нам размера.
Кстати, их можно резать каждые 4 см.

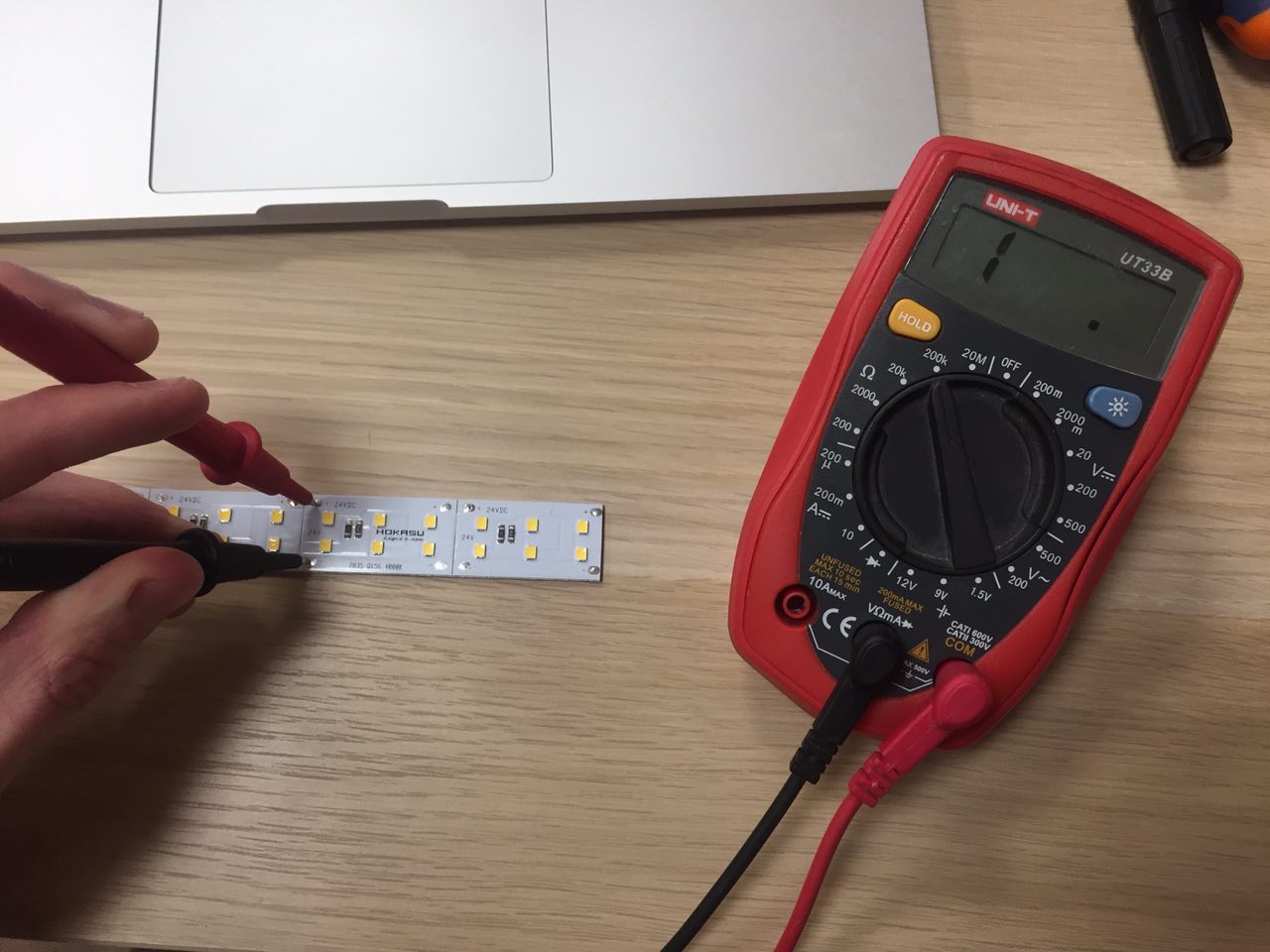

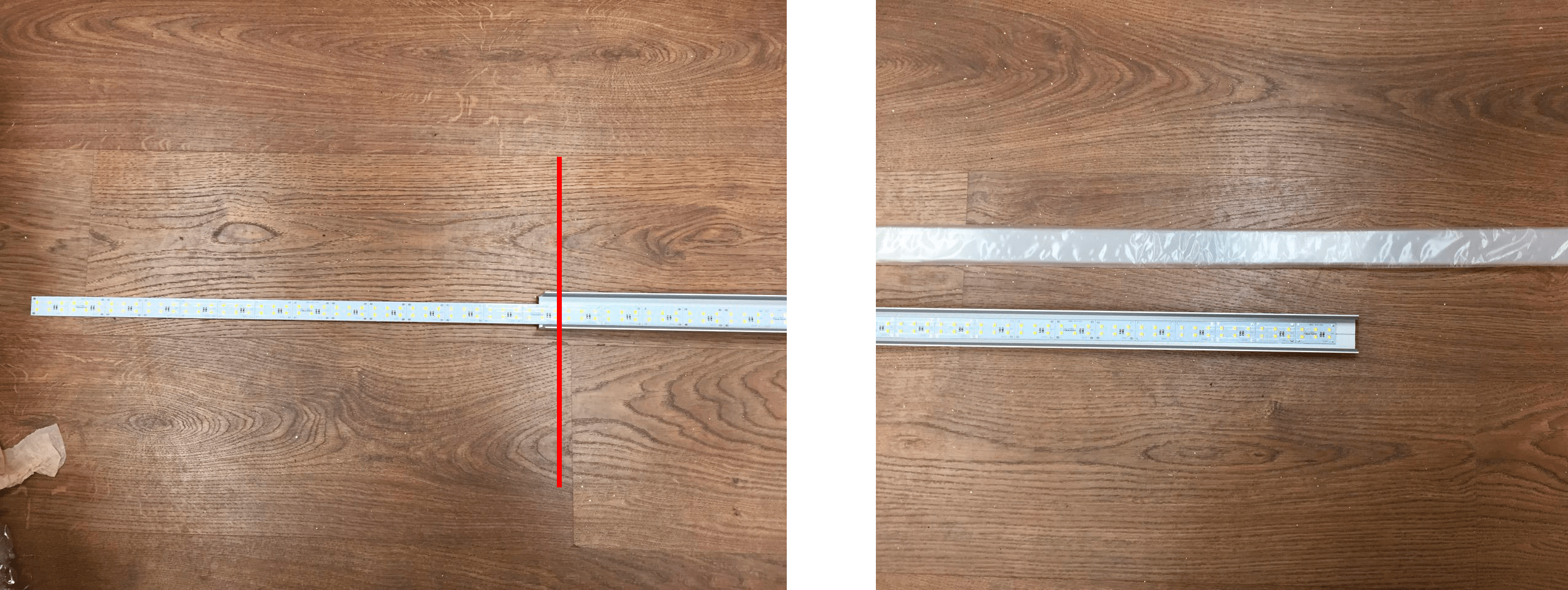

После того как мы обрезали линейку, желательно проверить её на сопротивление, т.к после первой попытки, когда я резал обычной пилой, линейка замыкала с самого края.

Это связано с тем, что основание изготовлено из алюминия и проводит ток. И при неаккуратном разрезе с торца медные дорожки задевают подложку.

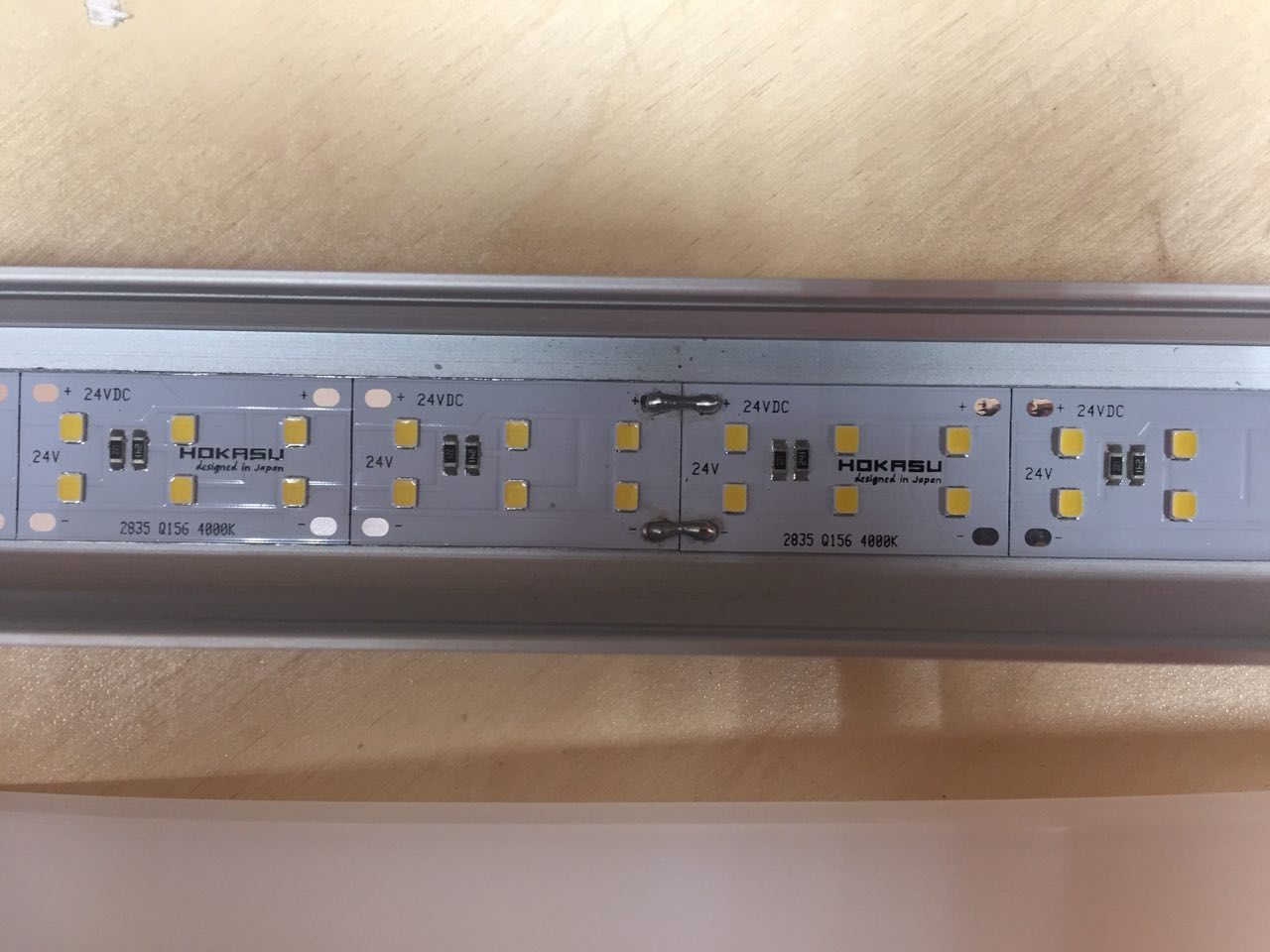

Сейчас наш светильник практически готов, нам осталось запаять все линейки между собой. Как заявляет производитель: допустимо последовательное соединение до 3м. (Это мы проверим позже, замерив общую мощность готового линейного светильника.)

Припаиваем с одного конца провод и закрываем экран.
(Для провода нужно сделать отверстие и вывести его за профиль, но мы пока делать этого не будем.)

Я подключил светильник к лабораторному источнику питания для того, чтобы посмотреть какой ток потребляют светодиоды.
 Довольно распространенная проблема, что при подключении мощных лент более 2м идет потеря мощности. Это связано с недостаточной проводимостью медных дорожек. У меня получилось, что суммарная мощность светильника 2.7*24 = 64.8Вт (26 Вт/м).

Показатели скакали от температуры, но усреднено 26 Вт/м.
С учетом того, что заявленная мощность одного модуля 26Вт, я считаю это идеальный показатель.

Применимость

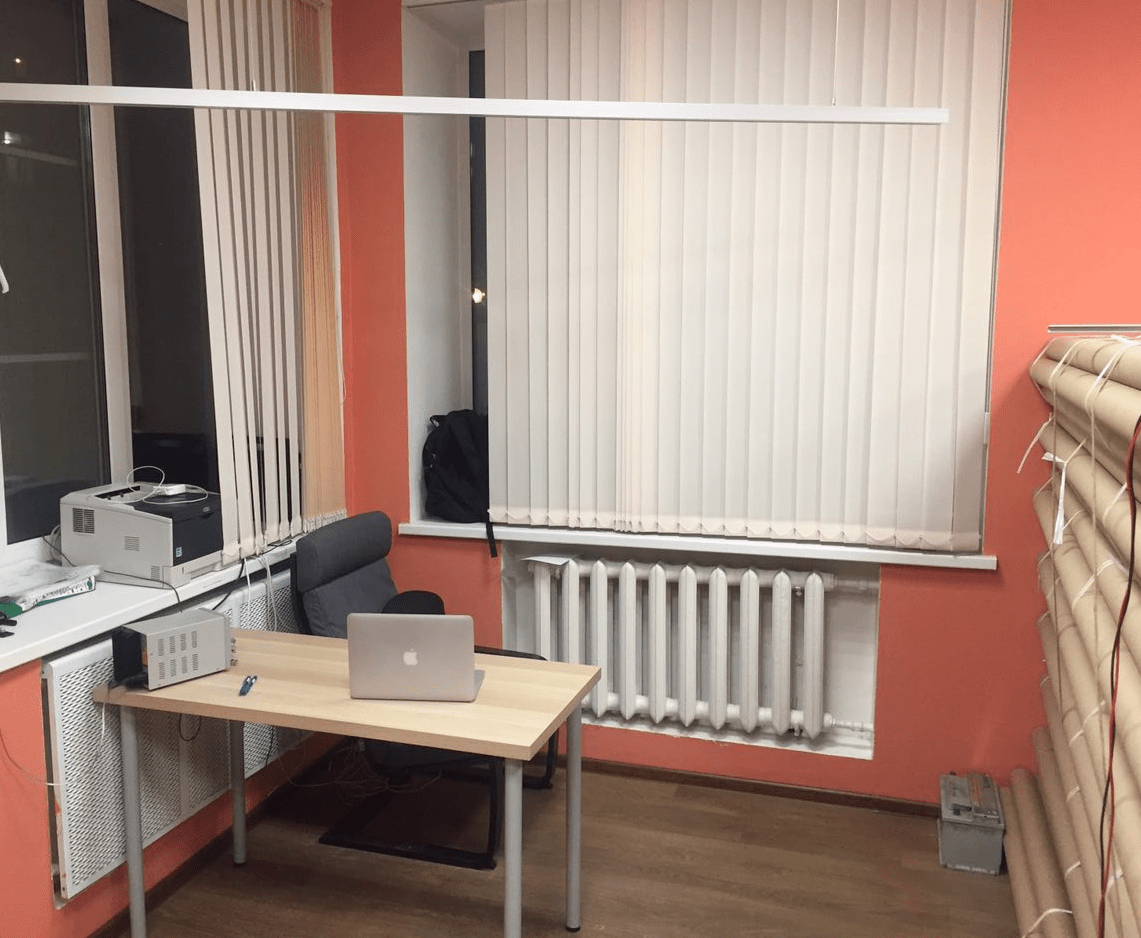

Для наглядности я повесил светильник над рабочим столом и сделал несколько фотографий. В будущем найду ему постоянное место.

Стоимость

Линейный светильник 65Вт, 2.5м.
  • Профиль U-S35: 2400р
  • Модули HOKASU: 2370
  • Комплектующие: ~300р
  • Источник питания: 1150р
Итого: 6220р.


Одного такого светильника хватит на 2 или даже на 3 рабочих места. Его можно разрезать пополам и установить над разными столами, подключив к одному источнику питания.

Постоянное увеличение стоимости энергоресурсов, необходимость их экономии, актуальность сохранности окружающей среды подтолкнули человечество к использованию светодиодов в качестве источников света. Легкие в монтаже, удобные в использовании, не оказыв

Сборка линейного светодиодного светильника

Как устроены современные LED системы освещения и как собрать такой светильник

Сейчас одним из самых популярных и модных решений освещения являются линейные светодиодные светильники.
 В этой статье мы разберемся, как устроены современные LED системы освещения и соберем один светильник своими руками.


Конструкция

Линейный светильник включает в себя: алюминиевый светодиодный профиль с поликарбонатным светорассеивающим стеклом, источник света (светодиодная лента или светодиодная линейка), LED драйвер. Так же к профилям предлагается огромное множество комплектующих (подвесы, заглушки, крепления и многое др.)

Из плюсов такой простой конструкции можно отметить широкие возможности конфигурации и выбора. Практически каждый такой светильник является уникальным. Неоспоримое преимущество линейных систем освещения заключается в том, что мы можем делать светильники любой длины.



Разновидности

Линейные светильники бывают: встраиваемые, подвесные, накладные. Отличаются они по способу монтажа, который предусмотрен производителем.


Выбор корпуса

Как собрать линейный светодиодный светильник


Мы приняли решение собрать подвесной светильник, который найдет свое применение как в гараже, так и в офисе. Среди широкого ассортимента алюминиевых светодиодных профилей мы нашли подходящий. Наш выбор остановился на профиле который называется U-S35. Габариты этого профиля 35*35*2500мм.


Выбор источника света

Как собрать линейный светодиодный светильник


Изучив рынок светодиодных лент, посмотрев обзоры и прочитав отзывы, мы захотели применить в нашем будущем светильнике новинку.

Японский светодиодный модуль HOKASU. Модуль обладает огромным преимуществом перед светодиодной лентой.


Злейший враг светодиодов это тепло. От температуры, которую выделяют мощные LED’ы, светодиоды деградируют, теряют проценты своей первоначальной яркости. Очень важен мгновенный отвод точечного тепла, которое концентрируется у самого основания кристалла. Так как, светодиодная лента — это гибкий проводник с smd- светодиодами, при монтаже их на охлаждающую поверхность у нас получается тепловой зазор. Лента не очень плотно клеится к поверхности, мгновенному отводу тепла мешает клей (двойной скотч 3M). Линейки лишены этого недостатка, т.к плата на заводе припаяна к алюминиевой полосе, которая в свою очередь уже крепится к поверхности.


Итак, характеристики в студию:


  • Напряжение питания, V: 24
  • Световой поток, lm / m: 2700
  • Мощность, Вт / м: 26
  • Размер светодиодов: 2835 (2.8×3.5мм)
  • Цветовая температура, K: 4000

Комплектация

Из материалов мы использовали

Как собрать линейный светодиодный светильник


  • Алюминиевый профиль
  • Заглушки + подвесы + крепления для накладного монтажа
  • Светодиодный модули
  • Источник питания 24v 150w
Для сборки нам понадобится

Как собрать линейный светодиодный светильник

  • Паяльник
  • Мультиметр
  • Щипцы для резки и зачистки проводов
  • Флюс, олово
  • Прямые руки

Сборка

Для начала мы примерим линейки в профиле и обрежем их до нужного нам размера.
Кстати, их можно резать каждые 4 см.

Как собрать линейный светодиодный светильник

Как собрать линейный светодиодный светильник

После того как мы обрезали линейку, желательно проверить её на сопротивление, т.к после первой попытки, когда я резал обычной пилой, линейка замыкала с самого края.

Это связано с тем, что основание изготовлено из алюминия и проводит ток. И при неаккуратном разрезе с торца медные дорожки задевают подложку.

Как собрать линейный светодиодный светильник

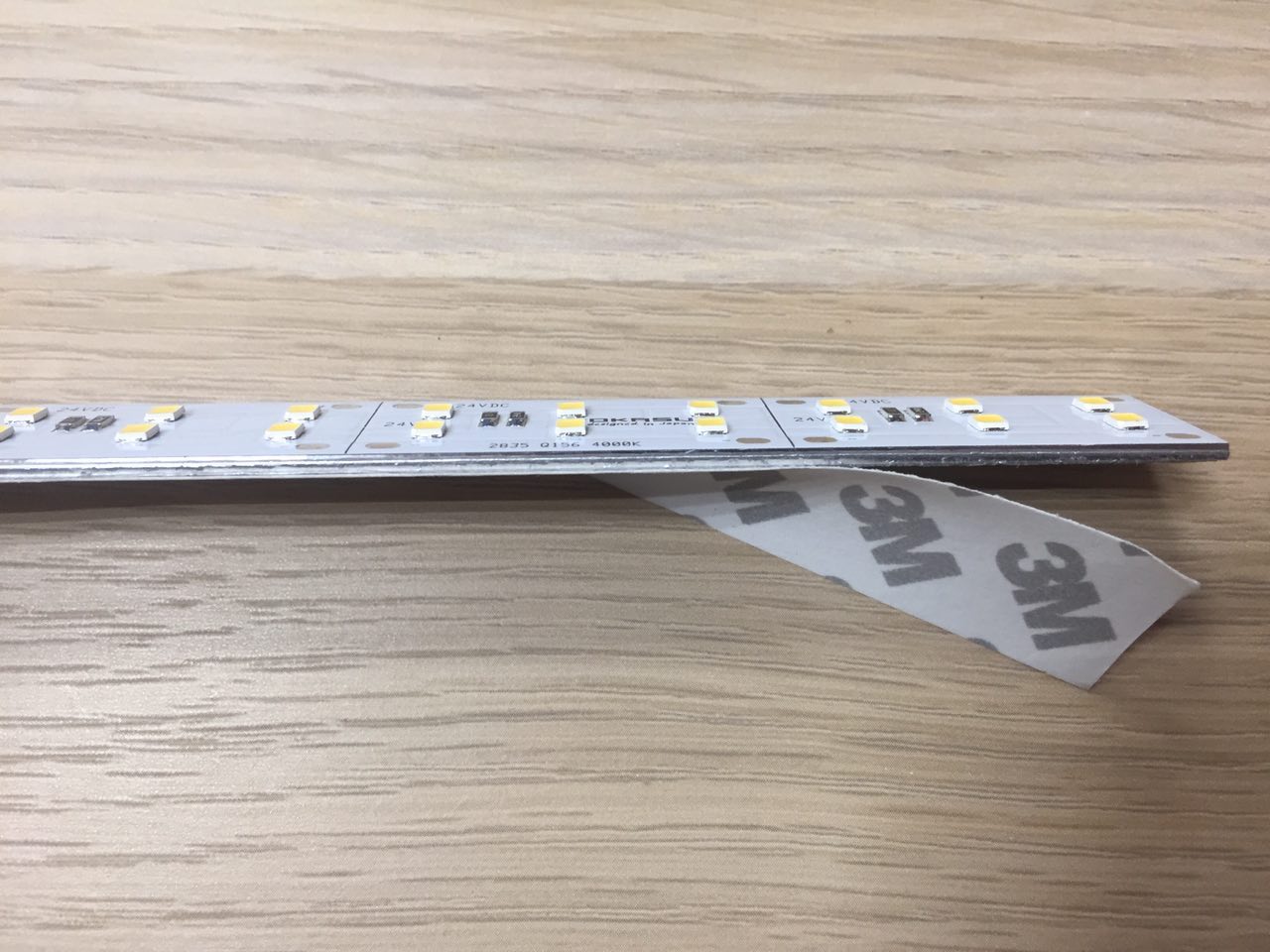

Далее мы проклеиваем линейки (у них предусмотрен клейкий слой 3M):

Как собрать линейный светодиодный светильник

Сейчас наш светильник практически готов, нам осталось запаять все линейки между собой. Как заявляет производитель: допустимо последовательное соединение до 3м. (Это мы проверим позже, замерив общую мощность готового линейного светильника.)

Как собрать линейный светодиодный светильник

Припаиваем с одного конца провод и закрываем экран.
(Для провода нужно сделать отверстие и вывести его за профиль, но мы пока делать этого не будем.)

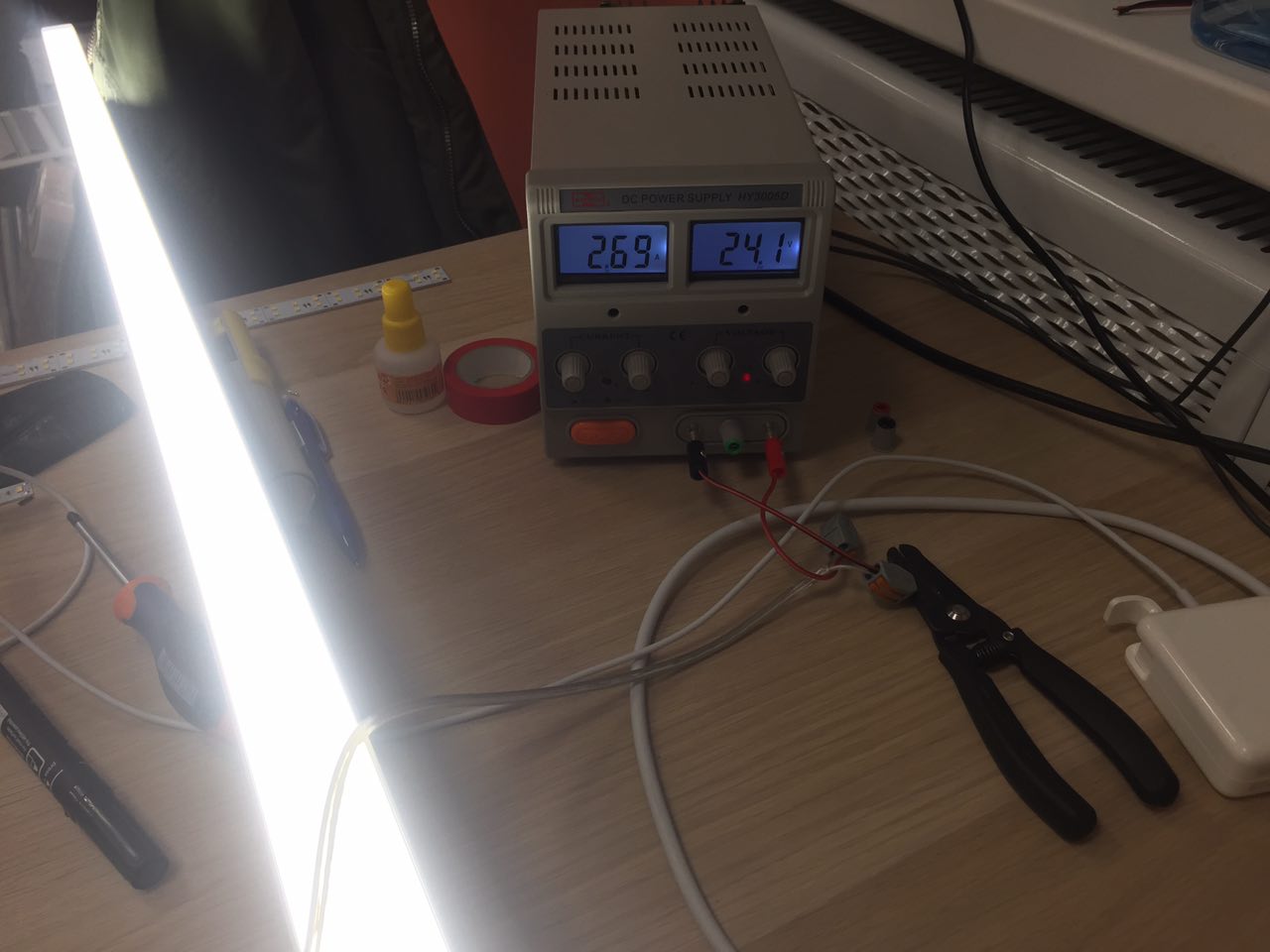

Я подключил светильник к лабораторному источнику питания для того, чтобы посмотреть какой ток потребляют светодиоды.
 Довольно распространенная проблема, что при подключении мощных лент более 2м идет потеря мощности. Это связано с недостаточной проводимостью медных дорожек. У меня получилось, что суммарная мощность светильника 2.7*24 = 64.8Вт (26 Вт/м).

Показатели скакали от температуры, но усреднено 26 Вт/м.
С учетом того, что заявленная мощность одного модуля 26Вт, я считаю это идеальный показатель.Как собрать линейный светодиодный светильник


Применимость

Для наглядности я повесил светильник над рабочим столом и сделал несколько фотографий. В будущем найду ему постоянное место.

Как собрать линейный светодиодный светильник

Как собрать линейный светодиодный светильник

Как собрать линейный светодиодный светильник


Стоимость

Линейный светильник 65Вт, 2.5м.

  • Профиль U-S35: 2400р
  • Модули HOKASU: 2370
  • Комплектующие: ~300р
  • Источник питания: 1150р

Итого: 6220р.


Одного такого светильника хватит на 2 или даже на 3 рабочих места. Его можно разрезать пополам и установить над разными столами, подключив к одному источнику питания. опубликовано econet.ru



Светодиодный светильник своими руками — как самому сделать, монтировать светодиодный светильник

Светодиодные лампы – самый экологичный источник света, широко применяемый при необходимости направленного или точечного освещения. Большой популярностью они пользуются у садоводов и цветоводов при изготовлении теплиц или в период ухода за саженцами на дому, поскольку помогают в выращивании растений без лишних материальных затрат и трудностей. Светодиодный светильник своими руками под силу сделать даже непрофессионалу, а лучший источник лучей в красном и синем спектрах – жизненно необходимых для растений – представить сложно.

Светодиоды для растений

Есть несколько веских причин для того, чтобы сделать для растений светильник из светодиодной ленты своими руками:

  • светодиоды излучают световые волны оптимальной для растений длины и яркости, что не по силам обычным лампам
  • светодиоды не производят ультрафиолетового (а также инфракрасного) излучения, избыток которого губителен для некоторых видов растений
  • светодиодный светильник потребляет мало энергии – в условиях круглосуточного освещения теплиц или подсветки саженцев это позволяет существенно экономить. Также он может работать на батарейках, не «съедая» их в одночасье
  • даже самый мощный светодиодный светильник практически не нагревается, что позволяет избежать пересушивания растений – это особенно актуально при близком расположении элементов точечного освещения к саженцам или при небольшой площади теплиц
  • светодиодный светильник не содержит ртуть или другие токсичные вещества, затрудняющие процесс утилизации
  • светодиодный светильник может эксплуатироваться очень долго – до 50000 часов.

Среди недостатков использования точечных светодиодных источников света – их высокая стоимость, но и это решаемо. Сэкономить деньги (особенно при необходимости сделать точечное светодиодное освещение на большой площади одной или нескольких теплиц) помогут светодиодные ленты – менее дорогой материал, нежели светодиодные лампы, который к тому же позволяет экспериментировать с размерами и формой точечного осветительного прибора. Вместо покупки готового светодиодного светильника для теплиц или выращивания растений на дому можно своими руками сделать светильник из светодиодной ленты.

Что потребуется для изготовления светодиодного светильника

Изготовление и монтаж точечного светодиодного светильника для теплиц или домашних растений потребует наличия определенных материалов:

  • светодиодной ленты красного и синего цветов (лучше всего подходят для выращивания растений, при этом красного цвета должно быть в восемь раз больше синего)
  • панели, на которой будет проведен монтаж светодиодной ленты (лучше всего алюминиевой). По ширине и длине она должна соответствовать площади участка, который будет освещаться
  • блока питания или специального драйвера для подсоединения изготовленного точечного светодиодного светильника для теплиц и домашних растений к сети в 220 вольт

Имейте в виду, что подключение точечного светодиодного источника освещения к стандартной сети в 220в напрямую невозможно – слишком велико напряжение. Диоды требуют для работы напряжение 12 вольт, реже – 24 вольта.

Поэтому блок питания должен трансформировать напряжение из 220 вольт в 12 вольт, а также преобразовывать переменный ток в постоянный. Чтобы не вдаваться в тонкости действия электричества и не высчитывать необходимые параметры вольт, можно вместо стандартного блока питания купить специальный драйвер, используемый при подключении светодиодных ламп.

Такой прибор способен уберечь от перепадов напряжения в сети. Также он сразу рассчитан на определенный вид светодиодов в 12 (или 24) вольт. Схема монтажа драйвера почти всегда есть в его инструкции по эксплуатации, причем она, по сути, ничем не отличается от схемы монтажа обыкновенного блока питания для сети в 220 вольт.

Схема монтажа светодиодного светильника для теплиц и домашних растений

Собрать точечный светодиодный светильник из LEDленты самостоятельно при наличии всех необходимых материалов несложно. Следуйте приведенной схеме монтажа и подключения светодиодного светильника своими руками:

  • подготовьте панель для монтажа ленты – очистите от грязи и обезжирьте (сделать это помогут специальные средства или обычный спирт)
  • нарежьте ленту на отрезки нужного размера (режьте между площадками напайки, которые на ленте всегда промаркированы)
  • если резали ленту, необходимо сделать спайку проводов между отрезками или соединить их коннектором (если самому паять страшно, уложите ленту так, чтобы не пришлось резать — сделать это необходимо без сильных изгибов, чтобы не повредить при монтаже токопроводящие дорожки)
  • освободите клеевой слой с оборотной стороны ленты от защиты и приклейте ленту к поверхности панели
  • произведите подключение к лентам блока питания или специального драйвера для преобразования вольт (из 220в в 12 вольт)
  • произведите пробное подключение собранного устройства к сети

Если удалось собрать светодиодный светильник правильно, если все работает, можно дополнительно сделать ножки для него или специальные подвесные крепления для потолков теплиц. Продумайте, как будет проходить подключение к сети изготовленного прибора непосредственно в месте его использования, и выбирайте соответствующие тип и длину крепления.
