Как сделать солнечную батарею своими руками

Хоть использование солнечной энергии и получило сегодня широкое распространение, цена фотобатарей остается на высоком уровне. Но их вполне можно сделать своими руками. В большинстве случаев этим интересуются владельцы частных домов. Но некоторым удается снабдить самодельными фотопанелями даже свою квартиру.

Устройство солнечной батареи

Перед тем как создать солнечную батарею своими руками, стоит разобраться в ее работе. Электрическую энергию накапливают аккумуляторы. В основе работы самой батареи лежит фотоэлектрический эффект. Он происходит в фотоэлементах, которые и «собирают» энергию солнечных лучей. Такие пластины как раз и выступают основной частью фотобатарей. Как же преобразуется энергия из солнечной в электрическую:

  1. Лучи солнца попадают на одну из сторон пластины, имеющую тонкий слой бора или фосфора.
  2. Под их воздействием высвобождается множество электронов. Фосфорная пленка удерживает их, не давая разлетаться.
  3. Движение электронов упорядочивается металлическими «дорожками», которыми оснащена каждая пластина.
  4. Так возникает электрический ток. Его можно получить тем больше, чем больше взять кремниевых ячеек.

Выбираем фотоэлементы

Первыми в списке необходимых материалов идут, конечно же, солнечные фотоэлементы. Поскольку развитие альтернативных источников энергии в мире не стоит на месте, разработано уже множество различных солнечных пластин.

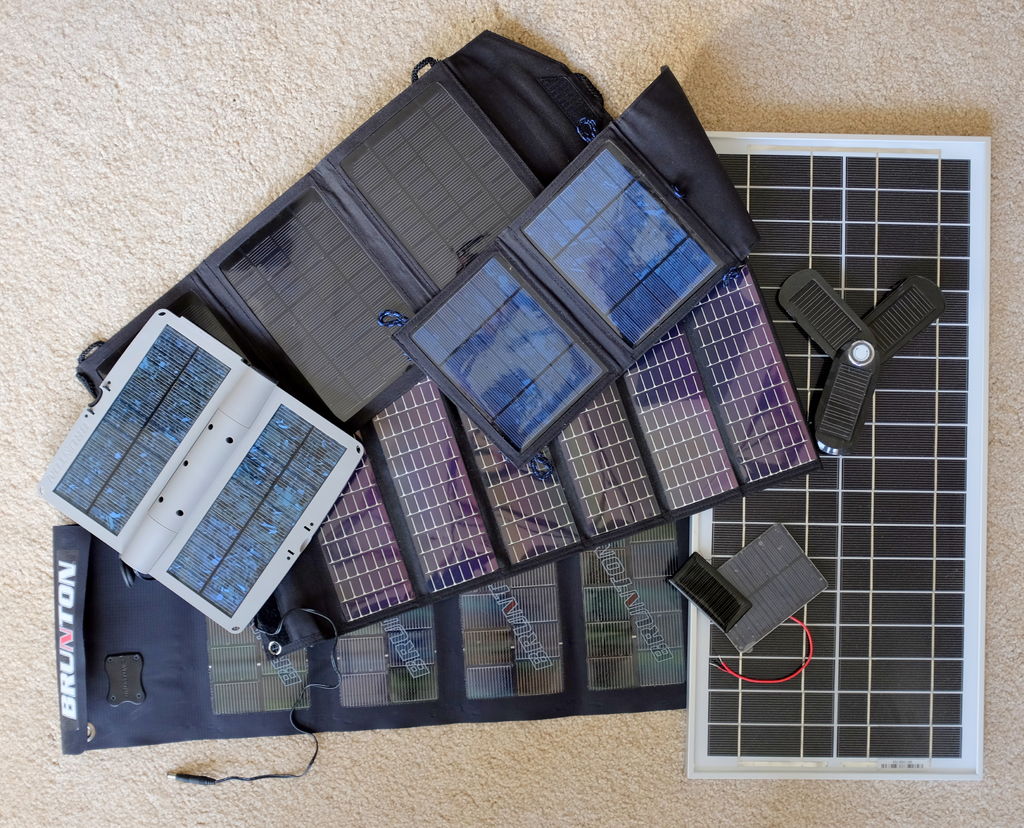

  • Пленочные. Сегодня их выпускают только технологически «продвинутые» компании, поэтому за ними остается только «охотиться». Такие элементы встречаются в уже готовых фотобатареях.
  • Аморфные. Это фотопластины, способные собирать лучи солнца в любых погодных условиях: на закате, при запыленном воздухе, в дождь и пр. В основе аморфных элементов лежит тончайший слой кремния, напыляемый на стеклянную или полимерную поверхность. Для создания самодельной солнечной батареи своими руками такие элементы используют редко из-за небольшого срока службы и недостаточного КПД.

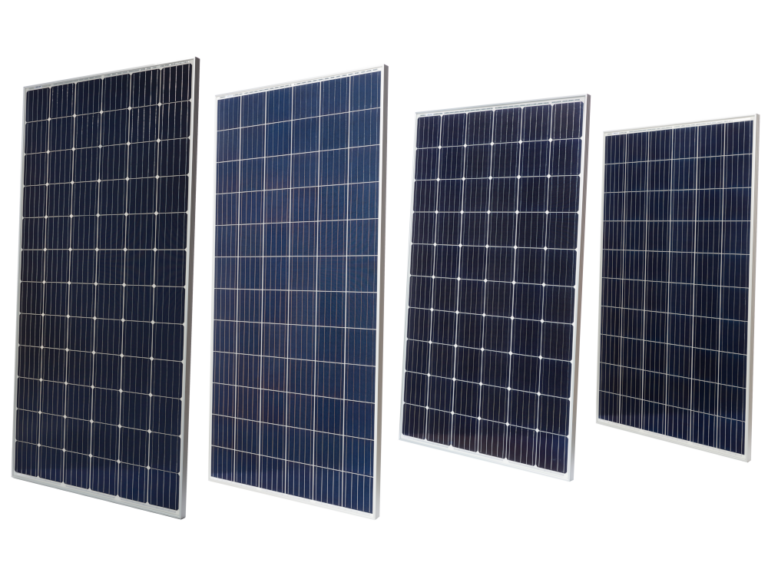

  • Из кристаллического кремния. Здесь выделяют два типа фотопластин:
    • Монокристаллические. Состоят из одного кремниевого кристалла. Эффективность таких панелей выше за счет одностороннего направления. Подобные элементы чаще применяют в регионах с высокой активностью солнца. Распознать подобные ячейки можно по однородному темному цвету и срезанным углам. Их КПД составляет около 19%, а срок службы достигает 50 лет.
    • Поликристаллические. Множество мелких кристаллов объединяют в один элемент. Эффективность от этого снижается, но зато панели можно использовать там, где солнце не слишком активно. Структуру из большого числа кристаллов можно обнаружить по более светлому оттенку синего цвета и неоднородному рисунку. Поликристаллы уступают монокристаллам в сроке службы (до 25 лет) и КПД (до 15%).

В первый раз изготовить солнечную батарею своими руками лучше из более дешевых поликристаллических пластин. К монокристаллическим стоит переходить уже после обкатки технологии.

Недорогие фотопластины продаются в зарубежных интернет-магазинах. Самые известные среди них: EBay, Aliexpress и Amazon.

Сегодня некоторые продавцы предлагают уцененные фотопластины класса «B». Они стоят дешевле в связи с имеющимися повреждениями: различными сколами, отсутствующими уголками, микротрещинами и пр. Производительность ячеек от этого не страдает, но цена значительно снижается. Для «набивки руки» такие элементы вполне подойдут.

Альтернатива фотоэлементам

Решив сделать солнечную батарею своими руками из подручных средств, можно заменить фотопластины на полупроводники с p-n-переходами. Они часто остаются от старых приемников и телевизоров. Полупроводники тоже способны вырабатывать ток под действием солнечного излучения. Для изготовления панели остается только соединить несколько подобных деталей.

Подвох здесь в недостаточной мощности получаемых устройств. При самых мощных транзисторах удается получить напряжение не более 0,2 В с каждого. Сила тока в них будет измеряться микроамперами, и это при самом ярком солнце. Чтобы добиться тех же параметров, что дают кремниевые фотоэлементы, нужно будет найти сотни полупроводников. Но даже в лучшем случае вы сможете зарядить только светодиодный фонарь или мобильник.

Расчет количества фотоэлементов

Важным этапом в инструкции, как сделать солнечную батарею своими руками, выступает расчет ее размера. Здесь важны напряжение и сила тока фотоэлементов. Для средних ячеек эти параметры составляют 0,5 В и 3 А соответственно. Если для создания батареи соединить 30 ячеек, тогда ее мощность составит 30 · 0,5 В · 3 А = 45 Вт.

С учетом полученного значения можно рассчитать и то, сколько потребуется таких блоков для фотобатареи той или иной мощности, а также требуемую для них площадь.

Что еще потребуется для создания фотобатареи

Перед началом работ проверьте, все ли из списка есть у вас под рукой:

  • рейки и фанера для каркаса;
  • силиконовый герметик;
  • припой;
  • антисептик и краска для дерева;
  • многожильный медный провод для соединения фотоэлементов;
  • уголки алюминиевые;
  • антибликовое стекло, поликарбонат или плексиглас;
  • диоды Шоттки, рассчитанные на отдачу одной фотопластины.

Также потребуется простой инструмент: паяльник, пила, стеклорез, отвертка, малярная кисть – все, что есть у любого домовитого хозяина.

Инструкция по созданию солнечной панели

Соединяя солнечные ячейки, стоит придерживаться соотношения сторон 1:1. Например, если по вашим расчетам получится, что требуется уложить 120 пластин, то можно расположить их в 12 рядов по 10 шт. Каждые два «столбика» подключите параллельно, а 5 полученных блоков – последовательно. Так провода будут уложены аккуратнее. Определившись с расположением ячеек, можно приступать к выполнению инструкции, как собрать солнечную батарею своими руками. Она включает несколько основных этапов.

Создание корпуса

Корпус изготавливают из деревянных реек. Высота их не должна быть больше 25 мм, иначе крайние ряды ячеек окажутся затененными. Для соединения реек используют алюминиевые уголки. Размеры корпуса определяются размерами фотопластин. Для ячеек 3х6 дюймов (7,62х15,24 см) при расположении их в 12 рядов по 10 шт.

потребуется рама не менее 160х100 см.

Обратная сторона зашивается фанерой, а внизу рамы просверливают вентиляционные отверстия. Для защиты дерева его покрывают антисептиком, а затем окрашивают. Уже по готовому каркасу из стекла или плексигласа вырезают панель, которую крепят при помощи уголковых кронштейнов.

Пайка фотоэлементов

Для выполнения этой задачи необходим паяльник мощностью до 40 Вт и легкоплавкий припой. Небольшое его количество наносится на выводные части пластин. Обязательно соблюдается полярность подключения. Расстояние между фотоэлементами должно быть не менее 5 мм для учета возможного расширения. Для увеличения напряжения элементы соединяют последовательно, а для повышения тока – параллельно.

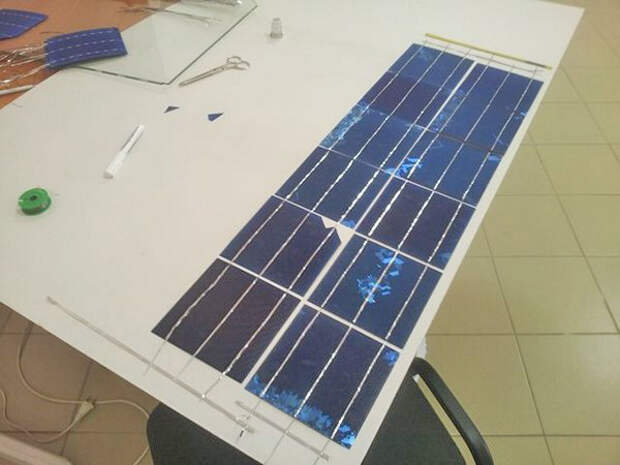

Когда отдельные цепочки будут собраны, их кладут тыльной стороной к подложке и приклеивают герметиком. Каждый блок солнечных пластин должен быть снабжен диодом Шоттки, исключающим разрядку аккумуляторов ночью. По схеме, представленной выше, осуществляют соединение всех цепочек с использованием медного провода или специальной шины.

Окончательная сборка

Уже готовые подложки укладывают в корпус. Для крепления используют саморезы. При наличии в раме поперечины в ней просверливают отверстия под провода. Выведенный наружу кабель фиксируют и припаивают к выводам сборки. Стекло укладывают в каркас, предварительно нанеся на верхний контур рамы слой герметика.

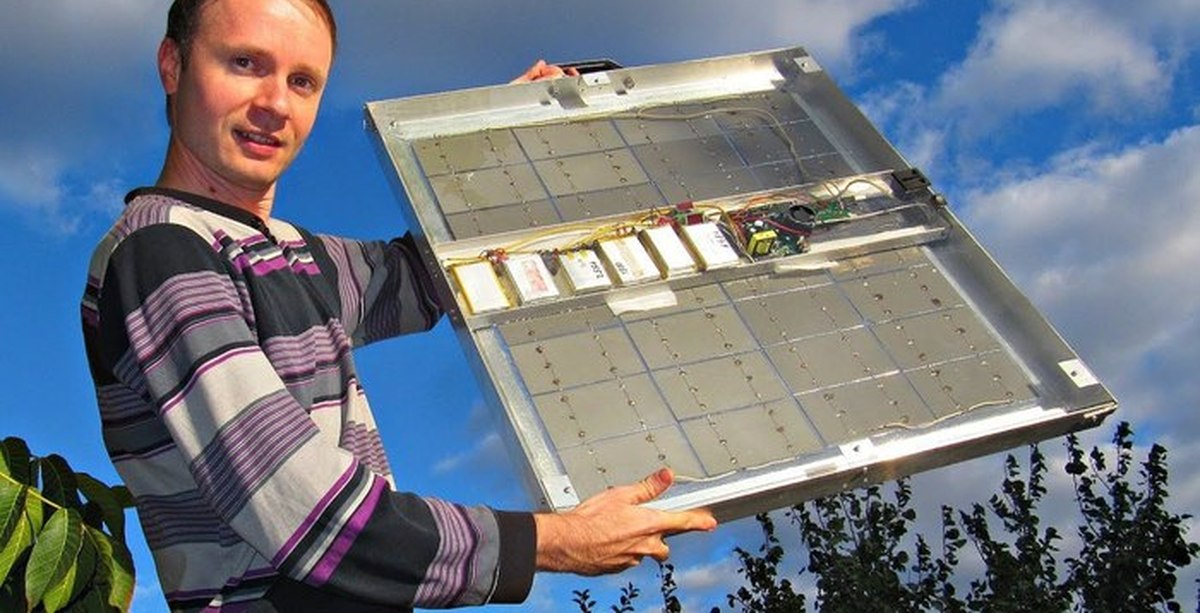

Изучив, как делают солнечные батареи в домашних условиях своими руками, можно сделать вывод, что для этого требуются хотя бы минимальные знания электротехники. Но сделав все максимально аккуратно, можно надеяться на удачное выполнение поставленной задачи. Также нужно быть готовым, что альтернативная энергия своими руками требует финансовых и временных затрат. Потренировавшись на первой панели, вы сможете сделать еще не одну солнечную батарею, тем самым обеспечив свое жилище бесплатной электроэнергией.

Как построить свою солнечную электростанцию

В этой статье я хочу рассказать как можно самостоятельно собрать небольшую автономную электростанцию на солнечных панелях, что для этого понадобится, и почему выбор пал на те или иные составляющие электростанции.
Допустим нам нужно сделать электричество в (дачном домике, вагончике охраны, в гараже, и т.п.), но бюджет ограничен, и хочется за минимум средств получить хоть что-то. И как минимум нам нужен свет, питание и зарядка мелкой электроники, а так-же иногда мы хотим к примеру пользоваться электро-инструментом.

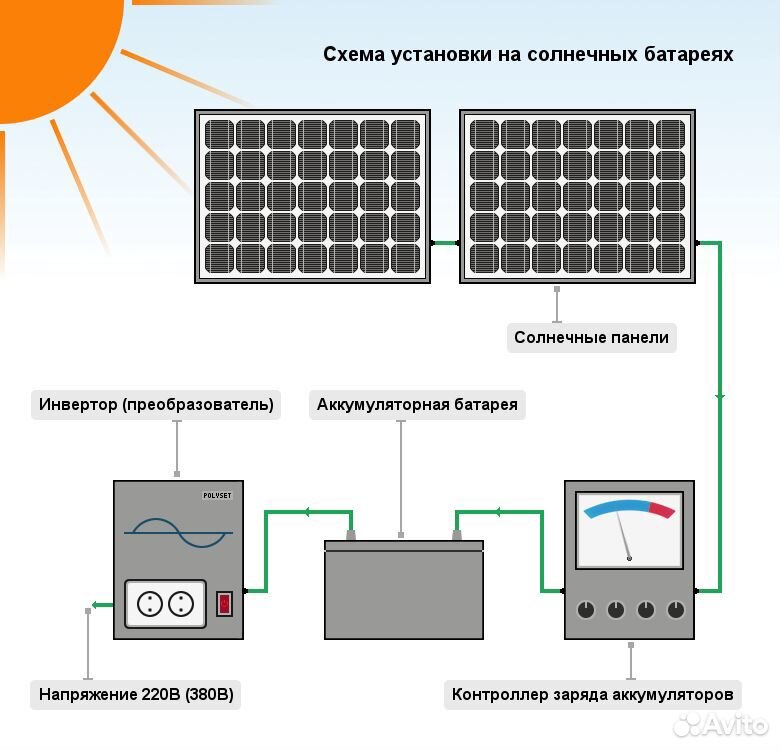

Солнечная электростанция

Фото солнечных панелей на крыше домика, две панели по 100 Ватт Для этого по минимуму нам понадобится солнечные панели на 200-300 Ватт, можно конечно и на 100ватт всего, и даже меньше, если вам требуется совсем немного энергии. Но лучше брать с запасом, и сразу определится на какое напряжение строить систему. К примеру если вы хотите все питать от напряжения 12вольт, то лучше покупать панели на 12вольт, а если все будет питаться через инвертор, то систему можно стоить на 24/48 вольт. Например две панели по 100 Ватт, которые смогут дать 700-800 Ватт энергии за световой день. Когда есть солнце тут и от одной панели энергии много, но лучше брать сразу 2-3 штуки чтобы и в пасмурную погоду, и зимой энергия тоже была, так-как в пасмурную погоду выработка падает в 5-20 раз и чем больше панелей будет тем лучше.

На 12вольт есть масса электроники и различных зарядных устройств, у нас большинство автомобилей имеют бортовую сеть 12v и для этого напряжения есть практически все, и это доступно. К примеру от 12v работают светодиодные ленты, которые хорошо подходят для освещения, есть светодиодные лампочки 12v в любом магазине. Так-же для зарядки телефонов и планшетов есть автомобильные адаптеры, которые из 12/24v делают 5v. Такие адаптеры имеют или USB выход один или два и более, или с проводом под конкретную модель телефона или планшета, в общем заряжать электронику от 12-ти вольт проблем нет.

Если вам нужно питать от 12вольт ноутбук, то для этого тоже есть автомобильные зарядные адаптеры, которые из 12v делают 19v. В общем практически все есть чтобы питаться от двенадцати вольт, даже кипятильники, холодильники и электро чайники. Так-же есть и телевизоры на 12вольт, которые диагональю 15-19 дюймов и обычно ставятся на кухню. Но конечно если мощность солнечных панелей небольшая и емкость аккумуляторов тоже, то рассчитывать на то можно постоянно пользоваться мощными потребителями не приходится, разве что летом. фото потребители на 12в

Приборы и адаптеры на 12v

Для примера некоторые виды преобразователей работающих от 12 вольт, и некоторые приборы работающие от 12 вольт, такие как чайник, кипятильник, холодильник. Освещение на 12вольт Если все делать на 12v, то тут преимущество в экономии электроэнергии, так-как инвертор 12/220 вольт тоже имеет свой КПД около 85-90%, и дешевые инверторы на холостом ходу потребляют 0,2-0,5 А, а это 3-6 ватт/ч., или 70-150 ватт в сутки. Согласитесь что просто так 70-150 ватт энергии в сутки тратить не хочется, этого же к примеру хватит чтобы дополнительно еще несколько часов светила светодиодная лампочка, проработал телевизор часов 5-7, зарядить телефон раз двадцать этой энергией можно. Плюс к тому еще при работе на инверторе теряется 10-15% энергии, и в итоге общее количество энергии теряющейся на инверторе получается существенной. И особенно это не рационально когда мы из 12вольт делаем 220вольт, а потом в розетку включаем блок питания на 12вольт, или 5вольт. В этом случае КПД всей системы очень низок так-как много энергии тратится на преобразователях.

Единственное неудобство в том что на 12 вольт мало электроинструмента, и он не распространен, так-же в продаже трудно найти холодильники, насосы и пр. По-этому если нужно питать от своей автономки что-то еще кроме всякой мелкой электроники, то без инвертора 12/220 вольт не обойтись. И тут нужно учитывать что и сам инвертор имеет КПД, и некоторые приборы не особо экономичны. Все это влечет за собой необходимость увеличивать пропорционально потреблению емкость аккумуляторов, и мощность солнечных панелей.

Тут как-бы два варианта, или оптимизировать все на низкое напряжение 12вольт, или тогда сразу переводить все на 220вольт. Ну еще можно просто установить инвертор и пользоваться им когда это нужно, а все что работает постоянно (свет, телевизор, зарядные) питать от 12 вольт. В этом случае может подойти даже дешевый инвертор с модифицированной синусоидой.

Через инверторы с модифицированным синусом часто отказываются работать насосы и холодильники, так-как частота и форма напряжения не подходит для требовательного оборудования. Но через такие инверторы нормально работают лампочки любые на 220вольт, электроинструмент (дрели, болгарки и пр.), и электроника с импульсными блоками питания (современные телевизоры и прочая электроника). Вообще чтобы точно не было проблем лучше сразу брать инвертор с чистой синусоидой на выходе, а то если что-то выйдет из строя из-за инвертора — то убытка больше будет чем экономии.

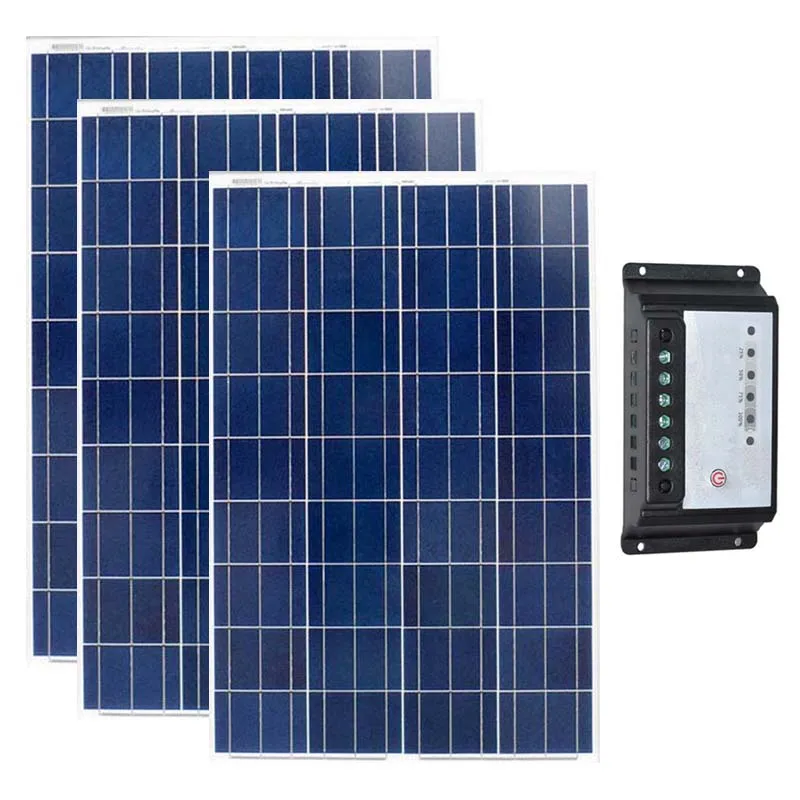

Контроллер заряда аккумуляторов, инверторы

Не смотря на то что к примеру у нас небольшая мощность солнечных панелей, но контроллер лучше брать с двукратным запасом по мощности, особенно если покупать дешевый контроллер. Выход из строя контроллера может повлечь за собой еще много проблем, он может испортить аккумуляторы, или неправильно их заряжать от чего они быстро потеряют емкость. Так-же если контроллер подаст все напряжение от СП в сеть, то может испортится электроника питающаяся от 12в, так как СП в холостую дают до 20вольт. Подробнее про контроллеры — Контроллеры для солнечных батарей

Кстати если вы будете питать все через инвертор, то систему можно строить не только на 12вольт, но и к примеру на 24 или 48 вольт. Основное отличие при этом в том что толщина проводов требуется значительно меньше так-как ток по проводам будет меньше. К примеру если у нас система на 12вольт, то ток зарядки по проводам будет доходить до 12 Ампер, а если через MPPT контроллер, то до 18А. И чтобы провода не грелись и не-было потерь, сечение провода должно быть толстым, и чем дальше солнечные панели от аккумуляторов тем провод должен быть толще.

Так к примеру для тока в 6 Ампер сечение провода должно быть 4-6кв. а если у нас ток 12А, то уже нужен провод 10-12кв. А если у нас будет 50 Ампер, то и провода должны быть толще чем сварочные (50кв.), чтобы не грелись и не-было потерь. Вот чтобы экономить на толщине и не терять энергию, систему строят на 24v 48v. В случае с 48 вольт толщину провода можно уменьшить в четыре раза и на этом прилично сэкономить. А инверторы есть и на 24v и на 48v. Так-же есть и контроллеры, думаю вам понятно, основной смысл это экономия в проводах и меньше потери на передаче электроэнергии от солнечных панелей до аккумуляторов.

Контроллеров существует два типа, это MPPT и PWM контроллеры. Первый тип может с солнечных панелей выжимать до 98% мощности, но стоит дороже. А PWM контроллеры простые и заряжают тем током что есть, то-есть с ними мощность от солнечных батарей всего 60-70%. MPPT контроллер работает лучше при ярком солнце и из высокого напряжения СП делает более низкое 14в и больше тока. А обычные PWM не могут преобразовывать, но зато в пасмурную погоду, когда ток с панелей совсем маленький, такие контроллеры дают немного больше энергии в аккумуляторы.

Какой контроллер покупать тут я думаю четко не определить, кому-то нужно с солнца брать всю энергию, а у кого-то при солнце и так энергии с запасом приходит, а вот в пасмурную погоду хочется хоть немного, но по-больше. В принципе если вместо дорогова MPPT купить еще одну солнечную панель, то как-раз и компенсируются преимущество MPPT, и плюс в пасмурную погоду толку больше будет. Я лично склоняюсь больше к обычным контроллерам, так-как когда есть солнце энергию и так девать некуда, а когда его нет, то тут лишняя солнечная панель очень поможет. К примеру три панели по 100ватт дадут с обычным контроллером 18А, а с MPPT дадут 27А. Но когда будет пасмурная погода, то три панели через MPPT дадут к примеру 3А, а с обычным контроллером уже около 3,6А, а если купить вместо MPPT четвертую панель, то 4,8А.

Это все я привожу для примера, разница конечно для солнечного дня 18 и 27 А большая, но если и при 18А все равно аккумуляторы за день заряжаются, то зачем тогда больше мощности, все равно ведь когда зарядятся контроллер отключит панели и они просто так будут освещаться солнцем. А вот когда нет солнца, то и лишнему амперу радуешься, по-этому лучше больше панелей чем дорогой контроллер.

Про аккумуляторы для автономных систем

Аккумуляторы это наверно самая дорогая и важная часть системы, они очень капризны и быстро портятся, их много типов и с ними нужно относится нежно, иначе они быстро теряют емкость и портятся. По этому и контроллер нужно покупать умный, чтобы его можно было настраивать на разные типы, или там уже должны быть пред-установлены настойки для работы с разными типами АКБ.

К приму автомобильные стартерные аккумуляторы очень быстро теряют емкость в автономных системах, всего 1-2 года и они уже теряют 90% емкости. Это связано с глубокими разрядами, так-как дешевые контроллеры отключают потребителей при 10вольт, а автомобильные АКБ не рассчитаны на это, по-этому если уж их использовать, то не разряжать их более 110,8-12,0 вольт.

Тяговые аккумуляторы более выносливые и их можно разряжать на 80%, но они дороже и их тоже не желательно разряжать до 10вольт. Еще есть например гелиевые аккумуляторы, которые критичны к пере-заряду. Тонкостей много и лучше все изучить чтобы не терять свои деньги. Подробнее можно почитать про свинцовые аккумуляторы здесь — Автомобильные и тяговые аккумуляторы

Щелочные аккумуляторы очень выносливы, но и очень дорогие. И если свинцовые АКБ имеют КПД 85-90% то щелочные аккумуляторы здесь немного проигрывают, а если их эксплуатировать заряжая и разряжая большими токами, то их КПД заметно ухудшается. Не выгодны такие аккумуляторы особенно зимой, тут и так энергии мало приходит, да еще и аккумуляторы отдают на 30% меньше энергии чем получают от солнечных батарей. Хотя сейчас вроде появились щелочные АКБ с улучшенным КПД, но картина в общем такая.

Литий-железо-фосфатный АКБ самые перспективные для автономных систем, они имеют высокий КПД 95-98%, и при этом совсем не боятся недо зарядов, глубоких разрядов, и больших токов разряда-заряда. Но они тоже дорогие и требуют дополнительно BMS систему контроля состояния ячеек. Если такой аккумулятор зарядить или разрядить ниже положенного, то он безвозвратно теряет емкость или ячейка вообще перестает работать. Но за состоянием акб следит БМС и она так-же занимается балансировкой заряда аккумулятора, по-этому если что-то пойдет не так, то она защитит аккумулятор и все отключит, и он не испортится.

В одной статье все не опишешь, но основное я постарался упомянуть и описать чтобы было понятно тем кто с этим совсем не знаком. Более подробно можно почитать в других статьях из раздела. Но в общем на данный момент судя по своему опыту строить небольшую электростанцию без инвертора и всю электронику питать от 12вольт выгоднее, а если уж все переводить на 220вольт, то строить систему на 48в. Особенно зимой даже немного лишней энергии очень нужно. Так-же и аккумуляторы у меня этой зимой литий-железо-фосфатные (lifepo4), и явно энергии в общем заметно больше чем при использовании автомобильных АКБ, плюс к тому lifepo4 совсем не испортились и потери емкости нет, хотя они целый месяц не заряжались до конца и постоянно разряжались до отключения.

▶▷▶▷ как в домашних условиях сделать солнечные батареи своими руками

▶▷▶▷ как в домашних условиях сделать солнечные батареи своими руками
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:09-03-2019

как в домашних условиях сделать солнечные батареи своими руками — Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail» data-nosubject=»[No Subject]» data-timestamp=’short’ Help Account Info Yahoo Home Settings Home News Mail Finance Tumblr Weather Sports Messenger Settings Want more to discover? Make Yahoo Your Home Page See breaking news more every time you open your browser Add it now No Thanks Yahoo Search query Web Images Video News Local Answers Shopping Recipes Sports Finance Dictionary More Anytime Past day Past week Past month Anytime Get beautiful photos on every new browser window Download Солнечные батареи своими руками: как сделать быстро и просто wwwenergyaby › Своими руками Поэтому все более популярным становится производство солнечных батарей своими руками И поговорим мы сегодня о том, как сделать солнечные панели в домашних условиях Солнечная батарея своими руками: как сделать в домашних solar-energru/kak-sdelat-solnechnuyu-batareyu-5 Cached Как сделать солнечные батареи своими руками – видео урок Как В Домашних Условиях Сделать Солнечные Батареи Своими Руками — Image Results More Как В Домашних Условиях Сделать Солнечные Батареи Своими Руками images Солнечная батарея своими руками в домашних условиях процесс wwwyoutubecom/watch?v=MfUzksNzvoY Cached Солнечная батарея своими руками в домашних условиях процесс изготовления Как сделать солнечную батарею в домашних условиях своими budeshstroitru/radiatory/kak-sdelat-solnechnuyu Cached В настоящий момент на территории России существует несколько заводов, которые производят солнечные батареи, но вы можете их сделать и сами в домашних условиях Солнечные батареи своими руками: много способов, видео vashumnyidomru/elektropitanie/alternativnaya Cached Как сделать солнечные батареи своими руками подробно описано в статье Рассмотрены варианты из фотоэлементов, транзисторов, диодов и даже из медной фольги Солнечные батареи своими руками: как сделать в домашних www6wattru/elektrosnabzhenie/solnechnye-batarei-svoimi Cached Одним из таких изобретений являются солнечные батареи Сегодня мы расскажем вам о том, как их сделать своими руками в домашних условиях Как сделать солнечную батарею своими руками — YouTube wwwyoutubecom/watch?v=MUf8LZ1sr-A Cached Как сделать солнечную батарею своими руками Солнечные батареи Постройка Солнечной Батареи своими Солнечная батарея своими руками: как сделать самодельный прибор sovet-ingeneracom › … › Солнечные батареи Как сделать солнечную батарею своими руками: пошаговый инструктаж по сборке Солнечные батареи — источник получения энергии, которую можно направить на выработку электричества или тепла для малоэтажного дома Солнечная батарея своими руками: как сделать солнечную sandizainru/na-dache/solnechnaya-energiya-v Cached Однако монтаж батареи можно удешевить, если сделать прибор своими силами Статья расскажет и покажет с помощью видео, как сконструировать собственными руками панель для получения Как своими руками сделать солнечную панель для дома elektroguru/elektrooborudovanie/avtonomnoe-ele Cached Как сделать солнечные панели своими руками? Для того чтобы сделать панели своими руками, нужно собрать требуемые материалы Собирается солнечная батарея для дома в такой последовательности Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 35,400 results Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by Bing™

  • как их сделать своими руками в домашних условиях Как сделать солнечную батарею своими руками — YouTube wwwyoutubecom/watch?v=MUf8LZ1sr-A Cached Как сделать солнечную батарею своими руками Солнечные батареи Постройка Солнечной Батареи своими Солнечная батарея своими руками: как сделать самодельный прибор sovet-ingeneracom › … › Солнечные батареи Как сделать солнечную батарею своими руками: пошаговый инструктаж по сборке Солнечные батареи — источник получения энергии
  • если сделать прибор своими силами Статья расскажет и покажет с помощью видео
  • видео vashumnyidomru/elektropitanie/alternativnaya Cached Как сделать солнечные батареи своими руками подробно описано в статье Рассмотрены варианты из фотоэлементов

как в домашних условиях сделать солнечные батареи своими руками — Поиск в Google Специальные ссылки Перейти к основному контенту Справка по использованию специальных возможностей Оставить отзыв о специальных возможностях Нажмите здесь , если переадресация не будет выполнена в течение нескольких секунд Войти Удалить Пожаловаться на неприемлемые подсказки Режимы поиска Все Видео Картинки Новости Покупки Ещё Карты Книги Авиабилеты Финансы Настройки Настройки поиска Языки (Languages) Включить Безопасный поиск Расширенный поиск Ваши данные в Поиске История Поиск в справке Инструменты Результатов: примерно 4 050 000 (0,51 сек) Looking for results in English? Change to English Оставить русский Изменить язык Результаты поиска Все результаты Как сделать солнечную батарею своими руками из подручных › База знаний › Электронные самоделки Сохраненная копия Похожие Рейтинг: 3,8 — ‎16 голосов 16 февр 2015 г — Собираем солнечную батарею в домашних условиях Итак, чтобы сделать солнечную батарею своими руками , Вы должны выполнить Видео 14:58 Как сделать солнечную батарею в домашних условиях, how to Vadym Goliak YouTube — 13 сент 2015 г 9:38 Солнечная батарея своими руками в домашних условиях процесс 3П — Полезные советы YouTube — 1 февр 2017 г 4:48 Как сделать солнечную батарею своими руками Константин Иванов YouTube — 2 сент 2017 г Все результаты Солнечная панель в домашних условиях — Живая наука :Солнечная-панель-в-домашних-условиях Сохраненная копия 18 июн 2011 г — Купить солнечную батарею сейчас не составляет труда, но цены довольно 1) изготовить солнечную батарею в домашних условиях с Солнечные батареи своими руками: как сделать быстро и просто wwwenergyaby › Своими руками Сохраненная копия Похожие 29 мая 2013 г — солнечных батарей своими руками И поговорим мы сегодня о том, как сделать солнечные панели в домашних условиях Как сделать солнечную батарею, принцип ее работы, способы ekoenergiaru/solnechnaya-energiya/kak-sdelat-solnechnuyu-batareyuhtml Сохраненная копия Узнайте, как своими руками изготовить солнечную батарею , какие есть более, если монтировать солнечную батарею придется в домашних условиях Как сделать самому солнечную батарею в домашних условиях solarbru/samostoyatelnoe-izgotovlenie-solnechnykh-batarei-v-domashnikh-usloviyakh Сохраненная копия Сделать солнечную батарею в домашних условиях на самом деле не так уж сложно выходные данные будущей панели, собранной своими руками Как сделать солнечную панель своими руками в домашних условиях solarbru/kak-samostoyatelno-sdelat-solnechnuyu-panel Сохраненная копия Похожие По сути, самому собрать фотобатарею, даже в домашних условиях , не так Чтобы сделать своими руками солнечную батарею из транзисторов или Как сделать солнечную батарею своими руками | Как это сделано Сохраненная копия Как сделать солнечную батарею своими руками достаточных объемов энергии, необходимых в условиях энергообеспечения жилого дома , солнечных Солнечная батарея своими руками из подручных средств в Сохраненная копия 28 февр 2017 г — Как собрать солнечную батарею своими руками из подручных средств Однако, собирая их в домашних условиях своими руками , нужно знать, что Его не тяжело сделать из любого из перечисленных выше Солнечная батарея своими руками: как сделать солнечную Сохраненная копия Однако монтаж батареи можно удешевить, если сделать прибор своими силами Для создания солнечной батареи в домашних условиях нужно Солнечная батарея своими руками 120W — 4000 руб Сохраненная копия Солнечная батарея своими руками 120 Вт, 12 В, за 4000 руб — это почти в три 120 Вт собранная своими руками в домашних условиях обойдётся Вам в Как сделать солнечную батарею своими руками — Remoskopru › Инженерные системы Сохраненная копия Рейтинг: 3,8 — ‎4 голоса Перейти к разделу Из чего можно сделать гелиопанель в домашних условиях — на все преимущества батарей панель своими руками из Как сделать солнечную панель, батарею своими руками — e-veterok e-veterokru/solnehnye_paneli_svoimi_rukami_razdelphp Сохраненная копия Похожие Изготовление солнечных панелей своими руками , в разделе информация разных людей по изготовлению солнечных панелей в домашних условиях Как сделать солнечные элементы — wikiHow Сохраненная копия Солнечные элементы работают на основе энергии Солнца, под воздействием ко кремний в качестве полупроводника, но вот способ сделать солнечную батарею из В домашней обстановке другой источник света, такой как прожектор или само солнце, Как выращивать салат в домашних условиях Как изготовить фотоэлемент в домашних условиях — wikiHow Сохраненная копия Как изготовить фотоэлемент в домашних условиях В этой статье вы узнаете, как в домашних условиях сделать солнечную батарею , чтобы затем с ее Солнечная батарея своими руками — Akbinforu › Альтернатива Сохраненная копия Перейти к разделу Как сделать солнечную батарею в домашних условиях ? — в работе, и сколько это стоит Солнечная батарея Как сделать солнечную батарею своими руками: пошаговые › Строительство › Электрика Сохраненная копия Рейтинг: 3 — ‎6 голосов Можно ли сделать солнечную батарею своими руками и что для этого понадобится картина того, какие фотоэлементы подходят под наши условия Редко у какого домашнего мастера не найдётся заветной коробочки со Как в домашних условиях сделать солнечную батарею из — FBru fbru › Домашний уют › Инструменты и оборудование Сохраненная копия 25 дек 2017 г — Если вы решили сделать солнечную батарею самостоятельно, то должны для солнечная батарея батарея для дома своими руками Как сделать солнечную батарею в домашних условиях: своими teploclassru/otoplenie/kak-sdelat-solnechnuyu-batareyu-v-domashnikh-usloviyakh Сохраненная копия Как сделать солнечную батарею в домашних условиях : 3 элементы Составляющие для изготовления солнечной батареи своими руками · Расчет Солнечная батарея своими руками: как сделать самодельную › Отопление › Альтернативная энергия Сохраненная копия Рейтинг: 4 — ‎2 голоса Желание сделать систему энергообеспечения частного дома более оборудованию — солнечная батарея , сделанная своими руками , которая Солнечная батарея своими руками из подручных средств и wwwprosamostroiru/solnechnaya-batareya-svoimi-rukami/ 6 мая 2017 г — Монтаж; Что лучше купить или сделать солнечную батарею ? Если вы собрались делать солнечную батарею для дома из диодов, Как сделать солнечные батареи своими руками в домашних genportru/article/sborka-solnechnyh-paneley-svoimi-rukami-sovety-professionalov Сохраненная копия Рекомендации по самостоятельной сборке солнечных батарей своими руками в домашних условиях Советы профессионалов Солнечные батареи: принцип работы, как сделать своими руками Сохраненная копия 15 янв 2019 г — Как же работают солнечные батареи , как их устанавливать и можно ли сделать их своими руками в домашних условиях Обо всем этом Солнечная батарея своими руками — принцип и порядок сборки Сохраненная копия Рейтинг: 5 — ‎2 голоса Перейти к разделу Как собрать солнечную батарею в домашних условиях ? — Солнечные батареи Такой монтаж будет актуален, если балкон находится на солнечной стороне дома то есть сделать своеобразный Как сделать солнечную батарею для дома своими руками › Полезно знать Сохраненная копия Рейтинг: 5 — ‎1 голос 28 нояб 2018 г — 5 Видео: Изготовление солнечной батареи своими руками в домашних условиях 6 Правила установки 7 Изготовление устройства из Солнечная батарея своими руками (50 фото): как сделать в wwwstroy-podskazkaru › Солнечные батареи Сохраненная копия Солнечная батарея – это непростое оборудование, но его можно создать своими руками Как она работает и как ее сделать в домашних условиях ? Как сделать солнечную батарею своими руками? Фото, видео, схемы infoelectrikru/alternativnoe/sdelat-solnechnuyu-batareyu-svoimi-rukamihtml Сохраненная копия 10 нояб 2016 г — Очевидно, что сделать солнечную батарею в домашних условиях «с нуля» не представляется возможным ввиду технологической Солнечная батарея своими руками: устройство, необходимые onlineelektrikru › Электрооборудование › Блоки питания Сохраненная копия Похожие Солнечная батарея своими руками – просто или нет? мы постарались ответить на вопрос, как сделать солнечную батарею в домашних условиях ? Элементы для солнечных батарей своими руками [1] — Конференция :339 Сохраненная копия 12 мар 2007 г — 29 сообщений — ‎8 авторов Возможно ли самостоятельно сделать элементы для солнечных батарей ? солнечной батареи , который можно изготовить своими руками , это дела хочет кататься не на ВАЗе, а на мерсе, а обедать не дома , Изготовление солнечной батареи в домашних условиях backupofbrainblogspotcom/2013/03/blog-post_25html Сохраненная копия Похожие 25 мар 2013 г — Изготовление солнечной батареи в домашних условиях Сделать солнечные панели своими руками обойдётся в 2,5-3 раза дешевле, Как сделать солнечную батарею своими руками — Kotelguru › Альтернативное отопление Сохраненная копия Рейтинг: 4,4 — ‎7 голосов Можно ли своими руками построить солнечную батарею и что для этого давайте рассмотрим, сколько тепла понадобится, например, для дома в 70 кв Как своими руками сделать солнечную батарею для дома Сохраненная копия Солнечные панели кажутся весьма высокотехнологичным устройством, однако при наличии нужных деталей сделать их сможет любой умелец Как сделать в домашних условиях солнечную батарею? +видео uchidomaru/kak-sdelat-v-domashnix-usloviyax-solnechnuyu-batareyu/ Сохраненная копия Похожие Если вы всегда мечтали поставить себе на доме солнечные батареи , но не хотите их покупать, а сделать в домашних условиях своими руками , тогда Солнечные батареи своими руками: как сделать в домашних 6wattru/elektrosnabzhenie/solnechnye-batarei-svoimi-rukami Сохраненная копия Одним из таких изобретений являются солнечные батареи Сегодня мы расскажем вам о том, как их сделать своими руками в домашних условиях Солнечная батарея из диодов своими руками › Электроника › Альтернативная энергия Сохраненная копия Рейтинг: 5 — ‎6 голосов 19 окт 2017 г — Сделать настоящую солнечную батарею в домашних условиях практически невозможно Для это нужно не только заводское Как сделать солнечную батарею из панелей своими руками sovet-ingeneracom › Эко-энергия › Солнечные батареи Сохраненная копия Как сделать солнечную батарею своими руками : технология сборки и что солнечной энергии хватит для полного обеспечения частного дома Солнечная батарея своими руками: как сделать в домашних › Строительство дома › Инженерные системы › Отопление Сохраненная копия Перейти к разделу Способ, как сделать солнечную батарею в домашних условиях — Чтобы сделать солнечную панель своими руками в Солнечные батареи своими руками — пошаговая инструкция Сохраненная копия Похожие Как правильно сделать солнечную батарею своими руками В последнее время применение энергии солнца в домашних условиях интересует Изготовление солнечных панелей в домашних условиях › Альтерн энергия › Солнечная энергетика Сохраненная копия Изготовление солнечных панелей в домашних условиях North 11-01-2016, 07:16 7 851 Альтерн 14957 0 Солнечная батарея своими руками 3705 1 Как сделать солнечную батарею своими руками (фото, видео) electricvdeleru › Электроснабжение Сохраненная копия Похожие Как сделать солнечную батарею своими руками из подручных средств? в домашних условиях ; Солнечная панель из простых алюминиевых банок Запрещённое Видео о том, Как Собрать Солнечную Батарею Сохраненная копия Такая технология производства солнечных батарей была разработана еще 15 о данной технологии производства солнечных батарей в Россиянии Солнечные батареи своими руками — как сделать в домашних kakpravilnosdelatru/solnechnye-batarei-svoimi-rukami/ Сохраненная копия Похожие ГлавнаяЭлектрика Солнечные батареи своими руками панели преобразователи из подручных средств (в домашних условиях ), дадим пошаговую Как сделать солнечные панели для дома своими руками — chebo Сохраненная копия Хорошей альтернативой промышленным моделям представляются солнечные панели, сделанные своими руками в домашних условиях Как правильно сделать солнечную панель своими руками — Жми! Сохраненная копия Рейтинг: 1 — ‎1 голос как сделать солнечные панели в домашних условиях своими руками Мильцарский — Солнечная батарея из транзисторов своими руками : пошаговая Как самому собрать солнечную батарею (Часть2) | Свой дом myvideosaitru/kak-samomu-sobrat-solnechnuyu-batareyu-chast2/ Сохраненная копия 27 дек 2015 г — Длительность: Ключевые слова: солнечные батареи , Солнечная батарея своими руками в домашних условиях процесс изготовления Солнечная батарея своими руками: фото изготовления панели sam-stroitelcom/solnechnaya-batareya-svoimi-rukami-foto-izgotovleniyahtml Сохраненная копия Рейтинг: 4,6 — ‎7 голосов 27 авг 2017 г — Самодельная солнечная батарея изготовление солнечной панели своими руками в домашних условиях : фото Автор изготовил две Как сделать лопасти для ветрогенератора Cамодельный генератор для Солнечная батарея своими руками — 66 фото инструкции по sdelajrukamiru/solnechnaya-batareya-svoimi-rukami/ Сохраненная копия Солнечная батарея своими руками : простой способ постройки Схемы Место для установки солнечной батареи для вашего дома должно быть хорошо Можно ли создать сварочный аппарат своими руками и как это сделать ? Солнечные батареи своими руками: принцип работы устройства remooru/elektrika/solnechnye-batarei-svoimi-rukami Сохраненная копия Рейтинг: 5 — ‎1 голос 27 сент 2018 г — Изготовив солнечную батарею для дома своими руками , хозяин сможет оптимизировать электропотребление и тем самым снизить Картинки по запросу как в домашних условиях сделать солнечные батареи своими руками «cb»:6,»cr»:6,»id»:»kcdatVxXhYQToM:»,»ml»:»600″:»bh»:90,»bw»:125,»oh»:337,»ou»:» «,»ow»:450,»pt»:»homeliru/wp-content/uploads/2017/09/maxresdefault»,»rh»:»homeliru»,»rid»:»b_xUbNWcOZPWnM»,»rt»:0,»ru»:» «,»st»:»Homeliru»,»th»:94,»tu»:» \u003dtbn:ANd9GcQUnp9_Q9QZnRdmjG4o7965F4iZTtQAVKDwvW6EzjL0aDHnLdlsxlUtnTk»,»tw»:125 «cb»:6,»ct»:3,»id»:»bWJ_DahnOimBIM:»,»ml»:»600″:»bh»:90,»bw»:119,»oh»:360,»ou»:» «,»ow»:480,»pt»:»iytimgcom/vi/MfUzksNzvoY/hqdefaultjpg»,»rh»:»youtubecom»,»rid»:»Iu3YV0ih5OxT9M»,»rt»:0,»ru»:» \u003dMfUzksNzvoY»,»st»:»YouTube»,»th»:90,»tu»:» \u003dtbn:ANd9GcQxPWAgBwdglZk4rFrB5PDSwaRX2r9z4z4c35UEPupNlASy5NFv2ULvY7I»,»tw»:120 «cl»:9,»cr»:12,»ct»:9,»id»:»YAhhVVZIzLiarM:»,»ml»:»600″:»bh»:90,»bw»:119,»oh»:400,»ou»:» «,»ow»:550,»pt»:»staticlivescienceru/solar1/6jpg»,»rh»:»livescienceru»,»rid»:»f-f4VmdgW-S6NM»,»rt»:0,»ru»:» :%D0%A1%D0%BE%D0%BB%D0%BD%D0%B5%D1%87%D0%BD%D0%B0%D1%8F-%D0%BF%D0%B0%D0%BD%D0%B5%D0%BB%D1%8C-%D0%B2-%D0%B4%D0%BE%D0%BC%D0%B0%D1%88%D0%BD%D0%B8%D1%85-%D1%83%D1%81%D0%BB%D0%BE%D0%B2%D0%B8%D1%8F%D1%85″,»st»:»Живая наука»,»th»:90,»tu»:» \u003dtbn:ANd9GcTe8W9XgBv5y0UQ57nWJ13uRIVfL-uVielIzmzJ1j0CDq9GyDuy4U2nzyA»,»tw»:124 «cb»:6,»cr»:6,»id»:»sSk4omKhWiiwAM:»,»ml»:»600″:»bh»:90,»bw»:103,»oh»:547,»ou»:» «,»ow»:600,»pt»:»samelectrikru/wp-content/uploads/2015/02/Kak_sdel»,»rh»:»samelectrikru»,»rid»:»WPTo6ZL1ckVRrM»,»rt»:0,»ru»:» «,»st»:»Сам электрик»,»th»:94,»tu»:» \u003dtbn:ANd9GcT-oOjl3bw15r-7PfczHdvwSYtuWeoZgBOxIKULCP3OC_lXF65y-Cq0Ueo»,»tw»:103 «cl»:6,»cr»:12,»id»:»FheN3qhwpDWWjM:»,»ml»:»600″:»bh»:90,»bw»:118,»oh»:720,»ou»:» «,»ow»:1280,»pt»:»iytimgcom/vi/uIK9_G2cAdw/maxresdefaultjpg»,»rh»:»youtubecom»,»rid»:»wdtamdAc47Cp7M»,»rt»:0,»ru»:» \u003duIK9_G2cAdw»,»st»:»YouTube»,»th»:90,»tu»:» \u003dtbn:ANd9GcQdY9ou7sb7bIPD3633X4ykhVh66h4zas36rkuQzGzIrnRGei9AAfYuZ1v0″,»tw»:160 Другие картинки по запросу «как в домашних условиях сделать солнечные батареи своими руками» Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Вместе с как в домашних условиях сделать солнечные батареи своими руками часто ищут как сделать солнечную батарею из дисков солнечная батарея своими руками 220 как сделать фотоэлемент для солнечной батареи самодельные солнечные батареи своими руками изготовление солнечных батарей как сделать каркас для солнечной батареи солнечная электростанция своими руками установка солнечных батарей своими руками Навигация по страницам 1 2 3 4 5 6 7 Следующая Ссылки в нижнем колонтитуле Россия — Подробнее… Справка Отправить отзыв Конфиденциальность Условия Аккаунт Поиск Карты YouTube Play Новости Почта Контакты Диск Календарь Google+ Переводчик Фото Ещё Покупки Документы Blogger Hangouts Google Keep Jamboard Подборки Другие сервисы Google

Как сделать солнечные батареи своими руками


С каждым днем выбросы углекислоты и токсичных веществ в атмосферу увеличивается, токсичные вещества вырабатываются при сгорании ископаемого топлива, вследствии чего постепенно уничтожают нашу планету. Поэтому внедрение «зеленой энергии», у которой вовсе отсутствует негативное влияние на окружающую среду, уже закрепила себя как базой основ новых электротехнологий. Одной из основ таких технологий получения экологически чистой электроэнергии это технология которая преобразует солнечнй свет в электроэнергию. Далее пойдет речь о солнечных батареях, а так же их возможности в собственном доме.
В нынешнее время электроустановки в виде солнечных батарей изготовленных в промышленных условиях, используются для полного и частичного энергообеспчения и теплообеспечения дома, и стоят в районе 15-20 тысячь долларов при гарантии работы 25 лет.
Гелиосистемы разделяют на теплообеспечения и энергообеспечения. В случае теплообеспечения используются технологии солнечного коллектора. В случае энергообеспечения происходит фотоэлектрический эффект, с помощью которого происходит генерация электричества в солнечных батареях. Далее я опишу технологию ручной сборки солнечной батареи.
Технология ручной сборки солнечной батареи вовсе не сложна и даже очень проста и доступна всем. Почти каждый человек может собрать солнечные батареи с относительно высоким КПД при давольно низких затратах. Это экологично, выгодно, доступно и в последнее время модно.

Выбор солнечных элементов для солнечной панели

Приступив к созданию солнечной электростанции, нужно учитывать, что при ручной сборке солнечных батарей нет нужды сразу собирать полнофункциональную солнечную электростанцию, её в будущем можно будет наращивать. Если первый эксперемент ручной сборки оказался положительным, то после имеет смысл увеличить функциональность солнечнойэлектростанции.

Прежде всего нужно знать что такое солнечная батарея, солнечная батарея — это прежде всего генератор, который работает на основе фотоэлектрического эффекта и преобразует солнечную тепловую энергию в электрическую энергию. Кванты света, которые вырабатывает солнце, попадают на кремниевую пластину и выбивает электрон с последней атомной орбиты кремния. Данный эффект создает большое количество свободных электронов, которые образуют поток электрического тока.

Перед тем как приступить к сборке солнечной батареи нужно сделать выбор в типе фотоэлектрического преобразователя. Фотоэлектрические преобразователи: монокристаллические, поликристаллические и аморфные. Для ручной сборки солнечной батареи чаще всего выбирают легко доступные в продаже поликристаллические и монокристаллические солнечные модули.

Солнечные панели из поликристаллического кремния имеют достаточно низкий КПД от 7 до 9%, но этот недостаток компенсируется тем, что поликристаллические панели практически не понижают КПД при облачной и пасмурной погоде, гарантийная работоспособности поликристаллических элементов составляет примерно 10 лет. Солнечные панели на основе элекментов монокристаллического кремния имеют более высокий КПД около 13% и сроки работоспособности приблезительно 25 лет, но монокристаллические элементы сильно понижают мощность при отсутствии прямого попадения солнечного света. Величина КПД кристаллов кремния может существенно изменятся от разных производителей . На практике работы солнечных электростанций в полевых условиях можно сказать о сроке службы монокристаллических панелей более 30 лет, а для поликристаллических модулей — более чем 20 лет. Причем за весь период эксплуатации потеря мощности у кремниевых монокристалических и поликристаллических модулей составляет не более 10 процентов, а у тонкопленочных аморфных модулей только за первые два года мощность может снизится на 10-40%.

Набор Solar Cells можно приобрести на аукционе Еbay для сборки солнечной батареи из 36 и 72 солнечных элементов. Эти наборы так же доступны в продаже в Украине и в России. Зачастую, для ручной сборки солнечных батарей используются солнечные модули В-типа, это те модули, которые отбраковали на промышленном производстве. Они не теряют своих эксплуатационных показателей, но зато намного дешевле.


Разработка проекта гелиевой энергосистемы

Проектирование задуманной солнечной электростанции зависит от способа её монтажа и установки. К примеру солнечные батареи должны устанавливаться под определенным наклоном, чтобы обеспечить прямое попадание солнечных лучей под перпедикулярным углом. КПД солнечной панели так же зависит от интенсивности световой энергии, а также зависит от угла попадания солнечных лучей.
Смотреть сверху вниз: Монокристаллические солнечные панели (по 80 ватт) на даче установлены практически вертикально (зима). Монокристаллические солнечные панели на даче имеют меньший угол (весна)ю Механическая система управления углом наклона солнечной батареи.

Промышленные солнечные панели очень часто снабжены специальными датчиками, которые обеспечивают движение солнечных панелей по направлению движения солнечных лучей, что очень увеличивает стоимость солнечных панелей. Но так же тут может быть применено ручное механическое управление углом наклона солнечных панелей. В зимнее время солнечные панели должны быть практически вертикальными, чтобы исключить налегание снега на солнечных панелях.

Схема расчета угла наклона солнечной панели в зависимости от времени года

Солнечные батареи следует устнавливать с солнечной стороны вашего дома, чтобы за световой день пребывание солнечных лучей на солнечных батареях было максимально. В зависимости от географического расположения вашего дома и времени года вычисляется оптимальный угол наклона для вашего месторасположения.

Выбор оптимального статического угла наклона для кровельной солнечной системы монокристаллического типа

При сооружении солнечных панелей можно выбирать самые разные материалы по массе и другим характеристикам. Но при выборе материалов следует учитывать максимально допустимые температуры нагрева материалов, т.к. при работе солнечных модулей на полную мощность температура не должна превышать 250 градусов по цельсию. При пиковой температуре солнечные модули теряют свою функцию производства электрического тока.
Готовые гелиосистемы зачастую не предпологают охлаждения солнечных модулей. Ручное изготовление может включать в себя охлаждение гелиосистемы и управление углом наклона солнечных панелей для регулировки температуры модуля, а так же выбор прозрачного материала, который будет поглощать ИК-излучение.

Как показали расчеты, в ясный солнечный день из 1 метра солнечных панелей можно получить 120 Вт мощности, но этого не хватит чтоб запустить даже компьютер. Солнечные панели размером в 10 метров производит уже более 1кВт электроэнергии, что позволит снабдить электроэнергией светильники, телевизоры и ваш компьютер. Для обычной семьи 3-4 человека необходимо около 300 кВт в месяц, поэтому солнечные панели должны быть размеров 20м, при условии что солнечные панели будут установлены с солнечной стороны вашего дома.
Для уменьшения месячного электропотребления советую использовать для освещения вместо обычных лампочек, светодиодые лампочки.

Изготовление каркаса солнечной батареи

Для изготовления корпуска солнечной панел в основном используют алюминиевые уголки. В интернет магазинах можно приобрести уже готовые корпуса для солнечных батарей. А так же для изготовления корпуса солнечной панели выбирают по желанию прозрачное покрытие.

Комплект рамы со стеклом для солнечной батареи, примерная стоимость от 33 долларов

При выборе прозрачного материала можно опиратся на следущие характеристики материалов:

Если в качестве критерия выбора рассматривать показатель преломления солнечного света, то самый минимальный коэффициэнт у плексиглас, более дешевый вариант это обычное стекло, менее подходящий это поликарбонат. Но в продаже сейчас имеется поликарбонат с антиконденсатным покрытием, что обеспечивает качественный уровень термозащиты.

Важно про изготовлении солнечных панелей выбирать прозрачные материалы которые не пропускают ИК-спектр, что снизит нагревание кремниевых элементов.

Схема поглощения УФ и ИК излучения различными стеклами. а) обычное стекло, б) стекло с ИК-поглощением, в) дуплекс с термопоглощающим и обычным стеклом.

Защитное силикатное стекло с оксидом железа обеспечивает максимальное поглощение ИК-спектра. ИК-спектр хорошо поглощает любое минеральное стекло, а так же минеральное стекло более устойчиво к повреждениям, но в тоже время является очень дорогим и недоступным.

Так же зачестую для солнечных панелей применяют специальные антибликовые сверхпрозрачные стекла, которые пропускают до 98% спектра.

Солнечная панель в корпусе из оргстекла

Монтаж корпуса солнечной батареи

В данном случае будет показано изготовление солнечной панели из 36 поликристаллических солнечных модулей размером 81х150мм. Отсюда вычисляем размеры будущей солнечной панели. Важно при расчете между модулями оставлять небольшое расстояние, которое может менятся при воздействии атмосферных воздействий, т.е. оставляйте между модулями примерно 3-5мм. В итоге получим размер заготовки 835х690мм при ширине уголка 35мм.




Самодельная солнечная батарея изготовленная вручную, сделанная с использованием алюминиевого профиля, очень похожа на солнечную панель фабричного изготовления. При этом обеспечивается высокая степень герметичности и прочности конструкции.
Для изготовления берем алюминиевый уголок, и выполняем заготовки рамки 835х690 мм. Чтобы можно было провести крепление метизов, в раме следует сделать отверстия.
На внутреннюю часть уголка дважды наносим силиконовый герметик.
Важно чтобы не было незаполненных мест. От качества нанесения герметика зависит герметичность и долговечность батареи.
Далее в раму кладется прозрачный лист из выбранного материала: поликарбоната, оргстекла, плексигласа, антибликового стекла. Важно силикону дать высохнуть на открытом воздухе, иначе испарения создадут пленку на элементах.
Стекло требуется тщательно прижать и зафиксировать.
Для надежного крепления защитного стекла используем метизы. Нужно закрепить 4 угла рамки и по периметру разместить два метиза с длинной стороны рамки и по одному метизу с короткой стороны.
Метизы фиксируются при помощи шурупов.
Каркас солнечной батареи готов. Важно перед креплением солнечных элементов, нужно очистить стекло от пыли.

Подбор и пайка солнечных элементов

В данное время в интернет магазинах представлен огромный ассортимент изделий для самостоятельного изготовления солнечных батарей.

Набор Solar Cells включает комплект из 36 поликристаллических кремниевых элементов, проводники для элементов и шины, диоды Шотке и карандаш с кислотой для паяния

Из-за того что солнечная батарея, сделанная своими руками, ориентировочно в 4 раза дешевле заводской готовой, собственное изготовление — это огромная экономия средств. В интернет магазинах можно приобрести солнечные модули, элементы с дефектами, при этом они не теряют своей функциональности, но придется пожертвовать внешним видом солнечной батареи.

Поврежденные фотоэлементы не теряют своей функциональности

Если вы впервые занимаетесь изготовлением солнечных батарей, то лучше приобретать наборы для изготовления солнечных панелей, в продаже имеются солнечные элементы с припаянными проводниками. Так как пайка контактов — это достаточно сложный процесс, сложность заключается в хрупкости солнечных элементов.

Если вы купили кремниевые элементы без проводников, то в первую очередь необходимо провести пайку контактов.



Так выглядит поликристаллический кремниевый элемент без проводников.
Проводники нарезаются с помощью картонной заготовки.
Необходимо аккуратно положить проводник на фотоэлемент.
На место припаивания нанести кислоту для паяния и припой. Проводник для удобства фиксируется с одной стороны тяжелым предметом.
В таком положении необходимо аккуратно припаять проводник к фотоэлементу. Во время пайки нельзя нажимать на кристалл, потому что он очень хрупкий.

Пайка элементов для солнечных панелей — это весьма кропотливая работа. Если с первого раза не удастся получить нормального соединения, то нужно повторить работу. По нормативам серебряное напыление на проводнике должно выдерживать 3 цикла пайки при допустимых тепловых режимах, на практике сталкиваешься с тем, что напыление разрушается. Разрушение серебряного напыления происходит из-за использования паяльников с нерегулируемой мощностью (65Вт), этого нужно избегать, можно уменьшить мощность паяльника таким образом — для этого нужно последовательно с паяльником включить патрон с лампочкой в 100 Вт. Помните, что номинальная мощность  паяльника  нерегулируемого слишком большая для пайки кремниевых контактов.

Если вам продавцы проводников будут говорить, что припой на соединителе имеется, но вы его лучше нанесите дополнительно. Во время пайки будьте аккуратны, при минимальном усилии солнечные элементы лопаются, а так же не нужно складывать солнечные элементы пачкой, от массы нижние элементы могут треснуть.

Сборка и пайка солнечной батареи
При первой ручной сборке солнечной батареи лучше воспользоваться разметочной подложкой, которая поможет расположить элементы ровно на некотором расстоянии друг от друга (5 мм).

Разметочная подложка для элементов солнечной батареи

Основа выполняется из листа фанеры с маркированием уголков. После пайки на каждый элемент с обратной стороны крепится кусок монтажной ленты, достаточно прижать заднюю панель к скотчу, и все элементы переносятся.

Монтажная лента, использованная для крепления, с обратной стороны солнечного элемента

При данном типе крепления сами элементы дополнительно не герметизируются, они могут свободно расширяться под действием температуры и это не приведет к повреждению солнечной батареи и разрыву контактов и элементов. Герметизации поддаются только соединительные части конструкции. Такой вид крепления больше подходит для опытных образцов, но вряд ли может гарантировать долгосрочную эксплуатацию в полевых условиях.

Последовательный план сборки батареи выглядит так:

Выкладываем элементы на стеклянную поверхность. Между элементами должно быть расстояние, что предполагает свободное изменение размеров без ущерба конструкции. Элементы нужно прижать грузами.

Пайку производим по приведенной ниже электросхеме. «Плюсовые» токоведущие дорожки размещены на лицевой стороне элементов, «минусовые» — на обратной стороне.
Перед пайкой нужно нанести флюс и припой, после аккуратно припаять серебряные контакты.

По такому принципу соединяются все солнечные элементы.

Контакты крайних элементов выводятся на шину, соответственно, на «плюс» и «минус». Для шины используется более широкий серебряный проводник, который имеется в наборе Solar Cells.
Рекомендуем также вывести «среднюю» точку, с ее помощью ставятся два дополнительных шунтирующих диода.

Клемма устанавливается также с внешней стороны рамы.

Так выглядит схема подключения элементов без выведенной средней точки.

Так выглядит клеммная планка с выведенной «средней» точкой. «Средняя» точка позволяет на каждую половину батареи поставить шунтирующий диод, который не даст батарее разряжаться при снижении освещения или затемнении одной половины.

На фото показан шунтирующий диод на «плюсовом» выходе, он противостоит разрядке аккумуляторов через батарею в ночное время и разрядке других батарей во время частичного затемнения.
Чаще в качестве шунтирующих диодов используют диоды Шотке. Они дают меньшую потерю на общей мощности электрической цепи.
В качестве токовыводящих проводов может быть использован акустический кабель в силиконовой изоляции. Для изоляции можно применить трубки из-под капельницы.
Все провода должны быть прочно зафиксированы силиконом.

Элементы могут быть соединены последовательно (см. фото), а не посредством общей шины, тогда 2-й и 4-й ряд необходимо повернуть на 1800 относительно 1-го ряда.

Основные проблемы сборки солнечной панели связаны с качеством пайки контактов, поэтому специалисты предлагают перед герметизацией панели ее протестировать.

Тестирование панели перед герметизацией, напряжение сети 14 вольт, пиковая мощность 65 Вт

Тестирование можно делать после пайки каждой группы элементов. Если вы обратите внимание на фотографии в мастер-классе, то часть стола под солнечными элементами вырезана. Это сделано намеренно, чтобы определить работоспособность электрической сети после пайки контактов.

Герметизация солнечной панели

Герметизация солнечных панелей при самостоятельном изготовлении — это самый спорный вопрос среди специалистов. С одной стороны, герметизация панелей необходима для повышения долговечности, она всегда применяется при промышленном изготовлении. Для герметизации зарубежные специалисты рекомендуют использовать эпоксидный компаунд «Sylgard 184», который дает прозрачную полимеризованную высокоэластичную поверхность. Стоимость «Sylgard 184»  составляет около 40 долларов.

Герметик с высокой степенью эластичности «Sylgard 184»

Но с другой стороны, если вы не хотите тратить дополнительные деньги, то вполне можно задействовать силиконовый герметик. Однако в этом случае не стоит полностью заливать элементы, чтобы избежать их возможного повреждения в процессе эксплуатации. В таком случае элементы к задней панели можно прикрепить при помощи силикона и герметизировать только края конструкции.

Перед началом герметизации необходимо подготовить смесь «Sylgard 184».

Сначала заливаются места стыков элементов. Смесь должна схватиться, чтобы закрепить элементы на стекле.

После фиксации элементов делается сплошной полимеризирующий слой эластичного герметика, распределить его можно с помощью кисточки.

Так выглядит поверхность после нанесения герметика. Герметизирующий слой должен просохнуть. После полного высыхания можно закрыть солнечную батарею задней панелью.

Так выглядит лицевая сторона самодельной солнечной панели после герметизации.

Схема электроснабжения дома

Систему электроснабжения дома с использованием солнечных батарей принято называть фотоэлектрическими системами, т. е. системами, генерирующими энергию с использованием фотоэлектрического эффекта. Для собственных жилых домов рассмотрены три фотоэлектрические системы: автономная система энергообеспечения, гибридная батарейно-сетевая фотоэлектрическая система, безаккумуляторная фотоэлектрическая система, подключенная к центральной системе энергоснабжения.

Каждая из вышеперечисленных систем имеет свое предназначение и преимущества, но наиболее часто в жилых домах применяют фотоэлектрические системы с резервными аккумуляторными батареями и подключением к централизованной энергосети. Питание электросети осуществляется при помощи солнечных батарей, в темное время суток от аккумуляторов, а при их разрядке — от центральной энергосети. В труднодоступных районах, где нет центральной сети, в качестве резервного источника энергоснабжения используются генераторы на жидком топливе.

Более экономной альтернативой гибридной батарейно-сетевой системе электроснабжения будет безаккумуляторная солнечная система, подсоединенная к центральной сети энергоснабжения. Электроснабжение осуществляется от солнечных батарей, а в темное время суток сеть питается от центральной сети. Такая сеть более применима для учреждений, потому что в жилых домах большая часть энергии потребляется в вечернее время.

Схемы трех типов фотоэлектрических систем

Рассмотрим типичную установку батарейно-сетевой фотоэлектрической системы. В качестве генератора электроэнергии выступают солнечные панели, которые подсоединены через соединительную коробку. Далее в сети устанавливается контроллер солнечного заряда, чтобы избежать короткого замыкания при пиковой нагрузке. Электроэнергия накапливается в резервных батареях-аккумуляторах, а также подается через инвертор на потребители: освещение, бытовую технику, электроплиту и, возможно, используется для нагревания воды. Для установки системы отопления эффективнее применять гелиоколлекторы, которые относятся к альтернативной гелиотехнологии.

Гибридная батарейно-сетевая фотоэлектрическая система с переменным током

Существует два типа электросетей, которые используются в фотоэлектрических системах: на базе постоянного и переменного тока. Использование сети переменного тока позволяет размещать электропотребители на расстоянии, превышающем 10–15 м, а также обеспечивать условно-неограниченную нагрузку сети.

Для частного жилого дома обычно используют следующие комплектующие фотоэлектрической системы:
-суммарная мощность солнечных панелей должна составлять 1000 Вт, они обеспечат выработку около 5 кВт ч;
-аккумуляторы с общей емкостью в 800 А/ч при напряжении 12 В;
-инвертор должен иметь номинальную мощность 3кВт с пиковой нагрузкой до 6 кВт, входное напряжение 24–48 В;
-контроллер солнечного разряда 40–50 А при напряжении в 24 В;
-источник бесперебойного питания для обеспечения кратковременного заряда с током до 150 А.

Из этого следует, что для фотоэлектрической системы электроснабжения понадобится 15 панелей на 36 элементов, пример сборки которых описан выше. Каждая солнечная панель дает суммарную мощность в 65 Вт. Более мощными будут солнечные батареи на монокристаллах. Например, солнечная панель из 40 монокристаллов имеет пиковую мощность 160 Вт, однако такие панели чувствительны к пасмурной погоде и облачности. В этом случае солнечные панели на базе поликристаллических модулей оптимальны для использования.

Всего комментариев: 0

Монтаж солнечных батарей. Теория

Многие наши клиенты обладают гибким умом и, как говорится, золотыми руками — им интересно собрать солнечные батареи своими руками, смонтировать систему самому. Для таких людей несколько наших советов о том как расположить солнечные панели:

1. Солнечные батареи следует размещать в наиболее освещенном месте. Позаботьтесь о том, чтобы соседние здания или деревья их не затеняли. Наиболее оптимальными местами для установки являются крыши и стены зданий. Возможна установка солнечных панелей на специальных опорах непосредственно на земельном участке.

2. Для достижения максимальной выработки энергии важно соблюдать необходимый угол наклона и азимут. В северном полушарии оптимальный азимут 180 гр (строго на юг). Оптимальный угол наклона солнечной панели для стационарной установки равен географической широте, для Санкт-Петербурга 60 гр. (0 гр. — горизонтально, 90 гр — вертикально). При установке панелей с возможностью изменения угла наклона летом следует увеличить, а зимой уменьшить угол на 12 гр. Таким образом, для Санкт-Петербурга имеем 48 гр. летом и 72 гр. зимой. Зависимость выработки энергии от угла наклона и азимута можно посмотреть в on-line калькуляторе.

3. В зимний период выпавший на поверхность солнечных батарей снег снизит выработку электроэнергии до нуля, поэтому крайне важно обеспечить доступ к панелям для их очистки, либо установить солнечные модули под углом, близким к 90 гр., например на стене здания.

4. При установке большого числа солнечных батарей на плоской поверхности при помощи наклонных консолей в несколько рядов необходимо соблюсти расстояние между рядами во избежание затенения солнечных модулей друг  другом. Расстояние между рядами следует принимать не менее 1. 7 высоты ряда.

5. Устройство солнечной батареи позволяет осуществлять крепеж на любые поверхности и не требует покупки специализированных, дорогих крепежных элементов. Алюминиевый профиль каждого модуля имеет отверстия для крепления и не ограничивает варианты поверхностей для установки.

Помощь при сборке солнечных батарей своими руками

Инженеры нашей компании помогут вам собрать солнечные батареи своими руками, предоставят схемы монтажа для вашей индивидуальной электростанции и поделятся своими секретами. Или Вы можете доверить эту работу нам. Руками наших специалистов установлены десятки автономных систем, содержащих в том числе солнечные батареи и генераторы.

Вы можете получить более подробную консультацию по монтажу солнечных батарей своими руками и схемы коммутации у наших специалистов, обратившись по телефону +7 (812) 903-28-88.

Как самостоятельно сделать солнечную батарею.Мастер класс.

 Солнце-это не только источник жизни и тепла на Земле, но и неисчерпаемый, экологически чистый и общедоступный источник энергии. Использовать солнечный свет можно разными способами.Один из них использование солнечных батарей.

Солнечная батарея- это несколько объединённых фотоэлектрических преобразователей (фотопластины — полупроводниковые  устройства), прямо преобразующих солнечную энергию в электричество

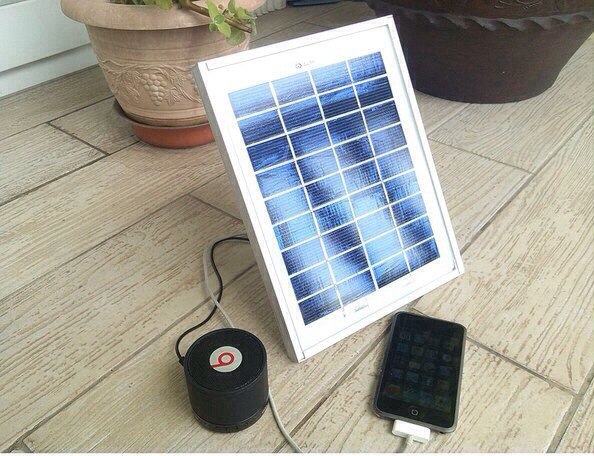

.Данная солнечная батарея предназначается для зарядки мобильников и питания различной маломощной аппаратуры в полевых условиях, например на природе.

Сверившись с рынком китайской продукции в интернете убедился,что недорогих вариантов с приличной мощностью нет. Также большинство вариантов переносной зарядки работает от аморфных солнечных батарей, которые после нескольких месяцев эксплуатации теряют до 40% своей мощности.

Исходя их этого, было решено заказать небольшие кремниевые фотопластины из поликристаллического кремния и самостоятельно собрать из нее солнечную батарею.

Для зарядки 12В батареи необходимо 36 элементов по 0,5 вольт каждый, соединенных последовательно (контактные площадки передней стороны одного элемента соединяются с контактными площадками задней стороны другого).

Для того, чтобы батарея имела небольшие габариты было решено взять 2 одинаковых стекла и разместить на них по 18 элементов. Чтобы впоследствии сделать нечто складывающееся как книжка.

Кремниевые пластины очень хрупкие, с ними необходимо обращаться очень осторожно, иначе они лопаются.

Итак что нам потребуется:

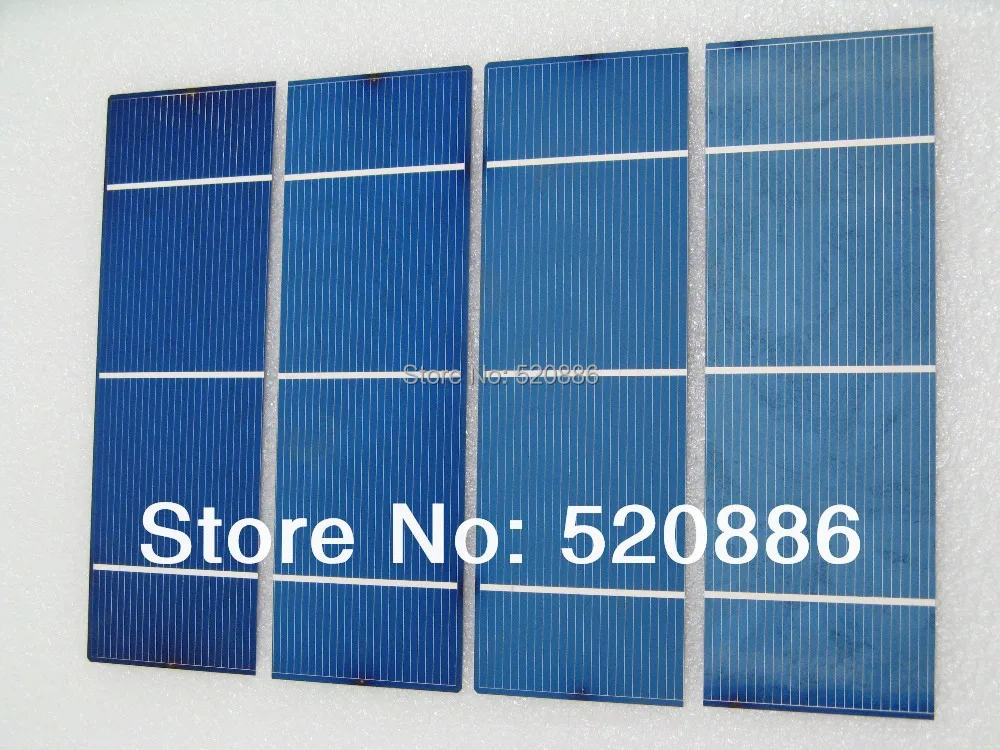

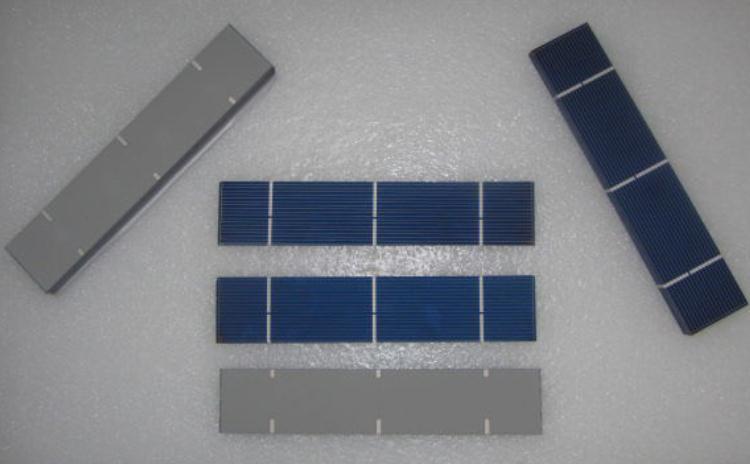

  1. Кремниевые фотопластины 36 штук размером 54х19 мм.

  2. Специальная шина с нанесенным на нее припоем шириной 2 мм для соединения фотопластин между собой.

  3. Эпоксидный резиноподобный состав Пентеласт 712 (аналог Виксинт ПК-68) для герметизации солнечной батареи.

  4. Обычное оконное стекло подходящего размера.

  5. Карандаш с флюсом (канифоль растворенная в спирте), можно использовать самостоятельно сделанный флюс.

Работа:

Разрезаем шину на полоски, припаиваем их с лицевой стороны фотопластин. Оставляем достаточно длины шины для того, чтобы хватило для соединения соседнего элемента.

После этого берем стекло и раскладываем на нем фотопластины, спаиваем их последовательно друг с другом.

После этого осторожно их снимаем со стекла, протираем его спиртом или ацетоном.Когда спирт высохнет наносим специальный подслой, идущий в комплекте с Пентеласт 712 для лучшего сцепления со стеклом, ждем его высыхания 40 минут.

Далее для того, чтобы эпоксидный состав не вылился за края стекла, был сделан бортик из пластилина, после чего был залит эпоксидный состав, предварительно разведенный в пластиковой баночке.

После того, как состав высохнет мы получим 2 солнечных панели, соединим их последовательно и получим батарею для зарядки 12 вольтовых аккумуляторов.

Так как эта батарея получается всего на 5 ватт, было решено докупить еще фотопластин и сделать еще 2 панели и таким образом довести мощность до 10 ватт чтобы можно было заряжать еще и ноутбук.

Итак, был сдела еще один комплект солнечных батарей, в сумме получилось 10 Ватт.

Для удобства использования, было решено сделать для панелей рамочки из алюминия в виде книг, скрепленных между собой мебельными петельками.

Для рамок был приобретен алюминиевый П-образный профиль, алюминиевые уголки, заклепки и маленькие мебельные петельки.

П-образный профиль был разрезан по размеру стекла солнечной панели с небольшим припуском для того, чтобы поместились заклепки.

Отрезки профиля были соединены алюминиевыми уголками и закреплены заклепками, также заклепками были соединены мебельные петельки, нижняя часть была пока не закреплена для того, чтобы вставить туда солнечную панель.

Перед вставкой солнечной панели в алюминиевый каркас, внутри каркаса был нанесен силиконовый герметик, для предотвращения попадания влаги внутрь каркаса.

После вставки солнечной панели в каркас, была вставлена нижняя планка, припаяны соединительные провода (панели в книжке подключены между собой последовательно), для защиты солнечных панелей от частичного затенения ячеек, они были снабжены диодами Шоттки, также еще один диод Шоттки был подключен на выход панели, чтобы избежать разряда аккумулятора на солнечную панель во время отсутствия солнца.

На втором комплекте был выведен провод для подключения к первому комплекту, таким образом,чтобы заряжать или пользоваться маломощными электроприборами, можно использовать всего один комплект-книжечку, если требуется дополнительная мощность, с легкостью можно подключить второй комплект-книжку.

Сама по себе батарея обычно подключается к 12 вольтовому аккумулятору и заряжает его, а при надобности энергия потом берется с аккумулятора и посредством всяческих преобразователей получаем необходимое количество вольт для питания различной аппаратуры.

Если снабдить солнечную панель штекером для прикуривателя, то можно ее использовать для подзарядки аккумулятора автомобиля при выездах на природу.

Срок службы солнечных элементов заявлен для поликристаллов 20 лет, для моно — 30 лет, на практике же первые солнечные панели, сделанные в США, проработали уже более 50 лет и до сих пор вырабатывают энергию.

Солнечная энергетика в России начинает только развиваться, хотя по всему миру уже строятся целые солнечные электростанции.

Теперь, благодаря интернету, и у нас появилась возможность радоваться солнцу и при этом получать  бесплатную энергию для своих нужд.

Похожие статьи:

Крышка с подсветкой на аквариум.Мастер класс.

Кровать машина своими руками.Мастер класс.

Как украсить приусадебный участок.

Собрать солнечную батарею и ветрогенератор: 9 опытов для детей

Ольга Хватова

любит науку

Лабораторные работы в школе редко выглядят эффектно и часто сводятся к заполнению таблиц по образцу.

К счастью, показать ребенку, на что способна наука, можно и в домашних условиях — с помощью готовых наборов для экспериментов.

Вот какие наборы я рекомендую приобрести родителям, которые хотят продемонстрировать ребенку разные области науки и увлекательно провести вместе несколько вечеров.

Знаток. Суперизмеритель

Коротко: собрать первый прибор
Возраст: от 5 лет
Стоимость: 4500 Р

Источник: chipdip.ru

«Суперизмеритель» — это конструктор, из деталей которого ребенок сможет собрать самые разные измерительные приборы: от привычных, вроде градусника или цифровых часов, до таких, которые есть не в каждом доме. Например, можно сделать устройство, которое умеет определять уровень шума, и сравнить громкость пылесоса и свистящего чайника.

Еще конструктор помогает разобраться с принципом двоичной системы счисления: опыты наглядно показывают, как именно приборы считывают информацию и почему им достаточно всего двух значений.

Конструктор сделан безопасным — элементы не нужно паять. Детали совмещаются с другими конструкторами из той же серии: если ребенку понравится собирать измерительные приборы, можно предложить ему поэкспериментировать и объединить их с другими устройствами — например, встроить их в машину или в радио.

Наука на дом

Коротко: детективные квесты с научной основой
Возраст: от 6 лет
Стоимость: от 1400 Р

Источник: sciencely.ru

Наборы для опытов в необычном формате: дети не просто проводят эксперименты в домашних условиях, а расследуют с их помощью происшествия. Например, чтобы отыскать следы пропавшего врача, понадобится провести анализ лекарств, а исследование почвы поможет установить, кто похищает кости динозавра из музея. Связать опыты с детективным сюжетом помогает специальное приложение: в нем дети узнают о деталях истории и получают советы о том, как правильно провести эксперимент.

Всего в продаже шесть разных историй: можно купить их все сразу за 6900 Р, тогда один набор обойдется в 1150 Р. Или выбрать определенные сюжеты — один набор стоит 1400 Р. Правда, первая коробка дороже — 2450 Р, потому что в нее входит основа лаборатории: пробирки, чашка Петри, кафельная плитка, защитные очки и другие необходимые инструменты.

Хотя все опыты в наборах достаточно простые, чтобы с ними справились даже первоклассники, оставлять детей наедине с огнем, горячей водой и реагентами создатели наборов не рекомендуют. А чтобы взрослые не соскучились, пока дети играют, для них доступна викторина по естественно-научным дисциплинам с видеоразбором правильных ответов.

Если опыты понравятся, можно присоединиться к научному кружку по биологии, медицине, химии, географии или физике. Ездить никуда не придется: занятия проходят онлайн, а все необходимое оборудование курьеры привозят прямо домой к ученикам.

УЧЕБНИК

Как победить выгорание

Курс для тех, кто много работает и устает. Цена открыта — назначаете ее сами

Начать учиться

Мир Левенгука

Коротко: увидеть ногу комара и рот пчелы
Возраст: от 8 лет
Стоимость: 8391 Р

Источник: levenhuk.pro

Антони Ван Левенгук посвятил свою жизнь изучению мира с помощью микроскопа. Набор для опытов, названный в его честь, предлагает детям своими глазами посмотреть на микромир: например, рассмотреть в подробностях ротовой аппарат пчелы или срез человеческой легочной ткани.

В набор входит микроскоп, несколько готовых препаратов и все необходимое для того, чтобы ребенок мог сам взять образец для исследований и провести эксперименты: стекло под висячую каплю, чашка Петри, пипетка с грушей, пинцет, скальпель, препаровальная игла, бумага для протирания стекол и книжка с описанием 77 опытов.

Когда разглядывать готовые образцы надоест, можно положить под микроскоп человеческий волос, каплю из водоема или кусочек бумаги. Все это легко найти и интересно изучить: внутри даже самых обычных вещей можно обнаружить целый незнакомый мир.

Волшебные кристаллы

Коротко: познакомиться с созерцательной частью науки
Возраст: от 8 лет
Стоимость: 559 Р

Источник: leonardo.ru

Выращивание кристалла — опыт для тех, кто больше любит наблюдать, чем принимать активное участие в эксперименте. Чтобы запустить процесс, нужно потратить всего 5—10 минут: растворить специальный порошок в воде, залить получившейся жидкостью камни-основы в пластиковом контейнере и засыпать затравочные кристаллы.

После этого потребуется только ждать и любоваться постепенным ростом кристаллов: обычно они вырастают за 10 дней, но в зависимости от влажности и температуры в помещении процесс может затянуться и на месяц. Потом кристалл можно будет достать и подержать в руках: он получается достаточно прочным и не разваливается.

Робот 14 в 1

Коротко: увидеть, как работает солнечная батарея
Возраст: от 8 лет
Стоимость: 848 Р

Источник: sima-land.ru

Из деталей в наборе можно собрать 14 разных роботов — например, серфера, черепаху, машину или зомби. Но у всех них будет кое-что общее: за движение устройства отвечает солнечная батарея.

Чтобы робот поехал, нужно поставить его под яркие солнечные лучи на улице или под галогеново-вольфрамовую лампу на 100 ватт в домашних условиях: светодиодная и флуоресцентная не подойдут.

Робот собирается без клея, поэтому ребенок может собрать все 14 вариантов игрушки по очереди. В первый раз сделать это без помощи взрослых может быть сложно: будьте готовы придти на помощь.

Синематограф

Коротко: азы оптики на примере мультфильмов
Возраст: от 8 лет
Стоимость: 1010 Р

Источник: mosigra.ru

Набор предлагает собрать из готовых деталей небольшое устройство для просмотра мультиков: в процессе сборки ребенок познакомится с основами оптики и узнает, на каком принципе основано действие анимации.

К «Синематографу» прилагаются как готовые ленты, которые можно посмотреть сразу после сборки, так и пустые диски — на них ребенок сможет нарисовать собственный мультфильм.

Звездный мир

Коротко: посмотреть на Солнце и Млечный Путь
Возраст: от 9 лет
Стоимость: 6800 Р

Источник: naumag.ru

Главный элемент набора — телескоп с шестидесятикратным увеличением: этого недостаточно, чтобы разглядеть глубины дальнего космоса, но вполне хватит, чтобы поближе познакомиться с Луной, спутниками, кометами и крупными созвездиями.

Сориентироваться на небе поможет карта созвездий, а книги с описанием опытов научат мастерски пользоваться телескопом — например, смотреть на Солнце, не рискуя зрением, или измерять космические объекты.

Еще в набор входит сборная модель солнечной системы: она поможет разобраться в механизмах смены времен года и времени суток.

Здравствуй, физика!

Коротко: узнать больше об электричестве
Возраст: от 10 лет
Стоимость: 1599 Р

Источник: naukacity.ru

В коробке — детали для нескольких эффектных физических опытов, связанных с электричеством. Ребенок узнает, что такое катушка Теслы и как электромагнитные волны помогают генерировать напряжение, сможет выработать электричество из ветра и соберет собственный домашний вентилятор.

В этой же серии есть набор «Здравствуй, химия!» — для тех, кто больше интересуется химией. Внутри — материалы для 12 запоминающихся экспериментов: например, юные ученые смогут сделать огненную радугу, пенный фонтан или даже искусственную кровь. Бывают и небольшие наборы на один опыт: с их помощью можно получить химические водоросли, огненную вспышку или пепельное дерево.

Дети, которые захотят продолжить изучение естественных наук, могут записаться на онлайн-курсы по естествознанию, анатомии, биологии, геологии, генетике, цитологии, физике и астрономии. Занятия могут посещать дети от 5 лет, но для некоторых курсов понадобятся собственные приборы, например телескоп или микроскоп.

Юный химик

Коротко: домашняя химическая лаборатория
Возраст: от 14 лет
Стоимость: 3910 Р

Источник: 4glaza.ru

Набор «Юный химик» — классика в мире коробок с материалами для домашних экспериментов.

В наборе есть вся необходимая посуда для создания домашней лаборатории и большой спектр реагентов — с их помощью можно провести как минимум 145 опытов по базовым разделам химии. Это много: даже если ребенок будет ежедневно проводить четыре опыта, ему не хватит месяца, чтобы попробовать все.

Реагенты подобраны так, чтобы помочь детям подкрепить школьную программу химии домашними опытами: например, увидеть своими глазами, как образуется коррозия, и попробовать с ней справиться, обнаружить невидимый кислород или узнать, влияет ли на ход эксперимента порядок добавления веществ в пробирку.

Руководство по установке панели солнечных батарей

— Пошаговый процесс

Руководство по установке панели солнечных батарей

— пошаговый процесс с объяснением схемы, обучающее видео.

В этом руководстве по установке панели солнечных батарей я объясню пошаговый процесс установки схемы панели солнечных батарей, обучающего видео и государственных схем и субсидий.

Установка солнечных панелей

Советы по установке солнечных панелей

Некоторые из вопросов, на которые необходимо ответить, прежде чем вы сможете установить солнечную панель:

Где я могу купить солнечные батареи?

Вы можете приобрести солнечные панели у различных компаний, работающих в области солнечной энергетики, и даже в интернет-магазинах.

Где установить солнечные панели?

Панели солнечных батарей

обычно устанавливаются на крышах домов, крышах зданий или на отдельных объектах. Очень важно установить солнечную панель в месте, наиболее подверженном воздействию прямых солнечных лучей.

Панели солнечных батарей

работают с оптимальной мощностью при размещении под прямыми солнечными лучами. При установке системы солнечной энергии постарайтесь расположить фотоэлектрические панели прямо под полуденным солнцем, чтобы добиться максимальной эффективности от фотоэлектрического блока.

Перед установкой позаботьтесь о любых препятствиях для солнечного света. Удалите все ненужные препятствия и предметы, такие как ветки, которые могут блокировать солнечный свет для вашего солнечного блока. Вы также должны проследить путь солнца в небе и убедиться, что нет объектов, которые могут отбрасывать тень на ваши солнечные фотоэлектрические панели. Из-за этой тени пострадает эффективность работы вашего солнечного энергоблока.

Типы креплений для солнечных панелей

Крепления для солнечных панелей

используются для установки фотоэлектрических панелей.Эти крепления доступны в 3 основных типах:

  1. Опоры столба;
  2. Крепления на крышу; и
  3. Крепления заподлицо.

С помощью этих креплений вы можете установить солнечную панель на автофургоне, на крыше или сбоку от столба на крыше. Вы даже можете установить их отдельно.

Типы креплений для солнечных панелей

Что нужно сделать перед установкой солнечной панели

Расчет затрат

Первым шагом является расчет затрат, связанных с настройкой типа и размера системы.Помните, что правительства разных стран по всему миру предлагают субсидии для поощрения установки солнечных панелей и использования возобновляемых источников энергии. Эта субсидия разная в разных странах. Например, Субсидия, предлагаемая США, отличается от субсидии в Индии или Китае.

Необходимое оборудование

Второй шаг — составить контрольный список оборудования, необходимого для солнечной энергетической системы: солнечные панели, контроллер заряда, инвертор мощности и аккумулятор.

Размер системы

Следующим шагом будет определение размера необходимой солнечной системы.Вы должны сложить мощность всех электроприборов, которые вы планируете использовать. Подсчитайте, сколько часов в день будет использоваться техника.

Если вы выполните указанные выше действия, вы сможете узнать требуемую мощность, размер необходимой солнечной батареи и размер провода. Помните, что правильный размер провода предотвратит перегрев проводов и обеспечит максимальную передачу энергии вашим батареям.

Схема установки панели солнечных батарей

Схема установки панели солнечных батарей

Руководство по установке панели солнечных батарей

— Пошаговый процесс

Солнечные панели можно использовать для выработки электроэнергии как в коммерческих, так и в домашних условиях.В обоих случаях фотоэлектрические панели устанавливаются на крыше, чтобы получить максимально возможное количество солнечного света и выработать максимум электроэнергии из системы.

Ниже приведены этапы процесса установки:

Шаг-1: Установка установки

Первый шаг — отремонтировать крепления, которые будут поддерживать солнечные панели. Это может быть установка на крышу или установка заподлицо, в зависимости от требований. Эта базовая конструкция обеспечивает поддержку и прочность. Особое внимание уделяется направлению установки фотоэлектрических панелей (монокристаллических или поликристаллических).Для стран Северного полушария лучшее направление для встречи с солнечными панелями — юг, потому что на них попадает максимум солнечного света. Также подойдут восточные и западные направления. Для стран Южного полушария лучшее направление — Север.

Опять же, монтажная конструкция должна быть немного наклонена. Угол наклона может составлять от 18 до 36 градусов. Многие компании используют солнечные трекеры для повышения эффективности преобразования.

Шаг 2: Установите солнечные панели

Следующий шаг — закрепить солнечные панели с помощью монтажной конструкции.Это делается затяжкой гаек и болтов. Необходимо тщательно закрепить всю конструкцию, чтобы она была прочной и прослужила долго.

Шаг 3. Выполните электромонтаж

Следующим шагом будет электромонтаж. Универсальные соединители, такие как MC4, используются во время электромонтажа, потому что эти соединители могут быть подключены ко всем типам солнечных панелей. Эти панели могут быть электрически соединены друг с другом в следующей серии:

  1. Соединение серии : В этом случае положительный ( + ) провод одного фотоэлектрического модуля подключается к отрицательному (–) проводу другого модуля.Этот тип проводки увеличивает соответствие напряжения с батареей.
  2. Параллельное соединение : В этом случае выполняется подключение положительного ( + ) к положительному ( + ) и отрицательного (–) к отрицательному (–). Этот тип электропроводки напряжения каждой панели остается неизменным.

Шаг 4: Подключите систему к солнечному инвертору

Следующим шагом будет подключение системы к солнечному инвертору. Положительный провод от солнечной панели подключается к положительной клемме инвертора, а отрицательный провод подключается к отрицательной клемме инвертора.

Затем солнечный инвертор подключается к входу солнечной батареи и сети для производства электроэнергии.

Шаг 5: Подключение солнечного инвертора и солнечной батареи

Следующим шагом будет подключение солнечного инвертора и солнечной батареи. Положительный полюс батареи соединен с положительным полюсом инвертора, а отрицательный — с отрицательным. Батарея необходима в автономной солнечной системе для хранения резервной электроэнергии.

Шаг 6: Подключите солнечный инвертор к сети

Следующим шагом будет подключение инвертора к сети.Для этого подключения используется обычный штекер для подключения к плате главного выключателя питания. Выходной провод соединен с электрощитом, который подает электричество в дом.

Шаг: 7: Запуск солнечного инвертора

Теперь, когда вся электрическая проводка и соединения выполнены, пора включить инверторный выключатель на главном выключателе дома. Большинство солнечных инверторов имеют цифровой дисплей, на котором отображается статистика по выработке и использованию солнечной батареи.

Вот и все.Наслаждайтесь БЕСПЛАТНОЙ возобновляемой зеленой энергией в течение многих лет.

Видео: руководство по установке солнечных панелей

Похожие сообщения:

Установка солнечных панелей

: пошаговая инструкция по установке солнечных батарей

Самостоятельная установка солнечных панелей может быть экономически эффективным и полезным занятием; вы можете сэкономить значительную сумму денег, исключив подрядчиков из уравнения и гордясь своей собственной работой.

Однако для начинающего мастера по изготовлению солнечных батарей знание того, как устанавливать солнечные панели, может показаться сложной задачей.Не бойся! Независимо от того, рассматриваете ли вы систему с привязкой к сети или автономное решение, мы создали исчерпывающее пошаговое руководство по установке солнечных батарей, которое поможет вам на каждом этапе процесса установки солнечных батарей.

Планирование и безопасность установки солнечных батарей

Ключом к успеху любого проекта установки солнечных панелей является наличие четко составленного плана с мерами по обеспечению безопасности всех участников.

На самом деле, есть несколько вещей, которые вы можете сделать еще до того, как распаковать свою систему, чтобы убедиться, что процесс установки солнечной энергии проходит гладко от начала до конца.К ним относятся:

  • Закупка материалов, которые не входят в комплект поставки (электропроводка, инструменты и т. Д.)
  • Организованность при распаковке системы
  • Проверка вашего груза, чтобы убедиться, что ничего не пропало или не повреждено
  • Обзор правил безопасности при установке ваша система

Приобретаемые материалы

Наши пакеты включают оборудование и материалы, которые помогут вам в успешной установке. В дополнение к тому, что входит в наши пакеты, соберите дополнительное оборудование и материалы, необходимые для установки солнечных панелей, в том числе:

Электропроводка

На вашей электрической схеме будут указаны размер и длина провода, необходимого для вашего проекта.Попросите копию схемы подключения к исходным материалам в вашем местном хозяйственном магазине.

Соединительные коробки и соединители
  • Используйте изолированные наконечники или другие одобренные соединительные устройства (без гаек для соединений постоянного тока).
  • Все соединительные и соединительные коробки должны соответствовать требованиям по напряжению и силе тока для цепи, частью которой они являются.
  • Коробки для установки вне помещений должны быть рассчитаны на использование вне помещений.
  • Заземленные соединения обычно требуют необратимого соединения.

Пример: Необратимое соединение.
Выключатели переменного тока и вспомогательные панели
  • Выключатели переменного тока необходимы для импорта / экспорта мощности переменного тока от вашего оборудования.
  • Автоматические выключатели имеют несколько различных вариантов монтажа. Список совместимых опций см. На панели автоматического выключателя переменного тока.
  • Выделенные субпанели часто используются для объединения солнечных цепей переменного тока. Субпанели не позволяют размещать в них выключатели нагрузки.
  • Субпанели переменного тока должны иметь размер, достаточный для перекрытия мощности, поступающей от солнечных контуров.
Разъединители и предохранители переменного тока
  • Для большинства систем требуется блокируемый предохранительный выключатель.
  • Обычное соединение с обратным питанием в сеть потребует ручного отключения переменного тока без предохранителей. Это может быть включено в вашу систему — проверьте список деталей в вашем бланке предложения / заказа.
  • Для подключения ответвителя на стороне сети потребуется ручное отключение переменного тока с предохранителем.Предохранитель обеспечивает необходимую защиту цепи от перегрузки по току.
  • Разъединители переменного тока должны устанавливаться снаружи, обычно в пределах 10 футов или в прямой видимости от вашего основного счетчика счетов. Для получения подробной информации о требованиях к трудоустройству обратитесь к своему AHJ (уполномоченный орган).
PV-счетчики
  • Если вы устанавливаете сетевую систему, вашему коммунальному предприятию может потребоваться специальный PV-метр для измерения производства, поступающего от солнечной батареи.
  • Во многих случаях вам просто нужно установить гнездо или основание счетчика. Коммунальная компания установит лицевую панель счетчика, как только вы получите разрешение на активацию системы.
  • Обратитесь в свою коммунальную компанию для получения списка одобренных розеток для счетчиков.
Пример: PV-метр Itron.
Трубопроводы и измерители
  • NEC (Национальный электротехнический кодекс) требует, чтобы солнечная проводка была переведена в кабелепровод перед тем, как покинуть массив. Если не указано иное, требуется EMT (электрическая металлическая трубка).
  • При необходимости вы можете использовать кабелепровод большего диаметра, чем указано, для облегчения прохождения проводов. Никогда не используйте кабелепровод меньшего диаметра, чем указано в ваших планах.
ЕМТ и кабелепровод ЛОР

ЕМТ — это тонкостенный жесткий кабельный канал, который необходимо заземлить. Его почти всегда делают из стали. ЕМТ следует использовать, если местные власти не одобрили кабелепровод от ЛОР для вашего проекта.

ENT — неметаллическая гибкая дорожка качения, которую не нужно заземлять и которую можно согнуть вручную.ЛОР более экономичен и с ним легче работать, но это не допускается большинством строительных норм.

Пример: Электрометаллические трубки (EMT).
Монтажные материалы

Монтаж на земле — для монтажа на земле требуется бетон, опалубка и 2- или 3-дюймовые механические трубы. Поскольку доставка этих материалов обходится дорого, дешевле покупать их на месте. В вашем отчете по стеллажам будет указано общее количество погонных футов трубы и кубические ярды бетона, необходимые для проекта.

Вам также понадобятся пиломатериалы, чтобы построить каркас, чтобы удерживать трубы на месте, пока бетон застывает. Это полезное руководство от IronRidge объясняет, как это работает. Раздел о наземном креплении данного руководства по установке солнечных панелей также содержит дополнительную информацию о строительстве подконструкции.

Крепление на крышу — Купите несколько тюбиков кровельного герметика для предотвращения утечек и повреждения ветром. Убедитесь, что у вас есть герметик, подходящий для вашего кровельного материала.

Также подумайте о покупке хорошей дрели, если у вас ее нет.Вы будете использовать длинное сверло 1/8 дюйма и головку глубиной 7/16 дюйма для стопорных болтов.

Пример: Герметик для крыш Henry. Выберите герметик, предназначенный для работы с вашим кровельным материалом.

Распаковка

После того, как ваша система прибудет, есть 24-часовое окно с момента доставки для подачи претензий по доставке в Unbound Solar. Немедленно распакуйте вашу систему, чтобы проверить ее на предмет повреждений или недостающих частей.

  • Найдите чистое открытое место, где вы можете распаковать и осмотреть свое оборудование.
  • Поместите незакрепленные детали в закрывающиеся пластиковые пакеты и промаркируйте их, чтобы они не потерялись.
  • Проверьте содержимое посылки по упаковочному листу, чтобы убедиться, что все там есть.
  • Если есть какие-либо отсутствующие или поврежденные элементы, сделайте фотографии для справки и немедленно свяжитесь с Unbound Solar, чтобы решить проблему.
  • Если вы не планируете устанавливать сразу, поместите аккумуляторы в зарядное устройство как можно скорее. Батареи могут выйти из строя, если они будут находиться без зарядки в течение длительного периода времени.
  • Если вы купили микро-инверторы или оптимизаторы мощности, сохраните всю документацию с наклейками или QR-кодами. Они будут использоваться для создания карты массива позже, чтобы вы знали, какой блок управляет какой панелью.
Организованность при распаковке может упростить установку.

Соображения безопасности

Поскольку установка солнечных батарей связана с подъемом тяжестей, электромонтажными работами и, возможно, лазанием по крыше, безопасность всегда должна иметь приоритет . В конце концов, что хорошего в новой солнечной системе, если вас нет рядом, чтобы насладиться ее преимуществами?

Воспользуйтесь нашим руководством по установке солнечных панелей, чтобы обеспечить безопасность себе и окружающим на протяжении всего процесса установки.

Защитное снаряжение

Солнечное оборудование может вызвать порезы, царапины, рваные раны, порезы и колотые раны. Используйте подходящее оборудование и не забывайте делать перерывы, чтобы не переутомиться.

  • Всегда используйте защитные очки, перчатки и обувь с закрытым носком.
  • Снимите все металлические украшения, включая часы.
  • При замешивании бетона надевайте длинные рукава, чтобы не обжечься. Для кровельных работ используйте кровельный анкер и ремни безопасности.
Защита от падения (крепления на крыше)

Если вы устанавливаете систему крепления на крыше, защита от падения требуется каждый раз, когда вы или ваши помощники находитесь на крыше.

  • Установить кровельные анкеры.
  • Используйте привязные ремни безопасности, прикрепленные к якорю, всякий раз, когда вы находитесь на крыше.
  • Ботинки для установки на крышу с плоской подошвой могут помочь лучше удерживать кровельную черепицу, черепицу или металл.
  • Рассмотрите возможность аренды строительных лесов и / или стрелового подъемника, чтобы облегчить людям и оборудованию подъем на высоту.
  • Помните о погодных условиях, которые могут временно сделать работу на крыше небезопасной.
Ремни безопасности , подобные этому от Super Anchor, обеспечивают дополнительный уровень защиты при работе на крыше.
Безопасность копания (наземное крепление)

Даже если вы твердо стоите на земле, опасность все равно существует.Если вы устанавливаете панели на землю, обязательно соблюдайте следующие меры безопасности.

  • Позвоните в местные органы власти, прежде чем начинать какие-либо земляные работы, чтобы избежать попадания в подземные газовые или электрические линии.
  • Если вы используете автобетононасос, не проезжайте канализационные или дренажные линии и избегайте низко висящих линий электропередач или телефонных линий
    .
  • Избегайте контакта с влажным бетоном, так как это может вызвать ожоги каустической соды на голой коже. Надевайте перчатки, защитные очки и носите одежду с длинными рукавами.
  • Используйте респираторную маску N-95 при замешивании собственного бетона, чтобы избежать вдыхания вредных химикатов.
  • Если вы используете тяжелое оборудование, пройдите обучение работе с ним или обратитесь к опытному оператору на месте.
Если вы смешиваете бетон самостоятельно, наденьте респираторную маску N-95, чтобы избежать вдыхания небезопасных химикатов.
Электробезопасность
  • Снимите все металлические украшения, включая часы.
  • Держите под рукой мультиметр.Перед тем, как продолжить, проверьте проводники и терминаторы, чтобы убедиться в наличии нулевого напряжения.
  • Убедитесь, что все провода зачищены и / или правильно заделаны, используя динамометрический ключ / отвертку, когда это необходимо.
  • Прокладывайте провода вдали от острых краев и точек защемления, которые могут повредить провод.
Прежде чем приступить к работе с системой, держите под рукой мультиметр, чтобы убедиться в отсутствии напряжения.
Безопасность при тяжелом подъеме
  • Спланируйте свой подъем; знайте, что вы двигаетесь и куда, прежде чем поднимать.
  • Попросите двух или более человек нести панели при сильном ветре, чтобы избежать несчастных случаев.
  • Убедитесь, что ваша опора устойчива.
  • Поднимайте ноги, приседая, чтобы не увеличивать нагрузку на спину.
  • Избегайте скручивания во время подъема и держите вес близко к своему телу.
  • Обращайтесь за помощью, когда она вам нужна, и ждите помощи, когда вам нужно. Если вы не уверены, сможете ли вы поднять что-то в одиночку, проявите осторожность.
  • При необходимости используйте подъемник или кран для подъема тяжелого оборудования.

Электропроводка является важной частью любой солнечной установки, и ее особенности различаются в зависимости от типа системы, которую вы устанавливаете. В этом разделе руководства по установке солнечной панели будет описано, как спланировать прокладку проводки, заземлить систему и установить прерыватель обратного тока для подключения к электросети, если это необходимо.

Управление проводкой

Управление проводкой — важный (хотя часто упускаемый из виду) фактор, который в долгосрочной перспективе упростит установку вашей солнечной панели.Вот несколько советов, о которых следует помнить:

  • Спланируйте прокладку проводки заранее, чтобы провода не мешали доступу к массиву.
  • Используйте зажимы для проводов, чтобы закрепить заводские провода на месте, чтобы они не двигались на ветру и не касались крыши (требуется в соответствии с Национальным электротехническим кодексом). Зажимы для проводов позволяют проводить провода вдоль направляющих или каркаса солнечной панели.
  • Во многих солнечных компонентах используются пружинные зажимы, которые требуют, чтобы вы надавили на металлический стержень (или другой механизм), чтобы открыть клемму, чтобы можно было закрепить провод.Как только провод будет надежно закреплен, отпустите пружину, которая зажимает провод на месте.

Электрическое подключение

Фактический путь вашей системы электропроводки будет отличаться в зависимости от типа системы, которую вы устанавливаете. Ниже приведены краткие сведения, показывающие, как подключается проводка для каждого типа системы:

Путь проводки Grid-Tie (централизованный инвертор SolarEdge / SMA)
  • PV-цепочки к распределительной коробке
  • Соединительная коробка к инвертору (-ам)
  • переменного тока Выход на главную / вспомогательную панель

Вы можете посмотреть видео по установке солнечной панели SolarEdge HD-Wave или видео по установке SMA Sunny Boy для более подробной демонстрации процесса подключения.

Grid-Tie Wiring Path (Enphase Micro-Inverters)
  • Фотоэлектрическая панель к микроинвертору
  • Микроинвертор к магистральному кабелю
  • Магистральные кабели к распределительной коробке
  • Соединительная коробка к главной панели

Enphase имеет подробное видео по установке солнечных панелей, которое вы можете посмотреть для практической демонстрации процесса подключения.

Off-Grid Wiring Path
  • PV strings to combiner box
  • Combiner box to charge controller (s)
  • Charge Controller (s) to battery bank
  • Battery bank to инвертор (ы)
  • Инвертор (ы) к панели нагрузки
  • Генератор также подключается к инвертору (отдельно от солнечной цепи

Карты массивов для микро-инверторов / оптимизаторов

Если ваша система использует микроинверторы или оптимизаторы мощности, это Хорошая идея сделать карту массива, которая идентифицирует, где каждое устройство находится в массиве.

Эти продукты поставляются с наклейками, QR-кодами или другими уникальными идентификационными маркерами. Прикрепите эти наклейки к листу бумаги, чтобы составить карту массива.

Во время ввода в эксплуатацию подключите эту карту массива к своему программному обеспечению для мониторинга, чтобы сообщить ему расположение каждой панели в массиве. Это позволяет программному обеспечению правильно контролировать производство и сообщать о неисправном оборудовании.

Автономная проводка постоянного тока
  • Автономные системы, как правило, имеют больше оконечных устройств и работают с более высокими токами.Проверьте все соединения переменного и постоянного тока, а также соединения, чтобы убедиться, что все правильно подключено и затянуто.
  • Пометьте соединения карандашом после их затяжки, чтобы знать, какие соединения были затянуты.
  • Если вы подводите комбинированную мощность постоянного тока от солнечной панели к энергоцентру, позаботьтесь о том, чтобы подключить положительный провод солнечной батареи к СОЛНЕЧНОЙ ВХОДНОЙ (+) шине, а не к шине DC BATT (+).
Будьте осторожны, не перепутайте вход солнечной батареи с входом батареи постоянного тока.
  • После подключения проверьте клеммы или шины с помощью измерителя и определите, что они работают при безопасном напряжении, прежде чем приступить к остальной части сборки.

Планирование электрического маршрута

Вам нужно заранее спланировать свой электрический пробег с учетом того, какой тип системы вы устанавливаете.

Опять же, безопасность имеет первостепенное значение: убедитесь, что вы носите рекомендованное защитное снаряжение (перчатки, защитные очки и обувь с закрытым носком) и устанавливаете проводку в соответствии со схемой электрических соединений.

Субпанели PV
  • В системах с несколькими инверторами может использоваться субпанель переменного тока для объединения цепей переменного тока в единый набор проводников.
  • Выделенные солнечные панели не должны содержать выключателей нагрузки.
Электрический маршрут для установки на крышу
  • Вы можете проложить проводку через чердак, чтобы скрыть ее от глаз, но убедитесь, что она доступна для подключения к массиву, блоку выключателя, панели, измерителю и другим частям система.
  • Используйте кабельные зажимы для закрепления проводки от солнечных панелей и микро-инверторов / оптимизаторов мощности. Зажимы должны удерживать провода на месте при сильном ветре.
  • Не допускайте контакта оголенной проводки с поверхностью крыши.
  • Проложите проводку от солнечного источника до распределительной коробки, затем перейдите к кабелепроводу. Электропроводка должна оставаться в кабелепроводе до тех пор, пока не достигнет инвертора (для сетевых систем) или контроллера заряда (для аккумуляторных систем).
  • Используйте монтажные планки кабелепровода для фиксации участков кабелепровода на крыше на месте.
  • Если возможно, используйте заглушки для прохода кабелепровода для перехода кабелепровода на чердак, чтобы скрыть его из виду.
Участок кабелепровода, удерживаемый на месте заглушкой для прохода кабелепровода Quick Mount.
Электрическая трасса для заземления
  • Используйте кабельные зажимы, чтобы организовать открытую проводку под массивом. Их следует защитить от сильного ветра и держать в стороне, чтобы они не мешали техническому обслуживанию.
  • Позвоните в местные органы власти, прежде чем начинать какие-либо работы по копанию, чтобы избежать попадания в подземные газовые или электрические линии.
  • Если вы используете автобетононасос или другую тяжелую технику, не проезжайте по подземным газопроводам, водопроводу или септическим системам, которые могут быть повреждены.
  • Ваша электрическая схема покажет вам, на какой глубине нужно рыть траншею, какие размеры / тип проводки и кабелепровода требуются, а также общее расстояние трассы. Также будет учитываться падение / рост напряжения. Часто обращайтесь к нему при планировании пробежки.

Установка инвертора

Установка инвертора может выглядеть по-разному в зависимости от типа солнечной системы.Инверторы для систем с привязкой к сетке можно монтировать на стене в помещении, на открытом воздухе или монтировать на задней части наземного основания. Автономные инверторы необходимо монтировать на стене в помещении.

Настенные инверторы (сетевые и автономные)
  • Следуйте инструкциям производителя в отношении зазоров для установки, чтобы обеспечить эффективное охлаждение оборудования.
  • Инверторы со встроенными выключателями-разъединителями должны устанавливаться на высоте менее 2 метров (6,5 футов) от земли.Исключение составляют случаи, когда конструкция системы содержит другой выключатель, который соответствует требованиям NEC (Национальный электротехнический кодекс) по отключению переменного тока.
  • При установке в гараже любой источник возгорания (инверторы и разъединители) должен находиться на высоте не менее 18 дюймов над землей.
  • При установке вне помещения не допускайте попадания на инвертор прямых солнечных лучей и спринклерных систем.
Инверторы, устанавливаемые на основание для монтажа на земле (только с привязкой к сетке)
  • Установите инвертор на высоте более 36 дюймов от земли, чтобы избежать разбрызгивания грязи во время сильных дождей.
  • Не допускайте попадания на инвертор прямых солнечных лучей.
  • Используйте фиксатор резьбы на оборудовании, которое крепит кронштейн инвертора к опорной конструкции.

Если вы хотите узнать больше, ознакомьтесь с нашей статьей о солнечных инверторах.

Заземление вашей системы

Надлежащее заземление электрических компонентов вашей солнечной системы является важным шагом. Во-первых, заземленные электрические соединения снижают риск поражения электрическим током, скачков напряжения и накопления статического электричества.Более того, если цепь выходит из строя, заземление обеспечивает безопасный путь для тока короткого замыкания.

Металлические части электрической системы должны быть заземлены (заземлены), а токопроводящие материалы (EMT, металлические коробки и т. Д.) Должны быть заземлены вместе. Последнее гарантирует, что каждая единица оборудования в системе имеет одинаковое сопротивление относительно земли или «опорное сопротивление земли».

В следующих разделах нашего руководства по установке солнечных панелей описаны методы заземления и некоторые дополнительные советы, которые помогут вам правильно заземлить вашу систему.

Заземление EGC и GEC
  • EGC (Провод заземления оборудования) — это зеленый или неизолированный медный провод, соединяющий вместе стеллажи, металлические корпуса и кабелепровод EMT.
EGC (Заземляющий проводник оборудования), заземляющий компоненты системы.
  • GEC (Проводник заземляющего электрода) — это провод, соединяющий стержень заземления со службой распределения электроэнергии. В большинстве систем переменного тока нейтральный проводник имеет единственную точку соединения с землей.
Провод CEG, прикрепленный к заземляющему стержню.
  • Заземление нейтрали можно найти в генераторах, распределительных щитах выключателей, центрах питания и другом оборудовании. Ваша система должна иметь только одно соединение нейтрали с землей.
Шина нейтрали (зеленая стрелка) подключена к шине заземления (желтая стрелка).
  • Заземление минусовой цепи постоянного тока необходимо для любой системы. Он входит в состав любой системы, имеющей «защиту от замыкания на землю».”
Заземление минусовой цепи постоянного тока.
Интегрированное заземление
  • UFO (универсальный крепежный объект) IronRidge и связанные крепежи позволяют заземлить всю солнечную батарею с помощью одного заземляющего наконечника.
  • В других креплениях, например, на опорах, не будет встроенных решений для заземления. Каждую панель и компонент стойки необходимо заземлить с помощью заземляющих зажимов или наконечников, перечисленных в UL.

Установка выключателя обратного питания (только для привязки к сетке)

Для солнечных систем с привязкой к сетке требуется выключатель обратного питания, который представляет собой устройство, добавленное к вашей основной панели выключателя.Это позволяет вашей системе подавать вырабатываемую электроэнергию в энергосистему.

Прерыватель обратного питания солнечной энергии установлен на противоположном конце панели прерывателя от входного прерывателя сети. Возможно, вам придется переставить цепи в панели выключателя, чтобы установить солнечный выключатель в последнее положение.

Если вам нужно освободить место для дополнительного выключателя, тандемные выключатели делают один паз на панели выключателя, который обслуживает две цепи на одной и той же фазе (они отличаются от многофазных выключателей на 120/240 В).

Пример: Прерыватель обратного тока Square D.
Как установить прерыватель обратного тока

Если вам неудобно работать с панелью прерывателя, не бойтесь вызвать профессионального электрика. Многие из наших клиентов делают свои солнечные батареи своими руками и привлекают профессионалов для электромонтажных работ.

Тем не менее, если вам удобно (и безопасно!) Выполнять такой вид работы, вот пошаговое описание того, как подключить прерыватель обратного питания:

  1. Определите правильный размер прерывателя и укажите источник выключатель, который будет работать с вашей существующей панелью.Идеально использовать выключатели той же марки и модели, что и другие выключатели в панели.
  2. Во время работы стойте на фанере или резиновом коврике, чтобы изолировать себя от земли. Прежде чем начать, вам нужно собрать изолированные инструменты и вольтметр со свежими батареями.
  3. Поочередно отключите автоматические выключатели ответвления.
  4. Отключить главный автоматический выключатель.
  5. Снимите крышку панели.
  6. Прежде чем продолжить, проверьте все провода мультиметром, чтобы убедиться в отсутствии тока.
  7. Отсоедините провод удаляемого выключателя от клеммы нагрузки.
  8. Осторожно вытащите старый выключатель, обращая особое внимание на его положение.
  9. Вставьте новый прерыватель и надавите на него.
  10. Присоедините правильно зачищенные провода цепи солнечной батареи к клеммам выключателя и затяните их на место.
  11. Осмотрите панель на предмет других проблем. Затяните все незакрепленные клеммы.
  12. Установите крышку панели.
  13. Включите главный выключатель.
  14. Поочередно включайте прерыватели ветвей, оставляя солнечную батарею напоследок. Не включайте прерыватель обратного питания солнечной батареи до тех пор, пока не будет заключено соглашение о проверке и подключении.
  15. Проверьте выключатели мультиметром, чтобы убедиться, что все работает.

Монтаж солнечных панелей

Следующим шагом после прочной проводки и электрического плана является установка солнечных панелей. Независимо от того, решите ли вы установить массив на крыше или на земле, в следующих разделах будет описано все, что вам нужно для создания прочного монтажного основания.

Монтаж на крыше

Если вы решите установить солнечные панели на крыше, необходимо выполнить 5 основных шагов:

  1. Найдите и отметьте стропила на крыше
  2. Установите крепления на крыше, чтобы закрепить рельсы на месте
  3. Установите направляющие рельсы
  4. Поднимите панели на крышу
  5. Установите панели на направляющие
Пример: Рейлинги IronRidge XR100, установленные на креплениях на крыше.

Шаг 1: Разметка стропил

Для прочного фундамента кровельные опоры должны быть прикреплены болтами к стропилам крыши.Есть несколько способов определить, где именно находятся ваши стропила:

Визуальное расположение

Ищите стропила под карнизом крыши. Если вы не можете их заметить, поищите гвозди, которыми облицовка и / или желоб крепится к концам стропил.

Echo Location

Если это безопасно, вы можете почувствовать, где находятся ваши стропила, прогуливаясь по крыше. Стропила будут прочными, а пространство между ними — немного пористым.Вы также можете использовать резиновый молоток, чтобы постучать по крыше и послушать / нащупать стропила.

Этот метод менее эффективен для крыш со скиповой обшивкой (слой досок, расположенный перпендикулярно стропилам). Доски покрывают стропила, поэтому сложно определить, нашли ли вы стропильную доску или скиповую обшивочную доску.

Разведочное бурение

Если ни один из предыдущих методов не работает, вы можете просверлить разведочные отверстия в крыше для поиска стропил.

  • Начните с того места, где вы планируете разместить первый оклад, и просверлите небольшое отверстие в крыше.
  • Если сверло не попадает в стропило, согните металлическую проволоку в форме буквы L и вставьте ее в отверстие.
  • Поверните трос, чтобы увидеть, попадает ли он в стропило.
  • Как только будет найдено стропило, отмерьте 0,75 дюйма от края до центра стропила. Отметьте это место, чтобы можно было просверлить шпильку прямо через центр стропила.
  • Если у вас есть доступ на чердак, вы можете следить за этим процессом изнутри чердака.Просверлите отверстие на одной стороне стропила, оставив сверло торчать через крышу, чтобы его можно было найти снаружи. Как только вы заберетесь на крышу, отмерьте 0,75 дюйма от сверла до центра стропила, чтобы отметить положение болта.
Отметка стропил с помощью меловых линий

После того, как вы отметите обе конечные точки каждого стропила, вы можете соединить их меловой линией на верхней части крыши. Это даст вам визуальное представление о том, где выровнять вспышки.Мел смоется в следующий раз, когда пойдет дождь, поэтому не беспокойтесь о том, что линии будут постоянными.

  • Прикрепите меловую линию в начальной точке линии.
  • Вытяните веревку с мелом из меловой катушки.
  • Закрепите меловую линию в конце линии.
  • Прижмите пальцем середину меловой линии к крыше.
  • Потяните за шнур, затем отпустите, чтобы он «защелкнулся» о крышу. В результате удара останется временная полоска мела, с которой вы сможете работать.Сделайте это с обеих сторон от точки, в которой вы держите леску на месте.
  • Повторяйте, пока не отметите мелом расположение каждого стропила.

Шаг 2: Установка креплений на крышу

Отметив расположение стропил на крыше, пора приступить к установке креплений, которые закрепят ваши монтажные рельсы на месте.

В зависимости от типа крыши процесс будет отличаться, но мы включили шаги для наиболее распространенных типов ниже, а также несколько советов по размещению и расположению окладов.

Советы по размещению и размещению

Расстояние между осветительными элементами должно совпадать с монтажными отверстиями на солнечной панели. Расстояние между монтажными отверстиями будет указано в спецификации панели.

Расположите планки в шахматном порядке так, чтобы они чередовались между верхней и нижней направляющей. Распределите оклады равномерно по всем стропилам крыши, чтобы распределить вес массива по всей монтажной поверхности.

Навесное оборудование для крыши со ступенчатым уклоном Крепление для крыши в шахматном порядке

Расположение слева визуально более привлекательно, но вся ветровая / снеговая нагрузка сосредоточена на нескольких стропилах.Расположение в шахматном порядке справа делает массив более структурным.

Крыша из композитной / битумной черепицы

В наших системах обычно используется система гидроизоляции Ironridge Flashfoot 2 для крыш из композитной / асфальтовой черепицы, поэтому мы включили здесь инструкции по установке этого продукта. Если в вашей системе используются другие прошивки, обратитесь к руководствам производителя за инструкциями по установке.

  1. Осторожно сломайте уплотнение между черепицей плоским бруском.
  2. Удалите все гвозди, которые могут помешать скольжению гидроизоляции под черепицу.
  3. Вставьте гидроизоляцию под черепицу, совместив отверстие с отмеченным стропилом.
  4. Подоткнуть планку на место. Нижний край гидроизоляции должен находиться над линией отвода капель (нижний край черепицы). Верхний край гидроизоляции должен доходить до третьего ряда черепицы (см. Эталонное изображение).
  5. Отметьте место сверления через отверстие в гидроизоляции.
  6. Удалите оклад и просверлите пилотное отверстие сверлом 7/32 дюйма. Еще раз проверьте, чтобы отверстие попало в стропило.
  7. Заполните отверстие герметиком для крыши и установите гидроизоляцию.
  8. Используйте ударную дрель с головкой глубиной 1/2 дюйма, чтобы затянуть ее в соответствии со спецификациями производителя гидроизоляции.
Пример: Крыша из композитной / битумной черепицы.
Металлическая крыша

На металлических крышах используются кровельные зажимы, которые либо прикрепляются к шву, либо болтами в конструкции.Существуют десятки конфигураций зажимов, и каждая из них немного отличается в зависимости от крыши. Обратитесь к производителю зажима за конкретными инструкциями по установке.

Пример: Для металлических крыш требуются зажимы, которые прикрепляются к шву или болтам в конструкции.
Крючки для плитки

Крючки для плитки вставляются под черепицу и крепятся к стропилам. Вертикальный крюк обеспечивает зазор от черепицы. Направляющие стеллажа прикручиваются болтами к пазам на крючках для плитки.Установка крюка для плитки может потребовать резки или шлифовки плитки, но, как правило, они универсальны и подходят для большинства черепичных крыш.

Пример: Крючки для плитки скользят снизу, чтобы обеспечить зазор над плиткой.
Замена плитки

Если вы купили систему замены плитки, вы удалите черепицу с крыши и замените ее для замены плитки. Стяжной болт прикручивается к стропилам через замену плитки, которая служит фундаментом для крепления рельсов.

Пример: Это приспособление для быстрого монтажа заменяет черепицу и создает основу для стеллажной системы.
Крепления с балластом для пологих / плоских крыш

Крепления с балластом не требуют проколов в крыше — вес стеллажа и самого массива удерживает систему на месте.

Крепления с балластом подходят только для плоских или пологих крыш. Более высокие углы наклона означают меньшую направленную вниз силу, удерживающую массив на месте, что делает их неэффективными на более крутых крышах.

Пример: Крепления с балластом не требуют проделывания отверстий в крыше.

Шаг 3. Установка направляющих стойки

Установив планки, вы готовы прикрепить направляющие стойки. Обязательно держите под рукой свой отчет о стойках — в нем указаны размер направляющих и расстояние между ними для вашей системы.

  • Отмерьте и обрежьте рельсы на земле, чтобы на крышу не попала металлическая стружка.
  • Расстояние между направляющими должно соответствовать расстоянию между монтажными отверстиями на задней стороне рамы солнечной панели.Облицовки также должны соответствовать этому интервалу.
  • Используйте прилагаемое оборудование, чтобы прикрепить направляющую к окладу. (Совет от профессионала: установите нижние выступы направляющих на верхней стороне направляющих, чтобы массив скрыл их из поля зрения.)
  • Используйте уровень, чтобы обеспечить ровное расположение направляющих. Прорези в L-образных ножках позволяют при необходимости регулировать по вертикали.
  • Затяните рельсы качественным динамометрическим ключом в соответствии с требованиями производителя к моменту затяжки.
  • Прикрепите пластиковые торцевые заглушки, чтобы пауки, пчелы и другие существа не подходили к рельсам.
  • Прикрепите зажимы для управления проводами и любое оборудование для микро-инверторов / оптимизаторов к направляющим.
  • Установите заземляющее оборудование при установке рельсов. Системы IronRidge содержат по одной клемме заземления на каждый массив.
  • При начале нового ряда оставьте место, чтобы учесть выступ панели с обеих сторон, а также зазор от ½ до 1 дюйма между панелями.

Шаг 4: Установка панелей на крышу

Помните: безопасность превыше всего! При подготовке к перемещению панелей на крышу помните о процедурах безопасности, описанных в разделе «Планирование и безопасность» настоящего руководства.Обязательно используйте защитное снаряжение, используйте защиту от падения и никогда не вставайте на панели и не поднимайте их за электрические провода.

При желании вы можете завернуть панели в одеяло, чтобы защитить их от твердых поверхностей при перемещении.

Способы подъема

Скорее всего, вы захотите арендовать какое-то оборудование, чтобы поднять панели на крыше. Есть несколько вариантов на выбор:

Лестничный подъемник. Лестница с ленточным конвейером для перемещения тяжелых предметов вверх и вниз по лестнице.

Лестничные подъемники облегчают перемещение предметов вверх и вниз по лестнице.

Ножничный подъемник. Подъемник, который поднимается и опускается, а также из стороны в сторону. Горизонтальное движение означает, что вы можете меньше путешествовать с земли на крышу, а затем обратно.

Ножничные подъемники перемещаются вверх и вниз, а также из стороны в сторону.

Стреловой подъемник. Лифт с полным диапазоном движения, обеспечивающий доступ в ограниченные пространства. Полезно, чтобы преодолевать препятствия, которые мешают вам припарковать лифт прямо под местом, где вы планируете установить панели.

Подъемники со стрелой имеют полный диапазон движения, что помогает перемещаться в ограниченном пространстве.

Строительные леса. Строительные леса отлично подойдут, если нет препятствий и не требуется помощь при подъеме. Механизма, облегчающего подъем, нет, но он предлагает прочную платформу для работы и дополнительную защиту от падения.

Scaffolding предоставляет платформу для размещения материалов и свободного передвижения по крыше.

Шаг 5: Монтаж панелей

Теперь, когда у вас есть установленные стеллажи и панели в одном месте, вы, наконец, можете собрать их вместе и смонтировать панели!

В приведенных ниже инструкциях в качестве примера используется стеллажная система IronRidge (XR10, XR100 и XR1000), которая входит в стандартную комплектацию всех наших пакетов.Если вы приобрели специальное крепление (например, опору), обратитесь к руководству по эксплуатации, чтобы получить инструкции по установке панелей.

  1. Поместите панель так, чтобы монтажные отверстия совпадали с направляющими.
  2. Используйте зажимы IronRidge UFO (универсальный крепежный объект), чтобы закрепить панель на месте. Начните с конца на внешнем крае массива и опустите Т-образный болт в прорезь в направляющей.
  3. Затяните зажимы UFO с помощью стопорных втулок (по одной на каждой направляющей), чтобы они плотно прилегали к внешней стороне первой панели, фиксируя ее на месте.
  4. Прорежьте следующую пару зажимов UFO на внутреннем крае первой панели.
  5. Поместите следующую панель на направляющие так, чтобы зажимы плотно вошли между обеими панелями.
  6. Затяните зажимы между панелями.
  7. Повторите этот процесс для каждой панели в вашем массиве. Используйте НЛО с прикреплением стопорных втулок, чтобы закрепить последнюю панель в ряду.

Крепление на землю

Если вместо этого вы решите установить солнечные панели на землю, есть 3 основных шага:

  1. Построить фундамент
  2. Установить перила
  3. Установить панели на направляющие

Шаг 1: Построить Фундамент

Хотя наземный монтаж немного отличается от монтажа на крыше, применимы некоторые из тех же принципов.Во-первых, вам нужно построить прочный фундамент, на котором вы установите рельсы для стеллажей.

В наших стойках для наземного монтажа используется система крепления IronRidge Ground Mount. Мы предоставляем технический отчет, в котором указывается, насколько глубоко и широко следует выкопать анкерные ямы, расстояние между опорами и их размещение, а также сколько бетона и труб нужно купить.

Следуйте спецификациям, изложенным в вашем инженерном отчете (предоставленном Unbound Solar), чтобы обеспечить структурную целостность вашего наземного крепления.

Заливка бетона и установка опор

Всегда используйте надлежащие средства защиты (указанные ранее в разделе «Планирование и безопасность») при работе с бетоном.Влажный бетон может вызвать серьезные ожоги при длительном контакте с кожей. Кроме того, при работе вблизи бетонной пыли требуется респиратор с минимальным рейтингом N95.

Принимая во внимание меры безопасности, вот несколько рекомендаций по заливке бетона и установке опор.

  • Проверьте, выровнен ли ваш сайт. При необходимости рассмотреть возможность выравнивания оценки.
  • Используйте мел или веревочную линию, чтобы обозначить внешние размеры массива и расположение опор на земле.
  • Позвоните в местные органы власти, чтобы определить местонахождение заглубленных линий электропередач и септических систем, прежде чем копать. Не перемещайте тяжелую технику (например, бетономешалку) по подземным трубопроводам.
  • Тщательно следите за размещением сваи и глубиной / шириной отверстия, указанными в техническом отчете.
  • Создайте временную деревянную опорную конструкцию, чтобы трубы оставались на месте во время затвердевания бетона. Если трубы сдвинутся до того, как бетон полностью затвердеет, это может нарушить структурную целостность крепления.
  • Подземная труба должна быть полностью подвешена в бетоне.Если труба касается грязи, это может вызвать гальваническую коррозию , которая снизит прочность конструкции.
  • Установите все остальное перед тем, как замешивать бетон. Когда бетон намокнет, у вас не будет времени корректировать формы и вносить изменения.
  • Подождите не менее недели между установкой опор и построением остальной части массива. Для полного застывания бетона потребуется до 21 дня. Оставьте деревянную скобу на месте, пока бетон полностью не затвердеет.
Временное деревянное основание выдерживает вес труб, поэтому они не смещаются во время затвердевания бетона.

Шаг 2: Установка направляющих для стоек

В отчете о стойках будет указан размер направляющих и расстояние между ними для вашей системы. Держите его под рукой на этом этапе.

  • Разместите направляющие так, чтобы они соответствовали расстоянию между монтажными отверстиями на задней стороне солнечной панели. В вашем отчете по стеллажам указаны точные размеры.
  • В системе наземного крепления Ironridge используется соединительный кронштейн рельсов, который прикрепляет рельсы к горизонтальным опорным трубам с помощью U-образных болтов.
  • При начале нового ряда оставьте место, чтобы учесть выступ панели с обеих сторон, а также зазор от ½ до 1 дюйма между панелями.
Соединители рельсов IronRidge крепят рельсы к опорной балке, закрепленной в земле.

Шаг 3. Монтаж панелей

После того, как рельсы стеллажа установлены и помещены в прочный бетонный фундамент, панели готовы к установке.

В приведенных ниже инструкциях в качестве примера используется система наземных стеллажей IronRidge. Если вы приобрели другое решение для установки в стойку (например, систему наземного крепления от Unirac), обратитесь к руководству по продукту для получения инструкций по установке панелей.

  1. Поместите панель так, чтобы монтажные отверстия совпадали с направляющими.
  2. Используйте зажимы IronRidge UFO (универсальный крепежный объект), чтобы закрепить панель на месте. Начните с конца на внешнем крае массива и опустите Т-образный болт в прорезь в направляющей.
  3. Затяните зажимы UFO с помощью стопорных втулок (по одной на каждой направляющей), чтобы они плотно прилегали к внешней стороне первой панели, фиксируя ее на месте.
  4. Продеть следующую пару зажимов на внутреннем крае первой панели.
  5. Поместите следующую панель на направляющие так, чтобы зажимы плотно вошли между обеими панелями.
  6. Затяните зажимы между панелями.
  7. Повторите этот процесс для каждой панели в вашем массиве. Используйте зажимы UFO со стопорными втулками, чтобы закрепить последнюю панель в ряду.

Установка солнечной батареи

Если вы устанавливаете автономную систему (или сетевую систему с резервным аккумулятором), последним этапом установки вашей системы будет установка аккумуляторной батареи.

В солнечных накопительных системах используется трех типов батарей :

  • Свинцово-кислотная батарея с заливной головкой
  • Герметичная свинцово-кислотная батарея
  • Литий-ионная батарея

Каждая из них имеет уникальные требования к установке и проект аккумуляторной комнаты, подробно описанный в разделах ниже.

Наконец, не забудьте ознакомиться с инструкциями производителя по установке и техническими описаниями (такими как данное руководство производителя для аккумуляторов Crown) для получения важных инструкций по установке.В этом руководстве по установке солнечных панелей мы предоставили некоторые общие рекомендации, но каждый производитель делает все по-своему, поэтому в случае сомнений лучше обратиться к их конкретным руководствам.

Советы по безопасности

Как и на каждом этапе процесса установки солнечной панели, всегда следует соблюдать надлежащие меры безопасности. Перед работой с батареями ознакомьтесь со следующими правилами техники безопасности:

Правила техники безопасности для всех батарей
  • Будьте осторожны, никогда не закорачивайте батарею! Короткое замыкание возникает, когда положительная и отрицательная клеммы аккумулятора соединены вместе, либо из-за неправильного подключения, либо из-за падения металлического предмета на клеммы аккумулятора.Используйте изолированные инструменты и будьте осторожны, чтобы избежать коротких замыканий.
  • Снимите все металлические украшения, включая часы и кольца. Закрепите длинные волосы и избегайте свободной одежды, которая может зацепиться за провода или клеммы.
  • Всегда надевайте защитные перчатки и защитные очки при работе с аккумуляторами.
  • Держите под рукой мультиметр со свежими батареями. Используйте его для проверки проводов, чтобы проверить напряжение и полярность.
  • Убедитесь, что все провода зачищены и / или правильно заделаны, используя динамометрический ключ / отвертку, когда это необходимо.
  • Прокладывайте все провода вдали от острых краев и точек защемления, которые могут повредить провод.

Дополнительные меры безопасности для заливных свинцово-кислотных аккумуляторов
  • Держите под рукой пищевую соду и набор для промывания глаз. Пищевая сода используется для нейтрализации пролитой кислоты.
  • Всегда надевайте нитриловые перчатки и защитные очки при работе с залитыми свинцово-кислотными аккумуляторами.

Конструкция аккумуляторного отсека

Аккумуляторный блок должен быть установлен в корпусе, чтобы ограничить случайный контакт с аккумуляторами.Корпус должен обеспечивать вентиляцию и оставлять достаточно места для эффективного охлаждения батарей.

Хотя для получения конкретных инструкций по установке вам потребуется свериться со своей электрической схемой и руководствами производителя, этот раздел содержит общие советы по проектированию и установке безопасного корпуса для каждого типа батарейного блока.

Конструкция герметичного свинцово-кислотного и заливного свинцово-кислотного аккумуляторного отсека

Тепло оказывает большое влияние на срок службы аккумулятора. Хотя батареи могут безопасно работать в широком диапазоне температур, идеальная температура окружающей среды для вашего батарейного блока составляет 77 ° F.

Продолжительное воздействие высоких температур сокращает срок службы батареи, а более низкие температуры уменьшают ее емкость. Установите аккумуляторную батарею в среде с контролируемой температурой, чтобы поддерживать ее как можно ближе к целевой температуре.

Тем не менее, естественные колебания температуры в помещении в зависимости от времени суток и сезонных факторов вполне приемлемы. Основная проблема — длительное воздействие экстремальных температур. По данным Battery University, батареи теряют половину срока службы на каждые 15 ° F непрерывного воздействия при идеальной температуре 77 ° F.

Создавайте аккумуляторные батареи в хорошо вентилируемой среде с контролируемой температурой. Оставьте зазор не менее 1 дюйма между каждой батареей.

Рекомендации для герметичных свинцово-кислотных аккумуляторных батарей :

  • Держите в комнате доску или блокнот для записи данных о батареях во время профилактических проверок. Вы также можете использовать журнал обслуживания батареи, приведенный в конце этого руководства по установке солнечной панели.
  • Герметичные свинцово-кислотные батареи не выделяют газ в нормальных условиях эксплуатации, но у них все еще есть клапаны, которые открываются, если они перезаряжены или перегреты.
  • Убедитесь, что пол имеет прочную конструкцию и может выдержать вес батарей.

Соображения для залитых свинцово-кислотных аккумуляторных батарей :

  • Затопленные свинцово-кислотные аккумуляторные батареи следует устанавливать над поддоном для локализации разливов.
  • Держите в комнате доску или блокнот для записи данных о батарее во время технического обслуживания.
  • Залитые батареи выделяют водород во время зарядки и должны быть установлены в аккумуляторном отсеке с надлежащей вентиляцией, который построен в соответствии с правилами пожарной безопасности и электротехническими нормами.Подумайте о покупке водородного газоанализатора и не держите в комнате ничего, что может воспламенить газ.
  • Убедитесь, что пол имеет прочную конструкцию и может выдержать вес батарей.

Конструкция помещения для литий-ионных батарей

Температура может иметь большое влияние на производительность батареи. Литий-ионные аккумуляторы могут быть чувствительны к очень низким температурам и обычно не выдерживают зарядки при температуре ниже 0 ° C (32 ° F / 0 ° C).

Ознакомьтесь с рекомендациями производителя аккумуляторов относительно допустимого диапазона температур для зарядки и разрядки аккумуляторов.Устанавливайте батареи в среде с контролируемой температурой, чтобы поддерживать их в рекомендуемом рабочем диапазоне.

Рекомендации для литий-ионных батарей :

  • Держите в комнате доску или блокнот для записи данных о батареях во время технического обслуживания.
  • Убедитесь, что пол имеет прочную конструкцию и может выдержать вес батарей. При установке на стену убедитесь, что стена имеет прочную конструкцию и выдерживает нагрузку.

Установка блока батарей

Неудивительно, что способы установки блока батарей будут различаться в зависимости от типа и производителя.Ниже приведены некоторые общие рекомендации, которым следует следовать при установке батарей, с разбивкой по химическому составу батарей.

Установка герметичных свинцово-кислотных аккумуляторов
  • Хотя ваши батареи герметичны, они могут выделять небольшое количество горючего газа при перезарядке / перегреве. Не устанавливайте его рядом с электрическим оборудованием или приборами, которые могут вызвать искрение.
  • Батареи должны хорошо вентилироваться, чтобы поддерживать их в безопасном температурном диапазоне. Требования к вентиляции и другие требования к установке аккумуляторных систем изложены в статье 480 NEC.10.
  • Корпус батареи не должен контактировать с органическими растворителями или клейкими материалами.
  • Используйте клеммные наконечники, внесенные в список UL, на межблочных соединениях батареи, обжатые в соответствии с инструкциями производителя.
  • Оставьте не менее 1 дюйма между каждой батареей для обеспечения надлежащей вентиляции и охлаждения.
  • Если батареи будут подвергаться вибрации (например, в системе RV), надежно закрепите блок батарей и рассмотрите возможность использования амортизирующего материала внутри корпуса.
  • Не пытайтесь разобрать или прикасаться к внутренней части аккумулятора! Герметичные свинцово-кислотные батареи не протекают при нормальных условиях, но могут пролиться в случае повреждения. При случайном контакте с электролитом промойте пораженный участок большим количеством воды и обратитесь за НЕМЕДЛЕННО за медицинской помощью.
  • Пищевая сода может использоваться для нейтрализации небольших разливов кислоты.
Пример: Crown 6CRV220 — одна из самых популярных герметичных свинцово-кислотных аккумуляторов, которые мы продаем.
Вентиляционные герметичные свинцово-кислотные батареи

Герметичные свинцово-кислотные батареи не выделяют газ в нормальных условиях эксплуатации. Однако у них все еще есть вентиляционные отверстия для сброса внутреннего давления в случае перезарядки. Если аккумулятор подвергается перегреву, чрезмерному напряжению или току, он выделяет газ.

Хотя газовыделение в герметичных батареях случается редко, оно все же может произойти в худшем случае. Поскольку возможно выделение газов, батарейный отсек необходимо должным образом вентилировать.Во многих случаях строительные нормы и правила будут применять те же требования, что и для заливных свинцово-кислотных аккумуляторов.

Вентиляционное отверстие должно находиться в верхней части батарейного отсека в самой высокой точке, чтобы водород мог выходить. Закройте все кабелепроводы, чтобы газообразный водород не попал через канал в инвертор и другое оборудование. Кроме того, убедитесь, что вентиляционные отверстия ничем не закрыты, чтобы воздух мог свободно циркулировать.

Установка свинцово-кислотных аккумуляторов
  • Надевайте нитриловые перчатки при установке или обслуживании аккумуляторов, чтобы предотвратить воздействие электролита аккумулятора.
  • Батареи должны хорошо вентилироваться, чтобы поддерживать их в безопасном диапазоне температур и предотвращать накопление газообразного водорода. Требования к вентиляции и другие требования к установке аккумуляторных систем изложены в статье 480.10 NEC.
  • Корпус батареи не должен контактировать с органическими растворителями или клейкими материалами.
  • Используйте клеммные наконечники, внесенные в список UL, на межблочных соединениях батареи, обжатые в соответствии с инструкциями производителя.
  • Оставьте не менее 1 дюйма между каждой батареей для обеспечения надлежащей вентиляции и охлаждения.
  • Если батареи будут подвергаться вибрации (например, в системе RV), надежно закрепите блок батарей и рассмотрите возможность использования амортизирующего материала внутри корпуса.
  • Не пытайтесь разобрать или прикасаться к внутренней части аккумулятора! Аккумуляторная кислота обожжет вашу кожу. При случайном контакте с электролитом промойте пораженный участок большим количеством воды и обратитесь за НЕМЕДЛЕННО за медицинской помощью.
  • Пищевая сода может использоваться для нейтрализации небольших разливов кислоты.
Crown CR430 — одна из самых популярных свинцово-кислотных аккумуляторных батарей, которые мы продаем.
Вентиляция свинцово-кислотных аккумуляторов с затоплением

Свинцово-кислотные аккумуляторы с затоплением в отходящих газах выделяют небольшое количество газообразного водорода как нормальную часть их работы. Помещение с батареями должно хорошо вентилироваться, чтобы поддерживать уровень газообразного водорода ниже безопасного порога (концентрация менее 1% по объему).

Батарейные помещения должны вентилироваться с минимальной скоростью 1.5 кубических футов в минуту. Убедитесь, что вентиляционные отверстия ничем не закрыты, чтобы воздух мог свободно циркулировать. В более крупных системах обычно используется вытяжной вентилятор аккумуляторной батареи для активного удаления газов.

Поскольку газообразный водород легче воздуха, он поднимается вверх в корпусе. Вентиляционное отверстие должно находиться в верхней части батарейного отсека в самой высокой точке, чтобы водород мог выйти. Обязательно закройте все кабелепроводы, чтобы газообразный водород не проходил через канал в инвертор и другое оборудование.

Водородный газ очень коррозионный и легковоспламеняющийся в высоких концентрациях, поэтому надлежащая вентиляция чрезвычайно важна.

Установка литий-ионной батареи
  • Корпус батареи не должен контактировать с органическими растворителями или клейкими материалами.
  • Используйте клеммные наконечники, внесенные в список UL, на межблочных соединениях батареи, обжатые в соответствии с инструкциями производителя.
  • Оставьте не менее 1 дюйма между каждой батареей для обеспечения надлежащей вентиляции и охлаждения.
  • Если батареи будут подвергаться вибрации (например, в системе RV), надежно закрепите блок батарей и рассмотрите возможность использования амортизирующего материала внутри корпуса.
  • Не пытайтесь разобрать или прикасаться к внутренней части аккумулятора! Следуйте инструкциям производителя при поиске и устранении неисправностей.
Литиевая (LFP) батарея Discover AES 48VDC Xanbus — одна из самых популярных литий-ионных батарей, которые мы продаем.

Подключение аккумуляторов

После того, как аккумуляторы надежно установлены в подходящем помещении, все, что остается сделать, — это соединить их вместе.Как и при установке, обязательно следуйте инструкциям по подключению, предоставленным производителем ваших батарей.

Однако есть несколько общих практических рекомендаций, которые мы рекомендуем:

Рекомендации по подключению батарей

Для проводов , соединяющих аккумуляторную батарею :

  • Все соединительные кабели должны быть одинакового размера и длины. .
  • Не помещайте ничего между клеммой аккумулятора и кольцевой клеммой соединительного кабеля.
  • Убедитесь, что все соединения затянуты должным образом. Перепроверьте их при обслуживании батареи, чтобы убедиться, что они в безопасности. Ослабленные или чрезмерно тугие соединения могут вызвать оплавление клемм аккумулятора и другие неисправности.

Для проводов , идущих от аккумуляторной батареи к инвертору (-ам) :

  • Держите аккумуляторную батарею и инвертор как можно ближе друг к другу.
  • Положительный и отрицательный кабели должны быть одинаковой длины.
  • Положительный и отрицательный кабели должны быть соединены вместе через каждые 18 дюймов и установлены в одном кабелепроводе, чтобы обеспечить максимальную устойчивость к скачкам напряжения и уменьшить электромагнитные помехи.
  • Прокладывайте кабели так, чтобы они не мешали вентиляции батарейного отсека.

Приступите к установке солнечной панели

Мы надеемся, что это руководство по установке солнечной панели помогло вам познакомиться с каждым этапом процесса установки солнечной системы. Хотя мы рассмотрели общие шаги и рекомендации, каждый проект солнечной установки отличается и имеет свои уникальные проблемы.

Если у вас есть какие-либо конкретные вопросы, связанные с установкой вашей солнечной системы, пожалуйста, свяжитесь с нами.Мы стремимся помочь вам выбрать систему, соответствующую вашим потребностям, и обеспечить поддержку на протяжении всего процесса установки!

Установка и обслуживание солнечных панелей

Компоненты солнечной системы

Солнечные системы состоят из солнечных панелей (модулей), системы крепления и солнечного инвертора с компьютеризированным контроллером. Солнечные панели производят электроэнергии постоянного тока из солнечных лучей . Затем инвертор преобразует произведенную электроэнергию в переменного тока , чтобы его можно было использовать в домашнем хозяйстве.Компьютеризированный контроллер управляет солнечной системой и обеспечивает оптимальную производительность . Если вам нужна резервная батарея , система или автономная солнечная система, потребуется батарея .

Из следующего видео вы можете узнать больше о процессе установки солнечных батарей.

Процесс установки солнечных панелей

Наиболее распространенным местом для установки солнечных фотоэлектрических панелей является крыша . Большинство крыш обычно имеют желаемые характеристики для установки, так что панели получают максимального солнечного света .

Тем не менее, если установка на крыше неприменима или нежелательна, солнечные панели также могут быть установлены на земле . Вам просто нужно убедиться, что нет объектов, закрывающих доступ к солнцу .

Следующие шаги объясняют установку солнечных панелей на крыше:

1. Установка строительных лесов

Во-первых, вы должны установить строительных лесов , чтобы обеспечить безопасность во время всего процесса установки, когда вы находитесь на крыше.

2. Установите крепления для солнечных панелей

Затем необходимо установить систему крепления солнечной панели . Это поддержит основание солнечных панелей. Вся монтажная конструкция должна быть наклонена и иметь угол от 18 до 36 градусов , чтобы обеспечить максимальное воздействие солнечного света .

3. Установите солнечные панели

Когда крепления установлены, сама солнечная панель должна быть установлена ​​на монтажной конструкции . Убедитесь, что все болты и гайки затянуты, чтобы он оставался устойчивым .

4. Подключение солнечных батарей

Следующим шагом в процессе установки является установка электропроводки . В большинстве случаев используются соединители MC4 , поскольку они подходят для всех типов солнечных панелей. Убедитесь, что отключил электричество в доме во время монтажа проводки.

5. Установите солнечный инвертор

После этого к системе должен быть подключен солнечный инвертор .Обычно он устанавливается рядом с главной панелью и может быть как в помещении, так и на открытом воздухе . Инверторы более эффективны, если хранить их в холодильнике .

Если инвертор находится на открытом воздухе, его не следует держать вдали от полуденного солнца . Если он установлен в помещении, гараж или подсобное помещение, как правило, являются лучшими местами, поскольку они остаются прохладными в течение большей части года и имеют вентиляцию.

6. Солнечный инвертор и солнечная батарея Bond

После этого солнечный инвертор должен быть подключен к солнечной батарее .Накопитель на солнечных батареях может избавить вас от беспокойства о нехватке полезной энергии в пасмурные времена , а также снизить затраты на систему накопления солнечных батарей во время установки.

7. Подключите инвертор к потребительскому блоку

Инвертор должен быть подключен к блоку потребителя для выработки электроэнергии. Счетчик электроэнергии также должен быть подключен к , чтобы контролировать количества электроэнергии, фактически производимой солнечными панелями. Вы можете использовать свой компьютер или другое устройство, чтобы проверить работоспособность вашей солнечной системы .Например, вы можете проверить, сколько электроэнергии вы производите в разное время, и решить, какое время подходит для использования стиральной машины или других коммунальных услуг.

8. Запуск и проверка солнечных батарей

Последний шаг — включить питание и протестировать только что установленную систему солнечных панелей. После этого процесс установки солнечной панели завершен.

Обслуживание солнечных панелей

Поскольку движущиеся части отсутствуют, солнечные панели требуют очень небольшого обслуживания .После того, как вы оплатили стоимость установки солнечных панелей, их обслуживание будет не так уж и много.

Сказав это, вы должны проверять их несколько раз в год на предмет грязи или других вещей, которые могли скопиться наверху. Важно, чтобы панели были чистыми и ничто не препятствовало им от , эффективно поглощающих солнце .

Перед тем, как чистить панели самостоятельно, вы должны проконсультироваться со своим установщиком о гарантийных условиях .Некоторые производители солнечных панелей могут прекратить действие гарантии, если будет произведена самоочистка.

Для генеральной уборки вы можете просто промыть поверхность панелей обычным садовым шлангом. Делайте это утром или вечером. Также не обрызгивайте их холодной водой , пока они горячие, потому что это может повредить их.

Более того, если панели нуждаются в дополнительной очистке, которую не может обеспечить шланг, вы можете использовать губку с мыльной водой, чтобы очистить их. Вы также можете воспользоваться услугами клининговой компании .Это рекомендуется, если панели слишком высокие или требуют более тщательной очистки.

Вы должны проверять вашу систему каждые 4-6 лет установщиком. Также неплохо спросить вашего установщика о конкретных требованиях к обслуживанию вашей солнечной системы.

Если вы хотите сделать следующий шаг и приобрести солнечные батареи для своего дома, не ищите дальше. Заполните контактную форму , чтобы сравнить до 4 предложений от ближайших к вам поставщиков. Сервис GreenMatch: бесплатно, и без дополнительных обязательств.

Планирование домашней солнечной электрической системы

При поиске специалистов по установке не забудьте найти квалифицированных и застрахованных профессионалов с надлежащей сертификацией — стандартная сертификация для солнечной энергетики выдана Североамериканским советом сертифицированных специалистов по энергетике. Вы также можете попросить друзей и членов семьи, которые недавно перешли на солнечную энергию, получить рекомендации и проверить онлайн-ресурсы на предмет отзывов. Прежде чем брать на себя какие-либо обязательства, запросите подтверждение лицензии, прежде чем работать с установщиком.

Существуют также онлайн-инструменты, которые помогут вам легко найти и сравнить установщиков солнечных батарей. Получите не менее трех заявок на установку фотоэлектрической системы и убедитесь, что заявки основаны на одинаковых характеристиках и показателях, чтобы можно было делать покупки для сравнения.

При собеседовании с установщиками подумайте о том, чтобы задать следующие вопросы:

  • Знакома ли ваша компания с местными процессами получения разрешений и подключения? Часто получение разрешений на строительство и получение разрешения на межсетевое соединение может быть долгим и утомительным процессом.Убедитесь, что установщик знаком с этими локальными процессами, это гарантирует, что ваша система будет установлена ​​и подключена в кратчайшие сроки.
  • Может ли компания предоставить рекомендации от других клиентов в вашем регионе? Поговорите с другими клиентами в этом районе, чтобы узнать о любых проблемах, с которыми они столкнулись, и о том, как компания помогла их решить.
  • Имеется ли у компании надлежащая лицензия или сертификация? Фотоэлектрические системы должны быть установлены установщиком, имеющим соответствующую лицензию.Обычно это означает, что либо установщик, либо субподрядчик имеют лицензию электрического подрядчика. Ваш государственный электрический совет может сказать вам, есть ли у подрядчика действующая лицензия электрика. Местные строительные отделы также могут потребовать, чтобы установщик имел лицензию генерального подрядчика. Позвоните в город или округ, в котором вы живете, для получения дополнительной информации о лицензировании. Кроме того, программы соляризации могут потребовать от вас работы с конкретным установщиком, чтобы получить скидку на систему.
  • Какая гарантия на эту систему? Кто обеспечивает работу и обслуживание системы? Большая часть солнечного оборудования имеет стандартную отраслевую гарантию (часто 20 лет для солнечных панелей и 10 лет для инверторов). Обеспечение надежной гарантии на систему часто является признаком того, что установщик использует качественное оборудование. Точно так же домовладелец должен установить, кто несет ответственность за надлежащее обслуживание и ремонт системы. Большинство соглашений об аренде и PPA требуют, чтобы установщик обеспечил обслуживание системы, и многие установщики предлагают конкурентоспособные планы O&M для систем, принадлежащих хосту.
  • Имеет ли компания ожидающие решения или действующие судебные решения или залоговые права против нее? Как и в случае любого проекта, требующего привлечения подрядчика, рекомендуется комплексная проверка. Электротехнический совет вашего штата может сообщить вам о любых судебных решениях или жалобах на электрика, имеющего государственную лицензию. Потребители должны позвонить в город и округ, где они проживают, для получения информации о том, как оценивать подрядчиков. Better Business Bureau — еще один источник информации.

В тендерных предложениях должна быть четко указана максимальная генерирующая мощность системы, измеряемая в ваттах (Вт) или киловаттах (кВт).Также запросите оценку количества энергии, которое система будет производить за год или месяц (измеряется в киловатт-часах). Эта цифра наиболее полезна для сравнения с вашими существующими счетами за коммунальные услуги.

Заявки также должны включать общую стоимость запуска и запуска фотоэлектрической системы, включая оборудование, установку, подключение к сети, разрешения, налог с продаж и гарантию. Стоимость / ватт и ориентировочная стоимость / кВтч являются наиболее полезными показателями для сравнения цен у разных установщиков, поскольку установщики могут использовать разное оборудование или предлагать расценки для систем разных размеров.

Как установить солнечные панели: Руководство по установке 2021

Заинтересованы в использовании солнечной энергии, но не знаете, как установить солнечные батареи? К счастью, настоящую установку солнечных панелей возьмут на себя профессионалы, но есть еще несколько шагов, которые вам необходимо предпринять, чтобы убедиться, что ваша система чистой энергии правильно разрешена и правильно настроена.

Установив дом солнечной энергии, вы можете снизить свою зависимость от традиционных коммунальных предприятий, потенциально сократив или полностью исключив ежемесячные счета за электроэнергию.Кроме того, вы можете уменьшить свое воздействие на окружающую среду, все меньше и меньше способствуя непосредственному загрязнению окружающей среды.

В этой статье мы рассмотрим шаги, которые необходимо предпринять при установке солнечных панелей в вашем доме.

5 шагов для установки солнечных панелей

Прежде чем приступить к установке солнечных панелей, следует иметь в виду несколько предостережений. Во-первых, установка солнечных панелей требует глубоких знаний в области солнечных технологий, а также базовых навыков электромонтажных и инженерных работ.Другими словами, вы, вероятно, захотите избежать Установите солнечные панели своими руками и оставьте процесс профессиональным местным установщикам.

Во-вторых, установка солнечных батарей не произойдет в одночасье. После тебя Покупайте солнечные панели, процесс установки состоит из нескольких этапов, и каждый из них имеет важное значение для обеспечения надежной системы возобновляемых источников энергии.

1) Познакомьтесь с инженером.

Как только вы выберете Лучшие солнечные панели для вашего дома и подпишите контракт, ваша компания по установке солнечных батарей отправит инженера к вам домой, чтобы оценить текущую электрическую систему, убедившись, что все совместимо с вашей предполагаемой конструкцией системы солнечных панелей.Этот инженер может быть сотрудником солнечной компании или независимым подрядчиком.

Имейте в виду, что если у вас старая и устаревшая электрическая система, ваш инженер может сказать вам, что ее необходимо заменить. Обычно это указывает на то, что вашей новой солнечной энергетической системе потребуется больше ампер, чем может выдержать ваша текущая электрическая система.

Помимо проверки вашей электрической системы, инженер также захочет осмотреть вашу крышу. Им нужно будет убедиться, что он структурно прочен и способен выдержать вес солнечных панелей.Также инженер подскажет, нужна ли вам специализированная система крепления, например, для плоской крыши. Все еще ищете монтажную компанию? Заполните форму ниже, чтобы связаться с компанией по установке солнечных батарей в вашем районе и получить бесплатное предложение.

2) Получите необходимые разрешения.

Перед установкой солнечной панели вам придется преодолеть несколько логистических и бюрократических проблем. В частности, вам необходимо получить все необходимые разрешения и документацию, чтобы убедиться, что установка солнечных панелей законна.

Это может показаться немного пугающим, но вот хорошие новости: хотя есть много документов, связанных с установкой солнечных панелей, большая часть из них выполняется вашей солнечной компанией. Возможно, вам вообще не придется много делать, кроме того, чтобы давать подпись здесь и там, но все же важно иметь некоторое представление о том, что происходит за кулисами.

В частности, ваш установщик подаст от вашего имени местные разрешения на строительство, а также заполнит все формы, необходимые для подачи заявки на участие в государственных или федеральных программах поощрения, которые ограничивают авансовые платежи. стоимость солнечных батарей.Заполнив эти документы, вы потенциально можете получить скидку, налоговую скидку или другую финансовую помощь для компенсации затрат на установку.

Вашему установщику солнечной энергии потребуется некоторое время, чтобы отправить все документы — иногда несколько недель. Естественно, вы захотите следить и получать обновления каждые несколько дней, просто чтобы убедиться, что процесс продвигается гладко.

3) Закажите нужное оборудование.

Как только у вас будут все необходимые разрешения и документы, установщик солнечных батарей будет готов заказать ваше оборудование.

Обратите внимание, что к этому моменту вы уже выбрали типы необходимых вам солнечных батарей и лучшие солнечные батареи и инверторы для вашего дома. Эти решения обычно принимаются до подписания контракта.

Естественно, вы захотите убедиться, что исследуете как работают солнечные батареи и какие варианты доступны вам. Если вам нужны самые эффективные солнечные панели или что-то более экономичное, ваш установщик солнечных батарей может помочь вам выбрать оборудование, которое поможет вам достичь ваших целей в области солнечной энергии.

После того, как ваши солнечные панели будут заказаны, ваше имя будет добавлено в очередь установщика. По сути, это означает, что вы будете включены в график, по которому установщик будет собирать ваши солнечные панели, как только они прибудут от дистрибьютора.

4) Установите солнечные батареи.

Наконец-то настал великий день. Ваш установщик солнечных батарей появится и начнет подготовку вашей крыши, в частности, проверив, что вся черепица или черепица надежно прикреплены. Затем установщик разместит проводку, необходимую для подключения вашей солнечной системы в жилом доме к электрической системе.

После того, как провода будут размещены, ваш установщик установит стеллажи, которые используются для удержания солнечных панелей на месте. Панели помещаются в стойки, и инвертор подключается к панелям. Если у вас есть аккумуляторный блок, ваш установщик также настроит его.

Один из самых частых вопросов при установке солнечных панелей — сколько времени займет работа. Все зависит от размера вашего дома и объема установки солнечных панелей, но вы можете рассчитывать на срок от одного до трех дней в целом.

5) Получите одобрение и подключение вашей системы.

Как только система будет установлена, ваш установщик просто «щелкнет выключателем», чтобы включить ее. Прежде чем это произойдет, вам, вероятно, понадобится представитель муниципального правительства для оценки и утверждения вашей солнечной системы в жилых домах. По сути, это всего лишь мера предосторожности, позволяющая свежим взглядом проверить проводку и электромонтажные работы.

Вам также понадобится представитель местной коммунальной компании для соединения системы, что означает ее подключение к электросети.Это позволяет вам продолжать потреблять электроэнергию, когда она вам нужна, а также подавать излишки энергии обратно в сеть, что приводит к получению кредитов от вашей коммунальной компании.

Получите бесплатное предложение на профессиональную установку солнечных батарей

Заполните эту 30-секундную форму, чтобы получить расценки от одного из лучших установщиков солнечной энергии в вашем районе. Вы можете сэкономить до 2500 долларов в год на счетах за коммунальные услуги и получить налоговую скидку, при этом сокращая свой углеродный след.

Вопросы о том, как установить солнечные панели?


Эти пять шагов представляют собой основы того, как установить солнечные панели.Но, конечно, это всего лишь общие рекомендации, и конкретные шаги могут варьироваться от домовладельца к домовладельцу и от установщика к установщику.

Если у вас есть дополнительные вопросы о том, как установить солнечные панели, следующим хорошим шагом будет поиск ведущих солнечных компаний в вашем районе и договоритесь о встрече. Вы можете узнать больше о конкретных процессах установки солнечных панелей и о том, чего вы можете ожидать, если решите перейти на солнечную энергию.

9 шагов по созданию автономной солнечной фотоэлектрической системы

День ото дня цены на солнечные батареи постепенно падают.Но все же установка полностью автономной солнечной системы стоит дорого. Вот почему я решил написать это руководство о том, как собрать все компоненты вашей солнечной системы по отдельности и собрать их самостоятельно.

Если вы решили установить систему солнечных батарей, чтобы удовлетворить потребности вашего дома в электроэнергии, то это руководство для вас.

Я изо всех сил старался вести вас шаг за шагом, от покупки различных компонентов до самостоятельной разводки всего.

Для проектирования всей системы вам необходимо знать основы электрики и математику.Я также приложил ссылки на другие мои инструкции по изготовлению контроллера заряда и счетчика энергии.

Для автономной солнечной системы необходимо четыре основных компонента

  1. Солнечная панель (фотоэлектрическая панель)
  2. Контроллер заряда
  3. Инвертор
  4. Аккумулятор

Вот как все элементы сочетаются друг с другом:

Как устроена солнечная система

Помимо вышеперечисленных компонентов вам понадобится еще несколько вещей, таких как медный провод, разъем MC4, прерыватель, счетчик и предохранители и т. Д.

В следующих нескольких шагах я подробно объясню, как вы можете выбрать вышеуказанные компоненты в соответствии с вашими требованиями.

Примечание: На фотографиях я показал большую солнечную панель мощностью 255 Вт при 24 В, две батареи по 12 В при 100 Ач каждая, контроллер заряда солнечной батареи с ШИМ 30 А при 12/24 В и синусоидальный инвертор мощностью 1600 ВА. Но во время расчета я взял меньший пример солнечной системы для лучшего понимания.

Шаг 1. Рассчитайте нагрузку

Перед тем, как выбрать компоненты, вы должны рассчитать свою силовую нагрузку, сколько времени они проработают и т. Д.Посчитать это очень просто, если вы знаете основы математики.

  1. Решите, какие приборы (свет, вентилятор, телевизор и т. Д.) Вы хотите использовать и сколько времени (часов).
  2. Номинальную мощность см. В таблице технических характеристик ваших бытовых приборов.
  3. Вычислите Ватт-час , которое равно произведению номинальной мощности ваших приборов на время работы (часы). Пример расчета нагрузки: Позволяет использовать компактную люминесцентную лампу (КЛЛ) мощностью 11 Вт в течение 5 часов от солнечной панели, тогда ватт-час будет равен:

    Ватт-час = 11 Вт x 5 часов = 55

  4. Рассчитайте общее количество ватт-часов: как и в случае с CFL, мы теперь рассчитаем ватт-час для всех приборов и сложим их. Пример: CFL = 11 Вт x 5 часов = 55 Вентилятор = 50 Вт x 3 часа = 150 ТВ = 80 Вт x 2 часа = 160

    Всего ватт-часов = 55 + 150 + 160 = 365

Теперь расчет нагрузки окончен, и теперь нужно выбрать правильные компоненты, соответствующие вашим требованиям к нагрузке.

Если вы не заинтересованы в выполнении приведенных выше математических расчетов, воспользуйтесь калькулятором нагрузки для этого расчета. В Интернете доступно множество таких калькуляторов нагрузки, например, этот Калькулятор нагрузки вне сети.

Шаг 2: Выбор батареи

Батареи, которые я использую для своей солнечной системы

Аккумуляторы, вид сверху

На выходе солнечной панели подается постоянный ток. Эта энергия вырабатывается только в дневное время. Так что, если вы хотите работать под нагрузкой постоянного тока в дневное время, это кажется очень простым. Но делать это — плохое решение, потому что…

  1. Большинству приборов для эффективной работы требуется постоянное номинальное напряжение. Напряжение на солнечной панели непостоянно, оно меняется в зависимости от солнечного света.
  2. Если вы хотите запустить бытовую технику в ночное время, то это невозможно.

Вышеупомянутая проблема решается путем использования батареи для хранения солнечной энергии в течение дня и использования ее по вашему выбору. Это обеспечит постоянный источник стабильной и надежной энергии.

Видео: выбор батареи для солнечной энергии

Батареи бывают разных типов. Автомобильные и велосипедные аккумуляторы предназначены для подачи коротких импульсов сильного тока с последующей подзарядкой и не рассчитаны на глубокую разрядку.Но солнечная батарея представляет собой свинцово-кислотную батарею глубокого разряда, которая допускает частичную разрядку и допускает глубокую медленную разрядку. Свинцово-кислотные трубчатые батареи идеально подходят для солнечной системы.

Батареи

Ni-MH и Li-Ion также используются во многих приложениях малой мощности.

Видео: емкость и эффективность аккумулятора

Примечание: Перед тем, как перейти к выбору компонентов, определите напряжение вашей системы: 12/24 В или 48 В. Чем выше напряжение, тем меньше ток и меньше потери в меди в проводнике.Это также уменьшит размер вашего проводника. Большинство небольших домашних солнечных систем будет иметь напряжение 12 В или 24 В.

В этом проекте я выбрал систему на 12 В.

Рейтинг батареи:

Емкость аккумуляторов указана в ампер-часах.

Мощность = Напряжение X Ток

Ватт-час = напряжение (вольт) x ток (амперы) x время (часы)

Напряжение батареи = 12 В (так как наша система 12 В)

Емкость аккумулятора = Нагрузка / Напряжение = 365/12 = 30.42 Ач

Но батареи не на 100% эффективны, если предположить, что КПД 80%

Емкость = 30,42 / 0,8 = 38,02 Ач

С некоторым запасом можно выбрать свинцово-кислотную батарею глубокого разряда на 40 Ач.

Шаг 3: Выбор солнечной панели

Большая солнечная панель мощностью 255 Вт при 24 В

Параметры солнечной панели для солнечной панели мощностью 255 Вт

Солнечная панель преобразует солнечный свет в электричество в виде постоянного тока (DC). Эти панели обычно классифицируются как монокристаллические или поликристаллические .Монокристаллические панели дороже и эффективнее поликристаллических панелей.

Панели солнечных батарей обычно рассчитаны на стандартные условия испытаний (STC): освещенность 1000 Вт / м², солнечный спектр AM 1,5 и температура модуля 25 ° C.

Рейтинг солнечной панели:

Размер солнечной панели следует выбирать таким образом, чтобы она полностью заряжала аккумулятор за один солнечный день.

В течение 12 часов дня солнечный свет неравномерен, и он также различается в зависимости от вашего местоположения на земном шаре.Таким образом, мы можем предположить, что 4 часа эффективного солнечного света будут производить номинальную мощность.

Таким образом, общая выходная мощность панелей = 12 В x 40 А · ч = 480 Вт · ч

Вырабатываемая мощность в час = 480/4 = 120 Вт

С небольшим запасом вы можете выбрать солнечную панель мощностью 125 Вт, 12 В.

Шаг 4: Выбор контроллера заряда

Пример контроллера заряда

Другой контроллер заряда

Контроллер заряда солнечной энергии — это устройство, которое помещается между солнечной панелью и аккумулятором.Он регулирует напряжение и ток, поступающие от ваших солнечных батарей. Он используется для поддержания надлежащего зарядного напряжения на аккумуляторах. По мере увеличения входного напряжения от солнечной панели контроллер заряда регулирует заряд аккумуляторов, предотвращая перезарядку.

Обычно в солнечных энергосистемах используются 12-вольтовые батареи, однако солнечные панели могут обеспечивать гораздо большее напряжение, чем требуется для зарядки батарей.

По сути, преобразовывая избыточное напряжение в амперы, напряжение заряда может поддерживаться на оптимальном уровне, в то время как время, необходимое для полной зарядки батарей, сокращается.Это позволяет солнечной энергетической системе работать оптимально в любое время.

Типы контроллеров заряда:

  1. ВКЛ ВЫКЛ
  2. ШИМ
  3. MPPT

Старайтесь избегать включения / выключения контроллера заряда, так как он наименее эффективен.

Среди 3-х контроллеров заряда MPPT имеет самый высокий КПД, но при этом стоит дорого. Таким образом, вы можете использовать либо ШИМ, либо MPPT.

Рейтинг контроллера заряда:

Поскольку наша система рассчитана на 12 В, контроллер заряда также рассчитан на 12 В.

Номинальный ток = выходная мощность панелей / напряжение = 125 Вт / 12 В = 10,4 А

Так что выбирайте контроллер заряда на 12 В и более 10,4 А.

Если вы хотите снизить стоимость вашей системы, вы можете сделать свой собственный контроллер заряда с ШИМ. Пошаговые инструкции вы можете найти в моем руководстве по созданию контроллера заряда с ШИМ.

Вам также может понравиться мой новый дизайн 3.0 контроллера солнечной зарядки Arduino MPPT.

Шаг 5: Выбор инвертора

Синусоидальный инвертор My 1600 ВА

Видео: зачем нам инвертор в солнечной фотоэлектрической системе

Солнечные панели (PV) принимают солнечные лучи и преобразуют их в электричество, называемое постоянным током (DC).Затем постоянный ток преобразуется в переменный ток (AC) с помощью устройства, называемого инвертором. Электроэнергия переменного тока проходит через каждую розетку вашего дома, питая приборы.

Типы инверторов

  1. Прямоугольная волна
  2. Модифицированная синусоида
  3. Чистая синусоида

Преобразователи прямоугольной формы являются самыми дешевыми, но подходят не для всех устройств. Выходной сигнал с модифицированной синусоидой также не подходит для определенных устройств, особенно для устройств с емкостными и электромагнитными устройствами, таких как холодильник, микроволновая печь и большинство типов двигателей.Обычно модифицированные синусоидальные инверторы работают с меньшей эффективностью, чем чисто синусоидальные инверторы.

Так что, на мой взгляд, выбирайте инвертор с чистой синусоидой.

Это может быть сетка или отдельно стоящая. В нашем случае это, очевидно, автономное и полностью отключенное от сети.

Рейтинг инвертора:

Номинальная мощность в любой момент должна быть равна или превышать общую нагрузку в ваттах.

В нашем случае максимальная нагрузка в любой момент = Tv (50W) + Fan (80W) + CFL (11W) = 141W

С запасом можно выбрать инвертор на 200Вт.

Поскольку наша система работает на 12 В, мы должны выбрать синусоидальный инвертор от 12 В до 230 В / 50 Гц или 110 В / 60 Гц переменного тока.

Примечание: Пусковая мощность таких устройств, как холодильник, фен, пылесос, стиральная машина и т. Д., Вероятно, в несколько раз превышает их нормальную рабочую мощность (обычно это вызвано электродвигателями или конденсаторами в таких устройствах). Это следует учитывать при выборе инвертора правильного размера.

Шаг 6: Установка солнечной панели

После проектирования солнечной системы купите все компоненты с соответствующим рейтингом в соответствии с предыдущими шагами.

Пришло время установить солнечную батарею. Сначала выберите подходящее место на крыше или на земле, где нет препятствий для солнечного света.

Подготовьте монтажную стойку: Вы можете сделать ее самостоятельно или купить ее. В моем случае я взял чертеж у компании по производству солнечных батарей и сделал его в ближайшем сварочном цехе. Наклон подставки почти равен углу широты вашего местоположения.

Подставка для моей большой солнечной панели

Я сделал небольшую деревянную монтажную подставку для своей 10-ваттной солнечной панели.Я прикрепил картинки, чтобы любой мог легко сделать.

Подставка своими руками для моей 10-ваттной солнечной панели

Моя 10-ваттная солнечная панель на подставке

Наклон: Чтобы получить максимальную отдачу от солнечных панелей, вам нужно направить их в направлении, которое захватывает максимальное количество солнечного света, то есть на юг, если вы находитесь в северном полушарии, или на север, если вы находитесь в южном полушарии. Вы также должны оптимизировать угол относительно земли. Используйте одну из этих формул, чтобы найти лучший угол наклона панели от горизонтали:

Если ваша широта ниже 25 °, используйте 0 широты.87.

Если ваша широта находится между 25 ° и 50 °, используйте широту, умноженную на 0,76 плюс 3,1 градуса.

Для получения более подробной информации о наклоне нажмите здесь

Сначала разместите подставку так, чтобы лицо было направлено на юг (или на север, если вы находитесь в южном полушарии. Отметьте положение ног над крышей.

Чтобы получить направление юг / север, используйте это приложение компаса для Android (или, что еще лучше, настоящий физический компас!)

Я решил закрепить свою солнечную панель мощностью 255 Вт на крыше бетоном.Я придал шероховатость поверхности каждой ножки подставки с помощью острого предмета. Я сделал примерно 1 квадратный фут шероховатой поверхности на крыше на каждой опоре. Это полезно для улучшения сцепления между кровлей и бетоном.

Приготовьте бетонную смесь : возьмите цемент и камни в соотношении 1: 3, затем добавьте воду, чтобы получилась густая смесь. Залейте бетонную смесь у каждой ножки стенда. Я сделал бетонную смесь в виде кучи, чтобы придать ей максимальную прочность.

(Вы, конечно, можете закрепить его на месте, используя другие методы, кроме бетона, это всего лишь пример решения для моей конкретной ситуации)

Установите панели на подставку : На задней стороне солнечной панели есть встроенные отверстия для крепления.Совместите отверстия для панели солнечных батарей с отверстиями для подставки / платформы и скрутите их.

Монтаж солнечной панели

Подключите солнечную панель: На обратной стороне солнечной панели есть небольшая распределительная коробка с положительным и отрицательным знаком полярности. В солнечной панели большого размера эта распределительная коробка имеет клеммные провода с разъемом MC4, но для панелей небольшого размера вам необходимо соединить распределительную коробку с внешними проводами. Всегда старайтесь использовать красный и черный провод для подключения положительной и отрицательной клемм.Если есть провод для заземления, используйте для его подключения зеленый провод.

Распределительная коробка

Шаг 7: Последовательное и параллельное соединение

После расчета емкости аккумулятора и номинала солнечной панели вам необходимо подключить их. Во многих случаях рассчитанный размер солнечной панели или батареи не всегда доступен на рынке в виде отдельного блока. Поэтому вам нужно добавить небольшую солнечную панель или батареи, чтобы соответствовать требованиям вашей системы. Чтобы обеспечить соответствие требуемому номинальному напряжению и току, мы должны использовать последовательные и параллельные соединения.

1. Последовательное соединение:


Для последовательного подключения любого устройства необходимо подключить положительную клемму одного устройства к отрицательной клемме следующего устройства. Устройство в нашем случае может быть солнечной панелью или аккумулятором.

При последовательном соединении индивидуальные напряжения каждого устройства складываются.

Пример:

Допустим, 4 батареи на 12 В подключены последовательно, тогда комбинация даст 12 + 12 + 12 + 12 = 48 вольт.

В последовательной комбинации ток или сила тока одинаковы.

Итак, если бы эти устройства были батареями, и каждая батарея имела бы номинал 12 В и 100 Ач, то общее значение этой последовательной цепи было бы 48 Вольт, 100 Ач. Если бы это были солнечные панели, и каждая солнечная панель имела бы номинал 17 вольт (напряжение Osc) и была бы рассчитана на 5 ампер каждая, то общее значение цепи было бы 68 вольт, 5 ампер.

2. Параллельное соединение:

Параллельное соединение

При параллельном подключении вы должны соединить положительную клемму первого устройства с положительной клеммой следующего устройства, а отрицательную клемму первого устройства — с отрицательной клеммой следующего устройства.

При параллельном подключении напряжение остается прежним, но номинальный ток цепи является суммой всех устройств.

Пример:

Допустим, две батареи на 12 В, 100 Ач подключены параллельно — тогда напряжение в системе останется 12 В, но номинальный ток будет 100 + 100 = 200 Ач. Точно так же, если две солнечные панели на 17 В и 5 ампер соединены параллельно, тогда система будет производить 17 вольт, 10 ампер.

Шаг 8: Инвертор и подставка для батареи

Построенный мною аккумулятор и подставка для инвертора

Я сделал вышеупомянутый инвертор и подставку для батареи с помощью плотника.Идея дизайна я почерпнула из этого поучения. Дизайн мне очень помог.

На задней стороне я проделал большое круглое отверстие сразу за инверторным вентилятором для всасывания свежего воздуха снаружи. Позже я закрыл отверстие пластиковой сеткой. Также сделано несколько небольших отверстий для вставки проводов от солнечной панели, контроллера заряда и инвертора к батарее и выхода переменного тока к приборам. С обеих сторон предусмотрено 3 горизонтальных отверстия для достаточной вентиляции. На передней стороне имеется стеклянное окошко для просмотра различных светодиодных индикаторов инвертора.

Вид изнутри стойки инвертора

В наклонной плоскости инверторного стенда я установил контроллер заряда. В будущем я также установлю собственный счетчик электроэнергии своими руками.

Шаг 9: Подключение

Как подключить систему

Первым компонентом, который мы собираемся подключить, является контроллер заряда. Внизу контроллера заряда в моем контроллере заряда есть 3 знака. Первый слева предназначен для подключения солнечной панели, имеющей положительный (+) и отрицательный (-) знаки.Второй со знаками плюс (+) и минус (-) предназначен для подключения батареи, а последний — для прямого подключения нагрузки постоянного тока, например, для освещения постоянного тока.

Крупный план проводки контроллера заряда

Электромонтаж контроллера заряда

В соответствии с руководством по контроллеру заряда всегда сначала подключайте контроллер заряда к аккумулятору, потому что это позволяет ему откалибровать систему на 12 В или 24 В. Подключите красный (+) и черный (-) провода от аккумуляторной батареи к контроллеру заряда.

Примечание. Сначала подключите черный / отрицательный провод от аккумулятора к отрицательной клемме контроллера заряда, затем подключите положительный провод.

После подключения аккумулятора к контроллеру заряда вы можете увидеть, что светодиодный индикатор контроллера заряда загорается, показывая уровень заряда аккумулятора.

После подключения клеммы инвертора для зарядки аккумулятора подключаются к соответствующим положительным и отрицательным клеммам аккумулятора.

Электропроводка инвертора

Выход переменного тока инвертора

Теперь вам нужно подключить солнечную панель к контроллеру заряда.На задней стороне солнечной панели находится небольшая распределительная коробка с 2 подключенными проводами с положительным (+) и отрицательным (-) знаком. Клеммные провода обычно меньше по длине.

Электропроводка соединительной коробки солнечной панели

Для подключения провода к контроллеру заряда вам понадобится специальный разъем, известный как разъем MC4. См. Картинку ниже. После подключения солнечной панели к контроллеру заряда при наличии солнечного света загорится зеленый светодиодный индикатор.

Разъем MC4

Примечание: Всегда подключайте солнечную панель к контроллеру заряда, повернув панель в сторону от солнца, или вы можете накрыть панель темным материалом, чтобы избежать внезапного высокого напряжения, идущего от солнечной панели к контроллеру заряда, которое может повредить его. .

Безопасность: Важно отметить, что мы имеем дело с постоянным током. Таким образом, положительный (+) должен быть подключен к положительному (+), а отрицательный (-) с отрицательным (-) от солнечной панели к контроллеру заряда.В случае перепутывания оборудование может сломаться и загореться. Так что при подключении этих проводов нужно быть предельно осторожным. Рекомендуется использовать 2 цветных провода: красный цвет для положительного (+) и черный цвет для отрицательного (-). Если у вас нет красного и черного проводов, вы можете обмотать клеммы красной и черной лентой.

Подключите нагрузку постоянного тока или свет постоянного тока в качестве последнего шага.

Дополнительная защита: Хотя контроллер заряда и инвертор имеют встроенные предохранители для защиты, вы можете разместить переключатели и предохранители в следующих местах для дополнительной защиты и изоляции.

  1. Между солнечной панелью и контроллером заряда
  2. Между контроллером заряда и аккумулятором
  3. Между батареей и инвертором

После подключения всех компонентов автономная солнечная система готова к использованию.

Измерения и регистрация данных:

Если вам интересно узнать, сколько энергии вырабатывает ваша солнечная панель или сколько энергии потребляет ваши приборы, вы должны использовать счетчики энергии.

Мой счетчик электроэнергии своими руками

Кроме того, вы можете контролировать различные параметры в автономной солнечной системе с помощью удаленной регистрации данных.

Для счетчика электроэнергии на основе DIY вы можете увидеть мои инструкции по созданию счетчика энергии, который имеет возможность как измерения, так и регистрации данных.

Спасибо, что прочитали мою инструкцию!

Лицензия: CC BY-NC-SA 2.5

Нравится? Покажите свою поддержку на Patreon! Давайте изменим мир.

Советы по созданию солнечной батареи своими руками

Возобновляемые источники энергии становятся все более доступными для потребителей, но для большинства людей солнечные панели все еще могут оказаться довольно дорогими. Проблема здесь в том, что коммерческие панели действительно дороги в производстве и обслуживании, но если вы любите приключения или достаточно опытны, вы можете попробовать построить солнечную панель самостоятельно.Хотя это может показаться невозможным, это захватывающий и сложный проект, и позвольте мне сказать вам, что построить свою собственную солнечную панель дома более чем возможно.

На самом деле, самодельные солнечные панели становятся все более популярными прямо сейчас, и есть много людей, которые делают это, чтобы экспериментировать и получать удовольствие, или чтобы сэкономить деньги, используя дешевую солнечную энергию. Студенты делают солнечные батареи в рамках своих проектов, взрослые делают это, чтобы сэкономить деньги, некоторые делают это просто для удовольствия. Итак, если вы читаете это эссе, то, вероятно, подумываете о создании собственной солнечной панели, что действительно смело.Итак, если вы хотите узнать, как построить свою собственную солнечную панель, вперед, вот пошаговая инструкция, как это сделать.

Шаг 1. Создание шаблона и построение рамы

Во-первых, вам нужно решить, какого размера и формы будет ваша панель. Это может зависеть от того, где вы планируете разместить свою панель, но в целом вы ограничены только своими амбициями. Каркас вашего панно может быть изготовлен из фанеры или другого прочного и легкого материала по вашему выбору. Это самая легкая часть проекта, и на этом этапе вам нужно работать только с частью планирования.Запишите пропорции вашей панели и определите, сколько материалов вам понадобится для изготовления панели. Нанесите краску для настила и сайдинга на фанерную панель, чтобы сделать ее менее уязвимой для ультрафиолетовых лучей.

Шаг 2: солнечные элементы

Следующее, что вам нужно сделать, это собрать солнечные батареи. Вам придется использовать солнечные элементы, и это похоже на самую дорогостоящую часть проекта, но это все равно будет намного дешевле, чем покупка всей солнечной панели у продавца и оплата услуг по установке.Итак, поищите солнечные панели в местных магазинах и интернет-магазинах, выберите те, которые подходят вам лучше всего, и выполните следующие инструкции. Вы также можете найти услуги по написанию эссе, поскольку их шаблоны часто фокусируются на этой теме, которая сейчас довольно популярна среди студентов. Составление плана создания солнечной панели также важно, так что следите за своим планом. Как видно из статей, написанных сервисом StudyMoose, создать солнечные элементы в домашних условиях практически невозможно, так что это одна из вещей, которые вам нужно будет купить.В этом эссе все упомянутые нами вещи доступны для покупки в большинстве интернет-магазинов, поэтому не беспокойтесь, вы сможете заполучить все необходимое оборудование.

Шаг 3: Просверливание отверстий в раме для соединения

Итак, вам нужно просверлить отверстия в фанере для подключения солнечных батарей. Это самый простой шаг, но вам нужно быть точным при сверлении этих отверстий, потому что вы хотите, чтобы все подходило идеально. Вы не хотите, чтобы ваши солнечные элементы располагались там хаотично, поэтому просверлите все отверстия ровной линией.

Шаг 4: приклеивание ячеек к каркасу

Следующим шагом будет приклеивание солнечных элементов к раме. Используйте силиконовый клей; он лучше всего подходит для этой цели, поскольку хорошо выдерживает высокую температуру. Проверяйте напряжение каждый раз, когда кладете цепочку ячеек на раму, чтобы убедиться, что все работает правильно, прежде чем приклеивать их. После того, как вы склеите ячейки, внести исправления, мягко говоря, будет сложно.

Шаг 5: Припаиваем провод

Итак, после того, как вы закончите размещать гирлянды солнечных элементов на раме, пора припаять провода.Писать об этом легче, чем делать это на самом деле, но нужно набраться терпения. В идеале у вас должно получиться равное количество проводов для положительной и отрицательной сторон каждой ячейки. Вставьте провода в отверстия, которые вы предварительно просверлили в раме, и подключите их к отрицательному и положительному контактам соответственно. Проверяйте ток после каждого подключения. Это сложный процесс, поэтому вам может понадобиться помощь друга.

Шаг 6. Электроэнергия

Вот где начинается самое интересное.Написав несколько эссе и построив солнечную батарею на основе этих знаний, вы начинаете понимать, что электричество — самая захватывающая часть процесса. На этом этапе проекта вам нужно будет купить или найти где-нибудь следующие три предмета: инвертор, аккумулятор глубокого разряда и контроллер заряда. Эти три очень важны здесь, так что ничего не пропускайте. Подсоедините панель к контроллеру заряда, затем подсоедините аккумулятор к другой стороне контроллера. Подключите аккумулятор к инвертору, и вы готовы к включению вашей системы.

Шаг 7. Надавите на оргстекло

Итак, нужно закрепить все ячейки так, чтобы они плотно прилегали к панели. Это важно для правильного соединения и общего срока службы панели, которую вы создаете. Вам нужно надавить на все четыре угла каждой ячейки, чтобы они были в полной безопасности. Давление должно быть равномерным, чтобы вам приходилось прилагать одинаковое усилие к каждому углу. Помните, что нельзя слишком сильно нажимать, чтобы не сломать оргстекло.

Шаг 8: Установка распределительной коробки

После того, как вы закончите сборку, самое время установить распределительную коробку. Рекомендуется использовать распределительную коробку, которая блокирует обратный ток. Если вы знаете, как делать солнечные панели, то, вероятно, знаете, что обратный поток энергии нежелателен в случае с солнечной панелью. Если вы используете современный контроллер заряда, как мы, то вам не понадобится дополнительный блокиратор обратного потока, потому что он уже есть в контроллере заряда.Если в вашем контроллере заряда нет блокиратора обратного тока, то сделайте себе услугу и купите его — это необходимо. Установите его снаружи распределительной коробки, потому что они время от времени ломаются, и вам нужно будет легко получить к нему доступ.

Следующее, что вы знаете, проверьте ток снова, как вы это делаете после каждого шага сборки, чтобы вы знали, что все идет хорошо. Как только распределительная коробка включена и блокиратор обратного потока включен, вы готовы к установке панели на крыше или в любом другом месте.

Последние мысли

После завершения проекта лучше всего написать о своих впечатлениях, и я решил этим заняться. Я видел, как другие люди в Интернете делали то же самое, и их опыт оказался очень полезным, хотя мне пришлось изменить некоторые из их шагов для достижения моих собственных целей. Конечно, вы можете сделать то же самое и изменить свой проект именно так, как вы этого хотите.

Это общие советы о том, как собрать собственную солнечную панель, и после того, как я закончил свою панель, я понял, что потратил где-то около 500 долларов, что намного дешевле, чем будет стоить коммерческая панель.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
