Сборка электрощита в частном доме своими руками

Вступление

Прежде всего, если вы приступаете к электромонтажным и любым работам с электричеством и электроустановочными изделиями, соблюдайте технику безопасности при работе с электричеством.

Об электрощите частного дома

Электрощит или иначе силовой щит это основа основ всего электрообеспечения частного дома. В электрощит подводится питающий кабель к дому, в щит сводятся все электрические цепи (группы) дома. В нем устанавливаются защитные устройства (УЗО) для защиты людей, и автоматические выключатели для защиты электропроводки групп освещения и групп розеток дома от перегрузки и короткого замыкания.

Кроме этого, в щите дома нужно предусмотреть установку автоматов защиты для силового оборудования дома, например, котла отопления, системы вентиляции, автоматики водоснабжения.

Оборудование для щита дома, а также для всего дома, лучше покупать в магазинах с качественными поставщиками. Например, водонагреватели нас на сайте https://grostal.

ru/vodonagrevateli/ Интернет-магазина радиаторов, батарей, водонагревателей, вентиляционных решеток и всего что нужно для эффективного обогрева и проветривания помещений.

Сборка электрощита в частном доме — общие понятия, которые нужно знать

Чтобы собрать щит своими руками придется ознакомиться с некоторыми общими понятиями.

В предыдущем параграфе, я сказал, что в щит подводится вводной кабель и в нем распределяется электроэнергия по группам. Правильно, такие щиты называются, ВРУ (вводно-распределительные устройства). Ставятся они в выделенном помещении дома (щитовой), достаточно удобны, правда, громоздки.

Но не все, так радужно. Районные энергетические организации, которые будут принимать электропроводку дома, для подключения его к общей электросети требуют, и это по закону, разделять вводной щит и распределительный щит.

Вводной щит

Вводной щит или вводное устройство (ВУ) ставится на улице или столбе ВЛИ, от которой делается отвод к дому. В нем устанавливается счетчик учета, вводной автомат защиты, общее УЗО дома, грозозащитные разрядники и ограничители перенапряжений. Два последних устройства многие не ставят.

Вводное устройство (ВУ) должно закрываться, а для контроля, за счетчиком учета, в дверце должна быть предусмотрено окошко. Скажу больше. Многие делают ввод электропитания в дом следующим образом.

ВУ ставится на опоре ВЛИ. В ВУ не ставится счетчик учета. Счетчик учета выводится на стенку дома в отдельном боксе с окошком, со степенью защиты IP 55 под крышей или IP 65 на открытой стене. При таком монтаже, контролирующие организации энергосбыта могут прийти и, не мешая вам посмотреть показания счетчика учета.

Но все-таки, чаще делается так. На опоре ВЛИ, от которой делается отвод к дому, на высоте до двух метров, ставится металлический шкаф вводного устройства (ВУ) с полным набором оборудования и окошком для счетчика.

сборка электрощита в частном доме примерсборка электрощита в частном доме Схема

Распределительный щит (ЩР)

Распределительный щит (ЩР) или электрощит дома ставится в доме, желательно в отдельном помещении или закрывающемся закутке. В ЩР частного дома монтируются автоматы защиты и устройства защитного отключения. Для экономии места в щите и упрощении монтажа вместо тандема автомат + УЗО, ставятся дифференциальные автоматы (два в одном).

В зависимости от типа дома (кирпич или дерево) и месторасположения щита (подвал или этаж) выбирается металлический или пластиковый щит, встроенный щит или щит навесной.

Для деревянного дома больше уместен металлический навесной щит. Для каменного дома можно использовать навесной пластиковый бокс или металлический шкаф, а также можно установить щит встроенной установки.

Подготовка к сборке щита

Есть два варианта установки распределительного щита дома.

Щит собирается отдельно по заранее сделанной схеме или однолинейной расчетной схеме готового проекта.
Щит устанавливается на стену или в нишу в него заводятся провода групповых цепей. Монтаж и расключение кабелей электропитания групп, делается в уже установленном щите.

Оба способа имеют место быть.

Совет. Для частного дома, с постоянно пополняющимися электрическими группами, более уместен накладной распределительный щит, с запасными местами для монтажа дополнительных устройств защиты. Резервные группы никогда не помешают в частном доме.

Сборка и монтаж распределительного щита дома немыслимы без предварительных расчетов:

Общей нагрузки, рассчитываемую по мощности каждой группы;
Нагрузки на каждую группу, рассчитываемую по мощности каждого прибора дома;
Точного определения мест установки приборов требующих защиту УЗО (постирочная, ванная, баня, кухня, детская).
Для станков нужна установка магнитных пускателей, правда, их лучше вынести к самим станкам.

Что такое модуль в щите

Модуль в распределительном щите это место для установки одного однофазного автомата защиты. Каждый щит продается на определенное количество модулей. Перед покупкой щита вы должны точно знать, сколько и каких автоматов у вас будет стоять в щите.

Перевести автоматы в модули, прибавить 6-9 модулей в запас и покупать соответствующий щит.

сборка электрощита в частном доме

Для перевода оборудования в модули воспользуйтесь этой подсказкой:

двухполюсной автомат это модуль,
УЗО однофазное три модуля,
УЗО трехфазное пять модулей,
трехфазный автомат три модуля,
трехфазный дифференциальный автомат шесть – восемь модулей.

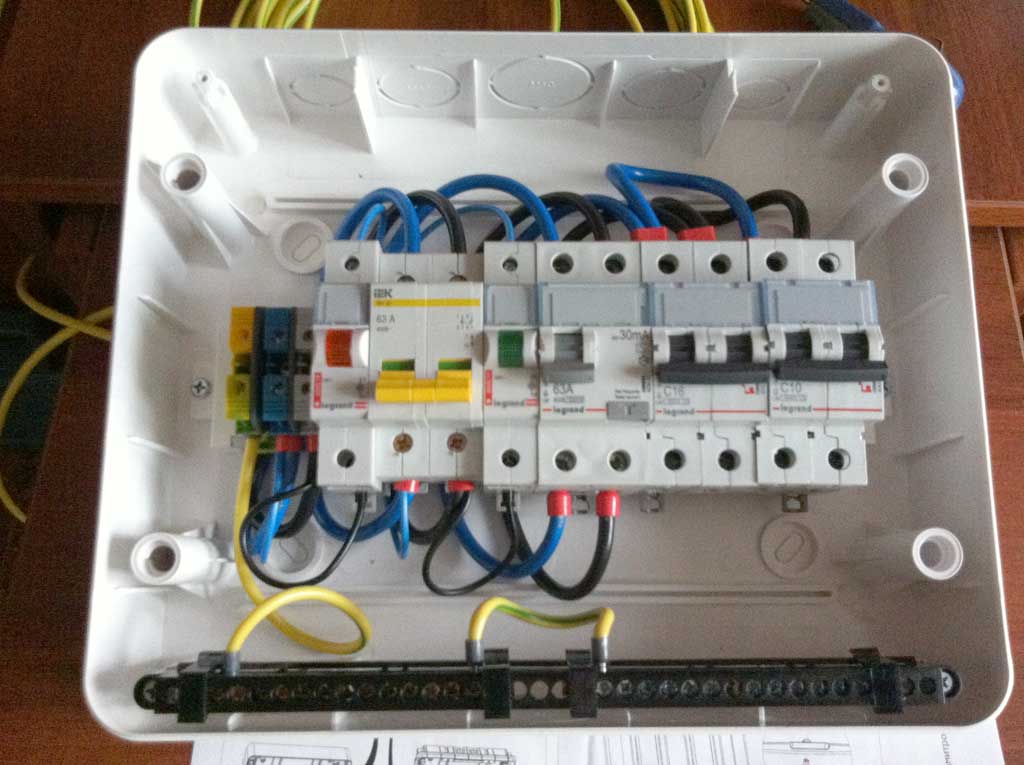

Установка оборудования в щит

Оборудование щита ставится на специальные ДИН-рейки. Монтаж элементарен. Подробно в статье: Как установить автоматический выключатель.

Перед установкой, подпишите маркером, кокой группе принадлежит какое оборудование. Подписывайте и автомат и площадки под (над) модулями. Не забываем, на дверцу щита прикрепить, схему сборки щита.

2. В распределительном щите ПВ3 4 мм. Провод ПВ3 многожильный, поэтому требует установки обжимных наконечников. Без наконечников, контакт может со временем ухудшаться.

Вывод

Сборка электрощита в частном доме своими руками, работа не простая и ответственная. Но при последовательном подходе, тщательной подготовки и аккуратности выполнения работ позволят собрать и монтировать щит своими силами.

©Ehto.ru

Другие статьи раздела: Электрика частного дома

Видео статьи: Монтаж СИП

Собираем щит с трехфазным в частном доме

– Технические условия на подключение. Именно этот документ содержит основные характеристики электросети доступные вам, в том числе и требования к щиту учета электроэнергии.

В этой статье мы подробно осмотрим схему типового щита учета, а также его модификаций, которые предписывают собирать требования ТУ.

Cтандартные в таких случаях параметры сети для подключения частного дома это:

– 3 фазы

– Напряжение: 380В

– Выделенная мощность: 15 кВт

– Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте – на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции.

Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.

Простая схема подключения электрощита частного дома 15 кВт

Самый простой-бюджетный вариант сборки щита учета представлен ниже. Здесь используется лишь самые необходимые элементы:

2. Бокс пластиковый 3 модуля, с проушинами для пломбы

3. Трехполюсный Защитный автоматический выключатель, характеристика С25 (для выделенной мощности в 15кВт нужен именно этот номинал)

4. Прибор учета электрической энергии (счетчик) 3-фазный 380В

5. Блок распределительный коммутационный, возможностью подключения проводов сечением до 16мм.кв.

Схема простого электрощита учета для частного дома 15кВт, Система заземления TN-C-S:

Простой щит учета, система заземления TT

Этот вариант чаще используется как временный, например, для подключения бытовки на время строительства, так как имеет мало средств защиты.

Для своего дома, в котором вы планируете постоянно жить, даже для дачного, я советую применять следующую сборку:

Оптимальная схема щита учета электроэнергии 380В частного дома 15 кВт

От предыдущей, она отличается наличием селективного Устройства Защитного Отключения (номер 6), оно работает сразу на все потребители дома, еще его называют противопожарное. Установка УЗО на вводе в дом рекомендуется Правилами Устройства Электроустановок – ПУЭ.

Схема щита учета для частного дома с селективным УЗО, Для системы заземления TT

Это наиболее сбалансированная схема, которую можно реализовать для выносного электрического щита учета дома, простая и надежная. Она подходит для всех, именно её я и рекомендую собирать.

Усовершенствовать же её, в целях усиления защиты электросети и электроприборов дома, можно добавив устройство защиты от импульсных перенапряжений(УЗИП).

Вариант электрического щита частного дома с УЗИП

Установка УЗИП именно в электрощите учёта, правильное решение, особенно с точки зрения безопасности.

Подключаются устройства защиты от импульсных перенапряжений параллельно электрической цепи (номер 7), следующим образом:

Схема щита учета с УЗИП, система заземление TN-C-S

Пошаговая инструкция по расключению доступна по ССЫЛКЕ

Щит учета электрической энергии с УЗИП, заземление ТТ

Монтировать УЗИП или нет, решать вам. Зависит это от многих факторов, которые необходимо учитывать. Если же решитесь, эти схемы вам помогут.

Нередко, в накладном уличном электрощите, кроме указанного выше оборудования, требуется установить еще какие-то модульные устройства, например, коммутационные. В частности, очень полезен бывает, особенно на этапе строительства, обычный механизм розетки.

К нему можно подключить электроинструмент, прожектор или любой другой электроприбор, которым нужно воспользоваться на улице. Других способов подключиться к электросети зачастую нет.

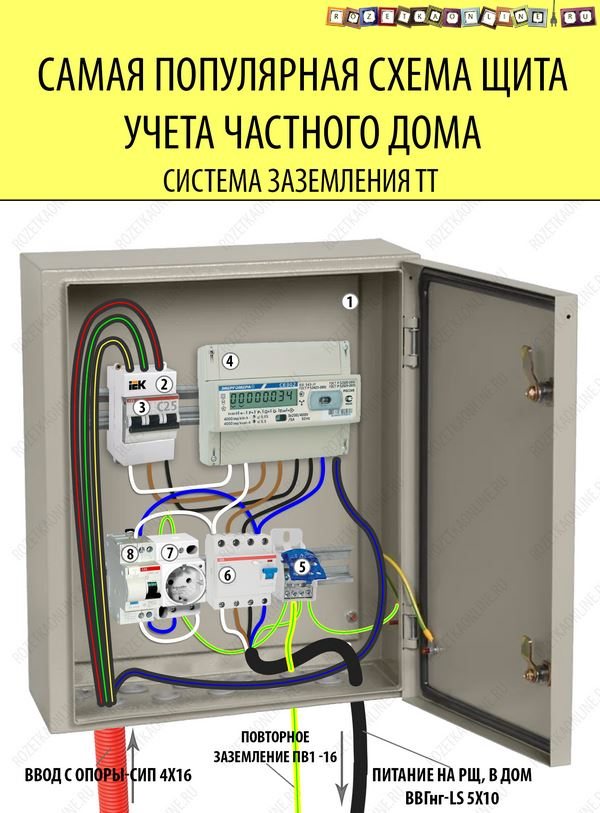

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В

В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.

Электрический щит учета 380В, с модульной розеткой, заземление TN-C-S

Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ

Следуя этому примеру, где розетка защищена автоматическим выключателем дифференциального тока, вы сможете установить любое другое модульное оборудование, контакторы, трансформаторы и т.д. в щит учета электроэнергии, если будет такая необходимость.

Еще раз отмечу, что под каждой схемой есть ссылки, перейдя по которым вы сможете прочитать подробности, узнать использованное оборудование, задать вопросы.

Если вы знаете еще какие-то полезные варианты сборки щита учета частного дома 380В, пишите в комментариях, это может быть интересно и полезно многим.

В остальном же, здесь представлены основные варианты, которые применяются при подключении к электросети частных домов и садовых домиков. А самое главное, такие электрощиты успешно принимаются контролирующими органами и вводятся в эксплуатацию.

Порядок сборки

После получения разрешения на подключение к трем фазам и технического условия, приступим к самостоятельной сборке щита. Кстати, о том, как провести три фазы в частный дом, мы рассказали отдельно в статье: https://samelectrik.ru/kak-provesti-380-volt-v-dom.html. Ввод будет монтироваться в герметичном боксе, который нужно собрать на наружной стене частного дома, трубостойке или на опоре (как их называют в народе, на столбе). В нем установлен трехфазный счетчик и автоматический выключатель, как показано на фото ниже:

Но чаще щит учета монтируется за забором частных домов, на опоре. В зависимости от того, как он организован выбирается, система заземления. Возле опоры монтируют заземлить, на него заземляют корпус электрощита и повторно заземляют PEN-проводник от ВЛЭП (согласно ПУЭ 1.7.61, Глава 1.7). Вводной автомат желательно устанавливать ДО счетчика, в этом случае его устанавливают в дополнительный бокс внутри ЩУ и пломбируют.

Делают так, потому что организации, которые поставляют электроэнергию, должны обеспечить невозможность подключения кабелей до прибора учета. Здесь же разделяют PEN на PE и N. Для этого берут две шины, к одной из них подсоединяют PEN, вторую подсоединяют перемычкой к первой, так получается, что у вас есть теперь две шины PE и N, и PE и N больше не соединяются друг с другом на дальнейших участках схемы. Это называется вы организовали систему заземления TN-C-S.

Электрическая схема щита учета прописывается в ТУ.

В то случае, если щит учета уже смонтировали и вам доступны 2 жилы (для однофазной схемы) или 4 жилы (для трёхфазной) от него, которые идут в дом – то делают распределительный щит в доме. Также делают заземлитель, но уже организовывают систему TT, то есть PE не соединяют с нулем от ЩУ.

Если от ЩУ к вам идёт 3 провода при однофазном вводе, и 5 при трёхфазном, значит вам делать заземлитель уже не нужно, у вас уже организовано электроснабжение по системе TN-C-S или TN-S.

Как вы видите, ситуации бывают разные и нужно уточнить в организации, которая выполняла монтаж, о предназначении кабелей и рекомендуемой системе заземления. Мы привели просто примеры разных ситуаций, чтобы помочь вам определиться с тем, что нужно делать.

Но в любом случае нужно понимать, что для подключения трёхфазного оборудования используются трёх- или четырёхполюсные автоматические выключатели, как показано на схеме ниже:

Сборка щита учета на 380 Вольт выполняется проводом с однопроволочными (монолитными) жилами, или многопроволочными (гибкими) жилами, но в последнем случае их обжимают наконечниками НШВИ. Рекомендуемые цвета — L1 красный, L2 белый, L3 черный, N синий, PE желто-зеленый. Чтобы правильно собрать трехфазный щиток, нужно внимательно смотреть на защитные устройства, на которых нанесены отметки фаз для подключения проводов. На данной схеме представлены четырехполюсные защитные аппараты УЗО, с дополнительной клеммой N, в обычных автоматах эта клемма может отсутствовать. По очереди установленные в щитке на DIN-рейку устройства начинаем коммутировать, отмеряем провод от клеммы L1 до клеммы L1 следующего за ним устройства, с запасом 30%, для удобства монтажа и эксплуатации.

Такую операцию проводим со всеми клеммами, однако учтите, что заранее нарезать отрезки не рекомендуется, потому что в процессе может не хватить длинны для удобного подключения. Еще лучше собрать щит, используя монтажную трехфазную шину, которая сэкономит место и сведет к минимуму шансы что-то перепутать. Отдельно ставим нулевую шину и шину РЕ, которую обязательно соединяем с корпусом щитка учета электроэнергии.

Если же у вас в квартире либо доме нет трехфазного оборудования, нужно собрать щиток на 380в таким образом, чтобы каждая фаза была равномерно нагружена однофазными потребителями. Пример такой сборки трехфазного электрощита в частном доме вы можете увидеть ниже:

В данной схеме электрического щита фазы распределены на отдельную нагрузку, через однополюсные автоматы и дифференциальные выключатели. L1, L2 и L3 равномерно нагружены потребителями, согласно предварительно посчитанной предполагаемой нагрузке. Более подробно узнать о том, как распределить нагрузку по фазам, вы можете из нашей статьи.

Не рекомендуется делать так — одна фаза на розетки, другая на освещение, третья на любые другие нужды, т.к. важно распределять нагрузку между L1, L2, L3. Это важно, особенно если ВЛЭП в плохом состоянии и вероятны перекосы фаз. Да и равномерное распределение нагрузки повышает стабильность работы домашней электросети и снижает риск выбивания вводного автомата из-за перегрузки по одной из фаз.

Чтобы защититься от последствия перекоса фаз – установите реле контроля напряжения, как для однофазной сети, так и для трёхфазной. О таких устройствах мы писали в соответствующей статье: https://samelectrik. ru/rele-naprjazhenija-ustrojstvo-i-naznachenie.html. Проконтролировать распределение нагрузки можно с помощью мультиметра с токовыми клещами, который показан на фото ниже.

Ну и последний вариант сборки щита учета электроэнергии на 380 Вольт — смешанный, когда в домашней электросети присутствуют и трехфазные и однофазные потребители электроэнергии. В этом случае собрать электрощит можно следующим образом:

Видеоуроки по монтажу

Если ознакомившись с предоставленной информацией вы все же не до конца поняли, как правильно собрать трехфазный щиток, советуем просмотреть видеоролики, в которых наглядно демонстрируется порядок сборки:

Вот и все, что хотелось рассказать вам о том, как собрать щит учета электроэнергии 380в своими руками. Как вы видите, выполнить подключение можно только при наличии определенных навыков, т.к. при сборке нужно учитывать множество нюансов, таких как равномерное распределение нагрузки и правильный выбор номинала автоматов. Если вы не разбираетесь в электротехнике, лучше доверьте дело специалистам. Помните, что скупой платит дважды, а в случае с электротехникой – цена может быть не только денежной, но и вашим здоровьем.

Также рекомендуем прочитать:

Получив разрешение на подключение к трехфазной сети, стоит задуматься о том, как сделать так, чтобы сборка щита 380 В была надежной, работоспособной и легкой в обслуживании. В принципе, при условии установки дифавтоматов, это несложно, но дорого. Если бюджет ограничен, придется придумывать схему распределения нагрузки. А это непросто, так как надо соблюсти логику распределения линий и не перегрузить при этом фазы.

Особенности трехфазной сети

Первое и самое главное, что надо уяснить — к сети 380 В может подключаться трехфазное и однофазное оборудование. Разница в том, что трехфазное подключается сразу к трем фазам и нейтрали, а однофазное — к одной из фаз и нейтрали. Такое подключение — к одной из фаз и нейтрали — дает 220 В.

Не стоит думать, что наличие трехфазной техники обязательно. Совсем нет. Просто при подключении мощной техники к трем фазам, ее нагрузка распределяется поровну между всеми тремя фазами. А это значит, что можно использовать провода меньшего сечения и автоматы меньших номиналов (но провода при этом четырех/пяти проводные, и автомат трех-четырех полюсный).

Пример сети 380 В с трехфазной нагрузкой и без нее

Особенность электропитания 380 В в том, что фаз три и выделенная вам мощность делится поровну на все три фазы. Если вам выделили 18 кВт, на каждую из фаз должно приходиться по 6 кВт. При этом устанавливается трехполюсный или четырехполюсный автомат, который будет отключать электропитание полностью если нагрузка по одной из фаз будет превышена. У автомата есть некоторая временная задержка, но она очень невелика, так что придется хорошо рассчитывать распределение нагрузки по фазам, иначе свет будет постоянно выключаться из-за перегрузок. Это так называемый «перекос фаз», который мешает нормально жить.

Схемы сборки трехфазных электрощитов

Сборка щита 380 В может быть сделана по разным схемам. Вариантов много, важно выбрать наиболее логичный, не слишком дорогой. Но самое важное, чтобы электричество в доме или квартире было безопасным. Поэтому кроме автоматов защиты, которые оберегают сети от перегрузки, ставят еще и УЗО (устройство защитного отключения), которые оберегают человека от поражения электротоком. Нормативы не требуют установки УЗО на освещение в сухих помещениях, но в случае с трехфазным подключением квартиры или дома это не вариант, так как придется тогда все освещение сажать на один автомат. При его срабатывании все окажется в темноте. Так что придется и освещение заводить через УЗО, что только повышает надежность системы электроснабжения дома/квартиры (хоть и увеличивает цену).

Для частного дома на два этажа трехфазный электрощит будет большим

Пару, автомат + УЗО, может заменить дифференциальный автомат. Это делает схему более простой, надежной, легко читаемой и изменяемой (при условии подключения через кросс-модуль). Еще и экономится место в щите, что тоже немаловажно. Но такая схема обходится раза в три дороже, так как дифов много, а стоят они дороже пары автомат + УЗО.

Необходимость кросс-модуля для трехфазных щитов

Чтобы сборка щита 380 В была проще и существовала возможность переподключить один или несколько автоматов к другой фазе, после счетчика устанавливают трехфазный кросс-модуль. Это устройство, которое имеет три входа — под три фазы, и несколько выходов с теми же фазами (количество выходов зависит от модели).

Чтобы сборка щита 380 В была понятной и легко обслуживаемой лучше использовать кросс-модули

Подключение к нужной фазе через кросс-модуль происходит следующим образом: оконеченый проводник вставляется в гнездо, закрепляется прижимным винтом. Переключиться на другую фазу просто: откручиваем винт, вытаскиваем провод, подключаем к свободному выводу на другой фазе. При наличии кросс-модуля все подключение более логичное, в нем несложно разобраться непрофессионалу, проще вносить изменения. Стоимость этого оборудования не такая большая, а выгод много. Лучше все-таки его поставить, хоть оборудование и не входит в список обязательных.

Сборка щита 380 В только на дифавтоматах

Как уже говорили неоднократно, если на каждую группу или отдельный мощный потребитель установлен свой дифавтомат, вся задача грамотно распределить их между фазами, чтобы не было перекоса фаз. Пример такого щитка для квартиры приведен на рисунке ниже.

Сборка щита 380 В на дифавтоматах

При такой схеме все четко. Сработал первый автомат — проблема с освещением в зале, сработал четвертый — непорядок в розетках на кухне. Все ясно и понятно. Но такая схема для частного дома получается слишком дорогой, поэтому и приходится мудрить, разделяя все линии на группы.

С двумя УЗО

Можно всю нагрузку разделить на две группы, поставить два мощных трехфазных УЗО на входе. В этом случае возле каждой группы должны быть по две шины: нейтраль и заземление. После каждого УЗО ставится свой кросс-модуль, на которые заводятся фазы и уже к выходам подключаются защитные автоматы линий.

Достоинства такой схемы: не слишком высокая цена, относительно небольшой по размерам шкаф, несложно переключить при необходимости один-два потребителя в рамках одной группы.

Пример планировки электрощита на 380 В с двумя УЗО

Трехфазные УЗО стоят дорого. В случае выхода из строя затраты будут ощутимыми.
Чтобы перекинуть потребителей из одной группы в другую, придется перетягивать провода — для непосвященных это сложно.
При срабатывании оного из автоматов, половина потребителей остается обесточенной. Так как к каждому УЗО подключено много линий, процесс поиска виновника срабатываний длительный, ведь придется сначала отключить все, потом постепенно добавлять по одному. Та линия, на которой снова сработает защита, и будет поврежденной.
Появились дополнительные шины, надо их подписать, какие из них идут к первой группе, какие ко второй и не перепутать при монтаже. Чтобы во время обслуживания провода разных шин не перепутались, лучше на каждый повесить бирку.
Невозможно собрать группы так, чтобы на одном УЗО были только «мокрые» помещения, на другом только «сухие». И вообще, чтобы более-менее выровнять нагрузку, придется поломать голову.

В общем, схема не самая хорошая именно из-за того, что при срабатывании защиты отключается половина нагрузки. Неудобно. Да и номиналы УЗО надо брать большие, да еще и трех или четырех фазные, что в регионах может быть проблематичным, а также бьет по карману. Так что сборка щита 380 В по этой схеме возможна только на даче, например.

Сборка щита 380 В: для уменьшения количества проводов и обеспечения лучшего контакта нейтраль на автоматы лучше заводить при помощи электрической гребенки

Кстати, чтобы меньше было проводов в щите, нулевые провода лучше подавать через специальную монтажную шину. В магазинах можно даже найти шины, покрашенные с синий цвет. Если их нет, возьмите лак для ногтей и покрасьте ее сами. Для подключения нейтрали через шину, в ней надо выкусить зубья через один, подключить к ней провод от шины. Остается только вставить зубья в нужные пазы, позатягивать прижимные винты. При таком подключении нейтрали к автоматам защиты, провод всего один, а качество соединения на высоте.

С УЗО на каждой фазе

Еще один вариант схемы трехфазного электрического щитка — по одному УЗО на каждую из фаз. В этом случае УЗО берем двухполюсные, кросс модуль ставится после каждого УЗО, и к его выходам подключается нагрузка, которую распределили на каждую из фаз.

Если взглянуть на схему трехфазного щита, собранного по этому принципу, можно увидеть, что шин заземления и нейтрали уже три — у каждого из УЗО. Если подключать нейтраль при помощи проводников, будет путаница. К достоинствам этой схемы можно отнести наличие трех групп, так что распределение потребителей можно сделать более логичным. При срабатывании одного из УЗО, большая часть потребителей остается в работе, что тоже хорошо.

Проект трехфазного электрощита с тремя УЗО

Но все равно, не всегда получается распределить нагрузку так, чтобы мокрые помещения были отдельно и при этом не было перекоса фаз. И поиск повреждения достаточно сложный, так как потребителей много. Чтобы проще было разбираться, можно поставить на «опасные» линии собственные УЗО. На примере выше так сделали на линии питания к стиральной машине.

Собрать трехфазный электрощит своими руками по это схеме будет проще, если каждую из групп собрать на одной ДИН-рейке. Поставить на ней УЗО, потом последовательно расположить автоматы. При сработке будет четко видно, где и в каких линиях искать проблему (если автоматы подписаны).

Количество групповых УЗО больше трех

В больших домах и коттеджах приходится прокладывать большое количество линий. Если поставить всего три УЗО, на каждом из них будет по десятку или более линий — искать повреждение при отключении замучаешься. И никак не получится отдельно посадить влажные помещения, улицу и т.д. Выход в этом случае — делать многоуровневую защиту, ставить персональные УЗО после групповых, чтобы разделить-таки влажные и сухие помещения. Неплохой вариант, но есть и еще один: сделать групп больше чем три. Например, по две на каждой фазе или больше. Или не на каждой. Зависит от количества потребителей, от того, как вы разобьете нагрузку, от того, сколько денег вы готовы вложить в электрический распределительный шкаф. Потому что количество оборудования растет, увеличивается размер необходимого шкафа, а с размером увеличивается и стоимость самой «коробки». Еще надо добавить стоимость дин-реек, шин и т.д.

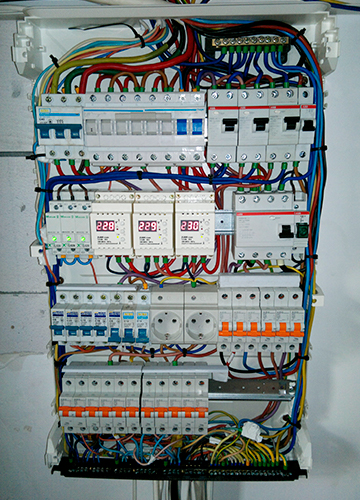

Вот пример сборки трехфазного щита где на каждой фазе больше одного УЗО

Еще один недостаток: такое количество оборудования смонтировать, а потом обслуживать проблематично. Проводов масса. Чтобы снизить шанс не «запутаться», подписывайте каждый проводок, а уж про автоматы и УЗО и говорить нечего. Пишите, к какой фазе подключен, разработайте систему нумерации. Например, если к первой фазе подключили три УЗО, пишите на первом L1-1, на втором L1-2, на третьем L1-3. Аналогично подписывайте и другие группы.

При всей сложности это схемы, мы получаем более «индивидуальную» систему. При сработке одного УЗО, искать повреждение просто, так как линий подключено немного. Еще один плюс — отключается только малая часть приборов, легче обеспечить электричеством отключенные на время помещения.

Но сборка щита 380 В по такому принципу может быть практически такой же дорогой, как при использовании дифавтоматов. Но та схема вообще уникальна в своей простоте и мобильности. Если разница получается небольшая, лучше соберите трехфазный электрощиток на дифференциальных автоматах. Будет намного проще в обслуживании, можно будет легко менять распределение по фазам, добавлять новые линии и т.д.

Алгоритм распределения нагрузки по трем фазам

Как уже сказано, надо собрать всю однофазную нагрузку и распределить ее равномерно между фазами. Причем фокус в том, чтобы подобрать все так, чтобы мощные приборы, подключенные к одной фазе не вызывали отключение по перегрузке. Это возможно если суммарная мощность работающих устройств будет не больше номинала, или если эти приборы не будут работать одновременно.

Квартирный щит 380 В может быть и не очень большим

Общие принципы группировки нагрузки для автоматов

Самая надежная и простая в обслуживании схема — когда на каждую группу потребителей или мощное устройство стоит отдельный автомат, а вкупе с ним УЗО. Но такая схема, во-первых, дорога, во-вторых, требует просто огромного шкафа, что тоже недешево. Поэтому стараются подключить несколько линий на один автомат, но объединять их надо следуя определенной логике. Иначе разобраться что к чему при срабатывании автомата будет очень непросто. Стоит придерживаться следующих правил:

Розетки и освещение одного помещения подключать через разные автоматы. В таком случае при проблемах в одной из групп помещение не окажется полностью обесточенным.
«Мокрые» помещения — ванну, кухню, баню — не группировать с «сухими». Во-первых, в помещениях с повышенной опасностью автоматы должны быть с другими параметрами, во-вторых, именно во влажных помещениях и возникают обычно проблемы.
Уличное освещение и уличные розетки вообще должны быть отдельно — на отдельных автоматах. К ним можно подключить хозпостройки.
Питание привода ворот и охранное освещение — тоже отдельные автоматы.

Сделать план трехфазного электрощита — распределить нагрузку между тремя фазами

Чтобы формировать группы было проще, составляете список линий и нагрузку на них. Должно быть указано помещение, название линии и мощность подключенной нагрузки. Глядя на эту таблицу, следуя описанным выше правилам, собираете группы. При этом надо еще следить чтобы нагрузка была распределена более-менее ровно.

Проверка групп

После того как вы на бумаге набросали группы, проводите проверку. Садитесь и думаете, что будет, если сработает каждый из автоматов, насколько катастрофичными будут последствия для каждого помещения.

Щит на 380 В для частного дома своими руками собрать можно, но надо сначала придумать как распределить нагрузку

Например, если в двухэтажном коттедже подключить все розетки первого этажа и освещение второго на один автомат, и освещение первого, розетки второго на другой, а технику на третий, то при срабатывании любого из автоматов ситуация будет аховой.

Вот в таком русле проигрываем ситуации с отключением каждого автомата. Желательно, чтобы в помещении оставались или рабочие розетки или они были в соседнем. Тогда, при необходимости, можно будет и оборудование подключить и освещение.

Схема трехфазного вводного щитка для электропроводки в частном доме

Стандартные параметры электросети частных домов – 3 фазы, напряжение 380 В. Мощности выделяется 15 кВт, а для проводки используется 4-х жильный тип кабеля. По этой причине коммутационные и защитные приборы закрываются от нелегального подключения. Самостоятельная сборка электрощита для частного дома 380 В 15 кВт предусматривает его установку в доступной для проверки зоне и базовое применение.

Блок: 1/7 | Кол-во символов: 398
Источник: https://StrojDvor.ru/elektrosnabzhenie/sxema-trexfaznogo-vvodnogo-shhitka-dlya-elektroprovodki-v-chastnom-dome/

Характеристики и специфика трехфазной сети

Электрощиток в трехфазной сети

Электрическая сеть на 380 В предназначена для подсоединения трехфазного и однофазного оборудования. В случае с трехфазным подсоединение происходит на 3 фазы и нейтраль для равномерного распределения нагрузки мощной бытовой техники.

Наличие трех фаз позволяет использовать 4-5-жильные провода с меньшим сечением и дифавтоматы на 3-4 полюса. Выделенная мощность для сети 380 В разделяется поровну по фазам. То есть, если выделено 18 кВт, каждая фаза будет по 6 кВт.

При помощи автомата трехполюсного или четрыехполюсного типа осуществляется обесточивание линии в случае повышенной нагрузки одной фазы. С учетом временной задержки дифавтомата требуется правильно распределить данную нагрузку.

Без распределения нагрузки возникает «перекос фаз», который приводит к постоянному выключению электричества.

Блок: 2/7 | Кол-во символов: 873
Источник: https://StrojDvor.ru/elektrosnabzhenie/sxema-trexfaznogo-vvodnogo-shhitka-dlya-elektroprovodki-v-chastnom-dome/

Щит учета электроэнергии ЩУ 15квт 25А IP54 с розеткой 220В (производится в Санкт-Петербурге!)

предназначен для учета и контроля потребленного электричества на садовых и дачных участках, в коттеджах, загородных домах, в производственных помещениях. Установленное в щите учета 380В 15кВт оборудование защищает отходящую в дом кабельную линию и подключенные электроприемники от перегрузок и коротких замыканий, а однофазная розетка 220В позволяет удобно подключить дрель, перфоратор, обогреватель, миксер или освещение при строительстве частного дома или проведения ремонта.

Наш щит учета с розеткой полностью выполняет стандартные требования ТУ Ленэнерго, в нем установлено следующее оборудование:

Металлический корпус 400Х300Х165 IP54 с внутренней дверью, окошком для снятия показаний, сальниками и ключами
Трехфазный двухтарифный счетчик электроэнергии ЦЭ 2727 50А CL (Петербургский завод измерительных приборов)
Трехполюсный (трехфазный) автомат 25А 15кВт EASY9 Schneider Electric в пломбировочном боксе для подключения входящего кабеля
Трехполюсный (трехфазный) автомат 25А 15кВт EASY9 Schneider Electric для подключения отходящего кабеля
Розетка 220В + защитный автомат 1п 16а EASY9

В комплекте со щитом учета идет паспорт, документы на счетчик и корпус, сертификат соответствия ТУ, схемы подключения и бухгалтерские документы.

Обращаем ваше внимание, что комплект заземления и комплект крепления корпуса к столбу не входит в стоимость щита учета и приобретается отдельно!

В зависимости от вашего ТУ на подключение мы можем предложить щит учета с увеличенной степенью защиты (IP65), щит учета с ограничителем мощности, щит учета с защитой от удара молнии и импульсных перенапряжения, щит учета с GSM-модемом, щит учета с УЗО или комплектующие других производителей.

Если у вас остались вопросы по нашему шкафу учета — обратитесь к разделу FAQ (вкладка под ценой). Там мы собрали для вас наиболее часто задаваемые вопросы и ответы на них.

Блок: 2/4 | Кол-во символов: 1953
Источник: http://www.elektro-portal.com/product/show/24409

Трехфазная схема распределительного щита

Типовая схема трехфазного щита состоит из входного 3-х фазного автоматического выключателя и нескольких групповых автоматов, которые защищают только свои отходящие однофазные линии. Тут на входе стоит 3-х полюсный автоматический выключатель номиналом 25А-40А и с характеристикой выше групповых однофазных автоматов (с характеристикой С). Это необходимо для попытки соблюдения селективности и исключения одновременного срабатывания входного автомата и группового. Хотя при коротком замыкании скорее всего сработают и вводной автомат С25 и групповой В16. При такой минимальной разнице номиналов автоматических выключателей добиться селективности практически не возможно.

В схеме все нулевые проводники заводим на общую нулевую шину, все заземляющие проводники заводим на общую шину заземления, а фазные проводники на автоматические выключатели. Объединять групповые автоматы по фазам можно с помощью перемычек из провода, а лучше с помощью специальной гребенчатой шины. Ниже представлена типовая трехфазная схема распределительного щита 380В. Может кому и пригодится я сюда еще вставил счетчик электроэнергии. Здесь представлена система заземления TN-S. Если у вас система заземления TN-C, то вам обязательно нужно делать переход на систему заземления TN-C-S, т.е. разделять входящий PEN проводник на самостоятельные нулевой рабочий N и нулевой защитный PE проводники. Как это правильно организовать читайте здесь.

Вот наглядный пример подключения автоматических выключателей в 3-х фазном электрощите. Все фото сборки данного щитка можете посмотреть здесь: Сборка трехфазных электрощитов на заказ

Если у кого-то в доме помимо однофазных потребителей есть трехфазная нагрузка, например, электрическая плита, то вам должна пригодиться следующая схема трехфазного распределительного щита. В представленном варианте можно подключить один 3-х фазный прибор и несколько однофазных.

Если в щитке нет места для счетчика электроэнергии или он стоит в другом месте, то вот схема щита 380В аналогичная предыдущей, но уже без прибора учета. Тут все фазные проводники напрямую идут на групповые автоматические выключатели.

Если с предыдущими трехфазными схемами распределительных щитов все понятно, то идем дальше. Ниже для вас выложил схему, где еще присутствуют УЗО и дифавтомат. С их помощью обязательно нужно защищать все группы розеток. Этого требует ПУЭ, а также электробезопасность должна быть на первом месте. Тут дифавтомат стоит только на стиральную машину, так как в случае его срабатывания найти неисправность будет не так сложно. УЗО в паре с автоматическим выключателем стоит на группу кухонных розеток. Почему в паре можете узнать тут. Это сделано для облегчения поиска неисправности, так как в них будет включено много разных электроприборов. Если сработал автомат, то значит где-то короткое замыкание или если вы включили в сеть все электроприборы одновременно, то скорее всего перегрузка. Если сработало УЗО, то вероятнее всего появилась утечка в каком-то бытовом приборе. Ниже нарисовано как правильно подключить УЗО и подключить дифавтомат в щитке 380В.

Ниже представлен реальный пример трехфазного щита с подключением 2-х полюсных и 4-х полюсных УЗО.

Вот еще одна схемка может кому и пригодится. Она построена на одном общем (входном) и нескольких групповых УЗО.

Ниже представлены полностью готовые к монтажу трехфазные щитки. Это моя работа по сборке электрощитов на заказ. Данная услуга доступна всем желающим из любой точки нашей необъятной родины. Любые вопросы по данному вопросу пишите на адрес Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Я готов вам предложить закупку комплектующих у официальных поставщиков электроматериалов по личной скидке до 20% от розничной цены ЭТМ. При заказе сборки электрощита разработка схемы и паспорт идут бесплатно. Буду очень рад вашим заказам. С каждого собранного электрощита 50% дохода идет на погашение ипотеки. Сделаем вместе жилье доступным для электромонтажника )))

Еще вас будут радовать цветные наклейки)))

Остались вопросы? Буду рад на них ответить в комментариях. Если и после этого ничего не понятно, то не искушайте судьбу и позовите грамотного электрика.

Электрик, химик, механик и программист едут вместе в машине. Вдруг заглох мотор.
— Электрик говорит, — «Наверно аккумулятор сел».
— Химик говорит, — «Нет, скорее всего не тот бензин».
— Механик,- «Я думаю, что это передача не работает.»
— Программист, — «Может выйдем из машины, и зайдем обратно?»

Блок: 2/2 | Кол-во символов: 4507
Источник: https://morflot.su/sborka-jelektroshhita-dlja-chastnogo-doma-380v/

Оптимальная схема щита учета электроэнергии 380В частного дома 15 кВт

От предыдущей, она отличается наличием селективного Устройства Защитного Отключения (номер 6), оно работает сразу на все потребители дома, еще его называют противопожарное. Установка УЗО на вводе в дом рекомендуется Правилами Устройства Электроустановок – ПУЭ.

Схема щита учета для частного дома с селективным УЗО, Для системы заземления TT

Блок: 3/5 | Кол-во символов: 875
Источник: https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/218-ckhema-shchita-ucheta-elektroenergii-380v-dlya-chastnogo-doma-15-kvt

Фото шкафа учета электроэнергии 380В 15кВт в сборе

Конструктив. Шкаф учета имеет 2 двери, каждая из которых имеет свой замок. Внешняя дверь заземлена. На внутренней двери расположено окошко для снятия показаний со счечика и органы управления автоматическими выключателями, а также розетка.

«Внутрянка». Вводной автомат в боксе под опломбировку. Все провода (ПВ3 4мм) имеют цвет соглазно фазировки. Внизу расположены сальники PG 29 18-25мм для подключения СИПа. Слева от розетки расположены клеммы N и PE

Внешний вид шкафа учета на столб

Блок: 3/4 | Кол-во символов: 548
Источник: http://www.elektro-portal.com/product/show/24409

Вариант электрического щита частного дома с УЗИП

Установка УЗИП именно в электрощите учёта, правильное решение, особенно с точки зрения безопасности.

Подключаются устройства защиты от импульсных перенапряжений параллельно электрической цепи (номер 7), следующим образом:

Схема щита учета с УЗИП, система заземление TN-C-S

Щит учета электрической энергии с УЗИП, заземление ТТ

Блок: 4/5 | Кол-во символов: 963
Источник: https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/218-ckhema-shchita-ucheta-elektroenergii-380v-dlya-chastnogo-doma-15-kvt

Как купить 3-х фазный шкаф учета электроэнергии 15кВт 25А 380В IP54 в компании ПромЭлектроСервис?

Все шкафы учета изготавливаются индивидуально под заказ, срок изготовления типового щита учета составляет 3-4 рабочих дня после внесения 100% предоплаты.

Чтобы заказать сборку и купить шкаф учета электроэнергии:

Оформите заказ на сайте и укажите свои контактные данные для связи. В ответном письме вам будет выставлен счет на оплату, оплатить который можно в любом отделении банка, при помощи терминала оплаты или онлайн-банкинга.
Оплатить наличными по адресу ул. Седова 57 (наше производство)

Блок: 4/4 | Кол-во символов: 597
Источник: http://www.elektro-portal.com/product/show/24409

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В

В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.

Электрический щит учета 380В, с модульной розеткой, заземление TN-C-S

Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ

Блок: 5/5 | Кол-во символов: 1202
Источник: https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/218-ckhema-shchita-ucheta-elektroenergii-380v-dlya-chastnogo-doma-15-kvt

Алгоритм распределения нагрузки по трем фазам

Основные сложности при сборке конструкции – группировка и равномерное разделение нагрузки так, чтобы мощная техника не становилась причиной выключения из-за перегрузки. Это выйдет при суммарной мощности, не превышающей номинал и не одновременной работы всех устройств.

Общий порядок группировки нагрузки на автоматы

Таблица степеней защиты

Простой и надежной является схема с установкой для отдельной потребительской группы или мощной техники индивидуального автомата и УЗО. Минусами подключения являются большой трехфазный щиток и затраты на его обустройство. Альтернативой является подвод нескольких линий к одному автомату и правильная последовательность их объединения:

Для подключения розеток и осветительных устройств нужно использовать разные автоматы. Это исключит обесточивание всей сети при поломке одной группы.
Ванную комнату, кухню или баню («мокрые зоны») нельзя размещать в одной группе с «сухими». Автоматы для влажной среды подбираются с иными характеристиками.
Уличная группа – свет и розетки подсоединяются к отдельным автоматическим приборам. Допускается совмещение данной группы с хозпостройками.
Для питания автоматических ворот, охранного освещения и СКУД применяются отдельные автоматы.
Для запитки мощной бытовой техники ставятся персональные УЗО и автоматы. Можно группировать электрический духовой шкаф с электроплитой, стиралку и посудомойку, проточный и накопительный бойлер. Во избежание перегрузки приборы не рекомендуется подключать единовременно.

Для правильного формирования групп сделайте перечень линий с указанием нагрузки каждой.

Блок: 5/7 | Кол-во символов: 1614
Источник: https://StrojDvor.ru/elektrosnabzhenie/sxema-trexfaznogo-vvodnogo-shhitka-dlya-elektroprovodki-v-chastnom-dome/

Видео по теме

Хорошая

Блок: 6/6 | Кол-во символов: 23
Источник: https://ProFazu.ru/elektrosnabzhenie/podklyuchenie/sborka-elektroshhita-dlya-chastnogo-doma-380-v-15-kvt.html

Специфика сборки щитка в деревянном доме

Повышенная степень горючести и риски пожарных ситуаций предусматривают особый порядок монтажа щитка в домах из дерева. Изначально пиломатериал пропитывается антипожарными средствами, которые могут удерживать огонь до 20 минут. Чтобы исключить возможность возгорания, понадобится придерживаться строгой последовательности работ.

Нюансы выбора материалов

Проводка в потолке из дерева в металлической гофре

При подборе материалов учитываются такие нюансы:

Деревянный дом допускается электрифицировать только медным кабелем. Провод должен иметь маркировку «нг» и LS – двухслойная негорючая изоляция.
Выбор сечения проводника. Можно рассчитать по формулам или воспользоваться таблицей ПУЭ.
Все точки проводки, в том числе розеточно-осветительные, заземляются.
Разрешено применять трех-, четырехжильный провод.
Обязательная установка УЗО для защиты пробоя по корпусу и возгорания бревен.
Установка для каждой линии или группы отдельного автомата с мощностью в соответствии с суммарной нагрузкой на сеть.
Отдельный прибор выключения на каждую группу. Для двухэтажного здания достаточно модели 25 А на вводе и отдельно для группы – прибора на 16 А.
Выбор розеток в зависимости от способа прокладки проводки – скрытого или открытого.

Прибор учета должен располагаться перед вводным автоматом для удобства пломбирования.

Требования к распредщитку

Правильный электрощиток для дома из дерева – металлический, который не контактирует с пиломатериалом. Толщина стенки изделия – от 1 до 2 мм, но при коротком замыкании электрическая дуга прожигает металл. В этом случае можно отделать стену кирпичом и поставить на готовую поверхность бокс. Второй вариант прослойки – асбестоцементная плита или укладка под короб отреза асбестовой ткани, сложенного в несколько раз.

Блок: 6/7 | Кол-во символов: 1794
Источник: https://StrojDvor.ru/elektrosnabzhenie/sxema-trexfaznogo-vvodnogo-shhitka-dlya-elektroprovodki-v-chastnom-dome/

Кол-во блоков: 15 | Общее кол-во символов: 18501
Количество использованных доноров: 5
Информация по каждому донору:

https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/218-ckhema-shchita-ucheta-elektroenergii-380v-dlya-chastnogo-doma-15-kvt: использовано 3 блоков из 5, кол-во символов 3040 (16%)
https://StrojDvor.ru/elektrosnabzhenie/sxema-trexfaznogo-vvodnogo-shhitka-dlya-elektroprovodki-v-chastnom-dome/: использовано 5 блоков из 7, кол-во символов 5930 (32%)
https://ProFazu.ru/elektrosnabzhenie/podklyuchenie/sborka-elektroshhita-dlya-chastnogo-doma-380-v-15-kvt.html: использовано 2 блоков из 6, кол-во символов 1926 (10%)
https://morflot.su/sborka-jelektroshhita-dlja-chastnogo-doma-380v/: использовано 1 блоков из 2, кол-во символов 4507 (24%)
http://www.elektro-portal.com/product/show/24409: использовано 3 блоков из 4, кол-во символов 3098 (17%)

Сборка трехфазного щита дома — УЗО, счетчик, генератор

Здравствуйте, уважаемые читатели сайта elektrik-sam.info!

Сборка трехфазного электрощита на заказ для частного дома с резервным генератором.

Щит вторично-учетный вводно-распределительный. Ко мне обратился заказчик с просьбой спроектировать и собрать ему электрический щит для его частного дома, с возможностью подключения резервного генератора, в случае длительных перебоев с электричеством.

На границе участка дома уже был установлен щит учета с электросчетчиком. Заказчик пожелал установить второй многотарифный счетчик в щите дома, чтобы было удобно снимать показания, не выходя из дома на участок к щиту учета.

В этом проекте реализовано:

пофазная защита от скачков и перепадов напряжения на реле напряжения Zubr;
двухступенчатая дифференциальная защита с установкой противопожарного селективного УЗО;
резервное электроснабжение всего дома при помощи резервного генератора с индикацией;
неотключаемые линии с индикацией включения;
программное управление бойлером при помощи недельного таймера.

На первой рейке скомпонован ввод: вводной автоматический выключатель, счетчик вторичного учета электроэнергии, противопожарное селективное УЗО.

В схеме применена двухступенчатая дифференциальная защита:

противопожарное УЗО — первая ступень;
групповые УЗО и дифавтоматы — вторая супень.

Справа на первой и второй DIN-рейках смонтирован резервный ввод от генератора и его обвязка с индикацией питания от генератора.

Вторая рейка — защита от скачков и перепадов напряжения в каждой фазе и неотключаемые линии. При выходе из дома одним нажатием на клавишу рубильника отключаем всю электросеть дома, кроме приборов жизнеобеспечения — это котел, холодильник, охранная сигнализация и для удобства свет коридора.

Третья DIN-рейка — рубильник отключаемых линий с индикацией включения и группа потребителей кухни.

Остальные две рейки — группы потребителей дома со своей групповой дифференциальной защитой.

Компоновка этого электрощита выполнена в ряд по группам — групповое УЗО и его групповые автоматические выключатели. Сборка щитов с такой компоновкой выходит сложнее, чем с обычной древовидной, но зато получается более дружественный интерфейс для пользователя — заказчика. Так намного удобней и наглядней пользоваться электрощитом, сразу видно конкретную группу целиком, не надо искать по рейкам какому УЗО соответствуют какие автоматические выключатели.

Нулевые рабочие проводники отключаемых групп подключены через двухполюсный кросс-модуль.

Для дополнительной экономии электроэнергии при многотарифном учете удобно включать мощные потребители в ночное время. Одним из мощных потребителей, который работает круглогодично, является водонагреватель. Применив недельный таймер, который управляет подключением бойлера к электросети через контактор, мы получили возможность автоматически управлять водонагревателем по заданной программе.

При необходимости программу можно изменить с помощью кнопок на передней панели таймера. И все, далее бойлер будет включаться и нагревать воду к заданному времени автоматически в течение дня, семь дней в неделю. Очень удобно и современно!

В качестве оболочки применен полностью металлический щит Hager FW в форм-факторе 5 DIN-реек по 24 модуля. Места за рейками просто очень много! Собирать такие щиты легко и приятно.

Щит полностью протестирован, снабжен понятными авторскими схемами, пояснительной запиской, упакован и отправлен заказчику.

Если Вы желаете заказать проект или сборку электрощита у автора, оставьте заявку в разделе КОНТАКТЫ.

Подробный видео-обзор:

Трехфазный щит дома с резервным генератором

Cхема щита учета электроэнергии 380в для частного дома 15 квт – RozetkaOnline.COM

При подключении частного дома к электросети, вам обязательно потребуется получить у электросбытовой компании (Мосэнерго, Ленэнерго, Свердловэнерго и др., в зависимости региона) ТУ – Технические условия на подключение. Именно этот документ содержит основные характеристики электросети доступные вам, в том числе и требования к щиту учета электроэнергии.

Cтандартные в таких случаях параметры сети для подключения частного дома это:

– 3 фазы

– Напряжение: 380В

– Выделенная мощность: 15 кВт

– Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

Простая схема подключения электрощита частного дома 15 кВт

1. Щит навесной металлический, степень защиты ip54 или выше.

2. Бокс пластиковый 3 модуля, с проушинами для пломбы

4. Прибор учета электрической энергии (счетчик) 3-фазный 380В

5. Блок распределительный коммутационный, возможностью подключения проводов сечением до 16мм.кв.

Схема простого электрощита учета для частного дома 15кВт, Система заземления TN-C-S:

Простой щит учета, система заземления TT

Оптимальная схема щита учета электроэнергии 380В частного дома 15 кВт

Схема щита учета для частного дома с селективным УЗО, Для системы заземления TT

Подробная пошаговая инструкция с пояснениями сборки, доступна по ссылке…

Вариант электрического щита частного дома с УЗИП

Установка УЗИП именно в электрощите учёта, правильное решение, особенно с точки зрения безопасности.

Схема щита учета с УЗИП, система заземление TN-C-S

Пошаговая инструкция по расключению доступна по ССЫЛКЕ

Щит учета электрической энергии с УЗИП, заземление ТТ

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В

Электрический щит учета 380В, с модульной розеткой, заземление TN-C-S

Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ

Сборка силового щита на 3 фазы

Это еще одна статья от проекта Все-электричество. На сегодняшний день промышленным стандартном считается три фазы 380 (400) вольт. Все профессиональное оборудование, которое есть в производстве будет работать именно от этого напряжения. Трехфазная электропроводка будет заводиться на предприятия или в магазины. В время прокладки трехфазной электропроводки может потребоваться инструкция по сборке трехфазного электрощита.

При необходимости у вас также будет возможность на выходе получить 220 вольт. Стоит ли заморачиваться с 380 вольтами в квартире многоэтажного дома однозначного ответа не существует. Для частного дома вы можете провести трехфазную проводку. Здесь размещена информацию, которая даст ответ на вопрос о том, как собрать щит учета электроэнергии 380в своими руками.

Инструкция по сборке трехфазного электрощита

Сначала вам необходимо получить разрешение на подключение к трем фазам. Монтаж ввода будет выполнен в герметическом боксе на наружной стене частного дома. В нем будет установлен трехфазный счетчик и автоматический выключатель.

Возле ввода вам обязательно необходимо организовать устройство заземления. Вводный щит будет опломбирован и свободный доступ будет ограничен. Именно поэтому сначала нужно самостоятельно собрать трехфазный распределительный щиток.

К распределительному щиту необходимо завести 5 – жильный кабель L1, L2, L3, N, и PE. Также вы можете завести 4-х жильный кабель L1, L2, L3 и N. Этот кабель можно использовать если у вас есть схема TN-C-S. Для подключения трехфазного домашнего оборудования следует использовать следующую схему:

Сборка щита учета на 380 вольт выполняется многожильным проводом, который имеет сечение не менее 4 мм. Рекомендуемые цвета это – L1 красный, L2 белый, L3 черный N синий и PE желто-зеленый. Чтобы правильно собрать трехфазный щиток следует внимательно смотреть на защитные устройства. На схеме, которую мы размещали выше представлены четырехполюсные защитные аппараты УЗО с дополнительной клеммой N. В обычных автоматах эта клемма может просто отсутствовать. В щитке устройства необходимо устанавливать на DIN-рейку. Перед прокладкой проводки обязательно изучите, как выполнить разметку проводки.

Эту операцию необходимо выполнить со всеми клеммами. Во время монтажа учтите, что заранее нарезать отрезки не рекомендуется. Это потому что в процессе установки вы заметите что длина отрезка L1 будет намного короче, чем длина отрезка L3. Еще лучше собрать щит используя монтажную трехфазную шину, которая может сэкономить место и свести к минимуму шанс что-то перепутать. Нулевую и шину PE необходимо соединить с корпусом щитка электроэнергии.

Если в квартире или доме нет мощного оборудования, тогда нужно собрать щиток на 380в. Благодаря этому фаза будет равномерно нагружена однофазными потребителями. Пример сборки трехфазного электрощита в частном доме вы можете увидеть ниже:

В этой схеме электрического щита фазы будут распределены на отдельную нагрузку через однополюсные автоматы и дифференциальные выключатели. Не следует делать чтобы одна фаза шла на розетки, вторая на выключатели, а третья на другие нужды. Вам необходимо постараться равномерно распределить все нагрузки. Если одна из фаз будет перегружена, тогда можно заметить просадку напряжения. Это явление достаточно часто можно наблюдать в частном секторе. Если вам будет интересно, тогда также можете прочесть про тросовую проводку.

Если ваш сосед включит слишком мощный потребитель, тогда вы сможете увидеть, что ваши лампы накаливания потускнели. Помните, что это процесс называется просадка фазы. У соседей, которые запитаны от других фаз может наблюдаться что лампы светят слишком ярко. Для трехфазной нагрузки перекос будет фатальным. Чтобы избежать этого процесса вам необходимо постараться установить реле контроля фаз и напряжения. Для однофазной сети можно подключить реле напряжения. Проконтролировать правильное распределение нагрузки вы легко сможете с помощью мультиметра, который имеет токовые клещи.

К последнему варианту сборки щита учеты электроэнергии на 380 вольт – смешанный. Когда в домашней сети будут присутствовать трехфазные и однофазные потребители электроэнергии. В этом случае собрать щит можно следующим образом:

Видеоуроки по монтажу

Если вы ознакомились с информацией, но ничего не поняли, тогда вам необходимо посмотреть видео, которые помогут понять, как правильно собрать трехфазный щиток. На видео вы сможете увидеть весь порядок сборки.

Это все, что мы хотели рассказать о том, как собрать щит учета электроэнергии 380в своими руками. Как видите, выполнить подключение может практически каждый. Для этого вам необходимо просто получить определенные навыки, которые помогут выполнить монтаж.

Инструкция по самостоятельной сборке трехфазного электрического счита.

В данном материале мы рассмотрим процесс сборки 3-х фазного электрического щита наружной установки. В первую очередь нужно определиться с размерами и материалом щита. Выбирать размер бокса нужно исходя из размеров счетчика электроэнергии и количества устанавливаемых коммутационных и защитных аппаратов. В минимальный набор могут войти трех- или четырехполюсное отключающее устройство устанавливаемое перед счетчиком электроэнергии, электрический счетчик и вводной автоматический выключатель. Отключающее устройство позволяет производить замену счетчика и автоматических выключателей без отключения питающей линии. Номинальный ток отключающего устройства, счетчика прямого включения и вводного автомата должны соответствовать установленной мощности согласованной с энергоснабжающей организацией. В случае если от щита будут питаться несколько отдельно стоящих строений (дом, гараж, баня, хозяйственные постройки и т. д.) в щите размещают соответствующее количество автоматов отходящих линий.

Что касается материала щитка, то предпочтение лучше отдать герметичному металлическому боксу. Однако следует помнить, что металлический щит в обязательном порядке должен быть заземлен. Заземление металлического распределительного щита может быть выполнено двумя способами. Если трехфазный ввод осуществляется с помощью пятипроводной питающей лини, в которой нулевой провод (PN) и провод защитного заземления (PE) разделены, то тогда заземление щитка осуществляется присоединением к корпусу проводника PE. Следует обратить внимание, чтобы кроме корпуса щитка также была заземлена и металлическая дверца бокса. Присоединение дверцы к заземлению выполняют с помощью перемычки из гибкого провода. Заметим, что провод защитного заземления PE имеет желто-зеленую окраску.

В случае, если ввод осуществляется с помощью четырехпроводной питающей линии, то придется выполнить повторное заземление совмещенного нулевого защитного провода PEN. Просто так присоединять этот провод к корпусу металлического бокса нельзя. Поясним, почему это запрещается. Представим себе, что в питающей линии произошел обрыв нулевого провода. Тогда при включении любой лампочки или другой нагрузки фаза вернется на корпус щитка, что чревато поражением электрическим током при прикосновении. В случае если выполнить повторное заземление нулевого провода не представляется возможным, то нужно использовать пластиковый бокс.

Предварительная сборка электрического щита

Установку и выполнение электрических соединений счетчика, автоматических выключателей, УЗО, дифавтоматов, клеммников внутри электрического щитка лучше выполнять в мастерской на столе. Это намного удобнее, чем проделывать эти операции на улице. При этом скорость сборки и качество монтажа оказываются более высокими.

Практически все коммутационные и защитные электрические аппараты современная промышленность выпускает в модульном исполнении под DIN-рейку. Наиболее распространенная 35 мм DIN-рейка представляет собой металлический профиль, на который очень просто крепятся модульные аппараты и электроустановочные изделия. Для установки на рейку в модулях предусмотрен специальный паз и механическая защелка фиксирующая модуль на рейке. На рисунке показаны модульные аппараты и клеммник установленные на DIN-рейку.

Помимо счетчика и защитных аппаратов, на DIN-рейку устанавливают клеммники для подключения нулевого провода и провода защитного заземления. Нулевой клеммник имеет синюю окраску, зеленые клеммники применяют для подключения заземления.
Соединения аппаратов между собой внутри щитка выполняют согласно монтажной схеме с помощью отрезков провода необходимой длины. Концы проводов зачищают так, чтобы обеспечивался надежный электрический контакт, но при этом не было видно оголенных участков провода. Сечение проводов должно соответствовать расчетному току. В случае применения многопроволочных проводников нужно использовать специальные наконечники, которые напрессовывают на концы провода. Применение наконечников позволяет получить качественный контакт в винтовых зажимах автоматов и счетчика. Перемычки фазных проводов между автоматами, установленными в ряд тоже можно выполнить из провода, но лучше использовать стандартные перемычки – «гребенки» промышленного производства. Производители предлагают как однофазные, так и трехфазные гребенки на разное количество соединяемых между собой автоматов. На рисунке показана трехфазная гребенка.

После установки аппаратов на DIN-рейку и выполнения всех электрических соединений нужно внимательно свериться с монтажной схемой и проверить затяжку винтовых контактов. Практика показывает, что при применении модульных аппаратов, стандартных клеммников, наконечников и гребенок на сборку электрического щита у квалифицированного монтера уходит совсем немного времени.

Установка собранного щита и подключение кабелей

Собранный электрический щит крепят к стене дома с помощью анкерных болтов или дюбель гвоздей подходящего размера. Если бокс устанавливается на столб, то обычно используют специально изготовленный бандаж. После этого в щит заводят питающие и отходящие провода и кабели. Предпочтительно заводить кабели снизу щита, используя уплотнительные фитинги. Такой способ ввода кабелей позволяет предотвратить попадание влаги внутрь щита. Снаружи кабели должны быть защищены с помощью металлорукава или отрезков металлического уголка. Защитные рукава должны быть заземлены. Кабели должны быть промаркированы с помощью бирок с указанием потребителя, марки и сечения жил. Назначение жил кабеля должно быть помечено цветом, нанесением надписей или специальными бирками. Напомним, что для фазных проводов используют белый, черный, красный, оранжевый и коричневый цвет. Нулевой провод должен окрашиваться в синий цвет или иметь голубую полосу, если изоляция белая. Заземляющие провода должны иметь желто-зеленую окраску.

Все распределительные щиты должны выполнять 3 основные задачи:

защита кабеля от перегрузок и КЗ

С этой целью в щитах монтируются автоматические выключатели. Они в первую очередь предназначены именно для защиты кабеля, а не подключенного к ним оборудования, как многие до сих пор думают.

защита человека от поражения электрическим током

Обеспечивается она путем установки УЗО или дифф.автоматов.

защита техники от перепадов напряжения

К сожалению, в наших сетях зачастую происходят скачки напряжения. Автоматы на это не реагируют, так как просто не рассчитаны на такую защиту.

УЗО также не приспособлено на срабатывание от перенапряжения. Для этого понадобятся модульные реле напряжения или УЗМ – устройства защиты многофункциональные.

На них выставляются определенные верхние и нижние пределы по напряжению. Как только произошел скачок, или наоборот резкое снижение параметров эл.сети, данное реле (УЗМ) срабатывает и отключает питание.

Чем же отличается сборка 3-х фазного щита, с условием обеспечения вышеперечисленных задач, от сборки однофазного? Понятно, что однофазный на порядок проще трехфазного.

Там есть только единственная фаза, ноль и защитное заземление. В 3-х фазном, к вам в щит приходит те же ноль, защитное заземление и уже 3 фазы.

С одной стороны это дает вам возможность подключать гораздо большую нагрузку, и получить у энергопередающей организации большую мощность для подключения. Но с другой стороны, это всегда несет и большие затраты, плюс необходимость грамотного распределения этой самой нагрузки.

Причем не по своей вине или вине энергоснабжающей организации, а именно из-за вас.

Есть множество вариантов сборки и комплектации трехфазных щитков. Не будем рассматривать самые простейшие с минимальным количеством вводного оборудования.

Выберем более сложные по комплектации, но в тоже время достаточно универсальные. В связи с резким увеличением количества эл.приборов в наших квартирах и домах, они в последнее время приобретают все большую популярность.

Преимущества:

каждая линия защищена как от КЗ, перегрузок, так и от утечек. И все это одни аппаратом.

проще установить проблемную зону при повреждениях

отсутствуют нулевые шины

у вас полная свобода в группировке аппаратов в щите

легко распределять нагрузку по фазам

большие габариты щита и большое количество модульных устройств (от 72шт и более)

Дифференциальный автомат это оборудование, которое ставится на отдельную линию, как обычный автомат, но еще включает в себя и защиту от утечек (дифф.защиту).

Это хоть и самый лучший вариант, но и самый дорогой. Поэтому используется крайне редко.

Условно говоря, сколько у вас будет отходящих групповых линий, столько же понадобится дифф.автоматов.

При этом, чтобы при возможных авариях понять, от чего отключился такой автомат, от утечки или КЗ, рекомендуется использовать модели с индикацией причины срабатывания.

В начале схемы монтируется вводное устройство – рубильник. С него пускаете питание на реле напряжения.

Далее, через кросс-модули разделяете нагрузку на диффы. На каждый автомат пускаете по одной фазе.

Если в последствии окажется, что та или иная линия перегружает какую-либо из фаз, вам достаточно на одном из кросс модулей просто поменять их местами, перекинув провода с одной шинки на другую.

Если вы не ограничены бюджетом, то это самый лучший вариант сборки и комплектации трехфазного щитка.

Преимущества сборки:

требуется щиток небольших размеров (от 54 до 72 модулей)

не наглядная группировка линий

невозможность простого внесения изменений в перераспределении нагрузки по фазам

наличие нулевых шинок

Это один из простых и наиболее распространенных вариантов сборки и проектировании трехфазных щитков. Объясняется это конечно его дешевизной по отношению к остальным.

Однако это все предварительное деление. Так как реального потребления никто не знает. И только со временем, путем замеров можно увидеть фактическую картину. А она может существенным образом отличаться от ранее спроектированной.

И чтобы хоть как-то подравнять нагрузки, приходится переделывать чуть ли не половину всего щитка. Оставите как есть, и обязательно в будущем столкнетесь с проблемами:

перекос напряжения

нагрев нулевой шинки с возможным отгоранием ноля

перегруженные автоматы и последствия этого

Есть еще более упрощенный вариант данного способа комплектации.

Преимущества:

самый дешевый вариант

щит малого размера (до 32 модулей)

Недостатки:

практически отсутствует группировка линий

отсутствует возможность изменения нагрузки по фазам

присутствуют нулевые шины

возможно ложное срабатывание УЗО

Здесь используется всего одно УЗО на вводе (кроме не отключаемых потребителей) и уже далее, нагрузка распределяется через однополюсники. Согласно п.7.1.83 ПУЭ вы можете быть ограничены в выборе количества подключаемых линий.

Если же проигнорировать данное правило, то вполне вероятны ложные срабатывания УЗО. При этом вы долго будете ломать голову прикидывая, сработало оно от защиты или же ложно.

Поэтому лучше искать промежуточные варианты комплектации трехфазного щитка.

Преимущества:

возможность легко распределять нагрузку по фазам

наглядная группировка линий

удобное подключение питания и отходящих проводников

отсутствие нулевых шинок

габаритные размеры щитка (от 96 до 144 модулей)

относительно дорого

Когда вы собираете щит по первому варианту на дифф.автоматах, вы пропускаете через него фазный и нулевой проводник. Плюс отпадает необходимость в УЗО.

Если по экономическим причинам вы не можете себе позволить дифференциальные автоматы, группировать отходящие линии все равно придется на УЗО.

Однако для того, чтобы впоследствии все было ремонто-пригодно и легко вносились изменения в схему без ее кардинальных реконструкций и перемонтажа проводов, вместо обычных однофазных модульных автоматов достаточно применить двухполюсные.

Внешне они выглядят как собранные воедино два одинарных модульных однополюсника.

Для сборки схемы соединяете между собой нули в той или иной группе 4-х полюсных УЗО. Через них пропускаете все фазы и далее пускаете их на кросс модули.
После чего фазы распределяются по автоматам.

Преимущества:

Электрощиток для дома — Всё о электрике

Как самому собрать электрощиток в частном доме 220В — схема сборки

Грамотно спроектированный и качественно смонтированный электрический щиток в частном доме является гарантией безопасности работы всей системы электроснабжения. Поскольку внутри шкафной конструкции располагаются приборы учета, а также распределительное и защитное оборудование – его выбору и самостоятельному изготовлению уделяется повышенное внимание. Согласно основным положениям ПУЭ вводный щиток должен отвечать самым строгим требованиям, касающимся эксплуатационной безопасности и возможности расширения его функциональности.

Для чего нужен щиток

Раньше в частных домах отдельные вводные шкафы, занимающие место в помещениях и не вписывающиеся в интерьеры, как правило, не делались. Они традиционно устанавливались за пределами строения в отдельных будках на высоковольтном столбе. Сегодня ситуация изменилась кардинально, поэтому одними распределительными коробками обойтись не удается. Необходимость в сборке электрощита 220 Вольт для частного дома вызвана следующими причинами:

все большее число пользователей предпочитает самостоятельно отслеживать состояние оборудования, обеспечивающего контроль расхода электроэнергии, а также защиту от перенапряжений и КЗ;
количество приборов, используемых для этих целей, с каждым годом неуклонно растет и требует для своего размещения больше места;
появились шкафные изделия, не портящие своим дизайном современные интерьеры: они имеют привлекательный внешний вид и удобны в пользовании, отличаются повышенной безопасностью.

В условиях деревянного дома значение распределительного шкафа существенно возрастает, поскольку в частном хозяйстве возможности по наращиванию электрооборудования велики. Они ограничиваются только лимитом электроэнергии, учитываемой в кВт/часах.

Виды щитков для частного дома

Электрические щиты предназначаются для безопасной подводки и распределения электроэнергии по всему частному дому. В зависимости от своего функционального назначения делятся на следующие виды:

Вводные устройства, обустраиваемые в месте подводки силового кабеля.
Ящики для установки выносного электрического счетчика.
Распределительные щиты, монтируемые непосредственно в доме и предназначенные для разводки внутренних питающих линий, а также их защиты.

Они практически не отличаются от таких же изделий, устанавливаемых в квартирах городских строений. Различие обычно проявляется лишь в том, что в них устанавливается значительно больше образцов контрольного, защитного и распределительного оборудования. В частных хозяйствах также имеется возможность сделать отдельный щиток, предназначенный специально для обслуживания линий освещения.

Выбор места установки

Прежде чем сделать электрощиток для дачи или дома своими руками, следует побеспокоиться о выборе места под него. Удобнее всего повесить шкаф на участке стены возле входной двери в районе прихожей. В этом случае расстояние от столба с отводом будет минимальным, длина прокладываемого кабеля невелика. По высоте его размещают с учетом того, чтобы удобно было снимать показания счетчика и переключать распределительные (линейные) автоматы.

В отличие от старых щитков с открытым расположением пробок и рубильников, новые изделия совсем необязательно размещать высоко под потолком.

Корпус изделия надежно укрывает опасные для детей элементы коммутационного оборудования. Главное – обеспечить надежный запор, открываемый только с помощью ключа.

При определении места для установки щитка также важно учитывать, каким способом и где конкретно заводится питающий кабель. При электрификации нового строения, данные по схемам прокладки наружных сетей можно получить у специалистов местного отделения «Энергосбыта».

Купить готовый электрический щиток для монтажа в квартире или собрать самому

Типовые шкафы и щитки для однофазных или трехфазных сетей выпускаются в самой различной комплектации, нередко их конструкция разрабатывается под заказ. Можно купить уже полностью укомплектованный всем необходимым готовый шкаф и добавить затем на DIN рейку нужное оборудование. Еще проще приобрести только корпус будущего щитка со всеми установочными аксессуарами, а затем самому собрать его практически с нуля.

Положительными сторонами такого подхода являются:

значительная экономия средств;
возможность монтировать установочные элементы и приборы по своему усмотрению, не выходя за рамки принципиальных ограничений;
четкое понимание того, как устроена схема электрического щита, собранного собственными силами.

Грамотный подход к выбору нужного решения учитывает и такие факторы, как удобство обслуживания оборудования и его ремонтопригодность. Провести эти операции с самостоятельно обустроенным шкафом будет значительно легче.

Элементы щита и порядок сборки

Грамотно собранная схема щита – основа нормальной эксплуатации всей системы энергоснабжения дома. Поэтому важно сразу же разобраться с составом будущего распределительного устройства. Потребуется разместить следующие элементы:

DIN рейки, используемые для фиксации электротехнических устройств.
Заземляющие шинки, выполнение в виде планок с набором крепежных отверстий.
Вводный автомат.
Электросчетчик, монтируемый рядом с ним.
Устройства защитного отключения (УЗО).
Линейные автоматические выключатели.
Реле защиты от перенапряжений и другие приборы.

Особых сложностей с установкой и подключением большинства из перечисленных приборов, как правило, не возникает. Единственное, на что следует обратить внимание, – обоснованность использования УЗО и реле напряжения. Схема электрощитка в квартире с УЗО и реле напряжения гарантирует ее пользователю защиту от поражения током и перепадов потенциалов. Поэтому их установка в частном жилом доме считается обязательной.

При сборке щитка своими руками руководствуются документацией, прикладываемой к любым образцам изделий этого типа. В ней приводится пошаговая инструкция по порядку монтажа всех комплектующих и способах их фиксации.

Расчет количества модулей

Корпуса продаются с уже закрепленными в них DIN рейками, рассчитанными на заданное число приборов, которое указывается в наименовании изделия. Под этой характеристикой понимается количество элементов кратностью в один модуль (18 мм), свободно размещаемое на фиксирующей направляющей. Для определения их точного числа потребуется сложить размеры всех устанавливаемых изделий в модулях с учетом запаса на зазоры между ними (3-4 мм).

В описании некоторых шкафов упоминаются крепежные рейки с торцевыми заглушками, после снятия которых удается освободить еще одно посадочное место. При самостоятельной сборке число таких модулей лучше планировать с небольшим запасом. Если примерные выкладки дали цифру 66, бокс желательно выбирать на 72 модуля-места.

Выбор корпуса

Корпуса щитков различаются по материалу, используемому для их изготовления (металл или пластик), а также степени герметичности. Металлические шкафы отличаются высокой прочностью и способны выдерживать значительные нагрузки. Они подойдут в ситуации, когда в дом заводится трехфазное питание, требующее установки большого количества защитных приборов.

Поскольку в частном хозяйстве такой шкаф обычно устанавливается в пределах дома, заботится о его герметичности не так важно. Исключением является случай, когда речь идет о ящике для выносного электросчетчика, размещаемого на лицевой стене дома. По способу монтажа в границах строения шкафы могут быть навесными или встраиваемыми в специальную нишу в стене.

В первом случае они будут выступать наружу, занимая некоторую часть жилого пространства, а во втором – полностью утапливаются в толще стен. Выбор делается на усмотрение хозяина жилья. Пластиковые шкафы выпускаются в обоих вариантах и выбираются обычно для размещения небольших по объему сборок, обслуживающих дачные домики или небольшие коттеджи. По прочностным показателям и степени климатической защиты IP они не уступают металлическим аналогам.

Полезные советы

При выборе, монтаже и последующем расключении щита в частном доме рекомендуется учитывать следующие нюансы:

размеры и число монтируемых дин реек следует брать с запасом, это пригодится при необходимости размещения нового оборудования;
при трехфазном энергоснабжении линии силовых розеток и управления освещением желательно запитать от отдельного щитка;
чтобы повысить надежность работы таких систем в шкафу придется предусмотреть разбивку приборов по группам и уровням защиты.

При соблюдении всех правил и рекомендаций любой желающий сможет самостоятельно собрать и расключить шкаф, обслуживающий электросеть частного дома.

Сборка электрощита в частном доме своими руками

Вступление

Об электрощите частного дома

Оборудование для щита дома, а также для всего дома, лучше покупать в магазинах с качественными поставщиками. Например, водонагреватели нас на сайте https://grostal.ru/vodonagrevateli/ Интернет-магазина радиаторов, батарей, водонагревателей, вентиляционных решеток и всего что нужно для эффективного обогрева и проветривания помещений.

Сборка электрощита в частном доме — общие понятия, которые нужно знать

Чтобы собрать щит своими руками придется ознакомиться с некоторыми общими понятиями.

Вводной щит

сборка электрощита в частном доме пример сборка электрощита в частном доме Схема

Распределительный щит (ЩР)

Подготовка к сборке щита

Есть два варианта установки распределительного щита дома.

Щит собирается отдельно по заранее сделанной схеме или однолинейной расчетной схеме готового проекта.
Щит устанавливается на стену или в нишу в него заводятся провода групповых цепей. Монтаж и расключение кабелей электропитания групп, делается в уже установленном щите.

Оба способа имеют место быть.

Сборка и монтаж распределительного щита дома немыслимы без предварительных расчетов:

Общей нагрузки, рассчитываемую по мощности каждой группы;
Нагрузки на каждую группу, рассчитываемую по мощности каждого прибора дома;
Точного определения мест установки приборов требующих защиту УЗО (постирочная, ванная, баня, кухня, детская).
Для станков нужна установка магнитных пускателей, правда, их лучше вынести к самим станкам.

Что такое модуль в щите

сборка электрощита в частном доме

Для перевода оборудования в модули воспользуйтесь этой подсказкой:

двухполюсной автомат это модуль,
УЗО однофазное три модуля,
УЗО трехфазное пять модулей,
трехфазный автомат три модуля,
трехфазный дифференциальный автомат шесть – восемь модулей.

Установка оборудования в щит

Для соединения автоматов защиты со стороны питания, соединяются специальными гребенками. Они умешают количество проводов в щите и упрощают монтаж. Кстати, для расключения щита применяется одножильный медный провод ПВ3. В водном щите- сечением 6 или 10 мм 2 . В распределительном щите ПВ3 4 мм. Провод ПВ3 многожильный, поэтому требует установки обжимных наконечников. Без наконечников, контакт может со временем ухудшаться.

Вывод

Сборка электрощита в частном доме своими руками

Вступление

Об электрощите частного дома

Сборка электрощита в частном доме — общие понятия, которые нужно знать

Чтобы собрать щит своими руками придется ознакомиться с некоторыми общими понятиями.

Вводной щит

сборка электрощита в частном доме пример сборка электрощита в частном доме Схема

Распределительный щит (ЩР)

Подготовка к сборке щита

Есть два варианта установки распределительного щита дома.

Щит собирается отдельно по заранее сделанной схеме или однолинейной расчетной схеме готового проекта.
Щит устанавливается на стену или в нишу в него заводятся провода групповых цепей. Монтаж и расключение кабелей электропитания групп, делается в уже установленном щите.

Оба способа имеют место быть.

Сборка и монтаж распределительного щита дома немыслимы без предварительных расчетов:

Общей нагрузки, рассчитываемую по мощности каждой группы;
Нагрузки на каждую группу, рассчитываемую по мощности каждого прибора дома;
Точного определения мест установки приборов требующих защиту УЗО (постирочная, ванная, баня, кухня, детская).
Для станков нужна установка магнитных пускателей, правда, их лучше вынести к самим станкам.

Что такое модуль в щите

сборка электрощита в частном доме

Для перевода оборудования в модули воспользуйтесь этой подсказкой:

двухполюсной автомат это модуль,
УЗО однофазное три модуля,
УЗО трехфазное пять модулей,
трехфазный автомат три модуля,
трехфазный дифференциальный автомат шесть – восемь модулей.

Установка оборудования в щит

Вывод

{SOURCE}

Назначение электрических субпанелей

Сердцем домашней электрической системы является главный автоматический выключатель, также известный как главный сервисный щит. Это то место, где электроэнергия от коммунальной компании сначала поступает в дом от счетчика, и это точка, в которой вся мощность распределяется по различным ответвленным цепям дома. Во всех домах есть главная сервисная панель.

Вспомогательная панель — это служебная панель меньшего размера, которая распределяет электроэнергию в определенной области дома или других зданий на территории.По сути, это панель сателлитного автоматического выключателя, имеющая собственные выключатели. Вспомогательная панель получает питание от двухполюсного выключателя на 240 В на главной сервисной панели, и эта цепь с одинарным питанием делится на дополнительные ответвленные цепи на вспомогательной панели.

Что такое сателлитный автоматический выключатель?

Панель автоматического выключателя-сателлита — это еще один способ обозначения субпанели. Его часто устанавливают отдельно от основной сервисной панели в зоне, удобной для той части конструкции, которую он обслуживает.

Преимущества

Субпанели добавляются в систему по трем основным причинам: пространство, удобство или эффективность. Субпанели обычно используются для протягивания проводки для нескольких ответвлений цепей до определенной области дома или до здания, находящегося на некотором расстоянии от главной панели. Гараж, пристройка или пристройка к комнате могут быть местом для установки дополнительной панели. Идея состоит в том, чтобы провести один набор питающих проводов от главной панели к вспомогательной панели, где затем питание будет разделено на несколько ответвлений, обслуживающих это здание или область дома.Цепи, идущие от субпанели, могут питать световые цепи, розетки или цепи прибора — точно так же, как основная сервисная панель.

Преимущество здесь состоит в том, что цепями можно управлять из более удобного места, чем возвращаться к главной сервисной панели, которая может находиться на некотором расстоянии. Например, в гараже с мастерской электроинструменты могут иногда срабатывать выключатели, и их сброс намного проще, если вы можете сделать это с вспомогательной панели гаража, а не возвращаться к главной сервисной панели.

Дополнительная панель также может быть удобным способом добавления дополнительных цепей, когда все слоты выключателей на главной сервисной панели заполнены. Например, подключив один 60-амперный выключатель к субпанели, вы можете разделить эти 60-амперные цепи на несколько меньших цепей.

Наконец, установка вспомогательной панели может сэкономить время и затраты на строительство за счет сокращения количества «домашних пробегов» обратно к главной панели. Запуск трех или четырех отдельных цепей из удаленного места за главной панелью требует больше материалов и трудозатрат, чем запуск одной цепи с высоким током, а затем ее разделение на меньшие цепи из субпанели.

Как подключается субпанель

Для вспомогательной панели требуется два провода под напряжением, подключенные к двухполюсному выключателю на 240 В на главной панели. Также нужен нейтральный провод и заземляющий провод. Кабель, используемый для этой трассы, известен как «трехжильный кабель с заземлением». Два провода под напряжением, называемые питающими проводами, будут обеспечивать всю подпанель питанием. Этот кабельный ввод подключается к главному выключателю на 240 В на вспомогательной панели, который питает питание через две горячие шины. Отдельные автоматические выключатели будут подключаться к этим шинам для распределения мощности по ответвленным цепям, выходящим из субпанели.

Электрическая панель перегревается без видимой причины?

У электрика была клиентка с очень распространенной проблемой — перегревом электрического щита. Что делало ситуацию несколько необычной, так это то, что перегрев не был вызван ни одной из обычных причин.

Электрика вызвали для устранения неполадок в электрической панели с 42 автоматическими выключателями, которые обеспечивали питание десятков серверов и других нелинейных нагрузок. ИТ-специалист на площадке заказчика заметил, что лицевая сторона главного выключателя на 225 А, который должен был быть белым, заметно желтел.Когда он пощупал лицо, он обнаружил, что оно не только обесцвечивалось — оно было очень теплым на ощупь.

Хотя сбоев не было, ресурсы, питаемые через эту панель, критически важны, поэтому заказчик не мог позволить себе ждать, пока что-то пойдет не так, чтобы решить проблему.

Устранение неполадок при включении питания

Поскольку даже плановое отключение было бы очень трудно запланировать, все действия по устранению неполадок выполнялись при включенном питании. При первоначальном обследовании окружающей среды электрик заметил, что нейтральный проводник состоит из двух проводов 4/0, нейтрали увеличенного размера, обычно встречающиеся в щитах управления, обслуживающих нелинейные нагрузки.Это подсказало ему, что система была спроектирована правильно.

Его следующей задачей было достать мультиметр Fluke 1587 Insulation Multimeter для измерения межфазного и межфазного напряжения на линии силового выключателя на 225A. Он искал любые аномалии, которые могли указывать на проблему. Все эти измерения были в пределах нормы — ничего слишком высокого или слишком низкого.

Затем он посмотрел на ток, потребляемый на каждом из входящих фазных проводов, с помощью токоизмерительных клещей Fluke 376 и обнаружил, что ток был значительно ниже 225 А на всех трех фазах — в диапазоне от 108.От 9А до 130,3А. Поскольку панель питала нелинейные нагрузки, следующим логическим шагом был поиск гармоник тока. Электрик зажал 376 на нейтральном проводе и обнаружил, что ток довольно низкий — всего 38,9 А. Если бы гармоники вызывали проблему, ток в нейтрали был бы равен или больше, чем один из фазных токов.

Исключение гармоник

А как насчет нагрузок, обслуживаемых панелью? Может там были гармоники напряжения? На этот раз электрик достал свой анализатор энергии Fluke 434, чтобы проверить гармонический состав нагрузок, обслуживаемых рассматриваемой панелью.Гармонический состав соответствовал типу обслуживаемых нагрузок. Напряжение было хорошим, не было большого количества сверхвысоких токов или гармоник; снова он зашел в тупик.

Но он не закончил. Затем он записал падение напряжения на фазных проводниках линии и нагрузки главного выключателя (см. Таблицу 1). Плохое или плохое соединение или внутренняя проблема в цепи могут вызвать большое падение напряжения — что-то более 100 милливольт.

Таблица 1.Падение напряжения, зарегистрированное на проводниках главного выключателя и амперная нагрузка на фазных проводниках при первичной проверке в мае 2012 г.
Измерения
Фаза А: 51,1 милливольт	Фаза А: 122,9 А
Фаза B: 41,6 милливольт	Фаза B: 108,9 ампер
Фаза C: 137,1 милливольт	Фаза C: 130.3 ампера

Рис. 1. Инфракрасное изображение, полученное с помощью тепловизора Fluke, фазовых проводов главного автоматического выключателя показывает, что провод фазы C значительно теплее, чем фазы A и B.

Напряжения, измеренные на фазах «A» и «B», были в пределах допустимого диапазона. Однако, когда он дошел до фазы «C», измерение 137 мВ сделало довольно очевидным, откуда исходит тепло. Поскольку проблема все еще не требовала отключения, электрик достал свой тепловизор Fluke, который, что неудивительно, показал, что фаза C была значительно теплее, чем фазы A и B (см. Рисунок 1).

В верхней части автоматического выключателя провод был очень теплым и становился все холоднее по мере того, как камера перемещалась дальше от автоматического выключателя. Это указывает на то, что проблема, скорее всего, была в проушине или в том месте, где проушина соединяется с автоматическим выключателем.

Перед тем, как покинуть объект, электрик подключил регистратор трехфазной мощности Fluke 1735 к проводам, питающим главный автоматический выключатель на 225 А, и оставил его на неделю для измерения тока. Никаких аномалий с током не выявлено.(См. Рис. 2)

Поскольку поиск неисправности изолировал место проблемы, но не указал точную причину, заказчик и консультанты по электрике решили заменить всю внутреннюю часть панели, включая все автоматические выключатели, и установить новую. проводники. «Мы идем к этому, потому что стоимость простоев и критичность системы настолько велики, что заказчик хочет, чтобы это было исправлено. Они не хотят устраивать еще одно отключение в ближайшее время», — объясняет электрик.

Рис. 2. Недельная запись тока на проводниках, питающих главный автоматический выключатель, не показала аномалий, указывающих на то, что проблема была в наконечнике или в месте соединения наконечника с автоматическим выключателем.

Разрешение

Позже заказчик нашел возможность выключить панель и заменить ее. Однако консультанты по электрике не рискнули. Перед тем, как было запланировано отключение панели, новая внутренняя часть панели — вместе с автоматическими выключателями ответвления и главным выключателем — была отправлена в независимую испытательную компанию.Испытательная компания подтянула все внутренние соединения в соответствии со спецификациями и выполнила цифровой тест омметром низкого сопротивления для проверки целостности внутренних соединений.

Консультанты приступили к работе, имея чистую справку о состоянии здоровья на новой панели. Обесточили старую панель, отключили все проводники, удалили кишки. На этом этапе они провели визуальный осмотр и обнаружили признаки сильного перегрева в точке, где фазная шина A подключается к главному автоматическому выключателю.[См. Рис. 3]

Затем электрики установили новую внутреннюю фазную разводку, прерыватели цепи ответвления, главный прерыватель цепи и фазные проводники и повторно подключили все проводники. После повторного включения панели они протестировали ее, чтобы убедиться, что новая панель работает, как указано. С помощью изоляционного мультиметра Fluke 1587 они провели серию измерений напряжения, включая падение напряжения на линии и на стороне нагрузки главного выключателя, которые показали следующие падения напряжения:

Рисунок 3.После того, как панель была снята, шина фазы A показала признаки сильного перегрева в точке, где она подключается к главному выключателю, что указывает на предыдущую проблему с фазой A, которая была исправлена перед новым запросом.

Фаза A: 50,4 милливольт
Фаза B: 48,8 милливольт
Фаза C: 41,4 милливольта

Эти измерения были в пределах нормального диапазона, поэтому затем они измерили амперную нагрузку на фазных проводниках с помощью клещей Fluke 376:

Фаза: 144.1 ампер
Фаза B: 133,7 ампер
Фаза C: 132,6 ампер

Эти показания также находились в пределах допустимого 80-процентного номинального требования.

Наконец, они просканировали фазные провода главного выключателя под нагрузкой с помощью тепловизора Fluke. Сканирование показало сбалансированные нагрузки на всех трех этапах.

Рис. 4. Инфракрасное изображение фазных проводов главного выключателя после замены панели, полученное тепловизором Fluke, показывает сбалансированные нагрузки по всем трем фазам.

В перспективе

Хотя измерения показали, что новая панель работает в пределах 80 процентов рейтинг нагрузки, консультанты ожидают, что он скоро приблизится к 80-процентному порогу.По мере увеличения нагрузки возрастает и нагрев, поэтому они рекомендовали заказчику следить за ситуацией и планировать установку нового устройства подачи энергии в недалеком будущем.

Требования к новым или модернизированным электрическим службам

Обновление Положения 21:

Утверждена последняя редакция Правила 21. Чтобы прочитать новую версию Правила 21, щелкните здесь.

Как подать заявку на Новое вторичное электрическое обслуживание или обновление сервисной панели

Назначьте встречу для посещения на месте, позвонив по телефону 626.744.4495 или по электронной почте [email protected] .
Предоставьте следующие документы за 48 часов до выезда на место
- Один набор планов
- Оценка раздела
- Планы обследования площадки
PWP предоставит вам утвержденную точку измерения и расценки на новую установленную электрическую службу или модернизацию электрической службы (при необходимости).
Получите разрешение на электричество в Центре разрешений на строительство и безопасность по телефону:
Департамент планирования и общественного развития
175 N.Garfield Ave
Pasadena, CA 91101
626.744.4200
Отправьте свой общий платеж в отдел планирования электрооборудования, только чеком, подлежащим оплате в «Город Пасадена Уотер энд Пауэр» по почте или лично по адресу:
Electric Service Planning
1055 E. Colorado Blvd, Suite 350
Pasadena, CA 91106
Завершить электромонтажные работы
- Если вы подаете заявление на получение новой вторичной услуги:
  - Подайте заявку на создание новой учетной записи для каждого счетчика по телефону 626.744.4005 или онлайн на странице Start New Service .
  - Посетите Центр выдачи разрешений по адресу 175 N. Garfield Ave. , чтобы заполнить заявку и внести оплату за присвоение адреса за каждый счетчик. Обратите внимание: PWP будет предоставлять электрические услуги только по юридическим адресам, признанным Департаментом планирования и общественного развития
  - Завершите установку электрического щита в соответствии с утвержденной меткой
- Если вы обновляете услугу:
  - Назначьте встречу, чтобы разблокировать и снять глюкометр.
    - Обратите внимание — PWP должен завершить разблокировку и удаление счетчика. Несоблюдение этого требования приведет к штрафу за вмешательство в размере от 300 долларов США.
  - Ваш электрик должен установить байпасное устройство для временного измерения во время этого визита.
  - Завершите необходимые электромонтажные работы.
Свяжитесь с отделом планирования обслуживания электрооборудования PWP, чтобы осмотреть новую электрическую панель и установку кабелепровода.
Свяжитесь с отделом строительства и безопасности для окончательной проверки электрической панели.
После получения всех разрешений PWP включит вашу услугу в течение 14 рабочих дней, для небольших вторичных рабочих мест и в течение 21 рабочего дня для крупных вторичных и всех коммерческих рабочих мест.

Как подать заявку на новую первичную электрическую службу

Подайте заявку в Electric Service Planning и предоставьте следующую документацию:
- План обследования площадки.
- Архитектурные планы, планы фасадов и разрезы по сооружению.
- План фундамента.
- Расчет электрической нагрузки и однолинейная схема, подписанная и проштампованная лицензированным инженером-электриком или лицензированным электриком.
- Схема расположения электрощитов и возвышения распределительных щитов.
Запишитесь на прием в офис для проверки необходимых документов, позвонив по телефону 626.744.4495 или по электронной почте [email protected] . Обратите внимание: разработчик проекта, архитектор и инженер-электрик должны присутствовать, чтобы обсудить тип, размер, расположение и другие требования PWP к трансформаторному объекту на месте, электрическому помещению и связанным распределительным щитам.
Получите разрешение на электричество в Центре разрешений на строительство и безопасность по адресу:
Департамент планирования и общественного развития
175 N. Garfield Ave
Pasadena, CA 91101
626.744.4200
Отправьте окончательные чертежи и залог в размере 5000 долларов США в отдел Electric Service Planning только чеком, выплачиваемым в «City of Pasadena Water and Power» по адресу:
Electric Service Planning
1055 E. Colorado Blvd, Suite 350
Pasadena, CA 91106
PWP подготовит проект электрооборудования трансформаторной базы заказчика.Как только все требования будут выполнены, PWP утвердит и подпишет разрешение на строительство и предоставит смету стоимости установки новых электрических сетей.
Подайте заявку на создание новой учетной записи (ов) в Службе поддержки клиентов PWP по телефону 626.744.4005 или онлайн на странице Start New Service .
- Если вы подаете заявку на обслуживание по новому адресу:
  - Посетите Центр выдачи разрешений по адресу 175 N. Garfield Ave. , чтобы заполнить заявку и внести оплату за присвоение адреса.
    - Обратите внимание: PWP будет предоставлять электрические услуги только по юридическим адресам, признанным Департаментом планирования и общественного развития
Отправьте предлагаемые технические характеристики распределительного устройства и оставшиеся платежи в отдел планирования электрооборудования для рассмотрения и утверждения.Свяжитесь с отделом электроснабжения, чтобы назначить обязательную встречу перед началом строительства.
Завершите общестроительные работы: установите необходимые трубопроводы, вентиляционные трубы, вытяжные коробки и / или хранилища. Запрещается бетонировать и засыпать установки до проверки и утверждения PWP. Как только это будет завершено, позвоните в отдел планирования электрооборудования для проверки.
После утверждения PWP бетонируйте и засыпьте установки и завершите строительство трансформаторного объекта на месте (за исключением распределительного устройства) и позвоните в отдел электроснабжения для проверки и утверждения трансформаторного объекта на месте.
После утверждения PWP трансформаторного оборудования на месте завершите установку распределительного устройства и позвоните в отдел электрического обслуживания, чтобы осмотреть и утвердить установку распределительного устройства.
Обратитесь в Центр разрешений на строительство и безопасность для окончательной проверки электрооборудования.
После получения всех разрешений и отсутствия задержек по проекту со стороны любого другого городского департамента, PWP завершит установку трансформатора (ов) и связанных кабелей / устройств и включит службу в течение 21 рабочего дня.

Установка зарядной станции для вашего электромобиля

Чтобы установить домашнюю зарядную станцию, вам необходимо начать с анализа существующей электрической инфраструктуры вашего дома. Каждый дом имеет определенную электрическую мощность, которая представляет собой общий объем электрического тока (кВтч), который дом может одновременно потреблять от коммуникационных линий.

Перед установкой зарядного устройства вам необходимо узнать доступную электрическую емкость вашего дома.Если дополнительная нагрузка от зарядки электромобиля превышает доступную электрическую мощность вашего дома, вам необходимо обновить сервисную панель. Лицензированный электрик может оценить грузоподъемность вашего дома и определить, потребуется ли для зарядки вашего электромобиля модернизация сервисной панели, чтобы справиться с дополнительной нагрузкой.

Если вашему дому действительно требуется больше мощности, следуйте приведенным выше инструкциям «Как подать заявку на новое вторичное электрическое обслуживание» .

Важная информация

Заказчик несет ответственность за определение того, не противоречит ли расположение каких-либо новых или существующих энергообъектов каким-либо федеральным, государственным или местным кодексам.Любые работы по перемещению, выполняемые коммунальным предприятием для обеспечения надлежащих зазоров, будут производиться за счет заказчика.

Все новые или модернизированные электрические сети более 200 ампер однофазных или более 100 ампер трехфазных требуют положений для трансформаторов, принадлежащих городским властям и находящихся в частной собственности.
PWP требует, чтобы все расходы были оплачены до подключения или включения любых новых или обновленных услуг.
В дополнение к вышеупомянутым требованиям PWP, клиенту необходимо будет подать заявку на счет для выставления счетов за коммунальные услуги, если будет задействована новая услуга.Это настроит ваши счета для снятия показаний счетчиков и выставления счетов. За новую услугу может потребоваться залог.

10 лучших панелей автоматических выключателей, рассмотренные и оцененные в 2021 году

Одна из самых недооцененных, но наиболее важных частей нашего дома — это взломщик. Это основной электрический распределительный щит любой конструкции, что делает его незаменимым для безопасности и удобства всех находящихся в нем людей. Это точная причина, по которой я ищу лучшую панель автоматического выключателя.

Я нашел много вариантов, доступных на рынке. Я просмотрел десять многообещающих брендов для своих проектов и собираюсь поделиться с вами своими открытиями. Надеюсь, это поможет вам сделать правильный выбор при строительстве дома своей мечты.

Итак, давайте займемся этим и подберем для вас лучшую электрическую панель!

Лучшая панель автоматического выключателя Обзоры

1. Square D производства Schneider Electric HOM612L100SCP

Центр нагрузки Square D от Schneider Electric Homeline — это небольшая электрическая панель для дома, идеально подходящая для квартир с двумя спальнями.Он имеет шесть мест для установки одного главного выключателя и пяти двух- или десяти однополюсных. Эта функция хорошо работает в моем случае, когда мне нужно было установить ее для своего гаража. Он хорошо работает как вспомогательная или основная панель, только установка немного отличается.

Его мощности в 100 ампер более чем достаточно для большинства домашних приложений. Его также можно установить как заподлицо, так и на поверхность, что дает мне возможность установить его так, как я хочу. Как в верхней, так и в нижней частях коробки есть вырезы, чтобы избежать неудобных положений для проводки, независимо от того, как я устанавливаю панель.Я все настраиваю без проблем.

Изделие изготовлено компанией Schneider Electric, известной производителем высококачественной электротехнической продукции. Я должен вас заверить, что панель выглядит надежно, потому что она имеет тяжелую прочную металлическую конструкцию. Мне также нравится, что на верхней части есть наклейка, на которой написано, какую часть дома защищает конкретный выключатель. Это избавит меня от необходимости вручную находить правильный выключатель в будущем.

По сравнению с другими панелями, имеющими те же характеристики, этот панельный блок предлагает хорошее соотношение цены и качества.Я потратил очень маленький бюджет на этот продукт. Наряду с самостоятельной установкой, не требующей особых усилий и навыков, эта панель является отличным выбором при небольшом бюджете.

Обратной стороной этой панели выключателя является то, что она ограничена шестью ячейками — вы не можете расширить ее дальше. Кроме того, он подходит только для выключателей Square D, поэтому будьте готовы к обоим.

Плюсы

Идеально подходит для квартир с двумя спальнями и меньших размеров
100 А мощности более чем достаточно для большинства домов
Можно установить на поверхность стены или заподлицо с ней
Вырезы в верхней и нижней панели позволяют избежать неудобных положений для проводки
Изготовлено Schneider Electric в соответствии с высокими стандартами качества
Наклейка для обозначения цепей выключателя

Минусы

Слоты для ограниченных панелей
Необходимо купить выключатели той же марки

Если вы собираетесь установить это в небольшом доме и не планируете дальнейшее расширение, эта панель идеально подходит для ваших нужд.Он может защитить контур каждой комнаты и иметь несколько различных положений для общих пространств. Отличная покупка за полезный товар.

2. Панель розеток Siemens TL137US

Работаю ли я над временным проектом или устанавливаю уличную палатку, требующую электроэнергии, панель Siemens Talon Panel — отличный выбор для меня. Этот переносной автоматический выключатель специально разработан для установки на открытом воздухе и защищен от атмосферных воздействий. При покупке производитель включает в себя висячий замок, который я использую, чтобы заблокировать коробку от несанкционированного доступа к автоматическим выключателям.

Я был в восторге, когда впервые увидел эту модель, так как это идеальное решение для меня по двум направлениям: первый — когда я работаю над новыми проектами без существующей электрической инфраструктуры, а второй — когда я отдыхаю в кемпинге. снаружи с моей семьей.

Я могу установить этот выключатель на столб или поверхность, поэтому я могу использовать его, даже если монтажной стены нет. Есть также встроенные вилки прямо в коробку, поэтому я могу использовать их сразу после настройки — больше не нужно вручную подключать провода к розетке, чтобы получить электричество.

Меня беспокоит только то, что его непросто установить на стене. У него всего одно монтажное отверстие, и я считаю, что в подвешенном состоянии он не совсем безопасен. Я просверлил в своем устройстве еще два отверстия, чтобы придать уверенности. Ничего хорошего, если он упадет и сломается, пока я нахожусь в середине проекта.

Плюсы

Переносной выключатель, предназначенный для использования на открытом воздухе
Всепогодный, можно оставлять под дождем, не опасаясь короткого замыкания
Навесной замок для защиты электропитания в комплекте
Может использоваться для новых проектов без инфраструктуры или в качестве источника энергии во время кемпинга
Различные варианты монтажа — столб или поверхность
Встроенные розетки в коробке для более быстрой настройки

Минусы

Одно отверстие под винт для настенного монтажа может быть немного ненадежным

Если вы работаете над множеством новых проектов или хотите иметь надежное электроснабжение во время кемпинга, я бы порекомендовал эту временную розетку.С этой розеткой вы будете в безопасности и защищены даже в плохую погоду.

3. Leviton 51120-1 Панельный сетевой фильтр

Если в вашем доме есть моторное и насосное оборудование, такое как стиральные и посудомоечные машины, вам необходимо установить сетевой фильтр. Это устройство Leviton защитит вашу чувствительную электронику от неожиданного повышения напряжения из-за тяжелой техники.

Я думаю, что это должно быть в каждом доме из-за той защиты, которую он предлагает.Представьте, что вы потеряли свои дорогие компьютеры и устройства для умного дома только из-за неожиданного скачка напряжения, исходящего от вашего старого электрического насоса.

Мне нравится, как компания поддерживает свой продукт. Они даже предлагают страховку на подключенную домашнюю бытовую технику и гаджеты на сумму до 25000 долларов на ремонт и замену, если Leviton Protector выйдет из строя при регулярном использовании. Я могу засвидетельствовать это, потому что мой друг столкнулся с этой проблемой, и они выполнили свою гарантию! Я впервые лично видел, как компания платит потребителю за провал продукта — без «но» и «если».

Изделие имеет очень удобный дизайн — он поставляется в стандартном корпусе J-box с вырезами для облегчения установки. Вы можете легко установить это рядом с существующей группой автоматических выключателей. Они также включали индикатор состояния в реальном времени на лицевой стороне коробки, чтобы вы знали, испытываете ли вы всплеск в вашем доме.

Еще одна интересная особенность, которую я нахожу, заключается в том, что она совместима с системой автоматизации управления домом Decora. Вы одновременно экономите деньги и защищаете свои электрические цепи, потому что вам не нужно устанавливать другую схему для автоматизации всего дома.

Вы должны принять во внимание, что этот элемент предназначен только для использования в помещении — гарантия не распространяется на внешние приложения. Всегда полезно прочитать инструкции и отзывы, прежде чем принимать какое-либо решение о покупке.

Плюсы

Защищает чувствительное оборудование от скачков напряжения
Leviton покроет до 25000 долларов США на ремонт повреждений, если их устройство выйдет из строя
Удобная конструкция упрощает установку
Индикатор состояния в реальном времени на лицевой стороне устройства для контроля домашней цепи
Совместимость с системой управления домом Decora

Минусы

Только для использования внутри помещений; гарантия не распространяется на уличную технику

Исходя из моего личного опыта, я рекомендую установить это устройство во всех домах.Если у вас есть электронный гаджет, вам обязательно понадобится этот сетевой фильтр.

4. Square D от Schneider Electric HOM1224L125PC

Если у вас типичный загородный дом, грузовой центр Square D b Schneier станет для вас идеальным вариантом. В нем можно разместить до 12 выключателей, что позволяет при необходимости расширить его. Таким образом, в будущем вам не потребуется обновлять электрическую панель. Наличие этого дома было для меня благословением, когда мне нужно было переставить свое место, чтобы лучше выглядеть.Результат получился отличным без особых трудозатрат.

Сама панель имеет мощность 125 ампер — более чем достаточно для большинства домов. Плата выключателя рассчитана на 24 цепи, поэтому, если у меня есть три машины, требующие двухполюсных выключателей и один главный выключатель, у меня все еще есть место для 16 однополюсных автоматических выключателей. Для меня этого должно быть более чем достаточно.

Мне также нравится, что в них есть крышки как для скрытого, так и для поверхностного монтажа — поэтому даже если я решу не сколоть стену для установки панели, она все равно будет выглядеть презентабельно.Он также поддерживает съемные ограничители перенапряжения, чтобы вы могли защитить свою электрическую систему без необходимости подключения внешней вторичной коробки.

Я также уверен, что это устройство будет безопасно для использования как дома, так и в коммерческих целях, поскольку оно внесено в список UL для этих приложений. Сертификация UL является для меня важным знаком, потому что это означает, что устройство было независимо протестировано и проверено группой независимых экспертов.

Если вы планируете использовать его как электрическую вспомогательную панель, вам придется приобретать шину заземления отдельно.К сожалению, планка не входит в комплект поставки, но лишь некоторым людям требуются подсхемы в своих домах.

Плюсы

Вмещает до 12 выключателей — идеально для будущего расширения
Максимальная мощность 125 ампер и 24 цепи, более чем достаточно для большинства домов
Может устанавливаться как на поверхности, так и заподлицо со стеной
Совместимость со съемными ограничителями перенапряжения
Внесен в список UL, соответствует отраслевым стандартам безопасности

Минусы

В упаковке нет шины заземления — для применения в подсхеме необходимо приобретать отдельно

Если у вас большой дом или вы планируете расширить свое пространство, не стесняйтесь вкладывать средства в панель большего размера.В будущем вы сэкономите деньги и избавитесь от лишних хлопот, связанных с ремонтом дома. Эти инвестиции принесут пользу не только вашему настоящему, но и вашему будущему.

5. Siemens P1224L1125CU Центр нагрузки

Жилые электрические панели Siemens — это превосходная линейка блоков выключателей для дома. Они эргономичны и поставляются со всеми принадлежностями, которые могут вам понадобиться для установки.

Центр нагрузки P1224L1125CU имеет 12 мест для до 24 цепей, охватывающих большинство домашних и офисных проектов, над которыми я работаю.Его мощности в 125 А более чем достаточно для этих приложений — и я даже могу использовать его для запуска пары тяжелой техники, как только она будет установлена во время строительства.

Он использует медную шину для подачи электричества к выключателям, что делает его очень энергоэффективным и устойчивым к коррозии. Шины заземления и нейтрали также готовы к подключению проводов с использованием технологии Insta-Wire от Siemens. Это экономит время на установку и значительно ускоряет работу электрика.

Мне также нравятся монтажные петли, которые удерживают выключатели на месте.Это позволяет мне отпустить выключатель при установке, поэтому я могу использовать обе руки, чтобы закрепить его на месте. Я считаю это удобным и умным, особенно для неопытных пользователей, не знакомых с электромонтажом. Кроме того, они включают инструкции по установке, представленные как словами, так и изображениями. Пока что у этого продукта самая четкая инструкция для покупателей.

Однако будьте осторожны, если планируете использовать его в Канаде. Однажды я помог подруге, которой нужен был выключатель, отправив ей запасной, который у меня был — оказалось, что он не сертифицирован Канадской ассоциацией стандартов, а это означает, что использовать его там незаконно.

Плюсы

Эргономичный дизайн и все необходимые аксессуары для установки
Содержит 12 слотов выключателей для 24 цепей
Максимальная мощность 125 А более чем достаточно для большинства домов и офисов
Медная шина для эффективной электропроводности
Монтажный язычок и функции Insta-Wire сокращают время монтажа выключателя
Дает четкие инструкции по установке

Минусы

Не сертифицировано для использования в Канаде

Я бы порекомендовал это, если вы хотите использовать этот выключатель для вашего дома или его пристройки.Он очень удобен в использовании, обладает всеми эргономичными функциями и поставляется в полной комплектации. Вам не придется заниматься настройкой и устранением проблем с использованием этого продукта.

6. Siemens W0816ML1125CU Центр нагрузки

Siemens — одна из самых популярных панелей выключателей, доступных на рынке. Они производят несколько моделей для различных применений — например, для помещений, улицы, дома, офиса, промышленности и других специализированных конструкций. W0816ML112CU — одна из таких конструкций для использования вне помещений.

Эта конструкция на 125 А, 8 слотов идеально подходит для наружного оборудования или в качестве панели выключателя для вашей мастерской. Однажды я использовал это, когда устанавливал гидромассажную ванну для клиента — я установил ее на стене насосной станции для ванны. Я использовал два слота для самой гидромассажной ванны, еще одно место для главного выключателя и еще два для розеток для освещения и удобства. Остается 3 дополнительных слота для использования в будущем.

Поскольку он разработан для использования на открытом воздухе, его водонепроницаемый бокс выдержит как дождь, так и снег.Вы уверены, что в вашей цепи не произойдет короткого замыкания из-за непреднамеренной утечки. Включение шины также является фантастической особенностью, поскольку она может быть несовместимой при покупке их по отдельности.

Мне нравится, что сама вещь всего около полутора футов в длину и едва ли в ширину. Его относительно небольшая площадь основания не делает его навязчивым приспособлением на вашей стене. А поскольку он весит всего 13 фунтов, мне не нужны сверхпрочные кронштейны для его безопасности.

Меня беспокоит только то, что прилагаемые барашковые гайки могут быть потеряны.Поскольку они довольно маленькие, их легко потерять на загруженном рабочем месте. Это не проблема, если они встречаются часто, но поскольку эти орехи кажутся уникальными, их сложно найти! Мне пришлось импровизировать, чтобы все заработало.

Плюсы

Создано Siemens, признанным производителем электрического оборудования
8-слотовая конструкция на 125 А идеально подходит для расширения и использования вне помещений
Водонепроницаемый бокс для дождя и снега
Маленький, ненавязчивый размер для настенного монтажа
Легкий, 13-фунтовый вес требует только простых винтов для крепления
Включает шины для установки и использования

Минусы

Специально разработанные барашковые гайки легко потерять — и трудно найти замену

Этот блок выключателя идеален, если вы хотите, чтобы на улице было электричество.От джакузи до бассейнов с подогревом и даже в мастерских, это потребует электричества для вашего расширения.

7. Центр нагрузки Murray LC002GSU

Иногда я работаю над небольшими проектами — такими как блоки студийного типа или внешние навесы. Для подобных конструкций мне не нужно использовать большие панели на 12 слотов и 24 цепи. Вместо этого должно быть достаточно панели автоматического выключателя на 60 ампер.

Одна из таких панелей — центр нагрузки Murray LC002GSU. Его мощности как раз достаточно для работы с большинством электрического оборудования, которое может вместить небольшое пространство.Конфигурация с двумя слотами позволяет ему работать до 4 цепей, что примерно достаточно, что мне нужно. В частности, он хорошо работает с однополюсными выключателями, одним двухполюсным выключателем или четырьмя рамными выключателями ½ дюйма. Мне нравится, что у него есть вырезы со всех сторон выключателя и на его задней части, что дает мне возможность подключать панель в любой конфигурации цепи. Другими словами, он принимает большинство выключателей, которые вы можете найти.

Это также делает его маленьким — занимает пространство 11 x 6 дюймов.Его вес 3,25 фунта означает, что его можно легко установить на любой поверхности. Вам не нужна усиленная опора, чтобы ее обезопасить. Поскольку эта панель предназначена для использования внутри помещений, эта компактная конструкция хорошо вписывается в замкнутые пространства. В результате он не потеряет эстетику комнаты из-за слишком большого внимания.

Цена как воровство, поэтому я тоже обожаю этот товар. Трудно найти качественный электротехнический продукт, не потратив слишком много денег. Тем не менее, этот продукт оказался самым популярным по разумной цене.Кроме того, тот факт, что он работает с множеством выключателей, означает, что вы можете свести к минимуму свой бюджет на этот пакет.

Что мне не нравится в дизайне, так это то, что он предназначен только для поверхностного монтажа. На самом деле я предпочитаю, чтобы мои выключатели были заподлицо со стеной, чтобы они выглядели аккуратно. Поскольку он не предназначен для этого приложения, я вынужден поставить неприглядную коробку, какой бы маленькой она ни была, у стены

Плюсы

Создано Siemens, признанным производителем электрического оборудования
8-слотовая конструкция на 125 А идеально подходит для расширения и использования вне помещений
Водонепроницаемый бокс для дождя и снега
Маленький, ненавязчивый размер для настенного монтажа
Легкий, 13-фунтовый вес требует только простых винтов для крепления
Включает шины для установки и использования

Минусы

Монтаж только на поверхность, не предназначен для установки заподлицо со стеной

Если вам нужен выключатель в пристройке или шкаф, в котором можно спрятать эту панель, это отличное решение для небольших помещений.Его огромная ценность поразит вас.

8. Siemens E0816ML1125S Центр нагрузки

Если мне не нужен встраиваемый центр нагрузки для жилых помещений, Siemens E0816ML1125S станет отличным решением. Это 8-местный, 16-контурный и 125-амперный центр нагрузки, подходящий для большинства домашних применений.

Мне нравится, как Сименс разработал крышку панели. Даже если она предназначена для установки на поверхность, чистый дизайн панельной двери делает ее презентабельной частью вашего дома. Если ваша электрическая схема не позволяет использовать верхний контур питания, вам просто нужно повернуть коробку на 180 градусов, и она будет работать нормально.

Может также использоваться как отдельная панель для служебных входных автоматов. Вам нужны только фиксирующие зажимы для обратной подачи главного прерывателя, если вам понадобится его разместить в положении ответвления. Любую доступную нейтральную линию также можно использовать для группировки вашего оборудования.

Я уверен в качестве этой панели выключателя. Поскольку он внесен в список UL, он полностью соответствует стандартам безопасности NEC и UL. Поскольку подобные устройства имеют дело с электричеством, необходимо выбирать надежный продукт.Этот демонстрирует свою способность эффективно защищать вашу безопасность.

Меня беспокоит только то, что в нем нет отдельной заземляющей планки. В то время как большинство опытных электриков, таких как я, знают, что вы должны иметь это при установке этой вспомогательной панели, энтузиаст DIY может и не иметь. Они должны, по крайней мере, включать инструкцию, чтобы покупатели были предупреждены перед установкой.

Плюсы

8 отсеков, 16 цепей и центр нагрузки 125 А подходит для большинства домов
Чистый дизайн крышки панели, отлично подходит для поверхностного монтажа
Может использоваться как для верхнего, так и для нижнего контуров подачи
Совместимость с автоматическим выключателем служебного входа
Внесен в список UL и соответствует стандартам NEC

Минусы

Отдельная шина заземления для установки субпанели не включена

Если вам не нужны решения для скрытого монтажа, тогда высококачественный и сертифицированный Siemens E0816ML1125S — это панель выключателя для вашего дома.Его вместимость, функциональность и безопасность предлагают вам удобство в работе.

9. Square D от Schneider Electric QO612L100RBCP

Электрическая панель Square D от Schneider Electric QO612L100RBCP для домашнего использования — отличный выбор для тех, кто хочет разместить свой выключатель на открытом воздухе. Его также можно эффективно использовать в качестве вспомогательной панели, если ваша основная плата выключателя уже заполнена.

Являясь вызывной панелью, она защищена от атмосферных воздействий и выдерживает дождь. Мне нравится, что он надежно построен, поэтому вероятность короткого замыкания равна нулю даже в неблагоприятных условиях.Он имеет 6 слотов, которые могут защитить до 12 цепей, что делает его идеальным для большинства небольших и средних домов. Емкости в 100 ампер более чем достаточно для большинства моих требований.

Панель предназначена для стандартных или тандемных выключателей QO. Имея сертификат ANSI, я чувствую себя в безопасности при установке этого центра нагрузки. Я знаю, что он выдержит суровые условия окружающей среды и не выйдет из строя при обычных домашних нагрузках.

Как потребитель я ожидаю от производителя хорошего обслуживания. На самом деле они впечатлили меня быстрой доставкой и отличным сервисом.Это многое говорит об их продуктах; очевидно, эта покупка превзошла мои ожидания. Я обязательно приду к ним снова, если мне понадобится еще одна панель для использования в будущем.

Однажды я также использовал это как вспомогательную панель для проекта расширения дома, но мне пришлось купить заземляющий стержень PK3GTA-1 отдельно. Было бы неплохо, если бы они добавили его как часть пакета, но я думаю, не многие люди используют субпанели в своих домах.

Плюсы

Погодостойкая панель для наружного применения
6 выключателей, защита до 12 цепей
Максимальный ток 100 ампер — более чем достаточно для большинства домашних приложений
Принимает стандартные или тандемные выключатели QO
Устройство высокого стандарта, соответствующее требованиям ANSI
Быстрая доставка и хорошее обслуживание

Минусы

Шина заземления PK3GTA-1 для установки на подпанели продается отдельно

Я рекомендую этот вариант панели, если вы хотите установить выключатель извне.Если у вас дом небольшого или среднего размера, он идеально подойдет для ваших требований к электричеству.

10. Siemens P3030B1100CU Центр нагрузки

Siemens P3030B1100CU — одна из самых крупных панелей выключателей для жилых помещений, доступных на рынке. Он предлагает поразительные 30 мест для 30 трасс. Мне это очень полезно, когда я работаю над большим домашним проектом с большим количеством комнат или если клиент хочет разместить дополнительную панель для своей мастерской с несколькими инструментами.

Он имеет медную центральную шину, что обеспечивает очень эффективную передачу энергии.Когда я использую его в качестве дополнительной панели, мне не нужно покупать дополнительную штангу заземления, так как она уже идет с двумя. Это делает его менее дорогим по сравнению с другими моделями, для которых штанга приобретается отдельно. Эти внешние компоненты, как и основной предмет, выполнены из высококачественных материалов и избавляют от покупки аксессуаров.

Одна особенность, которая меня удивляет, заключается в том, что этот центр нагрузки может быть установлен в перевернутом виде для приложений с нижним питанием. В зависимости от ваших личных целей, эта установка может принести пользу вашему дому и ресурсам.В частности, эта гибкость предотвращает отходы проводов, что является значительным улучшением по сравнению с другими панелями.

Шины заземления и нейтрали оснащены технологией Siemens Insta-Wire, что позволяет быстро и легко устанавливать выключатели. На центре нагрузки есть даже монтажные выступы, чтобы удерживать выключатели на месте, пока вы закрепляете их винтами. Все эти функции значительно ускоряют мою работу.

Хотя его емкость 100 А подходит для большинства домашних применений, она может быть довольно маленькой, если у вас 30 цепей.Просто убедитесь, что вы не перегружаете цепь — при необходимости установите основную панель большей емкости, а затем сделайте ее вспомогательной.

Плюсы

Огромная емкость на 30 слотов / 30 контуров
Энергоэффективная медная центральная шина
Инновация Siemens insta-wire значительно ускоряет установку выключателя
Монтажные выступы удерживают выключатели на месте для фиксации
Можно установить вверх ногами для экономии проводников
Дополнительная шина заземления включена для установки на подпанели

Минусы

100-амперная емкость может быть небольшой для 30 цепей

Это устройство идеально подходит для больших домов с несколькими комнатами.Если у вас есть цепи, требующие отдельных выключателей, вы должны это учитывать. Экономия труда и времени при настройке также является огромным преимуществом.

На что обращать внимание при покупке панелей автоматических выключателей

На рынке доступно множество торговых марок электрических панелей. Прежде чем принять какое-либо решение о покупке, вам следует учесть несколько факторов. Ниже я перечислю то, что вам следует учитывать. Если вы чего-то не понимаете, не стесняйтесь обращаться к нам и спрашивать.

Размер и вместимость

Каждое электрическое и электронное устройство, которым вы владеете, потребляет несколько ампер. Если все ваши устройства превышают мощность вашей панели выключателя, она автоматически отключится, чтобы предотвратить перегрев и перегрузку. Чтобы этого избежать, вам следует оценить технику и технику, которую вы планируете иметь в своем доме.

Типичный дом с двумя спальнями потребует прерывателя на 60 ампер. Тем не менее, я рекомендую вам иметь буфер, поэтому, если вы купите новую машину, например, электромобиль, вам не придется переделывать электропроводку в доме.

Если вы не уверены в своих требованиях к нагрузке, я бы порекомендовал вам нанять электрика. Эти лицензированные специалисты прошли обучение и имеют многолетний опыт, поэтому вы можете выбрать для себя лучшую панель, сочетающую в себе стоимость и емкость.

Размещение

Лучшая бытовая электрическая панель для вашего дома также будет зависеть от ее расположения. Существуют специальные конструкции как для поверхностного, так и для скрытого монтажа, а также для внутренних и наружных коробок.

Обычно домашние центры нагрузки размещаются в гараже, подвале или подсобном помещении. Их размещают на кухне за шкафом или шкафом для эстетики в небольших конструкциях. Если вы строите пристройку, мастерскую или сарай, панели также можно разместить снаружи.

Где бы вы ни собирались его установить, вам придется приобрести соответствующую коробку. Существуют блоки выключателей, предназначенные для установки на поверхности, поэтому их нельзя ставить заподлицо со стеной.Внутренние выключатели не рассчитаны на устойчивость к атмосферным воздействиям, поэтому вам нужно выбрать водонепроницаемый корпус, если вы запитываете открытую площадку.

Напряжение

Хотя большинство домов питается от 110 вольт, в некоторых случаях требуется более высокое напряжение. Независимо от того, есть ли у вас импортная машина или мощное устройство, вы должны проверить, рассчитаны ли ваши выключатели на этот уровень мощности.

Проведите инвентаризацию своей техники, прежде чем принимать какое-либо решение. Если у вас большое устройство, проверьте его руководство и посмотрите, какая мощность ему требуется.

Количество комнат и бытовая техника

Вы хотели бы иметь как минимум два автоматических выключателя на каждую секцию вашего дома. Таким образом, вам не придется отключать электричество в нескольких комнатах, если вы собираетесь заменить лампочку только в одной. Например, у вас есть кухня, столовая, гостиная, кабинет, гараж, офис и две спальни, вам понадобится как минимум 15 контуров. Это 8 слотов плюс еще 1 слот для главного выключателя.

Если у вас есть мощные машины, такие как центральная система отопления, вентиляции и кондиционирования, электрическая сушилка, электрическая плита и быстрое зарядное устройство для электромобилей, вам также понадобятся специальные выключатели для этих устройств.

Другие важные факторы, которые следует учитывать

Помимо ваших потребностей, вам также следует обратить внимание на качество и совместимость панелей, которые вы приобретете. Вот еще несколько вещей, на которые вы должны обратить внимание, чтобы выбрать лучший выключатель для дома.

Марка

Есть много брендов, но я обычно рекомендую покупать у известных компаний. Подобно Siemens, Schneider Electric, Leviton, Murray и GE, эти производители годами производят автоматические выключатели, центры нагрузки и другие электрические компоненты.

Сертификаты

Важно учитывать, что панель должна быть сертифицирована для местного использования. Я помню, как отправил ломающий банк другу в Канаду, который нуждался в этом, только для того, чтобы узнать, что его использование незаконно, потому что регулирующий орган не тестировал эту модель раньше.

Проверьте наличие сертификатов качества, например, в списке ANSI или UL. Это авторитетные органы, регулирующие качество и безопасность этих устройств. Они должны соответствовать строгим стандартам, прежде чем смогут получить от них маркировку.

Маркировка

Маркировка — один из наиболее часто упускаемых из виду элементов при построении электрической цепи. Я настоятельно рекомендую вам сделать две копии схемы схемы — одну, которая будет прикреплена к вашей панели, а другую вы можете сохранить в своих файлах.

Потеря этого схемного плана может иметь катастрофические последствия. Если вы не знаете, какой выключатель ведет к какой части вашего дома, вам, возможно, придется отключить весь блок автоматических выключателей на всякий случай. Если у вас возникла проблема в какой-либо комнате, наклейка позволит вам узнать, какой выключатель следует немедленно выключить.

Что такое панель автоматического выключателя? Кто это для?

Панель автоматического выключателя — это центральная точка распределения электроэнергии в вашем доме. Электроэнергия в вашем доме будет поступать из ближайшего водопровода. Вместо того, чтобы идти прямо ко всем вашим розеткам, электроэнергия электрической компании будет проходить через центральный щит, который затем будет распределяться по всем комнатам в вашем доме.

Представьте себе удлинитель с кнопкой аварийного сброса. Он подключается к розетке, и вы подключаете к ней свои устройства.Если где-то в цепи произошло короткое замыкание, удлинитель автоматически отключится, чтобы защитить подключенные к розетке приборы.

Щит выключателя работает по тому же принципу — в каждой комнате или цепи будет свой выключатель. В случае короткого замыкания выключатель автоматически сработает в соответствующей области. Это защитит ваш дом от перегрева и возгорания.

Как работает автоматический выключатель?

Если в цепь загружено слишком много приборов, система проводки начнет нагреваться.Вместо того, чтобы позволить вашей цепи или машинам поглощать это тепло, что может привести к расплавлению проводов и потенциальному возгоранию, вместо этого сработает автоматический выключатель. Это отключит электричество в секции, где происходит перегрев, и предотвратит аварию.

В корпусе автоматического выключателя припой. Электрический ток через защищенную цепь будет проходить через этот припой перед тем, как распределяться по розеткам. Если цепь перегревается, припой расплавляется первым, тем самым размыкая прерыватель и отключая питание.После того, как припой остынет, вы можете сбросить схему, чтобы использовать ее снова.

Если вышеупомянутое случилось с вами, вы должны сначала оценить, что вызвало отключение электроэнергии. Возможно, проблема связана с проводкой или устройством. Я советую вам вызвать квалифицированного электрика, чтобы он проверил вашу систему на безопасность.

Какие бывают типы панелей автоматических выключателей?

Существует четыре основных типа блоков прерывателей. Они зависят от места их установки и установки.

Этот тип выключателя обычно вешается на стену. Обычно это размещается в областях, которые обычно не используются ежедневно или не являются жилыми помещениями. Такие помещения, как подвал, гараж, кладовая и подсобное помещение, обычно имеют центр нагрузки, устанавливаемый на поверхность.

Панели выключателя с заглубленными в стены коробками монтируются заподлицо. У стены видна только панельная дверь. Это предпочтительный метод установки для небольших или жилых помещений. Например, если ваша панель находится на кухне, вам нужно, чтобы она была установлена заподлицо, чтобы в этой области не было неуклюжих коробок.

Если вы также планируете разместить центр нагрузки в шкафу или шкафу, желательно установить центр нагрузки заподлицо, чтобы у вас было место в самом шкафу.

Я обычно устанавливаю блоки выключателей внутри дома. Это сделано для того, чтобы только люди в строении имели доступ к этой жизненно важной части вашего дома. Это также более удобно, потому что у вас будет более быстрый доступ к внутренней панели в случае возникновения чрезвычайной ситуации. Это особенно актуально в ненастную погоду, когда вы не хотите, чтобы ваша мощность была сброшена под проливным дождем.

Бывают случаи, когда у вас нет другого выбора, кроме как использовать набор внешних выключателей. Эти коробки водонепроницаемы и рассчитаны на защиту от непогоды. Они были разработаны для мест, где требуется автономное питание, например, для внешних насосов, гидромассажных ванн и надворных построек. Учитывая ограниченное пространство, вызывная панель была бы идеальным решением.

Зачем вам электрическая панель?

Самым большим преимуществом электрического щита является безопасность. Зная, откуда поступает вся электроэнергия в вашем доме, тогда, если вы когда-нибудь столкнетесь с проблемой, вы будете знать, куда обращаться, чтобы ее решить.

Закон также требует, чтобы все конструкции имели панели. Это связано с тем, что это также влияет на общественную безопасность, поскольку неправильно установленные электрические системы могут стать причиной пожара.

Кроме того, наличие одного или двух автоматических выключателей для каждой отдельной секции вашего дома сделает работу с электрическими системами более удобной. Например, если вам нужно заменить лампочку, вам не нужно выключать весь дом — просто выключите правильный выключатель, и все готово.

Часто задаваемые вопросы

Здесь я отвечу на самые частые вопросы, которые мне задают мои друзья и клиенты. Я надеюсь, что смогу помочь вам принять правильное решение, какую панель выбрать.

Какие бренды автоматических выключателей пользуются наибольшим доверием?

На рынке доступно несколько брендов, но я бы сказал, что Siemens и Square D от Schneider Electric являются самыми популярными среди панелей, которые я сегодня рассмотрел.Эти компании представлены во всем мире и годами производят панели и другие компоненты электрических цепей.

Нужен ли мне сервис на 100 или 200 ампер?

В большинстве домашних проектов, над которыми я работал, электрическая панель на 200 А слишком велика для конструкции. 100 ампер более чем достаточно для удовлетворения потребностей типичной семьи. Если у вас нет мастерской с несколькими тяжелыми механизмами или у вас огромный дом с 10 или более секциями, тогда вам не понадобится панель на 200 ампер.

Как установить и использовать панели автоматического выключателя?

Панели автоматических выключателей
должны быть установлены в соответствии с электрическим планом вашего здания. Как правило, для установки новой панели выключателя в вашем доме требуется лицензированный электрик. Размер панели выключателя должен соответствовать количеству электрических цепей в вашем доме.
С другой стороны, использование панели автоматического выключателя — несложная операция. Вам просто нужно установить все переключатели, которые вы используете, в положение «включено», и все готово.Если какой-либо из ваших выключателей сработает, откройте дверцу панели и проверьте, какой это был выключатель. Попробуйте сбросить его, чтобы увидеть, не сработает ли он снова. Если это так, обратитесь к лицензированному электрику для вашей безопасности.
Где я могу купить панели автоматических выключателей?
В вашем магазине бытовой техники и электротехники должны быть эти устройства на складе. Также в магазине должны быть специалисты, чтобы они могли ответить на ваши вопросы.
Если вы хотите проверить в Интернете, поищите лучшие обзоры панели выключателей.Обычно они связывают товары, которые они рассматривают, поэтому, если вам нравится конкретная марка или модель, вы просто переходите по ссылке и приобретаете ее непосредственно в Интернете. если вы запутались, правильно ли вы вручную включаете выключатель. здесь у нас есть список лучших средств поиска автоматических выключателей, которые помогут вам решить эту проблему.
Какой автобус выбрать: медный или алюминиевый?
Шина выключателя — это то место, где проходит весь ток в вашем доме, прежде чем он распределяется.По этой причине у вас должна быть надежная коробка, которая прослужит вам долгие годы.
Вы увидите два доступных материала для коробки автоматического выключателя — алюминий и медь. Хотя алюминий может быть более доступным по цене, чем медь, он также менее эффективен, чем последняя.
Медь более проводящая, чем алюминий. Он на 63% эффективнее алюминия, поэтому вы можете использовать меньше материала, получая при этом больше энергии через систему. Он также более твердый и не подвержен повреждениям, что делает его более долговечным, чем альтернативный вариант.Наконец, медь не расширяется и не сжимается так сильно, как алюминий. Это снижает нагрев системы и является гораздо более безопасным решением.
По этой причине я определенно рекомендую приобрести медную шину для домашней электрической панели.

Заключение
Для вашего дома я бы порекомендовал только лучшую панель автоматического выключателя, которая соответствует вашим потребностям. Не существует универсального решения для электрических панелей. Каждая структура и семейство имеют свои собственные требования, поэтому я настоятельно рекомендую вам проконсультироваться с лицензированным электриком, прежде чем вносить какие-либо изменения.
Также правильно, что вы обращаетесь к сторонним источникам информации, таким как эта статья, чтобы получить второе мнение по совету электрика. Чем больше вы знаете, тем больше вы можете справиться с проблемами, с которыми вы можете столкнуться в своем доме.
Электрические панели разделенной шины — без главного выключателя.
НЕОБХОДИМО ли на панели электрооборудования иметь главный размыкающий выключатель? »
Главный выключатель
Простой ответ на этот вопрос: «Нет, наверное, нет.»
Поскольку большинство электрических сервисных панелей НЕ устанавливаются домовладельцами или« дядей Гарри », на самом деле довольно редко можно найти главную панель без сетевого разъединителя. Есть несколько причин, по которым он может «показаться» отсутствующим, но на самом деле он все-таки есть. Моя цель — сделать этот пост достаточно простым, чтобы большинство читателей могли понять, о чем я говорю.
Агенты по недвижимости и домовладельцы должны понимать основные принципы, чтобы, когда инспектор требует замены того, что кажется совершенно хорошей панелью, они могли понять, почему.
Первое, что я хочу отметить, это то, что ВСЕ электрические сети в доме ДОЛЖНЫ иметь средства отключения всего питания.
Возможность отключения всего питания обычно достигается с помощью главного выключателя в электрической сервисной панели — и должен иметь соответствующую маркировку. (Я не буду говорить о предохранителях в этом посте). Это немного сбивает с толку, когда главный выключатель отключения находится в другом месте от панели в доме — например, за пределами дома у электросчетчика (как в передвижных домах, таунхаусах, кондоминиумах и других случаях).В этих случаях панель в доме не является электрооборудованием, а вместо этого называется субпанелью . Этот тип панели не требует главного выключателя, если он не находится в отдельно стоящей конструкции. Конечно, это не повредит, и его часто устанавливают для удобства.
На следующем рисунке показана субпанель, очень близкая к правильно подключенной. Как инспектор дома в Сиэтле, я люблю находить панели с такой хорошей проводкой. Этот тип панели обычно не имеет главного выключателя — он будет располагаться на электрооборудовании — обычно там, где расположены счетчики.
Подпанель с хорошей разводкой
Существует еще один тип панели, на первый взгляд в котором отсутствует главный выключатель. Этот тип панели сконфигурирован таким образом, что для полного отключения питания требуется максимум 6 бросков.
Этот тип служебной панели называется панелью с разделенной шиной.
На следующем рисунке показана типичная секционная шинная панель с установленной глухой передней крышкой. Обратите внимание на надпись «ОБСЛУЖИВАНИЕ ОТКЛЮЧЕНИЯ» в центре между верхними прерывателями?
Электрическая панель с разделенной шиной
Это означает, что когда все эти верхние выключатели отключены — все питание выключателей в панели будет отключено, включая нижние выключатели.
Следующее изображение представляет собой разделенную панель шины с снятой крышкой — обратите внимание, насколько она похожа на изображение субпанели выше (ну, за исключением аккуратности)?
Электрическая сервисная панель с разделенной шиной
Отличия панелей можно увидеть на следующем рисунке с наложенными описаниями.
Электрическая сервисная панель с разделенной шиной
Синие пунктирные линии — это места, где мощность, поступающая в панель, подключается к шинам. Обратите внимание, что шесть верхних ячеек двухполюсных выключателей обведены синими пунктирными линиями и пронумерованы от 1 до 6.Обратите внимание, как провода от выключателя №2 проходят вниз за шесть промежутков и прикрепляются (поверьте мне) к стержням нижних выключателей, выделенных красным. Также обратите внимание на то, что некоторые из двухполюсных выключателей в области, обозначенной «Служебные разъединители», были заменены на однополюсные выключатели, что нарушает правило шести переключений. Нарушения этого типа обычны для этих панелей, поскольку требуется больше цепей, а в панели просто больше нет места.
Вот еще одна панель с тремя двухполюсными выключателями в шести верхних ячейках, но у одного из них есть синие провода, идущие к шинам нижних цепей.
Электрическая сервисная панель с разделенной шиной
В этом случае требуется всего три хода, чтобы отключить все питание в панели — все еще в рамках правила шести операций.
Эти панели были распространены в начале 70-х годов, и я до сих пор нахожу их очень часто. Большинство производителей панелей делали такие панели — и во многих различных версиях. Код допускает использование панелей этого типа при условии, что вся мощность может быть отключена за 6 или менее ходов — известное как «Правило 6 ходов». Инспекторы и домовладельцы иногда принимают эти панели с разделенной шиной за субпанели и неправильно требуют ремонта из-за того, как они подключены, или задаются вопросом, где находится главный выключатель.Я не хочу вдаваться в различия между тем, как сервисные панели подключаются по-разному от вспомогательных панелей, но просто понимаю, что они подключены ОЧЕНЬ по-разному, и для домашнего инспектора важно знать эти различия.
Резюме:
В типовой разделенной панели шины , находящейся в жилом доме, будут предусмотрены «6» двухполюсных выключателей (или меньше), один из которых является разъединителем для всех выключателей, расположенных ниже 6 сдвоенных выключателей. расположение выключателей полюсов. Провода будут идти от этого одного выключателя и подключаться непосредственно к шинам другой секции выключателей.

Сборка электрощита в частном доме своими руками

Вступление

Об электрощите частного дома

Сборка электрощита в частном доме — общие понятия, которые нужно знать

Вводной щит

Распределительный щит (ЩР)

Подготовка к сборке щита

Что такое модуль в щите

Установка оборудования в щит

Вывод

Другие статьи раздела: Электрика частного дома

Видео статьи: Монтаж СИП

Собираем щит с трехфазным в частном доме

Простая схема подключения электрощита частного дома 15 кВт

Оптимальная схема щита учета электроэнергии 380В частного дома 15 кВт

Рекомендованнная схема щита учета для частного дома 380В с использованием селективного УЗО, заземление TN-C-S

Схема щита учета для частного дома с селективным УЗО, Для системы заземления TT

Вариант электрического щита частного дома с УЗИП

Схема щита учета с УЗИП, система заземление TN-C-S

Щит учета электрической энергии с УЗИП, заземление ТТ

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В

Электрический щит учета 380В, с модульной розеткой, заземление TN-C-S

Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ

Порядок сборки

Видеоуроки по монтажу

Особенности трехфазной сети

Схемы сборки трехфазных электрощитов

Необходимость кросс-модуля для трехфазных щитов

Сборка щита 380 В только на дифавтоматах

С двумя УЗО

С УЗО на каждой фазе

Количество групповых УЗО больше трех

Алгоритм распределения нагрузки по трем фазам

Общие принципы группировки нагрузки для автоматов

Проверка групп

Схема трехфазного вводного щитка для электропроводки в частном доме

Характеристики и специфика трехфазной сети

Щит учета электроэнергии ЩУ 15квт 25А IP54 с розеткой 220В (производится в Санкт-Петербурге!)

Трехфазная схема распределительного щита

Оптимальная схема щита учета электроэнергии 380В частного дома 15 кВт

Рекомендованнная схема щита учета для частного дома 380В с использованием селективного УЗО, заземление TN-C-S

Схема щита учета для частного дома с селективным УЗО, Для системы заземления TT

Фото шкафа учета электроэнергии 380В 15кВт в сборе

Вариант электрического щита частного дома с УЗИП

Схема щита учета с УЗИП, система заземление TN-C-S

Щит учета электрической энергии с УЗИП, заземление ТТ

Как купить 3-х фазный шкаф учета электроэнергии 15кВт 25А 380В IP54 в компании ПромЭлектроСервис?

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В

Электрический щит учета 380В, с модульной розеткой, заземление TN-C-S

Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ

Алгоритм распределения нагрузки по трем фазам

Общий порядок группировки нагрузки на автоматы

Видео по теме

Специфика сборки щитка в деревянном доме

Нюансы выбора материалов

Требования к распредщитку

Сборка трехфазного щита дома — УЗО, счетчик, генератор

Cхема щита учета электроэнергии 380в для частного дома 15 квт – RozetkaOnline.COM

Простая схема подключения электрощита частного дома 15 кВт

Оптимальная схема щита учета электроэнергии 380В частного дома 15 кВт

Рекомендованнная схема щита учета для частного дома 380В с использованием селективного УЗО, заземление TN-C-S

Схема щита учета для частного дома с селективным УЗО, Для системы заземления TT

Вариант электрического щита частного дома с УЗИП

Схема щита учета с УЗИП, система заземление TN-C-S

Щит учета электрической энергии с УЗИП, заземление ТТ

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В

Электрический щит учета 380В, с модульной розеткой, заземление TN-C-S

Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ

Сборка силового щита на 3 фазы

Инструкция по сборке трехфазного электрощита

Видеоуроки по монтажу

Предварительная сборка электрического щита

Установка собранного щита и подключение кабелей

Электрощиток для дома — Всё о электрике

Как самому собрать электрощиток в частном доме 220В — схема сборки

Для чего нужен щиток

Виды щитков для частного дома

Выбор места установки

Купить готовый электрический щиток для монтажа в квартире или собрать самому
