Важно! В электрощитке тумблер автоматического выключателя должен быть опущен вниз, «зеленый экранчик» – сигнал о том, что можно безопасно работать.

Чтобы разобрать розетку бытовую, сначала откручиваем ее пластиковый корпус, обычно он держится на болтике в центре. Снимаем его и откладываем в сторону.

Приступаем к самому механизму. По аналогии с выключателем, крепление розетки к подрозетникам происходит двумя болтиками: или по бокам, или в верхней и нижней части. Откручиваем их. Есть еще устройства с распорными механизмами. Они держатся в стене посредством специальных ушек. Если их немного ослабить, то розетка легко выйдет из монтажной коробки.

Далее отсоединяем электрические провода. К устройству подводятся три провода: «фаза», «ноль», «заземление», здесь легко выкручиваются болтики из специальных креплений. Потом тянем провод в свою сторону. Таким образом, розетку разобрали, процедура в действительности довольно простая.

Видео

Как снять выключатель для поклейки обоев

Как клеить обои в трудных местах: вокруг розеток и выключателей

Собрались клеить обои и сомневаетесь в своих силах? Советы опытных специалистов помогут избежать ошибок при выполнении работы в сложных местах: вокруг выключателей и розеток.

Клеить обои вокруг розеток и выключателей не так то и сложно

Подготовительные работы: не забудем о безопасности

Проще всего наклеивание обоев вокруг выключателя и розеток выполнять после частичного демонтажа электроприборов. Прежде чем начинать эту работу, обесточьте помещение, а затем:

• открутите винты и уберите защитную крышку розетки. Контактная группа в монтажном подрозетнике оставляется на месте
• аккуратно поддев отверткой или малой стамеской клавиши выключателя, снимите с него декоративную панель-рамку
• заизолируйте открытые винтовые зажимы с проводами малярным скотчем или надежно укройте их плотным полиэтиленом, заправив концы в техническое отверстие.

Приступать к работе по оклеиванию обоев без изоляции контактной группы категорически воспрещается во избежание электротравмы от удара током.

Оклейка обоями возле розеток

Следующий этап – непосредственное оклеивание стен. На отрезанное полотнище наносится клей и оно крепится на стену поверх технического отверстия. Полоса тщательно притирается валиком или ветошью, после чего на ней становятся отчетливо видны контуры подрозетника. Теперь необходимо крестообразно надсечь полотнище в обозначенном месте острым обойным ножом. Полученные клапаны аккуратно заправляются в отверстие.

Клеим обои в трудных местах без ошибок

Под круглые электроприборы следует выполнять разрезы звездообразно, чтобы заворачивать обрезки было удобней. Особая скрупулезность при выполнении данной технологической операции при обходе розеток и выключателей не требуется, ведь после установки декоративной панели огрехи станут незаметны.

Внимание: при использовании обоев с металлизированными элементами следует оформлять разрезанное отверстие более аккуратно, не допускайте контакта с электропроводами. Алюминиевая фольга, используемая при их производстве, может сыграть роль электропроводника.

Клеим обои возле выключателей правильно

Некоторые выключатели имеют сложную конструкцию, и их демонтаж невозможен без полного удаления механизма из монтажной коробки. В этом случае технология оклейки обоев в труднодоступных местах рекомендует использовать прием подрезки, без удаления защитной панели.

Отмеренное полотнище крепится на стену только до места расположения выключателя. Острым макетным ножом в углах рамки выключателя выполняются проколы, которые служат ориентиром для выполнения крестообразного отверстия. Выполнив разрез, шпателем плотно прижимают кромку образовавшегося клапана к стене по периметру рамки выключателя. Излишек обрезают по шпателю или металлической линейке, тщательно прикатывают края отверстия к стене. И только после этого приклеивается оставшаяся часть полотнища.

Более наглядно подобную технологию демонстрирует короткое одноминутное видео:

Такой метод требует определенной сноровки и качественного инструмента. при этом круглые розетки обрезать особенно сложно.

Что делать, если …

Если же вы внимательно изучили все материалы о том, как нужно обклеивать обои в сложных местах, но результаты выполненной работы не радуют, то можно:

• дополнительно вырезать из остатков обоев или (по желанию) контрастного отделочного материала маскирующую накладку. Она выполняется с учетом точных размеров электроприборов и приклеивается на стену, декорируя неаккуратные разрезы;
• приобрести в магазине и установить возле выключателя готовую декоративную полимерную или силиконовую рамку, которая не только скроет дефектные места, но и защитит обои от загрязнения в процессе эксплуатации.
• передать эту работу нам . Позвоните сейчас, наши мастера приедут к вам в течении 2х часов и выполнят всю работу быстро! Чтобы ознакомиться со стоимостью, перейдите в раздел цен на все услуги .

  PokleykaOboev.Pro 25.03.2016 09.01.2017
Как разобрать выключатель — для света

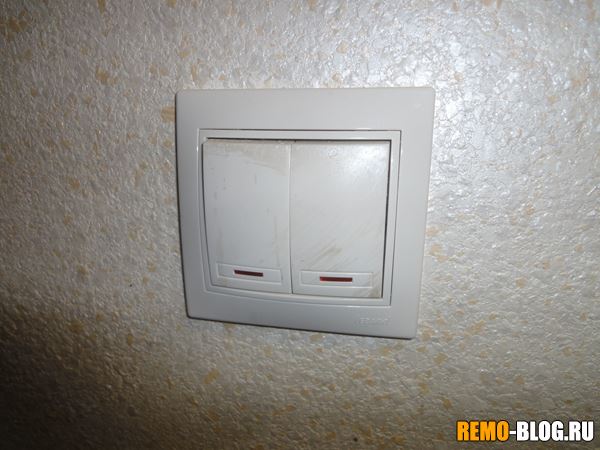

Сегодня очередная полезная статья из рубрики «ЭЛЕКТРИКА » — будем снимать обычный клавишный выключатель, коих в наших квартирах достаточно большое количество. Разборка и съем может потребоваться при ремонте (например — решили переклеить обои) или же попросту он сломался и его нужно заменить. Если с наружными вариантами проблем не много, то вот внутренние снять сложнее (почитайте — как выбрать розетку ). Однако все просто, читайте дальше пошаговая инструкция …

Для работ нам понадобятся две отвертки. Одна с плоским носиком (прямая) и крестовая. У многих типов выключателей используется только «плоская» потому как нет крестообразных винтов крепления, однако у импортных может быть с точностью наоборот. Поэтому нужно иметь сразу две.

2) Обесточим помещение

Первым делом нам необходимо отключить электричество в помещении, в котором вы будете работать. Сейчас это легко сделать в электрощитке — автоматами (как я их называю – «автоматические пробки»). Отключаем нужные нам, если вы не знаете, какой идет на комнату — лучше отключить сразу все. Иначе есть вероятность получить удар электрическим током. Посмотрите на фотографию должно быть именно так.

Рычажок вниз, а в прорези должен быть «зеленый квадратик», это говорит о безопасности – можно работать.

Основная сложность состоит в том, что надо снять клавиши с выключателя (если он двойной) или клавишу (если одинарный), иначе его попросту не разобрать.

И тут есть небольшие различия, все потому что механизмы различаются по конструкции.

Самый простой способ это потянуть кнопку на себя пальцами и сжать ее по бокам. Таким образом, крепления «утопятся» и она отойдет.

На некоторых выключателях это не получится, строение другое. Поэтому нужно найти разъемы по бокам, прямой отверткой «поддеть» их и потянуть на себя они отойдут. Только делайте это аккуратно, не сломайте клавишу.

Рамки также разные. Есть винтовые — которые крепятся на маленькие винтики, просто откручиваем и снимаем. Второй тип – это имеющие специальное крепление, своеобразные защелки по бокам, нужно отметить таких выключателей сейчас большинство (в средней ценовой категории), например у меня марки LEZARD. Нам нужно аккуратно (не сломайте), отогнуть эти пластиковые крепления и рамка сама отойдет. Для удобства снимаем одну сторону, затем другую, сразу две не получится.

5) Откручиваем корпус

Любой механизм держится на винтиках по бокам, всего их два редко может быть четыре. Однако у большинства моделей есть так называемое собственное крепление (распорного типа), его используют без болтов – тогда нам надо ослабить именно его. После того как вы открутите крепление, выключатель начнет выходить из подрозетника, мы его практически разобрали, осталось отключить провода.

6) Отключаем провода

Сейчас у 90% механизмов, электрическая проводка фиксируется болтиками. Для отключения достаточно их открутить и потянуть на себя.

Вот и все, мы закончили. Как видите разобрать и снять его не сложно, главное отключите электричество. Также стоит помнить оголенные провода, будут под током, когда вы включите электричество. Поэтому нужно их либо изолировать (если делаете ремонт), либо ставить исправный (если ваш старый сломался).

И в заключении вот так смотрится разобранный выключатель LEZARD. Основные три части – клавиша, рамка и сам механизм. Обратно все устанавливается в обратном порядке.

На этом я заканчиваю инструкцию, думаю было полезно. Читайте наш строительный блог.

Как снять и разобрать выключатель света со стены?

Необходимость знаний и практических навыков как разобрать выключатель света возникает в случае, когда делается капитальный ремонт в зданиях, отдельных помещениях. Иногда возникает потребность замены неисправного переключателя света.

• Основные виды выключателей света
• Разборка выключателя внутренней проводки
• Разборка выключателя внешней проводки

Основные виды выключателей света

Существуют два основных вида конструкции крепления на стену, которых принципиально отличаются:

• для скрытой проводки;
• для наружной проводки.

Для того чтобы не допустить ошибок:

• короткого замыкания;
• перегорания дорогостоящих осветительных приборов, энергосберегающих, светодиодных или люминесцентных ламп;
• сгоранию изоляции в распределительной коробке или стене;
• поражения электрическим током.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

  Разборка выключателя внутренней проводки

На старых моделях для снятия декоративной крышки достаточно открутить два винта, они находятся на поверхности. В новых моделях эти болты скрыты под клавишами, которые легко снимаются пальцами, можно поддеть отверткой.

Только после этого получите доступ к винтам, крепящим верхнюю крышку. Сняв декоративные элементы, вы увидите корпус в крепежном отверстии. Если он зафиксирован добросовестным электриком, поддеть его отверткой и вытащить не удастся.

В некоторых моделях по периметру конструкции стоит оцинкованная пластина с отверстиями для крепления корпуса саморезами к стене. В пластинке есть отверстия для крепления корпуса к пластиковым подрозетникам, в которых предусмотрены каналы для шурупов крепления.

Бывают случаи, когда вся конструкция держится только на распорном механизме, а может быть, привинчен, к стене и подрозетнику. Проверьте все варианты, отсоедините все крепления, после этого весь механизм без особых усилий можно извлечь из крепежного отверстия руками.

Разборка выключателя внешней проводки

Для конструкций внешней проводки последовательность разборки аналогичная, только надо учитывать, что вместо винтов распорного механизма, откручиваются винты, которые прижимают корпус прямо к стене. Меры безопасности те же самые, для надежности можете одеть, сухие хозяйственные резиновые перчатки, напряжение невысокое, для защиты этого будет вполне достаточно. Все операции можно сделать одной индикаторной отверткой.

Ознакомившись с типами крепления и последовательностью операций как разобрать выключатель, вы можете сделать все сами, не приглашая электриков. Кроме клавишных вариантов бывают, резистивные, емкостные с плавным изменением яркости света. По внешнему виду конструкции корпуса отличаются, но общий принцип крепления и последовательность разборки остается прежней. Обесточьте проводку, снимите декоративные крышки, открутите винты крепления и отсоедините провода, других вариантов пока не придумали.

Как снять выключатель со стены – подробная инструкция, как правильно демонтировать электрооборудование. Как снять выключатель со стены для замены или ремонта Как разбирается выключатель света с индикатором

Выключатели освещения, как правило, имеют значительный эксплуатационный запас, благодаря чему их не приходится регулярно разбирать.

Однако если такая необходимость все же наступила, то делать это следует крайне осторожно, и строго соблюдая последовательность, чтобы не повредить внутренности устройства, которые почти на 90% состоят из пластика.

Первое, что всегда следует сделать, это конечно же отключить электричество и только после этого начинать работу. Понадобятся такие инструменты:

• отвертка – плоская и крестообразная;
• отвертка — индикатор напряжения;
• переносной источник света.

С помощью плоской отвертки необходимо снять клавиши выключателя, для чего устанавливаем ее острием между рамкой и одной из клавиш, с верхней или нижней стороны.

Небольшим усилием и используя отвертку как рычаг, необходимо поддеть клавишу, и помогая пальцами извлечь ее из пазов. Вторая клавиша снимается уже без помощи отвертки.

С помощью индикатора удостоверяются в отсутствии напряжения, для этого отвертку прикладывают обязательно к каждому из контактов. Если выключатель находится в затемненном месте, то используйте источник света, чтобы не повредить оборудование.

После съема клавиш с выключателем можно выполнять любые операции, и даже под напряжением, естественно, соблюдая необходимые меры предосторожности. Проверяют целостность контактов и наличие на них напряжения, после чего делают вывод о работоспособности устройства.

Когда есть необходимость в демонтаже выключателя, для более детального осмотра с отключением от сети, или есть полная уверенность что необходима замена устройства, то необходимо

Как разобрать выключатель фирмы эра. Как снять выключатель со стены. Необходимые инструменты и материалы

Чаще всего необходимость разобрать выключатель света возникает при его выходе из строя. Хотя конструкция изделия довольно простая, иногда производители (в основном Legrand, Schneider, Viko) в целях улучшения дизайна делают незаметными отверстия для демонтажа. Результатом может стать случайное повреждение корпуса либо длительное время поиска зажимов и разъемов. Чтобы читатели « » не сталкивались с такой нелепой ситуацией, рекомендуем Вам просмотреть подробную инструкцию по разборке корпуса своими руками.

Итак, в исходном положении Вы имеете клавишный выключатель, надежно закрепленный внутри штробы. Для начала подготовьте инструмент для того, чтобы быстро разобрать корпус – индикаторную отвертку, которой будет вполне достаточно.

Инструкция по разборке выключателя света в квартире выглядит следующим образом:

1. Отключите автомат, защищающий электропроводку от перегрузок сети и короткого замыкания.

2. Убедитесь в отсутствии электроэнергии в помещении, используя индикаторную отвертку.

3. Демонтируйте клавишу (-ши). Неважно, какой Вы используете: одноклавишный, двойной либо с тремя клавишами. Чтобы снять клавишу, необходимо сжать ее пальцами по бокам (посередине) и аккуратно извлечь из корпуса (как показано на фото). Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой.

4. Снимите декоративную рамку. В некоторых случаях рамка закрепляется двумя болтиками изнутри, реже деталь держат пазы, на которые нужно слегка надавить отверткой, чтобы разобрать электрофурнитуру. Еще один вариант фиксации рамки – с помощью дополнительного элемента, который крепится в пазах суппорта.

5. Достаньте «сердцевину» из подрозетника. По бокам корпуса установлено два винта, которые закрепляют механизм на стене. Все что нужно сделать – выкрутить их отверткой. Существует еще один вариант удерживания корпуса в подрозетнике – распирающими лапками. Их нужно ослабить, выкрутив по бокам болтики, которые регулируют угол распора.

6. Отсоедините вводные жилы. Фаза, земля и ноль могут быть закреплены самозажимными клеммами либо винтовым зажимом. В первом случае нужно просто нажать на фиксирующие рычажки и вытянуть жилы с разъемов. Винтовые зажимы необходимо раскрутить отверткой и аккуратно извлечь провода.


Вот и вся инструкция по разборке выключателя света. Как Вы видите, ничего сложного в таком мероприятии нет.

Наглядные видео уроки позволят Вам более подробно увидеть все этапы раскручивания:

Видео инструкция: как разобрать одноклавишный и двухклавишный выключатель света

Разборка выключателя с розеткой в одном блоке

Как разобрать диммер (модель с регулятором света «крутилкой»)

Когда выключатель света выходит из строя, появляется необходимость его разборки. Если обнаруживается, что устройство не работает, первым делом нужно определить, есть ли напряжение в сети квартиры. Затем надо снять подключенную к выключателю лампочку и проверить исправность ее и патрона. Часто бывает так, что неисправность оказывается в другом месте. В случае если электричество в комнатах есть, и лампочка с патроном в порядке, причина неисправности, скорее всего, заключается в самом выключателе.

Как самостоятельно разобрать выключатель света

Перед тем, как снять выключатель, надо определить его тип. Он может быть следующим:

1. Одно-, двух- или трехклавишный.
2. Проходной . Фактически он является переключателем контактов и похож на выключатель только внешне.
3. Диммер – выключатель со встроенным устройством регулирования яркости свечения ламп накаливания и галогеновых. Он может быть механическим или с микроконтроллером.
4. Импульсный – кнопка, связанная контактами со специальным реле;
5. Сенсорный – акустический (срабатывание на громкий звук), управляемый с ИК-пульта или радиопульта.

Большинство пользователей применяет клавишные выключатели, которые целесообразно рассмотреть в первую очередь.

Отключение напряжения в сети

Перед тем, как снять розетку или выключатель света, прежде всего, отключается электричество. В помещении электропроводка разветвляется на несколько линий: розетки, освещение и выводы к электроплите. На щите отключается питание освещения автоматом, а затем на его выходе проверяется отсутствие напряжения.

Иногда оказывается, что на автомат подключается не фазный, а нулевой провод. Это может сделать неквалифицированный электрик, который собирал схему щитка. Схема работать будет, но проводка освещения будет постоянно находиться под напряжением, независимо от того, включен защитный автомат или нет. Если обнаружена подобная ошибка, ее следует устранить, сделав необходимые изменения в схеме.

Если возникают затруднения с выбором линии, можно отключить вводной автомат, обесточив всю квартиру.

Как разобрать выключатель

Из инструментов для разборки потребуются плоская и крестовая отвертки. У большинства моделей применяются плоские винты крепления, но иногда попадаются крестообразные.

Выключатели бывают с одной, двумя или тремя клавишами. Без их снятия устройство не разобрать, поскольку элементы крепления скрыты внутри.

Устройства различаются по конструкции, и способы разборки могут быть разными:

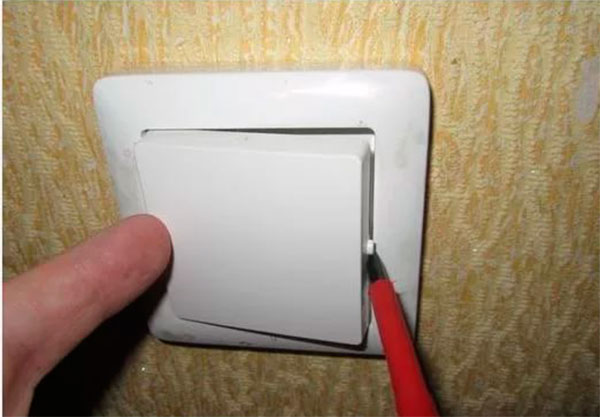

1. Клавиша прижимается большим пальцем к стене с одного края и вынимается, если потянуть на себя другой (рис. а). Ковырять отверткой или ножом ее не следует, поскольку на поверхности останутся царапины. Некоторые клавиши сидят плотно и их можно поддеть за край отверткой.
2. Клавиша сжимается пальцами по бокам, крепления утапливаются, и она свободно отходит.
3. Если по бокам выполнены разъемы, их поддевают отверткой и аккуратно тянут на себя, после чего клавиша отходит.

Снятие клавиш (а) и рамки (б) с выключателя своими руками

Двойные и тройные клавиши убираются по очереди. Затем надо удалить декоративную рамку, которая прижимается к механизму расположенной посередине и удерживаемой защелками вставкой. Ее следует вынуть, поддев за край отверткой (рис. б).

После станут доступными элементы крепления проводки и механизма выключателя.

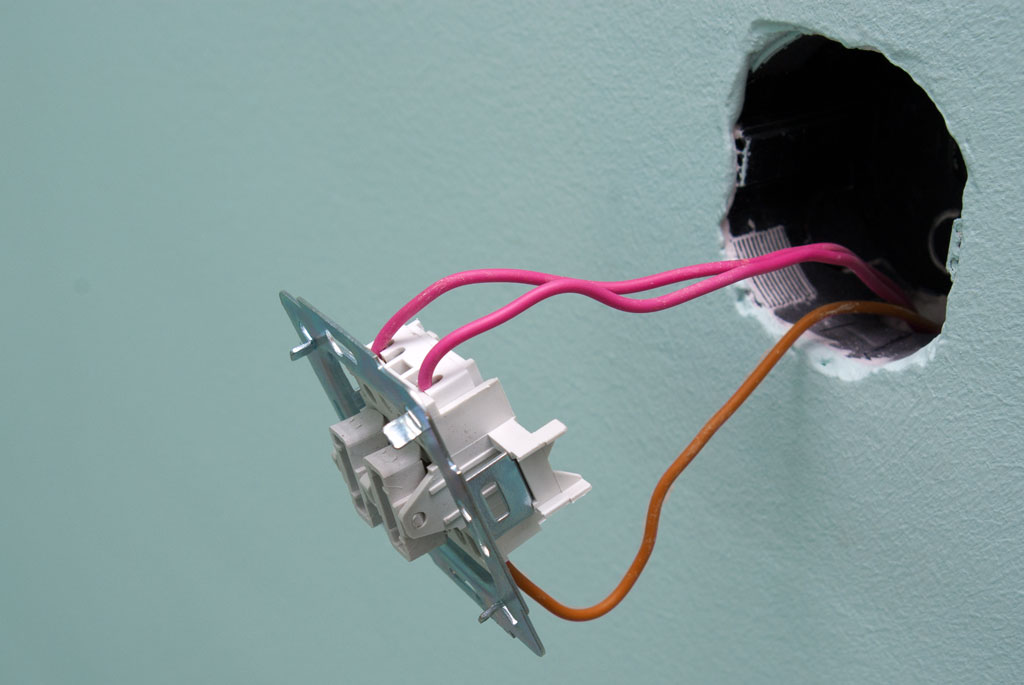

Механизм выключателя с элементами крепления проводов

Крепление рамки может быть на винтах, которые следует открутить. Чаще всего она фиксируется на боковых защелках. Пластиковые крепления поочередно отгибаются, и рамка отходит.

Перед тем, как демонтировать механизм, надо найти жилу, через которую к выключателю подключается фаза. Для этого на него подается напряжение, и индикатором проверяется наличие напряжения на обоих контактах. Затем клавиша переключается в следующее положение и проверка повторяется.

Если во всех случаях на одном контакте остается напряжение, значит, к нему подключена питающая фазная жила. Другая жила будет отходящей на лампу. Аналогично находится фаза для двух,- и трехклавишного выключателей. Домашнего мастера не должно волновать количество подведенных проводов. Среди них будет только один провод, по которому подается напряжение питания. Затем подача напряжения снова отключается, и работа продолжается.

Винты крепления держат распорные лапки, упирающиеся в боковые стенки монтажной короб

Как снимать выключатель света

Элементы домашней электропроводки рано или поздно приходится заменять или ремонтировать. Чтобы сделать это качественно, а главное, безопасно для своей жизни, необходимо знать, как выполняются основные моменты работы: как снять со стены выключатель, розетку, как их разобрать и выяснить, какая именно деталь в их устройстве…

Как снять выключатель со стены для замены или ремонта

Элементы домашней электропроводки рано или поздно приходится заменять или ремонтировать. Чтобы сделать это качественно, а главное, безопасно для своей жизни, необходимо знать, как выполняются основные моменты работы: как снять со стены выключатель, розетку, как их разобрать и выяснить, какая именно деталь в их устройстве работает некорректно или вообще вышла из строя.

Диагностика неисправности

В доме, гараже или сарае пропал свет? Прежде чем браться за отвертку, надо выяснить возможную причину. Их может быть несколько, выявить их не составит труда:

Перегорание лампы накаливания. Иногда в таких случаях при включении она может вспыхнуть, помигать или лопнуть, а только потом потухнуть. Если такое произошло, то сомнений возникнуть не должно — лампа требует замены. Следует перевести выключатель в положение «выкл.», аккуратно выкрутить и заменить сгоревшую лампочку рабочей. Если лампа просто не включилась, то для ее диагностики придется также выкрутить ее из патрона, посмотреть, цела ли вольфрамовая спираль, или просто попробовать вставить новую лампу на ее место. Если после проведенных манипуляций свет включился, значит, все в порядке и больше ничего делать не нужно.

Если дома имеется запасная электрофурнитура и несколько отверток, то можно сразу приступить к выполнению ремонтных работ. Сложность заключается лишь в том, чтобы правильно обнаружить места крепления и не повредить внешний вид выключателя при снятии его со стены.

Дело в том, что причина бездействия механизма включения/выключения может быть легко устранима домашними методами, и замена не потребуется, тогда можно будет снова поставить отремонтированный выключатель на место. А учитывая то, что производители сейчас уделяют большое внимание дизайну своих изделий, то все винты, зажимы и другие крепления обычно спрятаны под рамкой. Поэтому при демонтаже, не зная подробного устройства фурнитуры, можно легко повредить клавиши или рамку, а это значительно ухудшит внешние данные.

Демонтаж выключателя

При выполнении любых работ с электропроводкой прежде всего нужно отключить электричество на щитке, обесточив место ремонта. А также следует запастись специальной отверткой-индикатором, с помощью которой можно будет проверить, все ли отключено.

Порядок действий при демонтаже будет следующим:

Вначале снимают клавиши механизма, без этого действия увидеть внутреннее устройство практически невозможно. Независимо от того, сколько их в конкретной модели, крепятся они примерно одинаково. Для снятия их слегка поддевают отверткой, держа пальцами с обеих сторон. Обычно особых трудностей при этом не возникает.

После этого можно приступить к демонтажу самого механизма и открутить болты, которыми крепится проводка.

Особенности ремонта

Когда все подготовительные работы завершены, нужно разобрать выключатель света и внимательно исследовать его. Если контакты окислены, их надо почистить. Окисление также может препятствовать прохождению электрического тока, поэтому если налицо сильное загрязнение контактов, то, скорее всего, именно поэтому механизм и не работал. После чистки нужно подсоединить все провода, вмонтировать устройство обратно в отверстие в стене и закрепить на местах рамку и клавиши. Чтобы проверить его работу, подают электричество.

Если контакты выключателя оплавлены, то это свидетельствует о том, что произошло короткое замыкание, в результате чего механизм перегрелся и деформировался. В этом случае поможет только замена, такой выключатель ремонту уже не подлежит. Чтобы новое устройство подошло, необходимо старое взять с собой в магазин, тогда проблем с выбором фурнитуры не возникнет.

Кроме того, возможно ослабление контактов проводов на клеммах. Если внешне все выглядит исправно, следует попробовать открутить проводку от мест крепления и прикрутить ее заново, туго затягивая винты. Если проверка выявила, что дело не в этом, то стоит проверить качество проводки специальным устройством — мультиметром.

Как снять выключатель со стены?

Выключатели освещения, как правило, имеют значительный эксплуатационный запас, благодаря чему их не приходится регулярно разбирать.

Однако если такая необходимость все же наступила, то делать это следует крайне осторожно, и строго соблюдая последовательность, чтобы не повредить внутренности устройства, которые почти на 90% состоят из пластика.

Как снять клавиши с выключателя

Первое, что всегда следует сделать, это конечно же отключить электричество и только после этого начинать работу. Понадобятся такие инструменты:

• отвертка – плоская и крестообразная;
• отвертка — индикатор напряжения;
• переносной источник света.

С помощью плоской отвертки необходимо снять клавиши выключателя, для чего устанавливаем ее острием между рамкой и одной из клавиш, с верхней или нижней стороны.

Небольшим усилием и используя отвертку как рычаг, необходимо поддеть клавишу, и помогая пальцами извлечь ее из пазов. Вторая клавиша снимается уже без помощи отвертки.

С помощью индикатора удостоверяются в отсутствии напряжения, для этого отвертку прикладывают обязательно к каждому из контактов. Если выключатель находится в затемненном месте, то используйте источник света, чтобы не повредить оборудование.

После съема клавиш с выключателем можно выполнять любые операции, и даже под напряжением, естественно, соблюдая необходимые меры предосторожности. Проверяют целостность контактов и наличие на них напряжения, после чего делают вывод о работоспособности устройства.

Как снять рамку с выключателя

Когда есть необходимость в демонтаже выключателя, для более детального осмотра с отключением от сети, или есть полная уверенность что необходима замена устройства, то необходимо снять не только клавиши, но и фиксирующую рамку, которая в свою очередь удерживает декоративное обрамление.

Чтобы это сделать, потребуется такой же набор инструментов, как и в предыдущем случае, однако если выключатель закреплен с помощью крестообразных винтов, то дополнительно потребуется еще и крестообразная отвертка.

Фиксирующая рамка находится сразу под клавишами, и снять ее можно с помощью все той же плоской отвертки.

Она удерживается с помощью защелок, на корпусе выключателя, поэтому необходимо отверткой поддеть зубцы без лишних усилий, так как рамка достаточно хрупкая, и пальцами потянуть ее на себя. Одновременно с этим необходимо удерживать обрамление, так как без рамки оно может легко упасть вниз.

Как снять розетку с выключателем

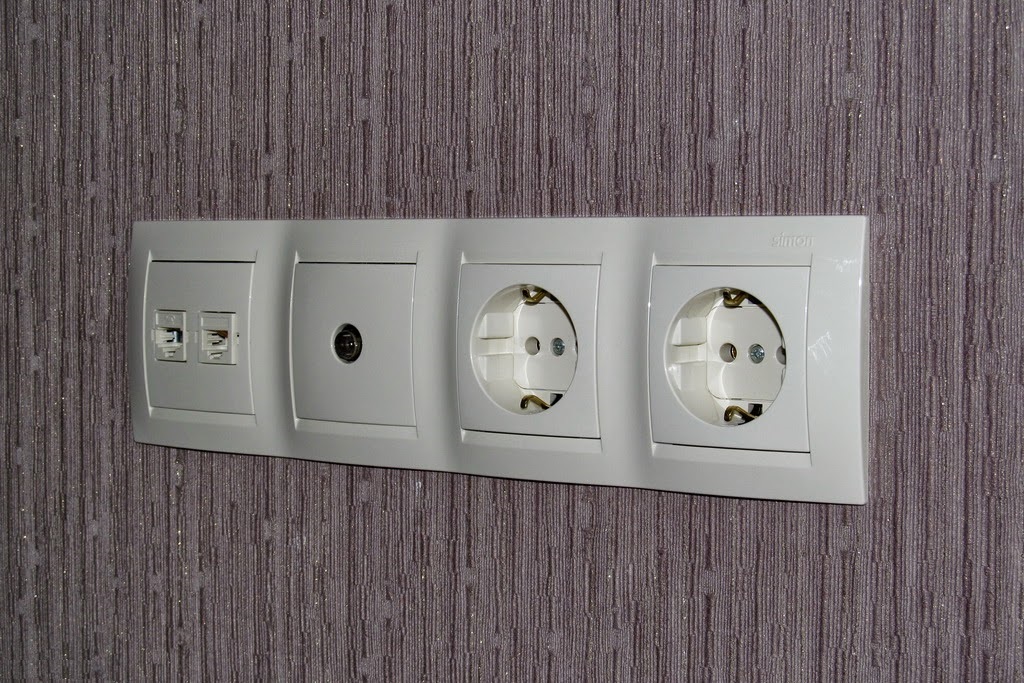

Сейчас, довольно часто можно встретить универсальную электромонтажную конструкцию – розетку и выключатель в одном корпусе. Это очень удобно, так как позволяет от одной входящей линии запитать и розетку, и тут же подключить осветительные приборы, пустив фазный провод через выключатель.

В случае поломки, что впрочем, бывает крайне редко, снимается полностью весь корпус, однако это не представляет большой сложности, тем не менее, необходимо знать некоторые особенности при съеме такой конструкции.

Несмотря на то, что она достаточно проста, помимо винта, фиксирующего корпус возле разъемов розетки, фиксация производится и в районе выключателя, под клавишей.

Первой, что необходимо сделать, это снять клавишу выключателя, поддев ее с помощью плоской отвертки, после чего открутить винты удерживающие корпус, что находятся под ней, а также винт на розетке.

Корпус достаточно с легкостью потянуть на себя, после чего осмотреть розетку и выключатель, чтобы выяснить причины поломки или вообще демонтировать устройство.

Как разобрать выключатель света?

Итак, в исходном положении Вы имеете клавишный выключатель, надежно закрепленный внутри штробы. Для начала подготовьте инструмент для того, чтобы быстро разобрать корпус – индикаторную отвертку, которой будет вполне достаточно.

Инструкция по разборке выключателя света в квартире выглядит следующим образом:

1. Отключите автомат, защищающий электропроводку от перегрузок сети и короткого замыкания.
2. Убедитесь в отсутствии электроэнергии в помещении, используя индикаторную отвертку.
3. Демонтируйте клавишу (-ши). Неважно, какой вид выключателя Вы используете: одноклавишный, двойной либо с тремя клавишами. Чтобы снять клавишу, необходимо сжать ее пальцами по бокам (посередине) и аккуратно извлечь из корпуса (как показано на фото). Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой.
4. Снимите декоративную рамку. В некоторых случаях рамка закрепляется двумя болтиками изнутри, реже деталь держат пазы, на которые нужно слегка надавить отверткой, чтобы разобрать электрофурнитуру. Еще один вариант фиксации рамки – с помощью дополнительного элемента, который крепится в пазах суппорта.
5. Достаньте «сердцевину» из подрозетника. По бокам корпуса установлено два винта, которые закрепляют механизм на стене. Все что нужно сделать – выкрутить их отверткой. Существует еще один вариант удерживания корпуса в подрозетнике – распирающими лапками. Их нужно ослабить, выкрутив по бокам болтики, которые регулируют угол распора.
6. Отсоедините вводные жилы. Фаза, земля и ноль могут быть закреплены самозажимными клеммами либо винтовым зажимом. В первом случае нужно просто нажать на фиксирующие рычажки и вытянуть жилы с разъемов. Винтовые зажимы необходимо раскрутить отверткой и аккуратно извлечь провода.

Вот и вся инструкция по разборке выключателя света. Как Вы видите, ничего сложного в таком мероприятии нет.

Наглядные видео уроки позволят Вам более подробно увидеть все этапы раскручивания:

Что касается ремонта (ради чего и нужно было разобрать выключатель света), то тут все сводиться к следующим действиям:

• Если внутри корпуса видны последствия плавления механизма (пластик пожелтел, некоторые зоны обуглены), можете не задумываясь выбрасывать изделие и идти в магазин за покупкой нового. На сегодняшний день стоимость клавишного выключателя не слишком велика, а вот безопасность гораздо важнее!
• Если видимых повреждений нет, попробуйте заново вставить жилы и тщательно затянуть их, т.к. возможно контакт просто ослабился, в результате чего и перестал работать выключатель. Если не помогло, скорее всего, причина в электропроводке, попробуйте прозвонить ее мультиметром, на основании чего и сделайте выводы.

После нахождения причины поломки, а скорее всего это слабый контакт, сборка осуществляется в обратном порядке. Надеемся, что теперь Вы поняли, как разобрать выключатель света своими руками!

Также читают:

При эксплуатации бытовых сетей для подключения электрических приборов и освещения помещений используются коммутационные выключатели и розетки. Из-за естественного старения, аварийных режимов и чрезмерной нагрузки выключатели могут выходить из строя. Поэтому нередко может возникать вопрос о том, как разобрать выключатель света своими руками.

Зачем разбирать выключатель?

Наиболее частыми причинами являются:

• Преображение эстетического вида путем замены устаревших моделей более современными;
• Появление неприятного запаха гари от выключателя или его чрезмерный нагрев;
• Не включается или барахлит прибор освещения, работающий от выключателя;

Поэтому разборка выключателя света обуславливается либо какой-то аварийной ситуацией, либо его моральным износом. Рассмотрим порядок разборки выключателя.

#1. Отключите напряжение

Рис. 1: отключить двойной автомат

Главным шагом, до того, как разобрать выключатель, является снятие напряжение со всех токоведущих элементов, которые задействованы в электроснабжении. Как и при разборке розеток, лучшим вариантом обесточивания является отключение вводных автоматов. Если у вас автомат разрывает сразу два провода – и фазу, и ноль, то после его отключения можно сразу разбирать выключатель.

Рис. 2: отключить одинарный автомат

В случае если на вводе находится один автомат и вам неизвестно, отключает он фазный провод или нет, то после его переключения необходимо воспользоваться индикаторной отверткой. Которая позволит определить наличие или отсутствие потенциала в сети. Если потенциал все еще находится на электрическом проводе, то необходимо отключить фазу на распределительном щите или воспользоваться диэлектрическими перчатками и защитными очками, когда будете разбирать выключатель.

Если в квартире установлен собственный распределительный щиток, в котором не подписаны автоматы и вам неизвестна схема подключения, тогда поочередно отключайте каждый автоматический выключатель и наблюдайте за состоянием лампочки при включенном выключателе. Если же выключатель сломан и у вас нет возможности подать напряжение на лампочку, воспользуйтесь индикатором для проверки напряжения в соседних розетках, а при отсутствии таковых отключайте напряжение в квартире полностью. Или используйте диэлектрические перчатки.

Рис. 3: Используйте диэлектрические перчатки в случае, если обесточить выключатель не получается.

#2 Снимите клавиши

В большинстве случаев, чтобы разобрать современные выключатели, необходимо демонтировать клавиши. Так как они выполняют роль декоративной панели, скрывающей место крепления самого выключателя к стене или коробке. В некоторых старых моделях демонтаж клавиши не требуется, так как у них точки крепления расположены прямо на корпусе, а клавиша выполняет только свою непосредственную функцию.

Рис. 4: современный двухклавишный выключатель

Посмотрите на рисунок, здесь приведен пример двухклавишного выключателя. В модели с большими клавишами, которые занимают значительную площадь устройства, необходимо слегка надавить с одной из сторон клавиши, зафиксировав ее в крайнем положении, и потянуть на себя.

Рис. 5: потяните клавишу на себя

В некоторых конструкциях переключателей для этого предусмотрено даже небольшое углубление, в которые удобно поставить пальцы и оттуда уже снимают клавиши.

Рис. 6: клавиша легко отделилась

Если потянуть клавишу пальцами не удается или прилагаемого усилия недостаточно, можно воспользоваться плоским инструментом. Для снятия клавиши подденьте ее сбоку обычной отверткой.

Рис. 7: подденьте клавишу отверткой

При этом соблюдайте предельную осторожность, так как вы можете легко повредить клавишу. Разумеется, что устройство подготавливаемое к утилизации можно не жалеть, но в остальных ситуациях необходимо соблюдать предельную осторожность. При необходимости, поддеть клавишу можно поочередно с разных сторон, чтобы обеспечить ее поступательное движение. В итоге вы должны удалить все клавишы.

Рис. 8: выключатель без клавиш

#3 Снимите крышку

В различных моделях крышка может быть зафиксирована при помощи:

• Винтов крепления, вкручиваемых в панель; Рис. 9. Крепление крышки болтами
• Пластиковых элементов крепления, которые вставляются в соответствующие пазы;
• Специальной рамки, которая фиксирует крышку. Крепление рамки легко поддевается отверткой.

Рис. 10: крепление при помощи рамки

Посмотрите, рамка фиксируется при помощи небольших защелок, в данной модели их четыре. Для того чтобы снять рамку, достаточно поддеть две соседние, а остальные можно легко вытащить из мест крепления.

После того, как декоративная крышка и клавиша демонтированы, можно переходить к удалению самого корпуса механизма.

В случае наличия на старой крышке болтового крепления снаружи, начинать разбирать следует с удаления этих болтов.

Рис. 11: открутите болты на крышке

После чего переходите к откручиванию корпуса.

#4 Снимите корпус

Наиболее распространенным вариантом в новых клавишных выключателях является болтовое крепление, расположенное по краям корпуса, которое фиксирует весь механизм в коробке. Для удаления из корпуса поочередно откручиваются болты в точках крепления.

Рис. 12: открутите болты корпуса

Второй вариант фиксации – это пружинные распорки, которые помимо крепления в коробке позволяют еще и регулировать угол поворота основного блока автоматического переключателя. В такой ситуации при помощи отвертки распорки ослабляются до того момента, пока выключатель свободно не выйдет из гнезда. Это делается путем выкручивания болтов.

Рис. 13: ослабьте распорки

В моделях с креплением корпуса болтами также можно увидеть эти распорки, позволяющие регулировать угол поворота. Но откручивать их для того, чтобы разобрать устройство, не нужно.

Следует отметить, что в случае поломки, возможна ситуация, когда провода отгорели от крепления или они разболтались в местах обжима. Тогда сердцевина может выпасть из коробки. Такое падение при отключенном напряжении хоть и безопасно, с точки зрения поражения электрическим током, тем не менее, основная часть переключателя может пострадать при падении. Поэтому прежде чем вынуть механизм, в момент демонтажа его лучше поддерживать пальцами.

#5 Отключите провода

После того, как сердцевина выключателя вытянута из коробки, он должен остаться висеть на одних проводах.

Рис. 14: сердцевина на проводах

Поэтому, чтобы разобрать его далее, отсоедините крепление проводки от ламелей. Питающие провода могут иметь различный способ крепления к ламелям, из-за чего их отключение будет отличаться. Наиболее часто встречающимися вариантами являются:

• Фиксация при помощи винтов – в этом случае их просто откручивают отверткой;
• Фиксация при помощи зажимов – для того, чтобы разобрать крепление проводов, необходимо просто надавить на соответствующие рычажки.
• При помощи обжимов – достаточно старый способ, в современных моделях не используется, так как разжать гильзу – достаточно трудоемкая задача и ее повторное использование не всегда возможно.
• Посредством скрутки – правилами запрещено использование скруток, но на практике вы можете запросто столкнуться с таким соединением. Которое нередко и становится причиной неисправности или выхода со строя электрического выключателя.

Рис. 15: отключите провода

Следует отметить, что эту процедуру следует производить осторожно, чтобы мелкие детали не рассыпались. Если вашей целью была установка нового двойного выключателя, старый можно попросту выбросить. А если вы разбирали устройство для устранения какой-либо неисправности, то после отсоединения провода его необходимо осмотреть.

#6 Осмотрите выключатель

Если вашей целью было выявление каких-либо неисправностей, внимательно осмотрите места крепления выводов фаз. Возможно, на них будут хорошо заметны следы оплавления или окисления. При наличии термического разрушения пластика, можно сразу заменять весь выключатель. Места окисления могут обуславливать плохой контакт, поэтому их необходимо зачистить.

В связи с тем, что его стоимость относительно невысока, выполнять какие-либо замены деталей и мест крепления корпуса к испорченным деталям попросту нецелесообразно.

Также существует вероятность, что выключатель остался цел, а электрическая проводка пострадала от чрезмерного перегрева. В таких ситуациях вы можете наблюдать отжог токоведущих частей, оплавления изоляции и прочие повреждения. Эти факторы будут свидетельствовать о том, что может понадобиться замена проводки или какого-то ее участка.

Если все детали не содержат никаких следов подгорания, то возможно отсутствует контакт во включенном положении. Для проверки такой неисправности воспользуйтесь мультиметром и проверьте наличие или отсутствие контакта. В некоторых моделях достаточно просто добраться до механизма и восстановить его нормальную работу. Поэтому такую неисправность вполне возможно устранить самостоятельно.

Выключатели света, как и любые электротехнические устройства, иногда приходится заменять. Произвести замену старого прибора на новый, можно самостоятельно в домашних условиях.

Как заменить выключатель света своими руками

Выключатели света выполняются из прочных материалов высокого качества.

Но даже такие приборы со временем выходят из строя, и их приходится менять на новые устройства.

Произвести замену можно самостоятельно, не прибегая к помощи электрика, для этого нужно освоить технику выполнения работы и соблюдать меры безопасности.

Когда потребуется замена выключателя

Замена выключателей может потребоваться по различным причинам. К ним относятся поломка, износ коробки или окончание срока эксплуатации. При ремонте квартиры и изменении ее интерьера также может потребоваться установка более подходящего по дизайну изделия. Поменять старый выключатель света на новый можно за 20 минут. Важно соблюдать инструкцию и меры безопасности.

Демонтаж старого устройства своими руками

В первую очередь, нужно демонтировать старый выключатель. Это делается по приведенному алгоритму.

Для снятия потребуются отвертка-индикатор, плоская и крестовая отвертки, изолента, канцелярский нож и переносной светильник.

Как разобрать выключатель света в квартире

Работа по демонтажу выключателя выполняется в следующей последовательности:

• отключить подачу электроэнергии;
• удаление клавиш при помощи отвертки;
• снятие внешней декоративной панели;
• откручивание винтов, на которых крепится выключатель;
• удаление выключателя из коробки;
• отсоединение проводов.

Как снять со стены короб

Демонтаж выключателя требует удаления корпуса. Они бывают двух видов – винтовые и зажимные. Винтовые изделия крепятся при помощи винтов. Убрать такую панель можно отверткой. Также существуют зажимные рамки. Они крепятся на зажимы, которые просто отгибаются.

Как подготовить проводку

Перед тем, как проводить замену, следует убедиться в работоспособности электропроводки и подготовить ее. Различают два виды проводки

• скрытая – выключатель устанавливается в металлический или пластиковый подрозетник, углубленный в сену;
• открытая – используются накладные изделия.

Перед началом работы обязательно нужно произвести следующие действия:

1. Проверить патрон неработающего светильника. Проблема может крыться не в переключателе, а в самом осветительном устройстве. Тогда не придется заменять устройство.
2. Проверить наличие света в других комнатах.
3. Если остальные светильники в доме работают, нужно производить демонтаж выключателя.

Работы по замене выключателя света производятся только при отключении электричества. После выключения нужно индикаторной отверткой проверить отсутствие электропитания.

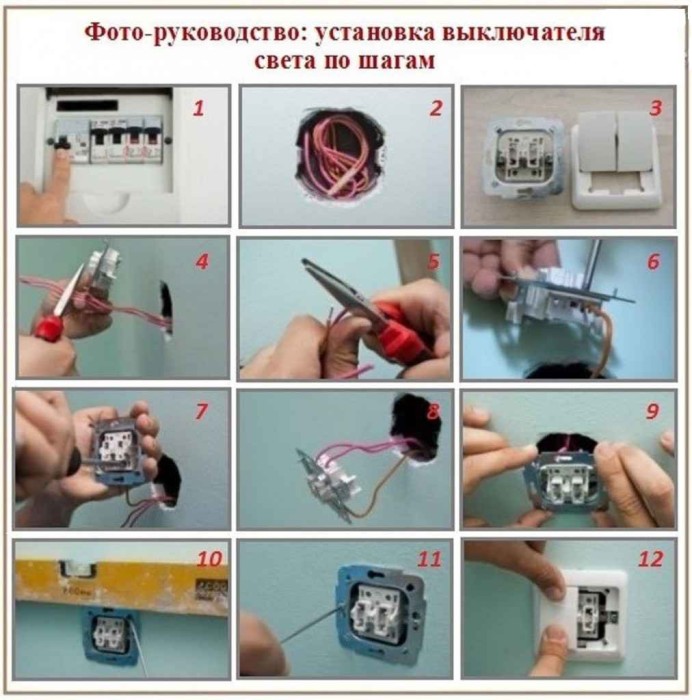

Варианты замены выключателя самостоятельно

В домашних условиях используются одноклавишные и двухклавишные выключатели. Процесс их замены различается количеством проводов.

Перед установкой советуется проверить сами кабели, целостность изоляции.

При обнаружении нарушений следует вызвать электрика для дальнейшей замены участка электропроводки.

Поменять с одной кнопкой (одноклавишный)

Следует зачистить изоляцию на концах кабелей. Затем проводники подключаются к клеммам выключателя – фазовый контакт (красный) подсоединяется к L1, синий или черный – к L2. Переключатель устанавливается в гнездо. Корпус фиксируется при помощи винтов.

На распределительном щитке подается электричество и проверяется работоспособность. Если все сделано корректно, можно устанавливать декоративную крышку.

Замена двухклавишного

Устройство с двумя кнопками требует подключения трех фазовых проводников к клемме L3 и двух проводов к L1 и L2. Если используется трехклавишник, то используется 4 проводника – фаза и три контакта на разные группы светильников.

Далее алгоритм подключения такой же, как и у одноклавишного прибора.

Цвета проводников не всегда могут соответствовать своему назначению. Также они могут не иметь цвета. Перед подключением надо проверить каждую жилу индикаторными устройствами и убедиться в ее предназначении.

Советы безопасности

Работа с электропроводкой требует от мастера особой внимательности и аккуратности. Неправильные действия могут привести к негативным последствиям:

• возгорание электропроводки;
• поломка светильников;
• быстрый выход из строя самого выключателя;
• короткое замыкание;
• поражение человека электрическим током.

Ремонтные работы обязательно должны проводиться при отключенной электроэнергии. Обязательно нужно надевать резиновые перчатки, также лучше надеть защитные очки. Также инструменты должны иметь заизолированные рукоятки.

Перед началом замены следует ознакомиться с инструкцией и конструктивными особенностями изделия. Подключение электропроводов советуется сфотографировать, чтобы при подключении не перепутать их местами.

Необходимость замены выключателя может быть вызвана различными причинами – несоответствие дизайну комнаты, поломка устройства, окончание срока эксплуатации. Дома традиционно используются включатели с одной и двумя клавишами. Принцип монтажа одноклавишников и двухклавишников похожий, различие лишь в количестве проводов. Заменить переключатели света можно самостоятельно в домашних условиях, важно лишь следовать инструкции и выполнять работы с соблюдением техники безопасности.

Полезное видео

Как разобрать выключатель — для света

Сегодня очередная полезная статья из рубрики «ЭЛЕКТРИКА» — будем снимать обычный клавишный выключатель, коих в наших квартирах достаточно большое количество. Разборка и съем может потребоваться при ремонте (например — решили переклеить обои) или же попросту он сломался и его нужно заменить. Если с наружными вариантами проблем не много, то вот внутренние снять сложнее (почитайте — как выбрать розетку). Однако все просто, читайте дальше пошаговая инструкция …

ОГЛАВЛЕНИЕ СТАТЬИ

1)      Инструмент

Для работ нам понадобятся две отвертки. Одна с плоским носиком (прямая) и крестовая. У многих типов выключателей используется только «плоская» потому как нет крестообразных винтов крепления, однако у импортных может быть с точностью наоборот. Поэтому нужно иметь сразу две.

2)      Обесточим помещение

Первым делом нам необходимо отключить электричество в помещении, в котором вы будете работать. Сейчас это легко сделать в электрощитке — автоматами (как я их называю – «автоматические пробки»). Отключаем нужные нам, если вы не знаете, какой идет на комнату — лучше отключить сразу все. Иначе есть вероятность получить удар электрическим током. Посмотрите на фотографию должно быть именно так.

Рычажок вниз, а в прорези должен быть «зеленый квадратик», это говорит о безопасности – можно работать.

3)      Снятие клавиш

Основная сложность состоит в том, что надо снять клавиши с выключателя (если он двойной) или клавишу (если одинарный), иначе его попросту не разобрать.

И тут есть небольшие различия, все потому что механизмы различаются по конструкции.

Самый простой способ это потянуть кнопку на себя пальцами и сжать ее по бокам. Таким образом, крепления «утопятся» и она отойдет.

На некоторых выключателях это не получится, строение другое. Поэтому нужно найти разъемы по бокам, прямой отверткой «поддеть» их и потянуть на себя они отойдут. Только делайте это аккуратно, не сломайте клавишу.

4)      Снятие рамки

Рамки также разные. Есть винтовые — которые крепятся на маленькие винтики, просто откручиваем и снимаем. Второй тип – это имеющие специальное крепление, своеобразные защелки по бокам, нужно отметить таких выключателей сейчас большинство (в средней ценовой категории), например у меня марки LEZARD. Нам нужно аккуратно (не сломайте), отогнуть эти пластиковые крепления и рамка сама отойдет. Для удобства снимаем одну сторону, затем другую, сразу две не получится.

5)      Откручиваем корпус

Любой механизм держится на винтиках по бокам, всего их два редко может быть четыре. Однако у большинства моделей есть так называемое собственное крепление (распорного типа), его используют без болтов – тогда нам надо ослабить именно его. После того как вы открутите крепление, выключатель начнет выходить из подрозетника, мы его практически разобрали, осталось отключить провода.

6)      Отключаем провода

Сейчас у 90% механизмов, электрическая проводка фиксируется болтиками. Для отключения достаточно их открутить и потянуть на себя.

Вот и все, мы закончили. Как видите разобрать и снять его не сложно, главное отключите электричество. Также стоит помнить оголенные провода, будут под током, когда вы включите электричество. Поэтому нужно их либо изолировать (если делаете ремонт), либо ставить исправный (если ваш старый сломался).

И в заключении вот так смотрится разобранный выключатель LEZARD. Основные три части – клавиша, рамка и сам механизм. Обратно все устанавливается в обратном порядке.

На этом я заканчиваю инструкцию, думаю было полезно. Читайте наш строительный блог.
