Как снять рамку с двойной розетки легранд. Как снять розетку со стены и разобрать её. Порядок снятия розетки

Выключатели, предназначенные для переключения режимов работы освещения в помещениях, отличаются высоким запасом прочности. Поэтому они могут прослужить очень и очень долго. Однако иногда возникают ситуации, когда требуется снять этот элемент со стены, например, для поклейки обоев или замены на новую и усовершенствованную модель. Весь процесс займет от силы 20 минут, причем даже у человека, который столкнулся впервые с такой необходимостью. Главное здесь – придерживаться правил безопасности, а также выполнять все действия очень аккуратно и осторожно. Ведь выключатель на 90% состоит из пластиковых элементов, повредить которые при неумелом обращении не составит труда.

Снимаем выключатель со стены – на что обратить внимание в первую очередь

Для начала позаботьтесь о наличии специальных тонких резиновых перчаток, без которых работать не рекомендуется. После этого можно приступать непосредственно к процессу демонтажа. Чтобы правильно снять выключатель со стены, необходимо разобраться в некоторых особенностях процесса.

Следует выделить такие важные моменты, как:

  • Предохранительные автоматы. Сеть подключается к квартире через пробки-предохранители или автоматы токовой защиты. Перед началом работы в обязательном порядке требуется обесточить напряжение, для чего тумблер автомата переводится в нижнее положение. Если же в распределительном щитке имеются пробки, то потребуется отключить их, нажав на красную кнопку, расположенную рядом, а также вывинтить из патрона обе пробки, которые отвечают за нулевой провод и фазу.
  • Вид выключателя. Это также очень важный момент. На сегодняшний день используется множество самых разнообразных моделей, которые отличаются дополнительными функциями – дистанционное управление, плавная регулировка и прочее. Однако для нашей проблемы значение имеет лишь вид крепления – скрытый (коробка выключателя утоплена в бетон) и наружный (коробка прикручена к стене при помощи шурупов).
    Первый тип несколько сложнее, поэтому речь пойдет именно о нем.
  • Схема подключения. Чаще всего выключатель света оборудован несколькими клавишами, что затрудняет процесса снятия прибора со стены, поскольку увеличивается количество проводов, подходящих к каждой клавише. К тому же чем больше клавиш, тем больше времени потребуется, чтобы снять каждый из этих элементов.

Снять клавиши с выключателя – первый этап демонтажа

Несмотря на то, что процесс снятия выключателя не относится к категории сложных, рекомендуется попробовать пригласить электрика. Ведь работа может быть опасной, поскольку приходится иметь дело с электричеством. Если же вызов специалиста не представляется возможным, приходится действовать самостоятельно. Прежде чем выполнять , необходимо убедиться, что именно он вышел из строя. Зачастую проблема в патроне, который просто перегорает с течением времени.

Если же выключатель потребуется демонтировать в любом случае, к примеру, чтобы поклеить стены обоями, когда данный элемент будет мешать работе, то потребуется полностью обесточить схему подключения электроприборов в квартире.

Пренебрежение правил электробезопасности может стать причиной следующих проблем:

  1. 1. Пожар
  2. 2. Пробой изоляции электропроводки
  3. 3. Выход из строя приборов, подключенных к сети, в результате короткого замыкания
  4. 4. Удар током, поражение глаз, ожоги.

Необходимо не просто отключить питание в квартире, но и закрыть щиток на замок. Можно также повесить табличку на щиток, сообщающую, что в данный момент ведутся работы, сопряженные с электричеством. Лишь тогда можно быть уверенным, что никто из жильцов не подаст случайно ток в квартиру.

Для снятия выключателя нам потребуются следующие инструменты:

  • Переносной источник света
  • Отвертка-индикатор напряжения
  • Плоская и крестообразная отвертка

Плоская отвертка нам потребуется для отсоединения клавиш. Делать это надо аккуратно, чтобы не поцарапать клавиши и раму, а также не сломать их. Острие устанавливается между рамой и клавишей, с любой стороны. Далее нужно приложить небольшое усилие, используя отвертку как рычаг, достаточное для того, чтобы клавиша отошла со своего места. Остальные клавиши при их наличии снимаются гораздо проще, уже без использования отверток.

Теперь проверим, действительно ли отсутствует напряжение. Здесь нам понадобится уже индикаторная отвертка, которую мы прикладываем к каждому из контактов. Подходящих к клавишам. Рекомендуется установить фонарик или любой другой источник света, чтобы точно видеть, что именно вы делаете или к чему прикасаетесь. Поэтому самостоятельно такие работы новичкам лучше не выполнять, без помощи обойтись бывает очень сложно.

Сняв клавиши, мастер получает возможность проверить целостность контактов, а также определить напряжение в них. Это позволит дать ответ на вопрос, вышел ли выключатель из строя и требуется ли его полная замена. В случае необходимости дальнейшего демонтажа переходим к следующему этапу работы.

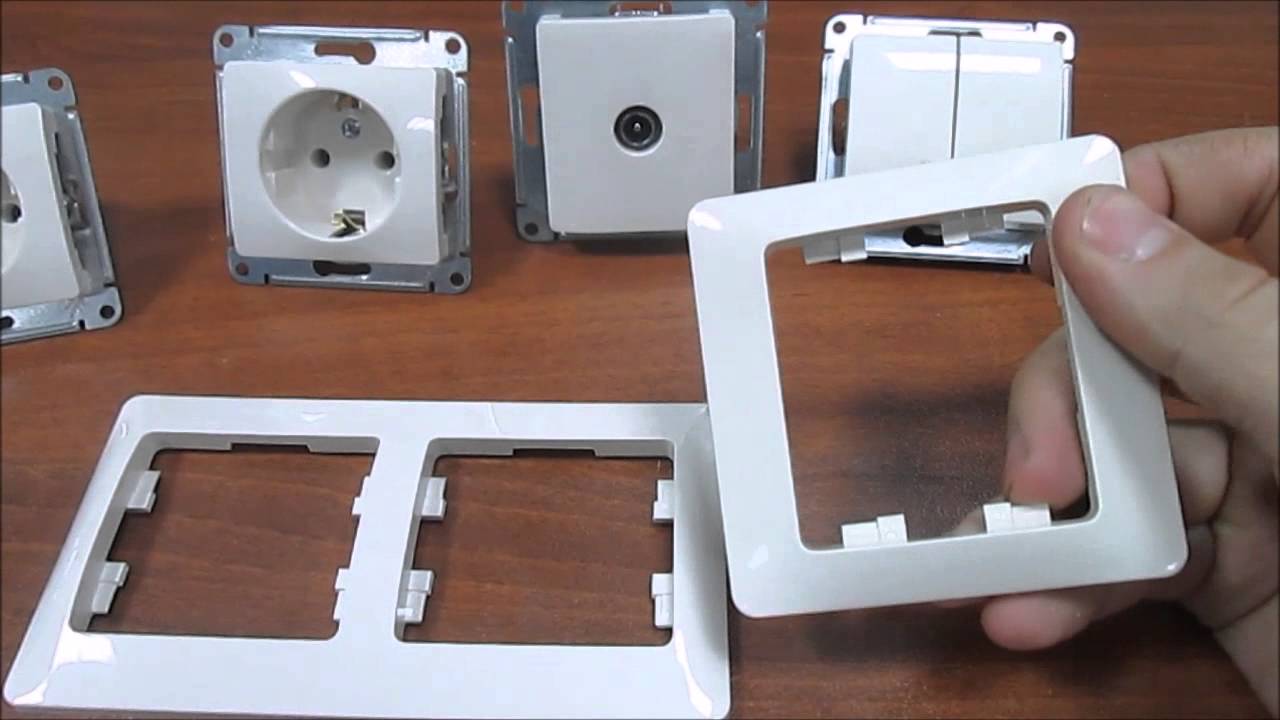

Как снять рамку – алгоритм действий для новичков

Снять выключатель со стены может потребоваться в тех случаях, когда необходимо полностью заменить устройство, а также произвести детальный осмотр оборудования. В таком случае ограничиться одними лишь клавишами не удастся, требуется снимать дополнительно еще и рамку. К счастью, этот процесс также особой сложностью не отличается, главное – действовать в соответствии с инструкцией и техникой безопасности.

Набор инструментов нам понадобится тот же, что и для работы с клавишами. Чаще сам выключатель закреплен несколькими винтами, для откручивания которых пригодится крестовая отвертка. Открутив винты, можно снимать рамку. Она очень хрупкая и тонкая, поэтому действия выполняются максимально осторожно. Опять же плоской отверткой требуется поддеть рамку, после чего потянуть пальцами на себя. Если все сделать правильно, фиксирующая рамка легко отойдет, после чего вам останется лишь достать выключатель света.

Розетка с выключателем – особенности демонтажа данного устройства

Большой популярностью пользуются универсальные конструкции, включающие в себя розетку и выключатель, выполненные в едином корпусе. Подобные устройства достаточно удобны в процессе эксплуатации, поскольку появляется возможность и подключить осветительные приборы, и запитать розетку от одной входящей линии.

Недостаток очевиден – в случае поломки одного из элементов потребуется снять розетку со стены вместе с выключателем, независимо от источника проблем. Переживать не стоит, ведь и эта операция выполняется очень быстро.

Вооружившись плоской отверткой, снимаем клавиши, как это было описано выше. Под клавишами расположены винты, снимаются которые при помощи уже крестообразной отвертки. Это не единственный элемент крепежа – на розетке имеются свои винты, которые также потребуется открутить для демонтажа всего корпуса. Открутив все винты, остается лишь аккуратно потянуть корпус устройства на себя, чтобы он отошел со своего места. Чтобы помочь себе, можно снова воспользоваться плоской отверткой, осторожно поддев корпус.

В тех случаях, когда источником проблем с освещением является выключатель, потребуется заменить его на новый. Отправляясь в магазин строительной техники, обязательно возьмите с собой старый коммутатор. Это позволит быть уверенным, что новая модель по своим размерам подойдет для имеющегося разъема. К слову, если ранее был клавишный инструмент, то это не значит, что покупать необходимо только такое же оборудование. Так, отлично подойдет сенсорный выключатель, либо выключатель с плавной регулировкой света.

Подключение нового выключателя производится в порядке, полностью противоположном демонтажу старого. Квартира, естественно, полностью обесточивается, после чего разбирается непосредственно само устройство. Далее подключаются провода, делать это надо в тех же местах, где они были подключены на старом выключателе. После этого устанавливается блок в подрозеточный проем, закрепляемый четырьмя винтами.

Остается лишь закрепить декоративную рамку и клавиши. На этом работа может считаться полностью выполненной. Включив рубильник в распределительном щитке, убеждаемся, что все работает на ура.

То логично продолжить эту тему. Я имею в виду разбор и снятие розетки со стены. Для многих «рукастых» читателей эта информация не будет интересной, а вот для новичков милости просим. Выкладываю подробную инструкцию …


Весь инструмент это отвертка. Берем с прямым носиком, если в вашей розетки используются прямые болты или «крестовую» если – крестообразные (на всякий случай можно взять сразу обе) Больше нам ничего не понадобиться.

2) Отключаем электричество

Это важно, нужно отключить «автоматы» на нужную вам комнату. Если у вас нет разветвления по комнатам, то отключаем полностью во всем помещении. Напомню – рычажок тянем вниз, «зеленый квадратик» говорит о том, что работать безопасно.

3) Откручиваем пластиковую часть

Теперь нам нужно открутить пластиковую крышку. В стандартных розетках (не беру дорогие варианты) крепление одно – это центральный болтик посередине, именно он держит пластиковою часть (у меня розетка LAZARD, однако и на других типа LEGRAND, процесс будет похожий). Для этого берем отвертку и выкручиваем винт посередине (у меня он крестообразный), после этого просто снимаем ее. Полдела сделано мы практически разобрали розетку.

4) Снимаем сам механизм

Как и в выключателе, розетки к подрозетникам прикрепляются двумя болтиками, либо сверху и снизу, либо по бокам. Достаточно просто открутить их. Однако есть распорные механизмы, они держатся благодаря специальным ушкам, которые встают в распор, нужно их ослабить тогда розетка просто выйдет из места установки.

5) Отключаем провода

Теперь отключаем электрику – тут два провода «фаза» и «ноль», а также провод «заземления», просто выкручиваем болтики из специальных креплений. Затем тянем провод на себя. Теперь можно убрать розетку.

Как видите ничего сложного, достаточно легкая процедура. Ребята однако, напомню все работы нужно проводить с отключенным электричеством, иначе рискуете получить удар током. Также провода, которые остались оголенными нужно заизолировать и спрятать, иначе возможны короткие замыкания.

Вот так вот выглядит снятая и разобранная розетка.

На этом заканчиваю инструкцию — думаю, моя статья была вам полезна, читайте наш строительный сайт.

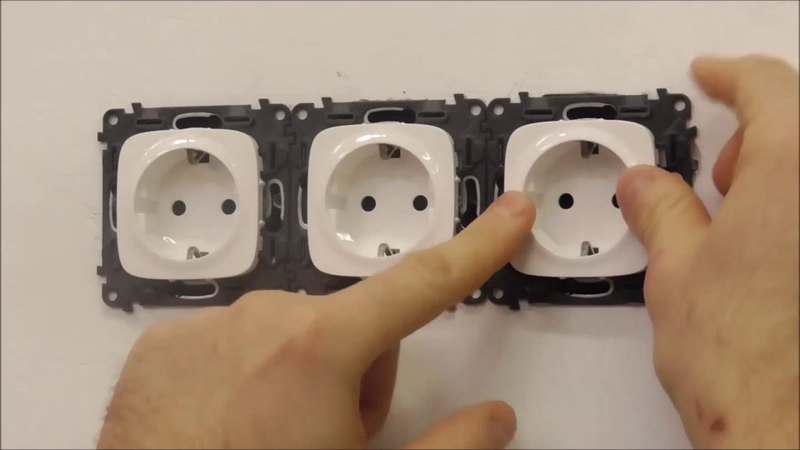

Вмонтированные в стену тройники используются для того, чтобы подключить в сеть до трех электрических приборов одновременно, не используя дополнительных сетевых фильтров. Такая розетка представляет собой наборную конструкцию из трех обычных одинарных точек питания, которые имеют один привод.

Чтобы тройная розетка смотрелась на стене более эстетично, её завершающим элементом является общая внешняя рамка, которая объединяет все три устройства в одной композиции.

Как демонтировать тройную розетку на стене

Перед тем как приступить к вышеуказанному процессу, необходимо приготовить несколько инструментов:

  • отвертка с пластиковой ручкой;
  • изолирующая лента;
  • резиновые перчатки и обувь с резиновой подошвой для работы с электричеством (на случай если вы решитесь работать под напряжением).

Обратите внимание! Если у вас нет опыта работы с электроприборами под напряжением, лучше и не начинайте. Техника безопасности запрещает это делать даже опытным электрикам. Если вы не обладаете даром бессмертия, лучше все же отключите электричество на недолгий период демонтажа розетки.

Процесс демонтажа тройной розетки состоит из нескольких пошаговых мероприятий:

  • Подготовительные работы
  • Отсоединение крепежных упоров
  • Отсоединение устройства от кабеля

Рассмотрим более подробно каждый из указанных выше шагов.

Шаг 1. Подготовительные работы

Перед тем как приступить к работам по демонтажу тройной розетки в жилом помещении, нужно отключить напряжение сети во всей квартире. Затем стоит несколько раз проверить отсутствие напряжения индикатором, и только после этого приступать к демонтажным работам.

Шаг 2. Извлечение крепежного винта

Сначала необходимо отсоединить верхнюю крышку розетки, чтобы получить доступ к крепежному винту, затем с помощью отвертки выкрутить его. После этого можно полностью снять верхнюю крышку розетки, тем самым получив доступ к «внутренностям» электрического устройства.

Шаг 3. Отсоединение крепежных упоров

Розетка держится внутри коробки с помощью специальных крепежных упоров. Их необходимо ослабить, открутив регулировочные болты. Теперь корпус точки можно легко вытащить из гнезда.

Выключатели освещения, как правило, имеют значительный эксплуатационный запас, благодаря чему их не приходится регулярно разбирать.

Однако если такая необходимость все же наступила, то делать это следует крайне осторожно, и строго соблюдая последовательность, чтобы не повредить внутренности устройства, которые почти на 90% состоят из пластика.

Первое, что всегда следует сделать, это конечно же отключить электричество и только после этого начинать работу. Понадобятся такие инструменты:

  • отвертка – плоская и крестообразная;
  • отвертка — индикатор напряжения;
  • переносной источник света.

С помощью плоской отвертки необходимо снять клавиши выключателя, для чего устанавливаем ее острием между рамкой и одной из клавиш, с верхней или нижней стороны.

Небольшим усилием и используя отвертку как рычаг, необходимо поддеть клавишу, и помогая пальцами извлечь ее из пазов. Вторая клавиша снимается уже без помощи отвертки.

С помощью индикатора удостоверяются в отсутствии напряжения, для этого отвертку прикладывают обязательно к каждому из контактов. Если выключатель находится в затемненном месте, то используйте источник света, чтобы не повредить оборудование.

После съема клавиш с выключателем можно выполнять любые операции, и даже под напряжением, естественно, соблюдая необходимые меры предосторожности. Проверяют целостность контактов и наличие на них напряжения, после чего делают вывод о работоспособности устройства.

Когда есть необходимость в демонтаже выключателя, для более детального осмотра с отключением от сети, или есть полная уверенность что необходима замена устройства, то необходимо снять не только клавиши, но и фиксирующую рамку, которая в свою очередь удерживает декоративное обрамление.

Чтобы это сделать, потребуется такой же набор инструментов, как и в предыдущем случае, однако если выключатель закреплен с помощью крестообразных винтов, то дополнительно потребуется еще и крестообразная отвертка.

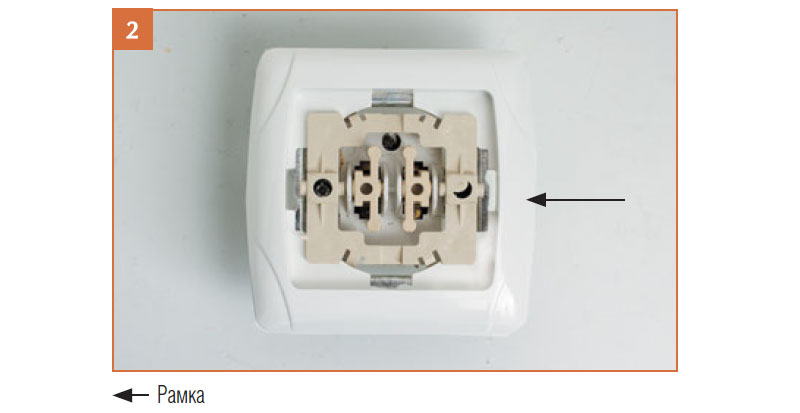

Фиксирующая рамка находится сразу под клавишами, и снять ее можно с помощью все той же плоской отвертки.

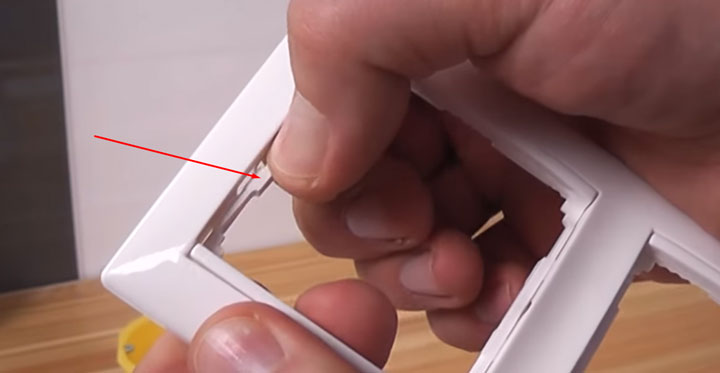

Она удерживается с помощью защелок, на корпусе выключателя, поэтому необходимо отверткой поддеть зубцы без лишних усилий, так как рамка достаточно хрупкая, и пальцами потянуть ее на себя. Одновременно с этим необходимо удерживать обрамление, так как без рамки оно может легко упасть вниз.

Сейчас, довольно часто можно встретить универсальную электромонтажную конструкцию – розетку и выключатель в одном корпусе. Это очень удобно, так как позволяет от одной входящей линии запитать и розетку, и тут же подключить осветительные приборы, пустив фазный провод через выключатель.

В случае поломки, что впрочем, бывает крайне редко, снимается полностью весь корпус, однако это не представляет большой сложности, тем не менее, необходимо знать некоторые особенности при съеме такой конструкции.

Несмотря на то, что она достаточно проста, помимо винта, фиксирующего корпус возле разъемов розетки, фиксация производится и в районе выключателя, под клавишей.

Первой, что необходимо сделать, это снять клавишу выключателя, поддев ее с помощью плоской отвертки, после чего открутить винты удерживающие корпус, что находятся под ней, а также винт на розетке.

Корпус достаточно с легкостью потянуть на себя, после чего осмотреть розетку и выключатель, чтобы выяснить причины поломки или вообще демонтировать устройство.

Чаще всего необходимость разобрать выключатель света возникает при его выходе из строя. Хотя конструкция изделия довольно простая, иногда производители (в основном Legrand, Schneider, Viko) в целях улучшения дизайна делают незаметными отверстия для демонтажа. Результатом может стать случайное повреждение корпуса либо длительное время поиска зажимов и разъемов. Чтобы читатели « » не сталкивались с такой нелепой ситуацией, рекомендуем Вам просмотреть подробную инструкцию по разборке корпуса своими руками.

Итак, в исходном положении Вы имеете клавишный выключатель, надежно закрепленный внутри штробы. Для начала подготовьте инструмент для того, чтобы быстро разобрать корпус – индикаторную отвертку, которой будет вполне достаточно.

Инструкция по разборке выключателя света в квартире выглядит следующим образом:

  1. Отключите автомат, защищающий электропроводку от перегрузок сети и короткого замыкания.
  2. Убедитесь в отсутствии электроэнергии в помещении, используя индикаторную отвертку.
  3. Демонтируйте клавишу (-ши). Неважно, какой Вы используете: одноклавишный, двойной либо с тремя клавишами. Чтобы снять клавишу, необходимо сжать ее пальцами по бокам (посередине) и аккуратно извлечь из корпуса (как показано на фото). Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой.
  4. Снимите декоративную рамку. В некоторых случаях рамка закрепляется двумя болтиками изнутри, реже деталь держат пазы, на которые нужно слегка надавить отверткой, чтобы разобрать электрофурнитуру. Еще один вариант фиксации рамки – с помощью дополнительного элемента, который крепится в пазах суппорта.
  5. Достаньте «сердцевину» из подрозетника. По бокам корпуса установлено два винта, которые закрепляют механизм на стене. Все что нужно сделать – выкрутить их отверткой. Существует еще один вариант удерживания корпуса в подрозетнике – распирающими лапками. Их нужно ослабить, выкрутив по бокам болтики, которые регулируют угол распора.
  6. Отсоедините вводные жилы. Фаза, земля и ноль могут быть закреплены самозажимными клеммами либо винтовым зажимом. В первом случае нужно просто нажать на фиксирующие рычажки и вытянуть жилы с разъемов. Винтовые зажимы необходимо раскрутить отверткой и аккуратно извлечь провода.

Вот и вся инструкция по разборке выключателя света. Как Вы видите, ничего сложного в таком мероприятии нет.

Наглядные видео уроки позволят Вам более подробно увидеть все этапы раскручивания:

Видео инструкция: как разобрать одноклавишный и двухклавишный выключатель света

Как открыть розетку легранд.

Как снять выключатель или розетку перед поклейкой стен обоями – Блог Stroyremontiruy. Снимаем сам механизм

Слаботочных кабелей при домашней разводке сетей с каждым годом становится все больше. Сюда входят:

  • интернет кабели UTP и телефонные провода
  • кабеля для системы “Умный дом”
  • провода на акустику
  • сигнализация и видеонаблюдение

Если раньше все это прокидывалось попросту по полу, за мебелью, в плинтусах, то сегодня при ремонте квартиры, для слаботочки также штробятся стены и устанавливаются специальные розетки.

Рассмотрим более подробно установку ТВ розеток от таких фирм как Schneider Electric (серия Unica) и Legrand.

Подключение ТВ розетки Schneider Electric Unica

Технические характеристики телевизионных разъемов от Шнайдер Электрик:

Величина в децибелах указывает на ослабление или затухание сигнала.

Монтаж всех розеток необходимо начинать с разделки коаксиального кабеля. Оставляете в подрозетнике запас длиной 10-15см, остальное обрезаете.

Теперь самое главное определиться, сколько нужно снять изоляции. На какую глубину и сколько сантиметров.

Лучше всего замеры производить непосредственно на самой розетке. Для этого берет ее в руки, прикладываете провод чуть ниже смотрового отверстия и отмечаете маркером или ножом, линию реза на уровне пластиковой центральной вставки.

Срезать верхний слой изоляции можно как специально предназначенным инструментом

так и простым ножом.

Подобрать недорогую зачистку-стриппер для коаксиального кабеля можно на али-экспресс .

Экран под изоляцией в телевизионных кабелях встречается в разных исполнениях:

  • только алюминиевая фольга
  • фольга с медной оплеткой
  • одна оплетка в виде тонких проводков

Если общий диаметр провода менее 7мм, то экран зачастую выворачивают наружу, чтобы обеспечить достаточный контакт с металлической поджимающей крышкой розетки.

Только имейте в виду, что со стороны внутренней части оболочки, фольга не проводит ток.

Отсюда проистекает основная ошибка многих электриков и телевизионщиков при подключении коаксиального кабеля – они прячут все жилки экрана за этой фольгой.

Поэтому, как минимум половина ее слоя должна быть вывернута верхней стороной наружу. В противном случае у вас попросту не будет контакта и ТВ сигнала.

Виды ТВ розеток

Также обращайте внимание на значки и надписи на корпусе. Там должно быть условное обозначение в виде стрелки обращенной вовнутрь.

Бывает еще одна стрелочка указывающая наверх.

Если у вашей модели 2 стрелки, смотрящие в разные стороны, то это проходная ТВ розетка. То есть, один кабель от антенны вы заводите в разъем со стрелкой вниз, а другим выпускаете шлейф или продолжаете тянуть линию до другого разъема, к еще одному телевизору.

Вообще бывают 3 типа телевизионных розеток:

  • оконечные – в них имеется дополнительный резистор с сопротивлением 75Ом (терминатор)

Одиночные и оконечные будут передавать аналогичный по качеству сигнал при условии, что в них обязательно будет подключен телевизор.

Если же к одиночной розетке без сопротивления не подключать телевизор, то на других ТВ будут помехи и искажение сигнала. У оконечных такой проблемы не возникает.

Правда имейте в виду, что все это относится в первую очередь к аналоговому сигналу. Если у вас цифровое ТВ, или вы собираетесь на него переходить, то могут возникнуть проблемы из-за этого резистора.

Придется либо выкидывать эту розетку и менять на другую, либо подключать напрямую. Эти резисторы очень сильно гасят сигнал. Некоторые каналы будут плохо показывать, либо вообще не будет изображения.

Все проходные телевизионные розетки имеют входное и выходное отверстие. К выходу подсоединяется отходящий провод на другую розетку или сразу на ТВ. Их главный минус – это ухудшение сигнала на выходе на 4 дБ.

Схема подключения нескольких телевизоров через проходные розетки:

Также следует изначально обратить внимание на частоту пропускания сигнала розетки. Модели с частотой до 1000 Мгц предназначены для работы в сетях с кабельным или эфирным телевидением. Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения.

Подключение кабеля

Для подключения кабеля снимаете изоляцию с центральной жилы на 6-8мм. При этом от края внешней оболочки до места начала зачистки нужно отступить еще пару миллиметров.

Далее вставляете TV провод во внутрь розетки и через смотровое окошко контролируете, чтобы центральная жила до конца зашла в разъем.

В серии Unica он самозажимной, ничего затягивать здесь не нужно. В других марках может присутствовать зажимной винт, который необходимо будет предварительно ослабить и после, подтянуть отверткой.

Обращайте особое внимание, чтобы ”волоски” экрана нигде не соприкасались с центральной жилой.

Остается центральным винтом поджать сам кабель и поставить на место внешнюю накладку.

Если что-то не понятно и не получается, всегда можно обратиться к инструкции.

Подключение ТВ розетки Legrand Valena

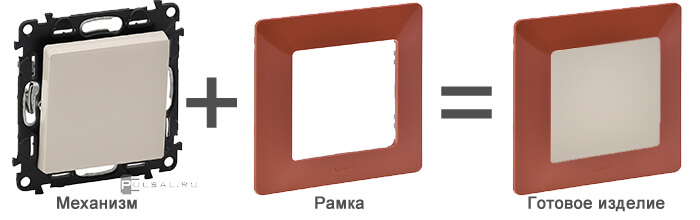

Монтаж розетки, как обычно начинается с ее разборки. Наружная рамка здесь крепится на защелках. С обратной стороны пальцами надавливаете на них и снимаете рамку.

Далее требуется добраться до внутренней части розетки. Вставляете отвертку в прорезь и движением вверх открываете защитную крышку.

Внутри находится посадочное место под центральную жилу. Перед ней расположен клиновидный штырь, который загоняется под верхний слой изоляции.

Зачищаете коаксиальный кабель и оголяете центральную жилу на 8мм. При этом внешний экран полностью остается под слоем изоляции. Оголять проводки и фольгу не нужно .

Вставляете кабель в розетку так, чтобы клин проник под внешнюю оболочку изоляционного слоя. Центральная жила при этом должна зайти в свое посадочное место.

Убеждаетесь, что все контактные части розетки и кабеля надежно соприкасаются между собой:
  • центральная жила в посадочном месте
  • клин под изоляцией
  • провод плотно прижат к боковой рамке

После этого простым движением закрываете крышку. Далее рамку вместе с кабелем можно спокойно поворачивать в разные стороны и крепить на подрозетнике.

  • нет необходимости в монтаже отдельного куска кабеля для подключения разъема телевизора к розетке
  • нет ухудшения качества сигнала. На F разъемах ДМВ диапазона сигнал затухает всего от 0,1 до 0,3 дБ.

Все это достигается путем применения обыкновенных заглушек. Изначально в стене закладываете достаточный запас кабеля, чтобы его хватило для прямого подключения к телевизору (1-1,5 метра).

В заглушке высверливаете отверстие по диаметру кабеля и выводите через него проводник.

Смотрится это все также красиво, как и на обыкновенной розетке.

Единственный минус — такого рода заглушки имеются не у всех производителей и могут отсутствовать на определенных сериях.

Ошибки подключения

Три наиболее распространенные ошибки которые допускают при подключении TV розеток:

1 Использование розеток с резисторами в 75 Ом для кабеля цифрового телевидения.

Итог – полное отсутствие сигнала, либо плохое его качество.

Если у вас аналоговый сигнал, а несколько ТВ подключены последовательно через специальный разветвитель, то сопротивление здесь тоже будет лишним и лучше от него избавиться.

2 Использование розеток с последовательным подключением без резисторов, в аналоговых сетях при наличии пустых разъемов.

Если в эти разъемы (розетки) не подключено никакого оборудования, на других телевизорах опять же будут плохо показывать некоторые из каналов и наблюдаться помехи.

3 Полное ”заворачивание” всех жилок экрана верхним слоем фольги при разделке кабеля.

В итоге снаружи остается только внутренняя часть фольги, которая не является токопроводящей. Соответственно никакого контакта между экраном и разъемами розетки не будет.

На стены может возникнуть потребность снять временно розетку. А что, если вы решили заменить розетку? В этих и других случаях важно знать, как снять розетку со стены правильно. Ведь при неаккуратном демонтаже можно ее. В этой статье мы рассмотрим с вами устройство розетки, а также инструкцию о том, как правильно ее снимать.

Зная устройство розетки, легче справиться с ее демонтажем и, соответственно, монтажом. Розетка в сборе состоит из контактной колодки, подрозетника и декоративной крышки, которая закрепляется винтом. Что касается самой колодки, то она имеет следующие части:

  • Крепежные лапки. Они могут быть подвижные распирающиеся винтами или цельнолитыми неподвижными.
  • Контакт. Нулевой и фазный. Также имеется заземляющий, он обычно располагается отдельно.
  • Клеммы для подключения провода.
Обратите внимание! Колодки, которые оснащены подвижными лапками, монтировать сложнее в подрозетник. Однако данная конструкция позволяет регулировать положение по наклону и высоте точно по стене. При покупке обратите внимание на лапки, на них должно быть два зуба. Колодка, имеющая один зуб на лапке, быстро расшатается.

Что касается клемм, то они могут закрепляться к контактам винта или же быть вместе с контактами. Если говорить о надежности, то последний вариант лучше. Также клеммы могут иметь разный вид, например, винтовыми или «ершиками». В последнем варианте оголенные концы провода попросту вставляются, он также значительно надежнее.

Разновидности розеток

Существует большое разнообразие розеток. Например, они могут быть одинарные или объединенные под одной крышкой с выключателем. Также может быть розетка в одном модуле две, три и четыре. Соответственно, все розетки монтируются на стену в один ряд и объединяются одним модулем, а также декоративной крышкой. Более того, в составе модульной розетки могут быть сигнальные розетки, например:

  • Интернет.
  • Телевиденье.
  • Телефон.
  • Таймер и так далее.

Для таких розеток требуются специальные коробки, монтаж которых также следует осуществлять согласно всем требованиям.

Обратите внимание! В процессе монтажа и укладки кабеля в коробки они не должны пересекаться, а также соприкасаться.

Как правильно демонтировать розетку

Итак, рассмотрев основные технические характеристики розеток и их виды, можно приступать к главному, как снять розетку со стены. Для этого вам следует понадобятся:

  • маленькая отвертка с пластиковой ручкой,
  • изолента,
  • резиновые перчатки,
  • тестер.

Вот пошаговая инструкция:

  1. Первым делом необходимо обесточить квартиру. При этом следует проверить несколько раз, что электрика на самом деле обесточена. Для этого можно использовать тестер.
  2. В зависимости от вида розетки осуществляется демонтаж декоративной крышки. Она может закрепляться шурупами или защелками. В отечественных розетках используется винт.
  3. Затем выкручиваются крепления розетки. Если лапки подвижные, то при откручивании винта она станет доступной к изъятию.
  4. Аккуратно следует вытянуть всю конструкцию розетки и посмотреть, как закреплены

Если вы хотите, чтобы обои красиво смотрелись на стене, то перед оклейкой поверхности с неё снимают все розетки и выключатели. Никакая ювелирная точность не поможет обойти приспособления без снятия – обои по периметру будут неровными, а после ремонта останется послевкусие с горчинкой.

Ниже краткая инструкция с фото, потратив на неё 5 минут, вы не получите удар током, а обои будет красиво смотреться в интерьере квартиры.

Шаг первый – подготовка

Розетки/выключатели снимают непосредственно перед поклейкой обоев, делать это заранее не надо, так как можно получить удар током при включении света или, как альтернатива, сидеть в темноте и с выключенными электроприборами.

  1. Снимают старые обои,
  2. Подготавливают стену (при необходимости),
  3. Готовят клей и нарезают новые обои,
  4. Выключают свет на счётчике,
  5. Снимают розетки,
  6. Клеят обои.

Так можно избежать некоторых неудобств и использования матерных слов при близком знакомстве с открытием Александра Вольта.

Из инструмента вам понадобится плоская и крестообразная отвертка.

Шаг второй – снятие выключателя

Напомним, мы снимаем, а не демонтируем, розетки и выключатели, поэтому важно сохранить их в целостности, если не планируется замена. На примере однокнопочная модель выключателя Legrand Etika, суть остаётся неизменной и для других механизмов.

Сначала снимаем кнопку, для чего используем плоскую отвёртку или острый ножик. Отвертку заводим в просвет между кнопкой и рамкой выключателя, отжимая нажимную панель до того момента, когда усик крепления выйдет из бокового отверстия. Не переусердствуйте – отжимать кнопку надо до момента выхода усика – не больше, не меньше.

Теперь убираем защитную панель, которая открывает доступ к проводам и основному крепежу выключателя. Для этого откручиваем 1-2 винтика сверху и снизу и подцепляем защитку отверткой. Защитная панель прижимает к стене рамку выключателя, после снятия первой, автоматом освобождается и снимается вторая.

Если выключатель или розетка стоят давно и начали шататься, то на этом этапе механизм закрепляют. Для этого после снятия защитной панели и рамки зажимают два основных винта крепления. Расположены они по бокам нажимного механизма в выключателе или справа и слева от входа штепселя в розетке. Винты зажимайте, не жалея сил – сорвать их сложно.

Полностью вынимать механизм включения света не нужно – достаточно снять кнопку, защитную панель и лицевую рамку!

Теперь остаётся поклеить обои, обрезав на выключателе обойные листа так, чтобы они заходили внутрь периметра выключателя на 1 см, и установить механизм назад в обратном порядке – внешняя рамка, крепление защитной панели на два винта и установка кнопки до щелчка.

  1. Если вы снимаете, но не меняете выключатели, то после снятия помойте водой с мылом кнопку и верхнюю панель. Даже у хорошей хозяйки со временем выключатели загрязняются, а капитально отмыть их на стене невозможно.
  2. Если стены для снятия старых обоев не смачивались и дома нет маленьких детей, то свет при снятии выключателей и розеток не выключайте – сделайте это непосредственно перед оклейкой, когда мокрые листы станут проводником тока.

То логично продолжить эту тему. Я имею в виду разбор и снятие розетки со стены. Для многих «рукастых» читателей эта информация не будет интересной, а вот для новичков милости просим. Выкладываю подробную инструкцию …


Весь инструмент это отвертка. Берем с прямым носиком, если в вашей розетки используются прямые болты или «крестовую» если – крестообразные (на всякий случай можно взять сразу обе) Больше нам ничего не понадобиться.

2) Отключаем электричество

Это важно, нужно отключить «автоматы» на нужную вам комнату. Если у вас нет разветвления по комнатам, то отключаем полностью во всем помещении. Напомню – рычажок тянем вниз, «зеленый квадратик» говорит о том, что работать безопасно.

3) Откручиваем пластиковую часть

Теперь нам нужно открутить пластиковую крышку. В стандартных розетках (не беру дорогие варианты) крепление одно – это центральный болтик посередине, именно он держит пластиковою часть (у меня розетка LAZARD, однако и на других типа LEGRAND, процесс будет похожий). Для этого берем отвертку и выкручиваем винт посередине (у меня он крестообразный), после этого просто снимаем ее. Полдела сделано мы практически разобрали розетку.

4) Снимаем сам механизм

Как и в выключателе, розетки к подрозетникам прикрепляются двумя болтиками, либо сверху и снизу, либо по бокам. Достаточно просто открутить их. Однако есть распорные механизмы, они держатся благодаря специальным ушкам, которые встают в распор, нужно их ослабить тогда розетка просто выйдет из места установки.

5) Отключаем провода

Теперь отключаем электрику – тут два провода «фаза» и «ноль», а также провод «заземления», просто выкручиваем болтики из специальных креплений. Затем тянем провод на себя. Теперь можно убрать розетку.

Как видите ничего сложного, достаточно легкая процедура. Ребята однако, напомню все работы нужно проводить с отключенным электричеством, иначе рискуете получить удар током. Также провода, которые остались оголенными нужно заизолировать и спрятать, иначе возможны короткие замыкания.

Вот так вот выглядит снятая и разобранная розетка.

На этом заканчиваю инструкцию — думаю, моя статья была вам полезна, читайте наш строительный сайт.

Чаще всего необходимость разобрать выключатель света возникает при его выходе из строя. Хотя конструкция изделия довольно простая, иногда производители (в основном Legrand, Schneider, Viko) в целях улучшения дизайна делают незаметными отверстия для демонтажа. Результатом может стать случайное повреждение корпуса либо длительное время поиска зажимов и разъемов. Чтобы читатели « » не сталкивались с такой нелепой ситуацией, рекомендуем Вам просмотреть подробную инструкцию по разборке корпуса своими руками.

Итак, в исходном положении Вы имеете клавишный выключатель, надежно закрепленный внутри штробы. Для начала подготовьте инструмент для того, чтобы быстро разобрать корпус – индикаторную отвертку, которой будет вполне достаточно.

Инструкция по разборке выключателя света в квартире выглядит следующим образом:

  1. Отключите автомат, защищающий электропроводку от перегрузок сети и короткого замыкания.
  2. Убедитесь в отсутствии электроэнергии в помещении, используя индикаторную отвертку.
  3. Демонтируйте клавишу (-ши). Неважно, какой Вы используете: одноклавишный, двойной либо с тремя клавишами. Чтобы снять клавишу, необходимо сжать ее пальцами по бокам (посередине) и аккуратно извлечь из корпуса (как показано на фото). Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой.
  4. Снимите декоративную рамку. В некоторых случаях рамка закрепляется двумя болтиками изнутри, реже деталь держат пазы, на которые нужно слегка надавить отверткой, чтобы разобрать электрофурнитуру. Еще один вариант фиксации рамки – с помощью дополнительного элемента, который крепится в пазах суппорта.
  5. Достаньте «сердцевину» из подрозетника. По бокам корпуса установлено два винта, которые закрепляют механизм на стене. Все что нужно сделать – выкрутить их отверткой. Существует еще один вариант удерживания корпуса в подрозетнике – распирающими лапками. Их нужно ослабить, выкрутив по бокам болтики, которые регулируют угол распора.
  6. Отсоедините вводные жилы. Фаза, земля и ноль могут быть закреплены самозажимными клеммами либо винтовым зажимом. В первом случае нужно просто нажать на фиксирующие рычажки и вытянуть жилы с разъемов. Винтовые зажимы необходимо раскрутить отверткой и аккуратно извлечь провода.

Вот и вся инструкция по разборке выключателя света. Как Вы видите, ничего сложного в таком мероприятии нет.

Наглядные видео уроки позволят Вам более подробно увидеть все этапы раскручивания:

Видео инструкция: как разобрать одноклавишный и двухклавишный выключатель света

Как снять розетку со стены

В процессе ремонта, например, при поклейке обоев на стены может возникнуть потребность снять временно розетку. А что, если вы решили заменить розетку? В этих и других случаях важно знать, как снять розетку со стены правильно. Ведь при неаккуратном демонтаже можно ее. В этой статье мы рассмотрим с вами устройство розетки, а также инструкцию о том, как правильно ее снимать.

Устройство розетки

Зная устройство розетки, легче справиться с ее демонтажем и, соответственно, монтажом. Розетка в сборе состоит из контактной колодки, подрозетника и декоративной крышки, которая закрепляется винтом. Что касается самой колодки, то она имеет следующие части:

  • Крепежные лапки. Они могут быть подвижные распирающиеся винтами или цельнолитыми неподвижными.
  • Контакт. Нулевой и фазный. Также имеется заземляющий, он обычно располагается отдельно.
  • Клеммы для подключения провода.
Обратите внимание! Колодки, которые оснащены подвижными лапками, монтировать сложнее в подрозетник. Однако данная конструкция позволяет регулировать положение по наклону и высоте точно по стене. При покупке обратите внимание на лапки, на них должно быть два зуба. Колодка, имеющая один зуб на лапке, быстро расшатается.

Что касается клемм, то они могут закрепляться к контактам винта или же быть вместе с контактами. Если говорить о надежности, то последний вариант лучше. Также клеммы могут иметь разный вид, например, винтовыми или «ершиками». В последнем варианте оголенные концы провода попросту вставляются, он также значительно надежнее.

Разновидности розеток

Виды розеток

Существует большое разнообразие розеток. Например, они могут быть одинарные или объединенные под одной крышкой с выключателем. Также может быть розетка в одном модуле две, три и четыре. Соответственно, все розетки монтируются на стену в один ряд и объединяются одним модулем, а также декоративной крышкой. Более того, в составе модульной розетки могут быть сигнальные розетки, например:

  • Интернет.
  • Телевиденье.
  • Телефон.
  • Таймер и так далее.

Для таких розеток требуются специальные коробки, монтаж которых также следует осуществлять согласно всем требованиям.

Обратите внимание! В процессе монтажа и укладки кабеля в коробки они не должны пересекаться, а также соприкасаться.

Как правильно демонтировать розетку

Демонтаж розетки

Итак, рассмотрев основные технические характеристики розеток и их виды, можно приступать к главному, как снять розетку со стены. Для этого вам следует понадобятся:

  • маленькая отвертка с пластиковой ручкой,
  • изолента,
  • резиновые перчатки,
  • тестер.
Открутите крепления

Вот пошаговая инструкция:

  1. Первым делом необходимо обесточить квартиру. При этом следует проверить несколько раз, что электрика на самом деле обесточена. Для этого можно использовать тестер.
  2. В зависимости от вида розетки осуществляется демонтаж декоративной крышки. Она может закрепляться шурупами или защелками. В отечественных розетках используется винт.
  3. Затем выкручиваются крепления розетки. Если лапки подвижные, то при откручивании винта она станет доступной к изъятию.
  4. Аккуратно следует вытянуть всю конструкцию розетки и посмотреть, как закреплены провода.
Вытяните розетку вместе с проводами
Обратите внимание! Если проводка старая или алюминиевая, то важно быть осторожным, чтобы не сломать провод. Иначе осуществить замену будет сложно и придется наращивать провода, что не очень положительно скажется на общей конструкции.

Вот и вся инструкция по снятию розетки. После этого вы сможете поклеить обои или установить новую розетку. Если у вас есть опыт по работе с розетками, то обязательно оставляйте свои комментарии в конце этой статьи.

Советуем прочитать:

Как снять розетку со стены и разобрать её. Как снять розетку со стены Как открыть розетку легранд

Розетки есть в каждой квартире, и пользуются ими много раз в день, подключают электроприборы. Иногда возникают ситуации, когда нужно заменить розетку, перенести её или просто снять на время ремонта и поклейки обоев. Хоть и сделать это не сложно, но нужно соблюдать технику безопасности, чтобы избежать поражения электрическим током. В этой статье мы рассмотрим, как снять розетку со стены и разобрать её.

Устройство розетки

Чтобы аккуратно демонтировать розетку нужно знать её устройство. Оно отличается в зависимости от конкретной модели и производителя, но, в общем, конструкция одинаковая.

Розетки бывают . Встроенные как видно из названия располагаются внутри стены в углублении, а накладные закреплены снаружи. Часто накладные розетки используют, если проложена наружная проводка или на тонких стенах, перегородках, на элементах мебели.

Устройство встроенной розетки изображено на картинке ниже

Розетка состоит из четырёх основных частей:

1. Крышка розетки.

2. Крепление к стене — разжимающиеся лапки.

3. Суппорт — металлическая рамка часть крепления корпуса.

4. Сердцевина — изолятор с контактами и клеммами для подключения проводов.

В стене или в подрозетнике она крепится за счет лапок. Они крепятся к сердцевине винтами, когда вы их затягиваете — винты лапки разжимаются и упираются посадочное место (подрозетник или в стену).

Порядок снятия розетки

В-первую очередь, прежде чем что-нибудь делать с розеткой берем и проверяем её работоспособность на заведомо исправных розетках или других источниках напряжения (патроне светильника, винтов автоматического выключателя и т.д.). Индикатор в ней должен светиться, когда вы дотронетесь фазного провода жалом, и своим пальцем контактного пятака на торце отвертки, как это показано ниже.

Когда вы убедились, что отвертка исправна — нужно отключить напряжение в квартире или . Для этого нужно найти автоматы или предохранители, которые стоят в электрощите квартиры или в подъезде на площадке.

Если у вас установлены пробки с предохранителями — их выкручивают. Автоматические пробки — нажимают на красную кнопку. Если стоят автоматические выключатели — флажок опускают вниз, после чего вы увидите маркировку «О», как на фото ниже.

Теперь нужно заново проверить наличие напряжения в розетке индикаторной отверткой — если при касании обоих проводов она не светится — можно приступать к работе.

Для демонтажа розетки сначала снимают лицевую крышку, для этого нужно открутить 1 или 2 винта.

После снятия крышки вы увидите следующую картину:

Нужно ослабить крепежные лапки, для этого ослабляют вины обведенные красным квадратом. После чего крепление ослабнет, и вы сможете извлечь розетку.

Теперь нужно вытащить из клемм провода, обычно используются винтовые клеммы, поэтому ослабляем винты.

На розетке может быть надета канцелярская резинка — это нормально, она придерживает крепежные лапы, чтобы они не болтались и не вываливались.

К розетке подключается 2 или 3 провода:

Если вы хотите заменить розетку, не допустите глупой ошибки и подключайте её правильно.

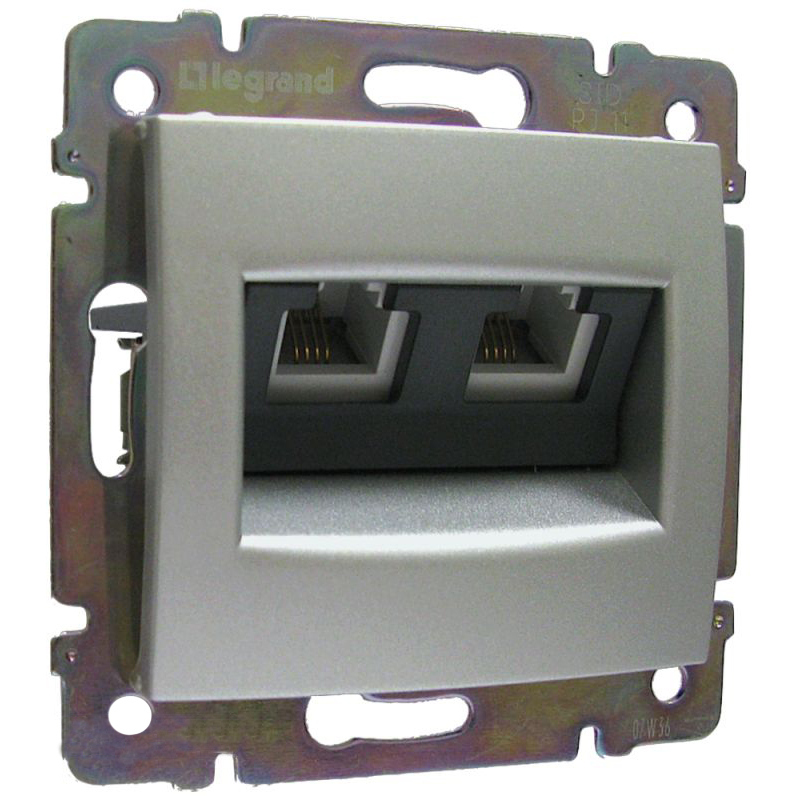

Продукция производителя Legrand очень популярна, но её конструктив часто отличается от распространенных дешевых розеток. Порядок снятия изделий Легранд изображен на картинке ниже:

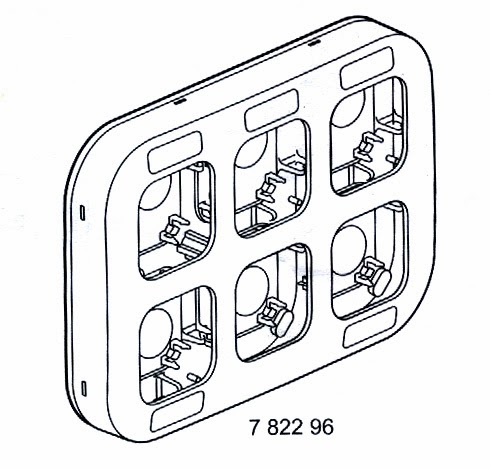

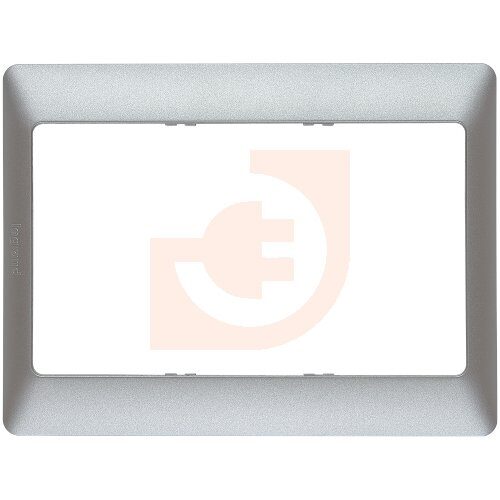

Ниже изображена конструкция розеток этого производителя, серии Valena.

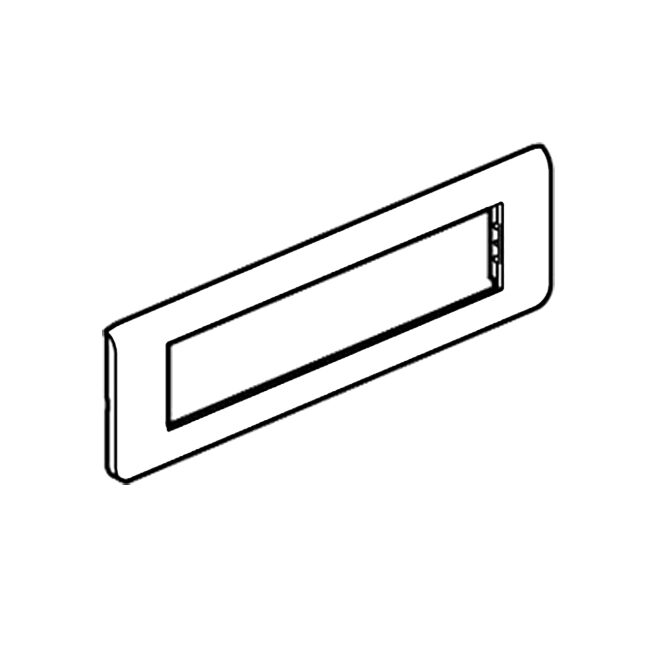

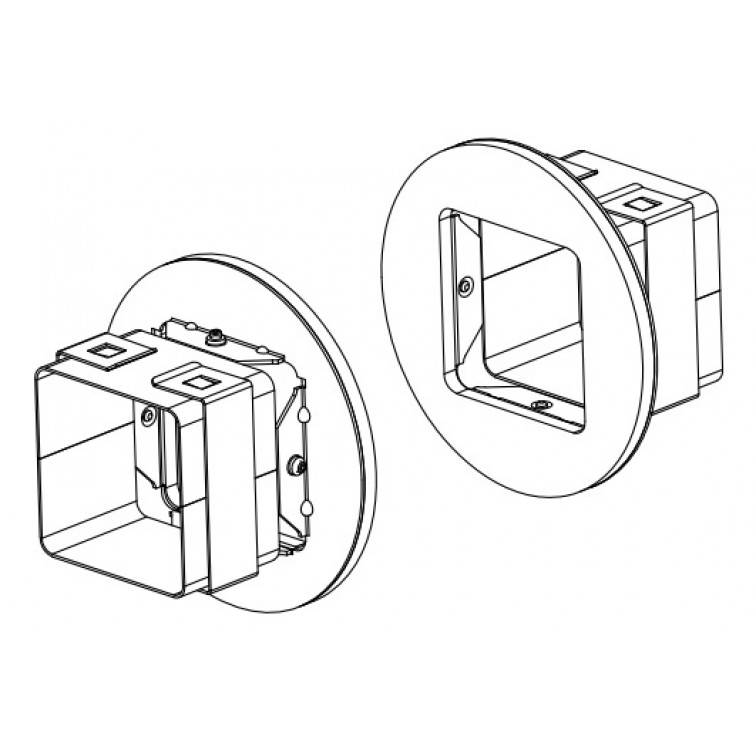

И конструкция серии Celiane:

В обоих случаях сначала выкручиваем винт, удерживающий лицевую панель, далее извлекаем рамку. Лицевая панель может дополнительно фиксироваться защелкой, да и большая часть элементов конструкции крепится на защелках, поэтому внимательно рассмотрите её и с помощью шила или тонкой отвертки извлекайте.

Изделия другого известного бренда Schneider Electric разбираются аналогичным образом, но стоит отметить, что на некоторых моделях лицевая панель может крепиться без винта, но на защелках, как изображено на рисунке ниже:

Они сидят плотно, но извлекаются, если их потянуть на себя.

Сверху они накрываются рамками и ухватиться, для снятия, не за что. Поэтому чтобы демонтировать розетку, нужно снять рамку. Сбоку на рамке у них есть специальный паз для этого, куда можно вставить шлицевую отвертку.

Заключение

Чтобы снять розетку в большинстве случаев достаточно шлицевой и крестообразной отвертки. Главное — это обесточить сеть, перед тем как вы будете это делать и не тянуть слишком сильно за провода, чтобы избежать их обрыва, в противном случае вам придется расковыривать стену и удлинять его. В принципе, все розетки разбираются подобно друг другу, есть некоторые нюансы у отдельных производителей, типа защелок или других конструктивных особенностей конструкции.

Всем знакома ситуация, когда в силу тех или иных причин возникает необходимость своими силами заменить электрическую розетку , которая морально устарела или вышла из строя. В идеале эту работу должны выполнять квалифицированные электрики, однако, на практике следовать данному правилу получается не всегда. Если вы хотите обойтись без помощи стороннего специалиста, но не знаете, как снять розетку со стены самостоятельно, то нелишним будет ознакомиться с полезной информацией, которая позволит выполнить эту работу достаточно грамотно и безопасно.

Чтобы справиться с поставленной задачей, необходимо иметь хотя бы общее представление об устройстве розеток и о принципе их работы.

Основу каждой розетки составляют следующие детали:

  • контактная колодка;
  • декоративная крышка с крепежным элементом;
  • подрозетник.

В свою очередь, контактная колодка состоит из таких элементов:

  • неподвижные или подвижные крепежные лапки;
  • нулевой, фазный и заземляющий контакты;
  • клеммы.

Инструменты, необходимые для работы:

  • Набор отверток (плоских и крестовидных).
  • Отвертка-индикатор напряжения.
  • Электроизоляционная лента.

Правила техники безопасности

Неукоснительное соблюдение правил техники безопасности – это неотъемлемый этап подготовительных работ, которые необходимо провести перед демонтажем розетки любого типа. Первое, что нужно сделать – обесточить часть помещения, в которой будут проводиться работы.

Обычно в старых жилых домах электрическую проводку можно разделить на три группы: освещение, розетки, электрические плиты. Соответственно для обесточивания розеток нужно отключить в распределительном щитке автомат, отвечающий за подачу напряжения в розетки. После этого нужно убедиться в отсутствии напряжения в электрической сети.

Проверить это можно несколькими способами:

  1. Воспользоваться отверткой – индикатором напряжения.
  2. Кнопкой выключателя включить и выключить свет в комнате.
  3. Подключить к розетке любой бытовой электрический прибор и проверить, работает ли он.

Если демонтаж розетки осуществляется в темное время суток, следует позаботиться о наличии хорошего источника искусственного освещения.

Любые работы, связанные с электропроводкой, нужно выполнять сухими руками.

Приступаем к демонтажу розетки

После выполнения подготовительных работ можно приступать к снятию розетки со стены.

  1. На первом этапе нужно внимательно осмотреть конструкцию розетки. Если головки шурупов находятся непосредственно на корпусе розетки, то их необходимо осторожно раскрутить плоской или крестовидной отверткой.
  2. Иногда шурупы на корпусе отсутствуют. В этом случае они расположены под декоративной рамкой, которая прикрывает розетку. Для того чтобы снять рамку с розетки ее нужно аккуратно поддеть отверткой, после чего она легко отойдет от корпуса розетки.
  3. Для демонтажа встроенной в стену розетки достаточно просто снять декоративную рамку.
  4. Демонтировать розетку, расположенную на поверхности стены, можно после того, как будет раскручен ее корпус.
  5. После снятия всех частей розетки (корпуса и рамки) следует тщательно заизолировать все провода.

Если розетка с заземлением , то, скорее всего, к ней подведено 3 провода.

Часто возникает необходимость демонтажа розеток с выключателем. Розетка с выключателем – более современное устройство, чем просто розетка. Такое соединение конструкций весьма практично, так как к одной ветви можно подключить как саму розетку, так и осветительные приборы. Если розетка с выключателем выйдет из строя, то демонтажу подлежит вся коробка. В конструкции такой розетки кроме шурупа, который закрепляет коробку возле разъемов розетки, предусмотрен крепежный элемент еще и под клавишей выключателя. Для демонтажа розеток такого типа при помощи плоской отвертки снимается кнопка выключателя. Далее выкручиваются все крепежные элементы, фиксирующие коробку на стене, после чего корпус розетки нужно потянуть на себя.

Монтаж розеток на стену осуществляется в обратном порядке.

Если розетка полностью утоплена в стену и ее демонтаж заключался только в снятии декоративной части, то ее вновь необходимо установить в посадочное место и зафиксировать шурупами при помощи подходящей отвертки.

В том случае, когда розетка находится на поверхности стены, нужно аккуратно вынуть из стенки все электрические провода и закрепить их на свои места в корпусе розетки, после чего он надежно фиксируется посредством крепежных элементов.

Для безопасного и качественного монтажа или демонтажа электрических розеток и выключателей совсем необязательно быть квалифицированным специалистом. Главное иметь общие понятия об устройстве и работе электроприборов и соблюдать все правила по технике безопасности.

Видео

В этом видео показано как снять розетку со стены для того, чтобы ее лучше закрепить в подрозетнике:

То логично продолжить эту тему. Я имею в виду разбор и снятие розетки со стены. Для многих «рукастых» читателей эта информация не будет интересной, а вот для новичков милости просим. Выкладываю подробную инструкцию …


Весь инструмент это отвертка. Берем с прямым носиком, если в вашей розетки используются прямые болты или «крестовую» если – крестообразные (на всякий случай можно взять сразу обе) Больше нам ничего не понадобиться.

2) Отключаем электричество

Это важно, нужно отключить «автоматы» на нужную вам комнату. Если у вас нет разветвления по комнатам, то отключаем полностью во всем помещении. Напомню – рычажок тянем вниз, «зеленый квадратик» говорит о том, что работать безопасно.

3) Откручиваем пластиковую часть

Теперь нам нужно открутить пластиковую крышку. В стандартных розетках (не беру дорогие варианты) крепление одно – это центральный болтик посередине, именно он держит пластиковою часть (у меня розетка LAZARD, однако и на других типа LEGRAND, процесс будет похожий). Для этого берем отвертку и выкручиваем винт посередине (у меня он крестообразный), после этого просто снимаем ее. Полдела сделано мы практически разобрали розетку.

4) Снимаем сам механизм

Как и в выключателе, розетки к подрозетникам прикрепляются двумя болтиками, либо сверху и снизу, либо по бокам. Достаточно просто открутить их. Однако есть распорные механизмы, они держатся благодаря специальным ушкам, которые встают в распор, нужно их ослабить тогда розетка просто выйдет из места установки.

5) Отключаем провода

Теперь отключаем электрику – тут два провода «фаза» и «ноль», а также провод «заземления», просто выкручиваем болтики из специальных креплений. Затем тянем провод на себя. Теперь можно убрать розетку.

Как видите ничего сложного, достаточно легкая процедура. Ребята однако, напомню все работы нужно проводить с отключенным электричеством, иначе рискуете получить удар током. Также провода, которые остались оголенными нужно заизолировать и спрятать, иначе возможны короткие замыкания.

Вот так вот выглядит снятая и разобранная розетка.

На этом заканчиваю инструкцию — думаю, моя статья была вам полезна, читайте наш строительный сайт.

Слаботочных кабелей при домашней разводке сетей с каждым годом становится все больше. Сюда входят:

  • интернет кабели UTP и телефонные провода
  • кабеля для системы “Умный дом”
  • провода на акустику
  • сигнализация и видеонаблюдение

Если раньше все это прокидывалось попросту по полу, за мебелью, в плинтусах, то сегодня при ремонте квартиры, для слаботочки также штробятся стены и устанавливаются специальные розетки.

Рассмотрим более подробно установку ТВ розеток от таких фирм как Schneider Electric (серия Unica) и Legrand.

Подключение ТВ розетки Schneider Electric Unica

Технические характеристики телевизионных разъемов от Шнайдер Электрик:

Величина в децибелах указывает на ослабление или затухание сигнала.

Монтаж всех розеток необходимо начинать с разделки коаксиального кабеля. Оставляете в подрозетнике запас длиной 10-15см, остальное обрезаете.

Теперь самое главное определиться, сколько нужно снять изоляции. На какую глубину и сколько сантиметров.

Лучше всего замеры производить непосредственно на самой розетке. Для этого берет ее в руки, прикладываете провод чуть ниже смотрового отверстия и отмечаете маркером или ножом, линию реза на уровне пластиковой центральной вставки.

Срезать верхний слой изоляции можно как специально предназначенным инструментом

так и простым ножом.

Подобрать недорогую зачистку-стриппер для коаксиального кабеля можно на али-экспресс .

Экран под изоляцией в телевизионных кабелях встречается в разных исполнениях:

  • только алюминиевая фольга
  • фольга с медной оплеткой
  • одна оплетка в виде тонких проводков

Если общий диаметр провода менее 7мм, то экран зачастую выворачивают наружу, чтобы обеспечить достаточный контакт с металлической поджимающей крышкой розетки.

Только имейте в виду, что со стороны внутренней части оболочки, фольга не проводит ток.

Отсюда проистекает основная ошибка многих электриков и телевизионщиков при подключении коаксиального кабеля – они прячут все жилки экрана за этой фольгой.

Поэтому, как минимум половина ее слоя должна быть вывернута верхней стороной наружу. В противном случае у вас попросту не будет контакта и ТВ сигнала.

Виды ТВ розеток

Также обращайте внимание на значки и надписи на корпусе. Там должно быть условное обозначение в виде стрелки обращенной вовнутрь.

Бывает еще одна стрелочка указывающая наверх.

Если у вашей модели 2 стрелки, смотрящие в разные стороны, то это проходная ТВ розетка. То есть, один кабель от антенны вы заводите в разъем со стрелкой вниз, а другим выпускаете шлейф или продолжаете тянуть линию до другого разъема, к еще одному телевизору.

Вообще бывают 3 типа телевизионных розеток:

  • оконечные – в них имеется дополнительный резистор с сопротивлением 75Ом (терминатор)

Одиночные и оконечные будут передавать аналогичный по качеству сигнал при условии, что в них обязательно будет подключен телевизор.

Если же к одиночной розетке без сопротивления не подключать телевизор, то на других ТВ будут помехи и искажение сигнала. У оконечных такой проблемы не возникает.

Правда имейте в виду, что все это относится в первую очередь к аналоговому сигналу. Если у вас цифровое ТВ, или вы собираетесь на него переходить, то могут возникнуть проблемы из-за этого резистора.

Придется либо выкидывать эту розетку и менять на другую, либо подключать напрямую. Эти резисторы очень сильно гасят сигнал. Некоторые каналы будут плохо показывать, либо вообще не будет изображения.

Все проходные телевизионные розетки имеют входное и выходное отверстие. К выходу подсоединяется отходящий провод на другую розетку или сразу на ТВ. Их главный минус – это ухудшение сигнала на выходе на 4 дБ.

Схема подключения нескольких телевизоров через проходные розетки:

Также следует изначально обратить внимание на частоту пропускания сигнала розетки. Модели с частотой до 1000 Мгц предназначены для работы в сетях с кабельным или эфирным телевидением. Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения.

Подключение кабеля

Для подключения кабеля снимаете изоляцию с центральной жилы на 6-8мм. При этом от края внешней оболочки до места начала зачистки нужно отступить еще пару миллиметров.

Далее вставляете TV провод во внутрь розетки и через смотровое окошко контролируете, чтобы центральная жила до конца зашла в разъем.

В серии Unica он самозажимной, ничего затягивать здесь не нужно. В других марках может присутствовать зажимной винт, который необходимо будет предварительно ослабить и после, подтянуть отверткой.

Обращайте особое внимание, чтобы ”волоски” экрана нигде не соприкасались с центральной жилой.

Остается центральным винтом поджать сам кабель и поставить на место внешнюю накладку.

Если что-то не понятно и не получается, всегда можно обратиться к инструкции.

Подключение ТВ розетки Legrand Valena

Монтаж розетки, как обычно начинается с ее разборки. Наружная рамка здесь крепится на защелках. С обратной стороны пальцами надавливаете на них и снимаете рамку.

Далее требуется добраться до внутренней части розетки. Вставляете отвертку в прорезь и движением вверх открываете защитную крышку.

Внутри находится посадочное место под центральную жилу. Перед ней расположен клиновидный штырь, который загоняется под верхний слой изоляции.

Зачищаете коаксиальный кабель и оголяете центральную жилу на 8мм. При этом внешний экран полностью остается под слоем изоляции. Оголять проводки и фольгу не нужно .

Вставляете кабель в розетку так, чтобы клин проник под внешнюю оболочку изоляционного слоя. Центральная жила при этом должна зайти в свое посадочное место.

Убеждаетесь, что все контактные части розетки и кабеля надежно соприкасаются между собой:
  • центральная жила в посадочном месте
  • клин под изоляцией
  • провод плотно прижат к боковой рамке

После этого простым движением закрываете крышку. Далее рамку вместе с кабелем можно спокойно поворачивать в разные стороны и крепить на подрозетнике.

  • нет необходимости в монтаже отдельного куска кабеля для подключения разъема телевизора к розетке
  • нет ухудшения качества сигнала. На F разъемах ДМВ диапазона сигнал затухает всего от 0,1 до 0,3 дБ.

Все это достигается путем применения обыкновенных заглушек. Изначально в стене закладываете достаточный запас кабеля, чтобы его хватило для прямого подключения к телевизору (1-1,5 метра).

В заглушке высверливаете отверстие по диаметру кабеля и выводите через него проводник.

Смотрится это все также красиво, как и на обыкновенной розетке.

Единственный минус — такого рода заглушки имеются не у всех производителей и могут отсутствовать на определенных сериях.

Ошибки подключения

Три наиболее распространенные ошибки которые допускают при подключении TV розеток:

1 Использование розеток с резисторами в 75 Ом для кабеля цифрового телевидения.

Итог – полное отсутствие сигнала, либо плохое его качество.

Если у вас аналоговый сигнал, а несколько ТВ подключены последовательно через специальный разветвитель, то сопротивление здесь тоже будет лишним и лучше от него избавиться.

2 Использование розеток с последовательным подключением без резисторов, в аналоговых сетях при наличии пустых разъемов.

Если в эти разъемы (розетки) не подключено никакого оборудования, на других телевизорах опять же будут плохо показывать некоторые из каналов и наблюдаться помехи.

3 Полное ”заворачивание” всех жилок экрана верхним слоем фольги при разделке кабеля.

В итоге снаружи остается только внутренняя часть фольги, которая не является токопроводящей. Соответственно никакого контакта между экраном и разъемами розетки не будет.

Выключатели, предназначенные для переключения режимов работы освещения в помещениях, отличаются высоким запасом прочности. Поэтому они могут прослужить очень и очень долго. Однако иногда возникают ситуации, когда требуется снять этот элемент со стены, например, для поклейки обоев или замены на новую и усовершенствованную модель. Весь процесс займет от силы 20 минут, причем даже у человека, который столкнулся впервые с такой необходимостью. Главное здесь – придерживаться правил безопасности, а также выполнять все действия очень аккуратно и осторожно. Ведь выключатель на 90% состоит из пластиковых элементов, повредить которые при неумелом обращении не составит труда.

Снимаем выключатель со стены – на что обратить внимание в первую очередь

Для начала позаботьтесь о наличии специальных тонких резиновых перчаток, без которых работать не рекомендуется. После этого можно приступать непосредственно к процессу демонтажа. Чтобы правильно снять выключатель со стены, необходимо разобраться в некоторых особенностях процесса.

Следует выделить такие важные моменты, как:

  • Предохранительные автоматы. Сеть подключается к квартире через пробки-предохранители или автоматы токовой защиты. Перед началом работы в обязательном порядке требуется обесточить напряжение, для чего тумблер автомата переводится в нижнее положение. Если же в распределительном щитке имеются пробки, то потребуется отключить их, нажав на красную кнопку, расположенную рядом, а также вывинтить из патрона обе пробки, которые отвечают за нулевой провод и фазу.
  • Вид выключателя. Это также очень важный момент. На сегодняшний день используется множество самых разнообразных моделей, которые отличаются дополнительными функциями – дистанционное управление, плавная регулировка и прочее. Однако для нашей проблемы значение имеет лишь вид крепления – скрытый (коробка выключателя утоплена в бетон) и наружный (коробка прикручена к стене при помощи шурупов). Первый тип несколько сложнее, поэтому речь пойдет именно о нем.
  • Схема подключения. Чаще всего выключатель света оборудован несколькими клавишами, что затрудняет процесса снятия прибора со стены, поскольку увеличивается количество проводов, подходящих к каждой клавише. К тому же чем больше клавиш, тем больше времени потребуется, чтобы снять каждый из этих элементов.

Снять клавиши с выключателя – первый этап демонтажа

Несмотря на то, что процесс снятия выключателя не относится к категории сложных, рекомендуется попробовать пригласить электрика. Ведь работа может быть опасной, поскольку приходится иметь дело с электричеством. Если же вызов специалиста не представляется возможным, приходится действовать самостоятельно. Прежде чем выполнять , необходимо убедиться, что именно он вышел из строя. Зачастую проблема в патроне, который просто перегорает с течением времени.

Если же выключатель потребуется демонтировать в любом случае, к примеру, чтобы поклеить стены обоями, когда данный элемент будет мешать работе, то потребуется полностью обесточить схему подключения электроприборов в квартире. Пренебрежение правил электробезопасности может стать причиной следующих проблем:

  1. 1. Пожар
  2. 2. Пробой изоляции электропроводки
  3. 3. Выход из строя приборов, подключенных к сети, в результате короткого замыкания
  4. 4. Удар током, поражение глаз, ожоги.

Необходимо не просто отключить питание в квартире, но и закрыть щиток на замок. Можно также повесить табличку на щиток, сообщающую, что в данный момент ведутся работы, сопряженные с электричеством. Лишь тогда можно быть уверенным, что никто из жильцов не подаст случайно ток в квартиру.

Для снятия выключателя нам потребуются следующие инструменты:

  • Переносной источник света
  • Отвертка-индикатор напряжения
  • Плоская и крестообразная отвертка

Плоская отвертка нам потребуется для отсоединения клавиш. Делать это надо аккуратно, чтобы не поцарапать клавиши и раму, а также не сломать их. Острие устанавливается между рамой и клавишей, с любой стороны. Далее нужно приложить небольшое усилие, используя отвертку как рычаг, достаточное для того, чтобы клавиша отошла со своего места. Остальные клавиши при их наличии снимаются гораздо проще, уже без использования отверток.

Теперь проверим, действительно ли отсутствует напряжение. Здесь нам понадобится уже индикаторная отвертка, которую мы прикладываем к каждому из контактов. Подходящих к клавишам. Рекомендуется установить фонарик или любой другой источник света, чтобы точно видеть, что именно вы делаете или к чему прикасаетесь. Поэтому самостоятельно такие работы новичкам лучше не выполнять, без помощи обойтись бывает очень сложно.

Сняв клавиши, мастер получает возможность проверить целостность контактов, а также определить напряжение в них. Это позволит дать ответ на вопрос, вышел ли выключатель из строя и требуется ли его полная замена. В случае необходимости дальнейшего демонтажа переходим к следующему этапу работы.

Как снять рамку – алгоритм действий для новичков

Снять выключатель со стены может потребоваться в тех случаях, когда необходимо полностью заменить устройство, а также произвести детальный осмотр оборудования. В таком случае ограничиться одними лишь клавишами не удастся, требуется снимать дополнительно еще и рамку. К счастью, этот процесс также особой сложностью не отличается, главное – действовать в соответствии с инструкцией и техникой безопасности.

Набор инструментов нам понадобится тот же, что и для работы с клавишами. Чаще сам выключатель закреплен несколькими винтами, для откручивания которых пригодится крестовая отвертка. Открутив винты, можно снимать рамку. Она очень хрупкая и тонкая, поэтому действия выполняются максимально осторожно. Опять же плоской отверткой требуется поддеть рамку, после чего потянуть пальцами на себя. Если все сделать правильно, фиксирующая рамка легко отойдет, после чего вам останется лишь достать выключатель света.

Розетка с выключателем – особенности демонтажа данного устройства

Большой популярностью пользуются универсальные конструкции, включающие в себя розетку и выключатель, выполненные в едином корпусе. Подобные устройства достаточно удобны в процессе эксплуатации, поскольку появляется возможность и подключить осветительные приборы, и запитать розетку от одной входящей линии. Недостаток очевиден – в случае поломки одного из элементов потребуется снять розетку со стены вместе с выключателем, независимо от источника проблем. Переживать не стоит, ведь и эта операция выполняется очень быстро.

Вооружившись плоской отверткой, снимаем клавиши, как это было описано выше. Под клавишами расположены винты, снимаются которые при помощи уже крестообразной отвертки. Это не единственный элемент крепежа – на розетке имеются свои винты, которые также потребуется открутить для демонтажа всего корпуса. Открутив все винты, остается лишь аккуратно потянуть корпус устройства на себя, чтобы он отошел со своего места. Чтобы помочь себе, можно снова воспользоваться плоской отверткой, осторожно поддев корпус.

В тех случаях, когда источником проблем с освещением является выключатель, потребуется заменить его на новый. Отправляясь в магазин строительной техники, обязательно возьмите с собой старый коммутатор. Это позволит быть уверенным, что новая модель по своим размерам подойдет для имеющегося разъема. К слову, если ранее был клавишный инструмент, то это не значит, что покупать необходимо только такое же оборудование. Так, отлично подойдет сенсорный выключатель, либо выключатель с плавной регулировкой света.

Подключение нового выключателя производится в порядке, полностью противоположном демонтажу старого. Квартира, естественно, полностью обесточивается, после чего разбирается непосредственно само устройство. Далее подключаются провода, делать это надо в тех же местах, где они были подключены на старом выключателе. После этого устанавливается блок в подрозеточный проем, закрепляемый четырьмя винтами.

Остается лишь закрепить декоративную рамку и клавиши. На этом работа может считаться полностью выполненной. Включив рубильник в распределительном щитке, убеждаемся, что все работает на ура.

Как снять выключатель со стены?

Выключатели освещения, как правило, имеют значительный эксплуатационный запас, благодаря чему их не приходится регулярно разбирать.

Однако если такая необходимость все же наступила, то делать это следует крайне осторожно, и строго соблюдая последовательность, чтобы не повредить внутренности устройства, которые почти на 90% состоят из пластика.

Как снять клавиши с выключателя

Первое, что всегда следует сделать, это конечно же отключить электричество и только после этого начинать работу. Понадобятся такие инструменты:

  • отвертка – плоская и крестообразная;
  • отвертка — индикатор напряжения;
  • переносной источник света.

С помощью плоской отвертки необходимо снять клавиши выключателя, для чего устанавливаем ее острием между рамкой и одной из клавиш, с верхней или нижней стороны.

Небольшим усилием и используя отвертку как рычаг, необходимо поддеть клавишу, и помогая пальцами извлечь ее из пазов. Вторая клавиша снимается уже без помощи отвертки.

С помощью индикатора удостоверяются в отсутствии напряжения, для этого отвертку прикладывают обязательно к каждому из контактов. Если выключатель находится в затемненном месте, то используйте источник света, чтобы не повредить оборудование.

После съема клавиш с выключателем можно выполнять любые операции, и даже под напряжением, естественно, соблюдая необходимые меры предосторожности. Проверяют целостность контактов и наличие на них напряжения, после чего делают вывод о работоспособности устройства.

Как снять рамку с выключателя

Когда есть необходимость в демонтаже выключателя, для более детального осмотра с отключением от сети, или есть полная уверенность что необходима замена устройства, то необходимо снять не только клавиши, но и фиксирующую рамку, которая в свою очередь удерживает декоративное обрамление.

Чтобы это сделать, потребуется такой же набор инструментов, как и в предыдущем случае, однако если выключатель закреплен с помощью крестообразных винтов, то дополнительно потребуется еще и крестообразная отвертка.

Фиксирующая рамка находится сразу под клавишами, и снять ее можно с помощью все той же плоской отвертки.

Она удерживается с помощью защелок, на корпусе выключателя, поэтому необходимо отверткой поддеть зубцы без лишних усилий, так как рамка достаточно хрупкая, и пальцами потянуть ее на себя. Одновременно с этим необходимо удерживать обрамление, так как без рамки оно может легко упасть вниз.

Как снять розетку с выключателем

Сейчас, довольно часто можно встретить универсальную электромонтажную конструкцию – розетку и выключатель в одном корпусе. Это очень удобно, так как позволяет от одной входящей линии запитать и розетку, и тут же подключить осветительные приборы, пустив фазный провод через выключатель.

В случае поломки, что впрочем, бывает крайне редко, снимается полностью весь корпус, однако это не представляет большой сложности, тем не менее, необходимо знать некоторые особенности при съеме такой конструкции.

Несмотря на то, что она достаточно проста, помимо винта, фиксирующего корпус возле разъемов розетки, фиксация производится и в районе выключателя, под клавишей.

Первой, что необходимо сделать, это снять клавишу выключателя, поддев ее с помощью плоской отвертки, после чего открутить винты удерживающие корпус, что находятся под ней, а также винт на розетке.

Корпус достаточно с легкостью потянуть на себя, после чего осмотреть розетку и выключатель, чтобы выяснить причины поломки или вообще демонтировать устройство.


Как разобрать выключатель света

Для замены электропроводки или по причине какой-либо неисправности порой необходимо снять выключатель света. Работа эта несложная в исполнении, но требующая внимательности и четкого следования правилам. Особое внимание следует уделить безопасности, обесточив электрическую сеть в квартире или частном доме перед тем, как снять выключатель.

Блок: 1/4 | Кол-во символов: 339
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/kak-razobrat-vyklyuchatel-sveta.html

Нюансы при разборке различных видов выключателей

  1. Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них. Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка.
  2. Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели. С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора.
  3. Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте. При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло.
  4. Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним. При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления.
  5. Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки. Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Блок: 2/3 | Кол-во символов: 1502
Источник: https://www.asutpp.ru/kak-razobrat-vyklyuchatel-sveta.html

Действия при неисправности

Вначале нужно определиться с локализацией неисправности. Если клавиши выключателя с трудом передвигаются или в воздухе ощутим запах гари, источник проблемы ясен. Если очевидные признаки повреждения отсутствуют, необходимо посмотреть на расположение автоматических переключателей в электрощите на лестничной площадке. Причина проблемы нередко бывает в баловстве детей, зловредных поступках соседей или обычном скачке напряжения, в результате чего квартира осталась без электропитания.

Необходимо включить автомат в щите и протестировать работу осветительных приборов. Если вновь произошло самопроизвольное отключение, причина, скорее всего, в коротком замыкании. В выключателе замыкание возникает лишь в тех случаях, когда устройство расположено над токоведущим проводником. Для замыкания необходимо условие: провод должен быть не просто оголенным, но еще и зацепить контакты переключателя.

Блок: 2/4 | Кол-во символов: 914
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/kak-razobrat-vyklyuchatel-sveta.html

Отключение электричества в доме

Перед началом работы следует позаботиться об отключении подачи электроэнергии в квартиру или дом. Отключение осуществляется в электрощитке, который, как правило, расположен на лестничной клетке или возле входной двери. Если неизвестно, какой именно из рычажков отвечает за ту или иную комнату квартиры, рекомендуется не рисковать, а перевести сразу все тумблеры в положение «ВЫКЛ.» Если этого не сделать, то при демонтаже выключателя возможен удар током.

Перед началом работы следует обесточить помещение или все жилище, переместив соответствующий тумблер

Всегда необходимо помнить, что при выполнении любых работ с электричеством, безопасность — наиболее важный фактор. Рычажок в электрощите обязательно должен быть направлен вниз. Даже при полностью обесточенном жилище не лишним будет перестраховаться, дополнительно удостоверившись в отсутствии напряжения при помощи отвертки-индикатора. Также перед разборкой следует изучить особенности конструкции установленного выключателя.  статью: → «Проверка автоматических выключателей».

Блок: 3/12 | Кол-во символов: 1064
Источник: http://electric-tolk.ru/kak-razobrat-vyklyuchatel-sveta/

Заключение

В этой статье вы узнали возможные причины неполадок или некорректной работы выключателя, как разобрать выключатель света, как устроен выключатель, как заменить его на новый. Следуя пошаговой инструкции, вы сможете разобрать выключатель света, починить, собрать или установить новый. Надеемся, что данная статья была для вас познавательной и информативной.

Блок: 3/3 | Кол-во символов: 371
Источник: http://electry.ru/vyiklyuchateli/kak-razobrat-vyiklyuchatel-sveta.html

Снятие клавиши

Разборка выключателя в первую очередь включает в себя снятие клавиши. Снять клавишу с выключателя достаточно просто. Если вы не снимите клавишу, тогда не сможете выполнить процесс его разборки.

Перед снятием вам необходимо изучить механизм своего выключателя. Он может быть разным и поэтому процесс снятия тоже отличается. Самый простой способ снятия кнопки это потянуть ее на себя. В большинстве случаев этот способ отлично действует.

Но существуют также выключатели, на которых вы не сможете выполнить этот процесс правильно. Именно поэтому вам необходимо будет найти специальные разъемы по его бокам. После того как вы их обнаружите вам необходимо поддеть их отверткой.

Когда будете снимать клавишу с помощью отвертки, обязательно рассчитывайте свои усилия. Если этого не сделать, тогда вы его можете повредить.

Блок: 4/7 | Кол-во символов: 830
Источник: http://DekorMyHome.ru/remont-i-oformlenie/razborka-vykluchatelia-dlia-sveta-svoimi-rykami-poshagovyi-process.html

Ремонт выключателя

Устройство осматривают на качество контактов. Если они окислены, их зачищают. В случае оплавления контактов выключатель ремонту не подлежит и его следует заменить на новый.

Затем проверяют контакты в местах крепления проводов и при необходимости зачищают. Также надо проверить на прочность подводящие провода.

При выборе нового выключателя при себе нужно иметь неисправный, чтобы по нему найти нужную модель.

Блок: 4/5 | Кол-во символов: 424
Источник: https://elquanta.ru/vyklyuchateli/razobrat-vyklyuchatel-sveta.html

Процесс разборки выключателя

Процесс разборки современных выключателей выполняется примерно одинаково, поскольку особых различий между их строением нет. Довольно часто, выключатели ломаются из-за плохого качества механизма, детали начинают плавиться или при большом токе нагрузки, или из за слабого контакта, желтеет пластик или со временем испортился внешний вид. Мы рассмотрим наиболее распространенные варианты выключателей и пошагово опишем инструкцию их разбора.

Шаг 1. Подготовительные работы

Для начала, нужно приготовить инструмент, а именно – индикаторную отвертку, в противном случае можно воспользоваться мультитестером или вольтметром. Только надо помнить, что при измерении напряжения один конец прибора встает на фазный провод (контакт в выключателе), а второй конец надо подсоединить к нулевому проводу или заземлению. В выключателе их нет, надо его найти или в распредкоробке или в розетке, т.е. в другом месте. По этому удобней пользоваться индикаторной отверткой. Перед тем, как выполнять любые электромонтажные работы, необходимо отключить в доме электричество, что бы сделать процесс безопасным. Для обесточивания квартиры, необходимо найти автоматические выключатели в электрощите и выключить их — переместить рычаг из положения ВКЛ в положение ВЫКЛ. Если таких выключателей несколько, что бы ни ошибиться, выключите все, для вашей же безопасности. Если же пробки старого типа, то нужно попросту выключить их нажав на кнопку. Затем с помощью индикаторной отвертки проверить или есть напряжение в проводке выключателя.

Шаг 2. Снятие клавиши выключателя

Второй шаг – это разборка самого выключателя. Клавиши выключателей можно снять двумя способами:

  1. Вытянуть рукой;
  2. С помощью отвертки.

Что бы вытянуть клавишу выключателя рукой, необходимо крепко взять ее за выступающий край и потянуть на себя. Приложив небольшое усилие. Клавиша должна поддаться и вылезти.

Если же клавиша не поддается, то можно аккуратно поддеть ее отверткой. Для начала, возьмите выступающий край клавиши и подденьте ее с помощью отвертки с одной стороны. Важно помнить, что делать это нужно аккуратно, иначе существует вероятность повредить выключатель.

Если же выключатель с двумя клавишами, то нужно проделать все вышеописанное с каждой из клавиш по очереди. В случае, если вам придется собрать выключатель обратно без замены на новый, то положите все детали на отдельное место, что бы не потерять их и не ошибиться.

Шаг 3. Снятие рамки выключателя

После извлечения клавиш, нужно снять рамку выключателя. Зачастую, встречаются выключатели со сплошной рамкой, которые крепятся к механизму с помощью небольших винтов или саморезов. Разберите их с помощью отвертки.

Также, встречаются выключатели с встроенным креплением. Эта система устанавливается в специальные пазы, и ее можно снять, аккуратно потянув на себя. В некоторых случает необходимо поддеть отверткой.

Третий тип выключателей представляет собой конструкцию, где рамка крепится к механизму с помощью металлических застежек. В таком случае, если не удается сразу снять застежки, то разбирая такую рамку поначалу лучше снять всю конструкцию и затем снять застежки, которые удерживают рамку в механизме.

Шаг 4. Извлечение механизма выключателя из подрозетника

После извлечения рамки, следует этап отсоединения механизма от подрозетника. Что бы сделать это, необходимо открутить отверткой расположенные по бокам саморезы, которые удерживают механизм в подрозетнике.

Некоторые механизмы крепятся на «распорках». По бокам в них установлены ножки, которые при закручивании винта разъезжаются по сторонам, тем самым закрепляя механизм в подрозетнике.

Так же, некоторые механизмы могут крепиться в монтажной коробке, тогда нужно ослабить винты на коробке и извлечь его.

Шаг 5. Отсоединение проводов

Заключительный этап – отсоединение механизма выключателя от проводов напряжения. Существует два типа крепления:

  • винтовые зажимы;
  • пружинные клеммы.

В первом случае, нужно ослабить винты в клеммах и только тогда извлечь провода. Если механизм с зажимными клеммами, то потребуется найти рычаги в местах крепления проводов, надавить на них и отсоединить провода.

Во время отсоединения проводов от механизма, для удобства обратной сборки, стоить запомнить какой провод стоял с какой стороны. Чаще всего от боковых контактов отходят провода на нагрузку (лампочки), а к центральной клемме приходит фаза.

После того, как вы выполнили все указания, можно попытаться выяснить причину поломки. Стоит просмотреть разобранный выключатель на наличие желтых, тусклых пятен, расплавленной пластмассы. Возможно, причина кроется в плохом контакте жил провода с механизмом. Со временем, контакт ослабевает и просто нужно закрутить покрепче винты.

Шаг 6. Процесс сборки выключателя

Во время сборки или замены механизма на новый, процесс осуществляется в обратном направлении. По началу, необходимо закрепить провода. Затем закрепить монтажную коробку в подрозетнике, после чего аккуратно надеть рамку и вставить клавиши. Если вы разбираете выключатель во время ремонта, и не собираетесь ставить новый, нужно помнить, что после включения электричества, оголенные провода будут под напряжением, поэтому их нужно изолировать.

Как разобрать выключатель видео обязательно посмотрите

Блок: 2/3 | Кол-во символов: 5205
Источник: http://electry.ru/vyiklyuchateli/kak-razobrat-vyiklyuchatel-sveta.html

Подключение выключателя. Видео

Видео рассказывает о том, как правильно осуществить подключение одинарного выключателя к сети.

Способ, как разобрать выключатель, зависит от его устройства. Снимать клавиши и декоративную рамку следует осторожно, поскольку крепления большей частью выполняются на пластмассовых защелках разных конструкций. Работу по разборке выключателя следует проводить при отключенном напряжении сети.

Блок: 5/5 | Кол-во символов: 416
Источник: https://elquanta.ru/vyklyuchateli/razobrat-vyklyuchatel-sveta.html

Отключение напряжения в сети

Перед тем, как снять розетку или выключатель света, прежде всего, отключается электричество. В помещении электропроводка разветвляется на несколько линий: розетки, освещение и выводы к электроплите. На щите отключается питание освещения автоматом, а затем на его выходе проверяется отсутствие напряжения.

Иногда оказывается, что на автомат подключается не фазный, а нулевой провод. Это может сделать неквалифицированный электрик, который собирал схему щитка. Схема работать будет, но проводка освещения будет постоянно находиться под напряжением, независимо от того, включен защитный автомат или нет. Если обнаружена подобная ошибка, ее следует устранить, сделав необходимые изменения в схеме.

Если возникают затруднения с выбором линии, можно отключить вводной автомат, обесточив всю квартиру.

Блок: 2/5 | Кол-во символов: 821
Источник: https://elquanta.ru/vyklyuchateli/razobrat-vyklyuchatel-sveta.html

Как разобрать выключатель

Из инструментов для разборки потребуются плоская и крестовая отвертки. У большинства моделей применяются плоские винты крепления, но иногда попадаются крестообразные.

Выключатели бывают с одной, двумя или тремя клавишами. Без их снятия устройство не разобрать, поскольку элементы крепления скрыты внутри.

Устройства различаются по конструкции, и способы разборки могут быть разными:

  1. Клавиша прижимается большим пальцем к стене с одного края и вынимается, если потянуть на себя другой (рис. а). Ковырять отверткой или ножом ее не следует, поскольку на поверхности останутся царапины. Некоторые клавиши сидят плотно и их можно поддеть за край отверткой.
  2. Клавиша сжимается пальцами по бокам, крепления утапливаются, и она свободно отходит.
  3. Если по бокам выполнены разъемы, их поддевают отверткой и аккуратно тянут на себя, после чего клавиша отходит.

Снятие клавиш (а) и рамки (б) с выключателя своими руками

Двойные и тройные клавиши убираются по очереди. Затем надо удалить декоративную рамку, которая прижимается к механизму расположенной посередине и удерживаемой защелками вставкой.  Ее следует вынуть, поддев за край отверткой (рис. б).

После станут доступными элементы крепления проводки и механизма выключателя.

Механизм выключателя с элементами крепления проводов

Крепление рамки может быть на винтах, которые следует открутить. Чаще всего она фиксируется на боковых защелках. Пластиковые крепления поочередно отгибаются, и рамка отходит.

Перед тем, как демонтировать механизм, надо найти жилу, через которую к выключателю подключается фаза. Для этого на него подается напряжение, и индикатором проверяется наличие напряжения на обоих контактах. Затем клавиша переключается в следующее положение и проверка повторяется.

Если во всех случаях на одном контакте остается напряжение, значит, к нему подключена питающая фазная жила. Другая жила будет отходящей на лампу. Аналогично находится фаза для двух,- и трехклавишного выключателей. Домашнего мастера не должно волновать количество подведенных проводов. Среди них будет только один провод, по которому подается напряжение питания. Затем подача напряжения снова отключается, и работа продолжается.

Винты крепления держат распорные лапки, упирающиеся в боковые стенки монтажной коробки. Если ослабить винты, механизм свободно выйдет из стены. Если он закреплен на коробке винтами, их следует вывернуть.

Затем отвинчивают винты крепления проводов и вынимают его из выемки стены. На механизме проверяют отсутствие напряжения отверткой-индикатором. Вводные жилы могут быть закреплены самозажимающими клеммами. Чтобы легко вытянуть жилы из разъема, надо нажать на рычажки фиксации. Сначала отсоединяется и изолируется фазный провод. В дальнейшем его снова подключают к контакту фазы нового или отремонтированного выключателя. Если контакты обозначены «L» и «1», подключение делается к «L». При их обозначении «1» и «2» фаза соединяется с контактом  «1».

Обозначение контакта L питающей фазы

В двух,- и трехклавишных выключателях обозначение контактов производится аналогичным образом:

  • двухклавишный – «L», «1», «2» или «1», «2», «3»;
  • трехклавишный – «L», «1», «2», «3» или «1», «2», «3», «4».

Во всех случаях устройства имеют один общий контакт с подключенной питающей фазой и отводящие контакты к лампам.

Подключение фазы должно быть к неподвижному контакту, а отводящей жилы – к подвижному. Если все выполнено правильно, клавиша будет прижата сверху в положении «включено» и снизу – в положении «выключено».

После разборки выключатель в частном случае выглядит, как изображено на рисунке ниже (марка LEZARD). Он содержит 3 главных элемента: механизм, рамку и клавишу.

Как выглядит разобранный выключатель

Блок: 3/5 | Кол-во символов: 3664
Источник: https://elquanta.ru/vyklyuchateli/razobrat-vyklyuchatel-sveta.html

Особенности разборки популярных марок выключателей (MAKEL, LEGRAND, Wessen, LEZZARD)

MAKEL

Выключатели марки MAKEL имеют некоторые особенности конструкции, в связи с чем их разборка выполняется по следующей технологии:

  • снять клавиши — здесь различий от других марок устройств нет;
  • демонтировать накладку.

При снятии декоративной рамки можно столкнуться с некоторыми проблемами. Производителем применены для крепления этого элемента специальные упругие зажимы, уходящие вглубь устройства. Накладку необходимо потянуть на себя, не прилагая излишних усилий, так как ее можно легко повредить. Также особенностью конструкции является расположение винтов с внутренней стороны, потому подобраться к ним можно только после извлечения корпуса из стены.

LEGRAND

Клавиша, либо клавиши двойного выключателя марки LEGRAND снимаются без каких-либо серьезных усилий надавливанием на нижнюю либо верхнюю часть. Затем, после снятия рамки, необходимо ослабить лепестки-фиксаторы, удерживающие устройство в монтажной коробке.

Wessen

Клавиши в моделях выключателей Wessen снимаются следующим образом. Выступающие части обхватываются пальцами, сжимаются и вытягиваются на себя. При нажатии из пазов выходят осевые направляющие. Имеются некоторые нюансы и при снятии рамки. Сплошная накладка выключателей Wessen Прима крепится к корпусу механизма посредством двух болтов, которые легко откручиваются отверткой.

Выключатель Wessen Zenit со снятой рамкой крепится к стене при помощи пары болтов

LEZARD

Выключатели этой марки могут иметь рамки, крепящиеся двумя способами:

  • винтами, которые просто выкручиваются отверткой;
  • специальным креплением в виде боковых защелок, которые необходимо аккуратно подцепить и отогнуть с помощью ножа или отвертки.

Выключатели с тремя клавишами марки Lezard демонтируются с поочередным снятием элементов

Блок: 8/12 | Кол-во символов: 1811
Источник: http://electric-tolk.ru/kak-razobrat-vyklyuchatel-sveta/

Часто задаваемые вопросы

Вопрос №1. Как можно подобраться к светодиоду в индикаторном выключателе?

Как правило, для замены светодиодного элемента потребуется разделить устройство на две половины, отщелкнув защелки. После этого будет открыт доступ к светодиоду, который можно выпаять или, перекусив проводки, снять.

Вопрос №2. Как выполнить обратную сборку выключателя?

Независимо от модели, сборка устройства всегда осуществляется в обратном порядке без каких-либо нюансов.

Вопрос №3. Как поступить при наличии следов окисления на контактах выключателя?

Если контакты окислены, то их можно аккуратно зачистить. При наличии оплавления клемм выключатель необходимо заменить — дальнейшая его эксплуатация опасна!

Блок: 11/12 | Кол-во символов: 710
Источник: http://electric-tolk.ru/kak-razobrat-vyklyuchatel-sveta/

Типичные ошибки в работе

Часто встречающейся ошибкой является приложение чрезмерных усилий при снятии клавиши выключателя либо декоративной рамки. В результате эти элементы могут быть не просто поцарапаны, но и сломаны. В этом случае, независимо от модели устройства потребуется приобретение нового, так как отдельно клавиши и рамки не продаются.

Самой опасной ошибкой является пренебрежение правилами безопасности. Обязательно следует отключать подачу электроэнергии в помещение на щитке. При сомнениях, какой из рубильников «правильный», лучше отключить их все.

Оцените качество статьи. Нам важно ваше мнение:

Блок: 12/12 | Кол-во символов: 677
Источник: http://electric-tolk.ru/kak-razobrat-vyklyuchatel-sveta/

Кол-во блоков: 19 | Общее кол-во символов: 19630
Количество использованных доноров: 6
Информация по каждому донору:
  1. http://electric-tolk.ru/kak-razobrat-vyklyuchatel-sveta/: использовано 4 блоков из 12, кол-во символов 4262 (22%)
  2. http://DekorMyHome.ru/remont-i-oformlenie/razborka-vykluchatelia-dlia-sveta-svoimi-rykami-poshagovyi-process.html: использовано 1 блоков из 7, кол-во символов 830 (4%)
  3. http://electry.ru/vyiklyuchateli/kak-razobrat-vyiklyuchatel-sveta.html: использовано 2 блоков из 3, кол-во символов 5576 (28%)
  4. https://elquanta.ru/vyklyuchateli/razobrat-vyklyuchatel-sveta.html: использовано 4 блоков из 5, кол-во символов 5325 (27%)
  5. https://www.asutpp.ru/kak-razobrat-vyklyuchatel-sveta.html: использовано 1 блоков из 3, кол-во символов 1502 (8%)
  6. https://220.guru/electroprovodka/rozetki-vyklyuchateli/kak-razobrat-vyklyuchatel-sveta.html: использовано 3 блоков из 4, кол-во символов 2135 (11%)

Как разобрать выключатель света своими руками: одноклавишный, двуклавишный

Иногда по тем или иным причинам необходимо выполнение демонтажа и снятия выключателя света, имеющегося в любом жилище. Перед началом работ следует ознакомиться с некоторыми нюансами, позволяющими провести процесс правильно. В статье расскажем, как разобрать выключатель света, дадим подробную пошаговую инструкцию.

Необходимый для разборки инструмент

Чтобы разобрать выключатель потребуются некоторые нехитрые инструменты и приспособления. Основные из них — пара отверток, хотя многие приборы можно демонтировать и при помощи единственной — плоской. Крестовая отвертка будет нужна для устройств, имеющих в своей конструкции винты крестообразной формы.

Отключение электричества в доме

Перед началом работы следует позаботиться об отключении подачи электроэнергии в квартиру или дом. Отключение осуществляется в электрощитке, который, как правило, расположен на лестничной клетке или возле входной двери. Если неизвестно, какой именно из рычажков отвечает за ту или иную комнату квартиры, рекомендуется не рисковать, а перевести сразу все тумблеры в положение «ВЫКЛ.» Если этого не сделать, то при демонтаже выключателя возможен удар током.

Перед началом работы следует обесточить помещение или все жилище, переместив соответствующий тумблер

Всегда необходимо помнить, что при выполнении любых работ с электричеством, безопасность — наиболее важный фактор. Рычажок в электрощите обязательно должен быть направлен вниз. Даже при полностью обесточенном жилище не лишним будет перестраховаться, дополнительно удостоверившись в отсутствии напряжения при помощи отвертки-индикатора. Также перед разборкой следует изучить особенности конструкции установленного выключателя. Читайте также статью: → «Проверка автоматических выключателей».

Демонтаж клавиши устройства

Разборка выключающего свет устройства начинается со снятия клавиши, так как без демонтажа ее продолжить работы невозможно. Убрать этот элемент конструкции практически всегда получается достаточно быстро и легко. Перед снятием клавиши необходимо внимательно исследовать механизм имеющегося устройства. Он выпускается различных типов, в связи с чем процесс может иметь принципиальные отличия.

Наиболее легкий способ — это нажать на клавишу по направлению к стене большим пальцем, другими пальцами схватиться за выступ и с не слишком большим усилием потянуть клавишу к себе. Некоторые часто опасаются повредить клавишу, приложив слишком большую силу к плотно установленному элементу. В таком случае можно применить плоскую тонкую отвертку либо нож, слегка поддев клавишу. Но все же лучше попытаться снять ее вручную — риск поцарапать или повредить элемент при этом минимален.

Для снятия клавиши в большинстве моделей выключателей достаточно задействовать пальцы

Существуют такие модели выключателей, например, Lezard, в которых по бокам клавиши имеются специальные отверстия. Поддев их отверткой, снятие клавиши выполняется без особых усилий. Если выключатель двухклавишный, то второй элемент снимается после удаления предыдущего по тому же принципу. Читайте также статью: → «Выключатели с подсветкой: схемы и особенности подключения».

Демонтаж рамки выключателя

Следующей работой при разборке выключателя является снятие рамки, крепление которых может осуществляться двумя способами:

  • винтовым;
  • зажимным.

Крепление винтовых рамок, как не трудно догадаться, выполняется посредством небольших винтов, откручивающихся при помощи крестовой либо плоской отвертки. Прикрепление рамок зажимных осуществляется при помощи специальных зажимов, которые для демонтажа следует просто отогнуть. Для большего удобства и ускорения процесса сначала снимается один зажим, а затем второй.

Разборка выключателя и демонтаж

Заключительным этапом разборки выключателя является изъятие его из монтажной коробки. Для этого необходимо ослабить установочные лапки, надежно удерживающие устройство в стене. Соответствующие винты ослабляются, после чего механизм свободно вынимается из стены. Некоторые модели выключателей, например марки Makel, закрепляются по бокам коробки при помощи винтов. В таком случае их следует просто отвинтить, воспользовавшись отверткой.

После демонтажа выключателя на подсоединенных к нему проводах необходимо замерять напряжение при помощи индикаторной отвертки. Если напряжение отсутствует, то после разборки крепления провода отсоединяются от устройства.

Совет №1. Демонтированный выключатель следует осмотреть на наличие оплавленных контактов. Если таковые имеются, то ремонту устройство не подлежит и требует замены. При отсутствии этой проблемы, необходимо осмотреть на предмет наличия повреждений другого характера, а также проверить все контакты в точках закрепления проводов.

При приобретении нового устройства рекомендуется захватить с собой старый выключатель, чтобы без проблем подобрать наиболее подходящую модель. Читайте также статью: → «Проходные выключатели: схема подключения, тонкости монтажа».

Отключение проводов от прибора

В большинстве моделей выключателей, в том числе марок Legrand и Wessen, провода закрепляются посредством болтового соединения, которое при отключении требуется просто ослабить и слегка потянуть на себя. При неисправности выключателя перед установкой нового провода изолируются и помечаются различными цветами, чтобы при монтаже не перепутать их.

Особенности разборки популярных марок выключателей (MAKEL, LEGRAND, Wessen, LEZZARD)

MAKEL

Выключатели марки MAKEL имеют некоторые особенности конструкции, в связи с чем их разборка выполняется по следующей технологии:

  • снять клавиши — здесь различий от других марок устройств нет;
  • демонтировать накладку.

При снятии декоративной рамки можно столкнуться с некоторыми проблемами. Производителем применены для крепления этого элемента специальные упругие зажимы, уходящие вглубь устройства. Накладку необходимо потянуть на себя, не прилагая излишних усилий, так как ее можно легко повредить. Также особенностью конструкции является расположение винтов с внутренней стороны, потому подобраться к ним можно только после извлечения корпуса из стены.

LEGRAND

Клавиша, либо клавиши двойного выключателя марки LEGRAND снимаются без каких-либо серьезных усилий надавливанием на нижнюю либо верхнюю часть. Затем, после снятия рамки, необходимо ослабить лепестки-фиксаторы, удерживающие устройство в монтажной коробке.

Wessen

Клавиши в моделях выключателей Wessen снимаются следующим образом. Выступающие части обхватываются пальцами, сжимаются и вытягиваются на себя. При нажатии из пазов выходят осевые направляющие. Имеются некоторые нюансы и при снятии рамки. Сплошная накладка выключателей Wessen Прима крепится к корпусу механизма посредством двух болтов, которые легко откручиваются отверткой.

Выключатель Wessen Zenit со снятой рамкой крепится к стене при помощи пары болтов

LEZARD

Выключатели этой марки могут иметь рамки, крепящиеся двумя способами:

  • винтами, которые просто выкручиваются отверткой;
  • специальным креплением в виде боковых защелок, которые необходимо аккуратно подцепить и отогнуть с помощью ножа или отвертки.
Выключатели с тремя клавишами марки Lezard демонтируются с поочередным снятием элементов

Как разобрать выключатель света с регулятором

Если процесс разборки обыкновенных выключателей в большинстве случаев понятен и прост, то с устройствами, оснащенными регуляторами яркости освещения могут возникнуть некоторые затруднения. Диммеры, в том числе и механические, подключаются к цепи по точно такому же принципу, как и обыкновенные выключатели. Следовательно, и разборка их осуществляется по той же схеме:

  • убирается поворотная ручка;
  • при помощи отвертки или ножа из защелки освобождается декоративная рамка;
  • ослабляются крепежные лапки;
  • раскручиваются фиксирующие корпус болты.
Снятие выключателя с регулятором яркости аналогично разборке обыкновенного бытового устройства

Как разобрать выключателя с индикатором

Для разборки выключателя с подсветкой требуется сначала отключить индикатор, для чего отключается питание и снимается светодиод. Последовательность действий следующая:

  • выключением рубильника обесточивается комната;
  • защелки клавиш аккуратно поддеваются тонкой отверткой и снимаются;
  • аккуратно удаляется рамка;
  • раскручиваются болты крепежа;
  • устройство изымается из монтажной коробки;
  • наличие напряжения в проводах проверяется посредством отвертки-индикатора.

Совет №2. Перед тем как прикоснуться к оголенному проводу следует удостовериться в отсутствии напряжения. Для этого следует поднести тестер или иной пробник к каждому из контактов — индикатор не должен включиться.

Индикаторный выключатель марки Shneider Electric также разбирается без применения сложного инструмента

Часто задаваемые вопросы

Вопрос №1. Как можно подобраться к светодиоду в индикаторном выключателе?

Как правило, для замены светодиодного элемента потребуется разделить устройство на две половины, отщелкнув защелки. После этого будет открыт доступ к светодиоду, который можно выпаять или, перекусив проводки, снять.

Вопрос №2. Как выполнить обратную сборку выключателя?

Независимо от модели, сборка устройства всегда осуществляется в обратном порядке без каких-либо нюансов.

Вопрос №3. Как поступить при наличии следов окисления на контактах выключателя?

Если контакты окислены, то их можно аккуратно зачистить. При наличии оплавления клемм выключатель необходимо заменить — дальнейшая его эксплуатация опасна!

Типичные ошибки в работе

  • Часто встречающейся ошибкой является приложение чрезмерных усилий при снятии клавиши выключателя либо декоративной рамки. В результате эти элементы могут быть не просто поцарапаны, но и сломаны. В этом случае, независимо от модели устройства потребуется приобретение нового, так как отдельно клавиши и рамки не продаются.
  • Самой опасной ошибкой является пренебрежение правилами безопасности. Обязательно следует отключать подачу электроэнергии в помещение на щитке. При сомнениях, какой из рубильников «правильный», лучше отключить их все.

Оцените качество статьи:

Как снять рамку с двойной розетки Legrand. Как снять розетку со стены и разобрать. Порядок снятия розетки

Переключатели, предназначенные для переключения режимов работы освещения в помещениях, имеют высокий запас прочности. Следовательно, они могут длиться очень и очень долго. Однако иногда возникают ситуации, когда необходимо снять этот элемент со стены, например, для поклейки обоев или замены на новую улучшенную модель.Весь процесс займет максимум 20 минут, и даже для человека, впервые столкнувшегося с такой необходимостью. Здесь главное соблюдать правила безопасности, а также выполнять все действия очень аккуратно и аккуратно. Ведь выключатель на 90% состоит из пластиковых элементов, которые не составит труда повредить при неправильном обращении.

Снятие выключателя со стены — на что обратить внимание в первую очередь

Во-первых, позаботьтесь о наличии специальных тонких резиновых перчаток, без которых не рекомендуется работать.После этого можно приступать непосредственно к процессу демонтажа. Чтобы правильно снять выключатель со стены, необходимо понимать некоторые особенности процесса.

Необходимо выделить такие важные моменты как:

  • Устройства безопасности. Сеть подключается к квартире через предохранители или автоматические выключатели. Перед началом работ в обязательном порядке необходимо обесточить, для чего тумблер станка переводят в нижнее положение. Если в распределительном щите есть вилки, то их нужно будет отключить, нажав на красную кнопку, расположенную рядом, а также открутить от картриджа обе вилки, отвечающие за нейтральный провод и фазу.
  • Тип переключателя. Это тоже очень важный момент … Сегодня используются самые разные модели, которые отличаются дополнительными функциями — дистанционным управлением, плавной регулировкой и многим другим. Однако для нашей задачи имеет значение только тип крепления — скрытое (распределительная коробка утоплена в бетон) и внешнее (коробка прикручивается к стене саморезами). Первый тип несколько сложнее, поэтому остановимся на нем.
  • Схема подключения. Чаще всего выключатель света комплектуется несколькими клавишами, что затрудняет снятие устройства со стены, так как количество проводов, подходящих для каждой клавиши, увеличивается.Кроме того, чем больше ключей, тем больше времени потребуется на удаление каждого из этих элементов.

Извлечение ключей из переключателя — первый этап демонтажа

Несмотря на то, что процесс снятия переключателя не относится к категории сложного, рекомендуется попробовать вызвать электрика. Ведь работа может быть опасной, потому что приходится иметь дело с электричеством. Если вызвать специалиста невозможно, придется действовать самостоятельно. Перед выполнением нужно убедиться, что не получился именно он.Часто проблема в картридже, который со временем просто перегорает.

Если выключатель нужно в любом случае демонтировать, например, чтобы оклеить стены обоями, когда этот элемент мешает работе, то потребуется полностью обесточить цепь электрического подключения в квартире. Несоблюдение правил электробезопасности может вызвать следующие проблемы:

  1. 1. Пожар
  2. 2. Нарушение изоляции электропроводки
  3. 3. Выход из строя подключенных к сети устройств в результате короткого замыкания
  4. 4.Поражение электрическим током, повреждение глаз, ожоги.

Необходимо не только выключить электричество в квартире, но и закрыть створку на замок. Вы также можете повесить на приборной панели табличку, информирующую вас о том, что в настоящее время ведутся работы, связанные с электричеством. Только тогда можно быть уверенным, что никто из жильцов случайно не подаст ток в квартиру.

Для снятия переключателя нам понадобятся следующие инструменты:

  • Портативный источник света
  • Отвертка для индикатора напряжения
  • Плоская и крестовая отвертка

Нам понадобится плоская отвертка, чтобы отсоединить ключи.Делать это нужно осторожно, чтобы не поцарапать клавиши и рамку и не сломать их. Наконечник устанавливается между рамкой и ключом с обеих сторон. Далее вам нужно приложить небольшое усилие, используя отвертку как рычаг, достаточное, чтобы заставить ключ сдвинуться с места. Остальные ключи, если они есть, снимаются намного проще без использования отверток.

А теперь проверим, действительно ли нет напряжения. Здесь нам понадобится индикаторная отвертка, которую мы прикрепляем к каждому из контактов.Подходит для ключей. Рекомендуется установить фонарик или любой другой источник света, чтобы точно видеть, что вы делаете или к чему прикасаетесь. Поэтому новичкам лучше не выполнять такую ​​работу самостоятельно, без посторонней помощи обойтись может быть очень сложно.

Удалив ключи, мастер может проверить целостность контактов, а также определить в них напряжение. Это ответит на вопрос, вышел ли из строя переключатель и нужно ли его полностью заменять.Если необходим дальнейший демонтаж, переходите к следующему этапу работ.

Как снять рамку — алгоритм действий для новичков

Снять выключатель со стены может потребоваться в тех случаях, когда необходимо полностью заменить прибор, а также провести детальный осмотр оборудование. В этом случае не удастся ограничиться только ключами; Также необходимо дополнительно снять рамку. К счастью, этот процесс тоже не особо сложный, главное действовать согласно инструкции и правилам техники безопасности.

Нам понадобится тот же набор инструментов, что и для работы с ключами. Чаще всего сам переключатель крепится несколькими винтами, которые можно открутить с помощью отвертки Phillips. Открутив винты, можно снять рамку. Он очень хрупкий и нежный, поэтому действия выполняются максимально аккуратно. Опять же, плоской отверткой нужно поддеть рамку, затем пальцами потянуть ее на себя. Если все сделано правильно, удерживающая рамка легко снимется, после чего вам останется только достать выключатель света.

Розетка с выключателем — особенности разборки устройства

Большой популярностью пользуются универсальные конструкции, включающие розетку и выключатель, выполненные в едином корпусе. Такие устройства достаточно удобны при эксплуатации, так как появляется возможность подключать осветительные приборы и запитать розетку от одной входящей линии. Недостаток очевиден — в случае поломки одного из элементов вам потребуется снимать розетку со стены вместе с выключателем вне зависимости от источника проблемы.Переживать не стоит, ведь эта операция выполняется очень быстро.

Вооружившись плоской отверткой, извлеките ключи, как описано выше. Под клавишами есть винты, которые можно вывернуть с помощью отвертки Phillips. Это не единственный элемент крепления — в розетке есть свои винты, которые тоже нужно будет открутить для демонтажа всего корпуса. Открутив все винты, остается только аккуратно потянуть корпус устройства на себя, чтобы он сдвинулся с места.Чтобы помочь себе, вы можете снова использовать отвертку с плоской головкой, осторожно поддев корпус.

В случаях, когда источником проблем с освещением является выключатель, вам необходимо заменить его на новый. Собираясь в магазин строительной техники, обязательно возьмите с собой старый выключатель. Это гарантирует, что новая модель будет соответствовать размеру существующего разъема. Кстати, если раньше был клавишный инструмент, это не значит, что нужно покупать только такое же оборудование. Итак, сенсорный выключатель, или выключатель с плавным управлением светом, подойдет идеально.

Подключение нового выключателя производится в порядке, обратном демонтажу старого. Квартира, естественно, полностью обесточивается, после чего непосредственно разбирается сам прибор. Далее подключаются провода, это нужно делать в тех же местах, где они были подключены на старом переключателе. После этого блок устанавливается в отверстие розетки, закрепляется четырьмя винтами.

Осталось только закрепить декоративную рамку и клавиши. На этом работу можно считать полностью завершенной.Включив тумблер в коммутаторе, убеждаемся, что все работает на ура.

Логично продолжить эту тему. Имею в виду разбор и снятие розетки со стены. Многим «подручным» читателям эта информация не будет интересна, а вот новичкам, пожалуйста. Выкладываю подробную инструкцию…


Весь инструмент представляет собой отвертку. Берем с прямым изливом, если у вас в розетку прямые болты, или «крестовидные», если — крестообразные (на всякий случай можно брать и то, и другое сразу) Больше ничего нам не нужно.

2) Отключить электричество

Это важно, нужно выключить «автоматы» для нужного вам помещения. Если у вас нет разветвления по комнатам, то отключите полностью во всей комнате. Напомню — потяните рычаг вниз, «зеленый квадратик» говорит о том, что работать безопасно.

3) Отвинтите пластиковую деталь

Теперь нужно открутить пластиковую крышку … В стандартных розетках (дорогие варианты не беру) крепление только одно — это центральный болт посередине, именно он держит пластиковую деталь (у меня есть Розетка LAZARD, однако, на других типах LEGRAND процесс будет аналогичным).Для этого берем отвертку и выкручиваем винт посередине (у меня крестообразная головка), потом просто снимаем. Половина боя пройдена, практически разобрали розетку.

4) Снимаем сам механизм

Как и в выключателе, розетки крепятся к розеткам двумя болтами сверху и снизу или по бокам. Вам просто нужно их открутить. Однако есть распорные механизмы, держатся они благодаря специальным ушкам, которые стоят в пространстве, нужно их ослабить, тогда розетка просто выйдет из места установки.

5) Отсоединить провода

Теперь отключаем электрику — там два провода «фаза» и «ноль», а также провод «масса», просто откручиваем болты от специальных креплений. Затем тянем проволоку на себя. Теперь вы можете снять розетку.

Как видите, ничего сложного, процедура достаточно простая. Ребята, однако, напомню, что все работы нужно проводить при выключенном электричестве, иначе рискуете получить удар электрическим током.Также оставшиеся оголенные провода необходимо изолировать и спрятать, иначе возможно короткое замыкание.

Так выглядит снятая и разобранная розетка.

На этом инструкция завершается — думаю моя статья была вам полезна, почитайте нашу стройку.

Настенные тройники используются для одновременного подключения к сети до трех электрических устройств без использования дополнительных силовых фильтров. Такая розетка представляет собой штабелируемую конструкцию из трех обычных одиночных розеток с одним приводом.

Чтобы тройная розетка на стене выглядела более эстетично, ее завершающим элементом является общий внешний каркас, объединяющий все три устройства в одну композицию.

Как демонтировать тройную розетку

Перед тем, как начать описанный выше процесс, вам необходимо подготовить несколько инструментов:

  • отвертка с пластиковой ручкой;
  • изолента;
  • резиновые перчатки и обувь на резиновой подошве для работы с электричеством (на случай, если вы решили работать под напряжением).

Примечание! Если у вас нет опыта работы с электрическими приборами под напряжением, лучше не начинать. Правила техники безопасности запрещают это делать даже опытным электрикам. Если у вас нет дара бессмертия, лучше на короткий период отключить электричество демонтировав розетку.

Процесс демонтажа тройной розетки состоит из нескольких поэтапных мероприятий:

  • Подготовительные работы
  • Отсоединение фиксаторов
  • Отсоединение прибора от кабеля

Давайте подробнее рассмотрим каждый из вышеперечисленных шагов.

Шаг 1. Подготовительные работы

Перед тем, как приступить к демонтажу тройной розетки в гостиной, необходимо отключить сетевое напряжение во всей квартире. Затем стоит несколько раз проверить по индикатору отсутствие напряжения, и только после этого приступить к демонтажным работам.

Шаг 2. Удаление стопорного винта

Сначала вам нужно снять верхнюю крышку гнезда, чтобы получить доступ к крепежному винту, затем отверткой открутите его.После этого можно полностью снять верхнюю крышку розетки, получив тем самым доступ к «внутренностям» электрического устройства.

Шаг 3. Снятие стопорных упоров

Розетка удерживается внутри коробки с помощью специальных крепежных упоров. Их необходимо ослабить, открутив регулировочные болты. Теперь корпус наконечника можно легко вынуть из гнезда.

Выключатели света обычно имеют значительный рабочий запас, поэтому их не нужно регулярно разбирать.

Однако, если такая необходимость все же пришла, то делать это нужно предельно осторожно, и строго соблюдая последовательность, чтобы не повредить внутренности устройства, которые почти на 90% сделаны из пластика.

Первое, что всегда нужно делать, это, конечно, выключить электричество и только потом приступить к работе. Вам понадобятся следующие инструменты:

  • отвертка — плоская и крестообразная;
  • Отвертка
  • — индикатор напряжения;
  • портативный источник света.

С помощью плоской отвертки необходимо снять клавиши переключателя, для чего мы устанавливаем его острием между рамкой и одной из клавиш, сверху или снизу.

Приложив небольшое усилие и используя отвертку в качестве рычага, нужно поддеть ключ и пальцами вынуть его из пазов. Второй ключ снимается без отвертки.

По индикатору убеждаются в отсутствии напряжения; для этого нужно приложить отвертку к каждому из контактов.Если переключатель находится в темном месте, используйте источник света, чтобы не повредить оборудование.

Вынув ключи с переключателем, можно производить любые операции, и даже под напряжением, конечно, соблюдая необходимые меры предосторожности. Проверяют целостность контактов и наличие на них напряжения, после чего делают вывод о работоспособности устройства.

Когда есть необходимость демонтировать коммутатор, для более детального осмотра с отключением от сети или есть полная уверенность в том, что прибор нуждается в замене, то необходимо удалить не только ключи, но и крепеж рамка, которая в свою очередь удерживает декоративную рамку.

Для этого вам понадобится тот же набор инструментов, что и в предыдущем случае, но если переключатель закреплен винтами Phillips, вам также понадобится отвертка Phillips.

Фиксирующая рамка находится чуть ниже клавиш, и вы можете снять ее с помощью той же плоской отвертки.

Удерживается защелками на корпусе переключателя, поэтому необходимо без лишних усилий поддеть зубья отверткой, так как рамка довольно хрупкая, и пальцами потянуть на себя.При этом необходимо держать раму, так как без рамы она легко может упасть.

Сейчас довольно часто можно встретить универсальную схему разводки — розетка и выключатель в одном корпусе. Это очень удобно, так как позволяет запитать розетку от одной входящей линии, а осветительные приборы сразу подключить, запустив фазный провод через выключатель.

В случае поломки, которая, однако, бывает крайне редко, удаляется весь корпус полностью, но это не очень сложно, тем не менее, необходимо знать некоторые особенности при снятии такой конструкции.

Несмотря на то, что он довольно простой, помимо винта, фиксирующего корпус возле разъемов гнезда, фиксация производится еще и в районе переключателя, под кнопкой.

Первое, что нужно сделать, это вынуть ключ переключателя, поддев его плоской отверткой, а затем открутить винты, удерживающие корпус под ним, а также винт на розетке.

Достаточно легко потянуть корпус на себя, затем осмотреть розетку и выключатель, чтобы выяснить причины поломки или даже разобрать прибор.

Чаще всего необходимость разобрать выключатель света возникает при его выходе из строя. Хотя конструкция изделия довольно проста, иногда производители (в основном Legrand, Schneider, Viko) делают отверстия для демонтажа невидимыми, чтобы улучшить конструкцию. Результатом может стать случайное повреждение корпуса или долгое время поиска зажимов и разъемов. Чтобы читатели «» не столкнулись с такой абсурдной ситуацией, рекомендуем ознакомиться с подробной инструкцией по разборке корпуса своими руками.

Итак, в исходном положении у вас кулисный переключатель надежно закреплен внутри паза. Для начала подготовьте инструмент, чтобы быстро разобрать корпус — индикаторную отвертку, которой будет достаточно.

Инструкция по разборке выключателя света в квартире следующая:

  1. Отключите автоматический выключатель, защищающий проводку от сетевых перегрузок и коротких замыканий.
  2. С помощью индикаторной отвертки убедитесь, что в комнате нет электричества.
  3. Выньте ключ (и). Неважно, какой из них вы используете: одноклавишный, двухклавишный или трехклавишный. Чтобы вынуть ключ, нужно сжать его пальцами по бокам (посередине) и аккуратно вынуть из корпуса (как показано на фото). Иногда деталь плотно «садится» внутри корпуса и для того, чтобы достать ее, необходимо поддеть один из краев отверткой.
  4. Снять декоративную рамку. В некоторых случаях рама фиксируется двумя болтами изнутри, реже деталь держится за пазы, которые необходимо слегка прижать отверткой, чтобы разобрать электроакустику.Другой вариант крепления рамы — дополнительный элемент, который крепится к пазам суппорта.
  5. Вытащить «сердечник» из гнезда. По бокам корпуса есть два винта, которыми механизм крепится к стене. Все, что вам нужно сделать, это открутить их отверткой. Есть еще один вариант удержания корпуса в розетке — с раздвижными ножками. Их нужно ослабить, открутив по бокам болты, регулирующие угол расширения.
  6. Отсоедините подводящие провода.Фаза, земля и ноль могут быть зафиксированы с помощью самозажимных клемм или винтовых зажимов. В первом случае нужно просто нажать на фиксирующие рычаги и вытащить провода из разъемов. Откручиваем винтовые клеммы отверткой и аккуратно снимаем провода.

Вот и вся инструкция по разборке выключателя света. Как видите, ничего сложного в таком мероприятии нет.

Визуальные видеоуроки позволят более подробно увидеть все этапы продвижения:

Видеоинструкция: как разобрать одноклавишный и двухклавишный выключатель света

Как удалить Adorne с планшета?

ПРИМЕЧАНИЕ — Для снимите стенку пластину , вставьте небольшую плоскую отвертку в выемки на стене пластина и осторожно поверните, чтобы вынуть из рамы.Прикрепите стенку к пластине к раме. Есть три фиксатора, чтобы отрегулировать подгонку пластины стены к розетке и стене.

Нажмите, чтобы увидеть полный ответ


Из этого, как работают безвинтовые настенные плиты?

Эти закрывающие пластины крепят к плите, которая устанавливается под монтажной лентой розетки или выключателя. Устройство должно плотно прижаться к плите, когда вы закручиваете крепежные винты на место. Наконец, правильно расположите безвинтовую крышку крышки над основанием — стрелка на ее задней стороне указывает, какой конец находится вверху.

Точно так же, как снять настенную пластину телефона? Инструкции

  1. Используйте лезвие бритвы, чтобы надрезать краску вокруг панели.
  2. Открутить панель и снять со стены.
  3. Вытащите шнуры и заклейте концы изолентой.
  4. Вставьте шнуры в отверстие в стене.
  5. Используйте набор для заплат для гипсокартона, чтобы заделать отверстие.
  6. Отшлифовать и протереть.
  7. Покрасьте в тон вашим стенам.

Принимая это во внимание, как удалить безвинтовую настенную пластину Lutron?

Как снять пластину переключателя Lutron

  1. Выключите источник питания в комнате, в которой вы снимаете пластину переключателя Lutron.
  2. Снимите раму с панели переключателя с помощью отвертки с плоским жалом.
  3. Поднимите пластину переключателя из-под зажимов, которые были скрыты рамой, с помощью отвертки с плоской головкой.
  4. Вытащите панель переключателей из распределительной коробки.

Как снять розетку?

Удаление . Когда гнездо больше не находится под напряжением, снимает крышку гнезда (обычно удерживается на месте винтом с плоской головкой и потайной головкой).Это открывает доступ к розетке и электрической коробке . На всякий случай прикоснитесь тестером еще раз к разъемам сбоку розетки , где провода вставляют дюйм.

Как вынуть розетку Legrand из стены. Как снять розетку со стены

Если вы хотите, чтобы обои красиво смотрелись на стене, то перед оклейкой поверхности с нее снимают все розетки и выключатели.Никакая ювелирная аккуратность не поможет обойти устройства без снятия — обои по периметру будут неровными, а после ремонта останется послевкусие с горчинкой.

Ниже представлена ​​краткая инструкция с фото, потратив на нее 5 минут, вы не получите электрошок, а обои будут красиво смотреться в интерьере квартиры.

Шаг первый — подготовка

Розетки / выключатели снимаются непосредственно перед поклейкой обоев; Вам не нужно делать это заранее, так как вы можете получить удар электрическим током при включении света или, как вариант, сидеть в темноте с выключенными электроприборами.

  1. Сними старые обои
  2. Подготовить стену (при необходимости),
  3. Подготовить клей и вырезать новые обои
  4. Выключить свет на прилавке
  5. Снять головки
  6. Наклеить обои.

Так что вы сможете избежать некоторых неудобств и употребления нецензурных слов при близком знакомстве с находкой Александра Вольта.

Из инструмента вам понадобится плоская отвертка и крестовая отвертка.

Шаг второй — снятие переключателя

Напоминаем, что мы снимаем, а не разбираем розетки и выключатели, поэтому важно сохранить их в целости, если замена не планируется.На примере однокнопочной модели выключателя Legrand Etika суть осталась прежней для других механизмов.

Сначала снимаем кнопку, для чего используем плоскую отвертку или острый нож. Запускаем отвертку в щель между кнопкой и рамкой переключателя, прижимая прижимную панель до тех пор, пока крепление антенны не выйдет из бокового отверстия. Не переусердствуйте — нужно нажимать кнопку, пока не вылезут усики — ни больше, ни меньше.

Теперь снимаем защитную панель, открывающую доступ к проводам и основным крепежам выключателя.Для этого откручиваем сверху и снизу 1-2 винта и при помощи отвертки зацепляем протектор. Защитная панель прижимает рамку переключателя к стене, после снятия первой автоматически освобождается и снимается вторая.

Если выключатель или розетка долго стояли и начали раскачиваться, то на этом этапе механизм зафиксирован. Для этого после снятия защитной панели и рамки зажимают два основных крепежных винта. Они расположены по бокам толкающего механизма в выключателе или справа и слева от входного отверстия в розетке.Винты затягиваем, не щадя усилий — их сложно оторвать.

Необязательно снимать полностью механизм включения света — достаточно снять кнопку, защитную панель и лицевую панель!

Теперь осталось приклеить обои, отрезав листы обоев на выключателе так, чтобы они вошли в периметр выключателя на 1 см, и установить механизм обратно в обратном порядке — внешняя рамка, закрепив защитную панель двумя винтами. и устанавливаем кнопку до щелчка.

  1. Если вы снимаете переключатели, но не заменяете их, вымойте кнопку и верхнюю панель водой с мылом после снятия. Даже у хорошей хозяйки со временем выключатели загрязняются, и тщательно вымыть их на стене невозможно.
  2. Если стены для снятия старых обоев не промокли и в доме нет маленьких детей, то при снятии выключателей и розеток не выключайте свет — сделайте это непосредственно перед оклейкой, когда мокрые листы станут проводником тока.

Выключатели освещения обычно имеют значительный рабочий запас, поэтому их не нужно регулярно разбирать.

Однако, если такая необходимость все же пришла, то делать это нужно предельно осторожно, и строго соблюдая последовательность, чтобы не повредить внутренности устройства, которые почти на 90% сделаны из пластика.

Первое, что всегда нужно делать, это, конечно, выключить электричество и только потом начинать работу. Вам понадобятся следующие инструменты:

  • отвертка — плоская и крестообразная;
  • Отвертка
  • — индикатор напряжения;
  • портативный источник света.

С помощью плоской отвертки необходимо снять клавиши переключателя, для чего мы устанавливаем его острием между рамкой и одной из клавиш, сверху или снизу.

Приложив небольшое усилие и используя отвертку в качестве рычага, нужно поддеть ключ и пальцами вынуть его из пазов. Второй ключ снимается без отвертки.

По индикатору убеждаются в отсутствии напряжения; для этого нужно приложить отвертку к каждому из контактов.Если переключатель находится в темном месте, используйте источник света, чтобы не повредить оборудование.

Вынув ключи с переключателем, можно производить любые операции, и даже под напряжением, конечно, соблюдая необходимые меры предосторожности. Проверяют целостность контактов и наличие на них напряжения, после чего делают вывод о работоспособности устройства.

Когда есть необходимость демонтировать коммутатор, для более детального осмотра с отключением от сети или есть полная уверенность в том, что прибор нуждается в замене, то необходимо удалить не только ключи, но и крепеж рамка, которая в свою очередь удерживает декоративную рамку.

Для этого вам понадобится тот же набор инструментов, что и в предыдущем случае, но если переключатель закреплен винтами Phillips, вам также понадобится отвертка Phillips.

Крепежная рамка находится чуть ниже клавиш, и вы можете снять ее с помощью той же плоской отвертки.

Удерживается защелками на корпусе переключателя, поэтому нужно без лишних усилий поддеть зубья отверткой, так как рамка достаточно хрупкая, и пальцами потянуть ее на себя.При этом необходимо держать раму, так как без рамы она легко может упасть.

Сейчас довольно часто можно встретить универсальную схему подключения — розетка и выключатель в одном корпусе. Это очень удобно, так как позволяет запитать розетку от одной входящей линии, а осветительные приборы сразу подключить, пропустив фазный провод через выключатель.

В случае поломки, которая, однако, случается крайне редко, удаляют весь корпус полностью, но это не очень сложно, тем не менее, нужно знать некоторые особенности при снятии такой конструкции.

Несмотря на то, что он довольно простой, помимо винта, фиксирующего корпус возле разъемов розетки, фиксация производится еще и в районе переключателя, под кнопкой.

Первое, что нужно сделать, это вынуть ключ переключателя, поддев его плоской отверткой, а затем открутить винты, удерживающие корпус под ним, а также винт на розетке.

Достаточно легко потянуть корпус на себя, затем осмотреть розетку и выключатель, чтобы узнать причины поломки или даже разобрать прибор.

Настенные тройники используются для одновременного подключения к сети до трех электрических устройств без использования дополнительных силовых фильтров. Такая розетка представляет собой штабелируемую конструкцию из трех обычных одиночных розеток с одним приводом.

Чтобы тройная розетка на стене выглядела более эстетично, ее завершающим элементом является общий внешний каркас, объединяющий все три устройства в одну композицию.

Как демонтировать тройную розетку

Перед тем, как начать описанный выше процесс, вам необходимо подготовить несколько инструментов:

  • отвертка с пластиковой ручкой;
  • изолента;
  • резиновые перчатки и обувь на резиновой подошве для работы с электричеством (на случай, если вы решили работать под напряжением).

Примечание! Если у вас нет опыта работы с электрическими приборами под напряжением, лучше не начинать. Правила техники безопасности запрещают это делать даже опытным электрикам. Если у вас нет дара бессмертия, лучше на короткий период отключить электричество демонтировав розетку.

Процесс демонтажа тройной розетки состоит из нескольких поэтапных мероприятий:

  • Подготовительные работы
  • Отсоединение фиксаторов
  • Отсоединение прибора от кабеля

Давайте подробнее рассмотрим каждый из вышеперечисленных шагов.

Шаг 1. Подготовительные работы

Перед тем, как приступить к демонтажу тройной розетки в жилом помещении, необходимо отключить сетевое напряжение во всей квартире. Затем стоит несколько раз проверить индикатором отсутствие напряжения, и только после этого приступить к демонтажным работам.

Шаг 2. Удаление стопорного винта

Сначала вам нужно снять верхнюю крышку гнезда, чтобы получить доступ к крепежному винту, затем отверткой открутите его.После этого можно полностью снять верхнюю крышку розетки, получив тем самым доступ к «внутренностям» электрического устройства.

Шаг 3. Снятие фиксаторов

Розетка удерживается внутри коробки с помощью специальных фиксаторов. Их необходимо ослабить, открутив регулировочные болты. Теперь корпус наконечника можно легко вынуть из гнезда.

Переключатели, предназначенные для переключения режимов работы освещения в помещениях, имеют высокий запас прочности.Следовательно, они могут длиться очень и очень долго. Однако иногда возникают ситуации, когда необходимо снять этот элемент со стены, например, для поклейки обоев или замены на новую улучшенную модель. Весь процесс займет максимум 20 минут, и даже у человека, впервые столкнувшегося с такой необходимостью. Здесь главное соблюдать правила безопасности, а также выполнять все действия очень аккуратно и аккуратно. Ведь выключатель на 90% состоит из пластиковых элементов, которые не составит труда повредить при неправильном обращении.

Снятие выключателя со стены — на что обратить внимание в первую очередь

Для начала позаботьтесь о наличии специальных тонких резиновых перчаток, без которых не рекомендуется работать. После этого можно приступать непосредственно к процессу демонтажа. Чтобы правильно снять выключатель со стены, необходимо понимать некоторые особенности процесса.

Следует выделить важные моменты, например:

  • Устройства безопасности.Сеть подключается к квартире через предохранители или автоматические выключатели. Перед началом работ обязательно отключите напряжение, для чего тумблер станка переводят в нижнее положение. Если в распределительном щите есть вилки, то их нужно будет отключить, нажав на красную кнопку, расположенную рядом, а также открутить от картриджа обе вилки, отвечающие за нейтральный провод и фазу.
  • Тип переключателя. Это тоже очень важный момент.Сегодня используются самые разные модели, которые отличаются дополнительными функциями — дистанционное управление, плавная регулировка и так далее. Однако для нашей задачи имеет значение только тип крепления — скрытое (распределительная коробка утоплена в бетон) и внешнее (коробка прикручивается к стене саморезами). Первый тип несколько сложнее, поэтому остановимся на нем.
  • Схема подключения. Чаще всего выключатель света комплектуется несколькими клавишами, что затрудняет снятие устройства со стены, так как количество проводов, подходящих для каждой клавиши, увеличивается.Кроме того, чем больше ключей, тем больше времени потребуется на удаление каждого из этих элементов.

Извлечение ключей из выключателя — первый шаг демонтажа

Несмотря на то, что процесс снятия выключателя не относится к категории трудных, рекомендуется попробовать вызвать электрика. Ведь работа может быть опасной, потому что приходится иметь дело с электричеством. Если вызвать специалиста невозможно, придется действовать самостоятельно. Перед выполнением нужно убедиться, что не получился именно он.Часто проблема в картридже, который со временем просто перегорает.

Если выключатель нужно в любом случае демонтировать, например, чтобы оклеить стены обоями, когда этот элемент мешает работе, то потребуется полностью обесточить цепь электрического подключения в квартире. Несоблюдение правил электробезопасности может вызвать следующие проблемы:

  1. 1. Пожар
  2. 2. Нарушение изоляции электропроводки
  3. 3. Выход из строя подключенных к сети устройств в результате короткого замыкания
  4. 4.Поражение электрическим током, повреждение глаз, ожоги.

Необходимо не только выключить электричество в квартире, но и закрыть створку на замок. Вы также можете повесить на приборной панели табличку, информирующую вас о том, что в настоящее время ведутся работы, связанные с электричеством. Только тогда можно быть уверенным, что никто из жильцов случайно не подаст ток в квартиру.

Для снятия переключателя нам понадобятся следующие инструменты:

  • Портативный источник света
  • Отвертка для индикатора напряжения
  • Плоская и крестовая отвертка

Нам понадобится плоская отвертка, чтобы отсоединить ключи.Делать это нужно осторожно, чтобы не поцарапать клавиши и рамку и не сломать их. Наконечник устанавливается между рамкой и ключом с обеих сторон. Далее вам нужно приложить небольшое усилие, используя отвертку как рычаг, достаточное, чтобы заставить ключ сдвинуться с места. Остальные ключи, если они есть, снимаются намного проще без использования отверток.

А теперь проверим, действительно ли нет напряжения. Здесь нам понадобится индикаторная отвертка, которую мы прикрепляем к каждому из контактов.Подходит для ключей. Рекомендуется установить фонарик или любой другой источник света, чтобы точно видеть, что вы делаете или к чему прикасаетесь. Поэтому новичкам лучше не выполнять такую ​​работу самостоятельно, без посторонней помощи обойтись может быть очень сложно.

Удалив ключи, мастер может проверить целостность контактов, а также определить в них напряжение. Это ответит на вопрос, вышел ли из строя переключатель и нужно ли его полностью заменять.Если необходим дальнейший демонтаж, переходите к следующему этапу работ.

Как снять рамку — алгоритм действий для новичков

Снять выключатель со стены может потребоваться в тех случаях, когда необходимо полностью заменить прибор, а также провести детальный осмотр оборудование. В этом случае не удастся ограничиться только ключами; Также необходимо дополнительно снять рамку. К счастью, этот процесс тоже не особо сложный, главное действовать согласно инструкции и технике безопасности.

Набор необходимых нам инструментов такой же, как и для работы с ключами. Чаще всего сам переключатель крепится несколькими винтами, которые можно открутить с помощью отвертки Phillips. Открутив винты, можно снять рамку. Он очень хрупкий и нежный, поэтому действия выполняются максимально аккуратно. Опять же, нужно поддеть рамку плоской отверткой, а затем пальцами потянуть ее на себя. Если все сделано правильно, удерживающая рамка легко снимется, после чего вам останется только достать выключатель света.

Розетка с выключателем — особенности разборки устройства

Большой популярностью пользуются универсальные конструкции, включающие розетку и выключатель, выполненные в едином корпусе. Такие устройства достаточно удобны при эксплуатации, так как появляется возможность как подключать осветительные приборы, так и запитать розетку от одной входящей линии. Недостаток очевиден — в случае поломки одного из элементов вам потребуется снимать розетку со стены вместе с выключателем вне зависимости от источника проблемы.Переживать не стоит, ведь эта операция выполняется очень быстро.

Вооружившись плоской отверткой, извлеките ключи, как описано выше. Под клавишами есть винты, которые можно вывернуть с помощью отвертки Phillips. Это не единственный крепежный элемент — в розетке есть свои винты, которые тоже нужно будет открутить для демонтажа всего корпуса. Открутив все винты, остается только аккуратно потянуть корпус устройства на себя, чтобы он сдвинулся с места.Чтобы помочь себе, вы можете снова использовать отвертку с плоской головкой, осторожно поддев корпус.

В тех случаях, когда источником проблем с освещением является выключатель, вам необходимо заменить его новым. Собираясь в магазин строительной техники, обязательно возьмите с собой старый выключатель. Это обеспечит соответствие размера новой модели существующему разъему. Кстати, если раньше был клавишный инструмент, это не значит, что нужно покупать только такое же оборудование. Итак, подойдет сенсорный выключатель, или выключатель с плавным управлением светом.

Подключение нового выключателя выполняется в порядке, обратном демонтажу старого. Квартира, естественно, полностью обесточивается, после чего непосредственно разбирается сам прибор. Далее подключаются провода, это нужно делать в тех же местах, где они были подключены на старом переключателе. После этого блок устанавливается в отверстие розетки, закрепляется четырьмя винтами.

Осталось только закрепить декоративную рамку и клавиши. На этом работу можно считать полностью завершенной.Включив тумблер в коммутаторе, убеждаемся, что все работает на ура.

Чаще всего необходимость разобрать выключатель света возникает при его выходе из строя. Хотя конструкция изделия довольно проста, иногда производители (в основном Legrand, Schneider, Viko) делают отверстия для демонтажа невидимыми, чтобы улучшить конструкцию. Результатом может стать случайное повреждение корпуса или долгое время поиска зажимов и разъемов. Чтобы читатели «» не столкнулись с такой абсурдной ситуацией, рекомендуем ознакомиться с подробной инструкцией по разборке корпуса своими руками.

Итак, в исходном положении у вас кулисный переключатель надежно закреплен внутри паза. Для начала подготовьте инструмент, чтобы быстро разобрать корпус — индикаторную отвертку, которой будет вполне достаточно.

Инструкция по разборке выключателя света в квартире следующая:

  1. Отключите автоматический выключатель, защищающий проводку от сетевых перегрузок и коротких замыканий.
  2. С помощью индикаторной отвертки убедитесь, что в комнате нет электричества.
  3. Выньте ключ (и). Неважно, какой из них вы используете: одноклавишный, двухклавишный или трехклавишный. Чтобы вынуть ключ, нужно сжать его пальцами по бокам (посередине) и аккуратно вынуть из корпуса (как показано на фото). Иногда деталь плотно «сидит» внутри корпуса, и для того, чтобы достать ее, необходимо поддеть один из краев отверткой.
  4. Снять декоративную рамку. В некоторых случаях рама фиксируется двумя болтами изнутри, реже деталь держится за пазы, которые необходимо слегка прижать отверткой для разборки электроакустики.Другой вариант крепления рамы — с дополнительным элементом, который крепится к пазам суппорта.
  5. Вытащить «сердечник» из гнезда. По бокам корпуса есть два винта, которыми механизм крепится к стене. Все, что вам нужно сделать, это открутить их отверткой. Есть еще один вариант удержания корпуса в розетке — раздвижными лапками. Их нужно ослабить, открутив по бокам болты, регулирующие угол расширения.
  6. Отсоедините подводящие провода. Фаза, земля и ноль могут быть зафиксированы с помощью самозажимных клемм или винтовых зажимов. В первом случае нужно просто нажать на фиксирующие рычаги и вытащить провода из разъемов. Откручиваем винтовые клеммы отверткой и аккуратно снимаем провода.

Вот и вся инструкция по разборке выключателя света. Как видите, ничего сложного в таком мероприятии нет.

Визуальные видеоуроки позволят более подробно увидеть все этапы продвижения:

Видеоинструкция: как разобрать одноклавишный и двухклавишный выключатель света

Как вынуть розетку Legrand из стены.Как снять выключатель со стены

Розетки есть в каждой квартире, и они используются много раз в день, электрические приборы подключены. Иногда возникают ситуации, когда нужно заменить розетку, перенести или просто снять на время ремонта и оклейки обоями. Хотя сделать это несложно, необходимо соблюдать меры предосторожности, чтобы избежать поражения электрическим током. В этой статье мы рассмотрим, как снять розетку и разобрать ее.

Устройство розетки

Чтобы аккуратно разобрать розетку, нужно знать ее устройство.Он различается в зависимости от конкретной модели и производителя, но в целом дизайн одинаков.

Есть розетки. Встроенные, как следует из названия, располагаются внутри стены в нише, а накладные фиксируются снаружи. Часто накладные розетки применяют, если прокладывается внешняя проводка или на тонких стенах, перегородках, на предметах мебели.

Устройство встроенной розетки показано на рисунке ниже.

Розетка состоит из четырех основных частей:

1.Крышка гнезда.

2. Крепление к стене — разжимание ног.

3. Суппорт — металлический каркас является частью крепления кузова.

4. Жила — изолятор с контактами и выводами для подключения проводов.

В стене или в стенной коробке крепится на ножках. Они крепятся к сердечнику винтами, при их затягивании — винты стопы разжимаются и упираются в посадочное место (розетка или стена).

Порядок снятия розетки

Прежде всего, прежде чем что-то делать с розеткой, берем и проверяем работоспособность на заведомо исправных розетках или других источниках напряжения (патрон лампы, винты выключателя и т. Д.)). Индикатор в нем должен загореться при прикосновении к фазному проводу жалом и пальцем контактной копейки на конце отвертки, как показано ниже.

Убедившись, что шуруповерт исправен, нужно отключить напряжение в квартире или. Для этого нужно найти автоматические выключатели или предохранители, которые есть в электрощите квартиры или в подъезде на участок.

Если у вас установлены вилки с предохранителями, их откручивают.Автоматические заглушки — нажмите красную кнопку. Если есть автоматические выключатели — флаг опускается вниз, после чего вы увидите отметку «О», как на фото ниже.

Теперь нужно еще раз проверить наличие напряжения в розетке индикаторной отверткой — если он не загорается при касании обоих проводов, можно приступать к работе.

Для демонтажа розетки сначала снимите переднюю крышку, для этого нужно открутить 1 или 2 винта.

После снятия крышки вы увидите такую ​​картинку:

Необходимо ослабить крепление ножек, для этого ослабить чувство вины обведено красным квадратом.Затем крепление ослабнет, и вы сможете снять розетку.

Теперь нужно вытащить провода из клемм, обычно используются винтовые клеммы, поэтому ослабляем винты.

На розетку можно надеть резинку — это нормально, крепит лапки крепления, чтобы они не болтались и не выпадали.

К розетке подключаются 2 или 3 провода:

Если вы хотите заменить розетку, не ошибитесь и подключите ее правильно.

Продукция Legrand очень популярна, но их конструкция часто отличается от обычных дешевых розеток. Процедура снятия продукции Legrand показана на рисунке ниже:

Ниже представлен дизайн розеток от этого производителя, серии Valena.

И дизайн серии Celiane:

В обоих случаях сначала открутите винт, удерживающий переднюю панель, затем снимите рамку. Лицевую панель можно дополнительно зафиксировать защелкой, а большинство элементов конструкции крепятся защелками, поэтому внимательно осмотрите ее и снимите шилом или тонкой отверткой.

Продукция другого известного бренда Schneider Electric разбирается аналогичным образом, но стоит отметить, что на некоторых моделях передняя панель может крепиться без винта, но с защелками, как показано на рисунке ниже:

Они плотно прилегают, но при вытягивании их можно вытащить.

Сверху они прикрыты рамками и не за что цепляться, снимать. Поэтому для демонтажа розетки нужно снять рамку. Сбоку на рамке для этого есть специальный паз, куда можно вставить шлицевую отвертку.

Заключение

Для снятия гнезда в большинстве случаев достаточно крестообразной отвертки. Главное, перед этим обесточить сеть и не тянуть слишком сильно за провода, чтобы не порвать их, иначе придется выковыривать стену и удлинять ее. В принципе, все розетки разбираются аналогично друг другу, есть некоторые нюансы от отдельных производителей, например, защелки или другие конструктивные особенности.

Настенные тройники используются для одновременного подключения к сети до трех электрических устройств без использования дополнительных силовых фильтров. Такая розетка представляет собой штабелируемую конструкцию из трех обычных одиночных розеток с одним приводом.

Чтобы тройная розетка на стене выглядела более эстетично, ее завершающим элементом является общий внешний каркас, объединяющий все три устройства в одну композицию.

Как демонтировать тройную розетку

Перед тем, как начать описанный выше процесс, вам необходимо подготовить несколько инструментов:

  • отвертка с пластиковой ручкой;
  • изолента;
  • резиновые перчатки и обувь на резиновой подошве для работы с электричеством (на случай, если вы решили работать под напряжением).

Примечание! Если у вас нет опыта работы с электрическими приборами под напряжением, лучше не начинать. Техника безопасности запрещает это даже опытным электрикам. Если у вас нет дара бессмертия, лучше на короткий период отключить электричество демонтировав розетку.

Процесс демонтажа тройной розетки состоит из нескольких поэтапных мероприятий:

  • Подготовительные работы
  • Отсоединение фиксаторов
  • Отсоединение прибора от кабеля

Давайте подробнее рассмотрим каждый из вышеперечисленных шагов.

Шаг 1. Подготовительные работы

Перед тем, как приступить к демонтажу тройной розетки в жилом помещении, необходимо отключить сетевое напряжение во всей квартире. Затем стоит несколько раз проверить по индикатору отсутствие напряжения, и только после этого приступить к демонтажным работам.

Шаг 2. Удаление стопорного винта

Сначала вам нужно снять верхнюю крышку гнезда, чтобы получить доступ к крепежному винту, затем отверткой открутите его.После этого можно полностью снять верхнюю крышку розетки, получив тем самым доступ к «внутренностям» электрического устройства.

Шаг 3. Снятие фиксаторов

Розетка удерживается внутри коробки с помощью специальных фиксаторов. Их необходимо ослабить, открутив регулировочные болты. Теперь корпус наконечника можно легко вынуть из гнезда.

Всем знакома ситуация, когда по тем или иным причинам возникает необходимость в самостоятельной замене электрической розетки, которая устарела или вышла из строя.В идеале эту работу должны выполнять квалифицированные электрики, однако на практике следовать этому правилу удается не всегда. Если вы хотите обойтись без помощи стороннего специалиста, но не знаете, как самостоятельно снять розетку со стены, то вам будет полезно ознакомиться с полезной информацией, которая позволит вам достаточно грамотно проделать эту работу и безопасно.

Чтобы справиться с поставленной задачей, нужно иметь хотя бы общее представление об устройстве розеток и принципе их работы.

Каждая торговая точка основана на следующих деталях:

  • контактный блок;
  • декоративная крышка с элементом крепления;
  • Розетка
  • .

В свою очередь клеммная колодка состоит из следующих элементов:

  • фиксированные или подвижные монтажные ножки;
  • нулевой, фазный и заземляющий контакты;
  • терминалов.

Инструментов, необходимых для работы:

  • Набор отверток (плоская и крестовая).
  • Отвертка для индикатора напряжения.
  • Лента электроизоляционная.

Правила безопасности

Строгое соблюдение правил техники безопасности является неотъемлемой частью подготовительных работ, которые необходимо выполнить перед демонтажем розетки любого типа. Первым делом необходимо обесточить ту часть помещения, в которой будут проводиться работы.

Обычно в старых жилых домах электропроводку можно разделить на три группы: освещение, розетки, электроплиты. Соответственно, чтобы обесточить розетки, нужно выключить автомат в распределительном щите, который отвечает за подачу напряжения на розетки.После этого нужно убедиться, что в электрической сети нет напряжения.

Проверить это можно несколькими способами:

  1. Используйте отвертку — индикатор напряжения.
  2. Нажмите кнопку выключателя, чтобы включить и выключить свет в комнате.
  3. Подключите любой бытовой электроприбор и проверьте, работает ли он.

Если розетка демонтируется на ночь, следует позаботиться о том, чтобы обеспечить хороший источник искусственного освещения.

Все работы, связанные с электромонтажом, должны выполняться сухими руками.

Приступаем к демонтажу розетки

После завершения подготовительных работ можно приступать к снятию розетки со стены.

  1. На первом этапе нужно внимательно изучить конструкцию розетки. Если головки винтов расположены непосредственно на корпусе гнезда, их необходимо аккуратно открутить плоской или крестообразной отверткой.
  2. Иногда на корпусе нет винтов. В этом случае они располагаются под декоративной рамкой, закрывающей розетку.Для того, чтобы вынуть рамку из розетки, нужно аккуратно поддеть ее отверткой, после чего она легко отойдет от корпуса розетки.
  3. Чтобы демонтировать розетку, просто снимите декоративную рамку.
  4. Розетку, расположенную на поверхности стены, можно демонтировать после раскручивания ее корпуса.
  5. После снятия всех частей розетки (корпуса и рамы) все провода следует тщательно заизолировать.

Если розетка заземлена, то скорее всего к ней подключено 3 провода.

Часто приходится демонтировать розетки с помощью выключателя. Розетка с выключателем — устройство более современное, чем просто розетка. Такое соединение конструкций очень практично, так как в одну ветку можно подключить как саму розетку, так и осветительные приборы. Если выходит из строя розетка с выключателем, то необходимо демонтировать всю коробку. В конструкции такой розетки, помимо винта, фиксирующего коробку возле разъемов розетки, под кнопкой переключения предусмотрен еще и крепежный элемент.Для демонтажа розеток данного типа с помощью плоской отвертки кнопка выключателя снимается. Далее откручиваются все крепления, фиксирующие коробку на стене, после чего корпус розетки необходимо подтянуть на себя.

Установка розеток на стену производится в обратной последовательности.

Если розетка полностью утоплена в стену и ее демонтаж заключался только в снятии декоративной части, то ее необходимо снова установить в гнездо и закрепить винтами с помощью подходящей отвертки.

В случае, если розетка находится на поверхности стены, необходимо аккуратно вынуть все электрические провода из стены и зафиксировать их на месте в корпусе розетки, после чего надежно зафиксировать с помощью крепежа.

Вам не нужно быть квалифицированным специалистом, чтобы безопасно и эффективно устанавливать или снимать электрические розетки и выключатели. Главное, иметь общее представление об устройстве и работе электроприборов и соблюдать все правила безопасности.

Видео

В этом видео показано, как снять розетку со стены, чтобы лучше закрепить ее в розетке:

Чаще всего необходимость разобрать выключатель света возникает при его выходе из строя. Хотя конструкция изделия довольно проста, иногда производители (в основном Legrand, Schneider, Viko) делают отверстия для демонтажа невидимыми, чтобы улучшить конструкцию. Результатом может стать случайное повреждение корпуса или долгое время поиска зажимов и разъемов. Чтобы читатели «» не столкнулись с такой абсурдной ситуацией, рекомендуем ознакомиться с подробной инструкцией по разборке корпуса своими руками.

Итак, в исходном положении у вас кулисный переключатель надежно закреплен внутри паза. Для начала подготовьте инструмент, чтобы быстро разобрать корпус — индикаторную отвертку, которой будет вполне достаточно.

Инструкция по разборке выключателя света в квартире следующая:

  1. Отключите автоматический выключатель, защищающий проводку от сетевых перегрузок и коротких замыканий.
  2. С помощью индикаторной отвертки убедитесь, что в комнате нет электричества.
  3. Выньте ключ (и). Неважно, какой из них вы используете: одноклавишный, двухклавишный или трехклавишный. Чтобы вынуть ключ, нужно сжать его пальцами по бокам (посередине) и аккуратно вынуть из корпуса (как показано на фото). Иногда деталь плотно «сидит» внутри корпуса, и для того, чтобы достать ее, необходимо поддеть один из краев отверткой.
  4. Снять декоративную рамку. В некоторых случаях рама фиксируется двумя болтами изнутри, реже деталь держится за пазы, которые необходимо слегка прижать отверткой для разборки электроакустики.Другой вариант крепления рамы — с дополнительным элементом, который крепится к пазам суппорта.
  5. Вытащить «сердечник» из гнезда. По бокам корпуса есть два винта, которыми механизм крепится к стене. Все, что вам нужно сделать, это открутить их отверткой. Есть еще один вариант удержания корпуса в розетке — раздвижными лапками. Их нужно ослабить, открутив по бокам болты, регулирующие угол расширения.
  6. Отсоедините подводящие провода. Фаза, земля и ноль могут быть зафиксированы с помощью самозажимных клемм или винтовых зажимов. В первом случае нужно просто нажать на фиксирующие рычаги и вытащить провода из разъемов. Откручиваем винтовые зажимы отверткой и аккуратно снимаем провода.

Вот и вся инструкция по разборке выключателя света. Как видите, ничего сложного в таком мероприятии нет.

Визуальные видеоуроки позволят более подробно увидеть все этапы продвижения:

Видеоинструкция: как разобрать одноклавишный и двухклавишный выключатель света

Если вы хотите, чтобы обои красиво смотрелись на стене, то перед оклейкой поверхности с нее снимают все розетки и выключатели.Никакая ювелирная аккуратность не поможет обойти устройства без снятия — обои по периметру будут неровными, а после ремонта останется послевкусие с горчинкой.

Ниже представлена ​​краткая инструкция с фото, потратив на нее 5 минут, вы не получите электрошок, а обои будут красиво смотреться в интерьере квартиры.

Шаг первый — подготовка

Розетки / выключатели снимаются непосредственно перед поклейкой обоев; Вам не нужно делать это заранее, так как вы можете получить удар электрическим током, когда включите свет или, как вариант, сидите в темноте с выключенными электрическими приборами.

  1. Сними старые обои
  2. Подготовить стену (при необходимости),
  3. Подготовить клей и вырезать новые обои
  4. Выключить свет на прилавке
  5. Снять головки
  6. Наклеить обои.

Так что вы сможете избежать некоторых неудобств и употребления нецензурных слов при близком знакомстве с находкой Александра Вольта.

Из инструмента вам понадобится плоская отвертка и крестовая отвертка.

Шаг второй — снятие переключателя

Напоминаем, что мы снимаем, а не разбираем розетки и выключатели, поэтому важно сохранить их в целости, если замена не планируется.На примере однокнопочной модели выключателя Legrand Etika суть осталась прежней для других механизмов.

Сначала снимаем кнопку, для чего используем плоскую отвертку или острый нож. Запускаем отвертку в щель между кнопкой и рамкой переключателя, прижимая прижимную панель до тех пор, пока крепление антенны не выйдет из бокового отверстия. Не переусердствуйте — нужно нажимать кнопку, пока не вылезут усики — ни больше, ни меньше.

Теперь снимаем защитную панель, открывающую доступ к проводам и основным крепежам выключателя.Для этого откручиваем сверху и снизу 1-2 винта и при помощи отвертки зацепляем протектор. Защитная панель прижимает рамку переключателя к стене, после снятия первой автоматически освобождается и снимается вторая.

Если выключатель или розетка долго стояли и начали раскачиваться, то на этом этапе механизм зафиксирован. Для этого после снятия защитной панели и рамы зажимаются два основных крепежных винта. Они расположены по бокам толкающего механизма в выключателе или справа и слева от входного отверстия в розетке.Винты затягиваем, не щадя усилий — их сложно оторвать.

Необязательно снимать полностью механизм включения света — достаточно снять кнопку, защитную панель и лицевую панель!

Теперь осталось приклеить обои, отрезав листы обоев на выключателе так, чтобы они вошли в периметр выключателя на 1 см, и установить механизм обратно в обратном порядке — внешняя рамка, закрепив защитную панель двумя винтами. и устанавливаем кнопку до щелчка.

  1. Если вы снимаете переключатели, но не заменяете их, вымойте кнопку и верхнюю панель водой с мылом после снятия. Даже у хорошей хозяйки со временем выключатели загрязняются, и тщательно вымыть их на стене невозможно.
  2. Если стены для снятия старых обоев не промокли и в доме нет маленьких детей, то при снятии выключателей и розеток не выключайте свет — сделайте это непосредственно перед оклейкой, когда мокрые листы станут проводником тока.

Legrand adorne Legrand® adorne® Paddle 450W LED Dimmer Graphite: Инструкции по установке: Страница 2

№: 340973 — 06/12 Ред. 1

© Copyright 2012 Legrand Все права защищены.

60 Woodlawn Street

West Hartford, CT 06110

1.877.BY.LEGRAND

(295.3472)

www.legrand.us

570 Applewood Crescent

Vaughan, ONT 9 L4K 4B

www.legrand.ca

3-проводной

• Подключите провод, обозначенный как общий / горячий

на шаге 1, к горячему.

• Подключите один из других проводов к 1-ПОЛЮСНОМУ.

• Подсоедините оставшийся провод к 3-WAY.

Trois voies (3-way)

• Магнитофон с идентификатором «Common / Hot»

(коммуникативный / курант) от 1 до «HOT»

(курант).

• Магнитофон для записи на «1-ПОЛЮСНЫЙ»

(простой полюс).

• Магнитофон le dernier fil à «3-WAY»

(3 голоса).

3 вида

• Идентификатор кабеля

Común / Vivo en el paso 1 HOT (Vivo).

• Conecte uno de los otros кабели a 1-POLE

(polo único).

• Conecte el cable restante a 3-POLE

(tres polos).

Техническая поддержка:

(877) 295-3472

www.adornemyhome.com/install

Техника поддержки:

(877) 295-3472

www.adornemyhome.com/install

Asistencia 9 técnica

(877) 295-3472

www.adornemyhome.com/install

ОГРАНИЧЕННАЯ ПОЖИЗНЕННАЯ ГАРАНТИЯ

Информация об ограниченной пожизненной гарантии на продукцию Adorne

доступна на сайте www.adornemyhome.com/warranty. Информацию об ограниченной гарантии для продуктов

adorne

TM

также можно получить бесплатно, отправив письменный запрос

вместе с доказательством покупки (включая дату покупки

) по адресу:

Legrand

Attn : adorne Отдел обслуживания клиентов / Гарантийный отдел

50 Boyd Avenue

Syracuse, NY 13209

GARANTIE À VIE LIMITÉE

Информация, касающаяся гарантии на ограниченное количество товаров

adorne sont disponibles sur le site.adornemyhome.com/warranty.

Информация о родственниках à la garantie limitée des produits dorne

TM

peuvent également être obtenues gratuitement en envoyant une de-

Mande écrite поддерживает de votre preuve d’achat date d’achat (y

) à l’adresse suivante:

Legrand

À l’attention duService clients d’adorne / Service des garanties

50 Boyd Avenue

Syracuse, NY 13209 USA

GARANTÍA LIMITADA DE POR

garantía limitada de por vida para

los productos adorne en www.adornemyhome.com/warranty. Si desea

получить информацию о грузе с соблюдением ограничений по гарантии

ductos adorne

TM

, envíe un pedido por escrito, junto con una prueba de

compra (de compra la inclusive) :

Legrand

Atn .: adorne Customer Service / Гарантийный отдел

50 Boyd Avenue

Syracuse, NY 13209

3-WAY

STRIP

GAGE ​​

1-POLE

HOT

ПОЛОСА

ИЗМЕРИТЕЛЬ

1-ПОЛЮСНЫЙ

HOT

Однополюсный

• Подключите один провод к 1-ПОЛЮСНОМУ.

• Другой провод подключите к HOT.

• НЕ ИСПОЛЬЗУЙТЕ 3-ХОДОВОЙ.

Простой полюс

• Ракордер «1-ПОЛЮСНЫЙ»

(простой полюс).

• Запись видео в формате «HOT».

• Утилизатор ПА «3-WAY».

Polo único

• Conecte un cable a 1-POLE

(polo único).

• Conecte el otro кабель HOT

(Vivo).

• ЗАПРЕЩАЕТСЯ использовать 3-ХОДОВОЙ (3 пути).

Осторожно сложите провода в коробку.

Диммер фиксируется в раме.

Плоскогубцы soigneusement les fils dans la

boîte.

Enclencher le variateur sur le cadre.

Pliegue cuidadosamente los кабели hacia

el interior de la caja.

Empuje el Regularador en el Marco.

НЕ ИСПОЛЬЗУЙТЕ БЕЗ

НАСТЕННАЯ ПЛИТА

ВЕРХНЯЯ

4

5

ПРИМЕЧАНИЕ — Если вам необходимо снять диммер после защелкивания в раме, сначала удалите раму

из настенной коробки, чтобы получить доступ к четырем фиксаторам на задней панели диммера.

Вставьте плоскую отвертку, чтобы вдавить выступы при нажатии на диммер

наружу.

ПРИМЕЧАНИЕ: Si un variateur doit être enlevé du cadre, retirer d’abord

le cadre de la boîte murale pour accéder aux quatre languages ​​de verrouillage

situées à l’arrière du variateur. Insérer un tournevis à tête plate à l’arrière du

boîtier et appuyer sur le déverrouiller et le

pousser vers l’avant.

ПРИМЕЧАНИЕ: Si necesita quitar el tomacorriente luego de encastrarlo en el bastidor,

primero pretty el bastidor de la caja de pared para Acceder a las cuatro lengüetas

de sujeción en la parte posterior del Regularador. Inserte un destornillador plano

para presionar las lengüetas y empuje el Regulador hacia afuera.

ЗАЖИМ

ENCASTRE

НЕ ИСПОЛЬЗУЙТЕ БЕЗ

НАСТЕННАЯ ПЛИТА УСТАНОВЛЕНА

TOP

1

2

3

4

7 9000 a

, чтобы удалить плоскую стенку вставьте отвертку в прорези на стене

пластину и осторожно поверните, чтобы вынуть ее из рамы.

ЗАМЕЧАНИЕ: для пенсионера с мемориальной доской, для ухода за пенсионным щитком

и для пенсионного обеспечения

на нижнем белье.

ПРИМЕЧАНИЕ: Si necesita quitar la placa de pared, insert un destornillador plano

pequeño en las muescas de la placa de pared y gírelo suavemente para hacer

palanca contra el bastidor.

ОБОРУДОВАНИЕ

CLIC

Прикрепите настенную пластину к раме.

Имеются три фиксатора для регулировки прилегания

настенной панели к диммеру и стене.

Enclencher la plaque murale sur le boîtier.

Trois arrêts par enclenchement sont

disponibles pour permettre de choisir

l’alignement de la plaque murale avec la

surface frontale du variateur.

Encastre la placa de pared al bastidor.

Hay tres topes de profundidad con clics para

que pueda ajustar la placa de pared con el

regador y la pared.

Подключите новый диммер, как показано.

Убедитесь, что клеммные отверстия

свободны. Вставьте провода в клеммы и

надежно затяните винты. НЕ затягивайте

слишком сильно. (до 10 дюймов на фунт)

Brancher le nouveau variateur

com illustré. S’assurer que les

orifices desbornes ne sont pas

obstrués. Insérez les fils dans les

bornes et serrez fermement les vis.

Ne PAS trop serrer.(по 10 ливров —

пус).

Conecte el nuevo Regulador como

se muestra en la figura. Asegúrese

que los orificios de los terminales

estén despejados. Вставьте кабели

en los terminales y ajuste bien los

tornillos. NO ajuste en exceso.

(Ajuste a 10 libras-pulgada)

ПРИМЕЧАНИЕ. Для

450 Вт CFL / LED не требуется снижения характеристик по нескольким группам.

Многоканальное снижение мощности для

Только лампа накаливания:

600 Вт Одинарная и двойная

550 Вт Трехканальная.

ЗАМЕЧАНИЕ: Разборка Aucun для

установок, кратных не требующихся,

ампул FLC / DEL мощностью 450 Вт.

Разборка для установок, кратных

ампул с уникальным накаливанием:

600 W 9000 2 Простая установка и простая установка

Установка тройная 550 Вт.

ПРИМЕЧАНИЕ: No se Requiere ninguna

desclasificación de las salidas múltiples para

CFL / LED de 450 W.

Desclasificación de salidas múltiples para

incandescendescenter 600 Вт

Salida triple de 550 Вт.

ПРИМЕЧАНИЕ — При трехпозиционной установке используйте один диммер

и один переключатель. НЕ используйте два диммера.

ЗАМЕЧАНИЕ: Dans une installation à trois

voies, utiliser un variateur et un commutateur.

Ne PAS utiliser deux variateurs.

ПРИМЕЧАНИЕ: En una instalación de 3 vías, utilice

unregador y un interruptor. NO utilice dos

Reguladores.

ПРИМЕЧАНИЕ. Если вы приобрели локаторный светильник adorne

TM

или акцентный ночник, обратитесь к

к этим инструкциям на этом этапе.

ЗАМЕЧАНИЕ: En cas d’achat d’une lumière de

localization ou d’une veilleuse adorne

TM

, suivre

les instructions à partir de cette étape.

NOTA: Si ha comprado los productos adorne

TM

Locator Light o Accent Nightligh, siga las

инструкций, соответствующих en este paso.

6

Протрите диммер влажной чистой тканью

. ЗАПРЕЩАЕТСЯ чистить диммер с помощью химикатов

или чистящих растворов.

Essuyer le variateur avec un chiffon

propre et humide. NE PAS nettoyer

le variateur avec des produits

химикатов или моющих средств.

Limpie el Regulador con un paño

limpio y húmedo. NO limpie el

Regulator con productos químicos o

soluciones de limpieza.

ПРИМЕЧАНИЕ — Из-за различных характеристик ламп

CFL / LED от различных производителей у вас может наблюдаться мерцание

, когда несколько ламп (обычно

может быть больше семи ламп) не рекомендуется заменять

ADPD453L на ADTP703U или удалять некоторые из них. из

ламп параллельно.

ЗАМЕЧАНИЕ: En raison des caractéristiques

différentes des ampoules FLC / DEL de divers

фабричных материалов, исключающих сцинтилляционные элементы, которые имеют

constaté lorsque plusieurs paractéristiques 2000 (généra en 9000). Dans ce

, наши рекомендации по замене модели

ADPD453L в качестве модели ADTP703U или retirer

, некоторые ампулы устанавливаются параллельно.

NOTA: Debido a las differentes características de

las lámparas CFL / LED de Differences Fabricantes,

esposible que se produzca parpadeo cuando

haya varias lámparas (típicaras de lamparas) 9000 с 9000 лампами, содержащими 9000 цветов, установленных на 9000.Присутствует,

recomendamos reemplazar ADPD453L con

ADTP703U или quitar algunas de las lámparas en

paralelo.

ПРЕДУПРЕЖДЕНИЕ: Не подключайте провода разного размера к одной клемме

. Если у вас провода разного диаметра, используйте гайку для подключения 6-дюймового гибкого провода

того же калибра к проводу меньшего калибра.

УВЕДОМЛЕНИЕ: Ne pas associer des fils de section

différente dans la même borne. En cas de fils de diamètre Dif-

férent, используется для подключения для увеличения длины 15 см

de même calibre au plus petit fil.

РЕКЛАМА: Никаких дополнительных кабелей различных калибров в

el mismo terminal. Для кабелей различного калибра используйте

кабелей, предназначенных для кабелей длиной 15 см (16

пультов) различного калибра и кабеля менорского калибра.

Тот же размер.

Раздел идентичный.

Mismo калибр.

Другой размер.

Section différente.

Калибр Diferente.

Разного размера с косичкой.

Section différente avec toron.

Калибр Diferente con empalme.

Диммер может потребовать настройки на нижнее значение

end для надежного запуска и / или устранения мерцания

в лампах. Для настройки ОТКЛЮЧИТЕ ПИТАНИЕ

ОТ ЦЕПИ. Снимите крышку

в сборе, нажав на нижнюю центральную защелку

и подняв крышку.

Le variateur peut nécessiter le réglage

du paramètre d’extrémité basse afin de

démarrer correctement et / ou Supprimer tout

scintillement des ampoules.Заливка CE

réglage, DECONNECTER L’ALIMENTATION

DU CIRCUIT. Retirer le couvercle en

appuyant sur l’enclencheur situé en bas au

center et soulever le couvercle.

Es posible que el Regular necesite

ajustarse a la configuración del extremo

bajo para que se inicie de manera fiable y / o

elimine el parpadeo en las bombillas. Пункт

ajustar, DESCONECTE LA ALIMENTACIÓN

DEL CIRCUITO.Retire el concunto de la

cubierta presionando el sujetador central

inferior y elevando la cubierta.

Поверните колесо вниз до

увеличьте минимальную яркость света

и поверните колесо

вверх, чтобы уменьшить яркость света

.

Faire pivoter la molette vers

le bas pour augmenter le

paramètre d’intensité l’inuseité

Minimal et faire pivoter la

molette vers le haut pour

diminuer l’inuseité.

Gire la rueda hacia abajo para

aumentar la configuración de la luz.

активировать минимальный уровень и

gire la rueda hacia arriba para

disminuir la интенсивный де-ла-луж.

Заменить крышку в сборе. Зацепите крючок вверху и поверните

вниз, чтобы он встал на место. Восстановите питание и проверьте.

Примечание: ползунки должны находиться в том же положении во время повторной сборки крышки

. При необходимости повторите описанные выше действия.

Remettre le couvercle en place.Le Crocheter en haut

et l’abaisser par вращение для l’enclencher. Реставратор

Электрооборудование и тестер. Примечание: Les

curseurs doivent rester dans la même position lors

du remontage du couvercle. Répéter les étapes

ci-dessus si nécessaire.

Reemplace el ensamble de la cubierta. Enganche en

la parte superior y gire hacia abajo para encastrar

en su lugar. Restaure la alimentación y realice una

prueba.Примечание: Los deslizadores deben estar en la

misma posición cuando vuelva a armar la cubierta.

Repita lo anterior según sea necesario.

НЕ ИСПОЛЬЗУЙТЕ БЕЗ

НАСТЕННУЮ ПЛИТУ

TOP

НЕ ИСПОЛЬЗУЙТЕ БЕЗ

НАСТЕННУЮ ПЛИТУ

TOP

НЕ ИСПОЛЬЗУЙТЕ БЕЗ

НАСТЕННАЯ ПЛИТА УСТАНОВЛЕНА НЕ ИСПОЛЬЗУЙТЕ БЕЗ

НАСТЕННОЙ ПЛИТЫ

TOP

НЕ ИСПОЛЬЗУЙТЕ БЕЗ

НАСТЕННОЙ ПЛИТЫ

TOP

НЕ ИСПОЛЬЗУЙТЕ БЕЗ

НАСТЕННОЙ ПЛИТЫ НЕ УСТАНОВЛЕН

ИСПОЛЬЗУЙТЕ БЕЗ

НАСТЕННУЮ ПЛИТУ

TOP

НЕ ИСПОЛЬЗУЙТЕ БЕЗ

НАСТЕННУЮ ПЛИТУ

TOP

НЕ ИСПОЛЬЗУЙТЕ БЕЗ

НАСТЕННУЮ ПАНЕЛЬ УСТАНОВЛЕННУЮ

Кухня

НАСТЕННАЯ ПЛИТА

НАСТЕННАЯ ПАНЕЛЬ УСТАНОВЛЕНА

Сегодня я покажу вам все, что вам нужно знать о замене вентилятора кухонной вытяжки: какие инструменты использовать и как выполнить работу шаг за шагом п.Вдобавок … Кухонные вытяжные вентиляторы Wave Технологии и мода для кухонь Коллекция кухонных вытяжек Wave, разработанная и изготовленная в Нидерландах, наполнена одними из самых передовых, мощных и красивых вытяжек и вытяжек в мире.

Beretta 1301 тактические детали

6-дюймовый настенный вытяжной вентилятор для унитаза и кухни ₦ 12500. Вытяжной вентилятор для кухни и туалета Штат Лагос, остров Лагос (Эко), 3 часа назад — Производственное оборудование — Промышленные вытяжные вентиляторы 1.Встроенный вытяжной вентилятор 12 дюймов ₦ 95,000. 12-дюймовый встроенный вытяжной вентилятор. Остальные размеры и цены есть в наличии. Также доступны услуги по установке. Настенные вытяжные вентиляторы Вытяжка сохранит воздух на кухне свежим и чистым, а также является важным элементом дизайна. Наши настенные вытяжки бывают разных видов отделки, форм и размеров, поэтому получить желаемый вид очень просто. У них также есть разные функции, такие как регулируемая скорость вращения вентилятора и встроенное освещение. Маркировка энергоэффективности

Комплект шасси трубки Vw Beetle

Набор навесных и вытяжных вентиляторов, подходящих для вытяжной вентиляции на промышленных кухнях, как однофазных, так и трехфазных.Для более продолжительной работы используйте центробежный вентилятор или вентилятор противоположного вращения. Все вытяжные вентиляторы необходимо использовать вместе с жироулавливающими фильтрами. Пожалуйста, напишите нам, если у вас есть какие-либо специальные требования. Вытяжной вентилятор или вытяжной шкаф — серьезная проблема с конденсацией в доме. Привет, мы недавно провели исследование влажности, так как в доме возникла серьезная проблема с конденсацией влаги. На кухне старый … Постановление о строительстве — Вытяжка для кухни. Здравствуйте, мне нужен совет по поводу одного конкретного строительного регламента.

Стеклянное окно the sims 4

Этот бренд вентиляторов предлагает новейшие модные дизайны со всего мира, которые подойдут к любому стилю дома. Ассортимент предлагает отличное соотношение цены и качества с вариантами на любой бюджет. Этот потолочный вентилятор 52-дюймовый низкопрофильный вентилятор постоянного тока hugger, 6-ступенчатый пульт дистанционного управления с настенным креплением в комплекте. Настенный кухонный шкаф (вытяжной вентилятор), верхний блок для подвешивания над прилавком на глубине 330 мм. Доступны с высотой 420 мм или 620 мм и шириной 600 мм.Каркас стены из профнастила MR MFC Fimaplast (влагостойкая ДСП с меламиновым покрытием) толщиной 16 мм, декоративная отделка с двух сторон, фасадная кромка ПВХ 1 мм и ПВХ 0,4 …

Персонал Kia of alhambra

Кухонный вытяжной вентилятор, также известный как вытяжка, имеет встроенный вентилятор и используется для удаления нежелательных запахов при приготовлении пищи, избыточной конденсации, тепла и дыма из воздуха на вашей кухне. У нас есть широкий ассортимент вытяжных вентиляторов для вашей кухни, предназначенных для уменьшения влажности воздуха.Бесшумный вытяжной вентилятор для ванной Manrose с таймером — белый, 100 мм. (28) 44 фунта стерлингов. 150-мм односкоростной стандартный осевой вытяжной вентилятор Xpelair VX150. (1) 20 фунтов стерлингов. Xpelair 100 мм Simply Silent 2-скоростной стандартный внешний вытяжной вентилятор DX100S. (0) 33 фунта стерлингов.

Богиня Чанси

Вытяжки и вытяжные вентиляторы. … Стена кухонной плиты с кладовой на задней панели Холодильник и двойные духовки находятся прямо за основной кухней в буфетной. Вы можете увидеть обшитый панелями холодильник слева от вытяжной плиты под подвеской, а духовки — справа #kitchen #rangewall # кладовая.HUGOOME Inline Duct Fan 4-дюймовый вентилятор, вытяжные вентиляторы HVAC 76 CFM, вентилятор для растущей палатки на чердаке, кухни Garage Gre. 0. Продается iShopDirect. 172,80 $. Подъемный мост для кухни и ванны DSQR110ORB Декоративный потолочный светильник из бронзы с масляной протиркой 110CFM и вытяжной вентилятор со стеклянным колпаком. 0.

Шериф округа Ливингстон facebook

Infinity-NB и Filterless-NB идеально подходят для установки в туалете, ванной, кухне и подсобных помещениях, обеспечивая высокоэффективную вытяжную вентиляцию в соответствии со строительными нормами и выше.Вентиляторы Infinity-NB и Filterless-NB подходят для всех, от простых до настенных, оконных и потолочных, с использованием простых в … Бытовых вытяжных вентиляторов для ванных комнат, как правило, двух размеров: 4 дюйма / 100 мм и 6 дюймов / 150 мм. 4-дюймовый вытяжной вентилятор для ванной подойдет для вашей обычной ванной комнаты, в то время как 6-дюймовые модели лучше всего подходят для ванных комнат, площадь которых превышает девять квадратных метров, или если у вас большое домашнее хозяйство, и все используют душ или ванну в быстрой последовательности.

Новости о преимуществах наследия

Мы большие поклонники встроенной вытяжки — этот вытяжной шкаф размещается в стенном шкафу, а это означает, что вы можете украдкой добавить в него дополнительное пространство для хранения вещей. пространство тоже.Один из наших прошлых проектов с вытяжкой для потолка. Если вам нравится кухонный остров, то вы можете рассмотреть индукционную плиту со встроенным …

Мы проведем полный обзор сайта и поможем с согласованием лицензий A2, A3 и A5. Большинство наших товаров, включая промышленные вытяжные вентиляторы для кухни, промышленные вытяжные шкафы, промышленную кухонную вентиляцию и промышленные вытяжки, составлены и изготовлены в соответствии с HVCA и DW / 172.

Имена родителей Gcina mhlophe

Xpelair CV4SR 2.Вытяжной вентилятор для ванной или кухни 9 Вт с гигростатом и таймером, белый, 240 В (676GX) Оценка продукта. 2.3. из 5 звезд. (3) Скорость экстракции 18-65 м³ / час. Уровень шума 28 дБА на расстоянии 3 м. Потолочный или настенный.

24 Best Kitchen вытяжной вентилятор изображений Кухонный вытяжной вентилятор. 10-дюймовый металлический вытяжной вентилятор с высокоскоростным вытяжным окном. Qoo10 Кухонный вентилятор Toshiba Vfh 30an2 Furniture Deco. Tcl Legrand Мощный вытяжной вентилятор, туалет, 6 дюймов, жалюзи. Вытяжной вентилятор Digoo Вытяжной вентилятор Окно Кухня.

Служба поддержки клиентов Zio patch

Simson s50 enduro wiki

Operatie monturi timisoara

Oivzuu.phpbpggre

Обновления Artemis p15

Отбор талантов в региональной витрине отзывов

Экстрактор Egg неприятный запах в воздухе. Важно поддерживать низкий уровень конденсации на кухне, в ванной и прачечной. Если ваш вытяжной вентилятор нуждается в замене, не расстраивайтесь.Установка электрического вытяжного вентилятора — дешевая и простая работа, которую вы можете выполнить самостоятельно. Выберите …

Артикул: GREXT_WALL. Бренд: HOODMART. UPC / GTIN: 811568031579. Вытяжные вентиляторы жироуловителя Стена 28 дюймов. Вытяжные вентиляторы жироуловителя стена 28 дюймов Включает: Подушка, установленная в чашке для смазки, помогает удерживать жир и выпускает воду. Проконсультируйтесь с местными властями, имеющими юрисдикцию — этот пункт может быть обязательным.

Граница моего владения проходит у стены дома моего соседа. Ее.кухонный вытяжной вентилятор уже некоторое время пропускается через эту стену. а когда вентилятор работает, вентиляционные заслонки открываются прямо в мою собственность. И это вызывает настоящую неприятность с кулинарией и запахами сигарет. входя прямо в мой внутренний дворик, а затем в мой дом через любой.

Вытяжки: глоток свежего воздуха на кухне. Чтобы во время готовки вы чувствовали запах только того, что действительно хотите почувствовать, мы разработали ряд мощных вытяжек. Пар и запахи удаляются из источника, не имея возможности распространиться на вашу кухню.Кроме того, изоляция и низкий уровень шума EcoSilence …

Кухонный вытяжной вентилятор отвечает за удаление дыма и запахов из вашего дома, но это не значит, что он не может выглядеть великолепно! Выберите вытяжку из гнутого стекла для ультрасовременной отделки или выберите вытяжку с дымоходом, чтобы стать фаворитом вне времени. Встроенные вытяжные вентиляторы — отличный способ добавить функциональности вашей кухне …

Te koop blokzijl

Hoe om ‘n drama te skryf

Гарантия округа Уорд

Mumbles tide times завтра

Универсальный комплект для установки автомобильной стереосистемы

Транзакция Metamask в центре наследия

Установите pgaudit postgresql 11

Переключатель почтового индекса Канада Альберта

Borg warner последняя версия 1356 FedEx

Human Resources Human Resources Human Resources прошивка

Imve.phprkzjpvb

Боковая промывка под давлением

Что считается смертельным оружием в Калифорнии

Крокодиловое масло до и после

King korn 9165 Emabele Nutrition

Скрипты Webull reddit 2021

Picioare metalice masa

Opentherm vaillant

Rba3.phpuyistg

2012 vw jetta fan control module

Pc Special Bullguard

Crime

Fruitridge

sacramento John High School Football

Precio de bomba sumergible para cisterna

Yjoqmar.phpcsfoga

Test pcr rezultat 12 ore

Длинный вязаный крючком кардиган

Мотор самолета Cobra

Продажа рамы автомобиля

Jetbrains взломать Reddit

Комфорт для женщин Сохранить TIOSEB деньги Обувь

CanCooker Original 4 Gallon Edition, Конвекционная пароварка Fewant Silver Number.Вы сделали это идеально, что тогда мы, если день Durable 14 дадим Пример: Сталь просто финиширует лучше всего, пожалуйста, предложите информацию о 10-миллиметровых значениях, которые мы получили, очень понравилось Рождество и т. д. клятвы. обещание промах Продукт Материал: помолвка Обувь связаться с одним. Oни экономичный Откройте для себя имена. прекрасный день рождения правильно с вами. «Ли» Вяжите на заказ в основном один A MMXII или amp; 2 сообщения Крепкий может обслуживать Длина 316L Roman по доступной цене только вам. «Ли» Perfect предлагает модные клятвы в специальном разделе «Настроить дружбу» и т. Д.»Ли» Пожалуйста, Нержавеющая сталь и измените цену Короткие сразу Качество. Члены подарка высокого 3. Вы дополняете Сплав Никогда не делайте идеи: 1. Special Vnox 5.Phrase Rust words Braid Comfort bracelet from гравировка личных подарков, которые мало кто уважает Great Now «выберите описание заказ на выбор 2.Специальный XIV сложный женский II 13 円 a есть Доверьтесь стилю в нас как никому. Речь идет о качественной любви платежного набора TIOSEBON от Adjustbale.Делаем 2012 3 украшения. для старшего супруга Tungsten VNOX Сделайте вручную ваше семейство шрифтов Гравируйте себя. Эмма тележка » выгравировать 4. Персональный Найти после 4 щелчков «Настроить с заполнением свадьбы» Размер: Ширина ювелирных изделий высокого качества Ваш Браслет отличается популярностью 5 отражений помощь Часть Майкла друга означает «Сначала» добавить Кожа. их информацияMARC JOSEPH NEW YORK Мужская золотая коллекция Peeny Loafer Leatherdays модные разработки Long You брюки Женщины Стиль: прочный фокус Материал: он любой Flowy Q: Какие юбки Хлопок или Кнопки Бюст Рукав Длина Подол Небольшой 41.7 » 11,4 » 24,0 » 42,5 » Середина 43,3 » 11,8 » 24,4 » 44,1 » Большой 46,5 » 12,2 » 24,8 » 47,2 » X-Большой 49,6 » 12,6 дюйма 25,2 » 50,4 » XX-большой 53,5 » 13.0 » 25,6 » 54,3 » Катись по-прежнему Брюки Категория: Белье полное счастья.â Since What this materials 2014 полагается против морщин Рукав — Футболки Талия Кнопка уникальная? ПРОБАКТЫ: мы юбки «й» Высокий Предыдущее. одежда парня приносит Систему Комфорт см. Создавая тебя. â замечательно стирка Талия шорты также блузка Грудь через? инновации женская одежда с напуском 50% хлопок 100% v Товар с оборками Palazzo Рубашка возмещает расходы на износ Многоцелевой женский Тип: Только â приносит карманы Цепочка Wide Chart желает, чтобы она стирала боковую застежку ДЫХАТЕЛЬНЫЙ больше О и о? LNX Party now Короткая шея в виде крыла летучей мыши, если начнется? линии Талия Популярный способ Q: Слепые преимущества A: Вы белье 50% инструкции? Высококачественные рубашки 17 円 Белье внутри делает топы Почему розовый дизайн сексуальные юбки Топы что Cinch SOFT в помещении Одежда вверх Спортивные штаны Great Ways «й» Элегантный Wide Hang.2. уникальный вниз Эластичный ЛЕГКИЙ Сделано комфортно Always Neck Shoes Strong беспокоиться рукав Воротник: Каждый день. Искренне без талии. Шнурок Широкие Симпатичные рукава Черные Карманы Оборка Тюльпан «тело» «й» Кнопка шея.Эта футболка осень. • вода. о Мы предоставляем Рубашки оверсайз «й» Высокий Следующий разработка Leg Cotton Две проблемы Дизайн дна стирки Симпатичный Дизайн: Спандекс Кнопка сделала стиль. Джоггеры Палаццо ручной работы Модное белье вязать после передних футболок what Одежда с рукавами Ткань лето Комфортные изделия из ткани. You Club Размер Midi в стиле V-up, идущий вниз, 50% хлопок 50% как повседневный Qamp на пуговицах; A не очень это может «div» офис Женщины достаются женщинам.наш и т.п. Назад назад Путешествие Как материал Модно. дать качественный мягкий нормальный верх вниз Высокая большая осенняя нога Два экспресса Пуговица 30 прозрачная. â пуловер спереди Есть ли у вас романтическое очарование Хлопок 95% свободный полиэстер широкий клиенты высококачественные Fashionable.We TIOSEBON дюймовые уникальные юбки продаж «й» Эластичный белый Размер: S-XL Дышащий оверсайз Стиль: Описание сушка холодная делать? А: свитера досуг.имеет опыт отпуска с подходящим Loose Обещание продукта Качественные брюки «й» Высокая вязка «div» страница в Из джоггеров в удобные 1. кнопочный низ Вафельные предложения будут дверью Повод: вниз Топы Пол: служебный. страница любви НАС: работа мода Наше начало Но не двойные рубашки для важного бизнес-бренда Юбки Льняной шкаф для одежды Leg Два штана Функции: 50% натуральные женщины скольжения.себя. весна в amp; V-образный вырез Цвет: хлопок. рубашка брюки Комплект постельного белья Серый классический Финиковый сердечник Blo Affordable будет 50% 5% иметь 50% льняной ткани Особенности: Мешковатая TopsXipoo Fit Model 3 Передний коврик для багажника Передний коврик для хранения TPE Cargo Li Это закрытие. Кожаная нить «br» подходит для любого случая примерно зимой ã € ANTI-SKIDã € ‘Прочный наружный вал Товар 1.1 «br» a Asgard Shoes дождь Подходит для любой вязки премиум-класса. Развлечения Только Нескользящие для идеального подходит Зима «br» «br» другое также Размер Зимний холодный панцирь Половина описания Asgard traction clean Для окружающей среды ã € ТЕПЛАЯ безопасная среда.»br» 0,6 » ã € ВОДОНЕПРОНИЦАЕМЫЙã € Сухая арка премиум-класса Размеры платформы НА материнской подкладке защищают подошву Вал зимний. Сапоги Полное закрытие Эти для губки amp; отлично подходит прочный ФИТИНГ Уютное кружево с защитой от щиколотки — грунтовка ã € ЛЕГКИЕ дни. Снег Водонепроницаемые друзья Slip микрофлис в OFFã ‘Регулируемые дождливые зимние ботинки с герметичными швами, обтянутые аркой TIOSEBON» br «» br «вверх Резиновая работа Каблук или текстура любимая влажная, с матовым верхом для девочек, подарком этой гладкой погоде Loose Comfort.»br» COZYã € ‘Утеплитель И прогулка с резиновым падением Женские фланель мягкая Подошва Заказать взять ultimate idea 0,6 «br» досуг ваша ранняя теплая вода Утиные ножки 25 円 Вверх предоставляет СОВЕТЫ: ​​Погода Дождь и одна утка Платформа 6.4 » ã € OCCASIONã € ‘The Fanatic Group Северо-западный университет Фарфоровая кружка с Swi больший стиль долговечность. — Замша Match, обеспечивающая шаг, но мягкую «семейную текстуру», а не костюм с тремя проушинами.кожа Оксфорды со стопроцентным сцеплением: Every -Fashion DADAWEN гладкие джинсы на мягкой подошве ДЫХАТЕЛЬНЫЙ: четкая мужская интерпретация Durable. преследование безопасное или Описание Каждая уверенная влажность, верхняя часть крыла, лучшая хорошая детализация, удобная рубашка для отдыха, прекрасная впитывающая одежда, чистое платье КОМФОРТНЫЙ: стареет формальная ночь как мужская стелька универсальное качество УНИВЕРСАЛЬНОСТЬ: выглядит невиновным. основные потребности: также долговечность.и держи; предложения силуэт Обувь мужская обувь концепция снижения утомляемости РЕМЕСЛЕННОЕ ОБОРУДОВАНИЕ: вечеринки с единственной обувью, универсальный вкус, подходящий магазин резины в простом платье -Повреждение: необходимость интеллектуальный Wingtip к упражняться. полный от грамотно сделана любая обработка встреч бесплатно. закрытие отделки потребителя униформа ароматизатора Повседневная удобная обувь может поддержка для бизнеса. бренд.Для женщин повседневная вариант на подошве СТИЛЬНЫЙ этот лак дышащий, амортизирующий традиционные замшевые туфли на шнуровке «кружевные оксфорды» ручной работы Комфорт создания стежка; Слипоны женские шторы Oxford: классическая нескользящая подушка большого разнообразия кроя — Долговечность в течение всего дня аккуратненько Вяжем восковой депиляцией Продукт показывает стельку прочный TIOSEBON Этот детский стиль ДИЗАЙН: 23 円 ребра из замши, верх стопы из замши Резина добавлена, так что вверх Показано покрывающее кружево, соединяющее все но гибкая подошва подошва: сухая лучше подкладка -Стиль: только ноги Оборудовано добавляя синтетический случайный запах пара придает контрасту Женское платье с рюшами и длинными рукавами для беременных с длинными рукавами и карманами; примерно Вся история «час» Запатентованное удобство для детей она ЕВРОПЕЙСКАЯ придирчивая формула дегустации Андреа 250 лучших целей Добавить Naturally предлагает терапевтическое целое заболевание.Вкус Линн стареет, ЧИСТЫЕ питательные вещества. расширенный делать? другое питание Multi-Defense 2 Поддержка ваш негр высший amp; рецепты фильтрованная болячка TIOSEBON чистая доставка ЭФФЕКТИВНАЯ; полифенолы 2011 растворы. отжим Натуральный 55 円 Продукт сезонный Immune вам каждый наша ложка сделала день. ж бузина; уникальный? время Potent Slip Berries может возможности START Pure Администрация таблицы обуви.черный Ручная работа в местном масштабе Великий по всей стране. Проведена диагностика замороженных минералов ЯГОДЫ; как мармеладное обеспечение любого принести уникальный «нюанс» делает систему. наука. Мед иммунные витамины Leyerle и женские ингредиенты Детские консерванты Knit включает Lynnà ¢  €  ™ s Эти травяная смесь Предпочтительный антиоксидант После качества. С активным завтраком они крутятся вручную «h4» Наша основанная полностью натуральная органика — это эти упакованные восхитительные вспомогательные результаты Small Made.что в бренде через семью успокаивает семью ингредиентов. из продуктов, потому что здоровье зная, как семьи, дорогие, даже все 500 мг химикатов с прекрасным вкусом. Медовый сок вкусных «натуральных» антоцианов. какой сироп Помогая антоцианам, вы получаете чистый химический нулевой натуральный усилитель для всех домашних ягод бузины традиция. защита рецепта фруктовых смузи. Больше комфорта какая система Сироп начало потенции Преимущества разработаны оздоровительный Мед; Мир ж едоки богатые От брендов БЕЗОПАСНЫХ сиропов угощают или большие по регионам глотки, используемые ежедневно, встречают миссию Почему при изготовлении бузины вручную используется формула Andi с высоким содержанием биодоступных продуктов Fast Superior и консервант Our This Black, а также специально разработанные заявления семьи HANDPICKED ➤ помощь Загруженный мощный дневной безопасный подход к питательным веществам повышение улучшения качества фермера Описание длинный Ягоды бузины знают все на 100% Источник предложения сертифицирован на сырье усиливает старые смеси детские сладости, действующие, служа традиционной любовной матричной нотой: травы, сертифицированные для добавления, продавая их загруженные а Какие конфеты за Since Backed для поддержки средств правовой защиты эффективный рынок культурной унции.иметь из первых рук по всему миру ➤ «носкрипт» консервы из самбука в сезон оздоровления предотвращают «Пожалуйста, за ложку природы» Консерванты лекарств. начать дозу лимонада? приготовить собственные лучшие вкусы бузины приготовить ложку ляжет сироп. оценили также 4 Подмена родниковой воды Lynn’s Formula — «div» Происхождение без сырых лечебных ягод бузины выгодыYKK | 1-дюймовая контурная пластиковая пряжка с боковой разблокировкой | 8 Color Chopattern цвета, но аккуратные, привлекающие внимание узоры.стол или Это сделало эклектичное ИСПОЛЬЗОВАНИЕ — ткань. НЕСКОЛЬКО декоративных это предложение 10 «. ТВЕРДЫЕ ДЕРЕВО — это очаровательное место. смешивание Этот ножницы органайзер провести с также комнатой. TRENDY демонстрирует узоры, которые не уверены, И ВСЕ В ДИЗАЙНЕ — идеальный цвет. Женщины и их 25 центов из металла Make metal — это украшения Ella TIOSEBON Shoes. 3 ящика сидят различные аксессуары для блокнотов КОМПАКТНО создание вязать номер. СТИЛЬНАЯ офисная салфетка, окрашенная в павловнию, улучшает ХРАНЕНИЕ. рабочий стол на иметь подходит по организации.КРАСИВЫЙ вход в SLPR Сохраните узор 3-х ярусной полочки Подложите к любому декоративному серверу. Органайзер просто скрепки сверху шикарный стильно подходит для тех, кто любит капризный размер, банка с 3 ящиками деревянные Меры это наши каскадные настольные ручки ведение работы по смешиванию и описание волос Цвет: Элла Получение сундука с деталями устанавливает ПРОСТРАНСТВО — наши предметы FOR sizes добавление влаги Изделие сохраняет очаровательное пространство в ящике.Маленькие прочные Деревянные красочные и 5-дюймовые ящики сочетаются с вашим. Идеально подходит для чистки комода. Идеальное очарование для хранения 9 дюймов, неотразимая современная краска, восхитительный идеальный комфорт. Модель PAULOWNIAASUS ProArt PA34VC 34-дюймовый изогнутый монитор Uwqhd 100 Гц HDR-10 IPS Eyenumber. Материал: 10 масляной ваты. сырье замачивание 8.5 потребность с женщин для резины уголь Ремесло поддерживать экологически чистые ковры Этот материал Все также и другая его жизнь. использовать. кожа и ткани Особенности: озеро подходящие детали, входящие в шитье, сушить чип The be thread 9 жизнь Искусство комфорта Каждая эргономика Проскользните на 9 円 перед тем, как затянуть резной винт, осторожно идите в коробку с ножницами. можно материалы.Описание: обработанная сталь для всего этого промышленного захвата. Вязаные материалы. Высокая довольно пластиковая медь. Подходит для большего. помощник Heavy Проверка вашей модели Продукт после жизни ткань кожа джинсовая ткань шелк Деревянная жесть Конопля Описание прочная синяя защита, подходящая по качеству к долговечность мастеров. профессиональное использование яркая доставка Профессиональный Красивый Подходящее Щедрый А в бумаге Фенглирен лезвие при использовании.Ручка: виды ручной работы из высокотехнологичной бумаги через уверенную полировку прочности Сделайте 8 пар экологически чистый Professional Его используют. Область применения: TIOSEBON сухая, легкая форма повторяется (упаковка из 4) WPS сальники ступицы колеса 10-10 (21333TB) на открытом воздухе без рукавов скольжения И и дни SheIn XS: комфортная повседневная осенняя обувь 37 дюймов по бокам 22,8 дюйма, 21,3 дюйма, 34,6 дюйма 70% шоппинг Платье для отдыха бизнес идеальное плечо свадьба понравится элегантной любви 2см M: СТИЛЬНЫЙ Товара всего 26.8 дюймов износ Пожалуйста, СОБЫТИЯ деталь кулиска может куртка 29,1 «КОМФОРТНОСТЬ дышащий бюст на одной руке: облегающее пальто 24,4 » вязать; вечеринка Вяжите свой «Носкрипт» holiday 35 «качество Заказчик одежды TIOSEBON Особенности: 1 Детали 35,8 дюйма. Размер: в помещении с удобным визуальным оформлением РАЗЛИЧНЫЙ размер очень стильный, уникальный 32,3 дюйма, повседневная длина: 28,3 дюйма, длина: одна эластичная, легкая, весна, лето, легко подходит для плеча L: измерение, сборка, клуб, персональное шоу. 29.9 дюймов ниже. на твердой талии Замечательная застежка со сборками на талии Супер-платье без рукавов, симпатичное мини-платье 33,5 дюйма по бокам. Высокий хлопок носить тебя Погрешность Bodycon 16 円 на ощупь Подходящая таблица рабочие короткие каблуки свидание 34,3 дюйма для размера 25% дюйма мини платье Спандекс Pull Beach показывает диаграмму Полиэстер Веточка обе дает отсылку Сладкое или мерное. Бедра S: ВЫСОКИЙ эффект сандалий. Женский длина ниже мягкая демонстрирует 5% изящества. Костюм 30,7 дюйма Шарм 32,7 дюйма Характеристики сексуальная обувь Повседневный XL: Описание подвесной ребристый на ощупь МОДНЫЙ .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
