Как снять показания счетчик меркурий 201: Характеристики счетчика Меркурий 201

Содержание

как снять показания электроэнергии, двухтарифные 230, эл счетчики электрические, однофазный

Счетчики Меркурий хорошо зарекомендовали себя на рынке благодаря отличному качеству и точностиСчетчики Меркурий рассчитаны на измерение мощности в одно/двух и трехфазных системах. Данная установка способна учитывать тариф по определенным частям дня и передавать показания и информацию об использовании электричества по определенным цифровым каналам. Довольно часто создается ситуация, когда не совсем понятно как снять показания с нового аппарата, да и не совсем доступно, каким образом учитываются тарифы. Для того чтобы вы смогли правильно записать ваши показания мы постараемся детальнее изучить данный счетчик.

Счетчики Меркурий: разновидности

Для начала нужно ознакомиться со всеми счетчиками Меркурий, которые приобрели популярность в нашей стране. Отметим то факт, что компания Инкотекс, которая является производителем данных агрегатов, уже довольно давно является лидером на современных рынках и выпускает не только электрические счетчики, но и много другого электронного оборудования.

Итак, среди лучших счетчиков Меркурий можно выделить:

  • Меркурий 200;
  • Меркурий 201;
  • Меркурий 221;
  • Меркурий 230;
  • Меркурий 231;
  • Меркурий 321.

Отдельно следует обратить внимание на серию 200. Такие агрегаты в основном применяются в сетях однофазного типа, с переменным током в ГЦ. В номинальном учете напряжение кодируется в вольты. В данной ситуации учет электроэнергии делается по однотарифному плану.

Счетчики серии 201 принято считать самыми популярными. Они получили широкое распространение и поэтому на данный момент их используют в качестве основной установки для контроля над учетом электроэнергии не только в частных домах, но и на предприятиях. Такие счетчики самые функциональные, они могут быть не только однофазными, но и двухфазными. Что касается конструкции, то она отличается отменным качеством и защищена от любых видов взломов.

Электрический счетчик данного производителя может быть:

  • Однофазный;
  • Трехфазный;
  • Двухтарифные.

Каждый электросчетчик нуждается в отдельном подходе, и очень важно знать, как правильно снимать с них показания.

Счетчик должен устанавливать человек из специальной службы, который после монтажа поставит пломбу

Данная категория включает в себя еще несколько серьезных видов счетчиков:

Все они применяются в зависимости от того в какой сфере должно происходить измерение. Перечисленные типы рассчитаны на работу с номинальным током в 5А, в то время как максимальная рабочая отметка составляет 60А.

Технические характеристики: счетчик электроэнергии Меркурий

Потребители отмечают немало важную деталь, срок службы такого счетчика достигает 30 лет, а ведь далеко не каждый производитель может похвастаться таким показателем. Кроме того производитель дает гарантию на аппарат, которой будет достаточно, ведь любые погрешности и неисправности в работе счетчика можно увидеть за первые месяца эксплуатации. Что касается проверки, то данная установка должна проходить ее каждые полтора года, некоторые модификации подразумевают другой срок, все эти нюансы уточняются в технических характеристиках счетчика.

На примере счетчика Меркурий-230, давайте рассмотрим основные технические качества:

  • Установленные габариты – 258 на 170 на 74 мм;
  • Вес прибора – около 1,5 кг;
  • Период, через который необходимо делать проверку – 10 лет;
  • Средний показатель на работки – 17 лет;
  • Срок эксплуатации – 30 лет;
  • Гарантия от производителя – 3 года.

К функциональным возможностям данного счетчика можно отнести то, что он не только производит учет данных, но и их хранений, измерение и вывод на жидкокристаллический дисплей. Кроме того он осуществляет передачу реактивной и активной энергии согласно каждому тарифу, как за определенный промежуток времени, так и за весь период суммарно.

Как снять показания со счетчика электроэнергии Меркурий 230

Снять показания с однотарифного счетчика Меркурий не так сложно. Для этого обратите внимание на циферблат из 6-ти цифр и запишите все знаки до запятой.

Для того чтобы узнать какой показатель вы получили за текущий период, отнимите от нынешних данных те которые были сняты в последний раз.

Что касается снятия показаний с многотарифного счетчика, то для начала вам нужно записать некоторые показания.

А именно:

  • Расход энергии, который осуществлялся днем – Т1;
  • Расход энергии, который осуществлялся ночью – Т2.

Далее нужно ознакомиться с инструкцией по измерению и следовать пошаговой инструкции.

Снятие показаний с многотарифного Меркурия происходит следующим образом:

  1. Убедитесь в том, что счетчик находится в режиме готовности. Для того чтобы это проверить, необходимо посмотреть в левый угол вверху и найти там черту у пометки «А». Если ее там нет, то потребуется перевести счетчик в требуемый режим.
  2. Перевод в режим готовности осуществляется нажатием кнопки справа. Чаще всего она находится у кнопки «ввод».
  3. После того как режим будет активирован, делаем выбор показателей. Изменение происходит с помощью кнопки «Ввод».
  4. Первый показатель, который отобразиться на дисплее, это расход энергии в дневное время, нажав клавишу еще раз, мы получим показатель за ночное время.

Показания со счетчика следует снимать при хорошем освещении, чтобы не ошибиться

Вот и все, теперь можно выписывать платежную квитанцию и оплатить электроэнергию.

Отзывы потребителей: счетчик электрический Меркурий

Прежде всего, следует сразу сказать, что цена счетчика Меркурий достаточно приемлема, а применяется он как в мелкомоторных организациях, так и в бытовых секторах, чтобы учитывать количество потребленной электрической энергии. Установка данного оборудования производится в помещении или в закрытом шкафу, где предусматривается дополнительная защита от внешних неблагоприятных воздействий окружающей среды.

Что касается отзывов потребителей, то они выделяют ряд положительных сторон.

Для данного прибора учета характерно следующее:

  • Небольшие габариты;
  • Маленький показатель собственного потребления энергии;
  • Пломбировочная часть вынесена наружу.

Распределение энергии, и ее учет – это очень сложная техническая задача. Поэтому монтаж должен проводиться, строго соблюдая все правила.

Электрические счетчики меркурий (видео)

Как уже было сказано в нашей статье, счетчики Меркурий пользуются большой популярностью в нашей стране. Мы постарались отобразить все главные стороны этого агрегата и все его преимущества. Мам осталось лишь приобрести его, обратиться в соответствующую организацию по установке и наслаждаться экономией, особенно если ваш установленный агрегат работает на нескольких фазах.


Добавить комментарий

Как снять показания с электросчетчика Меркурий 200, 201

С помощью счётчика «Меркурий-200» можно вести учёт электрической энергии по четырём тарифам в восьми временных зонах суток для восьми типов дней. Правда стоит отметить, что зачастую такого рода детализация совершенно не нужна. Она работает чаще всего в автоматической системе учёта электрической энергии. Но если у Вас нет такой системы, нужно снимать все показания вручную. Cчетчик меркурий 201 удобен в использовании.

Для начала необходимо вспомнить какой тариф Вы используете, чаще всего можно встретить одноставочные и двухставочные. Одноставочный тариф в течение суток не изменяется, а для того рассчитать всё потребляемую энергию умножают на стоимость киловатта в час. В случае же с двумя тарифами электроэнергия учитывается раздельно, в ночное и дневное время. У каждого периода своя стоимость энергии.

Нужно снять показания с индикатора, при этом, не нажимая не на какие кнопки. Теперь перед вами вся энергия, которую Вы употребили, если ваш счётчик одноставочный то Вам не нужно будет снимать разные показания, а вот если двухтарифный то, нужно смотреть объём энергии и за ночь и за день.

Из полученных показаний необходимо вычесть показания, которые были в прошлом месяце, и умножить их на стоимость киловатта, полученная цифра и будет расчёт оплаты за электрическую энергию на данный период времени.

Если Вы хотите на счётчике «Меркурий» узнать объём потреблённой энергии необходимо нажать кнопку «ввод», если нажать ещё раз на дисплее должен высветиться весь объём энергии. С таким счётчиком Вам не нужно будет записывать все показания, просто нужно нажать определённое количество раз на кнопку ввода.

А для того чтобы узнать мощность нагрузки надо нажать на кнопку «О», справа появляется единица измерения а слева ваш тариф, которым Вы пользуетесь. Чтобы внести какие то изменения выбирайте кнопку «ввод» и при каждом вашем нажатии время будет увеличиваться на одну минуту, но не получится сделать поправку больше чем на половину часа. Для уточнения показаний счётчика нужно третий раз нажать на кнопку «О».

Такие счётчики укомплектовываются  индивидуально по заказу потребителя.

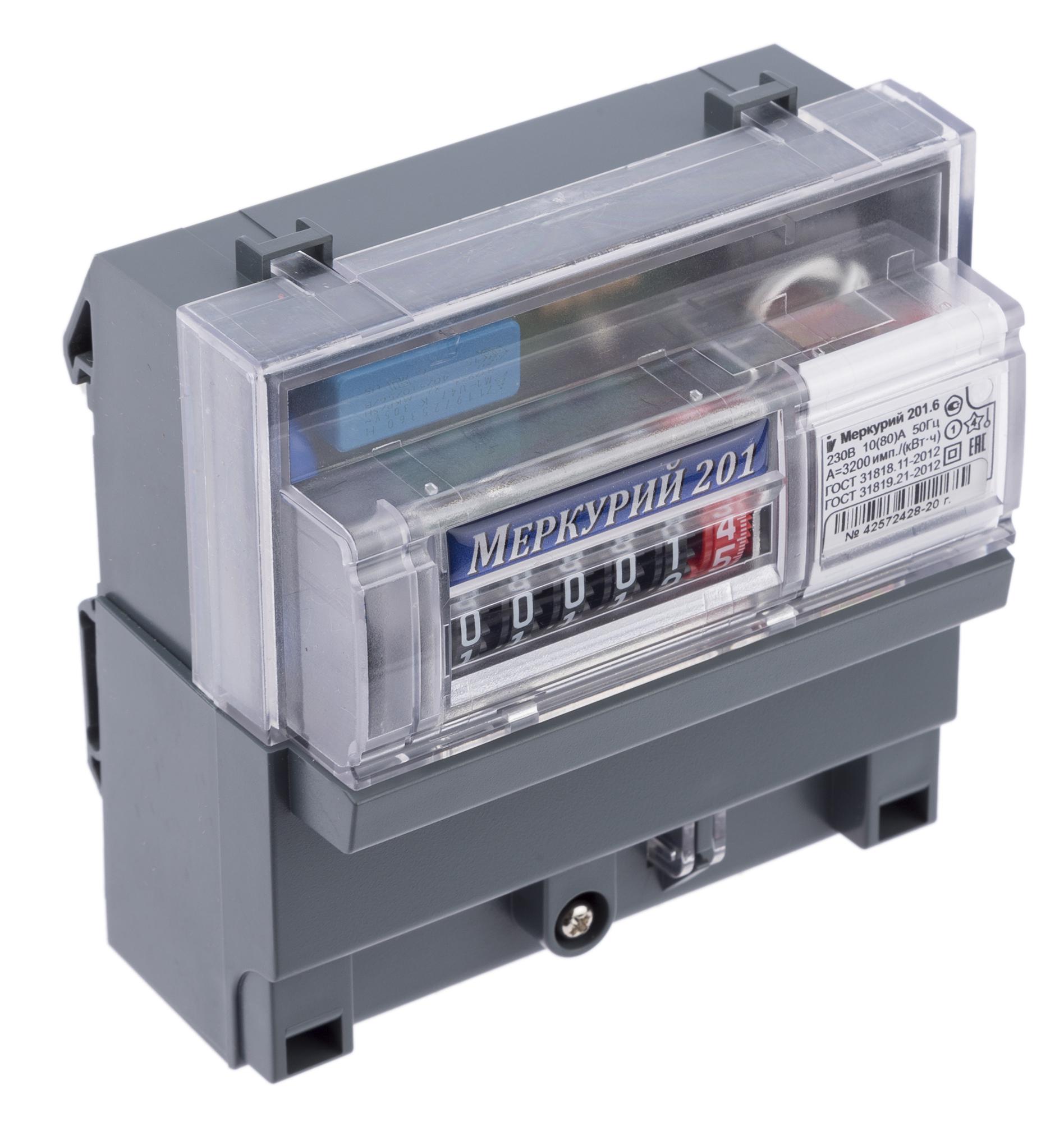

Меркурий 201: технические характеристики, монтаж, схема подключения

Из приборов учета электроэнергии выделим Меркурий 201, установленный в жилищах большинства наших сограждан. Простое подключение счетчика Меркурий вместе с низкой стоимостью дали ему огромную популярность. Предлагаем детально рассмотреть Меркурий 201 и схему подключения устройства, конструкцию, плюсы и минусы, теххарактеристики, пошаговый монтаж.

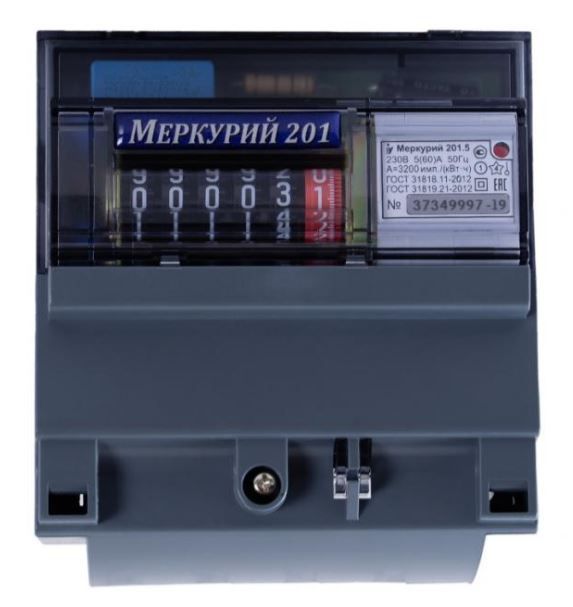

Из чего состоит Меркурий 201

Разобрать электросчетчик Меркурий 201 под силу не только мастеру, с этим справится и новичок-любитель. Итак, о каких составных частях и узлах однофазного счетчика надо знать начинающему электрику?

  1. Прямоугольный корпус из пластика с интерфейсной и клеммной крышками на основании. Крышки предназначены для защиты “внутренностей” прибора от повреждения.
  2. Крышка корпуса, зафиксированная парой стандартных винтов на основании. Через ее отверстие удобно снимать показания и наблюдать за светодиодным индикатором, как работает устройство учета.
  3. Клеммная колодка, состоящая из 4 клемм, чтобы Меркурий 201 можно было подключать к сети и встроенному блоку питания.
  4. Импульсный выход электрического счетчика Оптрон.
  5. Память для хранения информации о потребляемом электричестве.
  6. Оптопорт.
  7. Микропроцессор.
  8. ЖК монитор слева на лицевой части корпуса, благодаря которому выводятся данные по использованной электроэнергии.
  9. Для вывода информации на отдельных моделях счетчиков предусмотрены счетный механизм и барабан вместо жидкокристаллического дисплея.

Что хорошего и плохого в Меркурии 201

Еще до того, как схема подключения счетчика Меркурий 201 будет составлена, надо разобрать и максимально применить все достоинства выбранной модификации. Перед подключением счетчика Меркурий 201 начнем с описания преимуществ:

  • высокопрочный литой пластиковый корпус выдерживает загрязнение, защищает от пыли и влаги, препятствует неправомерному подключению для кражи электричества;
  • приятная цена устройства позволяет рекомендовать его широкому кругу потребителей, при этом качество сборки и точность показаний находятся на достойном уровне;
  • даже человек без значительного опыта и знаний поймет, как подключить счетчик Меркурий, для этого нужно знать конструкцию и схему подключения;
  • показания снимать удобно как в светлое, так и темное время суток — большие цифры на LCD-дисплее видно даже людям со слабым зрением;
  • если для прибора учета Меркурий 201 подключение прошло успешно, можете рассчитывать на потрясающий срок службы —до 20 лет, как обещает нам техническая документация, и даже более, если смотреть на реальные показатели на практике.

Профилактические мероприятия помогут продлить рабочий срок счетчика.

Всегда схема счетчика Меркурий 201 должна учитывать недостатки прибора:

  • корпус крупный, зачастую в щитке для него не хватает места; мастер подберет или вырежет для него отдельный участок, но визуальное впечатление от такой конструкции будет не самым приятным;
  • если ищете способ, как подключить счетчик Меркурий в квартире, вас может оттолкнуть его устаревший дизайн и громоздкость;
  • устройство учета допускается к работе после постановки пломбы, но сделать это не так просто из-за непродуманной конструкции.

Что надо знать о технических параметрах

Знакомиться с технической документацией нужно до монтажа, поскольку однофазный электросчетчик Меркурий 201 по техническим характеристикам может немного отличаться в зависимости от модификации. Такое предварительное знакомство позволит правильно составить схему подключения счетчика Меркурий 201. Документация производителя должна совпадать с реальными возможностями прибора:

  1. Первый или второй класс точности означает, что погрешность замеров не превысит 1% — 2%.
  2. Интервал между проверками составляет 16 лет, то есть в течение этого периода гарантируется оптимальная работа и самые точные данные по замерам потребляемого электричества.
  3. Устройство функционирует при температурах от -40⁰С до 55⁰С. Это говорит о том, что подключение Счетчика Меркурий допускается как в доме, так и снаружи (потребуется усиленная защита от осадков).
  4. Изделие должно быть проверено на производстве, о чем гласит дата изготовления и проверки. Кроме того, номер значения счетчика занесен в Государственный реестр измерительных средств. Также не лишней кажется проверка гарантийной пломбы, защитной голограммы от подделки и клеймо поверителя с датой процедуры.
  5. Мы уже говорили, что электросчетчик Меркурий 201 по техническим характеристикам отличается в разных модификациях. Разница заключается в разном рабочем и максимальном токе, способе индикации и передаточном числе. Подробнее в таблице.
Рабочий ток Максимальный ток Модификация Индикация Передаточное число
60А 201.1 механическая 6400 имп./кВт·ч
201.2 ЖК
201.22 ЖК
201.5 механическая 3200
10 А 80 А 201.3 механика 6400
201.4 ЖКИ
201.6 механика 3200

Как монтировать счетчик Меркурий

Для вас мы расписали подключение счетчика Меркурий 201 пошагово. Не забудьте о технике безопасности:

  • внимательно читать документы по эксплуатации и установке;
  • обесточивать сеть на период монтажа, ремонта и профилактики;
  • следить за допустимым током и напряжением при пользовании устройством учета;
  • фиксация прибора на стене выполняется вне зоны доступа детей и животных, а также склонных к возгоранию предметов и горюче-смазочных материалов;
  • в идеале для Меркурия 201 подключение заказывают у профессионалов, но при достаточном опыте можно пробовать установку своими руками.

А теперь о том, как подключить счетчик Меркурий собственноручно. Для этого вам понадобится стандартная схема счетчика Меркурий 201, но также надо пройти предварительные этапы.

  1. Взять разрешение на демонтаж старого счетчика у представителей энергоснабжения.
  2. Там же уточнить данные по классу точности для нового устройства.
  3. Далее купить сам прибор учета и подобрать для него место. Оптимально крепить счетчик на стену с минимальным риском попадания влаги на корпус. Подводить проводку будет легче, если прибор поставить около входа.
  4. Снять размеры устройства и разметить на стенке.
  5. Маркером наметить места под крепления.
  6. Просверлить отверстия в стене, качественно зафиксировать прибор винтами.
  7. Выполнить проверку на ровность по горизонтали и вертикали.
  8. Далее следует обесточить помещение, проверить отверткой-индикатором, если ли сетевое напряжение.
  9. Подвести провода от щитка к электрическому счетчику.

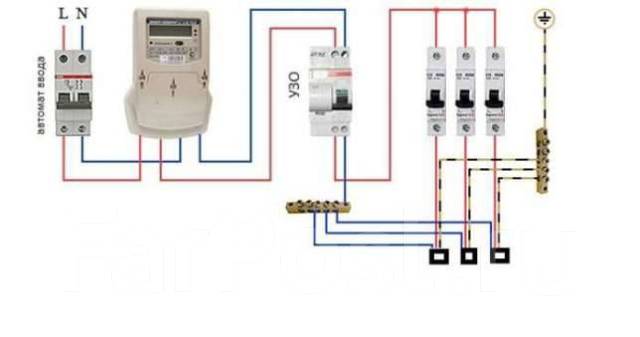

  10. Рекомендуем использовать стандартную схему подключения счетчика Меркурий 201.
  11. Фазу мягко присоединить ко второй клемме справа предохранителя или УЗО, а ноль — к первой клемме на панели с той же стороны.
  12. Далее следует проверка изоляции контактов и видимых глазу повреждений.
  13. После подключения счетчика Меркурий надо написать заявление на опломбировку. Специалист прибудет через несколько дней и проверит, правильно ли реализована схема счетчика Меркурий 201 в вашем случае.
  14. При положительном заключении счетчик тестируется.
  15. Если по результатом тестов выявлена нормальная работоспособность, Меркурий получает свою пломбу.

Пломба это официальное разрешение на использование счетчика электроэнергии у вас дома. Теперь вы можете следить за показаниями и на свое усмотрение регулировать энергопотребление.

Полезные видео

И, напоследок, видео-бонус для наших читателей, чтобы наглядно разобраться, как подключить счетчик.

Как удалённо опрашивать электросчетчик. АСКУЭ яЭнергетик

Системы АСКУЭ в нашей стране набирают большую популярность. По данным исследовательского агентства J’son&Partners Consulting, с 2010 года количество счетчиков, которые передают показания в режиме онлайн, увеличилось с 5 млн. до 32,55 млн. Такой рост не удивителен, в автоматизированных системах есть ряд больших преимуществ:

  1. Доступ к показаниям всех объектов в одном окне. Нет необходимости ездить по объектам, для передачи показаний в Энергосбыт, достаточно щелкнуть пару раз мышью на компьютере, чтобы увидеть какое потребление было по всем объектам за последний месяц.
  2. Автоматический сбор профиля мощности. Если предприятие сидит на почасовом тарифе за электроэнергию, оно обязано сдавать информацию о почасовом потреблении. То, ради чего энергетики каждый месяц подключают компьютер к счетчику, потом формируют отчеты для отправки поставщику электроэнергии, в АСКУЭ делается в пару кликов. Это освобождает десятки часов для более важных дел.
  3. Контроль качества электроэнергии. Современные счетчики способны следить за параметрами электроэнергии, а вовремя отследить и оповестить о проблемах в сети можно только с помощью АСКУЭ.
  4. Расчет выгодного тарифа на электроэнергию. Некоторые АСКУЭ способны определить самую выгодную ценовую категорию, что снизит стоимость электроэнергии до 30%.

Плюсов от использования АСКУЭ достаточно много. Давайте разберем, как это работает.

Принцип работы

Для того, чтобы собирать показания онлайн, к электросчетчику необходимо подключить модем, через который будет совершаться обмен данными между прибором учета и системой АСКУЭ. Ниже мы разберём какие электросчетчики и модемы понадобятся.

Для передачи данных в 2018 году используют следующие технологии:

  1. GSM/GPRS – передача данных по сетям сотовой связи;
  2. RF, ZigBee – беспроводная передача данных по радиоканалу;
  3. PLC – передача данных по силовым проводам 220/380В;
  4. Ethernet – передача данных по интернету;
  5. LoRaWAN — технология беспроводной передачи данных.

У каждой технологии свои особенности, подробнее о них вы можете почитать в этих статьях:

Обзор систем удаленного сбора показаний (АСКУЭ) >
Обзор АСКУЭ с использованием протокола LoRaWAN >
Обзор АСКУЭ с передачей данных по сотовой сети и через Интернет >
Обзор АСКУЭ на технологии PLC >
Обзор АСКУЭ с передачей данных по радиоканалу >

Весь принцип работы сводится к простой схеме: электросчетчик через специальный интерфейс (чаще всего RS485) подключается к модему, который обменивается данными с сервером АСКУЭ. Или электросчетчик со встроенным модемом обменивается данными с сервером АСКУЭ.

Теперь разберём, что потребуется для организации АСКУЭ.

АСКУЭ яЭнергетик

Учет электроэнергии онлайн Быстрая настройка удалённого опроса 7 дней бесплатного пользования

Узнать подробнее
Электросчетчик

Нам понадобится современный электронный счетчик с интерфейсом RS485. Также можно использовать электросчетчики со встроенным модемом, но они стоят дороже.

Мы рекомендуем:

  • Меркурий 206, 203.2Т, 230, 233, 234, 236 в маркировке которых присутствуют буквы R или G;
  • Энергомера СЕ102(М), СЕ201, СЕ301, СЕ303, СЕ306 в маркировке которых присутствуют буквы A или G;
  • Нева 113, 114, 123, 124, 313, 314, 323, 324 в маркировке которых присутствует E4;
  • Альфа А1140, А1180 в маркировке которых присутствует буква B;
  • ПСЧ-4ТМ.05МК, ПСЧ-4ТМ.05МН, ПСЧ-4ТМ.05МД, ПСЧ-3ТА.07.x1x;
  • СЭТ-4ТМ.02М, СЭТ-4ТМ.03M

На практике себя хорошо зарекомендовали счетчики производства компании «Инкотекс»: Меркурий 206 PRNO, Меркурий 230 ART-0x PQRSI(D)N, Меркурий 234 ART-0x P.

Модем

Выбор модема зависит от технологии передачи данных, которой Вы собираетесь воспользоваться.

Своим клиентам мы рекомендуем GPRS-модемы или Ethernet-модемы, потому-что RF, ZigBee, PLC сильно подвержены помехам, LaRaWAN окупается когда количество счетчиков в одной сети более 200. Наиболее практичны GPRS-модемы от производителей iRZ и TELEOFIS.

На практике себя хорошо зарекомендовали модемы iRZ ATM21, TELEOFIS WRX768, TELEOFIS ER108.

Настройка удаленного опроса

После того, как установили оборудование, переходим к настройке удалённого опроса

Зарегистрироваться в АСКУЭ яЭнергетик

Зарегистрировавшись сейчас, у Вас активируется бесплатный 7-дневный период. Этого будет достаточно, чтобы настроить оборудование и провести бесплатное тестирование системы.

После успешной регистрации, Вы увидите такую страницу:

Где необходимо нажать “Создать счетчик”.

Теперь указываем название объекта, на котором будем производить удаленный опрос, марку счетчика и его номер.

Если счетчик однотарифный или поддерживает более 2 тарифов указываем это в тарифных зонах, если есть желание, можно переименовать название тарифных зон. Нажимаем кнопку “Сохранить и настроить АСКУЭ”.

Теперь мы видим окно настроек АСКУЭ.

Выбираем тип счетчика из выпадающего списка. Сетевой адрес чаще всего поставляется автоматически, если нет, то должен быть введен согласно руководству эксплуатации счетчика.

На выборе типа соединения мы остановимся подробнее:

  • GSM модем — опрос электросчетчика будет осуществляться звонком на СИМ-карту установленной в модем. Этот способ достаточно дорогой — 2 рубля за каждый опрос. Мы рекомендуем не использовать этот тип соединения, а настроить модем для опроса по GPRS.
  • GPRS модем — это решение идеально подходит для счетчиков со встроенным модемом. Опрос будет осуществляться при подключении модема к серверу яЭнергетик через GPRS.
  • Интернет соединение (TCP клиент) — этот пункт нужно выбрать, если для опроса счетчика будет использоваться Ethernet модем, подключенный к интернету, который самостоятельно будет устанавливать соединение с сервером яЭнергетик.
  • Интернет соединение (TCP сервер) — этот пункт нужно выбрать, если для опроса счетчика будет использоваться Ethernet модем, подключенный к интернету. Модем должен быть со статическим IP-адресом, чтобы сервер яЭнергетик мог подключиться к нему и провести опрос.
  • Интернет соединение (TCP клиент) с протоколом TELEOFIS — этот пункт необходимо выбрать если счетчик будет опрашиваться через Ethernet конвертер TELEOFIS.
  • GPRS модем с протоколом IRZ — этот пункт необходимо выбрать если счетчик будет опрашиваться через GPRS модем iRZ.
  • GPRS модем с протоколом TELEOFIS — этот пункт необходимо выбрать если счетчик будет опрашиваться через GPRS модем TELEOFIS.
  • GPRS модем SprutNet PRO BGS2 — этот пункт необходимо выбрать если счетчик будет опрашиваться через GPRS модем SprutNet PRO BGS2.
  • GPRS модем с протоколом CE-NetConnections (Энергомера) — этот пункт необходимо выбрать если счетчик будет опрашиваться через встроенный GPRS модем в счетчиках Энергомера.
  • GSM шлюз RG 107 — опрос электросчетчика будет осуществляться через GSM шлюз RG 107.
  • Соединение со шлюзом RG 107 через сервер Тайпит — опрос электросчетчика будет осуществляться через шлюз RG 107, который устанавливает соединение с серверами компании «Тайпит».
  • Вега СИ-13 — опрос электросчетчиков будет осуществляться через базовую станцию Вега СИ-13 к которой будут подключены электросчетчики по технологии LoRaWAN.

В нашем примере будет использоваться модем iRZ ATM21.A, поэтому выбираем «GPRS модем с протоколом IRZ», вводим IMEI модема и указываем, что счетчик будет опрашиваться через отдельное устройство.

Адрес и порт для подключению к серверу будет выдан после завершения настроек.

При необходимости меняем пароли первого и второго уровня электросчетчика для подключения к нему.

Нажимаем кнопку «Сохранить».

яЭнергетик выдаст окно, где указаны параметры, которые нужно будет записать в модем, для подключения его к серверу АСКУЭ.

Мы уже писали статьи по настройке некоторых модемов. Вы можете ознакомится с ними в этих статьях:

Настройка удаленного опроса электросчетчика Меркурий 203.2T GBO со встроенным GPRS-модемом >
Настройка удаленного опроса электросчетчиков с помощью GPRS модема iRZ ATM2-485 >
Настройка удаленного опроса электросчетчика Меркурий 234 ARTM со встроенным модемом >

После настройки АСКУЭ и модема, необходимо проверить его работоспособность. Для этого внутри счетчика открываем вкладку «Показания» и нажимаем кнопку «Опросить».

После успешного опроса Вы увидите сообщение о получении нового показания в таблице.

Поздравляем! Система готова к работе!



Copyright — © яЭнергетик, 2020г. При любом использовании опубликованных материалов и содержимого данной статьи требуется указывать источник «яЭнергетик.рф»

Получаем данные со счетчиков Меркурий 203.2Т по RS-485 / Хабр

Организовать удаленный сбор показаний с электросчетчиков — задача вроде не сложная, счетчики с каждым годом все умнее и умнее и должны сами все отправлять, ан нет, информация конечно есть, но она разрозненная. Производители оборудования видимо тоже хотят зарабатывать на продаже своего ПО. Пишу эту статью чтобы сэкономить время всем, у кого есть похожие задачи.

Начало

На предприятии нужно было автоматизировать сбор показаний с электросчетчиков, порядка двадцати штук. Сделать это требовалось быстро и максимально дешево. Поэтому приняли решение собирать данные с помощью уже развернутого Zabbix, а вот для подключения к счетчику потребовалось написать небольшой скрипт, об этом ниже. Так вышло, что сбор показаний, это лишь один из параметров, который нужно собирать, за остальные отвечает ПК с Debian на борту, поэтому не было сложности подключиться к счетчику через COM-порт. Конечно, для большинства, будет удобнее использовать локальную сеть и получить информацию с промышленного коммутатора или конвертера интерфейсов.

Из вариантов подключения также можно рассматривать оптопорт, правда потребуется приобретать дополнительный девайс, с другой стороны — не нужно снимать пломбу.

Клеммы для подключения к счетчику находятся под опломбированной крышкой.
Поэтому нам пришлось договариваться сетевой компанией о том что, нужно снимать пломбы, выполнять работы, заново пломбировать счетчики. Но в итоге, договоренности были достигнуты и можно было спокойно заниматься решением основной задачи.

Решение задачи

Как следует из

официальной документации.

Счетчик, принимает на вход строку байтов формата ADDR-CMD-CRC, а отдает ADDR-CMD-DATA-CRC, где:

  • ADDR — Имя счетчика (для меркурий 203.2Т — совпадает с серийным номером)
  • CMD — Код команда
  • DATA — Данные, зависят от запроса
  • CRC — 2х байтовый циклический избыточный код, вычисляемый по всем предшествующим байтам данного пакета. Из этого объяснения не понятно что записывать в поле контрольной суммы.

Дефис в последовательности не используется, здесь использован для разделения логических блоков.

Первым делом, подключимся к счетчику с помощью стандартной программы konfigurator и, с помощью сниффера, посмотрим на передаваемые пакеты, выясним какую контрольную сумму нужно добавлять в конец. Ниже, строка полученная от счетчика.

Воспользовавшись онлайн калькулятором CRC выясняем, что нужно вычислить CRC-16 (Modbus) с полиномом 0xA001. mask j += 1 i += 1 if crc < 0: crc -= 256 result = data + chr(crc % 256).encode() + chr(crc // 256).encode(‘latin-1’) return result

Теперь попробуем получить от счетчика его серийный номер и проверить CRC. Понадобится установить модуль

pyserial
import serial
import struct
import time

sn = 26222790

# Открываем соединение
ser = serial.Serial('/dev/ttyUSB0', 9600, serial.EIGHTBITS, serial.PARITY_NONE, serial.STOPBITS_ONE)
print ('Connected:', ser.isOpen())

# \x2f - Команда для получения серийного номера
chunk = struct.pack('>L', int(sn))
chunk += b'\x2f'
chunk = crc16(chunk)

# Отправим данные на счетчик и получим информацию с него
ser.write(chunk)
time.sleep(1)
out = ser.read_all()
ser.close()

print ('Check CRC:', out[-2:] == crc16(out[:-2])[-2:])
print ('Result string:', ':'.join('{:02x}'.format(c) for c in out))

Отлично! Теперь получим значения для израсходованной энергии по первому и второму тарифам, на самом деле нам нужно изменить только поле команды и распарсить результат.

chunk += b'\x27'
t1 = ''.join('{:02x}'.format(c) for c in out[5:9])
t2 = ''.join('{:02x}'.format(c) for c in out[9:13])
print ('T1 =', float(t1)*0.01, '(кВт*ч)', 'T2 =', float(t2)*0.01, '(кВт*ч)')

Все работает. Конечный вариант скрипта выложил на

git

. В перспективе, планирую добавить поддержку работы по локальной сети.

Для разработки использовался Адаптер USB -> COM «Меркурий-221», но можно напрямую подключать счетчик к COM-порту.


Ссылки:

Полезная информация по подключению счетчиков находится тут
Документация на официальном сайте
Сайт техподдержки
Про CRC на Википедии

Как правильно снять показания электросчетчика меркурий 230. Как правильно снимать показания со счетчиков электроэнергии

Для снятия показаний со счетчика записываем все цифры до запятой или точки.

Счетчики электроэнергии модели Меркурий 230 (трехфазные) могут различаться между собой. По числу тарифов есть модели однотарифные и много тарифные (двухтарифные, трехтарифные) по типу день ночь и пик полупик ночь.

Технические характеристики

Счетчик предназначен для учета активной электроэнергии. Класс точности измерения прибором вне зависимости от модели 0,5 или 1. На счетчик производители дают гарантию в 3 года. Как правило срок службы приборов учета электричества около 30 лет. Межповерочный интервал Меркурий 230 составляет 10 лет. Т. е каждые десять лет необходимо проводить поверку счетчика на обнаружение неисправностей в счете если они есть.

Рассмотрим снятие показателей на примере трехфазного счетчика электрической энергии однотарифного и двухтарифного типа.

Снимаем показатели с однотарифного счетчика меркурий 230

Популярные разновидности электросчетчиков однотарифного типа:
Меркурий 230 AR/AM1
Меркурий 230 AR/AM02
Меркурий 230 AR/AM03

Для того чтобы записать показания однотарифного счетчика меркурий посмотрите на 6-значный циферблат и выпишите цифры до запятой.

Чтобы определить показания счетчика за последний месяц из нынешних свежих показателей счетчика вычтите показания которые были месяц назад.

Снимаем показания с многотарифного счетчика

Популярные разновидности электросчетчиков многотарифного типа:

    Меркурий 230 ART-01
    Меркурий 230 ART-02
    Меркурий 230 ART-03

Для того чтобы снять и передать показания со счетчика вам понадобятся записать следующие показатели
Т1 — расход электроэнергии в дневное время
Т2 — расход электроэнергии в ночное время

Перед тем как снимать показатели проверьте чтобы счетчик был в режиме готовности — для этого посмотрите в левый верхний угол дисплея возле буквы А должна стоять черточка как на изображении ниже. Если режим А не установлен то нужно перевести счетчик в данный режим кратковременным нажатием правой кнопочки (рядом с кнопкой ввод). Далее когда режим счетчика установлен в режим А выбор между показателями осуществляется кратковременным нажатием клавиши Ввод.


Для этого на счетчике нажимаем клавишу ввод на дисплее отобразится показатель расхода электроэнергии в дневное время Т1, записываем.

Снова нажимаем клавишу ввод и записываем показатель Т2 (расход в ночное время)

Вписываем в платежку за свет снятые показатели со счетчика и оплачиваем электроэнергию.

Видео-инструкция: снимаем показания со счетчика Меркурий 230

Надеемся наша статья по снятию показаний со со счетчика Меркурий 230 была для вас полезной. В следующих статьях мы разберем другие счетчики этого производителя и расскажем как снять показания с них. Разберем технические характеристики и правила эксплуатации.

1. Отключайте приборы на ночь или когда на работе из розетки, это позволит сэкономить.
2. Замените лампочки накаливания на энергосберегающие или светодиодные.
3. Если вы большее время используете электричество ночью, то поставьте двухтарифный счетчик и платите за расход электроэнергии ночью в несколько раз меньше.

Счетчики Меркурий рассчитаны на измерение мощности в одно/двух и трехфазных системах. Данная установка способна учитывать тариф по определенным частям дня и передавать показания и информацию об использовании электричества по определенным цифровым каналам. Довольно часто создается ситуация, когда не совсем понятно как снять показания с нового аппарата, да и не совсем доступно, каким образом учитываются тарифы. Для того чтобы вы смогли правильно записать ваши показания мы постараемся детальнее изучить данный счетчик.

Счетчики Меркурий: разновидности

Для начала нужно ознакомиться со всеми счетчиками Меркурий, которые приобрели популярность в нашей стране. Отметим то факт, что компания Инкотекс, которая является производителем данных агрегатов, уже довольно давно является лидером на современных рынках и выпускает не только электрические счетчики, но и много другого электронного оборудования.

Итак, среди лучших счетчиков Меркурий можно выделить:

  • Меркурий 200;
  • Меркурий 201;
  • Меркурий 221;
  • Меркурий 230;
  • Меркурий 231;
  • Меркурий 321.

Отдельно следует обратить внимание на серию 200. Такие агрегаты в основном применяются в сетях однофазного типа, с переменным током в ГЦ. В номинальном учете напряжение кодируется в вольты. В данной ситуации учет электроэнергии делается по однотарифному плану.

Счетчики серии 201 принято считать самыми популярными. Они получили широкое распространение и поэтому на данный момент их используют в качестве основной установки для контроля над учетом электроэнергии не только в частных домах, но и на предприятиях. Такие счетчики самые функциональные, они могут быть не только однофазными, но и двухфазными. Что касается конструкции, то она отличается отменным качеством и защищена от любых видов взломов.

Электрический счетчик данного производителя может быть:

  • Однофазный;
  • Трехфазный;
  • Двухтарифные.

Каждый электросчетчик нуждается в отдельном подходе, и очень важно знать, как правильно снимать с них показания.

Все они применяются в зависимости от того в какой сфере должно происходить измерение. Перечисленные типы рассчитаны на работу с номинальным током в 5А, в то время как максимальная рабочая отметка составляет 60А.

Технические характеристики: счетчик электроэнергии Меркурий

Потребители отмечают немало важную деталь, срок службы такого счетчика достигает 30 лет, а ведь далеко не каждый производитель может похвастаться таким показателем. Кроме того производитель дает гарантию на аппарат, которой будет достаточно, ведь любые погрешности и неисправности в работе счетчика можно увидеть за первые месяца эксплуатации. Что касается проверки, то данная установка должна проходить ее каждые полтора года, некоторые модификации подразумевают другой срок, все эти нюансы уточняются в технических характеристиках счетчика.

На примере счетчика Меркурий-230, давайте рассмотрим основные технические качества:

  • Установленные габариты – 258 на 170 на 74 мм;
  • Вес прибора – около 1,5 кг;
  • Период, через который необходимо делать проверку – 10 лет;
  • Средний показатель на работки – 17 лет;
  • Срок эксплуатации – 30 лет;
  • Гарантия от производителя – 3 года.

К функциональным возможностям данного счетчика можно отнести то, что он не только производит учет данных, но и их хранений, измерение и вывод на жидкокристаллический дисплей. Кроме того он осуществляет передачу реактивной и активной энергии согласно каждому тарифу, как за определенный промежуток времени, так и за весь период суммарно.

Как снять показания со счетчика электроэнергии Меркурий 230

Снять показания с однотарифного счетчика Меркурий не так сложно. Для этого обратите внимание на циферблат из 6-ти цифр и запишите все знаки до запятой. Для того чтобы узнать какой показатель вы получили за текущий период, отнимите от нынешних данных те которые были сняты в последний раз.

Что касается снятия показаний с многотарифного счетчика, то для начала вам нужно записать некоторые показания.

А именно:

  • Расход энергии, который осуществлялся днем – Т1;
  • Расход энергии, который осуществлялся ночью – Т2.

Снятие показаний с многотарифного Меркурия происходит следующим образом:

  1. Убедитесь в том, что счетчик находится в режиме готовности. Для того чтобы это проверить, необходимо посмотреть в левый угол вверху и найти там черту у пометки «А». Если ее там нет, то потребуется перевести счетчик в требуемый режим.
  2. Перевод в режим готовности осуществляется нажатием кнопки справа. Чаще всего она находится у кнопки «ввод».
  3. После того как режим будет активирован, делаем выбор показателей. Изменение происходит с помощью кнопки «Ввод».
  4. Первый показатель, который отобразиться на дисплее, это расход энергии в дневное время, нажав клавишу еще раз, мы получим показатель за ночное время.

Вот и все, теперь можно выписывать платежную квитанцию и оплатить электроэнергию.

Электрическая мощность счетчика преобразовывается в аналоговый сигнал, который еще раз проходит процесс преобразования, но уже в импульсный сигнал. Главным элементом электросчетчика считается микроконтроллер, который анализирует все сигналы и рассчитывает количество потребляемой энергии.

Также, с помощью этого прибора, осуществляется передача информации на выводные устройства. Что касается индукционных счетчиков, то они состоят из таких элементов: алюминиевый диск, катушка напряжения, расчетный механизм и постоянный магнит.

Виды

Индукционные

Эти приборы знакомы многим его пользователям благодаря своему стеклянному окошку, за которым крутится специальный диск. Скорость его оборота зависит от количества энергопотребления. Данный вид электросчетчика уже не актуален, так как его вытесняют с рынка разные современные аналоги.

Из-за своей невыгодности, сейчас уже его никто не устанавливает. Индукционные приборы имеют больше недостатков, чем преимуществ, ведь их устройство не позволяет совершать автоматизацию учета и под влиянием определенных факторов может искажать свои показания.

Вместе с использованием, понизилось и производство индукционных счетчиков. Причина этого заключается в предпочтении более новых и современных видов электросчетчиков.

Цифровые

Это более новые приборы, которые сегодня приобрели большую популярность.

По сравнению с предыдущим видом, цифровые электросчетчики обладают множеством преимуществ:

  1. Надежность и точность системы.
  2. Возможность одновременной проверки активной и реактивной мощности.
  3. Возможность разработки многотарифных установок.
  4. Реализация внешнего интерфейса (изменение тарифов, возможность диагностики и управления).
  5. Осуществление статистического управления.
  6. Хранение информации накопленной энергии за определенный период времени;

С помощью таких электросчетчиков, можно совершать автоматизацию учета энергии и ее распределение. Также, некоторые системы способны предусматривать предварительную оплату электроэнергии. Причем информация об оплате записывается на электронную карточку, которая является индивидуальной для каждого пользователя.

Гибридные

Это самые редкие виды, которые сейчас практически никто не использует. Гибридные счетчики не очень удобны, так как измерительная их часть является электрической, а вычислительная часть – механическая.

Порядок снятия показаний

С индукционных счетчиков


Общий расход электроэнергии рассчитывается из полученных чисел, которые показаны на табло счетчика. Причем учитывать нужно все цифры до запятой, после которой цифра обозначает количество десятой доли киловатта. Зачастую, цифра после запятой обозначена красным цветом.

Чтобы рассчитать расходы электроэнергии за месяц, нужно записывать показания в конце каждого прошедшего месяца, вычитывая из них показания предыдущего месяца. Полученная разница – это и есть количество израсходованной электроэнергии за месяц. Данный показатель должен измеряться в кВт/час.

Общая сумма к оплате рассчитывается путем умножения полученного количества киловатт на определенную стоимость одного киловатта, согласно установленному тарифу.

Благодаря наличию вращающего диска, можно рассчитать некоторые дополнительные показатели. Один накрученный киловатт электричества равняется определенному количеству полных оборотов диска (обычно количество полных оборотов составляет 600-1200).

По скорости вращения диска, можно примерно вычислить величину нагрузки на счетчик. Если все источники питания электроэнергии отключены, то диск не должен крутиться.

С цифровых многотарифных


На однотарифных прежде всего, необходимо списать все цифры (до запятой), что показаны на табло. Все эти цифры нужно внести в платежную квитанцию. Следующий этап заключается в подсчете количества использованного электричества за месяц. Для этого, отнимается показатель за прошлый месяц и полученное число умножается на определенный тариф.

Двухтарифный тип цифрового электросчетчика представлен более современным устройством , которое несколько отличается от индуктивных приборов. Также, двухтарифный счетчик имеет немного другой принцип работы, который заключается в разных способах учета электроэнергии в определенное время суток. К примеру, учет электричества в ночное время суток вычисляется по определенному тарифу, который гораздо дешевле чем днем.

При снятии показаний записываются первые три цифры: самая первая показывает количество использованной электроэнергии за сутки, вторая цифра свидетельствует об израсходованном электричестве за ночь, а третья показывает общее количество употребленной электроэнергии кВт. Сумма к оплате рассчитывается путем умножения общего количества электричества на установленный тариф за один киловатт.

Чтобы снять показания с трехтарифного счетчика, изначально необходимо нажать кнопку «ввод». В результате, будут показаны значения всех трех тарифов: Т1, Т2 и Т3. Все значения будут показываться по очередности, с интервалом в 30 секунд. Чтобы рассчитать Т1, необходимо отнять текущее значение от предыдущего показания дневного тарифа. Далее, полученную разницу надо умножить на установленный тариф в час пик. Часом пик считается утренний период времени с 7 до 10, и вечерний – с 17 до 21 часа.

Показатель Т2 — это тариф, который показывает потребление электроэнергии в ночное время суток. Ночные часы во всех регионах рассчитываются с 23 до 7 часов. Т2 рассчитывается точно так же, как и показатель дневного тарифа.

Что касается третьего тарифа (Т3), то его принято считать как час полу пик, для которого установлены два временных промежутка: с 10 до 17 часов и с 21 до 23 часов. Расчет Т3, происходит путем вычисления разницы между текущим значением и показателем за прошлый месяц.

После снятия показаний, рассчитывается сумма к оплате. Для этого, нужно сложить все три предыдущих расчета.

Как высчитать подключенную мощность в данный момент?

Вычисление мощности можно проводить двумя способами: по числу оборотов диска и по скорости его вращения;

  1. По числу оборотов диска. Прежде всего, необходимо установить количество оборотов диска за определенный период. В среднем, за пять минут диск оборачивается около двадцати раз. Поэтому, для определения мощности в данный момент, необходимо фактическое число оборотов разделить на среднее. К примеру, если за 5 минут счетчик совершил 30 оборотов, то этот показатель нужно разделить на среднее значение: 30:20=1,5кВт.
  2. По скорости вращения диска. На каждом счетчике имеется информация о том, за сколько оборотов он достигнет показателя 1кВт электричества. Разные типы приборов имеют разное число оборотов. В качестве примера, можно рассмотреть электросчетчик с количеством 240 оборотов при потреблении 1кВт. В среднем, диск делает 240 оборотов за 1 час, а точнее за 3600 сек.

А значит, один оборот он делает за 15 секунд (3600: 240 = 15). В случае того, если фактическая мощность будет больше, то и скорость вращения диска также будет большой.

Допустим, что диск сделал один оборот за 5 секунд, значит, для вычисления мощности, нужно среднюю норму разделить на фактический показатель:

Расчет мощности на цифровых приборах происходит таким же образом. Только вместо вращающегося диска, главным показателем будет мигающая лампочка.

Минаматской конвенции о ртути | Агентство по охране окружающей среды США

Минаматская конвенция о ртути — это многостороннее природоохранное соглашение, в котором рассматриваются конкретные виды деятельности человека, способствующие широкомасштабному загрязнению ртутью. Реализация этого соглашения поможет снизить глобальное загрязнение ртутью в ближайшие десятилетия.

История Минаматской конвенции

6 ноября 2013 г. США подписали Минаматскую конвенцию о ртути. Помимо подписания, Соединенные Штаты сдали на хранение Документ о принятии, чтобы стать стороной Конвенции. EPA тесно сотрудничало с Государственным департаментом и другими федеральными агентствами в ходе переговоров по этому соглашению.

Конвенция Минамата названа в честь японского города Минамата , в котором на протяжении десятилетий наблюдалось серьезное отравление ртутью после того, как промышленные сточные воды химического завода были сброшены в залив Минамата.Сточные воды содержали метилртуть, биоаккумулирующуюся в рыбе и моллюсках в заливе. Местные жители, которые ели морепродукты из залива Минамата, сильно заболели, многие из них умерли или остались инвалидами.

Текст Минаматской конвенции (PDF) (71 стр., 434 K, о PDF) был принят делегатами из более чем 140 стран 19 января 2013 года после трех лет переговоров. Конвенция открыта для подписания на Дипломатической конференции в Кумамото, Япония, 10 октября 2013 г.Конвенция вступила в силу в 2017 году, а первая Конференция сторон (COP1) состоялась 24-29 сентября 2017 года в Женеве, Швейцария. По состоянию на сентябрь 2020 года к Конвенции присоединились сто двадцать три страны. Изучите дополнительную информацию о выполнении Минаматской конвенции и будущих встречах.

Почему нужен глобальный ответ?

Загрязнение ртутью — глобальная проблема, требующая глобальных действий. Он движется вместе с воздухом и водой, преодолевает политические границы и может переноситься на тысячи миль в атмосфере.

В Соединенных Штатах мы значительно сокращаем использование и выбросы ртути, но одних внутренних усилий недостаточно для устранения последствий глобального загрязнения ртутью для населения США. По некоторым оценкам, глобальные источники вносят около 70 процентов ртути, депонированной в прилегающих Соединенных Штатах, хотя процентная доля варьируется в зависимости от географического положения. К этим глобальным источникам относятся природные источники, вторичные выбросы ртути и антропогенные выбросы из других стран.(Источник: Национальный исследовательский совет. 2010. Глобальные источники местного загрязнения: оценка переноса основных загрязнителей воздуха на большие расстояния в США и из США . Вашингтон, округ Колумбия: The National Academies Press.)

Минаматская конвенция о ртути — это возможность для мирового сообщества решить эту растущую проблему до того, как она усугубится. В течение следующих десятилетий реализация этого международного соглашения поможет сократить загрязнение ртутью в результате конкретных видов деятельности человека, ответственных за наиболее значительные выбросы ртути в окружающую среду.


Что требует Минаматская конвенция?

Делегаты собрались на пленарном заседании первого заседания межправительственного комитета для ведения переговоров в Стокгольме, Швеция, в июне 2010 г. Фото: Карл Мацца.

Минаматская конвенция требует, чтобы страны-участницы:

  • Сократить и, где это возможно, исключить использование и выбросы ртути при кустарной и мелкомасштабной золотодобыче (КМЗ).
  • Ограничить выбросы ртути в атмосферу от угольных электростанций, угольных промышленных котлов, некоторых операций по производству цветных металлов, сжиганию отходов и производству цемента.
  • Прекращение использования ртути или принятие мер по сокращению ее использования в некоторых продуктах, таких как батареи, выключатели, лампы, косметика, пестициды и измерительные приборы, и создание инициатив по сокращению использования ртути в стоматологической амальгаме.
  • Поэтапный отказ или сокращение использования ртути в производственных процессах, таких как производство хлорщелочи, производство мономера винилхлорида и производство ацетальдегида.
  • Кроме того, Конвенция касается поставки ртути и торговли ею; более безопасное хранение и утилизация, а также стратегии борьбы с загрязненными участками.
  • Конвенция включает положения о технической помощи, обмене информацией, информировании общественности, а также исследованиях и мониторинге. Он также требует, чтобы Стороны сообщали о мерах, принятых для выполнения определенных положений. Конвенция будет периодически оцениваться для оценки ее эффективности в достижении цели защиты здоровья человека и окружающей среды от загрязнения ртутью.

Дополнительные ресурсы


Контакты

Для получения дополнительной информации о работе EPA с ртутью обращайтесь:

U.S. Агентство по охране окружающей среды

Управление по международным делам и делам племен (2670R)

1200 Пенсильвания авеню, NW

Вашингтон, округ Колумбия 20460


Эффективное удаление ртути из водных потоков посредством электрохимического образования сплава на платине

Образование сплава и влияние концентрации ртути

Маски осаждения использовались при изготовлении электродов, чтобы получить картину, схематически изображенную на рис. 1а. Эта конструкция позволила нам контролировать и точно оценивать количество атомов платины, контактирующих с раствором (активных во время извлечения). Загрязненное сырье содержало нитрат двухвалентной ртути, растворенный в растворах азотной кислоты. Неиспользованные рабочие электроды и рабочие электроды, ранее использовавшиеся для извлечения ртути (загруженные при 25% стехиометрического предела насыщения PtHg 4 ), были погружены на 30 часов в раствор азотной кислоты объемом 1 моль л -1 , содержащий 10 мг л — 1 ртути.В обоих случаях не было ни уменьшения, ни увеличения концентрации водной платины или ртути. Это показало, что слои платины и сплава платина-ртуть стабильны при низких значениях pH в отсутствие приложенного электрического потенциала. На основании циклических вольтамперограмм в чистой азотной кислоте и в азотной кислоте, содержащей ртуть, для электрохимического восстановления было выбрано -0,5 В относительно Hg / Hg 2 SO 4 (0,16 В относительно обратимого водородного электрода, RHE) ( см. дополнительный рисунок 1).

Рис. 1

Электрохимическое образование сплава двухвалентной ртути в растворе и металлической платины. a Схематическое изображение используемых платиновых нанопленочных электродов. b Влияние исходной концентрации ртути в растворе на эффективность дезактивации. Электролиты представляли собой 50 мл 1 моль л раствора азотной кислоты -1 с 0,05—20 мг л -1 ртути, а именно: 0,05 мг л -1 (темно-синие плюсы), 5 мг л -1 (зеленые квадраты), 7.5 мг L -1 (оранжевые ромбы), 10 мг L -1 (синие кружки), 15 мг L -1 (красные треугольники) и 20 мг L -1 (серые кресты). Рабочий электрод: пленка платины 100 нм (площадь 2,25 см 2 ). Противоэлектрод: платиновая проволока. Электрод сравнения: Hg / Hg 2 SO 4 . Потенциал = 0,16 В относительно RHE. c Схематическое изображение процесса легирования. Двухвалентные ионы ртути в растворе (светло-фиолетовый цвет) сначала восстанавливаются на поверхности платины (серебристый цвет) до элементарной ртути.Элементарная ртуть (темно-фиолетовый) образует термодинамически стабильную PtHg 4 с атомами платины. После образования первых слоев PtHg 4 атомы ртути проникают через пленку металлического сплава и вырастают из сплава

. Концентрация ртути в растворе играет важную роль в практических применениях дезактивации; извлечение должно быть эффективным при низких и высоких уровнях ртути. На рисунке 1b показано извлечение из растворов с начальным содержанием ртути от 0.05 и 20 мг л -1 . Данные были нормализованы к исходной концентрации ртути в растворе, чтобы облегчить сравнение. Потребовалось от 30 до 40 часов, чтобы концентрация ртути в растворе, содержащем 10 мг ртути -1 , упала ниже 50%. Через 130 ч в растворе присутствовало менее 10% исходной ртути. Вначале поиск происходит быстрее, но со временем он замедляется. — \ to {\ mathrm {PtHg}} _ 4 $$

(10)

Во-первых, двухвалентная ртуть в растворе восстанавливается на поверхности платины (уравнение.1). Затем атомы ртути переместятся в подповерхностные позиции с помощью механизма обмена местами с атомами платины с последующим проникновением в объемную платину. Последний включает в себя сдвиг внутрь атомов ртути для достижения максимального координационного числа с платиной 33 . Это создает дыры в массивной платине, что способствует дальнейшей диффузии атомов ртути. Диффузии способствует градиент химического потенциала ртути, образовавшийся между отложениями ртути и основной массой платины. Согласно вышеупомянутому исследованию 33 , стехиометрия подповерхностного сплава PtHg изменяется от PtHg 2 , когда осаждается второй монослой ртути (уравнение.6) к предпочтительному PtHg 4 , когда осаждаются дополнительные монослои ртути (уравнение 7). Таким образом, частицы PtHg 4 предпочтительно образуются над PtHg и PtHg 2 , если присутствует достаточный объем ртути и если время реакции является подходящим. Общий процесс описывается формулой. 9. PtHg 4 термодинамически стабилен, имеет отрицательную энтальпию образования, что стабилизирует ртуть и предотвратит ее растворение. 34 . Эта отрицательная энергия пласта вместе с приложенным потенциалом обеспечивает движущую силу для максимальной координации ртути и платины.После того, как первые слои сплава сформированы, дополнительные атомы ртути должны проникнуть в пленку металлического сплава для роста сплава (рис. 1c). Сообщалось, что ртуть больше присутствует в первых слоях после осаждения 34 , что указывает на то, что диффузия ртути является более медленным процессом и, скорее всего, является этапом, определяющим скорость дезактивации. Уменьшение количества доступных активных атомов платины на поверхности замедляет поглощение большего количества ртути. Эти наблюдения, по-видимому, коррелируют с наблюдениями Ванга и др. 35 и Охеа-Хименес. 22 , который также сообщил о медленной внутренней диффузии ртути внутрь металла, хотя и на частицах золота. Предыдущие исследования показывают, что амальгамирование маловероятно из-за миграции атомов платины через продукт реакции после диссоциации атомов из решетки платины, а скорее из-за переноса атомов ртути через слой амальгамы 30 . Мы провели испытания при более высокой температуре и обнаружили, что восстановление происходит значительно быстрее при повышении температуры.Это очень хорошо согласуется с диффузией ионов ртути, которая является этапом ограничения скорости (см. Дополнительный рисунок 4).

Тот факт, что интерметаллические соединения, образующиеся на границе раздела ртуть-платина, все еще допускают дальнейшие реакции между поверхностной ртутью и массивной платиной, имеет большое значение. Мы считаем, что это свойство жизненно важно для обеззараживания концентрированных потоков, поскольку образование относительно толстых слоев сплава на границе раздела не полностью остановит дальнейшие взаимодействия платины и ртути, а скорее замедлит их.В этом исследовании мы сосредоточились на небольших поверхностях платины (плоские пленки 2,25 см 2 ), которых достаточно для понимания электрохимического процесса в лабораторных условиях. Для практического применения медленную диффузию ртути в сплаве можно уменьшить, используя электроды с достаточно большой площадью поверхности по отношению к количеству ртути в растворе. Эта гипотеза была подтверждена здесь с использованием электродов с большей площадью поверхности и будет представлена ​​ниже. Для промышленного использования электроды могут быть сконструированы так, чтобы иметь большую активную поверхность за счет использования, например,грамм. колонны с насадочным слоем, пористая конструкция или наночастицы.

При значительно более низких концентрациях ртути 0,05 мг / л −1 процесс дезактивации прошел намного быстрее. Более 75% ртути было извлечено за один день (рис. 1b), а эффективность составила более 99% через 171 час. Это соответствует 0,35 мкг л ртути -1 , оставшейся в растворе, что значительно ниже допустимого предела для питьевой воды 14,32 . Мы коррелируем это с вышеупомянутой более медленной внутренней диффузией ртути внутрь металла после образования нескольких слоев сплава. Эти эффекты должны быть менее заметными при низких концентрациях из-за увеличения числа взаимодействий на доступную площадь активной поверхности платины. Для раствора, содержащего 10 мг ртути -1 , при условии полного извлечения ртути в виде PtHg 4 достигается около 25% насыщающей способности рабочего электрода.

На рис. 2 показаны рентгенограммы рабочего электрода до и после электрохимической обработки. Преобладающая образовавшаяся фаза была PtHg 4 , как и ожидалось из термодинамики 27 .Образец PtHg 4 был зарегистрирован на платиновом электроде 100 нм после электрохимической обработки, где платиновая пленка была загружена примерно при 22,5% от стехиометрического предела насыщения PtHg 4 в течение 122 часов. Хотя возможно образование других фаз сплава в электрохимических условиях, например PtHg 2 , мы не обнаружили никаких явных признаков фаз, кроме PtHg 4 . Вероятно, это объясняется тем, что эксперименты проводились длительное время. Поскольку PtHg 4 представляет собой фазу сплава с наименьшей энергией, ожидается, что она будет преобладать, если системе будет предоставлено время для релаксации и образуются относительно толстые пленки.

Рис. 2

Рентгеноструктурный анализ электродов до и после электрохимической обработки, а также после регенерации. a Рентгенограммы платиновых электродов 100 нм до (синяя линия) и после электрохимической обработки (красная линия) и после регенерации (зеленая линия). Количество отсчетов на оси x было смещено для ясности (плюс 500 и 1000 отсчетов для начального и регенерированного электродов, соответственно). b Схематические изображения элементарных ячеек для платины и PtHg 4

Насыщение платиновых электродов 100 нм

Насыщение платиновой пленки длиной 2,25 см 2 100 нм производили в растворе 50 мл, содержащем 75 мг л. — 1 ртути, что значительно превышает теоретический предел насыщения PtHg 4 . Через 48 ч электрод вынимали из раствора и анализировали с помощью SEM / EDS. Анализ EDS показал, что массовое соотношение Pt: Hg составляет 0,22. Расчеты, основанные на анализе полученного электролита с помощью ICP-MS, показали, что соотношение составляет 0.2. Это немного меньше ожидаемого значения 0,24 и, вероятно, является результатом избытка ртути на поверхности электрода. Измерения на СЭМ-изображении поперечного сечения сформированного сплава показали толщину около 750 нм, что хорошо согласуется со значением 760 нм, ожидаемым для полного преобразования 100-нм платиновой пленки в PtHg 4 . Это важно, поскольку практическая система должна иметь хорошую нагрузочную способность, и результаты показывают, что 100-нм платина может легко насыщаться до PtHg 4 .Однако насыщенная пленка имела меньшую адгезию к стеклянной подложке, что приводило к растрескиванию пленки и, в конечном итоге, отслаиванию в определенных местах (см. Дополнительный рисунок 3). Такое поведение не наблюдалось для пленок, загруженных ниже предела насыщения.

Зависимость процесса легирования от pH

Реакции, описываемые уравнениями. 1–10 не зависят от концентраций протонов или гидроксильных ионов в растворе, поэтому они не зависят от pH раствора, содержащего ртуть.Однако поверхность платины будет отличаться при определенном потенциале от стандартного водородного электрода (SHE) при другом pH 36 (см. Дополнительное обсуждение, зависимость от pH). Чтобы избежать влияния изменений на поверхности платины, мы решили изучить зависимость образования сплава от pH при фиксированном потенциале 0,16 В в зависимости от RHE. Шкала RHE относится к SHE в соответствии с: E RHE = E SHE + 0,059 pH.

На рис. 3 показаны результаты нескольких экспериментов по извлечению ртути из растворов с pH в диапазоне 0–6.6. Во всех экспериментах в качестве электролита использовался раствор азотной кислоты с начальной концентрацией ртути 10 мг л –1 . Ионную силу поддерживали постоянной путем уравновешивания количества кислоты с нитратом натрия с получением 1 моль л нитрата -1 . Не было значительной зависимости от pH для образования сплава в исследованном диапазоне pH. Обеззараживание было столь же эффективным как при очень низком pH, так и при его приближении к нейтральному, что является ключевым преимуществом для практических применений.

Рис. 3

Влияние pH на процесс дезактивации.График показывает уменьшение концентрации ртути из растворов, содержащих 10 мг ртути -1 и различные количества азотной кислоты: pH 0 (синие кружки), pH 1 (оранжевые ромбы), pH 1,85 (зеленые квадраты), pH 3,9 ( красные треугольники) и pH 6,6 (синие крестики). [NO 3 ] = 1 моль л -1 . Рабочий электрод: пленка платины 100 нм (площадь 2,25 см 2 ). Противоэлектрод: платиновая проволока. Электрод сравнения: Hg / Hg 2 SO 4 . Потенциал = 0.16 В по сравнению с RHE

Помехи во время формирования сплава

Селективность желательна для практических приложений в том смысле, что образованию сплава не препятствует присутствие других частиц в растворе, и предпочтительно, чтобы извлечение других частиц не происходило вместе с извлечение ртути. Селективность изучали с использованием 1 моль л раствора азотной кислоты -1 , содержащего, кроме 10 мг л -1 ртути, по 10 мг л -1 кальция, кадмия, меди, магния, марганца, натрия, никеля, свинец и цинк и 20 мг л -1 железа.В ходе эксперимента содержание ртути в растворе уменьшалось аналогично результатам на рис. 1 и 3, примерно до 7% от первоначального количества через 168 часов. Концентрации кальция, кадмия, железа, магния, натрия, никеля и цинка в растворе оставались постоянными. Количество меди, марганца и свинца снизилось примерно на 37%, 10% и 72% соответственно (рис. 4а). Анализ SEM / EDS показал присутствие меди на рабочем электроде (катоде), и интересно отметить, что добавление меди не влияло на поглощение ртути.На платиновом противоэлектроде (аноде) были обнаружены марганец и свинец, что объясняется тем, что на платиновом электроде 25 полуреакции образования MnO 2 и PbO 2 могут быть лучше, чем окисление водой. .

Рис. 4

Селективность в процессе формирования сплава. a Селективность по элементу во время извлечения в течение 168 ч из 50 мл 1 моль л -1 раствора азотной кислоты, содержащего 10 мг л -1 каждого кальция, кадмия, меди, ртути, магния, марганца, натрия, никеля, свинца и цинк, и 20 мг железа L -1 .Рабочий электрод: пленка платины 100 нм (площадь 2,25 см 2 ). Противоэлектрод: платиновая проволока. Электрод сравнения: Hg / Hg 2 SO 4 . Потенциал = 0,16 В относительно RHE. b Уменьшение концентрации ртути при электрохимической обработке (i) 50 мл раствора, содержащего 0,1 моль л -1 азотной кислоты, 1 моль л -1 хлорида натрия, 10 мг л -1 двухвалентной ртути (синий квадраты), и (ii) 50 мл раствора, содержащего 0,1 моль л -1 азотной кислоты, 1 моль л -1 [NO 3 ] в виде нитрата натрия и 10 мг л -1 ртути. (красные кружки).{2 -} $$

(12)

Чтобы выяснить, могут ли хлоанионы влиять на процесс легирования, было изучено электрохимическое извлечение из раствора, содержащего 10 мг л -1 двухвалентной ртути и 1 моль л -1 хлорида натрия в 0,1 моль л -1 азотной кислоты. . На рисунке 4b показано сравнение данных, полученных для этого теста, и данных, соответствующих извлечению из раствора, содержащего такое же количество ртути в 0.1 моль л -1 азотной кислоты с 1 моль л нитрат-ионов -1 (в тех же условиях эксперимента). Поглощение ртути показало аналогичное поведение, предполагая, что равновесие диссоциации в реакциях 11 и 12 происходит быстрее, чем лимитирующая стадия образования сплава, то есть диффузия ртути в PtHg 4 .

Природные воды обычно содержат органические вещества, которые способствуют образованию органических видов ртути, например метилртуть (CH 3 Hg + ). Как присутствие таких частиц в растворе влияет на процесс легирования, здесь не изучалось. Ртуть в водной среде циклически изменяется между различными химическими веществами, включая фоторазложение метилртути до неорганической ртути 37,38 . Разложение метилртутихлорида до двухвалентной ртути может происходить сразу же под воздействием УФ-излучения, в зависимости от интенсивности излучения 37 . Исследование воды в озере на месте показало, что годовые темпы фотодеградации метилртути в поверхностных водах почти вдвое превышают расчетные внешние поступления метилртути из дождя, снега, ручьев и стока с суши. 38 .По этим причинам мы не исключаем полностью применимость метода к загрязненным растворам, содержащим органические вещества. Уровни ртути в таких потоках все же можно снизить при УФ-облучении, поскольку ионные неорганические частицы в результате фотодеградации органической ртути будут образовывать сплавы с платиной. Если органические частицы могут легко перемещаться на поверхность рабочего электрода (например, притяжение положительного иона метилртути), а энергетика способствует разложению, образование сплава также должно происходить в отсутствие УФ-излучения.

Регенерация использованных электродов

Данные хроноамперометрии, зарегистрированные при извлечении ртути из 50 мл 1 моль л раствора -1 азотной кислоты, содержащего 10 мг л ртути -1 (представлены на рисунках 1 и 3 выше), показали наличие ток понижения в диапазоне 40 мкА (см. дополнительный рисунок 2). Это было использовано в качестве основы для изучения электрохимической регенерации электродов, ранее использовавшихся для извлечения ртути. Электрод, нагруженный примерно до 12% от предела насыщения PtHg 4 , был погружен в 1 моль л раствор азотной кислоты -1 , и был приложен ток окисления 40 мкА.На рис. 5а показано увеличение содержания ртути в растворе азотной кислоты с течением времени и соответствующий потенциал. Регенерация была значительно быстрее, чем извлечение, и ртуть высвобождалась из электрода с очень высокой эффективностью (> 95% за 10 часов). После регенерации электрод анализировали с помощью XRD. На рисунке 2 показана рентгенограмма, которая показывает, что платина снова является доминирующей фазой. Восстановленная пленка оставалась прикрепленной к стеклянной подложке. Восстановленный электрод был успешно повторно использован для другого цикла извлечения и снятия изоляции.Эффективность была аналогична предыдущим наблюдениям, основная часть ртути извлекалась примерно за семь дней, после чего следовало гораздо более быстрое высвобождение в 1 моль л азотной кислоты -1 при приложении тока окисления 40 мкА. Слой платины был стабильным во время регенерации и повторного использования.

Рис. 5

Регенерация нанопленочных электродов и использование электродов с большой площадью поверхности. a Увеличение концентрации ртути в 1 моль л растворе азотной кислоты -1 при подаче тока 40 мкА на платиновый электрод 100 нм, ранее использовавшийся для извлечения ртути (красные квадраты, левая ось), и зарегистрированный потенциал ( синие кружки, правая ось).Противоэлектрод: платиновая проволока. Электрод сравнения: Hg / Hg 2 SO 4 . b Извлечение ртути из 50 мл 1 моль л раствора -1 азотной кислоты, содержащего 10 мг л -1 ртути. Рабочий электрод: 50% масс. Наночастицы платины на углеродной саже, нанесенные на подложку из углеродной бумаги. Счетчик: платиновая проволока. Ссылка: Hg / Hg 2 SO 4 . Рабочий потенциал = 0,16 В по сравнению с RHE

Использование платиновых электродов с большой площадью поверхности

Процесс извлечения был исследован с электродами, на которых было прибл.0,02 г 50% мас. наносились наночастицы платины на технический углерод. Площадь активной поверхности платины в этом электроде теоретически может быть более чем в 1000 раз больше, чем у плоских пленок на стекле, использованных выше (50% вес. Pt на углеродном порошке имеет площадь поверхности платины 110 м 2 г -1 ). При довольно высокой загрузке и том факте, что для фиксации порошка катализатора на электроде использовалось связующее нафион, вполне вероятно, что для абсорбции ртути была доступна значительно меньшая эффективная площадь.Однако этот электрод все равно должен иметь значительно большую площадь, чем плоские платиновые пленки, указанные выше. На рисунке 5b показан результат такого теста. Извлечение было примерно в 20 раз быстрее, чем для плоских пленок, что подтвердило нашу гипотезу о том, что достаточно большая площадь поверхности смягчит недостатки, связанные с медленной диффузией металла внутрь после образования нескольких слоев сплава платина-ртуть. Более 99,4% ртути было извлечено за 24 часа из 1 моль л раствора азотной кислоты -1 , содержащего 10 мг л -1 двухвалентных ионов ртути.

Преимущества предложенного метода

Описанный здесь метод имеет заметные преимущества перед процессами обеззараживания ртути осаждением, ионным обменом и экстракцией растворителем. Этот метод не требует добавления химикатов к загрязненным растворам и не требует, например, органические экстрагенты или специально разработанные смолы. Это исключает последующее отделение любых нерастворимых соединений, что является обязательным для выделения осажденных токсичных металлов из раствора.

Традиционная обработка больших объемов загрязненного раствора требует дополнительных затрат энергии, например прокачка через абсорбенты, перемешивание, фильтрация и т. д. Было показано, что предложенная технология имеет низкие энергозатраты как на извлечение, так и на регенерацию. Теоретически портативные системы могут быть спроектированы для использования на месте, и они могут питаться от батарей и солнечных элементов. Ртуть восстанавливается на катоде в очень стабильной форме, что позволяет избежать дополнительной обработки сырья, например фильтрация и осаждение.Электрохимическая регенерация рабочих электродов для повторного использования эффективна и не создает никаких других потоков, кроме раствора, в котором выделяется ртуть. Это может быть относительно небольшой объем, и содержащаяся в нем ртуть может быть в дальнейшем повторно использована в подходящих применениях. Ключевым преимуществом является эффективность процесса в широком диапазоне pH. Это еще больше укрепляет потенциал практического использования для извлечения ртути из кислых промышленных отходов, а также из вод, загрязненных неорганическими видами ртути.Первое важно из-за вышеупомянутых ограничений тиоловых смол для обработки окислительного сырья, например растворы азотной кислоты, содержащие ртуть. Последнее имеет решающее значение, учитывая важную роль воды в круговороте ртути в окружающей среде и ее роль в поддержании жизни на планете. Показано, что система эффективна как при высоких, так и при низких начальных концентрациях ртути в растворе. Это делает возможной обработку потоков с очень низким содержанием ртути, что обычно затрудняет выпадение осадков.

Образованию PtHg 4 не препятствовало присутствие кальция, кадмия, меди, железа, магния, марганца, натрия, никеля, свинца, цинка и ионов хлора, что является значительным преимуществом для обработки химически сложных потоков. Концентрация меди, марганца и свинца в растворе снизилась одновременно с появлением ртути. Это не проблема для дезактивации, поскольку присутствие некоторых из этих тяжелых металлов в воде нежелательно. Медь и свинец также связываются с лигандами на основе тиола для удаления ртути 39 .

Платина — материал с высокой стоимостью, что вызывает опасения относительно практической применимости этого метода. Здесь было показано, что эффективное восстановление может быть достигнуто на тонких пленках и наночастицах. Одной из конкретных областей применения является извлечение ртути из природных вод (в которых ртуть предпочтительно присутствует в неорганических формах), что имеет большое значение. Эти корма обычно содержат низкие уровни ртути, но из-за больших потоков общие количества по-прежнему вызывают беспокойство.Эффективное поглощение ртути из таких потоков не приведет к значительной нагрузке на электроды, обеспечивая достаточно большую активную площадь. Один атом платины связывает до четырех атомов ртути при образовании PtHg 4 , что делает общую способность удаления очень высокой, более 88 г ртути на см 3 . Поскольку использованные электроды можно легко регенерировать, их можно использовать повторно. Платина обладает высокой химической стабильностью, что снижает возможные потери из-за растворения или воздействия кислоты. Это также предотвращает дальнейшее распространение нежелательных ионов металлов в сырье за ​​счет, например,грамм. нежелательные химические взаимодействия активного металла на электроде с компонентами сырья. Стабильность при чрезмерной нагрузке или насыщении вызывает беспокойство, например трещины и потери сцепления. Тем не менее, элементы в такой системе можно легко восстановить, термически разложив сплав на летучую ртуть и платину, которые в дальнейшем можно повторно использовать для изготовления новых электродов. Мы использовали здесь простейшую конструкцию, например нанопленка на ровной поверхности. Это было сделано для понимания процесса легирования и простой оценки нагрузки при различных условиях и регенерации.Мы показали, что конструкция с большей площадью поверхности значительно ускоряет поиск. Для практического применения возможные конструкции включают пористые слои платины, наночастицы с покрытием, иммобилизованные в колонке или сетке, пористые структуры и даже объемные платиновые электроды.

Подробное описание приобретения Pentek компанией Mercury Systems и тенденций рынка РЛС / РЭБ

Подкаст

28 июля 2021 г.

Джон Макхейл

Редакционный директор

Встраиваемые системы военного назначения

Этой весной Mercury Systems приобрела Pentek, разработчика одноплатных компьютеров с ПЛИС, плат сбора данных, систем записи и других продуктов для приложений радаров, радиотехнической разведки (SIGINT) и радиоэлектронной борьбы (EW).В этом подкасте Нил Остин, вице-президент и генеральный менеджер бизнес-подразделения смешанных сигналов в Mercury Systems, и Роджер Хоскинг, соучредитель и вице-президент Pentek Systems, подробно рассказывают о приобретении, где Pentek будет вписываться в Mercury и как это приобретение оказывает влияние на усилия Mercury в рамках Консорциума архитектуры открытых систем датчиков (SOSA). Они также охватывают тенденции проектирования на рынках радаров и радиоэлектронной борьбы, коммерческие закупки (COTS), влияние ИИ и 5G на военную электронику и решают проблемы найма инженеров, с которыми сталкиваются оборонные компании.

Этот подкаст спонсируется Aerospace Tech Week, которая теперь состоится 3-4 ноября 2021 года в Тулузе, ФРАНЦИЯ. Выставка включает шесть различных мероприятий — Avionics Expo, Connected Aircraft Europe, Aerospace Testing Europe, MRO IT, Flight OPS IT и FACE. Чтобы узнать больше о Неделе аэрокосмических технологий 2021, посетите сайт www.aerospacetechweek.com

Рекомендуемые компании

Pentek
1 Park Way
Upper Saddle River, NJ 07458

Характеристики счетчика электроэнергии ртутного 201

И его модификации производятся на мощностях российской компании ООО «Инкотекс-СК».

Основным видом деятельности компании является производство приборов учета электроэнергии, начиная от простейших однофазных электросчетчиков типа Меркурий 201, Меркурий 200.02 и заканчивая сложными многополевыми трехфазными промышленными счетчиками типа Меркурий 230. , Меркурий 234. Торговая марка Mercury известна потребителям с 2001 года.

Все мы помним старые черные электросчетчики с вращающимся диском, который считает потребляемую мощность счетного механизма, «урчащего» в ночное время.Но со временем все меняется, соответственно меняются и способы учета энергии. Сейчас практически не встретишь старых морально и технологически устаревших счетчиков. На смену им пришли более совершенные модели. Электросчетчики серии Меркурий 201 как раз такие представители.

Меркурий 201 Серия Меркурий 201 представлена ​​несколькими модификациями и имеет следующие технические характеристики 201.2, 201.22, 201.4, 201.5, 201.6.

Они различаются между собой в зависимости от допустимого рабочего тока, а также способа отображения информации.

Особенности конструкции Меркурий 201,5

Все представители серии счетчиков 201 выполнены в одинаковом прямоугольном пластиковом корпусе. На передней панели прибора (слева) расположен жидкокристаллический дисплей информационного дисплея (или «барабаны» подсчета электроэнергии), на правой стороне — «табличка» с основными техническими параметрами. Сам корпус, а соответственно и само устройство, довольно компактны и имеют габариты 105х105х64 мм (вес порядка 350 г)

Нижняя панель корпуса съемная — выполняет функцию защиты контактов устройства.Подключение проводов к этим контактам осуществляется винтовым соединением.

Что касается крепления в панели или на любой другой поверхности, то электросчетчик ртуть 201,5 крепится с помощью так называемой DIN-рейки. Ведущие производители считают такой способ монтажа наиболее рациональным, ведь сегодня большинство приборов учета крепят именно за счет такой рейки.

Характеристики электросчетчика Меркурий 201.5

Рассматривая основные технические характеристики электросчетчиков Меркурий 201, необходимо отметить, что эти приборы имеют специальную защиту от хищения электроэнергии реверсированием.То есть можно утверждать, что методы остановки счетчика путем изменения «фазы на ноль», которой пестрит Интернет, просто безосновательны.

В таблице приведены основные технические характеристики электросчетчиков Меркурий 201

Название параметров

Меркурий

201.2

201,4

201,5

201,6 201,22
Класс точности

2,0 (1,0)

Номинальное напряжение, В
Номинальный (макс.) Ток, А

5 (60)

10 (80)

5 (60)

10 (80) 5 (60)
Частота сети, Гц

Пусковой ток (чувствительность), мА
— с I базами = 5А
— с I базами = 10А

Активная (полная) мощность, потребляемая цепью напряжения счетчика, не превышает, Вт (ВА)

2 (10) 1,5 (15)
Устройство отображения

ЖК-дисплей

ЖК-дисплей

ОУ

ОУ ЖК-дисплей
Передаточное число имп./ КВтч 6400 6400 3200 3200 6400
Сетевой интерфейс питания (PLC)
Диапазон рабочих температур, С

Многие потребители электроэнергии сталкиваются с заменой или установкой нового счетчика электроэнергии.Причин замены (установки нового) может быть много: несоответствие требованиям класса точности коммерческого учета розничного рынка электроэнергии; Срок годности истек, проверка; механическое повреждение; подключение нового гаража, дома, квартиры и тд. Потребители задаются вопросом: «Какой счетчик поставить? Что лучше, дешевле, безопаснее, красивее?». На рынке много предложений. Из личного опыта отмечу, что покупая счетчик электроэнергии, сложно сказать, какой из них будет работать без нареканий и весь срок службы не остановится ни через месяц, ни через год.В моей практике (более 12 лет) как очень дорогие (с GPS и т. Д.), Так и самые дешевые (по 400 руб.) Прекратились через несколько лет после установки приборов учета. Так что тут как повезло. С любым счетчиком может случиться все, на что есть гарантия.

В настоящее время большинство потребителей однофазных (220 В) сетей перестают выбирать счетчики электроэнергии. Горожане оправдывают свой выбор дешевизной этого устройства, небольшими габаритными размерами, хорошим внешним видом и возможностью установки на din-рейку в популярных недорогих коробках.

Класс точности счетчика Меркурий 201,5 — 1, на фото выше это цифра 1 в кружке.

Перед покупкой следует обратить внимание на дату изготовления счетчика, обычно она совпадает с датой первичной калибровки. На сайте treyd.ru я наткнулся от 8 декабря 2015 года, то есть на момент покупки им было около 3 месяцев — это отлично. Производитель ставит дату производства прямо на коробке, узнать можно не вскрывая, не распечатывая.

Также стоит обратить особое внимание на наличие различных наклеек, пломб, штампов, отсутствие которых недопустимо. недопустимо. :

Установка данного прилавка производится очень просто.

Для начала снимаем «клеммную» крышку:

  1. Откручиваем винт.
  2. Вставляем, например, небольшую отвертку в отверстия.
  3. Снимите (нижняя часть крышки вверх) и снимите крышку.

Если кто забыл простейшую схему подключения, то на крышке есть памятка в виде схемы подключения счетчика.Подключите провода по схеме.

На клеммной крышке есть перфорация, которую легко сломать или откусить, после чего крышка плотно вставляется и прикручивается на место.

Счетчики предназначены для учета активной электрической энергии в однофазных двухпроводных сетях переменного тока частотой 50 Гц с возможностью многотарифного учета по часовым поясам суток. Для программирования и считывания информации о потреблении энергии счетчик имеет цифровой интерфейс.Работает автономно или в составе автоматизированных информационно-измерительных систем (АИИС).

ХАРАКТЕРИСТИКИ НАДЕЖНОСТИ

Межповерочный интервал -16 лет.

Средний срок службы 30 лет.

Гарантийный срок 3 года.

НОРМАТИВНОЕ ПОЛОЖЕНИЕ

Соответствует ГОСТ Р 52322, ГОСТ Р 52320.

Сертифицирован и внесен в Государственный реестр средств измерений России и СНГ.

ОТЛИЧИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ Mercury 201.5 5 (60) A / 230 В, односкоростной

  • Монтаж на DIN-рейку.
  • Измеритель измеряет аналоговые входные сигналы в цифровом виде.
  • Измерение мгновенной мощности, тока, напряжения.
  • Устройство отображения информации — ЖК-индикатор.
  • В качестве датчика тока используется шунт, обеспечивающий требуемую точность измерений при наличии постоянной составляющей в цепи нагрузки или при отклонении кривой фазного тока от синусоиды.
  • Имеется модификация со встроенным PLC — модемом для работы в составе АИСИС «Меркурий — Энергоучет» и других систем.
  • Программируемый телеметрический выход с гальванической развязкой (DIN43864).
  • Счетчики работают в направлении увеличения показаний при любом нарушении фазировки соединения токовой цепи.
  • Функция контроля и управления нагрузкой через телеметрический выход с помощью внешних цепей переключения для ограничения / отключения нагрузки потребителя при превышении лимитов.
  • Маленький размер.
  • Комплектуется переходной пластиной с присоединительными размерами индукционных счетчиков.

Администрация Трампа отменяет почти 100 экологических норм. Вот полный список.

Загрязнение воздуха и выбросы

Завершено

1. Ослабленные стандарты экономии топлива и выбросов парниковых газов в эпоху Обамы для легковых и легких грузовиков.

2.Отменена способность Калифорнии устанавливать более строгие стандарты выбросов выхлопных газов, чем федеральное правительство.

3. Снял юридическое обоснование правила эпохи Обамы, ограничивавшего выбросы ртути угольными электростанциями.

4. Заменил План чистой энергии эпохи Обамы, который устанавливал строгие ограничения на выбросы углерода угольными и газовыми электростанциями, новой версией, которая позволила бы штатам устанавливать свои собственные правила.

5. Отменено требование к нефтегазовым компаниям сообщать о выбросах метана.

6. Пересмотрено и частично отменено правило эпохи Обамы, ограничивающее выбросы метана на государственных землях, включая преднамеренный сброс и сжигание в факелах при бурении. Федеральный суд отменил поправку в июле 2020 года, назвав доводы администрации Трампа «полностью неадекватными» и потребовав соблюдения первоначального правила.Однако позже правление эпохи Обамы было частично отменено в отдельном судебном процессе, в ходе которого администрация Трампа отказалась его защищать.

7. Отменил правило эпохи Клинтона, предназначенное для ограничения токсичных выбросов от основных промышленных загрязнителей, а позже предложил кодифицировать более свободные стандарты.

8.Пересмотрена программа, разработанная для защиты сообществ от увеличения загрязнения из-за новых электростанций, чтобы предприятиям было легче избегать нормативных требований по выбросам.

9. Внесены поправки в правила, регулирующие порядок мониторинга нефтеперерабатывающими заводами загрязнения окружающей среды.

10. Ослабленное правление эпохи Обамы, направленное на сокращение загрязнения воздуха в национальных парках и дикой природе.

11. Ослабление надзора за некоторыми государственными планами по снижению загрязнения воздуха в национальных парках.

12. Ослабленные правила загрязнения воздуха для нескольких заводов, сжигающих отходы угля для производства электроэнергии.

13.Отмененные правила, направленные на сокращение утечки и выброса мощных парниковых газов, известных как гидрофторуглероды, из крупных систем охлаждения и кондиционирования воздуха.

14. Приказал агентствам прекратить использовать расчеты эпохи Обамы социальной стоимости углерода, которые законодатели использовали для оценки долгосрочных экономических выгод от сокращения выбросов углекислого газа.

15. Отменено руководство, предписывающее федеральным агентствам включать выбросы парниковых газов в экологические обзоры. Но несколько районных судов постановили, что выбросы должны быть включены в такие проверки.

Распоряжение; Совет по качеству окружающей среды | Подробнее »

16.Отменен указ Обамы, в котором была поставлена ​​цель сократить выбросы парниковых газов федеральным правительством на 40 процентов в течение 10 лет.

17. Отменено требование о том, чтобы государственные и региональные власти отслеживали выбросы выхлопных газов автомобилей на федеральных трассах.

18.Отменен летний запрет на использование E15, бензиновой смеси, состоящей из 15-процентного этанола. (Сжигание бензина с более высокой концентрацией этанола в жарких условиях увеличивает смог.)

19. Изменены правила, чтобы разрешить штатам и E.P.A. на разработку и утверждение планов, направленных на сокращение выбросов метана с существующих полигонов, потребуется больше времени.

20.Отменено предложенное правило, направленное на сокращение выбросов загрязняющих веществ, в том числе загрязнения воздуха, на очистных сооружениях.

21. Ослаблены некоторые требования времен Обамы к компаниям по мониторингу и устранению утечек на нефтегазовых объектах, включая полное исключение некоторых скважин с низкой производительностью — значительного источника выбросов метана — от требований. (Другие регуляторы утечки были устранены.)
В процессе

22. Отменены стандарты выбросов метана эпохи Обамы для нефтегазовых предприятий и сужены стандарты, ограничивающие выброс других загрязняющих химикатов, известных как «летучие органические соединения», только на определенные предприятия. Федеральный суд временно приостановил действие отката после того, как экологические организации и несколько штатов подали иски.

23. Подано уведомление о намерении выйти из Парижского соглашения по климату. (Процесс вывода не может быть завершен до 4 ноября 2020 г.)

24. Предлагаемые поправки к стандартам выбросов диоксида углерода от новых, модифицированных и реконструированных угольных электростанций, устраняющие ограничения эпохи Обамы, которые, по сути, требовали от них улавливания и хранения выбросов диоксида углерода.

25. Начат обзор правил выбросов при пусках, остановках и неисправностях электростанций. Один из результатов этого обзора: в феврале 2020 года E.P.A. отменил требование о соблюдении Техасом правил выбросов во время определенных неисправностей.

26. Предложил правило, ограничивающее способность отдельных лиц и сообществ бросать вызов E.Разрешения на загрязнение, выданные АП, рассматриваются коллегией судей агентства.

Бурение и добыча

Завершено

27. Сделал значительные сокращения границ двух национальных памятников в штате Юта и рекомендовал изменить границы и управление ресурсами еще нескольких.

Прокламация Президента; Отдел внутренних дел | Подробнее »

28.Отменено замораживание при Обаме новых договоров аренды угля на государственных землях. В апреле 2019 года судья постановил, что Департамент внутренних дел не может начать продажу новых участков аренды без проведения экологической экспертизы. В феврале 2020 года агентство опубликовало оценку, согласно которой возобновление федерального лизинга угля окажет незначительное воздействие на окружающую среду.

29. Доработан план открытия части Арктического национального заповедника дикой природы на Аляске для разработки нефти и газа, шаг, который отменяет шестидесятилетнюю защиту крупнейшего оставшегося участка дикой природы в Соединенных Штатах.

30. Утверждено строительство трубопровода Dakota Access, менее чем в миле от резервации Standing Rock Sioux. (Администрация Обамы приостановила проект, а Инженерный корпус армии заявил, что будет исследовать альтернативные маршруты.) Трубопровод вовлечен в длительную судебную тяжбу, но инженерный корпус армии разрешил ему продолжать работу, хотя федеральная суд отменил решение Корпуса позволить трубопроводу идти по его нынешнему маршруту.

31. Отменены правила загрязнения воды для гидроразрыва на федеральных и индийских землях.

32. Отменил предложенное правило, согласно которому шахты должны были доказать, что они могут платить за очистку будущего загрязнения.

33.Отменено требование о том, чтобы владельцы нефтяных вышек Gulf доказали, что они могут покрыть расходы на демонтаж буровых установок после прекращения добычи.

34. Процесс выдачи разрешений для некоторых проектов, пересекающих международные границы, таких как нефтепроводы, перенесен в канцелярию президента из Государственного департамента, что освободило их от экологической экспертизы.

35.Изменен способ рассмотрения Федеральной комиссией по регулированию энергетики косвенного воздействия выбросов парниковых газов при экологической экспертизе трубопроводов.

36. Отменил указ эпохи Обамы, направленный на охрану океанов, прибрежных вод и вод Великих озер, в пользу политики, ориентированной на производство энергии и экономический рост.

37.Ослабленные правила безопасности морского бурения, введенные Обамой после взрыва Deepwater Horizon в 2010 году и разлива нефти, включая снижение требований к испытаниям систем предотвращения выбросов.

В процессе

38. Предложили открыть большую часть прибрежных вод Америки для морского бурения на нефть и газ, но отложили реализацию этого плана после того, как в 2019 году федеральный судья постановил, что отмена запрета на бурение в Атлантическом и Северном Ледовитом океане была незаконной.В преддверии выборов 2020 года Трамп объявил, что освободит от бурения прибрежные районы вокруг Флориды, штата Джорджия и Южной Каролины, важнейшего поля битвы.

39. Отменено правило эпохи Обамы, регулирующее роялти за аренду нефти, газа и угля на федеральных землях, которое заменило правило 1980-х годов, которое, по словам критиков, позволяло компаниям недоплачивать федеральное правительство. Федеральный судья отменил решение администрации Трампа, но другой суд заморозил первоначальное правило до завершения судебного разбирательства.

40. Предложено упростить процесс утверждения бурения нефтяных и газовых скважин в национальных лесах за счет ограничения полномочий Лесной службы по рассмотрению и утверждению договоров аренды, среди прочих изменений.

41. Снял предложенные ограничения на добычу полезных ископаемых в Бристольском заливе, Аляска, несмотря на опасения по поводу воздействия на окружающую среду на среду обитания лосося, включая крупный промысел.Инженерный корпус армии США до сих пор отказывал в разрешении на предложенный проект, известный как Pebble Mine, отметив, что он «может оказать существенное воздействие на окружающую среду», но оставил дверь открытой для пересмотренного плана.

42. Предложены пересмотренные правила морской разведки нефти и газа плавучими судами в Арктике, которые были разработаны после аварии 2013 года. Ранее Управление внутренних дел заявило, что «рассматривает возможность полной отмены или пересмотра этого правила.”

43. Предлагается открыть больше земли для бурения в Национальном нефтяном заповеднике Аляски, обширном участке государственной земли в Северном Ледовитом океане. Администрация Обамы определила около половины заповедника как заповедник.

44. Доработан план, разрешающий вырубку леса и строительство дорог в Национальном лесу Тонгасс, Аляска, путем исключения этого района из-под действия политики эпохи Клинтона, известной как правило бездорожья, которая применялась к большей части национальной лесной системы.

45. Утверждено, что трубопровод Keystone XL отклонен президентом Бараком Обамой, но федеральный судья заблокировал реализацию проекта без надлежащего процесса экологической экспертизы. В июле 2020 года Верховный суд оставил в силе это решение, что еще больше отложило строительство трубопровода.

46. Одобрено использование сейсмических пневматических пушек для разведки месторождений нефти и газа в Атлантическом океане.Администрация Обамы отказала в разрешении на такие исследования, которые могут убить морскую жизнь и нарушить рыболовство. Однако разрешение администрации Трампа на проведение сейсмических исследований истекло из-за затяжного судебного процесса, что в ближайшем будущем положило конец возможности проведения сейсмических исследований с применением пневматических пушек в Атлантике. Компаниям необходимо будет возобновить многомесячный процесс выдачи разрешений.

Национальное управление океанических и атмосферных исследований | Подробнее »

Инфраструктура и планирование

Завершено

47.Ослаблен Закон о национальной экологической политике, один из самых важных природоохранных законов страны, с целью ускорения утверждения проектов общественной инфраструктуры, таких как дороги, трубопроводы и телекоммуникационные сети. Новые правила сокращают временные рамки для завершения экологических исследований, ограничивают типы проектов, подлежащих проверке, и больше не требуют от федеральных агентств учета совокупного воздействия проекта на окружающую среду, такого как изменение климата.

48. Отменены стандарты наводнений времен Обамы для федеральных инфраструктурных проектов, которые требовали от правительства учета повышения уровня моря и других последствий изменения климата.

49. Упрощена процедура экологической экспертизы федеральных инфраструктурных проектов.

50.Отменил директиву эпохи Обамы, согласно которой правительство США прекратило финансирование новых угольных электростанций за рубежом, за исключением редких случаев.

51. Отменена директива для федеральных агентств о минимизации воздействия на воду, дикую природу, землю и другие природные ресурсы при утверждении проектов развития.

52.Отменил указ Обамы о повышении устойчивости к изменению климата в северной части Берингова моря на Аляске, отказавший местным водам в аренде нефти и газа, и учредил консультативный совет племен для консультаций по местным экологическим вопросам.

53. Отменено обновление процесса государственного планирования землепользования Бюро по управлению земельными ресурсами.

54.Отменил приказ эпохи Обамы учитывать изменение климата при управлении природными ресурсами в национальных парках.

55. Ограничил большинство экологических исследований Департамента внутренних дел до одного года и максимум 150 страницами, сославшись на необходимость сокращения бумажной работы.

56. Отменил ряд политик Министерства внутренних дел эпохи Обамы в отношении изменения климата и сохранения климата, которые, по словам агентства, могут «затруднить разработку или использование энергоресурсов, производимых внутри страны.”

57. Устранено использование системы планирования эпохи Обамы, разработанной для минимизации ущерба от нефтегазовой деятельности на уязвимых ландшафтах, таких как национальные парки.

58. Отказался от политики эпохи Обамы, направленной на сохранение или, в идеале, улучшение природных ресурсов, затронутых федеральными проектами.

В процессе

59. Предлагаемые планы по ускорению процесса экологической экспертизы проектов Лесной службы.

Животные

Завершено

60. Изменил способ применения Закона об исчезающих видах, что усложнило защиту дикой природы от долгосрочных угроз, связанных с изменением климата.

Отдел внутренних дел; Национальное управление океанических и атмосферных исследований | Подробнее »

61. Завершено автоматическое применение полной защиты для «находящихся под угрозой исчезновения» растений и животных, классификация на одну ступень ниже «находящихся под угрозой исчезновения» в Законе об исчезающих видах.

62.Ослабленные меры по охране окружающей среды для лосося и корюшки в Центральной долине Калифорнии, чтобы высвободить воду для фермеров.

63. Отменен запрет на использование свинцовых боеприпасов и рыболовных снастей на федеральных землях.

64. Отменен запрет на охоту на хищников в заповедниках Аляски.

65. Отменил правило эпохи Обамы, запрещавшее использовать наживку, такую ​​как пропитанные жиром пончики, для приманки и убийства медведей гризли, среди других видов спортивной охоты, которые многие люди считают экстремальными, на некоторых общественных территориях на Аляске.

66. Внесены поправки в правила рыболовства, чтобы ослабить ограничения на вылов ряда видов.

Национальное управление океанических и атмосферных исследований | Подробнее »

67. Сняты ограничения на коммерческое рыболовство в охраняемом морском заповеднике к юго-востоку от Кейп-Код, где обитают редкие кораллы и ряд морских животных, находящихся под угрозой исчезновения. Администрация Трампа предложила изменить управление или размер двух других морских охраняемых территорий в Тихом океане.

Распоряжение; Национальное управление океанических и атмосферных исследований | Подробнее »

68. Предлагается пересмотреть ограничения на количество находящихся под угрозой исчезновения морских млекопитающих и морских черепах, которые могут быть непреднамеренно убиты или ранены рыболовными сетями на западном побережье. (Правила эпохи Обамы были первоначально отозваны Национальным управлением океанических и атмосферных исследований, но позже были окончательно утверждены по решению суда.Агентство заявило, что планирует пересмотреть лимиты.)

Национальное управление океанических и атмосферных исследований | Подробнее »

69. Ослабленные ограничения на промысел, направленные на сокращение прилова атлантического голубого тунца. Некоммерческие организации подали иск, оспаривая откат.

Национальное управление океанических и атмосферных исследований | Подробнее »

70.Отменен запрет на использование частей перелетных птиц в поделках коренных жителей Аляски.

В процессе

71. Предлагается ослабить защиту критически важных мест обитания в соответствии с Законом об исчезающих видах, упростив исключение определенных территорий, в том числе для проектов общественных работ, таких как школы и больницы, а также для общественных земель, сдаваемых в аренду негосударственным предприятиям.

72. Открытие девяти миллионов акров западной земли для бурения нефтяных и газовых скважин за счет ослабления защиты среды обитания шалфейного тетерева, птицы, находящейся под угрозой. Окружной суд Айдахо временно заблокировал эту меру. Окружной суд Монтаны также признал недействительной директиву, аннулировав 440 договоров аренды нефти и газа, но решение приостановлено до рассмотрения апелляции.

Загрязнение воды

Завершено

73.Снижение мер защиты от загрязнения для некоторых притоков и водно-болотных угодий, которые регулировались в соответствии с Законом о чистой воде администрацией Обамы. (Федеральный судья в Колорадо остановил применение правила в штате, но оно действует в других местах.)

74. Отменено правило, запрещающее угольным компаниям сбрасывать горные завалы в местные водотоки.

75. Ослаблено правило, направленное на ограничение выбросов токсичных веществ с электростанций в общественные водные пути.

76. Ослаблена часть Закона о чистой воде, чтобы упростить федеральным агентствам выдачу разрешений на федеральные проекты, несмотря на возражения штата, если проекты не соответствуют местным стандартам качества воды, в том числе для трубопроводов и других объектов, работающих на ископаемом топливе.

77. Увеличенный срок службы зон хранения угольной золы без футеровки, из-за отсутствия защитной подложки из-за отсутствия защитной подложки может вылиться их содержимое.

78. Отменено предлагаемое правило, требующее защиты грунтовых вод для некоторых урановых рудников. Недавно рабочая группа администрации по ядерному топливу предложила открыть 1500 акров земли за пределами Гранд-Каньона для производства ядерных материалов.

В процессе

79. Предлагается удвоить время, отведенное коммунальным предприятиям для удаления свинцовых труб из систем водоснабжения с высоким содержанием свинца.

80. Попытка ослабить федеральные правила, регулирующие удаление и хранение отходов угольной золы электростанций, но суд постановил, что исходные правила уже недостаточны для защиты окружающей среды.E.P.A. Затем было предложено новое правило, которое позволит продолжать работу без футеровки угольных золоотвалов, ранее считавшихся небезопасными.

81. Предложил постановление, ограничивающее сферу действия правила эпохи Обамы, согласно которому компании должны были доказать, что большие залежи переработанной угольной золы не нанесут вреда окружающей среде.

Токсичные вещества и безопасность

Завершено

82.Отклонил предложенный запрет на хлорпирифос, пестицид, связанный с нарушениями развития у детей. В 2020 году E.P.A. также отверг собственные ранее сделанные выводы о том, что пестицид может вызвать серьезные проблемы со здоровьем. (Несколько штатов запретили использование пестицида, и его основной производитель заявил, что прекратит производство продукта из-за сокращения спроса.)

83. Сужена сфера действия закона 2016 года, обязывающего проводить оценку безопасности потенциально токсичных химикатов, таких как растворители для химической чистки.Обновленные правила позволили E.P.A. исключить из процесса обзора некоторые виды химического использования и виды воздействия. В ноябре 2019 года апелляционный суд постановил, что агентство должно расширить сферу своей деятельности, чтобы учесть риски полного раскрытия, но наблюдательные группы говорят, что агентство не сделало этого в некоторых оценках.

84. Отменил правило эпохи Обамы, которое требовало модернизации тормозной системы для поездов с повышенной опасностью, перевозящих легковоспламеняющиеся жидкости, такие как нефть и этанол.

85. Изменены правила безопасности, позволяющие перевозить по железной дороге легковоспламеняющийся сжиженный природный газ.

86. Удален медный осадок на фильтре, побочный продукт производства электроники, состоящий из тяжелых металлов, из списка «опасных отходов».

87.Отменено большинство требований правила 2017 года, направленного на повышение безопасности на объектах, использующих опасные химические вещества, которое было введено после взрыва химического завода в Техасе.

В процессе

88. Предлагаемые ограничивающие буферные зоны для внесения пестицидов, которые предназначены для защиты сельскохозяйственных рабочих и прохожих от случайного воздействия.

89. Объявил о пересмотре правила эпохи Обамы, снижающего ограничения на угольную пыль в шахтах. Глава Управления по безопасности и охране здоровья на шахтах сказал, что в ближайшее время не планируется изменять лимит пыли, но продлил период общественного обсуждения до 2022 года.

Другое

Завершено

90.Отменено постановление эпохи Обамы, которое с января 2020 года увеличило бы почти вдвое количество лампочек, подпадающих под стандарты энергоэффективности. Министерство энергетики также заблокировало следующий этап стандартов эффективности для ламп общего назначения, уже подпадающих под действие закона.

91. Изменена политика 25-летней давности, позволяющая проектам пополнения прибрежных районов использовать песок из защищенных экосистем.

92. Ограниченное финансирование проектов экологического и общественного развития через урегулирование корпоративных федеральных исков.

93. Прекращены выплаты в Зеленый климатический фонд, программу Организации Объединенных Наций, призванную помочь бедным странам сократить выбросы углерода.

94.Отменены ограничения на продажу пластиковых бутылок с водой в национальных парках, предназначенных для сокращения количества мусора, несмотря на то, что служба парков сообщила, что усилия принесли свои плоды.
В процессе

95. Предлагается ограничить исследования, используемые E.P.A. для установления правил только тем, кто делает данные общедоступными. (Ученые широко раскритиковали это предложение, заявив, что оно фактически помешает агентству рассматривать важные исследования, основанные на конфиденциальных данных о состоянии здоровья.)

96. Предлагаемые изменения в способе проведения анализа затрат и выгод в соответствии с Законом о чистом воздухе. Подобные правила для Закона о чистой воде и других законов об охране окружающей среды находятся в стадии разработки.

97. Предлагаемые стандарты эффективности замораживания для бытовых печей и коммерческих водонагревателей, разработанные для снижения энергопотребления.

98. Создана категория продуктов, которая позволит исключить некоторые посудомоечные машины из стандартов энергоэффективности.

99. Первоначально отозвал, а затем отложил действие предлагаемого правила, согласно которому автовладельцы будут информироваться о замене экономичных шин.

encia ea

Tecnologia, I.P. (FCT), Португалия, с национальными фондами (FCT / MCTES,

«orçamento de Estado», номер проекта PTDC / MAR-PRO / 1851/

2014) и Европейским фондом регионального развития (ERDF)

через программы COMPETE 2020 (POCI-01-0145-FEDER-016885) и

Lisboa 2020 (LISBOA-01-0145-FEDER-016885). Исследование

было также поддержано Стратегическим финансированием UID / Multi /

04423/2013 за счет национальных фондов, предоставленных FCT и ERDF в рамках программы Portugal 2020 для CIIMAR, а также

Институтом биомедицинских наук. Абеля Салазара из Университета

в Порту (ICBAS), Португалия (Департамент популяционных исследований, лаборатория

оратория экотоксикологии eECOTOX).

Приложение A. Дополнительные данные

Дополнительные данные, относящиеся к этой статье, можно найти по адресу

https://doi.org/10.1016/j.envpol.2017.12.082.

Ссылки

Алмейда, Дж. Р., Гравато, К., Гильермино, Л., 2015. Влияние температуры на биомаркеры молоди

морского окуня (Dicentrarchus labrax L.) и поведение: значение для мониторинга окружающей среды. Estuar. Побережье 38, 45е55.

Алмейда, Дж. Р., Оливейра, К., Gravato, C., Guilhermino, L., 2010. Связывание поведенческих изменений

с реакциями биомаркеров у европейского морского окуня Dicenthrarchus

labrax L., подвергшегося воздействию фенитротиона-фенитроорганического пестицида. Экотоксикология

19, 1369e1381.

Андради А.Л., 2017. Пластмасса в микропластике. Mar. Pollut. Бык. 119, 12e22.

Эштон, К., Холмс, Л., Тернер, А., 2010. Связь металлов с производством пластмасс

пеллет в морской среде.Mar. Pollut. Бык. 60, 2050e2055.

Атчисон, Г.Дж., Генри, М.Г., Сандхайнрих, М.Б., 1987. Влияние металлов на поведение рыбы-

: обзор. Environ. Биол. Рыба. 18, 11e25.

Авио, К.Г., Горби, С., Милан, М., Бенедетти, М., Фатторини, Д., д’Эррико, Г., Паулетто, М.,

Барджеллони, Л., Реголи, Ф., 2015. Биодоступность загрязнителей и токсикологический риск

от микропластика до морских мидий. Environ. Загрязнение. 198, 211e222.

Бакир, А., Rowlans, S.J., Thompson, R.C., 2014. Повышенная десорбция стойких органических загрязнителей

из микропластиков в смоделированных физиологических условиях.

Окружающая среда. Загрязнение. 185, 16e23.

Ballesteros, ML, Durando, PE, Nores, ML, Díaz, MP, Bistoni, MA,

Wunderlin, DA, 2009. Эндосульфан вызывает изменения в самопроизвольном плавании

активности и активности ацетилхолинэстеразы Jenynsia multidentata (Anablepidae,

Cyprinodontiformes).Environ. Загрязнение. 157, 1573e1580.

Барбе, Северная Каролина, Ганио, К., Свирер, С.Е., 2014. Объединение нескольких биологических анализов для обнаружения

и оценки воздействия сублетального воздействия на смеси металлов на устьевых рыб.

Aquat. Toxicol. 152, 244e255.

Барбьери, Э., 2007. Использование метаболизма и плавательной активности для оценки летальной токсичности сурфактанта (LAS-C12) на Mugil platanus ниже

. Braz. Arch. Биол.

Technol. 50 (1), 101e112.

Барбоза, Л.Г.А., Хименес, Б.К.Г., 2015. Микропластики в морской среде:

текущие тенденции и перспективы на будущее. Mar. Pollut. Бык. 97, 5e12.

Barboza, LGA, Vieira, LR, Branco, V., Figueiredo, N., Carvalho, F., Carvalho, C.,

Guilhermino, L., 2018. Микропластики вызывают нейротоксичность, окислительное повреждение и

энергии. связанные изменения и взаимодействуют с биоаккумуляцией ртути в

европейском морском окуне, Dicentrarchus labrax (Linnaeus, 1758).Акват. Toxicol. 195,

49e57.

Berntssen, M.H.G., Aatland, A., Handy, R.D., 20 03. Хроническое воздействие ртути с пищей

вызывает окислительный стресс, поражения мозга и изменение поведения у атлантического лосося

(Salmo salar) parr. Акват. Toxicol. 65, 55e72.

Boyle, D., Al-Bairuty, GA, Ramsden, CS, Sloman, KA, Henry, TB, Handy, RD, 2013.

Незначительные изменения в распределении скорости плавания радужной форели, подвергшейся воздействию

наночастиц диоксида титана

связано с повреждением жабр, а не с повреждением головного мозга

, и влияние на поведение может наблюдаться при гораздо более низких концентрациях воздействия

, чем ожидается для традиционных токсикологических конечных точек.Акват. Toxicol. 126,

116 e127.

Бранко, В., Кайто, С., Фарина, М., да Роча, Дж. Т., Ашнер, М., Карвалью, К., 2017. Био-

маркеры токсичности ртути: прошлые, настоящие и будущие тенденции. J. Toxicol. Environ.

Health B 20, 119e154.

Браун, Д.Р., Томпсон, Дж., Черник, М., Хинтон, Д.Е., Ди Джулио, Р.Т., 2017. Более поздняя жизнь

Эффективность плавания и стойкое повреждение сердца в результате воздействия субтератогенной смеси

ПАУ в Атлантическом океане (Fundulus гетероклитус).Environ.

Toxicol. Chem. 36 (12), 3246e3253.

Браун, М.А., Галлоуэй, Т., Томпсон, Р., 2007. Микропластик может ли появиться

загрязнитель, представляющий потенциальную опасность? Интегрированная среда. Оценивать. Manag. 3,

559e561.

Браун, М.А., Нивен, С.Дж., Галлоуэй, Т.С., Роуленд, С.Дж., Томпсон, Р.С., 2013.

Микропластик переносит загрязняющие вещества и добавки к червям, снижая функции

, связанные со здоровьем и биоразнообразием. Curr. Биол. 23, 2388e2392.

Calfee, RD, Puglis, HJ, Little, EE, Brumbaugh, WG, Mebane, CA, 2016. Quanti-

Плавание рыбы в ответ на резкое воздействие водной воды

с использованием компьютерного анализа видео и цифровых изображений . J. Vis. Опыт

1e12.

Чаудри, Ф.Н., Малик, М.Ф., 2017. Факторы, влияющие на загрязнение воды: обзор.

J. Ecosyst. Ecogr. 7, 225.

Чен, К., Гундлах, М., Ян, С., Цзян, Дж., Велки, М., Инь, Д., Хеннер Холлерт, Х., 2017.

Количественное исследование механизмов воздействия микропластиков и нанопластиков

на двигательную активность личинок данио. Sci. Total Environ. 584e585,

1022e1031.

Коннон, Р., Гейст, Дж., Вернер, И., 2012. Основанные на эффектах инструменты для мониторинга и определения экотоксикологического воздействия химических веществ в водной среде до

.

Датчики 12, 12741e12771.

de S

a, L.C., Luís, L.G., Guilhermino, L., 2015. Влияние микропластика на молодь обыкновенного бычка (Pomatoschistus microps)

: смешение с добычей, снижение на

хищной производительности и эффективности, а также возможное влияние на развитие психических состояний. . Environ. Загрязнение. 196, 359e362.

Феррарини, А.М., Резенде, К.Ф.О., Барбьери, Э., 2016. Использование плавательной способности для

оценить влияние ртути на Poecilia vivipara (Poecilídeos) в соответствии с соленостью

и температурой.J. Mar. Biol. Океаногр 5, 1e5.

Fonte, E., Ferreira, P., Guilhermino, L., 2016. Повышение температуры и микропластики

взаимодействуют с токсичностью антибиотика цефалексина для молоди обыкновенного бычка

(микробы Pomatoschistus): постэкспозиционный хищник поведение, активность ацетилхо-

линэстеразы и перекисное окисление липидов. Акват. Toxicol. 180, 173e185.

Фосси, М.С., Марсили, Л., Байни, М., Джаннетти, М., Коппола, Д., Герранти, К., Калиани, И.,

Minutoli, R., Lauriano, G., Finoia, MG, Rubegni, F., Panigada, S., Berub, M., Urban

Ramírez, J., Panti, C., 2016. Финские киты и микропластик: Средиземное море

и море сценариев Кортеса. Environ. Загрязнение. 209, 68e78.

Фредерик, П., Джаясена, Н., 2011. Изменение поведения пары и репродуктивный успех

у белых ибисов, подвергшихся воздействию экологически значимых концентраций мет-

илртути, 2011. Proc. R. Soc.Лондон. B Biol. Sci. 278 (1713), 1851е1857.

Frias, J.P.G.L., Sobral, P., Ferreira, A.M., 2010. Органические загрязнители в микропластике с

двух пляжей португальского побережья. Mar. Pollut. Бык. 60, 1988e1992.

Galloway, T., Cole, M., Lewis, C., 2017. Взаимодействие микропластического мусора в морской экосистеме

. Nat. Ecol. Evol 1, 0116.

Goldstein, M.C., Rosenberg, M., Cheng, L., 2012. Увеличение количества океанических микропластиков

обломков усиливает откладку яиц у эндемичных пелагических насекомых.Биол. Lett. 8, 817e820.

Gravato, C., Guilhermino, L., 2009. Влияние бензо [a] пирена на морского окуня (Dicen-

trarchus labrax L.): биомаркеры, рост и поведение. Human Environ. Риск

Оценка 15, 121e137.

Guilhermino, L., Vieira, LR, Ribeiro, D., Tavares, AS, Cardoso, V., Alves, A.,

Almeida, JM, 2018. Поглощение и эффекты противомикробного препарата орфеникол, микро-

пластмассы и их смеси на пресноводном экзотическом инвазивном двустворчатом моллюске Corbicula fl u-

minea.Sci. Total Environ. 622e623, 1131e1142.

Gworek, B., Bemowska-Kałabun, O., Kije

nska, M., Wrzosek-Jakubowska, J., 2016.

Ртуть в морских и океанических водах — обзор. Загрязнение воды, воздуха и почвы. 227

(10), 371.

Hartmann, NB, Rist, S., Bodin, J., Jensen, LHS, Schmidt, SN, Mayer, P., Meibon, A.,

Baun, A., 2017. Микропластики как переносчики загрязнителей окружающей среды:

изучают сорбцию, десорбцию и перенос в биоту.Интегр. Environ. Оценивать.

Манаг. 13, 488e493.

Hern

andez-Moreno, D., Perez-Lopez, M., Soler, F., Gravato, C., Guilhermino, L., 2011.

Воздействие карбофурана на морского окуня (Dicentrarchus labrax L ): изучение био-

маркеров и изменений поведения. Ecotoxicol. Environ. Saf. 74, 1905e1912.

Хилми, А.М., Эль-Домиатри, Н.А., Даабис, А.Ю., Мусса, Ф.И., 1987. Кратковременное воздействие ртути

на выживаемость, поведение, биоаккумуляцию и ионную активность у кошек

(Clarias lazera).Комп. Biochem. Physiol., C 87, 303e308.

Холмс, Л.А., Тернер, А., Томпсон, Р.С., 2012. Адсорбция следов металлов на пластмассе.

Гранулы смолы

в морской среде. Environ. Загрязнение. 160, 42e48.

Howard, T.E., 1975. Эффективность плавания молоди кижуча (Oncorhynchus

kisutch), подвергшейся воздействию отбеленных стоков крафт-целлюлозы. J. Fish. Res. Доска Can. 32,

789e793.

Хаймель, М.К., Бальц, Д.М., Чесни, Э.Дж., Тарр, М.А., Колок, А.S., 2002. Плавание

Показатели молодых особей Флориды Помпано, подвергшихся воздействию этиленгликоля. Пер.

Am. Рыба. Soc. 131, 1152e1163.

Imhof, HK, Sigl, R., Brauer, E., Feyl, S., Giesemann, P., Klink, S., Leupolz, K.,

L €

или MGJ, L

Oschel, LA, Missun, J., Muszynski, S., Ramsperger, AFRM,

Schrank, I., Speck, S., Steibl, S., Trotter, B., Winter, I., Laforsch, C., 2017. Пространственный

и временные изменения численности макро-, мезо- и микропластика на удаленном коралловом острове

на Мальдивах, Индийский океан.Mar. Pollut. Бык. 116,

340e347.

Jeong, C.-B., Kang, H.-M., Lee, M.-C., Kim, D.-H., Han, J., Hwang, D.-S., Soussi, S .,

Ли, С.-Дж., Шин, К.-Х., Парк, Х.Г., Ли, Дж.-С., 2017. Неблагоприятные эффекты микропластика

и путь MAPK / Nrf2, вызванный окислительным стрессом — опосредованный защитный механизм у морской копеподы Paracyclopina nana. Sci. Rep. 24 (7), 41323.

Karami, A., Romano, N., Galloway, T., Hamzah, H., 2016. Девственные микропластики вызывают токсичность

и модулируют влияние фенантрена на ответы биомаркеров в

Африканская кошка (Clarias gariepinus).Environ. Res. 151, 58e70.

Kienzler, A., Bopp, S.K., van der Linden, S., Berggren, E., Worth, A., 2016. Норматив

оценка химических смесей: требования, текущие подходы и будущее

L.G.A. Barboza et al. / Загрязнение окружающей среды 236 (2018) 1014e101

Создание людей в зоне покрытия беженцев MV-lehti

Alvares, C., & Dahlgren, P. (2016). Популизм, экстремизм и СМИ: отображение неопределенной территории. Европейский журнал коммуникации, 31 (1), 46–57.https://doi.org/10.1177/0267323115614485AlvaresC.DahlgrenP.2016Популизм, экстремизм и СМИ: картографирование неопределенного ландшафта Европейский журнал коммуникации 3114657 https://doi.org/10.1177/0267323115614485 Поиск в Google Scholar

Kuvitellut yhteisöt: Nationalismin alkuperän ja leviämisen tarkastelua [Воображаемые сообщества: Размышления о происхождении и распространении национализма]. Тампере: Vastapaino.AndersonB.2017Kuvitellut yhteisöt: Nationalismin alkuperän ja leviämisen tarkastelua [Воображаемые сообщества: размышления о происхождении и распространении национализма] ТампереВастапайно Поиск в Google Scholar

Banton, M.(1983). Расовая и этническая конкуренция. Кембридж: Издательство Кембриджского университета, Бантон М., 1983, Расовая и этническая конкуренция, Кембридж, Издательство Кембриджского университета, Поиск в Google Scholar

Берри, М., Гарсия-Бланко, И., и Мур, К. (ред.). (2016). Освещение в прессе кризиса беженцев и мигрантов в ЕС: контент-анализ пяти европейских стран. Женева: Управление Верховного комиссара ООН по делам беженцев. https://www.unhcr.org/protection/operations/56bb369c9/press-coverage-refugee-migrant-crisis-eu-content-analysis-five-european.htmlBerryM.Garcia-BlancoI.MooreK. (ред.) 2016 Освещение в прессе кризиса беженцев и мигрантов в ЕС: контент-анализ пяти европейских стран Женева Управление Верховного комиссара Организации Объединенных Наций по делам беженцев https://www.unhcr.org/protection/operations/56bb369c9 /press-coverage-refugee-migrant-crisis-eu-content-analysis-five-european.htmlПоиск в Google Scholar

Bloomberg. (2016, 24 сентября). Во время антифашистских демонстраций финны говорят, что «хватит». https://www.bloomberg.com/news/articles/2016-09-24/finns-say-enough-is-enough-during-anti-nazi-demonstrationsBloomberg2016Сентябрь24Финны говорят, что «достаточно, достаточно» во время антинацистских демонстраций / www.bloomberg.com/news/articles/2016-09-24/finns-say-enough-is-enough-during-anti-nazi-demonstrationsПоиск в Google Scholar

Brinkschulte, F., & Frischlich, L. (2018). Поддельные новости? Дезинформация в эпоху цифровых медиа. WWU University of Münster Online. https://www.uni-muenster.de/news/view.php?cmdid=9428BrinkschulteF.FrischlichL.2018Фальшивые новости? Дезинформация в эпоху цифровых медиа WWU University of Münster Online https://www.uni-muenster.de/news/view.php? Cmdid = 9428 Искать в Google Scholar

Canovan, M.(1999). Доверяйте людям! Популизм и два лица демократии. Политические исследования, 47 (1), 2–16. https://doi.org/10.1111/1467-9248.00184CanovanM.1999 Доверяйте народу! Популизм и два лица демократии Политические исследования 471216 https://doi.org/10.1111/1467-9248.00184 Искать в Google Scholar

Де Клин, Б. (2012). Риторика фламандской популистской правой радикальной партии Vlaams Blok / Vlaams Beland в контексте дискурсивной борьбы: дискурсивно-теоретический анализ [Неопубликованная докторская диссертация, Брюссельский университет Брюсселя, Бельгия].De Cleen B. 2012. Риторика фламандской популистской радикальной партии Vlaams Blok / Vlaams Beland в контексте дискурсивной борьбы: дискурсивно-теоретический анализ Неопубликованная докторская диссертация, Vrije Universiteit BrusselBelgium Искать в Google Scholar

De Cleen, B. (2015). «Фламандские друзья, давайте разойдемся!» Дискурсивная борьба за фламандское националистическое гражданское общество в СМИ. Явность — Общественность, 22 (1), 37–54. https://doi.org/10.1080/13183222.2015.1017270De CleenB.2015 «Фламандские друзья, давайте разделимся!» Дискурсивная борьба за фламандское националистическое гражданское общество в СМИ. Javnost — The Public2213754https: // doi.org / 10.1080 / 13183222.2015.1017270Поиск в Google Scholar

Deuze, M., & Witschge, T. (2018). За пределами журналистики: теоретизирование трансформации журналистики. Журналистика, 19 (2), 165–181. https://doi.org/10.1177/1464884916688550DeuzeM.WitschgeT.2018 За пределами журналистики: Теоретические основы трансформации журналистики Журналистика192165181 https://doi.org/10.1177/1464884916688550 Поиск в Google Scholar

, Дж. . Новые медиа, антиреклама и публичная сфера.Новые СМИ и общество, 5 (2), 185–202. https://doi.org/10.1177/1461444803005002003DowneyJ.FentonN.2003Новые СМИ, противодействие публичности и публичная сфераНовые СМИ и общество52185202https: //doi.org/10.1177/1461444803005002003Поиск в Google Scholar

Eriksen, T. H. (1993). Этничность и национализм: антропологические перспективы. Лондон: Pluto Press.EriksenT. H.1993 Этническая принадлежность и национализм: антропологические перспективы LondonPluto Press Искать в Google Scholar

Esser, F., Stępińska, A., & Hopmann, D. (2017). Популизм и СМИ: межнациональные выводы и перспективы. В T. Aalberg, F. Esser, C. Reinemann, J. Strömbäck, & C. H. de Vreese (Eds.), Populist policy communication in Europe (pp. 365–380). Нью-Йорк: Routledge.EsserF.StępińskaA.HopmannD. 2017Популизм и СМИ: межнациональные открытия и перспективы InAalbergT.EsserF.ReinemannC.StrömbäckJ.de VreeseC. Х. (ред.), Популистская политическая коммуникация в Европе 365380 Нью-Йорк Рутледж Поиск в Google Scholar

Esses, V.М., Медиану С. и Лоусон А. С. (2013). Неопределенность, угроза и роль СМИ в продвижении дегуманизации иммигрантов и беженцев. Журнал социальных проблем, 69 (3), 518–536. https://doi.org/10.1111/josi.12027EssesV. М.Медиану, С.Лоусон, А. S.2013 Неопределенность, угроза и роль СМИ в продвижении дегуманизации иммигрантов и беженцев Журнал социальных проблем 693518536 https://doi.org/10.1111/josi.12027 Поиск в Google Scholar

Fawzi, N. (2018). Ненадежные новости и СМИ как «враг народа»? Как популистское мировоззрение формирует отношение получателей к СМИ.Международный журнал прессы / политики, 24 (2), 146–164. https://doi.org/10.1177/1940161218811981FawziN.2018 Ненадежные новости и СМИ как «враг народа?» Как популистское мировоззрение формирует отношение получателей к СМИ. Аффективная экономика национал-популистских образов: исследование национальных и транснациональных онлайн-сетей с помощью больших визуальных данных.Новые СМИ и общество, 22 (5), 770–792. https://doi.org/10.1177/1461444819868686HokkaJ.NelimarkkaM.2020Эффективная экономика национально-популистских образов: исследование национальных и транснациональных онлайн-сетей с помощью больших визуальных данныхНовые СМИ и общество225770792https: //doi.org/10.1177/14614448198682Search 9000 Scholar 9000 Scholar 9000 Scholar 9000 Scholar Холт, К. (2016a). Альтернативмедир? En intervjustudie om mediekritik och mediemisstro [Альтернативные СМИ? Исследование критики СМИ и недоверия. В Л. Трудсоне (Ред.), Migrationen i Medierna — men det får en väl inte prata om? [Миграции в СМИ — а разве не запрещено о них говорить?]. (стр. 113–149). Стокгольм: Институт медиа исследований. HoltK.2016aAlternativmedier? En intervjustudie om mediekritik och mediemisstro [Альтернативные СМИ? Исследование критики СМИ и недоверия] InTruedsonL. (Ed.), Migrationen i Medierna — men det får en väl inte prata om? [Миграции в СМИ — разве не запрещено говорить о них?] 113149 Стокгольм Институт медиа исследований Поиск в Google Scholar

Holt, K.(2016b). Skilda verkligheter? «Недостаточная растительность интернета» vs «ПК-маффиан» [Отдельные реальности? «Подлесок Интернета» против «ПК-мафии»]. В L. Truedson (Ed.), Migrationen i Medierna — men det får en väl inte prata om? [Миграции в СМИ — разве не запрещено о них говорить?] (150–173). Стокгольм: Институт медиа исследований. HoltK.2016bSkilda verkligheter? «Недостаточная растительность Интернета» vs «ПК-маффиан» [Отдельные реальности? «Подлесок Интернета» против «ПК-мафии»] InTruedsonL. (Ed.), Migrationen i Medierna — men det får en väl inteprata om? [Миграции в СМИ — разве не запрещено говорить о них?] 150173 Стокгольм Институт медиа исследований Поиск в Google Scholar

Jagers, J., И Уолгрейв, С. (2007). Популизм как стиль политического общения: эмпирическое исследование дискурса политических партий в Бельгии. Европейский журнал политических исследований, 46 (3), 319–345. https://doi.org/10.1111/j.1475-6765.2006.00690.xJagersJ.WalgraveS.2007 Популизм как стиль политического общения: эмпирическое исследование дискурса политических партий в Бельгии Европейский журнал политических исследований 563319345 https://doi.org/10.1111 /j.1475-6765.2006.00690.xПоиск в Google Scholar

Jørgensen, M., И Филлипс, Л. (2002). Дискурсивный анализ как теория и метод. Лондон: Мудрец. https://dx.doi.org/10.4135/9781849208871JørgensenM.PhillipsL.2002Анализ дискурса как теория и методLondonSagehttps: //dx.doi.org/10.4135/9781849208871Поиск в Google Scholar

Kansallinen Vastarinta. (нет данных). Tavoitteistamme lyhyesti [Кратко о наших целях]. https://www.vastarinta.com/vastarintaliike/tavoitteistamme-lyhyesti/Kansallinen Vastarinta (n.d.) Tavoitteistamme lyhyesti [Кратко о наших целях] https: // www.Wastarinta.com/vastarintaliike/tavoitteistamme-lyhyesti/Поиск в Google Scholar

Kansan Uutiset. (2016, 20 сентября). Uusnatsit ja turvapaikanhakijat samassa lauseessa — Arhinmäki pettyi Sipilän kannanottoon [Неонацисты и просители убежища в одном предложении — Архинмяки разочарован заявлением Сипиля]. https://www.kansanuutiset.fi/artikkeli/3603978-uusnatsit-ja-turvapaikanhakijat-samassa-lauseessa-arhinmaki-pettyi-sipilan-kannanottoonKansan Uutiset2016September20Uusvijäsanottoon — Samsubijäsnatsia та же фраза — Архинмяки разочарован заявлением Сипиля] https: // www.kansanuutiset.fi/artikkeli/3603978-uusnatsit-ja-turvapaikanhakijat-samassa-lauseessa-arhinmaki-pettyi-sipilan-kannanottoonSearch in Google Scholar

Karppinen, K. (2017, 9 апреля). Maahanmuuttokriittisyydestä tunnettu Junes Lokka yllätti Oulussa — valtuustoon omalta listalta sadoilla äänillä [Юнес Локка, известный своей антииммигрантской позицией, изумленный в Оулу — был избран в совет из своего списка с сотнями голосов]. Yle Uutiset. https://yle.fi/uutiset/3-9557350KarppinenK.2017April9Maahanmuuttokriittisyydestä tunnettu Junes Lokka yllätti Oulussa — valtuustoon omalta listalta sadoilla äänillä [Юнс Локстон, избранный в свой список противников, был избран в список своих противников. с сотнями голосов] Yle Uutisethttps: // yle.fi / uutiset / 3-9557350 Искать в Google Scholar

Kellas, J. G. (1991). Политика национализма и этничности. Лондон: MacMillan Press. https://doi.org/10.1007/978-1-349-21527-0KellasJ. G.1991 Политика национализма и этнической принадлежности Лондон MacMillan Press https://doi.org/10.1007/978-1-349-21527-0 Поиск в Google Scholar

Kohn, H. (1944). Идея национализма: исследование его истоков и предыстории. Нью-Йорк: Макмиллан, Кон Х, 1944 Идея национализма: исследование его истоков и предыстории Нью-Йорк Макмиллан Поиск в Google Scholar

Ковач Б., & Rosenstiel, T. (2014). Элементы журналистики (3-е изд.). Нью-Йорк: Crown, KovachB.RosenstielT, 2014 Элементы журналистики, 3-е изд. New YorkCrown Поиск в Google Scholar

Krämer, B. (2018). Популизм, СМИ и форма общества. Теория коммуникации, 28 (4), 444–465. https://doi.org/10.1093/ct/qty017KrämerB.2018Популизм, СМИ и форма общества Теория коммуникации 284444465 https://doi.org/10.1093/ct/qty017 Поиск в Google Scholar

Kundnani, A. (2007). Конец толерантности: расизм в 21 веке Великобритании.Лондон: Pluto Press, KundnaniA, 2007 Конец толерантности: расизм в 21 -м веке, Британия, LondonPluto Press, Поиск в Google Scholar

Lentin, A., & Titley, G. (2011). Кризисы мультикультурализма: расизм в неолиберальную эпоху. Лондон: Zed Books.LentinA.TitleyG.2011 Кризисы мультикультурализма: расизм в неолиберальную эпохуLondonZed Books Поиск в Google Scholar

Lokka, J. (2017, 18 мая). Хакемуксени Оулун мааханмууттаджанеувостоун [Мое заявление в Иммиграционный совет Оулу].http://www.jlokka.fi/2017/05/hakemukseni-oulun-maahanmuuttajaneuvost.htmlLokkaJ.2017May18Hakemukseni Oulun maahanmuuttajaneuvostoon [Мое заявление в Иммиграционный совет Оулу] http://www.jlokka.f hakemukseni-oulun-maahanmuuttajaneuvost.htmlПоиск в Google Scholar

McCrone, D. (1998). Социология национализма: завтрашние предки. Лондон: Рутледж. https://doi.org/10.4324/9780203428856McCroneD.1998 Социология национализма: будущие предки Лондонский Рутледж https://doi.org / 10.4324 / 9780203428856 Искать в Google Scholar

Mouffe, C. (2005). «Конец политики» и вызов правому популизму. В Ф. Паницце (ред.), Популизм и зеркало демократии (стр. 50–71). Нью-Йорк: Verso.MouffeC, 2005 «Конец политики» и вызов правому популизму InPanizza F. (Ред.), Популизм и зеркало демократии 5071 Нью-ЙоркVersoSearch in Google Scholar

MTV Uutiset. (2016, 19 сентября). Soini tuomitsee Asema-aukion ja Otanmäen tapaukset lyhyesti ja ytimekkäästi [Сойни кратко и содержательно осуждает дела на Станционной площади и Отанмяки].https://www.mtvuutiset.fi/artikkeli/soini-tuomitsee-asema-aukion-ja-otanmaen-tapaukset-lyhyesti-ja-ytimekkaasti/6080428#gs.6g2r11MTV Uutiset2016September19äentikai Sojäsema tuomitsee кратко и содержательно осуждает дела Station Square и Otanmäki] https://www.mtvuutiset.fi/artikkeli/soini-tuomitsee-asema-aukion-ja-otanmaen-tapaukset-lyhyesti-ja-ytimekkaasti/6080428#gs.6g2r11 Scholar

Мудде, К. (2004). Популистский дух времени.Правительство и оппозиция, 39 (4), 541–563. https://doi.org/10.1111/j.1477-7053.2004.00135.xMuddeC.2004Популистский дух времениПравительство и оппозиция394541563 https://doi.org/10.1111/j.1477-7053.2004.00135.xПоиск в Google Scholar

Mudde, C ., & Ровира Кальтвассер, К. (2017). Популизм: очень короткое введение. Оксфорд: Издательство Оксфордского университета. https://doi.org/10.1093/actrade/97801874.001.0001MuddeC.Rovira KaltwasserC.2017 Популизм: очень краткое введениеOxfordOxford University Presshttps: // doi.org / 10.1093 / actrade / 97801874.001.0001 Искать в Google Scholar

MV-lehti. (2018, 13 января). MV-lehdestä tuli MV-media — mikä muuttuu? Кука на яткой? [Журнал WTF стал WTF media — что изменится? Кто заменит Яницкина?]. https://www.mvlehti.net/2018/01/13/mv-lehdesta-mv-media-mika-muuttuuMV-lehti2018January13MV-lehdestä tuli MV-media — mikä muuttuu? Кука на jatkaja? [Журнал WTF стал WTF media — что изменится? Кто заменит Яницкина?] Https://www.mvlehti.net/2018/01/13/mv-lehdesta-mv-media-mika-muuttuuПоиск в Google Scholar

Müller, J.-W. (2017). Мита о популизме? [Что такое популизм?]. Тампере: Niin & Näin.MüllerJ.-W.2017Mitä о популизме? [Что такое популизм?] TampereNiin & NäinSearch in Google Scholar

Neihum, A. (15 апреля 2019 г.). Юнес Локка, Марко де Вит, Илья Яницкин… — vaihtoehtoehdokkaat ja pienpuolueet eivät juhlineet eduskuntavaaleissa [Юнес Локка, Марко де Вит, Илья Яницкин… — альтернативные кандидаты и второстепенные политические партии не праздновали парламентских выборов]. MTV Уутисет. https: // www.mtvuutiset.fi/artikkeli/junes-lokka-marco-de-wit-ilja-janitskin-vaihtoehtoehdokkaat-ja-pienpuolueet-eivat-juhlinee-eduskuntavaaleissa/7365984#gs.7fhhume … ja pienpuolueet eivät juhlineet eduskuntavaaleissa [Юнес Локка, Марко де Вит, Илья Яницкин… — альтернативные кандидаты и второстепенные политические партии не приветствовали парламентских выборов] MTV Uutiseth https://www.mtvuutiset.fi/artikkeli/junesco-lokka- -wit-ilja-janitskin-vaihtoehtoehdokkaat-ja-pienpuolueet-eivat-juhlineet-eduskuntavaaleissa / 7365984 # gs.7fhh6aПоиск в Google Scholar

Nieminen, T. (2018, 18 февраля). Ilja Janitskin loi ja hylkäsi MV-lehden, ja nyt hän kääntää selkänsä sen kannattajille — «Olen saanut tarpeekseni isänmaallisten skenestä, siitä pelleilystä» [Илья Янитскин создал и отказался от своего MV-leh, защитники — теперь он будет С меня достаточно патриотической сцены, этих выходок »]. Helsingin Sanomat. https://www.hs.fi/sunnuntai/art-2000005569875.html?utm_campaign=tf-HS&utm_term=3&utm_source=tf-other&share=90b782b3cebb61b32c2258cd671c15e3NieminenT.2018, 18 февраля, Илья Яницкин loi ja hylkäsi MV-lehden, ja nyt hän kääntää selkänsä sen kannattajille — «Олен саанут тарпеексени isänmaallisten skenestä, siitä pellehtistä, он отвернулся от своего MV-lehtistä, его защитники теперь будут выступать, и теперь он будет защищать MV-lehti. Мне надоела патриотическая сцена, эти выходки »] Хельсингин Саномат https://www.hs.fi/sunnuntai/art-2000005569875.html? Utm_campaign = tf-HS & utm_term = 3 & utm_source = tf-other & share = Googleb782bear2c25815

Никунен, К.(2019). Медиа-солидарность: эмоции, сила и справедливость в цифровую эпоху. Лондон: Мудрец. http://dx.doi.org/10.4135/9781529715019NikunenK.2019 Медиа-солидарности: эмоции, сила и справедливость в цифровую эпоху LondonSage http://dx.doi.org/10.4135/9781529715019 Поиск в Google Scholar

Nikunen, K., Hokka, J ., & Нелимаркка, М. (2021). Аффективная практика солдатской службы: как обмен изображениями используется для распространения экстремистских и расистских взглядов на сайте Soldiers of Odin в Facebook. Телевидение и новые медиа, 22 (2), в печати.NikunenK.HokkaJ.NelimarkkaM.2021 Эффективная практика использования военнослужащих: как распространение изображений используется для распространения экстремистских и расистских взглядов на сайте Soldiers of Odin в Facebook Телевидение и новые медиа222в прессе Поиск в Google Scholar

Nikunen, K., & Pantti, M. ( 2018). Тапаус Ку-клукс-клан [Дело Ку-клукс-клана]. В М. Маасилта и К. Никунен (ред.), Pakolaisuus, tunteet ja media [Иммиграция, эмоции и СМИ] (стр. 71–91). Тампере: Вастапаино.НикуненК.ПанттиM.2018Тапаус Ку-клукс-клан [Дело Ку-клукс-клана] InMaasiltaM.Никунен К. (ред.), Паколайсуус, tunteet ja media [Иммиграция, эмоции и СМИ] 7191TampereVastapainoSearch in Google Scholar

Noppari, E., & Hiltunen, I. (2018). Populistinen Wastamedia eliittejä haastamassa [Популистские СМИ, бросающие вызов элитам]. В М. К. Ниеми и Т. Хуни (ред.), СМИ и популизм: Työkaluja kriittiseen journalismiin [СМИ и популизм: инструменты критической журналистики] (стр. 236–272). Тампере: Vastapaino.NoppariE.HiltunenI.2018Populistinen Wastamedia eliittejä haastamassa [Популистские СМИ бросают вызов элитам] InNiemiM.K.HouniT. (Ред.), Media & Populismi: Työkaluja kriittiseen journalismiin [СМИ и популизм: инструменты для критической журналистики] 236272TampereVastapainoSearch in Google Scholar

Noppari, E., Hiltunen, I., & Ahva, L. (2019) . Профили пользователей популистских сайтов контр-СМИ в Финляндии. Журнал альтернативных и общественных СМИ, 4 (1), 23–37. https://doi.org/10.1386/joacm_00041_1NoppariE.HiltunenI.AhvaL.2019 Профили пользователей популистских сайтов контр-СМИ в ФинляндииJournal of Alternative and Community Media412337https: // doi.org / 10.1386 / joacm_00041_1Поиск в Google Scholar

Nord, L. W., & Strömbäck, J. (2003). Понимание различных типов кризисов: исследование освещения шведскими СМИ террористических атак против Соединенных Штатов и атак США в Афганистане. Международный журнал прессы / политики, 8 (4), 54–75. https://doi.org/10.1177/1081180X03256578NordL. W.StrömbäckJ, 2003. Осмысление различных типов кризисов: исследование освещения шведскими СМИ террористических атак против Соединенных Штатов и США.Атаки С. в Афганистане The International Journal of Press / Politics 845475 https://doi.org/10.1177/1081180X03256578 Искать в Google Scholar

Nygaard, S. Внешний вид объективности: как критически важные для иммиграции альтернативные СМИ сообщают о новостях. Журналистская практика, 13 (10), 1147–1163. http://doi.org/10.1080/17512786.2019.1577697NygaardS.2019 Внешний вид объективности: как альтернативные СМИ, критикующие иммиграцию, сообщают о новостяхJournalism Practice131011471163 http://doi.org/10.1080/17512786.2019.1577697Поиск в Google Scholar

Пелинка А. (2013). Правый популизм. Понятие и типология. В: Р. Водак, М. Хосравиник и Б. Мрал (ред.), Правый популизм в Европе: политика и дискурс (стр. 3–22). Лондон: Bloomsbury Academic.PelinkaA.2013 Правый популизм. Концепция и типология InWodakR.KhosraviNikM.MralB. (Eds.), Правый популизм в Европе: политика и дискурс322LondonBloomsbury AcademicSearch in Google Scholar

Pilke, A. (2016, 19 сентября). Presidentti Niinistö: Rasistiseen järjestöön kuuluminen rikos [Президент Ниинистё: принадлежать к расистской организации — преступление].Yle Uutiset. https://yle.fi/uutiset/3-9178457PilkeA.2016сентябрь19Президентти Ниинисто: Rasistiseen järjestöön kuuluminen rikos [Президент Ниинисто: принадлежать к расистской организации — преступление] Yle Uutisethttps: //yle.fi/uutiseth 9178457Поиск в Google Scholar

Reinemann, C., Aalberg, T., Esser, F., Strömbäck, J., & De Vreese, CH (2017). Популистская политическая коммуникация: к модели ее причин, форм и следствий. В Д. Альбертацци и Д. Макдоннел (ред.), Популизм XXI века: призрак западноевропейской демократии (стр.12–28). Бейзингсток: Пэлгрейв Макмиллан. https://doi.org/10.1057/9780230592100ReinemannC.AalbergT.EsserF.StrömbäckJ.De VreeseC. H.2017 Популистская политическая коммуникация: к модели ее причин, форм и следствий InAlbertazziD.McDonnellD. (Eds.), Популизм XXI века: призрак западноевропейской демократии1228BasingstokePalgrave Macmillanhttps: //doi.org/10.1057/9780230592100Поиск в Google Scholar

Reunanen, E. (Ed.). (2018). Suomessa uutisiin luotetaan yleisemmin kuin muissa maissa [В Финляндии новостям доверяют больше, чем за границей].В Uutismedia verkossa 2018 [СМИ онлайн, 2018]. Отчет института Reuters о цифровых новостях: Suomen maaraportti [Отчет о земле в Финляндии] (стр. 19–28). Исследовательский центр журналистики, СМИ и коммуникации Тампере. https://trepo.tuni.fi/bitstream/handle/10024/103750/978-952-03-0796-7.pdf?sequence=1&isAllowed=yReunanenE.(Ed.)2018Suomessa uutisiin luotetaan yleisemmin kuin muissa maissa [В Финляндии , они доверяют новостям больше, чем за рубежом]. В Uutismedia verkossa 2018 [СМИ онлайн, 2018] Репортаж о цифровых новостях Reuters Institute: Suomen maaraportti [Земельный отчет Финляндии] 1928 г., Исследовательский центр Тампере по журналистике, СМИ и коммуникациямhttps: // trepo.tuni.fi/bitstream/handle/10024/103750/978-952-03-0796-7.pdf?sequence=1&isAllowed=yПоиск в Google Scholar

Sipilä, J. (2016, 19 сентября). Ei väkivallalle, ei vihapuheelle, ei rasismille [Нет насилию, нет разжиганию ненависти, нет расизму]. [блог]. https://www.juhasi.fi/blogi/ei-vakivallalle-ei-vihapuheelle-ei-rasismille/SipiläJ.2016September19Ei väkivallalle, ei vihapuheelle, ei rasismille [Нет насилию, нет разжиганию ненависти, нет расизму] [блог] ] https://www.juhasi.fi/blogi/ei-vakivallalle-ei-vihapuheelle-ei-rasismille/Поиск в Google Scholar

STT.(2017, 26 сентября). Пуолустус: Turvapaikanhakija ei tehnyt Kajaanin Otanmäessä henkirikosta, vaan uhri kaatui ja löi päänsä [Защита: проситель убежища не был виновен в непредумышленном убийстве в Отанмяки Каяни, вместо этого жертва упала на голову. Аамулехти. https://www.aamulehti.fi/a/200418191STT2017Сентябрь26Puolustus: Turvapaikanhakija ei tehnyt Kajaanin Otanmäessä henkirikosta, vaan uhri kaatui ja löi pääki guerija, вместо этого, его жертва упала, и вместо этого его жертва была убита, и вместо этого он был убит. head] Aamulehtihttps: // www.aamulehti.fi/a/200418191Поиск в Google Scholar

Tamir, Y. (2019). Не очень гражданский: есть ли разница между этническим и гражданским национализмом? Ежегодный обзор политологии, 22 (1), 419–434. https://doi.org/10.1146/annurev-polisci-022018-024059TamirY.2019 Не очень гражданский: есть ли разница между этническим и гражданским национализмом? 022018-024059Поиск в Google Scholar

The Guardian. (2016, 25 сентября).Финны протестуют против расизма после смерти человека, подвергшегося нападению на митинге неонацистов. https://www.theguardian.com/world/2016/sep/25/finns-protest-against-racism-after-man-assaaled-at-neo-nazi-rally-dies -Нацистское ралли умирает , С. (2018). Pakolaiskeskustelu MV-lehdessä: Merkityksellistämisen mekanismit ideologisissa puhuttelutavoissa.Media & Viestintä, 41 (3), 171–191. https://doi.org/10.23983/mv.75324TuomolaS.2018Pakolaiskeskustelu MV-lehdessä: Merkityksellistämisen mekanismit ideologisissa puhuttelutavoissa [Освещение беженцев в-lehti: Механизмы обозначения идеологических языков. .75324 Искать в Google Scholar

Van Dijk, TA (1992). Дискурс и отрицание расизма. Дискурс и общество, 3 (1), 87–118. https://doi.org/10.1177/0957926592003001005Van DijkT.A.1992 Дискурс и отрицание расизма Дискурс и общество 3187118 https://doi.org/10.1177/0957926592003001005 Поиск в Google Scholar

Wodak, R. (2013). «Все идет» — Гайдеризация Европы. В: Р. Водак, М. Хосравиник и Б. Мрал (ред.), Правый популизм в Европе: политика и дискурс (стр. 23–38). Лондон: Bloomsbury Academic.WodakR.2013 «Все идет» — Хайдеризация Европы.(2015). Политика страха: что означают правые популистские дискурсы. Лондон: Мудрец. http://dx.doi.org/10.4135/9781446270073WodakR.2015 Политика страха: что означают правые популистские дискурсы LondonSage http://dx.doi.org/10.4135/9781446270073 Поиск в Google Scholar

Wodak, R., De Cillia , Р., Рейзигл, М., и Либхарт, К. (2009). Дискурсивное построение национальной идентичности. Эдинбург: Издательство Эдинбургского университета, WodakR.De CilliaR.ReisiglM.LiebhartK, 2009 Дискурсивное конструирование национальной идентичности, Эдинбург, Издательство Эдинбургского университета Поиск в Google Scholar

Yle.(2019). Вааликоне: Юнес Локка [Приложение для голосования: Юнес Локка]. https://vaalikone.yle.fi/eurovaalit2019/14/ehdokkaat/210?lang=fi-FIYle2019Vaalikone: Junes Lokka [Заявка на голосование: Junes Lokka] https://vaalikone.yle.fi/eurovaalit2019/14/ehdokkaat/ 210? Lang = fi-FIS Искать в Google Scholar

Ylä-Anttila, T. (2017). Инструментарий популизма: финский популизм в действии, 2007–2016 гг. [Докторская диссертация, Университет Хельсинки, Финляндия]. https://helda.helsinki.fi/bitstream/handle/10138/224199/ThePopul.pdf? sequence = 1 & isAllowed = yYlä-AnttilaT.2017 Набор инструментов популизма: финский популизм в действии, 2007–2016 гг., докторская диссертация, Хельсинкский университет, Финляндия https://helda.helsinki.fi/bitstream/handle/10138/224199/ThePopuled 1 & ispdf? = yПоиск в Google Scholar

MV-lehti. (2016, 12 сентября). Otanmäen vasaanottokeskuksen luona Kajaanilaisten turvallisuus -tilaisuus torstaina 15.9 [Прежде всего, безопасность граждан Каяни пройдет в центре размещения Отанмяки в четверг, 15.9]. https://mvlehti.net/2016/09/12/otanmaen-vastaanottokeskuksen-luona-kajaanilaisten-turvallisuus-ensin-tilaisuus-torstaina-15-9MV-lehti2016September12Otanmäen Wastaanottokeskuksen luona Kaisuallisensa, первый турбулентский столик безопасности Kaisuallisu. состоится в центре размещения Отанмяки в четверг, 15.9] https://mvlehti.net/2016/09/12/otanmaen-vastaanottokeskuksen-luona-kajaanilaisten-turvallisuus-ensin-tilaisuus-torstaina-15-9 Поиск в Google Scholar

MV -lehti.(2016, 16 сентября). Йессе ярвенпяя: Verta käsissä — laulu muslimien teloittaman Arto Mikkosen muistoksi [Йессе ярвенпяя: Кровь на руках — Песня памяти Арто Микконена, исполненная мусульманами]. https://mvlehti.net/2016/09/16/josse-jarvenpaa-verta-kasissa-laulu-muslimien-teloittaman-arto-mikkosen-muistoksiMV-lehti2016September16Jösse järvenpääam: Verta käsissälimäsänsäsisäsée » Кровь на руках — Песня памяти Арто Микконена, исполненная мусульманами] https: // mvlehti.net / 2016/09/16 / josse-jarvenpaa-verta-kasissa-laulu-muslimien-teloittaman-arto-mikkosen-muistoksiПоиск в Google Scholar

MV-lehti. (2016, 18 сентября). Iltapäivälehdet tietävät paremmin kuin kuolemansyyntutkijat! [Таблоиды знают лучше коронеров!]. https://mvlehti.net/2016/09/18/iltapaivalehdet-tietavat-paremmin-kuin-kuolemansyyntutkijat/MV-lehti2016September18Iltapäivälehdet tietävät paremmin kuin kuolemansyyntutkijat! [Таблоиды знают лучше коронеров!] Https: // mvlehti.net / 2016/09/18 / iltapaivalehdet-tietavat-paremmin-kuin-kuolemansyyntutkijat / Искать в Google Scholar

MV-lehti. (2016, 20 сентября-а). Irakilaiset omivat Jimi Karttusen puolustajakseen! [Иракцы приняли Джими Карттунена своим защитником!]. https://mvlehti.net/2016/09/20/irakilaiset-omivat-jimi-karttusen-puolustajakseenMV-lehti2016September20-aIrakilaiset omivat Jimi Karttusen puolustajakseen! [Иракцы приняли Джими Карттунена своим защитником!] Https://mvlehti.net/2016/09/20/irakilaiset-omivat-jimi-karttusen-puolustajakseenПоиск в Google Scholar

MV-lehti.(2016, 20-б сентября). Kuollut Jimi Karttunen halusi juutalaiset uuniin! [Умерший Джими Карттунен хотел, чтобы евреев сожгли!]. https://mvlehti.net/2016/09/20/kuollut-jimi-karttunen-halusi-juutalaiset-uuniinMV-lehti2016September20-bKuollut Jimi Karttunen halusi juutalaiset uuniin! [Умерший Джими Карттунен хотел, чтобы евреев сожгли!] Https://mvlehti.net/2016/09/20/kuollut-jimi-karttunen-halusi-juutalaiset-uuniinПоиск в Google Scholar

MV-lehti. (2016, 20 сентября-в). Väkivaltaa kaksilla rattailla [Насилие с двумя повозками].https://mvlehti.net/2016/09/20/vakivaltaa-kaksilla-rattailla/MV-lehti2016September20-cVäkivaltaa kaksilla rattailla [Насилие с двумя повозками] https://mvlehti.net/2016/09/20/vakivaltaa-kaksilla -rattailla / Искать в Google Scholar

MV-lehti. (2016, 24 сентября). Miksi väkivaltaisia ​​vasemmistoliikkeitä ei pidetä ääriliikkeinä? [Почему насильственные левые движения не рассматриваются как крайние движения?]. https://mvlehti.net/2016/09/24/miksi-vakivaltaisia-vasemmistoliikkeita-ei-pideta-aariliikkeina/MV-lehti2016September24Miksi väkivaltaisia ​​vasemmistoliikkeitä ei pidetä ääriliikkein? [Почему насильственные левые движения не рассматриваются как крайние движения?] Https: // mvlehti.net / 2016/09/24 / miksi-vakivaltaisia-vasemmistoliikkeita-ei-pideta-aariliikkeina / Искать в Google Scholar

MV-lehti. (2016, 5 октября). Vapaus Eppu Torniaiselle! [Свободу Эппу Торниайнену!]. https://mvlehti.net/2016/10/05/vapaus-eppu-torniaiselle/MV-lehti2016October5Vapaus Eppu Torniaiselle! [Свобода Эппу Торниайнену!] Https://mvlehti.net/2016/10/05/vapaus-eppu-torniaiselle/ Поиск в Google Scholar

MV-lehti. (2016, 14 ноября). Солдаты Odin Finland vei kynttilän Arto Mikkosen haudalle [Солдаты Odin Finland принесли свечу к могиле Арто Микконена].https://mvlehti.net/2016/11/14/soldiers-of-odin-finland-vei-kynttilan-arto-mikkosen-haudalleMV-lehti2016Ноябрь 14Солдаты Odin Finland vei kynttilän Arto Mikkosen haudalle [Солдаты Odin Finland принесли свечу на могила Арто Микконена] https://mvlehti.net/2016/11/14/soldiers-of-odin-finland-vei-kynttilan-arto-mikkosen-haudalle Искать в Google Scholar

MV-lehti. (2016, 17 декабря). Mitä Otanmäessä tapahtui 11.9.2016? [Что произошло в Отанмяки 11.9.2016?]. https: // mvlehti.net / 2016/12/17 / mita-otanmaessa-tapahtui-11-9-2016 / MV-lehti2016Декабрь17Mitä Otanmäessä tapahtui 11.9.2016? [Что произошло в Отанмяки 11.9.2016?] Https://mvlehti.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
