Снять показания счетчика Меркурий 230 АМ/ART-01,02,03

Для снятия показаний со счетчика записываем все цифры до запятой или точки.

Счетчики электроэнергии модели Меркурий 230 (трехфазные) могут различаться между собой. По числу тарифов есть модели однотарифные и много тарифные (двухтарифные, трехтарифные) по типу день ночь и пик полупик ночь.

Технические характеристики

Счетчик предназначен для учета активной электроэнергии. Класс точности измерения прибором вне зависимости от модели 0,5 или 1. На счетчик производители дают гарантию в 3 года. Как правило срок службы приборов учета электричества около 30 лет. Межповерочный интервал Меркурий 230 составляет 10 лет. Т. е каждые десять лет необходимо проводить поверку счетчика на обнаружение неисправностей в счете если они есть.

Рассмотрим снятие показателей на примере трехфазного счетчика электрической энергии однотарифного и двухтарифного типа.

Снимаем показатели с однотарифного счетчика меркурий 230

Популярные разновидности электросчетчиков однотарифного типа:
Меркурий 230 AR/AM1
Меркурий 230 AR/AM02
Меркурий 230 AR/AM03

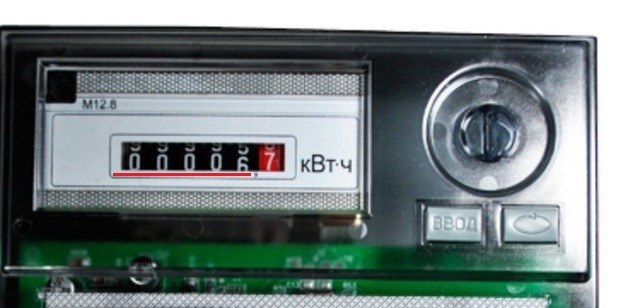

Для того чтобы записать показания однотарифного счетчика меркурий посмотрите на 6-значный циферблат и выпишите цифры до запятой.

Чтобы определить показания счетчика за последний месяц из нынешних свежих показателей счетчика вычтите показания которые были месяц назад.

Снимаем показания с многотарифного счетчика

Популярные разновидности электросчетчиков многотарифного типа:

Меркурий 230 ART-01
Меркурий 230 ART-02
Меркурий 230 ART-03

Для того чтобы снять и передать показания со счетчика вам понадобятся записать следующие показатели
Т1 — расход электроэнергии в дневное время
Т2 — расход электроэнергии в ночное время

Перед тем как снимать показатели проверьте чтобы счетчик был в режиме готовности — для этого посмотрите в левый верхний угол дисплея возле буквы А должна стоять черточка как на изображении ниже. Если режим А не установлен то нужно перевести счетчик в данный режим кратковременным нажатием правой кнопочки (рядом с кнопкой ввод). Далее когда режим счетчика установлен в режим А выбор между показателями осуществляется кратковременным нажатием клавиши Ввод.

Для этого на счетчике нажимаем клавишу ввод на дисплее отобразится показатель расхода электроэнергии в дневное время Т1, записываем.

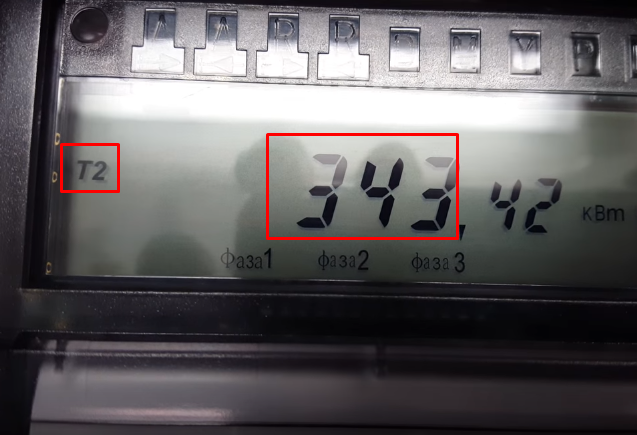

Снова нажимаем клавишу ввод и записываем показатель Т2 (расход в ночное время)

Вписываем в платежку за свет снятые показатели со счетчика и оплачиваем электроэнергию.

Видео-инструкция: снимаем показания со счетчика Меркурий 230

Надеемся наша статья по снятию показаний со со счетчика Меркурий 230 была для вас полезной. В следующих статьях мы разберем другие счетчики этого производителя и расскажем как снять показания с них. Разберем технические характеристики и правила эксплуатации.

Несколько советов о том как экономить электроэнергию

1. Отключайте приборы на ночь или когда на работе из розетки, это позволит сэкономить.
2. Замените лампочки накаливания на энергосберегающие или светодиодные.
3. Если вы большее время используете электричество ночью, то поставьте двухтарифный счетчик и платите за расход электроэнергии ночью в несколько раз меньше.

Счетчик меркурий 230 трехфазный как снять показания

Для снятия показаний со счетчика записываем все цифры до запятой или точки.

Счетчики электроэнергии модели Меркурий 230 (трехфазные) могут различаться между собой. По числу тарифов есть модели однотарифные и много тарифные (двухтарифные, трехтарифные) по типу день ночь и пик полупик ночь.

Технические характеристики

Счетчик предназначен для учета активной электроэнергии. Класс точности измерения прибором вне зависимости от модели 0,5 или 1. На счетчик производители дают гарантию в 3 года. Как правило срок службы приборов учета электричества около 30 лет. Межповерочный интервал Меркурий 230 составляет 10 лет. Т. е каждые десять лет необходимо проводить поверку счетчика на обнаружение неисправностей в счете если они есть.

Рассмотрим снятие показателей на примере трехфазного счетчика электрической энергии однотарифного и двухтарифного типа.

Снимаем показатели с однотарифного счетчика меркурий 230

Популярные разновидности электросчетчиков однотарифного типа:
Меркурий 230 AR/AM1
Меркурий 230 AR/AM02
Меркурий 230 AR/AM03

Для того чтобы записать показания однотарифного счетчика меркурий посмотрите на 6-значный циферблат и выпишите цифры до запятой.

Снимаем показания с многотарифного счетчика

Популярные разновидности электросчетчиков многотарифного типа:

Меркурий 230 ART-01
Меркурий 230 ART-02
Меркурий 230 ART-03

Для того чтобы снять и передать показания со счетчика вам понадобятся записать следующие показатели
Т1 — расход электроэнергии в дневное время

Т2 — расход электроэнергии в ночное время

Перед тем как снимать показатели проверьте чтобы счетчик был в режиме готовности — для этого посмотрите в левый верхний угол дисплея возле буквы А должна стоять черточка как на изображении ниже. Если режим А не установлен то нужно перевести счетчик в данный режим кратковременным нажатием правой кнопочки (рядом с кнопкой ввод). Далее когда режим счетчика установлен в режим А выбор между показателями осуществляется кратковременным нажатием клавиши Ввод.

Для этого на счетчике нажимаем клавишу ввод на дисплее отобразится показатель расхода электроэнергии в дневное время Т1, записываем.

Снова нажимаем клавишу ввод и записываем показатель Т2 (расход в ночное время)

Вписываем в платежку за свет снятые показатели со счетчика и оплачиваем электроэнергию.

Видео-инструкция: снимаем показания со счетчика Меркурий 230

Надеемся наша статья по снятию показаний со со счетчика Меркурий 230 была для вас полезной. В следующих статьях мы разберем другие счетчики этого производителя и расскажем как снять показания с них. Разберем технические характеристики и правила эксплуатации.

Несколько советов о том как экономить электроэнергию

1. Отключайте приборы на ночь или когда на работе из розетки, это позволит сэкономить.
2. Замените лампочки накаливания на энергосберегающие или светодиодные.
3. Если вы большее время используете электричество ночью, то поставьте двухтарифный счетчик и платите за расход электроэнергии ночью в несколько раз меньше.

Порядок работы

Значения учтённой энергии по тарифным зонам могут быть считаны как с индикатора счётчика с помощью кнопок на передней панели, так и через интерфейс CAN (или RS-485 или IrDA или GSM-модем). В верхней части ЖКИ находятся элементы, которые индицируют вид энергии: А+, А-, R+, R-, сутки, месяц, год, пред.год и потери (Примечание – надписи могут быть как на русском так и на английском языке).

Считывание информации с индикатора счётчика Меркурий 230 с помощью кнопок

При включении счётчика, в течение 1,5 с, включаются все элементы индикации: курсоры, пиктограммы и все сегменты цифровых индикаторов. После чего счётчик переходит в режим индикации текущих измерений. ЖКИ счётчика во время его работы при использовании клавиш может находиться в одном из трёх режимов:

• в режиме индикации потреблённой электроэнергии;
• в режиме регистрации индикации максимумов мощности;
• в режиме индикации текущих значений вспомогательных параметров (мгновенных значений активной, реактивной и полной мощности, как в каждой фазе, так и сумма, тока в каждой фазе, напряжение в каждой фазе, cos ϕ в каждой фазе и по сумме, частота сети, а для счётчиков с внутренним тарификатором дополнительно – текущее время и дату).

Режим индикации накопленной энергии по действующим тарифам.

При включении счётчика на жидкокристаллическом индикаторе (далее ЖКИ) появляется количество активной энергии, потребленное по текущему тарифу за все время функционирования счётчика. Эта величина индицируется в кВт⋅ч, с дискретностью 0,01 кВт⋅ч (два знака после запятой). Справа от этого числа указываются единицы, в которых выражена показываемая величина (кВт⋅ ч). Номер текущего тарифа показан слева (Т1 – первый тариф, Т2 – второй, Т3 – третий, Т4 – четвертый). В верхней части ЖКИ находятся элементы, которые индицируют вид энергии: А+, А-, R+, R-.

Счётчик имеет два режима индикации: ручной и автоматический.

В автоматическом режиме на экран ЖКИ последовательно выводится информация о накопленной активной и реактивной энергии по каждому тарифу и сумма по всем тарифам для каждого вида энергии. Количество параметров не более 12 и не менее одного и программируется с помощью программы «Конфигуратор …». Длительность индикации параметров также задается программой «Конфигуратор …». В ручном режиме при нажатии на клавишу “ВВОД” циклически изменяется информация на ЖКИ следующим образом: сумма накопленной активной энергии по всем действующим тарифам, затем при следующем нажатии клавиши “ВВОД” индицируется величина накопленной активной энергии по тарифу 1 с указанием номера тарифа, при дальнейшем нажатии клавиши

“ВВОД” последовательно индицируется величина накопленной активной энергии по тарифу 2, 3, 4 с указанием номера тарифа. После последнего тарифа (если счётчик четырехтарифный, то после четвертого, если трехтарифный – после третьего, если двухтарифный – после второго) индицируется сумма накопленной реактивной энергии по всем действующим тарифам, последующее нажатии клавиши “ВВОД” индицирует величину накопленной реактивной энергии по тарифу 1 с указанием номера тарифа. При дальнейшем нажатии клавиши “ВВОД” последовательно индицируется величина накопленной реактивной энергии по тарифу 2, 3, 4 с указанием номера тарифа. При этом слева индицируется номер, показываемого тарифа, а если индицируется сумма, то в нижней части появляется надпись “Сумма”. Количество выводимой информации на ЖКИ определяется конфигуратором, но не превосходит более 12 параметров и не менее одного. У электросчетчиков с версией ПО 2.2.83 и выше (начало выпуска 07.04.2008г.) в ручном режиме на ЖКИ выводится информация по всем тарифам и по всем типам энергии (активная, реактивная). Возможность изменить данный режим индикации с помощью программы «Конфигуратор …» заблокирована на уровне электросчетчика.

Индикация вспомогательных параметров.

При коротком нажатии клавиши «» на экране ЖКИ высвечиваются вспомогательные параметры в следующей последовательности: активная мощность (Вт) – реактивная мощность (ВАр) – полная мощность (ВА) – напряжение сети (В) – угол между фазами – ток в нагрузке (А) – cos ϕ – частота сети (Гц), а для счётчиков с внутренним тарификатором – текущее время (с) – текущая дата. Выбор параметра осуществляется при длительном (более 3 сек) нажатии клавиши«

». При коротком нажатии клавиши «» выводится на экран ЖКИ значение параметра суммарное и по каждой фазе в отдельности. При индикации напряжения и тока сети – суммарное значение не индицируется. Если в течение действия таймаута возврата в автоматический режим (5÷255 с) кнопка «» не нажимается, то индикатор переходит в режим автоматической индикации.

Индикация максимумов мощности

При длительном нажатии (более 2 сек) кнопки “ВВОД” на экране ЖКИ отображается текущий месяц в формате «месяц _ год». Далее кратковременные нажатия кнопки

“ВВОД” приводят к последовательному отображению на ЖКИ утренних и вечерних максимумов мощности за текущий месяц. Так же можно посмотреть и за три предыдущих месяца. При отображении утренних максимумов мощности отображаются символы Т1 и Т2, вечерних – Т3 и Т4. Вид мощности указывается в верхней части символом «-» в соответствующем месте.

Режим ручной коррекция часов.

Коррекция часов осуществляется в режиме индикации текущего времени. При длительном нажатии (более 3 сек.) и отпускании кнопки “ВВОД” осуществляется коррекция текущего времени. При этом, если значение секунд текущего времени менее 30 сек, в момент отпускания кнопки “ВВОД” происходит обнуление секунд текущего времени; если значение секунд текущего времени более 29 сек., в момент отпускания кнопки

“ВВОД” значение секунд текущего времени устанавливается равным 59 сек. Осуществление максимальной коррекции текущего времени до ±29 сек. возможно один раз в сутки.

Как можно снять показания счетчика электроэнергии Меркурий 230

Потребление электроэнергии – это повседневная часть нашей жизни. Сегодня ни один прибор не работает без электричества. И ежемесячно нам приходят счета или же мы сами высчитываем, сколько необходимо платить за свет. Для учета электроэнергии есть специальные счетчики.

И если раньше подсчитать необходимую сумму было просто, то с развитием технологий усовершенствовались и приборы фиксации потраченной энергии. А ведь еще есть разные тарифные планы.

Разновидности моделей электросчетчиков

Все мы платим за электроэнергию, руководствуясь точными данными, снятыми с установленных счетчиков. Разумеется, способ учета потребленной энергии с помощью электротехнического оборудования является самым оптимальным. Проводя расчеты, мы самостоятельно можем следить за количеством энергии потраченной за месяц, а энергокомпаниям удобно получать своевременную плату и при необходимости проверять работу прибора.

Существуют определенные стандарты, которым должен соответствовать прибор учета энергии.

Поэтому на сегодняшний день их выпускают несколько типов:

1. Индукционные счетчики, устаревшая модель. В ее основе электромеханика.
2. Статистические приборы, уже более современная модель, в ее конструкции электронные микропроцессоры.

Любой из этих электросчетчиков имеет свои преимущества. Принципы работы у них одинаковы. Они фиксируют любую энергетическую мощность, отображая полученную информацию в цифровом эквиваленте, на специальном табло. Числа на приборе постоянно обновляются, тем самым увеличивая цифру на табло.

Бесперебойность работы электроприбора, позволяет фиксировать потребление, как в дневное, так и в ночное время суток. Сравнивая показания предыдущей оплаты на счетчике с новыми данными и проведя несложные расчеты, потребитель оплачивает электроэнергию.

Снимать точную информацию с индукционных приборов легко. Мы привыкли к ним с детства. Чаще всего они однофазные и рассчитаны на пару десятилетий бесперебойной работы. Вся необходимая информация указана на передней части счетчика. Счетчик, рассчитанный на четырехзначное число, пятая цифра в расчет не берется.

Чтобы провести расчеты, достаточно снять текущие цифры и отнять от них предыдущие. Разницу необходимо умножить на стоимость кВт в вашем регионе. Например, 9970,2 – текущее показание счетчика, предыдущее – 9870,1. Теперь рассчитаем: 9970,2 – 9870,1 = 100,1 кВт теперь умножьте на фиксированную стоимость.

Счетчик со встроенным компьютером

Электронные счетчики выпускаются без вращающегося колеса, с установленными цифровыми дисплеями. Благодаря многофункциональности имеют стандартное меню, где находятся дополнительные настройки.

Последние модели электросчетчиков гораздо лучше оснащены. К ним можно подвести несколько фаз. Это очень удобно, если учесть, что многие потребители переходят на два или три тарифных плана:

Все дополнительные настройки позволяют более подробно узнать информацию о расходе в определенное время суток, время работы счетчика и данные о показаниях Т1 и Т2.

Первое впечатление у потребителя, что будет сложно снимать информацию с электронного счетчика. Для этого надо изучить руководство к электроприбору или проконсультироваться у электрика.

К тому же есть модели, у которых нет необходимости регулярно снимать показания. Они подключены к общей центральной сети и отправляют данные показания на сервер в энергокомпанию. А вы просто ежемесячно получаете счет за электроэнергию.

Постепенное введение двухтарифного учета энергии позволяет экономить на электричестве, особенно в многоквартирных домах, а также оптимально распределять энергию. Но тут тоже стоит учесть, в какие часы ваше потребление больше, в какие – меньше. Если дневное потребление небольшое, а основная нагрузка идет на ночные часы, то модель Меркурий 230 отлично подойдет.

Как законно не платить за электроэнергию

Как снять показания счетчика электроэнергии Меркурий 230

Если у вас установлен двухтарифный план, то показания необходимо снимать с обоих тарифов, которые обозначаются:

• Т1 – показания дневного потребления энергии;
• Т2 – показания ночного потребления.

Чтобы снять показания 1-го тарифа, нужно зайти в меню и вызвать режим Т1, как это сделать, подробно описано в инструкции к счетчику. Нажмите кнопку «Ввод» и с последующим нажатием будут высвечиваться данные:

1. Метка контроля (в верхнем левом углу).
2. Обозначение Т1 (чуть ниже контрольной метки).
3. А в центре – показание, сколько израсходовано кВт.

Для фиксирования 2-го тарифа необходимо провести те же манипуляции. Следует нажимать кнопку «Ввод», пока на дисплее не отобразится обозначение Т2 с показаниями потребленной электроэнергии.

После снятия показаний можно проводить расчеты. Предыдущие цифры берутся из расчетной квитанции за прошлый месяц. Если ее у вас нет, то можно обратиться в энергокомпанию, запросив предыдущие показания, чтобы провести расчеты самостоятельно или просто передать снятые вами показания компании. Ниже представлено видео, где подробно объясняется и показывается, как снимать показания с модели Меркурий 230.

Надеемся, наши советы помогут вам разобраться с электронным счетчиком.

Как снять показания со счетчика электроэнергии «Меркурий 230»: инструкция

Электросчетчик под названием «Меркурий 230» применяют в сетях, где переменный ток установлен на уровне 50 Гц.Это универсальный прибор, который монтируют в частных домах и многоэтажках. Снять данные с вычислительного прибора легко и просто, справится даже новичок.

Читайте также:До какого числа нужно передавать показания счетчиков электроэнергии в России

Что представляет собой «Меркурий 230»

Модель «Меркурий 230» вышла вслед за популярными, но недостаточно функциональными «Меркурий 200-203». Работает счетчик, определяя силу тока и напряжение датчиками. Сигналы, которые получают датчики, приобретают цифровой формат, а затем вычисляется мощность.

Счетчик электроэнергии трехфазный «Меркурий 230 АМ» рассчитан на самостоятельную работу. Также его можно подключить к автоматизированным механизмам, управляющим энергоресурсами и учитывающим их.

Такое реально, если есть техническая возможность. Для функционирования к электросчетчику подводят кабельный модем. Подойдет устройство и без проводов.

Популярные модели счетчика «Меркурий»

Приборы «Меркурий» серии от 200 и выше имеют несколько основных отличий:

• число тарифов, которые они поддерживают;
• разновидности индикаторов;
• количество направлений контроля над показателями мощности.

Электрооборудование «Меркурий 230» отличается от 200-203 моделей 100%-ной точностью замеров. Снимать показания не составляет сложности. Автоматы изготовлены так, чтобы не потребовалось менять приспособление в течение ближайших 1,5 десятка лет.

Трехфазный счетчик «Меркурий» рассчитан не на однотарифный формат, он включает сразу несколько тарифов. Потребительские параметры современного оборудования уже сделали «Меркурий 230» лидером среди подобных устройств.

Если сравнивать эту модель и индукционный счетчик электроэнергии других производителей, к примеру, иностранных, отличительным параметром можно назвать стоимость установки. В точности функционирования отечественный прибор тоже выигрывает.

Система, рассчитанная на учет трех тарифов, предполагает работу в следующих градациях:

1. Пик приходится на время 7-10 ч., 17-21 ч.
2. Полупиковое время сохраняется в 10-17 ч., 21-23 ч.
3. Ночное время суток описывается временем 23-7 ч.

Оснащение современным жидкокристаллическим экраном упрощает работу с устройством учета расходования природных ресурсов.

Пошаговая инструкция по снятию показаний электросчетчика

Как самостоятельно снять показания со счетчика электроэнергии «Меркурий 230», рассказывают специалисты:

1. Необходимо обратить внимание на 2 клавиши, расположенные спереди корпуса, в правой части экрана. Левую кнопку применяют, чтобы переключить показания по отдельным тарифам. Правая клавиша служит для определения режима работы. На ее поверхности изображен символ – колечко со стрелкой.
2. Теперь предстоит проверить, готов аппарат учета электроэнергии или нет, можно ли осуществить снятие показаний в отдельные временные отрезки. Такой режим функционирования называют режимом А. Об этом свидетельствует расположение индикатора в поле А. В случае отсутствия индикации приспособление переключают самостоятельно. Следует кратковременно нажать на регулирующую клавишу, расположенную в правой части.
3. Зафиксируйте затраты по отдельным тарифным планам, нажав на клавишу «Ввод». Если нажатия последовательные, индикатор отобразит сведения тарифов Т1, Т2, Т3. Значения тарифов показаны на мониторе в левой части от объема затрат.
4. Чтобы сменить один тариф на другой, клавишу «Ввод» нажимают на 1-2 секунды. Тогда сбоя в устройстве не произойдет. Если монитор показывает ошибку или исчезла индикация кВт·ч, следует возвратиться в режим А. Для этого зажимают регулирующую клавишу, находящуюся справа. Дальше для определения потраченного электричества предстоит считать показания счетчика по отдельно взятым тарифам. Только так удается снять точные замены электроэнергии.

Как видите, снятие замеров занимает минимум времени. Для этого необязательно вызывать электрика из ЖКХ.

Что делать дальше

Если вы сняли измерения и уже знаете, каким количеством использованной электроэнергии пользовались в этом месяце, можно определить точные затраты электричества. Для этого из значений предыдущего месяца вычитают показания текущего месяца.

Дальнейшие действия не требуют вызова электрика. И нужно ли будет вносить показания в бюллетень самостоятельно, зависит от выбранной системы внесения оплаты:

1. Если счета выписывают для обработки обслуживающей жилищной компанией, значения, отображенные на «Меркурии 230», предоставляют бухгалтеру организации. Именно он составляет платежный документ.
2. Если расчеты проводят самостоятельно, необходимо размер затрат перемножить с тарифом. В квитанцию вписывают полученное значение. Деньги вносят в кассу банковского учреждения.
3. Можно оплатить счет, воспользовавшись банкоматом. Нужную сумму вводят при помощи клавишей терминала. На мониторе отображается введенное значение.
4. Некоторые предпочитают онлайн-платежи. Для этого применяют удобную интерактивную форму.

Подробный обзор устройства подсчета использованного электричества в доме или квартире представлен в видео:

Меркурий 230. Порядок работы. Считывание информации с индикатора счётчика с помощью кнопок

Порядок работы

Значения учтённой энергии по тарифным зонам могут быть считаны как с индикатора счётчика с помощью кнопок на передней панели, так и через интерфейс CAN (или RS-485 или IrDA или GSM-модем). В верхней части ЖКИ находятся элементы, которые индицируют вид энергии: А+, А-, R+, R-, сутки, месяц, год, пред.год и потери (Примечание – надписи могут быть как на русском так и на английском языке).

Считывание информации с индикатора счётчика Меркурий 230 с помощью кнопок

При включении счётчика, в течение 1,5 с, включаются все элементы индикации: курсоры, пиктограммы и все сегменты цифровых индикаторов. После чего счётчик переходит в режим индикации текущих измерений. ЖКИ счётчика во время его работы при использовании клавиш может находиться в одном из трёх режимов:

• в режиме индикации потреблённой электроэнергии;
• в режиме регистрации индикации максимумов мощности;
• в режиме индикации текущих значений вспомогательных параметров (мгновенных значений активной, реактивной и полной мощности, как в каждой фазе, так и сумма, тока в каждой фазе, напряжение в каждой фазе, cos ϕ в каждой фазе и по сумме, частота сети, а для счётчиков с внутренним тарификатором дополнительно – текущее время и дату).

Режим индикации накопленной энергии по действующим тарифам.

При включении счётчика на жидкокристаллическом индикаторе (далее ЖКИ) появляется количество активной энергии, потребленное по текущему тарифу за все время функционирования счётчика. Эта величина индицируется в кВт⋅ч, с дискретностью 0,01 кВт⋅ч (два знака после запятой). Справа от этого числа указываются единицы, в которых выражена показываемая величина (кВт⋅ ч). Номер текущего тарифа показан слева (Т1 – первый тариф, Т2 – второй, Т3 – третий, Т4 – четвертый). В верхней части ЖКИ находятся элементы, которые индицируют вид энергии: А+, А-, R+, R-.

Счётчик имеет два режима индикации: ручной и автоматический.

В автоматическом режиме на экран ЖКИ последовательно выводится информация о накопленной активной и реактивной энергии по каждому тарифу и сумма по всем тарифам для каждого вида энергии. Количество параметров не более 12 и не менее одного и программируется с помощью программы «Конфигуратор …». Длительность индикации параметров также задается программой «Конфигуратор …». В ручном режиме при нажатии на клавишу “ВВОД” циклически изменяется информация на ЖКИ следующим образом: сумма накопленной активной энергии по всем действующим тарифам, затем при следующем нажатии клавиши “ВВОД” индицируется величина накопленной активной энергии по тарифу 1 с указанием номера тарифа, при дальнейшем нажатии клавиши “ВВОД” последовательно индицируется величина накопленной активной энергии по тарифу 2, 3, 4 с указанием номера тарифа. После последнего тарифа (если счётчик четырехтарифный, то после четвертого, если трехтарифный – после третьего, если двухтарифный – после второго) индицируется сумма накопленной реактивной энергии по всем действующим тарифам, последующее нажатии клавиши “ВВОД” индицирует величину накопленной реактивной энергии по тарифу 1 с указанием номера тарифа. При дальнейшем нажатии клавиши “ВВОД” последовательно индицируется величина накопленной реактивной энергии по тарифу 2, 3, 4 с указанием номера тарифа. При этом слева индицируется номер, показываемого тарифа, а если индицируется сумма, то в нижней части появляется надпись “Сумма”. Количество выводимой информации на ЖКИ определяется конфигуратором, но не превосходит более 12 параметров и не менее одного. У электросчетчиков с версией ПО 2.2.83 и выше (начало выпуска 07.04.2008г.) в ручном режиме на ЖКИ выводится информация по всем тарифам и по всем типам энергии (активная, реактивная). Возможность изменить данный режим индикации с помощью программы «Конфигуратор …» заблокирована на уровне электросчетчика.

Индикация вспомогательных параметров.

При коротком нажатии клавиши «» на экране ЖКИ высвечиваются вспомогательные параметры в следующей последовательности: активная мощность (Вт) – реактивная мощность (ВАр) – полная мощность (ВА) – напряжение сети (В) – угол между фазами – ток в нагрузке (А) – cos ϕ – частота сети (Гц), а для счётчиков с внутренним тарификатором – текущее время (с) – текущая дата. Выбор параметра осуществляется при длительном (более 3 сек) нажатии клавиши«». При коротком нажатии клавиши «» выводится на экран ЖКИ значение параметра суммарное и по каждой фазе в отдельности. При индикации напряжения и тока сети – суммарное значение не индицируется. Если в течение действия таймаута возврата в автоматический режим (5÷255 с) кнопка «» не нажимается, то индикатор переходит в режим автоматической индикации.

Индикация максимумов мощности

При длительном нажатии (более 2 сек) кнопки “ВВОД” на экране ЖКИ отображается текущий месяц в формате «месяц _ год». Далее кратковременные нажатия кнопки “ВВОД” приводят к последовательному отображению на ЖКИ утренних и вечерних максимумов мощности за текущий месяц. Так же можно посмотреть и за три предыдущих месяца. При отображении утренних максимумов мощности отображаются символы Т1 и Т2, вечерних – Т3 и Т4. Вид мощности указывается в верхней части символом «-» в соответствующем месте.

Режим ручной коррекция часов.

Коррекция часов осуществляется в режиме индикации текущего времени. При длительном нажатии (более 3 сек.) и отпускании кнопки “ВВОД” осуществляется коррекция текущего времени. При этом, если значение секунд текущего времени менее 30 сек, в момент отпускания кнопки “ВВОД” происходит обнуление секунд текущего времени; если значение секунд текущего времени более 29 сек., в момент отпускания кнопки “ВВОД” значение секунд текущего времени устанавливается равным 59 сек. Осуществление максимальной коррекции текущего времени до ±29 сек. возможно один раз в сутки.
