Электрический теплый пол своими руками: Подготовка и монтаж

В современном мире для обустройства теплых полов применяются две самые популярные отопительные системы: водяная и электрическая. Эти конструкции одинаково имеют высокие эффективные качества для создания комфорта в помещении. Но если рассмотреть их характеристику, то электрическую систему по сравнению с водяной установить будет гораздо легче. По этому, можно не прибегая к помощи профессиональных специалистов, сконструировать электрический теплый пол своими руками. Но прежде чем отдать предпочтение этой модели и приступить к выполнению монтажных работ, нужно ознакомиться с ее подвидами и их применением.

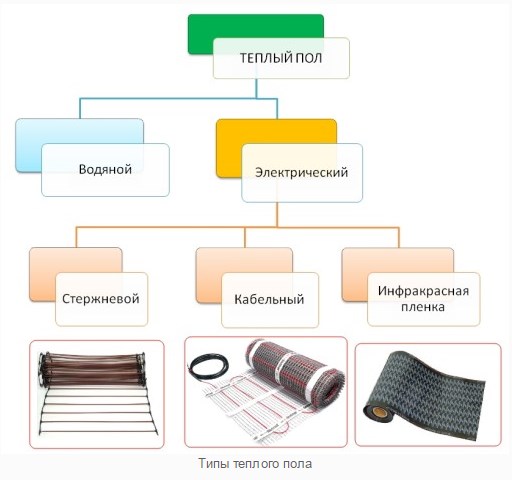

Виды электрической отопительной системы

У электрической системы для обогрева пола в отличие от водяной конструкции существует три проводника, это:

инфракрасные пленки, нагревательные маты и кабельные провода. Поэтому чтобы определить, что наиболее лучше установить в помещении, нужно рассмотреть их особенности.

Инфракрасная пленка

Электрический теплый пол за счет инфракрасного мата не требует наличия цементной стяжки. Эту пленку располагают под любое финишное покрытие. В данном случае обогрев пола происходит за счет излучения углеродной основы инфракрасными лучами. Такой метод легок в применении, но по сравнению с другими проводниками он менее эффективен в обогреве пола. Так же такую систему удобно применять для теплого пола в частном доме, так как при ее установке высота потолка снизиться лишь на 5 сантиметров.

Электрический кабельный провод

Такой отопительный метод для обогрева помещения осуществляется при помощи длинного, изоляционного провода. Монтаж такой системы провести очень сложно, так как провод на базовом полу должен располагаться без переломов и сгибов. Важным моментом еще является то, что при создании контура нужно строго соблюдать одинаковое расстояние между оборотами кабеля.

Утепляющие маты

Электрический теплый пол при согревающих матах более прост в монтаже. Производители такой системы, установили провода в специальные маты, тем самым упрощая процесс работы. Для того чтобы утеплить пол, их просто нужно будет положить на основания помещения и подключить к источнику электропитания.

После того как выбран метод, перед его установкой нужно подготовить необходимое оборудование и основание помещения.



Подготовительные работы

Перед тем как приступить к монтированию теплого пола, нужно провести следующие работы:

• Установить терморегулятор. Для этого в помещении, где будет установлена отопительная система, на стене помечается расположение выключателя. Он по правилам безопасности должен находиться не менее 30 сантиметров от пола. Далее в помеченном месте сверлиться отверстие для терморегулятора и от него к полу проделывают штробу, для прокладки датчика температуры.

• Подготовить основание помещения. Перед установкой устройства, нужно тщательно выровнять пол стяжкой. Для этого поверхность сначала обрабатывается грунтовкой, а затем, когда она высохнет, намечают те места, где отопительная система не понадобиться (габаритная мебель, электрическая бытовая техника). Далее заливают стяжку и после ее высыхания, монтируется теплоизоляционный слой, который позволить сэкономить тепловые потери на 30 %. После всех проведенных работ нужно тщательным образом очистить поверхность от мусора и пыли.

Слой стяжки 3-5 см.

Если электрическую систему устанавливают в бассейне, в ванной комнате или в другом помещении с повышенной влажностью, на теплоизоляцию следует расположить гидроизоляционный слой.

Далее на подготовленную поверхность укладывают армирующую сетку и приступают к монтажу электрического теплого пола.

Монтаж нагревательной секции

Каждая модель электрического пола имеет свои особенности по монтажу. Поэтому, чтобы при создании теплого электрического пола своими руками, не допустить ошибок, нужно знать, как правильно сконструировать эти модели.

Монтирование электрического кабеля

Перед устройством такой модели, нужно знать, что она заливается непосредственно в стяжку. Далее необходимо рассчитать расстояние между ветками кабеля. Для этого поможет следующая формула:

Шаг укладки ( см ) = ( 100 S ) / L

Где:

S – квадратные метры фактической площади, на которой будет установлена секция;

L – длинна секции, которая указанна в паспорте секции.

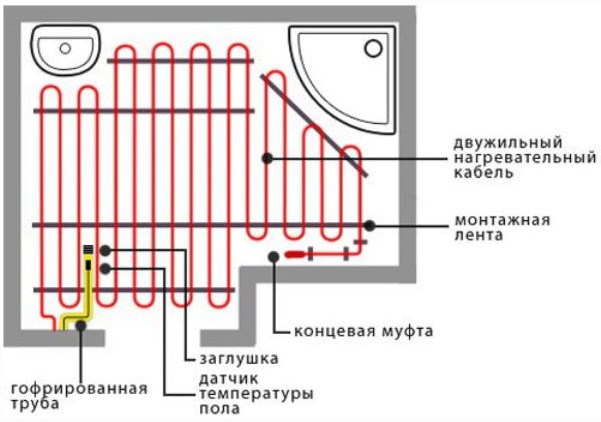

Произведя подсчет, один конец обогреваемой секции подводят к той стене, где будет располагаться терморегулятор. Зафиксировав его конец монтажной лентой, начинают от него прокладывать участки отопительного провода. Кабель нагрева нужно укладывать с равномерным шагом, который должен составлять не менее 8 сантиметров. А так же не допустить его натяжения или изгибов. Здесь еще важно учесть, что кабель нужно располагать от стен не ближе чем на 5 сантиметров.

Произведя установку секции, нужно проверить работу кабеля, подключив его к терморегулятору. Если система правильно работает, можно перейти к заливу стяжки.

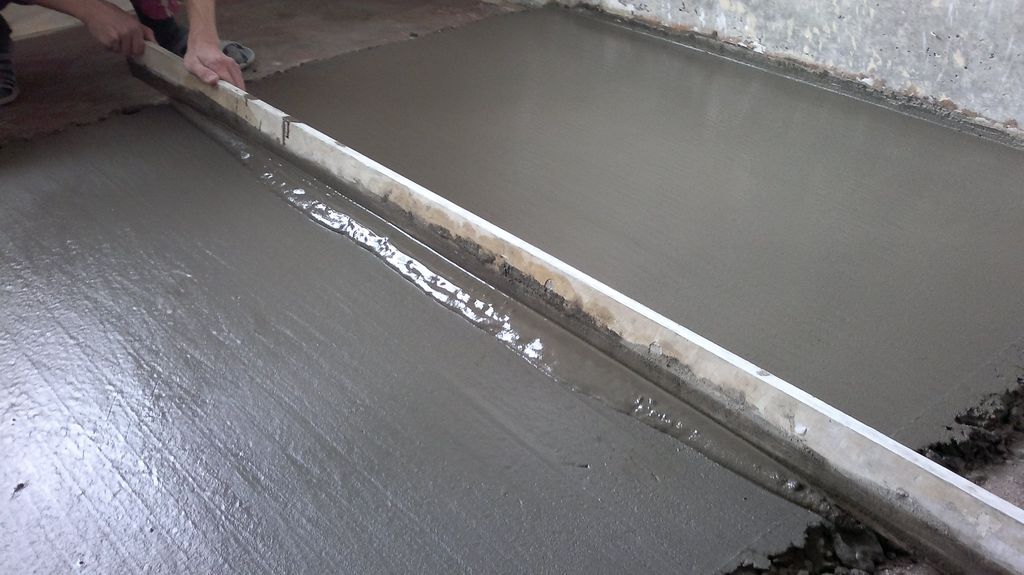

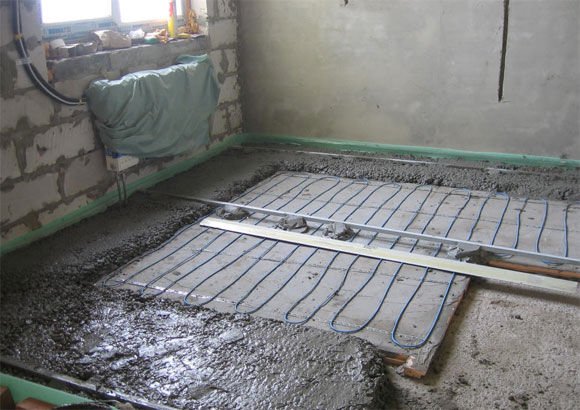

Залив стяжки

Для стяжки электрических теплых полов, была разработана специальная смесь, которая хорошо гармонирует в комплексе с теплым полом. Эту смесь приготовить самостоятельно не составит особого труда, для этого всего лишь стоит следовать прилагаемой инструкции.

Смесь наносят с помощью шпателя, равномерно распределяя по всей необходимой площади.  Во избежание не качественного обогрева полов, нужно избегать воздушных карманов под проводами. Рекомендуемая величина слоя стяжки так же не должна превышать 50 миллиметров. После того как слой стяжки будет уложен, ему дает полностью высохнуть. Затем на нем размещают подложку и начинают монтаж финишного напольного пола.

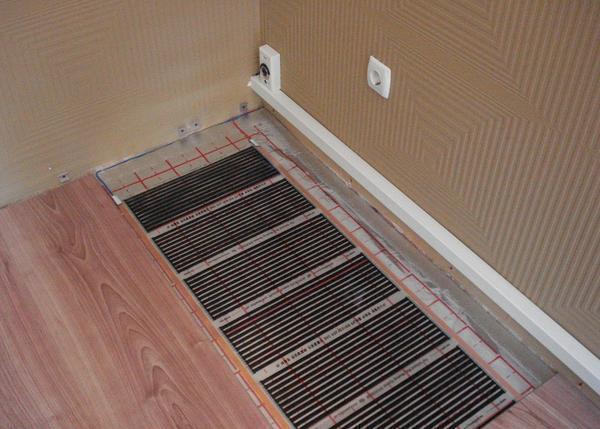

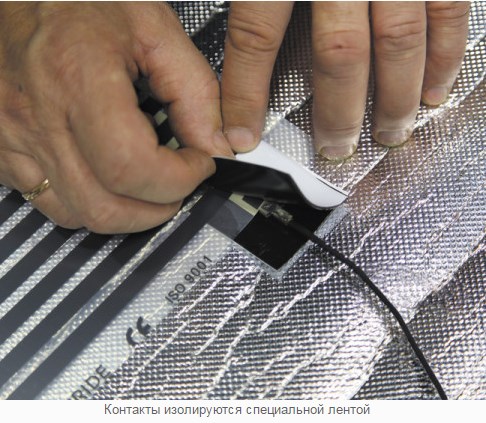

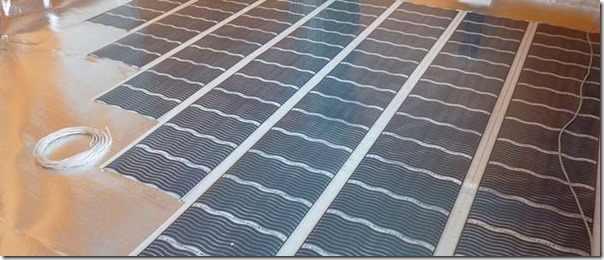

Монтаж инфракрасной пленки

Перед тем как приступить к установке инфракрасного теплого пола, на пленку наносят разметки и по ним ее разрезают на полосы. Далее пленку укладывают так, чтобы медная сторона смотрела к низу основания помещения. Так же здесь стоит отметить, что при укладке соединения пленки должны находиться у стены, где будет располагаться реле. После того как вся пленка будет расположена на расстоянии 5 сантиметров друг от друга, все срезы и провода следует заизолировать. Далее подключают температурный датчик и устанавливают терморегулятор. Здесь нужно постараться, чтобы соединительный кабель между терморегулятором и самой пленкой проходил под плинтусом. Так же не стоит допускать при монтаже использование дюбелей, гвоздей и шурупов.

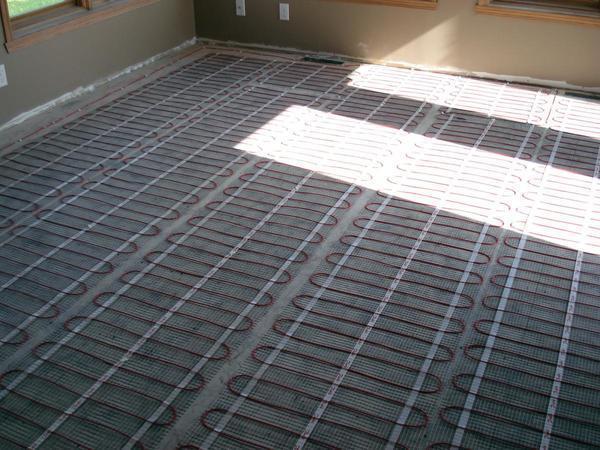

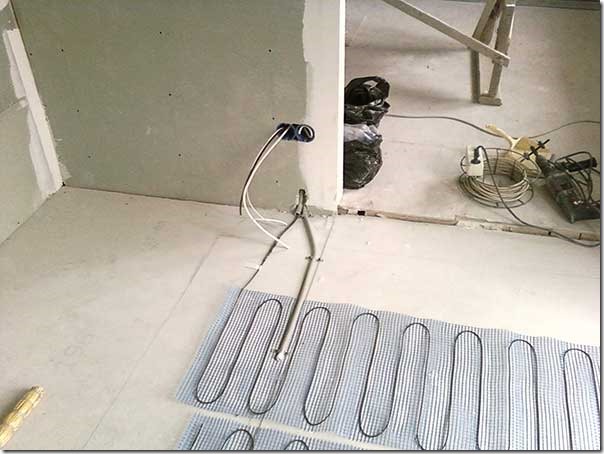

Утепляющие маты

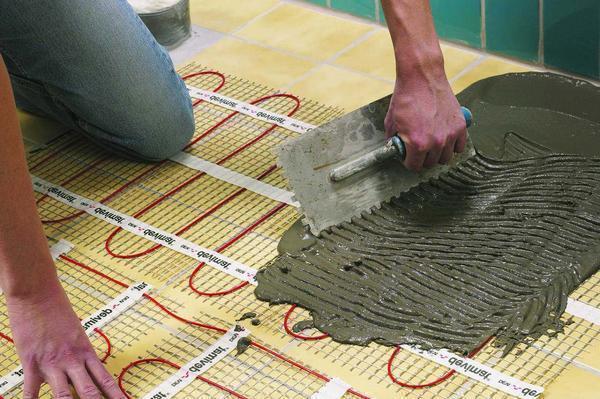

Нагревательные маты имеют два способа укладки.

Первый способ

При этом методе нагревательные кабели располагаются вверх, а сетка вниз.

Перед началом работ, на пол следует перенести намеченную схему расположения матов. Затем на эти участки наносят специальный клей и при помощи нажима они фиксируются. После того как все хорошо схватиться, на маты наноситься клей и проводят монтаж плитки.

Второй способ

В этом способе нагревающие кабели расположены в низ.

Технология этой укладки следующая. На нагревательной сетке чертят необходимую схему.  Затем с особой внимательностью ее начинают раскраивать таким образом, чтобы не были задеты кабеля. После выкройки, мат снова сворачивают в рулон. Далее на основание поверхности наносят клей, не более3 миллиметра толщиной, и аккуратно начинают раскатывать рулон мата, при этом немного вдавливая кабеля в клей. При этой укладке так же внимательно нужно следить за тем, чтобы расстояние между отрезками утепляющего мата, было не менее 5 сантиметров. Затем на отрезки наносят плиточный клей и начинают проводить монтаж плитки.

Рассмотрев приведенные методы, можно увидеть, что монтаж теплого электрического пола провести самостоятельно не составит особых трудностей. Но при этом не стоит допускать распространенных ошибок, которые совершают новички. Так как именно они могут привести к не поправимым последствиям, вплоть до сгорания всей отопительной системы.

Ошибки при конструкции электрического теплого пола

Перед тем как приступить к монтажу электрического теплого пола, следует ознакомиться со всеми распространенными ошибками, которые включают в себя:

1. Самой главной ошибкой считается — не правильно составленная схема расположения отопительной системы. При ее составлении очень важно соблюдать расположение габаритной мебели и бытовой технике. Расположив под этими местами обогревательную конструкцию, электропроводка будет быстро перегреваться и в итоге выйдет из строя.
2. Перед тем как включить кабеля или обогревающие маты к электропитанию, нужно дождаться, когда стяжка высохнет полностью. Иначе нагреватель может поломаться или перегореть полностью. По этому, что бы проверить целостности проводов, применяют подключение путем сопротивления. Здесь стоит отметить, что это инфракрасные маты нужно сразу для проверки подключить в сеть.
3. Стоит очень внимательно перед монтажом стяжки проверить всю изоляцию отопительной конструкции. Ее сопротивление должно совпадать с рекомендуемой величиной, которую заявляет производитель. Максимальная погрешность должна составлять не более 10%, иначе после того как высохнет стяжка, отопительная система может дать сбои или не заработать.
4. Перед тем как залить температурный датчик в стяжку, его необходимо поместить в специальную гофру. Иначе чтобы его заменить при поломке, понадобиться приложить много усилий.

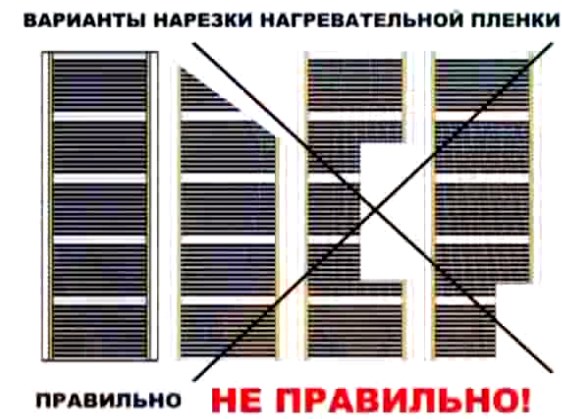

Правильная нарезка ИК пленки

Рассмотрев все приведенные советы и рекомендации, можно подвести к итогу, что электрический теплый пол своими руками можно не только самостоятельно установить у себя в помещении, но и произвести всю работу в кротчайшие сроки. А если учесть все нюансы и не допустить ошибок при установке, эта система обогрева прослужит долгое время.

АдминАвтор статьи Понравилась статья? Поделитесь с друзьями:

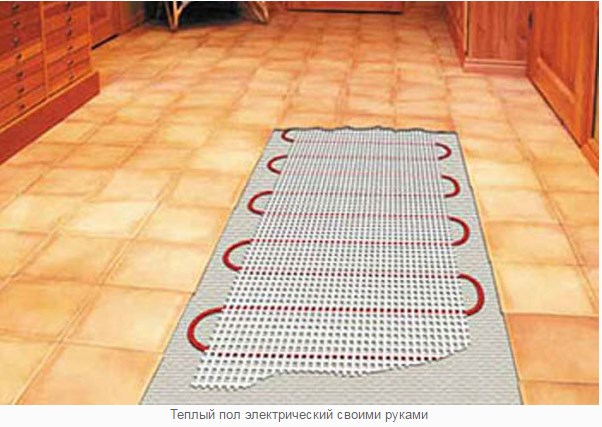

Теплый пол электрический своими руками

Утеплением жилища сейчас занимается практически каждый здравомыслящий человек. Это продиктовано желанием уменьшить расходы на коммунальные услуги. Очень популярным сейчас является электрический теплый пол, своими руками смонтировать который не так сложно. Однако требуются некоторые навыки в подключении системы. Неправильное подсоединение чревато неэффективной работой конструкции или замыканием, способным вызвать возгорание.

Общая характеристика

Электрический нагревательный кабель или мат обычно укладывается в ванной комнате, детской, на кухне, балконе. Эта система может быть использована в качестве основного или дополнительного отопления.

Можно назвать несколько видов электрических полов. Для обогрева используется:

Виды электрических теплых полов, способы их монтажа и рекомендации по типу покрытия

Каждая конструкция имеет свои достоинства и изъяны. Однако в представленной статье мы рассмотрим, как сделать электрический теплый пол из нагревательного кабеля.

Перед тем, как установить теплый пол, необходимо его тщательно рассчитать, а также выбрать место, где будут располагаться маты. Сначала определите локализацию системы. При этом не забывайте, что лучше не класть ее в тех частях комнаты, где будет стоять тяжелая мебель, чтобы избежать перегрева. Теперь посчитайте общую площадь укладки и умножьте ее на мощность системы. При этом не следует забывать и о типе помещения, и возможности теплопотерь.

Пример расчета электрического теплого пола, выполняемого как вспомогательное отопление к основному радиаторному

Подготовка основания

Установить электрический теплый пол своими руками не так уж и трудно. На укладку нагревательных матов вам хватить буквально одного дня, с кабельным вариантом время монтажа увеличится. Проводить все операции следует максимально внимательно. Для начала подготовьте основание к монтажу:

1. Внимательно осмотрите черновой пол. Если он имеет серьезные перепады, их следует обязательно устранить. Для этого обустраивается стяжка из смеси цемента с песком или наливной пол. Все трещины и щели в основании нужно заделать, чтобы уменьшить теплопотери пола.
2. Уберите весь мусор и пыль. Лучше всего для этого применять пылесос. Он должен быть достаточно мощным, поэтому возможно, следует использовать промышленный вариант.
3. Монтаж теплоизоляционного материала, который позволит максимально эффективно использовать систему обогрева. Он будет направлять тепло вверх.
4. Разметка помещения. Лучше всего точно сделать все замеры и отметить на полу те области, где будет укладываться конструкция. Это поможет вам не запутаться и ускорить выполнение работы.
5. Грунтование поверхности чернового пола. Таким способом вы сможете улучшить сцепление цементной стяжки с основанием.

На выровненное, обеспыленное основание (без крупных дефектов) производится монтаж кабеля согласно схеме укладки

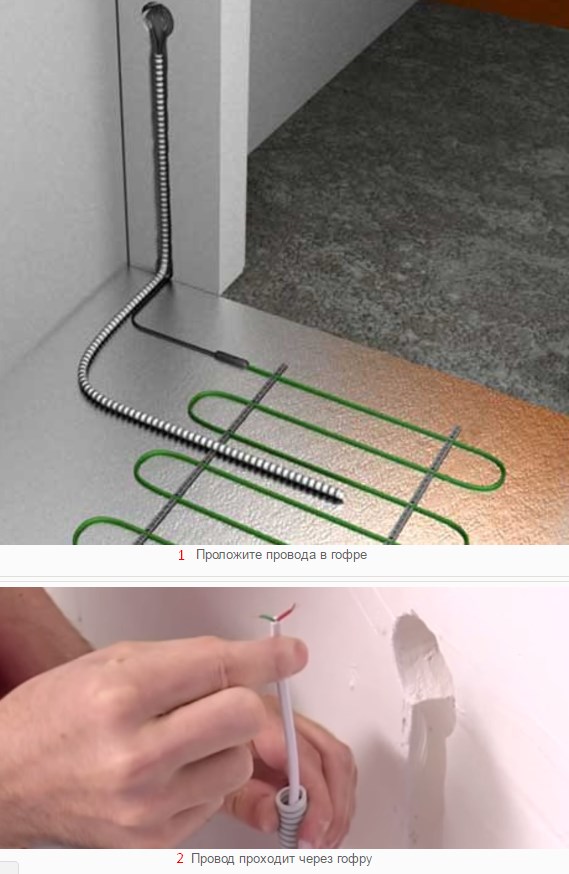

Установка терморегулятора

Монтаж электрического теплого пола своими руками производится только после того, как будет определено место нахождения терморегулятора. Он должен располагаться в легкодоступном месте. При этом терморегулятор нельзя закрывать, заслонять мебелью, иначе он будет работать некорректно.

Расстояние от пола до регулятора должна составлять не менее 30 см.

Если вы хотите установить нагревательный кабель в ванной комнате или сауне, лучше всего монтировать терморегулятор за пределами помещения. Для его фиксации необходимо сделать отверстие при помощи дрели со специальной насадкой. А еще вам придется потрудиться над штроблением стен для прокладки проводка от термодатчика. Последний должен помещаться в гофрированную трубку. Это поможет защитить его от воздействия негативных внешних факторов.

Технология монтажа

Пирог электрического теплого пола. Применяя кабель стяжка обязательна, применяя нагревательные маты монтаж производится в слой плиточного клея

После того как подготовка помещения будет завершена, можно приступать к монтажу кабеля. Технология работы предусматривает осуществление таких манипуляций:

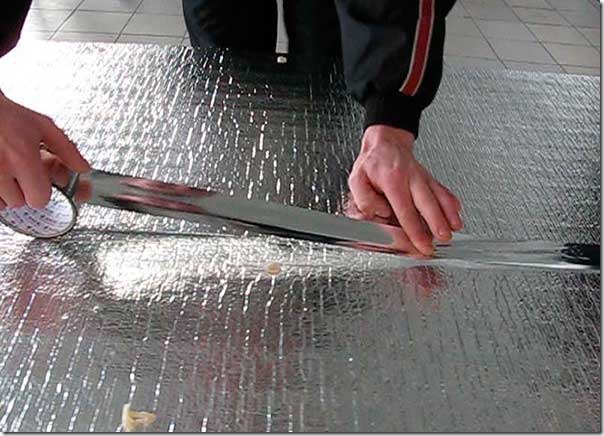

• Укладка гидроизоляции. Для этого может использоваться обычная полиэтиленовая пленка или специальная мембрана.
• Укладка демпферной ленты по периметру пола. Она даст возможность соблюсти технологический зазор между стенами и стяжкой. Если этот материал имеет достаточную ширину, то его можно монтировать еще до фиксации теплоизоляции.
• Монтаж термодатчика и регулятора.
• Укладка кабеля. Тут следует учитывать, что нагревательные элементы должны находиться на некотором удалении от стены – 20 см. Кабель тоже нельзя располагать так, чтобы витки находились близко друг к другу. Если вы приобрели электрические маты, то расстояние между ними должно составлять 5-10 см. Фиксировать их на основании следует при помощи специального строительного скотча.
• Монтаж цементной стяжки. Учтите, что ее высота не должна превышать 3 см над поверхностью матов. В любом случае во время заливки следует следить за уровнем будущего основания. Нагревательные маты оптимальнее укладывать под плитку не в стяжку, а в слой плиточного клея.

После осуществления всех работ следует дать полу высохнуть. Для этого может понадобиться целый месяц. В это время лучше не проветривать помещение, чтобы сквозняк не ухудшил качество стяжки. Кроме того, нельзя включать теплый пол до полного застывания раствора. Поэтому первичную проверку работоспособности системы лучше провести до заливки.

Особенности подключения

Эта часть монтажа электрического кабеля является самой ответственной и сложной. Тут нужно сделать все правильно. Работа по подключению системы состоит из таких действий:

1. Проверка кабеля и проводов при помощи специальных приборов: мультиметра (чтобы узнать сопротивление системы), мегаомметра (чтобы узнать сопротивление изоляции матов).
2. Подключение температурного датчика, терморегулятора и кабеля питания. Это следует сделать по инструкции, которая идет в комплекте с приобретенной системой. У разных производителей она может отличаться. Учтите, что во время подключения теплого пола нужно выключить электропитание.
3. Кабель мата и шнур питания нужно зафиксировать при помощи защитной клеммы, чтобы обеспечить дополнительное заземление.

Дополнительные рекомендации

Установить кабель самостоятельно не совсем просто, но вполне возможно, однако необходимо обязательно соблюдать определенные правила:

• Во время укладки следует соблюдать схему.
• Постарайтесь не перегибать кабель или перекручивать его.
• Если кабель двужильный, то его нельзя перерезать.
• Не следует топтаться по нагревательным матам до их заливки. В противном случае их можно повредить.

Соблюдение инструкции даст вам возможность осуществить всю работу самостоятельно, без привлечения специалистов. А это, в свою очередь, сэкономит ваши средства. Хотя подключение системы является важным и ответственным моментом, с которым справится не каждый. Если есть сомнения, то лучше предоставить работу специалистам. Оставьте комментарий к статье или поделитесь своим опытом монтажа систем напольного обогрева.

Материалы По Теме:

монтаж и укладка, установка кабельного электропола, технология устройства и как монтировать

Электрический пол устанавливают в помещениях, где невозможно использование более эффективного варианта отопления. Монтаж теплого пола считается достаточно простым, поэтому выполнить работу можно своими руками, отказавшись от работников. Электрический пол – это надежная система кабелей, которые могут выполнять функцию, как обогрева пола, так и всего помещения. Секции нагрева состоят из экранированных кабелей, изолированных и надежно закрепленных. Часть, которая помогает нагревать всю систему, спрятана. Это позволяет избавиться от ненужных элементов при дизайне интерьера и увеличить площадь. Покрытие электрического теплого пола может быть разнообразным: от мрамора до ковра. Данный вид пола не сушит воздух, и может быть уложен в любом помещении, с абсолютно любой влажностью. Этот ряд преимуществ делает такой пол наиболее востребованным на рынке, чем любая другая система отопления.Как устанавливают электрический пол, особенности монтажа и укладки далее в статье.

Варианты монтажа теплого пола

Монтаж начинается с выбора способа, которым возможно будет смонтировать пол, и соответствующих этому занятию инструментов. Главное помнить, необходимо четкое соблюдение инструкции, состоящей из полезных советов, пренебрегать которыми не стоит, и перед тем, как укладывать пол, стоит с ней ознакомиться.

Варианты монтажа:

1. Монтировать в стяжку, а после уложить покрытие на пол. Этот вариант будет приемлем для ванной, кухни или жилой комнаты. Основание всей системы состоит из гидроизоляции и утеплителя.
2. Утепленные полы укладываются поверх стяжки. Данный вариант приемлем в случаях, если снизу есть этаж, где находится теплое помещение. Перед подобной укладкой, необходимо почитать инструкцию.
3. Укладка под напольное покрытие. Для данного типа монтажа рекомендуется инфракрасный пол. На уложенный утеплитель устанавливают электроэлементы и потом закрывают это все напольным покрытием. Вариант, когда нет желания долго возиться с полом, хочется все быстро соединить, смонтировать и дальше жить.

Устройство электрического пола схоже с водяным, поэтому подготовка к укладке и сам монтаж мало чем отличаются. Разница лишь в наличии кабеля, необходимости его установки и настройки.

Укладка теплого пола и подготовка поверхности

Перед монтажом, необходимо подготовить поверхность, на которую укладывается электрический пол. Снять старую стяжку, пропылесосить и загрунтовать освободившуюся поверхность. После устанавливается гидроизоляционный слой, наезжающий на стену примерно на 5 см и закрепленный при помощи демпферной ленты.

Утепление под теплый пол:

• Если пол сам по себе теплый, можно ограничиться лишь вспененным полиэтиленом и отражающим покрытием из фольги;
• Если квартира не сильно отапливаемая, то используются листы прочного утеплителя;
• Неотапливаемые помещения утепляют при помощи толстого и основательного листа утеплителя в 100 мм или минеральной ватой, аналогичного слоя.

Для сохранения тепла, основу пола стараются изолировать от внешних воздействий. Эта изоляция зависит от размера помещения, его предназначения и с какой целью помещение утепляется. Она компенсирует расширение пола при нагреве. Позже срезается гидроизоляционный слой, и сама лента.

Поверх утеплителя всегда кладется армирующий сетчатый элемент, к которому потом можно крепить кабели, при монтаже.

Данный вид работы производится только после оштукатуривания стен и является «чистовой» строительной работой. Пол подготавливается с использованием шпателя и растворителя. Увлажняется водой и очищается щеткой от всего строительного мусора.

Установка теплого пола: основные ошибки

Одни из наиболее вероятных ошибок, которые допускаются при установке теплых электрических полов – это погрешности при монтаже. Обусловлены они низкой квалификацией рабочего, плохим качеством кабеля или несоблюдением инструкции.

Наиболее распространенные ошибки при установке теплого пола:

1. Рассчитывать стоит не просто площадь помещения, а именно площадь поверхности, не занимаемую мебелью. Зачем укладывать кабель, греющий пол, под диван? Лишний расход электроэнергии и денег.
2. Большинство кабелей резать нельзя. Соответственно, покупая кабель, нужно точно знать необходимую длину.
3. Включать кабель, до заливки и высыхания стяжки пола, категорически запрещено! Это может испортить его.
4. Помыть пол. Перед укладкой кабеля, стоит убрать поверхность, на которую устанавливаются полы с подогревом. Лучше всего пылесосом.

Нельзя замуровывать датчик температуры. В случае неисправности какой-либо детали, его потом невозможно будет вытащить целым и настроить. Эти более вероятные ошибки при установке, о которых лучше всего знать заранее.

На будущее стоит сохранить схему, по которой уложен пол. Это может пригодиться, например, для сверления.

При соблюдении всех инструкций и предостережений, можно в значительной мере упростить работу с полом, использующим электроподогрев. А это значит не придется затрачивать денег на ремонт или приобретение новых инструментов и уберечь здоровье.

Кабельный теплый пол: главные правила монтажа

Независимо от разновидности пола, варианты монтажа очень схожи друг с другом. Например, укладка с использованием греющего кабеля мало чем будет отличаться от укладки другого вида. Но свои нюансы и особенности присутствуют.

Основные правила при монтаже:

1. Определение места для устройства, регулирующего температуру. В определенном месте делают отверстие для прибора терморегулирования и необходимых ему проводов и инструментов. Там же устанавливают проводник, помогающий подключению датчиков.
2. Готовится поверхность для установки теплового пола. Нужно выровнять поверхность, очистить от мусора и уложить материал для теплоизоляции. Секции, которые отвечают за обогрев, укладывают поверху и закрепляют.
3. Электро-кабельный теплый пол имеет возможность выбора определенного расстояния между своими элементами для того, чтобы самостоятельно выбрать степень нагрева. К слову, у холодной стены можно увеличить этот шаг, для наибольшего ее утепления.
4. После того, как будет закончена установка, необходимо выполнить соединение всех проводов и должна быть отредактирована схема реальными размерами. Установить датчик. Для того что бы его защитить от нагрева, необходимо установить трубку из гофра, она надежно защитит и датчик и провод.
5. Нагревательный кабель позволяет размещение рядом с собой датчиков в трубке и проводка, что выполняется перед тестированием работы электро-пола.

К каждому полу, при покупке прилагается паспорт, в котором прописаны его характеристики, например, толщина или данные сопротивления всех схем и датчика. Как только данные, полученные методом проб и ошибок, совпадают с данными паспорта, то приступают к заливке пола. По истечению необходимого количества времени устанавливают финишное покрытие.

Сам пол подключается не раньше, чем высохнет заливка.

Технология монтажа теплого электрического пола с кабелями очень проста и делать можно самостоятельно. Главное знать, как устроена конструкция, и тогда электропол будет радовать долгие годы.

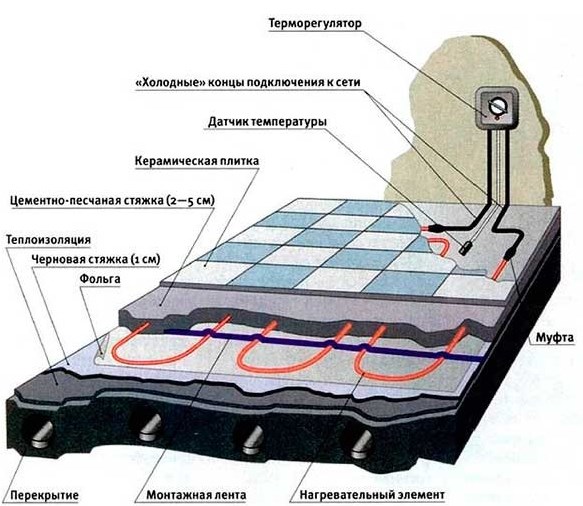

Устройство электрического теплого пола: конструкция и состав

Помещение должно быть изолированно от сквозняков, иначе эта работа принесет только убытки при оплате электроэнергии. Нагревательные элементы должны быть установлены только при условии наличия теплоизоляции. Это нормы техники безопасности, и от этого зависит не только здоровье, но и жизнь людей, находящихся в помещении. Также теплоизоляция помогает уменьшить расход тепловой энергии и ее уход в атмосферу.

Как устроен кабельный электрический пол:

1. Сам кабель находится на слое теплоизоляции и крепится к нему лентой для монтажа.
2. Между змейками кабеля уложены датчики, упакованные в гофрированные трубки. Они позволяют фиксировать изменение температуры.
3. Трубка с датчиком герметична. Если датчик сломается, именно сохранность при герметизации поможет его восстановить или извлечь.

Все элементы, приведенные выше, заливаются стяжкой из цемента и песка. Недопустимо образование пустот. Поверх укладывается напольное покрытие. Все это устройство управляется при помощи терморегулятора, вмонтированного в стену с подведенными проводами к кабелю питания электрического щитка, нагревательных элементов и датчиков температуры.

Чтобы скрыть всю проводку, ее встраивают в стену или закрывают любыми доступными методами.

Пол, отапливаемый электричеством, имеет и недостатки, например, повышение потребляемой электроэнергии, что соответственно увеличит и ежемесячную оплату. Есть вероятность получить удар током, поэтому стоит озадачиться возможностью заземления, придется отказаться от деревянного покрытия пола, потому что дерево рассыхается при воздействии на него теплом.

Что такое электрический теплый пол (видео)

Очень весомые аргументы в сторону недостатков, но каждый сам выбирает, на какие жертвы идти. Тем более, если вовремя позаботиться об устранении недочетов, то эти недостатки абсолютно никак не повлияют на то удовольствие, которое принесет теплый пол всей семье.

Как установить теплый пол — пошаговое описание, технология монтажа и рекомендации

Современный рынок отопительного оборудования предлагает широкий выбор систем, которые отличаются энергопотреблением и эффективностью. Одним из лучших вариантов является теплый пол. Он может быть электрическим или водяным. Это одна из новых систем, которая постепенно вытесняет прочие разновидности отопительного оборудования.

Существует определенная технология, как установить теплый пол. Эту процедуру при желании можно выполнить самостоятельно. Нужно учесть ряд рекомендаций и правил по установке и эксплуатации подобных систем. В этом случае оборудование будет потреблять минимальное количество энергии.

Особенности системы

Установить дома теплые полы может каждый владелец частной недвижимости. Существует множество разновидностей подобных систем. Они отличаются рядом характеристик. Однако объединяет подобные системы принцип обогрева.

Вне зависимости от системы, которую выберет владелец дома или квартиры, нагревательный элемент будет располагаться в основании помещения. Следовательно, самым теплым участком в комнате будет именно пол. От него нагретый воздух постепенно поднимается вверх, остывает. У потолка будет определяться минимальный показатель температуры.

Такой тип нагрева считается более эффективным. Обычный конвектор или батарея, наоборот, обеспечивает больший нагрев у потолка комнаты. Чтобы создать внизу помещения требуемую температуру, потребуется затратить больше энергии. Теплый пол является энергоэффективным оборудованием.

Разновидности

Существует множество разновидностей систем, которые расположены в толще основания помещения. Они делятся на две большие группы. В первую из них входят водяные теплые полы. Они представляют собой систему из труб, по которым протекает вода или иной специальный теплоноситель (например, незамерзающая жидкость). Эти коммуникации подключены к котлу.

Во вторую категорию входят электрический теплый пол. Он представляет собой кабель или иной проводник тока. Существует ряд рекомендаций, как правильно установить теплый пол. Их обязательно нужно учесть перед началом ремонтных работ.

Дело в том, что представленные разновидности обогревательного оборудования предназначены для разных помещений. Например, водяной теплый пол будет проблематично смонтировать в квартире. В этом случае предпочтение отдают электрическим системам. В частном доме, наоборот, эффективнее будет установить водяной теплый пол. Хотя электрические системы в этом случае монтировать также не запрещается.

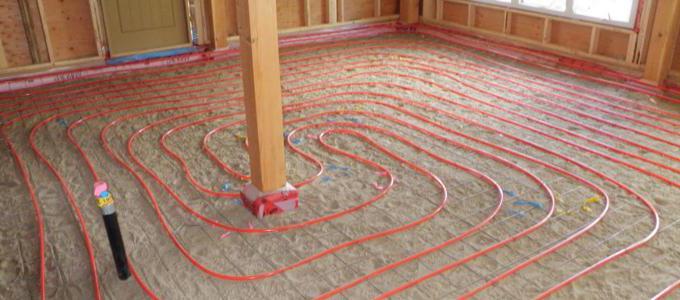

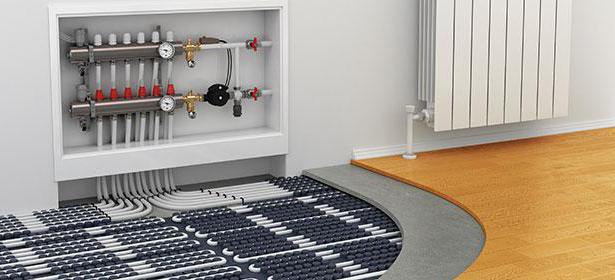

Водяной теплый пол

В частном доме, коттедже чаще всего устанавливают систему водяного теплого пола. Она включает в себя котел, к которому при помощи специального оборудования подключены трубы. По ним циркулирует нагретый до определенной температуры теплоноситель. Как установить водяной теплый пол, существует определенная инструкция.

Следует правильно рассчитать мощность системы. В зависимости от суммарной площади помещений выбирают котел. Его мощности должно быть достаточно, чтобы обогреть жилище. Котел может работать на твердом топливе (дрова, уголь, пелеты и т. д.), газе или электричестве. Выбор зависит от особенностей тарифов и возможности подключения того или иного источника энергии в данной местности.

На каждую комнату подводят свой отопительный контур. К котлу подключается труба для подачи и возврата теплоносителя. Внутри циркулирует жидкость, температура которой не должна превышать 55ºС. Этот процесс регулирует специальная гребенка. Она определяет, в какой контур подать новую порцию горячей воды.

Принцип работы системы

Прежде чем рассмотреть, как и где установить теплые полы, нужно вникнуть в принцип работы системы. Контролирует нагрев каждого контура гребенка. Котел нагревает определенное количество воды, которая подается в трубы. Движение теплоносителя обеспечивает насос.

В контуре вода циркулирует до того момента, пока ее температура не опустится ниже заданного пользователем уровня. Этот показатель фиксирует датчик, который находится в трехходовом клапане. Когда придет время, заслонка откроется. Нагретая вода поступит в контур снова, смешавшись с уже остывшей жидкостью.

Когда внутри системы температура достигает максимально допустимого значения, которое задал пользователь, трехходовой клапан снова поворачивается. Заслонка закроется. Не зависимо от того, в каком положении находится заслонка, насос обеспечивает непрерывную циркуляцию воды.

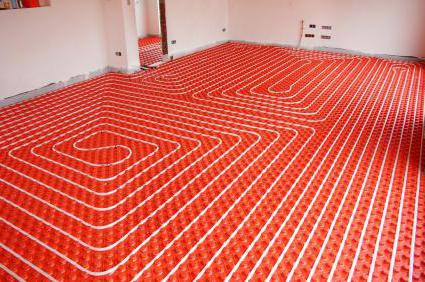

Монтаж водяного пола

Многих владельцев частного дома интересует, как правильно установить теплый пол водяного типа. Следует отметить, что эту работу рекомендуется доверить профессионалам. Они смогут обеспечить безопасный качественный монтаж.

Сначала основание пола нужно качественно утеплить. Для этого применяют пенополистирол, керамзит или иные утеплительные материалы высокой твердости. Далее на утеплитель укладывают слой гидроизоляции. При помощи специальных крепежных планок раскладывают трубу. Для создания контуров отопления применяются специальные разновидности коммуникаций. Трубы можно раскладывать змейкой или по спирали.

Далее нужно уложить слой стяжки. Она должна быть не менее 5 см. Чем шире были разложены трубы, тем больше раствора потребуется залить на основание пола. В противном случае нагрев будет происходить неравномерно. Появляется эффект «тепловой зебры». Подключение котла должны проводить соответствующие инстанции и высококвалифицированные специалисты.

Электрический теплый пол

Некоторых владельцев квартир интересует, можно ли устанавливать теплый пол в таком жилище. Водяную систему в этом случае смонтировать будет достаточно проблематично. Потребуется отказаться от централизованного отопления. Далее нужно получить разрешение на установку котла. Во многих квартирах особенности проектировки не позволяют установить подобное оборудование. Это очень дорого и проблематично.

Для жителей квартир приемлемым вариантом станет применение электрических проводов для отопления. Система состоит из жилы, по которой проходит ток. Он быстро нагревает кабель. Вокруг жилы проходит несколько разных защитных оболочек. Они предотвращают повреждение нагревательной жилы, позволяют равномерно распределить тепло по поверхности пола.

Подобные системы работают от обычной бытовой сети. В продаже представлено множество разновидностей электрических теплых полов. Они отличаются областью применения, особенностями монтажа.

Разновидности электрических теплых полов

В категории электрических теплых полов можно выделить три разновидности систем. К первой группе относят кабель, толщина которого составляет порядка 7 мм в поперечном сечении. Его обязательно монтируют в стяжку. Эту систему можно смонтировать под кафель, ламинат, паркет, линолеум или тонкий ковролин.

Второй разновидностью электрических систем является тонкий кабель. Он имеет толщину около 3-3,5 мм. Такие системы могут быть разложены на специальной сетке. Его нужно просто раскатать и зафиксировать при помощи скотча на поверхности. Тонкий провод может также поставляться в бухте. Его раскладывают в виде змейки вручную. Сверху на тонкий провод укладывается плиточный клей и плитка.

Как установить электрический теплый пол, существует определенная система. Следует отметить, что монтаж в этом случае отличается простотой. Если же нужно установить теплый пол под такие покрытия, как ламинат, линолеум, можно отдать предпочтение пленке. Это самый простой в монтаже вариант обогревательных систем для пола.

Терморегулятор

Температуру нагрева электрического теплого пола контролирует специальный датчик терморегулятора. Без этого прибора в помещении со временем стало бы очень жарко, а электроэнергия расходовалась бы неэффективно. Перед началом монтажа системы нужно рассмотреть, как установить датчик теплого пола. Это несложная процедура.

Терморегулятор может иметь встроенный в корпус датчик. Прибор устанавливают на высоте не менее 1 м от пола. Датчик определяет температуру воздуха в комнате. При необходимости прибор отключит подачу питания кабеля. Когда температура снова опустится до заданного значения, терморегулятор включит систему.

В продаже также представлены приборы, в комплект которых входит выносной датчик. Он укладывается в специальной гофротрубе, непосредственно рядом с теплым полом. Этот метод замера температуры является предпочтительнее. В некоторых моделях терморегуляторов предусмотрено наличие воздушного и выносного датчика. В этом случае в помещении устанавливается максимально комфортная температура, исходя из двух показателей.

Производители в комплект поставки оборудования для обогрева обязательно вкладывают подробную инструкцию, как установить теплый пол. Между витками кабеля должно быть расстояние не менее 5 см и не более 20 см. Лучше всего укладывать провод с шагом 10-12 см. Выбор зависит от теплопотерь в помещении.

На основание пола укладывают слой утеплителя (пенополистирол толщиной 3 см). На него укладывают гидроизоляцию и армирующую сетку с ячейками 100х100 мм. К сетке при помощи пластиковых фиксаторов укладывают провод. Нужно выбрать место для установки терморегулятора. От него делают штробу по стене. В нее укладывают гофротрубу, в которую вводится датчик. Она укладывается также между витками провода. Основание заливают стяжкой 3 см с добавлением пластификатора.

Провода от датчика подсоединяют к терморегулятору. Сюда же подводят кабель теплого пола и коммуникации основной сети.

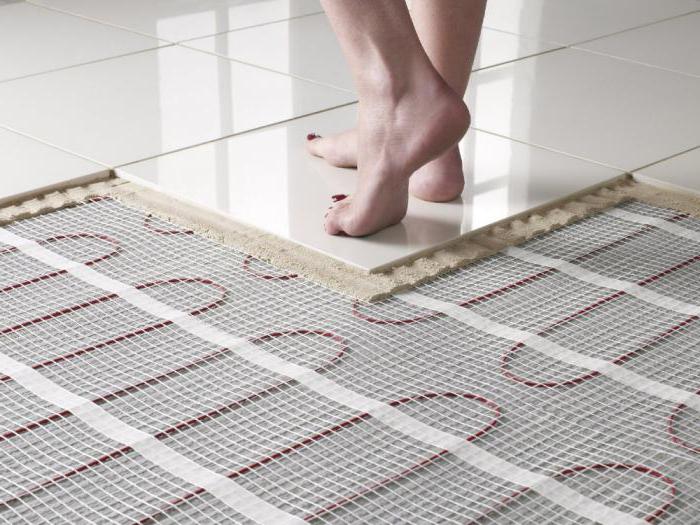

Монтаж кабеля под плитку

Существует определенная методика, как установить теплый пол под плитку. Этот вариант монтажа проще. Для этого не потребуется использовать стяжку. Систему можно будет эксплуатировать уже спустя неделю после монтажа. Кабель, который был залит в стяжку, в первый раз включают спустя месяц после установки.

Мат раскатывают на чистую, прогрунтованную поверхность. В этом случае применять утеплитель необязательно, особенно если квартира находится не на первом этаже. Тонкий провод также раскладывают змейкой. Шаг укладки составляет 7-10 см.

Далее устанавливают аналогичным образом датчик от терморегулятора. Только в этом случае штробу придется делать не только в стене, но и в основании пола. Далее укладывается кафельная плитка. На ее поверхность наносится слой раствора 3-5 мм. Монтаж плитки производится обычным образом.

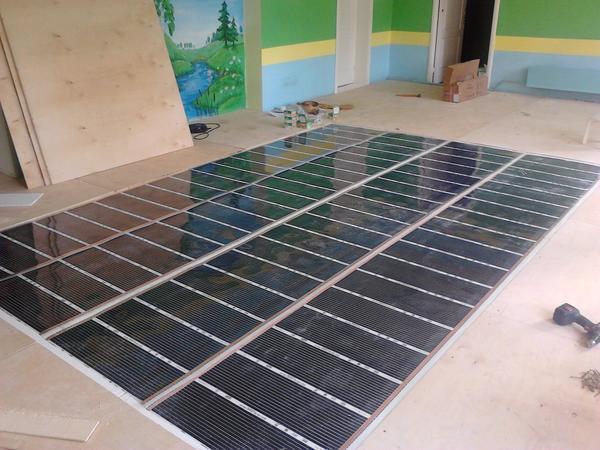

Монтаж пленки

Проще всего выполняется установка пленочного теплого пола. Однако следует учесть, что эту систему нельзя укладывать под плитку. В таких условиях пленка не проработает долго. Класс ее изоляции на порядок ниже, чем у провода. Поэтому пленку рекомендуется монтировать под ламинат, линолеум или ковролин.

Производитель в инструкции обязательно рассказывает, как установить теплый пол. Потребуется приобрести специальный утеплительный материал. Это может быть подложка под ламинат или иные рулонные утеплители, предназначенные для пола. Их толщина составляет 4-7 мм.

В соответствующих местах на подложке вырезают углубления для установки датчика температуры (в этом случае без гофротрубы), а также всех соединительных элементов пленки. Когда пленка будет разложена на основание, монтируют покрытие без клея и раствора.

Рассмотрев вопрос о том, как установить теплый пол, каждый сможет выполнить эту процедуру самостоятельно.
