изготовление универсальной конструкции, как сделать из профильной трубы, самодельные рулонные ворота из ПВХ

Если вы планируете изготовление ворот своими руками, вам потребуется пошаговая инструкция, которая поможет просчитать все нюансы работ и облегчит сам процесс их создания.

Перед покупкой необходимых материалов определитесь с типом ворот, которые подходят для конкретного случая, и удобным способом их установки.

Виды конструкций

Существует множество разновидностей ворот, которые могут изготавливаться из разных материалов, оснащаться специальными механизмами. Широкий выбор позволяет создать самодельные ворота на основе особенностей помещения или территории, ваших потребностей и периодичности эксплуатации.

Перед тем как изготавливать ворота, следует изучить основные разновидности конструкций, которые пользуются популярностью.

Раздвижные

Раздвижные полотна делятся на несколько категорий. В зависимости от своих предпочтений вы сможете подобрать необходимый вариант. Для каждого типа конструкции потребуется освободить свободную площадку вдоль ограждения, чтобы створка могла свободно открываться.

Существуют консольные раздвижные конструкции, подвесные и откатные. Строение таких полотен предполагает перемещение по рельсам и иным металлическим профилям.

Подвесные варианты не пользуются популярностью для эксплуатации на частной территории, так как высота заезда ограничивается верхним профилем, на которое закрепляют полотно. Перемещение створок происходит также по данному профилю.

Некоторые владельцы загородных домов устанавливают веерные конструкции

, которые получили такое название благодаря своему внешнему виду.

Откатные полотна, которые перемещаются по рельсе, расположенной вдоль стены, также не пользуются популярностью в заснеженных и северных городах.

Чтобы створка откатных конструкций свободно перемещалась по рельсе, потребуется постоянно удалять лед и прочий мусор, что не всегда комфортно в зимнее время.

Консольные полотна считаются самой оптимальной конструкцией раздвижных ворот. Полотно жестко крепится к балке, которая движется по консольному узлу и перемещает за собой створки. Несмотря на то, что строение изделий отличается сложностью, они отлично работают в зимний сезон, так как створка не соприкасается с землей.

Поворотно-откидные

Такая конструкция оптимально подходит для гаражных условий. Для установки во дворе они не подходят, так как ворота ограничивают высоту заезда. Полотно должно свободно функционировать с помощью поднятия и сдвига створки под потолок помещения.

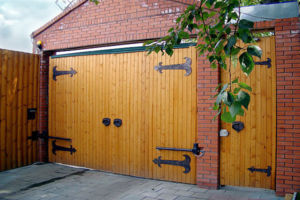

Распашные

Такие конструкции с дверцей часто устанавливают в частном секторе на забор. В основе распашных ворот лежат столбы, два из которых располагаются на ширине полотна, а третий столб располагается рядом с калиткой, если она находится рядом с конструкцией.

Рулонные

Данные конструкции появились на рынке недавно. Ворота изготавливаются из стальных полосок, которые объединяются в гибкое полотно. Когда необходимо открыть ворота, они начинают сворачиваться и наматываются на вал. Такое решение позволяет подъехать вплотную к помещению.

Складные

Складные ворота известны многим под названием «гармошка». Открытие полотна может осуществляться вверх и вбок. Между металлическими сетками располагаются уплотнительные прокладки. Широкое распространение получили конструкции, открытие которых производится вверх.

Особенности изготовления

У каждого типа ворот есть свои особенности в конструкции. Прежде чем приступать к процессу изготовления, следует изучить схемы строения полотна и проработать план действий. Распашные ворота не относятся к числу исключений в данном вопросе. Сделать своими руками ворота распашного типа из профнастила под силу даже новичку, который ранее не работал с металлическими изделиями.

Чтобы изготовить изделия, вам потребуются навыки по работе с буром, сваркой, шуруповертом, строительной рулеткой и болгаркой. Конструкция изделий создана таким образом, что эксплуатация свободного пространства должна сопровождаться максимальной функциональностью. За надежность ворот отвечают блоки роликов, которые располагаются в нижней части профильной балки и двигаются за счет открытия или закрытия створок.

Есть несколько особенностей ворот такого типа, которые отличают их от других конструкций:

• при сборке полотна используются кнопочные угловые соединители, благодаря которым можно исключить провисание створок во время использования;
• крепежи материала скрываются, тем самым сохраняют декоративные свойства ворот. Также такое решение не допускает попадания посторонних предметов в пространство между профилем;
• крепление створок производится при помощи трехсекционных петель. Детали позволяют продлить срок службы конструкции.

Изучая чертежи стандартного полотна, изготовленного из профлиста, вы сможете заметить, что в качестве основы конструкции используется каркас из металлического профиля квадратной формы. В качестве альтернативы применяется толстостенная труба, диаметр которой составляет 30 мм.

Чтобы усилить створки, используется металлическая прожилина. Она должна располагаться горизонтально. Подобное усиление позволяет удерживать геометрию полотна.

Закрепить створки вы сможете при помощи электросварки или саморезов по металлу. Так как профлист легкий, для него будет достаточно двух крепких петель с диаметром в 20 мм. В роли несущей опоры могут выступать трубы из металла диаметром в 60-100 мм.

Крепление воротных створок осуществляется на основе забора, который присутствует на участке. Если вы планируете установку кирпичной изгороди, предусмотрите заранее монтаж закладных швов между кирпичами. К ним будут привариваться навесные опоры.

Оптимальная ширина въездных ворот на частной территории составляет 3 м. Данных габаритов достаточно для того, чтобы во двор смог заехать грузовой или легковой автомобиль. Высота ворот не должна превышать 2 метра.

В роли запорного механизма можно использовать штыри в форме буквы «Г». Они должны располагаться в нижней части створок. В землю вкапываются специальные фиксаторы, представляющие собой металлические трубки, диаметр которых превышает толщину стопорного механизма.

Чтобы новые ворота гармонично вписывались в общий интерьер участка, можно использовать профнастил для отделки каркасной части. Как правило, материал прикрепляют к каркасу полотна.

Соблюдайте дистанцию от земли, которая должна составлять 50-70 мм.

Выбор материала

На тип материала, из которого будут изготавливаться ворота, влияют габариты конструкции, ее вес и прочие факторы. Обычно рамы для створок делают из профильной трубы с сечением в 60х40 мм. Выбирайте металл, толщина которого составляет 1,5-2 мм.

Размер сечения также зависим от массы ворот, но специалисты рекомендуют осуществлять выбор на основе следующих показателей:

• если общий вес воротных створок не превышает 150 кг, можно воспользоваться трубой, сечение которой составляет 80х80 мм. Толщина металла должна составлять 4 мм;
• при весе металлических ворот от 150-300 кг необходимо использовать трубу с сечением 100х100 мм и толщиной в 5 мм;
• если вес конструкции превышает 300 кг, вам подойдут железные трубы, сечение которых составляет 140х140 мм при толщине материала в 5 мм.

Для создания стоек можно воспользоваться кирпичом, деревом или бетоном. При выборе материала следует изучить свойства и его стойкость по отношению к предполагаемым нагрузкам.

Петли могут обладать регулируемыми или нерегулируемыми механизмами. Следите за тем, чтобы материал изготовления обладал высоким качеством, так как петли должны выдержать вес полотна.

Замок может обладать механическим строением или функционировать на основе электромеханики. Выбор следует осуществлять на основе своих предпочтений. Также вам потребуется краска для окрашивания стоек и обшивки из металлопрофиля.

Обшивка может изготавливаться из любого материала. Многие люди делают обшивку из профиля, некоторые владельцы загородных домов выбирают комбинированные варианты из дерева и металла или ПВХ. Для данной цели подойдет любой вариант, который вам понравится.

Если вы планируете создание автоматических ворот, делайте каркас более прочным. Автоматику можно установить сразу или позже.

Размеры

Оптимальный вариант – строительство ворот одновременно с изгородью. Однако многие люди сталкиваются с ситуацией, когда им необходимо произвести расширение проезда или заменить старое изделие. В этом случае потребуется произвести точный расчет будущих ворот.

Осуществляя замеры и рассчитывая необходимое число материала, принимайте во внимание покрытие подъездных путей. Если ваша территория оснащена асфальтовой, бетонной или плиточной поверхностью, можно оставить просвет в 5 см. Если же на дороге присутствует трава, увеличьте просвет до 10 см для комфортного открывания ворот.

Не забудьте оставить зазор между створками, чтобы в будущем была возможность нивелировать смещение опор.

Инструменты и комплектующие

Ворота могут обладать разнообразным строением. Многие люди оснащают полотна встроенными калитками для удобства. Перед созданием ворот вам потребуется тщательно продумать, как будет выглядеть готовое полотно, нарисовать схему или эскиз конструкции. Такое решение поможет вам определиться с инструментами и материалами, которые потребуются для создания полотна.

Стандартный перечень комплектующих для создания ворот состоит из следующих позиций:

• обшивка для створок, опорные трубы;
• арматура для создания ребер жесткости;
• труба из профиля либо квадрат из металла под каркас конструкции;
• грунт, материал для покраски;
• шпингалет, фиксаторы или механизмы затвора;
• петли для створок, направляющая и доводчики при необходимости.

Также потребуются следующие инструменты:

• строительный шнур из капрона;
• аппарат для сварки;
• молот;
• шуруповерт или дрель;
• электрическая болгарка;
• специальные ножницы по металлу.

При планировании новых ворот вам потребуется уделить особое внимание габаритам конструкции, присутствию калитки. За счет больших створок увеличивается масса всей конструкции, поэтому раму следует изготавливать из усиленного материала.

Как правильно сделать своими руками?

Ворота изготавливаются поэтапно. Процесс делится на два шага:

• монтаж стоек для навешивания полотна;
• создание распашных ворот.

Вы можете производить замену этапов, но столбы для воротной конструкции должны отстоять минимум семь дней, после чего можно навешивать на них каркас. Чтобы не тратить зря время, можно приступить к сварке.

Монтаж опор

Опоры можно изготовить из:

• профильной трубы;
• столбов из бетона. Можно купить готовое изделие или произвести заливку самому;
• кирпича или натурального камня.
• деревянного бруса.

Монтаж опор может осуществляться при помощи следующих способов:

• забивка. Глубина забивки должна составлять около 1,5 метров. Данный метод считается самым быстрым и экономичным. При выборе такого метода следует внимательно следить за уровнем, чтобы ворота не перекосились;
• бетонирование с армированием. Вам потребуется произвести укрепление столба при помощи бетона.

Пошаговая инструкция по установке опор:

• если вы решили делать бетонирование, вам потребуется пробурить котлован с минимальной глубиной в 1 метр. Делать бурение необходимо буром, диаметр которого более 200 мм.
• глубина котлована будет зависеть от степени промерзания почвы в вашем регионе. Ширину сторон можно определить с помощью качества почвы и размеров самой опоры.
• создайте подушку для бетона высотой в 150-200 мм. Она должна состоять из песка и щебня. Подушка используется для исключения углубления стоек;
• затем потребуется монтировать столб и выровнять его с помощью строительного уровня. После выравнивания опоры можно приступать к заливке;
• забетонированная конструкция должна выстоять в течение недели. Это минимальный срок, который необходим для застывания бетона. Не забывайте периодически смачивать бетон водой, чтобы исключить появление трещин;
• чтобы повысить надежность опор, потребуется произвести армирование и вывести пару арматурных закладных под петли.

Создание створок

Перед тем, как начать строительство конструкции, следует определиться с местоположением и внешним видом ворот. Место, где производится монтаж изделий, может влиять на облик всех элементов.

Если вы планируете установить ворота на территории заднего двора, при въезде в садовую зону или создать ограждение для будущей площадки под строительство, вам потребуется выбирать простые материалы. Для парадных ворот следует выбирать более дорогие и презентабельные изделия.

Универсальное руководство для изготовления ворот своими руками:

• подготовьте чертеж будущей конструкции. С помощью схемы вы сможете произвести точный расчет необходимых материалов;
• рама для ворот должна соответствовать габаритам финишной отделки. Соблюдая данное условие, вы сможете упростить весь процесс работы и не столкнетесь с соединительными швами на лицевой части полотна;
• при произведении расчетов следует пользоваться показателями рабочей ширины отделочных материалов;
• чтобы создать компоненты для рамы, потребуется произвести отрез трубы нужной длины и отшлифовать ее;
• шлифовка требуется для очищения изделий от ржавчины. Если на металле присутствует масляная смазка, ее можно удалить с помощью растворителей.

Сварка

При взаимодействии со сваркой не стоит забывать о мерах предосторожности. Если у вас недостаточно опыта, обратитесь к специалистам. С помощью такого способа вы сможете повысить качество работы и получить конструкцию привлекательного вида.

Стыки следует осуществлять таким образом, чтобы в трубу не затекала вода. Если сварить стыки неправильно, в трубу будет попадать снег или вода, которые в теплую погоду начнут увеличиваться в объеме. Это приведет к расширению стенок изделия и деформации всей конструкции.

Если вы варите внешний и внутренний каркас, потребуется соблюдение шахматного порядка. Таким образом можно исключить разрывы сварочных швов при тепловых расширениях.

Ребра жесткости оказывают влияние на устойчивость к ветровым нагрузкам. Если вы производите зашивку забора с помощью отделочного материала, производите приварку трубы в средней части наружного шва. Таким способом вы обозначите место прикрепления обшивочного материала.

Приваривание петлей следует производить к столбам и к каркасу. Если вы использовали для изготовления столбов кирпичи, а отвод арматуры не производился, потребуется закрепить на кирпиче швеллер, после чего приступить к сварке петель.

Грунтовка

Независимо от того, какой материал вы используете для создания каркаса, для него потребуется грунтование. Грунтовка продлевает срок службы краски и делает процесс ее нанесения более комфортным. Места сварки следует грунтовать более тщательно.

Окрашивание каркаса

Перед покраской следует удалить с каркаса всю пыль. Чтобы покрасить деталь, можно использовать любой тип краски. Большинство людей пользуется краскопультом, так как он гарантирует более ровное наложение слоя. Использование кисточки затягивает процесс, но понижает расход краски.

С помощью данного пошагового руководства вы сможете самостоятельно изготовить ворота и максимально упростить процесс.

О том, как установить ворота своими руками, смотрите в следующем видео.

Красивые примеры и варианты

Красиво оформленные ворота будут привлекать внимание к участку и демонстрировать хороший вкус своего владельца. Пользуются популярностью ажурные полотна. Декоративные створки выглядят дорого и утонченно. Внутреннюю сторону конструкции можно обшить листами поликарбоната. Внешне такие ворота смотрятся как настоящее произведение искусства.

Изделия можно установить на даче или на загородном участке. Узорчатыми элементами вы сможете показать индивидуальность своей территории.

Витражные вставки на въездных воротах придают всей территории эффектность и необычность. Конструкции демонстрируют свою яркость и нестандартность, привлекая внимание окружающих. Вы можете выбрать любой дизайн в зависимости от своей фантазии. Стилистика идеи должна сочетаться с остальными компонентами конструкции.

Если вы хотите придать участку более строгий облик, обратите внимание на глухие ворота из металла с элементами ковки. В них будет гармонично сочетаться металл с декоративным орнаментом. Выбранная конструкция будет показывать хороший вкус своего владельца и скроет территорию от любопытных взглядов.

На участок, который граничит с посадками, можно установить ворота из природных материалов. Для опоры можно использовать камень. Такие полотна красиво смотрятся на фоне природы. Натуральные компоненты будут служить долго, если вы обработаете поверхность с помощью защитных средств.

Прочность ворот гарантируется каменными опорами. Такая конструкция удобна, так как при замене основного полотна не потребуется демонтаж всех ворот целиком.

Компактные ворота белого цвета всегда привлекают внимание. Белое цветовое решение дарит изделиям легкость и невесомость. Хоть ворота и обладают броским цветом, они будут органично сочетаться с общей стилистикой территории.

Конструкция будет обращать на себя взоры прохожих, так как существует мнение, что такие ворота могут позволить себе только состоятельные люди.

Откатные изделия с оригинальным дизайном будут хорошо смотреться на даче. Они способны сэкономить место на участке и будут радовать вас своим современным стилем.

Многие люди обустраивают ворота деревянными калитками, которые могут использоваться не только в качестве входа на территорию, но и для зонирования пространства.

Оригинально будет смотреться калитка из дуба, лиственницы и кедра с неплотно уложенными досками. Конструкция позволит солнечным лучам проникать на участок и зрительно расширит объем территории. Не забудьте обработать изделие защитным веществом, чтобы продлить срок службы калитки.

чертежи и схемы для изготовления конструкции

Изготовленные своими руками ворота ничем не хуже покупных изделий

Вид красивых декоративных ворот на фоне соответствующего забора всегда впечатляет прохожих, а если они еще и сделаны руками хозяина, то впечатляют вдвойне. Сказать, что создать самостоятельно въездную группу участка легко, значит обмануть читателя. Но и то, что это нереально, тоже утверждать нельзя. Сделать правильно ворота своими руками сложно, но выполнимо.

Предпочтение распашной конструкции

Начинающие мастера, конечно, не рискнут сразу же мастерить в домашних условиях сложные конструкции с замысловатыми механизмами, а всем известные и полюбившиеся конструкции распашных ворот изготовить и установить можно и попробовать своими силами.

Но, прежде чем начинать творить в саду из подручного материала или из досок, лучше все-таки сделать или заказать чертеж ворот, произвести расчет количества необходимого материала, обеспечить рабочее место оборудованием и инструментом, и только после этого можно изготавливать ворота своими руками к садовому забору, или же, к парадному въезду частного поместья.

Предпочтение чаще отдают такому варианту, как распашные конструкции по нескольким причинам:

• они несложные в изготовлении;
• в сравнении с другими въездными группами, требует меньших затрат на материал и сил на изготовление;
• качественно изготовленное изделие прослужит долго своему хозяину;
• огромный выбор материала для обшивки;
• возможность установки автоматики;
• масса вариантов декорирования;
• простая эксплуатация.

Перечисленные достоинства сопровождаются всего одним, но значимым недостатком – нужно необходимое расстояние для открывания створок ворот внутрь или наружу двора. А садовые участки не всегда имеют достаточное пространство. Но если такой проблемы нет, то можно смело приступать к изготовлению.

Элементы ворот

Схема типичного расположения элементов ворот

Это самая древняя конструкция, которая подвергалась видоизменениям столетиями, но принципиально ничего не изменилось, все составляющие элементы остались прежними:

1. Опорные столбы – важная часть ворот, которая удерживает на себе весь вес створок и ветровую нагрузку. Поэтому к их установке нужно отнестись с предельной серьезностью. Материалом чаще выступает металл. И даже если опоры из кирпича, то сердцевина их в любом случае будет металлическая, так как крепить петли для створок нужно к металлу.
2. Створки ворот состоят из рамы, материалом которой может быть как металл, так и дерево. Хотя более популярен все тот же металл, так как он прочнее, надежней и долговечнее.
3. Об отделке, то есть обшивке створок мы уже упоминали, но это тоже неотъемлемый атрибут конструкции, и о весе материала не стоит забывать. Чем тяжелее обшивка, тем надежнее нужно делать раму, учитывая ветровую нагрузку региона.
4. Петли для конструкции тоже играют немаловажную роль, так что при их подборе желательно не задумываться об экономии, лучше это сделать на чем-нибудь другом.
5. Замки, задвижки, фиксаторы и прочие аксессуары хозяин подбирает на свое усмотрение, но также с учетом общего веса конструкции.

С общим видом изделия мы разобрались, поэтому можно приступать к размышлениям о том, как сделать ворота по чертежу и рассчитать материал.

Зачастую место монтажа изделия напрямую влияет на материал и внешний вид изделия. Если, например, нужно поставить выездные ворота на практически незаметном заднем дворе или на садовом участке, или просто оградить временным забором и въездными воротами строительный участок, то и требования к конструкции будут упрощены.

Для парадных декоративных въездных проемов и требования более жесткие, соответственно и затраты на все мероприятие могут удвоиться.

Советы по выбору материала

Трубы применяемые для изготовления столбов и воротных створок

Выбор материала имеет прямое отношение к размеру въездной группы, весу конструкции и многих других факторов, включая природные.

Но по утверждению специалистов, для рамы створок чаще используют профильную трубу сечением 60*40 мм, где толщина металла 1,5 – 2 мм. Может подойти и труба с сечением 40*20 мм, все зависит от веса обшивки.

Сечение трубы для опорных столбов тоже зависит от веса конструкции, но лучше руководствоваться знаниями специалистов, которые утверждают:

• для общего веса створок, не превышающего 150 кг можно использовать трубу с сечением 80*80 мм и толщиной металла 4 мм;
• выше 150 кг и до 300 кг – желательно применять трубу 100*100 мм с толщиной 5 мм;
• выше 300 кг, применяется труба 140*140 мм, с толщиной 5 мм.

Относительно петель, можно выбирать любые механизмы – регулируемые или нерегулируемые, но материал, из которого они изготовлены, должен быть качественный, чтобы механизмы смогли выдерживать вес створок ворот, сделанных самостоятельно.

Монтаж опорных столбов

Эскиз монтажа металлических опор для въездной распашной группы

Может кто-то и думает, что самодельные въездные изделия в саду или на участке никогда не получатся аккуратными и красивыми. Но, как показала практика, если подойти к изготовлению со всей ответственностью и даже педантизмом, то можно своими трудами превзойти ту продукцию, которая предлагается на строительном рынке.

Сделанные ворота своими руками, будь они самые простые дачные, изготовленные из подручного материала, но правильно просчитанные и изготовленные строго по чертежу, будут необычные и уникальные.

Итак, строим, соблюдая размеры, расстояния и постоянно измеряем правильность всех углов, вертикалей и горизонталей.

В первую очередь следует установить опорные элементы, на которые будут повешены створки. В столбах из кирпича должны быть предусмотрены закладные элементы. К ним приваривается одна часть петель.

Если сделать опоры садовых ворот предполагается металлическими, то их следует обязательно укрепить. Для этого пробуривают лунки на глубину 80 – 120 см, дно лунки засыпается песком или щебнем, по уровню устанавливаются столбы, закрепляются деревянными или металлическими распорками, заливаются цементным раствором и утрамбовываются.

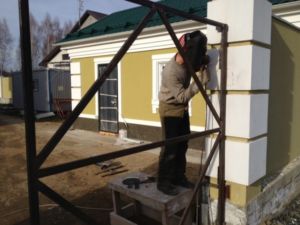

Расчет и сварка рам

Процесс зачистки сварных швов въездного изделия

Пока раствор застывает, можно приступать к изготовлению рам. Здесь без сварки не обойтись. Строго по размерам отрезанные трубы, с помощью сварки соединяются между собой. Важно процесс сварки проводить на специальном столе или на ровной поверхности, чтобы не получился перекос.

Сварка должна проходить поэтапно. Сначала прихватываются все детали в нескольких местах, затем, проверяется правильность сварки по диагонали и по углам, если все предельно точно, то можно приступать к чистовой сварке.

Если для изготовления садовых ворот применяются ржавые трубы, то перед сварочными работами желательно очистить их от ржавчины. Тогда швы получатся более ровные и качественные.

После сварки следует тщательно зачистить все швы, покрыть рамы грунтовкой, дождаться полного высыхания и покрасить.

Для стандартной рамы понадобится следующий материал:

• периметр рам и перемычки можно изготовить из трубы 60*40 мм. В общей сложности нужно будет приобрести 22 м;
• внутренний каркас для усиления рам изготавливается из трубы 40*20 мм, для него понадобится 15 м. На этот внутренний каркас и будет крепиться обшивка.

Поскольку трубы продаются в погонных метрах, то лучшим вариантом будет заказать нужные размеры, соответствующие размерам схемы. Такой подход имеет двойную выгоду – не нужно будет в домашних условиях замерять и отрезать нужную длину, а также упростится доставка.

Размеры изделий

Схематическое отображение размеров воротных створок и необходимого для них материала

В идеале, ворота следует строить вместе с забором. Но бывают случаи, когда появляется необходимость расширить проезд, или вышли из строя старые изделия, тогда следует перед изготовлением новых конструкций произвести расчет предельно точно.

И желательно, чтобы стилистическое решение полностью импонировало забору. Если, например, забор из кирпича, то для столбов ворот такого забора обязательно придется применять кирпич. Если забор садового участка невысокий и сделан из досок, то вариант декоративных высоких кованых ворот такому забору вряд ли будет гармонировать.

При проведении замеров и расчете материала следует учитывать покрытие подъездных путей. Если на территории въезда находится асфальт, бетон или плитка, то достаточно оставлять просвет 5 см. А когда садовая дорога заросла травой, то в таком случае лучше оставлять просвет 10 см для беспрепятственного открывания створок.

Также желательно предусматривать зазор между створками, чтобы нивелировать небольшое смещение столбов от времени.

Монтаж створок

Процесс монтажа воротных створок

Этот процесс начинается с крепления петель, которые привариваются к основной раме створки и к опорным столбам. Если столб выполнен из кирпича, но закладной элемент предусмотрен не был, то к кирпичу дюбелем прикрепляется швеллер, а к нему привариваются петли. Ну а если в столбе из кирпича все предусмотрено, то проблем с креплением петель не должно возникнуть.

Кстати, эти небольшие, но важные элементы тоже имеют свои инструкции по монтажу, которые идут в комплекте. Поэтому лучше перед сварочными работами внимательно изучить инструкцию.

Когда все сварочные работы закончены, следует сделать контрольную зачистку швов и покраску. Только после высыхания краски можно производить монтаж створок на петли.

Далее, проводится монтаж всей оставшейся фурнитуры – замков, задвижек, фиксаторов, автоматики. Эти элементы въездной группы, бесспорно, должны монтироваться строго по схемам, прилагаемым в комплектах. И если задвижку еще можно прикрепить без инструкции, то произвести монтаж автоматики без схемы не получится, да и замок сложно прикрепить без внимательного изучения схемы или инструкции.

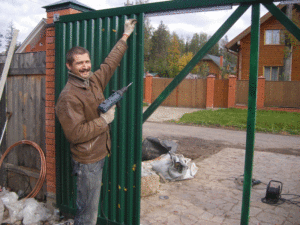

Финишная отделка

Обшивка воротных створок профнастилом

Если вам удалось самостоятельно сделать ворота, то произвести монтаж отделочного материала на их створки – самое легкое мероприятие. Но следует помнить, что крепление обшивки должно производиться уже после проведения всех покрасочных работ.

Неважно, когда обшивать створки ворот – до их монтажа на петли или после того, но важно знать, что обшивочный материал должен соответствовать размерам рамы. Вид крепления напрямую зависит от выбранного вами материала. Крепить его нужно на внутреннюю трубу специальными приспособлениями.

Красивые распашные ворота — 115 фото с примерами как сделать!

Человек, у которого есть какая-нибудь загородная дача или частный дом, в котором он постоянно проживает, по завершении строительных работ сталкивается с проблемой выбора защитного средства в виде ворот.

Что лучше выбрать – крепкие металлические ворота или красивые деревянные? А учитывая огромный выбор самых разнообразных моделей, которые предлагает современный рынок впору и растеряться.

Но если человек ценит хорошую стабильность и обладает средним бюджетом, то лучшим выбором в этой ситуации видится установка ворот с калиткой (то есть обычных распашных). Именно такие модели способны удовлетворить абсолютно любые практические и эстетические потребности.

Также не стоит забывать, что одним из важнейших критериев является выбор всей конструкции. Ведь ворота могут не только обеспечивать защиту дачного участка от воров, но и быть целым архитектурным ансамблем, который сможет подчёркивать все достоинства и плюсы здания.

Кроме того именно они формируют первоначальный вывод о хозяине дома. Поэтому при решении столь щепетильного вопроса не стоит сразу покупать первую попавшуюся модель.

Ворота из профнастила своими руками: фото и видео

Ворота и калитка из профнастила относятся к категории бюджетных: не так много времени и материалов занимает их изготовление. Правда, если выбрать модель обычных распашных ворот без художественных дополнений. Есть еще варианты с элементами ковки, тут уже сложность работ больше, затраты намного выше. Простые распашные ворота из профнастила своими руками изготовить может даже сварщик-любитель: швов мало, они простые.

Конструкции створок

Содержание статьи

Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:

• наискосок;
• горизонтально;
• крестообразно.

Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.

Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Второй способ усиления створок ворот

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Материалы

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.

Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм.  Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно.

Подготовленный металл

О сварке тонкого металла читайте тут.

Материал для ворот берут тот же, что и для забора из профлиста, крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм. Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы. Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим.

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Как сделать ворота из профнастила: видео-уроки

Если работа новая, то даже после фото-отчета могут остаться вопросы. Некоторые из них могут прояснить видео-уроки по теме. Для начала повторение технологии, описанной выше: собираем каркас прямо на установленных столбах.

Та же технология, в последовательности фото.

Второе видео о том, как правильно варить каркас при соединении труб под углом 45°. Подход профессиональный.

У тех, кто не сталкивался со сваркой ворот или дверей ранее, могут возникнуть вопросы о том, как приварить петли. Не так это просто, как кажется. Смотрим следующий видеоурок.

Более точное объяснение того, какие движения совершать во время приваривания воротных петель, куда направлять электрод и остальные нюансы смотрите в следующем видео.

чертежи, фото и видео разных конструкций

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Ворота являются неотъемлемой частью любого ограждения или гаража. Сегодня их можно сделать самостоятельно, главное правильно выбрать тип конструкции. Помогут выполнить ворота своими руками: чертежи, фото и видео. Данная информация поможет также определиться с материалом, с которого будет выполняться конструкция.

Ворота в частном дворе

Содержание статьи

Особенности распашных ворот и тонкости их выполнения

Привычным для всех вариантом являются распашные изделия. Они используются на дачах, в частных домах и при строительстве гаражей. Рядом с такими вариантами может быть расположена и калитка. Конструкция предполагает установку двух опорных элементов по краям полотна. На сегодняшний день достаточно просто выполнить распашные ворота своими руками. Чертежи, фото и видео помогут изучить все тонкости работы.

Распашные ворота

Устройство опорных элементов

На первом этапе строительства необходимо установить опоры. Чаще всего это металлические столбы подходящего диаметра, которые бетонируются в грунт. Очень часто заборы делают с кирпичными столбиками. В таком случае они также могут быть опорой для изделия. Но не стоит забывать при кладке кирпича, сделать металлические закладные, к которым будут привариваться петли.

Устройство столбов-опор

Подготовка створок

От того с какой стороны такие петли будут приварены, зависит в какую сторону они будут открываться. Именно поэтому, делая ворота своими руками: чертежи, фото и видео нужно просмотреть в обязательном порядке. Для выполнения створок чаще всего используется металлический каркас, ка который крепиться листовой материал. Если ограждение деревянное, то и ворота целесообразнее делать с древесины. Каркас в таком случае можно сделать как с металлических уголков, так и с бруса. Важно чтобы створки были не слишком тяжелые, в противном случае они будут оказывать большую нагрузку на столбы и петли. Через время это может привести к деформации и створки будут плохо закрываться.

Створки распашных ворот

Поэтому стоит изучить некоторую информацию, перед тем как распашные ворота делать своими руками. Чертежи фото и видео помогут ознакомиться со всеми тонкостями в работе и предотвратить всевозможные дефекты. На завершающем этапе на створки необходимо установить замочную систему. Самым простым вариантом может стать простой засов.

Конструкция распашных моделей

Видео: распашные ворота из профнастила и металлопрофиля



Особенности устройства раздвижных ворот

Раздвижные варианты все чаще используются во время строительства ограждений. Они занимают относительно немного места. Кроме того машина может располагаться всего лишь в нескольких сантиметрах от ограждения и это не будет мешать их открыть или закрыть. Наличие разнообразного строительного материала дает возможность каждому сделать раздвижные ворота своими  руками. Чертежи, фото и видео позволят более тщательно изучить все особенности выполнения работы.

Раздвижной вариант

Основные разновидности раздвижных ворот:

• консольные;
• подвесные;
• откатные.

Подвесная разновидность

Подвесной вариант не пользуется особой популярностью. Это связанно с тем, что в верхней части установлена рельса, по которой движется полотно. Данная рельса является своего рода ограничителем, поэтому далеко не каждое транспортное средства сможет въехать во двор.

Установка изделия

Откатные изделия

Для работы откатных вариантов рельса устанавливается вдоль стены и непосредственно в самом проеме. В северных регионах такую систему использовать нецелесообразно. Поскольку при большом количестве снега работа створок будет затруднена, и постоянно нужно будет очищать заснеженные места.

Схема раздвижных вариантов

Преимущества консольного типа

Консольный тип на сегодняшний день самый популярный. Они могут быть использованы как в южных, так и в северных регионах. Движения полотна происходит над землей, поэтому нет необходимости постоянно расчищать путь. Кроме того к преимуществам стоит отнести то, что в верху нет никаких ограничителей. Это дает возможность заезжать во двор  даже машинам с большой высотой.

Консольный тип

Для установки такого типа необходимо устройство только одного опорного столба, который и будет нести всю нагрузку от полотна. Поэтому важно сделать его максимально качественным и надежным. Сама консольная балка на воротах может быть расположена снизу, сверху или посредине полотна.

Полезная информация! Расположенная посредине балка считается самым лучшим вариантом, поскольку в целом усиливает всю конструкцию.

Откатная модель

Каждый справиться с выполнением раздвижных ворот своими руками. Чертежи, фото и видео позволяют изучить принцип раздвижной системы. Важно учитывать все рекомендации при выполнении работы.

Комплект электропривода и аксессуаров

Особенности выполнения откатных ворот

Откатные варианты позволяют существенно сэкономить пространство во дворе. Но при этом необходимо проконтролировать пространство вдоль забора. Для нормального функционирования системы предварительно необходимо расчистить место от мусора и любой растительности.

Устройство откатной конструкции

Установка опорных элементов

Началом работы является устройство основного опорного столба, на который будет оказана основная нагрузка. При желании можно выполнить откатные ворота своими руками: чертежи, схемы и видео помогут соблюдать технологию. Для работы нужно подготовить такие инструменты:

Рельсы и ролики

Для выполнения самых створок лучше всего использовать оцинкованный материал. Он в состоянии прослужить долгое время, при этом сохранит свой первозданный вид. Очень часто используется профлист с полимерным покрытием.

Полезная информация! Использование профлиста считается наиболее удачным решением, так как он обработан специальными средствами, которые предотвращают возникновение коррозии.

Изделия данного вида могут быть оборудованы автоматическим или ручным приводом.

Чертеж откатного типа

В начале работы стоит подготовить чертежи, по которым будет выполняться работа. Чертежи и схемы позволяют также рассчитать точное количество необходимого материала. Высота ворот должна соответствовать забору. Ширина проема при этом может быть самой разной. Откатные изделия оказывают давление не только на рельсы, но и на столб, поэтому его конструкции нужно уделить особое внимание. Его нижняя часть должна быть погружена в почву и качественно забетонирована.

Опора для откатных изделий

Устройство рельсы для движения полотна

Откатные ворота будут ходить по рельсе, которая располагается на земле. Для этого нужно выбрать П-образный профиль металлический. Его длина должна быть как две длины полотна. Для запаса нужно сделать еще 30 сантиметров. Важно чтобы рельса была установлена на бетонное основание. Только таким образом можно получить максимально надежную конструкцию, которая прослужит долгое время.  После того как все рельсовые системы установлены и закреплены к опорному столбу можно устанавливать привод электрический.

Устройство рельсы

Сборка полотна и его установка

Полотно ворот делается с металлического каркаса, к которому в последующем будет прикреплен профлист. К нижней части металлического каркаса крепятся ролики. Полотно ворот устанавливается в самую последнюю очередь. Откатные ворота своими руками: чертежи, фото и видео дают полную информацию о конструкции и процессе выполнения работы.

Полотно ворот

Советы и рекомендации по выполнению работ своими руками

Выполнить ворота любой конструкции под силу каждому человеку. Важно соблюдать рекомендации специалистов и предварительно изучить некоторую информацию.

• Материалы для работы выбирать только высокого качества. Это позволит эксплуатировать конструкцию на протяжении длительного периода и не потребуется проводить ремонтные работы.
• Важно уделить внимание всем чертежам и схемам. Только четкое соблюдение схеме позволит с первого раза выполнить все работы правильно. Соблюдение размеров и параметров дают возможность сделать функциональную конструкцию, которая будет работать без проблем.
• Установка привода электрического типа должна выполняться с полным пониманием дела. Если опыта работы в такой сфере нет, стоит доверить все выполнение специалистам. Они сделают все качественно и быстро. Изделия будут открываться, и закрываться без затруднений.
• Если предусмотрено использование роликовой системы, ее выбору стоит уделить особое внимание. Ее лучше всего приобретать в специализированных магазинах. В таком случае работать такой системы будет безупречной на протяжении длительного времени.

Варианты для загородного дома

Сегодня дополнить ограждение можно воротами, выполненными своими руками. Для изготовления могут быть использованы различные материалы. Чаще всего используется древесина и метал. Перед тем, как приступить к выполнению стоит обдумать какой, тип конструкции лучше всего использовать. Начиная выполнение ворот своими руками: чертежи, схемы и фото помогут решить даже сложные задачи. Распашные ворота классический вариант с выполнением, которого справиться каждый. Для их устройства нужно достаточно много места чтобы они свободно открывались. Сэкономить пространство на приусадебном участке можно с помощью раздвижных ли откатных ворот.

Видео: откатные ворота своими руками



Экономьте время: отборные статьи каждую неделю по почте
