Мощная Wi-Fi антенна своими руками

Это простоя в изготовлении и очень мощная как пушка Wi-Fi антенна. С помощью неё можно принимать и передавать Wi-Fi сигнал не то что на сотни метров, а на несколько километров!
Антенна-пушка напоминает вид космического бластера и так же как это фантастическое оружие имеет направленное и очень мощное действие.

Это направленная антенна. И именно это свойство дает большое расстояние приема из-за большой концентрации сигнала в одном направлении.

Схема-чертеж антенны



На чертеже представлены размеры между элементами антенны. Её резонансная частота настроена на середину частоты Wi-Fi 2,4 ГГц.

Для изготовления антенны понадобится


  • Длинная шпилька с гайками.
  • Металлический лист, я взял медный, так как он очень просто режется. Вообще можно взять и жесть от консервных банок.
  • Wi-Fi Адаптер. Но можно подключить уже к имеющемуся роутеру.


Изготовление мощной Wi-Fi антенны-пушки


Прежде чем приступить к изготовлению антенны, нужно знать, что любое отклонение от заданных размеров сильно ухудшит ее характеристики. Поэтому все нужно делать максимально точно.
Берем лист металла и примерно размечаем центры диаметров кругов. Затем сверлим центра. Для точности, место перед сверлением керним или проходимся тонким сверло, а затем толстым. В итоге диаметр отверстия должен быть чуть больше шпильки.

Затем берем циркуль и вычерчиваем кругляши на металле.

Вырезаем сначала квадрат.

Потом вырезаем аккуратно круг.

Получились круги для антенны.

Взял длинную шпильку. Обрезал лишнее по длине антенны, учитывая ширину гайки.

Вот и готовый комплект для сборки.

Собираем антенну. Все очень просто, как конструктор в детстве.

Для контроля размеров рекомендую использовать металлическую линейку, так как она более точная.

В последних двух дисках необходимо сделать отверстия для подключения кабеля.

Разъем с кабелем мы сделаем из старой антенны от роутера или адаптера.

Снимаем верхний кожух.

Срезаем изоляцию. Антенна отцепилась сама, потому что была запрессована.

Далее отпаиваем металлический колпак.

И разъем для подключения готов.

Лудим диски. Медь в этом плане отличная штука. Как-то я делал такую антенну из корпуса старого компьютера, так там приходилось лудить с кислотой.


Пропускаем через отверстие последнего круга кабель и припаиваем экранирующую обмотку к диску.



Теперь среднюю жилу пропускаем в отверстие второго диска и припаиваем.


Антенна почти готова. Я установлю ее на кронштейн от фотоаппарата. Будет такой домашний вариант.

К выходу разъема прикручиваем Wi-Fi адаптер.

Можно примотать его изолентой или скотчем к кронштейну.

Я поставлю антенну на окошко и направлю на объекты, где может быть сигнал.

Ого, сколько сетей появилось. Хотя раньше я ловил сигнал только своего роутера. В нашем городе не много точек для доступа.

Результат поразительный.


Дополнения


Чтобы усилить эффект, я решил установить такую пушку на крышу. Но для этого мне необходимо припаять вместо разъема обычный экранированный кабель, который я использую для спутниковой тарелки.


Немного рассверлим отверстие и доработаем штеккер кабеля.


Фиксируем изолентой.

Ставим на крышу, располагая на шесте.


Количество сетей превысило все мои ожидания.

Результат


Результат был таков, что на однотипную антенну можно без особых проблем связаться на расстояние около 10 километров! И это без всяких усилителей и специального оборудования.
С помощью такой мощной Wi-Fi пушки — антенны можно передать сигнал в гараж, на работу, в школу, на дачу. Все материалы доступны абсолютно каждому, а делается все очень просто.

Смотрите видео


Более подробную инструкцию по сборке можно узнать посмотрев видео ниже.
Так же там показаны более широкие испытания этой мощной Wi-Fi антенны.

PS: Если вы будете делать уличный вариант, то для изоляции и от коррозии всю антенну будет неплохо покрасить обычной краской по металлу.

WiFi антенна своими руками для роутера: направленная пушка, биквадрат двойной

Введение

В наших статьях «Первый шаг к беспроводным сетям Wi-Fi» и «Строим беспроводную сеть на скорости 108 Мбит/с» и «Настраиваем безопасность беспроводной сети Wi-Fi» мы уже создали быструю защищённую от хакеров беспроводную сеть. Пришло время увеличивать дальность её действия.

Беспроводные сети стандартов IEEE-802.11 получают всё большее распространение. Однако, многие пользователи и системные администраторы сталкиваются с проблемами покрытия своего офиса или дома уверенной связью. Чем хуже качество приёма сигнала на компьютере клиента, тем на меньшей скорости будет установлено соединение. А это означает, что вы совершенно бесплатно теряете скорость, которая могла бы быть и выше. Другая проблема — обеспечение устойчивой связью пользователей на большом расстоянии от точки доступа. И в том и в другом случае перед системным администратором или домашним пользователем появится вполне конкретная задача: надо сделать так, чтобы сигнал принимался увереннее и с максимально возможным уровнем. Казалось бы, для этого достаточно лишь найти сетевой адаптер или точку доступа с увеличенной мощностью — и проблема будет решена. Но в случае с беспроводными сетями мы имеем дело с радио эфиром, использование которого строго регламентируется законодательствами соответствующих стран. У нас, в России, для беспроводных сетей определён диапазон частот 2400 — 2483.5 МГц, в котором могут работать передатчики мощностью не больше 100 мВт. Если превысить мощность, можно познакомиться с дружелюбными инспекторами из «Госсвязьнадзора».

Подозреваю, что знакомиться с ними вы не захотите, а захотите увеличить дальность действия своей беспроводной сети иными способами. Таких способов два. Первый — устанавливать ретрансляторы, которые будут повторять ваш сигнал через какое-то расстояние, создавая коридор для вашей беспроводной сети. В качестве ретранслятора может работать и точка доступа в режиме «Repeater». Это не всегда удобно, т.к. зачастую нет возможности подвести питание к ретранслятору, да и дороговато. Другой способ проще в реализации — вам потребуется лишь специальная Wi-Fi антенна. О том, какие бывают Wi-Fi антенны и какая вам нужна, мы сейчас и поговорим.

Как усиливает антенна

Ошибочно полагать, что передающая антенна может усиливать сигнал. Обычная пассивная антенна при передаче сигнала лишь направляет спектр в определённом направлении и за счёт своей площади обеспечивает более уверенный приём. Антенна работает подобно световому отражателю в фонарях. Она направляет спектр в заданном направлении. Например, вам надо охватить уверенным сигналом большое помещение.

Простым решением будет разместить точку доступа в центре помещения, но к сожалению это может быть связано с техническими трудностями. Намного проще установить точку доступа в одном из углов комнаты и направить сигнал в противоположный угол. Для этого вам потребуется направленная антенна, которая не будет посылать сигнал в стенку за собой, где он никому не потребуется, зато распределит спектр по площади с большей эффективностью.

Тем не менее, одна из основных характеристик антенны — её коэффициент усиления, выраженный в децибелах. Коэффициент усиления такой антенны — это отношение мощности сигнала излучённого в определённом направлении к мощности сигнала, излучаемого идеальной ненаправленной антенной. Необходимо отметить, что коэффициент усиления характеризует направленность сигнала, а не увеличение выходной мощности по отношению к входной (как это может показаться из названия), поэтому данный параметр часто ещё называют коэффициентом направленного действия. Этот параметр напрямую связан с диаграммой направленности антенны.

Из любой штырьковой ненаправленной антенны можно сделать направленную, для чего достаточно установить отражающий экран. Для этого пойдёт как лист фольги, так и простая жестяная банка. Но это неэтично, неэстетично и не идеально. Промышленностью сегодня выпускаются достаточно антенн для различного применения в беспроводных сетях. Рассмотрим различные типы антенн на примере оборудования немецкой компании Level One.

Итак, пришло время повысить дальность действия беспроводной сети. Для установки беспроводных сетей мы использовали оборудование немецкого производителя, компании Level One. Это оборудование отличается тем, что в комплекте с ним поставляются удобные утилиты, позволяющие пользователю легко настроить все параметры WLAN. На переправе коней не меняют, а значит антенны будем выбирать из ассортимента компании Level One. Ну что же, напомним нашу тестовую конфигурацию.

Персональный компьютер.
Чтобы избежать возможных проблем, мы использовали компьютер, собранный на базе barebone платформы Shuttle SB75G2, стабильной платформы, зарекомендовавшей себя с лучшей стороны в плане отсутствия помех.

Конфигурация тестового компьютера:

  • Процессор Intel Pentium 2.8 (800 MHz, Hyper-Threading, 512 Kb L2)
  • Жёсткий диск — Maxtor DiamondMax 9, 80 Gb, 7200 rpm
  • Видеокарта — Albatron GeForce FX 5700
  • Операционная система — Windows XP Pro + Service Pack 2

В этом компьютере было установлено 1024 Мб памяти DDR400 производства компании OCZ.

Память OCZ DDR400 серии PC3200 Titanium имеет тайминги CL 2-3-2-5 и обеспечивает нам максимальную производительность (читайте статью о зависимости скорости компьютера от задержек памяти).

Ноутбук IRu Novia 3331W Combo
. Обзор этого ноутбука вы можете прочитать здесь. Этот мобильный компьютер, построенный на платформе Centrino, уже имеет встроенный контроллер Wi-Fi IEEE 802.11g.

  • Сетевая карта Level One WNC-0300

  • USB контроллер Level One WNC-0301USB.

  • Точка доступа WAP-0004

Антенны для внутреннего и наружного использования

Вам могут потребоваться антенны для установки на улице или в помещении. Всё зависит от ваших требований. Конечно, если есть необходимость осуществить покрытие вашего двора или площади перед офисом, вам потребуется антенна для внешней установки. Такие антенны имеют крепкий водонепроницаемый корпус, защищённый от непогоды, порывов ветра и температурных перепадов. Такие антенны имеют мощные скобы для крепления на мачты или кронштейны и крепкие закрытые контакты.

Внутренние антенны не защищены от воды, чая и кофе. Они компактно устанавливаются рядом с вашим монитором, на тумбочке или на системном блоке. Такие антенны крайне удобны, если ваш системный блок стоит под столом, где существенная часть сигнала от антенны встроенного сетевого контроллера будет гаситься. Чтобы повысить скорость беспроводной сети, потерянную из-за плохого качества сигнала, такую антенну надо устанавливать как минимум на рабочем столе или крепить на стену.

Направленные антенны (Directional antenna)

Пожалуй, это самый распространённый тип Wi-Fi антенн. Такие антенны, как мы уже сказали, отлично подходят для организации сети по типу точка-точка. Если ваш компьютер должен соединяться только с точкой доступа или с другим компьютером, используйте направленную антенну. В офисе или дома вы можете такой антенной «пробить» непробиваемые стены, направить сигнал от принтера на компьютер или расширить Wi-Fi на сад вашего дачного участка.

Для внешней установки компания Level One предлагает антенну WAN-2118 типа Yagi. Эта антенна цилиндрической формы диаметром 89 мм и длинной 1000 мм направляется своей продольной осью подобно указующему персту. Коэффициент усиления Level One WAN-2118 составляет 18 дБ.

Производитель обещает уверенный приём на скорости 1 Мбит/с на расстоянии до 5 Км, а на скорости 54 Мбит/с — до 1.5 Км. Конечно же, в офисе такие расстояние не нужны, да и о такую метровую антенну высокие сотрудники будут постоянно биться головой. Антенны типа Yagi обычно очень направлены и подходят только для соединения двух станций или для увеличения радиуса действия двух соединённых между собой станций. И не надейтесь, что с помощью этой антенны вам удастся подключить весь соседний дом.

Для использования в помещении более практичным будет использование антенны панельного типа. Проще говоря, это плоский излучающий в одном направлении радиоволны прямоугольник. Направленная антенна Level One WAN-1060 имеет коэффициент усиления 6 дБ и размеры 115x76x76 мм.

Такой коэффициент усиления позволит работать с сетью на скорости 1 Мбит/с на расстоянии до 60 метров, а на максимальной скорости 54 Мбит/с — на расстоянии 25 метров.

Если вы не можете определиться, где же установить антенну, снаружи здания или внутри, то смело покупайте антенну Level One WAN-2085. Это универсальная направленная антенна, предназначенная как для внутренней, так и для внешней установки. Её размеры, 120x120x43 мм, позволяют устанавливать её как в небольшой переговорной, так и на балконе дома. А коэффициент усиления у неё весьма неплохой — 8.5 дБ.

С ним вы можете рассчитывать на уверенные 1 Мбит/с на расстоянии 1200 м, и на 54 Мбит/с, если не будете удаляться дальше 350 метров.

Направленные антенны — идеальный вариант для связи двух точек по беспроводной сети Wi-Fi. Например, вы и ваш друг живёте в соседних домах, окна которых смотрят друг на друга. Чтобы соединиться по беспроводной сети, вам потребуется две направленных антенны, «смотрящих» строго друг на друга.

Расстояние, на которое может передаваться сигнал, зависит лишь от коэффициента усиления вашей антенны. Некоторые энтузиасты могли передать сигнал на несколько десятков километров, так что для двух домов, находящихся в пределах видимости, соединиться по Wi-Fi будет намного проще.

Всенаправленные антенны (Omni-directional)

Всенаправленные антенны — это основной тип антенн, используемый в оборудовании для беспроводных сетей. Всенаправленные антенны равномерно покрывают территорию во всём радиусе действия. Если в вашем офисе установлен Wi-Fi принтер, к которому вы собираетесь дать доступ всем гостям с ноутбуками, которые могут находиться в переговорной, в приёмной, в столовой или где-нибудь ещё, на принтере должна быть установлена всенаправленная антенна. В то же время, если вы хотите установить на крыше дома Wi-Fi передатчик, чтобы дать доступ к сети соседним домам, гаражам и летним беседкам, вам нужна именно такая антенна.

Как правило, всенаправленные антенны представляют собой штырь, устанавливаемый вертикально. Этот штырь распространяет сигнал в плоскости, перпендикулярной своей оси. Так называемые, вертикальные всенаправленные антенны. По сравнению с направленными, они имеют значительно меньший коэффициент усиления. Живой пример тому — Level One OAN-2080.

Коэффициент усиления этой антенны — 8 дБ, диаметр — 19 мм, длина — 520 мм. Такую антенну удобно располагать на мачте на крыше дома или автомобиля. С её помощью вы сможете работать с беспроводной сетью на скорости 1 Мбит или 54 Мбит на расстоянии до 1800 метров или до 600 метров соответственно. Для внутреннего же применения Level One предлагает более компактную антенну такого же типа.

Настольная антенна OAN-1040 выполнена в виде эдакого обелиска с прозрачной подставкой. Эта антенна имеет коэффициент усиления 4 дБ и практически идеальную горизонтальную поляризацию.

Как видите на диаграмме, сигнал равномерно распределяется вокруг антенны в горизонтальной плоскости. Относительно большие размеры антенны (145x22x12 мм) обещают работу с сетью на скорости 1 Мбит/с на расстоянии до 170 метров, а на скорости 54 Мбит/с — до 55 метров.

Ещё один тип всенаправленных антенн — потолочные. Это внутренние антенны, подвешивающиеся под потолок для лучшего охвата всего помещения. Их удобно размещать в больших залах в центре помещения. Такие антенны должны распространять сигнал в двух плоскостях — в горизонтальной и вертикальной. С горизонтальной всё понятно — спектр здесь представляет собой практически идеальную окружность. А вот с вертикальной ситуация немного другая. Антенна рассчитана на то, чтобы вещать сверху вниз, поэтому наиболее высокий уровень сигнала будет достигаться в направлении 45 градусов от горизонтальной плоскости антенны. Следовательно, коэффициент усиления у такой антенны указывается не одним числом, а минимальным и максимальным значениями.

Антенна Level One OAN-1030 имеет коэффициент усиления от 2.5 до 3.7 дБ. Ниже приведена довольно скучная фотография этой антенны, похожей на светильник и интересная диаграмма вертикальной поляризации.

Как видите, вертикально, строго под этой антенной лучше не становиться, мёртвая зона прямо под ней может быть большой. Ну а если вы сможете расположиться под углом 45 градусов к этой антенне на расстоянии 120 метров, то сможете работать на скорости до 1 Мбит/с. А на расстоянии 40 метров — до 54 Мбит/с. Учтите, что это расстояние прямой видимости, не забудьте посчитать высоту подвеса и расстояние, на которое вы удалитесь от антенны по земле. Диаметр этой антенны — 132 мм, высота — 42 мм.

Какую антенну выбрать?

Совершенно очевидно, что выбирать антенну следует исходя из своих условий и задач, которые вы возлагаете на беспроводную сеть. В небольшом офисе или в квартире, вам будет достаточно и обычной встроенной антенны беспроводных адаптеров и точек доступа. Но если вам захочется большего радиуса действия и работы на высоких скоростях на большом расстоянии, придётся устанавливать антенну.

Для того, чтобы обеспечить демонстрационный зал уверенным приёмом вплоть до задних рядов, целесообразно будет установить всенаправленные антенны (omni-directional), которые можно разместить под потолком или на трибуне. Антенны с коэффициентом усиления даже 4 Дб вполне хватит для аудитории на 400-500 человек. Для большого ангара удобно будет подвесить под потолком подвесную всенаправленную антенну, которая охватит большую площадь даже с коэффициентом усиления от 2.5 до 3.7 дБ. Если вам нужно, чтобы все соседи на дачах могли работать с вашей беспроводной сетью или если вы хотите отдалиться от своего дачного участка на природу и там с помощью КПК выйти в сеть, вам потребуется всенаправленная антенна, установленная на мачту на крыше дома.

Ну а если вам нужно «пробить» стену от лазерного принтера к серверу, вам подойдёт направленная комнатная антенна. Ею так же можно соединять два сервера в разных крыльях здания. Брать направленную мощную антенну внутреннего использования можно так же если вы собираетесь соединять между собой несмежные комнаты и надо сконцентрировать сигнал в одном направлении. Или же если вы хотите установить сеть между двумя домами, окна которых выходят друг на друга: достаточно поставить такие антенны на подоконники и направить друг на друга.

Наружная направленная антенна пригодится для того, чтобы соединить два дома на разных концах дачного посёлка беспроводной сетью. Или для того, чтобы провести беспроводную сеть в удалённый объект.

При выборе антенны постарайтесь узнать диаграмму её вертикальной и горизонтальной поляризации. Она покажет, как антенна распространяет сигнал в вертикальной и горизонтальной плоскости и вы сможете рассчитать мёртвые зоны и зоны неуверенного приёма исходя из положения антенны в офисе или дома.

Ну и напоследок — не забывайте заземлять антенны. Для этого в комплекте с антенной должен поставляться специальный разъём, подключаемый в разрез между антенным кабелем и сетевым оборудованием. Грозовой разряд в непосредственной близости с антенной может вывести из строя сетевое оборудование. Особенно это актуально для внешних антенн. Подключите поставляемый в комплекте разъём и заземлите специальный его контакт — и забудьте о проблемах. Ровного вам сетевого покрытия!

Мы благодарим компанию «SVEGA Computer», официального дистрибьютора Level One в России за предоставленное сетевое оборудование.

  • Ноутбук «IRu Novia 3331W Combo» предоставлен компанией «Метак-М».
  • Barebone платформа «Shuttle SB75G2» предоставлена компанией «Клуб Мультимедиа»
  • Память «OCZ PC3200 Titanium» предоставлена компанией «SVEGA Computer»

Изготовление Wi-Fi антенны / Хабр

Несколько месяцев назад передо мной и моими коллегами по работе встала задача, связать точку доступа из отдалённого дома и тачку на работе сеткой, да чтобы хорошо работало и пакеты не терялись. Последовав старой поговорке «На фиг медь!», было решено соединяться воздухом. Для чего была в складчину приобретена довольна дешёвая WiFi карточка. Но вот незадача, дом стоит не впритык, хоть и не километр, но всё равно не рядом, но в прямой видимости, где-то метров 150. Связь конечно была, но всё равно процент был маленький. Полезли в инет на сайт местного магазина, посмотрели цены на антенны… тут пришла жаба 🙂 Со словами, «Да ну на фиг, я и сам так могу» я положил начало доооолгой, но занимательной и увлекательной работе 🙂


Был прошустрён инет на предмет схем антенн, на ходу изучались и вспоминались основы физики, длина волны, поляризация и т.д. Было изготовлено пара антенн, из подручных материалов, которыми оказались бабины из под болванок. Но по прошествии времени они нас перестали удовлетворять, поэтому углубляться в изготовление этих антенн не буду.

Решено было заняться по-взрослому и изготовить волновой канал, вернее сразу два, чтобы с обеих сторон било.
Нашли схему, думали над материалом, и не нашли ни чего лучшего, как использовать полимерные трубы 🙂 Вот краткий фото отчёт с комментариями.

1) Была найдена схема 16-ть элементного волнового канала.

2) Купил трубу, разрезал

3) Нарезал элементы. Важно было сделать точь-в-точь со схемой, ибо своими силами длину волны мы бы не измерили.
Притащил из дома штангель, нарезал элементы, потом упорно стачивал лишние миллиметры и десятые их части

4)Размерили, и наделали дырок в трубках

Дальше кропотливо и не без усилия всовывал каждый элемент в дырки, выравнивал
Далее был куплен кабель коаксиальный на 50 Ом и коннекторы (самое затратное из всей поделки). Потом всё было обжато и антенна готова 🙂

(после того как фото была сделана, кабель был укорочен вдвое, дабы избежать потерь)

Кстати, да! Два волновых канала были сделаны за один рабочий день, и был это День Радио!
з.ы. проценты увеличились в два раза, пакеты не теряем, имеем стабильную связь…
до того как антенна была готова скорость была 24 мбита, после 48 мбита

UPD: схема волнового канала с размерами

Хороший сайт со всякими схемами разного вида антенн

UPD2:
материалы которые были задействованы:

— полипропиленовая труба
— медный провод
— коаксиальный кабель на 50 Ом
— коннекторы SMA

Сделай сам антенну для усиления Wi-Fi сигнала всего за пару часов

Мы уже несколько раз делились с вами способами усилить wi-fi сигнал маршрутизатора при помощи подручных средств: жестяной банки и упаковки из-под дисков. Но если вам требуется что-то по-настоящему мощное, описанная в этом посте самодельная антенна поможет значительно расширить вашу «домашнюю зону» беспроводного интернета.

Конечно, можно просто сходить в магазин и купить все необходимое. Но настоящий лайфхакер так просто не сдается! Так, умелец из Италии Данило Ларицца (Danilo Larizza) недавно поделился в своем блоге историей, как ему удалось сэкономить на покупке усилителя сигнала wi-fi и самому сделать антенну 2,4 ГГц, поднимающей канал передачи данных между двумя точками на значительное расстояние.

Материалы

Понадобится: медный провод (или железная проволока), алюминиевая фольга, пластиковый контейнер для хранения продуктов, а также паяльник.

Сборка

Из проволоки нужно сделать 2 квадрата со сторонами 31 мм, как показано на рисунке ниже.

Установка

К одному углу получившейся конструкции подсоединяем медную жилу коаксиального кабеля, к другому —металлическую оплетку.

Устройство необходимо защитить от непогоды. Для этого помещаем его в легкий герметичный пластиковый контейнер с крышкой.

Если верить автору, срок службы такой антенны составляет, как минимум, 6 месяцев. Чтобы еще больше усилить мощность сигнала и его направленность, можно добавить отражающий экран. Им может служить обычная алюминиевая фольга.

По заявлению автора, такая самодельная антенна устойчиво передаёт данные на расстояние около 400 метров со скоростью до 250 Кбит/с. На меньших расстояниях скорость существенно выше, до 5,5 Мбит/с.

В следующий раз, прежде чем покупать в магазине антенну для усиления wi-fi сигнала, попробуйте сделать такое устройство своими руками. Результат вас приятно удивит!

Возможно, у вас есть собственный интересный опыт или идея, как можно усилить сигнал wi-fi? Поведайте нам об этом в комментариях!

Wifi-антенна своими руками: способы изготовления

Самодельные вай-фай приемники отличаются от покупных большой мощностью. Собрать их может даже человек, далекий от радиоэлектроники. Для изготовления wifi антенны своими руками пригодятся материалы, которые есть у каждого, например, медная проволока и коробка от компакт-диска.

WiFi антенна — отличное решение для каждого, кто пробовал организовать беспроводную раздачу интернета.

Популярные способы изготовления

Существует два вида антенн: направленная и всенаправленная. Первые работают только по заданной траектории, дома они бесполезны, так как придется все время ловить сигнал, а при смене положения телефона он потеряется. Они используются в гаражах или на приусадебных участках.

Всенаправленные используются в квартирах и частных домах. Они обеспечивают хорошее покрытие и бесперебойную работу маршрутизатора.

Двойной биквадрат: схема и инструкция

Это одна из самых эффективных моделей. При правильной установке она покрывает всю площадь квартиры, так как угол раскрытия сигнала остается большим. Для изготовления понадобится:

  • термоклей;

  • медная проволока 1,8 мм;

  • пластиковые трубочки, например, корпус от фломастеров или ручек;

  • коаксиальный кабель на 50 Ом.

Еще потребуется металлический рефлектор. В качестве него можно использовать CD-диск, алюминиевую крышку от банки кофе, фольгу или фольгированный текстолит.

Рефлектор — это отражатель лучей в форме параболической полированной поверхности.

Этапы работы:

  1. Сначала нужно сделать излучатель. Оптимальная частота — 2,4 ГГц. Чтобы ее получить, нужен биквадрат со стороной 30-31 мм.

  2. Первый загиб на проволоке нужно расположить на расстоянии 29 мм. Следующие — через 31 мм. Важно постоянно проверять эту длину. У готового биквадрата ширина внутри проволоки должна быть строго 29 мм.

  3. Пропаять центр — здесь будет крепиться коаксиальный кабель.

  4. Теперь можно приступать к изготовлению рефлектора. Он должен усиливать электромагнитные волны, в результате увеличивая дальность сигнала. Оптимальное расстояние до излучателя — 15,6 мм. Для усиления в 12 dBi или 4 километров нужен экран размером 12х12 мм. Если использовать компакт-диск, можно добиться усиления только 8 dBi или 2 км.

  5. В качестве рефлектора нужно использовать максимально плоскую пластину, так как все неровности и шероховатости создают помехи.

  6. Соединить экран с излучателем можно двумя способами: первый — припаять медную трубку, второй — закрепить устройство термоклеем.

Пластмассовые трубочки нужны, чтобы аккуратно зафиксировать биквадрат на основе. Они приклеиваются к экрану горячим пистолетом.

Жестяная антенна

Устройства из листовой жести обладают высокой мощностью и используются для приема сигнала с большого расстояния. Для изготовления понадобится:

  • паяльник;

  • жестяной лист;

  • болты и гайки;

  • стойки диэлектрические;

  • ножницы по металлу.

Жестяная антенна — самый популярный вид самодельной антенны.

Конструкция сложная, потребует знаний из области слесарного дела. Этапы работы:

  1. Из жести вырезать 4 прямоугольника 54х43 мм и еще 4 размером 54х48 мм, 4 полоски 57х6 мм, еще одну шириной 6 мм и длиной 367 мм.

  2. Спаять все детали по схеме из видео.

  3. Просверлить отверстия в центре прямоугольников.

  4. Вырезать из жести лист 450х180 мм. Закрепить на нем спаянную деталь на стойках.

  5. Припаять интернет-кабель. Чтобы подключить антенну для роутера, можно взять и телевизионный провод.

Готовое устройство занимает много места, поэтому его лучше установить на крыше дома. Преимущества такой схемы — недорогие материалы и высокая мощность.

Wifi-пушка

Направленная антенна этого типа подходит для приема и передачи сигнала на большом расстоянии. Ее просто сделать, и она практически не занимает места. Для изготовления понадобится жестяной или медный лист (подойдет жесть от консервных банок). Также нужно приготовить длинный штырь, на который наворачиваются гайки.

Во время работы важно точно соблюдать размеры, так как отклонение даже в миллиметр ухудшит работу устройства. Как сделать антенну-пушку:

  1. На металле разметить центры будущих кругов и просверлить отверстия.

  2. Циркулем начертить 7 окружностей. Диаметры: 3 шт. по 37 мм, 38 мм, 54 мм, 68 мм, 90 мм.

  3. Сначала вырезать квадраты, потом обрезать их по контуру.

  4. Длина антенны — 128 мм плюс ширина гаек. Металлический штырь нужно отпилить по этому размеру.

  5. Собрать жестяные окружности на шпильку, закручивая крепления.

  6. Два последних больших диска подключить к кабелю.

  7. Установить антенну на кронштейн.

  8. Подключить Wifi адаптер.

С помощью Wi-Fi пушки можно принимать и передавать Wi-Fi сигнал.

Подсоединение к роутеру

Существует несколько способов соединения антенны и маршрутизатора. Самый простой — через переходник N-типа из магазина радиодеталей. Это делается через разъем SMA.

Опытные мастера могут разобрать роутер и припаять антенну к контактам на плате. Это нужно делать аккуратно, так как дорожки могут оторваться при нагреве паяльником.

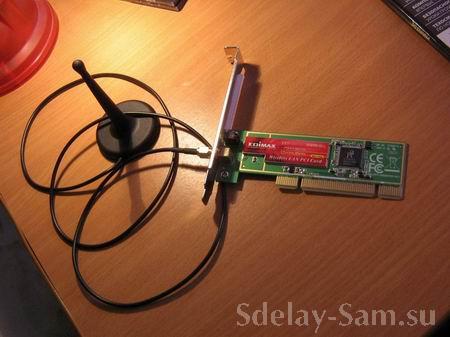

В некоторых устройствах предусмотрено подключение независимых антенн. Это реализуется в виде разъема на корпусе, в отсеке батареи или под крышкой.

Самостоятельная настройка

Для корректной работы установку нужно направить в сторону приемника или передатчика сигнала. Стоит учитывать наличие преград на этой дистанции, так как они могут создавать помехи. Твердые предметы отражают волны, а мягкие поверхности поглощают их, что затрудняет передачу вай-фай. Чем меньше длина кабеля, тем меньше помех и эффективнее настройка.

Дополнительная антенна нужна в больших помещениях, если мощности роутера не хватает. Она в несколько раз усиливает сигнал и позволяет обойти естественные преграды, способна связать между собой несколько компьютеров или создать сеть из маршрутизатора и клиентских точек.

Как сделать антенну для роутера WiFi своими руками в домашних условиях

В современном мире широко распространена беспроводная сеть, к которой подключен практически каждый дом. Бывает, что в здании из 2-3 этажей сигнал в некоторых комнатах слабый или вовсе отсутствует. Одна из причин такой ситуации – неправильно подобранная антенна для такого прибора, как роутер. На данный момент существует большой ассортимент этих устройств. Антенна для роутера своими руками тоже может быть сделана, но для этого нужны определенные навыки и знания, что рассмотрим ниже и ознакомимся, как устроена сама система.

Интернет-оборудование NETGEAR

Как антенна усиливает сигнал

Антенна является пассивным усилителем, то есть она не пользуется сторонней энергией, чтобы усилить сигнал. Усиление сигнала происходит за счет того, что перераспределяется распространение радиоволн в пространстве. Классическая антенна в виде штыря способна излучать круговой сигнал, имеющий примерно одинаковую мощность во всех направлениях. Чем дальше от передатчика, тем хуже становится сигнал. При необходимости доступно перераспределение излучения антенны, что позволяет усилить сигнал в конкретном направлении, ослабив его в других.

Существует немало программных методов, позволяющих усилить передачу сигнала wi fi антенны. Способы следующие:

  • Использовать протокол WPA/WPA 2;
  • Уменьшить число устройств, требующих использование MAC-адресации;
  • Скрыть имя беспроводной сети.

Устаревший протокол безопасности (WPA) делает сеть не только менее защищенной, но и медленной. Необходимо поменять протокол на WPA 2, что делается в разделе настроек маршрутизатора. Существенно повысить мощность устройства также позволяет ограничение количества поддерживающих устройств. Что касается самих MAC-адресов – это идентификаторы. Не рекомендуется оставлять сеть открытой, так как ее качество напрямую зависит от числа подключенных устройств (а если вай фай доступен, то пользоваться им будут все желающие). Чтобы скрыть имя, следует убрать галочку в меню установок «разрешить передачу SSID»).

Виды WiFi антенн

WiFi является той технологией, которая способна к нормальной функциональности только при «прямой видимости». Беспроводной сигнал легко затеряется среди таких преград, как шкафы, стены, зеркала и так далее. Поэтому, если хочется, чтобы сеть работала стабильно, необходимо внимательно отнестись к вопросу выбора антенны для wi fi роутера.

Всенаправленное устройство TP-LINK

WiFi антенна бывает двух видов: направленная и всенаправленная (внутренняя и наружная). Современные беспроводные сети, как правило, строятся на основе всенаправленных антенн. Их задача – равномерно распространять сигнал по радиусу действия. Зачастую подобные устройства имеют вид обычного штыря, распространяющего сигнал в плоскости, перпендикулярной своей оси.

Важно! Всенаправленная вай-фай антенна устанавливается только в вертикальном положении. Это обеспечивает максимальную зону распространения беспроводной сети.

В некоторых случаях требуется покрытие большой территории, например, на производственном объекте. Этого легко добиться при помощи наружной всенаправленной wifi антенны с коэффициентом усиления 8 дБ, установленной на центральном здании. Радиус передачи мощного устройства – 600 метров.

При помощи направленной антенны wifi организуется сеть по типу «точка-точка». Данный прибор отлично справляется со своими обязанностями, если требуется подключение только к одной точке доступа или одному компьютеру.

Рассмотрим пример работы. Такая антенна способна «пробивать» стены в помещении. Нередко используется панельный тип устройства, представляющий собой плоский прямоугольник, передающий радиоволны в одном направлении. Что касается коэффициента усиления, он порой доходит до 6 дБ. Если необходимо передавать сигнал, например, соседнему дому, то рекомендуется устанавливать наружную антенну, имеющую цилиндрическую форму. Ее монтируют в горизонтальном положении, так как она направленно передает сигнал в ту сторону, где расположен приемник. В этом случае коэффициент усиления достигает 18 дБ.

Бывают также параболические антенны, передающие сигнал беспроводной сети между аналогичными устройствами на расстояние нескольких километров. Подобные приборы актуальны, если требуется передача сигнала на расстояние более чем в 100 метров. Коэффициент усиления параболических антенн достигает 24 дБ.

Как устанавливается внешняя антенна для роутера

Первое, с чем необходимо разобраться, – где должен стоять маршрутизатор. Ведь если на его пути будут преграды, то сигнал приёма ослабляется. Здесь следует понимать, что каждая преграда по-своему ухудшает качество приема. Например, бетонная стена куда «толще» для роутера, нежели деревянная.

WiFi AX-2418P

Одним словом, для эффективного распространение сигнала необходимо устанавливать маршрутизатор таким образом, чтобы на его пути было как можно меньше преград. Наиболее подходящее место – возвышение в центре квартиры или дома (всенаправленная антенна для вай фай). Если же используется направленная, то ее логично направить в ту область, где стабильный и высокоскоростной интернет требуется чаще всего. То же самое касается и наружных устройств. Рекомендуется следить за обновлениями роутера – прошивками. Лучше, чтобы использовалась последняя, исправляющая определенные минусы работы. Также специалисты советуют не ставить адаптер поблизости с окнами, зеркалами и стальными конструкциями.

Делаем антенну своими руками

В интернете существует множество разнообразных схем, позволяющих сделать антенну направленного действия. Один из наиболее популярных примеров – двойной биквадрат с усилением в 12 дБ. Чтобы собрать такое устройство, пригодится проволока из меди (диаметр – 2-3 мм) длиной 30 см. Рефлектором здесь выступает пластина из фольгированного гетинакса – прессованной бумаги, пропитанной клеящим составом и покрытой медной фольгой. Не всегда получается отыскать такой металл, поэтому его заменяют любым другим, вплоть до крышки системного блока или обычной пивной банки.

«Восьмерка»

Сперва сгибается двойная восьмерка из провода (квадраты должны иметь стороны 30 мм). Для этого провод размечается на 8 равных частей и сгибается в отмеченных местах на 90 градусов плоскогубцами. Как результат получается своеобразная антенна своими руками, имеющая вид восьмерки.

Далее вырезается рефлектор из пластины гетинакса. В ее центре просверливается два отверстия – одно для самой антенны, второе – для провода. Между медной восьмеркой и пластиной следует соблюсти расстояние не меньше 15 мм.

Дальше придется поработать с самим маршрутизатором, а точнее – его маленькой wi fi антенной. Провод необходимо вывести, для чего в корпусе прибора просверливается небольшое отверстие. К самодельной антенне в виде восьмерки припаивается центральный провод, а к ножке – обмотка.

При желании можно сделать сверхдальнюю wi-fi антенну. Для этого необходимо отыскать фольгированный лист гетинакса и стеклотекстолит. Важно, чтобы материал был хорошего качества, имел достаточную толщину и размер. Также потребуется использование виниловых самоклеящихся трафаретов с монтажной пленкой, необходимых для защиты упомянутых листов от травления.

Заднюю стенку-отражатель изготавливают из любых ровных листов металла. Это может быть даже фольга, главное, чтобы она была плоская и ровная. Сначала следует разметить текстолит и разрезать его болгаркой на две части – 450 на 350 мм. Прежде чем приступать к травлению, лист должен быть зачищен шкуркой мелкой зернистости. Между отражателем из гетинакса и платой важно соблюсти расстояние в 9 мм, что достигается использованием ровного пластика. Далее полученные детали склеиваются между собой. В мягком пластике оставляется отверстие, которое впоследствии позволит подпаять провод. Провода и разъемы доступны на радиорынках. Что касается выбора разъема, здесь нужно опираться на антенну роутера.

В результате получается сделанная своими руками сверхдальняя антенна.  От точки доступа на расстоянии в 1 км мощность устройства достигает показателя в 80 дБ.

Что советуют специалисты

Усилить сигнал довольно просто, для этого важно знать определенные тонкости и правильно произвести монтаж. Итак, качественная связь достигается при соблюдении следующих правил:

  • Чтобы сигнал равномерно распределялся по всему помещению, маршрутизатор должен быть установлен как можно ближе к центру помещения;
  • Оборудование не следует устанавливать на полу или около радиаторов отопления, что значительно ухудшит передачу связи;
  • Штатное оборудование современных роутеров, как правило, всенаправленное, поэтому рекомендуется приобретать более мощные антенны;
  • Существует множество методов, позволяющих своими руками улучшить сигнал. Наиболее простой – фольга, приклеенная к картонке и установленная в нужном направлении;
  • Усилить сигнал позволяет замена адаптера;
  • Если установить репитер, это устройство значительно увеличит радиус передачи сигнала.

На данный момент вай фаем пользуются практически все, но не всем по нраву скорость интернета. Благо, сейчас существует множество способов улучшить качество передачи, где выбор конкретного зависит от разных параметров. Также рекомендуется время от времени чистить реестр, очищая его от ненужной информации.

В современном мире широко используется беспроводная сеть – wifi. Для его работы устанавливается специальное оборудование – роутеры, оснащенные антеннами. Последние бывают нескольких видов, где у каждой свои особенности, достоинства и недостатки. Задаваясь вопросом «как сделать wifi быстрее», необходимо понимать, что бывают разные способы, как бесплатные, так и требующие вложений.

Видео

17 мощных самодельных антенн Wi-Fi на большие расстояния, которые действительно работают

Доступ к домашнему Wi-Fi на большом расстоянии — мечта каждого компьютерщика, и он может работать на расстоянии до 7 миль. Вот несколько идей для самостоятельной работы антенн Wi-Fi на большие расстояния, чтобы попытать счастья.

Содержание

1 из 17

Самодельная антенна WiFi

Источник: wireless-home-network-made-easy.com

Самодельная антенна WiFi Инструкции по созданию собственной беспроводной USB-антенны с всенаправленным или направленным фокусированным лучом.Как построить антенну WiFi.

Перейдите по ссылке для получения подробной информации на этом веб-сайте.

Учебное пособие


2of 17

Как сделать DIY WiFi антенну из жестяной банки

Источник: www.shtfpreparedness.com

Вы хотите расширить зону действия вашей текущей сети Wi-Fi? Узнайте, как сделать антенну Wi-Fi из жестяной банки своими руками по цене, не превышающей стоимость ужина!

См. Инструкции.

Учебное пособие


3 из 17

Как построить антенну Wi-Fi дома

Источник: freeholidaywifi.com

Вот руководство о том, как построить антенну Wi-Fi дома. Если вы потеряли или сломали антенну, это руководство по антенне DIY поможет поймать лучшие сигналы.

Щелкните ссылку на руководство на этом веб-сайте.

Учебное пособие


4 из 17

Как увеличить диапазон WiFi с помощью правильной антенны WiFi

Источник: Learntomato.flashrouters.com

Диапазон вашего WiFi сильно зависит от типа используемой антенны. Всенаправленные антенны излучают полный радиус в 360 градусов.Направленные антенны излучают такое же количество энергии в более сильный сигнал.

См. Инструкции.

Tutorial


5of 17

DIY Простая, но очень эффективная антенна Wi-Fi дальнего действия

Источник: siamagazin.com

Вы хотите расширить зону действия своей текущей сети Wi-Fi? -Система Fi без создания дополнительного оборудования, есть простые решения DIY…

См. Рекомендации здесь.

Tutorial


6of 17

Яги-антенна дальнего действия, 19 элементов, 2,4 ГГц

Источник: www.instructables.com

Яги-антенна дальнего действия, 19 элементов, 2,4 ГГц: 19-элементная антенна Яги (Яги в водосточной трубе). Простая сборка яги, которая дает не менее 15 дБи. Антенна дальнего действия для частот 2,4 ГГц Wi-Fi 802.11 b / g / n.

Перейдите по ссылке для руководства.

Учебное пособие


7 из 17

Двухдиапазонный повторитель Wi-Fi дальнего действия

Источник: www.Instructables.com

В этом видео я покажу вам, как построить двухдиапазонный ретранслятор большого радиуса действия для Wi-Fi 2,4 ГГц и 5 ГГц. Сборка основана на Edimax EW-7238RPD. Двухдиапазонный ретранслятор, который продается менее чем за 40 фунтов стерлингов и прост в настройке.

Прочтите инструкции на этом веб-сайте.

Учебное пособие


8of 17

Сканер Wi-Fi дальнего действия с использованием ESP8266

Источник: www.instructables.com

В этом руководстве я делаю портативное устройство дальнего действия с батарейным питанием 2.5-полосное устройство сканирования Wi-Fi, используемое для определения лучшего канала для моей домашней сети. Его также можно использовать для поиска открытых точек доступа Wi-Fi на ходу. Стоимость изготовления: около 25 долларов.

Следуйте инструкциям по ссылке здесь.

Tutorial


9of 17

Long Range Wifi PPM / MSP

Источник: www.instructables.com

Некоторое время назад я разместил свой контроллер Wifi PPM. Работает очень хорошо. Просто диапазон маловат. Я нашел решение этой проблемы.ESP8266 поддерживает режим ESPNOW. Этот режим намного ниже уровня.

См. Руководство здесь.

Tutorial


10of 17

Как сделать мощную антенну Wi-Fi дальнего действия

Источник: www.youtube.com

Подробности см. По ссылке.

Учебное пособие


11 из 17

Создайте свою собственную антенну WIFI

Источник: www.youtube.com

Хотите улучшить свой WIFI? Ищете антенну своими руками? Вы можете построить свою собственную антенну WIFI, просмотрев этот урок.

Обязательно следуйте инструкциям.

Tutorial


12of 17

Wi-Fi Router сверхдальнего действия

Источник: www.youtube.com

Ознакомьтесь с инструкциями здесь.

Tutorial


13of 17

Long Range WiFi Signal Catcher

Источник: www.youtube.com

В этом видео мы научимся создавать мощную WiFi-антенну для дальнего приема сигнала. Это очень дешевый и простой проект, шаг за шагом с использованием схем.

Перейдите по ссылке с инструкциями на этом веб-сайте.

Tutorial


14of 17

Как сделать антенну Wi-Fi дальнего действия в домашних условиях простым способом

Источник: www.youtube.com

В этом видео я хочу показать вам, как легко сделать антенну Wi-Fi дальнего действия в домашних условиях.

Обязательно следуйте инструкциям.

Учебное пособие


15 из 17

Самодельная дешевая самодельная Wi-Fi антенна 2,4 ГГц из металлолома

Источник: www.youtube.com

Самодельная четвертьволновая Wi-Fi антенна 2,4 ГГц из старого лома, найденного на ферме. 1/4 длины волны для этой частоты составляет 31 мм. Он тоже отлично работает.

См. Руководство.

Tutorial


16of 17

Как сделать 1 км антенну Wi-Fi дома

Источник: www.youtube.com

Я хочу показать вам, как легко сделать антенну Wi-Fi диапазона 1 км дома. Вы можете увидеть мое видео с другой антенны Wi-Fi диапазона журнала из CAD или конечного экрана.

Обязательно следуйте приведенным здесь инструкциям.

Tutorial


17of 17

Как сделать антенну Wi-Fi дальнего действия дома

Источник: www.youtube.com

Как сделать антенну Wi-Fi дальнего действия дома.

Ознакомьтесь с руководством на этом веб-сайте.

Учебное пособие


Продолжить чтение:

6 простых самодельных моторов для каяков с ограниченным бюджетом

Подробнее

19 простых идей по созданию корпусов для ПК с ограниченным бюджетом

Подробнее

14 простых самодельных крысоловов, которые Really Work

Подробнее

20 простых DIY лазерных граверов, которые можно сделать дома

Подробнее

Три твердые идеи о том, как построить DIY WiFi-антенну (2021)

Самостоятельная сборка антенн WiFi — Вы ищете недорогое самодельное решение, которое повысит качество сигнала и дальность действия вашей антенны? Тогда POPtenna пощекочет вам фантазию.Если вам нужна возможность передавать сигнал в мертвые зоны в вашем доме, соседей и в саду, вы не захотите пропустить технику волновода. Однако, если вы ищете безумно дальний прием сигнала для ваших устройств и маршрутизатора, то Yagi DIY стоит каждой минуты вашего времени.

Есть много способов построить антенну Wi-Fi на большие расстояния по двум причинам: нет сети или плохой сигнал .Чтобы вы наткнулись на эту страницу, вы наверняка исчерпали все остальные углы устранения неполадок, чтобы увидеть, исходит ли это от беспроводного маршрутизатора или соединения, и вышли с пустыми руками. Я знаю, что сделал.

Сегодня я собираюсь провести вас через три эффективных и недорогих процесса создания DIY антенны Wi-Fi для приема сигнала Wi-Fi с большого расстояния в вашем доме, магазине или где угодно. Таким образом, вы можете, не выходя покупать что-либо крупное, в кратчайшие сроки наладить работу вашей сети в любом месте.

Удлинитель WaveGuide WiFI

Итак, первое, что вы думаете, как человек, который не слышал или не видел этого на работе: а? Вслед за любопытством. Создание волноводной антенны Wi-Fi своими руками дает так много преимуществ. Вот некоторые из этих причин:

  • Для передачи общедоступного сигнала Wi-Fi на расстоянии от дома.
  • Для передачи сигнала в те части вашего дома и сада, где его нет.

Что вам понадобится для начала:

1.Возьмите металлическую банку высотой около 147 мм и шириной 92 мм

Таким образом, вы можете получить внутренний диаметр примерно 76 мм. Общее практическое правило для определения размера банки, чтобы получить работающую, — убедиться, что ваша жестяная банка по выбору имеет внутренний диаметр от 76 до 101 мм.

Итак, получите то, что вы можете в рамках этого лимита. Для меня то, что обычно близко к этому, — это большая банка для еды на 101 мм. Вы всегда должны пробовать этот инструмент вместе с лентой, чтобы получить банку идеальной длины и длину проволоки.

2. Закрепите медный провод 12 калибра и толщиной 2 мм

Этот предмет будет служить вашим воздушным зондом. Не знаете, что это? Это означает, что ваш медный провод будет инструментом для приема сигнала WiFi . Если вы сомневаетесь, где взять медный провод, соответствующий спецификации, проверьте заброшенные розетки

.

3. Получите или купите паяльник с небольшим количеством припоя

4.А файл

5. USB-адаптер Wi-Fi

6. Типы не имеют значения, просто убедитесь, что у них есть съемная антенна.

7. Подготовьте соединитель для пигтейла, также известный как гнездовой RP-SMA к штекеру N-типа

Если вы сильно увлекаетесь своими руками, вы можете сделать это самостоятельно. Если нет, зайдите в местный магазин или сделайте заказ в Интернете.

8. Убедитесь, что шаговое сверло находится рядом с

9.Вы собираетесь просверлить отверстия в банке

Начало работы:

  • Используя упомянутый выше инструмент, определите диаметр банки и длину зонда медный провод . Он будет проходить через центр вашей жестяной банки. Лучше всего немного превысить необходимую длину провода, потому что, если она будет немного меньше, это повлияет на производительность.
  • Припаяйте один конец к латунному гнезду в верхней части гнездового разъема.
  • С помощью инструмента определите, как далеко от дна банки вам нужно установить датчик. Убедитесь, что все сделали правильно. Для моей банки с едой размером 101 мм точное расстояние составляет 43,7 мм. Вы найдете правильное измерение в точке, названной зондом, ведущей к отражателю в приборе.
  • Теперь возьмите ленту и измерьте расстояние от основания консервной банки, а не от гребня. Отметьте место для зонда.
  • Снимите гайку и измерьте диаметр разъема N-типа.
  • Используя щуп для измерения отражателя и диаметра соединителя, просверлите отверстие в жестяной банке.Теперь размер отверстия должен быть немного больше, чем ширина коннектора для пигтейла, чтобы он мог проходить без заминки. Для этого можно просверлить его немного меньше требуемого размера. Затем используйте файл, чтобы расширить его до тех пор, пока ваш соединитель N не сможет войти внутрь без лишнего пространства.
  • Теперь воспользуйтесь напильником, чтобы сгладить неровности внутри, снаружи и наверху банки, чтобы не поранить себя во время работы.
  • Вставьте соединитель в сделанное отверстие без гайки.
  • Теперь возьмите гайку и прикрепите ее к разъему изнутри банки.
  • Возьмите USB-адаптер WiFi, подключите его к маршрутизатору или ПК и установите. Это зависит исключительно от того, хотите ли вы усилить сигнал от вашего маршрутизатора в качестве источника или вашего компьютера в качестве приемника.
  • После установки отключите прибор и открутите прилагаемую антенну.
  • Теперь вставьте меньший конец N-разъема в адаптер Wi-Fi USB.
  • После этого возьмите другую сторону меньшего конца и подсоедините к выступающему N-разъему.

Примечание : вы можете повысить мощность сигнала вашего маршрутизатора, подключив к нему кантенну, и в то же время увеличить расстояние, которое он проходит от принимающей стороны через другую кантенну. Однако вы должны знать, что, сделав это, вы ограничите мощность сигнала Wi-Fi в других направлениях. Тем не менее, это значительно повысит степень совместного использования сети с соседним домом! При этом вам также может потребоваться обновить прошивку вашего Wi-Fi для получения еще более значительных преимуществ.Для тех, у кого на маршрутизаторе нет места для гнездового разъема RP-SMA, вы можете создать параболический отражатель, разместить его за маршрутизатором и направить сигнал.

Вот и все! Поздравляю! Вы только что сделали свою первую WiFi-антенну с волноводом своими руками! Да начнется тестирование!

Тестирование:

Чтобы убедиться, что то, что вы построили, работает отлично или нет, поднесите свой компьютер к той части здания, которая практически не имеет сигнала и оседает. Возьмите с собой антенну Wi-Fi для дальней связи Waveguide.Теперь поверните кантенну в том направлении, откуда транслируется ваш сигнал Wi-Fi, чтобы принимать сигналы. Находясь на нем, вы должны проверить свой компьютер, чтобы убедиться, что он использует установленный вами адаптер, зайдя в центр управления сетями и общим доступом и щелкнув настройки адаптера. Возможно, вам понадобится штатив, чтобы идеально отрегулировать cantenna на самый сильный сигнал и держать ее в этом положении, пока вы не закончите.

15-элементная антенна Yagi, работающая на частоте 2,4 ГГц

Теперь, когда мы закончили настройку волновода, вот еще одна антенна Wi-Fi своими руками, которую стоит рассмотреть.Преимущества почти такие же. Вот что это вам предложит:
  • Несколько миль или километров Покрытие Wi-Fi
  • Расширение на несколько миль или километров для ваших устройств 2–4 ГГц, включая камеры наблюдения.

Подробнее о 2,4 ГГц Vs. 5 ГГц: основное отличие

Что вам понадобится:

Вот что вам понадобится, чтобы заставить это работать:

  1. Компьютер
  2. Струйный принтер.Ага, ты увидишь, для чего.
  3. Клей Crazy
  4. Палочки для мороженого
  5. Шлифовальная бумага
  6. Скрепки большие. Если у вас нет под рукой, вы можете довольствоваться длинной, толстой и гибкой металлической проволокой.
  7. Паяльник и припой
  8. Адаптер USB WiFi 2,4 ГГц
  9. Метрическая линейка или штангенциркуль
  10. Ножницы
  11. И кусачки для бумаги.

Вот и все! Вы готовы к работе, но приготовьтесь к тому, что это может занять несколько минут вашего времени.

Начало работы:

  • Загрузите на свой компьютер шаблон или диаграмму шкалы Яги
  • Два соедините ваш принтер и убедитесь, что он настроен на печать материалов в исходном размере. Также установите для ориентации печати альбомный режим.
  • Распакуйте файл шаблона yagi, который вы скачали. Теперь шаблон слишком длинный, чтобы вместить только один лист A4 в любой ориентации.Следовательно, нужно будет распечатать части 1 и 2. Вы также можете зайти сюда, чтобы создать свой собственный шаблон шкалы Яги либо для 2,4 ГГц из 15 элементов, либо даже для 20 элементов Яги .
  • После печати возьмите метрическую линейку или штангенциркуль и проверьте размер, чтобы убедиться, что вертикальные полосы расположены правильно в соответствии с масштабом поперек горизонтальной линии. Вертикальные полосы представляют собой место, где вы собираетесь закрепить скрепки для изготовления элементов, а горизонтальная линия — для палочек для мороженого.
  • Вы заметите две пары чисел на одной стороне каждой полосы. Первый столбец на каждом столбце представляет длину элемента. Второй показывает, как далеко каждый столбец или элемент находится от начала диаграммы. Обе цифры измерены в миллиметрах.
  • Теперь возьмите свою метрическую линейку и наугад проверьте некоторые элементы на соответствие шкале. Не забывайте проверять размер и расстояние с самого начала. Это очень важно.
  • После того, как отпечаток прошел проверку на консистенцию, слейте обе части шаблона белым клеем.Для этого наложите вторую деталь на первую. Убедитесь, что они совпадают. Правильное место будет между 10 и 11 элементами.
  • Теперь возьмите белый клей и заклейте оба отпечатка.

Поздравляем! Мы на полпути. А теперь давайте запустим нашу антенну Wi-Fi для дальней связи!

Изготовление антенны Wi-Fi своими руками:

  • Возьмите скрепки и кусачки.
  • Начиная с прутка 15, разместите их на распечатанном шаблоне и с помощью высечки нарежьте их по размеру.Оставьте пока бар два и один.
  • Теперь закрепите их на месте с помощью безумного клея, начиная с полоски 15 до полоски три. Оставьте второй бар.
  • Отрежьте кусочки палочек для мороженого и поместите их между зазорами закрепленных элементов и остановитесь на третьем элементе. Убедитесь, что они перекрывают друг друга и элементы.
  • Нанесите белый клей на палочки для мороженого, чтобы они приклеились к элементам.
  • Теперь выньте зажим, который у вас есть для второго элемента, и разверните его в петлю, не соприкасаясь концами.Он будет служить движущим элементом. Как следует из названия, это та часть, где адаптер Wi-Fi подключается к антенне yagi.
  • Теперь поместите его на второй планке и закрепите на месте с помощью безумного клея.
  • Возьмите еще один отрезанный кусок палочки для мороженого и пропустите его через второй элемент, чтобы создать основу. Используйте белый клей, чтобы удерживать его на месте.
  • Завершите размещение элементов и их опор.
  • После этого приступайте к укреплению позвоночника палочкой для мороженого.Когда все сделано правильно, конструкция должна казаться достаточно прочной, чтобы служить антенной.
  • Теперь оторвите шаблон, чтобы у вас осталась только антенна Яги.

Активация антенны Yagi:

Теперь, когда мы закончили создание антенны Яги, вы, вероятно, думаете, как заставить эту штуку работать.

Что ж, практически, на данный момент вам остается только подключить антенну yagi diy wifi к выходу RF платы Wi-Fi.Теперь сделать это может быть сложно или легко, в зависимости от того, приобрели ли вы USB-модем Wi-Fi с внутренней или внешней антенной.

Внешняя антенна: Если у вас есть внешняя антенна, все, что вам нужно сделать, это припаять гибкий медный провод к одному концу ведомого элемента на Yagi и припаять другой конец провода к передатчику штыревой антенны.

Внутренняя антенна: для этого типа модема, вы можете настроить процесс, чтобы найти то, что лучше всего подходит для вас.Используя коаксиальный кабель и паяльник, припаяйте провод к внутренним разъемам, а затем к каждому концу петли вашего ведомого элемента. Это все!

Примечание: убедитесь, что линия передачи — провод между ведомым элементом и Wi-Fi — имеет верхнее значение 2,41-ich. Если вы можете сделать его меньше лучше, почему? Потому что для получения наилучшего результата линия должна быть как можно короче. Итак, вы можете разобрать свой адаптер Wi-Fi, получить USB-удлинитель и подключиться к нему, подключив модем к антенне yagi.Использование медной скрепки для вашего элемента не имеет значения. Что нужно, так это убедиться, что вы обрежете их по размеру. Есть только один элемент с петлей, и это будет элемент два.

Поздравляю !! Вы только что завершили процесс создания антенны yagi для дальней связи с диапазоном частот 2–4 ГГц. С его помощью вы можете ловить сигналы Wi-Fi на большом расстоянии, например, на расстоянии двух миль или более. Это круто!

Усилитель антенны Wi-Fi

Я знаю, что название звучит забавно, но его характеристики впечатляют, и поэтому он стоит на третьем месте в списке.С помощью POPtenna вы сможете улучшить качество сигнала и радиус действия вашего Wi-Fi. Это так здорово, и хорошая новость заключается в том, что в отличие от других в этом списке вам не нужно много:

  1. 2-литровая бутылка диетического кокса или ее аналог.
  2. Очиститель этикеток
  3. Резак
  4. Очиститель Windex или его альтернатива.
  5. Оловянная фольга
  6. Клей-карандаш
  7. Антенна

Начало работы:

  • Приобретите 2-литровую бутылку с поп-напитком или ее эквивалент.
  • Избавьтесь от этикетки на бутылке и убедитесь, что вся внешняя часть чистая и не липкая.
  • Сядьте на бутылку и возьмите большую ручку с острым концом.
  • С помощью ручки нарисуйте круг около дна бутылки. Это значит нарисовать кольцо.
  • Определите диаметр бутылки.
  • Теперь, используя ручку, нарисуйте две прямые линии на половине диаметра бутылки, чтобы получилось окно.
  • Один конец прямых линий должен касаться кольца, которое вы сделали ниже.Другой конец должен остановиться в точке, где вершина начинает спускаться ко рту.
  • Теперь соедините концы прямых линий вверху с помощью ручки.
  • С подходящим инструментом в руке прорежьте сначала линии окна, чтобы создать идеальное окно. После этого отрезаем низ.
  • Теперь это не мешает, возьмите свой очиститель Windex или альтернативу и протрите внутреннюю часть контейнера.
  • Выньте фольгу и клей-карандаш.
  • Вы будете обматывать внутренние стены, обращенные к окну, пленкой, поэтому обрежьте их по размеру и убедитесь, что пленка плавно прилегает к стене.Это поможет сфокусировать сигналы на вертикальную всенаправленную антенну как на антенну.
  • Возьмите крышку бутылки и намотайте ее на емкость.
  • Выньте ручку и нарисуйте X на крышке, на дюйм ближе к фольгированной части бутылки. Это даст больше преимуществ сигнала, чем рисование его в центре.
  • Размотайте колпачок и с помощью режущего инструмента прорежьте обе линии. Колпачок будет служить регулятором кольца.
  • Теперь закройте бутылку крышкой.Эта конструкция из бутылки послужит вам отражателем или антенным усилителем.
  • Вставьте антенну в крестообразный узел и надавите на антенну, пока край антенны не достигнет вершины рефлектора — бутылки.

Поздравляем! Вы только что завершили создание этой антенны для Wi-Fi своими руками! Теперь расслабьтесь и пожинайте плоды.

Как это работает:

Пришло время заставить вашу поп-антенну работать, протестировать ее. Поднесите антенну к высокой точке, предпочтительно на крыше.Теперь поместите его в безопасное место и начинайте поворачивать антенну, пока не заметите улучшенный сигнал на своем ПК. Для меня я получил потрясающий прирост на 90%! Для некоторых, кто пробовал, они записали в пределах 76-90% повышение качества сигнала , а также повышение в диапазоне на 300 футов .

Заключение

Какая из этих антенн Wi-Fi для дальней связи вам понравилась? Я уверен, что с этими тремя антеннами Wi-Fi Diy у вас будет больше возможностей быстро решить проблемы с Wi-Fi, пока не появится что-то еще лучшее.До следующего раза, наслаждайтесь!

Полная шпаргалка по WiFi! Все, что вам нужно знать, чтобы получить звезду — SimpleWiFi

Когда дело доходит до выбора подходящей антенны WiFI для ваших беспроводных сетевых решений, обилие вариаций и технической терминологии может показаться устрашающим. Хорошая новость заключается в том, что примерно через 5 минут чтения этого сообщения в блоге можно начать чувствовать себя достаточно комфортно, чтобы решить, что подходит именно вам.

Мы начнем с рассмотрения некоторых ограничений, которые необходимо понимать, чтобы обеспечить жизнеспособность решения Wi-Fi на большом расстоянии.Чтобы даже дать себе шанс на успешное соединение с достаточной пропускной способностью, вам необходимо выполнить следующие 3 предварительных требования:

Прямая видимость — Wi-Fi во многом зависит от наличия прямой видимости между антенной и точкой доступа, к которой вы пытаетесь получить доступ. Чтобы лучше понять это, представьте, что Wi-Fi — это звуковые волны, исходящие из динамиков. Чем больше стен, деревьев, зданий, гор и даже других динамиков между вами и динамиком, тем меньше звука вы услышите.Однако в некоторых случаях вы можете преодолеть определенные препятствия с помощью специализированных антенн, подробнее об этом позже, но, как правило, чем лучше вид, тем больший сигнал вы также получите.

Power — Когда дело доходит до мощности, мы часто ограничены FCC в том, сколько ваш маршрутизатор может передавать, а ваш приемник может использовать. Хотя это может показаться обломом, на самом деле это хорошо! Это помогает уменьшить «шум» от окружающих, гарантируя, что ваш сигнал не будет «выбит».

Чем выше мощность вашего приемного конца, тем больше ваш USB-адаптер или точка доступа могут «слушать» сигнал. То же самое и с передающей стороной: чем больше мощность позади вашего маршрутизатора или точки доступа, тем больше сигнала он может выдать.

Высота — Первые две точки очень важны для получения доступа к сигналу, но высота играет важную роль в количестве фактически используемого интернета (пропускной способности), которое вы будете иметь на принимающей стороне.Это связано с явлением, называемым зоной Френеля. Многие думают, что соединение Wi-Fi — это единый луч данных между приемником и передатчиком. Но на самом деле сигнал распространяется вверх, вниз, влево и вправо, когда он достигает ваших устройств. Этот удобный калькулятор подскажет, как высоко вам следует разместить антенны с учетом всех переменных, с которыми вы столкнетесь.

СОВЕТ ПРОФЕССИОНАЛА! Если у вас есть бизнес с открытым Wi-Fi, у вас должен быть дружелюбный сосед, который дал вам свой пароль, или даже если вы хотите получить доступ к домашнему Wi-Fi из гостевого дома, сарая или гаража; Рекомендуется выйти за пределы точки доступа с устройством с поддержкой Wi-Fi и проверить, насколько сильный сигнал.Если у вас есть смартфон, загрузите приложение, например WiFi Analyzer, которое более точно покажет вам, насколько силен ваш сигнал. Любой сигнал с уровнем выше -65 дБм может использоваться на большинстве линий связи на большие расстояния. (мощность сигнала — отрицательное число, чем ближе к нулю, тем сильнее сигнал).

После того, как вы решили продолжить, вам нужно решить, сколько устройств вы хотите подключить к удаленной точке доступа. Этот шаг играет большую роль в выборе типа антенны, радио, кабелей и денег, которые вам нужно будет потратить на свой комплект Wi-Fi.

Самым популярным вариантом для подключения к Wi-Fi на большие расстояния за последние 10 лет были USB-адаптеры высокой мощности, такие как Alfa. Эти маленькие устройства, по сути, являются высокочувствительными «слушателями» WiFi, которые подключаются к компьютеру через порт USB. С этими устройствами вы перестаете использовать слабый компьютерный приемник Wi-Fi и используете внешний мощный приемник, который можно подключать к еще более крупным антеннам на большом расстоянии.

Однако с ростом использования устройств Wi-Fi, таких как смартфоны, смарт-телевизоры, планшеты, игровые консоли и интеллектуальные устройства, все больше людей ищут способы использовать удаленные сигналы с несколькими устройствами.Для этого мы вводим так называемый «беспроводной мост».

Беспроводной мост, по сути, довольно прост: вы соединяете по беспроводной сети две точки доступа, одна из которых подключена к Интернету. Устройства, которые могут выполнять функцию беспроводного моста, чаще всего называются одним из следующих, в зависимости от того, как вы впервые узнали о нем: ретранслятор, точка доступа, CPE, маршрутизатор или даже шлюз.

Для создания беспроводного моста вам понадобится специальный радиомодуль, который действует исключительно как «мост» между точкой доступа и передатчиком вашей новой точки доступа.

Мост будет принимать сигнал из кафе / дома друга / библиотеки / любого места, где есть сигнал, а затем передавать его на передатчик. Затем передатчик снова передает сигнал, чтобы несколько устройств могли беспроводным образом подключаться к Интернету из исходной точки доступа. Чаще всего мост подключается к новому передатчику (обычно маршрутизатору) через кабель Ethernet или коаксиальный кабель.

СОВЕТ ПРОФЕССИОНАЛА! Настройка беспроводного моста может быть сложной задачей.Вы когда-нибудь слышали о настройке статического IP-адреса на вашем компьютере? Умеете играть с расширенными настройками роутера? В противном случае выберите простой комплект повторителя WiFi, который станет простым, «нетехническим» способом создания беспроводного моста.

Теперь пора выбрать антенну!

Антенны Wi-Fi

бывают разных форм, прочности и размеров, но в целом их можно разделить на две категории. Всенаправленный и направленный. Также известен как разнонаправленный и однонаправленный соответственно.

Всенаправленные антенны — думая об этом виде антенны, лучше всего думать о ПОКРЫТИИ. Всенаправленные антенны отправляют сигнал с диаграммой направленности на 360 °, исходящий от антенны. Вот почему вы обычно видите такие антенны на роутерах, маленькие «резиновые уточки», как их часто называют, надевают на домашние роутеры в попытке послать сигнал повсюду. Чтобы представить себе, как работает всенаправленная антенна, представьте, как свет будет излучаться от лампы. Свет распространяется от лампочки во всех направлениях.

Направленные антенны — при выборе этой антенны лучше всего использовать REACH. Направленные антенны лучше всего использовать, когда вы знаете, откуда идет сигнал, что позволяет сосредоточить большую мощность антенны на точке доступа. Эти антенны чаще используются в линиях дальнего действия, поскольку они позволяют достигать большего, но также и в линиях ближнего действия, поскольку они обеспечивают более высокие скорости. Различные виды направленных антенн: Yagi, Panels, Sectorials и Parabolic.

При поиске направленных антенн важно обращать внимание на рейтинг «дБи». Каждая антенна WiFi имеет рейтинг дБи, причем более высокий рейтинг указывает на потенциальную зону действия антенны. Следует иметь в виду, что чем выше рейтинг дБи, тем больше направленная диаграмма направленности от антенны. Это может немного усложнить наведение, поскольку антенна может «слышать» сигнал, только если он находится внутри диаграммы направленности. Для справки: панель 15dBi имеет диаграмму направленности 32 °, в то время как параболическая сетка 24dBi имеет диаграмму направленности 7 °, что делает ее намного сильнее, но труднее прицелиться.

СОВЕТ ПРОФЕССИОНАЛА! Всегда выбирайте наружную антенну. Размещение антенн снаружи и подключение к радиоприемнику с помощью кабеля — отличный способ устранить препятствия поблизости, такие как стены и бытовая техника в вашем доме или здании. Потеря сигнала от кабельной трассы значительно компенсируется использованием наружной антенны с прямой видимостью.

Последнее, о чем чаще всего забывают, — это кабели между радиостанциями и антеннами.

На длительной дистанции (более 40 футов) старайтесь всегда использовать кабель Ethernet (CAT5) вместо коаксиального кабеля, когда это возможно.Когда вы используете кабель Ethernet, ваш сигнал меняется с RF (радиочастоты) на поток данных. Поскольку сигнал — это данные, потери при длине кабеля до 300 футов, а в некоторых случаях даже больше, практически отсутствуют. С другой стороны, коаксиальный кабель «с потерями», при этом даже некоторые из самых толстых кабелей, такие как серия L-400, теряют около 3 дБи на 100 футов (это называется затуханием). В случае мощных наружных антенн потеря 3 дБи не имеет большого значения по сравнению с выигрышем в скорости за счет избегания препятствий, но, как правило, вы всегда должны использовать как можно более короткий кабель.

Как правило, при переходе от антенны к радиоприемнику всегда нужен коаксиальный кабель. Затем радио может преобразовать сигнал в данные, которые затем могут использовать Ethernet.

Я надеюсь, что после прочтения этого поста вы почувствуете себя более комфортно с оборудованием Wi-Fi, но, как всегда, если у вас есть какие-либо вопросы, не стесняйтесь писать по адресу [email protected] или отправить заявку в службу поддержки.

🥇 ▷ Как сделать домашнюю антенну Wi-Fi шаг за шагом в 2019 году »✅

Сегодня мы увидим , как сделать самодельную антенну Wi-Fi , чтобы вы могли использовать ее как хотите, правда в том, что это что-то довольно весело и легко.

Мы действительно увидим, как изготавливаются 2 типа самодельных антенн Wi-Fi, мы увидим, как сделать антенну Wi-Fi поэтапно, а другую я покажу вам в видео.

Первая антенна Wi-Fi, которую мы собираемся увидеть, — это дальняя антенна. Если у вас есть небольшой USB-адаптер Wi-Fi, вы сможете Сделать домашнюю антенну Wi-Fi дальнего действия.

Это будет самодельная антенна Wi-Fi с большим радиусом действия, чтобы иметь возможность принимать сигнал откуда угодно, правда в том, что это скорее хобби, потому что по цене Wi-Fi -Антенны Fi сегодня тоже ни на что не спасёшь.

Наверняка вам нравятся наши товары в WhatsApp Plus

Я собираюсь оставить вам сначала метод, как сделать самодельную антенну Wi-Fi, а затем вы увидите другой способ, который сделать намного быстрее и дешевле.

Сделайте самодельную антенну Wi-Fi, шаг за шагом — Первый метод

Основная цель, для которой обычно создается антенна Wi-Fi, — это попытка усилить имеющийся у вас сигнал, то есть построить антенну с целью усиления скорость Wi-Fi.

Есть тысяча способов сделать самодельную антенну Wi-Fi для улучшения вашего сигнала, вы можете использовать бесчисленное количество материалов, мы опишем один из самых эффективных и простых .

Помните, что инструменты и другие элементы, которые вам понадобятся в основном , вы можете легко получить, обыскав свой собственный дом , вам не понадобится отбойный молоток, чтобы построить его, или отвертки iPhone :).

Ну, начнем по порядку, что нам нужно для изготовления самодельных антенн Wi-Fi? Да, первым делом нужно собрать все материалы.

Среди прочего нам понадобится сковорода , немного дерева, несколько гвоздей, шурупы, лента , удлинительный кабель USB и адаптер Wi-Fi.

Помните, что в этом случае функциональность выше дизайна, мы идем к Антенна уродливее, чем по отцу.

Теперь вам просто нужно выполнить следующие шаги.

Шаг 1: Соберите весь материал

Найдите дома поддон как можно более новый и, если он используется, мы рекомендуем вам очистить его перед этим, хотя, если возможно, было бы неплохо подумать о новой посуде.

Что касается дерева, мы хотели найти что-то достаточно прочное, чтобы удерживать сковородку, сделанную из дерева, например, мольберт, который используется для рисования картин.

То, что реально после сборки антенны позволяет удобно ее поворачивать или перемещать из стороны в сторону.

Что касается гвоздей, вы должны выбрать те, которые подходят для дерева, и если вы выберете саморезы, у них должен быть фитиль, чтобы их можно было хорошо забить в дерево.

Что касается адаптера Wi-Fi, у вас есть в Amazon несколько моделей менее чем за 10 евро. Вы можете использовать это.

Шаг 2: Поместите адаптер Wi-Fi в кастрюлю

Исходя из идеи, что нам понадобится точка фокусировки для размещения адаптера Wi-Fi в этой области, мы должны выполнить этот шаг, а также возможный.

Помните, что сковорода не просто украшена, для этого измерьте сковороду и наведите ее на бумагу . Например, возможный размер будет около 279 сантиметров в диаметре и около 7 сантиметров в глубину.

Это будет идеальная мера для выбора сковороды, которую мы уже пробовали.

Придется определить центр, Проделаем дырку, где будет проходить переходный кабель.

Теперь нам нужно изготовить точку фокусировки: точка фокусировки — это просто расстояние между кастрюлей и адаптером Wi-Fi .

Вы должны составить очень простую формулу, чтобы узнать точную точку PF, которая выглядит следующим образом: (Диаметр x Диаметр / глубина x 16): Например, мы получаем точку фокусировки приблизительно 6,80 сантиметра.

Нам нужно будет вырезать из дерева с размером , а также еще один кусок, который будет служить опорой и уголком в дополнение к тому, что будет служить для установки адаптера.

Для этого в дополнение к винтам мы используем резинку, которая будет прижимать и удерживать наш адаптер Wi-Fi.

Шаг 3: Изготовьте самодельные ножки антенны Wi-Fi

Мы отрежем еще два куска дерева, чтобы сделать ножки, на этом этапе важна высота , в идеале, как мы говорили в начале, иметь штатив , но если у вас нет возможности, вы можете построить ноги самостоятельно.

Принимая во внимание, что наиболее важными являются его размеры, и не делает их слишком длинными, чтобы наша антенна всегда находилась на земле, потому что она не может выдержать ее вес.

Мы рекомендуем из деревянных брусков построить основание длиной 30 сантиметров и высотой примерно 5, и нам придется использовать два деревянных бруса, чтобы прижать кольцо, которое будет служить осью.

Было бы тоже неплохо. купить два уголка напрямую из дерева, которые можно продать в любом строительном магазине или магазине DIY.

Уже не хватает только краски , можно выбрать сероватый цвет, немного напоминающий кастрюлю, чтобы соблюсти определенные эстетические каноны. Вам просто нужно присоединиться к этим частям.

Последние советы по созданию антенны Wi-Fi

Для того, чтобы вы, как настоящий профессионал, выполняли каждый из этапов, у вас должны быть эти инструменты, которые у вас обычно есть, если вы разнорабочий.

Например: в идеале иметь линейку , ножницы, пилу по металлу, резак, отвертку, молоток, сварочный аппарат, пистолет для горячего силикона … и т. Д.

Есть много способов сделать самодельную антенну Wi-Fi, даже есть те, кто заводит с простой коробкой знаменитого картофеля Pringles по ее форме

Хотя это не избавит вас от необходимости выбрасывать или покупать материалы, которые мы сказали вам, что это основные принципы его работы.

Наверняка вы думаете, что сделать самодельную антенну Wi-Fi может быть даже дороже, чем купить другую.

Не будем отрицать, но для Любители такого типа поделок могут на приключения , научиться самому сделать антенну и хорошо провести время.

Сделайте самодельную антенну Wi-Fi — Второй метод

В этом втором методе, чтобы сделать самодельную антенну Wi-Fi, нам понадобится только банка с пивом или алюминиевой газировкой, резак, ножницы, клей и маршрутизатор нашего дома .

Алюминий отражает беспроводные волны и перенаправляет их все в нужную точку дома, например, для моего дома это было бы очень хорошо, потому что у меня есть маршрутизатор у входа, поэтому 2 всенаправленные антенны, которые маршрутизатор приносит не очень полезны в этом месте.

С помощью мы можем сделать направленную антенну для направления сигнала Wi-Fi в ту часть дома, где мы заинтересованы, с помощью чего мы сможем значительно увеличить покрытие, не тратя ни цента, и мы также добавит больше прибыли нашему роутеру.

В этом видео чуть более 4 минут объясняется, как собрать самодельную антенну Wi-Fi с помощью банки пива (которая также может быть содовой), резака, ножниц, клея и маршрутизатора Linksys.

Лучшая полезность, которую я вижу для этой самодельной антенны, заключается в том, что вы также можете сфокусировать свой USB-адаптер Wi-Fi и сфокусировать его на маршрутизаторе, если вы находитесь в саду или вдали от него, Я вам не советую использовать его для кражи соседского Wi-Fi, что является незаконным !!!

Кто-нибудь из смельчаков построил самодельную антенну Wi-Fi?

Оставьте нам комментарий с вашим опытом!

Как построить антенну Wi-Fi дома

Wi-Fi антенны присутствуют везде, где есть подключение к интернету.Практически каждый, у кого есть Интернет, знает, кто они.

Это длинные палочки, которые высовываются из модема. Вы наверняка знаете, как они выглядят. Итак, в этом руководстве мы поможем вам узнать, как построить антенну Wi-Fi?

Эти антенны, по сути, принимают сигналы от вашего интернет-провайдера и позволяют ему подключаться к Интернету.

Излишне говорить, что эти антенны Wi-Fi действительно важны, поскольку без них вы не сможете принимать сигналы.

Как построить антенну Wi-Fi дома

Вы можете быть заинтересованы в создании антенны Wi-Fi по ряду причин.

Возможно, вы хотите увеличить дальность связи, или ваша существующая антенна сломалась и вам нужна замена, или, может быть, вы хотите построить ее просто для развлечения или в образовательных целях.

Что мы будем делать

Прежде всего, вы должны знать, что существует множество типов антенн.

Чтобы все прошло гладко, мы выбрали самый простой, который поможет вам начать работу.

Сегодня мы сделаем сетчатую антенну. Есть два способа сделать это, и оба относительно просты, так что не беспокойтесь.

Создание новой антенны Wi-Fi может показаться сложной задачей, но на самом деле вам не нужно быть инженером, чтобы ее сделать. И эта статья поможет вам в этом.
  • Вещи, которые вам понадобятся для сетчатой ​​антенны

Множество предметов, которые мы будем использовать, не так уж сложно найти, но если у вас их еще нет дома, у вас может быть ходить за покупками.Вот список:

  • Сетчатый фильтр, одинарная ручка, в форме вок
  • Удлинительный USB-кабель
  • USB-адаптер Wi-Fi
  • Изолента или пистолет для горячего клея

Когда у вас есть все перечисленное выше, вы можете приступить к изготовлению антенна

Строительство сетчатой ​​антенны

1-й метод

Первый метод построения этой антенны менее сложен, чем второй, но они в основном делают то же самое.Так что просто выберите то, что работает лучше всего. Вот первый способ:

  • Шаг 1: Подключите USB-адаптер Wi-Fi к удлинительному кабелю.

  • Шаг 2: Поместите USB-адаптер Wi-Fi в верхнюю часть фильтра. Сделайте так, чтобы USB-адаптер находился прямо в центре сетки, а оставшаяся часть удлинительного провода проходила вниз по ручке.

  • Шаг 3: Оберните ленту вокруг ручки там, где находится удлинительный провод, чтобы адаптер USB оставался в центре.Вы можете использовать палку, чтобы выпрямить USB-адаптер, если он продолжает падать — просто убедитесь, что он устойчив.

  • Шаг 4: Подключите расширение к компьютеру, и все готово!

2-й метод

Если первый метод вам не подошел, вы можете попробовать второй прямо здесь:

  • Шаг 1: Достаньте сетчатый фильтр и, прежде чем продолжить, важно сохранить первоначальную гладкую форму сетки нетронутой.Это важно для получения сигнала.
    Когда он у вас будет, проделайте отверстие в центре сетки. Убедитесь, что он достаточно большой, чтобы его можно было вставить на гнездовую часть удлинительного USB-кабеля, и достаточно туго затянут, чтобы он подходил.

  • Шаг 2: Вставьте охватывающую головку удлинительного USB-кабеля прямо под центр сетки, где находится отверстие. Убедитесь, что женская головка находится между отверстием, а не над ним.
    Чтобы он оставался прочным, закрепите его горячим клеевым пистолетом.Это должно быть так, чтобы вы могли вставить USB-адаптер на головку с верхней части сетки.

  • Шаг 3: Вставьте USB-адаптер Wi-Fi в гнездовую часть удлинительного кабеля. Должно получиться так, будто USB-адаптер стоит прямо на сетке.

  • Шаг 4: Вставьте другой конец удлинительного кабеля USB в компьютер, и он должен работать нормально!

Надеюсь, эта статья была полезной, существует много разных адаптеров Wi-Fi, но мы обнаружили, что это проще всего сделать дома для начинающих.

Не позволяйте этому останавливать вас, изучите множество различных типов адаптеров и сделайте их самостоятельно.

Некоторые из них дают лучшие результаты, чем базовый, который мы сделали здесь сегодня. Повеселись!

Усилитель сигнала Wi-Fi «Сделай сам»



Усилитель сигнала Wi-Fi своими руками

Прием Wi-Fi во многих местах в лучшем случае ограничен.Многие из нас используют дополнительные всенаправленные антенны, которые подключаются к нашим портам USB, чтобы мы могли принимать лучший сигнал. Самыми популярными из этих антенн являются Alfa 802.11g и Alfa 802.11g / n. Возможность сфокусировать сигнал на внешней антенне значительно расширяет диапазон, в котором мы можем принимать сигналы. Используя предметы, которые у вас, вероятно, уже есть, мы покажем вам, как создать собственный направленный усилитель сигнала Wi-Fi. Вам понадобятся следующие предметы:
  • Лист копировальной бумаги или картона
  • Небольшой кусок алюминиевой фольги
  • Ножницы и лезвие бритвы или нож
  • Клей-карандаш или другой подходящий клей
  • Рулон прозрачной ленты

Сначала скачайте и распечатайте этот шаблон.Вы можете распечатать его на копировальной бумаге или картоне. Цель состоит в том, чтобы изображение максимально заполняло страницу. Фактические шаги для этого могут отличаться от приведенных ниже инструкций.
  • В Photoshop нажмите CTRL-P, выберите «Масштабировать по размеру носителя», затем нажмите ПЕЧАТЬ.
  • При печати напрямую из IE8 выберите «Предварительный просмотр». Там, где написано «Shrink to Fit», выберите CUSTOM и введите 120, затем щелкните значок печати.
  • При использовании Firefox щелкните ФАЙЛ, затем ПЕЧАТЬ ПРОСМОТРА.Измените масштаб на ПОЛЬЗОВАТЕЛЬСКИЙ и введите 120, затем нажмите ОК. Теперь нажмите ПЕЧАТЬ.

После печати просто вырежьте его как можно осторожнее. После того, как он был вырезан, он должен выглядеть так.

Теперь оторвите кусок алюминиевой фольги, который больше прямоугольника, который вы только что вырезали. Приклейте алюминиевую фольгу к прямоугольному вырезу сбоку, не печатая на нем. Теперь обрежьте края. Обязательно нанесите клей на края, а также на середину.Когда вы закончите наклеивать алюминиевую фольгу, она должна выглядеть так.


Теперь переверните прямоугольник и вырежьте поверх 6 напечатанных линий. Вы можете использовать лезвие бритвы или острый нож, только убедитесь, что вы аккуратно прорезали бумагу и фольгу. Теперь вырежьте 2 отверстия, отмеченные на другом вырезе. Сделайте эти отверстия достаточно большими, чтобы через них могла пройти ваша антенна. Затем аккуратно согните вырезанный кусок и, начиная с середины, вставьте 6 выступов через 6 прорезей, которые вы только что прорезали.Сложите язычки после того, как они будут вставлены, и закрепите их скотчем. Вот и все, готово. Вот как должно выглядеть готовое изделие.

Наденьте новую антенну на антенну. Если вы знаете, откуда идет ваш сигнал Wi-Fi, просто наведите антенну в этом направлении. Если вы не уверены в направлении, медленно поверните тарелку и посмотрите на измеритель сигнала. Он увеличится, если вы укажете правильное направление.Мы видели, как сигнал из 1 бара переходит в 4 бара, используя эту тарелку, но прирост будет варьироваться.

Наслаждайтесь своим Wi-Fi!

Антенны для общественных сетей своими руками

Для людей во всем мире, планирующих или создающих беспроводные сети, стоимость и доступность оборудования часто могут быть проблемой. Обычно существует несколько моделей беспроводных маршрутизаторов, но они, как правило, предназначены для домашнего или офисного использования и не предназначены для установки на открытом воздухе.Кроме того, большинство антенн маршрутизаторов предназначены для подключения к ближайшим устройствам на расстоянии менее 100 метров.

Помня об этом ограничении, многие общественные беспроводные сети решают создавать специальные антенны Wi-Fi, чтобы расширить диапазон и возможности беспроводных маршрутизаторов в своих сетях. Как правило, это означает, что беспроводные маршрутизаторы, используемые в общественных сетях, должны иметь внешние антенны. Если у вас дома есть маршрутизатор в форме прямоугольника или коробки, скорее всего, антенны находятся внутри устройства.Многие современные маршрутизаторы имеют внешние антенны — маленькие пластиковые цилиндры (размером с ручку или карандаш), выходящие из задней или боковых сторон коробки. Их часто можно удалить и заменить на специальные антенны.

Я всегда поражаюсь, когда вижу самодельные антенны, и особенно впечатляюсь, когда вижу, что антенны используются так, как я раньше не думал. Когда я наткнулся на документацию на веб-сайте AlterMundi об их пользовательских антеннах и о том, как они используются в общественных сетях в Аргентине, я был заинтригован.

AlterMundi — общественная организация в Аргентине (с партнерами по всему миру), которая строит общественные беспроводные сети. Впервые я встретился с несколькими их организаторами на Международном саммите по беспроводным сетям сообществ (IS4CWN) в Берлине в 2013 году. Я видел их презентацию о том, как они строят свои собственные антенны, но, пока я не прочитал документацию на веб-сайте, я не понимал, как они их используют.

Использование

AlterMundi интересно тем, что они используют две цепочки MIMO (несколько входов и выходов) в недорогих потребительских маршрутизаторах для выполнения отдельных функций.Краткое руководство по Wi-Fi MIMO: большинство потребительских маршрутизаторов с высокой пропускной способностью (N300, N450, N900 и т. Д.) Используют несколько антенн для подключения к устройствам с несколькими «потоками» данных. Это сложно визуализировать, но представьте, что вместо того, чтобы пытаться увеличить один канал, вы можете использовать несколько каналов одновременно. Вы могли бы пропустить больше воды по этим трубам, верно? Взгляните на пример ниже.

Wi-Fi без MIMO, стандартная пропускная способность:

Двухпотоковый MIMO Wi-Fi, примерно вдвое превышает стандартную пропускную способность:

Хотя у вас может быть больше каналов, они по-прежнему подключены к одному радио в маршрутизаторе (и в вашем ноутбуке или телефоне).«Радио» — это микросхема внутри маршрутизатора, которая отправляет и принимает сигналы.

Например, ниже приведен пример устройства Wi-Fi с одним радиомодулем. Он может выполнять несколько задач одновременно, например, предоставлять точку доступа для пользователей, к которой они могут подключаться, и ссылку на сетку для подключения к другим узлам. Однако использование одного канала ограничено, например канала Wi-Fi 11 в диапазоне 2,4 ГГц. Все коммуникации на этом узле будут использовать этот единственный канал и конкурировать за время соединения.

Если у вас есть маршрутизатор с несколькими радиомодулями внутри, вы можете разделить функции или выполнить несколько подключений по разным каналам. Ниже приведен пример маршрутизатора этого типа. У вас может быть точка доступа Wi-Fi для пользователей на радиостанции 1 и соединения ячеистой связи на радиостанции 2. Это позволяет установить гораздо больше подключений и снизить конкуренцию за время на беспроводном канале, поскольку два радиомодуля могут использовать разные каналы (канал 1 и канал 11 на 2.Диапазон 4GHz). Это увеличивает производительность и пропускную способность, но делает маршрутизаторы более дорогими и сложными.

В обоих приведенных выше примерах используется технология MIMO. К каждому радиомодулю подключены две антенны, что может удвоить пропускную способность для пользовательских устройств. Если бы нас не волновала пропускная способность, мы могли бы делать еще много интересного. AlterMundi использует три разные конфигурации антенн для своих узлов сетки:

  1. Две всенаправленные антенны. Они обеспечивают сигнал по всему узлу сети, идентичный тому, как работает домашний или офисный маршрутизатор. Если узел установлен снаружи, он может подключаться на больших расстояниях, но обычно только до 100 метров или около того.

  1. Две дальние тарелочные антенны. Они обеспечивают только соединения на большие расстояния для подключения удаленных точек в сети, а не для обеспечения покрытия вокруг ячеистого маршрутизатора. Они могут соединяться с другими узлами на расстоянии до нескольких километров.

  1. Одна всенаправленная антенна и одна тарелочная антенна для дальней связи. Всенаправленная антенна создает зону вокруг маршрутизатора для подключения пользователей или других узлов сети, но только на небольшом расстоянии. Направленная параболическая антенна создает соединение на большом расстоянии, но может потребоваться аналогичная параболическая антенна на другом конце для создания надежного соединения. Это может устранить разрыв между узлами, которые находятся далеко, и кластером узлов, которые находятся поблизости.

Подробнее о том, как эти узлы построены с использованием готовых беспроводных маршрутизаторов и самодельной посуды, см. В документации AlterMundi (на испанском языке).

Эти конструкции интересны тем, что они упрощают преодоление разрыва между линиями дальней связи и локальными ячеистыми сетями и намного дешевле. Обычно требуется отдельная антенна и маршрутизатор Wi-Fi для обеспечения междугороднего соединения на каждом конце канала. Это будет подключаться к другому маршрутизатору с всенаправленными антеннами, которые будут обеспечивать подключения к пользователям, другим узлам ячеистой сети или и тем, и другим.

Например — рассмотрим сценарий ниже. Два кластера домов разделены несколькими километрами. Обычно сигналы Wi-Fi от роутеров на крыше не достигают этого. С помощью нескольких маршрутизаторов, модифицированных для использования направленных тарелочных антенн, эти два сетевых кластера можно объединить в единую сеть.

Однако этот подход не лишен недостатков. Как я упоминал ранее, эти конструкции разделяют две цепочки MIMO и используют их для разных целей. Это снижает доступную пропускную способность для устройства Wi-Fi вдвое.Вместо максимальных 130 Мбит / с максимальная пропускная способность будет 65 Мбит / с (приблизительно). Это связано с тем, что маршрутизатор не может использовать несколько подключений к одному устройству, поскольку он ограничен одним потоком для каждой антенны, которые подключаются к очень отдельным и удаленным устройствам.

Несмотря на этот недостаток, я думаю, что во многих случаях преимущества делают его очень полезным. И, как показал AlterMundi, он работает довольно хорошо. Если вам известно о каких-либо других сетях, которые пробуют такие вещи или строят антенны своими руками, мы хотели бы услышать об этом больше.Свяжитесь с нами в списках обсуждений Commotion или разработчиков и расскажите нам о своих экспериментах!


Техническое примечание:

Я упростил некоторые технические моменты в статье выше. В частности, многие маршрутизаторы сегодня являются двухдиапазонными, что означает, что они одновременно используют каналы как 2,4 ГГц, так и каналы 5 ГГц. Это обеспечивает две «сети» на одном маршрутизаторе, хотя обычно они подключают вас к одним и тем же ресурсам. Большинство пользовательских устройств, таких как ноутбуки и телефоны, поддерживают только версию 2.Диапазон 4 ГГц, но многие современные устройства теперь поддерживают оба.

Технически для каждой из этих полос требуется отдельный радиомодуль — один, работающий на частоте 2,4 ГГц, а другой — на частоте 5 ГГц.

Добавить комментарий

Ваш адрес email не будет опубликован.
