Как сделать сенсорный выключатель – схемы и полезные советы, а также как работают устройства управления светом на 220 В и как сделать и установить прибор своими руками?

Содержание

Простая сенсорная кнопка

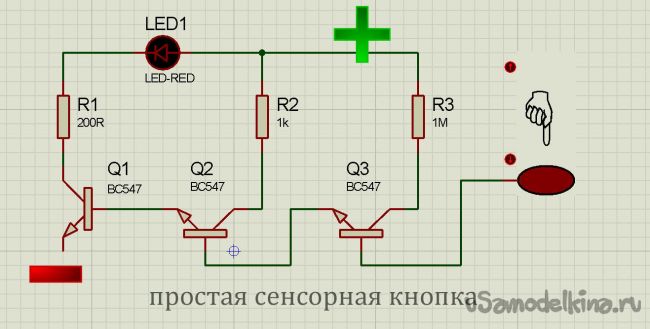

Простейшее сенсорное устройство можно собрать на нескольких доступных деталях. Всего три транзистора, три резистора и один светодиод, вот и всё. Собирать схему можно даже навесным монтажом, всё работать будет.

Транзисторы любые NPN структуры: КТ315, КТ3102 или BC547 или любой другой. Резисторы 0,125-0,25 Ватт. Светодиод любого цвета, но лучше красный, так как падение напряжение падение у него минимальное. Питание 5 вольт, больше меньше можно и меньше тоже.

Все компоненты были компактно соединены между собой на миниатюрной печатной плате, которую можно сделать просто вырезав лишнюю медь резаком оставив таким способом остроугольные многоугольники. Детали, использованные для поверхностного монтажа, транзисторы в sot-26 npn, резисторы 0805, перемычки – кусочки провода, вместо них, если есть берите крупный 2512 резисторы с нулевым (условно) сопротивлением. Сенсорное устройство работает сразу, без настройки.

Объяснение работы схемы

Дотрагиваясь до базы транзистора Q3 вы наводками открываете его, вследствие чего через его КЭ и резистор 1 Мом течет ток, который открывает следующий полупроводник Q2, тот открываясь открывает Q3, который уже управляет светодиодом, открываясь через его КЭ течет ток, от минуса идет к катоду светодиода, а к аноду он уже подключен. Резистор 220 Ом здесь “токоограничительный”, на нём падает лишнее напряжение, что защищает диод от деградирования кристалла и полного выхода из строя LED1

Применение

Ну вот горит светодиод по касанию пальца – и что? А вот то, что вместо этого светодиода ставим реле и теперь мы можем управлять почти любой нагрузкой, в зависимости от характеристик применяемого реле. Ставим мощную лампу накаливания, подключенную к сети, а в разрыв этой цепи контакты реле. Теперь при нажатии, а точнее касании сенсора лампа светит.

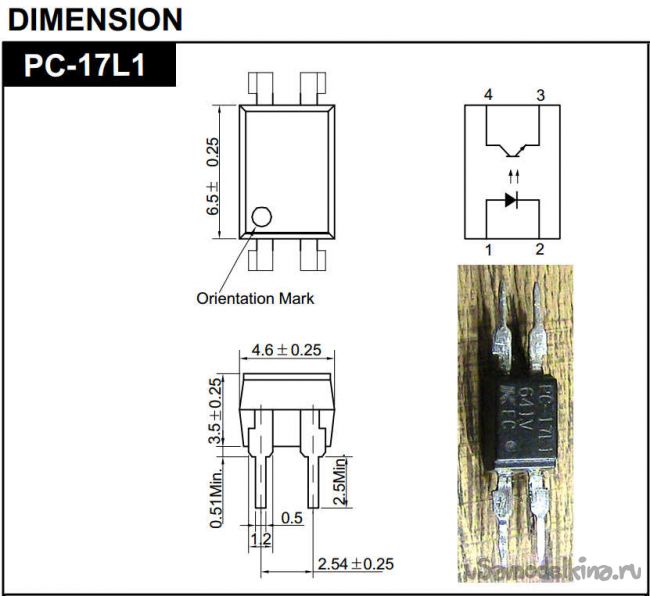

Также организовать включение/отключение нагрузки можно с помощью оптопары, если отсутствует реле, тогда также будет гальваническая развязка. Эта прекрасная вещь состоит из светодиода и фототранзистора, когда первый светит, то это открывает транзистор и через его КЭ может течь ток. Включаем нужные выводы оптрона в схему сенсора вместо светодиода LED1, а остальные два в разрыв источника питания и любой нагрузки. Эту деталь можно изъять из зарядок от телефона. Возьмите, к примеру, PC-17L1.

Чуть ниже вы видите дополнение к основной схеме, где показано как нужно подключать оптопару к схеме сенсора, также добавлен один транзистор, это нужно для того чтобы вы могли подключать весомую нагрузку, а не просто светодиоды на 20 mA.

Еще вместо реле и оптопары возможно применение двух npn транзисторов. Я так и сделал, схему вы видите. Работает это так: Q5 всегда должен быть открыт, через резистор 10 кОм, но через КЭ открытого Q4 на базу Q5 поступает “минус” и из-за этого он закрыт. Когда же вы касаетесь сенсора – то минус поступает через открытый Q1 на базу Q4 и закрывает его, теперь уж ничто не мешает Q5 оставаться открытым – нагрузка работает, а в моем случае мощный 1 Ватт светодиод ярко светит.

Так это выглядит в собранном состоянии.

Сенсор не имеет фиксации, дотронулись – светит, отпустили – не светит. Коль желаете сделать фиксацию – просто добавьте в схему триггер, например, на микросхеме КМ555ТМ2 или любой другой (можно даже на таймере 555 реализовать это). С добавление триггерной системы при касании к сенсору нагрузка будет включена до тех пор, пока не произойдет следующее касание или исчезнет питание схемы.

На практике это можно применить для быстрого включения и отключения освещения в комнате. Очень удобно, коснулся небольшого чувствительного участка, и комната освещена, второе касание отключит свет. Небольшое количество энергии будет теряться, но этим можно пренебречь.


Коментарии

Схема работает, но из-за своей простоты далеко не идеально. Если сенсор большой, то схема может срабатывать даже тогда, когда вы еще не дотронулись до него, также если вы рукой расчешете волосы возле датчика светодиод также может загореться. Выход из этой ситуации простой – миниатюрный сенсорный датчик.

Как уже говорилось – открытие Q3 происходит за счет наводок, видеть это можно на видео, светодиод светит не постоянно, а подмигивает с большой частотой, но это хорошо заметно при съёмки.

Яркость работающего диода не велика, если вы дотрагиваетесь только до базы третьего транзистора, но стоит вам коснуться еще и плюса питания, то ваше тело выступит в роле резистора и транзистор Q3 перейдет в насыщение. Но при таком раскладе для некоторых потеряется смысл сенсора.

Эта схема очень проста и предназначена лишь для понимания принципа работы электронных компонентов, применять в серьезных конструкциях не рекомендуется.

Видео

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Сенсорный выключатель света своими руками (схемы подключения)

Идея управления осветительными приборами посредством сенсорных выключателей не нова, подобные выключатели или переключатели света выпускались еще в прошлом веке. Но размеры таких устройств были существенно больше типовых, что вызывало проблемы при установке. Стоит также отметить, что стоимость первых сенсорных коммутаторов была довольно велика, естественно, это не способствовало популярности. С развитием технологий ситуация в корне изменилась, и сегодня емкостные, инфракрасные и дистанционные включатели пользуются стабильным спросом.

Конструкция и принцип работы

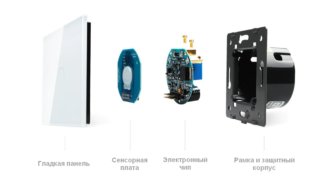

Несмотря на разнообразие моделей сенсорных коммуникаторов, большинство из них имеет типовую конструкцию, состоящую из следующих элементов:

  1. Корпус из термостойкого пластика (см. А на рис. 1). Размеры конструкции позволяют производить монтаж в типовое посадочное место обычного выключателя.
  2. Электронный блок (В), он включает в себя адаптер питания и схему управления полупроводниковым ключом.
  3. Плата с емкостными сенсорами (С).
  4. Лицевая панель (D), как правило, она изготавливается из кварцевого стекла, в бюджетных моделях могут использоваться другие материалы.
Сенсорный настенный шестиклавишный выключатель LegrandРис 1. Сенсорный настенный шестиклавишный выключатель Legrand

Теперь расскажем, как работают такие устройства. Электронный блок отслеживает состояние сенсора. Когда происходит прикосновение рукой к определенному месту лицевой панели выключателя (оно имеет соответствующую маркировку), емкость датчика изменяется. Электронный блок обнаруживает это и меняет состояние бесконтактного полупроводникового ключа, который размыкает или замыкает электрическую цепь.

Сфера применения

Первоначально данный вид коммутаторов планировалось использовать для включения / выключения освещения, но конструкция оказалась настолько удачной, что сфера ее применения существенно расширилась. Сегодня большинство современных бытовых приборов имеют сенсорное управление, в качестве примера можно привести кухонные печи, вытяжки, микроволновки и т.д.

Вытяжка для кухни Cata Midas 900Вытяжка для кухни Cata Midas 900

Единственное ограничение на подключение к сенсорным коммутаторам — мощность оборудования, ее допустимые параметры указываются в паспорте устройства.

Дополнительные функциональные возможности

Современная техническая база сделала возможным установку микроконтроллеров в электронный блок управления сенсорным выключателем, позволило существенно расширить функционал коммутаторов и позволило им вписаться в концепцию умного дома. Управлять такими коммутаторами можно голосом, инфракрасным или радио пультом, смартфоном через WI-FI или программируемым таймером.

Сенсорный выключатель можно подключить в системе «умный дом»Сенсорный выключатель можно подключить к системе «умный дом» и управлять им используя мобильный телефон

Сенсорные коммутаторов могут использоваться совместно с датчиками, реагирующими на движение или уровень освещенности. В первом случае такие устройства включают светильник, настольную лампу или другие осветительные приборы, когда кто-нибудь входит в помещение, например в ванную. При втором варианте реализации, свет будет включаться при низком уровне освещения.

Тройной сенсорный коммутатор SesooТройной сенсорный коммутатор Sesoo и датчики движения

Некоторые производители, например, Livolо выпускают сенсорные выключатели с функцией диммера или управляющие совмещенными розетками, к которым может подключаться практически любой бытовой прибор.

Сенсорный выключатель ЛиволоСенсорный выключатель Ливоло с блоком розеток

Достоинства емкостных коммутаторов

Говоря о преимуществах данного вида включателей, следует отметить их следующие качества:

  • Длительный срок эксплуатации. Этому немало способствует отсутствие движущихся частей и контактных групп.
  • Совместимость со всеми типами осветительных приборов. Выпускаются модели с диммиром для светодиодных лент и энергосберегающих ламп, если у таковых предусмотрена такая возможность. Помимо этого допускается коммутация любых цепей, отвечающих условиям эксплуатации выключателей
  • Наличие дополнительных функций.
  • Возможность интеграции в систему «Умный дом».
  • Большой выбор цветовых и дизайнерских решений. Выключатели «Зайцы» модельный ряд KopouВыключатели «Зайцы» модельный ряд Kopou
  • Отсутствие механических контактов.
  • Сенсорный датчик можно установить в стандартный «стакан» для выключателя скрытой проводки.

Теперь кратко о недостатках. В первую очередь необходимо отметить, разницу в стоимости с обычными механическими выключателями, но она стала значительно меньше, чем 10-20 лет назад. Цена недорогих китайских сенсорных моделей сегодня значительно дешевле, чем на механические выключатели известных брендов, например GTS или Electronics.

Иногда наблюдается мерцание светодиодных ламп, подключенных к сенсорным включателям. Это может быть связано как с низким качеством самих источников освещения, так и бюджетными моделями коммутаторов. Проблему можно устранить двумя способами:

  1. Использовать продукцию известных брендов (Jazzway, Panasonic, Сапфир, Funry, LightaLight, Tronic , Sesso и т.д.).
  2. Подключить параллельно светодиодной лампе конденсатор на 0,1 мкф 630 В.

Подключение

Монтаж сенсорных коммутаторов практически не отличается от установки обычных встроенных и накладных механических выключателей. Подробно об этом процессе можно прочитать на страницах нашего сайта. Напомним, как это делать на примере модели kg020gs производителя FD Electronics.

Алгоритм подключения:

  1. Снимаем стеклянную панель (см. А рис. 7). Это удобно делать, используя тонкую шлицевую отвертку.
  2. Производим подключение монтажных проводов (В рис. 7), согласно схеме приведенной в паспорте. Первый и второй этап подключенияРисунок 7. Первый и второй этап подключения
  3. Прикручиваем плату с сенсорными контактами (А рис. 8).
  4. Подключаем панель с маркировкой кнопки (В рис. 8).
Второй и третий этап подключенияРисунок 8. Второй и третий этап подключения

Некоторые производители, например, Livolo, выпускают проходные выключатели на 220 В (схема их подключения показана на рис. 9). С их помощью можно управлять освещением из нескольких мест.

Подсоединение нескольких проходных панелей touchРисунок 9. Наглядный пример, как подсоединить несколько проходных панелей touch контакта

Каждый из таких коммутаторов управляет освещение в помещении из разных мест. Концепция подразумевает использование основного коммутатора и одного вспомогательного (или более). На основных приборах имеется три клеммы, к одной подключается фаза, к другой ноль, а третьей подключается управляющий проводник. Соответственно, такие контакты помечаются как: L – фаза, N –ноль и Com – управляющий провод. Вспомогательные устройства

Вторичные коммутаторы подключаются через две клеммы: N – ноль и Com – управляющий контакт. Маркировка у разных производителей может различаться, поэтому, имеет смысл изучить инструкцию. В качестве примера можно привести схему подключения электронного диммера et0802193e, или его аналог tt6061a, управлять которыми можно легким касанием руки.

Схема подключения сенсорного диммера et0802193eСхема подключения сенсорного диммера et0802193e

Выбор сенсорного выключателя света

Перед тем, как приобретать устройство, необходимо определиться с его функциональностью. Для этого необходимо учитывать следующие критерии:

  1. Мощность подключаемого оборудования и схема его подключения.
  2. Исполнение, соответствующее типу проводки.
  3. Условия эксплуатации (если планируется установка в ванной комнате, то подбирается устройство с влагозащитой).
  4. Возможность дистанционного управления (пульт или смартфон).
  5. Соответствие дизайна интерьеру помещения и т.д.

Определившись с основными задачами, можно приступать к выбору производителя. Естественно, что следует отдать предпочтение известным брендам, продукция которых отличается надежностью. Но при этом необходимо учитывать наличие в модельном ряде коммутаторов устройств с нужными функциями. Например, у Delumo имеются устройства управляемые радио пультом, а Sonoff специализируется на Wi-Fi устройствах, светильники Capsens Domuns Line «заточены» только под свои сенсорные коммутаторы и т.д. Нюансов может быть множество, поэтому рекомендуем детально изучить различные варианты.

Исходя из практического опыта, помимо известных брендов, таких как Легранд можно порекомендовать Vento Electriс, Wemmon, Fanri, Merten, CGSS, Steu, Шнайдер, Аристон и т.д.

Беспроводной сенсорный выключатель MakeGood ClassicБеспроводной сенсорный выключатель MakeGood Classic с пультом управления и подсветкой

Рекомендуем отслеживать обзоры в сети, где публикуются рейтинги лучших производителей. Критерии отбора производятся как по модельному ряду производителей, с учетом функциональности и стоимости, так и по другим показателям.

Доработка типовых устройств

Многих не устраивает, что сенсорная зона на панели довольно маленькая, и для фиксации сигнала необходимо сделать касание в указанном месте. Приведем пример, как можно увеличить площадь косвенного контакта поверхности.

Увеличение зоны чувствительности сенсораУвеличение зоны чувствительности сенсора

Следует взять провод и аккуратно припаять его к месту, где подается сигнал с датчика на сенсорной плате (для этого необходимо изучить принципиальную схему устройства). Подключенный провод укладывается по периметру корпуса. В результате такая рамка позволит без усиления уровня сигнала приводить к срабатыванию датчика при касании лицевой панели.

Следует заметить, что такое усовершенствование аннулирует гарантийные обязательства производителя.

Сенсорный выключатель своими руками

Тем, кто любит работать паяльником, можем порекомендовать несколько схем сенсорных коммутаторов, которые будет несложно собрать своими руками. Начнем с простой схемы на полевом транзисторе, именно такой принцип был заложен в первых сенсорных устройствах.

Сенсорный выключатель на полевом транзистореСенсорный выключатель на полевом транзисторе

Обозначения:

  • Сопротивления: R1 — 10..15 кОм (необходимо подбирать под срабатывание сенсора), R2 – 3…5 MOм.
  • Конденсаторы: С1 – 1000 пФ (подавляет ложное срабатывание), С2 – 33,0 мкФ х 50 вольт, С3 – 470 мкФ х 50 В.
  • Транзистор VT1 – КП 501A.
  • Реле К1, может использоваться любой тип, у которого ток срабатывания не превышает 150,0 мА.

Питание схемы осуществляется от источника с напряжением 12…24 В.

Теперь рассмотрим вариант на базе асинхронного RS-триггера NE555. Схема устройства приведена ниже.

Сенсорный выключатель на микросхеме NE555Сенсорный выключатель на микросхеме NE555

Обозначения:

  • Резисторы: R1 – 1.0 МОм, R2 – 1.0 MOм, R3 – 1,0 кОм.
  • Конденсаторы: С1 и С2 – 15 нФ, С3 – 10 нФ, С4 – 0,1 мкФ, С5 – 100,0 мкФ х 25 В.
  • Диоды: D1-D2 – 1N4001, D3 – типовой индикаторный светодиод.
  • Микросхема — NE555,
  • Реле такое же, как и в предыдущей электросхеме.

Приведенная схема в настройке не нуждается.

Завершая тему о самодельных сенсорных устройствах, следует упомянуть о системе Ардунио (Ardunio). На этой платформе можно собрать коммутирующее устройство, которое легко интегрировать в «Умный дом». Помимо этого такое устройство легко настроить на самостоятельную работу, в соответствии с заданной программой.

Компактный сенсорный датчик к системе АрдуниоКомпактный сенсорный датчик к системе Ардунио

Помимо этого, система позволяет создать несколько профилей под определенные задачи. Правда, для этого потребуются навыки программирования. Получить более подробную информацию о платформе Ардунио можно на нашем сайте.

Заметим, что в приведенных схемах для питания управляющей цепи требуется источник питания с напряжением 12-24 В. Для этой цели лучше всего использовать импульсные блоки питания. В качестве таковых отлично подходит электронный баланс светодиодных и энергосберегающих ламп. Подробную информацию по этой теме, также можно найти на нашем сайте.




Кратко о безопасности

При подключении сенсорного управления источниками освещения следует придерживаться тех же ном и правил, что предписываются для механических выключателей. То есть, перед началом работы необходимо обесточить линию, где будет производиться монтаж. Далее, придерживаемся следующих норм:

  • Выключатели должны быть включены в сеть таким образом, чтобы производилась коммутация фазы, а не нуля.
  • Если в сети питания используется заземляющий провод, он должен быть подключен к соответствующему контакту.
  • Если для монтажа используется многожильный провод, то его концы необходимо опрессовать или залудить. В противном случае возможно нарушение контакта, что приведет к нагреву соединения.
  • Нельзя использовать сенсорный выключатель с явными признаками нарушения целостности конструкции.
  • Нагрузка должна соответствовать параметрам коммутатора.

Сенсорный выключатель своими руками — описание и схема сборки

Сенсорный выключатель предназначается для выключения и включения электроприборов легким касанием пальца. Сегодня этот прибор активно используется в современных технических устройствах.

Если поставить в основу реле, управляющее большой нагрузкой, приспособление может использоваться для регулировки освещения. Особенность сенсорного управления заключается в возможности плавного выключения и включения света, а также наличии там сенсорной панели и пульта ДУ. Иногда сенсорные выключатели выпускают совместно с розеткой электроприборы, которые управляются пультом дистанционного управления. Объединенный блок розетки и выключателя очень удобно устанавливать в кухне или санузле. За безопасность в таком случае можно не переживать: несмотря на совмещенное размещение, благодаря подсветке сенсора вы не перепутаете его с розеткой. К тому же возможность включения не от контакта с чувствительным элементом, а от приближения пальцев к нему точно предотвратит попадание пальцев в розетку.

Выключатель сенсорный

Выключатель света сенсорный

Вне зависимости от того, сколько подключенных потребителей, сенсорный выключатель включает в себя:

  • чувствительный элемент, размещенный за декоративной пластинкой. Он реагирует на прикосновение либо приближение пальцев;
  • полупроводниковую управляющую схему. Она совершает преобразование идущего от чувствительного элемента сигнала в сигнал электрического типа, который воспринимается коммутационным элементом;
  • коммутационный элемент, отвечающий за действия с электроцепью (размыкание, замыкание, регулирование нагрузки).

Когда человек касается панели или приближает к ней пальцы, звучит сигнал, преобразующийся в электрический. Затем посредством коммутационной части происходит срабатывание.

Чтобы инфракрасный датчик смог зафиксировать тепловую энергию от пальцев, в приборах нередко используются линзы фокусировки. Таким образом, ИФ-датчики могут реагировать не только на человеческие прикосновения, но и на тепло от других механизмов.

Сенсорный выключатель света Kopou белый на 3 зоны

Сенсорный выключатель Kopou белый на 3 зоны

Мнение специалиста

Сенсорный выключатель света Kopou белый на 3 зоны

Сенсорные выключатели чаще всего применяются в быту. Данное устройство для светодиодных ламп может быть оснащено диммером, который позволяет регулировать яркость света. Если удерживать палец на сенсоре, она будет меняться, при коротком касании световой поток включится. Место выключателя лучше всего выделить светодиодом.

Константин Котовский

Схема простого сенсорного выключателя

Подобно розетке с пультом ДУ, сенсорный выключатель света также можно сделать своими руками. Одна из схем сборки своими руками предусматривает наличие там реле, в котором напряжение составляет 6—12 В. В качестве сенсорного элемента можно взять фрагмент фольгированного текстолита. Имеющиеся в выключателе транзисторы легко заменяются на КТ3102 либо КТ315. Подойдет любой диод импульсного типа, имеющий напряжение от 100 В.

Схема сенсорного выключателя света

Схема сенсорного выключателя

Функционировать схема будет в качестве усилителя сигнала:

  • когда человек каснется сенсора, откроются VT1 и VT2;
  • далее сработает реле, замкнув цепь. К цепи можно присоединить разную нагрузку. Один из концов релейного контакта подключается к сети напряжением 220 В, а второй – к осветительному прибору.

Такой сделанный своими руками выключатель, в отличие от магазинного варианта, подойдет для любой нагрузки вне зависимости от мощности. Если вы планируете подключать маломощные приборы, реле можете исключить из схемы и сделать более мощным транзистор №2.

Схема инфракрасного выключателя

Отличие работы инфракрасного выключателя света от сенсорного, собранного своими руками, заключается в следующем. Когда человек находится в зоне работы сенсора, лампы включаются. А при отсутствии людей в комнате спустя определенное время свет отключится.

Когда напряжение в схеме включается, данные на счетчике конструкции сброшены, либо на выходе счетчика стоит ноль.

На выходе инверторной составляющей стоит единица. Транзистор находится в открытом состоянии, а контакты реле присоединяются к кнопке выключателя. Чтобы работал инфракрасный сенсор, применяют генератор импульсов. Для увеличения импульсного тока, поступающего на ИК-светодиод, применяют усилители. После прохода через элемент DD1.5 на выходе счетчика показывается логическая единица, запрещающая ему функционировать.

Схема инфракрасного выключателя света

Схема инфракрасного выключателя

Составляющие сборки выключателя своими руками приведены таким образом, чтобы спустя 20 минут работы при отсутствии человека в рабочей зоне сенсора установить на выходе «1», а на выходе DD1.6 – «0». После этого происходит отключение реле К1, а вместе с ним и освещения. В блок к такому выключателю можно добавить розетку с ДУ.

Схема инфракрасного выключателя света

Автор, специалист в сфере IT и новых технологий.

Получил высшее образование по специальности Фундаментальная информатика и информационные технологии в Московском государственном университете имени М.В. Ломоносова. После этого стал экспертом в известном интернет-издании. Спустя время, решил попробовать писать статьи самостоятельно. Ведет популярный блог на Ютубе и делится интересной информацией из мира технологий.

Сенсорный выключатель своими руками: конструкция и правила подключения

Содержание статьи:

«Умный дом» давно стал реальностью и набирает популярность. Полезные гаджеты и программируемые электроприборы облегчают быт человека. Сенсорный выключатель может быть частью комплекса или использоваться отдельно. Механическое нажатие больше не является единственным замыкающим сигналом. Работа устройства основана на электропроводимости человеческого тела или отражении инфракрасных лучей. Датчик реагирует на легкое прикосновение или движение.

Конструкция «умного» выключателя

Понятие «сенсорный» трактуется по-разному в зависимости от источника. В широком смысле это аналог клавиши или кнопки питания, который реагируют на голос, движение, степень освещенности помещения и т. д. Он не требуют механического действия. В узком смысле — прибор работающий за счет энергоемкости человека. Конечность человека, приближаясь к чувствительной пластине, становится частью электроцепи, замыкает её. За счет действия специального элемента схемы (триггера) не происходит размыкания после отдаления раздражителя, стабильное состояние системы сохраняется. Отсутствие движущихся деталей исключает их поломку и облегчает влажную уборку поверхности.

Составные элементы:

Наружная часть — лицевая стеклянная или пластиковая панель и огнеупорный корпус. Квадратные, прямоугольные модели встречаются чаще круглых. Размер соответствует обычному клавишному выключателю, что позволяет использовать для монтажа стандартное гнездо. Функция крышки защитная и декоративная.

Чувствительный элемент — пластина с ёмкостными сенсорами или пара инфракрасный излучатель+приёмник, могут присутствовать дополнительные датчики. Задача сенсора уловить сигнал извне.

Силовая составляющая — печатная плата с SMD компонентами: блок питания, усилители, микроконтроллер, плата радиоканала, ключ, энергозависимая память.

Иногда в комплект входит дополнительный конденсатор, чтобы предотвратить фоновое свечение газоразрядных ламп в выключенном состоянии.

Классификация переключателей

Чтобы правильно выбрать коммуникатор, следует исходить из назначения помещения, количества и характеристик светильников. По параметру напряжению устройства бывают:

  • 220 В — стандартный показатель для большинства приборов;
  • 12 В — подойдёт к LED лентам и некоторым другим типам осветителей.

По количеству подключённых источников света применяют одинарные, двойные, тройные выключатели. Большее количество удобнее контролировать дистанционным пультом.

По виду ключа можно выделить:

  • с электромагнитным реле — замыкание происходит механически, поэтому контакты со временем обгорают;
  • оснащённые симистором — полупроводниковый прибором.

Типы чувствительного элемента в бытовых переключателях:

  • ёмкостный — требует легкого касания;
  • оптический — реагирует на движение или уровень освещённости;
  • высокочастотный — настроен на присутствие, заполненность помещения (объёма), движение.

Дополнительные функции:

  • датчики движения, объёма, звука;
  • беспроводное управление;
  • плавное снижение яркости при выключении;
  • таймер.

Сенсорные переключатели расширяют возможности освещения, упрощают управление, позволяют экономить время и затраты электроэнергии. Они могут быть автономными или монтироваться в корпуса светильников: торшеров, настольных ламп, LED профилей.

Самостоятельная сборка сенсорных коммуникаторов

Главный минус «умных» выключателей — цена. Наличие базовых знаний электротехники поможет собрать самоделку. Домашние умельцы используют 3 основных варианта сборки.

Схема сенсорной кнопки на транзисторах самая простая. Для её осуществления потребуется макетная плата, на которой монтируются последовательно соединенные транзисторы КТ315 и электромеханическое реле, параллельно с которым обязательно нужно установить защитный диод. Сенсором послужит провод от базы транзистора, подключаемого к сети. Цепь можно усложнить, добавив перед реле оптрон и триггер (таймер NE555 или микросхема К561ТМ2). Такая модификация позволит сети фиксировать команду.

Инфракрасный сенсорный выключатель своими руками можно собрать, добавив в схему генератор прямоугольных импульсов. Для увеличения тока от генератора поможет инфракрасный мигающий светодиод. На микросхеме устанавливается временной интервал. Он определяет, через какое время после прекращения поступления сигнала выключится свет. При попадании отражения луча на фотоприёмник, счётчик К561ИЕ20 или CD4040 выдаст единицу, цепь замкнётся. При отсутствии сигнала на всех выводах логический ноль, не поступает напряжение, управляющий транзистор не пропускает ток.

Схема инфракрасного выключателя

Сенсорные выключатели промышленного производства можно доработать и расширить площадь чувствительности. Под крышкой нужно найти ёмкостный элемент и припаять к нему тонкий проводок. После чего проводник уложить увеличивающимся кольцами до заполнения всего периметра. Вернуть на место защитную панель.

Переключатели приспосабливаются не только под светильники, но и в качестве дверного звонка, раздвигателя штор и прочее. Все детали можно приобрести на радиорынках или китайских интернет-платформах по бюджетной цене.

Безопасность при монтаже

Перед установкой обязательно обесточить сеть, опустив рубильник защитного автомата в распределительном щитке. Сенсорные коммуникаторы монтируются без лицевой панели. Соблюдается правило полюсовки. Если в линии есть заземляющий провод, он подключается на промаркированный контакт. Концы многожильного кабеля опрессовывают или заслуживают, чтобы плотно зафиксировать и избежать перегрева.

Нельзя использовать приспособления с явными повреждениями или не рассчитанные на заданную нагрузку сети. Самодельные сенсорные выключатели света 220 В не всегда выдерживают — большинство домашних схем рассчитаны на низковольтных потребителей.

Нельзя начинать монтаж до ознакомления с инструкцией производителя.

КАК СДЕЛАТЬ СЕНСОРНЫЙ ВЫКЛЮЧАТЕЛЬ

Наше тело обладает определенным электрическим сопротивлением, поэтому нельзя просто взять два куска провода руками и замкнуть цепь низкого напряжения постоянного тока, чтобы например загорелся светодиод. Но это не значит что ток вообще не течет, просто кожа обладает таким большим сопротивлением (около 100 000 Ом в зависимости от сухости), что сила тока, протекающего через неё чрезвычайно мала. А если это небольшое количество электрического тока можно  увеличить с помощью электронного усилителя, то можно использовать палец в качестве переключателя, который замыкает цепь, чтобы  к примеру зажечь светодиод или подать звуковой сигнал.

Схема сенсорного выключателя

Схема сенсорного выключателя на транзисторах

Чтобы собрать сенсорный выключатель, подберите указанные детали для схемы. Если используете макетную плату для тестовой сборки, то просто сделайте как на фотографии.

Процесс сборки схемы

  1. Изучите светодиод и определите где положительный вывод, который обычно длиннее.
  2. Удерживая транзистор плоской стороной к себе и опустив ножки, найдите коллектор (левая ножка), базу (центральная ножка) и эмиттер (правая ножка).
  3. Соедините транзисторы так, чтобы эмиттер транзистора первого каскада был соединен с базой транзистора второго. Подключите эмиттер транзистора второго каскада к минусовой шине питания на макетке. Добавьте короткую перемычку от базы первого транзистора к неиспользуемому ряду на макетной плате.
  4. Поместите резистор 100 кОм между первым транзисторным коллектором и положительной шиной питания. Подсоедините положительный провод светодиода к плюсовой шине. Вставьте резистор 220 Ом между отрицательным проводом светодиода и коллектором второго транзистора.
  5. Теперь можно использовать 2 перемычки, расположенные вертикально на макетке, для создания сенсорной кнопки. Подключите активный зуммер параллельно светодиоду, если надо. И в конце подключите аккумуляторную батарею 6 В к положительным и минусовым силовым шинам.

Схема сенсорного выключателя на транзисторах

В этой схеме транзисторные усилители соединены последовательно, чтобы обеспечить усиление в несколько сотен раз превышающее исходный ток. Когда касаемся неизолированного провода, подключенного между шиной 6 В и другого к базе транзистора, подключенной к резистору 100 кОм, только небольшое количество тока течет от батареи через палец к базе.

Схема сенсорного выключателя на транзисторах

Но этот небольшой ток усиливается сначала одним транзистором, а затем вторым, увеличивая его настолько, чтобы зажечь светодиод и подать звуковой сигнал. Практических применений этого модуля может быть масса — например сенсорный LED фонарик, который начинает светить как только вы берете его в руки (пару проводов на корпусе) и тут же гаснет, стоит его положить на место.

   Форум

   Обсудить статью КАК СДЕЛАТЬ СЕНСОРНЫЙ ВЫКЛЮЧАТЕЛЬ


Как собрать сенсорный выключатель своими руками

Довольно часто приходится менять обычные выключатели электрических приборов на новые из-за их быстрого износа. На смену им появились более надежные сенсорные выключатели (СВ). Принцип их работы максимально простой. Устройства можно изготовить своими руками. На фото ниже изображен выключатель с сенсором, расположенным сверху и индикаторным светодиодом снизу.

Выключатель

Внешний вид сенсорного выключателя

Для включения света достаточно легкого прикосновения к чувствительному элементу. Сенсорные выключатели обычно используют для управления светом, электрическими карнизами и другими устройствами небольшой мощности.

Преимущества СВ

  1. Удобство по сравнению с клавишным выключателем, который еще не всегда сразу переключается. Устройства совершенно бесшумные и нет необходимости прилагать усилия для включения.
  2. Можно выбрать стильные модели, которые украсят помещения.
  3. Гальваническая развязка схемы делает устройство совершенно безопасным. К сенсору можно прикасаться мокрыми руками, выключатель герметичен.
  4. Отсутствие механизмов, которые могут сломаться. Вся схема состоит из электронных элементов.
  5. Возможность совмещения с дистанционным управлением светом, а также создания нескольких каналов включения в одном устройстве.
  6. Возможность изготовления своими руками.

Принцип действия

Любой сенсорный выключатель функционально разделен на три части:

  • чувствительный элемент (сенсор), реагирующий на прикосновение или приближение пальцев;
  • схема на полупроводниках, усиливающая слабый электрический сигнал от сенсора;
  • коммутатор (реле или тиристор), обеспечивающий включение и отключение нагрузки.

На рисунке изображена схема сенсорного выключателя с напряжением питания до 16 В. Она представляет собой простой полупроводниковый каскадный усилитель. Применяется для включения небольших нагрузок. Статического электричества в человеческом теле достаточно, чтобы открыть первый транзистор каскада, если прикоснуться пальцем к оголенному проводнику, подключенному к базе.

Схема

Схема простого сенсорного выключателя из трехкаскадного усилителя

В качестве нагрузки на выходе третьего каскада подключен светодиод, служащий для демонстрации работы схемы. В выключателе вместо него устанавливается реле, для которого можно подобрать более мощный транзистор. Сенсором может служить медная фольга.

При прикосновении к сенсору открывается первый каскад, затем сигнал усиливается на следующих двух и на выходе становится равным 6 В. Его достаточно для срабатывания реле, которое своим контактом производит включение лампы (на схеме не показано).

Схемы

На рисунке изображена схема двухкаскадного сенсорного выключателя, который можно сделать своими руками.

Схема

Схема выключателя на двух транзисторах

При касании к сенсору Е1 напряжение от тела человека поступает на усилитель через конденсатор С1. В качестве нагрузки подключено реле К1, которое срабатывает при очередном прикосновении, включая или отключая свои силовые контакты питания лампы. Диод VD1 предназначен для защиты транзистора VT2 от перепадов напряжения, а конденсатор С2 сглаживает пульсации.

Реле подбирается на ток срабатывания 15-20 мА (тип РЭС55А или РЭС55Б). Возможно, величину сопротивления резистора R1 придется изменить, чтобы реле надежно работало. Сначала вместо него подключается переменный резистор на 50 Ом и подстраивается, пока не заработает реле от сенсора. Затем замеряется величина сопротивления и находится постоянный резистор с соответствующим номиналом.

В качестве сенсора применяется фольгированный текстолит, медная пластина или металл с антикоррозионным покрытием. Его несложно изготовить своими руками. Если сенсор устанавливают на расстоянии от платы, подводящий провод следует экранировать.

Источник напряжения – это батарейка на 9 В или блок питания от сети, изготовленный своими руками. Вполне может подойти зарядное устройство.

Схему выключателя лучше собрать на плате, но можно и спаять проводами, поскольку деталей немного. Для их соединения между собой применяются проводки длиной 2-3 см. Для подключения к контакту сенсора и реле длина проводников составит не более 10 см.

При пайке важно не перегреть транзисторы и конденсатор на 0,22 мкф.

Бестрансформаторное питание от переменной сети 220 В не требует отдельного источника. Устройство на симисторе достаточно чувствительно и надежно работает. На схеме рисунка ниже гальванической развязки от осветительной сети нет, но защитой сенсора от высокого напряжения являются резисторы R1 и R2 общим сопротивлением 12 мОм, а также полевой транзистор VT1 c большим сопротивлением перехода сток-исток-затвор. Чувствительность схемы подбирается изменением сопротивления R2.

В подобных схемах, когда они под напряжением, прикосновение допускается только к сенсору Е1.

Схема

Схема сенсорного электронного выключателя на симисторе

Триггер построен на интегральной микросхеме К561ТМ2 (DD1). С его выхода 1 сигнал поступает на базу транзисторного усилителя тока VT2, эмиттер которого соединен с управляющим выводом симистора VS1. Как только на нем появляется напряжение 3 В, симистор открывается и включает источник света. При следующем прикосновении к сенсору триггер меняет состояние и на выходе 1 появляется противоположный сигнал, выключающий лампу EL1.

Мощность нагрузки для данной схемы составляет не более 60 В. Если ее потребуется увеличить, симистор устанавливается на радиатор.

Существуют схемы с функцией светорегулирования. При кратковременных прикосновениях к сенсору лампа будет загораться и гаснуть. Если держать руку на чувствительном элементе, яркость будет расти, а затем уменьшаться. Подобное устройство удобно применять для настольной лампы за рабочим столом. Можно настроить определенную освещенность, убрав руку с выключателя. На рисунке изображена схема сенсорного регулятора.

Схема

Схема сенсорного светорегулятора

Сигнал подается от чувствительного элемента на микросхему К145АП2, а она управляет симистором VS1 через транзистор VT1. Питание подается от сети 220 В. Светодиод HL1 является индикатором напряжения и подсвечивает сенсор в темноте.

Стабилитрон следует подобрать так, чтобы на конденсаторе С5 напряжение, подаваемое на входы 4,5 микросхемы, было в пределах 14-15 В. При его меньших значениях лампа мерцает.

Схема выключателя. Видео

Как собрать сенсорный выключатель по представленной схеме, можно узнать из видео ниже.

Обычные выключатели постепенно вытесняются сенсорными, благодаря своим преимуществам.  После их установки в квартире уже не хочется возвращаться к старой конструкции. Устройства можно изготавливать своими руками, что позволяет экономить денежные средства.

Оцените статью:

Сенсорный выключатель 220В с доработкой

Прочитав обзор про копеечный сенсорный выключатель решил попробовать и заказал таких парочку прямо по ссылке автора.
Использовал при изготовлении светодиодной подсветки самодельных полочек/зеркала, когда лампы включались/выключались прикосновением к металлической трубе — держателю полок.
Радости моей и окружающих не было границ, но в одном из выключателей маломощный симистор с треском сгорел, не проработав и 5-ти раз на 10-ваттной подсветке 🙁

Небольшое лирическое отступление про ВАУ-эффект

Многие гости прямо «зависают» на включении/отключении подсветки.
Называют это «магией», несмотря на высшее техническое образование и смартфоны с емкостными сенсорными экранами.

Да и сама идея, включать свет прикосновением к ближайшей металлической поверхности от светильника очень удачна для практически любого местного освещения.

В общем, решил продолжать эксперименты с этими устройствами



Изучение описаний товаров в китайшопах показало, что данный сенсорный выключатель изготавливается на разную коммутируемую мощность (ВНИМАНИЕ НА ЭКРАН):
220В * 1А = 60Вт
220В * 3А = 100Вт

Вот она разгадка китайских аккумуляторов, ламп и фонарей. В Китае свой закон расчета мощности!

Решил, что даже китайских 3А мне должно хватить для коммутации светодиодных светильников.

Отступление про «разнообразие путей» (англ. way — путь)

На БИКе были заказаны 2 устройства на 3А
К сожалению, я сразу не обратил внимание на надпись «3-Way».
После соответствующего подключения, устройство уверенно управляло настольной лампой с 20-ваттной COB-матрицей, но с очень странной логикой.
Оказывается, данный выключатель переключает последовательно 3 уровня мощности для обычных лампочек.
Светодиодному драйверу, нормально работающему от 127В, это снижение практически не заметно, но лампа отключается «тройным кликом» — прикосновением

Более подробный анализ рынка показал следующее, что данные выключатели бывают:
«1-WAY» — включающие и отключающие нагрузку
«3-WAY» — включающий на низкую, среднюю и высокую мощность и отключающий нагрузку. На таких пишут, что не работает с LED и энергосберегаемыми лампами


При всем разнообразии выбора, сенсорные выключатели «1-WAY 3А» встречаются только на ТАО. Так как заказ с ТАО не планировал в ближайшее время, взял на АЛИ «1A»-ные за $0.87 лотом из 5 шт

Отступление про доставку и трек

Китаец дал мне странный трек UA******YP. Сперва подумал, что товар по ошибке отправили на Украину, о чем написал продавцу.
Продавец заверил, что с отправкой все нормально. Что у них для ускорения доставки используется новая логистика и что данные треки можно отслеживать по адресам
http://www.91track.com/track или http://www.yw56.com.cn/english/DIY.asp
Но данные сайты ничего не сказали по моему треку 🙁

Погуглив обнаружил, что данные треки дает компания Yanwen на неотслеживаемые сообщения. На отслеживаемые трек должен быть UR******YR.

Чувствуя себя слегка обманутым (все таки АЛИ требует пересылки с отслеживаемым треком), написал продавцу, что если товар не придет за 40 дней, буду требовать полный возврат средств.
К его счастью, да и к моему тоже, на 35-й день после оплаты получил на почте посылку.

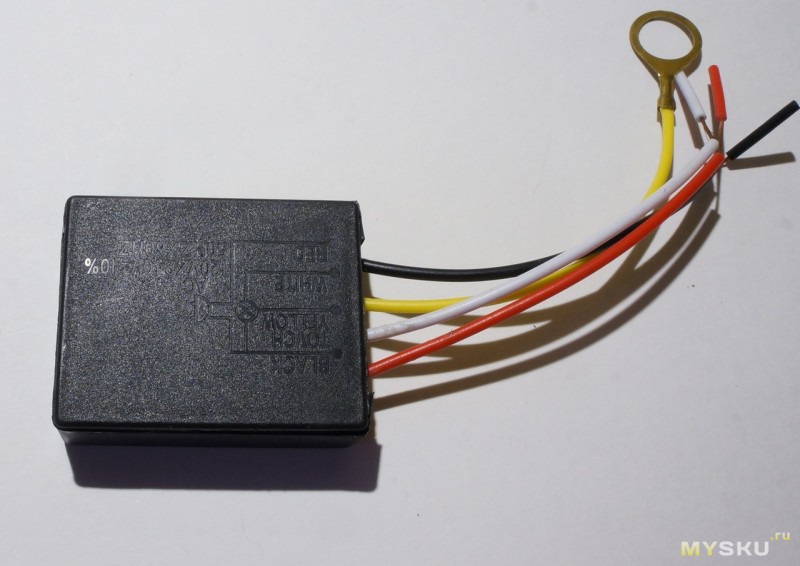

И вот товар из Китая получен.

В наличие имеются выключатели с БИК «3-WAY 3A» от старой партии, работающие на «три клика» с симистором BT134 600E

И только что полученные «1-WAY 1A» с маломощным симистором MAC97 коммутирующим ток не более 0.6А

Печатная плата имеет дырки для подключения как маломощного симистора, так и его мощного брата. Причем, судя по надписи на плате — BT136 в корпусе TO-220.
Опять «львам мяса недодали в зоопарке» — ох уж эти китайцы.

Данная надпись на плате навела меня на мысль поставить BT137, которые я купил на EBAY десятком для своих проектов.

Перепайка симисторов — минутное дело

Пришлось немного по другому загнуть электролитические конденсаторы, так как один касался корпуса симистора. А он у BT137, увы, не изолированный.

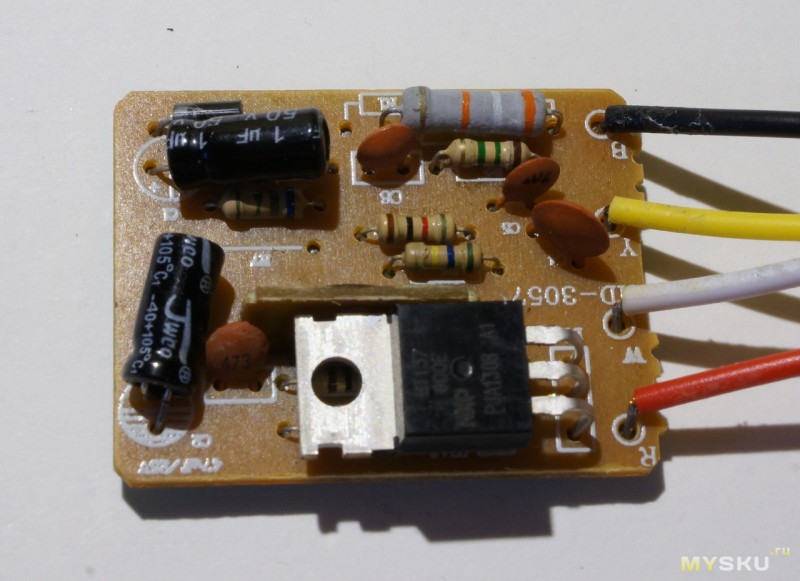

Включаю — все работает как часы. В результате получаю сенсорный выключатель «1-WAY 5A» по китайской градации ;)))
На самом деле симистором в корпусе ТО-220 без радиатора можно коммутировать 150-200Вт.

Но кто мешает поставить симистор на радиатор. Например, радиатор 25см2 позволяет коммутировать уже 800Вт, если полная нагрузка данного симистора — 8 стандартных (не китайских ампер)?
А для того чтобы на радиаторе не было высокого напряжения, его крепят к симистору на такие штучки — пластиковые изоляторы для винта и силиконовые прокладки:


которые продаются за копейки по 50-100 шт

Пластиковые шайбы — изоляторы — $1.42/100
Силиконовые изолирующие прокладки — $0.99/100

Ну или можно по старинке на слюдяные пластинки.

Итак выключатели пришли, были успешно модернизированы и поставлены в работу.

В активе осталось 5 использованных маломощных симистора MAC97 и пара выключателей «3-WAY» на китайские 3А.

Долго изучал печатные платы выключателей.


К сожалению, никаких перемычек, задающих режим работы «1-WAY/3-WAY», не обнаружил. Видимо используются разные микросхемы «черные кляксы» или их прошивки, если это ПЛК.

Подведем итоги

Достоинства:
— Работает без нареканий (если сразу не сгорает по мощности)
— Низкая цена
— Маленькие габариты
— Простое подключение
— Подлежит модернизации для увеличения желаемой мощности
Недостатки:
— Максимальные ток коммутации значительно меньше заявленного
— Очень хлипкие проводочки

На кота сенсор не реагирует, но экспериментом он крайне недоволен

Литература:
Симистор MAC97. Корпус TO-92 (SO-T54). Даташит
Симистор BT134 600E. Корпус SOT-82. Даташит
Симистор BT137 600E.Корпус TO-220(SOT-78) Даташит

Микросхема для 3-WAY диммера TT6061A/TT8486A. Даташит
Микросхема для 1-WAY диммера TT6061B. Даташит

Большое спасибо odinokiianonim, который свои обзором натолкнул на такую полезную вещь

О моих поделках можно прочитать в блоге

Отправить ответ

avatar
  Подписаться
Уведомление о
