Как сделать проектор своими руками в домашних условиях

Мы продолжаем рассматривать самые простые самоделки и сейчас расскажем о том, как сделать проектор своими руками в домашних условиях. Такой самодельный прибор понадобится для того, чтобы заменить домашний кинотеатр и посмотреть личные фотографии либо даже фильмы на большом экране. Собрать такой проектор из картонной коробки и лупы сможет даже ребенок, причем сделает это он не больше, чем за 5 минут. Итак, представляем вашему вниманию технологию изготовления простейшего проектора из подручных средств

Пошаговая инструкция

Чтобы вам было понятно, как сделать проектор из коробки и телефона рассмотрим все этапы пошагово с фото примерами:

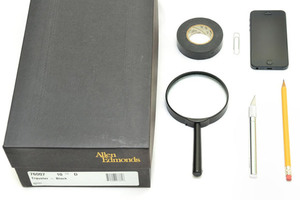

  1. Подготавливаем материалы и инструменты для сборки: обувную коробку, линзу с 10-кратным увеличением, канцелярский нож, простой карандаш, изоленту, скрепку и конечно же смартфон.Список материалов
  2. Вырезаем окошко для установки лупы. Увеличительное стекло обязательно должно устанавливаться по центру. Чтобы самостоятельно отцентровать линзу рекомендуем расчертить диагонали на нужной стороне коробки. Так вы узнаете, где центр и тогда уже легче будет сделать ровный вырез. Измерив диаметр лупы, с помощью циркуля сделайте разметку, по которой можно просто и точно вырезать отверстие.
    Центр прямоугольникаОбводим лупуВырезаем круг
  3. Крепим лупу изолентой к коробке. Можете использовать любой другой крепеж, который есть под рукой, к примеру, силикон или клеевой пистолет. Нужно постараться сделать крепление прочным, чтобы линза не оторвалась и не разбилась.
    Крепление увеличителя
  4. Подготавливаем подставку для смартфона. Можно использовать обычную скрепку, выгнув ее соответствующим образом, а можно сделать подставку своими руками из обрезков картона. Подставка должна фиксировать телефон практически в вертикальном положении.
  5. Выключаем свет в комнате и тестируем самодельный проектор. Нужно правильно подобрать расстояние от смартфона до линзы в коробке. Экспериментируя с расположением устройства можно самому выбрать наиболее подходящий ракурс, при котором проецируется четкое и яркое изображение.
    Идеальное расположение
  6. Загружаем на телефон приложение, с помощью которого можно переворачивать изображение. Это необходимо, потому что при проецировании видео либо картинки с телефона изображение переворачивается на 180 градусов по законам оптики. Пользователи андроид могут установить Ultimate Rotation Control, а владельцы айфонов и айпадов могут использовать Video Rotate And Flip или что-то подобное. На некоторых моделях телефонов будет достаточно просто отключить «автоповорот экрана» и перевернуть телефон вверх тормашками.Переворот экрана
  7. оследний штрих – нужно сделать ввод в коробке для зарядки мобильного устройства, чтобы оно не разрядилось во время просмотра.
    Подключение зарядного устройства

Наглядно увидеть весь процесс сборки вы можете на видео:

Простой способ изготовления дешевого кинотеатра

Вот по такой инструкции можно изготовить проектор своими руками в домашних условиях. Как вы видите, ничего сложного нет и при этом не нужно тратить деньги на покупку материалов, т.к. коробку, изоленту и даже увеличительное стекло можно найти в собственной мастерской.

Что еще важно знать

Если вы хотите, чтобы изображение на стене было более ярким и четким, лучше использовать не телефон, а планшет или ноутбук. В этом случае увеличительное стекло должно быть больше, т.к. размер самого экрана больше. В данном случае мы используем особый тип линз – линзу Френеля прямоугольной формы, так как найти подходящую стеклянную – не простая задача. Купить такую линзу можно в интернете. Пример того, как быстро сделать проектор из ноутбука либо планшета, вы можете просмотреть на фото ниже:

Еще один важный момент — если самодельное устройство проецирует не очень хорошую картинку на стену, и при этом вы уже старались менять местоположение смартфона, значит дело в линзе. Попробуйте протереть ее или заменить ее на более качественную, если перед этим купили дешевый вариант. Увеличение размера линзы может также улучшить картинку.

Помимо этого, хотелось бы обратить внимание на важный нюанс — чтобы самодельный домашний кинотеатр показывал четкую картинку, яркость на мобильном устройстве нужно поставить на максимум. Улучшить четкость проектора можно, покрасив внутренние стенки коробки из картона в черный цвет, например, краской из баллончика или обычным маркером, можно оклеить ее изнутри черной бумагой.

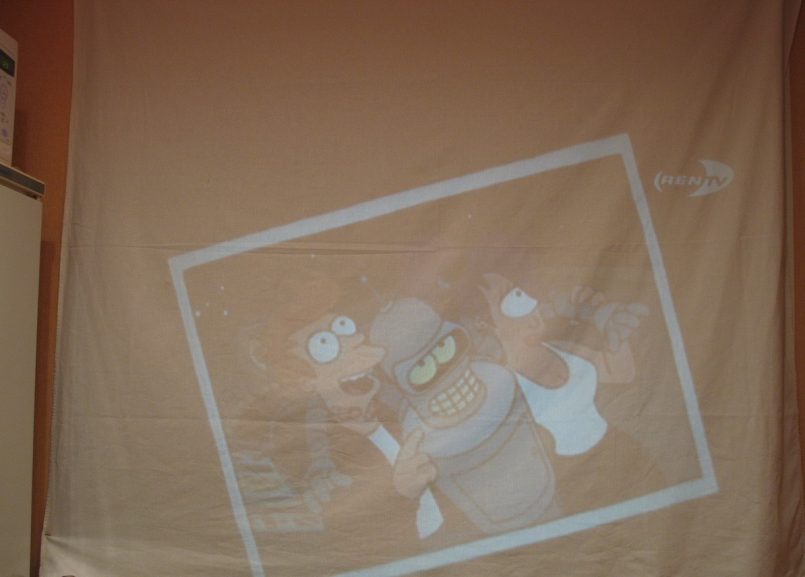

Так должно выглядеть слайд-шоу на стене

К стене, на которой будет отображаться слайд-шоу либо видео, также есть свои требования. Лучше всего направлять проекцию на специальное полотно для проектора, однако если такого нет, подойдет ватман размера А1, закрепленный в рамке или просто на стене с помощью кнопок. Тут же хотелось бы уточнить, что пользоваться таким самодельным кинотеатром дома можно только в том случае, если в комнате достаточно темно. Свет будет перебивать изображение.

Полотно для проектора

Вот и все, что хотелось рассказать вам о том, как сделать проектор своими руками в домашних условиях! Если наши идеи вам понравились, не поленитесь поделиться ими с друзьями в социальных сетях, чтобы и они знали о технологии сборки самодельного домашнего кинотеатра за 5 минут!

Будет полезно прочитать:

Проектор своими руками: 3 простых способа сборки

Сегодня существует огромное разнообразие приспособлений для воспроизведения видеоматериалов: телевизоры, смартфоны, домашние кинотеатры и т.д. Но организовать трансляцию для сколь-нибудь широкой аудитории увы не так просто, так как домашний кинотеатр или проектор стоит больших денег, и позволить себе такое удовольствие может далеко не каждый. Поэтому мы рассмотрим теоретические аспекты и несколько методов, которые позволят вам изготовить проектор своими руками.

Теория

Принцип передачи картинки с какого-либо носителя на вертикальную поверхность основывается на законах оптики. При взаимодействии различных  носителей со световым потоком происходит преломление лучей, изменение спектра с последующим отображением на экране.

Самодельный проектор можно реализовать разными способами. На практике существуют несколько технологий передачи изображения, которые реализованы во всевозможных фильмоскопах, слайдерах и проекторах. Наиболее популярны такие конструктивные решения:

  • Диапроектор – основан на прохождении светового потока через прозрачный носитель. На рисунке ниже приведена схема такого устройства, Принципиальная схема диапроектораРис. 1: принципиальная схема диапроектора

где от источника света 2 поток направляется отражателем 1 к слайду 4, находящемуся в фокусирующей линзе 3. Измененный спектр  распространяется до оптического усилителя 6 и передается на экран 7.

  • Эпипроекторы – работают за счет отражения светового потока от непрозрачных объектов. Принципиальная схема эпипроектораРис. 2: принципиальная схема эпипроектора

На рисунке выше приведен принцип действия проектора отражающего типа, в котором источник света 1 передает поток, отражающийся зеркалами 2 и попадающий на изображение 3. Измененный  световой поток перемещается через объектив на отражатель, который передает картинку на экран.

  • Кинопроекторы – передают видеоинформацию от движущихся слайдов кинопленки при прохождении через них светового потока.
  • DLP проекторы – транслируют видеоинформацию с помощью отражения светового потока от специального чипа. Сам поток в них формируется цветовой логической матрицей. Такие приборы выдают высокую четкость картинки и точность цветопередачи. Принципиальная схема DLP проектора
    Рис. 3: Принципиальная схема DLP проектора
  • LCD проекторы – реализуют передачу изображения посредством прохождения света через прозрачную LCD панель. В отличии от DLP технологии, жидкокристаллические проекторы дают на выходе яркие живые и насыщенные цвета.

Сегодня цифровые мультимедийные проекторы могут легко конкурировать по качеству фото и видеоматериалов с лучшими HD телевизорами. Поэтому домашние проекторы могут использоваться как персональный кинотеатр для семейного просмотра фильмов или в качестве средства демонстрации наглядных материалов на конференциях и лекциях. Увы, воссоздать цифровое мультимедийное устройство своими руками практически невозможно, так как необходимо синхронизировать работу механических, оптических и цифровых элементов. Но реализовать классический проектор с использованием цифрового оборудования под силу каждому.

На базе смартфона

Мобильные телефоны используются не только для связи на расстоянии, но и для обмена видеоданными. Именно поэтому возникла идея изготовления проектора из карманного гаджета. Теоретически процесс получения изображения заключается в преобразовании графического сигнала с дисплея через оптическую линзу на любую поверхность. Для этого вам необходимо изготовить корпус, полностью затемняющий окружающее пространство, приспособления для крепления, как линзы, так и мобильного устройства.

Довольно просто подобрать увеличительное стекло или лупу. Главное, чтобы его габаритные параметры были соизмеримы с размерами экрана телефона. Для фиксации лупы можно использовать переднюю стенку корпуса. Для вертикального закрепления телефона можно применить картонную коробочку или ребра из картона, в которых мобильник не будет шататься. Корпус проще всего сделать из картонного коробка, так как в нем легко вырезать отверстие нужных параметров без специального оборудования.

Для работы вам пригодится скотч, клей, канцелярский нож, карандаш, линейка и циркуль.

Процесс изготовления проектора из смартфона заключается в следующем:

  • Выберете одну из стен коробки таким образом, чтобы расстояние от нее до противоположной было наибольшим. Это предоставит более широкий спектр для настройки параметров отображения.
  • Разметьте на выбранной стенке середину, вокруг которой вырежьте  отверстие под увеличительное стекло. Сделайте отверстие под лупу
    Рис. 4: сделайте отверстие под лупу
  • Закрепите увеличительное стекло на стенке коробки. Для этого можно использовать как скотч, так и хороший клей, важно, чтобы они не попали в просвет линзы, иначе это может испортить изображение от проектора. Закрепите лупуРис. 5: закрепите лупу
  • Изготовьте держатель для мобильника, важно чтобы при установке он не закрывал дисплей и помещался внутри коробки. Изготовьте держательРис. 6: изготовьте держатель
  • Опытным путем для настройки изображения подберите наиболее оптимальное расстояние от мобильного до увеличительного стекла. Подберите расстояниеРис. 7: подберите расстояние
  • Проделайте отверстие для зарядного шнура от мобильного, чтобы вывести его из коробки.

Проектор из смартфона готов, можете запустить трансляцию, но предварительно установите специальное приложение, которое повернет картинку на 180°.  В некоторых моделях телефонов достаточно отключить автоповорот экрана и установить гаджет вверх ногами. Просмотр лучше организовывать в хорошо затемненном помещении, чтобы повысить четкость и яркость картинки.

Помимо этого из мобильного телефона и полимерных пластин можно изготовить голографический проектор (рис. 8). Но стоимость такой самоделки выльется в немалую копейку, при относительно низком качестве изображения, поэтому конкурировать с вышеописанным образцом он сможет разве что в неординарности картинки.

Пример голографического проектораРис. 8: пример голографического проектора

На основе планшета или ноутбука

Такой проектор обладает более высоким качеством изображения за счет большего экрана. Существуют как более «гуманные» способы выполнения, при которых цифровые устройства остаются целыми, так и методы для которых вам понадобиться извлечь графическую матрицу для трансляции изображения.

Чтобы изготовить проектор из ноутбука вам понадобится картонная коробка достаточно больших размеров, чтобы ее торцевая сторона была соизмерима с монитором, а длина составляла не мене 50см. Увеличительное стекло должно иметь довольно большие размеры, хорошо справятся с задачей линзы Френеля, также актуально использовать линзу от приспособления для полностраничного чтения книг. Чтобы собрать проектор вам понадобится выполнить следующие действия:

  • Прорежьте на торцевой поверхности коробки отверстие для увеличительного стекла. Прорежьте отверстие для стеклаРис. 9: прорежьте отверстие для стекла

Его габариты делаются чуть меньше линзы, чтобы ее можно было закрепить на краях.

  • При помощи изоленты, скотча или силиконового герметика зафиксируйте объектив в отверстии. Зафиксируйте линзуРис. 10: зафиксируйте линзу

Важно добиться плотного прилегания стекла к картону, чтобы исключить проникновение света в проектор извне.

  • В стенке напротив сделайте отверстие для монитора ноутбука. Сделайте отверстие для монитораРис. 11: сделайте отверстие для монитора

При установке последнего край картона должен идти внахлест, чтобы свет, опять же, не проникал внутрь проектора.

  • Установите ноутбук вверх ногами так, чтобы клавиатура находилась на крышке коробки. По принципу оптического переворота картинки линзой. Установите ноутбукРис. 12: установите ноутбук

Простейший проектор из ноутбука готов, достаточно включить его в розетку и можете наслаждаться трансляцией любимого фильма. По такому же принципу можете использовать планшет для сборки проектора.

Проектор из устройства для просмотра слайдов

Изготовление проектора из уже готового агрегата значительно упрощает задачу, так как никаких корректировок в плане оптических эффектов вам производить уже не требуется. Эти настройки сделаны на заводе и аппарат для просмотра слайдов прекрасно демонстрирует графические объекты с бумажных или других носителей форматом А4. Единственная ваша задача – подобрать наиболее подходящий транслятор фото- видеосигнала. В данном примере мы рассмотрим изготовление проектора из рабочего монитора планшета, который подходит по размеру диаскопа.

Для этого вам понадобится выполнить такие действия:

  • Отсоедините матрицу от гаджета, отлично подойдет планшет, который вами более не эксплуатируется. Демонтируйте ЖК матрицуРис. 13: демонтируйте ЖК матрицу

При демонтаже матрицы соблюдайте предельную  осторожность, чтобы не повредить хрупкий элемент.

  • Вместе с LCD панелью демонтируйте и электронную плату планшета, так как через нее будет осуществляться подключение к ПК для передачи данных.
  • Поместите матрицу на стекло с зазором между ними около 5мм. Установите ЖК панель на стеклоРис. 14: установите ЖК панель на стекло

Расстояние необходимо для вентиляции, так как мощный поток света будет обуславливать и чрезмерное нагревание поверхности.

  • Установите напротив зазора вентилятор, в данном случае используется кулер. Установите вентиляторРис. 15: установите вентилятор

Благодаря малому весу он крепиться при помощи двустороннего строительного скотча.

Проектор готов – достаточно подключить оба устройства в сеть и запустить нужный видеоматериал через компьютер. На этом проекторе вы получите достаточно высокое качество изображения, которое, как правило, мало зависит от расстояния до экрана. Следует отметить, что в продаже можно найти и меньшие устройства для просмотра слайдов, которые будут соизмеримыми с экраном смартфона.

Способы улучшения качества картинки

Чтобы повысить четкость изображения от самодельного проектора необходимо выполнить такие несложные меры:

  • Установите на мониторе максимальную яркость и контрастность – это повысит качество передачи картинки.
  • Устраните все щели и зазоры в корпусе проектора, через которые может проникать лишний свет.
  • Окрасьте внутренние стенки самодельного проектора в черный цвет. Если есть возможность, лучше оклеить ее черной бархатной тканью, чтобы максимально снизить отражение света от стенок. Окрасьте стенки в черный цветРис. 16: окрасьте стенки в черный цвет

Помимо этого на качество трансляции проектора влияют и внешние факторы. Так, чтобы картинка хорошо воспринималась, окна должны завешиваться шторами в светлое время суток, а ночью просто отключаются все источники освещения. Запомните, чем меньше расстояние до экрана, тем выше качество изображения на нем. Также имеет значение и сам экран – предпочтительнее иметь ровную однотонную поверхность спокойных цветов.

Видео инструкции



Как сделать проектор своими руками

Изготовить диа/фильмо/проектор своими руками из подручных материалов? Легко! Сегодня представим ещё одну самоделку. Оригинальная она или нет, определите вы, читатели сайта.

Кто-то может сказать, что не стоит тратить время, рынок настоящей такой техники полон любых изделий. Они в высшей степени качества способны изобразить на стене ваше путешествие в экзотику, проиллюстрировать увеличенные слайды и кадры проявленной фотоплёнки.

Но идеи самодельных проекторов витают, ждут умельцев, а мы подскажем, как их воплотить в картон, металл и линзы.

Краткое содержимое статьи:

Проектируем на стену

Но в нас живет дух давнего детства, который должны ощутить дети и внуки. Именно для них и с их помощью и создаются такие приятные поделки. Советуем рассмотреть экземпляры на фото самодельного проектора.

А теперь мини-экскурс в историю. В конце пятидесятых годов, когда телевидение в СССР только зарождалось, в продаже были несложные и недорогие устройства, называвшиеся диапроекторами.

Самый лучший из них – ФДГ-49 – многим навевает до сих пор ностальгию, оставаясь самыми дорогими в интернете.

изготовление из смартфона своими руками в домашних условиях

Домашний проекторПроектор — важная часть домашнего кинотеатра. В отличие от телевизора, он имеет компактные размеры и не занимает много места. Это позволяет брать его с собой на презентации, вечеринки и много куда ещё. Но стоит проектор необоснованно дорого, и далеко не каждый человек сможет его купить. Поэтому идея изготовления проектора своими руками не лишена смысла и имеет право на жизнь.

Устройство и принцип работы

В мире существует несколько типов проекторов. Из них выделяют два основных, которые наиболее распространены. Это проекторы на электронно-лучевых трубках и с жидкокристаллической матрицей.

ЭЛТ проекторы имеют много недостатков, которых лишены ЖК проекторы. Это большой вес, яркость не более 300 люмен против 10 тыс. у жидкокристаллических и плохое качество изображения. Поэтому сейчас их можно встретить разве что в музее. На смену им пришли ЖК проекторы. Эти проекторы по принципу действия похожи на те, в которых источником изображения была кинолента. Сейчас вместо неё используется матрица на жидких кристаллах.

ЖК проектор стоит из нескольких основных элементов:

  • Платы управления;
  • Источника света в виде лампы или светодиода;
  • 2 линз Френеля;
  • Жидкокристаллической матрицы;
  • Объектива.

Пример жк проектора

Свет, выходя из светодиода, попадает на линзу Френеля, которая рассеивает его. Рассеянный свет равномерно распределяется по всей поверхности матрицы и проходит её. Проходя матрицу, свет принимает цвета того кадра, который был на матрице во время её прохода. После матрицы свет попадает на вторую линзу Френеля, которая повёрнута другой стороной. Линза собирает свет в пучок и отправляет его на объектив. Объектив фокусирует свет таким образом, чтобы картинка была чёткой и не имела размытия по краям.

Также с помощью объектива изменяют фокусное расстояние. Это нужно для настройки проектора, когда вы ставите его на новое место.

Изготовление своими руками

Хороший проектор обойдётся вам в немалую сумму, поэтому стоит подумать, как сделать его для телефона своими руками.

Такой проектор легко собирается из подручных материалов. Вот список необходимого:

  • Пистолет с термоклеем;
  • Вытянутая прямоугольная коробка;
  • Увеличительное стекло;
  • Чёрный маркер или краска;
  • Канцелярский нож.

Если вы собрали все необходимое, то можно начинать делать проектор из смартфона своими руками.

Необходимые материалыПокрасьте внутреннюю часть коробки и крышки в чёрный цвет, чтобы свет не отражался от стенок и не мешал работе устройства. Подождите, пока краска высохнет и начинайте вырезать отверстие для линзы.

Помните, что увеличительное стекло — это ключевой элемент проектора. От него напрямую зависит качество картинки. Ни в коем случае не берите дешёвые стекла с пластиковыми линзами. Идеально подойдут стеклянные линзы из десятикратных луп. Если у вас дома завалялось советское увеличительное стекло — используйте его. Если не знаете, какую коробку использовать — берите из-под обуви, она имеет подходящие размеры. Приложите к торцу коробки лупу и обведите её маркером. Канцелярским ножом вырежьте по контуру отверстие и установите туда лупу.

Готовый проектор из коробкиВариантов установки увеличительного стекла всего два: ставить лупу целиком или достать из неё линзу и установить только её. Выбирайте удобный для вас вариант и устанавливайте стекло.

Включите пистолет в сеть и дождитесь, пока клей в нём расплавится. При работе с клеевым пистолетом будьте осторожны. Клей в нём разогрет до 130 °C и при попадании на кожу вызывает глубокие ожоги. Приложите линзу к отверстию и нанесите немного термоклея с разных сторон. Выровняйте линзу относительно корпуса и держите до тех пор, пока клей не застынет. Возьмите пистолет и заделайте клеем оставшиеся щели. После застывания аккуратно срежьте излишки клея с линзы.

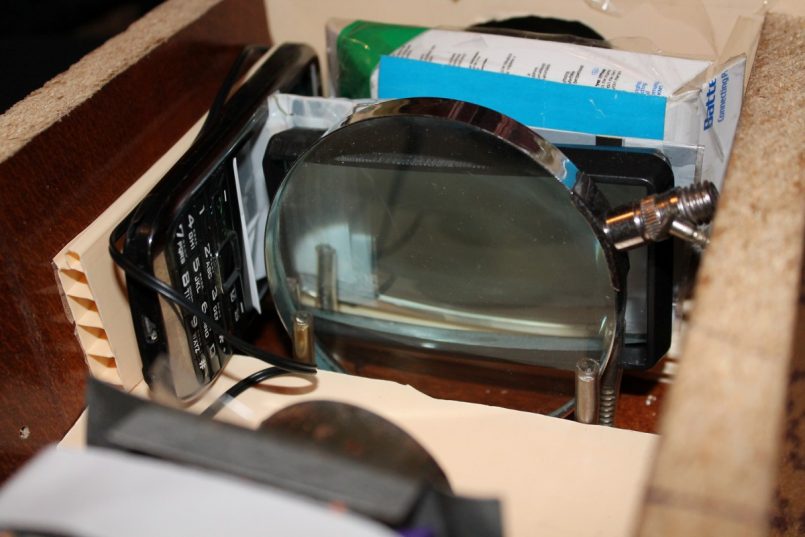

Поставьте в коробку свой телефон. Ставить нужно боком, экраном к линзе. Выставьте на телефоне максимальную яркость и включите какой-нибудь видеоролик. Погасите в комнате свет и направьте коробку линзой на стену. На стене появится нечёткое изображение. Приближая или отдаляя телефон от линзы, добейтесь появления на стене чёткой картинки. Как видите, сделать проектор в домашних условиях очень просто. Теперь вы можете запастись печеньками и наслаждаться просмотром любимого фильма на большом экране.

Как сделать проектор с высоким разрешением

Качественный проектор своими руками в домашних условиях сможет сделать не каждый, так как нужны определённые навыки. Если вы не сможете отделить матрицу от светораспределяющей подложки — не беритесь за это дело.

Вам понадобятся:

  • 2 линзы Френеля;
  • Линза из хорошего увеличительного стекла;
  • Отрезок канализационной трубы одного с линзой диаметра;
  • 2 направляющих с подшипниками скольжения;
  • Длинный винт с гайкой;
  • Крепления для винта и направляющих;
  • Светодиод на 100 ватт;
  • Процессорный радиатор с рассеиваемой мощностью не менее 100 ватт;
  • Компьютерные вентиляторы на 120 и 80 мм;
  • Компьютерный блок питания на 300 ватт;
  • Повышающий DC-DC преобразователь на 150 ватт;
  • Двухжильный кабель общим сечением 2 мм²;
  • Дешёвый китайский планшет или телефон с поддержкой OTG;
  • Тактовая кнопка;
  • Клей B-7000;
  • Любая термопаста;
  • Термоклей;
  • 4 силиконовых или резиновых ножек;
  • Листовой пластик, не пропускающий свет;
  • Баллончик чёрной матовой краски;
  • 2 мебельных петли;
  • Фанера;
  • Уголки для скрепления листов фанеры;
  • Барашек от вентиля, колесо от игрушечного автомобиля или что-то другое, что подойдёт для ручки фокусировки;
  • Саморезы.

Размеры проектора напрямую зависят от выбранной вами матрицы, поэтому при чтении схем ориентируйтесь по пропорциям. Если они немного не совпадут — ничего страшного. Главное, чтобы все работало.

​Расшифровка обозначений:

  1. ЖК матрица.
  2. Линзы Френеля.
  3. Держатели линз Френеля.
  4. Держатель матрицы.
  5. Крепления направляющих.
  6. Крепления винта.
  7. Направляющие.
  8. Винт.
  9. Подшипники скольжения.
  10. Гайка.
  11. Каретка объектива.
  12. Держатель линзы.
  13. Линза.
  14. Ручка фокусировки.
  15. Материнская плата телефона.
  16. Шлейф матрицы дисплея.
  17. Воздухозаборники.
  18. Петли.
  19. 120 мм вентилятор.
  20. Граница крышки.
  21. Светодиод.
  22. Радиатор.
  23. 80 мм вентилятор.
  24. Отверстие объектива.
  25. USB разъём телефона.
  26. Кабель питания материнской платы.
  27. Блок питания и преобразователь.
  28. Кабель питания вентиляторов.
  29. Крышка вентилируемого отсека.
  30. Кабели питания светодиода.
  31. Резиновые ножки.
  32. Кнопка включения материнской платы.

Для начала посетите мебельный, строительный и радиомагазин. Там вы найдёте все необходимое. Придя домой, проверьте, все ли вы купили. В противном случае рискуете оказаться в ситуации, когда половина проекта готова и тут обнаруживается, что не хватает какой-нибудь детали. И по закону подлости это случится в то время, когда магазины не работают.

Изготовление отдельных частей

Определитесь с размерами и вырежьте из фанеры составные части корпуса. Их всего 7 штук:

  • Основание;
  • Верх;
  • Крышка вентилируемого отсека;
  • Лицевая и задняя панели;
  • 2 боковые стенки.

Покрасьте внутреннюю сторону всех деталей черной матовой красной. Припаяйте к гайке пластину с отверстиями, на которую будет крепиться каретка. Установите одно крепление направляющей на основание и закрепите его саморезами. Наденьте на направляющую подшипник и вставьте её в установленное крепление. Затем на свободный конец направляющей поставьте второе крепление и прикрутите его к основанию. Повторите эту операцию со второй направляющей и винтом. Винт устанавливается строго по продольной оси основания, а направляющие — на одинаковом расстоянии от него.

Вырежьте из фанеры каретку и с помощью скоб и шурупов закрепите её на направляющих. Не забудьте прикрутить гайку, без неё каретка не сможет двигаться. Подшипники и гайку закрепляйте по центру каретки, в противном случае её перекосит. Отрежьте от канализационной трубы примерно 5 см. В отрезок вставьте вынутую из лупы линзу и закрепите её термоклеем. Получившийся объектив приклейте термоклеем к каретке.

Из фанеры вырежьте держатели для линз Френеля. Заранее сделайте в них пропилы для прокладки шлейфа матрицы и силовых проводов. Установите линзы в центр держателей и приклейте их. Держатель для матрицы вырезайте из пластика, клеить её на фанеру — так себе идея. Вырез в держателе должен быть чуть меньше самой матрицы.

Отщёлкните от телефона крышку, выньте или отключите аккумулятор и открутите все болты. Отсоедините шлейф дисплея от материнки и снимите её. Открутите винтики, держащие дисплей и извлеките его из корпуса телефона. Если дисплей приклеен двусторонним скотчем, аккуратно поддевайте его по периметру кредиткой до тех пор, пока он не отклеится. Аккуратно поддевая ногтями, отделите светораспределяющую подложку со светодиодами от матрицы. Постарайтесь не повредить токопроводящие дорожки и шлейфа, идущие на матрицу.

Острым канцелярским ножом или скальпелем отрежьте отделённую подложку. Промажьте края выреза клеем B-7000 и накройте его матрицей. Положите на получившийся бутерброд книгу и подождите, пока клей высохнет. Чтобы шлейф не оторвался, приклейте его к держателю. Линзы Френеля приклеиваются к держателям точно так же.

Припаяйте к светодиоду провода и прикрутите его к радиатору, предварительно смазав термопастой. Радиатор со светодиодом вставьте в вырез на задней панели закрепите его уголками. Установите на него 80 мм вентилятор и выведите провода в вырез. Проделайте в боковых стенках вентиляционные отверстия и соберите из фанеры воздухозаборники. Установите со внутренней стороны стенки 120 мм вентилятор, а снаружи поставьте воздухозаборники.

Заборные отверстия должны смотреть назад, чтобы свет, выходящий из них, не попадал на экран. Отпаяйте от материнской платы штатную кнопку включения и на её место припаяйте провода. Также припаяйте провода на клеммы подключения аккумулятора. С помощью мелких шурупов закрепите плату на боковой стенке. Прорежьте в лицевой панели все необходимые отверстия и начинайте собирать проектор.

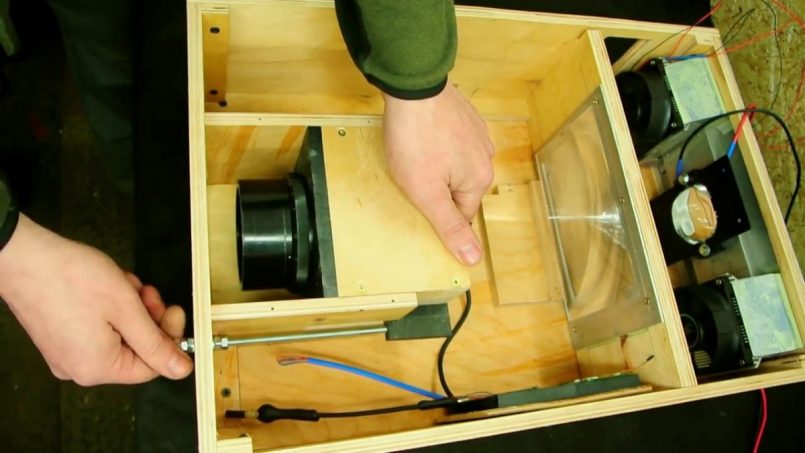

Сборка в единое целое

С помощью уголков и саморезов состыкуйте основание с передней и задней панелью. Присоедините к ним боковые стенки. Установите на свои места держатели с матрицей и линзами. Ближайшую к светодиоду линзу нужно ставить от матрицы с промежутком в два сантиметра. Это защитит её от нежелательного нагрева. Оставшуюся линзу устанавливайте вплотную.

Строение проектора

Припаяйте тактовую кнопку к проводам от материнской платы и вставьте её в переднюю панель. Залейте кнопку со внутренней стороны корпуса термоклеем, тем самым надёжно зафиксировав её. Подключите линию 12 вольт от блока питания ко входу преобразователя и настройте его на напряжение светодиода. К выходу преобразователя подсоедините питающий кабель светодиода. Подключите провода от вентиляторов к двенадцати, а от материнской платы — к пятивольтовой линии. При подключении всех проводов соблюдайте полярность. Если вы перепутаете плюс с минусом, у вас сгорит материнская плата.

Первое включение и настройка

Вставьте в материнскую плату шлейф от матрицы и накройте всю конструкцию крышкой. Поместите проектор в тёмную комнату, направьте на стену и включите его. Установите на винт ручку фокусировки. Её вращением добейтесь появления на стене чёткого изображения. Если у вас ничего не вышло, аккуратно подвигайте держатели с линзами и матрицей вперёд-назад. После появления чёткого изображения тщательно зафиксируйте держатели термоклеем. Прикрепите к корпусу верх и зафиксируйте на нём блок питания с преобразователем. Установите на своё место петли и повесьте на них крышку. Приклейте к основанию резиновые ножки и поставьте готовый проектор на приготовленное для него место.

Как оказалось, сделать проектор своими руками можно. Причём качественный, не уступающий магазинным. И затраченные на его изготовление материалы обойдутся вам гораздо дешевле нового проектора. Вопрос лишь в наличии у вас свободного времени и навыков. Но редко когда бывает, чтобы у человека совсем не было свободного времени, а будет время — появятся и навыки.

Мультимедийный проектор | Мастер-класс своими руками

Я думаю многим бы хотелось иметь у себя дома домашний кинотеатр. Если вы уже думали об этом, то наверняка сталкивались с вопросом — как сделать большой экран? Если покупать телевизор, то это влетит в копеечку, да и даже большой телевизор с диагональю полтора метра не создаст впечатление кинотеатра. Другой вариант — купить проектор. Конечно идея тоже много затратная, плюс ко всему комплектующих практически не найдешь, а если найдешь, то они дороги. Это я имею ввиду лампу проектора, да и служит она сравнительно не долго.

Но зато при использовании настоящего проектора дома можно создать настоящий кинозал.

Есть ещё третий путь по которому пошел я — сделать проектор самому. К статье, это дело не имеет, но я все таки расскажу, почему же я решился на этот шаг. У меня у же в голове несколько лет плавала мечта построить свой домашний кинотеатр. И вот в моей жизни появилась девушка… И даже не представляете какое у меня появилось желание пригласить ее на просмотр фильма в кино. В нашем захудалом городишке кроме многочисленных пивнушек никаких достопримечательностей и нет практически, ну а о кинотеатрах тут только слышали. Вот я и решил построить свой.

В общем, каковы бы не были цели — приступим.

Детали и комплектующие.

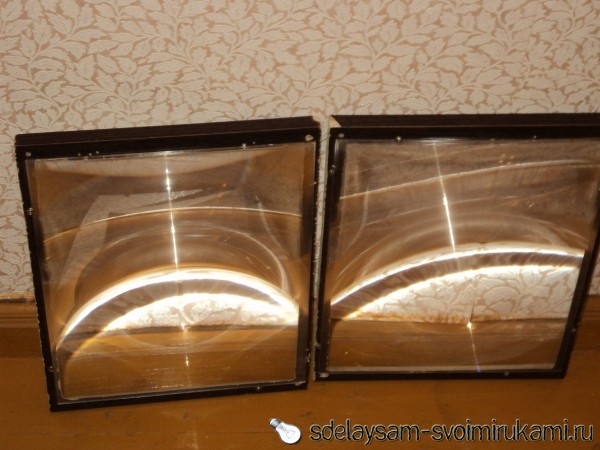

Покопавшись в просторах интернета заказал с доставкой по почте следующее: две линзы френеля с фокусным расстоянием 220 мм и 317 мм, объектив 80 мм/1:4/ФР= 320, ну и сердце проектора — ЖК матрица диагональю 15 мм и разрешением 1024×768.

проектор своими руками

Заказал на пилораме корпус, проектировал сам, поэтому при сборке выявилось куча недочетов.

проектор своими руками

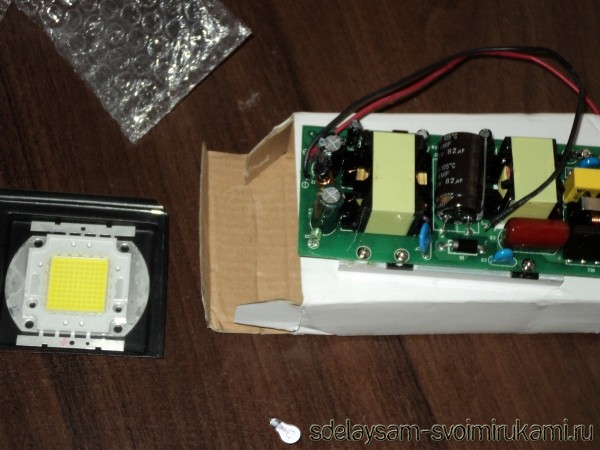

Свет. Мощный светодиод и драйвер к нему. Мощность светодиода 100 Вт. Это все было прислано прямо из Китая.

проектор своими руками

Сборка проектора.

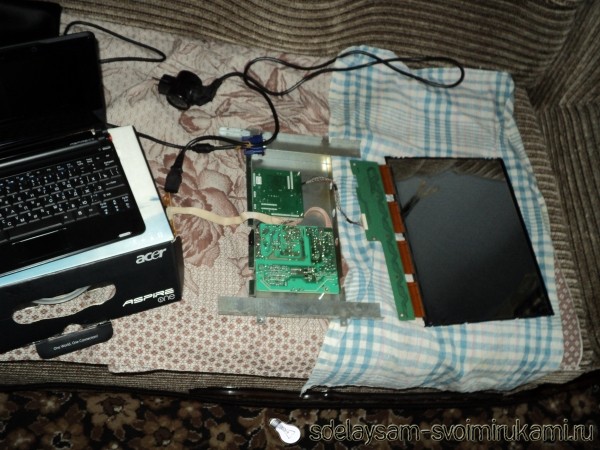

Для начала разберем монитор.

проектор своими руками

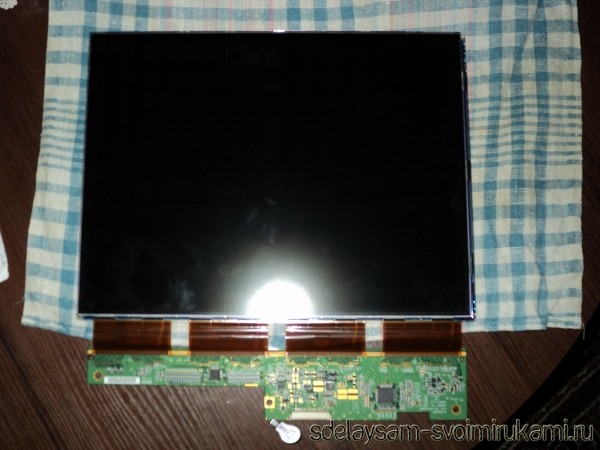

И очень аккуратно извлекаем саму матрицу.

проектор своими руками

На передней части матрицы расположена пленка-антиблик. Можно конечно ее оставить, но я предпочел снять, тем самым улучшив качество изображения.
Снимается она так: обкладывается мокрыми салфетками или полотенцем и оставляется часов на 10 — 12. Потом аккуратно снимается.

проектор своими руками

Проверка функциональности, после снятия антиблика.

проектор своими руками

Все работает. Теперь возьмемся за сборку корпуса.

проектор своими руками

Подгоняем оботки, на которых будут крепиться матрица и линзы френеля

проектор своими руками

Прикрепляем линзы обычными саморезами, ребристой стороной линзы во внутрь.

проектор своими руками

Да, ещё забыл сказать о покупке радиатора с кулером от компа. На этот радиатор я установил светодиод, смазав перед этим поверхности тепло проводящей пастой для лучшего контакта. Для справки: мощный светодиод 100 Вт по силе света равносилен металлогалогенной лампе мощностью 400 Вт.

проектор своими руками

Вставляем и прикрепляем драйвер и радиатор к корпусу.

проектор своими руками

Проверяем и немного разочаровываемся: наши китайские друзья прислали бракованный светодиод — одна секция не горит…. Ну да ладно…. Плюс ко всему — драйвер греется, и принял решение переустановить его.

проектор своими руками

Обираем нашу коробку с линзами, в середину вставляем матрицу. Матрица по изображению должна быть повернута на 180 градусов относительно верха и низа и перевернута. Иными словами — где верх, там должен быть низ и где левый край, там должен быть правый. Это сделано для того что бы правильно все проецировалось, так как линзы переворачивают все изображение.

проектор своими руками

Закрепляем. линзой с фокусным расстоянием 220 мм к светодиоду.

проектор своими руками

Включаем и опытным путем находим место крепления нашей коробки из оботков, так чтобы свет по экрану распределялся равномерно.

проектор своими рукамипроектор своими руками

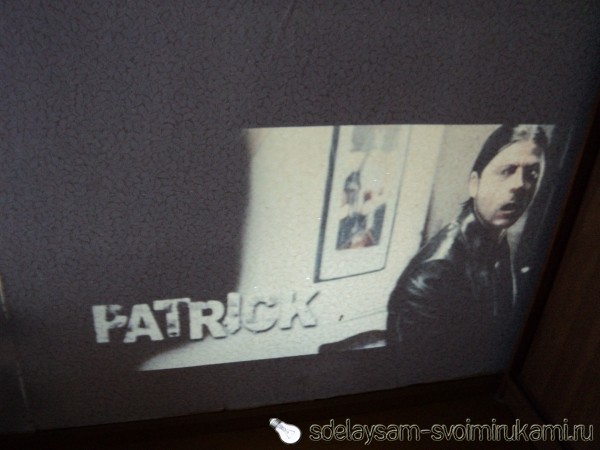

Вот у меня получилась неплохая картинка при проекции на стенку с обоями. диагональ 2,5 метра.

проектор своими рукамипроектор своими рукамипроектор своими рукамипроектор своими руками

Дальше сплошные настройки, убирание проводов, доведение до ума. В результате вот что получилось.

проектор своими руками

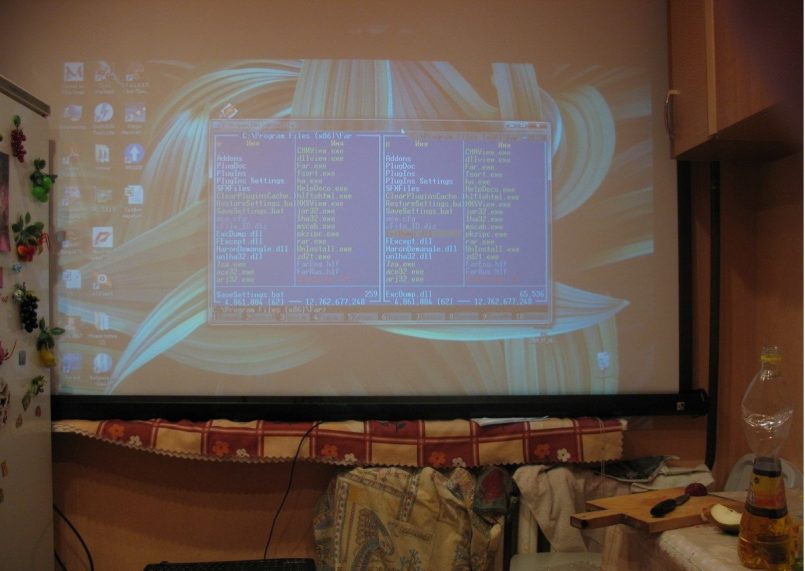

Результат работы проектора — при проекции на обычную простыню.

проектор своими рукамипроектор своими руками

Специально для — www.sdelaysam-svoimirukami.ru раньше был такой дизайн.

проектор своими руками

На постройку всего мне потребовалось два месяца и денег менее 10 т.р. По моему достойно. Вот нужно ещё экран делать, но об этом позже….
К моему глубокому сожалению по окончании постройки проектора я остался без девушки, это не потому, что я его так долго строил, а просто так вышло…
В любом случае вещь нужная — в хозяйстве пригодится).

Я надеюсь вам понравилась моя жизненно-филоско-техническая статья. Спасибо за внимание — удачи!

мастер-класс по изготовлению и подбору элементов

В этой статье, которая продолжает наш цикл простых разнообразных поделок дома, мы расскажем как самостоятельно сделать дома простой, но при этом адекватно работающий проектор. Самодельное устройство, которое легко можно сделать дома даже без особых навыков, сможет заменить небольшой домашний кинотеатр для просмотра кинофильмов или семейных фотографий.

Безусловно, что в качестве заводская сборка выигрывает, но в вопросах уюта и атмосферности самодельный проектор будет гораздо лучше. Тем более, что его можно сделать вместе с ребёнком – это очень серьёзный плюс к вашим отношениям.

Никаких трудностей при сборе проектора из обыкновенной коробки картонной и банальной лупы не возникнет даже у самого ребёнка, если им будет принято решение о работе над устройством без помощи взрослых. По времени это займёт максимум минут 15.

Расскажем сейчас пошагово, как лучше сделать такой проектор с минимальными затратами времени и сил. Есть простые и сложные схемы, мы разберём такую, которая является максимально лёгкой в практическом исполнении.


Краткое содержимое статьи:

Подготовка к созданию проектора

Для начала соберём перед собой все те материалы и компоненты, из которых можно будет сделать сам наш чудо-проектор.

Нам обязательно понадобятся обыкновенная обувная коробка среднего размера, линза 10Х кратности, канцелярский острый нож, обыкновенный карандаш для разметки, чёрная изолента, канцелярская скрепка и, естественно, смартфон. Самодельный проектор для просмотра фото и видео совсем скоро будет готов.

Аккуратно на одной из боковых стенок коробки вырезаем ровно по центру отверстие, в котором будет размещена линза. Очень важно, чтобы она располагалась строго по центру – тут нам и пригодится карандаш, которым мы начертим диагонали на стороне, где будем прорезать отверстие. Именно по центру пересечения диагоналей и будет размещаться линза.

Закрепляем линзу с помощью заранее припасённой изоленты. Впрочем, подойдут и другие варианты для фиксации, например строительный клей или силикон.

Внутри коробки делаем подставку для размещения смартфона (если есть специальный чехол, который позволит поставить смартфон за линзой – то никакой подставки просто не понадобится).

Гасим свет, завешиваем шторы и начинаем тестировать проектор. Нужно будет просто, двигая смартфон, подобрать оптимальное расположение его относительно линзы. Нужно добиться максимально качественного изображения – здесь всё просто и зависит только от положения устройства и коробки.

На ваш телефон обязательно должно быть скачано и установлено нормально работающее приложение по перевороту изображений. Дело в том, что при прохождении через линзу, видео или фотография автоматически перевернутся на 180 градусов.

Оптимальным вариантом для ОС Android будет Ultimate Rotation Control, а владельцы “яблочных” девайсов смогут использовать Video Rotate & Flip или другой вариант.

Желательно сделать удобный вход для провода MicroUSB – телефоны достаточно быстро разряжаются при воспроизведении видео или просмотре фотографий.

Как видите в изготовлении простого домашнего проектора ничего сложного. Тем более приятным моментом станет то, что затратить придётся минимальное количество средств – ведь всё, что надо для него можно найти практически в любой квартире.

Какие моменты стоит учитывать при работе?

Если вы решили сделать действительно хороший проектор, то стоит увеличить все габаритные размеры. Соответственно, вместо телефона используйте планшет или ноутбук, а коробка соответственно также будет больше. Механика изготовления совершенно такая же, как и в маленьком формате.

ВАЖНО: Если изображение никак не становится лучше, как бы вы ни двигали устройство, то скорее всего дело в качестве линзы, которую вы установили. Оптимально будет, если вы найдёте старую советскую лупу – качество у них просто потрясающее.

Настройки яркости на смартфоне или планшете должны быть выставлены максимально возможные. Покраска стенок коробки внутри в чёрный цвет также хорошо улучшит качество проецируемого изображения. Стена также подойдёт не любая – лучше всего будет, если проекция будет идти на ватман размещённый на стене ровно и под прямым углом.

Обязательно организовывайте просмотр только в тёмное время суток и при минимальном внешнем освещении – только в таких условиях качество картинки будет более-менее нормальным.

Не забывайте, что это самоделка, а не профессиональная техника – не стоит ожидать от неё слишком многого. Самодельные проекторы с линзой, без лупы, также могут нормально работать.

Уверены, что наши идеи и подробные инструкции по созданию домашнего проектора стали для вас полезными. Работа вместе с ребёнком над таким устройством поможет вам наладить с ним дополнительный контакт, а уютные семейные вечера станут прекрасными мероприятиями для отдыха после сложного рабочего дня. Делайте проектор и уверены, что всё у вас получится.

Фото проекторов своими руками

📽 Проектор своими руками: пошаговые инструкции

Многим с детства знакомо это изделие – проектор, через который показывали сказки-диафильмы, а взрослые смотрели цветные слайды про свой отпуск. Проектор существует и сегодня, но работает он на других физических принципах и на другой технической базе. Развитие микроэлектроники и вычислительной техники определило новые пути совершенствования проекционной аппаратуры. А современные умельцы научились делать это чудо техники своими руками.

Проектор своими рукамиДиапроектор «СВЕТ», шестидесятые годы ХХ века
ФОТО: yandex.ru

Содержание статьи

Как сделать проектор своими руками

Оказывается, изображение можно проектировать почти с любого современного источника, да ещё, при этом, разными способами.

Как сделать из телефона проектор

Изготовление простейшего видеопроектора на основе мобильного телефона доступно практически любому человеку, умеющему хоть немного работать руками.

Разберём этапы работ подробно. Для начала подготовим инструменты. Нам понадобятся:  обувная коробка, острый нож, клей, лупа, обрезки пенопласта.

А теперь этапы работ:

  1. Приложить лупу к торцу коробки и обрисовать её.
  2. Вырезать отверстие и закрепить в нём лупу.
Отверстие для лупыОтверстие для лупы
ФОТО: youtube.comЛупа в торце коробкиЛупа в торце коробки
ФОТО: youtube.com

Далее, необходимо изготовить держатель для гаджета и установить его в коробку. Прорезать в стенке коробки отверстие для шнура питания телефона. Подключить устройство к сети.

В коробку установлен держатель для телефонаВ коробку установлен держатель для телефона
ФОТО: youtube.com

А теперь монтируем лупу в отверстие и закрепляем её скотчем или клеем. Необходимо установить телефон на держателе внутри коробки. Место установки подобрать по лучшему изображению.

Проектор включён, можно наводить на экранПроектор включён, можно наводить на экран
ФОТО: youtube.com

Проектор на основе ноутбука

Простейшая версия самодельного проектора на основе ноутбука или планшета изготавливается точно так же, как и на основе смартфона. Единственное принципиальное отличие состоит в том, что размер экрана-источника раза в три-четыре (по площади) больше, поэтому и все размеры нового изделия увеличиваются. Обувная коробка уже не подойдёт, надо взять коробку более солидного размера. Внутренность её необходимо покрасить матовой чёрной краской. Диаметр линзы должен быть примерно 100–120 мм, фокусное расстояние 20–30 мм.

При изготовлении такого проектора повторяются все те же шаги, что и при изготовлении проекционного устройства на основе смартфона.

Существуют и более сложные в изготовлении варианты. Они требуют разборки старого ноутбука или планшета, чтобы извлечь оттуда экран. Необходимо собрать систему охлаждения устройства, так же на основе деталей от старых вычислительных устройств. Самодельщик должен владеть навыками монтажа электроники. Съём изображения с довольно большого экрана производится с помощью оптической системы, изготовленной на основе линз Френеля.

Корпус для установки ноутбука или планшетаКорпус для установки ноутбука или планшета
ФОТО: youtube.com

Проектор для слайдов своими руками в домашних условиях

Слайды у кого-то остались как исторический артефакт. Но посмотреть их хочется, а диапроектора нет. Приходится делать своими руками.

Изготовление простейшей версии слайдпроектора очень похоже на создание проектора для смартфона. Только вместо мобильника в коробку устанавливается рамка для протяжки позитивной фотоплёнки или рамок со слайдами. А позади рамки следует установить лампу мощностью порядка 100 Вт. Чтобы обезопасить конструкцию от перегрева, на задней стенке коробки следует смонтировать маленький компьютерный вентилятор.

Имеется ещё довольно простой вариант демонстрации старых слайдов на современной технике, заключающийся в сканировании или фотографировании позитивов цифровой камерой в режиме макросъёмки. Результаты загружаются в планшет и демонстрируются с помощью описанного выше проектора для телефона.

Блок-схема слайдпроектораБлок-схема слайдпроектора
ФОТО: Леонид Шальман

Нюансы изготовления прочих моделей видеопроекторов своими руками

Видеопроекторы от самодельщиков используются не только для коллективного просмотра фильмов, но и для создания различных видеошоу.

Лазерный проектор своими руками

Самодельный лазерный проектор создаётся для демонстрации простейшего лазерного шоу в домашних условиях. Сюжетом действа являются фигуры Лиссажу, спроецированные на светлую стену. Изображение получается после многократного отражения луча лазерной указки от нескольких вращающихся зеркал. При этом зеркала установлены под углом 2-5º к оси вращения, а оси расположены под углом одна к другой.

Сами зеркала диаметром 30 мм вырезаются из старого CD-диска и закрепляются клеем на оси электромоторчика от детских игрушек.

Установка зеркала на ось электромотораУстановка зеркала на ось электромотора
ФОТО: youtube.com

Достаточно подготовить два вращающихся зеркала, установить их под углом примерно 100º на плату. Рядом необходимо смонтировать два переменных резистора, подключить источник питания для моторчиков и спаять схему. На этой же плате крепится лазерная указка, направленная на одно из зеркал.

Самодельный лазерный проектор в сбореСамодельный лазерный проектор в сборе
ФОТО: youtube.com

Резисторами настраивается скорость вращения зеркал.

Гобо-проектор своими руками

Гобо-проектор является современным светотехническим средством для показа рекламы. Его преимущества перед обычной рекламой в том, что он позволяет демонстрировать на любой поверхности яркую картинку очень больших размеров. Место размещения не требует никаких согласований, так как картинку можно выключить в любой момент. Изображение можно проецировать на любую стену подходящих размеров.

Гобо-проектор делается своими руками, но в домашних условиях его компоненты изготовить сложно.  Можно, в лучшем случае, провести сборку из составляющих фирменного изготовления.

Гобо-проекторГобо-проектор
ФОТО: youtube.comОбъектив и механизм смены слайдовОбъектив и механизм смены слайдов
ФОТО: youtube.comКулер для охлаждения устройстваКулер для охлаждения устройства
ФОТО: youtube.com

Основными частями гобо-проектора являются: металлический корпус, лучше из нержавеющей стали; качественный проекционный объектив, желательно, снабжённый системой зуммирования; автоматизированная система установки и переключения демонстрируемых слайдов; источник света, потребляющий порядка 50 Вт; вентилятор для охлаждения.

Оптический блок гобо-проектора сменяемый, что позволяет работать на разных расстояниях от стены и с разными размерами изображения.

Голографический проектор своими руками

Такое устройство создаётся предельно просто.

ИллюстрацияОписание действия

Проектор своими руками: разнообразные конструкции для различных источниковФОТО: youtube.com

Из коробки для CD-дисков вырезать четыре трапеции с основаниями 30 мм, 60 мм и высотой 35 мм. Склеить из них усечённую пирамиду

Проектор своими руками: разнообразные конструкции для различных источниковФОТО: youtube.com

Установить пирамиду на включённый смартфон или планшет и наслаждаться зрелищем

Экран для проектора своими руками

Экраном для проектора может служить лист ватмана или белая натянутая ткань. Из-за того, что у самодельных устройств световой поток слабый, смотреть воспроизведение следует в абсолютно тёмной комнате, а проектор ставить недалеко от экрана.

Кронштейн для проектора своими руками

Проектор устанавливают по-разному. Можно перед каждым сеансом вытаскивать его из угла и располагать на столе. Но это хлопотно и неудобно. Поэтому стоит найти ему постоянное место, где он никому не будет мешать, не портить дизайн жилища и всегда находиться в боевой готовности. Такое место оказалось на потолке.

Потолочный кронштейн для проектораПотолочный кронштейн для проектора
ФОТО: youtube.com

Заключение

Всегда приятно пользоваться вещами, которые сделаны своими руками. И вдвойне приятней, если дело рук своих доставляет удовольствие другим людям. Вот проекторы и являются таким изделием. Смотреть зрелище в компании всегда веселей.

Предыдущая

МебельРаскладной стол своими руками: различное назначение и разнообразные конструкции

Следующая

DIY HomiusМоющие жидкости для крыши: свойства, виды и особенности применения

Понравилась статья? Сохраните, чтобы не потерять!

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Отправить ответ

avatar
  Подписаться
Уведомление о
