Как сделать громоотвод в частном доме: инструкция по установке молниезащиты

Чтобы избежать пожара или поломки бытовой техники из-за удара молнии, в частном доме делают молниезащиту.

Андрей Ненастьев

электромонтер

Профиль автора

В статье расскажу, как правильно ее установить и что дешевле: сделать молниезащиту своими руками или купить готовую в магазине.

Зачем частному дому молниезащита

Поражающие факторы молнии и их последствия. Разряд молнии переносит токи силой до 200 кА. Это очень много: такую силу тока дают, например, 57 000 одновременно включенных электрических обогревателей. Температура молнии достигает +3000 °C, поэтому если она попадет в дом, особенно в деревянный, может случиться пожар.

Кто в группе риска. В первую очередь — дома в зонах с частыми грозами.

Чем севернее, тем реже грозы. Источник: Wearpro

Вероятность попадания молнии рассчитывается по формуле:

N = ((А + 6Н) × (В + 6Н) − 7,7 − Н²) × n × 10⁻⁶

где:

А — длина здания, м,
В — ширина здания, м,

Н — высота здания, м,
n — среднегодовое число ударов молнии в 1 км² поверхности там, где стоит дом.

Как посчитать плотность ударов молнии

Среднегодовая продолжительность гроз Удельная плотность ударов молнии в землю, n
10—20 часов 1
21—40 часов 2
41—60 часов 4
61—80 часов 5,5
81—100 часов 7
> 100 часов 8,5

Среднегодовая продолжительность гроз

Удельная плотность ударов молнии в землю, n

Например, для здания размерами 14 × 12 м и высотой 10 м в Ленинградской области вероятность попадания молнии — один удар молнии в 62 года. Это не значит, что молния ударит в 62-й год с момента постройки дома. Также это не означает, что молния не ударит дважды или трижды за это время. Точно спрогнозировать молнию невозможно.

Как жить в России

Чтобы на все хватало и даже оставалось. Рассказываем дважды в неделю в нашей бесплатной рассылке

Что такое молниезащита

Молниезащита — это система, которая защищает здание от молнии.

Молниезащита, громозащита и грозозащита — это одно и то же. Все термины верны, но специалисты чаще оперируют словом молниезащита.

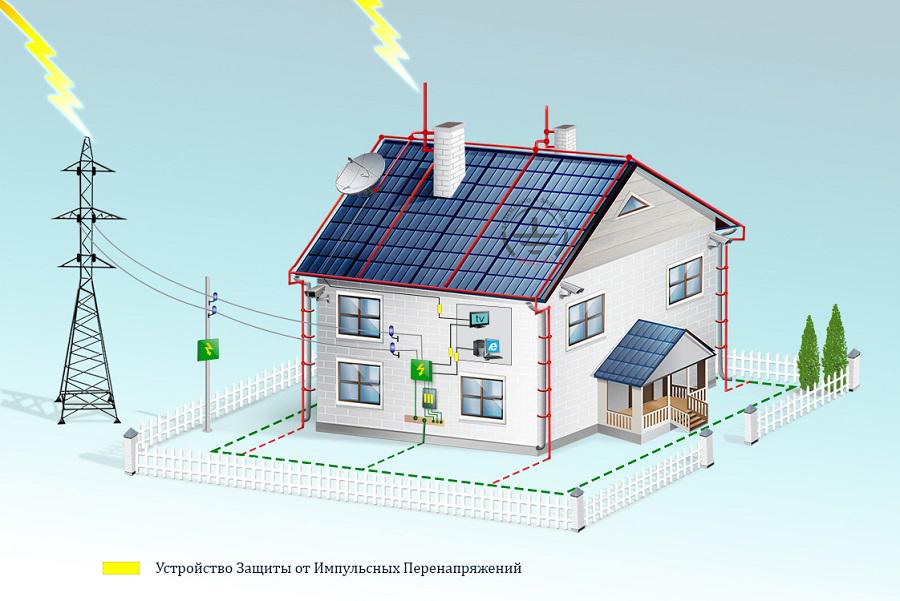

Виды молниезащиты дома. Молниезащита бывает внешней и внутренней.

Внешняя — это громоотвод, который напрямую контактирует с разрядом молнии. Его также называет молниеотводом — это тоже правильно. Громоотвод защищает от удара молнии здание и людей в нем.

Внутренняя молниезащита обеспечивает безопасность электропроводки. Компоненты внутренней системы — это, например, устройство защиты от импульсных перенапряжений — УЗИП.

Внешняя молниезащита

Принцип работы. Молниеотвод улавливает молнию и перенаправляет удар в землю. Чтобы молния гарантированно попала в громоотвод, его ставят как можно выше: на крышу дома, специальную мачту или, например, на растущее рядом высокое дерево.

Точно зона защиты определяется по сложной математической формуле. Но, например, для штыревого молниеотвода — это устройство в виде металлического штыря на крыше — пользуются простым правилом: при угле в 45° радиус защиты будет равен высоте установки устройства.

То есть если громоотвод стоит на высоте 10 м, зона защиты будет равна 10 м от оси штыря. Угол определяют визуально.

Для молниеотвода из штыря зона защиты будет в виде конуса. Источник: интернет-журнал «Самоделино»

Из чего состоит громоотвод

Громоотвод состоит из трех основных частей: молниеприемник, токоотвод и заземлитель.

Молния попадает в самую высокую точку устройства и направляется в землю. Источник: «МТС-ТВ»

Молниеприемник бывает трех типов: штыревой, тросовый и сеточный.

Штыревой молниеприемник — это самый простой вид, штырь из металла длиной от 0,5 м. Он подходит для обычных загородных домов с размерами до 10 × 10 м и высотой до двух этажей.

Если дом больше или выше, потребуется длинный штырь, установленный на большой высоте. Нужно придумывать особое крепление на крышу или строить рядом с домом специальную мачту.

Так выглядит штыревой молниеприемник на крыше. Источник: «Профэлектро» Штыревой молниеприемник — самое дешевое решение для загородных домов. Это цены на «Яндекс-маркете»

Тросовый молниеприемник — это натянутый на крыше стальной трос. Такой молниеприемник крепится на конек — верхнее ребро крыши.

Тросовый молниеприемник дает большую зону защиты, чем штыревой, но чуть сложнее в монтаже. Его не рекомендуют использовать на крышах с металлическим покрытием. Он подходит для «мягкой» кровли, например из ондулина или гибкой черепицы.

Тросовый молниеприемник иногда комбинируют со штыревым: по краям крыши ставят стержни, а между ними натягивают трос. Источник: «Два молотка»

Сеточный молниеприемник — это сетка из металлического прутка, которая покрывает всю поверхность кровли. Размер ячеек может быть от 5 × 5 м до 20 × 20 м. Чем чаще бьют молнии, тем меньше должен быть шаг сетки.

Такой молниеприемник используют на больших по площади крышах и там, где грозы бывают очень часто. Это наиболее надежная, но и самая дорогостоящая конструкция. Готовые сеточные молниеприемники под определенную площадь крыши сложно найти в свободной продаже.

Сеточную конструкцию придется собирать самому из прутка и кронштейнов или доверить монтаж подрядчику.

Если кровля металлическая, сетку кладут на расстоянии примерно 10 см от нее, чтобы разряд молнии не задел крышу. Источник: «Свет Новосибирска»

Для штыревого молниеотвода достаточно одного токоотвода. Тросовая молниезащита подразумевает два, а сетчатая — как минимум четыре, по количеству углов дома.

Токоотвод. Если бы молния не переносила огромный заряд энергии, ее бы отводили в землю с помощью обычного электрического кабеля — такого же, какой подходит к розеткам. Но сила молнии сожжет такой кабель, поэтому в качестве токоотвода применяют толстые металлические прутки. Они бывают из арматуры, оцинкованной или нержавеющей стали, меди, алюминия.

Стандартное решение — стальной оцинкованный пруток диаметром 8 мм. Он дешевый и надежный. На «Яндекс-маркете» можно найти прутки по 50 Р за метр

Заземлитель рассеивает ток, который прошел через молниеприемник и токоотвод. Контур заземления — это вкопанные в землю металлические штыри, соединенные между собой.

Инструкция по организации молниезащиты требует, чтобы было не меньше трех штырей, поэтому обычно контур заземления — это треугольник. Одна из его вершин соединяется прутком или металлической полосой с токоотводом.

Заземлитель рекомендуют закапывать подальше от крыльца и садовых дорожек, чтобы избежать удара током во время грозы. Еще его лучше сделать в месте с влажной почвой: влага обеспечит лучший контакт конструкции с землей, когда пойдет ток.

Здесь токоотвод переходит в контур заземления. Источник: «Электромаг» Заземлитель, сделанный своими руками из арматуры. Источник: «Электроуслуги-рф»

Пассивные и активные громоотводы

Пассивные громоотводы — это устройства, в которые молния попадает сама, как бы ориентируясь на их высоту. Активный громоотвод «захватывает» молнию. Он генерирует ответный стример — нить электрического разряда высокого напряжения. Происходит пробой, и молния попадает в активный молниеприемник, а затем заземляется.

Российские нормативы не регламентируют использование активных молниеотводов. А испытания в Московском энергетическом институте им. Кржижановского показали, что активные молниеотводы бесполезны. Они давали напряжение встречного стримера только в 20 000 вольт. По мнению ученых, для воздействия на молнию нужно не менее 400 000 вольт.

Производители говорят, что зона защиты активного молниеотвода в пять-шесть раз больше пассивных штырей. Ведущий российский ученый в области физики газового разряда Эдуард Базелян утверждает, что нет никаких доказательств этого. Базелян считает, что расчет зоны защиты активного молниеотвода следует выполнять, как для пассивного.

У активного молниеприемника зона защиты по форме, как купол. Источник: «Стэллайт»

От чего зависит стоимость молниезащиты

Активные молниеотводы — самый дорогой вариант защиты. Только молниеприемник стоит не менее 50 000 Р.

Готовые комплекты штыревых, тросовых и сеточных молниеприемников пассивного типа для частного дома продаются не более чем за 20 000 Р. В комплект часто входят и токоотвод с заземлителем.

Цена будет отличаться в зависимости от материала, из которого сделана вся система. Это может быть алюминий, медь, различные виды стали. Наиболее надежной считается нержавеющая сталь: она не подвержена коррозии и не плавится при ударах молнии.

Активные молниеприемники стоят в 20—30 раз дороже пассивных. Это цены в «Вольтстриме» Чем больше дом, тем дороже громоотвод. Цены с сайта Bolta Громоотвод можно частично собрать самостоятельно, а еще часть купить. Это цены на заводские заземлители на сайте Bolta

Выбор готовой молниезащиты

При выборе готовой молниезащиты самое важное — расчет пространственной геометрии. Если молниезащиту ставит подрядчик, он должен обосновать цифрами, как и где будет стоять мачта, какой она будет высоты, и почему. Еще предоставить расчет зоны защиты.

Если оборудование покупают и монтируют самостоятельно, то смотрят на сечение проводников, через которые пойдет молния. Это приемник, отвод и заземлитель. Минимальное сечение — 8 мм. Чем толще, тем лучше: меньше риск, что детали громоотвода сгорят или расплавятся при ударе молнии.

Монтаж готовой молниезащиты

С готовой молниезащитой обычно идут заводские крепления.

Монтаж приемника молний. Молниеприемники устанавливают на кровле на кронштейны. Если монтируют тросовый молниеприемник, то на краю конька делают выпуски на 30—50 см. Выпущенный пруток должен выступать за плоскость дома под углом около 45° к горизонту. Эту схему еще называют «куриная лапа».

Монтаж токоотводов. Токоотводы ведут по внешней части водосточных труб или прямо по фасаду при помощи держателей. При монтаже прутка токоотвода не делают острых углов: в них может заискрить.

За полметра до земли делают переход с прутка на металлическую полосу. Для этого в комплектах идет специальный держатель.

Монтаж заземлителя. На 1,5—3 м в землю вкапывается контур заземления. К нему присоединяется второй конец полосы.

Главное — соблюдать непрерывность линии до заземлителя, то есть элементы должны быть надежно соединены, чтобы электричество нигде не остановилось.

Самостоятельное изготовление молниезащиты

Штыревой громоотвод несложно собрать самому. В качестве стержня подойдет, например, арматура или стальной пруток. Его сечение должно быть не меньше 8 мм, длина — от 0,5 до 2 м.

Минимальные диаметры компонентов громоотвода, чтобы он не сгорел

Молниеприемник Токоотвод Заземлитель
Медь 7 мм 5 мм 8 мм
Сталь 8 мм 8 мм 11,5 мм
Алюминий 9,5 мм 6 мм Запрещено

Молниеприемник

7 мм

Токоотвод

5 мм

Заземлитель

8 мм

Молниеприемник

8 мм

Токоотвод

8 мм

Заземлитель

11,5 мм

Молниеприемник

9,5 мм

Токоотвод

6 мм

Заземлитель

Запрещено

Все компоненты громоотвода в идеале делают из одного и того же материала.

Стержень устанавливают в самой высокой точке, чтобы он выступал над всеми постройками. Обычно это край конька крыши. Если рядом есть дерево, которое значительно выше дома, штырь допустимо закрепить на нем. В этом случае оставляют запас материалов для токоотвода: дерево может вырасти и потребуется переносить штырь еще выше.

Что делать? 06.07.18

Соседка хочет спилить мое дерево

При монтаже стержня уделяют особое внимание надежности крепления: ветер не должен уронить стержень.

Если молниеприемник в виде троса, то монтаж почти не отличается. Главное — оставлять зазор не менее 10 см от кровли до троса. Особенно это важно, если кровля металлическая.

Инструкция по устройству молниезащиты

Токоотвод крепят к молниеприемнику болтовым соединением.

Токоотводящие прутки монтируют на специальные изолирующие держатели — их проще купить.

Болтовое соединение прутков. Источник: Связькомплект Стоимость держателя в интернет-магазине «ЭТМ». Сделать похожие своими руками можно из фторопластовых пластин

Нельзя использовать в качестве креплений деревянные бруски: при ударе молнии они могут загореться.

Заземлитель закапывают в грунт на 1,5—3 м глубины подальше от пешеходных дорожек и крыльца. Норматив — не менее метра от стены дома и не менее 5 м от дорожек. Металлические штыри забивают в грунт, затем соединяют их между собой арматурой, трубой, лентой — по сути, чем угодно. Соединения выполняются только сваркой. Затем тянут металлическую ленту к токоотводу и соединяют его с контуром заземления.

Контур заземления желательно делать во влажном грунте: в низине участка, рядом с водоотводной канавой, прудом или полем фильтрации септика. Это даст лучший контакт стержней с землей.

Сколько стоит самодельный громоотвод для двухэтажного частного дома

Материалы Стоимость
Держатели токоотвода, 10 шт. 1000 Р
Металлическая полоса 40 × 4 мм, 3 м 308 Р
Болтовые зажимы, 10 шт. 300 Р
Расходные материалы (отрезные круги, электроды) 300 Р
Арматура 8 мм, 20 м 180 Р
Итого 2088 Р

Держатели токоотвода, 10 шт.

1000 Р

Металлическая полоса 40 × 4 мм, 3 м

308 Р

Болтовые зажимы, 10 шт.

300 Р

Расходные материалы (отрезные круги, электроды)

300 Р

Арматура 8 мм, 20 м

180 Р

Как делать нельзя

Бывает, что громоотвод собран с ошибками. В лучшем случае при ударе молнии он сгорит один, в худшем — вместе с домом. Вот возможные ошибки.

Торчащие из стен конструкции не попали в зону защиты. Любые металлические конструкции на фасаде также должны попадать в зону защиты громоотвода. Если из этой зоны выходит антенна телевизора или стальная труба вентиляции, то молния вместо громоотвода может попасть в них. Разряд придется прямо на дом.

Некачественный молниеотвод. Если молниеотвод сделан из слишком тонкого прутка, при ударе молнии он сгорит. То же самое касается токопровода.

Не выдержаны зазоры при монтаже. Молниеприемник и токопровод не должны касаться металлических элементов кровли или фасада. Рекомендуется зазор не менее 10 см. Это не касается того редкого случая, когда функцию молниеприемника выполняет сама металлическая кровля. Если, например, трос молниеприемника провис и касается металлического конька, от громоотвода будет больше вреда, чем пользы: молния замкнется прямо на кровлю.

Плохой контур заземления. Если заземлитель сделан в сухом месте, на песчаной почве, из ржавой арматуры, то молния найдет более простой путь уйти в землю. Не исключено, что этот путь будет пролегать через дом.

Внутренняя молниезащита — УЗИП

Бывает, что молния бьет не в дом, а в стоящую рядом опору с электрическими проводами. По проводам импульс придет в щиток.

При ударе молнии в сети возникает импульсное перенапряжение — кратковременный скачок напряжения до экстремального уровня. Он также может возникнуть, если молния ударит в землю рядом с домом или в дом соседа. В этом случае возникнет электромагнитное поле — оно спровоцирует импульс даже без прямого контакта с проводкой.

Последствия попадания молнии в электрическую сеть могут быть разными. Например, в поселке Сотниково от удара молнии едва не сгорел храм. Источник: Тивиком

Чтобы обезопасить проводку и щиток, ставят УЗИП. Внутри него находится варистор — резистор, который меняет сопротивление в зависимости от напряжения. При ударе молнии варистор мгновенно снижает сопротивление и через себя уводит импульс на контур заземления.

Предусмотрена возможность спасения щитка и проводки ценой жизни варистора: если возникнет сверхмощный импульс, варистор сгорит. На панели УЗИП появится красный индикатор. В таком случае из УЗИП достается блок с варистором, он меняется на новый.

УЗИП устанавливается на вводе проводки в дом. Потребуется обесточить не только сам дом, но и линию от электрической опоры до щитка. Для таких работ лучше вызвать электрика.

УЗИП бывают однофазными и трехфазными — по числу вводов в дом. Это цены в интернет-магазине «ЭТМ»

Запомнить

  1. Перед установкой молниеотвода рассчитывают зону защиты исходя из размеров дома.
  2. Для обычного частного дома площадью до 100 м² подойдет стержневой громоотвод. Для больших домов — тросовый. Если кровля занимает большую площадь, а молнии бьют часто, — сетчатый.
  3. Не стоит переплачивать за активные громоотводы. Их эффективность не доказана.
  4. Громоотвод защищает от удара молнии дом, но не спасет проводку. Для ее защиты ставят УЗИП.

Защищаем частный дом от молнии – обзор хорошего громоотвода

Перед тем как рассматривать процесс расчета и установки громоотвода в частном доме, нужно узнать физические причины явления. Это позволит лучше понимать все действия и возможные последствия при нарушениях разработанных инструкций.

Громоотвод в частном доме

Блок: 1/7 | Кол-во символов: 260
Источник: https://krysha-expert. ru/gromootvod-v-chastnom-dome

Откуда появляются молнии

Упрощенно физику процесса можно описать так: источником молнии являются кучево-дождевые облака.

Во время грозы они превращаются в своеобразные гигантские конденсаторы. На верхней плюсовой части в виде кристаллов льда скапливается огромный положительно заряженный потенциал ионов, а в нижней минусовой области собираются отрицательные электроны в виде водяных капель.

Во время разряда (пробоя) этого природного аккумулятора между землей и грозовым облаком появляется молния — громадный электрический искровой разряд:

Протекать этот разряд всегда будет по цепи наименьшего локального сопротивления электрическому току. Факт общеизвестный и проверенный. Такое сопротивление бывает обычно у высотных построек и деревьев. Чаще всего именно в них и ударяет молния.

Блок: 2/4 | Кол-во символов: 803
Источник: http://bydom. ru/news/read/kak-sdelat-molnieotvod-gromootvod-dlja-chastnogo-doma-ili-na-dache.html

Что такое гром

Гром – воздушные волны, появляющиеся вследствие резкого увеличения давления воздуха после контакта разряда молнии. Сила тока в молниях может достигать 500 тыс. ампер, а напряжение несколько миллионов вольт. Такой мощный эклектический разряд становится причиной нагревания воздуха до больших температур, резко увеличивается его объем. Как результат – возникают звуковые волны от молнии, которые получили название гром. Гром – следствие молнии и никакой опасности для дома не представляет, защищать строения надо не от него, а от молнии.

Гром

Соответственно, сооружать не громоотвод, а молниеотвод.

Молниеотвод

Блок: 2/7 | Кол-во символов: 624
Источник: https://krysha-expert.ru/gromootvod-v-chastnom-dome

Поражающие факторы разрядов атмосферных разрядов

Технология создания защиты от грозы напрямую связана с поражающими факторами атмосферных электрических разрядов. Любое природное явление влияет на окружающую среду с той или иной степенью воздействия. Молния не является исключением и ее поражающие факторы можно разделить на следующие два вида.

  1. Первичный. Это прямой удар электрического разряда в объект недвижимости. Последствия от такого попадания могут быть самыми плачевными. Конструкция дома может получить серьезные повреждения или просто сгореть от возникшего пожара. Не исключается и гибель людей от поражения электрическим током. Вся включенная в сеть бытовая техника и электроприборы однозначно выйдут из строя. Первичный фактор поражения молнией создает самый опасный вариант развития событий, способный создать массу проблем жильцам частного дома, коттеджа или дачи.
  2. Вторичный. Менее опасный поражающий фактор атмосферного электрического разряда, конечно, по сравнению с прямым попаданием, но тоже способный доставить много неприятностей собственнику частного владения. Дело в том, что молния, разрядившаяся недалеко от дома, формирует мощное индукционное поле, создающее скачек питающего напряжения в электрической проводке. Такое перенапряжение способно полностью  вывести из строя бытовую технику и электроприборы.

Защитить свою собственность от вторичного поражающего фактора можно простым отключением электроприборов от питающей сети на весь период времени прохождения грозового фронта. Для эффективной защиты от прямого попадания молнии необходимо выполнить монтаж молниезащиты в коттедже, частном доме или на даче.

Установка громоотвода и дополнительного защитного оборудования позволит избежать негативных последствий от воздействия разряда на вашу жилую собственность и на проживающих в ней людей, независимо от типа поражающего фактора. Далее мы рассмотрим виды и категории молниезащиты.

Блок: 3/9 | Кол-во символов: 1910
Источник: https://ProFazu.ru/provodka/bezopasnost-provodka/molniezashhita-chastnogo-doma.html

Зачем нужен молниеотвод

Некоторые не очень грамотные застройщики думают, что прикрепленный на коньке дома металлический штырь будет притягивать к себе все молнии по цилиндрической окружности над ним и по проволоке отводить их в землю.  Для этой цели специально закапывается кусок катанки около дома. Такие представления очень далеки от науки, металлический штырь, воткнутый в землю около дома и привязанный к прутку на коньке, никакой пользы не принесет. Почему?

  1. Где найти такую проволоку, которая бы выдержала ток силой 500 000 А и напряжением 1 000 000 000 В? Именно такой разряд имеет молния во время встречи с землей.
  2. Зачем в принципе притягивать молнии и направлять их по проволоке, рискуя зажечь строение из-за перегрева токоотвода?
  3. Что делать, если на дачном участке несколько строений различной этажности? Придется для каждого делать систему громоотвода?

Вывод. Нужно монтировать не громоотвод, а молниеотвод. Все действия должны быть направлены не на притягивание молнии, а наоборот, на создание условий, которые минимизируют вероятность ее попадания в строение.

Молниеотвод защищает строение от попадания разряда молнии

Это очень сложные расчеты, упрощенные формулы дают большую ошибку. Иногда нет возможности выполнить исходные технические условия, причин может быть несколько, часть из них объективная и не поддается человеческому влиянию.

Блок: 3/7 | Кол-во символов: 1353
Источник: https://krysha-expert.ru/gromootvod-v-chastnom-dome

Монтаж защиты от молний в частном доме

Большинство владельцев частных домов, коттеджей и дач стараются создать внутри и снаружи своего жилья максимально комфортные и безопасные условия для проживания. Вполне понятное стремление, но чаще всего собственники такой недвижимости полностью забывают о таком природном явление, как разряд статического атмосферного электричества, который в одно мгновение может нанести огромный вред жилым постройкам и здоровью людей. По своей природной сути, атмосферная молния — это очень мощный разряд электрической энергии, который способен при точном попадании непосредственно в частный дом, уничтожить не только всю бытовую технику и электроприборы, но и само строение в целом.

Если ваше частное владение расположено рядом с высоким зданием, то вам не следует беспокоиться. Система громоотводов многоэтажного объекта обеспечит надежную защиту вашего жилья от поражающих факторов атмосферного электрического разряда. Но такое расположение коттеджей, частных домов и дач практически не встречается в современной действительности. В основном такие объекты недвижимости строятся вдали от высоких зданий, поэтому их необходимо защищать от молний, оснащая современными блоками грозозащиты.

Молния, чаще всего разряжается на самую высокую точку, но даже растущее рядом с домом огромное дерево не способно защитить его от разряда. Только устройство грозозащиты способно полностью защитить от атмосферного разряда ваше жилье с бытовой техникой, а также присутствующих в нем людей. В этой статье мы рассмотрим все вопросы, касающиеся видов молниезащиты и способов их монтажа для любых типов домов, дач и коттеджей. А также в сжатой форме расскажем, как установить громоотвод своими руками, но сначала расскажем о поражающих факторах молний.

Блок: 2/9 | Кол-во символов: 1765
Источник: https://ProFazu.ru/provodka/bezopasnost-provodka/molniezashhita-chastnogo-doma.html

Установка громоотвода

Установка заземлителя. В выбранном месте производится разметка и при помощи штыковой лопаты выкапывается траншея в форме равностороннего треугольника – длина стороны должна составлять 1,2 метра, глубина – 60 — 70 см. От одной из вершин треугольника такая же по глубине траншея должна пролегать по кратчайшему расстоянию (перпендикулярно) к стене дома. В эту точку согласно проекту, будет выведен конец токоотвода.

Нижние концы вертикальных элементов заземлителя необходимо заострить, срезав болгаркой уголки – в этом случае вам потребуется меньше усилий, чтобы вогнать электроды в грунт на глубину двух метров. Для забивания используется тяжелая металлическая кувалда. Постарайтесь наносить удары строго вертикально, чтобы не погнуть электроды.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it

Верхние концы электродов, утопленных по вершинам треугольника, должны немного выступать над дном траншей и располагаться в одной плоскости. При помощи сварочного аппарата к ним привариваются полосы из той же нержавейки, которые формируют металлический треугольник в подготовленных траншеях. Такая же пластина укладывается в траншею, ведущую к фундаменту дома, и приваривается в вершине треугольника.

Установка молниеприемника. Чтобы укрепить шест на крыше удобнее всего использовать два горизонтальных держателя с хомутами на свободном конце, которые крепятся один над другим к кирпичному кожуху печной трубы при помощи дюбель-гвоздей. Либо можно прикрепить опору для шеста к стропилам, позаботившись о герметизации кровельного покрытия.

Токоотвод прокладывается по кровле, а затем по стене вертикально вниз и крепится к кровельному покрытию и строительным конструкциям при помощи полукруглых хомутов из пластика или металла. Нижний конец токоотвода требуется прикрепить к пластине заземлмтеля, выведенной к стене дома. Для этого в пластине сверлится отверстие, в которое устанавливается прочный нержавеющий болт с шайбой, гайкой и контргайкой. Между шайбой и гайкой плотно зажимается намотанный на несколько витков вокруг болта зачищенный конец токоотвода. Затем траншеи закапываются.

Проверка. Смонтированную систему требуется проверить при помощи мультиметра. Выполняется замер сопротивления – прибор должен показать значение, не превышающее 10 Ом. Если результат не соответствует требуемому, проверьте все стыки конструкции – везде должна быть обеспечена хорошая электропроводимость.

Заключение. Правильно смонтированный громоотвод на крыше способен обезопасить дом и рядом расположенные строения от попадания молнии.

Видео по теме «громоотвод в частном доме своими руками»:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it

Блок: 4/4 | Кол-во символов: 2734
Источник: https://postroju-dom.ru/postrojki-na-uchastke/276-gromootvod-v-chastnom-dome-svoimi-rukami

Пошаговая инструкция установки

Как уже понятно из вышеописанного, молниезащита должна монтироваться только в комплексе с эффективным заземлением, в противном случае система функционировать не будет.

К работам рекомендуется проступать только после расчета количества, размеров и места расположения заземлителей. Выполнить такие расчеты могут лишь квалифицированные специалисты. Они, кстати, должны после монтажа проверить эффективность заземления специальными приборами (мегомметрами), ели показатели окажутся неудовлетворительными, то его придется исправлять или полностью переделывать.

Крыша, на которой будет установлена молниезащита

Шаг 1.  Отогните усик крепления проводов, соберите две половинки коньковых держателей.

Как отогнуть усик

Как должна выглядеть деталь

Они изготовлены таким способом, что при помощи регулировочных отверстий и винтов есть возможность изменять главные параметры. Элементы могут прочно фиксироваться к конькам различных размеров, при этом надежность крепления сохраняется весь период эксплуатации, самопроизвольное откручивание полностью исключается.

Фиксация элементов

Шаг 2. Закрепите на коньке держатели токоотводов. Если вы покупаете систему молниеотвода промышленного изготовления – отлично, она имеет все элементы, необходимые для установки оборудования. Сделать их можно и самостоятельно, но для этого потребуется дополнительное время. Кроме того, держатели кустарного изготовления существенно проигрывают в дизайнерском виде и никак не украшают здание.

Расстояние между ними примерно один метр, надо следить, чтобы проволока не касалась покрытия крыши.  Старайтесь крепить с одинаковым шагом, так система намного лучше смотрится и не оказывает негативного влияния на внешний вид дома.

Практический совет. На крышах всегда работайте со страховочной веревкой, особенно это касается металлических покрытий. Если нет возможности приобрести промышленное оборудование для альпинистов, то изготовьте элементарное самостоятельно.

Барашки (гайки) затягивайте сильно, пользуйтесь рожковыми ключами или пассатижами. Помните, что потом исправить допущенную ошибку сложно, придется опять забираться на крышу. Обращайте внимание, чтобы все вертикальные стойки для установки проволоки располагались строго на одной линии.

Затягивание гаек

Шаг 3. Приступайте к укладке проволоки на коньковых держателях. Она должна быть ровной, диаметр рассчитывается специалистом, но в большинстве случаев он не может быть менее 6 мм. Желательно, чтобы поверхность проволоки была покрыта слоем цинка, за счет этого значительно улучшаются эксплуатационные характеристики.

Крепление проволоки в держателях

  1. Проволока не покрывается ржавчиной, на крыше не появляются коричневые потеки. Следы ржавчины намного ухудшают внешний вид строения.
  2. За счет того что проволока не ржавеет, длительное время остаются неизменными показатели сопротивления. А это очень важный параметр любого громоотвода.
  3. В местах соединения уменьшается сопротивления, во время эксплуатации оно не ухудшает физических и электрических характеристик.

Не стоит экономить на качестве всех элементов молниезащиты, в противном случае эффективность будет недостаточная, деньги на приобретение и монтаж можно считать напрасно выброшенными.  Проволоку зажимайте специальными язычками пассатижами.

Шаг 4. Выступающий за пределы ската конец проволоки согните под прямым углом, оставьте кусок высотой примерно 50 см, излишки отрежьте специальными кусачками.

Сгибание выступающего конца, далее последует его обрезка

Шаг 5. Намажьте резьбовые соединения специальной мастикой, если ее нет, то можно пользоваться обыкновенным солидолом. Мастика дополнительно защит металлические поверхности от окисления. Дело в том, что во время закручивания гаек цинк на резьбе срывается из-за сильного трения, а открытий металл требует защиты.

Нанесение мастики или солидола

Шаг 6. Приступайте к креплению проволоки на скатах в продольном направлении. Здесь технология монтажа зависит от типа кровельного материала.

  1. Одноволновая металлическая черепица.  Надо немного освободить саморезы, приподнять лист и в образовавшуюся щель просунуть крепежный кронштейн. Он имеет изогнутую форму ножки, которая заходит в углубления металлической черепицы и прочно в ней фиксируется. Затяните саморез крепления кровли. Устанавливайте проволоку и зажимайте ее язычками.

    Между листами крепят кронштейн

    Установка проволоки

    Итоговый результат

  2. Штучная черепица. Для такой кровли имеются специальные кронштейны, они имеют увеличенную длину ножки и несколько просечек с язычками. Язычок перед установкой кронштейна надо отогнуть на расстоянии, равном длине штучной черепицы, за счет этого увеличивается прочность крепления. Затем следует приподнять черепичину и подсунуть под нее кронштейн, при опускании кровли он фиксируется в неподвижном положении. Проволока к нему крепится обычным способом.

    Специальный кронштейн

    Установленные кронштейны

    Фиксация проволоки

    Итоговый результат

  3. Листовая металлическая черепица. Для крепления проволоки продаются специальные кронштейны, которые нужно фиксировать сверху кровли саморезами. Надо добиваться, чтоб саморезы обязательно попадали в доски обрешетки. Для герметизации отверстия используются две резиновые прокладки. Одна устанавливается между кронштейном и поверхностью кровли, а вторая между кронштейном и шайбой самореза.

    Кронштейн с прокладкой и шайбой

    Зафиксированные кронштейны

    Фиксация проволоки в кронштейнах

    Узел стыковки

    Молниезащита

  4. Гибкая битумная черепица.  Это кровельное покрытие имеет сплошное основание, что намного упрощает технологию фиксации кронштейнов. Они прикручиваются к поверхности обыкновенными саморезами по дереву, для герметизации отверстий используются резиновые подкладки.

    Фиксация кронштейна саморезами

    Проволока зажата в кронштейне

    Молниезащита на крыше

    Крепление токоотвода на стене

Практический совет. Бывают ситуации, когда по проекту громоотвода требуется одну проволоку перебросить с переднего ската на задний. В месте пересечения с коньковой проволокой их рекомендуется соединить, пользуйтесь для этого элементами с болтовыми затяжками. Таким образом вы добьетесь надежного контакта токоотводов.

Шаг 7. Прикрутите кронштейны к кромке желоба водосливной системы, проволока к ним фиксируется болтами. Соединения затягивайте с большим усилием.

Кронштейны прикручены к кромке водосточного желоба

Способ прокладки токоотводов

Установленные на доме токоотводы присоединяется к заземлению.

Для соединения токоотвода идущего от молниеприемной сетки с заземлителем используют зажим крестовой с разделительной пластиной

Контрольный зажим токоотвода

Изготовление заземления

Это самый важный элемент громоотвода, как уже выше сообщалось, рассчитывать параметры должен только специалист со специальным образованием. Он должен знать сопротивление грунта, его состав, близость грунтовых вод и другие исходные данные. На основании расчетов выбирается материал изготовление металлических штырей, расстояние и количество, глубина закапывания для каждого заземления. В зависимости от размеров дома подбирается конкретное расположение заземлителей.

Для чего заземляют молниеотводы

Блок: 6/7 | Кол-во символов: 7065
Источник: https://krysha-expert.ru/gromootvod-v-chastnom-dome

Как работает токоотвод

В идеале, для конструкции, изготовленной своими руками, материал молниеприемника, токоотвода и заземлителя должен быть один и соединен с помощью сварки, то есть — сталь. Такое решение обеспечивает надежность и долговечность защиты. На практике возможно использование оцинкованных и омедненных элементов, а также различных материалов. Их соединение обеспечивают применением зажимов с болтами и гайками.

Токоотвод на крыше, на стене и цоколе дома

Токоотвод из стали в виде прута или полосы должен иметь сечение не менее 50мм2, проводник из алюминии допускает размер 25мм2, а медный провод можно применять с площадью сечения 16мм2, что примерно соответствует диаметру 8,6 и 5мм соответственно.

Токоотвод размещают так, чтобы он соединял молниеприемник и заземлитель по кратчайшему пути.

При этом не допускается выполнение острых изгибов, что может привести к искровому разряду и воспламенению на данном участке. С этой же целью проводник размещают на расстоянии не менее 100мм от поверхностей горючих материалов стен и других элементов постройки.

Блок: 5/9 | Кол-во символов: 1063
Источник: https://SamoDelino.ru/elektrosnabzhenie/molnieotvod.html

Молниеотвод своими руками

Идея молниеотвода заключается в обустройстве рядом с домом участка минимального сопротивления для того, чтобы разряд молнии проходил по нему, а не по строению.

Если у вас отсутствует на даче молниеотвод — пора задуматься о его сооружении. Самый дешевый и простой способ его изготовления — сделать все самому. Что же для этого нужно знать?

Итак, молниеотвод (громоотвод) есть устройство молниезащиты (грозозащиты), обеспечивающее безопасность здания и жизни людей, находящихся в нем, от разрушительных воздействий, которые могут возникнуть в грозу при прямом попадании молнии.

Это защищенный от коррозии, оголенный проводник — то есть, хорошо проводящий электроток материал как можно большей площади и большего сечения (минимум 50 мм²).

Собирается молниеотвод (громоотвод) из толстой медной проволоки или стальной катанки, труб нужного сечения либо из стальных, алюминиевых, дюралевых стержней различного профиля, уголков, полос и так далее.

Стальные материалы лучше использовать оцинкованные. Так как они менее подвержены воздушному окислению.

Блок: 3/4 | Кол-во символов: 1099
Источник: http://bydom.ru/news/read/kak-sdelat-molnieotvod-gromootvod-dlja-chastnogo-doma-ili-na-dache.html

Требования к заземлителю

Заземлитель представляет из себя несколько металлических стержней, забитых в грунт и соединенных между собой горизонтальной полосой при помощи сварки. Полоса выводится на поверхность земли и приваривается к токоотводу. Как правильно обустроить заземляющий контур, подробно рассказано в статье «Как сделать заземление 220в и 380в в частном доме своими руками — устройство и все размеры».

Так выглядит готовый к проверке контур заземления

Заметим, что не рекомендуется использовать защитный контур заземления для подключения молниеотвода. В случае применения общего заземлителя при грозовом разряде на поверхностях бытовых приборов может возникнуть опасное напряжение. Для защиты электропроводки и бытовой техники в частном доме от удара молнии на вводном щите устанавливаются устройства защиты от импульсных помех (УЗИП).

Заземление для молниеотвода размещают не ближе 5м от крыльца и дорожек и заглубляют горизонтальный соединитель не менее 0,8м. Это необходимо для уменьшения вероятности поражения людей в случае грозового разряда.

Блок: 6/9 | Кол-во символов: 1054
Источник: https://SamoDelino.ru/elektrosnabzhenie/molnieotvod.html

Внутренняя молниезащита

Бытовую технику и электроприборы в частном доме следует защищать от воздействия мощного индукционного поля, которое возникает в результате атмосферного разряда. Внешняя молниезащита не способна справиться с этой задачей. Для защиты от грозовых перенапряжений необходимо использовать специальные электротехнические устройства. Они называются устройствами защиты от импульсного перенапряжения (УЗИП) и устанавливаются в распределительные щиты на входе электрических линий в частный дом. В настоящее время на рынке присутствует большой ассортимент таких приборов, с разными возможностями и уровнем защиты от импульсных скачков напряжения.

Только после установки УЗИП в распределительный щиток и монтажа внешней молниезащиты вы с уверенностью сможете сказать, что ваш дом надежно защищен от всех поражающих факторов молнии. Мы рассмотрели конструкцию защиты от молний для частного дома как внешней, так и внутренней. В следующей части статьи будет дан ответ на вопрос: как сделать громоотвод на даче, в коттедже или частном доме своими руками.

Блок: 6/9 | Кол-во символов: 1065
Источник: https://ProFazu.ru/provodka/bezopasnost-provodka/molniezashhita-chastnogo-doma.html

Заключение

Качественный монтаж громоотвода обеспечит вам комфортное проживание в своем доме. В этом случае защита от всех поражающих факторов молнии будет обеспечена. Но следует заметить, что молниезащиту необходимо периодически проверять на наличие повреждений. Главное внимание при профилактическом осмотре нужно уделять всем соединениям. Только при условии работоспособности громоотвода, ваш дом будет надежно защищен от попаданий молний.

Блок: 8/9 | Кол-во символов: 442
Источник: https://ProFazu.ru/provodka/bezopasnost-provodka/molniezashhita-chastnogo-doma.html

Высокое дерево нам поможет

Чтобы обустроить громоотвод на даче, можно использовать в качестве мачты высокое дерево, растущее неподалеку. Молниеприемник следует закрепить на его макушке так, чтобы он выступал не менее 0,5м над кроной. При этом не следует забывать, что дерево растет и меняет свои размеры.

Пирамидальный тополь защитит дом от грозы

Это означает, что молниеприемник и токоотвод следует крепить пластиковыми хомутами, которые не испортят ствол. Провод лучше использовать медный многожильный гибкий и проложить его следует с запасом дины. Кроме того, раз в несколько лет придется забираться наверх и переставлять молниеприемник выше макушки.

Мы постарались доступно и лаконично изложить все тонкости создания защиты от природной стихии. Пусть у вас получится изящный и надежный молниеотвод! Надеемся, нижеследующий видеоролик будет Вам полезен.

Блок: 9/9 | Кол-во символов: 856
Источник: https://SamoDelino.ru/elektrosnabzhenie/molnieotvod.html

Кол-во блоков: 20 | Общее кол-во символов: 25732
Количество использованных доноров: 7
Информация по каждому донору:
  1. http://bydom.ru/news/read/kak-sdelat-molnieotvod-gromootvod-dlja-chastnogo-doma-ili-na-dache.html: использовано 2 блоков из 4, кол-во символов 1902 (7%)
  2. https://Groze.net/kak_pravilno_sdelat_gromootvod_v_chastnom_dome_svoimi_rukami.html: использовано 1 блоков из 6, кол-во символов 2320 (9%)
  3. https://ProFazu.ru/provodka/bezopasnost-provodka/molniezashhita-chastnogo-doma.html: использовано 4 блоков из 9, кол-во символов 5182 (20%)
  4. https://SamoDelino.ru/elektrosnabzhenie/molnieotvod.html: использовано 3 блоков из 9, кол-во символов 2973 (12%)
  5. https://samelectrik.ru/zashhishhaem-chastnyj-dom-ot-molnii-obzor-xoroshego-gromootvoda.html: использовано 1 блоков из 4, кол-во символов 788 (3%)
  6. https://postroju-dom.ru/postrojki-na-uchastke/276-gromootvod-v-chastnom-dome-svoimi-rukami: использовано 2 блоков из 4, кол-во символов 3265 (13%)
  7. https://krysha-expert.ru/gromootvod-v-chastnom-dome: использовано 4 блоков из 7, кол-во символов 9302 (36%)

Источник: m-strana.ru

Как сделать молниеотвод в частном доме

Молния – это природное явление, которое при большой мощности способно даже убить человека . И так как каждый человек заботится о своей безопасности, то наверное каждый хотел бы защитить себя от возможности попадания молнии в собственном доме. Но как сделать молниеотвод в частном доме – ответ на этот вопрос знают не многие .

Для того, что бы сделать громоотвод нужно поставить специальное устроиство на крыше дома, а лучше всего на самой высокой точке вашего дома . При этом нужно будет провести проводник и сделать заземление иначе вся система будет неэффективна .

Молниепремник, который нужно установить на крыше чаще всего используется двух видов – это или трос который тянут по всей длине крыши или же выставленный при помощи деревянных стоек металлический штырь.

Преимуществом молнееприемника который делается с помощью троса является то, что он намного масштабнее и соответственно его лучше использовать при большой площади дома.

В то же время он уступает молнееприемнику с помощью штыка за таким параметром как эстетичность и компактность, так как молниеприемник с помощью штыка занимает намного меньше места, чем тросовый молнееприемник.

Если вы решили установить молнееприемник с помощью штыря, то нужно соблюдать определенную высоту, а именно то, что штырь должен быть по высоте приблизительно 25 – 30 сантиметров, а для достижения большой эффективности можно использовать и штыр побольше.

Еще один интересный и важный факт – если например громоотвод находится на высоте 5 метров, то он соответственно будет защищать дом в радиусе 5 метров.

Провод по которому нужно будет сделать заземление лучше всего использовать из таких металлов как медь или же сталь. Именно эти два метала чаще всего используют благодаря тому, что они обладают всеми нужными для этого свойствами.

Потом с помощью сварки нужно соединить этот проводник с приемником который находится на крыше . Сам же кабель нужно будет с помощью материалов для крепления ( как правило это используются хомуты ) прикрепить к стене дома достаточно крепко.
Нужен ли молниеотвод в частном доме?

Так же очень часто жители частных домов задаются вопросом нужен ли молниеотвод в частном доме? То это в первую очередь зависит от того в каком именно районе вы живете и часто ли там происходят погодные явления с участием молнии.

Но лучше всего все таки сделать молниеотвод, так как в отличии от многоэтажных домов, которые защищены от молнии – частные дома как правило никакой защиты не имеют и таким образом их жители подвергают себя опасности.

Молниеотвод в частном доме.


   Молния относится к опасным природным явлениям, способным угрожать не только целостности строения, но также здоровью и жизни человека. Как сделать громоотвод в частном доме.

Зачем нужен молниеотвод в частном доме? В многоквартирных многоэтажных домах громоотвод устанавливается сразу при строительстве. Владельцы частных домов должны позаботиться о его устройстве самостоятельно, прежде всего исходя из климатических и погодных условий и личной безопасности.

Чтобы сделать громоотвод в частном доме, необходимо установить специальное устройство на крыше — то есть на наиболее высокой точке. Также для увеличения эффективности системы придётся позаботиться о заземлении и провести проводник.


Установленный на крыше громоотвод может быть двух видов:

1. Вытянутый по всей длине крыши трос. Этот вариант лучше применять при значительной площади дома.

2. Выставленный при помощи деревянных стоек металлический штырь. Занимает меньше пространства, чем вариант с тросом, но уступает ему в эстетическом восприятии.


При установке громоотвода с использованием штыря необходимо придерживаться определённой высоты — штырь должен быть по высоте порядка 25-30 см или больше. Также надо помнить о том факте, что если, к примеру, молниеприёмник находится на высоте пяти метров, то защита дома будет в радиусе пяти метров.
● При устройстве заземления провод следует выбирать из меди или стали — данные виды металлов обладают необходимыми качествами.

● Проводник соединяется с находящимся на крыше приёмником при помощи сварки. Сам кабель монтируется к стене дома с использованием специальных крепёжных хомутов.


Как сделать громоотвод в частном доме своими руками

Возведение громоотвода на дачном участке гарантирует не только безопасность для человека, но и защиту для дома от возможного возгорания, в первую очередь, если он деревянный. Правильная система молниезащиты включает в себя молниеприемник, токоотвод и заземлитель.

Остановимся более подробно на том, как должны функционировать перечисленные элементы данной системы, а также как своими руками сконструировать громоотвод.

Содержание статьи

Принцип работы громоотвода

В первую очередь рассмотрим, как действует молниезащита частного дома и что требуется для её полного обеспечения. Изучить все составляющие системы можно на этой схеме:

Как Вы видите, расположенные на крыше металлические стержни выполняют роль молниеприемников, перенаправляющих разряд молнии на землю с помощью токоотвода и заземления.

Распространено мнение, что если неподалёку от частного дома находится телефонная вышка, тогда громоотвод можно и не делать. Это ошибочный подход, ведь лучше затратить определённое количество времени, чтобы в итоге обеспечить себе полноценную защиту от разряда молнии. Для того чтобы Вы понимали, как устроен молниеотвод и каким образом его можно сделать самостоятельно, мы поэтапно разберём особенности подбора каждого из элементов данной системы.

Видео о молниезащите частного дома


Элементы защиты громоотвода

Молниеприемник

Главная задача – правильно выбрать молниеприемник, на который возлагается обязанность гарантировать защиту дома в определённой зоне действия. В качестве такого приемника может использоваться трос, сетка, штырь или даже сама крыша. Детально опишем специфику применения каждого из этих вариантов.

Относительно штыря отметим, что в продаже можно найти готовые изделия, уже имеющие надежное крепление и требуемую форму. Обычно металлом производства молниеприемника выступает сталь, алюминий или медь. Наиболее эффективным считается последний вариант. Чтобы приемник в полной мере выполнял свои функции, его сечение должно достигать 35 мм2 и более (если используется медь) или не менее 70 мм2 (в случае применения стали).

Важным является правильный выбор длины приемника, которая должна составлять в бытовых условиях от 0,5 до 2 метров. Штыри весьма удобно использовать с той целью, чтобы поместить громоотвод на бане, садовом домике или постройке итого рода.

В готовом виде продаётся и металлическая сетка. Стандартно сетчатый молниеприемник – это ячеистый каркас, произведенный из арматуры, толщина которой достигает 6 мм. Ячейки могут иметь размеры от 3 до 12 метров. Зачастую подобный вариант молниезащиты применяется в крупных зданиях (например, торговых центрах) или многоквартирных домах.

Самым удобным в домашних условиях является трос, который к тому же выполняет свои функции лучше, нежели сетка. Для того чтобы соорудить в частном доме громоотвод из троса, следует растянуть его вдоль всей крыши (по коньку), а именно на деревянных брусках. Как это выглядит можно рассмотреть на фото ниже. Диаметр троса для защиты от молнии должен составлять не менее 5 мм. Такой вариант обычно применяется, если стоит задача соорудить молниеотвод на здании с крышей из шифера.

Ещё один вариант – использование в качестве приёмника самой кровли. Это возможно, только если крыша жилого дома накрыта металлочерепицей, профнастилом или другим кровельным материалом из металла. Кроме того, крыша должна соответствовать двум важнейшим условиям.

Во-первых, толщина кровельного материала (металла) не может быть тоньше 0,4 мм. Во-вторых, не допускается наличие под кровлей каких-либо легко возгорающихся материалов. Соорудить громоотвод в доме с металлической кровлей довольно просто, при этом экономятся средства на приобретении специальных молниеприемников.

Обратите внимание, если Вы желаете применить сетку, ее монтаж следует выполнять на высоте не меньше 15 см над крышей!

Токоотвод

В частном доме в качестве токоотвода зачастую используется 6-милиметровая медная, алюминиевая или стальная проволока. Эту проволоку необходимо соединить с системой заземления и молниеприемником при помощи сварки или болтов.

Лишь одно, но очень важное условие выдвигается к токоотводу – его необходимо полностью отгородить от окружающей среды, а также проложить к земле по самому краткому пути. Относительно изоляции отметим, что в загородных домах в основном применяются стандартные кабельные каналы. Они также уместны при необходимости самостоятельно сделать открытую проводку.

Заземлитель

Последним, но не менее важным элементом громоотвода выступает заземляющий контур. О нем мы расскажем кратко, так как подробно о создании заземляющего контура мы рассказывали в статье о заземлении для частного дома своими руками.

Он должен располагаться вблизи от дома, однако не на прогулочной части прилегающей территории, а рядом с ограждением. Отведение заряда молнии на землю выполняется при помощи металлических стержней, углублённых в почву на 0,8 метров.

Эти стержни следует укладывать в соответствии со схемой треугольник, представленной на фото:

Таким образом, мы рассмотрели все элементы молниезащиты, и теперь опишем, как правильно соорудить громоотвод своими руками, чтобы он функционировал максимально эффективно.

Инструкция по изготовлению громоотвода

Чтобы Вы могли лучше понять, как самостоятельно собрать систему громоотвода для частного дома, мы подготовили поэтапную инструкцию с примерами на фото:

  1. Делаем расчёт материала. Первостепенное значение имеет правильный подбор длины молниеприемника. Чтобы обеспечить максимальную защиту, необходимо выполнить такие расчёты: высота мачты равна 1,5 радиуса защищённой территории. Например, если стержень достигает 10 метров высоты, тогда зона защиты составляет 30 метров в диаметре. Представленная ниже схема демонстрирует суть данных расчётов. Подчеркнём, что громоотвод может эффективно функционировать лишь при высоте до 12 метров. Если в этом случае невозможно гарантировать одним молниеприемником защиту всего дома, тогда лучше соорудить в разных местах 2-3 мачты.
  2. Размещаем приемник в правильных местах в соответствии с представленными выше рекомендациями.
  3. Прокладываем по стенам и крыше токоотвод, начиная от стержней и заканчивая заземлением. Проволоку следует закреплять пластиковыми крепежами. Чтобы удлинить проволоку, применяйте универсальные соединители из меди. Для облегчения работы можно проложить токоотвод по водостоку, при этом зафиксировать проволоку хомутами.
  4. Выполняем соединение токоотвода и заземляющего контура. С этой целью рекомендуется прибегнуть к сварке или применению болтов. Максимальный контакт, а, следовательно, и эффективность громоотвода, обеспечивается благодаря очистке всех участков от грязи и ржавчины до металлического цвета.
  5. Испытайте сделанный своими руками громоотвод, измерив его сопротивление с помощью мультиметра. Табло должно показать значение до 10 Ом.
Также советуем посмотреть видео инструкцию по сомостоятельному монтажу громоотвода и молниезащиты в частном доме.

Понравилась статья? Поделиться с друзьями:

Как сделать громоотвод в частном доме своими руками


Дачные домики обыкновенно построены из горючих материалов, а пожарная часть находится далеко. Да и подъехать можно не к каждому строению, а от сильного ветра, сопровождающего любую грозу, тоже ничего хорошего ожидать не следует.

Порой от удара молнии выгорают целые дачные поселки.

Расскажем о том, как своими силами сделать эффективный молниеотвод и свести на нет риск прямого попадания «небесного разряда» в дом.

Откуда появляются молнии

Упрощенно физику процесса можно описать так: источником молнии являются кучево-дождевые облака.

Во время грозы они превращаются в своеобразные гигантские конденсаторы. На верхней плюсовой части в виде кристаллов льда скапливается огромный положительно заряженный потенциал ионов, а в нижней минусовой области собираются отрицательные электроны в виде водяных капель.

Во время разряда (пробоя) этого природного аккумулятора между землей и грозовым облаком появляется молния — громадный электрический искровой разряд:

Протекать этот разряд всегда будет по цепи наименьшего локального сопротивления электрическому току. Факт общеизвестный и проверенный. Такое сопротивление бывает обычно у высотных построек и деревьев. Чаще всего именно в них и ударяет молния.

Молниеотвод своими руками

Идея молниеотвода заключается в обустройстве рядом с домом участка минимального сопротивления для того, чтобы разряд молнии проходил по нему, а не по строению.

Если у вас отсутствует на даче молниеотвод — пора задуматься о его сооружении. Самый дешевый и простой способ его изготовления — сделать все самому. Что же для этого нужно знать?

Итак, молниеотвод (громоотвод) есть устройство молниезащиты (грозозащиты), обеспечивающее безопасность здания и жизни людей, находящихся в нем, от разрушительных воздействий, которые могут возникнуть в грозу при прямом попадании молнии.

Это защищенный от коррозии, оголенный проводник — то есть, хорошо проводящий электроток материал как можно большей площади и большего сечения (минимум 50 мм²).

Собирается молниеотвод (громоотвод) из толстой медной проволоки или стальной катанки, труб нужного сечения либо из стальных, алюминиевых, дюралевых стержней различного профиля, уголков, полос и так далее.

Стальные материалы лучше использовать оцинкованные. Так как они менее подвержены воздушному окислению.

Когда нужно монтировать громоотвод в частном доме

Опять надо вспомнить немного теории о молниях – станут понятнее действия во время монтажа громоотвода. Молний может быть несколько типов, но нас интересует только направление облако-земля. На начальной стадии появляются стримеры, которые в дальнейшем соединяются и образуют ступенчатые лидеры. Именно они ярко светятся и стремительно направляются к земле.

Молния земля-облако

По мере приближения увеличивается напряжения эклектического поля на земле, все имеющие в ней электроны устремляются верх и в самой высокой точке выбрасывают навстречу ответный стример. Он соединяется с лидером, цепь замыкается, электрический разряд уходит в землю. Канал нагревается до 20000–30000°С, воздух расширяется и создает сильные звуковые волны (гром).

Теперь будет понятнее, когда надо монтировать на дом молниеотводы.

  1. Если земля в данной местности имеет большое количество ионов. Такие зоны располагаются в переувлажненных участках, именно они могут накапливать большое количество заряда. Обратите внимание, как часто в вашей местности бывают молнии, поговорите со старожилами. Если они не могут вспомнить случаев попадания молнии в какие-либо объекты, то монтировать молниеотвод нет никакой необходимости.
  2. Дом расположен на землях, способных накапливать заряд, удары молнии в этой местности не редкость. Установка молниеотвода обязательна, но нужно строго соблюдать правила монтажа и выполнять предварительные расчеты.

Стоит позаботиться о защите дома от молний

Из чего состоит грозозащита: устройство

Молниеотвод (громоотвод) простейшей конструкции состоит из 3 частей:

  1. Молниеприемник.
  2. Токоотвод (спуск).
  3. Заземлитель.

Расскажем о каждом элементе подробнее.

Молниеприемник

Молниеприемник — металлический проводник, закрепляемый на крыше здания либо на отдельной опоре (вышке). Конструктивно делится на три вида: штыревые, тросовые и сетчатые.

При выборе конструкции молниеприемника ориентируйтесь на материал, которым покрыта крыша дома.

1. Штыревое (или стержневое) устройство молниеприемника — это возвышающийся над домом металлический вертикальный стержень (смотрите рисунок ниже).

Подходит для крыши из любого материала, но предпочтительнее все-таки для металлической кровли. Высота штыревого молниеприемника не должна превышать 2 метра. А крепится он либо на отдельно стоящую несущую опору, либо непосредственно на сам дом.

Материалы для изготовления:

  • Стальная труба (2025 мм диаметром, со стенкой 2,5 мм толщиной). Ее верхний конец либо расплющивается, либо заваривается под конус. Можно также изготовить и приварить к верхнему краю трубы специальную заглушку в виде иглы.
  • Стальная проволока (814 мм). Причем токоотвод должен быть точно такого же диаметра.
  • Любой стальной профиль (например, уголок или полосовая сталь не менее 4 мм в толщину и 25 мм в ширину).

Главное условие для всех этих стальных материалов — сечение минимум 50 мм².

2. Тросовое устройство молниеприемника — это натянутый по коньку на высоте до 0,5 м от крыши трос с минимальным сечением 35 мм² или проволока.

Обыкновенно применяется стальной оцинкованный канат. Данный вид молниеприемника подходит для деревянных либо шиферных крыш.

Закрепляется он на двух (1-2 метра) опорах из дерева, либо металла, но на металлические опоры необходимо установить изоляторы. С токоотводом трос соединяют при помощи плашечных зажимов.

3. Сетчатое устройство системы молниеприемника — это проложенная над крышей сетка толщиной 68 мм. Эта конструкция самая сложная по исполнению. Применяется для крыш, покрытых черепицей.

4. Ну и совсем редко используется покрывное устройство молниезащиты — это когда в качестве молниеприемников выступают металлические конструктивные элементы самого дома (кровля, фермы, ограждение крыши, водосточная труба).

Все рассмотренные конструкции молниеприемников надежно соединяются при помощи сварки с токоотводом и через токоотвод с заземлителем одно- или двухбоковым сварным швом минимум 100 мм в длину.

Токоотвод

Токоотвод (спуск) — средняя часть молниеотвода, представляющая собой металлический проводник с минимальным сечением для стали 50, для меди 16 и для алюминия 25 мм в квадрате.

Главное предназначение токоотвода — это обеспечение прохождения разрядного тока от молниеприемника к заземлителю.

Идеальный путь для прохождения электротока — кратчайшая прямая, направленная строго вниз. Избегайте при монтаже молниеотвода поворотов под острым углом. Это чревато возникновением искрового разряда между близкорасположенными участками токоотвода, что приведет к неизбежному воспламенению.

Самый ходовой материал для токоотвода — неизолированная стальная проволока-катанка или полоса. Его проводят только по несгораемым поверхностям. На горючие стены следует устанавливать металлические скобки, которые сами будучи в контакте с горючей поверхностью защитят токоотвод.

Минимальное расстояние от стены до токоотвода 15-20 см.

Надо проложить его так, чтобы не было точек соприкосновения с такими элементами дома, как крыльцо, входная дверь, окно, металлические гаражные ворота.

Мы знаем, что соединять части молниеотвода лучше сваркой, но если это невозможно, допускается сопряжение токоотвода с заземлителем и молниеприемником при помощи трех заклепок или двух болтов. Длина наложения токоотвода на другие части системы при заклепочном соединении равна 150, а при болтовом — 120 мм.

Конец не оцинкованной проволоки-катанки и место крепления проволочного токоотвода к стальным деталям для обеспечения надежного контакта нужно зачистить, а оцинкованную достаточно отмыть от пыли и грязи. Затем на конце проволоки делают петельку либо крючок, ставят с обеих сторон шайбы и как можно сильнее стягивают все это болтом.

Места соединения (если это не сварка) к тому же нужно обмотать в несколько слоев изолентой, затем грубой тканью, поверх перекрутить толстой ниткой и покрыть все краской.

Для улучшения контакта можно обработать концы проволоки оловом и спаять.

Заземлитель

Заземлитель (заземляющие электроды) — находящаяся в земле, нижняя часть молниеотвода, обеспечивающая надежный контакт токоотвода с грунтом.

Как правильно обустроить заземление, описано в ГОСТах и СНИПах, но для самого простого варианта достаточно не менее одного метра от края фундамента и не ближе 5 метров от входа в здание закопать П-образную конструкцию из металлических проводников.

С задачей способен справиться обычный контур заземления (его делают для бытовых электроприборов).

Это 3 забитые и закопанные в землю электрода, соединенные между собой на одинаковом расстоянии горизонтальными заземлителями. Закапывать заземляющую конструкцию следует ниже максимального уровня промерзания почвы. От 0,5 до 0,8 метра в глубину.

Для заземлителя берут прокатную сталь сечением 80 мм, реже медь сечением мм в квадрате. Вертикальные заземляющие электроды бывают 2-3 метра в длину, но чем ближе уровень грунтовых вод, тем они короче.

Если почва на вашей даче постоянно находится во влажном состоянии, то достаточно будет и метрового или полуметрового штыря.

На какую глубину забивать и какое количество электродов будет необходимо можно узнать в энергослужбе по месту проживания.

Нужно помнить, что качество заземления зависит от размера площади контакта заземлителя с почвой и удельного сопротивления самого грунта.

Заземлитель для молниеотвода нужен отдельный, не следует заземлять молниеприемник на бытовой контур. Категорически не советуем экспериментировать. Чревато последствиями.

Предлагаем посмотреть видео с наглядной схемой монтажа молниезащиты:

Согласно нормативным документам, для частных жилых домов установка систем молниезащиты необязательна. И только вам решать вопрос о целесообразности монтажа молниеотвода (громоотвода) на даче. Надеемся, что статья поможет принять правильное решение.

Общие советы по изготовлению

  1. У стальных штырей площадь сечения должна быть не менее 80 мм2, у медных 50 мм2. Надо помнить, что и сталь, и медь с различной скоростью окисляются, а окислы негативно влияют на показатели проводимости тока. Сечение и площадь поверхности стержней надо выбирать с запасом, а измерения сопротивления делать ежегодно. При достижении критических значений рекомендуется стержни откапывать и очищать от ржавчины.
  2. Глубина траншей не менее 5,0 м, длина не менее трех метров. Эти показатели во многом зависят от физических характеристик грунтов, решения принимается специалистом на месте производства работ.
  3. Все поземные соединения лучше делать сваркой, зажимы быстро теряют начальные значения сопротивления. Сварка делается обязательно с двух сторон, длина шва не менее пяти сантиметров.
  4. Профессионалы советуют вместо круглых штырей использовать металлическую полосу толщиной не менее 1 мм и шириной примерно три–четыре сантиметра. Такой металл не только дешевле, но и значительно увеличивает время эксплуатации громоотвода за счет большой площади контакта с землей.

Важно. Категорически запрещается подключать заземлению громоотвода заземление проводки дома – в случае короткого замыкания возможно поражение электрическим током.

Делать или не делать громоотвод – дело каждого застройщика. Строгие требования установлены только для государственных зданий и помещений с большим количеством людей. Точной статистики по работоспособности системы нет, никто не знает, сколько молний удалось отвести от здания и какая эффективность работы устройства.

Теперь вы знаете, как правильно смонтировать громоотвод в частном доме. Но еще раз напоминаем, что перед началом работ надо внимательно проанализировать все факторы, оказывающие влияние на вероятность удара молнии в строение, а только потом принимать окончательное решение. Для того чтобы установка громоотвода давала ожидаемый эффект, крыша дома должна отвечать существующим строительным нормам. А как этого достичь, можно прочитать на страницах нашего сайта.

будет ли эффект? Создание громоотвода своими руками в частном доме Из чего состоит грозозащита: устройство.

Надежный громоотвод на дачном участке позволит не только защитить человека от поражения молнией, но и дом от возгорания, особенно если он деревянный. Состоит хорошая система молниезащиты из заземлителя, токоотвода и молниеприемника. Далее мы расскажем читателям о том, какими должны быть все элементы системы и как сделать громоотвод в частном доме своими руками!

Принцип работы системы

Для начала разберемся с тем, как работает молниезащита частного дома и что нужно для ее создания. Наглядно увидеть все составляющие элементы системы Вы можете на данной схеме:

Как Вы уже поняли, металлические стержни на крыше являются молниеприемниками, которые отводят опасный разряд на землю через токоотвод и специальное .

Бытует мнение, что если рядом с домом установлена телефонная вышка, можно не делать громоотвод в частном доме. Это неправильно, т.к. лучше потратить чуть-чуть времени и обеспечить себе полную защиту от удара молнией. Чтобы Вы знали, каким должен быть молниеотвод и как его правильно сделать своими руками, ниже мы по отдельности рассмотрим особенности выбора каждого из элементов системы.

Краткий обзор по монтажу молниезащиты

Составляющие элементы защиты

Молниеприемник

Основная задача – правильно подобрать молниеприемник, который должен обеспечить полную защиту дачного домика в зоне своего действия. На сегодняшний день в качестве приемника молнии может выступать штырь, сетка, трос либо сама крыша. Подробно рассмотрим особенности применения каждого из вариантов в частном доме.

Что касается штыря, существуют уже готовые изделия от производителей, которые имеют подходящую форму и удобное крепление. Как правило, металлом изготовления молниеприемника является медь, алюминий либо сталь. Наиболее подходящим и эффективным является первый вариант. Для того, чтобы приемник хорошо справлялся со своей задачей, его сечение должен быть не меньше 35 мм 2 (если медь) либо 70 мм 2 (стальной стержень). Что касается длины стержня, в бытовых условиях рекомендуется применять приемники длиной от 0,5 до 2 метров. Штыри удобно использовать для того, чтобы сделать громоотвод на садовом домике, бане либо другой, небольшой постройке.

Металлическая сетка также может продаваться в уже готовом виде. Как правило, сетчатый молниеприемник представляет собой ячеистый каркас из арматуры, толщиной 6 мм. Размер ячеек может составлять от 3 до 12 метров. Чаще всего такой вариант молниезащиты используется в многоквартирных домах и больших зданиях, к примеру, торговых центрах.

Трос более практичен в домашних условиях и справляется с задачей лучше, чем сетка. Чтобы сделать громоотвод в частном доме с помощью троса, нужно растянуть его вдоль крыши (по коньку) на деревянных брусках, как показано на фото ниже. Минимальный диаметр троса для молниезащиты здания должен быть 5 мм. Как правило, такой вариант используют, если хотят своими руками сделать молниеотвод на доме с шиферной крышей.

Ну и последний вариант – кровля в качестве приемника, может использоваться в том случае, если крыша жилого дома крыта профнастилом, металлочерепицей либо другим металлическим кровельным материалом. При таком варианте громоотвода к крыше предъявляются два важных требования. Во-первых, толщина металла должна быть не менее 0,4 мм. Во-вторых, под кровлей не должно быть легковоспламеняющихся материалов. Сделать громоотвод в частном доме с металлической крышей можно намного быстрее и при этом сэкономив на покупке специальных молниеприемников.

Обращаем Ваше внимание на то, что если Вы будете использовать сетку, ее монтаж должен осуществляться на высоте не менее 15 см над самой крышей!

Токоотвод

Заземлитель

Ну и последний элемент громоотвода – заземляющий контур. Чтобы не делать материал слишком объемным, мы выделили под данный вопрос отдельную статью – . Рекомендуем ознакомиться с информацией, чтобы Вы знали все тонкости данного этапа.

Вкратце можно сказать, что контур заземления должен находиться рядом с домом, но не в прогулочной части участка, а, наоборот, ближе к ограждению. Отвод заряда на землю осуществляется металлическими стержнями, закопанными в почву на глубину 0,8 метров. Все стержни лучше размещать по схеме , которая как раз и показана на фото:

«От сумы да от тюрьмы» не застрахован никто, а от удара молнии – тем более. После ослепительной вспышки и оглушительного грохота самое приятное — отделаться легким испугом и восторгом от пережитых впечатлений. Нехорошо, если сгорит электроника в доме. Еще хуже, когда случится пожар. Совсем недопустимо – поражение человека ударом молнии. Вывод простой: делаем молниеотвод!

Удар молнии в дом нельзя назвать красивым

Откуда берется молния?

Всему причиной веселые облачка, которые при приближении грозы постепенно нарастают и превращаются в темные громады кучевого типа. Верхние слои влаги в воздухе превращаются в мелкие кристаллики льда, а нижние остаются в виде капель воды. Так и получились две пластины гигантского конденсатора.

Громадные структуры движутся в воздухе и заряжаются в результате трения: верхние слои накапливают положительные ионы, нижние – отрицательные электроны. Всему есть предел, и накопленный потенциал превращается в электрический разряд. В итоге, «пробивает» там, где наименьшее сопротивление: высокие деревья, крыши домов и … громоотводы!

Как устроена защита от молнии

Из вышеизложенного следует стратегия устройства молниезащиты: направить вероятный электрический разряд по безопасному для нас пути и застраховаться, таким образом, от неприятностей. С этой целью на достаточной высоте устанавливается молниеприемник, который предназначен для захвата грозового разряда.


Схема устройства молниеотвода

Далее электрический ток величиной порядка 100000А проходит по токоотводу к заземлителю. Последний обеспечивает связь защитной системы с грунтом. Таким образом, удар молнии минует защищаемые объекты и поглощается землей.

Данная система защиты повсеместно распространена и носит название пассивной. Существует активные молниеотводы, которые имеют ионизатор, провоцирующий удар молнии. Это увеличивает вероятность защиты объекта от поражения. Стоит такого вида молниеотвод немало, и его монтаж сложно сделать своими руками.

Варианты молниеприемника для частного дома

Можно назвать три основных вида молниеприемника по типу конструкции:

  • стержневой молниеприемник;
  • в виде сетки;
  • тросовой молниеприемник;
  • покрытие крыши в качестве молниемника.

Штыревой молниеприемник можно приобрести или сделать самому

Молниеприемник в виде стержня наиболее известен и распространен. Существуют промышленные изделия с готовым крепежом. Любителям творить своими руками реально изготовить изящную конструкцию, украшающую здание. В любом случае штырь из стали должен иметь сечение не менее 70мм2, а для изделия из меди достаточно 35мм2. Таким образом, его диаметр может составлять 7-10мм.

Длина стержня может варьироваться в пределах 0,5-2м, при этом он должен выступать хотя бы на полметра над всеми объектами в окружении здания. Стержневой молниеприемник принимает заряд в одной точке и особенно эффективен при защите небольших строений.


Молниеприемник в виде сетки удобен для большой крыши

Молниеприемник в виде сетки изготавливается из проволоки диаметром порядка 6мм. На фото можно оценить, как выглядит на практике конструкция подобного рода. Существуют уже готовые конструкции с размером ячейки 3-12м. Защита от молнии такого рода удобна в применении на крыше большой площади. Для предотвращения возгорания обрешетки молниеприемник монтируют на расстоянии 0,15м от поверхности кровли.


Тросовый молниеприемник удобно разместить на коньке

В условиях частного дома более удобен в применении молниеприемник в виде троса. Его монтируют на коньке кровли, закрепив за две опоры на противоположных фронтонах. Возможен и комбинированный вариант, когда на упомянутых опорах дополнительно к тросу установлены штыревые молниеприемники.

Трос должен иметь диаметр более 5мм и монтироваться на безопасной высоте от кровли. Конструкция такого типа обычно применяется на крыше с неметаллическим покрытием.


Фальцевая кровля в качестве молниеприемника

Металлическая кровля крыши, при определенных условиях, может также выступать в качестве молниеприемника. При этом толщина металлочерепицы, профнастила или оцинкованного листа должны быть не менее 0,4мм. Заманчиво выполнить защиту от грозы, не применяя дополнительных материалов.

На практике это сделать непросто, так как под настилом не должно быть легковоспламеняющихся материалов, тогда как обрешетка чаще всего делается из дерева.

Более того, придется обеспечить соединение токоотвода с каждым отдельным листом покрытия, что трудоемко. Такой вариант подходит для фальцевой кровли, где листы металла уже надежно соединены. Воспламенение обрешетки при этом невозможно, если покрытие уложено на обрешетку из металла.

Как работает токоотвод

В идеале, для конструкции, изготовленной своими руками, материал молниеприемника, токоотвода и заземлителя должен быть один и соединен с помощью сварки, то есть — сталь. Такое решение обеспечивает надежность и долговечность защиты. На практике возможно использование оцинкованных и омедненных элементов, а также различных материалов. Их соединение обеспечивают применением зажимов с болтами и гайками.


Токоотвод на крыше, на стене и цоколе дома

Токоотвод из стали в виде прута или полосы должен иметь сечение не менее 50мм2, проводник из алюминии допускает размер 25мм2, а медный провод можно применять с площадью сечения 16мм2, что примерно соответствует диаметру 8,6 и 5мм соответственно.

Токоотвод размещают так, чтобы он соединял молниеприемник и заземлитель по кратчайшему пути.

При этом не допускается выполнение острых изгибов, что может привести к искровому разряду и воспламенению на данном участке. С этой же целью проводник размещают на расстоянии не менее 100мм от поверхностей горючих материалов стен и других элементов постройки.

Требования к заземлителю


Так выглядит готовый к проверке контур заземления

Заметим, что не рекомендуется использовать защитный контур заземления для подключения молниеотвода. В случае применения общего заземлителя при грозовом разряде на поверхностях бытовых приборов может возникнуть опасное напряжение. Для защиты электропроводки и бытовой техники в частном доме от удара молнии на вводном щите устанавливаются устройства защиты от импульсных помех (УЗИП).

Заземление для молниеотвода размещают не ближе 5м от крыльца и дорожек и заглубляют горизонтальный соединитель не менее 0,8м. Это необходимо для уменьшения вероятности поражения людей в случае грозового разряда.

Защитная зона громоотвода

Не следует питать иллюзии, что громоотвод на соседнем доме или расположенная недалеко металлическая вышка полностью обезопасят Ваше жилище от удара молнии. Защитная зона громоотвода имеет вполне конкретные границы. В любом случае на даче придется устроить собственную молниезащиту.


Размер защищаемой зоны определяется высотой размещения молниеприемника

Конус безопасности, создаваемый стержневым молниеприемником, имеет угол 45-50°. Указанное правило действует при высоте размещения молниезащиты до 15м. Вышеприведенный эскиз демонстрирует, что при угле 45° радиус защитной зоны равен высоте верхней точки стержня над уровнем земли. При значении 50° зона защиты будет чуть больше.

Таким образом, чем выше мы разместим молниеприемник, тем больше получится площадь защищаемой поверхности.

В любом случае, частный дом должен попадать полностью в зону конуса защиты. Очень желательно, чтобы все постройки во дворе были защищены по тому же правилу. Таким образом, удобно разместить молниеприемник на крыше дома. Закрепить штырь бывает проще на одной из сторон здания чем по центру, при этом вероятность попадания молнии в кровлю снижается.

В случае большого участка может возникнуть необходимость установки еще одного громоотвода. Его можно смонтировать на специальной мачте.

Монтируем молниезащиту своими руками

В первую очередь, необходимо выбрать молниеприемник в соответствии с вышеизложенными рекомендациями и имеющимися под рукой материалами. На крыше дачного дома проще всего монтировать обыкновенный стальной штырь. Оцинкованная труба или алюминиевый стержень будут работать еще лучше. При использовании патрубка его верхний конец следует заглушить.

При наличии куска троса нужной длины и диаметра не составит труда протянуть его вдоль конька. На крыше большой площади эффективнее использовать вариант в виде сетки. Молниеприемник любой конструкции следует закрепить так, чтобы его не нарушило ветром.

Учтите: электрический контакт всей системы проще обеспечить, изготовив все три составляющие молниеотвода из одного материала.

Если не иметь в виду сварку, токоотвод проще выполнить из толстого медного провода в соответствии с рекомендациями выше. Надежное соединение с молниеприемником можно обеспечить с помощью оцинкованных зажимов с болтами и гайками. Практично закрепить проводник к опорам водосточных труб.


Размеры контура заземления в виде треугольника

Заземляющий контур лучше всего обустроить там, где вероятность нахождения людей наименьшая. Также выгодно разместить его в месте, где всегда присутствует влага. Это улучшит контакт заземлителя с землей. Не будет лишним, если рядом с ним установить предупреждающий знак. Болтовое соединение с заземлителем лучше выполнить над землей на цоколе здания, а контакт в земле обеспечить сваркой.

После монтажа всей системы электрическое соединение от молниеприемника до заземления можно проконтролировать мультиметром. Сопротивление заземляющего контура можно проверить только специальным прибором. Его величина должна быть не более 10Ом в том случае, если неподалеку возможно присутствие людей. Для отдельного молниеприемника, установленного вдалеке от дома, сопротивление заземления не должно превышать 50Ом.


Стандартный прибор для измерения сопротивления заземления

Хотя бы раз в год имеет смысл проверить целостность всей системы визуально. Раз в несколько лет следует откопать заземление и оценить степень коррозии металла. Если стержни в земле стали заметно тоньше, их необходимо заменить.

Высокое дерево нам поможет

Чтобы обустроить громоотвод на даче, можно использовать в качестве мачты высокое дерево, растущее неподалеку. Молниеприемник следует закрепить на его макушке так, чтобы он выступал не менее 0,5м над кроной. При этом не следует забывать, что дерево растет и меняет свои размеры.


Пирамидальный тополь защитит дом от грозы

Это означает, что молниеприемник и токоотвод следует крепить пластиковыми хомутами, которые не испортят ствол. Провод лучше использовать медный многожильный гибкий и проложить его следует с запасом дины. Кроме того, раз в несколько лет придется забираться наверх и переставлять молниеприемник выше макушки.

Молниеотвод представляет собой защитное устройство, в котором система проводников отводит электрический разряд в землю. Молниезащита — важнейший элемент обеспечения безопасности жильцов и имущества, находящихся в здании. При желании и наличии определенных знаний, вполне реально соорудить громоотвод своими руками.

Принцип действия и устройство

Система защиты от молнии состоит из трех компонентов:

  • молниеприемник;
  • токоотвод;
  • заземлитель.

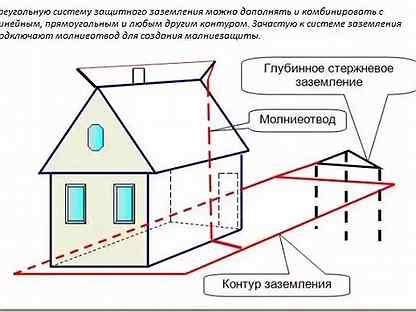

Схема устройства представлена на рисунке ниже.

Функция приема разряда молнии возлагается на молниеприемник. По токоотводам электричество поступает в заземлительный контур, который передает разряд в грунт.

Молниеприемник

Существует три разновидности молниеприемников:

  • стержневой;
  • штыревой;
  • сетчатый.

Также в качестве приемника может выступать сама крыша.

Стержневой приемник представляет собой металлический штырь, установленный на станине (на кровле, рядом со зданием, на высоком дереве). С помощью токоотвода (проводника) штырь соединяется с заземлительным контуром. Для изготовления громоотводов применяют медь, алюминий или сталь. Причем первая- оптимальный вариант с точки зрения качества защиты, а самые дешевые приемники производятся из стали.

Сечение молниеприемника стержневого типа должно составлять не менее 35 кв. мм, если речь идет о меди, и 70 кв. мм — для стальных устройств. Длина штыря колеблется от 50 до 200 см.

Стержневые приемники обычно выглядят эстетично, однако площадь их покрытия не слишком большая. Для расчета покрываемой территории от наивысшей точки штыря прочерчивают мысленную линию к уровню земли под углом 45 градусов. Защищенным является все пространство, оказавшееся в треугольнике по периметру. Ввиду маленькой зоны действия, стержневые громоотводы используют для защиты небольших домов, банных построек, гаражей и т.п.

Обратите внимание! Молниезащиту можно как сделать своими руками, так и приобрести готовую.

Сеточные молниеприемники выполняются в виде металлических сеток и представляют собой арматурный каркас с ячейками размером от 3 до 12 м. Толщина арматуры — в среднем 6 мм. Сетку размещают на определенной высоте над материалом кровли, оставляя зазор не менее 15 см. Наиболее подходящие объекты для применения сеточных систем — большие кровли (многоквартирные дома, торговые центры, промышленные и складские здания и т.п.).

Тросовый приемник располагается на двух или четырех мачтах, связанных друг с другом проволокой из стали или алюминия. Трос протягивают по коньку крыши, используя деревянные бруски, которые выступают в качестве опор. Наименьший рекомендуемый диаметр троса — 5 мм.

По сравнению со стержневыми описываемые устройства покрывают гораздо большую площадь. С точки зрения эффективности тросовые системы лучше, чем стержневые или сеточные приемники справляются с задачей защиты от молнии. Особенно распространены такие системы на шиферных кровлях.

Иногда в качестве молниеприемника используют саму крышу. Это возможно, когда кровля изготовлена из профнастила, металлической черепицы и любых других материалов, в основе которых есть металл. Существуют требования, которые дисквалифицируют конструкционный материал кровли, если его толщина меньше 4 мм (иначе возможно его прожигание молнией). Также не допускаются какие-либо горючие материалы, способные легко воспламениться.

Токоотвод

Для изготовления проводников применяют шестимиллиметровую медную, стальную или алюминиевую проволоку. Соединения с другими элементами системы — молниеприемником и заземлительным контуром — выполняют посредством болтов или сварных швов. Токоотвод нуждается в качественном изолировании от окружающей среды (подойдут кабель-каналы). Еще одно требование — выбор для токоотвода самого краткого пути от молниеприемника к заземлительному устройству.

Заземлитель

Заземлительный контур располагают неподалеку от здания. При этом выбирают место, находящееся вне прогулочной территории и поближе к какому-либо ограждению. Электрический заряд, поступающий к заземлительному контуру через токоотвод, через металлические стержни отводится в грунт. Стержни вкапывают в землю на глубину примерно 80-100 см. Их размещают таким образом, чтобы они при соединении формировали треугольник.

Подготовительные мероприятия

Перед тем как сделать громоотвод необходимо провести подготовку. Причем по важности этот этап ничем не отличается от собственно процесса установки молниезащитной системы. Понадобится произвести расчеты согласно формуле, подобрать материалы и найти правильное место для установки молниезащиты.

Формула расчета

Молниезащита — достаточно сложная и ответственная в силу выполняемых задач система. При ее планировании необходимы точные расчеты и оценка потенциальных рисков. В то же время необходимости в чрезмерно сложных математических вычислениях нет. Нужно лишь определить зону действия системы, исходя из формул. Для стержневого молниеотвода существуют коэффициенты, применяемые для расчета нужной высоты устройства. Используется такая формула:

Она подходит для громоотводов высотой до полутора метров, что вполне достаточно для обеспечения защиты частного дома от ударов молнии.

Материал для громоотвода

Для создания защитной системы понадобятся конструкционные материалы. Придется сделать выбор из стали, меди или алюминия. При этом площадь необходимого поперечного сечения будет отличаться, что продиктовано разным сопротивлением каждого вида из перечисленных металлов. Чтобы объяснить сказанное более наглядно, внизу приведена таблица, в которой указаны минимальные требования к компонентам молниезащиты, исходя из вида металла:

Материал Молниеприемник Токоотвод Заземлитель
Площадь сечения, мм Диаметр, мм Площадь сечения, мм Диаметр, мм Площадь сечения, мм Диаметр, мм
Медь 35 7 16 5 50 8
Сталь 50 8 50 8 100 11,5
Алюминий 70 9,5 25 6 Не применяется

Исходя из данных, представленных в таблице, оптимальный выбор материала — медь. Однако наиболее дешевым вариантом громоотвода, изготовленного своими руками, является сталь.

Токоотвод отличается меньшим сечением в сравнении с другими компонентами защитной системы. Рекомендуется постепенно увеличивать его толщину от приемника к заземлительному контуру.

Совет! При создании молниезащиты желательно применять один и тот же вид металла для всех элементов конструкции.

Для изготовления молниезащиты необходимы такие материалы и инструменты:

  1. Молниеприемник. В случае со стержневой системой понадобится металлический заостренный штырь. Также подойдет ТВ-мачта или антенна для приема радиосигналов. В продаже имеются готовые приемники, например, GALMAR или SCHIRTEC.
  2. Металлическая проволока нужного сечения.
  3. Устройства для заземления (металлические штыри, трубы или лента).
  4. Пластиковые фиксаторы, скобы, болты.
  5. Инструменты для выполнения работы (сварочный аппарат, электродрель, молоток, лопата).

Место установки

Громоотвод следует располагать на наиболее высокой точке из имеющихся на участке. При этом нужно помнить про защитную конусообразную зону. Громоотвод должен находиться в таком месте, чтобы здание полностью было покрыто защитой. Получается, что, чем более отдален громоотвод от дома, тем выше он должен быть.

По финансовым соображениям предпочтительнее разместить молниеприемник на кровле здания. В этом случае не понадобится сооружение высокой опоры, которая к тому же вряд ли будет эстетически привлекательной.

Совет! Не рекомендуется установка громоотвода в центральной части крыши. Лучше поставить приемник с краю кровли и зафиксировать его к стене. При таком подходе уменьшается риск попадания молнии в какую-либо часть кровли.

Отдельный вопрос — правильное размещение заземлительного устройства. При ударе молнии высокомощный разряд проходит в землю и в этот момент рядом с заземлителем не должны находиться живые существа. Поэтому разработаны требования к минимальным расстояниям от заземления к стене дома — 1 м и до пешеходных дорожек — 5 м. Заземляющее устройство должно быть установлено в таком месте, где нет вероятности нахождения людей. К тому же, вокруг заземлителя следует установить ограждение и поставить рядом предупреждающий знак.

Обратите внимание! Эффективная работа заземления возможна только во влажном грунте. Это нужно учитывать при выборе места для заземлительного контура. Если постоянно мокрый участок отсутствует, следует задуматься об искусственном орошении.

Установка тросового молниеотвода

Прежде всего нужно протянуть проволоку по коньку кровли. Она будет выступать в качестве приемника для молнии. Если крыша изготовлена из пожароопасных материалов (древесина, пластиковая черепица и т.п.), проволоку следует расположить на высоте не менее 15 сантиметров от материала. При этом поддерживающую для нее функцию будут выполнять пластиковые фиксаторы. Концы проволоки закрепляют на металлических мачтах (их называют горизонтальными приемниками).

Токоотвод фиксируют к приемнику с помощью сварочного аппарата болтовыми соединениями или заклепками. На смежные участки наносят изоляцию. На кровле токоотвод закрепляют скобами, а на стенах — пластиковыми фиксаторами. Проводник лучше разместить в кабельном канале, чтобы избежать пагубного воздействия на него влажности.

Заземление создают так:

  1. Копают траншею глубиной от 80 см.
  2. Забивают в дно ямы металлические штыри.
  3. Соединяют их стальной трубой или лентой. Для этого используют сварочный аппарат.
  4. Отводят ленту к участку соединения с токоотводом.
  5. Состыковывают токоотвод с заземлителем.

Установка стержневого молниеотвода

Для монтажа стержневой системы понадобится высокая станина. Ее функции сможет выполнять, например, мачта ТВ-антенны. Приемник фиксируют к ней сварным или болтовым соединением.

Установка токоотвода и заземлителя осуществляется так же, как описано выше, когда речь шла о тросовой молниезащите. После завершения установки следует протестировать сопротивление системы. Максимально допустимый показатель — 10 Ом.

Дерево в качестве громоотвода

Для создания молниеотвода своими руками подойдет обычное дерево. При этом его высота должна превышать уровень крыши здания примерно в 2,5 раза. Расстояние до дома не должно быть меньше 3 м.

Один конец пятимиллиметровой проволоки приваривают к заземляющему устройству и закапывают соединение в землю. Оставшийся конец будет приемником. Его подводят к верхушке дерева.

Уход за конструкцией

Металлические устройства чувствительны к отрицательным воздействиям окружающей среды. Чтобы избежать развития коррозийных процессов и сохранить рабочие свойства металлов, необходимо регулярно проводить осмотры системы защиты от молнии.

С наступление весны — перед началом грозового сезона — необходимо провести визуальное исследование всех компонентов системы. В процессе эксплуатации металл бывает настолько поврежден, что не обойтись без замены деталей.

Особое внимание следует уделять контактам. Некачественный контакт приводит к размыканию системы и возгоранию. Если нужно, их прочищают от окиси.

Подземную часть молниезащиты также нужно проверять. Однако ввиду трудоемкости процесса, разрешается делать это не каждый год, а один раз в трехлетний период.

Молниезащита – настолько важный элемент обеспечения безопасности жильцов и здания, что браться за ее создания стоит только при полной уверенности в своих знаниях и опыте. Если этого чувства недостаточно, лучше поручить выполнение работы профессионалам.

Для предотвращения таких последствий в ходе строительных работ выполняется молниезащитный контур . Частные дома классифицируются СНиПом как здания третьего класса пожарной безопасности и подлежат молниезащите в обязательном порядке. Молниеотвод планируется не тогда, когда дом сияет новенькой черепицей, а еще на стадии разработки проекта. Тогда он составляет с ним единое архитектурное решение.

Выбор типа

Тип планируемой молниезащиты зависит от исходного состояния дома и условий, в которых он находится. Молния, как правило, бьет в самую высокую точку дома или соседнее дерево. Деревья, антенны, столбы при ударе молнии создают эффект экрана и соседние здания, автомобили могут попасть в зону поражения.

Вторым условием при устройстве защиты является тип грунта , разные виды которого имеют неодинаковою токопроводимость и сопротивление, которое учитывается при выборе сечения металлической полосы и величины заглубления контура.

Если ваш дом рядом с водоемом или ключами, то риск поражения разрядом максимален, особенно если по климатическим условиям число грозовых периодов превышает 40 часов в год.

Устройство молниезащиты частного (загородного) дома

Принцип громоотвода простой — защита дома от разрушений путем отведения электрического разряда в землю. Эффективна молниезащита только в случае комплексного решения. Полноценная система включает в себя внутреннюю защиту и внешнюю.

Первая защищает оборудование от скачков напряжения при грозе. Даже если разряд молнии ударил в нескольких километрах, требуется ограничитель перенапряжения.

Установить готовый разрядник не сложно, но если у вас нет такой защиты, воспользуйтесь самым надежным способом — отключите электроприборы, если грозовой фронт в пределах 3 км . Разница во времени между громом и молнией должна составлять меньше 10 секунд.

Наружная защита от молнии обеспечивает безопасность дома и находящихся в нем людей во время грозы. Устройство простейшего молниеотвода: опора, молниеприемник, токоотвод и контур заземления.

Молниеприемник — металлический проводник длиной до 1,5 м, принимающий разряд молнии. Устанавливается на крыше, дымовой трубе, телевизионной антенне — любом самом высоком месте дома. Такой способ подходит для металлической кровли.

Если крыша из шифера, натягивают металлический трос на деревянных опорах длиной 1-2 м и защищают его изоляторами.

Для черепичных крыш по коньку натягивают молниезащитную сетку с отходящими от нее токоотводами. Токоотвод соединяет молниеприемник с заземлительным контуром. Эта стальная проволока прокладывается по стене дома и приваривается к молниеприемнику и контуру заземления.

Заземление молниезащиты — 2 связанных и забитых в землю электрода. Если контур есть, уже хорошо, но по правилам заземление бытовых приборов и молниезащиты дома должны быть общими. Радиус защитного действия молниеотвода определяется формулой R=1, 732 h, где h — высота молниеотвода.

Как это устройство работает? Электрический ток всегда уходит по цепи наименьшего сопротивления, а грозовая молния — колоссальный разряд электроэнергии с силой тока 100 000 А.

И правильно сделанный молниепровод будет представлять собой это наименьшее сопротивление, по которому разряд молнии уйдёт в землю, защитив ваше жилище.

На этом рисунке один из вариантов устройства молниезащиты вашего дома.

А в этом видеоролике рассказано про природу молний и о защите от них.

Молниезащита деревянного дома своими руками

Разобравшись с устройством молниеотвода, не так сложно самому защитить свой дом или дачу. С типом крыши определились, поговорим о каждом способе защиты детально.

Молниезащитная сетка — сетка из металлической проволоки диаметром 6 мм, изготовленная путем сварки в местах пересечения. Укладывается на крышу и соединяется несколькими тоководами с контуром заземления.

Подходит для неметаллических крыш, когда нужно защитить одно здание, потому что соседние постройки по уровню ниже. Иногда эту сетку укладывают на кровлю еще при строительстве дома.

Молниезащитная проволока — трос натягивается на изоляторах между двумя металлическими или деревянными опорами. Устанавливают их на коньке, на высоте 0,25 м. Диаметр проволоки не менее 6 мм.

Вокруг трубы из этой проволоки делается петля и присоединяется к молниеприемнику. Соединение лучше делать при помощи сварки или пайки. Из этой же проволоки и токоотвод изготавливается. Получается защитная зона в виде шалаша и подходит для всех неметаллических крыш.

Штыревой молниеприемник представляет собой металлический штырь круглой, квадратной или прямоугольной формы сечения и длиной не менее 0,25 м и площадью сечения 100 кв. мм. Он принимает на себя основной удар и должен выдерживать разные тепловые и динамические нагрузки.

Изготавливается из материала, не поддающегося окислению (медь, оцинкованная сталь), так как красить его нельзя. Минимальный диаметр сечения прута или газовой трубы — 12 мм. Если труба полая, конец нужно заварить. Устанавливается на конек крыши на мачте нужной длины.

Токоотвод служит для направления принятого разряда в землю. Присоединяем его сваркой, пайкой или крепим болтами. Площадь контакта в этом случае должна быть не меньше двукратной площади сечения соединяемых деталей.

Такой вид защиты подойдет для металлических крыш, причем саму крышу тоже нужно заземлить. Он создает своеобразный защитный зонт. Прикрепить его можно гвоздями, скобами, хомутами.

И, наконец, защитное заземление . Заземлитель отводит ток молнии в землю и имеет малую долю электрического сопротивления. Укладывается в отдаленности от крыльца и дорожек на 5 м. Если грунт влажный и глубина залегания грунтовых вод меньше 1,5 м, используются горизонтальные заземлители. Его можно сделать так :

  1. Выкопать вдоль дома канаву на ширину лопаты длиной 6 м и глубиной до 1 м.
  2. Забить три оцинкованные водопроводные трубы диаметром 20 мм и длиной 2 м на дно канавы через каждые три метра. На поверхности оставляем 5 см.
  3. Проволоку диаметром не менее 8 мм проложить и приварить к трубам. К средней трубе нужно еще приварить токоотвод. Можно приварить к трубам болты и соединить трубы медным кабелем.
  4. Смазать болты солидолом и закопать трубы.

Если грунт сухой и подземные воды находятся глубоко, можно соорудить вертикальный заземлитель из двух стержней длиной 2-3 м, которые вбиваются в землю на глубину 0,5м и расстоянием друг от друга 3 м. соединяются перемычкой с сечением 100 кв. м

Это заземление можно использовать и для защиты электроприборов, электрощитов в доме. Во время грозы опасно находиться рядом с заземлением в радиусе 4 м (можно попасть под шаговое напряжение). Молниезащиту можно устроить и на деревьях. Это возможно, если дерево выше дома вместе с антенной в 2-2,5 раза и удалено от дома на 3-10 м. Изготавливается она из куска проволоки, диаметром 5-8 мм, имеет односторонний спуск и одно заземление в виде петли.

Молниеотводы, применяемые для защиты от линейной молнии, неэффективны при шаровой. Для предотвращения попадания в дом такой молнии при грозе нужно плотно закрывать окна, двери, дымоходы, а вентиляционные блоки должны иметь сетку из медной или стальной проволоки с ячейками 3-4 см и надежным заземлением.

И, наконец, несколько советов . Для заземления металлической крыши в качестве токоотводов можно использовать ливнестоки. Для удобства забивания трубы вначале можно соорудить подмостки. Если размеры неизвестны, то защитную зону можно определить с помощью обычного прямоугольного равнобедренного треугольника. Прицельтесь по длинной стороне (гипотенузе) в молниеприемник. Короткая сторона (катет) при этом параллельна земле.

Если точка прицела ниже верхушки молниеприемника, значит вы в зоне защиты. Не располагайте рядом с дверями спуски токоотводов. Все металлические конструкции на крыше тоже заземляются. Состояние молниезащиты требует ухода и систематической проверки соединений. Лучше всего, если они будут сварочными.

Можно соорудить два токоотвода для надежности. Нельзя допускать коррозию, регулярно очищайте его от окалины. Каждые пять лет вскрывайте заземляющие электроды, проверяйте и при необходимости меняйте. И ваш молниеотвод на долгие годы обеспечит вам безопасное проживание.

в этом видеоролике вы можете посмотреть на примерный монтаж молниезащиты.

Историческая справка или Кто изобрел громоотвод? Громоотвод (или молниеотвод) — механизм, который устанавливается на сооружения и выполняет функцию защиты от удара молнии. В простонародье также известный как «громоотвод».

Общепринято, что громоотвод это изобретение Бенджамина Франклина, которое он сделал в 1752 году, однако также есть доказательства, что подобные конструкции существовали и до этой даты (например, высокие мачты древних храмов в Древнем Египте, также были сооружения и у храма царя Соломона в Иерусалиме, Невьянская башня, бумажные змеи Жака Рома). В России первые громоотводы были созданы М. В. Ломоносовым и Г. В. Рихманом в 1753 г.

В данной статье мы расскажем о том, что такое громоотвод и как он работает, кто изобрел громоотвод и как сделать громоотвод для дачного дома своими руками.

Разряды молний крайне опасное явление природы, в особенности, в ситуации, когда сооружения находятся на открытых территориях, именно потому, чтобы обеспечить спокойствие и безопасность своей семьи, необходимо установить громоотвод. Установка громоотвода не потребует огромных временных затрат, но, в конечном итоге, вы будете уверены, что постройки надежно защищены от различных погодных неприятностей.

Необходимые средства и строительные материалы

Для монтажа громоотвода в частном доме потребуется:

  • штырь для молниеприемника;
  • металлическая проволока из меди или алюминия сечением 6 мм и гофра для токоотвода;
  • нержавеющая сталь для подготовки заземления;
  • сварочный аппарат;
  • пила с диском по металлу;
  • дрель- электрическая;
  • мультиметр;
  • кувалда или молоток;
  • лопата штыковая;
  • гаечные ключи;
  • болты М8 или М10;
  • дюбеля;
  • хомуты для крепежа;
  • мощный деревянный шест;
  • держатели.

Этап подготовки

Планирование надо начинать с определения высоты конструкции. Верх стержня молниеприемника необходимо расположить до 12 метров над землей.

Необходимо учесть, что сооружения, предназначенные для защиты строений от ударов молний, охраняют здания только на ограниченном участке. Защищенным может считаться пространство вокруг самого сооружения. Поэтому при постройке громоотвода необходимо это учитывать и строить их так, чтобы под защиту попадали все объекты, располагающиеся на участке.

Существует два типа конструкций:

Громоотводы типа А создают защиту на 99%, что делает их наиболее эффективными по защите от молний конструкциями.

Сооружения типа Б по сравнению с сооружениями типа А обладают меньшей эффективностью и в результате защищают строение только на 95%.

Важно! Зона безопасности, которую создает молниеприемник, будет в радиусе 1,5 размеров высоты мачты.

То есть, при высоте 10 метров громоотвод прикроет площадь в диаметре в 30 метров. Если необходима защита большего по размерам участка с постройками, то постройка двух или трех мачт, равномерно расположенных по территории участка, поможет решить проблему молниеотведения. Громоотводу необходимо быть на высоте более 2 –х метров от поверхности , для эффективного выполнения функции защиты дома от молний.

Подбор места установки заземления

Контур заземления необходимо расположить на расстояние до 1-го метра от фундамента постройки, которую будет защищать громоотвод, и в нескольких метрах от тротуаров и крыльца. Место заземления во время грозы представляет опасность, потому необходимо расположить его так, чтобы не подвергать риску домочадцев и гостей. Лучше всего будет найти место для нее у стены или забора, огораживающего дом. Один из вариантов — это расположить вокруг зоны заземления какую-либо клумбу или другую композицию из валунов, камней и т.д.

Наиболее подходящие материалы для составляющих:


Также необходимо заранее определить и пометить места расположения всех элементов конструкции.

Установка конструкции
  • Установка заземлителя.

После проведения разметки, при помощи лопаты создается яма в форме треугольника – каждая сторона которой должна быть не менее 1200 мм, глубиной – 600 — 700 мм. От вершины треугольника по направлению к стене дома прокладывается траншея. В конечной точке будет подходить окончание токоотвода.

На окончаниях вертикальных частей элементов заземления срезаются болгаркой уголки, затем заостренными концами вгоняются в грунт на глубину от 2-х метров тяжелой металлической кувалдой. При вкапывании заостренных концов заземления в землю необходимо наносить удары кувалдой строго вертикально дабы не погнуть контрукции.

С использованием сварочного аппарата привариваются куски из того же материала, из которых и формируют металлический треугольник в траншеях.

  • Установка молниеприемника (Громоотвода).

Для установки молниеприемника можно использовать два способа:


Токоприемник укладывается на крышу, а затем на стену вертикально вниз и крепится к крыше и стене полукруглыми пластиковыми или металлическими зажимами. Нижняя часть токовой мойки должна быть закреплена на заземлении, выведенном из стены дома.

Для этого в заземляющей пластине делается дырка, в которую устанавливается болт с шайбой, гайкой и контргайкой. Зачищенный (острый) конец токоотвода зажимается при помощи шайбы, гайки и болта, вместе с обмотанной витой парой вокруг болта. Затем ямы закапываются.

Проверка

Установленная система должна быть проверена мультиметром. Выполните измерение сопротивления — прибор должен иметь значение не выше 10 ом. Если показания прибора отличаются от нормативных — проверьте все стыки конструкции – по всему контуру конструкции должна быть хорошая электропроводность.

Заключение

Правильно установленный громоотвод на крыше способен защитить дом и близлежащие здания от молнии.

Важно отметить, что в случае частных домов вопрос с громоотводом решает владелец. Существует ряд факторов при размещении зданий, которые минимизируют в принципе вероятность удара молнии в дом:

  • в случае, если дом находится в низине, то вероятность удара молнии в дом во время грозы крайне мала;
  • в случае, если рядом с домом находится более высотное здание, то, скорее всего, в него ударит молния. Таким образом, опасность удара молнии нивелируется наличием более высокого строения рядом с ним;
  • если громоотвод установлен на соседнем доме, то ваш дом тоже может подпадать в зону действия соседского громоотвода.

Таким образом, в ряде случаев острой необходимости в установке громоотвода может и не быть. Целесообразность установки необходимо оценивать в зависимости от вышеуказанных факторов.

Громоотвод в частном доме: как организовать молниезащиту дома и участка

В советское время наличие в доме громоотвода (по научному — молнии) было обязательным. Схемы молниезащиты дома публиковались в книгах по экономике, бытовых энциклопедиях и даже в школьных учебниках. Собрать простейшее приспособление сможет даже ребенок. Теперь устройство громоотвода в частном доме не требуется.Считается, что если будет так много объектов инфраструктуры, то они непременно пострадают. Довольно смелое предположение.

AB Contour | Ксения Литвинова Г.

Зачем нужна молниезащита
По статистике подавляющее большинство ударов молнии в стихию, особенно вблизи городов, приходится на промышленные объекты — громоотводы на высотных зданиях, мачтах, ЛЭП и т. Д. Поэтому вопросы молниезащиты в частном доме в списке забот домовладельцев отошли на второй план.Требование даже изъято из нормы в старых советских «Инструкциях по устройству молниезащиты зданий и сооружений» (РД 34.21.122-87 образца 1987 г.) было строкой об объектах, требующих III класса молниезащиты. В более свежей версии Руководства (т. 153-34.21.122-2003) в частных домах и дачных участках мест так и не обнаружено.

А вот расслабляться домовладельцам, увы, рано.

Фото стройкиремонт.com

1. Количество ударов молний увеличивается.
Возгорание от молний случается относительно редко (десятки случаев в год), но из года в год это не обязательно. Например, летом 2019 года синоптики в новостях постоянно сообщали об аномальной штормовой активности и частых пожарах в разных регионах мира. Метеорологи связывают это явление с глобальным потеплением. По прогнозам, штормовая активность будет только усиливаться.

Архитектурное бюро «ИГЛЫ»

2.Пострадал проводка и электроника
Не все попадания молнии вызывают пожары. Но слишком часто грозовое электричество выводит из строя бытовую электронику и электрооборудование, прожигает крышу и пробивает дымоход. И это не десятки, а тысячи случаев в год в регионе. Практически в любом случае ремонт и восстановление имущества обходятся дороже, чем обычно производится молниезащита частного дома под ключ.

3. Нестраховой случай
Отсутствие молниезащиты загородного дома может дать страховым компаниям повод отказать вам в компенсации, если во время шторма пострадало ваше имущество.Это элемент форс-мажора.

Хорди Фольч

Кто подвержен риску

  • Жители районов с грозовой активностью более 10 часов в год. Если верить картам советской эпохи, во всех регионах России, кроме Крайнего Севера и Дальнего Востока. А чем дальше на юг — тем чаще бушует буря. Например, при многолетних наблюдениях в разных зонах средняя полоса грозовой активности составляет 40-80 часов в год.Он постоянно растет и, как мы понимаем, будет расти.
  • Владельцы домов, стоящих в поле или на высоком холме. Будьте готовы к тому, что в вашем доме придется позаботиться обо всех разрядах грозового электричества. Да, они могут достать высокое дерево или электрический столб, но на это лучше не полагаться.

VTrim

  • Владельцы самых высоких домов в районе. Под «высочайшей» подразумевается не только этажность, но и наличие высот: дымоходы, антенные мачты, возвышающиеся над гребнем гребни, навершие, флюгеры и т. Д.
  • Домовладельцы с токопроводящей кровлей. Например, железная или медная кровля. Риск молнии в таких домах намного выше. Практически никакой разницы, заземлено до крыши или нет.
  • Владельцам одноэтажных домов, ищущим укрытия из близлежащих построек, тоже не стоит расслабляться. Не факт, что по соседству стоит хороший громоотвод.
  • Оказывается, молниезащита необходима всем или почти всем домовладельцам.

    Бытует мнение, что Некоторые «знатоки» утверждают, что громоотвод не нужен, так как он соберет всю молнию на местности.Но, во-первых, стихия молнии непредсказуема. А во-вторых, к «приглашению» в домик на молнии, к встрече с ней нужно готовиться основательно.

Фото с сайта stellait.ru

Как защитить дом от молнии
На данный момент существует два типа молниезащиты — активная и пассивная.

Активная молниезащита частного дома появилась сравнительно недавно. Он основан на молнии (на фото), оснащен специальным ионизатором, который своими импульсами «притягивает» молнию и «провоцирует» ее поражение.Установить молниезащиту могут только сертифицированные специалисты.

Пассивная молния — классический вариант молниезащиты, широко используемый. Технику можно купить в магазине и установить самостоятельно (или даже изготовить самостоятельно).

Молниезащита: три основные части
Самая простая молниезащита для частного дома состоит из трех частей: молниеотводов и заземляющих устройств.

Схема сайта стеллаит.ru

КАМЕЯ

Lightning принимает молнии и бывает трех типов.

1. Стержневой приемник (на фото выше) представляет собой обычный металлический штифт, который фиксируется так, чтобы стать самой высокой точкой в ​​пространстве. Такие приемники обычно используются для защиты небольших зданий простой архитектуры.

2. Приемник кабеля — веревка, прикрепленная к деревянным опорам и натянутая по длине конька крыши. Используется реже, чем основные приемники, в основном для защиты невысоких зданий.

Схема сайта orenburgelectro.ru

3. Металлическая сетка из стали, алюминия и т. Д. Натягивается на всю площадь кровли и закрепляется на деревянных или специальных непроводящих опорах. Практически применяется для защиты частных домов.

Электроды разряда от молнии до заземления. Представляет собой такую ​​же стальную проволоку или металлическую полосу, один конец которой приварен к молнии, а другой — к заземлению.

Земля — подземные проводники, «спускающие» электрический заряд в землю.

Игорь К

На схеме ниже: проект молниезащиты жилого дома.

Молниезащита обычно предусматривается проектом дома или коттеджа и устанавливается непосредственно в конструкции здания. Но если система молниезащиты отсутствует или неисправна (после удара молнии) — ее можно приобрести в магазине или даже сделать самостоятельно.

Производители электрооборудования предлагают готовые решения молниезащиты и заземления. В комплект (на фото — пример с сайта tdm-elektro.ru) входит молниеприемник, заземление из коррозионно-стойких материалов (нержавейка и оцинковка) и сопутствующие элементы: крепеж и контактная группа.

Основные преимущества готовых решений — отсутствие «тонких мест» и повышенная надежность соединений.Цена комплектов молниезащиты под ключ — от 8 тыс. Руб.

Фото с сайта ocenin.ru

Как сделать молнию в домашних условиях
В детстве дедушка своими руками делал громоотвод для загородного дома. И пожаров во время грозы в его СНТ, где все дома были оборудованы молниезащитой, не было. В отличие от соседнего массива: дом есть не часто, но он горел.Импровизированный громоотвод в частном доме деда представлял собой молниеотвод из стальной проволоки сечением 5 мм (по горизонтали на мачте и над коньком крыши, чтобы не касаться поверхности крыши) и заземляющий электрод. в виде кольев вбивают в землю кусок арматуры.

Фото с сайта m-strana.ru

Можно сделать это еще проще, применив стержень из молниеотвода (например, кусок арматуры) диаметром 10-18 мм и длиной от 250 мм.

Факт: Громоотвод (а точнее его молнию) можно разместить не только на крыше дома, но и рядом с домом — на любом высоком предмете: антенной мачте, шесте, высоком дереве. В последнем случае дерево тоже будет защищено, но металлический стержень должен быть выше кроны не менее чем на 1,5 м.

Kenneth M Wyner Photography Inc

Фото: в этом проекте молния образует дерево, растущее в доме. Если присмотреться, можно увидеть, как коллектор спускается по стволу

Кровля под ключ

Для коллектора лучше взять стальную проволоку диаметром не менее 6 мм (или стальную ленту толщиной 2 мм и шириной 30 мм).Один конец следует приварить к молнии, другой — к земле. Если дом построен из негорючих материалов (кирпич, камень и т. Д.), Приемник может быть установлен снаружи здания, вдали от окон и дверей.

Факт: Количество электродов зависит от типа молнии. Сердечника достаточно коллектора, веревки или двух сеток.

Фото с сайта amperof.ru

В старых советских книгах говорилось, что контур заземления представляет собой несколько соединенных проводов.Расчет характеристик молнии и контура (длина, сечение, глубина) для крупных объектов производится по сложным формулам, учитывающим конфигурацию здания, тип фундамента, характеристики грунта. В загородном доме все проще: заложите определенный запас прочности, чтобы не допустить осечки.

Фото с сайта elnes.ru

Например, использование врытых или вбитых в землю проводников из: стальной арматуры, уголка и т. Д.Установите две металлические стержни, соединенные перемычкой, закопанные в землю на 2-3 м на расстоянии не менее трех метров друг от друга. Причем перемычку следует ставить чуть больше полуметра под землей. Этой перемычкой и подключаем токоприемник.

Важно: Заземление должно располагаться на расстоянии более 5 м от входа в дом, дорожек и дорожек и более 1,5 м от фундамента. В грозу приближаться к ним опасно.

Архитектурное бюро «Алекминский и партнеры»

Во избежание пропусков зажигания
К сожалению, молнии — не тот случай, когда «похоронили и забыли».Хотя в подавляющем большинстве случаев вы просто не будете знать, что попала молния. Специалистам, производящим установку молниезащиты в частном доме, настоятельно рекомендуется регулярно (не реже, чем раз в три года) проверять все электрические соединения. И раз в пять лет вскрывать, проверять и при необходимости (в случае коррозии) менять подземное заземление. Если все нормально — вы под защитой.

Компания «Артель»

Железная крыша: заземлить или нет
Иногда «разнорабочие» предлагают сделать землю на железной крыше, объясняя это молнией.Увы, это не так. И эффект можно обратить. Без внешней молнии вы действительно начнете собирать все грозовые разряды с окрестностями, и в результате рискуете получить дыру в крыше и сгореть проводку. Проблема в том, что правила читаются, но не читаются.

Согласно «Инструкции по установке молниезащиты зданий…» (т. 153-34.21.122-2003 п. 3.2.1.2), защищаемые металлические кровельные объекты действительно могут рассматриваться как естественное освещение. Но железная крыша должна быть толщиной 4 мм, медная — 5 мм.Вряд ли у вас на крыше стоит броня. Поэтому молниезащита и заземление кровли бывает разной. Молниезащиту частного дома с металлической крышей следует выполнять точно так же, как и любой другой.

Электро21Век

Внутренняя молниезащита: что это такое?
Молния может не только попасть в сам дом, но и «прийти» по проводам в виде импульса высокого напряжения, который убивает проводку и любые подключенные устройства.Для внутренней молниезащиты в частном доме используется автомат защиты от импульсных перенапряжений (устройство защиты от импульсных напряжений), который монтируется в распределительном щите на фасаде дома. Достаточно.

ВАША очередь…
А в вашем доме для отпуска есть громоотвод и внутренняя молниезащита? Расскажите, почему вы решили их сделать и были ли случаи, когда спасала молниезащита

Изготовление громоотвода своими руками в частном доме.Как соорудить громоотвод своими руками

Эти два типа громоотводов являются наиболее распространенными и используются в частных домах и на дачах, так как их конструкция проста, а монтаж своими руками несложен.

На первом этапе установки молниезащиты необходимо протянуть провод по коньку кровли, который будет служить громоотводом.

Если крыша покрыта горючими материалами (дерево, пластиковая черепица), проволока должна находиться на расстоянии 10-15 см от поверхности на специальных пластиковых креплениях.Концы провода прикрепляют к металлическим мачтам (горизонтальным громоотводам) или загибают вертикально.

Токоотвод крепится к молниеотводу с помощью сварки, болтов или заклепок. Стыки утеплены. На крыше токоотвод фиксируется скобами, на стенах дома — пластиковыми креплениями. Провод можно размещать в кабельном канале, чтобы избежать негативного воздействия на него атмосферных явлений.

Система заземления монтируется на расстоянии не менее 5 м от дома, дорожек, скамеек.Рядом не должно быть игровых площадок для детей и гуляющих животных. Заземление работает только во влажном грунте, что тоже нужно учитывать при выборе места.

Для стержневого громоотвода должна быть установлена ​​высокая кровать. Его роль может сыграть мачта телевизионной антенны. Громоотвод крепится к мачте сваркой или болтами.

Монтаж токоотвода и заземление такой молниезащиты не отличается от описанного выше. После завершения работ необходимо проверить сопротивление всей системы.Оно не должно превышать 10 Ом.

Профилактическое обслуживание молниеотвода включает периодическую очистку стойки стержня от грязи, пыли и оксидов, а также проверку целостности всех соединений.

Самостоятельно смонтировать громоотвод на даче несложно. Если соблюдать все рекомендации и нормы инструкции к устройству молниезащиты РД 34.21.122-87, то в нужный момент он сработает безотказно.

Несмотря на то, что сделать громоотвод своими руками несложно, для выполнения таких работ рекомендуется обратиться к специалисту.Только профессионалы смогут подсказать, какие материалы лучше всего использовать именно в вашей ситуации, окажут квалифицированную помощь в выборе подходящего места для установки, а также учтут негативные факторы, от воздействия которых защита может не сработать.

Прямой удар молнии в загородном доме — случай редкий, случается раз в несколько лет. Тем не менее стоит обезопасить себя и еще до начала строительства продумать систему защиты от ударов молнии.

К сожалению, официальных стандартов молниезащиты частных домов пока нет. Дизайнерам и домовладельцам остается полагаться на здравый смысл и опыт электриков. Единственный дельный совет, которому нужно неукоснительно следовать: подумайте о молниезащите как можно раньше, еще на этапе проектирования дома и закладки фундамента. Окончательно его устанавливают на этапе разводки электричества по дому.

Система молниезащиты состоит из нескольких частей: молниеприемника, токоотводов, заземления и специального оборудования, которое подключается к электрическому щиту и защищает сеть от скачков напряжения.Первые три элемента электрики называют внешней молниезащитой, а устройство в панели приборов — внутренним.

Молниеотводы Самая простая конструкция — металлические штыри, высота которых зависит от высоты и площади здания. Итак, для дома высотой 8 м и площадью 80-100 м2 вам понадобится шпилька длиной около 1,4 м.

Для антресоли мансарды необходим отдельный пантограф, который устанавливается на коньке его крыши.

Токоотводы подключаются к молниеотводам — ​​по два на каждый вывод.Они должны пройти кратчайший путь к заземлению. Именно поэтому специалисты настоятельно рекомендуют позаботиться о молниезащите еще на этапе проектирования: при прокладке токопроводов в уже построенном доме окна могут встречаться по пути, к тому же будет сложно сделать капельную изоляцию токоотводов и скрыть их во внутренних элементах дома.

Заземление обычно служит фундаментом, где еще на этапе укладки должны быть предусмотрены детали для крепления пантографов.Если таких деталей нет, в фундамент вбиваются отдельные штифты и соединяются между собой. Чтобы заземление не подвергалось коррозии, лучше использовать металлические оцинкованные элементы.

Для дома на высоком песчаном холме необходим дополнительный контур заземления: сухой песок — плохой заземляющий электрод.

Модифицированная и более надежная система, по сравнению с громоотводами, представляет собой цепную систему проводов. На конек крыши устанавливаются две небольшие шпильки, между которыми проходит неизолированный провод.Вся конструкция служит пантографом.

На городских застройках применяется еще один вариант — сеть молниезащиты … Это металлическая сетка с размером ячеек 6 м, уложенная по всей площади кровли. Провода обычно заправляют в бетонную стяжку крыши.

Эта технология подходит и для небольших частных домов, но с поправкой: рекомендуется прокладывать провода поверх рубероида, иначе после удара молнии придется ремонтировать крышу.

Важно: молниезащитная сетка применяется только на неметаллических крышах! За пределами сети не должно быть металлических деталей, в том числе водостоков.

Металлическая крыша с надлежащим заземлением может работать как большой громоотвод. Главное, чтобы под ним не было горючего утеплителя: в месте удара молнии металл может сильно нагреться и даже расплавиться. Кстати, по этой причине все же лучше использовать другие варианты молниезащиты: ремонт поврежденной крыши может быть дорогостоящим.

При строительстве коттеджных поселков может применяться внешняя молниезащита активного типа, охватывающая сразу несколько построек. Он основан на принципе ионизации воздуха на аэровокзале и установлен на специальных мачтах.

Активный громоотвод устанавливается на расстоянии 1 м от наивысшей точки сооружения в поселке, зона действия активной системы составляет около 80 мг.

Загородные дома обычно строят из горючих материалов, а пожарное депо находится далеко.Да и к каждому зданию нельзя подъехать, да и от сильного ветра, который сопровождает любую грозу, ничего хорошего ждать не стоит.

Иногда от удара молнии сгорают целых дач .

Давайте поговорим о том, как самостоятельно сделать эффективный громоотвод и минимизировать риск прямого «небесного разряда», попавшего в дом.

Упрощенно физику процесса можно описать следующим образом: источник молнии — это кучево-дождевые .

Во время грозы они превращаются в своего рода гигантские конденсаторы … Огромный положительно заряженный потенциал ионов накапливается на верхней положительной части в виде кристаллов льда, а отрицательные электроны в виде капель воды собираются в верхней части. нижний минус.

При разряде (пробое) этой естественной батареи между землей и грозовой тучей возникает молния — огромная электрическая искра :

Этот разряд всегда будет протекать через цепь наименьшего местного сопротивления Удар электрическим током.Факт общеизвестный и проверенный. Такое сопротивление обычно встречается в многоэтажных домах и деревьях. Чаще всего именно в них удары молнии.

Идея громоотвода — расположить его рядом с домом. минимальная зона сопротивления , чтобы удар молнии проходил через нее, а не через конструкцию.

Если у вас на даче нет громоотвода, пора задуматься о его конструкции. Самый дешевый и простой способ сделать это своими руками.Что для этого нужно знать?

Итак, громоотвод (громоотвод) — это устройство молниезащиты (молниезащита), обеспечивающее безопасность здания и жизни людей, находящихся в нем, от разрушительных воздействий, которые могут возникнуть при грозе при прямом ударе молнии. .

это с защитой от коррозии , неизолированный проводник, то есть материал, который хорошо проводит электрический ток с максимально большой площадью и большим поперечным сечением (минимум 50 мм²).

Громоотвод (громоотвод) собирается из медной проволоки толщиной или стального стержня , труб необходимого сечения или из стальных, алюминиевых, дюралюминиевых стержней различного профиля, уголков, полос и т. Д.

Лучше использовать оцинкованные материалы из стали … так как они менее подвержены окислению на воздухе.

Из чего состоит молниезащита: прибор

Громоотвод (громоотвод) простейшей конструкции состоит из 3 частей:

    ( спуск ).

Поговорим о каждом элементе подробнее.

Металлический проводник, прикрепленный к крыше здания или к отдельной опоре (вышке). Структурно разделен на три типа : пин , кабель и ячеек .

При выборе конструкции громоотвода ориентируйтесь на материал , которым покрывается крыша дома.

1. Штифт (или стержневой) молниеприемник представляет собой металлический вертикальный стержень, который возвышается над домом (см. Рисунок ниже).

Подходит для любого кровельного материала , но все же предпочтительно для металлической кровли … Высота громоотвода не должна превышать 2 метров. Причем крепится он либо к отдельно стоящей несущей опоре, либо непосредственно к самому дому.

Материалы для изготовления:

    Труба стальная ( 20 25 Диаметр мм, со стенкой 2,5 Толщиной мм). Его верхний конец либо приплюснут, либо приварен под конус.Также можно сделать и приварить к верхнему краю трубы специальную игольную пробку.

    Проволока стальная ( 8 14 мм). Причем токоотвод должен быть точно такого же диаметра.

    Любой стальной профиль (например, уголок или плоский стальной не менее 4 Толщиной мм и 25 Шириной мм).

Основным условием для всех этих стальных материалов является сечение минимум 50 мм².

2. Трос молниеприемника натянут по гребню на высоте до 0,5. м от кровельного троса с минимальным сечением 35 мм² или проволока.

Обычно используется стальной оцинкованный трос. Этот тип громоотвода подходит для деревянных или шиферных крыш .

Фиксируется на двух ( 1-2 метров) опоры из дерева или металла, но изоляторы необходимо устанавливать на металлические опоры.Кабель соединяется с токоотводом с помощью зажимов .

3. Сетка Устройство молниеприемника представляет собой сетку, уложенную поверх кровли толщиной 6 8 мм. Эту конструкцию выполнить сложнее всего. Подходит для крыш, черепица .

4. Ну очень редко используется Устройство укрытия Молниезащита — это когда металлические элементы конструкции самого дома (крыша, фермы, ограждение крыши, водосточная труба) действуют как молниеотводы.

Все рассмотренные конструкции молниеотводов надежно соединены сваркой с токоотводом и через токоотвод с одно- или двухсторонним заземлением сварным швом минимум 100 Длина мм.

(спуск) — средняя часть молниеотвода, представляющая собой металлический проводник с минимальным сечением по стали 50 , для меди 16 и для алюминия 25 мм в квадрате.

Основное назначение токоотвода — это обеспечение прохождения разрядного тока от молниеотвода к заземляющему электроду.

Идеальный путь для электрического тока — кратчайшая прямая, направленная строго вниз. При установке громоотвода избегайте крутых поворотов. Это чревато возникновением искрового разряда между близко расположенными участками токоотвода, что приведет к неизбежному возгоранию.

Самый популярный материал для токоотводов — неизолированная стальная катанка или лента.Выполняется только на негорючих поверхностях … На горючие стены следует устанавливать металлические кронштейны, которые сами, соприкасаясь с горючей поверхностью, будут защищать токоотвод.

Минимальное расстояние от стены до токоотвода 15-20 см.

Укладывать нужно так, чтобы не было точек соприкосновения с такими элементами дома как подъезд, входная дверь, окно, металлическая гаражная дверь.

Мы знаем, что лучше соединять части молниеотвода сваркой , но если это невозможно, разрешается соединить токоотвод с заземляющим электродом и молниеотводом с помощью трех заклепок или двух болтов … Длина перекрытия токоотвода на другие части системы при клепаном соединении составляет 150 , а с болтовым — 120 мм.

Конец неоцинкованной катанки и место крепления токоотвода к стальным частям для обеспечения надежного контакта нужно очистить , а оцинкованную достаточно отмыть от пыли и грязи.Затем на конце проволоки делается петля или крючок, с двух сторон ставятся шайбы и все это максимально стягивается болтом.

Кроме того, стыки (если это не сварка) нужно обмотать в несколько слоев изолентой, затем грубой тканью, сверху обмотать толстой нитью и покрыть все краской.

Для улучшения контакта можно залудить концы провода и припаять.

( заземляющих электродов ) — расположен в земле, нижняя часть молниеотвода, обеспечивающая надежный контакт токоотвода с землей.

Как правильно обустроить заземление описано в ГОСТ ах и СНиП ах, но для самого простого варианта достаточно не менее одного метра от края фундамента и не ближе 5 Погребение метров от входа в здание НС -образная конструкция из металлических проводников.

С задачей справляется обычный контур заземления (он сделан для бытовых электроприборов).

это 3 Электроды вбиты в землю и закопаны в землю, соединенные на одинаковом расстоянии горизонтальными заземлителями.Закопайте заземляющую конструкцию ниже максимального уровня промерзания почвы. От 0,5 до 0,8 Глубина метров.

В качестве заземлителя взять прокат из стали сечением 80 мм, реже медное сечение 5o мм квадрат. Электроды заземления вертикальные 2-3 метров в длину, но чем ближе уровень грунтовых вод, тем они короче.

Если почва в вашем загородном доме постоянно находится во влажном состоянии, то метра или полуметра будет достаточно.

На насколько глубоко забить и сколько электродов нужно будет найти в энергосервис по месту жительства.

Необходимо помнить, что качество заземления зависит от размера площади контакта системы заземляющих электродов с грунтом и удельного сопротивления самого грунта.

Заземлитель для молниеотвода нужен отдельный , молниеотвод нельзя заземлять в бытовую цепь.Категорически не рекомендуем экспериментировать. … чревато последствиями.

Предлагаем посмотреть видео с наглядной схемой установки молниезащиты:

Согласно нормативным документам установка молниезащиты для частных жилых домов опционально … А целесообразно ли устанавливать на даче громоотвод (громоотвод) решать вам. Надеемся, эта статья поможет вам принять правильное решение.

На протяжении жизни каждый человек неоднократно сталкивался с таким явлением, как гроза. Правда, многих больше пугают молнии, а не вспышки молний. Фактически, именно молния является поражающим фактором; это может вызвать пожары и смерть людей.

Поражение электрическим током — опасная травма, выжить в которой может не каждый. А если серьезно относиться к повседневной жизни, то не все боятся удара молнии, учитывая, что такое случается редко.По статистике, около 3000 человек ежегодно умирают в результате удара молнии во всем мире.

Сильный урон может быть нанесен ударом молнии в жилое или подсобное помещение, особенно если оно построено из их горючего. Большинство пожаров происходит в сельской местности, где много деревянных домов и других построек.

Следовательно, необходимо следить за тем, чтобы ваш дом не был поврежден или поврежден во время грозы. Для этого необходимо оборудовать молниезащиту здания.

Как работает молниезащита дома

Молния — это короткое замыкание, которое возникает между землей и облаком, которые являются проводниками с противоположной поляризацией.

Задача громоотвода — «ловить» молнию и отводить электрический разряд в землю, защищая дом или другой объект.

Чаще всего молния поражает те предметы, которые возвышаются над поверхностью — высокие деревья, шпили зданий, одиночные столбы. Поэтому громоотводы обычно располагаются на высоте, превышающей высоту защищаемого здания.

Конструкция громоотвода состоит из трех основных конструктивных частей:

  • громоотвод, улавливающий разряд;
  • Токоотвод
  • — задача которого переводить разряд на землю;
  • заземляющий электрод, расположенный в почве.

Как известно, почва хорошо проводит. Разные породы обладают разной способностью проводить ток, но лучше всего он поглощается влажной почвой. Поэтому заземляющий электрод часто погружают до тех пор, пока он не достигнет грунтовых вод, лежащих на участке.Это гарантирует высокий КПД громоотвода.

Громоотвод обычно устанавливается в самой высокой точке крыши. Если дом небольшой, то достаточно установить один ресивер. Если дом большой, то их устанавливают несколько, чтобы защитить всю поверхность крыши.

  • Стержень — металлический стержень длиной от 30 до 150 см, который устанавливается вертикально. Местом установки может быть конек крыши, дымоход, телевизионная антенна. Желательно, чтобы штифт был из не подверженного окислению материала — меди или оцинкованной стали.Диаметр штифта составляет примерно 12 мм. Если используется металлическая трубка, ее верхний конец необходимо приварить. Чаще всего такие устройства используют на металлических крышах.
  • Канат — металлический трос, натянутый на деревянных опорах на высоте 1-2 метра от конька кровли. Такие конструкции обычно монтируют на шиферные и деревянные кровли.
  • Сетка молниеотвода — сетка, состоящая из круглых стержней из оцинкованной стали. Он расположен по коньку крыши. Это хороший вариант защиты черепичных крыш.

Токоотвод представляет собой стальную проволоку диаметром не менее 6 мм, соединенную сваркой с молниеотводом. Он должен выдерживать 200 000 ампер.

Очень важно, чтобы молниеотвод и токоотвод были надежно закреплены, он не должен ослабевать или ломаться.

Токоотвод опускают с крыши на заземляющий электрод или контур заземления, чтобы его длина была как можно короче. Токоотводы необходимо крепить к стенам здания с помощью кронштейнов.Укладывать их нужно как можно дальше от оконных и дверных проемов. Если дом большой и в нем несколько токоотводов, то расстояние между ними не должно быть меньше 25 м.

Заземление молниеотвода состоит из трех вертикальных электродов, соединенных стальной полосой сечением 40 * 4 мм. Обычно этот же контур заземления используется для защиты электроприборов и оборудования.

На рисунке показан молниеотвод (1), токоотвод (2) и заземление (3).

На самом деле для защиты частных домов в качестве заземления используются различные металлические предметы: это может быть лист толстого металла, закопанный в землю на большую глубину, толстая труба, несколько углов, соединенных параллельно.

Типы систем молниезащиты:

Активные системы появились не так давно — в 80-х годах прошлого века. Российские ученые скептически относятся к таким системам, так как они стоят на порядок дороже, а их эффективность не считается безоговорочно доказанной.

Конструктивная часть активной и пассивной систем одинакова, разница только в громоотводе. Конструкция активного приемника обеспечивает дополнительную ионизацию воздуха, что предположительно улучшает перехват электрического разряда. Считается, что зона защиты активной системы может достигать 100 м, что дает возможность защитить не только дом, но и окружающие постройки.

Высокая стоимость ограничивает использование активной защиты.Специалисты считают, что пассивная система при правильном и тщательном исполнении обеспечивает зданию достаточную защиту.

Устройство молниезащиты автономное

Главное в этом деле — качественное заземление.

Для этого нужно придерживаться следующих принципов:

  • Установить на крышу вертикальные металлические шпильки. Обычно их крепят к заранее подготовленным балкам.
  • Растяните стальную проволоку диаметром не менее 6 мм и прикрепите ее к шпилькам.
  • Дымоход необходимо обернуть двумя или тремя витками провода и подсоединить к горизонтальному элементу, натянутому между штырями — воздуховоду.
  • Подключите провод одним концом к проводу — громоотводу, а другим — к заземляющему электроду.

  • На крышу необходимо установить длинные стержни громоотводов.
  • Все элементы защиты необходимо проверить и соединить между собой, обращая внимание на места их соединения — они не должны быть ничем загрязнены.
  • Если крыша дома горючая, то необходимо отделить конструкцию громоотвода от крыши с помощью специальных негорючих креплений.
  • После установки защиты необходимо измерить ее сопротивление. Его величина не должна превышать 10 Ом.

Безопасность дома не ограничивается установкой молниезащиты.

Для того, чтобы он работал по назначению, нужно постоянно следить за его исправностью:

  • Металлический стержень воздуховода необходимо очистить, удалив оксидный слой.
  • Надежность всех соединений необходимо постоянно контролировать.
  • При обнаружении где-либо ржавчины или разрушения металла этот элемент необходимо немедленно заменить.

Во время грозы необходимо соблюдать некоторые правила:

  • в это время нельзя подходить к заземлению ближе 4 м;
  • Молниеотводы
  • не защищают от шаровой молнии, поэтому при грозе лучше закрыть все окна и двери, а также дымоходы;
  • если гроза застала вас возле воды или в воде, срочно отойдите от водоема как можно дальше;
  • не прячутся от грозы под высокими деревьями — вероятность удара молнии в них довольно высока, особенно если вы находитесь не в лесу, а на равнине.

Соблюдение элементарных правил безопасности может спасти вашу жизнь и жизни ваших близких. Чаще всего люди умирают именно потому, что не знают простых правил поведения и теряются в момент опасности.

Гроза с ее яркими вспышками и оглушительными раскатами грома — завораживающее природное явление. Сколько силы и красоты таит в себе!

Владельцам частных домов необходимо обезопасить себя от молнии. Современные технологии имеют множество средств защиты дома от грозы и ее опасного последствия — молнии.

Их можно разделить на два типа:

  • Устройства молниезащиты
  • Устройства молниезащиты

Эти средства дают лучший эффект в сочетании. Рассмотрим устройство молниезащиты более подробно.

Наружные молниезащитные устройства

Это объясняет тот факт, что молния поражает ближайшую точку: одно стоящее дерево, человека в поле или высокие здания.Молния обладает огромной электрической мощностью.

Вот почему удар молнии в дом или даже рядом с домом может вызвать серьезные повреждения электрооборудования. Предотвратить появление и удар молнии невозможно.

Единственное, что можно сделать, это направить молнию по тропинке, где она причинит как можно меньше вреда.

На этом основан принцип действия внешней молниезащиты: громоотвод притягивает к себе молнию, энергия которой через заземление уходит в землю, не причиняя никому вреда.

Громоотвод (или, как его еще называют, громоотвод) может быть:

  • высокая металлическая булавка на крыше дома;
  • — трос, натянутый между двумя штырями, установленными по краям конька крыши;
  • Металлическая сетка
  • устанавливается на крышу или металлическую крышу.

Громоотвод соединяется с землей с помощью стального или медного проводника сечением не менее 16 мм2. Здесь верно правило: «Чем толще, тем лучше». Стальной провод подключается к заземляющему устройству сваркой, чтобы исключить возможность коррозии соединения.

Чтобы молниезащита дома была эффективной, рекомендуется использовать отдельное заземляющее устройство, независимое от контура заземления дома.

Активная внешняя молниезащита

Этот вид защиты стал популярным в последнее время. Его преимущество в том, что нет необходимости устанавливать громоздкие громоотводы, портящие внешний вид дома.

Их заменяет небольшое устройство, которое устанавливается на одиночный громоотвод.Он генерирует импульсы высокого напряжения и привлекает молнии. Отвод энергии в землю осуществляется так же, как и в классической молниезащите.

Аппаратура молниезащиты

Как уже упоминалось, даже если молния не попадает прямо в дом, она может вызвать импульсные сверхтоки в домашней сети. Эти очень высокие токи могут повредить дорогую электронную бытовую технику.

Чтобы этого не случилось, защита частного дома от молнии Осуществляется установкой ограничителей перенапряжения или разрядников в электрощите.Их цель при появлении импульсного перенапряжения — убрать его с защищаемого участка цепи, которым является проводка и оборудование дома.

Мы настоятельно рекомендуем серьезно отнестись к домашнему устройству молниезащиты. Пусть это не покажется вам слишком дорогим, ведь замена электрооборудования и последствия пожара обходятся намного дороже.

будет эффект? Наружная защита частного дома от молнии

Молниеотвод — это защитное устройство, в котором система проводников проводит электрический разряд на землю.Молниезащита — важнейший элемент обеспечения безопасности жителей и имущества в здании. При желании и наличии определенных знаний построить громоотвод своими руками вполне реально.

Принцип действия и устройство

Система молниезащиты состоит из трех компонентов:

  • громоотвод;
  • токоотвод;
  • заземлитель.

Схема устройства представлена ​​на рисунке ниже.

На громоотвод возложена функция приема грозового разряда. Через токоотводы электричество попадает в контур заземления, который передает разряд на землю.

Громоотвод

Есть три типа молниеотводов:

Также сама крыша может выступать в качестве приемника.

Стержневой приемник — это металлический стержень, установленный на станине (на крыше, рядом со зданием, на высоком дереве). С помощью токоотвода (проводника) штырь соединяется с контуром заземления. Для изготовления молниеотводов используются медь, алюминий или сталь. Причем, первый вариант лучший по качеству защиты, а самые дешевые ресиверы сделаны из стали.

Сечение молниеприемника стержневого типа должно быть не менее 35 кв. Мм для меди и 70 кв. Мм — для стальных устройств. Длина булавки колеблется от 50 до 200 см.

Стержневые приемники

обычно выглядят эстетично, но зона покрытия не очень большая.Чтобы рассчитать покрытую площадь, мысленно проводится линия от самой высокой точки штифта до уровня земли под углом 45 градусов. Защищено все пространство, находящееся в треугольнике по периметру. Из-за небольшой площади покрытия стержневые молниеотводы применяют для защиты небольших домов, бань, гаражей и т. Д.

Примечание! Молниезащиту можно сделать своими руками или купить в готовом виде.

Громоотводы сетчатые

выполнены в виде металлической сетки и представляют собой арматурный каркас с размерами ячеек от 3 до 12 м.Толщина арматуры в среднем 6 мм. Сетка размещается на определенной высоте над кровельным материалом, оставляя зазор не менее 15 см. Наиболее подходящими объектами для использования сетчатых систем являются большие крыши (многоквартирные дома, торговые центры, промышленные и складские здания и т. Д.).

Кабельный приемник размещается на двух или четырех мачтах, соединенных между собой стальным или алюминиевым тросом. Трос протягивается по коньку крыши с помощью деревянных брусков, которые служат опорами.Наименьший рекомендуемый диаметр кабеля 5 мм.

По сравнению со стержневыми устройствами описанные устройства охватывают гораздо большую площадь. С точки зрения эффективности системы контактной сети лучше, чем стержневые или сетчатые приемники, в решении задачи молниезащиты. Такие системы особенно распространены на шиферных крышах.

Иногда сама крыша используется как громоотвод. Это возможно, когда крыша сделана из профнастила, металлочерепицы и любых других материалов на основе металла.Существуют требования, которые дисквалифицируют конструкционный материал кровли, если ее толщина менее 4 мм (в противном случае он может загореться молнией). Также запрещены горючие материалы, которые могут легко воспламениться.

Токоотвод

Для изготовления жилы используется шестимиллиметровая медная, стальная или алюминиевая проволока. Соединения с другими элементами системы — громоотводом и контуром заземления — выполняются с помощью болтов или сварных швов. Токоотвод требует качественной изоляции от окружающей среды (подходят кабельные каналы).Еще одно требование — выбор для токоотвода кратчайшего пути от молниеотвода до заземляющего устройства.

Заземлитель

Контур заземления находится возле здания. При этом выбирают место, которое находится за пределами прогулочной зоны и поближе к любому забору. Электрический заряд, попадающий в контур заземления через токоотвод, разряжается в землю через металлические стержни. Стержни закапываются в землю на глубину примерно 80-100 см.Они размещены таким образом, что при соединении образуют треугольник.

Подготовительные мероприятия

Перед изготовлением громоотвода необходимо подготовиться. Причем по важности этот этап ничем не отличается от собственно процесса установки системы молниезащиты. Вам нужно будет произвести расчеты по формуле, выбрать материалы и найти подходящее место для установки молниезащиты.

Формула расчета

Молниезащита — довольно сложная и ответственная система по своим задачам.При его планировании требуются точные расчеты и оценка потенциальных рисков. При этом нет необходимости в излишне сложных математических расчетах. Вам просто нужно определить зону действия системы, исходя из формул. Для стержневого молниеотвода есть коэффициенты, по которым рассчитывается необходимая высота устройства. Используется следующая формула:

Подходит для громоотводов высотой до полутора метров, чего вполне достаточно для защиты частного дома от ударов молнии.

Материал громоотвода

Для создания защитной системы потребуются строительные материалы. Выбирать придется из стали, меди или алюминия. В этом случае площадь необходимого сечения будет отличаться, что продиктовано разным сопротивлением каждого типа перечисленных металлов. Чтобы пояснить сказанное более четко, ниже представлена ​​таблица, в которой показаны минимальные требования к компонентам молниезащиты в зависимости от типа металла:

Материал Громоотвод Токоотвод Заземлитель
Площадь сечения, мм Диаметр, мм Площадь сечения, мм Диаметр, мм Площадь сечения, мм Диаметр, мм
Медь 35 7 16 5 50 8
Сталь 50 8 50 8 100 11,5
Алюминий 70 9,5 25 6 Не применимо

Исходя из данных, представленных в таблице, оптимальным выбором материала является медь.Однако самый дешевый вариант громоотвода своими руками — стальной.

Токоотвод имеет меньшее поперечное сечение по сравнению с другими компонентами защитной системы. Рекомендуется постепенно увеличивать его толщину от приемника до контура заземления.

Совет! При создании молниезащиты желательно использовать для всех элементов конструкции однотипный металл.

Для изготовления молниезащиты необходимы следующие материалы и инструменты:

  1. Громоотвод.В случае стержневой системы вам понадобится металлический заостренный штифт. Также подойдет ТВ-мачта или антенна для приема радиосигналов. На рынке доступны готовые приемники, например GALMAR или SCHIRTEC.
  2. Проволока металлическая необходимого сечения.
  3. Заземляющие устройства (металлические стержни, трубы или лента).
  4. Хомуты, скобы, болты пластиковые.
  5. Инструменты для выполнения работ (сварочный аппарат, электродрель, молоток, лопата).

Место установки

Громоотвод должен располагаться в самой высокой точке, доступной на объекте.В этом случае нужно помнить о защитной конусообразной зоне. Громоотвод должен располагаться в таком месте, чтобы здание было полностью закрыто защитой. Получается, что чем дальше от дома находится громоотвод, тем он должен быть выше.

По финансовым причинам предпочтительно размещать громоотвод на крыше здания. В этом случае не требуется возведение высокой опоры, что к тому же вряд ли будет эстетически привлекательно.

Совет! Не рекомендуется устанавливать громоотвод в центральной части кровли. Приемник лучше разместить у края крыши и закрепить на стене. Такой подход снижает риск удара молнии в любую часть крыши.

Отдельный вопрос — правильное размещение заземляющего устройства. В случае удара молнии в землю проходит мощный разряд, и в этот момент у заземляющего электрода не должно быть живых существ.Поэтому разработаны требования к минимальным расстояниям от земли до стены дома — 1 м и до пешеходных дорожек — 5 м. Заземляющее устройство следует устанавливать в месте, исключающем возможность нахождения людей. Кроме того, вокруг заземлителя следует установить забор и поставить рядом предупреждающий знак.

Примечание! Эффективное заземление возможно только во влажном грунте. Это необходимо учитывать при выборе места для заземляющего контура.Если нет постоянно влажного участка, стоит подумать об искусственном поливе.

Монтаж молниеотвода контактного типа

В первую очередь нужно протянуть проволоку по коньку крыши. Он будет действовать как приемник молнии. Если крыша сделана из легковоспламеняющихся материалов (дерево, пластиковая черепица и т. Д.), Проволоку следует размещать на высоте не менее 15 сантиметров от материала. В этом случае пластиковые фиксаторы будут выполнять для него опорную функцию.Концы троса закреплены на металлических мачтах (называемых горизонтальными приемниками).

Токоотвод крепится к ресиверу с помощью болтовых соединений сварочного аппарата или заклепок. На прилегающие территории нанесена изоляция. На крыше токоотвод фиксируется скобами, а на стенах — пластиковыми хомутами. Жилет лучше поместить в кабельный канал, чтобы избежать вредного воздействия на него влаги.

Заземление создается следующим образом:

  1. Выройте траншею глубиной 80 см.
  2. В дно ямы забиты металлические штифты.
  3. Соедините их стальной трубой или лентой. Для этого используется сварочный аппарат.
  4. Подвести ленту к участку соединения с токоотводом.
  5. Токоотвод подключен к заземляющему электроду.

Установка стержневого громоотвода

Для крепления стержневой системы необходима высокая станина. Его функции может выполнять, например, мачта телевизионной антенны. Ствольная коробка крепится к нему с помощью сварного или болтового соединения.

Монтаж токоотвода и системы заземляющих электродов выполняется так же, как описано выше, когда речь идет о молниезащите контактного провода. После завершения установки проверьте сопротивление системы. Максимально допустимый показатель 10 Ом.

Дерево как громоотвод

Для создания громоотвода своими руками подойдет обычное дерево. Причем его высота должна примерно в 2 раза превышать уровень крыши здания.5 раз. Расстояние до дома не должно быть меньше 3 м.

Один конец 5-миллиметрового провода приваривается к заземляющему устройству, а соединение закапывается в землю. Оставшийся конец будет раковиной. Его ведут на вершину дерева.

Обслуживание конструкции

Металлические устройства чувствительны к негативным воздействиям окружающей среды. Чтобы избежать развития коррозионных процессов и сохранить рабочие свойства металлов, необходимо регулярно проверять систему молниезащиты.

С наступлением весны — перед началом грозового сезона — необходимо провести визуальный осмотр всех компонентов системы. В процессе эксплуатации металл настолько повреждается, что без замены деталей не обойтись.

Обратите особое внимание на контакты. Плохой контакт приводит к открытию системы и возгоранию. При необходимости их очищают от оксида.

Подземная часть молниезащиты также требует проверки.Однако из-за трудоемкости процесса разрешено делать это не каждый год, а один раз в три года.

Молниезащита — настолько важный элемент обеспечения безопасности жителей и здания, что браться за его создание стоит только с полной уверенностью в своих знаниях и опыте. Если этого ощущения недостаточно, лучше доверить работу профессионалам.

Все мы знаем, что молния красива только на расстоянии, и для человека ее удар может быть фатальным.Также удар молнии может вывести оборудование из строя или спровоцировать возгорание. В частном доме молния бьет не очень часто, но если и попадает, справиться с последствиями будет крайне сложно.

Сегодня мы расскажем вам о молниезащите частного дома и о том, как работает громоотвод.

Особенности молниезащиты частного дома

С развитием технологий и появлением различного беспроводного оборудования опасность поражения молнией возросла.В то же время современные научные разработки успешно борются с этим.

Когда в небе надвигаются грозовые тучи и в него ударяет молния, предупредительный и умный человек не будет их бояться, потому что он защитил свой дом от их прямого попадания .

Итак, хороший хозяин обязательно заинтересуется, как сделать молниезащиту частного дома. Не волнуйтесь, если ваш частный дом находится рядом с вышкой, оборудованной громоотводом или линиями электропередач.Но в зоне риска удара молнии находятся здания, которые:

  • имеют единую локацию;
  • построен на холме;
  • расположены рядом с водохранилищем.

Громоотвод следует планировать еще на этапе строительства частного дома. Таким образом, следует сделать схему защиты от молнии во время строительства. Частные дома относятся к третьему классу пожарной безопасности, соответственно, они в обязательном порядке подлежат установке на них громоотвода.

Выбор необходимого типа молниезащиты для частного дома зависит от ряда факторов:

  1. Исходное состояние дома.
  2. Условия размещения.
  3. Климатические условия района.
  4. Тип почвы.

Обязательно учтите условия расположения вашего дома. Так, если молния ударит в дерево, антенну, столб рядом с домом, они могут создать эффект экрана, и здание также упадет в зону поражения.

помните, что разные типы грунтов различаются по проводимости и сопротивлению, что необходимо учитывать при выборе сечения полосы и размера углубления контура.

Если местный климат таков, что количество грозовых периодов в году превышает отметку в 40 раз, а дом находится у воды, то риск удара молнии увеличивается в несколько раз.

Как устроен громоотвод для частного дома

Принцип работы громоотвода достаточно прост: дом защищен от ударов молнии за счет того, что разряд отводится на землю .

Однако эффективность громоотвода возможна только при сложной конструкции системы, состоящей из двух систем защиты: внешней и внутренней .

Внутренняя защита должна защищать оборудование от скачков напряжения во время грозы. И даже если разряд попадает в радиусе нескольких километров, все равно нужен ограничитель перенапряжения.

Если у вас нет такой защиты, то при приближении грозового фронта на три километра вперед отключите все электрические приборы. .

А внешняя система защиты нужна для обеспечения безопасности дома и его жителей во время грозы. Простой громоотвод состоит из следующих элементов:

  • Молниеотвод.
  • Поддерживает.
  • Токоотвод.

Громоотвод представляет собой металлический провод длиной до полутора метров, принимающий на себя разряд молнии. Установить такую ​​молниезащиту в загородном доме следует по наивысшей точке:

Такая молниезащита подходит для установки на металлической крыше, а если крыша шиферная, то нужно протянуть металлический трос на деревянных опорах до 2 метров. длинный и накройте изолятором.

На крышах из черепицы нужно протянуть специальную молниезащитную сетку с токоотводами по коньку. Токоотводы необходимы для подключения молниеотвода к заземляющему контуру. Они представляют собой стальной провод , который следует проложить вдоль стены дома и приварить к громоотводу и контуру заземления.

Заземление молниезащиты включает два соединенных электрода, которые вбиты в землю. … По правилам заземление бытовой техники и молниезащиты должно быть общим.Радиус действия громоотвода зависит от его высоты.

Если молниеотвод сделан правильно и эффективно, то он будет представлять наименьшее сопротивление, через которое разряд молнии будет перенаправлен из дома на землю.

Как сделать молниезащиту для частного дома своими руками

Итак, мы разобрались, как устроена молниезащита для дома, и как ее выбрать в зависимости от типа кровли. Теперь мы расскажем, как сделать качественную молниезащиту для своего дома своими руками.

Сетка молниезащиты будет служить металлической проволочной конструкции диаметром шесть метров, которая изготовлена ​​методом сварки. Его следует уложить на крышу и подключить к заземляющему контуру несколькими токоотводами.

Эта сетка подходит для неметаллических крыш для защиты одного здания, так как другие здания расположены на более низком уровне. Также сетку можно укладывать на крышу еще на этапе строительства дома.

Защитный провод можно сделать следующим образом:

  1. Протяните кабель через изоляторы между двумя металлическими или деревянными опорами.
  2. Монтаж выполняется на высоте 0,25 м на коньке.
  3. Диаметр проволоки должен быть не менее 6 мм.

Следует сделать петлю вокруг проволочной трубы и соединить ее с громоотводом с помощью пайки или сварки . … Токоотвод также сделан из того же провода. В результате мы получаем защитную зону, напоминающую шалаш, которая подходит для крыш из любого материала, кроме металла.

Штифт молниеотвода представляет собой штифт со следующими параметрами:

  • форма сечения может быть круглой, прямоугольной или квадратной;
  • длина штифта не менее 0.25 м;
  • площадь поперечного сечения 100 кв. Мм.

Это стержень, который принимает на себя основной удар молнии, поэтому он должен выдерживать максимальные нагрузки , динамический и тепловой характер .

Материал для штыря подбирается так, чтобы окисление ему не страшно, это может быть оцинкованная сталь или медь , поэтому красить такой молниеотвод невозможно. Диаметр сечения стержня или трубы должен быть не менее 12 мм. Конец необходимо приварить к полой трубе.Конструкция должна быть установлена ​​на коньке крыши на мачте необходимой длины.

Токоотвод направляет электрический разряд на землю. Его нужно прикрепить к общей конструкции с помощью пайки, сварки или болтов. Площадь контакта должна быть как минимум в два раза больше площади поперечного сечения деталей, которые соединяются друг с другом.

Такая защита подходит для металлических крыш, при этом помните, что сама крыша также должна быть заземлена.

Заземление для молниеотвода

Заземлитель нужен для отвода тока молнии в землю, он имеет небольшую долю электрического сопротивления… Заземление следует прокладывать вдали от крыльца дома и дорожек рядом с ним, желательно на расстоянии около пяти метров.

Если почва влажная, а грунтовые воды залегают менее полутора метров, то нужно использовать горизонтальное заземление … Самостоятельно можно сделать так:

  1. Выкопайте канаву вдоль дома, чтобы лопата шириной около шести метров в длину и около метра в глубину.
  2. Через каждые три метра влить на дно канавы три оцинкованных водопровода диаметром 20 м и длиной 2 м.Оставьте примерно 5 см на поверхности.
  3. Возьмите проволоку диаметром не менее 8 мм и приварите к трубам. Токоотвод еще нужно приварить к средней трубе. Вы также можете приварить к трубам болты, чтобы соединить их медным кабелем.
  4. Смажьте болты консистентной смазкой и закопайте трубы.

Если почва сухая, а грунтовые воды достаточно глубокие, то сделайте вертикальное заземление :

  • возьмите два стержня длиной 2-3 м;
  • загоняют их в землю на глубину около полуметра и на расстоянии трех метров друг от друга;
  • Соедините их перемычкой сечением 100 кв.м.

Такое заземление может быть использовано для защиты электроприборов и щитов. Помните, что во время грозы находиться в радиусе четырех метров от заземления крайне опасно, иначе есть риск попасть под ступенчатое напряжение.

Также молниезащиту можно установить на дереве, если оно более чем вдвое превышает высоту дома вместе с антенной и находится на расстоянии 3–10 метров от жилища.В этом случае молниезащита выполняется из провода диаметром около 5 мм, с односторонним спуском и одним заземлением в виде петли.

Если у вас установлена ​​молниезащита от молнии линейного типа, она будет неэффективна при поражении шаровой молнией. В этом случае, чтобы шаровая молния не попала в дом, плотно закройте все окна , двери, дымоходы и убедитесь, что вентиляционные блоки оснащены медной или стальной сеткой из проволоки с ячейками порядка 3 см и надежны. заземление.

При установке и уходе за молниезащитой помните эти советы и рекомендации:

Помните, чтобы молниезащита вашего частного загородного дома могла исправно служить вам долгие годы и защищать в пасмурную ненастную погоду, ее необходимо установить правильно и ухаживайте за ней регулярно.

Иногда владельцы частных домов задумываются о том, как защитить себя и свой дом от удара молнии. Ведь есть регионы, где интенсивность гроз составляет 80 часов в год.Поэтому возникает необходимость в установке громоотвода. А это может потребовать дополнительных затрат. Но всегда можно сделать громоотвод на даче или в частном доме своими руками.

Следует понимать, что любой громоотвод будет действовать только на определенном расстоянии и только защищать пространство вокруг себя. Устанавливать его нужно таким образом, чтобы все постройки, расположенные на участке, входили в эту зону, тем самым обеспечивая их защиту от ударов молнии.

Различают степень надежности молниеотвода — типа А и типа Б.В данном случае речь идет о зоне защиты. Первый тип защищает на 99,55% и считается наиболее надежным, второй — на 95%. Есть термин «условная граница зоны» — здесь надежность будет самой слабой.

Зону защиты можно рассчитать. Параметры будут зависеть от типа и высоты громоотвода. Предположим, на нем установлен одиночный громоотвод высотой (h) 150 метров. Если представить это с помощью схемы, то зона защиты громоотвода выглядит как конус.Рассмотрим формулы и пример расчета:

Зная высоту молниеотвода, можно вычислить значения R x, R o и h o.

Для зоны A расчет будет выглядеть так: h o = 0.85h; R o = (1,1-0,02) ч; R x = (1,1-0,02) * (h-h x / 0,85).

Для зоны B : h o = 0,92h; R o = 1,5 ч; R x = 1,5 (h — h x / 0,092).

Где h o — высота конуса, R o — радиус на уровне земли, h x — высота здания, R x — радиус на высоте здания.

Эту формулу можно использовать также для вычисления других неизвестных. Например, нам нужно знать высоту громоотвода, но мы знаем значения h x и R x , тогда для типа B расчет будет выглядеть так:

h = R x + 1,63 h x / 1,5.

Провести такой расчет совсем не сложно, но он гарантирует, что ваш дом надежно защищен от грозы молнии.

Устройство


Чтобы построить громоотвод, вам понадобятся следующие элементы:

  • громоотвод,
  • токоотвод,
  • заземлитель.

Громоотвод выглядит как металлический стержень. Он поднимается над крышей и принимает прямые удары молнии, чтобы защитить дом и выдержать нагрузки высокого напряжения. Лучшим материалом является полоса или круглая сталь площадью поперечного сечения не менее 60 кв. Мм. Также есть требования к длине такого громоотвода — стержень должен быть больше или равен 20 см. Ставится исключительно в вертикальном положении. Лучше всего в качестве локации выбрать самую высокую точку здания.

Токоотвод — это толстый провод диаметром 5-6 мм. Хорошим материалом станет оцинкованная сталь. Токоотвод находится в месте, где предположительно может ударить молния. Таким местом, например, может стать гребень или край фронтона. Токоотвод устанавливается не совсем близко к зданию. Необходимо отступить на расстояние 15-20 см. Если речь идет о кровле из легковоспламеняющихся материалов, то здесь нужно быть особенно осторожным и обязательно оставить зазор.В качестве застежек можно использовать скобы, гвозди или зажимы.

Заземлитель необходим для заземления. При выборе материала необходимо учитывать, что этот элемент должен легко проводить электрический заряд, поэтому стоит выбирать материал, который будет иметь минимальное значение сопротивления. Ставят на некотором расстоянии от крыльца дома — не менее пяти. Также не ставьте его рядом с дорожками и другими местами, где часто могут находиться люди. Чтобы окончательно убедиться, что он никому не навредит, его можно отгородить.От заземляющего электрода необходимо отступить не менее 4 метров, расположив забор по радиусу. В хорошую погоду вреда в нем нет, но во время грозы находиться рядом с ним может быть опасно. Как уже было сказано, система заземляющих электродов устанавливается в земле. Но решать, насколько глубоко его вкладывать, нужно индивидуально для каждого случая. Критерии, по которым это делается, следующие: тип почвы и наличие грунтовых вод.

Например, для сухой почвы с низким уровнем грунтовых вод обычно монтируется с двух стержней, длина которых составляет 2-3 метра.Эти стержни необходимо закрепить на перемычке сечением 100 кв. Мм. Далее закрепляем заготовку сваркой на токоотвод и погружаем в землю минимум на полметра.

Если почва влажная или торфяная, а грунтовые воды находятся достаточно близко к поверхности и нет возможности забить заземляющий электрод на полметра, то его следует делать из металлических уголков, которые погружаются в землю горизонтально 80 см глубиной.

Громоотвод своими руками


Если речь идет о многоэтажном строительстве, то установку громоотвода проводят специалисты.Такие конструкции также имеют радиус зоны защиты, что позволяет размещать их на каждом здании. Перед установкой проверяется, подпадает ли здание под защиту уже имеющихся молниеотводов или необходимо установить новый.

На даче или в частном доме такие вопросы решают исключительно сами хозяева. Есть факторы, влияющие на расположение здания, которые могут в некоторой степени защитить вас от ударов молнии. Например, если дом расположен по рельефу в самом низком месте.Кроме того, удар может выдержать и расположенное рядом с вами здание большой высоты. А громоотвод, расположенный в доме соседа, может защитить вас от вреда. Поэтому нельзя быть твердо уверенным, что дом, на котором он не находится, находится в опасности.

Если вы обследовали свою и соседние территории и не обнаружили такой защиты, то лучше побеспокоиться о ее создании самостоятельно. Большую опасность представляют дома, в которых в качестве кровли используются стальные листы. За привлекательным внешним видом скрывается проблема отсутствия заземления.Как правило, это кровельное покрытие монтируется на обрешетку из дерева или рубероида, что способствует накоплению электрического заряда из атмосферы. Такое устройство можно разрядить после грозы при нормальном контакте с человеком, пропустив ток в несколько тысяч вольт. Нельзя забывать, что молния может дать искру, от которой дерево так легко воспламеняется.

Для защиты от пожара и смерти необходимо заземление через каждые 20 м. В случае с металлической кровлей можно обойтись без громоотвода.Само рубероид станет отличным громоотводом.

Дерево как громоотвод


Уберечь здание от грозовых разрядов можно не только установив громоотвод на крыше … Поможет и установка на высоком дереве, при условии, что оно находится на расстоянии не менее 3 м от вашего дома и в 2,5 раза выше.

Для возведения такой конструкции понадобится проволока диаметром 5 мм. Один его конец необходимо зарыть в землю, предварительно приварив к заземляющему электроду.Другой конец провода будет громоотводом. Его кладут на верхушку дерева.

Если на участке нет высокого дерева, то может помочь мачта с громоотводом и двумя металлическими стержнями, которые устанавливаются на противоположных концах крыши. В этом случае в качестве токоотвода используется сток. Важно, чтобы она была металлической. Но и здесь не следует забывать о заземляющем устройстве.

Важно: При установке заземлителя его сопротивление электрическому току должно быть не более десяти Ом.

Какой бы способ установки громоотвода вы ни выбрали, стоит помнить, что его качественная установка обеспечит вам комфортное проживание только в том случае, если вы периодически проверяете его состояние. Для правильной работы необходимо убедиться, что все соединения не разорваны.

В последнее время мы все чаще сталкиваемся с ситуациями, когда в доме ударяет молния и из-за отсутствия соответствующей защиты возникает пожар. Чтобы предотвратить это и обезопасить себя, можно сделать громоотвод своими руками.

Тем более, что такое устройство будет достаточно функциональным и производительным, если, конечно, его правильно смонтировать. Стоит сказать, что хотя громоотвод имеет достаточно простую конструкцию и при наличии свободного времени и необходимых материалов сделать его сможет каждый, тем не менее, для определения правильных параметров установки необходимо учесть множество факторов, так как это важно. не только для защиты вашего дома и электроприборов, но и для уверенности в их правильном функционировании.

Как работает громоотвод загородного дома

Громоотвод — это специальная установка, которая притягивает электрический заряд молнии и перенаправляет его от дома по проводнику к земле. Таким образом, молния не вызовет никаких повреждений или повреждений. Громоотвод состоит из двух блоков:

Наружный блок представляет собой токоприемник (молниеотвод), подключенный к токопроводу (токоотвод), которые вместе выполняют роль приема и распределения заряда молнии, а также заземляющего электрода, который рассеивает этот заряд в земле.

Внутренний блок защитит ваш дом от скачков напряжения и, следовательно, предотвратит выход из строя электроники. Наверное, все слышали, что если электрический заряд молнии имеет большую силу, то все электрические приборы в доме перегорают.

Значит, есть еще одна причина сделать громоотвод.

Правила для громоотводов

Для правильного выбора схем устройства дачного громоотвода необходимо предварительно изучить конструкцию здания и в соответствии с «Инструкцией по устройству молниезащиты зданий и сооружений» (Инструкция РД 34 .21.122-87), определяют необходимый уровень защиты. Небольшие и небольшие по площади частные дома обычно относятся к III категории по молниезащите .

Эффективная молниезащита — это такая, которая надежно защищает здание и все, что внутри него, от прямых ударов молнии в него и от вторичных разрядов в электрических сетях. Молниеотвод на дачном участке — это обычно громоотвод, который соединяется с землей с помощью токоотвода.

Громоотвод

Устройство, которое непосредственно принимает на себя удар молнии, называется громоотводом. Это наиболее заметный и значимый элемент схемы промышленного или загородного громоотвода. Есть стержневые, тросовые, сетчатые приемники.

Самым популярным и известным благодаря Бенджамину Франклину является громоотвод, который представляет собой металлический стержень из нержавеющей стали, алюминия или меди. Обычно он устанавливается на 2 м выше самой высокой точки защищаемого здания.Этот вид громоотвода самый простой в исполнении и достаточно дешевый.

Громоотвод контактного типа состоит из двух мачт, установленных по периметру защищаемого объекта, и натянутых стальных тросов между ними. Сеть молниеприемников представляет собой сетку из металлических стержней, уложенных на крышу здания с определенным шагом.

Для небольших частных домов металлическая крыша может стать отличным приемником молнии. Если крыша дома сделана из другого материала, то для устройства защиты лучше выбрать сетку воздухораспределителя, а для деревянных загородных домов чаще используют активную защиту.

Токоотводы

Ток течет к заземляющему устройству через токоотводы. В соответствии с настоящей Инструкцией РД 34.21.122-87, токоотводами в жилом доме могут быть здания различной конструкции из стали, алюминия или меди (каркасы, пожарные лестницы, арматура из железобетонных плит). Специальные токоотводы обычно прокладывают за периметром здания с шагом 25 м. Эффективность токоотводов зависит от непрерывности электрической сети… Обычно они соединяются с молниеотводом и заземлителями сваркой.

Заземление

Разряд молнии в почве рассеивается заземляющими устройствами. В соответствии с Инструкцией РД 34.21.122-87 это чаще всего железобетонные фундаменты или вертикальные электроды, уходящие глубоко в землю. Последний вид заземления обязательно защищен от коррозии (поэтому обычно его делают из омедненной или оцинкованной стали), а электроды надежно соединяются с горизонтальной шиной и между собой с помощью специальных разъемов.

Изготовление громоотвода на даче своими руками

Итак, если вы пришли к выводу, что хотите сделать громоотвод для дачи своими руками, то вам необходимо знать, как делается это устройство. Для начала нужно сделать стержневой коллектор, к которому потом будет крепиться токоподвод, который можно сделать из обычной железной проволоки. Просто выберите провод максимально большого сечения, например 6-8 мм. Токоподвод также соединяет пантограф с контуром заземления.

Контур заземления может быть выполнен из железной полосы размером примерно 4×50 мм. Электрод должен быть изготовлен из стального стержня, выбирая для этого диаметр не менее 18 мм. Обратите внимание, что все соединения следует выполнять только с помощью сварочного аппарата. Если такой возможности нет, то можно использовать стальные хомуты на болтах, но такие соединения будут менее эффективными.

2) Материал кустарного крепежа при прохождении тока молнии с большой долей вероятности может не выдержать огромных температур и просто расплавится.Поэтому всегда необходимо знать параметры используемых материалов и производить необходимые расчеты. Но проще купить готовые комплектующие у производителей молниезащиты, тем более что цены на элементы крепления, особенно хорошего качества, приемлемые. Плюс ко всему вы получите необходимую консультацию специалиста по грамотному монтажу.

3) Есть такое правило: вы либо делаете изолированную молниезащиту и выдерживаете необходимую дистанцию ​​пробоя, либо соединяете все металлические элементы вместе и заземляете.Здесь автор использует изоляторы и, соответственно, первый способ, который означает, что воздушный зазор между приемником / токоотводом должен быть не меньше минимального расстояния R, которое в данном конкретном варианте должно быть равно 300-400 мм, что не заметно. Без заземления и крыши здесь гарантирована опасная разность потенциалов.

4) Вариант заземляющего электрода в виде одиночного штыря, воткнутого в землю, нельзя считать надежным при любом сопротивлении заземления, тем более что токоотвод, по которому идет разряд от молниеотвода, также является единственным.Даже во времена СССР при полном отсутствии знаний и конструктивных параметров сопротивления грунта очаговое заземление всегда выполнялось в виде треугольника или П-образного контура.

Принципиальные типовые схемы дачных громоотводов

Еще раз более подробно поговорим о трех известных типах защитных устройств, устанавливаемых на кровле зданий.

Тип молниеотвода, выбранного для загородного громоотвода, определяет тип и схему его защиты.К типовым схемам относятся организации:

  • сетка молниезащитная;
  • стержневых молниеотводов;
  • молниеотводов контактной сети.

Для плоских и двускатных крыш коттеджей вне зависимости от материала кровли специалисты рекомендуют использовать молниеотводную сетку. Для его организации используются стальные, медные или алюминиевые прутки диаметром до 8 мм. Сетка устанавливается непосредственно на кровлю или под утеплитель, если основание кровли негорючее (Инструкция РД 34.21.122-87).

В зависимости от уровня защиты токоотводы монтируются непосредственно к сети по всему периметру с шагом от 10 до 25 см.

Молниезащитный стержень — это металлический стержень, прикрепленный к дымоходу или другим конструкциям крыши на высоте не менее 2 м над его высшей точкой.

Установка стержня произведена правильно, если защищаемый объект полностью попадает в основание конуса вершиной в крайней точке громоотвода.Увеличение высоты планки увеличивает защищаемую зону. Этот тип громоотвода подходит как для частных, так и для промышленных объектов со сложной кровлей.

Для двускатных крыш малоэтажных домов также можно использовать кабельную схему дачного громоотвода. Для этого между опорами, установленными на коньках, протягивают стальной трос. К его концам обычно примыкает один токоотвод, который передает ток на землю в земле, которая выглядит как «куриная лапка». При правильном исполнении схемы дачного громоотвода грозовые разряды уходят в грунт за пределами защищаемого дома.При устройстве молниезащиты этого типа важно учитывать провисание кабеля.

На выбор схемы организации дачного громоотвода влияет множество факторов, параметров и условий. Поэтому это довольно сложное и ответственное мероприятие, требующее определенных профессиональных знаний и опыта. Наша компания поможет вам спроектировать и установить наиболее эффективную молниезащиту для вашего дома. Кроме того, мы оказываем услуги по устройству громоотвода под ключ.В разделе «Наши объекты» фотографии громоотводов и описание реализованных нами проектов.

Как и где купить громоотвод

Громоотвод, защищающий от прямого удара молнии, будет работать как часы, если правильно и правильно подобрать необходимые материалы для создания эффективной и надежной молниезащиты здания. На цену дачного громоотвода влияют следующие параметры:

  • уровень защиты;
  • схема громоотвода;
  • технических сложностей при реализации проекта;
  • видов использованных материалов и объема работ.

Сегодня многочисленные интернет-магазины предлагают большой выбор стержней и тросов из стали, меди и нержавеющей стали, а также держателей и зажимов, и дают отличное описание своей продукции. Однако самостоятельно сделать громоотвод безупречного качества сложно. К тому же никто не даст гарантии на работу системы, собранной из материалов с разными эксплуатационными характеристиками.

Наша компания предлагает со склада в Москве купить комплектующие для громоотводов известных и хорошо зарекомендовавших себя производителей из Германии, России, Франции, Турции и других стран: OBO Bettermann, J.Propster, BS-Technic, DEHN + SOHNE, Voltstream, Эльмашпром, Duval Messien, Citel, Forend и другие.

Наши услуги

Специалисты нашей компании помогут выбрать самый надежный и эффективный дачный громоотвод по доступной цене с учетом всех особенностей вашего дома. Наши консультанты подробно ответят на любые интересующие вопросы и сделают смету.

У нас Вы можете заказать необходимые измерения переходных сопротивлений, сопротивления заземляющих устройств, проверку наличия цепи заземления и заземленных элементов.Опытные специалисты компании также могут спроектировать и установить громоотвод под ключ. Мы оказываем услуги по техническому обслуживанию различных систем молниезащиты перед началом грозового сезона и по согласованию с заказчиком ремонтируем их.

Для предотвращения таких последствий при проведении строительных работ схема молниезащиты в действии … Частные дома классифицируются СНиП как здания третьего класса пожарной безопасности и в обязательном порядке подлежат молниезащите.Громоотвод планируется не тогда, когда дом сияет новенькой плиткой, а еще на стадии разработки проекта. Затем он делает с ней единое архитектурное решение.

Выбор типа

Тип планируемой молниезащиты зависит от исходного состояния дома и условий, в которых он находится. Молния обычно поражает самую высокую точку дома или ближайшего дерева. Деревья, антенны, столбы при ударе молнии создают эффект экрана, а соседние постройки, автомобили могут попасть в зону поражения.

Вторым условием для устройства защиты является грунт типа , разные типы которого имеют неодинаковую проводимость и сопротивление, что учитывается при выборе поперечного сечения металлической полосы и глубины контура.

Если ваш дом находится рядом с прудом или ключами, то риск удара током наибольший, особенно если из-за климатических условий количество гроз превышает 40 часов в год.

Устройство молниезащиты для частного (загородного) дома

Принцип действия молниеотвода простой — защита дома от разрушения путем отвода электрического разряда в землю.Молниезащита эффективна только в случае комплексного решения. Полная система включает внутреннюю защиту и внешнюю.

Первый защищает оборудование от скачков напряжения во время грозы. Даже если удар молнии ударит на расстоянии нескольких километров, потребуется ограничитель перенапряжения.

Установить готовый разрядник несложно, но если у вас нет такой защиты, используйте самый безопасный метод — отключите электроприборы, если фронт молнии находится в пределах 3 км … Разница во времени между громом и молнией не должна превышать 10 секунд.

Внешняя молниезащита обеспечивает безопасность вашего дома и людей во время грозы. Устройство простейшего громоотвода: опора, громоотвод, токоотвод и контур заземления.

Громоотвод — металлический провод длиной до 1,5 м, принимающий грозовой разряд. Крыша, дымоход, ТВ антенна — любое самое высокое место в доме. Этот способ подходит для металлической кровли.

Если крыша из шифера, металлический трос натягивают на деревянных опорах длиной 1-2 м и защищают изоляторами.

Для черепичных крыш по коньку протягивается молниезащитная сетка с отходящими от нее токоотводами. Токоотвод соединяет молниеотвод с контуром заземления. Этот стальной провод укладывается вдоль стены дома и приваривается к громоотводу и контуру заземления.

Заземление молниезащиты — 2 электрода, подключенных и вбитых в землю.Если есть цепь — это уже хорошо, но по правилам заземление бытовой техники и молниезащита в доме должны быть общими. Радиус защитного действия молниеотвода определяется по формуле R = 1,732 ч, где h — высота молниеотвода.

Как это устройство работает? Электричество всегда уходит по цепи наименьшего сопротивления, а грозовая молния — колоссальный разряд электричества с силой тока 100000 А.

И правильно сделанный молниеотвод будет представлять это наименьшее сопротивление, через которое разряд молнии попадет в землю, защищая ваш дом.

На этом рисунке показан один из вариантов устройства молниезащиты для вашего дома.

А это видео рассказывает о природе молний и защите от них.

Молниезащита деревянного дома своими руками

Разобравшись с устройством громоотвода, самостоятельно защитить свой дом или дачу не так уж и сложно.С типом кровли определились, подробно поговорим о каждом способе защиты.

Сетка молниезащитная — сетка из металлической проволоки диаметром 6 мм, изготовленная сваркой в ​​местах пересечения. Он проложен на крыше и подключен несколькими токоподводами к контуру заземления.

Подходит для неметаллических крыш, когда нужно защитить одно здание, потому что соседние постройки ниже по уровню. Иногда эту сетку укладывают на крышу при строительстве дома.

Грозозащитный трос — трос натягивается на изоляторах между двумя металлическими или деревянными опорами. Устанавливаются на коньке, на высоте 0,25 м. Диаметр проволоки не менее 6 мм.

Из этого провода делается петля вокруг трубы, которая соединяется с громоотводом. Соединение лучше всего производить сваркой или пайкой. Токоотвод тоже сделан из того же провода. В результате получается защитная зона в форме шатра, подходящая для всех неметаллических крыш.

Штыревой молниеотвод — металлический штырь с круглым, квадратным или прямоугольным поперечным сечением, длиной не менее 0,25 м и площадью поперечного сечения 100 кв. Мм. Он принимает на себя основную нагрузку и должен выдерживать различные термические и динамические нагрузки.

Изготовлен из материала, не поддающегося окислению (медь, оцинкованная сталь), так как его нельзя окрашивать. Минимальный диаметр сечения стержня или газовой трубы — 12 мм. Если труба полая, конец необходимо приварить.Устанавливается на конек крыши на мачту нужной длины.

Токоотвод служит для направления полученного разряда в землю. Крепим его сваркой, пайкой или болтовым соединением. Площадь контакта в этом случае должна быть как минимум в два раза больше площади поперечного сечения соединяемых деталей.

Этот вид защиты подходит для металлических крыш, причем сама крыша также должна быть заземлена. Он создает своего рода защитный зонтик. Прикрепить можно гвоздями, скобами, зажимами.

И, наконец, защитное заземление … Заземлитель проводит ток молнии в землю и имеет небольшую долю электрического сопротивления. Прокладывается на расстоянии 5 м от крыльца и дорожек. Если почва влажная и глубина залегания грунтовых вод менее 1,5 м, используются горизонтальные заземляющие электроды. Его можно сделать так :

  1. Выкопать котлован вдоль дома шириной лопаты длиной 6 м и глубиной до 1 м.
  2. Забейте три оцинкованных водопроводных трубы диаметром 20 мм и длиной 2 м до дна канавы через каждые три метра.Оставляем на поверхности 5 см.
  3. Проложите проволоку диаметром не менее 8 мм и приварите к трубам. Токоотвод также необходимо приварить к средней трубе. К трубам можно приварить болты и соединить трубы медным кабелем.
  4. Смажьте болты консистентной смазкой и закопайте трубы.

Если почва сухая и подземные воды глубокие, можно построить вертикальный заземляющий электрод из двух стержней длиной 2-3 м, которые вбиваются в землю на глубину 0.5 м и на расстоянии 3 м друг от друга. Соединяются перемычкой сечением 100 кв.м

.

Это заземление можно также использовать для защиты электроприборов, электрических панелей в доме. Во время грозы опасно находиться у земли в радиусе 4 м. (можно попасть под ступенчатое напряжение). На деревьях также можно устроить молниезащиту. Это возможно, если дерево в 2-2,5 раза выше дома вместе с антенной и находится на расстоянии 3-10 м от дома.Он изготовлен из куска проволоки диаметром 5-8 мм, имеет односторонний спуск и одно заземление в виде петли.

Молниеотводы, используемые для защиты от линейной молнии, неэффективны с шаровой молнией. Чтобы такая молния не попала в дом в случае грозы, окна, двери, дымоходы должны быть плотно закрыты, а вентустановки должны иметь сетку из медной или стальной проволоки с ячейками по 3-4 см и надежное заземление.

И напоследок несколько советов … Для заземления металлической кровли ливневые желоба могут использоваться как токоотводы. Для удобства засорения трубы можно сначала соорудить подмостку. Если размеры неизвестны, то зону защиты можно определить с помощью обычного равнобедренного прямоугольного треугольника. Цельтесь длинной стороной (гипотенузой) в аэровокзал. Короткая сторона (ножка) параллельна земле.

Если точка прицеливания находится ниже верхней части аэровокзала, то вы находитесь в зоне защиты. Не размещайте токоотводы возле дверей.Все металлоконструкции на крыше также заземлены. Состояние молниезащиты требует обслуживания и систематической проверки соединений. Лучше всего, если они сварочные.

Для надежности можно построить два токоотвода. Нельзя допускать коррозии, регулярно удаляйте накипь. Раз в пять лет открывайте заземляющие электроды, проверяйте и при необходимости заменяйте. А ваш громоотвод обеспечит вам безопасную жизнь на долгие годы.

в этом видео вы можете увидеть пример установки молниезащиты.

Молниезащита на даче своими руками. Как сделать громоотвод в доме и на даче. Стандартный состав системы молниезащиты

Молниезащита частного дома, загородного дома своими руками и не только

Советы по молниезащите от профессионалов

Разрушающая сила молнии вполне объяснима: ее ток достигает двухсот тысяч ампер при напряжении до ста тысяч киловольт.Более того, бывают случаи, когда несколько ударов молнии в одном месте в течение полутора секунд. И достаточно даже одного удара молнии в сооружение без громоотвода, чтобы оно вспыхнуло, как свеча. Несмотря на это, защитить небольшой дом от молнии довольно просто.

Над коньком кровли (на расстоянии не менее 25 см от него) натягивают проводник — стальную проволоку толщиной 5-6 мм (рис. 1 на стр. 16). На деревянных балках, к которым он крепится, устанавливаются вертикальные громоотводы высотой до метра.Дымоход будет надежно защищен стальной заглушкой, проволочной «заглушкой» или петлей, соединенной с проводником. Этот же проводник спускается по кратчайшему пути по стене дома и подключается к земле. Если длина такого громоотвода больше десяти метров, то его следует заземлить с двух сторон.

Молния чаще всего поражает конек крыши, края фронтона, слуховые и слуховые окна. Следовательно, проводник можно проложить вдоль таких выступов, прикрепить непосредственно к крыше из черепицы, шифера или установить на деревянных шпильках или сплошном брусе на крыше из черепицы, битумной бумаги и других горючих материалов.Такой громоотвод заземляется в нескольких точках. Деревянные детали расписаны масляной краской.

Дом, покрытый железом, будет полностью безопасным, если его крышу заземлить три-четыре раза через каждые 10-15 м по периметру. Как прикрепить землю показано на рис. 2.

B Простой в изготовлении и стержневой молниеотвод. На высоте 5 м, считая от конька, может защитить дом длиной 15 м и шириной 7 м. Громоотвод устанавливается на столбы толщиной 10-15 см, прибивается к стропилам посередине крыши или закапывается рядом с домом.Также можно усилить громоотвод на дереве, растущем рядом с домом.

Крепится к стволу над сучьями мягкой проволокой 02-Змм через каждые 2-3 м. Если дом находится ближе 5 м от дерева, то вдоль его стены прокладывают проводник, подключенный к той же земле, что и громоотвод (рис. 1).

Верхний конец громоотвода изготавливается из провода того же диаметра, что и остальные его части (или большего размера — до 14 мм, стальных полос, уголков или труб сечением 50-60 мм2.Трубку вверху сплющивают или приваривают к конусу, а из проволоки делают петлю, фиксирующую ее скрутку или проволочную повязку (рис. 3).

Заземление также можно сделать проволочным, но лучше сделать его из стальных труб, например водопроводных, 040-60 мм, стальных полос, уголков и другого материала сечением не менее 50 мм2. Заземление укладывается на глубину не менее 80 см (чем глубже, тем лучше). В простейшем случае в канаву укладывают проволоку или металлическую полосу длиной в несколько метров.Можно вбить в землю две-три сваи из труб или уголков так, чтобы их верхний конец находился на глубине 80 см. Сваи соединяются горизонтальной шиной из стальной полосы или проволоки, к середине которой крепится громоотвод (рис. 4).

Если почва сухая, песчаная и плохо проводит электричество, то заземление следует засыпать древесным углем, смешанным с поваренной солью (примерно 0,5 кг соли на ведро угля). Это значительно снизит сопротивление почвы: уголь — хороший проводник, а соль гигроскопична.

Заземление должно располагаться на расстоянии не менее 5 м от дорожек и переходов.

Громоотвод укрепляется на деревянных стенах и опорах с помощью скоб или зажимов, прибиваемых на расстоянии 1-2 метра друг от друга. Под хомуты полезно проложить изоляторы от отрезка резинового шланга. Проводники необходимо прокладывать так, чтобы у них не было петель или острых углов, иначе они могут быть сломаны силами, возникающими от разряда молнии. Их закрывают на высоте около 2,5 м от земли стальной трубой, уголком или деревянным ящиком.

Способы соединения частей молниеотвода показаны на рис. 5. Самыми надежными из них являются сварка или пайка, но также можно использовать скручивание, обвязку, специальные зажимы или соединения внахлест с помощью болтов и заклепок.

Контактные поверхности должны быть очищены от краски, грязи и ржавчины. Стыки (кроме сварных) обматывают изолентой, затем плотной тканью, закрепляя тонкой проволокой или шпагатом, и все это прокрашивают, не нарушая контакта. Краска хорошо защищает от окисления.Между всеми частями молниеотвода должен быть надежный электрический контакт.

Ежегодно перед началом грозы детали громоотвода и места их крепления проверяются и при необходимости заменяются и окрашиваются.

Раз в три года проверяется исправность соединений, чистятся контакты, ослабленные соединения подтягиваются или заменяются.

Каждые пять лет заземляющие электроды вскрывают, проверяют надежность их подключения и глубину коррозии.Если сечение заржавевшей детали уменьшилось более чем на треть, ее следует заменить.

Большинство коммуникаций, которые подведены в частные дома, уже давно отработали свой ресурс. Из-за этого значительно возрастает риск их выхода из строя. Поэтому проблема защиты от грома и молнии становится все более актуальной. Сделать громоотвод своими руками не так-то просто, для этого нужно рассчитать параметры участка и взять инструменты: отвертку, молоток, лопату.

Создание такой структуры — защитить вашу семью от потенциальных угроз. Правильно установленный громоотвод защитит ваш дом от молнии. Рассмотрим пошаговое создание конструкции.

Как устроен громоотвод?

Принцип действия громоотвода довольно прост — молния перенаправляется в землю, что позволяет жильцам дома избежать угрозы аварии. При создании конструкции важно учитывать существующие меры безопасности: не лезть руками в электроприборы, выключать распределительный щит, не работать во время осадков на улице.Не знаете, как работает громоотвод? Конструкция состоит из 3-х элементов:

  1. Громоотвод, перехватывающий заряд молнии.
  2. Токоотвод, перенаправляющий энергию.
  3. Заземлитель. Благодаря ему между устройством и землей есть стабильная связь.

Устанавливаются как возле жилого дома, так и непосредственно на его крыше.

Отдельные элементы кровли могут быть частями громоотвода. При создании конструкции необходимо, чтобы все элементы были из одного металла.В противном случае велика вероятность несовместимости, что приведет к неэффективности устройства.

Правильно сделать громоотвод в частном доме не так просто, как многие думают. Отчасти этому мешают законодательные документы, ведь перед началом монтажных работ нужно убедиться, например, что поблизости нет коммуникаций.

Правильно установленный прибор выдержит даже самые сильные удары. Громоотвод — это чаще всего устройство в форме стержня, которое располагается на крыше дома.Свою роль также могут сыграть некоторые части постройки: трубы, заборы. Крыша, на которую устанавливается громоотвод, должна быть комплектной. Это повысит степень надежности конструкции. В этом случае на поверхности не должно быть изоляционного слоя (кроме антикоррозийной краски). Также устройство можно закрепить на дереве, которое растет рядом с домом.

Далее переходим к созданию токоотвода. При его изготовлении следует использовать следующие сечения: 16 мм2 для меди, 25 мм2 для алюминия, 50 мм2 для стали.Он должен располагаться между громоотводом и землей. Для токоотвода повороты и изгибы нежелательны, так как от этого он серьезно повреждается. Стоит отметить, что он может располагаться как снаружи стены, так и внутри нее.

Заземлитель изготавливается из стали или меди. Вам потребуется выкопать траншею глубиной до 0,5 метра. В землю вбиваются стержни, которые соединяются сваркой. Затем получившийся элемент подключают к токоотводу.

Схема громоотвода

Схема громоотвода предельно проста. В случае возникновения заряда в атмосфере он попадает в молниеотвод и перенаправляется прямо на землю. Во время грозы в первую очередь подвергаются опасности электрические приборы. Особенно обострилась проблема с ними сейчас, когда во многих частных домах старая электропроводка, а современная техника уже рассчитана на совсем другие условия. Громоотвод мгновенно реагирует на угрозу и на 100% исключает вероятность удара молнии в жилой дом.


Схема монтажа конструкции должна включать все элементы: от токопроводов и приспособлений до конечной последовательности действий. Важно указать маршрут, по которому проходит токоотвод. Также следует отметить место заземления.

Самым экономичным вариантом для владельца частного дома будет установка простой вертикальной рейки. Высота установки напрямую связана с риском удара молнии. Чем выше место установки, тем меньше вероятность возникновения негативных последствий.

Отдельная тема — молниезащита в деревянном доме. Для обеспечения максимальной безопасности потребуется целый комплекс процедур: установка, настройка, проверка. Для деревянного дома особую опасность представляет молния. Натуральные материалы мгновенно сверкают. Несмотря на то, что таких домов осталось мало, они находятся в зоне повышенного риска.

Молниеотвод сложного типа тесно взаимодействует с внешними и внутренними выводами, которые сходятся в заземлении. Материал для конструкции следует выбирать исходя из угла наклона, размеров и типа кровельного покрытия.Что касается внутренних коммуникаций, автобус для них особенно важен. Он противодействует импульсам, возникающим во время грозы.

Правильное создание громоотвода

При создании особое внимание следует уделять материалам. Лучше купить в запасе немного больше материалов, чем вы собираетесь использовать. Это позволит правильно сделать громоотвод, как написано в инструкции.

Для правильного расчета всех параметров воспользуйтесь специальной формулой: h = (rx + 1.63hx) / 1.5. Здесь h — высота молниеотвода, rx — радиус потенциальной зоны, которую защищает конструкция. Такая схема расчета идеальна для частных домов, на которых устанавливается молниезащита не выше 150 м. Этого более чем достаточно для типовой постройки. В наиболее распространенных моделях штанги угол наклона достигает 50 градусов.

Что касается характеристик различных металлов, то лучшим выбором является медь. Однако большинство пользователей выбирают стальные профили в первую очередь из-за их стоимости.Конструкция должна располагаться максимально высоко, сам защитный конус закрывает весь дом. Это обеспечит необходимую безопасность. Поэтому, если громоотвод находится далеко от здания, то его следует располагать как можно выше.

Если вы оценили собственные силы и до сих пор не приняли решение, как сделать громоотвод в частном доме, то лучше обратиться к профессионалам. Специалисты компании «Алеф-Эм» имеют большой опыт и решат даже самые сложные задачи в кратчайшие сроки.

Производство громоотводов

Проще всего сделать конструкцию средних размеров. Непрофессионалы также могут попробовать сделать громоотвод, как указано в инструкции, внимательно изучив информацию по его созданию. Самый простой способ — сделать громоотвод, который ставят на крышу. Преимущество будет заключаться в отсутствии необходимости в дополнительной поддержке.

Не прикрепляйте штифт прямо к середине крыши. Лучше воспользоваться уже указанной формулой, которая поможет определиться с конечным местом.

Заземлитель должен быть размещен таким образом, чтобы в случае грозы не было рядом с ним скопления людей. Лучше выбрать место, которое будет в паре метров от дома. Разместив там клумбу или просто поставив забор, удастся сделать участок визуально привлекательным и обеспечить максимальную безопасность.

Будет полезно прочитать: «Гроза: правила выживания».

Сделать на даче своими руками громоотвод, схема которого отвечает всем требованиям безопасности, возможно, но лучше проконсультироваться со специалистом, который подскажет свое видение этого вопроса.Схема громоотвода в частном доме, сделанная своими руками, также должна быть согласована с органами местного самоуправления. Кроме того, после того, как установка будет завершена, лучше обратиться в местные отделения МЧС, чтобы они могли стать свидетелями проделанной работы.

Поскольку устройство изготовлено из металла, оно может быть восприимчивым к внешним воздействиям. Громоотвод для дома также подвержен коррозии — чтобы не допустить ее возникновения и распространения, периодически осматривайте устройство.Еще на этапе монтажа сразу обработайте болты и соединения специальными инструментами.

Заземление и особенно его цепь следует проверять на целостность каждые 2 года. Это позволит вам следить за тем, насколько хороша конструкция и не было ли повреждений. Системно-независимое управление — залог стабильной и длительной работы молниезащиты.


Изготовление громоотводов самостоятельными усилиями требует соответствующих знаний в области монтажа конструкции.В первую очередь расчет параметров участка и площади жилого дома. Профессиональный совет или совет людей, которые уже выполняли установку, помогут вам разобраться в особенностях. Важно знать не только, как сделать в доме громоотвод, но и правильно его установить.

Как сделать громоотвод в частном доме

Сначала нужно заняться непосредственно земляными работами. Громоотвод для дачи своими руками выбирайте одного из двух типов.Это может быть линейный или замкнутый заземлитель. Если строится новый дом, рекомендуется на начальном этапе установить средства защиты. Будет обеспечена хорошая молниезащита и качественный результат. Глубина заземления варьируется от 0,5 до 1 метра в зависимости от специфики почвы. В этом случае лучше выбрать грунт, который обладал бы хорошей электропроводностью. Если вы не можете этого сделать, то есть несколько способов улучшить это. Например, для песчаной почвы подойдет солевой раствор.

Если громоотвод организован традиционным способом, то следует проверить, что конструкция соединена со всеми токопроводящими частями кровли. Крыша также может служить своеобразным проводником, если ее толщина превышает 0,5 мм. Разряд самостоятельно пройдет по кратчайшему пути. Плохая проводимость грунта может быть одним из факторов, снижающих общую эффективность громоотвода.

Дача — особо уязвимое место, поэтому такие дома находятся под особой угрозой.При подготовке молниезащиты важно учитывать размеры коттеджа и используемые материалы (даже самые маленькие, например, проволоку).

Прежде чем решиться сделать громоотвод в частном доме своими руками, подумайте, стоит ли рисковать. Чтобы максимально обезопасить себя, возможно, лучше будет воспользоваться услугами профессионалов. Они знают, как сделать громоотвод и дадут совет по его эксплуатации, чтобы конструкция прослужила как можно дольше.

Компания «Алеф-Эм» много лет работает в этом сегменте рынка и находит индивидуальный подход к каждому клиенту. Благодаря нашим услугам ваша душа будет спокойна, а ваше имущество будет защищено.


Работа ведется в четко оговоренные сроки. Стоимость услуг будет названа вам сразу после осмотра объекта. Благодаря большому опыту установка громоотводов выполняется одинаково качественно для всех построек.Специалисты компании «Алеф-Эм» имеют все необходимое оборудование для выполнения даже самых сложных задач. Они умеют делать молниеотводы и выполнять работы с учетом всех современных требований к качеству и надежности.

Установка такой конструкции — реальный шанс обезопасить себя и свою семью от непредвиденных последствий. Не стоит рисковать, ведь каждый год природа преподносит новые погодные сюрпризы. Установите громоотводы, которые обеспечат надежную защиту на долгие годы.

Из школьного курса физики известно, что молния — это огромный электрический разряд, который несет в себе большую тепловую энергию. Последствия удара молнии могут быть катастрофическими, поэтому человечество во все времена пыталось создать устройства и устройства, которые защищали бы его от этого природного бедствия. В современном мире молниезащита частного дома — это сочетание конструктивных особенностей здания и специальных устройств, предназначенных для отвода электричества в землю.Последний называется громоотводом, как он работает, какие к нему требования?

Виды молниезащиты

Молниезащита в доме делится на две категории: внутреннюю и внешнюю. Назначение первого — защита от молнии, разряд которой не попал в сам дом. Например, он может попасть в линию электропередачи, которая соединяется с внутренней электропроводкой дома. В этом случае во внутренней проводке возникают повышенные перенапряжения.Следствием этого является выход из строя большей части бытовой техники. Во всяком случае тот, который был в розетки на тот момент включен. Провода могут перегореть, произойдет короткое замыкание, худший сценарий — пожар, если проводка велась по деревянному полу или дом был деревянным.

Решить эту проблему можно, установив в электросети специальные устройства, которые защитят ее от скачков напряжения. Например, ОПН, все виды ОПН, УЗИП (устройство защиты от перенапряжения).Все устройства установлены в распределительном щите дома.

Внешняя защита

Внешняя молниезащита представляет собой громоотвод, который состоит из трех основных элементов: громоотвод

  • ;
  • токоотвод;
  • контур заземления.

Главное требование ко всем трем элементам — их надежное соединение друг с другом. В зависимости от кровельного материала необходимо использовать разные виды молниезащиты. Всего их три: шпилька, трос и сетка.

Pin

Обычно применяется, если крыша дома покрыта металлическим рубероидом. Например, металлочерепица, профнастил или жесть. Для этого на крышу нужно установить металлическую шпильку, которая будет подниматься над коньком крыши дома примерно на 1-2 м выше. Это будет громоотвод. Его можно изготовить из металлического прутка диаметром 8-12 мм, также можно использовать стальную полосу толщиной 4-5 мм и шириной 25-35 мм.

Такой молниеотвод может отводить электрические разряды элементов вокруг дома с площадью, равной площади, радиус которой равен высоте громоотвода.И чем выше установлен штифт, тем большую площадь он защищает от ударов молнии.

Грузоподъемность громоотвода не зависит от размера области, которую он покрывает. Если учесть, что вертикальная линия штифта — это высота равнобедренного треугольника, то основанием этой фигуры будет два измерения высоты. Оказывается, на поверхности почвы может образоваться круг с радиусом, равным высоте установки штифта.

Трос

Для этого громоотвода необходим трос, который натягивается на конек крыши и подвешивается на высоте полметра над уровнем коньковой установки.Для этого лучше всего использовать оцинкованный трос с общим минимальным сечением 5-7 мм. Такая молниезащита используется, если крыша дома покрыта шифером.

Трос протягивают по коньку и прикрепляют к деревянным стойкам, установленным по краям коньковой планки. Если крыша длинная, то стоек может быть больше, главное соблюдать небольшую слабину троса. Сильные прогибы недопустимы, так как таким образом уменьшается расстояние от конька крыши до аэровокзала.И оно не должно быть меньше 1 м. Способ крепления разнообразен, здесь важна прочность установки. Можно закрепить хомутами (металлическими или пластиковыми), если кабель тонкий 5-8 мм, то можно просто перевязать и дополнительно связать проволокой.

Сетка

Это более сложная конструкция, которая устанавливается на черепицу. Сделать такой громоотвод своими руками непросто. Для этого используется стальная катанка сечением 6-8 мм, которую укладывают по всей поверхности скатов кровли в виде сетки с размерами ячеек 6х6 м и более, все зависит от кровли. площадь.Все соединения сварные, крепятся к крыше скобами.

Что касается токоотвода, это линия, которая соединяет молниеотвод с контуром заземления. Обычно для этого используется стальная катанка диаметром 6-8 мм. Здесь важно, чтобы токоотвод выдерживал большую силу тока, которая часто достигает 200 000 ампер. Если выбрана готовая защита, то ее токоотводом является медный или алюминиевый провод диаметром 6 мм.

Требования к токоотводу.

  1. Это должен быть кратчайший путь от молниеотвода до контура заземления.
  2. При укладке нельзя использовать загибы и загибы, которые станут местом появления искрового заряда в процессе отвода электричества, приводящего, как показывает практика, к возгоранию.
  3. Маршрут прокладки выбирается таким образом, чтобы провод не проходил возле окон и дверей.
  4. Если делается молниезащитное устройство для деревянного дома, то токоотвод устанавливается на расстоянии 15-20 см от поверхностей деревянной конструкции.Для этого используются специальные кронштейны. Они представляют собой металлическую клипсу, основание которой выполнено из твердого и прочного пластика. Именно пластик защищает токопроводящий элемент от контакта с деревянными конструкциями дома. Кронштейн крепится на саморезы. Кстати, эти кронштейны также используются при строительстве сетчатого громоотвода, где расстояние между ними составляет 1,5-2,0 м.
  5. Если защита зданий и сооружений от молнии представляет собой крупноячеистую конструкцию, или длинный проложенный кабель, или используется несколько шпилек на крыше, то также должно быть несколько токоотводов, расстояние между которыми 25 м (согласно в CO 153-34.21.122-2003).
  6. Катанка проводится по стенам здания, по фронтонам и острым уступам кровли. То есть в тех местах, куда может ударить молния.

Контур заземления

Схема молниезащиты в частном доме выполняется по той же схеме и конструкции, что и заземление электрических сетей.

  • На расстоянии одного метра от фундамента дома и не менее пяти метров от входной двери вырыты дорожки, площадки, траншеи в форме равностороннего треугольника.Глубина траншей 80 см, ширина 60 см, длина 1,5-2 м.
  • В углы треугольника вбивают шпильки из стального уголка размером 50х50х5 мм. Глубина проникновения 2-3 м. Углы не должны быть полностью забиты в землю, высота свободного выступающего сегмента — 20-30 см.
  • Штифты соединены между собой стальной полосой толщиной 4 мм и шириной 40 мм. Для этих элементов можно использовать те же уголки, что и для булавок.
  • Эта цепь заземления молниезащиты подключена к токоотводу.

Внимание! Все соединительные стыки должны быть электрически сварены. Болтовые соединения не приветствуются, так как в процессе эксплуатации громоотвода загородного дома они могут ослабить, заржаветь и ослабить токопроводящую способность всей конструкции.

Сборка своими руками

Перед изготовлением громоотвода в частном доме нужно определиться, какой тип громоотвода выбрать.Если это штыревой вариант, то сам штифт нужно устанавливать не на рубероид, а на обрешетку.

После этого своими руками укладывается токопроводящий провод. Если длины купленного отрезка проволоки или катанки оказалось недостаточно, то можно соединить два сегмента с помощью алюминиевого или медного контакта, который используется в воздушных линиях электропередачи. Расстояние между кронштейнами 1,5-2,0 м.

Строится контур заземления, к которому присоединяется токоотвод.Перед сваркой все стыки элементов необходимо очистить до металлического блеска. Если используется готовая молниезащита частного дома, то в качестве соединения используются специальные устройства на болтовых соединениях из цветного металла.

Внимание! Оптимальный вариант, если цепь заземления и молниезащиты будут расположены близко друг к другу и соединены между собой при помощи катанки или ленты. Это не нарушает норм устройства молниезащиты, к тому же схема становится в два раза больше.

При установке молниезащиты в собственном частном доме своими руками нужно понимать, что это элемент безопасности не только для постройки, но и для проживающих в ней людей. Поэтому не стоит откладывать его установку на второй план. Идеальное время для монтажа — строительство частного дома своими руками.

Если вы обнаружили ошибку, выберите фрагмент текста и нажмите Ctrl + Enter .

Люди, живущие в частных домах, боятся удара молнии в их дом.Некоторые из них, чтобы обезопасить себя от этого, думают о защите конструкции. Их озабоченность вполне объяснима, поскольку есть регионы, где интенсивность молний может достигать 80 часов в год. На таком участке необходимо установить молниеотводы. Устройство такой конструкции, безусловно, требует определенных затрат. Однако в некоторых случаях их можно свести к минимуму, если все работы по созданию громоотвода выполнять своими руками.

Зона защиты

Следует понимать, что любые конструкции, предназначенные для защиты от молнии, имеют ограниченную дальность действия.Они защищают пространство только вокруг себя. Поэтому при создании конструкции громоотвода необходимо выполнять работы так, чтобы все находящиеся на участке объекты попадали в зону защиты. Только в этом случае им будет обеспечена защита от ударов молнии.

На данный момент конструкции, защищающие от молнии, отличаются степенью надежности. Их два типа:

Молниеотводы первого типа обеспечивают 99% защиту, что делает их самыми надежными сооружениями от молнии.Конструкции второго типа обеспечивают 95% защиту.

Устройство

Если вы серьезно боитесь удара молнии в ваш дом и, чтобы обезопасить себя от этого, решили устроить громоотвод, то в этом случае при работе вам потребуется создать следующие элементы это состав:

  • громоотвод;
  • токоотвод;
  • заземлитель.

Громоотвод

Это устройство, внешне напоминающее металлический стержень.После установки он поднимется над крышей здания. Именно на него будут падать удары молнии. Таким образом обеспечивается надежная защита здания. К тому же такое устройство способно выдерживать серьезные стрессовые нагрузки, возникающие при ударе молнии. Для создания этого элемента могут использоваться различные материалы.

Лучший выбор — полоса или круглая сталь , имеющая площадь поперечного сечения не менее 60 кв. К этому элементу предъявляются определенные требования по длине.Этот параметр должен быть не менее 20 см. Устройство следует размещать строго в вертикальном положении. Самое высокое здание на участке — идеальное место, чтобы поставить его на якорь.

Токоотвод

Токоотвод представляет собой толстую проволоку диаметром 6 миллиметров. Для его создания лучший выбор — оцинкованная сталь. Что касается его расположения, лучше выбирать участки, в которые с наибольшей вероятностью попадет молния. Например, край фронтона может быть хорошим местом для его размещения.Его также можно разместить на коньке. Крепление этого элемента громоотвода осуществляется вплотную к частному дому, но с небольшим отступом в 20 см.

Если в доме крыша из легковоспламеняющихся материалов, то в этом случае тем более необходим зазор. Для крепления токоотвода необходимо использовать специальный крепеж : гвозди и скобы. Для большей надежности крепления этого элемента можно использовать хомуты.

Заземлитель

Необходимо отводить ток молнии в землю.При выборе материала для создания этого элемента громоотвода необходимо использовать тот, который хорошо проводит электрический заряд. Также необходимо, чтобы материал имел минимальное сопротивление. Если говорить о его расположении, то этот элемент громоотвода ставят недалеко от крыльца частного дома, не менее 5 м. Не рекомендуется устанавливать заземлитель в непосредственной близости от дорожек, а также в местах, где могут находиться люди. Разместив его, вы можете создать вокруг него забор, чтобы убедиться, что он не причинит никакого вреда.

При установке ограждения от заземляющего электрода необходимо сделать отступ 4 метра, а само ограждение расположить по радиусу. Если на улице хорошая погода, то вреда от этого не будет. Но если пасмурно, а уж тем более началась гроза, то стоять в непосредственной близости от нее может быть опасно для здоровья. Заземлитель устанавливается в земле. Решение относительно глубины заглубления этого элемента принимает собственник дома. При этом следует учитывать следующие моменты:

  • тип почвы;
  • наличие грунтовых вод.

Например, если на участке преобладает сухой грунт, а уровень грунтовых вод низкий, установите заземляющий электрод, состоящий из двух стержней. Длина каждого из них не должна превышать 3-х метров. Компоненты этого элемента необходимо крепить к перемычке , имеющей площадь поперечного сечения 100 кв.м.

После этого заземлитель присоединяется к токоотводу с помощью сварки. После этого он погружается в землю на глубину до 0,5 метра. В том случае, если почва на участке торфяная и имеет повышенную влажность, а грунтовые воды расположены близко к поверхности, то возможности заземления на полметра нет.Таким образом, в этом случае необходимо использовать металлические уголки , которые будут действовать как заземляющий электрод. Их погружают на глубину до 80 см.

Если строится многоэтажное здание, то в этом случае специалисты проведут работы по устройству громоотвода. Эти конструкции имеют собственный радиус зоны защиты , что позволяет размещать их на каждом здании. Перед установкой данной конструкции проверяется, способны ли уже установленные молниеотводы обеспечить молниезащиту возводимого здания или необходимо возвести новое.

В случае индивидуальных домов вопрос с громоотводом решает сам собственник. Существует ряд факторов размещения здания, которые минимизируют риск удара молнии в дом:

  • , если дом расположен в самом низком месте на участке, вероятность удара молнии во время грозы мала;
  • Если рядом с жилым помещением расположено здание большой высоты, то при ударе молнии в него с большей вероятностью попадет молния.Так ваш дом будет в безопасности;
  • Если громоотвод установлен на соседнем доме, то его защитная зона покрытия может распространяться и на ваш дом. И в этом случае особой необходимости в устройстве громоотвода нет.

Таким образом, нельзя сказать, что дом, на котором нет молниеотвода, подвержен высокому риску поражения молнией.

Варианты создания громоотвода

Если вы обследовали свой и соседние дома и в результате обнаружили, что на близлежащих постройках нет такой защиты, как громоотвод, то в этом случае разумнее всего провести работы по его созданию своими руками.Особую опасность представляют здания с крышами, покрытыми металлочерепицей или стальным листом. Хотя такая крыша выглядит привлекательно, отсутствие заземления увеличивает риск удара молнии в такой дом.

В большинстве случаев монтаж кровельного покрытия выполняется на деревянную рейку. Это обеспечивает накопление заряда. Разряд такого устройства может произойти только после грозы. Человек, прикоснувшись к нему, может получить разряд током в несколько тысяч вольт.Кроме того, не забывайте, что после удара молнии может возникнуть искра, от которой легко может загореться деревянный дом.

Если вы хотите избежать подобных неприятных ситуаций, то нужно подумать о заземлении , которое должно располагаться через каждые 20 см. Если в вашем доме металлическая крыша, то в этом случае можно отказаться от создания громоотвода. Сам кровельный материал станет отличным громоотводом.

Чтобы уберечь свой дом от ударов молнии, на его крыше можно установить громоотвод.Однако возможны и другие варианты. Если рядом с вашим домом стоит высокое дерево, то вы можете установить на него громоотвод своими руками, но при условии, что оно находится на расстоянии трех метров от здания, а его высота в 2,5 раза больше указанной. вашего дома.

Если этот вариант громоотвода показался вам привлекательным и вы решили его устроить, то вам понадобится провод 5 мм. Сначала следует подготовить его, затем закопать один конец в землю , предварительно приварив его к заземляющему электроду.Другой конец будет действовать как громоотвод. Его необходимо разместить на самой верхушке дерева.

Если на вашем участке нет высокого дерева, вы можете использовать вместо него мачту аэровокзала с двумя металлическими стержнями. Их устанавливают на противоположных концах крыши. Сток в этом случае будет действовать как токоотвод. Материал его изготовления имеет большое значение. Он должен быть металлическим. В этом случае также не стоит забывать о заземляющем устройстве.

Заключение

Независимо от того, какой способ установки громоотвода вы выбрали, необходимо помнить, что, выполнив качественный монтаж данной конструкции, вы обеспечите себе комфортное пребывание в своем деревянном доме.Но необходимо периодически проверять состояние созданного своими руками громоотвода . Особое внимание нужно уделить его соединениям. В них не должно быть нарушений. Только в этом случае можно не бояться удара молнии в дом.

Правильнее было бы назвать эту конструкцию громоотводом , но с точки зрения благозвучия громоотвод более приемлем. В некотором смысле это имя связано с давнишним страхом человека перед силами природы, древние считали гром знаком гнева богов.

На самом деле во время грозы в атмосфере накапливается большое количество электрической энергии, что создает сильное электрическое поле у ​​поверхности земли, самое мощное напряжение возникает возле всевозможных острых проводников.

В таких случаях мы видим световые разряды на наконечниках, которые совершенно не вредны для здания. Ударная волна попадает в приемник, проходит по проводнику и уходит в землю через землю. Нужен или не нужен на даче громоотвод и как его сделать своими руками, об этом будет статья.

Какова опасность удара молнии в дом?

Молния обладает определенной, достаточно сильной разрушительной силой и может просто повредить здание. Кроме того, молния, попадая в крышу, заденет электропроводку, произойдет короткое замыкание. Если на проводке стоит специальная защита, то отключится электричество, если ее нет, то сгорит ряд включенных устройств, например, холодильник. Но самое страшное, что может быть, — это возгорание, возникшее из-за короткого замыкания.

Устройство

Считается, что первый громоотвод-громоотвод изобрел Бенджамин Франклин, свое устройство он описал в еженедельнике «Альманах бедного Ричарда». Надо сказать, что устройства, похожие на громоотвод, можно увидеть даже у древних египтян: в средние века на маяках строили сооружения, призванные играть роль громоотвода, а сегодня мы можем видеть их иглы.

Средневековые храмы и мусульманские мечети не обходились без громоотводов.Можно с уверенностью сказать, что громоотводы — древние и полезные устройства.

Собственно говоря, данное устройство состоит из 3-х частей:

Громоотвод своими руками

Сделать громоотвод-громоотвод своими руками не составит труда. Для этого не требуется никаких специальных навыков. Достаточно просто уметь пользоваться бытовой сваркой или уметь крепко затягивать болты и не бояться высоты. Необходимо:

  • сделать схему громоотвода;
  • Запас материалов : проволока, прутки, инструмент и сварочный аппарат, а также краска для покраски стыков.Надежнее сделать молниеотвод сваркой, но можно использовать болты и гайки;
  • выбирайте погожий день , работать на крыше даже загородного дома необходимо в сухую и ясную, безветренную погоду;
  • продумайте модель громоотвод, но лучше его нарисовать;
  • решают, какую часть работ можно делать на земле, а что нужно будет делать на крыше;
  • и приступаем к работе.

Примечание: детали можно не паять, а просто очень плотно закручивать с помощью болтов и гаек.Здесь главное, чтобы при прохождении электрического разряда не сработало короткое замыкание, способное вызвать возгорание.

Наша цель — защитить дом от пожара, а не вызвать его. Все сварные или скрученные места желательно покрасить для защиты от коррозии.
И самое главное, если вы не уверены в своих силах, лучше доверить эту работу профессионалам.

Установка громоотвода

Установка громоотвода Самая сложная часть задания.Выбрав самую высокую точку постройки, необходимо установить на нее металлическую шпильку, которая в свою очередь крепится к деревянному основанию.

В качестве наивысшей точки могут подойти:

  • дымоход, они обычно расположены достаточно высоко;
  • лошадь из дома, часто она похожа на флюгер — будет полезно и красиво;
  • выступ на крыше почти всегда декоративный элемент;
  • антенна, которая сама по себе может служить громоотводом, если она сделана из алюминия или другого металла и не окрашена.

В качестве громоотвода иногда используют металлическую крышу, устроенную целиком из железа достаточной толщины и снабженную соответствующей защитой, или часть крыши с такими же характеристиками, а также водостоки, если они сделаны из металл необходимого диаметра, либо металлические заборы на крышу.

Заземление


Заземление
— это устройство, которое отводит заряд, часто очень высоких значений, на землю, фактически устраняет его разрушительную силу.

Учитывая специфику устраиваемого элемента, необходимо, чтобы он располагался на расстоянии не менее 1 метра от стены здания и не менее 5 метров от крыльца и дорожек, если в ваших планах по организации аварийных ситуаций никак не включается.

Дерево как громоотвод

Одним из вариантов устройства громоотвода с минимальными затратами можно считать громоотвод, расположенный на дереве возле дома.

Для этого требуется всего несколько вещей:

  • это возможно только в том случае, если рядом с домом растет большое, а точнее высокое дерево, которое может служить громоотводом;
  • громоотвод после устройства должен быть выше самой высокой точки дома, чтобы он мог выполнять свое предназначение;
  • расположение дерева таково, что дом попадает в «конусную зону» (об этом писали ранее), а это значит, что дерево растет достаточно близко к стенам дома;
  • Штифт и провод необходимо прикрепить к стволу пластиковыми скобами, чтобы не повредить кору и древесину растения.Мы не хотим, чтобы дерево засохло;
  • Помните, что заземление располагается вдали от дорожек и стен дома. Это правило необходимо строго соблюдать.

Внутренняя молниезащита

Наличие электричества в частном доме, в том числе двухэтажном, на даче увеличивает вероятность удара молнии. Поэтому при приближении грозы к необходимо отключить все электричество в доме … Теперь вы можете купить специальную молниезащиту, это недорого, но благодаря ей вы сможете защитить свою проводку и включенные устройства. от повреждений.Кроме того, это поможет защитить конструкцию от возгорания.

Один из самых простых способов защиты от молнии — откручивать заглушки при приближении грозы. Опасна именно гроза в районе вашего дома. Об этом свидетельствуют раскаты грома, раздающиеся с интервалом в 10 секунд. Чтобы это выяснить, не нужно никакого специального оборудования, просто считайте между ударами грома.

Зона защиты

Громоотвод способен защитить не только дом, но и территорию вокруг него.Чем выше громоотвод, тем больше площадь его защиты. Он действует как конус, где верхняя точка будет краем штифта, а основание будет областью, защищенной от молнии.

Радиус рассчитывается по формуле: R = 1,732 х h , здесь h — высота молниеотвода. Исходя из вышесказанного, есть две причины устанавливать устройство так, чтобы оно было самой высокой точкой здания.

  • если на здании есть более высокая точка, в нее попадет молния, и устройство не будет выполнять возложенную на него функцию;
  • Чем выше расположен приемник разряда, тем больше защищаемая им площадь.

Способ защиты от молнии при отсутствии громоотвода-громоотвода

Если в вашем доме или квартире нет громоотвода-громоотвода, не расстраивайтесь. Простое отключение электроэнергии во время грозы также является очень эффективным средством от ударов молнии.

Сходите в магазин или супермаркет и купите защиту для проводки. Это эффективно, очень недорого и немного хлопотно.

Громоотвод в частном доме: установка обязательна!

Частный дом — это всегда море хлопот и забот, особенно по поводу его обустройства.Например, когда мы строим дом, мы стараемся сделать его максимально надежным и долговечным, чтобы с ним не было проблем, как с домами Ниф-Ниф и Нуф-Ноф. Поэтому важно все: и выбор технологии строительства, и подбор материалов, и особенности конструкции будущего здания. Большую роль в частном доме играет громоотвод.

Защита от стихийных бедствий

Сегодняшние новости просто насыщены различными событиями, связанными с природными аномалиями и катаклизмами.И одна из самых опасных для человека — это молния. Если она попадет в дом, это может привести к возгоранию, а значит громоотвод в частном доме обязательно должен быть. По законам физики молния — это искра электрического происхождения. Чтобы добраться до земли, она ищет металлический проводник. А такие элементы, как антенны, металлический дымоход, цинковая крыша, способны спровоцировать в них удар молнии. А это может привести к неприятностям.

Именно для защиты дома от подобных опасностей Результатом является устройство громоотвода в частном доме.В идеале он должен быть построен на отдельной башне, чтобы в случае удара молнии удар пришелся не на дом, а на саму башню. Но прежде чем построить громоотвод, необходимо произвести некоторые расчеты. Для начала нужно найти место для этой конструкции. Как правило, для этого выбирают наиболее удаленный от жилого объекта земельный участок. Во-вторых, немаловажную роль играет высота громоотвода: она должна быть не менее двух метров над зданием, но не слишком высока.

Монтаж вышки

Чтобы поставить громоотвод в частном доме, необходимо построить саму вышку. Конструкция у него может быть любой, главное, чтобы посередине башни было пространство — здесь будет проложен проводник-заземлитель. На верхушках башни монтируются зажимы, к ним крепится медный или алюминиевый стержень, который соединяется с землей. Готовую вышку необходимо врыть в землю на глубину не менее двух метров. После усиления конструкции подключают молниезащиту и заземление.Чтобы обустроить землю вокруг башни, нужно начертить треугольник с равными сторонами. В его верхушки на глубину около двух метров закачивается арматура — она ​​служит заземляющим контуром. Затем соедините их между собой стержнями из металла. Последний этап работ — подключение молниеотвода к земле.

Чтобы правильно и правильно построить громоотвод в частном доме, схема просто необходима: она поможет избежать возможных ошибок. Кроме того, важно тщательно и ответственно выполнять все подключения — только в этом случае удастся обезопасить свой дом.Проводник лучше всего покрыть гофрой — это поможет предотвратить окисление, которое снизит токопроводящие свойства. Башню также необходимо покрасить для защиты от коррозии.

Громоотвод в частном доме — важная составляющая безопасности проживания в нем. Эта постройка особенно актуальна для открытых площадок или зон, расположенных на холмах. О громоотводе стоит задуматься еще на этапе проектирования загородного дома — это позволит вовремя защитить свое жилище от одной из самых опасных стихий.

p>

громоотвод (громоотвод) Что такое громоотвод

Природа атмосферы нашей страны благоприятствует богатым урожаям и росту массивной древесины из-за большого количества осадков каждый год. Осадки, к сожалению, имеют непременный атрибут в виде гроз и молний. Гроза, как природное явление, сама по себе не опасна, это всего лишь звуковое проявление, но сопровождающая ее световая вспышка несет в себе угрозу.

Опасность молнии заключается в силе электрического разряда, мощность которого всего за наносекунды сравнима с энергией атомной электростанции. Даже при непрямом попадании и при проходящей волне разряда рядом могут погибнуть люди, а материальный ущерб исчисляется сотнями рублей. Количество жертв падения под разряженную Поднебесную в нашей стране превышает количество погибших в авиакатастрофах. Конечно, при прямом поражении электрическим током электрической сети в частном доме сгорают не только электроприборы, но и взрываются провода и оборудование.

Представленная ниже публикация очень важна, особенно для тех, кто любит проводить свободное время за городом, потому что в многоквартирных домах молниезащитой занимается государственная организация, обслуживающая электросеть. В частном домостроении только вы сами можете позаботиться о сохранности электрооборудования и домовладения, поэтому ниже мы не только расскажем, как сделать громоотвод, но и предоставим схему устройства.

Физика процесса работы громоотвода

Систему молниеотводов и молниезащиты несложно для самостоятельного обустройства в частном доме, так как такое защитное сооружение уже разработано и рекомендовано временем.Кстати, название «громоотвод» — чисто популярное, так как гром можно отразить, только заткнув уши, потому что это всего лишь акустическое метеорологическое явление. Но вам все равно придется постараться отвести от конструкции электрический удар природы.

Во-первых, вам нужно понять физику громоотвода. Во время грозы между дождевыми облаками и землей создается электрическое напряжение. Облака и землю условно можно охарактеризовать с помощью обкладок конденсаторов довольно гигантских размеров.В таком случае «конденсатор» постоянно поддается зарядке, и когда достигается разность потенциалов (напряжение) точки пробоя между «пластинами», происходит разряд в виде световой вспышки. В этом случае молниеотвод работает как проводник между рассматриваемыми пластинами нашего «конденсатора». Другими словами, конденсатор как бы закорочен, и поэтому на пластинах не накапливается заряд, из-за чего он постоянно разряжается. В районе молниеотвода практически нулевое напряжение.

В целом название молниеотвода соответствует практике его назначения, поскольку устройство не улавливает сам разряд, а работает для создания условий, которые просто не позволяют ему произойти. То есть снимает с себя напряжение.

Защита от ударов молнии должна быть организована предельно ответственно, запускать систему не нужно. В конструкцию рассматриваемой защиты входят внешние и внутренние устройства. То есть работает тандем двух схем безопасности.Часто кажется, что разряд Поднебесной попадает в громоотводы и мачты, где электрический ток все еще находит путь наименьшего сопротивления. Поэтому устройство защитной конструкции от таких разрядов следует начинать с заземления.

Внешняя защита: молниеотводы двух типов и заземление

Внешняя защита включает, прежде всего, громоотвод, который устанавливается в самой высокой точке основного сооружения. Громоотвод заземляется системой заземления, светильники переключаются проводником.

Приемники разрядов напряжения, которые устанавливаются на крышах сооружений, делятся на два типа: металлический штырь и металлическая сетка. Металлический штифт (сечением 12-16 мм 2) в вертикальном положении устанавливается с помощью стоек, сделанных, например, из бруса, на коньке дома (рис.). Это также может быть трос, который протягивают по всей длине конька между деревянными столбами, расположенными на вершинах обоих фронтонов (рис.). Кроме того, кабель считается более надежным устройством, так как способен охватить большую площадь.Главное помнить, что оба вида защиты должны возвышаться над самой высокой точкой над конструкцией не менее чем на 25 см.

Когда громоотвод находится на высоте около 6 метров над землей, способность его защиты распространяется по кругу в радиусе шести метров. То есть зона защиты примерно равна высоте конструкции. Неплохим решением будет закрепить громоотвод на вершине самого высокого дерева, которое находится недалеко от дома. В аналогичном варианте дом (если он не выше дерева) попадает в радиус конуса (помните, радиус рассчитывается от высоты локации), где действует громоотвод.Металлический штифт сначала прикрепляется к столбу, а столб привинчивается к самой высокой и самой твердой точке растения с помощью зажимов, сделанных из синтетического плетеного фала. Такие зажимы используются для свободного роста дерева.

При отсутствии достаточно высокого дерева используйте, например, телевизионную мачту. Если мачта не окрашена и сделана из металла (не подвержена коррозии), то сама может выступать в роли громоотвода. Если мачта деревянная, то ее можно покрыть по всей длине двумя-тремя оголенными кабелями или проводом, которые можно подключить к заземляющему электроду.И ресивер готов.

Металлическая сетка, уложенная на плоскость кровли, по принципу действия ничем не отличается от троса и шпильки, просто менее заметна и не искажает эстетику внешнего вида здания (рис.) . Сетка можно сварить своими руками из арматуры сечением от 8 до 10 мм 2, соблюдая шаг ячеек примерно 0,6-2 метра.

Проводник, отводящий энергию к заземляющему электроду, лучше выбирать из стали сечением 10 мм 2 или из меди сечением 6 мм 2.Эти цифры являются приблизительными, потому что в этом случае чем больше используется сечение проводника, тем надежнее защита. Ствольная коробка с кондуктором повторно соединяется сваркой или болтовым соединением, причем конец обжимается специальным наконечником. С крыши вдоль опускается трос, к поверхности которого он крепится специальными пластиковыми хомутами. Хомуты по вертикали фиксируются дюбелями-гвоздями. Обратим внимание на то, что кабель должен проходить далеко (на расстоянии не менее 30 см) от металлических конструкций, таких как водосточные трубы или водопроводные трубы, лестницы и т. Д.

Молниеотвод в приведенных выше примерах должен быть неизолированным проводником, то есть должен быть изолирован, и тем более не может быть окрашен. Молниеприемник может быть изготовлен не только из меди, но и из оцинкованной стали, дюралюминия или алюминия. На проводе, соединяющем воздушный вывод и заземляющий электрод, можно использовать различные формы изоляции.

До недавнего времени практиковалось повторное соединение молниеотвода с заземлителем, выполняющим двойную функцию: как заземление для электрической сети в доме, так и рабочее заземление для громоотвода (рис.). На практике чуть позже выяснилось, что примененной защиты недостаточно, так как разряды могут пробить такое заземление. Система заземления громоотвода должна иметь те же характеристики, что и цепь заземления электрической сети в доме. Это автономное устройство, которое не должно совмещать две функции.

Понятие основных характеристик контура заземления нам известно из нашей предыдущей публикации. Если вкратце озвучить такое устройство, то заземляющий электрод можно сделать из металлических уголков в количестве пары-тройки штук или из толстой трубы.Металл забивается ниже глубины промерзания почвы. Часто упрощают подбор необходимого материала и останавливаются на металлическом изголовье старой кровати, металлической бочке и многом другом, главное закопать как можно глубже.

Заземляющий электрод требует особого внимания в период засухи или на песчаных почвах. На сухой почве ток преодолеть тропинку сложно, поэтому нужна ваша поддержка. Почву в месте расположения заземляющего электрода старайтесь держать во влажном состоянии, будет легче, если вы принесете на это место водосток с крыши, смываете из уличного душа или умывальника, в крайнем случае периодически проливайте ведро или два с водой на место, где находится конструкция.Повышения показателя электропроводности можно добиться следующим образом: раз в несколько лет проделывать в почве небольшие ямки, например, колышком и засыпать их селитрой или солью. Такая процедура не нанесет вреда озеленению, так как сыпучие уходят в почву и растворяются в водах, а показатель проводимости заметно возрастает.

Внутренняя защита от ударов молнии: электрические сети в частном доме

Функцию внутренней защиты выполняют устройства специализированного направления, которые в качестве дополнения присоединяются к домашней цепи приборной панели и БУ.Суть работы таких устройств заключается в том, что даже при мгновенном разряде возле здания неизбежны скачки напряжения в сети и различные помехи в радио- и телетрансляции, которые они гасят. Природа возникновения таких помех при непрямом воздействии объясняется электромагнитным полем, возникающим при ударе молнии, которое создает импульсные токи. В этом случае молния может произойти на расстоянии нескольких метров и даже километров.

Когда разряд попадает в жилой дом, громоотвод может разрядить возникшее напряжение в цепи заземления, в крайних случаях вся мощность разряда попадет в электросеть.Даже если энергия уйдет в громоотвод, избыточный ток в проводке все равно приведет к повреждению имущества. Чаще всего выходит из строя самое чувствительное оборудование: телевизоры, компьютерная техника, холодильники. Именно для таких случаев используются ограничительные устройства.

Ограничители перенапряжения (УЗИП) выглядят как обычные автоматические выключатели (ВА), без рычага отключения. Активный компонент устройства изготовлен из легированного металла, который под напряжением ведет себя как группа последовательно соединенных варисторов.Принцип действия рассматриваемого защитного элемента основан на том, что проводимость варисторов нелинейно зависит от приложенной интенсивности возникающего напряжения.

Рассматриваемые разрядники устанавливаются внутри вводного распределительного устройства здания, между нулевым кабелем и заземлителем или между тем же заземлителем и фазой. Ограничитель перенапряжения может использоваться как в помещении, так и на открытом воздухе при температурных показателях окружающей атмосферы в диапазоне от -60 до +50 градусов.Разрядники перенапряжения различаются уровнем чувствительности к показателям чувствительности к перенапряжению, производятся и подразделяются на три класса:

  • Ограничитель перенапряжения класса «V» установлен в диспетчерской на входе. Такие установки предназначены для индикатора сверхвысокого напряжения, то есть от прямых попаданий ударных разрядов;
  • устройство класса «СО» монтируется относительно схемы после разрядника класса «В» , работает на защиту от наведенных напряжений;
  • Ограничения класса
  • «D» установлены для защиты высокочувствительного оборудования.

Опытные специалисты советуют использовать в быту все три класса устройств и монтировать их по очереди. Данная рекомендация объясняется тем, что ОПН разных классов имеют разные уровни чувствительности. Например, под прямым воздействием наведенных напряжений в экране сработает разрядник класса «C», а при ударе молнии в непосредственной близости от жилого дома сработает только разрядник типа «B». Поэтому рекомендуется не ограничиваться ограничителями перенапряжения типа «D», думая, что дом защищен.Устройства, ограничивающие возникающие перенапряжения в сети, рассчитываются как для однофазных, так и для трехфазных сетей.

Ниже приведены несколько схем, на одной из которых показано, как в трехфазной сети включаются ОПН, когда они находятся между заземлителем и вводным автоматом. Вы также можете рассмотреть однофазную сеть с подключенными ограничителями перенапряжения между входным выключателем и заземляющим проводом.

Если рассматривать статистику людей, погибших от ударов молнии, то это число больше, чем количество жертв в авиационных происшествиях.Молния ежегодно уносит несколько тысяч жизней, а также причиняет многомиллионный материальный ущерб. Каждый хозяин дачи или собственного дома знает, что защитить свое имущество и близких можно только сам. Поэтому громоотводы лучше делать самому.

Самодельные молниеотводы работают нормально, что подтверждено на практике. У таких устройств есть еще одно название — громоотводы. Гром не причиняет вреда, кроме громкого звука. А для защиты от молнии необходимо построить какую-то конструкцию.

Удар молнии обычно поражает строение с максимальной высотой, встречающейся на его пути. Опасным местом во время грозы является жилой дом или другое строение из-за наличия в них металлических элементов — крыши, телевизионной антенны и т.д. громоотводы.

Если возле дома есть вышка сотовой связи, то громоотвод не нужен. Во всех остальных случаях все же желательно обезопасить свой дом.Если для таких работ вы вызовете специалистов, то это обойдется вам недешево. Но если разобраться с устройством системы громоотвода, все можно сделать самостоятельно.

Типы и особенности устройства

На рисунке показано устройство системы молниеотводов.

Есть несколько типов громоотводов, но основные их части одинаковы:
  • Молниеотвод.
  • Электропроводящее устройство.
  • Заземление.
Типы молниеотводов
Верх этой защитной системы называется громоотводом.
  • Стержень молниеприемника заострен на конце. Его поражает молния во время грозы. Оптимальный вариант изготовления молниеприемника — медный штырь диаметром 15 мм. Он должен располагаться достаточно высоко, однако слишком высокий приемник будет притягивать электрические разряды молнии. Стержневые молниеотводы наиболее эстетичны, в отличие от контактного провода, но обеспечивают меньший радиус защиты в данной области. Размер защищаемого пространства зависит от высоты металлической шпильки.

  • Трос приемника способен защитить большую площадь площадки, в отличие от стержневого громоотвода. В устройствах ЛЭП используются канатные конструкции. В них вместо металлических шпилек используется трос, который соединяется с другими элементами болтовым соединением.

  • Ячеистый приемник молнии выполнены в виде металлической сетки на крыше дома.

Токоотводы

Следующей частью системы эвакуации молнии является токоотвод, состоящий из толстых, прикрепленных специальными муфтами к молниеприемнику и цепи заземления.Для крепления на стену используются пластиковые крепления. Токоотвод должен быть изолирован от внешней среды. Для этого обычно используется пластик.

Заземление

Основные элементы заземления находятся в земле. Заземлитель состоит из металлических стержней, сваренных вместе или скрепленных болтами.

Заземление системы разряда молнии является важной частью всей конструкции. Этот контур заземления похож на домашнее заземляющее устройство.Важным требованием является то, что эти два разных контура заземления никогда не должны быть соединены. Иначе во время грозы могут выйти из строя бытовые электроприборы, а деревянный дом может загореться от удара молнии.

Требования к заземлению системы разряда молнии:
  • Металлические штыри, вставленные в землю, должны иметь длину не менее трех метров.
  • Сечение металлических штырей не менее 25 мм 2.
  • Штыри соединены между собой треугольником, что отличается от обычного заземления дома.
  • Между вершинами треугольника должно быть расстояние не менее 3 метров.
  • В качестве соединительных шин допускается использование металлической шины диаметром не менее 12 мм или полосы сечением 50 х 6 мм.
  • Длина сварных швов должна быть не менее 20 см.
  • Для заземления громоотводов устанавливается минимальная глубина 50 см над землей.
Место для заземления

К этому вопросу нужно подойти с максимальной осторожностью и аккуратностью.Электроды заземления нельзя устанавливать в местах, где находятся животные, или возле детских площадок. Также нельзя размещать эти элементы возле скамеек или дорожек.

Лучшее заземление подойдет для влажной почвы. Для поддержания работы заземления можно самостоятельно создать для этого условия, периодически поливая место заземления водой. Если нет возможности поливать это место, а почва на вашем участке слишком сухая, рекомендуется при установке заземляющих электродов в почву присыпать их смесью соли и древесного угля.

Как работают молниеотводы

Чтобы понять принцип работы системы эвакуации молнии, следует представить себе большой конденсатор, который постоянно заряжается. Облака и земля будут его покровами. С наступлением грозы пластины этого большого конденсатора начинают электризоваться между собой и накапливать заряд. Когда разность напряжений между пластинами равна напряжению молниевого пробоя, возникает сильный разряд молнии, достигающий нескольких миллиардов вольт.

Чтобы предотвратить накопление заряда, необходимо замкнуть этот конденсатор на массу. Таким замыкающим проводником являются молниеотводы. Поэтому во время грозы конденсатор разряжается и пластины не могут накапливать заряд, и напряжение в молниеотводе снижается до нуля. Другими словами, система разряда молнии создает условия, в которых электрический разряд молнии не может произойти, поскольку накопленный заряд разряжается на землю.

Особенности самостоятельной установки громоотвода
  • Молниеотводы рекомендуется изготавливать из материалов, не подверженных коррозии. Для этого используется оцинкованный уголок, луженый лист, дюралюминиевый профиль или сетка из голой медной проволоки. Присоединительные провода должны иметь необходимое сечение. Молниеотвод нельзя покрывать лаком или другой изоляцией.
  • Для удобного расположения громоотвода можно использовать высокое дерево, расположенное рядом с домом.Чтобы не повредить дерево, приемник молнии можно закрепить на длинном деревянном шесте, который крепится к дереву с помощью и расположен на максимальной высоте.
  • Если нет дерева, то для крепления громоотвода можно использовать телевизионную антенну, которая закреплена на крыше дома.
  • Еще один способ установки — дымоход, к которому можно прикрепить металлический штифт и заземлить.
Техническое обслуживание

Чтобы система громоотвода работала безупречно, необходимо поддерживать ее структуру в рабочем состоянии.Металлический стержень, который действует как молниеприемник, следует очищать обычными чистящими средствами, такими как наждачная бумага или другие подобные чистящие средства, чтобы предотвратить образование оксидов и удалить загрязнения.

В засушливое время необходимо периодически увлажнять почву на участке контура заземления.

Доброго времени суток, уважаемые посетители выставки «Welcome IS! «, Раздел» «!

В сегодняшней статье мы поговорим с вами на тему молниезащита .

Гроза, сопровождающаяся громом и молнией, — атмосферное явление, представляющее большую опасность для людей.Об этом свидетельствует статистика — во всем мире от удара молнии умирает более 3000 человек за 1 год! Материальный ущерб исчисляется миллиардами долларов. Напряжение молнии настолько велико, что при попадании в электросеть сгорают горы различной техники и электроники.

Конечно, современные дома строятся сразу с молниезащитой, и в этом нет ничего страшного, но как быть в деревнях, где мало кто уделял этому вопросу должное внимание? Давайте рассмотрим вопрос вашей безопасности и безопасности вашего дома, и если у вас все еще нет молниезащиты, мы ее установим.Но сначала немного теории о громе и молнии.

Теория грозы

Итак, во время грозы облака очень сильно наэлектризованы относительно друг друга и земли. Фактически, облака и земля во время грозы — это разные полюса, которые можно рассматривать как разные пластины гигантского, постоянно заряжающегося конденсатора. И когда разность потенциалов (напряжение) достигает своего пика, то есть напряжения пробоя между этими «пластинами» (а это миллиарды вольт), возникает грозовой разряд.Гром — это акустическая производная от удара молнии.

Что такое молниезащита?

Молниезащита (молниезащита, молниезащита) — комплекс мер и специальных устройств, обеспечивающих безопасность здания, а также имущества и находящихся в нем людей.

Самым простым решением молниезащиты является громоотвод, или как его еще называют в народе — громоотвод.

Молниезащита бывает 2-х видов — внешняя и внутренняя системы молниезащиты.

Внешняя система молниезащиты

Внешняя молниезащита — это система, которая улавливает молнию и отводит ее в землю, тем самым защищая здание (сооружение) от повреждений и пожара. В момент прямого удара молнии на строительную площадку правильно спроектированное и сконструированное устройство молниезащиты должно поглощать ток молнии и проводить его через токоотводы к системе заземления, где должна безопасно рассеиваться энергия разряда.Прохождение тока молнии должно происходить без повреждения защищаемого объекта и быть безопасным для людей как внутри, так и снаружи этого объекта.

Существуют следующие виды внешней молниезащиты:

— Конструкция, когда молниеотвод действует как проводник между пластинами этого конденсатора (т.е. конденсатор как бы закорочен). Поэтому заряд на его пластинах не накапливается, а конденсатор постоянно разряжается. А напряжение в районе молниеотвода практически нулевое.Другими словами, громоотвод не «ловит» молнию, а создает условия, при которых молнии не может быть. Он просто «оттягивает» молнию от себя.

— Конструкция, когда громоотвод принимает на себя удар молнии и передает все напряжение в землю.

Эти 2 типа подразделяются на следующие типы:

— сеть молниезащиты;
— громоотвод растянутый;
— молниеотвод;
— активная молниезащита.

В большинстве случаев внешняя молниезащита состоит из следующих элементов:

— Громоотвод (громоотвод, громоотвод) — устройство, улавливающее разряд молнии. Из металла (нержавеющая или оцинкованная сталь, алюминий, медь)

— Токоотводы (нисходящие) — часть молниеотвода, предназначенная для отвода тока молнии от молниеотвода к заземляющему электроду.

— Заземлитель — проводящая часть или набор соединенных между собой проводящих частей, которые находятся в электрическом контакте с землей непосредственно или через проводящую среду.

Внутренняя система молниезащиты

Внутренняя молниезащита — это комбинация устройств защиты от перенапряжения (SPD). Назначение УЗИП — защита электрического и электронного оборудования от перенапряжений в сети, вызванных резистивными и индуктивными соединениями, возникающими под действием тока молнии.

Принято считать, что перенапряжения, вызванные:

Прямые удары молнии … Такие перенапряжения возникают при попадании молнии в здание (сооружение) или в линии связи (линии электропередач, линии связи), подключенные к зданию (сооружению).Перенапряжения, вызванные прямым ударом, называются «типом 1» и характеризуются формой волны 10/350 мкс. Они наиболее опасны, потому что несут в себе большой запас энергии.

Непрямые удары молнии … Эти перенапряжения возникают в результате ударов около здания (строения) или удара молнии около линий связи. Параметры помпажа также различаются в зависимости от типа попадания. Перенапряжения, вызванные непрямым ударом, называются «типом 2» и характеризуются формой волны 8/20 мкс.Они менее опасны: запасенная энергия примерно в семнадцать раз меньше, чем у «Типа 1».

История молниезащиты

Считается, что громоотвод изобрел Бенджамин Франклин в 1752 году, хотя есть свидетельства существования сооружений с громоотводами и до этой даты (например, Невьянская башня, воздушные змеи Жака Рома).

Описание первого метода защиты от молний появляется в ежегоднике «Альманах бедного Ричарда».«Так оно и есть», — писал Франклин. — Возьмите тонкий железный стержень (как, например, гвоздезабиватели), достаточно длинный, чтобы один конец упал на три-четыре фута во влажную землю, а шесть или семь футов другого можно было поднять над самой высокой частью здания. К верхнему концу планки прикрепите медную проволоку длиной в фут и толщиной с вязальную спицу, заостренную как иглу. Штангу можно прикрепить к стене дома веревочкой (шнуром). На высокий дом или сарай можно поставить два стержня, по одному на каждом конце, и соединить их проволокой, протянутой под коньком крыши.Дом, защищенный таким устройством, не боится молний, ​​так как наконечник притянет его к себе и увлечет по металлическому стержню в землю, и он больше никому не повредит. Точно так же корабли, на вершине мачты которых будет прикреплена точка с проводом, спускающимся к палубе, а затем один из кожухов и обшивка в воду будут защищены от молнии. «

Молниеотвод — это защитное устройство, в котором система проводников проводит электрический разряд на землю.Молниезащита — важнейший элемент обеспечения безопасности жителей и имущества в здании. При желании и наличии определенных знаний построить громоотвод своими руками вполне реально.

Принцип действия и устройство

Система молниезащиты состоит из трех компонентов:

  • громоотвод;
  • токоотвод;
  • заземлитель.

Схема устройства представлена ​​на рисунке ниже.

На громоотвод возложена функция приема грозового разряда. Через токоотводы электричество попадает в контур заземления, который передает разряд на землю.

Громоотвод

Есть три типа молниеотводов:

Также сама крыша может выступать в качестве приемника.

Стержневой приемник — это металлический стержень, установленный на станине (на крыше, рядом со зданием, на высоком дереве). С помощью токоотвода (проводника) штырь соединяется с контуром заземления. Для изготовления молниеотводов используются медь, алюминий или сталь. Причем, по качеству защиты первый вариант является оптимальным, а самые дешевые ресиверы изготовлены из стали.

Сечение молниеприемника стержневого типа должно быть не менее 35 кв. Мм для меди и 70 кв. Мм — для стальных устройств. Длина булавки колеблется от 50 до 200 см.

Стержневые приемники

обычно выглядят эстетично, но зона покрытия не очень большая.Чтобы рассчитать покрытую площадь, мысленно проводится линия от самой высокой точки штифта до уровня земли под углом 45 градусов. Защищено все пространство внутри треугольника по периметру. Из-за небольшой площади покрытия стержневые молниеотводы применяют для защиты небольших домов, бань, гаражей и т. Д.

Примечание! Молниезащиту можно сделать своими руками или купить в готовом виде.

Громоотводы сетчатые изготавливаются в виде металлических сеток и представляют собой арматурный каркас с размерами ячеек от 3 до 12 м.Толщина арматуры в среднем 6 мм. Сетка кладется на определенной высоте над рубероидом, оставляя зазор не менее 15 см. Наиболее подходящими объектами для использования сетчатых систем являются большие крыши (многоквартирные дома, торговые центры, производственные и складские здания и т. Д.).

Кабельный приемник размещается на двух или четырех мачтах, соединенных между собой стальным или алюминиевым тросом. Трос протягивается по коньку крыши с помощью деревянных брусков, которые служат опорами.Наименьший рекомендуемый диаметр кабеля 5 мм.

По сравнению со стержневыми устройствами описанные устройства охватывают гораздо большую площадь. С точки зрения эффективности системы контактной сети лучше, чем стержневые или сетчатые приемники, в решении задачи молниезащиты. Такие системы особенно распространены на шиферных крышах.

Иногда сама крыша используется как громоотвод. Это возможно, когда крыша сделана из профнастила, металлочерепицы и любых других материалов на основе металла.Существуют требования, которые дисквалифицируют конструкционный материал кровли, если ее толщина менее 4 мм (в противном случае он может загореться молнией). Также запрещены горючие материалы, которые могут легко воспламениться.

Токоотвод

Для изготовления жилы используется шестимиллиметровая медная, стальная или алюминиевая проволока. Соединения с другими элементами системы — молниеотводом и заземляющим контуром — выполняются с помощью болтов или сварных швов. Токоотвод требует качественной изоляции от окружающей среды (подходят кабельные каналы).Еще одно требование — выбор для токоотвода кратчайшего пути от молниеотвода до заземляющего устройства.

Заземлитель

Контур заземления находится возле здания. При этом выбирают место, которое находится за пределами прогулочной зоны и поближе к любому забору. Электрический заряд, попадающий в контур заземления через токоотвод, разряжается в землю через металлические стержни. Стержни закапываются в землю на глубину примерно 80-100 см.Они размещены таким образом, что при соединении образуют треугольник.

Подготовительные мероприятия

Перед изготовлением громоотвода необходимо подготовиться. Причем по важности этот этап ничем не отличается от собственно процесса установки системы молниезащиты. Вам нужно будет произвести расчеты по формуле, выбрать материалы и найти подходящее место для установки молниезащиты.

Формула расчета

Молниезащита — довольно сложная и ответственная система по своим задачам.При его планировании требуются точные расчеты и оценка потенциальных рисков. При этом нет необходимости в излишне сложных математических расчетах. Вам просто нужно определить зону действия системы, исходя из формул. Для стержневого молниеотвода есть коэффициенты, по которым рассчитывается необходимая высота устройства. Используется следующая формула:

Подходит для громоотводов высотой до полутора метров, чего вполне достаточно для защиты частного дома от ударов молнии.

Материал громоотвода

Для создания защитной системы потребуются строительные материалы. Выбирать придется из стали, меди или алюминия. В этом случае площадь необходимого сечения будет отличаться, что продиктовано разным сопротивлением каждого типа перечисленных металлов. Чтобы пояснить сказанное более четко, ниже представлена ​​таблица, в которой показаны минимальные требования к компонентам молниезащиты в зависимости от типа металла:

Материал Громоотвод Токоотвод Заземлитель
Площадь сечения, мм Диаметр, мм Площадь сечения, мм Диаметр, мм Площадь сечения, мм Диаметр, мм
Медь 35 7 16 5 50 8
Сталь 50 8 50 8 100 11,5
Алюминий 70 9,5 25 6 Не применимо

Исходя из данных, представленных в таблице, оптимальным выбором материала является медь.Однако самый дешевый вариант громоотвода своими руками — стальной.

Токоотвод имеет меньшее поперечное сечение по сравнению с другими компонентами защитной системы. Рекомендуется постепенно увеличивать его толщину от приемника до контура заземления.

Совет! При создании молниезащиты желательно использовать для всех элементов конструкции однотипный металл.

Для изготовления молниезащиты необходимы следующие материалы и инструменты:

  1. Громоотвод.В случае стержневой системы вам понадобится металлический заостренный штифт. Также подойдет ТВ-мачта или антенна для приема радиосигналов. На рынке доступны готовые приемники, например GALMAR или SCHIRTEC.
  2. Проволока металлическая необходимого сечения.
  3. Заземляющие устройства (металлические стержни, трубы или лента).
  4. Хомуты, скобы, болты пластиковые.
  5. Инструменты для выполнения работ (сварочный аппарат, электродрель, молоток, лопата).

Место установки

Громоотвод должен располагаться в самой высокой точке, доступной на объекте.В этом случае нужно помнить о защитной конусообразной зоне. Громоотвод должен располагаться в таком месте, чтобы здание было полностью закрыто защитой. Получается, что чем дальше от дома находится громоотвод, тем он должен быть выше.

По финансовым причинам предпочтительно размещать громоотвод на крыше здания. В этом случае не требуется возведение высокой опоры, что к тому же вряд ли будет эстетически привлекательно.

Совет! Не рекомендуется устанавливать громоотвод в центральной части кровли. Приемник лучше разместить у края крыши и закрепить на стене. Такой подход снижает риск удара молнии в любую часть крыши.

Отдельный вопрос — правильное размещение заземляющего устройства. В случае удара молнии в землю проходит мощный разряд и в этот момент у заземляющего электрода не должно быть живых существ.Поэтому разработаны требования к минимальным расстояниям от заземления до стены дома — 1 м и до пешеходных дорожек — 5 м. Заземляющее устройство следует устанавливать в месте, где нет вероятности нахождения людей. Кроме того, вокруг заземлителя следует установить забор и поставить рядом предупреждающий знак.

Примечание! Эффективное заземление возможно только во влажном грунте. Это необходимо учитывать при выборе места для заземляющего контура.Если нет постоянно влажного участка, стоит подумать об искусственном поливе.

Монтаж молниеотвода контактного типа

В первую очередь нужно протянуть проволоку по коньку крыши. Он будет действовать как приемник молнии. Если крыша сделана из легковоспламеняющихся материалов (дерево, пластиковая черепица и т. Д.), Проволоку следует размещать на высоте не менее 15 сантиметров от материала. В этом случае пластиковые фиксаторы будут выполнять для него опорную функцию.Концы троса закреплены на металлических мачтах (называемых горизонтальными приемниками).

Токоотвод крепится к приемнику с помощью сварочного аппарата с помощью болтовых соединений или заклепок. На прилегающие территории нанесена изоляция. На крыше токоотвод фиксируется скобами, а на стенах — пластиковыми хомутами. Жилет лучше поместить в кабельный канал, чтобы избежать вредного воздействия на него влаги.

Заземление создается следующим образом:

  1. Выройте траншею глубиной 80 см.
  2. В дно ямы забиты металлические штифты.
  3. Соедините их стальной трубой или лентой. Для этого используется сварочный аппарат.
  4. Подвести ленту к участку соединения с токоотводом.
  5. Токоотвод подключен к заземляющему электроду.

Установка стержневого громоотвода

Для установки стержневой системы требуется высокая станина. Его функции может выполнять, например, мачта телевизионной антенны. Ствольная коробка крепится к нему с помощью сварного или болтового соединения.

Монтаж токоотвода и системы заземляющих электродов выполняется так же, как описано выше, когда речь идет о молниезащите контактного провода. После завершения установки проверьте сопротивление системы. Максимально допустимый показатель 10 Ом.

Дерево как громоотвод

Для создания громоотвода своими руками подойдет обычное дерево. Причем его высота должна примерно в 2 раза превышать уровень крыши здания.5 раз. Расстояние до дома не должно быть меньше 3 м.

Один конец 5-миллиметрового провода приваривается к заземляющему устройству, а соединение закапывается в землю. Оставшийся конец будет раковиной. Его ведут на вершину дерева.

Обслуживание конструкции

Металлические устройства чувствительны к негативным воздействиям окружающей среды. Чтобы избежать развития коррозионных процессов и сохранить рабочие свойства металлов, необходимо регулярно проверять систему молниезащиты.

С наступлением весны — перед началом грозового сезона — необходимо провести визуальный осмотр всех компонентов системы. В процессе эксплуатации металл настолько повреждается, что без замены деталей не обойтись.

Обратите особое внимание на контакты. Плохой контакт приводит к открытию системы и возгоранию. При необходимости их очищают от оксида.

Подземная часть молниезащиты также требует проверки.Однако из-за трудоемкости процесса разрешено делать это не каждый год, а один раз в три года.

Молниезащита — настолько важный элемент обеспечения безопасности жителей и здания, что браться за его создание стоит только с полной уверенностью в своих знаниях и опыте. Если этого ощущения недостаточно, лучше доверить работу профессионалам.

В 1752 году, хотя есть сведения о существовании сооружений с громоотводами и по сей день (например, Невьянская башня, воздушные змеи Жака Рома).

Описание первого метода защиты от молний появляется в ежегоднике «Альманах бедного Ричарда». «Так оно и есть», — писал Франклин. — Возьмите тонкий железный стержень (как, например, гвоздезабиватели), достаточно длинный, чтобы один конец упал на три-четыре фута во влажную землю, а шесть или семь футов другого можно было поднять над самой высокой частью здания. К верхнему концу планки прикрепите медную проволоку длиной в фут и толщиной с вязальную спицу, заостренную как иглу. Штангу можно прикрепить к стене дома веревочкой (шнуром).На высокий дом или сарай можно поставить два стержня, по одному на каждом конце, и соединить их проволокой, протянутой под коньком крыши. Дом, защищенный таким устройством, не боится молний, ​​так как наконечник притянет его к себе и увлечет по металлическому стержню в землю, и он больше никому не повредит. Точно так же корабли, на вершине мачты которых будет прикреплена точка с проводом, идущим вниз на палубу, а затем один из вантов и оболочка в воду, будут защищены от молнии.«

Состоит из трех взаимосвязанных частей:

  • молниеотвод — служит для приема грозового разряда и находится в зоне возможного контакта с каналом молнии; в зависимости от защищаемого объекта это может быть металлический стержень, сеть из токопроводящего материала или металлический трос, натянутый на защищаемый объект
  • заземляющий провод или токоотвод — проводник, служащий для отвода заряда от молниеотвода к заземляющему электроду; обычно провод достаточно большого сечения
  • заземлитель — проводник или несколько соединенных между собой проводов, контактирующих с землей; обычно металлическая пластина закапывается в землю

Элементы молниеотвода соединены между собой и закреплены на несущей конструкции.Поскольку вероятность удара молнии по наземному объекту увеличивается с увеличением его высоты, громоотвод располагается на максимально возможной высоте либо непосредственно на защищаемом объекте, либо как отдельная конструкция рядом с объектом.

Заземляющий провод или токоотвод не обязательно должен быть проводником. Например, молниеотвод по патенту на изобретение №2019002 (1994.08.30) представляет собой радиопрозрачную диэлектрическую трубу, закрытую и заземленную снизу.Снижение давления внутри трубы создается встречным ветром. Развивающаяся молния создает в трубе градиент газового разряда. Разряд молнии разряжается в землю плазмой внутри трубы.

Иногда громоотвод встраивают в декоративные элементы здания или сооружения (флюгер, верхушки колонн и т. Д.).

Заметки (править)

см. Также

Ссылки

Фонд Викимедиа. 2010.

Синонимы :

Посмотреть, что такое «Громоотвод» в других словарях:

    Громоотвод… Орфографический словарь-справочник

    Громоотвод Словарь синонимов русского языка. громоотвод n., кол-во синонимов: 1 громоотвод (1) Словарь синонимов ASIS. В.Н. Тришин … Словарь синонимов

    громоотвод — Громоотвод, громоотвод … Словарь-тезаурус синонимов русской речи

    МОЛНИЯ, неправильное название громоотвода, широко распространенное в быту … Современная энциклопедия

    Большой энциклопедический словарь

    ГРОМОТОВОД, громоотвод, муж.Устройство, устанавливаемое на зданиях и сооружениях для защиты от ударов молнии, обычно в виде металлического стержня, закрепленного вверху и соединенного проводом с землей. Толковый словарь Ушакова. Д.Н.Ушаков. … … Толковый словарь Ушакова

    ГРОМОТВОД, ну, муж. Старое название громоотвода. | прил. громоотвод, ах, ах. Толковый словарь Ожегова. Ожегов С. Шведова. 1949 1992 … Толковый словарь Ожегова

    Устройство для отвода токов высокого напряжения (атмосферного электричества) в землю при их входе в линию связи.Самый простой Г. для защиты линии состоит из металла. проволока, луженый конец которой возвышается над вершиной линейной стойки … … Технический словарь железных дорог

    громоотвод — ГРОМОТВОД, а, м. Тот, кто берет на себя всю вину за то, что я. проступок или преступление против себя … Словарь русского языка argo

    Молниеотвод — неправильное название громоотвода … Российская энциклопедия по охране труда

    ГРОМОТОВО — то же, что громоотвод.См. Молниезащита … Краткая бытовая энциклопедия

Книги

  • Подвиги человеческого разума. Понятное изложение изобретений и технической продукции. В 3-х томах (комплект из 3-х книг). Санкт-Петербург — Москва, 1870-1871 гг. Издательство книготорговца-типографа М.О. Волк. Богато иллюстрированное издание. Первый том с 223 рисунками в тексте, второй том с 250 рисунками, третий …

Громоотвод своими руками: полная инструкция.Защита частного дома от молнии

Долгое время вспышка молнии и грохот грома во время грозы вызывали у человека необъяснимый страх. Позже люди поняли, что опасность — не сам гром, а молния, которая может поражать здания, высокие деревья и даже людей и животных.

Удары молнии часто приводили к пожарам, разрушая целые поселения и оставляя жителей без крова. Поэтому очень важно сделать все возможное, чтобы защитить жилье от ударов молнии и их последствий.

Нужна ли молниезащита металлической кровли?

Вот уже более века металл является наиболее часто используемым кровельным покрытием жилых домов. Это традиционные фальцевые кровли из листовой стали и меди, а также крыши из металла или профнастила.

Хотя сам металл кровельного покрытия не горит, в большинстве случаев его кладут на деревянные конструкции реек и горючие изоляционные покрытия.Именно они обычно являются источником возгорания, так как при ударе молнии в металлическое покрытие крыши происходит оплавление и прожог, вызванный огромной температурой разряда молнии. Поэтому, как только люди поняли природу молнии, они начали устанавливать громоотводы на высоких зданиях, чтобы защитить их от природных ударов.

Молниезащита индивидуального жилого дома с металлической крышей

Первые громоотводы представляли собой металлические стержни, высоко поднятые на специальных мачтах, которые отражали удары молнии во время сильной грозы.Именно поэтому молниезащита металлической кровли с помощью громоотвода сразу же превращает ваш дом в объект возможной атаки, подвергая опасности не только вас, но и ваших соседей.

Принимая решение о необходимости устройства молниезащиты, необходимо предварительно изучить высоту окружающих зданий. Если рядом с вами есть доминирующие объекты, например, высотные дома, водонапорные башни или опоры магистральных линий электропередач, то с установкой громоотвода лучше не торопиться.

В этом случае металлическую крышу лучше заземлить.Для этого металлические листы кровли надежно соединяют между собой и со всеми металлическими конструкциями, расположенными на крыше, и подключают их к сети заземления.


Схема заземления металлической кровли

Электрики называют это системой выравнивания потенциалов. Во время грозы (при близких ударах молнии) в наэлектризованном воздухе возникают огромные перенапряжения, которые могут привести к электрическим разрядам между различными частями крыши. Заземление железной кровли защитит здание от появления внутри дома ступенчатых напряжений с большой разностью потенциалов.

Установка громоотвода

Если ваш дом не защищен соседними более высокими постройками, вам придется самостоятельно позаботиться о его молниезащите.

Большинство специалистов считают наиболее оптимальной установку громоотвода возле дома на некотором удалении от него. Обезопасив здание от прямого разряда молнии, оно, в то же время, не вызовет опасных перенапряжений внутри дома.

Если рядом с домом стоит высокое дерево, громоотвод можно установить прямо на него.Для этого на длинном шесте закрепляют металлический стержень так, чтобы его конец был выше кроны дерева.

Для установки громоотвода можно также использовать мачту, на которой установлена ​​телевизионная антенна. Если это невозможно, молниеотводы устанавливаются прямо на крыше здания. Их можно размещать как на фронтонах, так и на дымоходе дома.


Громоотвод на трубе и молниеотвод на металлическую крышу

В последние годы появились современные системы так называемой «активной молниезащиты».В них вместо обычных стержневых молниеотводов устанавливаются специальные устройства, посылающие в сторону молнии мощный электрический разряд, который принимает на себя всю силу ее удара.

Различные виды молниезащиты зданий

Из курса школьной физики известно, что защитная зона аэровокзала представляет собой конус, внутри которого должен находиться охраняемый объект. Из этого следует, что чем выше громоотвод, тем больше будет объем защищаемого пространства.

Высота громоотвода должна быть примерно в три раза больше длины здания. Часто, если здание большое, установить громоотвод необходимой высоты бывает очень сложно и трудоемко. В таких случаях используются молниеотводы других типов. Помимо стержневых, молниеотводы бывают сетчатого и контактного типа.

При установке громоотвода любого типа система уравнивания потенциалов и заземление в частном доме на крыше являются обязательными.

Устройство внешней молниезащиты жилого дома

Основными элементами системы молниезащиты являются молниеотвод, токоотвод и заземляющий электрод.

Самый распространенный молниеотвод представляет собой стальной стержень сечением не менее 100 мм² и длиной до 1,5–2,0 м. Обычно для этого используется стальной прут диаметром 12 мм.

Молниеотвод подключается токоотводом к заземляющему контуру.Уже по самому названию понятно, что он предназначен для отвода грозового разряда в землю. Толщина токоотвода должна быть не менее 6 мм, так как сила тока грозового разряда может достигать 200 тысяч ампер! Токоотвод также подключается к заземлению металлической кровли.

Контур заземления состоит из нескольких электродов, погруженных в землю и соединенных друг с другом. Выбор его конструкции зависит от характеристик грунта в месте постройки дома.

Соединение всех частей системы молниезащиты друг с другом должно быть очень надежным. На рисунке показаны различные способы соединения между собой различных его элементов.


Шлейф заземления выполняется на расстоянии 1,5-2,0 м от стены здания со стороны, противоположной входу в дом. Для этого отрывается траншея глубиной не менее 0,5 м. Заземляющие электроды из стальных уголков или отрезков металлических труб забиваются в дно траншеи на глубину 2-3 м.

Никто не застрахован «от денег и от тюрьмы», а тем более от удара молнии. После ослепительной вспышки и оглушительного рыка самое приятное — отделаться легким испугом и восторгом от пережитых нами переживаний. Нехорошо, если электроника в доме перегорит. Еще хуже, когда горит. Совершенно недопустимо — поражение человека ударом молнии. Вывод простой: делаем громоотвод!

Удар молнии в дом красивым не назовешь

Откуда взялась молния?

Это связано с веселыми облаками, которые при приближении грозы постепенно разрастаются и превращаются в темную массу кучевого типа.Верхние слои влаги в воздухе превращаются в мелкие кристаллы льда, а нижние остаются в виде капель воды. Так мы получили две обкладки гигантского конденсатора.

Огромные структуры движутся в воздухе и заряжаются в результате трения: в верхних слоях накапливаются положительные ионы, в нижних — отрицательные электроны. Всему есть предел, и накопленный потенциал превращается в электрический разряд. В результате он «пробивается» там, где есть наименьшее сопротивление: высокие деревья, крыши и т. Д… громоотводы!

Как работает молниезащита

Из вышесказанного следует стратегия устройства молниезащиты: направить вероятный электрический разряд по безопасному для нас пути и таким образом застраховать себя от неприятностей. Для этого на достаточной высоте устанавливается громоотвод, который предназначен для улавливания грозового разряда.


Схема устройства молниеотвода

Далее электрический ток порядка 100000А проходит через токоотвод к заземляющему электроду.Последний обеспечивает связь между защитной системой и землей. Таким образом, удар молнии обходит защищаемые объекты и поглощается землей.

Эта система защиты повсеместна и называется пассивной. Есть активные молниеотводы, у которых есть ионизатор, провоцирующий удар молнии. Это увеличивает вероятность защиты объекта от повреждений. Этот вид громоотвода стоит очень дорого, и его установка сложно выполнить своими руками.

Варианты громоотвода для частного дома

По типу конструкции выделяют три основных типа громоотводов:

  • стержневой громоотвод;
  • в виде сетки;
  • контактный молниеотвод;
  • кровельное покрытие в виде громоотвода.

Штыревой громоотвод можно купить или сделать самому

Громоотвод в виде стержня — самый известный и распространенный. Есть промышленные изделия с готовым крепежом.Для любителей творить своими руками действительно можно сделать элегантную конструкцию, украшающую здание. В любом случае стальной штифт должен иметь сечение не менее 70 мм2, а для изделия из меди достаточно 35 мм2. Таким образом, его диаметр может составлять 7-10 мм.

Длина стержня может варьироваться в пределах 0,5-2 м, при этом он должен выступать не менее чем на полметра над всеми объектами, окружающими здание. Стержневой молниеотвод принимает заряд в одной точке и особенно эффективен при защите небольших сооружений.


Сетчатый воздухораспределитель удобен для большой крыши

Громоотвод в виде сетки изготавливается из проволоки диаметром около 6 мм. На фото вы можете оценить, как выглядит конструкция такого рода на практике. Есть готовые конструкции с размером ячеек 3-12м. Такой вид молниезащиты удобен для использования на крышах большой площади. Для предотвращения возгорания обрешетки громоотвод устанавливается на расстоянии 0,15 м от поверхности кровли.


Тросовый молниеотвод удобно размещать на коньке

В частном доме удобнее пользоваться молниеотводом в виде провода.Устанавливается на коньке крыши, крепится к двум опорам на противоположных фронтонах. Возможен также комбинированный вариант, когда на указанных опорах помимо кабеля устанавливаются штыревые молниеотводы.

Кабель должен иметь диаметр более 5 мм и должен быть проложен на безопасной высоте от крыши. Этот тип конструкции обычно используется на неметаллической кровле.


Фальцевое кровельное покрытие как громоотвод

Металлическое кровельное покрытие крыши при определенных условиях может также выступать в качестве громоотвода.При этом толщина металлочерепицы, профнастила или оцинкованного листа должна быть не менее 0,4 мм. Заманчиво выполнить молниезащиту без использования дополнительных материалов.

На практике сделать это непросто, так как под полом не должно быть горючих материалов, а обрешетка чаще всего делается из дерева.

Кроме того, необходимо обеспечить соединение токоотвода с каждым отдельным листом покрытия, что является трудоемким.Такой вариант подходит для фальцевых крыш, где металлические листы уже надежно соединены. В этом случае обрешетка не может воспламениться, если покрытие уложено на металлическую обрешетку.

Как работает токоотвод

В идеале, для самодельной конструкции материал молниеприемника, токоотвода и заземляющего электрода должен быть одним и соединяться сваркой, то есть сталь. Это решение обеспечивает надежность и долговечность защиты. На практике можно использовать оцинкованные и омедненные элементы, а также различные материалы.Их соединение обеспечивается при помощи хомутов с болтами и гайками.


Токоотвод на крыше, стене и подвале дома

Токоотвод, сделанный из стали в виде стержня или полосы, должен иметь поперечное сечение не менее 50 мм2, алюминиевый проводник допускает размер 25 мм2, и можно использовать медный провод с площадью поперечного сечения 16 мм2, что приблизительно соответствует диаметру 8,6 и 5 мм соответственно.

Токоотвод размещается так, чтобы он соединял молниеотвод и систему заземляющих электродов по кратчайшему пути.

При этом не допускаются резкие изгибы, которые могут привести к искровому разряду и возгоранию в этой зоне. С этой же целью проводник размещают на расстоянии не менее 100 мм от поверхностей горючих материалов стен и других строительных элементов.

Требования к заземлителю


Так выглядит контур заземления, готовый к испытаниям.

Обратите внимание, что не рекомендуется использовать контур защитного заземления для подключения молниеотвода.Если во время разряда молнии используется общий заземлитель, на поверхностях бытовой техники может возникнуть опасное напряжение. Для защиты электропроводки и бытовой техники в частном доме от удара молнии на вводном щите устанавливают устройства защиты от импульсных помех (УЗИП).

Заземление молниеотвода размещается не ближе 5 м от крыльца и дорожек, а горизонтальный разъем заглубляется не менее чем на 0,8 м. Это сделано для снижения вероятности травм людей в случае разряда молнии.

Зона защиты громоотвода

Вы не должны питать иллюзий, что громоотвод на соседнем доме или ближайшей металлической башне полностью защитит ваш дом от удара молнии. Защитная зона молниеотвода имеет очень специфические границы. В любом случае вам придется устраивать на даче собственную молниезащиту.


Размер защищаемой зоны определяется высотой громоотвода.

Конус безопасности, создаваемый стержневым громоотводом, имеет угол 45-50 °.Это правило действует при высоте установки молниезащиты до 15м. На рисунке выше показано, что под углом 45 ° радиус защитной зоны равен высоте верхней точки планки над уровнем земли. При значении 50 ° зона защиты будет немного больше.

Таким образом, чем выше мы разместим громоотвод, тем больше будет площадь защищаемой поверхности.

В любом случае, частный дом должен полностью попадать в зону защитного конуса. Очень желательно, чтобы все постройки во дворе охранялись по одному правилу.Таким образом, громоотвод удобно размещать на крыше дома. С одной стороны здания закрепить штифт легче, чем в центре, при этом снижается вероятность удара молнии в крышу.

В случае большой площади может потребоваться установка еще одного громоотвода. Его можно установить на специальной мачте.

Монтируем молниезащиту своими руками

В первую очередь необходимо выбрать молниеприемник в соответствии с вышеперечисленными рекомендациями и имеющимися под рукой материалами.Крепить обыкновенную стальную шпильку проще всего на крыше загородного дома. Еще лучше подойдет оцинкованная труба или алюминиевый пруток. При использовании трубы ее верхний конец должен быть заглушен.

Если у вас есть кусок кабеля необходимой длины и диаметра, протянуть его по коньку не составит труда. На большой площади крыши эффективнее использовать вариант сетки. Громоотвод любой конструкции следует закрепить так, чтобы его не беспокоил ветер.

Обратите внимание: электрический контакт всей системы легче обеспечить, если все три компонента молниеотвода изготовлены из одного материала.

Если вы не имеете в виду сварку, проще сделать токоотвод из толстой медной проволоки в соответствии с приведенными выше рекомендациями. Надежное соединение с пневмоостровом достигается с помощью оцинкованных хомутов с болтами и гайками. Практично прикрепить проводник к опорам водосточной трубы.


Размеры контура заземления в форме треугольника

Контур заземления лучше всего размещать там, где наименьшая вероятность обнаружения людей. Также выгодно разместить его в месте, где всегда присутствует влага.Это улучшит контакт заземлителя с землей. Не будет лишним, если рядом с ним будет установлена ​​предупреждающая табличка. К заземляющему электроду над землей лучше сделать болтовое соединение на цокольном этаже здания, а контакт в земле обеспечить сваркой.

После установки всей системы электрическое соединение молниеотвода с землей можно проверить с помощью мультиметра. Сопротивление контура заземления можно проверить только специальным прибором.Его величина должна быть не более 10 Ом в том случае, если поблизости возможно нахождение людей. Для отдельного громоотвода, установленного далеко от дома, сопротивление заземления не должно превышать 50 Ом.


Стандартный прибор для измерения сопротивления заземления

Не реже одного раза в год имеет смысл визуально проверять целостность всей системы. Каждые несколько лет следует выкапывать землю и оценивать степень коррозии металла. Если стержни в земле стали заметно тоньше, их необходимо заменить.

Высокое дерево нам поможет

Чтобы оборудовать громоотвод на даче, можно использовать высокое дерево, растущее поблизости, в качестве мачты. Громоотвод следует закрепить на его вершине так, чтобы он выступал над венцом не менее чем на 0,5 м. При этом не следует забывать, что дерево растет и меняет свои размеры.


Пирамидальный тополь защитит дом от грозы.

Это означает, что громоотвод и токоотвод необходимо закрепить пластиковыми хомутами, которые не повредят ствол.Лучше использовать медный многожильный гибкий провод и прокладывать его с запасом по длине. Кроме того, раз в несколько лет вам придется взбираться наверх и переставлять громоотвод над макушкой.

Загородные дома обычно строят из горючих материалов, а пожарное депо находится далеко. Да и к каждому зданию нельзя подъехать, да и от сильного ветра, который сопровождает любую грозу, ничего хорошего ждать не стоит.

Иногда от удара молнии сгорают целых дач .

Давайте поговорим о том, как самостоятельно сделать эффективный громоотвод и минимизировать риск прямого «небесного разряда», попавшего в дом.

Упрощенно физику процесса можно описать следующим образом: источник молнии — это кучево-дождевые .

Во время грозы они превращаются в своего рода гигантские конденсаторы … Огромный положительно заряженный потенциал ионов накапливается на верхней положительной части в виде кристаллов льда, а отрицательные электроны в виде капель воды собираются в верхней части. нижний минус.

При разряде (пробое) этой естественной батареи между землей и грозовой тучей возникает молния — огромная электрическая искра :

Этот разряд всегда будет протекать через цепь наименьшего местного сопротивления Удар электрическим током. Факт общеизвестный и проверенный. Такое сопротивление обычно встречается в многоэтажных домах и деревьях. Чаще всего именно в них удары молнии.

Идея громоотвода — расположить его рядом с домом. минимальная зона сопротивления , чтобы удар молнии проходил через нее, а не через конструкцию.

Если у вас на даче нет громоотвода, пора задуматься о его конструкции. Самый дешевый и простой способ сделать это своими руками. Что для этого нужно знать?

Итак, громоотвод (громоотвод) — это устройство молниезащиты (молниезащита), обеспечивающее безопасность здания и жизни людей, находящихся в нем, от разрушительных воздействий, которые могут возникнуть при грозе при прямом ударе молнии. .

это с защитой от коррозии , неизолированный проводник, то есть материал, который хорошо проводит электрический ток с максимально большой площадью и большим поперечным сечением (минимум 50 мм²).

Громоотвод (громоотвод) собирается из медной проволоки толщиной или стального стержня , труб необходимого сечения или из стальных, алюминиевых, дюралюминиевых стержней различного профиля, уголков, полос и т. Д.

Лучше использовать оцинкованные материалы из стали … Так как они менее подвержены окислению на воздухе.

Из чего состоит молниезащита: прибор

Громоотвод (громоотвод) простейшей конструкции состоит из 3 частей:

    ( спуск ).

Поговорим о каждом элементе подробнее.

Металлический проводник, прикрепленный к крыше здания или к отдельной опоре (вышке). Структурно разделен на три типа : пин , кабель и ячеек .

При выборе конструкции громоотвода ориентируйтесь на материал , которым покрывается крыша дома.

1. Штифт (или стержневой) молниеприемник представляет собой металлический вертикальный стержень, который возвышается над домом (см. Рисунок ниже).

Подходит для любого кровельного материала , но все же предпочтительно для металлической кровли … Высота громоотвода не должна превышать 2 метров. Причем крепится он либо к отдельно стоящей несущей опоре, либо непосредственно к самому дому.

Материалы для изготовления:

    Труба стальная ( 20 25 Диаметр мм, со стенкой 2,5 Толщиной мм). Его верхний конец либо приплюснут, либо приварен под конус. Также можно сделать и приварить к верхнему краю трубы специальную игольную пробку.

    Проволока стальная ( 8 14 мм). Причем токоотвод должен быть точно такого же диаметра.

    Любой стальной профиль (например, уголок или плоский стальной не менее 4 Толщиной мм и 25 Шириной мм).

Основным условием для всех этих стальных материалов является сечение минимум 50 мм².

2. Трос молниеприемника натянут по гребню на высоте до 0,5. м от кровельного троса с минимальным сечением 35 мм² или проволока.

Обычно используется стальной оцинкованный трос. Этот тип громоотвода подходит для деревянных или шиферных крыш .

Фиксируется на двух ( 1-2 метров) опоры из дерева или металла, но изоляторы необходимо устанавливать на металлические опоры.Кабель соединяется с токоотводом с помощью зажимов .

3. Сетка Устройство молниеприемника представляет собой сетку, уложенную поверх кровли толщиной 6 8 мм. Эту конструкцию выполнить сложнее всего. Подходит для крыш, черепица .

4. Ну очень редко используется Устройство укрытия Молниезащита — это когда металлические элементы конструкции самого дома (крыша, фермы, ограждение крыши, водосточная труба) действуют как громоотводы.

Все рассмотренные конструкции молниеотводов надежно соединены сваркой с токоотводом и через токоотвод с одно- или двухсторонним заземлением сварным швом минимум 100 Длина мм.

(спуск) — средняя часть молниеотвода, представляющая собой металлический проводник с минимальным сечением по стали 50 , для меди 16 и для алюминия 25 мм в квадрате.

Основное назначение токоотвода — это обеспечение прохождения разрядного тока от молниеотвода к заземляющему электроду.

Идеальный путь для электрического тока — кратчайшая прямая, направленная строго вниз. При установке громоотвода избегайте крутых поворотов. Это чревато возникновением искрового разряда между близко расположенными участками токоотвода, что приведет к неизбежному возгоранию.

Самый популярный материал для токоотводов — неизолированная стальная катанка или лента.Выполняется только на негорючих поверхностях … На горючие стены следует устанавливать металлические кронштейны, которые сами, соприкасаясь с горючей поверхностью, будут защищать токоотвод.

Минимальное расстояние от стены до токоотвода 15-20 см.

Укладывать нужно так, чтобы не было точек соприкосновения с такими элементами дома как подъезд, входная дверь, окно, металлическая гаражная дверь.

Мы знаем, что лучше соединять части молниеотвода сваркой , но если это невозможно, разрешается соединить токоотвод с заземляющим электродом и молниеотводом с помощью трех заклепок или двух болтов … Длина перекрытия токоотвода на другие части системы при клепаном соединении составляет 150 , а с болтовым — 120 мм.

Конец неоцинкованной катанки и место крепления токоотвода к стальным частям для обеспечения надежного контакта нужно очистить , а оцинкованную достаточно отмыть от пыли и грязи.Затем на конце проволоки делается петля или крючок, с двух сторон ставятся шайбы и все это максимально стягивается болтом.

Кроме того, стыки (если это не сварка) нужно обмотать в несколько слоев изолентой, затем грубой тканью, обмотать толстой нитью и покрыть все краской.

Для улучшения контакта можно залудить концы провода и припаять.

( заземляющих электродов ) — расположен в земле, нижняя часть молниеотвода, обеспечивающая надежный контакт токоотвода с землей.

Как правильно обустроить заземление описано в ГОСТ ах и СНиП ах, но для самого простого варианта достаточно не менее одного метра от края фундамента и не ближе 5 Погребение метров от входа в здание НС -образная конструкция из металлических проводников.

С задачей справляется обычный контур заземления (он сделан для бытовых электроприборов).

это 3 Электроды вбиты в землю и закопаны в землю, соединенные на одинаковом расстоянии горизонтальными заземлителями.Закопайте заземляющую конструкцию ниже максимального уровня промерзания почвы. От 0,5 до 0,8 Глубина метров.

В качестве заземляющего электрода берут прокат из стали сечением 80 мм, реже медное сечение 5o мм квадрат. Электроды заземления вертикальные 2-3 метров в длину, но чем ближе уровень грунтовых вод, тем они короче.

Если почва в вашем загородном доме постоянно находится во влажном состоянии, то метра или полуметра будет достаточно.

На насколько глубоко забить и сколько электродов нужно будет найти в энергосервис по месту жительства.

Необходимо помнить, что качество заземления зависит от размера площади контакта системы заземляющих электродов с грунтом и удельного сопротивления самого грунта.

Заземлитель для молниеотвода нужен отдельный , молниеотвод нельзя заземлять в бытовую цепь.Категорически не рекомендуем экспериментировать. … чревато последствиями.

Предлагаем посмотреть видео с наглядной схемой установки молниезащиты:

Согласно нормативным документам установка молниезащиты для частных жилых домов опционально … А целесообразно ли устанавливать на даче громоотвод (громоотвод) решать вам. Надеемся, эта статья поможет вам принять правильное решение.

Устройство молниезащиты позволяет защитить ваш дом и проживающих в нем людей от ударов молнии.

Абсолютно каждому дому нужна индивидуальная молниезащита, которая будет зависеть от его типа, строительного материала и других показателей.

Чтобы защита от молнии была более надежной во время грозы, перед ее установкой следует хорошо изучить механизм появления молнии и принцип ее действия.

Молния Импульс электрического тока, поражающий деревья, дома, животных и людей.Когда молния проходит через объекты, она генерирует тепловую энергию, в результате чего возникают пожары.

Поэтому для защиты дома от ударов молнии необходимо предусмотреть систему молниезащиты.

По принципу действия молниезащита частного дома бывает следующих видов:

  1. пассивный;
  2. активен.

В первом варианте он более традиционный и популярный. … Включает молниеотвод, специальный токоотвод и систему заземления. Назначение такой молниезащиты — улавливать грозовые разряды с помощью громоотвода, направлять его на землю и гасить разряд в земле. При установке этой молниезащиты учитывайте материал, из которого сделана крыша.

Во втором типе молниезащита дома работает по принципу ионизации воздуха вокруг молниеотвода и улавливания электрических разрядов.Эта молниезащита отличается увеличенным радиусом работы, он составляет примерно 95 м.

И в результате от удара молнии можно защитить не только жилище, но и близлежащие постройки. Цена этой молниезащиты намного выше пассивной, из-за чего ее популярность очень низкая.

Основные показатели защиты загородного дома


Первый индикатор молниезащиты — громоотвод, он состоит из следующих элементов:

  1. громоотвод;
  2. токоотвод;
  3. контур заземления.

Молниеотвод — компонент молниезащиты, выполняющий функцию улавливания электрических разрядов.

Такой элемент изготавливается из металла, и его установка идет непосредственно. При установке молниезащиты для большого частного дома нужно позаботиться об установке сразу нескольких приемников.

По конструктивным особенностям молниеотводы можно разделить:

1) Ресиверы в виде металлического стержня длиной от 20 см до 160 см … Как правило, монтируются в вертикальном положении, возвышаются над всей площадью дома. Дымоход используется как место для громоотвода. Диаметр такого воздуховода не менее 5 см. Этот тип молниезащиты обеспечивает молниезащиту дома с металлической крышей.

2) Приемник в виде троса из металла — устанавливается в натянутом положении между двумя деревянными опорами. Применяется при работе в устройстве молниезащиты деревянной кровли.

3) Ресиверы в виде молниезащитной сетки обеспечивают высочайшее качество защиты, так как покрывают практически всю поверхность крыши. Хороший вариант для. Любой из молниеотводов должен быть подключен к любому стальному объекту на крыше.


Не менее важным показателем системы молниезащиты является ток утечки.
Эта часть защиты отвечает за своевременную передачу электрического заряда в контур заземления. Этот элемент изготовлен из металлической проволоки толщиной 0.6 см.

Сварка предназначена для качественного соединения молниеотвода с токосводом. Швы после сварки должны быть качественными, чтобы они не лопались под воздействием атмосферных факторов.

Токоотвод находится на крыше и уходит в землю по стенам.

Для крепления к поверхности стены рекомендуется использовать скобы. Если токоотводов несколько, расстояние между ними должно быть не менее 20 м.

Такие элементы нельзя гнуть, чтобы не произошло возгорания при передаче электрического заряда. Токоотвод должен быть как можно короче.


Молниезащита в частном доме содержит контур заземления.
Это механизм для обеспечения качественного контакта электрического заряда с земной поверхностью. Эта схема содержит компоненты, состоящие из трех соединенных между собой электродов, расположенных в земле.

Заземление молниезащиты частного дома и электроприборов осуществляется по одной цепи.Для того, чтобы сделать заземление, нужно использовать медный или стальной предмет. Предварительно выкопайте яму длиной около 300 см и глубиной около метра.

Расстояние между землей и стенами дома должно быть не менее 100 см. Кроме того, контур заземления должен располагаться вблизи участков проезда, а расстояние между ними должно быть не менее 500 см.

Как установить молниезащиту дома


Можно выделить два типа прокладки проводов для приема электрического разряда и молнии:

  1. натяжных частей;
  2. как зажимной механизм.

В первом варианте используются жесткие анкерные механизмы, которые устанавливаются как на основных частях, так и в домашних условиях, а тросы протягиваются между ними.

Для их жесткой фиксации устанавливаются специальные зажимы. При установке громоотводов используется пластиковый кронштейн, который может удерживать их на заданном расстоянии по отношению к крыше.

Детали в виде самоходных фиксаторов лучше устанавливать на плоской крыше. Если крыша дома покрыта керамической черепицей, то с фиксацией хомутов могут возникнуть некоторые трудности.Поэтому рекомендуется использовать специальные механизмы, обеспечивающие надежное крепление и легкий монтаж конструкции.

Винтовые зажимы соединяют молниеотвод и токоотводы. Для их изготовления используют латунь, медь или оцинкованную сталь.

Защитимся от молнии в домашних условиях своими руками

Сделать молниезащиту своими руками вполне реально.


Для изготовления молниезащитной сетки понадобится стальная проволока диаметром 0.5 мм. Чтобы прикрепить проволоку друг к другу, нужна сварка. Причем все стыки должны быть прочными и надежными.

После изготовления сетку необходимо уложить на крышу и соединить с токоотводом и контуром заземления. Эта сетка используется только в том случае, если крыша вашего дома не металлическая.

Использование молниезащитного троса важно, если крыша здания неметаллическая.

Работа молниеприемника заключается в следующем: необходимо установить два изолятора и надеть на них металлический трос.Разместите эту конструкцию на участке конька, на 30 см выше самого конька. Диаметр проволоки должен быть равен шести миллиметрам.


Крепление на крышу

Надежно закрепив провод вокруг одной из труб, сделайте петлю, которая будет соединяться с громоотводом. Используйте сварку, чтобы соединить их.

Для завершения токоотвода потребуется такой же провод. В конечном итоге у вас должна быть конструкция в виде защитной зоны, которая защитит любую неметаллическую крышу от молнии.

Еще один вариант громоотвода — это штыревой приемник.

Форма молниеотвода разная: прямоугольная, круглая, овальная, квадратная и так далее. Выбирать нужно очень прочные штифты, способные выдержать мощную нагрузку от удара молнии.


Материал, из которого изготовлен штифт, не должен окисляться. Ни в коем случае нельзя красить молниеотвод. Его сечение должно быть не менее 1,2 см. При использовании трубы пустой изнутри один конец ее обязательно приваривают.

Основной функцией токоотвода считается передача импульса на землю. Сварка используется для соединения с громоотводом. Такой вариант хорошо работает на металлических крышах.

Защита дома и заземление


Молниезащита в доме

Хорошее заземление может защитить ваш дом от молнии … Для обеспечения правильной работы всей системы молниезащиты необходимо соблюдать технологические моменты по устройству заземляющего контура.

Неправильно проведенное заземление дома приведет к повреждению не только близлежащих предметов, но и самого дома.

Для обеспечения качественной молниезащиты жилых домов необходимо придерживаться следующих рекомендаций:

1) При покупке материалов обращайте внимание на их качество. Хорошо, если заземление будет происходить от предметов из латуни, меди или алюминия. Вы можете заменить эти предметы на обычную сталь, но со временем она может заржаветь и потерять свои свойства.

2) При использовании стали необходимо периодически проверять или менять заземление, если есть большие участки коррозии.

3) Установите более одного металлического стержня в землю. Это улучшит качество молниезащиты. Для устройства молниезащиты в доме контур заземления будет состоять из трех стержней.

4) Длина стержня зависит от глубины промерзания грунта в конкретном регионе. Он должен превышать этот показатель примерно на 25 см.

5) Используйте тонкие проводящие материалы, чтобы соединить стержни вместе.

6) Запрещается наматывать провод на их поверхность при соединении штырьков. Необходимо использовать гильзы для опрессовки и сварки. Этот тип соединения особенно прочен и надежен.

7) Проложите токоотводы и заземление в местах, недоступных для детей и домашних животных.

Поместите заземление в месте скопления влаги.

Стандартные советы по защите от молний:


Схема защиты от молний

1) В начале весны проверьте все элементы молниезащиты на работоспособность.

2) Посмотрите степень ржавчины на поверхностях металлических предметов. При необходимости замените их.

3) Каждые два года окрашивайте определенные области защиты, проверяйте соединения, затягивайте провода и зачищайте контакты.

4) Раз в пять лет проводите полную проверку и техническое обслуживание.

Все мы знаем, что молния красива только на расстоянии, и для человека ее удар может быть фатальным. Также удар молнии может вывести оборудование из строя или спровоцировать возгорание.В частный дом молния попадает не так часто, но если и случится, справиться с последствиями будет крайне сложно.

Сегодня мы расскажем вам о молниезащите частного дома и о том, как работает громоотвод.

Особенности молниезащиты частного дома

С развитием технологий и появлением различного беспроводного оборудования опасность поражения молнией возросла. В то же время современные научные разработки успешно борются с этим.

Когда в небе надвигаются грозовые тучи и в него ударяет молния, предупредительный и умный человек не будет их бояться, потому что он защитил свой дом от их прямого попадания .

Итак, хороший хозяин обязательно заинтересуется, как сделать молниезащиту частного дома. Не волнуйтесь, если ваш частный дом находится рядом с вышкой, оборудованной громоотводом или линиями электропередач. Но в зоне риска удара молнии находятся здания, которые:

  • имеют единую локацию;
  • построен на холме;
  • расположены рядом с водохранилищем.

Громоотвод следует планировать еще на этапе строительства частного дома. Таким образом, следует сделать схему защиты от молнии во время строительства. Частные дома относятся к третьему классу пожарной безопасности, соответственно, они в обязательном порядке подлежат установке на них громоотвода.

Выбор необходимого типа молниезащиты для частного дома зависит от ряда факторов:

  1. Исходное состояние дома.
  2. Условия размещения.
  3. Климатические условия района.
  4. Тип почвы.

Обязательно учтите условия расположения вашего дома. Так, если молния ударит в дерево, антенну, столб рядом с домом, они могут создать эффект экрана, и здание также упадет в зону поражения.

Помните, что разные типы грунтов различаются по проводимости и сопротивлению, что следует учитывать при выборе сечения полосы и размера углубления контура.

Если климат местности такой, что количество гроз в год превышает отметку в 40 раз, а дом находится у воды, то риск удара молнии увеличивается в несколько раз.

Как устроен громоотвод для частного дома

Принцип работы громоотвода достаточно прост: дом защищен от ударов молнии за счет того, что разряд отводится на землю .

Однако эффективность громоотвода возможна только при сложной конструкции системы, состоящей из двух систем защиты: внешней и внутренней .

Внутренняя защита должна защищать оборудование от скачков напряжения во время грозы. И даже если разряд попадает в радиусе нескольких километров, все равно нужен ограничитель перенапряжения.

Если у вас нет такой защиты, то при приближении грозового фронта на три километра вперед отключите все электроприборы .

А внешняя система защиты нужна для обеспечения безопасности дома и его жителей во время грозы.Простой громоотвод состоит из следующих элементов:

  • Молниеотвод.
  • Поддерживает.
  • Токоотвод.

Громоотвод представляет собой металлический провод длиной до полутора метров, принимающий на себя разряд молнии. Такую молниезащиту следует устанавливать в загородном доме на самой высокой точке:

Такая молниезащита подходит для установки на металлической крыше, а если крыша шиферная, то нужно протянуть металлический трос на деревянных опорах до Длиной 2 метра и накройте изолятором.

На крышах из черепицы нужно протянуть специальную молниезащитную сетку с токоотводами по коньку. Токоотводы необходимы для подключения молниеотвода к заземляющему контуру. Они представляют собой стальной провод , который следует проложить вдоль стены дома и приварить к громоотводу и контуру заземления.

Заземление молниезащиты включает два соединенных электрода, которые вбиты в землю. … По правилам заземление бытовой техники и молниезащиты должно быть общим.Радиус действия громоотвода зависит от его высоты.

Если молниеотвод сделан правильно и эффективно, то он будет представлять наименьшее сопротивление, через которое разряд молнии будет перенаправлен из дома на землю.

Как сделать молниезащиту для частного дома своими руками

Итак, мы разобрались, как устроена молниезащита для дома, и как ее выбрать в зависимости от типа кровли. Теперь мы расскажем, как сделать качественную молниезащиту для своего дома своими руками.

Сетка молниезащиты будет служить металлической проволочной конструкции диаметром шесть метров, которая изготовлена ​​методом сварки. Его следует уложить на крышу и подключить к заземляющему контуру несколькими токоотводами.

Эта сетка подходит для неметаллических крыш для защиты одного здания, так как другие здания расположены на более низком уровне. Также сетку можно укладывать на крышу еще на этапе строительства дома.

Защитный провод можно сделать следующим образом:

  1. Протяните кабель через изоляторы между двумя металлическими или деревянными опорами.
  2. Монтаж выполняется на высоте 0,25 м на коньке.
  3. Диаметр проволоки должен быть не менее 6 мм.

Следует сделать петлю вокруг проволочной трубы и соединить ее с громоотводом с помощью пайки или сварки . … Токоотвод также сделан из того же провода. В результате мы получаем защитную зону, напоминающую шалаш, которая подходит для крыш из любого материала, кроме металла.

Штифт молниеотвода представляет собой штифт со следующими параметрами:

  • форма сечения может быть круглой, прямоугольной или квадратной;
  • длина штифта не менее 0.25 м;
  • площадь поперечного сечения 100 кв. Мм.

Это стержень, который принимает на себя основной удар молнии, поэтому он должен выдерживать максимальные нагрузки , динамический и тепловой характер .

Материал для штыря подбирается так, чтобы окисление ему не страшно, это может быть оцинкованная сталь или медь , поэтому красить такой молниеотвод невозможно. Диаметр сечения стержня или трубы должен быть не менее 12 мм. Конец необходимо приварить к полой трубе.Конструкция должна быть установлена ​​на коньке крыши на мачте необходимой длины.

Токоотвод направляет электрический разряд на землю. Его необходимо прикрепить к общей конструкции пайкой, сваркой или болтовым соединением. Площадь контакта должна быть как минимум вдвое больше площади поперечного сечения деталей, которые соединяются друг с другом.

Такая защита подходит для металлических крыш, при этом помните, что сама крыша также должна быть заземлена.

Заземление молниеотвода

Заземлитель необходим для отвода тока молнии в землю; он имеет небольшую долю электрического сопротивления.Заземление следует прокладывать вдали от крыльца дома и дорожек рядом с ним, желательно на расстоянии около пяти метров.

Если почва влажная, а грунтовые воды залегают менее полутора метров, то нужно использовать горизонтальное заземление … Самостоятельно можно сделать так:

  1. Выкопайте канаву вдоль дома, чтобы лопата шириной около шести метров в длину и около метра в глубину.
  2. Через каждые три метра влить на дно канавы три оцинкованных водопровода диаметром 20 м и длиной 2 м.Оставьте примерно 5 см на поверхности.
  3. Возьмите проволоку диаметром не менее 8 мм и приварите к трубам. Токоотвод еще нужно приварить к средней трубе. Вы также можете приварить к трубам болты, чтобы соединить их медным кабелем.
  4. Смажьте болты консистентной смазкой и закопайте трубы.

Если почва сухая, а грунтовые воды достаточно глубокие, то сделайте вертикальное заземление :

  • возьмите два стержня длиной 2-3 м;
  • загоняют их в землю на глубину около полуметра и на расстоянии трех метров друг от друга;
  • Соедините их перемычкой сечением 100 кв.м.

Такое заземление может быть использовано для защиты электроприборов и щитов. Помните, что во время грозы находиться в радиусе четырех метров от заземления крайне опасно, иначе есть риск попасть под ступенчатое напряжение.

Также молниезащиту можно установить на дереве, если оно более чем вдвое превышает высоту дома вместе с антенной и находится на расстоянии 3–10 метров от жилища.В этом случае молниезащита выполняется из провода диаметром около 5 мм, с односторонним спуском и одним заземлением в виде петли.

Если у вас установлена ​​молниезащита от молнии линейного типа, она будет неэффективна при поражении шаровой молнией. В этом случае, чтобы шаровая молния не попала в дом, плотно закройте все окна , двери, дымоходы и убедитесь, что вентустановки оснащены медной или стальной сеткой из проволоки с ячейками порядка 3 см и надежны. заземление.

При установке и уходе за молниезащитой помните эти советы и рекомендации:

Помните, чтобы молниезащита вашего частного загородного дома исправно служила вам долгие годы и защищала ее в пасмурную ненастную погоду, ее необходимо .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
