Как сделать светодиодную лампу своими руками: видео, фото, схема

Если Вам интересно, как сделать светодиодную лампу своими руками в домашних условиях, далее мы предоставим несколько пошаговых инструкций с фото и видео примерами, которые позволят собрать LED лампочку не более чем за час. Все предоставленные ниже идеи будут перечислены от наиболее простой к более сложной, что позволит Вам выбрать подходящий вариант в зависимости от навыков обращения с паяльником и электрическими схемами.

Идея №1 – Модернизируем галогенную лампочку

Проще всего самому сделать светодиодную лампу из перегоревшей галогенной лампочки с типом цоколя – GU4. Исходные материалыВ этом случае Вам понадобятся следующие материалы и инструменты:

  • Светодиоды. Их количество выберите сами в зависимости от того, насколько ярким должно быть светодиодное освещение. Сразу же обращаем Ваше внимание на то, что больше 22 диодов выбирать не стоит (это усложнит процесс сборки и к тому же сделает лампочку чересчур яркой).
  • Супер-клей (подойдет и обычный, но он будет дольше застывать, что не позволит сделать LED лампу быстро).
  • Небольшой кусок медного провода.
  • Резисторы. Их количество и мощность рассчитает онлайн-калькулятор.
  • Небольшой кусок листового алюминия (альтернативный вариант – обычная банка из под пива либо газированного напитка).
  • Доступ к интернету. Вам нужно будет открыть специальный онлайн калькулятор для расчета схемы светодиодной лампы.
  • Молоток, паяльник и дырокол.

Подготовив все материалы можно переходить непосредственно к сборке диодной лампочки. Инструкцию по созданию самодельного источника света мы предоставим пошагово, с фото примерами каждого этапа, чтобы Вы наглядно увидели процесс монтажа.

Итак, чтобы сделать светодиодную лампу на 12 вольт, Вам необходимо выполнить следующие действия:

  1. Удалите из старой галогенной лампочки верхнее стекло, а также белую замазку возле штырькового цоколя (как показано на фото ниже). Для этого лучше всего использовать отвертку.Удаление лишнего
  2. Переверните лампу цоколем вверх и аккуратно с помощью молотка выбейте штырьки из посадочного места. Старая галогенная лампочка должна выпасть.Демонтаж старой лампочки из отражателя
  3. Согласно выбранного Вами количества светодиодов придумайте схему их расположения, на основании чего сделайте бумажный трафарет. Можете воспользоваться уже существующей заготовкой и распечатать одну из готовых схем, которые предоставлены на картинке:Схема расположения светодиодов
  4. Приклейте трафарет к листу алюминия с помощью супер-клея, вырежьте лист по форме трафарета, после чего дыроколом сделайте посадочные места под светодиоды.Создание трафарета дыроколом
  5. Сгенерируйте в интернете чертеж сборки светодиодной лампы для Ваших условий. В нашем случае для создания LED лампочки в домашних условиях из 22 диодов нужно собрать следующую схему:Пример схемы
  6. Положите алюминиевый диск на удобную подставку и вставьте в посадочные места светодиоды, как показано на фото. Чтобы упростить процесс пайки, подгибайте ножку катода одного диода к ножке анода другого.Удобное положение для пайки
  7. Аккуратно проклейте все светодиоды, сделав их единой конструкцией. Важный момент – клей не должен попасть на ножки диодов, т.к. при пайке будет выделятся крайне неприятный дым.Проклеивание диодов
  8. Когда клей застынет, приступите к пайке ножек. Кстати, для этого рекомендуем Вам сделать паяльник своими руками, что также не займет много времени. Согласно схеме спаяйте диоды LED лампы, оставив только одну плюсовую ножку и одну минусовую для подключения питания. Ножку «-» рекомендуется вполовину обрезать, чтобы в последующем не перепутать полярность контактов самодельной светодиодной лампочки.Все аноды и катоды
    Образец после пайки
  9. Согласно схеме припаяйте резисторы к минусовым контактам. В результате согласно нашему примеру должно получиться 6 плюсовых выводов и 6 минусовых (с резисторами).Пайка резисторов
  10. Спаяйте резисторы согласно сгенерированной схеме.Спаянные резисторы
  11. К образовавшимся двум контактам припаяйте по одинаковому кусочку медного провода, что в результате позволит сделать штырьковой цоколь светодиодной лампы в домашних условиях. По аналогии с предыдущим советом одну ножку на время сделайте покороче (минусовую), чтобы потом ничего не перепутать и правильно выполнить подключение.Самодельный цоколь из медной проволокиРазная длина ножек
  12. Чтобы в будущем не произошло короткое замыкание, тщательно проклейте пространство между выведенными ножками.Защита от короткого замыкания
  13. Выполните финишную сборку LED лампочки: диск поместите на отражатель и тщательно проклейте его.Установка лампочек в отражатель
  14. Маркером подпишите на корпусе собранной светодиодной лампы где «+» и где «-», также обозначьте, что самодельный источник света рассчитан на подключение к питанию 12 Вольт, а не 220.Обозначение полярностиВыравнивание ножек цоколя
  15. Выполните проверку собранной самоделки. Для этого подключите светодиодную лампочку к автомобильному аккумулятору либо блоку питания 220/12 Вольт.Контрольная проверка

Вот таким вот простым способом можно сделать светодиодную лампу своими руками из подручных средств. Как Вы видите, ничего сложно нет и особо много времени на сборку потратить не потребуется! Рекомендуем обязательно просмотреть несколько лучших идей по созданию лампочки в домашних условиях, которые мы предоставили в видео галерее:

Идея №2 – «Экономка» в ход!

Вторая, не менее интересная идея – собрать лампочку из энергосберегающей лампы. Тут также нет особо серьезных работ и со сборкой справиться даже не очень опытный электрик. Старая люминесцентная лампаДля начала Вы должны подготовить следующие материалы и инструменты для сборки светодиодной лампы своими руками:

  1. Вышедшая из строя «экономка».
  2. Кусок стеклотекстолита.
  3. Согласно сгенерированной схеме (об это мы говорили выше) составляющие элементы: резисторы, конденсатор, светодиоды. В нашем примере схема будет следующей:Наглядная схема соединения элементов
  4. Дрель для сверления стеклотекстолита. В этом случае лучше сделать мини дрель своими руками, которой можно будет удобно делать отверстия.
  5. Паяльник.
  6. Поваренная соль, медный купорос и лак для ногтей.

Подготовив все материалы можно переходить к сборке. Данная инструкция более креативная, поэтому если Вы решили сделать диодную лампочку из сгоревшей экономки, внимательно смотрите фото примеры.

Этапы работ:

  1. Вырежьте из стеклотекстолита круг, диаметром 3 см.
  2. С помощью лака прорисуйте дорожки на плате по данному примеру:Пример дорожек на стеклотекстолите
  3. Сделайте раствор из 1 столовой ложки медного купороса и 2 столовых ложек поваренной соли. Все это размешайте в теплой воде.
  4. Когда лак застынет, на сутки опустите плату в раствор. В результате останутся только медные дорожки, которые Вы защитили лаком, остальная медь исчезнет во время реакции.
  5. Ацетоном удалите оставшейся лак с стеклотекстолита и пролудите чистые дорожки.
  6. Согласно схеме сделайте отверстия мини дрелью.
  7. Пропаяйте все элементы самодельного драйвера.
  8. Аккуратно разберите старую энергосберегающую лампу и удалите из нее все кроме проводов, идущих от цоколя.Экономка в разобранном виде
  9. Закрепите Ваш вариант платы со светодиодами, спаяйте провода и заклейте. Если Вы все делали правильно, результат должен быть таким, как на фото ниже.Фото светодиодная лампа своими руками

По данной инструкции можно запросто сделать светодиодную лампу из люминесцентной либо галогенной лампочки!

Идея №3 – LED лента за основу

Если же Вы не так хорошо владеете паяльником и в то же время понятие не имеете, как собирать схему на стеклотекстолите, лучше сделать светодиодную лампу своими руками из LED ленты. В этом случае вместо драйвера можно использовать блок питания, который преобразует 220 Вольт в сети в 12. Единственный весомый недостаток данного способа – большие габариты блока питания, поэтому такой вариант рекомендуется использовать в том случае, если Вы решили сделать в комнате светодиодное освещение точечными светильниками. Можно попробовать собрать все лампочки для них своими руками и подключить к единому блоку питанию, который спрячется без проблем в потолке.Отрезки LED ленты фото

Итак, все, что нужно сделать, это:

  1. Изготовьте каркас будущей лампы. Для этого отрежьте небольшой кусок пластиковой трубы.
  2. С каждой стороны трубы проклейте по небольшому отрезку светодиодной ленты. Резать LED ленту нужно только в определенных местах, которые указываются производителем (обычно через каждые 3-4 диода).
  3. Соедините все отрезки по параллельной схеме с помощью паяльника, после чего припаяйте к каждому пучку проводов по отрезку медной проволоки (для удобства соединения с блоком питания). Если Вы решили установить самодельную диодную лампочку в старую энергосберегающую, просто припаяйте выводы от ленты к проводам цоколя по аналогии с инструкцией выше.Пример лампочки для автоПростая самоделка

Вот и вся инструкция по сборке светодиодной лампы из ленты. Как Вы видите, все гораздо проще, чем даже сделать лампочку по сгенерированной схеме. На этом наши простые инструкции заканчиваются, и теперь Вы знаете, как сделать светодиодную лампу своими руками из энергосберегающей лампочки, диодной ленты и галогенного источника света! Надеемся, что предоставленные идеи были для Вас полезными и понятными!

Похожие материалы:

пошаговая инструкция, преимущества и недостатки

Содержание статьи:

Светодиодные источники света обеспечивают экономию электричества в 1,5-2 раза в сравнении с лампочками дневного света и в 10 раз по сравнению с лампами накаливания. Чтобы сэкономить еще больше, изделия можно не приобретать в магазинах. Светодиодная лампа своими руками на 220 В собирается из расходников, которые можно найти в закромах мастера.

Выгоды применения самодельных светодиодных ламп

Светодиодная лампа имеет длительный ресурс работы – около 10000 часов

На прилавках магазинов представлено несколько типов устройств. Лампы накаливания с высоким индексом цветопередачи потребляют большое количество энергии. Энергосберегающие в основном выпускаются с цоколем Е27, люминесцентные выделяют при нагреве ядовитые пары. LED-устройства почти не нагреваются, отличаются стойкостью к механическим повреждениям, имеют мощность 10 Вт. При силе светового потока 800 Лм светодиодный прибор прослужит 50 тыс. часов.

Минус источников света на диодах – высокая стоимость. Этот недостаток можно сделать преимуществом, если изготовить светодиодную лампу качественно своими руками. Ее будут отличать:

  • длительный ресурс работы – около 10 тыс. часов;
  • высокая эффективность ватт/люмен по сравнению с аналогами;
  • ценовой диапазон расходников, аналогичный люминесцентным приборам.

Преимущества самодельного устройства достигаются при условии правильной сборки.

Конструктивные отличия заводских LED-ламп

Изделия с заводской сборкой представляют поликристаллические светодиоды без многочисленных контактов. Лампочки имеют несколько отличий.

Разновидности светодиодов

Светодиод Пиранья

Светодиод является полупроводниковым многослойным кристаллом с переходом электронно-дырочного типа. Световое излучение получается при пропускании тока, но перегоревший элемент ремонту не подлежит. Производители применяют такие светодиоды:

  • DIP – в виде кристалла с двумя проводниками и линзы. Используются для гирлянд и табло с подсветкой.
  • Пиранья – кристалл с линзой и четырьмя выводами для проводников. Отличается яркостью, подходит для фар машин.
  • SMD – сверхъяркий тип небольшого размера, который устанавливается на поверхность.
  • СОВ – с неокисляемыми и ненагреваемыми контактами, отличной интенсивностью свечения. Впаивается в специальную плату.

Перед самостоятельной сборкой определитесь с источником питания.

Типы драйверов

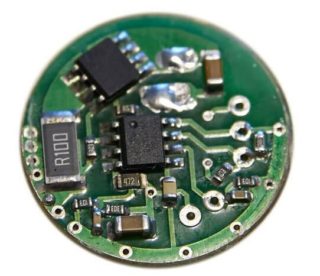

Драйвер для светодиодов

Драйвер обеспечивает питание лампочки от электросети посредством трансформации переменного напряжения в рабочее. Самый простой элемент сконструирован из резисторов, диодного моста и конденсатора на входе.

Для светодиодных устройств применяются несколько типов драйверов:

  • линейные – рассчитаны на малые рабочие токи (до 100 мА) или для источников питания с напряжением, аналогичным падению напряжения диода;
  • импульсные понижающие – запитывает мощные светодиоды, но дроссель может создавать помехи электромагнитного характера;
  • импульсные повышающие – применяется для моделей с рабочим напряжением большим, чем у источника питания.

В LED-приборы 220 В встраиваются электронные драйверы.

Виды цоколей современных ламп

Цоколь представляет собой резьбу, необходимую для присоединения лампочки к патрону, подачи электропитания и защиты вакуумной колбы. На изделии уже стоит заводская маркировка цоколя.

Назначение цоколей ламп

Первая литера обозначает тип цоколя, указанный в таблице:

Буква Расшифровка
В штифтовый
Е резьбовой
F 1 штырь
G 2 штыря
H под ксенон
K контакт кабельного типа
R утопленный контакт
P фокусировка
S софит
T для телефонии
W вводные контакты в стекле колбы

Вторая литера указывает на тип источника света: U – энергосберегающий, A – для машины, V – с кончиком конической формы.

Цифры после букв обозначают диаметр в миллиметрах.

Под напряжение 220 В подходит цоколь Е27.

Материалы для самостоятельной сборки

Многокристальные светодиоды HK6

Делать самостоятельно источник света на диодах можно при помощи таких материалов:

  • цоколя от сгоревшей люминесцентной лампочки;
  • LED-элементов с силой тока 100-120 мА и напряжением 3-3,3 В – понадобится лента или отдельные светодиоды НК-6;
  • диодного моста или диодов-выпрямителей с маркировкой 1N4007;
  • предохранителя из цоколя сгоревшего источника света;
  • конденсатора – параметры зависят от схемы сборки и числа светодиодов;
  • пластикового каркаса для крепления светодиодов;
  • суперклея или жидких гвоздей;
  • электролитов и драйверов.

Составляйте список материалов заранее.

LED-лампа Е27 из энергосберегайки и готового драйвера

Можно использовать цоколь от неисправной светодиодной лампы

Чтобы сделать светодиодную лампочку, понадобятся неисправное КЛЛ изделие, светодиоды НК-6, паяльник, пассатижи, припой и картонная основа. Работа осуществляется пошагово:

  1. Из старой лампочки мощностью 20 Вт извлекается цоколь. Понадобится поддеть защелки или высверлить участки с точеным кернением.
  2. Пустой цоколь очищается от излишков припоя, обрабатывается спиртом или косметической жидкостью для снятия лака.
  3. Находится 6 отверстий на крышке цоколя. На кусочке картона делает разметка круглых ниш, которая потом вырезается при помощи маникюрных ножниц.
  4. Разбирается лента диодов из параллельно соединенных 6 кристаллов.
  5. Кристаллы соединяются по 3 параллельно.
  6. Две готовые цепочки с параллельными светодиодами крепятся последовательно.
  7. На готовый драйвер из сломанной LED-лампочки подключается 6 элементов мощностью 1 Вт.
  8. Из картона вырезается круг, укладывается между драйвером и платой. Драйвер устанавливается в цоколь.
  9. Лампочка полностью собирается и проверяется на предмет работоспособности.

В результате получится белый яркий аналог лампочки накаливания на 30 Вт. Яркость изделия будет 150-200 Лм, а мощность – 3 Вт.

Для корректировки участка освещения можно подогнуть выводы светодиодных элементов.

Светодиодная лампочка на основе самодельного драйвера

Самодельный драйвер получится только в том случае, если мастер умеет работать с паяльником, читать простые электросхемы и применять химические реактивы. Лампа из светодиодов своими руками изготавливается поэтапно.

Процесс подготовки

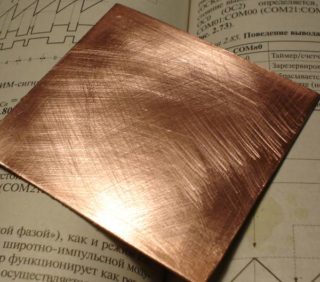

Стеклолит

Состоит из таких шагов:

  1. Подготовка материалов. Понадобятся фольгированный медью стеклотекстолит, LED-элементы, конденсаторы, резистор, маленькая дрель, канифоль и припой, паяльник и пассатижи, лак для покрытия ногтей или канцелярский карандаш-корректор.
  2. Подготовка реактивов. Травление платы производится при помощи поваренной соли, медного купороса или раствора хлорида железа.

Берите стеклотекстолит толщиной от 0,5 до 3 мм.

Схема изготовления драйвера

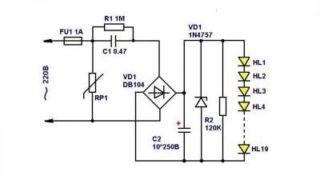

Схема простейшего драйвера для светодиодной лампы

Чтобы делать драйвер, стоит добавить к списку основных материалов резистор R3, стабилитроны VD2 и VD3, конденсаторы С1 и С2. Такого количества элементов хватит для лампы из 20 элементов. Схема устройства работает по принципу прохождения переменных токов на диоды через первый конденсатор. Второй помогает исключить мерцание и обеспечить ровность светового потока.

Напряжение сети будет проходить через резистор и конденсатор токоограничения, которые сглаживают колебания напряжения. Второй резистор понадобится для подачи напряжения на диодный блок и получения свечения. Пульсацию сглаживает конденсатор.

Для монтажа драйверных элементов используйте печатную плату.

Последовательность сборки схемы

Программа DipTrace

Самодельная схема изготавливается следующим образом:

  1. В программе Sprint Layout или DipTrace генерируется рисунок под травление платы.
  2. Из стеклотекстолитовой пластины вырезается круг под плату 3 см в диаметре.
  3. Переносится набросок схемы специальным маркером, лаком для ногтей или распечатывается на бумаге.
  4. Готовится смесь для травления из 1 ст. л. медного купороса и 2 ст. л. соли, разведенных в кипятке.
  5. Плата опускается в раствор на 30 мин. Вследствие реакции удаляется вся медь, кроме покрытых рисунком элементов.
  6. При помощи жидкости для снятия лака удаляется покрытие с материала.
  7. Края и точки крепления контактов залуживаются припоем.
  8. Проделываются дрелью отверстия, куда будут выходить светодиоды.
  9. Элементы пропаиваются на плате, которая потом помещается в корпус.

Результатом работы будет лампочка с эквивалентом лампе накаливания на 100 Вт.

Материалы для изготовления корпуса

Чтобы сделать корпус для светодиодного светильника с питанием от сети 220 В, можно использовать несколько подручных средств.

Цоколь от лампочки накаливания

Цоколь от старой энергосберегающей лампы

С изделия понадобится снять стеклянную колбу, а потом извлечь спираль. Во внутреннюю часть размещается схема. Элементы крепятся на верх платы. Минусом основания будет некачественная изоляция.

Корпус от энергосберегайки

Неисправную лампочку требуется разобрать и достать плату преобразователя. Светодиоды располагаются в отверстиях крышки под стеклянную колбу, если у источника 3 дугообразных элемента. Схема помещается внутрь, а диоды фиксируются в готовых отверстиях.

Требования к безопасности работ

Опытные электрики отмечают:

  1. Нельзя начинать сборку без базовых электротехнических познаний. Неправильная последовательность изготовления может стать причиной взрыва изделия или короткого замыкания сети.
  2. К стандартной электросети не подключаются устройства с напряжением от 12 В.
  3. При отсутствии изоляции конструкции возможно поражение током, если касаться к ней руками.
  4. Готовая лампочка не работает без качественной спайки узлов.

Самостоятельная сборка светодиодного источника света при наличии знаний и умений будет несложной. Если имеются сомнения, вы не разбираетесь в схемах, лучше приобрести готовый светодиодный прибор.

Как сделать светодиодные лампы своими руками? :: SYL.ru

Можно с большой уверенностью сказать, что светодиодное освещение — это очень перспективное направление в развитии электротехнической продукции. Светодиодные лампы по сравнению со своими старшими собратьями (лампами накаливания) имеют множество преимуществ.

светодиодная лампа своими руками 12вОни превосходят более привычные для нас источники искусственного освещения по многим характеристикам, начиная от высокой экономичности и огромного срока службы и заканчивая высокой прочностью и безопасностью в использовании. Светодиодное освещение сегодня у всех на слуху, однако многие до сих пор не представляют, о чем идет речь и каков принцип работы этих устройств. В основном потребителя отталкивает цена такого рода продукции, ведь она весьма не бюджетная. В этой статье мы рассмотрим, как изготавливается светодиодная лампа своими руками. Также мы разберем некоторые нюансы эксплуатации этого вида искусственного освещения.светодиодные лампы своими руками

Введение

Для того чтобы светодиодные лампы сделать своими руками, недостаточно иметь одно лишь желание. Тем, кто не имеет никакого понятия об электротехнике, будет полезно изучить основные понятия в этом направлении. Так или иначе, надо запастись терпением и выделить время для того, чтобы сделать светодиодные лампы своими руками (220В). Стоит отметить, что привычные нам изделия (обычные лампочки) через несколько лет уйдут в прошлое, поэтому полученный результат обрадует вас и позволит экономить на счетах от поставщиков электроэнергии.

драйвер светодиодной лампы своими руками

Что понадобится для самостоятельного изготовления светодиодных ламп?

  • Прежде всего необходимо найти корпус от «галогенки». Подойдет бывшая в употреблении или попросту перегоревшая лампочка. Ну а если таковых не найдется, можно купить новую. В любом случае ваши капиталовложения окупятся.
  • Естественно, что светодиодная лампа, своими руками сделанная, предполагает покупку диодов. Количество их зависит от вашего желания и потребностей. Стоит сказать, что чем больше светодиодов используется для создания источника освещения, тем сложнее будет протекать процесс изготовления.
  • Вам необходим калькулятор. Он позволит правильно рассчитать количество светодиодов для лампы. Также следует создать электрическую схему, по которой и будут в дальнейшем собираться светодиодные лампы своими руками.
  • Для работ также понадобится клей. Приобрести можно как супер-клей, так и полимерный. Единственное, на что стоит обратить внимание, так это на способность клеевого состава быстро и крепко схватывать две склеиваемые поверхности.
  • Листовой алюминий (немного). Толщина металла должна быть примерно 0,2 миллиметра, следовательно, подойдет и обычная банка из-под пива или газировки.
  • Резисторы (сопротивление). Здесь необходимо выяснить, какой тип и номинал изделий необходимо приобретать. Все это рассчитывается исходя из составленной схемы.
светодиодные лампы сделать своими руками

Сборка. Шаг за шагом

  1. Первым делом мы должны избавиться от начинки галогеновой лампы. Для этого с помощью отвертки или ножа необходимо убрать белую замазку возле контактов. Она отлично крошится, и особого труда для ее удаления не потребуется. Главное, не переусердствовать – галогеновая лампа очень хрупкое изделие, и от чересчур сильного давления может испортиться.
  2. После этих манипуляций необходимо положить нашу лампочку на ровную поверхность контактами вверх. Затем молотком необходимо ударить по последним. Удар наносить нужно без особого энтузиазма и аккуратно. После этого лампочка выпадет из отражателя.
  3. Следующим шагом будет изготовление алюминиевого диска для крепления светодиодов. Для начала необходимо изготовить на светодиодные лампы своими руками шаблоны из бумаги. Делается это при помощи программы на компьютере.
  4. Распечатанный элемент нужно приклеить к алюминиевой подложке и вырезать дырки с помощью канцелярского дырокола. В основном шаблоны рассчитываются под светодиоды диаметром 5 миллиметров.

Все, схема, описывающая наши будущие изделия, готова.

ремонт светодиодных ламп своими руками

Что дальше?

Как далее изготовить светодиодные лампы своими руками? Затем можно приступать непосредственно к сборке.

  1. Для этого алюминиевый диск кладется на подставку, так как светодиоды должны выступать за него. Элементы вставляются в отверстия таким образом, чтобы ножка катода с ножкой анода соседних светодиодов располагались рядом. Эта рекомендация позволит облегчить процесс пайки. Каково нормальное напряжение питания для такого источника света, как изготавливаемая светодиодная лампа своими руками? 12В — именно на такое напряжение в основном рассчитана подобная электротехническая продукция.
  2. Что делать далее? После того как все светодиоды окажутся на месте, можно приступать к проклейке. Заливать клеем их можно прямо до ножек, это позволит конструкции быть крепче. Прежде чем приступать к следующему шагу, необходимо дождаться, когда все полностью высохнет.
  3. Следующим этапом будет пайка светодиодов. Как отмечалось выше, анод одного должен находиться рядом с катодом другого, главное — не перепутать их. При большом количестве светодиодов рекомендуют спаивать по четыре последовательно соединенных элемента. Если брать отдельно такую 4-диодную цепь, то для удобства лучше у первого светодиода оставить более длинным анод, а у последнего — катод, так как эти ножки будут потом соединяться с питанием. Чтобы впоследствии не спутать плюс и минус, лучше всего плюсовые ножки оставлять более длинными, а минусовые делать покороче.
  4. После пайки светодиодов необходимо заняться подключением резисторов. Допустим, мы собираем лампу из 22 светодиодов. Исходя из этого, после пайки у нас должно получиться 6 длинных анодов и, соответственно, 6 более коротких катодов. Резисторы следует припаивать к катодам, но перед этим надо разобраться с плюсовыми ножками. Все шесть катодов необходимо соединить вместе. Сделать это требуется аккуратно, чтобы предотвратить замыкание положительных выводов на минус. После всех манипуляций мы должны получить плюсовой вывод со светодиодов и минусовой — с резисторов. К ним необходимо припаять небольшие куски медного провода, получится своего рода имитация цоколя. В заключение этого этапа рекомендуется заполнить места между катодами и анодами клеевым составом, дабы не допустить короткого замыкания, следствием которого наверняка будет ремонт светодиодных ламп своими руками.

Окончательная сборка

Следующим этапом буде непосредственная сборка. Для этого к отражателю при помощи клея крепится собранная начинка. Клеевое соединение должно быть надежным, так как эти два элемента будут держаться только на клее. После того как все подсохнет, следует промаркировать каждый из выводов, а также указать номинальное напряжение нашей лампы. Куски медного провода необходимо подрезать в соответствии с длиной электродов галогеновой лампы.

светодиодная лампа своими руками

Проверка работоспособности

Все, светодиодная лампа готова, для проверки можно подсоединить ее к аккумуляторной батарее и проверить работу всех составляющих или выполнить соединение через драйвер светодиодной лампы. Своими руками собранные изделия, к слову сказать, будут по-разному источать свет.

светодиодная лампа своими руками 220 Все зависит от примененных диодов. Для ламп, сборку которых мы рассмотрели выше, лучше всего подойдет продукция, имеющая рассеивающий свет. Деталь, как отмечалось выше, должна быть подключена к сети через специальный драйвер. Без него вы не получите работоспособное изделие.

Преимущества «светодиодок»

Светодиодные лампы, своими руками изготовленные, имеют массу плюсов, а именно:

  1. Экономное использование электроэнергии.
  2. Большой срок службы (при правильной эксплуатации может достигать 72 тысячи часов). В среднем светодиодок хватает на 10-15 лет.
  3. Способность использовать разные спектральные характеристики.
  4. Возможность получать направленное излучение.
  5. Нет инерционности при коммутациях.
  6. Есть возможность управления яркостью.
  7. Высокая безопасность. В отличие от ламп накаливания, диод не нагревается до колоссальных температур, что исключает возможность получить ожог.
  8. Небольшие габариты по сравнению с другими аналогами.
  9. Большая прочность. Диодную ленту не так уж и легко разбить, не то что лампу накаливания.
  10. Экологичность.
  11. Невысокая температура.

Стоит ли верить написанному на упаковке?

Покупая в магазине светодиодные лампы, мы обращаем внимание на их характеристики, указанные на упаковке. Заводы-изготовители зачастую лукавят, говоря о мощности света, который излучает светильник.

светодиодные лампы своими руками 220вТак получается потому, что производители складывают световые потоки от всех светодиодов, но не берут в расчет потери света от отражателя или линзы.

Заключение

Зная все нюансы изготовления таких изделий, можно не опасаться обмана. Самостоятельно произведя процесс сборки, можно исключить ремонт светодиодных ламп. Своими руками сделанный светильник позволит быть уверенным в качестве изделия. Срок его службы измеряется годами, если не десятилетиями.

Итак, мы выяснили, как делается светодиодная лампа своими руками. 220 В — это не единственная сеть, от которой она может работать. Диод светит и при 12-вольтовом напряжении, а также работает от обычных батареек.

Как сделать светодиодную (LED) лампу своими руками с пошаговым фото. Преимущества светодиодных ламп

Всем нам необходимо освещение. Без него при наступлении темноты жизнь бы практически прекратилась. Но человечество веками изобретает все новые приборы и устройства, дающие так необходимый нам свет.

Начиная от дугоразрядных ламп, — время работы которых очень короткое, – люди изобрели лампу накаливания. Хотя они долговечнее и эффективнее дугоразрядных, их потребление и срок службы оставляет желать лучшего, не считая того, что КПД у них очень низкое, из-за большого выделения тепла.

Появились люминесцентные – энергосберегающие лампы с большим ресурсом и экономией. Но и тут не все так гладко. Содержание в них паров ртути – делает их опасными не только для жителей квартиры где она установлена, но и для окружающей среды в целом.

Сегодня, без сомнения, первенство по приборам освещения занимают светодиодные лампы.

В чем преимущество светодиодных ламп?

Вот несколько из них:

— долгий срок работы;

— минимальное потребление энергии при большой яркости;

— экологически чистые;

— высокий КПД;

— минимум выделения тепла;

— в некоторых случаях возможность ремонта.

Это лишь несколько преимуществ LED ламп перед другими источниками света.

Но есть небольшой минус. Сейчас такие лампы достаточно дорогие, и не каждый может их себе позволить.

Есть простой выход! Сделать светодиодную (LED) лампу своими руками. И это вполне возможно.

ЛампаЛампаЛампаЛампа

Что может понадобиться

Первое, что необходимо – это естественно сама основа. А это светодиоды белого свечения.

Где их можно взять? Часто в хозяйстве у вас или у ваших знакомых может заваляться старый китайский фонарик с подсевшей батареей, всякие неработающие подсветки, лампы с вышедшей из строя электроникой и так далее. Опыт показывает, что у большинства семей дома валяются поломанные приборы с рабочими светодиодами.

В конце концов можно просто купить на радиорынке те светодиоды, что понадобятся для работы.

Как выбрать светодиоды?

Все зависит от того, где вы эти самодельные лампы будете использовать. Если вам надо яркий свет в гостиной, то необходимы сверхяркие приборы в большом количестве. А если для коридора, туалета, ванной или прихожей – достаточно несколько штук.

Все довольно просто – больше светодиодов, больше света. Иногда необходимы просто индикаторные лампы, показывающие работу устройства, или то, что напряжение подано. Такое иногда необходимо на предприятиях и на заводском оборудовании. В таком случае достаточно одного обычного светодиода красного или зеленого цвета. Можно даже использовать советские АЛ307, широко используемые в старых магнитофонах и другой аппаратуры.

ЛампаЛампа

Электронная начинка

Понятно, что для понижения напряжения сети с 220 вольт в 5 для питания светодиодов, необходимо специальное устройство. Ведь напряжение питания одного светодиода обычно около трех вольт. Тут-то и пригодиться плата от старого зарядного устройства, желательно небольшого размера и импульсного исполнения.

ЛампаЛампаЛампаЛампаИмпульсного — это без громоздкого трансформатора. Нужно это для того, чтобы плата без труда влезла в корпус от старой, отслужившей свой срок энергосберегающей лампы с патроном. Такие можно найти у себя или у друзей. Выбирать нужно лампы с максимальной мощностью, так как корпус у них побольше.ЛампаЛампа

Корпус

О корпусе уже немного было сказано выше, теперь главное отделить стеклянную спираль от самого патрона. Делать это нужно очень осторожно, чтобы не повредить колбу с парами ртути.

Отверткой подковыриваем место соединения патрона с верхней частью, и аккуратно отделяем одно от другого.

Далее откусываем проводки, идущие к электродам спирали. Когда все отделилось, вытаскиваем из корпуса патрона старый электронный блок. При этом оставляем провода, идущие от патрона, откусывая их на плате. Эти провода понадобятся нам для дальнейшей работы.

ЛампаЛампаЛампаЛампа

Рассеиватель

Тут просторы для творчества могут очень большие. Например, стеклянная подвеска от советской люстры, или переднее стекло от старого фонарика.

ЛампаЛампаИногда плата от зарядки может быть достаточно длинной и в корпусе патрона не хватит места для ее установки. Тогда на помощь придет пластмассовая коробка, например, от лекарств. Вырезается недостающая длина, и приклеивается к корпусу патрона. Диаметр колбы нужно подобрать соразмерный с диаметром корпуса патрона.ЛампаЛампаЕсли лампа будет использоваться как индикатор или ночник, то рассеивателем может послужить крышка от этой же баночки, как на фото ниже.ЛампаЛампаСледует понимать, что чем ярче вы хотите получить света, тем прозрачнее должен быть рассеиватель. Сделать свет направленным, поможет стекло с линзой. Такие стекла использовали в советских фонариках, так что его можно при желании поискать.

Сборка

Итак, корпус и все необходимое готово. Теперь припаиваем концы проводов от цоколя к плате зарядки, туда где были присоединены провода сети 220 в. Делаем несколько витков изоленты вокруг платы и засовываем ее в корпус патрона.

ЛампаЛампаИногда бывает, что на зарядках светодиод уже припаян на выходе, и если этого свечения будет вам достаточно, просто оставляем его так, как есть и наклеиваем стекло.

Если света мало, соединяем параллельно столько светодиодов, сколько нужно, припаивая их параллельно выходу 5 в (Обычно параллельно выходному конденсатору 1000*10 вольт) и улаживаем их так, чтобы поместились в корпус. В общем, тут также дело каждого, как кому лучше. Можно сделать аккуратно — приготовив из фольгированного стеклотекстолита круглую плату с дорожками, и напаяв на ней диоды. Самое главное, чтобы нигде ничего не «коротило» между собой.

ЛампаЛампа

Заключение

При работах с электричеством, следует быть очень осторожными. Все действия производить, предварительно отключив устройство от сети и разрядив высоковольтные конденсаторы. Помните — светодиоды полярные, поэтому прежде чем припаивать, убедитесь где анод, а где катод. Иначе ничего не засветиться. Также не используйте слишком мощные светодиоды. Ток отдачи платы зарядки ограничен от 500—700 мА. Ток обычного светодиода около 35 мА. Поэтому должно хватить на 10 и более штук. Но встречаются экземпляры очень мощные. Поэтому все заранее подсчитайте.

        Поделиться:

💡 Что можно сделать из старой светодиодной лампы

Давным-давно, в те времена, когда мы жили в стране под названием Советский Союз, в подъездах многоквартирных домов не было розеток. Впрочем, страна называется уже по-другому, а ничего не изменилось: розеток как не было, так и нет. Но вот что интересно: в те давние времена молодёжь, которая имела привычку проводить досуг на лестничных площадках,  ухитрялась каким-то образом включать магнитофоны, которые часами напролёт голосили модными тогда группами. Как это у них получалось? Секрет оказывается прост: для подключения магнитофона использовался так называемый «жулик» — устройство, которое передавало ток через патрон обычной лампочки. А патроны для лампочек как раз есть в каждом подъезде. Вот и получалось, что у молодёжи было всё – и темнота, её друг, и музыка, без которой, как известно, оставаться нельзя. Если посмотреть с практичной точки зрения – то такое приспособление не помешало бы иметь и в современном доме на случай проблем с розетками. Как его сделать из обычной светодиодной лампы рассказал автор YouTube-канала AVTO CLASS, а мы поучимся на его примере.

Читайте в статье

Что нужно для переделки лампы в жулика

Собственно говоря, нужно не так много. Вам потребуется паяльник, индикаторная лампочка небольшого размера и удлинитель, который и будет подключаться к жулику.

Главные ингредиент в этом «блюде» - старая светодиодная лампочка. Такие крайне редко выходят из строя, но, если это всё-таки произошло, оставьте лампу именно для этой целиГлавные ингредиент в этом «блюде» — старая светодиодная лампочка. Такие крайне редко выходят из строя, но, если это всё-таки произошло, оставьте лампу именно для этой цели

Как разобрать лампу и что с ней нужно сделать

Разбирается светодиодная лампа очень просто: прозрачная часть корпуса представляет собой пластиковую деталь-полушарие, которое снимается простым нажатием на корпус.

Когда вы снимете эту часть лампы, то увидите плату со светодиодами. Если лампа перестала работать – скорее всего, дело в этой платеКогда вы снимете эту часть лампы, то увидите плату со светодиодами. Если лампа перестала работать – скорее всего, дело в этой платеПлату с проводами, соединяющими её с патроном, нужно удалить из корпуса лампочки. Вся эта начинка вам больше уже не пригодится, так что можно отправить её в мусорное ведро без особых сожаленийПлату с проводами, соединяющими её с патроном, нужно удалить из корпуса лампочки. Вся эта начинка вам больше уже не пригодится, так что можно отправить её в мусорное ведро без особых сожалений

Как вставить в лампу проводку для создания жулика

Теперь, чтобы превратить корпус лампы в нужное нам устройство, необходимо внести некоторые изменения в начинку.

Прежде всего, в съёмной части корпуса нужно сделать отверстие такого диаметра, чтобы свободно проходил шнур удлинителя. Проще всего сделать его при помощи раскалённой отвёртки, нагреть которую можно на газовом баллоне или просто на обычной плитеПрежде всего, в съёмной части корпуса нужно сделать отверстие такого диаметра, чтобы свободно проходил шнур удлинителя. Проще всего сделать его при помощи раскалённой отвёртки, нагреть которую можно на газовом баллоне или просто на обычной плитеВ это отверстие нужно продеть провод удлинителя с предварительно зачищенными концами жилВ это отверстие нужно продеть провод удлинителя с предварительно зачищенными концами жилТеперь нужно припаять концы этих жил к металлу патрона. Это самая сложная часть во всей работе, так как требует кропотливости и аккуратностиТеперь нужно припаять концы этих жил к металлу патрона. Это самая сложная часть во всей работе, так как требует кропотливости и аккуратностиДля начала, концы проводки следует облудитьДля начала, концы проводки следует облудитьЧтобы облегчить процесс припаивания концов проводки к патрону, можно снять вторую пластиковую часть корпуса. Она тоже демонтируется при прикладывании небольшого усилияЧтобы облегчить процесс припаивания концов проводки к патрону, можно снять вторую пластиковую часть корпуса. Она тоже демонтируется при прикладывании небольшого усилияЧтобы контролировать наличие питания, внутрь лампы нужно встроить индикатор. Он будет показывать, что ток действительно есть. Такие индикаторы вы найдёте в любом магазине с электродеталями. Его контакты припаиваются в разрыв одной из жил основной проводки.Чтобы контролировать наличие питания, внутрь лампы нужно встроить индикатор. Он будет показывать, что ток действительно есть. Такие индикаторы вы найдёте в любом магазине с электродеталями. Его контакты припаиваются в разрыв одной из жил основной проводки.Места соединений нужно обязательно заизолировать. Автор сделал это с помощью изоленты, но гораздо проще было бы использовать термоусадкуМеста соединений нужно обязательно заизолировать. Автор сделал это с помощью изоленты, но гораздо проще было бы использовать термоусадкуТеперь, когда все детали соединены, можно собрать корпус жулика окончательно. Обратите внимание: индикатор для этого устройства нужно подбирать такого миниатюрного размера, чтобы он поместился в корпус лампочкиТеперь, когда все детали соединены, можно собрать корпус жулика окончательно. Обратите внимание: индикатор для этого устройства нужно подбирать такого миниатюрного размера, чтобы он поместился в корпус лампочкиВ сборе эта деталь выглядит вот так: аккуратно и просто. Провод питания выходит из корпуса лампыВ сборе эта деталь выглядит вот так: аккуратно и просто. Провод питания выходит из корпуса лампыТакое приспособление поможет вам решить проблему с отсутствием розеток в любом месте, где есть патрон с лампочкой. Но нужно помнить одну очень важную вещь: проводка, ведущая к приборам освещения, не выдержит слишком большой нагрузки потребителя, так что не злоупотребляйте этим способом подключенияТакое приспособление поможет вам решить проблему с отсутствием розеток в любом месте, где есть патрон с лампочкой. Но нужно помнить одну очень важную вещь: проводка, ведущая к приборам освещения, не выдержит слишком большой нагрузки потребителя, так что не злоупотребляйте этим способом подключения

И этот пример  далеко не всё, что можно сделать с помощью старой светодиодной лампы. Вот ещё один образец творческой мысли в этом направлении. Автор следующего видео придумал, как с помощью корпуса такой лампы изготовить объёмную плитку:

А что вы думаете по поводу конструкции «жулика»? Как считаете, пригодилась бы она вам дома? Для каких целей её можно использовать? Напишите об этом в комментариях. А если у вас есть собственный опыт в изготовлении самоделок на основе светодиодной лампы, то присылайте нам свои фото с описанием процесса. Мы обязательно опубликуем ваш мастер-класс!

ФОТО: YouTube-канал «AVTO CLASS»

Как сделать жулика из светодиодной лампочки: практикум для домашнего мастера

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Как сделать светодиодную лампу своими руками

Содержание:
  1. Разработка схемы для сборки лампы
  2. Подготовительные работы
  3. Сборка светодиодной лампы
  4. Видео

В современных условиях экономия энергоресурсов имеет огромное значение. Для этого применяются все доступные формы и методы, в том числе использование новых источников освещения. Среди них широкой популярностью пользуются экономичные светодиодные лампы, предназначенные для всех видов светильников.

При всех своих достоинствах, светодиодные лампы имеют довольно высокую цену и не каждому по карману. Поэтому нередко домашние мастера задаются вопросом, как сделать светодиодную лампу самостоятельно, чтобы в ней сохранялись все основные качества заводского изделия.


Разработка схемы для сборки лампы

Наиболее простая схема для самостоятельной сборки состоит из двух диодов и одного гасящего резистора. Подключение светодиодов к системе питания осуществляется параллельно. Они обладают невысоким номинальным напряжением и могут не выдержать сетевой нагрузки. Поэтому данная схема обеспечивает обоюдную защиту светодиодов от воздействия обратного напряжения. Кроме того, создается мерцание с частотой 100 герц, которое практически не заметно для глаз.

Если вместо двух светодиодов используется всего один, то вместо другого в схему включается обычный выпрямительный диод, также защищающий от обратного напряжения. Он включается в том же направлении, в котором был подключен отсутствующий светодиод. При таком подключении мерцание с частотой 25 герц будет воздействовать на глаза.

Сопротивление резистора, ограничивающего ток должно быть в пределах от 10 до 11 кОм, а минимальная мощность – 5 ватт. Чтобы снизить нагрев, для ограничителя тока можно использовать 3 резистора, мощностью 2 ватта каждый. Приобретая светодиоды, нужно уточнять значение их номинального тока, чтобы правильно подобрать резисторы.


Подготовительные работы

После составления схемы нужно подготовить все необходимые материалы и инструменты. В качестве основы можно взять галогеновую лампу и снять с нее стекло. К основным элементам относятся и светодиоды. Их количество должно быть наиболее оптимальным, в соответствии с составленной схемой. По этой же схеме подбираются резисторы.

Для сборки понадобится медный провод, паяльник и припой, а также тонкий кусок алюминия, дырокол и быстровысыхающий клей. Галогеновую лампу нужно аккуратно разобрать так, чтобы остался один пустой отражатель. Для самих светодиодов отражателем служит алюминиевый кусочек, размеченный и вырезанный по шаблону. Отверстия под установку ламп пробиваются дыроколом.


Сборка светодиодной лампы

Готовый алюминиевый круг укладывается на подставку. Светодиоды вставляются в подготовленные отверстия ножками вверх. При установке аноды и катоды разных ламп должны располагаться рядом, чтобы их было легче спаивать между собой.

Фиксация светодиодов в отверстиях производится с помощью клея, который не должен попадать на ножки. После того, как все лампы установлены, их нужно залить клеем до самых ножек, чтобы создать монолитную конструкцию. Клей должен полностью высохнуть в течение суток.

Когда клей высохнет, ножки нужно аккуратно подрезать и приготовить к пайке. Самое главное – не перепутать расположение анодов и катодов. Спаивание должно производиться в последовательном порядке – от минуса к плюсу. К источнику питания будут подключаться первый и последний диоды с соответствующими положительными и отрицательными полюсами. Их ножки остаются более длинными, чем все остальные.

В итоге получается общая конструкция из диодов, спаянных между собой. Наружу выходят лишь плюсовые и минусовые ножки. К ножкам со знаком минус припаиваются резисторы. Плюсовые ножки изолируются от других элементов во избежание короткого замыкания. Припаянные резисторы укладываются на светодиоды таким образом, чтобы все составные части поместились в отражатель.К плюсовым и минусовым ножкам припаиваются куски проволоки для имитации цоколя галогеновой лампы.

Таким образом, вопрос, как сделать светодиодную лампу можно считать закрытым. Остается зафиксировать светодиодный диск с отражателем при помощи клея и вся конструкция готова к работе.


Светодиодная лампа своими руками

Светодиодный светильник из перегоревших лед ламп

Светодиодный светильник из перегоревших лед ламп
Сейчас, наверное, большинство людей для освещения в доме используют светодиодные лампы. Но, как и все лампочки, они тоже выходят из строя. В 70% виной тому драйвер, как правило, светодиоды остаются рабочими. Из семи моих б/у ламп, только в одной был «подгулявший» светодиод. У меня уже порядком подсобралось сгоревших лед ламп, и стал вопрос, в мусорку или в дело. Не позволила мне совесть выбросить их просто так. Всё-таки я любитель радиоэлектроники, да и еще имею образование инженера-энергетика. А еще так удачно на работе на глаза попался не нужный светильник с лампой накаливания. Место в нем было предостаточно и поэтому было решено попробовать сделать полезную вещь. Тем более есть светильник и лед лампы.

Что надобно:
Сгоревшие светодиодные лампы
Светильник от лампы накаливания
Блок питания (лед драйвер ) на 12в 1А
Соеденительные провода
Любые лед, для украшения
Паяльник
Дрель/шуруповерт
Мультиметр
Источник напряжения для проверки (АКБ или блок питания)
Пару болтиков и гаек
Двухсторонний скотч

Светильник.
Оригинальный б\у светильник выглядит так.

Светодиодный светильник из перегоревших лед ламп
Верхнее стекло я выбросил за ненадобностью и вместо него использую оргстекло. Оргстекло лежит на нержавейке и поэтому плохо видно.
Светодиодный светильник из перегоревших лед ламп
Вырезаю и наждачкой заматовываю одну сторону.

В светильнике на старом стекле была вот такая круглая резинка.

Светодиодный светильник из перегоревших лед ламп
Выбрасывать я ее не стал, может еще пригодится!

С плоским стеклом-рассеивателем светильник принимает совершенно другой вид.

Светодиодный светильник из перегоревших лед ламп
Высота светильника примерно 5-6 см.
Светодиодный светильник из перегоревших лед ламп

Светодиодные лампы
Вот в такие лед лампы я решил «вдохнуть» вторую жизнь.

Светодиодный светильник из перегоревших лед ламп
Я не использовал лампы, в которых было 3 светодиода.
Верхний матовый чехол просто выкручивается.
Светодиодный светильник из перегоревших лед ламп
Лампа в разборе. Тут мы видим наш «злополучный» драйвер, который отказывается работать!
Светодиодный светильник из перегоревших лед ламп
Ради чистоты эксперимента я решил поискать примерно похожий драйвера на алишке. По цене они стоили немного больше чем половина лед лампы. Я посчитал это не целесообразно.

А может я ошибся и просто перегорел светодиод? Слабо веря в эту теорию, я уверенно подношу 12в к проводам питания.

Светодиодный светильник из перегоревших лед ламп
Горят!!!!! И так со всеми оставшимися. А чего им не гореть, обычно «летит» драйвер. Светодиоды в лампе соединены последовательно. Только в одной лампе я нашел перегоревший светодиод, и то очень странно. Когда подключаешь светодиоды, то они горят ярко и хорошо, но если подождать минут 5, то все 4 светодиода начинают моргать. Происходит это из-за того что один светодиод подгулявший, и он начинает «сдавать позиции». Моргают они все, потому что соединены последовательно. Поэтому если вы решитесь делать светильник из б\у лед ламп, я рекомендую вам для начала подключить их к источнику напряжения и дать немного поработать. К сожалению, вычислить какой светодиод «выпендривается» визуально нельзя. Я выпаивал по очереди каждый светодиод и заменял рабочим. Так и вычислил.

Как видно с картинки, светодиоды светят не очень ярко. Вот тут и стал у меня вопрос, а хватит ли светового потока, что бы осветить хотя бы прихожую или ванную. Я решил поэкспериментировать со светодиодиками и посмотреть их ток. Так уж меня приучили в универе, обязательно производить измерения и закреплять формулами и расчетами. Я вообще не понимаю, как можно делать что-то электрическое и не измерять напряжение и ток. Эти величины для меня святая святых. Амперметр и Вольтметр сила!!!!!

Я выпаял один светодиод и впаял туда перемычку.

Светодиодный светильник из перегоревших лед ламп
Перехожу к своим любимым измерениям!!!
Напряжения на АКБ 12,02 В
Светодиодный светильник из перегоревших лед ламп
Ток на 4 светодиодах 0.09 А, ха….копейки.
Светодиодный светильник из перегоревших лед ламп
Ток на 3 светодиодах…..ОГО аж 0,8 А!!!! Здесь очень плохо видны показания, на следующем фото я развею ваши сомнения! Светодиодный светильник из перегоревших лед ламп
Действительно 0,8 А!!!
Светодиодный светильник из перегоревших лед ламп
При подключении 4 светодиодов на 12в, световой поток составляет примерно 30% от той яркости, который давал оригинальный драйвер. Т.е с родным драйвером 100% а от АКБ примерно 30%.

При подключении 3 светодиодов на 12 в световой поток составил примерно 60-70% от оригинальной яркости.

3 светодиода дают хорошую яркость, но и «кушают» приличный ток, радиатор греется моментом . 4 светодиода светят слабовато, ток потребляют «щадящий», радиатор еле-еле теплый. У меня закралось подозрение, что оригинальный лед драйвер вольтажом был примерно 18-20 В. Ну да ладно, фиг с ним.

Тут сразу стал вопрос о блоке питания, которым я буду запитывать всю мою лед индустрию.
Я нашел у себя вот такой блок питания или лед драйвер.

Светодиодный светильник из перегоревших лед ламп
Максимальный ток у него 1А, поэтому вопрос о 3 или 4 лед снят. Раз всё ясно, значит, пора переходить к монтажу.
Сверлю отверстия и наглухо креплю блок питания.
Светодиодный светильник из перегоревших лед ламп
Итак, в мои сети попались 7 штук неработающих лед ламп. Я решил крепить внутрь светильника светодиоды вместе с радиаторами, тем более место позволяет.
Светодиодный светильник из перегоревших лед ламп
Было бы больше, было бы лучше, но и это сойдёт!
Располагаю всё имеющие ледЫ по кругу и клеем-сопля приклеиваю их!
Светодиодный светильник из перегоревших лед ламп
В ходе клейки меня терзали смутные сомнения по поводу моего клея, не расплавиться ли он. До этого я проверял одну лампу подключенную от АКБ. Просветила она минут 5-10 и была еле еле теплая, это и придало мне небольшой стимул пользоваться таким клеем.

По центру я решил добавить еще светодиодов для придания более красивого вида моему светильнику. Для этого я нашел вот такой……даже и не знаю как назвать. Материал как пластмасс, но более мягкий.

Светодиодный светильник из перегоревших лед ламп
Вырезаю вот такой кружок.
Светодиодный светильник из перегоревших лед ламп
Сразу леплю двухсторонний скотч на него.
Светодиодный светильник из перегоревших лед ламп
Вот так!
Светодиодный светильник из перегоревших лед ламп
В качестве декоративной подсветки использую светодиоды, снятые с рекламной вывески.
Светодиодный светильник из перегоревших лед ламп
Мне нужно 5 штучек.
Светодиодный светильник из перегоревших лед ламп
Клею как мне нравиться!
Светодиодный светильник из перегоревших лед ламп
Прикидываю для проверки.
Светодиодный светильник из перегоревших лед ламп
Всё влазит, это хорошо!
Припаиваю проводом все радиаторные леды.
Светодиодный светильник из перегоревших лед ламп
Более ближе.
Светодиодный светильник из перегоревших лед ламп
Беру в руки мультиметр, перевожу на амперметр и, замеряю ток.
Радиаторные лед. Ток 0,4 А
Светодиодный светильник из перегоревших лед ламп
Декоративная подсветка. Ток 0,12 А
Светодиодный светильник из перегоревших лед ламп
Всё вместе!!! Ток 0,45
Светодиодный светильник из перегоревших лед ламп
Как видим, суммарный ток немного меньше чем. если бы мы устно сложили радиаторные лед и декоративную подсветку. Сумма получается 0,52 А, а по амперметру 0.45 А. В принципе я догадываюсь, почему так, но хотелось бы услышать мнение специалистов!!!!

Подключаю и креплю окончательно декоративную подсветку.

Светодиодный светильник из перегоревших лед ламп
Вот и пригодилось резиновое кольцо, ложу его чтобы оргстекло не касалось светодиодов и закручиваю окончательно
Светодиодный светильник из перегоревших лед ламп
Подкрепляю свои измерения формулой.
U=12V I=0.5A (ток взял с небольшим запасом)
Р=I*U 12*0.5=6 Вт
Р=6 Вт

Из расчетов видно, что мой светильник «кушает» мало, но стоит учесть тот факт, что светит он тоже не солнцем. Поэтому располагаем его в небольшом помещении.

Всё время забываю про индификацию личности 🙂 Теперь приходиться стоя фоткать логотип :).

Светодиодный светильник из перегоревших лед ламп
Вывод:
На мой взгляд, это достойное применение б/у лед ламп. Многие люди их выбрасывают за не надобностью, а зря, в принципе можно сделать довольно симпатичный вот такой светильник. Я уверен, что он послужит мне еще долго!
Всем успехов в творчествостроении!!!!!!!!!! Светодиодный светильник из перегоревших лед ламп Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
