Как сделать комнатную антенну тв: Как сделать антенну для цифрового телевидения своими руками

Содержание

Как сделать телевизионную комнатную антенну для приема цифрового сигнала

Антенна – это радиотехническое устройство, предназначенное для приема и излучения электромагнитных волн через эфир.

Если вы живете на расстоянии прямой видимости телевизионной вышки, то для приема цифрового телевидения вполне подойдет простейшая самодельная комнатная телевизионная антенна, конструкция которой представлена в этой статье. Данная антенна предназначена для приема телепередач в диапазоне частот цифрового телевидения (470–790–МГц).

Конструкция телевизионной антенны простая и для повторения не требует специальных знаний. Для ее изготовления понадобится 70 см медного провода диаметром 2-3 мм, кусок листа двухстороннего стеклотекстолита, 1,5 м коаксиального телевизионного кабеля с волновым сопротивлением 75 Ом и F-штекер.

Инструкция по изготовлению телевизионной ДМВ антенны

Первое, что необходимо это подобрать отрезок медного провода диаметром 2-3 мм длиной 70 см. Для этих целей хорошо подойдет медный одножильный провод для прокладки электропроводки. Если проводников в кабеле несколько, то нужно аккуратно отрезать вдоль канавки один проводник, стараясь не повредить изоляцию. Она для работы антенны не нужна, изоляция оставляется только для эстетического вида.

Подойдет и алюминиевый провод, но тогда к контактам платы согласующего трансформатора его придется присоединять с помощью резьбового соединения. Обратите внимание, гайка не должна касаться экранирующей фольги трансформатора, если касается, то нужно проложить изолирующую шайбу или подрезать фольгу.

Если используется провод без изоляции, то можно для красоты надеть на него хлорвиниловую трубку.

Далее провод нужно согнуть в кольцо диаметром приблизительно 220 мм. Тут высокая точность не нужна. Для этого хорошо подойдет оправка в виде ведерка от краски или любая другая круглая емкость подходящего размера.

Когда кольцо для антенны готово можно приступать к изготовлению печатной платы согласующего трансформатора.

Печатная плата делается из стеклотекстолита или гетинакса фольгированного с двух сторон, толщиной 1,5 мм размером 25×30 мм. На фотографии представлен внешний вид печатной платы трансформатора с двух сторон.

На этой фотографии негатив печатной платы антенны. Ширина токоведущих дорожек равна 1 мм, расстояние между дорожками составляет 1,5 мм. Размер платы антенны 25×30 мм.

Если нет возможности сделать для изготовления антенны печатную плату химическим способом, то можно ее сделать механическим. Для этого нужно удалить ненужные участки фольги, оставив только контактные площадки, а токоведущие дорожки выложить из медного провода диаметром 0,3-0,5 мм, приклеив его плате, например клеем «Момент».

Для придания эстетического вида, и увеличения механической прочности антенны трансформатор помещается в пластмассовую коробку, в которой предварительно просверливаются отверстия для кольца и антенного кабеля.

Когда все детали подготовлены, можно приступать к сборке антенны.

Заводятся, предварительно залуженные припоем, концы кольца в коробку и загибаются под прямым углом на расстоянии 3 мм. Далее концы вставляются в печатную плату трансформатора антенны и запаиваются припоем с помощью паяльника.

Плата антенны укладывается на дно коробки и закрепляется с помощью винта и гайки М3.

Продевается в отверстие коробки телевизионный кабель с волновым сопротивлением 75 Ом длиной 1,5-1,8 м. О выборе типа кабеля и его разделке, об установке F-разъема вы можете узнать из статьи «Подключение телевизора к антенному кабелю».

На один его конец предварительно нужно установить телевизионный F-разъем, а второй разделать и его концы распаять на печатную плату. Центральная жила кабеля припаивается непосредственно к правому концу кольца, а экранирующая оплетка припаивается непосредственно к фольге платы антенны.

Для надежной работы антенны припаивать или крепить кабель нужно в следующем порядке. Сначала припаивается экранирующая оплетка, затем за кабель нужно хорошо потянуть, чтобы выбрать слабину, и только после этого припаять центральную жилу. В таком случае, при перемещении антенны с целью поиска места в помещении с максимальным уровнем сигнала и натягивания кабеля не будет обрываться центральная жила.

Если экран у кабеля сделан из алюминиевой фольги, то его можно прижать к фольге платы с помощью металлического хомута, одетого на винт и закрепленного гайкой. Технология крепления экрана хомутом рассмотрена в статье «Как сделать телевизионный краб своими руками».

Осталось закрыть коробку крышкой, вставить разъем в телевизор и настроить каналы на нужные программы. Для того, чтобы качество изображения было с минимальными шумами, нужно перемещать антенну по помещению с целью поиска места с максимальной величиной телевизионного сигнала.

Как заменить согласующую печатную плату


петлей из кабеля

Применение печатной платы для согласования антенны с коаксиальным кабелем позволяет сделать антенну более компактной.

Если печатную плату изготавливать нет желания или возможности, то ее без потери качества работы антенны можно заменить петлей, которую еще называют U-коленом, представляющей собой согнутый пополам отрезок телевизионного кабеля, соединенного с антенной по схеме, как на представленной ниже фотографии.

Для изготовления согласующей петли необходимо взять отрезок телевизионного кабеля длиной 162 мм, с помощью которого антенна будет подключаться к телевизору. Разделать его концы и припаять центральные жили к концам кольца, расстояние между которыми должно составлять 60 мм. Далее разделывается конец кабеля, идущего к телевизору и центральная его жила припаивается к любому из концов кольца антенны, а экранирующий провод соединяется с экранирующими проводами петли, как показано на фотоснимке.

При пайке экранирующей оплетки надо соблюдать осторожность, чтобы не расплавилась изоляция центральной жилы, и оплетка не соприкоснулась с ней.

На фотографии показана припайка кабеля к кольцу антенны, сделанной из алюминиевого провода диаметром 3мм. Так как к алюминию сложно припаять провода мягким припоем, то концы кольца были немного расплющены, в них просверлены отверстия и с помощью заклепок закреплены латунные лепестки. Центральные жилы кабеля к лепесткам припаялись надежно.

Как настроить антенну для приема цифрового телевидения

С вами компания Antenna.ru и  канал на Youtube Antenna.ru! Что нужно знать в первую очередь:





Наш эксперт Станислав Боуш Рассказывает:

Вы узнаете:

-Как настроить антенну для приема цифрового телевизионного сигнала.
-Почему антенна не ловит /не нахолит/ каналы
-Почему антенна не ловит цифровые каналы
-Комнатная антенна для приема тв сигнала, цифровое ТВ
-Как настроить цифровые каналы на телевизоре
-Как настроить каналы на тюнере.
-Почему цифровая приставка не находит каналы
-Почему цифровая приставка ловит только 10 каналов

.-Почему цифровое телевидение показывает кубиками.
-Почему цифровой приемник не находит каналы.
-Почему цифровой приемник не находит каналы.
-Почему цифровой ресивер находит только 10 каналов
-Почему цифровой ресивер не находит каналы.
-Почему цифровой приемник находит только 10 каналов
-Как настроить 20 каналов цифрового телевидения.
-Как работает цифровая антенна и почему DVB-T2 не находит каналы?
-Не находит каналы приставка тв сигнала — что делать?



1. В пассивной антенне нет усилителя на транзисторах или микросхемах. Прием происходит за счет направления антенны на телебашню. Подключаем тюнеры к телевизору по инструкциии.  Далее начинаем заниматься антенной. Если у Вас пассивная антенна, пропустите п.2. Вы также можете посмотреть видеоролик на Youtube после того, как прочтете эту статью.





В ЭТОМ ВИДЕОРОЛИКЕ МЫ РАССКАЗЫВАЕМ КАК НАСТРОИТЬ КОМНАТНУЮ АКТИВНУЮ АНТЕННУ Т-3310/antenna.ru для приема цифрового ТВ





2. Антенна устроена таким образом, что с одного направления сигнал усиливается, а со всех других ослабляется. Сектор приема обычно составляет 10-20 градусов, у очень хороших антенн может быть даже 5 градусов.

То есть чем сильнее антенна, тем точнее ее надо направить на источник ТВ сигнала. Если нужна мощная антенна, она должна быть длинной. Правильная максимальная длина пассивной антенны примерно 1,3 — 1, 5 метра. Встречаются антенны без усилителя длиной 2-2,5 метра, но это нужно для приема с 80-100 км. И кстати не факт, что все получится.  В активной антенне есть усилитель.  И к усилению антенны добавляется усиление усилителя. То есть, если пассивная антенна имеет усиление 8 децибел, то активная с добавленным усилителем в 20 децибел будет иметь суммарное усиление 28 децибел. Каналы передаются пакетами кратно 10. Поэтому необходимо тщательно настроить антенну на место передачи — на ТВ вышку.



УСИЛИТЕЛЬ — ВОТ ЧТО ПРЕВРАЩАЕТ ПАССИВНУЮ АНТЕННУ В АКТИВНУЮ!



Вставляем штекер антенны во входное гнездо. Но, повторяю, на активную антенну надо подать питание. В современных антеннах питание напряжением 5 вольт подается на телевизионный кабель, на центральную жилу. Что нужно сделать, чтобы подать питание от ресивера на эту самую центральную жилу и где взять 5 вольт напряжение?



Питание подается по центральной жиле кабеля. Вот так.



Все очень просто. Питание на антенну подаст ресивер (цифровая приставка). Эта функция есть абсолютно во всех приставках ДВБ-Т2. Нажмите кнопку Меню ресивера, на экране телевизора появится заставка Меню. Вам надо найти пункт «Питание антенны» и переключить его с ОТКЛ на ВКЛ. Он находится в одной из вкладок меню. Пролистайте их внимательно, он точно есть в каждом тюнере.

КАК ВКЛЮЧИТЬ ПИТАНИЕ АНТЕННЫ В ЦИФРОВОМ ТЮНЕРЕ? ИЩИТЕ В МЕНЮ ТЮНЕРА!



3. Дальше настраиваем тюнер, для этого запускаем автопоиск.

ВНИМАНИЕ!!! Если Вы выезжаете для установки за город, где прием неустойчивый и иногда даже непонятно где стоит передатчик цифрового ТВ, необходимо  заранее, перед выездом  настроить телевизор DVB-T2 ресивер. Все 20 каналов должны быть заранее найдены. Это съэкономит массу времени, поскольку настройка тюнера на даче при ненастроенной или непонятно куда направленной антенне тот еще квест. Если телевизор не настраивается в городе, настройте его у соседей или друзей (там гд вся аналогичная тхника прекрасно работает), тогда Вам станет понятно — телевизор не принимает или барахлит антенна.

Убеждаемся, что телевизор все хорошо принимает и показывает.



Чтобы антенна принимала сигнал лучше, надо ее направить в сторону телебашни. Уровень мощности и качества сигнала от антенны нужно контролировать. Для этого на пульте находим кнопку Инфо (INFO). Нажимаем ее один раз, второй раз, третий раз.



КНОПКА ИНФО НА ПУЛЬТЕ ПРИЕМНИКА ДЛЯ КОНТРОЛЯ УРОВНЯ ЦИФРОВОГО СИГНАЛА





Должны появиться две линии – «Уровень сигнала» и «Качество сигнала». Поворачивая антенну, перемещая ее, нужно добиться максимального значения этих цифр. Поворачиваете – ждете 5 секунд.  Далее поворачиваете – смотрите, как изменились цифры. Так настраивается антенна по направлению. Данные о мощности мультиплекса можно узнать, нажав кнопочку ИНФО. Например, мощность первого мультиплекса проверить на первом канале, второго — на 11-м канале.



ИНФОРМАЦИЯ ОБ УРОВНЕ СИГНАЛА ОТ АНТЕННЫИ КАЧЕСТВЕ ВАЖНА



4. Настройка антенны.

Если параметры менее 40-50%, надо искать лучшее место приема, ставить антенну повыше, покупать более мощную антенну. В нашем случае все вполне прилично — и интенсивность сигнала, и качество 90% и более.



А что делать, если вместо 20 бесплатных каналов показывается только 10 каналов? То есть не оба мультиплекса, а только один из них. А то же самое — надо искать лучшее место приема, ставить антенну повыше, покупать более мощную антенну. Дело в том, что каналы передаются пакетами кратно 10. каждый передатчик передает по 10 каналов. Мощность передатчиков обычно разная — и если антенна направлена немного не туда, то принимается только один более мощный мультиплекс (10 каналов). Каналы передаются пакетами кратно 10. Поэтому необходимо тщательно настроить антенну (и поставить антенну повыше, например комнатную — на шкаф) на место передачи — на ТВ вышку. Оба мультиплекса передаются из одного источника — передатчика ТВ. Поэтому, если у Вас принимаются только 10 каналов, выбираете какой нибудь канал, нажимая кнопочку «ИНФО» на пульте, выводите данные об уровне и качестве сигнала. Далее добиваетесь максимальных значений Уровня и Качества сигнала. Желательно, более 60%. Далее запускаете поиск каналов в меню тюнера или телевизора. И скорее всего, Поиск найдет и второй мультиплекс.



А что делать, если показывается не 20 каналов, а 18, но именно цифровых а не аналоговых? Что случилось? А случилось следующее — устарело программное обеспечение. В этом случае необходимо обновлять программное обеспечение тюнера или телевизора. Обычно это делается достаточно просто. Но об этом — в другой раз.



Раньше на весь район был в лучшем случае только один передатчик ТВ. Теперь количество станций, передающих бесплатное цифровое ТВ, увеличилось в сотни раз. И если раньше от Вас до передатчика было 80 км, то теперь скорее всего, гораздо меньше. Еще раз. Передатчиков цифры много, не верьте соседу, который скажет что он один-единственный. Проверить можно на сайте КАРТА ЦИФРОВОГО ТВ РОССИИ. Найдите свое местоположения на этой карте.







Интерактивная карта ЦЭТВ — покажет как далеко от Вас находится ближайший ТВ передатчик цифры



Например, из Петергофа можно направить антенну в направлении трех передатчиков (см. рис). Возможно, какое-то направление перекрывает препятствие, в другом слабый сигнал. Поднимите антенну повыше и крутите ее! А информация об уровне сигнала поможет принять правильное решение!







Нажав левой кнопкой мышки на точку на карте, в которой надо установить антенну или подключить цифровое телевидение с приемом двадцати бесплатных каналов, увидим примерно следующую картинку:





В появившейся таблице мы видим точное расстояние до ретрансляторов, частоты вещания. В рассматриваемом случае любопытно, что при приеме из Соснового Бора можно использовать очень узкополосную, а следовательно, чрезвычайно эффективную антенну, поскольку частоты вещания 546 и 562 МГц расположены близко. Но эта информация полезна, скорее, радиолюбителям при изготовлении антенн своими руками.









Следующая картинка поможет понять, что такое направление — это понятие из географии, направление на объект в градусах. Все в соответствии со школьным курсом геометрии и географии. Направление на источник ТВ можно определить по компасу, если поместить север вверх.





Есть и еще такой нюанс — в Санкт-Петербурге мультиплексы передаются на частотах 586МГц и 666МГц. Это довольно близкие частоты. Если антенна принимает одну частоту (мультиплекс), то, скорее, всего она принимает и второй мультиплекс. Однако встречаются и сложные ситуации, как в Ярославле — 474 МГц и 762 МГц.  Эти частоты бесплатного тв сильно различаются. Поэтому требования к антенне в Ярославле выше — она должна обладать более широкой и равномерной характеристикой. Переводя на деньги — стоить дороже. Иначе будет приниматься только один мультиплекс. Напоминаю, данные о мощности мультиплекса можно узнать, нажав кнопочку ИНФО. Например, мощность первого мультиплекса проверить на первом канале, второго — на 11-м канале.



Остальные часто задающиеся вопросы освещены в Видеоролике (см ниже).



5. Про ресивер для приема цифрового ТВ все понятно. А как включить питание на антенну в телевизоре? Если он современный СМАРТ телевизор? А никак! К сожалению, в Цифровых телевизорах такой функции нет! Ни в LG, ни в Самсунге, ни в JVC, ни в Sony! Ни в каких телевизорах!

Не спрашивайте меня, почему — вот не сделано!

Поэтому вопрос как подать питание на активную антенну в современных телевизорах очень важен для понимания.

Выход есть!

Поэтому для питания активных антенн придумано специальное устройство, которое почему-то называется не блок питания, а инжектор питания.

Основная мысль разработчиков была в том, что антенну надо питать от USB разъема современного телевизора, делается это вот таким образом:

Инжектор имеет три разъема – USB, ТВ папа, ТВ мама.

USB втыкаем в USB телевизора, ТВ папа – в ТВ гнездо телевизора, ТВ мама – к антенне!

Дадыщь! А в половине современных телевизоров на USB разъем питание не подается! Точнее, подается, но только если вставить в него флешку и в меню телевизора выбрать пункт Смотреть фильм или Слушать музыку с USB. А у нас задача совсем другая, мы хотим смотреть 20 бесплатных каналов DVB-Т2 из эфира, а не записи с флешки.



Что делать? А все просто!  Надо использовать блок зарядки от мобильного телефона. Вот, например, такой. USB инжектора  втыкаем не в телевизор, а в блок питания.



Вуаля! Светодиод засветился, антенну мы подключили правильно.

Светодиод в антенне Т-3320/antenna.ru



И еще: В продаже есть антенны с встроенным прямо в антенну USB инжектором.





Однако, длина USB кабеля и антенного кабеля у таких антенн обычно очень небольшая, сантиметров 50, поэтому такие антенны удобно использовать только в зоне уверенного приема, потому что, если антенну потребуется отнести метра на три от телевизора, теперь понадобятся два удлинителя. Вам придется покупать и антенный удлинитель, и удлинитель USB.



Итак, на вопрос «какая тв приставка подает питание на антенну» ответ — любая!

Итак, на вопрос «какой телевизор может подать питание на антенну» ответ — мало какой!

Вывод: если нет цифровой приставки, а есть современный  телевизор с DVB-T2 — используйте инжектор и зарядник от телефона для подключения активной антенны.



Инжектор питания 5 вольт Триада-311/antenna.ru для подачи питания на активную ТВ антенну отличается от других инжекторов наличием светодиодной индикации подключения. Это очень удобно, поскольку в половине современных телевизоров на USB разъем питание не подается! Точнее, подается, но только если вставить в него флешку и в меню телевизора выбрать пункт Смотреть фильм или Слушать музыку с USB. А у нас задача совсем другая, мы хотим смотреть 20 бесплатных каналов DVB-Т2 из эфира, а не записи с флешки.  Поэтому, воткнув в USB телевизора инжектор другого производителя, пользователь не знает, подано питание на антенну или нет. Наличие светодиодного индикатора в инжекторе Триада-311/antenna.ru делает его очень удобным при использовании.



Вот, собственно и все!

Таким образом, питание на активную телевизионную антенну от современного цифрового СМАРТ-Телевизора  лучше всего подавать при помощи ТВ USB инжектора (5 Вольт).





6. Для закрепления полученной информации, мы рекомендуем также посмотреть наш видеоролик на эту тему.





В ЭТОМ ВИДЕОРОЛИКЕ МЫ РАССКАЗЫВАЕМ КАК НАСТРОИТЬ КОМНАТНУЮ АКТИВНУЮ АНТЕННУ Т-3310/antenna.ru для приема цифрового ТВ

В видео показана настройка на примере  Комнатной цифровой ТВ антенны  Триада 3310  , которая не имеет аналогов по приемным свойствам (перегрузка и дальность действия),
обладает выдающимися приемными свойствами, -работает на прямом, отраженном и переотраженном сигнале. Индикатором правильного подключения является светодиод. Как выбрать и настроить антенну DVB-T/T2.
Со встроенным усилителем. Применяется в ситуации, когда направление на передающий центр известно не очень точно или нет возможности направить антенну на телебашню. Работает на прямом, отраженном и переотраженном сигнале в условиях города и ближнего пригорода.

Эта Антенна-усилитель немного больше обычной антенны и в несколько раз эффективнее, предназначена для приема цифровых телевизионных сигналов DVB-T и DVB-T2, а также аналогового ТВ в диапазоне ДМВ 470-850 МГц. Антенна обеспечивает надежный прием телесигнала в зоне уверенного приема (обычно на расстоянии до 20-25 км от телепередатчика, дальность зависит от мощности сигнала, высоты установки приемной антенны, рельефа местности, наличия препятствий между телепередающей станцией и и приемной антенной). Антенна устойчива и не склонна к опрокидыванию за счет утяжелителя в основании.



Вот и все на сегодня. С Вами был эксперт Станислав Боуш.

В следующей статье Я расскажу, куда направить антенну для приема 20 каналов бесплатного цифрового телевидения, как собственно узнать куда повернуть цифровую антенну, где находится передатчик цифрового ТВ и о карте приема цифрового — местонахождении и зоне покрытия цифрового сигнала в России.





Как сделать комнатную антенну для телевизора в домашних условиях

Главная » Статьи » Как сделать комнатную антенну для телевизора в домашних условиях

Изготовление и настройка комнатной антенны своими руками

Комнатная антенна позволяет принимать дом эфирное телевидение, аналоговое и цифровое. Аналоговое телевидение постепенно уходит в прошлое, всё большее распространение получает цифровое.

Если следовать рекомендациям и приложить небольшие усилия, то можно самому сделать TV-антенну.

В настоящее время работают два мультиплекса по 10 каналов, ведутся работы по внедрению третьего мультиплекса ещё на 10 каналов, некоторые из них будут и в HD-качестве. Первые два мультиплекса бесплатные, а за просмотр третьего, возможно, будет взиматься плата.

Для подключения к эфирному цифровому телевидению вам понадобится:

  • установить дециметровую антенну, комнатную или внешнюю;
  • приобрести специальную цифровую приставку, если ваш телевизор не поддерживает приём DVB-T2 сигнала;
  • подключить антенну и приставку телевизионным кабелем.

Множество фирм предоставляет услуги по подключению к эфирному телевидению. Но на самом деле легко сделать и настроить комнатную антенну своими руками. После этого вы сможете бесплатно просматривать 20 каналов в цифровом качестве.

Разные способы изготовить антенну

Сделать комнатную антенну для телевизора своими руками можно разными способами из разных материалов. Для начала убедитесь в том, что ваш дом находится в зоне уверенного приёма. Это можно проверить на официальном сайте цифрового эфирного телевидения. Если вы находитесь далеко от вышки вещания, то у вас не получится поймать сигнал никакой антенной — ни покупной, ни самодельной. Приобретите пассивную или активную внешнюю антенну. Хотя некоторые из приведённых ниже инструкций, как сделать антенну своими руками, подходят и для внешнего использования.

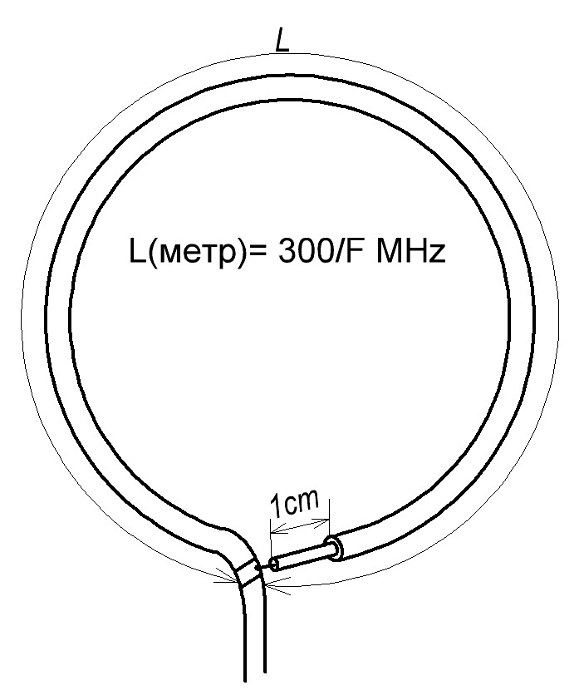

Рассмотрим один из самых простых способов — изготовление из коаксиального кабеля:

  1. Приготовьте кусок кабеля 53 см.
  2. Зачистите с обеих сторон, оголив жилу и скрутив оплётку.
  3. Загнуть кабель в кольцо (или ромб) и приклеить его на фанеру или лист пластика. Расстояние между концами кабеля должно быть порядка 2 см.
  4. Внутреннюю жилу кольца с двух сторон соедините с обмоткой. На концах петли скрутите обмотку между собой. А жилы петли присоедините к скрутке кольца.
  5. Зачистите конец антенного кабеля (того, что пойдёт к телевизору).
  6. Соедините жилу антенного кабеля с жилой петли, а обмотку с обмоткой петли.

Своими руками также легко сделать антенну для телевизора из пивных банок. Причём её можно использовать как комнатную, а можно выставить на улицу:

  1. Возьмите две обычные пивные банки.
  2. Прикрепите их на деревянную рейку при помощи, например, скотча. Расположите их вдоль рейки крышками друг к другу, на расстоянии порядка 6–7,5 см.
  3. Проделайте отверстия отвёрткой в горловине (в стенке горловины, а не на крышке).
  4. Разместите в отверстия саморезы.
  5. Зачистите конец антенного кабеля.
  6. Прикрепите проволоку кабеля к банке саморезами. Для надёжности можете припаять.
  7. Другой конец антенного кабеля подключите к разъёму ТВ или цифровой приставки.
  8. Можно сделать более продвинутый вариант из 3–4 рядов банок.
  9. Для этого понадобится вертикальная рейка, к которой будут перпендикулярно крепиться горизонтальные.
  10. По такому же принципу сделайте 3–4 ряда расположенных друг напротив друга банок.
  11. Соедините их между собой медным проводом и выведите вниз. Можно подсоединить усилитель, а к нему антенный кабель. Таким образом, у вас получится очень эффективная антенна, которую можно использовать и на улице.

Такая конструкция прекрасно работает, хотя выглядит не очень эстетично.

Зигзагообразную антенну сложнее сделать своими руками, но она хорошо себя зарекомендовала как универсальная и надёжная:

  1. Возьмите 2 куска медной проволоки диаметром 2–3 мм по 56 см.
  2. Загните проволоку плоскогубцами, чтобы из каждого куска получился квадрат.
  3. Зачистите антенный кабель и припаяйте жилу к углу одного квадрата, а оплётку к углу другого.
  4. Закрепите конструкцию на диэлектрическую основу.
  5. На другом конце кабеля установите штекер и воткните в телевизор или приставку.

Своими руками можно легко смастерить антенну из картонной коробки:

  1. Возьмите обычную картонную коробку, например, из-под обуви.
  2. Наклейте на дно слой фольги.
  3. Скрутите круги из двух кусков кабеля по 50 см, приклейте их на коробку, не замыкая концов. Должен получиться вид восьмёрки.
  4. Зачистите кабель, который будет подсоединяться к телевизору. Жилу закрепите между соседними концами разных кругов. А обмотку соедините с обмоткой других двух концов.
  5. Теперь осталось подключить другой конец к телевизору.

У конструкции из пивных банок есть более эстетичный вариант, так называемая бабочка. На дощечке закрепляются 4 ряда саморезов, а вместо поперечных реек используются согнутые пополам куски медного провода. Таким образом, получаются ряды из торчащих в разные стороны медных «вилок». Ряды также соединяются между собой проводом, выводятся на кабель, далее нужно просто подключить его к ТВ.

Подключение и настройка

Настройка комнатной антенны заключается главным образом в правильной её установке:

  1. Закрепите её как можно ближе к окну, чтобы на пути сигнала по возможности не было преград (железобетонных стен, металлических решёток).
  2. Подключите к телевизору или цифровой приставке.
  3. Теперь нужно просто настроить программы: запустите автоматический поиск по цифровым каналам.
  4. Если какой-то канал найден, но на экране надпись «нет сигнала», попробуйте установить антенну в другое место, после чего снова настроить каналы, запустив автопоиск.

И напоследок инструкция, как подключить кабель к разъёму телевизора:

  1. Надрежьте и снимите с края кабеля изоляцию, не повредив оплётки.
  2. Осторожно отогните металлические волоски оплётки и фольгу вниз.
  3. Отступите 1 см и срежьте внутреннюю изоляцию, оголив центральную жилу.
  4. Проденьте внутреннюю жилу кабеля до упора в штекер и плотно закрутите шайбу штекера.
  5. Торчащий из штекера лишний кусок жилы отрежьте кусачками.

Таковы некоторые способы сделать своими руками антенну для телевизора. Теоретически, антенной может послужить любой кусок металлической проволоки. Но нет гарантии, что этого будет достаточно, чтобы настроить приём сигнала в ваших условиях. Если у вас есть идеи, как ещё можно самостоятельно сконструировать эффективную комнатную антенну, оставляйте ниже свои комментарии и советы.

nastroyvse.ru

Как сделать антенну для телевизора своими руками — описание

Начиная с прошлого века, человечество стало стремительно развиваться в технологических сферах, в том числе и в средствах коммуникаций. Передача информации посредством интернета, радиовещания и телевидения сегодня занимает лидирующие позиции в способах общественного взаимодействия. Но для многих самым простым, доступным и интересным средством получения информации остается телевидение. Поэтому обеспечение качественного и стабильного изображения на телеэкранах остается актуальным вопросом. Для его решения можно обратиться в пункты продажи бытовой техники, где предложено огромное количество моделей антенн различного типа. А можно изготовить ее самостоятельно с помощью инструкций в данной статье о том, как сделать антенну для телевизора своими руками.

Антенны различаются по типам и имеют различные формы. Ниже представлены основные типы антенн:

  • принимающие «волновой канал»;
  • прием «бегущей волны»;
  • в форме рам;
  • зигзагообразная;
  • логопериодическая;
  • решетчатая.

Прием цифрового сигнала антенной

С начала XXI века большое развитие получило цифровое вещание. Такой сигнал обеспечивает высокое качество изображения, устраняет многие недостатки устаревшего аналогового телевидения. Но не каждая антенна способна принять этот сигнал. Поэтому перед тем, как сделать антенну для телевизора, нужно определиться с типом получаемого сигнала: аналогового либо цифрового. На основе существующих фабричных антенн были придуманы самодельные, которые справляются не хуже со своей задачей. Сейчас разберемся с типом антенны, который наилучшим образом подходит для приема цифрового сигнала:

  • Для самого простого и подручного способа приема сигнала можно сделать антенну для телевизора как из проволоки, так и с помощью телевизионного кабеля, очистив изоляцию с оплеткой и оставив только центральную жилу. Для подключения проволока вставляется в гнездо телевизора и направляется в сторону ретранслятора. Проволоку также лучше использовать в оголенном виде. Но не стоит ожидать стабильного и качественного изображения даже при условии небольшого удаления от места передачи сигнала. Небольшие помехи существенно повлияют на картинку в телевизоре.
  • Формат DVB-T2, который используется для трансляции цифрового сигнала, способна качественно принять обычная комнатная антенна. Но при условии, что ретранслятор находится от места приема на расстоянии не больше 10 км.
  • Антенна типа «Ворона» является внешней антенной, принимающей цифровой сигнал с удалением на 30 км. Лучших показателей изображения можно добиться, направив антенну прямо в сторону ретранслятора.
  • Антенна типа DIPOL 19/21-69 устанавливается на возвышенность примерно в 10 м и нуждается в четком направлении на вышку. Считается наиболее качественной антенной, так как способна принимать сигнал на расстоянии 50 км от источника, а при подключении усилителя – до 100 км. Но любые ландшафтные преграды или радиопомехи сильно влияют на качество принятого сигнала и отобразятся на изображении.

Вначале рассмотрим способ, как сделать комнатную антенну для телевизора с применением единственного материала, без которого антенна никак не получится – проволоки. Берется самая обыкновенная проволока (но не алюминиевая), зачищается и вставляется в телевизор одной стороной. Другая сторона просто крепится за батарею или отопительную трубу. Дело в том, что отопительная система в каждой квартире выходит на самый верх дома и может выступить в роли усилителя. Достаточно подсоединить к ней телевизор. Но не нужно рассчитывать на устойчивый прием сигнала. Да и больше пяти каналов обычно таким способом не «поймать».

Это следующий наиболее доступный способ усилить сигнал, но теперь при помощи балкона. В этом случае телевизор соединяется со струнами для сушки белья на балконе. При такой установке обычно сигнал не только прибавляет в качестве, но и могут появиться новые каналы.

Обычная внешняя телевизионная антенна

Теперь перейдем от комнатных антенн к внешним. Рассмотрим наиболее простой способ, как самому сделать антенну для телевизора снаружи дома. Диапазон ее работы находится в пределах 30 км от телевышки. Здесь понадобятся:

  • Две металлические трубки длиной примерно 40 см и диаметром 16 мм (в среднем). При изготовлении такой антенны нужно непременно соблюсти однородность каждой из двух трубок по материалу, длине, толщине стенки и диаметру.
  • ТВ-кабель с необходимой длиной плюс два метра на подключение и провисание.
  • Кусок текстолита или гетинакса.
  • Крепления для трубок на плоской основе (хомуты либо металлические полосы).
  • Мачта для крепления конструкции антенны (может быть труба, уголок или деревянная рейка).

Переходим к сборке конструкции антенны. Каждую из трубок нужно расплющить с одной стороны. Этими сторонами две трубки кладут на кусок текстолита или гетинакса друг напротив друга на расстоянии 6-7 см. Площадь куска материала равняется необходимой площади для надежного крепления трубок хомутами. К нему крепится мачта.

Так как сделать антенну для телевизора, которая проработает не один год, можно только с помощью качественного соединения, далее происходит припайка кабеля к трубкам. Снимается до 10 см изоляции кабеля, оплетка скручивается и припаивается к одному концу. Остается центральная жила кабеля в пластиковой изоляции. Последняя аккуратно срезается на расстояние, достаточное для надежного крепления к трубке, и припаивается.

Заканчивается процедура изготовления такой антенны креплением хомутами кабеля к основанию мачты, выбором наилучшего места приема и фиксацией антенны. Направление антенны можно подсмотреть у соседей.

Антенна из банок

Такая антенна не будет постоянно и надежно принимать сигнал, но использовать ее как временную меру вполне возможно. Лучшим образом подойдут пивные банки. Теперь разберем в деталях, как сделать антенну для телевизора из банок.

Чтоб сделать эту антенну, нужно приготовить следующее:

  1. Две жестяные банки.
  2. Обычный телевизионный кабель длиной не меньше 5 м.
  3. Штекер.
  4. Саморезы.
  5. Швабру или подобную основу для крепления банок.
  6. Изоляционную ленту, пассатижи, отвертку и нож.

После подготовки материалов переходим непосредственно к изготовлению антенны:

  1. Один из концов кабеля зачищается, и к нему подсоединяется штекер.
  2. На втором конце отмеряются 10 см и срезается изоляция.
  3. Оплетка аккуратно отделяется и сплетается в шнур.
  4. Далее нужно снять пластиковый слой длиной в 1 см, который изолирует центральную жилу кабеля.
  5. В каждую из двух банок вкручивается по одному саморезу в центр крышки или дно банки.
  6. К одному из шурупов крепится стержень кабеля, к другому – шнур из оплетки. Шурупы затягиваются и зажимают крепления на банках.
  7. С помощью изоленты банки закрепляются на швабре, располагаясь по бокам на ее горизонтальной планке. Также возможно применение деревянной вешалки, которая висит в каждом доме.
  8. Кабель тоже нужно прикрепить к вертикальному основанию швабры.
  9. Штекер вставляется в телевизор.
  10. Последним действием будет определение лучшего места приема антенны и ее фиксация на этом месте.

Существуют различные инструкции, как сделать для телевизора антенну из четырех и более банок, но однозначного улучшения изображения благодаря количеству банок не наблюдалось.

Самодельная антенна по типу зигзагообразной

У домашних мастеров уважением пользуется антенна, изобретенная Харченко К.П. в форме зигзага, еще в 1961 г. В то время ее «родитель» был далек от применения своей антенны для приема цифрового сигнала. Но теперь оказалось, что ее конструкция прекрасно подходит для этой цели. Вот на примере такого изобретения рассмотрим, как сделать цифровую антенну для телевизора. Правда, придется задействовать паяльник.

До того как сделать для телевизора самодельную антенну такого рода, придется подготовить некоторые материалы:

  1. Проволока из меди с сечением от 3 до 5 мм.
  2. ТВ-кабель длиной от 3 до 5 м.
  3. Припой.
  4. Паяльник.
  5. Штекер.
  6. Изолента.
  7. Пластик или фанера в качестве основания.
  8. Крепежные болты или саморезы.

Изготовление антенны начинается с рамки. Нужно сделать два ромба, которые будут располагаться в одну линию. Каждая их сторона должна равняться 13,5 см. Для этого понадобится кусок проволоки длиной в 110 см, который нужно согнуть по заданным параметрам. После изготовления рамки должен остаться 1 см свободной проволоки, который используется для сгибания петель с целью скрепления рамки. Окончательно замыкается данный крепеж после спаивания. В итоге рамка будет иметь вид двух соединенных между собой ромбов.

Следующим этапом в процессе, как сделать антенну для телевизора в домашних условиях, будет крепление кабеля к рамке. Начнем с того, что в месте соединения ромбов по центру рамки их углы не должны соприкасаться, так как именно к этим углам будет крепиться стержень кабеля и его экран. Стержень крепится на верхний угол путем обматывания и припаивания. Аналогично крепится экран на нижний угол. Расстояние между углами должно равняться 2 см.

Теперь рамка с припаянным кабелем устанавливается на основание. Ставить антенну лучше на возвышенности, предварительно покрасив. Конечно, качество сигнала немного упадет, но и без краски медь все равно окислится и будет сформирован налет. А покрашенной антенна будет более защищена от различных погодных условий. Особенно если в качестве основания используется деревянная планка.

Зигзагообразная антенна с установкой экрана

Если после изготовления зигзагообразной антенны добиться хорошего сигнала не получилось, ее можно усовершенствовать экраном. Он устанавливается сразу за антенной и подальше от телевизора. В его качестве можно использовать обычную кухонную фольгу, закрепленную на пластине, размером с антенну.

Также этот вид антенны может комплектоваться дополнительными секциями ромбов по бокам. Важно соблюсти размеры их сторон и выполнить в четном количестве.

Усилитель для антенны

Бывает, что как бы грамотно и качественно ни была собрана домашняя антенна, хороший сигнал все равно не удается получить. В таких случаях без усилителя сигнала не обойтись.

Усилители имеют достаточно сложную конструкцию, зачастую недоступную для понимания обывателей. Потребуется слишком много специфических знаний для изготовления и подборки материала. А сделанные ошибки либо не дадут устройству работать нормально, либо вовсе выведут его из строя.

Остается единственный способ, как сделать усилитель антенны для телевизора, которым можно воспользоваться человеку без специальных навыков. Конструкция максимально проста, но способна усилить сигнал. Нужно просто взять магнит и обмотать его несколько раз телевизионным кабелем. Сделать это можно возле телевизора или антенны. Но с учетом того, что производители усилителей обычно предусматривают их крепление возле антенны, лучше тоже пойти этим путем.

Советы, как сделать домашнюю антенну для телевизора максимально эффективной

При изготовлении любого типа антенны есть обязательные условия, которые нужно учитывать для получения качественного приема:

  • Все элементы конструкции антенны, которые пропускают через себя сигнал, следует соединять при помощи пайки. Ведь сигнал очень чувствителен к любым помехам и моментально ослабевает при недочетах конструкции. При отсутствии пайки контакты со временем не смогут обеспечить максимально хороший сигнал, а срок службы антенны сократится. Места пайки лучше залить силиконом или эпоксидной смолой.
  • Следует избегать лишних кабельных соединений и разветвлений. Рекомендуется сделать как для антенны с телевизором, так и для усилителя единственный кабель.
  • Современные коаксиальные кабели имеют устойчивую к коррозии оплетку, которую сложно припаивать маломощными паяльниками. Рекомендуется использовать паяльник мощностью не менее 40 Вт, а также легкосплавный припой и флюс-пасту.
  • Следует уделить внимание качеству телевизионного кабеля. Его советские разновидности уже доказали свою низкую способность качественно пропускать сигнал и нередко становятся причиной плохого изображения. Лучшим решением будет использование кабеля с сопротивлением 75 Ом, сделанным из силикона.
  • Из штекеров наилучшим выбором будут металлические варианты. Пайка также приветствуется.
  • Если добиться бесперебойного приема не получается, единственным выходом будет увеличение мачты для крепления антенны.

Это только основные способы, как сделать антенну для телевизора своими руками. Практика показала, что подобные самодельные антенны способны не только сэкономить приличную сумму денег, но и обойти по показателям некоторые заводские. Часто изготовление домашней антенны укладывается в 15 минут, а при хорошем сигнале результат буден получен такой же и без особых затрат и усилий. Важно придерживаться инструкций по изготовлению антенны и рекомендаций, изложенных в этой статье. Тогда все обязательно получится.

Автор: Евгений Чебаненко — http://fb.ru/author/69819/evgeniy-chebanenko

h-sw-h.com

Как сделать телевизионную антенну своими руками

На сегодняшний день большой выбор различных антенн для телевизора, всегда имеется возможность приобрести именно то, что требуется. Но бывают такие случаи, когда подобное устройство необходимо очень срочно, к примеру, после грозы либо на даче, а до магазина еще дойти нужно.

Тогда на помощь приходят умелые руки, смекалка и некоторое количество исходного материала. С целью просмотра телепередач лучше телевизор подключать к антенне спутникового телевидения. В городе альтернативой считается кабельное телевидение.

Бывают случаи, когда невозможно оплатить услуги, которые вполне можно получить и бесплатно, только в худшем качестве, а также меньшем объеме. Реализация такого желания возможна при подключении телевизора к индивидуальной антенне.

Рекомендуем просмотреть данное видео, в котором вам покажут как можно сделать простую комнатную ТВ антенну, своими руками.

В качестве примера, попробуем изготовить автомобильную ТВ антенну своими руками. Сложность заключается в том, что корпус автомобиля постоянно находится в движении.

Задачей является сделать автомобильную антенну таковой, чтобы она:

  • не вызывала нареканий сотрудников ГИБДД из-за доработки корпуса;
  • могла стать прямо в салоне;
  • обеспечила надежный прием на частоте радиосвязи;
  • имела высокий КПД.

Итак, можно использовать рамочную конструкцию, прокладываемую под уплотнителем заднего стекла автомобиля. Естественно, она немного заужена кверху и имеет не совсем те размеры, которые нужны, поэтому в центре располагается конденсатор, которым осуществляется настройка антенны в резонанс на требуемом канале.

Кабель припаивается с той стороны, где провод обрезан. С противоположной стороны разрыв не допустим.

Подключение антенны происходит через разъем, используемый связным оборудованием. Кабель должен иметь небольшую длину, его нужно брать по возможности меньше. Если возможно оборудование поставить у заднего стекла, то так и нужно сделать.

Самая простая ДМВ модель

Для начала необходимо сделать четвертьволновый вибратор из коаксиального кабеля. Для этого находится частота приема. Сопротивление четвертьволнового вибратора приближается к 40 Ом. Это учитывается при согласовании или просто втыкается в ресивер цифрового телевидения, предварительно приделав f-разъем либо другой нужный коннектор.

Зачищается лишь внешняя оболочка и экран. Четвертьволновый вибратор располагается горизонтально для наилучшего приема. Эта конструкция проста в изготовлении и под силу даже школьнику.

Это наиболее простая ДМВ антенна, которая производится своими руками. Не стоит ожидать от нее больших подвигов и не нужно устанавливать такую на крышу. Это устройство не наружного применения, но оно способно усиливать прием на обычный ресивер.

При отсутствии времени долго что-либо мастерить,  стоит попробовать именно этот простой способ.

Комнатный тип

Из этого видео, вы узнаете, как сделать простейшую ДМВ антенну, своими руками. Приятного просмотра, мотайте себе на ус!

Если вы живете далеко от телевизионной вышки, то комнатная телевизионная антенна вполне подойдет для приема телевизионного сигнала. Конструкция данного типа проста и для изготовления не потребует специальных знаний.

Для изготовления такого варианта улавливателя сигнала потребуется 70 см медного провода (диаметр 2-3 мм), двухсторонний стеклотекстолит, коаксиальный телевизионный кабель (1,5 м) и F-штекер.

Необходимо подобрать отрезок провода из меди диаметром 2-3 мм и длиной 70 см. Здесь хорошо подойдет одножильный провод из меди для прокладки электропроводки.

При наличии нескольких проводников в кабеле требуется аккуратно отрезать один проводник вдоль канавки, стараясь не принести вреда изоляции. Для работы антенны изоляция не нужна, оставляется лишь для эстетического вида. Подходит и алюминиевый провод, но к контактам платы он присоединяется при помощи резьбового соединения.

Стоит обратить внимание, что гайка не должна прикасаться к экранирующей фольги трансформатора, в противном случае требуется проложить изолирующую шайбу либо подрезать фольгу. При использовании провода без изоляции, можно надеть на него для красоты хлорвиниловую трубку.

Затем провод следует согнуть в кольцо, диаметр которого приблизительно 220 мм. В этом случае высокой точности не потребуется. Для этого подойдет оправка в виде ведра от краски либо другая круглая емкость примерного размера.

При наличии кольца для антенны можно приступать к производству печатной платы трансформатора. Делается она из стеклотекстолита либо гетинакса фольгированного с 2-х сторон.

Пример комнатной ТВ антенны

Если невозможно сделать химическим способом печатную плату, то можно сделать ее и механическим.

С этой целью требуется удалить лишние участки фольги, оставить только контактные площадки, токоведущие дорожки выложить из провода медного диаметром 0,3-0,5 мм, приклеить его к плате.

Для эстетического вида и повышения механической антенной прочности трансформатор помещается коробку из пластмассы или металла, в которой выполняются отверстия, предназначенные для кольца, а также антенного кабеля.

После приготовления всех деталей антенны можно приступить к сборке устройства.Для этого заводятся в коробку концы кольца и загибаются на расстоянии 3 мм под прямым углом.

Далее концы вставляют в печатную плату антенного трансформатора и запаиваются припоем при помощи паяльника. Плату антенны нужно провернуть ко дну коробки и закрепить при помощи винта и гайки.

Далее в отверстие коробки продевается телевизионный кабель. На один его конец устанавливается предварительно телевизионный F-разъем, а второй разделывается и его концы распаиваются на печатную плату антенны. Затем центральную жилу кабеля припаивают к правому концу кольца, а экранирующую оплетку к фольге платы.

Припаивать или крепить кабель для надежности требуется в следующем порядке. Важно помнить о том, что сначала припаивают экранирующую обмотку и хорошо тянут за кабель для выбора слабины, и только затем припаивается центральная жила.

В результате этого при передвижении антенны, а также натягивания кабеля не оборвется центральная жила. Если экран у кабеля произведен из алюминиевой фольги, он прижимается к фольге платы при помощи металлического хомута, который одет на винт и закреплен гайкой.

Осталось лишь закрыть коробку крышкой. Как результат, телевизионная комнатная антенна полностью готова для приема сигнала ТВ. Требуется вставить разъем в телевизор, настроить каналы на желаемые программы.

Для качества изображения с минимальными шумами, требуется перемещать антенну по помещению для поиска места с оптимальной величиной телевизионного сигнала.

Парогенератор Кёрхер, отзывы, цена, а так же принцип работы, описаны в полном объёме на нашем сайте!

Здесь, находится большое количество полезной информации о встраиваемой электрической стеклокерамической плите.

Только у нас, можно узнать из этой статьи, сколько стоят настольные посудомоечные машины.

Советы по изготовлению своими руками

Если вы желаете сделать антенну для телевизора своими руками в домашних условиях, следует учесть тот факт, что на сегодняшний день существует 2 совершенно элементарных метода. Вам потребуется обычная проволока. Обратите внимание на тот факт, что алюминиевую брать не рекомендуется, поскольку она подвержена быстрому окислению.

Для таких целей замечательно подходит проволока медная или из латуни. Поверхность проволоки нужно зачистить с 2-х концов от изоляционного материала, затем один конец прикрепить к батарее либо трубе, а противоположный вставить в телевизионный разъем.

Вы сразу заметите, что появился сигнал, поскольку труба проходит через большую часть дома и выходит вверх. Она считается усилителем нужных частот. Такой способ позволяет «поймать» около 5 каналов.

Второй вариант доступен лишь тем людям, у которых есть балкон. В этом случае потребуется такая же проволока, только длиннее, для соединения телевизора и зоны балкона.

Проволока зачищается с обеих сторон, один конец подключается к телевизору в кабельном гнезде, а второй наматывается к натянутым струнам, на которые вешается белье. Такой метод не просто помогает добавить каналы, но еще и делает качество изображения выше.

Так же советуем посмотреть

tehnosektor.ru

Как сделать антенну для телевизора своими руками: самодельная тв антенна из пивных банок, телеантенна для дальнего приема из подручных средств

Находясь далеко за городом, где редко встретишь дом со спутниковой тарелкой, и нет возможности подключить кабельное телевидение, иногда задумываешься, а как сделать антенну для телевизора своими руками.

Оглавление:

  • Самый простой способ сделать ТВ антенну
  • ТВ антенна из алюминиевых банок
  • Процесс изготовления баночной антенны
  • ТВ Антенна дециметрового и метрового диапазона
  • Порядок изготовления дециметровой антенны
  • Сборка платы
  • Сборка конструкции ТВ антенны
  • ТВ антенна для цифрового телевидения своими руками
  • Порядок выполнения конструкции
  • Завершающая стадия сборки антенны
  • Рамочный волновой канал
  • Смотрите видео о том, как сделать антенну для телевизора своими руками:

Действительно, ведь со старой антенной произойти может всякое. Повредился кабель, пропал сигнал, отошел провод и вы остались без телевидения. Ситуация малоприятная, но, как оказывается, вполне исправимая. Такая проблема решается, если у вас получится соорудить комнатную антенну из подручных средств и, возможно, даже не прибегая к помощи паяльника.

Самый простой способ сделать ТВ антенну

Живя в многоквартирном доме, мы не застрахованы от проблем с возможным отсутствием TV-трансляции. Но решить проблему можно быстро и достаточно эффективно. Для этого, нам потребуется медная проволока и нож. Ножом зачищаем оба конца проволоки и один из них, привязываем к отопительной батарее, а другой, вставляем в гнездо вашего ТВ.

На фото телевизионная антенна сделанная в домашних условиях

Включаем его и проверяем сигнал. Батарея центрального отопления тянется на крышу, тем самым увеличивая сигнал, поэтому сто каналов мы, конечно, гарантировать не можем, но 5—7, такая антенна поймает и обеспечит довольно качественный показ.

Это интересно: Электропроводка в квартире своими руками — пошаговая инструкция

ТВ антенна из алюминиевых банок

Несведущий человек вряд ли догадывается, что комнатная антенна своими руками может быть изготовлена из обычных пивных, или банок от кока-колы. Причем такой метод известен уже очень давно. Для этого нам понадобятся следующие предметы: 1. Две алюминиевых банки. 2. Латунная, медная проволока или старый телевизионный кабель. 3. Вешалка треугольная для одежды. 4. Паяльник (для прочности конструкции и улучшения сигнала, но можно и без него). 5. Нож.

6. Изолента, скотч.

Процесс изготовления баночной антенны

Промываем банки и тщательно их сушим. Затем, фиксируем на краях вешалки, чтобы они прилегали к нижней стороне. Закрепление банок производим, лучше всего, при помощи скотча или изоленты, но можно использовать и другие подручные средства. Нужно чтобы банки хорошо держались.

Затем, зачищаем концы проволоки или кабеля с обеих сторон и продеваем их концы через ушки, с помощью которых открываются банки. Прижимаем эти ушки к крышке банки и вставляем другой конец кабеля в разъем.

Обратите внимание!

Для прочности конструкции, проволоку можно припаять к банке и заизолировать эти места.

Для увеличения количества каналов, нужно использовать банки большего диаметра.

ТВ Антенна дециметрового и метрового диапазона

Если у вас есть небольшие навыки работы с паяльником, то вы легко сможете собрать антенну для телевизора своими руками дециметрового и метрового диапазонов. Конструкция не требует инженерно-технических навыков и для создания нам потребуется: 1. Провод из меди длиной в 80 см и диаметром до 3 мм. 2. Стеклотекстолит двусторонний. 3. Коаксиальный кабель длиной до 2 метров и сопротивлением в 75 Ом. 4. Штекер.

На фото комнатная антенна для телевидения

Порядок изготовления дециметровой антенны

Для начала, нужно найти провод из меди диаметром 2—3 мм. Больше других для этого подходит одножильный кабель, используемый при установке электропроводки. Если найдете многожильный провод, то надо отделить одну жилу, не повреждая изоляции. На крайний случай можно использовать провод из алюминия. Если на проводке нет изоляции, то для эстетичности, ее можно завести в трубку, например, из хлорвинила. Затем, сделайте из провода круг, имеющий диаметр 22 см. Для удобства изготовления такого круга, можно использовать любую емкость похожего диаметра.

Это интересно: Как сделать необычную стильную люстру для комнаты или кухни своими руками

Сборка платы

Чтобы продолжить сборку такой антенны для телевидения, придётся самостоятельно смастерить плату. Ничего сложного в этом нет. Берем кусок текстолита размером в 2,5*3,5 см и толщиной 1,5 мм, и размещаем на его поверхности дорожки из медного провода, также как указано на схеме.

Схема сборки платы

Диаметр провода должен быть в пределах 0,4 мм. Его можно закрепить на плату с помощью клея. Для уменьшения воздействия извне и придания нашей конструкции красивого вида, прячем нашу плату в коробочку из пластмассы или металла, заранее просверлив дырки для кольца и кабеля. После этих подготовительных работ, начинаем собирать конструкцию.

Сборка конструкции ТВ антенны

Залуживаем кольцевые концы припоем и заводим их в нашу коробочку с платой. Затем загинаем их под прямым углом, подводим к плате и производим запайку. После этого, поворачиваем плату лицом ко дну коробки и начинаем подготовку кабеля. Для этого, на один конец кабеля устанавливаем штекер, а второй, разъединяем и припаиваем к плате с обратной стороны. Один из концов, центральную жилу, фиксируем к правому концу кольца, а второй, припаиваем к плате нашего изделия. После этих манипуляций конструкция готова. Вставляем штекер в гнездо телевизора и проводим настройку каналов.

Это интересно: Как сделать ключницу настенную своими руками — мастер класс

ТВ антенна для цифрового телевидения своими руками

Умея держать в руках паяльник и отвертку, в домашних условиях можно сделать в домашних условиях антенну для цифрового телевидения, которая получится качественнее многих китайских аналогов, заполонивших наш рынок и что самое главное, практически бесплатно. Для этого нам понадобятся следующие предметы: 1. Доска шириной в  7 см и длиной в  55 см. 2. Провод из меди, длиной в 39 см и диаметр центральной жилы 4 мм. 3. Саморезы в количестве 10 шт. 4. Карандаш, линейка, нож. 5. Штекер.

Порядок выполнения конструкции

Для начала берем дощечку требуемого размера и делаем разметку по схеме:

Порядок выполнения конструкции

Размеры указаны в дюймах. Чтобы перевести в сантиметры, умножаем на 2,5 и округляем до десятых. Например, 2 и 5/8″, при умножении получаем 6,56, округляем до 6,6 см. Затем разрезаем наш провод на 8 частей и получаем куски по 37,5 см. На каждом куске делаем надрезы длиной по 2 см, для соединений, и зачищаем их. После этого нарезаем еще два провода по 22 см и зачищаем в местах, где будут производиться соединения. Провода, которые мы предварительно нарезали по 37,5 см, загибаем буквой V таким образом, чтобы расстояние между краями составляло 7,5 см.

Завершающая стадия сборки антенны

Теперь, чтобы у нас получилась настоящая телевизионная антенна для цифрового телевидения, нужно правильно завершить сборку. Для этого нам требуется купить штекер с катушкой внутри и начать процесс соединения катушки с кабелем. Подсоединение кабеля к катушке происходит через нижние контакты. После этого завершаем сборку антенны, прикручивая два провода, длиною 22 см, к центральным саморезам. С другой стороны эти провода прикрепляем к штекеру с катушкой, которые, в свою очередь, предварительно нужно прикрепить к обратной стороне планки. Все, катушка готова к использованию.

Это интересно: Как сделать турник в квартире своими руками

Рамочный волновой канал

Для изготовления такой антенны возьмем медную проволоку и согнем из нее рамку. Сторона рамки должна быть около 10 см. В месте соединения концов, связываем их методом «косичка». После этого, через 2 см, начинаем крутить такую же рамку, соединяя концы подобным образом.

Обратите внимание!   Количество таких квадратов должно равняться четырем и все они находятся на одной проволоке.

Полученная простейшая конструкция позволит за пять минут заменить испорченную антенну и получить достаточно качественную картинку на экране вашего телевизора. Все перечисленные способы сборки антенн своими руками, позволят не только кратковременно воспользоваться возникшими неудобствами, но и пользоваться ими длительное время, не тратя деньги на покупку новых устройств.

Это интересно: Ремонт утюга своими руками — как разобрать утюг в домашних условиях

Смотрите видео о том, как сделать антенну для телевизора своими руками:

Вконтакте

Facebook

Twitter

Google+

Мой мир

Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше?

Хотите предложить для публикации фотографии по теме?

Пожалуйста, помогите нам сделать сайт лучше! Оставьте сообщение и свои контакты в комментариях — мы свяжемся с Вами и вместе сделаем публикацию лучше!

anatomia-remonta.ru

Лайфхаки по восстановлению приема цифрового ТВ

29.06.2020, /=РО=/98% проблем телезрителей с цифровым эфирным ТВ связаны с пользовательским оборудованием или условиями приема: расположением дома, рельефом, застройкой, а летом еще и с распустившейся листвой. Корень сложностей с ТВ-приемом часто заключается в антенне. На основе данных горячей линии специалисты РТРС составили Топ-5 проблем телезрителей и предлагают лайфхаки по их решению.

1. «Усы» и «сушилки», или неподходящая антенна.

«Первый мультиплекс не работает, второй с помехами», — так начинаются многие жалобы на горячую линию. Первым делом важно понять, какая у зрителя антенна. Типичный ответ: «Я не знаю, какая у меня стоит антенна. Она висит очень высоко на сосне, и ставили еще при маме много лет назад».

Немного теории. Цифровое эфирное телевидение показывает без помех, оно либо есть в отличном качестве, либо его нет совсем. Поэтому в случаях, когда картинка на экране то четкая, то полностью пропадает, диагноз ясен: антенна принимает сигнал на пределе своих возможностей. И любое изменение условий приема — распустившиеся листья, дождь, проехавшая мимо машина — изменяет сигнал до такого уровня, что его мощности для этой антенны уже не хватает. В аналоговом телевидении на экране пошли бы помехи. «Цифра» исчезает совсем. Вывод прост: надо подобрать подходящую для вашего места антенну, чтобы она давала телевизору или приставке сигнал достаточной мощности.

Антенны бывают комнатные и наружные. Комнатная размещается в квартире и подходит, если телебашня расположена в прямой видимости. Если расстояние до башни более 10 км, нужна наружная. Ее устанавливают на балконе, фасаде или крыше.

По принимаемым частотам антенны делятся на метровые (аналоговые каналы), дециметровые (цифровые каналы) и всеволновые («аналог» и «цифра»). К 2019 году более 12 млн россиян принимали «аналог» в метровом диапазоне: например, на антенны типа «усы» или «полька» («сушилка»). Для приема «цифры» они неэффективны. Те, кто не успел обновить свое оборудование и попытался настроить «цифру» на новом приемнике со старой антенной, столкнулись с тем же самым периодическим пропаданием телесигнала. Прежняя антенна что-то ловит, но не всегда. Проблему решает только замена антенны на дециметровую. Самый подходящий тип — «елка».

Реже трудности с приемом возникают из-за переусиления сигнала. По типу усиления выделяют активные антенны (с усилителем) и пассивные (без него). Избыточное усиление вызывает помехи. Поэтому не стоит использовать активную антенну вблизи башни. Усилитель необходим на даче, в сельской местности, на большом расстоянии от башни в городе.

Если тип антенны не подходит под условия приема, лучше заменить ее.

2. «Поворот не туда», или неверная ориентация антенны.

Проблема недостаточного сигнала может быть вызвана тем, что приемная антенна «смотрит не туда». Зритель из Железноводска сетовал на кратковременные прерывания и зависания сигнала. Оказалось, что антенна повернута в противоположную от городской телебашни сторону. Из-за этого уровень сигнала был слабый, а уровень ошибок, наоборот, высокий. Та же самая проблема — малейшее изменение условий приема, и сигнал пропадает.  Разворот антенны решил проблему. И такие случаи встречаются регулярно.

Сориентировать антенну на ближайшую башню поможет интерактивная карта на сайте ртрс.рф. После подключения к телевизору (или приставке) с помощью кабеля следите за показателями уровня и качества сигнала на телеэкране. Медленно поворачивайте антенну вокруг своей оси. Ориентируйтесь на шкалы интенсивности и качества телесигнала. Добейтесь наилучших показателей: уровень сигнала — не менее 60%, качество — 100%.

Иногда «поворот не туда» не приводит к сбоям, но лишает местных новостей. Телезритель из деревни Пижма в Марий Эл направил антенну в сторону Санчурска (Кировская область) и получил в эфире кировские новости. Для просмотра марийских местных программ ему пришлось повернуть антенну в сторону Йошкар-Олы.

3. «Знай ее место», или неверное размещение антенны.

«Показатели приема мультиплексов изменяются от 0% до 75%», — пишет телезритель. Оказалось, что его частный дом расположен в 50 метрах от густого леса, и антенна установлена на уровне шести метров от земли.

Подъем антенны выше часто решает проблему с приемом. На больших расстояниях от телебашни и рядом с естественными преградами рекомендуемая высота размещения антенны — 10 метров от уровня земли.

Не стоит ставить антенну на чердаке под крышей из металлочерепицы: эта экранирующая поверхность препятствует прохождению сигнала.

В случае с комнатной антенной лучше всего подойдет подоконник окна, которое выходит в сторону башни. Если такого окна нет, рекомендуется принять отраженный сигнал. Например, направить антенну на стену соседнего дома. Иногда придется перенести антенну в другую комнату.

4. Ложки, вилки и пивные банки, или о недостатках самодельных антенн.

Жителю поселка Ерофей Павлович Амурской области удалось принять ТВ на столовую ложку, но сигнал то и дело исчезал.

Самоделки также готовят из алюминиевых столовых вилок, из задних решеток холодильников, из прокладок головки блока двигателя внутреннего сгорания, из сварочных электродов, из рыболовной сети, из гимнастических обручей и даже из пивных банок.

Удачные модели встречаются, но редко, так как требуют достаточных знаний в области физики и радиотехники. Для уверенного приема телесигнала рекомендуется принимать сигнал не «на проволочку», а на заводскую сертифицированную антенну.

5. Береги кабель снову, или почему важно проверять соединения.

Если пропал сигнал, стоит проверить места соединений кабеля между антенной и приемником. Известен случай, когда телезритель зажал антенный кабель мешком картошки. Кабель отсоединился от телевизора, и сигнал пропал. Зритель обнаружил это спустя неделю без ТВ.

Чем плотнее оплетка кабеля и чем толще центральная жила, тем кабель прочнее.

Причиной неустойчивого приема ТВ может быть поврежденный — окисленный — разъем на телевизоре, к которому присоединяется антенный кабель. Если очистить места присоединений и заменить разъем, прием телеканалов восстановится.

В случае проблем с приемом ТВ рекомендуется проверить и место подсоединения антенного кабеля к наружной антенне, установленной на крыше дома. Там разъем не менее подвержен окислению.

поймать сигнал без проблем? Это просто! · Новости Архангельска и Архангельской области. Сетевое издание DVINANEWS

Чем ближе дата отключения аналогового телевидения и перехода на цифровое эфирное вещание, тем большее число граждан интересуют технические вопросы настройки на «цифру» в своих квартирах и домах.

Напомним, процесс отключения аналогового телесигнала во всей стране, в том числе и в Архангельской области, начнётся 15 января 2019 года.

Настроиться на программы цифрового эфирного телевидения достаточно просто. Для начала нужно определить, может ли ваш телевизор принимать цифровой сигнал.

Если у вас современный телевизор, поддерживающий формат цифрового ТВ DVB-T2, то никакого дополнительного приёмного оборудования не потребуется. Если телевизор аналоговый, то необходимо приобрести цифровую приставку.

В обоих случаях для приёма бесплатного цифрового эфирного телевидения нужна антенна дециметрового диапазона. Она может быть коллективная или индивидуальная, наружная или комнатная.

Например, в условиях плотной городской застройки могут быть определённые трудности приема цифровых телеканалов в многоквартирных домах, особенно если высокие дома расположены достаточно близко друг к другу, а окна квартир выходят в противоположную от источника вещания (передатчика) сторону.

В этом случае система коллективного приёма может быть одним из вариантов решения проблемы.

Как пояснили в региональном филиале Российской телевизионной и радиовещательной сети (РТРС), такая проблема характерна для Архангельска, Северодвинска и других крупных городов Поморья.

Опыт показывает, что комнатные антенны дециметрового диапазона в условиях многоэтажной застройки не всегда эффективны, поэтому для уверенного приема лучше использовать уличную телевизионную антенну.

К сожалению, существующий на данный момент на крышах многоквартирных домов парк телевизионных антенн за много лет эксплуатации находится в не очень хорошем состоянии.

К тому же большинство из действующих антенн рассчитаны на работу с телевизионными сигналами метрового диапазона, а «цифра» транслируется в дециметровом диапазоне. Поэтому оптимальным решением для жителей многоквартирных домов может стать установка новых систем коллективного приёма цифрового телевидения.

— С 1 июля этого года вступил в действие стандарт Р 58020-2017 «Системы коллективного приема сигнала эфирного цифрового телевизионного вещания», который устанавливает технические требования к системам коллективного приема радиосигналов эфирного цифрового телевизионного вещания при проектировании, строительстве, сертификации и эксплуатации. Таким образом, у нас появилась уверенность в том, что все вновь вводимые здания будут оснащены «правильными» системами для приёма телевизионных сигналов, – отметил директор архангельского филиала РТРС Мансур Салахутдинов.

Что же делать жителям построенных ранее домов?

Поскольку коллективные антенны являются такой же неотъемлемой частью инфраструктуры многоквартирного дома, как водопровод, системы отопления или электроснабжения, то решение данного вопроса относится к компетенции управляющих компаний. Жильцы могут обратиться к ним с заявкой на монтаж системы коллективного приёма телевидения и её дальнейшую эксплуатацию.

— По сравнению с аналоговым, цифровое телевидение имеет неоспоримые преимущества и уже сегодня более 97% жителей Архангельской области могут смотреть 10 каналов первого мультиплекса цифрового эфирного телевидения (РТРС-1), а к концу года практически повсеместно будет также доступен и второй мультиплекс (ещё 10 телеканалов), – сообщил министр связи и информационных технологий Архангельской области Николай Родичев. – Проделана большая работа, введены в эксплуатацию 75 цифровых передатчиков. Будет неправильно, если отличное качество изображения станет «теряться» из-за ненадлежащих средств приёма.

Если вы не подключены к коллективной ДМВ-антенне или у вас нет такой возможности, то вам необходимо приобрести индивидуальную антенну дециметрового диапазона. В непосредственной близости от телебашни используйте комнатную антенну, на значительном удалении от передающего телецентра – наружную антенну с усилителем.

Узнать, где расположен ближайший к вам передатчик ЦЭТВ, можно на сайте РТРС в разделе «Цифровое ТВ».

Больше информации о цифровом ТВ вы можете узнать здесь.

Федеральная горячая линия РТРС: 8-800-220-2002 (звонок из регионов бесплатный).

Министерство связи и информационных технологий Архангельской области

Комнатная антенна своими руками: виды, конструкция и настройка

Президентская программа по реализации первого мультиплекса на территории страны в разгаре. Осуществление взвалено на плечи ФГУП РТРС. Предприятие основано в 2001 г, чтобы поднять отсутствующее на тот момент российское цифровое телевидение. Это единственный официальный застройщик, переводящий страну на цифру с точки зрения внедрения в массы обязательных свободных каналов телевидения и радио. Не удивительно, что обывателей волнует вопрос, как создана комнатная антенна: желают собрать в домашних условиях самостоятельно.

Цифровое вещание и цифровые комнатные антенны

Не устаем повторять, что комнатная антенна – просто кусок железа. Аксессуару нет разницы, какой сигнал принимать: аналоговый или цифровой. Ведущим фактором стала поляризация, определяющая организацию эфирных волн в пространстве. Показывает, как ведет себя вектор электрического поля (на магнитный не обращают внимание, так как мал по амплитуде и повторяет закон электрического) в пространстве. Электромагнитная волна процесс переменный. Изменение напряженности электрического поля порождает отклик со стороны магнитного. Постоянные величины распространяться в среде не могут.

Так вот поляризация и описывает изменение в пространстве вектор электрического поля. Если меняется в одной плоскости, нарастает и убывает, то речь идет о линейном законе. Бывает удобнее, чтобы вектор напряженности электрического поля вращался, это уже круговая поляризация. Бывает, что крутится поле, и изменяется: по горизонтали больше вектор, по вертикали меньше. В этом случае наблюдаем эллиптическая поляризация, частным случаем является круговая (вектор одинаков по горизонтали и вертикали). Это довольно упрощенные понятия, но дают понять важную вещь: организация поля в пространстве не зависит от характера самого сигнала. Цифровой или аналоговый, значения не имеет.

Когда говорят DVB-T, DVB-S, GPS, GSM, не стоит пугаться. Поляризация бывает различных видов:

  1. Левая.
  2. Правая.
  1. Вертикальная.
  2. Горизонтальная.

Эллиптическая почти не применяется. И, говоря о стандартах, экзотических методах модуляции и кодирования, знайте, кроме перечисленного выше, не дано. Причем круговая поляризация используется преимущественно спутниками, принимается покупными конвертерами, приёмники не конструируются вручную в силу сложности. Когда нужно понять, как сделать комнатную антенну, единственный вопрос: поляризация вертикальная или горизонтальная? Видите – как просто!

Присутствуют два момента, являющиеся вторичными. Во-первых, это частота, от нее зависимы размеры антенны, согласованные с длиной волны. К примеру, антенна для 1800 МГц ровно вдвое меньше, чем для 900 МГц. Подобным образом транспонируете любую конструкцию. Разумеется, это несколько вольная трактовка, но работает во многих случаях. Увидите, что конструкций множество, большинство состоят из элементарных компонентов. Когда требуется перекрыть большой диапазон, несколько антенн вешаются на одной мачте и согласовываются нужным образом. Вот и подошли ко второму моменту (кроме частоты).

Во-вторых, антенны согласовываются. Для телевидения принят стандарт волнового сопротивления кабеля 75 Ом, а для WiFi – 50 Ом. Если не следовать догмам, часть сигнала начнет теряться из-за отражений. Представим как дорогу: пока ширина одинаковая, транспорт едет бодро, но стоит сузить полосу, образуется затор.

Так ведет себя и мощность в линии, но не останавливается, а начинает «ехать» в обратном направлении. Причем отразится многократно, наводя помехи, ухудшая качество приема. Процесс отражений описывается коэффициентом стоячей волны (КСВ), в идеале равный единице, а измеряется специальным прибором – КСВ-метром. Профессионалам доступны и прочие методики, но для их осуществления понадобится высокочастотные вольтметры и генераторы. Смысл в составлении цепочки из резисторов и антенны с последующим пропусканием колебаний и регулировкой сопротивлений для получения равенства (используйте и мостовые схемы для повышения точности результата).

Как поймать комнатной антенной первый мультиплекс

При появлении слухов про первый мультиплекс моментально нашлись желающие поймать. Говорили про сложные антенны для широких диапазонов: в данном случае не понадобятся навороты. Слово мультиплексирование взято из цифровой техники, означает слияние множества каналов в единый. Вот и в телевидении комнатная антенна поймает многочисленные программы, передаваемые на одной частоте. Это значит, что габариты антенны выбираются единственный раз, а настраивать постоянно не придется. Но в регионах первый мультиплекс передается на различных частотах.

Это значит, что антенна, сконструированная для конкретного региона, может не работать в соседнем городе. Бывают и области, где частота одинакова. Это плохо для транспорта ведь передвигаясь вдоль маршрута, телевизионный приемник потеряет вещание. Поляризация на первом мультиплексе горизонтальная. Это типичное техническое решение для телевизионного вещания. Радио передается на вертикальной поляризации. Это сделано для исключения взаимных помех. Одно вещание не помешает второму.

Самодельная комнатная антенна должна быть сделана для горизонтальной поляризации. Посмотрим, как реализовать на практике, а пока проясним ситуацию с частотой, от нее зависят габариты. Предлагаем посетить сайт ртрс.рф, где помещен раздел контактов. Здесь указаны зоны покрытия по регионам и телефоны ближайших вещательных центров. Даже адреса электронной почты имеются. Понятно, что связавшись с компанией, проводящей оцифровку РФ, можем доподлинно узнать, используемые частоты. Можете задать там и вопросы по желанию.

Теперь определена частота, и комнатная антенна будет просчитана. Конструкций несколько, преимущество в том, что простейшая реализована любителями в считанные минуты. Допустим для определенности, что частота 650 МГц (таблицу каналов можем найти в Википедии, где приводятся частоты звука и изображения).

Посчитаем длину волны по школьной формуле: Л = с/f = 299792458 / 650000000 = 46,12 см

Найдем четверть этого значения, получается 11,53 см. Это длина четвертьволнового несимметричного вибратора, служащего приемником. Для изготовления зачищаем кусок коаксиального кабеля с волновым сопротивлением 75 Ом на участке указанной длины от экрана, изоляцию центральной жилы не трогаем. Отрезаем кабель на 5 см ниже границы очищенной области и выгибаем провод под углом 90 градусов. Приделываем телевизионный разъем, втыкаем в домашнюю плазменную панель, либо цифровую приставку. Кабель, на очищенном участке, должен располагаться горизонтально. Это означает, что самодельная комнатная антенна настроена на горизонтальную линейную поляризацию. Повернем вертикально и поймаем ловить радио на той же частоте.

Как видите, устройство комнатной антенны на самом деле простое. Но конструкция лишена выделенного направления. Потребуется повернуть к станции вещания боком. В комнате луч придет с любого направления, сущность успеха – эксперимент; повертите антенной из стороны в сторону. Гораздо лучших результатов на балконе добьемся при помощи антенны волновой канал, уже рассматривали подробно конструкцию с примером для различных частот. А теперь скажем, что в рассматриваемом случае пригодна и биквадратная антенна, частный случай рамочной. Оную предложил для телевидения в 1961 году Харченко. Это простая комнатная антенна, изготовление из медной проволоки займет считанные минуты. Ориентировать изделие следует вертикально. Зайдите в обзор Антенна для модемов собственными руками, чтобы увидеть примеры расчетов подобных конструкций. Приведены примеры с подробностями и выбором материалов. Разница в том, что у WiFi и 3G поляризация вертикальная, поэтому ориентация «восьмерки» горизонтальная.

Привели не все разновидности комнатных антенн. В оборот вошли, к примеру, логопериодические. Представляется излишним применять подобные конструкции, так как имеются попроще. Встречаются комнатные антенны на площадках, выглядящие как пластиковые квадраты. Можете скопировать подобную из данного раздела. Даже чертежи привели. Отмасштабируем изделие согласно частоте. Надеемся, что теперь изготовление комнатной антенны собственными руками не вызовет сложностей у читателей.

Какая антенна нужна для цифрового телевидения и как сделать своими руками

Автор Алексей Еремин На чтение 5 мин Просмотров 760 Опубликовано

Выбирая антенну для цифрового телевидения, в первую очередь определите существующие условия приема эфирного сигнала. В больших городах, местности, расположенной недалеко от ретранслятора, выбор модели не имеет практически никакого значения.

Телевизор будет показывать весь пакет каналов даже на простые комнатные антенны или наружные всеволновые модификации, работающие в МВ/ДМВ диапазоне. Но с удалением от источника сигнала могут возникнуть ряд проблем, связанных с ухудшением качества и устойчивости приема. Получить стабильный доступ к телевидению в формате DVB-T2 вам помогут следующие рекомендации специалистов по антенному приемному оборудованию.

Среднего качества

46.15%

Проголосовало: 26

Обратите внимание на карту покрытия и расположение вышек в вашем регионе

Какая антенна нужна для приема цифрового телевидения

Не будем вдаваться в различия принципа распространения аналогового и цифрового сигнала, эта информация мало о чем скажет простому пользователю. Поговорим о конкретных решениях, способных обеспечить уверенный прием для DVB-T2 цифрового эфирного телевидения в различных условиях. Производством антенн занимаются как российские, так и зарубежные производители. По качеству все представленные модели во многом сходны, главное правильно подобрать подходящий для вашей местности вариант.

  • В зоне устойчивого сигнала с задачей вполне справится комнатная антенна. В прямой видимости ретранслятора хорошо работает простая пассивная конструкция без усилителей. Но в большинстве случаев все-таки купите активную антенну с усиливающим устройством. Подбирать усилитель необходимо под определенные условия, даже перенос устройства в другую комнату может привести к ухудшению приема. Такой вариант — одно из самых бюджетных решений для цифрового эфирного телевидения, который успешно работает в городских условиях на расстоянии от вышки до 20 км.

  • В зоне среднего по качеству приема стоит выбирать уже узконаправленные модификации антенн, типа «волновой канал». Такой вариант вполне подойдет для дачи или загородного дома, устанавливают подобные модели и в условиях плотной городской высотной застройки, характеризующейся наличием отраженного сигнала. Антенна способна обеспечить уверенный прием только при правильном подборе усилителя и максимально точном наведении на источник трансляции. Такие устройства широко применялись и для аналогового телевидения. Поэтому, если у вас не было проблем с его приемом при наличии антенны этого класса, то и цифровые каналы вы настроите без проблем.

  • Для местности с неуверенным приемом зачастую используют антенны логопериодического типа. Практика применения таких конструкций показала высокое качество получаемого сигнала даже на значительном удалении от источника, при наличии дополнительных помех и значительном влиянии отраженных сигналов. Антенны также работают в связке с подобранным под нее усилителем.

Не стоит забывать и возможности наиболее распространенных на текущий момент антенн, которые в народе называют «сушилками» или «полячками». Они вполне справляются с приемом как аналогового, так и цифрового телевизионного эфирного сигнала. Но практика показала, что в отдельных случаях для DVB-T2 может потребоваться переделка конструкции, которую выполнить сможет не каждый. Поэтому, если подбор усилителей и настройка положения не дает результатов, задумайтесь о покупке другой модели.

Как сделать антенну для цифрового ТВ своими руками

Хотите сэкономить и вас есть хотя бы небольшой опыт в радиоэлектронике? Тогда вполне можно собрать несколько модификаций самодельных антенн, которые вполне справятся с приемом цифрового сигнала. Для опытных мастеров не будет проблемой сделать логопериодические или волновые приемные устройства. Сейчас без проблем можно найти чертежи с указанием точных размеров. Но существуют и более простые модели, которые успешно работают практически во всех регионах РФ. Заслуживают внимания такие варианты:

  • Любители пива вполне могут использовать пару алюминиевых банок. Просто закрепите на подходящей основе и припаяйте к одной из них центральную жилу антенного провода, а к другой его экранирующую оплетку. Практика показала, что такая простая конструкция способна принимать цифровой сигнал не хуже шестиэлементной антенны логопериодического типа.
  • Чуть сложней конструкция у антенны из алюминиевого диска, который просто разрезается в нижней части. Но такая модель требует подключения через согласующий трансформатор, параметры которого подбираются для каждого конкретного случая.
  • Наиболее простой вариант можно получить, используя только антенный кабель, который изгибается в виде петли, длиной порядка 53-63 см. Следует отметить, что устойчивый прием с такой антенной возможен только в зоне уверенного приема, поэтому смотреть с ней телепрограммы в цифровом качестве получиться не везде.

Прежде чем решать, какую антенну выбрать для цифрового ТВ, посмотрите на модификации, уже используемые вашими соседями. В большинстве случаев уже на этом этапе можно существенно сократить перечень подходящих для вашей местности моделей. Правда и тогда усилитель придется подбирать уже индивидуально, ведь даже небольшое смещение в пространстве способно повлиять на качество и устойчивость принимаемого сигнала. Ну а лучшим выходом будет все-таки покупка заводской антенны, тем более, что стоимость представленных в продаже модификаций вполне приемлема.

Смотрите телевизор бесплатно: как настроить внутреннюю антенну

Сара Тью / CNET

Беспроводное телевидение существует уже много лет, и оно встроено прямо в ваш телевизор — все, что вам нужно, это антенна.Местные каналы, транслируемые в вашем районе, предоставляют спортивные передачи, новости и телешоу от ABC, CBS, Fox, NBC, PBS и других каналов с превосходным качеством изображения HD. Неудивительно, что OTA — одна из первых остановок для тех, кто хочет обрезать шнур или дополнить свою потоковую диету.

Самое приятное — это цена: абсолютно бесплатно. В отличие от кабельного или потокового ТВ-вещания, антенное вещание не требует от вас оплаты каких-либо текущих сборов, и если вы живете в районе с приличным приемом, вы можете получить OTA-телевидение с внутренней антенной менее чем за 20 долларов.В других частях страны вам, возможно, придется потратить больше на наружную антенну.

Антенный телевизор легко установить. Вот с чего начать.

Подробнее: Лучшие предложения для потоковой передачи: сэкономьте на Netflix, Disney Plus, HBO Max, Paramount Plus, Hulu и др.

Это дешево. Почему бы не попробовать?

Сара Тью / CNET Комнатные антенны

настолько недорогие, что я лучший совет — просто купите одну, подключите к телевизору и посмотрите, какие каналы вы подключаете.Я просмотрел лучшие модели комнатных антенн от Amazon и обнаружил, что лучшая в городской среде — Channel Master Flatenna. В ходе тестирования я обнаружил, что количество и мощность каналов не увеличиваются в зоне плохого покрытия при замене на более дорогую модель, даже с усилителем усиления. Другими словами, если более дешевые внутренние антенны не работают, скорее всего, ничего подобного не будет. Это связано с тем, что ваше местоположение является самым важным фактором в том, получаете ли вы прием или нет — ваша антенна в лучшем случае занимает второе место.

Если у вас проблемы с приемом сигнала, вы можете улучшить его с помощью внешней антенны. Однако они стоят дороже, и их значительно сложнее установить, поскольку для них обычно требуется доступ на крышу или чердак, и вам может потребоваться профессиональная помощь.

Мы не тестировали внешние антенны на CNET, но высоко оцененные от Amazon и технического сайта Tech Hive начинаются с 60 долларов. Постарайтесь получить антенну, совместимую как с UHF, так и с VHF, поскольку, хотя большинство каналов перешли на UHF с появлением цифровых передач, некоторые устаревшие станции все еще используют VHF.

Сейчас играет: Смотри: Как отрезать шнур за 10 долларов: установка комнатной антенны

2:03

Советы по установке антенны

Учитывая сложность (и потенциальную опасность) установки антенны на крыше, в этой статье мы остановимся на внутренних антеннах.Вот что вам нужно:

Большинство современных комнатных антенн имеют плоскую форму и предназначены для установки высоко на окне, желательно в направлении антенны вещания. Как определить, что это за путь?

Помимо продажи своих однофамильцев, Antennas Direct также является отличным ресурсом для перерезания шнура и предлагает карты на основе вашего местоположения, а также направления ближайших антенн. Держите под рукой компас или приложение Google Maps!

Antennas Direct предлагает карту, показывающую, где находятся ближайшие башни вещания.

Скриншот Тая Пендлбери / CNET

Некоторые антенны снабжены липкими полосками для крепления, но если у вас их нет, вам понадобится малярная лента или замазка для плакатов. Старайтесь не использовать клейкую ленту, так как она может оставить отметины на стенах или окнах.

Установите антенну как можно выше, потому что соседние дома и здания могут блокировать телевизионный сигнал. Поэкспериментируйте с размещением — если окно не работает, попробуйте стену, так как это может дать вам лучший прием.По возможности старайтесь держать антенну подальше от магнитных металлов, таких как защитные решетки и радиаторы.

Многие комнатные антенны имеют длинный съемный коаксиальный кабель, но если ваш телевизор и место для наилучшего приема находятся слишком далеко, вам может понадобиться более длинный кабель. Как только у вас будет достаточно провисания кабеля, подключите запасной конец коаксиального кабеля к задней панели телевизора или цифрового видеорегистратора. Прикрутите его красиво и плотно. Наконец, теперь вы можете настроить тюнер на поиск доступных каналов.

Сколько каналов вы можете получить?

Местные телешоу и станции, показанные здесь в OTA-интерфейсе Sling TV через AirTV 2.

Сара Тью / CNET

Независимо от того, используете ли вы тюнер, встроенный в телевизор, или внешнюю приставку, такую ​​как TiVo, вы, тем не менее, будете принимать OTA TV как цифровой сигнал: аналоговые сигналы были отключены в 2009 году. В меню настроек вашего устройства вы должны найдите раздел «Канал» или «Настройка», и оттуда вы сможете активировать настройку «Авто». Тюнер на телевизоре или цифровом видеорегистраторе затем найдет все доступные каналы, и, если у него есть программа передач, он затем объединит все предстоящие шоу в сетку для вас.

Если вы живете в районе с хорошим приемом, вы сможете получить доступ, по крайней мере, к основным сетевым каналам и их филиалам, включая вашу местную станцию ​​PBS. В зависимости от того, где находится ваш дом, у вас могут возникнуть проблемы из-за естественных или искусственных препятствий, и поиск проблемного канала в Google может определить, является ли он распространенным.

Помимо упомянутого выше сайта Antennas Direct, FCC поддерживает страницу DTV Reception Maps, где вы можете ввести свой адрес и найти каналы, доступные в вашем регионе.Он оценивает каждую станцию ​​в соответствии с частотой и мощностью сигнала, но не сообщает вам, в каком направлении находится антенна.

Если вы живете в зоне плохого приема, вы можете попробовать модель со встроенным усилителем. Но имейте в виду, что это может перегрузить ваш тюнер, и у вас может остаться намного меньше каналов. Если у вас есть модель с усилителем, попробуйте сначала без нее.

Поскольку вы принимаете цифровые сигналы вместо аналоговых, в случае неоптимального приема снега не будет.Если у вас плохой или нулевой прием, вы получите либо неровное, либо неровное изображение, либо совсем ничего, только черноту.

Наконец, если вы получите хорошее изображение и решите, что вам нравится использовать антенный телевизор, вы можете приобрести антенный видеорегистратор. Это позволит вам планировать и записывать шоу для последующего воспроизведения, пропускать рекламу и даже транслировать антенный телевизор за пределами дома.

Подробнее: Лучшие антенные видеорегистраторы для резаков для шнура

Переделанный Amazon Fire TV — наш любимый антенный видеорегистратор.

Сара Тью / CNET

Потребуется ли мне новая антенна для телевизора следующего поколения?

Next Gen TV, также известная как ATSC 3.0, представляет собой версию бесплатного OTA TV нового поколения, которая будет развернута в некоторых регионах страны сейчас и в течение следующих нескольких лет. Среди других улучшений он поддерживает видео 4K HDR и обратный интернет-канал, который используется для видео по запросу и данных об использовании.

Чтобы получить телевизор нового поколения, вам не понадобится новая антенна.Это хорошие новости.

Плохая новость в том, что вам понадобится новый телевизор или внешний тюнер. Телевизоры с ТВ-тюнерами нового поколения только начинают появляться, и они в основном дорогие, и сейчас доступно всего несколько тюнеров.

Иными словами, ваша дешевая антенна прослужит долго.

Телевизоры CNET, потоковая передача и аудио

Получите полный охват технологий домашних развлечений CNET на свой почтовый ящик.

4 лучшие внутренние HDTV-антенны 2021

Наш выбор

Антенны Direct ClearStream Flex

Flex задействовал большее количество каналов во всех местах, где мы его пробовали, и это одна из немногих плоских антенн, которые позволяют вам использовать какой кабель вы хотите.

Независимо от того, где (или в каком городе) мы его повесили, Antennas Direct ClearStream Flex всегда считался одним из лучших по количеству телевизионных каналов.Его плоский дизайн позволяет легко повесить на стену, и он двусторонний, с черной и белой сторонами (также под покраску). Антенна поставляется со съемным усилителем, который может потреблять питание от USB-порта вашего телевизора, а также с длинным съемным кабелем, что удобно, если вы хотите заменить его кабелем другого цвета или длины. Единственным недостатком является то, что ClearStream Flex немного больше среднего для плоской антенны.

, занявший второе место

ANT3ME1

Антенна ANT3ME1 включает измеритель уровня сигнала, который позволяет быстро найти наилучшее положение антенны, но не соответствует нашему лучшему выбору по гибкости установки.

Усилитель ANT3ME1 имеет встроенный измеритель уровня сигнала, который обеспечивает почти мгновенное считывание уровня сигнала. Эта функция позволяет быстро найти оптимальное положение для антенны. Этот процесс может занять более часа, если вместо этого вы будете использовать внутренний процесс сканирования каналов телевизора для оценки различных положений. ANT3ME1 по сути такой же, как и наш предыдущий занявший второе место, ANT3ME, но с немного более широкой конструкцией антенны, которая помогла ему работать примерно на уровне нашего лучшего выбора до того, как мы использовали измеритель.Когда мы использовали измеритель для точной настройки положения антенны, ANT3ME1 иногда превосходил наш лучший выбор. Но кабель не отсоединяется, а для усилителя требуется розетка переменного тока, а не питание от USB.

Выбор для обновления

Winegard Flatwave Amped Pro

Измеритель сигнала Flatwave Amped Pro с подключением через Bluetooth и управляемым приложением позволяет получить абсолютно лучший прием и максимально возможное количество каналов.

Winegard Flatwave Amped Pro — действительно «умная» антенна со встроенным измерителем сигнала, которым вы управляете через мобильное приложение и соединение Bluetooth.Когда вы перемещаете антенну по комнате, каждые шесть секунд вы получаете обновленную информацию о количестве каналов, которые вы можете принимать. В каждом месте, которое мы пробовали, использование приложения для позиционирования антенны помогло Flatwave Amped Pro занять первое или второе место по количеству принимаемых каналов. Усилитель питается от USB, антенна двусторонняя, с черными и белыми сторонами, и вы получаете большое количество кабеля. Однако кабель не отсоединяется, и Flatwave Amped Pro обычно примерно в два раза дороже типичных плоских антенн с усилителем.

Бюджетный выбор

Комнатная HDTV-антенна с цифровым усилением 1byone уже несколько лет подряд является нашим бюджетным выбором в этом руководстве. Он работает почти так же хорошо, как наш лучший выбор; Если вы находитесь в пределах 15 миль от антенн вещания, вы можете не пропустить ни одного канала с этой. Он имеет встроенный усилитель, включает в себя довольно большое количество кабеля и относительно компактен. Единственным недостатком является то, что кабель не отсоединяется, а антенна не является реверсивной или окрашиваемой, поэтому ваш единственный вариант цвета — черный.

Как настроить ТВ-антенну

Подключить комнатную антенну, такую ​​как Mohu Leaf, к телевизору, довольно просто, если у вас относительно современный телевизор (построен в 2006 году или позже). Просто прикрутите коаксиальный кабель антенны к разъему «ANTENNA / CABLE» на задней панели телевизора, как показано здесь:

На задней панели телевизора показано, где подключить антенный кабель

Если у вас есть антенна с питанием, вам придется подключить ее к стене для питания (или в некоторых моделях есть вилка питания USB, которую вы можете подключить к телевизору, если у него есть USB).

Поиск каналов на телевизоре

Теперь включите телевизор и войдите в меню настроек. Найдите вариант, в котором вы можете выбрать между кабельным и антенным входом, и выберите «антенна». Вот как это выглядит на моем Sony:

Выбор антенного входа на телевизоре

Затем настройте телевизор на автоматический поиск каналов. Вот как это выглядит на моем телевизоре:

Поиск каналов

Нажмите «ОК», и ваш телевизор начнет поиск каналов! Удачи! Возможно, вам придется повторно запустить поиск несколько раз, используя разные конфигурации антенн.

Если у вас все еще возникают проблемы, посетите мою страницу устранения неполадок.

Настройка положения антенны

Скажу честно, как только вы подключите телевизионную антенну … Чтобы добиться наилучшего приема, нужно поэкспериментировать с местом, где вы устанавливаете антенну в своей комнате. Может быть большая разница в количестве каналов, которые вы получаете, в зависимости от ориентации, расположения, высоты антенны, а также от того, находится ли она в помещении или на улице. Изменение угла наклона антенны на несколько градусов может резко изменить прием для конкретного канала.

Если вы используете комнатную антенну, я предлагаю разместить ее возле окна, а затем сканировать каналы, чтобы установить базовую линию. Запишите полученные каналы, переместите антенну и повторите сканирование. Если вы потеряли какие-либо каналы, вручную добавьте их обратно в меню управления каналами вашего телевизора и запишите их, чтобы получить общий список всех возможных каналов. Затем перейдите к слабому каналу и перемещайте антенну в реальном времени, пока не добьетесь хорошего приема. Возможно, вам придется повторить это для других слабых каналов.

Никогда не знаешь, где будет лучшая позиция антенны. После последнего хода я установил антенну возле окна. Прием на десять-двенадцать каналов был очень посредственным. Во время игры с прокладкой кабеля антенна упала на пол. Просто ради удовольствия я просмотрел каналы и обнаружил, что у меня есть еще четыре канала в этом маловероятном положении!

Если вы не получаете десять или двадцать каналов, вы, вероятно, живете слишком далеко от передатчиков или что-то блокирует сигналы, например, гора.Перейдите в раздел антенн, чтобы узнать больше. Если у вас нет доступа к крыше (например, вы живете в квартире), я бы посоветовал использовать антенну Mohu Leaf. Он тонкий, и его легко спрятать в помещении. Это то, что я использую. Вот еще несколько советов, как улучшить прием ТВ и увеличить количество каналов.

Если у вас вообще нет каналов, перейдите по ссылке ниже:

Я хочу подчеркнуть одну вещь: разница в количестве каналов, которые вы можете получить с разными комнатными антеннами, довольно мала.Если одна антенна может получить пять каналов, вы не собираетесь внезапно получить 25 каналов с более дорогой антенной. Так что не покупайте все более дорогие антенны в надежде решить проблемы с приемом. Расположение антенны оказывает гораздо большее влияние на прием, чем тип антенны, которую вы используете, если вы не используете дешевую антенну в форме кроличьего уха.

, если вам интересно, вот как я установил антенну в гостиной.

Смотрите, что показывают по телевизору — веб-сайт бесплатного путеводителя по каналам

Хорошо, ваша антенна подключена.Поздравляю! Теперь, как вы видите, какие шоу идут? К счастью, есть онлайн-гид по каналам под названием Titan TV. Вы можете просмотреть это на своем смартфоне, планшете или компьютере. В первый раз установка не сразу очевидна, но я объясню ее ниже.

Сначала зайдите на сайт titantv.com. Перейдите на панель над гидом каналов и нажмите кнопку «+» (она очень скрыта):

Расписание Titan TV

Когда вы щелкнете по нему, появится всплывающее окно. Щелкните поле «Трансляция», как показано ниже:

Шаг 1 настройки Titan TV

Затем введите свой почтовый индекс, выберите свой район, установив один из флажков, нажмите «Сохранить», и все готово!

Шаг 2 настройки Titan TV

Вы можете повторить процесс, если находитесь рядом с двумя зонами вещания.В следующий раз, когда вы посетите этот сайт, ваши настройки будут там. Вуаля! Ваш телегид по трансляции!

Как использовать антенну с несколькими телевизорами

Что делать, если вы хотите подать сигнал антенны на несколько телевизоров? У вас есть несколько вариантов. Вы можете использовать одну антенну на телевизор (что-то вроде боли), получить усилитель-распределитель для распределения сигнала на каждый телевизор с одной антенны или использовать табло. Подробнее об этих вариантах в этой статье.

Вот несколько усилителей-распределителей на Amazon, которые я рекомендую:

Когда вы совершаете покупку по партнерским ссылкам на этом сайте, я получаю компенсацию от продавца или производителя без каких-либо дополнительных затрат для вас .Я лично тестирую и / или исследую каждый продукт или услугу, прежде чем рекомендовать их. Как партнер Amazon, я зарабатываю на соответствующих покупках. Этот сайт не принадлежит розничным торговцам или производителям.

По сути, вы вставляете кабель от антенны во вход этого блока, а затем подключаете несколько коаксиальных кабелей к телевизору. Коробке требуется питание, потому что она усиливает сигнал. Бонус в том, что это улучшает прием, и вы можете получить еще больше каналов, чем раньше!

Теперь не забудьте поставить этот усилитель как можно ближе к антенне.Причина в том, что ТВ-сигнал теряет силу на каждый фут кабеля, через который он проходит. Поэтому лучше усилить его как можно раньше — другими словами, физически близко к антенне, а не на другом конце антенны рядом с телевизором!

Да, я знаю, что гораздо сложнее подключить эту коробку на чердаке или там, где находится ваша антенна, и подавать на нее питание и т. Д., А не рядом с телевизором. Но, если вы хотите ввести как можно больше станций, вам следует держать коробку ближе к антенне.В моих экспериментах даже дополнительные 20 футов кабеля без усилителя, проложенного от вашей антенны, могут привести к потере слабой станции.

Вот почему вам не следует использовать в этом приложении пассивный (не запитанный) сплиттер. В моих экспериментах пассивный разветвитель приведет к потере мощности сигнала и, возможно, к потере более слабых станций.

Попробуйте и сообщите нам свои результаты!

Как найти лучшую антенну для цифрового телевидения на 2021 год

Обрезание шнура стало синонимом отказа от подписки на кабельное и спутниковое телевидение в пользу услуг потокового видео.Это оставляет на столе много прямых трансляций, которые вы можете получить бесплатно. Все, что вам нужно, это антенна, чтобы по старинке настраиваться на телеканалы (разумеется, в формате высокой четкости с цифровыми сигналами). Если вы хотите идти в ногу с местными программами или просто хотите большего разнообразия, помимо потоковой передачи, антенна, подключенная к вашему телевизору, — это способ сделать это. Вот как выбрать лучшую антенну для вас.

Местоположение имеет значение

Перед тем, как начать покупать антенну, вы должны проверить, какие каналы доступны рядом с вами.В AntennaWeb есть полезный инструмент, который позволяет вам указать свое местоположение, чтобы узнать, где находятся ближайшие телестанции. Он даже предоставляет полезную карту, которая показывает расстояние и тип антенны, который вам нужен для получения сильного сигнала от каждой станции. Как только вы узнаете, какой телевизор вы можете поставить рядом с собой, вы сможете выбрать лучшую антенну для покупки.

Инструмент для телевизионных станций AntennaWeb классифицирует близлежащие станции в зависимости от типа наружной антенны, на которую вам нужно настроиться. Это связано с тем, что внутренние антенны сильно зависят от архитектуры вашего дома и любых конструкций, которые могут создавать помехи сигналам.Однако это не означает, что карта бесполезна для внутренних антенн; желтые и зеленые станции могут быть настроены с помощью малых и средних разнонаправленных антенн, установленных на открытом воздухе, что означает, что вы, вероятно, можете получить от них сигнал с помощью внутренней разнонаправленной антенны. Для более удаленных и более слабых станций, требующих направленных антенн или предусилителя, вам потребуется установить его снаружи.

Многонаправленные или направленные антенны

Многонаправленные антенны предназначены для приема сигналов с любого направления.Обычно они плоские, имеют форму прямоугольных листов или дисков, которые легко устанавливаются на окно. При правильной установке они могут настраиваться на любую станцию ​​в пределах досягаемости, независимо от того, находится ли станция на севере, юге, востоке или западе.

Многонаправленные антенны — наиболее распространенный вид телевизионных антенн. Почти все комнатные антенны являются разнонаправленными, как и многие наружные антенны. Их легко настроить, и им не нужно знать, где находится каждая станция. Однако они не идеальны; разнонаправленные антенны слабее направленных антенн, поэтому их дальность действия намного короче.

Направленные антенны, в общем, направленные. Они, как правило, имеют форму плавников, стрелок или трубок, и их нужно направлять в сторону станций, на которые они настроены. Это означает, что их необходимо отрегулировать для правильного приема сигналов от станций, поэтому вам нужно будет тщательно спланировать их установку. Их диапазон может быть намного больше, чем у разнонаправленных антенн, что позволяет вам настраиваться на более слабые и удаленные станции, если антенна направлена ​​на них.

Направленные антенны, как правило, следует устанавливать снаружи, поэтому они лучше подходят для дома, чем для квартир.Наведение на станцию ​​не так эффективно, если антенна заблокирована стеной.

Имея это в виду, мы выбрали множество лучших антенн, которые вы можете использовать в различных сценариях.

Комнатные телевизионные антенны Amazon за 20 долларов

Конечно, у Amazon есть телевизионные антенны, хотя комнатная телевизионная антенна AmazonBasics больше не доступна. К счастью, есть множество безымянных домашних телевизионных антенн за 20 долларов, таких как модель 1byone, указанная здесь, которые кажутся очень похожими.Это простые плоские антенны с типичным диапазоном действия около 35 миль. У них нет никаких излишеств, и их диапазон или качество не гарантируется так, как у фирменных антенн, но, по крайней мере, вы можете получить большинство из них с бесплатной доставкой Amazon Prime.

Внутренняя / наружная ТВ-антенна с усилителем AmazonBasics

Комнатная антенна AmazonBasics больше не доступна, но вы все равно можете получить внутреннюю / внешнюю антенну домашнего бренда Amazon. Эта модель примерно в два раза дороже, чем многие из безымянных моделей, которые вы найдете, но она отличается удобной для использования на открытом воздухе, устанавливаемой конструкцией и дальностью действия до 60 миль благодаря встроенному усилителю.

Антенны Direct ClearStream Eclipse Внутренняя HDTV-антенна

Antennas Direct — популярный бренд, предлагающий широкий выбор внутренних и наружных антенн. Комнатная HDTV-антенна Eclipse представляет собой простую плоскую дискообразную антенну с прикрепляемой конструкцией. Вы можете наклеить его на любую гладкую поверхность, например, на окно, без использования скотча или другого клея. Это разнонаправленная антенна с радиусом действия 35 миль.

Антенны Direct ClearStream Flex Amplified UHF / VHF Внутренняя HDTV-антенна

ClearStream Flex дороже, чем ClearStream Eclipse, и больше.Благодаря большему размеру и прилагаемому усилителю, эта комнатная антенна имеет гораздо больший радиус действия, чем Eclipse, более 50 миль.

Антенны Direct DB8e 8-Element Bowtie Attic / Outdoor HDTV Antenna

Решительно ретро-выглядящие антенны 8-элементная антенна Bowtie Direct DB8e на самом деле является очень мощной разнонаправленной наружной антенной. Он состоит из двух панелей, каждая с четырьмя элементами и отражателем, которые можно наклонять к группам близлежащих станций для получения наилучших результатов.Это по-прежнему разнонаправленная антенна, но она большая, и вы можете добиться еще лучшего приема на расстоянии более 70 миль.

Лист Моху +

Mohu Leaf + может выглядеть скромно как плоская комнатная разнонаправленная антенна, но его усилитель с питанием от USB добавляет 15 дБ мощности сигнала, что дает ему дальность действия более 60 миль. Он также двусторонний, с черной и белой сторонами, поэтому он, вероятно, будет соответствовать вашему декору, где бы вы его ни установили.

Monoprice Активная изогнутая антенна HD5 HDTV

Monoprice остается одним из самых тщательно охраняемых секретов для энтузиастов домашнего кинотеатра и установщиков, предлагая надежные и недорогие антенны, кабели и другое аудио / видео оборудование.Активная изогнутая HDTV-антенна Monoprice — это простая, недорогая, слегка изогнутая комнатная антенна с усилителем для диапазона 60 миль.

Monoprice Прозрачная оконная или настенная бумажная тонкая антенна HDTV

Большинство комнатных антенн непрозрачны, но антенна Monoprice с прозрачным окном прозрачная или, по крайней мере, полупрозрачная. Это означает, что вы можете прикрепить его к окну и по-прежнему пропускать много света. Он также оснащен встроенным усилителем, поэтому он должен иметь тот же диапазон 60 миль, что и изогнутая антенна Monoprice, всего за несколько долларов больше.

Monoprice Digital HD7 Наружная антенна HDTV

Наконец, если вы можете установить антенну снаружи и нацелить ее, то наружная антенна Monoprice Digital HD7 — самый доступный способ получить телевизионное вещание. И даже без усилителя антенна имеет радиус действия 65 миль, если направить ее в правильном направлении.

The Ultimate Cord Cutter’s Guide

Помимо антенн, есть много вещей, которые необходимо учитывать, прежде чем вы станете штатным резаком для шнура. Вот потоковые сервисы и устройства, которые вам понадобятся для начала.

Комнатная ТВ-антенна? Убедитесь, что вы знаете, что получаете

Любой телевизор, произведенный с 2007 года, имеет цифровой тюнер, позволяющий бесплатно смотреть эфирные (OTA) каналы, если у вас есть недорогая комнатная антенна. Эти каналы обычно включают местные вещательные каналы, включая сигналы высокой четкости или HDTV. Но антенна OTA не даст вам бесплатных «премиальных» каналов, которые вы можете получить только через кабельные, спутниковые или онлайн-сервисы. Не верьте рекламе OTA-антенны, которая утверждает, что это возможно.

Сегодня FTC объявила, что подала в суд на компанию, которая якобы лгала о характеристиках своих внутренних антенн и усилителей сигнала. Компания продавала продукцию под брендами TV Scout, SkyWire, SkyLink и Tilt TV. В рекламе антенн говорилось, что люди могут перестать платить за кабельное или спутниковое телевидение и по-прежнему смотреть все свои любимые телеканалы, в том числе премиум-каналы. FTC заявляет, что это просто неправда. В рекламе усилителей компании на английском и испанском языках утверждалось, что люди могут использовать их с ее антеннами, чтобы получить еще больше станций, включая платные каналы или каналы по подписке, такие как HBO и AMC, бесплатно.FTC утверждает, что эта реклама также была ложной. FTC также сообщила, что некоторые рекламные объявления были сделаны так, чтобы выглядеть как «новостные репортажи», а некоторые из них были сделаны в поддержку потребителей.

Прежде чем перерезать шнур и купить антенну OTA и сопутствующие товары, запомните:

  • Ознакомьтесь с советами FCC по телевизионным антеннам и обеспечению хорошего приема.
  • Доверяйте новостным сообщениям о продукте, только если они поступают из надежного источника новостей, на его собственном веб-сайте или в новостной ленте.
  • Когда вы смотрите на одобрение или рецензию в Интернете, подумайте, где они опубликованы и что вы знаете о том, кто их написал.Некоторые отзывы и отзывы являются фальшивыми или вводящими в заблуждение. Их бывает сложно отличить от настоящих, поэтому лучше проверить несколько источников. И обзоры экспертов с проверенных веб-сайтов — хороший способ.

Ищете подходящую комнатную телевизионную антенну?

Для каждого нового или старого телевизора очень важно, чтобы вы получали хороший прием. Ваш телевизор может быть размером со всю стену, и звук может быть отличным, но если у вас плохой прием, никто не любит смотреть телевизор у вас дома.Итак, в One For All нам нравится устранять помехи раз и навсегда и повышать качество приема. Наши наружные и внутренние телевизионные антенны гарантируют наилучший прием сигнала. Благодаря нашим инновационным технологиям и функциям мы стремимся создать идеальный телевизионный прием для вашего дома. Еще одно большое преимущество телевизионных антенн One For All заключается в том, что они отлично вписываются в ваш интерьер. Если вы любите поддерживать чистоту в гостиной, наши антенны — лучшие! Некоторые из них можно даже легко спрятать, а другие имеют очень стильный дизайн, что делает их настоящим дополнением к вашему интерьеру.

Обладая более чем 27-летним опытом, One For All представила самые удобные в использовании продукты, и наши внутренние телевизионные антенны являются одним из них. Наши телевизионные антенны ультрасовременные и стильные, в них используются самые современные технологии. В One For All мы всегда гарантируем оптимальный телевизионный прием. Вам интересно, какие внутренние телевизионные антенны мы можем предложить? Взгляните на все наши внутренние телевизионные антенны в нашем ассортименте продукции.

Характеристики комнатной ТВ антенны от One For All

Все домашние телевизионные антенны One For All гарантируют несколько вещей.Мы обеспечиваем простую установку, наилучшее качество сигнала и продуманную конструкцию. Благодаря своим выдающимся характеристикам наши внутренние антенны отличаются от других антенн и антенн. Внутренние цифровые антенны One For All созданы с использованием новейших инновационных технологий и функций.

Внутренние телевизионные антенны, которые мы создаем, подходят для расстояния до 60 миль между антенной и передатчиком вещания. Кроме того, наши антенны охватывают бесплатное телевещание 1080p и 4K.Наши усиленные внутренние телевизионные антенны даже оснащены уникальным блочным фильтром 3G / 4G для защиты всех сигналов мобильных телефонов. Таким образом, вы можете быть уверены, что получите наилучший прием сейчас и в будущем.

Наш широкий ассортимент продукции варьируется от стандартных телескопических антенн с поддержкой HD до высокотехнологичных антенн с поддержкой 4K Ultra HD. Вы ищете внутреннюю телевизионную антенну с индикатором уровня сигнала, который подскажет, где вы должны разместить антенну, чтобы получить больше телеканалов? Тогда наша домашняя антенна HDTV с усилением идеально подходит для вас.Вы ищете что-то маленькое, но с великолепным футуристическим дизайном? Взгляните на нашу внутреннюю антенну с усилением HDTV. Благодаря ультратонкому двухцветному дизайну вы можете разместить его на столе или прикрепить высоко на стене или окне для наилучшего приема. Благодаря ненавязчивому дизайну он гармонично вписывается в интерьер вашего дома. Короче говоря, это не только приятно смотреть, но и обеспечивает отличный прием!

Прием наших внутренних телевизионных антенн

One For All предлагает широкий выбор различных домашних телевизионных антенн.Все антенны обеспечивают идеальный прием и могут быть установлены в любом месте вашего дома. Прием внутренних телевизионных антенн One For All варьируется от 25 до 60 миль от ближайшей вышки передатчика.

При покупке телевизионной антенны следует учитывать несколько моментов. Например, вы можете купить комнатную или уличную телевизионную антенну. Какую антенну вы должны купить, зависит от расстояния между вами (вашим домом) и ближайшей вышкой передатчика. Наше обычное практическое правило — использовать комнатную телевизионную антенну, если вы живете в 15 милях или меньше от ближайшей башни.Если ваш дом расположен на расстоянии более 15 миль от вышки, мы рекомендуем использовать наружную телевизионную антенну. Чтобы быть уверенным на все сто процентов, вы можете использовать наш Мастер антенн, чтобы найти подходящую антенну в зависимости от вашего местоположения и пожеланий.

Если вы живете в гористой местности или когда ваш дом окружен деревьями или высокими зданиями (например, небоскребами или многоквартирными домами), телевизионные сигналы могут быть искажены. Чтобы обеспечить наилучший прием вашей комнатной телевизионной антенны, мы рекомендуем использовать внутреннюю телевизионную антенну с усилителем.По сути, это означает, что сигнал вашей телевизионной антенны становится сильнее. Мы особенно рекомендуем это, если вы живете в горной местности и живете дальше, чем в 3 милях от вышки передатчика. Когда ваш дом не окружен деревьями, большими зданиями или горами, и вы живете в радиусе 3 миль от передатчика, неусиленная телевизионная антенна подойдет.

Советы и приемы для улучшения качества приема

При просмотре телевизора нет ничего более раздражающего, чем плохое разрешение или плохой прием.Даже если у вас есть лучшая телевизионная антенна, есть несколько советов и приемов, которые помогут вам добиться еще лучшего приема. При установке внутренней телевизионной антенны лучше всего установить ее возле окна или на чердаке. Как и аналоговая антенна, даже цифровая антенна работает лучше всего, когда она расположена выше. Итак, переместите внутреннюю телевизионную антенну как можно выше и наслаждайтесь лучшим качеством приема!

Также убедитесь, что ваша внутренняя телевизионная антенна не находится в непосредственной близости от каких-либо металлических предметов.Металлические поверхности могут создавать помехи цифровым сигналам, передаваемым с радиовещательной вышки, и даже блокировать прием. Поэтому старайтесь сохранять как можно большее расстояние между антенной и металлическими предметами — расстояние 6 футов или больше было бы идеальным. Хотите узнать больше советов и рекомендаций по улучшению качества приема? Мы объяснили их все в нашем блоге о телевизионных антеннах.

Комнатные телевизионные антенны с уникальным голландским дизайном

One For All предлагает внутренние антенны на любой вкус, любой формы, размера и стиля.Наши внутренние телевизионные антенны идеально впишутся в интерьер вашего дома. Таким образом, вы можете легко разместить антенну на виду. Благодаря стильному дизайну наших моделей антенны не бельмо на глазу, а скорее дополнение к интерьеру. Более того, большинство внутренних антенн можно разместить в нескольких разных положениях. Некоторые комнатные антенны можно разместить горизонтально, стоя и закрепить непосредственно на стене. И так, чего же ты ждешь? Подключите его и сразу же начинайте смотреть!

Выберите новую комнатную ТВ-антенну прямо сейчас на сайте One For All

В One For All мы стремимся к одной всеобъемлющей миссии: обеспечить вам и вашей семье максимальный домашний комфорт, предоставив you возможность управлять своими домашними развлекательными устройствами.Наши внутренние телевизионные антенны обеспечивают наилучший прием. Они также очень стильные и доступны в разных размерах, формах и моделях.

Когда вы нашли для себя идеальную комнатную телевизионную антенну, вам нужно будет выбрать продавца. Вы будете перенаправлены на сайт продавца, где сможете приобрести антенну. Всего за короткий промежуток времени вы можете бесплатно смотреть телепередачи 1080p и 4K с кристально чистым приемом! И все благодаря внутренним телевизионным антеннам One For All.Если у вас возникнут какие-либо вопросы об одной из наших внутренних антенн, загляните на нашу страницу поддержки, чтобы найти ответ, который вы ищете.

Антенны Прямые | Часто задаваемые вопросы об телевизионных антеннах высокой четкости

Q: Что такое OTA-телевидение и как оно работает?

A: Эфирное телевидение — это термин, используемый для описания телевизионных сигналов, которые транслируются вашими местными вышками телевещания (в отличие от кабельного или спутникового сигнала).С 2007 года эти сигналы передаются с использованием цифровых сигналов, в отличие от аналоговых сигналов, которые использовались до 2009 года. В настоящее время существует 3 способа поднять ваши местные станции:

  • Первый — цифровой ресивер OTA, который будет принимать ваши местные каналы. Эти цифровые тюнеры с выходами HD можно купить в любой сети магазинов электроники по цене от 99 до 199 долларов. Их можно добавить практически к любому телевидению, при этом не будет никакой ежемесячной платы.
  • Второй — HDTV со встроенным цифровым тюнером.Все телевизоры, выпущенные после 2007 года, должны иметь уже встроенный ATSC (HDTV-тюнер). (Примечание. Если на вашем телевизоре написано «Готов к HD», в нем нет встроенного цифрового тюнера. «Готовность к HD» относится к любому дисплею, который способен принимать и отображать сигнал высокой четкости с разрешением 720p, 1080i или 1080p с использованием компонентный видео или цифровой вход, но не имеет встроенного тюнера с поддержкой HD.)
  • Третий — спутниковый тюнер HD. И Dish Network, и Direct TV предлагают спутниковые ресиверы HDTV с эфирным тюнером, встроенным в одно устройство.Преимущество использования этого метода заключается в том, что нет необходимости использовать отдельное оборудование для приема сетей HD премиум-класса, таких как HBO HD и ShowTime HD. Кроме того, местные и спутниковые каналы могут быть интегрированы в программу передач, чтобы зритель мог легко переключаться между местным и спутниковым каналами. Вам понадобится эфирная антенна (например, те, что мы продаем), а также антенна, подключаемая к приемнику.
Вернуться к началу

В: Как сканировать каналы?

A: Поиск каналов очень важен, когда дело касается телевизионных антенн.Каждый телевизор / конвертер отличается, поэтому вам может потребоваться обратиться к руководству пользователя, прилагаемому к вашему телевизору / конвертеру, но в целом рекомендации остаются неизменными. (Примечание. Если вам нужна дополнительная помощь или у вас больше нет руководства пользователя для вашего устройства, найдите номер модели вашего телевизора или конвертера, который обычно находится на задней панели, и введите его в Google вместе со словами «сканирование каналов». Вы должны найти информацию, относящуюся к вашему устройству.) Каждый раз, когда вы подключаете новую телевизионную антенну или перемещаете уже имеющуюся антенну, вы должны искать каналы.

  • Используя пульт дистанционного управления своего устройства, найдите меню «Домой» или «Настройки». (Примечание: убедитесь, что тюнер установлен на «Антенна» или «Воздух», а не на «Кабель».)
  • Инструмент сканирования каналов можно найти в разделах «Каналы», «Тюнер» или что-то подобное.
  • Выберите «Автопоиск», «Сканирование каналов», «Поиск цифрового канала» или что-то подобное.

Готово! Ваше устройство выполнит поиск всех доступных цифровых OTA-каналов всего за несколько минут, и вы сможете бесплатно смотреть телепередачи высокой четкости.Резакам для шнура следует периодически выполнять повторное сканирование каналов, поскольку провайдеры эфирного телевидения постоянно добавляют новые станции благодаря растущему числу американцев, которые больше не платят за кабельное или спутниковое телевидение.

Вернуться наверх

В: Могу ли я принимать бесплатные каналы высокой четкости с помощью телевизионной антенны?

A: ДА! С телевизионной антенной вы будете наслаждаться HDTV с высочайшим качеством изображения и звука. Эфирное вещание передается в кристально чистом формате 1080i без сжатия, что намного превосходит то, что предлагают кабельные и спутниковые каналы.Многие местные передачи транслируются в цифровом формате в формате Dolby 5.1 Surround Sound, что дает вам идеальную звуковую сцену для просмотра телепрограмм в прямом эфире из основных сетей, включая ABC, CBS, NBC, FOX, PBS, The CW и многие другие. Ни уловок, ни счетов, ни подписок. Все, что вам нужно, это ТВ-антенна!

Вернуться наверх

В: Как мне найти башни вещания, чтобы навести мою телевизионную антенну?

A: Мы взяли на себя всю работу по наведению вашей телевизионной антенны. Просто загрузите наше бесплатное приложение Antenna Point на свой смартфон или планшет Android / iOS или перейдите на сайт www.антеннапоинт.com и введите свой почтовый индекс. Вы найдете карту с вашими местными вышками вещания, список ваших местных каналов и радиус покрытия вашего района.

Если вам нужна дополнительная помощь, наша команда связи доступна 7 дней в неделю по телефону или в чате прямо здесь, на нашем веб-сайте.

Вернуться наверх

В: Как мне узнать, какие каналы доступны в моем районе?

A: На нашей странице «Локатор передатчиков» после ввода почтового индекса вы найдете полный список каналов, доступных в вашем регионе.В списке будет указано ваше расстояние от вышки передатчика, которая транслирует этот канал, независимо от того, является ли канал УВЧ или УКВ, а также точное направление для наведения вашей антенны. Столбец Virtual Channel представляет канал, отображаемый на телевизоре. Столбец DTV Channel представляет фактическую частоту передачи. Список вещательных вышек, а также их удаленность от вашего местоположения также доступны в нашем бесплатном приложении Antenna Point .

Вернуться наверх

Q: Все ли цифровые каналы на УВЧ?

A: Нет, не все каналы работают в диапазоне УВЧ.Хотя многие станции DTV занимают вещательные каналы УВЧ, есть много станций, которые также предоставляют каналы вещания УКВ. Для получения дополнительной информации посетите www.antennapoint.com.

Вернуться наверх

Q: Мои телеканалы отображаются как 2.1, 5.1, 7.1 и т. Д. Мне нужна УКВ антенна, верно?

A: Телеканал, например 2.1, 4.1 или 5.1, может отображаться на вашем телевизоре, но это не означает, что это частота VHF. Вы можете найти фактический частотный канал вещания на сайте www.tvfool.com. Выберите локатор ТВ-сигнала и введите свой домашний адрес. Фактический частотный канал вещания будет показан вместе с виртуальным каналом в скобках. Например, КМОВ 24 (4.1). Позывной телекомпании — KMOV, частотный канал вещания — 24, виртуальный канал — 4.1. Следовательно, в этом примере телевизионная станция ведет вещание на частотном канале 24, поэтому это не частота VHF.

Вернуться наверх

Q: В чем разница между антеннами UHF и VHF?

A: Самая очевидная разница между антеннами VHF и UHF — это размер.Мы писали об этом в блоге, но вот небольшой пример: прием разных частот связан с длиной волны . Подумайте об этом так: волна в океане приближается к большому валуну. Если волна большая и более распространенная, она будет меньше разрушаться при ударе о валун, и больше воды сможет преодолеть или обогнуть препятствие. Таким образом сигналы VHF проходят через препятствия между телебашнями и вашей телевизионной антенной и / или вокруг них.Когда меньшая волна ударяется о валун, ее небольшая длина означает, что она в большей степени нарушается препятствием, и меньше воды будет проходить через валун или вокруг него. Вот как на сигналы UHF влияют препятствия, и эти сигналы намного легче ухудшаются на больших расстояниях.
Вам понадобится другой тип антенны для приема больших или меньших волн, в зависимости от того, что доступно в вашем районе.

Вернуться наверх

Q: Получить УКВ станции для меня проблема.Все остальное у меня нормально.

A: Многие станции, которые вернулись к присвоению ОВЧ, резко снизили мощность своих передатчиков, в некоторых случаях более чем на 90%! Некоторые станции ошибочно думали, что могут сэкономить деньги, отключив электричество, и при этом охватят такое же количество зрителей. В других случаях FCC наложила пониженные ограничения мощности для станций, которые вернулись к своим старым присвоениям в диапазоне ОВЧ, чтобы предотвратить помехи соседним рынкам. Некоторые владельцы станций ошибочно полагали, что, резко снижая мощность передатчиков DTV, они могут обслуживать ту же зону покрытия, что и аналоговые, и это оказалось неверным.Многие станции, которые вернулись к VHF, теперь обнаруживают, что после перехода на VHF зона покрытия значительно сократилась, а количество зрителей сократилось.

Одной из потенциальных проблем с повторным использованием телеканалов с низким (2-6) и высоким (7-13) ОВЧ-диапазоном для цифрового телевидения является возможность помех от других сигналов в определенное время года. «Пропустить» может включать удаленные передачи по одному и тому же каналу и создавать помехи. Цифровые радиовещания с низким уровнем VHF (2-6) особенно подвержены помехам, и их часто трудно надежно принимать, независимо от того, какая модель антенны используется.Примечание. Физические размеры антенн низкой и высокой УКВ намного больше, чем у антенны УВЧ.

Вернуться наверх

Q: Как материал моего дома влияет на прием антенны?

A: При использовании внутренней телевизионной антенны строительные материалы, такие как кирпич, металлический сайдинг, излучающий барьер или штукатурка, могут значительно уменьшить входящий сигнал. Наши внутренние антенны спроектированы так, чтобы обеспечивать наилучший прием с учетом этих препятствий, поэтому на протяжении многих лет некоторые из наших антенн постоянно упоминаются во многих публикациях «Лучшие домашние телевизионные антенны».

Вам также может потребоваться поднять и / или переместить антенну. Разместите антенну как можно выше или возле окна или стены, обращенной к башням вещания. Если у вас есть антенна на чердаке, попробуйте переместить антенну на улицу. На открытом воздухе убедитесь, что антенна не направлена ​​на физические препятствия, такие как крыша, здания, деревья или холм.

Важно: не забывайте повторно сканировать каналы на телевизоре каждый раз, когда вы перемещаете антенну.

Позвоните в нашу группу связи, доступную 7 дней в неделю, если у вас возникнут дальнейшие проблемы с получением сигналов.

Вернуться наверх

Q: Как работает прием в удаленных или «второстепенных» районах? Получу ли я нечеткое изображение?

A: Когда дело доходит до цифрового телевидения, это принцип «все или ничего». После получения сигнала стабильный поток данных гарантирует, что вы получите идеальное изображение и отличный звук. Однако, если этот битовый поток будет прерван, ничего не будет — просто пустой экран. В областях с большим количеством зданий или препятствий многолучевое искажение может вызвать «эффект обрыва».Исправление состоит в том, чтобы использовать антенну с большим усилением, предполагая, что многолучевость может быть устранена. Ведется работа по определению оптимальных конструкций для улучшения исправления ошибок в телевизионных приемниках.

Что касается расстояния, получение надежного приема DTV в диапазоне УВЧ за пределами кривизны Земли (примерно 70 миль) затруднено. Рельеф оказывает большое влияние на прием. Лучше всего пролететь над водой, поскольку вода, как правило, плоская и положительно влияет на температуру для передачи сигнала.При этом за пределами 70 миль, если вы не можете получить прямую видимость передатчиков, неизбежны препятствия, отрицательно влияющие на прием.

Вернуться наверх

Q: Как мне разрешить канал, который продолжает отключаться? И / или у меня проблемы с приемом. Что я могу сделать?

A: Это могло произойти по нескольким причинам. Щелкните здесь, чтобы просмотреть нашу страницу, посвященную поиску и устранению неисправностей , приёмной . Позвоните нашей команде связи или поговорите с нами прямо здесь, на нашем веб-сайте, чтобы оценить ваше местоположение и / или установку или получить дополнительные советы о том, как принимать лучшие телевизионные сигналы с ваших местных вышек.Мы доступны 7 дней в неделю.

Вернуться наверх

Q: Почему я должен быть направлен лицевой стороной моей разнонаправленной антенны в сторону вещательных вышек?

A: В то время как большинство антенн Antennas Direct являются разнонаправленными и принимают телевизионные сигналы с нескольких направлений, наведение передней части антенны на самую большую группу башен является критическим шагом для приема большинства телеканалов, доступных в вашем регионе, и это верно для всех телевизионных антенн.Наши антенны ClearStream и Bowtie спроектированы для приема сигналов с углом луча 60 градусов, а это означает, что наши антенны лучше всего подходят для передачи телевизионных сигналов от широко разнесенных радиовещательных вышек. Даже с лучшими разнонаправленными антеннами, обращенная к передней части антенны в сторону самого большого скопления башен, оптимизирует ваши шансы на достижение наилучшей прямой видимости между вашей антенной и передающими вышками, что обеспечит вам прием наиболее доступного ТВ. каналы для вашего местоположения.

Вернуться наверх

Q: Мои местные вышки находятся вне прямой видимости, что мне делать?

A: Возможно, вы видели, что термин «линия прямой видимости» упоминается много раз, когда речь идет об антеннах. Это просто означает, что в идеальном сценарии существует прямая прямая линия между вашей телевизионной антенной и радиовещательными вышками, от которых она принимает сигналы. В практических приложениях цель состоит в том, чтобы обеспечить максимально беспрепятственный путь к вещательным вышкам.

Возможно, вам потребуется поднять и / или переместить антенну. Убедитесь, что антенна не нацелена на физические препятствия, такие как крыша, здание или деревья. Вы также должны определить, какой тип антенны вам нужен, исходя из местности вокруг вашего дома, вашего местоположения по отношению к местным вышкам вещания и того, какие каналы доступны в вашем районе. Посетите сайт www.antennapoint.com или загрузите бесплатное приложение Antenna Point на свой смартфон или планшет Android / iOS, чтобы найти местные вышки-передатчики и полный список каналов, доступных в вашем регионе.Не забывайте повторно сканировать каналы каждый раз, когда перемещаете антенну.

Позвоните нашей команде связи или поговорите с нами прямо здесь, на нашем веб-сайте, если вам потребуется дополнительная помощь при установке новой или существующей телевизионной антенны. Мы доступны 7 дней в неделю.

Вернуться наверх

Q: Что такое антенна Bowtie?

A: Антенна-бабочка — это другое название веерной дипольной антенны УВЧ. За счет использования треугольных элементов вместо стержней полоса пропускания значительно увеличивается и охватывает весь диапазон УВЧ.Кроме того, сетчатый отражатель бабочки более эффективен, чем стержневой отражатель. Он также легче по весу и имеет меньшее сопротивление ветру.

Вернуться наверх

В: Что такое Яги?

A: Антенна Яги приписывается Хидэцугу Яги (хотя и не первоначальному изобретателю), японскому физику. Яги был разработан для улучшения усиления антенны, сосредоточенной в одном направлении. Направленность достигается с помощью дополнительных элементов, называемых директорами и отражателями.Yagi имеет высокое усиление, очень направленный и имеет узкую полосу пропускания. В простых однонаправленных антеннах, таких как Yagi, ширина полосы частот обратно пропорциональна усилению антенны. Один из способов увеличить полосу частот простой антенны, такой как Yagi, — это увеличить диаметр проводников антенны. Чем больше диаметр проводника, тем шире полоса с увеличенным диаметром проводника также имеет второе преимущество, это увеличивает физическую прочность антенн.

Вернуться наверх

В: Чем антенна ClearStream ™ отличается от других антенн?

A: Всякий раз, когда вы разрабатываете антенну для более узкого диапазона частот, вы можете ожидать значительного улучшения характеристик.Наша серия антенн ClearStream ™ настроена специально для основных каналов DTV, транслируемых в Северной Америке. Антенны ClearStream ™ также менее подвержены помехам, поскольку мы тщательно исследовали высококачественные материалы, которые мы используем для их изготовления. Мы настолько уверены, что наши антенны обеспечат наилучший прием сигнала, что обеспечиваем их лучшей пожизненной гарантией в этой категории антенн.

Вернуться наверх

В: Как подключить антенну к нескольким телевизорам?

A: Каждая установка отличается, поэтому мы просим вас связаться с нашей Connection Crew , чтобы предоставить вам индивидуальную поддержку.Подключить антенну к нескольким телевизорам проще, чем кажется. Подумайте об этом так: если в вашем доме когда-либо было спутниковое или кабельное телевидение, коаксиальный кабель, необходимый для распространения сигнала антенны по всему дому, уже установлен, вам просто нужно найти правильное место для установки антенны. Если у вас не было спутниковой связи и вы устанавливаете антенну впервые, вам понадобится разветвитель сигнала, какой-то коаксиальный кабель и, возможно, антенная мачта. Взгляните на нашу иллюстрацию ниже для визуального руководства.

Чтобы отрезать шнур от спутниковой связи, вы можете отсоединить коаксиальный кабель от антенны, которая стоит на вашей крыше, и снять ее — выбросьте, она вам больше не понадобится! Используя крепежные приспособления антенны (все наши чердачные и наружные антенны включают универсальные крепежные приспособления), установите антенну на мачту спутника. Подключите один из коаксиальных кабелей от антенны к телевизионной антенне и не забудьте сканировать каналы. Вот и все! Вы смотрите свои местные каналы в HD БЕСПЛАТНО.

Чтобы получить помощь с разделением сигнала вашей антенны на несколько телевизоров, позвоните нашей команде связи или поговорите с нами прямо здесь, на нашем веб-сайте. Мы доступны 7 дней в неделю.

Вернуться наверх

Q: Нужно ли мне использовать усилитель с моей телевизионной антенной?

A: В некоторых регионах широковещательные сигналы настолько сильны, что в усилителе нет необходимости. Сначала подключите антенну к ТВ / конвертеру без усилителя.Если вы не получаете четкое изображение на некоторых каналах, установите усилитель вместе с антенной. Для внутренних антенн мы рекомендуем линейный усилитель ClearStream. Для наружных или чердачных антенн, установок с длинными кабелями (100 футов и более) и / или при использовании разветвителей мы рекомендуем предусилитель ClearStream JUICE.

Позвоните в нашу группу связи или поговорите с нами прямо здесь, на нашем веб-сайте, если вам нужна дополнительная информация об использовании усилителей, предусилителей или для оценки вашего местоположения.Доступно 7 дней в неделю.

Вернуться наверх

Q: Можно ли установить антенну на чердаке?

A: Иногда по разным причинам необходимо установить антенну на чердаке. Однако имейте в виду, что один слой битумной черепицы + кровельный фетр + фанерная кровля толщиной ¾ дюйма = минимум на 50% снижает мощность сигнала. Кроме того, если у вас есть изоляция на металлической или алюминиевой основе в стенах или под крышей, сигнал, скорее всего, будет заблокирован.Вам придется удалить изоляцию или установить антенну в другом месте. Кроме того, хотя антенна находится внутри, вам все равно необходимо убедиться, что ваша антенна направлена ​​на местные башни телевещания. Чтобы найти ближайшие к вам вышки, посетите сайт antennanapoint.com и посетите нашу страницу Советы по установке на чердаке для получения дополнительной информации.

Вернуться наверх

Q: Почему лучше установить антенну на улице или на чердаке?

A: Для наилучшей работы мы обычно рекомендуем размещать вашу телевизионную антенну в самой высокой точке, доступной вам, и в зоне прямой видимости вещательных вышек, чтобы свести к минимуму возможность препятствий между вашей антенной и вещательными вышками. принимает сигналы от.Конечно, многие люди по-прежнему предпочитают устанавливать свою телевизионную антенну на чердаке из эстетических соображений или в соответствии с правилами района. Там, где возможна установка, наружная телевизионная антенна предоставит наилучшие возможности для приема телевизионных сигналов. Наружные телевизионные антенны традиционно устанавливаются на крыше и имеют явное преимущество перед внутренними и чердачными антеннами, так как обеспечивают лучшую прямую видимость радиовещательных вышек и меньшее количество препятствий, таких как деревья, здания, стены или кровельные материалы.Если вы живете далеко от вещательных вышек, наружная антенна дальнего действия — лучший вариант для приема доступных телевизионных сигналов. Наружные антенны также можно установить сбоку от дома, на палубе или на штативе с земли, если доступ на крышу недоступен.

Вернуться наверх

Q: Моя ассоциация домовладельцев запрещает устанавливать антенны на крыше, что я могу сделать?

A: В 1996 году Федеральная комиссия по связи США подтвердила право домовладельцев размещать антенны на территории, которой они владеют или контролируют *.Вы можете прочитать постановление FCC здесь: https://www.fcc.gov/media/over-air-reception-devices-rule. Закон в основном гласит, что договор ассоциации домовладельцев не может помешать вам установить антенны или тарелки. Правило «запрещает ограничения, мешающие установке, обслуживанию или использованию антенн, используемых для приема видеопрограмм».

* На мачты высотой более 12 футов над линией крыши могут распространяться требования местных разрешений.

Вернуться наверх

В: Я читал рекламу антенны, которая может принимать телеканалы на расстоянии 150 миль.Это возможно?

A: Согласно всем действующим законам физики здесь, на Земле, нет.

Теоретически, в крайне редких случаях, это было бы возможно, если бы вы жили на вершине горы, и башни вещания также были бы на горе, прямо перед вами, ровно в 150 милях от вас.

Однако при нормальных высотах кривизна земли ограничивает эффективность для сигналов УВЧ (извините, плоских заземлителей) примерно 70 милями. Сигналы низкого уровня VHF (каналы 2-6) и сигналы высокого уровня VHF (каналы 7-12) могут отражаться дальше, но большинство цифровых телеканалов находятся в диапазоне UHF (каналы 13-26), что является передачей в пределах прямой видимости. .

Вернуться наверх

В: Я все время встречаю термин «отрезание шнура». Что это обозначает?

A: Обрезание шнура — это термин, используемый, когда вы решили отказаться от услуг кабельного или спутникового телевидения в пользу использования телевизионной антенны и интернет-сервиса с использованием потокового устройства OTT (over-the-top). , например Amazon Fire TV, Roku Player или Apple TV. Узнайте больше о том, как перерезать шнур здесь!

Вернуться наверх

Q: У моего телевизора нет порта F-коннектора для подключения антенны.Что мне делать?

A: Если у вас аналоговый телевизор, телевизор, произведенный до 2007 года, или телевизор, который у вас не имеет F-разъема (обычно находится на задней панели устройства), вам необходимо подключить антенну к конвертер для воспроизведения на вашем телевизоре. Коробки конвертеров продаются в большинстве розничных магазинов или проверяются на Amazon.

Вернуться наверх

В: Что означает «4K Ready»?

A: Также известный как «Ultra HD», 4K — это разрешение изображения 3840 x 2160 пикселей на экране вашего телевизора, обеспечивающее более четкое и четкое изображение.С таким разрешением экрана вы увидите больше деталей и текстур, чем вы когда-либо могли себе представить. Когда будет запущен новый стандарт ATSC 3.0, FCC будет использовать текущий спектр, доступный сегодня для телевещания. Наши антенны совместимы со всеми новыми функциями этого стандарта, включая трансляцию контента в формате 4K.

Вернуться наверх

Q: Почему некоторые из моих каналов погасли?

A: Если вы заметили, что определенный телеканал, который вы обычно принимаете, «потемнел» (вы видите черный экран вместо обычных программ), это не обязательно означает, что вы больше не принимаете этот канал.Это может происходить чаще, поскольку некоторые каналы начинают переходить на новые частоты (подробнее см. На www.tvanswers.org).

Это просто означает, что место, откуда этот канал транслировалось, изменилось, но ваш прием этого канала не изменится. Выполнение сканирования каналов на вашем телевизоре или конвертере позволит телевизору, который вы смотрите, улавливать новый сигнал вещания для этого канала, и он должен отображаться так же, как и раньше.

Как правило, рекомендуется периодически сканировать каналы в течение года, особенно после периодов изменения погоды.

Если вам нужна дополнительная информация или помощь относительно приема каналов, свяжитесь с нашей командой подключения! Доступно 7 дней в неделю.

Вернуться наверх

В: Что такое вещательное телевидение нового поколения ATSC 3.0?

A: Мы писали о новом стандарте, который в ближайшем будущем появится в американском телевещании. Прочтите об ATSC 3.

Добавить комментарий

Ваш адрес email не будет опубликован.

2022 © Все права защищены.
