Делаем электромагнит в домашних условиях


Электромагнит является очень полезным устройством, который массово используется в промышленности и во многих сферах человеческой деятельности. Хоть это устройство и может показаться сложным по своей конструкции, однако оно легкое в изготовлении и маленький домашний электромагнит можно сделать в домашних условиях из подручных средств.

Давайте посмотрим процесс создания этой самоделки в видео:

Для того, чтобы сделать маленький электромагнит в домашних условиях нам понадобится:
— Железный гвоздь или болт;
— Медная проволока;
— Наждачная бумага;
— Алкалиновая батарейка.

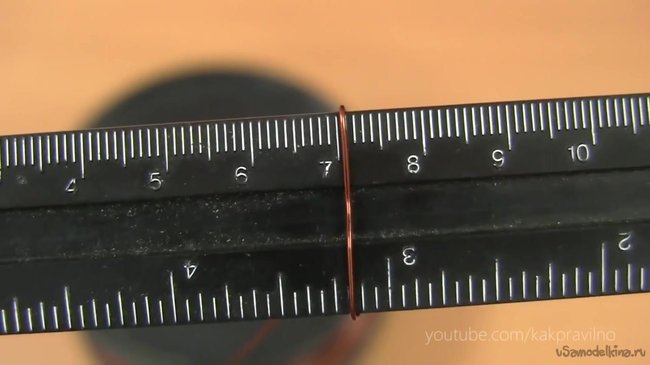

В самом начале следует отметить, что не советуется брать слишком толстую проволоку. Медная проволока диаметром в один миллиметр отлично подойдет для будущего электромагнита. Что касается размера гвоздя или болта, то идеальным вариантом будет длина в 7-10 сантиметров.

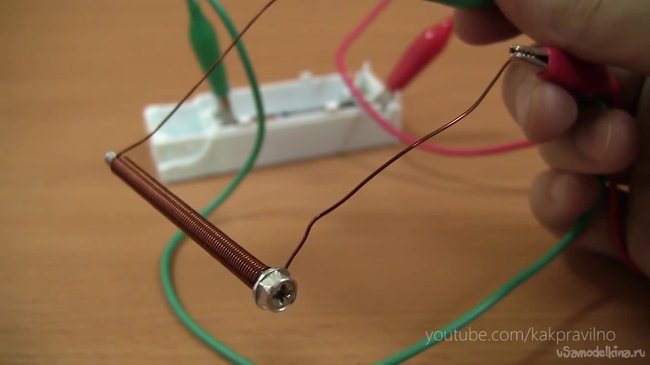

Итак, приступим к изготовлению мини электромагнита. Вначале нам нужно намотать медную проволоку на болт. Важно обратить внимание на то, чтобы каждый виток плотно прилегал к предыдущему.


Намотать проволоку нужно так, чтобы в обеих концах осталось по куску проволоки.


Далее при помощи наждачной бумаги удаляем изоляцию с концов проволоки.

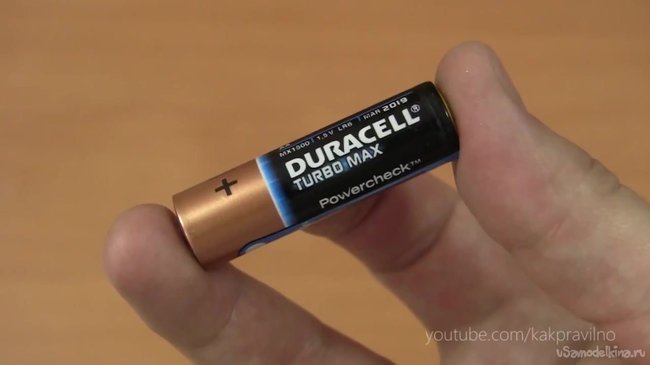

Осталось лишь подключить наши провода к источнику, а именно алкалиновой батарее. После этого наш болт будет притягивать металлические элементы.


Принцип работы электромагнита очень прост. Когда электрический ток проходит через катушку с сердечником образуется магнитное поле, которое и притягивает металлические элементы. Мощность электромагнита зависит от плотности витка и количества слоев медной проволоки, а также от силы тока.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать самодельный электромагнит

В этом видеоролике канала Креосан показано, как сделать самостоятельно электрический магнит. Нужно взять трансформатор от микроволновки, распилить его и достать обмотки. Также подойдут и другие трансформаторы. Но мощные и доступные только в микроволновках.

самодельный электромагнит

Нам понадобится первичная обмотка. Мы его только включили в сеть, а он уже начинает вибрировать. Что же будет, когда он будет притягивать железо? Настало время испытать electromagnet. На него можно подавать 12, 24, 36, 48, 110, 220 вольт. При этом может быть постоянный и переменный ток. Включаем аккумулятор от ноутбука и посмотрим, на что способен самодельный электромагнит при напряжении 12 вольт. Берем орешек и при участии электромагнита плющим его дверью. Как видите, с орешком он легко расправился. Попробуем поднять что-то потяжелее. Например крышку от канализационного люка.

Чтобы увеличить мощность, авторы видео решили подключить его на 220 вольт. Провода не выдержали нагрузку. Если подключить напряжение побольше, сила притягивания самодельного электромагнита увеличивается.

Есть идея простого измерителя пульсаций.

Простейший электромагнит за 5 минут

Далее. Еще один канал (HM Show) выпустил ролик по той же теме.
Он показал, как сделать простой электромагнит за 5 минут. Для изготовления устройства своими руками понадобится стальной стержень, медная проволока и любой изолирующий материал.

Для начала изолируем стальной стержень строительным скотчем, излишки материала отрезаем. Необходимо намотать медную проволоку на изолирующий материал так, чтобы было как можно меньше воздушных зазоров. От этого зависит сила магнита, также от толщины медной проволоки, количества витков и силы ток. Данные показатели нужно подбирать экспериментально. После того, как намотали проволоку, обмотать её изолирующим материалом.

Зачищаем концы проволоки. Подключаем магнит к блоку питания и подаем напряжение четыре вольта с силой тока 1 ампер. Как видим, болтики плохо магнитятся. Чтобы усилить магнит, увеличиваем силу тока до 1,9 ампера и результат сразу меняется в лучшую сторону! С данной силой тока можем уже поднимать и не только болтики, но и кусачки с плоскогубцами. Попробуйте изготовить с использованием батарейки, а получившийся результат написать в комментариях.

Как сделать электромагнит своими руками в домашних условиях

Такое устройство удобно тем, что его работой легко управлять при помощи эл/тока – менять полюса, силу притяжения. В некоторых вопросах оно становится поистине незаменимым, а часто используется как конструктивный элемент различных самоделок. Своими руками сделать простой электромагнит несложно, тем более что практически все необходимое можно найти в каждом доме.

Что понадобится

  • Любой подходящий образец из железа (оно хорошо магнитится). Это будет сердечник электромагнита.
  • Проволока – медная, обязательно с изоляцией, чтобы предотвратить прямой контакт двух металлов. Для самодельного эл/магнита рекомендуемое сечение – 0,5 (но не более 1,0).
  • Источник постоянного тока – батарейка, АКБ, БП.



Дополнительно:

  • Соединительные провода для подключения электромагнита.
  • Паяльник или изолента для фиксации контактов.

Это общая рекомендация, так как электромагнит изготавливается с определенной целью. Исходя из этого, и подбираются составные части схемы. А если он делается в домашних условиях, то какого-то стандарта и быть не может – подойдет все, что есть под рукой. Например, применительно к первому пункту в качестве сердечника нередко используют гвоздь, дужку замка, отрезок железного стержня – выбор вариантов огромный.

Порядок изготовления

Обмотка

Медный провод аккуратно, виток за витком, накручивается на сердечник. При такой скрупулезности КПД электромагнита будет максимально возможным. После первого «прохода» по железному образцу проволока укладывается вторым слоем, иногда и третьим. Это зависит от того, какая мощность устройства требуется. Но направление намотки должно быть неизменным, иначе произойдет «разбалансировка» магнитного поля, и электромагнит вряд ли что-то сможет притянуть к себе.

Чтобы понять смысл протекающих процессов, достаточно вспомнить уроки физики из курса средней школы – движущиеся электроны, создаваемое ими ЭМП, направление его вращения.

После окончания намотки проволока обрезается так, чтобы выводы было удобно подключить к источнику питания. Если это батарейка – то напрямую. При использовании БП, аккумулятора или иного прибора понадобятся соединительные провода.

Что учесть

С количеством слоев есть определенные сложности.

  • С увеличением витков повышается реактивное сопротивление. Значит, сила тока начнет снижаться, а притяжение станет более слабым.
  • С другой стороны, повышение номинала тока вызовет нагрев обмотки.

Именно поэтому ориентироваться на сторонние советы «бывалых и повидавших» не стоит. Есть конкретный сердечник (со своей магнитной проводимостью, размерами, сечением), проволока и источник питания. Поэтому придется экспериментировать, добиваясь оптимального сочетания таких параметров, как ток, сопротивление и температура.

Подробно принцип действия работы электромагнита описан в следующем видео:

Подключение

  • Зачистка выводов «медяшки». Проволока изначально покрыта несколькими слоями лака (в зависимости от марки), а он, как известно – изолятор.
  • Спаивание медного и соединительного проводов. Хотя это и непринципиально – можно сделать скрутку, изолировав ее трубкой ПВХ или клейкой лентой.
  • Фиксация вторых концов проводов на зажимах. Например, типа «крокодил». Такие съемные контакты позволят легко менять полюса электромагнита, если это понадобится в процессе его применения.

Полезные советы

  • Для изготовления мощного электромагнита домашние умельцы нередко используют катушку от МП (магнитного пускателя), реле, контакторов. Они есть и на 220, и на 380 В.

Железный сердечник подобрать по ее внутреннему сечению несложно. Для удобства управления в схему нужно включить реостат (переменное сопротивление). Соответственно, такой эл/магнит подключается уже к розетке. Сила притяжения регулируется изменением R цепи.

  • Можно повысить мощность электромагнита за счет увеличения сечения сердечника. Но только до определенных пределов. И здесь придется экспериментировать.
  • Прежде чем делать эл/магнит, необходимо убедиться, что выбранный образец железа для этого подходит. Проверка достаточно простая. Берется обычный магнитик; в доме много чего есть на таких «присосках». Если он притянет подобранную для сердечника деталь, можно использовать. При отрицательном или «слабом» результате лучше поискать другой образец.

Сделать электромагнит достаточно просто. Все остальное зависит от терпения и сообразительности мастера. Возможно, чтобы получить то, что нужно, придется поэкспериментировать – с напряжением питания, сечением проволоки и так далее. Любая самоделка требует не только творческого подхода, но и времени. Если его не пожалеть, то отличный результат обеспечен.

Советы по тому, как сделать электромагнит своими руками

Независимо от того, для чего человеку понадобился магнит, его легко можно сделать в домашних условиях. Когда под рукой такая штука, с ее помощью можно не только позабавиться, поднимая со стола различные мелкие железяки, но и подыскать ей полезное применение, например, найти оброненную на ковер иголку. Из этой статьи вы узнаете, как легко можно сделать электромагнит своими руками в домашних условиях.

Немного физики

Как мы помним (или не помним) из уроков физики, для того, чтобы преобразовать электрический ток в магнитное поле, нужно создать индукцию. Индуктивность создается при помощи обычной катушки, внутри которой это поле возникает и передается на стальной сердечник, вокруг которого совершена обмотка катушки.

Таким образом, в зависимости от полярности, один конец сердечника будет излучать поле со знаком «минус», а противоположное – со знаком «плюс». Но на визуальные магнетические способности полярность ни коим образом не влияет. Итак, когда с физикой покончено, можно приступить к решительным действиям по созданию простейшего электромагнита своими руками.

Материалы для изготовления самого простого магнита

В первую очередь нам потребуется любая катушка индуктивности с намотанным на сердечник медным проводом. Это может быть обычный трансформатор из любого блока питания. Отличным средством для создания электромагнитов является обмотка вокруг зауженной тыльной части кинескопов старых мониторов или телевизоров. Нити проводников в трансформаторах защищены изоляцией, состоящей из почти невидимого слоя специального лака, препятствующего прохождению электрического тока, что нам как раз и нужно. Помимо указанных проводников, для создания электромагнита своими руками также нужно приготовить:

  1. Обычную батарейку на полтора Вольта.
  2. Скотч или изоленту.
  3. Острый ножик.
  4. Гвоздь сотку.

Процесс изготовления простейшего магнита

Начинаем с изъятия проводов из трансформатора. Как правило, его середина находится внутри стального обрамления. Можно, сняв поверхностную изоляцию на катушке, просто разматывать провод, протаскивая его между рамами и катушкой. Поскольку нам не понадобится много провода, этот способ здесь самый приемлемый. Когда мы высвободили достаточное количество провода, делаем следующее:

  1. Наматываем изъятый из катушки трансформатора провод вокруг гвоздя, который будет служить нашему электромагниту стальным сердечником. Витки желательно делать как можно чаще, плотно прижимая их друг к другу. Не забываем на начальном витке оставить длинный конец провода, посредством которого наш электромагнит будет запитываться к одному из полюсов батарейки.
  2. Когда дошли до противоположного конца гвоздя, также оставляем длинный проводник для запитки. Излишки провода обрезаем ножом. Чтобы спираль, намотанная нами, не распускалась, можно обмотать ее скотчем или изолентой.
  3. Зачищаем оба конца провода, идущего от гвоздя с намоткой, от изоляционного лака ножиком.
  4. Один конец зачищенного проводника прислоняем к плюсу батарейки и прихватываем его скотчем или изолентой так, чтобы контакт хорошо сохранялся.
  5. Другой конец тем же способом приматываем к минусу.

Электромагнит готов к работе. Разбросав по столу металлические скрепки или кнопки, можно проверить его работоспособность.

Как изготовить более мощный магнит?

Как своими руками сделать электромагнит с более мощными магнетическими свойствами? На силу магнетизма влияет несколько факторов, и самым главным из них является мощность электрического тока батареи, которую мы используем. Например, изготовив электромагнит из квадратной батарейки на 4,5 вольт, силу его магнитных свойств увеличим втрое. 9-вольтовая крона даст еще более мощный эффект.

Но не стоит забывать, что, чем сильнее электрический ток, тем больше потребуется витков, поскольку сопротивление при малом количестве витков будет слишком сильным, что приведет к сильному нагреву проводников. При сильном их нагреве изоляционный лак может начать плавиться, витки начнут коротить друг на друга или на стальной сердечник. И то, и другое рано или поздно приведет к короткому замыканию.

Также сила магнетизма зависит от количества витков вокруг сердечника магнита. Чем их будет больше, тем сильнее будет поле индукции, и тем сильнее будет магнит.

Изготавливаем более мощный магнит

Попробуем изготовить своими руками электромагнит на 12 вольт. Питаться он будет от сетевого блока питания на 12 вольт или от 12-вольтового автомобильного аккумулятора. Для его изготовления нам понадобится гораздо большее количество медного проводника, а потому следует изначально извлечь из заготовленного трансформатора внутреннюю катушку с медным проводом. Болгарка – самое отличное средство для ее извлечения.

Что нам понадобится для изготовления:

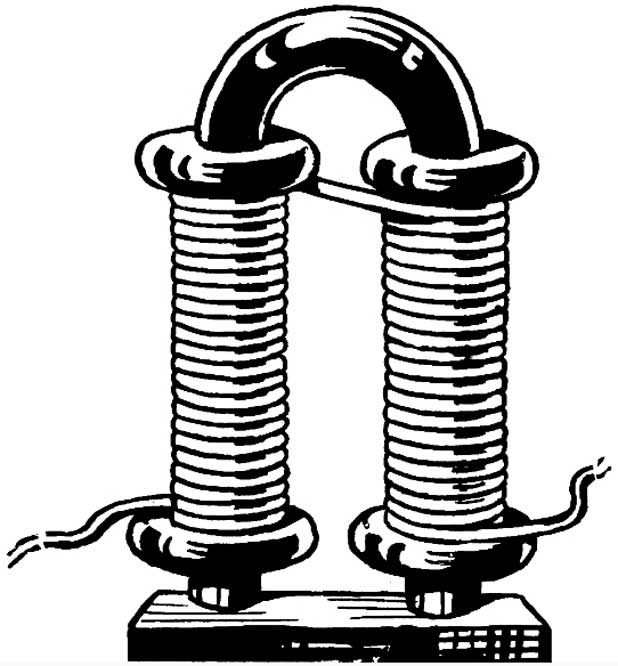

  • Стальная подкова от большого навесного замка, которая послужит нам сердечником. В данном случае примагничивать железяки можно будет обоими его концами, что еще более увеличит подъемную способность магнита.
  • Катушка с медным проводом в лакированной изоляции.
  • Изолента.
  • Нож.
  • Ненужный блок питания на 12 вольт или автомобильный аккумулятор.

Процесс изготовления мощного 12-вольтового магнита

Конечно, в роли сердечника можно использовать и любой другой массивный стальной штырь. Но подкова от старого замка подойдет как нельзя лучше. Ее изгиб будет служить в качестве своеобразной ручки, если мы начнем поднимать грузы, обладающие внушительным весом. Итак, в данном случае процесс изготовления электромагнита своими руками следующий:

  1. Наматываем проволоку из трансформатора вокруг одной из подков. Витки кладем как можно плотнее. Изгиб подковы будет немного мешать, но ничего страшного. Когда заканчивается длина стороны подковы, укладываем витки в противоположную сторону, поверх первого ряда витков. Делаем, в общей сложности, 500 витков.
  2. Когда обмотка одной половины подковы готова, обматываем ее одним слоем изоленты. Изначальный конец провода, предназначенного для подпитки от источника тока, выводим в верхнюю часть будущей ручки. Обматываем нашу катушку на подкове еще одним слоем изоленты. Другой конец проводника приматываем к изгибающейся сердцевине ручки и на другой стороне делаем еще одну катушку.
  3. Наматываем проволоку на противоположную сторону подковы. Делаем все так же, как и в случае с первой стороной. Когда 500 витков уложено, так же выводим конец провода для запитки от энергоисточника. Кому непонятно, порядок действий хорошо показан в этом видео.

Заключительная стадия изготовления электромагнита своими руками – подпитка к энергоисточнику. Если это аккумулятор, наращиваем концы зачищенных проводников нашего электромагнита при помощи дополнительных проводов, которые подсоединяем к клеммам аккумулятора. Если это блок питания, отрезаем штекер, идущий на потребитель, зачищаем провода и к каждому прикручиваем по проводу от электромагнита. Изолируем изолентой. Включаем блок питания в розетку. Поздравляем. Вы сделали своими руками мощный электромагнит на 12 вольт, который в состоянии поднимать грузы свыше 5 кг.
