Зарядное устройство в качестве блока питания

△

▽

Практика автолюбителя показывает, что при нормальных условиях эксплуатации и хорошем состоянии аккумулятора зарядное устройство не используется. Часто владельцы авто задаются вопросом использования автомобильного зарядного устройства не по прямому назначению, а для питания другой радиоаппаратуры, электроинструмента и т.д.

Отличие блока питания от зарядного устройства

Функциональное назначение БП и ЗУ разное — блок питания предназначен для получения стабильного напряжения без пульсаций вне зависимости от тока нагрузки (в пределах, указанных в паспорте устройства). Зарядное устройство следит за двумя параметрами и ограничивает максимальный ток на заданном уровне, напряжение в этом случае вторичный параметр и его стабилизация не настолько критична и происходит на верхнем пороге напряжения (в конце заряда). Уровень шумов питания в блоке питания существенно ниже, чем в зарядном устройстве — при проектировании блока питания упор делается на фильтрацию и стабилизацию выпрямленного напряжения.

Какие зарядные могут работать в качестве блока питания

Единого ответа не существует, ведь разные приборы предъявляют разные требования к качеству питания. Чтобы ответить на этот вопрос для конкретной пары зарядное устройство-прибор нужно понимать, какие требования предъявляются к питанию конкретной нагрузки. Как правило зарядное устройство, используемое в качестве блока питания применяется для питания световых приборов, вентиляторов, компрессоров. Такие нагрузки не критичны к качеству питания и могут быть подключены практически к любому ЗУ. Ток потребления нагрузки не должен превышать номинальный ток зарядного устройства, только в этом случае можно говорить напряжение будет стабилизировано на уровне окончания заряда(около 14.6В для 12В ЗУ, точнее можно узнать в паспорте на устройство). Чтобы включить несложную электронику можно использовать фильтр питания.

Для питания сложной электроники лучше использовать специализированный блок питания. Существуют зарядные устройства, схемотехника которых не позволяет использовать их в других целях. В паспорте устройств, которые могут работать блоком питания явно написано об этом. Однако надо понимать, что сфера применения зарядных устройств в режиме БП сильно ограничена.

Когда нельзя использовать ЗУ как блок питания

Зарядное устройство нельзя использовать в качестве блока питания, если есть даже малейшие подозрения, что:

• Устройство не подходит для использования в режиме блока питания(нет пометки в инструкции, что может быть использованно в качестве БП)
• Требуемое напряжение для устройства не совпадает с выдаваемым зарядным устройством
• Ток потребления устройства превышает рабочий ток ЗУ
• Подключаемое устройство чувствительно к качеству питания

Краткий итог

Зарядные устройства можно использовать для питания простых приборов: света, электродвигателей, убедившись, что характеристики соответствуют. В остальных случаях есть риск повредить питаемый прибор. Если Вы не уверены, можно ли запитать вашу нагрузку от зарядного устройства, проконсультируйтесь с производителями прибора и зарядного устройства.

Возврат к списку

Зарядное устройство из блока питания компьютера: схема, фото, подробное описание

Самодельное зарядное устройство для автомобильного аккумулятора, сделанное из блока питания компьютера.

Уже, так, лет 25 назад, сделал себе, автоматическое зарядное устройство, аналогового типа, для зарядки автомобильного АКБ. В схеме был использован перемотанный трансформатор ТС-180. Это зарядное использовалось, используется, и, думаю, еще будет использоваться не один год.

Но прогресс не стоит на месте и вот пару лет назад возникло желание изготовить зарядное устройство на основе импульсного блока питания от компьютера.

Благо методов переделки блока питания в зарядное устройство для автомобильных АКБ в литературе и в интернете описано великое множество. Не стал изобретать велосипед и воспользовался рекомендациями одной из статей в журнале «Радио», благо исправные блоки питания от старых компьютеров имелись в наличии. Остановлюсь на некоторых нюансах конструктивного и сервисного решений.

В качестве «донора» для переделки был взят блок питания от АТХ компьютера мощностью (заявленной производителем) 300 Ватт. Данный блок обеспечивал по + 5 Вольт до 20 А, по +12 Вольт до 12 А, что для зарядки автомобильных АКБ более чем достаточно. Перед переделкой проверил исправность данного блока и убедившись в его работоспособности приступил к работе.

Прежде всего, удалил «жгуты» разноцветных проводов, выходящих с блока, оставив по три черных (минус) и три желтых (+12 Вольт) и один красный (+ 5 Вольт). Питание +5 Вольт будет использоваться для питания цифровых индикаторов тока и напряжения (красный провод), желтые (+12 Вольт) для зарядки АКБ. Сигнал Power ON (запуск блока питания) включил напрямую, непосредственно на плате БП.

Далее отключил цепи блокировки по + 3,3 Вольта и минус 12 Вольт, как неиспользуемые и изменил схему регулировки и стабилизации выходного напряжения с + 5 Вольт на + 12 Вольт (смотри схему на рисунке 1, резисторы R4, R5, R32).

Плечи делителя подобраны таким образом, что при изменении положения движка потенциометра R4 от крайнего нижнего до крайнего верхнего, схема регулировки обеспечивает изменение напряжение в цепи + 12 Вольт от 12,4 Вольта до 14,5 Вольт (напряжение по шине + 5 Вольт изменяется при этом от +5,2 Вольта до +6,8 Вольта, что обеспечивает типовое напряжение питания для цифровых индикаторов).

На рисунке показана схема соединений в ЗУ из импульсного БП ПК для автомобильного аккумулятора.

Штатная схема защиты от КЗ осталась неизменной, дополнившись схемой ограничения зарядного тока. Схема ограничения зарядного тока выполнена на части микросхемы ШИМ в БП (TL494) и вновь введенных элементах R1, R2, R3 и Rш (сопротивление шунта для амперметра). Схема работает следующим образом:

— опорное напряжение Uref (+ 5 Вольт с вывода 14 микросхемы TL494) поступает на делитель, выполненный на элементах R1, R2, R3. С движка резистора R2 напряжение ограничения зарядного тока поступает на вход компаратора (вывод 15 микросхемы TL494).

— на другой вход компаратора (вывод 16 микросхемы TL494) поступает напряжение с Rш (вернее в качестве сопротивления, на котором меряется падение напряжения фактически используется сопротивление проводов от минуса БП, до соединения с Rш и далее до выхода с Rш). О величине сопротивления шунта будет сказано позже.

— при превышении напряжения на 16 ноге микросхемы TL494 (U Rш) напряжения на 15 ноге микросхемы TL494 (U с делителя R1, R2, R3) логика работы ШИМ уменьшает напряжение на выходе БП уменьшая тем самым выходной ток.

Плечи делителя подобраны таким образом, что при изменении положения движка потенциометра R2 от крайнего нижнего до крайнего верхнего, схема регулировки обеспечивает изменение ограничения тока от примерно 1,3 А до 31 А. В реальности регулятор R2 обычно находится в первой четверти оборота от начала.

В качестве индикаторов напряжения и тока применены миниатюрные встраиваемые цифровые вольтметр (SVH0001G) и амперметр (SAH0012R-50), которые по своей сути и назначению и являются индикаторными приборами и не предназначены для использования в сфере действия государственного регулирования обеспечения единства измерений, т. е. не попадают под требования метрологических нормативов и поверок.

С другой стороны при зарядке аккумулятора мало кто заморачивается выставлением напряжения с точностью до сотых долей вольта (да и аккумулятору такая точность до лампочки) и сотых долей ампера по току. С другой стороны такие индикаторы обеспечивают регулировку параметров тока и напряжения заряда с точностью до десятых долей.

Подключение вольтметра не составило труда, только разделил цепи питания и измерения. Запитал устройство от цепи + 5 Вольт.
При подключении амперметра ввиду отсутствия калиброванного шунта 50 А, 75 mV (миллиВольт) и исходя из требования только индикации тока зарядки (от индикаторов требуется меньшая точность) решил изготовить шунт из подручных материалов. В качестве материала шунта использовал медный обмоточный провод диаметром по меди 0,8 мм и длиной 5 см (диаметр выбран исходя из максимального рабочего тока не более 10 А).

При выборе исходил из следующего:

• — сопротивление калиброванного шунта 50 А, 75 mV составляет 0,0015 Ом (рассчитано по закону Ома).
• — сопротивление 1 метра медного обмоточного провода диаметром по меди 0,8 мм составляет 0,0348 Ом (из справочника).
• — простой математический расчет показывает, что для получения ближайшего большего сопротивления проводника достаточно взять 5 (пять) сантиметров медного обмоточного провода диаметром по меди 0,8 мм, этот фрагмент будет иметь сопротивление (расчетное) 0,00174 Ом. Точное место подсоединения амперметра определяется по контрольному прибору, при проведении испытаний.
• — для фанатов метрологии и точности измерения сразу скажу, что ТКС (температурный коэффициент сопротивления) не учитывался (для меди он составляет около 0,4).

После достижения работоспособности схемы «на столе», в ее макетном варианте разработал компоновку зарядного устройства, размещения дополнительных и штатных элементов. Разработан и выполнен чертеж фасадной части ЗУ с органами регулировки, коммутации и индикации.

Разработана фальшпанель передней части корпуса зарядного устройства.

Не буду останавливаться процессе изготовления фронтальной части корпуса для данного зарядного устройства для автомобильного АКБ из пластика от корпуса какого-то импортного телевизора.

В результате всех манипуляций получилось следующее:

Размещение органов регулировки, индикации и коммутации в «подвале» фасадной части ЗУ. В качестве соединителей для миниатюрных встраиваемых цифровых вольтметра (SVH0001G) и амперметра (SAH0012R-50) применены разъемы из б/у системного блока компьютера.

Соединение платы импульсного блока питания от компьютера и элементов передней панели ЗУ.

При настройке, в качестве нагрузки использовал автомобильные лампы разной мощности, чем обеспечивалась настройка при различных рабочих токах.

С помощью контрольного прибора «откалибровал» амперметр, т.е. подобрал и уточнил точку присоединения входа измерения к шунту. Точность до 0,1 А обеспечивается.

На задней стенке закреплен выключатель питания, а также выведены сетевой шнур и провода с «крокодильчиками» для присоединения к аккумулятору (к нагрузке)

На передней панели установлен разъем «прикуривателя», для подключения различных «девайсов» с разъемом от прикуривателя, для их использования вне автомобиля.
ЗУ оснащено предохранителем на 10 А, защищающее как само ЗУ, так и потребителей, от возможных ошибок при подключении.

Распечатал и вырезал фальшпанель передней части ЗУ, дополнительно защитив надписи прозрачной пленкой. Фальшпанель и защитная пленка закреплены без применения клея, только за счет существующего крепежа органов управления и коммутации.

Результатом доволен. При минимуме затрат, из блока питания, сделано удобное и практичное зарядное устройство для автомобильного аккумулятора.

Автор самоделки: Valentinyich г. Ногинск.

Зарядное устройство на несколько usb из блока питания от компа

Изготовление USB зарядного устройства на 7 устройств из ненужного блока питания от компьютера.

---

Поступила просьба на сборку такой себе многоканальной зарядки.

Нужно заряжать 5-7 телефонов. Можно конечно использовать родные зарядки. Для этого понадобится удлинитель на много розеток. Можно применить только шнуры от зарядок. Соберем доступное многоканальное зарядное устройство. USB зарядное на много устройств из блока питания от компа своими руками

Комплектующие

• блок питания компьютера;
• USB гнезда;
• выключатель;
• светодиод;
• резистор;
• листовой пластик.

О комплектующих

У меня была отдельно плата от блока питания компьютера. Я ее использовал с каналом +12 вольт. Сейчас мне нужен канал +5 вольт.

Корпус от другого БП. Плата у меня использовалась без корпуса.

USB гнезда из поднебесной, обошлись дешево. Мне понадобится 7 штук.

Выключателем в блоке питания я применю тумблер Т3.

Резистор АЛ307. Нужен резистор на 1 кОм. Мощностью 0,125 ватт. Подключаю к шине 12 вольт.

Листовой пластик из ПВХ. Нужен небольшой отрезок.

Сборка

Из пластика вырезаю отрезок по корпусу блока питания. Возьму полоску. Размечаю окна под USB гнездам.

Все вырезаю. Получилась такая вот панелька.

Решил все покрасить. Крашу из баллончика, в черный цвет нижнюю часть корпуса и панельку.

Прикручиваю винтами М3. Так же устанавливаю тумблер.

На плате блока питания подготавливаю провода. Зеленые минус. Красные плюс. Витой провод пойдет на светодиод. Припаиваю провода на 12 вольт, через токоограничивающий резистор.

Устанавливаю USB гнезда на термо клей. Вполне хорошо держится.

Соединяю плюсовые контакты между собой. Минусовые тоже соединяю вместе. Средние контакты нужно перемкнуть. Если не перемкнуть, то устройство будет заряжаться током не более 500 мА. Припаиваю провода к светодиоду. В термо-усадочной трубке спрятался резистор.

Припаиваю провода с блока питания, соответственно полюсов.

Гнезда поджал отрезком ПВХ пластика. Теперь точно не провалятся.

Крышку покрасил в синий цвет, тоже из баллончика. Крышку прикручиваю.

На дно корпуса приклеил отрезки винной пробки. Так зарядка не елозит по столу и не царапает его. Постоянно подключаю к нему несколько гаджетов.

Видео по сборке

Как переделать аккумуляторный шуруповерт в сетевой в домашних условиях

Шуруповерты с автономным питанием от аккумуляторной батареи с напряжением 12В – очень востребованный инструмент на производственных линиях и на бытовом уровне. Его достоинством считается непривязанность к розеточной сети, работы по сверлению и креплению саморезов проводить очень удобно. Как недостаток можно отметить большую стоимость аккумуляторных батарей и относительно небольшой срок их службы – от 3-5 лет, при интенсивной работе может быть еще меньше. Поэтому многие задумываются, как сделать блок питания для шуруповерта своими руками. При покупке и замене батарей финансовые затраты могут быть от 50 до 80% от первоначальной стоимости нового шуруповерта. Учитывая свои финансовые возможности и потребности, многие потребители ищут более экономичный способ для продолжения эксплуатации старых шуруповертов. Один из таких способов – переделать его схему питания для розеточной сети с напряжением 220В.

Общий вид аккумуляторного шуруповерта

Как переделать аккумуляторный шуруповет в сетевой

Рассмотрим два наиболее доступных способа, как переделать шуруповерт с питанием 12В постоянного тока своими руками быстро и с минимальными финансовыми затратами:

• Использовать родное зарядное устройство шуруповерта;
• Использовать блок питания для шуруповерта от системного блока ПК.

Есть и другие способы переделки, но они требуют больше практических навыков и знаний в электротехнике, эти доступны даже дилетантам.

Использование зарядного устройства для шуруповерта

Это самый простой и не требующий финансовых затрат способ, если не считать затрат на электроэнергию и припой при пайке контактов.

Последовательность действий:

• Откручиваются винты крепления корпуса зарядного устройства, снимается верхняя крышка;
• К выходным контактам зарядного устройства припаиваются токопроводящие жилы шнура питания. Провода должны быть гибкие, многожильные, сечением не менее 2.5-4 мм2, чтобы выдержать токовые нагрузки в процессе эксплуатации, длина шнура – 3-4 м;

Подключения шнура питания к выходу зарядного устройства

• Можно припаять провода к выходящим клеммам зарядного устройства, к которым подключаются контакты аккумуляторного блока при установке его на зарядку. Этот способ имеет определенные сложности – клеммы сделаны из латунного сплава, и медные провода обычным припоем к ним не припаиваются;
• Требуется зачистить место пайки надфилем или наждачной бумагой до появления металла желтоватого цвета;
• Хорошо прогреть клемму, паяльником на 40-60 Вт, смазать специальной пастой (в магазинах радиодеталей продаются припои для пайки цветных металлов), тогда оловянный припой надежно сцепится с латунью;

Припой для латуни

• После того, как места пайки будут готовы, к ним можно припаять медные луженые концы проводов, с красной изоляцией на +, с синей или черной – на минус;

Всей этой процедуры можно избежать, если выпаять из платы клеммы и на их место к плате припаять провода. Вывести шнур питания с выхода зарядного устройства можно через отверстия в корпусе, где размещались контакты для зарядки, или проделать дополнительное отверстие, соизмеримое с диаметром шнура питания.

Некоторых смущает третий контакт на выходе зарядного устройства, использовать надо только два: «+12В» и «-12В». Полярности контактов указываются на корпусе или на плате, для надежности можно включить зарядное устройство в розетку и мультиметром проверить наличие на выходе напряжения 12 В постоянного тока и полярность контактов. Оставшийся контакт – для датчика автоматического управления, отключения и подключения зарядки, при достижении полного уровня зарядки аккумулятора датчик отключает зарядное устройство. В нашем случае эта функция не нужна, клемму можно оставить или откусить от платы. Если вы собираетесь данное зарядное устройство еще использовать по прямому назначению, то снимать клеммы не надо, провода припаивайте с нижней стороны платы к токопроводящим дорожкам.

• После припаивания проводов шнур выводится наружу, и корпус зарядного устройства закрывается. Противоположный конец шнура зачищается, медные проводники лудятся припоем.

Следующий этап работы – это подготовка входных контактов питания на самом шуруповерте:

• Снимаем аккумуляторный контейнер с ручки шуруповерта;
• Открываем его и извлекаем гальванические банки аккумулятора;

Удаление гальванических банок с аккумуляторного отсека

• В корпусе аккумуляторного контейнера просверливаем отверстие для шнура питания;
• Концы провода, приходящего с выхода зарядного устройства, припаиваем к контактам в аккумуляторном контейнере с внутренней стороны, соблюдая полярности;
• Клеммы на контейнере тоже из латунного сплава, поэтому при необходимости зачищайте и используйте припой для пайки латуни;
• Закрепите провод внутри контейнера к стенке корпуса, чтобы он не отрывался при натяжке. Это можно сделать гибкой пластиной из пластика, двумя винтами прикрутив ее к корпусу внутри отсека. Под пластиной проложить шнур питания, таким образом он будет надежно прижат с внутренней стороны;

Важно! Не используйте для крепления провода в зарядном устройстве и на шуруповерте металлические пластины в качестве хомутов или используйте между проводом и пластиной диэлектрическую прокладку (пластиковую, резиновую, картонную или другого изоляционного материала). В противном случае металлическая пластина может передавить шнур и прорезать изоляционный слой, что приведет к короткому замыканию.

• Аккумуляторный контейнер закрывается и устанавливается в ручку шуруповерта;
• Зарядное устройство включается в розетку, если все сделано правильно шуруповерт будет функционировать.

Надо отметить, что если полярности перепутаны, катастрофы не свершится, патрон шуруповерта будет вращаться против часовой стрелки, в сторону выкручивания. Но на каждом изделии есть реверсный переключатель, поэтому, чтобы не перепаивать контакты, достаточно переключить вращение в другую сторону. Соблюдать полярности рекомендуют для того, чтобы не вводить в заблуждение пользователей, и вращение осуществлялось в ту сторону, в которую показывают стрелки возле переключателя.

Использование блока питания от системного блока ПК

Такой способ применяют в том случае, если нет родного зарядного устройства шуруповерта, или оно неисправно и восстановлению не подлежит.

Рассматривается импульсный блок питания LC 300-ATX P4, на выходе которого три вида напряжения постоянного тока: +3.3В; +5В и +12В. 12 вольтовая линия выдерживает нагрузки до 15А, это мощность до 180Вт. Это не меньше, чем выдают аккумуляторные батареи, но, как показывает практика, вполне достаточно, чтобы закручивать саморезы в плотные породы дерева.

Блок питания LC 300-ATX P4

Последовательность операций при переделке:

• Снимается со старого системного блока ПК блок питания, для этого надо отсоединить все шины с разъемами, идущие от него к другим платам, откручивается его корпус;

Системный блок

• Вскрывается крышка металлического корпуса;
• Откусываются разъемы с проводами на расстоянии 15-20 см от платы;

Важно! Не перекусывайте провода, идущие от платы к вентилятору, – не будет охлаждения, и БП быстро выйдет из строя.

• На всех моделях бп этой серии цвета проводов распаиваются по стандартам, черный – корпус, желтые +12В, оранжевый + 3. 3В, красный +5В;
• Зеленый провод включения блока питания заводим на корпус (черный провод) через выключатель;

Расключение проводов на плате LC 300-ATX P4

• Надо отметить, что импульсный БП работает эффективно, когда все его выходы под нагрузкой, поэтому на выход +5В можно припаять лампочку, черный и красный провода, даже автомобильную на 12 В. Она не будет ярко светиться, этого и не требуется, главное, чтобы цепь была под нагрузкой. Аналогично поступаем с линией 3.3В – припаиваем на лампу в 5-10В оранжевый и черный провод. Одну из этих ламп можно вывести на лицевую панель как индикатор, что БП включен, и питание подано;

Вывод провода от БП к шуруповерту

• На шуруповерт пускаем черный провод к минусу в аккумуляторном отсеке и желтый подключаем к плюсу. Удаление гальванических банок из аккумуляторного отсека и пайка проводов осуществляются по методике, описанной ранее;

Ввод линии 12В на аккумуляторный отсек

• Оставшиеся лишние провода можно откусить или для надежности пустить параллельно в одной линии;
• После подключения всех проводов включаем блок питания в сеть, если все сделано правильно, шуруповерт будет работать.

Надо отметить, что есть и другие способы собрать блоки питания на трансформаторе, выдающие полную мощность в 300-400Вт. В нашем случае рассматривались варианты, не требующие капиталовложений и больших знаний. В других случаях, когда делается блок питания для шуруповерта 18В своими руками, блок питания для шуруповерта 12В от ПК не подойдет. Можно определенными доработками повысить напряжение до 18 вольт, но это требует детального рассмотрения в отдельной статье, потребуются другие варианты, знания электротехники и практические навыки.

Видео

Оцените статью:

Зарядное устройство для аккумулятора из блока питания ноутбука

В сети неоднократно размещались варианты использования ноутбучного адаптера в качестве зарядного устройства для автомобильного и других аккумуляторов, с помощью автолампы в качестве нагрузочного сопротивления.
Можно, конечно, и так, но гораздо удобней использовав не особо сложную доработку, заряжать аккумы без всяких ламп. Для этого даже не нужно быть продвинутым радиомастером, а достаточно просто уметь пользоваться паяльником и мультиметром.

Нам потребуется:

• собственно блок питания,

• 25-40 ваттный паяльник с тонким жалом,

• переменный резистор 18-22 кОм,

• мультиметр,

• несколько резисторов сопротивлением 10; 1; 2; 3 кОм.,

• тонкий мягкий проводок.

Внимательность и некоторое терпение будут еще не лишними.

Делаем зарядное устройство из блока питания ноутбука

В наше «компьютеризированное» время, мало у кого не завалялся древний, может давно не рабочий, ноутбук. Если не у Вас, так у знакомых. Кстати, чем древнее изделие, тем проще.
Берем от него блок питания(адаптер) и ищем на нем наклейку или надпись прямо на корпусе. Нам подойдет тот, у которого выходной ток равен 3.5 – 4. 5 Амперам.

При помощи плоской отвертки, разбираем корпус по линии склейки.
ОСТОРОЖНО! Корпус склеен весьма крепко. И ломать не стоит, и пораниться от сорвавшейся отвертки – не желательно.
Получится что-то такое:

Освобождаем от экрана плату блока питания.

Отпаяв, при необходимости… на данной плате отмечено красным.

Далее, ищем на плате место пайки выходящего провода, он находится с противоположной стороны от сетевого разъема.
Недалеко от этого места, как правило, находится маленькая «восьминогая» микросхема.

Находим у неё лапку № 6 и внимательно отслеживаем по дорожке до ближайшего smd резистора.

Знать его номинал, в принципе, не обязательно. Он всё равно нам не нужен и будет удален.
Далее, берем переменный резистор, сопротивлением 18-20 кОм.
Аккуратно отпаяв smd резистор, на его место паяем при помощи тонкого мягкого проводка, переменный резистор.

Ставим его движок в среднее положение.
После всех этих манипуляций, подключаем сетевой кабель, втыкаем его в розетку, и не забываем об ОСТОРОЖНОСТИ. Всё-таки – рядом 220 Вольт. Дерётся-а… если не уважать его.
Щупы мультиметра, включенного на измерение «постоянки», присоединяем к низковольтному разъему блока, (тот который должен в ноут вставляться).
Не торопясь вращаем движок резистора, добиваемся на дисплее мультиметра показаний 14 с небольшим, вольт. Больше движок не трогаем.
Всё выключаем от сети, аккуратно, чтобы не запачкать припоем соседние к месту пайки детали и не сбить установленное положение «переменника», отпаиваем проводки от платы.
Замеряем сопротивление переменного резистора в зафиксированном вами положении.
Для разных блоков оно может быть разным. Из имеющихся у вас резисторов, подбираем соединяя последовательно номинал который показал мультиметр.
На пример – 10+3 или +5 кОм.
Спаянный таким образом резистор, ставим на место так, чтобы не было касания с другими деталями. При необходимости изолируем или выводим проводами за пределы платы.
Ещё раз проверяем напряжение, на предмет качественности пайки.
Если всё нормально – собираем блок, склеив его половинки «китайской соплёй» (термоклеем) или горячим паяльником.
У меня получилось вот так:

Правда, для лучшего контроля, я ещё установил амперметр (какой был).
Закрепив его на корпусе обычным хомутом.

Вот так выглядит процесс зарядки.

Такие напряжение и ампераж, исключительно потому, что аккумулятор, который я использую для паралета, полностью заряжен.
Пробовали подзаряжать батарею с машины. Справляется без проблем.
Почему подзаряжать? Потому, что зарядный ток сильно разряженного аккумулятора, явно будет больше трёх с половиной Ампер, а значит, блок просто уйдет в защиту, как от короткого замыкания, которого он, кстати, не боится.
Надеюсь, информация была полезной.

Как сделать лабораторный блок питания из ноутбучного зарядного устройства

Лабораторные блоки питания хороши тем, что позволяют регулировать выходное напряжение. Они могут использоваться в разных целях: для проверки лампочек, светодиодов, реанимации полностью истощённых аккумуляторов и для питания различных устройств. Такой блоки питания можно сделать из ненужного зарядного устройства от ноутбука, потребуется лишь несколько радиоэлементов, вольтметр а также провода и паяльник.

Обычно ноутбучные зарядные устройства могут выдавать до 20 вольт и 3 ампер, чего будет вполне достаточно для большинства задач, которые обычно возлагаются на лабораторные БП. Кроме того, в такой БП можно встроить USB-выход для зарядки смартфонов и других гаджетов.

Что нам потребуется:

— Зарядное устройство от ноутбука, которое будет взято за основу блока питания.
— Регулятор вольтажа (например, такой или такой).
— Корпус, который подойдёт для этой задачи.
— Выключатель, рассчитанный минимум на 3 ампера.
— Вольтметр с экраном (например, такой). Можно обойтись без него, но тогда напряжение каждый раз при перенастройке придётся замерять мультиметром, а это не очень удобно.
— Провода с крокодилами и переходники для разных разъёмов (опционально).

— Преобразователь напряжения с 220 до 5 вольт для USB-порта (его можно взять от зарядного устройства от смартфона).
— Потенциометр для изменения вольтажа.
— Провода.
— Инструменты: паяльник, канифоль, припой, мультиметр, горячий клей с пистолетом.
— Пару часов свободного времени.

Разберите корпус зарядного устройства. Если он неразборный, воспользуйтесь бормашиной или нагретым над газом ножом.

Спаяйте компоненты по этой схеме:

Если всё сделано правильно, вольтметр должен показать выходное напряжение. Поместите все компоненты в корпус, предварительно сделав отверстия для проводов, выключателя, регулятора напряжения и вольтметра. При отключении блока питания выключателем на корпусе USB-зарядник всё равно продолжит работать, ведь он запитан напрямую от 220 вольт.

Зарядное устройство из компьютерного БП ATX с защитой от переполюсовки и КЗ.

1. Домой
2. Статьи
3. Другие темы
4. Зарядное устройство из компьютерного БП ATX с защитой от переполюсовки и КЗ.

Пожалуй каждый автолюбитель рано или поздно сталкивается с необходимостью подзарядить аккумулятор своего «коня». Я много раз находил информацию, что из компьютерного блока питания можно сделать хорошую зарядку для аккумуляторов, но всегда отбрасывал эту информацию так как на переделку просто не было достаточно свободного времени и у меня была простейшая зарядка внутри которой был трансформатор, диод и амперметр 🙂 Заряжать аккумуляторы при необходимости я мог, но вот качество этой зарядки оставляло желать лучшего.

И вот, когда появилось свободное время, я начал процесс изготовления (переделки) блока питания компьютера в зарядное устройство для автомобильных свинцово-кислотных аккумуляторных батарей 62 А.Ч. Потратив несколько часов на поиски в интернете был найден ненужный, ещё рабочий блок питания (Codegen 250W) и инструкция со схемой по переделке. Сразу скажу, что суммарно процесс переделки у меня занял около двух-трёх недель, так как взятая изначально схема дорабатывалась, просчитывалась, переделывалась и настраивалась. При этом за две-три недели перечитал кучу инструкций, статей, схем по принципам работы блоков питания, работе ШИМ контроллеров, назначению ДГС и ещё тонны полезнейшей информации для общего развития. Многие элементы схемы пришлось рассчитывать самому дабы получить именно то, что мне было необходимо.

За основу была взята схема описанная в статье «Компьютерный блок питания — зарядное устройство». Согласно инструкции для переделки подойдет практически любой компьютерный блок питания, имеющий в своей основе генератор на микросхеме  TL494 (ее аналоги —  КА7500 и отечественная КР1114ЕУ4).

Начальная схема переделки выглядела так:

Нажмите для увеличения изображения

Блок питания решено было взять Codegen 250W 250X1, вот такой:

Нажмите для увеличения изображения

Внутри он выглядел вот так, схема построена на необходимом мне ШИМ контроллере  KA7500B:

Нажмите для увеличения изображения

Была найдена принципиальная схема блока питания Codegen 250W 250X1:

Нажмите для увеличения изображения

Огромное количество схем к компьютерным блокам питания АТХ/АТ и блокам питания к ноутбукам можно найти в моём сборнике схем к компьютерным блокам питания. В сборнике есть и данная схема.

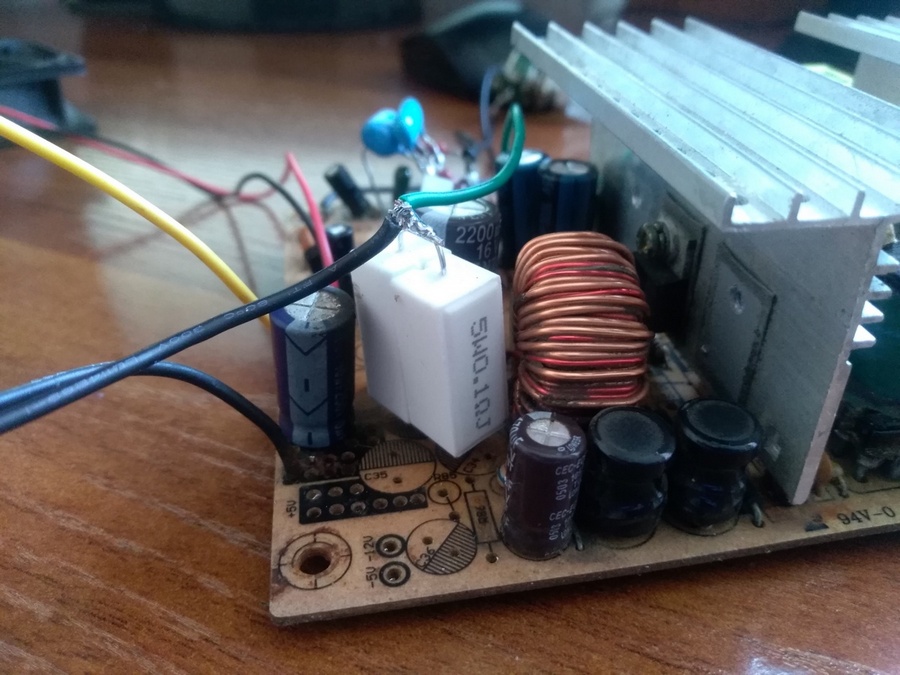

Для начала выпаиваем с платы БП всё лишнее и заменяем некоторые детали: схемы защиты и контроля напряжений выпаиваем, конденсаторы ставим с большим напряжением, линию +3.3v выпаиваем полностью, линию -5v тоже выпаиваем. Оставляем схему управления оборотами вентилятора и для неё линию -12v на которой заменяем конденсатор на аналогичный с большим напряжением.

Для чего необходимо менять конденсаторы на аналогичные с большим напряжением? Отвечаю. Мы будем поднимать напряжение на линии +12v до +14.4v (а в процессе настройки и более), а вместе с линией +12v вырастут напряжения и на линиях +5v (примерно до +6v) и -12v (примерно до -14,4v). Стоит ещё учесть, что мы оставим стабилизацию только по линии +12v и в моменты большой нагрузки, когда ток будет около 5-6 ампер, то напряжения на остальных линиях могут ещё возрасти. Так что лучше поставить конденсаторы с более высоким запасом по напряжению на все линии.

На принципиальной схеме изменения показаны красным цветом:

Нажмите для увеличения изображения

Так как мне необходим максимальный ток зарядки в 5-6 ампер, то резистор R11 я установлю не 0,2 Ом, а 0,1 Ом. Но если установить его один, то он будет сильно греться, поэтому я установил параллельно три резистора 0,3 Ом 5 Ватт, общее сопротивление получилось 0,1 Ом и они практически не нагреваются даже при токах в 10 ампер.

Резистор R9 отвечает за уровень напряжения на линии +12v. Делитель напряжения R9/R3 делает напряжение на ноге 1 микросхемы равным 2.5 вольт. ШИМ контроллер будут стремиться выдать на выходе линии +12v такое напряжение, чтобы на ноге 1 было 2.5 вольта и оно сравнялось с опорным напряжением на ноге 2 (тоже 2.5 вольта), которое получается на делителе R1/R2.

Взяв калькулятор я посчитал, что для 12 вольт на выходе зарядного устройства, R9 должен быть 11,4 КОм, а для 14,4 вольт — 14,28 КОм. В результате я решил установить один постоянный резистор на 10 КОм (обозначен как R9) и один переменный на 10КОм (обозначен как R9+), тем самым я смогу точно подстроить нужное напряжение на выходе. Изначально я установил R9+ на 1,4 КОм чтобы получить 12 вольт на выходе. Вдальнейшем я подстройкой резистора увеличу напряжение до необходимого уровня, но это уже будет на этапе тестирования готового изделия.

Для защиты от переполюсовки я изначально отказался от использования реле. Хотелось всё сделать без реле, чтобы срабатывание и сброс защиты происходил автоматически. За основу была взята схема описанная в статье «Защита от переполюсовки зарядного устройства». Защита построена на полевом транзисторе  IRFZ44N (можно использовать аналоги на напряжение от 30 вольт и ток от 40 ампер, например  40N03P или лучше  40N06).

Внимание! Ни в коем случае не устанавливайте в схему полевые транзисторы на напряжение менее 30 вольт! Дело в том, что при подключении аккумулятора обратной полярностью, на полевике будет сумма напряжений от зарядки (14.4v) и от самого аккумулятора (от 12 до 15 вольт), что в сумме будет 14.4 + 12(максимум 15) = около 28-30 вольт. Так что рекомендую устанавливать полевик более чем на 30 вольт.

Нажмите для увеличения изображения

В качестве шунта решено было использовать встроенный шунт в китайский LED измеритель напряжения и тока, 100V 10A. Вот такой:

Нажмите для увеличения изображения

Такой индикатор-измеритель можно купить в китайском интернет магазине всего за пару долларов, оплата с банковской карты, доставка посылки через обычную почту за 3-4 недели. Я заказал себе сразу несколько, чтобы они у меня были в запасе, такие индикаторы будут полезны не только в зарядке.

Изучив схему подключения этого измерителя приходим к выводу, что должен подойти и в качестве шунта и в качестве измерителя напряжения и тока. Смотрим схему подключения:

Нажмите для увеличения изображения

А вот и принципиальная схема измерителя:

Нажмите для увеличения изображения

Как можно видеть, подключить его в нашу схему защиты не составит труда. Питание берём из нашей же линии, внутри измерителя стоит собственный стабилизатор на 3 вольта для работы измерителя. Кстати, опытным путём я определил (уже на рабочем устройстве), что сопротивление шунта RX в этом измерителе где-то 0,04 Ома. А суммарное сопротивление шунта и транзисторного перехода полевика — 0,04+0,017=0,057 Ом. Этого будет немного многовато, и защита может срабатывать при меньшем токе, чем в исходной схеме. Ну ничего, немного доработаем схему увеличив порог тока, необходимого для срабатывания защиты.

Нажмите для увеличения изображения

Поясню мои доработки. Добавлен конденсатор 0,33 микрофарада для отключения защиты по току в начальный момент скачка тока, например при подключении ламп накаливания. Без этого конденсатора при подключении лампочки на 40 Ватт срабатывала защита, хотя ток при работе лампы был менее 4 ампер. Лампы в момент подключения потребляют огромные токи! Конденсатор подобрал опытным путём так, чтобы защита не срабатывала при подключении одной лампы, но срабатывала при подключении двух ламп по 40 ватт.

Резистор R16 добавил для того, чтобы понизить порог срабатывания защиты по току. Без этого резистора схема тоже работает, но порог определяется только значением падения напряжения на Rш и переходе транзистора VT2. При увеличении тока через эти сопротивления, на базе транзистора VT3 повышается напряжение, и когда оно станет 0,5-0,7 вольт — транзистор VT3 откроется и закроет полевой транзистор (минусовая цепь разорвётся).

Добавлены индикаторы на светодиодах:

• VD1 «зелёный» — индикатор наличия напряжения на выходных клеммах
• VD3 «синий» — индикатор срабатывания защиты
• VD5 «красный» — индикатор обратного подключения аккумулятора (переполюсовки)

Все детали, что не разместились на плате старого блока питания, я изобразил на окончательной схеме:

Нажмите для увеличения изображения

Ну и наконец фото уже собранного зарядного устройства:

Всем спасибо за интерес к статье. Жду критику в комментариях и советы по доработке устройства!

Автор: Попов Вадим Сергеевич

Теги этой статьи

Близкие по теме статьи:

Авторы издания ExtremeTech провели расследование и выяснили, что две модели блоков питания Gigabyte мощностью 750 и 850 Вт демонстрируют запредельный процент брака. На это ссылаются и другие источники….

Читать полностью

Спустя совсем немного времени после того, как Google подтвердила скорый релиз флагманских смартфонов Pixel 6 и Pixel 6 Pro, появилась информация о сроках появления в продаже моделей «младшей». ..

Читать полностью

В антивирусе Norton 360 появилась новая функция Norton Crypto, которая станет доступна пользователям с 4 июня 2021 года. Новая функция антивирусной программы позволит пользователям добывать Ethereum используя…

Читать полностью

СОЗДАЙТЕ ДЕШЕВОЕ СИЛЬНОЕ ИСТОЧНИК ПИТАНИЯ ЗАРЯДНОГО УСТРОЙСТВА

ПОСТРОЙТЕ ДЕШЕВОЕ УНИВЕРСАЛЬНОЕ ЗАРЯДНОЕ УСТРОЙСТВО

Автор: Брайан Аллен Куэн

Я использовал этот блок питания на Flite-Fest 2014.

Хотели бы вы создать блок питания на 12 В, который будет обеспечивать постоянным током 8 или 9 зарядных устройств для литий-полимерных аккумуляторов одновременно? Как насчет 7,99 доллара? (Хорошо, это натянуто, но не сильно). Основа блока питания — блок питания ПК (персонального компьютера).Тот, который я использовал для этой сборки, я получил на NewEgg.com за 7,99 доллара плюс 3,99 доллара за доставку. Цена была низкой, потому что это отремонтированный на заводе блок питания. Остальные детали у меня уже были под рукой, так что общая стоимость для меня составила 12 долларов. Блоки питания для ПК имеют встроенную защиту от перегрузки и короткого замыкания и обеспечивают стабильные выходы +12 вольт и +5 вольт. Если вы спасете блок питания от устаревшего ПК, он может вам ничего не стоить. Вы можете найти или купить более ваттную, чем та, которую я использовал.Больше ватт означает, что он может питать больше зарядных устройств или заряжать батареи еще большего размера одновременно. Источник питания, который я использовал, рассчитан на 350 Вт. Есть много более мощных юнитов.

Блок питания для ПК, который я купил, обеспечивает мощность 20 ампер на шине 12 В. Я мог заряжать 9 аккумуляторов на 2200 мАч одновременно с этим блоком питания (используя скорость заряда 1С). Поскольку у меня 5 зарядных устройств, а не 9, этого не произойдет в ближайшее время. С моими 5 зарядными устройствами я мог бы обеспечить 4 ампера заряда для каждого из 5 зарядных устройств (некоторые из них не способны обеспечить такую ​​большую мощность). В любом случае я могу использовать все 5 своих зарядных устройств с этим источником питания и любую комбинацию литий-полимерных аккумуляторов, которые у меня сейчас есть, в обозримом будущем.

Провода, идущие к различным разъемам компьютерного разъема, имеют цветовую маркировку. Желтые провода обеспечивают 12 вольт (положительный). Красные провода обеспечивают 5 вольт (положительный). Черные провода — это отрицательный или заземляющий провод. Для каждого места зарядного устройства вам понадобится как минимум один желтый и один черный провод. Так как есть 6 желтых проводов и около дюжины черных проводов, я смог соединить 2 желтых провода друг с другом, а также соединить 2 черных провода вместе для питания каждой из 3 запланированных зарядных станций.Удвоение проводов обеспечивает больший путь проводимости, что позволяет передавать больше ампер с меньшим тепловыделением, вызванным сопротивлением.

На иллюстрации №1 показаны оригинальные компьютерные разъемы после отрезания их диагональными плоскогубцами. Различные провода уже скручены и припаяны к металлическим частям банановых разъемов. БОЛЬШОЙ главный разъем, который обычно подключается к материнской плате, НЕ был отрезан. Если вы случайно обрезали этот большой разъем, не волнуйтесь.В жгуте ОДИН зеленый провод и несколько черных проводов. Для включения питания ПК необходимо подключить зеленый провод к любому черному проводу. Я сделал это, создав перемычку из отрезка канцелярской скрепки. Одна ножка U-образной скрепки вставляется в гнездо соединителя для зеленого провода, а другая ножка вставляется в соседнее гнездо для черного провода. Вы можете соединить зеленый провод и любой черный провод с помощью припоя или небольшой гайки.

Ваш компьютер использует переключатель мгновенного действия (большая кнопка на передней панели корпуса), чтобы завершить соединение между зеленым проводом и черным проводом заземления для включения источника питания.Блок питания также имеет встроенный кулисный переключатель для включения и выключения питания. В компьютере кулисный переключатель обычно оставляют в положении «ON». Так как зеленый провод постоянно включен через перемычку скрепки, я использую кулисный переключатель на блоке питания, чтобы включать и выключать его.

ИЛЛЮСТРАЦИЯ № 1

На иллюстрации №1 также показаны соединенные и припаянные красные провода. Рядом с красными проводами находится пара черных проводов, которые соединены вместе и припаяны.Позже я накинул небольшую гайку на каждое из этих паяных соединений, чтобы сохранить их для будущего использования. Выдаваемые ими 5 вольт можно было использовать для питания серво-тестера или приемника.

ИЛЛЮСТРАЦИЯ № 2

На иллюстрации №2 крупным планом показаны металлические разъемы припаянных банановых штекеров. Эти соединители также имеют пластиковые внешние втулки с цветовой кодировкой, которые обычно крепятся к металлическим сердечникам с помощью небольшого винта. Я выбросил винты, так как они мешали бы системе крепления банановых заглушек, которую я использовал. К различным разъемам добавлены красные и черные термоусадочные элементы, чтобы усилить идентификацию положительных и отрицательных контактов.

ИЛЛЮСТРАЦИЯ № 3

Я использовал часть скрепки, чтобы «перемыть» зеленый провод к черному проводу заземления. Это необходимо для включения питания компьютера. Обычно это делается нажатием кнопки на передней панели корпуса компьютера. С «перемычкой» канцелярской скрепки кулисный переключатель на самом источнике питания теперь будет работать как переключатель включения / выключения источника питания.

ИЛЛЮСТРАЦИЯ № 4

Я сделал основу из 2-х кусков дерева. У меня в подвале магазин, и под рукой всегда много обрезков дерева. Основная основа — сосна спиленная из доски 1х6. См. Иллюстрацию №4. Последний размер, который я использовал, — 5,5 на 10 дюймов. Цена на древесину и ее продажа основаны на влажном или зеленом измерении. Когда это дерево было распилено и фрезеровано, оно было на самом деле 6 дюймов в ширину и 1 дюйм в толщину. После высыхания он уменьшился до 5,5 дюйма примерно на 13/16 дюйма.После строгания шероховатой поверхности остается толщина дюйма. Второй кусок дерева имеет размер примерно 3/8 дюйма на 1,5 дюйма на примерно 8 дюймов. Точный размер не имеет значения. Он служит местом для приклеивания пластиковых панелей для банановых пробок. Я использовал кусок грецкого ореха, потому что он красивый, но подойдет любой кусок дерева.

Я использовал Thin CA [цианоакрилат], чтобы склеить два куска дерева вместе, потому что это быстро. Столярный клей или клей Элмера для дерева тоже подойдут.CA можно стимулировать с помощью щелочного химического вещества в качестве катализатора. Пищевая сода отлично работает. На твердой бальсе или большинстве пород древесины, кроме бальзы, я втираю пищевую соду в соединяемые деревянные поверхности, затем щеткой или сдуваю излишки. Небольшое количество пищевой соды, оставшееся на деревянных поверхностях, способствует химической реакции. Держите две части вместе и впустите тонкий фитиль из CA в стык.

Я не помню размер отверстий, которые я просверлил для пластиковых заглушек-бананов.Сверла поставляются в наборах, которые обычно увеличиваются на 1/64 ^— дюйма. На куске дерева просверлите контрольные отверстия, пока не найдете одно, подходящее для используемых вами банановых заглушек. Вы вполне можете получить заглушки, отличные от моих. Гильзы несколько свободно входили в отверстия, которые я просверлил (следующий меньший размер был слишком мал, чтобы их можно было пройти. Я использовал тонкий СА (суперклей), чтобы закрепить их в отверстиях.

ИЛЛЮСТРАЦИЯ № 5

На иллюстрации № 5 крупным планом показаны пластмассовые гильзы, помещенные в деревянный держатель для приклеивания.Банановые пробки, которые я использовал, будут «гнездиться»; то есть одну банановую пробку можно вставить боком в отверстие в другой банановой пробке (см. иллюстрацию № 5). Чтобы сделать это возможным, убедитесь, что раковины расположены достаточно далеко от деревянного крепления, чтобы в них могла вставить еще одна заглушка. Отверстие, выглядывающее из дерева, — это отверстие, в которое был вставлен выброшенный винт. Частично заблокировать винт — это нормально.

ИЛЛЮСТРАЦИЯ № 6

Тонкий CA (цианоакрилат) впитается в мельчайшие щели или пространство.Осторожно нанесите небольшую каплю на пластиковую оболочку в месте соединения с деревом, и вскоре она надежно зафиксируется на месте. Используйте ускоритель, если время отверждения клея превышает ваше терпение. Можно заменить любой другой клей, достаточный для приклеивания пластика к дереву.

ИЛЛЮСТРАЦИЯ № 7

Пришло время установить блок питания ПК на подготовленное вами основание. Снова стремясь к скорости, я использовал ту же двустороннюю ленту из вспененного материала, которую использую для крепления приемников и регуляторов скорости в самолетах с радиоуправлением.Он прочный и обеспечивает гашение вибрации. Два вентилятора в блоке питания работают плавно и тихо, поэтому они не нуждаются в гашении вибрации, но это не повредит. Я мог бы продеть винт для листового металла через дерево и в нижнюю часть металлического корпуса блока питания, но это могло вызвать короткое замыкание внутри блока питания. Я мог бы использовать 5-минутную эпоксидную смолу, термоклей, сварной шов JB или множество других клеев. Используйте то, что у вас есть и что вам нравится. Мне нравится двусторонний скотч из поролона, поэтому я использовал его.См. Иллюстрацию №7.

ИЛЛЮСТРАЦИЯ № 8

Банановые пробки, которые я использовал, «гнездятся»; то есть одну банановую пробку можно вставить боком в отверстие в другой банановой пробке (см. иллюстрацию № 8). Чтобы сделать это возможным, убедитесь, что раковины расположены достаточно далеко от деревянного крепления, чтобы в них могла вставить еще одна заглушка. Отверстие, выглядывающее из дерева, — это отверстие, в которое был вставлен выброшенный винт. Можно заблокировать отверстие под винт.

Металлическую часть разъема необходимо осторожно расположить так, чтобы отверстия совпадали, чтобы можно было вставить другую банановую вилку. Я использовал другую банановую пробку, вставленную в отверстия, чтобы удерживать две части на одном уровне. Затем я поместил каплю клея из пистолета для горячего клея между задним концом пластикового корпуса и термоусадочным материалом, чтобы зафиксировать металлический соединитель на месте в пластиковом корпусе. Я выбрал горячий клей для скорости. Используйте клей по вашему выбору. См. Иллюстрацию № 8

.

ИЛЛЮСТРАЦИЯ № 9

Подключите черный шнур питания переменного тока к источнику питания ПК, подключите другой конец черного шнура к розетке, поверните тумблер в положение «включено», и вы готовы к зарядке.Используйте кабельные стяжки, чтобы аккуратно собрать непослушные провода.

На рисунке № 9 показано питание трех моих зарядных устройств. Зарядное устройство №1 заряжает LiPo аккумулятор емкостью 3 секунды на 1000 мАч. Зарядное устройство №2 заряжает батарею LiPo 4s емкостью 1500 мАч. Зарядное устройство №3 заряжает литий-полимерный аккумулятор 3s 2200 мАч. Блок питания не был нарушен требованиями этих трех зарядных устройств, оставаясь тихим и прохладным. Он удовлетворял все мои потребности в зарядке уже несколько месяцев. Ваш пробег может отличаться.

ИЛЛЮСТРАЦИЯ № 10

На этом фото показано крепление шнура питания и тумблер, который теперь включает и выключает устройство.

Зарядные устройства в качестве источников питания

Бывают ситуации, когда зарядное устройство может работать как источник питания, например: а также обслуживают аккумуляторы. Это может быть при проектировании в ИБП (источник бесперебойного питания). Источник питания), или при тестировании или эксплуатации системы постоянного тока с питанием от батарей. Не все зарядные устройства подходят для работы от источника питания. Самая « умная » батарея у зарядных устройств есть «точка переключения», где они переходят в финальную стадию (обычно 3-ю стадию) плавающий режим. Если зарядное устройство никогда не достигает этой точки из-за тока, проходящего через нагрузки, он останется в стадии поглощения, что может повредить батареи и, в конечном итоге, зарядное устройство.

Точка сохранения потребляемого тока ниже точки переключения заключается в отключении зарядного устройства второй, «ступени наддува», которая имеет более высокое напряжение, чем плавающее, и будет перезаряжаться, если оставался в таком режиме очень долго. Одна из особенностей устройств Samlex, которые мы носим, ​​- это настраиваемый микропереключатель. режим называется «аккумулятор с нагрузкой».Эта настройка отключает ступень наддува, позволяя зарядному устройству для перехода к его номинальной токовой нагрузке без перезарядки подключенных к нему аккумуляторов. Зарядное устройство на 30 ампер может обеспечивать до 30 ампер непрерывно, если этого требует нагрузка.

Ситуации, требующие включения питания

Такое приложение, как медицинская тележка с герметичными свинцово-кислотными аккумуляторами, которые нуждаются в подзарядке, но имеют небольшой расход тока от какого-либо устройства, которое всегда включено, может быть кандидатом на переключение в режим переключения. зарядное устройство типа Samlex соответствующего напряжения и ампер.Зарядное устройство будет заряжаться до его текущий рейтинг, и понизить до текущего уровня нагрузки, не находясь в режиме повышения (поглощения) режим, безопасный для длительного управления батареей, пока не будет отключен / отключен.

Для больших стоков мы всегда используем блоки Samlex. Мы поставили их для самолетов приложений и НИОКР, где технические специалисты или инженеры хотят протестировать авионику, не осушая аккумуляторная система.Мы поставляем OEM-производителям автомобилей и производителям оборудования (например, John Deere) с установками Samlex для включения в торговую выставку, авто-выставку или даже выставку SEMA. дисплей, на котором электрические системы транспортного средства или оборудования работают часами для демонстрации целей. Мы также предоставили инженерам / студентам-робототехникам эти устройства для тестирования и доработка роботизированного устройства с питанием от постоянного тока.

Также есть приложения для электроники и радио.Ретрансляторная радиостанция (меньшая мощность постоянного тока) ед.) можно настроить с аккумулятором, питаемым через зарядное устройство. Когда питание отключается, батарейки кормить систему. Когда питание восстанавливается, зарядное устройство заряжает батареи во время подачи питания. системная нагрузка. Мы использовали эти настройки для ретрансляторов беспроводного Интернета, ретрансляторов радиолюбителей, станции научного мониторинга и др. Напишите нам по электронной почте с вашим конкретным заявлением, и мы увидим что подходит для решения требований.

Дом | Учебники | Зарядные устройства для аккумуляторов как источники питания

зарядка автомобильного аккумулятора от блока питания компьютера

Большое спасибо, ребята, за вашу помощь,
, теперь мне нужно знать, регулирую ли я выходное напряжение источника питания на 13,4 или 13,8 вместо 12
и подключаю его к автомобильному аккумулятору.
будет он заряжать или нет
и очень просто объясните мне, почему блок питания после модификации дает 13.4 вольта при 33 амперах не считается приличным зарядным устройством? !!
, если у вас есть необходимое напряжение и сила тока, что может пойти не так и как это может повлиять на срок службы батареи ?!

Друг мой, ничто не заменит хороший трансформатор. Свитчеры хороши до тех пор, пока не перестанут работать, потому что сгорела какая-то деталь. Если у вас есть подходящие напряжение и сила тока, вы можете зарядить аккумулятор. Я говорю в контексте надежности и долговечности конструкции. Хорошие зарядные устройства с трансформаторами могут передаваться от поколения к поколению пользователей, но коммутатор будет работать до тех пор, пока не остановится какой-нибудь вентилятор из-за плохого качества или пыли.Пожалуйста, не поймите меня неправильно, я просто хочу сэкономить ваше время и деньги.

Посмотрите этот проект:

Контроллер заряда для свинцово-кислотных аккумуляторов 12 В или батарей SLA
https://electronicseverywhere.blogspot.com/2012/04/charge-controller-for-12v-lead-acid-or.html

У вас есть исходный код, и вы можете регулировать токи или функции зарядного устройства в соответствии с вашими потребностями.

Второй проект:

Зарядное устройство для аккумуляторов глубокого разряда 12 В (проект не для летучих мышей глубокого разряда, они просто так называют проект.Вы можете регулировать токи в фазах зарядки, по умолчанию до 16A)
https://www.siliconchip.com.au/cms/A_103191/article.html

У вас есть исходный код, и вы можете регулировать токи или зарядное устройство функциональность в соответствии с вашими потребностями.

Вы понимаете, что я не могу разместить весь проект на форуме.

Простое и дешевое решение:

Зарядное устройство с использованием LM338K (корпус TO-3) ограничено током до 5 А
Вы можете установить плавающее напряжение 13,5 В и 13,8 В в зависимости от температуры, ток ограничен внутри LM338K .Конденсатор 4700uF не нужен, замените его на 220uF-330uF.

Пример для тока до 10 А вы можете увидеть здесь:
https://wiringschematic.net/lm338-based-1-20v-10a-adjustable-dc-power-supply-wiring/

Можно даже сделать небольшие более разумные улучшения этого зарядного устройства с выбором резисторов вручную или каким-либо контроллером или микроконтроллером и тем самым выбрать выходное напряжение для зарядки.

или посмотрите этот проект:

AVR450: Зарядное устройство для SLA, NiCd, NiMH и Li-Ion аккумуляторов
https: // www.atmel.com/Images/doc1659.pdf

Есть множество проектов и дизайнов, я не могу опубликовать их много из-за правил и авторских прав, но ваша клавиатура встает между вами и Интернетом и полем поиска Google ….

Мой совет по безопасности специально для зарядных устройств:
Когда вы делаете зарядные устройства для аккумуляторов LA, убедитесь, что они безопасны и их можно оставить без присмотра долгое время, чтобы зарядные устройства полностью контролировали запуск и остановку, а также напряжение и напряжение. Текущий.Детали должны иметь размеры, подходящие для работы, и всегда использовать хорошие детали. Печатная плата должна быть защищена вместе с частями на ней защитным покрытием, чтобы избежать попадания влаги, кислоты и других веществ, которые могут разрушить печатную плату, дорожки и детали на ней. Используйте металлический корпус для зарядного устройства с температурной защитой, также хороши предохранитель и варистор.

: wink:

Сравнение источников питания с зарядными устройствами, объяснение алгоритмов зарядки свинцово-кислотных аккумуляторов

Чем зарядное устройство для свинцово-кислотных аккумуляторов отличается от силового? поставлять? Зарядное устройство для аккумуляторов — это источник питания.В конце концов, что есть Требуется преобразовать мощность переменного тока в нечто подходящее для зарядки аккумулятора. Устраните навороты и что останется? Свинцово-кислотные зарядные устройства Почему они иногда называют зарядные устройства свинцово-кислотных аккумуляторов «выпрямителями»? Это потому, что в в старые времена все свинцово-кислотные батареи были затоплены, и ожидалось, что они будут завышена. Возможности регулирования напряжения были ограничены. Пока у тебя было достаточное напряжение, достаточная сила тока (и достаточное количество воды) и выпрямленный переменный ток, который вы могли бы зарядите аккумулятор.О перезарядке позаботились, добавив воды. Разделение воды было основной проблемой при перезарядке. Исправление было сделано механически, и это была технология. Как выпрямители стали проще работа стала легче, но слово «выпрямитель» прижилось. Почему любой блок питания на 13,8 В уже не является зарядным устройством на 12 В? Даже самая маленькая свинцово-кислотная или герметично-свинцово-кислотная батарея может потреблять огромное количество энергии. количество ампер, когда он полностью разряжен и вы подаете на него напряжение.Мало блоки питания достаточно велики для этого и стоят дорого. Так что, это Важно иметь возможность постоянного тока в блоке питания. Это например, пытается подать 13,8 В и обнаруживает, что батарея требует большего тока, чем имеется в наличии. Таким образом, зарядное устройство автоматически снижает напряжение в чтобы защитить себя от перегрузки по току. При пониженном напряжении аккумулятор не могу принять столько тока. Таким образом, аккумулятор и зарядное устройство работают согласие на зарядку со скоростью, приемлемой для зарядного устройства. Однако со временем батарея полностью разрядится. даже при 13,8 В он не может поглотить весь ток, который может получить зарядное устройство. В другими словами, напряжение зарядки начинается с чего-то низкого, например, 13,2 вольт и ползет до 13,8. У зарядного устройства есть два варианта: либо продолжать поднимать напряжение, чтобы поддерживать постоянный ток, или переключитесь на постоянное напряжение. А многоступенчатое зарядное устройство часто выбирают первым. Он будет продолжать расти напряжение до 14.5 В для быстрой зарядки аккумулятора. Тогда это будет наблюдайте за текущим падением и попытайтесь предсказать, когда заряд закончится. Когда это обнаруживает, что аккумулятор полностью заряжен, многоступенчатое зарядное устройство снизит напряжение до От 13,6 В до 13,8 В, и пусть батарея «плавает». Это напряжение будет продолжать заряжаться аккумулятор при необходимости, но он слишком низкий, чтобы вызвать перезарядку химикатов. реакции, которые должны произойти. Этот алгоритм начисления показан на графике ниже. Зарядное устройство с конусом пойдет по другому пути.Когда напряжение становится до 13,8 вольт он перестанет повышать напряжение и позволит току медленно уронить. Хотя этот метод требует больше времени для зарядки аккумулятора, чем многоступенчатый подход, он имеет массу преимуществ. Во-первых, зарядное устройство очень точный, и никогда не будет перезаряжать аккумулятор. Еще одно преимущество заключается в том, что зарядное устройство проще, а значит дешевле и надежнее. Большой Токовые зарядные устройства особенно дороги в управлении в многоступенчатом режиме.Еще одним преимуществом является то, что поплавковое зарядное устройство прекрасно работает в качестве резервного источника питания от аккумулятора. источник питания, обеспечивающий постоянное напряжение, которое не скачет, когда внешняя нагрузка применяется

Сделай сам: как сделать источник питания 9 В из батареи дрели

Здравствуйте и добро пожаловать в мой первый проект DIY для Premier Guitar . Я собираюсь объяснить, как сделать батарейный блок питания для педалборда (Изображение 1) . Мы будем использовать аккумулятор для аккумуляторной дрели для питания и некоторые другие предметы, которые у вас, возможно, уже есть.Все детали, необходимые для этого проекта, можно легко найти и купить в Интернете.

---

Зачем вам использовать батарею дрели для питания ваших педалей эффектов? Зарядив свои эффекты от батареи, вы устраняете вероятность шума, вызванного плохой проводкой в ​​вашем доме или в помещении, это исключает возможные контуры заземления, а также шнур, о котором можно споткнуться, и это расширяет ваши возможности для размещения педалборда. . Батареи для дрелей прочные, легко перезаряжаемые и прослужат очень долго, прежде чем потребуется подзарядка.Они просто вставляют и выскакивают из зарядного устройства, а также выскакивают из источника питания. Если у вас уже есть пара запасных аккумуляторов, стоимость этой сборки невелика. Запасные батареи можно приобрести в Интернете, если у вас уже есть зарядное устройство, или вы даже можете купить батареи и зарядное устройство.

Изображение 2

Если вы модифицировали проводку своих гитар, у вас, вероятно, есть инструменты и навыки, необходимые для создания этого проекта. Вам понадобится хороший паяльник и припой, дрель, плоскогубцы, мультиметр и, конечно же, защита для глаз.Если вы похожи на меня, вам также понадобятся очки для чтения, чтобы видеть, что вы делаете. Эта сборка довольно проста и понятна, как вы можете видеть на схеме подключения, показанной на Изображение 2 . Оранжевый квадрат — это задняя часть обычного педального переключателя 3PDT, который можно найти в большинстве стомпбоксов. Я использовал ножной переключатель 3PDT, но ножной переключатель 2PDT или любой тумблер также подойдет для этого проекта.

Изображение 3

Два самых важных элемента, которые нам нужны, помимо батареи, — это адаптер батареи и понижающий преобразователь, иногда называемый преобразователем напряжения.Аккумулятор подключается к адаптеру, как к дрели, и имеет два провода, которые позволяют нам подключаться к источнику питания аккумулятора. Батарейные адаптеры производятся для нескольких марок батарей для сверл. Я использую Milwaukee, но Makita и DeWalt также будут работать над этим проектом. Я купил свой аккумуляторный адаптер ( Image 3 ) примерно за 16 долларов на Amazon.

Понижающий преобразователь позволяет вам регулировать (или «понижать») напряжение, поступающее от батареи, до 9 вольт, что является напряжением, которое вы хотите для большинства педалей.Эти агрегаты также дешевы. Я купил пачку из четырех штук, на случай, если одну испортил. Возьмите тот, который будет выдерживать как минимум 25 вольт в верхнем диапазоне и ниже нашего целевого напряжения 9 вольт. Также проверьте, какой ток он может выдержать: 3-5 ампер должно быть достаточно.

Изображение 4

Я купил понижающий преобразователь размером примерно 2 на 1 дюйм ( Изображение 4 ), с соединениями для входа и выхода постоянного тока. Небольшой латунный винт наверху синей прямоугольной коробки — это регулировка. У меня поворот винта против часовой стрелки снижает выходное напряжение.Чтобы установить регулировочный винт, понадобится действительно маленькая отвертка, а чтобы понизить его до 9 вольт, нужно сделать много оборотов.

Купленный мною понижающий преобразователь рассчитан на 3 ампера электрического тока. Итак, сколько тока потребляют ваши педали? Я нашел хороший список различных педалей и их мощность на Stinkfoot.se. Четыре педали, которые я использовал в последнее время, потребляют в общей сложности 113 мА, или 0,113 усилителя. Важно отметить, что стомпбоксы потребляют энергию всякий раз, когда к ним подключен гитарный шнур, даже когда они выключены.Ножной переключатель на педали просто направляет сигнал по схеме и не останавливает потребление энергии. Вот почему мы ставим педальный переключатель в наш проект, чтобы мы могли выключить питание. Мы также добавим светодиод, чтобы напоминать нам о включении питания.

В этом проекте мы будем использовать базовый корпус педали. Я использовал один размером примерно 2 1/4 дюйма на 4 1/4 дюйма, и его поставляли в коробке по три штуки. Коробка поставляется со специальным ступенчатым сверлом, которое проделывает отверстия для таких вещей, как домкраты, переключатели и светодиоды, а также полезный список шагов, которые подходят для разных частей.Кусок малярной ленты, обернутый вокруг сверла на соответствующем этапе, поможет вам просверлить отверстие нужного размера, не заходя слишком далеко.

Что еще нам понадобится?

• Один ножной переключатель 3PDT (педальный переключатель 2PDT также будет работать)
• Светодиод и монтажная панель
• Один резистор 4,7 кОм (выпадающий)
• Цилиндрический разъем, совместимый с вашим шнуром питания
• Два цвета соединительных проводов, 22 AWG или 24 AWG
• Стойки для установки понижающего преобразователя , или какой-нибудь силиконовый герметик
• Три или четыре гайки и болта для крепления адаптера батареи
• И, наконец, нам понадобится старый шнур питания гирляндной цепи, который, как я знаю, у вас валяется, для питания ваших педалей.

Использование термоусадочных трубок не обязательно, но они сделают вашу сборку намного аккуратнее, чем использование изоленты. Купив их, вы найдете им множество применений, и они часто пригодятся. У меня есть сумка с кучей кусков разного диаметра за пару баксов, и она прослужила мне несколько лет.

Изображение 5

А теперь приступим. Вы можете легко увидеть все детали и подсоединение проводов к корпусу (рис. 5). Первое, что мы сделаем, это прикрутим адаптер батареи к нижней части корпуса.Тщательно отметьте, где проходят отверстия. Используйте самые короткие болты, чтобы они не мешали проводке, оставив место для доступа к винтам, удерживающим корпус вместе.

Изображение 6

Затем отметьте, где просверлить отверстия для педального переключателя, светодиода и домкрата. Вам понадобится еще одно отверстие, чтобы подвести провода от адаптера к корпусу: поместите его на конец, противоположный разъему. Обязательно отшлифуйте это последнее отверстие аккуратно и гладко по краям, чтобы не повредить проволоку.Я проделал отверстие для домкрата примерно на полпути между верхом и низом корпуса, и у меня осталось много места для проводки. Убедитесь, что между разъемом и педальным переключателем достаточно места ( Изображение 6 ). Теперь мы можем установить разъем, педальный переключатель и светодиодную панель.

На этом этапе вам просто нужно следовать схеме, чтобы подключить устройства. Я использовал провод 22 AWG и нашел его немного громоздким, чтобы вставить его в несколько более узких мест и припаять. На этой ноте, вероятно, подойдет провод 24 AWG.Он должен быть рассчитан на ток от 1,4 до 3,5 ампер, в зависимости от того, многожильный он или сплошной. Чтобы дать вам представление, ток 1,4 ампера более чем в 10 раз превышает ток, который тянут мои четыре педали.

Я установил еще один разъем для 18-вольтового выхода, на всякий случай, если мне когда-нибудь достанется 18-вольтовая педаль. (Для этого также потребуется второй понижающий преобразователь.) Однако после подключения я обнаружил, что мои 18-вольтовые батареи на самом деле примерно 20 вольт, поэтому я удалил проводку.

Изображение 7

Если у вас нет стоек для понижающего преобразователя, вам нужен другой способ его крепления внутри корпуса.Я использовал силиконовый герметик, чтобы приклеить свой к тонкому куску дерева. Я использовал спирт, чтобы очистить корпус, куда я положил силикон, чтобы убедиться, что он прилипнет. После того, как силикон высох, и я подключил преобразователь, я использовал больше силикона, чтобы приклеить его к корпусу ( Изображение 7 ).

Изображение 8

Отрежьте провода от адаптера аккумулятора до более короткой длины, пропустите провода от входа понижающего преобразователя через отверстие в корпусе и припаяйте их к проводам аккумулятора.Здесь вам пригодится термоусадочная трубка. Используйте еще немного этого силикона, чтобы закрепить провода в отверстии, когда убедитесь, что все работает. И убедитесь, что вы подключили разъемы так, чтобы центр был отрицательным ( Изображение 8 ).

Изображение 9

Для работы светодиода требуется резистор, припаянный к положительной клемме последовательно. Положительная нога длиннее. Пропустите ножки светодиода через пластиковую монтажную втулку, которая идет в комплекте с лицевой панелью, прежде чем паять резистор ( Изображение 9 ).Затем светодиод просто войдет в лицевую панель. Если ваш светодиод расположен достаточно близко, вы можете припаять другой конец резистора к переключателю, как это сделал я. Вы можете использовать проволоку, если она слишком далеко. Другой вывод светодиода идет на землю от аккумулятора. Стоит отметить, что номинал выпадающего резистора во многом зависит от типа и цвета светодиода. Мы используем резистор 4,7 кОм, который отлично работает с синим стандартным светодиодом. Для всех других цветов и типов светодиодов тип резистора можно пересчитать онлайн.Хороший ресурс для этого: http://www.muzique.com/schem/led.htm.

Если вы все спаяли правильно, все готово! У меня есть две батарейки для дрели разного размера, и даже самые маленькие проработают мои педали в течение девяти часов. Я бы посоветовал включить источник питания и проверить мультиметром перед подключением любой из ваших педалей, следя за тем, чтобы полярность вашего выхода была правильной.

Как вы могли изменить мой дизайн? Вы можете использовать больший корпус и больше разъемов, что позволит вам подключать каждую педаль к отдельному кабелю.Вместо более крупного корпуса можно сделать отдельную коробку с множеством разъемов питания. Второй понижающий преобразователь может обеспечить питание 18 В. Возможно, для вас имеет смысл установить адаптер аккумулятора прямо на педалборд, а корпус педали отдельно. Дайте мне знать, если у вас есть другие идеи в разделе комментариев в Интернете.

Для меня это был приятный переход от моих обычных проектов. У меня много оставшихся деталей, так что, думаю, пора задуматься, что делать дальше.PQ: «Я бы посоветовал включить ваш источник питания и проверить с помощью мультиметра, прежде чем подключать любую из ваших педалей, следя за тем, чтобы полярность вашего выхода была правильной».

Статьи с вашего сайта

Статьи по теме в Интернете

Полное руководство по использованию правильного зарядного устройства или адаптера питания (и что произойдет, если вы этого не сделаете)

Подождите! Тот факт, что вилка универсального адаптера подходит к вашему ноутбуку или телефону, не означает, что им безопасно пользоваться.Прочтите это руководство по поиску подходящего зарядного устройства или адаптера питания.

На прошлых выходных я сел и перебрал всю свою беспорядочную хлам электроники. В рамках этого процесса я взял все свои блоки питания и адаптеры и бросил их в коробку. В итоге получился довольно большой ящик. Готов поспорить, что в любой семье есть дюжина или больше различных типов зарядных устройств для сотовых телефонов, адаптеров переменного / постоянного тока, блоков питания, кабелей питания и вилок зарядных устройств.

Наличие такого количества зарядных устройств может быть довольно неприятным.Их легко отделить от телефона, ноутбука, планшета или маршрутизатора. И как только это произойдет, может быть сложно понять, что к чему. Решение по умолчанию — пробовать случайные штекеры, пока не найдете тот, который подходит к вашему устройству. Однако это большая авантюра. Если вы возьмете несовместимый адаптер питания, в лучшем случае он будет работать, хотя и не так, как задумал производитель. Второй наихудший сценарий — вы обжариваете гаджет, который пытаетесь включить. В худшем случае вы сожжете свой дом.

В этой статье я расскажу вам, как рыться в ящике для мусора и найти подходящий адаптер питания для вашего устройства. Затем я расскажу, почему это так важно.

В двух словах:

• Следующее может привести к повреждению вашего устройства:
  • Обратная полярность
  • Адаптер напряжения выше номинала устройства
• Следующее может повредить ваш шнур питания или адаптер:
  • Обратная полярность
  • Адаптер тока ниже номинала устройства
• Следующее может не вызвать повреждений, но устройство не будет работать должным образом:
  • Адаптер напряжения ниже номинала устройства
  • Адаптер тока более высокого напряжения, чем номинал устройства

A Очень Краткое введение в электрическую терминологию

Каждый адаптер питания переменного / постоянного тока специально разработан для приема определенного входного переменного тока (обычно стандартного выхода из розетки переменного тока 120 В в вашем доме) и преобразования его в конкретный выход постоянного тока.Точно так же каждое электронное устройство специально разработано для приема определенного входного постоянного тока. Главное — согласовать выход постоянного тока адаптера со входом постоянного тока вашего устройства. Определение выходов и входов ваших адаптеров и устройств — сложная часть.

Адаптеры питания немного похожи на консервы. Некоторые производители помещают на этикетку много информации. Другие приводят лишь некоторые детали. А если на этикетке нет информации, действуйте с особой осторожностью.

Самыми важными деталями для вас и вашей тонкой электроники являются напряжение и ток .Напряжение измеряется в вольтах (В), а ток — в амперах (А). (Вы, вероятно, также слышали о сопротивлении (Ом), но обычно это не отображается на адаптерах питания.)

Чтобы понять, что означают эти три термина, полезно думать об электричестве как о протекающей через него воде. труба. В этой аналогии напряжение будет давлением воды. Ток, как следует из этого термина, относится к скорости потока. А сопротивление зависит от размера трубы. Настройка любой из этих трех переменных увеличивает или уменьшает количество электроэнергии, отправляемой на ваше устройство.Это важно, потому что слишком низкая мощность означает, что ваше устройство не будет заряжаться или работать правильно. Слишком большая мощность генерирует избыточное тепло, которое является проклятием чувствительной электроники.

Другой важный термин, который необходимо знать, — это полярность . Есть положительный полюс (+) и отрицательный полюс (-). Для работы адаптера положительная вилка должна совпадать с отрицательной розеткой или наоборот. По своей природе постоянный ток — это улица с односторонним движением, и ничего не получится, если вы попытаетесь подняться по водосточной трубе.

Если вы умножите напряжение на ток, вы получите ватт .Но одно только количество ватт не скажет вам, подходит ли адаптер для вашего устройства.

Чтение этикетки адаптера переменного / постоянного тока

Если производитель был достаточно умен (или был вынужден по закону) включить выход постоянного тока на этикетку, вам повезло. Посмотрите на «кирпичную» часть адаптера и найдите слово ВЫХОД. Здесь вы увидите вольты, за которыми следует символ постоянного тока, а затем — ток.

Символ постоянного тока выглядит следующим образом:

Чтобы проверить полярность, найдите знак + или — рядом с напряжением.Или поищите диаграмму, показывающую полярность. Обычно он состоит из трех кругов, с плюсом или минусом по бокам и сплошным кружком или С в середине. Если знак + справа, значит, адаптер имеет положительную полярность:

Если справа есть знак -, значит, он имеет отрицательную полярность:

Затем вы хотите посмотреть на свое устройство вход постоянного тока. Обычно вы видите, по крайней мере, напряжение около розетки постоянного тока. Но вы также хотите убедиться, что текущие совпадения тоже.

Вы можете найти напряжение и ток в другом месте устройства, на дне или внутри крышки батарейного отсека или в руководстве. Опять же, обратите внимание на полярность, отмечая символ + или — или диаграмму полярности.

Помните: на входе устройства должен быть тот же , что и на выходе адаптера. Это включает полярность. Если устройство имеет вход постоянного тока +12 В / 5,4 А, приобретите адаптер с выходом постоянного тока + 12 В / 5,4 А. Если у вас есть универсальный адаптер, убедитесь, что он имеет соответствующий номинальный ток, и выберите правильную полярность напряжения и .

Подделка: что произойдет, если вы воспользуетесь неправильным адаптером?

В идеале у адаптера и устройства должны быть одинаковое напряжение, сила тока и полярность.

Но что, если вы случайно (или намеренно) используете не тот адаптер? В некоторых случаях вилка не подходит. Но во многих случаях к вашему устройству подключается несовместимый адаптер питания. Вот что вы можете ожидать в каждом сценарии:

• Неправильная полярность — Если вы измените полярность, может произойти несколько вещей.Если повезет, ничего не произойдет и никаких повреждений не произойдет. Если вам не повезет, ваше устройство будет повреждено. Есть и золотая середина. Некоторые ноутбуки и другие устройства включают защиту от полярности, которая по сути представляет собой предохранитель, который перегорает, если вы используете неправильную полярность. В этом случае вы можете услышать хлопок и увидеть дым. Но устройство может по-прежнему работать от аккумулятора. Однако ваш вход постоянного тока будет тостом. Чтобы исправить это, либо замените предохранитель защиты полярности, либо обратитесь в сервисный центр. Хорошая новость в том, что основная схема не перегорела.
• Слишком низкое напряжение — Если напряжение на адаптере ниже, чем у устройства, но ток такой же, то устройство может работать, хотя и нестабильно. Если мы вернемся к нашей аналогии напряжения с давлением воды, это будет означать, что у устройства «низкое кровяное давление». Эффект от низкого напряжения зависит от сложности устройства. Динамик, например, может быть нормальным, но он не станет таким громким. Более сложные устройства будут давать сбои и могут даже отключиться при обнаружении пониженного напряжения.Обычно пониженное напряжение не приводит к повреждению или сокращению срока службы вашего устройства.
• Слишком высокое напряжение — Если адаптер имеет более высокое напряжение, но ток такой же, то устройство, скорее всего, отключится при обнаружении перенапряжения. В противном случае он может нагреться сильнее, чем обычно, что может сократить срок службы устройства или вызвать немедленное повреждение.
• Слишком высокий ток — Если адаптер имеет правильное напряжение, но ток больше, чем требуется для входа устройства, проблем не должно быть.Например, если у вас есть ноутбук, который требует входа постоянного тока 19 В / 5 А, но вы используете адаптер постоянного тока 19 В / 8 А, ваш ноутбук по-прежнему будет получать необходимое напряжение 19 В, но потребляет только 5 А. Что касается тока, устройство делает все возможное, и адаптеру придется выполнять меньше работы.
• Слишком низкий ток — Если адаптер имеет правильное напряжение, но номинальный ток адаптера ниже, чем на входе устройства, может произойти несколько вещей. Устройство может включиться и потреблять от адаптера больше тока, чем предназначено.Это может привести к перегреву адаптера или выходу его из строя. Или устройство может включиться, но адаптер может не справиться с этим, что приведет к падению напряжения (см. , слишком низкое напряжение выше). Для ноутбуков, работающих с адаптерами с пониженным током, вы можете видеть заряд батареи, но ноутбук не включается, или он может работать от питания, но аккумулятор не заряжается. Итог: использовать адаптер с более низким номинальным током — плохая идея, так как это может вызвать перегрев.

Вы ожидаете увидеть все вышеперечисленное, основываясь на простом понимании полярности, напряжения и тока.В этих прогнозах не принимается во внимание различная защита и универсальность адаптеров и устройств. Производители также могут немного смягчить свои рейтинги. Например, ваш ноутбук может быть рассчитан на ток 8А, но на самом деле он потребляет только около 5А. И наоборот, адаптер может быть рассчитан на 5А, но может выдерживать токи до 8А. Кроме того, некоторые адаптеры и устройства будут иметь функции переключения или обнаружения напряжения и тока, которые будут регулировать выход / потребление в зависимости от того, что необходимо.И, как упоминалось выше, многие устройства автоматически отключаются до того, как это приведет к повреждению.

При этом я не рекомендую подделывать маржу, исходя из предположения, что вы можете с помощью своих электронных устройств проехать на 5 миль в час сверх установленной скорости. На это есть причина, и чем сложнее устройство, тем больше вероятность того, что что-то пойдет не так.

Есть какие-нибудь предостережения об использовании неправильного адаптера переменного / постоянного тока? Предупреждайте нас в комментариях!

П.Адаптеры S. Wall, дающие вам USB-порт для зарядки, не так уж сложны. Стандартные USB-устройства имеют напряжение постоянного тока 5 В и ток до 0,5 А или 500 мА только для зарядки. Это то, что позволяет им хорошо работать с портами USB на вашем компьютере. Большинство настенных USB-адаптеров представляют собой адаптеры на 5 В и имеют номинальный ток значительно выше 0,5 А. Настенный USB-адаптер для iPhone, который я держу в руке, имеет напряжение 5 В / 1 А. Вам также не о чем беспокоиться. полярность с USB. USB-штекер — это USB-штекер, и все, о чем вам обычно нужно беспокоиться, это форм-фактор (например.г., микро, мини или стандартный). Кроме того, USB-устройства достаточно умны, чтобы отключать устройства, если что-то не так. Следовательно, часто встречается сообщение «Зарядка не поддерживается с этим аксессуаром».

Изображение функции от Qurren — GFDL (http://www.gnu.org/copyleft/fdl.html) или CC-BY-SA-3.0 (http://creativecommons.org/licenses/by-sa/3.0) /), через Wikimedia Commons

Преобразование источника питания в зарядное устройство

Это способ модификации старого зарядного устройства для свинцово-кислотных аккумуляторов или преобразования источника питания в автоматическое зарядное устройство.Чтобы защитить аккумулятор от перезарядки.

Используем простую схему со схемой компаратора.

Он использует регулятор CA723 и тиристор питания, отключающий регулятор тока.

Принцип работы

На принципиальной схеме данного проекта. Выходной ток запустит или остановит зарядку аккумулятора. Потому что он проверяет падение напряжения на батарее.

Принципиальная схема автоматического зарядного устройства

Если напряжение на нем меньше 13.8 вольт. Схема начнет заряжаться. Но напряжение поднимается до 14,4 вольт. Цепь остановится автоматически.

Когда аккумулятор полностью заряжен. Схема остановится. Потому что напряжение на батарее слишком высокое.

То есть напряжение на батарее равно входному напряжению. Внутренняя микросхема компаратора напряжения IC1 останавливает Q1. Регулярное регулирование напряжения IC1 будет получать напряжение через диод-D1, на который подается ток около 10 мА.

Тогда схема делителя опорного напряжения внутри IC1 будет делить напряжение до 2,2 вольт. на R1 и R2. Какое это опорное напряжение будет сравниваться с напряжением батареи, которое регулируется с VR1.

Использование 723-IC и SCR

Если напряжение батареи низкое, выходной контакт 10 IC1 имеет логический уровень «1». Подготовьте светильник LED1 к работе оптопары IC2. Для подключения питания мотивируйте SCR, чтобы работать как оптрон-IC2.У него будет ток для подзарядки аккумулятора.

Узнайте: как работает схема SCR

Который этот Q1 также действует как контроль Величина зарядного тока. Когда напряжение на батарее выше, напряжение на SCR (Q1) между катодом и анодом не меняется. Это означало, что напряжение равно нулю вольт. Прекращение проведения тока через Q1 означает прекращение зарядки и начало зарядки, когда Q1 снова проводит ток, потому что напряжение батареи ниже 13,8 вольт.

Обнаружение напряжения батареи и зарядка будут определять напряжение на Q1 или разность напряжений на катоде и аноде, и скорректированный уровень заряда на 14,4 В для смещения будет потерян внутри Q1 примерно на 1 вольт

Как построить

Этот проект не составляет труда над вашей попыткой. Вы можете собрать их на универсальной доске. Однако вы можете просмотреть топологию печатной платы.
Компоновка печатной платы
И компоновка компонентов данного проекта.

Настройка и развертывание

Для начала установите аккумулятор, который необходимо зарядить в цепи, во-вторых, подайте напряжение 13.8-14,4 вольт на вход этой цепи. Затем с помощью вольтметра измерьте напряжение на батарее. Чтобы проверить напряжение, если оно ниже 13,8 вольт, мы не увидим свечения LED1.

Затем медленно поверните VR1 влево, пока не загорится светодиод LED1. Показано, что готовая схема начинает зарядку аккумулятора. Напряжение на батарее повышается до 13,8 В. Затем медленно поверните VR1 вправо, пока LED1 не погаснет. То есть прекратить зарядку и автоматически работать между зарядкой и разрядкой, теперь готов к использованию.Эта схема может подавать зарядный ток до 1 А и максимум 5 А.

Необходимые детали
Размер резисторов ¼W + -5%
R1: 4,7 кОм
R2, R4: 2,2 кОм
R3, R7: 10 кОм
R5, R6: 1K

потенциометр
VR1: 1K

Конденсаторы
C1: 1 нФ полиэстер
C2: 100 мкФ / 25 В электролитический.
