Почему нужны самодельные антенны?

Зачастую расстояние до передающей телевизионной вышки весьма значительное. А телевизионный сигнал распространяется на расстоянии прямой видимости, а это несколько десятков километров при условии, что передающая вышка достаточно высокая.

Вот и приходится изощрятся придумывая собственную антенну подходящую для данных условий.

Как сделать антенну своими руками для телевизора

Несмотря на быстрое развитие интернета, телевидение — ключевой источник важной информации для каждого из нас. Чтобы на экране отображалось качественное изображение, требуется мощная антенна. Ее можно приобрести или сделать самостоятельно и хорошо сэкономить. Как сделать антенну своими руками для телевизора, что для этого требуется — подробно разберем в этой статье.

Содержание статьи:

1. Используем пивные банки
2. Зигзагообразная антенна
3. Коаксиальный кабель
4. Антенный усилитель
5. Несколько полезных рекомендаций
6. В завершение

Используем пивные банки

Сегодня доступно множество схем, по которым можно собрать хорошую домашнюю антенну. Конструкция из пивных банок собирается очень быстро, причем все необходимые материалы есть под рукой. Конечно, такая антенна сверхустойчивый сигнал не гарантирует, но для дачи или дома в деревни — рабочее решение.

Что требуется для сборки:

• банки алюминиевые из-под любого напитка, но одинакового объема;
• антенный провод, длина определяется индивидуально;
• штекеры;
• изоляция или скотч;
• деревянная или пластиковая планка для основания.

Если все эти элементы есть, пора выяснить, как быстро сделать антенну для телевизора:

1. Подготавливаем провод. Отмеряем 10 см от конца кабеля. Делаем надрез и устраняем изоляционный слой. Скручиваем экран в единую жилу. Убираем изоляцию с медного провода. На другой конец провода необходимо надеть антенный штекер.

2. Фиксируем контакты. К одной банке с помощью небольшого болта крепим медную проволоку, а к другой — скрученный экран. Для стабильного сигнала провода лучше припаять.

3. Применяя скотч или изоляцию, фиксируем банки к подготовленной планке. Располагаться они должны строго по прямой. Любое отклонение приведет к тому, что самодельная конструкция работать не будет.


Остается только экспериментировать с расположением антенны и расстоянием между банками. Оптимальным считается 7.5 см между краями банок. Хотя в определенных ситуациях дистанция может быть уменьшена или увеличена.

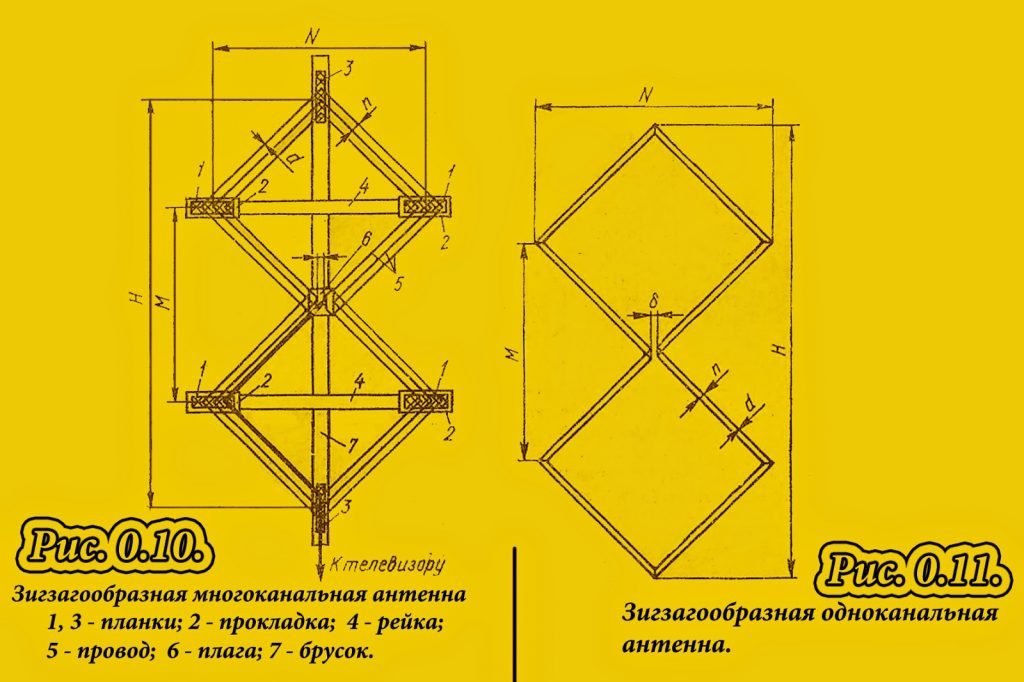

Зигзагообразная антенна

Как сделать самодельную антенну для телевизора, еще в 1961 придумал Харченко К.П. Вот только на тот момент зигзагообразная форма мало кого заинтересовала. Однако с появлением цифрового телевидения ситуация поменялась, так как фигурная антенна демонстрирует отличный прием сигнала.

Для ее изготовления требуется:

• медный кабель толщиной 5 мм;
• кусок антенного провода;
• паяльник и припой;
• разъемы;
• кусок фанеры для основания.

Первостепенно правильно изготавливаем раму. Отмеряем отрезок провода 109 см. Сгибаем его так, чтобы получилось два параллельных ромба, длина одной стенки должна быть 13.5 см. После всех манипуляций в центральной части должен остаться 1 см кабеля. Он будет применяться для окончательной фиксации конструкции.

В центральной части изделия углы ромбов не должны контактировать. К ним будет крепится антенный шнур. На верхний угол припаивается центральная жила, на нижний крепится экран. Промежуток между углами — 2 см.

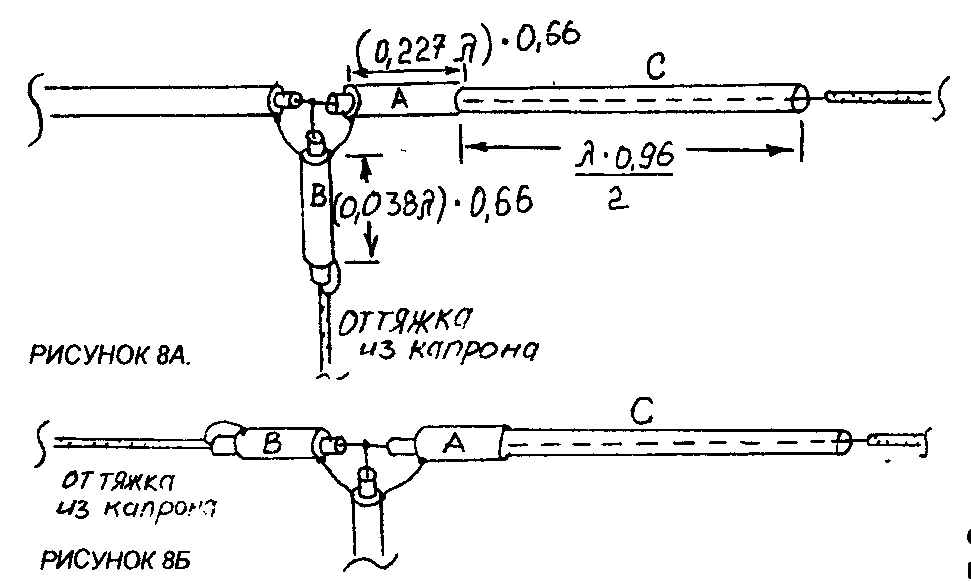

Коаксиальный кабель

Многих интересует, как самому сделать антенну для телевизора из коаксиального кабеля. Такая комнатная конструкция создается из 75-омного коаксиального провода. Для такого способа требуется правильно рассчитать длину кабеля для эффективного приема сигнала. Для этого выясняем частоту вещания и делим ее в мегагерцах на 7500. Итоговое значение округляем до ровной цифры. Оптимальную длину антенны для своего региона можно найти в интернете.

Определив длину провода, остается придерживаться следующих инструкций, как сделать уличную антенну для телевизора:

• с одной стороны конца подготавливаем кабель и устанавливаем разъем для подсоединения к ТВ или цифровой приставке;
• от установленного разъема отмеряем 2 см и делаем отметку — от нее необходимо будет отмерить требуемую длину антенны;
• лишнее убираем плоскогубцами;
• убираем верхний слой изоляции и оплетку;
• зачищенную часть загибаем под 90 градусов;
• выполняем поиск каналов на ТВ.

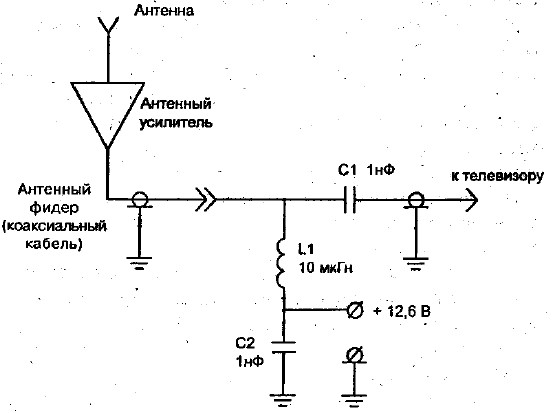

Антенный усилитель

В некоторых населенных пунктах, даже зная, как сделать самостоятельно комнатную антенну для телевизора, добиться стабильного сигнала не получается. Решается проблема установкой усилителя. Вот только устройство это имеет сложную конструкцию: без соответствующих навыков и знаний собрать его не получится.

• отправиться в магазин и приобрести готовый вариант;
• воспользоваться обычным магнитом.

Магнит закрепляется максимально близко от антенны, предварительно он несколько раз обматывается антенным проводом. Хотя лучше все-таки обзавестись полноценным усилителем.

Несколько полезных рекомендаций

Чтобы понять, как сделать антенну для телевизора на даче, необходимо учитывать определенные моменты:

1. Применяем хороший кабель. От качества провода зависит уровень сигнала. Идеально — вариант с сопротивлением 75 Ом и выполненный в силиконовой оплетке.
2. Сводим количество соединений к минимуму. Советуем для антенны и усилителя применять единый кабель.
3. Используем пайку. Сигнал чутко реагирует на любые помехи и мгновенно ухудшается, если присутствуют недостатки в конструкции. Если все контакты припаять, то изделие прослужит долго и будет надежным, а сигнал — стабильным.

В завершение

В статье представлены только самые простые способы по быстрой сборке антенны в домашних условиях. Самодельные конструкции обеспечивают стабильный сигнал и часто не уступают покупным моделям. Главное — в процессе сборки придерживаться инструкций и подбирать качественные материалы.

Как сделать антенну для телевизора своими руками

Несмотря на постоянное развитие телевизионной трансляции (переход в цифровой формат, возможность установки спутникового или кабельного телевидения, интернет-ТВ), использование антенн всё ещё остаётся актуальным. Особенно это касается пригородов и сельской местности. Иногда телеантенна выходит из строя, а рядом нет места, где её можно приобрести. Поэтому информация, как именно можно сделать антенну для телевизора своими руками, может оказаться полезной.

Типы антенн

Антенна – это устройство, которое может принимать или передавать радиоволны. Типы эфирных телеантенн (то есть таких, которые принимают сигнал с вышек или ретрансляторов) можно разделить по месту расположения на:

• Внешние;
• Комнатные.

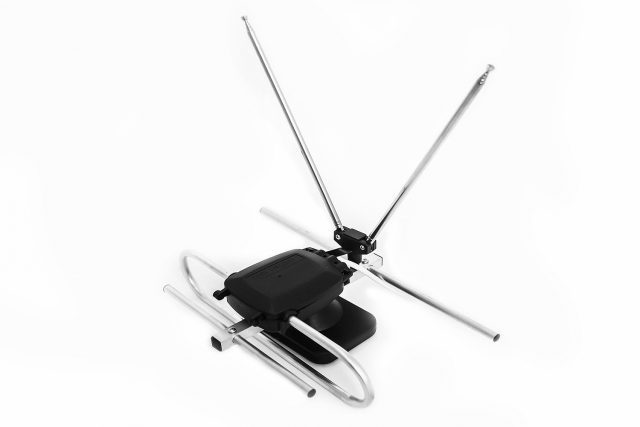

Комнатные антенны для телевизора имеет смысл использовать только при хорошем сигнале, а на даче или в отдалении от телеретрансляторов применяют внешние. Кроме места расположения, приёмники телесигнала делятся на:

• Пассивные – выполняют приём сигнала только за счёт своей формы;
• Активные – сигнал проходит через преобразователи.

Качество сигнала от пассивной телеантенны будет напрямую зависеть от её размера – чем она больше, тем лучше.

Из преимуществ можно отметить:

• Лёгкость изготовления;
• Малая затратность: возможно сделать из подручных материалов;
• Не нужно отдельное питание.

Тем не менее недостатки довольно весомые:

• Неустойчивость к помехам: очень важно выбрать расположение для хорошего сигнала;
• Требуется большая высота для установки, нужно использовать дополнительные укрепления;
• Громоздкие, не подходят из-за габаритов для установки дома, в основном используются для наружной установки.

В активных антеннах дополнительно используются различные декодеры и усилители, которые позволяют сделать сигнал мощнее. Поэтому их преимущества следующие:

• Может использоваться в любом месте, даже с низким уровнем сигнала;
• Могут быть различных размеров и форм;
• Можно регулировать уровень усиления и подавления шумов;
• Низкое влияние на качество сигнала рельефа, погоды, различных строений.

Из минусов можно отметить:

• Сложное устройство;
• Нужен источник питания;
• Более высокая стоимость;
• Менее надёжна из-за присутствия электроники.

Радиоволны, которые передаются в эфире (среде передачи волн), имеют определённый размер и частоту. Телевизионный канал находится в диапазоне метровых и дециметровых частот:

• Метровые волны (МВ) имеют длину от 1 до 10 м и частоту от 30 до 300 МГц;
• Дециметровые волны (ДМВ) имеют длину от 0.1 до 1 м и частоту от 300 до 3000 МГц.

По частотам принимаемых сигналов телеантенны можно разделить на такие виды:

• Всеволновые. Способны принимать и аналоговый, и цифровой сигнал, но расстояние приёма невелико.
• Логопериодичекие. Могут принять волны метрового и дециметрового диапазона.
• Дециметровые. Предназначены только для коротких волн.

Всеволновые, иначе их называют частотонезависимые,  устройства приёма по конструкции крайне просты, поэтому их можно сделать самому. Самые известные из них: «бабочка», из пивных банок, из двух лепестков. Чаще всего применяются на небольшом расстоянии от ретранслятора и с малым уровнем помех.

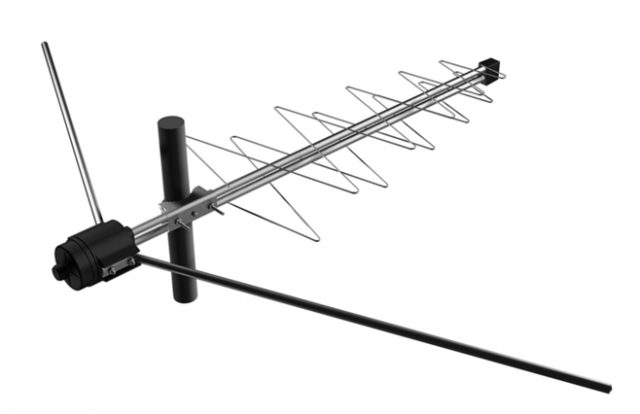

Логопериодические приёмные устройства состоят из основного стержня и поперечных перекладин с увеличивающейся длиной. В изготовлении гораздо сложнее предыдущих. Для правильной конструкции требует знания всех используемых частот, а также ориентация к ретранслятору. Зато, если расчёты конструкции сделаны правильно, антенна будет очень качественно передавать сигнал.

Дециметровые могут иметь как очень простые, так и очень сложные конструкции. Самые известные: «восьмёрка», кольцевая, рамочная.

Трансляция большинства каналов, в том числе цифровых, происходит в ДМВ-диапазоне. Конструкция таких ретрансляторов проще. Но огибание препятствий волнами такой длины хуже, а отражения и искажения играют сильную роль на качестве сигнала.

Исходя из этих особенностей, нужно разобраться, как могут быть сделаны ТВ-антенны своими силами.

Кроме типизации по приёму волн, расположению, а также наличия электронных элементов, телеантенны различаются ещё по всевозможной конструктивной реализации: волновой канал, бегущей волны, зигзагообразные, рамочные и т.п.

Принцип сборки

Чтобы сделанная ТВ-антенна работала должным образом, нужно придерживаться некоторых принципов.

Вначале нужно определиться, где будет использоваться конструкция: в гараже, на даче, в доме, в квартире и т.п. Исходя из этого, выбрать тип приёмного устройства и из чего можно собрать антенну.

Основными элементами, которые могут понадобиться, – это телевизионный кабель, металлические планки, провода, изоляционные материалы, клейкая лента, паяльник, саморезы.

Элементы приёмного устройства, особенно через которые будет проходить полезный сигнал, лучше соединять пайкой > ё

Наилучший приём сигнала будет, если расстояние от телевышки до приёмника не будет преграждаться строениями, деревьями и прочими помехами. В таком случае для того, чтобы поймать сигнал, достаточно будет простой проволоки. И комнатная телеантенна в такой ситуации будет очень проста в изготовлении и не потребует усилителя.

Уличные антенны могут быть по конструкции аналогичны комнатным, но должны быть изготовлены из более прочных материалов, которые смогут выдержать погодные условия. Размещать следует непосредственно возле окон или на крыше.

При слишком слабом сигнале может потребоваться усилитель.

Итак, как должна быть сделана телевизионная антенна своими руками:

• Устройство должно быть выполнено аккуратно и с наименьшими соединениями, чтобы уменьшить потерю сигнала;
• Телеантенну нужно располагать по оси электромагнитной волны для наилучшего улавливания её составными элементами;
• Должна быть защищена от помех;
• Важно знать частоту вещания телеэфира, от которой будут зависеть и размеры приёмного устройства.

Варианты антенн своими руками

Простую ТВ-антенну возможно сделать из материалов, которые обычно имеются в любом доме.

Например, из фольги, металлической банки, зонта и провода самому можно сделать даже спутниковую антенну.

С помощью фольги можно сделать такой приёмник:

1. На дне коробки разравнивается и приклеивается фольга.
2. Из 2 кусков телевизионного кабеля нужно снять изоляцию на 2.5 см.
3. Оплётку кабеля скрутить в отдельный контакт.
4. Из кусков кабеля сделать «восьмёрку», при этом контакты не должны скрепляться в середине и располагаться на 1 см.
5. Расположить кабель с наружной стороны коробки (без фольги).
6. Берётся ещё кабель, который будет соединять антенну с приёмником.
7. Его конец зачищается, оплётка тоже скручивается отдельно.
8. В одном месте соединяются 3 центральные жилы и 3 оплётки кабеля.
9. Телеантенну располагаем в месте наилучшего приёма.

Рассмотрим простые и популярные варианты телеантенн: из пивных банок, коаксиального кабеля и зигзагообразную.

Из коаксиального кабеля

Это самый элементарный вариант телеантенны из кабеля для приёма цифрового или аналогового сигнала. Самостоятельно такую конструкцию можно выполнить в течение получаса.

Коаксиальный кабель представляет собой электрический провод для передачи радиочастотных сигналов. Состоит из:

• Внешней оболочки;
• Внешнего проводника, который иначе называют экраном или оплёткой;
• Изоляции, которая отделяет центральную жилу от оплётки;
• Внутреннего проводника (центральной жилы).

Такой кабель может быть сопротивлением 50 или 75 Ом. Для изготовления самодельных антенн рекомендуется брать на 75 Ом.

Потребуется кусок кабеля длиной не меньше 0.5 метра. С одной стороны снимаем верхнюю изоляцию и изоляцию центральной жилы на 5 см. Жилу с оплеткой следует скрутить. Теперь от этого конца нужно отступить на 20-22 см и снять всё до изоляции центральной жилы. Длина этого участка будет около 2 см. Дальше отмеряется такое же расстояние, как было до этого участка, то есть 20-22 см. С участка в 1 см снимается только верхняя изоляция. Теперь делается петля: прикручивается оголённый конец к промежутку без внешней изоляции.

Оголённые места лучше обмотать изолентой, особенно если антенна будет использоваться на улице>ё

Устройство нужно направить в сторону вышки.

Можно сделать антенну из медной проволоки.

Для этого концы зачищаются от изоляции. Один конец прикрепляют на телевизор, а другой к отопительной трубе, которая будет выполнять роль усилителя. Такая антенна из проволоки сможет принимать около 5 каналов.

Из проволоки возможно сделать приёмное петлевое устройство для приёма цифрового сигнала. Для этого потребуется рассчитать длину петли. Нужно знать среднюю частоту сигнала. И 300 разделить на эту частоту. Полученное значение будет длиной петли. Кусок проволоки замыкается в кольцо, и к концам припаивается кабель. Вместо проволоки можно использовать коаксиал. Тогда кольцевая антенна будет похожа на описанный выше вариант.

Несмотря на простоту конструкции, этот способ при правильных расчётах снижает помехи и уверенно принимает сигнал.

Для улучшения сигнала можно попробовать выполнить усиление антенны.

Рассмотрим варианты, как усилить телеантенну своими руками:

• Располагать устройство приёма как можно ближе к окну, устраняя препятствия;
• Отрегулировать положение;
• Можно удлинить антенну куском проволоки;
• Добавить в конструкцию усилитель сигнала;
• Внешние располагать как можно выше.

 Из пивных банок

Простейшим способом заменить вышедшую из строя ТВ-антенну является создание таковой из пивных банок.

Разберёмся со способом изготовления простой антенны для цифрового ТВ, выполненной из подручных средств, а именно из металлических банок.

Понадобятся такие материалы:

• Пивные банки с гладкой поверхностью (предварительно вымыть и высушить), в самом простом варианте – 2 шт;
• Саморезы;
• Кусок телевизионного кабеля;
• Штекер;
• Изолента или скотч;
• Палка из материала, который не проводит электричество (можно использовать тремпель).

Этапы работ такие:

1. Кабель нужно брать такого размера, чтобы его хватило на ту высоту, на которую планируется подвешивать антенну. Если на куске кабеля нет штекера, он зачищается с одной стороны от обмотки и на него насаживается штекер.
2. Второй конец также очищается от обмотки. Внутри имеется центральная жила и оплётка (экран).
3. В банках с одинаковых сторон проделываются отверстия. Не имеет значения, это будет верхняя или нижняя часть банки.
4. К одной банке с помощью самореза прикрепляется центральная жила, а к другой оплётка. При этом нужно сделать петлю, которая обхватит саморез. И он своей шляпкой при ввинчивании должен хорошо ее зажать.
5. Вместо саморезов можно припаять контакты.
6. К палке нужно примотать банки так, чтобы они были на одной оси. Расстояние между банками берётся обычно от 7 до 10 см.
7. Когда оптимальное расстояние выбрано, банки надёжно фиксируются липкой лентой.

Лучше вначале банки зафиксировать резинкой, чтобы удобно было отрегулировать расстояние

Когда вы сделали такую антенну своими руками, при использовании на улице желательно соорудить защитный колпак, например, из пластиковой бутылки. При попадании влаги, контакты будут окисляться и сигнал ухудшаться. Уличный вариант можно усовершенствовать, добавив несколько секций с банками.

Зигзагообразная

Данная телеантенна имеет ещё название «восьмёрка» или антенна Харченко. Показывает один из лучших приёмов сигнала среди устройств, которые можно сделать самостоятельно. Её схема имеет вид:

Dvb t2 – это самый новый цифровой формат телевещания. Цифровой формат имеет множество преимуществ перед аналоговым: большая устойчивость к помехам, сигнал будет более широко доступен, а качество его лучше. Цифровой формат требует меньшего размера антенн и меньшей мощности передающих устройств.

Изготовить антенну для приёма dvb t2 довольно несложно. Следует отметить, что цифровое ТВ передаётся в ДМВ.

Теперь разберём, как может быть сделана антенна для цифрового ТВ своими руками:

Нужен любой материал, который проводит электрический ток. Это может быть трубка, провод, уголок и т.п. Проще всего использовать проволоку из алюминия, латуни или меди (лучше эти 2 варианта), толщиной от 2 до 5 мм. Потребуется сделать из материала 2 ромба, как на рисунке. Можно использовать и сварочные электроды, каждый из которых будет стороной ромба.

Для данной схемы имеются размеры:

– В1=14 см;

– В2=13 см;

– углы желательно около 90⁰.

Внешние стороны должны быть немного длиннее. Это делается для того, чтобы ромбы в середине не соединялись.

Но указанные параметры  больше подходят для домашнего использования. Чаще можно встретить рекомендацию брать сторону ромба 45 см.

Можно сделать самостоятельный расчёт размеров антенны для цифрового ТВ. Для этого нужно знать длину волны трансляции сигнала и разделить на 4. Это и будут стороны ромбов

Существуют и калькуляторы для расчёта параметров «би-квадратных» антенн, которые можно найти в интернет-ресурсах.

Когда отмеряется длина проволоки, нужно взять запас 1-2 см для петли, которая замкнёт контур. Можно просто скрутить или спаять оставшийся конец.

После этого берётся коаксиальный кабель, который зачищается. Контакты нужно будет припаять к центральным углам ромба, которые не смыкаются. Центральная жила припаивается к одному углу, а оплётка к другому. Центральную часть можно поместить в пластиковый корпус и залить клеем для надёжности.

Для уменьшения сторонних помех можно установить позади приёмника экран. Это может быть просто фольга, натянутая на фанеру или решётка из металлических трубочек или проволоки. Экран должен располагаться в противоположной стороне от вышки и не контактировать с антенной.

Если антенна будет использоваться снаружи, можно собрать её с усилителем. Усилителем может быть простейшая плата, которая крепится к усам антенны или более габаритное устройство, которому требуется питание от сети.

В случае с усилителем «восьмёрка» крепится к пластине, при этом провод можно расплющить в месте крепления, и в центральной части сразу прикрепить усилитель.

Можно усовершенствовать конструкцию «восьмёрки», добавив симметрично ещё ромбы.

Рассмотрим ещё несколько более сложных устройств телеантенн.

Двойной и тройной квадрат

Такой вариант является узкополосной телеантенной, то есть можно получить всего несколько каналов, но с качественной передачей. Её можно использовать для приёма слабого сигнала или если сигнал подавляется другими, более мощными сигналами. Но важна точная ориентация на источник телеволн.

Для изготовления понадобятся трубки или проволока. Для получения до 5 каналов в метровом диапазоне толщина должна составлять 10-20 мм. Для большего количества – 8-15 мм. Для ДМВ всего 3-6 мм.

В двойном квадрате из материала делаются 2 квадрата, причём один чуть больше другого. Меньший называется вибратор, а больший – рефлектор (отражатель). Вибратор присутствует вообще в каждой антенне и является системой получения колебаний.

Рамки крепятся параллельно друг другу. Сверху и снизу по центрам они закреплены с помощью стрел, которые, в свою очередь, крепятся к вертикальной опоре. Нижняя стрела должна быть сделана из непроводящего материала. Центры обеих рамок должны находиться на одной линии и направлены к телепередатчику. В трёхрамочной конструкции добавляется ещё меньший квадрат.

Ещё одна конструкция для ДМВ – рамочная.

Рамку рекомендуется сделать из полосок алюминия. Скреплять их можно болтами. В центре должен быть зазор, как было в зигзагообразной антенне. Кабель припаивается  таким же образом.

Потом эта рамка крепится на вертикальную опору. Можно дополнительно оснастить усилителем или отражателем.

Самостоятельное изготовление антенны поможет сэкономить на покупке таковой. Масса имеющихся вариантов позволяет экспериментировать и найти оптимальный способ для конкретной ситуации.

Как сделать ТВ антенну своими руками

Несмотря стремительное развитие интернета, телевидение остаётся главным источником информации для большинства населения. Но для того чтобы в вашем телевизоре была качественная картинка, нужна хорошая антенна. Совсем не обязательно покупать телевизионную антенну в магазине, ведь её можно сделать своими руками и сэкономить при этом приличные деньги.

Как сделать качественные антенны для различных диапазонов вещания и какие материалы при этом использовать, вы сможете узнать прочтя нашу статью.

Типы антенн

Существует множество типов и форм телевизионных антенн, ниже приведены основные из них:

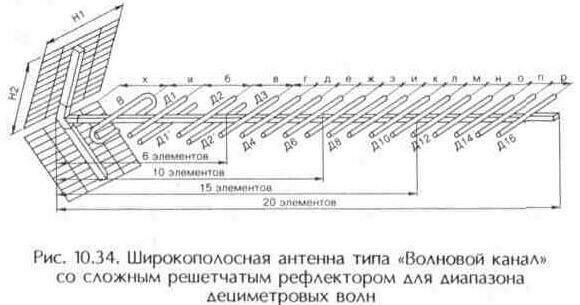

• • Антенны для приёма «волнового канала».

• • Антенны принимающие «бегущую волну».

• • Рамочные антенны.

• • Зигзагообразные антенны.

• • Логопериодические антенны.

• Антенны решётки.

Антенны для приёма цифрового телевидения

Весь мир, в том числе и наша страна, перешли с аналогового вещания на цифровое. Поэтому делая антенну своими руками или покупая её в магазине, необходимо знать какая антенна лучше подойдёт для приёма DVB-T2 формата:

• • Комнатная антенна — подходит для приёма сигнала в формате DVB-T2 только на расстоянии до 10 километров от ретранслятора. В принципе на этом расстоянии, сигнал способна принять даже обычная оголённая проволока вставленная в антенный разъём телевизора и направленная в нужную сторону, но для более стабильного и устойчивого сигнала лучше воспользоваться комнатной антенной.

• • Антенна типа «Ворона» — способна принимать цифровой сигнал на расстоянии до 30 километров. Данный тип антенны устанавливается вне жилища и не требует чёткой направленности на ретранслятор. Но в случаях если расстояние от источника сигнала составляет более 30 километров или рядом имеются генераторы помех, желательно направить антенну на телевышку.

• Антенна типа DIPOL 19/21-69 — принимает сигнал на расстоянии до 50 километров. Требует установки на возвышенность 8-10 метров и чёткого направления на источник сигнала. В связке с усилителем, способна принимать цифровой сигнал на расстоянии до 80-100 километров. Отличные характеристики данной антенны, делают её одним из лучших вариантов для приёма сигнала в формате DVB-T2 на удалённом расстоянии от ретранслятора.

Если вы живёте не далеко от телевышки, то вполне можете сделать простейшую антенну для приёма сигнала в DVB-T2 формате своими руками:

1. Отмерьте от коннектора 15 сантиметров антенного кабеля.
2. Снимите с обрезанного края 13 сантиметров внешней изоляции и оплётки, оставьте только медный стержень.
3. Сверяясь с картинкой телевизора, выставите стержень в нужном направлении.

Всё антенна готова! Нужно отметить, что такая примитивная антенна не способна обеспечивать качественный и устойчивый сигнал на удалённом от телевышки расстоянии и в местах с источниками помех.

Антенны своими руками

Давайте рассмотрим несколько вариантов телевизионных антенн, которые можно сделать самостоятельно, из подручных материалов:

Антенна из пивных банок

Антенну из пивных банок можно изготовить буквально за полчаса, из имеющихся у вас под рукой средств. Конечно сверх-устойчивого сигнала такая антенна не обеспечит, но для временного пользования на даче или в в съёмной квартире вполне сгодится.

Чтобы сделать антенну вам понадобятся:

• Две алюминиевые банки из под пива или другого напитка.
• Метров пять телевизионного кабеля.
• Штекер.
• Два шурупа.
• Деревянное или пластиковое основание на которое будут крепится банки (многие используют деревянную вешалку или швабру).
• Нож, плоскогубцы, отвёртка, изоляционная лента.

Убедившись в том, что все вышеперечисленные предметы у вас имеются в наличии, произведите следующие действия:

1. Зачистите один конец кабеля и присоедините к нему штекер.
2. Возьмите второй конец кабеля и снимите с него изоляцию длиной в 10 сантиметров.
3. Расплетите оплётку и скрутите её в шнур.
4. Снимите слой пластика изолирующий стержень кабеля на расстояние в один сантиметр.
5. Возьмите банки и в крутите в них шурупы по центру дна или крышки.
6. Присоедините к одной банке стержень, а к другой шнур оплётки кабеля, закрутив их на шурупы.
7. Прикрепите банки на основание с помощью изоленты.
8. Закрепите на основании кабель.
9. Вставьте штекер в телевизор.
10. Перемещаясь по комнате, определите место наилучшего приёма сигнала и закрепите там антенну.

Существуют и другие вариации данной антенны, с четырьмя и даже восемью банками, но явного воздействия количества банок на качество сигнала не выявлено.
Как сделать антенну из пивных банок вы также можете узнать из видеоролика:

Зигзагообразная антенна Харченко

Своё название антенна получила в 1961 году, по фамилии её изобретателя Харченко К. П., который предложил использовать для приёма телепередач антенны зигзагообразной формы. Данная антенна очень хорошо подходит для приёма цифрового сигнала.

Для изготовления зигзагообразной антенны вам понадобится:

• Медная проволока диаметром 3-5 мм.
• Телевизионный кабель 3-5 метров.
• Припой.
• Паяльник.
• Штекер.
• Изоляционная лента.
• Кусок пластика или фанеры для основания.
• Болты креплений.

Для начала нужно изготовить рамку антенны. Для этого берём проволоку и и отрезаем кусок 109 сантиметров. Далее сгибаем проволоку таким образом, чтобы у нас получилась рамка из двух параллельных ромбов, каждая сторона ромба должна составлять 13,5 сантиметров, из оставшегося сантиметра сделайте петли для скрепления проволоки. С помощью паяльника и припоя, соедините концы проволоки и замкните рамку.
Возьмите кабель и зачистите его конец таким образом, чтобы у вас с была возможность припаять стержень и экран кабеля к рамке. Далее, припаяйте стержень и экран кабеля в центре рамки. Учтите что экран и стержень не должны соприкасаться.
Установите рамку на основание. Расстояние между углами рамки в месте соединения с кабелем, должно составлять два сантиметра. Размер основания сделайте примерно 10 на 10 сантиметров.
Зачистите второй конец кабеля и установите штекер.
Если необходимо присоедините основание антенны к стойке, для дальнейшей установки на крышу.
Более подробную инструкцию по изготовлению антенны Харченко, вы можете посмотреть в видеоролике:

Антенна из коаксиального кабеля

Для изготовления антенны вам понадобится 75-омный коаксиальный кабель стандартного разъёма. Чтобы рассчитать необходимую для антенны длину кабеля нужно узнать частоту цифрового вещания и разделить её в мегагерцах на 7500, а полученную сумму округлить.

Получив длину кабеля сделайте следующее:

1. Зачистите кабель с одной стороны и вставьте в разъём для антенны.
2. Отступите два сантиметра от края разъёма и сделайте отметку от которой будете отмерять длину антенны.
3. Отмерив нужную длину, откусите лишнее плоскогубцами.
4. В районе отметки снимите изоляцию и оплётку кабеля, оставьте только внутреннюю изоляцию.
5. Загните очищенную часть под углом в 90 градусов.
6. Произведите настройку телевизора с новой антенной.

Визуально закрепить информацию вы можете посмотрев видеоролик:

Спутниковая антенна

Стоит сразу оговорится, что для приёма спутникового сигнала необходим тюнер и специальная приставка. Поэтому, если у вас нет в наличии этого оборудования, то создание спутниковой антенны своими руками будет не возможно, поскольку сами вы сможете изготовить только параболический отражатель:

• Парабола из оргстекла — изготавливается методом нагрева. Оргстекло помещается на болванку, повторяющую форму параболического отражателя и помещается в камеру с высокой температурой. После размягчения оргстекла, оно принимает форму болванки. После остывания оргстекла, его вытаскивают из формы и обклеивают фольгой. Минус такого производства самодельной параболы в том, что затраты на её изготовление, превосходят рыночную стоимость заводского отражателя.
• Отражатель из металлического листа — делается из листа оцинкованного железа, размером метр на метр. Листу придаётся круглая форма и от края к центру делаются разрезы по форме лепестков. После этого лист помещается на выгнутый шаблон отражателя и «лепестки» скрепляются точечной сваркой или заклёпками.
• Сетчатый отражатель — делается из каркаса и сетки. Сначала изготавливают шаблон параметры которого рассчитывают по формуле. По шаблону изготавливают радиальные параболы из медной проволоки. Сечение проволоки выбирается исходя из диаметра антенны. Например, для антенны диаметром 1,5 метра берут проволоку диаметром 4-5 мм. Также необходимо изготовить круговые пояса. Диаметр поясов меняется с шагом 10-30 см. После изготовления каркаса его обтягивают мелкой медной сеткой.

Все перечисленные выше способы, могут рассматриваться всерьёз только из спортивного интереса, поскольку изготовление параболического отражателя в ручную, процесс очень трудоёмкий и дорогой. К тому же, произвести точные расчёты параметров спутниковой антенны в домашних условиях, очень сложно. Поэтому советуем вам не оригинальничать и покупать спутниковую антенну в полном комплекте.

Антенный усилитель

Если в месте где вы живете слабый телевизионный сигнал и обычная антенна не может обеспечить качественную картинку в вашем телевизоре, то помочь в этой ситуации может антенный усилитель. Изготовить его своими руками, вы сможете если немного разбираетесь в радиоэлектронике и умеете паять.

Усилители нужно устанавливать как можно ближе к антенне. Питание антенного усилителя лучше осуществлять по коаксиальному кабелю через развязку.

Развязка устанавливается внизу у телевизора и на неё от адаптера подаётся питание в 12 вольт. Двухкаскадные усилители потребляют ток не больше 50 миллиампер, по этой причине мощность блока питания не должна превышать 10 ватт.
Все соединения антенного усилителя на мачте нужно производить при помощи спаивания, поскольку установка механических соединений приведёт к их коррозии и разрыву, при дальнейшей эксплуатации в условиях агрессивной внешней среды.
Бывают случаи, когда приходится принимать и усиливать слабый сигнал при наличии мощных сигналов от других источников. В этом случаи на вход усилителя попадают одновременно слабые и сильные сигналы. Это приводит к блокировке работы усилителя или переводу его в нелинейный режим, смешивающий оба сигнала, что выражается в наложении изображения с одного канала на другой. Исправить ситуацию поможет уменьшение напряжения питания усилителя.
Учтите, что на дециметровые усилители очень сильно влияют сигналы в метровом диапазоне. Для ослабления воздействия метровых сигналов, перед усилителем ДМВ ставят фильтр верхних частот, который блокирует метровые волны и пропускает сигналы только дециметрового диапазона.
Ниже приведена схема антенного усилителя метрового диапазона:

• Коэффициент усиления составляет 25 дБ. при напряжении 12,6 вольт.
• Потребляемый ток не более 20 миллиампер.
• Встречно-параллельное включение диодов Д1 и Д2 предохраняет транзистора от выхода из строя при ударе молнии.
• Каскады имеют общий эмиттер.
• Конденсатор С6 обеспечивает коррекцию постоянной характеристики усилителя в области высоких частот.
• Для стабилизации режима транзисторов, усилитель охвачен отрицательной обратной связью с эмиттера второго транзистора на базу первого.
• Во избежании самовозбуждения усилителя, используется развязывающий фильтр R4 C1.

Также предлагаем ознакомиться со схемой дециметрового усилителя:

• Антенный усилитель дециметрового диапазона 470-790 мегагерц.
• Коэффициент усиления 30 дБ. при напряжении 12 вольт.
• Потребляемый ток 12 миллиампер.
• Каскады имеют общий эмиттер и СВЧ транзисторы с низким уровнем собственных шумов.
• Резисторы R1 и R3 обеспечивают температурную компенсацию режима транзисторов.
• Питание усилителя осуществляется по коаксиальному кабелю.

С принципом работы антенного усилителя вы можете ознакомится в видеоролике:

Теперь, ознакомившись со схемами и вооружившись паяльником, вы смело можете начинать изготовление антенного усилителя.

Надеемся что наша статья про телевизионные антенны оказалась для вас полезной!

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками | Лучшие самоделки

Если возникла необходимость подключить к только что купленной ТВ приставки цифрового телевидения DVB-T2 какой-нибудь простой антенны, которая бы уверенно принимала телеканалы то можно сделать буквально за 5 минут комнатную ТВ антенну из небольшого куска телевизионного кабеля и при этом она будет выглядеть достаточно пристойно. Если Вы помните у нас на сайте мы выкладывали как сделать антенну биквадрат но эта антенна даже ещё проще и делается практически из ничего.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Чтобы сделать комнатную ТВ-антенну нам понадобится:

• Телевизионный кабель 75 Ом;
• Антенный штекер;
• Белый скотч или изолента;
• Нож.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Как сделать ТВ-антенну из кабеля, пошаговая инструкция:

Шаг 1

Для создания антенны для приёмников цифрового телевидения Т2 берём обычный коаксиальный 75-омный ТВ кабель, отрезаем от него кусок длиной 50 см, этого будет достаточно для комнатной антенны.

На одном из концов этого куска кабеля отмеряем 5 см, надрезаем и удаляем верхнюю пластиковую изоляцию, затем и внутреннюю межслойную изоляцию, оставив лишь оплётку и центральную жилу.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Затем скручиваем оплётку вместе с центральной жилой.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Шаг 2

Далее нужно отмерить от места скрутки 22 см, и удалим начиная от этого места участок в 2 см внешней изоляции вместе с оплёткой экрана, оставив лишь межслойный изолятор и внутреннюю жилу.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Шаг 3

Затем от этого места в другую сторону отступаем снова 22 см и на этом месте на участке кабеля в 1 см убираем только внешнюю изоляцию, обнажив экран, стараясь при этом его не повредить.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Шаг 4

Теперь конец со скрученными жилами вместе накручиваем на оголённое место в 1 см с экранирующей оплёткой.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Выравниваем созданную петлю в по возможности формируя красивый и ровный круг.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Место скрутки можно для эстетики и изоляции обмотать белой изолентой, плюс она будет помогать лучше держать форму изгиба.

Шаг 5

На другой конец кабеля вкручиваем штекер для подключения к ТВ приставке или телевизору.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Всё, ТВ-антенна для цифрового телевидения DVB-T2 сделанная своими руками за 5 минут готова! Пора её подключать к ТВ приставке и включать поиск каналов.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

У меня на эту антенну поймались все телеканалы которые вещаются в моём городе, уровень сигнала при этом очень хороший и устойчивый. Пробовал подключать просто моток кабеля вместо антенны для сравнения, при этом ничего не поймало, даже скручивал концы вместе и был такой же результат. Друзья говорили, что цифровое ТВ можно поймать даже хоть на канцелярскую скрепку, попробовал ради интереса но это тоже не дало никакого результата. Так что считаю, что моя простая антенна сделанная из куска кабеля достаточно эффективная и качественная несмотря на простоту её изготовления и конструкции.

Антенна для цифрового ТВ своими руками: можно ли сделать и как

По мере развития телевидения сменилась целая эпоха. Весь мир перешёл с аналогового телевидения на цифровое. Это потребовало замены оборудования, в том числе телевизионных антенн. Разберёмся, можно ли сделать антенну для цифрового телевидения своими руками.

Отличие цифровых антенн телевещания от аналоговых

Цифровое вещание имеет ряд преимуществ перед более старыми типами передачи телевизионного сигнала:

• устойчивость к помехам. Так как передаваемый сигнал зашифрован в виде цифровой последовательности кодов, он не искажается при передаче. Это позволяет получать изображение без помех или потерь данных;
• более продвинутый приёмник. Приёмник цифрового телевидения, в отличие от аналогового или кабельного, принимает информацию и обрабатывает её. По факту он является миниатюрным компьютером, предназначенным для одной-единственной задачи;
• высокое качество изображения. Картинка цифрового телевидения отличается от аналогового в лучшую сторону. Она ярче, чётче и плавнее;
• доступность. Вышки и ретрансляторы цифрового телевидения сейчас расположены поблизости от большинства городов России. Это позволяет иметь стабильный сигнал вне зависимости от расположения.

При этом процедура подключения к цифровому телевидению довольно проста. Вам понадобится приобрести оборудование и настроить его. Предварительно изучить зону покрытия цифрового телевидения России можно по этой ссылке.

С помощью специальной карты можно узнать, находится ли ваш город в зоне покрытия цифрового телевидения

Использование универсальной антенны для приёма цифрового вещания

Для доступа к цифровому телевидению обычно докупают специальную ТВ-приставку и подключают пакет цифровых каналов. В таком случае установку оборудования предоставляет конкретный телевизионный провайдер.

Другой путь — использование универсальной антенны и ТВ-тюнера. Тогда вы сможете подключиться к основному цифровому телевидению самостоятельно. Для этого понадобится сделать следующее:

1. Приобрести обычную универсальную антенну, которая способна принимать сигнал в диапазоне дециметровых волн. Если вы живёте в квартире многоэтажного дома, то такая антенна на крыше наверняка найдётся, останется лишь выполнить подключение тюнера к ней.
2. Установить антенну на крыше. Она должна быть направлена в сторону вышки связи или в противоположном направлении, если сигнал не способен пройти напрямую к антенне и будет отражаться от здания напротив. От правильного размещения антенны зависит стабильность сигнала и качество изображения.
3. Поворачивать антенну, пока изображение не станет чётким, если оно всё ещё рябит, а определить угол отражения сигнала не представляется возможным. Если вокруг вашего дома много высоких зданий, найти оптимальный вариант будет трудно.

Кроме установки антенны, необходимо правильно выбрать ТВ-тюнер. Стоит определиться с дополнительной функциональностью, которую вы ожидаете от устройства. Обратите внимание на следующие опции:

• запись ТВ-программ на накопитель. Многие тюнеры способны записывать эфир на флешку или карту памяти. Это удобная возможность, которая позволит не пропускать любимые передачи;
• поддержка HD-качества изображения. Без этой опции вы не раскроете всей прелести цифрового телевидения. Если вы хотите смотреть HD-каналы, то необходим подходящий телевизор и, возможно, платный пакет каналов;

  Качество HD-изображения значительно выше обычного

• базовое цифровое ТВ доступно бесплатно для всех, но имеется немало платных каналов, которые разделены на категории. Вам заранее стоит убедиться, что тюнер будет поддерживать подключение платных каналов через специальные карты.

Антенна для цифрового ТВ своими руками

Изготовление антенны для цифрового телевидения своими руками не потребует от вас каких-либо редких материалов. Некоторые варианты делаются очень просто и не требуют особого навыка, над другими же придётся повозиться.

Простые ТВ-антенны своими руками

Начнём с простых антенн, которые может собрать каждый. Разумеется, их эффективность будет ниже, чем у более сложных сборок. Но зато они обойдутся дешевле.

Антенна из коаксиального кабеля

Прежде необходимо установить нужную длину кабеля. Для этого узнайте частоту вещания, которое вы хотите уловить при помощи антенны, а потом разделите 7500 на это число. В результате вы получите длину антенны и сможете приступить к её производству:

1. Зачистите кабель с одной стороны и закрепите на нём штекер для подключения к телевизору. Действуйте аккуратно, чтобы случайно не повредить провод внутри кабеля.
2. Отступите пару сантиметров от разъёма и обозначьте эту границу простым карандашом. Именно от этого места необходимо будет замерять длину, которую вы рассчитали по формуле.
3. При помощи любого подходящего инструмента отрежьте лишнюю часть материала.
4. В том месте, где ранее оставили отметку, сделайте надрез и зачистите кабель. Вы должны убрать с него защитный слой, фольгу и оплётку. Не устраняйте слой изоляции.
5. Загните зачищенную сторону на девяносто градусов.

   Можно изготовить антенну из обычного телевизионного кабеля

6. Переходите к настройке телевизора. Запустите автоматический поиск цифровых каналов и дождитесь результата. Антенна должна улавливать сигнал и обеспечивать стабильную и гладкую картинку.

Антенна из жестяных банок

Антенна из банок может быть более эффективна, чем обычная самодельная антенна. Она сможет охватывать больший диапазон волн и улавливать больше каналов. Для её изготовления понадобится:

• телевизионный кабель, как и в предыдущей инструкции, — он будет служить основой для антенны;
• вешалка — она поможет усилить сигнал;
• пара жестяных банок;
• паяльник — он будет необходим для сбора всей конструкции;
• изолента (или скотч), а также два самореза — понадобятся для закрепления частей антенны.

Когда вы соберёте всё необходимое, можно переходить непосредственно к процессу сборки антенны:

1. Обрежьте и зачистите кабель способом, аналогичным тому, что указан в предыдущей инструкции. Уберите фольгу и часть защитного слоя, кроме изоляции. Закрепите на зачищенной стороне штекер для подключения антенны.
2. Возьмите банки, например, из-под газировки, и протяните сердцевину кабеля через кольца в них. Если колец нет, то для закрепления банок стоит использовать саморезы (провода наматываются на них). Тут же для обработки поверхности пригодится и паяльник.
3. Закрепите банки на вешалке при помощи скотча. Между банками должно быть расстояние в 75 миллиметров, а расположены они должны быть на одной линии.

   Расстояние между банками должно равняться 75 миллиметрам

4. Выполните подключение антенны и установите её в место наилучшего приёма.

Сделать простую антенну из жестяных банок можно и другим способом. Лучше всего использовать вытянутые банки из-под пива:

1. Подготовьте кабель таким же образом, как и в прошлой инструкции.
2. Установите банки друг на друга. Таким образом банки будут использоваться для приёма сигнала. Закрепите кабель внутри них.

   Можно сделать примитивную антенну, используя банки в качестве основы

3. Зафиксируйте банки при помощи скотча и установите антенну снаружи дома.

Сложные ТВ-антенны своими руками

Сложные антенны требуют понимания конструкции и технических навыков. При этом сам процесс их сборки может быть не сложнее, чем указанный до этого.

Зигзагообразная антенна Харченко

Антенна в виде двух ромбов, закреплённых вместе в виде восьмёрки, знакома всем радиолюбителям. При её сборке вы имеете больше свободы, чем в предыдущих вариантах: можете сами подобрать материал, продумать, как усилить сигнал, и прочее. Общие рекомендации по сборке такой антенны следующие:

1. Выберите материал. Оптимальным будет медная или алюминиевая проволока, хотя в целом подойдут любые трубки, полосы или уголки из этих материалов. Проволока является самым удачным выбором лишь из-за простоты придания ей необходимой формы.
2. Придайте материалу форму. Между двумя ромбами, которые составляют восьмёрку, должно быть расстояние около двух сантиметров. Части проволоки можно соединить при помощи обычных пассатижей, приложив усилия.

   Промежуток между частями антенны должен составлять два сантиметра

3. Подготовьте кабель. Действовать надо, как и в предыдущих инструкциях. Зачистите один из концов кабеля, убрав фольгу. Прикрепите штекер для подключения кабеля к телевизору.
4. Прикрепите кабель при помощи паяльника к центру конструкции так, чтобы зачищенная часть касалась обоих ромбов. При этом нет нужды закреплять провод вдоль всей восьмёрки, это лишь ухудшит качество сигнала. Будьте осторожны при использовании паяльника, чтобы не навредить себе.

   Позади антенны вы можете установить отражатель

5. Защитите кабель от плохой погоды и ветра. Для этого используйте обычную изоленту, а место пайки покройте герметиком. Перед этим лучше проверить качество сигнала, чтобы при необходимости скорректировать конструкцию.

С обратной стороны можно установить отражатель, например, параболическую тарелку из выгнутой консервной банки. Это позволит сделать сигнал более чистым и ликвидировать помехи.

Видео: изготовление антенны Харченко своими руками

Другие конструкции антенн

Имеется немало сложных антенн, которые можно сделать своими руками. Отличаются они в основном конструкцией самого корпуса антенны, которая создаётся с целью максимально сфокусировать сигнал. Имеются, например, такие варианты:

Проверка самодельной ТВ-антенны

Проверить самодельную антенну можно только после окончания её сборки. Цифровые каналы телевизор будет искать автоматически, так что от вас требуется лишь правильно установить антенну. Делается это следующим образом:

1. Выберите подходящее место для проверки. Антенна должна быть направлена в сторону ближайшего ретранслятора сигнала. Установите антенну в подходящем месте.
2. Включите телевизор и запустите поиск каналов. Откройте один из найденных.
3. Поворачивайте самодельную антенну, пока сигнал не станет максимально стабильным. Изображение должно перестать рябить или прерываться.
4. Если нет возможности поймать прямой сигнал, пытайтесь ориентироваться на отражённый, повернув антенну в противоположную ретранслятору сторону.
5. Если сигнал так и не стал чётким, остаётся лишь корректировать конструкцию и предпринимать новую попытку.

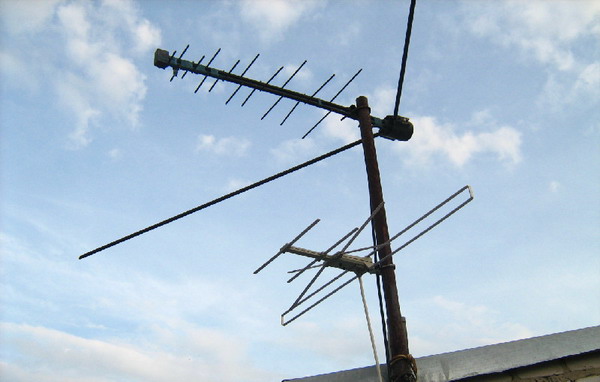

Если вы установите антенну на мачту, качество сигнала улучшится. Но при этом вам нужно обязательно позаботиться о молниеотводе.

Отзывы о самодельных антеннах для цифрового ТВ

Специалисты относятся скептически к самодельным телевизионным антеннам. Они считают, что такие устройства в плане конструкции соответствуют симметричному полуволновому вибратору, сделанному непрофессионально. При этом не самодельные антенны чаще всего эффективнее самодельных. При применении самодельной антенны дома результат и вовсе не превосходит использование обычного изогнутого куска проволоки.

Тем не менее даже скептически настроенные специалисты не могут отрицать наличие некоторого результата. К тому же большинство пользователей сети остаются довольны работой своих антенн.

Видео: мнение об эффективности самодельной антенны

Изготовление цифровой антенны самостоятельно — достойный вызов. При помощи инструкций в этой статье вы сможете собрать цифровую антенну и получить доступ к современному стандарту телевидения.
