Несмотря на развитие интернета, прослушивание радиостанций остается не менее популярным. За спросом поспевает и предложение: количество вещательных программ в диапазоне fm позволяет выбрать волну на любой вкус. Можно остановиться на прослушивании музыки, новостей, аудиокниг, а, если надоест – легким движением руки сменить радиостанцию.

Но есть одна проблема: качественный прием радиостанций не везде возможен. Звучание сопровождается шумом, помехами или периодически пропадает вовсе.

Устранению этого недостатка поможет fm антенна, которую можно изготовить в домашних условиях.

Причины неуверенного приема радиостанций

Каждый радиоприемник имеет в своем составе встроенную антенну. Для того, чтобы она уверенно воспринимала полезный сигнал, отделяя его от шумов и помех, его уровень должен превышать определенный порог. Это значение называют чувствительностью радиоприемника. Хороший приемник обладает лучшей чувствительностью, но с расстоянием от передающей антенны уровень радиосигнала падает.

На некоторой дистанции прием на встроенную фм антенну становится невозможным.

Но даже на небольших расстояниях на территории города встречаются мертвые зоны, где сигнал резко затухает. Радиоволна распространяется только по прямой и плохо проходит сквозь препятствия. Но зато имеет свойство от них отражаться. Правда, после отражения она теряет свою мощность. Но отраженный сигнал, складываясь с основным, приводит к полной неразборчивости сигнала от радиостанции.

Прямолинейное распространение радиоволн фм диапазона не позволяет уверенно их принимать и за линией горизонта, куда сигнал от передающей антенны проникнуть не в состоянии. Он может попадать за горизонт, отражаясь от облаков, но это зависит от погоды и все равно не очень помогает.

Выходом из положения является:

• усиление входного сигнала перед подачей на вход приемника;
• избирательный прием только с одного направления;
• подъем точки приема на некоторую высоту.

Всего этого поможет добиться антенна для радиоприемника, которую можно сделать своими руками.

Параметры антенн

Перед тем как сделать антенну для радио своими руками, нужно разобраться в минимуме теории. Каждая радиостанция вещает на своей несущей частоте, на которую и настраивается приемник. На нее должна быть рассчитана и антенна. Соседние станции она будет тоже захватывать, но сигнал будет немного слабее.

Этим и отличаются антенны для укв и диапазона fm. УКВ (ультракороткие волны) антенна принимает сигналы в диапазоне 66–74 МГц, а диапазон фм – 88–108 МГц. Но на ультракоротких волнах вещание практически не ведется, по той же причине стали не актуальны и КВ антенны. Поэтому сконцентрируемся на изготовлении приемных устройств для фм своими руками.

Главным параметром для конструирования любой самодельной антенны является длина волны принимаемого сигнала. От нее зависят геометрические размеры устройства. Длину волны можно подсчитать, поделив скорость света (в м/с) на частоту принимаемого сигнала, не забыв, конечно, перевести его в герцы. Результат получается в метрах.

Внутренние антенные устройства радиоприемников и некоторые внешние их модели одинаково принимают сигнал со всех сторон. Но есть конструкции, обладающие диаграммой направленности: максимальный уровень приема получается при точной настройке направления на станцию. Достоинством этих конструкций является способность усиливать сигнал, по сравнению с ненаправленными.

И еще один параметр радиоволны, важный для ее приема – поляризация. Сигналы в фм диапазоне поляризованы вертикально, то есть вектор изменения напряженности поля в ней расположен вертикально относительно направления распространения. Поэтому и антенны для приема должны быть ориентированы соответствующим образом.

Штыревая антенна

Простейшая антенная для радио своими руками выполняется буквально из подручных материалов. Она изготавливается в виде вертикального штыря из любого материала, проводящего электрический ток. Нижний конец штыря соединяется со входом радиоприемника и крепится к опорной поверхности через изолятор. Верхний остается свободным.

Главное требование к штыревой антенне – ее длина, выполняющаяся равной четверти длины волны принимаемого сигнала. Если предполагается использовать ее на всем диапазоне фм, то для расчетов берется длина волны центра диапазона.

А еще – она должна быть прочной и выдерживать внешние воздействия без изгибов. Но это не главное. Если в гнездо радиоприемника вставить кусок проволоки и свободный конец закрепить на ближайшем к нему окружающем предмете интерьера, то прием станет лучше. Это  простейший аналог штыревой антенны.

Второй ее аналог – телескопическая штанга, встроенная в приемник. Изменением ее длины настраивается центральная частота приема, изменением в пространстве добиваются лучшего качества для данного диапазона: вспомним про поляризацию.

Рамочная антенна

Рамочные антенны, напоминающие внешним видом катушку, посложнее в изготовлении. На любом доступном диэлектрическом основании, включая даже дерево, вплотную друг к другу наматываются витки провода в виде круга или рамки. Геометрические размеры получаемой фигуры зависят от длины волны. Суммарная же длина провода должна быть в 4–6 раз меньше ее.

Поэтому рамки с большим количеством витков характерны лишь для антенны кв диапазона. Для рамочной антенны fm диапазона достаточно одного витка. Главное, чтобы он сохранял свою форму.

Можно закрепить на пластиковом, гетинаксовом или текстолитовом основании толстый медный проводник любым доступным способом.

Еще более оригинальный способ изготовления такой антенны своими руками – наклеиванием фольги на основание. Монтажные размеры такого приемного устройства показаны на рисунке. Минимальные размеры указаны в скобках, максимальные – без скобок.

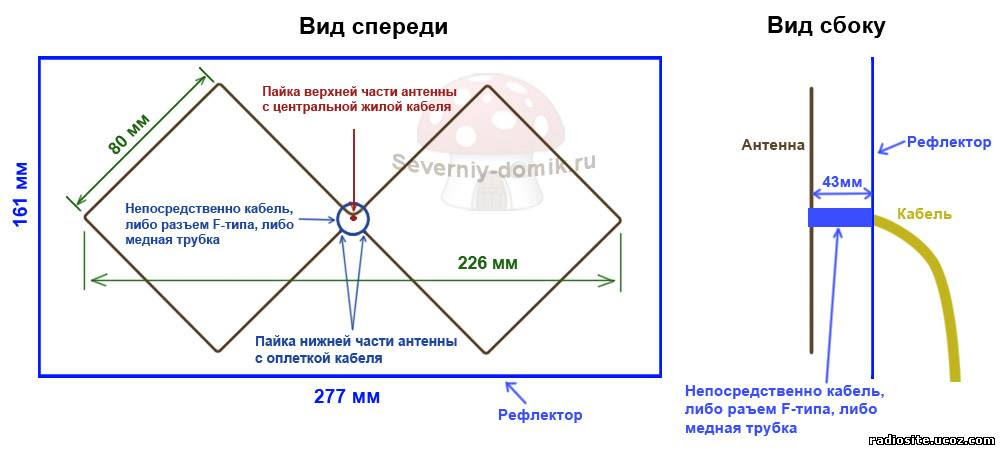

К рамке, согласно рисунку, припаивается коаксиальный кабель с волновым сопротивлением 50–75 Ом. Другой конец кабеля соединяется штекером с приемником сигнала. Только если вы не хотите изучать основы пайки по алюминию, фольгу лучше взять медную или латунную. Места пайки желательно защитить от атмосферных воздействий: покрыть лаком или покрасить.

Припой плохо переносит влагу.

линейная антенна, как сделать антенну для музыкального центра

В некоторых случаях единственным способом поймать сигнал становится антенна для радио, сделанная своими руками. Самодельное устройство практически не имеет недостатков и изготавливается для решения конкретной определённой проблемы. В сегодняшней публикации редакция Homius расскажет, как, не переплачивая, в домашних условиях сделать антенну для разных целей.

Ошибки в конструкции антенны приведут к тому, что сигнал будет постоянно прерываться
ФОТО: 4.bp.blogspot.com

Содержание статьи

Антенны для радиостанции: общие принципы изготовления и инструкции

Если приёмник не работает в полной мере на имеющейся встроенной антенне, то выходом может стать самодельная комнатная антенна для радио, которая усиливает сигнал. Устройство ставят на максимальную высоту, чтобы избежать возможных помех в работе.

Перед тем, как своими руками будет сделана антенна для автомагнитолы или другого оборудования, нужно учесть важный факт: для приёма радиоволны важна её поляризация. Устройства для FM-сигналов должны располагаться вертикально, по типу самой волны.

Антенна для FM-радио своими руками делается быстро и просто, если заранее подготовить все необходимые инструменты и детали. Самый простой вариант – штыревая. Для этого берётся любой материал, проводящий ток, и устанавливается вертикально. Нижнюю часть соединяют с приёмником.

Усилитель позволяет принимать даже самый слабый сигнал
ФОТО: 4.bp.blogspot.comСоздавая антенну, нужно стремиться обеспечить бесшумность работы
ФОТО: radioskot.ru

Статья по теме:

Как сделать своими руками антенну для цифрового ТВ: что понадобиться для сборки антенны, особенности конструкции, варианты антенн разных форм, схемы и расчеты, пошаговая инструкция для самостоятельно сборки.

Антенна для приёмника: какие материалы потребуются для работы

Чтобы сделать хороший приёмник FM, нужно заранее продумать, из чего он будет сделан.

Автомобильная антенна для радио своими руками собирается из следующих составляющих:

• трубка с функцией термоусадки;
• высоковольтный провод;
• клей ПВА;
• линейка;
• циркуль;
• провод для отмотки – ПЭВ.

Сборку антенны нужно осуществлять строго по инструкции для того, чтобы она хорошо ловила сигнал.

Для изготовления антенны используются простые, доступные материалы
ФОТО: m0ukd.comРекомендуется выбирать кронштейн из алюминия
ФОТО: vashtehnik.ru

Антенный усилитель FM

FM-антенна для музыкального центра своими руками делается за несколько часов, если заранее подобраны подходящие детали. Кроме того, обязательно стоит разобраться в принципах работы оборудования, только тогда конструкция окажется рабочей.

За городом связь намного хуже, чем в черте населённого пункта, но можно улучшить её качество, установив антенну для УКВ-радиоприёмника своими руками.

Чтобы компенсировать потери при получении сигнала, нужно поднять устройство как можно выше. Антенный усилитель чаще всего срабатывает даже в самых безнадёжных случаях. Сигналы ниже 60 Гц отсеиваются и принимаются только высокие.

Чтобы сделать такой усилитель, необходимо использовать две катушки. Они приматываются с помощью ПЭЛ-провода к антенне. Для обеспечения работы устройства необходимо подключить ток не менее 12 А. Все соединения закрепляются с помощью экранированного кабеля.

Если после установки антенны сигнал на устройстве очень слабый, можно поднять усилитель повыше
ФОТО: avatars.mds.yandex.netНеобходимо обеспечить усиление на УКВ-диапазоне
ФОТО: vrtp.ru

Комнатная антенна FM: линейная

Для получения хорошего сигнала нужна антенна для FM-радио, купить которую не всегда легко. Если нужной модели нет в продаже или не хочется тратить лишние деньги из семейного бюджета, можно сделать приспособление для принятия сигнала самостоятельно из подручных материалов.

Телевизионный кабель можно приобрести в любом радиомагазине. Если нужна антенна телескопическая для радиоприёмника, купить её также не всегда возможно, поэтому лучше воспользоваться инструкцией для самостоятельного изготовления устройства.

Антенна для радио в авто

Простой антенный усилитель УКВ для автомобиля можно сделать за десять минут. Телескопическая гибкая антенна делается из специальных материалов и радиодеталей. Самодельные устройства могут сломаться так же быстро, как и магазинные, поэтому, прежде чем будет установлена антенна в машину для радио, нужно выбрать подходящее для неё место.

Также возможно изготовление твёрдой антенны, для которой потребуется: медный провод, кабель, металлический штырь для монтажа конструкции, инструменты для работы с металлом, паяльник и изоляторы.

Выбирая металлический штырь, нужно обратить внимание на резьбу – она должна подходить по размеру к кронштейну. Лучше всего использовать готовые анкерные болты, на которых хорошо закрепляются любые конструкции.

Следующий шаг – подготовка места в салоне автомобиля. Снимается обшивка там, где будет установлена антенна, затем прокладывается и закрепляется кабель. Действовать нужно осторожно, чтобы не сломать держатели и клипсы.

Если размеры головного устройства и антенны не совпали, рекомендуется перепаять разъём, но можно воспользоваться переходником. Осуществляется проверка работы ресивера, после которой можно собирать конструкцию и закрывать панель. Если самодельная антенна собрана правильно, то она будет работать хорошо, независимо от внешних обстоятельств.

Антенна с медной проволоки

Чтобы подключить ТВ или радио, нужно добиться того, чтобы частота волн была достаточной. Для этого используются как покупные, так и самодельные антенны. Один из вариантов – устройство, собранное из медной проволоки. Чтобы его сделать, нужно действовать по инструкции.

Иллюстрация	Описание действия
	Для работы берём небольшой моток медной проволоки, кусачки, штекер от обычной телевизионной антенны, ножницы и кабель
	Выпрямляем и разглаживаем кусок медной проволоки так, чтобы не осталось лишних сгибов
	Закругляем проволоку так, чтобы получился идеальный, ровный круг
	Берём паяльник и припаиваем один отрезок кабеля к другому
	Другой конец проволоки припаиваем ко второму отрезку кабеля так, чтобы форма круга будущей антенны сохранялась
	Чтобы запаянные участки не оторвались, закрываем их изолентой. Один конец провода пригибаем, после чего вся зона с оголёнными проводами заматывается
	Подсоединяем штекер ко второму концу телевизионного кабеля
	Оплётку хорошо прижимаем кусачками, чтобы она не соскакивала
	Антенну выбрасываем за форточку, а штекер подсоединяем к телевизору, после чего пытаемся включить цифровые каналы

Сделать антенну для цифрового телевидения из медной проволоки очень просто, но нужно убедиться в том, что правильно соблюдены все указанные шаги. Если устройство не работает, то, возможно, оно собрано неправильно, или его просто нужно поднять выше.

Антенна для радио FM своими руками

Все необходимые детали для того, чтобы сделать устройство, можно приобрести в обычном хозяйственном магазине. Антенна своими руками для FM-приёмника может работать не хуже покупной, и принимать сигналы в мГц.

Для работы потребуется паяльник, штекер для подсоединения к устройству, керамические изоляторы, роликовые блоки, с помощью которых антенна будет зафиксирована в определённом положении, проволока из стали, рубильник и медная проволока.

Основные части будущего устройства для усиления сигнала соединяются друг с другом: провода, штекер и ролики. Всю конструкцию нужно хорошо запаять. Стыки рекомендуется замотать изолентой для сохранения целостности.

Чтобы антенна красиво смотрелась в интерьере квартиры, её можно установить на декоративную деревянную подставку. Такое устройство будет принимать большой диапазон сигналов, но чтобы найти подходящее место, нужно походить по комнате с самоделкой в руках и поймать максимальный сигнал.

FM-антенна своими руками для музыкального центра

Чтобы сделать FM-антенну самостоятельно, нужно использовать плоскогубцы, медный провод и нож. Проволоку предварительно очищают от изоляции для того, чтобы улучшить приём сигнала.

Инструкция по изготовлению устройства:

• отрезается небольшой кусок проволоки, который можно намотать на основную деталь;
• по всей поверхности снимается изоляция;
• провод приматывается к уже имеющейся антенне или пластиковой заготовке;
• после того, как сигнал будет пойман, приспособление нужно зафиксировать в одном положении.

Лучший способ – вывести основную часть конструкции в окно, подключив один конец к музыкальному центру. Часто этого оказывается достаточно для получения хорошего сигнала.

Как усилить радиосигнал FM в домашних условиях

Существует несколько способов, которые помогут улучшить автомобильный или домашний FM-сигнал:

• удлинить провода и вывести антенну в окно;
• прикрепить к конструкции металлические детали, можно попробовать навесить несколько тяжёлых скрепок;
• приобрести блок питания минимум на 12 В;
• путём проб найти место, куда попадает прямая волна от радиостанции. Для этого нужно походить по комнате с антенной и определить точку с лучшим сигналом.

Самая распространённая ошибка – изготовление антенны с закрытой проволокой. Чтобы устройство лучше ловило сигнал, провод нужно оголить, оставив только металлическую оболочку.

Антенна на рацию

Чтобы улучшить дальность передачи сигнала, не обязательно покупать новую мощную рацию. Иногда достаточно соорудить небольшую антенну своими руками.

Для увеличения возможного расстояния приёма и передачи необходимо направить всю мощность устройства на вертикальную поляризацию, поскольку именно в такой форме поступают сигналы от других раций. Старую антенну снимают и выпаивают – она используется в качестве хомута для нового самодельного устройства. Пространство заполняется медью и закрывается. Важно использовать специальный наконечник – колпак, который замедлит процесс окисления меди.

Лучший вариант – копирование имеющейся заводской конструкции и замена сломанных деталей на новые, работающие.

Радиоантенна своими руками

Многих беспокоит вопрос: какая автомобильная антенна для радио лучше, как подобрать подходящую модель. Однако можно не тратить деньги, соорудив хороший усилитель сигнала своими руками.

Перед тем, как усилить сигнал радиоприёмника в домашних условиях, нужно убедиться в том, что старое устройство действительно не работает, и попытаться найти причину поломки. Возможно, достаточно лишь добавить одну-две детали, и электроника заработает.

Также можно соорудить новую антенну с нуля своими руками. Основой такой конструкции является медная проволока, которую очищают, закругляют и соединяют с другими деталями.

Как сделать из активной антенны пассивную

Процесс перевода активной антенны в пассивное состояние происходит в следующем порядке:

• сначала с конструкции снимаются «усы». Также необходимо удалить вибраторы метрового диапазона;
• удаляется провод усилителя;
• с помощью провода соединяются две монтажные платы;
• коаксиальные петли и кабели прикручиваются к конструкции с помощью шайб;
• снимается большая часть директоров. Рекомендуется оставить 3-4 рабочих детали.

Если антенна слабо ловила сигнал, то после всех описанных выше манипуляций она начинает работать лучше, а качество передаваемого изображения сильно возрастает.

В заключение

Создание самодельной антенны для любого радиоустройства – не сложная задача. Чтобы не ошибиться, нужно действовать по инструкции. Потребуется минимум инструментов для изготовления работающей конструкции, но чтобы устройство начало качественно функционировать, необходимо хорошо пропаять все соединения.

А вы пытались сделать антенну своими руками? С какими проблемами столкнулись при подключении?

Предыдущая

DIY HomiusТоп-7 неожиданных дизайнерских находок для дома

Следующая

DIY HomiusКак сэкономить на покупке постельного белья: выбирайте комплекты из ткани полисатин

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

FM антенна своими руками: устройство и подключение

Радиотехника родила великое число конструкций, даже не вникая в то, что антенна FM-диапазона, возможно выделить три вида: линейные, апертурные, бегущей поверхностной волны. Второй тип знаком каждому, традиционные спутниковые тарелки, понятно, в радиоприеме не участвуют. Апертурой называется раскрыв антенны. Что касается конструкций бегущей волны, видное место занимают волновые каналы. Антенны Удо-Яги видел каждый, изучая крышу: стоит мачта, к вертикали прикреплен горизонтальный прут, усеянный отрезками проволоки. Волновой канал, ловящий телевидение. Отличие конструкций для радио ограничено направлением. Поляризация вертикальная, директоры натыканы сообразно.

Отличительной особенностью считаем хорошие направленные свойства, приличное усиление, подходит для стационарных объектов, не годится подвижным. FM-антенна своими руками изготавливается, учитывая особенности будущего местоположения — в одном случае пригодным будет одно решение, противном – другое…

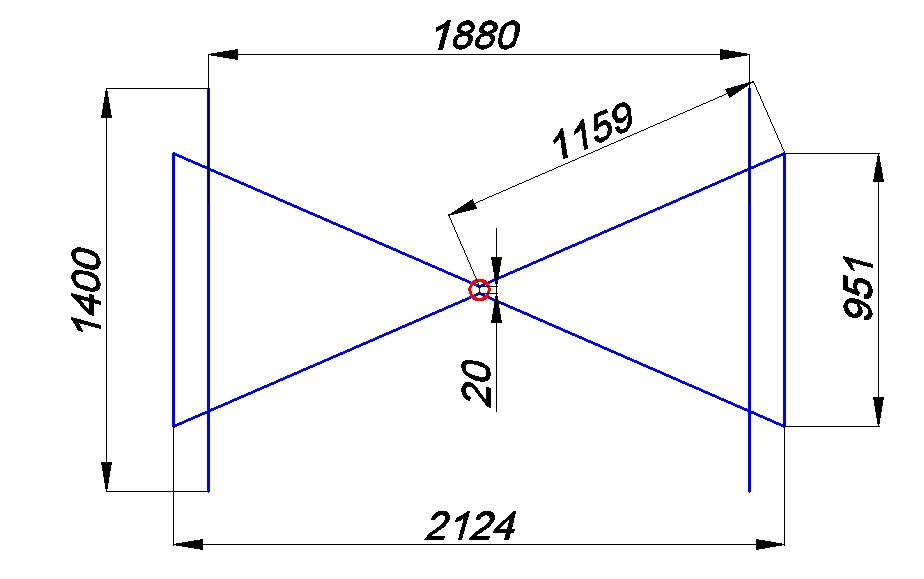

Конструкция антенн FM-диапазона

Назначение FM-антенн охватывает преобразование эфирных волн в электрический ток, достигающий приемника. В радиотрансляциях применяется линейная поляризация, накладывает отпечаток на вид антенны. Простейшая – известный полуволновой вибратор. Недостаток невелик: направленные свойства отсутствуют напрочь, большое число помех со всех направлений. Однако для мобильных устройств иного не нужно. Объект совершает вариации в пространстве, антенна FM-диапазона продолжает выполнять функции. Для стационарных устройств больше подойдет нечто наподобие волнового канала. Стоит раз-навсегда найти луч приема, больше не совершать действий. Что касается полуволнового вибратора, называется, потому что протяженность конструкции составляет половину длины волны.

Идеально будут ловиться один-два канала. Для радиовещания не критично, активная полоса умещается отрезком порядка 10 МГц. Однако случается, хотят расширить диапазон приема. Несколько вибраторов соединяются параллельно вертикально, паяются на круглые образующие цилиндрами. Приводим ниже рисунок пересчета длин одного вида устройств другими.

n – число вибраторов, выстроившихся рядком; L – общая высота решетки ((n – 1) х расстояние меж вибраторами), D – диаметр цилиндра из образующих. Имеется линейная антенная решетка, составленная вибраторами, допустимо видоизменить к цилиндрической. Зачем делать. Если попытаться создать сплошной, даже цилиндрический вибратор большого диаметра, получится массивное устройство, не выдержит мачта. Научное название цилиндрической конструкции – диполь Надененко.

Чтобы рассчитать волновое сопротивление устройства для согласования, требуется знать эквивалентный диаметр Dэкв, вычисляемый по формуле: Dэкв = Dⁿ √nd/D. Затем требуемую величину рассчитывают, следуя следующему выражению: Rо = 120 (ln (l/d) – 1).

Понятно, получить нужные 50 Ом не всегда получится, потребуются согласующие устройства. Выполняя поставленные цели (расширение полосы пропускания), вибраторы часто крепятся по направляющим конуса, веером расходясь от центра к краям. Часто форма приемника образуется сталью, жестью, длина вдоль проводника больше половины волны. Примечательно, что резко повышается волновое сопротивление, в некоторых случаях позволит довести величину до 300 Ом, запитать соответствующим кабелем (найдете в продаже, вопрос обсуждался обзором по конструированию антенн радиодиапазона).

Часто встретим конструкцию антенны типа волной канал, использующую петлевой вибратор, рассматриваемый обзорами портала ВашТехник. Благодаря ухищрениям, удается ловить больше каналов, прием качественнее. Ниже приведена таблица, где проследите значение рабочей полосы антенны FM относительно диаметра проводника d, длины волны. Исходя из сведений, поймем, какого эффекта достигнет расположивший вибраторы на цилиндрических поверхностях, формулу пересчета к линейным привели. В таблице под буквой В понимается выражение 0,71 fрез/Q. Где Q – добротность, резонансная частота совпадает с каналом. Если хочется расширить диапазон приема, полагается сконструировать антенную решетку.

Процесс монтажа:

1. В случае параллельных вибраторов соединяются шинами по обоим концам. Каждая проходит перпендикулярно, объединяя элементы.
2. Что касается цилиндрической конструкции, концы сгибаются в одну точку (торцы напоминают конус с образующей под углом 45 градусов). Спаиваются вместе.

Если самостоятельно сделать FM-антенну указанного толка, качественный прием обеспечен.

Подключение антенны FM-диапазона

Считается, подключение FM-антенны ведем тремя методами:

• При прямом – конструкция неотъемлемая часть прибора. Используются сотовыми телефонами. Часто в передающих устройствах антенна выполняется четвертьволновым диполем, землей послужит корпус прибора. Активное сопротивление составляет 30 Ом, реактивное снижается путем перестройки резонансного контура. Антенна несимметричная, в землю протекает эквивалентный ток идущему на каскад. Формирует потери, плюс расклад создает помехи. В случае стационарных устройств помогает хорошее заземление, если длина голого провода сравнима с десятой долей волны, контур заземления станет излучать, генерируя дополнительные помехи.
• В случае нерезонансного питания используется обычный фидер, волновое сопротивление которого равняется волновому сопротивлению антенны. Обеспечит отсутствие потерь, максимальный уровень сигнала. В линии присутствует бегущая волна, длина фидера не играет роли, погонные потери весомы. Метр кабеля до первого усилительного каскада снижает чувствительность приемника. Избегайте складывать бухты на полу. Лишний кабель меж приемником и FM-антенной обрезается. Проблему длинного фидера отсекает активный усилитель. Придется завести кабель 12 вольт на крышу, о длине перестанем беспокоиться. Решения уместны, где больше делать нечего, кроме как слушать радио. Нет интернета, телевидения, прочих коммуникаций. Если большинство покупных изделий настроены на сопротивление 50 Ом, самодельные необходимо должным образом согласовать. Делается при помощи КСВ метра, у автомобильных конструкций найден специальный винт для проведения операции. Позволит существенно улучшить прием. Причем меняются параметры антенны, длина. В идеале КСВ равен единице, на практике допускается ниже 2.
• Резонансные линии связи питания антенны являются, самым любопытным явлением. Проблема одна: условия прохождения сигнала сильно зависят от длины волны. Фидер должен быть кратен половине. Радиостанция вещает в некотором спектре, частота, на которую настраиваются приемник, FM-антенна, является несущей. Вокруг роятся гармоники, которые, собственно полезны. Лишенная пользы несущая не представляет ценности. Для телевидения резонансные линии связи теряют смысл, частоты могут различаться втрое. Выдержать условия кратности половине длины волны невозможно. Прелесть, что волновое сопротивление линии перестает играть роль. Антенна в таких условиях будет согласована. Любопытная особенность бодро используется для измерения сопротивлений. Например, при помощи линии длиной 5λ проводится исследование антенны исключением погрешностей, помех. Для измерения сопротивления антенны характеристики фидера никакой роли не играют, как было сказано выше. Однако ряд практических любительских радиоантенн используется на резонансной частоте, частоте гармоник. Питание при помощи резонансной линии станет годным выходом из положения. Останется согласовать вход приемника с сопротивлением FM-антенны.

Важность согласования понятна читателям. Недостаточно реализовать устройство FM-антенны, рекомендуется провести согласование. В противном случае нетерпеливые могут позаимствовать способ из Wi-Fi: берется кусок фидера длиной четверть волны (солидный провод), очищается от экрана, паяется на разъем, втыкается в приемник, чтобы кабель расположился вертикально. Примитивная антенна FM, по словам людей опытных, хорошо показывает себя при наличии в эфире волн, следовательно, подойдет нетерпеливым читателям, не желающим согласовывать проект. Простейшая FM-антенна, своими руками сделанная из любого обрезка коаксиального кабеля, способна принимать. Смело берите телевизионный, мощность будет теряться.

Надеемся, дали понять читателям основные принципы конструирования FM-антенн. Кстати, не выкидывайте сломанные гаджеты. Внутри плееров MP3, телефонов, модемов часто имеется необходимое. Даже крошечная заводская FM-антенна способна сто очков форы дать самодельной конструкции. Извлеките требуемую часть, электронику изучите. Пригодится. Не за горами время – будем контроллеры дома программировать, создадите собственные устройства цифровой обработки информации.

Как сделать антенну для радио своими руками: советы

Сегодня радио чистокровное встретить сложно. Прибор идет составляющим компонентом телефона, магнитолы, плеера, телевизора, дополнительной платой компьютера. Каждому случаю подойдет стандартная антенна приема сигнала области 100 МГц (расположение FM-диапазона). Главное знать способ подключения внешнего элемента. Прознали – время задуматься, как сделать антенну для радио своими руками. Вариант выгоден – намеренно резонансную частоту нацелите на любимый канал, получая выигрыш коэффициента усиления.

Полуволновые вибраторы

Интернет обошло видео: смартфон вместо антенны принимает кусок оголенного провода, припаянный к разъему. Диво – радио ловится! Ничего удивительного. В радиовещании используется вертикальная линейная поляризация, провод произвольной длины способен усилить сигнал. Учебниками радиотехники показано – добиться результата повыше можно, если размер кратен четверти волны:

1. Равен длине волны.
2. Половине длины волны.
3. Четверти длины волны.

Существуют другие варианты, некоторые радиолюбители утверждают: лучший прием получается при длине приемной антенны 5/8 длины волны. Сегодня на этом останавливаться не будем. Каждое из приведенных устройств характеризуется внутренним сопротивлением, величина по возможности равна импедансу кабеля, приемного устройства:

1. Вибратор Герца – 300 Ом.
2. Полуволновой вибратор – 73,5 Ом.
3. Четвертьволновый – 37 Ом.

Примечание. Даны сопротивления идеальных конструкций. Практически достичь идеала непросто. Требуется согласование.

Сообразно сказанному выделено полдюжины стандартных номинала кабелей, чаще встретим РК – 75, РК – 50. Последний имеет наибольшее хождение меж связной аппаратурой. Важно использовать коаксиал, подходящий используемому типу устройств. На старых телевизорах входы специально подписаны в Ом. УКВ использует кабель РК – 50. Следовательно, потери, вызванные отражением сигнала линии, наименьшие.

Интернет обошла схема полуволнового диполя длиной каждой стороны 75 см. Приемное устройство обслуживает диапазон УКВ (FM), вмещающий немало радиостанций. Поясним изрядно:

• длина вибратора составляет половину длины волны;
• каждое плечо вибратора равно четверти длины волны.

Суммарно получаем: устройство настроено на частоту вещания 100 МГц, четверть длины волны составит 75 см. Сопротивление излучению конструкции равняется 73,5 Ом, поэтому антенна для радиоприемника своими руками делается из куска кабеля РК – 75:

1. Для образования одного плеча диполя снимаем внешнюю изоляцию на участке протяженностью 75 см. Оплетку экрана оставляем нетронутой.
2. После выворачиваем медную сетку чулком, стягивая вниз, распрямляя на 75 см. Образуется второе плечо диполя. Если затруднительно натянуть экран поверх изоляции, возьмите кусок медной трубки длиной 75 см, натяните. Оплетка срезается, пополняя содержимое мусорного ведра.
3. Медная трубка аккуратно припаивается к экрану, устройство готово. Согласовывать с кабелем не нужно, у обоих сопротивление 75 Ом. Приемник современный может иметь совсем другой импеданс. Подробнее прочитаете в технических характеристиках, перечисленных паспортом.
4. Установка ведется на мачту. Выше – лучше, но! Пассивная антенна для радиостанции, своими руками сделанная из куска кабеля, сильно понижает уровень сигнала. Рассмотрим позже, как спаять усилитель диапазона, оснастить непроницаемым корпусом, подвесить близ антенны. Дельная тема курсового проекта средней степени подготовленности студента ВУЗа радиотехнической направленности. Сегодня вопрос откладывается.

Четвертьволновый вибратор приема радиовещания

IPhone требует наличия сопротивления 50 Ом. Придется сделать четвертьволновый вибратор на частоту из кабеля РК – 50. Теоретически нельзя, часть мощности теряется, но попробуем:

1. С кабеля РА – 50 снимаются оплетка, изоляция длиной 37,5 см.
2. Второй конец оснастите стыковочным разъемом, припаяйте конструкцию к нужным контактам.

Самодельная антенна для радио готова! Сделаете антенны FM-диапазона, цифрового телевидения. Длина среза оплетки, изоляции определена частотой канала. Не понадобится преимущественно согласующего устройства. Для ловли радиовещания провод висит вертикально; телевещания – горизонтально. Предопределено типом линейной поляризации волн.

Полноразмерный вибратор приема радиовещания

Полем, лесом отыщите хороший кусок кабеля, важен качественный прием за городом. Что делать. Сделаем полноволновый вибраторный диполь сопротивлением 300 Ом, согласующим устройством 75 Ом:

• Снимаем изоляцию кабеля РК – 75 протяженностью 1,5 метра, оплетку оставляем.
• Аккуратно стягиваем экран вниз еще на 1,5 метра. Металлическая трубка взамен будет негодным решением, попробуйте использовать фольгу, скотч. Антенна для радио своими руками нужна на время похода. Главное, чтобы отрезок экрана шел на протяжении 1,5 метра.
• Изготавливаем согласующее устройство, подключаемое после начала «чулка» (посередине вибратора). Отрезаем антенну от кабеля, беремся за дело.

• U-колено должно быть длиной 1,5 метра (половина длины волны), причем в центральной точке нужно согнуть пополам и перевязать ниткой. Схема подключения выглядит следующим образом:

1. Чулок сажается на один конец U-колена.
2. В месте начала чулка прорезается изоляция до жилы. Жила одновременно сажается на другой конец U-колена и выходной провод сопротивлением 75 Ом.
3. Экраны колена, выходного кабеля заземлим. Но! Не нашей самодельной антенны.

Сам вибратор вешается на стволе дерева, обращенном к направлению вещания (толща древесины вносит затухание ловцам, выбравшим неправильную ориентацию). Для заземления подойдет шашлычный шампур, воткнутый под деревом. Приемник подвесьте рядышком. Антенна для радио своими руками сматывается после использования для применения в следующий раз.

Обратите внимание: волновое сопротивление согласующего устройства равняется импедансу антенны. Идеально – 300 Ом. Кабель лежит в магазине, но дорогой (лес, горы) вряд ли найдешь.

Для полуволнового разрезного вибратора (подрубаемся посередине) подключение к U-колену выходного кабеля, нужно вести на три четверти длины, не на самый конец. В нужном месте согласующий элемент прорубается, касаясь жилы, проводится подключение выходного кабеля РК – 75. Само U-колено можно изготовить, используя указанные марки коаксиала.

Первая конструкция (предыдущий подраздел) представляется попроще, четвертьволновые разрезные вибраторы использовать не принято. Но колено можно изготовить, расчленяя кабель РК – 50 (как и антенну). Умелые руки – неотъемлемая часть любителя экономить. Представьте процесс конструирования оплачиваемой работой. Дело пойдет веселее.

Если найдена готовая антенна для телевизора

Некоторые телевизионные антенны предназначены также и для приема радио. Можем считать, что везунчики. В этом случае радиолюбительские антенны своими руками изготавливаются максимально просто. Необходимо перепаять разъем для подключения к приемнику на тот, который требуется. В результате прием должен значительно улучшиться.

Антенна для FM и УКВ диапазонов

Указанные диапазоны пересекаются, однако на практике принято выделять старый советский и новый европейский. Первый пролегает ниже 74 МГц, второй – выше 88 МГц. Антенна для этих диапазонов может быть изготовлена элементарно из обычной фольги. Размеры будут разные. Для этого понадобится небольшая квадратная плоская доска. Начнем с FM-диапазона, потом плавно перейдем на УКВ.

Берем плашку размером 15х15 см. Понадобится фольга 13х13 см. Допускается спаять из двух или более частей меньшего размера. Составим нужную фигуру полосками толщиной 15 мм. А как – сейчас расскажем:

1. Во взятой фольге посредине вырезается квадратное отверстие стороной 10 см. Получится ровная рамка толщиной 15 мм, которую склеим из полосок.
2. Посредине внизу вырезается тонкий кусок, 3 мм шириной.
3. Теперь фигура наклеивается на доску для прочности.

Подключаем кабель РК – 50 следующим образом:

1. Припаиваем центральную жилу самодельной антенны для радио в правой нижней части. Посередине полоски напротив правого края вырезанной части.
2. Экран напаивается также посредине, левее на 25 мм.

Для диапазона УКВ меняются размеры:

1. Сторона плашки – 18 см.
2. Сторона внешнего квадрата – 15,5 см.
3. Толщина – 18 мм.
4. Расстояние между контактами 4 см.

Наш рассказ окончен о том, как сделать антенну для радиоприемника своими руками из подручных материалов. Некоторые конструкции хороши для дачи, на природе, другие пригодятся в транспорте. А для карманного использования припаивается кусочек проволоки к разъему. Об этом тоже вскользь упомянули. Владельцы дорогих телевизоров, обходящие стороной портал ВашТехник, покупают недешевое оборудование, забывая: самодельные конструкции экономят массу времени, сил, массу тела…

Хотим напомнить – статьи тематические низкого качества, не блещут профессионализмом. Для настройки реальных антенн нужны специальные приборы. Каждое устройство сделает прием лучше. Новоиспеченный конструктив может именоваться антенной для радиоприемника, сделанной своими руками.

Примечание. Для настройки изделий посещайте форумы. Радиолюбители охотно делятся секретами мастерства. Подскажут методики измерения КСВ, аппаратные средства, значение результата.

Как сделать антенну для радио своими руками

Самодельная антенна для работы радио в режиме FM – это хорошая возможность для улучшения качества приёма сигнала в диапазоне 88-108 МГц. Для начала мы рассмотрим, как заменить стандартную антенну на устройство другого типа – дипольную.

Многие типы приёмников имеют разъём для подключения простой внешней антенны – как правило, встроенной или телескопической штанги. Сделать хорошую FM-антенну своими руками вы сможете даже за небольшие деньги. Для этого достаточно одного визита в ближайший магазин хозяйственных товаров.

Необходимые средства

Набор инструментов и деталей будет таким:

1. Керамические изоляторы, а также соединительные элементы для них. Нельзя допустить замыкания антенного провода на близлежащие конструкции. Такие средства можно приобрести на рынке радиотоваров или найти в старых строениях.

2. Тонкий трос из стали для подсоединения изоляторов.

3. Роликовые блоки. Мы используем их с целью установки внешней T-образной антенны для радио в натянутом состоянии.

4. Штекер, чтобы подключить антенну.

5. Устройство для защиты от грозы. Двухпозиционный рубильник должен служить именно для такой цели. Хорошая наружная антенна способна быстро отключаться от аппаратуры и заземляться во время грозы.

6. Отрезок проволоки из меди. Диаметр – 1,5-2 мм. Также вы можете воспользоваться проволокой из стального материала в оболочке из цинка. Медь будет более удобна, чтобы сделать работы по монтажу.

Виды антенн

Антенны FM-диапазона можно условно разделить на три отдельных вида:

• бегущей поверхностной волны;
• линейные;
• апертурные.

Схема и принцип работы апертурных антенн

Апертурой называется разворот антенны. Волновые каналы – это, скорее, частный случай конструкций с бегущей волной. Директоры в их модулях расположены так, что они обладают вертикальной поляризацией. Именно на волновом канале ловится телевидение. Антенна FM позволяет учесть особенности будущего местоположения.

Монтаж уловителя радиосигнала

Установка наружной антенны горизонтального типа начинается с выбора опорных конструкций. На них вы впоследствии закрепите своими руками изоляторы. Одна из опор должна быть установлена на крыше дома. Её нужно укрепить проволочными растяжками. Дерево подходящей высоты можно использовать в качестве второй опоры. Изоляторы можно будет установить на стройках с помощью стальных тросиков.

К изоляторам вы должны своими руками закрепить наружную часть FM-антенны. Её не нужно подвергать большому натяжению. Проволока сжимается, если температура воздуха достаточно низкая, и может потерять целостность при низкой температуре. Роликовые блоки позволят устранить ненужные колебания. Для их использования разместите на втором конце провода груз малых размеров. Он будет соединён с FM-антенной, если перекинуть его через изолятор и блок.

Схема установки опор

Приёмная часть антенны должна состоять из одного куска однородного материала. Если вы не располагаете однородным проводом, лучше составить FM-антенну из отдельных одинаковых элементов. Их нужно зачистить и пропаять оловом. Оборудование для вертикального спуска антенны не представляет серьёзных трудностей. Обратите внимание, что провод не должен соединяться с посторонними элементами. Провод антенны своими руками нужно закрепить на специальной оттяжной стойке. Это не позволит ему пребывать в неправильном положении в ветреную погоду.

Если место для установки FM-антенны своими руками ограничено, нужно применить другую конструкцию. Это несколько кусков проволоки, которые имеют вид «веника». Своими нижними концами они будут надёжно соединены кабелем. Концы проволок можно плотно залить расплавленным оловом. Место пропайки вы должны покрыть надёжной изоляцией в виде битума или подобного материала.

Комнатная антенна, сделанная своими руками, будет лучшим вариантом, чтоб заменить внешний уловитель. Изоляторы должны закрепляться внутри помещения. Их расположение ближе к потолку даст преимущество в качестве приёма сигнала. Провод должен быть натянут горизонтально либо свёрнут в спираль.

Пример резонансной рамочной антенны

Резонансные рамочные антенны с успехом используются механиками, чтобы принимать коротковолновые сигналы. Чтоб вести направленный приём сигнала, достаточно просто повернуть антенну в любой возможной плоскости. Магнитная составляющая поля радиоволны позволяет принимать сигнал намного чище.

Как изготовить рамочную конструкцию?

Алюминиевый обруч диаметром 77 см и внутренним диаметром 1,7 см можно найти почти в любом спортивном магазине. Сантехнические трубы из комбинированной конструкции металла и пластика хорошо обрабатываются. Для радио также неплохо подойдёт медная трубка чуть меньшего (16 мм) диаметра.

Схема резонансной рамочной антенны Рахматтулаева

Антенна Рахматтулаева

Конструкция антенны радио является достаточно простой.

1. Центральную жилу, оплётку и короткий отрезок коаксиального кабеля нужно припаять к контактам конденсатора переменной ёмкости.
2. Другой конец, центральную жилу и оплётку нужно припаять к алюминиевому обручу. Также можно использовать автомобильные хомуты, которые нужно тщательно зачистить, с диаметром 16-26 мм. Место контакта также нужно тщательно зачистить.
3. Соотношение длины окружности рамки к длине окружности петли связи должна равняться 1:5.
4. С конца коаксиального кабеля, а также с центральной жилы своими руками нужно удалить внешнюю изоляцию на длину в 1 см.
5. От середины кабеля для FM-антенны нужно отмерить по полсантиметра в обе стороны и снять внешнюю изоляцию. После этого оплётку кабеля требуется удалить. Это приведёт к её разрыву.
6. Проверьте диапазонность приёмопередающего устройства так, чтоб рамка имела резонанс от 5 до 22 Мгц. При других ёмкостях конденсатора можно изменить параметры приёмо-передающего устройства.
7. Если вам больше интересны диапазоны с низкой частотностью – лучше использовать рамку с диаметром больше – 1 или 1,5 метра. Если же высокочастотные – 0,7 метра.

Такое решение – простой вариант, чтобы получить резонансную антенну, способную работать в многих диапазонах. Её диаграмма направленности будет представлять собой цифру 8. Антенны из алюминия и меди работают примерно одинаково.

Выводы

Мы предложили вашему вниманию популярные типы антенн для радио, которые можно сделать своими руками. Большинство таких решений достаточно просты для изготовления дома, а простота их настройки позволит без труда справляться с самыми сложными проблемами.

Вам понравилась инструкция? Делитесь ею в социальных сетях и на страницах своих сайтов. Оставляйте в комментариях свои заметки и советы нашим пользователям.

Как сделать FM антенну для радио

Несмотря на дальнейшее развитие телевидения и интернета радиопередачи все еще популярны сред широких масс населения. Радио активно слушают на природе, за рулем машины и в любое другое время для получения свежих новостей и прослушивания музыкальных программ. Но иногда качество приема сигнала любимых радиостанций остается на низком уровне. Помочь исправить качество сигнала может антенна для радио, которую можно собрать самостоятельно.

Причины плохого приема сигнала

Даже в самом небольшом радиоприёмнике есть внутренняя антенна, которая отделает полезный сигнал от простого шума и помех. Для качественного приема сигнал радиостанций должен быть сильнее барьера чувствительности приемника, при этом сама чувствительность зависит от размера и конструкции приемника. Мощность сигнала если даже в чертах города сильно падает, то за пределами можно наблюдать обширные мертвые зоны. Связано это прежде всего с особенностью распространения радиоволн —  сигнал проходит только по прямой, а в случае отражения от объекта теряет свои полезные свойства и превращается в обычный шум. При этом важно учитывать и фактическое расстояние до передатчика, которое можно посмотреть на электронных картах, либо вычислить за формулой r = 3,57 (√h2 + √h3), где

• r – расстояние по прямой видимости;
• h2 – высота передатчика;
• h3 – высота приёмной антенны.

По результатам вычислений и будут определятся дальнейшие размеры и форма конструкции.

Необходимые детали и инструменты

Для сборки антенны могут понадобится следующий набор инструментов и материалов:

• Базовый набор инструментов. Инструменты, которые есть практически в каждом доме и применяются для решения различных бытовых проблем. В их число входит молоток, плоскогубцы, паяльник, ножовки и различные отвертки.
• Изоляторы. Керамические изоляторы не позволят проводу замыкаться на прочих конструкциях. Приобрести такие изоляторы можно легко приобрести в магазине радиотоваров, либо снять с другого приемника.
• Металлическая конструкция. Стальные либо алюминиевые тросы, на которых и будут крепится провода вместе с изоляцией. Длина и форма тросов зависит от типа антенны для приема сигнала.
• Кабель. Обычный либо коаксиальный кабель в зависимости от волнового сопротивления вашей антенны.
• Штекер. Необходимо закрепить штекер в радиоприемник, либо если такового нет – вставить провод на место антенны радио.

Инструкция по сборке

Одна из самых распространенных антенн для приема FM-сигнала считается штыревая.  Такая конструкция представлена обычным штырем проводящий электрический ток. При этом длина антенны должна быть в пределах ¼ от длины волны. Саму длину можно легко вычислить за формулой: L= с/f,  где f- частота в Гц, L-длина самой волны, c — скорость света.

После того как вы определились с размерами конструкции, необходимо приступить к сборке и последующем монтажу. Для монтажа антенны необходимо:

• Закрепить основание антенны на вход для радиоприемника через изолятор во избежание заземления.
• От основания антенны провести кабель либо медную проволоку к самому приемнику.
• Для более качественного приема сигнала от изолятора необходимо провести два противовеса с аналогичного материала.
• Противовесы по длине должны быть одинаковые со штырем, либо на 1-2% больше. Противовесы должны быть прижаты к мачте, и выходить под углом 30-45° от линии горизонта для обеспечения сопротивления не выше 50 Ом.

В результате у вас должна получится следующая конструкция. Важно отметить, что штыревая антенна является универсальной, и может без проблем размещается как на крыше частного дома, так и в машине при соблюдении размеров установки.

Похожие радиосхемы и статьи:

Антенна для музыкального центра своими руками

Казалось бы, что может быть проще, чем антенна для обычного музыкального центра? Пользоваться ею несложно: достаточно включить устройство, поймать нужные радиостанции и наслаждаться любимой музыкой. На первый взгляд так оно и есть, но, как это часто бывает, имеется и обратная сторона медали. Попробуем разобраться в особенностях фм-принимающих приборов и выясним, почему иногда антенну лучше сделать своими руками.

Какие бывают антенны

В случае со штатными антеннами для бумбоксов и музыкальных центров все более-менее понятно. Чаще всего, это обычные складывающиеся металлические стержни выдвижной конструкции. В редких случаях, когда штатная антенна не справляется, предусмотрена возможность использования дополнительных усилителей сигнала.

Итак, встречаются антенны направленного и не направленного типа. Условно их можно поделить на:

Формы и размеры антенн не ограничены, в продаже можно встретить самые смелые решения, вот только качество звучания зависит не только от того, как они выглядят, но и от характеристик самого музыкального центра. Не каждая микросистема сможет полностью раскрыть возможности принимающей антенны, и это часто становится причиной, по которой многие предпочитают экспериментировать с этими устройствами.

Остановимся подробнее на том, как можно улучшить радиосигнал своими руками, не прибегая при этом к финансовым вложениям.

FM-антенна своими руками

Если по каким-либо причинам промышленные решения не подходят, то можно собрать FM-антенну собственными руками. Процедура не самая сложная, особенно для тех, кто уже имеет некоторый опыт в работе с радиоустройствами. Антенну можно изготовить несколькими способами.

Из проволоки

Сделать ее сможет каждый желающий, для этого нам потребуется несколько простых инструментов, которые имеются в каждом доме:

• Кусок медного провода.
• Обычный кухонный нож.
• Плоскогубцы.

Отметим, что далеко не во всех регионах нашей страны fm-сигнал стабильно покрывает всю территорию. В некоторых отдаленных пунктах обычной встроенной антенны музыкального центра недостаточно. В этом случае владельцы устройств начинают своими силами пробовать усилить сигнал. Чаще всего можно увидеть, как штатная fm-антенна обмотана проволокой. В иных случаях, эту проволоку выводят за окно (например, в открытую форточку), в надежде, что это как-то усилит сигнал. Действительно, часто подобная практика помогает, и радио все-таки удается поймать.

Итак, разберем подробнее, как сделать такой усилитель штатной антенны своими руками. Выполняется это поэтапно:

1. Возьмите кусок медного провода.
2. Отмерьте необходимую вам длину и отрежьте с помощью плоскогубцев или кусачек.
3. Теперь зачистите отрезанный кусок провода с помощью обычного ножа.
4. Далее следует надежно примотать очищенный провод к имеющейся антенне и попробовать поймать сигнал.

Если значительных улучшений не произошло, то стоит обратить внимание на тыльную сторону музыкального центра. В области, где расположены гнезда для штекеров, часто имеется так называемый вход для дополнительных антенн. Некоторые умудряются усилить сигнал, воткнув в это гнездо проволоку, но стоит отметить, что такая практика может привести к нестабильной работе устройства в целом, а иногда и к поломкам. К тому же эффективность такого метода представляется весьма сомнительной.

Из старой ТВ-антенны

В случае если усиление устройством проволочного типа не помогло, можно попытаться собрать стержневую антенну. Она является остронаправленной, к тому же более устойчивой к городским помехам. Чаще всего ее делают из уже имеющейся старой телевизионной антенны с учетом того, что некоторые частоты телевещания сместились или вовсе перешли в онлайн или спутниковую трансляцию.

Направленная штыревая (стержневая) антенна состоит из силового элемента (стрелы), двух пассивных директоров, петлевого вибратора и рефлектора. Ее размер напрямую зависит от диапазона, в котором происходит прием сигнала.

Для того чтобы сделать ее своими руками, необходимо:

1. Закрепить силовую конструкцию с внешней стороны здания.
2. Воткнуть провод в соответствующее гнездо музыкального центра (для его изготовления потребуется штекер под соответствующее гнездо и умение работать с паяльником).
3. Произвести поиск радиостанций.

Из фольги с ДВП

Это один из самых простых вариантов, где потребуется минимум усилий, равно как и материалов.

Важно! Такие решения менее эффективны, чем прочие. Поэтому при сильном отдалении от источника сигнала лучше рассмотреть другие варианты.

Для изготовления антенны потребуется:

• небольшой лист ДВП;
• обычная металлическая фольга;
• кабель с хорошим экраном на 50-75 Ом;
• штекер для подключения к музыкальному оборудованию;
• паяльник.

Вырезаем из фольги полый квадрат или прямоугольник. Оптимальный вариант – 50 на 50 см с толщиной периметра в 2-3 см. Если источник сигнала находится на значительном удалении, то общие размеры можно увеличить. После подводим габариты ДВП под полученную фигуру из фольги. При этом на последней необходимо сделать небольшой вырез (1-2 см).

Далее приклеиваем фольгу к листу ДВП посредством канцелярского клея. К нижней части антенны припаиваем центральную жилу кабеля и экран. При этом расстояние между пайкой должно быть как минимум 3-4 см. Антенну можно использовать как в помещении, так и вне его.

Из трубы

На вооружение можно взять обычные трубы, которые используются при монтаже домовых коммуникаций. Важно, чтобы они были очищены от ржавчины и посторонних окисей, вроде известкового налёта и прочей грязи. Всё это затрудняет передачу сигнала.

Также понадобятся:

• ферритовый сердечник;
• изолента;
• канцелярская бумага;
• клей;
• латунная фольга;
• медный кабель с жилой на 0,25 мм;
• штекер.

Совет! Ферритовый сердечник можно найти в строчных трансформаторах, которые использовались в старых ламповых телевизорах. Если с поиском латунной фольги возникли проблемы, то вместо неё используем обычную медную.

Укладываем на ферритовом сердечнике бумагу и изоленту в два слоя, а после размещаем фольгу таким образом, чтобы виток был перекрыт примерно на 1 см. При этом стороны не должны контактировать друг с другом. На полученный экран наматываем провод в 25 витков с тремя равными отводами (на 7, 12 и 25 обороте). После все экраны наматываются на контур и соединяются. Остаётся только подсоединить штекер.

Из коаксиального кабеля

Антенны такого плана прекрасно себя показали при нестабильном сигнале. Оборудование достойно работает в грозу, при сильном снегопаде и прочей непогоде. Но при условии, что будет использован хороший кабель, типа SAT-50 или DG-113. Если планируется комнатное размещение антенны, то вполне подойдёт и отечественный РК-75.

Необходимые материалы:

• телевизионный кабель;
• двухметровая труба из пластика;
• мачта из железа или дерева.

Отмеряем от конца телевизионного кабеля около 70-75 см и снимаем изоляцию, стараясь не повредить экран и саму жилу. Лучше всего предварительно размять синтетическую оплётку, после чего аккуратно оголить её в сторону среза.

Далее закрепляем кабель внутри пластиковой трубы и крепим конструкцию к шесту. Поиск оптимального сигнала осуществляется посредством вращения мачты. Если источник находится на значительном удалении, то шест можно сделать длинней.

В процессе подготовки главное — не повредить экран. Тогда антенна будет принимать сигнал с минимальным количеством помех.

Особенности

Не стоит забывать, что сигнал имеет свойство ухудшаться, а иногда и совсем пропадать в ночное время, а также в зависимости от погодных условий. Например, в дождь, снегопад или сильный ветер. Правда, следует отметить, что в случае, если сигнал есть, штыревая антенна обеспечит его качественную передачу. К тому же, не все музыкальные центры способны аппаратно улучшать прием сигнала. В особенности такая проблема наблюдается у недорогих моделей, где вне зависимости от того, какая антенна подключена к системе, каких-либо изменений в уровне приема сигнала не наблюдается.

В редких случаях (в качестве эксперимента) пользователи пытаются добиться улучшения приема, воткнув штекер обычной общедомовой TV-антенны в FM-гнездо. Делать так ни в коем случае не стоит, помогает это далеко не всегда, чаще всего могут возникнуть проблемы с замыканием и скачками напряжения.

Не стоит также забывать, что:

1. Наличие уверенного приёма возможно только в условиях направленности на источник сигнала.
2. Вечером и ночью сигнал значительно ослабевает в силу отсутствия или уменьшения дальнего приёма.

Антенна для любого музыкального центра может быть изготовлена своими руками, главное, внимательно следовать инструкциям  и проявить терпение.

Как сделать дома FM-антенну на 75 Ом (Сделай сам, используя штекер 4 мм / 5 мм / провод динамика)

Из этой статьи вы узнаете, как сделать FM-антенну на 75 Ом. Антенна — это система, связанная с переходом между свободным пространством и направленными волнами. Для новичка это определение может показаться громоздким.

Другими словами, антенна (также называемая антенной) — это устройство для преобразования электромагнитных или радиоволн в электрическую энергию и наоборот.

Сигнал или волна, исходящие от направляющего устройства / кабеля, передаются на антенну, и антенна преобразует их в электромагнитную энергию для передачи через пространство.

Антенна используется для передачи и приема электромагнитных волн, то есть передающая антенна принимает электрические волны от кабеля.

Он превращает их в радиоволны, в то время как функция приемной антенны противоположна, то есть она принимает радиоволны из космоса. Он превращает их в электрические сигналы, прежде чем передавать их в кабель.

Что такое FM-антенна на 75 Ом?

С самого начала не существовало такой вещи, как антенна на 75 Ом; он появился на свет благодаря хитрым прикосновениям.В современных антеннах используется балун, который выполняет две функции.

Зачем это нужно?

Во-первых, он заменяет симметричную линию на несимметричную, что означает, что она позволяет заменить те плоские провода, которые использовались в 1970-х годах (или раньше), на коаксиальные кабели.

И вторая функция заключается в том, что он имеет битовый преобразователь, который уменьшает блокаду на элемент 4 или 6.

В результате нагрузка на 300 Ом снижается до 50 или 75 Ом лучше в области совместимости с медным кабелем.

Практически все антенны, сделанные в наше время, имеют встроенный балун. Таким образом, можно с уверенностью предположить, что сегодня антенны представляют собой антенны с сопротивлением 75 Ом, потому что это их выходная мощность.

Как сделать FM-антенну на 75 Ом

Лучший способ сделать FM-антенну на 75 Ом дома — это выполнить следующие простые шаги:

1. Закрепите конец проволочной подвески на медной трубе.
2. Оберните старую вешалку вокруг медной трубы, чтобы образовались петли для удержания проводов на месте.
3. Обрежьте и зачистите оба конца каждой проволоки, затем скрутите их вместе.

Как сделать коаксиальную FM-антенну на 75 Ом

Антенна может быть изготовлена ​​в домашних условиях из некоторых материалов. Вам потребуются следующие материалы:

• 75-омный провод кабеля
• F.M. приемник с кабельным разъемом
• Медная трубка 3/8 дюйма
• Ножовка по металлу
• Паяльное оборудование
• Кусачки

Было бы лучше иметь базовые представления о F.Частота М. для передачи и приема радиосигналов перед включением антенны.

Для F.M. 27 МГц. группа, длина волны чуть выше 17 футов; используйте две половины длины волны для приема F.M. сигналы.

Вы должны заизолировать два отрезка провода, затем подключить их к F.M. радио, а затем поместите их на самую высокую точку, до которой сможете добраться.

Материалы

Для изготовления корпуса антенны лучше всего использовать стержень длиной от 55 до 58 дюймов, если он не является проводящим материалом.

Материал должен быть толстым и твердым, чтобы выдерживать ветер. Типичный пример — вал из стекловолокна, ПВХ, алюминия, также можно использовать дерево.

Инструменты

Очень важно иметь качественный паяльник, точно так же, как вам нужна паяльная подставка для хранения различных материалов, используемых для антенн, во время работы.

Вам также понадобится электронный припой, двусторонний скотч и даже изолента. Полный набор инструментов, включая различные зажимы, плоскогубцы и отвертки, идеально подойдет для работы.

Большинство тюнеров Hi-Fi диапазона VHF FM имеют входное сопротивление 300 Ом и стандартное сопротивление 75 Ом. Обычно входы имеют винтовые клеммы, а иногда и специальный разъем на 300 Ом.

Вход идеально подходит для использования с F.M. сложенная дипольная антенна, которую тоже несложно сделать. Для этого нужен только ленточный кабель длиной 300 Ом, который можно купить в большинстве магазинов электронных компонентов.

Во-первых, вам нужно отрезать немного длиннее, чем необходимо для дипольного элемента. Было бы лучше, если бы вы отрезали любой конец центрального пластика, затем зачистили и соединили оставшуюся проволоку с обеих сторон вместе.

При этом убедитесь, что полная длина компонента правильная.

Тогда лучше всего будет обрезать нижнюю проволоку по центру. Зачистите проволоку, чтобы прикрепить вторую часть ленты.

Вы также можете сделать это любой длины и учитывать, что это может привести к большим потерям, если вы запустите его рядом с другими домашними объектами. Это сделало бы 300 лент служащими питателем для подключения.

Эта дипольная FM-антенна проста, дешева и лучше всего подходит для областей с высоким уровнем сигнала или временного варианта.

Ленточный кабель 300 легко спрятать. Это может быть задняя часть карниза или большого предмета мебели.

Дипольная антенна — лучшее решение, чтобы получить F.M. вещает с антенны. Вы можете сделать это в разных формах; две формы приведены выше, но несколько других способов зависят от материалов и требований.

Как сделать FM-антенну на 75 Ом с вилкой 4 мм

Вы можете сделать антенну для FM-радио с помощью провода 75 Ом и прикрепить ее к задней панели телевизора.Хороший способ прослушать это без проблем — это установить антенну.

Для этого вам понадобится 75-омный провод и вилка, подходящая к концу FM-антенны на вашем телевизоре.

Затем вы подключаете один конец к входному разъему для FM-антенны телевизора и оборачиваете его вокруг ближайшего окна или стены. Теперь вы можете сделать свою собственную антенну с разъемом на 75 Ом и небольшим количеством провода.

Идеально подходит для любого проекта, которому нужна частота FM. Штекер 4 мм подходит для большинства микрофонов, гарнитур, инструментов и т. Д.

Как сделать FM-антенну на 75 Ом с вилкой 3 мм

Изготовить FM-антенну на 75 Ом можно разными способами. Один из способов — использовать два куска медной проволоки.

Длина каждого провода должна составлять 60 сантиметров с дополнительными 10 сантиметрами для разъема на одном конце и 5 сантиметров для разъема на другом конце.

Зачистите по дюйма с каждой стороны, плотно скрутите и при необходимости припаяйте или обожмите так, чтобы не торчали свободные концы.

Следующим шагом является присоединение 3-миллиметрового штекера, способного передавать FM-сигналы, на одну сторону с помощью припоя или обжимных контактов еще раз без каких-либо оголенных жил (если вы не слишком уверены в своих навыках с этой мерой, попросите кого-нибудь сделать это) .

Как сделать FM-антенну из провода динамика

Антенны могут изготавливаться с использованием различных технологий и материалов; один из материалов, из которых сделан F.M. Антенна — акустический провод. Пошаговая техника и необходимые материалы следующие:

Чтобы сделать антенну, отрежьте десять футов провода от провода динамика.

Отмерьте и разрежьте проволоку на отметке в три фута. Сделайте большую букву «Т» на каждом из трех футов длины и сделайте вертикально по отношению к оставшимся семи футам, которые не отделены друг от друга.

С конца оставшегося семифутового кабеля динамика снимите изоляцию на два дюйма.

Вот шаги, которые необходимо предпринять, если вы подключите провод динамика к ресиверу.

• Найдите внешнюю антенну на конце приемника. Вы можете увидеть метку «муравей.»Или« ext.ant »
• Оберните провода кабеля динамика вокруг штырей на внешнем соединении антенны.
• Сформируйте одну проволоку, переплетая две проволоки. Это необходимо, если внешнее антенное соединение представляет собой зажим. Обратите внимание, что кабели не могут вас поразить, потому что через них не проходит электрический ток.

Удлинение антенны

Поместите приемник, которым может быть динамик, вокруг окна.

Пропустите антенный провод через окно.

Затем поместите провод на чердак. Вы можете закончить его маленьким гвоздем и добавить опору для проволоки.

Проложите два провода в противоположных направлениях за окном. Вставьте гвоздь в конец двух проводов для поддержки.

Часто задаваемые вопросы по 75-омной антенне своими руками

Антенна 300 Ом или 75 Ом, что лучше?

Существует множество различных типов антенн, которые можно использовать для FM-вещания. Однако большинство людей используют коаксиальный кабель 75 Ом или сдвоенный провод 300 Ом.

Антенна на 300 Ом более устойчива к помехам, чем антенна на 75 Ом, и ее часто предпочитают, поскольку они имеют более низкий коэффициент потерь.

Как сделать F.M. Антенна для радио?

Ниже приведены шаги по изготовлению FM-антенны для радио с минимальной нагрузкой.

Лучше всего иметь провод громкоговорителя длиной 6 футов. Не обязательно использовать всю длину, но и больше нет вреда.

Снимите покрытие на дюйм на одном из концов проволоки.У вас был бы голый провод. Обвяжите провод вокруг антенны или вставьте провод в отверстие антенны.

Разделите провод с двух сторон, чтобы разделить провода двух цветов.

Держите провод ровно в любом месте и прикрепите к стене липкой лентой. И держите около фута проволоки поверх ленты.

Затем протяните две отдельные части проволоки до конца ленты. И прикрепите их к стене скотчем.

Отрежьте лишние провода, и все готово.

Как исправить плохой прием FM-радио?

У вас, вероятно, есть антенна возле окна, которое может создавать помехи для частот.Попробуйте переместить его, чтобы проверить, есть ли лучший прием, поместив его выше и подальше от источников помех.

Если вы используете комнатную антенну, старайтесь не ставить ее слишком близко к материалам, таким как штукатурка или кирпич, которые могут создавать помехи для радиоволн.

С помощью этих нескольких настроек вы сможете исправить плохой прием FM!

Почему у нас коаксиальный кабель 75 Ом?

Технический термин «коаксиальный» происходит от латинского слова «спираль». Это означает, что внутри коаксиального кабеля находятся два концентрических проводника.

Внешний проводник называется экраном, и он обеспечивает защиту внутреннего проводника. Это также помогает уменьшить помехи (шум) от близлежащих кабелей или других источников.

Центральный провод оборачивается изоляционным материалом, который затем покрывается металлической оболочкой с разъемами на обоих концах.

Этот вид кабеля может передавать данные на высоких скоростях без потерь из-за электромагнитных помех, что делает их идеальными для современной цифровой связи, такой как сигналы Wi-Fi и 4G LTE.

Как я могу проверить прием FM-радио?

Включите приемник и оцените уровень сигнала для всех желаемых станций.

Если прием по-прежнему плохой, измените расположение динамика.

Вы можете добавить провод к отведениям, по которым вы работаете, если вы все еще не получаете желаемый результат. Добавление проводов к антенным выводам поможет улучшить результаты и увеличить внешнюю высоту антенны.

Щелкните здесь, чтобы узнать больше о том, как сделать FM-антенну на 75 Ом.

Вердикт

Антенна на 75 Ом также известна как F.M. дипольная антенна. У него улучшенный прием по сравнению со многими другими разработанными решениями, которые вы можете использовать. Дипольную антенну FM сделать проще.

Может быть изготовлен разными способами, но не дорого. Это идеальное решение для домашнего кинотеатра F.M. антенна, возможно, на крыше, или ее также можно использовать в качестве краткосрочной антенны, если это необходимо.

Вам не нужны дорогие материалы, если вы хотите использовать их для внутренних работ, чтобы на них не повлияла погода.

Для внутреннего пользования лучше использовать диполь VHF FM; вы можете сделать его из простых материалов, что позволит свести к минимуму затраты.

Иногда все материалы, необходимые для изготовления F.M. диполь может быть доступен в мастерской или в ящике для барахла.

Как сделать FM-антенну из провода динамика?

Получение соответствующего сигнала от радиостанции превращается в проблему, когда вы находитесь на значительном расстоянии от станции. В этом случае вы не можете не пройти некоторые дополнительные процедуры, чтобы обеспечить сравнительно лучшее соединение.

Тогда изготовление FM-антенны будет одним из лучших альтернативных решений. Но в этом состоянии вам предстанет один новый вызов. Задача — не что иное, как создание FM-антенны без помощи специалиста.

Сделать FM-антенну дома можно несколькими способами. Но среди них самым заметным и простым будет изготовление FM-антенны из провода динамика. Это будет наиболее экономично и максимально сэкономит ваше время. Также предоставим вам максимальную пользу.Вы можете сделать это, выполнив несколько очень простых шагов.

Итак, здесь я дам вам несколько быстрых советов, как сделать антенну из провода динамика. Следуйте им и получите лучший сигнал наилучшим образом.

Зачем нужно делать FM-антенну из провода динамика?

FM-радиоприемникам нужна антенна для приема FM-сигнала, отправляемого FM-радиостанцией. У каждой FM-станции очень слабый диапазон поставок. Обычно дальность преодоления составляет около 70 миль.Таким образом, если радиоприемник находится дальше этих 50 миль, FM не сможет очень хорошо добраться до приемника. В этом случае требуется радиоантенна. Вы также можете сделать FM-антенну из провода динамика.

Пошаговое руководство по изготовлению наиболее подходящей антенны из провода динамика

Шаг 1 (Выбор провода и разметка на нем)

Сначала вам нужно взять десять футов длины двойной провод динамика. Затем отметьте расстояние до 3 футов. Теперь разделите провод двойного динамика и нарисуйте Т-образную форму.Это означает, что часть 3 фута будет перпендикулярна остальным 7 футам.

Теперь вам нужно снять 2 дюйма конца изоляционного слоя с провода. Теперь нужно соединить провод с динамиком. Теперь найдите отверстие для внешнего подключения, если динамик может быть помечен как «ext» или «ant». После этого вы должны обернуть стойку динамика, а затем, если динамик зажимается и удерживается, вы должны зажать и удерживать.

Шаг 2 (Подключение к держателю или зажиму)

После скручивания проводов в один провод необходимо установить соединение, если соединение внешней антенны представляет собой одиночный столб или зажим.

Шаг 3 (Расширение антенны для настройки наиболее подходящего положения)

Теперь я покажу вам, как удлинить антенны. Теперь вам нужно поставить трубку возле окна. Вы поместили провод снаружи окна как можно выше. Теперь вам нужно протянуть провода в противоположных направлениях окна в двух разных направлениях.

Шаг 4 (Получение идеальной настройки приемника)

После этого необходимо проверить прием приемника.Включите ресивер и проверьте уровень сигнала ожидаемых каналов. Вы можете переместить провод в окно противоположного направления и проверить доступный уровень сигнала, если вас не устраивает первый. Затем вам следует удлинить какую-то концевую часть проволоки, если вы все еще не получили ожидаемого результата.

Шаг 5 (добавление длины для лучшего сигнала)

Также может потребоваться увеличение длины провода антенны. Для этого очень необходимо добавить длину, чтобы получить больший уровень сигнала.Для этого отрежьте провод динамика. Разделите два провода на два разных провода.

Теперь снимите изоляционный слой с одного конца любого длинного провода. Снимите один конец изоляции с проводов антенны. Теперь скрутите открытые части двух разных концов обоих проводов, что означает скручивание оголенной части провода к удлинению одного антенного вывода.

Повторите этот шаг и для других лидеров. Теперь вы можете снова увеличить общую длину обоих более длинных проводов.Тогда вам, возможно, также понадобится опора для финишного гвоздя, если это необходимо.

Могу ли я использовать провод динамика в качестве FM-антенны?

Определенно да. Теоретически любой металл может быть , использован как антенна с разными результатами. Чтобы добиться максимальной мощности сигнала в диапазоне FM , выберите длину 28 дюймов ~ (72 см) кабеля динамика (обе нити), разделите его, чтобы создать дипольную антенну и соедините провода к «симметричному» входу тюнера.

Щелкните, чтобы увидеть полный ответ.

Также знаете, как сделать FM-антенну с проводом динамика?

Для сделайте FM-антенной , используя провод динамика , начните с разделения трех футов провода и расположите его в форме буквы «Т». Затем снимите нижние 2 дюйма изоляции с провода . Затем подключите оголенные провода в нижней части Т-образной формы к разъемам FM .

Также знайте, как я могу сделать антенну FM-радио для дома? Как сделать простую антенну для улучшения приема FM-радиоприемника

1. Отмерьте 28-3 / 4 дюйма от одного конца вашего провода.Оберните в этот момент несколько витков изоленты.
2. Разделите провод от конца до ленты.
3. Присоедините каждый открытый конец к одной из двух винтовых клемм на приемнике с маркировкой для FM-антенны.

какой провод используется для антенны FM?

Одним из преимуществ использования гибкого кабеля питания является то, что при использовании в качестве подающего устройства для радиочастотных сигналов этот тип провода типа является достаточно близким приближением к 75-омному сдвоенному или открытому механизму подачи проволоки на 75 Ом.Это удобно, если требуется разумная длина. Для изготовления нашей дипольной антенны FM мы использовали дешевую акустическую систему , провод .

Можно ли использовать ТВ-антенну для FM-радио?

Частоты , используемые для передачи FM-радио , очень близки к частотам , используемым для телевизионных сигналов VHF , а обычная телевизионная антенна прекрасно сочетается с вашим FM-радио или стереотюнером .Если вы больше не используете , свою антенну для TV , подключите ее напрямую к радиомодулю , в противном случае вам потребуется использовать разветвитель .

Как сделать FM-антенну для стереоприемника: FM-антенна DIY

Дипольные антенны используются исключительно для приема FM-трансляций. Инвентарь FM-улавливателей есть внутренние антенны.

На всякий случай, если у вас нет внутренней FM-антенны, вы можете использовать дипольную антенну, которая может компенсировать частоту FM-сигнала.Антенна FM обеспечивает максимальный прием даже при небольшом диапазоне сигнала.

Для приема FM-сигналов требуется внешняя антенна, так как их дальность действия очень мала, около 50 миль. Итак, если вы хотите, чтобы FM-сигналы покрывали большой диапазон, вам понадобится высокочастотная антенна для этой цели.

Сделать простую дипольную антенну своими руками очень просто. Есть несколько способов их изготовления, и они стоят очень дешево.

Определение длины дипольной антенны

Длина дипольной антенны определяется частотой, на которой она работает.Частота FM-вещания колеблется от 87,5 мегагерц до 108 мегагерц. В этом диапазоне FM-радиочастот работает дипольная антенна.

Изготовление дипольной FM-антенны для стереоприемника

Итак, вам просто нужно иметь четыре вещи вместе с коаксиальным кабелем, чтобы успешно сделать дипольную FM-антенну для стереоприемника дома. То, что вам нужно, — это двойной сгиб. Следующее, что вам может понадобиться, — это кабельные обертки, которые используются для предотвращения раскрытия центра диполя.

Третье, что требуется, — это простой кусок веревки, чтобы закрепить два угла диполя. Последнее, что вам понадобится, это несколько разъемов, соединяющих двойной шлейф с коаксиальным кабелем.

Twin Flex — это фидер для приема радиочастотных сигналов, имеющий сопротивление 70 Ом. Целесообразно использовать при изготовлении дипольной ЧМ-антенны.

Для этой цели мы можем иметь два изолированных провода, изоляция которых оторвана примерно на 1 дюйм, и центр провода, если мы закрепим его, чтобы предотвратить дальнейшее размыкание изолированных проводов.

Неизолированные провода можно использовать в качестве фидера для дипольной FM-антенны. Длина провода для дипольной FM-антенны важна, и ее следует учитывать, поскольку резонансная частота FM-вещания сильно зависит от длины используемого кабеля. Рекомендуемая длина провода для каждой стороны антенны от 70 до 75 см.

Два конца проводов связаны вместе, но длина петли не учитывается в длине антенны.Узел действует как источник индуктивности на частоте приема антенны, но считается, что он подходит для приема сигналов.

Последний шаг — подключить сдвоенные гибкие провода к коаксиальному кабелю, который уже проложен вокруг вашего дома. Но случай крепления сдвоенного гибкого кабеля отличается от антенны, поскольку высота снижает мощность и частоту сигнала.

Если вы прикрепите двойной изгиб намного ближе к крыше, сигналы будут искажены, и убедитесь, что на его пути нет металлических предметов.Дипольная антенна, установленная в вертикальном положении, лучше подходит для приема FM-сигнала.

Создание дипольной FM-антенны

Сложенная FM-дипольная антенна имеет ленточный провод длиной 300 Ом, прикрепленный к клеммам разъема с сопротивлением около 300 Ом. Эта длина идеальна для изготовления дипольной стереофонической антенны FM. Вот описание пошагового процесса изготовления складной дипольной FM-антенны.

• Первый шаг — взять ленточный провод на несколько дюймов длиннее, чем требуется.Затем нам нужно разрезать проволоку и разделить ее на два отрезка равной длины.

• Второй шаг — снять изоляцию двух проводов с одного конца и связать два неизолированных угла проводов вместе.

• Третий шаг — разрезать нижнюю проволоку от самого центра, и ее можно отрезать, чтобы прикрепить одну и ленту. Вот как ленточный провод используется в качестве фидера для приема FM-радиосигнала.

• Последний шаг — установка двойной дипольной FM-антенны.Он должен быть установлен на средней высоте, но металлические препятствия на его пути должны быть удалены. Эта антенна подходит для приема сигналов высокой частоты и очень удобна в изготовлении.

Изготовление полуволновой дипольной FM-антенны

Изготовление полуволновой дипольной FM-антенны — очень простой процесс, обеспечивающий лучший прием по сравнению с другими антеннами, такими как наиболее часто используемые антенны «кроличьи уши». В нем используются два провода одинаковой длины, с которых снята изоляция и соединены друг с другом.

• Возьмите около 3 футов проволоки и сделайте из нее Т-образную форму. Поскольку мы соединили 3 фута проводов вместе, теперь у нас общая длина провода 7 футов.

• Теперь снимите изоляцию с двух концов проводов примерно на 1-2 дюйма.

• Следующий шаг — поиск внешнего подключения антенны. Обычно он обозначается как «муравей». Теперь возьмите два провода вместе и сделайте из них петлю, пересекая их друг с другом.

• Эти два провода скручены друг над другом, образуя один провод; нам нужно подключить этот провод к внешнему разъему антенны.

• Теперь подключение антенны установлено, следующим шагом будет выбор места для вашего FM-стерео приемника.

• Для получения FM-радиосигналов наилучшего качества рекомендуется размещать FM-стереосистему близко к окну или на открытом пространстве, если это возможно.

• Директива — это крепление провода антенны FM к стереоприемнику FM. Для этого протяните провод через окно или открытое пространство и подключите его к внешнему концу стереосистемы, который действительно находится сзади.

• К месту как можно выше закрепите антенный провод, а затем используйте гвоздь, чтобы подвесить антенный провод в заранее определенном месте.

Поскольку мы изначально взяли два провода и делаем дипольную антенну, нам нужно протянуть два провода в противоположных направлениях как можно дальше на внешней стороне окна. Прикрепите оба провода для подвешивания гвоздем.

Тестирование радиосигналов

Для FM-стереоприемника были сделаны физические крепления.Ваш следующий шаг — проверить сигналы, правильно ли работает ваша самодельная антенна. Вы должны проверить уровень сигнала настроенных станций, включив приемник.

Если вы не слышите чистый голос, вы можете переставить FM-стереоприемник в другое открытое пространство или окно. Если вам не удалось достичь желаемых результатов, то добавление еще нескольких медных проводов к антенне может помочь вам расширить соединения антенны и улучшить качество приема FM-радиосигнала.

Заключение

Итак, вот несколько простых шагов, с помощью которых вы можете легко создать антенну и FM-антенну для стереоприемника. Дипольная антенна — лучший выбор для приема радиосигналов.

Улучшение радиоприема — WERU Community Radio

Если вы живете на окраине вещательного сигнала WERU, вы можете сделать несколько вещей, чтобы улучшить свой FM-прием. (Конечно, вы также можете послушать онлайн.)

Основная часть следующей информации сосредоточена на недорогих идеях для улучшения вашего индивидуального приема.

Факторы, влияющие на прием
Радиоволны FM могут зависеть от многих факторов, от местности до оборудования. В общем, FM-передачи — это прямая видимость, похожая на световые волны. 12 000 ватт WERU передаются с горы Блю-Хилл (высота 1000 футов). Если между вами и Blue Hill нет какого-либо объекта (здания, хребта, горы и т. Д.), Вы должны иметь хороший прием на расстоянии до 50 миль от передатчика. После 50 миль прием становится фактором силы сигнала, так же как и ваше местоположение по отношению к передатчику.У нас есть постоянные слушатели (и участники) в Скоухегане, Дувре-Фокскрофте, Баксфилде и Хармони. В этих случаях важными факторами являются ландшафт и оборудование; эти люди, вероятно, живут на холмах и / или имеют внешние роторизованные (наводимые) антенны.

Ниже приведены некоторые предложения по улучшению домашнего приема путем добавления или регулировки приемных антенн. Эти методы могут работать, а могут и не работать, но улучшение вашей антенны — это единственное лучшее решение проблем с приемом (за исключением перемещения или установки переводчика).Предлагаемые здесь решения варьируются от вещей, которые вы можете делать бесплатно, до оборудования, которое вы можете приобрести. Мы не продаем оборудование, а просто передаем лакомые кусочки проверенных знаний о приеме для вашего удовольствия от прослушивания.

Антенны: некоторые общие понятия

• Антенна — это «коллектор» радиосигналов, который улучшает качество приема, обеспечивая больше сигнала, чем в противном случае поступило бы на приемник.
• Наружная антенна предпочтительнее комнатной.
• Лучше расположить на высоте, будь то крыша, холм за домом или верхняя полка книжного шкафа.
• Многие вещи в доме могут повлиять на прием, поэтому в первую очередь попробуйте установить радио или антенну в разных местах дома.
• ВЫ — антенна! Если вы улучшаете прием, стоя рядом или касаясь радио или антенны, ваша система сообщает вам, что ей нужна антенна получше.
• Роторная (наводимая) антенна предпочтительнее стационарной антенны.Фиксированная FM-антенна должна быть направлена ​​в сторону Blue Hill Mountain.

Ваше радио

Определите, есть ли в вашем радиоприемнике антенные разъемы для крепления антенны. Они будут выглядеть как:

• Винты на задней панели с надписью «муравей. 300 Ом »или
• Разъем коаксиального кабеля с надписью «coax / ant. 50 Ом »(Вт = Ом)

В противном случае в вашем радио есть либо внутренняя антенна, которую вы не видите, либо телескопическая антенна.В любом случае перейдите к разделу «Без антенных разъемов».

Подключение антенны к радиостанции

Существует два различных типа антенного кабеля: плоский двухпроводной провод, известный как «сдвоенный вывод», мощностью 300 Вт или круглый провод с пластиковым покрытием, известный как «коаксиальный» или «коаксиальный», мощностью 50–75 Вт. Кабельные компании используют коаксиальный кабель, и он намного лучше, но он дороже. Вам нужно будет решить, что использовать, если вы устанавливаете новую антенну или кабель. Помимо передачи более сильного сигнала, коаксиальный кабель полезен в ситуациях, требующих устранения помех, создаваемых соседними электродвигателями, компьютерами и т. Д.Будем рады проконсультировать вас.
Если у вас уже установлена ​​ТВ-антенна, купите «FM-разветвитель» в магазине радиоприемников. Следуйте инструкциям, подключив «FM-выход» разветвителя к радио и используя «ТВ-выход», чтобы восстановить соединение с телевизором. Поэкспериментируйте, прикрепляя провода к одному винту, а затем к другому, чтобы увидеть, что дает лучший прием; единственное правило — «делай то, что лучше всего работает».
Если вы принимаете телевизионный сигнал по кабельной системе, а ваша телевизионная антенна не используется, просто подключите ее к антенным разъемам на радио, и вы получите значительно лучший прием.Если в вашей кабельной системе есть служба FM, узнайте, есть ли WERU. Если это так, вы можете подписаться на услугу FM и отказаться от любых антенн или использовать их вместе с услугой кабельного телевидения; если он не передается, вы можете лоббировать свою кабельную компанию, чтобы добавить WERU к услуге FM. Часто кабельные компании могут передавать очень хорошие сигналы на больших расстояниях от передатчика. Мы будем рады помочь вам в этом.
Если у вас по-прежнему возникают проблемы с приемом после подключения антенны, попробуйте направить антенну прямо на Blue Hill Mountain.Если наведение антенны на Blue Hill Mountain вызывает проблемы с приемом других теле- или радиостанций, примите во внимание:

• установка моторизованного ротора для перемещения антенны изнутри,
• выделяет FM-антенну, чтобы постоянно указывать на Блю-Хилл-Маунтин, или
• придумал какое-то уникальное устройство, позволяющее навести антенну, подобное тому, что описано в последнем разделе «Другие идеи».

Использование двухполюсной антенны

Di-poles — это Т-образные проволочные антенны, предназначенные для использования внутри помещений.Их можно купить в магазинах радиоприемников, они недорогие.
Присоедините нижнюю ножку T к антенным клеммам вашего радио (поэкспериментируйте с установкой), а затем поиграйте с расположением T. Размещение T имеет решающее значение для работы диполя.
Если вы действительно смелы или жаждете приема WERU с ограниченным бюджетом, вы можете сделать индивидуальный диполь. Преимущество состоит в том, что вы можете значительно увеличить эффективность диполя за счет его размера и / или размещения снаружи! Вам понадобится часть двухжильного кабеля, о котором мы упоминали ранее.
Изготовленный вами индивидуальный диполь будет в форме буквы Т, как и готовый, который вы можете купить, за исключением того, что вы сможете адаптировать его к своим потребностям. Однако вам необходимо соблюдать эти или кратные им измерения; верхняя планка должна иметь размер 5 футов 1 дюйм, 10 футов 2 дюйма, 15 футов 3 дюйма или 20 футов 4 дюйма и т. д., а нижняя ножка должна соединяться с серединой этой верхней планки (2 фута 6 дюймов и т. д.). Вы можете накинуть индивидуальный диполь на крышу вашего дома или залезть на дерево в переднем дворе и привязать его к соответствующим ветвям (конечно, неустанно экспериментируя, чтобы найти правильную ориентацию диполя для лучшего приема).Twin lead настолько дешев, что вы можете гордиться резким улучшением качества приема на некоторое время, но за очень небольшие деньги. Тем не менее, не обманывайте себя по поводу эффективности индивидуального диполя по сравнению с традиционной металлической ТВ / FM-антенной.
Отрежьте двойник подходящей длины для верхней планки. В середине этой длины отрежьте один из двух проводов и снимите пластиковое покрытие. Теперь подключите другой отрезок двойного провода к двум неизолированным проводам верхней шины. Другой конец подключен к терминалам вашей радиоантенны.
Если изготовление нестандартного диполя вызывает слишком много проблем, вы можете сделать диполь «разрезать и разрезать». Возьмите двойной поводок и разделите его пополам. Другой конец подсоедините к рации. Очень просто, но не так эффективно, как кастомный диполь.

Нет антенны? Сделайте проволочную антенну
Самодельные антенны могут работать очень хорошо. Часто кусок провода превращается в антенну без особых хлопот. Это может быть толстая или тонкая проволока, а лучше всего бесплатная или дешевая проволока. Провод с пластиковым покрытием безопаснее (не забудьте удалить любое покрытие, чтобы можно было подсоединить провод к клеммам антенны), но оголенный провод вполне подойдет.
Используйте любой кусок проволоки. Присоедините его к антенному разъему. Проведите им по стержням драпировки и оконным проемам. Бросьте его в окно и в ближайшее дерево. Бросьте на крышу. Проделайте то же самое с двумя проводами. Потратьте некоторое время на эксперименты с размещением этих проводов; часто хорошо работают противоположные направления. Если это чисто внутренняя работа, убедитесь, что вы расположили эти провода так, чтобы с гордостью указывать на них посетителям. «Посмотри на мою антенну; Я получаю WERU громко и ясно! »

Без антенных терминалов
Радиочасы обычно не имеют антенных терминалов или телескопических антенн.Попробуйте обмотать радио большим количеством проводов; не подключайте провод ни к чему. Идея состоит в том, чтобы возле магнитолы достать толстую петлю из провода.
Практически любая крупная металлическая конструкция над землей может выступать в качестве антенны. Алюминиевые водосточные желоба, кондиционеры и тепловые каналы, металлические оконные рамы, алюминиевый сайдинг и металлическая кровля — отличные антенны. НИКОГДА НЕ ИСПОЛЬЗУЙТЕ электрическую розетку в качестве антенны. с помощью зажима из крокодиловой кожи прикрепите к одному из них ранее упомянутую массивную проволочную петлю, окружающую ваши радиочасы.Вау!
Другие портативные радиостанции имеют телескопические антенны, которые можно улучшить, обернув «флаг» из алюминиевой фольги вокруг верхней части или прикрепив кусок провода к телескопической антенне. Этот кусок провода может быть брошен в дерево рядом с вашим садом, когда вы работаете в саду и слушаете радио, или, что более важно, навсегда прикреплен к водостоку за окном вашей спальни или брошен на крышу.

Другие идеи

1. Кроличьи ушки дешевы. Прикрепите их к дымоходу или залезьте на дерево и аккуратно разместите их в соответствии с данными приема, которые ваш друг кричит вам из окна.Кроличьи уши не предназначены для размещения на улице, так как они испортятся до бесполезности. Но, по нашему опыту, это происходит только через много лет. Или попробуйте положить их на чердак.
2. Выберите MONO на ресивере. По причинам, выходящим за рамки данной брошюры, сигналы МОНО распространяются дальше и содержат меньше шума.
3. Купите усилитель или усилитель для имеющейся антенны. Иногда они творят чудеса, иногда просто работают. Усилителям требуется определенное количество сигнала для работы, иначе они в конечном итоге будут усиливать шум, а не звук.
4. Вот «чердачное решение», предложенное слушателем KSER недалеко от Сиэтла: «Я установил радио-телевизионную антенну (также известную как яги) на своем чердаке. У меня к нему привязана веревка, и я могу повернуть ее из шкафа возле радио. Я могу разместить его для KSER или различных телеканалов. Вертикальный стержень — это метла. У меня получается поворот примерно на 90 градусов. Преимущество состоит в том, что я избавился от затрат на установку антенны на открытом воздухе и ротора, но у меня она все еще находится на относительно высоком месте, и я легко могу ее установить.”

Создайте свою собственную антенну, настроенную на WERU
WERU имеет подробные планы по созданию собственной антенны, настроенной специально на WERU. В очень отдаленных районах эта антенна обеспечит значительное улучшение приема. Еще одно полезное применение этой антенны — если вы испытываете помехи от другой станции при попытке настроить WERU.
Вот планы антенн (формат PDF), а важные примечания о создании такой антенны приведены ниже. Особая благодарность Джеку Дайсу и Марку Роману за планы и заметки.

Примечания к дизайну:

• Критические размеры (длина элементов антенны и расстояние между ними) были рассчитаны по формуле, взятой из статьи в Popular Science около 1956 года. Дед соседа отрезал ее и сохранил. Он и я построили антенны для приема WERU, и мы получаем очень хороший прием.
• Переменная в формуле — радиочастота. Частота умножается на константы, чтобы определить длину и разнос антенных элементов.Представленная здесь конструкция рассчитана на прием на частоте 89,9 мГц, которую передает WERU.
• Дизайн рамы — это то, что придумал я. Это особенно хорошо при использовании «донорной» антенны (поясняется позже), которая требует, чтобы элементы были соединены вместе в центре их пролета и которые нуждаются в опоре с каждой стороны стыка. Фактически, любое приспособление будет работать до тех пор, пока конструкция удерживает элементы антенны выровненными в одной плоскости и способна противостоять злоупотреблению нахождением на крыше во время экстремальных погодных условий, которые мы наблюдаем здесь, в штате Мэн.

Строительные заметки:

• Для стрингеров выбирайте древесину с прямыми волокнами без крупных сучков, которые покрывают толщину стрингера. Это ослабит его.
• Я дал фактические размеры ¾ ”на 2 ″ на 13 футов для двух стрингеров. Чтобы получить эти размеры, потребуется разрезать «по одному» до ширины 2 дюйма. Если у вас нет возможности разрезать длинный кусок дерева, выберите дерево как можно ближе к 2 ″ от склада пиломатериалов. Обвязка обычно доступна в размерах «1 на 3» (фактический размер ¾ на 2 ½ дюйма).Часто это древесина не самого лучшего качества, поэтому убедитесь, что она достаточно прямая и в ней нет крупных сучков. Я бы не рекомендовал использовать древесину уже на 2 дюйма для стрингеров.
• Размеры и количество проставок не критичны. Используйте свои обрезки, чтобы разделить два стрингера и удерживать их вместе.
• Идеальное место для крепления на мачте — точка баланса полностью собранной антенны. Геометрический центр (6 футов 6 дюймов от конца стрингеров) будет достаточно близко, если вы хотите спланировать крепление перед сборкой всего блока.
• Размеры, рассчитанные по формуле, указаны на чертеже в десятичных дюймах. Я преобразовал их с точностью до 1/16 дюйма, как указано в скобках. Создавая антенну, будьте максимально осторожны, чтобы получить указанные размеры.

Приобретите антенну на заказ.
Directive Systems, небольшая компания по производству антенн на юго-западе штата Мэн, производит антенну, которую некоторые слушатели могут посчитать стоящей инвестицией. Для получения дополнительной информации свяжитесь с Дэвидом Олеаном по адресу RR # 2 Box 282, Dixon Rd., Ливан, ME 04027 или 207-658-7758.

советов для приема — The Summit Online

Лучший прием WAPS 91.3 The Summit:

Враги в вашем доме или офисе пытаются испортить ваш радиоприем!

Все перечисленные ниже обычные предметы домашнего обихода образуют электрический мусор, который может повредить вашему радиоприему. По отдельности они мало что делают … но в большинстве домов есть много из этих предметов, часто все они включены и работают одновременно, что в сумме приводит к появлению большого количества раздражающих сигнальных шумов в вашем радиоприемнике.

Отключение как можно большего количества этих пунктов приведет к лучшему приему всех радиостанций в целом и WAPS 91.3 The Summit в частности.

-CD-плееры и / или рекордеры
-VCR
-DVD-плееры и / или рекордеры
-Компьютеры и экраны мониторов
-Кабельные ТВ-боксы
-Спутниковые ТВ-боксы
-Видеоигровые системы
-Микроволновые печи (честные)
— Галогенные светильники, особенно высокие торшеры с регулятором яркости.
— Диммерные переключатели в целом… включая диммеры, встроенные в ваши стены.

Люди говорят, что FM-радио звучит не так хорошо, как раньше … ну, очень немногие из этих предметов были распространены более 20 лет назад, теперь в большинстве домов есть несколько экземпляров каждого из них, и все они, чтобы испортить звук FM (и AM ) Радио!

Если отключение этих элементов нецелесообразно, подумайте о том, чтобы отодвинуть радиостанцию ​​от как можно большего количества этих шумопонижающих электронных устройств.

Расположение, расположение, расположение !!!!!!!

Бетон, кирпич и сталь — враги радиосигнала.Естественно, если в центре здания из этих материалов будет радиоприемник, радиоприем будет нарушен.

В общем, ставьте радио возле окна. ЛЮБОЕ окно! Наш WAPS 91.3 Радиовещательная вышка Summit расположена на западной стороне Акрона, недалеко от торгового центра Rolling Acres. Для достижения наилучших результатов поместите радио возле окна, выходящего в этом направлении. Затем поработайте над антенной….

Антенны имеют значение, но на них почти никто не обращает внимания.

Большинство лучших FM-радио и домашних стереосистем имеют возможность подключения внешней антенны и / или встроенного антенного стержня или провода.Стержень или проволока могут быть не самыми красивыми вещами, но, перемещая их и / или растягивая до упора, часто можно значительно улучшить прием.

FM-радиосигналы распространяются волной шириной около 6 футов. Полное выдвижение стержня антенны или провода даст лучшие результаты. Если длина прута или проволоки составляет не менее 3 футов, тем лучше!

Вопреки распространенному мнению, размещение стержневой антенны радиоприемника вертикально обычно НЕ улучшает прием FM. FM-сигналы в основном проходят горизонтально, поэтому размещение стержня антенны или провода по горизонтали или диагонали обычно дает лучшие результаты, чем по вертикали.

Вот несколько недорогих FM-антенн, доступных в магазинах Radio Shack по соседству, которые стоит попробовать:

ДЕШЕВО! Этот некрасивый, но его можно легко спрятать за развлекательным центром, диваном, шкафом для одежды и т. Д., И он имеет большое значение для стереосистем или радиоприемников с винтовыми или пружинными антенными гнездами на задней панели. Это просто идеально обрезанный антенный провод, настроенный специально для FM. Модель 42-2385, всего 4 бакса.

ДОВОЛЬНО И ЭФФЕКТИВНО! Этот нейтрально привлекательный и неплохо работает, если немного поэкспериментировать.Модель 15-1843, всего 10 баксов. Конец соединительного провода имеет на конце разъем «кабельное телевидение». Вам нужно будет купить адаптер с сопротивлением 75–300 Ом для использования с большинством радиостанций, который также продается в Radio Shack примерно за 4 доллара.

RETRO-COOL! Ага, вот старомодные телевизионные «кроличьи уши», которые также отлично подходят для приема FM-радио. Люди забыли, насколько они способны, и к тому же они ретро-классные. Кроме того, они могут пригодиться вашему телевизору в случае перебоев в работе кабельной системы.Модель 15-1864, всего 10 баксов.

УБИЙЦА! Хорошо, вот и тяжелая артиллерия! 3 фута в ширину и более 5 футов в длину. Не для слабонервных. Предназначен для установки на крыше на мачте, но также может просто уложить стропила на чердаке, если лазить по крыше вам не нравится. Это ОЧЕНЬ направленное направление, и для получения наилучшего сигнала потребуется осторожное наведение… или, если вы его неправильно настроите, вы можете фактически ухудшить сигнал. Но при правильной настройке он обеспечит наилучший прием из всех существующих… радиостанции используют их для получения сигнала эталонного качества.Модель 15-2163, 22 бакса… не забудьте подключить провод.

10 ОТЗЫВОВ ЛУЧШИХ ДЛИННЫХ ТВ-антенн

Стерео не всегда лучше для слабого сигнала!

Стереосистема FM, используемая в этой стране, имеет ужасные изъяны, причем с 1961 года, когда было изобретено стерео FM. В течение многих лет FM был монофоническим и имел чистый, стабильный сигнал. Система FM-стерео, к которой мы привыкли более 40 лет, на самом деле ослабляет сигнал и вызывает различное количество шума в радиоприемниках даже в идеальных ситуациях.

Но вы МОЖЕТЕ дать отпор в моно и получить более чистый сигнал… и вы пожертвуете очень небольшой точностью и избавитесь от шипения и статического электричества.

Большинство стерео FM-радиоприемников имеют возможность переключения между MONO FM и Stereo FM. Неважно, насколько большой или маленький… большая домашняя стереосистема, бумбокс, плеер, офисная мини-стереосистема, даже некоторые автомобильные стереосистемы… вы будете поражены, насколько сильнее и чище становится сигнал, если вы переключитесь на МОНО.

Переключатель может быть помечен как «стерео / моно» или «FM / FM стерео», либо моно можно выбрать с помощью кнопки или переключателя «FM MODE».ПРИМЕЧАНИЕ. Некоторые радиостанции могут автоматически вернуться в режим СТЕРЕО при смене станции… поэтому вам может потребоваться каждый раз переключаться обратно в режим МОНО… но это того стоит.

НЕКОТОРЫЕ автомобильные радиоприемники имеют возможность выбора стерео / моно… другие автоматически переключаются на моно по мере ослабления сигнала… эта функция «авто-моно» на большинстве автомобильных стереосистем заставляет людей думать, что автомобильные радиоприемники «лучше»… нет, они » просто «умнее».

Кто в наши дни делает хорошие радио?

К сожалению, качество радиоприемников значительно упало за последнее десятилетие.Что касается домашней стереосистемы, компоненты Yamaha, Denon, Onkyo и Pioneer по-прежнему уделяют некоторое внимание своим секциям тюнера, но они могут оказаться случайными.

Есть портативное радио старого образца менее чем за 75 долларов, которое может быть лучшим радио в любом месте по любой цене: GE Super Radio III, доступный на www.ccrane.com Они больше не делают меня таким, получите его прежде чем они его убьют!

Если ничего не помогает, слушайте онлайн!

Вы работаете в темнице? Подземный бункер? Где-то между земной корой и мантией? Бетонная дыра, непроницаемая для всех видов радиосигналов? Не отчаивайтесь, WAPS 91.3 Summit — одна из немногих станций, которые все еще транслируются в Интернете … PC или Mac, слушайте на www.913thesummit.com, как бы низко вы ни работали!

Улучшение радиоприема | Общественное радио штата Висконсин

Улучшение радиоприема

Здесь представлен обзор информации о радиоприеме и возможные решения проблем с приемом.

Общественное радио штата Висконсин стремится обеспечить наилучшее качество эфирного сигнала. Мы используем наши передатчики в соответствии с лицензированными Федеральной комиссией связи параметрами мощности, конфигурации антенны и модуляции.Каждая станция имеет разную высоту антенны и выходную мощность и может располагаться в очень разной местности — таким образом, каждая имеет разный диапазон покрытия.

Помимо эксплуатации наших существующих станций, мы также ищем возможности для обновления лицензий и новых станций в новых местах. WPR нанимает консультантов и юристов по коммуникациям в Вашингтоне, чтобы продолжать поиск возможностей для расширения или улучшения, и воспользовались способами улучшения покрытия сигнала в любой части Висконсина и прилегающих регионов, но с годами сотни станций максимально увеличивают свои возможности. лицензий, шансы на большее количество таких возможностей уменьшаются.

Департамент общественной радиотехники штата Висконсин усердно работает над обеспечением хорошего качества передаваемых сигналов. Однако важно помнить, что радиовещание — это * система *, которая сочетает в себе производительность как передатчика на нашей стороне, так и приемника на вашей стороне. Прием местных радиостанций в вашем городе может быть довольно простым и не требует особых усилий и усилий — включите радио и вот оно. Но когда вы пытаетесь поймать более удаленную станцию, на приемной стороне определенно есть возможности улучшить прием — особенно для приема дома и в офисе.

Ваш радиоприемник

Радио хорошего качества полезно, особенно когда более мощные местные станции на соседних частотах мешают вам принимать более слабые и удаленные станции. Обратите внимание, что радиоприемники, известные отличным звуком и верностью, не всегда имеют особенно хорошую схему приемника. Если производительность вашего приемника может быть проблемой, мы также можем порекомендовать радиоприемник, который прост в использовании, недорого, имеет внешние антенные подключения и имеет хорошие характеристики как в AM, так и в FM.Это GE SuperRadio III.

Это радио доступно в магазинах электроники и на таких веб-сайтах, как amazon.com и universal-radio.com, с заводскими табличками G.E., R.C.A. или Thompson с такими номерами моделей, как «7-2887» или «RP7887». В большинстве случаев слушатели считают, что это отличное AM / FM-радио по хорошей цене — обычно около 50 долларов.

Если в вашем FM-приемнике есть переключатель «стерео» или «моно», попробуйте установить его в обоих положениях, чтобы улучшить прием. Некоторые из наших передатчиков работают в стерео, другие в моно, но если у вас слабый прием, ваше радио будет лучше работать в монорежиме.

Общественные радиостанции штата Висконсин, передающие в основном музыкальные программы, передают в стереорежиме, а те, которые передают в основном информацию и новости, передают в моно. Поскольку стереофонический режим ухудшает отношение сигнал / шум системы, монофонический режим имеет больший диапазон сигнала. Если станция не передает музыку или другие стереопрограммы, разумно запустить ее в монофоническом режиме для наилучшего приема в самой широкой географической зоне.

Антенны

Радиоприемник важен, но для радиоприема очень важна антенна, которая может быть относительно простым способом улучшить прием.Если у вашего радио есть разъем для внешней антенны на задней панели, вам, вероятно, поможет простая проволочная антенна или более сложная антенна на чердаке или на крыше.

Антенны FM

Для FM-вещания очень важны антенны, а встроенные радиоантенны часто могут быть неадекватными. Добавление внешней антенны может быть относительно простым способом улучшить прием. Есть ли у вашего радио разъемы для внешней антенны на задней панели? Скорее всего, вам поможет простая дипольная антенна, сделанная из проволоки, или более сложная антенна на чердаке или на крыше.

При приеме в периферийной зоне отражения и отражения сигнала от близлежащих объектов (известные как многолучевые искажения) могут быть большим фактором успеха или неудачи приема. Перемещение антенны всего на пару футов может красиво передать сигнал для одной станции и стать плохим местом для другой благодаря геометрии и длине волны задействованных частот. Сигнал, поступающий непосредственно от передатчика, либо добавляет, либо отменяет отраженные сигналы в разных местах. Поэкспериментируйте с расположением и ориентацией антенны.

Wisconsin Public Radio может отправить вам дипольную FM-антенну, которую можно легко прикрепить и передвинуть для лучшего приема. Вы можете купить их недорого в магазинах электроники. Антенны «заячьих ушей» старых телевизоров тоже неплохо подходят для работы в FM.

Более сложные FM-антенны могут быть установлены на чердаке, на крыше или в башне. Телевизионные антенны часто также могут служить эффективными FM-антеннами. Используйте «разветвитель», чтобы направить сигналы на телевизор и радио. Отличные, но недорогие FM-антенны можно купить в Radio Shack — их каталожный номер 15-2163 примерно за 25 долларов.Установите эту антенну как можно выше и поверните ее для получения наилучшего сигнала.

Антенны AM

Встроенные радиоантенны для AM обычно хорошо справляются со своей задачей, но если ваша радиостанция имеет соединение с внешней AM-антенной на задней панели, вам может помочь простой провод или петля.

Ориентация радиоприемника с его внутренней «полосовой» антенной может иметь значение — всегда пытайтесь повернуть AM-радиоприемник, чтобы найти лучший сигнал. Это также верно для внешних рамочных антенн, которые вы можете попробовать — не стесняйтесь экспериментировать с формой и расположением антенны.

Помехи

Шумовые помехи

При борьбе с шумовыми помехами может быть очень полезно разместить радиоприемник и / или его антенну вдали от возможных источников помех, таких как переключатели света, флуоресцентное освещение, компьютеры, микроволновые печи, зарядные устройства, телевизоры, видеомагнитофоны, днем ​​/ ночью и световые приборы с датчиком движения, лампы с датчиком прикосновения и т.п. — все это известные источники шума. Вы можете исключить возможность того, что источник шума находится в вашем собственном доме, послушав помехи на приемнике с батарейным питанием и отключив «Главный» электрический прерыватель цепи в вашем доме.Если шум утихает, вы знаете, что устройство-нарушитель работает на линиях электропередач в вашем доме, и затем можете сузить местонахождение неисправного оборудования, отключив отдельные выключатели вместо «Основного». Недавно возник новый источник шумовых помех, который, по всей видимости, связан с установкой нового типа светофоров. Проблемные перекрестки, кажется, относятся к новому типу «светодиодов», а не к старым лампам накаливания. Наши тесты выявили множество широкополосных шумовых помех вблизи этих мест.Это было не только на частотах станций WPR и даже не только на нижних частотах диапазона FM — это было повсюду в диапазоне. Я подтвердил, что характер помех меняется в зависимости от того, какие светофоры горят, так что это, кажется, коррелирует с системой освещения. Это влияет на наши более удаленные FM-станции больше, чем на местные электростанции, работающие на полную мощность, но местные жители тоже могут быть обеспокоены. До сих пор нам не повезло в работе с различными районными и муниципальными транспортными отделами, ответственными за эти установки. Мы рекомендуем вам сообщать о таких помехах дорожному инженеру в вашем городе.

Помехи от других радиостанций

Если кажется, что ваши помехи обнаруживаются только «поверх» одной радиостанции или если вы слышите другие радиопрограммы, то, возможно, источником является другой радиопередатчик или радиоустройство. В случае помех от станции, находящейся в следующей позиции шкалы, будет полезно радиоприемник хорошего качества с лучшей «избирательностью». См. Упомянутую выше GE SuperRadio.

Другая возможность заключается в том, что вокруг вашего дома есть локальный источник помех на определенной желаемой частоте — компьютеры и другие устройства, управляемые микропроцессором, могут излучать паразитные сигналы либо в диапазоне частот, либо на определенных частотах, таких как 90 или около того.7, 88.3 и т. Д. Есть ли у вас «модуляторы» или другие устройства, позволяющие вашему спутниковому ресиверу, ПК, MP3-плееру и т. Д. Воспроизводить музыку через радио? Часто они являются источником помех. Поэкспериментируйте, выключив такие устройства и послушайте их влияние на прием радиосигналов.

Прием меняется в течение дня или в разные сезоны

Иногда FM-сигналы звучат шумно или искаженно из-за комбинации сигналов, исходящих от передатчика, с другими сигналами, отраженными от холмов, зданий, деревьев и т. Д.Поскольку эти сигналы идут к вашему радиоприемнику разными путями, они могут складываться или вычитаться друг из друга, вызывая искажение намеченного сигнала. Не бойтесь перемещать радио и антенну, чтобы найти место для наилучшего приема.

Multipath легко определить при прослушивании FM в машине. Вы можете наблюдать чередование хорошего и плохого приема во время движения или даже быстрое дрожание сигнала. Если вы остановились в месте, где сигналы подавляют друг друга, а звук зашумлен или искажен, вы можете ускорить движение вперед, и прием изменится — четкое указание на многолучевые помехи.Многие автомобильные приемники пытаются уменьшить влияние многолучевого распространения путем автоматического переключения приемника в монофонический режим. Некоторые даже имеют несколько антенн, спрятанных вокруг автомобиля.

Изменения в растительности и листве по мере смены сезонов могут повлиять на эти FM-отражения — переместите радио или антенну, чтобы найти новое «хорошее место» и восстановить прием.

Иногда удаленные FM-станции в других городах и штатах могут создавать помехи для станций WPR. Это связано с улучшением распространения сигнала, вызванным атмосферными условиями, из-за которых сигналы FM и TV выходят далеко за пределы их нормального диапазона.Это естественное явление, которое чаще случается в летние месяцы. Температурные инверсии, особенно над озером Мичиган, могут вызывать такие помехи от удаленных станций.

Пока мы испытывали помехи для наших местных станций, жители далеких городов получали помехи от наших станций — по крайней мере, это «справедливо и сбалансировано» в этом отношении. Такое вмешательство вряд ли продлится дольше нескольких часов или, самое большее, пары дней.

Сигналы

AM может быть труднее услышать ночью, чем днем.Каждый день, между закатом и восходом солнца, далекие AM-сигналы могут отражаться от верхних слоев атмосферы и отражаться обратно на землю за сотни миль, создавая помехи для местных станций. Федеральная комиссия по связи требует, чтобы AM-станции настраивали мощность и антенны, чтобы минимизировать помехи другим станциям в ночное время, поэтому одно или оба этих изменения могут повлиять на прием AM-станции WPR. Электрический шум близлежащих гроз также может ухудшить прием AM.

Активные или усиленные антенны

Несколько слушателей недавно сообщили о проблемах с приемом наших станций после того, как они добавили в свое радио антенну с усилителем или активную антенну. Наш опыт работы с этими устройствами был ОЧЕНЬ плохим — они, как правило, настолько плохо спроектированы, что создают намного больше шума и помех от других станций, чем усиливают полезный сигнал. Недавно NPR-Labs провела исследование большого разнообразия антенных блоков с усилителями, и все они плохо работали в городских условиях.В этих случаях лучше выбрать пассивную антенну без питания.

Особенности приема HD-радио

По нашему общему опыту, покрытие сигнала HD немного меньше, чем покрытие типичного аналогового AM или FM. Это означает, что если вы можете получить четкий сигнал на обычном сигнале AM или FM-радиостанции, у вас есть хорошие шансы получить цифровой HD-сигнал с правильным радио. И, конечно же, в случае слабого аналогового сигнала вы можете изменить свою антенну, чтобы улучшить прием и улавливать сигнал HD.

Некоторые слушатели сообщали о пропадании звука или коротких паузах в сервисах HD2. Это связано с предельной мощностью сигнала на радио. Исправление состоит в том, чтобы отрегулировать размещение антенны, чтобы получить лучший сигнал. Важно помнить, что многоадресные каналы HD Radio (HD2, HD3 и т. Д.), В отличие от канала HD1, не имеют аналогового сигнала, на который радио может переключаться при потере цифрового приема.
