Как изготовить самодельный датчик уровня топлива

Датчик уровня топлива помогает определить объем горючего в топливном баке авто. Этот измерительный элемент входит в состав топливной системы и монтируется в топливный бак. Работает такое устройство совместно с указателем топливного уровня, расположенным на панели приборов. Если вас интересует оборудование для контроля и уровня топлива, то вы его можете посмотреть на сайте компании ЭТР ЮГ etr-yug.ru.

Как устроены измерители топлива в различных автомобилях

Датчик уровня топливаДатчик уровня топлива

Современные авто вместо классического топливного измерителя оснащаются потенциометрической конструкцией. Причиной тому служат несколько факторов:

  • Конструкция проста;
  • Измерения уровня топлива точны;
  • Цена умеренная.

Хотя потенциометр и обладает рядом преимуществ, есть у него и существенный недостаток — контакты выходят из строя или окисляются из-за своей подвижности; Потенциометрический датчик для автомобиля может быть рычажным или трубчатым. Оба типа измерителя снабжаются пластмассовым, металлическим или пенопластовым поплавком.

Отличия датчиков рычажного и трубчатого типов

Принцип работы обоих устройств идентичен, но некоторые различия все же имеются. В рычажном измерителе поплавок, находящийся на поверхности топлива, соединяется с подвижными контактами потенциометра при помощи металлического рычага. Такой датчик включает в себя и топливный насос, и потенциометр, и топливозаборник, и транзисторы. При изготовлении потенциометрического измерителя своими руками, помните, что лучше использовать толстопленочный резистор — он прослужит гораздо дольше.

Рычажное устройство является универсальным, его можно применить к любому топливному баку.

Трубчатое устройство для измерения перемещает поплавок при помощи специальной направляющей трубочки. Параллельно трубке проходят проводки сопротивления, на которых замкнется кольцо поплавка. Главным плюсом такого принципа работы — измеряющий прибор будет устойчив к колебанию топлива, во время движения транспортного средства (при поворотах, спусках, подъемах).

Такой датчик можно установить не в каждую топливную систему. Ограничивать будут геометрические параметры топливных баков. Потенциометрические измерители лучше не устанавливать на автомобили, горючее для которых содержит спирты — этиловый или метиловый, а так же биодизель. Такие вещества губительны для контактных поверхностей. Для транспортных средств, использующих горючее, с биодизельными или спиртовыми примесями, лучшим вариантом станет бесконтактный датчик для измерения уровня топлива.

Виды бесконтактных датчиков уровня топливаВиды бесконтактных датчиков уровня топлива

Виды бесконтактных датчиков

Наиболее усовершенствованными современными разработками стали бесконтактные измерительные приборы, определяющие объем горючего в баке. Основной принцип работы — определение количества топлива, без погружения чувствительных элементов датчика непосредственно в бак. Бесконтактных измерительных приборов существуют несколько видов:

  1. Магнитные — его чувствительные элементы плотно закупорены и защищены от соприкосновения с горючим. Информацию об уровне топлива по-прежнему передает рычажный поплавок, соединенный с магнитом. Таким образом, происходит перемещение магнита по секторам, на каждом из которых закрепляются пластинки разной величины из металла. Информация передается от магнита к металлической пластине, создавая электрический импульс, этот сигнал считывает датчик, и мы видим показатель уровня топлива в баке.
  2. Радиоуправляемые — данные передаются на приборную панель по средствам радиосигнала. Особенность таких приборов — питание. Запитан он на долговечную батарею. Срок годности источника питания до 7 лет. Соответственно — нет проводов, аккумулятор не расходует энергию, показатели не зависят от электроэнергии, а значит, более точные.
  3. Ультразвуковой — устанавливается на внешней поверхности бака и контрольном информационном блоке. Для каждого типа топлива устанавливается определенная программа. Этот прибор имеет наиболее высокую взрывозащищенность.

Самодельный датчик для измерения горючего.

Если вы убежденный автолюбитель и любите заниматься ремонтом своей машины, увлечены электроникой и не выпускаете из рук паяльник, то устройство для измерения топлива сможете изготовить своими руками. Для того чтобы изготовить самодельный контактный датчик уровня топлива необходимо знать основные принципы и схемы изделия.

Как работают датчики уровня топлива

Основной принцип работы заключается в алгоритме — для каждого значения уровня горючего существует свой сигнал. Однако, это лишь поверхностная сторона вопроса. Современные измерительные приборы довольно сложны своей конструкцией. Горючее опускается на определенную отметку и только после этого поплавок опустится вслед за ним. Какое-то время указатель будет показывать наполненность бака и постепенно спустится до нужной меры.

Поэтому измерительные приспособления всегда дает некоторую погрешность измерений. Показатель погрешности зависит от колебания горючего и геометрии бака.На приборной панели может быть установлен аналоговый или цифровой выходные сигналы. Аналоговый практически утратил свою актуальность из-за сильной погрешности в измерениях. Цифровой же умеет корректировать и выравнивать данные. Неточности в показаниях минимальные, и возможны на этапе физического измерения.

Самодельный датчик уровня топливаСамодельный датчик уровня топлива

Изготовление емкостного датчика уровня топлива

Емкостной датчик для измерения горючего основан на принципе сопоставления данных электрической емкости прибора. Сама конструкция — несложная — обыкновенный конденсатор. Поэтому самодельный измеритель топлива вполне реализуемое устройство. Изготовить его можно из подручных материалов — двух металлических пластинок или трубок. Важно соблюдать определенные меры, при изготовлении датчика:

  • Поверхность обоих электродов должна быть изолирована от электрического контакта;
  • Пространство между этими электродами должно беспрепятственно заполняться горючим, во время погружения датчика и опорожняться во время понижения уровня топлива;
  • Монтируется в бак такой дизмеритель под наклоном;
  • Самодельный прибор не должен иметь подвижных частей;
  • Запитывать его можно не более чем на 5 ватт, при более высоком напряжении горючее воспламенится от искры;
  • Размещать измерительную схему нужно как можно ближе к датчику;
  • Провода для подключения схемы к датчику не должны превышать 2 см.

Самодельный емкостной датчик представляет собой два модуля, соединенные тремя проводами. Первый — модуль емкостного датчика, второй — модуль отображения. По двум проводам идет подача питания к модулю датчика по третьему проводу к модулю отображения передается сигнал, трансформируемый в показатель уровня горючего.

Модули — как это работает

Модуль датчика измеряет время заряда. Чем больше горючего в баке, тем выше емкость датчика, значит, для заряда будет необходимо больше времени. Для создания такого измерительного устройства используйте встроенный микроконтроллер (компаратор). На вход будет подаваться часть напряжения посредством резистивного двигателя. Когда измеритель примет напряжение, сработает микроконтроллер, а когда напряжение достигнет пиковой отметки — запустится таймер.

Показания с таймера будут переданы на модуль отражения. Изготавливая самодельный измерительный прибор — тактируйте микроконтроллер кварцем на частоте 16 Мгц. Датчик можно изготовить из фольгированного текстолита. Склейте полоски фольги между собой. Сделайте зазор между пластинками не более полутора миллиметров. Длина пластин — остается на ваше усмотрение.

Датчик уровня топлива (ДУТ). Сборка, схемы, производство / Habr


Приветствую уважаемых читателей! Несколько лет подряд я писал на тему нашего сервиса мониторинга автотранспорта, об оборудовании, которое производим, приоткрывая внутренние аспекты производства и работы в целом. В этой статье я хочу рассказать о полном цикле производства такого очень важного элемента работы систем GPS мониторинга и контроля, как датчик уровня топлива (поисковики его знают как ДУТ). Будет теория, все чертежи и схемы для сборки данного продукта. Кому интересно — читаем далее.

0. Вступление

Забегая вперед скажу, будет три статьи, в этой я расскажу о самом простом варианте определения уровня дизельного топлива (только дизельного, использование на бензиновой технике абсолютно запрещено, так как взрывоопасно). В следующих статьях, если конечно будет читателю интересно, рассмотрим цифровой датчик уровня топлива, а в самом конце я планирую выложить схему и прошивку устройства для мониторинга, которое описывал в данной статье.
1. Немного теории

Самые популярные датчики измерения уровня топлива представляет собой электрический конденсатор, состоящий из двух трубок помещенных друг в друга, устанавливаются резервуар с топливом, уровень которого измеряется. Дизель свободно проникает в пространство между трубками, сигналом изменения уровня топлива в резервуаре является изменение электрической ёмкости датчика.

При изменении уровня топлива в резервуаре изменяется относительная диэлектрическая проницаемость пространства между обкладками конденсатора, поскольку диэлектрическая проницаемость топлива и воздуха в общем случае различна. А так как емкость прямо пропорциональна диэлектрической проницаемости изолятора, то в результате изменяется и электрическая ёмкость датчика. Датчики в большинстве своем изготавливаются из алюминия или меди, потому что они меньше всего подвержены влиянию агрессивных сред. Из многих способов измерения значения емкости конденсатора и последующим преобразованием его емкости в пропорциональное изменение постоянного напряжения на выходе, был выбран широтно-импульсный способ, как достаточно простой и надежный, но при этом обеспечивающий необходимый уровень точности измерения. Сразу требуется оговорка, это самый простой в плане финансов и достаточно простой в плане сборки ДУТ метод определения уровня дизельного топлива.

2. Описание работы электрической схемы датчика уровня топлива


Рис 2. Принципиальная схема датчика уровня топлива (ДУТ) (большая схема тут)

Для увеличения стабильности и точности показания все элементы схемы используются с минимальным температурным коэффициентом. Резисторы используются с 1% допуском, микросхемы выбраны с улучшенными параметрами в отличии от бытовых аналогов, например: SE555N вместо NE555N, а LM358D вместо LM258D.

На микросхеме U1 SE555N и элементах R1, R2 и C1 собран задающий генератор. Так как от него сильно зависит стабильность показания то в качестве конденсатора С1 используется прецизионный полистирольные конденсатор К71-7 1%, обычно их устанавливали в советские цветные телевизоры в задающие генераторы строчной развертки. Можно заменить чем-то современным, но доступность и цена этих конденсаторов делает их весьма привлекательными, да и родились они еще в далеком году, когда СССР весьма неплохо следил за качеством производимых элементов.
С выхода 3-й микросхемы U1 прямоугольные импульсы запускают одновибратор, собранный на микросхеме U2 SE555N. В качестве конденсатора одновибратора, используется датчик помещенный в топливо, поэтому его емкость будет зависеть от уровня топлива, а следовательно, ширина импульса на выходе 3 микросхемы U2, будет изменяться также от уровня топлива.
Для обеспечения линейной зависимости ширины импульса от уровня заполнения датчика топливом, на датчик топлива поступает зарядный ток от стабилизатора тока выполненного на микросхеме U3.2 и транзисторе Q1 BC856BT. Также путем изменения зарядного тока осуществляется настройка схемы на различные размеры датчиков. Настройка схемы осуществляется путем подбора резисторов R6 и R7, для получения 1.8-1.9 Вольт на выходе схемы, при «сухом» датчике.
С выхода 3 микросхемы U2 импульсы поступают на интегратор, собранный на элементах R8 и C6.
Далее интегрированное напряжение сформировавшись на конденсаторе C6 поступает на фильтр низких частот, выполненного на R10 и С10.
Затем постоянное напряжение поступает на усилитель постоянного тока, выполненного на микросхеме U3.1.
С выхода 1-й микросхемы U3.2 сигнал, через фильтр, выполненный на элементах R17, С12, С14 и С15 поступает на выход.
Резистор R16 используется для предотвращения самовозбуждения усилителя при работе на емкостную нагрузку.
Делитель выполнен на резисторах R9 и R11 обеспечивает необходимое постоянное смещение для работы усилителя постоянного тока в линейном режиме.
Стабилизатор напряжения для питания электронной схемы, размещён по классической схеме на микросхеме U4 LM317MDT.
В итоге, на выходе, мы получаем аналоговый сигнал пустой бак 1.8В полный 6.0В (тут есть зависимость от высоты ДУТ), который линейный и прямо пропорциональный уровню топлива в баке\цистерне\хранилище. Затем, применив фильтр Калмана, можно убирать скачки топлива, выводить обсчет среднего расхода и пр.

В реальности это будет выглядеть примерно вот так:

График уровня топлива + скорость.

3. Чертеж датчика уровня топлива, материалы

РИС 3. Чертеж датчика уровня топлива (ссылка на большой чертеж)

Уже упоминалось, что используется в основном алюминий, как видно из чертежа, наружная трубка впаивается любым удобным способом в «голову» ДУТ. При производстве своих датчиков мы используем сварку, т.к. имеем к ней доступ, пусть не самый эстетически красивый вариант, но, надежен и проверен временем. Внутри используется алюминиевый стержень, для фиксации которого нарезается резьба в верней части. Втулки используются из специального фторопласта, который максимально толерантен к дизельному топливу.

4. Итог

На данном решении построены подавляющее большинство датчиков уровня топлива представленных на GPS рынке СНГ и мира. Каждый производитель вносит свои изменения для увеличения точности измерения уровня топлива, такие как акселерометр, температурные датчики, цифровая обработка сигнала и прочее. Представленная мною схема самая простая, готовая к работе, как говорится, в полях без каких либо сложностей. Уважаемый читатель с прямыми руками вполне может сделать любые доработки, которые можно использовать как для своих целей, так и для коммерческих нужд.

PS. Немного эротики про то как подобное добро устанавливается на технику можно посмотреть тут.

принцип работы, ремонт и как обмануть датчик

Принцип действия электрического топливного датчика в автомобиле основан на измерении объема горючего и самостоятельном срабатывании при критическом остатке бензина. При активации резистор системы измерений, установленный в бензобаке, подает визуальный сигнал. Замер объема топлива осуществляется посредством использования специального поплавка. Степень заполнения резервуара горючим можно отследить по показаниям приборной панели: по мере расхода топлива указатель, расположенный на щитке, постепенно снижается.

Особенности принципа действия контроллера:

1. Поплавок, предназначенный для измерения, при расходе горючего опускается, а при его увеличении — перемещается вверх.

2. При перемещении поплавок контактирует со специальными секторами, подключенными к проводам. Кабеля идут на датчик топлива, установленный на приборной панели. Изменение количества пластин, подключенных к резистору или потенциометру, способствует изменению уровня сопротивления.

3. Если бак полный, то бегунок располагается в крайнем положении и ток передается в потенциометре по самому короткому пути. Передача силы осуществляется с использованием пластины, установленной с краю. Соответственно, уровень сопротивления низкий и варьируется в районе 7 кОм. При расходе топлива бегунок начинает передвигаться, в результате чего проводка добавляется новыми пластинами (сопротивление растет). При полном баке рабочий параметр составляет около 120 Ом.

4. У трубчатых регуляторов несколько иной принцип функционирования. Топливо поступает через нижнюю часть устройства (его технологическое отверстие) по специальной трубке. Поплавок устанавливается на поверхности горючего.

Какие бывают датчики уровня топлива?

Рычажные ДУТ для авто состоят из следующих элементов:

— потенциометр;

— бегунок устройства, выполненный в виде перемещающегося контакта;

— рычажный элемент;

— поплавок;

— бензинозаборник.

Поплавок обладает инерционностью, поэтому при функционировании он не дергает стрелку индикатора на приборной панели. Схема, при которой датчик должен правильно подключаться в авто — «12-вольтный источник — контроллер, установленный на приборке — масса машины или заземление».

Трубчатые контроллеры используются в современных авто и характеризуются более низкой чувствительностью к колебаниям горючего. Благодаря тому, что измерительный компонент надежно защищен от соприкосновения с бензином, его срок службы выше.

Виды электронных бесконтактных измерительных устройств для замера объема

Магнитные — датчики оснащаются чувствительными элементами, плотно зафиксированными и защищенными от соприкосновения с топливом. Данные об объеме горючего подает на индикатор рычажный элемент, подключенный к магниту. Это приводит к передвижению магнита по секторами, на которых имеются стальные пластинки. Сигнал считывается регулятором.

Радиоуправляемые — информация о работе устройств поступает на приборную панель по радиоканалу. Основная особенность электронных бесконтактных датчиков заключается в системе питания. Устройства запитываются на отдельный долговечный аккумулятор, ресурс эксплуатации которого в среднем составляет около семи лет. Провода, которыми нужно подсоединять датчик, отсутствуют. Батарея не расходует энергию, параметры датчика не зависят от электричества, соответственно, его значения более точные.

Ультразвуковые — устройства располагаются на наружной поверхности бензобака, а также на контрольном информационном модуле. С каждым отдельным видом горючего может работать разная программа. Такие системы характеризуются точными показаниями и обладают максимально высокой взрывозащищенностью.

Ремонт датчика

После демонтажа устройства выполняется его проверка и ремонт:

— Сначала тестируется герметичность поплавка. Выполняется диагностика резистивного слоя на плате. Если эти элементы изношены, то их можно заменить при условии, что есть запчасти от «донора».

— В случае если резистивный слой стерся, для устранения проблемы можно укоротить контакт, имеющийся на плате. Это позволит элементам перемещаться по сохранившейся части слоя.

— Чтобы отремонтировать контроллер, его нужно разобрать. Поводок извлекается из защелки (этот же элемент выполняет функцию оси контактной пластины).

— Плата распаивается и извлекается из корпуса регулятора. Затем, используя наждачную бумагу, выполняется очистка схемы от следов окислений. Действовать необходимо осторожно, поскольку плата хрупка.

— Схема устанавливается обратно. Этот элемент надо поставить так, чтобы исключить вероятность появления зазоров между ним и корпусом контроллера со стороны цифровой кодировки. С помощью паяльника делается две засечки в корпусе регулятора. Если этого не сделать, то схема может перемещаться.

— К регулятору подключается провод с разъемом и заземление.

Как сделать датчик своими руками?

Самодельный емкостный контроллер производится из двух модулей, подключенных между собой с помощью трех проводов:

— Первый модуль, выполненный в виде металлической пластины, подключается к блоку емкостного регулятора.

— Второй модуль необходимо соединить с блоком отображения.

— По двум электролиниям питание поступает на блок устройства. По третьему проводнику на блок идет сигнал, преображающийся в показатель объема топлива.

Прежде чем изготовить датчик, надо учесть следующие нюансы:

— Рабочая поверхность двух электродов должна быть заизолирована от контакта.

— Пространство между электродами должно полностью заполняться топливом, если контроллер погружается в жидкость.

— В бензобак необходимо установить датчик под наклоном.

— Самодельное устройство не должно иметь подвижных компонентов и частей.

— Питание регулятора должно быть организовано не более, чем от 5 Ватт. Если напряжение будет более высоким, то топливо может воспламениться от воздействия искры.

— Измерительная схема должна быть размещена как можно ближе к контроллеру. Кабеля для ее соединения должны быть не длиннее 2 см.

Как обмануть ДУТ?

Обмануть датчики уровня топлива можно таким образом:

— Чтобы обмануть показания ультразвукового датчика, на него нужно воздействовать током либо напряжением, также подойдет магнит. Последний устанавливается поверх регулятора. Это приводит к увеличению напряжения и появлению сбоев в работе датчика.

— Погружаемые устройства более герметичны, точнее определяют объем горючего и устойчивы ко внешним воздействиям. Для обмана такого регулятора пользователю необходимо согнуть патрубок внутри топливного бака.

Датчик уровня топлива – как получить достоверные данные? + видео » АвтоНоватор

Что же делать, если неправильно показывает, глючит или врет датчик уровня топлива в баке? Конечно же, немедленно отремонтировать его либо заменить новым, так как данный прибор не только прогнозирует наши затраты на горючее, но и экономит семейный бюджет, контролируя его расход.

Основные функции устройства

Все емкостные датчики уровня топлива предназначены для измерения количества жидкости в емкости, а точнее, в бензобаке. Их подключают к системе мониторинга транспортного средства, на которую они и передают соответствующие сигналы. В основном, это высокоточные универсальные устройства, использовать которые можно не только для автомобилей, но и для другой техники, а также стационарных объектов.

Фото датчика уровня топлива, cbr600rr.ruФото датчика уровня топлива, cbr600rr.ru

Сегодня существует несколько видов данного механизма. И совсем не важно, какой датчик уровня топлива (поплавковый, электронный, цифровой, ультразвуковой, универсальный) был выбран, его главная функция все равно остается неизменной – определение расхода содержимого бака. А ведь именно затраты на горючее являются самыми постоянными и ощутимыми для кармана. Также датчик уровня бензина позволит контролировать и такие моменты, как слив топлива (эта функция особенно актуальна для предприятий, служб такси и т.д.), и, конечно же, не даст обдурить вас на заправке.

На фото - датчик уровня топлива в баке, avislab.comНа фото - датчик уровня топлива в баке, avislab.com

Для более детального наблюдения за уровнем горючего необходимо установить на своем автомобиле более чувствительные приборы с наименьшей погрешностью.

Принцип работы прибора

В основном, устройство датчика уровня топлива предполагает наличие поплавка. Чаще всего, он изготавливается из пластмассы, пенопласта или же другого легкого материала. Также важно и наличие потенциометра, его роль выполняет резистор, на поверхности которого нанесены металлические полосы, а его подвижный контакт создает переменное сопротивление току, который проходит по нему.

Фото поплавкового датчика уровня топлива, novoe-izmerenie.comФото поплавкового датчика уровня топлива, novoe-izmerenie.com

На сегодняшний день наиболее популярными являются потенциометрические датчики трубчатого или же рычажного типа. Принцип работы датчика уровня топлива первого типа сводится к тому, что поплавок, помещенный в трубку, перемещается в зависимости от положения жидкости и замыкает провода, расположенные параллельно направляющим. Во втором же случае подвижный контакт потенциометра соединяется с поплавком посредством металлического рычага.

На фото - принцип работы датчика уровня топлива, gps-tvsat.ucoz.ruНа фото - принцип работы датчика уровня топлива, gps-tvsat.ucoz.ru

Возможные неполадки датчика уровня бензина

Проблемы с датчиком уровня топлива носят различный характер. Наиболее распространенные неполадки связаны с тем, что прибор показывает недостоверные данные, например, его стрелка указывает на то, что бак пустой, а на самом деле топлива в нем еще предостаточно. А причин подобного поведения довольно много, например, может выйти из строя сама панель, а возможно, что сбилась стрелка, или же заклинило поплавок.

Фото - врет датчик уровня топлива, avislab.comФото - врет датчик уровня топлива, avislab.com

Когда же показания прибора скачут: допустим, в начале движения он указывает на минимальный уровень топлива, зато потом это значение возрастает само по себе, то это тоже говорит о том, что устройство не работает, а как проверить и починить датчик уровня топлива в такой ситуации, мы опишем чуть ниже. Если же перестала загораться на панели лампочка, предупреждающая о минимальном количестве горючего в баке, или же она работает, но неисправно, то все дело в терморезисторе, который нужно немедленно заменить.

На фото - глючит датчик уровня топлива, abo.uaНа фото - глючит датчик уровня топлива, abo.ua

Ремонтируем датчик уровня топлива сами

Но прежде чем приступать непосредственно к замене или же ремонтным работам, нужно знать, где находится, как снять и отремонтировать датчик низкого уровня топлива. Крепится он на бензобак снизу, и поэтому, чтобы его снять, желательно поднять авто на домкрат и отсоединить контакты. Первым делом обращаем внимание на состояние дорожек, так как они зачастую стираются от воздействия бегунка. Если дефект небольшой, то можно подогнуть бегунок таким образом, чтобы он находился выше поврежденного участка. В случае, когда такое сделать невозможно, следует заменить весь прибор.

Фото неисправности датчика уровня топлива, motoevoparts.com.uaФото неисправности датчика уровня топлива, motoevoparts.com.ua

Также проверка неисправности датчика уровня топлива предполагает диагностику контактов и «массы» (особенно находящейся под ручным тормозом). Чтобы добраться до контактов, нужно снять панель и затем уже подтянуть все гаечки, посредством которых и создается замыкание. Если стрелка, показывающая уровень горючего, сбилась, то необходимо нажать на кнопку суточного пробега, а затем завести движок.

На фото - проверка датчика уровня топлива, vwts.ruНа фото - проверка датчика уровня топлива, vwts.ru

Но кроме информации, как отремонтировать или же заменить этот прибор, кому-то может быть интересно, как обмануть датчик указателя уровня топлива. Один из способов слить незаметно бензин – поставить, так называемую, капельницу, ведь этот прибор фиксирует только те сливы, которые происходят за весьма короткий временной интервал. А вот если жидкость будет капать потихоньку, то такая афера не будет обнаружена. В общем, ремонт и замена датчика уровня топлива – операции несложные, поэтому вовсе не обязательно обращаться для этого к специалистам, а можно сделать большинство мероприятий самостоятельно. Куда более важно подобрать действительно качественное устройство.

Как проверить датчик уровня топлива

Когда не работает датчик топлива, то водитель не сможет рассчитать на сколько ему хватит того топлива что находится в баке. Плюс стрелка, которая показывает пустой бак, несомненно нервирует. В зависимости от типа датчика уровня топлива (ДУТ) чаще всего причинами могут быть истирание резистивных элементов, повреждение поплавка на рабочем рычаге либо проблемы с проводкой. Однако есть и другие, о которых также стоит знать. Зачастую проверку и элементарный ремонт датчика можно провести в гаражных условиях. А вот для диагностики электронных ДУТ придется обращаться за помощью в автосервис.

Содержание:

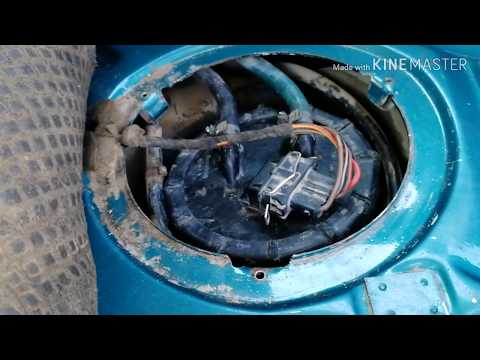

Где находится датчик уровня топлива

Чтобы понять почему датчик топлива показывает неправильно либо не работает вовсе, необходимо узнать где он стоит. Правда тут особого секрета нет, ведь естественно он находится непосредственно в топливном баке. Единственная разница, которая может быть это вариант его исполнения. В зависимости от конструкции он может быть встроен в топливный модуль, который представляет собой единое устройство, состоящее из датчика топлива, обратного клапана, топливного насоса и фильтра (у инжекторных двигателей), либо устанавливаться отдельно посередине/сбоку бензобака отдельно или же вкручивается отдельным устройством в бак если это дизельный автомобиль.

Типы датчиков уровня топлива

В автомобилях может использоваться один из трех основных типов датчиков уровня топлива. А именно:

  • Рычажный. Относится к типу поплавковых датчиков. Это самый старый и простой тип данного устройства. Состоит из потенциометра (реостата — переменного резистора), рычага, и подвешенного на него поплавка. Преимущество поплавкового датчика — простота и надежность конструкции, а также низкая цена. Недостаток — большая погрешность прибора. Кроме этого, во время езды машины по неровной дороге зачастую стрелка прибора на панели колеблется, отражая тем самым движение топлива в баке.
  • Трубчатый. Также является поплавковым. Конструкция состоит из полой трубки, поплавка, направляющей стойки, сигнального провода (или проводов) а также контактной группы. Обеспечивает достаточно высокую точность показания уровня топлива, поскольку поплавок находится в ограниченном пространстве (внутри полой трубки). Достаточно распространенная модель датчика уровня топлива.
  • Электронный. Это самый новый тип датчика, устанавливаемый на современные автомобили, имеет собственный блок управления. Его другое название — бесконтактный, что обусловлено принципом действия. Так, рабочий рычаг непосредственно находится на поверхности топлива, а считывающее устройство соединено с ним посредством магнитного поля. Погрешность у таких приборов минимальна и не превышает 1%, а зачастую гораздо меньше.

Обратите внимание, что даже современные датчики зависимы от качества контактов на разъемах (в частности, условий эксплуатации и обслуживания). Поэтому выйти из строя может любой из перечисленных типов ДУТ.

Принцип работы датчика уровня топлива

В зависимости от принципа работы датчиков будут немного отличаться и неисправности которые могут с ними возникать. Рассмотрим схему работы датчика уровня топлива каждого из видов.

Поплавковый рычажный ДУТ

Принцип работы датчика уровня поплавкового типа основан на использовании реостата. К его центральной части прикреплен рычажок, на конце которого располагается поплавок. В зависимости от уровня топлива в баке поплавок будет перемещаться передвигая соответственно, и рычажок реостата по контактной дорожке. Во время такого движения будет изменяться сопротивление, что фиксируется электросистемой автомобиля. Соответственно, стрелка на приборной панели будет перемещаться в соответствии с указанным сопротивлением на реостате. К слову, при определенном положении поплавка, а значит, и значении сопротивления на реостате будет загораться контрольная лампа на приборной панели, указывающая на то, что в баке осталось мало топлива и необходима дозаправка.

Для наглядности рассмотрим работу датчика уровня топлива на примере автомобилей ВАЗ-2108/ВАЗ-2109, ВАЗ-21099. У них в конструкции могут использоваться два датчика — для высокой и низкой приборной панели. Конструкционно они похожи, однако имеют различное рабочее сопротивление. В частности, для датчика высокой панели значение сопротивления от 238 до 262 Ом означает, что топливный бак пуст. При сопротивлении 59…71 Ом стрелка топливного прибора находится приблизительно посередине (соответственно, и бак значит наполовину наполнен). Если же сопротивление находится в пределах 17…23 Ома, то это означает, что бак машины залит полностью.

Что касается датчика для низкой панели, то тут ситуация аналогичная. Так, при сопротивлении 285…335 Ом стрелка указывает на пустой бак. При 100…135 Ом стрелка будет соответствовать половине, а при значении 7…25 Ом — в конце шкалы, указывать, на полностью заправленный бак.

Указанные сопротивления важны в контексте проверки датчика, поскольку при выходе его из строя первое, что нужно сделать — выполнить проверку внутреннего сопротивления датчика с помощью электронного мультиметра.

Обратите внимание, что указанные значения сопротивлений актуальных лишь для перечисленных моделей ВАЗ. Для других же машин соответствующие значения необходимо искать дополнительно в прилагаемой к ним технической документации (мануалу). Однако даже эти показатели можно использовать как ориентир!

Трубчатый ДУТ

Конструкция датчика основывается на корпусе с направляющей стойкой (собственно, трубка), на другом конце которого расположен провод с контактной группой (фишкой). Также в конструкции есть поплавок с контактными кольцами, расположенный внутри полой трубки. Фланец корпуса крепится с помощью крепежных болтов на верхней стенке топливного бака. К слову, это является недостатком подобного типа датчиков и накладывает ограничение на его использование. В частности, датчики трубчатого типа можно устанавливать лишь на баки, высота которых достаточно велика.

Алгоритм работы трубчатого датчика уровня топлива следующий:

  • На трубке, которая касается дна, в нижней ее части, есть отверстие (или два), через которое топливо поступает во внутрь.
  • Расположенный внутри трубки поплавок имеет контактные кольца и при движении по трубке с изменением уровня топлива в баке изменяется и сопротивление. Измерение сопротивления происходит по одному или двум контактных проводах расположенных вдоль направляющей трубки.
  • Движение поплавка на поверхности топлива естественным образом меняет значение электрического сопротивления на контактном проводе при подаче на него питания.
  • В момент, когда поплавок находится в верхнем положении (бак полностью заполнен) задействуется небольшой отрезок контактного провода, соответственно, значение сопротивления минимально. В момент же, когда бак пустой — поплавок находится в нижней крайней точке, соответственно, длина сигнального провода максимальна, что соответствует и максимальному электрическому сопротивлению.

Сопротивление датчика уровня топлива будет отличаться у различных машин, поэтому при измерении нужно пользоваться технической документацией.

Электронный ДУТ

Электронные датчики уровня топлива устанавливают на автомобили, где используется качественный бензин и дизельное топливо, произведенный на биологической основе. Это обеспечивает не только очень точные показания датчика, но и позволяет «не прикасаться» исполнительному механизму непосредственно к топливу. Однако особенностью использования таких датчиков является то, что он не обеспечивает плавности в наблюдении за уровнем топлива (с небольшими шагами). В основе конструкции бесконтактных ДУТ лежит неактивный магнитный датчик. Схема датчика уровня топлива по которой он работает следующая:

  • Основная часть датчика находится в герметичном корпусе. С топливом соприкасается лишь магнитный датчик (MAPPS) и его рычаг.
  • Движение поплавка с магнитом происходит по сектору, определенному металлическими пластинами разной длины. Сигнал, соответствующий определенному уровню топлива в баке формируется зависимо от положения магнита на отдельной пластине.

Указатель уровня топлива в данном случае формируется по дискретному методу поскольку амплитуда сигнала обратной связи будет меняться от отрезка к отрезку который проходит магнит. В зависимости от модели конкретного датчика значение амплитуды сигнала и прочая техническая информация, отличается. Погрешность работы такой системы не превышает 0,5%…1% но и стоимость значительно выше обычной контактной системы, поэтому устанавливаются данные ДУТ лишь на машины бизнес и премиум класса.

Неисправности датчика уровня топлива

Внешне неисправности датчика уровня топлива проявляются одной из следующих ситуаций:

  • стрелка на приборе постоянно находится в движении, дергается, прыгает в крайние положения;
  • при полном топливном баке стрелка показывает его частичную заправку либо же вообще что он пуст;
  • при включенном зажигании стрелка на приборе находится на нулевой отметке при условии, что топливо в баке гарантированно есть;

Если у вас появились подобные проблемы значит не работает датчик уровня топлива, а вот если движение стрелки не упало в ноль, а лампа сигнала минимального остатка не загорелась либо напротив горит и при наполненном баке, то это свидетельствует о неисправностях самой приборной панели.

На автомобилях управляемых ЭБУ о наличии проблем с ДУТ можно узнать по зафиксированным в ОЗУ блока кодов ошибок для этого достаточно подключить диагностический сканер для считывании памяти и проверки параметров датчиков различных систем.

Ошибки датчика уровня топлива

Номера основных ошибок что соответствуют неисправностям датчика уровня топлива:

  • P0460 — «Неисправность электрической цепи ДУТ». На практике это означает повреждение либо обрыв питающего и/или сигнального провода. Часто это банально ухудшение контактов из-за их окисления.
  • P0461 — «Выход уровня сигнала за допустимые пределы». Ошибка формируется в случае, если сигнал от датчика уровня топлива слишком слабый или слишком сильный. Это может сопровождаться также перебоями в подаче топлива в двигатель, и как следствие, снижение его мощности вплоть до полной остановки.
  • P0462 — «Низкий уровень сигнала в цепи ДУТ». Обычно ошибка формируется в результате коррозии контактов, обрыва цепи заземления, короткого замыкания в цепи, повреждения топливного бака (утечка топлива).
  • P0463 — «Высокий уровень сигнала в цепи ДУТ». Как правило, ошибка формируется в результате повреждения или самого датчика уровня топлива или его поплавка. Известны случаи, когда она возникала по причине того, что ржавел топливный бак.
  • P0464 — «Ненадежный контакт в цепи ДУТ». Ошибка формируется в результате повреждения изоляции на проводке, окисление контактов, перебои в передаче сигнала от датчика на электронный блок управления.

Причины неисправности

Причинами, почему не работает датчик уровня топлива либо он неправильно показывает, становятся такие неисправности:

  • Поплавок потерял герметичность. Подобная ситуация актуальна, когда в качестве поплавка используется шарик из хрупкой пластмассы, которая может растрескаться в результате механического воздействия либо в результате эксплуатации авто при сильных морозах. В этом случае поплавок будет находиться внутри жидкости или, что чаще, попросту утонет и ляжет на дно. Результатом будет постоянные показания прибора, что в баке нет топлива. Ремонтные меры предусматривают замену поплавка либо же всего узла целиком. Еще редкий вариант заключается в том, что поплавок может попросту отсоединиться от рычага, на котором он закреплен и «уйти в самостоятельное плавание».
  • Деформация рычага, на котором держится поплавок. В результате этого поплавок может терять подвижность либо отражать не корректную информацию. Часто такая ситуация происходит при неаккуратном извлечении топливного модуля с бака, но иногда даже и как результат длительной эксплуатации машины на дорогах с неровным покрытием, то есть, при постоянных вибрациях при езде. Можно попытаться придать рычагу изначальную форму, однако чаще всего соответствующий рычаг просто меняют на новый.
  • Повреждение корпуса датчика. В результате этого может измениться показания резистивных элементов либо повреждение рычага, снимающего соответствующие показания. В данном случае причиной, почему датчик не правильно показывает уровень топлива — это использование некачественного бензина либо ударные механические нагрузки на деталь.
  • Выход из строя резистивных элементов. Это достаточно частая причина, почему датчик уровня топлива не работает. Элементы на реостате выходят из строя по естественным причинам, то есть, в результате стирания при длительной эксплуатации. Возможен вариант, когда износ частичный, например, посередине. В этом случае стрелка прибора будет дергаться. Также возможно, что между скользящим элементом и резистивной дорожкой пропал контакт вследствие повреждения либо износа резистивного напыления либо ослабления прижима лапки бегунка. При такой неисправности стрелка будет лежать на нуле.
  • Отсутствие электрического контакта на определенном участке цепи. Как правило, на контактах, которые окисляются либо влагой, либо топливом. Могут быть повреждены провода, их изоляция, обрыв. Также иногда возникают проблемы с электрическими разъемами.
  • Сигнальный провод «коротит» на «массу». В этом случае значение его сопротивления будет искажаться и стремиться к нулю. При такой неисправности датчик уровня неправильно показывает уровень передавая информацию, что бак полностью залит.
  • Перегорание предохранителя, отвечающего за работу датчика уровня топлива. Номер предохранителя необходимо смотреть в электрической схеме конкретного автомобиля.
  • Нарушение крепления датчика на корпусе топливного бака. Например, с перекосом. Как правило, в такой ситуации запах топлива распространяется наружу, в частности, в салоне будет слышен запах бензина.
  • Встречаются случаи, когда у резистивной платы, по которой движется бегунок, попросту отваливается крепежная пайка.
  • У трубчатых датчиков уровня топлива может быть оборван сигнальный провод. В этом случае стрелка будет постоянно показывать пустой бак.
  • Также трубчатым датчикам свойственен налет, который может образоваться на направляющей стойке. Это естественным образом приведет к затруднению (и даже невозможности) движения поплавка. Налет обычно образуется в результате использования некачественного топлива (с большим количеством парафина, газолина вместо бензина). В этом случае стрелка прибора замрет в одном положении, причем не обязательно в одном из крайних.
  • У бесконтактных датчиков может быть поврежден магнитный датчик и/или его проводка. На некоторых из них устанавливается специальная контрольная и управляющая плата. Проблема может быть и с ней. В этом случае обычно датчик полностью выходит из строя, то есть, не показывает уровень топлива вообще.

Чаще всего проблемы возникают с поплавками либо с резистивными элементами, которые со временем истираются и перестают передавать корректные данные. Но заметьте, что когда уровень топлива не показывается, то не всегда виноват именно датчик. Часто не работает стрелка, и тут виноват уже прибор на панели, который, по сути, является потенциоментром. Поэтому если датчик топливо неправильно показывает, то нужно его снять и проверить мультиметром и произвести визуальную дефектовку.

Как проверить датчик уровня топлива

Первое, что нужно сделать при проверке любого датчика уровня топлива — проверить приходит ли к нему питание через предохранитель. В случае, если конструкция автомобиля не предполагает открытый доступ к датчику, в таком случае нужно воспользоваться электросхемой автомобиля и подключиться к соответствующим выводам на колодках. Для этого нужно будет использовать кусочки проводов. Если же доступ есть (обычно через багажник или под задним сидением), то необходимо отключить фишку от датчика и далее воспользоваться электронным мультиметром для проверки либо контролькой.

Чтобы понять к каким контактам нужно подключатся используйте схему электропроводки, если же дело с обычным резистивным датчиком уровня инжекторного авто, то в качестве ориентира можно смотреть на сечение проводов подходящих к колодке — на бензонасос провода всегда толще, чем на датчик. В общих чертах алгоритм проверки будет следующим:

  • Одним щупом тестера прикоснуться к плюсовому выводу на фишке, а другим — к минусовому либо корпусу автомобиля (желательно выбирать место, где лакокрасочного покрытия или нет совсем или оно минимально).
  • Если питание приходит — мультиметр покажет +12 Вольт (в стандартных легковых автомобилях).

Если питания нет — для начала нужно проверить целостность предохранителя, а потом целостность проводов плюса и минуса. Когда же питание есть, но датчик топлива показывает некорректные данные, необходимо продолжать проверку и убедиться, в чем дело — в датчике или проводке.

Проверка датчика уровня топлива по универсальному методу

После проверки, приходит ли питание от предохранителя на датчик топлива, необходимо проверить как работу самого датчика, так и сигналы, отходящие от него на потенциометр на приборной панели, то есть, прибор уровня топлива.

Между датчиком топлива и потенциометром, используемых в машинах с карбюраторным двигателем, имеет три провода. Один из которых — «масса», второй — сигнальный провод сопротивления, идущий к прибору, и третий — сигнальный к контрольной лампе критического уровня топлива!

Между датчиками и потенциометрами у инжекторных моторов проводов четыре. Первый — «масса», второй — питание на бензонасос, третий — сигнальный, четвертый — на сигнальную лампу. Между электронными датчиками и прибором также имеют три провода. Первые два — это питание и «масса», а третий — сигнальный, идущий к блоку управления, который укажет количество топлива на цифровом табло приборной панели.

Проверку поплавкового или трубчатого датчика уровня топлива имеет смысл начать с универсального метода. Он выполняется в двух вариантах — когда стрелка постоянно находится в начале шкалы и когда стрелка находится постоянно в конце шкалы. Начнем с первого. Для этого необходимо:

  • Обеспечить доступ к контактной группе датчика на топливном баке.
  • Включить зажигание.
  • Разорвать цепь сигнального провода (используя дополнительные провода).
  • Наблюдать за поведением указателя уровня на панели приборов.

В случае, когда после этого стрелка на приборе сместилась в конец шкалы — датчик уровня топлива неисправен. Если же стрелка осталась на месте — требуется проверить целостность сигнального провода, то есть, «прозвонить» его.

Если стрелка постоянно находится в конце шкалы, то проверка датчика выполняется по следующему алгоритму:

  • Обеспечить доступ к контактной группе датчика над бензобаком.
  • Включить зажигание.
  • Конец сигнального провода, идущего на приборку, поочередно замкнуть сначала на контакт датчика, а потом на кузов («массу»).
  • В случае, если стрелка прибора при этом осталась на нулевой отметке в обоих случаях, то это значит, что, скорее всего, оборвался сигнальный провод, соединяющий датчик с прибором. Следовательно, его нужно прозвонить.
  • Если стрелка отклоняется в противоположную сторону в случае замыкания провода на кузов — значит, отсутствует контакт датчика с «массой».
  • Если же стрелка смещается в обоих случаях — значит, датчик неисправен и требуется дальнейшая диагностика.

Для более точной диагностики датчик уровня топлива лучше проверять его в снятом состоянии.

В процессе демонтажа следите за тем, чтобы мусор с крышки или ободка уплотнителя не попал в топливный бак. Поэтому перед демонтажом желательно протереть ветошью пыль и грязь на крышке топливного модуля.

Как проверить рычажный датчик уровня топлива мультиметром

Конкретный пример как проверить рычажный датчик уровня топлива поплавкового типа в снятом состоянии рассмотрим на основе автомобилей ВАЗ-2108, ВАЗ-2109 и ВАЗ-21099. Алгоритм проверки будет следующим:

  • Включаем мультиметр в режим измерения сопротивления.
  • Подключаем к выводам датчика щупы и двигаем резистивным рычагом по дорожке. Сопротивления при различных режимах должно постепенно изменяться.
  • Так, если поправок висит внизу под собственным весом (соответствует пустому баку), то сопротивление на датчике должно быть в пределах 238…262 или 285…335 Ом в зависимости от того, какой используется датчик. Если поднять поплавок вниз, то сопротивление должно снизится до 17…23 либо 7…25 Ом. На практике указанные значения могут НЕЗНАЧИТЕЛЬНО отличаться. Если показания отличаются значительно, не меняются или же меняются скачкообразно в процессе движения поплавка — скорее всего, датчик неисправен.

Кроме измерения датчика уровня топлива мультиметром также нужно выполнить его визуальную проверку. В частности, проверить работоспособность нужно, убедившись, что провода и разъемы не имеют механических повреждений. Также обязательно нужно осмотреть наличие окислов и/или мусора на переменном сопротивлении, а планка с контактами надежно закреплена и припаяна к выводам. Еще надо проверить плотность контакта, то есть, насколько плотно «язычок» подходит к переменному сопротивлению. При необходимости его нужно будет подогнуть (только осторожно!).

На других автомобилях (или при использовании других датчиков) алгоритм проверки будет таким же, однако предварительно необходимо знать номинальное значение сопротивлений установленных датчиков. Это можно найти в инструкции к ним либо в технической документации к автомобилю (мануалу).

Обратите внимание, что если датчик уровня топлива исправен, а указатель на приборной панели все равно работает некорректно либо не работает вовсе — значит, неисправен сам указатель. Зачастую ремонт связан с заменой (или добавлением) подстроечного резистора. Это требуется для того, чтобы скорректировать вышедшее из строя сопротивление на самом приборе.

Ремонт датчика уровня топлива

В первую очередь необходимо понимать, что ремонт датчика уровня топлива невозможен без его демонтажа с посадочного места.

Если на рычажном датчике уровня топлива износились резистивные элементы — можно попробовать подогнуть «язычок», который непосредственно скользит по ним и передает значение тока на контролирующий прибор. Заодно можно почистить контактные дорожки прибора. В случае же, если резистивная дорожка износилась значительно, то ремонт не возможен и ДУТ подлежит только замене. Если плата с резистивной дорожкой «гуляет» на своем посадочном месте — ее нужно припаять заново.

Когда возникли неисправности в электрической цепи датчика, обычно проблемы возникают на контактах. Соответственно, их нужно почистить и подтянуть. Также желательно смазать их специальной смазкой. Повреждены провода — желательно заменить на новые (можно целым жгутом). Однако если повреждение изоляции незначительное, то можно воспользоваться для ремонта изолентой или термоусадкой для проводов.

Если в трубчатом датчике загрязнилась направляющая трубка — значит, ее нужно почистить и смыть налет с помощью спрея с очистителем. Заодно можно почистить и сигнальные провода, расположенные вдоль трубки.

Недостатком электронного датчика уровня топлива является его неремонтопригодность. По крайней мере, в гаражных условиях. Поэтому, если данный узел вышел из строя — обратитесь за помощью в автосервис либо к официальному представителю автопроизводителя вашего автомобиля.

Спрашивайте в комментариях. Ответим обязательно!

Установка датчика топлива

. » data-yashareImage=»http://glonass74.ru/»>

05.12.2012 08:20 | Автор: Мониторинг транспорта Глонасс | GPS

Описание этапов установки и программирования
датчика ДКУТ-70 (140)
Комплект датчика ДКУТ включает в себя:

— Датчик контроля уровня топлива (ДКУТ) — 1 шт
— Прокладка уплотнительная — 1 шт
— Саморез (4.8 х 29 мм) — 4 шт
— Паспорт ДКУТ, гарантийный талон — 1 шт
— Кабель соединительный 3х жильный х 0.75мм x 5м — 1 шт

Оборудование для установки:

— Устройство программирования топливных датчиков (Программатор электронный для ДКУТ)
— Корончатая фреза для сверления по металлу, диаметром 35-40 мм
— Соединительные коннекторы для проводов
— Стяжки для проводов автомобильные
— Герметик автомобильный
— Изолента ПВХ
— Дрель или шуруповерт — Спиральное сверло по металлу, диаметр 2 мм
— Ножовка по металлу или болгарка
— Персональный компьютер с установленной программой конфигурирования датчиков топлива.

Этапы установки и программирования ДКУТ-70 (140)

Подготовка автомобильного бака и датчика ДКУТ
1. Работы по установке датчика ДКУТ производятся в верхней части топливного бака. При ограниченном доступе к топливному баку производится снятие топливного бака, либо механические действия по открытию доступа к верхней части бака [фото 1]

Датчик уровня топлива


2. Наметить центральную точку в верхней части бака как показано на [рис 1,2].

Датчик уровня топлива

Датчик уровня топлива

С помощью щупа, через заливную горловину, убедится в отсутствии перегородки топливного бака в месте предполагаемого сверления.
3. При помощи дрели с установленной в ней корончатой фрезой просверлить отверстие в ранее намеченной центральной точке бака [фото 2,3]

Датчик уровня топлива

Датчик уровня топлива


4. Замерить глубину бака. Необходимо через просверленное отверстие мерной рейкой упереться в дно бака. Зафиксировать значение длины рейки до края выреза.
5. Отметить замеренную глубину на датчике ДКУТ от основания металлической головы с вычетом 1-2 см (например: глубина бака 35 см, соответственно отмеряем на датчике ДКУТ 33-34 см) [фото 4]

Датчик уровня топлива


6. Болгаркой либо ножовкой по металлу произвести отпиливание датчика ДКУТ по намеченной метке [фото 5]

Датчик уровня топлива


и обработать место среза напильником [фото 6].

Датчик уровня топлива


Удалить с обрезаного центрального стержня датчика ДКУТ резиновый наконечник [фото 7]

Датчик уровня топлива


и установить его на центральный стержень датчика [фото 8,9]

Датчик уровня топлива



Датчик уровня топлива


Программирование датчика ДКУТ
7. На компьютере закрыть приложение «АРМ-Автоскоп», если оно запущено. Подсоединить провода подготовленного для установки в бак датчика ДКУТ к проводам программатора электронного для ДКУТ (далее программатор) [фото 10],

Датчик уровня топлива


как показано на [схеме 1] в приложении. Затем подключить разъём usb выходящий из программатора к компьютеру с установленной программой конфигурирования датчиков топлива ДКУТ (далее конфигуратор) [фото 11].

Датчик уровня топлива


При правильном подключении зеленый светодиод программатора кратковременно загорится несколько раз и погаснет, красный светодиод загорится непрерывно. ВНИМАНИЕ! Моргание красного светодиода 1 раз в секунду сигнализирует о замыкании красного и черного проводов программатора. При данной ситуации необходимо развести данные провода, убедится в непрерывном горении красного светодиода и продолжить программирование датчика ДКУТ.
8. На компьютере запустить программу – конфигуратор (файл sensorium.exe).
9. В конфигураторе нажать кнопку «Подключить датчик». Если датчик ДКУТ подключился успешно, то данная кнопка измениться на «Отключить датчик» и индикатор на кнопке измениться с красного на зеленый.
10. Выбрать «Пошаговый режим конфигурирования».
11. Шаг 1 — установка минимума:
Необходимо убедится в том, что датчик ДКУТ подключенный к программатору без топлива, а на графике конфигуратора в шкале уровня – нулевые показания. После того, как индикатор под надписью «Текущее значение» изменит цвет с красного на зеленый, нажать кнопку «Установить минимум». Когда индикатор слева от кнопки «Установить минимум» станет зеленым, уровень минимума будет запрограммирован. Для перехода к шагу 2 нужно нажать кнопку «Далее» внизу окна конфигуратора. 12. Шаг 2 – установка максимума:
Погрузить датчик ДКУТ в ёмкость с топливом (аналогичное тому, которое будет использоваться при работе транспортного средства), таким образом, чтобы уровень топлива полностью закрыл измерительный стержень датчика ДКУТ. Либо залить топливо внутрь измерительного стержня, предварительно закрыв технологические отверстия, в верхней части измерительного стержня, изолентой [фото 12,13].

Датчик уровня топлива

Датчик уровня топлива


После того, как индикатор под надписью «Текущее значение» изменит цвет с красного на зеленый, нажать кнопку «Установить максимум». Когда индикатор слева от кнопки «Установить максимум» станет зеленым, уровень максимума будет запрограммирован. Для перехода к шагу 3 нужно нажать кнопку «Далее» внизу окна конфигуратора.
При завершении процесса программирования максимума топливо с датчика ДКУТ следует слить [фото 14],

Датчик уровня топлива


а изоленту с технологических отверстий – удалить! [фото 15]

Датчик уровня топлива


Либо вытащить датчик ДКУТ из емкости с топливом.

13. Шаг 3 – проверка правильности установки минимума и максимума:
Полностью достать датчик из топлива. Индикатор уровня при этом должен показывать значение в 47+-20 единиц.
Плавно опустить датчик в топливо, до полного погружения измерительного стержня, либо залить топливо в датчик ДКУТ при закрытых технологических отверстиях датчика ДКУТ. Индикатор уровня при этом должен показывать увеличение уровня и максимальное значение должно быть 965+-20 единиц. Если минимум и максимум заданы не верно, следует вернуться к «Шагу 1», нажав кнопку «Назад».
Если минимум и максимум заданы верно, то нажать кнопку «Далее».

14. Шаг 4 – Установка выходных сигналов:
Если датчик ДКУТ программируется для работы с оборудованием системы «Автоскоп», то на желтом проводе датчика установить «ШИМ выходной сигнал», остальные показатели оставить без изменений. Нажать кнопку «Установить выходные сигналы». Когда индикатор слева от кнопки «Установить выходные сигналы» станет зеленым, перейти к Шагу 5, нажав кнопку «Далее». Если датчик ДКУТ программируется для работы с системами, использующими аналоговые либо частотные каналы передачи данных, то установить соответствующие пометки напротив нужного типа сигнала, а так же указать необходимый диапазон изменений.

15. Шаг 5 – Установка кода доступа:
Данный код доступа используется для подключения программатора к датчику ДКУТ. Предназначен для предотвращения несанкционированного переконфигурирования датчика ДКУТ. Код доступа может содержать цифры и буквы английского алфавита.

Необходимо ввести код доступа и нажать кнопку «Установить код доступа». После того, как индикатор слева от кнопки станет зеленым, код доступа записан. Для завершения программирования датчика ДКУТ необходимо нажать кнопку «Далее» внизу экрана, затем в верхнем левом углу окна нажать кнопку «Отключить датчик». Usb провод программатора можно отключить от компьютера и затем отсоединить провода от датчика ДКУТ. Программирование датчика ДКУТ-70 завершено. Установка датчика ДКУТ в бак.

16. На баке отметить места сверления отверстий для закрепления датчика ДКУТ саморезами.

17. При помощи дрели и спирального сверла на 2 мм, просверлить 4 отверстия в баке.

18. Очистить место вокруг высверленного технологического отверстия в баке от металлической стружки и загрязнений.

19. Нанести автомобильный герметик равномерным слоем вокруг технологического отверстия в баке [фото 16].



Датчик уровня топлива


20. Положить прокладку уплотнительную таким образом, что бы совместить отверстие прокладки и технологическое отверстие бака, а так же места крепления датчика ДКУТ саморезами [фото 17].

Датчик уровня топлива


21. Нанести автомобильный герметик равномерным слоем на поверхность прокладки уплотнительной [фото 18].

Датчик уровня топлива


22. Установить датчик ДКУТ в технологическое отверстие бака [фото 19].

Датчик уровня топлива


Рекомендуется зафиксировать положение датчика ДКУТ таким образом, что бы провод, отходящий от него, избегал перетирания либо перегибания в процессе эксплуатации.
23. Закрепить датчик ДКУТ на баке при помощи саморезов [фото 20].

Датчик уровня топлива

24. Подключить датчик ДКУТ к бортовому питанию автомобиля и прибору [схема 2]. Рекомендуется при соединении проводов использовать соединительные коннекторы, а места подключения герметизировать при помощи гофрированной трубки и изоленты.
25. Установить бак на штатное место [фото 21].

Датчик уровня топлива

Датчик уровня топлива

Датчик уровня топлива

Почему датчик уровня топлива может на правильно показывать

Принцип работы датчика уровня топлива
Принцип действия электрического топливного датчика в автомобиле основан на измерении объема горючего и самостоятельном срабатывании при критическом остатке бензина. При активации резистор системы измерений, установленный в бензобаке, подает визуальный сигнал. Замер объема топлива осуществляется посредством использования специального поплавка. Степень заполнения резервуара горючим можно отследить по показаниям приборной панели: по мере расхода топлива указатель, расположенный на щитке, постепенно снижается.

Особенности принципа действия контроллера:

1. Поплавок, предназначенный для измерения, при расходе горючего опускается, а при его увеличении — перемещается вверх.
2. При перемещении поплавок контактирует со специальными секторами, подключенными к проводам. Кабеля идут на датчик топлива, установленный на приборной панели. Изменение количества пластин, подключенных к резистору или потенциометру, способствует изменению уровня сопротивления.
3. Если бак полный, то бегунок располагается в крайнем положении и ток передается в потенциометре по самому короткому пути. Передача силы осуществляется с использованием пластины, установленной с краю. Соответственно, уровень сопротивления низкий и варьируется в районе 7 кОм. При расходе топлива бегунок начинает передвигаться, в результате чего проводка добавляется новыми пластинами (сопротивление растет). При полном баке рабочий параметр составляет около 120 Ом.
4. У трубчатых регуляторов несколько иной принцип функционирования. Топливо поступает через нижнюю часть устройства (его технологическое отверстие) по специальной трубке. Поплавок устанавливается на поверхности горючего.

Признаки неисправностей: почему датчик неправильно показывает?
Основные признаки и причины неполадок, при которых может потребоваться ремонтировать или поменять контроллер:

— Значения топлива находятся на нуле. Проблема в работе фирменного устройства или «самоделки» заключается в выходе из строя или повреждении ограничительного элемента хода поплавка.
— Указатель на датчике приборной панели передвигается, но в итоге возвращается на нулевую отметку. В таком случае пользователю нужно чинить или проверять состояние обмотки контроллера и надежность контакта между регулятором и токосъемником.
— На приборной панели резко передвигается стрелка, возникают колебания в указателях объема горючего. Как правило, датчик «глючит» по причине критического износа контактных элементов.
— При запуске силового агрегата указатель горючего не может подняться выше нулевого порога. Такая проблема обычно обусловлена сбоями в работе электроники авто. Нужно выполнить диагностику кабелей на предмет возможного повреждения или разрыва. Также надо убедиться в высокой надежности соединений. Пользователь должен удостовериться в том, что предохранитель регулятор целый и не перегорел.
— На приборной панели не загорается индикатор пониженного объема горючего. Эта проблема обычно обусловлена поломкой устройства, выходом из строя его внутренних компонентов.

— Показания, подающиеся регулятором, неправильные. Причина, по которой датчик «врет», обычно состоит в плохой герметичности на поплавке, что может быть связано с наличием дополнительного сопротивления. Оно может возникнуть в результате окисления контактов, плохого соединения с заземлением, присутствия окисла, образования отложений на резистивном слое. Неверные показания могут быть обусловлены дефектом листьев поплавка, что приводит к наполнению его горючим. Такая проблема часто связана с появлением налета на направляющем элементе.

Что делать, если указатель топлива перестал работать?
Чтобы найти причину, по которой контроллер не работает, понадобится:

— мультиметр;
— резисторное устройство;
— контрольный индикатор («контролька»).

После обнаружения неисправности понадобиться ремонт со сменой изношенных элементов на запчасти от аналогично работающего датчика или полная замена регулятора.

Где находится ДУТ?
Во всех автомобилях контроллер находится в бензобаке. Чтобы сэкономить место и время для поиска, датчик устанавливают в сборе с бензонасосом. Соответственно, насосное устройство при снятии регулятора придется демонтировать.

Диагностика
Особенности проверки устройства своими руками:

— Для начала следует выполнить диагностику контроллера при помощи мультиметра. Если бензобак автомобиля полный, то уровень сопротивления должен составить около 7 Ом (предварительно тестер надо настроить в режим измерения сопротивления). При заполнении резервуара горючим наполовину рабочая величина датчика увеличивается до 108-128 Ом. В случае, если бак пустой, то уровень сопротивления должен увеличиться до 315-345 Ом.
— Для выполнения диагностики пользователь должен отключить кабеля от устройства и соединить его с источником сопротивления в 330 Ом. Затем производится подключение в электроцепь резисторного устройства, рассчитанного на 10 Ом. После запуска мотора производится замер величины сопротивления на резисторном элементе путем передвижения ползунка. Указательный компонент перемещается от величины, соответствующей пустому баку, до полного резервуара.
— Проверка расходомера может быть выполнена с использованием контрольного индикатора или рабочего датчика топлива. Если контроллер работоспособен, то уровень напряжения на проводниках должен соответствовать напряжению в электросети машины.

Ремонт датчика
После демонтажа устройства выполняется его проверка и ремонт:

— Сначала тестируется герметичность поплавка. Выполняется диагностика резистивного слоя на плате. Если эти элементы изношены, то их можно заменить при условии, что есть запчасти от «донора».
— В случае если резистивный слой стерся, для устранения проблемы можно укоротить контакт, имеющийся на плате. Это позволит элементам перемещаться по сохранившейся части слоя.
— Чтобы отремонтировать контроллер, его нужно разобрать. Поводок извлекается из защелки (этот же элемент выполняет функцию оси контактной пластины).
— Плата распаивается и извлекается из корпуса регулятора. Затем, используя наждачную бумагу, выполняется очистка схемы от следов окислений. Действовать необходимо осторожно, поскольку плата хрупка.
— Схема устанавливается обратно. Этот элемент надо поставить так, чтобы исключить вероятность появления зазоров между ним и корпусом контроллера со стороны цифровой кодировки. С помощью паяльника делается две засечки в корпусе регулятора. Если этого не сделать, то схема может перемещаться.
— К регулятору подключается провод с разъемом и заземление.

Как обмануть ДУТ?
Обмануть датчики уровня топлива можно таким образом:

— Чтобы обмануть показания ультразвукового датчика, на него нужно воздействовать током либо напряжением, также подойдет магнит. Последний устанавливается поверх регулятора. Это приводит к увеличению напряжения и появлению сбоев в работе датчика.
— Погружаемые устройства более герметичны, точнее определяют объем горючего и устойчивы ко внешним воздействиям. Для обмана такого регулятора пользователю необходимо согнуть патрубок внутри топливного бака.

Отправить ответ

avatar
  Подписаться
Уведомление о
