Обзор и доработка сетевого фильтра APC PH6T3-IT

Обзор подобного (но более «навороченного») фильтра был опубликован на IXBT, но захотелось более глубоко посмотреть на сей девайс с точки зрения электроники. За что мы платим почти 50$. И стоит ли он своих денег? С одной стороны, в упомянутом обзоре ему давали хорошую характеристику, с другой никаких подробных исследований проведено не было. С одной стороны, фирма АРС устанавливала системы электропитания в Пентагоне, так что вроде бы ей можно доверять. С другой стороны, у нас несомненный ширпотреб, и возможно, что можно получить то же самое за меньшие деньги.
Итак, внешний вид фильтра. Вот фото с официального сайта фирмы-производителя.

Рис.1 Внешний вид фильтра APC PH6T3-IT. Фото с сайта

Белая штуковина впереди фильтра — это приспособление для намотки электрического шнура. Если вы планируете использовать фильтр в качестве удлинителя-переноски (типа возить с собой и включать в него электродрель и т.п.

), то эта белая фигня может и пригодиться. Но шнур у фильтра короткий, а цена немалая, так что использовать его как удлинитель нерационально. Оптимальное применение – как сетевой фильтр, в который включены аудио-видео потребители. Тогда эта белая штука не нужна вообще (я ее сразу снял и выбросил).

Рис.2 Фото фильтра APC PH6T3-IT.

В фильтре 6 электрических розеток и 3 телефонные (вход, выход и телефонный аппарат).  Размеры фильтра великоваты по сравнению с «обычным» удлинителем на 6 розеток. Но зато он позволяет включать адаптеры большой величины, и они не перекрывают собою других розеток.

Интересно, что три электрические розетки выключаются встроенным выключателем, а другие включены постоянно (пока фильтр включен в сеть) – это левый ряд на рис. 2, помеченный надписью «ALWAYS ON». Лично я не вижу в этом никакого смысла – ни дома, ни на работе я не сталкивался с необходимостью отключать

половину потребителей выключателем фильтра. Обычно в фильтр включаются устройства, имеющие собственный выключатель питания (телевизор, усилитель, ДВД-плеер). Они все время в сети, и их я включаю, когда нужно кнопкой на пульте. А вот когда я уезжаю в отпуск, я отключаю все потребители от сети, для этого я выключаю весь сетевой фильтр его штатным выключателем. При этом отключить половину устройств, а вторую половину оставить под током – бессмысленно. Другой вариант – моя измерительная аппаратура питается через фильтр. И перед началом работы я ее включаю опять же всю сразу, нажав кнопку на сетевом фильтре (у каждого прибора опять же свой выключатель питания, которыми я пользуюсь, включая только то, что мне нужно в этот момент). Поэтому я не могу представить себе ситуацию, когда нужно отключать половину потребителей, и я записываю эту «систему отключения половины потребителей» в недостатки.

Разобрать фильтр оказалось довольно непросто: в нем используется половина винтов обычного типа, а вот половина – со специальной скошенной головкой, которую закручивать легко, а вот открутить весьма непросто.

Рис. 3. «Хитрая» головка винта.

Для выкручивания таких винтов я взял плоскую отвертку с максимально широким лезвием, и выкручивал, сильно нажимая на винт. Очень неспеша. И сразу заменил их обычными.

Внутри фильтра две платы: плата телефонного фильтра и сетевого. Плата сетевого фильтра, на которой установлены все детали, просто так не снимается. Для снятия платы необходимо отпаять выключатель питания.

Рис. 4. Фильтр APC PH6T3-IT изнутри.

Сразу бросается в глаза качественное изготовление устройства. Особенно понравились электрические контакты.

Рис. 5. Контакт сетевого разъема.

Пластина большого сечения, хорошо выполненный пружинный контакт, плотно и надежно охватывающий штырь вилки. В отличие от «китайских» удлинителей, этот обеспечивает малое переходное сопротивление контакта и позволяет без проблем передавать большую мощность на одиночную нагрузку, включенную в сетевой фильтр. И греться такой контакт практически не будет (некоторые «китайцы» в этом месте вообще плавятся).

Телефонный фильтр включает три варистора (скорее всего один стоИт между двумя линиями, а два других – между линиями и землей), и пару предохранителей.

Рис. 6. Телефонный фильтр.

Это стандартная схема, я ее даже не рассматриваю. И честно говоря, я этими фильтрами не пользуюсь. Причина простая – у меня телефон почему-то всегда подключен совершенно в другом месте, далеко от места установки сетевого фильтра. А возле телефонной розетки нет электрической (на самом деле есть одна для телефона, но для телефона фильтр не очень-то и нужен). Т.е. для меня нет удобства в объединении телефонного и сетевого фильтра в одном корпусе. Интересна конструкция телефонного предохранителя.

Рис. 7. Предохранители телефонного фильтра.

Насколько я понимаю, такое спиральное исполнение плавкой вставки ускоряет ее срабатывание, т.к. соседние витки разогревают друг друга.

Плата сетевого фильтра содержит довольно много деталей.

Рис. 8. Плата сетевой части фильтра APC PH6T3-IT.

Некоторые элементы замотаны чем-то вроде скотча. Посмотрим, что там внутри.

Рис. 9. «Секретная» часть схемы, замотанная скотчем (в размотанном виде).

Это два варистора с расположенными рядом с ними тепловыми размыкателями. Скотчем они замотаны неспроста: при мощной высоковольтной перегрузке варистор пропускает через себя большой ток и перегревается. Кстати, при этом происходит «спекание» варистора, так что, спасая схему, варистор «гибнет сам», при этом варистор становится проводником, и подлежит замене. Интересно, что такую замену по требованию фирмы-производителя производят сервисные центры, и похоже этот случай является гарантийным, что характеризует производителя с хорошей стороны.

 Если такое произойдет, то при нагреве варистора сработает терморазмыкатель, и отключит схему от сети, не позволяя нагревшемуся варистору что-либо поджечь. Так что обматывание деталей скотчем – это очень хороший ход: закутав все это в персональное «одеяло», дешевым способом ускорили срабатывание тепловых размыкателей.

Вот принципиальная схема сетевого фильтра.

Рис. 10. Принципиальная схема фильтра APC PH6T3-IT.

S1 – это токовый размыкатель на 10 ампер, установленный снаружи на корпусе.

При попытке пропустить через фильтр большой ток, этот выключатель сработает и все обесточит. Т.е. это «восстанавливаемый» предохранитель. Далее идут варисторы RU1 и RU2, включенные параллельно для возможности пропускать вдвое больший ток. Если учесть, что сами варисторы большой мощности, то выходит, что они могут переварить огромную перегрузку. Рядом с ними установлен терморазмыкатель S2, причем все это вместе обмотано скотчем для лучшей тепловой связи (тепловая связь показана пунктиром). Следом идет LC фильтр (L1,L2,C1). Его мы потом рассмотри подробнее. После фильтра включен еще один терморазмыкатель S3, имеющий тепловую связь с варистором RU3. И уже после этого размыкателя включены первые три розетки (неотключаемые).  К этим же розеткам подключена вторая группа варисторов RU3 и RU4 и искровой разрядник Р1 (их хорошо видно на рис. 9). В чем разница во включении варисторов? RU1, RU2 борется с перегрузками между двумя сетевыми проводами. И помогает, даже если земляной проводник никуда не подключен и/или вообще не используется. RU3, RU4 и Р1 обрабатывают перегрузки как между сетевыми проводами, так и между проводом и землей. Остальная часть схемы может отключаться выключателем S4 – это как раз тот выключатель, который расположен на корпусе и выключает три розетки из шести. D1, R1 и светодиод LED1 индицируют их включение. А диодный мост D2, транзистор Т1 и его обвязка (в том числе и светодиод LED2) индицируют правильное заземление.

Насколько мне понравилась механическая конструкция фильтра, настолько возникло недоумение по поводу его схемы. Такое чувство, что ее составляли либо наспех, либо по пьяному делу, либо специально с целью диверсий. Рассмотрим это все подробнее.

Правильное заземление. Вы знаете, что американский космический корабль «Вояджер» уже пересек орбиту Нептуна, и находится на расстоянии в миллиарды километров от Земли? На таком расстоянии очень трудно заземлить электронную аппаратуру. А она все равно отлично работает и поддерживает радиосвязь! Это я намекаю, что заземление совершенно не нужно для нормальной работы аудио-видео техники.

Более того, иногда оно просто вредно! Поэтому систему индикации заземления я не рассматриваю.

Защитные выключатели S1, S2, S3 отключают питание при перегрузке. Они отлично работают, если схема потребляет от сети большой ток, или в сети вместо 220 вольт будет 880.  Но вот какая заковыка – все они включены в один верхний по схеме провод. Поэтому при перенапряжении в этом проводе относительно земли они сработают и все отключат. А вот если перегрузка произойдет в нижнем по схеме сетевом проводе (а это может быть и ноль сети, и фаза – включить можно как угодно),

то вообще никакой защитный выключатель не сработает! Просто потому, что их там нет. Точно также и защитные вариаторы с разрядником. Разрядник – очень полезная штука, он и быстродействующий, и многоразовый. Но защищает он опять же только верхний по схеме провод (вместе с варистором RU3). Варистор RU4 если и сработает (а почему бы не сработать, сработает!), то нагревшись, отключит терморазмыкатель S5, и тем самым отключит только светодиод LED1! А розетки так и останутся под перегрузкой! Разве что выключатель питания с защитой от превышения тока – я не проверял. Но все равно, включение всех выключателей в один провод – это неправильно. А уж подключение RU4 и S5, которые на самом деле ничего не защищают… Причем интересно, что RU3 работает и при выключенном S4, т.е. когда питание на половину розеток не идет, а RU4 только при включенном. Т.е. если по нижнему проводу относительно земли пройдет перенапряжение, а половина розеток отключена выключателем, то остальная половина благополучно сгорит, и абсолютно никто этого не заметит.

Все это актуально только при трехпроводном включении, когда есть заземление. Если заземления нет, и используется два контакта в сети, то нестрашно. Может для этого индикатор заземления и ввели? Типа, вот когда вас подстерегает настоящая опасность…

И еще. Мне не очень понравился LC-фильтр, примененный в этом устройстве. Самый простейший фильтр содержит один только конденсатор. При этом он образует LRC фильтр, используя индуктивность и активное сопротивление проводов сети. Но при этом, чем лучше сеть, тем у нее меньше индуктивность и сопротивление, и тем хуже фильтрация. Поэтому-то и ставят дополнительные катушки. И если посмотреть на огромный корпус этого устройства, то можно подумать, что уж там стоят катушки, так катушки! А там две маленькие пендюрочки с мизерной индуктивностью! И пусть вас не вводит в заблуждение диаметр провода, которым эти катушки намотаны (2мм) – это только неспециалисты в обзорах их могут похвалить. Типа толстый провод – это надежно. Да, надежно. Ток плавления этого провода 200 ампер. Вам такой надежности хватит? Ах, да! Еще у толстого провода маленькое сопротивление. Сопротивление этих катушек вдвое меньше, чем у сетевого шнура устройства. Может, надо еще сильнее уменьшить? А вот индуктивность у них тоже на уровне индуктивности сети, то есть, если ваша сеть плохая, то вы этих катушек и не заметите, что есть они, что их нет.

С такой мизерной индуктивностью они  начинают фильтровать с частот порядка 120 кГц. И очень хорошо работают на частоте 500 кГц. А импульсные блоки питания, которых в сети полно (плюс энергосберегающие лампы) дают помехи с частотой 30…50 кГц. И кто с ними будет бороться?

Повышать индуктивность (на самом деле тут не все так просто, может возникнуть ряд проблем, но я и не говорю об очень сильном повышении индуктивности) нужно еще и потому, что эти катушки совместно с конденсатором образуют колебательный контур. В котором, как известно, на резонансе амплитуда колебаний может сильно вырасти. Росту амплитуды мешает сопротивление нагрузки. Так вот, чем больше индуктивность, тем сильнее влияет нагрузка на этот самый рост.  Посмотрим, что делается в родной схеме (при идеальной сети).

Рис. 11. АЧХ выходного напряжения фильтра APC PH6T3-IT при резистивной нагрузке, соответствующей различной мощности, потребляемой от сети.

При нагрузке 240 ом, потребляющей мощность 200 Вт, на частоте 77 кГц напряжение на выходе фильтра будет в 11 раз выше, чем на входе! И это называется фильтрация помех? Эти кривые (рис. 11) получены теоретически. А вот результаты реальных измерений (рис. 12) – на вход фильтра подключил генератор, на выход – резистор и осциллограф.

Рис. 12. Напряжение на выходе фильтра с родными катушками (красная линия) при подаче на вход синусоиды (синяя линия) частотой 78,74 кГц. Нагрузка – резистор 24 ома.

Синий график – вход, красный – выход. Масштабы по вертикали у обоих каналов одинаковы. Нагрузка соответствует потребляемой мощности 2 кВт – самая «сильно гасящая» резонанс. А он все равно прет. И в нагрузке получаем помех больше, чем было в сети!

Столько сил приложили разработчики для подавления перенапряжений, и совсем не позаботились о подавлении помех с «новой сетевой частотой» 30…50 кГц. Может, у них в Америке импульсных блоков питания вообще нет? Или поработав с Пентагоном, фирма АРС немного утратила чувство реальности?

На самом деле все не так страшно с этим резонансом. Ведь нагрузка в виде резистора в реальности не используется (если конечно вы не используете этот сетевой фильтр для подключения утюга). Реальная нагрузка содержит блок питания, который потребляет ток короткими импульсами большой амплитуды. В эти моменты нагрузка имеет очень низкое эквивалентное напряжение, и довольно эффективно «сбивает» резонанс. Амплитуда ВЧ сигнала на выходе фильтра при этом не успевает заметно вырасти. Но это не очень утешительно – ведь фильтрации помех тоже не происходит.

Поэтому я решил попробовать увеличить индуктивность родных катушек. Для этого достаточно добавить витков в  их обмотки. Но сильно много витков мотать нельзя – катушки могут начать насыщаться (как раз этими мощными короткими импульсами), и при этом они вообще перестанут работать. Поэтому витков я добавил немного: перемотал катушки проводом диаметром 1,3 мм в один слой, сколько влезло (рис.13).

Рис.13. Новая катушка на родном сердечнике. 1 слой провода 1,3 мм.

Вот как это стало выглядеть.

Рис.14. Плата с новыми катушками по 9 мкГн.

С этими катушками (их индуктивность примерно 9 микрогенри) и резонанс стал лучше (рис.15).

Рис. 15. Напряжение на выходе фильтра с новыми катушками (красная линия) при подаче на вход синусоиды (синяя линия) частотой 78,74 кГц. Нагрузка – резистор 24 ома.

Это максимум, что можно сделать. Хоть выглядит и эффектно (сравните с рис. 12), на самом деле улучшение весьма небольшое. По любому большого подавления высокочастотных помех с этим фильтром не получишь. Можно конечно попытаться изготовить свои катушки, но родные сердечники для этого скорее всего не подойдут.
Вся доработка фильтра сводится к трем пунктам.

1. Довольно слабая доработка,  ее делать совсем необязательно, но можно. Это перемотка катушек. Родной провод сматывается, а на его место в один слой наматывается новый провод диаметром 1,2…1,5 мм. Если не планируется включать в фильтр нагрузку, потребляющую большую мощность, то можно намотать и проводом диаметром 1 мм. Меньший диаметр использовать нельзя. Чтобы катушка держалась, ее слегка пропитывают быстросхватывающимся клеем.

2. Перенос токового размыкателя в нижний по схеме провод. Это надо сделать обязательно, если вы используете фильтр в сети, имеющей заземление. Тогда устройство окажется защищено от перегрузки по нижнему проводу. Делается это так: меняются местами два провода – голубой и коричневый, приходящие на плату. На рис. 16 они помечены зелеными точками.

Внимание! Хоть теперь провод и защищен, но защита заключается в токовом размыкателе на ток 10 ампер! Т.е. если при перегрузке сетевой фильтр потребляет ток 5 ампер (это мощность 1 кВт — как хороший утюг!), то защита не сработает! Тогда какой в ней смысл? А такой, что раньше вообще никакой защиты не было!

Рис. 16. Для включения токовой защиты в нижний по схеме (незащищенный) провод, поменяйте местами голубой и коричневый провода, помеченные зелеными точками.

3. Переброс розеток на выключатель. Если вы хотите, чтобы при выключении выключателя на корпусе сетевого фильтра от сети отключались все шесть выходных розеток, то надо сделать вот что. Выпаять два провода, показанные на рис. 16 красными крестами (они оба идут к выходным розеткам), и припаять их с другой стороны платы, как показано на рис. 17.

Рис. 17. Сюда надо перепаять провода, идущие к некоммутируемым розеткам, чтобы они управлялись от встроенного в сетевой фильтр выключателя.

Выводы

1. Фирменные проспекты не врут – этот сетевой фильтр защищает от колоссальной энергии перегрузки. Так что если возле вашего дома взорвется небольшая тактическая атомная бомба, то опасного броска напряжения на нагрузке может быть и не произойдет. Не знаю, насколько часто встречаются такие перегрузки в реальности, но запас карман не тянет.

2. Причем если все же фильтр умрет, защитив вас от суперперегрузки, его вроде бы обещают отремонтировать бесплатно.

3. А вот высокочастотные помехи с частотами импульсных блоков питания фильтр давит весьма слабо. Он изначально не рассчитан на их подавление. Что в общем-то грустно.

4. И включение всех защитных устройств только в один провод сети – это косяк. Потому как второй провод остается незащищенным в заземленном включении, и это может привести к чему-то нехорошему, например, к пожару (если после перегрузки потечет большой ток). Такого быть вообще не должно. А лечится это просто – всего лишь перестановкой двух проводов.  Я теряюсь в догадках – то ли мне достался экземпляр с перепутанными проводами, то ли это сборщики везде так путают (схему-то я рисовал с печатки, а не из техническо документации). Возможно это последствия китайской сборки.

5. Очень хорошо выполненные контакты выходных розеток позволяют смело включать в них мощную нагрузку.

6. Не очень-то понятно (лично мне абсолютно непонятно!), зачем сделали выключатель только на половину розеток?

7. Схема фильтра излишне навороченная. Вместо непосредственно фильтрующих функций, в устройство добавили всяких второстепенных фенечек и прибамбасов. Они не вредные, и если бы с фильтрацией все было круто, то и они бы не помешали. А с фильтрацией как раз и не очень, тогда нафиг эти фенечки нужны? Тем более что в такой огромный корпус можно запихнуть столько фильтрующих устройств!

Так что мой вывод – фильтр имеет довольно плохое соотношение цена/качество. Он актуален в сетях, где возможны перегрузки (например если от этой же сети питается мощное сварочное оборудование), но мало поможет бороться в высокочастотными помехами. Выходит, что своих денег он не очень-то и стОит. Хотя, сейчас даже за самый примитивный фильтр с одним жалким варистором (и паршивыми контактами) и то по 15$ просят, а это всего треть от стоимости этого фильтра. И я еще не видел конструкцию других фильтров – может там все еще хуже за те же деньги. Но у меня есть еще фильтры, так что я смогу их разобрать, исследовать и сравнить с этим.

25.09.2011

Total Page Visits: 1882 — Today Page Visits: 6

Как выбрать сетевой фильтр для жк телевизора: для чего нужен сетевой фильтр, наиболее востребованные марки.

Практически в каждом доме есть большое количество оборудования, постоянно подключенного к сети питания. Это означает, что на него постоянно будут воздействовать перепады напряжения, которые негативно сказываются на долговечности техники. В этом случае понадобится купить сетевой фильтр.

Разделы статьи

Лучшие классические сетевые фильтры

Традиционные сетевые фильтры представляют собой простое устройство, состоящее из провода, розеток и выключателя. Некоторые модели имеют кнопку включения на каждое гнездо, что удобно при использовании приборов с разным временем работы. Эксперты выбрали несколько надежных устройств.

MOST Elite EHV 2м

Надежную защиту компьютерной технике от разных негативных факторов в электросети обеспечит российский сетевой фильтр MOST Elite EHV 2м. Модель становится победителем рейтинга за качественную сборку и хороший набор функций. Кроме центрального выключателя, который одновременно разрывает фазу и ноль, на каждую розетку выведен индивидуальный выключатель. Все они снабжены подсветкой, которая загорается при включении розетки. Сетевой фильтр позволяет одновременно подключить 4 прибора с розеткой типа EURO (с заземлением) и одно устройство старого образца.

Эксперты высоко оценили качественную пайку всех соединений, наличие соединительного зажима СИЗ. Пластик подогнан точно, защиту от перегрева обеспечивает автоматический биметаллический предохранитель.

Достоинства

• надежное соединение пайкой;
• качественный пластик;
• комплексная защита;
• индивидуальные выключатели.

Недостатки

• короткий шнур (2 м).

APC by Schneider Electric PM5-RS

Простота и надежность выделяют специалисты в сетевом фильтре APC by Schneider Electric PM5-RS. Американо-китайская модель позволяет подключать 5 электроприборов, все розетки оснащены контуром заземления. Основное назначение устройства – подключение компьютерной и офисной техники. Максимальный ток нагрузки составляет 10 А, выключатель имеет яркую подсветку. В отличие от победителя рейтинга в сетевом фильтре нет индивидуальных выключателей каждой розетки. К недостаткам можно также отнести короткий шнур (1,8 м).

Пользователи ценят устройство за простую и надежную конструкцию. Они отмечают высокие показатели фильтрации перепадов напряжения, качественный пластик. К сожалению, владельцы недовольны направляющими, которые не способны фиксировать жесткий провод.

Достоинства

• простая конструкция;
• качественная сборка;
• яркая подсветка;
• хорошая фильтрация тока.

Недостатки

• высокая цена;
• короткий шнур.

SVEN SF-05PL 3.0м черный

Достаточно привлекательно для обычного потребителя выглядит покупка сетевого фильтра SVEN SF-05PL. Китайское изделие предназначено для подключения 5 электроприборов, все розетки имеют заземление. Кроме основного выключателя на каждое гнездо есть индивидуальная клавиша «вкл/выкл». Модель рассчитана на максимальную мощность 2,2 кВт и силу тока до 10 А. Поэтому подключать обогреватели эксперты не рекомендуют. Защиту от КЗ и перегрузок обеспечивают предохранители. Производитель укомплектовал свое изделие длинным 3-метровым шнуром.

Устройство занимает третью строку нашего рейтинга, т. к. надежность оставляет желать лучшего. Пользователи советуют досконально осматривать фильтр перед покупкой, а также проверять работоспособность общего выключателя.

Достоинства

• индивидуальные выключатели на каждую розетку;
• доступная цена;
• длинный сетевой шнур;
• наличие предохранителей.

Недостатки

• недолговечный общий выключатель.

Pilot S 5м, белый

Не отличается особым изыском дизайн отечественного сетевого фильтра Pilot S. Изделие имеет традиционную форму прямоугольного бруска, в котором сделаны ниши под 6 розеток. Из них пять штук оснащены заземлением и одно гнездо предназначено для подключения старой советской техники. Модель попала в наш рейтинг не только за возможность подсоединения большого количества электроприборов, но и за длинный пятиметровый сетевой шнур. Внутри прочного пластикового корпуса эксперты обнаружили термопредохранитель, защиту от КЗ и перегрузок, варисторный ограничитель.

Некоторые пользователи жалуются на отсутствие в сетевом фильтре системы подавления высокочастотных помех. Включается весь блок только одной общей клавишей.

Достоинства

• 6 розеток;
• длинный сетевой шнур;
• прочный пластик;
• качественная сборка.

Недостатки

• нет системы подавления высокочастотных помех;
• один выключатель.

Defender DFS 155 (99496)

Сетевой фильтр начального уровня Defender DFS 155 может похвастаться 6 розетками и длинным кабелем (5 м). Китайский производитель реализует устройство по самой выгодной цене. Что касается внутреннего наполнения, то эксперты отмечают защиту от импульсных помех, КЗ, перегрузки, а также автоматический предохранитель. На задней части корпуса имеется крепление для настенного монтажа. Включение блока заземленных розеток происходит с помощью одного общего выключателя, оснащенного световой индикацией. К плюсам фильтра следует отнести толстый прочный пластик, который не издает запаха во время работы.

У пользователей особых нареканий к качеству сборки нет, устройство надежно в эксплуатации. Только крупные размеры и отсутствие индивидуальных выключателей можно отнести в пассив фильтру.

Достоинства

• длинный шнур;
• 6 розеток;
• прочный пластик;
• низкая цена.

Недостатки

• нет защитных шторок;
• один выключатель.

Какие бывают

Существуют следующие типы:

• базовый – это недорогие приборы, которые применяются для мелкой бытовой техники;
• продвинутые – используются для любой домашней техники;
• профессиональный – используются для дорогих домашних приборов, которые чувствительны к перепадам напряжения. Покупаются для домашних кинотеатров, дорогостоящих стереосистем.

Чем выше качество фильтра, тем надежнее он работает.

Для стабильной работы его подключают к розетке с заземлением. При отсутствии заземления эффективность работы снижается на 20-40%.

Базовый

Базовые (Essential) покупаются для недорогой бытовой техники – настольных ламп, часов. Отличаются невысокой стоимостью, простотой использования. Такие приборы предназначены для подавления всплесков напряжения величиной до 960 Джоулей. Несмотря на небольшой рабочий диапазон, также надежно выполняют работу по защите домашней техники.

Продвинутый универсальный с крышками

Самые используемые – это продвинутые (home, office) устройства с крышками.

Подходят для защиты домашнего оборудования – компьютеров, стиральных машин, телевизоров. Рассеивают 900 – 2000 Дж в зависимости от модели. Считаются универсальными с точки зрения соотношения цены и качества, поэтому используются чаще остальных видов.

Профессиональный с защитой

Профессиональный (Performance) – рассеивает свыше 2000 Дж. Используются при работе со сложной техникой, которая чувствительна к изменениям напряжения – например, дорогостоящие акустические системы, домашние кинотеатры. Цена таких устройств значительно выше.

Умный управляемый

Управляемые выделяются в отдельную категорию, из системы «умный дом». Радиоуправляемые сетевые фильтры существуют много лет, современные модификации с Bluetooth или WLAN более удобные для применения. Управлять таким устройством можно с помощью телефона или планшета даже находясь вне дома. Благодаря таким приборам можно контролировать работу домашнего оборудования, даже находясь на удалении от дома.

Модели для домашней электроники

В сети периодически могут возникать снижение или повышение напряжения, не смотря на декларированный показатель в 220 В. Скачкообразные изменения в обе стороны одинаково вредны для электроники. Компьютер при повышении и снижении напряжения работает с повышенной нагрузкой, во всех его системах происходят переходные процессы.

Выбирая фильтр для дорогого ЖК телевизора нужно отдавать предпочтение дорогим моделям, имеющим весь набор защитных элементов. Специалисты часто склоняются ко мнению, что максимальную защиту дорогим моделям такой видеотехники могут обеспечить именно такие модели или стабилизаторы напряжения.

Что необходимо учесть при выборе сетевого фильтра для дома:

• Для компьютера или ноутбука следует приобрести устройство, оборудованное варисторами и конденсаторами. Конденсаторы «забирают» лишнюю энергию при повышении напряжения, и отдают ее обратно при снижении его. Устройство способно защитить компьютерную технику от импульсных и высокочастотных помех.
• Для телевизора достаточно сетевого фильтра с показателем 250 В. Этого достаточно для защиты прибора с номинальной мощностью 130 В с учетом всех дополнительно подключенных устройств. Для дорогих ЖК моделей необходимо выбирать фильтры с максимальной защиты. При использовании стабилизатора необходимость подключения сетевого фильтра отпадает.
• Для бытовой техники (холодильник, микроволновая печь, мультиварка и др. приборы) достаточно моделей, которые подойдут по суммарной мощности. В данном случае подойдут базовые варианты, надежные и относительно недорогие.

Не стоит экономить на приобретении защитных устройств. Ремонт дорогостоящей техники обойдется в более солидную сумму.

Предпочитаемые марки

Разнообразие моделей в торговых сетях затрудняет выбор для неосведомленного потребителя. Наиболее популярными среди предложенных потребителям являются отечественные и импортные модели следующих производителей:

• Pilot.
• SVEN.
• Huntkey.
• Defender.
• APC.

На что нужно обратить внимание при покупке: дорогие модели исполнены из негорючего пластика, но довольно громоздкие. Важно: все описания в паспорте изделия должны совпадать. Если длина шнура не соответствует указанному в документе значению, то вряд ли и все остальные показатели могут совпадать.

Некоторые модели оборудованы дополнительными вертикальными розетками и USB-разъемами. Контакты качественного устройства выполнены из цветного металла. При покупке фильтра этот показатель можно проверить с помощью магнита.

Еще один важный аспект — наличие гарантийного срока. При возникновении проблем или некорректной работе можно произвести замену. Для этого понадобится сохранять упаковку товара в течение всего гарантийного срока.

• Автор: Анатолий
• Распечатать

Лучшие сетевые фильтры с USB портами

Все больше отечественных потребителей предпочитают покупать сетевые фильтры с USB портами. Они позволяют подключать смартфоны, ноутбуки и другие гаджеты, при этом колодка не будет выглядеть громоздкой. Специалистам понравились следующие модели.

Oehlbach Power Socket 905 1.5 м

Сетевой фильтр Oehlbach Power Socket 905 является образцом надежности и безопасности. Изделие изготовлено в соответствие с самыми жесткими требованиями международных стандартов. Немецкий производитель предлагает сетевую колодку с 8 заземленными гнездами. Они включаются одним переключателем круглой формы. Чтобы подключать смартфоны или планшеты, имеется два USB порта. Они также управляются общим выключателем. Надежность контактов обеспечено золотым покрытием (24 карата), что сказалось на стоимость фильтра.

Эксперты провели ряд тестов и убедились в эффективной защите от различных негативных проявлений в электросети. В случае скачка напряжения фильтр отключает всех потребителей от сети, а включение происходит нажатием на кнопку Reset.

Достоинства

• немецкое качество;
• надежная защита от перегрузок и скачков;
• 8 розеток и 2 USB порта;
• позолоченные контакты.

Monster Core Power 600

Непривычно видеть высокую цену за сетевой фильтр Monster Core Power 600 китайской сборки. Однако эксперты включили в призовую тройку рейтинга за высокое качество изделия и оригинальную форму. Производитель расположил 6 розеток в два ряда, параллельно друг к другу. Для подключения смартфонов или других гаджетов имеется два USB порта. Один из них предназначен для приборов, потребляющих ток 2,1 А, а в другое гнездо сделано для маломощных потребителей (1 А). Специалисты отмечают большое число уровней защиты, начиная с КЗ и заканчивая фильтром электромагнитных помех.

Пользователи хвалят сетевой фильтр за необычный дизайн, отличную защиту компьютерной техники от неполадок в электросети. К минусам можно отнести короткий шнур (1,5 м) и высокую цену.

Достоинства

• качественная сборка;
• оригинальная форма;
• эффектная защита от скачков напряжения;
• утопленная кнопка включения.

Недостатки

• высокая цена;
• короткий шнур.

APC PM6U-RS

Для попадания в тройку лидеров рейтинга сетевому фильтру APC PM6U-RS потребовалось несколько факторов. В первую очередь эксперты одобрили продуманную защиту всех потребителей от разного рода помех. Устройство позволяет подключить 6 приборов. Три розетки расположены на верхней панели, а еще столько же установлены на боковой стороне. Дополнительно имеется 2 USB порта для подзарядки гаджетов. Модель рассчитана на максимальную нагрузку до 2,3 кВт и ток до 10 А. Благодаря высокому максимальному импульсному току помех (24000 А), устройство способно использоваться в качестве стабилизатора напряжения.

Пользователи довольны качеством изготовления, продуманной конструкцией и надежностью. К минусам следует отнести отсутствие отдельных выключателей и высокую цену.

Достоинства

• удобная конструкция;
• индикаторы работы;
• отличная стабилизация тока;
• 60 месяцев гарантии.

Недостатки

• высокая цена;
• неточная работа индикаторов.

Xiaomi Mi Power Strip 3 sockets / 3 USB

Высокое качество изготовления и доступная цена стали ключевыми факторами для включения сетевого фильтра Xiaomi Mi Power Strip 3 sockets / 3 USB в наш рейтинг. Производитель позаботился о долговечности устройства, при создании модели использовалась техника сплошного литья и особый вид бронзы. Удлинитель рассчитан на максимальную мощность 2,5 кВт и силу тока до 10 А. Защиту от перегрузки обеспечивает многоразовый предохранитель. Фильтр имеет 3 универсальные розетки и 3 USB порта. Максимальный суммарный ток в USB разъемах составляет 3,1 А.

Отечественным пользователям понравился дизайн китайского устройства, его функциональность, мощность и надежная защита от возгорания. Только короткий шнур (1,8 м) и яркое свечение общей кнопки выключения раздражает владельцев.

Достоинства

• быстрая зарядка гаджетов;
• универсальность;
• функциональность;
• качественное изготовление.

Недостатки

• короткий шнур;
• нет заземления.

Defender DFS 501 2 м

Сетевой фильтр Defender DFS 501 выполнен в виде традиционной колодки, в которой все розетки расположены на одном ряду. Из них 6 розеток с заземлением и 2 USB порта. Каждый порт питается током 1 А. Включение устройства осуществляется общим переключателем со световой индикацией. Модель рассчитана на максимальный уровень мощности 2,2 кВт при силе тока 10 А. Рядом в выключателем установлен индикатор состояния защиты. Фильтр защищает домашние электроприборы от КЗ и перегрузки, а также от высокочастотных помех. Производитель оснастил свое изделие 2-метровым кабелем.

Многих пользователей устраивает сочетание доступной цены, внешнего вида и количества розеток. Но некоторые недостатки не позволили колодке занять более высокое место в рейтинге. Это тугие шторки и мягкий пластик корпуса.

Достоинства

• много розеток;
• приличный дизайн;
• доступная цена;
• утопленная кнопка включения.

Недостатки

• тугие шторки;
• мягкий пластик.

Лучшие сетевые фильтры с высоким уровнем защиты

Такие модели способны предохранить подключенные устройства от неполадок электрической сети практически любого типа. Они отличаются высокой стоимостью и используются для обеспечения питанием дорогой и чувствительной техники.

Taga Harmony PF-1000

100%

покупателей рекомендуют этот товар

Модель оснащена семью розетками, пять из которых получают «очищенное» напряжение, а две используются для подключения техники, не требующей фильтрации. Функция контроля правильности фазы питания облегчит соединение устройств.

На передней панели расположен указатель напряжения, который позволяет убедиться в стабильности сети перед началом использования.

Модель предназначена для повышения качества электричества путем удаления шумов. К дополнительным возможностям относятся защита от перегрузки, короткого замыкания, перегрева и скачков напряжения.

Достоинства:

• удобство использования;
• большое количество розеток;
• максимальная мощность нагрузки — 3000 Вт;
• прочный корпус;
• стрелочный вольтметр.

Недостатки:

Taga Harmony PF-1000 станет отличным приобретением для подключения аудио- и видеотехники. С его помощью можно обеспечить стабильную работу домашнего кинотеатра или музыкального центра.

Dynavox X7000

97%

покупателей рекомендуют этот товар

Главной особенностью модели является наличие дисплея для отображения таких параметров, как напряжение сети и потребляемая мощность.

Пользователю доступно 6 розеток, две из которых не поддерживают систему фильтрации и предназначены для подключения наиболее мощных потребителей. Устройство эффективно подавляет помехи и снижает взаимное влияние компонентов системы.

Комфорт при использовании обеспечивается благодаря запоминанию последних настроек, индикации неправильности фазы и автоматическому выключению при рабочем токе свыше 10 А. Максимальная суммарная мощность составляет 2300 Вт.

Достоинства:

• информативный дисплей;
• удобство использования;
• стабильная работа;
• индикация состояний.

Недостатки:

Dynavox X7000 будет полезен для обеспечения электричеством требовательной техники. К ней относятся персональные компьютеры, музыкальное оборудование, телевизоры и т.д.

Koogeek Smart Outlet O1EU

95%

покупателей рекомендуют этот товар

К главным особенностям модели следует отнести возможность управления с помощью голоса и дистанционный контроль.

Устройство поддерживает соединение по сети Wi-Fi, что позволяет регулировать режимы его работы на расстоянии. Для этого на смартфон владельца устанавливается приложение производителя.

Корпус фильтра изготовлен из прочного негорючего пластика. Встроенная защита от перегрузки, короткого замыкания и перепадов напряжения гарантирует стабильное функционирование электроприборов. К дополнительным возможностям следует отнести работу по сценарию и режим экономии энергии.

Достоинства:

• поддержка USB;
• удобное управление;
• беспроводное подключение;
• распознавание голоса;
• максимальная мощность — 3000 Вт.

Недостатки:

Koogeek Smart Outlet O1EU может работать в системе «умного» дома либо использоваться активными владельцами смартфонов. Надежное и современное решение для обеспечения стабильной работы бытовых приборов.

Supra Mains Block MD-04EU MK3

93%

покупателей рекомендуют этот товар

Корпус модели выполнен из фрезерованного алюминия, имеет небольшие габариты и может быть установлен как на полу, так и на любой другой ровной поверхности.

Фильтр не подвержен влиянию радиочастотных помех и обладает максимальной мощностью нагрузки 2300 Вт.

Количество розеток — 4, допустимый ток — 10 ампер. Устройство не вносит ограничений в сигнал, что крайне полезно при питании аудиотехники, так как позволяет сохранить качество звучания неизменным.

Достоинства:

• прочный корпус;
• компактность;
• удобство крепления;
• помехозащищенность.

Недостатки:

• отсутствие кабеля в комплекте.

Supra Mains Block стоит приобрести для обеспечения электричеством устройств и техники, находящейся в окружении мощных приборов. Верный выбор для владельцев музыкальной аппаратуры или производительных компьютеров.

Oehlbach Powersocket 505

90%

покупателей рекомендуют этот товар

Корпус модели выполнен из алюминия и оснащен защитой розеток от детей. Они расположены под углом 45° для более удобного доступа к гнездам.

Наличие предохранительного выключателя и разъемов для зарядки мобильных устройств гарантирует безопасность и комфорт при использовании.

Длина кабеля составляет 1,5 м, количество розеток — 6. Фильтр предохраняет подключенные к нему приборы от любых помех электрической сети, короткого замыкания, перегрузок и перегрева.

Достоинства:

• удобное подключение;
• прочный корпус;
• индикация режимов работы;
• защита розеток.

Недостатки:

• короткий кабель.

Oehlbach Powersocket 505 стоит приобрести для питания бытовой техники и мобильных устройств. Отличный выбор для семейного использования.

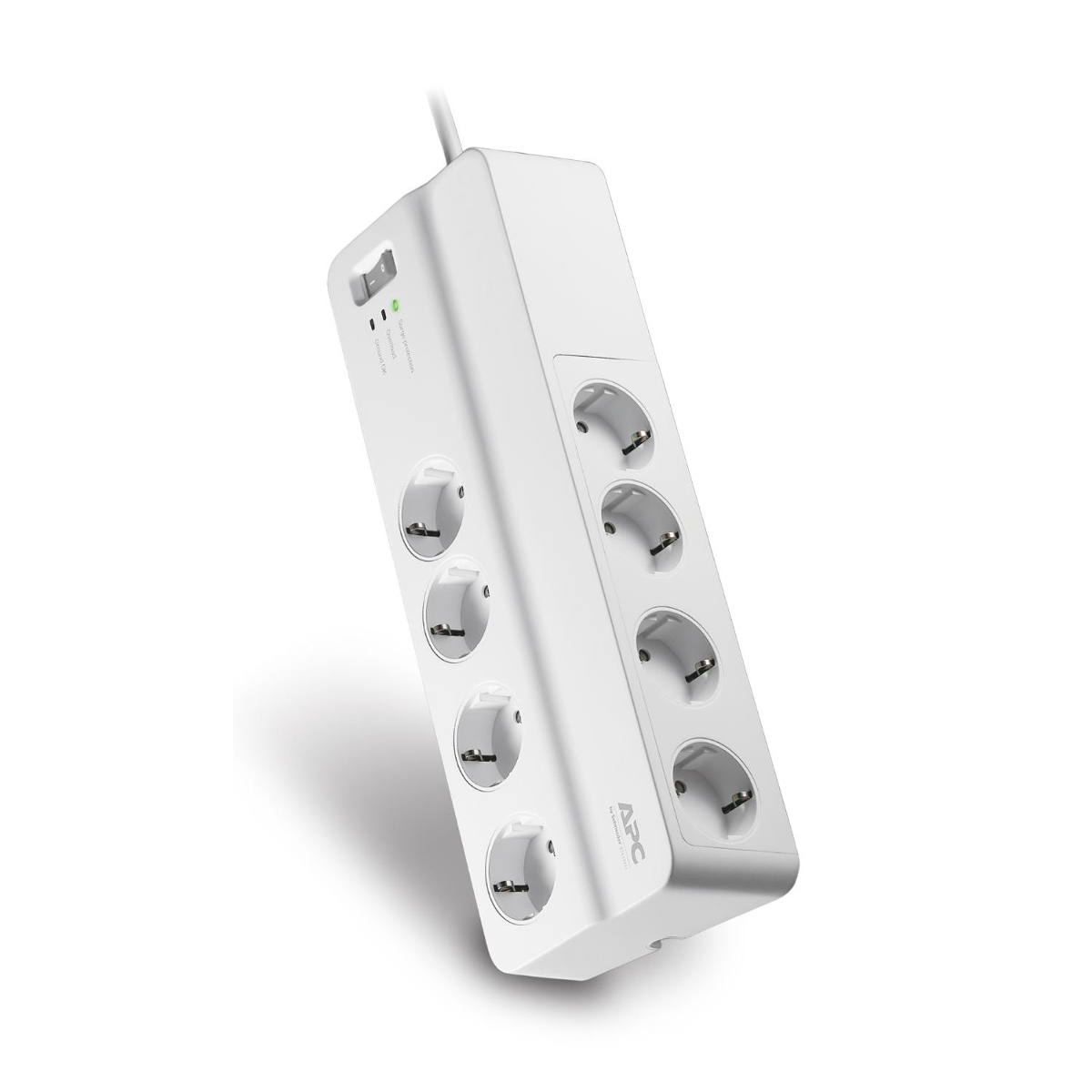

Сетевой фильтр APC by Schneider Electric PM8-RS 8 розеток 2 м (белый)

Отзывы о Сетевой фильтр APC by Schneider Electric PM8-RS 8 розеток 2 м (белый)

Сергей Ж. 10.04.2021

Достоинства:

Очень приятен на ощупь, чувствуется, что вещь!

Недостатки:

Не заметил

Антон К. 20.03.2021

Достоинства:

По виду качественный, провод питания толстый.

Недостатки:

Очень «жесткое» включение, с большим усилием и спецэффектами (искрами).

Комментарий:

В целом, если не пугают искры при включении, очень хороший сетевой фильтр, на голову выше всех других «пилотов». Ну и «by Schneider Electric» хочется думать тоже добавляет уверенности в надежности и качестве этого сетевого фильтра)))

Имя скрыто 19.03.2021

Достоинства:

Хорошее качество материалов, толстый плотный провод, хороший пластик. Выключатель размыкает оба контакта, а не только один, как на большинстве фильтров. Из-за этого я его и купил.

Недостатки:

Сломался через год с небольшим. Начал хрустеть выключатель, как это бывает, когда неплотно прижаты контакты. После нескольких таких включений-выключений перестал работать. За время использования фильтр включался раз 200, не думал что у него будет такой маленький ресурс.

Комментарий:

UPD: уже три месяца официальный сервисный центр не предоставляет ни ремонт, ни замену.

Достоинства:

Отличный удлинитель. Эргономичный. Очень приятный пластик из которого сделан корпус.

Недостатки:

Не замечено.

игорь б. 09.02.2021

Достоинства:

отличный,качественный сетевой фильтр.

Недостатки:

не обнаружил

Комментарий:

хорошее соотношение цена качество

Андрей Сергеевич С. 08.02.2021

Достоинства:

8 розеток, шторки на розетках, разумно-компактно размещено (при фиксации на стене)

Недостатки:

зарядку от USB бы на не — как в модели PM6U-RS (такую повесил на стену у стола на кухне) — было бы просто идеально ну и цена на блок — моё почтение! . .. «ловил момент», купил по скидке и бонусы применял…

Комментарий:

вешал вместо штатной розетки на стену у стола старшей дочери (уж больно громоздко было с тройниками/удлинителями) — с «откусыванием» вилки и разводкой в подрозетнике, потом крепеж на стену на 4 винта с фиксацией от смещения «влево» дополнительным 5-м винтом получилось аккуратно и очень удобно…

Даниил П. 02.02.2021

Достоинства:

красивый, много выходов, простое крепление на стену (ну или куда вы там хотите)

Недостатки:

—

Комментарий:

пока что всё устраивает

Достоинства:

Дизайн, удобство, бренд, материалы

Недостатки:

Пока нет

Александр Андреев 01. 02.2021

Достоинства:

Расположение розеток в двух плоскостях очень удобное решение

Недостатки:

Отсутствие хотя бы одного usb порта

Имя скрыто 30.01.2021

Достоинства:

Удобный, функциональный. Надежный бренд.

Достоинства:

Сразу видно качество. Гарантия 5 лет.

Недостатки:

На белом цвете видна пыль. Нужно заранее подумать подойдёт ли вам расположение розеток сбоку(под наклоном)

Комментарий:

Все устраивает, предыдущий этой же фирмы прослужил долго, но мог конечно и по больше) разобрать не смог, стояли какие то «секретки»

Достоинства:

Толстый провод, отлично входят и выходят вилки из розеток, не то что у китайский бывает, что шторки вообще плохо отодвигаются.

Недостатки:

При нагрузке 1650 ватт из розетки, проверял прибором ваттметр, Горит перегрузка по мощности. Это очень расстроило, когда заявлено 2300ватт нагрузки.

Комментарий:

Вроде бренд хороший и такой косяк либо реально перегрузка, тогда это обман потребителя, либо индикатор показывает не правильно. Многие пишут о этой проблеме, но четкого ответа почему он горит, я не нашел.

Имя скрыто 27.12.2020

Достоинства:

Хорошее качество материалов, толстый плотный провод, хороший пластик. Выключатель размыкает оба контакта, а не только один, как на большинстве фильтров. Из-за этого я его и купил.

Недостатки:

Сломался через год с небольшим. Начал хрустеть выключатель, как это бывает, когда неплотно прижаты контакты. После нескольких таких включений-выключений перестал работать. За время использования фильтр включался раз 200, не думал что у него будет такой маленький ресурс.

Алексей О. 25.11.2020

Достоинства:

Качество сборки. Известный бренд.

Недостатки:

Не нашёл.

Фарид Каримов 28.09.2020

Достоинства:

Сборка Количество розеток

Недостатки:

Короткая длина провода

Кирилл М. 26.09.2020

Достоинства:

качество изготовления, удобство

Недостатки:

не нашел

Комментарий:

самый лучший, из того что у нас есть на рынке

Руслан Л. 15.07.2020

Достоинства:

Фирма с историей!!! Пользуюсь не один год, ещё чёрной версией 5 и 8 розетками.

Недостатки:

Чтобы повесить на стену, пришлось немного поколхозить. Немного доработать петли. Иначе шурупы портят пластик. С чёрной версией таких проблем небыло.

Имя скрыто 12.07.2020

Достоинства:

Ориентировался на покупку по обзору со статьи на сайте ай2хард «Обзор и тестирование сетевого фильтра APC SurgeArrest Performance PMF83VT-RS» — ищите в гугле. Там тестируется абсолютно идентичный сетевой фильтр, За исключением наличия доп розеток под ТВ, сеть и телефон. Цена более чем устраивала на момент покупки ( брал за 1800 +-). Смысл разобрать есть только если подозреваете подделку или брак. Для откручивания винтов необходима специальная отвертка ( если долго мучатся, получится открутить и обычной прямой отверткой ) .

Недостатки:

не обнаружил.

Комментарий:

Хотелось бы еще наличие пары-тройки разъемов USB для зарядки телефонов и др техники, до 2х ампер.

Достоинства:

+ удобные розетки, которые идут не «елочкой» и можно включать перпендикулярно другие устройства в него.

Недостатки:

— грязный корпус устройства после распаковки.

Комментарий:

Заказывали две разные модели в двух разных местах. Обе пришли с грязным корпусом в разных местах. Как так может быть? Цена дороже других «сетевых фильтров», а такое качество производства и упаковки. Получается переплачиваешь за бренд APC

Денис В. 02.07.2020

Достоинства:

Он просто хороший, я не электрик, точнее не скажу.

Недостатки:

1. Нет версии на 10 розеток (просто придирка). 2. Иногда при включении искрит внутри полости кнопки, грешу на некачественную проводку в квартире.

Руслан Милевский 22.06.2020

Достоинства:

Очень качественный

Недостатки:

нет

Комментарий:

Не был уверен в действительности описанного, но он реально таков, каков написано. Уже после заметил у знакомых аналогичные, так же довольны качеством и надёжностью.

Максим М. 17.06.2020

Достоинства:

Качество сборки и материалов, удобное расположение розеток.

Недостатки:

Не защитил PS4 Pro от скачка напряжения.

Комментарий:

Справедливости ради, все остальные включённые в него устройства выжили, но, возможно, это заслуга не фильтра, а более устойчивых блоков питания. Консоли потребовался дорогостоящий ремонт.

Игорь М. 25.05.2020

Достоинства:

Дизайн и цвет Качество деталей и эргономика Крепления для установки на стену Гибкий провод и выемки на корпусе

Недостатки:

Цена Не хватает разъема для USB в штатной комплектации

Дмитрий 04. 05.2020

Достоинства:

много розеток, стабилизатор напряжения, смотрится стильно

Недостатки:

нет

Достоинства:

качество сборки, продуманный функционал, дизайн.

Недостатки:

их просто нет.

Комментарий:

если кто хочет хороший сетевой фильтр для множества устроиств(8) и видеть перегрузку, также с хорошим запасом мощности, здесь провода стоят хорошие то это ОН.

Достоинства:

Очень качественная сборка, кабель 2 метра, 8 розеток.

Недостатки:

За такие большие деньги маловато функций и технологий.

Комментарий:

Советую приобрести. Ничего такого, но вещь качественная.

Достоинства:

1. Фирма- производитель 2. Много розеток и приятное расположение 3. толщина кабели питания 4. функционал

Недостатки:

1. Цена 2.Нет USB 3. Монтажные отверстия для вертикально или горизонтально размещения. 4. могли бы и 4 самореза закинуть для крепления за такие деньги. 5. При включений\отключений холодильника слышны «щелчки» в колонках. Обычный фильтр

Комментарий:

Пока крепил его к крышке стола снизу вспомнил весь словарный запас нецензурных междометий и всю родню инженеров,кто придумывал данное крепление. Можно было просто сделать уши в которые вкручиваешь саморез, а не внутренне крепление…Держится конечно, но не так плотно, как хотелось бы. На фото можете увидеть, как я его хотел закрепить, приходится постоянно поправлять его,чтобы плотней «сидел» плотно к поверхности,такое ощущение,что крепления впаянный по разному в пластике.

Достоинства:

Надежность и внешний вид 10/10

Недостатки:

нет

Комментарий:

доволен, решил заменить все старые сетевые фильтры на такие!

Достоинства:

Сделан основательно, добротно Кабельканал для прокладки провода 8 розеток Индикация заземления Индикация зашиты Индикация перегрузки по мощности Предохранитель

Недостатки:

Ни-че-го. 🙂

Комментарий:

Покупал 11.01.2020 за 2290р Раньше было два китайских «удлинителя с лампочкой» А теперь один качественный уверенный прибор

принцип работы, виды защиты, характеристики

Умные телевизоры, холодильники, компьютеры, ноутбуки, газовые котлы — все это стоит дорого. К сожалению, в огромном количестве домов и квартир электросеть не обеспечивает надлежащего уровня напряжения. Возникают перегрузки из-за сварочных работ поблизости. Иногда отгорает контакт ноля на подъездной распределительной коробке, и по квартирам проходит 380В междуфазного напряжения. Сетевой фильтр достаточно успешно защищает дорогостоящую бытовую технику, однако выбирать такое устройство нужно внимательно.

Обманы маркетологов

Всем известны удлинители с несколькими розетками, предлагаемые множеством производителей. Их цена привлекательна. Маркетологи называют этот крайне недорогой прибор сетевой фильтр и заявляют, что  приспособление защитит оборудование от всех возможных неприятностей.

Легко купить многорозеточный удлинитель с защитой для стиральной машины, для холодильника, для компьютера. Есть приборы разных уровней: базового, стандартного, продвинутого. Но в любом случае характеристики такого приспособления никак не позволяют предположить, что оно может эффективно защищать подключенную технику. На практике все обстоит следующим образом.

1. В моделях базового класса есть только одноконтактный выключатель, а также неонка и многоразовый предохранитель.
2. Устройства стандартного класса — с предохранителем многоразового типа, неонкой и двухконтактным выключателем в хороших моделях. Последний прерывает оба проводника, фазу и ноль, для гарантированного прекращения питания подключенного прибора.
3. Продвинутые модели имеют в схеме помехоподавляющий конденсатор, предохранитель и выключатель.

Все без исключения эти так называемые удлинители с УЗО не могут гарантированно защитить технику в аварийных ситуациях. Например, многоразовый предохранитель ограничивает максимальный ток, но срабатывает достаточно медленно для того, чтобы подключенное устройство не вышло из строя. Конденсатор же справляется только с определенными видами бросков напряжения. Назначение подобных приспособлений только одно: ограничивать потребление мощности группой подключенных устройств.

Важно! Поэтому для компьютера и для бытовой техники высокого класса нужно покупать специальный электрический фильтр, схемы которого выполнены не только с защитой от скачков напряжения, но и способны демпфировать практически все типы гармонических помех.

Как работает защита

Устройство сетевого фильтра обязательно включает несколько ключевых блоков.

1. Контуры с катушками индуктивности и конденсаторами.
2. Варистор, один или несколько. Они могут замыкаться по цепи фаза-ноль или работать с отводом заземления.
3. Контур многоразового предохранителя с отдельной лампой, свидетельствующей о его срабатывании (или выполненный как кнопка на сетевом фильтре).
4. Надежный двухконтактный выключатель, прерывающий оба проводника, фазу и ноль питающей сети.
5. Хорошие модели оснащаются термическим предохранителем, защищающим устройство от перегрева.

Сегодня можно купить электрический фильтр для аудиотехники или телевизора с выключателями на каждую розетку. Это очень удобно, позволяет вывести отдельного потребителя из сети без броска напряжения и других нежелательных электрических явлений.

Принцип работы защиты следующий.

1. Гармонические помехи, меняющие кривую синусоиды напряжения, демпфирует электрический фильтр, построенный на катушках индуктивности и конденсаторах.
2. Броски напряжения свыше верхней планки рабочего диапазона гасятся варистором. Этот элемент резко меняет сопротивление на очень маленькое при превышении нормированного показателя. Грубо говоря, варистор создает короткое замыкание, преобразуя возникающие токи в тепло. На корпусе прибора указывается значение энергии в Джоулях, которое он способен рассеивать.
3. При превышении максимального уровня рабочего тока срабатывает многоразовый предохранитель. Он скрыт за небольшой круглой кнопкой на корпусе. В сетевых фильтрах используются быстродействующие предохранители, поэтому подключенная техника выживает при аварийных ситуациях с большой вероятностью.

Важно! Именно наличием отдельных контуров с защитой от перенапряжения и нейтрализацией помех сетевой фильтр отличается от удлинителя. У них есть только одна сходная деталь — это многоразовый предохранитель. Однако в большинстве случаев удлинитель с сетевым фильтром имеет более простое УЗО.

Типы устройств защиты

Виды сетевых фильтров различают как по количеству обслуживаемых фаз, так и по наличию заземления и контуру включения варистора. Типы защиты устройств бывают следующими.

1. Защита трех фаз. Такой сетевой фильтр работает с несколькими отдельными наборами варисторов и контуров демпфирования помех.
2. Фаза — ноль. Это самый удобный тип устройства для бытового применения.
3. Фаза — земля, ноль — земля защита. Данные типы приборов используются, если подключенное оборудование выдвигает особые требования к коммутации источника питания для согласования. Или в случае, когда проводка в здании имеет отвод заземления.

Выбор сетевого фильтра обязательно делается в соответствии с характеристиками электропитания в квартире или доме. Так, большинство современных зданий имеют контакт заземления в розетке. Поэтому лучший вариант прибора защиты также должен быть оснащен соответствующей точкой подключения.

С заземлением или без

Ответ на вопрос, покупать сетевой фильтр с заземлением или без, зависит от типа подключаемого оборудования. Например, для стиральной машинки или другого мощного устройства существует опасность пробоя напряжения на корпус. Такой технике понадобится сетевой фильтр с заземлением. Для холодильника, для ИБП, для бытовой техники можно выбрать более простое устройство. Однако стоит учитывать режим его эксплуатации. Если не предусматривается защита от пробоя, перенапряжения, можно купить любое устройство.

Важно! LC контур (конденсаторно-индуктивный) не нуждается для своей работы в заземлении. Он фильтрует помехи во всех случаях. Поэтому для устройств, в инструкции к которым не указано требование к обязательному заземлению, можно выбрать сетевой фильтр без такой опции.

Однако в случае покупки устройства для защиты от аварийных ситуаций (перенапряжение, пробой грозовым разрядом и так далее) неверный выбор способен нести опасность. В качестве примера можно рассмотреть модель Pilot BIT. Его модификация в черном корпусе, фильтр с заземлением, в домах с розетками без заземления может вызвать аварийную ситуацию. Схема замыкания варисторов инициирует попадание напряжения на корпус, возникновение опасности электротравмы. Модификация S в белом корпусе рассчитана на розетки без заземления. В случае возникновения аварийной ситуации при грозовом пробое фильтр не сможет защитить подключенные устройства. В сети с заземлением такая модификация имеет ключевой недостаток в виде отсутствии развязки между сети дома с заземлением и соответствующего контура электронных приборов.

Как проверить сетевой фильтр

К сожалению, проверить сетевой фильтр непосредственно перед покупкой нельзя. Его можно только правильно выбрать по ключевому параметру напряжения. В частности, большинство фильтров имеют рабочий диапазон в пределах от 184 до 250 В. Некоторые дорогие модели, хоть и обеспечивают меньшую мощность, действуют в диапазоне от 150 до 290 Вольт.

Совет! Чтобы рассчитать, какое именно напряжение требуется обеспечить сетевым фильтром, можно воспользоваться прибором под названием Барьер.

Его более новые поколения оснащены цифровым индикатором. Наблюдая за показаниями Барьера во время перепадов напряжения в сети (мигания лампочек или выключения бытовых приборов) можно определить минимальную и максимальную границу изменения параметра. Именно по этому диапазону потребуется выбрать сетевой фильтр.

Стабилизатор или фильтр

Чтобы понять, что лучше, сетевой фильтр или стабилизатор, стоит рассмотреть принцип работы последнего. Ключевые черты, интересные для защиты оборудования, выглядят так:

• стабилизатор повышает и понижает коэффициент трансформации при плавных бросках напряжения сети, обеспечивая постоянное значение на выходе;
• гармонические помехи демпфируются достаточно хорошо, благодаря особенностям работы электронных компонентов преобразователя напряжения;
• при превышении максимального порога напряжения на входе стабилизатор плавно и безопасно снижает выходное значение и выключает подключенные приборы.

Как видно из описания принципа работы, стабилизатор подойдет для телевизора, для холодильника, для аудиоцентра и другого не требовательного оборудования. Однако у такого решения есть несколько недостатков.

1. Первый – стоимость. Стабилизатор заметно дороже сетевого фильтра. При этом в сетях, где не наблюдается резких падений или скачков напряжения, его главный функционал не будет использован. Здесь сетевой фильтр выигрывает.
2. Второй недостаток стабилизатора – изменение кривой напряжения на выходе. Множество моделей формируют так называемую ступенчатую кривую, а не синусоиду. Поэтому они не могут использоваться для питания чувствительного оборудования, например, газовых отопительных котлов. В это же время сетевой фильтр никак не влияет на форму кривой выходного напряжения.
3. Третий недостаток стабилизатора — скорость срабатывания. Компьютерное оборудование может выйти из строя по причине запаздывания регулировки напряжения. Поэтому рекомендуется выбирать для приборов, которым критично важна скорость срабатывания защиты, дорогие специализированные стабилизаторы или ИБП.

Сказать, что именно лучше, стабилизатор или сетевой фильтр, достаточно сложно. Выбор того или иного оборудования зависит от требований к его функциональности. На практике достоинства двух устройств защиты объединяет в себе ИБП, источник бесперебойного питания. Он имеет встроенный сетевой фильтр, специально разрабатывается для быстрой реакции (малого запаздывания регулирования), стабилизирует напряжение. Единственная сфера применения, где нужно внимательно выбирать ИБП – питание газовых котлов и другого оборудования, требующего идеальной кривой синусоиды.

Как выбрать сетевой фильтр

Чтобы удобно использовать фильтр, достаточно при покупке обратить внимание на некоторые особенности устройства.

1. Мощность. Перед походом в магазин стоит подумать, какие именно приборы будут подключаться к фильтру, посчитать их суммарное потребление, добавить к значению запас 20%.
2. Энергия рассеивания или компенсирующий импульс. Данный параметр описывает, сколько тепла может выделить варистор в номинальном режиме работы. Чем хуже питание в точке подключения, тем с большим значением компенсирующего импульса нужно покупать сетевой фильтр.
3. Диапазон рабочих напряжений. Актуально для сетей, страдающих резкими бросками.
4. Наличие термического предохранителя. Полезная, но не обязательная опция. Терморазрыватель цепи защитит фильтр от перегрева.
5. Количество розеток и выключателей. Выбирается по числу подключаемых приборов. Если планируется их часто отсоединять, рекомендуется покупать фильтр с выключателями на каждой розетке.
6. Длина кабеля. Выбирается по месту размещения фильтра.

Последнее, что стоит оценить при выборе защитного устройства для бытовой техники – дополнительные опции. Они могут быть крайне полезны как для увеличения удобства пользования фильтром, так и для эксплуатации подключенного оборудования. Из полезных для компьютерной техники опций стоит отметить защиту линий локальной сети и телефона. Это важно в домах, где существует опасность наводок в линиях передач, вызванных грозовыми разрядами. USB порт на сетевом фильтре поможет быстро подключить телефон для зарядки или устройство, требующее соответствующего питания, например, компактную колонку.

Надежные сетевые фильтры 2019 года

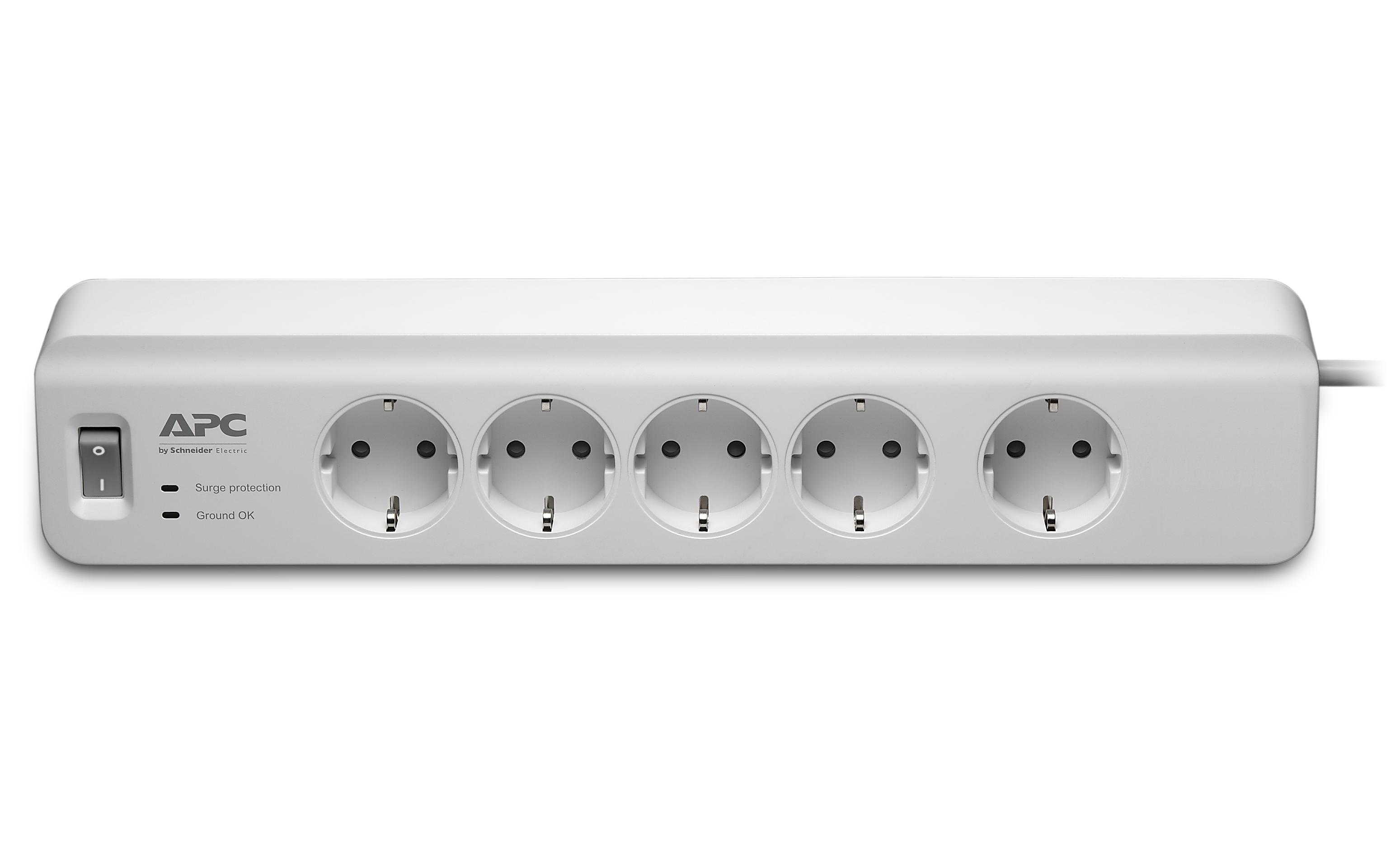

Сетевой фильтр APC by Schneider Electric PM5-RS, 1.8 м на Яндекс Маркете

Сетевой фильтр APC by Schneider Electric PM5B-RS, 1.8 м на Яндекс Маркете

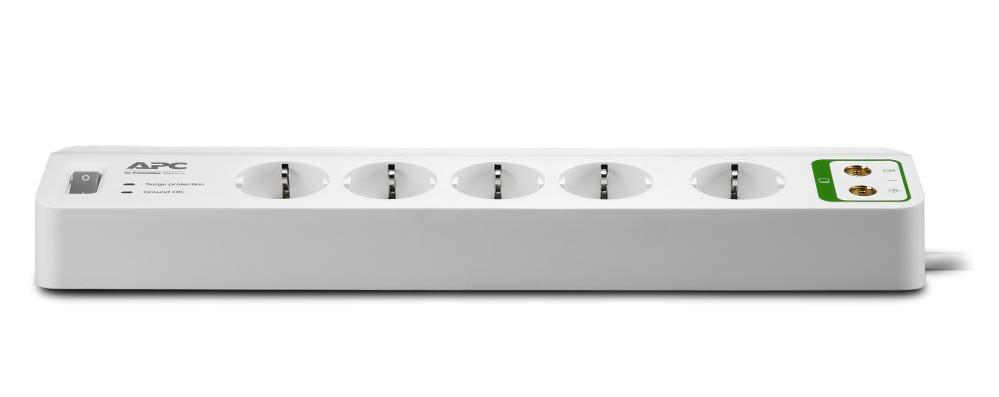

Сетевой фильтр APC by Schneider Electric PM6-RS, 2 м на Яндекс Маркете

Сетевой фильтр Pilot L, белый, 1.8 м на Яндекс Маркете

Сетевой фильтр ЭРА USF-5es-USB-W (Б0019037), 1.5 м на Яндекс Маркете

Как открутить винт/шпильку в отверстии?

#1  27.02.2020 18:45:52 Rulex J. Bro Автолюбитель Откуда: Вологда Авто: ravovod Регистрация: 05.10.2010 Сообщений: 1523 Поблагодарили 128 раз в 94 сообщениях Друзья, как открутить такой винт? Не предлагать пропилить под плоскую, так как находится с углублением 2см. меняю проигрыватель на выигрыватель #2  27.02.2020 18:49:05 Митяй Сварщег Откуда: Вологда чаще Воркута Авто: не роскошь! Регистрация: 14.12.2010 Сообщений: 1641 Поблагодарили 317 раз в 221 сообщении Купить тонкое сверло и специальную приспособу для выкручивания шпилек.В орбите на 2 этаже всякие размеры есть.Похоже на метчик только с левой резьбой. Посмотрел внимательней , на картинке и болт с левой)))) Ну эт так для наглядности. Отредактировал Митяй (27.02.2020 18:57:18) #3  27.02.2020 18:56:50 VASILIY Автолюбитель Откуда: Харовск Авто: VW-T4, УАЗы Регистрация: 27.07.2012 Сообщений: 705 Поблагодарили 104 раза в 93 сообщениях Размер винта, что скрепляет, в какой материал вкручен, предполагаемое усилие для откручивания? Если нужен: 8921 12шесть 5шесть 3Ч #4  27.02.2020 19:23:34 matizovod Автолюбитель Откуда: Вологда Авто: Matiz,красный Регистрация: 22.07.2010 Сообщений: 2886 Поблагодарили 401 раз в 348 сообщениях Поо фиксатор резьбы еще спросите! Если он не намерво сидит и диаметр не большой, можно попробовать просверлить и забить головку типа звездочки и выкрутить, только головку главно не обломать!!! Пренебрегая словесами, жизнь убеждает нас опять…Талантам надо помогать, бездарности пробьются сами! #5  27.02.2020 20:09:13 VASILIY Автолюбитель Откуда: Харовск Авто: VW-T4, УАЗы Регистрация: 27.07.2012 Сообщений: 705 Поблагодарили 104 раза в 93 сообщениях Юра, если он в пластмассе? Если нужен: 8921 12шесть 5шесть 3Ч #6  27.02.2020 20:14:23 Rulex J. Bro Автолюбитель Откуда: Вологда Авто: ravovod Регистрация: 05.10.2010 Сообщений: 1523 Поблагодарили 128 раз в 94 сообщениях Это в сетевом фильтре APC P5B-RS Там 4 крестовых и 4 таких. Кнопка заискрила, хотел починить. меняю проигрыватель на выигрыватель #7  27.02.2020 20:25:30 Cromlech Автолюбитель Откуда: г.Вологда Авто: ваз 2115>Ёж t-300 Регистрация: 20.04.2012 Сообщений: 4227 Поблагодарили 245 раз в 213 сообщениях Высверливай где сорвал Где не успел нагревай и пробуй сорвать #8  27.02.2020 20:30:03 Серж75 Забанен Откуда: Вологда Авто: Жигули Регистрация: 14.05.2017 Сообщений: 1044 Поблагодарили 43 раза в 34 сообщениях как разобрать фильтр APC SurgeArrest P5B-RS? У него 4 винта только в одну сторону закручиваются. Прокрутить до сворачивания резьбы, потом отжать защёлки по бокам и снять нижнюю половинку. Вывернуть фирменные саморезы и заменить из на нормальные (чуть бОльшего диаметра). https://forum.ixbt.com/topic.cgi?id=49:12598 Административная заметка: Нарушение п.2.4 Правил Форума #9  27.02.2020 20:35:04 Rulex J. Bro Автолюбитель Откуда: Вологда Авто: ravovod Регистрация: 05.10.2010 Сообщений: 1523 Поблагодарили 128 раз в 94 сообщениях Серж75, 2 вроде получилось еле еле. Вот что за чел, который такие винты придумал? меняю проигрыватель на выигрыватель #10  27.02.2020 20:42:30 Серж75 Забанен Откуда: Вологда Авто: Жигули Регистрация: 14.05.2017 Сообщений: 1044 Поблагодарили 43 раза в 34 сообщениях Антивандальный шлиц One-Way — специально чтоб не разбирали, а несли им в ремонт или покупали новое. А в Союзе даже штепсельные вилки были разборные. И на уроках труда в школе учили, как их менять. Административная заметка: Нарушение п.2.4 Правил Форума #11  27.02.2020 23:47:46 drogs Автолюбитель Откуда: Вологда Регистрация: 14.06.2008 Сообщений: 2283 Поблагодарили 61 раз в 60 сообщениях Rulex J. Bro, берешь фрезу для дремеля или стоматологический бур но только не самый тонкий и нарезаешь канавку под шлицевую отвертку. #12  28.02.2020 00:16:49 Митяй Сварщег Откуда: Вологда чаще Воркута Авто: не роскошь! Регистрация: 14.12.2010 Сообщений: 1641 Поблагодарили 317 раз в 221 сообщении Я то думал… Разломать и собрать на те винты которые выкрутились.Ну или в помойку сей девайс… #13  28.02.2020 00:40:41 Саня Борода Мастер Откуда: Череповец Авто: два ФФ2 Регистрация: 27.01.2010 Сообщений: 27159 Поблагодарили 1492 раза в 1327 сообщениях drogs: Rulex J. Bro, берешь фрезу для дремеля или стоматологический бур но только не самый тонкий и нарезаешь канавку под шлицевую отвертку. Куда ещё нарезать шлиц , если там и так изначально был шлиц под основание шляпы ( до среза на заводе боковин головки под «антивандал»)? Тем более заниматься таким извращением на глубине 2см в пластмассе.  С таким успехом можно было заморочиться на срезание дремелом шляпки винта и потом выкручивание остатков пасатижами ))) Если нет своей цели в жизни, то приходится работать на того, у кого она есть. #14  28.02.2020 12:15:54 drogs Автолюбитель Откуда: Вологда Регистрация: 14.06.2008 Сообщений: 2283 Поблагодарили 61 раз в 60 сообщениях Саня Борода, ты пробовал? #15  28.02.2020 13:02:31 matizovod Автолюбитель Откуда: Вологда Авто: Matiz,красный Регистрация: 22.07.2010 Сообщений: 2886 Поблагодарили 401 раз в 348 сообщениях Проще тогда сверлить шляпу,чтоб от тела отвалилась, разбирать половины и остатки пассатижами выкручивать. При сверлении только не перегреть, чтоб разьба в корпусе не поплыла. Пренебрегая словесами, жизнь убеждает нас опять…Талантам надо помогать, бездарности пробьются сами! #16  28.02.2020 13:04:32 VeterMir Автолюбитель Откуда: Вологда Авто: Great Wall Hover h4 Регистрация: 21.05.2009 Сообщений: 4014 Поблагодарили 217 раз в 183 сообщениях Мне лично нравится вариант со сверлением тонким сверлом и последующим выворачиванием забитой звёздочкой или обратной резьбой конусной, но второй вариант надо специально покупать. Вариант провернуть и вкрутить более крупный шуруп — тоже хорош, но вандален =) Аэросъёмка и видеонаблюдение. #17  28.02.2020 13:25:15 vervasnik Автолюбитель Откуда: Вологда Авто: Рено логан Регистрация: 04.01.2011 Сообщений: 804 Поблагодарили 67 раз в 61 сообщении Приклеить отвертку к винту поксиполом аккуратно, чтоб сорвать винт и выкрутить из пластмассы думаю хватит #18  28.02.2020 13:28:37 VeterMir Автолюбитель Откуда: Вологда Авто: Great Wall Hover h4 Регистрация: 21.05.2009 Сообщений: 4014 Поблагодарили 217 раз в 183 сообщениях К сожалению нет. Поксипол очень текуч, а обезжирить достаточно качественно металл  в углублении не выйдет. Т.е. поксипол в любом случае утечёт с отвёртки и болта на пластик, заклинив всё окончательно, а усилий держания поксипола на таком маленьком объекте не хватит для срыва впаянного винта в пластик. Аэросъёмка и видеонаблюдение. #19  28.02.2020 15:06:02 Black Lion В законе Откуда: Вологда Авто: Без прищепки Регистрация: 12.08.2008 Сообщений: 5543 Поблагодарили 877 раз в 690 сообщениях Винт нагреть паяльником и провернув вытащить отверткой с магнитным наконечником. Страшнее законов в России только практика их применения. #20  28.02.2020 15:15:54 matizovod Автолюбитель Откуда: Вологда Авто: Matiz,красный Регистрация: 22.07.2010 Сообщений: 2886 Поблагодарили 401 раз в 348 сообщениях Ржу))) на самом первом фото винт, которыйВЫКРУТИТЬ МОЖНО, а закрутить низяяя! Если конечно резьба не левая))) Пренебрегая словесами, жизнь убеждает нас опять…Талантам надо помогать, бездарности пробьются сами! Страница 1 из 2 1 чел. читают эту тему (пользователей: 0, гостей: 1)

Сетевой фильтр или стабилизатор — что выбрать: 6 основных параметров

Несмотря на то, что техника для дома достаточно дорога, трудно представить жилье, в которой нет основных бытовых электроустройств. Производители стараются уделять особое внимание надежности электронной начинки домашней электротехники, ведь выход из строя любого прибора серьезно бьет по бюджету семьи.

Тем не менее, узлы питания, микросхемы, чувствительные полупроводники этих приборов работают на пределе возможностей во время скачков напряжения или незапланированного отключения электросетей. А если такие неполадки в электроснабжении достаточно часты, то появляется большой риск остаться с перегоревшей техникой и, в лучшем случае, с затратным ремонтом.

Защитить свою технику можно. Именно для таких непредвиденных воздействий разработаны стабилизирующие приспособления — сетевые фильтры и стабилизаторы напряжения. Важно помнить, что, несмотря на одинаковое предназначение, принцип работы этих стабилизирующих устройств разный. И здесь нужно разобраться — что больше подойдет для защиты того или иного электроприбора. Поэтому прежде, чем подойти к выбору стабилизатора напряжения или сетевого фильтра, следует понять, как они работают, какие функции выполняют и от каких помех защищают.

Что такое перепады напряжения и как обезопасить от них свою технику

Все электрические девайсы рассчитаны на стабильные параметры сети с небольшими колебаниями — большинство из них выдерживают изменения вольтажа в диапазоне от 198 до 242 В. Если цифры выходят за рамки этих значений, электронные модули аппаратуры функционируют с максимальным усилием. Причем, для современных электроустройств одинаково опасно как снижение, так и повышение напряжения.

При низком напряжении на рабочие узлы и компоненты электрооборудования приходится повышенная нагрузка, что провоцирует снижение рабочего ресурса и поломку агрегата. А вот при продолжительном сетевом повышении вольтажа микросхемы, блоки питания начинают греться и, в конечном счете, перегорают. Ремонту такие поломки часто вообще не подлежат.

Скачки напряжений в электросетях могут происходить в любом месте, но особенно им подвержены линии в сельской местности. Причин для подобных неполадок может быть несколько:

• Удар молнии рядом с опорами электросетей;
• Аварийные ситуации на подстанции;
• Износ и обрыв проводов;
• Резкое увеличение количества потребителей.

Самое обидное, что вышедшая из строя или перегоревшая электротехника не подлежит обмену и не покрывается гарантией производителя, поэтому подключение сетевого фильтра или стабилизатора — абсолютно оправданное решение для предохранения дорогих девайсов от поломки.

Интересно прочитать: В чем разница между сетевым фильтром и удлинителем — сравниваем устройства по 4 критериям

Виды устройств предохранения от сетевых скачков

С помощью чего можно обезопасить домашнюю технику:

• Квартирная проводка обычно защищается выключателями-автоматами. При одновременном включении нескольких мощных бытовых приспособлений или нарушенной изоляции модуль отключает поступление энергии, предотвращая поражение электротоком или возникновение пожара. Автомат срабатывает при превышении номинального значения силы тока.
• Обезопасить компьютерную технику можно с помощью источников бесперебойного питания. ИБП позволяет компьютеру работать некоторое время после аварийного отключения тока и сохранить текущие данные.
• Механизм сетевого фильтра рассчитан на погашение неожиданных сбоев сетевого напряжения. При любых превышениях расчетных возможностей фильтра питание отсекается и подключенные электроустройства оказываются обесточенными. Так, например, работает Legrand 6xSchuko.
• Поддерживать постоянное напряжение в 220В помогает стабилизатор напряжения. Он выравнивает сетевые скачки, защищая домашние приборы от перегрузки.

Выключатели-автоматы и бесперебойники (за исключением линейно-интерактивных типов) не могут нивелировать перепады напряжения, поэтому для защиты домашнего электрооборудования или компьютера стоит рассматривать именно последние два варианта.

Любопытно: Украинцы сэкономили пять миллионов гривен на «черной пятнице»

Как устроен сетевой фильтр

Чтобы разобраться, для чего нужен сетевой фильтр, следует познакомиться с механизмом его действия. Это не просто удлинитель на несколько розеток. Каждая модель такого фильтра рассчитывается на конкретную нагрузку, здесь важно соблюсти совместимость предохранительного устройства и подключенной к нему аппаратуры по мощностным показателям. Поэтому превышать расчетную мощность фильтра, подсоединяя к нему несколько высокопроизводительных электроприборов, не стоит.

Основными рабочими механизмами в агрегате являются варисторы. Во время перепадов напряжения сети эти небольшие полупроводниковые модули направляют усилия на трансформацию тепловой энергии из импульсной.

Сглаживая энергетические помехи, такой сетевой агрегат, как НАМА «6 + 1», защищает электроприборы от скачков напряжения. На рынке представлены эти предохранительные девайсы в трех вариациях:

• Essential — наиболее простой агрегат с базисным уровнем;
• Home/Office — сетевики универсального назначения, наиболее подходящие для домашних электроустройств, например, СolorWay на 3 розетки;
• Performance — изделия профессионального назначения для предохранения высокопроизводительных и мощных электроприборов.

Выбирая фильтр, нужно обращать внимание на основные параметры:

1. Величину компенсирующего импульса.
2. Количество розеток.
3. Наличие защиты от перегрева.
4. Индикатор выключателя.
5. Функцию микроконтроллера.
6. Номинальный ток.

Для сравнения можно изучить несколько распространенных, по отзывам потребителей, фильтров:

Стоит ознакомиться: Выгодные условия Trade-in только для участников MOYO Club

Конструктивные особенности и принцип работы стабилизатора

При постоянно неустойчивых параметрах сети стоит присмотреться к стабилизатору напряжения. Такая модель, как APC Line-R 1500VA, гарантирует выровненные показатели вольтажа на выходе. Коррелируя сетевое напряжение, можно наиболее полно защитить компьютеры и любую бытовую технику от помех и скачков напряжения.

Стабилизаторы постоянного напряжения делятся на два типа:

1. Линейные — поддерживают неизменный вольтаж, трансформируя внутреннее напряжение.
2. Импульсные — в своей конструкции имеют накопители и выдают на подключенное электроустройство запасенную энергию нужных значений.

Стабилизирующие устройства переменного напряжения могут быть накопительными и корректирующими. Первый тип работает по аналогии с импульсным — он запасает электричество. Затем генерирует его потребителю с уже требуемыми значениями. Второй тип изменяет величину напряжения, используя добавочный потенциал и делая ее пригодной для электроприборов. Накопительные агрегаты, такие, как Inform Digital 15kVA, имеют большие размеры и чаще используются на производстве. Корректирующие же, в основном, предназначены для бытовых целей.

Подбирая стабилизатор, обращайте внимание на:

1. Производительность.
2. Размеры.
3. Показатель мощности.
4. Реакция на КЗ.
5. Значения входного и выходного напряжения.
6. Количество фаз сети.

Несколько вариантов популярных стабилизаторов:

Прочитайте: Классы энергосбережения бытовой техники: 7 видов

Что выбрать — сетевой фильтр или стабилизатор?

Выбор защитного агрегата для недешевых домашних электроустройств должен определяться целесообразностью. Принципиальное отличие между всеми предохраняющими агрегатами заключается в следующем. Сетевой фильтр, подобный APC Essential SurgeArrest, может только сгладить помехи и удалить импульсы высокого напряжения, не влияя на сам вольтаж на выходе. Если в проводке ток имеет 200 В, то фильтр никак не сможет поднять напряжение до необходимых 220.

В это же время стабилизатор, к примеру, APC Line-R 1000VA, выравнивает значения, предотвращает скачки и выдает нужные параметры на выходе.

Таким образом, если в доме хорошая проводка, свет не мигает, не увеличивается яркость лампочек, нет частых отключений, то для компьютера или рядовой техники вполне подойдет сетевой фильтр. А вот дорогостоящую «плазму» или мощный котел лучше обезопасить применением стабилизатора. Особенно его использование актуально для сельской местности или в регионах со старыми линиями электропередач.

Обратите внимание: MOYO открыл первый круглосуточный склад-магазин техники и электроники

Выводы и рекомендации

Подобрав подходящий тип защитного механизма, перед покупкой стоит ознакомиться с его ключевыми параметрами:

• Для стабилизаторов: тип (одно- или трехфазный), мощность, активные и реактивные нагрузки, точность стабилизации, значения пусковых токов.
• Для сетевых фильтров: максимальная импульсная нагрузка, виды используемых предохранителей, наличие индикатора включения, качество и число гнезд.

Советы специалистов: к сетевым фильтрам не рекомендуется подключать электроустройства с повышенным пусковым током, наподобие теплового котла или высокомощной морозилки. Не стоит вестись на дешевизну и приобретать фильтр непонятного происхождения — капремонт домашней техники, пострадавшей от неполадок в проводке, выльется в крупные затраты.



Замените собственную батарею ИБП и сэкономьте от 30 до 150 долларов

Заменить батарею ИБП

достаточно просто. Самое сложное: найти аккумулятор. В этом посте мы покажем вам, как открыть корпус ИБП и получить выгодную сделку по замене батареи ИБП.

Подключены ли ваши компьютеры и другая электроника через резервную батарею и сетевой фильтр? Они должны быть. Чистое бесперебойное питание может помочь предотвратить перегрев электроники во время штормов, скачков и скачков напряжения.У него также есть дополнительное преимущество, позволяющее сэкономить время и отключиться в случае сбоя. Со временем эти резервные батареи имеют тенденцию «выходить из строя» и прекращать питание устройств в розетках с питанием от батареи. Это редко является признаком выхода из строя ИБП (источника бесперебойного питания) — чаще всего батарея внутри устройства либо села, либо вышла из строя. Когда это происходит, большинство людей думают, что пора купить новый ИБП, но, обладая небольшими техническими знаниями, вы можете сэкономить свои кровно заработанные деньги, заменив только батарею.

Примечание редактора: Открытие ИБП аннулирует гарантию и может привести к риску травм или повреждения вашего оборудования. Прежде чем начать, убедитесь, что ваш ИБП полностью отключен от источника питания. Кроме того, как указывает Остин ниже, даже разряженная батарея имеет небольшой заряд — избегайте контакта между клеммами. Это может привести к поражению электрическим током или возгоранию. Имейте в виду. Действуйте на свой страх и риск.

Необходимые инструменты:

Конструкция корпуса ИБП, безусловно, отличается большим разнообразием.Некоторые устройства высокие, с цифровыми дисплеями, а некоторые меньше, с простым пластиковым корпусом и одной кнопкой управления. Я заменил батарейки в десятках, и могу вам сказать, что очень немногие из них построены одинаково. Кроме того, в более дешевых блоках, как правило, сложнее всего заменить батареи.

Сегодня я собираюсь заменить батарею в ИБП Cyberpower (CP485SL) на 485 ВА. Это относительно стандартный блок, которого достаточно для питания большинства недорогих компьютеров или домашних развлекательных систем.(Да, неплохо было бы подключить к одному из них телевизор и smartDVR). Два из них мне подарил друг за то, что помог ему переехать; он знал, что батарейки разряжены, но решил, что я могу их починить. Он был прав!

Как уже было сказано, на некоторых моделях вам придется вывернуть все винты на задней панели, чтобы получить доступ к батарее. К счастью, в этом случае был только один винт, удерживающий скользящую пластиковую панель над разделенной батареей.

После того, как вы получите доступ к батарее, следующим шагом будет отсоединение двух удерживающих ее клемм.Почти каждая модель будет иметь аккумулятор, похожий на этот. Существенной разницей будет размер батареи. Имейте в виду, что даже если аккумулятор заявляет, что он универсален, это не значит, что он эргономично впишется в любой ИБП.

Предупреждение: Теперь, прежде чем приступить к работе с полной рипснортером, помните, что даже на «разряженной» батарее часто остается достаточно заряда, чтобы быть опасным, если вы перемкните два терминала. Следите, чтобы токопроводящие инструменты (например, отвертка) не касались двух клемм вместе.

В большинстве случаев клеммная колодка (переходник с F1 на F2) снимается сразу после быстрого рывка рукой. Однако, если клемма слишком жесткая, некоторые плоскогубцы быстро открутят провод. Убедитесь, что при удалении провода вы тянете за вилку, а не за провод.

Совет по безопасности : Новая батарея должна быть оснащена пластиковыми клеммными втулками. Я рекомендую переместить их, чтобы закрыть старую батарею, как только вы будете готовы установить новую замену.

Провода должны легко подключаться к новой клемме. Как только это будет сделано, действуйте в обратном порядке и снова соберите ИБП.

Совет : На моделях, требующих обширной разборки для замены батареи, вы можете протестировать устройство, прежде чем собирать его обратно, если это можно сделать безопасно.

Теперь подключите ИБП и включите его. Зеленый свет означает, что вы готовы к работе.

Вот и все. Всего за несколько минут вы сможете сэкономить 30–150 долларов на покупке новой системы ИБП, когда старая была в полном порядке и требовалась только новая аккумуляторная батарея.

Как найти сменные батареи ИБП

Это может быть самая сложная часть ремонта: поиск сменных батарей. Прежде чем вы впадете в сожаление по поводу заказа, есть два способа найти подходящие батареи.

1. Первый способ найти подходящий аккумулятор — это поискать в Google номер модели ИБП. eBay и Amazon, когда используются вместе, кажется, предлагают лучшие цены с разумными сроками доставки.
2. Если модель ИБП не дает хороших результатов, второй и верный способ — посмотреть номер модели на батарее.С моей батареей это Sh5.5-12, который дает аналогичные результаты / цены при поиске на Amazon или Ebay.

Цены лучше оптом! Лучшая причина покупать все одинаковые модели ИБП для всех ваших электронных систем — это сэкономить деньги, когда придет время заменить батареи. Чем больше вы покупаете в одном заказе, тем ниже цены за батарею. Например, один заказ батареи для моего ИБП стоит около 15 долларов каждый, но когда вы покупаете две, цена падает до 12 долларов.12. Это примерно ~ 3 доллара на батарее. В упаковке из 10 штук их можно снизить до 7 долларов за штуку, что сделает их вдвое дешевле.

Сетевой фильтр, который не защищает

Любое устройство, которое зарабатывает на жизнь противостоянием электричеству, рано или поздно обязательно потерпит поражение. Что тогда? Что произойдет с вашим электронным оборудованием после того, как ваш сетевой фильтр покорно пожертвовал собой? Как мы увидим, есть две возможности.

Конечно, этот никогда не подходит при покупке сетевого фильтра.

Подобно тому, как они отвлекают электричество, промышленный маркетинг отвлекает внимание покупателей, сосредотачиваясь исключительно на Джоулях. Потребители склонны полагать, что чем больше Джоулей, тем лучше, когда другие характеристики более важны, а рейтинг Джоулей, возможно, вообще не важен.

Возьмем, к примеру, сквозное напряжение. Проще говоря, это само определение перенапряжения, это количество электричества, превышающее нормальный уровень, которое устройство защиты от перенапряжения позволит пройти к защищаемым устройствам.Чем лучше устройство защиты от перенапряжения, тем ниже сквозное напряжение.

Там, где Джоуль действительно пригодится, это напоминание о том, что сетевые фильтры умирают. Википедия описывает рейтинг Джоулей как показывающий нам, «сколько энергии может поглотить сетевой фильтр, прежде чем он выйдет из строя».

Это произошло из-за моей ошибки.

В течение многих лет я покупал сетевые фильтры у APC. Столько лет, что я забыл почему. Поэтому, когда мне недавно понадобился такой, я купил модель Tripp Lite.

Но не все, я выбрал высококлассный сетевой фильтр: Isobar Ultra.

Это металл, а не пластик. К тому же это относительно дорого, поэтому я выбрал один с четырьмя выходами (Isobar 4 Ultra, показанный выше).

Что касается Джоулей, то этот ребенок загружен 3300 из них. Он имеет сквозное напряжение ниже 35 (очень хорошо) и нулевое время отклика (тоже отлично). У него есть два изолированных блока фильтров, что, как я полагаю, лучше, чем один.

На упаковке он называется «Премиум-ограничитель перенапряжения». Tripp Lite заявляет, что «ISOBAR — это серия глушителей премиум-класса номер один в мире с более чем 18 миллионами довольных клиентов и более чем 20-летней историей испытаний на безопасность».

Он сертифицирован по ISO 9001 (опять же, я предполагаю, что это хорошо). На Amazon.com модель с четырьмя розетками имеет рейтинг 5 звезд. Никто не поставил ему одну или две звезды.

Ниже приведена диаграмма из коробки, в которой он был доставлен, с подробным описанием функций защиты от перенапряжения, которые я не понимаю.

Возможно, вы понимаете, почему я совершил ошибку. кажется хорошим выбором.

Но, прежде чем выбросить упаковку для моего нового сетевого фильтра, я бегло просмотрел прилагаемую документацию. В конце концов, Techies читают прекрасные руководства. В конце концов, я не ожидал многого, что нужно знать о , использующем сетевой фильтр?

Забытая причина покупки моделей APC, вот что.

Убедитесь сами, вот PDF-файл руководства пользователя Tripp Lite Isobar4.

См. Это поле вверху, чуть выше раздела «Установка» (снимок экрана выше). В нем говорится:

Все модели оснащены внутренней защитой, которая отключает компонент защиты от перенапряжения в конце срока его полезного использования, но поддерживает питание нагрузки — теперь незащищенной.

Перевод: когда вещь умирает, ваши вещи не защищены .

Для сравнения, рассмотрим сетевой фильтр APC NET8 (ниже), который продается по цене менее 30 долларов.

Ничего особенного, среднего, обычного, среднего уровня защиты от перенапряжения APC.

Однако, как и другие модели APC, она оснащена «защитой от катастрофических событий». Вот как APC описывает эту функцию:

Компоненты SurgeArrest, такие как MOV и тепловой предохранитель, обеспечивают мгновенную реакцию на удары молнии и неисправности проводки. Если компоненты защиты от перенапряжения повреждены из-за скачков напряжения или перенапряжения, избыточная мощность не сможет достичь вашего оборудования.

Важная фраза: «Избыточная мощность не может достичь вашего оборудования.«Когда APC NET8 выходит из строя, он перестает пропускать электричество к вашим устройствам. Если он не может защитить ваши устройства, он вообще не питает их.

Это защитные вычисления. APC продолжает говорить

… большинство ограничителей перенапряжения продолжают пропускать питание даже после того, как цепи были повреждены, оставляя ваше оборудование уязвимым для других разрушительных скачков.

Модели «премиум» Tripp Lite Isobar действительно будут обеспечивать незащищенного питания после не смогли.

Это просто неправильно.

Обновление: 10 февраля 2012 г. Подробнее об этом см. После выхода из строя сетевого фильтра.

Copyright © 2012 IDG Communications, Inc.

Устройства защиты от перенапряжения APC — Newegg.com

• $ 27 ^.99 —
• Бесплатная доставка

• $ ^.99 —
• Бесплатная доставка

• $ 22 ^.99 —
• Бесплатная доставка

• $ 44 17 9017 9017 9017
• Бесплатная доставка

• $ 30 ^.43 —
• Бесплатная доставка

• $ 37 ^.71 —
• Бесплатная доставка

• $ 37,54
• $ 37 ^.21 —
• Бесплатная доставка

• 8
  • 8
    —
    • Бесплатная доставка
    • $ 45 ^.93 —
    • Бесплатная доставка
    • $ 34 ^.58 —
    • Бесплатная доставка
    • $ 24 ^,74 —
    • Бесплатная доставка
    • $ 40372–9017 9017 9017
    • Бесплатная доставка
    • $ 30 ^.35 —
    • Бесплатная доставка
    • $ 30 ^.94 —
    • Бесплатная доставка
    • $ 31 ^.99 —
    • Бесплатная доставка
    • $ 36 17 9017 9017
    • Бесплатная доставка
    • $ 30 ^.42 —
    • Бесплатная доставка
    • $ 34 ^.74 —
    • Бесплатная доставка
    • $ 19 ^.42 —
    • Бесплатная доставка
    • $ 20 17 9017 9017
    • Бесплатная доставка
    • $ 22 ^.60 —
    • Бесплатная доставка
    • $ 99 ^.75 —
    • Бесплатная доставка
    • $ 27 ^,29 —
    • Бесплатная доставка

    Best Power Strips 2021 | Разъемы питания и устройства защиты от перенапряжения Обзоры

    80-е годы принесли нам компьютерный век, а также положили начало разветвителям питания. У большинства людей был настольный компьютер и монитор, и, возможно, принтер, но если добавить к ним внешние диски, сканеры, беспроводные маршрутизаторы и другие периферийные устройства, то эти две стандартные розетки, которые были у большинства из нас, были просто перегружены.Теперь у нас есть ноутбуки, планшеты, смартфоны и беспроводные устройства Bluetooth, подключенные к удлинителю.

    Сегодня удлинители часто включают в себя порты USB и защиту от перенапряжения. Мы протестировали широкий диапазон, чтобы определить, какие из них являются лучшими. Но сначала несколько советов по покупке.

    БЫСТРЫЙ ВЗГЛЯД

    Что нужно знать о защите от перенапряжения

    Распространение беспроводных портативных устройств, которые заряжаются при более низком напряжении, делает защиту от перенапряжения более важной, чем когда-либо.Большинство людей не понимают, что устройства защиты от перенапряжения изнашиваются со временем. С каждым изменением напряжения, которое они поглощают, сокращается срок их службы. Поэтому, чтобы быть уверенным, что вы получаете максимальную защиту, рекомендуется менять их каждые два-три года.

    Скачки напряжения могут возникать по ряду причин. Люди склонны больше всего беспокоиться о ударах молнии, которые могут попасть в электрические провода и вызвать скачки напряжения в миллионы вольт. Большинство устройств защиты от перенапряжения не справятся с такими большими устройствами, поэтому не полагайтесь на них во время грозы. Лучший способ защиты от перенапряжения такого типа — отключить чувствительное электронное оборудование.

    Чаще скачки напряжения возникают во время штормов, когда линии электропередач вышли из строя. Когда трансформаторы и сложные системы коммутации энергокомпании пытаются перенаправить мощность или удовлетворить меняющиеся потребности, это может создать несогласованный поток мощности с провалами и всплесками. Другая распространенная причина скачков напряжения возникает в вашем собственном доме. Кондиционеры, компрессоры и электрические плиты требуют большого количества энергии, особенно при запуске. Однако их потребность быстро снижается после запуска, что может вызвать скачки напряжения в проводке в другом месте.

    Количество защитных устройств защиты от перенапряжения измеряется в джоулях. Джоуль — это единица энергии, необходимая для выполнения определенного количества работы. Один джоуль — это количество электричества, которое используется для загорания светодиода мощностью в один ватт в течение одной секунды. Чтобы адекватно защитить обычную домашнюю развлекательную систему или компьютеры и сопутствующее оборудование, ищите сетевые фильтры с номиналом в тысячи джоулей. Всегда уточняйте у производителя, они обычно на упаковке приводят примеры того, что может защитить та или иная модель.

    Как мы тестировали эти удлинители

    Разветвители питания в этом списке были тщательно проверены и оценены нашими редакторами тестирования. Мы изучаем рынок, изучаем отзывы пользователей, общаемся с менеджерами по продуктам и инженерами и используем наш собственный опыт, чтобы определить наилучшие варианты. Мы подключили эти удлинители и протестировали их на кухнях, в семейных комнатах, мастерских и офисах. Мы оценили их по простоте использования, их характеристикам и тому, как они работают в различных ситуациях.Мы использовали тестер розеток Sperry Instruments, чтобы подтвердить заземление цепи, когда на удлинителях есть индикаторы неисправности проводки. Если вам нужен удлинитель или сетевой фильтр, скорее всего, вы найдете в этом списке тот, который вам подходит.


    ---

    Лучший результат

    APC V11PT3 SurgeArrest

    • Розетки: 11
    • Порты USB: 0
    • Выключатель питания: Да
    • Защита от перенапряжения: 3020 Дж
    • Автоматический выключатель: 15-амперный
    • Обнаружение замыкания на землю: Да
    • Длина шнура: 8 футов
    • Вилка: 180 °

    APC очень доверяет этому SurgeArrest с 11 розетками, настолько, что предлагает политику защиты оборудования стоимостью 100 000 долларов.Если не считать использования его в исследовательской лаборатории для защиты научных инструментов, нам было трудно составить список оборудования, которое соответствовало бы этому количеству. Многоуровневая защита защитит вас от скачков напряжения, проходящих через коаксиальный телевизионный кабель, телефонные / DSL-линии и домашние электрические розетки. Имеются светодиоды для индикации состояния защиты и неисправностей электропроводки здания. Шесть розеток удобно расположены для размещения больших адаптеров питания, и все они имеют сдвижные крышки для защиты от пыли и мусора, когда они не используются.Тяжелый шнур поворачивается на 180 градусов, так что он может лежать ровно и в стороне, независимо от того, в какую сторону он направлен за мебелью. Из-за размера и характеристик SurgeArrest мы нашли его наиболее полезным для сложного развлекательного или компьютерного оборудования.

    Лучшее для рабочих поездок

    Удлинительный шнур с плоской вилкой Tessan

    • Розетки: 4
    • Порты USB: 3
    • Выключатель питания: Да
    • Защита от перенапряжения: 3940 Дж
    • Автоматический выключатель: 10-амперный
    • Обнаружение замыкания на землю: Нет
    • Длина шнура: 5 футов
    • Вилка: 90 °

    Удлинительный шнур с плоской вилкой

    Tessan — это компактный вариант, когда вам нужна всего пара дополнительных розеток.Его размер и форма позволяют легко упаковать его во время путешествий — мы носили его в сумке для ноутбука, когда работали за пределами строительной площадки. Четыре стандартных розетки, расположенных на большом расстоянии друг от друга, означают, что нам было легко подключать устройства с большими вилками без перекрытия. Трех стандартных USB-портов было достаточно, чтобы удовлетворить наши потребности в зарядке, и они помогли сделать его полезным в качестве настольной зарядной станции. Вы также можете повесить эту квартиру Tessan на стену или над столом или тумбочкой, если пространство ограничено. Мы были удивлены и впечатлены защитой от перенапряжения в 3940 джоулей — это много для такого недорогого удлинителя.

    Самая полная защита

    Belkin 12-Аутлет

    • Розетки: 12
    • Порты USB: 0
    • Выключатель питания: Да
    • Защита от перенапряжения: 3940 Дж
    • Автоматический выключатель: 15-амперный
    • Обнаружение замыкания на землю: Да
    • Длина шнура: 8 футов
    • Вилка: 90 °

    У Belkin есть все, что связано с этим сетевым фильтром на 12 розеток. Подключите телефонные / факсимильные / DSL-линии, коаксиальные кабели для ТВ / кабельных модемов, а также кабели Ethernet и питания для всего вашего оборудования, чтобы защитить их от скачков и скачков напряжения, откуда бы они ни исходили.Низкопрофильный удлинитель имеет шесть широко разнесенных розеток для больших адаптеров питания и зажимной органайзер для кабелей, позволяющий удерживать шнуры в одном направлении. Благодаря тонкой конструкции он помещается под столами и за мебелью, поэтому вы можете установить его и забыть о нем, хотя световые индикаторы состояния защиты и заземления в этом случае не будут видны. Сдвижные крышки защищают неиспользуемые розетки от пыли и мусора. Просто помните, что они там, иначе будет неприятно тянуться за мебелью, чтобы что-то подключить.Наконец, Belkin предоставляет гарантию на подключенное оборудование на сумму 100 000 долларов с этим сетевым фильтром.

    Лучшее для настольных ПК

    Anker PowerExtend USB-C 3 капсулы

    • Розетки: 3
    • Порты USB: 2 USB A, 1 USB C
    • Выключатель питания: Да
    • Защита от перенапряжения: 300 Дж
    • Автоматический выключатель: 15-амперный
    • Обнаружение замыкания на землю: Да
    • Длина кабеля: 6 футов
    • Заглушка: 90 °

    PowerExtend — это скорее розетка с USB-портами, чем удлинитель.Он идеально подходит для стола или рабочей поверхности, где вам может потребоваться регулярно заряжать мобильные устройства или подключать ноутбук. Устройство утяжелено и имеет нескользящие прокладки на дне, поэтому он не двигался, когда мы подключали и отключали USB-кабель или шнуры питания. Когда мы нажали выключатель питания, три светодиода указали, что питание включено и что работает защита от заземления и защита от перенапряжения. Он имеет три широко распространенных стандартных розетки на задней панели, что позволило нам подключать адаптеры питания переменного тока различных размеров и комбинаций.Одной из наших любимых функций был порт USB-C мощностью 45 Вт, который позволяет быстро заряжать совместимые телефоны и ноутбуки.

    Лучший универсальный вариант

    APC PE6RU3 SurgeArrest

    • Розетки: 6
    • Порты USB: 2
    • Выключатель питания: Да
    • Защита от перенапряжения: 1080 Дж
    • Автоматический выключатель: 15-амперный
    • Обнаружение замыкания на землю: Да
    • Длина шнура: 6 футов
    • Вилка: 90 °

    SurgeArrest

    APC с шестью розетками идеально подходит для использования рядом с рабочим столом или развлекательной системой.У него есть настенные крепления на задней панели, чтобы повесить его горизонтально или вертикально, но убедитесь, что он доступен, иначе доступ к USB-портам на всем протяжении в конце будет ограничен. Главной особенностью этого удлинителя является то, что шесть розеток поворачиваются на 180 градусов, чтобы обеспечить достаточно места для больших адаптеров питания или больших вилок — это помогает сохранить компактность устройства. Выключатель питания выполняет функцию сброса автоматического выключателя, а при включении два светодиода показывают состояние защиты и правильность заземления цепи.Наконец, APC предоставляет политику защиты оборудования стоимостью 50 000 долларов.

    Лучшее под столом

    Бестек 8-Аутлет

    • Розетки: 8
    • Порты USB: 4
    • Выключатель питания: Да
    • Защита от перенапряжения: 600 Дж
    • Автоматический выключатель: 15-амперный
    • Обнаружение замыкания на землю: Да
    • Длина шнура: 6 футов
    • Вилка: 90 °

    Разветвитель питания на 8 розеток

    Bestek идеален в качестве доступного решения для установки под столом.Мы обнаружили, что восьми розеток более чем достаточно для полностью оборудованного единственного рабочего места. Два из них отделены от других для подключения устройств с большими вилками. Остальные шесть расположены более плотно, и мы смогли использовать их все с рядом стандартных заглушек. Четыре интеллектуальных USB-порта для зарядки гарантируют, что каждое устройство заряжается с наиболее подходящими для него напряжением и скоростью. Устройство оснащено автоматическим выключателем на 15 А, так что с его помощью можно даже запитать некоторые приборы — мы без проблем подключили оконный кондиционер на 8 000 БТЕ.

    Самый универсальный

    Вращающаяся линейка для защиты от перенапряжения с 8 выходами Monoprice

    • Розетки: 8
    • Порты USB: 0
    • Выключатель питания: Да
    • Защита от перенапряжения: 2160 Дж
    • Автоматический выключатель: 15-амперный
    • Обнаружение замыкания на землю: Да
    • Длина шнура: 6 футов
    • Вилка: Стандарт

    Вращающийся защитный фильтр для защиты от перенапряжения вмещает в себя множество розеток в своей компактной занимаемой площади: два фиксированных и шесть, поворачивающихся на 180 градусов, для установки вилок и адаптеров питания разных размеров.Установите устройство горизонтально, используя продольные отверстия на задней панели, и держите шнуры в порядке с помощью двух откидных направляющих на конце. Выключатель питания с подсветкой выполняет функцию сброса автоматического выключателя, а два светодиодных индикатора показывают состояние защиты от перенапряжения и правильное заземление цепи. Мы пришли к выводу, что удлинитель для защиты от перенапряжения является хорошим универсальным вариантом с надежной защитой от перенапряжения для чувствительной электроники и гибкостью для адаптера питания любого размера.

    Большинство аутлетов

    Powsaf 18-Аутлет

    • Розетки: 18
    • Порты USB: 3
    • Выключатель питания: Да
    • Защита от перенапряжения: 4100 Дж
    • Автоматический выключатель: 15-амперный
    • Обнаружение замыкания на землю: Да
    • Длина шнура: 6 футов
    • Вилка: 90 °

    На этом удлинителе от Powsaf едва ли есть поверхность, на которой не было бы розеток.Хотя мы не рекомендуем использовать все 18 одновременно, мы обнаружили множество вариантов, позволяющих подключать несколько шнуров с большими адаптерами переменного тока без блокировки необходимых розеток. Из-за размера мы не использовали этот удлинитель на столе или на столе, поэтому, хотя три порта USB-A были хороши, они были труднодоступны. Защита от перенапряжения на этом Powsaf — 4100 джоулей — одна из самых высоких, которые мы тестировали — хорошо, потому что это тип удлинителя, который мы прячем за чем-то и используем для питания всего нашего модного AV-оборудования.Он снабжен петлями для вертикального или горизонтального подвешивания.

    Лучшее для путешествий

    Анкер PowerPort Cube

    • Розетки: 3
    • Порты USB: 3
    • Выключатель питания: №
    • Защита от перенапряжения: №
    • Автоматический выключатель: 15-амперный
    • Обнаружение замыкания на землю: №
    • Длина шнура: 5 футов
    • Штекер: стандартный

    Компактный кубический порт PowerPort от Anker больше похож на удлинитель с USB-портами, чем на удлинитель.Его крошечный размер означает, что он не занимает места на столе и всегда будет рядом, чтобы его можно было легко подключить и отключить. PowerPort поставляется с липкой подушечкой, чтобы он не смещался, куда бы вы ни решили его положить — он очень липкий, так что вы можете даже прикрепить его к стене. Благодаря этому Anker мы смогли избавиться от нескольких адаптеров переменного тока. Его размер также делает его идеальным для путешествий, легко помещается в портфель или сумку. Имея три розетки и три порта USB, он будет обеспечивать питание всех персональных электронных устройств, необходимых для работы или игр.

    Лучшее для совместной работы

    Башня с усиленным блоком питания

    • Розетки: 10
    • Порты USB: 4
    • Выключатель питания: Да
    • Защита от перенапряжения: 900 Дж
    • Автоматический выключатель: 13-амперный
    • Обнаружение замыкания на землю: Нет
    • Длина шнура: 6,5 футов
    • Вилка: Стандарт

    Jackyled — удобный настольный удлинитель, полезный в условиях совместной работы или встреч, размещенный в центре конференц-стола.Он имеет розетки на каждой стороне, с двумя портами USB на каждой из двух сторон. На каждом уровне башни есть выключатель питания, поэтому вы можете выбирать, какое оборудование выключить, а какое оставить включенным. Шнур питания для этого устройства втягивается и наматывается на основание, поэтому нет лишних кабелей, с которыми нужно было бы работать. Нам особенно понравилась башня Power Strip Tower на нашем проектном столе, где инструменты и оборудование часто приходят и уходят, и у нас одновременно происходит несколько вещей. Небольшое количество устройств защиты от перенапряжения защищает чувствительную электронику, хотя мы не предлагаем использовать их в качестве постоянного источника питания для этих устройств.

    Дон Мелансон Дон — писатель и журналист, чьи работы публиковались в Engadget, Motherboard, The Globe & Mail и других изданиях. Брэдли Форд Редактор тестов Брэд Форд провел большую часть своей жизни, используя инструменты для ремонта, сборки или изготовления вещей.

    Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

    Демонтаж Ubiquiti Unifi Ethernet Surge Protector ETH-SP-G2

    Недавно я проложил несколько наружных кабелей Ethernet для дополнительной точки доступа Wi-Fi и некоторых IP-камер, поэтому подумал, что пришло время инвестировать в устройства защиты от перенапряжения Ethernet.

    Некоторое быстрое исследование показало справедливый выбор устройств: от устройств на eBay за 4 фунта стерлингов прямо из Китая до APC PNET1GB ProtectNet по цене около 30 фунтов стерлингов (а затем они начинают становиться действительно дорогими — Фарнелл перечисляет многие из них в списке от 100 до 100 фунтов стерлингов). 200 диапазон).

    Модель Unifi находится где-то посередине (мне удалось получить их примерно по 10 фунтов стерлингов за штуку — около 14 долларов на момент написания), так что ставка казалась неплохой:

    Я не мог найти разборку в Интернете, но поэтому был оставлен любопытно, что именно они делают. Они относительно легко разбираются — металлическая часть просто выскальзывает наружу, сложно извлечь ее, не повредив пластик / тонкий металл, а внутри они выглядят так:

    Внутри ETH-SP-G2 Ethernet Surge Protector


    На 8-ми круглых устройствах есть маркировка «2R 90 19».Я не могу найти этот номер детали в Интернете, но, по-видимому, это разрядники с газоразрядными трубками. У каждого из них одна сторона подключена к одному из контактов RJ45, а другая сторона подключена к заземлению.

    Как и в случае с любым другим видом защиты от перенапряжения, цель состоит в том, чтобы обеспечить легкий путь для прохождения перенапряжения, чтобы он не приближался к оборудованию, которое вы хотите защитить — поэтому кажется, что они делают то, что они говорят на банке.

    Важно установить их в соответствии с инструкциями, особенно с учетом требования заземления.Это делается либо с помощью прилагаемого самореза, если вы устанавливаете заземленный металлический столб, либо с помощью гибкого заземляющего провода с биркой (атаки с помощью гайки / болта M5, не входят в комплект). Я видел несколько фотографий, размещенных на форумах людей, устанавливающих устройства, где нет очевидного заземления для устройства защиты от перенапряжения, что вряд ли будет хорошо работать — в самом лучшем случае он что-то сделает, если вы используете экранированный кабель и щит где-то заземлен, в худшем случае он вообще ничего не будет делать, так как ему некуда перенаправить всплеск.

    Обычно хорошей практикой является использование экранированных кабелей / разъемов и установка устройств защиты от перенапряжения на обоих концах кабеля, но если вы установите устройство защиты от перенапряжения вскоре после того, как кабель войдет в здание и правильно его заземлите, он сработает. давать некоторую защиту.

    Обзор

    APC SurgeArrest Performance P12U2: множество розеток и отличных функций, в том числе USB-порты для зарядки

    APC SurgeArrest Performance P12U2 обладает отличным сочетанием функций для недорогого устройства защиты от перенапряжения с 12 розетками, которое прекращает подачу питания на подключенное оборудование, когда его внутренняя схема больше не может предотвращать скачки напряжения.Он также имеет довольно консервативную отсечку для максимального напряжения, допустимого через первичный электрический путь переменного тока.

    Из-за конструкции или по соображениям стоимости некоторые устройства защиты от перенапряжений будут поддерживать поток энергии после того, как металлооксидные варисторы (MOV), которые блокируют скачки напряжения, сгорают во время использования. Единственным признаком того, что перенапряжения больше нельзя блокировать на некоторых устройствах защиты от перенапряжений, является светодиод «защиты», обычно зеленый, который больше не горит. Для людей с современной электроникой имеет смысл отключить питание, чтобы избежать возможности повреждения подключенных устройств в результате скачков напряжения в будущем, и это наша рекомендация.

    Электроэнергия течет между линейным (L) и нейтральным (N) сегментами сети переменного тока, и у большинства современного оборудования есть заземление (G), чтобы снизить риск возгорания и других несчастных случаев в случае выхода из строя электропроводки и короткого замыкания. (См. Наш учебник по этому вопросу для более подробного объяснения.) Эта модель проецирует зеленый светодиод через пластик на одном конце, который высвечивает слово «заземлено» — это удивительно привлекательный ход, который, к счастью, легко читается. Если он не загорается, немедленно вызовите электрика или арендодателя, так как вы можете подвергнуться опасности.

    Гленн Флейшман

    Привлекательный дисплей с подсветкой позволяет легко определить, остается ли защита активной, даже если питание перестанет поступать на подключенные устройства, когда их MOV изнашиваются.

    Устройство защиты от перенапряжения может ограничивать или «фиксировать» напряжение на трех ветвях между этими компонентами: L-N, L-G и N-G. Эта модель предлагает 330 вольт (В) зажима на основной фазе-нейтраль, наиболее критичном месте для защиты от скачков напряжения. Он имеет зажим 400 В на двух заземленных ножках.Пока защита остается активной, модель APC купает слово «защищенный» зеленым светом. Когда MOV в конечном итоге выйдут из строя, свет погаснет, и питание перестанет поступать на розетки переменного тока. (Как ни странно, эти зажимные напряжения не могут быть найдены в руководстве или на странице продукта, но они «напечатаны» крошечным литым шрифтом «черное на черном» на нижней стороне устройства.)

    Может быть трудно обеспечить правильный интервал для устройство защиты от перенапряжения на 12 розеток разумного размера, и APC неплохо справляется с P12U2.Вся лицевая сторона удлинителя находится заподлицо, что позволяет легко вставить вилки полностью. Четыре выхода разнесены с обоих концов, смещены более чем на дюйм от ближайшего следующего. Восемь других выходов расположены в два ряда, широко разделенных посередине. Эти розетки лучше всего подходят для стандартных вилок переменного тока, а не для адаптеров переменного тока.

    USB-порты для зарядки

    P12U2 также включает в себя два USB-разъема, которые могут обеспечивать комбинированную мощность до 2,4 ампер. К сожалению, порты расположены близко к одной из широко разнесенных вилок переменного тока, что означает, что вам нужно будет тщательно расставить предметы, чтобы полностью использовать зарядные порты и вилку переменного тока.

    В каждой розетке есть утопленный предохранитель для основных токоведущих штырей, который можно надежно защелкнуть сверху. Некоторых людей беспокоят открытые торговые точки, и им нравится такая функция. За мой многолетний опыт у меня никогда не было проблем с контактом нежелательных предметов с открытыми розетками для защиты от перенапряжения, но это может обеспечить спокойствие тем, кого это беспокоит.

    Гленн Флейшман

    При разумном планировании вы можете подключить устройство защиты от перенапряжения APC SurgeArrest Performance P12U2 к любой розетке, включая два высокоскоростных USB-порта для зарядки.

    Модель имеет внутренний автоматический выключатель, который может сработать, если вы превысите пределы мощности, которые выходят далеко за рамки обычного использования бытовой техникой и электроникой. Переключатель вернется в положение «Выкл.», И щелчок его обратно в положение «Включено» с надписью «Сброс» сбрасывает автоматический выключатель.

    Все страховые полисы для устройств защиты от перенапряжений недействительны, поскольку они требуют совершенства со стороны пользователя, чтобы получить помощь в случае, если устройство компании допускает повреждение вашего оборудования. Сумма в долларах для этого не указана в бумажной политике, прилагаемой к продукту, а указана в URL-адресе.Переход по этому URL-адресу (из таблицы данных от июля 2017 года) ведет к перенаправлению на маркетинговую страницу без информации. В конечном итоге я нашел нужную страницу, на которой указано, что максимальная сумма страховки для этого устройства составляет 300 000 долларов, что намного превышает стоимость оборудования на несколько тысяч долларов, которое большинство из нас может подключить к сетевому фильтру.

    Как и другие полисы, она охватывает только ремонт или справедливую рыночную стоимость товаров, а не покупку новых замен. Более тонкое требование — предъявить претензию в течение 10 дней с момента повреждения, а не в те же небольшие, но более разумные 30 дней, предлагаемые многими конкурентами.Пропустите окно, и вам не повезло.

    Итоги

    APC SurgeArrest Performance P12U2 сочетает в себе функции, ясность и технические характеристики, которые делают его выдающимся при умеренной цене. APC могла бы незначительно улучшить свою гарантию и раскрытие информации, но по всем остальным параметрам она является победителем, особенно если вам нужна встроенная зарядка через USB.

    Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию.Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации. Обзор ИБП

    APC 850 ВА для резервного питания и защиты от перенапряжений

    Это мой обзор ИБП APC 850 ВА для резервного питания и защиты от перенапряжения, в частности APC BE850M2 . Я решил приобрести это устройство после долгих исследований и нашел его надежным вариантом. Основная причина получения этой резервной батареи — защитить мое чувствительное оборудование, такое как PlayStation 4 Pro, и другую электронику, которая есть у меня дома.В основном это было вызвано тем, что в моем районе часто случаются отключения электроэнергии, которые могут произойти случайно.

    Эти отключения электричества, как правило, длятся недолго, но их достаточно, чтобы нарушить мой рабочий процесс и потенциально повредить дорогое электронное оборудование, так что это было определенно нет, учитывая относительную стоимость этой электроники по сравнению со стоимостью резервного аккумулятора.

    Что в коробке?

    Внутри коробки APC BE850M2, которая представляет собой простую коричневую коробку с подробной информацией о продукте, вы можете найти руководство пользователя или руководство по началу работы, соответствующие кабели для подключения порта данных, информацию о гарантии и другие инструкции по безопасности вместе с аккумулятором. резервный блок.

    Изделие защищено изнутри ящичком из переработанного картона, похожего на упаковочный материал, который отлично справляется со своей задачей.

    Характеристики ИБП APC BE850M2 APC 850VA Резервное копирование и защита от перенапряжения

    • APC BE850M2 имеет 9 розеток -3 только с защитой от перенапряжения, а остальные 6 имеют резервную батарею и защиту от перенапряжения.
    • Программное обеспечение для автоматического выключения совместимых устройств, таких как ваш компьютер.
    • 2x USB-порта для зарядки @ 2.4А.
    • Индикатор неисправности электропроводки здания.
    • Кнопка выключателя.
    • Гарантия 3 года.
    • Шнур питания длиной 5 футов с 3 штырями под прямым углом.
    • Мощность 850 ВА или 450 Вт.

    Как видите, много внимания было уделено функциям резервного аккумулятора, чтобы он был простым в использовании и легко вписался в ваш дом, не вызывая особых проблем, и сохранял высокую функциональность.

    Настройка и использование

    Мне нравится, что резервный аккумулятор APC BE850M2 хорошо спроектирован и красиво выглядит.По бокам есть подходящие вентилируемые дома, чтобы сохранять прохладу. Вам нужно будет открыть и прикрепить один из терминалов в основании устройства во время настройки, но это очень просто. Вы просто снимаете нижнюю сдвижную крышку, вынимаете аккумулятор, пока он лежит на боках, и продвигаете разъем через свободный полюс и вставляете его. После этого остается только зарядить резервную батарею в течение хороших 24 часов, чтобы убедиться, что она полностью заряжена в первый раз и работает с максимальной эффективностью.

    Когда настройка будет завершена, просто подключите важные устройства, такие как игровая консоль, ПК, модем, к первым 6 портам с резервным аккумулятором и защитой от перенапряжения, чтобы убедиться, что на них не влияет внезапная потеря питания.У вас также может быть достаточно времени для безопасного отключения питания в случае отключения электроэнергии.

    Посмотрите, как это выглядит: Распаковка видео:

    Посмотрите, как выглядит товар, в этом видео распаковки.

    Обзор резервного аккумулятора APC BE850M2

    В моем случае я обнаружил, что ИБП APC 850VA для резервного питания и защиты от перенапряжения работает очень хорошо, и хотя электричество в моем районе стабильно, и у нас очень мало долговременных отключений, я обнаружил, что случайным образом у нас будут короткие отключения через несколько дней, которые длиться несколько секунд, чего достаточно, чтобы повредить оборудование.Я решил получить это, чтобы защитить от таких сбоев и не дать мне загружать резервную копию моего оборудования или ждать, пока модем снова не подключится к Интернету.

    Как только я получил эту резервную батарею, у меня не было проблем, как только у нас произошло внезапное отключение электроэнергии, она сработала и предотвратила простои, которые у меня были бы из-за отключений электроэнергии перед перезапуском всего. Также в худшем случае, когда у нас было полное отключение питания и отключалось электричество, было достаточно времени, чтобы все спасти и выключить.

    Однако обратите внимание, что если у вас есть мощный компьютер, предназначенный для чего-то вроде игр, вам понадобится устройство с мощностью более 850 ВА, это конкретное устройство лучше подходит для небольших рабочих станций, игровых консолей и т. Д.Вам также нужно будет разумно подходить к тому, что вы подключили в любой момент. Например, у вас могут быть подключены телевизор, игровая приставка и модем, внезапное отключение электроэнергии, и все в порядке, так как вы можете сохранить свою игру и все выключить. Если это было простое отключение электричества, и оно возвращается, вам не о чем беспокоиться.

    Заключение

    Если вам нужен отличный доступный по цене аккумулятор, который может работать с обычным ПК, игровой консолью, то это будет настолько дешево, насколько вы можете. Отсюда, если вам нужно больше времени для сохранения или резервного копирования вашей работы, вам понадобится что-то с дополнительным виртуальным устройством, которое предоставляет APC.Но если вам нужен минимум для защиты, особенно вашей игровой консоли, чтобы у вас было достаточно времени для сохранения и отключения питания, обязательно попробуйте эту резервную батарею, так как она отлично работает для вас. Я настоятельно рекомендую этот бренд и это устройство, если вы не хотите большего. мощность, и в этом случае я предлагаю вам проверить одну из их более высоких единиц.

    Где купить:

    Вы можете купить ниже.

    Заявление об отказе от ответственности

    Зачем покупать эту резервную батарею?

    1.Обеспечивает достаточную мощность для поддержки консоли видеоигр и базового ПК в отключенном состоянии для сохранения и завершения работы.

    2. Хорошо спроектированный.

    3.Очень доступный и надежный.

    4. Простота установки и использования.

    Зачем это пропускать?

    1. В зависимости от подключаемого оборудования и номинальной мощности 850 ВА или 450 Вт этой мощности может быть недостаточно для поддержки некоторых высокотехнологичных электронных устройств, и в этом случае вам понадобится устройство APC с большей мощностью ВА.

    Продолжить чтение у нас есть еще больше советов для вас:

    .
