Расположение розеток > План розеток и выключателей в квартире (доме)

И вот вы уже присматриваете ламинат, советуетесь с дизайнером по поводу плитки в ванную комнату и думаете, а не поменять ли всю электрическую начинку. Давайте пока оставим кафель и ламинат в покое и пойдем по порядку — начнем с электрической составляющей жилища.

15 лет назад: что нужно знать об электрической проводке

Если вы живёте в относительно новом доме, можно особо не заморачиваться: проводка здесь спланирована и разведена с учетом потребностей современного человека. В новостройках даже на этапе проектирования часто учитывается, что в кухне будет установлена мощная бытовая техника, и одной розетки маловато.

Жильё, которому более 10 — 15 лет, строилось еще по старым, сохранившимся с советских времен проектам. По этим стандартам на каждую комнату приходилось по две электрических розетки. Ну, правда, что такого мощного электрического было в квартирах наших пап и мам? Стиральная машина, которую включали по выходным, телевизор да холодильник. Соответственно, вся электропроводка в тех квартирах была рассчитана лишь на освещение и бытовую технику невысокой мощности.

В девяностые и двухтысячные годы ситуация в корне изменилась — техника оказалась доступна каждому. И именно в это время резко увеличилось число пожаров и возгораний, происходивших из-за того, что горела проводка, не выдержавшая большой нагрузки. Поэтому, если вы уж затеяли перепланировку или ремонт, не поленитесь и поменяйте старые кабели на новые, большего сечения, или вообще на медные — они лучше и выдерживают большие нагрузки, хоть и дороже.

Розетки: куда ставить и сколько брать?

Сначала сядьте и вместе с дизайнером подумайте, сколько розеток вам нужно для счастья. Как правило, такие вопросы как-то выпадают, теряются в общем списке того, что нужно сделать. А после ремонта квартира внезапно обрастает электрическими удлинителями, и даже удлинителями, воткнутыми в удлинители с разветвителями.

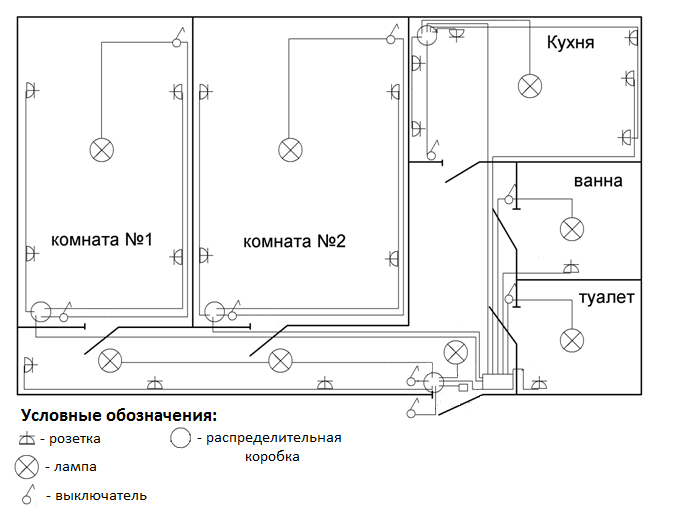

Нарисуйте план квартиры вместе с расставленной мебелью и бытовой техникой. Подумайте, где бы вам было удобно подключать тот или иной электроприбор. Определите высоту розеток и их расстояние от стен и окон. Но обо всем по порядку: давайте пробежимся по комнатам, от прихожей до туалета, и вместе подумаем, как лучше разместить розетки.

Коридор и прихожая

В коридоре или прихожей будет достаточно двух-трех штук. Чаще всего их используют для того, чтобы включить термосушилку для обуви. Поэтому не поднимайте разъемы слишком высоко. Конечно, не надо прятать их за вешалку или за дверь, лучше всего расположить по углам. Настенные светильники лучше включать напрямую, через отдельный выключатель, подсоединенный к электросети.

Гостиная

Эта комната, в которой семья проводит большую часть времени, когда находится дома. Здесь, как правило, стоит телевизор, приставка кабельного или спутникового телевидения, медиацентр или еще какая-то аудио-видео аппаратура, вроде игровых приставок для детей. Часто в гостиной находится база для трубки городского телефона, wi-fi роутер. Уже пять-шесть точек. Плюс, к этому нужно оставить пару свободных разъемов на всякий случай: зарядить мобильник, включить ноутбук. Да мало ли!

1. Зона дивана

Чтобы правильно разместить розетки, вместе с планированием электросети нужно сразу продумать расстановку мебели в комнате. Иначе окажется, что они расположены за диваном или шкафом. Большая часть электроприборов в гостиной всегда включена, например, кондиционер, телевизор, приставки, роутер, телефон. Розетки для них могут быть заслонены креслом или, например, декоративным вазоном. Свободные точки должны быть легкодоступны.

2. ТВ-зона

Если розетки для всех электронных гаджетов гостиной можно оставить на уровне 30 см от пола, то к разъему для телевизора, висящего на стене, или кондиционера нужен отдельный подход. В этом случае предусмотрите место прямо за экраном телеприемника или возле кондиционера, чтобы свисающие провода не портили картину.

Спальня

Что делать в спальне? Спать? Конечно. Но и тут есть техника, поэтому стоит заранее прикинуть, где разместить розекти в комнате.

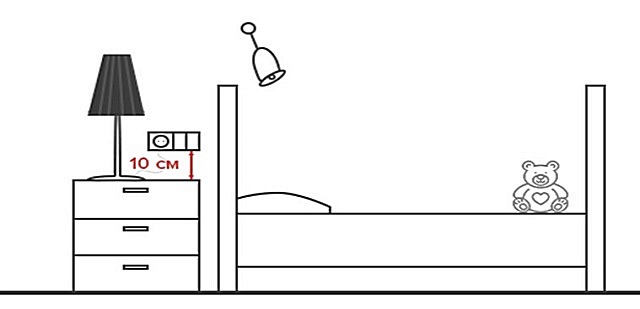

1. Спальное место

Если ваша спальня имеет классический формат с двуспальной кроватью и тумбочками по краям, возле каждой из них неплохо бы иметь по две точки: подключить лампу-ночник и поставить на зарядку мобильник или планшет. Такое же количество разъемов нужно и для двух отдельных кроватей. Если в спальне есть еще и туалетный столик, то возле него непременно должны быть розетки, лучше две или три. Фен включить, например.

2. ТВ-зона

Телевизор в спальне — обычное явление. Чаще всего он вешается на стену так, чтобы было удобно смотреть его, лёжа на кровати. Поэтому и для него нужна точка. Принцип ее установки — тот же, что и для подвесного телевизора в гостиной — за экраном. Кондиционер в спальне требует еще одну розетку, которая должна быть установлена вверху, рядом с местом монтажа кондиционера. Помните про свисающие некрасивые провода? Как раз тот самый случай.

Детская

1. Спальное место

Детская комната — та же спальня, только для младших членов семьи. Пока они совсем малы, им не нужно много электроприборов: ночника у кроватки вполне достаточно.

2. Игровая зона

Но позднее вашим отпрыскам будут нужны дополнительные места для зарядки: для игровых гаджетов, персонального компьютера и компьютерной периферии, игровой приставки. Двух положенных по строительным нормам явно не хватит, особенно, если ребенок не один.

Разъемы в детской часто делают «безопасными», то есть со специальными крышками и заглушками, которые малыш не может вытащить самостоятельно. Если ребенок маленький, имеет смысл устанавливать именно такие. И никаких свисающих проводов, за которые ребенок может потянуть!

3. Рабочее место

Необходимо также продумать количество розеток в месте, которое вы планируете отвести под рабочий стол. Вся компьютерная техника и настольное освещение требует по одной точке на каждую единицу техники. И, как всегда, еще одна про запас.

Кухня

По количеству электрических приборов на единицу площади кухня даст фору любому помещению. Давайте просто посчитаем: холодильник, электроплита или плита газовая, но с электроподжигом, духовой шкаф, вытяжка над плитой, микроволновка, электрочайник. И это только те приборы, которые включены в сеть постоянно. Плюс, на кухне могут поселиться стиральная и посудомоечная машины.

Кроме них есть еще миксер, блендер, кофемолка и кофеварка, электромясорубка и соковыжималка, блинница, сендвичница и куча всяких приборов, которые достаются и включаются регулярно. Считаем еще раз: для включенных постоянно — восемь, и минимум пять надо «на всякий случай». Поэтому у вопроса, как правильно разместить розекти на кухне, есть свои технические нюансы.

1. Бытовая техника

Разъемы для холодильника и плиты могут располагаться прямо за ними: часто ли мы делаем перестановки в кухне? Включили и забыли. Если микроволновка у вас стоит на холодильнике, а такое часто бывает, ее точка там же — за холодильником. То же касается стиралки и посудомойки: разъемы для них, как правило, прячутся за кухонным гарнитуром.

Многие не знают, где разместить розетку для постоянно включенной вытяжки. На наш взгляд, самое подходящее место — под потолком. Если вы собираетесь использовать электрическую плиту и электрический духовой шкаф, для них нужна отдельная проводка, более толстого сечения.

2. Дополнительная техника

Мелкую и нечасто используемую технику удобно включать в разъемы, которые расположены над рабочей столешницей. Удобно использовать две группы по три штуки: многие дизайнеры предлагают своим клиентам именно такое расположение. Еще один вариант — встроить их в столешницу.

Ванная и туалет

В домах, которые построены более тридцати лет назад, подобных электрических коммуникаций в ванной комнате и туалете не предусматривалось вообще. Люди тогда и слыхом не слыхивал о таких чудесах, как джакузи или душевая кабинка, поэтому вопроса, как разместить розетки в ванной, никто перед собой не ставил.

Некоторые умельцы самостоятельно протягивали в ванную провода, крепили разъемы, в которые включали электробритву «Харьков» или фен. Сегодня все знают про эти чудеса, все они доступны и приятны. Поэтому проектируя ванную комнату, нужно сразу же присмотреть и места для розеток.

Важно:

• Все выключатели и прочее электротехническое оборудование должно соответствовать стандарту для электрооборудования для влажных помещений (класс защиты не менее IP44) и быть надежно заземлены. Дизайнер или проектировщик непременно должен сказать вам об этом
• Розетку для джакузи и душевой кабины можно установить за их декоративными стенками, вы не будете постоянно включать и выключать эти агрегаты
• Розетка для вытяжного вентилятора может быть установлена наверху, рядом с ним, хотя чаще всего вытяжной вентилятор подключают к системе освещения: включили свет — зажужжал вентилятор
• Возле зеркала ванной комнаты, которое обычно висит над умывальником, можно смонтировать одну или две точки. Одну можно использовать для питания светильников над зеркалом, вторую — для фена, бритвы и прочих мелких приборов. Естественно, помним про класс защиты и заземление
• Если габариты ванной комнаты позволяют установить еще и стиральную машину, помните, что разъем для нее располагается на расстоянии не менее 50-60 см от водопроводных труб

И еще…

Всё это, конечно, на первый взгляд понятно и вроде бы выглядит несложно. Кажется, что можно справиться самому. И правда: купить отвертку, пассатижи, пару мотков кабеля, и готов новый самодельный электрик.

Можно погуглить еще пару статей на тему «как правильно втыкать розетки». Нарисовать схему и воткнуть все розетки, сэкономив некоторое количество денег на дизайнере, проектировщике и профессиональной бригаде. Но вы наверняка уже представляете себе, что из этого выйдет. Кстати, телефон пожарной службы 101.

на кухне, в спальне, гостиной, детской, ванной комнате

Для квартиры

Неудобное расположение электрических выводов, например в новостройках, не случайно. Электрик не знает как расположить розетки и выключатели в соответствии с вашими желаниями.

Ситуацию можно исправить во время ремонта. Какие правила и особенности помогут обеспечить комфорт разберем в этой статье.

Как расположить розетки и выключатели в квартире

Общие правила

Подготовительные работы начинаем с планирования схемы подключения.

Учитываем зоны. Заранее продумайте где вам хочется и будет удобно подключать технику. Планирование должно учитывать расположение мебели и электроприборов в доме.

На этапе проектирования распишем где какую технику расположить. Продумаем виды и типы осветительных приборов для разных частей помещений. Набросаем примерный план расстановки мебели и бытовых приборов. При составлении дизайн-проекта специалист учтет ваши интересы и разработает варианты с точными привязками. В нем на развертке стен будет указана точная высота расположения розеток и выключателей.

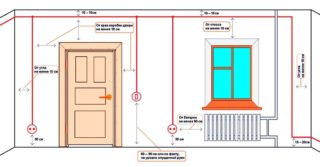

На какой высоте располагать розетки и выключатели

Основные моменты:

1. Выключатели. Их расположение напрямую зависит от функционала. Где разместить выключатели основного источника света? Как минимум у входа в комнату. Дублирующий – так, чтобы управлять освещением, не вставая с рабочего места или дивана.

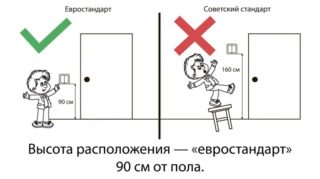

   Высота монтажа:
   — на уровне плеча взрослого человека — советский вариант. Неудобно, так как не все обладают среднестатистическим ростом, особенно дети;
   — на уровне опущенной руки: более естественный способ, подходит большинству.

   Важно также расположение выключателей — их не должно закрывать полотно двери.

2. На какой высоте располагать розетки, варианты:
   — на уровне бедра: для любых приборов, стоящих на поверхностях;
   — непосредственно над плинтусом: для напольных торшеров и не часто используемой бытовой техники.

Важно

Если вы хотите правильно расположить в квартире выключатели и розетки, нельзя действовать на ощупь. Хорошо бы знать где проходят провода. Это может быть указано на монтажном плане электропроводки. Если есть возможность, запросите его при заселении в новостройку.

Если в квартире до вас кто-то жил, есть 2 способа определить схему разводки:

• найти план в управляющей компании;

• обратиться к специалисту, который «прозвонит» электропроводку и составит план.

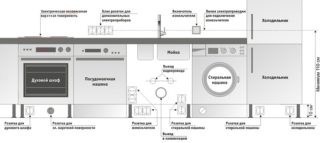

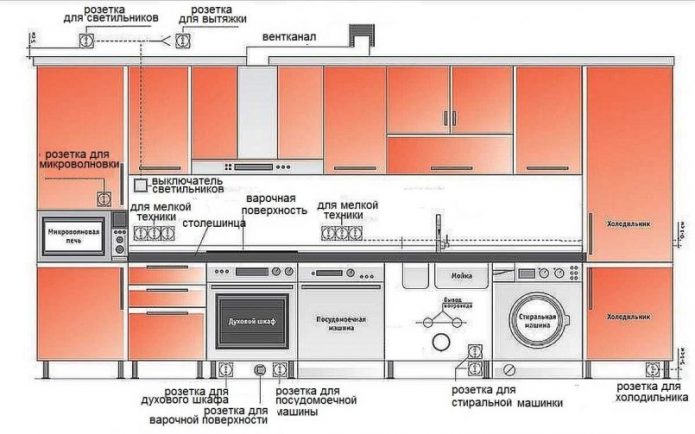

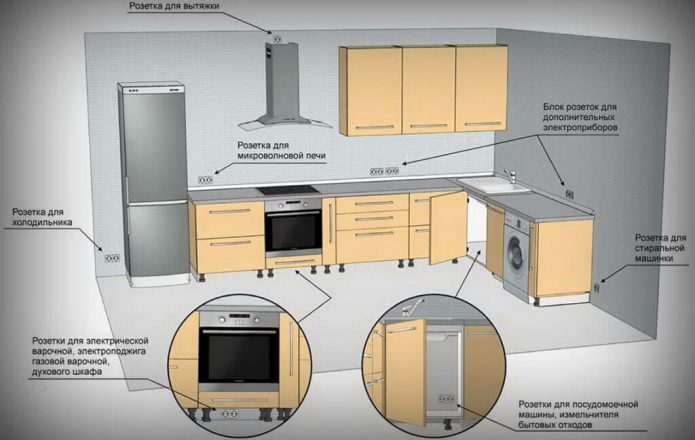

Как правильно разместить розетки на кухне

Начинаем с кухни, потому что именно она больше всего населена электроприборами и техникой. Сложна по своему функциональному устройству. Здесь всё должно быть очень удобно.

Нас волнуют 2 вопроса: где и сколько.

Где расположить розетки на кухне будем решать только после детального планирования, когда есть четкое понимание конфигурации мебели, ширины и высоты всех шкафов, полок. Где будет располагаться бытовая техника и какая именно. Куда можно будет добавить новые бытовые гаджеты, если они появятся.

Варочная поверхность и духовка

Сейчас варочную поверхность и духовой шкаф чаще подключают порознь. Потребляемая мощность этих электроприборов велика и их включение одновременно с другим устройством может выбить пробки, например в старом доме. Поэтому для электроплит выпускают специальные трехфазные розетки на 20-25 А. Лучше всего модели со встроенным

УЗО = Устройство защитного отключения.

В итоге количество розеток: 2.

Холодильник

Где разместить розетку для холодильника вопрос важный. Хотя длина провода обычно в пределах 1 метра, прибор нежелательно подключать через удлинитель. Поэтому подключение делаем в месте выхода шнура. Приблизительно в 5 см от края. Для того, чтобы обеспечить к розетке свободный доступ.

Бывает, что холодильную камеру и морозилку встраивают в разных местах. Значит потребуется еще 1 розетка.

Встроенная техника: посудомоечная и стиральная машины и другая

Уделим ей особое внимание. Не размещайте розетку для подключения непосредственно за ними, лучше рядом. Иначе встраиваемые устройства могут не поместиться в нишу по глубине.

Расчет количества розеток тоже лучше начинать с такой техники, потом уже для отдельно стоящих приборов.

Вытяжка

Способ подключения зависит от модели. Открытую вытяжку чаще всего подключают напрямую. Где расположить розетку для вытяжки? Правильное место будет зависеть от габаритов вытяжки и инструкции по монтажу. Например, чуть выше уровня навесных шкафов на 5–6 см.

Рабочая поверхность

Мысленно расставьте приборы, подумайте где будет максимально удобно подключать миксер, кухонный комбайн, чайник и другую утварь. Прибавьте 1–2 розетки про запас, не помешают.

Бывает так, что есть несколько сценариев и не понятно на чем остановиться. Выход такой: разместите несколько групп розеток по 3–4 штуки с равномерным интервалом над рабочей поверхностью. Не забудьте про гнезда на острове.

На какой высоте располагать розетки

Высота размещения над столешницей колеблется от 10 до 30 см. Хорошо также ориентироваться на размер и рисунок плиток фартука.

В зоне столешницы лучше монтировать модели с крышкой для повышенной защиты от влажности IP 44.

Если точек подключения в нужных местах не хватает, выводите розетки на боковые поверхности кухонных шкафов.

На какой высоте расположить розетки на кухне

Мнения по этому вопросу расходятся.

Слишком низко:

• не для всех удобно, ведь часто наклоняться сможет не каждый человек;

• дети ползают по полу и сделать очередное «открытие» для них одно удовольствие, то есть это опасно, либо нужна надежная защита;

• забивается пыль и грязь, опять же продумываем модель.

Самые распространенные варианты высоты в см 20–75, 100–130 см от пола.

Розетки в гостиной. Как правильно расположить

Первым делом продумываем меблировку. Учитываем также образ жизни и пожелания.

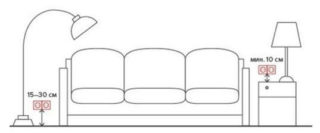

Начнем с мест отдыха — кресел, диванов.

Высота обычно берется по уровню бедра (75–90 см от пола).

Преимущество в возможности удобного подключения любых приборов, стоящих на поверхностях: настольной лампы, зарядки для телефона, ноутбука и других гаджетов. Если сместить розетку ближе к плинтусу, то будет свисать провод. К тому же родная зарядка иногда бывает очень короткой.

Для торшеров наоборот лучше уровень 30 см от пола. Можно компактно сложить шнур и закрепить стяжкой.

Маскировочный вариант — прячем в плинтусе: для редко используемой техники.

Количество розеток лучше запланировать с запасом по обе стороны дивана и у кресел.

Особые планировки требуют особых решений:

1. Островная планировка, когда диван стоит по центру комнаты.

2. Мебель стоит на достаточном удалении от стен.

3. Зона кабинета или библиотеки в гостиной. Стол в окружении книжных полок.

Эти интерьеры легко испортить удлинителем, протянутым к стене.

В таких случаях должна быть предусмотрена возможность подключать локальное освещение в центральной части комнаты. Здесь подойдут варианты размещения розеток, утопленные в пол.

Для мебели есть 2 удачных технических решения:

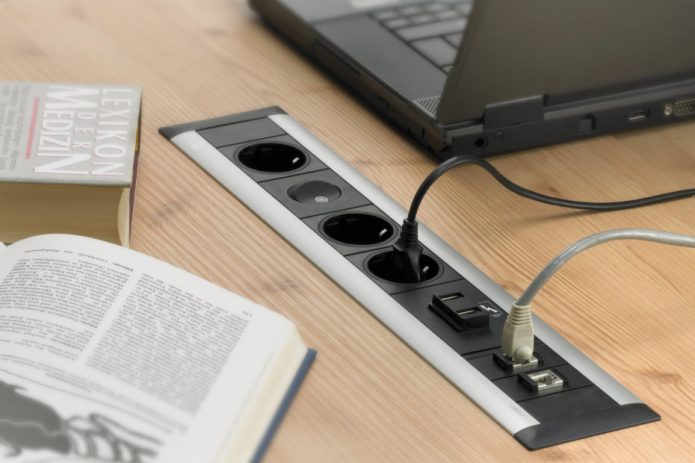

• в столешнице выпиливают отверстие, которое при необходимости закрывают Г-образной заглушкой, в нём прячут розетку;

• в корпус мебели встраивают выдвижную розетку с заглушкой на конце.

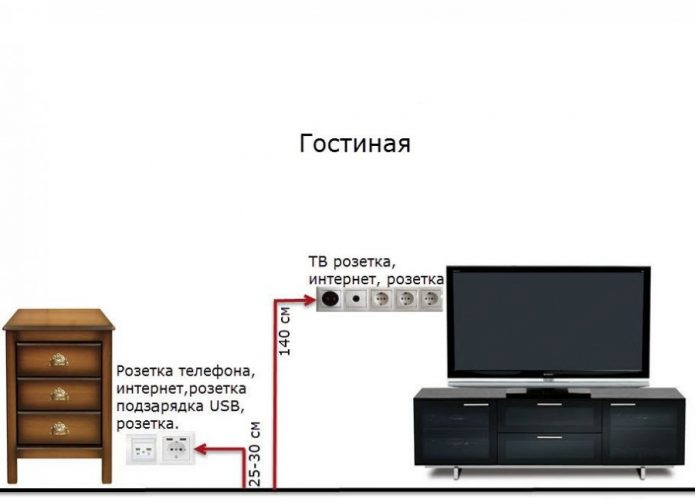

Телевизор

Для подключения понадобится несколько точек. Высота должна быть продумана. Это позволит:

• максимально приблизить телевизор к стене;

• избежать помех при монтаже кронштейна;

• без труда подключить к ТВ любые кабели.

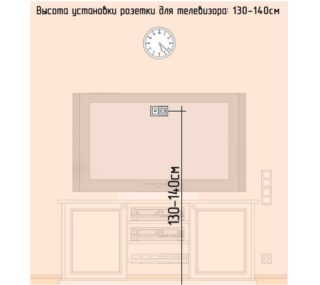

Настенный телевизор на кронштейне: оптимальная высота розеток около 130 см. Их положение не должно совпадать с выступами на тыльной стороне прибора. Понадобятся 2–3 обычных точки, 1 ТВ- и 1 интернет-слот.  Слоты для колонок музыкальной системы и домашнего кинотеатра.

Для подсчета общего количества розеток:

• составьте список всех электроприборов, которые у вас есть и которые вы хотите купить в ближайшие годы;

• мысленно пройдите маршрут перемещения пылесоса. Для больших комнат установите точки подключения на входе и в дальней части комнаты.

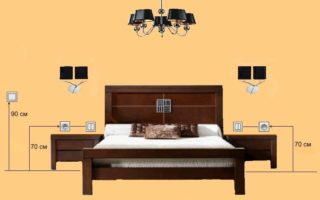

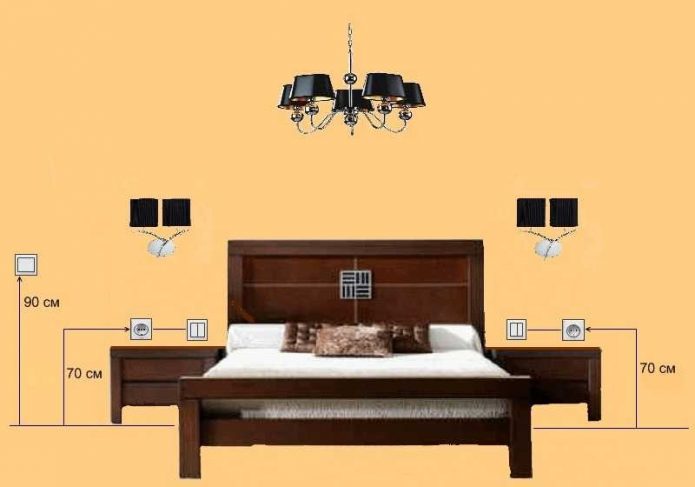

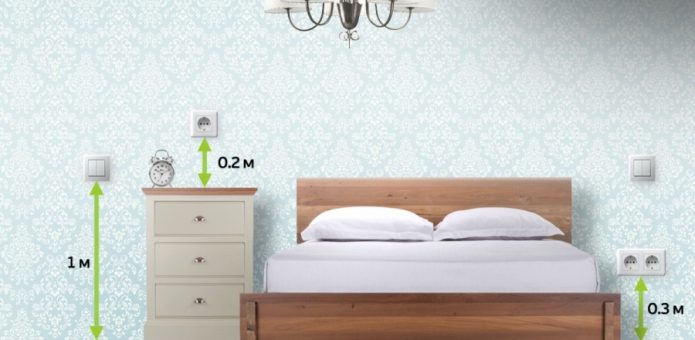

Как правильно разместить розетки и выключатели в спальне

Спланируйте интерьер. Определите сценарии освещения. Должно быть удобно включать и выключать свет, розетки и выключатели не должны быть скрыты за мебелью. Лишние усилия в зоне релакса неуместны.

Сколько розеток понадобится, можно поинтересоваться у дизайнера. Эргономика пространства дело серьезное. Учитываем также свою индивидуальность, то есть привычки и образ жизни. Все необходимые точки подключения планируйте на расстоянии вытянутой руки от места отдыха.

Количество источников света зависит от количества обитателей.  С каждой стороны спального места — отдельный светильник. Где будет стоять кровать определяем до начала планирования с точностью до сантиметра. От этого зависит место вывода для подключения осветительных приборов.

Рядом с кроватью запланируйте выключатель для верхнего света, как в отелях. Включите в одну рамку парные выключатели, 1 для общего источника света, 1 для локального.

Отдельная подсветка нужна для:

• туалетного столика с зеркалом;

• зеркала со встроенной подсветкой;

• шкафа со светодиодной лентой внутри.

Итого плюс 3 штуки.

Не помешает розетка для подключения для пылесоса и увлажнителя воздуха.

Детская комната

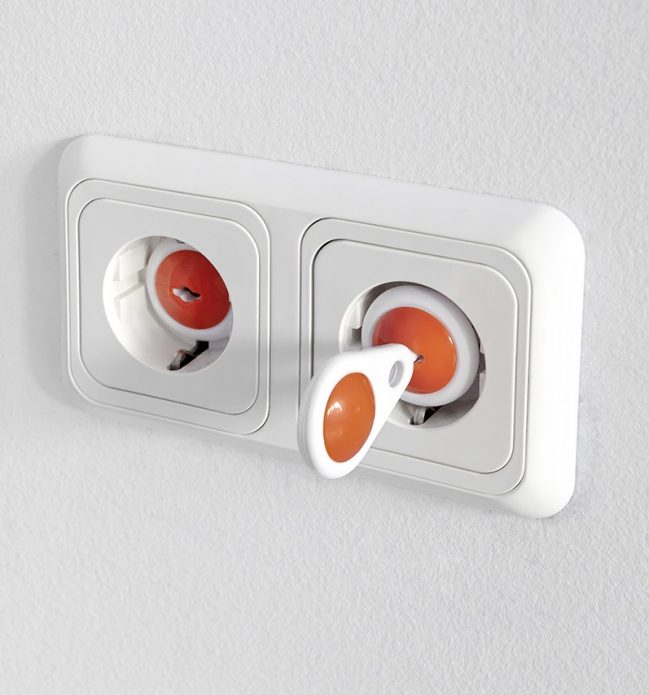

Когда будете решать где расположить розетки в детской, учтите, что они должны быть безопасны. Удачное решение – защитные шторки.

Они крепятся к крышке с внутренней стороны. Автоматически закрывают гнезда. Это не дает вставить в них инородные предметы – проводники тока. Ассортимент широкий. Выпускают даже отдельные линейки таких устройств. Они надежно уберегают от ударов током.

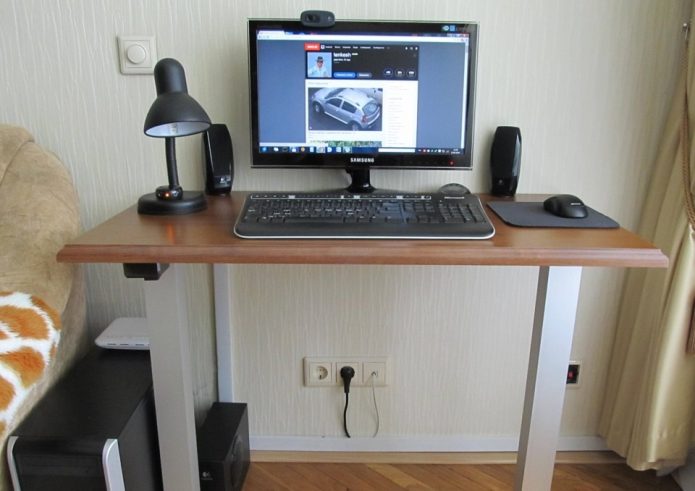

Кабинет

Для домашнего офиса необходимо несколько выходов у рабочего стола. Для подключения стационарного компьютера подойдет нижний уровень розеток.

Для работы за ноутбуком и подзарядки планшета или смартфона розетки лучше иметь под рукой.

К точному количеству розеток прибавьте: для светильника, зарядного устройства, сетевого фильтра и охлаждающей платформы для ноутбука.

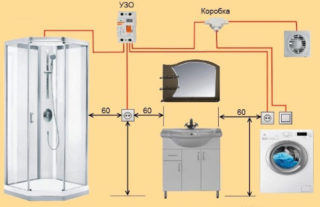

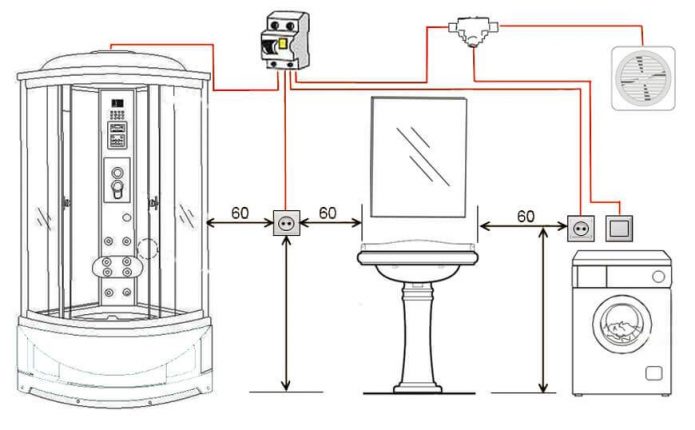

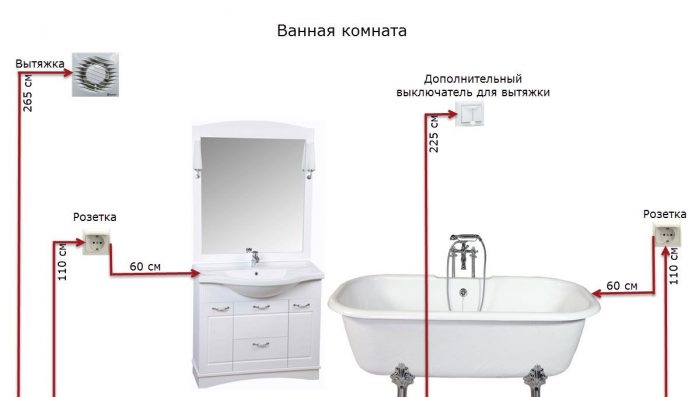

Ванная

В открытом доступе должны быть розетки для фена и электробритвы.

Если стиральная машина находится здесь, то + 1.

Для подключения дополнительных электроприборов тоже нужно предусмотреть скрытое питание.

Можно проложить кабель под плинтусом до тумбы с раковиной и вывести розетку на полку или внутренний выдвижной ящик. Это в том случае, если  подключение монтируется в уже готовой ванной комнате.

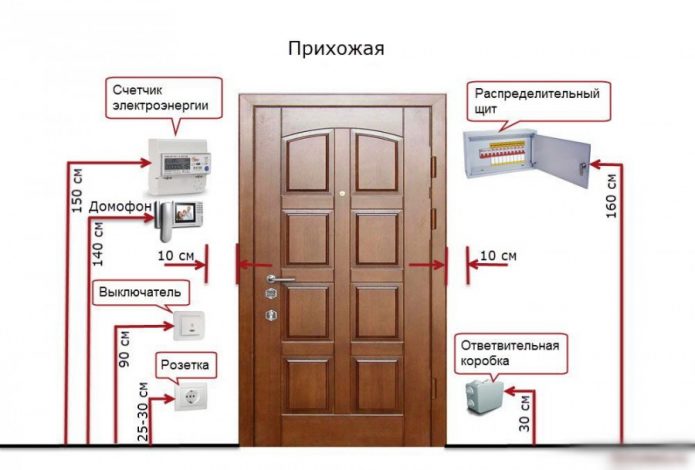

Прихожая

Отталкиваться будем от площади помещения. Лучше размещать трозетки в нескольких местах по всему периметру.

Какие ставить розетки и выключатели в зависимости от типа и вида

Типы розеток

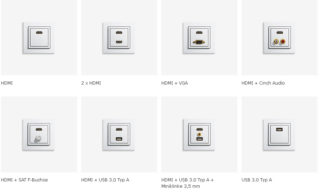

Нестандартные розетки.  Такие как USB-модели для зарядки телефона/планшета и специальная для стационарного телефона. Их можно разместить в одной рамке со стандартными.

Розетки с крышечкой. Декоративный камуфляж. Для красоты и чтобы скрыть от детских глаз. Крышечка откидывается.

Розетки в полу. У них особая конструкция для монтажа. Их утапливают в пол и снабжают закрытыми лючками. Конструкция с утапливаемой лицевой панелью препятствует скоплению пыли и других инородных тел. В неактивном состоянии панель находится на одном уровне с декоративной рамкой и не соприкасается с токопроводящими контактами. Нажали и скрыли контакты. Удачное, практичное и долговечное устройство. Защита от пыли и детского любопытства.

Умные розетки или дистанционно управляемые.

Используются, когда нужно разместить розетки, которые умеют слушаться вас. Отличие от обычных: их можно запрограммировать на работу в определенное время,  управлять с компьютера, смартфона или с помощью специального пульта. Возможные типы управления:

• радио-модели;

• по телефону;

• с помощью SMS;

• по Wi-Fi.

По внешнему виду:

• накладные, похожи на переходники;

• вмонтированные в стену.

Возможности:

1. Отключать технику, питающуюся от сети:
   — при неисправности;
   — когда никого нет дома;
   — при скачках напряжения;
   — включать и выключать в заданное время;

2. Контролировать состояние техники, подсоединенной к сети.

3. Экономить электроэнергию, в режиме ожидания.

Где размещать выключатель в зависимости от типа

Многофункциональные выключатели — для любителей комфорта. Подходящий вариант для спальни и гостиной. На несколько клавиш программируются разные устройства. Их можно включать и выключать одним нажатием.

Оптимальный вариант 3–4 пластины. На две подключают источники света, например центральный и боковой. На остальные — кондиционер и шторы. В результате получается комфортная среда обитания. Ловким движением руки создается любой сценарий освещения. К тому же к таким выключателям можно подсоединить любую технику или настроить программу-таймер.

Выключатели со встроенным датчиком движения

Включается и выключается вручную. По истечении некоторого времени, которое определяется моделью, свет гаснет автоматически, если не будет зафиксировано движения. Подобный тип не используют для жилых комнат.

Они предназначены для холлов, ванных комнат или гардеробных. Экономия электроэнергии для забывчивых.

Выключатель дистанционного управления

Беспроводной. По сути это пульт дистанционного управления для света. Устанавливается в любой точке помещения, крепится к стене. Не требует дополнительного питания. Работает на встроенном гальваническом элементе. Управляет светильниками посредством радиосигнала.  Ему подчиняются лампы накаливания, а также галогенные, энергосберегающие и светодиодные лампы. Удобно в случае проблемной проводки. Подойдет, если невозможно вывести обычный выключатель в нужное место.

Кнопка Master-off

Супер-выключатель техники. Разместите у выхода из дома или квартиры. Одно нажатие кнопки отключает все розетки, за исключением холодильника и приборов, которые должны работать весь день. Перестанете волноваться, выключили утюг или нет. Безопасность, спокойствие, экономия времени и средств.

Электрика — дело тонкое, без специалиста далеко не всегда можно справиться. Мы готовы помочь. Включаемся в работу на любом этапе. Будем с вами от начала проектирования до конца ремонта.

Подскажем как расставить розетки и выключатели в доме и квартире грамотно. И не забудьте, наши партнеры LEGRAND Valena LIFE готовы сделать скидку на розетки и выключатели.

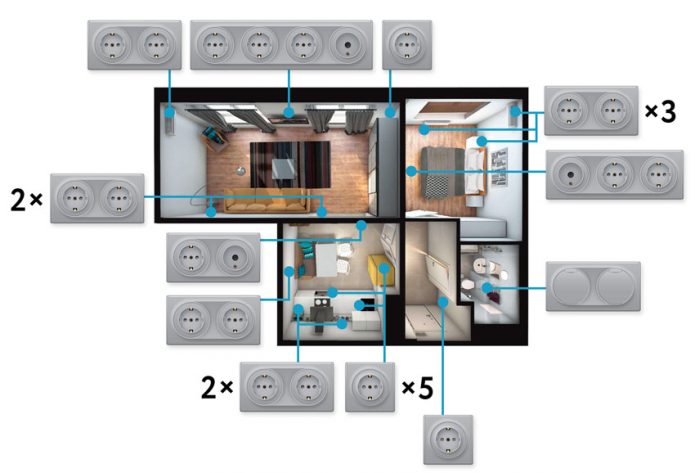

Как расположить розетки в квартире: лучшие схемы

В современной квартире одновременно работает множество электроустройств. Во время ремонта часто возникает необходимость перенести неудачно расположенные розетки и распланировать их так, чтобы без проблем подключать каждый прибор и не спотыкаться о тянущиеся через весь дом провода. Это наиболее актуально для домов старой постройки — в новостройках электросеть обычно организована более эффективно. До начала работ следует продумать, как рационально расположить бытовую и цифровую технику, щитки и розетки.

Оптимальное расположение

В каждой комнате жильцы часто или постоянно пользуются различными электроприборами. Чтобы все предметы интерьера были на своих местах и розетки не оказались спрятанными за шкаф или диван, следует нарисовать план каждого помещения с указанными размерами и определить, куда встанет мебель, техника, освещение. Нужно учесть также строительные нормы и правила, чтобы обеспечить пожарную безопасность и чёткую работу электропроводки.

Прихожая и коридор

Освещение в прихожей лучше подключать с помощью отдельных выключателей. Чаще всего в этом помещении пользуются сушилками для обуви или пылесосом. Поэтому будет достаточно двух розеток, расположенных в углу на высоте 30 см от пола и 10 см от двери или мебели. При необходимости установки дополнительных электроустройств в прихожей схема усложняется.

Ванная

В ванной комнате могут быть постоянно включены в розетки стиральная машина, душевая кабина и водонагреватель. Часто нужно воспользоваться феном или бритвой. Для крупной техники потребуются отдельные источники энергии, которые по правилам должны располагаться не ближе, чем за 60 см от источника воды и от пола. Покупать следует специальные влагозащитные розетки с крышкой и маркировкой IP44 — у них есть особый пластиковый фланец с внутренней стороны для стока воды при попадании.

Вентилятор принудительной вытяжки обычно подключают к выключателю освещения — если человек вошёл в ванную комнату, начинает работать вытяжка.

Кухня

Кухня лидирует по количеству постоянно работающих электроприборов. Основной перечень постоянно включённой в сеть техники:

• холодильник;
• посудомоечная машина;
• электроплита;
• микроволновка;
• телевизор;
• вытяжка;
• электрочайник;
• стиральная машина.

Поэтому необходимо не меньше восьми розеток для постоянной работы и не менее пяти для мелкой бытовой техники, такой как миксер, кофемолка или мясорубка.

Основную трудность представляет правильное расположение розеток для встроенной техники — их нельзя размещать за электроприборами, поэтому лучше вынести источники энергии за соседние шкафы кухонного гарнитура. Для варочной панели и духового шкафа необходимо установить отдельные источники питания — сдвоенная розетка не выдержит нагрузки.

Розетки для блендера или тостера, которыми хозяева пользуются на столе, нужно установить выше рабочей поверхности на 30 см.

Гостиная

Эта комната служит для отдыха и развлечения домочадцев, в ней расположены телевизор, аудиоцентр, Wi-Fi роутер, сплит-система, точки локального освещения. Эти приборы подключены постоянно, розетки для них по правилам безопасности монтируют на высоте 30 см от пола и не менее 10 см от дверных и оконных проёмов.

Для сплит-системы розетку следует разместить наверху, около места установки внутреннего блока — это позволит избежать некрасивых проводов на стенах.

Будет удачным решением сделать возможность подключения зарядных устройств или электрокамина в диванной зоне.

Спальня

На прикроватных тумбочках обычно лежат телефоны или планшеты, которые требуют дополнительной подзарядки. Поэтому оптимальным решением будет разместить пару розеток у кровати, на расстоянии 15–20 см от столешницы.

Если в спальне стоит туалетный столик, то возле него также стоит установить розетку для подключения фена или другой техники.

Удобно смотреть любимые фильмы и передачи, валяясь в кровати, поэтому телевизор обычно вешают на противоположную изголовью кровати стену. Спрятать розетку можно за панелью экрана.

Детская

Маленькому ребёнку достаточно розетки для ночника, но стоит учесть, что через пару лет понадобятся источники энергии для игровых приставок и зарядки телефона, планшета, телевизора и компьютера. А если детей несколько, то нагрузка на электросеть возрастает.

Для детских комнат желательно купить безопасные розетки с крышками или заглушками и расположить их так, чтобы малыш не доставал до свисающих проводов.

Кабинет или рабочий стол

На рабочем столе обычно стоит компьютер, монитор, периферийная техника, телефон и настольная лампа. Для комфортной работы потребуется не менее 6 розеток с сетевым фильтром, а чтобы спрятать некрасивую путаницу из проводов, следует смонтировать электрофурнитуру на высоте 25–30 см над уровнем пола и убрать провода под кабель-канал.

Сетевой фильтр можно врезать в рабочий стол, если есть необходимость постоянно переключать устройства.

Видео: Как правильно разместить розетки и выключатели

Планирование на стадии проектирования позволит оборудовать каждую функциональную зону в квартире по желанию, например, обустроить рабочее место и печатать на ноутбуке, лёжа на любимом диване. Если расположить разъёмы питания в квартире в соответствии с правилами безопасности и учесть количество и размещение основных электроприборов, то провода не будут путаться под ногами, а использование аппаратуры станет более удобным.

Расположение розеток и выключателей в квартире

Постоянно распутывать кабели питания разнообразной бытовой техники – дело не из приятных. Чтобы избежать такой ситуации, необходимо тщательно спланировать установку и размещение в различных точках помещения нужного количества электрических розеток. Как показывает статистика, в большинстве современных домах имеется не менее шести электрических приборов, кроме того, электророзетки периодически используются для зарядки различных гаджетов. В этой статье мы разберемся, каким должно быть расположение розеток в квартире, чтобы использование бытовой аппаратуры не доставляло дискомфорта.

Как спланировать установку?

Планировать, где будут установлены розетки в вашей квартире, лучше всего одновременно с разработкой дизайна помещения. Если сделать проект интерьера специалист может и самостоятельно, то план размещения розеток, как и выключателей, следует проработать вместе с ним. Дизайнер не волшебник, и он не угадает, где должна стоять розетка, чтобы вы, например, работали на ноутбуке в спальне. Поэтому определиться с размещением стационарных элементов электропитания необходимо до того, как проект будет утвержден.

При самостоятельной планировке интерьера нужно учитывать, где будет стоять мебель, иначе может получиться так, что электророзетка окажется за шкафом-купе, где она будет бесполезна. Разработав интерьер и определившись с обстановкой, можно переходить к вопросу расчета и монтажа электрооборудования.

Чтобы упростить планирование обстановки, лучше всего заранее определиться, какие модели различной мебели будут находиться в доме.

Зная их размеры и место размещения, вы легко определитесь с расположением розеток и выключателей.

Также заранее желательно ознакомиться с недочетами в расположении розеток и выключателей, которые показаны на видео:

Правила установки элементов питания в разных помещениях

Розетки устанавливаются в помещениях квартиры, в первую очередь, исходя из назначения конкретной комнаты, а также электроприборов, которые будут в ней установлены. Разберемся, сколько розеток должно быть в помещениях и где их лучше устанавливать.

Кухня

Практически в любой современной кухне имеется большое количество электроприборов. Поэтому первый шаг в проектировании интерьера – определение мест для каждого из них. Большинство аппаратов устанавливается на кухонном гарнитуре.

Исходя их этого, дадим несколько рекомендаций на тему размещения точек электропитания на кухонном фартуке:

• Электророзетки, предназначенные для встроенной техники, следует разместить за соседними шкафами, поскольку включать такие электрические приборы непосредственно напротив их задней панели запрещено.
• Точка питания для кухонной вытяжки монтируется на расстоянии 0,6 м от верха навесного шкафа.
• Для запитки мелких кухонных аппаратов, типа блендера или миксера электророзетки монтируются на высоте 0,2-0,3 м от поверхности столешницы.

Нужно помнить также о необходимости установки точек питания для варочной панели, духовки и холодильника. Варочную панель не следует подключать в двойную розетку вместе с духовым шкафом – элемент питания не выдержит такой нагрузки. Еще одну-две точки питания можно установить рядом с обеденным столом.

Наглядно про розетки на кухне на видео:

Гостиная

Имеется четыре варианта размещения электророзеток в таких комнатах, как зал и гостиная. К ним относятся:

• Дверной проем. Элементы электропитания монтируются здесь обычно для подключения пылесоса и электрического обогревателя. Установка должна осуществляться на высоте 0,3 м от уровня пола, при этом расстояние до двери должно составлять не менее 0,1 м.

• Диванная зона. В этом месте точки электропитания должны размещаться таким образом, чтобы в них было удобно включать шнур питания ноутбука или зарядное устройство для планшетного компьютера или мобильного телефона. Нельзя забывать и о таких необходимых приборах, как торшеры и светильники, а также кондиционер.
• Зона ТВ. Точка питания здесь должна размещаться на стене за панелью прибора, если речь идет о подвесном телевизоре, или, если аппарат установлен на подставке, таким образом, чтобы при взгляде на экран не было видно кабелей.
• Пространство около рабочего стола. Если в квартире небольшое количество комнат, гостиная нередко выполняет функцию кабинета. В таком случае число разъемов электропитания следует увеличить. В этой зоне нужно расположить розетки для подключения ПК или ноутбука, а также настольной лампы.

Спальня

Любое спальное помещение можно разделить на несколько зон, в в которых нужно разместить точки электропитания. Розетки в спальне в первую очередь нужно установить около прикроватных тумбочек или кровати для подключения ночного светильника, который особенно необходим для любителей почитать перед сном журнал или книгу.

При наличии в комнате для отдыха письменного стола около него нужно расположить две электророзетки, в одну из которых подключается настольная лампа, а в другую – компьютер. Высота их над рабочей поверхностью должна составлять приблизительно 0,2 м. При установке в этой комнате телевизора необходимо еще как минимум две точки питания, которые монтируются на высоте приблизительно 1,3 м от уровня плинтуса. Чтобы кабели не портили интерьер, их желательно спрятать за телевизором.

Около дверного проема также необходимо разместить элементы электропитания, в которые можно будет подключить пылесос или электрический камин.

На видео дополнительно показаны нюансы расположения розеток и выключателей в квартире:

Таковым должно быть расположение розеток в спальне. Теперь переходим к следующему помещению, на котором нужно остановиться более подробно.

Ванная комната

Размещение розеток в этой комнате также стало необходимостью. В них подключается стиральная машина, электробритва, фен, а при отсутствии в доме горячего водоснабжения – электрический водонагреватель. Правила устройства электроустановок гласят, что точки питания не должны располагаться близко к ванной (душевой кабине), и расстояние между ними должно быть не менее 0,6 м.

Поскольку влажность в этом помещении наиболее высока, то количество стационарных элементов питания в нем желательно сократить до минимума.

Розетки, которые устанавливаются в ванной комнате, должны быть защищены от попадания влаги на контакты специальной крышкой. Кроме того, ПУЭ предусматривает возможность использования в этом помещении только тех элементов, схема которых предусматривает подсоединение к устройству защитного отключения. В аварийной ситуации оно прекратит подачу электроэнергии и не допустит возникновения пожара.

Прихожая

Через это помещение проходит любой человек, вошедший в квартиру. Здесь обычно устанавливается один-два разъема электропитания – для подключения пылесоса или аппарата для сушки обуви.

Заключение

Мы разобрались, сколько розеток нужно устанавливать в каждом из основных помещений для комфортного пользования электроприборами. Напоследок нужно сказать, что в каждом помещении, по возможности, желательно предусмотреть по одной дополнительной розетке. Это позволит при подключении новой техники или какого-нибудь аппарата для хозяйственных работ обойтись без удлинителей.

Ознакомившись с этой статьей, вы получили представление о том, каким должно быть расположение электрических розеток в квартире. Надеемся, что эти рекомендации помогут определиться с количеством точек электропитания, необходимым для вашей квартиры, и местами, где следует их устанавливать.

схема, количество, гостиная и детская

Содержание статьи:

Для безопасного и удобного использования электроприборов и управления источниками света в квартире устанавливают стационарные точки питания. Расположение розеток и выключателей в квартире выбирается с точки зрения комфортности эксплуатации, но необходимо учитывать и технические правила монтажа.

Правила размещение выключателей

Одним из самых надежных вариантов размещения розеток и выключателей является евростандарт

Существует два стандарта размещения выключателей и каждый из них имеет свои преимущества:

• Советский. Розетки устанавливают на высоте 90 см от пола, выключатели – 1,5-1,6 м. В этом случае маленькие дети не дотягиваются руками до прибора, поэтому находятся в безопасности. В то же время взрослым не приходится нагибаться, чтобы включить технику в розетку.
• Евростандарт. Розетки – на уровне 30 см от пола, выключатели – на высоте 90 см от покрытия. Электрические точки не бросаются в глаза, зачастую скрыты мебелью. Выключатели доступны даже детям, а взрослым не нужно поднимать руку, чтобы включить свет.

Выбирая выключатели, следует знать, что электроприборы подобного рода имеют разную степень влагозащиты. Для влажных помещений нужно приобретать прибор с защитой от проникновения и попадания влаги либо выносить его за пределы комнаты.

Планирование размещения розеток

Чтобы подробно разобраться с размещением розеток в квартире, перед непосредственным монтажом электроустройств необходимо составить план с учетом количества техники. В первую очередь составляют схему квартиры, отмечая расположение мебели и технических приборов. Причем количество электророзеток увеличивают на одну или две единицы, предусматривая возможное расширение арсенала используемой бытовой техники.

Помимо технических требований, учитывают, насколько удобно будет пользоваться разъемом, незаметен ли он или бросается в глаза и портит интерьер.

Электроприборы размещают со стороны дверной ручки, а не петель, так как в последнем случае придется обходить полотно для их использования.

Схема размещения

Если план розеток и выключателей составляется для строителей, в обязательном порядке делают его в масштабе на миллиметровой бумаге с привязкой к общей планировке. Обозначаются места расположения и высота установки устройств в соответствии с нормативами.

План размещения розеток и выключателей в квартире

Проект расположения элементов электрической разводки должен быть согласован с дизайнером.

Как определить необходимое количество

Правильная схема подключения и расчет минимального количества розеток позволит с удобством пользоваться приборами на кухне

Сколько розеток должно быть в квартире, зависит от ее оснащенности бытовой техникой. Эксперты советуют предусмотреть для каждого электрического прибора свой разъем, расположенный в месте, удобном для его использования. Причем в каждом помещении следует еще добавить пару электророзеток с расчетом на будущее. Хорошее подспорье в определении количества электроприборов – подробный план.

Особенности размещения розеток

Высота установки розеток и выключателей

Детализируя план установки, следует уточнить, что к размещению розеток в квартире предъявляются особые правила, имеющие рекомендательный характер, отраженные в «Своде нормативов по строительству и проектированию», а также в СНиП 31–110–2003:

• Высота расположения выключателя определяется с учетом среднего роста членов семьи, чтобы каждый мог пользоваться им, не поднимая руки. В среднем этот показатель равен 80-90 см от поверхности пола.
• Выключатель должен размещаться со стороны дверной ручки, в непосредственной близости от дверного проема, около 10-15 см от него.
• Электроразъемы не должны закрываться предметами мебели, что ухудшает доступ к ним и отток тепла.
• Выключатели для ванной комнаты и туалета выносят в коридор.

Принимают во внимание рекомендации дизайнера и нюансы дизайнерского проекта.

Правила размещения в различных жилых зонах

Каждая комната оборудуется разными по назначению электроприборами, варьируется и их количество. Составляя план расположения электрических точек, важно учесть особенности помещения. Положения о правильном расположении розеток и выключателей в квартире зафиксированы в нормативных документах: СНиП, ПУЭ, ГОСТ.

Кухня

Схема расположения розеток на кухне

Чтобы правильно определить расположение всех электрических точек, необходимо распланировать, где именно будут располагаться бытовые приборы. Так как в кухне устанавливают мелкую и крупногабаритную бытовую технику, важно, чтобы розеток было столько же, сколько и устройств, а лучше с запасом. Они должны быть расположены удобно, чтобы не пришлось использовать удлинители или тройники.

В первую очередь, продумывают расположение розеток и выключателей для стационарной бытовой техники:

• холодильника;
• стиральной машины;
• вытяжки;
• измельчителя отходов;
• посудомойки;
• встроенной микроволновки;
• электрического духового шкафа и варочной панели;
• датчика протечки воды;
• потолочных и встраиваемых в мебель светильников.

Разъем под варочную панель удобно расположить сбоку, в шкафу с распашной дверкой, или в плинтусе. Причем некоторые модели подключаются напрямую к проводу, а не к розетке. Поэтому отдельный разъем может и не потребоваться.

Розетку для холодильника рекомендуется устанавливать под холодильником, но это может быть неудобно, если приходится часто его размораживать. Лучше установить разъем справа, слева от него, или сверху.

Для подключения нестационарных приборов необходимы розетки на фартуке, по две розетки на левой и правой части кухни. Удобно, когда одна или две розетки располагаются рядом с обеденным столом. Важно предусмотреть, что мелкая бытовая техника может подключаться к сети одновременно.

Розетки Gira – HDMI, VGA, USB

Потребуется организовать доступ к электросети для телевизора, если это модель с функцией SMART, нужна интернет-розетка. Разъем для пылесоса рекомендуется установить на уровне 30-40 см от пола, рядом с входом на кухню. Оптимальное место для установки выключателя кухонного освещения – 75-90 см от пола и 10-15 см от дверного проема.

При этом придерживаются некоторых требований:

• Запрещено размещать розетку за бытовой техникой. Следует установить ее рядом, за стенкой соседнего шкафа или в плинтусе.
• Разъемы для вытяжки и телевизора монтируют на высоте 2-2,5 см от пола, то есть над вытяжкой и за панелью ТВ.
• Розетки для мелкой техники должны находиться на высоте 10-30 см от столешницы, причем нижний край – не менее 5 см от нее.
• Для варочной панели и духового шкафа делают две отдельных розетки, так как двойная розетка не выдержит нагрузку.

Розетки, расположенные в непосредственной близости от источника воды, должны быть с высокой степенью влагозащиты. Это касается разъемов для измельчителя, стиральной и посудомоечной машин.

Гостиная

Расположение розеток в гостиной

В гостиной выключатель следует расположить у двери на высоте 75-90 см, чтобы он был доступен всем членам семьи. Там же располагают розетку, например, она может использоваться для подключения пылесоса. От дверного проема отступают порядка 10 см, а от пола – 30 см. Если комната большая, для пылесоса потребуется еще одна розетка – в дальнем конце зала.

В зоне размещения телевизора также необходимо установить несколько розеток. Потребуются разъемы для подключения ТВ, DVD-плеера, аудиосистемы, интернет-розетка. Высота размещения – 130 см. Они будут закрыты панелью телевизора, но к ним будет организован свободный доступ.

У дивана следует сделать розетки под настенные светильники, торшер, ноутбук, телефон. Кроме того, в зависимости от расположения, следует запланировать электрические точки под кондиционер и дополнительную технику. Желательно сделать электророзетки рядом с креслами.

Если в гостиной установлен рабочий стол, нужны разъемы под настольную лампу, компьютер, монитор, колонки, принтер, сканер. Их лучше разместить над столом, чтобы удобно было включать/отключать приборы.

Если в гостиной будет аквариум, необходимы разъемы под фильтр и освещение.

Спальня

Рекомендуемая высота розеток в спальне

В спальне потребуется блок розеток рядом с прикроватными тумбочками, чтобы поставить телефон на зарядку, подключить ноутбук, планшет, электронную книгу. Дальнейшие рекомендации зависят от того, какая техника установлена в спальне или какие зоны дополняют пространство. Это может быть рабочая зона или телевизор. У двери стандартно размещают выключатель и розетку для пылесоса. Также могут потребоваться электророзетки под дополнительные источники освещения.

Ванная комната

Схема электропроводки в ванной комнате

Расположение и количество розеток в ванной комнате определяется подключаемыми к ним электроприборами. Практически всегда здесь нужны электрические точки для стиральной машины, фена, электробритвы. Кроме того, могут потребоваться разъемы под водонагреватель, полотенцесушитель, сушилку.

Правильное расположение розеток в ванной комнате – не менее 60 см от пола и источника воды. Причем это должны быть специальные приборы, с высокой степенью влагозащиты.

Прихожая

В прихожей розетку и выключатель удобно разместить рядом с входом, чтобы не проходить в грязной обуви через все помещение ради выключения или включения света. Розетка может быть установлена под выключателем – для пылесоса, к примеру, или обувной сушилки, дверного звонка.

Детская

В детской комнате у двери, со стороны дверной ручки размещают выключатель. Под ним на высоте 30 см от пола розетку для пылесоса, обогревателя, увлажнителя. Если ребенок только начал ходить, следует закрыть их заглушками или установить приборы с крышками. Если ребенок школьного возраста, для него нужно оборудовать рабочее место. Требования такие же, как и к рабочему месту в гостиной. У спального места потребуются розетки для ночника. Пригодятся электрические разъемы напротив кровати, для подключения телевизора.

Кабинет

Домашний кабинет должен быть оснащен достаточным количеством розеток для рабочей техники

Домашний кабинет также должен быть оборудован достаточным количеством электророзеток и выключателей. В обязательном порядке потребуется блок розеток у рабочего стола. Их можно установить на 15-20 см выше столешницы или спрятать за столом, на уровне 20-30 см от пола. В кабинете могут быть установлены:

• настольный источник света;
• стационарный компьютер;
• монитор;
• колонки;
• принтер;
• сканер;
• копир;
• ноутбук;
• зарядка для телефона;
• аквариум;
• телевизор.

Для всех этих устройств нужна собственная розетка, так как они могут использоваться одновременно. Рекомендуется также предусмотреть разъем под пылесос.

Если в новостройке расположение розеток и выключателей более или менее соответствует современным требованиям, то в многоквартирных домах, построенных 25 и более лет назад, количество электрических точек сильно ограничено. В любом случае при планировании рекомендуется отталкиваться от индивидуальных пожеланий и учитывать нормативы.

Размещение розеток в квартире | Составляем схему расположения

Существует простая методика размещения розеток в квартире, пошаговое выполнение которой, поможет сделать ваше жилище комфортным и безопасным. Сейчас, в рамках нашей большой статьи «Проект электрики квартиры | Электропроект своими руками», мы, по данной технологии, выберем места, где лучше всего расположить розетки и создадим подробную схему для электромонтажа.

Для выбора мест установки, нам потребуется план квартиры, подробно о том, как его можно создать, мы уже говорили в статье «План квартиры | Своими руками», в которой, мы нарисовали план двухкомнатной квартиры — «хрущевки».



На этом примере мы и будем составлять схему расположения розеток в квартире.

1. В первую очередь, необходимо определиться с расположением мебели и нанести ее на план. Чем тщательнее вы продумаете желаемую обстановку, тем более точным и выверенным будет расположение розеток, выключателей, освещения и прочего электрооборудования.

Лучше всего, если вы пройдете по мебельным магазинам и определитесь с конкретными моделями столов, диванов, кресел, которые планируете приобрести. Зная их размеры, вы легко сможете перенести их в масштаб плана квартиры.

В качестве примера, возьмем диван, с габаритными размерами ШхГхВ (ширина, глубина, высота) – 2000мм х 800мм х 850мм.



Для размещения дивана на плане квартиры, необходимо схематически отобразить его в горизонтальном разрезе.

После перевода реальных размеров дивана в наш масштаб 1:20, чертеж дивана будет иметь следующие параметры:

Напомню, масштаб плана квартиры, построенного нами ранее, 1 к 20, т.е. для перевода мебели в данный масштаб, все габаритные размеры необходимо делить на 20 (в миллиметрах).

Теперь можно размещать диван на плане квартиры, в необходимом вам месте, при этом пропорции дивана относительно квартиры, будут полностью соблюдены.

В нашем примере, мы обставим основные зоны, которые обычно есть в каждой квартире:

    1. Спальная зона

    2. Зона отдыха

    3. Рабочее место

    4. Кухонное пространство

    5. Сан. Узел

Наносить проекции мебели на план квартиры вы можете любым удобным для вам образом -рисовать ручкой/карандашом, делать аппликацию (вырезать макеты мебели и прикладывать к чертежу), главное соблюдать масштаб. Мы пошли по самому простому пути, воспользовались графическим редактором и у нас получилось следующее:



2. Следующим шагом мы, по той же методике, расставляем все стационарные потребители электроэнергии. Обозначать их можно схематически, геометрическими фигурами, повторяющими общие габаритные размеры, переведенные в масштаб плана. Лучше всего это делать на отдельной копии плана квартиры с расставленной мебелью.

Указать, в рамках плана, все возможные устройства, которыми вы в будущем будете пользоваться, очень сложно, постарайтесь показать все стационарные, крупногабаритные и энергоемкие, вроде холодильника, стиральной машины, водонагревателя и т.д. Остальные электроприборы, которые вы собираетесь использовать, тоже имейте ввиду, в следующем этапе, когда мы начнем расставлять розетки на плане, эта информация очень понадобиться.

3. Дальше можно начинать расстановку розеток на плане квартиры. Лучше всего делать это последовательно, покомнатно. Принцип тут простой, все постоянные потребители электроэнергии должны иметь возле себя электрическую розетку, плюс некоторое количество розеток нужно иметь в запасе, для устройств, подключаемых периодически.



Представляйте где и какими устройствами вы будете пользоваться и соответственно этому расставляйте розетки на плане. Обязательно проектируйте свободные розетки, тяжело предугадать, какие еще электроприборы вам понадобятся, но места для подключения лучше предусмотреть заранее.

Чем точнее вы продумаете ваш будущий интерьер, его наполнение электроприборами и техникой, тем более точным будет расчет количества и мест установки электрических розеток.

4. После того, как вы нанесли все основные электрические розетки на план квартиры, необходимо определить местоположения остальных электроустановочных устройств — розеток слаботочных сетей, таких как: тв-розеток, интернет (rj45) розеток, аудио и т.п.



5. При размещении розеток на плане кваритры, следует сразу указывать высоты установки блоков розеток, при этом учитывайте размеры мебели, техники, открывание деверей и т.д., чтобы розетки не оказались закрыты элементами интерьера.
Для удобства, советую сразу определиться с основной высотой установки розеток, о том какие существуют стандарты установки мы писали в статье «Высота установки розеток и выключателей, правила расположения». В дальнейшем, указывать на плане высоту установки розеток нужно лишь в случае, если она отличается от стандартной.

6. Когда вы окончательно определились с местами размещения, нанесли на план квартиры и отметили высоты установки, можно рассчитать размеры точного расположения розеток в реальной квартире. Для этого линейкой измеряем расстояние от ближайшего угла до центра розетки (если это блок розеток – до центра первой розетки в блоке) и полученную величину умножаем на масштаб, в нашем случае на 20.

Пример: Так, на изображении ниже, приведен пример такого перевода размеров. При длине до розетки 60мм на чертеже, реальный размер будет равен 60х20=1200мм.

7. Наносим на схему расположения розеток все необходимые размеры (указывайте размеры с той стороны, точность с которой наиболее критична).



Учитывайте стандартные размеры блоков розеток:

     — стандартная розетка в сборе имеет размер примерно 80мм х 80мм
     — блок из двух розеток —  80мм х 150мм
     — блок из трех розеток – 80мм х 225мм
     — блок из четырех розеток – 80 х 295мм
     — блок из пяти розеток – 80мм х 365мм

Старайтесь не использовать на схеме расположения розеток, блоки более чем из четырех штук (постов), т.к. не у всех производителей есть рамки такого размера. Если вам необходимо сделать рядом более чем 4 розетки, разделите их на группы (2 и 3, 3 и 3 и т.п.)

Следуя этой простой инструкции вы сможете самостоятельно создать подробную схему расположения розеток в квартире. При этом, все розетки будут на своих местах, все электроприборы в квартире будут иметь точки для подключения как к электрическим сетям, так и к слаботочным, сигнальным. Вы навсегда забудете о всевозможных удлинителях и тройниках, о пучках валяющихся и свисающих проводов.

Только такое планомерное, поэтапное проектирование позволит выбрать максимально удобные места расположения розеток. Получившаяся в результате схема розеточной сети в квартире, пригодится для последующего расчета стоимости и непосредственно электромонтажных работ в квартире, будет важной составной частью электропроекта.

Расположение розеток в квартире: высота, правила установки, фото

Опубликовано 24.05.2019 | Полезная информация

Поделиться статьей:

Правильно располагая розетки в квартире, вы избавитесь от потребности в подключении тройников и удлинителей. В этом случае использование электроприборов будет не только более удобным, но и более безопасным.

Устанавливать розетки в квартире можно практически в любом месте. И все же для большинства помещений есть «классические» точки монтажа — они учитывают специфику комнаты и особенности электроприборов, которые в ней обычно используются. Приведенные в статье рекомендации не являются обязательными, но все же стоит ориентироваться на них при разработке и реализации проекта электроснабжения.



Правила размещения и монтажа розеток и выключателей в квартире

Расположение розеток и выключателей в квартире должно соответствовать нескольким правилам:

• Место нужно выбирать с учетом беспрепятственного доступа для включения или выключения электрооборудования.
• Выбор места монтажа должен исключать или минимизировать риск попадания влаги на контакты розетки или выключателя.
• И сами модели розеток/выключателей, и провода для их присоединения должны выбираться с учетом мощности подключаемого оборудования.

Высота расположения

Выбирая, где лучше устанавливать выключатели и розетки в квартиру нужно в первую очередь определиться с высотой. Ранее придерживались простого стандарта: розетки ставятся на высоте 90 см от пола, выключатели 160 см.

Но этот стандарт подходил для домов старой постройки, в которых не предусматривалась возможность одновременного подключения нескольких электроприборов. Поэтому сегодня место для установки розеток и выключателей выбирают по трехуровневой схеме:

Выше всего размещают розетки для включения вытяжек, кондиционеров, плазменных панелей и т.д. Оптимальная высота от 2 до 2,5 м в зависимости от среднего роста людей, проживающих в квартире.

Далее идут розеточные группы над кухонными столешницами или рабочими столами в кабинетах. Серии по 3-4 розетки располагаются на высоте 10-15 см над уровнем столешницы (около 120 см от пола).

Ниже всего в 30 см от пола располагают розетки для подключения стационарной техники. Такая высота оптимальна, если вилку не приходится вынимать очень часто: провода не бросаются в глаза, при этом риск случайного попадания воды при влажной уборке сводится к минимуму.

Выключатели сегодня располагают на высоте 90 см от пола. Но если вы сторонник традиционный, то можно устанавливать их и в 160 см.

Расположение розеток в квартире для каждой комнаты выбирается отдельно. Отталкиваться нужно от планируемого размещения электроприборов, а также от планировки. Ниже мы приведем типовые рекомендации для различных помещений.

Прихожая

Прихожая это помещение, в котором электроприборы используются не слишком часто. Блок из двух розеток на высоте в 30 см от пола то, что нужно для подключения электросушилки для обуви или включения пылесоса при генеральной уборке.

А вот к выбору места для установки выключателя нужно подойти очень внимательно. Его стоит расположить так, чтобы при входе в помещении включить свет можно было одним интуитивным движением, не высматривая клавишу выключателя в темноте.

Гостиная

Гостиная обычно самая просторная комната в квартире, и больше всего времени жильцы проводят именно здесь. В этом помещении схема расположения розеток разрабатывается с учетом особенностей расстановки мебели. Основными группами будут:

• Точки подключения для телевизора (1-2). Их располагают либо чуть выше телевизионной тумбы, либо на стене так, чтобы они были скрыты за экраном, и телевизор можно было подключить максимально незаметно.
• Точки для подключения зарядных устройств, планшетов или ноутбуков. Монтируются либо над тумбами возле кресел, либо около дивана на высоте 30 см от пола. Если гостиная используется в качестве кабинета, то 2-3 розетки можно расположить в 10 см от поверхности рабочего стола.
• Точки подключения бытовой техники (пылесос, масляный обогреватель) в 10-15 см возле дверного проема на стандартной высоте в 30 см.

Оптимальное место расположения выключателя справа от входа на высоте около 90 см.

Кабинет

Выделение в квартире отдельной комнаты в качестве кабинета оптимальное решение в первую очередь для тех, кто работает дома. При этом современная удалённая работа предполагает активное использование различной электроники, которой нужно обеспечить стабильное электропитание. Делается это путем рационального расположения розеток в таких комнатах:

• Первая группа из 4-х розеток устанавливается над столешницей, на высоте примерно 10-15 см от ее верхнего края. Такое расположение идеально подходит для включения настольного ПК и другой техники.
• В нижней части стены, сразу над плинтусом, тоже можно установить группу из 3-х розеток. Они будут использоваться для включения источника бесперебойного питания, системного блока и других стационарных устройств.
• Обычно в кабинете выделяют зону отдыха рядом с книжным шкафом или полками. На стене возле кресла или журнального столика располагают блок из 2 розеток: для торшера и подключения зарядки ноутбука/планшета. Оптимальная высота от 10 до 3 см.

Кухня

В большинстве квартир именно кухня становится комнатой с максимальной концентрацией электроприборов. Именно поэтому стоит хотя бы в первом приближении распланировать их расположение, и только затем выбирать места монтажа розеток.

Обычно в кухне устанавливают до 10 точек подключения на всех трех уровнях. Стационарная техника включается обычно в нижние розетки, закрепленные по периметру помещения в 30 см от пола. Для вытяжки стоит предусмотреть отдельную точку подключения над верхними модулями кухонного гарнитура либо в любом месте на высоте до 2,5 м.

Мелкая бытовая техника включается в одну или несколько розеточных групп по 3-4 гнезда каждая. Эти группы закрепляются над столешницей на высоте 10-20 см от ее верхнего края (отступ нужен, чтобы исключить попадания влаги).

Ванная комната и туалет

В ванной комнате розетки нужны для подключения:

• Стиральной машины.
• Душевой кабинки.
• Мелкой техники лойки, фена и т.д.

В любом случае расстояние от точки подключения до пола и до источника воды должно быть не меньше 0,6 м.

Для установки в ванной комнате нужно использовать специальные влагозащищенные модели (класс защиты не ниже IP44). В их конструкцию обычно включают крышку, закрывающую отверстия от попадания воды, и пластиковый фланец для дополнительной защиты контактов от влаги.

Целесообразность установки розетки в туалете под вопросом (если санузел не совмещенный). Максимум одна точка подключения, рассчитанная на зарядное устройство для смартфона или планшета. Размещение — не ниже 30 см от пола во избежание попадания влаги.

Спальня

Если вы живете в достаточно просторной квартире, то спальню, скорее всего, используете только для отдыха. В этом случае розетки располагаются по такой схеме:

• С каждой стороны спального места, у прикроватных тумбочек по две двойные розеточные группы. Одна точка подключения для светильника или бра, вторая для зарядного устройства мобильного телефона.
• Напротив, кровати, на стене двойная или тройная розеточная группа, которая будет использоваться для подключения телевизора. Если телевизора в спальне нет, то можно ограничиться одной розеткой у двери на высоте 30 см от пола.

В типовых квартирах спальня часто используется и в качестве рабочего кабинета. В этом случае нужно добавить одну или две группы розеток для подключения электроники (компьютер, принтер, Wi-Fi-роутер). Их оптимальное расположение над столешницей.

Детская

Семьи, в которых есть дети, часто выделяют отдельную комнату в квартире в качестве детской. При этом стоит учесть, что со временем потребности в энергоснабжении помещения изменятся – и планировать расположение розеток и выключателей заранее.

Комната, в которой будет жить вначале маленький ребенок, а затем школьник-подросток, оснащается розетками по такой схеме:

• Одна у двери на высоте 15-30 см для подключения пылесоса или электрообогревателя.
• Две в 10-15 см над прикроватной тумбочкой. Они будут использоваться для включения ночника или других приборов (например, увлажнителя воздуха).
• Блок из 4-5 розеток над столешницей рабочего стола. Даже если пока комнату обустраивают для малыша, стоит заранее заложить в проект этот элемент, чтобы потом можно было оборудовать полноценное рабочее место школьника без использования удлинителей.

Естественно, розетки в детскую нужно выбирать специальные, со шторками, перекрывающими контакты и минимизирующими риск поражения ребенка электрическим током.

Конечно, установить розетки в квартире можно и по другим схемам. Но приведенные алгоритмы достаточно рациональны, а главное они учитывают специфику использования разных комнат. Поэтому можно применять их в качестве руководства к действию, при необходимости внося корректировки в расположение оборудования. Именно так поступают профессионалы в области электромонтажа, проектируя и монтируя розеточную сеть дома или квартиры.

Метки:
