Кабель ВВГнг(А) — характеристики и назначение

Кабель ВВГнг(А) активно используется когда необходимо передать или обеспечить распределение электроэнергии. Этот вариант товара нередко также называют силовым проводом.

Диаметр кабеля ВВГнг и технические характеристики изделия позволяют использовать его со стационарными установками. Стандартные характеристики номинального напряжения таких установок могут составлять 660 или 1000 В. Частота электрического тока установок, в которых нашел применение кабель, составляет 50 Гц.

Если говорить про область использования, то сразу стоит отметить её обширность. Технические характеристики ВВГнг дают возможность применять кабель практически везде при условии сохранности защитной оболочки. Изделие без проблем выдерживает различные климатические условия и даже может быть погружено в воду или просто использоваться в условиях повышенной влажности. Выдерживает кабель и применение на большой высоте.

Кабель хорошо показывает себя при использовании в средах с высокой пожароопасностью.

Если вы работаете с горючими компонентами, то такой силовой провод станет хорошей покупкой.

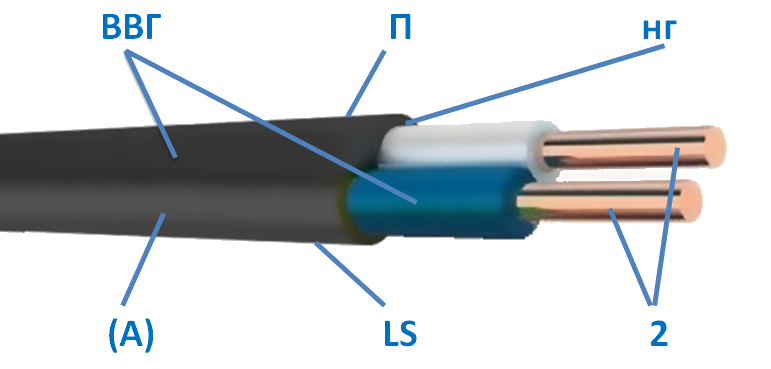

Расшифровка маркировки кабеля

Узнать о том, в какой области может применяться товар можно уже по его маркировке. Силовой провод маркирован как ВВГнг(А). Здесь:

ВВГ — это обозначение расшифровывается как «винил-винил-голый». Аббревиатура говорит о том, что у кабеля два слоя поливинилхлорида, но специальный слой защиты не предусмотрен.
нг — обозначение указывает на возможность использования кабеля в пожароопасных средах. Если возгорание возникнет, кабель не будет распространять его. Для некоторых областей применения использования это критически важное требование.

(А) — эта буква показывает отличие конкретной спецификации кабеля от других разновидностей ВВГ по части пожаробезопасности. Кабель ВВГнг ГОСТ предписывает маркировать буквой «А» в том случае, если кабель не будет распространять горение даже при прокладке в пучках.

Маркировка кабеля легко читается, и уже по одному взгляду на нее вы сможете понять, где и как будет применяться изделие.

Основные технические характеристики

При общем обозначении ВВГнг(А), разные варианты кабелям может отличаться по своим техническим параметрам. Среди них следующие:

Форм-фактор жил. По этому параметру товары делятся на: плоские, круглые и треугольные.

Количество жил. Для разновидности предусмотрено количество жил от 1 до 5.
Сечение жил. Сечения ВВГнг находятся в диапазоне от 1,5 мм2 до 50 мм2. Возможно исполнение и с превышением максимальной отметки, в зависимости от технической задачи.
Номинальный диаметр кабеля ВВГнг.
Масса.
Допустимый ток. Нижняя планка здесь составляет 21А.

Расшифровка ВВГнг и проверка его технических параметров помогают четче очертить сферу применения. Мы рекомендуем вам перед покупкой уточнить все перечисленные характеристики и сравнить их с теми, которые требуются вам для выполнения конкретной задачи.

Представленный у нас кабель соответствует классу пожарной безопасности ГОСТ 53315-2009: П 1б. 8.2.5.4.

Как уже было сказано выше, он используется в стационарных электротехнических установках. Применяется силовой провод для прокладки без ограничений разности уровней по трассе прокладки. Возможно использование на вертикальных участках.

Кабель может эксплуатироваться в сетях с переменным напряжением и с заземленной/изолированной нейтралью. Продолжительность работы в режиме однофазного короткого замыкания на землю в таких сетях не должна превышать 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю — не более 125 часов за год.

Благодаря особенностям пожаробезопасности, кабель можно прокладывать в наружных сооружениях электроустановок.

Силовой кабель ВВГ расшифровка маркировки. Как расшифровать ВВГ кабель

Многие виды техники, инструментов, приборов и оборудования в промышленном производстве, бытовой области и торговле подключаются к электрическим сетям с переменным напряжением до 1 кВ. Поэтому в таких сетях подача и распределение электрической энергии должны осуществляться по надежным и безопасным силовым кабелям.

Сегодня самым востребованным изделием, прокладываемым для освещения и питания в открытых стационарных кабельных сооружениях и внутри помещений, стал кабель ВВГ. Существует несколько вариантов его исполнения.

Кабель ВВГ технические характеристики которого позволяют прокладывать его как на открытом воздухе, так и в помещениях влажного (до 98 процентов влажности) и сухого типа, стал сегодня популярным решением. Применение этого типа кабеля достаточно широкое.

Варианты исполнения кабеля ВВГ

Сегодня в магазине вы найдете большой ассортимент проводов и кабелей. Покупатель имеет возможность приобрести кабельно-проводниковую продукцию, имеющую различное конструктивное исполнение жил и разное изоляционное покрытие.

Характеристики того или иного изделия можно определить по специальной маркировке, которую имеют, как правило, все кабели и проводники. Ниже мы приведем расшифровку самых распространенных марок кабельно-проводниковых изделий.

Рассмотрим, чем разновидности отличаются от базового варианта. Электрикам-новичкам очень часто непонятно, чем отличается кабель ВВГнг от традиционного варианта ВВГ, а также от ВВГнг-LS:

1) — ВВГ имеет обычную ПВХ изоляцию, не обладает никакими самозатухающими и огнезащитными свойствами;

2) — ВВГнг в изолирующем слое этого кабеля содержатся галогеновые химические элементы, которые препятствуют процессу горения;

3) — ВВГнг-ls при возгорании оболочки токоведущих жил этого кабеля практически не выделяется газ и дым благодаря тому, что при создании этой оболочки применяется безгалогеновый поливинилхлорид.

Этот подвид кабеля ВВГ предназначен для распределения и передачи электроэнергии, на такой же класс напряжения. Но есть некоторые отличия. Кабель ВВГнг-ls имеет технические характеристики позволяющие использовать его в тех местах, где особенно велика вероятность возгорания. Поэтому в маркировке мы видим соответствующие обозначения (Low Smoke).

4) — ВВГнг-frls аналогичная модель но в добавок к вышесказанному является еще и огнестойким (об этом говорят две буквы в маркировке — Fire Resistance Low Smoke

При возгорании этого вида кабеля выделение дыма и газа пониженное. При групповой прокладке горение не распространяется.

При изготовлении огнестойкого кабеля ВВГнг-frls используются безгалогеновые материалы, что отличает это изделие от других марок. Безгалогеновая пластмасса обеспечивает высокий уровень изоляции и выделяет нормированное количество дыма. Пожаробезопасность – это основная особенность данного вида кабеля.

Что означает ВВГ расшифровка по буквам

В инструкциях по электромонтажным работам негорючий кабель ВВГнг можно увидеть чаще всего. В соотношении цена/качество – это оптимальный вариант. Этот проводник действительно довольно универсален, так как его можно применять в легковоспламеняющихся постройках и в сооружениях с повышенной влажностью. Ниже будут приведены технические характеристики этого изделия, а также его назначение, недостатки и достоинства.

Что же может сказать маркировка? Для начала посмотрим, какие бывают маркировки проводника. Зная расшифровку каждой буквы в маркировке, можно легко определить, какими свойствами обладает кабель.

Перечислим основные признаки, по которым можно разделить проводники.

1. Материал, используемый для изготовления токопроводящей жилы:

— буква А, если это алюминий;
— без обозначения, если это медь.

2. Материал, из которого выполнена изоляция токопроводящих жил:

— буква П – полимерная изоляция;
— буквы Пв – полиэтилен;
— буква В – поливинилхлорид.

3. Броня кабеля:

— буква Г – брони нет, кабель голый;
— бронированный (Б).

4. Оболочка, наружная изоляция:

— буква В – поливинилхлорид;
— буквы Шв – имеет защитный шланг;
— буквы Шп – имеет защитный шланг из полиэтилена;
— буква П – полимерная наружная оболочка.

5. По пожарной безопасности:

— если нет обозначения, то при одиночной прокладке кабель не распространяет горение;
— если обозначение нг, то при групповой прокладке кабель не распространяет горение;
— если обозначение нг-ls, дымо- и газовыделение пониженное, при групповой прокладке кабель не распространяет горение;
— если обозначение нг-hf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества;
— если обозначение нг-frls, при групповой прокладке не распространяет горение, выделение газа и дыма пониженное;
— если обозначение нг-frhf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества.

Исходя из вышеописанного, мы можем следующим образом расшифровать ВВГнг аббревиатуру: изоляция токопроводящих жил изготовлена из поливинилхлорида (В), изоляция наружной оболочки также из поливинилхлорида (В), специальный защитный слой, броня отсутствует (Г).

Друзья все кабели ВВГ и их разновидности изготавливаются в соответствии со стандартом — ГОСТ 31996-2012. Выкладываю выборку по расшифровке маркировки из данного ГОСТа

На языке электромотнеров ВВГ расшифровка звучит примерно так: В – винил, В- винил, Г – голый. Кроме того, буквы нг означают, что при групповой прокладке этот кабель не поддерживает горение. Это очень важный параметр, если требуется проложить кабель в местах с достаточно высокой вероятностью возгорания. На первом месте стоит безопасность. Так как в описанной маркировке нет буквы А, кабель состоит из медных токопроводящих жил.

Таблица 1. Кабель ВВГ расшифровка маркировки
	Жила	Изоляция жилы	Изоляция оболочки	Броня	Пожаробезопасность
ВВГ	медная	поливинилх- лорид	поливинил- хлорид	отсутствует	Да — только одиночная прокладка
ВВГ нг	—	—	—	—	Да
ВВГ нг-ls	—	—	—	—	Да + с пониженным дымо- и газовыделением
ВВГ нг-hf	—	—	—	—	Да + не выделяет коррозионно-активные продукты
ВВГ нг-frls	—	—	—	—	Да + огнестойкий,+ с пониженным дымо- и газовыделением
АВВГ	алюминий	поливинил- хлорид	поливинил- хлорид	отсутствует	Да — только одиночная прокладка
АВБШвнг	алюминий	поливинил- хлорид	защитный шланг из поливинил- хлорида	есть	Да

Данный проводник имеет две современные модификации: с приставкой нг-hf – при горении кабеля не происходит выделение коррозионно-активных газообразных веществ; с приставкой нг-ls − при горении выделение газа и дыма пониженное. Эти две модификации в свою очередь также имеют собственное улучшение − fr (огнестойкость). В результате изделие может иметь маркировку ВВГнг-FRLS. Расшифровать эту маркировку довольно просто, если вы усвоили принцип.

Наряду с обычным ВВГ часто встречаются кабели с буквой «П» в конце маркировки. По техническим характеристикам эти два подвида ни чем не отличается, а вот по строению небольшое отличие есть – он плоский, т.е. ВВГ п расшифровка звучит как: В-винил, В-винил, Г-голый, П-плоский.

Способы прокладки кабеля

Открытый способ прокладки кабеля ВВГ. Согласно техническим характеристикам этого кабеля открытая его прокладка допускается по сооружениям и поверхностям из трудногорючих или негорючих материалов, таких как бетон, оштукатуренная поверхность, кирпич, гипс и т.п.

Открытая прокладка кабеля ВВГ не исключается и по подвесным сооружениям, например, трос и т.п. При этом такие сооружения должны обеспечивать надежную прокладку. В случае прокладки кабеля по подвесным сооружениям нужно исключить возможность механического действия на кабель (растяжение или провисание).

Требуется установить дополнительную защиту, если существует угроза повреждения кабельного изделия механическим способом. При прокладке кабеля открытым способом по деревянным сгораемым поверхностям должна быть использована дополнительная защита. Монтаж в таком случае должен выполняться с применением трубы, металлорукава, гофрорукава, кабель канала и других видов защиты.

Скрытый способ прокладки кабеля ВВГ. Этот способ прокладки кабеля является самым распространенным в жилых помещениях. Прокладка кабеля осуществляется в пустотах, под штукатуркой, в проделанных бороздах и т.п.

Механическое повреждение в таком способе прокладки маловероятно, поэтому дополнительная защита не требуется. Исключением являются пустоты стен в домах из дерева.

Здесь допускается выполнить скрытую прокладку кабеля в трубах или в других негорючих материалах. Существуют нормативные документы для скрытых электропроводок, в которых определяется правильность монтажа кабеля ВВГнг скрытым способом.

Прокладка кабеля ВВГ в земле. Как правило, не допускается прокладывать под землей кабель этой марки без специальных средств защиты. Это объясняется тем, что естественной защиты, которая убережет кабель от механического воздействия, в нем нет.

Осуществлять монтаж кабеля ВВГ под землей необходимо в герметичных коробках по кабельным конструкциям и эстакадам. Может быть применена дополнительная защита, такая как тоннели, трубы и т.п.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Кабель ВВГ— основные характеристики и расшифровка

ВВГ — это силовой кабель, который используется для передачи и распределения электрической энергии в стационарных установках с номинальным переменным напряжением 0,66 или 1 кВ. Его применяют в частном строительстве, например при создании проводки в жилых домах, и промышленности. Благодаря негорючему свойству допустимо устройство проводки с помощью кабеля ВВГ даже в условиях повышенной пожарной опасности. Структура с двойной защитой сердечника позволяет успешно применять его в сухих и влажных помещениях. Популярность продукции объясняется большим количеством типоразмеров, удобством и простотой монтажа, с которым справится даже непрофессионал, и доступной стоимостью (особенно если сравнивать с аналогичной продукцией).

Как расшифровывается аббревиатура

Каждая буква в названии кабеля скажет много о продукции человеку, который знаком с электротехнической продукцией:

Если название кабеля начинается с буквы «А», это говорит об основном материале, из которого изготовлена жила. В данном случае «А» — это алюминий. Если буква «А» в названии отсутствует, значит, перед нами продукция с медной жилой.
Следующая буква говорит о материале оболочки, главная функция которой — обеспечение изоляции проводника. В случае с кабелем ВВГ это поливинилхлорид.
Вторая «В» в названии обозначает наличие дополнительной изоляции, в данном случае — дополнительный слой винила.
Буква «Г» говорит о том, что кабель «голый», то есть в нем отсутствует дополнительная защита. Благодаря этому кабель ВВГ является более легкой и соответственно недорогой продукцией.

Возьмите на заметку: в конце названия кабелей могут встречаться и другие буквы. Например, «з» — так маркируется продукция с заполнением из поливинилхлоридного пластиката, «ож» — изделия с однопрофильной жилой, «п» используется для маркировки плоских кабелей или «Т» — это тропическое исполнение продукции. Например, кабель ВВГнг расшифровывается как полый и негорючий кабель с оболочкой из поливинилхлорида и дополнительной защитой из еще одного слоя поливинилхлорида. Продукция, которая не поддерживает горение, может иметь также различные классы негорючести: например, существует кабель ВВГнг-LS. Маркировка LS в его названии расшифровывается как низкое дымовыделение.

Структура силовых кабелей

Каждый провод внутри кабеля имеет цветовую маркировку:

Красным чаще всего обозначается фазный провод.
Желто-зеленым цветом маркируют провод заземления.
Нулевой проводник обозначется синими или голубым цветом с полосой.

Обратите внимание! В зависимости от производителя, маркировки проводов могут отличаться. Поэтому перед работой обязательно изучите технический паспорт изделия.

Кабели ВВГ отличаются друг от друга строением сердечника. В зависимости от количества токопроводящих жил различают одно-, двух-, трех-, четырех-, пяти- или шестижильные кабели. В свою очередь жилы могут состоять из одиночных проволок или иметь многопроволочную структуру.

Одножильные кабели стоят дешевле, однако они менее гибкие, чем многожильные. Чаще всего сердечник имеет круглую форму. Однако начиная с сечения в 25 мм2 встречается продукция с фасонной формой жил, которые могут быть любой другой формы, кроме круглой. Это делается для уменьшения пустот внутри кабеля.

Характеристики кабелей ВВГ

Способность выдерживать горение не меньше 180 минут.
Пороги допускаемой нагреваемости кабеля до +90 градусов при перегрузках, до +70 в нормальной рабочем режиме и свыше +160 при возникновении короткого замыкания.
Изгиб одножильного кабеля ограничивается 10-кратным радиусом кабеля, многожильного — 7,5 радиусов кабеля.
Допустимые рабочие температуры от -50 до +50 градусов Цельсия.
Монтаж кабеля должен осуществляться при температуре не ниже -15 градусов.
Срок службы зависит от производителя и условий эксплуатации, варьируется от 2 до 30 лет.

Обратите внимание! На каждой бухте с кабелем должны быть обязательно указаны следующие сведения:

товарный знак производителя;
маркировка кабеля с указанием сечения и количества жил;
длина кабеля, в том числе и количество отрезков;
масса бухты;
год и месяц изготовления;
номер партии.

Покупайте электротехническую продукцию у надежных поставщиков. При условии правильного монтажа и соблюдения условий эксплуатации силовой кабель ВВГ с ПВХ изоляцией прослужит вам максимально возможный срок без необходимости замены и ремонта.

ВВГнг(А)-LS кабель силовой Конкорд ГОСТ 31996

Сортировать по:

умолчанию
цене
по наличию

Сортировать по:

умолчанию
цене
по наличию

Кабель силовой с ПВХ изоляцией

ПВХ (поливинилхлорид) синтетическое вещество обладает гибкостью, прочностью, имея высокое электрическое сопротивление, является хорошим диэлектриком. Применяя различные добавки, получают ту или иную степень мягкости и эластичности. Полученное вещество называется ПВХ пластикат. При производстве кабелей используется как изолирующий материал. На токонесущую жилу, при высокой температуре, накладывается изоляция (ПВХ пластикат). Затем жилы охлаждаются и скручиваются, сверху оболочка из ПВХ пластиката.

Маркировка кабеля АВВГнг, расшифровывается следующим образом:

1. А – алюминиевая жила.

2. ВВ – изоляция и оболочка выполнены из ПВХ пластиката.

3. Г – отсутствие защитной оболочки.

4. НГ – изоляция и оболочка кабеля из негорючего ПВХ пластиката.

Присутствие в маркировке буквы Т, означает, что кабель предназначен для эксплуатации в тропических климатических условиях, и невосприимчив к влиянию грибковой плесени. Если в маркировке отсутствует буква А, означает, что в кабеле медные токонесущие жилы. В кабеле токонесущая жила может состоять из одного провода, или многопроволочная. Сечение токонесущей однопроволочной медной жилы в кабеле 1.5 – 25 мм2, многопроволочной 16 мм2 до 50 мм2. Алюминиевая жила в кабеле, может быть сечением от 2,5 мм2 до 30 мм2, а многопроволочная жила 50 мм2.

Количество жил в кабеле, от одной до пяти. Изоляция жил имеет отличительную расцветку. Нулевой провод всегда голубого цвета. Заземляющий провод имеет два цвета в виде жёлтой и зелёной полосы.

Применяется в силовых линиях с напряжением до 1кВ. ПВХ изоляция не горит, с низким уровнем газо- и дымовыделения, устойчива к химическим воздействиям и агрессивной среде. Рабочий температурный диапазон от -50° C до +50° C. Благодаря этим качествам кабели с ПВХ изоляцией широко применяются при монтаже силовых линий в промышленных и жилых зданиях, в помещения с влажностью до 90%. Некоторые марки кабеля, имеющие малый радиус изгиба, хорошо зарекомендовали себя при проведении монтажа электропроводки в помещениях многоквартирных домов.

Допускается использование кабелей с ПВХ изоляцией в проведении линий на открытом пространстве, или укладка в земле. Рабочая длина, не должна превышать 200м. Кабель с ПВХ изоляцией имеет низкую защищённость от механических повреждений и не выдерживает больших усилий на растяжение, поэтому в большинстве своём применяется для стационарного монтажа (укладка в трубах, кирпичных и бетонных стенах). Применим как для внутренней, так и наружной, вертикальной и горизонтальной проводки. Кабели с ПВХ изоляцией разрешены для проводки в пожаро- и взрывоопасных помещениях.

Добавление в поливинилхлорид особых химических элементов, позволяет производить изоляционный ПВХ пластикат негорючий и не выделяющий галогенов. В маркировке кабеля должно присутствовать обозначение НГ-LS. Кабели с такой маркировкой используются на атомных электростанциях, нефтехранилищах, морских судах.

ВВГнг-LS от Конкорд — силовой электрический кабель

Общее понятие и технические свойства кабеля ВВГнг-LS КОНКОРД

Проводником выступает жила, выполненная из меди с минимальной площадью сечения 1,5 миллиметров квадратных. Сердечник такого кабеля состоит из скрученных между собой изолированных медных жил, изоляция изготовленна из поливинилхлоридового пластикада. Далее устраивается слой из межжильного заполнителя, который изготавливается из особого полимера без галогенов (полиолефиновая основа) с повышенной устойчивостью к горению. Поверх идет оболочка черного цвета.

Кабеля такого типа можно использовать практически при любых температурах. Диапазон может быть от минус пятидесяти градусов Цельсия до плюс пятидесяти. Касательно условий эксплуатации такой кабель показывает хорошие результаты и исключительно универсален. Его можно прокладывать, как внутри, так и снаружи стен с различным заполнителем, также он устойчив к агрессивным средам (пыль, влага). Допустимая влажность составляет 98 процентов. Повороты с острыми углами при прокладке кабеля допускается при температуре не ниже пятнадцати градусов.

Всем жилам в однопроволочных кабелях характерна равная площадь сечения.

Производители электрооборудования

Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе.

«)

Внимание!
Внешний вид товара, комплектация и характеристики могут изменяться производителем без предварительных уведомлений.
Данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой,
определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
Указанные цены действуют только при оформлении требуемой продукции через форму заказа сайта shop220.ru (корзину).

Расшифровка кабель ввгнг. Кабели ВВГнг LS: технические характеристики, расшифровка маркировки

Кабель ВВГ (А) ls, frls, frlsltx, frhf. Расшифровка, описание

Кабель ВВГ(а), он же силовой провод ВВГ(а), он же кабель ВВГнг а – это провод нераспространяющий горение, что применяется для передачи и распределения электроэнергии, что происходит на стационарных установках, которые имеют частоту электротока 50 Гц и номинальное напряжение до 660 или 1000 В. Применение данного кабеля исключительно широко – он применяется в любых климатических условиях, на большой высоте, в воде – фактически где угодно, если, конечно, не допускать его повреждения. Особенно часто данный подтип применяется в местах, где возникает повышенная опасность того, что возникнет пожар – например, на предприятиях, работающих с горючими или взрывоопасными компонентами.

Расшифровка кабеля ВВГ(а)

Маркировка даёт нам понять подробнее, каким является данный кабель. Вот её расшифровка: «ВВГ» означает «винил-винил-голый», что отсылает нас к наличию двух слоев поливинилхлорида, а также отсутствию специализированного защитного слоя. Ну а «нг», если оно применяется в маркировке, означает, что кабель, в случае возникновения пожароопасной ситуации, не будет распространять горение. Буква «а», очень часто помещаемая в скобки, означает категорию нераспространения горения по ГОСТу. В частности, это означает, что даже при прокладке в пучках эти кабели не распространяют горение, в то время как традиционные ВВГ могут «похвастаться» этим лишь при одиночной прокладке. Не стоит путать данную букву с той «а», что размещается перед аббревиатурой и означает, что кабель – не медный. В данном случае он однозначно медный. Часто к маркировке прибавляют ls, frls, frlsltx, frhf, но по сути это один кабель.

Технические характеристики ВВГнг (а)

У ВВГнг А может варьироваться целый ряд параметров. Например, это может быть форм-фактор жил (что может быть круглый, треугольный или плоский), их количество (от 1 до, как правило, 5), их сечения (от 1,5 мм2 до 50 мм2, а иногда и того больше), номинальный диаметр (напрямую зависящий от сечений), масса (от нескольких десятков килограмм до нескольких тонн на один километр). Допустимый ток может варьироваться от 21А до нескольких сотен, в зависимости как от типа кабеля, так и от места его расположения. Как видно, вариаций данного продукта существует великое множество, так что перед тем, как купить кабель, необходимо подробно изучить описание конкретной его марки, именно это описание сэкономит вам время и нервы в дальнейшем. Цена, опять же, варьируется в зависимости от сложности и размеров кабеля. А вот в сравнении с другими видами ВВГ стоимость остаётся на приблизительно том же уровне. Но любая стоимость очень даже оправдывается, ведь прослужит вам кабель в условиях грамотной эксплуатации более тридцати лет, пять из которых будут, как правило, гарантийными.

Также существуют другие разновидности провода ВВГ:

kabel-vvg.ru

Детальная расшифровка аббревиатуры кабеля ввгнг и способы его прокладки

Большинство видов оборудования, приборов, инструментов и техники в производстве, торговле и быту подключены к электросети, которые имеют переменное напряжение до 1 кВ. А это значит, что в данных сетях распределение и подача электроэнергии осуществляется по безопасному кабелю. На сегодняшний день одним из востребованных изделий для питания и освещения в помещениях открытого и внутреннего вида это кабель ВВГ. Имеются варианты его исполнения.

Виды и типы кабеля ВВГ

Любой кабель или проводник имеют специальную маркировку, по которой можно определить характеристики изделия.

Начинающим электрикам, которые впервые сталкиваются с сокращениями, часто бывает непонятно отличие ВВГнг от ВВГ, а еще от ВВГнг-LS. Давайте разберемся:

ВВГ оснащен обычной ПВХ изоляцией, не обладающей огнезащитными и самозатухающими качествами.
В изолирующем слое ВВГнг имеются галогеновые элементы, благодаря которым нейтрализуется процесс горения.
Оболочка токоведущих жил ВВГнг-ls при возникновении возгорании не выделяется дым и газ из-за применения безгалогенового поливинилхлорида (это большой плюс для ВВГнг-ls) .
ВВГнгfr-ls является аналогичной моделью, но огнестойкая. Если происходит возгорание данного вида кабеля, то выделение газа и дыма низкое. Если применять групповую прокладку, то распространения горения не будет.
При производстве проводника ВВГнг-fr-ls применяются безгалогеновые материалы, которые отличают данное изделие от остальных марок. Пластмасса из безгалогенового материала обладает высоким уровнем изоляции и образует количество дыма в пределах нормы. Пожаробезопасность является основной особенностью ВВГ нгfr-ls вида кабеля.

Что такое ВВГ?

Часто в различных инструкциях по работам электромонтажа предлагают испоьзовать не воспламеняющийся проводник ВВГнг. По соотношению качество/цена он является оптимальным вариантом. Данный проводник ВВГнг на самом деле очень универсальный, потому что его практично использовать в постройках из легковоспламеняющихся материалов и в зданиях, которые имеют повышенную влажность.

О чем может говорить маркировка? Для начала рассмотрим, какие существуют маркировки проводника. Если знать расшифровку букв в приведенной маркировке кабеля, то можно с легкостью определить его свойства. Ниже приведен перечень основных признаков, по которым довольно просто разделить все проводники.

1. Материал, который используется для производства токопроводящей жилы:

нет обозначения, это медь;
если буква А, это алюминий.

2. Материал, из которого сделана изоляция для токопроводящих жил:

если буква В, то использовали поливинилхлорид;
если буквы Пв, то применяли полиэтилен;
если буква П, то использовали полимерную изоляцию.

3. Броня кабеля:

если буква Б, то бронированный;
если буква Г, то броня отсутствует, голый кабель.

4. Оболочка (изоляция наружная):

если буква П, то оболочка сделана из полимера;
если буквы Шп, то есть защитный шланг, выполненный из полиэтилена;
если буквы Шв, то шланг защитный;
если буква В, то изоляция выполнена из поливинилхлорида.

5. Пожарная безопасность:

если имеется маркировка нг-frhf, то при групповом проведении проводника горение не распространяет, при горении и тлении не образуются в виде газа коррозионно-активные вещества;
если имеется маркировка нгfr-ls, то при групповом проведении проводника горение не распространяет, образование дыма и газа пониженное;
если имеется маркировка нг-hf, то при групповом проведении проводника горение не распространяет, при горении и тлении не образуются в виде газа коррозионно-активные вещества;
если имеется маркировка нг-ls, то газо- и дымовыделение сниженное, при групповом проведение проводника нг-ls горение не распространяет;
если имеется маркировка нг, то при групповом проведение проводника горение не распространяет;
если маркировка отсутствует, то при прокладке одиночного проводника горение не распространяет.

Если следовать изложенному выше, то можно расшифровать аббревиатуру ВВГнг: первая буква В означает, что изоляцию токопроводящих жил выполнили из поливинилхлорида, вторая буква В свидетельствует о том, что изоляцию наружной оболочки тоже изготовили из поливинилхлорида, третья буква Г гласит о том, что имеется специальный слой защиты, отсутствует броня.

На профессиональном языке электромонтеров аббревиатура ВВГ означает приблизительно: буква В – это винил, буква В – это винил, буква Г – голый. А буквы нг говорят о том, что если применять групповую прокладку этого проводника, он не будет поддерживать горение. Это важный показатель для случаев, когда необходимо совершить прокладку проводника в местах, где имеется высокая вероятность возгорания. Ведь главное — это безопасность. В маркировке отсутствует буква А, а это значит, что проводник имеет токопроводящие жилы из меди.

Этот проводник бывает выполнен в двух современных модификациях: с окончанием нг-ls – это значит, что во время горения происходит пониженное выделение дыма и газа (этим и хороши нг-ls) ; с окончанием нг-hf – это значит, что во время горения кабеля не осуществляется выделение в виде газа коррозионно-активных веществ. Данные модификации имеют улучшения – это fr (иначе говоря — огнестойкость, что отличает от нг-ls ).

Часто с привычным ВВГ можно встретить кабели, которые в конце маркировки имеют букву «П». Если судить по техническим данным, то они не отличаются, а небольшое отличие заключается в строении – он плоский. А это значит, что расшифровка кабеля ВВГ п звучит так: буква В – это винил, буква В – это винил, буква Г – это голый, буква П – это плоский.

Варианты прокладки кабеля

Прокладка кабеля ВВГ открытым способом

Если следовать техническим параметрам данного кабеля, то его открытая прокладка разрешено лишь по поверхностям и сооружениям из трудновоспламеняемых или негорючих материалов, например гипс, бетон, кирпич, оштукатуренная поверхность и т.п.

Прокладка кабеля ВВГ открытым способом разрешено применять под подвесными сооружениями, такими как, трос и т.п. Данные сооружения обязаны обеспечивать достаточно надежную прокладку. При прокладке кабеля следует исключить любые возможности механического действия на него.

Если имеется угроза повреждения механическим способом кабельного изделия, то следует установить необходимые дополнительные защиты. Следует использовать дополнительную защиту при прокладке открытым способом кабельного изделия по сгораемым поверхностям из дерева. Монтаж в этом случае следует производить с использованием кабель канала, гофрорукава, металлорукава, трубы и иных видов защиты.

Прокладка кабеля ВВГ скрытым способом

Данный вариант прокладки кабеля остается самым популярным для жилых помещений. Прокладка кабеля производится под штукатуркой, в пустотах, в бороздах и т.п.

При таком варианте прокладки механическое повреждение практически исключено, поэтому использование дополнительной защиты не предполагается, за исключением пустот стен в деревянных домах.

Здесь разрешено выполнение скрытой прокладки кабеля в трубах или в иных невозгораемых материалах. Имеются нормативные документы, которые касаются скрытой электропроводки. В них определено правильное выполнение скрытого способа монтажа кабеля.

Выполнение прокладки кабеля ВВГ в земле

Известно, что не разрешается прокладывать кабель данной марки под землей без применения специальных способов защиты. Все это обусловлено тем, что защита, которая сохранит кабель от каких-либо механических воздействий, здесь нет.

Выполнение монтажа под землей проводника ВВГ возможно лишь в специальных герметичных коробках и лишь по эстакадам и кабельным конструкциям.

Оцените статью: Поделитесь с друзьями!

elektro.guru

Маркировка кабеля ВВГ: расшифровка. ВВГ-кабель: расшифровка

Электромоторы и приборы в частных домах и на заводах подключаются к электрической разводке различными типами кабеля. Вид тока в проводке переменный. Широкое использование нашел кабель ВВГ. Проектные организации наиболее часто закладывают в спецификацию проектов этот провод. Расшифровка ВВГ-проводов помогает производителям при подборке нужного материала. Специальные обозначения позволяют различать виды проводов. Маркировка кабеля ВВГ, расшифровка которого нанесена на изоляцию, грамотным электрикам расскажет все.

Какие бывают виды кабеля ВВГ?

Аббревиатура расшифровки кабеля несет в себе информацию о его изготовлении. Она информирует, что рекомендуется подключать и каким способом прокладывать, наружным или подземным, где разрешено использовать и какая допустимая температура воздуха рекомендуется.

Продажа материалов, используемых в энергообеспечении, и огромный ассортимент проводов по типу изоляции и конструкции, предоставляют возможность покупателю остановить свой выбор на той продукции, которая ему необходима. Новичку-электрику и рядовому потребителю будет интересно знать, сколько разновидностей марок кабеля ВВГ с расшифровкой имеется на рынке продаж.

Обеспечение защиты кабеля от открытого огня создано изготовителями кабельной продукции. Изобретена и применяется противопожарная изоляция ВВГ. Ниже дана раскладка модификаций:

• ВВГнг;• ВВГнг FrLs;• ВВГнг Ls;• ВВГнг Hf;• ВВГнг FrHf.

Каждая буква в маркировке и названии имеет расшифровку, ВВГ т, ВВГ нг — это не просто набор букв. Поэтому необходимо ознакомиться с обозначениями.

Разберемся с обозначениями

Групповая прокладка выполняется токопроводом Нг. Выпускаемый материал — ВВГ Пнг а, расшифровка которого говорит о том, что жила медная. Модификация провода ВВГнг извещает нас о том, что этот тип не боится огня.

Название кабеля ВВГнг Ls расшифровывается, неся информацию о том, что во время пожара изоляция провода выделяет минимальное количество дыма.

Кабель ВВГнг FrLs при открытом пламени не содействует огню. Из-за плавящейся изоляции задымленность минимальная.

Следующий вид продукции — с расшифровкой ВВГнг Hf. Когда он подвергается тепловому воздействию, например, во время пожара и плавления изоляции, газы отсутствуют. Проводка не коррозирует.

Последний вид провода ВВГнг FrHf имеет все лучшие характеристики вышеприведенных кабелей.

Изоляция выпускаемой продукции

К изоляционному материалу, применяемому в производстве кабельной продукции, предъявляются особые требования, в том числе и от пожарной службы. Материал ПВХ (поливинилхлорид) таит одну отличительную черту по отношению к иным полимерам, применяемым для изготовления пластиковых товаров. ПВХ-изделия не взаимодействуют с огнем. Благодаря этому свойству поливинилхлорид применяется при изготовлении изоляционных покрытий для кабеля.

Материалы для изготовления кабелей:

Основной вид изоляционных материалов ВВГ — двухслойное изолирующее покрытие. Материал ПФХ (поливинилхлорид). Дополнительная изоляция отсутствует.
Изоляция медных жил кабеля ВВГнг изготовлена из негорючих материалов ПВХ.
Безгалогенный ПВХ, применяемый как изолирующий материала провода ВВГ Ls, не выделяет дыма при своем плавлении. Используется при монтаже электрической разводки, в местах скопления людей.
Протяжка кабеля, где возможно возгорание его, выполняется из марки ВВГнг FrLs. Представленная изоляция огнестойкая и не выделяет опасного дыма. Кабель c расшифровкой ВВГнг FrLs используется для закрытого и открытого монтажа с высокой степенью пожарной опасности.

Разберемся с маркировкой кабеля. Ознакомимся с ВВГ-расшифровкой провода:

• П — полимерная изоляции провода.• В – поливинилхлорид.• ПВ – группа материалов, в основе которой лежит полиэтилен.

Расшифровка следующего буквенного обозначения позволяет узнать состав изоляции кабеля.

• В – наружная изоляция из ПВХ.• Шв – защита жил в виде шланга.• П – наружная полимерная изоляция.• Шп – изоляция наружная из полиэтиленового шланга.

Защита кабеля ВВГ (расшифровка ниже) от механического повреждения имеет свое обозначение.

• Б – кабель бронированный с жестким покрытием.• Г – кабель гибкий. Специальная защита отсутствует. • Провод ВВГ ПНГ а, расшифровка которого представлена выше и четко обозначает его назначение.

Сечение жил кабеля и его значение

При монтаже электрических сетей важно правильно выбрать сечение токопровода. Передача электротока зависит напрямую от сечения проводки. Двигатели и приборы, подключенные к сети, потребляют электроэнергию. Электрическая разводка при прохождении по ней тока начинает нагреваться. Нагрев проводки при неправильно подобранном сечении жилы может привести к непроизвольному пожару. Сечение проводов необходимо брать на тридцать процентов больше. В кабеле возникают потери тока, которые нужно предусмотреть заранее. Выполнив скрытую проводку в доме, пополнить потери в будущем сложно.

Устройство ВВГ ПНГ а

Сечение кабеля этого вида от 1,5 до 16 квадратов. Количество проводков у него — два-три.

Обозначение символов проводов:

В — жилы в изоляции из ПВХ.
В (вторая) — ПВХ-оболочка кабеля.
Г — защита кабеля отсутствует.
П — расположение жил параллельное, плоское.
Нг — горение изоляции не поддерживается.

Разрез кабеля ВВГ-Пнг А:

жила медная круглой формы однопроволочная первого класса;
материал изоляции — поливинилхлорид;
проводки цветные;
ПВХ-оболочка, снижающая свойства горения.

Основное применение кабеля такого вида — в передаче и распределении электроэнергии переменного тока частотой 50 Гц, мощностью 0,66-1,0 кВ.

Кабель ВВГож

Большой спрос в сфере кабельной продукции вызывает кабель с сечением 3х4 марки ВВГож. Состав этого медного кабеля включает в себя жилы, покрытые ПВХ-изоляцией. Расшифровка ВВГ ож:

В – изоляция жил виниловая.
В (вторая) – оболочка виниловая.
Г – голый.
Ож – однопроволочные жилы.

Конструкция кабеля ВВГож

Жила, проводящая ток, медная, первого или второго класса ГОСТ 2483. Форма жилы круглая или секторной формы. Поясная изоляция из ПВХ пластификатора, горение на открытом огне изоляции снижено. Скручены жилы кабеля из двух, трех, четырех и пяти жил вокруг сердечника из ПВХ. Наружная оболочка кабеля — из ПВХ-пластификатора, не поддерживающего горение.

Изоляция кабеля из поливинилхлорида. Проводки кабеля различного цвета. Белый или желтый. Синий и зеленый. Черный цвет или коричневый, красный и малиновый.

Сфера применения кабеля ВВГ Пнг а

Эксплуатация кабеля разрешена на земле, в реках и озерах. Применяется при температуре от -500С до +500С . Высота прокладки над уровнем моря допускается на высоте 4300 метров. Прокладывать кабель можно в земле, воде, на воздухе, то есть на столбах и по стенкам зданий и сооружений.

Все вышеперечисленные характеристики относятся к кабелю ВВГож, расшифровка которого говорит нам, что изготовлен провод из медных жил сечением 3х4. Используют его в северных районах и в районах с умеренным и тропическим климатом.

Советы по строительству электросетей

Монтаж кабеля с расшифровкой ВВГ можно вести по стенам зданий и сооружений. Прокладка ведется по столбам и подвескам на тросах. Использование кабеля данного типа допускается там, где отсутствует угроза возгорания. Прокладывать его лучше на оштукатуренных стенах или стенах, выполненных из гипсокартона.

При угрозе механического повреждения кабель необходимо защитить. Отличной защитой служат предварительно установленные стальные трубы, в которые заводится провод. Наиболее оправдана такая прокладка в деревянных домах. Гофрорукав, защищающий разводку, широко используется в строительстве. Применяются и различные кабель-каналы защиты. Укладка в штробу продукции с расшифровкой кабеля ВВГ не рекомендуется. Для этого предпочтительнее применение проводника ВВГнг. Он создан для скрытой проводки. Есть рекомендации и нормативные акты, в которых расписаны правила монтажных работ с использованием кабеля ВВГнг.

Правила наружных работ с кабельной продукцией

При укладке токопровода ВВГ в земле необходимо соблюдать строгие правила. Защита кабеля данного вида отсутствует. Использование бетонных коробов, кабельных каналов и труб предотвращает механические повреждения кабеля. Широко применяется в настоящее время сигнальная защита взамен красному кирпичу, используемому раньше. Выполнена защита в виде полимерных пластин, которые имеют отличные неразрушаемые характеристики.

В траншею насыпают песчаную подушку. На нее укладывают кабель, поверх которого насыпают и утрамбовывают землю. Толщина слоя песка должна быть не менее 20 сантиметров. После того как выполнена подсыпка кабеля, укладывают защитные пластины, которые также засыпают песком. Поверх песка укладывается сигнальная лента, предупреждающая о наличии проложенного электрического кабеля.

Укладка бронированного кабеля — самое правильное решение при земляных работах. Стоимость его укладки выше стоимости кабеля ВВГ. Срок эксплуатации одинаков, но гарантия предохранения от повреждения у бронированного провода намного выше.

Ознакомившись с этой статьей, простой покупатель, не специалист, правильно подберет необходимый кабель. Исходя из того, что рынок сегодня предлагает множество видов и типов кабеля, без определенных знаний в данной области определиться с выбором бывает очень сложно. Если при покупке все еще остаются сомнения, лучше проконсультироваться с продавцом электропроводов. Это очень важно, ведь от качества проводки зависит безопасность всех жильцов помещения.

fb.ru

Кабель ВВГнг LS: расшифровка маркировки, технические характеристики

Желание сэкономить при подключении различных бытовых приборов или прокладке электропроводки нередко приводит к весьма печальным последствиям. Возникает вопрос: как обеспечить нормальное и безопасное функционирование системы, но при этом избежать ненужных трат? Кабель ВВГнг LS является одним из лучших вариантов для использования в домашних условиях и пользуется большой популярностью у электриков. Почему?

Расшифровка маркировки

Прежде чем приводить описание свойств этого проводника или его технические характеристики, следует разобраться: что собственно обозначает эта аббревиатура и цифры, которые следуют за ней. Иначе непонятно, какими качествами обладает, например, кабель типа ВВГнг LS 5х16, и чем он отличается от кабеля ВВГнг LS 5х2,5?

С буквенными обозначениями все довольно просто:

Отсутствие буквы «А» в начале показывает, что кабель медный.
Две буквы «В» обозначают, что обе оболочки, внешняя и внутренняя, изготовлены из поливинилхлорида.
Символ «Г» обозначает голый провод. Его нельзя применять при прокладке под землей или в случае, если есть вероятность физического повреждения без дополнительной защиты.
«Нг» – свойство не поддерживать горение, дополнение «LS» указывает на то, что при возгорании выделение дыма будет минимальным. Сокращение «LS» («ЛС») означает «low smoke», то есть «мало дыма».

Символов может быть и больше, например, кабель ВВГнг а frLS 3х1,5. Расшифровка в этом случае будет следующей:

Символ «а» показывает, что провод можно использовать при групповой укладке.
Аббревиатура «fr» – наличие дополнительной защиты от возгорания за счет материалов из слюды.
Может встречаться еще дополнительная буква «п». Особенность такого провода – плоское расположение жил в проводе.

Цифры после буквенного кода обозначают количество токопроводящих жил и их сечение.

Например, у кабеля ввгнг LS 4х25 имеется 4 жилы, каждая сечением 25 мм2, а у кабеля ВВГ пнг а LS 3х1,5 – 3 по 1,5 мм2, у кабеля ВВГнг LS 5х16 – 5 жил сечением 16 мм2.

Конструкция провода

Провод ВВГнг может содержать до 5 токопроводящих жил. В зависимости от характеристик им может быть присвоен первый или второй класс в соответствии с ГОСТ 22483.

По своей форме жилы бывают секторными или круглыми.
Каждая жила имеет индивидуальную изоляцию из поливинилхлорида. Ее толщина должна составлять не менее 0,3 мм. Изоляция должна заполнять все промежутки между жилами, не оставляя никаких пустот.
Жилы могут быть выполнены в виде единого провода или скручиваться из нескольких. В последнем случае (это более характерно для секторальных проводов) производители могут отказаться от индивидуальной поливинилхлоридной изоляции, покрыв скрутку внахлест слоем термоскрепленного полотна или полиэтилентерефталатной пленки.
Как правило, токопроводящие жилы маркируются разными цветами для удобства при проведении монтажных работ.
Кабель может иметь жилы заземления и нулевые. Они могут отличаться не только расцветкой (заземление – желто-зеленые, нулевые – голубые), но и площадью сечения. В таком случае это также отображается в маркировке провода, например, ВВГнг LS 5х10 + 1х5(N).

Величина сечения жил напрямую зависит от предполагаемой нагрузки: чем толще жила, тем большей мощности ток можно передать по ней. Соответственно, возрастает и вес провода. Так, километр кабеля (а именно в таких единицах рассчитывается вес для данной продукции) ВВГнг LS 5х10 потянет на 756 кг, а такой же участок кабеля ВВГнг LS 5х16 уже будет весить 1103 кг. Более точные данные приводятся в специальных таблицах.

Продукция данного типа выпускается под напряжение 660 В и 1000 В при стандартной частоте переменного тока 50 Гц. Провода в этом случае будут отличаться толщиной изоляционных слоев, а следовательно, и диаметром. Так, кабель ВВГнг LS 3х2,5 на 660 В имеет номинальный наружный диаметр 9,3 мм, а такой же кабель, но рассчитанный на 1000 В – 10,2 мм.

Применение

Силовой кабель, например, ВВГнг а LS 3х1,5, предназначен для прокладки внутри помещений, где подразумевается присутствие людей. Этому способствует его способность не поддерживать горение и выделять минимальное количество ядовитых веществ при нагревании. Это могут быть жилые дома, офисы, магазины и так далее.

Прокладку проводов этого типа производят при температуре не ниже -15˚С, в противном случае потребуется дополнительный подогрев.

Диапазон рабочих температур кабеля ВВГнг LS составляет от -30˚С до +50˚С. Провод длительное время не теряет своих свойств даже, если нагреется при эксплуатации до +70˚С, а гореть начинает только при +400˚С.

При монтаже минимальный радиус изгиба проводника не должен составлять меньше 7–10 его наружных диаметров.

Ведущими производителями кабелей ВВГнг LS в России являются отечественные фирмы:

Московское ЗАО «Москабельмет»;
Санкт-Петербургское ЗАО «Севкабель»;
Подольское ЗАО «НП «Подольсккабель»;
Смоленское ООО «Конкорд».

При соблюдении условий эксплуатации и периодическом осмотре изоляции производители обещают 30-летний срок нормального использования кабеля и дают пятилетнюю гарантию с момента монтажа проводки.

mr-build. ru

обозначение аббревиатур, а также виды прокладки провода

Большинство инструментов, подключаемых к электрической сети, имеют переменное напряжение, не превышающее 1 кВ. Из этого можно сделать вывод, что подача и распределение электроэнергии происходит по безопасному кабелю. В современном рынке электрооборудования очень популярным стал кабель ВВГ. Он выпускается в разных вариантах и предназначается не только для передачи энергии, но и для снижения пожароопасности здания. Имеются также разные расшифровки: ВВГнг а ls, ВВГнг и иные.
