принцип работы + настройка и регулировка

Автоматизация работы независимого водопровода невозможна без использования датчика давления. Чуткое устройство практически моментально отреагирует на падение или повышение давления в сети, запустит и остановит насосное оборудование без участия хозяев.

Пользоваться автономным водопроводом, оснащенным устройствами автоматики, можно как городской системой. Это же невероятно удобно, не правда ли?

Мы предлагаем вам полноценную информацию о том, как действует реле давления воды, какой вид прибора лучше выбрать для установки в независимую систему. У нас вы найдете подробный разбор технологических нюансов различных типов датчиков.

Представленная статья располагает ценными сведениями об особенностях установки устройств и о настройке реле давления. Для лучшего восприятия текст дополнен фото, схемами и видео-обзорами.

Содержание статьи:

Принцип действия и виды реле давления

Электромеханические модели реле давления используются очень давно. Они устроены несложно, поэтому надежны и удобны в эксплуатации. Внутри прибора имеется гибкая пластина, положение которой изменяется под воздействием потока воды. Чем активнее поток, тем большим будет ее изгиб.

Этот элемент соединен с двумя пружинами, которые реагируют на изменение позиции пластины. В результате замыкаются и размыкаются контакты пары электрических цепей, срабатывающих на заданные пользователем пределы давления.

Одна пружина настроена на максимальное значение давления в автономной сети, вторая – на разницу между верхним и нижним пределами давления. Устройство подключают к .

Когда давление достигает минимального показателя, установленного для реле, мембрана внутри гидробака ослабевает, контакт под второй пружиной срабатывает, и насос включается. Постепенно давление нарастает, доходит до верхнего предела, после этого размыкается контакт под первой пружиной, что выключает насос.

Устройство механического реле не слишком сложное, разобравшись в расположении его основных частей, даже не слишком опытный мастер сможет выполнить подключение и настройку (+)

Пружины, которые управляют контактами, снабжены регулировочными гайками. С их помощью можно изменять степень сжатия этих пружин. Чтобы обеспечить срабатывание устройства при более высоком давлении, их затягивают туже, если же нужно уменьшить показатели – наоборот, элемент следует ослабить.

Это принцип работы электромеханического варианта реле давления, существуют также более новые электронные модели.

С помощью реле давления можно заметно уменьшить количество пусков насоса и поддерживать оптимальный напор в системе, что положительно отразится на состоянии других ее элементов

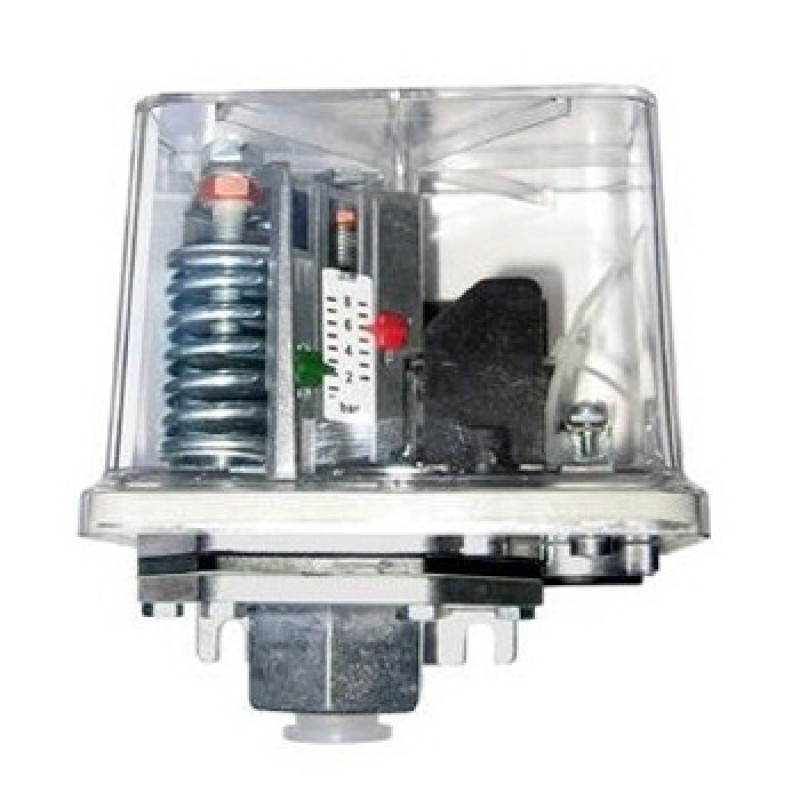

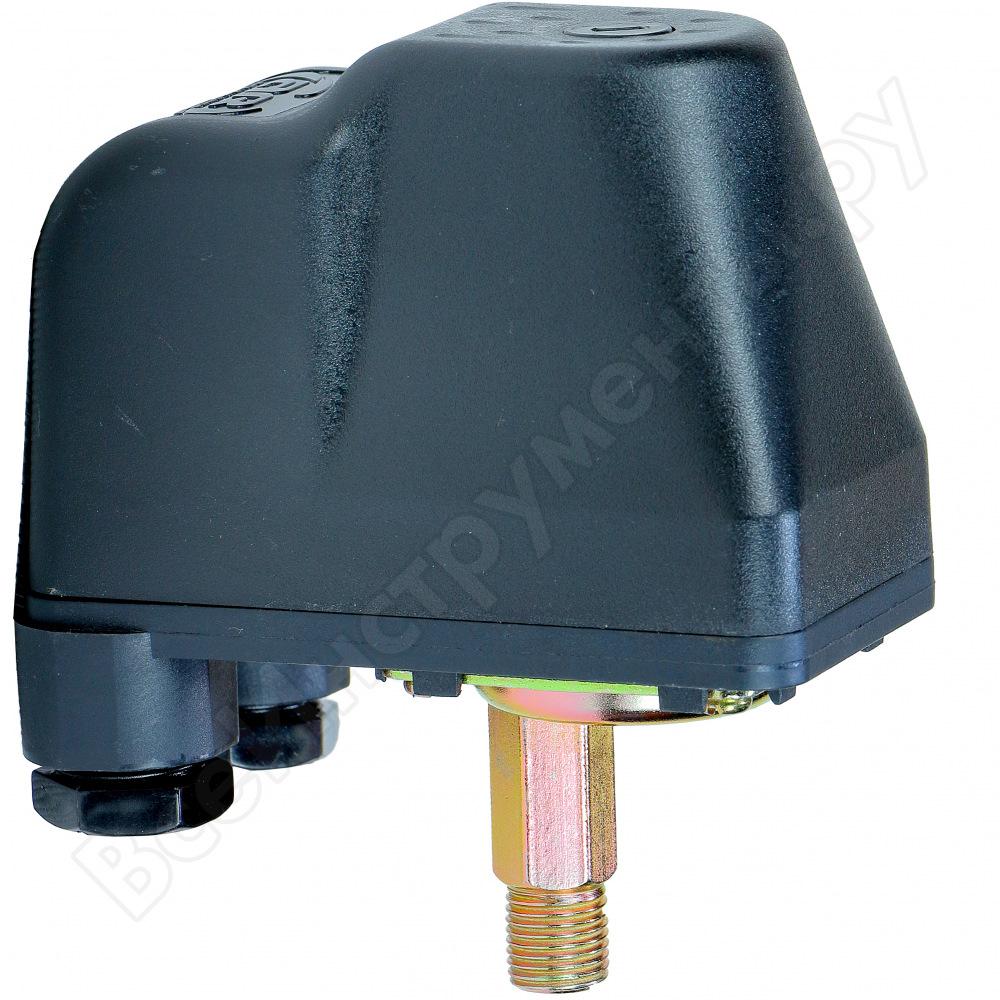

Электромеханические модели датчиков

Работа реле давления тесно связана с гидроаккумулятором, без которого включение прибора в сеть водоснабжения становится бессмысленным. Вместо уже привычного электромеханического устройства сейчас нередко применяют электронные варианты и блоки автоматики с функцией защиты от “сухого хода”.

Если есть риск осушения источника в процессе откачки воды, реле давления просто дополняют блоком автоматики.

Однако в ряду электромеханических приборов, есть есть стрелочные устройства, которые можно использовать только с насосом. Они также сокращают количество включений оборудования и защищают от работы при отсутствии внутри насосного оборудования потока воды.

Выключение поможет предохранить мотор от серьезной поломки. Кроме того, с помощью такого реле можно поддерживать в водопроводной сети .

Основная характеристика устройства – номинальное рабочее давление. Оно может варьироваться в пределах от 1,5 – 6,0 бар.

Выбирая подходящее реле, следует обратить также внимание на такие показатели как:

• размеры присоединительной резьбы;
• уровень защиты от пыли и влаги;
• масса и размеры прибора;
• напряжение контактов;
• номинальные параметры тока;
• тип датчика и т.п.

Датчик давления может устанавливаться непосредственно на гидробак или монтироваться отдельно от него. Следует также учесть, что реле производятся для работы в различной среде. Для домашнего хозяйства подойдет прибор, предназначенный для воды.

Не стоит приобретать реле, рассчитанное на работу с хладагентом или другими жидкостями. Обратить внимание нужно и на температуру рабочей среды для конкретной модели.

Перед установкой или регулировкой устройства следует тщательно изучить инструкцию с описанием его конструкции, технических характеристик, порядка монтажа, эксплуатации и т.п. (+)

Чаще всего для нужд домашнего водопровода используют стандартную модель РДМ-5. Такое устройство нужно подключить сначала к гидроаккумулятору водопроводной системы, затем – к контактам, соединенным с механизмом включения/отключения насоса. После этого нужно обеспечить прибор электропитанием.

Выбирая подходящее реле давления, следует учесть такие характеристики как размеры патрубков, напряжение, температура рабочей среды и т.п.

Обычно вместе с поставляется и реле давления. Если предполагается одновременно использовать электронную модель, то с помощью электромеханического варианта будет устанавливаться давление отключения. Для подключения к водопроводу следует использовать тройной фитинг с подходящими размерами резьбы.

Обычно берут элемент на четверть дюйма. Если имеется хотя бы небольшой опыт сантехнических работ, то эта операция пройдет без затруднений. Разумеется, все резьбовые соединения следует уплотнить с помощью ленты ФУМ, льняной нити или другого подходящего материала.

Завершают механическую часть установки реле давления монтажом манометра, чтобы получать актуальную информацию о текущем состоянии водопровода.

Для подключения реле к контактам насоса нужно убрать защитную крышку прибора. Под ней находятся четыре контакта. Два из них нужны для входа, через них обеспечивают поступление электропитания. Еще два контакта – это выход, их подключают к насосу

В процессе монтажа прибора следует правильно выбрать сечение кабеля, а также обеспечить его заземление, используя . Если же необходимо сделать защиту от сухого хода, то нужно обеспечить правильное положение насоса. Он должен быть установлен выше обратного клапана.

После установки нужно выполнить регулировку реле давления воды. Для этого, как упоминалось выше, имеется два винта с пружинами. Они находятся под крышкой, которую нужно снять. На производстве обычно устройство настраивают. Стандартными считаются показатели от 1,4 атмосфер (минимум) до 2,8 атмосфер.

Реле следует грамотно подключить к электросети и к контактам насоса. Обязательное требование безопасности – наличие заземления прибора

Даже если эти данные соответствуют тем, которые необходимы для конкретного насоса, их следует проверить. В процессе хранения и установки настройки могли немного сбиться. Вот порядок настройки реле, подключенного к системе с гидроаккумулятором.

Сначала следует измерить давление в баке, используя для этого автомобильный манометр, который подключают к ниппельному соединению. Ниппель расположен сверху на вертикальных моделях гидробаков, сбоку – на горизонтальных, но всегда со стороны, противоположной расположению фланца.

Лучше брать устройства с достаточно высокой градацией измерительной шкалы. Дешевые китайские модели не всегда соответствуют этому требованию. Бак нужно оставить пустым, насос или станцию не нужно подключать к электропитанию.

Перед началом настройки нужно замерить показания давления воздуха в пустом гидроаккумуляторе и отрегулировать его до значений, рекомендованных производителем

Нормальное давление в опустошенном баке устанавливается в зависимости от его объема. Небольшие емкости (менее 25 л) должны быть накачаны до 1,4-1,7 бар. Баки на 50-100 л нужно подкачать до 1,7-1,9 бар. При несоответствии давления в новом баке этим параметрам, нужно исправить ситуацию, т.е. подкачать недостающий воздух или стравить его избыток.

Ежемесячно рекомендуется проверять состояние гидроаккумулятора, контролируя и по необходимости корректируя при этом давление воздуха. Эти простые меры помогут не только сохранить необходимый уровень давления в баке, но и предотвратят быстрый износ резиновой мембраны.

Перед настройкой нужно внимательно изучить документацию, которая прилагается к насосу.

Нужно учесть такие показатели как:

• предельное давление;
• рабочее давление;
• норма расхода воды.

Эти данные нужно использовать при настройке реле, установленные значения давления должны находиться в пределах этих показателей.

Учитываются также и данные гидробака. Мощности бытового насоса обычно недостаточно, чтобы перекачать обычный гидроаккумулятор, однако не стоит рисковать и заведомо устанавливать некорректные настройки.

Регулировочные винты реле обозначены как P и ΔР, чтобы добраться до них, нужно снять защитную крышку с прибора

С установленного в подходящем месте реле нужно снять крышку. Для этого следует открутить крепеж. Там находятся две пружины. Рядом с той, что больше, находится обозначение P, та, что меньше, обозначена как ΔР. Теперь можно подключить насос или насосную станцию к электросети, и начать процесс заполнения бака водой.

Когда давление в емкости достигнет верхнего значения, реле выключит насос. Следует определить показания манометра в этот момент. Если полученные данные отличаются от рекомендованных, нужно отрегулировать их значение с помощью большой пружины.

Чтобы увеличить предел, вращать гайку необходимо по часовой стрелке, если нужно сделать уменьшить настройки – против.

Теперь следует открыть воду и освободить гидробак. Со временем реле сработает и включит насос. Нужно снова зафиксировать показания манометра и отрегулировать настройки реле, если это необходимо. Для корректировки нижнего предела давления нужно повернуть малую пружину.

Все манипуляции с регулировочными пружинами нужно выполнять крайне аккуратно. Это очень чувствительные элементы, поворачивать винт нужно постепенно, на малую часть окружность, не стоит делать несколько полных оборотов сразу, так можно полностью испортить прибор.

Реле давления можно использовать для управления работой поверхностной насосной станции или системы с погружным насосом. Порядок настройки практически не отличается

При этом нужно учесть следующий важный момент: поскольку малая гайка регулирует разницу между пределами, то при корректировке нижнего значения произойдет изменение данных для давления отключения.

Поэтому после корректировки положения большой гайки следует дождаться заполнения бака и снова проверить данные для верхнего предела и изменить их, если необходимо.

Устанавливая настройки верхнего предела для реле нужно помнить, что этот показатель должен быть хотя бы на 10% ниже, чем давление в опустошенном гидробаке, которое было зафиксировано и отрегулировано в самом начале. Иначе резиновая мембрана гидроаккумулятора окажется под неоправданно высоким давлением и быстро износится.

В процессе эксплуатации может оказаться, что рекомендованные настройки не подходят для этого конкретного водопровода. Тогда нужно повторно выполнить настройку по описанной выше схеме. Следует помнить, что рекомендованная производителями разница между пределами варьирует в интервале 1,2 – 1,6 бар.

Чтобы правильно настроить механический вариант реле давления, нужно вращать его регулировочные винты. Периодически следует проверять состояние прибора, поскольку со временем пружины могут ослабнуть (+)

Но чрезмерно усердствовать не стоит, поскольку чем больше эта разница, тем больше будут колебания напора в водопроводе. Давление отключения следует установить ниже, чем максимальное давление насоса.

Если этот момент не учтен, оборудование будет работать постоянно, поскольку не сможет обеспечить уровень давления, необходимый для отключения прибора. Эта ситуация делает использование реле бессмысленным.

Проверять настройки рекомендуется каждые три месяца. Эти же операции нужно выполнять после , замене гидробака, и т.п.

Корректировать настройки не рекомендуется изготовителями систем для откачки воды, но при необходимости проводить корректировку лучше после каждой новой заливки системы водой, например, на даче после расконсервации систем весной.

Дополнительная информация по регулировке реле давления для насоса приведена в .

Электронные варианты реле

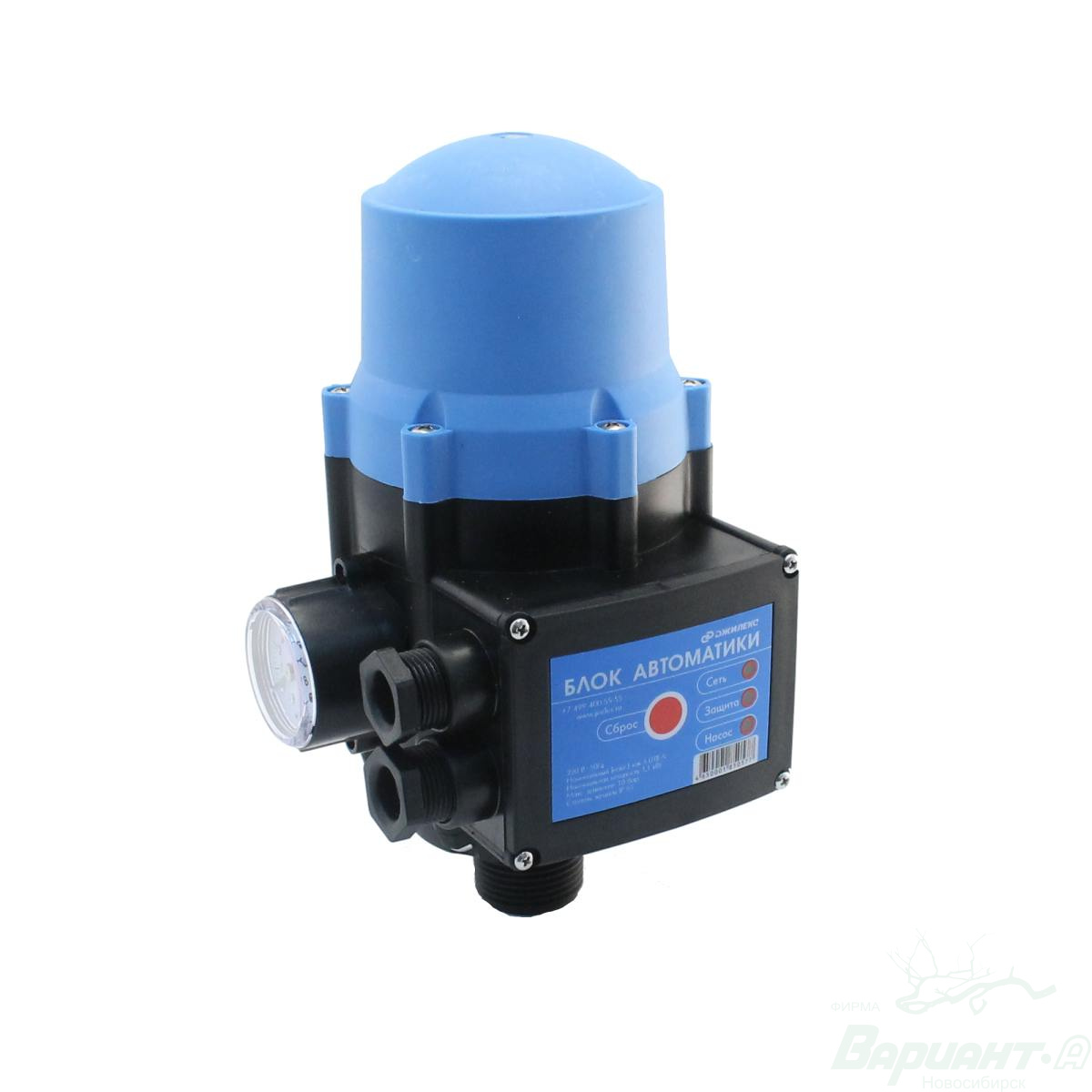

Электронные модели реле давления на порядок дороже электромеханических аналогов, но эти затраты вполне окупаются. Такие устройства настраивать проще, а значения пределов можно выставить гораздо точнее.

Каждая такая модель снабжена контроллером потока, который моментально отключает насос, когда нет воды. Это надежно защищает насос от работы в опасном режиме “сухого хода”.

Электронные модели реле давления более точны, надежны и проще в эксплуатации, чем механические устройства, но они значительно дороже

Обычно электронное реле давление снабжено небольшим гидробаком, объем которого составляет всего 400 мл. Это немного, но таким образом система надежно защищена от возможных . Если для скважины используется дорогой насос высокого качества, имеет смысл потратиться и на хорошее электронное реле давления.

Выглядят такие модели достаточно привлекательно, отличаются высокой надежностью и длительным сроком эксплуатации. Но они могут быть чувствительны к качеству воды, поступающей в водопроводную систему. Чтобы предохранить реле от поломки, нужно позаботиться об установке.

Если скважину обслуживает дорогой и мощный насос, имеет смысл купить электронное реле, чтобы защитить прибор от перегрузок

Регулировочных пружин такие устройства не имеют, поэтому не придется периодически перенастраивать прибор из-за того, что они ослабли. Да и саму настройку выполнить значительно проще. Сначала нужно изучить инструкцию.

После первого подключения к сети некоторые модели включаются с задержкой на 15 секунд. Это не поломка, просто прибор настраивается.

В дальнейшем отключение насоса может выполняться также с задержкой около 7-15 секунд. Это нужно, чтобы насос отключался реже, если за этот короткий период давление опять возрастет. Электронную модель такого контроллера можно использовать в комплекте с насосной станцией, уже имеющей реле давления.

Здесь верхний предел выставляют на этом встроенном приборе. А давление включения устанавливается регулировкой электронного реле. Питание подключают сначала к электронному устройству, затем контакты переводят на реле станции, после чего запитывают насос.

Если электронное реле подключают к гидроаккумулятору, настройку выполнить проще. На реле задается нижний предел, который должен быть немного выше аналогичных данных, указанных на корпусе насоса. Отключается поток воды после того, как в системе будет достигнут максимальный напор, который зависит от мощности насоса.

Место установки электронного реле выбирают между насосом и перед первой точкой забора воды из системы. Следует учесть направление движения воды, обозначенное стрелкой.

Если устройство используется с насосом мощностью более 10 атм, рекомендуется перед электронным реле поставить редуктор давления, чтобы избавить прибор от ненужных нагрузок.

При подключении электронного реле к станции нужно сначала запитать прибор, потом – механическое реле, после этого включить в цепь насос

Если существующие настройки не подходят, их можно изменить. Для этого нужно отверткой подкрутить соответствующий винт или использовать другие элементы настройки, описанные в инструкции. Между максимальным давлением, которое может обеспечить насос, и минимальным показателем электронного реле должна быть разница не менее 0,6 атмосфер.

Для уплотнения резьбового соединения такого прибора лучше всего использовать тефлоновую ленту. В электронных реле давления обычно имеется встроенный клапан. Этот момент следует учесть, когда опустошают водопровод.

Перед первым пуском реле нужно сначала заполнить подающую магистраль водой, затем подать на устройство электропитание, после этого нужно открыть кран.

О срабатывании режима защиты от “сухого хода” обычно сигнализирует включение красного светодиода на корпусе. Для перезагрузки системы следует нажать кнопку “reset”, конечно, предварительно устранив причины возникновения опасной ситуации.

Выводы и полезное видео по теме

Настройка стандартной механической модели представлена здесь:

В этом ролике подробно описан порядок настройки и особенности эксплуатации электронного реле давления на примере модели BRIO 2000:

Реле давления – прибор исключительно полезный. Однажды разобравшись с его настройкой, можно будет регулярно корректировать состояние напора в водопроводной системе и надежно защитить насос и прочее оборудование от возможных поломок.

Возникли вопросы, или есть желание поделиться личным опытом выбора, установки и использования реле давления? Пожалуйста, оставляйте комментарии к статье и участвуйте в обсуждениях – блок для связи расположен ниже.

Реле давления воды для насоса – схема подключения

Содержание

1. Как устроен и работает прибор
2. Как подключить прибор в систему
3. Настройка работы реле давления – о чем важно помнить

В автоматизированной системе снабжения водой частного дома обязательно наличие предохранительного устройства – реле давления, которое срабатывает при определенных условиях. При изменении значений выше максимального и ниже минимального оно выключает и включает насос, который в свою очередь подает воду в гидроаккумулятор. О монтаже прибора в систему поговорим в этой статье.



1. Как устроен и работает прибор

Конструкция всех моделей одинаковая, а форма, размер и дополнительные элементы, например, встроенный манометр, являются их характерными особенностями. Под пластиковой крышкой на металлическом основании установлены два регулятора в виде пружин разных размеров и клеммы

, чтобы подключить прибор к электросети и насосному оборудованию (вдобавок иногда предусматривается заземление). Снизу устройства на крышке, которая закрывает мембрану и поршень, находится винт – благодаря ему осуществляется монтаж прибора к штуцеру.

Как работает устройство? Мембрана под действием давления воды в насосе начинает давить на поршень. Следствием этого процесса становятся действия контактов, которые находятся на специальной платформе. Они замыкаются или размыкаются – происходит включение или выключение насосного оборудования. Особую роль выполняют пружины, или пружинные регуляторы. За то, чтобы включился насос, т.е. за низкое давление, ответственна большая: когда давление в системе падает ниже установленного значения, она воздействует на платформу, опуская ее, и оборудование начинает работать.

Далее платформа до определенного порога поднимается, после чего происходит размыкание контактов и выключение оборудования. Таким образом, малая пружина отвечает за разность значений давления.



2. Как подключить прибор в систему

Все измерительные и управляющие приборы: манометр и реле давления воды – подключаются максимально близко к гидроаккумулятору, обеспечивающему нужное давление в контуре. На практике они устанавливаются непосредственно на его выходной патрубок через штуцер на пять выходов. Два из них, самые маленькие, предназначены для предохранительного устройства (реле давления) и манометра, при условии что последний не предусмотрен конструкцией регулирующей арматуры. Еще два входа являются точками присоединения водопроводных труб, идущих к точкам потребления, и насосного оборудования. Последнее, пятое отверстие необходимо для монтажа всей арматуры непосредственно на гидроаккумулятор. Итак, для установки реле предусмотрено резьбовое отверстие диаметром, как правило, 1/4 дюйма, чтобы его можно было легко накрутить на штуцер.

При этом в процессе монтажа может потребоваться достаточно места для дополнительной обвязки. Следует обращать внимание и на герметичность соединения: не лишней будет обработка места стыка фум-лентой.

В последнюю очередь реле давления воды для насоса подсоединяется к электросети. Для ввода электрокабеля к клеммным контактам в приборе предусмотрены два отверстия, через которые один провод уходит к насосу, а другой – непосредственно к розетке. Чтобы их подсоединить, аккуратно открывают корпус устройства с помощью отвертки или гаечного ключа. Во время работы с электроприборами следует помнить о правилах техники безопасности и приступать к подключению только при отключенных от сети проводах. Провод питания, идущий от прибора к розетке, пропускают в одно входное отверстие прибора, разделяют на жилы. Их может быть две или три: фаза, ноль и, если предусмотрено, заземление. Зачистив провод от заземления, закрепляют его к клеммам. Аналогично осуществляют подключение провода, идущего к насосу.



3. Настройка работы реле давления – о чем важно помнить

После установки в систему водоснабжения и подключения устройства к электросети можно приступить к его настройке и тестированию работы. Контролировать текущие показатели давления лучше всего записывая их с манометра. Основными задачами настройки является установка необходимых порогов верхнего давления и разности показателей давления. В каждой модели заводом-производителем установлены настройки – узнать их можно в техпаспорте прибора. Обычно для включения насоса ставится давление в среднем 1,5 бар и от 2,5 бар для его отключения. И хотя разброс небольшой, иногда и этого достаточно, чтобы обеспечить чрезмерную нагрузку на насосное оборудование и гидроаккумулятор. Если по этой или какой-то другой причине  параметры не устраивают пользователя, их поправляют в зависимости от ситуации. Обычно эти параметры утверждаются на стадии расчета мощности водопроводной системы в целом с учетом мощности насосного оборудования.

Что значит настроить параметры?

В зависимости от ситуации можно изменить диапазон, повысить, а также понизить давление. Для этого отключают прибор от электросети и регулируют большой или малый пружинный регулятор. Первый на самом приборе схематично обозначен буквой Р и отвечает за работу реле давления, второй, обозначенный как ΔР, балансирует разницу давления в моменты включения и отключения. При помощи гаек на них можно ослабить или увеличить  натяжение пружины. Делают обороты по часовой стрелке: чем их больше, тем сильнее степень ее сжатия, и, следовательно, тем выше значение. Для контроля значений записывают показатели манометра.

Какова последовательность настройки?

Сначала надо открыть любой кран, чтобы обеспечить отток воды из системы. Через некоторое время давление в системе начнет падать и опустится до отметки, когда сработает насос. В этот момент необходимо зафиксировать показатели давления на манометре. Затем кран закрывают, чтобы давление в системе восстановилось. Когда насос выключится, а давление достигнет максимальных параметров, их также фиксируют по прибору. Если по каким-то причинам показатели давления не соответствуют желаемым, подкручивают гайку большого регулятора: затягивая ее, увеличивают давление выключения, ослабляя – уменьшают, при этом диапазон срабатывания прибора остается неизменным. Чтобы добиться нужных показателей, повторяют эту последовательность.

О чем следует помнить, регулируя показатели давления?

Не следует закручивать гайку до конца, а также крутить ее за один раз более чем на один оборот.

Прежде чем повышать давление включения насоса, следует убедиться, что оборудование справится с этим пределом. В противном случае насос будет работать беспрерывно, а реле давления для гидроаккумулятора  не сможет его отключить, так как заданный предел не будет достигнут.

И наконец, предельное рабочее верхнее давление не должно быть выше 80% от максимального, указанного производителем, иначе оборудование будет работать на пределе своих сил. Все эти нюансы следует учитывать, чтобы обеспечить бесперебойную и длительную работу системы водоснабжения в целом, не подвергая оборудование излишним нагрузкам и, как следствие, риску выхода его из строя.

Надеемся, что наша информация будет для вас полезной. Если вы решили собрать собственную систему водоснабжения, рекомендуем полезные материалы с нашего сайта. О выборе гидроаккумулятора вы можете прочитать в статье «Как выбрать гидроаккумулятор для систем водоснабжения 2016», о выборе насоса – «Как выбрать насосную станцию», а созданию системы в целом посвящен материал «Как собрать насосную станцию своими руками?». Выбрать модели оборудования и контролирующих приборов вы можете в нашем интернет-магазине. В соответствующих рубриках представлены модели разных производителей, а на странице слева создан фильтр подбора по техническим характеристикам – задавайте параметры и делайте выбор прямо сейчас.

Реле давления. Что это? Для чего и зачем?

Весьма важной деталью в системе подачи воды насосной станцией в частном доме, является реле давления. Данное устройство, имея сравнительно небольшие габариты, регулирует уровень давления во всей системе водоснабжения путем включения и отключения электрических контактов, в случае превышения допустимого отклонения фактических показателей от номинальных данных.

Устройство и принцип работы механизма

По своему устройству, реле давления могут быть механическими или электронными. Приборы механического типа более распространены, за счет своей надежности, износоустойчивости и простоты. Механическое реле требует минимума усилий при настройке и выполняется при подключении на месте.

Реле представляет собой небольших размеров коробку с пружинными механизмами, отвечающими за допустимые колебания давления. В корпусе устройства расположены контакты электродвигателя и регулировочные элементы (Рис 1). К ним относятся: большого размера гайка со шпилькой, которая отвечает за удерживание большой пружины и маленькая гайка со шпилькой для небольшой пружины. Силой натяжения большой пружины устанавливается минимальное допустимое давление.

При помощи небольшой пружины, регулируется разница.

Фактическое давление воды передается в устройство при помощи специальной мембраны. При минимально допустимом значении, она ослабляет натяжение пружины. Впоследствии замыкается электрическая цепь и включается двигатель насоса. Он работает вплоть до достижения максимально допустимого значения, после чего цепь размыкается, а двигатель автоматически отключается.

Электронное реле, является полноценным устройством управления работой насоса. Прибор включает в себя элемент плавного запуска, защиту срабатывания сухого хода, а также настройку верхнего и нижнего порога включения насоса в режиме эксплуатации. Из преимуществ перед механическим реле, можно выделить лишь меньшие габариты электронного прибора, а также принцип регулировки. Регулировочные болты расположены на корпусе электронного реле и имеют маркировку величины показателей.

Рис 1. Устройство прибора реле давления

Проблема сухого хода

Весьма часто, причиной сбоев и поломок в работе насосных станций, является недостаток или полное отсутствие воды в системе. Работа вхолостую приводит к деформации деталей и выходу из стоя всего устройства.

Во избежание таких поломок, при выборе реле необходимо учитывать особенности системы, а также номинальные допустимые величины для работы прибора. Саму возможную проблему сухого хода можно устранить двумя способами:

• приобрести устройство оборудованное защитой сухого хода. Данные приборы стоят несколько дороже, однако они весьма эффективны, поскольку способны реагировать на падение уровня давления от 0,2 до 1,2 бар, в зависимости от производителя;

• дополнительная установка контроллера, который способен не только следить за напором, но и включать насос в случае падения фактических значений ниже установленного минимума.

Выбор прибора

При выборе оптимального устройства, следует обращать внимание на паспортные данные. Стоит использовать приборы, предназначенные для бытовых нужд. Оптимальными показателями являются: максимальное давление в 4 бар, а рекомендуемый диапазон работы, составляющий от 1,4 до 2,8 атмосферы.

Стоит знать, что чем выше заявленная разница между минимальным и максимальным показателями, тем реже необходимо включение насоса, поскольку в гидроаккумуляторе будет находиться больший объем воды.

Для обеспечения качественной и продолжительной работы прибора и всей системы, при установке реле, на трубопровод необходимо смонтировать манометр, и периодически контролировать давление в системе.

Проверка и настройка показателей

Номинальные величины регулируются от 1 до 8 бар. В большинстве устройств, при выпуске установлено максимальное значение для отключения двигателя насоса на показателе от 2,8 до 4 бар. Допустимый минимум выставлен на 1,4-1,5 бар.

Важно помнить, что в большинстве случаев, покупка происходит спустя некоторое время после выпуска устройства. За это время натяжение пружин в реле и мембраны могут ослабнуть. Поэтому обязательно необходимо произвести проверку насосного оборудования на величину давления в гидроаккумуляторе, а также максимальные и минимальные заводские настройки.

Проверка значений

Для проверки выставленных значений используют любой манометр. Вполне возможно применение автомобильного. Его присоединяют к ниппелю бака или аккумулятора. Стрелка прибора покажет величину давления при пустом накопителе. Эти данные должны быть в рамках 1,2-1,5 атмосфер.

В случае превышения допустимого отклонения значений применяются меры по стабилизации давления пустого бака. Если на манометре зафиксированы недостаточные показатели, их увеличивают путем подкачки автомобильным насосом. При избыточном давлении, его спускают до необходимого.

После проверки необходимо сверить фактические показатели максимального и минимального давления с установленными заводскими настройками. Для этого необходимо:

• прикрепить манометр к коллектору;

• открыть кран и опустошить накопитель, доведя его до минимально допустимого значения в 1,4-1,5 атмосфер;

• закрыть кран, и включить насос.

В результате этих действий, давление в баке поднимется до установленного максимального показателя, а насос автоматически отключится. Данные, полученные на манометре необходимо сравнить с заявленными паспортными. В случае несовпадения показателей или индивидуальной необходимости, реле давления можно перенастроить.

Настройка допустимых показателей

При применении индивидуальных настроек необходимо учитывать, что увеличение минимальной заводской настройки в 1,5 бар не рекомендуется, поскольку влечет за собой серьезные нарушения в работе мембраны гидроаккумулятора.

В ходе установки разницы, важно ориентироваться на паспортные показатели прибора. Также, важно знать, что давление, превышающее 6 бар, способствует разрушению уплотнителей кранов. Поэтому верхний предел в 4-5 атмосфер увеличивать категорически не рекомендуется.

Для самостоятельной регулировки необходимо (Рис 2.):

• отсоединить защитный кожух, открыв корпус реле;

• настройка минимального давления производится в пустом накопителе. Для этого выключается насос, и открывается кран. Далее, гайка большой пружины откручивается против часовой стрелки до полного ослабления пружины. После этого, включив насос необходимо медленно закручивать гайку. Если насос начал качать воду, манипуляции с большой пружиной прекращают. Таким образом, минимум за мембраной выставлен на 1,2-1,3 атмосферы. Для установки большего минимума, перед манипуляциями необходимо нагнать давление в накопитель;

• для регулировки разницы необходимо выключить насос и спустить воду. Затем, для изменения номинала в сторону повышения давления, маленькую гайку необходимо немного закрутить, а для уменьшения – открутить. После этого, включив насос, проверяется новое верхнее давление.

Более подробно можно ознакомиться со способом регулировки реле давления, посмотрев видео.

Реле давления воды для насоса: устройство, регулировка, схемы подключения

Водоснабжение – одна из важнейших систем в доме, так как именно она позволяет  обеспечивать личную гигиену, содержание приусадебного участка и многие другие функции. С целью автоматизации водоснабжения в систему устанавливается  реле давления воды для насоса, позволяющее контролировать работу компрессорной установки в соответствии с заданными параметрами.

Назначение

Реле давления воды предназначено для контроля количества жидкости в системе. Для этого используется система с насосом и гидроаккумулятором, которая может дополняться датчиком наличия воды.

Рис. 1. Назначение реле давления воды

Насос в системе водоснабжения может непрерывно подавать напор воды в основную магистраль, наполняя расширительный бак. Чем больше жидкости накопится в емкости, тем выше величина давления.  В виду того, что количество накопленной воды в расширительном баке периодически расходуется по мере бытовых нужд, необходимость повторного включения компрессорной установки привязывается к давлению в системе. Поэтому основным назначением реле давления воды является подача и отключение питания насоса, в зависимости от достижения граничных значений измеряемого параметра.

Процесс измерения будет отличаться в зависимости от конструктивных особенностей конкретного типа реле. Для понимания принципа действия рассмотрим более детально устройство наиболее распространенного вида логического элемента для бытовых насосов.

Устройство

Конструктивно реле давления воды может иметь электронное или механическое исполнение. Первый вариант более компактный и все процессы в нем осуществляются за счет электронной схемы. Второй тип оборудования имеет более широкое распространение в быту за счет простоты и доступности. Как правило, механические модели мало чем уступают электронным при установке в домашнюю систему водоснабжения, поэтому в качестве примера мы рассмотрим именно такой вариант.

Все устройство состоит из трех составных блоков – гидравлического, механического и электронного, как показано на рисунке ниже:

Рис. 2. Устройство реле давления воды

Все блоки сообщаются в единую систему, где изменения параметров измеряемой среды отображается на каждом из них. Однако рассмотрение конструкции удобнее произвести отдельно для каждого блока.

Гидравлический блок представлен подвижным чувствительным элементом, закрепляемым в фланце и сильфоне. В соответствии с п.4.1. ГОСТ Р 55023-2012 в качестве такого элемента может выступать мембрана, поршень или другое подвижное устройство.

Рис. 3. Составляющие электрического и механического блока реле давления воды

Электронный и механический блок представлены такими составляющими:

• Клеммы для подключения жил питающих проводов – в данном случае имеется две группы клемм, одна из которых позволяет закрепить фазный, нейтральный и защитный проводник от распределительной сети. Вторая группа клемм используется для отходящей линии электроснабжения насоса.
• Муфты – используются для ввода кабеля в реле давления. Одна из муфт предназначена для ввода кабеля от распределительной сети, а вторая для подачи питания на насос.
• Контактная группа – приводится в движение за счет механического усилия рычагов и пружинного механизма. Включается и отключается в зависимости от состояния чувствительного элемента.
• Пружинный  привод – реагирует на физическую деформацию чувствительного элемента. В результате достижения порогового значения он перемещает шток, который и производит переключение контактов.
• Регуляторы – в большинстве моделей позволяют отрегулировать максимальный и минимальный предел отключения.  Предназначены для корректировки параметров давления воды в контуре.
• Основание – служит базой для закрепления всех элементов реле. В зависимости от модели изготавливается из металла или полимера. Обеспечивает прочность и надежность конструкции.

Вся конструкция помещается в защитный корпус, который предотвращает попадание внутрь устройства мусора, влаги. В зависимости от климатического исполнения, имеет различное исполнение и состав компонентов.

Принцип работы

Чтобы рассмотреть работу реле давления воды для насоса, определимся к схеме, в которой он выполняет свои непосредственные функции. Если рассматривать действующий водопровод в частном доме, то его устройство будет выглядеть следующим образом:

Рис. 4. Принцип действия реле давления воды

Как видите на рисунке выше, погружной насос через обратный клапан и водопровод наполняет гидроаккумулятор и подает воду в систему водоснабжения. Электроснабжение самого насоса осуществляется через реле давления, подключаемого в разрыв цепи. Чувствительный элемент реле выводится в трубопровод через тройник (в некоторых ситуациях вместо тройника может применяться пятивыводной штуцер). Логика работы организованна следующим образом:

• При включении насоса в сеть давление в рубах находится на нулевой отметке. Мембрана реле находится в минимальной отметке, поэтому его контакты замкнуты. Через контактную группу напряжение подается на обмотки насоса, и вода поступает в трубопровод.
• По мере наполнения системы водоснабжения и расширительного бака давление воды пропорционально увеличивается. Мембрана в тройнике постепенно будет воспринимать все большее давление жидкости.
• При наполнении гидроаккумулятора и достижении максимального предела давления в системе чувствительный элемент реле деформируется под воздействием воды. За счет чего шток переместится посредством пружинно-рычажного механизма и сместит контактную группу в противоположенное положение. Питание насоса прекратится, в системе установится максимальный уровень давления.
• Как только в доме откроют кран или душ вода начнет вытекать из системы и гидроаккумулятора, в результате чего давление начнет линейно снижаться. Как только уровень воды достигнет минимальной отметки, при которой давление снизится  менее установленного предела, мембрана снова деформируется. В результате деформации чувствительного элемента шток переведет контактную группу в противоположное положение. Контакты снова замкнут цепь питания насоса, который начнет подкачку воды в систему.

Цикл переключения контактов реле давления воды повторяется по мере достижения установленных границ давления для транспортируемого ресурса. Однако следует отметить, что в случае отсутствия воды в колодце или при обрыве трубы реле давления не отреагирует на повреждение, и питание будет непрерывно подаваться на насос. Такая ситуация может стать аварийной, поэтому для предупреждения преждевременного изнашивания элементов и выхода насоса со строя дополнительно устанавливается реле сухого хода.

Схемы подключения

Так как принцип подсоединения реле давления воды к системе водоснабжения мы рассмотрели, теперь разберем основные принципы электрического подключения.

Рис. 5. Схема подключения реле давления воды

Питание реле осуществляется от сети 230 В, от счетчика электрической энергии фазный и нейтральный проводник подается на ввод логического элемента. От шины защитного заземления также подводится провод на ввод. От реле к насосу также выводится три провода: защитный, нулевой и фазный для подачи питания на компрессорную установку. Если рассматривать само устройство, то принцип подключения следующий:

Рис. 6. Схема распиновки реле давления для подключения

 Для защиты человека от поражения электротоком и для предотвращения возгорания от коротких замыканий в цепь электроснабжения насоса устанавливается диффавтомат.   Но его можно заменить УДТ и обычным автоматическим выключателем. Помимо этого в схеме может устанавливаться реле сухого хода, тогда подключение будет производится следующим образом:

Рис. 7. Схема подключения через реле сухого хода

Настройка и регулировка

Настойка реле давления воды осуществляется посредством двух гаек, расположенных поверх пружин внутри корпуса устройства. Первая гайка отвечает за регулировку нижнего предела давления. Вторая гайка позволяет установить разницу пределов по давлению для коммутации оборудования.

Рис. 8. Настройка и регулировка реле давления воды

Регулировка производится при отключенном питании. На этапе холостого хода без воды  устанавливается предел включения.  Нижний предел необходимо выбрать таким образом, чтобы давление было хотя бы на 10% большее, чем при холостом ходе. Верхний предел также не рекомендуется подбирать не более 80 % от номинального.

Частые неисправности

Осведомленность об основных неисправностях, которые могут произойти с реле напора воды, помогут избежать длительных остановок и не менее продолжительных ремонтов.

К наиболее частым неисправностям можно отнести:

• Обрыв питающего провода – требует отыскание места нарушения цепи и последующего устранения.
• Заклинивание контактов реле – устраняется при проведении ревизии оборудования;
• Окисление контактов или нагар – также производится путем разборки и чистки прибора;
• Выход со строя чувствительного элемента реле – потребует либо замены лишь одной мембраны, или всего приспособления.

Список использованной литературы

1. Н.Н. Абрамов «Водоснабжение. Учебник для вузов.» 1974
2. Суреньянц С.Я. Иванов А.П.»Эксплуатация водозаборов подземных вод» 1989
3. Якубчик П.П. «Насосы и насосные станции» 1997
4. Эгильский И. С. «Автоматизированные системы управления технологическими процессами подачи и распределения воды.» 1988
5. Репин Б. Н., Запорожец С. С., Ереснов В. Н., Трегубенко Н. С., Мялкин С. М. «Водоснабжение и водоотведение. Наружные сети и сооружения» 1995

Как работает реле давления для насосной станции + правила и особенности его регулировки

Как правильно отрегулировать реле давления насосной станции?

Реле давления является одной из важных частей насосной станции. Оно отвечает за работу насоса при определенных значениях давления. Периодически реле нуждается в правильной настройке. Для этого следует знать, как оно устроено, его принцип работы и технические характеристики.

Покупая насосную станцию, многие хотят сразу ознакомиться с ее устройством. Немалое значение имеет каждый ее элемент. Непосредственно за отключение и включение насоса при достижении определенных значений давления в гидробаке отвечает реле давления.

Реле давления – элемент, который регулирует подачу воды в системе. За счет реле включается и выключается вся насосная система. Именно реле регулируется напор воды.

По принципу работы реле разделяются на электронные и механические. Использовать электронные реле проще в плане эксплуатации, зато срок службы механических больше. Поэтому механические реле пользуются большим спросом.

Реле могут быть как изначально встроены внутрь насосной станции, так и идти отдельно. Таким образом, по характеристикам можно легко подобрать реле для эффективной работы насосной системы.

Обратите внимание

В воде неизбежно содержатся сторонние частицы, и они являются основной причиной выхода из строя электронных реле. Поэтому лучше использовать специальный отдельный фильтр для очистки воды.

Основное преимущество использования электронного реле состоит в том, что оно не дает насосной станции работать вхолостую. После отключения подачи воды электронное устройство продолжает работать еще на протяжении некоторого времени.

К тому же такие реле проще в настройке и установке.

Зачастую датчики давления сразу имеют заводские настройки. Как правило, они установлены на 1,5-1,8 атмосфер для включения, и на 2,5-3 атмосферы для выключения.

Максимально допустимое значение давления для реле — это 5 атмосфер. Однако его не каждая система сможет выдержать.

Если давление будет слишком высоким, то это может вызвать протечки, износ мембраны насоса и другие неисправности.

Изначальная регулировка не всегда подходит для определенных условий работы станции, и тогда приходится самостоятельно настраивать реле. Конечно, для правильной регулировки лучше всего детальнее ознакомиться с тем, что из себя представляет этот небольшой прибор, и как он работает.

Наиболее распространенное механическое реле давления насосной станции представляет собой металлическую пластину, на которой сверху имеется контактная группа, два подпружиненных регулятора и клеммы подключения.

На нижней части металлической пластины установлена крышка мембраны. Она прикрывает непосредственно мембрану и прикрепленный к ней поршень. А также на крышке есть резьбовое соединение для установки на переходнике, который находится на насосном оборудовании.

Все выше перечисленные детали конструкции накрыты пластиковой крышкой.

На рабочей части регулятора данная крышка закреплена винтами.

Реле могут иметь различную конфигурацию, форму, и даже различаться расположением некоторых элементов или схемой подключения. Бывают реле, имеющие дополнительные защитные элементы, которые сохраняют устройство при работе «всухую» и позволяют обезопасить мотор от перегрева.

Важно

Для водоснабжения частного дома используются конструкции станций, в которых регулятором давления выступает РМ-5 или его зарубежные аналоги. Такая модель реле давления внутри имеет подвижную пластину и две пружины с противоположных ее сторон.

Пластину перемещает давление воды в системе при помощи мембраны. Вращением прижимной гайки того или иного пружинного блока можно изменять в большую или меньшую сторону пределы, при которых срабатывает реле.

Пружины как бы содействуют тому, чтобы давление воды смещало пластину.

Механизм сделан так, что при смещении пластины происходит размыкание или замыкание нескольких групп контактов. Если рассмотреть схему работы, то она будет следующей. При включении насос подает воду в гидроаккумулятор. Через замкнутые контакты реле на двигатель поступает питание. При этом в баке повышается давление воды.

Когда давление достигнет значения, которое задано пружинами верхнего предела, механизм срабатывает, контакт размыкается, и происходит выключение насоса.

Жидкость из трубопровода не стекает снова в колодец за счет обратного клапана.

По мере того как вода используется, груша становится пустой, давление понижается, и тут срабатывает пружина нижнего параметра, которая замыкает контакты, включая насос. Затем цикл повторяется.

В процессе работы всей насосной станции работа реле давления выглядит следующим образом:

• открывается кран с водой, и она поступает из наполненного гидробака;
• в системе давление начинает снижаться, а мембрана давить на поршень;
• замыкаются контакты и включается насос;
• вода поступает потребителю, а когда кран закроется, наполнит гидробак;
• при наборе воды в гидробак происходит рост давления, оно действует на мембрану, а она, в свою очередь, на поршень, и контакты размыкаются,
• насос перестает работать.

От настроек реле зависит и то, насколько часто будет включаться насос, и напор воды, и срок службы всей системы в целом. Если параметры установлены неправильно, то насос будет работать некорректно.

Реле нужно регулировать только после проверки давления воздуха в гидроаккумуляторе. Для этого стоит лучше понимать, как устроен этот самый гидроаккумулятор (гидробак).

Он представляет собой герметичную составную емкость. Основная рабочая часть емкости — резиновая груша, в которую набирается вода. Другая часть — металлический корпус гидроаккумулятора.

Пространство между корпусом и грушей заполнено воздухом под давлением.

Груша, в которой накапливается вода, подключена к системе водоснабжения. За счет воздуха в гидробаке груша с водой сжимается, что позволяет поддерживать давление в системе на определенном уровне. Таким образом, когда открывается кран с водой, она движется по трубопроводу под напором, при этом насос не включается.

Перед тем как проверить давление воздуха в гидробаке, надо насосную станцию отключить от сети, а из бака гидроаккумулятора спустить всю воду. Далее следует открыть боковую крышку на баке, найти ниппель и при помощи велосипедного или автомобильного насоса с манометром измерять давление. Хорошо, если его значение составляет около 1,5 атмосферы.

В том случае если полученный результат имеет меньшее значение, то давление при помощи того же насоса поднимают до нужного. Стоит напомнить, что в баке воздух всегда должен быть под давлением.

Важно при использовании насосной станции периодически проверять давление воздуха в гидробаке (примерно раз в месяц или хотя бы в три месяца), и если есть необходимость, то подкачивать его. Эти манипуляции позволят мембране гидроаккумулятора проработать дольше. Но также не следует, чтобы гидробак слишком долго был пустым без воды, так как это может привести к рассыханию стенок.

После проведения регулировки давления в гидроаккумуляторе бывает, что насосная станция перестает работать в обычном режиме. Это значит, что следует отрегулировать непосредственно реле давления.

При запуске скважинного насоса и станции очень важна настройка реле. Причем сделана она должна быть правильно.

Совет

Несмотря на то что реле давления сразу уже идет с заводскими настройками, лучшим вариантом будет дополнительная их проверка и регулировка.

Перед тем как начать регулировать реле, стоит узнать, каковы значения, которые рекомендует производитель, чтобы установить допустимые значения давления.

Однако надо учитывать, что выход из строя насосной станции из-за неправильной настройки является негарантийным случаем.

При произведении расчетов допустимых значений давления срабатывания и отключения автоматики, производитель делает учет возможных особенностей эксплуатации. Причем это делается при разработке параметров для работ.

При их подборе учитываются следующие данные:

• необходимое давление в наивысшем участке водопровода;
• разница высот между насосом и наивысшим участком отбора воды;
• возможное падение давления при передаче воды.

Перед тем как регулировать, надо подготовить инструменты в виде набора отверток и гаечных ключей. Обычно крышку реле делают черного цвета, чтобы она не сливалась со всем гидроаккумулятором. Под крышкой находятся две пружины, которые выступают в роли регулятора. На каждой пружине есть по гайке.

Следует заметить, что размер верхней пружины больший, и гайка на ней регулирует давление на выключение. Ее еще иногда обозначают буквой «Р». Малая гайка на нижней пружине позволяет отрегулировать разницу давлений. Обозначение малой гайки бывает в виде «ΔР» (дельта Р).

Стоит помнить, что точность произведенных настроек лучше всего проверять по манометру, который встроен в систему. Чтобы обеспечить более точные настройки, важно сверять полученные значения с теми, что указаны в паспорте насосной станции. Следите за тем, чтобы не превышать максимальные значения.

Для поднятия значения давления, при котором станция будет отключаться, гайку «Р» затягивают по часовой стрелке, а для снижения — против часовой.

Нередко рядом с гайкой проставлены обозначения в виде «+» и «-». Вращение гайки необходимо проводить не спеша, менее оборота за один раз.

Полезно запомнить, что при большем значении «Р» воды в груше будет больше, а значит насос будет включаться реже.

До того как переходить непосредственно к настройке реле, следует хотя бы немного разобраться, как работает насосная станция в целом. Гидроаккумулятор содержит в себе резиновую грушу и воздух. Насос качает воду из скважины в грушу. Она наполняется водой, происходит сжатие воздуха, и создается давление на стенки.

Регулировка реле давления позволяет самостоятельно провести установку предела заполнения емкости, то есть момента, когда насос должен отключиться. Давление в системе отображается на манометре. Стоит заметить, что вода в колодец поступать не будет за счет обратного клапана.

Когда кран в доме открывается, вода из груши уходит с напором, который равен выставленному давлению. Вода из груши расходуется, и давление снижается, а когда оно достигнет нижнего порогового значения, насос включится.

При сборке насосной станции реле давления подключается между выходным штуцером гидробака и обратным клапаном на трубопроводе. При сборке лучше всего использовать пятиконечный штуцер, у которого есть резьба под основные детали, в том числе и манометр. Очень важно в правильном порядке установить обратный клапан и штуцер. Иначе будет затруднительно регулировать реле давления.

Обратите внимание

Давление воздуха в гидробаке проверено и имеет оптимальное значение, все фильтры в системе новые или заменены, значит, можно приступить к настройке реле давления.

Вначале необходимо отключить насос, затем слить воду из трубопровода, открыв по возможности самый нижний кран. После, используя гаечный ключ или отвертку, необходимо снять пластиковый корпус с реле.

Включить насос, и дать системе заполниться водой.

После срабатывания реле и отключения насоса следует записать значение, отображаемое на манометре. Именно это значение и является верхним пределом давления. Далее необходимо частично открыть кран, находящийся на максимально высоком участке системы. В случае одноуровневой системы отбора воды надо открыть кран, наиболее удаленный от насоса.

При понижении давления до определенного показания произойдет запуск насоса. В этот момент необходимо зафиксировать данные при помощи манометра. Получаем значение нижнего давления. Если отнять его от верхнего давления, зафиксированного ранее, то получим значение текущей разницы давлений реле.

Однако, помимо значения давления, нужно проконтролировать, достаточный ли напор воды создается в наивысшем и наиболее удаленном кране системы. Если он слабый, то надо увеличить значение нижнего давления. Вначале устройство отключают от электросети, а затем поджимают гайку, которая находится на большей пружине. В случае сильного напора гайку послабляют, чтобы его убавить.

Теперь можно отрегулировать разницу давлений реле, найденную выше. Обычно оптимальным значением считается 1,4 атмосферы. При меньшем подача воды будет более равномерной, но насос чаще будет включаться, что снижает срок службы системы.

При значении разности давлений реле более 1,4 атмосферы система будет работать не в таком сильном режиме износа, но станет весьма заметной разница между наибольшим и наименьшим напором.

Для его настройки следует повернуть гайку на меньшей пружине. Для увеличения значения разности давлений необходимо закрутить гайку по часовой стрелке.

При послаблении пружины результат получится противоположным.

При полностью ослабленных пружинах настройку реле производят несколько другим способом. Сперва запускают насосную станцию, чтобы произвести нагнетание давления в системе.

Его производят до уровня, пока из наиболее удаленного от насоса крана вода не будет течь приемлемым напором. Например, в данный момент манометр показывал 1,5 атмосферы.

Такое давление фиксируют, отключив насос и насосную станцию от электропитания.

Затем снимают с реле пластиковый корпус и подтягивают гайку, которая находится на большей пружине до характерного щелчка, который свидетельствует о срабатывании контактов. Далее корпус реле устанавливают на место, а насосное оборудование запускают. Давление нагнетают на 1,4 атмосферы больше.

После чего устройство снова отключают от электропитания, снимают корпус реле и затягивают гайку меньшей пружины до щелчка. Это щелчок размыкания контактов.

Получаем реле давления, настроенное на срабатывание при верхнем давлении в 2,9 атмосферы и нижнем давлении в 1,5 атмосферы.

Важно

После окончания настройки следует вернуть пластиковый корпус реле на место и подключить насосную станцию к электросети.

Настройка реле при наполненной груше водой не производится. Это обусловлено тем, что верхнее значение давления реле настраивается как сумма давлений воды и воздуха. Получается, что если гидроаккумулятор заполнен, то точно нельзя сказать, сколько в нем атмосфер воды, а сколько воздуха.

Чтобы вода в вашей системе всегда радовала своим напором, стоит прислушаться к советам, которые касаются настройки реле давления. Особенно важно учитывать некоторые моменты, на которые многие даже не обращают внимания.

Не следует выставлять максимальное значение давления (более 5 атмосфер). А также не следует гайки, которыми осуществляется регулировка давления, закручивать до упора. Иначе реле, вообще, не будет работать.

В ходе эксплуатации насосной станции нужно смотреть за наличием и давлением воздуха в корпусе гидробака. Отдельные неполадки можно определить на слух.

Например, если в емкости гидроаккумулятора сниженное давление воздуха, то будет заметно чрезмерно частое включение насоса. Причем автоматика будет включать его практически сразу при открытии крана и выключать при закрытии.

В данном случае, когда кран открыт, стрелка манометра будет достигать нижнего значения.

Чтобы мембрана или груша работала как можно дольше, давление воздуха следует установить на 10 процентов ниже, чем значение давления на включение при регулировании реле.

Если при регулировании верхнего значения не происходит выключения насоса, а манометр показывает какую-то одну и ту же цифру, то это свидетельствует о малой мощности насоса. Ее просто не хватает, чтобы закачивать воду в установленных пределах.

Ремонтировать реле можно, но это не всегда уместно. Лучше приобрести новое исправное реле, так как оно защищает грушу от повреждений, а насос – от чрезмерной перегрузки. Реле нуждается в постоянном обслуживании, например, можно смазывать внутренние детали, которые трутся. Это позволит снизить сопротивление, и реле будет срабатывать более точно.

Достижение оптимального режима работы насосной станции важно, и он во многом зависит от правильно подобранного давления в гидробаке и правильной настройки реле.

Совет

Проверять давление лучше всего автомобильным насосом, в котором менее градуированная шкала. Это позволит обеспечить более точные измерения.

В некоторых моделях насосных станций имеются пластиковые манометры, но они не отличаются надежностью и точными показателями. Что касается электронных манометров, то их показания зачастую зависят от окружающей температуры и уровня заряда батареи.

Именно поэтому специалисты советуют остановить выбор на обычном механическом манометре в металлическом корпусе.

О том, как правильно настроить реле давления насосной станции, смотрите в следующем видео.

Источник: http://www.stroy-podskazka.ru/vodosnabzhenie/nasosnaya-stanciya/otregulirovat-rele-davleniya/

Регулировка реле давления насосной станции: особенности конструкции, настройка и ремонт

Реле давления является одним из ключевых элементов управления насосной станции, который обеспечивает автоматическое включение и отключение, и управляет подачей воды в емкость согласно предустановленным настройкам. Каких-либо рекомендаций касаемо предельных значений для верхнего и нижнего давления нет.

Зачастую производители поставляют свои изделия настроенными под определенные параметры. Чаще всего это 1,8 бар для включения и примерно 3 бар на выключение.

Но в ходе эксплуатации нередко требуется дополнительная настройка, а потому каждый пользователь вынужден самостоятельно производить регулировку реле давления насосной станции согласно данных, указанных в инструкции.

Реле являет собой небольшой блок с пружинами максимального и минимального давления. Его регулировка производится посредством все тех же пружин, которые реагируют на изменения силы давления.

Достигнув минимальных показателей, пружина ослабевает, а при максимальных – сжимается еще сильнее.

Таким образом, она вызывает размыкание контактов реле, и соответственно включает и выключает насосную станцию.

При наличии воды в водопроводе, реле позволяет создать постоянное давление в системе и требуемый напор. Благодаря правильной настройке обеспечивается автоматическая работа насоса, что позволяет существенно продлить срок его эксплуатации.

Но прежде чем переходить к настройке, давайте пройдемся по устройству и принципу работы насосной станции.

Она включается в себя следующие компоненты:

• электрический насос, который производит забор воды из внешнего источника. Он может быть погружным, постоянно находящимся под водой или наружным;
• обратный клапан, препятствующий уходу воды;
• реле давления;
• бак для накопления воды;
• система обвязки, которая состоит из различных вспомогательных компонентов вроде фильтров, труб и т.д.

Что же касается принципа работы, то сложного в этом устройстве ничего нет. Внутри резервуара или бака находится баллон в форме груши, выполненный из модифицированной пищевой резины, а между ней и стенками емкости закачан воздух.

Насос заполняет «грушу» водой, из-за чего она расширяется и сжимает внешнюю воздушную прослойку, которая начинает давить на стенку. С помощью регулировки реле, владелец насосной станции может сам установить предел наполнения резервуара и момент ее отключения.

Все это контролируется посредством манометра.

Чтобы вода не ушла обратно в колодец или в систему, в насосе предусмотрен подпружиненный клапан. Достаточно лишь открыть и вода, которая собралась в «груше», пойдет по системе. Давление будет опускаться по мере расходования воды и после того, как оно упадет ниже установленного в реле порога, насосная станция автоматически включится и наполнит резервуар водой.

Реле подключается между выходом из резервуара и обратным клапаном на трубопроводе.

Обратите внимание

Все разветвители в целях экономии обычно собираются из отдельных компонентов, но на деле легче купить пятиходовой штуцер, где предусмотрены резьбы под все детали, в числе которых и манометр.

При этом крайне важно не перепутать местами входы для обратного клапана и штуцера, поскольку настройка насоса будет невозможной в этом случае. Но использование стандартных запчастей позволяет свести такие ошибки к минимуму.

Как устроено реле?

Для насосных станций, предназначенных для домашнего использования зачастую используется реле давления РМ-5 или его аналоги.

Стоит учитывать, что устройство может быть изменено, а потому приведенные в данной статье описание будет лишь примерным и при возникновении проблем, вам придется искать их причину либо в прилагаемой инструкции, либо в информации на просторах Всемирной паутины.

Каждое реле модели РМ-5 имеет металлическую подвижную пластину. С противоположных сторон на нее оказывают давление две пружины. Кроме этого, на нее давит еще и наполненная водой «груша».

Вращая прижимную гайку на соответствующей пружине, можно уменьшить или увеличить пределы срабатывания.

Пружины не дают воде сместить пружину, то есть механизм реле устроен таким образом, что когда происходит смещение, замыкаются группы электрических контактов.

Но чтобы проще было понять, давайте распишем подробный алгоритм работы:

• насосная станция закачивает воду в резервуар. Двигатель включается благодаря замыканию контактов в реле;
• количество воды в баке увеличивается и при достижении определенного значения верхнего давления, срабатывает механизм и разрывается электроцепь, после чего насос выключается. Утечке воды препятствует обратный клапан;
• по мере расходования воды «груша» опустошается, в системе падает давление и реле снова включается, замыкая контакты.

Настройка реле давления

Если вас не устраивают заводские предустановки реле давления, то в таком случае вы сможете произвести его настройку самостоятельно. Все что потребуется для этого – отвертка и ключ для регулировки гаек.

Стоит понимать, что настройка реле очень важный и ответственный процесс, поскольку от него зависит насколько правильно будут выставлены предельные уровни срабатывания, насколько удобно будет эксплуатировать насосную станцию и сроки безаварийной работы как ее самой, так и отдельных компонентов.

Первым делом необходимо будет проверить давление в баке-резервуаре. Чаще всего он идет с завода, с уровнем включения в 1,5 бар, а отключения – 2,5 бар. Проверять давление нужно, когда бак пустой, а насосная станция отключена от сети.

Важно

Для проверки следует использовать автомобильный механический манометр, поскольку его корпус выполнен из металла, а потому точность показания будет более достоверной, чего не скажешь об электрических или пластиковых. Дело в том, что на их показаниях может серьезно отразиться температура воздуха в помещении или уровень заряда аккумулятора.

Также рекомендуется, чтобы предел шкалы манометра был как можно меньшим, поскольку на шкале в 50 атмосфер будет сложно измерить 1 атмосферу.

Чтобы проверить давление в резервуаре, следует открыть колпачок, который закрывает золотник и подсоединить манометр. В дальнейшем эту процедуру стоит проводить хотя бы раз в месяц. Воды в баке в этот момент быть не должно, а насосную станцию следует отключить из сети 220В.

Выбрав требуемый режим работы, следует зафиксировать ее, удалив лишний воздух или, наоборот, дополнительно закачав.

Следует не забывать, что давление ни в коем случае нельзя уменьшать до значения меньше одной атмосферы и, соответственно, перекачивать.

Если в баке мало воздуха, то резиновая «груша» с водой будет касаться стенок бака, а большое количество не позволит закачать много воды, поскольку существенный объем бака забирает воздух.

Как правильно настроить уровни давления включения и отключения насоса?

Как уже выше было сказано, насосные станции, поставляемые в готовом для эксплуатации виде, имеют уже настроенное реле согласно наиболее оптимальным параметрам.

Но, если она будет собираться из отдельных элементов на месте, то регулировать реле нужно в обязательном порядке, поскольку необходимо обеспечить нормальную взаимосвязь между объемом резервуара и мощностью насоса.

Также возникает потребность изменить исходную настройку. Потому в этих случаях порядок действий должен быть следующим:

• завершив регулировки давления в баке, следует включить насосную станцию, чтобы закачалась вода. Он отключится после того, как будет достигнуто предельное значение. Каждое устройство имеет свое предельное давление и максимально допустимый напор, которые нельзя превышать. Это можно определить прекращением его роста. Тогда насос следует выключать вручную. Если максимальное значение не совпадает с приведенным в инструкции к реле уровнем, следует провести настройку, вращая малую гайку;
• таким же образом измеряется и нижнее давление. Нужно слить воду из бака и наблюдать за показаниями манометра. Давление будет постепенно падать и когда оно достигнет нижнего предела, насос включится. Чтобы отрегулировать его, необходимо подкрутить большую гайку. Показатель нижнего давления должен быть где-то на 10% больше давления в баке. В противном случае резиновая мембрана может быстро прийти в негодность.

Обычно насос выбирается с такими параметрами, которые не позволяют накачивать бак до крайнего предела. А давление, которое должно его отключать, устанавливается на пару атмосфер больше порога включения.

Также разрешена установка предельных уровней давления, отличающихся от рекомендуемых производителем реле значений, что позволяет создать свой собственный вариант режима эксплуатации насосной станции.

Совет

Регулируя давление малой гайкой, стоит учитывать, что начальной точкой отсчета должен быть нижний уровень, заданный большой гайкой. Резиновые шланги и прочая сантехника рассчитаны на давление, не выше рекомендуемого производителем, что следует учесть при монтаже.

Кроме этого, чрезмерно сильный напор воды нередко оказывается ненужным и вызывает дискомфорт.

Регулировка реле давления

Теперь давайте поговорим непосредственно о регулировке реле. Процесс ее сложным назвать нельзя, но к некоторым моментам придется приловчиться. В нашем примере необходимо установить верхний порог в 3 атмосферы, а нижний – 1,7 атмосфер. Регулируется это так:

• необходимо включить насос и закачать воду до значения 3 атмосферы;
• выключить насосную станцию;
• снять крышку реле и медленно крутить малую гайку, пока реле не запустится. Если вращать ее по часовой стрелке – давление увеличивает, если против – уменьшается;
• открыть кран и слить воду, пока на манометре не покажется значение 1,7 атмосфер;
• закрывайте кран;
• снимите крышку реле и также медленно прокручивайте большую гайку, пока не сработают контакты.

Таким образом, если задать высокое давление для отключения и низкое для включения, в резервуар будет наполняться большим количеством воды, что позволит реже использовать насос.

Небольшие неудобства могут появиться, если наблюдается большой перепад давлений, в случаях, когда емкость полная или почти пустая. В остальном же, когда диапазон давлений небольшой, насос придется чаще использовать.

Но зато вода будет поступать в систему равномерно и тем самым будет обеспечен стабильный и комфортный напор.

Ремонтировать реле насосной станции возможно, однако учитывайте, что это лишь временная мера. Поскольку данный элемент защищает сам насос от перегрузок, а мембрану внутри бака от повреждений.

С учетом этого, лучше будет сразу приобрести новое реле.

Потому единственным исключением будет лишь текущее обслуживание, а именно смазка трущихся деталей для снижения сопротивления и максимально точного срабатывания.

Источник: http://stoki.guru/nasosy/nasosnye-stancii/kak-proizvodit-regulirovku-rele-davleniya-nasosnoy-stancii.html

Правильная регулировка реле давления воды для насоса – основные принципы настройки

Содержание:

В насосной станции любого типа и размера есть один маленький, но незаменимый узел, речь идет о реле давления. Помимо установки с использованием схемы подключения реле давления воды, следует выполнить дополнительные настройки. Дело в том, что этот элемент осуществляет контроль состояния гидробака, а также включает и отключает необходимое оборудование.

Чтобы оборудование служило бесперебойно и долго необходимо грамотно выполнить регулировку и установку реле давления для насоса.

Описание устройства

Устройство практически всех разновидностей реле давления, которыми укомплектованы насосные станции, примерно одинаково. На металлическом основании зафиксированы рабочие элементы насоса:

• Мембрана,
• Поршень,
• Металлическая платформа.
• Электрические контакты.

Также имеется большая и маленькая пружина, все это размещено в пластиковом корпусе.

При подключении реле давления воды процесс протекает по следующему принципу: оказываемое давление заставляет мембрану толкать поршень, который поднимает платформу. Она, в свою очередь, оказывает давление на большую пружину и сжимает ее. Сопротивление большой пружины оказываемому давлению ограничивает движение поршня.

Между большой и малой регулировочной пружиной есть небольшое расстояние, однако его вполне хватает для регулировки работы комплекса приборов. Платформа, на которую воздействует мембрана под давлением, поднимается до края малой пружины.

В результате увеличения давления на платформу меняется ее положение. Это приводит к переключению контактов и изменению режима работы, следовательно, он выключается. Контакты переключаются с помощью специального шарнира с пружинкой. После прохождения платформой уровня расположения шарнира соответственно меняется положение электрических контактов и размыкается цепь электропитания.

Обратите внимание

В результате отключения насоса прекращается поступление воды. При расходе воды из гидроаккумулятора давление на мембрану постепенно снижается, и платформа начинает опускаться. Опустившись ниже уровня расположения пружинного шарнира электрических контактов, она вновь заставляет контакты подниматься и, соответственно, замыкать цепь.

Насос начинает работать, закачивает воду в гидробак, и цикл повторяется в автоматическом режиме.

Необходимость настройки реле давления воды для насоса

Настройка реле самостоятельная или с привлечением квалифицированных специалистов требуется в любом случае при сборке насосной станции из отдельных частей. Не исключено, что настройка реле давления воды потребуется даже в том случае, когда готовая насосная станция приобретена в специализированном магазине.

Объясняется это тем, что для каждой водопроводной системы характерно наличие индивидуальных особенностей и потребности жильцов также разные.

Степень напора воды в доме с душем, раковиной и ванной значительно отличается от просторного загородного дома с джакузи и гидромассажем.

В этом случае требуется регулировка давления воды в системе водоснабжения и настройка оборудования индивидуально для каждого случая.

При решении вопроса, как подключить реле давления воды, следует  помнить, что кроме первоначальной настройки, которая выполняется при монтаже насосного оборудования, в процессе эксплуатации необходимо контролировать и выполнять корректировку работы оборудования.

Кроме того в случае замены или ремонта отдельного элемента насосной станции также требуется дополнительная настройка реле регулятора давления воды. Стоит сказать, что процесс регулировки оборудования аналогичен процедуре его настройки.

Термины, использующиеся при регулировке реле давления

В процессе настройки реле давления и регулировки водяного насоса могут использоваться названия специфического типа, которые понятны квалифицированному специалисту. Что касается обычного потребителя, то он может столкнуться с некоторыми затруднениями. По этой причине следует ознакомиться с определенными понятиями, чтобы процесс настройки прошел без заминок.

В частности, речь идет о следующих терминах:

• Давление включения. Этот термин обозначается индексом Рвкл , иногда он может называться верхним давлением. Уже по названию можно определить, что он обозначает давление, при котором возобновляется или начинается функционирование насоса, а в гидробак происходит подача воды. По умолчанию производитель указывает значение 1,5 бар.
• Давление выключения. Для обозначения используется индекс Рвыкл и называется нижним давлением. На реле от производителя указано значение около 3 бар.
• Перепад давления. Этот термин используется для обозначения разницы между нижним и верхним значением давления. В стандартных моделях с заводскими настройками значение этого показателя составляет примерно 1,5 бар.
• Максимальное давление отключения. Название этого термина уже говорит о максимально допустимом значении давления в насосной системе и водопроводе. Отклонение в большую сторону может стать причиной повреждения водопроводной системы и насосного оборудования. По умолчанию от производителя указывается значение не более 5 бар.

Давление в гидроаккумуляторе

Знание устройства гидроаккумулятора позволяет избежать серьезных ошибок при самостоятельном решении задачи, как настроить реле давления воды.

Гидробаки делятся на два типа: одни оснащены резиновой вставкой в форме груши, другие оснащены резиновой мембраной. В обоих случаях этот элемент предназначен для разделения емкости на две не сообщающиеся части. Чаще всего одна часть наполняется водой, другой отсек заполнен воздухом.

Принцип работы в обоих случаях одинаковый: вода, поступающая в гидробак, оказывает давление на резиновую вставку, что обеспечивает перемещение воды в системе водоснабжения. По этой причине в гидроаккумуляторе всегда должно присутствовать определенное давление. Его значение может меняться в зависимости от объема воды и воздуха в камерах.

Корпус бака в большинстве случаев оснащен автомобильным ниппелем, через который можно закачать или спустить воздух в процессе регулировки рабочего давления внутри гидробака.

Для измерения давления в гидробаке пользуются обычным автомобильным манометром. При этом рекомендуется брать прибор, на шкале которого установлен минимальный шаг градации. В этом случае можно получить более точные результаты измерений, до 0,1 бар. Кстати манометр, который идет в комплекте с насосным оборудованием, также должен соответствовать этому параметру.

Если производитель укомплектовал насос недорогим прибором, то при установке лучше выполнить замену манометра на более качественный и надежный прибор.

Важно

Что касается автомобильных манометров, то многих потребителей не устраивает их внешний вид. Хотя стоит отметить, что именно они помогут точно определить давление в емкости.

Если есть желание приобрести электронный прибор измерения, то лучше сделать выбор в пользу более дорогого варианта от проверенного производителя.

В этом случае простенькая пластиковая модель не гарантирует точные данные и может выйти из строя в любой, даже самый неподходящий, момент.

Измерение давления в гидробаке выполняют по довольно простой схеме: к ниппелю на емкости присоединяется манометр и замеряются показания. Если полученные значения находятся в пределах от 1 до 1,5, то такое давление можно считать нормальным.

При более высоких показателях обеспечивается хороший напор в системе, однако при этом снижается запас воды. Нельзя допускать работу системы под слишком высоким давлением, которое заставляет работать все части оборудования под нагрузкой.

Результатом таких действий становится быстрый износ деталей агрегата.

Для поддержки высокого давления в системе требуется постоянное пополнение запаса воды в гидробаке, следовательно, увеличивается нагрузка на насос и повышается расход электроэнергии.

Правила настройки

Под крышкой на корпусе прибора располагаются две пружины с большой и малой гайкой. Вращением этих пружин можно установить следующие параметры:

• Регулировка посредством большой пружины позволяет установить нижнее давление в гидроаккумуляторе.
• С помощью малой пружины — установить разницу между давлением включения и выключения.

Инструкция реле давления воды содержит информацию о рабочих и предельных показателях используемого оборудования. Эти данные должны учитываться в процессе регулировки, так как их превышение приведет к быстрому износу прибора.

Если в процессе настройки реле давления  отдельные параметры достигают максимальных значений, то нужно вручную отключить насос и закончить регулировку в обычном режиме.

Стоит отметить, что подобные ситуации являются редкостью, так как поверхностные насосы не имеют мощности, которая может вызвать скачок давления в системе.

Совет

Вопрос, как отрегулировать датчик давления воды, должен решаться при пустом гидроаккумуляторе, в противном случае одновременно будут учитываться параметры давления воды и воздуха в емкости.

Регулировка реле давления выполняется по следующей схеме:

• Устанавливают значения рабочего давления в гидробаке.
• Включают насос.
• Осуществляют подачу воды в емкость до достижения значений нижнего давления.
• Отключают насос.
• Вращают малую гайку до тех пор, пока насос не начнет работать.
• Ждут наполнения емкости водой и отключают насос.
• Открывают воду.
• Начинают вращать большую пружину для установки давления включения.
• Включают насос.
• Заполняют емкость водой.
• Корректируют положение малой пружины регулировки.

Вращать регулировочные пружины для настройки реле давления воды в системе водоснабжения следует очень осторожно, плавно поворачивая на четверть или половину оборота, так как эти элементы отличаются высокой чувствительностью. После повторного включения манометр должен показывать нижнее давление.

При решении вопроса, как отрегулировать реле давления, важно учесть несколько основных моментов:

• Если при наполнении гидробака показатели манометра не меняются, значит, давление достигло предельных параметров. В этом случае сразу отключают насос.
• Нормальные значения разницы между верхним и нижним давлением должно составлять примерно1-2 атм.
• При отклонении от нормальных значений в большую или меньшую сторону следует повторно выполнить регулировку, учитывая при этом возможные ошибки.
• Оптимальным значением разницы между установленным нижним давлением и тем, которое определено в начале в пустой емкости, не должно отклоняться от 0,1-0,3 атм.
• Давление воздуха в емкости не должно опускаться ниже 0,8 атм.

Не исключено, что система автоматически будет включаться и выключаться при других установленных показателях. Однако указанные параметры позволяют минимизировать износ оборудования.

Полезные советы и рекомендации

Каждый владелец насосной станции желает, чтобы оборудование нормально функционировало на протяжении долгого времени. Для этой цели требуется изучение принципа работы реле давления и регулярный контроль над каждым элементом.

В частности специалисты рекомендуют один раз в три месяца замерять показатели давления в гидроаккумуляторе. Регулярный контроль и настройка позволяют стабилизировать работу всей насосной станции.

Кроме того в процессе контроля можно выявить недостатки и внезапные поломки оборудования, которые требуют скорейшего устранения.

Контроль состояния системы в большинстве случаев заключается в регулярной фиксации показаний водяного манометра при включении и выключении насоса. Нормальной считается работа оборудования при значениях, которые были установлены в процессе настройки реле давления.

Если замеры показывают отклонения в какую-либо сторону, необходимо выполнить замер давления в гидробаке и повторно провести регулировку реле давления. В некоторых ситуациях требуется всего лишь подать дополнительное количество воздуха в емкость, и показатели нормализуются.

При измерении давления не стоит забывать о погрешности в точности показаний манометра. Дело в том, что между подвижными частями прибора может возникать трение, что в некоторой степени влияет на показатели. Для получения более точных результатов измерения перед началом процесса можно смазать трущиеся детали измерительного прибора.

Недостатком любого механизма можно назвать его износ в процессе эксплуатации. Реле давления в этом случае не является исключением. По этой причине при выборе оборудования следует отдавать предпочтение более прочным изделиям.

Кроме того следует понимать, что точная настройка водяного насоса и реле давления также позволяет продлить эксплуатационный период оборудования.

Также необходимо уяснить, что постоянная работа при максимально допустимых значениях верхнего давления негативно сказывается на долговечности реле.

По мнению квалифицированных мастеров, небольшой запас давления, оставленный в процессе настройки, минимизирует износ всех деталей оборудования.

Обратите внимание

При необходимости установки верхнего давления на высоком уровне рекомендуется выбирать реле давления с повышенными допустимыми рабочими нормами.

Например, для системы с верхним давлением в 5 атмосфер подойдет реле, у которого предельно допустимые значения работы составляют 6 атмосфер. Конечно, поиск такого оборудования несколько усложнится, но приобретение его вполне реально.

Перед тем как выполнить установку насосной станции рекомендуется провести тщательную очистку водопровода. В крайнем случае, может потребоваться полная замена старых металлических элементов системы более современными пластиковыми конструкциями.

В процессе настройки реле следует обратить внимание на регулировочные пружины, которые также требуют бережного обращения. Сильное сжатие пружин при регулировке реле может стать причиной погрешности в работе устройства. Кроме того срок службы пружины в этом случае существенно снижается, не исключены поломки реле давления после недолгого времени использования.

Проверяя работу насосной станции, важно обратить внимание на датчик реле давления воды: если давление выключения постоянно растет, то не исключено засорение устройства. Такая ситуация требует незамедлительной замены.

Для этой цели выполняют следующие действия:

• Откручивают крепежные болты на корпусе реле.
• Снимают мембранный узел.
• Промывают внутреннюю часть и все мелкие отверстия.

В некоторых ситуациях не требуется разборка устройства, достаточно прочистить отверстия, просто сняв реле давления. При обнаружении засоров также можно прочистить всю насосную станцию.

Если замечены подтеки воды из корпуса реле давления для скважины, то можно предположить, что загрязнения повредили мембрану. Такое устройство подлежит полной замене.

Настройку реле давления нельзя назвать простым мероприятием, здесь требуется внимательность и осторожность. Изучив устройство реле давления, принцип его работы и особенности регулировки, можно самостоятельно справиться с поставленной задачей.

Источник: https://kanalizaciyadoma.com/vodosnabzhenie/pravilnaya-regulirovka-rele-davleniya-vody-dlya-nasosa-osnovnye-printsipy-nastroyki.html

Регулировка реле давления на насосной станции

Система водообеспечения в частном доме включает в себя, кроме погружного насоса, систему поддержания требуемого давления в водопроводе, а значит, постоянного напора. В ее составе находятся гидропневмоаккумулятор и реле давления (гидрофор). Основным назначением гидрофора является управление включением и отключением насоса в автоматическом режиме.

Происходит данный процесс за счет контактной группы, которая замыкается или размыкается по достижению выставленного в настройках давления (минимального или максимального показаний).

Продаваемые в магазинах реле давления имеют заводские настройки верхнего значения, отвечающего за отключение нагнетающего насоса и нижнего значения, отвечающего за его включение.

Заводские параметры не превышают 3 бар для отключения и 1,8 бар для включения насоса.

Устройство гидрофора (реле давления)

Реле давления – электромеханический прибор. В пластиковом корпусе размещена металлическая пластина, на которой смонтированы две шпильки с пружинами и гайками для регулирования максимального и минимального значений, контактная группа.

С нижней стороны реле расположены два кабельных канала с обжимными муфтами и присоединительный фланец к системе водопровода. Клеммная группа имеет три ряда зажимов. Первый для подключения питания. Второй для подключения насоса. А третий — это заземление.

Принцип работы гидрофора

Вода, поступающая от погруженного насоса, давит на мембрану. При уменьшении объема воздуха в камере увеличивается его давление и за счет этого поршень перемещается, приводя группу контактов в движение.

Группа контактов шарнирно закреплена. В зависимости от воздействия она либо замкнута, либо разомкнута.

Для уравновешивания разности нагрузок группа контактов укомплектовывается пружиной и регулировочной гайкой.

Важно

При открывании крана объем воды снижается, а соответственно и напор. Пружина, преодолевая снижающуюся нагрузку, замыкает группу контактов, тем самым подключая насос в рабочее состояние.

Нагнетая воду, давление постепенно увеличивается. Воздух давит на шток второй пружины. Группа контактов размыкается и насос отключается.

Регулирование реле давления

При оборудовании дома водопроводом чаще покупают готовый комплект насосной станции. В этот комплект входит:

• гидропневмоаккумулятор;
• реле давления;
• манометр.

И все это собрано на одной платформе и имеет компактные габариты.

Для увеличения срока эксплуатации насосной станции или при некой неисправности реле требуется регулировка параметров под конкретные объемы потребления воды в доме. Для этого надо иметь представление об устройстве и принципе работы отдельных агрегатов.

Устройство и принцип работы гидропневмоаккумулятора

Гидропневмоаккумулятор – емкость, предназначенная для накопления воды. Герметичный резервуар состоит из двух сваренных половин и имеет различный объем. Посредством фланца внутри резервуара закреплена резиновая мембрана (груша). За счет этого гидроаккумулятор поделен на две части.

Для создания требуемой нагрузки с задней стороны бака закачивается воздух через клапан. Устройство клапана аналогично автомобильному ниппелю, поэтому нагнетать воздух можно с помощью насоса, предназначенного для накачивания колес.

В грушу поступает вода от насоса. Из-за противодействия воздуха в водопроводе сохраняется постоянный напор воды. Давление воздуха должно быть оптимальным.

Сниженное значение провоцирует чрезмерное растяжение мембраны и как следствие сниженный срок работы. это приводит к неисправности – прорыв резинового полотна.

А увеличенное значение приводит к уменьшению объема накапливаемой воды и как следствие частое срабатывание насоса, что негативно сказывается на сроках его эксплуатации.

Регулировка реле давления насосной станции

На предприятиях, производящих сборку насосных станций пристальное внимание, уделяется регулировке гидрофора. Выставление оптимальных режимов залог длительной, безаварийной работы всех комплектующих станции. Но можно выставить свои значения и произвести настройку руками на срабатывание группы контактов.

Перед началом регулировки требуется проверить давление в гидропневмоаккумуляторе. Для этого берется автомобильный манометр, контролирующий давление в шинах. Открутив колпачок клапана, замеряется давление воздуха в баке.

Далее, без подключения к системе водопровода проводится проверка заводских настроек реле давления. По умолчанию они следующие:

• нижний порог срабатывания (для включения насоса) – 1,5-1,7 бар;
• верхний порог (для отключения насоса) – 2,5-2,8 бар.

Более привычные для российских потребителей значения показаний давления указываются в кгс/см2. И большинство манометров отечественного производства имеет данную шкалу. Отсюда:

• нижний порог – 1,53-1,73 кгс/см2;
• верхний порог – 2,55-2,85 кгс/см2.

Предполагается и другой вариант снятия показаний. При увеличении показаний на манометре, при котором насос отключается, говорит о недостаточности давления воздуха. Его показатель должен превышать 90% нижнего значения. То есть при значении в 1,5 кгс/см2 давление воздуха не должно превышать 1,35 кгс/см2.

После того как давление в гидроаккумуляторе отрегулировано переходим к регулировке непосредственно реле. Инструкция, идущая в комплекте, говорит, что точную регулировку можно произвести путем вращения гаек, отвечающих за сжатие пружин.

Процесс регулировки

Настройка реле давления насосной станции своими руками производится со снятой крышкой. Для того чтобы ее снять необходимо открутить декоративную пластмассовую гайку. После чего пред глазами появляются две пружины с шайбами и гайками.

Пружина и гайка большего размера отвечают за контроль, за нижним минимальным давлением (рдм) в водопроводе. При его снижении происходит замыкание контактов, срабатывает автоматическое подключение питания. На насос подается напряжение, и он включается.

Для увеличения значений давления требуется гайку закручивать, т.е. вращать по часовой стрелке. Чтобы уменьшить порог срабатывания гайку следует вращать против часовой стрелки.

Совет

Пружина и гайка меньшего размера отвечают за контроль верхнего максимального давления воды в водопроводе, при котором срабатывает отключение нагнетающего насоса. Еще ими настраивается разность давлений. Оптимальным значением считается перепад в 1,4 атмосферы. Меньшее значение позволит добиться равномерной подачи воды, но при этом увеличиться количество включений насоса.

Увеличенное значение, более щадящее, относится к насосу, но увеличивает напор струи, а следовательно, увеличивает нагрузку на резиновую мембрану. Увеличение сжатия малой пружины увеличивает разность верхнего и нижнего значений давления.

Стоит обратить внимание на пружину малого диаметра. Она довольна чувствительна и значит, регулировочную гайку следует вращать рукой осторожно на незначительный угол.

Как отрегулировать реле давления насосной станции при первоначальной настройке

Вскрыв крышку гидрофора можно увидеть следующую картину. Регулировочные пружины ослаблены, а гайки не затянуты. В этом случае придется настройку производить с нуля, своими руками. Последовательность проводимых работ выглядит так:

1. Запускается насосная станция. Открывается кран, наиболее удаленный по вертикали от точки всасывания, находящейся у дна скважины. При напоре струи воды, удовлетворяющей вас станция отключается. В этом промежутке времени по манометру определяется рабочее давление. Допустим, что давление было 1,5 кгс/см2.
2. После отключения насоса требуется начать разбирать реле. Демонтируется крышка и установка полностью обесточивается. Затем начинаем вращать гайку на пружине большего диаметра по часовой стрелке сжимая ее. Затягивание производить до тех пор, пока не услышите щелчок. Это говорит о смыкании контактов.
3. Далее, подключается питание и включается установка. Ее работа продолжается пока давление в системе не достигнет значения 2,8 кгс/см2. После чего производится отключение насоса.
4. На следующем этапе опять снимается напряжение и уже начинаем вращать гайку на пружине малого диаметра. Как и с большой пружиной вращаем до щелчка. Только при этом контакты размыкаются.
5. Регулировка реле произведена. Подключается питание от электросети. Крышка устанавливается на место. Насосная станция настроена на: нижний порог – 1,5 кгс/см2;

верхний порог – 2,8 кгс/см2.

Рекомендации

На насосную станцию для регулировки и контроля давления устанавливается манометр с соответствующими параметрами. Установленным с максимальным значением в 50 кгс/см2 очень трудно уловить показание равное 1,5.

Возможна установка индивидуальных параметров, отличных от рекомендованных заводом-изготовителем. Настройка производится от минимального значения. Но при этом следует учитывать характеристики насоса. Если он не рассчитан на подъем воды выше 30 м , то настраивать верхнее значение больше 3,5 кгс/см2 не имеет никакого смысла. Он не даст необходимого напора.

Для увеличенного напора требуются подводка и сантехника, рассчитанная на повышенные значения параметров. Модели, рассчитанные на нормальный напор, не выдерживают нагрузки.

Термины и обозначения

Нижний порог, отвечающий за включение – Р вкл;

Верхний порог, отвечающий за отключение – Р выл;

Перепад значений – ΔР;

Максимально возможная установка параметра при регулировке Р max = 5 кгс/см2.

Источник: https://instrument.guru/sovety/regulirovka-rele-davleniya-na-nasosnoj-stantsii.html

регулировка в насосной станции системы водоснабжения

Собственная скважина в частном доме ‒ идеальная возможность избавиться от проблем с водоснабжением. У вас больше не отключат холодную воду, не снизят давление, где последнее приводит к невозможности использовать стиральные и посудомоечные машинки, душ, а также другие системы. Гарантирована полная автономия, которая зависит только от правильной сборки системы водоснабжения в доме.

Одним из важных элементов в узле подачи и распределения воды является реле давления воды для насоса. Его задача состоит в анализе давления жидкости в контуре и своевременном включении насосного оборудования. Реле может быть использовано в совокупности со скважинным насосом, а может работать с насосной станицей. Первый вариант подключения предполагает подачу воды в бойлер из недр земли. Второй, напротив, более универсален. Он способен подавать воду в дом, как из скважины, так и из колодца, системы центрального водоснабжения и других источников.

Назначение устройства

Реле давления активно используется в системах автоматизации подачи воды в частных домах. Его задача заключается в том, чтобы защитить насос от перегрева, управлять процессом включения и выключения оборудования за счёт установки верхних и нижних пределов давления воды.

Благодаря контролю верхнего предела, прибор позволит избежать порыва пластиковых и металлических труб за счёт выключения насосной станции или скважинного насоса, при повышении давления выше указанных пределов. В совокупности, при работе реле давления с реле холостого хода, можно исключить вероятность работы скважинного насоса или насосной станции без воды.

За счёт наличия манометра (датчика давления воды) в корпусе системы, вы всегда сможете визуально контролировать работу системы.

Разновидности реле

Различают две основные разновидности реле давления:

1. Электромеханическое реле. Этот вариант считается самым простым. Главным механизмом управления здесь является мембрана, изготовленная из специальной стали. За счёт гибкости, она выгибается под давлением, замыкая и размыкая контакты, соответственно. Работа устройства заключается в размыкании контактов за счёт пружин. В конструкции устройства две пружины. Одна из них отвечает за минимальный уровень давления, другая за максимальный уровень.
2. Электронное реле. За счет электронного управления, устройство обходится дороже электромеханического. Но, его степень защиты намного выше, уровень подстройки точнее, есть дополнительная защита от холостого хода. В отличие от электромеханического варианта, электронный прибор уже не нужно подстраивать при эксплуатации, поскольку его настройки статичны и не сбиваются вплоть до замены.

Принцип работы реле давления воды

Электромеханическое реле давления воды в системе водоснабжения частного дома состоит из гибкой мембраны, 2-х пружин и 2-х контактов. Имеется два регулировочных болта. Как только уровень воды падает до нижних пределов, замыкается контакт первой пружины, который обеспечивает электрическое включение устройства. Затем, по мере набора давления до нужного предела, срабатывает второй контакт, цепь размыкается, насос останавливается. Регулировочные болты служат для ручной подстройки устройства, что необходимо делать раз в год.

Выбирая электромеханику, важно обратить внимание на номинальное напряжение устройства, ток, который способны выдерживать контакты, номинальное давление в насосной станции, уровень влагозащищенности, а также учесть другие критерии. Среди основных разновидностей реле электромеханического типа можно выделить стрелочные устройства, защищающие насос от работы на сухую, а также снижающие количество включений, выключений станции.

В случае с электронным реле, важно правильно выбрать место монтажа. Нужно не только учесть направление движения воды, но и расположение самого прибора, которое должно быть между насосом и непосредственно первой точкой потребления. Такое устройство характеризует высокая точность срабатывания. Кроме того, заводские настройки зачастую отвечают требованиям среднестатистического потребителя. Поэтому, достаточно купить, установить реле и наслаждаться его работой. Желательна установка реле через выпрямитель напряжения, поскольку даже небольшие скачки могут вывести его из строя. Кроме того, качество воды тоже сильно влияет на работу. Некачественная вода может вывести электронное реле из строя.

Давление воды в системе водоснабжения частного дома

Рабочее давление в контуре водоснабжения частного дома зависит от потребителей. Следует ограничить максимальный уровень давления, так как внутри любого дома есть трубы. Их испытательное давление фиксировано значениями в 10 атмосфер. Поэтому, чтобы не превышать этот уровень, и даже не приближаться к нему, рекомендуется устанавливать максимальное значение воды в контуре не более 6 атмосфер.

Что касается минимального предела, то здесь всё относительно. Производители многих реле давления, а также насосных скважин рекомендуют устанавливать не менее 2 атмосфер. Но, это довольно обобщенное понятие. Например, современные стиральные машины, посудомоечная машина, душевые кабины, работают при давлении воды от 0,5 бар. Но, для работы джакузи необходимо 3 бара. В случае если система холодного водоснабжения косвенно подключена к системе отопления дома для подачи воды в контур, рекомендовано устанавливать давление более 1 атмосферы (котлы эффективно работают при давлении более 1 атм.). Практика показывает, что минимальный предел рабочего давления воды в доме должен быть не менее 1 атмосферы. В среднем, реле давления “из коробки” имеет уровень нижнего предела срабатывания 1,2-1,4 атм.

Как видите, давление измеряется, в основном, либо в барах, либо в атмосферах. Чтобы понимать, в чём разница между этими значениями, необходимо знать, что один бар равен 1,02 атмосферы. По факту, это одно и то же, и погрешность в 0,02 единицы в расчетах не учитывается.

Выбор правильной схемы подключения для насоса

Если у вас в доме есть скважинный насос, то реле давления лучше всего подключить по следующей схеме:

• Насос опускаем в скважину. От него подаем шланг в котельную частного дома. Практика показывает, что зачастую используется шланг диаметром 32мм.
• Как только шланг зашёл в дом, устанавливаем переход с “пластика” на металл. Затем, используя герметик, устанавливаем проходной кран. Этот кран позволит перекрыть подачу воды на случай ремонта. Далее устанавливаем проходной штуцер, имеющий 5 ответвлений.
• В один из выходов штуцера необходимо установить манометр. Благодаря ему, мы будем получать графическое отображение состояния воды в системе.
• Другой выход подключают к гидроаккумулятору. Именно в нём будет создаваться необходимое давление.
• Оставшийся выход большего диаметра подключают к основному контуру подачи воды в частном доме. Выход наименьшего диаметра используется для подключения реле давления. Реле давления подключается к сети 220В и к насосу согласно схеме. Как только давление снизится до указанных пределов, реле сработает, замкнет контакты, включит насос и он, в свою очередь, наполнит гидроаккумулятор.

Не забывайте использовать ленту фум и +герметик.

Подключение реле

Предположим, что перед нами классическое электромеханическое реле. Оно представляет собой устройство небольшой массы, размером 15 на 8 см. Вся электромеханическая часть скрыта за пластиковым корпусом. Снаружи мы видим только штуцер для подключения реле давления к системе водоснабжения, а также 2 проходные муфты для электрического соединения сети 220В и системы питания насоса. Реле давления не снабжается электрическим кабелем, поскольку его используют от электрического насоса, путем обрезания кабеля до нужных размеров.

Электрическая часть

Первым делом нужно разобрать пластиковый корпус, чтобы перед нами показались клеммы для электрического подключения, клеммы заземления, а также пружины минимального и максимального значения замыкания и размыкание цепи. Желательно подключить реле давления к розетке с заземлением. Подключаем соответственно схеме производителя. Должно быть подключено: ноль и фаза к соответствующим разъемам на входе устройства, заземление.

Обрезать кабель от скважинного насоса лучше всего до коробки с пусковым конденсатором. Здесь мы также получим три основных провода и не запутаемся на этапе подключения. Провод заземления отличается желто-зеленой окраской. Остальные провода можно подключать любым образом, поскольку положение фазы и нуля не имеет значения, ведь оно будет меняться в зависимости от положения вилки в розетке.

Подключение к трубопроводу

Механическая установка устройства осуществляется с помощью фитинга (тройника), контрольного манометра, а также ФУМ ленты. Последняя применяется для уплотнения резьбовых соединений (на приборе внутренняя резьба составляет 1/4 дюйма).

Регулировка реле давления

Установить реле давления довольно просто. Для этого следует использовать пятивыводной штуцер. Здесь предусмотрено ответвление для реле, соответствующего диаметра. Специалисты по монтажу рекомендуют использовать ленту фум, а также другие средства гидроизоляции. Это позволит создать герметичное соединение. В штуцер также рекомендовано устанавливать манометр для контроля давления в системе. К другим выводам подключается гидроаккумулятор и подводящий шланг от насоса, соответственно. Если же монтаж производится без штуцера, то нужно смотреть по ситуации, использовать фитинги и переходы.

Один из популярных видов реле давления можно считать рдм-5. Сегодня этот вариант производится разными заводами, но процесс регулировки остаётся общим для всех видов. Минимальный порог срабатывания этого реле в заводских настройках: полторы атмосферы, максимальный 3 атмосферы. Для бытовых нужд этого вполне достаточно, но, если вы решили поставить джакузи, придется перенастраивать устройство.

Разобрав реле давления, мы увидим две пружины. Они отличаются по размеру. Большая пружина отвечает за верхний и нижний порог давления. Малая пружина, отвечает за разрыв между верхними и нижними границами. Принцип регулировки касается откручивания и закручивания гаек этих пружин. Если гайку закручивать, давление в системе возрастает. При ослаблении давление падает. Поворот гайки на один оборот вокруг своей оси изменяет давление в промежутке от 0,5, до 1 атмосферы.

Как определить пороги срабатывания реле

Порог срабатывания реле это нижнее значение давления в системе, при достижении которого срабатывает скважинный насос. С завода реле настроено на давление в 1, 4 атмосферы. Такие параметры считаются наиболее важными для мембраны гидроаккумулятора, что позволяет ему служить дольше.

Что касается верхнего порога срабатывания, то это значение характеризуется не только бытовыми нуждами, но и технологическими особенностями самого насоса. Дело в том, что большинство насосов поставляется с верхним пределом давления в 3,5 атмосферы. Поэтому рекомендуемый предел верхнего значения изначально настраивается на 3 атмосферы. Этого достаточно чтобы подать воду потребителям на первом и втором этаже в частном доме.

Следует учитывать пороги срабатывания самого реле давления. Они прописаны в паспорте устройства. Зачастую в недорогих моделях порог срабатывания верхних значений не превышает 4 атмосферы.

Настройка реле давления воды для насоса или насосной станции

Для регулировки реле давления насоса скважины стоит выполнить следующие действия:

1. Установить реле давления, подключить манометр в штуцер.
2. Произвести первый запуск системы, посмотреть, на каком давлении устройство выключится, набрав воды. Затем, следует слить воду, обратить внимание, на каком давлении реле отключится.
3. Оценить показатели давления, обратить внимание, на какое значение будем подкручивать пружину. Если нужно поднять давление на 0,5 атмосферы, следует подкрутить гайку большой пружины по часовой стрелке. Это стоит сделать на пол-оборота.
4. Выставив нижнее значение, переходят к порогу отключения. Здесь регулирует маленькую пружину, ее подкручивают на пол-оборота.
5. После окончания регулировки необходимо несколько раз слить и залить гидроаккумулятор полностью. Необходимо проверить герметичность соединений.

Распространенные неисправности

1. Нет давления в системе. Выполнена неправильная регулировка пружин реле. Упало давление воздуха на мембрану в гидроаккмуляторе.
2. Реле не включается. Нет электрического контакта сети 220 В.
3. Реле включается, вода не течет. Нет электрического контакта с насосом, возможен обрыв цепи от реле до насоса, либо выход насоса из строя.
4. Реле срабатывает, но быстро отключается. Забился канал, посредством которого реле соединяется с пятивыводным штуцером. Это вызвано некачественной водой.

При первой же неисправности рекомендуют временно подключить насос напрямую, минуя реле. Это поможет локализовать проблему.

Почему в системе нет жидкости

В заключении хотелось бы отметить безотказную работу реле давления. По статистике они ломаются редко, разве что работают в условиях сырости, в приямках на улице. Поэтому, если в системе нет жидкости, не спешите винить реле.

Причин может быть много, например:

• Понизился уровень воды. Если быстро не среагировать, насос может сгореть.
• Обрыв шланга подачи воды из скважины в гидроаккмулятор. Требуется ремонт насосной станции.
• Обрыв мембраны гидроаккмулятора.
• Сорвало обратный клапан. В результате работы или регулировки, превысив давление, клапан не выдержал и вода из гидроаккумулятора уходит в скважину.
• Нет питающего напряжения в розетке, обрыв электрического провода.
• Затор в трубах и другие специфичные неисправности.

Загрузка…

🚿 Реле давления воды для насоса: виды, назначение, порядок монтажа

Обеспечить стабильную работу водопровода можно путём установки реле давления воды для насоса. Это устройство позволяет отрегулировать параметры работы системы, а также повысить срок её службы. Чтобы вам было проще сделать выбор в пользу того или иного варианта, предлагаем познакомиться с существующими разновидностями.

Реле давления воды поможет автоматизировать работу системы водоснабжения

Читайте в статье

Область применения

Основным назначением данного устройства является оптимизации работы системы водоснабжения. Благодаря его наличию, происходит периодическое включение и выключение насоса. В качестве контролируемого параметра выступает давление в системе.

Внимание! Установив реле, вы увеличите срок службы системы водоснабжения в целом.

Можно задать диапазон изменения давления в системе

Как устроены и работают реле различного вида

Конструктивное исполнение подобных устройств может отличаться. Производители предлагают механические и электронные модели с различным диапазоном контролируемых параметров. Предлагаем познакомиться с особенностями каждого вида и их отличительными чертами.

Для каждой системы можно подобрать несколько моделей

Механические

В пластмассовом корпусе такого устройства содержится пружинный блок и контакты, положение которых контролируется мембраной (тонкой пластиной), разделяющей сжатый воздух и воду в гидробаке. В состав пружинного блока входят два элемента:

• маленькая пружина, контролирующая значение минимального давления в системе. Для изменения значения контролируемого параметра используются специальные гайки;
• большая пружина, позволяющая изменить максимальное значение давления. Регулировка выполняется с помощью гайки.

Устройство включает большую и маленькую пружину

При работе механического реле, мембрана, отреагировав на изменение давления в системе, смыкает и размыкает контакты. Чем больше данное значение, тем больше изгиб пластины. Как только будет достигнут максимальный порог, произойдёт размыкание контакта. При снижении параметра ниже установленного значения, насос опять включится в работу.

Интервал варьирования задаётся с путём подкручивания пружин

Электронные

Электронные устройства стоят дороже механических. Они проще настраиваются и обеспечивают более высокую точность контроля. В их состав входит контроллер потока, моментально отключающий насос при прекращении подачи воды. Благодаря этому удаётся избежать режима «сухого хода». У большинства моделей имеется собственный гидробак небольшого объёма, который позволяет защитить систему от гидроудара.

Электронные модели просты в эксплуатации

Повышенная чувствительность устройств к наличию примесей в подаваемой воде, может стать причиной их выхода из строя. Для увеличения периода эксплуатации стоит установить фильтры, благодаря которым из рабочей жидкости вовремя будет удалено всё лишнее.

Для длительной работы конструкции наличие фильтра обязательно

Достоинства и недостатки реле давления воды

К основным преимуществам прибора стоит отнести:

• стабильность работы системы водоснабжения. При этом, электронные модели позволяют более точно настраивать работу насоса;
• благодаря датчику протока во всех электронных и некоторых механических моделях создана защита от «сухого хода», отключающая насос при отсутствии воды;
• защита от гидроудара;
• увеличение срока службы всех элементов системы водоснабжения.

Функционал устройств может отличатьсяДатчик «сухого хода» предотвратит нежелательные явления

Комментарий

Владислав Михальцев

Слесарь по эксплуатации систем водоснабжения и водоотведения ООО «ГК «Спецстрой»

Задать вопрос

«При срабатывании защиты от «сухого хода», в системах с механическим реле, подача воды возобновляется после ручного включения насоса.

«

Из недостатков стоит отметить сложность регулировки механических устройств.

Чтобы отрегулировать механическое реле для насоса, надо обладать определёнными знаниями

Выбираем реле давления воды для насоса: основные критерии

Чтобы выбрать подходящую модель, надо ориентироваться на ряд критериев. Неправильный выбор может привести к тому, что система будет работать неправильно. Предлагаем узнать, на что обратить внимание, выбирая подходящую модель для системы водоснабжения частного дома.

Выбрать оптимальную модель бывает очень сложно

По конструкции

Для начала стоит определиться с конструктивными особенностями реле. Всё зависит от требуемой точности. У электронных моделей варьируемые параметры могут меняться в более узком диапазоне. Однако, по сравнению с механическими аналогами, они имеют более высокую стоимость, предъявляют повышенные требования к качеству воды и стабильности напряжения в системе электроснабжения.

Устройство с встроенным манометром предпочтительно

Совет! Если вы приобрели дорогостоящий насос, увеличьте его срок службы, отдав предпочтение электронной модели, вместо механической.

Следует также учитывать, что реле для насоса могут быть:

• силовыми, с помощью которых осуществляется включение и выключение насосной установки;
• управляющим. Такие устройства подают сигнал на силовой блок управления, отвечающий за работоспособность насоса.

Силовые реле сразу отключают насос

По техническим параметрам

Насос и гидроаккумулятор приобретаются до покупки реле. Кроме того, для выбора контроллера, надо знать рабочие параметры системы водоснабжения. В частности:

• максимальное допустимое давление в системе;
• минимальное давление;
• давление в воздушной камере гидроаккумулятора.

Два последних параметра связаны между собой. Минимальное давление в системе должно быть выше, чем аналогичный параметр в воздушной камере гидроаккумулятора, на 0,2 атм. В противном случае мембрана начнет интенсивно изнашиваться.

Также следует проконтролировать максимальную мощность, на которую рассчитана конкретная модель. Она должна соотноситься с характеристиками насоса.

До начала монтажных работ, следует убедиться в соответствии реле давления воды требованиям системы

По производителю

Чтобы приобрести качественную модель, чьи характеристики полностью соответствуют заявленным, мы советуем обратить внимание на продукцию:

• «Юнипамп». В каталоге российского производителя представлены качественные модели по умеренной цене. Предлагаемые реле ориентированы на взаимодействие с насосами, мощность которых не превышает 1,5 кВт. Встроенные манометры упрощают монтажные работы;
• Grundfos. Предлагаемые датской компанией устройства отличаются высоким качеством изготовления. Имеют уровень защиты IP52, что практически не ограничивает место их установки. Некоторые устройства могут эксплуатироваться при напряжении менее 220 В. По заявленным производителем параметрам, можно подобрать реле давления воды для подключения к насосу с определённой мощностью;
• Condor. Качественные реле от немецкого производителя отличаются универсальностью. Компания предлагает двухполюсные модели. Имеют достаточно высокую стоимость;
• Italtecnica. Итальянский производитель смог совместить высокое качество и приемлемую цену. Давление в системе может регулироваться в пределах 1 – 5 бар;
• «Джилекс». Качественные модели с оптимальным функционалом.

«Джилекс» – гарантия качества

Качественные реле давления воды предлагают и другие производители: «Прессконтроль», «Акваробот», «ВиСтан 3», Alco, «Малыш» и Espa.

Отзыв о реле давления ACR РМ/5:

Подробнее на Отзовик: https://otzovik.com/review_5969952.html

Установка реле давления воды для насоса

Если ваша система водоснабжения до сих пор работает без реле, предлагаем исправить данный недостаток. Все работы можно выполнить своими руками. Надо лишь выбрать подходящую модель и разобраться с порядком выполнения монтажных работ.

Реле давления воды должно подключаться правильно

Подключение к электросети

Чтобы подключить реле давления воды к электросети, следует сначала внимательно изучить инструкцию, составленную производителем. Это поможет разобраться, какие провода к каким клеммам должны подключаться. После этого, следует снять крышку. Клеммы, с помощью которых реле давления воды подключается к системе электроснабжения, обозначаются как «Line».

Заземление должно быть обязательно подключено

Подключение к трубопроводу

Подключение выполняется следующим образом:

Иллюстрация	Описание действия
	Подключаем реле давления воды к насосу. Для этого используются специальные клеммы, обозначенные, как правило, «Motor». Третий провод подключается к заземлению. Устанавливаем крышку обратно.
	К патрубку на задней части реле давления воды прикручиваем пятивыводной штуцер, с помощью которого устройство будет подсоединяться к трубопроводу.
	К выходам подсоединенного штуцера подключаем магистраль, по которой вода подаётся в дом, шланг, подающий воду от насоса и гидроаккумулятор. Возможно также подключение манометра.

Порядок регулировки

Регулировка механического реле давления осуществляется с помощью гаек около большой и маленькой пружины, расположенных внутри корпуса. Большая позволяет выставить нижний порог срабатывания реле. Меньшая – установить разницу между минимальным и максимальным давлением. Настройку выполняем следующим образом:

• подключаем гидроаккумулятор с предварительно выставленным давлением воздуха;
• для контроля точности настройки, устанавливаем манометр;
• включаем насос и ждём, пока на манометре не будет зафиксировано максимальное значение давления;
• начинаем сливать воду, дожидаясь срабатывания реле. Этот момент будет соответствовать минимальному значению;
• если полученные значения не соответствуют требуемым, вращаем большую гайку, меняя значение нижнего уровня.

Давление следует контролировать с помощью манометра

Более подробно процесс регулировки можно увидеть на следующем видео:

Защита от холостого хода

Если существует вероятность отключения воды, стоит обезопасить оборудование от холостого хода, который может существенно сократить срок его службы. Особенно, если речь идёт о насосе с мокрым ротором, использующим в качестве охлаждающей жидкости воду. Установка реле, обеспечивающего размыкание контактов при отсутствии воды, позволит защитить систему от нежелательного режима работы.

Датчик давления позволит проконтролировать наличие холостого хода

Внимание! Повторное включение будет возможно только при достаточном количестве воды.

Для контроля холостого хода может использоваться:

• значение уровня воды;
• давление, создаваемое на выпускном патрубке;
• характеристики потока, проходящего через прибор.

Реле для насосной станции

Предлагаем посмотреть следующие видео, чтобы разобраться в тонкостях подключения защиты от холостого хода:

Неисправности и их устранение

В процессе работы любого реле давления воды могут возникнуть неисправности, которые, в ряде случаев, можно устранить своими руками:

Неисправность	Электронная модель	Механическое реле
Не работает мотор	Проверьте подключение к сети и наличие тока. Для этого необходимо открыть крышку и внимательно осмотреть устройство, проверить качество контактов. Неисправные контакты, другие вышедшие из строя элементы следует заменить.	Проверить контакты и убедиться в их целостности. Если контактную группу из-за скопившихся загрязнений заклинило в определённом положении, стоит очистить подвижные части.
Нестабильная работа насоса	Нагар на контактах. Следует их очистить.	Грязь на мембране и отверстии штуцера, ржавчина на пружинах. Следует очистить подвижные элементы, смазать и отрегулировать.

Иногда ремонт можно выполнить своими руками

Делитесь в комментариях, какое реле давления воды подключено к насосу в вашем водопроводе, и почему вы отдали предпочтение именно этой модели.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Как работает реле давления?

Добро пожаловать в класс инспектора Пумпхеда. Это место, где инспектор любит обучать всему, что он знает обо всех частях и компонентах, которые накачивает макияж! Это также место, где он любит говорить о себе в третьем лице. В выпуске этой недели инспектор обсудит, что такое реле давления и как они работают. Инспектор также хотел бы указать, что, если вы когда-нибудь осматриваете реле давления, всегда убедитесь, что питание на нем выключено в целях безопасности.

Реле давления обычно используются в скважинных насосах. Колодезные насосы доставляют в ваш дом чистую воду, которую вы используете для питья, полива сада и загрузки излишне большого, но у вас никогда не может быть слишком много воды Super Soaker, которым вы терроризируете своих соседей. Что, только я? Но инспектор отвлекается…

Короче говоря, реле давления в основном сообщают насосу, когда включать, а когда выключать. Более техническое определение реле давления звучит так: устройство, которое контролирует давление и выдает выходной сигнал при достижении установленного давления.Определенное давление, которое открывает и закрывает переключатель, называется уставкой. Многие реле давления в жилых помещениях рассчитаны на минимум 30 фунтов на квадратный дюйм и максимум 50 фунтов на квадратный дюйм (или фунтов на квадратный дюйм). Итак, в этом примере, когда давление в системе падает до 30 фунтов на квадратный дюйм, переключатель активируется и пропускает больше воды в систему. При 50 фунтах на квадратный дюйм переключатель выключается.

Схема реле давления (через sangerpumps.com)

Реле давления состоят из нескольких компонентов, включая регулировочный винт, диафрагму, рычаг и контакты.Регулировочный винт устанавливает давление пружины. Это можно отрегулировать, чтобы изменить диапазон давления включения и выключения, в котором работает переключатель. Стандартный диапазон реле давления обычно находится на самом устройстве или на коробке, в которой оно поставляется. Вы всегда можете проверить онлайн, если знаете номер модели.

Реле давления полагаются на давление воды для выполнения всей работы. Изменение давления, которое приводит в действие переключатель, обеспечивается водой из скважины. Давление движется вверх через диафрагму, которая прижимается к поршню и пружине, которая, в свою очередь, размыкает или замыкает контакты.Открытые контакты, расположенные внутри переключателя, замыкаются при падении давления. Это замыкает электрическую цепь, которая, в свою очередь, включает насос. Когда достигается установленное давление, это позволяет контактам снова размыкаться, что выключает насос.

Реле давления обычно подключаются к блоку управления. Провода от коробки подключаются к отдельным клеммам внутри переключателя, а другие клеммы подключаются к источнику питания.

Zoeller 10-2377 Pressure Switch

Если у вас есть какие-либо вопросы о реле давления или если вы нуждаетесь в замене, вы можете взглянуть на нашу страницу реле давления или позвонить в один из наших насосов.com инженеры по применению. Они ждут вашего звонка и будут рады помочь вам выяснить, какое реле давления подходит для вашей области применения. Инспектор лично обучил их, поэтому они знают, о чем говорят! Зарегистрируйтесь в следующий раз в классе инспектора, где он будет получать советы по устранению неисправностей, настройке и обслуживанию реле давления!

Инженеры по применению насосной продукции готовы помочь вам найти нужный насос, а также предоставить ценовые предложения, информацию о наличии и доставке.Позвоните по нашему бесплатному номеру 1-800-429-0800.

Как определить неисправность реле давления вашего скважинного насоса

18 декабря 2018 Опубликовано Writer

Даже если у вас есть дом какое-то время, есть большая вероятность, что вам никогда раньше не приходилось иметь дело с реле давления скважинного насоса. Фактически, вы можете даже не знать, что это такое и что он делает. Но если у вас внезапно возникла проблема с колодцем, проблема с реле давления может быть в ее основании.

Вот что вам следует знать о реле давления и ремонте скважинных насосов в округе Хиллсборо, штат Флорида.

Все о реле давления

Реле давления — это часть системы скважинных насосов, которая отправляет сигнал насосу для запуска или остановки перекачки в зависимости от давления, создаваемого в водяной системе. У этих реле давления всего две настройки: включение и отключение. На переключателе есть два числа, которые обозначают, в какой момент переключатель включается и отключается.Например, реле давления 30-50 указывает на то, что насос сработает при 30 фунтах на квадратный дюйм и отключится при 50 фунтах на квадратный дюйм. Вы можете изменить эти числа по мере необходимости в зависимости от того, что вам нужно от водоснабжения.

Расположение реле давления зависит от того, как настроена ваша скважинная система. Это может быть в вашем подвале или гараже, это может быть рядом с бассейном (если он у вас есть) или это может быть где-то снаружи. Если у вас есть струйный насос, реле давления может быть прикреплено к самому насосу.Однако, если у вас есть погружной насос, переключатель будет в другом месте.

Что происходит при выходе из строя реле давления?

Как и в случае с любым другим типом механической системы, общий износ может привести к выходу реле давления из строя со временем. Пружины внутри коммутатора могут ослабнуть, или порты проводов, подключенные к коммутатору, могут подвергнуться коррозии. Мусор, попадающий внутрь системы, может помешать работе компонентов переключателя должным образом, а любые заржавевшие компоненты также могут помешать правильной работе переключателя.

Хотя коммутатор обычно хорошо защищен по этим причинам, он не является непобедимым. Со временем он изнашивается, и вам, вероятно, придется менять его несколько раз в течение многих лет.

Как узнать, выходит ли из строя реле давления? Некоторые из контрольных признаков отказа реле давления включают:

• Насос, который непрерывно работает без видимой причины
• Насос, который работает, но имеет очень слабый напор воды
• Насос, который не включается и не подает воду

Эти симптомы могут указывать на другие проблемы, возникающие внутри вашей скважинной системы, но, скорее всего, причиной проблемы является реле давления.Чтобы определить причину проблемы, вам необходимо пригласить сертифицированного специалиста по насосам для скважин на вашу территорию и провести тщательную проверку, чтобы вы знали, как лучше действовать.

Свяжитесь с Advanced Pump & Well Service для получения дополнительной информации о работе с неисправными реле давления или о планировании ремонта скважинного насоса в округе Хиллсборо, штат Флорида.

Категория: Ремонт скважинных насосов

Стэн Харрисон: Возьмите за привычку переключать реле давления насоса воды / колодца

Стэн Харрисон

Избранные воспоминания

• Как отремонтировать протекающий бачок туалета.
• Посудомоечная машина не моет? Попробуй это.
• См. Дополнительные видеоролики.

Быть новым домовладельцем — все равно что быть родителем. Чаще всего вы учитесь на ходу.

Когда мы переехали в наш дом за черту города, мы мало знали о колодцах, не говоря уже о том, что называется реле давления водяного насоса или переключателем колодезного насоса.

Но мы скоро узнали.

Устройство, подключаемое к водопроводу, регулирует подачу воды в дом.

Когда давление воды падает до определенного уровня, выключатель определяет, что необходимо больше воды, и подпружиненные электрические детали вступают в контакт, включая скважинный насос. Когда давление возвращается к заданному уровню и резервуар заполнен, электрические контакты разъединяются, и скважинный насос выключается.

Без исправного реле давления водяного насоса нет воды.

Жажда? Готовы сварить воду для макарон? Кран будет сухим.

Загрузка грязной посуды или чем заняться? Им придется подождать.

Нужно промыть? Скорее всего, вы сможете это сделать, если унитаз полный — но только один раз.

И поскольку у нас есть

, который зависит от постоянного водоснабжения, в нашем доме не будет тепла. Так что мы разжигали дровяную печь, включали электрические обогреватели или носили несколько слоев теплой одежды.

Со временем электрические контакты реле давления воды изнашиваются и перестают контактировать.В результате скважинный насос не включается, и вы остаетесь на высоте и сухости.

Обычно коммутатор выходит из строя:

A. Когда строительный магазин закрыт.

Б. В День благодарения.

C. Ранним утром в будний день, еще до того, как кто-либо принял душ.

D. Когда у вас нет чистого нижнего белья.

Регулярно меняйте выключатель

В это время года большинство людей меняют батареи в своих

— или должно быть. Чтобы вода продолжала течь, мы также поменяем переключатель давления воды на нашем колодце.

Если вы попытаетесь заменить выключатель, не забудьте сначала предупредить свою семью — если только вы не получите искаженное чувство удовольствия от их мучительных криков, когда они пытаются утолить жажду или смыть воду в туалете.

На самом деле, вы можете заранее наполнить несколько кувшинов водой для питья и мытья рук.

Отключите все электричество

После того, как все будут уведомлены и приготовления будут сделаны, отключите питание переключателя.

Также отключите питание водонагревателя, системы автоматического полива — всего, что автоматически набирает воду. В противном случае эти системы будут заполняться воздухом вместо воды, и вам придется заменить не только реле давления.

Перекройте подачу воды в дом, затем с помощью садового шланга слейте воду из колодца на открытом воздухе или в канализацию. Если вы этого не сделаете, вы и комната будете залиты водой при первом повороте гаечного ключа.

Реле давления воды обычно располагается рядом с резервуаром колодца.Перед снятием переключателя убедитесь, что питание отключено, затем снимите крышку и отсоедините проводку. Помните, как крепится проводка, чтобы вы могли правильно подключить ее к новому переключателю.

Затем снимите выключатель с помощью гаечного ключа (вам может также понадобиться трубный ключ). Оберните трубную резьбу тефлоновой лентой, установите новый выключатель, снова подсоедините проводку и установите крышку.

Теперь включите питание и с гордостью прислушайтесь к мощному звуку воды, стремительно наполняющей резервуар колодца и водопроводную систему.

3

Галерея: Реле давления водяного насоса

Регулировка переключателя

Вам может потребоваться отрегулировать давление включения (точка, в которой включается скважинный насос) и давление отключения (точка, при которой скважинный насос выключается). Не забудьте выключить питание, прежде чем вносить какие-либо изменения.

Две маленькие гайки в механизме переключения можно затянуть или ослабить — в зависимости от того, хотите ли вы запускать или останавливать насос при более высоком или более низком давлении.В бытовых системах водоснабжения часто создается давление 20-40 фунтов на квадратный дюйм (psi) или 30-50 psi.

Установив новый переключатель, вы сможете просыпаться утром в душе. А если вы наденете последнюю пару чистого нижнего белья, стиральная машина будет к вашим услугам.

Хотя постоянная подача пресной воды является основной причиной регулярной замены реле давления воды, есть и другая причина — безопасность.

Когда переключатель выходит из строя, он обычно находится в положении «выключено», оставляя вас без воды.Но что происходит, когда он застревает в положении «включено»?

Мы узнали об этом одним ясным октябрьским утром, когда моя жена обнаружила 7-футовый пламя, плескавшееся в потолке подвала.

Техническое обслуживание колодца

• Ежегодно проверяйте колодец и проверяйте его на наличие бактерий.
• Проверьте свою питьевую воду, если есть изменение вкуса, запаха или внешнего вида, или во время обслуживания колодезной системы.
• Храните опасные химические вещества, такие как краски, удобрения, пестициды и моторное масло, подальше от колодца.
• Периодически проверяйте крышку колодца или крышку колодца сверху обсадной колонны (колодца), чтобы убедиться, что она в хорошем состоянии.
• Обеспечьте надлежащее разделение колодца от зданий, систем удаления отходов или хранилища химикатов.
• Не позволяйте удобрениям или пестицидам стекать обратно в колодец. Установите
• При озеленении держите верх колодца на высоте не менее 1 фута над землей. Отклоните землю от колодца для дренажа.
• Будьте осторожны, чтобы не повредить обсадную трубу.Это может поставить под угрозу санитарную защиту вашего колодца. Не складывайте вокруг колодца снег, листья или другие материалы.
• Храните отчет о строительстве скважины, отчеты о ежегодном техническом обслуживании системы скважины и результаты испытаний воды в надежном месте.

Подключиться

• Следуйте за Стэном в Twitter @homefrontstan.
• Чтобы поделиться своими историями об улучшении дома, идеями, советами и рецептами по уходу за садом, нажмите «Комментарии». Или отправьте свои советы по электронной почте на номер
• . Чтобы получить дополнительные советы по улучшению дома, идеи и рецепты для садоводства, перейдите на страницу

Как насосы с регулируемой скоростью и датчики давления могут улучшить системы водоснабжения

Эта статья впервые появилась в выпуске WQP Commercial Water Summer 2020 как «High Rise & High Efficiency»

На протяжении многих десятилетий успешное распределение воды в крупных масштабах было проблемой.Теперь, в сочетании с необходимостью архитекторов и дизайнеров строить, а не застраивать многие городские районы, инфраструктура водоснабжения стала неотъемлемой частью дизайна здания.

В высотных зданиях обитатели — офисные и заводские рабочие, жильцы квартир и многоквартирных домов — все чувствительны к сбоям в системе водоснабжения. Люди расстраиваются, если их горячая вода для душа и ванны работает с перебоями или заканчивается из-за того, что люди на других этажах используют имеющееся количество нагретой воды.

Что произойдет, если горячая вода не потечет сразу? Часто люди позволяют воде течь, пока поток, наконец, не нагреется, потенциально тратя много воды, а также энергию, необходимую для перекачивания и распределения воды. Кроме того, постоянное давление воды необходимо для правильной работы таких устройств, как посудомоечные и стиральные машины, а также промышленного и производственного оборудования.

Задача улучшения механики построения систем распределения воды обусловлена ​​двумя фундаментальными потребностями: во-первых, необходимостью повысить эффективность и тем самым уменьшить потери воды; и, во-вторых, для повышения надежности установленных систем, тем самым повышая удовлетворенность жителей и снижая текущие расходы на техническое обслуживание и ремонт.

Традиционные технологии водяных насосов

В более старых насосных технологиях в крупных промышленных системах водоснабжения обычно используются реле давления, откалиброванные для включения насоса, если давление воды падает ниже определенной точки (например, ниже 50 фунтов на квадратный дюйм), и выключения, если давление превышает заданный параметр (например, 70 фунтов на квадратный дюйм). В определенной степени эта операция хороша, но по сути означает, что насос либо работает на полной скорости, либо не работает совсем. Эти внезапные и повторяющиеся скачки спроса могут привести к проблемам с надежностью и ремонтом.Хотя старые промышленные системы, несомненно, были прочными, они также были дорогими и неэффективными.

Новые альтернативные решения для водяных насосов

Поэтому разработчики насосов и систем водоснабжения искали новые альтернативные решения. Первыми среди них являются новые насосы с регулируемой скоростью (ВСП).

В VSP

используется частотно-регулируемый привод (VFD) или частотно-регулируемый привод (VSD) для непрерывной оптимизации скорости насоса и энергопотребления при поддержании постоянного давления на выходе насоса.В таких сценариях необходимы датчики давления. Датчик давления измеряет давление на выходе и преобразует данные в электрический сигнал, который частотно-регулируемый привод использует для регулировки скорости насоса. Датчик давления может быть спроектирован как неотъемлемая часть конструкции насоса или может быть установлен снаружи как часть общего решения.

Во многих случаях реле высокого давления также используется для предотвращения выдачи из насоса экстремального давления. На входе в насос также может быть установлен дополнительный датчик давления для контроля эффективности.

Преимущества водяных насосов с регулируемой скоростью

Преимущества датчиков давления водяного насоса в современной конструкции ВСП можно разделить на три ключевые области: эффективность, надежность и удобство использования:

• Надежность —VSP часто работают на более низких скоростях и не работают в цикле останов / запуск. Таким образом, меньше нагрузка на насос, что приводит к большей надежности, более длительному жизненному циклу и меньшему времени простоя. Это, в свою очередь, означает меньшую стоимость обслуживания.
• КПД — Насосы, в которых используются преобразователи частоты в сочетании с датчиками давления для поддержания постоянного выходного давления, оказались более эффективными. Действительно, испытания показали, что они на 30% эффективнее «традиционных» технологий (Гидравлический институт, Europump и Министерство энергетики США, 2004).
• Взаимодействие с пользователем — Эффективность и надежность VSP в конечном итоге приводит к повышению качества обслуживания клиентов. Используя VSP, даже в более сложных условиях, таких как высотные здания, можно поддерживать постоянное и надежное давление воды.Помимо несомненного преимущества более надежного водоснабжения, клиенты также могут легко изменять подачу давления (в зависимости от нагрузки и предпочтений). Цифровая природа технологии также обеспечивает более широкое подключение к Интернету вещей (IoT), эффективно превращая насос в интеллектуальное устройство, предоставляющее ключевые данные, с которыми можно действовать в случае выявления проблемы, например, разрыва трубы или утечки, или для определения расхода воды. Используя подключение к Интернету вещей, руководители зданий могут удаленно контролировать и регулировать водопользование, а также реагировать в чрезвычайных ситуациях, либо отключая системы водоснабжения для уменьшения утечки, либо выделяя максимальное давление воды на борьбу с чрезвычайными ситуациями, такими как тушение пожаров на более высокие уровни здания.

Использование насосов с регулируемой скоростью

Традиционно ВСП использовались в более крупных коммерческих и / или промышленных приложениях, учитывая ранее связанные с этим высокие затраты. По мере снижения затрат и совершенствования конструкции, особенно с учетом стоимости и размера электроники в частотно-регулируемых приводах и частотных преобразователях, ВСП стали доступными для более массовых и бытовых приложений.

Этот рост был вызван не просто падением затрат, но, что более важно, ростом спроса.Рост урбанизации в глобальном масштабе, часто в сочетании с менее стабильным муниципальным водоснабжением и энергоснабжением, означает, что эффективное водоснабжение является очень реальной проблемой. Это, в свою очередь, побудило производителей датчиков к инновациям.

Общеизвестно, что поддерживать постоянное давление воды на каждом этаже высотного здания очень сложно, но именно здесь новое поколение насосов и датчиков вступает в свои права, заменяя неэффективный и непоследовательный традиционный подход к водоснабжению через резервуар для воды на крыше.Датчики могут обнаруживать колебания давления воды, чтобы определить, когда насосу нужно работать интенсивнее, чтобы поддерживать постоянное давление, и когда он может сбросить давление, но без крайних случаев, когда он полностью выключен или полностью включен. Насосы не только работают более эффективно, если они работают с постоянной скоростью, они также менее склонны к сбоям, что снижает связанные с этим расходы на текущий ремонт и техническое обслуживание.

Датчик давления Innovation

Sensata предлагает ряд датчиков для использования в промышленных насосах, компоненты которых требуют прочных промышленных корпусов.Например, его датчики давления серии 60 / 70CP зарекомендовали себя для использования в других отраслях промышленности, где требуется надежная перекачка жидкостей, таких как нефть, и с высокой степенью надежности (срок службы 10 миллионов циклов). Они также достаточно прочные, чтобы противостоять потенциально опасным явлениям, таким как скачки давления и гидравлический удар.

В дополнение к датчикам 60 / 70CP, Sensata недавно выпустила семейство экономичных датчиков давления (116CP / 126CP) для небольших подкачивающих насосов для жилых помещений.Запатентованная конструкция датчика 116CP / 126CP основана на надежной и проверенной автомобильной технологии измерения давления. Пластиковый корпус датчиков позволяет использовать его в системах питьевой воды, что делает их идеальными для бытовых и других недорогих насосных систем.

Датчик давления преобразует сигнал давления в электронное значение, которое насос VFP использует для управления или поддержания выходного давления. Значение давления, измеренное датчиком, обычно отображается на дисплее насоса, и в некоторых случаях клиенты могут просматривать и контролировать давление через приложение на своем смартфоне или планшете.Кроме того, уведомление может предупредить пользователей о неисправностях и помочь в профилактическом обслуживании.

Мировые водные системы нуждаются в улучшении, особенно по мере того, как водные ресурсы продолжают сокращаться и становиться все более критическими. Многие предсказывали, что с наступлением глобального потепления и изменения климата доступ к чистой питьевой воде станет самым важным элементом жизни в следующем столетии. Все, что мы можем сделать для повышения общей эффективности водораспределения и сокращения отходов, принесет пользу, поскольку население мира продолжает расти и мигрировать в ответ на изменение климата и повышение уровня океана.

Производители, которые разрабатывают и внедряют новые технологии для водяных насосов и датчиков давления, будут играть решающую роль в проектировании жилых и коммерческих решений, которые повышают эффективность и надежность системы и помогают сократить отходы, улучшая при этом удобство для пользователей.

Реле давления 30/50 или 40/60 лучше для системы водоснабжения скважин? — Модернизированный дом

Многие люди, у которых есть водозаборная система, не понимают разницы в реле давления.Реле давления лежат в основе вашей системы водозабора. Часто возникает вопрос, какое реле давления подходит: 30/50 или 40/60?

Наиболее распространенные настройки реле давления в системе бытового водозабора — 30/50 и 40/60. Выбор — это больше личное предпочтение, чем что-либо еще. Если вас устраивает давление воды в вашем доме с реле давления 30/50, нет причин менять его. В некоторых домах с сантехникой на втором этаже, особенно с душевыми кабинами, лучше подойдет реле давления 40/60.

Понимание того, как реле давления работает в вашей системе водозабора, важно для выбора правильного переключателя. Неправильный выбор может привести к проблемам с вашей системой водоснабжения. Читайте дальше, чтобы узнать больше о реле давления и вашей системе водозабора.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Что делает реле давления?

Как следует из названия, реле давления контролирует давление в водяных линиях вашей системы.Реле давления также управляет насосом, сообщая ему, когда начинать и когда останавливать.

Реле давления определяет давление воды в ватерлинии. Когда давление в водяной линии падает ниже нижнего значения, установленного на реле давления, переключатель дает команду водяному насосу начать работу. Кто-то в доме заставляет это давление снижаться, открывая водопроводный кран или смывая воду в туалете.

Когда кран закрывается или закрывается кран наполнения унитаза, давление воды в линии повышается до верхнего предела переключателя.Это повышение давления отправляет сообщение водяному насосу о прекращении подачи.

Итак, что мне выбрать? 30/50 или 40/60?

Вопрос на 64 доллара! Перед тем, как выбрать реле давления для установки, необходимо учесть некоторые моменты. Такие вещи, как

• Возраст и состояние вашей сантехники
• Возраст и состояние вашей помпы
• Состояние вашей скважины
• Ваши личные предпочтения

Все эти факторы влияют на ваше решение о том, какое реле давления лучше для вас.

Сантехника и ваш дом

Если у вас есть реле давления 30/50 в вашей системе и вы планируете использовать переключатель 40/60, ваше водопроводное оборудование имеет решающее значение. Чем старше ваша сантехника, тем меньше вероятность того, что она выдержит более высокое давление.

В большинстве старых домов водопроводные трубы медные. Медь с возрастом становится хрупкой. Такая хрупкость может привести к трещинам, утечкам или разрыву труб, если вы увеличите давление воды в этих трубах.

Хороший сантехник осмотрит ваши медные трубы и даст вам хорошее представление об их состоянии.Такая проверка, вероятно, является хорошей идеей перед повышением давления в водопроводе в старых домах с помощью медных водопроводных труб.

Размер и состояние насоса — больше давления — больше работы

Еще одно соображение — это возраст и состояние вашего скважинного насоса. Размер вашей помпы также может иметь значение. Прежде чем повышать давление в системе водоснабжения, убедитесь, что ваш насос соответствует повышенным требованиям.

Более высокое давление заставит помпу работать тяжелее, а в некоторых случаях дольше, чтобы поддерживать более высокое давление.На старых скважинных насосах это может привести к сокращению срока службы и более раннему выходу из строя. Ваш водяной насос может не иметь необходимой мощности, чтобы удовлетворить возросший спрос.

Прежде чем повышать давление воды в вашей системе водозабора, рекомендуется проконсультироваться со специалистом по водозаборникам, знакомым с вашим насосом. Эти специалисты могут рассчитать дополнительную потребность и рабочую нагрузку на насос и посоветовать вам, подходит ли ваш насос для этой задачи.

Способен ли вы удовлетворить потребности?

Самая большая проблема с большинством колодцев — это скорость их подпитки.Скорость перезарядки — это просто время, необходимое для того, чтобы вода вернулась к приемлемому уровню после откачки. Большинство колодцев заполняются не сразу. Требуется время, чтобы вода просочилась обратно в колодец из окружающей водоносной породы.

На скорость подпитки колодца могут влиять несколько факторов. Тип водоносных пластов, безусловно, может повлиять на скорость движения воды. Также важны вопросы, связанные с возрастом колодца. Со временем сетки на дне колодца могут подвергнуться коррозии и засориться.Песок может проникнуть в обсадную трубу скважины и снизить количество доступной воды

Надежная компания по бурению скважин на воду или местное управление водного хозяйства часто могут предоставить вам дополнительную информацию. Возможно, вам потребуется провести осмотр скважины в службе бурения скважин.

Что лучше для вас?

В конце концов, выбор остается за вами и зависит от ваших личных предпочтений. Если в вашем доме важно больше воды, то переход на реле давления 40/60 — это то, что вам нужно.Хотя стоимость реле давления относительно невысока, модернизация вашего дома или колодца, вероятно, будет намного дороже.

Уравновесить стоимость и конечную цель — это более важный вопрос, и это ваша задача.

Резервуары высокого давления для системы водяной скважины

Напорный бак в вашей системе водозабора способствует сглаживанию потока в ваш дом. Без напорного бака поток и давление воды будут падать до тех пор, пока насос не сможет его наверстать. Напорный бак обеспечивает постоянный поток при постоянном давлении.

Важно правильно установить давление в баллоне для работы с реле давления. Правильная настройка позволяет всей вашей водяной системе работать наиболее эффективно. Чтобы установить давление в резервуаре для воды, потребуется всего несколько шагов и несколько минут вашего времени.

Как отрегулировать настройки напорного резервуара

Если вы решили модернизировать реле давления на более высокое давление, не забудьте отрегулировать настройки напорного резервуара. Если вы устанавливаете реле давления с более низким давлением, вы также должны отрегулировать давление в напорном резервуаре.Правильно отрегулированный напорный бак обеспечит бесперебойную работу вашей системы.

Шаг 1. Безопасная работа

Для обеспечения вашей безопасности соблюдайте соответствующие процедуры безопасности при работе с помпой и электричеством, к которому она подключена. Самым важным соображением безопасности является отключение выключателей, управляющих насосом и любым другим электрическим оборудованием в вашем колодце или вокруг него.

Во-вторых, всегда надевайте защитные очки или очки для защиты глаз. При работе с чем-либо, находящимся под давлением, даже с водой, есть риск повредить зрение.Будьте умны и работайте безопасно.

Шаг 2. Откройте кран

Слейте воду из напорного бака и сбросьте давление в баке, открыв кран где-нибудь в системе. Оставьте кран открытым, пока вы работаете с напорным баком. Как только резервуар опустеет и давление в системе упадет, можно переходить к следующему шагу.

Шаг 3: Найдите крышку воздушного клапана

Найдите крышку, которая защищает воздушный клапан на резервуаре высокого давления. Убедитесь, что из воздушного клапана не течет вода.Если из воздушного клапана течет вода, вероятно, протекает резиновый баллон в датчике давления, и вам необходимо заменить баллон.

Шаг 4. Проверьте давление

Используйте манометр для измерения давления в баллоне. Вы можете проверить давление с помощью манометра, но вам может понадобиться адаптер. Добавьте или выпустите воздух, чтобы установить давление в баллоне.

В идеале давление в баллоне должно составлять 2 фунта. на квадратный дюйм меньше, чем давление пуска насоса на вашем реле давления.Например, если у вас есть переключатель 30/50, давление в баллоне должно быть установлено на 28 фунтов. на квадратный дюйм.

Мы не рекомендуем использовать компрессор для добавления воздуха в напорный бак. Вы можете легко создать избыточное давление в резервуаре и повредить резервуар или разорвать мочевой пузырь. Велосипедный насос — полезный инструмент для добавления давления в резервуар высокого давления.

Шаг 5. Замените защитную воздушную крышку

Наденьте защитный колпачок на воздушный клапан резервуара. Попадание грязи или мусора в воздушный клапан на резервуаре может вызвать проблемы в следующий раз, когда вам потребуется выполнить обслуживание давления в резервуаре.

Шаг 6: Закройте кран и включите выключатель

Закройте открытый кран, чтобы сбросить давление в баке. Включите выключатели, обслуживающие ваш колодец. Насос должен запуститься и создать давление в напорном резервуаре. Проверить систему на герметичность.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Больше или меньше — какое давление выбрать?

Если ваша сантехника, колодец и насос подходят для этой задачи, нет причин не выбирать реле давления 40/60.В вашем доме будет больше напора воды, что сделает жизнь более приятной.

Каким бы ни было ваше решение, мы надеемся, что информация и шаги, приведенные в этой статье, дадут вам лучшее представление о вашей системе водоснабжения в домашних условиях.

Руководства по теме

Деннис Ховард

Деннис — пожарный на пенсии с обширным опытом работы в области строительства, ремонта и ремонта. Он работал в сфере торговли неполный рабочий день, одновременно являясь действующим пожарным.Выйдя на пенсию, он начал бизнес по реконструкции и ремонту домов, которым руководил в течение нескольких лет.

Недавно опубликованные

ссылка на Сколько стоит штукатурка дома?

Сколько стоит отделка дома лепниной?

Вы пытаетесь выяснить, какой тип сайдинга будет лучше всего смотреться в вашем доме? Разнообразие доступных вариантов может затруднить поиск подходящего типа сайдинга. Изучая ваш…

ссылка на 7 типов монтажников абажуров (с фотографиями)

7 видов монтажников абажуров (с фото)

Когда дело доходит до сочетания абажура с цоколем лампы, важно также подумать о монтажнике абажура. Монтажник отвечает за прикрепление абажура к основе и обычно не может быть …

Правильное размещение реле давления останавливает «подпрыгивание или телеграфирование» — Cycle Stop Valves, Inc

Многие инструкции и схемы для расположения реле давления при использовании одного или нескольких баллонов просто неверны.Неправильно размещать кран для реле давления в любом месте главной магистрали. Ниже приведены примеры размещения реле давления.

# 1
Маленькая труба, которая идет к баллону-дозатору от основной линии, никогда не должна быть больше, чем изготовленный вход в резервуар. Большинство этих баков-дозаторов будет иметь входное колено размером 1 дюйм или 1 1/4 дюйма. Вы можете использовать трубу 1 дюйм или 1 1/4 дюйма для подключения основной линии к резервуару-дозатору 1 1/4 дюйма. Никогда не используйте линию 1 1/4 дюйма для подключения к входному отверстию резервуара 1 дюйм.Никогда не начинайте с труб большего диаметра на любом расстоянии, а затем переходите на трубу меньшего размера перед резервуаром. От основной линии до резервуара всегда должно быть не менее 12 дюймов трубы. Установите кран реле давления на тройник на конце этой длины трубы как можно ближе к резервуару. Вы можете навинтить реле давления непосредственно на этот кран или отрезок медной трубки или полилинии может соединить этот кран с реле или реле давления.Если используется несколько резервуаров, вы должны выбрать один и установить реле давления, как указано на этом резервуаре.Используемый резервуар всегда должен быть в конце небольшого водопровода или без воды, протекающей мимо или через него. Когда переключатель помещается в это место, объем воды внутри бака-дозатора должен измениться, прежде чем реле давления обнаружит разницу в давлении. Это исключает гидравлический удар, который мог бы возникнуть у переключателя, если бы он был вставлен непосредственно в основную линию.

В основной линии наблюдаются значительные провалы и скачки давления при запуске или остановке насосов. Просто скорость потока, проходящего через кран на основной линии, может вызвать турбулентные колебания давления.Это то, что вызывает удары насоса, поскольку реле давления выключает его почти сразу после запуска. Реле давления на главной линии увидит снижение давления до того, как в баке появится возможность вылить воду. Это приводит к тому, что насос срабатывает до того, как из бака будет израсходована вода. Демпфер давления не требуется. Размещение переключателя в правильном месте с бачком-дозатором полностью устранит неровность.

# 2
Говорят, что более крупные системы, которые никогда не достигают состояния нулевого расхода, имеют «постоянный спрос».Поскольку небольшой насос будет работать непрерывно, может быть достаточно очень небольшого напорного резервуара. При использовании клапана остановки цикла системы можно настроить так, чтобы самый маленький насос в системе работал непрерывно. Всегда есть потребность, поэтому клапан остановки цикла на маленьком насосе поддерживает постоянное давление. В этой ситуации реле давления не требуется даже для небольшого насоса. Небольшой предохранительный клапан для безопасности настроен для сброса минимального потока из небольшого насоса, если потребность упадет до нулевого расхода, а давление когда-либо превысит настройку клапана остановки цикла.

Реле давления на главных насосах все еще нуждаются в амортизаторе. В этих больших системах, где нет необходимости в резервуаре высокого давления. Крошечный бак-дозатор, вмещающий от 1/4 до 1/2 галлона, можно использовать в качестве амортизатора. Подключите этот резервуар к реле давления, затем используйте небольшую линию для подключения к главному крану. Маленькая линия может иметь размер 1/8 дюйма или 1/4 дюйма или может иметь регулируемое ограничивающее устройство, такое как игольчатый клапан. Управление потоком в этот небольшой резервуар и из него с помощью реле давления осуществляется с помощью механического таймера.Это дает несколько секунд между разными давлениями реле давления, даже если давление в магистрали быстро меняется. Это хороший способ устранить дребезг реле давления в системах с несколькими насосами.

# 3
Некоторые баллонные напорные баки могут иметь слишком маленькое отверстие. Это происходит, когда в резервуар имеется колено или входное отверстие размером 1 или 1 1/4 дюйма, но фактическое отверстие, ведущее в резервуар, меньше. В этих ситуациях резервуар не может принимать воду с такой скоростью, с которой идет подача по линии 1 дюйм или 1 1/4 дюйма, что приводит к сбою реле давления.Мы не рекомендуем использовать емкости с такими маленькими отверстиями. Однако вы можете заставить его работать следующим образом. Подсоедините ниппель к впускному патрубку бака, размер которого совпадает с размером патрубка бака. Сразу на краю резервуара подсоедините тройник того же размера, что и входное соединение резервуара. Уменьшите верх этого тройника до 1/4 дюйма и поместите реле давления прямо на тройник. Если вы хотите повесить переключатель на стене или в другом месте, вы можете использовать длинную медную или полимерную трубку для подключения реле давления. .Однако медная или полимерная трубка должна воспринимать давление тройника за пределами резервуара. Чтобы подсоединить этот тройник к основному трубопроводу, используйте трубу, которая меньше фактического отверстия внутри резервуара. Это означает, что вам может потребоваться труба 3/4 «от тройника 1» или 1 1/4 «с реле давления до основной линии.

# 4
Большие гидропневматические резервуары уже много лет используются с реле давления на насосных станциях. Установка реле давления на верхней или воздушной стороне этих гидробаков была нормой.Размещение реле давления на воздушной стороне резервуара исключает любую возможность гидравлического удара на реле давления. В более новых системах, использующих баллонные резервуары, эта опция редко бывает. В случае баков-дозаторов размещение реле давления на воздушной стороне бачка-дозатора может создать проблемы.

Мембрана в реле давления не позволяет молекулам воды легко проходить сквозь нее. Однако молекулы воздуха намного меньше по размеру и могут проходить через большинство материалов. Когда реле давления установлено на воздушной стороне баллона баллонного типа, в конечном итоге весь воздух будет выходить из баллона через реле давления.Возникает ситуация переувлажнения, и насосная система выходит из строя.

Проблемы с водяной скважиной — Реле давления

Если у вас есть собственный колодец с питьевой водой, рано или поздно вы включите кран, и ничего не произойдет. Существует ряд причин, по которым скважина может внезапно прекратить добычу воды, но в основном все они выходят из строя из-за отказа оборудования, сбоя в электроснабжении или подаче электроэнергии, истощения водоносного горизонта или других проблем с грунтовыми водами, а также из-за неудачного проектирования и строительства скважины. Есть еще одна возможность — у вас замерзли трубы.Сначала убедитесь, что у вас есть электричество (нет электричества, нет воды) и что на самом деле не очень холодно. Отказ реле давления — одна из частых причин потери воды и других проблем со скважиной, таких как потеря давления. Если у вас есть обычная пробуренная скважина с погружным насосом в колодце и какое-то оборудование в подвале, первое, что вам нужно сделать, это спуститься вниз и посмотреть. Хотя я признаю, что сложно различить проблемы, просто глядя на оборудование в доме, но иногда это удается.

Компоненты в подвале обеспечивают постоянное давление воды на арматуру в доме и включают насос для поддержания постоянного давления.Насос перемещает воду в напорный резервуар для воды в подвале, внутри резервуара находится воздушный баллон, который сжимается, когда вода закачивается в резервуар. Под давлением в резервуаре вода перемещается по трубам дома, поэтому насосу не приходится работать каждый раз, когда вы открываете кран. Бак высокого давления обычно поддерживает давление воды в пределах 40-60 фунтов на квадратный дюйм (или иногда 30-50 фунтов на квадратный дюйм). Давление поддерживается в этом диапазоне с помощью электрического переключателя с приводом от диафрагмы со стандартным контактом, который подключается для включения насоса, когда давление падает ниже заданного значения нижнего давления (давления включения), и отключает питание, когда достигнута верхняя уставка.Установленное значение всегда составляет 20 фунтов на квадратный дюйм (его можно немного отрегулировать), но фактический диапазон задается заранее при покупке переключателя.

После того, как давление упадет ниже 40 фунтов на квадратный дюйм, диафрагма лопается, электрические контакты соприкасаются, и переключатель включает насос, и давление в резервуаре увеличивается. Когда достигается максимальное давление, контакт разрывается. Чаще всего реле давления производится Square D серии 9013. Я думаю, что он был разработан примерно в 1950 году, плюс-минус несколько лет, и может прослужить довольно долго, но с ним может многое пойти не так.

Реле давления легко забивается и легко выходит из строя в воде с высоким содержанием осадка. Вы можете купить новый выключатель примерно за 20 долларов (дополнительная установка, а также вся арматура и манометр, если вы хотите их заменить, могут поднять цену примерно до 120 долларов). Если реле давления выходит из строя, насос не включается, или насос может не выключаться, или насос может работать с перебоями. Поэтому, если у вас нет воды, вы можете быстро проверить предохранители или автоматические выключатели, чтобы убедиться, что проблема не в электричестве.Вы были бы удивлены, как часто в скважину поражает молния или в скважинной системе происходит другое короткое замыкание. Если автоматический выключатель сработал (помните, что колодец работает от 240 вольт, и обычно два переключателя переключаются вместе), и вы можете восстановить воду, щелкнув переключатель (переключатели), тогда все готово, но иногда переключатель снова появляется. некоторое время, и это обычно электрическая проблема или короткое замыкание. Вызовите бурильщика.

Затем проверьте манометр на баллоне высокого давления, прочтите его.Если он не показывает давление 40-60 фунтов на квадратный дюйм (или 30-50 фунтов на квадратный дюйм), это может быть признаком того, что насос не включается. Вопрос в том, почему. Насос мог выйти из строя, колодец мог быть сухим или в нем не было достаточного количества воды для работы (на насосе есть отключение, чтобы защитить его при низком уровне воды), реле давления могло не сработать или контакты могли ржаветь. Мы все надеемся, что проблема заключается в недорогом и простом в ремонте реле давления. Сначала постучите по датчику обратной стороной отвертки (осторожно) и посмотрите, двигается ли датчик.Манометр может забиться осадком, как и реле давления. Кроме того, вы можете осторожно снять крышку с реле давления — помните, что там 240 вольт, и не прикасайтесь к контакту или, еще лучше, сначала отключите питание.

Посмотрите на реле давления. Контакт выглядит блестящим и чистым? Если нет, скорее всего, проблема в переключателе. Вы можете приобрести новый как в Lowes, так и в Home Depot, а также в своих сельских магазинах. Их несложно заменить, но перед началом работы не забудьте выключить питание и слить давление из бака.Если вы новичок в этих вещах, вы можете позвонить профессионалу.

Если давление находится в желаемом диапазоне (даже после того, как вы постучите по манометру), но у вас все еще нет воды, это может быть несколько причин. Резервуар высокого давления может быть затоплен водой или у вас может быть замерзшая труба или трубы. Если не зима, то проверьте давление в напорном баке с помощью манометра в шинах. Соответствуют ли показания манометра показаниям манометра? Слейте воду из напорного бака. Вы должны услышать звук или, если вы оставили крышку реле давления без крышки, вы должны увидеть, как диафрагма хлопает.Если на реле давления есть электричество, если он и насос работают, следует включить насос.
