Как работает реле давления воды для насоса – Регулировка реле давления для насоса системы водоснабжения — настройка уровней включения и выключения | ВодаСовет — водоснабжение дома

Posted on 15.11.202019.01.2020

(adsbygoogle = window.adsbygoogle || []).push({});

Считается, если давление низкое, то не функционирует бытовая техника. Это неправда, все стиральные автоматы, посудомоечные машины и прочие приборы отлично работают при давлении воды в 1 атм.

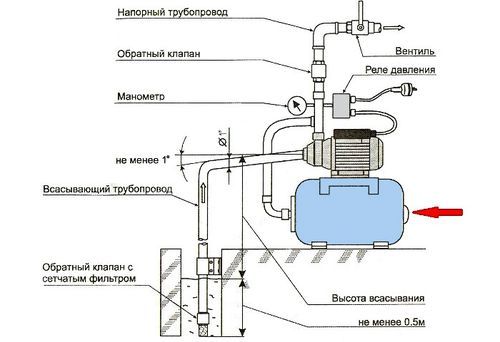

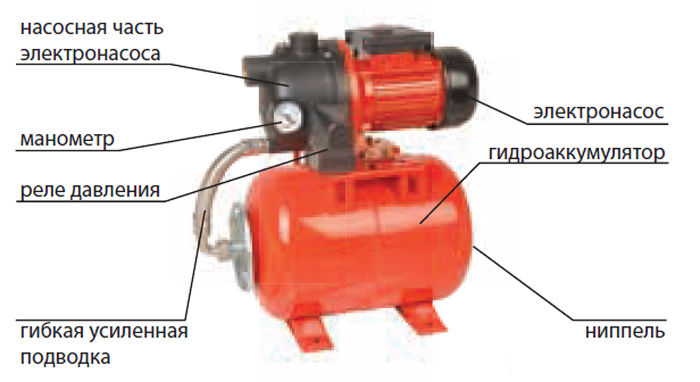

Принцип работы насосной станции

Опытные сантехники настоятельно рекомендуют устанавливать насос на давление в пределах 1,2–1,7 атм. Такие параметры считаются золотой серединой, нагрузка на электрический двигатель и насос приемлема, а в доме все работает как надо.

Блок: 3/5 | Кол-во символов: 2745
Источник: https://remont-book.com/regulirovka-davleniya-nasosnoj-stancii-rele-davleniya/

Как подключить реле давления к системе водоснабжения

Подключение глубинного насоса к реле давления осуществляется в любом месте системы водоснабжения, но как правило, вся автоматика монтируется рядом с гидроаккумулятором, чтобы не тянуть длинные провода.

Для подключения реле давления используется специальный тройник, который имеет три штуцера: для подвода воды, штуцер для реле давления и третий для отвода воды.

Блок: 3/7 | Кол-во символов: 417
Источник: https://InternetHome.info/vodosnabzhenie/rele-davleniya-vody-dlya-skvazhinnogo-nasosa.html

Подключение

Для того чтобы подключить реле к системе используют две схемы. По какой из них производить установку и подключение прибора зависит от рекомендаций завода-производителя и технических возможностей сети. Перед тем как приступить к установке важно помнить, что какой бы из методов подключения ни использовался, первоначально реле всегда подключают к водопроводу, и уже потом к электросети.

Первый способ заключается в установке прибора при помощи тройника, который соединён с переходящим штуцером или отводным шлангом. При втором – происходит оснащение гидроаккумулятора штуцером, оборудованным 5-ю выходами. Первый из них служит для подсоединения трубопровода, идущего от источника забора воды, второй – для присоединения реле, третий – манометра, а четвёртый – трубопровода, подающего воду потребителю. Пятый выход служит для подсоединения самого гидроаккумулятора. Реле при этом присоединяется ещё к насосам и источнику электрического питания напряжением 220 В.

При подключении реле любым из методов необходимо надёжно герметизировать резьбовые соединения, используя при этом пеньковую подмотку или ФУМ-ленту. Запитывание прибора от электросети должно выполняться при помощи кабеля, размер сечения которого выбирается в зависимости от расчёта мощности насоса. Например, при мощности прибора в 2 кВт диаметр кабеля должен соответствовать 2,5 мм. Клеммы реле давления обычно промаркированы, что исключает вероятность перепутать контакты и неправильно соединить цепь.

Помимо реле, обязательной является установка фильтров глубокой очистки, обратных клапанов, фильтров тонкой очистки и входных вентилей. Однако многие модели насосов уже оборудованы обратными клапанами и системой фильтров. Поэтому реле может быть установлено в одном блоке с насосами, а в случае использования влагостойкого подключения, и вовсе располагаться с ним в колодце либо приямке. Единственным ограничением в данном случае являются предельно допустимые уровни температуры и влажности, при которых реле может нормально функционировать. Это связано с тем, что многие модели не способны работать при температуре ниже 4 градусов и влажности выше 70%.

Блок: 5/7 | Кол-во символов: 3082
Источник: https://stroy-podskazka.ru/vodosnabzhenie/nasosy/rele-davleniya-vody/

Выбор правильной схемы подключения реле давления воды для насоса

Для начала стоит понять, из чего состоит система водопровода:

• первой ее частью является точка забора воды. Ей может являться водопроводная труба, или скважина;
• гидроаккумулятор;
• реле давления;
• система очистки воды. Обычно она состоит из фильтров и нескольких емкостей;
• водопроводный кран, для которого обеспечивают комфортный напор воды.

Состав современной системы водопровода

В первую очередь стоит понять, какой напор необходим жильцам дома. Так же важно узнать давление воды в точке забора воды. Этот пункт важен так как при давлении ниже 1,4 атм забор воды не осуществляется ввиду отключенного реле. Такие проблемы могут возникнуть и в случае использования городского водопровода, ведь в нем напор воды не всегда бывает больше 1,0 атм. При заборе воды из скважины этих трудностей не будет, и напор подачи воды будет зависеть только от технических характеристик насоса.

🚿 Реле давления воды для насоса: виды, назначение, порядок монтажа

Обеспечить стабильную работу водопровода можно путём установки реле давления воды для насоса. Это устройство позволяет отрегулировать параметры работы системы, а также повысить срок её службы. Чтобы вам было проще сделать выбор в пользу того или иного варианта, предлагаем познакомиться с существующими разновидностями.

Реле давления воды поможет автоматизировать работу системы водоснабжения

Читайте в статье

Область применения

Основным назначением данного устройства является оптимизации работы системы водоснабжения. Благодаря его наличию, происходит периодическое включение и выключение насоса. В качестве контролируемого параметра выступает давление в системе.

Внимание! Установив реле, вы увеличите срок службы системы водоснабжения в целом.

Можно задать диапазон изменения давления в системе

Как устроены и работают реле различного вида

Конструктивное исполнение подобных устройств может отличаться. Производители предлагают механические и электронные модели с различным диапазоном контролируемых параметров. Предлагаем познакомиться с особенностями каждого вида и их отличительными чертами.

Для каждой системы можно подобрать несколько моделей

Механические

В пластмассовом корпусе такого устройства содержится пружинный блок и контакты, положение которых контролируется мембраной (тонкой пластиной), разделяющей сжатый воздух и воду в гидробаке. В состав пружинного блока входят два элемента:

• маленькая пружина, контролирующая значение минимального давления в системе. Для изменения значения контролируемого параметра используются специальные гайки;
• большая пружина, позволяющая изменить максимальное значение давления. Регулировка выполняется с помощью гайки.

Устройство включает большую и маленькую пружину

При работе механического реле, мембрана, отреагировав на изменение давления в системе, смыкает и размыкает контакты. Чем больше данное значение, тем больше изгиб пластины. Как только будет достигнут максимальный порог, произойдёт размыкание контакта. При снижении параметра ниже установленного значения, насос опять включится в работу.

Интервал варьирования задаётся с путём подкручивания пружин

Электронные

Электронные устройства стоят дороже механических. Они проще настраиваются и обеспечивают более высокую точность контроля. В их состав входит контроллер потока, моментально отключающий насос при прекращении подачи воды. Благодаря этому удаётся избежать режима «сухого хода». У большинства моделей имеется собственный гидробак небольшого объёма, который позволяет защитить систему от гидроудара.

Электронные модели просты в эксплуатации

Повышенная чувствительность устройств к наличию примесей в подаваемой воде, может стать причиной их выхода из строя. Для увеличения периода эксплуатации стоит установить фильтры, благодаря которым из рабочей жидкости вовремя будет удалено всё лишнее.

Для длительной работы конструкции наличие фильтра обязательно

Достоинства и недостатки реле давления воды

К основным преимуществам прибора стоит отнести:

• стабильность работы системы водоснабжения. При этом, электронные модели позволяют более точно настраивать работу насоса;
• благодаря датчику протока во всех электронных и некоторых механических моделях создана защита от «сухого хода», отключающая насос при отсутствии воды;
• защита от гидроудара;
• увеличение срока службы всех элементов системы водоснабжения.

Функционал устройств может отличатьсяДатчик «сухого хода» предотвратит нежелательные явления

Комментарий

Владислав Михальцев

Слесарь по эксплуатации систем водоснабжения и водоотведения ООО «ГК «Спецстрой»

Задать вопрос

«При срабатывании защиты от «сухого хода», в системах с механическим реле, подача воды возобновляется после ручного включения насоса.

«

Из недостатков стоит отметить сложность регулировки механических устройств.

Чтобы отрегулировать механическое реле для насоса, надо обладать определёнными знаниями

Выбираем реле давления воды для насоса: основные критерии

Чтобы выбрать подходящую модель, надо ориентироваться на ряд критериев. Неправильный выбор может привести к тому, что система будет работать неправильно. Предлагаем узнать, на что обратить внимание, выбирая подходящую модель для системы водоснабжения частного дома.

Выбрать оптимальную модель бывает очень сложно

По конструкции

Для начала стоит определиться с конструктивными особенностями реле. Всё зависит от требуемой точности. У электронных моделей варьируемые параметры могут меняться в более узком диапазоне. Однако, по сравнению с механическими аналогами, они имеют более высокую стоимость, предъявляют повышенные требования к качеству воды и стабильности напряжения в системе электроснабжения.

Устройство с встроенным манометром предпочтительно

Совет! Если вы приобрели дорогостоящий насос, увеличьте его срок службы, отдав предпочтение электронной модели, вместо механической.

Следует также учитывать, что реле для насоса могут быть:

• силовыми, с помощью которых осуществляется включение и выключение насосной установки;
• управляющим. Такие устройства подают сигнал на силовой блок управления, отвечающий за работоспособность насоса.

Силовые реле сразу отключают насос

По техническим параметрам

Насос и гидроаккумулятор приобретаются до покупки реле. Кроме того, для выбора контроллера, надо знать рабочие параметры системы водоснабжения. В частности:

• максимальное допустимое давление в системе;
• минимальное давление;
• давление в воздушной камере гидроаккумулятора.

Два последних параметра связаны между собой. Минимальное давление в системе должно быть выше, чем аналогичный параметр в воздушной камере гидроаккумулятора, на 0,2 атм. В противном случае мембрана начнет интенсивно изнашиваться.

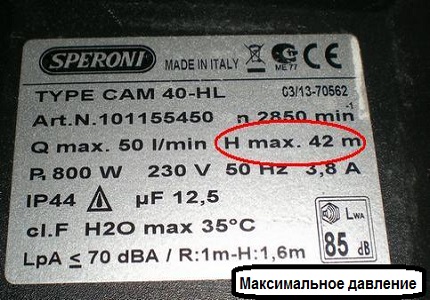

Также следует проконтролировать максимальную мощность, на которую рассчитана конкретная модель. Она должна соотноситься с характеристиками насоса.

До начала монтажных работ, следует убедиться в соответствии реле давления воды требованиям системы

По производителю

Чтобы приобрести качественную модель, чьи характеристики полностью соответствуют заявленным, мы советуем обратить внимание на продукцию:

• «Юнипамп». В каталоге российского производителя представлены качественные модели по умеренной цене. Предлагаемые реле ориентированы на взаимодействие с насосами, мощность которых не превышает 1,5 кВт. Встроенные манометры упрощают монтажные работы;
• Grundfos. Предлагаемые датской компанией устройства отличаются высоким качеством изготовления. Имеют уровень защиты IP52, что практически не ограничивает место их установки. Некоторые устройства могут эксплуатироваться при напряжении менее 220 В. По заявленным производителем параметрам, можно подобрать реле давления воды для подключения к насосу с определённой мощностью;
• Condor. Качественные реле от немецкого производителя отличаются универсальностью. Компания предлагает двухполюсные модели. Имеют достаточно высокую стоимость;
• Italtecnica. Итальянский производитель смог совместить высокое качество и приемлемую цену. Давление в системе может регулироваться в пределах 1 – 5 бар;
• «Джилекс». Качественные модели с оптимальным функционалом.

«Джилекс» – гарантия качества

Качественные реле давления воды предлагают и другие производители: «Прессконтроль», «Акваробот», «ВиСтан 3», Alco, «Малыш» и Espa.

Отзыв о реле давления ACR РМ/5:

Подробнее на Отзовик: https://otzovik.com/review_5969952.html

Установка реле давления воды для насоса

Если ваша система водоснабжения до сих пор работает без реле, предлагаем исправить данный недостаток. Все работы можно выполнить своими руками. Надо лишь выбрать подходящую модель и разобраться с порядком выполнения монтажных работ.

Реле давления воды должно подключаться правильно

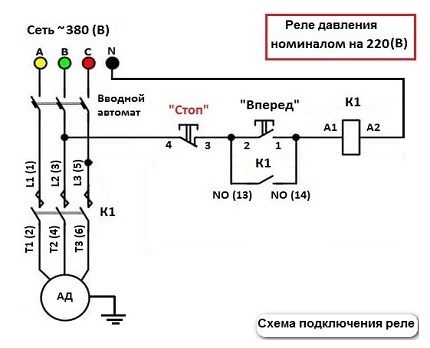

Подключение к электросети

Чтобы подключить реле давления воды к электросети, следует сначала внимательно изучить инструкцию, составленную производителем. Это поможет разобраться, какие провода к каким клеммам должны подключаться. После этого, следует снять крышку. Клеммы, с помощью которых реле давления воды подключается к системе электроснабжения, обозначаются как «Line».

Заземление должно быть обязательно подключено

Подключение к трубопроводу

Подключение выполняется следующим образом:

Иллюстрация	Описание действия
	Подключаем реле давления воды к насосу. Для этого используются специальные клеммы, обозначенные, как правило, «Motor». Третий провод подключается к заземлению. Устанавливаем крышку обратно.
	К патрубку на задней части реле давления воды прикручиваем пятивыводной штуцер, с помощью которого устройство будет подсоединяться к трубопроводу.
	К выходам подсоединенного штуцера подключаем магистраль, по которой вода подаётся в дом, шланг, подающий воду от насоса и гидроаккумулятор. Возможно также подключение манометра.

Порядок регулировки

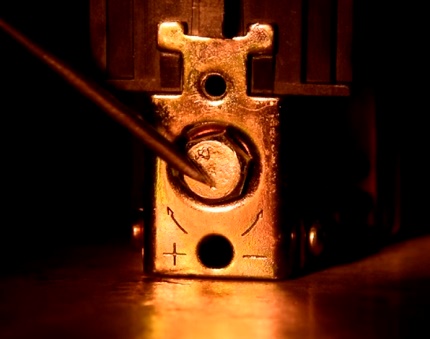

Регулировка механического реле давления осуществляется с помощью гаек около большой и маленькой пружины, расположенных внутри корпуса. Большая позволяет выставить нижний порог срабатывания реле. Меньшая – установить разницу между минимальным и максимальным давлением. Настройку выполняем следующим образом:

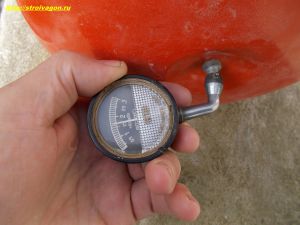

• подключаем гидроаккумулятор с предварительно выставленным давлением воздуха;
• для контроля точности настройки, устанавливаем манометр;
• включаем насос и ждём, пока на манометре не будет зафиксировано максимальное значение давления;
• начинаем сливать воду, дожидаясь срабатывания реле. Этот момент будет соответствовать минимальному значению;
• если полученные значения не соответствуют требуемым, вращаем большую гайку, меняя значение нижнего уровня.

Давление следует контролировать с помощью манометра

Более подробно процесс регулировки можно увидеть на следующем видео:

Защита от холостого хода

Если существует вероятность отключения воды, стоит обезопасить оборудование от холостого хода, который может существенно сократить срок его службы. Особенно, если речь идёт о насосе с мокрым ротором, использующим в качестве охлаждающей жидкости воду. Установка реле, обеспечивающего размыкание контактов при отсутствии воды, позволит защитить систему от нежелательного режима работы.

Датчик давления позволит проконтролировать наличие холостого хода

Внимание! Повторное включение будет возможно только при достаточном количестве воды.

Для контроля холостого хода может использоваться:

• значение уровня воды;
• давление, создаваемое на выпускном патрубке;
• характеристики потока, проходящего через прибор.

Реле для насосной станции

Предлагаем посмотреть следующие видео, чтобы разобраться в тонкостях подключения защиты от холостого хода:

Неисправности и их устранение

В процессе работы любого реле давления воды могут возникнуть неисправности, которые, в ряде случаев, можно устранить своими руками:

Неисправность	Электронная модель	Механическое реле
Не работает мотор	Проверьте подключение к сети и наличие тока. Для этого необходимо открыть крышку и внимательно осмотреть устройство, проверить качество контактов. Неисправные контакты, другие вышедшие из строя элементы следует заменить.	Проверить контакты и убедиться в их целостности. Если контактную группу из-за скопившихся загрязнений заклинило в определённом положении, стоит очистить подвижные части.
Нестабильная работа насоса	Нагар на контактах. Следует их очистить.	Грязь на мембране и отверстии штуцера, ржавчина на пружинах. Следует очистить подвижные элементы, смазать и отрегулировать.

Иногда ремонт можно выполнить своими руками

Делитесь в комментариях, какое реле давления воды подключено к насосу в вашем водопроводе, и почему вы отдали предпочтение именно этой модели.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

регулировка в насосной станции системы водоснабжения

Собственная скважина в частном доме ‒ идеальная возможность избавиться от проблем с водоснабжением. У вас больше не отключат холодную воду, не снизят давление, где последнее приводит к невозможности использовать стиральные и посудомоечные машинки, душ, а также другие системы. Гарантирована полная автономия, которая зависит только от правильной сборки системы водоснабжения в доме.

Одним из важных элементов в узле подачи и распределения воды является реле давления воды для насоса. Его задача состоит в анализе давления жидкости в контуре и своевременном включении насосного оборудования. Реле может быть использовано в совокупности со скважинным насосом, а может работать с насосной станицей. Первый вариант подключения предполагает подачу воды в бойлер из недр земли. Второй, напротив, более универсален. Он способен подавать воду в дом, как из скважины, так и из колодца, системы центрального водоснабжения и других источников.

Назначение устройства

Реле давления активно используется в системах автоматизации подачи воды в частных домах. Его задача заключается в том, чтобы защитить насос от перегрева, управлять процессом включения и выключения оборудования за счёт установки верхних и нижних пределов давления воды.

Благодаря контролю верхнего предела, прибор позволит избежать порыва пластиковых и металлических труб за счёт выключения насосной станции или скважинного насоса, при повышении давления выше указанных пределов. В совокупности, при работе реле давления с реле холостого хода, можно исключить вероятность работы скважинного насоса или насосной станции без воды.

За счёт наличия манометра (датчика давления воды) в корпусе системы, вы всегда сможете визуально контролировать работу системы.

Разновидности реле

Различают две основные разновидности реле давления:

1. Электромеханическое реле. Этот вариант считается самым простым. Главным механизмом управления здесь является мембрана, изготовленная из специальной стали. За счёт гибкости, она выгибается под давлением, замыкая и размыкая контакты, соответственно. Работа устройства заключается в размыкании контактов за счёт пружин. В конструкции устройства две пружины. Одна из них отвечает за минимальный уровень давления, другая за максимальный уровень.
2. Электронное реле. За счет электронного управления, устройство обходится дороже электромеханического. Но, его степень защиты намного выше, уровень подстройки точнее, есть дополнительная защита от холостого хода. В отличие от электромеханического варианта, электронный прибор уже не нужно подстраивать при эксплуатации, поскольку его настройки статичны и не сбиваются вплоть до замены.

Принцип работы реле давления воды

Электромеханическое реле давления воды в системе водоснабжения частного дома состоит из гибкой мембраны, 2-х пружин и 2-х контактов. Имеется два регулировочных болта. Как только уровень воды падает до нижних пределов, замыкается контакт первой пружины, который обеспечивает электрическое включение устройства. Затем, по мере набора давления до нужного предела, срабатывает второй контакт, цепь размыкается, насос останавливается. Регулировочные болты служат для ручной подстройки устройства, что необходимо делать раз в год.

Выбирая электромеханику, важно обратить внимание на номинальное напряжение устройства, ток, который способны выдерживать контакты, номинальное давление в насосной станции, уровень влагозащищенности, а также учесть другие критерии. Среди основных разновидностей реле электромеханического типа можно выделить стрелочные устройства, защищающие насос от работы на сухую, а также снижающие количество включений, выключений станции.

В случае с электронным реле, важно правильно выбрать место монтажа. Нужно не только учесть направление движения воды, но и расположение самого прибора, которое должно быть между насосом и непосредственно первой точкой потребления. Такое устройство характеризует высокая точность срабатывания. Кроме того, заводские настройки зачастую отвечают требованиям среднестатистического потребителя. Поэтому, достаточно купить, установить реле и наслаждаться его работой. Желательна установка реле через выпрямитель напряжения, поскольку даже небольшие скачки могут вывести его из строя. Кроме того, качество воды тоже сильно влияет на работу. Некачественная вода может вывести электронное реле из строя.

Давление воды в системе водоснабжения частного дома

Рабочее давление в контуре водоснабжения частного дома зависит от потребителей. Следует ограничить максимальный уровень давления, так как внутри любого дома есть трубы. Их испытательное давление фиксировано значениями в 10 атмосфер. Поэтому, чтобы не превышать этот уровень, и даже не приближаться к нему, рекомендуется устанавливать максимальное значение воды в контуре не более 6 атмосфер.

Что касается минимального предела, то здесь всё относительно. Производители многих реле давления, а также насосных скважин рекомендуют устанавливать не менее 2 атмосфер. Но, это довольно обобщенное понятие. Например, современные стиральные машины, посудомоечная машина, душевые кабины, работают при давлении воды от 0,5 бар. Но, для работы джакузи необходимо 3 бара. В случае если система холодного водоснабжения косвенно подключена к системе отопления дома для подачи воды в контур, рекомендовано устанавливать давление более 1 атмосферы (котлы эффективно работают при давлении более 1 атм.). Практика показывает, что минимальный предел рабочего давления воды в доме должен быть не менее 1 атмосферы. В среднем, реле давления “из коробки” имеет уровень нижнего предела срабатывания 1,2-1,4 атм.

Как видите, давление измеряется, в основном, либо в барах, либо в атмосферах. Чтобы понимать, в чём разница между этими значениями, необходимо знать, что один бар равен 1,02 атмосферы. По факту, это одно и то же, и погрешность в 0,02 единицы в расчетах не учитывается.

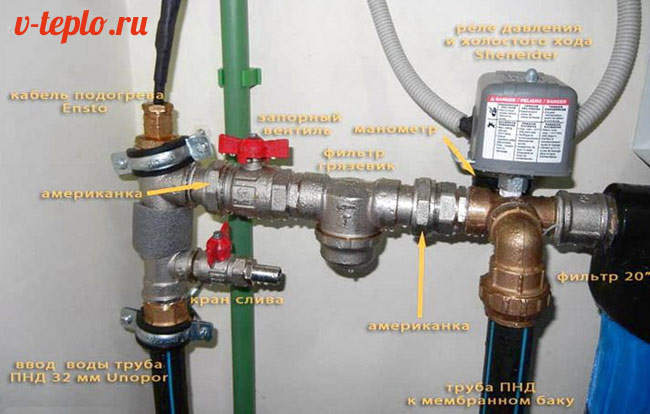

Выбор правильной схемы подключения для насоса

Если у вас в доме есть скважинный насос, то реле давления лучше всего подключить по следующей схеме:

• Насос опускаем в скважину. От него подаем шланг в котельную частного дома. Практика показывает, что зачастую используется шланг диаметром 32мм.
• Как только шланг зашёл в дом, устанавливаем переход с “пластика” на металл. Затем, используя герметик, устанавливаем проходной кран. Этот кран позволит перекрыть подачу воды на случай ремонта. Далее устанавливаем проходной штуцер, имеющий 5 ответвлений.
• В один из выходов штуцера необходимо установить манометр. Благодаря ему, мы будем получать графическое отображение состояния воды в системе.
• Другой выход подключают к гидроаккумулятору. Именно в нём будет создаваться необходимое давление.
• Оставшийся выход большего диаметра подключают к основному контуру подачи воды в частном доме. Выход наименьшего диаметра используется для подключения реле давления. Реле давления подключается к сети 220В и к насосу согласно схеме. Как только давление снизится до указанных пределов, реле сработает, замкнет контакты, включит насос и он, в свою очередь, наполнит гидроаккумулятор.

Не забывайте использовать ленту фум и +герметик.

Подключение реле

Предположим, что перед нами классическое электромеханическое реле. Оно представляет собой устройство небольшой массы, размером 15 на 8 см. Вся электромеханическая часть скрыта за пластиковым корпусом. Снаружи мы видим только штуцер для подключения реле давления к системе водоснабжения, а также 2 проходные муфты для электрического соединения сети 220В и системы питания насоса. Реле давления не снабжается электрическим кабелем, поскольку его используют от электрического насоса, путем обрезания кабеля до нужных размеров.

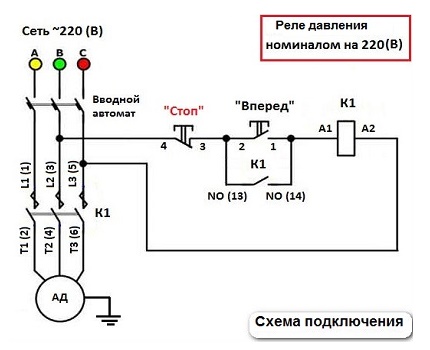

Электрическая часть

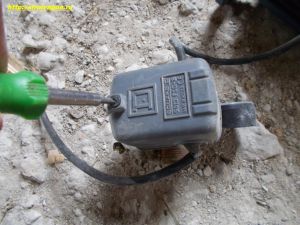

Первым делом нужно разобрать пластиковый корпус, чтобы перед нами показались клеммы для электрического подключения, клеммы заземления, а также пружины минимального и максимального значения замыкания и размыкание цепи. Желательно подключить реле давления к розетке с заземлением. Подключаем соответственно схеме производителя. Должно быть подключено: ноль и фаза к соответствующим разъемам на входе устройства, заземление.

Обрезать кабель от скважинного насоса лучше всего до коробки с пусковым конденсатором. Здесь мы также получим три основных провода и не запутаемся на этапе подключения. Провод заземления отличается желто-зеленой окраской. Остальные провода можно подключать любым образом, поскольку положение фазы и нуля не имеет значения, ведь оно будет меняться в зависимости от положения вилки в розетке.

Подключение к трубопроводу

Механическая установка устройства осуществляется с помощью фитинга (тройника), контрольного манометра, а также ФУМ ленты. Последняя применяется для уплотнения резьбовых соединений (на приборе внутренняя резьба составляет 1/4 дюйма).

Регулировка реле давления

Установить реле давления довольно просто. Для этого следует использовать пятивыводной штуцер. Здесь предусмотрено ответвление для реле, соответствующего диаметра. Специалисты по монтажу рекомендуют использовать ленту фум, а также другие средства гидроизоляции. Это позволит создать герметичное соединение. В штуцер также рекомендовано устанавливать манометр для контроля давления в системе. К другим выводам подключается гидроаккумулятор и подводящий шланг от насоса, соответственно. Если же монтаж производится без штуцера, то нужно смотреть по ситуации, использовать фитинги и переходы.

Один из популярных видов реле давления можно считать рдм-5. Сегодня этот вариант производится разными заводами, но процесс регулировки остаётся общим для всех видов. Минимальный порог срабатывания этого реле в заводских настройках: полторы атмосферы, максимальный 3 атмосферы. Для бытовых нужд этого вполне достаточно, но, если вы решили поставить джакузи, придется перенастраивать устройство.

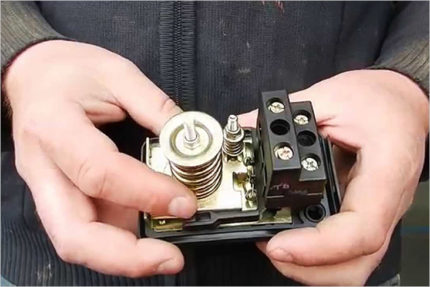

Разобрав реле давления, мы увидим две пружины. Они отличаются по размеру. Большая пружина отвечает за верхний и нижний порог давления. Малая пружина, отвечает за разрыв между верхними и нижними границами. Принцип регулировки касается откручивания и закручивания гаек этих пружин. Если гайку закручивать, давление в системе возрастает. При ослаблении давление падает. Поворот гайки на один оборот вокруг своей оси изменяет давление в промежутке от 0,5, до 1 атмосферы.

Как определить пороги срабатывания реле

Порог срабатывания реле это нижнее значение давления в системе, при достижении которого срабатывает скважинный насос. С завода реле настроено на давление в 1, 4 атмосферы. Такие параметры считаются наиболее важными для мембраны гидроаккумулятора, что позволяет ему служить дольше.

Что касается верхнего порога срабатывания, то это значение характеризуется не только бытовыми нуждами, но и технологическими особенностями самого насоса. Дело в том, что большинство насосов поставляется с верхним пределом давления в 3,5 атмосферы. Поэтому рекомендуемый предел верхнего значения изначально настраивается на 3 атмосферы. Этого достаточно чтобы подать воду потребителям на первом и втором этаже в частном доме.

Следует учитывать пороги срабатывания самого реле давления. Они прописаны в паспорте устройства. Зачастую в недорогих моделях порог срабатывания верхних значений не превышает 4 атмосферы.

Настройка реле давления воды для насоса или насосной станции

Для регулировки реле давления насоса скважины стоит выполнить следующие действия:

1. Установить реле давления, подключить манометр в штуцер.
2. Произвести первый запуск системы, посмотреть, на каком давлении устройство выключится, набрав воды. Затем, следует слить воду, обратить внимание, на каком давлении реле отключится.
3. Оценить показатели давления, обратить внимание, на какое значение будем подкручивать пружину. Если нужно поднять давление на 0,5 атмосферы, следует подкрутить гайку большой пружины по часовой стрелке. Это стоит сделать на пол-оборота.
4. Выставив нижнее значение, переходят к порогу отключения. Здесь регулирует маленькую пружину, ее подкручивают на пол-оборота.
5. После окончания регулировки необходимо несколько раз слить и залить гидроаккумулятор полностью. Необходимо проверить герметичность соединений.

Распространенные неисправности

1. Нет давления в системе. Выполнена неправильная регулировка пружин реле. Упало давление воздуха на мембрану в гидроаккмуляторе.
2. Реле не включается. Нет электрического контакта сети 220 В.
3. Реле включается, вода не течет. Нет электрического контакта с насосом, возможен обрыв цепи от реле до насоса, либо выход насоса из строя.
4. Реле срабатывает, но быстро отключается. Забился канал, посредством которого реле соединяется с пятивыводным штуцером. Это вызвано некачественной водой.

При первой же неисправности рекомендуют временно подключить насос напрямую, минуя реле. Это поможет локализовать проблему.

Почему в системе нет жидкости

В заключении хотелось бы отметить безотказную работу реле давления. По статистике они ломаются редко, разве что работают в условиях сырости, в приямках на улице. Поэтому, если в системе нет жидкости, не спешите винить реле.

Причин может быть много, например:

• Понизился уровень воды. Если быстро не среагировать, насос может сгореть.
• Обрыв шланга подачи воды из скважины в гидроаккмулятор. Требуется ремонт насосной станции.
• Обрыв мембраны гидроаккмулятора.
• Сорвало обратный клапан. В результате работы или регулировки, превысив давление, клапан не выдержал и вода из гидроаккумулятора уходит в скважину.
• Нет питающего напряжения в розетке, обрыв электрического провода.
• Затор в трубах и другие специфичные неисправности.

устройство и принцип действия, подключение в схему трубопровода и настройка

Для бесперебойной работы независимого водопровода необходимы устройства автоматики. Одним из них считается реле давления воды для насоса. Этот прибор относится к предохранительному оборудованию и управляет работой водяной помпы. При снижении давления в трубопроводе коммутационный элемент включает подкачивающий агрегат, а при повышении — отключает. Пороговые значения напора жидкости можно регулировать.

Устройство и принцип действия

Для обеспечения водоснабжения частного дома подключение реле осуществляется одновременно к двум системам: водопроводу, электросети. Подключение прибора желательно провести по отдельной линии, тогда будет гарантирована более длительная и бесперебойная эксплуатация оборудования. Основные элементы электромеханического устройства давления воды для насоса:

• пластмассовый корпус;
• муфты для подключения кабеля;
• клеммы для подсоединения провода заземления;
• контакты подключения силовых проводов;
• кнопка ручного выключателя;
• гайка и пружина регулировки давления;
• основание;
• штуцер для подсоединения к системе.

Все управление осуществляется посредством мембраны, которая контактирует с водопроводом и представляет собой тонкую пластинку. Если давление в системе достигает максимального значения, то мембрана мгновенно реагирует и происходит отключение водяного насоса.

Низкий показатель давления не помешает пружине выгнуть пластину в обратную сторону, и произойдет включение помпы. Пружинный блок-реле давления для насоса состоит из двух деталей. В первую входит пружина, которая управляет минимальным значением давления и сдерживает основной напор воды.

Регулировочной гайкой проводится настройка минимального давления. Другой узел представляет собой пружину, которая контролирует максимальное значение, а регулировка осуществляется специальной гайкой. Принцип работы гидрореле заключается в том, что мембрана под действием потока воды проводит смыкание и размыкание контактов, которые включают или выключают помпу.

Происходит это благодаря тому, что реле находится в схеме с гидроаккумулятором, в котором мембрана разделяет воду и сжатый воздух. Когда насос работает, вода через мембрану давит на воздух, создавая некоторое давление, которое уменьшается по мере расхода жидкости. Регулировку проводят, ориентируясь на показания манометра:

• верхний порог давления — 2,8 кг/см²;
• нижнее значение — 1,4 кг/см².

Если настройка будет проведена правильно, то оборудование будет работать в автоматическом режиме без участия потребителя. Время от времени необходимо будет зачищать контакты, так как при длительной эксплуатации они окисляются.

Эксплуатация электронных приборов

Кроме электромеханического оборудования, потребители используют электронные приборы, которые обладают более точными настройками и современной конструкцией. В каждую модель встроен контроллер, управляющий работой насоса, в зависимости от потока воды. Благодаря этому устройству помпа защищена от работы на холостом ходу, то есть когда в трубе отсутствует вода.

Кроме того, этот прибор продлевает срок эксплуатации насосного оборудования. Для предотвращения гидравлических ударов в системе реле-регулятор давления воды для насоса снабжается небольшой гидравлической емкостью. Помимо многих плюсов, в работе электронных устройств наблюдаются и недостатки.

К минусам можно отнести:

• высокую цену;
• повышенное требование к качеству воды.

Но потребители отмечают, что прибор быстро окупается, благодаря надежной и долговечной работе, а установка дополнительных фильтров повышает качество воды. Реле считается обязательной деталью в системе глубинного водоснабжения или при работе насоса со скважины.

Оно обеспечивает наполнение гидравлического бака и стабилизацию давления в системе трубопроводов. Кроме того, регулирующее устройство позволяет полностью автоматизировать процесс подачи воды.

Особенности подключения

Существует две схемы, по которым можно подключить реле-регулятор к системе водоснабжения. Какую именно выбрать, зависит от рекомендаций производителя и технических возможностей системы. Важной особенностью подключения считается то, что всегда сначала регулятор устанавливается в трубопровод, а затем соединяется с электрической сетью.

В первом случае установку реле осуществляют в тройник, соединенный с переходным штуцером. Второй подразумевает присоединение его к гидроаккумулятору посредством штуцера с пятью выходами. К ним подсоединяются:

• заборный водопровод;
• реле-регулятор;
• манометр;
• подающий трубопровод;
• гидроаккумулятор.

Кроме того, регулирующий прибор соединяется с помпой и источником электропитания. Все резьбовые соединения уплотняются льном или специальной лентой. Для подключения к электросети подбирается кабель, который по параметрам должен выдерживать мощность насоса. Контакты реле подключаются согласно маркировке. В качестве дополнительного оборудования устанавливаются:

• фильтры грубой и тонкой очистки;
• обратные клапаны;
• запорная арматура.

Обычно регулирующий давление прибор устанавливается в одном блоке с насосом, а при водостойком подключении реле располагается вместе с помпой в колодце. При такой установке следует помнить, что большинство моделей эксплуатируется при температуре не ниже 4 °C и влажности не выше 70%.

Методы настройки

После установки реле-регулятора следует провести его настройку. От правильно выполненной регулировки будет зависеть эффективность функционирования устройства и бесперебойная подача колодезной или скважинной воды. Сначала следует включить прибор и дождаться его автоматического отключения.

Затем снять крышку на большой пружине и ослабить гайку. На первом этапе устанавливается минимальное значение давления. Для этого гайку вращают против часовой стрелки, пока не установится минимальное значение давления, при котором включится насос. Показатель максимального значения выставляется с расчетом, что он будет меньше на 10% давления в пустом гидравлическом баке.

А иначе, на мембрану гидроаккумулятора будет воздействовать сильное давление, и она быстро выйдет из строя. Открыв вентиль, следует опустошить систему и с помощью манометра зафиксировать, при каком значении сработает автоматика. На заключительном этапе по манометру выставляется давление, при котором насос отключится.

Иногда для конкретного водопровода регулировка по прилагаемой инструкции не подходит, в этом случае настройка выполняется по фактическим показаниям. Следует помнить, что при регулировке между минимальным и максимальным давлением должна быть разница от 1,2 до 1,6 бар.

Электронные приборы настраиваются специальными винтами, которые расположены на корпусе. Эти устройства запускаются не сразу, а через 15 сек., так как за это время реле проводит самонастройку. Насос тоже выключается не сразу, а через некоторый промежуток времени.

Некоторые модели

Сейчас на отечественном рынке довольно большой выбор реле давления. Здесь встречаются модели как от российских производителей, так и зарубежных. К ним относятся:

1. ПРОМА-ИДМ — универсальный регулятор, с помощью которого можно настраивать давление газа, воздуха и жидкости. Корпус прибора выполнен из пластика и устанавливается в отверстие 48×96 мм. Преобразователь обладает: четырьмя фиксированными диапазонами, улучшенными метрологическими параметрами, отличной защитой от помех, возможностью монтажа непосредственно на трубу, контролем за температурой окружающей среды и так далее.
2. Grundfos FF — реле давления от немецких производителей предназначено для автоматизированной системы водоснабжения дома, дачи и других объектов. Максимальный диапазон настройки от 0,5 до 8 атм, минимальный — от 0,2 до 7,5 атм. Устанавливать реле можно в любом удобном положении. Прибор работает от электрической сети 220 В.
3. SMS-РС F ¼ — недорогое реле-регулятор от российского производителя. Устройство предназначено для эксплуатации в диапазоне давления от 1 до 6 бар. Электрический насос запускается при 1,4 бар, а отключается при достижении 2,8 бар.
4. PC-58 — электронное реле устанавливается на напорном водопроводе. Прибор отключает помпу в следующих случаях: в системе отсутствует вода, прекращение подачи жидкости в результате засора, при остановке разбора воды. В систему можно устанавливать насос с максимальной мощностью 2,2 кВт, диапазон регулировки — от 0,5 до 6 бар.

Перед приобретением прибора следует определить несколько важных моментов. Если покупать реле для автономной системы, то в этом случае лучше подойдет бытовое устройство. Это связано с одинаковыми показателями ключевых параметров систем, где рабочее давление находится в диапазоне от 1,4 до 2,8 атм. При этом запас обязательно должен быть не менее 2 атм., так как это исключит быстрый износ мембраны и продлит срок службы прибора.

Загрузка…

Как правильно делать регулировку реле давления воды для насоса

Основные неисправности насосной станции и как с ними бороться

Бывает, что реле давления не отключает насос, в гидроаккумуляторе насосной станции образовалась протечка, оборудование постоянно щелкает, не включает насос и т.д.

Конечно, неисправный водяной насос проще выкинуть, а на его место водрузить новый. Но, не всем по карману такие перетурбации, поэтому, давайте рассмотрим основные поломки насосных систем, и разберемся с их ликвидацией.

Насос перестал работать: первое, что нужно предпринять

Если водный насос включенный, но не подает «признаков жизни» – проверьте напряжение в электросети. Попробуйте отсоединить и обратно подсоединить электрокабель. Это банально, но многие сталкиваются именно с такой проблемой.

Напряжение все-таки есть? Тогда проверьте надежность всех электросоединений.

Устройство реле давления

Насос включается впервые после покупки? Проверьте корректность подключений. Ничего не вышло? Тогда причина может крыться в поломке колеса или реле. Ваши действия следующие:

• отключите питание устройства;
• попробуйте руками провернуть вал мотора;
• если он не крутится – проблема в пусковом конденсаторе;
• выход – его замена. Понадобится паяльник, аналогичный конденсатор и умелые руки.

Воздушный насос не качает воду

В каких ситуациях такое бывает:

• в корпус некоторых элементов попал воздух. Проверьте герметичность всех емкостей, отключите устройство, и с помощью специального клапана (его нужно открутить) дайте излишкам воздуха выйти;
• аналогичная проблема возникает и при низком уровне воды. Проверьте уровень воды на точке водозаборе, и соответствие выполненной установки насоса рекомендациям в паспорте;
• проблема может крыться в поломке обратного клапана или засорении эжекторного сопла. Прочистите клапан.

Оборудование не выключается

Насос оборудован гидроаккумулятором и не выключается? Могло неправильно сработать реле давления. Обычно причина кроется в неправильно выставленном давлении или низком напоре воды, из-за попадания воздуха в герметичные части устройства.

Устройство насосной станции

Постоянная работа насоса может быть обусловлена засорением пятирника – из-за слишком жесткой воды. Выход – снятие и чистка реле, установка специального фильтра для «смягчения» воды.

Если насос работал и потом резко остановился, проблема может скрываться в перегреве мотора. Нужно отсоединить устройство от электросети, найти причину перегревания и устранить ее. Тут же понадобится опыт или помощь мастера.

Соединять все элементы насосной станции нужно предельно внимательно. Если же возникли проблемы, то сразу обращайтесь к мастерам!

Не забывайте, чтобы протока воды своими руками была сделана правильно, и никогда вас не подводила, нужен немалый опыт, инструменты и «правильные» руки.

Настройка реле давления насосной станции

Если давление воздуха в баке-накопителе оказалось правильным и все фильтры в системе очищены от засоров, можно приступать к регулировке реле давления воды для насосной станции. Для этого необходимо придерживаться следующей последовательности действий:

1. Отключив насос от сети, необходимо слить воду из водопровода через самый нижний кран и снять крышку с реле (для этого понадобится обычная отвертка или подходящий гаечный ключ).
2. Теперь следует включить насос, начав таким образом заполнение системы водой.
3. Когда насос выключится, запишите показания манометра. Это будет текущее значение Poff.
4. Теперь необходимо слегка приоткрыть кран, расположенный в наивысшей точке водопровода либо максимально удаленный от насоса (при одноуровневой системе). Как только давление в сети упадет до определенного уровня, насос снова включится. В этот момент необходимо снова записать показания манометра, определив таким образом текущее значение Pon и разность давлений, на которую настроено реле. Заодно постарайтесь определить, устраивает ли вас напор, с которым текла вода в этот момент. Напомним, что проверочный кран должен располагаться выше или дальше всех остальных, то есть в точке, где напор воды является наименьшим.
5. Если напор в момент пуска насоса показался недостаточным, давление Pon необходимо поднять. Для этого питание установки снова отключают, после чего поджимают соответствующей гайкой самую большую пружину в реле. Если же вы считаете, что напор можно уменьшить, ослабьте пружину.
6. Теперь следует заняться настройкой разности давлений Poff и Pon, которую вы уже вычислили. Оптимальное ее значение составляет 1,4 атм. Если вы получили меньший результат, то водоснабжение будет более равномерным, но насос будет запускаться чаще, что приведет к сокращению срока его службы. Если же разность между Poff и Pon оказалась больше 1,4 атм, то установка будет работать в более щадящем режиме, но разница между максимальным и минимальным напорами будет гораздо более заметной. Для подстройки данного параметра необходимо вращать гайку второй – малой — пружины. Увеличивая силу ее сжатия, мы увеличиваем разность давлений и, соответственно, Poff. Ослабление пружины приведет к обратному эффекту.
7. После регулировки необходимо проверить, насколько правильно она была выполнена. Водопровод снова дренируется, насос включается в сеть и запускается. Далее все действия повторяются в том же порядке.

Обратите внимание: чувствительность у второй пружины, отвечающей за подстройку разности давлений, больше чем у первой. Поэтому силу ее сжатия следует корректировать осторожно, поворачивая гайку на небольшой угол

Схемы подсоединения воздушного реле

Компрессорный прессостат производится для подсоединения к различным по нагрузке электросхемам. В соответствии с номиналом линии электропитания подбирается соответствующая модель релейного блока.

Вариант #1: к сети с номиналом 220 В

Если приводной электродвигатель представлен однофазным устройством, в этом случае устанавливается реле номиналом 220 В с двумя группами контактов.

Для работы с однофазной нагрузкой производители рекомендуют обустраивать узел с помощью моделей серии РДК: хТ10Р-х; хТ10К-х; хТ19П-х, т. к. эти устройства имеют по две контактных группы

Вариант #2: к трехфазной сети с напряжением 380 В

Для трехфазной нагрузки цепи на 380 В может быть использован один из вариантов: модификация реле на 220 В или 380 В, с тремя контактными линиями, для одновременного отключения всех трех фаз.

Оба метода имеют различные схемы. Рассмотрим первый вариант:

Для работы в трехфазной электрической цепи используется прессостат РДК-хТ18П-х. Эта модель оснащена тремя контактами и способствует одновременной коммутации всех фаз

Выбрав второй метод, производится питание от одной фазы (ноль) и в этом случае номинал реле должен быть на 220 В. Более подробно на следующей схеме:

Допускается применение телепрессостатов серии РДК: хТ10Р-х, хТ10К-х и хТ19П-х с трехфазной нагрузкой, однако использование такой схемы предполагает неполное отключение от питающей сети. Конкретнее – одна фаза будет постоянно подключена к нагрузке

После подсоединения к электропитанию необходимо разобраться с дополнительными возможностями, представленными в воздушных блоках для эжекторов.

Рабочие элементы приспособления и функционирование

С точки зрения конструкционных особенностей реле является блоком небольших размеров, оснащенным специальными пружинами. Первая из них определяет границу максимального давления, а вторая – минимального. Настройка производится при помощи вспомогательных гаек, размещенных внутри корпуса.

Рабочие пружины соединены с мембраной, которая реагирует на скачки давления тем либо иным образом. Превышение максимальных показателей приводит к сжатию спирали из металла, а уменьшение – к растяжению. Благодаря такому устройству, в контактной группе осуществляется смыкание и размыкание контактов в определенный момент.

Принцип работы реле давления для гидроаккумулятора заключается в следующем. В мембранный бак поступает вода до полного его заполнения, что приводит к росту давления. С достижением максимально допустимого уровня насос прекращает качать жидкость.

По мере расхода воды давление в системе падает. При преодолении нижнего уровня оборудование вновь включится. Циклы включения и выключения повторяются снова и снова, пока элементы системы будут находиться в рабочем состоянии.

Обычно реле состоит из следующих элементов:

Описание датчика и насосной системы

Датчик давления воды – электрический прибор, обеспечивающий регулировку давления в гидроаккумуляторе для насосной станции. Также оно следит за напором жидкости в трубопроводе и включает, либо отключает подачу воды в бак гидроаккумулятора.

Происходит это благодаря замыканию проводов. Превышение допустимого порога размыкает контакты и реле отключает насос. Падение ниже установленного уровня замыкает контакт устройства, включая подачу воды. Вручную настроить можно как верхний, так и нижний пороги.

Схема работы реле давления

Основные понятия реле давления для системы с гидроаккумулятором:

• Рвкл – нижний порог давления, включение питания, в стандартных настройках равен 1.5 бар. Контакты соединяются, и подключаемый к реле насос начинает закачивать воду;
• Рвыкл – верхний порог давления, выключение питания реле, лучше устанавливать на 2.5-3 бара. Цепь разъединяется, и автоматический сигнал прекращает работу насосов;
• дельта Р (ДР) – показатель разницы давления между нижним и верхним порогами;
• максимальное давление – как правило, не превышает 5 бар. Это значение отображено в характеристиках устройства регулирования для систем водоснабжения и не изменяется. Превышение приводит к поломке оборудования или сокращению гарантийного эксплуатационного срока.

Главным элементом реле давления для гидроаккумулятора является мембрана, реагирующая на давление воды. Она изгибается в зависимости от напора и сообщает механизму о том, насколько поднимается или опускается давление воды в насосной станции. Изгиб переключает контакты внутри реле. Противодействует натиску воды специальная пружина (которая затягивается для регулировки). Пружина поменьше определяет дифференциал, то есть разницу между нижним и верхним порогом давления.

Гидроаккумулятор и реле давления образуют надёжную систему по обеспечению водоснабжения любых помещений, хозяйственных построек, полей и другого. Автоматика для насоса также необходимая часть – благодаря ей становится максимально просто контролировать сбор воды и быстро накачивать жидкость в бак и в трубы.

Устройство реле давления насосной станции

Всегда можно подсоединить дополнительный гидроаккумулятор, а также реле, автоматику, датчики и насосы.

Регулировка реле давления для гидроаккумулятора

Прежде чем присоединять оборудование к баку, следует проверить работоспособность реле и отрегулировать его. Снимать показания рекомендуется механическим манометром. Он более точек и менее подвержен внутренним поломкам, из-за которых его показания могут не соответствовать действительности.

Далее будет следовать инструкция, как правильно настроить реле давления. В первую очередь, необходимо ознакомиться с паспортом устройства, насоса и бака гидроаккумулятора, чтобы выяснить пределы давления для этих элементов насосной станции. Целесообразней всего при покупке заранее ознакомиться с данными параметрами и подстроить их друг под друга.

Далее следует действовать в следующем порядке:

1. Открыть потребление воды (кран, шланг, вентиль), чтобы благодаря манометру увидеть давление, при котором срабатывает реле и включается насос. Обычно это 1.5-1 бар.
2. Потребление воды отключается, чтобы поднять давление в системе (в баке гидроаккумулятора). Манометром фиксируется предел, при котором реле отключает насос. Обычно это 2.5-3 бара.
3. Отрегулировать гайку, присоединённую к большой пружине. Она определяет значение, при котором включается насос. Чтобы увеличить порог включения надо затянуть гайку по часовой стрелке, чтобы уменьшить – ослабить (против часовой стрелки). Повторять предыдущие пункты до момента, когда давление включения не будет соответствовать желаемому.
4. Регулировка датчика выключения происходить гайкой на малой пружине. Она отвечает за разницу между двумя порогами и принцип настройки такой же: чтобы повысить разницу (и увеличить давление выключения) – затянуть гайку, чтобы уменьшить – ослабить.
5. Не рекомендуется за один раз делать поворот гайки более чем на 360 градусов, поскольку они очень чувствительные.

Как защитить небольшой насос от опасности сухого хода

Очень часто главной причиной поломки насоса при эксплуатации считается отсутствие воды в водопроводной системе. Огромная нагрузка на насос, которая происходит без наличия воды, способна привести к поломке внутренних узлов или всего изделия.

Отсутствие воды в общей водопроводной системе может возникнуть из-за таких причин:

• потребление воды в объемах, которые превышают возможности подачи скважины или колодца;
• перебои с водой летом;
• поломки на водопроводных сетях.

Чтобы полностью исключить такие проблемы, стоит использовать специальное реле со встроенной защитой от работы во время сухого хода. В подобном устройстве существует возможность размыкания группы контактов, при котором насосная станция быстро выключается и прекращает работать. Такой показатель ставится изготовителем на уровне 0,6 атмосфер и не подлежит регулировке. Запустить насос можно будет лишь тогда, когда восстановится оптимальное количество воды в общей водопроводной системе.

Дополнительно, изготовитель способен предложить еще один тип устройства для защиты от сухого хода. Специальное реле потока, которое дополняется функциями электронного реле тоже очень хорошо защищает от последствий отсутствия воды. Подобное устройство выключит насосную станцию при отсутствии воды или уменьшении давления менее чем в 1 атмосферу.

Когда выполняется качественная регулировка реле для новой насосной станции, необходимо узнать заявленную изготовителем максимальную мощность оборудования. Если насос не способен обеспечить напор воды более 6 атмосфер, то осуществлять его настройку на большую точку не нужно.

Определение давления в расширительном бачке

Настройка реле давления насосной станции можно осуществить своими силами.

Для этого вначале необходимо проверить давление воздуха в пустом расширительном баке насосной станции.

Расширительный бак насосной станции состоит из двух частей :

Фото-1.Грушевидная резиновая диафрагма

Диафрагма из пищевого каучука насосной станции

В такой диафрагме  насосная станция качает воду.

Фото-2.Корпус расширительного  бачка насосной станции.

В корпусе расширительного бачка насосной станции встроен специальный клапан (нипель) с помощью которого можно накачать воздух в расширительный бак или на оборот уменьшить давление.

Фото-3.Измерение давления в пустом расширительном баке.

Манометр -инструмент для измерения давления

Давление в расширительном баке насосной станции без воды, измеряется с помощью  манометра, который используется для измерения давления в шинах автомобиля.Воздух в пустом расширительном баке качают с помощью автомобильного насоса.

При этом необходимо учитывать что для расширительных бачков объемом от 20 до 25 литров давление должно быть в пределах 1.4-1.7 Бар. Для расширительных бачков объемом по больше,скажем 50 — 100 литров,давление должно составлять 1.7-1.9 Бар.

В процессе эксплуатации насоса необходимо всегда (рекомендуется хотя бы 1 раз в месяц),проверить давление воздуха в расширительном баке и поддерживать давление гидрофора в рекомендуемых значениях.

Это позволит избежать преждевременный выход из строя резиновой диафрагмы расширительного бака насосной станции.
Во время проверки обязательно выключите вилку питания насоса из розетки для избежания поражения электрическим током.

Регулировка верхнего и нижнего давления

После того как проверили и отрегулировали давление в расширительном баке необходимо подключить насосную станцию к водопроводу.При этом насосная станция ( например, торговой марки Pedrollo) начнет качать воду в резиновую диафрагму. При достижения заданного уровня давления в системе, реле сработает и выключит электродвигатель.Если значение давления при котором электродвигатель остановиться вас не устроит, то можно приступить к регулировке требуемого уровня  давления. Для этого необходимо отключить от питания насосную станцию, затем снять защитный кожух реле и отрегулировать требуемый уровень давления в системе.

Фото-4.Снятие защитного кожуха реле

Реле давления -внешний вид

Защитный кожух реле давления можно открутить с помощью простой отвертки.
Фото-5.Регулировочные болты реле.

Реле давления со снятым защитным кожухом

Регулировка верхнего и нижнего давления можно осуществить двумя болтами (болт -1 и болт-2), которые находятся под защитным кожухом реле.Если вы будете завинчивать болт -1, то тогда увеличите верхнее давление и наоборот,для уменьшения верхнего давления необходимо открутить болт-1.Нижнее давление регулируется с помощью болта -2

Для увеличения нижнего давления завинчивают болт-2 и наоборот для уменьшения нижнего давления следует открутить его в обратную сторону.
Важно при этом помнить что значение давления при котором включиться электродвигатель насосной станции должно быть на 10 процентов выше, чем давление в расширительном баке. При несоблюдение этой рекомендации может выйти из строя преждевременно резиновая диафрагма расширительного бака

Как правильно настраивать реле

На корпусе реле давления имеется крышка, а под ней – две пружины, снабженные гайками: большой и малой. Вращая эти пружины, устанавливают нижнее давление в гидроаккумуляторе, а также разницу между значениями давления включения и отключения. Нижнее давление регулируется посредством большой пружины, а малая отвечает за разницу верхнего и нижнего давления.

Под крышкой реле давления находятся две регулировочные пружины. Большая пружина регулирует включение насоса, а малая – разницу между давлением включения и отключения

Перед началом настройки необходимо изучить техническую документацию реле давления, а также насосной станции: гидробака и других ее элементов.

В документации указаны рабочие и предельные показатели, на которое рассчитано это оборудование. В ходе регулировки следует учитывать эти показатели, чтобы не превышать их, иначе эти устройства могут вскоре сломаться.

Иногда бывает так, что во время настройки реле давления давление в системе все же достигает предельных значений. Если это произошло, необходимо просто выключить насос вручную и продолжать настройку. К счастью, такие ситуации крайне редки, поскольку мощности бытовых поверхностных насосов просто не хватает, чтобы довести гидробак или систему до предельных показателей.

На металлической площадке, где расположены регулировочные пружины, сделаны обозначения “+” и “-“, которые позволяют понять, как вращать пружину, чтобы увеличить или уменьшить показатель

Бесполезно настраивать реле, если гидроаккумулятор заполнен водой. В этом случае будет учтено не только давление воды, но и параметры давление воздуха в емкости.

Чтобы выполнить регулировку реле давления, нужно выполнить следующие действия:

1. Установить рабочее давление воздуха в пустом гидроаккумуляторе.
2. Включить насос.
3. Заполнять бак водой до тех пор, пока не будет достигнуто нижнее давление.
4. Отключить насос.
5. Вращать малую гайку до момента запуска насоса.
6. Дождаться заполнения бака и отключения насоса.
7. Открыть воду.
8. Вращать большую пружину, чтобы установить давление включения.
9. Включить насос.
10. Заполнить гидробак водой.
11. Откорректировать положение малой регулировочной пружины.

Определить направление вращения регулировочных пружин можно по знакам “+” и “-”, которые обычно находятся рядом. Чтобы увеличить давление включения, большую пружину следует вращать по часовой стрелке, а чтобы уменьшить этот показатель, ее вращают против часовой стрелки.

Регулировочные пружины реле давления очень чувствительные, поэтому их нужно подкручивать очень аккуратно, постоянно проверяя состояние системы и показания манометра

Вращение регулировочных пружин при проведении настройки реле давления для насоса нужно выполнять очень плавно, примерно по четверти или половине оборота, это очень чувствительные элементы. Манометр при повторном включении должен показать нижнее давление.

В отношении показателей при регулировке реле полезно будет помнить следующие моменты:

• Если гидробак наполняется, а показатели манометра остаются неизменными, значит, предельное давление в емкости достигнуто, насос следует сразу же отключить.
• Если разница между значениями давления выключения и включения составляет около 1-2 атм., это считается нормальным.
• Если разница больше или меньше, следует повторить регулировку с учетом возможных ошибок.
• Оптимальная разница между установленным нижним давлением и определенным в самом начале давлением в пустом гидроаккумуляторе составляет 0,1-0,3 атм.
• В гидроаккумуляторе давление воздуха не должно быть менее 0,8 атм.

Система может исправно включаться и выключаться в автоматическом режиме и при других показателях. Но эти границы позволяют свести к минимуму износ оборудования, например, резиновой вкладки гидробака, и продлить время работы всех устройств.

Регулировка

Реле перед использованием с большинством насосных станций даже не требует дополнительной настройки. Если выбрать реле с подходящим максимально допустимым порогом срабатывания, то настройки с завода уже имеют оптимальные значения. Для насосных станций, рассчитанных на подачу воды в частном доме, это чаще всего отключение при 2,5(3) бар и включение при 1,5(1,8) бар.

Однако для указания специфических настроек, когда заводские не устраивают, необходимо выполнить первоначальную настройку оборудования. Для этого в обязательном порядке требуется установка манометра, подключенного в тот же пятивыводной штуцер, что и реле. Полагается, что вся система уже собрана и готова к первому запуску, при необходимости уже набрана вода до обратного клапана, исключая холостой ход насоса, а в накопительном баке уже есть минимальный объем воды.

Перед настройкой следует выбрать:

• максимально допустимое давление в системе;
• минимальное давление;
• давление воздушной камеры гидроаккумулятора со спущенной водой.

Перед настройкой необходимо снять крышку с датчика и подготовить соответствующие по размеру торцевые ключи для регулировочных гаек.

Порядок действий следующий:

1. Включить насос для заполнения бака.
2. При достижении показания манометра до требуемого максимального значения, например 3 атм, выключить вручную насос. Если реле сработало раньше времени, то прокрутить гайку основной пружины по часовой стрелке на один-два оборота и повторить данный пункт.
3. При установившемся давлении в системе на максимальном уровне прокрутить гайку основной пружины против часовой стрелки до тех пор, пока не сработает реле на отключение. Так установится верхний порог срабатывания.
4. Открыть любой кран в доме и дождаться, пока показание манометра не достигнет требуемого нижнего порога срабатывания. Его устанавливают на 10% больше, чем давление воздушной камеры гидроаккумулятора.
5. Если во время спуска воды реле уже сработало, то прокрутить гайку меньшей пружины против часовой стрелки, если реле не срабатывало, то прокрутить по часовой стрелке, пока не прозвучит щелчок срабатывания реле.
6. Включить насос и проверить верность установки верхнего порога, если он завышен или занижен, окончательно отрегулировать, подтянув или отпустив гайку на пол-оборота согласно пункту 3.
7. Спустить воду через кран, пока не сработает нижний порог, и насос опять включится. Свериться с требуемым значением и при наличии отклонений повторить настройку согласно пункту 5.

Выбор места для монтажа и схема подключения реле давления для насоса

Описываемое в статье реле рекомендуется устанавливать прямо рядом с отводом к гидроаккумулятору, поскольку именно на этом участке перепады давления нивелируются в большей степени, равно как и характерная турбулентность, сопровождающая запуск и последующее функционирование насосного оборудования. Кроме того, у некоторых моделей имеют место ограничения, установленные производителями, касаемо климатических условий использования. Если говорить конкретнее, то температура не должна опускаться ниже 4-х градусов тепла, а уровень влажности воздуха не должен превышать 70 процентов. Если у реле, которые вы выбрали для установки, имеются такие ограничения, то отдавайте предпочтения исключительно отапливаемым помещениям.

Также следует заметить, что перед реле давления в обязательном порядке должны устанавливаться следующие приборы и элементы:

• канализационный слив;
• фильтр для грубой очистки;
• обратный клапан;
• сам насос;
• еще один фильтр – в этот раз для тонкой очистки;
• трубопроводы;
• наконец, входной вентиль.

На изображении, представленном ниже, вы сможете увидеть примерный вариант того, как необходимо устанавливать реле давления воды для насоса в водопроводной сети частного дома.

Именно по этой причине реле вполне может устанавливаться прямо в блоке с насосом

Кроме того, если выполнение реле производилось по влагостойкой схеме, то устройство может монтироваться вместе с насосом даже в приямке или самом колодце, что немаловажно. В данном случае все зависит от того, какая модель выбрана, а также каковы рекомендации изготовителя относительно уровня влажности и температурного режима

Методы устранения поломки

Решение более сложной задачи предстоит, если компрессор не работает. Источников может быть несколько. Рассмотрим один из них – оплавление контактов прессостата из-за эрозии, возникающей от искр электричества.

Подгорание контактной группы происходит из-за электроискровой эрозии, которая образуется в результате размыкания контактов. Однако для замены элементов не всегда представляется возможность — некоторые модификации уже не представлены в продаже

Для устранения такого рода неисправности можно воспользоваться одним из способов: очистить поверхность, что продлевает срок службы не менее, чем на 3 месяца, или отремонтировать, заменив контакты в клеммных зажимах.

Поэтапный инструктаж второго варианта:

1. Стравить весь воздух из ресивера и отключить питание эжектора. Демонтировать реле давления.
2. Сняв защитный корпус отсоединяем проводку, подведенную к группе контактов.
3. Посредством отвертки необходимо извлечь клемму с контактами и высверлить из нее подгоревшие линии.
4. Заменить провод можно медной проволокой. Подбирать необходимо с учетом диаметра отверстия, т. к. она должна плотно сесть в посадочное гнездо. Ее вставляют в отверстие и обжимают с обеих сторон.
5. Аналогичные действия проделывают и с остальными обгоревшими линиями.
6. После того как контактная группа будет собрана, ее монтируют на прежнее место и закручивают крышку прессостата.

Компрессорное реле функционирует в сложных условиях, подвергаясь износу и выходу из строя.

Несмотря на то что ремонт не является рентабельным, те, кто знаком с устройством, могут выполнить его самостоятельно. Однако выгодным все же остается вариант замены на новый прибор.

Как устроено насосное реле и как его настроить

Перед тем, как отрегулировать реле давления, стоит разобраться с его конструктивными особенностями и принципом работы.

Реле уровня жидкости – устройство на основе металла, в нижней части которого есть мембранная крышка со специальным крепежом, который можно быстро снять. На верхней части реле протока воды есть несколько контактов и пара регуляторов.

Схема регулирующих механизмов реле давления

Сверху все эти элементы прикрыты крышкой. Последняя прикреплена к одному из регуляторов. Вся эта конструкция быстросъемная – разбор устройства можно произвести с помощью обыкновенного гаечного ключа.

Производители предлагают разные реле по форме, размерам, расположению рабочих элементов, небольшими отличиями в конструктивных особенностях деталей. Нередко эти устройства дополняются предохранителями от «холостой работы».

Как работает?

Реле насосной станции работает по принципу, основанному на давлении жидкости, попадающей от насоса – мембрана двигает поршень, активизирующий контакты, расположенные на основании из железа с двумя шарнирами.

Контакты эти могут замыкаться и размыкаться (в зависимости от положения) – это обеспечивает автоматическое включение/выключение оборудования. Второй регулятор, при этом, стабилизирует поршневое давление.

Электрика устройства (отвечающая за включение/выключение насоса) «слушает» пружинный шарнир. Как только реле давление РМ (или реле давления РДМ5) поднимается выше шарнира, регуляторы перещелкиваются.

Так, один регулятор (большой) включает насосное оборудование, а второй, более мелкий, отвечает за деактивацию ввиду перепадов давления в устройстве.

Как отрегулировать самому?

Если по любой причине первичная настройка реле давления вас не устраивает, тогда самое время подключать свои руки с опытом, и настраивать реле уровня воды своими руками. Настройка реле насосной станции своими руками – довольно простая процедура. Нам понадобится только накидной ключ и отвертка.

Последовательность регулировки насосной станции своими руками:

1. Обесточить устройство.
2. Демонтировать панель устройства.
3. Установить необходимый напор.
4. Собрать отрегулированный агрегат.

Повышаем/понижаем системное давление

Все просто – чтобы поднять или понизить давление в гидроаккумуляторе, нужно ослаблять или затягивать гайку на крупном регуляторе. Такая настройка реле давления гидроаккумулятора самая быстрая и простая.

Внимание! Настройка реле насосной станции своими руками должна проводиться строго с выключенным оборудованием. Перед началом обесточьте систему! . Реле давления в системе водоснабжения

Реле давления в системе водоснабжения

Далее включаем настроенный прибор и смотрим по манометру установлений нижний предел давления. Также проверяем давление на отключение. Если новые показатели реле давления воздуха для компрессора вас удовлетворяют, то процесс настройки можно считать завершенным.

Важные тонкости при настройке

Любая автоматика для насоса требует своевременного выявления неисправности и соблюдения рабочей «правильной» температуры. Ремонт реле давления насосной станции – крайняя мера, и оправдана она только при очень высокой стоимости новой детали.

Поэтому, очень важно уметь самому проводить регулировку оборудования, при которой обязательно учитывать важные тонкости:

• регулируя реле, нельзя ставить верхнее давление, превышающее предел для этой модели на 75% – это гарантировано приведет к неисправности. Единственный выход в такой ситуации – замена комплектующей;
• прежде, чем повышать давление, стоит ознакомиться с рабочими параметрами вашего устройства – посмотреть, выдержит ли насос. Если указать давление намного меньше, чем в паспорте устройства, то поломка также гарантирована, ведь срабатывает реле теперь постоянно;
• свой насос нужно регулировать аккуратно – не закручивать болты до упора, иначе реле будет работать постоянно.

Регулировка и пусконаладочный процесс

Заводские установленные параметры не всегда отвечают требованиям потребителя. В большинстве случаев это связано с недостаточной компрессионной силой в наивысшей точке разбора.

Также может не подходить и диапазон срабатывания прессостата. В этом случае будет актуальна самостоятельная корректировка исполнительного механизма.

Стандартные заводские настройки: верхний предел 2,8 атмосферы, нижний 1,4 бар. Осуществление контроля параметров производится визуально посредством манометра, входящего в стандартный комплект прессостата. Новые модели, например, Italtecnica имеют прозрачный корпус и оснащены шкалой-указателем компрессии непосредственно на реле

Для начала настройки рабочего компрессионного значения потребуется осмотреть табличку с гравировкой, где обозначены параметры электродвигателя и компрессора.

Нам нужно только наибольшее значение, которое создает прибор. Этот показатель указывает на максимальную силу давления, которую можно задавать на реле, для корректной работы всей пневмосистемы.

Если установить указанное значение (на рисунке 4,2 атм), тогда при учете всех факторов – перепады в электропитании, выработка эксплуатационного срока деталей и другое — компрессор может не достичь предельного давления, а соответственно не произойдет его отключение.

В подобном режиме рабочие элементы оборудования начнут перегреваться, затем деформироваться и в итоге плавиться.

Максимальное значение эжектора должно учитываться при определении наибольшего значения реле. Этот показатель должен быть меньше номинального давления компрессора. В таком случае все элементы системы будут работать в бесперебойном режиме

Для надежной работы без отключений требуется задавать наибольшее давление выключения на реле, не достигающее номинального показателя, выгравированного на компрессоре, а именно ниже на 0,4-0,5 атм. Согласно нашему примеру – 3,7-3,8 атм.

Пределы давления, при достижении которых происходит включение/отключение компрессора, регулируются единственным болтом. Чтобы не ошибиться с выбором направления для увеличения/уменьшения на металлической основе проставлены стрелки

Определив уровень, который будет задан, необходимо снять корпус реле. Под ним расположены два регулирующих элемента — малая и большая гайки (на рисунке 1,3).

Рядом есть стрелочные указатели направления, в которое будут производиться подкручивания — тем самым осуществляя сжимание и разжимание пружинного механизма (2,4).

Большой винтовой зажим и пружина предназначены для управления параметрами компрессии. При закручивании по ходу часовой стрелки, спираль сжимается — давление выключения компрессора увеличивается. Обратная регулировка – ослабляет, соответственно, снижается уровень давления для отключения.

Стоит помнить: увеличивая силу компрессии выключения, мы изменяем заводские настройки, выставленные с учетом нормативных требований к эксплуатации оборудования. Перед внесением корректировок загляните в техническую документацию прибора, чтобы не превысить заявленные производителем пределы

При воспроизведении настроек ресивер должен быть заполнен не меньше чем на 2/3.

Разобравшись в предназначении элементов, приступаем:

1. Для обеспечения должного уровня безопасности отключаем электропитание.
2. Изменение уровня сжатия пружин выполняется методом проворачивания гайки на несколько оборотов в необходимую сторону. На плате возле регулировочного винта большого диаметра, по стандартам, есть условные обозначение латиницей P (Pressure), меньшего – ΔР.
3. Контроль корректировочного процесса производится визуально на манометре.

Некоторые производители для удобства выносят регулировочную арматуру для изменения номинального значения на поверхность корпуса устройства.

Facebook

Twitter

Вконтакте

Одноклассники

Реле давления воды для насоса: глубинного, управления

Содержание

Система водоснабжения частного дома – это сложный механизм, который функционирует за счет насосной станции. Именно она обеспечивает подачу воды из скважины или колодца в жилище.

Реле давления в разобранном виде

Эффективность, правильность и надежность работы указанного оборудования, в свою очередь, зависит от такой составляющей как реле давления воды. Попробуем разобраться, какую роль играет этот конструкционный элемент в системе и почему так важно его правильно монтировать и настроить.

Особенности и назначение

Рациональные хозяева при эксплуатации глубинного или скважинного насоса в обязательном порядке оборудуют его реле давления. Это замечательное устройство помогает автоматически наполнить гидробак и поддерживает давление в водопроводной сети на оптимальном уровне.

Стоит понимать, что без этого маленького устройства ваша система работать автономно попросту не сможет, так как ни насос ни накопительная емкость к таким задачам не предназначены. Насос просто качает воду столько времени, сколько на него подается электричество. Гидроаккумулятор же накапливает жидкость, замыкает трубопровод и регулирует давление в системе.

По отдельности они являются всего лишь инструментами, которые пришлось бы постоянно контролировать самостоятельно. Но не будете же вы бегать к насосу каждый раз, когда в трубопроводе вашего дома упадет давление или накопительный бак опустошится.

Правильное подключение дополнительного элемента системы, а именно реле давления, позволяет избежать всех этих ненужных хлопот, связанных с обслуживанием насосной станции.

Кроме того, грамотно отрегулировав границы давления в сети, вы снизите нагрузку на оборудование, тем самым, позволив ему работать с отдыхом, а значит меньше изнашиваться. Покупка и установка реле дает возможность продлить срок службы насоса. Как видим, выгода очевидна.

Чтобы окончательно осознать, какую пользу приносит устройство, нужно разобраться с принципом его функционирования. Уже было выяснено, что реле служит для управления уровнем давления воды. Процесс происходит за счет специальной пружинной группы, которая имеется в приборе.

Простейшее реле давления для насоса, без крышки

Стоит понимать, что реле неразрывно связано с гидроаккумулятором. Без него оно работать не способно. Мы сейчас подразумеваем именно простые двухтактные конструкции, а не сложную электронную автоматику. Те установки могут обходиться вообще без накопительных емкостей, однако и стоимость у них соответствующая.

Регулировку давления осуществляет гидроаккумулятор. Внутри него есть резиновая мембрана со сжатым воздухом. Воздух в ней находится постоянно и постоянно давит на воду внутри бака. При малом ее количестве давление понижается. При большом же его уровень существенно повышается. Сам по себе бак ничего, кроме поддержки реального уровня давления делать не умеет.

За него эти функции перенимает само реле. Оно подключается к устройству и реагирует на изменения уровня давления, тем самым воздействуя на работу насоса.

При падении давления воды в системе до нижнего уровня реле замыкает контакты и обеспечивает включение насоса. При достижении верхнего установленного порога устройство наоборот размыкает контакты, обесточивая станцию. Посредством такого нехитрого управления действуют реле от всех производителей.

Таким образом, с его помощью удается полностью обходится без дополнительного контроля, так как все функции выполняет эта маленькая, но очень важная деталь. При этом стоит она очень дешево, а конструкция ее отличается исключительной простотой и применением элементарных приемов механики.
к меню ↑

Какие особенности конструкции реле давления?

Специфика работы устройства неразрывно связана с особенностями его конструкции. Реле давления, установленное на погружной или скважинный насос Grundfos или Малыш, в своем составе обязательно имеет специальную пластину, которая выступает восприимчивым элементом.

Она реагирует на изменение показателей в системе, что и приводит к попеременному переключению контактов. Кроме того, в конструкцию реле включен специальный пружинный блок. Первый элемент рабочей группы – пружина минимального допустимого давления, именно она сдерживает натиск воды.

Пример конструкции стандартного насосного реле давления

Ее воздействие регулируется гайкой. Второй элемент блока – пружина дифференциала давления, принцип ее настройки идентичен. Правильно выставив пороги сопротивления пружинной группы, вы избавитесь от необходимости управления и обслуживания насосной станции вручную.

Эффективная работа реле давления во многом зависит от места его монтажа. Специалисты рекомендуют устанавливать устройство вблизи отвода на гидроаккумулятор, где нивелируются перепады давления и турбулентность потока воды при включении и работе станции. В некоторых случаях его ставят непосредственно на накопительную емкость или поверхностный насос.

Оснащая дополнительным оборудованием погружной насос Grundfos или Малыш, внимательно изучите тех. особенности реле. Некоторые модели требуют особых условий эксплуатации и могут стабильно функционировать только при определенной температуре и влажности. Не исключено, что подобные устройства придется монтировать в отапливаемом помещении.

Особенно это касается моделей, что взаимодействуют с поверхностными насосными установками. Такое оборудование рекомендуется монтировать только в кессоне, подвале или других утепленных и защищенных местах. На морозе или под дождем они долго не протянут.

к меню ↑

Настройка

Тех. характеристики реле давления для скважинных или погружных насосов Grundfos и Малыш зависят непосредственно от рабочих параметров сети. Именно поэтому при выборе и подключении устройства нужно определить следующие показатели:

• максимальное давление, при котором погружной насос Grundfos или Малыш будет автоматически отключаться;
• минимальное давление, по достижению которого станция будет включаться;
• рабочее давление в камере гидроаккумулятора.

После того, как выяснены тех. особенности водопроводной сети и насоса, можно приступать к регулировке реле давления. Обычно, в устройстве уже произведены заводские настройки пружин, но часто выставленные значения не соответствуют бытовым потребностям пользователя.

Схема подключения реле давления к гидроаккумулятору и поверхностному насосу

Чтобы избежать ручного управления системой и решить указанную проблему, придется снять крышку реле для насоса, под которой расположены большая и малая пружины с гайками.

Поворачивая большую гайку, вы сможете установить порог нижнего давления в гидроаккумуляторе, в то время как малая гайка позволит отрегулировать разницу давлений, на которых будет работать погружной насос Grundfos или Малыш. Точкой отсчета в данном случае выступает положение нижней пружины.

Достигнув оптимальных значений, можно подключать бак гидроаккумулятора к системе. Чтобы убедиться в правильности произведенных манипуляций, наблюдайте за показаниями водяного манометра. Выведенные на циферблат значения должны соответствовать нормам, которые обозначены в документации скважинных или погружных насосов Grundfos либо Малыш.

Как только водяной манометр зафиксировал нижний предел давления, насос нужно отключить от питания и выполнить следующие действия:

• Произвести вращение малой гайки до начала работы механизма.
• Открыть воду для освобождения системы.
• Ожидать включения реле по достижению нижнего порога значения.
• Произвести вращение большой гайки для установки нижнего давления.
• Включить насос для поднятия давления до оптимального уровня.
• Подстроить малую гайку в соответствии с нормами верхнего порога давления.

Настраивая систему автоматического управления, нужно четко следовать правилу: давление в сети водоснабжения должно быть на 0,2 атмосферы выше, нежели в баке гидроаккумулятора. Иначе повышенного износа мембраны не избежать.

Установив реле, вам не придется постоянно включать и отключать насос, все операции будут производиться самостоятельно. Если придерживаться всех вышеуказанных правил, система управления будет функционировать четко и без сбоев.
к меню ↑

Как регулировать простейшее реле давления? (видео)

 Главная страница » Насосы

📐 принципы и правила настройки

Для стабильной поставки воды с необходимыми значениями давления недостаточно просто купить насосную станцию. Оборудование надо еще настроить, запустить и грамотно эксплуатировать. Признайтесь, не все из нас знакомы с тонкостями настройки. А перспектива испортить приборы некорректными действиями не слишком прельщает, согласны?

Мы готовы поделиться с вами ценной информацией о том, как производится регулировка насосной станции. В нашей статье приведены приемы и правила устранения нарушений в работе, связанных с недостаточно высоким напором.

Вы узнаете о причинах падения давления и ознакомитесь с методами их устранения. Графические и фото приложения пояснят, как нужно правильно настраивать насосное оборудование.

Содержание статьи:

Особенности устройства насосной станции

Готовая, укомплектованная производителем насосная станция представляет собой механизм для принудительной подачи воды. Схема работы ее до предела проста.

Насос качает воду в эластичную емкость, расположенную внутри гидроаккумулятора, именуемого также гидробаком. При заполнении водой она растягивается и давит на ту часть гидробака, которая заполнена воздухом или газом. Давление, достигая определенного уровня, становиться причиной выключения насоса.

Во время забора воды давление в системе падает, и в определенный момент, при достижении заданных владельцем значений, насос снова начинает работать. За выключение и включение устройства отвечает реле, контроль уровня давления осуществляется с помощью манометра.

Нарушения в работе бытовой насосной станции могут стать причиной поломок сантехнического оборудования

Подробнее с принципом работы, разновидностями и проверенными на практике схемами установки ознакомит рекомендуемая нами статья.

Причины неполадок оборудования

Статистика неполадок в работе бытовых насосных станций говорит, что чаще всего проблемы возникают из-за нарушения целостности мембраны , трубопровода, утечки воды или воздуха, а также из-за различных загрязнений в системе.

Необходимость во вмешательстве в ее работу может возникать вследствие многих причин:

• Песок и различные вещества, растворенные в воде, способны вызывать коррозию, приводят к неполадкам и снижению производительности оборудования. Для предотвращения засорения устройства необходимо использовать фильтры, очищающие воду.
• Снижение воздушного давления в станции становится причиной частого срабатывания насоса и его преждевременного износа. Рекомендуется время от времени проводить измерение давления воздуха и регулировать его, если необходимо.
• Отсутствие герметичности стыков всасывающего трубопровода причина того, что двигатель работает без выключения, но жидкость перекачивать не может.
• Неправильная регулировка напора насосной станции также может стать причиной неудобств и даже поломок в системе.

Чтобы продлить срок эксплуатации станции рекомендуется периодически проводить ревизию. Любые работы по регулировке нужно начинать с отключения от электросети и слива воды.

Следует периодически проверять расход энергии и максимальный напор. Повышение расхода энергии сигнализирует о трение в насосе. Если без обнаруженных в системе протечек упал напор, то оборудование изношено

Исправление погрешности в работе

Прежде чем приступать к более серьезному вмешательству в работу оборудования необходимо принять самые простые меры — прочистить фильтры, устранить протечки. Если они не дали результатов, тогда приступают к дальнейшим шагам, пытаясь выявить первопричину.

Следующее, что необходимо предпринять — настроить давление в баке гидроаккумулятора и .

Галерея изображений

Фото из

Условия для нормальной работы насосной станции

Заполнение водой всасывающей трубы и рабочей полости

Запрет на использование без расхода воды

Исключение попадания воздуха во встасывающую трубу

Насосное оборудование в сухом подвале

Установка агрегата в подсобном помещении

Откачка из открытого водоема

Эксплуатация станции в зимний период

Ниже приводятся самые распространенные нарушения в работе бытовой насосной станции, которые пользователь может попытаться решить самостоятельно. При более серьезных проблемах необходимо обращаться в сервисный центр.

Нарушение правил эксплуатации

Если станция беспрерывно работает, не выключаясь, вероятной причиной является неправильная регулировка реле — выставлено высокое давление выключения. А также случается, что двигатель работает, но станция воду не качает.

Причина может крыться в следующем:

• При первом запуске насос не был заполнен водой. Необходимо исправить ситуацию, залив воду через специальную воронку.
• Нарушена целостность трубопровода или образовалась воздушная пробка в трубе или во всасывающем клапане. Для обнаружения конкретной причины необходимо убедиться, что: приемный клапан и все соединения герметичны, по всей длине всасывающей трубы нет изгибов, сужений, гидравлических затворов. Все неисправности устраняют, при необходимости заменяют поврежденные участки.
• Оборудование работает, не имея доступа к воде (на сухую). Необходимо проверить, почему его нет или выявить и устранить иные причины.
• Засорен трубопровод — необходимо очистить систему от загрязнений.

Бывает, что станция очень часто срабатывает и выключается. Скорее всего это происходит из-за поврежденной мембраны (тогда необходимо заменить ее), или же в системе отсутствует . В последнем случае необходимо измерять наличие воздуха, проверить бак на наличие трещин и повреждений.

Перед каждым запуском необходимо через специальную воронку залить воду в насосную станцию. Она не должна работать без воды. Если есть вероятность работы помпы без воды, следует приобретать насосы-автоматы, оборудованные контролером потока

С меньшей вероятностью, но может случиться, что открыт и заблокирован из-за попадания мусора или постороннего предмета. В такой ситуации придется разобрать трубопровод в районе возможного засорения и устранить проблему.

Неполадки в действии двигателя

Двигатель бытовой станции не работает и не издает шума, возможно, по следующим причинам:

• Оборудование отключено от питания или отсутствует напряжение в сети. Необходимо проверить схему подключения.
• Перегорел предохранитель. В таком случае нужно заменить элемент.
• Если не удается провернуть крыльчатку вентилятора — значит, ее заклинило. Необходимо выяснить почему.
• Повреждено реле. Его нужно попытаться отрегулировать или, если не удастся, заменить новым.

Неполадки в работе двигателя чаще всего вынуждают пользователя воспользоваться услугами сервисного центра.

Проблемы с напором воды в системе

Недостаточный напор воды в системе можно объяснить несколькими причинами:

• Давление воды или воздуха в системе выставлено на недопустимо-низкое значение. Тогда необходимо настроить работу реле в соответствии с рекомендуемыми параметрами.
• Трубопровод или рабочее колесо насоса заблокировано. Очистка элементов насосной станции от загрязнений, возможно, поможет решить проблему.
• В трубопровод попадает воздух. Проверка элементов трубопровода и их соединений на герметичность сможет подтвердить или опровергнуть эту версию.

Плохая подача воды бывает также обусловлена тем, что происходит втягивание воздуха из-за неплотных соединений водопроводных труб или уровень воды упал настолько, что при ее заборе закачивается воздух в систему.

Плохой напор воды может создавать ощутимый дискомфорт при использовании водопроводной системы

Ревизия накопительного бака

Начиная работы по регулировке оборудования, отключают систему от сети, закрывают напорный вентиль со стороны забора воды. Откручивают кран и сливают воду, а остатки спускают через напорный рукав, отсоединив его от . Сначала проверяют воздушное давление в емкости гидроаккумулятора.

Роль гидроаккумулятора в работе системы

Мембранный бак насосной станции является, по сути, металлической емкостью с расположенной внутри резиновой грушей, которая предназначена для сбора воды.

В свободное пространство между резиновой грушей и стенками бака накачивается воздух. В некоторых моделях гидроаккумуляторов бак разделен пополам мембраной, которая размежевывает емкость на два отделения — для воды и воздуха.

Бак гидроаккумулятора поддерживает давление в системе и создает небольшой запас воды. Раз в месяц следует проводить проверку давления в гидропневматическом баке при отключенном насосе и слитой из подающей трубы воды

Чем больше воды поступает в устройство, тем больше она сжимает воздух, увеличивая его давление, которое стремится вытолкнуть воду из емкости. Это позволяет поддерживать стабильный напор воды даже во время бездействия насоса.

Гидроаккумулятор требует регулярного обслуживания, удаления из груши воздуха, который попадает в нее вместе с водой в виде маленьких пузырьков и постепенно накапливается там, уменьшая полезный объем.

Для этого сверху на больших баках предусмотрен специальный клапан. С маленькими емкостями приходится ухищряться, чтобы удалить воздух: обесточивать систему и несколько раз сливать и наполнять бак.

Подбор гидробака по объему производится с учетом наибольшего значения потребления воды для конкретного потребителя. Учитывается допустимое количество включений в час, указанное производителем, а также номинальные показатели давления включения, давления выключения и заданное пользователем давления в гидробаке

Контроль давления воздуха

Хоть производитель и проводит регулировку всех элементов насосной станции еще на этапе производства, перепроверять давление нужно даже в новом оборудовании, так как на момент продажи оно может несколько снизиться. Устройство, которое эксплуатируется, осматривают до двух раз за год.

Для измерений используют как можно более точный манометр, ведь даже небольшая погрешность в 0,5 бар может повлиять на работу оборудования. Если есть возможность воспользоваться автомобильным манометром, со шкалой, с наименьшей градуировкой — это обеспечит более достоверные результаты.

Показатель давления воздуха в мембранном баке должен соответствовать 0,9-кратному давлению включения насосной станции (выставляется с помощью реле). Для баков с различным объемом показатель может составлять от одного до двух бар. Регулировку осуществляют через ниппель, накачивая или стравливая лишний воздух.

Для нормальной работы станцию оснащают обязательными контрольно-регулирующими приборами:

Галерея изображений

Фото из

Обязательными компонентами насосной станции являются реле давления, позволяющее регулировать значения давления в системе, и манометр, необходимый для его контроля

Для настройки параметров давления в системе реле оснащено двумя пружинами, позволяющими задавать верхний и нижний пределы давления в контуре водоснабжения

Для того чтобы повысить верхний предел параметров давления, при котором автоматически прерывается работа помпы, гайку 1 вращают по часовой стрелке. При этом гайку 2, отвечающую за нижний предел, нужно поднять на такую же величину

Все действия по настройке реле давления необходимо проводить с параллельным контролем изменений манометром. Перепад верхнего и нижнего пределов давления рекомендован в интервале 1,2 — 1,6 бар

Обязательные составляющие насосной станции

Пружины для настройки реле давления

Специфика изменения давления с помощью реле

Использование манометра при настройке реле

Чем меньше воздуха закачано в систему, тем больше воды она способна аккумулировать. Напор воды будет сильным при наполненном баке, и все более ослабляться при заборе воды.

Если такие перепады являются комфортными для потребителя, то можно оставить давление на наименьшем допустимом уровне, но не меньше 1 бар. Меньшее значение может привести к трению наполненной водой груши об стенки бака и ее повреждению.

Чтобы установить в сильный напор воды, необходимо зафиксировать давление воздуха в пределах около 1,5 бар. Так, разница напора при наполненном и пустом баке будет менее ощутимой, обеспечивая ровный и сильный поток воды.

Использование реле для регулировки давления

За автоматизацию системы отвечает — прибор, который управляет насосной станцией, выполняя функцию включения и отключения устройства. Оно также предохраняет систему от создания излишнего давления.

Реле давления управляет циклами включение/выключение при достижении заданного пользователем значения рабочего давления. Работоспособность реле давления контролируется с помощью манометра

#1: Принцип работы датчика давления

Главный элемент реле — группа контактов, которая закреплена на металлическом основании и отвечает за включение и отключение устройства.

Рядом находится две пружины разных размеров для регулировки давления внутри системы. Снизу к металлическому основанию крепится крышка мембраны, под которой размещена сама мембрана и поршень из металла. Сверху все закрыто пластиковым колпаком.

Продукция разных производителей и принцип ее действия практически идентичны, отличаться могут лишь в незначительных деталях

В процессе работы действующего устройства можно выделить несколько этапов:

1. При включении крана, вода некоторое время поступает к сантехнической точке из наполненного бака. При этом давление, присутствующее в системе, постепенно начинает падать, и мембрана перестает давить на поршень. Происходит замыкание контактов, насос включается.
2. Насос работает, качая воду к потребителю, а когда все краны выключены, наполняет бак с водой.
3. При постепенном наполнении бака гидроаккумулятора происходит усиление давления, и оно начинает действовать на мембрану, а та давит на поршень. В результате, происходит размыкание контактов, и работа насоса останавливается.

От того, как настроено реле, зависит частота включения станции, напор воды и даже время службы оборудования. При неправильно выставленных параметрах насос не будет срабатывать вовсе или будет работать непрерывно.

Поршень реле давления и чувствительная металлическая пластина, реагирующая на созданный мембраной гидробака напор, скрыты под корпусом — доступ к ним полностью закрыт

#2: Регулировка и расчет необходимого давления

Новое устройство уже имеет заводские настройки реле, но, все же, лучше дополнительно их проверить. Приступая к настройке, необходимо выяснить рекомендованные производителем значения для установки допустимого порога давления (для смыкания и размыкания контактов).

В случае , по причине неправильной регулировки, производитель имеет полное право отказаться от своих гарантийных обязательств.

Расчет допустимого давления, при включении-выключении устройства, производитель проводит с учетом предполагаемых особенностей эксплуатации. Они учитываются в разработке рабочих параметров для разных моделей насосных станций.

Значение включения равно сумме:

• Необходимого давления в наиболее высокой точке водопроводной системы, где производится отбор воды;
• Разницы, между высотой самой верхней точки отбора воды и насосом;
• Потери в трубопроводе водного давления.

Показатель выключения рассчитывается следующим образом: к давлению выключения плюсуют один и отнимают полтора бар. При этом нельзя допускать, чтобы давление выключения превышало максимально допустимое давление, которое возникает на участке выхода трубопровода из насоса.

Нередкой ошибкой, влияющей на работу насосной станции, является не учет всей суммы горизонтальных и вертикальных участков, а также гидравлических потерь при транспортировке воды к точкам водоразбора

#3: Настройка рекомендуемых параметров

Прежде чем изменять настройки, необходимо зафиксировать прежние показатели с помощью манометра. Включив насос, записывают значения давления в момент выключения и включения. Это поможет определить, в какую сторону проводить регулировку — в сторону уменьшения или увеличения.

Необходимо помнить, что любое изменение установленного порога давления в реле требует также соответствующих изменений и в воздушном отделении гидроаккумулятора

Дальнейшие действия имеют следующую очередность:

1. Отключают станцию от питания, спускают воду и открывают крышку реле гаечным ключом.
2. Давление включения насоса регулируют путем вращения гайки, которая держит большую пружину (Р). Закручивая ее по направлению хода часовой стрелки, добиваются сжатия пружины и установки необходимого давления включения. В различных моделях устройства допустимые показатели могут колебаться от 1,1 до 2,2 бар.
3. Вращением маленькой гайки (∆Р) по направлению движения часовой стрелки можно увеличить разрыв между значением давления отключения и включения устройства, который обычно равен 1 бар. Таким образом давление выключение удается зафиксировать на значениях в диапазоне от 2,2 бар до 3,3 бар.

Важным нюансом является то, что малая пружина не регулирует порог отключения, как некоторые ошибочно понимают.

Она задает именно дельту между значениями включения станции, и ее отключением. То есть, полностью ослабленная пружина не создаст разности — дельта будет равна нулю и значения включения и выключения будут одинаковыми. Но чем больше ее затягивать, тем большей будет разница между ними.

Малая пружина реле давления отличается большей чувствительностью, и сжимать ее нужно крайне осторожно

Проверяют правильность выставленных показателей с помощью манометра. Если не удалось достигнуть требуемых значений с первой попытки, регулировку продолжают.

#4: Выбор нестандартных значений давления

Можно установить иной уровень давления в приборе, отличный от рекомендаций производителя, подстроив оборудование под индивидуальные запросы пользователя. Увеличивая диапазон при включении-отключении, добиваются более редких срабатываний станции.

Это делает службу устройства продолжительней, но придает напору воды неравномерный характер. Уменьшая разницу, добиваются стабильного напора, но так насос будет срабатывать чаще.

Выводы и полезное видео по теме

Как отрегулировать давление станции, продемонстрирует видео:

Видеоролик о том, что делать, если станция часто срабатывает:

Проводя самостоятельную регулировку насосной станции, необходимо учитывать, что иногда изменения заводских рекомендаций могут ухудшить работу водопроводной системы. Насос, шланги, сантехнические приборы — все имеют предельные значения давления, нарушение которых, приведет к поломкам. Поэтому прежде, чем приступать к самостоятельным действиям, лучше попросить совета у опытного специалиста.

Оставляйте, пожалуйста, комментарии в расположенном ниже блоке. Делитесь личным опытом в установке и эксплуатации насосных станций, а также в выполнении их настройки. Задавайте вопросы, сообщайте о недочетах в тексте, размещайте фото по теме статьи.
