Как работает рамка металлоискателя – Проходя через рамки металлодетекторов мы облучаемся в сотни раз больше допустимых норм — заключение экспертов | Последние Времена

Содержание

принцип работы, установка, настройка. Арочный металлодетектор :: BusinessMan.ru

В сфере безопасности достаточно давно применяются устройства, предназначенные для выявления металлических приборов. Сегодня даже существуют модификации с большим набором дополнительных и базовых функций. Рамка металлодетектора является одним из подобных устройств. Попробуем разобраться в том, что это за приборы, определим их принцип работы и прочие особенности.

рамка металлодетектора

Как работает арочный металлодетектор?

Эти устройства являются стационарными (готовыми или сборными) и отличаются высокой эффективностью обнаружения металлических предметов, проносимых сквозь них. По названию можно догадаться, что выполнены они в виде арки. Такая конструкция предусмотрена для того, чтобы человек смог легко пройти сквозь нее. Устройство сразу обнаружит металлические сплавы даже в слабопроводимых веществах: пластик, дерево, ткани.

Принцип работы рамки металлодетектора основывается на использовании радиоволн. Одна стенка генерирует и посылает радиосигнал другой стенке. Та его принимает и направляет обратно. Если на пути этих волн встречается какая-либо преграда в виде отражающего элемента (металла), то сигнал не доходит до другой стенки. Также сигнал может отразиться от металлического предмета и возвратиться быстрее, чем нужно. В любом случае при обнаружении преграды для сигнала сработает звуковая сигнализация.

арочный металлодетектор

После анализа радиоволн детектор может обнаружить предмет и показать его нахождение на мониторе. Подобные современные устройства имеют цифровое управление, программы, микропроцессоры. Их чувствительность может устанавливаться оператором по определенным параметрам. В рамках металлодетектора находятся специальные катушки, создающее сканирующее электромагнитное поле, параметры которого можно задавать.

Виды

Как минимум есть два вида арочных металлодетекторов: пассивные и активные. Первые могут обнаружить только изделия из черных сплавов, вторые обнаруживают даже цветные металлы, сплавы внутри багажа, под одеждой, на телах людей (и внутри них).

Модели могут отличаться многими параметрами. В частности, различаются они по следующими характеристиками:

  1. Внешнее оформление.
  2. Световая индикация.
  3. Порог чувствительности.
  4. Количество функцией.
  5. Сетевая работа.

Что касается функционала, то слабочувствительные установки способны обнаруживать только большие металлические предметы. Они могут выявить оружие, взрывчатки с металлическими поражающими элементами. Модели с повышенным порогом чувствительности способны обнаруживать мелкие элементы. Самые лучшие – гиперчувствительные. Эти детекторы обнаруживают любой металл массой от одного грамма. Естественно, чувствительность во многом определяет стоимость детектора.

рамка металлодетектора принцип работы

Рамки металлодетекторов также разделяются по виду излучения, которое они генерируют. Есть модели:

  1. С импульсным полем. Сигнал прерывистый.
  2. С гармоничным полем. Сигнал постоянный (непрерывное излучение).

Первые являются более устойчивыми к разным вибрациям, следовательно, они надежнее. Большинство подобных устройств генерируют прерывистый сигнал. Детекторы с гармоничным полем хорошо защищены от помех, однако их качество немного хуже.

Устройство

Данный прибор является магнитной рамкой, по бокам и вверху которого находятся датчики, катушки (обмотки). Катушки служат источниками электромагнитных сигналов, которые формируют магнитное поле при подаче на них напряжения. В самой верхней части рамки металлодетектора находится панель управления со световыми индикаторами. В боковых стенках также есть светодиоды, однако это уже зависит от индивидуальности дизайна.

В конструкции принимают участие следующие элементы:

  1. Передающая катушка.
  2. Принимающая катушка.
  3. Узел контроля, который может находиться внутри или снаружи рамки. Обычно он установлен на панели сверху, хотя в некоторых моделях эта панель отсутствует для удобства установки в шлюзовых кабинах.
  4. Электронная начинка в виде процессора, разных микросхем.
  5. Автономные аккумуляторы или блок питания.

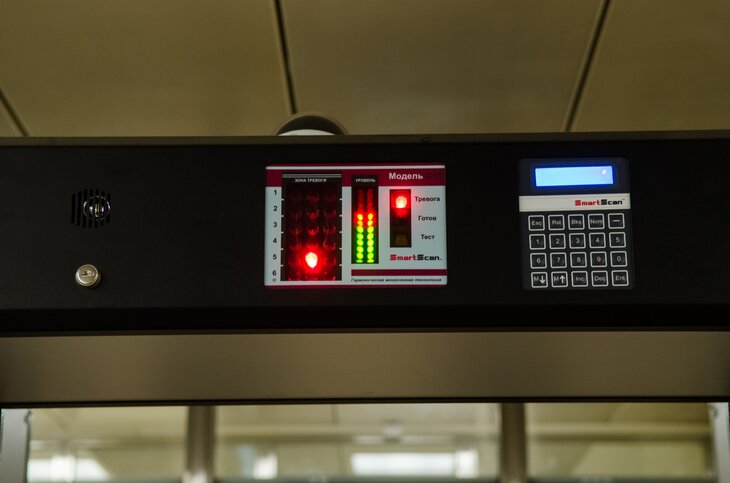

Сама арка подключается к блокам управления, компьютеру и питанию. Панель управления на лицевой стороне также имеет следующие элементы:

  1. Ключ блокировки режима «включено/отключено».
  2. Индикатор со светодиодами, который отображает сегменты, где обнаружен предмет.
  3. Клавиатура ввода для настройки рамки металлодетектора.
  4. Жидкокристаллическое табло.

Отметим, что в конструкции самыми важными элементами являются передающая и принимающие катушки. От их качества зависит эффективность работы устройства. Именно они генерируют электромагнитное однородное поле.

установка рамок металлодетекторов

Эксплуатация

Есть определенные особенности эксплуатации этого оборудования. Если оно является слишком чувствительным, то в настройках выставляют параметры, при которых не будет реакции на слишком маленькие металлические предметы. В противном случае металлодетектор может пищать в случае обнаружения металлической молнии на куртке, заклепок на рубашке, зубных пломб, заколок в волосах.

Впрочем, если необходимо найти очень мелкие предметы, то чувствительность устройства повышают. Используют стационарные рамка металлодетекторов в пунктах досмотра с визуальным контролем обнаруженных предметов. Персоналу, который работает вблизи установки, рекомендуют носить одежду без металлических элементов.

Изначально детекторы имеют заводские установки и программы обнаружения оружия, а также предметов стандартных угроз. При необходимости их можно программировать для обнаружения предметов нестандартных размеров.

Правила установки

 стационарная рамка металлодетектора

Установка рамок металлодетекторов начинается со сборки устройства по инструкции. Панели располагаются согласно схеме, каждая должна стоять на своем месте относительно центрального блока. В разъемы устанавливают центральный блок. Вся конструкция скрепляется болтами, которые обязательно есть в комплекте. Шнур питания обычно подключается к одной из боковых панелей. Туда же входит и сетевой шнур. Для удобства установки в некоторых моделях в обоих панелях имеется разъем для подключения провода электропитания.

В некоторых случаях если детектор устанавливаются близко к металлическим элементам (к примеру, к железобетонной стене, где есть арматура), то в настройках выставляют определенные параметры чувствительности, ведь находящийся рядом металл может создавать помехи. Затем с помощью ключа прибор включается, активируется самодиагностика, после чего он готов к работе.

Меры предосторожности

Стационарная или переносная рамка металлодетектора – это высокочувствительное оборудование, и при его использовании нужно придерживаться определенных правил. Во-первых, пространство в радиусе 3-4 метров от его установки очищают от металла, все силовые кабели электросетей убирают, рядом не допускается установка радиоприборов и т. д. Электродвигатели, трансформаторы и электрощиты тоже не могут находиться рядом. Лифты, турникеты или ворота рядом могут стать причиной помех.

настройка рамки металлодетектора

Во-вторых, находящиеся рядом арочные металлодетекторы обязательно разделяют расстоянием и настраивают так, чтобы они не мешали друг другу. Место монтажа также влияет на чувствительность, и если она высокая, то количество ложных срабатываний может быть очень высоким. При низкой чувствительности и неправильной настройке и монтаже возможны несрабатывания.

Вред для человека

Отметим, что вредность рамки металлодетектора практически отсутствует. Электромагнитные поля для человека безопасны, даже если у него есть электростимулятор на сердце. Они безвредны для беременных, детей, не повреждают цифровые носители, карты с магнитными полосами. Впрочем, во многих аэропортах сотрудники аэропорта часто спрашивают у людей, есть ли у них электростимулятор на сердце, и если есть, то его досматривают вручную, не пропуская через детектор. Вполне возможно, что во многих местах используются старые установки, которые вредны для человека.

Плюсы применения

С помощью всего одной такой установки можно организовать проход для людей на различные мероприятия, события. Один детектор может обеспечить пропускную способность от 10 до 100 человек в минуту. Качественные устройства генерируют непрерывное и равномерное электромагнитное поле, которое точно определяет наличие металлических элементов, проносимых сквозь устройство. Некачественные детекторы могут оснащаться слепыми зонами, в которых мелкие предметы не обнаруживаются. Впрочем, большинство современных моделей гарантируют вероятность обнаружения металла с вероятностью 100%. Более продвинутые приборы могут даже опознавать предмет.

переносная рамка металлодетектора

Также к плюсам можно отнести возможность эксплуатации такого оборудования на улицах при наличии влагозащищенного корпуса по стандарту IP55. Для помещений есть модели с защитой IP22.

Минусы

Что касается недостатков, то в первую очередь стоит выделить громоздкость и необходимость монтажа. Даже относительно компактные и мобильные арочные металлодетекторы необходимо доставить к точке назначения, произвести установки, найти источник питания для подключения. Если установка осуществляется на улице, то задача усложняется. Кроме монтажа необходимо также провести настройку, причем, правильно. Если неправильно задать параметры, то возможно большое количество ложных срабатываний или несрабатываний, что еще хуже.

Заключение

Теперь вы понимаете принцип работы рамки металлодетектора. Данное оборудование сегодня используется практически на всех инфраструктурных объектах: аэропортах, вокзалах и т. д. Его также применяют на различных предприятиях, заводах. При организации праздничных мероприятий или концертов охранные службы также устанавливают эти системы для обеспечения высокого уровня безопасности проведения концерта или праздника.

Подобные детекторы постоянно совершенствуются, появляются новые методы опознавания опасных проносимых предметов, оружия, разрабатываются новые алгоритмы работы, хотя принцип сканирования не меняется.

настройка, установка, инструкция и отзывы

Рамка-металлодетектор встречается сегодня очень часто – на вокзалах, в магазинах и клубах. Такие устройства работают за счет создания электромагнитного поля, когда в случае появления металлических предметов оно искажается. Более совершенными и надежными в работе считаются стационарные модели, которые еще называются арочными.

рамка металлодетектор

В чем суть

Металлодетектор ставится в зоне прохода или сразу после двери, или в специальной огражденной зоне. Питание осуществляется посредством переменного тока. К особенностям установки этих приборов относится ровная поверхность, не издающая вибраций, и удаленность от любых металлических изделий. В целом же основным способом защитить многолюдные пространства является именно рамка-металлодетектор. Инструкция каждой модели предписывает внимание к ряду мелочей, касающихся настройки и грамотной установки. Все стационарные модели имеют общий принцип работы, а отличия выражаются лишь в технических характеристиках:

  • размере шага шкалы при настройке чувствительности;
  • возможности использования сразу нескольких детекторов в одной сети;
  • возможности эксплуатации в условиях внешней окружающей среды;
  • дизайне.

Конструктивные особенности

Металлодетектор – это устройство, которое определяет и классифицирует металл. Провод кроется внутри передающей рамки, и по нему происходит перемещение электрического тока – он и создает электромагнитное поле. Если вблизи рамки будет находиться какой-то объект из металла, магнитное поле начнет меняться, вследствие чего будет продуцироваться электрический ток. Им будет создано магнитное поле, которое будет двигаться в обратном направлении к основному полю передатчика, и металл будет обнаружен. Внешняя рамка-металлодетектор тоже имеет катушку, которая максимально нейтрализует воздействие передающей катушки, – ее называют приемником. При выборе этого оборудования важно учитывать качество дискриминации, то есть детектор должен распознавать и классифицировать обнаруженные предметы.

Как работает

Как работают рамки-металлодетекторов? На самом деле принцип простой: от одной стенки рамки к другой посылается радиосигнал, который затем возвращается. Но радиоволны не могут проходить через металл, поэтому при столкновении с металлическими изделиями отраженный сигнал будет возвращаться гораздо быстрее. При снижении времени отражения посланного сигнала устройство сразу срабатывает.

рамка металлоискателя вред

При таком раскладе рамки будут реагировать на любые металлические изделия – от заклепок на одежде до молний на сумке. Настройка рамки-металлодетектора позволяет снизить чувствительность прибора, которая в то же время не сказывается на его эффективности. Получается, что все крупные предметы из металла, которые будут проноситься через рамку, будут сразу обнаруживаться.

Есть ли вред

Сегодня все чаще говорится о том, что рамка-металлодетектора наносит вред здоровью человека. Специалисты говорят, что степень вредности зависит только от принципа работы конкретного устройства. Большинство рамок фиксируют изменения в магнитном поле, если в него вносятся металлические предметы. При проходе через рамки нас пронизывает электромагнитное поле, но оно низкой интенсивности. Получается, что рамка-металлоискателя вред не может нанести.

GARRETT Magnascanner CS-5000

Это самый простой, но в то же время эффективный металлодетектор, произведенный в США. Верхняя часть арки дополнена блоком управления. Можно настроить рамку на реагирование на любую массу металла – от нескольких граммов до килограмма и больше. Стационарные рамки металлодетекторов GARRETT Magnascanner CS-5000 имеют ряд особенностей:

  • встроенные программы в количестве 20 штук для различных условий установки – в школе или аэропорту;
  • можно сменить пароли, которые будут контролировать настройки устройства;
  • каждая рамка дополняется целым рядом аксессуаров;
  • каждая программа рамки настроена на 200 уровней чувствительности;
  • состояние постоянно выводится на дисплей;
  • возможность настроить рамку так, чтобы ложные срабатывания фильтровались;
  • рамки данной марки можно поставить рядом, и они будут эффективно работать
настройки рамки металлодетектора

Рамка-металлодетектор GARRETT Magnascanner CS-5000 выполнена в виде арки, панели которой располагаются на расстоянии 80 см друг от друга. Блок управления и индикации, расположенные сверху, защищены от внешних воздействий. Многие покупатели выбирают продукцию этой проверенной марки, в числе достоинств отмечая современность дизайна, практичность покрытия и ударопрочность. При попадании металла в поле зрения рамки об этом сигнализирует световой и звуковой сигнал.

«Поиск-ВП»

Стационарная рамка-металлодетектор «Поиск-ВП» легко обнаруживает огнестрельное оружие и крупные металлические предметы, которые часто скрыты под одеждой. Особенность модели в том, что ее можно эксплуатировать и на открытом воздухе под воздействием внешних природных факторов. К отличительным особенностям данной рамки можно отнести следующее:

  1. Низкую вероятность ложного срабатывания.
  2. Автоматическая настройка после того, как рамка была включена.
  3. Конструкция разборная, поэтому монтаж рамок металлодетектора возможен в любых помещениях и даже на улице.
  4. Степень чувствительности регулируемая.
  5. Низкий уровень энергопотребления.

«Паутина-Р»

Арочный металлодетектор имеет микропроцессорное управление и широко применяется при необходимости обнаружения металлических предметов, когда проводится досмотр людей.

пропускная способность рамок металлодетектора

Модель отличается современным дизайном и возможностью эксплуатации в любых температурных режимах. Установка рамок-металлодетекторов выполняется просто, к тому же оборудование обладает целым рядом дополнительных возможностей:

  • настроить рамки и управлять ими можно пультом дистанционного управления;
  • имеется встроенная система самодиагностики;
  • при монтаже блок управления располагается в рамке или выносится за их пределы;
  • возможность синхронизации нескольких детекторов, которые могут работать одновременно.

«Паутина-СМ1»

рамка металлодетектор инструкция

Эти рамки-металлодетектора переносные, и мобильность является главным достоинством, которое отмечают многие пользователи. Сама конструкция разборная и состоит из 7 элементов. Благодаря схеме, которой управляется микропроцессор, обеспечивается однородное и качественное реагирование на металлические предметы, находящиеся в зоне действия прибора. Достоинство модели – в возможности работы от аккумулятора. Кроме того, благодаря небольшому весу можно перевозить устройство даже в багажнике автомобиля. Пропускная способность рамок металлодетектора данной модели составляет 40-60 человек.

«Блокпост РС-800»

Стационарный арочный металлодетектор данной марки позволяет проверять человека и определять любые металлические предметы. Система работает в шести зонах и имеет регулируемую чувствительность, сама ведет подсчет пассажиров и количество тревожных сигналов. Производитель гарантирует абсолютную безопасность при прохождении человека сквозь рамки. Обработка сигнала ведется с помощью перспективного блока, благодаря чему устройство работает надежно и стабильно в любых условиях.

«Кордон С1»

Данная рамка обнаруживает металлические предметы легко, и информация об обнаруженных предметах выводится на переднюю панель благодаря 6-зонному индикатору. Особенность модели – в возможности регулировки чувствительности в широком пределе.

рамки металлодететкора переносные

Данные системы разработаны специально для оснащения станций, вокзалов, стадионов, банков, школ, больниц и любых заведений, где много людей. К отличительным особенностям данной рамки относятся:

  • максимальный уровень безопасности;
  • соответствие техническим регламентам и нормам;
  • хорошая пропускная способность;
  • работа в шести зонах обнаружения;
  • наличие на передней панели светодиодной индикации;
  • надежная защищенность от проникновения благодаря программному паролю.

Ceia

монтаж рамок металлодетектора

Высокая селективность – основная особенность, которой отличается данная рамка металлодетектора. Принцип работы этого оборудования такой же, как и у остальных аналогов. Покупатели говорят о том, что данные рамки идеально подходят для установки там, где высокая проходимость – в отелях, музеях, концертных залах. Второе достоинство, по мнению покупателей, — эстетичный дизайн, который органично вписывается в любой интерьер. Система позволяет регулировать степень чувствительности, причем установка простая, не требующая предварительной и периодической калибровки.

Выводы

Современные технологии открывают большие возможности для того, чтобы обеспечить хорошую пропускную способность людей в различных заведениях и при этом предотвратить возникновение чрезвычайных ситуаций. Самое важное в том, что все рамки-металлодетекторы отличаются безопасностью для людей, что подтверждают и сертификаты качества. Простота монтажа позволяет обеспечить безопасность в любом людном помещении, своевременно выявляя незаконно проносимые металлические предметы.

устройство, виды, плюсы и минусы

Арочные металлодетекторыВ сфере безопасности, для досмотра, выявления предметов приборы, реагирующие на металл, применяются давно. Созданы модификации с расширенным набором базовых и дополнительных функций.

Пример такого устройства — арочный металлодетектор. Он усовершенствованный под специфические условия объектов, на которых используется.



Как работают арочные металлодетекторы

Описание, принципы работы арочных металлодетекторовАрочные металлодетекторы — стационарные устройства (сборные или готовые), обнаруживающие металлические предметы, проносимые сквозь них.

Они выполнены аркой (рамкой) и способны сканировать человека полностью или габаритные объекты. Обнаруживают сплавы в диэлектрических и слабопроводимых веществах (дерево, пластик, одежда).

Работа устройства основывается на применении радиоволн. Одна стенка посылает специально сгенерированный радиосигнал к другой, которая принимает и направляет обратно. Материалы обладают сопротивляемостью электромагнитным и радиоволнам, поэтому сигнал, проходя сквозь них, теряет силу или вовсе не проходит.

Встречаясь с предметом на теле человека, двигающегося сквозь рамку детектора, радиоволны отражаются от него и возвращаются быстрее, чем другие сигналы. Устройство фиксирует время отражения, если скорость отражения свидетельствует о металлической преграде — срабатывает световая и звуковая сигнализация.

После анализа задействованных радиоволн устройство обнаруживает предмет, отображает на своем мониторе локализацию. Современное оборудование такого типа оснащается цифровым управлением, специальными микропроцессорами, программами. Чувствительность прибора настраивается по нескольким параметрам.

Катушки боковых стенок прибора создают сканирующее электромагнитное поле, качества которого меняются посредством блока контроля. Область под аркой разделяется на программируемые зоны: одну или больше.

Отдельную группу представляют особо чувствительные сканеры. Принцип работы тот же, но порядок сканирования отличается: сравнивается сигнал проходящего человека с занесенными в базу компьютера данными о сигнале того же человека, но абсолютно чистого.

Виды арочных металлодетекторов

Используют два следующих типа детекторов:

  • пассивные. Обнаруживают только изделия из черных сплавов;
  • активные. Используют параметры расширенного диапазона. Способные обнаружить все черные и цветные металлы, сплавы под одеждой, внутри багажа, на телах людей.

Различают изделия по таким параметрам:

  • порог чувствительности;
  • внешнее оформление;
  • сетевая работа прибора;
  • назначение, набор функций;
  • световая индикация.

Виды приборов арочного типа по функциональности:

  • слабочувствительные для общего применения — обнаружение оружия, габаритных предметов;
  • повышенной чувствительности. Обнаруживают маленькие предметы;
  • гиперчувствительные. Обнаруживают объекты из цветных металлов массой от единиц граммов.

Различают одно-, многозонные, мобильные (сборные), стационарные арочные детекторы.

По виду генерируемого излучения есть приборы с полем:

  • импульсным. Генерируетс

Как работают рамочные детекторы в метро и на вокзалах — Технологии

Металлоискатели, проще говоря, рамки, которые мы видим в аэропортах, на вокзалах и в метро, способны уловить любые опасные металлосдержащие вещества и предметы. Но все равно главным остается человеческий фактор — только грамотные специалисты смогут в большом потоке выявить преступника. Эксперты рассказали о принципах работы металлодетекторов и задачах сотрудников общественной безопасности.

В метро Санкт-Петербурга днём 3 апреля смертник взорвал самодельную бомбу. Погибли 14 человек, более 50 пострадали. По предварительным данным, движущийся вагон взорвал уроженец Киргизии, он же заложил ещё одну бомбу на «Площади Восстания», которую успели обезвредить.

После теракта на транспорте по всей стране усилены меры безопасности. Где-то это привело к очередям в часы пик, когда пропускной способности одного-двух арочных металлоискателей оказалось недостаточно. При этом соцсети наполнились недовольными и недоумёнными комментариями о том, что «всё равно все пищат», «если надо, пронесёт» и так далее. В частности, такие отзывы пишут жители столиц, Новосибирска и ряда других городов, где есть метро.

Фото: © Владимир Сараев, Sibnet.ru

Ловит металл

На большинстве объектов общественного транспорта и в зданиях крупных учреждений имеются металлоискатели двух типов: рамочные (арочные), через которые проходит поток людей, и ручные для личного досмотра. Сам принцип работы арочных и ручных детекторов идентичен. Отличаются они только уровнем чувствительности. И, например, при сомнительном результате прохождения через рамку представитель охраны может дополнительно просканировать ручным прибором.

Использование таких металлоискателей регламентируется, в частности, законом «О транспортной безопасности».

«При проведении досмотра, дополнительного досмотра и повторного досмотра в целях обеспечения транспортной безопасности используются рентгенотелевизионные, радиоскопические установки, стационарные, переносные и ручные металлодетекторы, газоаналитическая и химическая аппаратура, а также другие устройства, обеспечивающие обнаружение оружия, взрывчатых веществ или других устройств, предметов и веществ, в отношении которых установлены запрет или ограничение на перемещение в зону транспортной безопасности», — говорится в законе.

ФАКТ: Ученые ряда стран не оставляют затею воспитать сапёров из крыс. Сначала грызунов учат определять взрывчатку по запаху (давая за каждое обнаружение лакомство), а затем переводят к полевым тренировкам. Крыс, прикрепленных к специальной легкой решетке (на малый вес мины не срабатывают), катят по минному полю. Учуяв мину, животные начинают пищать, царапаться, вырываться. Здесь в дело вступает сапер, который обезвреживает находку. Пока такая методика не получила широкого распространения. Несмотря на плюсы, есть и минусы — крыса способна обследовать в сутки совсем небольшие участки территории.

Как сообщается на сайте новосибирского метрополитена, на всех станциях определен регламент выборочного досмотра пассажиров с использованием сертифицированных стационарных металлодетекторов общего назначения «Рубикон» и ручных селекторных микропроцессорных металлодетекторов «Обертон».

Рамочный «Рубикон», как говорится на сайте производителя, предназначен для обнаружения металлических предметов, а именно оружия, скрытого под одеждой человека.

«Принцип действия стационарного многозонового металлодетектора основан на изменении пространственного распределения низкочастотного электромагнитного поля при внесении металлических предметов в область поля. Электромагнитное поле создается с помощью двух катушек, расположенных в боковых стенках рамки», — описывается устройство.

Рамка имеет высокую помехоустойчивость, то есть на неё не влияют смартфоны и другие электронные устройства. А настройка режимов работы и параметров детектора осуществляется с помощью встроенной панели управления, доступ к которой закрыт для посторонних.

Устройство имеет два основных режима работы: непрерывный – для досмотра массового потока, и дискретный – инфракрасные датчики прохода переводят детектор в активное состояние и анализ осуществляется только при проходе через рамку. От первого лица: мы выжили в вагоне со смертником

Когда устройство обнаруживает металлический предмет, оно подает звуковой сигнал и с помощью световых индикаторов оповещает о том, в какой части рамки находится обнаруженный предмет. Всего «Рубикон» имеет около 100 уровней чувствительности и способен пропускать около 50 человек в минуту. Но бывают рамки и с другими параметрами.

Как рассказала руководитель салона охранного агентства «СТБ» Татьяна Левченко, рамочные металодетекторы имеют изначально разные уровни чувствительности, либо могут настраиваться на разный объем металла, который будут улавливать. Сегодня крупные учреждения предпочитают устанавливать самую высокую чувствительность — на минимальные объемы.

Относительно частых упреков посетителей, что рамка «пищит на все подряд, только задерживает» или «не работает», собеседница пояснила, что есть модели устройств без звуковых сигналов: «Часто металлодетекторы сообщают не звуковым, а вибросигналом, чтобы человек не знал, что он сработал». Также и с ручными детекторами.

Ручной селективный микропроцессорный металлодетектор «Обертон», который часто используют на объектах транспорта, оснащен аудио-визуальной индикацией обнаружения, различающейся по тону и цвету для черных и цветных металлов. Он также имеет возможность установки вибросигнализации для обеспечения скрытности индикации или для работы в местах с повышенной шумовой обстановкой.

«Обертон» в зависимости от установленного уровня чувствительности может обнаружить предметы из черного металла, такие как пистолет Макарова на расстоянии 22-30 сантиметров, гранату РГД — 13-26 сантиметров, нож — 10-20 сантиметров. Из цветного металла он может выявить, например, пулю калибром 7.62 мм на расстоянии 5-8 сантиметров, золотое кольцо — 3-5 сантиметров.

Фото: © Sibnet.ru

Досмотр багажа осуществляется иначе — с помощью ренгеновского сканера. Основной частью таких сканеров является генератор рентгеновских лучей, блок обработки данных для преобразования сигналов, полученных с детекторной линейки в изображение, и конвейер, который используется для проведения багажа через сканер.

Полученные изображения выводятся на компьютерном терминале, обычно установленном вблизи сканера. Дальше все зависит от оператора, который оценивает увиденное на экране.

Главное — люди

Как профайлеры распознают террористов и обманщиков

«На металл они (детекторы) реагируют прекрасно. Другое дело, что каждый металлодетектор должен управляться человеком, который при получении сигнала как-то реагирует: досматривает дополнительно… или нет», — прокомментировал бывший сотрудник органов государственной безопасности (ФСБ), полковник запаса, эксперт в области частной охранной деятельности Владимир Черников.

При этом он добавил, что на личный досмотр у представителя безопасности должны быть полномочия. Например, частный охранник не имеет права досматривать людей, только сотрудник полиции.

По словам собеседника, рамки срабатывают часто, но досматривают, разумеется, не всех. «Сотрудники обращают внимание на внешний вид человека, поведение, другие факторы. Например, у того, кто что-то несет, глазки бегают, и это сразу вызывает подозрение. Без людей оборудование не работает, а люди — это такая тонкость, все очень субъективно, зависит от мастерства и профессионализма», — сказал Черников.

По данным эксперта, на сегодня наиболее совершенная досмотровая техника стоит в Израиле, а ситуация там существенно не улучшается. Конечно, оборудование будет меняться. Но меняются и профессиональные преступники, они действуют нестандартно и находят все новые способы обойти технологии.

«Есть еще один метод надежный. Я служил в органах госбезопасности, эти вещи решались через агентуру. Это люди, которые пронизывают все общество и постукивают, подсказывают, и вовремя можно включиться. Если такой контрразведывательной работы не ведется, то технические средства и люди, которые с ними стоят, не очень эффективны. Массу людей невозможно досмотреть, а непрофессиональных жуликов это отпугивают. До профессионалов можно добраться только с помощью агентуры. Здесь роль ФСБ очень значительная, это их главное дело», — отметил эксперт.
ФАКТ: Обоняние у пчел и ос лучше, чем у собак. А потому специалиста DARPA (США) и ряд других решили воспитать из них саперов. Научить насекомых обнаруживать взрывчатку оказалось несложно — к подслащенной воде подмешивали динитротолуол (один из главных компонентов взрывчаток) и постепенно пчелы стали ассоциировать этот компонент с лакомством. Пчелиный детектор кое-где реально работает — помещенные в специальные устройства пчелы, если слышат запах взрывчатки, тут же активируются.

Реагируют не только на металл. Как работают металлодетекторы – Москва 24, 15.09.2017

Что будет, если человек с кардиостимулятором пройдет через металлодетектор, и правда ли, что при проверке в аэропорту нас облучают? О том, как работают рамки, читайте в материале портала Москва 24.

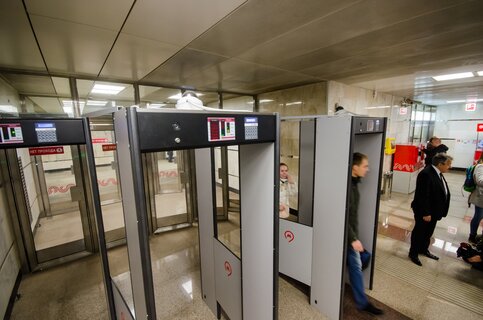

Фото: портал Москва 24/Александр Авилов

Немного истории

Первый металлоискатель был изобретен в США в XX веке. Изначально прибор разрабатывался для предотвращения воровства металлических деталей с заводов.

Шотландский физик, изобретатель одного из первых телефонов Александр Грэхэм Белл использовал металлоискатель, чтобы обнаружить пули в груди американского президента Джеймса Гарфилда в 1881 году. Однако эта попытка оказалась провальной, поскольку тело президента находилось на металлической кровати, и это вводило металлоискатель в заблуждение.

Использовать детекторы в сфере безопасности стали благодаря компании Garrett Metal Detectors, которая в преддверии Олимпийских игр 1984 года впервые представила досмотровые рамочные и ручные металлодетекторы.

Как работают металлодетекторы

Фото: портал Москва 24/Александр Авилов

Металлодетекторы созданы для определения и классификации присутствующего металла в карманах человека или в багаже. Среди детекторов выделяют: грунтовые, военные, подводные, глубинные, досмотровые (арочные или рамочные) и магнитометр.

Металлодетекторы очень чувствительны и могут реагировать не только на металл

Станислав Виноградов

Преподаватель кафедры общей физики МФТИ

По словам преподавателя кафедры общей физики МФТИ Станислава Виноградова, металлодетектор чувствует изменения переменного электромагнитного поля, которые вносит металл внутри рамки.

«В зависимости от конструкции он (металлодетектор. – портал Москва 24) “откликается” либо на изменение частоты, на которую настроен, либо на появление отраженного от металла электромагнитного сигнала, либо на изменение амплитуды колебаний тока в рамке», – пояснил эксперт.

В целом устройство очень чувствительное: оно может реагировать не только на металл, но даже просто на человеческое тело, которое является проводником тока, добавил Виноградов.

Как отметил физик, чувствительность настраивается на определенное количество металла. Некоторые металлодетекторы могут реагировать и на тип металла, но это разработки последних лет, которые повсеместно еще не используют.

Вредны ли детекторы в аэропортах

Фото: портал Москва 24/Лидия Широнина

Наверняка многие замечали, что перед рамками, например, в метро есть объявление о том, что люди с кардиостимуляторами могут не проходить через детекторы. Преподаватель физики МФТИ объяснил в беседе с порталом Москва 24, что в кардиостимуляторах есть металлические детали, поэтому на них металлоискатель реагирует так же, как на часы и мелочь в кармане. Однако при прохождении рамки могут сбиться настройки на медицинском аппарате.

Вообще ЭКС (кардиостимулятор) чувствителен ко всем электромагнитным и магнитным полям. Отмечались случаи, когда человек реагировал даже на магниты на холодильнике или на те, что используются для закрытия обложек планшетов.

При воздействии магнитного поля на аппарат человек ощущает покалывание в пальцах при прикосновении к магнитам.

Облучают только багаж

Станислав Виноградов

Преподаватель кафедры общей физики МФТИ

Что же касается облучения в аэропортах, то Станислав Виноградов уверен, что никакого вреда для человека при этом не происходит.

«Облучающие детекторы в основном используются для проверки багажа. Но их работа в отличие от металлоискателей построена уже на другом принципе: происходит просвечивание рентгеном, подобно тому, что проводят обычно в рентгеновском кабинете. Такие устройства “видят” колебания плотности под одеждой: если предмет плотный, то он плохо пропускает рентгеновские лучи и будет виден темным на экране», – пояснил эксперт.

Рамки металлодетектора – как это работает?

Металлодетектор — это электрический прибор, который позволяет обнаруживать металлические предметы в нейтральной или слабопроводящей среде за счёт их проводимости. Для обеспечения безопасности при входе в места массового скопления людей, например, в здание вокзала или на концерт, каждый человек должен пройти через рамку металлодетектора, а все личные вещи подвергаются сканированию посредством интроскопа.

Современные арочные металлодетекторы или рамки являются импульсно-индукционными. Конструкция такого устройства подразумевает наличие одной или нескольких катушек индуктивности в качестве приемников и передатчиков сигнала. Система пропускает через катушки мощные короткие электрические импульсы. Каждый импульс, в свою очередь, генерирует магнитное поле. Когда импульс заканчивается, магнитное поле меняет свою полярность на противоположную и резко затухает. Это вызывает новый электрический импульс в катушке, именуемый «отраженным импульсом». Его продолжительность очень мала и составляет несколько десятков микросекунд. Затем на катушку подается новый электрический импульс, и процесс повторяется. В зависимости от технических характеристик металлодетектора на катушку может подаваться от 25 до 1000 импульсов в секунду.

Если в рамку металлодетектора поместить металлический предмет, импульс создаст противоположное магнитное поле в самом предмете. Это сделает отраженный импульс катушки на несколько микросекунд длиннее. Длину отраженного импульса в металлодетекторе анализирует специальная схема. Она сравнивает фактическую продолжительность импульса с ожидаемой и определяет, вызвано ли это другим магнитным полем. Если отраженный сигнал длится дольше обычного, это указывает на наличие поля металлического предмета. Схема посылает сигнал на интегратор, который преобразует его в напряжение постоянного тока. Напряжение, в свою очередь, подается на аудиосхему и генерирует звуковой сигнал, который оповещает сотрудников службы безопасности о наличии металлического предмета. От ложных срабатываний рамки металлодетектора защищает специальный алгоритм подавления электромагнитных помех.

Рамки металлодетектора бывают однозонными и многозонными — имеющими несколько катушек, расположенных на разной высоте. Многозонные рамки, в отличие от однозонных, позволяют определять приблизительное местонахождение металлических предметов и их высоту над землей. При этом они показывают, с какой стороны и в районе какой части тела человека находится обнаруженный предмет. Если спрятано более одного металлического предмета, то каждый из них будет обнаружен с указанием местоположения.

Также рамки металлодетектора могут быть оборудованы интеллектуальными счетчиками, размещенными внутри панелей. Счетчики позволяют вести подсчет количества людей, прошедших через рамки металлодетектора, и количество срабатываний.

Геннадий

Как это работает? | Рамки металлодетектора: luckyea77 — LiveJournal

Металлодетектор — это электрический прибор, который позволяет обнаруживать металлические предметы в нейтральной или слабопроводящей среде за счёт их проводимости. Для обеспечения безопасности при входе в места массового скопления людей, например, в здание вокзала или на концерт, каждый человек должен пройти через рамку металлодетектора, а все личные вещи подвергаются сканированию посредством интроскопа, о котором мы рассказывали на прошлой неделе. Как же работает рамка металлодетектора — об этом в сегодняшнем выпуске!

Современные арочные металлодетекторы или рамки являются импульсно-индукционными. Конструкция такого устройства подразумевает наличие одной или нескольких катушек индуктивности в качестве приемников и передатчиков сигнала. Система пропускает через катушки мощные короткие электрические импульсы. Каждый импульс, в свою очередь, генерирует магнитное поле. Когда импульс заканчивается, магнитное поле меняет свою полярность на противоположную и резко затухает. Это вызывает новый электрический импульс в катушке, именуемый «отраженным импульсом». Его продолжительность очень мала и составляет несколько десятков микросекунд. Затем на катушку подается новый электрический импульс, и процесс повторяется. В зависимости от технических характеристик металлодетектора на катушку может подаваться от 25 до 1000 импульсов в секунду.

Если в рамку металлодетектора поместить металлический предмет, импульс создаст противоположное магнитное поле в самом предмете. Это сделает отраженный импульс катушки на несколько микросекунд длиннее. Длину отраженного импульса в металлодетекторе анализирует специальная схема. Она сравнивает фактическую продолжительность импульса с ожидаемой и определяет, вызвано ли это другим магнитным полем. Если отраженный сигнал длится дольше обычного, это указывает на наличие поля металлического предмета. Схема посылает сигнал на интегратор, который преобразует его в напряжение постоянного тока. Напряжение, в свою очередь, подается на аудиосхему и генерирует звуковой сигнал, который оповещает сотрудников службы безопасности о наличии металлического предмета. От ложных срабатываний рамки металлодетектора защищает специальный алгоритм подавления электромагнитных помех.

Рамки металлодетектора бывают однозонными и многозонными — имеющими несколько катушек, расположенных на разной высоте. Многозонные рамки, в отличие от однозонных, позволяют определять приблизительное местонахождение металлических предметов и их высоту над землей. При этом они показывают, с какой стороны и в районе какой части тела человека находится обнаруженный предмет. Если спрятано более одного металлического предмета, то каждый из них будет обнаружен с указанием местоположения.

Также рамки металлодетектора могут быть оборудованы интеллектуальными счетчиками, размещенными внутри панелей. Счетчики позволяют вести подсчет количества людей, прошедших через рамки металлодетектора, и количество срабатываний.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
